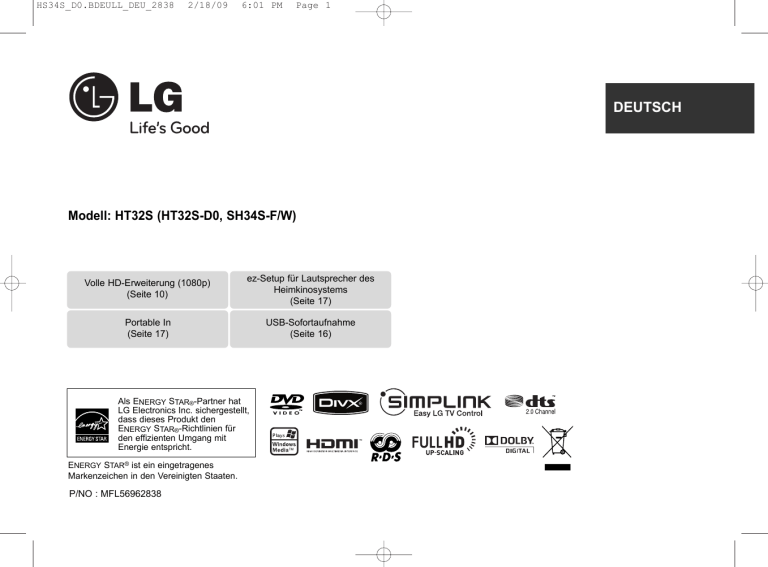

HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 1
DEUTSCH
Modell: HT32S (HT32S-D0, SH34S-F/W)
Volle HD-Erweiterung (1080p)
(Seite 10)
ez-Setup für Lautsprecher des
Heimkinosystems
(Seite 17)
Portable In
(Seite 17)
USB-Sofortaufnahme
(Seite 16)
Als ENERGY STAR®-Partner hat
LG Electronics Inc. sichergestellt,
dass dieses Produkt den
ENERGY STAR®-Richtlinien für
den effizienten Umgang mit
Energie entspricht.
ENERGY STAR® ist ein eingetragenes
Markenzeichen in den Vereinigten Staaten.
P/NO : MFL56962838
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 2
Sicherheitshinweise
ACHTUNG
GEFAHR VON STROMSCHLÄGEN
NICHT ÖFFNEN
VORSICHT: ZUR VERMEIDUNG VON STROMSCHLÄGEN DIE ABDECKUNG
(BZW. RÜCKWAND) NICHT ABNEHMEN. ES BEFINDEN SICH KEINE VOM
BENUTZER ZU WARTENDEN BAUTEILE IM INNERN. WARTUNGSARBEITEN
NUR VON FACHPERSONAL DURCHFÜHREN LASSEN.
Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer
vor nicht isolierter gefährlicher Spannung im Innern des Produktgehäuses, die
so stark sein kann, dass für Personen die Gefahr von Stromschlägen besteht.
Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks weist den
Benutzer auf wichtige Anleitungen zu Betrieb und Wartung in der mit den
Gerät gelieferten Literatur hin.
ACHTUNG: ZUR VERMEIDUNG VON BRÄNDEN ODER STROMSCHLÄGEN DAS
GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUSSETZEN.
ACHTUNG: Das Gerät nicht an einem beengten Ort einbauen, wie z. B. in einem Bücherregal o.ä.
VORSICHT: Belüftungsöffnungen dürfen nicht verdeckt werden. Das Gerät muss
gemäß den Herstellerangaben aufgestellt werden.
Schlitze und Öffnungen im Gehäuse dienen zur Belüftung, gewährleisten einen ordnungsgemäßen Betrieb des Produktes und schützen das Gerät vor Überhitzung. Die Öffnungen
sollten niemals verdeckt werden, indem das Produkt auf ein Bett, ein Sofa, einen Teppich
oder eine ähnliche Oberfläche gestellt wird. Dieses Produkt sollte nicht in einen eingelassenen Bereich, wie z. B. einem Bücherschrank oder einem Regal, aufgestellt werden, falls
keine ordnungsgemäße Belüftung gewährleistet werden kann oder falls die Richtlinien des
Herstellers nicht befolgt werden können.
VORSICHT: Dieses Gerät besitzt ein Laser-System.
Um das Gerät richtig zu verwenden, lesen Sie dieses
Benutzerhandbuch sorgfältig durch und bewahren Sie es auf.
Setzen Sie sich zur Wartung mit einem qualifizierten
Servicebetrieb in Verbindung.
Durch Bedienungen, Einstellungen oder Verfahren, die in dieser Anleitung nicht
erwähnt werden, kann gefährliche Strahlung freigesetzt werden.
Um direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäuse nicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung auf. NIEMALS IN DEN LASER BLICKEN.
VORSICHT: Das Gerät sollte keinem Wasser ausgesetzt werden (Tropf- oder
Spritzwasser) und es sollten keine mit Flüssigkeiten gefüllte Behälter auf das Gerät
gestellt werden, wie z. B. Vasen.
2
VORSICHTSHINWEISE zum Netzkabel
D. h. eine einzelne Steckdose, an die ausschließlich das jeweilige Gerät
angeschlossen wird und die keine weiteren Steckdosen oder Zweigschaltkreise
besitzt. Beachten Sie hierzu die technischen Daten des Gerätes in diesem
Benutzerhandbuch.
Steckdosen niemals überlasten. Überlastete, lockere oder beschädigte Steckdosen,
Verlängerungskabel, beschädigte Stromkabel oder rissige Leitungsisolationen bergen
Gefahren und können Stromschläge oder Brände verursachen. In diesen Fällen
besteht die Gefahr von Stromschlägen oder Bränden. Überprüfen Sie regelmäßig die
Kabel des Gerätes. Bei Schäden oder Verschleiß das entsprechende Kabel abziehen,
das Gerät nicht mehr verwenden und das Kabel von einem zugelassenen
Kundendienst durch ein gleichwertiges Kabel ersetzen lassen.
Vermeiden Sie eine unsachgemäße physikalische oder mechanische Nutzung des
Stromkabels, wie z. B. Verdrehen, Knicken, Zerstechen, Einklemmen in einer Tür
oder Darauftreten. Achten Sie besonders auf Stecker, Steckdosen und auf die
Punkte, an denen das Kabel aus dem Gerät heraustritt.
Das Netzkabel beim Abziehen immer am Netzstecker selbst festhalten. Achten Sie
bei der Montage des Gerätes darauf, dass der Netzstecker leicht zugänglich ist.
Entsorgung des Altgerätes
1. Falls an einem Produkt das Symbol eines durchgestrichenen
Abfallbehälters angebracht ist, unterliegt es der EU-Richtlinie 2002/96/EC.
2. Alle elektrischen und elektronischen Produkte sollten getrennt vom
Hausmüll bei einer Sammelstelle eines staatlichen oder lokalen
Entsorgungsunternehmens entsorgt werden.
3. Eine ordnungsgemäße Entsorgung des Altgerätes hilft bei der Vermeidung
von Umwelt- und Gesundheitsschäden.
4. Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer
Stadtverwaltung, Ihrem Entsorgungsunternehmen oder beim Händler, bei
dem Sie das Produkt erworben haben.
Dieses Produkt wurde gemäß den Anforderungen der EMV-Richtlinie
2004/108/EC und der Niederspannungsrichtlinie 2006/95/EC hergestellt.
Vertretung Europa:
LG Electronics Service Europe B.V.
Veluwezoom 15, 1327 AE Almere, The Netherlands
(Tel: +31-036-547-8940)
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 3
Ihr neues stilvolles
Heimkinosystem
Inhalt
Hauptgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Was bedeutet SIMPLINK?
Lautsprecheranschluss . . . . . . . . . . . . . . . . . . . . . . .6
Einige Funktionen dieses Gerätes können über die Fernbedienung des Fernsehers
aufgerufen werden, wenn dieses Gerät über einen HDMI-Anschluss an ein LG
Fernsehgerät mit SIMPLINK-Funktion verbunden ist.
Systemanschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Tonwiedergabe von analogen Geräten . . . . . . . . . . . .7
Standardsprache für OSD-Bildschirmmenüs - Optional8
Voreingestellter Ländercode - Optional . . . . . . . . . . . .8
Einstellungen vornehmen . . . . . . . . . . . . . . . . . . . .8-9
Vorprogrammierte Klangeffekte einstellen . . . . . . . . .10
• Folgende Funktionen lassen sich mit der Fernbedienung des LG Fernsehers
aufrufen: Wiedergabe, Pause, Suchlauf, Überspringen, Stop, Ausschalten usw.
• Einzelheiten zur SIMPLINK-Funktion finden Sie in der Bedienungsanleitung des
Fernsehers.
• LG Fernsehgeräte mit SIMPLINK-Funktion besitzen das SIMPLINK-Logo.
• Es sollte ein höherwertigeres Kabel als ein 1,2 A-HDMI-Kabel verwendet werden.
Einstellung der Auflösung . . . . . . . . . . . . . . . . . . . . .10
Anzeige von Disc-Informationen . . . . . . . . . . . . . . . . .11
Wiedergabe einer Disc oder Datei . . . . . . . . . . . . . .11-13
Fotodateien anzeigen . . . . . . . . . . . . . . . . . . . . . . . .13
Radio hören . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Musik vom USB-Gerät hören . . . . . . . . . . . . . . . . . .15
USB-Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
ez-Setup für Lautsprecher des Heimkinosystems . . .17
Musik vom tragbaren Player hören . . . . . . . . . . . . . . .17
Sprachcodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Ländercodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Abspielbare Disc-Typen . . . . . . . . . . . . . . . . . . . . . .20
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . .21
3
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 4
Hauptgerät
rqpo n m
*Touch-Sensor
l
k
Dieses Gerät besitzt Sensor-Steuerungselemente, die
auf Berührung mit dem Finger reagieren.
Falls der Eingangsmodus beim Gedrückt halten der
Tasten N/ X blinkt, kann der Eingangsmodus auch
durch mehrmaliges Drücken der Tasten N/ X geändert
werden. Bewegungen des Touch-Wheels mit dem
Finger eingestellt werden.
j
a
*
b
i
h
c
a
b
c
d
e
f
ANZEIGEFENSTER
NETZSCHALTER
FERNBEDIENUNGS-SENSOR
DISC-EINSCHUB
AUSWURF
SENDEREINSTELLUNG AB
& ÜBERSPRINGEN (.)
g STOP
4
d
e
h SENDEREINSTELLUNG AUF
& ÜBERSPRINGEN (>)
i WIEDERGABE/PAUSE (N / X)
j PORTABLE IN-BUCHSE
k USB-ANSCHLUSS
l LAUT
SPRECHERANSCHLUSS
f
g
m COMPONENT VIDEO
OUT-BUCHSEN
n AUX (L/R) INPUT
o MONITOR OUTPUT
p UKWANTENNENANSCHLUSS
q OPTICAL IN-BUCHSE
r HDMI OUT-BUCHSE
Vorsichtshinweise bei der Bedienung der
Sensortasten
• Berühren Sie die Sensortasten nur mit sauberen und
trockenen Händen.
- Falls Sie sich in einer feuchten Umgebung befinden,
wischen Sie die Sensortasten vor dem Antippen ab.
• Drücken Sie nicht zu fest auf die Sensortasten.
- Wenn die Sensortasten mit zu viel Kraft gedrückt
werden, können die Tasten beschädigt werden.
• Um eine Funktion korrekt auszuführen, tippen Sie
genau auf die entsprechende Taste.
• Berühren Sie die Sensortasten nicht mit Strom leitenden Gegenständen, wie z. B. Metallen. Ansonsten
können Fehlfunktionen auftreten.
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 5
Fernbedienung
a FUNCTION : Auswahl der Eingangsquelle ( AUX, AUX OPT,
PORTABLE, FM, DVD/CD, USB)
SLEEP : Festlegen der Dauer, nach der das Gerät in den
Bereitschaftsmodus wechselt.
- Drücken Sie mehrmals die Taste SLEEP, um die
gewünschte Dauer festzulegen (in Minuten):
(Dimmer ein t Sleep-Zeit t Dimmer aus)
Dimmer ein: Das Anzeigefensterwird gedimmt und das
Touch-Wheel wird ausgeschaltet.
- Drücken Sie nochmals die Taste SLEEP, um die
verbleibende Zeit bis zum Bereitschaftsmodus anzuzeigen.
- Um den Sleep-Timer zu deaktivieren, drücken Sie die
Taste SLEEP, bis der vorherige Status angezeigt wird, oder
drücken Sie auf POWER, um in den Bereitschaftsmodus
zu wechseln.
POWER: Schaltet das Gerät EIN und AUS.
OPEN/CLOSE (Z) : Eine Disc in das Disc-Fach einlegen
oder aus dem Fach auswerfen.
TITLE : Falls die aktuelle DVD ein Menü besitzt, wird das
Titelmenü auf dem Bildschirm angezeigt. Ansonsten
erscheint u. U. das Disc-Menü.
DISPLAY: Bildschirmmenü aufrufen.
MENU : Menü einer DVD-Disc aufrufen.
SETUP : Setup-Menü ein-/ausblenden.
b U/u
u): Auswahl eines Radiosenders.
PRESET(U
TUN.(-/+): Einstellen des gewünschten Radiosenders.
I / i / U / u (links/rechts/auf/ab): Bewegen Innerhalb der
Bildschirmmenüs.
ENTER : Menüauswahl bestätigen.
RETURN (O): Setup-Menü verlassen.
REC (z) : USB-Sofortaufnahme
c STOP (x): Wiedergabe bzw. Aufnahme anhalten.
PLAY (B), MO./ST.: Wiedergabe starten. Mono/Stereo
auswählen.
PAUSE/STEP (X): Wiedergabe Pause.
. / >): Zum nächsten oder vorherigen
SKIP(.
Track/Kapitel.
SCAN(bb/BB) : Suchlauf zurück oder vor.
a
b
c
d
e
f
d tHT SPK (ez-Setup für Lautsprecher des Heimkin):
TVt
Drücken Sie zur direkten Auswahl von AUX OPT die Taste
TVtHT SPK.
MUTE : Drücken Sie MUTE, um das Gerät stumm zu
schalten. Das Gerät kann stumm geschaltet werden, falls
z. B. das Telefon klingelt.
VOLUME (+/-) : Einstellen der Lautstärke.
LG EQ: Über die Taste LG EQ kann der Equalizer-Effekt
Natürlich oder Länderspezifisch eingestellt werden.
EQ (EQUALIZER-Effekt): Sie können zwischen verschiedenen Klangarten wählen
REPEAT (RANDOM): Wiedergabemodus auswählen.
(ZUFÄLLIG, WIEDERHOLUNG)
SUBTITLE: Drücken Sie während der Wiedergabe
mehrmals die Taste SUBTITLE, um die gewünschte
Untertitelsprache auszuwählen.
Nummerntasten 0-9: Auswahl von Aufzählungsoptionen in
einem Menü.
e Steuertasten für das Fernsehgerät: Bedienung des
Fernsehgerätes (nur LG-Fernseher).
PROG./MEMO. :
- Programm-Menü ein-/ausblenden.
- Manuelle Programmierung von Radiosendern.
CLEAR: Löschen einer Track-Nummer aus der Programmliste.
f RDS: Radio-Anzeigemodus
PTY/RESOLUTION:
- Anzeige verschiedener RDS-Ansichten
- Ausgabe-Auflösung für die HDMI- und COMPONENT
VIDEO OUT-Buchsen einstellen.
Legen Sie die Batterie in die Fernbedienung ein
Beachten Sie die richtige Polung + (plus) und – (minus)
der Batterie und der Fernbedienung.
Bedienung des Fernsehers.
Über die mitgelieferte Fernbedienung kann die Lautstärke
und die Eingangsquelle auch eines nicht-LG
Fernsehgerätes bedient und das Gerät ein- und
ausgeschaltet werden. Halten Sie die Taste POWER (TV)
gedrückt und drücken Sie mehrmals die Taste
PR/CH (+/–), bis sich der Fernseher ein- bzw. ausschaltet.
5
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 6
Lautsprecheranschluss
FARBE
LAUTSPRECHER
POSITION
Anschluss der Lautsprecher am Gerät
Orange
SubWoofer
Kann an einem beliebigen Ort vorne
aufgestellt werden.
a
Rot
Vorn
Vor dem Zuhörer und rechts
neben dem Bildschirm.
Weiß
Vorn
Vor dem Zuhörer und links neben
dem Bildschirm.
Im Lieferumfang sind zwei Lautsprecherkabel enthalten.
Jedes der Kabel ist mit einem Band am Kabelende farblich markiert und
muss an die drei Lautsprecher des Gerätes angeschlossen werden.
b
Kabel am Gerät anschließen.
Schließen Sie die Kabel nach den Farbmarkierungen an die
entsprechenden Anschlüsse auf der Rückseite des Gerätes an. Um die
Kabel am Gerät anzuschließen, drücken Sie jeweils auf eine der
Anschlussklemmen auf der Rückseite, so dass sich die Anschlüsse
öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie die
Anschlussklemme wieder los.
Um die Kabel an den Lautsprechern anzuschließen, drücken Sie jeweils auf
eine der Anschlussklemmen, um die Anschlüsse an jedem Lautsprecher zu
öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie die Anschlussklemme
wieder los.
Beachten Sie folgende sicherheitsrelevante Punkte
Schließen Sie das schwarze Ende jedes
Kabels an die Anschlüsse mit der
Bezeichnung - (minus), und das rote
Ende jedes Kabels an die Anschlüsse
mit der Bezeichnung + (plus) an.
c
Kabel an die Lautsprecher anschließen.
Schließen Sie nun das freie Ende jedes Kabels gemäß den
Farbmarkierungen an die entsprechenden Lautsprecher an:
6
Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in
die *Lautsprecheröffnung einführen.
*Lautsprecheröffnung: Eine Aushöhlung im Lautsprechergehäuse zum
Erzeugen satter Bässe.
UKW-Antennenanschluss
FM - Anschluss der UKW-Antenne am Gerät.
Für einen optimalen Empfang sollten die beiden losen Enden der Antenne möglichst
gerade und waagerecht ausgelegt werden.
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 7
Systemanschlüsse
Videoausgang am Fernsehgerät anschließen.
Überprüfen Sie die Buchsen Ihres Fernsehgerätes und wählen Sie die
geeignete Anschlussart A , B oder C . Die Bildqualität der einzelnen
Anschlussarten erhöht sich von A nach C .
C Anschluss des Fernsehgerätes an die HDMI-Buchse
Verbinden Sie die HDMI OUT-Buchse auf der Rückseite des Hauptgerätes
über das HDMI-Kabel mit der HDMI-Eingangsbuchse am Fernsehgerät.
• Falls der Fernseher eine eingestellte Auflösung nicht unterstützt, erscheint
das Bild auf dem Bildschirm verzerrt. Bitte lesen Sie die
Bedienungsanleitung des Fernsehers und stellen Sie eine für den
Fernseher geeignete Auflösung ein.
• Das HDMI-Kabel sollte maximal fünf Meter lang sein.
• Falls der Lautstärkebalken bei deaktivierter Simplink-Funktion am
Fernsehgerät nicht auf dem Fernsehbildschirm angezeigt wird, muss das
Gerät neu gestartet werden.
Verfügbare Auflösungen je nach Anschluss
[HDMI OUT] : 1080p, 1080i, 720p und 480p (oder 576p)
[COMPONENT VIDEO OUTPUT] : 480p (oder 576p) und 480i (oder 576i)
[MONITOR OUTPUT] : 480i (oder 576i)
Tonwiedergabe von analogen
Geräten
C
A
B
Zum Beispiel Videorekorder oder Fernsehgeräte mit analogem Tonsignal.
A Anschluss des Fernsehgerätes an die Video-Eingangsbuchse
Schließen Sie das Videokabel am MONITOR OUTPUT (MONITORAUSGANG) auf der Rückseite des Gerätes sowie an die Video-Eingangsbuchse
des Fernsehgerätes an.
oder
Anschluss des Fernsehgerätes an die SCART-Buchse
Schließen Sie das RCA(Chinch)-nach- SCART-Kabel am MONITOR OUTPUT (MONITORAUSGANG) auf der Rückseite des Gerätes sowie an die
SCART-Buchse des Fernsehgerätes an.
B To connect to a TV with the component video in jacks
Anschluss des Fernsehgerätes an die Component-Video-Eingangsbuchsen
Falls Ihr Fernsehgerät einen Component-Video-Eingang besitzt, verbinden
Sie die COMPONENT VIDEO (PROGRESSIVE SCAN) (Y, PB and PR) auf
der Rückseite des Hauptgerätes über ein Component-Videokabel mit den
Component-Video-Eingangsbuchsen am Fernsehgerät.
AUF DER FERNBED.
1 Verbinden Sie den Audioausgang eines analogen
Gerätes mit dem Anschluss AUX (L/R) INPUT auf der
Rückseite des Gerätes:
oder
Verbinden Sie die SCART-Buchse eines analogen
Gerätes mit dem Anschluss AUX (L/R) INPUT auf der
Rückseite des Gerätes.
2 AUX-Funktion wählen:
FUNCTION
7
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 8
Standardsprache für OSDBildschirmmenüs - Optional
Einstellungen vornehmen
Beim ersten Einschalten des Gerätes wird das Setup-Menü zur
Einstellung der Sprache auf den Fernsehbildschirm eingeblendet.
Vor dem ersten Einsatz des Gerätes muss zunächst die Sprache
ausgewählt werden. Die ursprünglich eingestellte Sprache ist Englisch.
AUF DER FERNBED.
1 Gerät einschalten:
Daraufhin wird die Liste der Sprachen angezeigt.
POWER
1 Setup-Menü aufrufen:
SETUP
2 Gewünschte Option der ersten Ebene wählen:
Uu
3 Zur zweiten Ebene wechseln:
i
4 Gewünschte Option der zweiten Ebene wählen:
Uu
5 Zur dritten Ebene wechseln:
i
6 Einstellung ändern:
U u, ENTER
2 Sprache auswählen:
UuIi
3 Drücken Sie:
ENTER
Einstellungen vornehmen - und mehr
4 Drücken Sie zur Bestätigung:
I i und ENTER
Spracheinstellungen
Voreingestellter Ländercode - Optional
Beim ersten Einschalten des Gerätes muss der Ländercode wie folgt
eingestellt werden.
AUF DER FERNBED.
1 Setup-Menü aufrufen:
2 Erste Ebene des Menüs SPERRE aufrufen:
3 Zur zweiten Menüebene wechseln:
Der aktuelle Ländercode wird im
Unterverzeichnis angezeigt.
4 Zur dritten Menüebene wechseln:
5 Geben Sie ein neues Kennwort ein
und drücken Sie:
6 Geben Sie das Kennwort nochmals ein
und drücken Sie:
7 Wählen Sie einen Code für Ihr Land aus:
Daraufhin werden die Funktionen Einstufung
und Kennwort aktiviert (s. Seite 18)
8 Drücken Sie zur Bestätigung:
Vor dem Beenden des Einstellungsmenüs muss
ein Ländercode festgelegt werden. Ansonsten kann
keine Einstufung und kein Kennwort festgelegt werden.
8
AUF DER FERNBED.
SETUP
Uu
i
i
Nummerntasten 0-9
dann ENTER
Nummerntasten 0-9
dann ENTER
UuIi
ENTER
Menü Sprache – Sprache für das Einstellungsmenü und für die Bildschirmmenüs
festlegen.
Falls beim Wechseln des OSD-Bildschirmmenüs das Symbol
“-” bzw. ein anderes Fehlersymbol angezeigt wird, gehen Sie
wie folgt vor:
- Gerät neu starten
- Funktion wechseln
- USB-Gerät trennen und verbinden.
Disc Audio/Untertitel/Menü– Auswahl einer Sprache für Menüs/Ton/Untertitel.
[Voreinstellung]: Originalsprache, in der die Disc erstellt wurde.
[Andere]: Um eine andere Sprache zu wählen, geben Sie über die
Nummerntasten die entsprechende vierstellige Nummer ein, die Sie der Liste der
Sprachcodes im Anhang entnehmen können (siehe Seite 18). Um eine falsche
Eingabe vor dem Drücken auf ENTER zu korrigieren, drücken Sie auf
CLEAR.
[Aus] (für Disc-Untertitel): Untertitel ausschalten.
Anzeigeeinstellungen vornehmen
Bildformat – Wählen Sie das Bildformat Ihres Fernsehgerätes aus.
[4:3]: Beim Anschluss an einen normalen 4:3-Fernseher.
[16:9]: Beim Anschluss an einen 16:9-Breitbildfernseher.
Anzeigemodus – Bei Auswahl von 4:3 müssen Sie zudem festlegen, wie im
Breitbildformat ausgestrahlte Fernsehprogramme und Filme auf dem Bildschirm
angezeigt werden sollen.
[Letterbox]: Zeigt das Widescreen-Bild mit schwarzen Balken am oberen und
unteren Bildrand an.
[Panscan]: Der gesamte 4:3-Bildschirm wird ausgefüllt, wobei das Bild an
den Rändern u. U. abgeschnitten wird.
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 9
Audio-Spracheinstellungen
Weitere Einstellungen
Lautspr.-Setup - Einstellen der Optionen im Menü 2.1-Lautsprechereinst. für
den Ausgang eines Verstärkers.
[Lautsprecher]: Wählen Sie einen einzustellenden Lautsprecher aus.
[Lautstärke]: Einstellen des Lautstärkepegels der ausgewählten
Lautsprecher. (-5dB bis 5dB)
[Test]: Drücken Sie zum Testen der Signale jedes Lautsprechers die Tasten
I / i . Stellen Sie die Lautstärke auf die gespeicherte Lautstärke der
Testsignale ein.
DRC (Steuerung des Dynamikbereichs) – Für einen klaren Klang bei
geringer Lautstärke (nur Dolby Digital). Stellen Sie diese Option auf [Ein], um
die Funktion zu aktivieren.
Vocal – Wählen Sie die Einstellung [Ein], um die Karaoke-Kanäle in normalen
Stereoton umzuwandeln. Diese Funktion ist nur für Mehrkanal-Karaoke-DVDs
geeignet.
HD AV Sync - Beim Digitalfernsehen kann es zu Verzögerungen
zwischen Bild und Ton kommen. In diesem Fall kann eine Verzögerung für den
Ton festgelegt werden, so dass der Ton auf das Bild ‘wartet’: Diese Funktion
wird als HD AV Sync bezeichnet. Wählen Sie mit den Tasten U u einen Wert
zwischen 0 und 300 msek. für die Verzögerung aus.
Die Verzögerung kann je nach eingestelltem digitalen Fernsehsender variieren.
Beim Umschalten des Kanals muss der Wert für HD AV Sync u. U. geändert
werden.
DivX(R)-Registrierung – Wir stellen einen DivX® VOD-Registrierungscode
(Video On Demand) bereit, mit dem Sie Filme über den DivX® VOD-Dienst
ausleihen oder erwerben können.
Weitere Informationen erhalten Sie unter www.divx.com/vod.
Um den Registrierungscode des Gerätes anzuzeigen, markieren Sie das
Symbol [DivX(R)-Registrierung] und drücken Sie ENTER.
Sperrfunktionen einstellen
Zum Aufrufen der Sperrfunktionen muss ein vierstelliges Kennwort eingegeben
werden. Geben Sie ein vierstelliges Kennwort ein und drücken Sie ENTER.
Geben Sie das Kennwort erneut ein und drücken Sie zur Bestätigung auf
ENTER. Geben Sie es zur Bestätigung nochmals ein. Bei falscher Eingabe der
Nummer drücken Sie auf CLEAR und korrigieren Sie die Eingabe.
Falls Sie das Kennwort vergessen sollten, kann es zurückgesetzt werden.
Drücken Sie zum Aufrufen des Setup-Menüs auf SETUP. Geben Sie das
Kennwort ‘210499’ ein und drücken Sie ENTER. Das Kennwort ist nun
zurückgesetzt.
Einstufung – Festlegen einer Freigabestufe. Je geringer die Freigabestufe
eingestellt wird, desto höher sind die Einschränkungen. Wählen Sie die Option
[Geöffnet], um die Einstufung zu deaktivieren.
Kennwort – Festlegen oder Ändern des Kennwortes für die Sperrfunktionen.
[Neu]: Geben Sie über die Nummerntasten ein neues vierstelliges Kennwort ein und
drücken Sie ENTER. Geben Sie das Kennwort zur Bestätigung nochmals ein.
[Ändern]: Geben Sie das aktuelle Kennwort und anschließend zweimal das neue Kennwort ein.
Orts Code – Auswahl eines Codes für Ihr jeweiliges Land als Freigabestufe für die
Wiedergabe. Durch diese Option wird festgelegt, welche Standardeinstellungen für
das jeweilige Land zur Einstufung von DVDs durch die Kindersicherung angewendet werden sollen. Siehe die Liste der Ländercodes auf Seite 18.
9
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 10
Vorprogrammierte Klangeffekte einstellen
Dieses System besitzt eine Reihe voreingestellter Surround- Klangeffekte. Über
die Taste EQ/LG EQ. kann der gewünschte Klangmodus eingestellt werden.
Während der Anzeige der EQ/LG EQ-Informationen können die Einstellungen für
EQ/LG EQ mit den Pfeiltasten I i geändert werden. Die angezeigten Einträge
für den Equalizer können je nach Klangquellen und Effekten variieren.
IN DER ANZEIGE Beschreibung
NATURAL
AUTO EQ
POP
CLASSIC
JAZZ
ROCK
MP3 OPT
BASS
VIRTUAL
NORMAL(OFF)
10
Behaglicher und natürlicher Klang.
Anpassung des Equalizers auf das im ID3-Tag von MP3Titeln eingetragene Genre
Einstellung einer aufregenden Klangatmosphäre für ein
Gefühl wie in einem tatsächlichen Rock-, Pop-, Jazz- oder
Klassik-Konzert.
Diese Funktion dient zur Optimierung komprimierter MP3DateienVerbesserung der Bässe.
Klang der Bässe verstärken.
Virtueller Surround-Sound.
Klang ohne Equalizer-Effekte.
Einstellung der Auflösung
Ändern der Auflösung für den Component-Video- und HDMI-Ausgang.
Drücken Sie mehrmals die Taste RESOLUTION/PTY um die gewünschte
Auflösung zu wählen - 480i (oder 576i), 480p (oder 576p), 720p, 1080i, 1080p
Die Auflösung kann je nach Anschlussart oder Fernsehgerät u. U. nicht
geändert werden.
•
Je nach Anzeigegerät wird das Bild bei bestimmten Auflösungen u. U. gar
nicht oder nicht störungsfrei angezeigt. Drücken Sie in diesem Fall die Taste
HOME und mehrmals die Taste RESOLUTION/PTY, bis das Bild wieder
angezeigt wird.
Über die Video-Auflösung 1080p erhalten Sie die optimale HD-Bildqualität.
(Volle HD-Erweiterung)
Hinweise zum HDMI-Ausgangsanschluss
• Die im Anzeigefenster angegebene Auflösung und die Ausgabeauflösung
können je nach Anschlussart variieren.
• Falls der Fernseher eine eingestellte Auflösung nicht unterstützt, erscheint
das Bild auf dem Bildschirm verzerrt. (Die Meldung “Vom TV nicht unterstützt” erscheint auf dem Bildschirm)
Bitte lesen Sie die Bedienungsanleitung des Fernsehers und stellen Sie eine
für den Fernseher geeignete Auflösung ein.
• Wird das Gerät über einen HDMI-Anschluss angeschlossen und die
Auflösung geändert, können Fehlfunktionen auftreten. Um diese Störung zu
beheben, schalten Sie das Gerät aus und wieder ein.
• Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes
die folgenden Punkte:
- Schalten Sie das HDMI-/DVI-Gerät und dieses Gerät aus. Schalten Sie nun
das HDMI-/DVI-Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie
dann dieses Gerät ein.
- Der Videoeingang des angeschlossenen Gerätes muss auf dieses Gerät
eingestellt sein.
- Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen
720X576i(480i), 720X576p(480p), 1280X720p, 1920X1080i oder
1920X1080p unterstützen.
- Die Auflösungen 1080p, 720p und 576p(480p) sind nur für Progressive
Scan möglich.
• Nicht alle HDCP-kompatiblen HDMI- oder DVI-Geräte arbeiten mit diesem
Player zusammen.
- Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt.
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 11
Anzeige von Disc-Informationen
Wiedergabe einer Disc oder Datei
AUF DER FERNBED.
AUF DER FERNBED.
1 DISPLAY drücken:
DISPLAY
1 Legen Sie eine Disc im Disc-Einschub ein:
-
2 Eintrag auswählen:
Uu
2 DVD-/CD-Funktion auswählen:
FUNCTION
3 Anzeigeeinstellungen für Menüs vornehmen:
Ii
4 Zurück und beenden:
DISPLAY
3 Einstellungen im Menü vornehmen:
oder eine Datei im Menü auswählen:
UuIi
Uu
4 Disc-Wiedergabe starten:
B
PLAY
5 Disc-Wiedergabe anhalten:
x
STOP
Anzeige von Disc-Informationen - und mehr
Um einen Eintrag auszuwählen, drücken Sie die Taste U u und ändern oder
wählen Sie mit den Tasten I i eine Einstellung.
1/6
4/26
1 ENG
D
Aktueller Titel- (oder Track-/Datei-) Nummer/
Anzahl/Gesamtanzahl der Titel (oder Tracks/Dateien)
Aktuelle Kapitelnummer/Gesamtanzahl der Kapitel
Verstrichene Spielzeit
Gewählte Sprache oder Kanal
3/2.1CH
1 KOR
1/3
Gewählte Untertitel
Ausgewählter Blickwinkel/Gesamtanzahl der Blickwinkel
Ausgewählter Klangmodus
In diesem Handbuch verwendete Symbole
Alle aufgeführten Discs und Dateien
ALL
MP3-Dateien
DVD und finalisierte DVD±R/RW
DVD
WMA-Dateien WMA
DivX-Dateien
DivX
ACD
Audio-CDs
MP3
Wiedergabe einer Disc oder Datei - und mehr
Wiedergabe einer DVD mit vorhandenem Menü DVD
Die meisten heutigen DVDs enthalten Menüs, die vor der Wiedergabe eines
Films angezeigt werden. Menüeinträge werden über die Tasten U u I i
ausgewählt. Drücken Sie zur Auswahl einer Option die Taste ENTER.
Zum nächsten/vorherigen Kapitel/Titel springen ALL
Drücken Sie die Taste SKIP (>), um zum/zur nächsten Kapitel/Track/Datei
zu springen.
Drücken Sie die Taste SKIP (.), um zum Anfang des/der aktuellen
Kapitels/Tracks/Datei zu springen.
Drücken Sie zweimal kurz die Taste SKIP (.), um zum/zur vorherigen
Kapitel/Track/Datei zu springen.
Wiedergabe Pause ALL
Drücken Sie die Taste PAUSE/STEP (X), um die Wiedergabe zu unterbrechen.
Drücken Sie zum Fortsetzen der Wiedergabe auf PLAY (B).
Einzelbildwiedergabe DVD
DivX
Drücken Sie zur Einzelbildwiedergabe mehrmals die Taste PAUSE/STEP (X).
Wiederholte oder Zufalls-Wiedergabe
ALL
Drücken Sie mehrmals die Taste REPEAT (RANDOM), um den aktuellen Titel,
das Kapitel oder den Track mehrmals oder wiederholt wiederzugeben. Drücken
Sie zum Fortsetzen der normalen Wiedergabe nochmals auf REPEAT
(RANDOM).
- Zufällige Wiedergabe: nur Musikdateien.
11
HS34S_D0.BDEULL_DEU_2838
2/18/09
Schneller Vorlauf und Rücklauf
6:01 PM
Page 12
ALL
Drücken Sie für den schnellen Vorlauf bzw. den schnellen Rücklauf während der
Wiedergabe die Taste SCAN (m bzw. M). Um die Wiedergabegeschwindigkeit
zu ändern, drücken Sie mehrmals die Taste SCAN (m bzw. M). Drücken Sie
zum Fortsetzen der Wiedergabe mit normaler Geschwindigkeit auf PLAY (B).
Auswahl der Untertitelsprache DVD
DivX
Drücken Sie während der Wiedergabe mehrmals die Taste SUBTITLE (
die gewünschte Untertitelsprache auszuwählen.
Wiedergabegeschwindigkeit verringern
) um
DVD
Drücken Sie bei angehaltener Wiedergabe die Taste SCAN (bb oder M), um die
Wiedergabe zurück bzw. vor zu verlangsamen. Um die Wiedergabegeschwindigkeit
zu ändern, drücken Sie mehrmals die Taste SCAN (bb bzw. M). Drücken Sie
zum Fortsetzen der Wiedergabe mit normaler Geschwindigkeit auf PLAY (B).
Videos 1,5 mal schneller anschauen und anhören
DVD
Drücken Sie auf PLAY (B), während eine DVD bereits wiedergegeben wird, um die
DVD mit 1,5-facher Geschwindigkeit anzuschauen und anzuhören. In der oberen,
rechten Ecke des Bildschirms erscheint das Symbol B x1.5. Drücken Sie nochmals
auf PLAY (B), um zur normalen Wiedergabegeschwindigkeit zurückzukehren.
Titelmenü aufrufen DVD
Drücken Sie die Taste TITLE, um das Titelmenü der Disc einzublenden, falls vorhanden.
DVD-MENÜ aufrufen DVD
Drücken Sie die Taste MENU, um das Disc-Menü einzublenden, falls vorhanden.
Wiedergabe ab einer gewählten Zeitposition DVD
DivX
Suche nach einem Startpunkt einer eingegebenen Wiedergabezeit. Drücken Sie
während der Wiedergabe auf DISPLAY und wählen Sie das Uhr-Symbol aus.
Geben Sie die gewünschte Startzeit in Stunden, Minuten und Sekunden an,
und drücken Sie ENTER. Drücken Sie bei falscher Eingabe auf die Taste
CLEAR und korrigieren Sie die Eingabe.
Merken der letzten Szene DVD
Dieses Gerät merkt sich die zuletzt gespielte Szene der letzten Disc. Die letzte
Szene wird im Speicher aufbewahrt, auch wenn die Disc aus dem Player
herausgenommen oder das Gerät aus (bzw. in den Bereitschaftsmodus)
geschaltet wird. Beim erneuten Einlegen dieser Disc wird die gespeicherte
Szene automatisch wiedergegeben.
Mixed disc or USB Flash Drive – DivX, MP3/WMA and JPEG
Bei der Wiedergabe einer Disc oder von einem USB-Flash-Laufwerk mit DivX-,
MP3-/WMA- und JPEG-Dateien können Sie wählen, für welche Dateien das Menü
zur Wiedergabe angezeigt werden soll, indem Sie die Taste MENU drücken.
12
Ändern des Zeichensatzes zur fehlerfreien Anzeige von
DivX®-Untertiteln DivX
Falls die Untertitel während der Wiedergabe nicht korrekt angezeigt werden,
halten Sie die Taste SUBTITLE ca. drei Sekunden lang gedrückt. Drücken Sie
dann nochmals auf SUBTITLE und wählen Sie einen anderen Sprachcode, bis
die Untertitel korrekt angezeigt werden.
Voraussetzungen für DivX-Dateien DivX
Die Kompatibilität dieses Players mit DivX-Discs unterliegt folgenden Einschränkungen:
• Mögliche Auflösung: 800x600 Bildpunkte (B x H)
• Der Dateiname eines DivX-Untertitels darf maximal 45 Zeichen lang sein.
• Falls der DivX-Dateiname eine nicht lesbare Kodierung besitzt, wird die Datei
mit dem Zeichen " _ " angezeigt.
• Falls mehr als 30 Bilder pro Sekunde auf dem Bildschirm angezeigt werden,
ist u. U. keine störungsfreie Bildanzeige möglich.
• Falls die Video- und Audio-Struktur der Aufnahmedateien nicht interleaved ist,
wird entweder nur das Bild oder nur der Ton ausgegeben.
• Falls die Filmdatei und die Untertiteldatei unterschiedliche Dateinamen
besitzen, werden während der Wiedergabe einer DivX-Datei u. U. keine
Untertitel angezeigt.
• MPEG4-Dateierweiterungen: “.avi”, “.mpg”, “.mpeg”, “.divx”
• Abspielbare DivX-Untertitel: SubRip (.srt/.txt), SAMI(.smi), SubStation Alpha
(.ssa/.txt), MicroDVD (.sub/.txt),VobSub (.sub), SubViewer 2.0 (.sub/.txt),
(Auf einem USB-Gerät gespeicherte Dateien [VobSub (.sub)] können nicht
angezeigt werden).
• Abspielbare Codecs: “DIVX3.xx”, “DIVX4.xx “, “DIVX5.xx”, “MP4V3”, “3IVX”
• Abspielbare Audioformate: “AC3”, “DTS”, “PCM”, “MP3”, “WMA”, “.divx”
• Sampling-Frequenz: zwischen 32 - 48 kHz (MP3), within 32 - 48 kHz (WMA)
• Bitrate: zwischen 32 - 320 kbps (MP3), 40 - 192 kbps (WMA)
• CD-R/RW-, DVD±R/RW-Format: ISO 9660/JOLIET
• Maximale Anzahl Dateien pro Disc: Maximal 999 (Gesamtanzahl der Dateien
und Ordner)
Dateiinformationen anzeigen (ID3-TAG) MP3
WMA
Während der Wiedergabe einer MP3-Datei mit Dateiinformationen können diese
durch mehrmaliges Drücken der Taste DISPLAY angezeigt werden.
Bildschirmschoner
Der Bildschirmschoner erscheint, wenn auf dem Gerät ca. fünf Minuten lang
keine Wiedergabe erfolgt. Nachdem der Bildschirmschoner etwa fünf Minuten
lang aktiviert ist, schaltet sich das Gerät automatisch ab.
HS34S_D0.BDEULL_DEU_2838
2/18/09
Eigene Titel programmieren ACD
6:01 PM
MP3
Page 13
WMA
Die Titel auf einer Disc können in der gewünschten Reihenfolge wiedergegeben
werden, indem die Musiktitel auf der Disc programmiert werden. Die
Programmierung wird beim Auswerfen der Disc gelöscht. Wählen Sie die
gewünschten Musiktitel und drücken Sie auf PROG./MEMO., oder markieren Sie
das Symbol “
” und drücken Sie auf ENTER, um diese Titel in der Programmliste
einzutragen. Um alle Musiktitel auf der Disc hinzuzufügen, markieren Sie das
Symbol “
” und drücken Sie auf ENTER. Um die programmierte Wiedergabe,
wählen Sie einen Musiktitel aus der Programmliste und drücken Sie ENTER. Um
einen Musiktitel aus der Programmliste zu löschen, wählen Sie den zu löschenden
” und
Titel aus und drücken Sie auf CLEAR bzw. markieren Sie das Symbol “
drücken Sie auf ENTER. Um alle Musiktitel in der Programmliste zu löschen,
” und drücken Sie auf ENTER.
markieren Sie das Symbol “
Fotodateien anzeigen
AUF DER FERNBED.
1 Legen Sie eine Disc im Disc-Einschub ein:
2 DVD-/CD-Funktion auswählen:
FUNCTION
3 Fotodatei auswählen:
Uu
4 Ausgewählte Datei als Vollbild anzeigen:
ENTER
5 Zurück zum Menü:
x
STOP
Anzeigen von Fotodateien - und mehr
Voraussetzungen für MP3-/WMA-Audiodateien
Fotodateien als Diaschau anzeigen
Die Kompatibilität dieses Gerätes mit MP3-/WMA-Dateien unterliegt folgenden
Einschränkungen:
• Dateierweiterungen: “.mp3”, “.wma”.
• Sampling-Frequenz: zwischen 32 - 48 kHz (MP3), zwischen 32 - 48 kHz
(WMA)
• Bitrate: zwischen 32 - 320 kbps (MP3), 40 - 192 kbps (WMA)
• CD-R/RW-, DVD±R/RW-Format: ISO 9660/JOLIET
• Maximale Anzahl Dateien pro Disc: Maximal 998 (Gesamtanzahl der Dateien
und Ordner)
Um
(
Um
(
Systemauswahl
Dia-Schau unterbrechen
Für den Fernseher muss eine geeignete Fernsehnorm ausgewählt werden.
Falls die Meldung “NO DISC (Keine Disc)” im Anzeigefenster erscheint, halten
Sie die Taste PAUSE/STEP (X) auf der Fernbedienung mindestens fünf
Sekunden lang gedrückt, um eine Fernsehnorm zu wählen.
Drücken Sie zum Unterbrechen der Dia-Schau die Taste PAUSE/STEP (X).
Drücken Sie PLAY (B) oder PAUSE/STEP (X), um die Diaschau fortzusetzen.
die Diaschau zu starten, markieren Sie mit den Tasten U u I i das Symbol
) und drücken Sie ENTER.
die Geschwindigkeit der Diaschau zu ändern, markieren Sie das Symbol
) und drücken Sie die Tasten I i.
Zum vorherigen/nächsten Bild springen
Drücken Sie auf SKIP (. oder >) bzw. I i für das vorherige/nächste Bild.
Bilder drehen
Mit den Tasten U u kann ein Bild in der Vollbildansicht gedreht werden.
Voraussetzungen für Fotodateien
Die Kompatibilität dieses Players mit JPEG-Dateien unterliegt folgenden
Einschränkungen:
• Dateierweiterungen: “.jpg”
• Dateigröße: Normal - bis zu 5120 x 3840 (B x H) Bildpunkte.
Progressive - bis zu 2048 x 1536 (B x H) Bildpunkte.
• CD-R/RW-, DVD±R/RW-Format: ISO 9660 LEVEL 1 JOLIET
• Maximale Anzahl Dateien pro Disc: Maximal 999 (Gesamtanzahl der
Dateien und Ordner)
13
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 14
Informationen zu Radiosendern anzeigen
Radio hören
Stellen Sie sicher, dass sowohl die UKW(FM) - Antenne
angeschlossen ist.
AUF DER FERNBED.
1 Gerät einschalten:
POWER
2 UKW(FM) auswählen:
FUNCTION
3 Radiosender einstellen:
TUN.-/+
4 Radiosender ‘speichern’:
In der Anzeige erscheint eine Sendernummer.
Es können bis zu 50 Radiosender gespeichert werden.
PROG./MEMO.
5 Drücken Sie zur Bestätigung:
PROG./MEMO.
6 Einen gespeicherten Sender auswählen:
PRESETU u
PS
PTY
RT
CT
Radio hören - und mehr
Radiosender automatisch einstellen
Halten Sie die Taste TUN.-/TUN.+ mindestens eine Sekunde lang gedrückt. Der
Tuner beginnt daraufhin die automatische Sendersuche. Bei einem gefundenen
Sender wird die Suche unterbrochen.
Eine Sendernummer für einen Radiosender wählen
Ein Radiosender kann unter einer beliebigen Sendernummer gespeichert
werden. Falls der Player automatisch eine Sendernummer anzeigt, drücken Sie
u. Drücken Sie anschließend auf
zum Ändern dieser Nummer auf PRESET U/u
PROG./MEMO., um den Sender unter der gewählten Nummer zu speichern.
Alle gespeicherten Sender löschen
Halten Sie die Taste PROG./MEMO. Daraufhin blinkt die Meldung ERASE ALL
in der Anzeige. Drücken Sie nun die Taste PROG./MEMO., um alle gespeicherten
Sender zu löschen.
Schlechten UKW(FM)-Empfang verbessern
Drücken Sie die Taste PLAY (B), MO./ST. auf der Fernbedienung.Dadurch wird
die Einstellung von Stereo nach Mono umgeschaltet und der Empfang
verbessert.
14
Der UKW-Tuner ist mit der RDS-Funktion (Radio Data System) ausgestattet.
Hierbei werden Information über den gerade eingestellten Radiosender
angezeigt. Drücken Sie mehrmals die Taste RDS, um die verschiedenen
Datentypen zu durchlaufen:
(Name des Programmdienstes)
Der Name des Kanals erscheint in der Anzeige
(Programmarterkennung)
Die Programmart (z. B. Jazz oder Nachrichten) erscheint in der Anzeige.
(Radiotext)
Textmeldungen mit Sonderinformationen des Senders. Der Text läuft
u. U. über die Anzeige.
(Vom Sender ausgestrahlte Uhrzeit)
Anzeige des vom Sender ausgestrahlten Datums und der Uhrzeit.
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 15
Musik vom USB-Gerät hören - und mehr
Musik vom USB-Gerät hören
Um auf einem USB-Gerät gespeicherte Mediendateien wiederzugeben,
schließen Sie das Gerät am USB-Anschluss des Gerätes an.
Compatible USB Devices
• Geräte, für die zum Anschluss an einen Computer eine zusätzliche
Softwareinstallation erforderlich ist, werden nicht unterstützt.
• MP3-Player: MP3-Player mit Flash-Funktion.
MP3-Player, für die eine Treiberinstallation erforderlich ist, werden nicht
unterstützt.
• USB-Flash-Laufwerk: Geräte mit USB 2.0- oder USB 1.1-Unterstützung.
Anforderungen an USB-Geräte
AUF DER FERNBED.
1 Schließen Sie das USB-Gerät am Gerät an:
-
2 USB-Funktion auswählen:
FUNCTION
3 Datei im Menü auswählen:
Uu
4 Musikwiedergabe starten:
B PLAY
5 Vor dem Trennen des tragbaren
USB-Gerätes in eine
andere Betriebsart wechseln:
FUNCTION
6 Abziehen des USB-Gerätes:
-
• Das USB-Gerät niemals während der Dateiübertragung trennen.
• Zur Vermeidung von Datenverlust sollten Sicherungskopien sämtlicher Daten
erstellt werden.
• Bei Verwendung eines USB-Verlängerungskabels oder USB-Hubs wird das
USB-Gerät nicht erkannt.
• Geräte, die mit dem NTFS-Dateisystem formatiert sind, werden nicht
unterstützt. (Es werden nur die Dateisysteme FAT16 und FAT32 unterstützt.)
• Die USB-Funktion ist je nach verwendetem Gerät u. U. nicht möglich.
• Digitalkameras und Mobiltelefone werden nicht unterstützt.
• Dieses Gerät wird nicht unterstützt, falls insgesamt mehr als 1000 Dateien
gespeichert wurden.
• Falls mehr als zwei USB-Geräte angeschlossen sind, wird der Laufwerks-Ordner
auf dem Bildschirm angezeigt. Um von einem Ordner aus zum vorherigen
Menü zu gelangen, drücken Sie auf RETURN.
• Videodateien können über einen Multi-Kartenleser nicht wiedergegeben werden.
15
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 16
Beachten Sie während einer laufenden Aufnahme die folgenden Hinweise
USB-Aufnahme
AUF DER FERNBED.
1 Schließen Sie das USB-Gerät am Gerät an:
2 Aufnahmemodus auswählen.
(Beispiel CD/TUNER....)
FUNCTION
Wiedergabe der Tonquelle zuerst starten.
3 Aufnahme starten:
Um eine gewünschte Musikdatei auf einer
Disc auf ein USB-Gerät aufzunehmen, starten
Sie zunächst die Wiedergabe der Datei.
4 Aufnahme beenden:
z
REC
U u, PLAY (N) und
z REC
x
STOP
USB-Aufnahme - und mehr
Aufnahme von Musikdateien auf einer Disc auf ein USB-Gerät
Einen Titel aufnehmen
Falls während der Wiedergabe einer CD eine USB-Aufnahme gestartet wird,
wird nur der aktuelle Track/die Datei auf dem USB-Gerät aufgenommen.
Alle Titel aufnehmen
Wenn die Aufnahmetaste bei angehaltener CD-Wiedergabe gedrückt wird, werden alle Titel/Dateien aufgenommen
Die Dateien in den Unterordnern werden während der Aufnahme aller Tracks
nicht aufgenommen
Programmliste aufnehmen
• Der prozentuale Fortschritt einer USB-Aufnahme kann während der Aufnahme
auf dem Bildschirm angezeigt werden (nur Audio-, MP3-/WMA-CD).
• Während einer Aufnahme von MP3-/WMA-Dateien ist kein Ton zu hören.
• Beim Anhalten der Aufnahme während der Wiedergabe wird nur die bis
dahin aufgezeichnete Aufnahme gespeichert (nur AUDIO-CD).
• Das USB-Gerät niemals während einer USB-Aufnahme trennen oder ausschalten. Ansonsten verbleibt eine unvollständige Aufnahmedatei auf dem PC.
• Falls keine USB-Aufnahme möglich ist, erscheint die Meldung “NO USB
(Kein USB)”, “ERROR (Fehler)”, “USB FULL (USB voll)” oder “NO REC
(Keine Aufn.)” im Anzeigefenster.
• Multi-Kartenleser oder externe Festplattenlaufwerke können nicht zur USBAufnahme genutzt werden.
• Beim Anhalten der Aufnahme während der Wiedergabe wird die Datei nicht
gespeichert.
• CD-G-Discs und mit DTS verschlüsselte Discs können nicht auf einem
USB-Gerät aufgenommen werden.
• Es können maximal 999 Dateien aufgenommen werden.
• Zur Nummerierung der Aufnahmedateien wird die niedrigste freie Nummer
verwendet. Falls einige der Aufnahmedateien gelöscht wurden, wird der
nächsten erstellten Aufnahmedatei die niedrigste freie Nummer zugewiesen.
• Aufnahmedateien werden wir folgt gespeichert.
AUDIO CD
MP3/ WMA
Andere Quellen
(Tuner, AUX,
Portable etc.)
Um mehrere Titel auf einem USB-Gerät aufzunehmen, können diese Titel programmiert werden (nur Audio-CD)
Die unerlaubte Vervielfältigung kopiergeschützter Inhalte, einschließlich
Computerprogramme, Dateien, Sendungen und Tonaufnahmen, stellt eine
Verletzung des Urheberrechts dar und wird strafrechtlich verfolgt. Dieses
Gerät sollte nicht für solche Zwecke eingesetzt werden.
Zeigen Sie Verantwortung
Respektieren Sie das Urheberrecht
16
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 17
ez-Setup für Lautsprecher des
Heimkinosystems
Tonwiedergabe vom Fernsehgerät und Digitalgeräten in 2.1-Kanalton.
Das ausgeschaltete Gerät wird beim Drücken der Taste TVtHT SPK
eingeschaltet und automatisch in den AUX OPT-Modus eingestellt.
Musik vom tragbaren Player
hören
Der Player kann zur Wiedergabe von Musiktiteln zahlreicher tragbarer
Player eingesetzt werden.
3,5 mm Stereo-Klinkenstecker
AUF DER FERNBED.
AUF DER FERNBED.
1 Verbinden Sie die OPTICAL IN-Buchse
des Hauptgerätes mit der optischen
Ausgangsbuchse Ihres Fernsehgerätes
(oder z. B. Digitalgerätes).
2 AUX OPT-Funktion auswählen:
AUX OPT direkt auswählen
3 Ton über 2.1-Kanal-Lautsprecher ausgeben:
4 AUX OPT-Modus beenden
tHT SPK
TVt
tHT SPK oder
TVt
FUNCTION
1 Verbinden Sie die Kopfhörerbuchse (oder Line
Out-Buchse) des tragbaren Players mit der
PORT.IN-Buchse auf der rechten Seite des Hauptgerätes: 2 Gerät einschalten:
POWER
3 PORTABLE-Funktion auswählen:
FUNCTION
4 Schalten Sie den tragbaren Player ein
und starten Sie die Wiedergabe:
-
17
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 18
Sprachcodes
Verwenden Sie diese Liste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen: Disc-Audio, Disc-Untertitel, Disc-Menü.
Sprache
Afar
Afrikaans
Albanisch
Amharisch
Arabisch
Armenisch
Assamesisch
Aymara
Aserbeidschanisch
Baschkirisch
Baskisch
Bengali, Bangla
Bhutanisch
Bihari
Bretonisch
Bulgarisch
Myanmarisch
Weißrussisch
Chinesisch
Code
6565
6570
8381
6577
6582
7289
6583
6588
6590
6665
6985
6678
6890
6672
6682
6671
7789
6669
9072
Sprache
Kroatisch
Tschechisch
Dänisch
Niederländisch
Englisch
Esperanto
Estnisch
Faroerisch
Fiji
Finnisch
Französisch
Friesisch
Galizisch
Georgisch
Deutsch
Griechisch
Grönländisch
Guarani
Gujarati
Code
7282
6783
6865
7876
6978
6979
6984
7079
7074
7073
7082
7089
7176
7565
6869
6976
7576
7178
7185
Sprache
Haussa
Hebräisch
Hindi
Ungarisch
Isländisch
Indonesisch
Interlingua
Irisch
Italienisch
Javanisch
Kanadisch
Kaschmir
Kasachisch
Kirgisisch
Koreanisch
Kurdisch
Laotisch
Lateinisch
Lettisch
Code
7265
7387
7273
7285
7383
7378
7365
7165
7384
7487
7578
7583
7575
7589
7579
7585
7679
7665
7686
Sprache
Lingala
Litauisch
Mazedonisch
Madagassisch
Malaiisch
Malajalam
Maori
Marathi
Moldawisch
Mongolisch
Nauru
Nepalesisch
Norwegisch
Oriya
Pandschabi
Paschtu
Persisch
Polnisch
Portugiesisch
Code
7678
7684
7775
7771
7783
7776
7773
7782
7779
7778
7865
7869
7879
7982
8065
8083
7065
8076
8084
Sprache
Code
Quechua
8185
Retoromanisch
8277
Rumänisch
8279
Russisch
8285
Samoanisch
8377
Sanskrit
8365
Schottisch (Gälisch) 7168
Serbisch
8382
Serbo-Kroatisch
8372
Shona
8378
Sindhi
8368
Singalesisch
8373
Slowakisch
8375
Slowenisch
8376
Spanisch
6983
Sudanesisch
8385
Swahili
8387
Schwedisch
8386
Tagalog
8476
Sprache
Tadschikisch
Tamilisch
Telugu
Thai
Tongalesisch
Türkisch
Turkmenisch
Twi
Ukrainisch
Urdu
Usbekisch
Vietnamesisch
Volapük
Walisisch
Wolof
Xhosa
Jiddish
Yoruba
Zulu
Land
Paraguay
Philippinen
Polen
Portugal
Rumänien
Russische Föderation
Saudi Arabien
Senegal
Singapur
Slowakische
Republik
Slowenien
Südafrika
Südkorea
Spanien
Land
Sri Lanka
Schweden
Schweiz
Taiwan
Thailand
Türkei
Uganda
Ukraine
USA
Uruguay
Usbekistan
Vietnam
Simbabwe
Code
8471
8465
8469
8472
8479
8482
8475
8487
8575
8582
8590
8673
8679
6789
8779
8872
7473
8979
9085
Ländercodes
Wählen Sie einen Ländercode aus der Liste.
Land
Afghanistan
Argentinien
Australien
Österreich
Belgien
Bhutan
Bolivien
Brasilien
Kambodscha
Kanada
Chile
China
Kolumbien
Republik Kongo
18
Code
AF
AR
AU
AT
BE
BT
BO
BR
KH
CA
CL
CN
CO
CG
Land
Costa Rica
Kroatien
Tschechische
Republik
Dänemark
Ecuador
Ägypten
El Salvador
Äthiopien
Fiji
Finnland
Frankreich
Deutschland
Großbritannien
Griechenland
Code
CR
HR
CZ
DK
EC
EG
SV
ET
FJ
FI
FR
DE
GB
GR
Land
Grönland
Hongkong
Ungarn
Indien
Indonesien
Israel
Italien
Jamaika
Japan
Kenia
Kuwait
Libyen
Luxemburg
Malaysia
Code
GL
HK
HU
IN
ID
IL
IT
JM
JP
KE
KW
LY
LU
MY
Land
Malediven
Mexiko
Monaco
Mongolei
Marokko
Nepal
Niederlande
Niederländische
Antillen
Neu Seeland
Nigeria
Norwegen
Oman
Pakistan
Panama
Code
MV
MX
MC
MN
MA
NP
NL
AN
NZ
NG
NO
OM
PK
PA
Code
PY
PH
PL
PT
RO
RU
SA
SN
SG
SK
SI
ZA
KR
ES
Code
LK
SE
CH
TW
TH
TR
UG
UA
US
UY
UZ
VN
ZW
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 19
Fehlersuche
STÖRUNG
URSACHE
CORRECTION
Kein Strom
Kein Bild
Das Netzkabel ist nicht angeschlossen.
Der Fernseher ist nicht für den Empfang von DVD-Signalen
eingestellt.
Die Videokabel sind nicht fest angeschlossen.
Sehr leiser oder kein Ton
Die über das Audiokabel angeschlossenen Geräte sind nicht
für den Empfang von DVD-Signalen eingestellt.
Die Audiokabel sind nicht fest an den Lautsprechern oder am
Receiver angeschlossen.
Die Audiokabel sind beschädigt.
Die Disc ist verschmutzt.
Es ist keine Disc eingelegt.
Es ist eine nicht spielbare Disc eingelegt.
Schließen Sie das Netzkabel fest an die Netzsteckdose an.
Wählen Sie den richtigen Video-Eingangsmodus des Fernsehers,
so dass das Bild des DVD-Receivers angezeigt wird.
Schließen Sie die Videokabel fest am Fernseher sowie am
DVD-Receiver an.
Wählen Sie den richtigen Eingangsmodus für den AudioReceiver, so dass der Ton des DVD-Receivers zu hören ist.
Schließen Sie die Audiokabel richtig an die Anschlussklemmen
an.
Tauschen Sie die Audiokabel gegen neue aus.
Wischen Sie die Disc mit einem weichen Tuch von der Mitte zum Rand hin ab.
Legen Sie eine Disc ein
Legen Sie eine spielbare Disc ein (Überprüfen Sie DiscTyp, Farbnorm und Ländercode).
Legen Sie eine Disc mit dem Etikett oder der bedruckten
Seite nach oben ein.
Drücken Sie zum Schließen des Menübildschirms die Taste SETUP.
Geben Sie Ihr Kennwort ein oder ändern Sie die Freigabestufe.
Schlechte DVD-Bildqualität
DVD-/CD-Wiedergabe nicht
möglich
Die Disc wurde falsch herum eingelegt.
Brummendes Geräusch
während der DVD- oder
CD-Wiedergabe
Radiosender können nicht
eingestellt werden
Die Fernbedienung funktioniert
nicht richtig oder gar nicht
Das Anzeigefensterwird
gedimmt und das Touch-Wheel
wird ausgeschaltet.
Ein Menü wird gerade auf dem Bildschirm eingeblendet.
Die Kindersicherung ist aktiviert, so dass keine Wiedergabe
von DVDs mit einer bestimmten Einstufung möglich ist.
Die Disc ist verschmutzt.
Der DVD-Receiver wurde zu nahe am Fernseher aufgestellt
und erzeugt Rückkopplungen.
Die Antenne ist falsch ausgerichtet oder angeschlossen.
Die Signalstärke der Radiosender ist zu gering.
Es wurden keine Radiosender gespeichert oder die Speicherplatztasten
wurden (beim Suchlauf nach voreingestellten Sendern) gelöscht.
Die Fernbedienung wird nicht auf den DVD-Receiver gerichtet.
Die Fernbedienung ist zu weit vom DVD-Receiver entfernt.
Zwischen Fernbedienung und Gerät befindet sich ein
Hindernis.
Die Batterien der Fernbedienung sind schwach.
Wischen Sie die Disc mit einem weichen Tuch von der Mitte zum Rand hin ab.
Stellen Sie den DVD-Receiver und die Audio-Geräte weiter
vom Fernseher entfernt auf.
Überprüfen Sie die Antennenanschluss und richten Sie die Antenne ggf. neu aus.
Schließen Sie eine Außenantenne an, falls erforderlich.
Stellen Sie die Sender manuell ein.
Speichern Sie einige Radiosender nach den Anleitungen auf
Seite 14.
Richten Sie die Fernbedienung direkt auf das Gerät.
Die Fernbedienung sollte nicht weiter als 7 m vom
DVD-Receiver entfernt verwendet werden.
Entfernen Sie das Hindernis.
Tauschen Sie die Batterien gegen neue aus.
Die Dimmer-Funktion ist eingeschaltet.
Schalten Sie den Dimmer aus. (Siehe “SLEEP” auf Seite 5)
19
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 20
Über das Anzeigesymbol Abspielbare Disc-Typen
Typ
Logo
DVD-VIDEO: Gekaufte oder ausgeliehene
Spielfilm-DVDs.
Während des Betriebs erscheint auf dem Fernsehbildschirm u. U. das Symbol
“ ” und zeigt an, dass die im Benutzerhandbuch erläuterte Funktion für diese
DVD-Video-Disc nicht verfügbar ist.
Ländercodes
DVD+R: Nur Discs im Video-Modus
Double-Layer-Discs werden ebenfalls unterstützt
Der Ländercode dieses Players ist auf der Geräterückseite aufgedruckt.
Es können nur DVD-Discs mit diesem Ländercode oder mit dem Ländercode
“ALLE” wiedergegeben werden.
• Die meisten DVD-Discs besitzen ein Globus-Symbol mit einer oder mehreren
Nummern auf der Hülle. Diese Nummer muss zur Wiedergabe der Disc mit
dem Ländercode des Gerätes übereinstimmen.
• Bei der Wiedergabe einer DVD mit einem anderen Ländercode als das Gerät
erscheint die Meldung “Ländercode überprüfen” auf dem Fernsehbildschirm.
DVD+RW: Nur Discs im Video-Modus
Copyrights
DVD-R: Nur finalisierte Discs im Video-Modus
DVD-RW: Nur finalisierte Discs im Video-Modus
Finalisierte Discs im DVD VR-Format können auf
diesem Gerät nicht wiedergegeben werden
Audio-CD:
Des Weiteren können mit diesem Gerät DVD±R/RW- und CD-R/RWDiscs mit Audio-, DivX-, MP3-, WMA- und/oder JPEG-Dateien
wiedergegeben werden. Abhängig von der Aufnahmequalität und dem
physikalischen Zustand der Disc bzw. von den Merkmalen des
Aufnahmegerätes und der verwendeten Brennsoftware können
bestimmte DVD±RW-/DVD±R- oder CD-RW/CD-R-Discs auf diesem
Gerät nicht wiedergegeben werden.
Hergestellt mit Genehmigung der Dolby Laboratories. “Dolby” und das
Doppel-D-Symbol sind Markenzeichen der Dolby Laboratories.
Hergestellt unter folgenden U.S.-Patenten: 5,451,942; 5,956,674; 5,974,380;
5,978,762; 6,487,535 und weitere U.S.- und weltweite Patente ausgestellt und
angemeldet. DTS ist ein eingetragenes Markenzeichen; die DTS Logos, das
Symbol und DTS 2.0 Channel sind Markenzeichen von DTS, Inc. © 1996-2007
DTS, Inc. Alle Rechte vorbehalten.
HDMI, das HDMI Logo und High-Definition Multimedia Interface sind
Markenzeichen oder eingetragene Markenzeichen von HDMI licensing LLC.
20
Es ist gesetzlich verboten, urheberrechtlich geschütztes Material ohne
Genehmigung zu kopieren, auszustrahlen, zu zeigen, über Kabel zu senden,
öffentlich wiederzugeben oder zu verleihen. Dieses Gerät verfügt über eine
Kopierschutzfunktion von Macrovision. Einige Discs enthalten diese
Kopierschutzsignale. Wenn Sie die Bilder dieser Discs aufnehmen oder
wiedergeben, können Bildstörungen auftreten. Dieses Gerät verfügt über
Copyrightschutzsysteme, die durch bestimmte US-Patente und anderer
Besitzrechte von Macrovision Corporation und anderen Rechteinhabern
geschützt sind. Die Verwendung dieser Copyrightschutztechnologie muss von
Macrovision Corporation genehmigt werden und ist ausschließlich für den
Heimgebrauch und andere eingeschränkte Vorführungen zulässig, falls keine
andere Genehmigung von Macrovision Corporation vorliegt. Reverse-Engineering
oder Zerlegung sind verboten.
ES IST ZU BEACHTEN, DASS NICHT JEDER HIGH DEFINITION-FERNSEHER VOLL KOMPATIBEL MIT DIESEM PRODUKT IST UND DASS BEI DER
DARSTELLUNG DES BILDES ARTEFAKTE AUFTRETEN KÖNNEN. BEI
FEHLERHAFTER ANZEIGE EINES 525- ODER 625-PROGRESSIVE
SCAN-BILDES WIRD EMPFOHLEN, DEN ANSCHLUSS AUF DEN AUSGANG
‘STANDARD DEFINITION’ EINZUSTELLEN. SETZEN SIE SICH BEI FRAGEN
ZUR KOMPATIBILITÄT DES FERNSEHERS MIT DIESEM 525p- und
625p- GERÄT BITTE MIT UNSEREM KUNDENDIENST IN VERBINDUNG.
Die Option Disc-Format muss auf [Mastered] eingestellt werden, damit
wiederbeschreibbare Discs nach der Formatierung mit LG Playern kompatibel
sind. Mit dem Live File System formatierte Discs können nicht auf LG Playern
wiedergegeben werden. (Mastered/Live File System: Disc-Formatierungssystem
unter Windows Vista)
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 21
Technische Daten
Allgemein
Stromversorgung
Stromverbrauch
Gesamtgewicht
Äußere Abmessungen (BxHxT)
Betriebstemperatur
Luftfeuchtigkeit während des Betriebs
Laser
AC 200-240V, 50/60Hz
60 W
3.3 kg
423 x 114 x 278 mm
5°C bis 35°C,
Aufstellung: Horizontal
5% bis 85%
Halbleiterlaser,
Wellenlänge 650 nm
TUKW(FM)-Tuner
UKW(FM)-Empfangsbereich 87.50 - 108.00 MHz
UKW(FM)-Zwischenfrequenz 10.7 MHz
Verstärker
Stereo-Modus
75 W + 75 W (4Ω bei 1 kHz, THD 10 %)
Subwoofer : 150 W (3Ω bei 80 Hz, THD 10 %)
Lautsprecher
Typ
Widerstand
Nenneingangsleistung
Max. Eingangsleistung
Gesamtabmessungen
(BxHxT)
Gesamtgewicht
Vordere Lautsprecher
Subwoofer
2-Weg 2-Lautsprecher
4Ω
75 W
150 W
118 x 226 x 114 mm
1-Weg 1-Lautsprecher
3Ω
150 W
300 W
216 x 405 x 310 mm
1.1 kg
5.9 kg
Änderungen an Ausführung und Technischen Daten
vorbehalten.
21
HS34S_D0.BDEULL_DEU_2838
2/18/09
6:01 PM
Page 22
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
