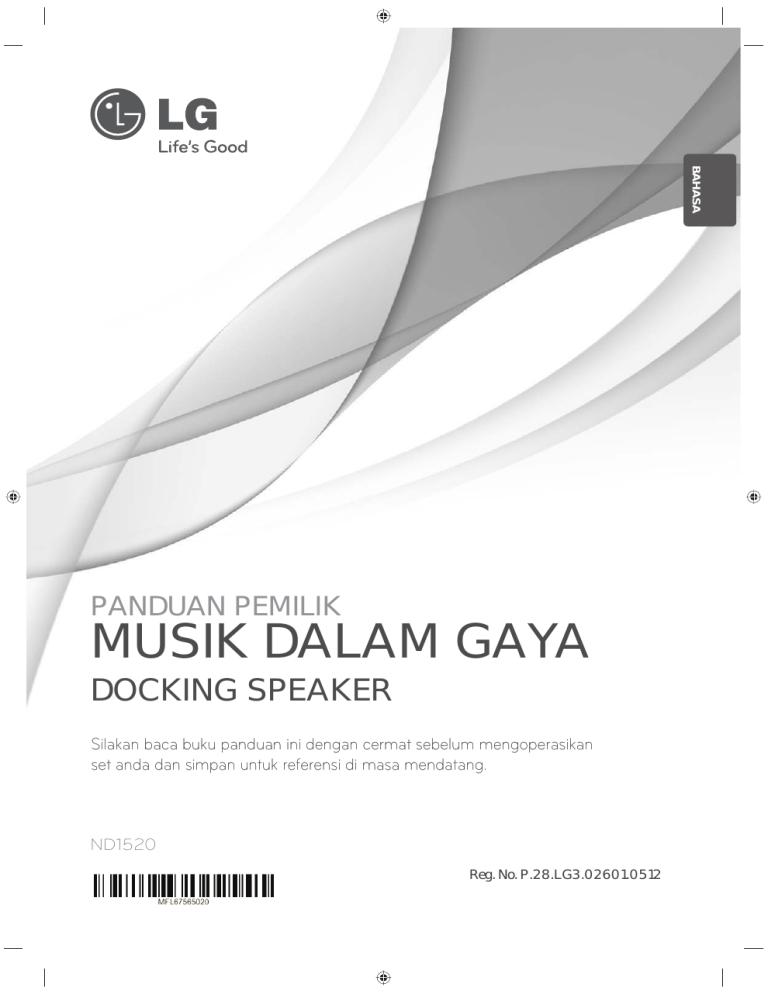

BAHASA
PANDUAN PEMILIK
MUSIK DALAM GAYA
DOCKING SPEAKER
Silakan baca buku panduan ini dengan cermat sebelum mengoperasikan
set anda dan simpan untuk referensi di masa mendatang.
ND1520
Reg. No. P.28.LG3.02601.0512
2
Persiapan
Informasi Keselamatan
1
PERHATIAN
Persiapan
RESIKO KEJUTAN LISTRIK
JANGAN DIBUKA
PERHATIAN: UNTUK MENGURANGI RESIKO KEJUTAN
LISTRIK JANGAN BUKA COVER (ATAU BELAKANG)
BAGIAN DALAM TIDAK BOLEH DIUBAH MINTALAH
SERVIS KE AHLI SERVIS YANG BERPENGALAMAN
Simbol cahaya petir dengan ujung
panah dalam segitiga dimaksudkan
untuk mengingatkan pengguna
akan bahaya tegangan listrik yang
tidak disekat yang berada dibagian
dalam produk dimana bila sampai pada jumlah yang
besar dapat menimbulkan kejutan listrik pada seseorang.
Tanda seru dalam segitiga dimaksudkan untuk
mengingatkan pengguna akan
pentingnya petunjuk pengoperasian
dan pemeliharaan (servis) dalam
literatur yang terlampir bersama
produk.
PERINGATAN: UNTUK MENGURANGI RESIKO TERJADINYA
API ATAU KEJUTAN LISTRIK, JANGAN LETAKKAN UNIT
DI TEMPAT YANG TERKENA AIR HUJAN ATAU LEMBAB.
PERINGATAN: Jangan memasang peralatan di tempat
yang sempit seperti rak buku atau tempat yang sejenis.
PEMBERITAHUAN: Untuk informasi tanda keselamatan
termasuk identifikasi produk dan peringkat pasokan,
silahkan lihat ke main di bagian bawah peralatan
tersebut.
PERHATIAN mengenai Power Cord
Kebanyakan peralatan menganjurkan ditempatkannya di atas sirkuit khusus;
Artinya, satu soket sirkuit dengan power hanya untuk
satu peralatan dan tidak memiliki soket tambahan
atau cabang sirkuit. Periksa halaman spesifikasi dari
buku panduan ini untuk memastikan. Jangan membebani soket dinding. Kelebihan beban soket dinding,
longgar atau kerusakan soket, kabel sambungan,
power cord usang, atau isolasi kabel retak atau rusak
sangat berbahaya. Setiap dari kondisi ini bisa mengakibatkan sengatan listrik atau kebakaran. Secara
berkala periksa kabel peralatan anda, dan jika ada
indikasi kerusakan atau penurunan, lepaskan,
hentikan penggunaan peralatan, dan dapatkan kabel
pengganti yang tepat ditempat servis yang resmi.
Lindungi power cord dari gangguan fisik atau mekanik,
seperti terlalu patah, kusut, terjepit, dekat dengan
pintu, atau terinjak-injak. Berikan perhatian berkala
pada steker, soket dinding dan titik dimana kabel
keluar dari peralatan. Untuk melepaskan power
dari set utama, lepaskan kabel utama. Ketika
memasang produk, pastikan bahwa soket dapat
dengan mudah dijangkau.
Persiapan
3
Perangkat ini dilengkapi dengan baterai atau
akumulator portabel.
PERHATIAN: Peralatan ini tidak boleh terkena air
(tertetesi atau terciprat) dan benda-benda yang
diisi air, misalnya vas bunga, sebaiknya jangan diletakkan diatasnya.
1
Persiapan
Cara aman untuk mengeluarkan baterai tua
atau baterai dari peralatan: Keluarkan baterai
tua atau kemasan baterai, ikuti langkah-langkah
dalam urutan terbalik dari perakitan. Untuk mencegah kontaminasi lingkungan dan membawa pada
kemungkinan ancaman kesehatan manusia dan
hewan, baterai tua atau baterai masukkan ke dalam
wadah yang sesuai pada bagian pengumpulan. Jangan
buang baterai tua atau baterai bersama dengan sampah
lainnya. Disarankan agar anda menggunakan baterai
dan akumulator lokal, sistem bebas penggantian.
Hindarkan baterai dari panas yang berlebihan
seperti sinar matahari, api atau sejenisnya.
4
Daftar Isi
Daftar Isi
3
Pemecahan Masalah
14
Pemecahan Masalah
1
Persiapan
4
Lampiran
2
5
5
5
5
5
5
5
5
5
6
7
8
Informasi Keselamatan
Fitur-Fitur Unik
– Dibuat untuk iPod/iPhone
– Portable In
– Alarm
– Radio(FM)
– Time Sync
Aksesoris
Pengenalan
– Simbol-simbol dalam Panduan ini
Panel depan
Panel belakang
Menghubungkan adaptor AC
15
16
17
Merek Dagang dan Lisensi
Spesifikasi
Penanganan Unit
2
Mengoperasikan
9
10
10
10
11
11
11
11
12
12
12
13
13
13
Keseluruhan Pengoperasian
Pengoperasian Dasar
– Pengoperasian iPod/iPhone
– Kesesuaian iPod/iPhone
Pengaturan Jam
– Menggunakan unit Anda sebagai jam alarm
– SNOOZE
– Dimmer
– Pengaturan Waktu Tidur
Pengoperasian Radio
– Menghubungkan Antena
– Mencari Stasiun Radio
Pengoperasian Lanjutan
– Mendengarkan musik dari perangkat
eksternal Anda
Persiapan
Fitur-Fitur Unik
Pengenalan
Dibuat untuk iPod/iPhone
Simbol-simbol dalam Panduan ini
Portable In
Mendengarkan musik dari perangkat portabel Anda.
Mengatur alarm berbunyi pada waktu diinginkan.
Radio(FM)
Mendengarkan radio.
Time Sync
Mengatur jam unit Anda secara otomatis dengan
menggunakan iPod/iPhone.
Aksesoris
Silakan cek dan identifikasi aksesori yang disertakan.
Antena FM (1)
> Perhatian
Menunjukkan peringatan untuk mencegah
kemungkinan kerusakan dari kesalahan.
Alarm
AC adapter(1)
, Catatan
Menunjukkan catatan khusus dan fitur operasi.
Kabel power (1)
1
Persiapan
Menikmati musik dari iPod/iPhone dengan
koneksi sederhana.
5
6
Persiapan
Panel depan
1
Persiapan
a SNOOZE/SLEEP
- Membangunkan anda setiap 10 menit ketika
fungsti alarm aktif.
- Mematikan unit secara otomatis pada waktu
tertentu.
b - / + (VOLUME)
Mengatur volume speaker.
c Dok iPod/iPhone
Menghubungkan iPod/iPhone.
d P/1
- Memilih fungsi dan sumber input.
- Menyalakan : Tekan P/1.
- Mematikan : Tekan dan tahan P/1.
e D/Pr
- Memilih dan mendengarkan program radio:
Tekan D/Pr dalam mode FM.
- Menyimpan stasiun radio : Tekan dan tahan D/Pr
dalam mode FM.
- Mulai pencarian stasiun.
f Jendela tampilan
Menampilkan status.
/
(SKIP/SEARCH)
g
/ .
- Skip : Tekan
/ .
- Search : Tekan dan tahan
- Dalam mode FM, penalaan stasiun radio yang
diinginkan dan pilih nomor penyimpanan.
h Speaker
Persiapan
7
Panel belakang
1
Persiapan
a ALARM
- Mengatur waktu alarm.
- Mematikan alarm.
- Menampilkan pengaturan alarm.
b FM ANT.
c PORT.IN
Mendengarkan musik dari perangkat portabel Anda.
d DC.IN 12 V 01.5 A (AC adapter input)
8
Persiapan
Menghubungkan adaptor AC
1
Persiapan
1. Sambungkan kabel listrik AC yang disertakan
dengan adaptor AC.
2. Hubungkan kabel adaptor AC ke masukan
adaptor DC.IN.
3. Colokkan kabel listrik AC ke stopkontak AC.
Kemudian unit beralih ke mode standby.
> Perhatian
Gunakan hanya adaptor AC yang disertakan dengan
perangkat ini. Jangan menggunakan catu daya dari
perangkat atau produsen lain. Menggunakan kabel
daya atau catu daya lainnya dapat menyebabkan
kerusakan pada perangkat dan membatalkan garansi.
Mengoperasikan
9
Keseluruhan Pengoperasian
Anda dapat mengoperasikan unit menggunakan tombol ini. Untuk mendapatkan informasi lebih lanjut, lihat tabel di bawah.
Mode
Tombol
-/+
Standby
IPOD
PORT
FM
Ketika
pengaturan
alarm
Ketika
pengoperasian
alarm
-
VOL -/+
VOL -/+
VOL -/+
VOL -/+
VOL -/+
2
Tekan
P/1
Menyalakan
Mengubah
setiap
fungsi
Mengubah
setiap
fungsi
Mengubah
setiap
fungsi
Tekan
dan tahan
P/1
Menyalakan
Mematikan
Mematikan
Mematikan
/
-
Melewatkan -/+
-
Menala -/+
Tekan
D/Pr
-
Putar/Pause
-
Mendengarkan
Simpan sumber
stasiun
alarm
tersimpan
Tekan
dan tahan
D/Pr
-
-
-
Memilih
nomor
penyimpanan
-
Tidur
(Dimmer)
Tidur
(Dimmer)
Tidur
(Dimmer)
Mengubah
setiap
fungsi
Mematikan
Stop pengaturan
alarm
Stop fungsi
alarm
Mematikan
Mematikan
VOL -/+
SNOOZE/
SLEEP
Tekan
ALARM
Tekan
dan tahan
ALARM
Atur jam
dan menit
Stop pengaturan
alarm
Tidur
(Dimmer)
-
-
SNOOZE
Mengaktifkan
Stop pengaturan
atau mematikan
alarm
alarm
Stop fungsi
alarm
Mulai pengaturan Mulai pengaturan Mulai pengaturan Mulai pengaturan Stop pengaturan
alarm
alarm
alarm
alarm
alarm
Stop fungsi
alarm
Mengaktifkan Mengaktifkan Mengaktifkan
atau mematikan atau mematikan atau mematikan
alarm
alarm
alarm
Mematikan
Mematikan
Mengoperasikan
Stop pengaturan
alarm
10
Mengoperasikan
Pengoperasian Dasar
Pengoperasian iPod/iPhone
Anda dapat menikmati suara dengan iPod/iPhone
Anda. Untuk rincian tentang iPod/iPhone, lihat
Panduan Pengguna iPod/iPhone.
2
Mengoperasikan
1. Hubungkan iPod/iPhone dengan benar. Jika
Anda mengaktifkan unit ini, iPod/iPhone
secara otomatis dihidupkan dan mulai pengisian.
Kesesuaian iPod/iPhone
y Unit ini mendukung model sebagai berikut;
iPod touch
iPod classic
iPod nano
iPhone 4 S
iPhone 4
iPhone 3GS
iPhone 3 G
Tergantung pada versi perangkat lunak iPod/iPhone
Anda, Anda tidak dapat mengontrol iPod/iPhone
dari unit.
Tergantung pada perangkat iPod/iPhone Anda,
Anda mungkin tidak mengontrol iPod/iPhone dari unit.
2. Tekan P/1 untuk memilih fungsi IPOD.
Untuk
Pause atau
restart
Melewatkan
Lakukan ini
Tekan D/Pr.
Ketika playback, tekan
/
untuk pergi ke file selanjutnya
atau kembali ke awal file saat
ini.
Ketika playback, tekan
dua
kali dengan cepat untuk mundur
ke file sebelumnya.
Pencarian
Tekan dan tahan
/
ketika
playback dan lepaskan di titik
Anda ingin mendengarkan.
Mengoperasikan
, Catatan
y Jika unit ini akan menampilkan pesan kesalahan,
ikuti pesan. Sebuah pesan kesalahan “ERR”.
- iPod/iPhone anda tidak terhubung dengan benar.
- Unit ini mengakui iPod/iPhone anda
sebagai perangkat yang tidak dikenal.
- iPod/iPhone anda memiliki power yang
sangat rendah.
y Tergantung pada versi software iPod/iPhone
anda, mungkin tidak dapat dilakukan untuk
mengkontrol iPod/iPhone dari unit ini. Kami
menyarankan menginstal perangkat lunak versi
terbaru.
y Jika Anda menggunakan aplikasi, membuat
panggilan, atau mengirim dan menerima
pesan teks SMS, dsb. pada iPod touch atau
atau iPhone anda, lepaskan dari dok iPod/
iPhone pada unit ini dan kemudian gunakan.
y Jika Anda memiliki masalah dengan iPod/
iPhone anda, kunjungi www.apple.com/
support.
,,Catatan
Periksa waktu saat ini di iPod/iPhone adalah
benar atau tidak. Jika tidak, atur ulang dengan
benar tergantung pada saat ini. Waktu yang
salah pada iPhone/iPod dapat mengakibatkan
perbedaan waktu antara iPod/iPhone dan
unit.
Menggunakan unit Anda
sebagai jam alarm
1. Nyalakan atau matikan unit.
2. Tekan dan tahan ALARM untuk mengatur
fungsi alarm.
3. Sumber suara alarm berkedip. (FM(TUNER)/
IPOD). Ketika masing-masing sumber suara berkedip,
pilih yang Anda inginkan dengan menekan D/Pr.
Jika anda pilih mode FM(TUNER), anda dapat memilih
stasiun yang telah disimpan dengan menekan
/ .
4. Pengaturan 'ON (TIME)” ditampilkan.
Pengaturan jam berkedip, tekan
/
memilih
jam dan tekan D/Pr untuk meyimpan.
5. Pengaturan menit berkedip, tekan
/
untuk
memilih menit dan tekan D/Pr untuk meyimpan.
y Dalam mode standby, Anda dapat mengisi
iPod/iPhone dengan menghubungkannya
ke dok iPod/iPhone.
/
6. Pengaturan volume berkedip, tekan
mengganti volume dan tekan D/Pr untuk
meyimpan.
y Anda mungkin perlu operasi tambahan untuk
iPod touch atau iPhone, misalnya "membuka"
dengan menggeser slider.
7. Anda dapat memeriksa status pengaturan.
8. Jika Anda ingin nereset alarm, ulangi langkah 2-6.
SNOOZE
Pengaturan Jam
Hubungkan iPod/iPhone dengan benar. Kemudian
pengaturan jam di jendela tampilan akan melakukan
sinkronisasi dengan iPod/iPhone Anda.
Setelah unit disinkronisasi dengan iPod/iPhone
untuk pengaturan jam, akan ada perbedaan waktu
antara iPod/iPhone dan unit. Dalam mode standby,
mode, jam tidak akan disinkronisasi dengan iPod/
iPhone Anda.
Ketika alarm aktif, fungsi snooze membangunkan anda
setiap 10 menit jika anda menekan SNOOZE/SLEEP.
Jika waktu yang telah ditetapkan sudah habis, unit
menyala secara otomatis dan fungsi alarm bekerja.
Jika anda tekan SNOOZE/SLEEP, fungsi alarm berhenti
bekerja “ZZZ” dan “ ” akan berkedip. Suara alarm
kembali dalam 10 menit.
Dimmer
Tekan SNOOZE/SLEEP sekali. Jendela tampilan akan
menjadi gelap setengahnya. Untuk membatalkan, tekan
SNOOZE/SLEEP secara berulang hingga jendela
tampilan kembali terang.
2
Mengoperasikan
/ Baterai membutuhkan pengisian.
/ Jika anda mengisi baterai setelah iPod/
iPhone dalam power sangat rendah, hal ini
membutuhkan waktu lama untuk pengisian.
11
12
Mengoperasikan
, Catatan
Pengoperasian Radio
• Jika Anda tidak mengatur jam pada iPod/
iPhone, unit tidak akan disinkronisasi untuk
jam dengan iPod/iPhone Anda.
Menghubungkan Antena
• Jika Anda mencabut kabel dari colokan, pengaturan jam yang telah lakukan tidak disimpan.
• Setelah menetapkan fungsi jam, Anda dapat
mengatur fungsi alarm.
2
Hubungkan kabel antena FM ke konektor antena
FM.
Mengoperasikan
• Sejak alarm berbunyi jika Anda tidak menekan
tombol apapun selama 30 menit, alarm akan
berhenti bekerja secara otomatis.
• Jika Anda mengatur jam dan alarm, Anda dapat
memeriksa waktu dan ikon alarm " “ dengan
menekan ALARM melalui unit dalam mode
stand by.
• Jika Anda mengaktifkan alarm, ikon alarm "
akan muncul dalam jendela tampilan.
"
• Jika Anda menonaktifkan alarm, ikon alarm
“ “ akan hilang dalam jendela tampilan.
• Fungsi Alarm hanya bekerja saat unit
dimatikan.
• Jika waktu yang telah ditetapkan sudah
habis, unit akan dihidupkan secara otomatis.
• Setelah bekerja fungsi alarm, Anda dapat matikan dengan menekan ALARM atau P/1.
• Anda hanya dapat mengatur 12: 00 (tampilan PM).
Pengaturan Waktu Tidur
Saat mendengarkan musik atau radio, tekan SNOOZE/
SLEEP berulang kali untuk memilih waktu tunda antara
10 dan 180 menit. Setelah waktu tunda, unit akan mati.
(Anda dapat melihat urutan sebagai berikut,180 -> 150
->120 -> 90 -> 80 -> 70 -> 60 -> 50 -> 40 -> 30 -> 20
-> 10)
Untuk membatalkan fungsi tidur, tekan SNOOZE/SLEEP
secara berulang hingga jendela tampilan kembali terang.
, Catatan
• Anda dapat memeriksa sisa waktu sebelum
unit mati dengan menekan SNOOZE/
SLEEP.
• Fungsi Sleep akan bekerja setelah fungsi
dimmer.
1. Tekan P/1 berulang kali sampai FM muncul
di jendela tampilan. Stasiun yang terakhir diterima
disetel masuk.
/
selama 2 detik sampai
2. Auto tuning : Tekan
indikasi frekuensi mulai berubah, kemudian
lepaskan. Pencarian berhenti ketika unit dapat
sebuah stasiun.
Manual tuning: Tekan
/
secara berulang.
3. Sesuaikan volume dengan - / + (VOLUME).
Mengoperasikan
Pengoperasian Lanjutan
Mencari Stasiun Radio
Anda dapat mencari 10 stasiun untuk FM.
Sebelum penalaan, pastikan bahwa anda telah
mengecilkan volume.
Mendengarkan musik dari
perangkat eksternal Anda
1. Tekan P/1 secara berulang sampai FM
muncul pada jendela tampilan.
2. Pilih frekuensi yang dikehendaki dengan
13
/
.
3. Tekan dan tahan D/Pr . Sebuah nomor penyetelan
akan berkedip di jendela tampilan.
Unit dapat digunakan untuk memutar musik dari
berbagai jenis perangkat eksternal. (Kabel portable
ini tidak disertakan sebagai aksesori dengan unit ini.)
Mengoperasikan
untuk memilih nomor penyetelan
4. Tekan /
yang anda inginkan.
5. Tekan D/Pr. Stasiun tersimpan.
6. Ulangi langkah 2 s.d 5 menyimpan stasiun lainnya.
7. Untuk mendengar stasiun tersimpan, tekanD/Pr dan
/
untuk memilih stasun tersimpan.
, Catatan
• Jika semua stasiun sudah pernah disimpan,
“FULL” akan muncul di jendela tampilan
untuk sesaat dan kemudian nomor ditetapkan
akan berkedip. Untuk mengubah nomor
penyimpanan, ulangi langkah 4-5.
• Anda tidak dapat menghapus stasiun tersimpan.
• Meskipun semua stasiun yang telah disimpan,
Anda dapat menyimpan stasiun dengan
menimpa stasiun sebelumnya.
• Ketika mendengarkan radio jika anda menekan
dan menahan D/Pr , nomor tersimpan yang
Anda dengarkan terakhir akan berkedip dahulu
untuk menimpa stasiun sebelumnya.
• Ketika mendengarkan stasiun tersimpan jika
Anda ingin mengganti nomor yang ditetapkan
pada frekuensi sama, tekan dan tahan D/Pr. Dan
kemudian ganti nomor ditetapkan dengan
/
.
2
1. Hubungkan player portable ke konektor PORT.IN
pada unit.
2. Hidupkan power dengan menekan P/1.
3. Pilih fungsi PORT (PORTABLE) dengan menekan
P/1.
4. Hidupkan perangkat eksternal dan mulai pemutaran.
14
Pemecahan Masalah
Pemecahan Masalah
MASALAH
Tidak ada daya.
Tidak ada suara.
3
Stasiun radio tidak dapat
disetel dengan benar.
PERBAIKAN
y Pasang kabel daya.
y Periksa kondisi dengan mengoperasikan perangkat elektronik lainnya.
Tekan P/1 dan periksa fungsi yang dipilih.
y Sesuaikan posisi.
y Menala stasiun secara manual.
Pemecahan Masalah
y Setel beberapa stasiun radio, lihat halaman 13 untuk rinciannya.
iPod/iPhone tidak
bekerja.
Hubungkan iPod/iPhone ke unit dengan benar.
Jam tidak ditampilkan
Hubungkan iPod/iPhone ke unit dengan benar.
Lampiran
15
Merek Dagang dan
Lisensi
“Dibuat untuk iPod" dan “Dibuat untuk iPhone”
berarti aksesori elektronik telah dirancang
untuk terhubung secara khusus untuk iPod atau
iPhone masing-masing, dan telah disertifikasi
oleh pengembang untuk memenuhi kinerja
standar Apple. Apple tidak bertanggung jawab
untuk pengoperasian perangkat ini atau sesuai
dengan standar keamanan dan regulasi.
Harap dicatat bahwa penggunaan aksesori ini dengan
iPod, iPhone, dapat mempengaruhi kinerja nirkabel.
4
Lampiran
16
Lampiran
Spesifikasi
Umum
Persyaratan adaptor AC
DC 12 V 01. 5 A, 100 - 240 V, 50/ 60 Hz
Konsumsi Daya
18 W
Dimensi (P x T x L)
158 x 88 x 67(87) mm
Bobot (kurang-lebih)
0. 57 kg
Temperatur pengoperasian
5 °C s.d 35 °C (41 °F s.d 95 °F)
Kelembaban Pengoperasian
5 % s.d 90 %
Bus Power Supply
iPod/iPhone : DC 5V 01A
Input
PORT. IN
500 mV (Jack stereo 3.5 mm)
Tuner
4
Jarak Tuning FM
Lampiran
Amplifier
87.5 MHz s.d 108.0 MHz atau 87.50 MHz s.d 108.00 MHz
Output Power
5 W X 1ch (8 Ω pada1 kHz)
T.H.D
10 %
Speaker
Jenis
built-in
Impedansi Rata-rata
8Ω
Daya Masukan Rata-rata
5W
Maks. Daya Masukan
10 W
y Desain dan spesifikasi bisa berubah sewaktu-waktu tanpa pemberitahuan.
Lampiran
17
Penanganan Unit
Waktu Pengiriman Unit
Mohon simpan karton pengiriman dan bahan pengepakan. Apabila Anda perlu mengirimkan unit
ini, agar terlindung secara maksimum, kemas ulang
seperti produk ini terkemas seperti aslinya dari pabrik.
Jaga permukaan luar tetap bersih
Jangan gunakan cairan volatile seperti
semprotan insektisida dekat unit.
Pengelapan dengan tekanan yang kuat
dapat merusak permukaan.
Jangan menempelkan benda dari karet atau
plastik pada unit dalam waktu yang lama.
Membersihkan Unit
4
Lampiran
Untuk membersihkan player, gunakan kain lembut
dan kering. Jika permukan benar-benar kotor,
gunakan bahan lembut yang dibasahi dengan
deterjen. Jangan menggunakan zat pelarut (solven)
kuat seperti alkohol, bensena, atau bahan pengencer
cat karena zat-zat ini dapat merusak permukaan unit.
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
