LG LAS550H Owner's manual

LG LAS550H Owner's manual

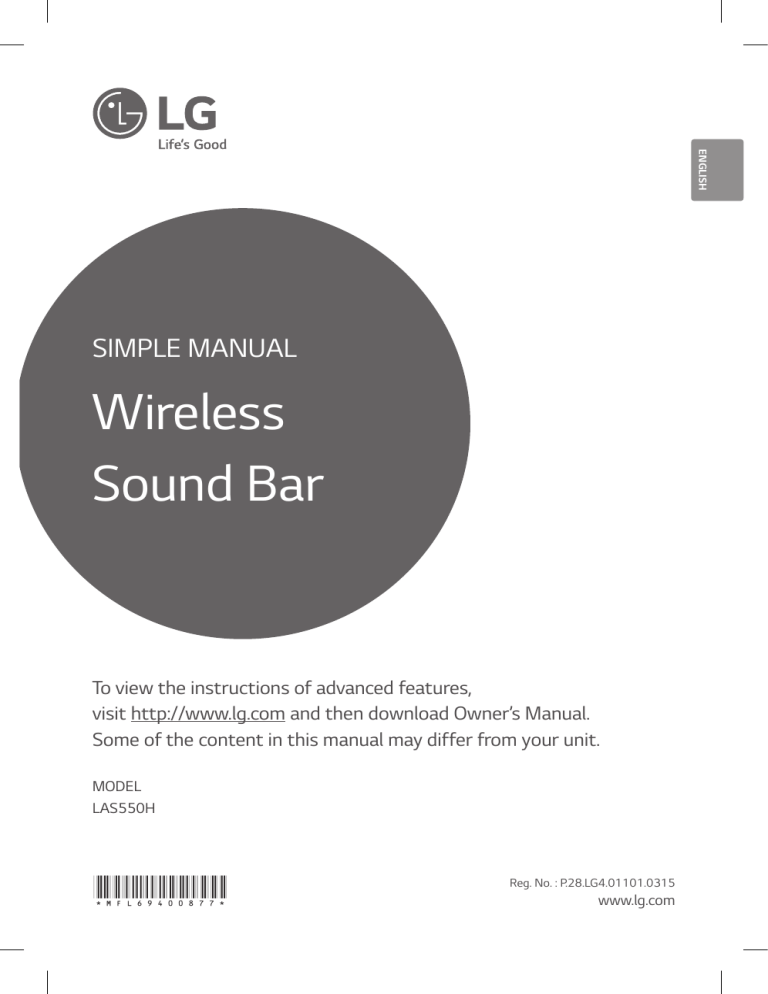

ENGLISH
SIMPLE MANUAL
Wireless
Sound Bar
To view the instructions of advanced features,
visit http://www.lg.com and then download Owner’s Manual.
Some of the content in this manual may differ from your unit.
MODEL
LAS550H
*MFL69400877*
Reg. No. : P.28.LG4.01101.0315
www.lg.com
Front Panel
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Power On /Off
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Selects Function
· · · · · · · · · · · · · · · · · · · · · · · · · · · · Adjusts Volume
1
Subwoofer Connection
Place the wireless subwoofer near the sound bar and
follow steps below.
a Connect the power cord of wireless
subwoofer to the outlet.
b Turn on the sound bar :
The sound bar and wireless subwoofer will be
automatically connected. A yellow-green LED
on the wireless subwoofer will light on.
Rear Panel
HDMI IN · · · · · · · · · · · · · · · · · · · · · · Connect to a device
HDMI OUT (TV ARC) · · · · · · · · · · · · · · Connect to a TV
USB port · · · · · · · · · · · · · · · · · Connect to a USB device
PORTABLE IN · · · · · · · · · Connect to a Portable device
OPTICAL IN · · · · · · · · · · · Connect to an Optical device
2
TV Connection
Connect with the Sound Bar and TV using
Optical ( ) or HDMI ARC ( ).
Optical Connection
a Connect the sound bar to the TV using
Optical cable.
b Set up [External Speaker (Optical)] on
your TV setting menu.
TV
If no sound is heard from the wireless subwoofer,
please follow as below.
i.Adjust volume level of sound bar to minimum.
"VOL MIN" appears on display window.
ii. Press and hold (Mute) button on the remote
control about 3 seconds. "WL RESET" appears
on display window and red LED on the sound bar
blinks.
iii. Press and hold PAIRING on the back of wireless
subwoofer for more than 5 seconds using point
of a pen.
iv. Disconnect the power cord of the sound bar and
the wireless subwoofer. Connect them again.
HDMI(ARC) Connection
a Connect the sound bar to the TV using
HDMI cable.
b Set up [External Speaker (HDMI ARC)] on
your TV setting menu.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
Controller App
LG Sound Sync (Wireless)
TV
Download the Music Flow Bluetooth App to your
device.
For more information, download the online owner’s
manual. http://www.lg.com
Additional Information
Specification
Power
requirements
Remote control
Refer to the main label.
Refer to the main label.
Power
consumption
Networked standby : 2.5 W
(If all network ports are
activated.)
Dimensions
(W x H x D)
Net Weight
Bus Power Supply
(USB)
Amplifier (Total
RMS Output
power)
Approx.
890 mm x 51 mm x 85 mm
Approx. 2.8 kg
5 V 0 500 mA
320 W
Design and specifications are subject to change without
notice.
:
:
:
:
Turns down the volume at night.
Adjusts the volume level appropriately.
Synchronizes the audio and video.
Automatically turns on by an input source.
How to disconnect the wireless network
connection or the wireless device
Set up the AUTO POWER ON/OFF function to off and
turn off the unit.
Replacement of battery
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
BAHASA
PANDUAN RINGKAS
Sound Bar
Nirkabel /
Speaker
Untuk melihat instruksi-instruksi dari fitur-fitur lebih lanjut, kunjungi
http://www.lg.com dan unduh Buku Panduan Pemilik. Beberapa isi
dari panduan ini mungkin bebeda dari unit Anda.
MODEL
LAS550H
*MFL69400877*
Reg. No. : P.28.LG4.01101.0315
www.lg.com
Panel Depan
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Daya On/Off.
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Memilih Fungsi
· · · · · · · · · · · · · · · · · · · · · · · · · · · · Menyesuaikan Volume
Panel Belakang
HDMI IN · · · · · · · · · · · · · · · · · · · Menghubungkan ke perangkat
HDMI OUT (TV ARC) · · · · · · · · · · · · · · Menghubungkan ke TV
USB port · · · · · · · · · · · · · · Menghubungkan ke perangkat USB
PORTABLE IN · · · · · · Menghubungkan ke perangkat Portabel
OPTICAL IN · · · · · · · · · · ·Menghubungkan ke perangkat Optik
1
Koneksi Subwoofer
Tempatkan subwoofer nirkabel di dekat sound bar dan ikuti
langkah-langkah di bawah ini.
a Hubungkan kabel listrik subwoofer nirkabel ke
stopkontak.
b Hidupkan sound bar :
Sound bar dan subwoofer nirkabel akan terhubung
secara otomatis. LED berwarna kuning-hijau pada
subwoofer nirkabel akan menyala.
2
Koneksi TV
Menghubungkan dengan Sound Bar dan TV dengan menggunakan
Optik ( ) atau HDMI ARC ( ).
Koneksi Optik
a Hubungkan sound bar ke TV dengan
menggunakan kabel Optik.
b Siapkan [Speaker Eksternal (Optik)] di menu
pengaturan TV Anda.
TV
Jika tidak ada suara yang terdengar dari subwoofer
nirkabel, harap ikuti langkah-langkah seperti di
bawah ini.
i.
Sesuaikan tingkat volume sound bar ke minimum.
"VOL MIN" akan muncul di jendela tampilan.
ii. Tekan dan tahan tombol (Bisukan) pada
remote control sekitar 3 detik. "WL RESET" akan
muncul di jendela tampilan dan LED berwarna
merah akan berkedip di sound bar.
iii. Tekan dan tahan PAIRING di bagian belakang
subwoofer nirkabel selama lebih dari 5 detik
dengan menggunakan ujung pena.
iv. Lepaskan koneksi kabel listrik dari sound bar dan
subwoofer nirkabel. Hubungkan lagi.
Koneksi HDMI (ARC)
a Hubungkan sound bar ke TV dengan
menggunakan kabel HDMI.
b Siapkan [Speaker Eksternal (HDMI ARC)] di menu
pengaturan TV Anda.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
Aplikasi Remote Control
LG Sound Sync (Nirkabel)
TV
Unduh aplikasi Music Flow Bluetooth ke perangkat Anda.
Untuk informasi lebih lanjut, unduh panduan pemilik online.
http://www.lg.com
Informasi Tambahan
Spesifikasi
Persyaratan daya
Remote control
Baca label utama.
Baca label utama.
Konsumsi
daya
Jaringan standby : 2,5 W
(Jika semua port jaringan
diaktifkan.)
Dimensi
(L x T x T)
Berat Bersih
Bus Power supply
(USB)
Amplifier (Total
Daya Output
RMS)
Kira-kira.
890 mm x 51 mm x 85 mm
Kira-kira. 2,8 kg
5 V 0 500 mA
320 W
:
:
:
:
Mengecilkan volume di malam hari.
Menyesuaikan tingkat volume secara tepat.
Menyinkronkan audio dan video.
Secara otomatis menyala dengan sumber input.
Desain dan spesifikasi dapat berubah tanpa
pemberitahuan.
Cara memutus koneksi jaringan nirkabel
atau perangkat
Siapkan fungsi AUTO POWER ON/OFF untuk
menghidupkan atau mematikan unit.
Penggantian baterai
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
