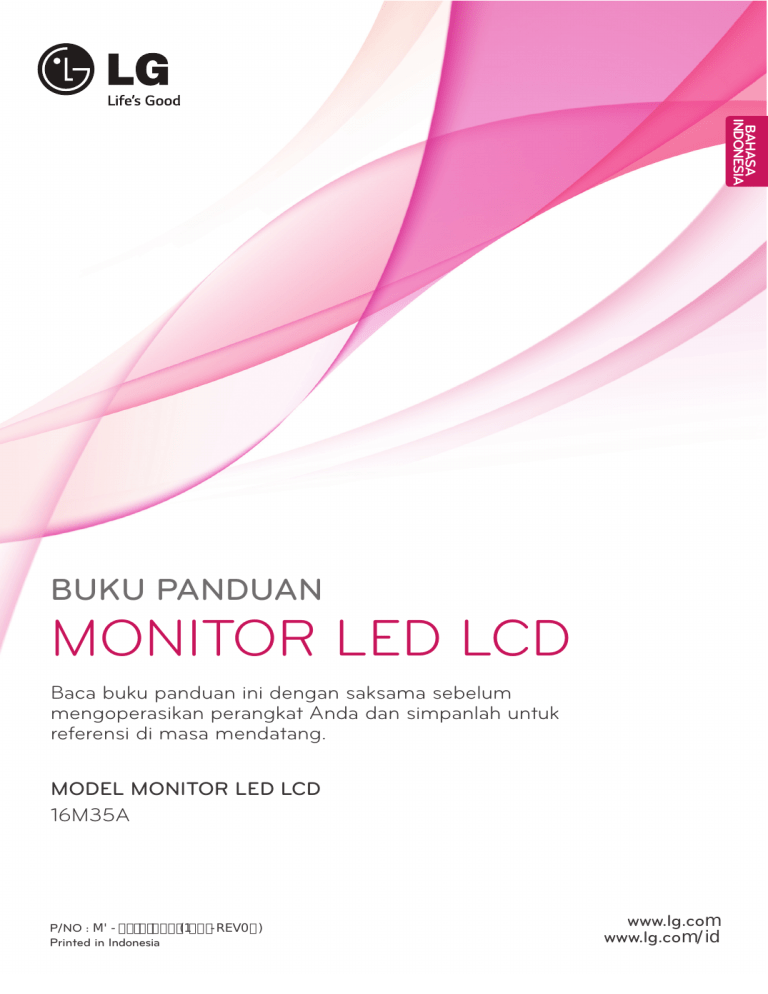

BAHASA
INDONESIA
BUKU PANDUAN
MONITOR LED LCD
Baca buku panduan ini dengan saksama sebelum
mengoperasikan perangkat Anda dan simpanlah untuk
referensi di masa mendatang.
MODEL MONITOR LED LCD
16M35A
P/NO : M'-(1-REV0)
Printed in Indonesia
www.lg.com
www.lg.com/id
2
DAFTAR ISI
BAHASA
IND
INDONESIA
DAFTAR ISI
3
MEMASANG DAN MENYIAPKAN
23
SPESIFIKASI
23
16M35A
3
Membuka Kemasan
24
Berbagai Mode Preset (Resolusi)
4
Komponen dan tombol
24
Indikator
5
Memindah dan Mengangkat Monitor
6
Mengatur perangkat Monitor
6
- Memasang Dudukan Penyangga
25
POSTUR YANG BENAR
6
- Memisahkan Dudukan Penyangga
25
Postur yang benar untuk menggunakan
7
- Pemasangan di meja
7
- Menggunakan Penahan Kabel
9
MENGGUNAKAN PERANGKAT
MONITOR
9
Menghubungkan ke PC
9
- Koneksi D-SUB
11
MENYESUAIKAN PENGATURAN
12
Menyesuaikan Pengaturan
12
- Pengaturan Menu
13
- Picture
14
- Color
15
- Display
16
- Others
17
Pengaturan READER
18
Pengaturan FUNC.
18
- SUPER ENERGY SAVING
19
- Picture Mode
20
- DUAL DISPLAY
20
- DUAL WEB
21
PEMECAHAN MASALAH
perangkat Monitor.
MEMASANG DAN MENYIAPKAN
Membuka Kemasan
Periksa item berikut pada kotak produk Anda. Jika ada aksesori yang hilang, hubungi dealer setempat di
mana Anda membeli produk. Ilustrasi dalam manual ini mungkin berbeda dengan produk dan aksesori
sebenarnya.
CD (Buku Manual Pemilik)/
Kartu
Kabel D-SUB
atau
Kabel Daya
Adaptor AC/DC
(tergantung pada negaranya)
Badan Penyangga
Adaptor AC/DC
(tergantung pada negaranya)
Dudukan Penyangga
PERHATIAN
Jangan gunakan aksesori yang tidak disetujui untuk memastikan keamanan dan masa-pakai produk.
yy
Kerusakan atau cedera akibat menggunakan aksesori yang tidak disetujui tidak dilindungi oleh gayy
ransi.
CATATAN
Aksesori yang disertakan bersama produk Anda mungkin berbeda-beda tergantung pada modelnya.
yy
Spesifikasi produk atau isi manual ini mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
yy
peningkatan fungsi produk.
BAHASA
IND
INDONESIA
MEMASANG DAN MENYIAPKAN
3
4
MEMASANG DAN MENYIAPKAN
Komponen dan tombol
BAHASA
IND
INDONESIA
Indikator Daya
y yLampu Menyala: Dihidupkan
y yLampu Padam: Dimatikan
(Tombol Daya)
Tombol (Lihat hal.11)
Panel koneksi (Lihat hal.9)
MEMASANG DAN MENYIAPKAN
Saat menahan monitor, layarnya harus
yy
dihadapkan menjauh dari Anda agar tidak
tergores.
Saat memindah atau mengangkat monitor, ikuti
petunjuk untuk mencegah monitor tergores atau
rusak dan untuk memastikan keamanan pengangkutan, apa pun bentuk atau ukurannya.
Sebaiknya masukkan monitor dalam kotak
yy
asli atau bahan kemasannya sebelum mencoba memindahnya.
Sebelum memindah atau mengangkat moniyy
tor, lepaskan kabel daya dan semua kabel.
Tahan bagian atas dan bawah bingkai moniyy
tor dengan erat. Jangan memegang panelnya.
Saat memindah monitor, hindari goncangan
yy
atau getaran yang kuat pada produk.
Saat memindah monitor, jaga agar tetap
yy
tegak, jangan memutar monitor pada sisinya
atau memiringkan pada sampingnya.
PERHATIAN
Sebisa mungkin, hindari menyentuh layar
yy
monitor. Hal ini dapat menyebabkan kerusakan pada layar atau beberapa piksel yang
digunakan untuk membuat gambar.
BAHASA
IND
INDONESIA
Memindah dan Mengangkat
Monitor
5
6
MEMASANG DAN MENYIAPKAN
BAHASA
IND
INDONESIA
Mengatur perangkat Monitor
Memisahkan Dudukan Penyangga
Memasang Dudukan Penyangga
1 Letakkan perangkat Monitor dengan sisi layar
menghadap ke bawah pada permukaan yang
rata dan dialasi bantal.
1 Letakkan perangkat Monitor dengan sisi layar
menghadap ke bawah pada permukaan yang
rata dan dialasi bantal.
2
dan Dudukan Penyangga dari set monitor.
2 putar sekrup ke kiri dengan menggunakan
PERHATIAN
sebuah koin.
Hamparkan alas busa atau kain pelindung lunak pada permukaannya
untuk melindungi layar dari kerusakan.
2
1 Tarik keluar/lepaskan Badan Penyangga
3 Tarik keluar/lepaskan Dudukan Penyangga.
1 Pasang/tempelkan Badan Penyangga pada
set monitor.
2 Pasang Dudukan Penyangga.
3 Kencangkan sekrup putar ke kanan dengan
menggunakan sebuah koin.
Badan Penyangga
Badan Penyangga
Dudukan Penyangga
Badan Penyangga
Dudukan Penyangga
Dudukan Penyangga
MEMASANG DAN MENYIAPKAN
Pemasangan di meja
3 Tekan tombol
posisi tegak pada meja.
Sisakan jarak 10 cm (minimum) dari dinding
untuk mendapatkan ventilasi yang sesuai.
PERHATIAN
Cabut steker kabel daya sebelum memindah
Monitor ke lokasi lain. Jika tidak, sengatan
listrik dapat terjadi.
10 cm
10 cm
10 cm
10 cm
Menggunakan Penahan Kabel
2 Hubungkan Adaptor AC-DC dan Kabel Daya ke
stopkontak dinding.
Penahan Kabel
BAHASA
IND
INDONESIA
pada panel saklar bagian
bawah untuk menghidupkan daya.
1 Angkat dan miringkan perangkat Monitor ke
atau
7
8
MEMASANG DAN MENYIAPKAN
Menggunakan sistem keamanan Kensington
PERINGATAN
BAHASA
IND
INDONESIA
Saat Anda menyesuaikan sudutnya, jangan pegang bagian dasar bingkai perangkat Monitor
seperti yang ditampilkan pada ilustrasi berikut,
karena dapat mencederai jari Anda.
Konektor sistem keamanan Kensington berada di
belakang perangkat Monitor. Untuk informasi lebih
lanjut mengenai pemasangan dan penggunaan,
lihatlah manual yang disertakan bersama sistem
keamanan Kensington atau kunjungi http://www.
kensington.com .
Hubungkan kabel sistem keamanan Kensington di
antara perangkat Monitor dan meja.
Jangan menyentuh atau menekan layar saat
menyesuaikan sudut monitor.
Jangan gunakan posisi seperti pada gambar
dibawah ini. Layar monitor dapat lepas dari
Dudukan Penyangga dan akan melukai badan
anda.
CATATAN
Sistem keamanan Kensington bersifat opsional. Anda dapat memperolehnya dari toko
elektronik.
CATATAN
Miringkan dari +20 ke -5 derajat ke atas atau
ke bawah untuk menyesuaikan perangkat
Monitor sesuai dengan sudut pandang Anda.
Depan
Belakang
MENGGUNAKAN PERANGKAT MONITOR
9
Menghubungkan ke PC
y yPerangkat Monitor Anda mendukung Plug & Play*.
*Plug & Play: PC mengenali perangkat yang
dihubungkan oleh pengguna ke PC dan menghidupkannya, tanpa konfigurasi perangkat atau
campur tangan pengguna.
CATATAN
Bila menggunakan konektor kabel masukan
yy
sinyal D-Sub untuk Macintosh
Koneksi D-SUB
Mengirim video analog dari PC Anda ke perangkat
Monitor. Hubungkan PC dan perangkat Monitor
dengan kabel sinyal D-sub 15 pin yang disertakan
seperti yang ditampilkan dalam ilustrasi berikut.
Adaptor Mac
yy
Untuk penggunaan pada Apple Macintosh,
diperlukan adaptor steker tersendiri untuk
mengubah konektor VGA D-SUB berkerapatan tinggi (3 baris) 15 pin pada kabel yang
disertakan ke konektor 2 baris 15 pin.
BAHASA
IND
INDONESIA
MENGGUNAKAN PERANGKAT MONITOR
10
MENGGUNAKAN PERANGKAT MONITOR
PERHATIAN
BAHASA
IND
INDONESIA
Hubungkan kabel masukan
yy
sinyal dan kencangkan dengan
memutar sekrupnya searah
jarum jam.
Jangan menekan layar dengan
yy
jari Anda dalam waktu lama
karena hal ini dapat
menyebabkan distorsi sementara pada layar.
Hindari menampilkan gambar diam pada
yy
layar dalam waktu lama untuk mencegah
gambar membekas. Gunakan screensaver
jika memungkinkan.
CATATAN
Jika Anda menghidupkan perangkat Monitor
yy
saat masih dingin, layarnya mungkin
berkedip. Hal ini normal.
Beberapa bintik merah, hijau, atau biru
yy
mungkin tampak pada layar. Hal ini normal.
Fungsi Self Image Setting (Pengaturan Gambar
Sendiri)
Tekan tombol daya pada panel bagian bawah
untuk menghidupkan daya. Ketika monitor dinyalakan, "Self Image Setting" (Pengaturan Gambar
Sendiri) akan berfungsi secara otomatis. (Hanya
didukung di Analog Mode (Mode Analog))
CATATAN
y yFungsi "Self Image Setting" (Pengaturan
Gambar Sendiri).
Fungsi ini menyediakan pengaturan tampilan
optimal kepada pengguna. Bila pengguna
menghubungkan monitor untuk pertama kali,
fungsi ini secara otomatis akan menyesuaikan
tampilan ke pengaturan optimal bagi
masing-masing sinyal masukan. (Hanya
didukung di Analog Mode (Mode Analog))
y yFungsi ‘AUTO’ (OTOMATIS).
Bila Anda menemukan masalah seperti layar
yang kabur, huruf yang kabur, kedipan layar
atau layar miring saat menggunakan perangkat atau setelah mengubah resolusi
layar, tekan tombol fungsi AUTO untuk
memperbaiki resolusi. (Hanya didukung di
Analog Mode (Mode Analog))
11
MENYESUAIKAN PENGATURAN
BAHASA
IND
INDONESIA
MENYESUAIKAN PENGATURAN
1 Tekan tombol yang diinginkan pada bagian bawah set monitor.
2 Tekan tombol di bagian bawah perangkat layar, untuk mengubah fungsi dari item menu.
Untuk kembali ke menu atas atau mengatur item menu lainnya, gunakan tombol panah ke atas (
).
3 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Tombol Perangkat Monitor
Tombol
Keterangan
Mengakses menu utama.(Lihat hal.12)
OSD Locked/ Unlocked Fungsi ini memungkinkan Anda untuk mengunci pengaturan
kontrol saat ini, sehingga mereka tidak dapat secara tidak sengaja diubah.
Tekan dan tahan tombol MENU selama beberapa detik. Kemudian OSD dari "Lock OSD" akan muncul. Setelah itu, pengguna
dapat memilih mengunci atau membuka dengan menekan
tombol kiri / kanan.
Jika pengguna memilih ikon "Lock" dengan menekan tombol
"OK", pesan "OSD Locked" akan muncul. Jika tidak, "OSD Unlocked" akan muncul. Setelah memilih "Lock", Jika Anda ingin
mengubah untuk Unlock, Anda dapat menekan tombol "MENU"
selama beberapa detik. Pesan "OSD Unlocked" akan muncul.
Gunakan tombol ini masuk ke menu Reader Mode .Fungsinya bekerja menampilkan layar
seperti kertas- untuk kenyamanan mata anda. Jika anda ingin informasi lebih lanjut . (Lihat
hal.17)
Gunakan Tombol ini untuk memilih Menu SUPER ENERGY SAVING, Picture Mode, DUAL
DISPLAY, DUAL WEB���������������
.(Lihat hal.18)
Saat menyesuaikan pengaturan tampilan Anda, selalu tekan tombol AUTO pada OSD
MONITOR SETUP (PENGATURAN MONITOR). (Hanya didukung di Analog Mode (Mode
Analog))
Mode tampilan terbaik
1366 x 768
EXIT (KELUAR)
Keluar dari OSD (On Screen Display).
(Tombol Daya)
Mematikan atau menghidupkan daya.
Indikator Daya
Indikator daya tetap putih jika layar berjalan dengan baik (On
Mode). Jika layar di Sleep Mode, indikator daya berkedip putih.
12
MENYESUAIKAN PENGATURAN
Menyesuaikan Pengaturan
BAHASA
IND
INDONESIA
Pengaturan Menu
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Setel pilihan dengan menekan tombol ◄ atau ► atau
▼.
3 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
4 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu
Keterangan
Brightness
Untuk mengatur pencahayaan/kecerahan, kontras dalam layar.
Contrast
Wide/Original
Wide
Berpindah ke mode layar penuh sesuai dengan sinyal gambar masukan.
Original
Mengubah rasio sinyal gambar masukan ke aslinya.
* Fungsi ini hanya berfungsi jika resolusi masukan kurang dari rasio perangkat Monitor (16:9).
Reset
Mengembalikan seluruh pengaturan awal dari pabrik. Tekan tombol ◄ , ► untuk menyetel segera.
Menu > Next Menu
Sharpness
Color
Gamma
Color Temp
Display
Horizontal
Vertical
Clock
Phase
Others
Language
Power Indicator
Keterangan
Untuk Mengatur Kejernihan Layar
Mengatur Warna pada layar
Mengatur Posisi Layar
Meningkatkan Kejelasan dan Stabilitas Layar
Mengatur Status Layar sesuai dengan pengoperasian pengguna.
MENYESUAIKAN PENGATURAN
13
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Masuk ke Picture dengan menekan tombol ▼.
4 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Picture
Sharpness
Keterangan
Untuk Mengatur Kejernihan Layar
14
MENYESUAIKAN PENGATURAN
Color
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Color dengan menekan tombol ►.
4 Masuk ke Color dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Color
Keterangan
Gamma
Mengatur Level Gamma: Gamma 0, Gamma 1, Gamma 2 pada monitor, Level
Gamma yang tinggi menunjukkan gambar terlihat terang dan level gamma yang
rendah menunjukkan gambar terlihat gelap
Color Temp
Custom
• Red(MERAH): Mengatur sendiri level warna merah.
• Green(HIJAU): Mengatur sendiri level warna hijau.
• Blue(BIRU): Mengatur sendiri level warna biru.
Memilih warna layar.
Warm (HANGAT): Mengatur layar ke suhu warna hangat (lebih kemerahan).
Medium (SEDANG): Mengatur layar ke suhu warna sedang.
Cool (DINGIN): Mengatur layar ke suhu warna dingin (lebih kebiruan).
MENYESUAIKAN PENGATURAN
15
Display
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Display dengan menekan tombol ►.
4 Masuk ke Display dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Display
Keterangan
Horizontal
Memindahkan gambar ke kiri dan kanan
Vertical
Memindahkan gambar ke atas dan ke bawah
Clock
Untuk meminimal kan semua garis vertikal atau garis yang terlihat pada layar
background. Ukuran horizontal dari layar juga akan berubah
Phase
Mengatur Fokus pada tampilan, menu ini memungkinkan untuk menghilangkan
semua horizontal noise dan memperjelas atau mempertajam gambar dari karakter
16
MENYESUAIKAN PENGATURAN
Others
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Others dengan menekan tombol ►.
4 Masuk ke Others dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Others
Keterangan
Language
Memilih Bahasa sesuai dengan yang tertera pada tampilan
Power
Indicator
Gunakan fungsi ini untuk mengatur indikator daya pada bagian tepi bawah
monitor menjadi On atau Off. Jika anda mengaturnya Off, maka akan mati.
Apabila pengguna memilih On pada setiap waktu, Indikasi tenaga akan menyala secara otomatis
MENYESUAIKAN PENGATURAN
17
Pengaturan READER
BAHASA
IND
INDONESIA
1 Tekan tombol READER yang ada dibawah set monitor
untuk menampilkan Reader Mode OSD.
2 Setel pilihan dengan menekan tombol ◄ .
Setiap opsi dijelaskan di bawah ini.
Reader Mode
Keterangan
Reader 1
Ini adalah mode layar yang disesuaikan terbaik untuk surat kabar. Jika Anda
ingin layar yang lebih cerah, Anda dapat mengontrol kecerahan dalam Menu
OSD.
Reader 2
Ini adalah mode layar yang disesuaikan terbaik untuk kartun. Jika Anda ingin
layar yang lebih cerah, Anda dapat mengontrol kecerahan dalam Menu OSD.
Reader Off
Ini adalah pilihan yang menunjukkan mode pembaca tidak aktif.
CATATAN
Jika opsi Mode Reader adalah Reader 1 atau Reader 2, Picture Mode secara otomatis akan disesuaikan dan
Penghematan Energi Super otomatis akan mati.
18
MENYESUAIKAN PENGATURAN
Pengaturan FUNC.
BAHASA
IND
INDONESIA
SUPER ENERGY SAVING
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Masuk ke SUPER ENERGY SAVING dengan menekan
tombol ▼.
3 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
4 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
SUPER ENERGY SAVING
Keterangan
High
Memungkinkan SUPER ENERGY SAVING Anda dapat menghemat energi dengan
fungsi efisiensi energi tinggi.
Low
Memungkinkan SUPER ENERGY SAVING Anda dapat menghemat energi dengan
fungsi efisiensi energi rendah.
Off
Menonaktifkan SUPER ENERGY SAVING (SUPER HEMAT ENERGI).
CATATAN
TOTAL POWER REDUCTION (TOTAL PENGURANGAN DAYA): Banyaknya daya yang dihemat saat
yy
menggunakan monitor.
TOTAL CO2 REDUCTION (TOTAL PENGURANGAN CO2): Mengubah TOTAL POWER REDUCyy
TION (TOTAL PENGURANGAN DAYA) ke CO2.
SAVING DATA(W/h)
yy
396 mm
(15,6 inci)
SUPER SAVING(High)
1,0 W/j
SUPER SAVING(Low)
0,6 W/j
Data penghematan tergantung pada Panel. Sehingga, nilai-nilai itu akan berbeda dari tiap panel dan
yy
vendor panel.Jika pilihan Penghematan Energi super adalah High atau Low, pencahayaan monitor
yang menjadi lebih tinggi atau lebih rendah tergantung pada sumber.
LG menghitung nilai-nilai ini dengan menggunakan “sinyal video siaran”.
yy
(termasuk siaran video: IEC 62087)
SUPER SAVING (SUPER HEMAT) merujuk pada banyaknya daya yang dapat dihemat menggunakan
yy
fungsi SUPER ENERGY SAVING (SUPER HEMAT ENERGI).
Jika pilihan Penghematan Energi Super adalah High atau Low, Picture Mode secara otomatis akan
yy
disesuaikan dan Reader Mode akan otomatis menjadi Reader Off.
MENYESUAIKAN PENGATURAN
19
Picture Mode
BAHASA
IND
INDONESIA
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih Picture Mode dengan menekan tombol ►.
3 Masuk ke Picture Mode dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Picture Mode
Keterangan
Custom
Adalah mode dimana pemakai dapat mengatur setiap elemen. Pemakai dapat menyesuaikan
mode warna dari menu utama.
Text
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk menulis.
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk melihat gambar.
Cinema
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk menonton video.
Game
Ini adalah mode/cara yang mana layar disesuaikan untuk tampilan terbaik dalam bermain sebuah
game.
CATATAN
Jika pilihan Picture Mode adalah non-Custom, Reader Mode otomatis akan Reader Off dan Penghematan Energi
Super otomatis akan aktif.
20
MENYESUAIKAN PENGATURAN
* Sebelum menggunakan Fungsi dibawah, Instal Program DUAL SMART SOLUTION
BAHASA
IND
INDONESIA
DUAL DISPLAY
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih DUAL DISPLAY dengan menekan tombol ►.
3 Masuk ke DUAL DISPLAY dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
DUAL DISPLAY
Keterangan
Clone
Dengan memilih clone, pengguna bisa menggunakan layar sekunder sesuai dengan mode
yang dipilih oleh monitor utama
Extended
Dengan memilih extended, pengguna dapat menggunakan layar sekunder sebagai
mode perpanjangan dari layar pertama
Off
Jika memilih off,DUAL DISPLAY akan mati
* Sebelum menggunakan Fungsi dibawah, Instal Program DUAL SMART SOLUTION
DUAL WEB
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih DUAL WEB dengan menekan tombol ►.
3 Masuk ke DUAL WEB dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
DUAL WEB
Keterangan
On
Membantu pengguna untuk browsing secara efisien dengan cara membagi menjadi setengah.
Membantu pengguna untuk mengatur dan memindahkan windows di layar. Membantu
pengguna untuk mengontrol pembagian rasio windows.
Off
Jika memilih off,DUAL WEB akan mati
CATATAN
y Ketika
y layar menampilkan mode menghemat daya dengan pilihan penghematan di PC ->Tekan tombol mana saja -> Akan tampak OSD dan pengguna harus menekan kedua tombol -> Pengguna dapat
membawa kembali ke mode normal.
PEMECAHAN MASALAH
21
Periksa yang berikut ini sebelum menelepon pusat layanan servis.
Tidak ada gambar yang muncul
Apakah kabel daya monitor telah
terhubung?
y y Periksa dan lihat apakah kabel daya telah terhubung dengan benar ke
stopkontak.
Apakah lampu indikator daya menyala?
y y Tekan tombol daya.
Apakah Daya sudah menyala dan
indikator daya sudah menyala
merah?
y y Sesuaikan kecerahan dan kontras.
Apakah indikator daya berkedip?
y y Jika monitor dalam mode hemat daya, cobalah menggerakkan mouse
atau menekan tombol pada keyboard untuk menampilkan layar.
y y Coba hidupkan PC.
y y Pesan ini muncul bila sinyal dari PC (kartu video) di luar kisaran
frekuensi horizontal atau vertikal pada monitor. Lihat bagian 'Spesifikasi' pada manual ini dan konfigurasi lagi monitor Anda.
Apakah Anda melihat pesan "OUT
OF RANGE" (DI LUAR KISARAN)
pada layar?
Apakah Anda melihat pesan "NO
SIGNAL" pada layar?
y y Ketika layar sudah menyala dalam 5 menit "No-Signal", Layar monitor
akan berubah menjadi mode DPM.
Apakah Anda melihat pesan "OSD LOCKED" (OSD TERKUNCI) pada layar?
Apakah Anda melihat “OSD
LOCKED” (OSD TERKUNCI) bila
menekan tombol MENU?
y y Anda dapat mengamankan pengaturan kontrol saat ini, sehingga
tidak dapat diubah secara tidak sengaja. Anda dapat membuka kunci
kontrol OSD kapan saja dengan menekan tombol MENU selama beberapa detik: pesan “OSD UNLOCKED” (KUNCI OSD DIBUKA) akan
muncul.
Gambar tampilan salah
Posisi tampilan salah.
y y Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
Pada latar belakang layar, terlihat
batang atau strip vertikal.
y y Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
Derau horizontal yang muncul di
sembarang gambar atau karakter
tidak tergambar dengan jelas.
y y Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
y y Periksa Control Panel ► Display ► Settings dan sesuaikan tampilan ke resolusi yang direkomendasikan atau sesuaikan gambar tampilan ke pengaturan yang ideal. Atur pengaturan warna lebih tinggi dari
24 bit (warna sejati).
BAHASA
IND
INDONESIA
PEMECAHAN MASALAH
22
PEMECAHAN MASALAH
PERHATIAN
BAHASA
IND
INDONESIA
Periksa Control Panel ► Display ► Settings dan lihat apakah frekuensi atau resolusi telah diubah.
yy
Jika ya, sesuaikan kembali kartu video ke resolusi yang direkomendasikan.
y yJika resolusi yang direkomendasikan (resolusi optimal) tidak dipilih, huruf-hurufnya mungkin kabur dan
layar mungkin redup, terpotong atau bias. Pastikan untuk memilih resolusi yang direkomendasikan.
Metode pengaturan dapat berbeda-beda menurut komputer dan O/S (Sistem Operasi), dan resolusi
yy
yang disebutkan di atas mungkin tidak didukung oleh kinerja kartu video. Dalam hal ini, harap tanyakan
kepada pabrikan komputer atau kartu video tersebut.
Gambar tampilan salah
Warna layar berupa mono atau
abnormal.
y y Periksa apakah kabel sinyal telah terhubung dengan benar dan
gunakan obeng untuk mengencangkannya jika perlu.
y y Pastikan kartu video telah dimasukkan dengan benar di selotnya.
y y Atur pengaturan warna lebih tinggi dari 24 bit (warna sejati) di Control
Panel ► Settings.
Layar berkedip.
y y Periksa apakah layar telah diatur ke mode interlace dan jika ya, ubah
ke resolusi yang direkomendasikan.
Apakah Anda melihat pesan "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" (Monitor tidak
dikenali, ditemukan monitor Plug&Play (VESA DDC))?
Apakah Anda telah menginstal
driver monitor?
y y Pastikan menginstal driver monitor dari CD (atau disket) driver
monitor yang disertakan bersama monitor Anda. Atau, Anda juga
dapat mengunduh driver dari situs web kami: http://www.lg.com.
y
y Pastikan memeriksa apakah kartu video mendukung fungsi Plug&Play.
Dual Smart Solution tidak bekerja di pengaturan.
"Dual Smart Solution" kadangkadang menampilkan "Tidak bisa
digunakan, instalasi dual smart
solution akan mengaktifkan menu
ini" dalam pengaturan
y y Harap periksa Dual Smart Solution sudah diinstal dengan benar atau
tidak.
y y Jika Anda menggunakan port input yang adalah port tambahan di
VGA, gunakanlah port utama dalam VGA karena port tambahan
kadang-kadang tidak dapat melakukan komunikasi dengan PC.
SPESIFIKASI
23
16M35A
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Jenis Layar
39,6 cm (15,6 inci) Matriks Aktif Layar Datar-TFT
LCD Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 39,6 cm
0,3 mm x 0,3 mm (Besar Piksel)
30 kHz hingga 53 kHz (Otomatis)
56 Hz hingga 63 Hz (D-SUB)
Sinkronisasi Terpisah
Konektor D-SUB 15 pin
RGB Analog (0,7 Vp-p/ 75 ohm)
D-SUB (Analog) : 1366 x 768 @ 60 Hz
VESA 1366 x 768 @ 60 Hz
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
Rekomendasi
DDC 2B (Analog)
On Mode (Mode Aktif): 7 W (Typ.)
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
Masukan Daya
19 V
Adaptor AC/DC
Jenis ADS-18SG-19-3 19016G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPG, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPI, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPCU, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPB, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP42, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-U, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
0,8 A
Tenaga: 19 V
0,84 A
Dimensi
Dengan Penyangga
37,5 cm x 31,0 cm x 16,8 cm
(Lebar x Tinggi x Tebal) Tanpa Penyangga
37,5 cm x 23,9 cm x 6 cm
Berat
1,2 kg
Kisaran Kemiringan
-5° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
BAHASA
IND
INDONESIA
SPESIFIKASI
24
SPESIFIKASI
Berbagai Mode Preset (Resolusi)
BAHASA
IND
INDONESIA
16M35A
Berbagai Mode Tampilan
(Resolusi)
Frekuensi Horizontal Frekuensi Vertikal
(kHz)
(Hz)
Polaritas (H/
V)
640 x 480
31,5
60
-/-
800 x 600
35,2
56
+/+
800 x 600
37,9
60
+/+
1024 x 768
48,363
60
+/+
1280 x 720
45
60
+/+
1366 x 768
48
60
+/+
Indikator
Mode
Warna LED
On Mode (Mode Aktif)
Putih (Hanya 15 Detik)
Sleep Mode (Mode Tidur)
Berkedip Putih
Off Mode (Mode Nonaktif)
Mati
Mode yang Direkomendasikan
POSTUR YANG BENAR
25
Postur yang benar untuk menggunakan perangkat Monitor.
Sesuaikan perangkat Monitor
dan postur Anda
agar Anda melihat gambar pada
sudut pandang
yang optimum.
Letakkan kedua tangan
Anda perlahan-lahan
pada keyboard, yang
membuat lengan Anda
menekuk di siku dan
terbuka lurus secara
horizontal.
Sesuaikan lokasi perangkat Monitor agar tidak
memantulkan cahaya.
BAHASA
IND
INDONESIA
POSTUR YANG BENAR
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
Pastikan membaca Tindakan Pencegahan
Keselamatan sebelum menggunakan produk.
Simpan Buku Panduan (CD) di tempat yang
dapat diakses untuk referensi mendatang.
Model dan nomor seri PERANGKAT berada di
bagian belakang dan salah satu sisi PERANGKAT.
Catat nomor di bawah ini bila suatu saat
Anda memerlukan layanan.
MODEL
SERI
TANDA PENDAFTARAN
PETUNJUK PENGGUNAAN (MANUAL) DAN KARTU JAMINAN/GARANSI PURNA JUAL
DALAM BAHASA INDONESIA BAGI PRODUK TELEMATIKA DAN ELEKTRONIKA
NOMOR :
P.17.LG15.02411.1113 : ." .%
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
