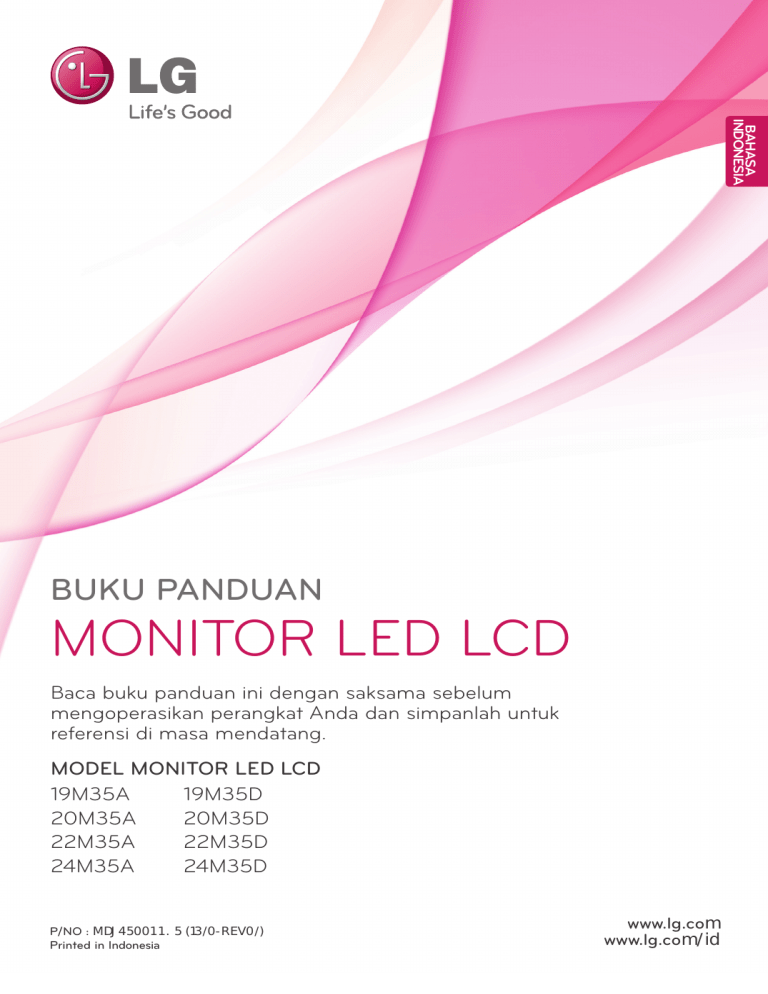

BAHASA
INDONESIA
BUKU PANDUAN
MONITOR LED LCD
Baca buku panduan ini dengan saksama sebelum mengoperasikan perangkat Anda dan simpanlah untuk
referensi di masa mendatang.
MODEL MONITOR LED LCD
19M35A
19M35D
20M35A
20M35D
22M35A
22M35D
24M35A
24M35D
P/NO : M'- (13-REV0)
Printed in Indonesia
www.lg.com
www.lg.com/id
2
DAFTAR ISI
BAHASA
IND
INDONESIA
DAFTAR ISI
3
MEMASANG DAN MENYIAPKAN
22
PEMECAHAN MASALAH
3
Membuka Kemasan
4
Komponen dan tombol
24
SPESIFIKASI
5
Memindah dan Mengangkat Monitor
24
19M35A
6
Mengatur perangkat Monitor
25
19M35D
6
- Memasang Dudukan Penyangga
26
20M35A
6
- Memisahkan Dudukan Penyangga
28
20M35D
7
- Pemasangan di meja
30
22M35A
7
- Gunakan kabel penahan
31
22M35D
9
- Pemasangan di dinding
32
24M35A
33
24M35D
10
MENGGUNAKAN PERANGKAT
MONITOR
34
Berbagai Mode Preset (Resolusi)
35
Indikator
10
Menghubungkan ke PC
10
- Koneksi D-SUB
36
POSTUR YANG BENAR
10
- Koneksi DVI-D
36
Postur yang benar untuk menggunakan
12
MENYESUAIKAN PENGATURAN
13
Menyesuaikan Pengaturan
13
- Pengaturan Menu
14
- Picture
15
- Color
16
- Display
17
- Others
18
Pengaturan READER
19
Pengaturan FUNC.
19
- SUPER ENERGY SAVING
20
- Picture Mode
21
- DUAL DISPLAY
21
- DUAL WEB
perangkat Monitor.
MEMASANG DAN MENYIAPKAN
Membuka Kemasan
Periksa item berikut pada kotak produk Anda. Jika ada aksesori yang hilang, hubungi dealer setempat di
mana Anda membeli produk. Ilustrasi dalam manual ini mungkin berbeda dengan produk dan aksesori
sebenarnya.
CD (Buku Manual Pemilik)/
Kartu
Kabel D-SUB
Kabel DVI-D
(Kabel ini tidak disertakan di semua
negara.)
(19M35D,20M35D,22M35D,24M35D)
atau
Kabel Daya
Adaptor AC/DC
(tergantung pada negaranya)
Badan Penyangga
Dudukan Penyangga
Adaptor AC/DC
(tergantung pada negaranya)
Kabel penahan
PERHATIAN
Jangan gunakan aksesori yang tidak disetujui untuk memastikan keamanan dan masa-pakai produk.
yy
Kerusakan atau cedera akibat menggunakan aksesori yang tidak disetujui tidak dilindungi oleh gayy
ransi.
CATATAN
Aksesori yang disertakan bersama produk Anda mungkin berbeda-beda tergantung pada modelnya.
yy
Spesifikasi produk atau isi manual ini mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
yy
peningkatan fungsi produk.
BAHASA
IND
INDONESIA
MEMASANG DAN MENYIAPKAN
3
4
MEMASANG DAN MENYIAPKAN
Komponen dan tombol
BAHASA
IND
INDONESIA
Indikator Daya
yyLampu Menyala: Dihidupkan
yyLampu Padam: Dimatikan
(Tombol Daya)
Tombol (Lihat hal.12)
Panel koneksi (Lihat hal.10)
MEMASANG DAN MENYIAPKAN
Saat menahan monitor, layarnya harus
yy
dihadapkan menjauh dari Anda agar tidak
tergores.
Saat memindah atau mengangkat monitor, ikuti
petunjuk untuk mencegah monitor tergores atau
rusak dan untuk memastikan keamanan pengangkutan, apa pun bentuk atau ukurannya.
Sebaiknya masukkan monitor dalam kotak
yy
asli atau bahan kemasannya sebelum mencoba memindahnya.
Sebelum memindah atau mengangkat moniyy
tor, lepaskan kabel daya dan semua kabel.
Tahan bagian atas dan bawah bingkai moniyy
tor dengan erat. Jangan memegang panelnya.
Saat memindah monitor, hindari goncangan
yy
atau getaran yang kuat pada produk.
Saat memindah monitor, jaga agar tetap
yy
tegak, jangan memutar monitor pada sisinya
atau memiringkan pada sampingnya.
PERHATIAN
Sebisa mungkin, hindari menyentuh layar
yy
monitor. Hal ini dapat menyebabkan kerusakan pada layar atau beberapa piksel yang
digunakan untuk membuat gambar.
BAHASA
IND
INDONESIA
Memindah dan Mengangkat
Monitor
5
6
MEMASANG DAN MENYIAPKAN
BAHASA
IND
INDONESIA
Mengatur perangkat Monitor
Memisahkan Dudukan Penyangga
Memasang Dudukan Penyangga
1 Letakkan perangkat Monitor dengan sisi layar
menghadap ke bawah pada permukaan yang
rata dan dialasi bantal.
1 Letakkan perangkat Monitor dengan sisi layar
menghadap ke bawah pada permukaan yang
rata dan dialasi bantal.
PERHATIAN
Hamparkan alas busa atau kain pelindung lunak pada permukaannya
untuk melindungi layar dari kerusakan.
2
2
1 Tarik keluar/lepaskan Badan Penyangga
dan Dudukan Penyangga dari set monitor.
2 Putar sekrup ke kiri.
3 Tarik keluar/lepaskan Dudukan Penyangga.
1 Pasang/tempelkan Badan Penyangga pada
set monitor.
2 Pasang Dudukan Penyangga.
3 Kencangkan sekrup ke kanan.
Badan Penyangga
Badan Penyangga
Dudukan Penyangga
Badan Penyangga
Dudukan Penyangga
Dudukan Penyangga
MEMASANG DAN MENYIAPKAN
Pemasangan di meja
7
3 Tekan tombol
1 Angkat dan miringkan perangkat Monitor ke
posisi tegak pada meja.
Sisakan jarak 10 cm (minimum) dari dinding
untuk mendapatkan ventilasi yang sesuai.
PERHATIAN
Cabut steker kabel daya sebelum memindah
Monitor ke lokasi lain. Jika tidak, sengatan
listrik dapat terjadi.
10 cm
10 cm
10 cm
10 cm
Gunakan kabel penahan
2 Hubungkan Adaptor AC-DC dan Kabel Daya ke
stopkontak dinding.
atau
Kabel penahan
BAHASA
IND
INDONESIA
pada panel saklar bagian
bawah untuk menghidupkan daya.
8
MEMASANG DAN MENYIAPKAN
Menggunakan sistem keamanan Kensington
PERINGATAN
BAHASA
IND
INDONESIA
Saat Anda menyesuaikan sudutnya, jangan pegang bagian dasar bingkai perangkat Monitor
seperti yang ditampilkan pada ilustrasi berikut,
karena dapat mencederai jari Anda.
Konektor sistem keamanan Kensington berada di
belakang perangkat Monitor. Untuk informasi lebih
lanjut mengenai pemasangan dan penggunaan,
lihatlah manual yang disertakan bersama sistem
keamanan Kensington atau kunjungi http://www.
kensington.com .
Hubungkan kabel sistem keamanan Kensington di
antara perangkat Monitor dan meja.
Jangan menyentuh atau menekan layar saat
menyesuaikan sudut monitor.
Jangan gunakan posisi seperti pada gambar
dibawah ini. Layar monitor dapat lepas dari
Dudukan Penyangga dan akan melukai badan
anda.
CATATAN
Sistem keamanan Kensington bersifat opsional. Anda dapat memperolehnya dari toko
elektronik.
CATATAN
Miringkan dari +20 ke -3 derajat ke atas atau
ke bawah untuk menyesuaikan perangkat
Monitor sesuai dengan sudut pandang Anda.
Depan
Belakang
MEMASANG DAN MENYIAPKAN
Model
19M35A 19M35D
20M35A 20M35D
22M35A 22M35D
VESA (A x B)
Sekrup standar
Jumlah sekrup
75 x 75
M4
100 x 100
M4
4
4
Pemasangan di dinding
24M35A
24M35D
PERHATIAN
10 cm
10 cm
10 cm
10 cm
Apabila ingin memasang Monitor ke dinding,
hubungkan penghubung penyangga dinding (bagian terpisah) ke belakang dari set.
Bila Anda menginstal perangkat Monitor menggunakan antarmuka pemasangan di dinding (komponen opsional), pasang dengan hati-hati agar tidak
jatuh.
1 Silakan pergunakan skrup dan penghubung
penyangga dinding sesuai dengan standar
VESA.
2 Apabila menggunakan skrup yang melebihi
panjang standar, memungkinkan monitor
mengalami kerusakan internal.
Lepaskan kabel daya terlebih dahulu, kemuyy
dian pindahkan atau pasang perangkat Monitor. Jika tidak, sengatan listrik dapat terjadi.
Jika Anda memasang perangkat Monitor
yy
pada langit-langit atau dinding yang miring,
monitor bisa jatuh dan menyebabkan cedera
serius.
yyGunakan hanya kit pemasangan di dinding
yang resmi dari LG dan hubungi dealer
setempat atau petugas yang berkompeten.
Jangan berlebihan mengencangkan sekrup
yy
karena ini dapat menyebabkan kerusakan
pada perangkat Monitor dan membatalkan
garansi Anda.
Gunakan hanya sekrup dan kit pemasangan
yy
di dinding yang memenuhi standar VESA.
Kerusakan atau cedera akibat penyalahgunaan atau menggunakan aksesori yang tidak
tepat tidak dilindungi oleh garansi.
Panjang sekrup harus dibawah 8mm dari
yy
permukaan luar cover belakang.
Dinding pemasangan Pad
Cover Belakang
Dinding pemasangan Pad
Cover Belakang
Sekrup Standar
3 Apabila menggunakan skrup yang tidak sesuai,
memungkinkan produk mengalami kerusakan
dan dapat terjatuh dari posisi penyangga, LG
tidak bertanggung jawab dalam hal ini.
4 VESA hanya kompatibel untuk pemasangan
sekrup dimensi antarmuka, spesifikasi sekrup
pemasangan.
5 Harap gunakan standar VESA sebagaimana di
bawah ini.
784,8 mm (30,9 inci) dan di bawahnya
yy
* Ketebalan Bantalan Pemasangan di Dinding:
2,6 mm
* Sekrup: Φ 4,0 mm x Pitch 0,7 mm x Panjang
10 mm
787,4 mm (31,0 inci) dan di atasnya
yy
* Harap gunakan bantalan pemasangan di
dinding dan sekrup standar VESA.
Maksimal 8mm
CATATAN
Gunakan sekrup yang tercantum pada spesiyy
fikasi sekrup standar VESA.
Kit pemasangan di dinding disertai petunjuk
yy
pemasangan dan komponen yang diperlukan.
Braket pemasangan di dinding bersifat
yy
opsional. Anda dapat memperoleh aksesori
tambahan dari dealer setempat.
Panjang sekrup mungkin berbeda, terganyy
tung pada kit pemasangan di dinding. Pastikan menggunakan panjang yang tepat.
Untuk informasi lebih lanjut, lihatlah petunjuk
yy
yang disertakan bersama kit pemasangan di
dinding.
BAHASA
IND
INDONESIA
Agar ventilasinya bagus, jaga jarak 10 cm pada
setiap sisinya dari dinding. Petunjuk terperinci
tersedia dari dealer Anda, lihat Pemasangan
Braket di Dinding Miring dan Panduan Pengaturan
opsional.
9
10
MENGGUNAKAN PERANGKAT MONITOR
BAHASA
IND
INDONESIA
MENGGUNAKAN PERANGKAT MONITOR
Menghubungkan ke PC
yyPerangkat Monitor Anda mendukung Plug & Play*.
*Plug & Play: PC mengenali perangkat yang
dihubungkan oleh pengguna ke PC dan menghidupkannya, tanpa konfigurasi perangkat atau
campur tangan pengguna.
CATATAN
Bila menggunakan konektor kabel masukan
yy
sinyal D-Sub untuk Macintosh
Koneksi D-SUB
Mengirim video analog dari PC Anda ke perangkat
Monitor. Hubungkan PC dan perangkat Monitor
dengan kabel sinyal D-sub 15 pin yang disertakan
seperti yang ditampilkan dalam ilustrasi berikut.
Adaptor Mac
yy
Untuk penggunaan pada Apple Macintosh,
diperlukan adaptor steker tersendiri untuk
mengubah konektor VGA D-SUB berkerapatan tinggi (3 baris) 15 pin pada kabel yang
disertakan ke konektor 2 baris 15 pin.
Koneksi DVI-D
Mengirim sinyal video digital dari PC Anda ke
perangkat Monitor. Hubungkan PC dan perangkat
Monitor dengan kabel DVI seperti yang
ditampilkan dalam ilustrasi berikut.
MENGGUNAKAN PERANGKAT MONITOR
PERHATIAN
CATATAN
Bila Anda ingin menggunakan dua PC di
yy
Monitor kami, harap hubungkan kabel sinyal
(D-SUB/DVI-D) masing-masing di perangkat
Monitor.
Jika Anda menghidupkan perangkat Monitor
yy
saat masih dingin, layarnya mungkin
berkedip. Hal ini normal.
Beberapa bintik merah, hijau, atau biru
yy
mungkin tampak pada layar. Hal ini normal.
Fungsi Self Image Setting (Pengaturan Gambar
Sendiri)
Tekan tombol daya pada panel bagian bawah
untuk menghidupkan daya. Ketika monitor dinyalakan, "Self Image Setting" (Pengaturan Gambar
Sendiri) akan berfungsi secara otomatis. (Hanya
didukung di Analog Mode (Mode Analog))
CATATAN
yyFungsi "Self Image Setting" (Pengaturan
Gambar Sendiri).
Fungsi ini menyediakan pengaturan tampilan
optimal kepada pengguna. Bila pengguna
menghubungkan monitor untuk pertama kali,
fungsi ini secara otomatis akan menyesuaikan
tampilan ke pengaturan optimal bagi
masing-masing sinyal masukan. (Hanya
didukung di Analog Mode (Mode Analog))
yyFungsi ‘AUTO’ (OTOMATIS).
Bila Anda menemukan masalah seperti layar
yang kabur, huruf yang kabur, kedipan layar
atau layar miring saat menggunakan perangkat atau setelah mengubah resolusi
layar, tekan tombol fungsi AUTO untuk
memperbaiki resolusi. (Hanya didukung di
Analog Mode (Mode Analog))
BAHASA
IND
INDONESIA
Hubungkan kabel masuyy
kan sinyal dan kencangkan dengan memutar
sekrupnya searah jarum
jam.
Jangan menekan layar dengan jari Anda
yy
dalam waktu lama karena hal ini dapat
menyebabkan distorsi sementara pada layar.
Hindari menampilkan gambar diam pada
yy
layar dalam waktu lama untuk mencegah
gambar membekas. Gunakan screensaver
jika memungkinkan.
11
12
MENYESUAIKAN PENGATURAN
BAHASA
IND
INDONESIA
MENYESUAIKAN PENGATURAN
1 Tekan tombol yang diinginkan pada bagian bawah set monitor.
2 Tekan tombol di bagian bawah perangkat layar, untuk mengubah fungsi dari item menu.
Untuk kembali ke menu atas atau mengatur item menu lainnya, gunakan tombol panah ke atas (
).
3 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Tombol Perangkat Monitor
Tombol
Keterangan
Mengakses menu utama.(Lihat hal.13)
OSD Locked/
OSD Unlocked
Fungsi ini memungkinkan Anda untuk mengunci pengaturan
kontrol saat ini, sehingga mereka tidak dapat secara tidak
sengaja diubah.
Tekan dan tahan tombol MENU selama beberapa detik.
Kemudian OSD dari "Lock OSD" akan muncul. Setelah itu,
pengguna dapat memilih mengunci atau membuka dengan
menekan tombol kiri / kanan.
Jika pengguna memilih ikon "Lock" dengan menekan tombol
"OK", pesan "OSD Locked" akan muncul. Jika tidak, "OSD
Unlocked" akan muncul. Setelah memilih "Lock", Jika Anda
ingin mengubah untuk Unlock, Anda dapat menekan tombol
"MENU" selama beberapa detik. Pesan "OSD Unlocked" akan
muncul.
Gunakan tombol ini masuk ke menu Reader Mode .Fungsinya bekerja menampilkan
layar seperti kertas- untuk kenyamanan mata anda. Jika anda ingin informasi lebih lanjut
. (Lihat hal.18)
Gunakan Tombol ini untuk memilih Menu SUPER ENERGY SAVING, Picture Mode,
DUAL DISPLAY, DUAL WEB��������������
.(Lihat hal.19~21)
Saat menyesuaikan pengaturan tampilan Anda, selalu tekan tombol AUTO pada OSD
MONITOR SETUP (PENGATURAN MONITOR). (Hanya didukung di Analog Mode (Mode
Analog))
Mode tampilan terbaik
19M35A/19M35D:1366 x 768
20M35A/20M35D:1600 x 900
22M35A/22M35D/24M35A/24M35D:1920 x 1080
Anda dapat memilih sinyal masukan.
yy Bila sedikitnya dua sinyal masukan yang terhubung, Anda dapat memilih sinyal masukan (D-SUB/DVI-D) yang Anda inginkan.
yy Bila hanya satu sinyal yang terhubung, maka akan terdeteksi secara otomatis.
pengaturan default adalah D-SUB.
EXIT
Keluar dari OSD (On Screen Display).
(Tombol Daya)
Mematikan atau menghidupkan daya.
Indikator Daya
Indikator daya tetap putih jika layar berjalan dengan baik (On
Mode). Jika layar di Sleep Mode, indikator daya berkedip
putih.
MENYESUAIKAN PENGATURAN
13
Menyesuaikan Pengaturan
BAHASA
IND
INDONESIA
Pengaturan Menu
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Setel pilihan dengan menekan tombol ◄ atau ► atau
▼.
3 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
4 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu
Analog Digital
Brightness
●
●
Contrast
●
●
Wide/Original
Keterangan
Untuk menyesuaikan kecerahan layar
Wide
Berpindah ke mode layar penuh sesuai dengan sinyal gambar masukan.
Reset
●
●
Original
●
●
Mengembalikan seluruh pengaturan awal dari pabrik. Tekan tombol ◄ , ► untuk
menyetel segera.
Menu > Next Menu
Sharpness
Color
Gamma
Color Temp
Display
Horizontal
Vertical
Clock
Phase
Others
Language
Power Indicator
Mengubah rasio sinyal gambar masukan ke aslinya.
* Fungsi ini hanya berfungsi jika resolusi masukan kurang dari rasio perangkat
Monitor (16:9).
Analog
Digital
Keterangan
●
●
Untuk Mengatur Kejernihan Layar
●
●
Mengatur Warna pada layar
●
Mengatur Posisi Layar
●
Meningkatkan Kejelasan dan Stabilitas Layar
●
●
Analog: Masukan D-SUB (Sinyal analog).
yy
Digital: Masukan DVI-D (Sinyal digital).
yy
Mengatur Status Layar sesuai dengan pengoperasian pengguna.
14
MENYESUAIKAN PENGATURAN
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Masuk ke Picture dengan menekan tombol ▼.
4 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Picture
Sharpness
keterangan
untuk Mengatur Kejernihan Layar
MENYESUAIKAN PENGATURAN
15
Color
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Color dengan menekan tombol ►.
4 Masuk ke Color dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
MENU > NEXT MENU > COLOR
Keterangan
Gamma
Mengatur Level Gamma: Gamma 0, Gamma 1, Gamma 2 pada monitor, Level
Gamma yang tinggi menunjukkan gambar terlihat terang dan level gamma yang
rendah menunjukkan gambar terlihat gelap
Color Temp
Custom
• Red(MERAH): Mengatur sendiri level warna merah.
• Green(HIJAU): Mengatur sendiri level warna hijau.
• Blue(BIRU): Mengatur sendiri level warna biru.
Memilih warna layar.
Warm (HANGAT): Mengatur layar ke suhu warna hangat (lebih kemerahan).
Medium (SEDANG): Mengatur layar ke suhu warna sedang.
Cool (DINGIN): Mengatur layar ke suhu warna dingin (lebih kebiruan).
16
MENYESUAIKAN PENGATURAN
Display
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Display dengan menekan tombol ►.
4 Masuk ke Display dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Display
Keterangan
Horizontal
Memindahkan gambar ke kiri dan kanan
Vertical
Memindahkan gambar ke atas dan ke bawah
Clock
Untuk meminimal kan semua garis vertikal atau garis yang terlihat pada layar
background. Ukuran horizontal dari layar juga akan berubah
Phase
Mengatur Fokus pada tampilan, menu ini memungkinkan untuk menghilangkan
semua horizontal noise dan memperjelas atau mempertajam gambar dari karakter
MENYESUAIKAN PENGATURAN
17
Others
BAHASA
IND
INDONESIA
1 Tekan tombol MENU yang ada di bawah set monitor
untuk menampilkan Menu OSD.
2 Pilih tombol "Next Menu" untuk masuk ke pilihan penyetelan.
3 Pilih Others dengan menekan tombol ►.
4 Masuk ke Others dengan menekan tombol ▼.
5 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
6 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Menu > Next Menu > Others
Keterangan
Language
Memilih Bahasa sesuai dengan yang tertera pada tampilan
Power
Indicator
Gunakan fungsi ini untuk mengatur indikator daya pada bagian tepi bawah
monitor menjadi On atau Off. Jika anda mengaturnya Off, maka akan mati.
Apabila pengguna memilih On pada setiap waktu, Indikasi tenaga akan menyala secara otomatis
18
MENYESUAIKAN PENGATURAN
Pengaturan READER
BAHASA
IND
INDONESIA
1 Tekan tombol READER yang ada dibawah set monitor
untuk menampilkan Reader Mode OSD.
2 Setel pilihan dengan menekan tombol ◄ .
Setiap opsi dijelaskan di bawah ini.
Reader Mode
Keterangan
Reader 1
Ini adalah mode layar yang disesuaikan terbaik untuk surat kabar. Jika Anda
ingin layar yang lebih cerah, Anda dapat mengontrol kecerahan dalam Menu
OSD.
Reader 2
Ini adalah mode layar yang disesuaikan terbaik untuk kartun. Jika Anda ingin
layar yang lebih cerah, Anda dapat mengontrol kecerahan dalam Menu OSD.
Reader Off
Ini adalah pilihan yang menunjukkan mode pembaca tidak aktif.
CATATAN
Jika opsi Mode Reader adalah Reader 1 atau Reader 2, Picture Mode secara otomatis akan disesuaikan dan
Penghematan Energi Super otomatis akan mati.
MENYESUAIKAN PENGATURAN
19
Pengaturan FUNC.
BAHASA
IND
INDONESIA
SUPER ENERGY SAVING
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Masuk ke SUPER ENERGY SAVING dengan menekan
tombol ▼.
3 Setel pilihan dengan menekan tombol ◄ atau ► atau ▼.
4 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
SUPER ENERGY SAVING
Keterangan
High
Memungkinkan SUPER ENERGY SAVING Anda dapat menghemat energi dengan
fungsi efisiensi energi tinggi.
Low
Memungkinkan SUPER ENERGY SAVING Anda dapat menghemat energi dengan
fungsi efisiensi energi rendah.
Off
Menonaktifkan SUPER ENERGY SAVING (SUPER HEMAT ENERGI).
CATATAN
TOTAL POWER REDUCTION (TOTAL PENGURANGAN DAYA): Banyaknya daya yang dihemat saat
yy
menggunakan monitor.
TOTAL CO2 REDUCTION (TOTAL PENGURANGAN CO2): Mengubah TOTAL POWER REDUCyy
TION (TOTAL PENGURANGAN DAYA) ke CO2.
SAVING DATA(W/h)
yy
470 mm
(18,5 inch)
494 mm
(19,5 inch)
546 mm
(21,5 inch)
600 mm
(23,6 inch)
SUPER SAVING(High)
2 W/j
3 W/j
4 W/j
4 W/j
SUPER SAVING(Low)
1 W/j
1 W/j
2 W/j
2 W/j
Data penghematan tergantung pada Panel. Sehingga, nilai-nilai itu akan berbeda dari tiap panel dan
yy
vendor panel.Jika pilihan Penghematan Energi super adalah High atau Low, pencahayaan monitor
yang menjadi lebih tinggi atau lebih rendah tergantung pada sumber.
LG menghitung nilai-nilai ini dengan menggunakan “sinyal video siaran”.
yy
(termasuk siaran video: IEC 62087)
SUPER SAVING (SUPER HEMAT) merujuk pada banyaknya daya yang dapat dihemat menggunakan
yy
fungsi SUPER ENERGY SAVING (SUPER HEMAT ENERGI).
Jika pilihan Penghematan Energi Super adalah High atau Low, Picture Mode secara otomatis akan
yy
disesuaikan dan Reader Mode akan otomatis menjadi Reader Off.
20
MENYESUAIKAN PENGATURAN
Picture Mode
BAHASA
IND
INDONESIA
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih Picture Mode dengan menekan tombol ►.
3 Masuk ke Picture Mode dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
Picture Mode
Keterangan
Custom
Adalah mode dimana pemakai dapat mengatur setiap elemen. Pemakai dapat menyesuaikan
mode warna dari menu utama.
Text
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk menulis.
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk melihat gambar.
Cinema
Adalah mode dimana layar disesuaikan menjadi yang terbaik untuk menonton video.
Game
Ini adalah mode/cara yang mana layar disesuaikan untuk tampilan terbaik dalam bermain sebuah
game.
CATATAN
Jika pilihan Picture Mode adalah non-Custom, Reader Mode otomatis akan Reader Off dan Penghematan Energi
Super otomatis akan mati.
MENYESUAIKAN PENGATURAN
21
* Sebelum menggunakan Fungsi dibawah, Instal Program DUAL SMART SOLUTION
BAHASA
IND
INDONESIA
DUAL DISPLAY
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih DUAL DISPLAY dengan menekan tombol ►.
3 Masuk ke DUAL DISPLAY dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
DUAL DISPLAY
Keterangan
Clone
Dengan memilih clone, pengguna bisa menggunakan layar sekunder sesuai dengan mode
yang dipilih oleh monitor utama
Extended
Dengan memilih extended, pengguna dapat menggunakan layar sekunder sebagai
mode perpanjangan dari layar pertama
Off
Jika memilih off,DUAL DISPLAY akan mati
* Sebelum menggunakan Fungsi dibawah, Instal Program DUAL SMART SOLUTION
DUAL WEB
1 Tekan tombol FUNC. yang ada di bawah set monitor
untuk menampilkan FUNC. OSD.
2 Pilih DUAL WEB dengan menekan tombol ►.
3 Masuk ke DUAL WEB dengan menekan tombol ▼.
4 Atur pilihan dengan menekan tombol ◄ atau ►.
5 Pilih EXIT (KELUAR) untuk meninggalkan menu OSD.
Untuk kembali ke menu atas atau mengatur item menu
lainnya, gunakan tombol panah ke atas ( ).
Setiap opsi dijelaskan di bawah ini.
DUAL WEB
Keterangan
On
Membantu pengguna untuk browsing secara efisien dengan cara membagi menjadi setengah.
Membantu pengguna untuk mengatur dan memindahkan windows di layar. Membantu
pengguna untuk mengontrol pembagian rasio windows.
Off
Jika memilih off,DUAL WEB akan mati
CATATAN
Ketika layar menampilkan mode menghemat daya dengan pilihan penghematan di PC ->Tekan tomyy
bol mana saja -> Akan tampak OSD dan pengguna harus menekan tombol dual -> Pengguna dapat
membawa kembali ke mode normal.
22
PEMECAHAN MASALAH
BAHASA
IND
INDONESIA
PEMECAHAN MASALAH
Periksa yang berikut ini sebelum menelepon pusat layanan servis.
Tidak ada gambar yang muncul
Apakah kabel daya monitor telah
terhubung?
yy Periksa dan lihat apakah kabel daya telah terhubung dengan benar ke
stopkontak.
Apakah lampu indikator daya menyala?
yy Tekan tombol daya.
Apakah power on dan indikator
daya Putih?
yy Sesuaikan kecerahan dan kontras.
Apakah indikator daya berkedip?
yy Jika monitor dalam mode hemat daya, cobalah menggerakkan mouse
atau menekan tombol pada keyboard untuk menampilkan layar.
yy Coba hidupkan PC.
yy Pesan ini muncul bila sinyal dari PC (kartu video) di luar kisaran
frekuensi horizontal atau vertikal pada monitor. Lihat bagian 'Spesifikasi' pada manual ini dan konfigurasi lagi monitor Anda.
Apakah Anda melihat pesan "OUT
OF RANGE" (DI LUAR KISARAN)
pada layar?
Apakah Anda melihat pesan "NO
SIGNAL" pada layar?
yy Ketika layar sudah menyala dalam 5 menit "No-Signal", Layar monitor
akan berubah menjadi mode DPM.
Apakah Anda melihat pesan "OSD LOCKED" (OSD TERKUNCI) pada layar?
Apakah Anda melihat “OSD
LOCKED” (OSD TERKUNCI) bila
menekan tombol MENU?
yy Anda dapat mengamankan pengaturan kontrol saat ini, sehingga
tidak dapat diubah secara tidak sengaja. Anda dapat membuka kunci
kontrol OSD kapan saja dengan menekan tombol MENU selama beberapa detik: pesan “OSD UNLOCKED” (KUNCI OSD DIBUKA) akan
muncul.
Gambar tampilan salah
Posisi tampilan salah.
yy Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
Pada latar belakang layar, terlihat
batang atau strip vertikal.
yy Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
Derau horizontal yang muncul di
sembarang gambar atau karakter
tidak tergambar dengan jelas.
yy Tekan tombol AUTO untuk menyesuaikan gambar tampilan Anda ke
pengaturan ideal secara otomatis.
yy Periksa Control Panel ► Display ► Settings dan sesuaikan tampilan ke resolusi yang direkomendasikan atau sesuaikan gambar tampilan ke pengaturan yang ideal. Atur pengaturan warna lebih tinggi dari
24 bit (warna sejati).
PEMECAHAN MASALAH
23
PERHATIAN
Gambar tampilan salah
Warna layar berupa mono atau
abnormal.
yy Periksa apakah kabel sinyal telah terhubung dengan benar dan gunakan obeng untuk mengencangkannya jika perlu.
yy Pastikan kartu video telah dimasukkan dengan benar di selotnya.
yy Atur pengaturan warna lebih tinggi dari 24 bit (warna sejati) di Control
Panel ► Settings.
Layar berkedip.
yy Periksa apakah layar telah diatur ke mode interlace dan jika ya, ubah
ke resolusi yang direkomendasikan.
Apakah Anda melihat pesan "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" (Monitor tidak
dikenali, ditemukan monitor Plug&Play (VESA DDC))?
Apakah Anda telah menginstal
driver monitor?
yy Pastikan menginstal driver monitor dari CD (atau disket) driver
monitor yang disertakan bersama monitor Anda. Atau, Anda juga
dapat mengunduh driver dari situs web kami: http://www.lg.com.
y
y Pastikan memeriksa apakah kartu video mendukung fungsi Plug&Play.
BAHASA
IND
INDONESIA
Periksa Control Panel ► Display ► Settings dan lihat apakah frekuensi atau resolusi telah diubah.
yy
Jika ya, sesuaikan kembali kartu video ke resolusi yang direkomendasikan.
yyJika resolusi yang direkomendasikan (resolusi optimal) tidak dipilih, huruf-hurufnya mungkin kabur dan
layar mungkin redup, terpotong atau bias. Pastikan untuk memilih resolusi yang direkomendasikan.
Metode pengaturan dapat berbeda-beda menurut komputer dan O/S (Sistem Operasi), dan resolusi
yy
yang disebutkan di atas mungkin tidak didukung oleh kinerja kartu video. Dalam hal ini, harap tanyakan
kepada pabrikan komputer atau kartu video tersebut.
24
SPESIFIKASI
SPESIFIKASI
BAHASA
IND
INDONESIA
19M35A
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
47,0 cm (18,5 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 47,0 cm
0,3 mm x 0,3 mm (Besar Piksel)
30 kHz hingga 61 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB)
Sinkronisasi Terpisah
Konektor D-SUB 15 pin
RGB Analog (0,7 Vp-p/ 75 ohm)
D-SUB (Analog) : 1366 x 768 @ 60 Hz
VESA 1366 x 768 @ 60 Hz
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
Rekomendasi
DDC 2B (Analog)
On Mode (Mode Aktif): 13 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
0,8 A
Jenis ADS-18SG-19-3 19016G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPG, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPI, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPCU, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPB, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP42, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-U, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
Tenaga: 19 V
0,84 A
Dimensi
Dengan Penyangga
44,1 cm x 37,2 cm x 18,5 cm
(Lebar x Tinggi x Tebal) Tanpa Penyangga
44,1 cm x 27,8 cm x 9,8 cm
Berat
2,1 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
SPESIFIKASI
25
19M35D
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
47,0 cm (18,5 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 47,0 cm
0,3 mm x 0,3 mm (Besar Piksel)
30 kHz hingga 61 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB, DVI-D)
Digital Sinkronisasi Terpisah
Konektor D-SUB 15 pin/Konektor DVI-D (Digital)
RGB Analog (0,7 Vp-p/ 75 ohm), Digital
D-SUB (Analog) : 1366 x 768 @ 60 Hz
DVI (Digital) : 1366 x 768 @ 60 Hz
VESA 1366 x 768 @ 60 Hz
Rekomendasi
DDC 2B (Analog, Digital)
On Mode (Mode Aktif): 13 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
0,8 A
Jenis ADS-18SG-19-3 19016G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPG, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPI, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPCU, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPB, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP42, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-U, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
Tenaga: 19 V
0,84 A
Dimensi
Dengan Penyangga
44,1 cm x 37,2 cm x 18,5 cm
(Lebar x Tinggi x Tebal) Tanpa Penyangga
44,1 cm x 27,8 cm x 9,8 cm
Berat
2,1 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
BAHASA
IND
INDONESIA
SPESIFIKASI
26
SPESIFIKASI
BAHASA
IND
INDONESIA
SPESIFIKASI
20M35A
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
49,4 cm (19,5 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 49,4 cm
0,271 mm x 0,262 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB)
Sinkronisasi Terpisah
Konektor D-SUB 15 pin
RGB Analog (0,7 Vp-p/ 75 ohm)
D-SUB (Analog) : 1600 x 900 @ 60 Hz
VESA 1600 x 900 @ 60 Hz
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
Rekomendasi
DDC 2B (Analog)
On Mode (Mode Aktif): 16 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
0,8 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Jenis ADS-18SG-19-3 19016G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPG, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPI, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPCU, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPB, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP42, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-U, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
Tenaga: 19 V
0,84 A
Dimensi
Dengan Penyangga
46,3 cm x 38,1 cm x 18,5 cm
(Lebar x Tinggi x Tebal) Tanpa Penyangga
46,3 cm x 28,7 cm x 9,8 cm
SPESIFIKASI
2,2 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
BAHASA
IND
INDONESIA
Berat
27
28
SPESIFIKASI
SPESIFIKASI
BAHASA
IND
INDONESIA
20M35D
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
49,4 cm (19,5 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 49,4 cm
0,271 mm x 0,262 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB, DVI-D)
Digital Sinkronisasi Terpisah
Konektor D-SUB 15 pin/Konektor DVI-D (Digital)
RGB Analog (0,7 Vp-p/ 75 ohm), Digital
D-SUB (Analog) : 1600 x 900 @ 60 Hz
DVI (Digital) : 1600 x 900 @ 60 Hz
VESA 1600 x 900 @ 60 Hz
Rekomendasi
DDC 2B (Analog, Digital)
On Mode (Mode Aktif): 16 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
0,8 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Jenis ADS-18SG-19-3 19016G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPG, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPI, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPCU, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-18FSG-19 19016GPB, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP42, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP36-U, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
Tenaga: 19 V
0,84 A
Dimensi
Dengan Penyangga
46,3 cm x 38,1 cm x 18,5 cm
(Lebar x Tinggi x Tebal) Tanpa Penyangga
46,3 cm x 28,7 cm x 9,8 cm
SPESIFIKASI
2,2 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
BAHASA
IND
INDONESIA
Berat
29
30
SPESIFIKASI
BAHASA
IND
INDONESIA
SPESIFIKASI
22M35A
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
54,6 cm (21,5 inci) Matriks Aktif Layar Datar-TFT
LCD Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 54,6 cm
0,248 mm x 0,248 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB)
Sinkronisasi Terpisah
Konektor D-SUB 15 pin
RGB Analog (0,7 Vp-p/ 75 ohm)
D-SUB (Analog) : 1920 x 1080 @ 60 Hz
VESA 1920 x 1080 @ 60 Hz
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
Rekomendasi
DDC 2B (Analog)
On Mode (Mode Aktif): 18 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
1,2 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Dimensi
Dengan Penyangga
(Lebar x Tinggi x Tebal) Tanpa Penyangga
50,9 cm x 40,9 cm x 21,5 cm
50,9 cm x 31,6 cm x 9,8 cm
Berat
2,6 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
SPESIFIKASI
31
22M35D
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
54,6 cm (21,5 inci) Matriks Aktif Layar Datar-TFT
LCD Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 54,6 cm
0,248 mm x 0,248 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB, DVI-D)
Digital Sinkronisasi Terpisah
Konektor D-SUB 15 pin/Konektor DVI-D (Digital)
RGB Analog (0,7 Vp-p/ 75 ohm), Digital
D-SUB (Analog) : 1920 x 1080 @ 60 Hz
DVI (Digital) : 1920 x 1080 @ 60 Hz
VESA 1920 x 1080 @ 60 Hz
Rekomendasi
DDC 2B (Analog, Digital)
On Mode (Mode Aktif): 18 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
1,2 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Dimensi
Dengan Penyangga
(Lebar x Tinggi x Tebal) Tanpa Penyangga
50,9 cm x 40,9 cm x 21,5 cm
50,9 cm x 31,6 cm x 9,8 cm
Berat
2,6 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
BAHASA
IND
INDONESIA
SPESIFIKASI
32
SPESIFIKASI
BAHASA
IND
INDONESIA
SPESIFIKASI
24M35A
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
60,0 cm (23,6 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 60,0 cm
0,272 mm x 0,272 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB)
Sinkronisasi Terpisah
Konektor D-SUB 15 pin
RGB Analog (0,7 Vp-p/ 75 ohm)
D-SUB (Analog) : 1920 x 1080 @ 60 Hz
VESA 1920 x 1080 @ 60 Hz
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
Rekomendasi
DDC 2B (Analog)
On Mode (Mode Aktif): 19 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
1,3 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Dimensi
Dengan Penyangga
(Lebar x Tinggi x Tebal) Tanpa Penyangga
55,6 cm x 43,8 cm x 21,5 cm
55,6 cm x 34,1 cm x 9,8 cm
Berat
3,0 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
SPESIFIKASI
33
SPESIFIKASI
Tampilan
Masukan Sinkronisasi
Masukan Video
Resolusi
Plug & Play
Konsumsi Daya
Masukan Daya
Adaptor AC/DC
Jenis Layar
Besar Piksel
Frekuensi Horizontal
Frekuensi Vertikal
Bentuk Masukan
Masukan Sinyal
Bentuk Masukan
Maks
60,0 cm (23,6 inci) Matriks Aktif Layar Datar-TFT
LCD
Lapisan Anti-Pantulan
Ukuran diagonal terlihat: 60,0 cm
0,272 mm x 0,272 mm (Besar Piksel)
30 kHz hingga 83 kHz (Otomatis)
56 Hz hingga 75 Hz (D-SUB, DVI-D)
Digital Sinkronisasi Terpisah
Konektor D-SUB 15 pin/Konektor DVI-D (Digital)
RGB Analog (0,7 Vp-p/ 75 ohm), Digital
D-SUB (Analog) : 1920 x 1080 @ 60 Hz
DVI (Digital) : 1920 x 1080 @ 60 Hz
VESA 1920 x 1080 @ 60 Hz
Rekomendasi
DDC 2B (Analog, Digital)
On Mode (Mode Aktif): 19 W (ENERGY STAR® standar) *
Sleep Mode (Mode Tidur) ≤ 0,3 W
Off Mode (Mode Nonaktif) ≤ 0,3 W
19 V
1,3 A
Jenis ADS-40SG-19-3 19025G, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPG-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPBR-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPI-1,diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPCU-1, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis ADS-40FSG-19 19025GPB-2, diproduksi oleh SHENZHEN HONOR ELECTRONIC
atau Jenis LCAP21, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-A, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-E, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-I, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis LCAP26-B, diproduksi oleh LIEN CHANG ELECTRONIC ENTERPRISE
atau Jenis PSAB-L203A, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202B, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202C, diproduksi oleh LG Innotek Co.,Ltd
atau Jenis PSAB-L202D, diproduksi oleh LG Innotek Co.,Ltd
Tenaga: 19 V
1,3 A
Dimensi
Dengan Penyangga
(Lebar x Tinggi x Tebal) Tanpa Penyangga
55,6 cm x 43,8 cm x 21,5 cm
55,6 cm x 34,1 cm x 9,8 cm
Berat
3,0 kg
Kisaran Kemiringan
-3° hingga 20°
Kondisi
lingkungan
10 °C hingga 35 °C
Suhu Pengoperasian
10% hingga 80%
Kelembapan
Pengoperasian
-20 °C hingga 60 °C
Suhu Penyimpanan
5 % hingga 90 % non-kondensasi
Kelembapan
Penyimpanan
Dipasang ( ), Dilepas (O)
Jenis stopkontak dinding
Dudukan Penyangga
Kabel daya
Spesifikasi produk yang ditampilkan di atas mungkin saja diubah tanpa pemberitahuan sebelumnya untuk
peningkatan fungsi produk.
* Tingkat konsumsi daya dapat berbeda dengan kondisi operasi dan pengaturan monitor.
* Mode Konsumsi daya On diukur dengan uji standar ENERGY STAR ®
* ENERGY STAR ® adalah merek dagang terdaftar AS dari Badan Perlindungan Lingkungan AS.
BAHASA
IND
INDONESIA
24M35D
34
SPESIFIKASI
Berbagai Mode Preset (Resolusi)
BAHASA
IND
INDONESIA
19M35A/19M35D
Berbagai Mode Tampilan
(Resolusi)
Frekuensi Horizontal Frekuensi Vertikal
(kHz)
(Hz)
Polaritas (H/
V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
832 x 624
49,725
75
-/-
1024 x 768
48,363
60
-/-
1366 x 768
47,712
60
+/+
Mode yang
Direkomendasikan
20M35A/20M35D
Berbagai Mode Tampilan
(Resolusi)
Frekuensi Horizontal Frekuensi Vertikal
(kHz)
(Hz)
Polaritas (H/
V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
1024 x 768
48,363
60
-/-
1024 x 768
60,023
75
+/+
1152 x 864
67,500
75
+/+
1600 x 900
60,000
60
+/+
Mode yang
Direkomendasikan
22M35A/22M35D/24M35A/24M35D
Berbagai Mode Tampilan
(Resolusi)
Frekuensi Horizontal Frekuensi Vertikal
(kHz)
(Hz)
Polaritas (H/
V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
1024 x 768
48,363
60
-/-
1024 x 768
60,023
75
+/+
1152 x 864
67,500
75
+/+
1280 x 1024
63,981
60
+/+
1280 x 1024
79,976
75
+/+
1680 x 1050
65,290
60
-/+
1920 x 1080
67,500
60
+/+
Mode yang
Direkomendasikan
SPESIFIKASI
35
Indikator
Warna LED
On Mode (Mode Aktif)
Putih (Hanya 15 Detik)
Sleep Mode (Mode Tidur)
Berkedip Putih
Off Mode (Mode Nonaktif)
Mati
BAHASA
IND
INDONESIA
Mode
36
POSTUR YANG BENAR
BAHASA
IND
INDONESIA
POSTUR YANG BENAR
Postur yang benar untuk menggunakan perangkat Monitor.
Sesuaikan perangkat Monitor
dan postur Anda
agar Anda melihat gambar pada
sudut pandang
yang optimum.
Letakkan kedua tangan
Anda perlahan-lahan
pada keyboard, yang
membuat lengan Anda
menekuk di siku dan
terbuka lurus secara
horizontal.
Sesuaikan lokasi perangkat Monitor agar tidak
memantulkan cahaya.
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
ENERGY STAR adalah suatu pengaturan
penghematan daya yang dikeluarkanU.S.
Environmental Protection Agency(EPA).
ENERGY STAR sebagai mitra LGE U.
S. A.,Inc. menetapkan bahwa produk
ini telah memenuhi standar ENERGY
STAR dalam penghematan daya.
Pastikan membaca Tindakan Pencegahan
Keselamatan sebelum menggunakan produk.
Simpan Buku Panduan (CD) di tempat yang
dapat diakses untuk referensi mendatang.
Model dan nomor seri PERANGKAT berada di
bagian belakang dan salah satu sisi PERANGKAT.
Catat nomor di bawah ini bila suatu saat
Anda memerlukan layanan.
MODEL
SERI
TANDA PENDAFTARAN
PETUNJUK PENGGUNAAN (MANUAL) DAN KARTU JAMINAN/GARANSI PURNA JUAL
DALAM BAHASA INDONESIA BAGI PRODUK TELEMATIKA DAN ELEKTRONIKA
NOMOR :
P.17.LG15.02411.1113 : 22MP65HQ, 23MP65HQ, 27MP65HQ, 23MP75HQ, 27MP75HQ
16M35A, 16M35D, 19M35A, 19M35D, 20M35A, 20M35D
2." .% ." .%
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
