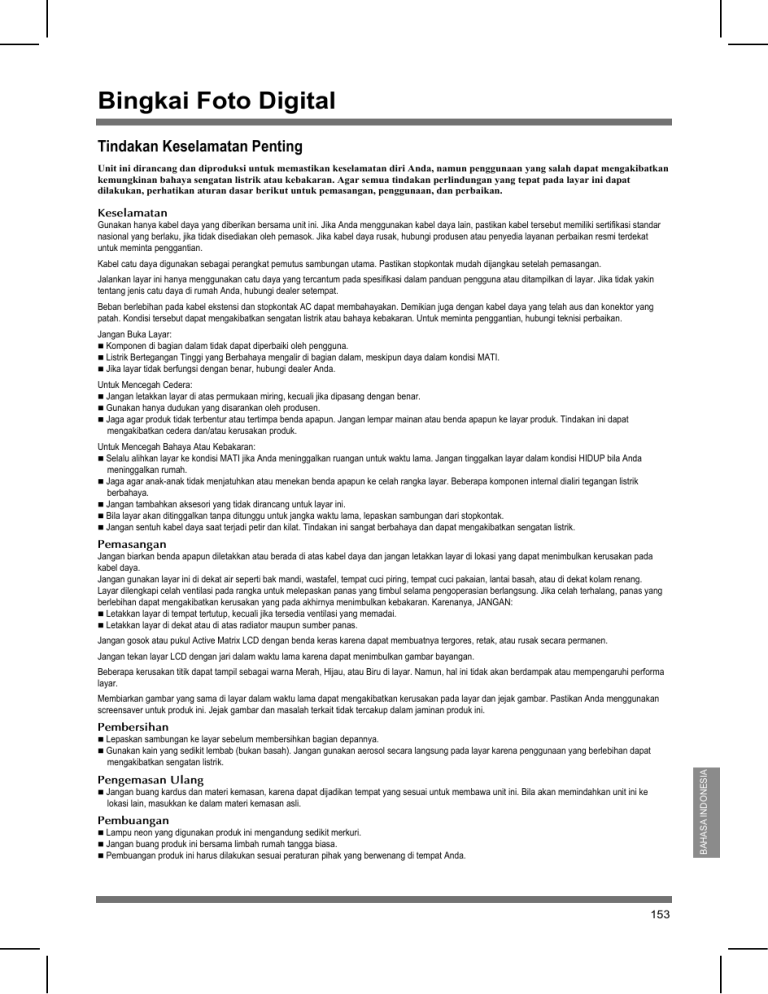

Bingkai Foto Digital
Tindakan Keselamatan Penting
Unit ini dirancang dan diproduksi untuk memastikan keselamatan diri Anda, namun penggunaan yang salah dapat mengakibatkan
kemungkinan bahaya sengatan listrik atau kebakaran. Agar semua tindakan perlindungan yang tepat pada layar ini dapat
dilakukan, perhatikan aturan dasar berikut untuk pemasangan, penggunaan, dan perbaikan.
Keselamatan
Gunakan hanya kabel daya yang diberikan bersama unit ini. Jika Anda menggunakan kabel daya lain, pastikan kabel tersebut memiliki sertifikasi standar
nasional yang berlaku, jika tidak disediakan oleh pemasok. Jika kabel daya rusak, hubungi produsen atau penyedia layanan perbaikan resmi terdekat
untuk meminta penggantian.
Kabel catu daya digunakan sebagai perangkat pemutus sambungan utama. Pastikan stopkontak mudah dijangkau setelah pemasangan.
Jalankan layar ini hanya menggunakan catu daya yang tercantum pada spesifikasi dalam panduan pengguna atau ditampilkan di layar. Jika tidak yakin
tentang jenis catu daya di rumah Anda, hubungi dealer setempat.
Beban berlebihan pada kabel ekstensi dan stopkontak AC dapat membahayakan. Demikian juga dengan kabel daya yang telah aus dan konektor yang
patah. Kondisi tersebut dapat mengakibatkan sengatan listrik atau bahaya kebakaran. Untuk meminta penggantian, hubungi teknisi perbaikan.
Jangan Buka Layar:
„ Komponen di bagian dalam tidak dapat diperbaiki oleh pengguna.
„ Listrik Bertegangan Tinggi yang Berbahaya mengalir di bagian dalam, meskipun daya dalam kondisi MATI.
„ Jika layar tidak berfungsi dengan benar, hubungi dealer Anda.
Untuk Mencegah Cedera:
„ Jangan letakkan layar di atas permukaan miring, kecuali jika dipasang dengan benar.
„ Gunakan hanya dudukan yang disarankan oleh produsen.
„ Jaga agar produk tidak terbentur atau tertimpa benda apapun. Jangan lempar mainan atau benda apapun ke layar produk. Tindakan ini dapat
mengakibatkan cedera dan/atau kerusakan produk.
Untuk Mencegah Bahaya Atau Kebakaran:
„ Selalu alihkan layar ke kondisi MATI jika Anda meninggalkan ruangan untuk waktu lama. Jangan tinggalkan layar dalam kondisi HIDUP bila Anda
meninggalkan rumah.
„ Jaga agar anak-anak tidak menjatuhkan atau menekan benda apapun ke celah rangka layar. Beberapa komponen internal dialiri tegangan listrik
berbahaya.
„ Jangan tambahkan aksesori yang tidak dirancang untuk layar ini.
„ Bila layar akan ditinggalkan tanpa ditunggu untuk jangka waktu lama, lepaskan sambungan dari stopkontak.
„ Jangan sentuh kabel daya saat terjadi petir dan kilat. Tindakan ini sangat berbahaya dan dapat mengakibatkan sengatan listrik.
Pemasangan
Jangan biarkan benda apapun diletakkan atau berada di atas kabel daya dan jangan letakkan layar di lokasi yang dapat menimbulkan kerusakan pada
kabel daya.
Jangan gunakan layar ini di dekat air seperti bak mandi, wastafel, tempat cuci piring, tempat cuci pakaian, lantai basah, atau di dekat kolam renang.
Layar dilengkapi celah ventilasi pada rangka untuk melepaskan panas yang timbul selama pengoperasian berlangsung. Jika celah terhalang, panas yang
berlebihan dapat mengakibatkan kerusakan yang pada akhirnya menimbulkan kebakaran. Karenanya, JANGAN:
„ Letakkan layar di tempat tertutup, kecuali jika tersedia ventilasi yang memadai.
„ Letakkan layar di dekat atau di atas radiator maupun sumber panas.
Jangan gosok atau pukul Active Matrix LCD dengan benda keras karena dapat membuatnya tergores, retak, atau rusak secara permanen.
Jangan tekan layar LCD dengan jari dalam waktu lama karena dapat menimbulkan gambar bayangan.
Beberapa kerusakan titik dapat tampil sebagai warna Merah, Hijau, atau Biru di layar. Namun, hal ini tidak akan berdampak atau mempengaruhi performa
layar.
Membiarkan gambar yang sama di layar dalam waktu lama dapat mengakibatkan kerusakan pada layar dan jejak gambar. Pastikan Anda menggunakan
screensaver untuk produk ini. Jejak gambar dan masalah terkait tidak tercakup dalam jaminan produk ini.
Pembersihan
„ Lepaskan sambungan ke layar sebelum membersihkan bagian depannya.
„ Gunakan kain yang sedikit lembab (bukan basah). Jangan gunakan aerosol secara langsung pada layar karena penggunaan yang berlebihan dapat
BAHASA INDONESIA
mengakibatkan sengatan listrik.
Pengemasan Ulang
„ Jangan buang kardus dan materi kemasan, karena dapat dijadikan tempat yang sesuai untuk membawa unit ini. Bila akan memindahkan unit ini ke
lokasi lain, masukkan ke dalam materi kemasan asli.
Pembuangan
„ Lampu neon yang digunakan produk ini mengandung sedikit merkuri.
„ Jangan buang produk ini bersama limbah rumah tangga biasa.
„ Pembuangan produk ini harus dilakukan sesuai peraturan pihak yang berwenang di tempat Anda.
153
Bingkai Foto Digital
Tampilan
Belakang
Tombol Daya
Navigasi
Tombol OK
Tombol MENU
Tombol SHOW/EDIT
(Tampilkan/Edit)
Tombol BROWSER/
OPTION (Browser/
Pilihan)
USB –
Digunakan untuk
menyambung
perangkat
penyimpanan
Kunci Pengaman Kensington
(harus dibeli terpisah) –
Disambungkan ke kabel
pengunci yang dapat dibeli
terpisah di berbagai toko
komputer.
Bawah
Slot Kartu CF
Slot Kartu SD/MMC/xD/MS/MS-Pro
USB – Digunakan untuk menyambungkan PC
(tidak didukung oleh F7000S-PN)
DC 9V IN
BAHASA INDONESIA
Dilengkapi speaker tertanam, namun F7000S-PN tidak mendukung fungsi suara.
154
Bingkai Foto Digital
Memasang/Melepaskan Dudukan
1. Balikkan produk, kemudian pasang dudukan di celah pertama pada bagian bawah produk.
2. Putar dudukan searah jarum jam hingga mencapai celah kedua. Bila akan melepaskan dudukan, putar
berlawanan arah jarum jam hingga mencapai celah pertama.
Menyambungkan Kabel Daya/Menghidupkan atau Mematikan Daya
bawah produk, kemudian sambungkan kabel daya.
CATATAN: Bingkai Foto Digital beserta aksesorinya
mungkin terlihat berbeda dari yang
ditampilkan di sini.
2. Tekan tombol Daya di bagian belakang
produk untuk menghidupkan daya. Bila akan
mematikan daya, tekan tombol POWER selama
2 ~ 3 detik hingga layar mati.
BAHASA INDONESIA
1. Sambungkan adaptor daya ke DC 9V IN di bagian
155
Bingkai Foto Digital
Penggunaan
Horizontal
Dipasang di Dinding
Vertikal
* Untuk informasi lebih lanjut tentang cara memasang
produk di dinding, lihat bagian di bawah ini.
Memasang Dudukan Dinding
1. Buka penutup Slot USB di bagian belakang
2. Kencangkan dudukan dinding pada lubang
produk.
di sebelah Slot USB menggunakan sekrup.
Penutup Slot USB
Menyambungkan Perangkat Eksternal
1. Memori internal produk adalah 128 MB. Sambungkan perangkat eksternal untuk menambah kapasitas
memori atau memutar file foto, video, maupun MP3 dari memori eksternal. Dua atau lebih perangkat
dapat disambungkan secara bersamaan.
USB –
Digunakan untuk menyambung
perangkat penyimpanan
USB –
Digunakan untuk
menyambungkan PC
SD/MMC/xD/MS/MS-PRO
CF
2. Tekan tombol SHOW (Tampilkan) untuk memutar file foto, video, atau MP3 (mode Show (Tampilkan)).
BAHASA INDONESIA
Untuk mengatur file foto, video, atau MP3 (mode Browser), gunakan tombol ,
.
dapat memilih jenis perangkat, kemudian tekan tombol
INTERNAL
156
USB
SD/MMC/xD/MS/MS-PRO
pada layar utama agar
CF
Bingkai Foto Digital
Mode Show (Tampilkan)
„
Anda dapat memutar file foto, video, atau MP3 dalam mode Show (Tampilkan).
(F7000S-PN tidak mendukung file video dan file MP3.)
„
Menekan tombol apapun di bagian belakang produk, kecuali tombol Daya, akan menampilkan jendela menu di
sisi kanan layar.
MENU
Untuk
mengatur
volume suara,
gunakan
tombol ,
di bagian
belakang
produk.
Untuk memilih pengaturan,
gunakan tombol ini.
Membuka layar utama.
Mengubah warna foto
atau bingkai, dan memutar
posisi foto.
Membuka mode Browser.
Fungsi Edit
Anda dapat mengubah warna foto atau bingkai dan memutar posisi foto dalam mode Show (Tampilkan).
„ Anda tidak dapat menggunakan fungsi Edit saat memutar file video atau MP3.
1. Tekan tombol EDIT dua kali di bagian belakang produk. Untuk menetapkan dan mengaktifkan setiap
. Menekan kembali tombol
akan menonaktifkan fungsi tersebut.
fungsi, tekan tombol
„
„
Photo effect (Efek foto)
Normal : Menampilkan foto sebagaimana adanya.
Monochrome : Menampilkan foto dalam warna hitam putih.
z Sepia : Menampilkan foto dalam warna sepia.
z Gaussian : Menampilkan foto dengan efek buram.
z
z
Photo frame
(Bingkai foto)
z
„
Memilih bingkai foto antara Photo frame 01 hingga 08.
Rotate (Putar Posisi)
0 : Menampilkan foto sebagaimana adanya.
90 : Memutar posisi foto berlawanan arah jarum jam sejauh 90°.
z 180 : Memutar posisi foto sejauh 180° hingga terbalik.
z 270 : Memutar posisi foto berlawanan arah jarum jam sejauh 270°.
z Mirror : Membalik foto secara horizontal seperti terlihat dalam cermin.
z
z
157
BAHASA INDONESIA
„
Bingkai Foto Digital
Mode Browser
„
Anda dapat mengatur file foto, video, atau MP3 dalam mode Browser.
(F7000S-PN tidak mendukung file video dan file MP3.)
MENU
Menunjukkan lokasi saat ini.
Untuk memilih
pengaturan, gunakan
tombol ini.
Gunakan tombol
,
di bagian
belakang produk
untuk memilih
jenis perangkat
eksternal.
Membuka layar utama.
Membuka mode Show
(Tampilkan).
Anda dapat mengatur file
foto, video, atau MP3.
Gambar kecil –
Melihat pratinjau
foto.
Beberapa Pilihan
„
Anda dapat memilih dan memutar file foto, video, atau MP3 yang diinginkan.
(F7000S-PN tidak mendukung file video dan file MP3.)
1. Periksa jenis perangkat pada menu kiri dalam mode Browser. Gunakan tombol
,
di bagian
belakang produk untuk membuka jenis perangkat yang Anda inginkan (Perangkat dinonaktifkan bila tidak
tersambung).
2. Tekan tombol
atau untuk membuka menu Photo (Foto). Tekan tombol
Movie (Film). Untuk membuka menu MP3, tekan kembali
tombol dalam menu Movie (Film).
3. Tekan tombol
atau
untuk membuka menu
untuk memilih gambar kecil
atau folder.
4. Gunakan tombol
,
, ,
untuk memilih gambar
kecil yang diinginkan, kemudian tekan tombol
untuk
<Diaktifkan>
<Dinonaktifkan>
mengaktifkannya. Untuk menonaktifkannya, tekan kembali
tombol
.
5. Selanjutnya, tekan tombol SHOW (Tampilkan/Putar) untuk menjalankan mode Show (Tampilkan).
BAHASA INDONESIA
158
Bingkai Foto Digital
Fungsi Pilihan
„
Anda dapat mengatur file foto, video, atau MP3.
(F7000S-PN tidak mendukung file video dan file MP3.)
1. Tekan tombol OPTION (Pilihan) untuk menampilkan jendela pop-up.
2. Gunakan tombol ,
untuk membuka item yang diinginkan, kemudian tekan tombol
untuk
memilihnya.
Show mode (Mode Tampilkan) : Memutar file foto, video, atau MP3.
Edit : Mengacu ke bagian fungsi Edit dalam mode Show (Tampilkan).
„ Copy (Salin) : Menyalin file foto, video, atau MP3. File foto, video, atau MP3 yang
disalin akan disimpan dalam folder terluar di perangkat target.
„ Copy all (Salin semua) : Menyalin semua file dalam folder yang ada. Subfolder tidak
disalin dan file yang disalin akan disimpan dalam folder
terluar di perangkat target.
„ Delete (Hapus) : Menghapus file foto, video, atau MP3.
„ Select all (Pilih semua) : Memilih semua file foto, video, dan MP3 di lokasi yang ada.
„ Unselect all (Membatalkan semua pilihan) : Membatalkan pilihan untuk semua file
foto, video, dan MP3.
„ Close (Tutup) : Menutup jendela pop-up.
„
„
SPECIAL (Khusus)
1. Pada layar utama, pilih SPECIAL (Khusus) menggunakan tombol ,
kemudian tekan tombol
.
2. Pilih menu yang diinginkan.
,
: Pilih
„
„
: Beralih di antara menu
,
,
,
: Penyesuaian rinci
Time Setup (Pengaturan waktu) : Menetapkan waktu saat ini.
Alarms/Wakeup Call (Alarm/Tanda Pengingat) : Menetapkan alarm/tanda pengingat.
(F7000S-PN tidak mendukung fungsi ini.)
„ Clock/Calendar (Jam/Kalender) : Menetapkan jam dan kalender. Waktu dapat ditampilkan secara digital
atau analog.
„ Power on Message (Pesan Pengaktifan) : Menampilkan pesan Foto/Film/MP3 saat daya dihidupkan.
„ Power Saving (Penghemat daya) : Menetapkan waktu saat daya dihidupkan dan dimatikan.
„ File Info Display (Tampilan Info File) : Menampilkan tanggal pembuatan foto di sebelah kanan bawah.
„
„
159
BAHASA INDONESIA
„
Bingkai Foto Digital
SETUP (Konfigurasi)
1. Pada layar utama, pilih SETUP (Konfigurasi) menggunakan tombol ,
kemudian tekan tombol
di bagian belakang produk,
.
2. Pilih menu yang diinginkan.
„
,
: Pilih
„
„
: Beralih di antara menu
,
,
,
: Penyesuaian rinci
„
Show Setup (Konfigurasi Tampilan) : Menyesuaikan jangka waktu untuk menampilkan foto.
„
Brightness (Kecerahan) : Menyesuaikan kecerahan layar antara 0 hingga 10.
„
Language (Bahasa) : Memilih bahasa yang digunakan di layar menu.
„
Internal Format (Format Internal) : Menghapus semua data yang tersimpan dalam memori internal.
„
Reset (Atur ulang) : Mengatur ulang semua pengaturan.
„
Orientation (Orientasi) : Menetapkan arah tampilan produk.
(* Produk ini membaca informasi foto dan nilai orientasi serta memutar posisi foto dengan tepat.)
„
Aspect Ratio (Rasio Aspek) : Menyesuaikan rasio aspek layar.
z
Width Custom (Penyesuaian Lebar): Memperbesar ukuran foto secara horizontal sebesar layar.
z
Height Custom (Penyesuaian Tinggi): Memperbesar ukuran foto secara vertikal sebesar layar.
z
Original (Asli): Menampilkan foto dalam ukuran asli.
z
Full (Penuh): Menampilkan foto sesuai ukuran layar.
BAHASA INDONESIA
160
Bingkai Foto Digital
Mengatasi Masalah
Pertanyaan
Jawaban
• Pastikan konektor telah terpasang ke stopkontak.
• Tekan tombol daya.
z Foto tidak ditampilkan?
• Beberapa format file gambar tidak didukung. Periksa spesifikasi produk.
z Video tidak dapat diputar?
• Beberapa format file video tidak didukung. Periksa spesifikasi
produk.
z Musik tidak dapat diputar?
• Beberapa format file musik tidak didukung. Periksa spesifikasi
produk.
• Perbesar volume suara.
z USB/Kartu memori tidak
dikenali?
• Pastikan kabel USB telah disambungkan dengan benar.
Beberapa format kartu memori tidak didukung. Periksa spesifikasi produk.
z Apakah layar tampak gelap
atau semua tombol tidak
berfungsi?
• Produk ini mungkin tidak merespons karena format file tidak
valid, infeksi virus, atau kondisi yang tidak diharapkan. Lepas
dan sambungkan konektor DC agar produk dapat berfungsi
secara normal.
z Jika terjadi masalah pada
memori internal, bagaimana
cara memformatnya?
• Jika ingin memformat memori internal, sebaiknya gunakan
SETUP (Konfigurasi) > Internal Format (Format Internal).
Dengan memformat, semua data akan terhapus.
• Jangan format memori internal menggunakan PC setelah
menyambungkan produk ke PC karena tindakan ini dapat
menyebabkan gangguan fungsi.
z Apakah Anda ingin
mengetahui lebih lanjut
tentang Bingkai Foto Digital?
• Untuk informasi lebih lanjut, kunjungi www.lge.com.
„
Untuk update perangkat lunak, kunjungi www.lge.com
„
Situs Web LG Electronics Service center : http://www.lgservice.com
„
BAHASA INDONESIA
z Layar tidak menampilkan
apapun?
Kunjungi www.lge.com dan daftarkan Nomor Seri pada kemasan produk atau di bagian
belakang produk. Anda dapat menikmati layanan A/S gratis dan berbagai peristiwa.
161
Bingkai Foto Digital
Spesifikasi
F7000S-PN / F7000N-PN / F7000N-WN
Model
F7000S-PN
F7000N-PN / F7000N-WN
Ukuran
7" Analog
7" Digital
Dudukan termasuk
200,4 mm x 123,5 mm x 99,8 mm
Dudukan termasuk
200,4 mm x 123,5 mm x 99,8 mm
Dudukan tidak termasuk
200,4 mm x 123,5 mm x 30 mm
Dudukan tidak termasuk
200,4 mm x 123,5 mm x 30 mm
0,36kg
0,36kg
480 x 234
800 x 480
DC 9V 2,0A
DC 9V 2,0A
Audio (Speaker)
Daya Output
X
0,5W Mono
Memori Internal
128MB
128MB
Format file yang
didukung
JPEG/BMP
JPEG/BMP, MP3, Motion JPEG,
MPEG1, MPEG4(SD)
CF, SD, MMC, xD, MS, MS-Pro
CF, SD, MMC, xD, MS, MS-Pro
ADS-18C-12 0918GPCU,
SHENZHEN HONOR ELECTRONIC
CO.,LTD.
ADS-18C-12 0918GPCU,
SHENZHEN HONOR ELECTRONIC
CO.,LTD.
Dimensi
(Lebar x Tinggi x
Dalam)
Berat (Dudukan
termasuk)
Resolusi
Input Daya
Kartu Memori yang
Didukung
Adaptor AC-DC
* Informasi tentang dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan.
WEEE (untuk Eropa)
BAHASA INDONESIA
Pembuangan peralatan lama
1.Bila simbol tempat sampah bertanda silang ini tercantum pada produk, berarti
produk diatur dalam Petunjuk Eropa 2002/96/EC.
2.Semua produk listrik dan elektronik harus dibuang secara terpisah dari limbah
rumah tangga dan dikirim ke tempat pembuangan akhir yang ditentukan oleh
pemerintah atau petugas khusus setempat.
3.Pembuangan peralatan lama yang benar akan membantu mencegah kemungkinan
dampak negatif terhadap kesehatan manusia dan lingkungan hidup.
4.Untuk informasi lebih rinci tentang pembuangan peralatan lama, hubungi dinas
kebersihan setempat, layanan pembuangan sampah, atau toko tempat Anda
membeli produk ini.
162
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
