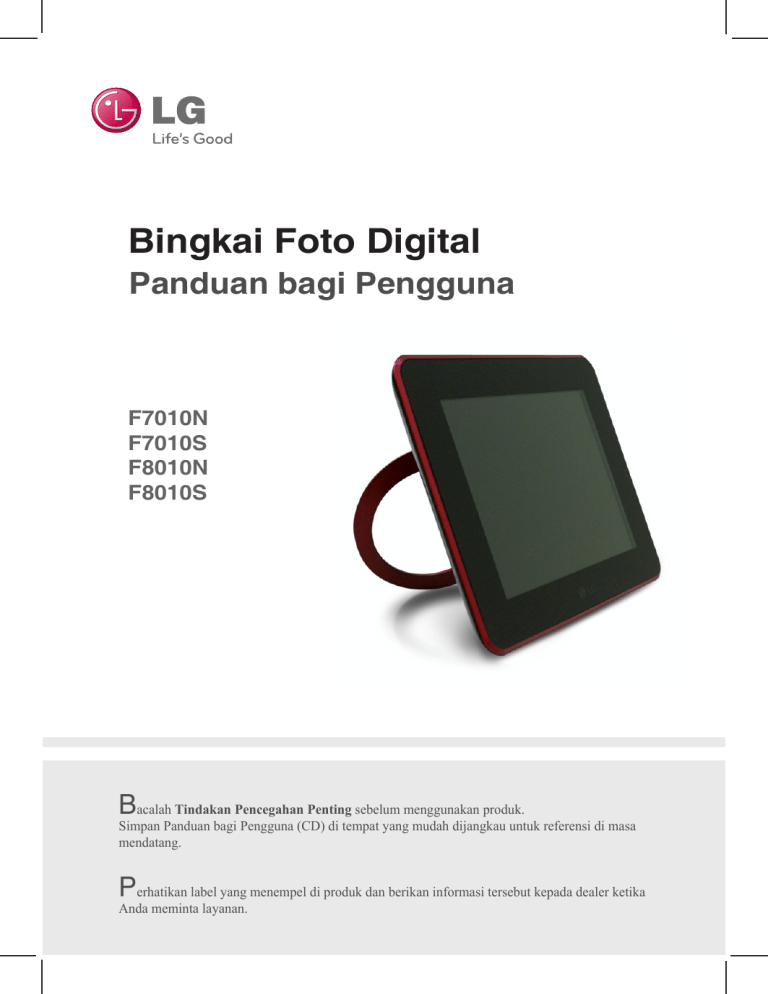

Bingkai Foto Digital
Panduan bagi Pengguna
F7010N
F7010S
F8010N
F8010S
Bacalah Tindakan Pencegahan Penting sebelum menggunakan produk.
Simpan Panduan bagi Pengguna (CD) di tempat yang mudah dijangkau untuk referensi di masa
mendatang.
Perhatikan label yang menempel di produk dan berikan informasi tersebut kepada dealer ketika
Anda meminta layanan.
Daftar Isi
Persiapan dan
Penginstalan /
Penyambungan
Tindakan Pencegahan Keselamatan Penting
1
Komposisi produk
3
Aksesoris
Nama bagian
Nama dan Fungsi Tombol Remote Control
Sensor Kontrol Jarak-jauh / Menggan ti Baterai Remote Control
Penginstalan dan sambungan produk
Menginstal Stand / Menyambungkan Kabel Listrik
Menghubungkan USB / Menghubungkan kartu memori
Menu dan
Fungsi
Sebelum memulai
8
8
9
11
Pengaturan / Tombol Help
11
Home Menu (Menu Home)
12
Layar Monitor dan Tombol
12
Slide Show (Tayangan Slide)
13
Fungsi Menu Slide Show (Tayangan Slide)
13
Musik (Hanya Model F7010N/F8010N)
15
Memainkan musik
Tombol dan komposisi layar memainkan
15
16
Video (Hanya Model F7010N/F8010N)
17
Memainkan video
Tombol dan komposisi layar memainkan
17
18
Manajemen file
Tombol dan komposisi layar
Menu manajemen file
Hapus / salin file
Memilih semua file / Membatalkan semua file
Setup (Persiapan)
Fungsi Pesan Saat Menghidupkan
Lampiran
3
4
6
7
19
19
20
21
22
23
25
Pemecahan Masalah
26
Spesifikasi
28
Informasi servis
30
Bingkai Foto Digital
Tindakan Pencegahan Keselamatan Penting
Unit ini dirakit dan diproduksi untuk memastikan keselamatan pribadi, namun penggunaan yang tidak
benar dapat menimbulkan potensi korslet atau bahaya kebakaran. Untuk memastikan bahwa sistem
perlindungan yang benar ditayangkan di layar ini, amati aturan dasar berikut ini untuk penginstalan,
penggunaan, dan layanannya.
Tentang Keselamatan
Hanya gunakan kabel listrik yang disediakan bersama unit. Jika Anda menggunakan kabel listrik yang lain, pastikan
bahwa kabel tersebut disertifikasi oleh standar nasional yang berlaku, jika kabel tidak disediakan oleh penyuplai.
Apabila kabel listrik mengalami kerusakan oleh sebab apa pun, hubungi produsen atau penyedia layanan resmi
terdekat agar diganti.
Kabel catu daya digunakan sebagai perangkat sistem pemutusan utama. Pastikan bahwa stopkontak mudah diakses
setelah penginstalan.
Operasikan layar hanya dari sumberdaya yang ditunjukkan dalam spesifikasi pada panduan bagi pengguna ini atau
yang terdaftar di layar. Jika Anda tidak yakin dengan tipe catu daya yang digunakan, hubungi dealer.
Stopkontak AC dengan muatan berlebih dan kabel tambahan sangat berbahaya. Begitu juga dengan kabel listrik yang
mengelupas dan steker yang rusak. Semua itu dapat mengakibatkan korslet atau bahaya kebakaran. Hubungi teknisi
untuk diganti.
Selama unit ini tersambung ke stopkontak AC, maka listrik tidak akan terputus dari, bahkan ketika unit dimatikan.
Jangan membuka pintu Layar:
■ Di dalamnya tidak ada bagian yang dapat diservis oleh pengguna.
■ Di dalamnya terdapat Voltase Tinggi yang berbahaya, bahkan ketika tidak ada listrik yang mengalir.
■ Hubungi dealer jika layar tidak beroperasi dengan benar.
Untuk Menghindari Luka:
■ Jangan meletakkan monitor di rak yang miring kecuali jika aman.
■ Gunakan hanya stand yang dianjurkan oleh produsen.
■ Jangan menjatuhkan objek atau menghantam produk. Jangan melempar mainan atau objek apa pun ke arah layar
produk.
Tindakan ini dapat mengakibatkan luka badan, dan/atau kerusakan produk.
Mencegah Kebakaran atau Bahaya:
■ Selalu MATIKAN layar jika Anda meninggalkan ruangan agak lama. Jangan tinggalkan layar dalam keadaan
MENYALA saat meninggalkan rumah.
■ Jaga agar anak-anak tidak menjatuhkan atau mendorong benda apa pun ke dalam kabinet layar. Beberapa bagian
di dalam unit mengandung voltase listrik yang membahayakan.
■ Jangan menambah aksesoris yang tidak dirancang untuk layar ini.
■ Pada saat layar akan ditinggalkan tanpa pengawasan relatif lama, cabut steker listrik dari stopkontak.
■ Jangan menyentuh kabel listrik pada saat ada guntur dan kilat. Karena dapat berbahaya dan menimbulkan korslet.
Tentang Pemasangan
Jangan membiarkan apa pun menggencet atau menjatuhi kabel listrik, dan jangan meletakkan layar di mana kabel
listrik dapat rusak.
Jangan menggunakan layar ini di dekat air seperti bak mandi, wastafel, bak cuci piring, bak cuci, di ruangan bawah
tanah yang basah, atau di dekat kolam renang.
Layar dilengkapi dengan bukaan ventilasi pada kabinet agar terjadi pengeluaran panas yang dihasilkan selama
operasional. Jika bukaan ini terhalang, panas tinggi dapat menyebabkan kegagalan yang menimbulkan bahaya
kebakaran. Oleh karena itu, JANGAN PERNAH:
■ Menempatkan layar di ruang tertutup kecuali jika tersedia ventilasi yang baik.
■ Menempatkan layar di dekat atau di atas radiator atau sumber panas.
Jangan menggosok atau memukul LCD Active Matrix dengan sesuatu yang keras karena akan meninggalkan
goresan, menyebabkan kotor, atau merusak LCD Active Matrix secara permanen.
1
Jangan menekan layar LCD dengan jari dalam waktu lama karena dapat menyebabkan gambar membekas di layar.
Beberapa titik kerusakan mungkin terlihat sebagai bintik Merah, Hijau atau Biru di layar. Namun, bintik ini tidak akan
berdampak atau berpengaruh pada performa layar.
Membiarkan gambar-tetap tertayang di layar dalam waktu lama dapat mengakibatkan kerusakan layar dan
menimbulkan bekas gambar di layar. Gunakan screen saver. Masalah bekas gambar atau masalah terkait lainnya
tidak dikover oleh garansi produk ini.
astikan panel menghadap ke depan dan pegang dengan kedua tangan untuk memindahkannya. Jika Anda
P
menjatuhkan produk, produk yang rusak dapat menyebabkan korslet ataupun kebakaran. Hubungi pusat servis resmi
untuk perbaikan.
Hindari suhu dan kelembaban tinggi.
Tentang Pembersihan
■ Cabut steker listrik monitor sebelum membersihkan bagian depan layar.
■ Gunakan kain agak lembab (bukan basah). Jangan mengarahkan semprotan aerosol langsung ke layar monitor
karena dapat mengakibatkan korslet.
■ Saat membersihkan produk, cabut steker listrik dan gosok perlahan dengan kain lembut untuk mencegah goresan.
Jangan membersihkan dengan kain basah atau menyemprotkan air atau cairan lain langsung ke produk. Karena
ini dapat mengakibatkan korslet. (Jangan gunakan bahan kimia seperti bensin, tiner cat atau alkohol)
■ Semprotkan air ke kain lembut 2-4 kali, dan gunakan kain basah itu untuk membersihkan bingkai depan, usap
dalam satu arah saja.
Terlalu lembab dapat menyebabkan perubahan warna.
Tentang Pengemasan
■ Jangan membuang karton atau bahan kemasan. Bahan tersebut dapat dijadikan wadah yang sesuai untuk
mengangkut unit. Pada saat mengirim unit ke lokasi lain, gunakan kemasan aslinya.
Tentang Pembuangan
■ Lampu pijar yang digunakan di produk ini mengandung sedikit merkuri.
■ Jangan membuang produk ini bersama limbah rumah tangga pada umumnya.
■ Pembuangan produk ini harus dilakukan sesuai dengan peraturan pemerintah lokal.
2
Bingkai
Foto
Digital
Komposisi produk
Aksesoris
■
Periksa aksesoris.
Bingkai Foto Digital
Digital Photo Frame
Digital Photo Frame
F7010S/F8010S
F7010N/F8010N
Panduan bagi Pengguna CD /
Kartu
Remote
Digital Photo Frame
Kabel USB ke PC
Adaptor Daya
Catatan
■ Bingkai Foto Digital dan aksesorisnya dapat terlihat berbeda dari yang ditunjukkan di sini.
3
Bingkai
Foto
Digital
Komposisi produk
Nama bagian
Depan
1
3
2
1
Sensor kontrol
jarak-jauh
Di bagian tengah produk terdapat sensor kontrol jarak-jauh.
Tekanlah ke arah sensor kontrol jarak-jauh saat menggunakannya.
2
Logo LG
Ketika menyambung ke sumber listrik, lampu logo LG akan menyala.
3
Tombol Sentuh
Tombol MENU
Memunculkan menu
Tombol UP
Ke Atas
Tombol DOWN
Ke Bawah
Tombol KIRI
Ke Kiri
Tombol KANAN
Ke Kanan
Tombol OK
OK (Tombol Putar/Jeda digunakan untuk memutar file Tayangan Slide, Musik,
dan Video.)
Memilih file
Tombol PILIH
Tombol
KEMBALI
Pintas: Keluar / Lama: Menu Home
4
Bingkai
Foto
Digital
Komposisi produk
Kembali
3
2
4
5
1
6
1
Tombol DAYA
2
Menyambungkan ke media eksternal (
3
Tombol hemat listrik Jika ditekan satu kali, layar masuk ke mode hemat listrik, dan jika ditekan lagi,
4
Terminal DC 9V IN
Setelah menghubungkan adaptor daya ke terminal DC 9V IN, Anda dapat
menggunakannya dengan menghubungkan kabel daya.
5
Slot Keamanan
Kensington
(Dibeli terpisah)
Tersambung ke kabel pengunci yang dapat dibeli secara terpisah di kebanyakan
toko komputer.
6
Stand
Anda dapat menghidupkan dan mematikan.
9P)
layar masuk ke pengaturan default.
5
Bingkai
Foto
Digital
Komposisi produk
Nama dan Fungsi Tombol Remote Control
F7010S/F8010S
1
2
3
6
1
Turn ON/OFF
2
Ke Show Slide (Tayangan Slide)
4
3
Ke HomeMenu (Menu Home)
5
4
Memunculkan menu
7
5
Ke Atas
Ke Bawah
Ke Kiri
Ke Kanan
OK (Tombol Putar/Jeda digunakan untuk
memutar file Tayangan Slide, Musik, dan
Video.)
F7010N/F8010N
1
3
2
4
6
Ke layar sebelumnya
7
Memilih file
8
Ini akan mematikan suara
Ini akan menyesuaikan volume
5
6
7
8
Catatan
■ Sebelum menggunakan remote control, lepas lapisan pelidnung di
bagian bawah remote control seperti yang ditunjukkan dalam gambar.
6
Bingkai
Foto
Digital
Komposisi produk
Sensor Kontrol Jarak-jauh
■
Di bagian tengah produk terdapat sensor kontrol jarak-jauh. Tekanlah ke arah sensor
kontrol jarak-jauh saat menggunakannya.
Menggan ti Baterai Remote Control
1
Tekan tab wadah baterai di bagian
belakang bawah remote control.
3
anti baterai (Lithium Cell CR2025 3V)
G
dan dorong penjepit masuk.
2
Tarik keluar penjepit baterai.
Catatan
■ Gunakan hanya baterai yang ditetapkan. Jika tidak melakukannya, baterai dapat meledak.
■ Berhati-hatilah karena benda asing dapat masuk ke bagian dalam kontrol jarak-jauh saat mengganti
baterai.
■ Jika tidak menggunakan baterai dengan benar, hal ini kebocoran atau korosi.
7
Bingkai
Foto
Digital
Penginstalan dan sambungan produk
Menginstal Stand
1 Tarik perlahan stand produk.
2 Produk dapat dipasang secara horizontal atau
vertikal.
Menyambungkan Kabel Listrik
1
Setelah menyambungkan adaptor daya ke terminal IN 9V DC ke produk,
sambungkan kabel listrik.
2
Tekan tombol POWER
di bagian belakang produk atau remote untuk
menghidupkan daya. Untuk mematikan daya, tekan tombol POWER selama 2~3 detik
hingga layar mati.
Catatan
■ Setelah menyetel stand, periksa apakah produk tersebut stabil. Produk harus disetel dengan benar,
karena produk dapat rusak akibat benturan atau jatuh.
■ Bila memilih Auto pada menu Orientasi pada Pengaturan, gambarnya secara otomatis turut berputar.
Namun Menu dan Bantuan-Tombol tidak berputar.
■ Produk dan aksesorisnya dapat terlihat berbeda dari yang ditunjukkan di sini.
8
Bingkai
Foto
Digital
Penginstalan dan sambungan produk
Menghubungkan USB / Menghubungkan kartu memori
SD/MS/xD/MMC
Terminal SD/MS/xD/MMC
Kabel USB
Perangkat
penyimpanan
Memori USB
Terminal USB
Digunakan untuk
menyambungkan perangkat
penyimpanan
Kabel USB
Terminal USB
Digunakan untuk
menyambungkan PC
PC
1
Sambungan
perangkat
penyimpan
1. Hubungkan ke terminal USB pada produk.
2. Hubungkan ke terminal USB pada perangkat penyimpan eksternal.
3. J ika perangkat penyimpan eksternal telah dibaca, sebuah jendela akan muncul di
atasnya. Pilihlah pengoperasian yang Anda inginkan.
9
Bingkai
Foto
Digital
Penginstalan dan sambungan produk
2 Koneksi PC
3
Slot kartu
memori
(SD/MS/xD/MMC)
1. Hubungkan ke terminal USB pada produk dengan kabel USB yang disediakan.
2. Hubungkan ke terminal USB pada produk.
3. J ika PC telah dibaca, sebuah jendela akan muncul di atasnya. Pilihlah mode
penggunaan yang Anda inginkan, antara Penyimpan massal dan Monitor mini.
1. Perhatikanlah arah kartu memori.
2. Doronglah ke dalam slot.
3. J ika kartu memori eksternal telah dibaca, sebuah jendela
akan muncul di atasnya. Pilihlah pengoperasian yang
Anda inginkan.
SD/MS/xD/MMC
Catatan
■ Memori internal produk adalah 2 GB. Apabila memori penuh, tidak ada file lagi yang dapat disimpan.
■ Dua perangkat eksternal atau lebih dapat disambungkan bersama.
■ Jangan mematikan produk atau mengeluarkan perangkat eksternal saat unit masih memindah,
menyimpan, memutar atau menghapus file.
■ Jika melepas perangkat penyimpanan eksternal saat memutar file, produk dapat mengalami
kerusakan. alam hal ini, matikan unit dan hidupkan kembali.
■ Saat menyambungkan perangkat penyimpanan eksternal ke produk, gunakan kabel yang disertakan
bersama perangkat tersebut.
(Untuk informasi lebih lanjut tentang perangkat penyimpanan, dan pembelian kabel, hubungi pusat
layanan yang sesuai untuk perangkat tersebut.)
■ Produk ini tidak mendukung hard disk eksternal dan pembaca kartu.
■ Ketika menyambung ke PC dengan kabel USB, nama volume (Misal: E:, F:, G:, dan lainnya) dari disk
tergantung pada kondisi komputer.
10
Bingkai
Foto
Digital
Sebelum memulai
Pengaturan
■
Saat menghidupkan daya pertama kali, akan muncul jendela persiapan di mana Anda dapat
menyetel Language (Bahasa), Date and Time (Tanggal dan Waktu), dan Power on Message
(Pesan Power ON). Setelah persiapan selesai, jendela tidak akan muncul lagi, namun jika Anda
menginisiasi ulang, jendela akan muncul kembali.
■
Baca
■
Anda dapat mengubah setelah kembali pada
Setup (Persiapan) (
1Langkah Language
(Bahasa)
23P) untuk rincian tentang setiap menu.
Setup (Persiapan).(
2Langkah Date and Time
(Tanggal dan Waktu)
23P).
3Langkah Power on Message
(Pesan Power ON)
Tombol Help
■
Tombol Help ditunjukkan di bagian bawah kanan dari setiap menu untuk membantu
pengguna menyetel tombol. Lihat ke sana saat menyetel tombol.
Tombol Help
11
Bingkai
Foto
Digital
Home Menu (Menu Home)
Layar Monitor dan Tombol
■
Pilih menu yang diinginkan.
1
2
5
1
F7010S/F8010S
2
3
4
5
F7010N/F8010N
6 Tombol
Help
1
Slide Show
(Tayangan
Slide)
Anda dapat menampilkan foto. (
2
Photo (Foto)
Anda dapat memilih dan mengatur foto. (
Music (Musik)
Anda dapat memutar musik.(
P15)
Anda dapat memilih dan mengelola musik. (
P19)
Anda dapat memutar video. (
P17)
Anda dapat memilih dan mengelola video. (
P19)
3
(Hanya Model
F7010N/F8010N)
Video
4
(Hanya Model
F7010N/F8010N)
5
Setup
(Persiapan)
Anda menyetel pengaturan lainnya. (
12
P13)
P19)
P23)
Bingkai
Foto
Digital
Slide Show (Tayangan Slide)
■
■
■
Anda dapat memutar file-file foto dalam
Slide Show (Tayangan Slide).
Untuk menggunakan Slide Show (Tayangan Slide), tekan tombol
pada remote control atau
pilih
Slide Show (Tayangan Slide) pada Home Menu (Menu Home).
Jika memilih
Slide Show (Tayangan Slide) di menu awal, pada dasarnya yang dimainkan
adalah foto. Jika Anda ingin memainkan musik atau video, mulailah di
Music (Musik) dan
Video. (
Music (Musik),
Video - hanya F7010N/F8010N Model)
Fungsi Menu Slide Show (Tayangan Slide)
1
2
3
4
5
6
7
Tombol pengoperasian
Buka/tutup menu
Perpindahan menu
Penyesuaian menu
terperinci
Memilih menu/
pengaturan
1
Rotate (Putar)
Anda dapt memutar foto dengan sudut yang teratur.
0˚ - 90˚ - 180˚ - 270˚
2
Zoom
Anda dapat memperbesar foto dengan
tombol
. Ini akan memperbesar
foto secara bertahap dari 100%
hingga 400%, dan jika menekan
tombol
di 400%, ia akan kembali
ke 100%.
Indikasi tambahan pembesaran
100% - 150% - 200% - 300% - 400%
3
List (Daftar)
Ia akan dipindah ke
(
19P)
Photo (Foto) yang dapat Anda kelola filenya.
13
Bingkai
Foto
Digital
Slide Show (Tayangan Slide)
4 Clock/Calendar
(Jam/Kalender)
Anda dapat mengatur jam dan kalender.
• Photo (Foto)
+ : Masukkan foto - : Hapus foto
• Clock/Calendar (Jam/Kalender)
1~4 : Pilih Tema
- : Hapus jam/kalender
5
Copy (Salin)
Ia akan menyalin foto yang saat ini dimainkan. Anda hanya dapat menyalin foto
di perangkat eksternal ke dalam memori internal. Saat memainkan foto dari
memori internal, menu salin akan dinonaktifkan.
6
Delete (Hapus)
Ia akan menghapus foto yang saat ini dimainkan.
7
Slide show setting
(Pengaturan
tayangan slide)
Menyetel kondisi tayangan slide.
• Duration (Durasi): Setel waktu pergantian foto.
3 detik, 10 detik, 30 detik, 1 menit, 5 menit, 30 menit, 1 jam, 12 jam, 24 jam
• Effect (Efek): Setel efek saat foto berganti. Pada pilihan acak, semua efek
selain multi gambar akan ditandai secara acak.
* Multi image effect (Efek banyak gambar) hanya didukung untuk
tampilan horisontal.
Random (Acak), Multi image (Banyak
gambar), Cross Comb (Sisir silang),
Door Open (Pintu membuka), Door
Close (Pintu menutup), Mosaic Random
(Mosaik acak), Mosaic Bar (Garis
mosaik), Snail (Keong), Transition
(Transisi), Shutter (Rana), Sliding
(Geser), Corner Sliding (Geser sudut),
Dissolve (Buyar), Stairs (Anak tangga)
•Sequence (Urutan): Mengatur urutan menampilkan foto.
Berdasarkan Time (Waktu), Name (Nama), Random (Acak)
•Brightness (Kecerahan): Setel kecerahan layar.
1~5
Tips
■Tekan tombol
ke foto sebelumnya pada Slide Show. Tekan tombol
ke foto berikutnya.
■Jika menekan tombol
di tayangan slide, tayangannya akan dihentikan sementara. Jika menekan
sekali, tayangan slide akan dimulai lagi.
■Apabila foto berukuran/ berkapasitas besar, waktu pergantian foto dapat lebih lama dari waktu yang
diatur semula.
■ Jika Anda ingin menikmati foto dan musik sekaligus, aturlah Musik main otomatis di
(Hanya Model F7010N/F8010N)
14
Pengaturan.
Bingkai
Foto
Digital
Musik
(Hanya Model F7010N/F8010N)
Memainkan musik
1 Jika Anda ingin memainkan musik, pilih
Musik di menu Awal.
2
Pilih file yang Anda inginkan dengan tombol
3
Jika menekan tombol
.
, musik yang Anda pilih akan dimainkan.
15
Bingkai
Foto
Digital
Musik
(Hanya Model F7010N/F8010N)
Tombol dan komposisi layar memainkan
Tombol pengoperasian
Pengaturan mode main
1
2
Memainkan lagu
sebelumnya
Memainkan lagu
berikutnya
3
4
Jeda / main
Penyesuaian volume
5 Tombol Help
1
Indikator informasi file
Ini menunjukkan nama file, musisi, dan judul album.
2
Urutan memainkan
Ini menunjukkkan total jumlah file yang akan dimainkan dan urutan file
yang sedang dimainkan.
3
Baris memainkan
Ini menunjukkan status memainkan dari file yang saat ini dimainkan.
4 Indikator file
sebelumnya/berikutnya
Menunjukkan file sebelumnya dan file berikutnya.
Mode main
■
Jika menekan tombol
di layar memainkan musik,
ia akan berpindah ke mode main.
■
Anda dapat mengatur konfigurasi perulangan atas
musik yang dipilih
■
Anda dapat memilih antara Sekali, Ulangi semua,
Ulangi sekali, dan Acak.
16

Bingkai
Foto
Digital
Video
(Hanya Model F7010N/F8010N)
Memainkan video
1
Jika Anda ingin memainkan video, pilih
Video di menu Awal.
2
Pilih file yang Anda inginkan dengan tombol
3
Jika menekan tombol
.
, musik yang Anda pilih akan dimainkan.
17
Bingkai
Foto
Digital
Video
(Hanya Model F7010N/F8010N)
Tombol dan komposisi layar memainkan
1
Tombol pengoperasian
Buka/tutup baris memainkan
Mundurkan
Maju cepat
Jeda / main
Penyesuaian volume
2
3 Tombol Help
1
Indikator informasi file
Ini menunjukkan nama dari file yang saat ini dimainkan.
2
Baris memainkan
Ini menunjukkan status memainkan dari file yang saat ini dimainkan.
18

Bingkai
Foto
Digital
Manajemen file
Tombol dan komposisi layar
■
Anda dapat mengelola setiap file secara terpisah di
■
Di bawah ini adalah penjelasan berisi contoh
Foto, dan metode pengioperasian
Musik
dan
Video juga identik. (
Music (Musik),
Video - hanya F7010N/F8010N Model)
Foto,
Musik, dan
Video.
1
2
3
4
5
7
6
8 Tombol Help
1 Pemilihan jenis
perangkat
Menunjukkan media memori internal dan memori eksternal yang tersambung.
Pilih tipe yang diinginkan.
2 Folder
Menunjukkan folder di perangkat yang dipilih. Pilih folder yang diinginkan.
3 Informasi file
Menunjukkan nama file dan kapasitasnya, dan sebagainya.
4 Daftar isi file
Semua file dalam folder yang dipilih akan ditandai dan dapat ditampilkan pralihat
untuk file foto. Informasi mengenai file yang bersangkutan ditandai untuk file
musik dan video.
5 Indikasi pemilihan
Untuk memilih konten file media mana pun.
Tekan untuk memilih konten dan tekan
kembali untuk membatalkan pilihan konten.
<Enabled>
(Aktif)
<Disabled>
(Tidak aktif)
6 Indikasi halaman
Nomor halaman sekarang dan halaman utuh akan tampil, dan dapat untuk pindah
halaman menggunakan tombol
,
. Tekan tombol
lama,
lama, untuk
pindah ke halaman pertama atau terakhir.
7 Jumlah file yang
dipilih
Ini menunjukkan total jumlah file yang dipilih saat ini.
Tips
■ Disarankan agar Anda memberi nama file dengan bahasa yang sama dengan bahasa yang telah dipilih
di menu Setup (Persiapan). Apabila berbeda bahasa, beberapa hurufnya mungkin tidak terbaca.
19
Bingkai
Foto
Digital
Manajemen file
Menu manajemen file
■
Jika menekan tombol
pada
Photo (Foto),
Music (Musik), dan
Video, ini akan
memindahkan ke setiap menu.
(
■
Music (Musik),
Video - hanya F7010N/F8010N Model)
Menu yang dapat digunakan dapat menyesuaikan dengan format file.
1
2
3 Tombol Help
1
Indikasi file
yang dipilih
Menunjukkan nomor dan kapasitas dari file yang dipilih.
2
Fungsi
Pilihlah fungsi yang Anda inginkan.
■ Slide Show
Mulai Slide Show (Tayangan Slide).
■ Select all
Pilih semua file dalam perangkat yang ditemukan saat ini.
(
P22)
(Tayangan
Slide)
(Pilih semua)
Batalkan semua file yang dipilih di dalam perangkat yang baru
(Batalkan
ditempatkan. (
P22)
semua pilihan)
■ Unselect all
■ Copy (Salin)
Menyalin file. (
■ Delete (Hapus) Menghapus file. (
P21)
P21)
■ Rotate (Putar)
Anda dapat memutar foto.
■ Sequence
Mengatur urutan menampilkan foto.
(Urutan)
■ Device
Selection
(Pemilihan
Perangkat)
Pilih perangkat lain yang tersambung.
20
Bingkai
Foto
Digital
Manajemen file
Hapus / salin file
2 Pemilihan file
1 Memilih menu Salin/Hapus
File yang dipilih dalam
Foto,
Musik, atau
Video akan muncul secara otomatis. Pilih menu
Pilih dari daftar jika Anda ingin memilih file lain.
Anda dapat memilih semua file pada perangkat.
Menekan tombol
di
Foto,
Musik,
atau
Video akan menampilkan menunya.
Pilih menu Salin atau Hapus.
4 Salin/hapus
3 Menentukan lokasi penyalinan
(menu Hapus tidak termasuk.)
Ini menyalin/menghapus file. Jika selesai
menyalin/menghapus, harap tekan tombol
Tentukan perangkat untuk menyalin file.
Catatan
■ Anda juga dapat menggunakan menu Salin/Hapus untuk menyalin/menghapus file setelah memilih
Foto,
Musik, atau
Video..
■ Anda tidak dapat menyalin file dari memori internal ke memori internal (antar memori internal).
■ Anda tidak dapat menyalin/menghapus semua file
Gunakan menu Salin/Hapus pada
menghapusnya satu per satu.
Foto,
Foto,
Musik, atau
21
Musik, atau
Video sekaligus.
Video untuk menyalin atau
.
Bingkai
Foto
Digital
Manajemen file
Memilih semua file / Membatalkan semua file
Pilih semua file /
batalkan semua file dalam perangkat.
Jika menekan tombol
pada
Foto,
Musik, dan
Video menu akan muncul. Harap
pilih Pilih semua atau Tidak pilih semua.
Pilih semua file /
batalkan semua file dalam folder.
Jika menekan tombol
di lokasi folder yang
bersangkutan, ia akan memilih semua. Jika
menekan sekali lagi, ia akan membatalkan semua.
22
Bingkai
Foto
Digital
Setup (Persiapan)
■
Pengaturan memungkinkan Anda mengkonfigurasi Properti dasar perangkat tersebut.
Pilih
Pengaturan pada menu Awal.
■
Brightness
(Kecerahan)
Menyetel kecerahan layar. Setel kecerahan dari 1 hingga 5.
■
Orientation
(Orientasi)
Setel arah layar.
(* Produk ini membaca informasi foto dan nilai orientasi, dan akan memutar foto
berdasarkan info tersebut.)
• Auto
Sensor akan otomatis tampil setelah merasakan posisi rotasi produk.
•L
andscape
(Lansekap)
Tampil dengan arah melebar.
• Portrait (Tegak) Tampil dengan arah memanjang.
■
Photo Aspect Ratio Menyetel rasio aspek layar.
(Rasio Aspek Foto)
• Width Custom Melebarkan ukuran foto secara horizontal untuk memenuhi layar.
(Lebar Kustom)
■
Melebarkan ukuran foto secara vertikal untuk memenuhi layar.
• Full1
Ini menampilkan gambar seukuran layar, apa pun rasio gambar
tersebut.
• Full2
Ini menampilkan gambar seukuran layar, dengan menjaga rasio
gambar tersebut. Tepi luarnya mungkin terpotong, tergantung pada
ukuran gambar.
Video Aspect Ratio Menyesuaikan rasio aspek video.
(Rasio Aspek Video)
(Hanya Model F7010N/
F8010N)
■
• Height Custom
(Kustom
Ketinggian)
Alarm
(Hanya Model F7010N/
F8010N)
• Original (Asil)
Ini menampilkan dengan menyesuaikan rasio layar secara otomatis.
• 4:3
Ini menampilkan dengan rasio 4:3.
• 16:9
Ini menampilkan dengan rasio 16:9.
Anda dapat mengatur alarm. Aturlah waktu, pengaturan perulangan, dan
sebagainya.
23
Bingkai
Foto
Digital
Setup (Persiapan)
Music Auto play
(Mainkan musik
otomatis)
Jika file musik terdeteksi pada tayangan slide foto, maka keduanya diatur untuk
dimainkan bersama secara otomatis.
■
Power Saving
(Hemat Listrik)
Setel waktu untuk unit ON atau OFF.
■
Starting mode
(Mode mulai)
Mengatur layar awal yang muncul saat menghidupkan daya.
■
(Hanya Model F7010N/
F8010N)
•H
ome Menu
(Menu Home)
Mulai di Home Menu (Menu Home).
•S
lide Show
(Tayangan Slide)
Mulai Slide Show (Tayangan Slide).
•L
ast Mode
(Mode Terakhir)
Mulai dari keadaan terakhir saat daya mati.
■
Logo light
(Lampu logo)
Menyetel lampu indikasi logo di bagian bawah produk
■
Language (Bahasa)
Pilih bahasa yang digunakan di layar menu.
■
Date and Time
Menyetel tanggal dan waktu.
(Tanggal dan Waktu)
■
Power on Message
(Pesan Power ON)
Menyetel pesan hadiah. (
P25)
• Hidup
Saat memberi hadiah, Anda menyetel dengan memilih foto dan kata-kata
yang sesuai dengan maksud pemberian hadiah.
• Mati
Tidak ada persiapan untuk pesan hadiah
■
Internal Format
(Format Internal)
Hapus semua data yang tersimpan di memori internal.
■
Reset (Atur Ulang)
Menginisiasi semua persiapan.
■
Product information Verifikasi informasi produk.
(Informasi produk)
Catatan
■ Bahasa dan Waktu tidak diinisialisasi sekalipun Anda menjalankan Reset(Atur Ulang).
24
Bingkai
Foto
Digital
Setup (Persiapan)
Fungsi Pesan Saat Menghidupkan
■
Pesan Saat Menghidupkan adalah fungsi untuk menampilkan fungsi pengaturan sedangkan
yang lain akan menghidupkan daya dengan mengatur pesan, foto, musik, dan video.
1 Memilih 'Hidup'
Pilih Aktif pada menu Pesan Saat Hidupkan.
2 Memilih pesan
Pilihlah pesan yang ingin Anda kirim.
3 Memilih foto (Video)
Harap pilih foto(video). Pilih tombol Lompati kecuali Anda ingin menyisipkan.
* Jika memilih video, Anda tidak dapat menyisipkan musik.
F7010N/F8010N
F7010S/F8010S
4 Memilih musik (Hanya Model F7010N/
F8010N / Hanya berlaku saat memilih foto.)
Harap pilih musiknya. Jika memilih tombol
Berikutnya, Anda dapat memilih musik dari dari
daftar musik, dan jika memilih tombol Lompati, ia
tidak akan menyisipkan musik dan berpindah ke
langkah berikutnya.
5 Penyelesaian pengaturan
Anda dapat melakukan mengetahui
pralihat Pesan Saat Hidupkan dengan
menekan tombol Pralihat setelah
pengaturan.
Catatan
■ Sekalipun Anda telah mengatur arah layar secara vertikal, kalimat Pesan Saat Dihidupkan tidak
mendukung secara vertikal.
25
Bingkai
Foto
Digital
Pemecahan Masalah
Solusi
Masalah
l Layar tidak berfungsi.
• Periksa apakah produk tersambung dengan benar ke adaptor
daya.
• Periksa apakah adaptor daya tersambung dengan benar ke
stopkontak daya.
• Tekan tombol Power untuk menghidupkan produk.
l Foto tidak muncul di layar.
• Ada beberapa format file gambar yang tidak didukung.
Periksalah spesifikasi produk.
l L
ayar dan suara video tidak
berfungsi.
• Konfigurasi file video tidak sesuai. Periksalah standar produk
kemudian ubah konfigurasi video.
l M
usik tidak dapat dimainkan
ulang.
• Ada beberapa format file musik yang tidak didukung. Periksalah
spesifikasi produk.
• Tekan tombol
, ,dan
untuk memeriksa apakah volume
dimatikan.
l U
SB / kartu memori tidak
terdeteksi.
• Periksa apakah kabel USB tersambung dengan benar ke produk
dan media eksternal.
• Ada beberapa format kartu memori yang tidak didukung.
Periksalah spesifikasi produk.
• Periksa apakah file yang tersimpan di media eksternal sudah
dalam format file yang didukung.
l L
ayar berwarna hitam atau
tak satu pun tombol
berfungsi.
• Produk mungkin tidak merespons karena format file yang tidak
valid, infeksi virus atau situasi yang tak diinginkan.
Cabut Jack DC dan hidupkan lagi unit untuk membuatnya
berfungsi normal.
l S
aya ingin memformat
memori internal.
• Jika Anda ingin memformat memori internal, lebih aman
menggunakan Setup (Persiapan) -> Internal Format (Format
Internal). Format akan menghapus semua file media.
• Jangan memformat memori internal dengan menggunakan PC
setelah menyambungkan produk ke PC karena dapat
menyebabkan malfungsi.
l P
erlu waktu lama untuk
kemunculan foto.
• Saat membuka file dari kartu memori eksternal, akan memakan
waktu lama.
• Waktu kemunculan foto dapat berbeda-beda, tergantung pada
tipe dan ukuran format file.
26
Bingkai
Foto
Digital
Pemecahan Masalah
Solusi
Masalah
l Rasio layar tidak normal.
• Sesuaikan lagi rasio layar padaPengaturan -> Rasio Aspek
Foto or Pengaturan -> Rasio Aspek Video.
l W
arna layar suram atau
gelap.
• Untuk mengatur kecerahan layar. Anda dapat mengaturnya di
Setup (Persiapan) -> Pengaturan brightness or Slide show
(kecerahan atau Tayangan slide) -> brightness (kecerahan).
27
Bingkai
Foto
Digital
Spesifikasi
F7010S/F8010S
* Informasi di dalam dokumen ini dapat berubah sewaktu-waktu.
Model
F7010S
F8010S
Ukuran
7"
8"
Stand Lipat
195,6 x 161,2 x 29,5 mm
Stand Lipat
221,8 x 178,3 x 29,5 mm
Stand Bentang
195,6 x 150,8 x 117.5 mm
Stand Bentang
221,8 x 166,7 x 126 mm
Berat (tanpa kemasan)
372 g
533 g
Resolusi
800 x 600
800 x 600
Input Daya
DC 9V 2.0A
DC 9V 2.0A
Pemakaian Daya
Umum: 5W
Power OFF: kurang dari 1W
Umum: 5W
Power OFF: kurang dari 1W
USB
Versi 2.0 x 2 (upstream (host) x1,
downstream (slave) x1)
Versi 2.0 x 2 (upstream (host) x1,
downstream (slave) x1)
Memori Internal
2 GB
2 GB
Format file yang didukung
JPEG, BMP, GIF, PNG
JPEG, BMP, GIF, PNG
Dimensi
(Lebar x Tinggi x Dalam)
Kartu Memori yang
Didukung
Adaptor AC-DC
SD ≤ 2GB / SDHC ≤ 32GB / MMC ≤ 2GB /
MS ≤ 128MB / MS-PRO ≤ 32GB
ADS-18C-12N 09018GPG (Uni Eropa)
ADS-18C-12N 09018GPB (Inggris)
ADS-18C-12N 09018GPCU (Amerika
Serikat)
28
SD ≤ 2GB / SDHC ≤ 32GB / MMC ≤ 2GB
/ MS ≤ 128MB / MS-PRO ≤ 32GB
ADS-18C-12N 09018GPG (Uni Eropa)
ADS-18C-12N 09018GPB (Inggris)
ADS-18C-12N 09018GPCU (Amerika
Serikat)
Bingkai
Foto
Digital
Spesifikasi
F7010N/F8010N
* Informasi di dalam dokumen ini dapat berubah sewaktu-waktu.
Model
F7010N
F8010N
Ukuran
7"
8"
Stand Lipat
195,6 x 161,2 x 29,5 mm
Stand Lipat
221,8 x 178,3 x 29,5 mm
Stand Bentang
195,6 x 150,8 x 117,5 mm
Stand Bentang
221,8 x 166,7 x 126 mm
Berat (tanpa kemasan)
382 g
539 g
Resolusi
800 x 600
800 x 600
Input Daya
DC 9V 2.0A
DC 9V 2.0A
Pemakaian Daya
Umum: 5W
Power OFF: kurang dari 1W
Umum: 5W
Power OFF: kurang dari 1W
USB
Versi 2.0 x 2 (upstream (host) x1,
downstream (slave) x1)
Versi 2.0 x 2 (upstream (host) x1,
downstream (slave) x1)
Memori Internal
2 GB
2 GB
Format file yang didukung
JPEG, BMP, GIF, PNG, MP3,
Motion JPEG, MPEG1, MPEG4 (SD)
JPEG, BMP, GIF, PNG, MP3,
Motion JPEG, MPEG1, MPEG4 (SD)
Kartu Memori yang
Didukung
SD ≤ 2GB / SDHC≤ 32GB / MMC ≤ 2GB
/ MS ≤ 128MB / MS-PRO ≤ 32GB
SD ≤ 2GB / SDHC ≤ 32GB / MMC ≤ 2GB
/ MS ≤ 128MB / MS-PRO ≤ 32GB
Adaptor AC-DC
ADS-18C-12N 09018GPG (Uni Eropa)
ADS-18C-12N 09018GPB (Inggris)
ADS-18C-12N 09018GPCU (Amerika
Serikat)
ADS-18C-12N 09018GPG (Uni Eropa)
ADS-18C-12N 09018GPB (Inggris)
ADS-18C-12N 09018GPCU (Amerika
Serikat)
Dimensi
(Lebar x Tinggi x Dalam)
29
Bingkai
Foto
Digital
Informasi servis
Pusat Servis
■
Website Pusat Servis LG Electronics : http://www.lgservice.com
Pembaruan Perangkat Lunak
■
Untuk pembaruan perangkat lunak, baca www.lge.com
Registrasi Produk
■
■
■
unjungi www.lge.com dan daftarkan Nomor Seri pada kemasan produk atau di bagian
K
belakang produk.
Nomor Seri adalah kombinasi 12 digit dengan huruf latin dan angka.
Jika mendaftarkan Nomor Seri, Anda dapat menikmati servis A/S dan berbagai kegiatan secara
gratis.
30
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
