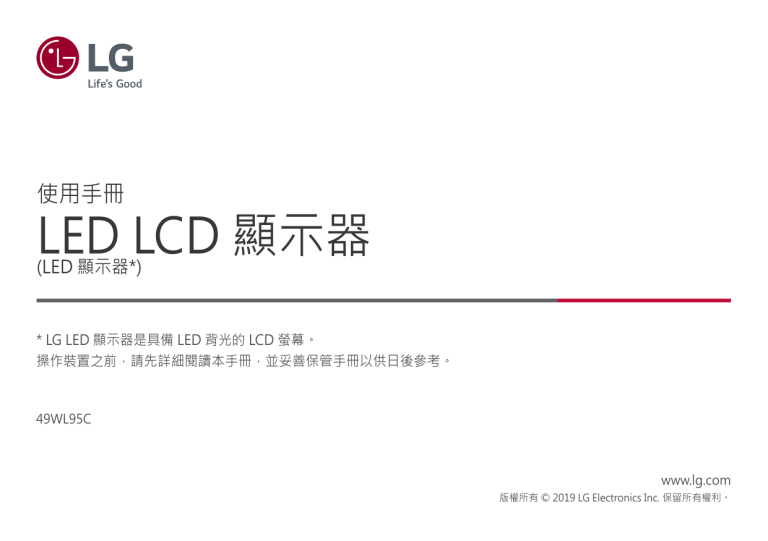

使用手冊
LED LCD 顯示器
(LED 顯示器*)
* LG LED 顯示器是具備 LED 背光的 LCD 螢幕。
操作裝置之前,請先詳細閱讀本手冊,並妥善保管手冊以供日後參考。
49WL95C
www.lg.com
版權所有 © 2019 LG Electronics Inc. 保留所有權利。
目錄
授權
每個型號具有不同的授權。請瀏覽 www.lg.com 以取得關於授權的更多資訊。
繁體中文
授權................................................ 2
HDMI、HDMI高畫質多媒體介面及HDMI 標
誌為HDMI Licensing Administrator, Inc.在美
國及其他國家的商標或註冊商標。
開放原始碼軟體注意事項......... 3
組裝與準備................................... 3
使用顯示器................................. 10
使用者設定................................. 14
疑難排解..................................... 20
產品規格..................................... 22
*
2
開放原始碼軟體注意事項
警示
•• 請務必使用原廠元件,以確保安全性與產品效能。
•• 使用仿冒元件所造成的任何損壞或傷害並不在保固範圍內。
•• 建議使用隨附的元件。
繁體中文
若要依 GPL、LGPL、MPL 及其他開放原始碼授權取得對應的原始碼,請造訪
http://opensource.lge.com 。
除了開放原始碼外,所有提及的授權條款、免責聲明和版權通知均可供下載。
LG 電子也可應您要求,在由您支付相關費用(例如:媒體成本、運費及處理
費)的條件下以 CD-ROM 方式提供開放原始碼,如有需要請寄送電子郵件至
[email protected] 。
此服務提供的有效期限為本產品最後裝運日起算的三年內。此服務提供的有效
對象為收到此資訊的任何人。
組裝與準備
•• 本文件中的圖例呈現的是一般程序,因此圖例可能會與實際產品的外觀有所
不同。
•• 組裝產品時,請勿將外來物質 (油、潤滑劑等) 塗擦在螺絲零件上。(否則可
能會損壞產品。)
•• 若在固定螺絲時過度用力,可能會導致顯示器受損。這麼做所造成的損害不
在產品保固範圍內。
•• 請勿以僅握住底板、上下顛倒的方式搬運本顯示器。這可能會造成顯示器掉
出底座,並導致人員受傷。
•• 抬起或移動顯示器時,請勿碰觸顯示器螢幕。對顯示器螢幕施力可能會損壞
顯示器螢幕。
3
注意
•• 元件外觀可能與此處顯示的不同。
產品和按鈕說明
•• 為提升產品效能,本手冊包含的所有產品資訊和規格可能變更,恕不事先
通知。
繁體中文
•• 若要購買選購配件,請瀏覽電子用品商店或線上購物網站,或連絡您當初購
買產品的零售商店。
•• 隨附的電源線可能因地區而異。
支援的驅動程式和軟體
您可以從 LGE 網站 (www.lg.com) 下載並安裝最新版本的驅動程式和軟體。
•• 驅動程式和軟體:顯示器驅動程式 / OnScreen Control / Dual Controller
-- 顯示器驅動程式:建議
-- OnScreen Control:建議
-- Dual Controller:選用
如何使用搖桿按鈕
您只要按下搖桿按鈕或用手指上下左右加以移動,即可輕鬆地控制顯示器的
功能。
基本功能
A
B
C
A
電源開啟: 用手指按一下搖桿按鈕,即可開啟顯示器電源。
B
關閉電源: 用手指按住搖桿按鈕達 5 秒以上,即可關閉顯示器電源。
C
音量控制: 您可以向左/向右移動搖桿按鈕以控制音量。
注意
•• 搖桿按鈕位於顯示器背面。
4
移動和抬起顯示器
無論形狀與大小,要移動或抬起顯示器時,請遵照這些指示以防止顯示器刮傷
或損壞,並且確保安全搬運。
警示
•• 請盡可能遠離,避免碰觸顯示器螢幕。
-- 否則可能導致螢幕或某些用於產生影像的像素受損。
繁體中文
•• 嘗試移動顯示器前,建議您將顯示器裝在最初隨附的紙箱或包裝材料中。
•• 移動或抬起顯示器之前,請先拔除電源線與所有其他纜線。
•• 牢牢握住顯示器邊框的底部與側邊。請勿抓握面板本身。
•• 抓握顯示器時,螢幕應背對自己,以防止刮傷螢幕。
•• 搬運顯示器時,請勿讓顯示器受顛簸或過度震動。
•• 移動顯示器時,請維持顯示器直立,勿將顯示器轉向或傾斜。
•• 如果您未搭配底座底板使用顯示器面板,顯示器面板的搖桿按鈕可能會導致
顯示器搖晃並掉落,因而造成顯示器損壞或人身傷害。此外,這也可能會導
致搖桿按鈕故障。
5
調整底座高度
•• 提起顯示器,並以直立方式將顯示器放在桌面上。放置在離牆壁至少 100 公
釐,確保有足夠的通風。
1 將安裝至底座底板的顯示器以直立方式放置。
2 務必用兩手抓握及控制顯示器。
3 最高可將高度調整至 110.0 公釐。
繁體中文
安裝於桌面上
A
A
A
A
警告
•• 調整螢幕高度時,請勿將手放在底座主體上,以避免手指受傷。
調整角度
A:100 公釐
警示
•• 請先拔下電源線,再移動或安裝顯示器。這會存在觸電危險。
•• 請務必使用產品包裝隨附的電源線,並將其連接至接地電源插座。
•• 如果您需要其他電源線,請聯絡您當地的經銷商或最近的零售商店。
6
1 將安裝至底座底板的顯示器以直立方式放置。
2 調整螢幕的角度。
您可以向前或向後 -5° 至 15° 調整螢幕角度,以獲得舒適的觀賞體驗。
使用 Kensington 防盜鎖
警告
•• 調整螢幕時,為了避免手指受傷,請勿持握顯示器外框的下半部,如下圖
所示。
•• 調整顯示器的角度時,請小心不要碰觸或按壓螢幕區域。
繁體中文
Kensington 防盜安全系統的接頭位於顯示器背面。
如需更多安裝與使用的相關資訊,請參閱 Kensington 防盜鎖的使用者手冊或
瀏覽網站 http://www.kensington.com。
使用 Kensington 防盜安全系統纜線,將顯示器安裝至桌面。
注意
•• 向左或向右旋轉 15 度,並調整顯示器為適合觀看的角度。
15
15
注意
•• Kensington 防盜安全系統為選購配件。您可以向大多數電子用品商店購買
選購配件。
7
安裝壁掛板
若要將顯示器安裝在牆上,請將壁掛支架 (選購) 裝到顯示器的背面。
請確定壁掛支架已牢牢固定至顯示器及牆壁。
-- 壁掛式 (公釐):100 x 100
-- 標準螺絲:M4 x L10
-- 螺絲數量:4
這部顯示器支援壁掛板或其他相容裝置的規格。
注意
繁體中文
•• 壁掛板須另購。
•• 如需更多安裝資訊,請參閱壁掛板的安裝指南。
•• 安裝壁掛板時請勿過度施力,這麼做可能會損壞螢幕。
注意
•• 在壁掛板上安裝顯示器之前請先拆下底座,只要以相反方向轉動底座附件
即可。
•• 非 VESA 標準螺絲可能損傷產品並導致顯示器掉落。使用非標準螺絲而造成
的任何意外事故,LG Electronics 概不負責。
安裝到牆上
•• 壁掛組件包括安裝指南與所有必要零件。
請於距離牆壁至少 100 公釐處安裝顯示器,並讓顯示器的每一側與牆壁之間
保留約 100 公釐的空間,確保足夠的通風。您可從當地的零售商店取得詳細
的安裝指示。或者,請參閱手冊以了解如何安裝和設置傾斜的壁掛支架。
•• 對於各個壁掛支架,其螺絲的長度可能不同。若使用超過標準長度的螺絲,
產品內部可能因而損壞。
•• 壁掛支架為選購配件。您可以向當地經銷商購買選購配件。
•• 如需更多資訊,請參閱壁掛支架的使用者手冊。
A
A
A
A
A
A:100 公釐
8
警示
A
•• 請先拔下電源線,再移動或安裝顯示器以避免觸電。
•• 在天花板或傾斜的牆上安裝顯示器可能會導致顯示器掉落,進而導致受傷。
請使用經過授權的 LG 壁掛架,並洽詢當地經銷商或合格的人員。
B
繁體中文
•• 為預防安裝時的安全,此設備必須全程參考安裝指示,以安全地地將設備連
接在牆壁上。
•• 若在固定螺絲時過度用力,可能會導致顯示器受損。這麼做所造成的損害不
在產品保固範圍內。
A
•• 請使用符合 VESA 標準的壁掛支架和螺絲。使用或誤用不當元件所造成的損
害不在產品保固範圍內。
B
•• 從顯示器背面測量時,每個安裝螺絲的長度必須為 8 公釐以下。
C
D
A:壁掛板
B:顯示器背面
C:標準螺絲
D:最大 8 公釐
9
使用顯示器
繁體中文
•• 本手冊中的圖例可能與實際的產品有所差異。
按下搖桿按鈕,移至 [設定]
[輸入],然後選擇輸入選項。
警示
•• 若您使用未經 LG 認證的一般傳輸線,螢幕可能不會顯示畫面或影像可能會
有雜訊。
•• 請勿長時間按壓螢幕。這可能會導致影像扭曲。
•• 本顯示器支援 *Plug and Play (隨插即用)功能。
* Plug and Play (隨插即用):可讓您將裝置新增至電腦,而不必重新設定任何
項目,或手動安裝任何驅動程式。
HDMI 連線
將數位視訊和音訊訊號從電腦傳輸至顯示器。
警示
•• 請勿在螢幕上長時間顯示靜態影像。否則可能會產生殘影。可能的話,請使
用電腦的螢幕保護程式。
•• 使用 DVI 轉 HDMI / DP (DisplayPort) 轉HDMI 傳輸線可能會導致相容性
問題。
•• 將電源線連接至插座時,請使用接地 (3 孔) 的多孔插座或接地的電源插座。
•• 使用具有 HDMI 標誌的認證傳輸線。如果您不是使用經過認證的 HDMI 傳
輸線,畫面可能無法顯示,或可能出現連線錯誤。
•• 在低溫地區開啟顯示器時,顯示器可能會閃爍。此為正常現象。
•• 畫面上有時可能出現一些紅點、綠點或藍點。此為正常現象。
10
連接到電腦
•• 建議 HDMI 傳輸線類型
-- 高速 HDMI®/TM 傳輸線
-- 配備乙太網路的高速 HDMI®/TM 傳輸線
DisplayPort 連接
將數位視訊和音訊訊號從電腦傳輸至顯示器。
注意
•• 如果您是使用 Mini DisplayPort 輸出圖形卡,請使用支援 DisplayPort1.4
的 Mini DP 轉 DP (Mini DisplayPort 轉 DisplayPort) 纜線或接頭。(另售)
USB-C 連接
將數位視訊和音訊訊號從電腦傳輸至顯示器。
注意
•• PD (電源傳輸)、DP 替代模式 (DP 經由 USB-C) 及 USB 資料均經由 USB-C
連接埠支援。
HDMI 連線
HDMI 會將數位視訊和音訊訊號從 AV 裝置傳輸至顯示器。
注意
•• 使用 DVI 轉 HDMI / DP (DisplayPort) 轉HDMI 傳輸線可能會導致相容性
問題。
繁體中文
•• 視電腦的 DP (DisplayPort) 版本而定,可能沒有視訊或音訊輸出插孔。
連接至 AV 裝置
•• 使用具有 HDMI 標誌的認證傳輸線。如果您不是使用經過認證的 HDMI 傳
輸線,畫面可能無法顯示,或可能出現連線錯誤。
•• 建議 HDMI 傳輸線類型
-- 高速 HDMI®/TM 傳輸線
-- 配備乙太網路的高速 HDMI®/TM 傳輸線
•• 視連接裝置的規格和環境而定,部分功能可能無法正常運作。
•• USB-C 連接埠無法為顯示器供電,但可以為電腦供電。
請連接變壓器為顯示器供電。
11
連接周邊設備
警示
使用 USB 裝置時的注意事項
USB 裝置連接
•• 可能無法辨識已安裝自動辨識程式或使用其本身驅動程式的 USB 裝置。
繁體中文
本產品上的 USB 連接埠功能如同 USB 集線器。
注意
•• 建議您先安裝所有的 Windows Updates,讓 Windows 為最新狀態之後再
連接產品使用。
•• 部分 USB 裝置可能不受支援或無法正確運作。
•• 建議在供電情況下使用 USB 集線器或硬碟機。(如果供電不足,可能無法正
確辨識 USB 裝置。)
•• 如果連接長度 40 公釐以上的 USB 裝置到側邊的 USB 連接埠,處理時顯示
器可能會毀損。請將其連接到後側的 USB 連接埠。
•• 周邊裝置另購。
•• USB 連接埠可以連接鍵盤、滑鼠或 USB 裝置。
•• 充電速度視裝置而異。
A
•• 要使用螢幕的USB「下載」端口,使用者必須通過「USB C-C 纜線」或
「USB C-C 纜線 + USB C-A 接頭」連接螢幕的「上傳」端口到主機PC。
•• 當「USB C-C 纜線」連接螢幕的「上傳」端口和主機PC時,螢幕的「下
載」端口支援USB 2.0裝置。
•• 當「USB C-C 纜線 + USB C-A 接頭」連接螢幕的「上傳」端口和主機PC
時,螢幕的「下載」端口支援USB 3.0裝置。不過主機PC需支援USB 3.0功
能。
•• 當「USB C-C 纜線 + USB C-A 接頭」連接螢幕的「上傳」端口和主機PC
時,USB 端口的連接建議用在非快速充電用途。
12
A:40 公釐 耳機連接
透過耳機連接埠將周邊設備連接至顯示器。
注意
•• 依據電腦和外部裝置的音效設定,耳機和喇叭的功能可能受限。
•• 若您使用角式插頭耳機,將另一個外部裝置連接至顯示器時可能會發生問
題。因此,建議您使用直式插頭耳機。
角式
繁體中文
•• 周邊裝置另購。
直式
(建議)
13
使用者設定
注意
繁體中文
•• 顯示器的 OSD (畫面顯示 ) 可能與本手冊上的內容稍有差異。
啟動主選單
1 按下位於顯示器背面的搖桿按鈕。
2 將搖桿向上/ 下 以及向左/ 向右 移動來設定選項。
3 再按一次搖桿按鈕即可離開主選單。
搖桿按鈕
A
B
C
A
•• 主選單已停用:啟用主選單。
•• 主選單已啟用:離開主選單。(按住按鈕超過 5 秒即可關閉顯示器。您可以隨時使用此方法關閉顯示器,包括 OSD 為開啟狀態時也適用。)
B
•• 主選單已停用:調整顯示器的音量大小。( 、 )
•• 主選單已啟用:進入 [輸入] 功能。( ) / 進入 [設定] 功能。( )
C
•• 主選單已停用:顯示目前輸入的相關資訊。( 、 )
•• 主選單已啟用:關閉顯示器。( ) / 進入 [影像模式] 功能。( )
14
主選單功能
B
E
C
說明
A:[關閉電源]
關閉顯示器。
B:[輸入]
設定輸入模式。
C:[設定]
設定螢幕設定。
D:[影像模式]
設定影像模式。
E:[離開]
離開主選單。
繁體中文
A
主選單
D
選單設定
1
2
3
4
若要檢視 OSD 功選單,請按下顯示器背面的搖桿按鈕,然後進入 [設定]。
將搖桿向上/ 下 以及向左/ 向右 移動來設定選項。
若要回到上層選單或設定其他選單項目,請將搖桿向 移動或按下 ( )。
若要離開 OSD 選單,請將搖桿向 移動,直到離開為止。
[快速設定]
[輸入]
[影像]
[一般設定]
注意
••
:開
••
:關
15
[快速設定]
[設定]
[PBP / PIP]
•• [輸入列表]:顯示主要輸入和次要輸入的畫面
[快速設定]
•• [亮度]:調整螢幕的亮度。
繁體中文
DP
USB-C
•• [對比度]:調整畫面對比度。
HDMI 1
-
O
O
O
•• [音量]:調整音量大小。
-- 在 [音量] 選單中,您可以移動搖桿按鈕至
音]。
HDMI 2
O
-
O
O
DP
O
O
-
O
USB-C
O
O
O
-
•• [自動亮度]:自動針對周遭照度將亮度最佳化。
,即可調整 [靜音] / [恢復聲
•• [色溫]:設定您自己的色溫。
-- [自訂]: 使用者可以自訂紅色、綠色和藍色。
-- [暖色]:將螢幕色彩設為偏紅色調。
-- [自然色]:將螢幕色彩設為紅色與藍色之間的色調。
-- [冷色]:將螢幕色彩設為偏藍色調。
[輸入]
[設定]
主畫面
HDMI 1 HDMI 2
•• [寬高比率]:調整螢幕畫面比例。
-- [全寬]:顯示符合 PBP / PIP 畫面的視訊,不論視訊訊號輸入為何。
-- [原始]:在 PBP / PIP 畫面上根據視訊訊號輸入的畫面比例顯示視訊。
•• [PBP / PIP]: 您可以選擇各種 PBP 或 PIP 的組合。
•• [PIP大小]:設定 PIP 子畫面 視窗的大小。([小] / [中] / [大])
•• [主/副畫面切換]:在 [PBP / PIP] 模式中於主畫面與子畫面之間切換。
[輸入]
•• [輸入列表]:選擇輸入模式。
•• [寬高比率]:調整螢幕畫面比例。在建議的解析度 下,[全寬] 和 [原始] 選項
的畫面可能看起來都一樣。
-- [全寬]:顯示寬螢幕視訊,不論視訊訊號輸入為何。
-- [原始]:根據輸入視訊訊號的畫面比率來顯示視訊。
-- [點對點掃瞄]:不調整原訊號的畫面比例。
-- [電影1]:將螢幕的畫面比率放大為 32:9。
-- [電影2]:將螢幕的畫面比率放大為 32:9,包含底部用來顯示字幕的黑色
方塊區域。
•• [PBP / PIP]: 您可以選擇各種 PBP 或 PIP 的組合。
16
副畫面
PBP / PIP 連接
•• [音效輸出]:選擇 [PBP / PIP] 模式中的音訊輸出。
注意
-- 若未使用 [PBP / PIP] 功能,則會停用 [PIP大小]、[主/副畫面切換] 和 [音
效輸出]。
[影像]
[設定]
HDR 訊號的[影像模式]
[影像]
[影像模式]
SDR (非 HDR) 訊號的[影像模式]
•• [自訂]:允許使用者調整每個元素。可調整主選單的顏色模式。
•• [生動]:透過增強對比度、亮度和銳利度,將螢幕最佳化為適合零售環境使
用。
•• [HDR效果]:將螢幕最佳化為適合高動態範圍。
•• [閱讀]:最佳化為適合讀取文件的畫面。您可使用 OSD 選單提高螢幕的亮
度。
•• [生動]:將螢幕最佳化為 HDR 生動色彩。
•• [標準]:將畫面最佳化,符合 HDR 標準。
•• [電影]:將螢幕最佳化為 HDR 視訊。
注意
-- 依 Windows 10 作業系統設定而定,HDR 內容不會正常顯示,請檢查
Windows 中的 HDR 開啟/關閉設定。
-- 當 HDR 功能開啟時,字元或影像品質可能根據圖形卡效能而變差。
-- HDR 功能開啟時,若變更顯示器輸入或電源開啟/關閉,根據顯示卡效能
而定,可能發生螢幕閃爍或裂化。
繁體中文
注意
-- 可依照輸入訊號設定 [影像模式]。
•• [自訂]:允許使用者調整每個元素。
•• [電影]:將畫面最佳化以改善視訊的視覺效果。
•• [色弱模式]:此模式適合無法分辨紅色和綠色的使用者,可讓有色弱問題的
使用者輕鬆分辨這兩種色彩。
注意
-- 如果 [影像模式] 在 DP (DisplayPort) 輸入中變更,畫面可能會閃爍,或電
腦畫面解析度可能會受到影響。
17
[設定]
[影像]
[畫面調校]
•• [亮度]:調整螢幕的亮度。
•• [自動亮度]:自動針對周遭照度將亮度最佳化。
繁體中文
•• [對比度]:調整畫面對比度。
•• [銳利度]:調整畫面的銳利度。
•• [SUPER RESOLUTION+]:因為此功能會增加低解析度影像的銳利度,所以
不建議用於一般文字或桌面圖示。否則可能會導致不必要的過高銳利度。
-- [高]:最佳化為影像清晰的畫面。最適用於高解析度視訊或遊戲。
-- [中間]: 最佳化為舒適觀賞的畫面,影像設定為中級,介於低和高模式之
間。最適用於 UCC 或 SD 視訊。
-- [低]:最佳化為影像柔和自然的畫面。最適用於靜態影像或動作不多的影
像。
-- [關]:以最常用的設定顯示。停用 [SUPER RESOLUTION+]。
•• [亮度基準]:設定位移等級 (僅適用於 HDMI)。
位移:作為視訊訊號的參考,這是顯示器可顯示的最暗色彩。
-- [高]:保持目前的螢幕對比度。
-- [低]: 從目前的螢幕對比度調低黑色色階並調高白色色階。
•• [DFC]:依據畫面自動調整亮度。
[設定]
[影像]
[色彩調教]
•• [Gamma]:
-- [模式 1]、[模式 2]、[模式 3]:Gamma 值越高,影像會變得越暗。同樣
地,Gamma 值越低,影像會變得越亮。
-- [模式 4]:若不需要調整 Gamma 設定,請選擇 [模式 4]。
•• [色溫]:設定您自己的色溫。
-- [自訂]: 使用者可以自訂紅色、綠色和藍色。
-- [暖色]:將螢幕色彩設為偏紅色調。
-- [自然色]:將螢幕色彩設為紅色與藍色之間的色調。
-- [冷色]:將螢幕色彩設為偏藍色調。
•• [紅色]、[綠色]、[藍色]:您可以使用 [紅色]、[綠色] 和 [藍色] 等色彩來自訂
影像色彩。
•• [6色顯示調校]:透過調整六種色彩 (紅色、綠色、藍色、青色、洋紅色、黃
色) 的色調及飽和度並儲存設定,以符合使用者的色彩需求。
-- 色調:調整螢幕的色調。
-- 飽和度:調整螢幕色彩的飽和度。值越低,色彩的飽和度及亮度就越低。
值越高,色彩就變得越飽和及越暗。
[設定]
[影像]
[反應時間]
•• [反應時間]:根據畫面的速度,為顯示的影像設定反應時間。若是正常環
境,建議您使用 [快速]。
若為快速移動的影像,建議您使用 [加速]。設定為 [加速] 可能會導致殘影。
-- [加速]:將反應時間設定為 [加速]。
-- [快速]:將反應時間設定為 [快速]。
-- [正常]:將反應時間設定為 [正常]。
-- [關]:停用功能。
18
[設定]
[影像]
[圖像重設]
•• [您是否要重設您的圖像設定?]:
-- [是]:返回預設設定。
-- [否]:取消選擇。
[設定]
[一般設定]
•• [語言]:將選單畫面設為想要的語言。
•• [SMART ENERGY SAVING]:使用明度補償演算法來節省電力。
-- [高]:使用高效率的 [SMART ENERGY SAVING] 功能來節省能源。
-- [低]: 使用低效率的 [SMART ENERGY SAVING] 功能來節省能源。
-- [關]:停用功能。
-- 省電資料的值因面板和面板供應商而異。
-- 如果選擇的選項 [SMART ENERGY SAVING] 為 [高] 或 [低],顯示器亮度
會變高或變低,端視來源而定。
•• [自動待機]:顯示器畫面上如有一段時間沒有任何動作,此功能會自動關閉
顯示器。您可以對定時器設定自動關閉功能。([關]、[4小時後]、[6小時後]
和 [8小時後])
•• [DisplayPort版本]:
-- [DisplayPort] / [USB-C]:將 DisplayPort 版本設定為與連接的外部裝置相
同。([1.4]、[1.2] 和 [1.1]) 若要使用 HDR 功能,請設為 [1.4]。
繁體中文
[一般設定]
•• [HDMI ULTRA HD Deep Color]:連接到支援 ULTRA HD Deep Color 的裝
置時,能提供更銳利的影像。
-- 若要使用[HDMI ULTRA HD Deep Color],請開啟此功能。
-- 如果連接的裝置不支援 Deep Color (深色功能),畫面或聲音可能不會正常
運作。若是此情況,請將此功能設為 關。
[email protected] 60 Hz 支援格式
解像度:3840 x 2160
畫面播放速率 (Hz):59.94/60.00
色彩深度 / 色度取樣:
8 位元, 10 位元
YCbCr 4:2:0 / YCbCr 4:2:2
8 位元
YCbCr 4:4:4 / RGB 4:4:4
•• [蜂鳴器]:此功能可讓您設定 [蜂鳴器] 在顯示器電源開啟或關閉時發出的聲
音。
•• [OSD 鎖定]:此功能會停用功能表的設定和調整功能。
•• [深度睡眠模式]:當啟用 [深度睡眠模式] 時,顯示器在待機模式中的耗電量
會降至最低。
-- 若在待機模式中啟用 [深度睡眠模式],USB 充電和集線器功能在待機模式
中無法運作。
•• [產品資訊]:將會顯示下列顯示資訊:[序號]、[開啟電源總計時間]、[解析
度]。
[設定]
[一般設定]
[重設為預設值]
•• [您是否要重設您的設定?]
-- [是]:返回預設設定。
-- [否]:取消重新設定。
19
疑難排解
繁體中文
螢幕未顯示任何資訊。
•• 顯示器電源線是否已插入?
-- 檢查電源線是否已正確插入電源插座。
•• 是否顯示 [無信號] 訊息?
-- 當電腦與顯示器之間的訊號線遺失或斷線時,便會顯示此訊息。請檢查纜線並重新連接。
•• 是否顯示 [超出範圍] 訊息?
-- 當電腦 (顯示卡) 傳輸的訊號超出顯示器的水平或垂直頻率範圍時,便會發生此情況。請參閱本手冊的產品規格一節,設定適當的頻率。
畫面顯示不穩定或晃動以。/ 及顯示器上出現靜態影像都會留下殘影。
•• 您是否選擇適當的解析度?
-- 如果選擇的解析度是 HDMI 1080i 60/50 Hz (交錯式),螢幕可能會閃爍。將解析度變更為 1080p 或建議的解析度。
-- 若未將顯示卡設為建議 (最佳) 解析度,可能會導致文字模糊、畫面變暗、顯示區域遭截斷,或畫面對齊錯誤。
-- 設定方法可能視電腦或作業系統而異,而根據顯示卡的效能而定,某些解析度可能無法使用。若是這種情況,請連絡電腦或顯示卡製造商以取得協助。
•• 即使顯示器已關閉,殘影仍會出現?
-- 長時間顯示靜態影像可能會使螢幕受損,並造成影像殘留。
-- 請使用螢幕保護程式,以延長顯示器使用壽命。
•• 螢幕上是否出現亮暗點?
-- 使用顯示器時,螢幕上可能出現亮暗像素點 (紅色、綠色、藍色、白色或黑色)。這是 LCD 螢幕的正常現象。此非錯誤,與顯示器的效能亦無關。
部分功能會停用。
•• 按下 選單 按鈕時,某些功能無法使用?
-- OSD 已鎖定。停用 [一般設定] 中的 [OSD 鎖定]。
20
您是否看到「無法辨識的顯示器,找到隨插即用 (VESA DDC) 顯示器」訊息?
耳機連接埠沒有音效。
•• 只顯示影像,沒有聲音是嗎?
-- 確認耳機連接埠已正確連接。
-- 嘗試使用搖桿提高音量。
-- 將電腦的音訊輸出設為您正在使用的顯示器。 (視您所使用作業系統而定,設定可能會有所不同。)
繁體中文
•• 您是否已安裝顯示器驅動程式?
-- 請務必從我們的網站安裝顯示器驅動程式:http://www.lg.com。
-- 請務必檢查顯示卡是否支援 Plug and Play 功能。
4K/5K 解析度無法使用。
•• 您已檢查傳輸線連接了嗎?
-- 檢查傳輸線是否妥善連接。
-- 建議使用產品所提供的配件。
•• 解析度和更新率設定妥善嗎?
-- 在電腦螢幕解析度設定中或播放器的選項選單中,設定適當的解析度和更新率。
•• 連接的外部裝置支援 4K/5K 解析度嗎?
-- 僅在支援 4K/5K 解析度的外部裝置上可用。
-- 檢查連接的外部裝置是否支援 4K/5K 解析度。
•• 已啟用 [HDMI ULTRA HD Deep Color] 功能了嗎?(4K 的情況)
-- 移至 [設定] > [一般設定] > [HDMI ULTRA HD Deep Color] 功能,以啟用此功能。
•• 已將 [DisplayPort版本] 設定為 [1.4] 了嗎?(5K 的情況)
-- 移至 [設定] > [一般設定] > [DisplayPort版本],將版本設定為 [1.4]。
21
產品規格
規格可能變更,恕不另行通知。
繁體中文
色彩深度:支援 8 位元/10 位元色彩。
解像度:
•• HDMI
-- 最大解析度:3840 x 2160 @ 60 Hz
-- 建議解析度:3840 x 1080 @ 60 Hz
•• DisplayPort / USB-C
-- 最大解析度:5120 x 1440 @ 60 Hz
-- 建議解析度:5120 x 1440 @ 60 Hz
環境條件:
•• 操作條件
-- 溫度:0 °C 至 40 °C
-- 濕度:低於 80 %
•• 存放條件
-- 溫度:-20 °C 至 60 °C
-- 濕度:低於 85 %
尺寸:顯示器大小 (寬 x 高 x 深)
•• 含底座:1215.1 x 543.5 x 307.3 (公釐)
•• 不含底座:1215.1 x 365.7 x 114.2 (公釐)
重量 (不含包裝):
•• 含底座:15.2 (公斤)
•• 不含底座:12.6 (公斤)
22
電源:
•• 電源分級:AC 100 ~ 240 V,50/60 Hz,2.5 A
•• 耗電量:
-- 操作模式:80 瓦 (一般)*
-- 休眠模式:≤ 1.0 瓦 (HDMI / DP 輸入條件)**
-- 關機模式:≤ 0.3 瓦
* 耗電量的操作模式是以 LGE 測試標準為測量基準。(全白模式、最高解析度)
* 視操作條件與顯示器設定而定,耗電量等級可能有所不同。
** 如果是 USB-C 輸入,休眠模式的功耗會因連接的裝置而異。
** 顯示器會在數分鐘後進入休眠模式。(最長 5 分鐘)
原廠支援模式 (預設模式、PC)
DisplayPort / USB-C
水平頻率 (kHz)
垂直頻率 (Hz)
極性 (H/V)
640 x 480
31.469
59.94
-/-
800 x 600
37.879
60.317
+/+
1024 x 768
48.363
60
-/-
1152 x 864
54.347
60.05
+/+
1280 x 720
45
60
+/+
1280 x 800
49.702
59.81
-/+
1280 x 1024
63.981
60.02
+/+
1280 x 1440
91.79
60
+/-
1600 x 900
60
60
+/+
1680 x 1440
67.5
60
+/-
1920 x 1080
67.5
60
+/+
2560 x 1080
70.2
60
+/-
2560 x 1440
91.79
60
+/-
3440 x 1440
91.79
60
+/-
3840 x 1080
70.2
60
+/+
3840 x 2160
66.66
30
+/-
3840 x 2160
133.31
60
+/-
5120 x 1440
43.83
30
+/-
5120 x 1440
88.86
60
+/-
註解
繁體中文
預設模式
- DP/ USB-C 偏好時制
23
HDMI
繁體中文
24
預設模式
水平頻率 (kHz)
垂直頻率 (Hz)
極性 (H/V)
640 x 480
31.469
59.94
-/-
800 x 600
37.879
60.317
+/+
1024 x 768
48.363
60
-/-
1152 x 864
54.347
60.05
+/+
1280 x 720
45
60
+/+
1280 x 800
49.702
59.81
-/+
1280 x 1024
63.981
60.02
+/+
1280 x 1440
91.97
60
+/+
1600 x 900
60
60
+/+
1680 x 1440
91.79
60
+/-
1920 x 1080
67.5
60
+/+
2560 x 1080
70.2
60
+/+
2560 x 1440
44.43
30
+/-
2560 x 1440
88.79
60
+/-
3440 x 1440
74.04
49.99
+/-
3440 x 1440
88.85
59.99
+/-
3840 x 1080
35.1
30
+/+
3840 x 1080
58.5
50
+/+
3840 x 1080
70.2
60
+/+
註解
- HDMI 偏好時制
-
註解
3PBP
2PBP-A
2PBP-A
3PBP
2PBP-A
2PBP-B1
繁體中文
SINGLE
2PBP-B2
HDMI 時序 (視訊)
預設模式
水平頻率 (kHz)
垂直頻率 (Hz)
480p
31.5
60
720p
45
60
1080p
67.5
60
2160p
135
60
25
本產品型號及序號位於產品背面和其中一側。
請記下這些資訊,以方便日後維修時使用。
型號
序號
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
