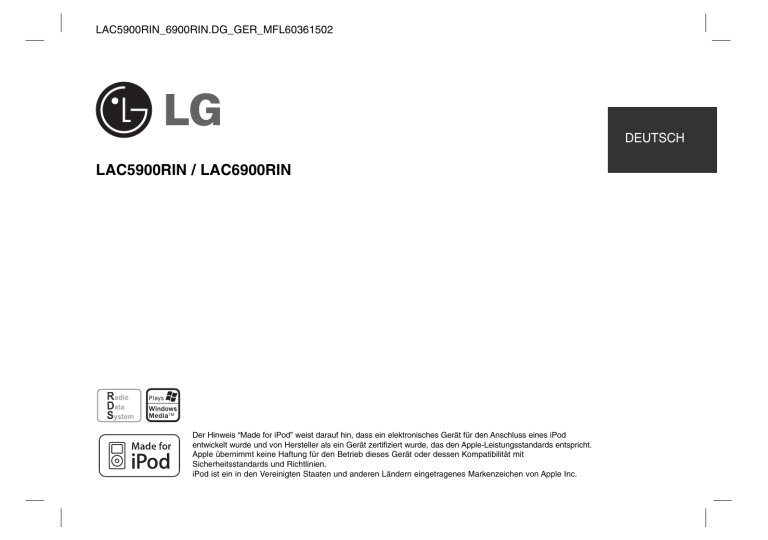

LG LAC6900RIN, LAC5900RIN User guide

LG LAC6900RIN, LAC5900RIN User guide
LAC5900RIN_6900RIN.DG_GER_MFL60361502
DEUTSCH
LAC5900RIN / LAC6900RIN
Der Hinweis “Made for iPod” weist darauf hin, dass ein elektronisches Gerät für den Anschluss eines iPod
entwickelt wurde und von Hersteller als ein Gerät zertifiziert wurde, das den Apple-Leistungsstandards entspricht.
Apple übernimmt keine Haftung für den Betrieb dieses Gerät oder dessen Kompatibilität mit
Sicherheitsstandards und Richtlinien.
iPod ist ein in den Vereinigten Staaten und anderen Ländern eingetragenes Markenzeichen von Apple Inc.
Inhaltsverzeichnis
3
4
5
6
7
8
9
10
11
2
Sicherheitshinweise
[LAC5900RIN] Bedienteil/Fernbedienung
[LAC6900RIN] Bedienteil/Fernbedienung
[LAC5900RIN] Hinweise zum abnehmbaren Bedienteil
[LAC6900RIN] Hinweise zum abnehmbaren Bedienteil
Einbau
Grundmontage
Ausbau eines vorhandenen Autoradios
ISO-DIN-Montage
Einlegen der Batterie
Anschlüsse
Grundfunktionen
Stummschalten
Bedienung des Equalizers
Klang einstellen
XDSS+ (Extrem Dynamic Sound System)
Uhrzeit anzeigen
Einstellen der Uhr
CDs anhören
CD-Wiedergabe unterbrechen und fortsetzen
Suchlauf innerhalb eines Titels/einer Datei
Zum nächsten Titel/zur nächsten Datei springen
Anspielen
Wiederholen
Shuffle
MP3-/WMA-Track -10/+10
MP3-/WMA-Ordner AUF/AB
Informationen über den aktuellen Musiktitel anzeigen
AUTO-CD-/MP3-/WMA-Receiver
12
13
14
15
16
Radio hören
Automatischer Senderspeicher
Senderfrequenzen speichern und aufrufen
Gespeicherte Radiosender durchlaufen
Gespeicherte Radiosender einstellen
RDS-Sendungen hören
USB-Gerät anschließen
Music eines angeschlossenen iPod hören
Wiedergabe unterbrechen und fortsetzen
Shuffle
Anspielen
Musikmenü aufrufen
Informationen über den aktuellen Musiktitel anzeigen
iPod-Einstellungen ändern
Anschluss von Zusatzgeräten
Einstellungen ändern
Störungsbehebung
Technische Daten
Kompatible iPod-Modelle
Dieses Produkt wurde in Übereinstimmung mit den
Richtlinien 2006/28/EEC (ANLAGE I, 3.2.9), 72/245/EEC,
99/5/EC und 2006/95/EC hergestellt.
Europäische Vertretung:
LG Electronics Service Europe B.V.
Veluwezoom 15, 1327 AE Almere,
The Netherlands (Tel : +31-036-547-8940)
Dieses Gerät kann über die Fernbedienung am Lenkrad bedient werden.
Mit Hilfe dieser Funktion können Signale der Fernbedienung am
Lenkrad an das Gerät gesendet werden.
Weitere Hinweise erhalten Sie bei Ihrem Händler.
Sicherheitshinweise
ACHTUNG
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES
AUSZUSCHLIESSEN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE
RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH
KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN.
ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM
WARTUNGSPERSONAL.
VORSICHT: Dieses Gerät besitzt ein Laser-System.
Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durch und
bewahren Sie es zum späteren Nachschlagen auf.
Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in Verbindung
(siehe Serviceabschnitt). Durch Bedienungen, Einstellungen oder Verfahren, die in
diesem Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden.
Um den direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäuse nicht
geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein. NIEMALS IN DEN
LASER BLICKEN.
Der Blitz mit der Pfeilspitze in dem gleichseitigen Dreieck warnt den Benutzer vor
gefährlichen, unisolierten Spannungen im Gehäuse des Gerätes, die so hoch sein
können, dass für Personen die Gefahr von Stromschlägen besteht.
Das Ausrufungszeichen im gleichseitigen Dreieck weist den Benutzer
auf wichtige Betriebs- und Wartungs- bzw. Serviceanleitungen in
der Begleitdokumentation des Gerätes hin.
Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug. Lassen Sie
sich niemals während der Fahrt ablenken und achten Sie stets auf das
Verkehrsgeschehen. Einstellungen oder Bedienungen niemals während der
Fahrt vornehmen. Halten Sie das Fahrzeug unter Beachtung der
Straßenverkehrsordnung vor der Bedienung des Gerätes an.
Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen
Temperaturen verwenden (-10°C bis 60°C).
Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder
Rückseite des Gerätes niemals abnehmen. Im Gerät befinden sich keine
Bauteile, die vom Benutzer gewartet werden können. Wartungsarbeiten
stets von Fachpersonal durchführen lassen.
8 cm
Entsorgung von Altgeräten
1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem
Produkt angebracht ist, unterliegt dieses Produkt der europäischen
Richtlinie 2002/96/EC.
2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über
dafür staatlich vorgesehene Stellen entsorgt werden.
3. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden
Sie Umweltschäden und eine Gefährdung der eigenen Gesundheit.
4. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei
der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem
Sie das Produkt erworben haben.
Vorsicht
Bei falschem Anschluss des Gerätes erscheint eine der folgenden Meldungen:
- Kurzschluss am Antennenanschluss:
“ANTENNA ON PORT SHORT CIRCUIT CHECK”
Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals
Tropf- und Spritzwasser, Regen oder Feuchtigkeit aussetzen.
Schließen Sie das Gerät erneut an und starten Sie es neu.
Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in einem Fahrzeug betrieben werden.
Die Einstellung zur Disc-Formatierung muss auf [Mastered] eingestellt werden,
damit wiederbeschreibbare Discs nach der Formatierung mit LG Playern kompatibel sind. Discs, die mit dem Live File System formatiert wurden, können
nicht auf LG Playern wiedergegeben werden. (Mastered/Live File System: DiscFormatierungssystem unter Windows Vista))
Mit diesem Gerät können keine 8-cm-Discs abgespielt werden.
(Es ist ausschließlich für 12-cm-Discs ausgelegt.)
AUTO-CD-/MP3-/WMA-Receiver
3
[LAC5900RIN] Bedienteil/Fernbedienung
1
2
10
3
4
11
INT
12
5
6
7
13
8
14
9
15
16
1
2
SOURCE [SRC]
U/AS]
• Automatisch Speichern [U
u/PS]
• Programmsuche [u
u
• MP3-/WMA-Titel +10/-10 U/u
u
• Ordner auf/ab U/u
[ENTER]
Überspringen/Suchen/Suchlauf/
Sendereinstellung -?b / B?+
• Lautstärke
• [MUTE]
• Ein/Aus [PWR]
• Equalizer [EQ]
• Extreme Dynamic Sound System
[XDSS+]
Auswahl [SEL]
Fernbedienungssensor (optional)
CD-Einschub
3
4
5
6
7
8
4
AUTO-CD-/MP3-/WMA-Receiver
9 Anzeigefenster
10 • Verkehrsdurchsagekennnung [TA]
• Programmartkennung [PTY]
11 Anzeige [DISP]
12 Auswurf
13 Lösen/Auswurf
14 USB-Anschluss
15 AUX in
16 Speicherplatztasten [1~6]
17 Shuffle [SHF]
18 Wiederholen [RPT]
19 Anspielen [INT]
20 Wiedergabe/Pause B/X
21 • [BAND]
• [DRIVE]
• iPod-MENÜ
22 [MENU]
1
2
3
4
5
6
7
8
Ein/Aus [POWER] /
Stumm
Auswahl [MENU/SEL]
Quelle [SRC]
Wiedergabe/Pause B/X
Anspielen [INT]
Shuffle [SHF]
• MP3-/WMA-Titel +10
• Ordner auf U
• Automatisch Speichern
CD Überspringen/
Suchen/Suchlauf/
Sendereinstellung
?m m
9
10
11
12
13
14
15
16
• [BAND]
• [DRV]
• iPod-MENÜ
Lautstärke auf
/ ab
Nummer [#]
Wiederholen [RPT]
Nummer [0-9]
• CD Überspringen/Suchen
• Suchlauf/
Sendereinstellung
M M?
• [ENTER]
Anzeige [DISP.]
• MP3-/WMA-Titel -10
• Ordner ab u
• Programmsuche
[LAC6900RIN] Bedienteil/Fernbedienung
1
2
10
3
INT
4
12
5
6
7
13
8
14
9
15
16
20
1
2
3
4
5
6
7
8
U/AS]
• Automatisch Speichern [U
u/PS]
• Programmsuche [u
u
• MP3-/WMA-Titel +10/-10 U/u
u
• Ordner auf/ab U/u
[ENTER]
Überspringen/Suchen/Suchlauf/
Sendereinstellung -?b / B?+
• Lautstärke
• [MUTE]
• Ein/Aus [PWR]
Equalizer [EQ]
• Extreme Dynamic Sound System
[XDSS+]
Auswahl [SEL]
SOURCE [SRC]
Fernbedienungssensor (Optional)
Anzeigefenster
11
9
10
11
12
13
14
15
16
17
18
19
20
• Verkehrsdurchsagekennnung [TA]
• Programmartkennung [PTY]
Anzeige [DISP]
Lösen
USB-Anschluss
AUX in
Speicherplatztasten [1-6]
Shuffle [SHF]
Wiederholen [RPT]
Anspielen [INT]
Wiedergabe/Pause B/X
• [BAND]
• [DRIVE]
• iPod-MENÜ
• [MENU]
1
2
3
4
5
6
7
8
Ein/Aus [POWER]/
Stumm
Auswahl [MENU/SEL]
Quelle [SRC]
Wiedergabe/Pause B/X
Anspielen [INT]
Shuffle [SHF]
• MP3-/WMA-Titel +10
• Ordner auf U
• Automatisch Speichern
• CD Überspringen/Suchen
• Suchlauf/
Sendereinstellung
?m m
9
10
11
12
13
14
15
16
• [BAND]
• [DRIVE]
• iPod-MENÜ
Lautstärke auf
/ ab
Nummer [#]
Wiederholen [RPT]
Nummer [0-9]
• CD Überspringen/Suchen
• Suchlauf/
Sendereinstellung
M M?
• [ENTER]
Anzeige [DISP.]
• MP3-/WMA-Titel -10
• Ordner ab u
• Programmsuche
AUTO-CD-/MP3-/WMA-Receiver
5
[LAC5900RIN] Hinweise zum abnehmbaren Bedienteil
Bedienteil anbringen
Bedienteil abnehmen
1
2
Setzen Sie die linke Seite des
Bedienteils in die Nut ein.
Drücken Sie die rechte Seite des
Bedienteils fest, bis ein Klicken zu
hören ist.
1
Drücken Sie die Taste “
”,
um das Bedienteil zu lösen.
1
2
Halten Sie die rechte Seite des
Bedienteils fest.
2
3
Nehmen Sie das Bedienteil
vom Gerät ab.
Verwahren Sie das
abgenommene Bedienteil im
Schutzetui.
4
2
3
1
Vorsicht
• Bei nicht richtig angebrachtem Bedienteil funktionieren die Tasten u. U. nicht.
Drücken Sie das Bedienteil in diesem Fall vorsichtig auf das Gerät.
4
• Das Bedienteil sollte nicht bei hohen Temperaturen oder direkter
Sonneneinstrahlung aufbewahrt werden.
• Das Bedienteil niemals fallen lassen oder starken Erschütterungen aussetzen.
• Es dürfen keine flüchtigen Stoffe wie Benzin, Verdünner oder Insektensprays
auf die Oberfläche des Bedienteils gelangen.
Bedienteil
Schutzetui
Hinweis
Wischen Sie die Kontakte auf der Rückseite des Bedienteils
gelegentlich mit einem Baumwolltuch und etwas Alkohol ab.
Schalten Sie aus Sicherheitsgründen vor der Reinigung die
Zündung aus und ziehen Sie den Zündschlüssel ab.
6
AUTO-CD-/MP3-/WMA-Receiver
[LAC6900RIN] Hinweise zum abnehmbaren Bedienteil
Bedienteil anbringen
Bedienteil abnehmen
1
2
D
B
A
C
3
Setzen Sie den Bereich A des
Bedienteils auf den Bereich B des
Gerätes.
Setzen Sie den Bereich C des
Bedienteils auf den Bereich D des
Gerätes. Drücken Sie das Bedienteil
dabei nach rechts.
Drücken Sie das Bedienteil fest.
1
2
3
4
Drücken Sie die Taste “
”,
um das Bedienteil zu lösen.
Drücken Sie das Bedienteil nach
links.
Nehmen Sie das Bedienteil vom
Gerät ab.
Verwahren Sie das
abgenommene Bedienteil im
Schutzetui.
Vorsicht
• Drücken Sie beim Abnehmen oder Anbringen des Bedienteils nicht auf die
Anzeige oder auf die Tasten.
• Bei nicht richtig angebrachtem Bedienteil funktionieren die Tasten u. U. nicht.
Drücken Sie das Bedienteil in diesem Fall vorsichtig auf das Gerät.
• Das Bedienteil sollte nicht bei hohen Temperaturen oder direkter
Sonneneinstrahlung aufbewahrt werden.
Bedienteil
• Das Bedienteil niemals fallen lassen oder starken Erschütterungen aussetzen.
• Es dürfen keine flüchtigen Stoffe wie Benzin, Verdünner oder Insektensprays
auf die Oberfläche des Bedienteils gelangen.
• Das Bedienteil nicht auseinandernehmen.
Schutzetui
Hinweis
Wischen Sie die Kontakte auf der Rückseite des
Bedienteils gelegentlich mit einem Baumwolltuch und etwas
Alkohol ab. Schalten Sie aus Sicherheitsgründen vor der
Reinigung die Zündung aus und ziehen Sie den
Zündschlüssel ab.
AUTO-CD-/MP3-/WMA-Receiver
7
Einbau
Grundmontage
Biegen Sie die
Klauen je nach
Stärke des
Armaturenbretts um
Bedienteil
ISO-DIN-Montage
Achten Sie vor dem Einbau darauf, dass
sich der Zündschalter in der Stellung
AUS befindet und klemmen Sie die
Autobatterie ab, um einen
Kurzschluss zu vermeiden.
1 Bauen Sie ein evtl. vorhandenes
Autoradio aus.
2 Nehmen Sie alle nötigen Anschlüsse
vor.
3 Bauen Sie den Radioschacht ein.
4 Schieben Sie das Gerät in den
Radioschacht ein.
1
2
1
4
5
6
3
2
3
4
5
Bedienteil
6
Schieben Sie das Gerät in den ISODIN-Rahmen.
Befestigen Sie die vom alten Gerät
entfernten Schrauben.
Schieben Sie das Gerät und den
Rahmen in den Armaturenschacht ein.
Befestigen Sie die Armaturenblende
bzw. die Adapterblende.
Setzen Sie den Justierrahmen auf das
Gerät.
Setzen Sie das Bedienteil auf das
Gerät.
Einlegen der Batterie
1
Ausbau eines vorhandenen Autoradios
A
A
8
AUTO-CD-/MP3-/WMA-Receiver
Ist bereits eine Halterung für den
Receiver im Armaturenbrett
vorhanden, muss diese ausgebaut werden.
1 Lösen Sie die Halteschraube auf der
Rückseite des Gerätes.
2 Nehmen Sie das Bedienteil und den
Justierrahmen vom Gerät ab.
3 Schieben Sie den Hebel A in eine
der beiden seitlichen Öffnungen im
Gerät ein.
Wiederholen Sie den Vorgang auf
der anderen Seite und ziehen Sie
das Gerät aus dem Schacht.
2
3
Hebeln Sie die Batteriehalterung mit
einem Stift oder Kugelschreiber heraus.
Legen Sie die Batterie mit der richtigen Polung
und
in die
Batteriehalterung ein.
Setzen Sie die Batteriehalterung
wieder ein.
Hinweis
• Nur eine CR2025 Lithium-Batterie (3V) verwenden.
• Die Batterie bei längerem Nichtgebrauch der Fernbedienung
herausnehmen.
• Das Gerät nicht an feuchten Orten aufbewahren.
• Die Batterie nicht mit Metallgegenständen berühren.
• Die Batterie nicht zusammen mit Metallgegenständen aufbewahren.
Anschlüsse
Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie den Anschluss # der Autobatterie ab, um
Kurzschlüsse zu vermeiden.
Eingang für Kabel-Fernbedienung (Schwarz): Anschluss eines kabelgebundenen
Fernbedienungsadapters. (Nicht enthalten/Optional)
Zum Audioausgang
Zum Audioeingang
Hinten links (Subwoofer links)
Hinten rechts (Subwoofer rechts)
*Sub-Woofer ist optional.
Vorne links
Vorne rechts
B
A
1
2
3
4
1
2
3
4
5
6
7
8
5
6
7
8
Automatische
Antenne
Verstärker
(Optional)
Steuerrelais
A 8 Automatische Antenne (Blau)
A 7 Dimmer (Rosa)
Dimmer-Schalter
A 2 Zur Zündung (Rot)
Zündschalter
B 1
B 2
A 1 Zur Batterie (+)(Gelb)
B 3
B 4
A 5 Masse (-)(Schwarz)
BATTERIE
BATTERY
B 5
B 6
B 7
B 8
A3 Fernbedienung Ein (Blau/Weiß)
B 1. Violett/Schwarz gestreift: Hinten rechts B 2. Violett: Hinten rechts +
B 3. Grau/Schwarz gestreift: Vorne rechts B 4. Grau: Vorne rechts +
B 5. Grün/Schwarz gestreift: Hinten links B 6. Grün: Hinten links +
B 7. Schwarz/Weiß gestreift: Vorne links B 8. Weiß: Vorne links +
Verstärker
(Optional)
A4 Telefon stummschalten (Orange)
A6 : Kein Anschluss
AUTO-CD-/MP3-/WMA-Receiver
9
Grundfunktionen
Klang einstellen
AM RADIO
1. Gerät einschalten.
2. Quelle auswählen.
3. Lautstärke einstellen.
PWR
SRC
PWR-Regler
drehen
AUF DER
FERNBED.
POWER
SRC
VOLUME
Grundfunktionen - und mehr
Stummschalten
Betätigen Sie die Taste VOL/MUTE (bzw. die Taste POWER
auf der
Fernbedienung), um den Ton stumm zu schalten. Drücken Sie diese Taste zum
Abbrechen nochmals.
Bedienung des Equalizers
Mit dem Equalizer wird die Signalstärke von Audiofrequenzen erhöht oder verringert. Auf diese Weise können Sie den Klang an Ihre Vorlieben anpassen.
Betätigen Sie mehrmals die Taste EQ/XDSS+ Die Anzeige wechselt in der
Reihenfolge.
POP t CLASSIC t ROCK t JAZZ t VOCAL t SALSA t SAMBA t
REGGAE t RUSSY t USER1 t USER2 t Off (Keine Anzeige)
Hinweis
• Der Equalizer kann nur angepasst werden, wenn die Funktion XDSS+/BRB
auf “Aus” eingestellt ist.
• Der Klangpegel lässt sich beliebig anpassen. Der Klangpegel wird nach dem
Einstellen im USER-Modus automatisch für den aktuellen USER-Modus
gespeichert. Siehe Kapitel “Klang einstellen” für USER-Modus 1/2.
10
AUTO-CD-/MP3-/WMA-Receiver
Betätigen Sie mehrmals die Taste SEL (bzw. SEL/MENU auf der
Fernbedienung) und wählen Sie zur Einstellung entweder VOL (Lautstärke),
BAL (Lautsprecher links/rechts), FAD (Lautsprecher vorn/hinten) und SUB (SubWoofer: optional). Um die Lautstärke einzustellen, drehen Sie am Regler PWR
oder drücken Sie die Taste VOLUME
auf der Fernbedienung.
Hinweis
Der Klangpegel (BAS [Bässe], MID [Mitteltöne], TRB [Höhen]) kann nur
eingestellt werden, wenn die Funktionen EQ und XDSS+ auf “Aus” eingestellt
wurden.
XDSS+ (Extrem Dynamic Sound System)
Halten Sie die Taste EQ/XDSS+ gedrückt. (XDSS+: Höhen und Bässe
verstärken). Betätigen Sie diese Taste zum Deaktivieren der Funktion
nochmals.
Uhrzeit anzeigen
Betätigen Sie die Taste DISP. (bzw. die Taste DISP. auf der Fernbedienung), um
die Uhrzeit anzuzeigen.
Einstellen der Uhr
Falls kein RDS CT-Zeitsignal empfangen wird oder die Option CT im
Einstellungsmenü auf AUS eingestellt wurde, kann die Uhrzeit manuell
eingestellt werden.
Hinweise zur Einstellung der Einstellung CT (Uhrzeit) EIN/AUS finden Sie auf
Seite 14.
1 Halten Sie die Taste DISP (bzw. DISP. auf der Fernbedienung) mindestens
eine Sekunde lang gedrückt.
2 Stellen Sie mit den Tasten B?+(BB> auf der Fernbedienung) die Stunde ein.
3 Stellen Sie mit den Tasten -?b (.bb auf der Fernbedienung) die Minuten ein.
4 Drücken Sie nochmals die Taste DISP (bzw. DISP. auf der Fernbedienung), um
die Einstellung zu beenden.
Shuffle
CDs anhören
AM RADIO
AUF DER
FERNBED.
-
Betätigen Sie oder halten Sie die Taste SHF am Radio (bzw. die Taste SHF auf
der Fernbedienung) gedrückt. Daraufhin werden alle Dateien im ausgewählten
Ordner (
SHF) bzw. alle Titel/Dateien (SHF) auf der Disc in zufälliger
Reihenfolge wiedergegeben. Betätigen Sie die Taste SHF zur normalen
Wiedergabe nochmals.
-
-
Hinweis
Wenn Sie während der Zufalls-Wiedergabe die Taste -?b betätigen, gelangen Sie
nicht zurück zum vorherigen Titel.
1. Bedienungsfeld öffnen.
[Nur Modell LAC6900RIN]
2. CD einlegen.
3. Lautstärke einstellen.
PWR-Regler
drehen
VOLUME
MP3-/WMA-Track -10/+10
CDs anhören - und mehr
(Falls kein oder ein Ordner vorhanden ist.) Drücken Sie während der
Wiedergabe die Taste u/PS, um 10 Tracks zurück, bzw. die Taste U/AS, um 10
Tracks vor zu springen.
CD-Wiedergabe unterbrechen und fortsetzen
MP3-/WMA-Ordner AUF/AB
Betätigen Sie während der Wiedergabe die Taste B[] am Radio (bzw. die Taste B/[]
auf der Fernbedienung). Um die Wiedergabe fortzusetzen, betätigen Sie diese
Taste nochmals.
(Falls mehr als zwei Ordner vorhanden sind.) Drücken Sie während der
Wiedergabe die Taste u/PS, um zum vorherigen, bzw. die Taste U/AS, um zum
nächsten Ordner zu gelangen.
Suchlauf innerhalb eines Titels/einer Datei
Halten Sie während der Wiedergabe die Taste -?b / B?+ am Radio (bzw. die
Informationen über den aktuellen Musiktitel anzeigen
Taste .bb/BB> auf der Fernbedienung) ca. eine Sekunde lang gedrückt
und lassen Sie die Taste an der gewünschten Stelle los.
Zum nächsten Titel/zur nächsten Datei springen
Betätigen Sie die Taste -?b / B?+ am Radio (bzw. die Taste .bb/BB> auf
der Fernbedienung). Um zum vorherigen Titel zu springen, betätigen Sie innerhalb
der ersten drei Sekunden der Spielzeit kurz die Taste -?b. Um zu einer
bestimmten Dateien/einem bestimmten Titel zu springen, betätigen Sie auf
der Fernbedienung die Taste [#] gefolgt von der gewünschten Titelnummer.
Anspielen
Betätigen Sie oder halten Sie die Taste INT am Radio (bzw. die Taste INT auf
der Fernbedienung) gedrückt. Daraufhin werden die ersten zehn Sekunden aller
Dateien im ausgewählten Ordner (
INT) bzw. aller Titel/Dateien (INT) auf der
Disc wiedergegeben. Betätigen Sie zum Beenden der Anspielfunktion diese
Taste nochmals.
Wiederholen
Betätigen Sie oder halten Sie die Taste RPT am Radio (bzw. die Taste RPT auf
der Fernbedienung) gedrückt. Daraufhin werden die ausgewählten Titel/Dateien
(1 RPT) bzw. der Ordner (
RPT) auf der Disc mehrmals wiedergegeben.
Betätigen Sie diese Taste zur normalen Wiedergabe nochmals.
MP3- und WMA-Dateien sind häufig mit Tags versehen. Diese Tags enthalten
Informationen zu Titel, Künstler oder Album. Betätigen Sie während der
Wiedergabe einer MP3-/WMA-/CD TEXT-Datei mehrmals die Taste DISP. Falls
keine Zusatzinformationen vorhanden sind, wird die Meldung “NO TEXT”
angezeigt.
Hinweis
: Während der Wiedergabe einer MP3-/WMA-Datei wird dieses Symbol
angezeigt.
• Die Kompatibilität dieses Gerätes mit MP3-/WMA-Discs unterliegt folgenden
Einschränkungen:
1 Samplingfrequenz: 8 - 48 kHz (MP3) 22,05 - 48 kHz (WMA)
2 Bitrate: zwischen 8 und 320 Kbps (einschl. VBR) (MP3) bzw. 32 - 320 Kbps
(WMA)
3 Das Dateisystem einer CD-R/CD-RW sollte das Format "ISO 9660" besitzen.
4 Falls MP3-/WMA-Dateien mit einer Software ohne DATEISYSTEM erzeugt
werden, z. B. "Direct-CD", können keine MP3-/WMA-Dateien abgespielt werden. Wir empfehlen das Programm "Easy-CD Creator", mit dem ein
ISO9660-Dateisystem erzeugt wird.
•
Außerdem ist zu beachten, dass für das Herunterladen von MP3/WMA-Dateien
aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen ist
nicht zur Erteilung solcher Genehmigungen berechtigt. Die erforderlichen
Genehmigungen sind bei den jeweiligen Urheberrechtsinhabern einzuholen.
AUTO-CD-/MP3-/WMA-Receiver
11
RDS-Sendungen hören
Radio hören
AM RADIO
SRC
1. Tuner als Quelle wählen.
2. Frequenzband auswählen.
3. Automatischer Suchlauf.
Manueller Suchlauf.
AUF DER
FERNBED.
SRC
BAND
BAND
?mm/MM?
-?b / B?+
Gedrückt halten Gedrückt halten
-?b / B?+
?mm/MM?
Radio hören - und mehr
Automatischer Senderspeicher
Drücken Sie die Taste U/AS. Die sechs stärksten Senderfrequenzen werden
automatisch auf den Speicherplatznummern 1-6 in der Reihenfolge ihrer
Empfangsstärke gespeichert. Drücken Sie zum Abbrechen die Taste U/AS.
Senderfrequenzen speichern und aufrufen
1 Betätigen Sie die Taste BAND, um das gewünschte Frequenzband zum
Speichern auszuwählen.
2 Suchen Sie die gewünschte Frequenz und halten Sie eine der
Speicherplatztasten 1-6 gedrückt, bis ein Signal ertönt.
3 Wiederholen Sie die Schritte 1-2, um weitere Sender zu speichern. Wenn Sie
nun eine der Speicherplatztasten drücken, wird der jeweils gespeicherte
Radiosender eingestellt.
AM RADIO
AUTO-CD-/MP3-/WMA-Receiver
1-6
1-6
Halten Sie mehrmals die Taste TA/PTY gedrückt, um eine Kategorie auszuwählen.
Musikgruppe t Sprachgruppe t Suche aus
NR. MUSIKGRUPPE
1. POP M, ROCK M
2. EASY M, LIGHT M.
3. CLASSICS, OTHER M
4. JAZZ, COUNTRY
5. NATION M, OLDIES
6. FOLK M
NR. SPRACHGRUPPE
1. NEWS, AFFAIRS, INFO
2. SPORT, EDUCATE, DRAMA
3. CULTURE, SCIENCE, VARIED
4. WEATHER, FINANCE, CHILDREN
5. SOCIAL, RELIGION, PHONE IN
6. TRAVEL, LEISURE, DOCUMENT
USB-Gerät anschließen
AM RADIO
2. USB-Gerät anschließen.
12
-
RDS-Informationen zur Sendung.
1. USB-Verschluss öffnen.
Hinweis
Wenn Sie einen Radiosender für eine Speicherplatztaste speichern wollen, die
bereits durch einen Sender des gleichen Frequenzbandes belegt ist, wird der
vorhandene Sender automatisch gelöscht.
Gedrückt halten
TA/PTY
4. Sender der
Programmartkennung wählen.
Drücken Sie die Taste u/PS. Daraufhin werden alle gespeicherten Sender
nacheinander aufgerufen. Drücken Sie zum Abbrechen die Taste u/PS.
Betätigen Sie die Taste BAND, um das Frequenzband auszuwählen, und
drücken Sie dann die gewünschte Speicherplatztaste 1-6 (bzw. eine
Speicherplatztaste 1-6 auf der Fernbedienung).
SRC
BAND
2. UKW-Frequenzband wählen.
Gespeicherte Radiosender durchlaufen
Gespeicherte Radiosender einstellen
SRC
BAND
1. Tuner als Quelle wählen.
3. Programmart wählen.
AUF DER
FERNBED.
3. Lautstärke einstellen.
Rotate PWR
AUF DER
FERNBED.
VOLUME
Zu einem anderen Gerät wechseln
Betätigen Sie beim Anschluss dieses Gerätes an ein Multi-Lesegerät die Taste
BAND (bzw. die Taste BAND/DRV auf der Fernbedienung), um zum nächsten
Laufwerk zu wechseln. Bei jedem Drücken dieser Taste wird das Laufwerk
gewechselt.
Hinweis
• Falls bereits ein USB-Gerät angeschlossen ist, betätigen Sie die Taste SRC (bzw.
die Taste SRC auf der Fernbedienung), um das USB-Gerät als Quelle zu wählen.
• Die Funktionen Pause/Anspielen/Wiederholen/Shuffle/... sind mit den Funktionen unter “ CDs anhören - und mehr” identisch. Siehe Seite 11.
Anspielen
Music eines angeschlossenen iPod hören
Um Musik über ein iPod-Gerät zu hören, schließen Sie den iPod über
den USB-Anschluss und ein geeignetes Kabel am Gerät an.
Betätigen Sie oder halten Sie die Taste RPT am Radio (bzw. die Taste RPT auf
der Fernbedienung) gedrückt. Daraufhin werden die ausgewählten
Tracks/Dateien (1 RPT) auf dem iPod mehrmals wiedergegeben.
Betätigen Sie diese Taste zur normalen Wiedergabe nochmals.
Hinweis
Wenn Sie während der Wiedergabe auf -?b/B?+ drücken, gelangen Sie nicht
zum vorherigen bzw. nächsten Track.
Musikmenü aufrufen
nicht im Lieferumfang
enthalten
AM RADIO
1. USB-Verschluss öffnen.
-
2. iPod anschließen.
3. Lautstärke einstellen.
PWR-Regler
drehen
AUF DER
FERNBED.
VOLUME
Hinweis
• Falls der iPod bereits am Gerät angeschlossen ist, betätigen Sie die Taste
SRC (bzw. die Taste SRC auf der Fernbedienung), um das USB-Gerät als
Quelle zu wählen.
• Hinweise zur Kompatibilität Ihres iPod-Modells mit diesem Gerät finden Sie auf
Seite 16.
• Die Funktionen Wiederholen, Shuffle, Musikinformationen anzeigen sind nur
bei angezeigter Track-Nummer möglich.
Music eines angeschlossenen iPod hören - und mehr
Wiedergabe unterbrechen und fortsetzen
Betätigen Sie während der Wiedergabe die Taste B[] am Radio (bzw. die Taste B/[]
auf der Fernbedienung). Um die Wiedergabe fortzusetzen, betätigen Sie diese
Taste nochmals.
Shuffle
Betätigen Sie oder halten Sie die Taste SHF am Radio (bzw. die Taste SHF auf
der Fernbedienung) gedrückt. Daraufhin werden alle Dateien im ausgewählten
Ordner (
SHF) bzw. alle Tracks/Dateien (SHF) auf dem iPod in zufälliger
Reihenfolge wiedergegeben. Betätigen Sie die Taste SHF zur normalen
Wiedergabe nochmals.
1 Drücken Sie einmal die Taste iPod MENU/BAND (bzw. die Taste
BAND/DRV/iPod MENU auf der Fernbedienung), um das Musikmenü
anzuzeigen.
u auf der
2 Drücken Sie die Taste U/AS auf oder u/PS ab (bzw. U/u
Fernbedienung), um eine Liste im Musikmenü auszuwählen. Daraufhin ändert
sich die Menüanzeige wie folgt. (PLAYLISTS t ARTISTS t ALBUMS t
GENRES t SONGS t COMPOSER t AUDIO BOOK t PODCAST)
3 Drücken Sie die Taste B?+(bzw. BB> auf der Fernbedienung), um das
Musikmenü anzuzeigen.
u auf der
4 Wählen Sie mit den Tasten U/AS auf oder u/PS ab (bzw. U/u
Fernbedienung) eine Datei aus und drücken Sie zur Bestätigung die Taste
B?+(bzw. BB> auf der Fernbedienung).
- Drücken Sie die Taste -?b (bzw. .bb auf der Fernbedienung), um
zum vorherigen Menü zurückzukehren.
Informationen über den aktuellen Musiktitel anzeigen
MP3- und WMA-Dateien sind häufig mit Tags versehen. Diese Tags enthalten
Informationen zu Titel, Künstler oder Album. Drücken Sie während der
MP3/WMA-Wiedergabe mehrmals auf DISP. Falls keine Zusatzinformationen
vorhanden sind, wird die Meldung “NO TEXT” angezeigt.
iPod-Einstellungen ändern
1 Drücken Sie zweimal die Taste iPod MENU/BAND (bzw. BAND/DRV/iPod
MENU auf der Fernbedienung) und dann die Tasten B?+ (bzw. BB> auf der
Fernbedienung), um die iPod-Einstellungen zu ändern.
u auf der
2 Drücken Sie die Taste U/AS auf oder u/PS ab (bzw. U/u
Fernbedienung), um eine Einstellungsoption auszuwählen. Ändern Sie nun die
Einstellungen wie folgt. (REPEAT <-> SHUFFLE <-> BOOK SPEED)
3 Wählen Sie mit den Tasten B?+ (bzw. BB> auf der Fernbedienung) eine
Einstellungsoption aus.
u auf der
4 Nehmen Sie mit den Tasten U/AS auf oder u/PS ab (bzw. U/u
Fernbedienung) die Einstellung vor und drücken Sie zur Bestätigung die Taste
B?+ (bzw. BB> auf der Fernbedienung).
- Drücken Sie die Taste -?b (bzw. .bb auf der Fernbedienung), um
zum vorherigen Menü zurückzukehren.
- Es können folgende Einstellungswerte festgelegt werden.
• REPEAT (RPT ALL <-> RPT 1 <-> RPT OFF)
• SHUFFLE (SHF OFF <-> SHF ALBUM <-> SHF ALL)
• BOOK SPEED (Geschwindigkeit für Audiobücher: SLOWER <-> NORMAL
<-> FASTER)
AUTO-CD-/MP3-/WMA-Receiver
13
Anschluss von Zusatzgeräten
-
AUF DER
FERNBED.
-
SRC
SRC
-
-
AM RADIO
1. Schließen Sie ein Zusatzgerät über
ein Eingangskabel an die AUX-Buchse
an.
2. AUX als Quelle wählen.
3. Wiedergabe des angeschlossenen Zusatzgerätes starten.
4. Lautstärke einstellen.
PWR-Regler
drehen
VOLUME
AM RADIO
Betätigen
AUF DER
FERNBED.
Gedrückt halten
MENU
SEL/MENU
Einstellungen ändern
1. Wählen Sie einen Eintrag.
2. Quelle auswählen.
3. Einstellung beenden.
PWR-Regler
drehen
VOLUME
Betätigen
Betätigen
MENU
SEL/MENU
AF(Ausweichfrequenz) ON(EIN)/OFF(AUS)
Sollte die Empfangsqualität abnehmen, stellt der Tuner mit Hilfe der PI- und AFCodes automatisch einen Sender im Netzwerk mit gutem Empfang ein.
REG (Bereich) ON(EIN)/OFF(AUS)
REG ON (EIN): Falls das Empfangssignal des Senders abnimmt, schaltet das
Gerät zu einem anderen Sender innerhalb des Netzwerks um, der dasselbe
Programm ausstrahlt.
REG OFF (AUS): Falls das Empfangssignal des Senders abnimmt, schaltet
das Gerät zu einem Sender innerhalb des Netzwerks um, der dasselbe
Programm ausstrahlt. (Die Sendung kann sich vom bisherigen Programm
unterscheiden.)
TA (Verkehrsdurchsagekennung) ALARM/ON/OFF
TA ALARM: Falls der eingestellte Sender fünf Sekunden lang keine TPInformationen ausstrahlt, ertönt ein doppelter Signalton.
TA SEEK: Falls der eingestellte Sender fünf Sekunden lang keine TPInformationen empfängt, wechselt der Empfänger zum nächsten Sender mit
TP-Informationen.
14
AUTO-CD-/MP3-/WMA-Receiver
PI (Programmkettenkennung) SOUND(TON)/MUTE(STUMM)
PI SOUND (TON): Falls der Ton eines Senders mit einer anderen
Programmkettenkennung nur mit Unterbrechungen zu hören ist, wird der Ton
nach einer Sekunde stumm geschaltet.
PI MUTE (STUMM): Falls ein Sender mit einer anderen PI nicht störungsfrei
zu hören ist, schaltet der Empfänger den Ton sofort stumm
C-T(Uhrzeit) ON/OFF
Die Uhrzeit kann über die RDS-Funktion CT eingestellt werden. Falls kein
RDS CT-Zeitsignal empfangen wird oder die Option CT auf AUS eingestellt
wurde, kann die Uhrzeit manuell eingestellt werden. Hinweise zum Einstellen
der Uhrzeit finden Sie auf Seite 10.
AUX (Zusatzgerät) ON(EIN)/OFF(AUS)
An dieses Gerät können weitere Zusatzgeräte angeschlossen werden. Die
Zusatzgeräte-Einstellung muss beim Anschluss solcher Zusatzgeräte
eingeschaltet werden
AUX (Zusatzgeräte) 00dB/+6dB
Die Lautstärke kann für jede Quelle angepasst werden, um plötzliche Änderungen der Lautstärke zu vermeiden, jedoch nur, wenn bei der Auswahl der Quelle
die Option AUX auf EIN eingestellt wurde.
Die Einstellung lautet entweder 0 dB oder +6 dB. Ohne Einstellung des LineEingangspegels kann der Ton beim Umschalten der Quelle von einem
Zusatzgerät zum nächsten plötzlich sehr laut werden.
DEMO OFF(AUS)/ON(EIN)
Die Anzeige beim Hören einer Gerätequelle kann angepasst werden, so dass
z. B. Informationen, die Funktion oder der Equalizer angezeigt werden.
LCD WHI / RED
Farbe der LCD-Anzeige ändern. WHI (Weiß) <-> RED (Rot)
[LAC5900RIN] LED RED / GRN / AUTO
[LAC6900RIN] LED BLU / RED / AUTO: Tastenfarbe ändern.
COL TM (Farbe der Zeitanzeige ändern)
Die Dauer bis zum Ändern der Farbe der LED-Anzeige zwischen 5 und 60
Sekunden kann nur geändert werden, wenn die Option LED auf AUTO
eingestellt wurde.
SW(Subwoofer) OFF / SW 55HZ / SW 85HZ / SW 120 HZ
Subwoofer aktivieren.
SW OFF <-> SW 55HZ <-> SW 85HZ <-> SW 120 HZ.
DIM(Dimmer) OFF / ON / AUTO
Die Helligkeit des Anzeigefensters kann nur bei eingeschaltetem Gerät
eingestellt werden. Wenn die Option DIMMER auf AUTO eingestellt ist, richtet
sich der Dimmer nach der Dimmer-Einstellung des Fahrzeugs.
DIM L (Dimmerstufe)
In der Einstellung DIM auf EIN/AUTO kann die Dimmerstufe eingestellt werden.
(-2,-1,0,+1,+2)
A-EQ(Auto-EQ) ON/OFF
Die Funktion AUTO-EQ ist nur für bei Musikdateien mit zusätzlichen
Informationen zum Genre möglich. Wenn die Funktion AUTO EQ auf EIN
eingestellt ist, werden POP, KLASSIK, ROCK oder JAZZ je nach Musik-Genre
automatisch ausgewählt.
BEEP2ND (Signalton2)/ALL(ALLE)
BEEP 2ND (Signalton 2): Der Signalton ist nur beim Gedrückthalten einer
Taste (länger als eine Sekunde) zu hören.
BEEP ALL (ALLE): Beim Drücken einer beliebigen Taste ertönt ein Signal.
Störungsbehebung
Störung
Allgemein Gerät lässt sich nicht einschalten. Gerät funktioniert
nicht.
Keine Tonausgabe.
Lautstärke lässt sich nicht
erhöhen.
Die Musiktitel springen.
Keine Wiedergabe
möglich.
Ursache
Leitungen und Anschlüsse sind falsch
angeschlossen.
Sicherung ist durchgebrannt.
Lärm und andere Faktoren können die
Funktion des integrierten Mikroprozessors
beeinflussen.
Kabel sind nicht richtig angeschlossen.
Behebung
Nochmals alle Anschlüsse überprüfen.
Ursache für die Überlastung feststellen und
Sicherung ersetzen. Es muss unbedingt eine
Sicherung mit derselben Nennleistung eingesetzt werden.
Gerät aus- und wieder einschalten.
Kabel richtig anschließen.
Das Gerät ist nicht fest montiert.
Disc ist verschmutzt.
Das Gerät fest montieren.
Reinigen Sie die Disc.
Ermitteln Sie den Disc-Typ.
Es können keine
Radiosender eingestellt
werden.
Die Empfangsstärke der Sender ist zu gering
(bei der automatischen Sendereinstellung.)
Stellen Sie die Sender manuell ein.
Es wurde kein Sender gespeichert oder die
Speicherplatztasten wurden gelöscht (bei der
automatischen Einstellung der Speicherplätze.)
Nehmen Sie die Voreinstellungen der Sender
vor. (Siehe Seite 12.)
iPod
Der iPod funktioniert nicht.
Überprüfen Sie den festen Anschluss des
iPod am Gerät.
Schließen Sie den iPod fest am Gerät an.
Fernbedienung
Gerät funktioniert nicht richtig, Batterie ist schwach.
selbst bei Drücken der entsprechenden Tasten auf der
Fernbedienung.
CD
Radio
Eine neue Batterie einlegen.
AUTO-CD-/MP3-/WMA-Receiver
15
Technische Daten
Allgemein
Ausgangsleistung
Stromversorgung
Lautsprecherimpedanz
Masse
Abmessungen (B x H x T)
Leergewicht
Radio
UKW-Empfänger
Frequenzbereich
Störabstand
Klirrfaktor
Zulässige Empfindlichkeit
MW(AM)-Empfänger
Frequenzbereich
Störabstand
Klirrfaktor
Zulässige Empfindlichkeit
CD
Frequenzgang
Störabstand
Klirrfaktor
Kanaltrennung (1kHz)
AUX
Frequenzgang
Störabstand
Klirrfaktor
Kanaltrennung (1kHz)
Max. Eingangspegel (1kHz)
USB
Version
Line-AUSGANG
Frequenzgang
Ausgangsspannung
Subwoofer (optional)
Frequenzgang
Ausgangsspannung
53W x 4CH (Max.)
DC 12V
4Ω
Negativ
180 x 50 x 176 mm (ohne Bedienteil)
1,3 kg
Kompatible iPod-Modelle
•
•
•
•
•
•
iPod
iPod
iPod
iPod
iPod
iPod
touch
classic
with video (5th generation)
nano (1st generation)
nano (2nd generation)
nano (3rd generation)
87,5-107,9, 87,5-108
55 dB
0,7%
12 dBµV
520-1720 oder 522-1620 kHz
50 dB
1,0%
28 dBµV
20 Hz-20 kHz
80 dB
0,12 %
55 dB
20 Hz-20 kHz
80 dB
0,1 %
45 dB
1,1V
USB 1,1
20 Hz - 20 kHz
1,8 V (Max.)
20 Hz - 120 Hz
1,8 V (Max.)
Änderungen an Ausführung und technischen Daten sind ohne
Vorankündigung vorbehalten.
P/NO : MFL 60361502
16
AUTO-CD-/MP3-/WMA-Receiver
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
