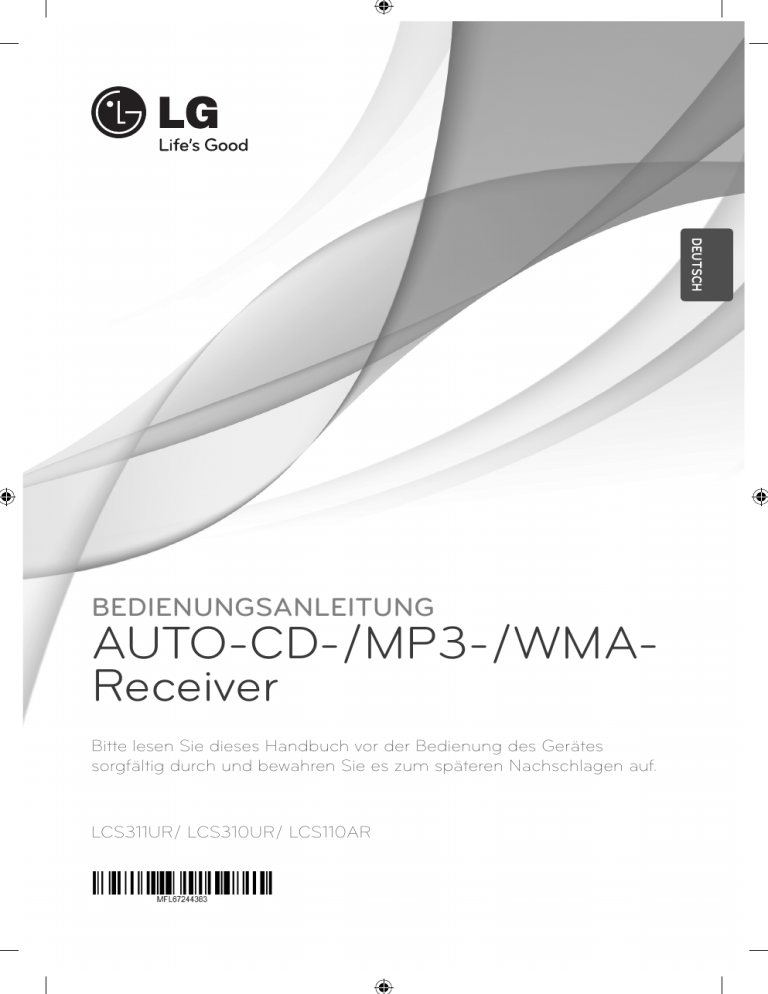

DEUTSCH
BEDIENUNGSANLEITUNG
AUTO-CD-/MP3-/WMAReceiver
Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes
sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
LCS311UR/ LCS310UR/ LCS110AR
2
Erste Schritte
Sicherheitshinweise
1
ACHTUNG
Erste Schritte
GEFAHR VON STROMSCHLÄGEN
NICHT ÖFFNEN
ACHTUNG: UM DIE GEFAHR VON STROMSCHLÄGEN
ZU VERMEIDEN, DAS GEHÄUSE (BZW. DIE
RÜCKSEITE) NICHT ABNEHMEN UND/ODer DAS
GERÄT SELBST REPARIEREN. ES BEFINDEN SICH
KEINE BAUTEILE IM GERÄT, DIE VOM BENUTZER
REPARIERT WERDEN KÖNNEN. REPARATUREN STETS
VOM FACHMANN AUSFÜHREN LASSEN.
Der Blitz mit der Pfeilspitze im
gleichseitigen Dreieck dient dazu,
den Benutzer vor unisolierten und
gefährlichen spannungsführenden
Stellen innerhalb des
Gerätegehäuses zu warnen, an
denen die Spannung groß genug
ist, um für den Menschen die
Gefahr eines Stromschlages zu
bergen.
Das Ausrufezeichen im
gleichseitigen Dreieck dient
dazu, den Benutzer auf
wichtige vorhandene Betriebsund Wartungsanleitungen
in der produktbegleitenden
Dokumentation hinzuweisen.
ACHTUNG: UM BRANDGEFAHR UND DIE GEFAHR
EINES STROMSCHLAGES ZU VERMEIDEN, SETZEN
SIE DAS GERÄT WEDer REGEN NOCH SONSTIGER
FEUCHTIGKEIT AUS.
ACHTUNG: Installieren Sie das Gerät nicht in einem
geschlossenen Raum, z. B. in einem Bücherregal
oder an einem ähnlichen Ort.
Richten Sie Ihre volle Aufmerksamkeit
immer auf das Fahrzeug. Lassen
Sie sich niemals wahrend der
Fahrt ablenken und achten Sie
stets auf das Verkehrsgeschehen.
Einstellungen oder Bedienungen
niemals wahrend der Fahrt
vornehmen. Halten Sie das
Fahrzeug unter Beachtung der
Straßenverkehrsordnung vor der
Bedienung des Gerates an.
Das Gerät nicht über mehrere
Stunden bei sehr niedrigen bzw.
hohen Temperaturen verwenden
(-10 °C bis 60 °C)
Um die Gefahr von Stromschlägen
zu vermeiden, die Abdeckung
oder Rückseite des Gerätes niemals
abnehmen. Im Gerät befinden
sich keine Bauteile, die vom
Benutzer gewartet werden können.
Wartungsarbeiten stets von
Fachpersonal durchführen lassen.
Um die Gefahr von Stromschlägen
zu vermeiden, das Gerät niemals
Tropf- und Spritzwasser, Regen
oder Feuchtigkeit aussetzen.
Das Gerät sollte auf Grund seiner
hohen Gehäusetemperatur nur
eingebaut in einem Fahrzeug
betrieben werden.
Mit diesem Gerät können keine
8-cm-Discs abgespielt werden.
(Es ist ausschließlich für 12-cmDiscs ausgelegt.)
Stellen Sie die Lautstärke während
der Fahrt richtig ein.
Das Gerät niemals fallen lassen
oder Erschütterungen aussetzen.
Dieses Gerät ist für den Einsatz
in Fahrzeugen mit 12-VoltBatterie und negativer Masse
vorgesehen. Überprüfen Sie vor
dem Einbau in einem Wohnmobil,
Transporter oder Bus die
vorhandene Batteriespannung. Zur
Vermeidung von Kurzschlüssen
der Stromversorgung muss das
E-Batteriekabel vor dem Einbau
abgezogen werden.
Erste Schritte
VORSICHT: Dieses Gerät besitzt ein Laser-System.
Um das Gerät richtig zu verwenden, lesen Sie dieses
Benutzerhandbuch sorgfältig durch und bewahren
Sie es auf. Setzen Sie sich zur Wartung mit einem
qualifizierten Servicebetrieb in Verbindung.
Ansonsten tritt sichtbare Laserstrahlung auf.
NIEMALS DIREKT IN DEN LASERSTRAHL BLICKEN.
“Dieses Gerät besitzt eine tragbare Batterie oder
Akku-Batterie.
Sicherheitshinweise zum Herausnehmen der
Batterie aus dem Gerät:
Führen Sie zum Herausnehmen der alten Batterie
bzw. des Batteriepakets die Einzelschritte zum
Einlegen der Batterie in umgekehrter Reihenfolge
durch. Um eine Gefährdung der Umwelt sowie
mögliche Gesundheitsgefährdungen von
Menschen und Tieren zu vermeiden, sollten
Altbatterien in einen geeigneten Behälter einer
Sammelstelle gegeben werden. Altbatterien
niemals zusammen mit dem Hausmüll entsorgen.
Bitte geben Sie Altbatterien an einer kostenlosen
Sammelstelle für Batterien und Akku-Batterien ab.
Die Batterie keiner extremen Hitze aussetzen, wie z.
B. direkte Sonneneinstrah lung, Feuer o. ä.”
Die Einstellung zur Disc-Formatierung muss
auf [Mastered] eingestellt werden, damit
wiederbeschreibbare Discs nach der Formatierung
mit LG Playern kompatibel sind. Discs, die mit dem
Live File System formatiert wurden, können nicht
auf LG Playern wiedergegeben werden.
(Mastered/Live File System: DiscFormatierungssystem unter Windows Vista)
> Vorsicht
Bei falschem Anschluss des Gerätes erscheint
die folgende Meldung.
- Antenne / Anschluss Fernbedienung Kurzschluss :
“ANTENNA / REMOTE ON PORT SHORT
CIRCUIT CHECK”
Schließen Sie das Gerät erneut an und starten
Sie es neu.
Entsorgung von Altgeräten
1. Wenn dieses Symbol eines
durchgestrichenen Abfalleimers
auf einem Produkt angebracht
ist, unterliegt dieses Produkt der
europäischen Richtlinie 2002/96/EC.
2. Alle Elektro- und Elektronik-Altgeräte
müssen getrennt vom Hausmüll über
dafür staatlich vorgesehene Stellen
entsorgt werden.
3. Mit der ordnungsgemäßen Entsorgung
des alten Gerätes vermeiden
Sie Umweltschäden sowie eine
Gefährdung der eigenen Gesundheit.
4. Weitere Informationen zur Entsorgung
des alten Gerätes erhalten Sie
bei der Stadtverwaltung, beim
Entsorgungsamt oder in dem Geschäft,
in dem Sie das Produkt erworben
haben.
Hiermit erklärt LG Electronics, dass
diese(s) Produkt(e) die grundlegenden
Anforderungen und die sonstigen
Bestimmungen der Richtlinie 2006/95/
EC und der ECE Verordnung 10.03 (3.2.9)
erfüllt/erfüllen.
Europäische Vertretung :
LG Electronics Service Europe B.V.
Veluwezoom 15, 1327
AE Almere. The Netherlands
(Tel : +31-(0)36-547-8888)
1
Erste Schritte
Durch Bedienungen, Einstellungen oder Verfahren,
die in diesem Handbuch nicht erwähnt werden,
können gefährliche Strahlungen verursacht werden.
Um direkten Kontakt mit dem Laserstrahl zu
vermeiden, darf das Gehäuse nicht geöffnet
werden.
3
4
Inhaltsverzeichnis
Inhaltsverzeichnis
1
2
1
Erste Schritte
2
5
6
6
7
7
7
Sicherheitshinweise
Vorderes Bedienfeld
Fernbedienung (OPTIONAL)
– Einlegen der Batterien
Hinweise zum abnehmbaren Bedienteil
– Bedienteil anbringen
– Bedienteil abnehmen
2
Anschlüsse
8
8
8
Einbau
– Grundmontage
– Ausbau eines vorhandenen
Autoradios
– ISO-DIN-Montage
Anschlüsse
– Anschluss im Auto
3
4
8
9
9
5
3
Bedienung
10
10
10
10
10
Betrieb
– Grundfunktionen
– Ton vorübergehend stummschalten
– Bedienung des Equalizers (EQ)
– XDSS+ (Extreme Dynamic Sound
System)
– Prüfen der Uhrzeit
– Beleuchtung der Anzeige abschalten
– Gerät zurücksetzen
– Allgemeine Einstellungen ändern
Wiedergabe von CDs
– CD-Wiedergabe unterbrechen und
fortsetzen
– Suche nach einem Abschnitt
innerhalb eines Titels/einer Datei
– Zum nächsten Titel/zur nächsten
Datei springen
– Informationen über den aktuellen
Musiktitel anzeigen
– Beliebige Wiedergabe von Titeln/
Dateien
Musik von Zusatzgeräten hören
– Plötzliche Änderungen der Lautstärke
beim Wechsel der Eingangsquelle vermeiden
Radio hören
– Radiosender manuell speichern
– Einen gespeicherten Sender
auswählen
– TUNER-Einstellungen vornehmen
USB-Gerät verwenden (OPTIONAL)
– Zu einem anderen Gerät wechseln
– Schnellsuche nach der gewünschten
Datei
– Anforderungen zur Wiedergabe von
USB-Geräten
10
10
10
11
12
12
12
13
13
13
14
14
15
15
15
16
17
17
17
17
4
Störungsbehebung
18
Störungsbehebung
5
Anhang
19
Technische Daten
Erste Schritte
5
Vorderes Bedienfeld
a
c
d e
l
m
n
f
g
hi
1
Erste Schritte
b
jk
o p q r
s
t
u
a SRC/ • OFF
• Drücken Sie diese Taste, um eine Quelle
auszuwählen.
• Halten Sie diese Taste gedrückt, um das Gerät
ein- und auszuschalten.
j DISP
• Zum Anzeigen der Uhrzeit diese Taste drücken.
• Halten Sie diese Taste gedrückt, um
die Beleuchtung der Anzeige ein- und
auszuschalten.
b
k MUTE
Ton vorübergehend stummschalten.
Zurück zum vorherigen Schritt.
c Lautstärkeregler
• Einstellen der Lautstärke.
• Übernehmen der Einstellungen.
• Tracks, Dateien oder Speicherplatztasten
anzeigen.
l `
Einstellungsmenü aufrufen.
d BAND
Frequenzband im TUNER-Modus einstellen.
• TA (OPTIONAL)
Halten Sie diese Taste gedrückt, um nach
Sendern mit TA/TP-Informationen zur suchen.
n FUNC
Wiedergabetitel in jeder Betriebsart festlegen.
e Fernbedienungssensor (OPTIONAL)
f Anzeigefenster
g EQ/• XDSS+
Verbesserung der Klangqualität.
• Drücken Sie diese Taste, um die EQ-Funktion
auszuwählen.
• Halten Sie diese Taste gedrückt, um die
Funktion XDSS+ auszuwählen.
h B
Disc auswerfen.
i 6
Bedienungsfeld öffnen.
m
/
Überspringen/ Suchen/ Suchlauf/
Sendereinstellung
o N
Wiedergabe starten und anhalten.
p INT
Anspielen
q RPT
Wiederholte Wiedergabe
r SHF
Zufalls-Wiedergabe
s Numeric buttons (1 - 6)
Auswahl eines Speicherplatzes in der
Betriebsart TUNER.
t AUX
Bei Anschluss eines tragbaren Players kann
die Musik über dieses Gerät wiedergegeben
werden.
u USB-Anschluss (OPTIONAL)
6
Erste Schritte
Fernbedienung
(OPTIONAL)
1
ENTER/ LIST
• Übernehmen der Einstellungen.
• Tracks, Dateien oder Speicherplatztasten
anzeigen.
Erste Schritte
i DISP
• Zum Anzeigen der Uhrzeit diese Taste drücken.
• Halten Sie diese Taste gedrückt, um
die Beleuchtung der Anzeige ein- und
auszuschalten.
j RPT
Wiederholte Wiedergabe
k INT
Anspielen
l Nummerntasten (1 - 6)
Auswahl eines Speicherplatzes in der
Betriebsart TUNER.
a SRC/ • OFF
• Drücken Sie diese Taste, um eine Quelle
auszuwählen.
• Halten Sie diese Taste gedrückt, um das Gerät
auszuschalten.
b FUNC
Wiedergabetitel in jeder Betriebsart festlegen.
• MENU
Halten Sie diese Taste gedrückt, um das
Einstellungsmenü aufzurufen.
c BAND
Frequenzband im TUNER-Modus einstellen.
DRV (OPTIONAL)
Zum nächsten USB-Laufwerk wechseln.
d d/M Wiedergabe starten und anhalten.
e SHF Zufalls-Wiedergabe.
f MUTE Ton vorübergehend stummschalten.
g VOLUME W/S
Einstellen der Lautstärke.
h c/v
Überspringen/ Suchen/ Suchlauf/
Sendereinstellung
Zurück zum vorherigen Schritt.
w/s
• Liste auf/ab
• Einstellungen vornehmen.
• 10 MP3-/WMA-Titel zurück- bzw. vorspringen,
falls kein oder ein Ordner auf der CD
vorhanden ist.
• Zum vorherigen bzw. nächsten Ordner
wechseln, falls mehr als zwei Ordner auf der
CD vorhanden sind.
Einlegen der Batterien
1. Hebeln Sie die Batteriehalterungmit einem Stift
oder Kugelschreiberheraus.
2. Legen Sie die Batterie mit der richtigenPolung
4 und 5 in dieBatteriehalterung ein.
3. Setzen Sie die Batteriehalterungwieder ein.
, Hinweis
 Nur eine CR2025 Lithium-Batterie (3 V)
verwenden.
 Die Batterie bei längerem Nichtgebrauch
der Fernbedienung herausnehmen.
 Das Gerät nicht an feuchten Orten
aufbewahren.
 Die Batterie nicht mit Metallgegenständen
berühren.
 Die Batterie nicht zusammen mit
Metallgegenständen aufbewahren.
Anschlüsse
Hinweise zum
abnehmbaren Bedienteil
7
Bedienteil abnehmen
1. Drücken Sie die Taste 6 , um das Bedienteil zu
lösen.
Bedienteil anbringen
2
1. Setzen Sie die linke Seite des Bedienungsfeldes
in die Nut ein.
2. Drücken Sie die rechte Seite des Bedienungsfeldes
fest, bis ein Klicken zu hören ist.
> Vorsicht
 Bei nicht richtig angebrachtem Bedienteil
funktionieren die Tasten u. U. nicht.Drücken
Sie das Bedienteil in diesem Fall vorsichtig
auf das Gerät.
3. Nehmen Sie das Bedienteil vom Gerät ab.
4. Verwahren Sie das abgenommeneBedienteil im
Schutzetui.
 Das Bedienteil sollte nicht bei hohen
Temperaturen oder direkterSonneneinstrahlung
aufbewahrt werden.
 Das Bedienteil niemals fallen lassen oder
starken Erschütterungen aussetzen.
 Es dürfen keine flüchtigen Stoffe wie Benzin,
Verdünner oder Insektenspraysauf die
Oberfläche des Bedienteils gelangen.
Bedienungsfeld
Schutzetui
, Hinweis
Wischen Sie die Kontakte auf der Rückseite
des Bedienteils gelegentlich mit einem
Baumwolltuch und etwasAlkohol ab.
Schalten Sie aus Sicherheitsgründen vor der
Reinigung die Zündung aus und ziehen Sie
den Zündschlüssel ab.
Anschlüsse
2. Drücken Sie das Bedienungsfeld nach rechts.
8
Anschlüsse
3. Schieben Sie den Hebel in eineder beiden
seitlichen Öffnungen im Gerät ein. Wiederholen
Sie den Vorgang aufder anderen Seite und
ziehen Siedas Gerät aus dem Schacht.
Einbau
Grundmontage
Achten Sie vor dem Einbau darauf, dasssich der
Zündschalter in der Stellung AUS befindet und
klemmen Sie die Autobatterie ab, um einen Kurzschluss
zu vermeiden.
ISO-DIN-Montage
2
Anschlüsse
Biegen Sie
dieKlauen je
nachStärke
desArmaturenbretts um.
Bedienungsfeld
Bedienungsfeld
1. Bauen Sie ein evtl. vorhandenes Autoradio aus.
2. Nehmen Sie alle nötigen Anschlüssevor.
3. Bauen Sie den Radioschacht ein.
4. Schieben Sie das Gerät in den Radioschacht ein.
1. Schieben Sie das Gerät in denISO-DIN-Rahmen.
2. Befestigen Sie die vom alten Gerätentfernten
Schrauben.
3. Schieben Sie das Gerät und den Rahmen in den
Armaturen schachtein.
4. Befestigen Sie die Armaturenblende bzw. die
Adapterblende.
5. Setzen Sie den Justierrahmen auf das Gerät.
Ausbau eines vorhandenen
Autoradios
Ist bereits eine Halterung für den Receiver im
Armaturenbrett vorhanden, muss diese ausgebaut
wer-den.
1. Lösen Sie die Halteschraube auf der Rückseite
des Gerätes.
2. Nehmen Sie das Bedienteil und den
Justierrahmen vom Gerät ab.
6. Setzen Sie das Bedienteil auf das Gerät.
Anschlüsse
9
Anschlüsse
Anschluss im Auto
Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und
klemmen Sie den Anschluss der Autobatterie ab, um Kurzschlüsse zu vermeiden.
Hinten rechts (Sub-Woofer rechts)
Vorne rechts
Verstärker
(OPTIONAL)
ab c d ab c d
ef g h ef g h
Automatische
Antenne
Steuerrelais
B f Automatische Antenne (Blau)
B g Dimmer (Rosa)
B c Zur Zündung (Rot)
Dimmer-Schalter
Zündschalter
A
B h Masse (-) (Schwarz)
BATTERIE
B e Fernbedienung Ein (Blau/Weiß) Verstärker
(OPTIONAL)
(OPTIONAL)
a
b
A
c
A
d
A
e
A
f
A
g
A
h
A
B d Zur Batterie (+) (Gelb)
A a Grau: Vorne rechts +
A b Grau/Schwarz gestreift: Vorne rechts A c Violett: Hinten rechts +
B b Telefon stummschalten (Orange)
(OPTIONAL)
A d Violett/Schwarz gestreift: Hinten rechts A e Weiß: Vorne links +
A f Schwarz/Weiß gestreift: Vorne links -
B a Kein Anschluss
A g Grün: Hinten links +
A h Grün/Schwarz gestreift: Hinten links -
2
Anschlüsse
Zum Audioausgang
Zum Audioeingang
(OPTIONAL)
(OPTIONAL)
Hinten links (Sub-Woofer links)
Vorne links
10
Bedienung
Betrieb
Grundfunktionen
1. Drücken Sie zum Einschalten des Gerätes eine
beliebige Taste am Gerät.
2. Wählen Sie mit der Taste SRC eine Quelle aus.
3. Drehen Sie den Lautstärkeregler, um die
Lautstärke des Gerätes einzustellen.
Oder drücken Sie die Tasten VOLUME W/S auf
der Fernbedienung.
, Hinweis
Falls keine Quelle angeschlossen ist, wird keine
Quelle erkannt.
3
XDSS+ (Extreme Dynamic
Sound System)
Diese Funktion dient zur Verstärkung der Höhen
und Bässe.
1. Halten Sie die Taste EQ/• XDSS+ am Gerät
gedrückt.
2. Halten Sie diese Taste zum Beenden der Funktion
nochmals gedrückt.
Prüfen der Uhrzeit
1. Betätigen Sie zur Anzeige der Uhrzeit einmal die
Taste DISP.
2. Betätigen Sie diese Taste zum Ausblenden der
Uhrzeit nochmals.
Bedienung
Ton vorübergehend
stummschalten
Beleuchtung der Anzeige
abschalten
1. Drücken Sie die Taste MUTE am Gerät.
Oder drücken Sie die Taste MUTE auf der
Fernbedienung.
2. Drücken Sie für den normalen Ton nochmals auf
MUTE.
1. Halten Sie die Taste DISP gedrückt.
Bedienung des Equalizers (EQ)
Mit dem Equalizer wird die Signalstärke von
Audiofrequenzen erhöht oder verringert. Auf diese
Weise können Sie den Klang an Ihre Vorlieben
anpassen. Betätigen Sie zur Wahl des Equalizers
mehrmals die Taste EQ/• XDSS+ am Gerät. In der
Anzeige erscheinen die folgenden Meldungen.
POP / CLASSIC / ROCK / JAZZ / VOCAL /
SALSA / SAMBA / REGGAE / RUSSY / USER 1
/ USER 2 / Aus (keine Anzeige)
, Hinweis
 Der Equalizer kann angepasst werden, wenn
die Funktion XDSS+ auf “Aus” eingestellt ist.
 Der Klangpegel lässt sich beliebig anpassen.
Rufen Sie den USER 1/2-Modus auf und
betätigen Sie die Taste ` am Gerät, um den
Klangpegel (BASS [Bässe], MID [Mitteltöne],
TRB [Höhen], BAL [Lautsprecher links/rechts],
FAD [Lautsprecher vorn/hinten], S--W
[Sub-Woofer: optional]) einzustellen. Die
Einstellungen werden für den gewählten
USER 1/2-Modus automatisch gespeichert.
Siehe Kapitel “Klangeinstellungen [SOUND] ”
für den USER 1/2-Modus auf Seite 11.
2. Zum Einschalten nochmals gedrückt halten.
, Hinweis
Betätigen Sie bei ausgeschalteter Beleuchtung
eine beliebige Taste, um die Beleuchtung
einzuschalten. Nach einigen Sekunden schaltet
sich die Anzeige automatisch wieder aus.
Gerät zurücksetzen
Falls das Gerät nicht mehr reagiert, kann es
zurückgesetzt werden.
1. Nehmen Sie das Bedienungsfeld ab.
Hinweise zum Abnehmen des Bedienungsfeldes
finden Sie auf Seite 7.
2. Drücken Sie den RESET-Taster mit einem spitzen
Gegenstand ein.
Bedienung
Allgemeine Einstellungen
ändern
11
(Lautsprecher links/rechts), FAD (Lautsprecher
vorn/hinten) und S--W (Sub-Woofer: optional)
eingestellt werden.
Einstellungen für [SOUND], [LIGHT] oder [OTHER]
vornehmen.
Beleuchtungseinstellungen [LIGHT]
Am Gerät
Die Anzeige kann in den Stufen DIM oder DIM L
gedimmt werden.
1. Drücken Sie die Taste `.
2. Drehen Sie am Lautstärkeregler, wählen Sie
[SOUND], [LIGHT] oder [OTHER] und drücken Sie
auf den Regler.
3. Drehen Sie am Lautstärkeregler, wählen Sie eine
Einstellung und drücken Sie auf den Regler.
4. Drehen Sie den Lautstärkeregler im bzw.
entgegen dem Uhrzeigersinn, um eine der
Einstellungen auszuwählen.
5. Drücken Sie zur Bestätigung auf den
Lautstärkeregler.
Um zum vorherigen Schritt zurückzukehren,
betätigen Sie die Taste
.
1. Halten Sie die Taste FUNC/• MENU gedrückt.
2. Wählen Sie mit den Tasten w / s die Einstellung
[SOUND], [LIGHT] oder [OTHER] und drücken Sie
ENTER.
3. Wählen Sie mit den Tasten w / s eine
Betriebsart und drücken Sie ENTER.
4. Nehmen Sie mit den Tasten w / s die
Einstellung vor.
5. Betätigen Sie zum Übernehmen der
Einstellungen die Taste ENTER.
Um zum vorherigen Schritt zurückzukehren,
.
betätigen Sie die Taste
Klangeinstellungen [SOUND]
Der Klang kann über die Einstellungen (BASS
[Bässe], MID [Mitteltöne], TRB [Höhen], BAL
[Lautsprecher links/rechts], FAD [Lautsprecher vorn/
hinten] und S--W [Sub-Woofer: optional) eingestellt
werden.
 Aktivieren des EQ im USER 1/2-Modus: Der Klang
kann über die Einstellungen (BASS [Bässe], MID
[Mitteltöne], TRB [Höhen], BAL [Lautsprecher
links/rechts], FAD [Lautsprecher vorn/hinten] und
S--W [Sub-Woofer: optional) eingestellt werden.
 Aktivieren des EQ in einem anderen Modus
als USER 1/2: Die Klangqualität kann über BAL
Einstellungen
Beschreibung
DIM ON
Die Beleuchtung
der Anzeige wird
ausgeschaltet.
DIM OFF
Die Beleuchtung
der Anzeige wird
eingeschaltet.
DIM AUTO
Der Dimmer arbeitet
je nach Einstellung des
Fahrzeugdimmers.
 DIM L (Dimmerstufe): In der Einstellung DIM
auf ON/AUTO kann die Dimmerstufe eingestellt
werden. (-2, -1, 0, +1, +2)
3
Bedienung
Auf der Fernbedienung
 DIM (Dimmer) OFF/ ON/ AUTO: Die Helligkeit des
Anzeigefensters kann nur bei eingeschaltetem
Gerät eingestellt werden.
12
Bedienung
Weitere Einstellungen [OTHER]
3
Bedienung
 AUX (Zusatzgeräte) ON/ OFF
An dieses Gerät können Zusatzgeräte
angeschlossen werden. Die Einstellung
Zusatzgeräte sollte bei einem angeschlossenen
Zusatzgerät aktiviert werden.
 BEEP 2ND/ ALL
BEEP 2ND: Der Signalton ist nur beim Gedrückt
halten einer Taste länger als zwei Sekunden zu
hören.
BEEP ALL: Beim Drücken einer beliebigen Taste
ertönt ein Signal.
 A-EQ (Auto EQ) ON/ OFF
Die Funktion AUTO-EQ ist nur für bei
Musikdateien mit zusätzlichenInformationen
zum Genre möglich. Wenn die Funktion
AUTO EQ auf ON eingestellt ist, werden POP,
KLASSIK, ROCK oder JAZZ je nach Musik-Genre
automatisch ausgewählt.
 SW (Subwoofer) OFF/ SW 55 Hz/ SW 85 Hz/ SW
120 Hz
Subwoofer aktivieren.
SW OFF <-> SW 55 Hz <-> SW 85 Hz <-> SW 120 Hz.
 DEMO OFF/ ON
Während der Wiedergabe einer Eingangsquelle
können verschiedene Standard-Informationen
angezeigt werden (Funktionsname, EqualizerName usw.)
 CLK (Uhr)
Hinweise zu Geräten, die RDS nicht unterstützen,
aber auch bei Unterstützung von RDS.
- Falls kein RDS CT-Zeitsignal empfangen wird
oder die Option CT auf OFF eingestellt wurde,
kann die Uhrzeit manuell eingestellt werden.
Die Uhrzeit wird wie folgt eingestellt;
1. Wählen Sie die Quelle TUNER.
2. Stellen Sie die Einstellung CT auf OFF.
(Hinweise zur Einstellung der Funktion CT
(Uhrzeit) auf ON/OFF finden Sie im Kapitel
“TUNER-Einstellungen” auf den Seiten 16.)
3. Wählen Sie mit der Taste ` am Gerät das
Menü [OTHER] und wählen Sie durch Drehen
des Lautstärkereglers den Eintrag CLK.
4. Stellen Sie durch Drehen des Lautstärkereglers
die Stunde ein.
5. Drücken Sie zur Bestätigung auf den
Lautstärkeregler.
6. Stellen Sie durch Drehen des
Lautstärkereglers die Minuten ein.
7. Drücken Sie zur Bestätigung auf den
Lautstärkeregler.
- Bei Empfang von RDS CT-Daten:
Bei empfangenen RDS CT-Informationen wird
die Uhr angezeigt.
- Falls RDS nicht unterstützt wird, kann die
Uhrzeit über die Schritte 3-7 manuell eingestellt
werden.
Wiedergabe von CDs
1. Legen Sie eine CD ein.
2. Drehen Sie den Lautstärkeregler, um die
Lautstärke des Gerätes einzustellen.
Oder drücken Sie die Tasten VOLUME W/S auf
der Fernbedienung.
CD-Wiedergabe unterbrechen
und fortsetzen
1. Drücken Sie die Taste N am Gerät, um die
Wiedergabe zu unterbrechen.
Oder drücken Sie die Taste d/M auf der
Fernbedienung.
2. Zum Fortsetzen der Wiedergabe diese Taste
erneut betätigen.
Suche nach einem Abschnitt
innerhalb eines Titels/einer
Datei
1. Halten Sie die Taste
/
am Gerät während
der Wiedergabe etwa eine Sekunde lang
gedrückt.
Oder halten Sie die Taste c / v auf der
Fernbedienung gedrückt.
2. Drücken Sie an der gewünschten Stelle die
Taste N am Gerät.
Oder drücken Sie die Tasten d/M auf der
Fernbedienung.
Bedienung
Zum nächsten Titel/zur
nächsten Datei springen
Drücken Sie die Taste
/
Beliebige Wiedergabe von
Titeln/Dateien
am Gerät.
Oder drücken Sie die Taste c/v auf der
Fernbedienung.
Oder
1. Drücken Sie den Lautstärkeregler am Gerät.
Oder drücken Sie die Taste ENTER auf der
Fernbedienung.
2. Drehen Sie den Lautstärkeregler am Gerät,
wählen Sie den gewünschten ROOT bzw.
Ordner und drücken Sie auf den Regler.
Oder drücken Sie die Taste w / s und drücken
Sie die Taste ENTER auf der Fernbedienung.
3. Drehen Sie den Lautstärkeregler am Gerät,
wählen Sie den gewünschten Titel/die Datei
und drücken Sie auf den Regler.
Oder drücken Sie die Taste w / s und drücken
Sie die Taste ENTER auf der Fernbedienung.
Über die einzelnen Tasten
1. Betätigen Sie die Taste INT/ RPT/ SHF.
2. Betätigen Sie zur normalen Wiedergabe diese
Taste nochmals.
Oder
Über die Taste FUNC
Am Gerät
1. Drücken Sie die Taste FUNC.
2. Drehen Sie am Lautstärkeregler, wählen Sie eine
Einstellung und drücken Sie auf den Regler.
3. Wählen Sie über den Lautstärkeregler den
gewünschten Eintrag.
4. Drücken Sie auf den Lautstärkeregler, um die
Einstellung auszuwählen.
Um zum vorherigen Schritt zurückzukehren,
.
betätigen Sie die Taste
.
Auf der Fernbedienung
1. Betätigen Sie die Taste FUNC/• MENU.
Informationen über den
aktuellen Musiktitel anzeigen
MP3-/WMA-Dateien sind häufig mit Tags versehen.
Diese Tags können Informationen zu Titel, Künstler
oder Album enthalten.
Drücken Sie während der Wiedergabe einer MP3-/
WMA-/CD TEXT-Datei mehrmals die Taste DISP. Falls
keine Zusatzinformationen vorhanden sind, wird
die Meldung “NO TEXT” angezeigt.
2. Wählen Sie mit den Tasten w / s einen Eintrag
und drücken Sie auf den Regler.
3. Wählen Sie mit den Tasten w / s die
gewünschte Einstellung aus.
4. Drücken Sie zum Übernehmen der Einstellung
auf ENTER.
Um zum vorherigen Schritt zurückzukehren,
.
betätigen Sie die Taste
 INT (Anspielen)
Es werden die ersten zehn Sekunden aller
Titel/Dateien (INT) bzw. jede Datei im
INT) bzw. auf der Disc
ausgewählten Ordner (
wiedergegeben.
 RPT (Wiederholen)
Daraufhin werden die ausgewählten Tracks/
RPT) auf
Dateien (1 RPT) bzw. der Ordner (
der Disc mehrmals wiedergegeben.
 SHF (Shuffle)
Daraufhin werden alle Dateien im ausgewählten
SHF)
Ordner (SHF) bzw. alle Tracks/Dateien (
auf der Disc in zufälliger Reihenfolge
wiedergegeben. Wenn Sie während der ZufallsWiedergabe die Taste
betätigen, gelangen
Sie nicht zurück zum vorherigen Titel.
3
Bedienung
, Hinweis
Um zum vorherigen Titel zu springen,
betätigen Sie innerhalb der ersten drei
Sekunden der Spielzeit kurz die Taste
13
14

Bedienung
, Hinweis
: Während der Wiedergabe einer MP3-/
WMA-Datei wird dieses Symbol angezeigt.
 Die Kompatibilität dieses Gerätes mit
MP3-/WMA-Discs unterliegt folgenden
Einschränkungen:
1. Samplingfrequenz: 8 kHz bis 48 kHz (MP3)
22,05 kHz bis 48 kHz (WMA)
2. Bitrate: zwischen 8 Kbps bis 320 Kbps
(einschl. VBR) (MP3) bzw. 32 Kbps bis 320
Kbps (WMA)
3. Das Dateisystem einer CD-R/CD-RW sollte
das Format "ISO 9660" besitzen.
3
4. Falls MP3-/WMA-Dateien mit einer Software
ohne DATEISYSTEM erzeugt werden, z. B.
"Direct-CD", können keine MP3-/WMADateien abgespielt werden. Wir empfehlen
das Programm "Easy-CD Creator", mit dem
ein ISO9660-Dateisystem erzeugt wird.
ISO9660 file system.
Bedienung
Die Einstellung zur Disc-Formatierung
muss auf [Mastered] eingestellt werden,
damit wiederbeschreibbare Discs nach der
Formatierung mit LG Playern kompatibel sind.
Discs, die mit dem Live File System formatiert
wurden, können nicht auf LG Playern
wiedergegeben werden.
(Mastered/Live File System: DiscFormatierungssystem unter Windows Vista)
Außerdem ist zu beachten, dass für das
Herunterladen von MP3/WMA-Dateien
aus dem Internet eine Genehmigung
erforderlich ist. Unser Unternehmen ist
nicht zur Erteilung solcher Genehmigungen
berechtigt. Die erforderlichen
Genehmigungen sind bei den jeweiligen
Urheberrechtsinhabern einzuholen.
Musik von
Zusatzgeräten hören
1. Schließen Sie das Zusatzgerät über ein LineEingangskabel an die Buchse AUX an.
2. Wählen Sie die Quelle AUX.
3. Starten Sie die Wiedergabe auf dem
angeschlossenen Zusatzgerät.
4. Drehen Sie den Lautstärkeregler, um die
Lautstärke des Gerätes einzustellen.
Oder drücken Sie die Tasten VOLUME W/S auf
der Fernbedienung.
Plötzliche Änderungen der
Lautstärke beim Wechsel der
Eingangsquelle ver-meiden
Nur in der Einstellung ON für die Option AUX kann
die Lautstärke für jede einzelne Quelle eingestellt
werden, um plötzliche Lautstärkeänderungen zu
vermeiden. Wählen Sie dazu für die Option GAIN
die Einstellung 0 / +6.
1. Drücken Sie die Taste FUNC am Gerät.
Oder drücken Sie die Taste FUNC/• MENU auf
der Fernbedienung.
2. Drehen Sie den Lautstärkeregler am Gerät.
Oder nehmen Sie mit den Tasten w / s auf der
Fernbedienung die Einstellung vor. (GAIN 0 / +6)
3. Drücken Sie den Lautstärkeregler am Gerät.
Oder drücken Sie die Taste ENTER auf der
Fernbedienung, um die Einstellung zu
übernehmen.
4. Um zum vorherigen Schritt zurückzukehren,
betätigen Sie die Taste
.
Bedienung
15
Radio hören
Einen gespeicherten Sender
auswählen
1. Drücken Sie zur Auswahl der Quelle TUNER
mehrmals die Taste SRC.
1. Drücken Sie mehrmals die Taste BAND, um ein
Frequenzband auszuwählen.
2. Drücken Sie mehrmals die Taste BAND, um ein
Frequenzband auszuwählen.
2. Drücken Sie den Lautstärkeregler am Gerät.
Oder drücken Sie die Taste ENTER auf der
Fernbedienung.
3. Halten Sie zur manuellen Suche die Taste
/
am Gerät gedrückt, bis die Anzeige
“MANUAL“ erscheint. Drücken Sie zur Auswahl
der gewünschten Frequenz mehrmals diese
Taste.
Oder halten Sie die Taste c / v auf der
Fernbedienung gedrückt.
Drücken Sie zur automatischen Suche die Taste
/
am Gerät, bis die Anzeige “SEARCH“
erscheint.
Oder drücken Sie die Tasten c / v auf der
Fernbedienung.
Radiosender manuell
speichern
1. Betätigen Sie die Taste BAND, um das
gewünschte Frequenzband zu speichern.
/
am Gerät gedrückt,
2. Halten Sie die Taste
bis ein Signalton zu hören ist.
Oder halten Sie die Taste c / v auf der
Fernbedienung gedrückt.
3. Betätigen Sie zur Auswahl der gewünschten
Frequenz mehrmals diese Taste.
4. Halten Sie eine der Speicherplatztasten 1 bis 6
gedrückt, bis ein Signalton zu hören ist.
5. Wiederholen Sie für weitere Sender die Schritte
1 bis 4.
, Hinweis
Wenn Sie einen Radiosender für eine
Speicherplatztaste speichern wollen,
diebereits durch einen Sender des gleichen
Frequenzbandes belegt ist, wird dervorhandene
Sender automatisch gelöscht.
4. Drücken Sie den Lautstärkeregler.
Oder drücken Sie die Taste ENTER auf der
Fernbedienung.
Oder
Drücken Sie die Taste BAND gefolgt von der
gewünschten Speicherplatztaste 1 bis 6.
3
Bedienung
4. Drehen Sie den Lautstärkeregler, um die
Lautstärke des Gerätes einzustellen.
Oder drücken Sie die Tasten VOLUME W/S auf
der Fernbedienung.
3. Wählen Sie über den Lautstärkeregler eine
Speicherplatztaste aus.
Oder drücken Sie die Tasten w / s auf der
Fernbedienung.
16
Bedienung
TUNER-Einstellungen
vornehmen
INFO
SOCIAL
CLASSICS
SPORT
RELIGION
OTHER M
EDUCATE
PHONE IN
JAZZ
Am Gerät
DRAMA
TRAVEL
COUNTRY
1. Drücken Sie die Taste FUNC.
CULTURE
LEISURE
NATION M
2. Drehen Sie am Lautstärkeregler, wählen Sie eine
Einstellung und drücken Sie auf den Regler.
SCIENCE
DOCUMENT
OLDIES
3. Drehen Sie am Lautstärkeregler, wählen Sie eine
Einstellung und drücken Sie auf den Regler.
VARIED
POP M
FOLK M
WEATHER
ROCK M
4. Um zum vorherigen Schritt zurückzukehren,
betätigen Sie die Taste
.
Auf der Fernbedienung
1. Betätigen Sie die Taste FUNC/• MENU.
2. Wählen Sie mit den Tasten w / s einen Eintrag
und drücken Sie auf ENTER.
3
3. Nehmen Sie mit den Tasten w / s die
Einstellungen vor und drücken Sie ENTER.
Bedienung
4. Um zum vorherigen Schritt zurückzukehren,
.
betätigen Sie die Taste
 A/S (Autom. speichern)
Die sechs stärksten Senderfrequenzen werden
automatisch auf denSpeicherplatznummern 1bis
6 in der Reihenfolge ihrer Empfangsstärke gespeichert. Um die Suche zu beenden, drücken Sie
den Lautstärkeregler (oder die Taste ENTER auf
der Fernbedienung).
 P/S (Programmsuche)
Es werden alle gespeicherten Sender
nacheinander aufgerufen. Um die Suche zu
beenden, drücken Sie den Lautstärkeregler (oder
die Taste ENTER auf der Fernbedienung).
 SENS (Tuner-Empfindlichkeit) MID/ HI/ LOW
In Bereichen mit schwachem Signalempfang
kann die Empfindlichkeit desTuners erhöht
werden, so dass mehr Sender gefunden werden.
Je schwächer der Empfang ist, desto geringer
sollte dieser Wert eingestellt werden.
RDS (OPTIONAL)
 PTY (Programmart)
Daraufhin werden Radiosender nach
Programmart vom UKW-Tuner folgender-maßen
gesucht. Die Programmarten werden wie folgt
angezeigt.
NEWS
FINANCE
EASY M
AFFAIRS
CHILDREN
LIGHT M
 AF (Alternative frequency) ON/ OFF
Sollte die Empfangsqualität abnehmen, stellt
der Tuner mit Hilfe der PI- und AF-Codes
automatisch einen anderen Sender innerhalb
des Netzwerks mit einem besseren Empfang ein.
 REG (Bereich) ON/ OFF
REG ON: Falls das Empfangssignal des Senders
abnimmt, schaltet das Gerät zu einem anderen
Sender innerhalb des Netzwerks um, der
dasselbeProgramm ausstrahlt.
REG OFF: Falls das Empfangssignal des
Senders abnimmt, schaltetdas Gerät zu einem
Sender innerhalb des Netzwerks um, der
dasselbeProgramm ausstrahlt. (In diesem Modus
kann das ausgestrahlte Programm vom aktuellen
Programm abweichen.)
 TA (Verkehrsdurchsagekennung) ALARM/ SEEK
TA ALARM: Falls der eingestellte Sender
fünf Sekunden lang keine TP-Informationen
ausstrahlt, ertönt ein doppelter Signalton.
TA SEEK: Falls der eingestellte Sender fünf
Sekunden lang keine TP-Informationen empfängt,
wechselt der Empfänger zum nächsten Sender
mit TP-Informationen.
 PI (Programmkettenkennung) SOUND/ MUTE
PI SOUND: Falls die Frequenz eines eingestellten
Senders auf eine AF (Ausweichfrequenz) mit
einer unbekannten Programmkettenkennung
(PI)eingestellt wird, ist der Ton fortwährend zu
hören.
PI MUTE: Falls die Frequenz eines eingestellten
Senders auf eine AF mit einer unbekannten
Programmkettenkennung (PI) eingestellt wird,
wirdder Ton vorübergehend stummgeschaltet.
 CT (Uhrzeit) ON/ OFF
Die Uhrzeit kann über die RDS-Funktion
CTeingestellt werden. Falls keinRDS CT-Zeitsignal
empfangen wird oder die Option CT auf OFF
eingestelltwurde, kann die Uhrzeit manuell
eingestellt werden. Hinweise zum Einstellender
Uhrzeit finden Sie auf Seite 12.
Bedienung
USB-Gerät verwenden
(OPTIONAL)
1. Öffnen Sie den USB-Verschluss.
2. Schließen Sie das USB-Gerät an.
3. Drücken Sie zur Auswahl der Quelle USB
mehrmals die Taste SRC.
4. Drehen Sie den Lautstärkeregler, um die
Lautstärke des Gerätes einzustellen.
Oder drücken Sie die Tasten VOLUME W/S auf
der Fernbedienung.
Zu einem anderen Gerät
wechseln
Schnellsuche nach der
gewünschten Datei
Gewünschte Dateien können ausgewählt und
wiedergegeben werden, unabhängig von der
Reihenfolge auf dem USB-Gerät.
1. Drücken Sie den Lautstärkeregler am Gerät.
Oder drücken Sie die Taste ENTER auf der
Fernbedienung.
2. Drehen Sie den Lautstärkeregler am Gerät,
wählen Sie den gewünschten ROOT bzw.
Ordner und drücken Sie auf den Regler.
Oder drücken Sie die Taste w / s und drücken
Sie die Taste ENTER auf der Fernbedienung.
3. Drehen Sie den Lautstärkeregler am Gerät,
wählen Sie den gewünschten Titel/die Datei
und drücken Sie auf den Regler.
Oder drücken Sie die Taste w / s und drücken
Sie die Taste ENTER auf der Fernbedienung.
, Hinweis
Die weiteren Funktionen gleichen denen im
Kapitel “Wiedergabe von CDs”. Siehe Seiten 12-13.
Anforderungen zur
Wiedergabe von USB-Geräten
 Ein USB-Gerät niemals während des Betriebs
trennen (z. B. während der Wiedergabe oder
eines Kopiervorgangs).
 USB-Geräte, für die zum Anschluss an einen
Computer eine zusätzliche Softwareinstallation
erforderlich ist, werden nicht unterstützt.
 Zur Vermeidung von Datenverlust sollten
regelmäßig Sicherungskopien erstellt werden.
 Bei Verwendung eines Verlängerungskabels, eines
USB-Hubs, eines USB Multi-Kartenlesegerätes oder
einer externen Festplatte wird das USB-Gerät u. U.
nicht erkannt.
 Beim Anschluss eines partitionierten USB-Gerätes
am Gerät wird nur die Primärpartition erkannt.
 Bestimmte USB-Geräte funktionieren nicht zusammen
mit diesem Gerät.
 Digitalkameras und Mobiltelefone werden nicht
unterstützt.
 Der USB-Anschluss des Gerätes kann nicht mit
einem PC verbunden werden. Das Gerät kann
somit nicht als Speichergerät eingesetzt werden.
 Geräte, die mit dem NTFS-Dateisystem formatiert
sind, werden nicht unterstützt. (Es werden nur
die Dateisysteme FAT16 und FAT32 unterstützt.)
3
Bedienung
Betätigen Sie beim Anschluss dieses Gerätes an
ein Multi-Lesegerät die Taste BAND (bzw. die Taste
DRV auf der Fernbedienung [optional]), um zum
nächsten Laufwerk zu wechseln. Bei jedem Drücken
der Taste wechselt der Fahrermodus.
17
18
Störungsbehebung
Störungsbehebung
Störung
Ursache
Gerät lässt sich nicht ein-schalten. Unsachgemäße Leitungen und
Anschlüsse.
Gerät funktioniertnicht.
Lösung
Nochmals alle Anschlusse uberprufen.
Sicherung ist durchgebrannt.
Ursache für die Überlastung feststellen
undSicherung ersetzen. Es muss
unbedingt eineSicherung mit derselben
Nennleistung einge-setzt werden.
Lärm und andere Faktoren
können die Funktion des
integrierten Mikroprozessors
beeinflussen.
Gerät aus- und wieder einschalten.
Keine Tonausgabe.
Kabel sind nicht richtig
angeschlossen.
Kabel richtig anschließen.
Die Musiktitel springen.
Das Gerät ist nicht fest
montiert.
Das Gerät fest montieren.
Keine Wiedergabe möglich.
Disc ist verschmutzt.
Die Disc reinigen.
Der eingelegte Disc-Typ ist
nicht abspielbar.
Ermitteln Sie den Disc-Typ.
4
Störungsbehebung
Es können keine Radiosender Die Empfangsstärke
eingestellt werden.
der Sender ist zu gering
(bei der automatischen
Sendereinstellung.)
Das Gerät funktioniert nicht
störungsfrei, selbst beim
Drücken der korrekten Tasten
auf der Fernbedienung.
Stellen Sie die Sender manuell ein.
Es wurden keine Radiosender
gespeichert oder die
Speicherplatztasten wurden
gelöscht. (Beim Suchlauf nach
voreingestellten Sendern)
Nehmen Sie die Voreinstellungen der
Sender vor. (Siehe Seite 15.)
Batterie ist schwach.
Eine neue Batterie einlegen.
Anhang
Technische Daten
19
USB (OPTIONAL)
Version: USB 1,1 oder USB 2,0 Full Speed
Stromversorgung über Bus (USB): DC 5V
1A
Allgemein
Ausgangsleistung: 53 W x 4 CH (Max.)
Line-AUSGANG (OPTIONAL)
Stromversorgung: DC 12 V
Frequenzgang: 20 Hz bis 20 kHz
Lautsprecherimpedanz: 4 Ω
Ausgangsspannung: 2 V (Max.)
Masse: Negativ
Abmessungen (B x H x T): 178 x 50 x169 mm (ohne
Bedienteil)
Subwoofer (OPTIONAL)
Frequenzgang: 20 Hz bis 120 Hz
Leergewicht: 1,37 kg
Ausgangsspannung: 2 V (Max.)
Radio
 Änderungen an Ausführung und technischen
Daten sind ohne Vorankündigung vorbehalten.
UKW-Empfangsbereich:
87,5 bis 108,0 MHz
Störabstand: 55 dB
Klirrfaktor: 0,7 %
Zulässige Empfindlichkeit: 12 dBμV
AM(MW)-Empfangsbereich:
520 bis 1720 kHz oder 522 bis 1620 kHz
Störabstand: 50 dB
Klirrfaktor: 1,0 %
Zulässige Empfindlichkeit: 28 dBμV
CD
Frequenzgang: 20 Hz bis 20 kHz
Störabstand: 80 dB
Klirrfaktor: 0,12 %
AUX
Frequenzgang: 20 Hz bis 20 kHz
Störabstand: 80 dB
Klirrfaktor: 0,1 %
Kanaltrennung (1 kHz): 45 dB
Max. Eingangspegel (1 kHz): 1,1 V
5
Anhang
Kanaltrennung (1 kHz): 55 dB
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
