LG DSH5 User guide
Additional Information
Specification
ENGLISH
Front Panel
1
Subwoofer Connection
Place the wireless subwoofer near the speaker and
follow steps below.
a Connect the power cord of wireless subwoofer
to the outlet.
b Turn on the main unit. :
The buttons are located on the rear.
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Standby / On
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Selects Function
· · · · · · · · · · · · · · · · · · · · · · · · · Adjusts Volume

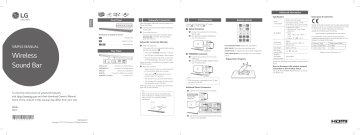

SIMPLE MANUAL
Rear Panel
Wireless
Sound Bar
The sound bar and wireless subwoofer will be
automatically connected. The subwoofer's
green LED turns on.
a Connect the sound bar to the TV using
Optical cable.
b Set up [External Speaker (Optical)] on
your TV setting menu.
TV
NIGHT ON/OFF: Turns down the volume at night.
WOOFER LEVEL +/-: Adjusts the volume level of subwoofer.
AUTO POWER ON/OFF: Automatically turns on by an input
HDMI(ARC) Connection
a Connect the sound bar to the TV using
HDMI cable.
b Set up [External Speaker (HDMI ARC)] on
your TV setting menu.
HDMI connection is unavailable if your TV does
not support HDMI ARC.
Additional Device Connection
a Connect to the external device as follows.
(Set-top Box,
Player etc.)
TV
MODEL
DSH5
*MFL70239901*
>1m
www.lg.com
Copyright © 2017 LG Electronics. All Rights Reserved
Replacement of battery
Net Weight
Bus Power
Supply (USB)
Amplifier
(Total RMS
Output power)
Networked standby : 0.5 W
(If all network ports are activated.)
yy Model : DA-38A25
yy Manufacturer : Asian Power
Devices Inc.
yy Input :
100 - 240 V ~ 50 - 60 Hz
1.2 A
yy Output : 25 V 0 1.52 A
Approx.
890 mm x 53 mm x 85 mm
Without foot
Approx. 2.34 kg
5 V 0 500 mA
300 W RMS
Design and specifications are subject to change without
notice.
Set up the AUTO POWER ON/OFF function to off and
turn off the unit.
• Press and hold
(Mute) button on the
remote control for 3 seconds.
Keep the sound bar and the subwoofer away
from the device (ex. wireless router, microwave
oven, etc.) over 1m to prevent wireless
interference.
source.
Dimensions
(W x H x D)
Refer to the main label.
How to disconnect the wireless network
connection or the wireless device
TV
• Adjust volume to minimum until the red LED
on the sound bar lights up for a while.
• Turn the sound bar’s power off and on while
the subwoofer’s green LED blinks.
When the connection is completed, you can see the
green LED on the subwoofer.
AC adapter
ASC/STANDARD/CINEMA: Selects the sound effect.
b Reset the sound bar
• The red LED on the sound bar blinks quickly
Power
consumption
Optical Connection
If the green LED on the subwoofer blinks quickly,
skip this step and go to b
• Press and hold Pairing button for 5 seconds.
Remote control
Connect with the Sound Bar and TV using
Optical ( ) or HDMI ARC ( ).
a Reset the Subwoofer
• Plug out the power cord. After the LED turns
off completely, plug in the power cord again.
When the reset is completed, the subwoofer's green
LED blinks quickly.
To view the instructions of advanced features,
visit http://www.lg.com and then download Owner’s Manual.
Some of the content in this manual may differ from your unit.
TV Connection
Subwoofer Connection Manually
• The LED lights up alternately in red and green.
OPTICAL IN · · · · · · · · · · · Connect to an Optical device
PORTABLE IN · · · · · · · · · Connect to a Portable device
USB port · · · · · · · · · · · · · · · · · Connect to a USB device
HDMI IN · · · · · · · · · · Connect to HDMI out on a device
HDMI OUT (TV ARC) · · · · · · · · · · · · · · Connect to a TV
2
Declaration of Conformity
OR
OR
b Set the input source by pressing F on the remote
control or unit repeatedly.
Hereby, LG Electronics declares that the radio equipment type
Wireless Sound Bar is in compliance with Directive 2014/53/
EU. The full text of the EU declaration of conformity is
available at the following internet address:
http://www.lg.com/global/support/cedoc/cedoc#
For consideration of the user, this device should be
installed and operated with a minimum distance of 20 cm
between the device and the body.
Frequency range
2402 to 2480 MHz
5730 to 5821 MHz
Output power (Max.)
10 dBm
13 dBm
Wireless function S/W version: 1.0
Weitere Informationen
Spezifikationen
DEUTSCH
Vorderseite
1
Subwoofer-Anschluss
Stellen Sie den Funk-Subwoofer in der Nähe der Sound Bar
auf und gehen Sie wie folgt vor.
a Schließen Sie das Netzkabel des Funk-Subwoofers an
die Steckdose an.
Die Tasten befinden sich auf der Rückseite.
· · · · · · · · · · · · · · · · · · · · · · · · · Bereitschaftsbetrieb/Ein
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Funktionsauswahl
· · · · · · · · · · · · · · · · · · · · · · Lautstärkeanpassung
KURZANLEITUNG
Rückseite
Drahtlos
Sound Bar
(Tonleiste)
b Schalten Sie die Sound Bar ein.
Die Verbindung zwischen Sound Bar und FunkSubwoofer wird automatisch hergestellt. Die grüne
LED-Anzeige des Subwoofers leuchtet auf.
Nach dem Zurücksetzen blinkt die grüne LED-Anzeige des
Subwoofers schnell.
PORTABLE IN · · · · · · · · · · · · · · Mit Portablem Gerät verbinden
b Sound Bar zurücksetzen
b Stellen Sie [Externer Lautsprecher (Optisch)] auf
Ihrem Fernsehgerät-Einstellungsmenü ein.
TV
ASC/STANDARD/CINEMA: Klangeffekt auswählen.
NIGHT ON/OFF: Lautstärke bei Nacht verringern.
WOOFER LEVEL +/-: Lautstärke des Subwoofers einstellen.
AUTO POWER ON/OFF: Gerät über eine Eingangsquelle
HDMI-(ARK)-Anschluss
a Schließen Sie die Sound-Bar an das Fernsehgerät
über ein HDMI-Kabel an.
b Stellen Sie [Externer Lautsprecher (HDMI ARC)]
auf Ihrem Fernsehgerät-Einstellungsmenü ein.
Sound Bar und Subwoofer sollten in einem Abstand
von mindestens 1 m von anderen Geräten (z. B.
Wireless-Router, Mikrowellengerät usw.) aufgestellt
werden, um Übertragungsstörungen zu vermeiden.
Falls Ihr Fernsehgerät HDMI ARC nicht
unterstützt, ist kein HDMI-Anschluss möglich.
Anschluss von Zusatzgeräten
a Zusatzgeräte können wie folgt angeschlossen
werden.
(Digitalempfänger,
Player usw.)
TV
MODELL
DSH5
>1m
www.lg.com
Copyright © 2017 LG Electronics. Alle Rechte vorbehalten
Netzadapter
yy Modell : DA-38A25
yy Hersteller : Asian Power Devices
Inc.
yy Eingang :
100 - 240 V Wechselstrom,
50 - 60 Hz, 1,2 A
yy Ausgang : 25 V 0 1,52 A
Abmessungen
(B x H x T)
Ca.
890 mm x 53 mm x 85 mm
Ohne Standfuß
Austauschen der Batterie
Nettogewicht
Stromversorgung
über Bus (USB)
Verstärker
(Gesamte RMS
Ausgangsleistung)
Ca. 2,34 kg
5 V 0 500 mA
300 W RMS
Design und Spezifikationen können ohne vorherige
Ankündigung geändert werden.
Stellen Sie die AUTO POWER AN/AUS-Funktion auf aus
und schalten Sie das Gerät aus.
• Halten Sie die Taste
(Stumm) auf der
Fernbedienung drei Sekunden lang gedrückt.
Nach erfolgter Verbindungserstellung leuchtet die grüne LED
auf dem Subwoofer.
automatisch einschalten.
In vernetzter Bereitschaft: 0,5 W
(Wenn alle Netzwerk-Ports
aktiviert sind.)
Wie man die drahtlose
Netzwerkverbindung oder das DrahtlosGerät trennt
TV
• Stellen Sie die Lautstärke minimal ein, bis die rote
LED-Anzeige an der Sound Bar einige Sekunden
lang aufleuchtet.
• Schalten Sie die Sound Bar aus und, sobald die grüne
LED-Anzeige am Subwoofer blinkt, wieder ein.
*MFL70239901*
a Schließen Sie die Sound-Bar an das Fernsehgerät
über ein optisches Kabel an.
• Halten Sie die Taste Pairing fünf Sekunden lang
gedrückt.
• Daraufhin blinkt die rote LED-Anzeige an der Sound
Bar schnell.
Anleitungen zu den erweiterten Funktionen finden in der
Bedienungsanleitung, die Sie unter http://www.lg.com
herunterladen können. Bestimmte Inhalte in dieser
Bedienungsanleitung sind für Ihr Gerät u. U. nicht zutreffend.
Siehe Hauptetikett.
LeistungsAufnahme
Optische Verbindung
Falls die grüne LED-Anzeige am Subwoofer schnell
blinkt, fahren Sie mit Schritt b fort.
OPTICAL IN · · · · · · · · · · · · · · · · Mit Portablem Gerät verbinden
HDMI OUT (TV ARC) · · · · Mit einem Fernsehgerät verbinden
Fernbedienung
Verbinden Sie es mit der Sound-Bar und dem Fernsehgerät mittels
Optischem ( ) oder HDMI ARC ( ).
a Subwoofer zurücksetzen
• Ziehen Sie das Netzkabel ab. Nachdem die LEDAnzeige vollständig erloschen ist, schließen Sie das
Netzkabel wieder an.
HDMI IN · · · Verbindung mit HDMI-Ausgang an einem Gerät
Fernsehgerät-Verbindung
Manuelle Subwoofer-Verbindung
• Die LED-Anzeige leuchtet nacheinander rot und
grün.
USB port · · · · · · · · · · · · · · · · · Mit einem USB-Gerät verbinden
2
Konformitätserklärung
Oder
OR
b Stellen Sie die Eingangsquelle ein, indem Sie die
Taste F auf der Fernbedienung bzw. am Gerät
mehrmals drücken.
Hiermit erklärt LG Electronics, dass das Funkgerät Typ
Drahtlose Tonschiene der Richtlinie 2014/53/EU entspricht.
Der vollständige Wortlaut der EU-Konformitätserklärung
steht unter folgender Internetadresse zur Verfügung:
http://www.lg.com/global/support/cedoc/cedoc#
Für die Betrachtung des Benutzers, dieses Gerät sollte mit
einem Mindestabstand von 20 cm zwischen dem Gerät
und dem Körper installiert und betrieben werden.
Frequenzbereich
2402 bis 2480 MHz
5730 bis 5821 MHz
Ausgangsleistung
(max.)
10 dBm
13 dBm
Drahtlose Funktion S/W Version: 1.0
