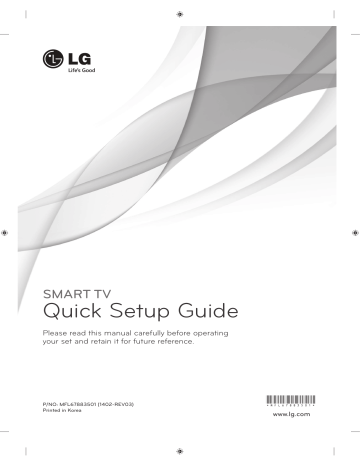

SMART TV

Quick Setup Guide

Please read this manual carefully before operating your set and retain it for future reference.

P/NO: MFL67883501 (1402-REV03)

Printed in Korea

*MFL67883501*

www.lg.com

2

* Image shown may differ from your TV.

* Image shown on a PC or mobile phone may vary depending on the OS(Operating System).

Wireless Network Connection

wireless router

Wired Network Connection

Internet connection

Wired router

Network Setting

Premium Apps are pre-installed on the TV. These may vary by country.

1 Press the

SMART

button to access the

Smart Home menu. Select

Settings

and press

Wheel(OK)

.

4 The device automatically tries to connect to the network available(wired network first).

Network Connection

3

More

Settings

More

Settings

2 Select the

NETWORK

ĺ

Network Connection

menu.

NETWORK

Network Connection

Network Status

Soft AP

Wi-Fi Direct

Miracast TM / Intel's WiDi

My TV Name : **

3 Select the

Start Connection

.

Network Connection

Connect to your wired or wireless network.

Enjoy various Smart TV features through network.

To connect to a wired network:

Connect a LAN cable to the back of TV.

To connect to a wireless network:

Requires a wireless router or access point.

or

Start Connection

Connecting to the network.

Cancel

If you select

Cancel

or it fails to connect to the network, the network list available is displayed.

Choose the network you want.

Network Connection

Choose the network you want.

Wired Network

Wireless : AAA

Wireless : BBB

Wireless : CCC

Wireless : 11111

Wireless : 22222

Manual Setup

Refresh List

If you want to connect your TV to a wireless router, select the network you want and enter the password.

Network Connection

Wireless : AAA

Enter security key of network.

Forgot your password? Contact your AP manufacturer.

5 The connected network is displayed.

Select

Complete

to confirm the network connection.

If you select the

Other Network List

, the network list available is displayed.

Network Connection

Network is connected.

Wireless:AAA

Select [Other Network List] to connect to another network.

Complete Other Network List

4

Troubleshooting Network Problems

1 Press the

SMART

button to access the Smart

Home menu. Select

Settings

and press

Wheel(OK)

.

Check the router or consult your Internet service provider.

Network Status

More

Settings

More

TV Gateway DNS Internet

When an

ܯ

appears TV and Gateway.

1 Unplug the power cord of the AP, cable modem and try to connect after 5 seconds.

2 Initialize(Reset) the AP or cable modem.

3

Con

tact internet companies or AP companies.

Network Status

Settings

2 Select the

NETWORK

ĺ

Network Status

menu.

NETWORK

Network Connection

Network Status

Soft AP

Wi-Fi Direct

Miracast

TM

/ Intel's WiDi

My TV Name : **

Follow the instructions below that correlate to your network status.

Check the TV or the router.

Network Status

TV Gateway DNS Internet

When an

ܯ

appears TV, Gateway and DNS.

1 Unplug the power cord of the AP, cable modem and try to connect after 5 seconds.

2 Initialize(Reset) the AP or cable modem.

3 Check that the MAC address of the TV/router is registered with your Internet service provider. (The

MAC address displayed on the right pane of the network status window should be registered with your Internet service provider.)

4 Check the router manufacturer’s website to make sure your router has the latest firmware version installed.

TV Gateway DNS Internet

When an

ܯ

appears TV.

1 Check the connection status of TV, AP and cable modem.

2 Power off and power on TV, AP and cable modem.

3 If you are using a static IP, enter IP directly.

4 Contact internet companies or AP companies.

y

Additional points to check when using a wireless connection

1 Check the password for the wireless connection in the router settings window.

2 Change the router SSID (network name) or the wireless channel.

SmartShare PC SW Installing & Setting

Install the programme on your PC.

1 Go to

www.lg.com

Then, select your region.

2 Select

SUPPORT

. Then, Search for your model.

3 Select

Drivers & Software

or

SOFTWARE UPDATE

. Then, select

4 You can run the programme when installation is complete.

NOTE

y

DLNA service is only available if TV and other devices are connected via a single router.

.

DLNA Connection to Smartphone

1 Check that Wi-Fi is enabled on your smartphone.

2 Install/run the app for sharing content on your smartphone (It's called SmartShare on LG phones).

3 Enable your smartphone to share content files with other devices.

4 Select the file type you want to play (movie, audio or photo).

5 Select a movie, music or photo file to play on the TV.

6 Add the selected file to the playlist.

7 Select a TV model name on which to play the files. (The TV model name is labelled on the rear side of the panel.)

8 Play the media file to view and enjoy it on your TV.

5

6

Updating the TV Firmware

SMART ĺ 6HWWLQJVĺ

SUPPORT ĺ

Software Update

Uses Software Update to check and obtain the latest version. If not updated, certain functions may not work properly. It is also possible to check manually for available updates.

Software Update

Set it to

On

.

If an update is available, a prompt will appear to perform the update.

Automatic update mode

If an update is available, the update automatically starts without prompting.

Check Update Version

Checks the latest update version installed. When a new update is available, the download process can be performed manually.

NOTE

y

When the update starts, a pop-up window is displayed to show the update status and then disappears within five seconds.

y

The latest version can be obtained via the digital broadcast signal or an internet connection.

Changing the programme while downloading the software via a digital broadcast signal interrupts the download process. Returning to the initial programme allows downloading to resume.

y

If software is not updated, certain functions may not work properly.

[For Finland/Sweden/Denmark/Norway models.]

If the software update is performed via the broadcasting signal, you will be prompted to continue the update regardless of whether the

Automatic update mode

is enabled or not.

Wi-Fi Direct Setting

SMART

ĺ

Settings

ĺ

NETWORK

ĺ

Wi-Fi Direct

The

Wi-Fi Direct

function supports wireless connection technology. With SmartShare

TM

, you can share files or screens of devices connected to

Wi-Fi Direct

.

Wi-Fi Direct

Wi-Fi Direct

TAAAA

BBBB

Device Name

On

a

Connection

Connection

Ö

[TAAAA]

Do you want to request a connection?

Automatically connect without asking

Yes No

1 If

Wi-Fi Direct

is set to

On

, a list of available devices appears.

» To use

Wi-Fi Direct

, go to

Settings

ĺ

NETWORK

and set

Wi-Fi Direct

(

a

) to

On

.

2 When you are prompted to request connection, select

Yes

.

Wi-Fi Direct

is now connected to your TV.

* If you are not using

Wi-Fi Direct

to minimize the interference between Wi-Fi devices, it is recommended to set

Wi-Fi Direct

(

a

) to

Off

. You can only use devices that support

Wi-Fi Direct

.

Miracast

TM

Setting

Miracast

TM

allows a portable device to securely send video and sound to TV wirelessly.

Miracast

TM

/ Intel's WiDi

The device which is applied Miracast TM and intel's WiDi technology can be shown on the TV.

1 Miracast

TM

is set to

On

on your TV or portable device.

Go to the Network settings to set the Miracast

TM

.

Miracast

TM

/ Intel's WiDi

On

a

Connection

Connection

2 When your portable device is detected, select the device.

TAAAA

Device Name

3 For more information about how to connect the portable device, refer to the portable device manual.

7

WiDi (Wireless Display) Setting

WiDi represents Wireless Display. Intel’s WiDi (Wireless Display) technology enables easy and fast connection without wires or internet network for mirrored and dual monitor display on your TV. You can sit back and experience your favorite movies, videos, photos, online shows and more in full HD on your TV with great image clarity and sound.

1

Intel's WiDi

is set to

On

. Connect your laptop to AP. (Without AP, it is possible to this function; it is recommended to connect to AP.) Your laptap runs the Intel WiDi( ) programme.

2 It detects LG Smart TVs available, which supports WiDi. In the list, select the TV you want and click Connect.

Enter the PIN number(

a

) shown on the screen into the input field(

b

) on your laptop and then click Continue.

NOTE

y

When you connect the TV and laptop, you should set up TV mode for “Live TV” and “external input”. If not, your computer cannot detect LG Smart TV.

[Intel's WiDi] Request connection

Ö

Enter the following Security keys.

MY PIN : ****

a

Remain: 92 second(s)

* When WiDi is connected, devices connected with Wi-Fi Direct are disconnected.

Cancel

b

TV Screen Notebook Screen

3 The wireless environment may affect the screen display. If the connection is poor, the Intel WiDi connection may be lost.

* LG TV is not need to register.

* For more information on Intel WiDi, visit

http://intel.com/go/widi.

* A list of

Intel's WiDi

devices does not appear on the TV screen. Please check the list on your laptop.

8

Universal Control

To use the Universal Control function (for Magic Remote Control only)

With the Magic Remote Control, you can easily control your set-top box, Blu-ray player, home theater system, and

Sound Bar.

1 Check if the device is connected to the TV.

2 After pressing the ' ' button on the Magic Remote Control, select the device you want to control in the

Change Device tab. The Screen Remote that can control the device appears.

3 You can control external devices using the Screen Remote on the screen.

(This may not work with the ' ' button for some models.)

a d e b

»

a

: Change Device tab

»

b

: Device control buttons

»

c

: Expand the ScreenRemote

»

d

: Exits the Screen Remote

»

e

: Moves the position of the

ScreenRemote to left or right

c

4 Control external devices using the navigation keys, wheel (OK), or BACK button on the Magic Remote Control.

External Device Menu

External Device Menu

Please call LG Customer Service if you experience any problems.

SMART TV

Kurzanleitung zur

Einrichtung

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr

Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren

Verwendung auf.

www.lg.com

2

* Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

* Auf PC oder Mobiltelefon angezeigte Bilder können möglicherweise je nach Betriebssystem leicht abweichen.

Kabellose Netzwerkverbindung

W-LAN-Router

Kabellose Netzwerkverbindung

Kabelgebundener Router

Internetverbindung

3

Netzwerkeinrichtung

Premium Apps sind auf dem Fernsehgerät vorinstalliert. Sie können je nach Land variieren.

1 Drücken Sie die Taste

SMART

, um auf das

Smart-Startmenü zuzugreifen. Wählen Sie

Einstellungen

und drücken Sie das

Rad (OK)

.

Einstellungen

Einstellungen

4 Das Gerät versucht automatisch, eine Verbindung zu dem verfügbaren Netzwerk herzustellen (zuerst kabelgebundenes Netzwerk).

Netzwerkverbindung

Netzwerkverbindung wird hergestellt.

Abbrechen

Wenn Sie „

Abbrechen

“ wählen oder keine Verbindung zu dem Netzwerk hergestellt werden kann, wird die Liste verfügbarer Netzwerke angezeigt.

Wählen Sie das gewünschte Netzwerk aus.

Netzwerkverbindung

Wählen Sie das gewünschte Netzwerk aus.

2 Wählen Sie das Menü

NETZWERK ĺ

Netzwerkverbindung

.

NETZWERK

Kabelgebundenes Netzwerk

Kabellos : AAA

Kabellos : BBB

Kabellos : CCC

Kabellos : 11111

Kabellos : 22222

Manuelle Einrichtung

Aktualisieren

Netzwerkverbindung

Netzwerkstatus

Software-Zugriffspunkt

Wi-Fi Direct

Miracast™ / Intel's WiDi

Mein TV-Name : **

Wenn Sie Ihr TV-Gerät an einen kabellosen Router anschließen möchten, wählen Sie das von Ihnen gewünschte Netzwerk aus, und geben Sie das

Kennwort ein.

Netzwerkverbindung

3 Drücken Sie auf

Verbindung herstellen

.

Netzwerkverbindung

Stellen Sie eine Verbindung mit Ihrem Kabelnetzwerk oder Ihrem drahtlosen Netzwerk her.

Genießen Sie zahlreiche Smart TV-Funktionen über ein Netzwerk.

Für kabelgebundene Netzwerkverbindungen:

Schließen Sie an der Rückseite des Fernsehgeräts ein LAN-Kabel an.

Für kabellose Netzwerkverbindungen:

Es ist ein WLAN-Router oder ein Zugriffspunkt

Kabellos : AAA

Geben Sie den Sicherheitsschlüssel des Netzwerks ein.

Haben Sie Ihr Passwort vergessen? Wenden Sie sich an Ihren

Router-Hersteller oder

Verbindung herstellen

5 Das verbundene Netzwerk wird angezeigt.

Klicken Sie auf „

Fertig

“, um die Netzwerkverbindung zu bestätigen.

Wenn Sie Liste verfügbarer Netzwerke wählen, wird die

Liste verfügbarer Netzwerke

angezeigt.

Netzwerkverbindung

Netzwerk ist verbunden.

Kabellos: AAA

"Wählen Sie [Liste verfügbarer Netzwerke] aus, um eine Verbindung zu einem anderen Netzwerk herzustellen."

Fertig Liste verfügbarer Netzwerke

4

Behebung von Netzwerkproblemen

1 Drücken Sie die Taste

SMART

, um auf das

Smart-Startmenü zuzugreifen. Wählen Sie

Einstellungen

und drücken Sie das

Rad (OK)

.

Einstellungen

Einstellungen

2 Wählen Sie das Menü

NETZWERK

ĺ

Netzwerkverbindung

.

NETZWERK

Prüfen Sie den Router, oder wenden Sie sich an Ihren Internetdienstanbieter.

Netzwerkstatus

Fernsehgerät Gateway DNS Internet

Zwischen Fernsehgerät und Gateway erscheint ein

ܯ

.

1 Trennen Sie das Stromkabel des Router oder Kabelmodems und versuchen Sie nach 5 Sekunden erneut, eine Verbindung herzustellen.

2 Router oder Kabelmodem initialisieren (Grundeinstellung).

3 Kontakt zu Internetanbieter oder Router-Hersteller.

Netzwerkstatus

Fernsehgerät Gateway DNS Internet

Netzwerkverbindung

Netzwerkstatus

Software-Zugriffspunkt

Wi-Fi Direct

Miracast™ / Intel's WiDi

Mein TV-Name : **

Befolgen Sie je nach Netzwerkstatus die nachfolgenden Anweisungen.

Prüfen Sie das Fernsehgerät oder den Router.

Netzwerkstatus

Zwischen Fernsehgerät, Gateway und DNS erscheint ein

ܯ

.

1 Trennen Sie das Stromkabel des Router oder Kabelmodems und versuchen Sie nach 5 Sekunden erneut, eine Verbindung herzustellen.

2 Router oder Kabelmodem initialisieren (Grundeinstellung).

3 Prüfen Sie, ob die MAC-Adresse des Fernsehgerätes/Routers bei Ihrem Internetdienstanbieter registriert ist. (Die MAC-Adresse, die im rechten

Bereich des Netzwerkstatusfensters angezeigt wird, muss bei Ihrem Internetdienstanbieter registriert sein.)

4 Prüfen Sie auf der Website des Routerherstellers, ob die neueste Firmwareversion auf Ihrem

Router installiert ist.

Fernsehgerät Gateway DNS Internet

Wenn bei Fernsehgerät ein

ܯ

erscheint.

1 Überprüfen Sie den Verbindungsstatus von TV,

Router und/oder Kabelmodem.

2 Ein- und Ausschalten bei Fernsehgerät, Router und/oder Kabelmodem.

3 Wenn Sie eine feste IP verwenden, geben Sie die

IP direkt ein.

4 Kontakt zu Internetanbieter oder Router-Hersteller.

y

Zusätzlich zu prüfende Punkte bei Verwendung einer kabellosen Verbindung

1 Prüfen Sie in dem Fenster mit den Routereinstellungen das Passwort für die kabellose Verbindung.

2 Ändern Sie die SSID des Routers (Netzwerkname) oder den kabellosen Kanal.

Installation und Einrichtung von SmartShare PC SW

Installieren Sie das -Programm auf Ihrem PC.

1 Gehen Sie auf

www.lg.com

Wählen Sie dann Ihre Region aus.

2 Wählen Sie

SUPPORT

. Suchen Sie dann nach Ihrem Modell.

3 Wählen

Treiber & Software

oder

SW UPDATE

. Wählen Sie dann

4 Wenn die Installation abgeschlossen ist, können Sie das Programm ausführen.

.

HINWEIS

y

Der DLNA-Dienst ist nur verfügbar, wenn Fernseher und andere Geräte über einen einzelnen Router verbunden sind.

DLNA-Verbindung zum Smartphone

1 Prüfen Sie, ob auf Ihrem Smartphone Wi-Fi aktiviert ist.

2 Installieren Sie die App zur Freigabe von Inhalt auf Ihrem Smartphone bzw. führen Sie diese App aus (auf LG-

Telefonen hat diese die Bezeichnung SmartShare).

3 Aktivieren Sie die Freigabe von Inhaltsdateien für andere Geräte auf Ihrem Smartphone.

4 Wählen Sie den Dateityp, den Sie abspielen möchten (Film, Audio oder Foto).

5 Wählen Sie eine Film-, Musik- oder Fotodatei aus, die Sie auf dem Fernsehgerät abspielen möchten.

6 Fügen Sie die gewählte Datei der Playlist hinzu.

7 Wählen Sie den Modellnamen des Fernsehgeräts, auf dem Sie die Dateien abspielen möchten. (Der Modellname des Fernsehgerätes befindet sich auf einem Etikett auf der Rückseite des Bildschirms.)

8 Starten Sie die Mediendatei, um diese über Ihr Fernsehgerät abzuspielen.

5

6

Aktualisieren der TV-Firmware

SMART ĺ (LQVWHOOXQJHQĺ

SUPPORT ĺ

Software-Aktualisierung

Mit der Funktion Software-Aktualisierung wird die Software überprüft und gegebenenfalls auf die neueste Version aktualisiert. Wenn keine Aktualisierung vorgenommen wird, können bestimmte Funktionen u.U. nicht genutzt werden. Es kann auch manuell nach verfügbaren Aktualisierungen gesucht werden.

Software-Aktualisierung

Auf

Ein

schalten.

Wenn eine Aktualisierung verfügbar ist, werden Sie zum Ausführen der Aktualisierung aufgefordert.

Wenn eine Aktualisierung verfügbar ist, startet diese automatisch ohne Aufforderung.

Modus für automatische Aktualisierung

Versionsaktualisierung prüfen

Es wird die letzte Versionsaktualisierung geprüft. Wenn eine Aktualisierung verfügbar ist, kann der Downloadvorgang manuell durchgeführt werden.

HINWEIS

y

Beim Start der Aktualisierung öffnet sich für kurze Zeit ein Fenster zum Aktualisierungsfortschritt. Nach einer bestimmten Zeit schließt sich das Fenster wieder.

y

Die neueste Version kann über das digitale Rundfunksignal oder über eine Internetverbindung heruntergeladen werden.

y

Ein Programmwechsel während des Software-Downloads über ein digitales Rundfunksignal stört den

Downloadvorgang. Durch das Zurückkehren zum vorherigen Programm kann der Download fortgesetzt werden.

y

Wenn keine Softwareaktualisierung vorgenommen wird, können bestimmte Funktionen u.U. nicht genutzt werden.

y

[Folgendes gilt für Modelle aus Finnland, Schweden, Dänemark und Norwegen.]

Wenn die Software-Aktualisierung über ein Übertragungssignal läuft, werden Sie aufgefordert, mit der

Aktualisierung fortzufahren, egal ob der

Modus für automatische Aktualisierung

aktiviert ist oder nicht.

Wi-Fi Direct-Einstellungen

SMART ĺ (LQVWHOOXQJHQĺ

NETZWERK ĺ:L

-Fi Direct

Die Funktion

Wi-Fi Direct

unterstützt drahtlose Verbindungstechnologien. Mit SmartShare me von Geräten freigeben, die mit

Wi-Fi Direct

verbunden sind.

TM

können Sie Dateien oder Bildschir-

Wi-Fi Direct

Wi-Fi Direct

TAAAA

BBBB

Gerätename

Ein

a

Ö

[TAAAA]

Möchten Sie eine Verbindung anfordern?

Ohne Nachfrage automatisch verbinden

1 Wenn

Wi-Fi Direct

auf

Ein

gestellt ist, wird eine Liste mit verfügbaren Geräten angezeigt.

» Um

Wi-Fi Direct

zu nutzen, wechseln Sie zu

Einstellungen

ĺ

NETZWERK

, und stellen Sie

Wi-Fi

Direct

(

a

) auf

Ein

.

Ja Nein

2 Wenn Sie aufgefordert werden, eine Verbindung anzufordern, wählen Sie

Ja

.

Wi-Fi Direct

ist jetzt mit Ihrem Fernseher verbunden.

* Wenn Sie

Wi-Fi Direct

nicht verwenden, empfehlen wir,

Wi-Fi Direct

(

a

) auf Aus zu stellen, um die Interferenzen

zwischen den Wi-Fi-Geräten zu minimieren.Sie können nur Geräte verwenden, die

Wi-Fi Direct

unterstützen.

Miracast

TM

-Einstellung

Mit Miracast

TM

können Videos und Audiodateien sicher von einem tragbaren Gerät kabellos an ein TV-Gerät gesendet werden.

Miracast™ / Intel's WiDi

Geräte mit Miracast

TM

- und Intel's WIDI-Technologie können auf dem TV angezeigt werden.

1 Miracast

TM

ist auf Ihrem Fernseher oder einem tragbaren Gerät auf

Ein

gestellt.

Wechseln Sie zu den Netzwerkeinstellungen, um Miracast

TM

einzustellen.

MiracastTM / Intel's WiDi

Gerätename

Ein

a

Connection

Verbindung

2 Wenn Ihr tragbares Gerät erkannt wurde, wählen Sie das Gerät aus.

TAAAA

3 Weitere Informationen darüber, wie Sie das tragbare Gerät verbinden können, finden

Sie in der Bedienungsanleitung des tragbaren Geräts.

7

WiDi (Wireless Display)-Einstellung

WiDi steht für Wireless Display. Die Intel WiDi (Wireless Display)-Technologie ermöglicht eine einfache und schnelle kabellose Verbindung oder Internetverbindung für gespiegelte und duale Bildschirme auf Ihrem Fernsehgerät.

Sie können Ihre Lieblingsfilme, -videos, -fotos, -onlinesendungen und vieles mehr in Full HD mit hervorragender

Bildqualität und großartigem Ton entspannt auf Ihrem Fernsehgerät genießen.

1

Intel's WiDi

ist auf

Ein

gestellt. Verbinden Sie Ihren Laptop mit dem Router. (Diese Funktion kann auch ohne

Router verwendet werden; die Verwendung des Router wird jedoch empfohlen.) Ihr Laptop ist mit dem Programm Intel WiDi( ) ausgestattet.

2 Es erkennt die verfügbaren LG Smart TVs, die WiDi unterstützen. Wählen Sie in der Liste den gewünschten

Fernseher aus und klicken Sie auf Klicken Sie auf „Connect (Verbindung)“. Geben Sie die PIN-Nummer (

a

), die auf dem Bildschirm angezeigt wird, in das Eingabefeld (

b

) auf Ihrem Laptop ein, und klicken Sie dann auf

„Weiter“.

HINWEIS

y

Richten Sie bei der Verbindung von Fernsehgerät und Laptop den TV-Modus auf „Live-TV“ und „externer

Eingang“ ein.

[Intel's WiDi] Verbindung anfordern

Ö

Geben Sie die folgenden Sicherheitsschlüssel ein.

Meine PIN : ****

a

92 Sekunden verbleiben

* Wenn WiDi verbunden ist, werden Geräte, die mit

Wi-Fi Direct verbunden sind, getrennt.

Abbrechen

b

TV-Bildschirm Notebook-Bildschirm

3 Die kabellose Umgebung kann sich auf die Bildschirmanzeige auswirken. Bei einer schlechten Verbindung kann die Intel WiDi-Verbindung verloren gehen.

* LG TV muss nicht registriert werden.

* Weitere Informationen zu Intel WiDi erhalten Sie unter

http://intel.com/go/widi.

* Die Liste mit

Intel's WiDi

-Geräten erscheint nicht auf dem TV-Bildschirm. Prüfen Sie die Liste auf Ihrem Laptop.

8

Universalsteuerung

So verwenden Sie die Universalsteuerungsfunktion (nur für Magic-Fernbedienung)

Mit der Magic-Fernbedienung können Sie ganz einfach Set-Top-Box, Blu-ray-Player, Heimkinoanlage und die

Sound Bar steuern.

1 Überprüfen Sie, ob das Gerät mit dem TV-Gerät verbunden ist.

2 Drücken Sie auf der Magic-Fernbedienung die Taste ' ' , und wählen Sie anschließend auf der

Registerkarte „Gerät ändern“ das Gerät aus, das Sie bedienen möchten. Der Remote-Bildschirm, mit dem das

Gerät bedient werden kann, wird angezeigt.

3 Externe Geräte können Sie über den Remote-Bildschirm auf dem Bildschirm steuern.

(Bei einigen Modellen kann diese Funktion möglicherweise nicht mit der Taste ' ' ausgeführt werden.)

a d e b c

»

a

: Registerkarte „Gerät ändern“

»

b

: Gerätesteuerungstasten

»

c

: Remote-Bildschirm erweitern

»

d

: Der Remote-Bildschirm wird verlassen

»

e

: Die Position des Remote-

Bildschirms wird nach rechts oder links verschoben.

4 Steuern Sie externe Geräte über die Navigationstasten oder die Tasten Rad (OK) oder BACK auf der Magic-

Fernbedienung.

Menü für externe Geräte

Menü für externe Geräte

Rufen Sie den LG Kundendienst an, wenn Sie Probleme haben.

SMART TV

Guide de configuration rapide

Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.

www.lg.com

2

* L'image affichée peut être différente de celle de votre téléviseur.

* L'image affichée sur un ordinateur ou un téléphone portable peut être différente selon le système d'exploitation.

Connexion à un réseau sans fil

URXWHXUVDQV¿O

Connexion à un réseau filaire

Connexion Internet

Routeur câblé

3

Paramètre Réseau

Des applications Premium sont préinstallées sur votre TV. Elles peuvent varier selon le pays.

1 Appuyez sur le bouton

SMART

pour accéder au menu correspondant. Sélectionnez

Paramètres

et appuyez sur

Molette (OK)

.

/HSpULSKpULTXHWHQWHDXWRPDWLTXHPHQWGHVH connecter au réseau disponible (prioritairement au réseau câblé).

Connexion réseau

Paramètres

Paramètres

2 Sélectionnez

RÉSEAU ĺ

menu

Connexion réseau

.

RÉSEAU

Connexion réseau

État du réseau

Point d'accès logiciel

Wi-Fi Direct

Miracast™ / Intel's WiDi

Nom de mon téléviseur : **

3 Appuyez sur

Démarrer la connexion

.

Connexion réseau

&RQQHFWH]YRXVjYRWUHUpVHDXFkEOpRXVDQV¿O

%pQp¿FLH]GHSOXVLHXUVIRQFWLRQV6PDUW79YLDOHUpVHDX

Pour vous connecter à un réseau câblé, procédez comme suit :

Branchez un câble LAN à l'arrière de votre téléviseur.

3RXUYRXVFRQQHFWHUjXQUpVHDXVDQV¿OSURFpGH]FRPPHVXLW

8QURXWHXUVDQV¿ORXXQSRLQWGDFFqVHVWUHTXLV ou

Démarrer la connexion

Connexion au réseau.

Annuler

Si vous sélectionnez

Annuler

ou si la connexion au réseau échoue, la liste des réseaux disponibles s'affiche.

&KRLVLVVH]OHUpVHDXDXTXHOYRXVVRXKDLWH]YRXV connecter.

Connexion réseau

Sélectionnez le réseau de votre choix.

5pVHDX¿ODLUH

6DQV¿O

: AAA

6DQV¿O

: BBB

6DQV¿O

: CCC

6DQV¿O

: 11111

6DQV¿O

: 22222

Configuration manuelle

Actualiser

Si vous souhaitez connecter votre téléviseur à un

URXWHXUVDQVILOVpOHFWLRQQH]OHUpVHDXDXTXHOYRXV voulez vous connecter, puis saisissez le mot de passe.

Connexion réseau

6DQV¿O$$$

Saisissez la clé de sécurité du réseau.

Mot de passe oublié ? Contactez le constructeur de votre point d'accès.

5 L

HUpVHDXDXTXHOYRXVrWHVFRQQHFWpVDIILFKH

Cl

LTXH]VXU

Terminé

pour confirmer la connexion au réseau.

Si vous sélectionnez

Liste des autres réseaux

, la liste des réseaux disponibles s'affiche.

Connexion réseau

Le réseau est connecté.

6DQV¿O$$$

Pour vous connecter à un autre réseau, [Liste des autres réseaux].

Terminé Liste des autres réseaux

4

Dépannage des problèmes de réseau

1 Appuyez sur le bouton

SMART

pour accéder au menu correspondant. Sélectionnez

Paramètres

et appuyez sur

Molette (OK)

.

Vérifiez l'état du routeur ou contactez votre fournisseur de services Internet.

État du réseau

Paramètres

Paramètres

2 Sélectionnez

RÉSEAU ĺ

menu

État du réseau

.

RÉSEAU

Connexion réseau

État du réseau

Point d'accès logiciel

Wi-Fi Direct

Miracast

TM

/Intel's WiDi

Nom de mon téléviseur : **

Suivez les instructions ci-dessous en fonction de l'état de votre réseau.

Vérifiez l'état de la TV ou du routeur.

État du réseau

TV Passerelle DNS Internet

Lorsque le symbole

ܯ

apparaît sur votre TV et sur la passerelle.

1 Débranchez le cordon d'alimentation du point d'accès et le modem câble, patientez 5 secondes, puis rebranchez-le.

2 Initialisez (Réglages usine) le point d'accès ou le modem câble.

3 Con

tactez votre fournisseur d'accès Internet ou votre fournisseur de point d'accès.

État du réseau

TV Passerelle DNS Internet

Lorsque le symbole

ܯ

apparaît sur la TV, la passerelle et le DNS.

1 Débranchez le cordon d'alimentation du point d'accès et le modem câble, patientez 5 secondes, puis rebranchez-le.

2 Initialisez (Réglages usine) le point d'accès ou le modem câble.

3

9pULILH]TXHODGUHVVH0$&GHYRWUH79GX routeur a bien été enregistrée auprès de votre fournisseur de services Internet. (L'adresse MAC est inscrite sur le panneau de droite de la fenêtre de l'état du réseau et doit avoir été enregistrée auprès de votre fournisseur de services Internet.)

4 Consultez le site Web du fabricant de votre routeur pour savoir si votre routeur bénéficie de la dernière version du micrologiciel.

TV Passerelle DNS Internet

Lorsque

ܯ

apparaît sur la TV.

1 Vérifiez l'état de la connexion de la TV, du point d'accès et du modem câble.

2 Éteignez et allumez la TV, le point d'accès et le modem câble.

3

6LYRXVXWLOLVH]XQHDGUHVVH,3VWDWLTXHVDLVLVVH] la directement.

4 Contactez votre fournisseur d'accès Internet ou votre fournisseur de point d'accès.

y

Autres points à vérifier pour la connexion sans fil

1 Vérifiez le mot de passe de la connexion sans fil dans les paramètres du routeur.

2 Modifiez le SSID (nom du réseau) du routeur ou le canal du réseau sans fil.

Installation et réglage du logiciel SmartShare PC

Installez sur votre ordinateur.

1 Accédez à

www.lg.com

Puis, sélectionnez votre région.

2 Sélectionnez

ASSISTANCE

. Puis, recherchez votre modèle.

3 Sélectionnez

Pilotes & Logiciels

ou

MISE À JOUR DU LOGICIEL

. Puis, sélectionnez

.

4 Procédez à l'installation pour exécuter le programme.

REMARQUE

y /HVHUYLFH'/1$HVWXQLTXHPHQWGLVSRQLEOHVLOHWpOpYLVHXUHWGDXWUHVSpULSKpULTXHVVRQWFRQQHFWpVYLDXQ seul routeur.

5

Connexion DLNA pour smartphone

1

9pULILH]TXHODIRQFWLRQ:L)LHVWDFWLYpHVXUYRWUHVPDUWSKRQH

2 Installez/exécutez l'application de partage de contenus sur votre smartphone (fonction SmartShare sur les téléphones LG).

$XWRULVH]OHSDUWDJHGHILFKLHUVDYHFGDXWUHVSpULSKpULTXHVVXUYRWUHVPDUWSKRQH

6pOHFWLRQQH]OHW\SHGHILFKLHUTXHYRXVVRXKDLWH]OLUHILOPVILFKLHUVDXGLRRXSKRWRV

6pOHFWLRQQH]XQILOPXQHPXVLTXHRXXQHSKRWRSRXUGLIIXVHUOHILFKLHUVXUYRWUHWpOpYLVHXU

6 Ajoutez le fichier sélectionné à la liste de lecture.

6pOHFWLRQQH]OHQRPGXPRGqOHGHOD79VXUODTXHOOHOLUHOHVILFKLHUV/HQRPGXPRGqOHGXWpOpYLVHXUHVWLQVFULW

à l'arrière de l'écran.)

8 Lancez la lecture du fichier multimédia sur votre TV.

6

Mise à jour du micrologiciel de la TV

SMART ĺ 3DUDPqWUHVĺ

ASSISTANCE ĺ

Mise à jour auto.

Permet d'utiliser la fonction Mise à jour auto. pour vérifier et obtenir la version la plus récente. Sans les mises à jour,

FHUWDLQHVIRQFWLRQVULVTXHQWGHQHSDVIRQFWLRQQHUFRUUHFWHPHQW9RXVSRXYH]pJDOHPHQWYpULILHUPDQXHOOHPHQWOD présence de mises à jour disponibles.

Mise à jour auto.

Définissez la fonction sur

Activée

.

Si une mise à jour est disponible, un message vous demandera si vous souhaitez exécuter cette mise à jour.

6LXQHPLVHjMRXUHVWGLVSRQLEOHODPLVHjMRXUGpPDUUHDXWRPDWLTXHPHQWVDQVLQYLWH

Mode de mise à jour automatique

Vérifiez version mise à jour

3HUPHWGHYpULILHUODGHUQLqUHYHUVLRQGHVPLVHVjMRXULQVWDOOpH/RUVTXXQHQRXYHOOH mise à jour est disponible, le téléchargement peut s'effectuer manuellement.

REMARQUE

y

Au démarrage de la mise à jour, la fenêtre de progression de la mise à jour apparaît un court instant, puis disparaît.

y /DYHUVLRQODSOXVUpFHQWHSHXWrWUHREWHQXHYLDOHVLJQDOGHGLIIXVLRQQXPpULTXHRXXQHFRQQH[LRQ,QWHUQHW y

6LYRXVFKDQJH]GHFKDvQHSHQGDQWTXHYRXVWpOpFKDUJH]OHORJLFLHOYLDXQVLJQDOGHGLIIXVLRQQXPpULTXHOH

WpOpFKDUJHPHQWVLQWHUURPSW/RUVTXHYRXVUHYHQH]jODFKDvQHLQLWLDOHLOUHSUHQG y

6LOHORJLFLHOQHVWSDVPLVjMRXUFHUWDLQHVIRQFWLRQVULVTXHQWGHQHSDVIRQFWLRQQHUFRUUHFWHPHQW y

[L'information suivante est valable pour les modèles en Finlande/Suède/Danemark/Norvège.]

Si la mise à jour du logiciel se fait via le signal de diffusion, il vous sera demandé de continuer la mise à jour,

TXHOH

Mode de mise à jour automatique

soit activé ou non.

Paramètres Wi-Fi Direct

SMART ĺ 3DUDPqWUHVĺ

RÉSEAU ĺ

Wi-Fi Direct

La fonction

Wi-Fi Direct

prend en charge les technologies de connexion sans fil. Avec Smart Share

TM

SDUWDJHUGHVILFKLHUVRXGHVpFUDQVGHSpULSKpULTXHVFRQQHFWpVj

Wi-Fi Direct

.

, vous pouvez

Wi-Fi Direct

Wi-Fi Direct

1RPGXSpULSKpULTXH

TAAAA

BBBB

Activé

a

Connexion

Connection

Ö

[TAAAA]

Voulez-vous demander une connexion ?

Connecter automatiquement sans invite

Oui

Non

1 Si

Wi-Fi Direct

est

Activé

ODOLVWHGHVSpULSKpULTXHV disponibles s'affiche.

» Pour utiliser

Wi-Fi Direct

, accédez à

Paramètres

RÉSEAU et réglez

Wi-Fi Direct

(

a

) sur

Activé

.

ĺ

2 Lo

UVTXLOYRXVHVWGHPDQGpGpWDEOLUXQHFRQQH[LRQ sélectionnez

Oui

.

Wi

-Fi Direct

est désormais connecté à votre TV.

* Si vous n'utilisez pas

Wi-Fi Direct

DILQGHPLQLPLVHUOHVLQWHUIpUHQFHVHQWUHOHVSpULSKpULTXHV:L)LLOYRXVHVW

recommandé de régler

Wi-Fi Direct

(

a

) sur

Désactivé

8WLOLVH]XQLTXHPHQWGHVSpULSKpULTXHVTXLSUHQQHQWHQ

charge

Wi-Fi Direct

.

Réglage Miracast

TM

Miracast

TM

SHUPHWjXQSpULSKpULTXHYLGpRGHQYR\HUVDQVILOHQWRXWHVpFXULWpGHVFRQWHQXVYLGpRRXDXGLRjXQH

TV.

Miracast

TM

/ Intel's WiDi

9RXVSRXYH]DIILFKHUOHVSpULSKpULTXHVGRWpVGHODWHFKQRORJLH

Miracast TM et Intel's WIDI sur le téléviseur.

1 Miracast

TM

est réglé sur

Activé

VXUYRWUH79RXSpULSKpULTXHSRUWDEOH

Accédez au Paramètres réseau pour régler Miracast

TM

.

MiracastTM / Intel's WiDi

1RPGXSpULSKpULTXH

Activé

a

Connection

Connexion

TAAAA

2 Lo

UVTXHYRWUHSpULSKpULTXHSRUWDEOHHVWGpWHFWpVpOHFWLRQQH]OHSpULSKpULTXH

3 Po

XUHQVDYRLUSOXVVXUODIDoRQGHFRQQHFWHUXQSpULSKpULTXHSRUWDEOHFRQVXOWH]OH

JXLGHGXWLOLVDWLRQGXSpULSKpULTXH

7

Réglage WiDi (Wireless Display, Affichage sans fil)

WiDi signifie Wireless Display (Affichage sans fil). La technologie d'affichage sans fil WiDi (Wireless Display) d'Intel offre une connexion rapide et sans câbles ni réseau Internet pour les affichages à double écran et en miroir sur votre téléviseur. Installez-vous confortablement et profitez de vos films, vidéos, photos, programmes en ligne

SUpIpUpVHWELHQSOXVHQFRUHHQ)XOO+'VXUYRWUHWpOpYLVHXUDYHFXQHTXDOLWpGLPDJHHWGHVRQH[FHSWLRQQHOOH

1

Intel's WiDi

est réglé sur

Activé.

Connectez votre ordinateur portable au point d'accès. (Vous pouvez utiliser cette fonction sans point d'accès, mais il est recommandé de se connecter à un point d'accès.) Votre ordinateur portable prend en charge le programme Intel Widi ( ).

2 Cette fonction détecte les Smart TV LG disponibles et prenant en charge le WiDi. Dans la liste, sélectionnez

YRWUH79HWFOLTXH]VXU&RQQHFWHU

Entrez le code PIN (

a

)

LQGLTXpjOpFUDQGDQVOHFKDPSSUpYXjFHWHIIHW

(

b

)

VXUYRWUHRUGLQDWHXUSRUWDEOHSXLVFOLTXH]VXU&RQWLQXHU

REMARQUE

y /RUVTXHYRXVFRQQHFWH]OHWpOpYLVHXUHWORUGLQDWHXUYRXVGHYH]UpJOHUOHPRGH79VXU©/LYH79ª

3URJUDPPHHQGLUHFWHW©(QWUpHH[WHUQHª

[Intel's WiDi] Demande de connexion

Ö

Entrez les clés de sécurité suivantes.

Mon code PIN : ****

a

Reste : 92 seconde(s)

/RUVTXHOH:L'LHVWFRQQHFWpOHVSpULSKpULTXHV connectés avec Wi-Fi Direct sont déconnectés.

Annuler

b

Écran du téléviseur Écran de l'ordinateur portable

3 L'environnement sans fil peut affecter l'affichage de l'écran. Si la connexion est mauvaise, vous pouvez perdre la connexion Intel WiDi.

* Il n'est pas nécessaire d'enregistrer votre TV LG.

* Plus d'informations sur Intel WiDi sur

http://intel.com/go/widi.

/pFUDQGXWpOpYLVHXUQDIILFKHSDVODOLVWHGHVSpULSKpULTXHV

Intel's WiDi

. Veuillez consulter la liste sur votre

ordinateur portable.

8

Commande universelle

Pour utiliser la fonction Universal Control (pour télécommande Magic uniquement)

À l'aide de la télécommande Magic, vous pouvez facilement contrôler votre décodeur, votre lecteur Blu-ray, votre système Home Cinema et la Sound Bar.

1 Vérifiez si l'appareil est connecté à votre téléviseur.

2 Appuyez sur le bouton ' ' su

UODWpOpFRPPDQGH0DJLFSXLVVpOHFWLRQQH]ODSSDUHLOTXHYRXVVRXKDLWH] contrôler dans l'onglet Change Device (Changer l'appareil). La télécommande d'écran pouvant contrôler l'appareil est affichée.

3

9RXVSRXYH]FRQWU{OHUGHVSpULSKpULTXHVH[WHUQHVJUkFHjODWpOpFRPPDQGHGpFUDQVXUOHPRQLWHXU

(Cette procédure peut ne pas fonctionner avec le bouton ' ' de certains modèles.)

a d b e

»

a

: Onglet Changer l'appareil

»

b

: Boutons de contrôle de

SpULSKpULTXHV

»

c

: Étendre les fonctionnalités de la télécommande d'écran

»

d

: Quitte la télécommande d'écran

»

e

: Décale la position de la télécommande d'écran vers la gauche ou la droite

c

4

&RQWU{OH]YRVSpULSKpULTXHVH[WHUQHVJUkFHDX[WRXFKHVGHQDYLJDWLRQjOD0ROHWWH2.RX%$&.5(7285 sur la télécommande Magic.

Menu Périphérique externe

Menu Périphérique externe

Veuillez appeler le service clientèle de LG en cas de problème.

SMART TV

Guida alla configurazione rapida

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

www.lg.com

2

* L’immagine mostrata può risultare differente rispetto alla TV in uso.

* L'immagine mostrata su un PC o su un cellulare può variare a seconda del sistema operativo.

Connessione di rete wireless

router wireless

Connessione di rete cablata

Connessione a Internet

Router cablato

Impostazione Rete

Le applicazioni Premium sono preinstallate sulla TV. Tuttavia, possono variare a seconda del Paese.

1 Premere il pulsante

SMART

per accedere alla schermata principale Smart. Selezionare

Impostazioni

e premere

la rotella (OK)

.

4 Il dispositivo prova a connettersi automaticamente alla rete disponibile (rete cablata per prima).

Connessione di rete

3

Impostazioni

Impostazioni

2 Selezionare il menu

RETE ĺ

Connessione di rete

.

RETE

Connessione rete

Stato rete

Software Access Point

Wi-Fi Direct

Miracast

TM

/ Intel's WiDi

Nome TV : **

3 Premere

Avvia connessione

.

Connessione di rete

Connettersi alla rete cablata o wireless.

Utilizzare le diverse funzionalità della Smart TV tramite rete.

Per connettersi a una rete cablata:

Collegare un cavo LAN al retro della TV.

Per connettersi a una rete wireless:

Router o access point wireless necessario.

o

Avvia connessione

Connessione alla rete in corso.

Annulla

Se si seleziona

Annulla

o se la connessione alla rete non riesce, viene visualizzato l'elenco delle reti disponibili.

Scegliere la rete desiderata.

Connessione di rete

Scegliere la rete desiderata.

Rete cablata

Wireless : AAA

Wireless : BBB

Wireless : CCC

Wireless : 11111

Wireless : 22222

Impostazione manuale

Aggiorna

Per collegare il TV a un router wireless, selezionare la rete desiderata e immettere la password.

Connessione di rete

Wireless : AAA

Inserire la chiave di sicurezza della rete.

Password dimenticata? Contattare il produttore dell'access point.

5 Viene visualizzata la rete a cui si è connessi.

Fare clic su

Completato

per confermare la connessione di rete.

Se si seleziona

Altro elenco reti

, viene visualizzato l'elenco delle reti disponibili.

Connessione di rete

Rete connessa.

Wireless: AAA

Selezionare [Altro elenco rete] per connettersi a un'altra rete.

Completato Altro elenco reti

4

Risoluzione dei problemi relativi alla rete

1 Premere il pulsante

SMART

per accedere alla schermata principale Smart. Selezionare

Impostazioni

e premere

la rotella (OK)

.

Controllare il router oppure consultare il proprio provider di servizi Internet.

Stato rete

Impostazioni

Impostazioni

2 Selezionare il menu

RETE ĺ

Stato rete

.

RETE

Connessione di rete

Stato rete

Software Access Point

Wi-Fi Direct

Miracast

TM

/ Intel's WiDi

Nome TV : **

TV Gateway DNS Internet

Quando viene visualizzato il simbolo

ܯ

sulla TV e sul Gateway.

1 Scollegare il cavo di alimentazione dell'access point o del modem via cavo e provare a connettersi dopo cinque secondi.

2 Inizializzare (ripristinare) l'access point o il modem via cavo.

3

Contattare le il provider Internet o dell'access point.

Stato rete

TV Gateway DNS Internet

Quando viene visualizzato il simbolo

ܯ

sulla TV, sul Gateway e sul DNS.

1 Scollegare il cavo di alimentazione dell'access point o del modem via cavo e provare a connettersi dopo cinque secondi.

2 Inizializzare (ripristinare) l'access point o il modem via cavo.

3 Verificare che l'indirizzo MAC della TV o del router sia registrato presso il proprio provider di servizi

Internet (l'indirizzo MAC visualizzato nel riquadro di destra della finestra dello stato della rete deve essere registrato presso il proprio provider di servizi Internet).

4 Controllare il sito Web del produttore per assicurarsi che sul router sia installata la versione più recente del firmware.

Attenersi alle istruzioni riportate di seguito relative allo stato della rete.

Controllare la TV o il router.

Stato rete

TV Gateway DNS Internet

Quando viene visualizzato il simbolo

ܯ

sulla

TV.

1 Verificare lo stato della connessione della TV, dell'access point e del modem via cavo.

2 Spegnere e accendere la TV, l'access point e il modem via cavo.

3 Se si utilizza un IP statico, immetterlo direttamente.

4 Contattare il provider Internet o dell'access point.

y

Ulteriori punti da verificare quando si utilizza una connessione wireless

1 Controllare la password della connessione wireless nella finestra delle impostazioni del router.

2 Modificare l'SSID del router (nome della rete) o il canale wireless.

Installazione e impostazione del software per PC SmartShare

Installare il programma sul PC.

1 Andare a

www.lg.com

Quindi, selezionare la propria area geografica.

2 Selezionare

SUPPORTO

. Quindi, cercare il modello in uso.

3 Selezionare

Drivers & Software

o

Aggiornamenti Software

. Quindi, selezionare

4 Una volta completata l'installazione, è possibile eseguire il programma.

NOTA

y

Il servizio DLNA è disponibile solo se il TV e gli altri dispositivi sono connessi tramite un singolo router.

.

5

Connessione DLNA allo smartphone

1 Verificare che sullo smartphone sia attivata la funzione Wi-Fi.

2 Sullo smartphone, installare/eseguire l'applicazione per la condivisione dei contenuti (sui telefoni LG tale applicazione si chiama SmartShare).

3 Attivare sullo smartphone la condivisione di file di contenuto con altri dispositivi.

4 Selezionare il tipo di file che si desidera riprodurre (filmato, audio o foto).

5 Selezionare un filmato, una brano o una foto da riprodurre sulla TV.

6 Aggiungere il file selezionato alla playlist.

7 Selezionare il nome di un modello di TV sul quale riprodurre i file (il nome del modello di TV è riportato su un'etichetta sul lato posteriore del pannello).

8 Riprodurre il file multimediale e visualizzarlo sulla TV.

6

Aggiornamento firmware TV

SMART ĺ ,PSRVWD]LRQLĺ

SUPPORTO ĺ

Aggiorn. software

Utilizza Aggiorn. software per controllare e ottenere la versione più recente. Se non vengono aggiornate, determinate funzioni potrebbero non funzionare correttamente. È anche possibile cercare manualmente gli aggiornamenti disponibili.

Aggiorn. software

Impostare su

A cceso

.

Se è disponibile un aggiornamento, verrà visualizzata una richiesta di conferma di esecuzione.

Modalità Aggiornamento automatico

Se è disponibile un aggiornamento, l'aggiornamento verrà avviato automaticamente senza una richiesta di conferma.

Verifica versione aggiornata

Consente di controllare l'ultima versione aggiornata installata. Quando è disponibile un nuovo aggiornamento, è possibile eseguire manualmente il processo di download.

NOTA

y

All'avvio dell'aggiornamento, verrà visualizzata per breve tempo una finestra che mostra l'avanzamento dell'aggiornamento.

y

La versione più recente può essere ottenuta tramite il segnale di trasmissione digitale o tramite una connessione a Internet.

y

La modifica del programma durante il download del software tramite un segnale di trasmissione digitale interrompe il processo di download. Tornando al programma iniziale, è possibile riprendere il download.

y

Se il software non viene aggiornato, determinate funzioni potrebbero non funzionare correttamente.

y

[Quanto segue è applicabile ai modelli di Finlandia/Svezia/Danimarca/Norvegia.]

Se l'aggiornamento software viene effettuato tramite il segnale di trasmissione, verrà richiesto di proseguire con l'aggiornamento indipendentemente dal fatto che sia stata attivata o meno la

Modalità Aggiornamento automatico

.

Impostazione Wi-Fi Direct

SMART ĺ ,PSRVWD]LRQLĺ

RETE ĺ:L

-Fi Direct

La funzione

:L)L'LUHFW

supporta la tecnologia di connessione wireless. Con Smart Share

TM i file o le schermate dei dispositivi collegati a

:L)L'LUHFW

.

, è possibile condividere

Wi-Fi Direct

Wi-Fi Direct

Nome dispositivo

TAAAA

BBBB

Acceso

a

Ö

[TAAAA]

Richiedere una connessione?

Connetti automaticamente senza chiedere

Sì No

1 Se la funzione

:L)L'LUHFW

è impostata su

Acceso

, viene visualizzato un elenco dei dispositivi disponibili.

» Per utilizzare

:L)L'LUHFW

, accedere a

Impostazioni

ĺ

RETE

, quindi impostare

:L)L'LUHFW

(

a

) su

Acceso

.

2 Quando viene richiesto di stabilire la connessione, selezionare

.

:L

-Fi Direct

è connesso al TV.

* Se non si sta utilizzando

:L)L'LUHFW

per ridurre al minimo l'interferenza tra i dispositivi Wi-Fi, si consiglia di

impostare

:L)L'LUHFW

(

a

) su Spento. È possibile utilizzare soltanto i dispositivi che supportano

:L)L'LUHFW

.

Impostazione Miracast

TM

Miracast

TM

consente a un dispositivo portatile di inviare video e audio al TV in modalità wireless, in totale sicurezza.

Miracast

TM

/ Intel's WiDi

Dispositivi con tecnologia Miracast

TM

e Intel's WIDI possono essere visualizzati sulla TV.

1 Miracast

TM

è impostato su

Acceso

sul TV o sul dispositivo portatile.

Per impostare Miracast

TM

, accedere a Impostazioni rete.

MiracastTM / Intel's WiDi

Nome dispositivo

Acceso

a

Connection

Connessione

TAAAA

2 Una volta rilevato il dispositivo portatile, selezionare il dispositivo.

3 Per ulteriori informazioni su come collegare il dispositivo portatile, consultare il manuale del dispositivo portatile.

7

Impostazione WiDi (Wireless Display)

WiDi sta per Wireless Display. La tecnologia WiDi (Wireless Display) di Intel consente una connessione semplice e veloce senza l'uso di cavi o reti Internet per la visualizzazione di monitor mirror e dual sul TV. Puoi sederti e goderti i tuoi film preferiti, video, foto, programmi online e molto altro in full HD sul TV, con qualità audio e video incredibili.

1

,QWHOV:L'L

è impostato su

Acceso

. Collegare il laptop all'access point (questa funzione può essere utilizzata anche senza collegamento con l'access point, tuttavia è consigliabile eseguire il collegamento). Il laptop esegue il programma Intel WiDi ( ).

2 Vengono rilevate le LG Smart TV disponibili che supportano WiDi. Nell'elenco, selezionare la TV desiderata e fare clic su Connetti. Immettere il codice PIN (

a

) visualizzato sullo schermo nel campo di immissione (

b

) del laptop e fare clic su Continua.

NOTA

y

Quando vengono collegati TV e laptop, è necessario impostare la modalità TV per "Live TV" e "ingresso esterno".

[Intel's WiDi] Connessione richiesta

Ö

Immettere le seguenti chiavi di sicurezza.

PIN personale : ****

a

Rimanente: 92 secondi

* Quando WiDi è connesso, i dispositivi connessi con Wi-Fi Direct sono disconnessi.

Annulla

b

Schermo TV Schermo notebook

3 L'ambiente wireless può influire sulla visualizzazione dello schermo. In caso di scarsa connettività, la connessione Intel WiDi potrebbe essere persa.

* Non è necessario registrare la TV LG.

* Per ulteriori informazioni su Intel WiDi, visitare il sito Web

http://intel.com/go/widi.

* L'elenco dei dispositivi

,QWHOV:L'L

non viene visualizzato sullo schermo del TV. Controllare l'elenco sul computer

laptop.

8

Telecomando universale

Per utilizzare la funzione Telecomando universale (solo per telecomando magico)

Con il telecomando Magic Remote, è possibile controllare il decoder, il lettore Blu-ray, il sistema Home Theater e

Soundbar.

1 Verificare che il dispositivo sia connesso alla TV.

2 Dopo aver premuto ' ' sul telecomando Magic Remote, selezionare il dispositivo che si desidera controllare nella scheda Cambia dispositivo. Verrà visualizzato il telecomando a schermo che consente di controllare il dispositivo.

3 È possibile controllare dispositivi esterni utilizzando il Telecomando sullo schermo.

(Questa operazione potrebbe non funzionare con il pulsante ' ' in alcuni modelli.)

a d b c e

»

a

: Scheda Cambia dispositivo

»

b

:

Pulsanti di controllo del dispositivo

»

c

: Espande il Telecomando schermo

»

d

: Consente di chiudere il

Telecomando schermo

»

e

: Consente di spostare la posizione del Telecomando schermo a sinistra o a destra

4 Controllare i dispositivi esterni utilizzando i tasti di navigazione, la rotella (OK), oppure il tasto BACK sul telecomando Magic Remote.

Menu dispositivo esterno

Menu dispositivo esterno

Chiamare il servizio clienti LG se si verificano problemi.

TV INTELIGENTE

Guía de instalación rápida

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

www.lg.com

2

* La imagen mostrada puede ser diferente a la que aparece en la TV.

* La imagen mostrada en un PC o teléfono móvil puede variar en función del SO (sistema operativo).

Conexión de red inalámbrica

router inalámbrico

Conexión de red cableada

Conexión a Internet

Enrutador cableado

3

CONFIGURACIÓN DE RED

Las aplicaciones premium se preinstalan en la TV. Pueden diferir en función del país.

1 Pulse el botón

SMART

para acceder al menú de inicio de Smart. Seleccione

Config.

y pulse

Rueda(OK)

.

4 El dispositivo intenta conectarse automáticamente a la red disponible (red cableada en primer lugar).

Conexión de red

Config.

Config.

2 Seleccione el menú

RED ĺ

Conexión de red

.

RED

Conexión de red

Estado de red

AP de software

Wi-Fi Direct

Miracast TM / Intel's WiDi

Nombre de Mi TV : **

3 Pulse

Iniciar conexión

.

Conexión de red

Conéctese a su red cableada o inalámbrica.

Disfrute de diferentes características de Smart TV mediante la red.

Para conectarse a una red cableada:

Conecte el cable LAN a la parte posterior de la TV.

Para conectarse a una red inalámbrica:

Se requiere un enrutador inalámbrico o un punto de acceso.

o

Iniciar conexión

Conectando la red.

Cancelar

Si selecciona

Cancelar

o si falla la conexión a la red, se muestra la lista de redes disponibles.

Seleccione la red que desee.

Conexión de red

Elija la red que desee.

Red cableada

Inalámbrica: AAA

Inalámbrica: BBB

Inalámbrica: CCC

Inalámbrica: 11111

Inalámbrica: 22222

&RQ¿JXUDFLyQ0DQXDO

Actualizar

Si desea conectar su TV a un router inalámbrico, seleccione la red que prefiera e introduzca la contraseña.

Conexión de red

Inalámbrica: AAA

Inserte la clave de seguridad de la red.

¿Ha olvidado su contraseña? Póngase en contacto con su fabricante del router inalámbrico.

5 Se muestra la red conectada.

Haga clic en

Terminado

para confirmar la conexión de red.

Si selecciona

Otra Lista de Red

, se muestra la lista de redes disponibles.

Conexión de red

La red está conectada.

Inalámbrica: AAA

Seleccione [Otra Lista de Red] para conectarse a otra red.

Terminado Otra Lista de Red

4

Solución de problemas de red

1 Pulse el botón

SMART

para acceder al menú de inicio de Smart. Seleccione

Config.

y pulse

Rueda(OK)

.

Compruebe el router o consulte con su proveedor de servicios de Internet.

Estado de red

Config.

Config.

2 Seleccione el menú

RED ĺ

Estado de red

.

RED

Conexión de red

Estado de red

AP de software

Wi-Fi Direct

Miracast

TM

/ Intel's WiDi

Nombre de Mi TV : **

Siga las instrucciones indicadas a continuación que establecen el estado de la red.

Compruebe la TV o el router.

Estado de red

TV Gateway DNS Internet

Cuando aparece un

ܯ

en TV y Gateway.

1 Desenchufe el cable de alimentación del AP o módem por cable e intente conectar de nuevo cuando transcurran 5 segundos.

2 Inicialice (Reajuste) el AP o módem por cable.

3 Póngase

en contacto con las empresas de

Internet o con las empresas del AP.

Estado de red

TV Gateway DNS Internet

Cuando aparece un

ܯ

en TV, Gateway y

DNS.

1 Desenchufe el cable de alimentación del AP o módem por cable e intente conectar de nuevo cuando transcurran 5 segundos.

2 Inicialice (Reajuste) el AP o módem por cable.

3 Compruebe que la dirección MAC de la TV/router está registrada con su proveedor de servicios de Internet. (La dirección MAC mostrada en el panel derecho de la ventana de estado de red se debe registrar con su proveedor de servicios de

Internet.)

4 Compruebe el sitio web del fabricante del router para asegurarse de que su router tiene la versión más reciente de firmware instalada.

TV Gateway DNS Internet

Cuando aparece un

ܯ

en TV.

1 Compruebe el estado de la TV, AP y módem por cable.

2 Apague y encienda la TV, AP y módem por cable.

3 Si utiliza una IP estática, introdúzcala.

4 Póngase en contacto con las empresas de

Internet o con las empresas del AP.

y

Puntos adicionales que comprobar al usar una conexión inalámbrica

1 Compruebe la contraseña de la conexión inalámbrica en la ventana de ajustes del router.

2 Cambie el valor de SSID del router (nombre de red) o el canal inalámbrico.

Instalación y ajuste del SW SmartShare PC

Instale el programa en su PC.

1 Vaya a

www.lg.com

A continuación, seleccione su región.

2 Seleccione

SOPORTE

. A continuación, busque su modelo.

3 Seleccione

Drivers & Software

o

Actualización de software

. A continuación, seleccione

.

4 Puede ejecutar el programa cuando la instalación finalice.

NOTA

y

El servicio DLNA solo está disponible si la TV y otros dispositivos están conectados a través de un router individual.

Conexión DLNA a smartphone

1 Compruebe que la red Wi-Fi está habilitada en su smartphone.

2 Instale/ejecute la aplicación de contenido compartido en su smartphone (denominada SmartShare en los teléfonos LG).

3 Habilite su smartphone para compartir archivos de contenido con otros dispositivos.

4 Seleccione el tipo de archivo que desea reproducir (película, audio o foto).

5 Seleccione un archivo de película, música o foto para reproducirlo en la TV.

6 Agregue el archivo seleccionado a la lista de reproducción.

7 Seleccione un nombre del modelo de TV en el que reproducir los archivos. (El nombre del modelo de TV se encuentra en la parte posterior del panel.)

8 Reproduzca el archivo multimedia para verlo y disfrutarlo en la TV.

5

6

Actualización del firmware de la TV

SMART ĺ &RQILJĺ

SOPORTE ĺ

Act. Software

Utiliza Act. Software para comprobar y obtener la última versión. Si no se actualiza, es posible que determinadas funciones no funcionen correctamente. También es posible comprobar manualmente las actualizaciones disponibles.

Act. Software

Ajústelo en

Conex

.

Si hay alguna actualización disponible, se preguntará al usuario si desea realizarla.

Modo de actualización automática

Revisar Versión de

Actualización

Si hay alguna actualización disponible, esta se iniciará automáticamente sin preguntar al usuario.

Comprueba la última versión instalada. Cuando hay disponible una nueva actualización, el proceso de descarga puede realizarse manualmente.

NOTA

y

Cuando comienza la actualización, la ventana de progreso de la actualización aparece durante unos segundos y después desaparece.

y

Se puede obtener la versión más reciente a través de la señal de emisión digital o de una conexión a

Internet.

y

Si cambia el programa mientras se está descargando el software a través de una señal de emisión digital, se interrumpe el proceso de descarga. Volver al programa inicial permite que se reanude la descarga.

y

Si no se actualiza el software, es posible que determinadas funciones no funcionen correctamente.

y

[La siguiente información se aplica a los modelos de Finlandia/Suecia/Dinamarca/Noruega.]

Si la actualización de software se realiza a través de una señal de difusión, se le pedirá que continúe con la actualización, independientemente de que el

Modo de actualización automática

esté activo o no.

Ajuste Wi-Fi Wi-Fi Direct

SMART ĺ &RQILJĺ

RED ĺ:L

-Fi Direct

La función

:L)L'LUHFW

es compatible con la tecnología de conexión inalámbrica. Smart Share

TM compartir archivos o pantallas de dispositivos conectados a

:L)L'LUHFW

.

le permite

Wi-Fi Direct

Wi-Fi Direct

Nombre del dispositivo

TAAAA

BBBB

Conex

a

Conexión

Connection

Ö

[TAAAA]

¿Desea solicitar una conexión?

Conectar automáticamente sin preguntar

Sí No

1 Si

:L)L'LUHFW

está conectado (

Conex

), aparecerá una lista de dispositivos disponibles.

» Para utilizar

:L)L'LUHFW

, vaya a

Config.

establezca

:L)L'LUHFW

(

a

) en

Conex

.

ĺ

RED

y

2 Cuando se le pida que solicite conexión, seleccione

.

:L

-

Fi Direct

está ya conectado a su TV.

* Si no está utilizando

:L)L'LUHFW

para minimizar las interferencias entre los dispositivos Wi-Fi, recomendamos

que establezca

:L)L'LUHFW

(

a

) en

Conex

. Solo puede utilizar dispositivos compatibles con

:L)L'LUHFW

.

Ajuste Miracast

TM

Miracast

TM

permite a un dispositivo portátil enviar vídeo y sonido a la TV de forma inalámbrica y segura.

Miracast

TM

/ Intel's WiDi

En la TV se pueden mostrar los dispositivos con tecnología

Miracast

TM

e Intel's WIDI.

1 Miracast

TM

está establecido en

Conex

en la TV o dispositivo portátil.

Vaya a la configuración de red para establecer Miracast

TM

.

MiracastTM / Intel's WiDi

Nombre del dispositivo

Conex

a

Connection

Conexión

TAAAA

2 Cuando se detecte el dispositivo portátil, seleccione el dispositivo.

3 Para obtener más información sobre cómo conectar el dispositivo portátil, consulte el manual del dispositivo.

7

Ajuste WiDi (pantalla inalámbrica)

WiDi quiere decir Wireless Display (pantalla inalámbrica). La tecnología Intel’s WiDi (WiDi de Intel) (pantalla inalámbrica) permite realizar una conexión sencilla y rápida sin cables ni red de Internet para la visualización de monitores reflejados y duales en su TV. Puede sentarse y disfrutar de sus películas, vídeos, fotos y programas en línea favoritos en Full HD en su TV con una magnífica claridad de imagen y sonido.

1

In

WHOV:L'L:L'LGH,QWHO

está establecido en

Conex.

Conecte su portátil al AP. (Esta función se puede utilizar sin AP; se recomienda conectar al AP para un mejor rendimiento.) Su portátil ejecuta el programa Intel

WiDi( ).

2 Detecta las TV inteligentes de LG disponibles, que son compatibles con WiDi. En la lista, seleccione la TV que desee y haga clic en Conectar. Introduzca el número de PIN (

a

) que se muestra en la pantalla en el campo de entrada (

b

) en su portátil y, a continuación, haga clic en Continuar.

NOTA

y

Al conectar la TV y el portátil, debe establecer el modo de TV para “TV en vivo” y “entrada externa”.

[Intel's WiDi] Solicitar conexión

Ö

Inserte las siguientes claves de seguridad.

Mi PIN : ****

a

92 segundos restantes

* Cuando se conecta WiDi, los dispositivos conectados con Wi-Fi Direct se desconectan.

Cancelar

b

Pantalla de TV Pantalla de ordenador portátil

3 El entorno inalámbrico puede afectar a la visualización de la pantalla. Si la conexión es deficiente, puede perderse la conexión Intel WiDi.

* No es necesario registrar la TV LG.

* Para obtener más información sobre Intel WiDi, visite

http://intel.com/go/widi.

* No aparece una lista de dispositivos

,QWHOV:L'L

en la pantalla de la TV. Compruebe la lista en su portátil.

8

Universal Control

Para usar la función Mando a distancia universal (solo para Mando a distancia Mágico)

Con el mando a distancia Mágico, puede controlar fácilmente la caja receptora, el reproductor de Blu-ray, el sistema Home Cinema y la barra de sonido.

1 Compruebe si el dispositivo se encuentra conectado a la TV.

2 Después de pulsar el botón ' ' en el Mando a distancia Mágico, seleccione el dispositivo que desee controlar en la ficha Cambiar dispositivo. Se mostrará el Mando de pantalla que permite controlar el dispositivo.

3 Puede controlar dispositivos externos con el Mando de pantalla en la pantalla.

(Puede que en algunos modelos esto no funcione con el botón ' '.)

a d e b c

»

a

:

Ficha Cambiar dispositivo

»

b

: Botones de control de dispositivos

»

c

: Amplíe el Mando de pantalla

»

d

: Permite salir del Mando de pantalla

»

e

: Desplaza el Mando de pantalla a la izquierda o la derecha

4 Controle los dispositivos externos con las teclas de navegación, el botón rueda (OK) o BACK del mando a distancia Mágico.

Menú de dispositivo externo

Menú de dispositivo externo

Llame al centro de atención al cliente de LG si experimenta algún problema.

SMART TV

Ʉɪɚɬɤɨɟɪɭɤɨɜɨɞɫɬɜɨɩɨ ɭɫɬɚɧɨɜɤɟ

ɉɟɪɟɞɧɚɱɚɥɨɦɷɤɫɩɥɭɚɬɚɰɢɢɭɫɬɪɨɣɫɬɜɚɜɧɢɦɚɬɟɥɶɧɨ ɩɪɨɱɬɢɬɟɧɚɫɬɨɹɳɟɟɪɭɤɨɜɨɞɫɬɜɨɢɫɨɯɪɚɧɢɬɟɟɝɨɞɥɹɛɭɞɭɳɟɝɨ ɢɫɩɨɥɶɡɨɜɚɧɢɹ www.lg.com

2 ɉɨɤɚɡɚɧɧɨɟɢɡɨɛɪɚɠɟɧɢɟɦɨɠɟɬɨɬɥɢɱɚɬɶɫɹɨɬɜɚɲɟɝɨɬɟɥɟɜɢɡɨɪɚ ɂɡɨɛɪɚɠɟɧɢɟɨɬɨɛɪɚɠɚɟɦɨɟɧɚɤɨɦɩɶɸɬɟɪɟɢɥɢɦɨɛɢɥɶɧɨɦɬɟɥɟɮɨɧɟɦɨɠɟɬɨɬɥɢɱɚɬɶɫɹɜɡɚɜɢɫɢɦɨɫɬɢ ɨɬɈɋɈɩɟɪɚɰɢɨɧɧɨɣɫɢɫɬɟɦɵ

ɋɨɟɞɢɧɟɧɢɟɩɨɛɟɫɩɪɨɜɨɞɧɨɣɫɟɬɢ

ɛɟɫɩɪɨɜɨɞɧɨɣɦɚɪɲɪɭɬɢɡɚɬɨɪ

ɉɨɞɤɥɸɱɟɧɢɟɤɩɪɨɜɨɞɧɨɣɫɟɬɢ

ɂɧɬɟɪɧɟɬ ɫɨɟɞɢɧɟɧɢɟ ɉɪɨɜɨɞɧɨɣ ɦɚɪɲɪɭɬɢɡɚɬɨɪ

ɇȺɋɌɊɈɃɄȺɋȿɌɂ

ɉɪɢɥɨɠɟɧɢɹ3UHPLXPɩɪɟɞɭɫɬɚɧɨɜɥɟɧɵɧɚɬɟɥɟɜɢɡɨɪɟɗɬɨɦɨɠɟɬɨɬɥɢɱɚɬɶɫɹɜɡɚɜɢɫɢɦɨɫɬɢɨɬɫɬɪɚɧɵ

1 ɇɚɠɦɢɬɟɤɧɨɩɤɭ

ɇɚɫɬɪɨɣɤɢ

SMART

ɧɚɱɚɥɶɧɨɦɭɦɟɧɸ6PDUW+RPHȼɵɛɟɪɢɬɟ ɢɧɚɠɦɢɬɟ ɞɥɹɞɨɫɬɭɩɚɤ

Ʉɨɥɟɫɢɤɨ2.

ɍɫɬɪɨɣɫɬɜɨɚɜɬɨɦɚɬɢɱɟɫɤɢɩɵɬɚɟɬɫɹ ɩɨɞɤɥɸɱɢɬɶɫɹɤɞɨɫɬɭɩɧɨɣɫɟɬɢɫɧɚɱɚɥɚɤ ɩɪɨɜɨɞɧɨɣɫɟɬɢ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ɇɚɫɬɪɨɣɤɢ

ɇɚɫɬɪɨɣɤɢ

2 ȼɵɛɟɪɢɬɟ

ɋȿɌɖ ĺ

ɦɟɧɸ

ɋɟɬɟɜɨɟ ɩɨɞɤɥɸɱɟɧɢɟ

ɋȿɌɖ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ɋɨɫɬɨɹɧɢɟɫɟɬɢ

:L)Lɬɨɱɤɚɞɨɫɬɭɩɚ

:L)L'LUHFW

0LUDFDVW

TM

,QWHOV:L'L ɂɦɹɦɨɟɝɨɌȼ

3 ɇɚɠɦɢɬɟ

ɇɚɱɚɥɨɩɨɞɤɥɸɱɟɧɢɹ

ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ɉɪɨɜɨɞɧɨɟɢɥɢɛɟɫɩɪɨɜɨɞɧɨɟɩɨɞɤɥɸɱɟɧɢɟ

Ɇɧɨɝɢɟɮɭɧɤɰɢɢ6PDUW79ɢɫɩɨɥɶɡɭɸɬɩɨɞɤɥɸɱɟɧɢɟɤɢɧɬɟɪɧɟɬɭ

Ⱦɥɹɩɨɞɤɥɸɱɟɧɢɹɤɩɪɨɜɨɞɧɨɣɫɟɬɢ

ɉɨɞɫɨɟɞɢɧɢɬɟɤɚɛɟɥɶ/$1Ʌȼɋɤɡɚɞɧɟɣɩɚɧɟɥɢɬɟɥɟɜɢɡɨɪɚ

Ⱦɥɹɩɨɞɤɥɸɱɟɧɢɹɤɛɟɫɩɪɨɜɨɞɧɨɣɫɟɬɢ

Ɍɪɟɛɭɟɬɫɹɛɟɫɩɪɨɜɨɞɧɨɣɦɚɪɲɪɭɬɢɡɚɬɨɪɢɥɢɬɨɱɤɚɞɨɫɬɭɩɚ ɢɥɢ ɇɚɱɚɥɨɩɨɞɤɥɸɱɟɧɢɹ ɉɨɞɤɥɸɱɟɧɢɟɤɫɟɬɢ

Ɉɬɦɟɧɚ ȿɫɥɢɜɵɧɚɠɦɟɬɟ

Ɉɬɦɟɧɚ

ɢɥɢɭɫɬɪɨɣɫɬɜɭɧɟ ɭɞɚɫɬɫɹɩɨɞɤɥɸɱɢɬɶɫɹɤɫɟɬɢɨɬɨɛɪɚɡɢɬɫɹ ɫɩɢɫɨɤɞɨɫɬɭɩɧɵɯɞɥɹɩɨɞɤɥɸɱɟɧɢɹɫɟɬɟɣ ȼɵɛɟɪɢɬɟɫɟɬɶ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ȼɵɛɟɪɢɬɟɫɟɬɶ ɉɪɨɜɨɞɧɚɹɫɟɬɶ

Ȼɟɫɩɪɨɜɨɞɧɚɹ$$$

Ȼɟɫɩɪɨɜɨɞɧɚɹ%%%

Ȼɟɫɩɪɨɜɨɞɧɚɹ&&&

Ȼɟɫɩɪɨɜɨɞɧɚɹ

Ȼɟɫɩɪɨɜɨɞɧɚɹ ɇɚɫɬɪɨɣɤɚɜɪɭɱɧɭɸ

Ɉɛɧɨɜɢɬɶ ȿɫɥɢɬɪɟɛɭɟɬɫɹɩɨɞɤɥɸɱɢɬɶɬɟɥɟɜɢɡɨɪɤ ɛɟɫɩɪɨɜɨɞɧɨɦɭɦɚɪɲɪɭɬɢɡɚɬɨɪɭɜɵɛɟɪɢɬɟ ɧɭɠɧɭɸɫɟɬɶɢɜɜɟɞɢɬɟɩɚɪɨɥɶ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ

Ȼɟɫɩɪɨɜɨɞɧɚɹ$$$ ȼɜɟɞɢɬɟɤɥɸɱɛɟɡɨɩɚɫɧɨɫɬɢɫɟɬɢ

Ɂɚɛɵɥɢɩɚɪɨɥɶ"Ɉɛɪɚɬɢɬɟɫɶɤɩɪɨɢɡɜɨɞɢɬɟɥɸɬɨɱɤɢɞɨɫɬɭɩɚ

Ɉɬɨɛɪɚɡɢɬɫɹɩɨɞɤɥɸɱɟɧɧɚɹɫɟɬɶ ɓɟɥɤɧɢɬɟ

Ƚɨɬɨɜɨ

ɞɥɹɩɨɞɬɜɟɪɠɞɟɧɢɹ ɩɨɞɤɥɸɱɟɧɢɹɤɫɟɬɢ ȿɫɥɢɜɵɧɚɠɦɟɬɟɧɚ

ɋɩɢɫɨɤɞɪɭɝɢɯɫɟɬɟɣ

ɨɬɨɛɪɚɡɢɬɫɹɫɩɢɫɨɤɞɨɫɬɭɩɧɵɯɞɥɹ ɩɨɞɤɥɸɱɟɧɢɹɫɟɬɟɣ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ɋɟɬɶɩɨɞɤɥɸɱɟɧɚ

Ȼɟɫɩɪɨɜɨɞɧɚɹ$$$ ȼɵɛɟɪɢɬɟ>ɋɩɢɫɨɤɞɪɭɝɢɯɫɟɬɟɣ@ɞɥɹɩɨɞɤɥɸɱɟɧɢɹɤɞɪɭɝɨɣɫɟɬɢ

Ƚɨɬɨɜɨ ɋɩɢɫɨɤɞɪɭɝɢɯɫɟɬɟɣ

3

4

ɍɫɬɪɚɧɟɧɢɟɧɟɩɨɥɚɞɨɤɜɫɟɬɢ

ɇɚɠɦɢɬɟɤɧɨɩɤɭ

SMART

ɞɥɹɞɨɫɬɭɩɚɤ ɧɚɱɚɥɶɧɨɦɭɦɟɧɸ6PDUW+RPHȼɵɛɟɪɢɬɟ

ɇɚɫɬɪɨɣɤɢ

ɢɧɚɠɦɢɬɟ

Ʉɨɥɟɫɢɤɨ2.

ɉɪɨɜɟɪɶɬɟɦɚɪɲɪɭɬɢɡɚɬɨɪɢɥɢ ɩɪɨɤɨɧɫɭɥɶɬɢɪɭɣɬɟɫɶɫɩɪɨɜɚɣɞɟɪɨɦ ɢɧɬɟɪɧɟɬɭɫɥɭɝ

ɋɨɫɬɨɹɧɢɟɫɟɬɢ ɇɚɫɬɪɨɣɤɢ

ɇɚɫɬɪɨɣɤɢ

2 ȼɵɛɟɪɢɬɟ

ɋȿɌɖ ĺ

ɦɟɧɸ

ɋɨɫɬɨɹɧɢɟɫɟɬɢ

ɋȿɌɖ ɋɟɬɟɜɨɟɩɨɞɤɥɸɱɟɧɢɟ ɋɨɫɬɨɹɧɢɟɫɟɬɢ

:L)Lɬɨɱɤɚɞɨɫɬɭɩɚ

:L)L'LUHFW

0LUDFDVW

TM

,QWHOV:L'L ɂɦɹɦɨɟɝɨɌȼ

79ɒɥɸɡ'16ɂɧɬɟɪɧɟɬ

ɉɪɢɩɨɹɜɥɟɧɢɢɡɧɚɱɤɚ

ܯ

ɜɬɟɥɟɜɢɡɨɪɟɢ ɲɥɸɡɟ

1

Ɉɬɫɨɟɞɢɧɢɬɟɤɚɛɟɥɶɩɢɬɚɧɢɹɬɨɱɤɢ ɞɨɫɬɭɩɚɤɚɛɟɥɶɧɨɝɨɦɨɞɟɦɚɢɩɨɩɵɬɚɣɬɟɫɶ ɩɨɞɤɥɸɱɢɬɶɫɹɱɟɪɟɡɫɟɤɭɧɞ

2 ɂɧɢɰɢɚɥɢɡɢɪɭɣɬɟɫɛɪɨɫɬɨɱɤɢɞɨɫɬɭɩɚɢɥɢ ɤɚɛɟɥɶɧɨɝɨɦɨɞɟɦɚ

3 ɋɜɹɠɢɬɟɫɶɫɩɨɫɬɚɜɳɢɤɚɦɢɢɧɬɟɪɧɟɬɭɫɥɭɝɢɥɢ ɩɪɨɢɡɜɨɞɢɬɟɥɹɦɢɬɨɱɤɢɞɨɫɬɭɩɚ ɋɨɫɬɨɹɧɢɟɫɟɬɢ

79ɒɥɸɡ'16ɂɧɬɟɪɧɟɬ

ɉɪɢɩɨɹɜɥɟɧɢɢɡɧɚɱɤɚ

ܯ

ɜɬɟɥɟɜɢɡɨɪɟ ɲɥɸɡɟɢ'16

1

Ɉɬɫɨɟɞɢɧɢɬɟɤɚɛɟɥɶɩɢɬɚɧɢɹɬɨɱɤɢ ɞɨɫɬɭɩɚɤɚɛɟɥɶɧɨɝɨɦɨɞɟɦɚɢɩɨɩɵɬɚɣɬɟɫɶ ɩɨɞɤɥɸɱɢɬɶɫɹɱɟɪɟɡɫɟɤɭɧɞ

2 ɂɧɢɰɢɚɥɢɡɢɪɭɣɬɟɫɛɪɨɫɬɨɱɤɢɞɨɫɬɭɩɚɢɥɢ ɤɚɛɟɥɶɧɨɝɨɦɨɞɟɦɚ

3 ɍɛɟɞɢɬɟɫɶɱɬɨ0$&ɚɞɪɟɫɬɟɥɟɜɢɡɨɪɚ ɦɚɪɲɪɭɬɢɡɚɬɨɪɚɡɚɪɟɝɢɫɬɪɢɪɨɜɚɧɭɜɚɲɟɝɨ ɩɨɫɬɚɜɳɢɤɚɢɧɬɟɪɧɟɬɭɫɥɭɝ0$&ɚɞɪɟɫ ɨɬɨɛɪɚɠɚɟɦɵɣɧɚɩɪɚɜɨɣɩɚɧɟɥɢɨɤɧɚ ɫɨɫɬɨɹɧɢɹɫɟɬɢɞɨɥɠɟɧɛɵɬɶɡɚɪɟɝɢɫɬɪɢɪɨɜɚɧ ɭɜɚɲɟɝɨɩɨɫɬɚɜɳɢɤɚɢɧɬɟɪɧɟɬɭɫɥɭɝ

4 ɇɚɫɚɣɬɟɩɪɨɢɡɜɨɞɢɬɟɥɹɦɚɪɲɪɭɬɢɡɚɬɨɪɚ ɭɛɟɞɢɬɟɫɶɱɬɨɧɚɜɚɲɟɦɭɫɬɪɨɣɫɬɜɟ ɭɫɬɚɧɨɜɥɟɧɚɩɨɫɥɟɞɧɹɹɜɟɪɫɢɹɜɫɬɪɨɟɧɧɨɝɨ ɉɈ ɋɥɟɞɭɣɬɟɩɪɢɜɟɞɟɧɧɵɦɧɢɠɟɢɧɫɬɪɭɤɰɢɹɦ ɨɬɧɨɫɹɳɢɦɫɹɤɫɨɫɬɨɹɧɢɸɜɚɲɟɣɫɟɬɢ

ɉɪɨɜɟɪɶɬɟɬɟɥɟɜɢɡɨɪɢɦɚɪɲɪɭɬɢɡɚɬɨɪ

ɋɨɫɬɨɹɧɢɟɫɟɬɢ

79ɒɥɸɡ'16ɂɧɬɟɪɧɟɬ

ɉɪɢɩɨɹɜɥɟɧɢɢɡɧɚɱɤɚ

ܯ

ɜɬɟɥɟɜɢɡɨɪɟ

1 ɉɪɨɜɟɪɶɬɟɫɬɚɬɭɫɩɨɞɤɥɸɱɟɧɢɹɬɟɥɟɜɢɡɨɪɚ ɬɨɱɤɢɞɨɫɬɭɩɚɢɤɚɛɟɥɶɧɨɝɨɦɨɞɟɦɚ

2 ȼɵɤɥɸɱɢɬɶɢɜɤɥɸɱɢɬɶɬɟɥɟɜɢɡɨɪɬɨɱɤɭ ɞɨɫɬɭɩɚɢɤɚɛɟɥɶɧɵɣɦɨɞɟɦ

3 ɉɪɢɢɫɩɨɥɶɡɨɜɚɧɢɢɫɬɚɬɢɱɟɫɤɨɝɨ,3ɜɜɟɞɢɬɟ,3 ɧɚɩɪɹɦɭɸ

4 ɋɜɹɠɢɬɟɫɶɫɩɨɫɬɚɜɳɢɤɚɦɢɢɧɬɟɪɧɟɬɭɫɥɭɝɢɥɢ ɩɪɨɢɡɜɨɞɢɬɟɥɹɦɢɬɨɱɤɢɞɨɫɬɭɩɚ y ɉɪɢɢɫɩɨɥɶɡɨɜɚɧɢɢɛɟɫɩɪɨɜɨɞɧɨɣɫɜɹɡɢ ɩɪɨɜɟɪɶɬɟɬɚɤɠɟɫɥɟɞɭɸɳɟɟ

1 ɉɪɨɜɟɪɶɬɟɩɚɪɨɥɶɞɥɹɛɟɫɩɪɨɜɨɞɧɨɣ ɫɜɹɡɢɜɨɤɧɟɧɚɫɬɪɨɟɤɦɚɪɲɪɭɬɢɡɚɬɨɪɚ

2 ɉɨɦɟɧɹɣɬɟ66,'ɫɟɬɟɜɨɟɢɦɹ ɦɚɪɲɪɭɬɢɡɚɬɨɪɚɢɥɢɛɟɫɩɪɨɜɨɞɧɨɣ ɤɚɧɚɥ

ɍɫɬɚɧɨɜɤɚɢɧɚɫɬɪɨɣɤɚ6PDUW6KDUH3&6: ɍɫɬɚɧɨɜɢɬɟɩɪɨɝɪɚɦɦɭ

6PDUW6KDUH3&6:'/1$

ɧɚɤɨɦɩɶɸɬɟɪ

ɉɟɪɟɣɞɢɬɟ

www.lg.com

Ɂɚɬɟɦɜɵɛɟɪɢɬɟɫɜɨɣɪɟɝɢɨɧ

ȼɵɛɟɪɢɬɟ

ɉɈȾȾȿɊɀɄȺ

Ɂɚɬɟɦɧɚɣɞɢɬɟɫɜɨɸɦɨɞɟɥɶ

ȼɵɛɟɪɢɬɟ

'ULYHUV 6RIWZDUH

ɢɥɢ

62)7:$5(83'$7(

Ɂɚɬɟɦɜɵɛɟɪɢɬɟ

6PDUW6KDUH3&6:'/1$

ɉɨɫɥɟɡɚɜɟɪɲɟɧɢɹɭɫɬɚɧɨɜɤɢɦɨɠɧɨɡɚɩɭɫɬɢɬɶɩɪɨɝɪɚɦɦɭ

ɉɊɂɆȿɑȺɇɂȿ

y ɋɟɪɜɢɫ'/1$ɞɨɫɬɭɩɟɧɬɨɥɶɤɨɟɫɥɢɬɟɥɟɜɢɡɨɪɢɞɪɭɝɢɟɭɫɬɪɨɣɫɬɜɚɩɨɞɤɥɸɱɟɧɵɤɟɞɢɧɨɦɭɦɚɪɲɪɭɬɢɡɚɬɨɪɭ ɉɨɞɤɥɸɱɟɧɢɟ'/1$ɤɫɦɚɪɬɮɨɧɭ

1 ɍɛɟɞɢɬɟɫɶɱɬɨɧɚɫɦɚɪɬɮɨɧɟɚɤɬɢɜɧɚɫɜɹɡɶ:L)L

2 ɍɫɬɚɧɨɜɢɬɟɡɚɩɭɫɬɢɬɟɩɪɢɥɨɠɟɧɢɟɞɥɹɨɬɩɪɚɜɤɢɫɨɞɟɪɠɢɦɨɝɨɫɨɫɦɚɪɬɮɨɧɚɧɚɬɟɥɟɮɨɧɚɯ/* ɩɪɢɥɨɠɟɧɢɟɧɚɡɵɜɚɟɬɫɹ6PDUW6KDUH

ȼɤɥɸɱɢɬɟɫɦɚɪɬɮɨɧɞɥɹɨɬɩɪɚɜɤɢɫɨɞɟɪɠɚɳɢɯɫɹɮɚɣɥɨɜ ɧɚɞɪɭɝɢɟɭɫɬɪɨɣɫɬɜɚ

ȼɵɛɟɪɢɬɟɬɢɩɵɮɚɣɥɨɜɤɨɬɨɪɵɟɜɵɯɨɬɢɬɟɜɨɫɩɪɨɢɡɜɟɫɬɢɜɢɞɟɨɚɭɞɢɨɢɥɢɮɨɬɨ

ȼɵɛɟɪɢɬɟɮɚɣɥɜɢɞɟɨɚɭɞɢɨɢɥɢɮɨɬɨɞɥɹɜɨɫɩɪɨɢɡɜɟɞɟɧɢɹɧɚɷɤɪɚɧɟɬɟɥɟɜɢɡɨɪɚ

Ⱦɨɛɚɜɶɬɟɜɵɛɪɚɧɧɵɣɮɚɣɥɜɫɩɢɫɨɤɜɨɫɩɪɨɢɡɜɟɞɟɧɢɹ

ȼɵɛɟɪɢɬɟɧɚɡɜɚɧɢɟɦɨɞɟɥɢɬɟɥɟɜɢɡɨɪɚɧɚɤɨɬɨɪɨɦɮɚɣɥɵɞɨɥɠɧɵɜɨɫɩɪɨɢɡɜɨɞɢɬɶɫɹɧɚɡɜɚɧɢɟɦɨɞɟɥɢ ɬɟɥɟɜɢɡɨɪɚɭɤɚɡɚɧɨɧɚɹɪɥɵɤɟɫɡɚɞɧɟɣɫɬɨɪɨɧɵɩɚɧɟɥɢ

ȼɨɫɩɪɨɢɡɜɟɞɢɬɟɦɟɞɢɚɮɚɣɥɱɬɨɛɵɩɪɨɫɦɨɬɪɟɬɶɟɝɨɫɨɞɟɪɠɢɦɨɟɧɚɷɤɪɚɧɟɬɟɥɟɜɢɡɨɪɚ

5

6

ɈɛɧɨɜɥɟɧɢɟɉɈɬɟɥɟɜɢɡɨɪɚ

SMART ĺ ɇɚɫɬɪɨɣɤɢĺɉɈȾȾȿɊɀɄȺ ĺ ɈɛɧɨɜɥɟɧɢɟɉɈ

ɈɛɧɨɜɥɟɧɢɟɉɈɩɪɟɞɧɚɡɧɚɱɟɧɨɞɥɹɩɪɨɜɟɪɤɢɢɩɨɥɭɱɟɧɢɹɩɨɫɥɟɞɧɢɯɜɟɪɫɢɣɉɈȿɫɥɢɨɛɧɨɜɥɟɧɢɟɧɟ ɩɪɨɢɡɜɨɞɢɬɫɹɧɟɤɨɬɨɪɵɟɮɭɧɤɰɢɢɦɨɝɭɬɪɚɛɨɬɚɬɶɧɟɤɨɪɪɟɤɬɧɨɈɛɧɨɜɥɟɧɢɹɬɚɤɠɟɦɨɠɧɨɩɪɨɜɟɪɹɬɶ ɜɪɭɱɧɭɸ

ɈɛɧɨɜɥɟɧɢɟɉɈ

Ɋɟɠɢɦ ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨ ɨɛɧɨɜɥɟɧɢɹ ɉɪɨɜɟɪɢɬɶɜɟɪɫɢɸ ɨɛɧɨɜɥɟɧɢɹ

ȼɵɛɟɪɢɬɟ

ȼɤɥ

ȿɫɥɢɨɛɧɨɜɥɟɧɢɟɞɨɫɬɭɩɧɨɩɨɹɜɥɹɟɬɫɹɩɨɞɫɤɚɡɤɚɞɥɹɜɵɩɨɥɧɟɧɢɹɨɛɧɨɜɥɟɧɢɹ ȿɫɥɢɨɛɧɨɜɥɟɧɢɟɞɨɫɬɭɩɧɨɨɛɧɨɜɥɟɧɢɟɡɚɩɭɫɤɚɟɬɫɹɚɜɬɨɦɚɬɢɱɟɫɤɢɛɟɡ ɩɨɞɫɤɚɡɨɤ ɉɪɨɜɟɪɤɚɭɫɬɚɧɨɜɥɟɧɧɨɣɜɟɪɫɢɢɉɈɇɨɜɭɸɜɟɪɫɢɸɉɈɦɨɠɧɨɡɚɝɪɭɡɢɬɶ ɜɪɭɱɧɭɸ

ɉɊɂɆȿɑȺɇɂȿ

y Ʉɨɝɞɚɧɚɱɢɧɚɟɬɫɹɨɛɧɨɜɥɟɧɢɟɧɟɧɚɞɨɥɝɨɩɨɹɜɥɹɟɬɫɹɢɡɚɬɟɦɢɫɱɟɡɚɟɬɨɤɧɨɯɨɞɚɜɵɩɨɥɧɟɧɢɹ ɨɛɧɨɜɥɟɧɢɹ y ɉɨɫɥɟɞɧɸɸɜɟɪɫɢɸɉɈɦɨɠɧɨɩɨɥɭɱɢɬɶɩɨɤɚɧɚɥɭɰɢɮɪɨɜɨɝɨɜɟɳɚɧɢɹɢɥɢɱɟɪɟɡɂɧɬɟɪɧɟɬ y ɋɦɟɧɚɤɚɧɚɥɚɩɪɢɡɚɝɪɭɡɤɟɉɈɩɨɫɢɝɧɚɥɭɰɢɮɪɨɜɨɝɨɜɟɳɚɧɢɹɩɪɟɪɵɜɚɟɬɩɪɨɰɟɫɫɡɚɝɪɭɡɤɢȼɨɡɜɪɚɬ ɧɚɢɫɯɨɞɧɭɸɩɪɨɝɪɚɦɦɭɩɨɡɜɨɥɹɟɬɩɪɨɞɨɥɠɢɬɶɡɚɝɪɭɡɤɭ y ȿɫɥɢɨɛɧɨɜɥɟɧɢɟɉɈɧɟɩɪɨɢɡɜɨɞɢɬɫɹɧɟɤɨɬɨɪɵɟɮɭɧɤɰɢɢɦɨɝɭɬɪɚɛɨɬɚɬɶɧɟɤɨɪɪɟɤɬɧɨ y >ɋɥɟɞɭɸɳɟɟɨɬɧɨɫɢɬɫɹɤɦɨɞɟɥɹɦɜɎɢɧɥɹɧɞɢɢɒɜɟɰɢɢȾɚɧɢɢɇɨɪɜɟɝɢɢ@ ȿɫɥɢɨɛɧɨɜɥɟɧɢɟɩɪɨɝɪɚɦɦɧɨɝɨɨɛɟɫɩɟɱɟɧɢɹɜɵɩɨɥɧɹɟɬɫɹɩɨɫɪɟɞɫɬɜɨɦɬɟɥɟɜɢɡɢɨɧɧɨɝɨɫɢɝɧɚɥɚ ɜɚɦɛɭɞɟɬɩɪɟɞɥɨɠɟɧɨɩɪɨɞɨɥɠɢɬɶɨɛɧɨɜɥɟɧɢɟɜɧɟɡɚɜɢɫɢɦɨɫɬɢɨɬɬɨɝɨɜɤɥɸɱɟɧɥɢ

Ɋɟɠɢɦ ɚɜɬɨɦɚɬɢɱɟɫɤɨɝɨɨɛɧɨɜɥɟɧɢɹ

ɢɥɢɧɟɬ

ɍɫɬɚɧɨɜɤɚ:L)L'LUHFW

SMART

ĺ

ɇɚɫɬɪɨɣɤɢ

ĺ

ɋȿɌɖ

ĺ

:L)L'LUHFW

Ɏɭɧɤɰɢɹ

:L)L'LUHFW

ɩɨɞɞɟɪɠɢɜɚɟɬɬɟɯɧɨɥɨɝɢɸɛɟɫɩɪɨɜɨɞɧɨɝɨɩɨɞɤɥɸɱɟɧɢɹɋɩɨɦɨɳɶɸ6PDUW6KDUH

TM ɦɨɠɧɨɞɟɥɢɬɶɫɹɮɚɣɥɚɦɢɢɥɢɷɤɪɚɧɚɦɢɭɫɬɪɨɣɫɬɜɩɨɞɤɥɸɱɟɧɧɵɯɤ

:L)L'LUHFW

:L)L'LUHFW

:L)L'LUHFW ɇɚɡɜɚɧɢɟɭɫɬɪɨɣɫɬɜɚ

TAAAA

BBBB ȼɤɥ

a

Ö

>[email protected]

Ɂɚɩɪɨɫɢɬɶɩɨɞɤɥɸɱɟɧɢɟ"

Подключаться автоматически без запроса

Ⱦɚ +Hɬ

ȿɫɥɢɭɫɬɚɧɨɜɢɬɶ

:L)L'LUHFW

ɧɚ

ȼɤɥ

ɩɨɹɜɢɬɫɹɫɩɢɫɨɤ ɞɨɫɬɭɩɧɵɯɭɫɬɪɨɣɫɬɜ

»

Ⱦɥɹɢɫɩɨɥɶɡɨɜɚɧɢɹ

:L)L'LUHFW

ɩɟɪɟɣɞɢɬɟɜ

ɇɚɫɬɪɨɣɤɢ

ĺ

ɋȿɌɖ

ɢɭɫɬɚɧɨɜɢɬɟ

:L)L'LUHFW a

ɧɚ

ȼɤɥ

ɉɪɢɩɨɹɜɥɟɧɢɢɡɚɩɪɨɫɚɧɚɩɨɞɤɥɸɱɟɧɢɟɜɵɛɟɪɢɬɟ

Ⱦɚ

Ɍɟɩɟɪɶ

:L)L'LUHFW

ɩɨɞɤɥɸɱɟɧɚɤɬɟɥɟɜɢɡɨɪɭ ȿɫɥɢɜɵɧɟɢɫɩɨɥɶɡɭɟɬɟɮɭɧɤɰɢɸ

:L)L'LUHFW

ɪɟɤɨɦɟɧɞɭɟɬɫɹɭɫɬɚɧɨɜɢɬɶ

:L)L'LUHFW a

ɧɚ

ȼɵɤɥ

ɞɥɹ ɦɢɧɢɦɢɡɚɰɢɢɩɨɦɟɯɦɟɠɞɭɭɫɬɪɨɣɫɬɜɚɦɢ:L)Lȼɨɡɦɨɠɧɨɢɫɩɨɥɶɡɨɜɚɧɢɟɬɨɥɶɤɨɭɫɬɪɨɣɫɬɜɫɩɨɞɞɟɪɠɤɨɣ ɬɟɯɧɨɥɨɝɢɢ

:L)L'LUHFW

ɇɚɫɬɪɨɣɤɚ0LUDFDVW

TM

0LUDFDVW

TM ɩɨɡɜɨɥɹɟɬɨɫɭɳɟɫɬɜɥɹɬɶɛɟɡɨɩɚɫɧɭɸɛɟɫɩɪɨɜɨɞɧɭɸɨɬɩɪɚɜɤɭɜɢɞɟɨɢɚɭɞɢɨɫɩɟɪɟɧɨɫɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚɧɚɬɟɥɟɜɢɡɨɪ

0LUDFDVW TM ,QWHOV:L'L

0LUDFDVW

TM ɭɫɬɚɧɨɜɥɟɧɚɧɚ

ȼɤɥ

ɧɚɬɟɥɟɜɢɡɨɪɟɢɥɢɩɟɪɟɧɨɫɧɨɦɭɫɬɪɨɣɫɬɜɟ ɍɫɬɪɨɣɫɬɜɚɫɩɨɞɞɟɪɠɤɨɣɬɟɯɧɨɥɨɝɢɣ0LUDFDVW TM ,QWHO:,', ɞɨɫɬɭɩɧɵɞɥɹɨɬɨɛɪɚɠɟɧɢɹɧɚɷɤɪɚɧɟɬɟɥɟɜɢɡɨɪɚ ɉɟɪɟɣɞɢɬɟɤɋɟɬɟɜɵɦɧɚɫɬɪɨɣɤɚɦɞɥɹɧɚɫɬɪɨɣɤɢ0LUDFDVW

TM

0LUDFDVW70,QWHOV:L'L ɇɚɡɜɚɧɢɟɭɫɬɪɨɣɫɬɜɚ ȼɤɥ

a

Connection ɉɨɞɤɥɸɱɟɧɢɟ

2

ɉɨɫɥɟɨɛɧɚɪɭɠɟɧɢɹɩɟɪɟɧɨɫɧɨɝɨɭɫɬɪɨɣɫɬɜɚɜɵɛɟɪɢɬɟɭɫɬɪɨɣɫɬɜɨ

TAAAA

Ⱦɥɹɩɨɥɭɱɟɧɢɹɞɨɩɨɥɧɢɬɟɥɶɧɨɣɢɧɮɨɪɦɚɰɢɢɨɩɨɞɤɥɸɱɟɧɢɢɩɟɪɟɧɨɫɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚɨɛɪɚɬɢɬɟɫɶɤɪɭɤɨɜɨɞɫɬɜɭɷɬɨɝɨɭɫɬɪɨɣɫɬɜɚ

ɍɫɬɚɧɨɜɤɚ:L'LȻɟɫɩɪɨɜɨɞɧɨɣɞɢɫɩɥɟɣ

:L'LɩɪɟɞɫɬɚɜɥɹɟɬȻɟɫɩɪɨɜɨɞɧɨɣɞɢɫɩɥɟɣɌɟɯɧɨɥɨɝɢɹ,QWHO:L'LȻɟɫɩɪɨɜɨɞɧɨɣɞɢɫɩɥɟɣɨɛɟɫɩɟɱɢɜɚɟɬ ɭɞɨɛɧɨɟɢɛɵɫɬɪɨɟɩɨɞɤɥɸɱɟɧɢɟɬɟɥɟɜɢɡɨɪɚɜɤɚɱɟɫɬɜɟɞɨɩɨɥɧɢɬɟɥɶɧɨɝɨɢɥɢɜɬɨɪɨɝɨɦɨɧɢɬɨɪɚɩɨ ɛɟɫɩɪɨɜɨɞɧɨɦɭɢɥɢɫɟɬɟɜɨɦɭɫɨɟɞɢɧɟɧɢɸɌɟɩɟɪɶɜɵɦɨɠɟɬɟɤɨɦɮɨɪɬɧɨɩɪɨɫɦɚɬɪɢɜɚɬɶɥɸɛɢɦɵɟ ɮɢɥɶɦɵɜɢɞɟɨɮɨɬɨɝɪɚɮɢɢɨɧɥɚɣɧɩɪɨɝɪɚɦɦɵɢɦɧɨɝɨɟɞɪɭɝɨɟɜɜɵɫɨɤɨɦɪɚɡɪɟɲɟɧɢɢɩɪɹɦɨɧɚɷɤɪɚɧɟ ɬɟɥɟɜɢɡɨɪɚɜɨɬɥɢɱɧɨɦɤɚɱɟɫɬɜɟɢɡɨɛɪɚɠɟɧɢɹɢɫɜɟɥɢɤɨɥɟɩɧɵɦɡɜɭɤɨɦ

1

,QWHOV:L'L

ɭɫɬɚɧɨɜɥɟɧɧɚ

ȼɤɥ

ɉɨɞɤɥɸɱɢɬɟɫɜɨɣɧɨɭɬɛɭɤɤɬɨɱɤɟɞɨɫɬɭɩɚɦɨɠɧɨɢɫɩɨɥɶɡɨɜɚɬɶɷɬɭ ɮɭɧɤɰɢɸɛɟɡɬɨɱɤɢɞɨɫɬɭɩɚɧɨɩɨɞɤɥɸɱɟɧɢɟɪɟɤɨɦɟɧɞɭɟɬɫɹ ȼɚɲɧɨɭɬɛɭɤɡɚɩɭɫɤɚɟɬɩɪɨɝɪɚɦɦɭ,QWHO

:L'L

Ɉɧɨɛɧɚɪɭɠɢɜɚɟɬɱɬɨ/*6PDUW79ɞɨɫɬɭɩɟɧɢɩɨɞɞɟɪɠɢɜɚɟɬ:L'Lȼɵɛɟɪɢɬɟɢɡɫɩɢɫɤɚɧɟɨɛɯɨɞɢɦɵɣ ɬɟɥɟɜɢɡɨɪɢɳɟɥɤɧɢɬɟɉɨɞɤɥɸɱɢɬɶ ȼɜɟɞɢɬɟ3,1ɤɨɞ

a

ɨɬɨɛɪɚɠɚɟɦɵɟɧɚɷɤɪɚɧɟɜɩɨɥɟɜɜɨɞɚ

b

ɨɬɨɛɪɚɠɚɟɦɨɟɧɚɷɤɪɚɧɟɧɨɭɬɛɭɤɚɡɚɬɟɦɧɚɠɦɢɬɟɉɪɨɞɨɥɠɢɬɶ

ɉɊɂɆȿɑȺɇɂȿ

y ɉɪɢɩɨɞɤɥɸɱɟɧɢɢɬɟɥɟɜɢɡɨɪɚɤɧɨɭɬɛɭɤɭɧɟɨɛɯɨɞɢɦɨɡɚɞɚɬɶɞɥɹɪɟɠɢɦɚɌȼɩɚɪɚɦɟɬɪɵ/LYH79 ɉɪɹɦɚɹɬɪɚɧɫɥɹɰɢɹɢȼɧɟɲɧɢɣɜɵɯɨɞ

>,QWHOV:L'[email protected]Ɂɚɩɪɨɫɧɚɩɨɞɤɥɸɱɟɧɢɟ

Ö ȼɜɟɞɢɬɟɫɥɟɞɭɸɳɢɟɡɚɳɢɬɧɵɟɤɥɸɱɢ

Ɇɨɣ3,1ɤɨɞ

a

Ɉɫɬɚɥɨɫɶɫɟɤɭɧɞɵ ɉɪɢɩɨɞɤɥɸɱɟɧɢɢ:L'Lɨɬɤɥɸɱɚɸɬɫɹɭɫɬɪɨɣɫɬɜɚ ɩɨɞɤɥɸɱɟɧɧɵɟɫɩɨɦɨɳɶɸ:L)L'LUHFW

Ɉɬɦɟɧɚ

b

ɗɤɪɚɧɬɟɥɟɜɢɡɨɪɚ ɗɤɪɚɧɧɨɭɬɛɭɤɚ

Ȼɟɫɩɪɨɜɨɞɧɚɹɫɪɟɞɚɦɨɠɟɬɜɥɢɹɬɶɧɚɷɤɪɚɧɞɢɫɩɥɟɹ ɉɪɢɩɥɨɯɨɦɫɨɟɞɢɧɟɧɢɢɩɨɞɤɥɸɱɟɧɢɟ,QWHO:L'L ɦɨɠɟɬɛɵɬɶɩɪɟɪɜɚɧɨ

Ɍɟɥɟɜɢɡɨɪ/*ɧɟɬɪɟɛɭɟɬɫɹɪɟɝɢɫɬɪɢɪɨɜɚɬɶ

Ⱦɥɹɩɨɥɭɱɟɧɢɹɞɨɩɨɥɧɢɬɟɥɶɧɨɣɢɧɮɨɪɦɚɰɢɢɨ,QWHO:L'Lɩɨɫɟɬɢɬɟɫɚɣɬ

http://intel.com/go/widi.

ɋɩɢɫɨɤɭɫɬɪɨɣɫɬɜ

,QWHOV:L'L

ɧɟɨɬɨɛɪɚɠɚɟɬɫɹɧɚɷɤɪɚɧɟɬɟɥɟɜɢɡɨɪɚɉɪɨɜɟɪɶɬɟɫɩɢɫɨɤɧɚɧɨɭɬɛɭɤɟ

7

8

ɍɧɢɜɟɪɫɚɥɶɧɵɣɩɭɥɶɬ

ɂɫɩɨɥɶɡɨɜɚɧɢɟɮɭɧɤɰɢɢɍɧɢɜɟɪɫɚɥɶɧɵɣɩɭɥɶɬɬɨɥɶɤɨɞɥɹɩɭɥɶɬɚȾɍ0DJLF

ɉɭɥɶɬȾɍ0DJLFɩɨɡɜɨɥɹɟɬɫɥɟɝɤɨɫɬɶɸɭɩɪɚɜɥɹɬɶɰɢɮɪɨɜɨɣɩɪɢɫɬɚɜɤɨɣɩɥɟɟɪɨɦ%OXUD\ɫɢɫɬɟɦɨɣ ɞɨɦɚɲɧɟɝɨɤɢɧɨɬɟɚɬɪɚɢɚɭɞɢɨɩɚɧɟɥɶɸ

1 ɍɛɟɞɢɬɟɫɶɱɬɨɭɫɬɪɨɣɫɬɜɨɩɨɞɤɥɸɱɟɧɨɤ79

2 ɉɨɫɥɟɧɚɠɚɬɢɹɤɧɨɩɤɢ ɧɚɩɭɥɶɬɟȾɍ0DJLFɜɵɛɟɪɢɬɟɭɫɬɪɨɣɫɬɜɨɞɥɹɭɩɪɚɜɥɟɧɢɹɧɚɜɤɥɚɞɤɟ ɋɦɟɧɚɭɫɬɪɨɣɫɬɜɚɈɬɨɛɪɚɡɢɬɫɹɩɭɥɶɬȾɍɫɩɨɦɨɳɶɸɤɨɬɨɪɨɝɨɦɨɠɧɨɭɩɪɚɜɥɹɬɶɭɫɬɪɨɣɫɬɜɨɦ

3 ɍɩɪɚɜɥɹɬɶɜɧɟɲɧɢɦɢɭɫɬɪɣɫɬɜɚɦɢɦɨɠɧɨɫɩɨɦɨɳɶɸɩɭɥɶɬɚȾɍɧɚɷɤɪɚɧɟ ȼɧɟɤɨɬɨɪɵɯɦɨɞɟɥɹɯɞɚɧɧɚɹɮɭɧɤɰɢɹɧɟɭɩɪɚɜɥɹɟɬɫɹɤɧɨɩɤɨɣ

a d e b c

»

»

a b

:

: ȼɤɥɚɞɤɚɋɦɟɧɚɭɫɬɪɨɣɫɬɜɚ

Ʉɧɨɩɤɢɭɩɪɚɜɥɟɧɢɹ ɭɫɬɪɨɣɫɬɜɨɦ

»

c

:

ɈɬɤɪɵɬɢɟɩɭɥɶɬɚȾɍɧɚɷɤɪɚɧɟ

»

d

: ȼɵɯɨɞɢɡɩɭɥɶɬɚȾɍ

»

e

: ɉɟɪɟɦɟɳɟɧɢɟɩɨɥɨɠɟɧɢɹ ɩɭɥɶɬɚȾɍɜɥɟɜɨɢɥɢɜɩɪɚɜɨ

4 ɍɩɪɚɜɥɟɧɢɟɜɧɟɲɧɢɦɢɭɫɬɪɨɣɫɬɜɚɦɢɫɩɨɦɨɳɶɸɤɧɨɩɨɤɧɚɜɢɝɚɰɢɢɤɧɨɩɨɤɄɨɥɟɫɢɤɨ2.ɢɥɢ%$&.

ɩɭɥɶɬɚȾɍ0DJLF

ɉɪɢɜɨɡɧɢɤɧɨɜɟɧɢɢɥɸɛɵɯɩɪɨɛɥɟɦɡɜɨɧɢɬɟɜɰɟɧɬɪɩɨɞɞɟɪɠɤɢɤɥɢɟɧɬɨɜ/*

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
