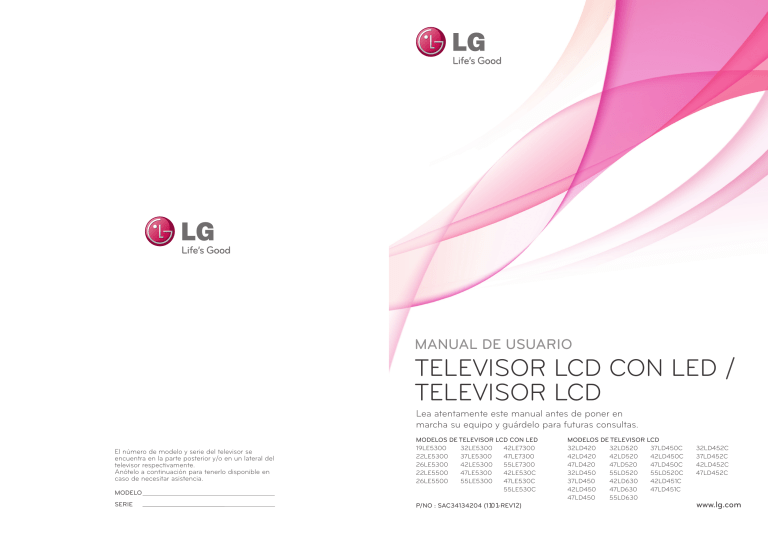

MANUAL DE USUARIO
TELEVISOR LCD CON LED /
TELEVISOR LCD
Lea atentamente este manual antes de poner en
marcha su equipo y guárdelo para futuras consultas.
El número de modelo y serie del televisor se
encuentra en la parte posterior y/o en un lateral del
televisor respectivamente.
Anótelo a continuación para tenerlo disponible en
caso de necesitar asistencia.
MODELO
SERIE
MODELOS DE TELEVISOR LCD CON LED
19LE5300
32LE5300
42LE7300
22LE5300
37LE5300
47LE7300
26LE5300
42LE5300
55LE7300
22LE5500
47LE5300
42LE530C
26LE5500
55LE5300
47LE530C
55LE530C
P/NO : SAC34134204 (1101-REV12)
MODELOS DE TELEVISOR LCD
32LD420
32LD520
37LD450C
42LD420
42LD520
42LD450C
47LD420
47LD520
47LD450C
32LD450
55LD520
55LD520C
37LD450
42LD630
42LD451C
42LD450
47LD630
47LD451C
47LD450
55LD630
32LD452C
37LD452C
42LD452C
47LD452C
www.lg.com
ADVERTENCIA / PRECAUCIÓN
ADVERTENCIA / PRECAUCIÓN
ADVERTENCIA / PRECAUCION
RIESGO DE CHOQUE ELECTRICO
NO ABRIR
PARA REDUCIR EL RIESGO DE
DESCARGA ELECTRICA NO RETIRE LA
CUBIERTA NI LA PARTE POSTERIOR DE
ESTE APARATO.
El símbolo de descarga dentro del
triangulo equilátero, señala al usuario la presencia de voltaje peligroso sin aislamiento en el interior del
aparato de tal intensidad que podría presentar riesgo de descarga eléctrica.
El símbolo de admiración dentro
del triangulo equilátero, indica al
usuario que el manual que acompaña a este aparato contiene instrucciones
referentes a su funcionamiento y mantenimiento.
ADVERTENCIA/PRECAUCION
PARA REDUCIR EL RIESGO DE INCENDIO O
DESCARGA ELECTRICA, NO EXPONGA EL
TELEVISOR A LA LLUVIA O HUMEDAD.
OTA PARA EL INSTALADOR DE
N
CABLE/TV
Este recordatorio cumple el propósito de llamar la
atención del instalador del sistema CATV con
respecto al Artículo 820-40 del Código Eléctrico
Nacional (EE.UU.).
El código proporciona las directrices necesarias
para lograr una conexión a tierra correcta y, en particular, especifica que el cable de puesta a tierra
deberá estar conectado al sistema de puesta a
tierra del edificio, tan cerca del punto de entrada
del cable como resulte práctico.
2
No exponga este equipo a la lluvia o la humedad excesiva, a fin de evitar riesgo de incendio
o choque eléctrico.
ADVERTENCIA DE LA FCC
Dispositivo digital de Clase B
Este equipo ha sido probado y se ha demostrado que cumple los límites para dispositivos
digitales de Clase B, conforme a la Parte 15 de
las normas FCC. Estos límites han sido diseñados para proporcionar una protección razonable
contra interferencias perjudiciales en una instalación residencial. Este equipo genera, emplea,
y puede radiar energía de radiofrecuencia y, si
no se instala y usa conforme al manual de
instrucciones, podría causar interferencias perjudiciales a las comunicaciones por radio. Sin
embargo, no existe garantía de que la interferencia no ocurra en una instalación en particular.
Si este equipo causara interferencias molestas a
su recepción de radio o televisión, lo que podrá
determinarse apagando y prendiendo el equipo,
se insta al usuario a tratar de corregir las interferencias mediante una o más de las siguientes
medidas:
- Reoriente o reubique la antena de recepción.
- Aumente la separación entre el producto y el
receptor.
- Conecte el producto a una toma de alimentación
dispuesta en un circuito distinto al del receptor.
- Póngase en contacto con su proveedor o
solicite ayuda a un técnico especializado de
radio/TV.
Este dispositivo cumple con la parte 15 de las
reglas de FCC.
El funcionamiento esta sujeto a las siguientes
dos condiciones: (1) Este dispositivo no causa
interferencia (nociva) y (2) Este dispositivo debe
aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento (del dispositivo).
Cualquier cambio o modificación no aprobada
expresamente por la parte responsable por conformidad podría anular la potestad del usuario
para usar el equipo.
PRECAUCIÓN
No intente modificar este producto de ningún
modo sin disponer de autorización por escrito
de LG Electronics.
La modificación sin autorización podría anular la
potestad del usuario para usar este producto.
ADVERTENCIA
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Lea estas instrucciones.
Guarde estas instrucciones..
10
Tenga en cuenta todas las advertencias.
Siga todas las instrucciones.
1
No utilice este producto cerca
del agua.
2
Límpielo sólo con un paño
seco.
3
No bloquee las aberturas de
ventilación. Instale siguiendo
las instrucciones del fabricante.
4
No lo coloque cerca de fuentes
de calor, como radiadores, rejillas
de aire caliente, estufas u otros
aparatos (incluidos los amplificadores) que emitan calor.
5
No anule el propósito de seguridad del tomacorriente polarizado o ni del de puesta a tierra. Un
tomacorriente polarizado cuenta
con dos clavijas, una más ancha
que la otra. Un tipo de tomacorriente con conexión a tierra dispone de dos clavijas y una tercera de puesta a tierra, el terminal ancho o la tercera clavija está
puesta por su seguridad.
Si el tomacorriente incluido no
es adecuado para su toma de
pared, póngase en contacto con
un electricista para que realice el
reemplazo de la toma obsoleta.
6
Proteja el cable de alimentación para que no lo pisen ni
aplasten, especialmente en las
clavijas, las tomas y el punto de
salida del aparato.
7
Utilice únicamente acoplamientos y accesorios especificados por el fabricante.
8
Utilícelo sólo con el estante fijo
o con ruedas, trípode, soporte
o mesa especificados por el
fabricante o con el accesorio
suministrado con el aparato. Si
utiliza un carrito, tenga cuidado
al moverlo junto con el aparato
para evitar lesiones en caso de
que éste se caiga.
9
Desenchufe este producto en
caso de no utilizarlo durante un
largo periodo de tiempo.
Desenchufe este equipo durante
tormentas con aparato eléctrico
o si no piensa usarlo durante
largos períodos de tiempo.
Sólo el personal calificado puede encargarse del servicio técnico. La asistencia técnica es necesaria si el aparato presenta
algún daño, como por ejemplo, si el cable o
la clavija de alimentación están dañados, si
se derrama líquido o se introducen objetos
dentro del aparato, si el aparato ha estado
expuesto a la lluvia o humedad, si no opera
correctamente o si se ha caído.
11
No toque el aparato o la antena durante
una tormenta eléctrica.
12
Cuando monte el televisor en la pared,
asegúrese de no colgar el televisor en
cables eléctricos y de señal de la parte
trasera.
13
No golpee el producto ni permita que le
caigan objetos encima ni en la pantalla.
14
PRECAUCIÓN en cuanto al cable de alimentación: Se recomienda colocar la mayoría de
los aparatos en un circuito dedicado. Es decir,
un circuito de salida única que alimenta sólo
a ese aparato y que no tiene tomas o circuitos
adicionales.
Compruebe la página de especificaciones de
este manual del propietario para estar seguro.
No conecte demasiados electrodomésticos a
la misma toma de pared de corriente alterna
ya que hacerlo podría suponer riesgo de
incendio o choque eléctrico.
No sobrecargue las tomas de pared. Las
tomas de pared sobrecargadas, sueltas o
dañadas, los alargadores, los cables de alimentación deshilachados o el aislante agrietado de los cables podrían resultar peligrosos. Cualquiera de estas condiciones podría
provocar un incendio o una descarga eléctrica. Examine periódicamente el cable de su
aparato y si parece dañado o deteriorado,
desenchúfelo, deje de usarlo y solicite al centro de servicio técnico autorizado que lo sustituyan por un nuevo equivalente. Proteja el
cable de alimentación de daños físicos o
mecánicos y evite doblarlo, aplastarlo, pellizcarlo o pisarlo con una puerta o caminar
sobre él. Ponga especial atención en los
enchufes, tomas de pared y el punto por
donde el cable sale del aparato.
No utilice cables de alimentación dañados o
mal conectados. No tire del cable de alimentación para desenchufar la TV. Asegúrese de
desenchufar el cable de alimentación sujetando el enchufe.
3
ADVERTENCIA
15
ADVERTENCIA - A fin de reducir
el riesgo de incendio o choque
eléctrico, no exponga este aparato
a la lluvia, humedad u otros líquidos. No toque la TV con las
manos mojadas. No instale este
producto cerca de objetos inflamables como gasolina o velas, ni
exponga la TV al flujo directo de
aparatos de aire acondicionado.
16
No exponga este aparato a
goteos o salpicaduras, ni coloque sobre él objetos que contengan líquidos, como floreros,
tazas, etc. (por ejemplo en
estantes sobre la unidad).
17
TOMA A TIERRA
Asegúrese de conectar el cable de toma a
tierra para evitar posibles descargas eléctricas.(
es decir, que una TV con un enchufe de tres
polos, debe conectarse a una toma de pared
con tres polos). Si no es posible la puesta a
tierra, contacte con un electricista calificado
para que instale un interruptor automático
independiente.
No intente conectar la unidad a tierra mediante
cables telefónicos, pararrayos o tuberías de gas.
22
ANTENAS
Conexión a tierra de la antena exterior
Si dispusiera de una antena exterior instalada, tome las medidas de seguridad que
se exponen a continuación. Los sistemas de
antenas exteriores no deben situarse cerca
de tendidos eléctricos u otros circuitos de
iluminación eléctrica o de suministro, ya
que podrían entrar en contacto con dichos
tendidos o circuitos eléctricos provocando
lesiones graves e incluso la muerte.
Asegúrese de que el conjunto de la antena
disponga de toma de tierra que lo proteja
de posibles subidas de tensión y de acumulación de cargas estáticas.
La sección 810 del Código eléctrico nacional (NEC) de los EE.UU., proporciona informaciónrelativa a la correcta puesta a tierra
del mástil y la estructura de soporte, de la
parte inicial del cable a una unidad de descarga de antena, la sección de los conductores de puesta a tierra, emplazamiento de
las unidades de descarga de antena, la
forma de conectar los electrodos a tierra, así
como los requisitos que deben cumplir
dichos electrodos.
Puesta a tierra de una antena de acuerdo con
el Código eléctrico nacional, ANSI/NFPA 70
Abrazadera de puesta a tierra
Unidad de descarga de la antena
(Sección 810-20 del NEC)
Alimentación
Interruptor
diferencial
18
19
Mientras esta unidad esté conectada a un
tomacorriente de CA se desconectará de
dicha fuente aunque apague la unidad mediante el INTERRUPTOR DE PRENDIDO.
20
Limpieza
Antes de iniciar labores de limpieza, desenchufe el cable de alimentación y limpie cuidadosamente la unidad con un paño suave
para evitar arañazos superficiales. No rocíe
directamente agua vaporizada u otros líquidos sobre la TV para evitar posibles choques
eléctricos. No limpie la unidad con productos
químicos como alcoholes, disolventes o benceno.
21
4
DESCONECTAR EL DISPOSITIVO DE LA RED
Este dispositivo se desconecta desenchufándolo del cable de red. El enchufe debe contar
con un acceso sin obstáculos.
Transporte
Asegúrese de que el producto esté apagado,
desenchufado y que todos los cables hayan
sido desconectados. Harán falta dos o más
personas para transportar TVs de gran tamaño.
No someta el panel frontal de la TV a presiones o esfuerzos excesivos.
Cable de entrada de la antena
Equipo de
servicio eléctrico
Conductor de puesta a tierra
(Sección 810-21 del NEC)
Abrazadera de puesta a tierra
Sistema de electrodo de conexión
a tierra del servicio de suministro
(Art. 250, parte H del NEC)
NEC: Código Eléctrico Nacional
23
Ventilación
Instale su TV en un lugar que disponga de
ventilación apropiada. No la instale en espacios cerrados como, por ejemplo, una
estantería. No cubra el producto con paños
u otros materiales, como plásticos, mientras
esté enchufada. No instale la unidad en
lugares con exceso de polvo.
24
Tener cuidado de no tocar las aberturas de
ventilación. Al ver la televisión durante un
largo período, las aberturas de ventilación
pueden calentarse.
25
Si huele humo u otros olores que provienen
de la TV, desconecte el cable de alimentación
y comuníquese con un centro de servicio
autorizado.
26
No presione en exceso el panel
con sus manos u objetos afilados, como tornillos, lápices o
bolígrafos, y evite rayarlo.
27
Mantenga el producto lejos de la luz directa
del sol.
28
Defecto de puntos
El plasma o panel LCD es un producto de alta
tecnología con resolución de dos a seis millones de píxeles. En muy pocos casos, podría
ver puntos minúsculos en la pantalla mientras
mira la TV. Esos puntos son píxeles desactivados y no afectan el rendimiento ni la confiabilidad de la TV.
29
Sonido generado
Ruido de "chasquidos": se genera un ruido de
chasquidos que ocurre al mirar o apagar la TV
por la deformación térmica plástica, debido a
la temperatura y la humedad. Este ruido es
común en productos donde se requiere la
deformación térmica.
Zumbido en el circuito eléctrico o en el panel:
se genera un ruido microscópico en el circuito de conmutación a alta velocidad que
suministra una gran cantidad de corriente
para hacer funcionar un producto. Varía según
el producto.
Este sonido que se genera no afecta el rendimiento ni la confiabilidad del producto.
30
Para la Televisor LCD con LED
Si siente la TV fría al tocar, puede que haya un
pequeño “flicker” cuando se ha encendido.
Esto es normal, no hay nada malo con la TV.
Unos pocos defectos de puntos pueden ser
visibles en la pantalla, apareciendo en un color
rojo, verde o azul. Pero ellos no tienen ningún
efecto equivocado para la función del monitor.
Evitese a tocar la pantalla LCD o agarrarla con
su(s) dedo(s) por un periodo largo de tiempo.
Si lo hace, eso puede provocar una distorción
temporal en la pantalla.
DISPOSICIÓN
(Sólo lámpara de Hg utilizada en TV LCD)
Lámpara fluorescente usada en este producto
contiene una cantidad mínima de mercurio.
No disponga este producto con basura normal
de la casa. Disposición de este producto debe
ser manejado de acuerdo a la autoridad local
de su provincia.
5
CONTENIDO
ADVERTENCIA / PRECAUCIÓN.........2
ADVERTENCIA................................................ 3
FUNCIONES DE ESTE TV.......................8
PREPARACIÓN
Accesorios................................................................9
Información del panel frontal............................ 11
Información del panel posterior......................16
Instrucciones.................................................................20
Montaje para la pared VESA...........................28
Organizador de cables......................................30
Instalación de un pedestal de escritorio......32
Soporte del eslabon giratorio..............................32
Sistema de seguridad Kensington................32
Unión del televisor a un escritorio.................33
Fijación de la TV a la pared para evitar que se
caiga cuando esté instalada sobre un soporte
tipo pedestal.........................................................34
Conexión de la Antena o cable......................35
CONEXIONES DE EQUIPO EXTERNO
Instalación del HDSTB......................................36
Instalación del DVD............................................39
Instalación del VCR............................................. 41
Configuración de otra fuente de A/V..........42
Conexión USB.....................................................43
Configuración del Audífono............................43
Conexión de salida de Audio..........................44
Instalación de la PC...........................................45
VER LA TV / CONTROL DE CANAL
Funciones de los botones del control remoto....52
Encendido del TV...............................................54
Ajuste del Canal..................................................54
Ajuste del volumen............................................54
Configuración Inicial..........................................55
Selección y ajuste del menú pantalla........... 57
Quick Menu (menú rápido).............................59
Asistencia al cliente............................................60
Prueba de imagen / Prueba de sonido.....60
Inform. producto/servicio.................................. 61
Manual Simple.....................................................62
6
Búsqueda de canales
- Escaneo atomático (Sintonización automática).63
- Agregar/Eliminar los Canales (Sintonización
Manual)...............................................................64
- Edición de Canal..............................................65
Configuración de los canales favoritos........66
Lista de canales favoritos.................................66
Lista de canales.................................................. 67
Información de canal.........................................68
INFO. BREVE........................................................ 69
Lista de entradas................................................ 70
Etiqueta de entrada............................................ 71
Restaurar valores de fábrica (Configuracion inicial).. 72
Configuración de modo.................................... 73
Modo Demo. ....................................................... 74
Modo AV................................................................ 75
SIMPLINK.............................................................. 76
MIS MEDIOS
Método de conexión.......................................... 78
Modos de entrada.............................................. 79
Lista de cine.............................................. 80
Lista de fotos....................................................... 87
Lista de música...................................................93
Contenidos Extras............................................... 97
Código de registro del DivX...................... 98
Desactivación............................................. 99
CONTROL DE IMAGEN
Tamaño de la Imagen (Aspecto de pantalla)...100
Asistente de imagen........................................ 102
Ahorro de energía............................................ 104
Ajustes de la Imagen Prestablecida (Modo
imagen)................................................................ 105
Control Manual de Imagen- Modo usuario.......106
Tecnología de Mejora de la Imagen............107
Control experto de imagen...........................108
Restablecimiento de la imagen.......................111
Indicador de poder..............................................111
TruMotion ............................................................ 112
CONTROL DE SONIDO Y DE IDIOMA
Volumen automático......................................... 113
Voz Clara II........................................................... 114
Ajuste de Balance.............................................. 115
Ajuste de sonido preestablecido (Modo de
audio)..................................................................... 116
Ajuste de sonido - Modo usuario..................117
Reajuste de audio.............................................. 118
Disposición de bocinas de TV....................... 119
Configuración de Activación/Desactivación de
Parlantes Externos............................................. 119
Disfrute de la transmisión Estéreo/SAP.... 120
Idioma del audio................................................ 121
Selección del lenguaje en la pantalla......... 122
Subtítulos
- Sistemas de texto oculto de programas
analógicos........................................................ 123
- Sistemas de texto oculto de programas digitales................................................................... 124
- Opciones del texto oculto........................... 125
APÉNDICE
Lista de verificación de problemas............. 142
Mantenimiento................................................... 145
Especificaciones del producto...................... 146
Códigos de IR..................................................... 151
Configuración de dispositivo externo del control.. 152
Aviso sobre software de código abierto.... 158
CONFIGURACIÓN HORARIA
Programacion del relo
- Configuración Auto del Reloj..................... 126
- Configuración Manual del Reloj.................127
Ajustes de Encendido / Apagado Automático
del temporizador............................................... 128
Configuración del temporizador de apagado
automático.......................................................... 129
Apagado automático....................................... 129
CONTROL PATERNO /CLASIFICACIONES
Establecer contraseña y bloqueo del sistema.. 130
Bloqueo de canales.......................................... 133
Clasificaciones de Películas y TV................. 134
Clasificación Descargable.............................. 139
Bloqueo de entrada externa.......................... 140
Bloqueo de teclas.............................................. 141
7
FUNCIONES DE ESTE TV
ꔛ
Algunas de estas características no están disponibles para todos los modelos.
Televisión de alta definición. El sistema
de emisión y reproducción de TV digital
de alta resolución está compuesto por
casi un millón o más de píxeles, pantallas con relación de aspecto 16:9 y
audio digital AC3. Un sub-equipo de
TV digital, formato HDTV incluye resoluciones de 1080 progresivo, 1080
entrelazado y 720progresivo.
El modo AV optimiza la imagen en el
modo película, deportes y juego acorde
al contenido de video y audio. El visor
tiene la habilidad de escoger rápidamente el modo correcto para la imágenes que se están visualizando.
El televisor LG incluye un sistema de
altoparlantes exclusivo, ajustado por el
renombrado experto en audio, Mark
Levinson. Los altoparlantes están integrados en lugares estratégicos tras la
cubierta frontal, y emplean minúsculas
vibraciones para girar la totalidad del
bisel frontal hacia el sistema del
altoparlante. Esto genera un aspecto
limpio y elegante, a la vez que mejora
el audio incrementando los “puntos
óptimos”, proporcionando un campo
de sonido más rico y amplio.
Mejora y amplifica automáticamente el
sonido dentro del rango de frecuencia
de la voz humana para ayudar a mantener audibles los diálogos ante un
aumento del ruido de fondo.
A diferencia de otros sensores que sólo
detectan la luminosidad de la luz ambiental, el “Sensor inteligente” de LG usa
4 096 niveles de detección para evaluar su entorno. Usando un sofisticado
logaritmo, el televisor LG procesa elementos relativos a la calidad de imagen
incluyendo el brillo, contraste, color,
nitidez y el balance de blancos. El
resultado es una imagen optimizada
para su entorno, más agradable
para el espectador y capaz de ahorrar
hasta un 50% del consumo eléctrico.
Fabricado bajo licencia de Dolby
Laboratories.
“Dolby “y el símbolo de la doble-D son
marcas
comerciales
de
Dolby
Laboratories.
HDMI, tel logotipo HDMI y el interfaz
multimedia de alta definición son marcas comerciales o registradas de HDMI
Licensing LLC.
Muestra una definición FULL HD 1 920
x 1 080 progresivo para una imagen
mas detallada.
Ver vídeos, fotos y escuchar música en
su TV a través de USB 2.0 (‘videos’
depende del modelo)
ACERCA DE VÍDEO EN DIVX: DivX® es
un formato de vídeo digital creado por
DivX, Inc.Este es un dispositivo con
certificado oficial DivX que reproduce
vídeo DivX.Visite www.divx.com para
obtener más información y herramientas de software para convertir sus
archivos en vídeos DivX.ACERCA DE
VÍDEO EN DIVX “ONDEMAND”: Este
dispositivo DivX Certified ® debe registrarse para reproducir contenido DivX
Video-on-Demand (VOD).Para generar
el código de registro, localice la sección
DivX VOD en el menú de configuración
del dispositivoVaya a vod.divx.com con
este código para completar el proceso
de registro y aprender más acerca de
DivX VOD. “Certificado® DivX para
reproducir vídeos DivX® de hasta
HD 1080p, incluyendo contenido
premium”
“DivX®, DivX Certificado® y las marcas
de los logos estan registradas con DivX,
Inc y estan usando licencia.”
Pat. 7,295,673; 7,460,668; 7,515,710;
7,519,274
INFORMACIÓN IMPORTANTE PARA EVITAR EL
EFECTO “DEGRADACIÓN DE LA IMAGEN POR SOBRE
EXPOSICION / QUEMADO” EN LA PANTALLA DE SU
TELEVISOR
ꔛ Al visualizar una imagen fija (Ej.: logotipos, menús de pantalla, videojuegos e imágenes procedentes de computadoras) en el televisor durante un período de tiempo prolongado, dicha imagen puede quedar impresa permanentemente sobre la pantalla. Este fenómeno se conoce como “degradación de la imagen por sobreexposición” o
“quemado”. Problema que no está cubierto por la garantía del fabricante.
ꔛ A fin de evitar la degradación de la imagen por sobreexposición, no permita la visualización de imágenes fijas
en su pantalla durante un período de tiempo prolongado (2 horas o más para una pantalla LCD, 1 hora o más
para pantallas de plasma).
ꔛ El efecto de degradación de imagen por sobreexposición también puede producirse en las zonas
de bandas del formato letterbox (apaisado) de su
televisor si usa el ajuste de formato de pantalla en
4:3 durante un período de tiempo prolongado.
8
PREPARACIÓN
ACCESORIOS
Asegurese de que los siguientes accesorios estén incluidos con su TV. Si algún accesorio no está incluido, favor de contactar al distribuidor del producto en el lugar donde realizó la compra.
Los accesorios que se incluyen pueden ser diferentes a los de las imágenes a continuación.
1.5V 1.5V
Manual de Usuario
Manual en CD
1,5Vcc 1,5Vcc
1,5Vcc 1,5Vcc
Control Remoto,
Baterías (AAA)
1.5V 1.5V
1,5Vcc 1,5Vcc
Opciones Extras (Adicionales)
No incluido en todos los modelos
* Solo limpie las manchas exteriores con un
paño.
Paño de
PREPARACIÓN
1.5V 1.5V
* No limpie con demasiada fuerza para
intentar quitar las manchas. Tenga cuidalimpieza do, ya que si limpia con demasiada fuerza
podría rayar o decolorar la superficie
Cable D-sub de 15
terminales
Cuando utilice la conexión VGA
(cable D-sub de 15 pins) para la
PC, el usuario debe usar cables de
interfaz de señal recubiertos
(cable D-sub de 15 clavijas) con
núcleos de ferrita para mantener
el cumplimiento estándar del producto.
19/22/26LE5300, 22/26LE5500
(Para 26LE5300,
26LE5500)
x4
x4
(Para 26LE5300,
26LE5500)
1.5V 1.5V
x 4 1,5Vcc
1,5Vcc
(M4 x 14)
(M4 x 20)
para la base ensamblada
Sujetacables
Separadores de anillo
(Refiérase a la p.20, 22) (Refiérase a la p.31) (Refiérase a la p.29)
Adaptador
AC/DC
Cable de
Alimentación
32/37/42/47LD450, 37/42/47LD450C, 42/47/55LD630, 42/47LD451C, 32/37/42/47LD452C
(Para 32/37/42LD450,
37/42LD450C, 42LD630,
42LD451C, 32/37/42LD452C)
x8
1.5V 1.5V
(Para 37/42/47LD450C,
32/37/42/47LD452C)
1,5Vcc 1,5Vcc
(M4 x 20)
Soporte protector y
para la base ensam- Tornillos para fijación Cubierta de protecCable de
blada
vertical
ción
Alimentación tornillo para cable
(Refiérase a la p.24) (Refiérase a la p.33) (Refiérase a la p.25)
de alimentación
(Refiérase a la p.30)
9
PREPARACIÓN
32/42/47LD420, 32/42/47/55LD520, 55LD520C
(Para 55LD520C,
55LD520)
PREPARACIÓN
x4
(Excepto 47LD420,
47/55LD520, 55LD520C)
(Para 55LD520C)
x4
x2
(M4 x 24)
(M4 x 14)
para la base ensamblada
(Refiérase a la p.26)
Tornillo con cabeza en
estrella tipo Torx
(Refiérase a la p.26)
Tornillos para fijación vertical
(Refiérase a la p.33)
(Para 55LD520C)
1.5V 1.5V
1,5Vcc 1,5Vcc
Cubierta de protección
(Refiérase a la p.27)
Cable de Alimentación
Soporte protector y tornillo
para cable de alimentación
(Refiérase a la p.30)
32/37/42/47/55LE5300, 42/47/55LE7300, 42/47/55LE530C
(32/37/42/47/55LE5300, 42/47/55LE530C)
(32LE5300)
(37/42LE5300,
42LE530C)
x4
(M4 x 22)
(47/55LE5300,
47/55LE530C)
x4
(M4 x 24)
x4
(M4 x 26)
x4
(M4 x 16)
para la base ensamblada
(Refiérase a la p.22)
(42/47LE7300)
x3
(55LE7300)
x4
(M4 x 20) (M4 x 12)
x3
x4
(M4 x 26) (M4 x 16)
para la base ensamblada
(Refiérase a la p.21)
(para 42/47/55LE7300)
x2
Sujetacables
(Refiérase a la p.31)
10
Cable componente
genérico, cable AV
genérico
(para 32LE5300)
(para 42/47/55le530C)
x2
Clip del administrador
de cables
(Refiérase a la p.31)
Tornillos para fijación Tornillo con cabeza en
vertical
estrella tipo Torx
(Refiérase a la p.33)
(Refiérase a la p.22)
INFORMACIÓN DEL PANEL FRONTAL
ꔛ
Es probable que esta vista no coincida con su TV.
19/22/26LE5300, 22/26LE5500
PREPARACIÓN
19/22/26/32/37/42/47/55LE5300,
22/26LE5500, 42/47/55LE530C
Sensor de Control Remoto
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el
menú OPCIÓN.►p.111)
ALTOPARLANTE
CH
VOL
ENTER
32/37/42/47/55LE5300, 42/47/55LE530C
MENU
Sensor de Control Remoto
INPUT
Sensor inteligente
Ajusta la imagen según las
condiciones del entorno.
VOL
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el
menú OPCIÓN.►p.111)
ENTER
MENU
INPUT
19/22/26LE5300, 22/26LE5500
CH
VOL
ENTER
Botones
Botones de
de CANAL VOLUMEN
(-, +)
(ꕍ, ꕌ)
MENU
INPUT
Botón Botón
ENTER MENU
Botón Botón
INPUT POWER
VOL 32/37/42/47/55LE5300,
ENTER 42/47/55LE530C
MENU
CH
VOL
ENTER
Botones
Botones de
de CANAL VOLUMEN
(-, +)
(ꕍ, ꕌ)
MENU
INPUT
INPUT
Botón Botón
ENTER MENU
Botón Botón
INPUT POWER
11
PREPARACIÓN
ꔛ
Es probable que esta vista no coincida con su TV.
32/37/42/47LD450, 37/42/47LD450C, 42/47LD451C, 32/37/42/47LD452C
PREPARACIÓN
CH
CH
Botones de
CANAL (ꕌ,ꕍ)
CH
VOL
VOL ENTER
VOL
ENTER
MENU
MENU INPUT
ENTER
INPUT
ALTOPARLANTE
MENU
INPUT
Sensor de Control Remoto
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el
menú OPCIÓN.►p.111)
12
Botones de
VOLUMEN (+, -)
Botón ENTER
Botón MENU
Botón INPUT
Botón POWER
42/47/55LD630
CH
VOL
VOL
Botones de
CANAL (ꕌ,ꕍ)
PREPARACIÓN
CH
Botones de
VOLUMEN (+, -)
ENTER
CH
MENU
INPUT
ENTER
Botón ENTER
MENU
Botón MENU
INPUT
ALTOPARLANTE
Botón INPUT
VOL
Botón POWER
ENTER
MENU
INPUT
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el menú OPCIÓN.►p.111)
Sensor de Control Remoto
Sensor inteligente
Ajusta la imagen según las condiciones del entorno.
13
PREPARACIÓN
ꔛ
Es probable que esta vista no coincida con su TV.
CH
32/42/47LD420
PREPARACIÓN
VOL
ENTER
Botones de
CANAL (▲,▼)
CH
MENU
INPUT
ALTOPARLANTE
Botones de
VOLUMEN (+, -)
VOL
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el
menú OPCIÓN.►p.111)
ENTER
Botón ENTER
MENU
Botón MENU
INPUT
Botón INPUT
Botón POWER
CH
CH
32/42/47/55LD520, 55LD520C
VOL
ENTER
VOL
MENU
Botones de
CANAL (▲,▼)
INPUT
CH
ALTOPARLANTE
Botones de
VOLUMEN (+, -)
ENTER
VOL
Sensor de Control Remoto,
Sensor inteligenteMENU
Ajusta la imagen según las
condiciones del entorno.
Botón ENTER
ENTER
Botón MENU
MENU
INPUT
Indicador de Encendido/Standby
(El Indicador de Poder puede ajustarse en el
menú OPCIÓN.►p.111)
14
Botón INPUT
INPUT
Botón POWER
OFF
ON
OFF
ON
CH
CH
Botones deVOL
CANAL (▲,▼)
PREPARACIÓN
42/47/55LE7300
ENTER
OFF
ON
VOL
Botones deMENU
VOLUMEN (+, -)
INPUT
Botón ENTER
Indicador de Encendido/Standby
(El Indicador de Poder puede
ajustarse en el menú
OPCIÓN.►p.111)
ENTER
MENU
Botón MENU
CH
Botón INPUT
INPUT
Botón POWER
VOL
Sensor de Control Remoto
!
Sensor inteligente
Ajusta la imagen según las
condiciones del entorno.
?
! NOTA
► No se apoye sobre el cristal ni lo someta a
ningún impacto. Si se rompe, los fragmen? tos de cristal podrían provocar lesiones o el
televisor podría caer.
► No arrastre el televisor. El piso o el producto
podría resultar dañado.
ENTER
MENU
INPUT
15
PREPARACIÓN
INFORMACIÓN DEL PANEL POSTERIOR
IN 3
USB IN
USB IN
RS-232C IN
(CONTROL&SERVICE)
2
H/P
AV IN
VIDEO L(MONO) AUDIO R
Y
PB
PR
YVIDEO PB
L
AUDIO
L
PR
AUDIO
COMPONENT IN
VIDEO
R
/DVI IN
/DVI IN
1
1
2
(DVI)
9
ANTENNA/
7
(DVI)
1
CABLE IN
ANTENNA/
CABLE IN
R
COMPONENT IN
DC-IN
9
H/P
5
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
RGB IN (PC)
IN 3
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
DC-IN
8
RS-232C IN
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
IN 3
(DVI)
H/P
1
USB IN
2
8
USB IN
4
USB IN
3
H/P
DC-IN
2
USB IN
1
(DVI)
/DVI IN
DC-IN
1
/DVI IN
11
26LE5300,
26LE5500
H/P
H/P
IN 3
H/P
19/22LE5300,
22LE5500
H/P
PREPARACIÓN
19/22/26LE5300, 22/26LE5500
USB IN
Es probable que esta vista no coincida con su TV.
USB IN
ꔛ
6
2
RS-232C IN
RS-232C IN
(CONTROL&SERVICE)
(CONTROL&SERVICE)
OPTICAL
AV IN
AUDIO IN DIGITAL OPTICAL
AV IN
RGB/DVI AUDIO
AUDIOINOUT DIGITAL
L(MONO) AUDIO R
VIDEO
RGB/DVI AUDIO
OUT VIDEO L(MONO)
AUDIO R
Conexión del tomacorriente
RGB INRGB
(PC)IN (PC)
Y
PB
Y
VIDEO
PR
PB
VIDEO
L
PR
AUDIO
R
L
AUDIO
COMPONENT IN
COMPONENT IN
2
DC IN
!
!
?
?
Conecte el adaptador al puerto de entrada
de alimentación enla unidad.
Conecte el enchufe al tomacorriente
después de conectar elcordón eléctrico al
adaptador.
R
ANTENNA/
CABLEANTENNA/
IN 1
CABLE IN
Adaptador AC/DC
PRECAUCIÓN
► Favor asegurarse de conectar el enchufe al tomacorrientedespués de conectar el TV con el
adaptador.
16
USB IN
IN 4
H/P
LAN
8
3
9
AV IN 1
COMPONENT IN 1
ANTENNA/
CABLE IN
AUDIO IN
(DVI)
Y
PB
PR
VIDEO
(RGB/DVI)
L
AUDIO
R
VIDEO L/MONO AUDIO R
COMPONENT IN 1
2
Y
3
/DVI IN
4
(RGB/DVI)
PB
VIDEO
ꔡ
PR
L
AUDIO
WIRELESS
CONTROL
5
R
Para HDMI IN4 y USB IN
► Para una conexión óptima,
los cables HDMI y dispositivos USB deben tener
biseles menos de 10 mm
(0,39 pulgadas) de espesor.
AV IN 1
L/MONO AUDIO R
VIDEO
5
2
AUDIO IN
(RGB/DVI)
A
1
RS-232C IN
RGB IN (PC)
1(DVI)
7
2
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
3
ANTENNA/
CABLE IN
AUDIO IN
(DVI)
1
3
PRECAUCIÓN
AV IN 1
RGB IN (PC)
1
?
(CONTROL & SERVICE)
2
42/47/55LE7300
?
RS-232C IN
OPTICAL
DIGITAL
AUDIO OUT
3
!
6
7
/DVI IN
!
5
VIDEO L/MONO AUDIO R
2
1
LAN
(CONTROL & SERVICE)
RGB IN (PC)
Y
PB
VIDEO
1
(
RS-232C IN
OPTICAL
DIGITAL
AUDIO OUT
2
/DVI IN
IN 4
1
4
AV IN2
VIDEO / AUDIO
/DVI IN
3
H/P
2
COMPONENT IN2
Y PB PR / AUDIO
1
3
USB IN
10
/DVI IN
WIRELESS
CONTROL
AV IN2
VIDEO / AUDIO
COMPONENT IN2
Y PB PR / AUDIO
ꔡ
PREPARACIÓN
32/37/42/47/55LE5300, 42/47/55LE530C
PR
L
AUDIO
R
*A
10 mm (0,39 pulgadas)
ANTENNA/
CABLE IN
COMPONENT IN 1
7
6
17
PREPARACIÓN
AC IN
USB IN
USB IN
10
IN 2
IN 3
AC IN
3
4
8
USB IN
2
AUDIO
VIDEO
R R
L/MONO
VIDEO L/MONO
AUDIO
1
1
Y
PB PB
PR PR
IN (PC)
AUDIO
IN INRGB Y
VIDEO
AUDIO
VIDEO
/DVI IN
/DVI IN
(RGB/DVI)
(RGB/DVI)
5
RS-232C IN
(CONTROL & SERVICE)
OPTICAL
DIGITAL
AUDIO OUT
2
L L
R R
AUDIO
AUDIO
VIDEO
COMPONENT
IN IN
COMPONENT
AVAV
IN IN
2 2
AV IN 1
ANTENNA/
ANTENNA/
L/MONO
AUDIO
R
CABLE
IN IN
CABLE
H/P
AVAV
IN 1IN 1
RGB
IN IN
(PC)
RGB
(PC)
1
9
VIDEO L/MONO AUDIO R
RS-232C
IN IN
RS-232C
(CONTROL
& SERVICE)
(CONTROL
& SERVICE)
OPTICAL
OPTICAL
DIGITAL
DIGITAL
AUDIO
OUTOUT
AUDIO
VIDEO L/MONO AUDIO R
VIDEO L/MONO AUDIO R
IN 2
1
H/P
H/P
PREPARACIÓN
32/42/47LD420, 32/37/42/47LD450, 37/42/47LD450C, 42/47LD451C
5
AV IN 2
1
AUDIO IN
(RGB/DVI)
/DVI IN
Y
7
PB
VIDEO
PR
L
6
AUDIO
R
COMPONENT IN
ANTENNA/
CABLE IN
32/42/47/55LD520, 55LD520C, 42/47/55LD630
USB IN
USB IN
10
1
/DVI IN
OPTICAL
DIGITAL
AUDIO OUT
Y
AUDIO
IN
/DVI IN
(RGB/DVI)
RGB IN (PC)
L/MONO AUDIO R
RS-232C IN
PB
YL
PR
AUDIO IN
VIDEO
(RGB/DVI)
COMPONENT IN
VIDEO
PBR
VIDEO
AUDIO
L
R
PR
ANTENNA/AUDIO
CABLE IN
COMPONENT
IN
AV IN 1
L/MONO AUDIO R
7
6
1
18
AUDIO IN
(RGB/DVI)
Y
PB
VIDEO
PR
COMPONENT IN
L
AUDIO
R
ANTENNA/
CABLE IN
AV IN 2
USB IN
IN 3
H/P
ANTENNA/
CABLE IN
IN 3
IN 3
USB IN
AV IN 2
(CONTROL & SERVICE)
2
/DVI IN
5
VIDEO L/MONO AUDIO R
VIDEO
8
1
1
9
H/P
1
L/MONO AUDIO R
VIDEO
8
9
VIDEO L/MONO AUDIO R
2
2
(CONTROL & SERVICE)
AV IN 1
AV IN 1
RGB IN (PC)
RGB IN (PC)
RS-232C IN
RS-232C IN
OPTICAL (CONTROL & SERVICE)
DIGITAL
AUDIO OUT
OPTICAL
DIGITAL
AUDIO OUT
IN 3
4
H/P
3
VIDEO L/MONO AUDIO R
2
VIDEO L/MONO AUDIO R
1
H/P
32/42/47/55LD520,
55LD520C
42/47/55LD630
5
AV IN 2
5
AV IN 2
37/42/47LD450C, 32/37/42/47LD452C
AC IN
4
DIGITAL
AUDIO OUT
/DVI IN
RGB IN (PC)
RGB IN (PC)
1
2
1
RJP
13
2
3
4
5
6
AV IN 1
VIDEO L/MONO
REMOTE
CONTROL IN
EXTERNAL
SPEAKER OUT
AV
IN 1
L
R
AUDIO R
L/MONO AUDIO R
VIDEO
RS-232C IN
(CONTROL & SERVICE)
12
AVAV
IN IN
2 2
/DVI IN
1 OPTICAL
DIGITAL
/DVI IN AUDIO OUT
1
(CONTROL & SERVICE)
VIDEO L/MONO AUDIO R
VIDEO L/MONO AUDIO R
RS-232C IN
REMOTE
OPTICAL
CONTROL
IN
3
AUDIO IN
(RGB/DVI)
AUDIO IN
(RGB/DVI)
RJP
EXTERNAL SPEAKER OUT
AV IN 1
PB
PVIDEO
R
L
R R
L
R
AUDIO
L/MONO
ANTENNA/
L
R
PBCOMPONENT
PR
IN
ANTENNA/
CABLE IN
AUDIO
VIDEO
CABLE IN
COMPONENT IN
RGB IN (PC)
Y
Y
OPTICAL AUDIO IN
DIGITAL (RGB/DVI)
AUDIO OUT
HDMI/DVI IN, HDMI IN
Conexión digital.
Compatible con video HD y audio digital. No
es compatible con 480 entrelazado.
Acepta video DVI con un adaptador o un
cable de HDMI a DVI (no incluido).
RGB IN (PC)
Conexión análoga a la PC. Utilice un cable
D-sub de 15 pins (cable VGA).
AUDIO IN (RGB/DVI)
Enchufe de auriculares 0,32 cm (1/8 pulgadas)
para la entrada de audio análoga de la PC.
OPTICAL DIGITAL AUDIO OUT
Salida óptica de audio digital para usar con
amplificadores y sistemas de cine en casa.
Nota: En el modo de espera, este puerto no
funciona.
RS-232C IN (CONTROL & SERVICE)
Utilizado por otros fabricantes.
Este puerto se usa para mantenimiento y reparación o para el modo Hotel.
AV (Audio/Video) IN
Conexión análoga compuesta. Compatible
solo con una definición de video estándar
(480 entrelazado).
ANTENNA/CABLE IN
Conecte las señales de la transmisión/ cables
de señal a este puerto.
7Y
PB
PR
L
COMPONENT IN 6
7
8
9
10
11
12
13
R
8
IN 2
5
11
1
VIDEO L/MONO AUDIO R
2
H/P
1
USB IN
IN 2
IN 3
USB IN
USB IN
AC IN
PREPARACIÓN
10
5
AV IN 2
ANTENNA/
CABLE IN
COMPONENT IN
Conexión análoga.
Compatible con HD.
Utiliza un cable rojo, verde y azul para video y
uno rojo y blanco para audio.
USB INPUT
Úselo para ver fotografías, películas y escuchar
música en MP3.
HEADPHONE
Conexión de auriculares de 0,32 cm (1/8”)
Impedancia 16 Ω , Salida de audio máxima 15 mW
Socket del Cordón de Alimentación
Esta TV funciona con alimentación de corriente alterna (ca)
Cuidado: Nunca aplique voltaje de corriente
continua (cc) a esta TV.
Puerto de Control Remote
Para un control remote con cables.
EXTERNARL SPEAKER OUT
Para utilizar con parlantes externos.
RJP
Conecte este dispositivo a un sistema de
tomas remoto de LG.
19
PREPARACIÓN
INSTRUCCIONES (Para 19/22LE5300, 22LE5500)
ꔛ
La imagen puede ser diferente a la de su televisor.
SEPARACIÓN
INSTALACIÓN
PREPARACIÓN
1
2
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
2
Extraiga los pernos del televisor.
3
Separar el soporte del televisor.
Monte las piezas del SOPORTE DEL
CONJUNTO con la BASE DEL SOPORTE
del televisor.
SOPORTE DEL
CONJUNTO
BASE DEL SOPORTE
3
4
Monte la TV como se ilustra.
Coloque los 4 tornillos en los orificios
mostrados..
M4 x 14
!
?
20
! NOTA
► Al realizar un montaje de sobremesa,
compruebe que los tornillos estén apretacorrectamente. (De no ser así, el pro? dos
ducto podría inclinarse hacia delante tras
su instalación). Si, por el contrario, apretara
los tornillos en exceso, podría deformarse
por abrasión en el área de apriete del
mismo. No sobreapriete los tornillos.
INSTRUCCIONES (Para 42/47/55LE7300)
ꔛ
La imagen puede ser diferente a la de su televisor.
SEPARACIÓN
INSTALACIÓN
2
Coloque con cuidado la pantalla de la
TV sobre una superficie acolchada que
la proteja de posibles daños.
M4 x 26
55LE7300
4
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
2
Extraiga los pernos del televisor.
3
Separar el soporte del televisor.
Monte las piezas del SOPORTE DEL
CONJUNTO con la BASE DEL SOPORTE
del televisor.
M4 x 20
42/47LE7300
3
1
PREPARACIÓN
1
SOPORTE DEL
CONJUNTO
BASE DEL SOPORTE
Monte la TV como se ilustra.
Coloque los 4 tornillos en los orificios
mostrados..
M4 x 12
42/47LE7300
M4 x 16
55LE7300
!
?
! NOTA
► Al realizar un montaje de sobremesa,
compruebe que los tornillos estén apretados correctamente. (De no ser así, el pro? ducto podría inclinarse hacia delante tras
su instalación). Si, por el contrario, apretara
los tornillos en exceso, podría deformarse
por abrasión en el área de apriete del
mismo. No sobreapriete los tornillos.
21
PREPARACIÓN
INSTRUCCIONES (Para26/32/37/42/47/55LE5300, 26LE5500, 42/47/55LE530C)
ꔛ
La imagen puede ser diferente a la de su televisor.
PREPARACIÓN
INSTALACIÓN
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
2
Monte las piezas del SOPORTE DEL
CONJUNTO con la BASE DEL SOPORTE
del televisor.
En este momento, apriete los tornillos
que sujetan el CUERPO DE SOPORTE.
M4 x 20
3
4
5
M4 x 22
26LE5300,
32LE5300
26LE5500
Monte la TV como se ilustra.
SOPORTE DEL
CONJUNTO
M4 x 24
BASE DEL
SOPORTE
M4 x 26
37/42LE5300, 47/55LE5300,
42LE530C
47/55LE530C
Monte la partes de la CUBIERTA
POSTERIOR DE LA BASE con la TV.
CUBIERTA
POSTERIOR DE
LA BASE
Coloque los 4 tornillos en los orificios
mostrados.
o
(Para 42/47/55LE530C)
Para asegurar la TV, primero apriete
dos de los cuatro tornillos y también
los dos tornillos con cabeza en
estrella tipo Torx (incluidos como parte de la TV).
Para apretar los tornillos con cabeza en estrella tipo
Torx utilice un desarmador tipo Torx con cabeza en
estrella (no incluida como parte de la TV).
x2
!
?
22
x2
! NOTA
► Al realizar un montaje de sobremesa,
compruebe que los tornillos estén apreta? dos correctamente. (De no ser así, el producto podría inclinarse hacia delante tras
su instalación). Si, por el contrario, apretara
los tornillos en exceso, podría deformarse
por abrasión en el área de apriete del
mismo. No sobreapriete los tornillos.
M4 x 14
M4 x 16
26LE5300,
26LE5500
Otros modelos
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
2
Extraiga los pernos del televisor.
3
Desmonte la CUBIERTA PORTERIOR DE
LA BASE de la TV.
4
Separar el soporte del televisor.
PREPARACIÓN
SEPARACIÓN
23
PREPARACIÓN
INSTRUCCIONES
(Para 32/37/42/47LD450, 37/42/47LD450C, 42/47/55LD630, 42/47LD451C, 32/37/42/47LD452C)
ꔛ
La imagen puede ser diferente a la de su televisor.
PREPARACIÓN
INSTALACIÓN
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
AC IN
CABLE MANAGEMENT
AC IN
2
Monte las piezas del SOPORTE DEL
CONJUNTO con la BASE DEL SOPORTE
del televisor.
SOPORTE DEL
CONJUNTO
M4X20
M4 x 20
BASE DEL SOPORTE
AC IN
CABLE MANAGEMENT
AC IN
3
AC IN
4
Monte la TV como se ilustra.
CABLE MANAGEMENT
Coloque los 4 tornillos en los orificios
mostrados.
CABLE MANAGEMENT
AC IN
CABLE MANAGEMENT
!
?
24
! NOTA
► Al realizar un montaje de sobremesa,
compruebe que los tornillos estén apreta? dos correctamente. (De no ser así, el producto podría inclinarse hacia delante tras
su instalación). Si, por el contrario, apretara
los tornillos en exceso, podría deformarse
por abrasión en el área de apriete del
mismo. No sobreapriete los tornillos.
M4 x 20
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
AC IN
CABLE MANAGEMENT
PREPARACIÓN
SEPARACIÓN
AC IN
2
Extraiga los pernos del televisor.
CABLE MANAGEMENT
AC IN
CABLE MANAGEMENT
3
Separar el soporte del televisor.
AC IN
AC IN
CABLE MANAGEMENT
CABLE MANAGEMENT
CUBIERTA DE PROTECCIÓN
Tras extraer el soporte, instale la CUBIERTA DE
PROTECCIÓN incluida sobre el hueco dejado
por este.
Inserte la CUBIERTA DE PROTECCIÓN en el
televisor hasta que escuche un sonido de chasquido.
Al instalar la unidad en un soporte de pared, utilice la cubierta de protección.
25
AC IN
PREPARACIÓN
INSTRUCCIONES
(Para 32/42/47LD420, 32/42/47/55LD520, 55LD520C)
ꔛ
La imagen puede ser diferente a la de su televisor.
PREPARACIÓN
INSTALACIÓN
1
2
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
(Para 55LD520C, 55LD520)
Monte las piezas del SOPORTE DEL
CONJUNTO con la BASE DEL SOPORTE
del televisor.
SOPORTE DEL
CONJUNTO
M4 x 14
3
Monte la TV como se ilustra.
4
Coloque los 4 tornillos en los orificios
mostrados.
M4X20
BASE DEL SOPORTE
M4 x 24
Para 55LD520C
!
?
26
! NOTA
► Al realizar un montaje de sobremesa,
compruebe que los tornillos estén apreta? dos correctamente. (De no ser así, el producto podría inclinarse hacia delante tras
su instalación). Si, por el contrario, apretara
los tornillos en exceso, podría deformarse
por abrasión en el área de apriete del
mismo. No sobreapriete los tornillos.
x4
Apriete la base con los cuatro tornillos
(incluidos como parte de la TV).
o
Para asegurar la TV, primero apriete
dos de los cuatro tornillos y también
los dos tornillos con cabeza en
estrella tipo Torx (incluidos como parte de la TV).
Para apretar los tornillos con cabeza en estrella tipo
Torx utilice un desarmador tipo Torx con cabeza en
estrella (no incluida como parte de la TV).
x2
x2
1
Coloque con cuidado la pantalla de la TV
sobre una superficie acolchada que la proteja de posibles daños.
2
Retire los tornillos que sujetan la base.
3
Separar el soporte del televisor.
PREPARACIÓN
SEPARACIÓN
CUBIERTA DE PROTECCIÓN
Tras extraer el soporte, instale la CUBIERTA DE
PROTECCIÓN incluida sobre el hueco dejado
por este.
Inserte la CUBIERTA DE PROTECCIÓN en el
televisor hasta que escuche un sonido de chasquido.
Al instalar la unidad en un soporte de pared, utilice la cubierta de protección.
27
PREPARACIÓN
MONTAJE PARA LA PARED VESA
PREPARACIÓN
Realice la instalación mural sobre una pared sólida, perpendicular al suelo. Al montar sobre otros materiales de construcción, por favor, póngase en contacto con su instalador más cercano.
En instalaciones del techo o sobre paredes inclinadas, la unidad puede caer y provocar graves daños
personales.
Le recomendamos que utilice un soporte de montaje de pared de la marca LG, cuando ud. ponga la
TV en la pared.
LG recomienda que el montaje de pared lo realice un instalador profesional calificado.
VESA (A * B)
Modelos
19LE5300,
22LE5300,
22LE5500,
26LE5300,
26LE5500
32LE5300,
32LD420,
32LD450,
32LD520,
32LD452C
37LE5300,
37LD450,
37LD450C,
37LD452C,
42LE5300,
42LE530C,
42LE7300,
42LD450,
42LD450C,
42LD420,
42LD520,
42LD630,
42LD451C,
42LD452C
47LE5300,
47LE530C,
47LE7300,
47LD450,
47LD450C,
47LD420,
47LD520,
47LD630,
47LD451C,
47LD452C
55LE5300,
55LE530C,
55LE7300,
55LD520,
55LD520C,
55LD630
28
B
A
Tornillo
estándar
Cantidad
Soporte para instalación en
pared
(de venta por separado)
LSW100B, LSW100BG
100 * 100
M4
4
LSW100B, LSW100BG
200 * 100
M4
4
LSW200B, LSW200BG
200 * 200
M6
4
LSW400B, LSW400BG,
DSW400BG
400 * 400
M6
4
!
!
?
► La longitud de los tornillos necesarios varía en
función de la pared en la que se realice el
? montaje.
Para obtener más información, consulte las
instrucciones incluidas con el equipo de montaje.
► Las dimensiones estándar para el equipo de
montaje mural se muestran en la tabla.
► Al adquirir nuestro equipo de montaje mural,
le será suministrado un manual de instrucciones detallado y todas las piezas necesarias
para la instalación.
► No utilice tornillos más largos que los de
! dimensión estándar mostrados, ya que podría
dañar el interior de la TV.
► Para montajes murales que no cumplan con
?
las especificaciones para tornillos del estándar
VESA, la longitud de estos puede diferir
dependiendo de sus especificaciones.
► No utilice tornillos que no cumplan con las
especificaciones relativas a los mismos del
estándar VESA.
No apriete los tornillos en exceso, ya que
podría dañar la TV o provocar que cayera provocando daños personales. LG no se hace
responsable de este tipo de accidentes.
► LG no se hace responsable por los daños ocasionados en la TV o las lesiones personales
producidas cuando no se utilice un equipo de
montaje que cumpla con el estándar VESA o
se monte sobre un muro que no haya sido
especificado o si el cliente no sigue las
instrucciones de instalación de la TV.
PREPARACIÓN
?
! NOTA
PRECAUCIÓN
► No instale su equipo de montaje mural mientras la TV está encendida. Eso podría provocar lesiones personales por choques eléctricos.
Para 26LE5300, 26LE5500
Coloque los separadores de anillo en el equipo antes de
instalar el soporte de pared de forma que la inclinación de
la parte posterior del equipo se pueda ajustar perpendicularmente..
4-SEPARADORES DE ANILLO
29
PREPARACIÓN
ORGANIZADOR DE CABLES
ꔛ
La imagen puede ser diferente a la de su televisor.
PREPARACIÓN
32/37/42/47LD450, 37/42/47LD450C, 32/42/47LD420, 32/42/47/55LD520, 55LD520C,
42/47/55LD630, 42/47LD451C, 32/37/42/47LD452C
1
Conecte los cables necesarios.
Para conectar un equipo adicional, vea la sección de CONEXIONES DE EQUIPO EXTERNO.
Para 37/42/47LD450C, 55LD520C, 32/37/42/47LD452C: Sujete el cable de alimentación con
el SOPORTE PROTECTOR/TORNILLO en la cubierta posterior de la TV. Eso impedirá que el
cable de alimentación se suelte por accidente.
SOPORTE PROTECTOR/TORNILLO
2
Instale el ORGANIZADOR DE CABLES como la imagen.
ORGANIZADOR DE CABLES
3
30
Introduzca los cables en el interior de ORGANIZADOR DE CABLE y ciérrelo a presión.
19/22/26LE5300, 22/26LE5500
Tras conectar los cables necesarios,
instale el SUJETACABLES como se indica para agruparlos.
PARA SOPORTE TIPO ESCRITORIO
1
SUJETACABLES
CLIP SUJETADOR DE CABLES
32/37/42/47/55LE5300, 42/47/55LE530C
1
Fije el cable de alimentación con la
ABRAZADERA DE CABLES de la cubierta posterior de la TV.
Ayudará a evitar que el cable de alimentación se desenchufe accidentalmente.
Instale el CLIP SUJETADOR DE CABLES
como la imagen.
PREPARACIÓN
1
42/47/55LE7300
2
Conecte los cables necesarios.
Para conectar un equipo adicional, vea la
sección de CONEXIONES DE EQUIPO
EXTERNO.
PARA MONTAJE EN PARED
SUJETACABLES
2
Tras conectar los cables necesarios,
instale el SUJETACABLES como se indica para agruparlos.
1
Conecte los cables necesarios.
Para conectar un equipo adicional, vea la
sección de CONEXIONES DE EQUIPO
EXTERNO.
Instale el SUJETACABLES como se indica y agrupe los cables.
SUJETACABLES
SUJETACABLES
31
PREPARACIÓN
INSTALACIÓN DE UN PEDESTAL DE ESCRITORIO
ꔛ
La imagen puede ser diferente a la de su televisor.
Para conseguir una ventilación adecuada, deje un espacio de 10,1 cm de separación entre la pared y
PREPARACIÓN
los costados del televisor.
10,1 cm
!
!
?
?
10,1 cm
10,1 cm
10,1 cm
CUIDADO
► Asegure la ventilación adecuada dejando el espacio recomendado.
► No instale la unidad próxima o sobre ninguna fuente de calor.
SOPORTE DEL ESLABON GIRATORIO
(Excepto 19/22LE5300, 22LE5500)
Despues de instalar la TV, puede ajustar el TV manualmente 20 grados a la izquierda y derecha para
satisfacer su angulo de vision.
SISTEMA DE SEGURIDAD KENSINGTON
ꔛ
Esta característica no se encuentra disponible para todos los
modelos.
-E
l televisor tiene instalado un conector de Sistema de seguridad Kensington en el panel posterior. Conecte el cable de
Sistema de seguridad Kensington como se indica a continuación.
- Para obtener información detallada sobre la instalación y uso
del Sistema de seguridad Kensington, consulte la guía del usuario que se incluye con este sistema.
Para obtener información adicional, visite http://www.kensington.com, la página Web de Kensington. Esta empresa vende
sistemas de seguridad para equipos electrónicos de alto costo,
como PC portátiles y proyectores LCD.
NOTA: El Sistema de seguridad Kensington es un accesorio
opcional.
32
UNIÓN DEL TELEVISOR A UN ESCRITORIO
(Para 32/42LD420, 32/37/42LD450, 37/42LD450C, 32/42LD520, 42LD630, 32LE5300,
42LD451C, 32/37/42LD452C)
ꔛ
La imagen puede ser diferente a la de su televisor.
Soporte
PREPARACIÓN
Recomendamos que el televisor se una a un escritorio, de modo que no se mueva hacia adelante o
hacia atrás, causando posibles lesiones o daños en el producto.
1-Tornillo
(incluidos como las partes del producto)
Escritorio
Para 37/42/47LD450C, 32/37/42/47LD452C
Soporte
4-Tornillos
(no se incluyen como piezas del producto)
Para 55LD520C
Escritorio
4-Tornillos
(no se incluyen como piezas del producto)
!
!
► Tamaño de tornillo recomendado: M5 x L (*L: profundidad de la mesa + 8 a 10 mm)
Por ejemplo, profundidad de la mesa: 15 mm, tornillo: M5 x 25
?
?
CUIDADO
► Para evitar que se caiga el televisor, debe estar sujetado seguramente al piso o pared según las
instrucciones de la instalación. Si inclina, sacude o balancea la máquina, podría causar lesiones
33
PREPARACIÓN
PREPARACIÓN
FIJACIÓN DE LA TV A LA PARED PARA EVITAR QUE SE
CAIGA CUANDO ESTÉ INSTALADA SOBRE UN SOPORTE
TIPO PEDESTAL.
ꔛ
ꔛ
Debe adquirir los componentes necesarios para prevenir que el televisor vuelque (cuando no se use
el montaje de pared).
La imagen puede ser diferente a la de su televisor.
Instalelo cerca de la pared así el producto no se cae cuando esté presionado hacia atrás.
Las instrucciones mostradas a continuación son más seguras para instalar el producto en la pared
así no se caerá cuando el producto esté presionado hacia enfrente. Esto protegerá el producto y la
gente de la caida hacia enfrente. También prevendrá el producto del daño causado por la caida.
Cuidado:Favor de estar seguro de que los niños no se suban ni se cuelguen del producto.
Use los soportes y los tornillos para fijar el producto en la pared como se muestra.
* Si el producto tiene los tornillos en el lugar de los tornillosde ojo antes de insertar estos últimos,
afloje los tornillos.
Asegúrese de los soportes con los tornillos (De venta por separado) en la pared que estén ajustados
firmemente.
Para usar el producto seguramente asegúrese de que la altura de los soportes montados en la pared
sea la misma que la del producto.
Asegúrese de que los tornillos de ojo o soportes estén apretados en forma segura.
ꔛ
ꔛ
!
?
34
Use un cordón fuerte (De venta por separado) para ajustar el producto.
Es más seguro usar un cordón, así se quedará horizontalmente entre la
pared y el producto.
! NOTA
► Utilice una plataforma o armario suficientemente fuerte y grande para soportar el tamaño y el
peso de la TV.
►
Para
utilizar la TV con seguridad, asegúrese que la altura los soportes están a la misma altura en la
?
pared y en el aparato de televisión..
USB
IN 4
H/P
L/MONO AUDIO R
AC IN
Para prevenir daños, no conecte a la corriente hasta que estén instaladas todas las conexiones entre
los dispositivos.
La imagen puede ser diferente a la de su televisor.
ꔛ
USB INVIDEO
2
CABLE MANAGEMENT
CONEXIÓN DE LA ANTENA O CABLE
1. Antena (analógica o digital)
1
Enchufe de
antena de
la pared
IN 4
RS-232C IN
(SERVICE ONLY)
VIDEO L(MONO) AUDIO R
AUDIO IN AUDIO OUT
Viviendas/Apartamentos
ꔡ
IN
(Conectar al enchufe deWIRELESS
antena en la/DVI
pared)
AC IN
CONTROL
2
Y
CABLE MANAGEMENT
PB
PR
L
R
1
AUDIO
VIDEO
AV IN 1 COMPONENT IN
RGBaIN (PC)
Toma de entrada de pared o antena exterior sin conexiones
caja de cables.
3
LAN
RGB/DVI
Para lograr la mejor calidad de imagen, ajuste la posición
deOPTICAL
laDIGITAL
2
antena si fuera necesario.
ANTENNA/
CABLE IN
PREPARACIÓN
USB IN 1
AV IN 2
VIDEO L/MONO AUDIO R H/P
ꔛ
AV IN 2
Antena de
exterior
(VHF, UHF)
Cable Coaxial RF (75 Ω)
Casa privada
(Conectar a un enchufe de pared de la
antena exterior)
3
LAN
2. Cable
Puerto
de TV de
Cable en
la pared
ꔛ
ꔛ
ꔡ
WIRELESS
CONTROL
1
RGB/DVI OPTICAL DIGITAL
VIDEO L(MONO) AUDIO R
AUDIO IN AUDIO OUT
2
/DVI IN
Y
PB
PR
L
R
1
VIDEO
AUDIO
AV IN 1 COMPONENT IN
2
Alambre de
IN
bronce RS-232C
(SERVICE ONLY)
RGB IN (PC)
Asegúrese de no doblar el cable de
cobre cuando conecte la antena.
ANTENNA/
CABLE IN
Cable Coaxial RF (75 Ω)
Si está siendo utilizada una antena para dos unidades, use un divisor de señal para conectarse.
Para obtener información acerca de las antenas, visite nuestra base de datos de información en
http://lgknowledgebase.com. Buscar una antena.
35
CONEXIONES DEDE
CONEXIONES
EQUIPO
EQUIPO
EXTERNO
EXTERNO
ꔛ
Para evitar daños en el equipo, no enchufe ningún cable de alimentación hasta haber finalizado la conexión completa de todo el equipo.
ꔛ
Esta parte de la CONEXIONES DE EQUIPO EXTERNO utiliza principalmente imagen para modelo
26LE5300/26LE5500.
INSTALACIÓN DEL HDSTB
Este TV puede recibir señales de la transmisión digital/cable sin una caja sintonizadora externa. Pero
si ud. recibe señales digitales desde una caja sintonizadora u otro dispositivo externo digital, refiérase
a las siguientes figuras.
1. Cómo conectar
Y
1
Conecte las salidas de video (Y, PB, PR) del
decodificador digital a los puertos de
COMPONENT IN VIDEO o 1/2* en la unidad.
Haga coincidir los colores de los conectores
(Y = Verde, PB = Azul, PR = Rojo).
2
Conecte la salida de audio del docodificador
digital a los puertos de COMPONENT IN
AUDIO o 1/2* jen la unidad.
DC-IN
/DVI IN
CONEXIONES DE EQUIPO EXTERNO
Conexión de componentes
1
Y
AV IN
VIDEO L(MONO) AUDIO R
/DVI IN
DC-IN
1
(DVI)
60,00
720 x 480
progresivo
31,47
59,94
31,50
60,00
44,96
59,94
45,00
60,00
33,72
59,94
33,75
60,00
26,97
23,976
27,00
24,00
33,71
29,97
33,75
30,00
67,432
59,94
67,50
60,00
RS-232C IN
AV IN
VIDEO L(MONO) AUDIO R
Y
PB
VIDEO
PR
L
AUDIO
R
ANTENNA/
CABLE IN
COMPONENT IN
AV IN2
VIDEO / AUDIO
15,73
ANTENNA/
CABLE IN
RGB IN (PC)
2
HDMI OUTPUT
DC-IN
/DVI IN
59,94
R
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
USB IN
720 x 480
entrelazado
15,73
2
IN 4
Frecuencia
Vertical (Hz)
L
AUDIO
H/P
Frecuencia
Horizontal (kHz)
PR
para 32/37/42/47/55LE5300,
42/47/55LE7300, 42/47/55LE530C
COMPONENT IN2
Y PB PR / AUDIO
Resolución
PB
VIDEO
COMPONENT IN
Y, CB/PB, CR/PR
36
2
RS-232C IN
RGB IN (PC)
Encienda el Set-top box digital.
(Refiérase al manual de usuario del Set-top box
digital.)
ꔛ Seleccione la fuente de entrada del Componente
o Componente1/2*en el televisor con el botón de
INPUT en el control remoto.
* Componente2: For 32/37/42/47/55LE5300,
42/47/55LE7300, 42/47/55LE530C
1 920 x 1 080
progresivo
R
(CONTROL&SERVICE)
ꔛ
1 920 x 1 080
entrelazado
L
1
2
(DVI)
PR
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
2. Cómo usar
1 280 x 720
progresivo
PB
1
(DVI)
2
1
RS-232C IN
(CONTROL&SERVICE)
PR
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
PB
Y
R
L
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
R
ANTENNA/
CABLE IN
/DVI
DC-IN
1
2
(DVI)
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
PR
VIDEO
L
AUDIO
R
ANTENNA/
CABLE IN
COMPONENT IN
1. Cómo conectar
1
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
No se necesita conexión de audio por separado.
HDMI admite audio y video.
AV IN
VIDEO L(MONO) AUDIO R
1
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
R
COMPONENT IN
2. Cómo usar
ꔛ
Encienda el decodificador digital.
(Refiérase al manual de usuario del decodificador
digital.)
Seleccione la fuente de entrada del HDMI1, HDMI2,
HDMI3* o HDMI4** en el televisor con el botón de
INPUT en el control remoto.
HDMI OUTPUT
* HDMI3: para 26LE5300/5500, 32/42/47/55LD520, 55LD520C, 42/47/55LD630
** HDMI4: para 32/37/42/47/55LE5300, 42/47/55LE7300, 42/47/55LE530C
DC-IN
!
?
/DVI IN
ꔛ
1
(DVI)
2
ANTENNA/
CABLE IN
RS-232C IN
(CONTROL&SERVICE)
! NOTA
► Si un cable HDMI no admite HDMI de alta velocidad,
puede provocar parpadeos o no mostrar la imagen. Si
? este es el caso, utilice cables recientes que admitan
HDMI de alta velocidad.
► Formato de audio HDMI admitido: Dolby Digital (32kHz,
44.1kHz,48kHz), Linear PCM (32kHz, 44.1kHz,48kHz)
CONEXIONES DE EQUIPO EXTERNO
2
Conecte la salida HDMI del decodificador de
señales digitales al conector HDMI/DVI IN 1, 2,
3* o 4** en el televisor.
DC-IN
/DVI IN
Conexión HDMI
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
R
ANTENNA/
CABLE IN
HDMI-DTV
Resolución
Frecuencia
Horizontal (kHz)
Frecuencia
Vertical (Hz)
720x480
progresivo
31,47
59,94
31,50
60,00
44,96
59,94
45,00
60,00
1 280 x 720
progresivo
1 920 x 1080
entrelazado
1 920 x 1 080
progresivo
33,72
59,94
33,75
60,00
26,97
23,976
27,00
24,00
33,71
29,97
33,75
30,00
67,432
59,94
67,50
60,00
L
AUDIO
R
DVI OUTPUT
37
Y
PB
VIDEO
PR
L
AUDIO
R
COMPONENT IN
ANTENNA/
CABLE IN
CONEXIONES DE EQUIPO EXTERNO
HDMI OUTPUT
1. Cómo conectar
CONEXIONES DE EQUIPO EXTERNO
1
2
Conecte las salidas de audio del decodificador
al puerto de AUDIO IN (RGB/DVI) en la unidad.
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO1 L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
2. Cómo usar
ꔛ
Encienda el decodificador digital.
2
(Refiérase al manual de usuario del decodificador
digital.)
ꔛ
Seleccione la fuente de entrada del HDMI1 o
HDMI2* en el televisor con el botón de INPUT en el
control remoto.
* HDMI2: para 32/42/47/55LD520, 55LD520C, 42/47/55LD630
!
?
38
Conecte la salida de DVI del decodificador
digital al puerto de HDMI/DVI IN 1 o 2* en la
unidad.
DC-IN
/DVI IN
Conexión de DVI a HDMI
! NOTA
► Se precisa un cable o adaptador de DVI a HDMI para
realizar esta conexión. El DVI no es compatible con el
? audio, por ello, se necesita una conexión de audio por
separado.
L
AUDIO
R
DVI OUTPUT
R
ANTENNA/
CABLE IN
INSTALACIÓN DEL DVD
Conexión de componentes
1. Cómo conectar
2
Conecte las salidas de audio del DVD a los puertos de COMPONENT IN AUDIO o 1/2* en la
unidad.
Y
DC-IN
/DVI IN
Conecte las salidas de video (Y, PB, PR) del
DVD a los puertos de COMPONENT IN VIDEO
o 1/2* en la unidad.
Haga coincidir los colores de los conectores (Y
= Verde, PB = Azul, PR = Rojo).
1
PB
1
2
(DVI)
PR
R
2
RS-232C IN
(CONTROL&SERVICE)
2. Cómo usar
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
Encienda el reproductor de DVD, inserte un DVD.
Seleccione la fuente de entrada del Componente o
Componente 1/2* en el televisor con el botón de
INPUT en el televisor con el botón de INPUT en el
control remoto.
ꔛ Refiérase al manual de usuario del reproductor de
DVD para seguir las instrucciones.
* Componente2: para32/37/42/47/55LE5300,
42/47/55LE7300, 42/47/55LE530C
L
CONEXIONES DE EQUIPO EXTERNO
1
AV IN
VIDEO L(MONO) AUDIO R
ꔛ
RGB IN (PC)
ꔛ
Y
PB
PR
VIDEO
DC-IN
Puede obtener una mejor calidad de imagen si conecta
el reproductor de DVD a los puertos de la entrada del
componente como la imagen mostrada.
/DVI IN
Puertos de la Entrada de Componente
1
(DVI)
2
AV IN
VIDEO L(MONO) AUDIO R
para 32/37/42/47/55LE5300,
Y
P
P
ANTENNA/
42/47/55LE7300,
42/47/55LE530C
CABLE IN
COMPONENT IN
RGB IN (PC)
USB IN
PR
B
R
L
AUDIO
R
R-Y
Y
Cb
Cr
Y
Pb
Pr
2
HDMI OUTPUT
1
DC-IN
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
PR
PB
Y
L(MONO)
VIDEO
AUDIO RR
L
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
R
ANTENNA/
CABLE IN
39
USB IN
PR
B-Y
/DVI IN
PB
Y
AV IN2
VIDEO / AUDIO
Y
H/P
IN 4
PB
ANTENNA/
CABLE IN
RS-232C IN
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
COMPONENT IN2
Y PB PR / AUDIO
Puertos de la salida del
reproductor de DVD
Y
R
(CONTROL&SERVICE)
VIDEO
Puertos de Componente
en la TV
L
AUDIO
COMPONENT IN
CABLE IN
COMPONENT IN
CONEXIONES DE EQUIPO EXTERNO
HDMI OUTPUT
Conexión compuesta (RCA)
CONEXIONES DE EQUIPO EXTERNO
Conecte las salidas de AUDIO/VIDEO entre la
TV y el DVD. Coincida los colores de salidas
(Video = amarillo, Audio izquierdo = blanco,
Audio derecho = rojo).
DC-IN
2. Cómo usar
ꔛ
ꔛ
ꔛ
Encienda el reproductor de DVD, inserte un DVD..
Seleccione la fuente de entrada del AV o AV1/2*
en el televisor con el botón de INPUT en el control
remoto.
Refiérase al manual de usuario del reproductor de
DVD para seguir las instrucciones.
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
Y
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
PB
PR
L
R
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
R
ANTENNA/
CABLE IN
COMPONENT IN
DC-IN
/DVI IN
1
/DVI IN
1. Cómo conectar
1
2
(DVI)
1
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
* AV2: Excepto 19/22/26LE5300, 22/26LE5500
VIDEO
Conexión HDMI
L
R
Y
PB
PR
AUDIO
VIDEO
L
AUDIO
R
Conecte la salida de HDMI del DVD al puerto
de HDMI/DVI IN 1, 2, 3* o 4** en la unidad.
DC-IN
2
ꔛ
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
No se necesita conexión de audio por separado.
HDMI admite audio y video.
2. Cómo usar
ꔛ
/DVI IN
1. Cómo conectar
1
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
1
Y
?
► Si un cable HDMI no admite HDMI de alta velocidad,
puede provocar parpadeos o no mostrar la imagen. Si
? este es el caso, utilice cables recientes que admitan
HDMI de alta velocidad.
► Formato de audio HDMI admitido: Dolby Digital (32kHz,
44.1kHz,48kHz), Linear PCM (32kHz, 44.1kHz,48kHz)
PR
L
AUDIO
R
ANTENNA/
CABLE IN
HDMI OUTPUT
DC-IN
/DVI IN
! NOTA
PB
VIDEO
COMPONENT IN
Seleccione la fuente de entrada del HDMI1, HDMI2,
HDMI3* o HDMI4** en el televisor con el botón de
INPUT en el control remoto.
Refiérase al manual de usuario del reproductor de
DVD para seguir las instrucciones.
!
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
* HDMI3: para 26LE5300/5500, 32/42/47/55LD520, 55LD520C, 42/47/55LD630
** HDMI4: para 32/37/42/47/55LE5300, 42/47/55LE7300, 42/47/55LE530C
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
40
ANTENNA/
CABLE IN
COMPONENT IN
R
ANTENNA
CABLE I
INSTALACIÓN DEL VCR
1. Cómo conectar
DC-IN
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AV IN
IN DIGITAL
Conecte el conector de laAUDIO
antena
RGB/DVI
AUDIO OUT1 VIDEO 2 L(MONO) AUDIO R
(DVI)
RS-232C IN
(CONTROL&SERVICE)
DC-IN
exterior de RF del VCR al conector
RGB IN (PC)IN del telede la ANTENNA/CABLE
1
OPTICAL
AV IN
AUDIO
IN RDIGITAL
L
Y
P
P
visor.
ANTENNA/
RGB/DVI AUDIO OUT
VIDEO L(MONO) AUDIO R
AUDIO
VIDEO
/DVI IN
1
/DVI IN
Conexión de la antena
R
CABLE IN
2
RGB IN (PC)
Conecte el cable de antena al puerto
de la antena RF del VCR.
Y
PB
PR
VIDEO
L
AUDIO
R
COMPONENT IN
ꔛ
S-VIDEO
ANT IN
OUTPUT
SWITCH
VIDEO
ANTENNA/
CABLE IN
L
AUDIO
ANT OUT
R
S-VIDEO
Conector de
pared
ANT IN
OUTPUT
2
2. Cómo usar
ꔛ
ANT OUT
SWITCH
Ponga el interruptor de salida del VCR
en 3 ó 4 y luego sintonice el televisor en
el mismo número de canal.
Inserte una cinta de video en el VCR y
presione el botón AUDIO PLAY del VCR
(Vea el manual de usuario del VCR).
Antena
Conexión compuesta (RCA)
VIDEO
CONEXIONES DE EQUIPO EXTERNO
B
COMPONENT IN
L
AUDIO
1
2. Cómo usar
?
OPTICAL
AV IN
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT1 VIDEO 2 L(MONO) AUDIO R
(DVI)
DC-IN
Y
ꔛ
Inserte una cinta de video en el VCR y presione el
ꔛ
botón PLAY del VCR. (Vea el manual de usuario
del VCR).
Seleccione la fuente de entrada del AV o AV1/2*
en el televisor con el botón de INPUT en el control
remoto.
! NOTA
RS-232C IN
(CONTROL&SERVICE)
RGB IN (PC)
* AV2: Excepto 19/22/26LE5300, 22/26LE5500
!
2
Conecte las salidas de AUDIO/VIDEO entre
la
(DVI)
DC-IN
TV y el VCR. Coincida los colores de salidas
(Video = amarillo, Audio izquierdo = blanco,
Audio derecho = rojo)
PB
VIDEO
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AV IN
AUDIO
IN RDIGITAL
L
ANTENNA/
RGB/DVI AUDIO OUT
VIDEO L(MONO) AUDIO R
AUDIO
PR
CABLE IN
COMPONENT IN
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
R
ANTENNA/
CABLE IN
1
ANT IN
S-VIDEO
ANT OUT
OUTPUT
SWITCH
►Si ud. tiene un VCR monofónico, conecte el cable de
audio de VCR al puerto AUDIO L(MONO) de la unidad.
?
/DVI IN
1
/DVI IN
1. Cómo conectar
VIDEO
L
R
AUDIO
ANT IN
S-VIDEO
ANT OUT
OUTPUT
SWITCH
VIDEO
L
R
AUDIO
41
R
CONEXIONES DE EQUIPO EXTERNO
CONFIGURACIÓN DE OTRA FUENTE DE A/V
1
CONEXIONES DE EQUIPO EXTERNO
Conecte los puertos de AUDIO/VIDEO
entre la TV y un equipo externo.
Coincida los colores de puertos
(Video = amarillo, Audio izquierdo =
blanco, Audio derecho = rojo)
2. Cómo usar
ꔛ
ꔛ
Seleccione la fuente de entrada del AV o
AV1/2* en el televisor con el botón de
INPUT en el control remoto.
Opere el equipo externo correspondiente. Refiérase a la guía de la operación de
equipo externo..
* AV2: Excepto 19/22/26LE5300, 22/26LE5500
DC-IN
/DVI IN
1. Cómo conectar
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
R
COMPONENT IN
ANTENNA/
CABLE IN
1
VIDEO
L
R
Unidad de video juego
Grabadora de video
42
CONEXIÓN USB
1. Cómo conectar
2. Cómo usar
ꔛ
Una vez conectados los conectores
o
Memory Key
H/P
IN 3
USB IN use la función USB. (►p.78)
CONFIGURACIÓN DEL AUDÍFONO (Excepto 37/42/47LD450C, 32/37/42/47LD452C)
CONEXIONES DE EQUIPO EXTERNO
onecte el dispositivo USB a los
C
conectores USB IN en el televisor.
USB IN
1
Puede escuchar el sonido por los auriculares.
!
?
1
Conecte los auriculares en la conexión correspondiente.
2
Para ajustar el volumen de los auriculares, pulse el botón VOL +/-. Si
pulsa el botón MUTE, se desactivará
el sonido de los auriculares.
H/P
1. Cómo conectar
! NOTA
►Las opciones del menú AUDIO se desactivarán al
conectar los auriculares.
►
A
? l cambiar el MODO AV con unosauriculares conectados, el cambio se aplicará al vídeo, pero no al audio.
►La Salida Óptica de Audio Digital no está disponible
cuando se conecte unos auriculares.
43
CONEXIONES DE EQUIPO EXTERNO
CONEXIÓN DE SALIDA DE AUDIO
CONEXIONES DE EQUIPO EXTERNO
1. Cómo conectar
DC-IN
1
1
(DVI)
2
Conecte una salida del cable OPTICAL al
puerto de TV óptico de la OPTICAL DIGITAL
AUDIO OUT.
2
Conecte otro extremo de cable óptico a la
entrada de audio digital óptico en el equipo de
audio.
3
Ajuste la “Bocinas de TV - Apagado” en el
menú AUDIO (►p.119). Cuando se conecta a un
equipo de audio externo como amplificadores
o bocinas por favor apague las bocinas de TV.
!!
!! NOTA
??
► Cuando conecte equipos de audio externos, como
amplifi-2 cadores o bocinas, puede apagar los altopar?? lantes del televisor desde el menú (►p.119).
PRECAUCIÓN
► No mire dentro del puerto de salida óptica. Mirar el
rayo láser puede dañar su vista.
► El audio con la función ACP (protección anticopia de
audio) podrían bloquear la salida de audio digital.
44
/DVI IN
Conecte el cable de audio de TV al equipo de audio externo (sistema de estéreo) por el puerto de Salida
Optica de Audio.
Si desea disfrutar de emisiones digitales a través de los altoparlantes con sonido 5.1ch, conecte la toma
OPTICAL DIGITAL AUDIO OUT a la parte posterior del televisor a un sistema de cine en casa (o a un
amplificador).
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
1
RGB IN (PC)
Y
PB
PR
VIDEO
L
AUDIO
COMPONENT IN
2
R
ANTENNA/
CABLE IN
INSTALACIÓN DE LA PC
Conexión VGA (D-Sub de 15 pins)
DC-IN
/DVI IN
Esta TV proporciona la capacidad de Plug and Play, significa que la PC se ajusta automáticamente
por las programaciones de la TV.
1
2
(DVI)
2
RGB IN (PC)
Conecte la salida de VGA de la PC al puerto
de RGB IN (PC) en la unidad.
Y
PR
L
AUDIO
Conecte las salidas de audio de la PC al puerto de AUDIO IN (RGB/DVI) en la unidad.
1
2
RGB OUTPUT
AUDIO
Encienda la PC y la unidad
Seleccione la fuente de entrada del RGB-PC en
el televisor con el botón de INPUT en el control
remoto.
DC-IN
/DVI IN
ꔛ
PB
VIDEO
COMPONENT IN
2. Cómo usar
ꔛ
AV IN
VIDEO L(MONO) AUDIO R
1
(DVI)
2
R
CONEXIONES DE EQUIPO EXTERNO
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
1. Cómo conectar
1
RS-232C IN
(CONTROL&SERVICE)
ANTENNA/
CABLE IN
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
AUDIO
R
ANTENNA/
CABLE IN
DVI OUTPUT
45
CONEXIONES DE EQUIPO EXTERNO
Conexión de DVI a HDMI
RGB OUTPUT
AUDIO
1
Conecte la salida de DVI de la PC al puerto de
HDMI/DVI IN 1 o 2* en la unidad.
2
Conecte las salidas de audio de la PC al puerto
de AUDIO IN (RGB/DVI) en la unidad.
2. Cómo usar
ꔛ
ꔛ
Encienda la PC y la unidad.
Seleccione la fuente de entrada del HDMI1 o
HDMI2* en el televisor con el botón de INPUT en el
control remoto.
DC-IN
/DVI IN
CONEXIONES DE EQUIPO EXTERNO
1. Cómo conectar
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
1
2
* HDMI2: para 32/42/47/55LD520, 55LD520C, 42/47/55LD630
AUDIO
46
AV IN
VIDEO L(MONO) AUDIO R
DVI OUTPUT
R
ANTENNA/
CABLE IN
!
?
! NOTA
►Nosotros le recomendamos que use 1 360 x 768 (19/22/26LE5300, 22/26LE5500, 32LD452C)
o 1 920 x 1 080 (Otros modelos) para el modo PC, esto le ofrecerá la mejor calidad de imagen.
?
►Dependiendo
de la tarjeta gráfica, el modo DOS puede no funcionar si utiliza un cable HDMI a
DVI.
►Evite mantener una imagen fija en pantalla durante largos periodos de tiempo. La imagen fija
podría grabarse permanentemente en pantalla.
►Las formas de la entrada de sincronización para la frecuencia horizontal y vertical están separadas.
►Según la tarjeta de gráficos que posea, algunas resoluciones podrían no posicionarse adecuadamente en la pantalla.
►Al escoger HDMI-PC, Ajuste la “Etiqueta de entrada - PC” en el menú OPCIÓN.
Resolución de Despliegue (RGB-PC, HDMI-PC)
Resolución
Frecuencia
Horizontal (kHz)
Frecuencia
Vertical (Hz)
640x350
31,468
70,09
720x400
31,469
70,08
640x480
31,469
59,94
800x600
37,879
60,31
1024x768
48,363
60,00
1280x768
47,776
59,87
1360x768
47,712
60,015
1280x1024
63,981
60,02
1600x1200
75,00
60,00
1920x1080
RGB-PC
66,587
59,934
1920x1080
HDMI-PC
67,50
60,00
CONEXIONES DE EQUIPO EXTERNO
►En el modo PC, podría verse ruido asociado con la resolución, un diseño vertical, contraste o
brillo. Si observa ruidos, cambie la salida de la PC a otra resolución, cambie la tasa de actualización a otra tasa o ajuste el brillo y el contraste en el menú de IMAGEN hasta que la imagen se
vea clara.
Excepto 19/22/26LE5300,
22/26LE5500, 32LD452C
Excepto 32/37/42/47/55LE5300,
42/47/55LE7300, 42/47/55LE530C
47
CONEXIONES DE EQUIPO EXTERNO
Configuración de pantalla para el modo PC
Seleccionar la resolución
CONEXIONES DE EQUIPO EXTERNO
Puede seleccionar la resolución en el modo RGB-PC.
También pueden ajustarse la Ubicación, Fase y Tamaño
Podrá escoger esta opción sólo cuando la resolución del PC esté ajustada en 1 024 X 768, 1 280 X 768
o 1 360 X 768.
IMAGEN
PANTALLA
Resolución
• Brillo
50
• Nitidez
70
• Color
60
• Tinte
0
R
G
• Temp color
0
W
C
Auto Config.
• Restablecer imagen
• Pantalla (RGB-PC)
Ubicación
Tamaño
• Control Avanzado
ꔠ
ꔉ
Fase
Restablecer
1
2
3
4
5
48
ꔂ Mover ꔉ Ingresar
MENU
Seleccione IMAGEN.
ENTER
Seleccione Pantalla (RGB-PC).
ENTER
Seleccione Resolución.
ENTER
Seleccione la resolución deseada.
ENTER
ꔂ Mover � Previo
ꔑ 1024 x 768
□ 1280 x 768
□ 1360 x 768
Auto configuración
Ajusta automáticamente la posición de la imagen y minimiza la inestabilidad de la imagen. Luego del
ajuste, si la imagen aún no es adecuada, intente usar los ajustes manuales o una resolución diferente o
actualice la tasa de la PC.
ꔂ Mover � Previo
ꔂ Mover ꔉ Ingresar
Resolución
• Brillo
50
• Nitidez
70
• Color
60
• Tinte
0
R
G
• Temp color
0
W
C
Auto Config.
• Control Avanzado
• Restablecer imagen
• Pantalla (RGB-PC)
ꔠ
ꔉ
Ubicación
Tamaño
Auto Config.
Sí
No
Fase
Restablecer
1
2
3
4
5
MENU
Seleccione IMAGEN.
ENTER
Seleccione Pantalla (RGB-PC).
ENTER
Seleccione Auto Config..
ENTER
Seleccione Sí.
ꔛ
ꔛ
Si la posición de la imagen aún no es
la adecuada, intente auto ajustar
nuevamente.
Si la imagen debe ajustarse nuevamente luego del auto ajuste en RGBPC, puede ajustar la Ubicación,
Tamaño o Fase.
CONEXIONES DE EQUIPO EXTERNO
PANTALLA
IMAGEN
ENTER
49
CONEXIONES DE EQUIPO EXTERNO
Ajuste para la Ubicación, Tamaño y Fase de la pantalla
Si la imagen no está clara tras el ajuste automático o si el texto parpadea, ajuste manualmente la fase
de la imagen.
Esta característica solo opera en modo RGB-PC.
CONEXIONES DE EQUIPO EXTERNO
IMAGEN
• Brillo
PANTALLA
ꔂ Mover � Previo
Resolución
50
• Nitidez
70
• Color
60
• Tinte
0
R
G
• Temp color
0
W
C
Auto Config.
• Restablecer imagen
• Pantalla (RGB-PC)
Ubicación
◀
▲
▼
▶
Tamaño
• Control Avanzado
ꔠ
ꔉ
Fase
Restablecer
1
2
3
4
5
50
ꔂ Mover ꔉ Ingresar
MENU
Seleccione IMAGEN.
ENTER
Seleccione Pantalla (RGB-PC).
ENTER
Seleccione Ubicación, Tamaño o
Fase.
ꔛ
ꔛ
ꔛ
ENTER
ENTER
Realice los ajustes adecuados.
Ubicación: Esta función es para ajustar la imagen a la izquierda/derecha
y arriba/abajo a su preferencia.
Tamaño: Esta función es para minimizar cualquier barra vertical o rayas
visibles en el fondo de pantalla. Y
también cambiará el tamaño de pantalla.
Fase: Esta función le deja remover
cualquier ruido horizontal y hace
clara o nitida la imagen de caracteres.
Reajustar la pantalla (Regreso a los valores originales de la fábrica)
Restaura los ajustes de Ubicación, Tamaño y Fase a los predeterminados de fábrica.
Esta característica solo opera en modo RGB-PC.
ꔂ Mover ꔉ Ingresar
PANTALLA
Resolución
• Brillo
50
• Nitidez
70
• Color
60
• Tinte
0
R
G
• Temp color
0
W
C
Auto Config.
• Restablecer imagen
• Pantalla (RGB-PC)
Ubicación
Tamaño
• Control Avanzado
ꔠ
ꔉ
Fase
Restablecer
1
2
3
4
5
ꔂ Mover � Previo
MENU
Seleccione IMAGEN.
ENTER
Seleccione Pantalla (RGB-PC).
ENTER
Seleccione Restablecer.
ENTER
Seleccione Sí.
Para ajustar
Sí
No
CONEXIONES DE EQUIPO EXTERNO
IMAGEN
ENTER
51
VER
VER LA
LATV
TV/ CONTROL
/ CONTROL
DE CANAL
DE CANAL
FUNCIONES DE LOS BOTONES DEL CONTROL REMOTO
Cuando use el control remoto dirija el sensor del control remoto hacia panel frontal de la TV.
Los control remoto que se pueden ser diferentes a los de las imágenes a continuación.
POWER
ENERGY SAVING
VER LA TV / CONTROL DE CANAL
ENERGY AV MODE INPUT
2
3
4
5
6
7
8
9
0
FLASHBK
LIST
INPUT
Alterna entre las entradas.
También prende el televisor desde el
modo de espera. ►p.70
— (GUIÓN)
LIST
MARK
RATIO
CH
MUTE
MENU
INFO
Represa a la visualización normal de
la TV desde cualquier modo.
P
A
G
E
FLASHBK
Entra al número de canales multiples
de programa como 2 - 1, 2 - 2, etc.
TV
SAVING
1
2
3
4
5
6
7
8
9
0
FLASHBK
LIST
Regresa al último canal visto.
MARK
Escoja la entrada para aplicar los
ajustes del Asistente de imagen.
MUTE
RETURN
►p.103
Utilizar para marcar o desmarcar una
foto/música/películas. ►p.83, 88, 94
MUTE
52
CH
GUIDE
Q.MENU
ENTER
Se desplaza a través de los canales
programados favoritos. ►p.66
PORTAL
PORTAL
Ajusta el volumen.
FAV
RATIO
MARK
FAV
VOL
MENU
VOLUMEN
SUBIR/BAJAR
EXIT
ENERGY AV MODE INPUT
Muestra la lista de canales.►p.67
Q.MENU
ENTER
BACK
de
Botones
Numerados
FAV
VOL
Ahorro
Conmuta entre modos preestablecidos de video y audio. ►p.75
SAVING
1
Ajusta la función
energía.►p.104
AV MODE
TV
TV
Prende el televisor desde el modo de
espera o lo apaga poniéndolo en
dicho modo
Selecciona su formato de imagen
deseado. ►p.100
Muestra y remueve el menu interactivo
de hotel.
Enciende y apaga el sonido.
►p.54
CANAL
ARRIBA/ABAJO
Cambia el canal.
PAGINA
ARRIBA/ABAJO
Se mueve de un conjunto de información en pantalla al siguiente.
RATIO
INFO
EXIT
P
A
G
E
Muestra el menú principal o cierra
todas las visualizaciones en pantalla
y regresa a ver la imagen del televisor.
GUIDE
Muestra el evento de programa
según la hora programada.
ENERGY AV MODE INPUT
TV
SAVING
1
2
3
4
5
6
7
8
9
0
FLASHBK
LIST
RATIO
CH
Abre la lista de opciones del menú
rápido. ►p.59
THUMBSTICK
(Arriba/Abajo/
Izquierda/
Derecha/
ENTER)
Le permite navegar a través de los
menús en la pantalla y ajustar el
sistema de acuerdo a sus preferencias.
BACK o
RETURN
MARK
FAV
VOL
Q.MENU
P
A
G
E
INFO
MUTE
MENU
INFO
Q.MENU
SIMPLINK
ENTER
BACK
Permite al usuario desplazarse un
paso hacia atrás en una aplicación
interactiva o en otras funciones interactivas.
Muestra información sobre el canal
en la parte superior de la pantalla.
Cierra todas las visualizaciones en
pantalla y regresa a ver la imagen
del televisor.
BOTONES DE
COLOR
Acceden a las funciones especiales
de algunos menús.
Botones USB,
SIMPLINK
•C
ontrola menú MIS MEDIOS (Lista
de películas, Lista de fotos, Lista
de música)
• Controla los dispositivos compatibles con la función SIMPLINK.
SIMPLINK
Consulte una lista de dispositivos AV
conectados al televisor. Al alternar
este botón, aparece el menú
SIMPLINK en la pantalla. ►p.76
RATIO
Selecciona su formato de imagen
deseado. ►p.100
Colocando las Baterías
TV
SAVING
1
2
3
4
5
6
7
8
9
0
FLASHBK
LIST
ꔛ
ꔛ
ꔛ
MARK
FAV
VOL
PORTAL
CH
MUTE
MENU
Consulte una lista de dispositivos AV
conectados al televisor. Al alternar
este botón, aparece el menú
SIMPLINK en la pantalla. ►p.76
EXIT
EXIT
ENERGY AV MODE INPUT
GUIDE
Q.MENU
ENTER
RETURN
INFO
P
A
G
E
VER LA TV / CONTROL DE CANAL
MENU
EXIT
RATIO
Abra la tapa del compartimiento de las baterías en la
parte posterior e instale las baterías con la polaridad
correcta.
Instale dos baterías de 1,5 Vcc tipo AAA. No mezcle
las baterías nuevas con las usadas.
Cierre la tapa.
53
VER LA TV / CONTROL DE CANAL
ENCENDIDO DEL TV
1
Primero conecte el cable de alimentación correctamente.
En este momento, el TV cambia al modo en espera.
En el modo de espera para encender el TV, presione los botones / I, INPUT, CH (ꕌ o ꕍ)
en el TV o presione , INPUT, CH (ꕌ o ꕍ), números (0-9) del control remoto.
ꔛ
VER LA TV / CONTROL DE CANAL
!
2
Seleccione la fuente de visualización utilizando el botón INPUT en el control remoto.
3
Cuando deje de usar la TV, presione el botón POWER en el control remoto. El televisor
vuelve al modo apagado.
! NOTA
►Si usted va a estar ausente en vacaciones, desconecte el TV del tomacorriente.
?
►Si no completa los ajustes iniciales, estos aparecerán cada vez que prenda el televisor hasta que
? complete dicho proceso.
AJUSTE DEL CANAL
1
Presione el botón CH (ꕌ o ꕍ) o de NUMBER para seleccionar un número del canal.
AJUSTE DEL VOLUMEN
Ajuste el volumen según su preferencia personal.
54
1
Presione el botón VOL (+ o -) para ajustar el volumen.
2
Si ud. quiere apagar el sonido, presione el botón MUTE.
3
Ud. puede cancelar esta función presionando el botónMUTE o VOL (+ o -).
CONFIGURACIÓN INICIAL
Esta función guía al usuario para que pueda configurar fácilmente los elementos escenciales para ver
el televisor por primera vez cuando lo adquiere. Se visualizará en la pantalla cuando encienda el televisor por primera vez. También puede activarse desde los menús del usuario.
ꔛ
ꔛ
Paso1. Selección de idioma
1
BIENVENIDOS!
Seleccione Idioma del menú.
Gracias por elegir LG.
Paso 1. Lenguaje
2
Inglés
ENTER
Español
Français
VER LA TV / CONTROL DE CANAL
ꔛ
La selección preestablecida es “Usar en Casa ”. Recomendamos el establecimiento de la televisón
a modo “Usar en Casa ” para la mejor imágen en su entorno familiar.
“Demo de Tienda” Modo sólo destinado para su utilización en entornos de venta al por menor. Los
clientes pueden ajustar el “menú Modo imagen” manualmente mientras que la inspección de la
televisión, pero la televisión regresará automáticamente a la preestablecida en almacén después
de 5 minutos.
El modo “Demo de Tienda” proporciona un ajuste óptimo para la visualización de la unidad en
establecimientos de venta al por menor. El modo “Demo de Tienda” inicia la TV para ajustar la
calidad de la imagen.
한국어
ꔉ Siguiente
Paso2. Configuración de Modo
Paso 2. Configuración de modo
i Seleccionando el entorno.
Escoja modo de config. que desee.
Seleccione [Usar en Casa] para configurar su televisor en casa. Puede ajustar la
calidad de la imagen a través de la
opción de menú Picture Mode.
Usar en Casa
• Modo Demo.
ꕉ Previo
Demo de Tienda
1
2
Seleccione Usar en Casa.
ENTER
Apagado
ꔉ Siguiente
Para 19/22/26/32/37/42/47/55LE5300,
22/26LE5500, 42/47/55LE7300,
37/42/47LD450C, 55LD520C,
32/42/47/55LD520, 42/47/55LD630,
42/47/55LE530C, 32/37/42/47LD452C
55
VER LA TV / CONTROL DE CANAL
Paso 3. Indicador de Poder (Para Televisor LCD con LED)
1
Paso 3. Indicador de Poder
Luz de Apagado
◀ Apagado ▶
ꕉ Previo
2
ꔉ Siguiente
VER LA TV / CONTROL DE CANAL
ꔛ
Seleccione Encendido o Apagado.
ENTER
Esta función está desactivada en “Step2
Mode Setting – Store Demo” “Paso2.
Configuración de modo - Exhibición”.
Paso 4. Zona horaria
1
Seleccione Zona horaria.
Paso 4. Zona horaria
Zona horaria
Horario de verano
ꕉ Previo
◀ Este ▶
Automático
ꔉ Siguiente
2
3
Seleccione Horario de verano.
ENTER
Paso 5. Sintonización automática
Paso 5. Sintonización automática
1
Antes de comenzar
asegúrese de que la
antena del TV esté conectada.
ꕉ Previo
56
ꔉ Siguiente
ENTER
Verifique su conexión de antena y
ejecute la función Sintonización
automática.
SELECCIÓN Y AJUSTE DEL MENÚ PANTALLA
El OSD (On Screen Display, Despliegue En la Pantalla) de su TV puede ser un poco diferente que este
manual.
1
2
MENU
Visualizar todos los menús.
ENTER
Seleccione un elemento del
menú.
ENTER
4
EXIT
Regresar a la pantalla del televisor.
IMAGEN
ꔂ Mover ꔉ Ingresar
• Sintonización automática
ꔂ Mover ꔉ Ingresar
• Aspecto de pantalla : 16:9
• Sintonización manual
CHANNEL
Acepte la selección actual.
• Asistente de imagen
• Edición de Canales
• ꕊ Ahorro de energía : Apagado
• Modo imagen
: Estándar
• Luz de Fondo 70
• Contraste
AUDIO
ꔂ Mover ꔉ Ingresar
• Voz Clara II
AUDIO
70
ꔂ Mover ꔉ Ingresar
• Reloj
: Apagado �3
• Balance
• Modo de audio
50
• Nitidez
HORA
• Volumen automático : Apagado
100
• Brillo
0
L
• Hora de Apagado : Apagado
R
HORA
: Estándar
• Sonido Infinito: Apagado
• Agudos
50
• Graves
50
VER LA TV / CONTROL DE CANAL
CANAL
3
• Hora de Encendido : Apagado
• Temporizador
: Apagado
• Apagado automático : Encendido
• Restablecer
Para 37/42/47LD450C,
55LD520C, 42/4755LE530C,
32/37/42/47LD452C
Para EE.UU.
BLOQUEAR
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Fijar Contraseña
• Sist. de Bloqueo
• Subtítulo
: Encendido
• Clasif. Películas
• Clasif. Edad
• Clasif. General
: Apagado
• Indicador de Poder
• Bloquear Canales
BLOQUEAR
ꔂ Mover ꔉ Ingresar
OPCIÓN
• Configuración Inicial
• ID del Televisor
:1
• Configuración de modo: Usar en Casa
• Clasif. Descargable
• Bloqueo de entradas
Para Canadá
• Fijar Contraseña
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif.-Inglés
• Clasif.-Francés
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de Teclas : Apagado
57
VER LA TV / CONTROL DE CANAL
Ej.)
Lista de entradas
ꔂ Mover ꔉ Ingresar
VER LA TV / CONTROL DE CANAL
TV
USB
HDMI2
HDMI3
AV
RGB-PC
� Etiqueta de entrada
HDMI1
ꕉ Salir
MIS MEDIOS
MIS MEDIOS
Lista de películas
Lista de fotos
Lista de música Contenidos Extras
Excepto 32/42/47LD420,
32/37/42/47LD450,
37/42/47LD450C,
32/42/47/55LD520,
55LD520C,
42/47/55LE530C,
42/47LD451C,
32/37/42/47LD452C
58
Componente
ENTRADAS
Para 32/37/42/47LD452C
QUICK MENU (MENÚ RÁPIDO)
Los menús de visualización en pantalla de su TV pueden diferir ligeramente de las ilustraciones mostradas en este manual.
El menú rápido (Q.Menu) es un menú destinado a las funciones que el usuario utiliza con más frecuencia.
◀ Aspecto de pantalla ▶
ꔣ Aspecto de pantalla: Selecciona el formato de imagen
que desee.
nadas de fábrica en función de las condiciones de observación.
A
ꕈ Modo de audio: Selecciona modos de sonido predetermi-
16:9 �
nados de fábrica para los diferentes tipos de programa.
ꔴ Multi Audio: Cambia el lenguaje de audio (señal digital).
ꔴ SAP: Seleccione sonido MTS (Señal Analoga).
ꔤTemporizador: Seleccione el plazo de tiempo antes de que
ꕉ Salir
su TV se apague automáticamente.
ꔳ Borr/Agr: Seleccione el canal que desee agregar o eliminar
ꕄ Subtítulo: Seleccione encendido o apagado.
ꔢDispositivo USB: Seleccione “Expulsar” para expulsar el
dispositivo USB.
1
2
Q.MENU
Visualizar todos los menús.
ENTER
Realice los ajustes adecuados.
3
EXIT
VER LA TV / CONTROL DE CANAL
ꕇ Modo imagen: Selecciona modos de imagen predetermi-
Regresar a la pantalla del televisor.
59
VER LA TV / CONTROL DE CANAL
ASISTENCIA AL CLIENTE
Prueba de imagen / Prueba de sonido
Esta función supone un apoyo al cliente que puede ejecutar pruebas de imagen y sonido.
ꔑ Prueba de imagen
□ Prueba de sonido
VER LA TV / CONTROL DE CANAL
□ Inform. producto/servicio
Sí
No
Cerrar
□ Prueba de imagen
ꔑ Prueba de sonido
? ¿Ocurre algún problema de
sonido en esta pantalla?
□ Inform. producto/servicio
Cerrar
1
MENU
2
ROJO
Seleccione Asistencia al cliente.
ENTER
Seleccione Prueba de imagen o
Prueba de sonido.
ENTER
Seleccione Sí.
3
4
RETURN
EXIT
60
? ¿Ocurre algún problema en
esta pantalla de prueba?
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Sí
No
Inform. producto/servicio
Esta función muestra información del soporte y el producto.
El Centro de Atención al Cliente puede variar dependiendo del país.
□ Prueba de imagen
□ Prueba de sonido
Cerrar
1
MENU
2
3
RETURN
EXIT
ROJO
Seleccione Asistencia al cliente.
ENTER
Seleccione Inform. producto/servicio.
Puede comprobar la información de
producto/servicio según el modelo.
o
BACK
Regresar al menú anterior.
VER LA TV / CONTROL DE CANAL
ꔑ Inform. producto/servicio
Regresar a la pantalla del televisor.
61
VER LA TV / CONTROL DE CANAL
MANUAL SIMPLE
Podrá acceder fácil y eficazmente a la información del televisor visualizando un manual simple en el
propio aparato.
Mientras se muestra el manual simple, el audio permanecerá desactivado.
1
MENU
2
VER LA TV / CONTROL DE CANAL
62
VERDE
Seleccione Manual Simple.
Escoja la sección del manual que desea examinar.
ROJO
Va a la página Índice.
AZUL
Reproduce el Manual simple de forma automática o
manual.
3
EXIT
Regresar a la pantalla del televisor.
BÚSQUEDA DE CANALES
Escaneo atomático (Sintonización automática)
Busca automaticamente todos los canales disponibles por las entradas de antena o cable y los guarda
en la memoria de la lista de canales.
Ejecute esta función si cambia de vivienda o cambia el emplazamiento del televisor.
La función de sintonización automática memoriza sólo los canales que están disponibles en este
momento.
ꔂ Mover ꔉ Ingresar
• Sintonización automática
• Sintonización manual
ꔉ
ꔡ
• Edición de Canales
CANAL
ꔂ Mover ꔉ Ingresar
• Sintonización automática
• Sintonización manual
• Edición de Canales
Antena
Cable
Compruebe conexión de antena. La información previa de canales se
actualizará en la Sintonización
automática.
Iniciar
Cerrar
1
2
3
4
MENU
Seleccione CANAL.
ENTER
Seleccione Sintonización
automática.
ENTER
Seleccione Iniciar.
ENTER
5
RETURN
ꔛ
ꔛ
Ejecutar la Sintonización automática.
o
BACK
Regresar al menú anterior.
ꔛ
EXIT
Regresar a la pantalla del televisor.
VER LA TV / CONTROL DE CANAL
CANAL
El televisor solicitará una contraseña
si el control parental ha sido activado
(menú de BLOQUEAR). Use la contraseña establecida en el menú de
BLOQUEAR para permitir una
búsqueda de canal.
Al establecer la sintonización
automática o manual, el número
máximo de canales que podrá guardar es de 1 000.
Esto está sujeto a cambios dependiendo de las condiciones de la señal
de emisión.
Memoriza todos los canales disponibles en el siguiente orden: DTV,
TV, CADTV y CATV.
63
VER LA TV / CONTROL DE CANAL
Agregar/Eliminar los Canales (Sintonización Manual)
Si selecciona señal de entrada DTV o CADTV, puede visualizar el monitor de intensidad de la señal en
la pantalla para ver la calidad de la señal que se recibe.
VER LA TV / CONTROL DE CANAL
CANAL
• Sintonización automática
• Sintonización manual
• Edición de Canales
CANAL
ꔂ Mover ꔉ Ingresar
• Sintonización automática
ꔉ
ꔀ
• Sintonización manual
• Edición de Canales
◀ DTV ▶
Seleccione el tipo de canal y el número de
canal de RF.
2
Canal
DTV 2-1
• Intensidad de Señal
• Calidad de Señal
88%
88%
Borrar
Cerrar
1
2
3
MENU
Seleccione CANAL.
ENTER
Seleccione Sintonización
manual.
ENTER
Seleccione DTV, TV, Cable
DTV o Cable TV.
4
Seleccione el canal que
desee agregar o borrar.
5
ENTER
6
RETURN
EXIT
64
ꔂ Mover ꔉ Ingresar
o
Seleccione Agregar o
Borrar.
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
ꔛ
El televisor solicitará una contraseña
si el control parental ha sido activado
(menú de BLOQUEAR). Use la contraseña establecida en el menú de
BLOQUEAR para permitir una
búsqueda de canal.
Al establecer la sintonización
automática o manual, el número
máximo de canales que podrá guardar es de 1 000.
Edición de Canal
Los canales de la Lista de edición de Canales aparecen en negro y los canales eliminados de la lista
aparecen en azul.
Al omitir un número de canal, no podrá escogerlo mediante el botón CH∧∨durante la visualización del
televisor.
Si desea escoger el programa omitido, introduzca directamente su número mediante los botones
NUMÉRICOS o escójalo en el menú Edición de Canales.
DTV
ꔂ Mover ꔉ Ingresar
• Sintonización automática
• Sintonización manual
• Edición de Canales
3-1
3
4
MENU
Seleccione CANAL.
ENTER
Seleccione Edición del canal.
ENTER
Seleccione un canal.
AZUL
AMARILLO
ENTER
CH
P
A
G
E
5
RETURN
EXIT
Cable TV
7-1
ꔠ
ꔉ
ꔂ Navegación
2
Página 1/1
Cable DTV
5-1
ꔉ Cambio de Canal
1
A
TV
ꘂ Ca. favorito
ꘃ Cambio de página
ꔛ
� Grupo Favorito
ꕉ Previo
ꔅ Bloq/Desbloq
ꔅ Agregar/Borrar
Mantenga presionado el botón ꕌ y
use los botones < o > para desplazarse entre DTV, TV, Cable DTV y
Cable TV.
VER LA TV / CONTROL DE CANAL
Edición de Canales Favorito Grupo:
CANAL
Agregar o Borrar el canal.
Bloquea o desbloquea el canal.
Puede bloquear/desbloquear los canales
incluso si selecciona “Sist. de BloqueoApagado” en el menú BLOQUEO.
Cambie al número de canal escogido.
Mover las paginas en la lista de canales
cuando la lista es demasiado larga.
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
65
VER LA TV / CONTROL DE CANAL
CONFIGURACIÓN DE LOS CANALES FAVORITOS
La lista de Canales favoritos es una función muy cómoda que le permitirá cambiar rápidamente entre
sus canales preferidos sin tener que esperar a que el televisor sintonice todos los canales intermedios.
ꕉ Salir
Lista de favoritos
1
P
A
G
E
CH
ꔊꔋ Grupo Favorito
VER LA TV / CONTROL DE CANAL
◀
DTV
DTV
▶
Grupo A
2
MARK
ꔉ
ꔡ
ꔅ Reg. Ca.
3
ꔅ Editar Ca.
2
3
4
5
6
7
1
8
9
Escoja el canal que prefiera
0
FAV
3-1
4-1
o
Seleccione el grupo de
canales que desee de A a D.
AMARILLO
Registre o cancele el canal actual en la
lista de canales favoritos.
AZUL
Vaya al menú “CANAL - Edición de
Canales”.
4
Regresar a la pantalla del televisor.
EXIT
ꔛ
También puede configurar la Lista de favoritos en el menú CANAL - Edición de Canales.
LISTA DE CANALES FAVORITOS
Visualización de la lista de canales
favoritos
1
ꔊꔋ Grupo Favorito
◀
DTV
DTV
▶
Grupo A
3-1
4-1
FAV
ꕉ Salir
Lista de favoritos
ꔉ
ꔡ
ꔅ Editar Ca.
1
Escoja un canal
ENTER
Cambie al número de canal escogido.
Paso de páginas de la lista de
canales favoritos
1
CH
2
EXIT
66
Muestre la lista de canales favoritos.
Selección de un canal de la lista de
canales favoritos
2
ꔅ Reg. Ca.
MARK
P
A
G
E
Pase las páginas.
Regresar a la pantalla del televisor.
LISTA DE CANALES
Podrá examinar los programas almacenados en la memoria visualizando la lista de canales.
ꕉ Salir
Lista de canales
DTV
3-1 ꔒ
DTV
4-1
ꔉ
ꔡ
Este candado se indica cuando
el canal está bloqueado mediante el control parental.
Visualización de la lista de canales
1
Muestra la Lista de canales.
LIST
AZUL
VER LA TV / CONTROL DE CANAL
ꔅ Editar Ca.
Vaya al menú “CANAL - Edición de
Canales”.
Selección de un canal de la lista de canales
1
2
Escoja un canal.
ENTER
Cambie al número de canal escogido.
Paso de páginas de una lista de canales
1
CH
2
EXIT
P
A
G
E
Pase las páginas.
Regresar a la pantalla del televisor.
67
VER LA TV / CONTROL DE CANAL
INFORMACIÓN DE CANAL
ꔖ DTV 8-1 CNN
Brief Info Title Test...
VER LA TV / CONTROL DE CANAL
68
ꔀ Cambio de Canal ▶ Siguiente ꔉ Ver
10:10 AM
11:40 AM ꔥ Multilingüe ꔨ ꔯ Caption ꔷ 1080i ꔒ TV-PG D L S V
No information
Sarah Bradley, Steve Gray and Brendon Pongia present the latest in fashion, the arts, entertainment, lifestyle and cooking,
with regular and special guests.
Sarah Bradley, Steve Gray and Brendon Pongia present the latest in fashion, the arts, entertainment, lifestyle and cooking,
� Visualizar la información de canal
1
INFO
2
Muestra en pantalla la información de programa
del canal actual.
Muestra la información del programa del canal
anterior o siguiente
3
EXIT
Regresar al menú anterior.
ꔅ Arriba
ꔅ Abajo
INFO. BREVE
La información breve muestra la información de la pantalla actual.
1
2
ENTER
Mostrar la Información breve en pantalla.
ENTER
Regresar a la pantalla del televisor.
3
8-1
ꔖ DTV
1
4
Brief Info Title Test...
10:10 AM
ꘋꔫ
CNN
5
2
Dom, Feb 21, 2010 10: 40 AM
11:40 AM ꔥ Multilingual ꔨ ꔯ Subtítulo ꔷ 1080i ꔒ TV-PG D L S V
Next - 11:40 AM News
ꔥ
Multilingüe : El programa contiene dos o más canales
de audio disponibles. Use el menú Q.MENU para
escoger la pista de audio que desee.
2
ꔯ
Subtítulo : El programa contiene subtítulos disponibles
en uno o más idiomas. Use el menú Q.MENU para
escoger los subtítulos que desee.
3
ꔨ
Dolby Digital: El programa contiene señal Dolby digital
de entrada en la televisión y la fuente de entrada
HDMI.
ꔶ
El formato de imagen original del video es 4:3.
ꔷ
El formato de imagen original del video es 16:9.
480 entrelazado
480 progresivo
720 progresivo
1080 entrelazado
1080 progresivo
ꔒ
La
La
La
La
La
1
4
5
6
Titulo de programa
Día de semana,
Mes, Año, Hora
actual
Hora de inicio de
programa
Barra de progreso
de programa
Hora de termino de
Programa
Información de
estandarte
VER LA TV / CONTROL DE CANAL
6
resolución de video es de 720 x 480 entrelazado
resolución de video es de 720 x 480 progresivo
resolución de video es de 1 280 x 720 progresivo
resolución de video es de 1 920 x 1 080 entrelazado
resolución de video es de 1 920 x 1 080 progresivo
V-Chip: El programa contiene información V-Chip.
Referente al menú de BLOQUEAR: A (Edad), D (Diálogo),
L (Lenguaje), S (Sexo), V (Violencia), FV (Violencia de
Fantasía)
69
VER LA TV / CONTROL DE CANAL
LISTA DE ENTRADAS
Solo estas señales de entrada que están conectadas a un televisor pueden activarse y seleccionarse.
Ej.)
Lista de entradas
VER LA TV / CONTROL DE CANAL
TV
USB
HDMI2
HDMI3
AV
Componente
RGB-PC
� Etiqueta de entrada
1
INPUT
ENTER
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
70
ꔂ Mover ꔉ Ingresar
HDMI1
Las entradas desconectadas están
inactivas (se indican en gris)
ꕉ Salir
Seleccione la fuente de entrada deseada.
Cuando se encuentra conectado un dispositivo externo,
este menú emergente se visualiza automáticamente.
Si selecciona Sí, puede seleccionar la fuente de entrada
que desee percibir.
Pero, si selecciona “SIMPLINK - Encendido”, en modo
HDMI, este menú emergente podría no visualizarse.
AV
TV: Selecciónelo para mirar estaciones de aire, cable y digitales.
AV: Selecciónelo para mirar una video casetera u otro equipo externo.
Componente: Selecciónelos para mirar un DVD o un decodificador digital.
RGB-PC: Selecciónelo para ver la PC.
HDMI: Selecciónelo para ver en dispositivos de alta definición.
Nueva entrada externa conectada.
¿Desea utilizarla?
Sí
No
ETIQUETA DE ENTRADA
Esto indica qué dispositivo está conectado a cada puerto de entrada.
Ej.)
Ej.) C
ambia la etiqueta de entrada
usando el botón Azul
Ej.)
Etiqueta de entrada
Etiqueta de entrada
◀
Componente
◀
▶
RGB-PC
◀
▶
HDMI2
◀
▶
HDMI1
◀
▶
VCR
▶
ꔍ
TV
USB
HDMI2
HDMI3
AV
Componente
RGB-PC
HDMI1
Cerrar
� Etiqueta de entrada
1
2
Seleccione la fuente de
entrada deseada.
INPUT
Seleccione la etiqueta.
AZUL
3
RETURN
EXIT
ꕉ Salir
VER LA TV / CONTROL DE CANAL
AV
ꔂ Mover ꔉ Ingresar
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
71
VER LA TV / CONTROL DE CANAL
RESTAURAR VALORES DE FÁBRICA (CONFIGURACION INICIAL)
Esta función reinicia la TV a los valores predeterminados de fábrica y elimina todos los canales guardados.
OPCIÓN
ꔂ Mover ꔉ Ingresar
VER LA TV / CONTROL DE CANAL
ꔉ
ꔀ
:1
• Configuración de modo: Usar en Casa
1
2
3
MENU
Seleccione OPCIÓN.
ENTER
Seleccione Configuración
Inicial.
ENTER
ENTER
: Apagado
• Indicador de Poder
• Configuración Inicial
4
72
• Subtítulo
: Apagado
• Indicador de Poder
• ID del Televisor
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Lenguaje
• Subtítulo
OPCIÓN
Seleccione Sí.
La TV se apaga automáticamente y
comienza a restaurar los valores de
fábrica.
• Configuración Inicial
• ID del Televisor
!
:1
• Configuración de modo: Usar en Casa
ꔛ
ꔛ
Todos los ajustes y ajustes canal de usuario serán restaurados. ¿Continuar aún
así?
Sí
No
Al seleccionar “Sist. de Bloqueo Encendido”, aparecerá un mensaje
pidiéndole que introduzca la contraseña.
Si olvida su contraseña, pulse “0-32-5” en el control remoto.
CONFIGURACIÓN DE MODO
La selección preestablecida es “Usar en Casa”. Recomendamos el establecimiento de la televisón a
modo “Usar en Casa” para la mejor imágen en su entorno familiar.
OPCIÓN
ꔂ Mover ꔉ Ingresar
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Lenguaje
• Subtítulo
• Subtítulo
: Apagado
• Configuración Inicial
• Configuración Inicial
• ID del Televisor
:1
• Configuración de modo: Usar en Casa
ꔠ
ꔉ
:1
• Configuración de modo: Usar en Casa
i Seleccionando el entorno.
Escoja modo de config. que desee.
Seleccione [Usar en Casa] para configurar su televisor en casa. Puede ajustar la
calidad de la imagen a través de la
opción de menú Picture Mode.
Usar en Casa
Demo de Tienda
Apagado
• Modo Demo.
Cerrar
Para 19/22/26/32/37/42/47/55LE5300,
22/26LE5500, 42/47/55LE7300,
37/42/47LD450C, 55LD520C,
32/42/47/55LD520, 42/47/55LD630,
42/47/55LE530C, 32/37/42/47LD452C
1
2
3
MENU
Seleccione OPCIÓN.
ENTER
Seleccione Configuración de
modo.
ENTER
Seleccione Usar en Casa.
4
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
ꔛ
“Demo de Tienda” Modo sólo destinado para su utilización en entornos
de venta al por menor. Los clientes
pueden ajustar el “menú IMAGEN Modo imagen” manualmente mientras que la inspección de la televisión,
pero la televisión regresará automáticamente a la preestablecida en
almacén después de 5 minutos.
“Demo de Tienda” proporciona un
ajuste óptimo para la visualización de
la unidad en establecimientos de
venta al por menor. El modo “Demo
de Tienda” inicia la TV para ajustar la
calidad de la imagen.
VER LA TV / CONTROL DE CANAL
• ID del Televisor
: Apagado
• Indicador de Poder
• Indicador de Poder
73
VER LA TV / CONTROL DE CANAL
MODO DEMO. (MODO DE DEMOSTRACIÓN)
Visualice el pase de diapositivas que explica distintas funciones de este televisor.
OPCIÓN
ꔂ Mover ꔉ Ingresar
: Apagado
• Subtítulo
VER LA TV / CONTROL DE CANAL
• Indicador de Poder
: Apagado
• Indicador de Poder
• Configuración Inicial
• ID del Televisor
• ID del Televisor
:1
ꔠ
ꔉ
i Seleccionando el entorno.
Escoja modo de config. que desee.
Seleccione [Demo de Tienda] para usar el
TV en la tienda. Para usar el TV en la casa,
seleccione [Usar en Casa].
• Configuración de modo: Demo de Tienda Usar en Casa
Demo de Tienda
• Configuración Inicial
• Configuración de modo: Usar en Casa
:1
Apagado
• Modo Demo.
Cerrar
1
2
3
MENU
Seleccione OPCIÓN.
ENTER
Seleccione Configuración de modo.
ENTER
Seleccione Demo de Tienda.
4
ENTER
5
EXIT
74
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Lenguaje
• Subtítulo
OPCIÓN
Seleccione Encendido.
Regresar al menú anterior.
Tras un breve período de tiempo, comenzará el,
Modo Demo..
Si desea detener la demostración, pulse
cualquier botón (Excepto botón VOL +, - y
MUTE).
MODO AV
El Modo AV cambia entre los ajustes de video y audio.
AV MODE
2
Cine
Juego
Deporte
Presione repetidamente el botón AV MODE
para seleccionar el modo que desee.
ꔛ
ENTER
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
Si selecciona “Cine” en modo AV, el
Cine se seleccionará para el “menú
IMAGEN - Modo imagen” para el
“menú AUDIO - Modo de audio”
respectivamente.
Si selecciona “Apagado” en modo
AV, el “Modo imagen” y el “Modo de
audio” volverán a tener el valor seleccionado anteriormente.
Apagado: Desactiva el MODO AV.
Cine: optimiza video y audio para
disfrutar películas.
Deporte: Optimiza video y audio para
disfrutar de eventos deportivos.
Juego: Optimiza video y audio para
jugar a videojuegos.
Es recomendable usar el Modo de
Juego, cuando se encuentre jugando
con el PlayStation o Xbox.
Cuando se encuentre en Modo de
Juego, las funciones relacionadas
con la calidad de imagen, serán optimizadas.
VER LA TV / CONTROL DE CANAL
1
Apagado
75
VER LA TV / CONTROL DE CANAL
SIMPLINK
La función SIMPLINK le permite controlar y leer dispositivos AV conectados mediante cable HDMI sin
ningún otro cable ni ajuste adicional. Este televisor podría funcionar con dispositivos compatibles con
HDMI-CEC, pero sólo serán completamente compatibles con dispositivos distinguidos con el logotipo
.
SIMPLINK puede activarse y desactivarse desde los menús de usuario.
ꔉ Ingresar ꕉ Salir
Visualizar el menú SIMPLINK.
VER LA TV / CONTROL DE CANAL
◀ Encendido ▶
2
TV
DISC 1
◀ ▶
HDD/DVD-R
VCR 1
◀ ▶
Seleccione Encendido.
3
Seleccione el dispositivo deseado.
ENTER
HD HT
Grabador HDD
4
Controle los dispositivos AV conectados.
ENTER
Parlantes
◀ ▶
Bocinas de TV
1
2
3
4
5
76
1
Visualización del televisor: Cambie al
canal del televisor anterior, sin importar
el modo actual.
Reproducción de DISC (Disco):
Seleccione y reproduzca los discos.
Cuando existan varios discos disponibles, los títulos de los discos aparecerán en la parte inferior de la pantalla.
Reproducción de VCR: Reproduzca y
controle el VCR conectado.
Reproducción de grabaciones HDD:
Reproduzca y controle las grabaciones
almacenadas en HDD.
Salida de audio a bocina HT/ Sal ida de
audio a televisor: Seleccione parlante
HT o parlante TV para salida de audio.
ꔉ Ingresar ꕉ Salir
◀ Encendido ▶
1
TV
2
DISC 1
◀ ▶
3
VCR 1
◀ ▶
4
5
HDD/DVD-R
HD HT
Grabador HDD
Parlantes
◀ ▶
Bocinas de TV
►Cuando no hay un dispositivo conectado (aparece en gris)
►Dispositivo seleccionado
►Cuando hay un dispositivo
esta conectado (Muestra
un color brillante)
Funciones de SIMPLINK
ꔛ
ꔛ
Reproducción directa: Luego de conectar los dispositivos AV al televisor, puede controlar directamente
los dispositivos y medios de reproducción sin ninguna configuración adicional.
Seleccione dispositivo AV: Le permite seleccionar uno de los dispositivos conectados al televisor y
reproducirlo.
Reproducción del disco: Controle los dispositivos AV conectados presionando los botones ꕌꕍ< >,
ENTER, ꕖ, ꕗ, ꕘ, ꕚ y ꕙ.
ꔛ Apague todos los dispositivos: Para que está función aplique, todos los dispositivos conectados al televisor deben de estar detenidos
ꔛ Desconecte el audio: Ofrece una forma fácil de desactivar el audio.
ꔛ Sync Power on: Al iniciar la lectura en un equipo conectado a la toma HDMI que disponga de función
Simplink, el televisor se prenderá automáticamente.
Nota:Para activar el enlace simple, debe emplear el cable HDMI con el dispositivo *CEC. (*CEC:
Consumer Electronics Control).
(Un dispositivo, el cual se conecta al televisor a través del cable HDMI pero no es compatible con
Simplink, no proporciona esta función )
ꔛ
?
! NOTA
VER LA TV / CONTROL DE CANAL
!
► Conecte la terminal HDMI/DVI IN o HDMI IN del televisor a la terminal posterior (salida HDMI) del
dispositivo SIMPLINK con el cable HDMI.
? Al encender la fuente de Entrada con el botón INPUT en el control remoto, se desactivará el dis►
positivo SIMPLINK.
► Al escoger un dispositivo que disponga de la función de cine en casa, la salida de sonido cambiará
automáticamente a los altoparlantes del sistema de cine en casa, desactivándose los del televisor.
► Si un sistema de home theater SIMPLINK no se reproduce en el audio del televisor, conecte la
terminal de SALIDA DE AUDIO DIGITAL a la parte posterior del televisor a la terminal de
ENTRADA DE AUDIO DIGITAL en la parte posterior del dispositivo SIMPLINK con un cable
ÓPTICO.
77
MIS
MIS MEDIOS
MEDIOS
MÉTODO DE CONEXIÓN
CONEXIÓN USB
USB IN
1 Conecte el dispositivo USB al conector USB a un lado de la TV
MIS MEDIOS
78
H/P
IN 3
Memory Key
Conexión del dispositivo USB
►Sólo se puede reconocer un dispositivo de almacenamiento USB.
►No se admite la conexión de un dispositivo de almacenamiento USB a través de un concentrador
USB
►Es posible que no se reconozca un dispositivo de almacenamiento USB mediante el programa de
reconocimiento automático.
►La velocidad de reconocimiento de un dispositivo de almacenamiento USB dependerá de cada
dispositivo.
►No apague el televisor ni desconecte el dispositivo USB cuando el dispositivo de almacenamiento USB conectado esté funcionando. Al separar o desenchufar repentinamente dicho dispositivo,
se pueden dañar los archivos almacenados o el dispositivo de almacenamiento USB.
►Únicamente utilice un dispositivo USB de almacenamiento el cual contiene archivos normales de
música o imágenes.
►Use sólo un dispositivo de almacenamiento USB formateado como sistema de archivo FAT 32 o
NTFS, incluido con el sistema operativo Windows. El resto podrían no ser reconocidos.
►Algunos dispositivos de almacenamiento USB requieren adaptador de corriente. El adaptador de
corriente debe conectarse para que el televisor pueda reconocerlo.
►Si un dispositivo no es reconocido por el televisor, pruebe con un cable diferente. No se admiten
cables de excesiva longitud.
►Algunos dispositivos de almacenamiento USB podrían no ser compatibles o no funcionar adecuadamente.
►Realice copias de seguridad de sus archivos importantes, ya que los datos almacenados en el
dispositivo USB podrían resultar dañados. La gestión de datos es responsabilidad del cliente, y en
consecuencia, el fabricante no cubre en garantía los daños en los datos guardados en el producto.
►Si su memoria USB tiene múltiples particiones, o si utiliza un lector de memoria multipuerto,
puede utilizar hasta 4 particiones o una memoria USB.
►Los datos en un dispositivo de almacenamiento USB no serán eliminados en un sistema de archivos NTFS.
►El método de alineación del dispositivo USB de almacenaje es similar al de Windows XP y los
nombres de archivos pueden reconocer hasta 100 caracteres ingleses.
►La capacidad recomendada para un disco duro externo USB es de 1TB o menos y para una
memoria clave USB es de 32 GB o menos.
►Si un disco duro externo USB con “Ahorro de energía” no funciona, apague el disco duro y encienda de nuevo para que funcione. Consulte el manual de usuario para la aplicación de un disco
duro externo USB.
►Dispositivos de almacenamiento USB a continuación USB 2.0 son compatibles, así. Pero puede
que no funcionen correctamente en la lista de películas.
MODOS DE ENTRADA
El menú My Media (Mi multimedia) se abrirá automáticamente cuando inserte una unidad USB.
También puede acceder seleccionando My Media (Mi multimedia) en el menú de usuario.
En el dispositivo USB, no puede agregar una nueva carpeta ni borrar la carpeta existente.
MIS MEDIOS
Lista de películas
Lista de fotos
Lista de música Contenidos Extras
1
2
3
MENU
Seleccione MIS MEDIOS.
ENTER
Seleccione Lista de películas, Lista de fotos o Lista de
música.
ENTER
ꔛ
Para 32/37/42/47LD452C
MIS MEDIOS
Excepto 32/42/47LD420,
32/37/42/47LD450,
37/42/47LD450C,
32/42/47/55LD520,
55LD520C,
42/47/55LE530C,
42/47LD451C,
32/37/42/47LD452C
La TV puede mostrar archivos de imagen
JPG, archivos DivX HD y reproducir archivos
de audio MP3.
Cuando desconecte el dispositivo USB
Seleccione el menú Dispos USB antes de
desconectar el dispositivo USB.
1
2
Q.MENU
ENTER
Seleccione Dispos USB.
Seleccione Expulsar.
79
MIS MEDIOS
LISTA DE CINE
(Excepto 32/42/47LD420, 32/37/42/47LD450, 37/42/47LD450C, 32/42/47/55LD520,
55LD520C, 42/47/55LE530C, 42/47LD451C, 32/37/42/47LD452C)
La lista de videos se activará una vez detectado el USB. Se utiliza al reproducir archivos de películas
en la TV. Esta muestra todos los archivos de video reconocidos.
La visualización en la pantalla de su modelo puede variar levemente.
MIS MEDIOS
Archivo de película admitido
ꔛ Resolution (Resolución): abajo de 1 920 píxeles (ancho) x 1 080 píxeles (alto)
ꔛ Velocidad de fotogramas: bajo 30 fotogramas/seg (1 920 x1 080), bajo 60fotogramas/seg (1 280 x 720)
ꔛ Velocidad de bits máxima del archivo de película que puede leerse: 20 Mb/s (mega bits por
segundo)
ꔛ Velocidad de bits del formato de audio: entre 32 y 320 kb/s (MP3)
ꔛ Formato de subtítulos admitido: *.smi, *.srt, *.sub (MicroDVD, SubViewer1.0/2.0), *.ass, *.ssa, *.txt
(TMPlayer), *.psb(PowerDivx)
ꔛ Formato de interno externo admitido: sólo, XSUB (es el formato de subtítulo utilizado en archivos DivX6)
Precauciones al leer los archivos de video
►Algunos subtítulos creados por usuario podrían no funcionar correctamente.
►Algunos caracteres especiales no son compatibles con el sistema de subtítulos.
►Las etiquetas HTMS no son compatibles con el sistema de subtítulos.
►La información relativa al tiempo en un archivo de subtítulos externo, debe organizarse en orden
ascendente para su lectura.
►La pantalla podría sufrir interrupciones temporales (paralización de la imagen, lectura más rápida,
etc.) al cambiar el idioma de audio.
►Un archivo de película dañado podría no leerse correctamente o impedir el uso de ciertas funciones del lector.
►Los archivos de películas creados con ciertos codificadores podrían no leerse correctamente.
►Si la estructura de vídeo y audio del archivo grabado no es intercalada, el archivo no se reproduce
correctamente.
►No puede garantizarse una lectura uniforme para los contenidos de video con una resolución por
fotograma superior al máximo admitido.
►Los archivos de películas con tipo y formato distintos a los especificados, podrían no funcionar
correctamente.
►El codificador de archivos de video de GMC (Global Motion Compensation) no es compatible.
►Sólo 250 caracteres coreanos, 500 alfabetos y 500 números son compatibles con cada línea de
los subtítulos.
►Sólo 10 000 de los bloques de sincronización se puede apoyar en el archivo de subtítulos.
►La velocidad binaria para que un archivo de película pueda ser leído es de 20 Mb/s
►No se garantiza la lectura uniforme de imágenes codificadas con nivel 4.1 ó superior en H.264.
► El códec de audio DTS no es compatible.
►Un archivo de película con un tamaño superior a 30 GB es incompatible y no podrá leerse. .
►Al leer un video a través de una conexión USB no compatible con transmisión de datos de alta
velocidad, podría no funcionar correctamente.
►Los dispositivos de almacenamiento USB de versión inferior a USB 2.0, también son compatibles.
Pero podrían no funcionar correctamente en la lista de películas.
►Los archivos de video y subtítulos deben estar localizados en la misma carpeta. En este momento, el nombre de un archivo de película y el de su archivo de subtítulos deben ser idénticos para
que puedan mostrarse.
► Al disfrutar de una película mediante la función Lista de películas, podrá ajustar la imagen mediante los botones de ENERGY SAVING y AV MODE del control remoto. Los ajustes de usuario no
funcionan para cada modo de imagen.
80
Archivos Formatos de Video
Archivo
Codec de audio
mpg, mpeg
MPEG1, MPEG2
MP2, MP3, Dolby Digital, LPCM
dat
MPEG1
MP2
ts, trp, tp
MPEG2, H.264, AVS, VC1
MP2, MP3, Dolby Digital, AAC,
HE-AAC
vob
MPEG1, 2
MP2, MP3, Dolby Digital, LPCM
mp4, mov
MPEG4,DivX 3.11, DivX 4.12, DivX 5.x,
DivX 6, Xvid 1.00, Xvid 1.01, Xvid 1.02,
Xvid 1.03, Xvid 1.10-beta1/2H.264
AAC, HE-AAC, MP3
mkv
H.264, MPEG-1,2,4
divx, avi
MPEG2, MPEG4,DivX 3.11, DivX 4.DivX
5, DivX 6, Xvid 1.00, Xvid 1.01, Xvid
1.02, Xvid 1.03, Xvid 1.10-beta1/2H.264
MP2, MP3, Dolby Digital,
LPCM,
JPEG
LPCM, ADPCM
asf, wmv
VC1
WMA
flv
Sorenson H.263, H264
MP3, AAC
Motion JPEG
(avi, mp4, mkv)
Max Resolución
MP2, MP3, Dolby Digital, AAC
HE-AAC, LPCM
ADPCM, AAC, HE-AAC
1920 x 1080 @ 30p
(para Motion JPEG
MIS MEDIOS
Decodificador de video
Extensión
640 x [email protected])
81
MIS MEDIOS
Componentes de la pantalla
1
MENU
Seleccione MIS
MEDIOS.
2
ENTER
Seleccione Lista de
películas.
ENTER
1
1
2
3
MIS MEDIOS
4
5
Se desplaza a la carpeta del nivel
superior.
Página actual/Total de páginas
Botones correspondientes del
control remoto
Contenidos centrados bajo la
carpeta 1
Página actual/páginas totales de
contenido
2
Página 1/1
Lista de películas
Drive1
USB 1 XTICK
M1
Página 1/1
M2
M3
M4
Moon Child.DivX.A
01:34:33
4
� Mover
ꔅ A lista de fotos
� Reproducir
ꔅ Cambiar números
� Cambio de página
ꔅ Modo marcar
� Marcar
ꕯ Salir
3
VERDE
AMARILLO
82
Mover a Lista de fotos o Lista de música.
Cambiar números: Cambia el número de las miniaturas mostradas simultáneamente.
AZUL
Permite marcar ciertos archivos.
EXIT
Regresar a la pantalla del televisor.
5
Selección de películas
Página 1/1
Lista de películas
1
Drive1
USB 1 XTICK
M1
Seleccione la carpeta o el disco
de destino.
Página 1/1
M2
M3
M4
2
ENTER
3
ENTER
Moon Child.DivX.A
01:34:33
� Mover
ꔅ Cambiar números
� Cambio de página
ꔅ Modo marcar
Reproduce el archivo de
película.
� Marcar
ꕯ Salir
ꔛ
Use el botón CH (ꕌꕍ) para navegar
en la página de títulos de película.
Modo Marca
Drive1
USB 1 XTICK
M1
1
Página 1/1
Lista de películas
Modo marcar
M2
Seleccione la carpeta o el
disco de destino.
Página 1/1
M3
M4
2
ENTER
3
MARK
Moon Child.DivX.A
01:34:33
� Mover
ꔅ Repr. marcados
ROJO
VERDE
AMARILLO
AZUL
ꔅ Marcar todo
� Marcar
ꔅ Desmarcar todo
� Cambio de página
ꔅ Salir del modo marcar
� Marcar
ꕯ Salir
Repr.marcados: Reproduce el primer archivo
seleccionado. Una vez finaliza la lectura de
una película, se iniciará automáticamente la
lectura de la siguiente escogida.
Marcar todo: Marcar todas las películas de la
carpeta.
4
MIS MEDIOS
ꔅ A lista de fotos
� Reproducir
Seleccione todas las
películas.
FAV
ROJO
ꔛ
Seleccione el título de
la película deseada
Marca el archivo de película
que desee.
Reproduce el archivo de
película marcado.Muestra la
barra de estado de la película
actual en la parte inferior de la
pantalla.
Cuando uno o más archivos de pelicula
esten marcados, la películamarcada se
reproducirá en secuencia.
Desmarcar todo: Deseleccionar todos los
archivos de marcado
Entra o sale del modo de marcado.
83
MIS MEDIOS
Lectura de una película
Seleccionar opciones.
Establecer reproducción de vídeo.
Establecer vídeo.
Establecer audio.
Cerrar
��
�
�
MIS MEDIOS
1
�
�
01:02:30 / 02:30:25
�
�
�
� Opción
� Ocultar
ꕯ Salir
Muestra el menú de opciones.
Q.MENU
2
ENTER
Seleccione Establecer reproducción
de vídeo, Establecer vídeo o
Establecer audio.
Uso del control remoto
!
?
! NOTA
► Los cambios de valores de opciones de
la Lista de Películas no afectan a las lista
de fotografías o música.
? Los valores de opciones cambiados en
►
la lista de fotografías o música se cambian en estas listas pero no en la lista de
películas.
► Al reproducir un archivo de vídeo tras
detenerlo, puede reproducirlo automáticamente donde lo detuvo.
► Si selecciona “Sí” al reproducir el mismo
archivo una vez detenido el vídeo,
comenzará de nuevo donde se detuvo.
► Si hay en una carpeta una serie de
archivos continuos, el siguiente archivo
se reproducirá automáticamente. Pero
esto excluye casos donde la función
Repetir de Lista de películas Option
(Opciones de lista de películas) se activa
(Consulte la página 107) o cuando se
configura como una reproducción marcada.
Regresar a la pantalla del televisor.
EXIT
Seleccione la velocidad requerida: x2, x8, x16, x32 (atrás / adelante),
Pausa la reproducción de archivos.Si no se pulsa ningún botón en el control remoto
durante 10 minutos tras una pausa, la TV regresará al estado de reproducción.
Muestra de movimiento lento
Se desplaza a un fotograma específico hacia delante o hacia atrás durante la lectura de una película. Puede verse en la pantalla un cursor que indica la posición.
puede que no funcione correctamente para algunos archivos de película
Regresa a la reproducción normal.
BACK
o
ENERGY
SAVING
AV MODE
84
RETURN
Oculta el menú en pantalla. Para ver el menú de nuevo, pulse el botón ENTER.
Pulse el botón ENERGY SAVING varias veces para aumentar el brillo de la pantalla.(Consulte la p.104).
Pulse el botón AV MODE varias veces para seleccionar la fuente que desee.
(Consulte la p.75)
Configuración de las opciones del menú Establecer reproducción de vídeo.
Establecer reproducción de vídeo.
Tamaño de imagen
◀ Completo ▶
Lenguaje de Audio
◀
1
▶
Idioma subtítulo
◀
Inglés
▶
◀ Desconocido ▶
• Página de código
◀ Predeterminado ▶
• Sinc
◀
0
▶
• Ubicación
◀
0
▶
• Tamaño
◀
Normal
▶
◀
Apagar
▶
Repetir
MIS MEDIOS
• Lenguaje
� Anterior
1
2
Seleccione Tamaño de imagen, Lenguaje de
Audio, Idioma subtítulo o Repetir.
ꔛ
ꔛ
Realice los ajustes adecuados.
ꔛ
Código de página
Idioma de los subtítulos grupo
Soporte de idioma
Latin1
Inglés, Español, Francés
Coreano
Inglés, Coreano
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
Tamaño de imagen: Escoja el tamaño
original o completo.
Lenguaje de Audio: Cambia el grupo
de idioma del audio de los archivos
de vídeo.
Idioma subtítulo: Los subtítulos
pueden activarse o desactivarse.
Ante dos o más opciones de subtítulos, podrá escoger uno de ellos.
Lenguaje: Activado para subtítulos
SMI y puede seleccionar el idioma
del subtítulo.
Página de código: Selección de
fuente del subtítulo. Cuando se configura como predeterminado, se utilizará la misma fuente que para el
menú general.
Sinc: Cuando el video no está sincronizado con los subtítulos, éstos
pueden ajustarse por unidades de
0,5 segundos.
Ubicación: Desplace el emplazamiento de los subtítulos.
Tamaño: Cambia el tamaño de la
fuente del subtítulo.
Repetir Activa o desactiva la función
de repetición de la reproducción de
películas. Al activarse, el archivo de la
carpeta se reproducirá repetidamente.
85
MIS MEDIOS
* La imagen que se muestra puede ser diferente a la TV.
Configuración de las opciones del menú Establecer vídeo.
Establecer vídeo.
◀
Modo imagen
• Luz de Fondo
▶
70
◀
▶
100
◀
▶
• Brillo
50
◀
▶
• Color
60
◀
▶
• Contraste
MIS MEDIOS
• Contraste Dinámico
◀
Medio
▶
• Mejorador de contornos
◀
Alta
▶
• Reducción de ruido
◀
Mediano
▶
◀
Bajo
▶
TruMotion
ꔅ Restablecer imagen
1
Estándar
(dependiendo del modelos)
� Anterior
Seleccione Modo de imagen o TruMotion.
2
Hacer los ajustes apropiados.
AZUL
Restaura los valores predeterminados de
imagen.
Configuración de las opciones del menú Establecer audio.
Establecer audio.
Modo de audio
◀
Estándar
▶
Volumen automático
◀
Apagado
▶
Voz Clara II
◀
Apagado
▶
Balance
0 ◀ L
R
▶
� Anterior
1
2
86
Seleccione Modo de sonido, Volumen
automático, Voz Clara II o Balance.
Hacer los ajustes apropiados.
LISTA DE FOTOS
La visualización en la pantalla de su modelo puede variar levemente.
Archivo de foto compatible: *.JPG
ꔛ Baseline
(Línea base) : 64 píxeles (ancho) x 64 píxeles (alto) a 15.360 píxeles (ancho) x 8640
píxeles (alto)
ꔛ Progressive
(Progresiva) : 64 píxeles (ancho) x 64 píxeles (alto) a 1920 píxeles (ancho) x 1440
píxeles (alto)
ꔛ Sólo puede ejecutar archivos JPG.
ꔛ Los archivos no admitidos se mostrarán con un icono no predefinido.
1
1
2
3
4
5
MENU
2
Seleccione MIS
MEDIOS.
Muévase a la carpeta de nivel
superior.
Página actual/Total de páginas
Botones correspondientes al control remoto
El contenido de la carpeta se
concentra en 1
Página actual/páginas totales de
contenido
ENTER
Seleccione Lista de fotos.
ENTER
1
2
Página 1/1
LISTA DE FOTOS
USB 1 XTICK
P1
Drive1
P2
MIS MEDIOS
Componentes de la pantalla
P3
P4
Página 1/1
P5
P6
P7
P8
5
P9
4
� Mover � Ver
ꔅ A lista de música
ꔅ Cambiar números
� Cambio de página
ꔅ Modo marcar
� Marcar
ꕯ Salir
3
VERDE
Muévase a Lista de Música o Lista de películas.
AMARILLO
Cambiar números: Cambia el número de las miniaturas mostradas simultáneamente.
AZUL
Permite marcar ciertos archivos.
EXIT
Regresar a la pantalla del televisor.
87
MIS MEDIOS
Selección de fotos
1
Página 1/1
LISTA DE FOTOS
USB 1 XTICK
Drive1
Página 1/1
� Mover � Ver
MIS MEDIOS
ꔅ A lista de música
ꔅ Cambiar números
� Cambio de página
ꔅ Modo marcar
� Marcar
Seleccione la carpeta o el disco
de destino.
2
ENTER
3
ENTER
ꔛ
ꕯ Salir
Seleccione las fotos
deseadas.
Se mostrará el archivo de fotografía.
Utilice el botón CH (ꕌꕍ) para navegar en la página de fotos.
Modo de Marca
Modo marcar
Drive1
USB 1 XTICK
Página 1/1
� Mover � Marcar � Cambio de página
ꔅ Ver marcados
ꔅ Marcar todo
ꔅ Desmarcar todo
ꔅ Salir del modo marcar
� Marcar
Ver marcados: Muestra el elemento seleccionado.
VERDE
Marcar todo: Marca todas las fotos de la pantalla.
AZUL
Desmarcar todo: Cancele la selección de las
fotos marcadas.
Entra o sale del modo de marcado.
Seleccione la carpeta o el disco
de destino.
2
ENTER
3
MARK
4
FAV
ROJO
Seleccione las fotos
deseadas.
Marca los archivos de fotografía que desee.
Visualiza los archivos de fotografía marcados.
ꕯ Salir
ROJO
AMARILLO
88
1
Página 1/1
LISTA DE FOTOS
ꔛ
Cuando se marca una o más fotos,
se pueden ver las fotos en forma
individual o una presentación de las
fotos marcadas. Si no se marca ninguna foto, se pueden ver todas las
fotos en forma individual o todas las
fotos en la carpeta, como presentación.
Menú de pantalla completa
Se encuentran disponibles más funciones en el modo de pantalla completa.
Página 1/1
LISTA DE FOTOS
USB 1 XTICK
Drive1
Página 1/1
� Mover � Ver
ꔅ Cambiar números
� Cambio de página
ꔅ Modo marcar
� Marcar
MIS MEDIOS
ꔅ A lista de música
ꕯ Salir
2008/12/10
1920 x 1080
479 KB
◀
▶
◀
Presentación �
1
BGM �
�
2/13
�
�
La relación de aspecto de una foto puede cambiar
el tamaño de la foto exhibida en pantalla completa.
▶
� Opción
� Ocultar
Seleccione la carpeta o el disco de
destino.
2
ENTER
3
ENTER
ꕯ Salir
ꔛ
Use el botón CH (ꕌꕍ) para navegar
en la página de fotos en miniatura.
Seleccione las fotos deseadas.
La foto seleccionada se visualiza en
el modo de pantalla completa.
89
4
2008/12/10
1920 x 1080
479 KB
ENTER
Seleccione Presentación, BGM,
◀
(Girar), Borrar, ꔦ, � (Ahorro de
energía), Opción o Ocultar.
▶
ꔛ
◀
MIS MEDIOS
▶
MIS MEDIOS
Presentación �
BGM �
�
�
2/13
�
▶
� Opción
� Ocultar
Use el botón < > para seleccionar
la foto anterior o siguiente.
ꕯ Salir
► Presentación: Las fotos seleccionadas se visualizan durante la presentación de diapositivas. Si no
se selecciona ninguna foto, todas las fotos en la carpeta actual se visualizan durante la presentación de diapositivas.
ꔛ Defina
el intervalo de tiempo de la presentación en Opción-Establecer visualización de fotos..
menu (Refiérase a la p.91).
ꔛ Puede
ajustar la opción usando el botón Q.MENU del control remoto.
► BGM (Background Music): Escuche música mientras ve las fotos en tamaño completo.
ꔛ Defina
el dispositivo BGM y álbum en Opción-Establecer visualización de fotos. menu (Refiérase
a la p. 91)
ꔛ Puede
ajustar la opción usando el botón Q.MENU del control remoto.
► �(Girar): Girar fotos. Gira la foto 90°, 180°, 270°, 360° en el sentido de las agujas del reloj.
No podrá girarse cuando el ancho de la foto sea mayor que la altura de resolución admitida.
► ꔦ: Vea la fotografía ampliando 2 o 4 veces usando el botón azul.
►� (Ahorro de energía): Aumenta el brillo de la pantalla usando el botón ENERGY SAVING.
► Opción: Defina los valores para Veloc. de presentación y BGM (Refiérase a la p.91).
ꔛ Puede cambiar BGM Device BGM mientras BGM se está reproduciendo.
ꔛ Sólo puede seleccionar la carpeta MP3 guardada en el dispositivo que muestra la foto actual.
► Ocultar: Oculte el menú en la pantalla de tamaño completo. Para ver nuevamente el menú en
pantalla completa, presione el botón ENTER.
► Salir: Retrocede a la pantalla de menú anterior.
90
Utilización de la función Lista de fotos
2008/12/10
1920 x 1080
479 KB
Seleccionar opciones.
◀
▶
Establecer visualización de fotos.
Establecer vídeo.
Establecer audio.
Cerrar
Presentación �
1
2
Q.MENU
BGM �
�
▶
2/13
�
�
� Opción
� Ocultar
Seleccione la Opción de menu
ENTER
Seleccione Establecer visualización
de fotos, Establecer vídeo. o
Establecer audio.
ꕯ Salir
!
?
! NOTA
MIS MEDIOS
◀
► Los cambios de valores de opciones de
la Lista de fotografías no afectan a las
? lista de películas o música.
► Los valores de opciones cambiados en
la lista de fotografías o música se cambian en estas listas pero no en la lista de
películas.
Configura las opciones del menú Establecer visualización de fotos.
Establecer visualización de fotos.
Veloc. de presentación ◀
BGM
Rápido
▶
Drive1
• Repetir
◀ Encendido ▶
• Aleatorio
◀ Apagado ▶
� Anterior
1
2
Seleccione Veloc. de presentación o BGM.
Realice los ajustes adecuados.
91
MIS MEDIOS
* La imagen que se muestra puede ser diferente a la TV.
Configuración de las opciones del menú Establecer vídeo.
Establecer vídeo.
◀
Modo imagen
• Luz de Fondo
▶
70
◀
▶
100
◀
▶
• Brillo
50
◀
▶
• Color
60
◀
▶
• Contraste
MIS MEDIOS
• Contraste Dinámico
◀
Medio
▶
• Mejorador de contornos
◀
Alta
▶
• Reducción de ruido
◀
Mediano
▶
◀
Bajo
▶
TruMotion
ꔅ Restablecer imagen
1
Estándar
(dependiendo del modelos)
� Anterior
Seleccione Modo de imagen o TruMotion.
2
Hacer los ajustes apropiados.
AZUL
Restaura los valores predeterminados de
imagen.
Configuración de las opciones del menú Establecer audio.
Establecer audio.
Modo de audio
◀
Estándar
▶
Volumen automático
◀
Apagado
▶
Voz Clara II
◀
Apagado
▶
Balance
0 ◀ L
R
▶
� Anterior
1
2
92
Seleccione Modo de sonido, Volumen
automático, Voz Clara II o Balance.
Hacer los ajustes apropiados.
LISTA DE MÚSICA
Este televisor no puede reproducir archivos protegidos contra copia.
La visualización en la pantalla de su modelo puede variar levemente.
Archivos de música compatibles: *.MP3
Frecuencia de tasa binaria 32kb/s - 320kb/s
• Frecuencia de muestreo MPEG1 capa3: 32 kHz, 44.1 kHz, 48 kHz
• Frecuencia de muestreo MPEG2 capa3: 16 kHz, 22.05 kHz, 24 kHz
• Frecuencia de muestreo MPEG2 capa3: 8 kHz, 11.025 kHz, 12 kHz
1
MENU
Seleccione MIS
MEDIOS.
2
ENTER
Seleccione Lista de música.
ENTER
1
1
2
3
4
5
6
Previsualizar: si el álbum tiene
una portada, se visualizará.
Se mueve a la carpeta de nivel
superior.
Página actual/Total de páginas
Número total de música en
miniatura marcadas
El contenido de la carpeta se
concentra en 1
Botones correspondientes en el
control remoto.
2
Página 1/1
Lista de música
Drive1
USB 1 XTICK
001. - B01.mp3
00:00
002. - B02.mp3
00:00
Página 1/1
003. - B03.mp3
00:00
5
004. - B04.mp3
00:00
4
005. - B05.mp3
00:00
� Mover � Reproducir � Cambio de página
ꔅ A lista de películas
MIS MEDIOS
Componentes de la pantalla
ꔅ Cambiar números
ꔅ Modo marcar
� Marcar
ꕯ Salir
3
VERDE
Muévase a Lista de películas o Lista de fotos.
YELLOW
Cambiar números: Cambia el número de las miniaturas mostradas simultáneamente.
BLUE
Permite marcar ciertos archivos.
EXIT
Regresar a la pantalla del televisor.
ENERGY
SAVING
Pulse el botón ENERGY SAVING varias veces para aumentar el brillo de la pantalla. (Refiérase a la p.104.)
(Sólo está disponible las opciones "Ahorro de energía - Apagado, Apagado de
Pantalla".)
93
MIS MEDIOS
Selección de música y menú emergente
Página 1/1
Lista de música
Drive1
USB 1 XTICK
001. - B01.mp3
00:00
Página 1/1
002. - B02.mp3
00:00
003. - B03.mp3
00:00
004. - B04.mp3
00:00
005. - B05.mp3
00:00
� Mover � Reproducir � Cambio de página
MIS MEDIOS
ꔅ A lista de películas
ꔅ Cambiar números
ꔅ Modo marcar
1
Seleccione la carpeta o el disco
de destino.
2
ENTER
3
ENTER
Seleccione la música
deseada del archivo
Se reproducen los archivos de
música.
� Marcar
ꕯ Salir
ꔛ
Use el botón CH (ꕌꕍ) para navegar
en la página de títulos de música..
Modo de marcado
Página 1/1
Lista de música
Modo marcar
Drive1
USB 1 XTICK
001. - B01.mp3
00:00
002. - B02.mp3
00:00
Página 1/1
003. - B03.mp3
00:00
004. - B04.mp3
00:00
005. - B05.mp3
00:00
ꔅ Desmarcar todo
� Cambio de página
ꔅ Salir del modo marcar
� Marcar
ꕯ Salir
ROJO
VERDE
Marcar todas: Marcar todas las canciones en
la carpeta.
AZUL
94
ꔅ Marcar todo
Reproducir Marcado : Reproduzca la música
seleccionada. Una vez que finaliza la reproducción de una canción, la siguiente cancion
sera reproducirá automáticamente
AMARILLO
Seleccione la carpeta o el
disco de destino..
2
ENTER
3
� Marcar � Marcar
ꔅ Repr. marcados
1
Desmarcar todo: Cancele la selección de
todas las canciones.
Entra o sale del modo de marcado.
4
MARK
FAV
ROJO
ꔛ
Seleccione la música
deseada del archivo
Marca el archivo de música
que desee.
Reproduce el archivo de música marcado.
Cuando uno o más archivos de música estén marcados, la música marcada se reproducirá en secuencia.
Utilización de la función Lista de películas (Lista de películas)
Página 1/1
Lista de música
3 arch. marcado(s)
Seleccionar opciones.
Drive1
Página 1/1
Establecer reproducción de audio.
�
Establecer audio.
�
001. - B01.mp3
00:00
002. - B02.mp3
00:00
1
Q.MENU
2
�
��
�
�
�
� Repr. con fotos
004. - B04.mp3
00:00
005. - B05.mp3
00:00
02:30 / 03:25
�
� Opción � Ocultar
ꕯ Salir
!
Visualice la Opción menu.
ENTER
Cerrar
Seleccione Establecer reproducción
de audio. o Establecer audio.
?
! NOTA
MIS MEDIOS
�
003. - B03.mp3
00:00
�
002. - B02.mp3
�
�
► Los cambios de valores de opciones de
la Lista de fotografías no afectan a las
? lista de películas o música.
► Los valores de opciones cambiados en la
lista de fotografías o música se cambian
en estas listas pero no en la lista de
películas.
► Sólo puede escuchar música del dispositivo desde el que se está reproduciendo.
Uso del control remoto
Detener reproduccion
Regresa a la reproducción normal.
Pausar reproduccion.
Selecciona la canción anterior o siguiente.
GREEN
ENERGY
SAVING
Reproducir con foto: Comienza a reproducir las canciones seleccionadas y, a continuación, pasa a la lista de fotografías.
Pulse el botón ENERGY SAVING varias veces para aumentar el brillo de la pantalla
(Refiérase a la p.104.). (Sólo está disponible las opciones "Ahorro de energía - Apagado,
Apagado de Pantalla".)
Puede utilizarse un cursor que indica la posición.
EXIT
Visualice a la pantalla de menú anterior.
95
MIS MEDIOS
Configuración de las opciones del menú Establecer reproducción de audio.
Establecer reproducción de audio.
Repetir
◀
Encendido
▶
Aleatorio
◀
Apagado
▶
� Anterior
1
MIS MEDIOS
Seleccione Repetir o Aleatorio
2
Realice los ajustes adecuados.
Configuración de las opciones del menú Establecer audio.
Establecer audio.
Modo de audio
◀
Estándar
▶
Volumen automático
◀
Apagado
▶
Voz Clara II
◀
Apagado
▶
Balance
0 ◀ L
R
▶
� Anterior
1
Seleccione Modo de sonido, Volumen
automático, Voz Clara II o Balance.
2
Hacer los ajustes apropiados.
ꔛ
Si no pulsa ningún botón durante unos instantes, el cuadro de
información de reproducción flotará en la pantalla. Esto evitará
daños en los píxeles de la pantalla causados por una imagen fija
durante un largo periodo de tiempo.
002. B02.mp3
� 00:31 / 04:04
!
96
?
! NOTA
► Los archivos de música protegidos contra copia no se reproducirán.
► Presione el botón ENTER o � para desactivar el protector de pantalla.
?
CONTENIDOS EXTRAS
-P
ara 32/37/42/47LD452C
Usted puede ver archivos desde que tenga en una memoria USB.
Archivos que esta unidad puede reproducir.
El display puede ser diferente al de su televisor. Las imagenes son un ejemplo para la operacion del
televisor .
FLASH (*.SWF) / Soporta archivos GEM
Un Archivo SWF es compatible con Flash lite 3.0 o mas chico (La version 3.0 es recomendada)
MIS MEDIOS
l Pro: Son requerida para aplicaciones especificas, las cuales inician automaticamente en la
•E
memoria cuando se enciende el televisor.
• La carpeta llamada /hcapfs/as/abs_service/ debe exixtir enel directorio raiz de la memoria USB.
• El archive llamado xait.xml debe exixtir en la carpeta ubicada en /hcapfs/as/abs_service/.
• Si las condiciones siguientes no se cumplen, el siguiente mensaje de error sera mostrado al seleccionar la opcion de contenido extra. Fallo al ejecutar el file en la USB. Por favor cheque los archivos de la
USB.
• Cuando los archivos de la memoria no se reproducen aun y cuando las siguientes condiciones se
cumplan. Referirse a los contenidos extras de la guia de istalacion.
• GEM esta compuesto por aplicaciones en JAVA.
Reproduciendo los archivos
1
Seleccione MIS MEDIOS.
MENU
2
Seleccione Contenidos Extras.
ENTER
3
ENTER
Los archivos estan en reproduccion.
Para detener la reproduccion
Remover la memoria USB del conector del televisor.
!
?
! NOTA
► Cuando se estan reproduciendo los archivos (FLASH or GEM files), los botones son controlados
por los ajustes de la opcion de contenidos extras.
?
97
MIS MEDIOS
CÓDIGO DE REGISTRO DEL DIVX
(Excepto 32/42/47LD420, 32/37/42/47LD450, 37/42/47LD450C, 32/42/47/55LD520,
55LD520C, 42/47/55LE530C, 42/47LD451C, 32/37/42/47LD452C)
Usando el número de registro, es posible alquilar o comprar películas en www.divx.com/vod.
Únicamente son legibles los archivos DivX correspondientes con el código de registro del televisor
adquirido.
Lista de películas
MIS MEDIOS
1
2
3
4
98
Lista de fotos
Lista de música
� Anterior
Cerrar
Seleccione MIS MEDIOS.
MENU
ENTER
Desactivación
i Debe registrar su dispositivo para
reproducir videos DivX protegidos.
Código de registro : xxxxxxxxxx
Registrar en http://vod.divx.com
Cód. Reg. DivX
MIS MEDIOS
AZUL
Seleccione DivX opciónes.
Seleccione Cód. Reg. DivX.
ENTER
Visualizar el Cód. Reg. DivX.
!
! NOTA
?
► Al cargar, algunos botones pueden no funcionar.
► Si usa el código de registro DivX de otro dispositivo, el archivo DivX alquilado o adquirido no
? podrá leerse. Por lo tanto, use siempre el código de registro DivX asignado a este producto.
► El video o audio de un archivo convertido mediante un estándar distinto al del códec del formato DivX, podría estar corrupto o no poder leerse..
DESACTIVACIÓN
(Excepto 32/42/47LD420, 32/37/42/47LD450, 37/42/47LD450C, 32/42/47/55LD520,
55LD520C, 42/47/55LE530C, 42/47LD451C, 32/37/42/47LD452C)
El objetivo de la función es permitir la desactivación de dispositivos a usuarios que hayan activado
todos los dispositivos disponibles a través del servidor web y tengan restringida la activación de más
dispositivos. El sistema DivX VOD permite al cliente activar hasta 6 dispositivos por cuenta.
Elimine la información de autentificación actual para recibir una autentificación de usuario nueva de
DivX para el televisor. Una vez ejecutada esta función, se requerirá de nuevo una autentificación de
usuario DivX para ver archivos DRM DivX.
Cód. Reg. DivX
MIS MEDIOS
Desactivación
1
2
3
4
5
Lista de música
� Anterior
Sí
No
Seleccione MIS MEDIOS.
MENU
ENTER
Lista de fotos
Código de cancelación de registro :
********
Cancelar registro en http://vod.divx.com
¿Continuar con el registro?
MIS MEDIOS
Lista de películas
i
AZUL
Seleccione DivX opciónes.
Seleccione Desactivacion.
ENTER
Seleccione Sí.
ENTER
Visualizar el Desactivacion.
99
CONTROL
CONTROL DEDE
IMAGEN
IMAGEN
TAMAÑO DE LA IMAGEN (ASPECTO DE PANTALLA)
Esta función le permite elegir de una imagen analoga una relación de aspecto 4:3 mostrada en la TV.
Podrá escoger una relación de aspecto diferente dependiendo de la fuente de entrada (emisión
analógica, emisión digital, aux., etc.).
IMAGEN
� Mover
• Aspecto de pantalla
�Ingresar
: 16:9
• Asistente de imagen
ꔉ
ꔡ
IMAGEN
ꔂ Mover ꔉ Ingresar
•Aspecto de pantalla : 16:9
• Asistente de imagen
• ꕊ Ahorro de energía : Apagado
• ꕊ Ahorro de energía : Apagado
• Modo imagen
:Estándar
• Modo imagen : Estándar
• Luz de Fondo 70
• Luz de Fondo 70 □ Sólo búsqueda
• Contraste
100
• Contraste
• Brillo
50
• Brillo
50 □ 4:3
• Nitidez
70
• Nitidez
70 □ Zoom
ꔑ 16:9
ꔉ
ꔡ
100 □ Por Programa
□ Zoom cine 1
1
CONTROL DE IMAGEN
2
3
MENU
Seleccione IMAGEN.
ENTER
Seleccione Aspecto de pantalla.
ENTER
Seleccione el formato de imagen
deseado.
4
RETURN
EXIT
o
BACK
ꔛ
ꔛ
Tambien ud. puede hacer el cambio
de Aspecto de pantalla con el menu
Q. MENÚ.
Presione el botón RATIO repetidamente para seleccionar el formato de
la imagen deseado.
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Al ajustar las opciones de Zoom o Cinema Zoom (Zoom de cine)
en Q.MENU
1
2
3
4
100
Q.MENU
Seleccione Aspecto de pantalla.
ENTER
Seleccione Zoom o Cinema
Zoom.
ENTER
Ajuste el Zoom a proporción
Zoom cine. El rango de Cinema
zoom es 1-16
ENTER
Mueva la imagen en la pantalla.
Zoom
Zoom cine
� Mover � Zoom � Ingresar
� Mover � Zoom � Ingresar
16:9
4:3
Seleccione cuando desea ajustar la imagen
horizontalmente, en una proporción lineal
para llenar la pantalla completa.
La selección siguiente le dejará ver una imagen con la proporción original de aspecto
4:3.
Sólo búsqueda
Zoom
Sólo búsqueda
Por Programa
Selecciona la proporción de imagen adecuada para que corresponda con la imagen
fuente.
(4:3
4:3)
Seleccione cuando desea ver la imagen sinninguna alteración. Sin embargo, las porciones superior e inferior de la imagen serán
cortadas.
CONTROL DE IMAGEN
Normalmente los bordes de las señales de
video quedan recortadas un 1-2%. El modo
Sólo búsqueda desactiva este recorte y
muestra el video completo. Notas: Si hubiera
ruido en los bordes de la señal original,
serán visibles cuando el modo Sólo búsqueda esté activado. Esta función sólo se opera
en los modos de DTV/CADTV/Component/
HDMI-DTV/DVI-DTV (720 progresivo/1 080
entrelazado/1 080 progresivo).
Zoom cine
Seleccione Zoom cine cuando desee ampliar la imagen en la proporción correcta.
Esta función amplía una imagen hasta
obtener una relación de aspecto de cinemascope (2.35:1) sin distorsión.
Nota: La imagen puede verse distorsionada
al ampliarla o reducirla.
Por Programa
(16:9
16:9)
Por Programa
101
CONTROL DE IMAGEN
ASISTENTE DE IMAGEN
Esta función le permitirá ajustar la calidad de imagen de la imagen original.
Úsela para calibrar la calidad en pantalla ajustando el nivel de negro y blanco, etc. Podrá calibrar la
calidad en pantalla siguiendo unos sencillos pasos.
Cuando usted ajusta la imagen a Bajo, Recomendado o Alto, Usted puede ver el ejemplo del cambio
que hizo.
IMAGEN
ꔂ Mover
• Aspecto de pantalla
ꔉ Ingresar
Nivel Negro
Configure la pantalla superior siguiente el ejemplo de abajo.
: 16:9
ꔀ
• Asistente de imagen
ꔉ
• ꕊ Ahorro de energía : Apagado
• Modo imagen : Estándar
1
CONTROL DE IMAGEN
2
• Luz de Fondo 70
• Contraste
• Brillo
50
• Nitidez
70
Bajo
100
Recomendado
• Brillo
Alto
50 ◀
▶
ꔉ Siguiente
ꕉ Anterior
Seleccione IMAGEN.
MENU
ENTER
ENTER
5
ENTER
Seleccione Asistente
de imagen.
Nivel de blancos
Asistente de imagen
Con asistente de imagen, puede ajustar la calidad de video de
la imagen original.
Configure la pantalla superior siguiente el ejemplo de abajo.
ꕖ
Bajo
Recomendado
• Contraste
ꔉ Siguiente
ꕉ Anterior
3
Ajuste el Asistente de
imagen.
ENTER
Ajuste el Nivel Negro.
Alto
90 ◀
▶
ꔉ Siguiente
ꕉ Anterior
6
ENTER
Ajuste el Nivel de
blanco.
Asistente de imagen
Tinte
Configure la pantalla superior siguiente el ejemplo de abajo.
Estándar
• Estándar/Preferido
ꔛ
102
Recomendado
Bajo
◀ Estándar ▶
• Tinte
ꕉ Anterior
4
Preferido
0
◀
Alto
R
G
▶
ꔉ Siguiente
ENTER
Ajuste Estándar/
Preferido.
Si selecciona Preferido, el OSD (menú en
pantalla) puede ser diferente del mostrado en
el manual.
ꔉ Siguiente
ꕉ Anterior
7
ENTER
Ajuste el Tinte.
Luz de Fondo
Color
Configure la pantalla superior siguiente el ejemplo de abajo.
Bajo
Recomendado
• Color
50 ◀
8
Alto
Oscuro
▶
• Luz de Fondo
ꔉ Siguiente
ꕉ Anterior
ENTER
Configurar luz de fondo su preferencia.
Ajuste el Color.
Recomendado
Brillo
30 ◀
▶
ꔉ Siguiente
ꕉ Anterior
11
ENTER
Ajuste el Luz de
Fondo.
Ej.)
� Mover
Completo
Nitidez horizontal
Configure la pantalla superior siguiente el ejemplo de abajo.
ꘁ Marcar
Seleccionar una(s) entrada(s) para aplicar configuración.
ꔑ DTV
CONTROL DE IMAGEN
ꔑ TV
□ AV1
Bajo
Recomendado
• Nitidez H
50 ◀
□ AV2
Alto
□ Componente1
□ Componente2
▶
□ RGB-PC
ꔑ HDMI1
ꔉ Siguiente
ꕉ Anterior
ꔑ HDMI2
ꔑ HDMI3
9
ENTER
Ajuste el Nitidez horizontal.
ꔑ HDMI4
Advertencia: La calidad de la imagen puede variar dependiendo de los
diferentes tipos de señal y entradas.
ꔉ Confirmar
ꕉ Anterior
Nitidez vertical
Configure la pantalla superior siguiente el ejemplo de abajo.
Bajo
Recomendado
• Nitidez V
50 ◀
Alto
12
MARK
FAV
13
Escoja una fuente de
entrada para aplicar
los ajustes.
i
ENTER
Guardar.
El valor de ajuste actual se guardó en
Experto1.
▶
Cerrar
ꕉ Anterior
ꔉ Siguiente
10
ENTER
Ajuste el Nitidez vertical.
14
ꔛ
ꔛ
ꔛ
ENTER
Finalice el Asistente de
imagen.
Si detiene los ajustes antes del paso final,
dichos cambios no quedarán aplicados en
el televisor.
Una vez que el Asistente de imagen ajusta
la calidad de imagen, la función Ahorro de
energía cambia automáticamente a modo
Apagado.
Para restaurar los cambios realizados por el
Asistente de imagen, utilice la opción
Restablecer imagen cuando el modo de
imagen se encuentre en Experto1.
103
CONTROL DE IMAGEN
AHORRO DE ENERGÍA
Si reduce el nivel de consumo de energia disminuye el nivel de la luz de fondo.
Puede incrementar el brillo de su pantalla ajustando el nivel Ahorro de Energía o Modo imagen.
Ej.)
IMAGEN
ꔂ Mover ꔉ Ingresar
• Asistente de imagen
• Asistente de imagen
ꔉ
ꔀ
• ꕊ Ahorro de energía : Apagado
CONTROL DE IMAGEN
2
3
• ꕊ Ahorro de energía : Apagado
• Modo imagen
: Estándar
• Modo imagen
• Luz de Fondo 70
• Contraste
100
• Brillo
50
• Nitidez
70
MENU
Seleccione IMAGEN.
ꔛ
ENTER
Seleccione ꕊ Ahorro de energía.
ꔛ
ENTER
Seleccione Automátco, Apagado,
Mínimo, Medio, Máximo o Apagado
de Pantalla.
4
RETURN
EXIT
104
ꔂ Mover ꔉ Ingresar
• Aspecto de pantalla : 16:9
• Aspecto de pantalla : 16:9
1
IMAGEN
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
: Estándar
□ Automático
ꔑ Apagado
ꔉ
ꔀ
• Luz de Fondo 70
□ Mínimo
• Contraste 100
□ Medio
• Brillo
50
□ Máximo
• Nitidez
70
□ Apagado de Pantalla
Al escoger Apagado de Pantalla, el
televisor se apagará pasados 3
segundos.
Si ajusta “Ahorro de energíaAutomático, Máximo”, la función Luz
de fondo no funcionará.
Presione el botón de ENERGY
SAVING repetitivamente para seleccionar la configuración apropiada
para el ahorro de energía.
AJUSTES DE LA IMAGEN PRESTABLECIDA (MODO IMAGEN)
Hay configuraciones predeterminadas de fábrica disponibles en los menús del usuario. Puede usar
una configuración predeterminada, cambiar cada configuración manualmente.
IMAGEN
ꔀ
ꔉ
ꔂ Mover
ꔉ Ingresar
IMAGEN
ꔂ Mover
ꔉ Ingresar
• Aspecto de pantalla : 16:9
• Aspecto de pantalla : 16:9
• Asistente de imagen
• Asistente de imagen
□Sensor inteligente
• ꕊ Ahorro de energía : Apagado
• ꕊ Ahorro de energía : Apagado
□Vivo
• Modo imagen
: Estándar
ꔑ Estándar
ꔉ
ꔀ
• Modo imagen
: Estándar
• Luz de Fondo 70
• Luz de Fondo 70
□ Natural
• Contraste
100
• Contraste
□ Cine
• Brillo
50
• Brillo
50
□Deporte
• Nitidez
70
• Nitidez
70
□ � Experto1
100
ꔉ
ꔀ
dependiendo del
modelos
□ � Experto2
2
3
MENU
Seleccione IMAGEN.
ENTER
Seleccione Modo imagen.
ENTER
Seleccione Sensor inteligente, Vivo,
Estándar, Natural, Cine, Deporte o
Juego.
4
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Los ajustes Vivo, Estándar, Natural,
Cine, Deporte y Juego son preestablecidos en fábrica para lograr la
mejor calidad de imagen.
ꔛ Vivo: este es el modo para maximizar
el efecto del video en el expositor de
la tienda. Intensifica el contraste,
brillo, color y la nitidez para ofrecer
imágenes vivas
ꔛ Estándar: este es el modo con el que
se obtienen condiciones óptimas de
visualización para el usuario general.
ꔛ Cine: este modo optimiza el video
para disfrutar películas.
ꔛ Deporte: este es el modo de video
para enfatizar el video dinámico y los
colores primarios (ej.: blanco, uniforme, césped, azul del cielo, etc.)
obteniendo el ajuste óptimo de la
pantalla para disfrutar los deportes.
ꔛ Juego: este es el modo para obtener
velocidad de respuesta rápida en una
pantalla rápida de videojuego.
ꔛ Experto: este es el modo para ajustar
el video de forma pormenorizada
para expertos en calidad de video y
usuarios generales.
ꔛ También ud. puede hacer la Modo
imagen con el menú Q. MENÚ.
ꔛ Cuando selecciona Sensor inteligente, Ahorro de energía se cambia
a Automático.
ꔛ Cuando selecciona Sensor inteligente, cambia luz de fondo, contraste, brillo, nitidez, color y tinte de
forma automática.
ꔛ Sensor inteligente: La imagen más
adecuada se ajusta automáticamente
según las condiciones que rodean
ꔛ
CONTROL DE IMAGEN
1
105
CONTROL DE IMAGEN
CONTROL MANUAL DE IMAGEN - MODO USUARIO
Ajuste la apariencia de la imagen según sus preferencias y situaciones de visualización.
ꔂ Mover
IMAGEN
• Aspecto de pantalla
ꔉIngresar
: 16:9
• Asistente de imagen
ꔠ
• ꕊ Ahorro de energía : Apagado
• Luz de Fondo
• Modo imagen : Estándar
CONTROL DE IMAGEN
1
2
3
4
5
• Luz de Fondo 70
• Contraste
100
• Brillo
50
• Nitidez
70
ꔀ
MENU
Seleccione IMAGEN.
ENTER
Seleccione Modo imagen.
ENTER
Seleccione Vivo, Estándar,
Natural, Cine, Deporte o Juego.
ENTER
Seleccione Luz de Fondo, Contraste,
Brillo, Nitidez, Color o Tinte.
ENTER
Realice los ajustes adecuados.
ꔛ
ꔛ
ꔛ
6
RETURN
o
BACK
Regresar al menú anterior.
ꔛ
EXIT
Regresar a la pantalla del televisor.
ꔛ
ꔛ
ꔛ
106
70 ◀
ꔡ
ꔉ
▶
ꔉ Ingresar
Luz de Fondo: esta función ajusta el
brillo del panel LCD para controlar la
luminosidad de la pantalla. Se recomienda modificar la luz de fondo al
ajustar el brillo del aparato. Al disminuir la luz de fondo, el brillo de los
negros se vuelve más oscuro sin pérdidas en la señal de video y el consumo eléctrico se reduce.
Contraste: aumenta o disminuye el
gradiente de la señal de video. Podría
usar el mando de contraste cuando
las partes brillantes de la imagen
queden saturadas.
Brillo: Ajuste el nivel base de la señal
en la imagen. Puede usar brillo cuando la oscuridad de la imagen este
saturada.
Nitidez: ajusta el nivel de nitidez de
los bordes entre las zonas de imagen
iluminadas y oscuras. Cuanto más
bajo sea el nivel, más suave la imagen.
Color: ajusta la intensidad de todos
los colores.
Tinte: ajusta el balance entre niveles
de rojo y verde.
Temp color: Ajuste en cálido para
mejorar los colores de gama más
cálida como el rojo o en frío para dar
a la imagen un tono más azulado.
TECNOLOGÍA DE MEJORA DE LA IMAGEN
El control avanzado le permite realizar ajustes en las funciones avanzadas de la pantalla LG.
Puede ajustar un valor de video diferente para cada entrada. Para reiniciar a los ajustes preestablecidos de fábrica tras realizar ajustes para cada fuente de entrada, ejecute el Restablecer imagen para
cada Modo imagen.
IMAGEN
ꔂ Mover
IMAGEN
ꔉ Ingresar
ꔂ Mover
ꔉ Ingresar
• Nitidez
70
• Nitidez
70
Contraste
Dinámico
• Color
60
• Color
• Tinte
0
R
G
• Tinte
• Temp color
0
W
C
• Temp color
60
Color Dinámico
G
0R
Clear
White C
0W
• Control Avanzado
ꔉ
ꔀ
Color de carátula
• Control Avanzado
• Restablecer imagen
• TruMotion
: Bajo
• TruMotion
• Restablecer imagen
Reducción de ruido
• Pantalla (RGB-PC)
• Pantalla (RGB-PC)
: Bajo
◀
Apagado
Apagado
0
Reducción digital de ruido
Bajo
Cerrar
2
3
Seleccione IMAGEN.
ENTER
Seleccione Control Avanzado.
ENTER
Seleccione sus opciones deseadas.
4
Apagado
Medio
ꔍ
MENU
Apagado
CONTROL DE IMAGEN
Gamma
Nivel Negro
1
Bajo ▶
Realice los ajustes adecuados.
5
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
107
CONTROL DE IMAGEN
CONTROL EXPERTO DE IMAGEN
El modo � Experto1 y � Experto2 proporciona más opciones de configuración avanzada para los
usuarios. Normalmente es utilizado por profesionales para calibrar la TV.
IMAGEN
ꔂ Mover
IMAGEN
ꔉ Ingresar
• Aspecto de pantalla : 16:9
• Nitidez H
50
• Asistente de imagen
• Nitidez V
50
• ꕊ Ahorro de energía : Apagado
• Color
• Tinte
• Modo imagen
□ Vivo
: ꕋ Experto1ꔉ
• Luz de Fondo 70 □ Estándar
• Contraste
• Brillo
• Nitidez H
90 □ Cine
50 □ Deporte
70 □ Juego
ꔑ ꕋ Experto1
ꔉ Ingresar
50 Dinámico
Contraste
◀
G
0 R
Reducción de ruido
• Control de Experto
Reducción digital de ruido
• Restablecer imagen
• TruMotion
ꔉ
ꔀ
□ � Experto2
• Pantalla (RGB-PC)
: Bajo
Nivel Negro
Rango de color
Ancho
CONTROL DE IMAGEN
Alto
Automático
Patrón experto
Apagado
ꔍ
Cerrar
2
4
5
MENU
Seleccione IMAGEN.
ENTER
Seleccione Modo imagen.
ENTER
Seleccione �Experto1 o �
Experto2.
ENTER
Seleccione Control de Experto.
ENTER
Seleccione su opción del menú
deseada.
6
Realice los ajustes adecuados.
7
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Apagado
Apagado
Encendido
xvYcc
1
Apagado ▶
Bajo
Cine real
Mejorador de contornos
3
108
ꔂ Mover
* Esta característica no se encuentra disponible para todos los modelos.
ꔛ
Contraste Dinámico
ꔛ
Color Dinámico
Ajusta el contraste para mantenerlo en el nivel óptimo dependiendo del
brillo de la pantalla. La resolución de la graduación mejora haciendo más
brillantes las partes brillantes y más oscuras, las oscuras.
Ajusta los colores en pantalla para que aparezcan vivos y limpios. Esta
función mejora el tono, saturación e iluminación de forma que rojos,
azules, y verdes parezcan más vivos.
Color de carátula
ꔛ
Detecta la zona de piel del vídeo y la ajusta para mostrar un color de piel natural
Reducción de ruido
ꔛ
Reduce el ruido en pantalla sin afectar la calidad de video.
Reducción digital de
ruido
ꔛ
Elimina el ruido causado por la compresión de vídeo.
Gamma
Puede ajustar el brillo de la zona oscura y la zona del nivel de gris de la
imagen.
Bajo: ilumina la zona de nivel oscuro y gris de la imagen.
Medio: graduación rápida de la imagen original.
Alto: oscurece la zona de nivel oscuro y gris de la imagen.
Nivel Negro
Bajo: La reflexión de pantalla se pone más obscura.
Alto: La reflexión de pantalla se pone más clara.
Automático: Cuando advierta el nivel negro en la pantalla, se establecerá en
alto o bajo automáticamente.
ꔛ Ajuste el nivel de negro de la pantalla al nivel adecuado.
ꔛ Esta función permite escoger “Bajo” o “Alto” en el siguiente modo: AV
(NTSC-M), HDMI o por componentes. De lo contrario, el “Nivel Negro” se
ajusta en “Automático”.
Clear White
ꔛ
ꔛ
CONTROL DE IMAGEN
Aclara y hace más brillantes las zonas blancas de la imagen.
Ajuste el brillo de la pantalla para evitar el brillo excesivo de la misma.
Atenúa imágenes muy brillantes.
ꔛ Esta función se activa en "Modo imagen -Estándar, Deportes, Juego”.
ꔛ
Protección Visual
ꔛ
Cine real
ꔛ
Hace que los videoclips grabados en la película parezcan más naturales
mediante la eliminación de efecto “judder”.
Las películas en DVD y Blu-ray están filmadas a 24 fotogramas por
segundo. Con LG Real Cinema, cada fotograma es procesado sistemáticamente 5 veces cada 1/24 de segundo, generando 120 f/s con TruMotion
ó 2 veces cada 1/24 de segundo, generando 48 f/s sin TruMotion, eliminando así por completo el efecto de imagen desdoblada.
Control Avanzado
Maximice el uso del color para incrementar la calidad.
Estándar: Muestra el área de los colores estándar.
Ancho: modo para usar y ajustar la zona de color de la pantalla.
ꔛ
Rango de color
Control de Experto
ꔛ Muestra el dominio de color de la señal.
Estándar: Muestra el área de los colores estándar.
Ancho: modo para usar y ajustar la zona de color de la pantalla.
EBU: Modo para mostrar UER área de color estándar
SMPTE: Modo de pantalla estándar SMPTE área de color
BT709: Modo de pantalla BT709 área de color estándar
109
CONTROL DE IMAGEN
Mejorador de
contornos
ꔛ
ꔛ
ꔛ
ꔛ
xvYCC
ꔛ
Filtro de Color
Patrón experto
Esta es la función para mostrar colores vivos.
Esta función representa colores más vivos al igual que señales de video
convencionales.
Esta función se activa en "Modo imagen - Cine, Experto” cuando la señal
xvYCC entra a través de la toma HDMI.
CONTROL DE IMAGEN
ꔛ
Esta es la función para filtrar la zona específica de color del video. Puede
usar el filtro RGB para ajustar exactamente la saturación y el tono de color.
ꔛ
Este es el modelo necesario para ajuste experto.
Esta función se activa en "Modo imagen - Experto” al Patrón experto de
televisión digital (DTV).
ꔛ
Temp color
Ajusta el color global de la pantalla cambiando el color del blanco.
a. Gamma : Seleccione 1.9, 2.2, 2.4
b. Método : 2 puntos
- Patrón: Interior, Exterior
- Contraste Rojo/Verde/Azul, Brillo Rojo/Verde/Azul:
El rango de ajuste es de -50 - +50.
c. Método : IRE de 10 puntos
- Patrón: Interior, Exterior
- IRE (Institute of Radio Engineers: Instituto de ingenieros de radio) es la
unidad para visualizar el tamaño de la señal de video y puede ajustarse
entre 10, 20, 30 – 100. Puede ajustar el rojo, verde o azul de acuerdo a
cada valor.
- Luminosidad: Esta función muestra la luminancia calculada por 2,2
gamas. Puede ingresar el valor de la luminancia como usted desee a 100
IRE, el objetivo de luminancia por 2,2 gamas es mostrado cada 10 pasos
de 10 IRE’ hasta 90 IRE.
- Rojo/Verde/Azul: El rango de ajuste es de -50 - +50.
d. Aplicar a todas las entradas
Sistema de
Mantenimiento de
Color
Al igual que la herramienta usada por los expertos para realizar ajustes
mediante los modelos de prueba, esta no afecta a otros colores, pero
puede usarse para ajustar selectivamente las 6 zonas de color (Rojo/
Verde/Azul/Amarillo/Cian/Magenta). La diferencia de color podría no distinguirse aun cuando realice ajustes para el video general.
ꔛ Ajuste el Rojo/Verde/Azul/Amarillo/Cian/Magenta.
- Color Rojo/Verde/Azul/Amarillo/Cian/Magenta: El rango de ajuste es de
-30 - +30.
- Tinte Rojo/Verde/Azul/Amarillo/Cian/Magenta: El rango de ajuste es de
-30 - +30.
- Esta característica se desactiva en modo RGB-PC y HDMI-PC.
ꔛ
ꔛ
110
Mostrar las esquinas del video más claras y nítidas, pero siempre naturales.
Esta función se activa en "Modo imagen - Experto”.
RESTABLECIMIENTO DE LA IMAGEN
Las configuraciones de los modos de pantalla seleccionados vuelven a las configuraciones predeterminadas de fábrica.
IMAGEN
• Nitidez
IMAGEN
ꔂ Mover ꔉ Ingresar
70
• Color
60
? Todas las imágenes serán
G
• Tinte
0 R continuar?
¿Desea
reinicializadas.
• Temp color
0
W
• Control Avanzado
• Restablecer imagen
• TruMotion
: Bajo
Sí
No
3
70
• Color
60
• Tinte
0
ꔉ
ꔀ
R
G
• Temp color
0 W
configuración de
• Control Avanzado
i Restableciendo
video...
• Restablecer imagen
• TruMotion
C
: Bajo
• Pantalla (RGB-PC)
4
MENU
Seleccione IMAGEN.
ENTER
Seleccione Restablecer imagen.
ENTER
Seleccione Sí.
ENTER
EXIT
Inicialice el valor ajustado.
Regresar a la pantalla del televisor.
INDICADOR DE PODER
Ajuste el indicador luminoso de prendido/modo de espera de la parte frontal del televisor.
OPCIÓN
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
• Subtítulo
ꔉ
ꔀ
3
4
: Apagado
• Indicador de Poder
Luz de Apagado
• Configuración Inicial
• Configuración Inicial
• ID del Televisor
• ID del Televisor
:1
• Configuración de modo: Usar en Casa
2
ꔂ Mover ꔉ Ingresar
• Lenguaje
: Apagado
• Indicador de Poder
1
CONTROL DE IMAGEN
2
• Nitidez
• Pantalla (RGB-PC)
1
C
ꔂ Mover ꔉ Ingresar
MENU
Seleccione OPCIÓN.
ENTER
Seleccione Indicador de Poder.
ENTER
Seleccione Luz de Apagado o
Luz de Encendido.
Seleccione sus opciones deseadas.
:1
Luz de Encendido
• Configuración de modo: Usar en Casa
5
RETURN
EXIT
ꔛ
ꔛ
o
BACK
◀ Apagado ▶
Encendido
Cerrar
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Luz de Apagado: establece si ajustar el
indicador luminoso de la parte frontal del
televisor para que esté Encendido o Apagado
cuando la unidad se encuentra en el modo
de espera.
Luz de Encendido: establece si ajustar el
indicador luminoso de la parte frontal del
televisor para que esté Encendido o Apagado
cuando la unidad está apagada.
111
CONTROL DE IMAGEN
TRUMOTION
-P
ara 32/37/42/47/55LE5300, 42/47/55LE7300, 32/42/47/55LD520, 55LD520C,
42/47/55LD630, 42/47/55LE530C
Tecnología de vídeo avanzada que proporciona unas imágenes más claras y suaves, incluso
durante escenas de acción rápida, creando una estructura más estable para una imagen más nítida.
IMAGEN
ꔂ Mover
ꔉ Ingresar
• Nitidez
70
• Color
60
• Tinte
0
R
G
• Temp color
0
W
C
• Control Avanzado
• Restablecer imagen
• TruMotion
: Bajo
TruMotion
◀
• Judder
3
• Blur
3
Bajo
▶
�Ingresar
ꔉ
ꔀ
• Pantalla (RGB-PC)
CONTROL DE IMAGEN
1
2
3
Seleccione IMAGEN.
MENU
Seleccione TruMotion.
ꔛ
Seleccione Bajo, Alto, Usuario o
Apagado.
ꔛ
ENTER
ꔛ
ꔛ
ꔛ
Seleccione Judder o Blur.
ENTER
5
Realice los ajustes adecuados.
6
RETURN
EXIT
112
ꔛ
ENTER
Ajuste de TruMotion (Judder y
Blur) al seleccionar un usuario
4
ꔛ
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Apagado: apagar TruMotion.
Bajo: proporciona movimientos de
película regulares.
Alto: proporciona movimientos de
película más regulares.
Judder: Ajusta el ruido de la pantalla.
Blur: Ajusta la post-imagen de la
pantalla.
TruMotion funciona con todos los
tipos de entrada, excepto los del
modo PC.
Si activa TruMotion, podría aparecer
ruido en la pantalla. Si esto sucede,
desactive TruMotion.
CONTROL
DE SONIDO Y DE IDIOMA
VOLUMEN AUTOMÁTICO
Volumen automático le asegura que el nivel de volumen permanece constante si está viendo anuncios
o un programa de televisión. Debido a que la señal de cada cadena de televisión dispone de características propias, podría ser preciso ajustar el volumen cada vez que cambie de canal. Esta función permite a los usuarios disfrutar de niveles uniformes de volumen realizándose ajustes automáticos para
cada canal.
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
• Voz Clara II
• Balance
2
3
0
L
R
• Balance
0
ꔑ Encendido
L
• Modo de audio
: Estándar
• Sonido Infinito:Apagado
• Sonido Infinito:Apagado
• Agudos
50
• Agudos
50
• Graves
50
• Graves
50
• Restablecer
• Restablecer
Seleccione Volumen automático.
ENTER
Seleccione Encendido o Apagado.
EXIT
□ Apagado
: Apagado � 3
: Estándar
ENTER
o
• Voz Clara II
Seleccione AUDIO.
RETURN
• Volumen automático : Apagado
• Modo de audio
MENU
4
ꔂ Mover ꔉ Ingresar
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
R
ꔠ
ꔉ
CONTROL DE SONIDO Y DE IDIOMA
1
ꔉ
ꔡ
: Apagado � 3
AUDIO
113
CONTROL DE SONIDO Y DE IDIOMA
VOZ CLARA II
Como diferencia el registro de sonidos de los otros, logra que la calidad de sonido de las voces sea
mejor
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
• Voz Clara II
1
CONTROL DE SONIDO Y DE IDIOMA
2
3
:Estándar
0
L
R
• Sonido Infinito:Apagado Cerrar
• Agudos
50
• Graves
50
• Graves
50
• Restablecer
• Restablecer
Seleccione Encendido o Apagado.
Ajuste del nivel de la función Voz
Clara II con la selección Encendido
Seleccione Nivel.
Realice los ajustes adecuados.
EXIT
◀Apagado▶
�3R
50
ENTER
o
L
• Agudos
Seleccione Voz Clara II.
RETURN
• Nivel
0
• Sonido Infinito:Apagado
ENTER
5
• Voz Clara II
: Apagado � 3
• Balance
:Estándar
Seleccione AUDIO.
4
• Voz Clara II
• Modo de audio
MENU
6
114
• Modo de audio
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
ꔉ
ꔀ
: Apagado � 3
• Balance
AUDIO
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
-
+
AJUSTE DE BALANCE
Puede ajustar el balance de sonido de las bocinas a los niveles que desea ud.
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
2
3
: Apagado � 3
• Balance
0
• Modo de audio
• Volumen automático : Apagado
• Voz Clara II
: Apagado � 3
• Balance
0
:Estándar
• Modo de audio
:Estándar
• Sonido Infinito:Apagado
• Sonido Infinito:Apagado
• Agudos
50
• Agudos
50
• Graves
50
• Graves
50
• Restablecer
• Restablecer
L
ꔀ
R ꔉ
MENU
Seleccione AUDIO.
ENTER
Seleccione Balance.
ENTER
Realice los ajustes adecuados.
4
RETURN
EXIT
o
ꔂ Mover ꔉ Ingresar
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
• Balance
L
R
0 ◀
L
R
▶
Cerrar
CONTROL DE SONIDO Y DE IDIOMA
1
• Voz Clara II
AUDIO
115
CONTROL DE SONIDO Y DE IDIOMA
AJUSTES DE SONIDO PREESTABLECIDOS (MODO DE AUDIO)
Modo de audio le permite disfrutar del mejor sonido sin ningún ajuste especial porque la televisión
configura las opciones de sonido apropiadas según el contenido del programa.
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
• Voz Clara II
CONTROL DE SONIDO Y DE IDIOMA
116
1
2
3
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
: Apagado � 3
• Balance
AUDIO
• Voz Clara II
0
L
R
ꔉ
ꔀ
: Apagado � 3
ꔑ Estándar
L
□0 Música
• Balance
• Modo de audio
:Estándar
• Sonido Infinito:Apagado
• Modo de audio
• Agudos
50
• Graves
50
• Graves
• Restablecer
• Restablecer
□ Cine
• Sonido Infinito□
:Apagado
Deporte
• Agudos
Seleccione AUDIO.
ꔛ
ENTER
Seleccione Modo de audio.
ꔛ
ENTER
Seleccione Estándar, Música,
Cine, Deporte o Juego..
ꔛ
RETURN
o
BACK
Regresar al menú anterior.
ꔛ
ꔛ
EXIT
Regresar a la pantalla del televisor.
ꔡ
:Estándar
MENU
4
ꔉ
R
ꔛ
ꔛ
50 Juego
□
50
Estándar, Música, Cine, Deporte,
Juego son prefijados para la buena
calidad de sonido en la fabrica.
También ud. puede hacer el cambio
a Modo de audio en el menú Q.
MENÚ.
Estándar: ofrece sonido de calidad
estándar.
Música: optimiza el sonido para
escuchar música.
Cine: optimiza el sonido para disfrutar películas.
Deporte: optimiza el sonido para disfrutar eventos deportivos.
Juego: optimiza el sonido para jugar
con videojuegos.
AJUSTE DE SONIDO - MODO USUARIO
Usted puede ajustar sonidos agudos y bajos a los niveles de su preferencia.
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
• Voz Clara II
AUDIO
ꔂ Mover ꔉ Ingresar
• Volumen automático : Apagado
: Apagado � 3
• Balance
• Voz Clara II
0
L
R
: Apagado � 3
• Balance
• Modo de audio
:Estándar
• Modo de audio
• Sonido Infinito:Apagado
• Agudos
50
• Graves
50
• Restablecer
ꔉ
ꔀ
0
L
R
:Estándar• Sonido Infinito
• Sonido Infinito:Apagado
• Agudos • Agudos
50
• Graves
• Restablecer
• Graves
50
Apagado
50 ◀
▶
50
Cerrar
1
3
4
5
Si la calidad del sonido o volumen
no es el nivel que usted desea, le
recomendamos que use por separado un sistema de teatro en casa o un
amplificador para distintos entornos
de usuario.
ꔛ Si
selecciona “Voz Clara II Encendido”, La caracteristica Infinite
Sound no funciona
.ꔛ Sonido Infinito: Infinite Sound es
una tecnología de procesamiento de
sonido propiedad de LG que logra un
sonido envolvente 5.1 con sólo dos
altavoces frontales.
ꔛ
ENTER
Seleccione Modo de audio.
ENTER
Seleccione Estándar, Música,
Cine, Deporte o Juego.
ENTER
Seleccione Sonido Infinito, Agudos o
Graves.
ENTER
Realice los ajustes adecuados.
6
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
CONTROL DE SONIDO Y DE IDIOMA
2
Seleccione AUDIO.
MENU
117
CONTROL DE SONIDO Y DE IDIOMA
REAJUSTE DE AUDIO
Las configuraciones de los modos de sonido seleccionados vuelven a las configuraciones predeterminadas de fábrica.
AUDIO
ꔂ Mover ꔉ Ingresar
• Voz Clara II
: Apagado � 3
• Balance
0
Sí
•Bocinas de TV
CONTROL DE SONIDO Y DE IDIOMA
118
1
2
3
4
• Agudos
50
• Graves
50
No
L
• Restablecer
R
Seleccione AUDIO.
ENTER
Seleccione Restablecer.
ENTER
Seleccione Sí.
EXIT
ꔉ
ꔀ
Inicialice el valor ajustado.
Regresar a la pantalla del televisor.
: Apagado � 3
• Balance
0
L
• Modo de audio
:Estándar
• Sonido Infinito:Apagado
Restableciendo
• Agudosconfiguración
50 de
audio...
• Graves
50
• Restablecer
•Bocinas de TV
: Encendido
: Encendido
MENU
ENTER
ꔂ Mover ꔉ Ingresar
• Voz Clara II
• Modo de audio
:Estándar
? Todos los ajustes de audio serán
• Sonido
Infinito:Apagado
reinicializados.
¿Continuar?
AUDIO
i
R
DISPOSICIÓN DE BOCINAS DE TV
Si desea usar un sistema externo Hi-Fi o SRS System, apague los parlantes internos del televisor.
AUDIO
ꔂ Mover ꔉ Ingresar
• Voz Clara II
: Apagado � 3
• Balance
• Modo de audio
1
2
3
• Voz Clara II
0
L
R
:Estándar
• Sonido Infinito:Apagado
• Sonido Infinito:Apagado
• Agudos
50
• Agudos
50
• Graves
50
• Graves
50
• Restablecer
• Restablecer
• Bocinas de TV
: Encendido
• Bocinas de TV
: Encendido
ꔠ
ꔉ
Seleccione Bocinas de TV.
ENTER
Seleccione Encendido o Apagado.
BACK
R
□ Apagado
ꔠ
ꔉ
ꔑ Encendido
Regresar al menú anterior.
Regresar a la pantalla del televisor.
CONFIGURACIÓN DE ACTIVACIÓN/DESACTIVACIÓN DE
PARLANTES EXTERNOS (Para 32/37/42/47LD450C, 32/37/47/47LD452C)
Si utiliza un equipo de audio externo, active los parlantes externos.
AUDIO
ꔂ Mover ꔉ Ingresar
• Balance
• Modo de audio
ꔠ
0
2
3
R
• Sonido Infinito:Apagado
• Sonido Infinito:Apagado
50
• Agudos
50
• Graves
50
• Graves
50
• Restablecer
• Restablecer
• Bocinas de TV
: Encendido
• Bocinas de TV
: Encendido
ꔠ
ꔉ
Seleccione Exrernal Speaker.
ENTER
Seleccione Encendido o Apagado.
EXIT
L
• Agudos
ENTER
o
0
BACK
R
:Estándar
Seleccione AUDIO.
RETURN
ꔠ
MENU
4
ꔂ Mover ꔉ Ingresar
• Balance
• Modo de audio
• Parlantes externos : Apagado
1
L
:Estándar
AUDIO
• Parlantes externos : Apagado
CONTROL DE SONIDO Y DE IDIOMA
EXIT
L
ENTER
o
0
:Estándar
Seleccione AUDIO.
RETURN
ꔂ Mover ꔉ Ingresar
: Apagado � 3
• Balance
• Modo de audio
MENU
4
AUDIO
□ Apagado ꔠ
ꔑ Encendido
ꔉ
ꔠ
ꔉ
Regresar al menú anterior.
Regresar a la pantalla del televisor.
119
CONTROL DE SONIDO Y DE IDIOMA
DISFRUTE DE LA TRANSMISIÓN ESTÉREO/SAP
Solo para análogos: este televisor puede recibir programas de estéreo MTS y de cualquier SAP (programa de audio secundario) que acompañe el programa de estéreo si la estación transmite una señal
de sonido adicional. El sonido mono se utiliza automáticamente si se transmite solo en mono.
◀
Multi Audio
▶
Inglés �
A
CONTROL DE SONIDO Y DE IDIOMA
120
ꕉ Salir
Televisor análogo
Televisor digital
1
1
2
Q.MENU
Seleccione SAP.
ENTER
Seleccione MONO,
ESTÉREO o SAP.
3
EXIT
Regresar a la pantalla del televisor.
2
Q.MENU
Seleccione Multi Audio..
ENTER
Seleccione otro idioma.
3
EXIT
Regresar a la pantalla del televisor
IDIOMA DEL AUDIO
Esta función opera sólo en modo DTV/CADTV.
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
ꔉ
: Apagado
ꔡ
• Indicador de Poder
3
• Configuración Inicial
• ID del Televisor
:1
ENTER
Seleccione Lenguaje.
ENTER
Seleccione Lenguaje de Audio.
Seleccione su idioma deseado.
RETURN
EXIT
o
: Apagado
• ID del Televisor
Seleccione OPCIÓN.
5
• Subtítulo
• Configuración Inicial
MENU
4
• Lenguaje
BACK
Idioma del menú (Language)
Español
Lenguaje de Audio
◀ Español ▶
Cerrar
:1
• Configuración de modo: Usar en Casa
CONTROL DE SONIDO Y DE IDIOMA
2
ꔂ Mover ꔉ Ingresar
• Indicador de Poder
• Configuración de modo: Usar en Casa
1
OPCIÓN
Regresar al menú anterior.
Regresar a la pantalla del televisor.
121
CONTROL DE SONIDO Y DE IDIOMA
SELECCIÓN DEL LENGUAJE EN LA PANTALLA
Los menus pueden ser mostrados en la pantalla en el idioma inicial seleccionado.
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
ꔉ
: Apagado
ꔡ
• Indicador de Poder
CONTROL DE SONIDO Y DE IDIOMA
2
3
• ID del Televisor
Seleccione Language
ENTER
Seleccione Idioma del menú (Language).
Seleccione su idioma deseado.
De aquí en adelante la exhibición en la pantalla
aparecerá en el idioma seleccionado.
EXIT
122
o
: Apagado
• Configuración Inicial
:1
ENTER
RETURN
• Subtítulo
• ID del Televisor
Seleccione OPCIÓN.
5
• Lenguaje
• Configuración Inicial
MENU
4
ꔂ Mover ꔉ Ingresar
• Indicador de Poder
• Configuración de modo: Usar en Casa
1
OPCIÓN
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Idioma del menú (Language)
◀ Español ▶
Lenguaje de Audio
Español
:1
• Configuración de modo: Usar en Casa
Cerrar
SUBTÍTULOS
Sistemas de texto oculto de programas analógicos
Se debe proporcionar subtítulos para ayudar a ver TV a las personas que no escuchan. Seleccione un
modo de subtitulado para visualizar la información de subtitulado si el programa lo proporciona. El
subtitulado análogo visualiza información en cualquier posición de la pantalla y se trata generalmente
del cuadro de diálogo del programa. El subtitulado o el texto, si la estación los proporciona, serían
aconsejables para los canales digitales o análogos de la antena o cable. Este televisor está programado para memorizar el modo de subtitulado o texto que fue configurado la última vez que apagó el
equipo. Esta función sólo está disponible cuando Modo Subtítulos está definido en Encendido.
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
: Apagado
ꔉ
ꔀ
• Configuración Inicial
• Configuración Inicial
• ID del Televisor
• ID del Televisor
:1
MENU
Seleccione OPCIÓN.
ENTER
Seleccione Subtítulo.
ENTER
Seleccione Encendido.
4
Seleccione Subtítulo. 1-4 - Texto 1-4.
5
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
◀
: Subtít. 1
• Indicador de Poder
Encendido
Modo
:1
• Configuración de modo: Usar en Casa
▶
Subtít.1
Opción digital
Cerrar
Cuando Apagado es seleccionado
los Sub-menus del modo Analógico,
DTV y el modo digital se desactivan.
ꔛ SUBTÍTULO
Es el término que se le da a las frases
que se presentan en la parte inferior
de la pantalla. Esta función esta orientada para personas con alguna
discapacidad auditiva.
ꔛ TEXTO
Es el término dado a las frases que
aparecen en un cuadro negro y que
cubre casi en su totalidad la pantalla.
Normalmente son mensajes de las
emisoras.
ꔛ
CONTROL DE SONIDO Y DE IDIOMA
3
• Subtítulo
• Indicador de Poder
• Configuración de modo: Usar en Casa
2
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
1
OPCIÓN
123
CONTROL DE SONIDO Y DE IDIOMA
Sistemas de texto oculto de programas digitales
Seleccione el idioma en el que desea que aparezcan los textos ocultos de DTV/CADTV.
Sólo podrán escogerse otros idiomas para las fuentes digitales si están incluidos en el programa.
Esta función sólo está disponible cuando Modo Subtítulos está definido en Encendido.
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
ꔉ
ꔀ
CONTROL DE SONIDO Y DE IDIOMA
3
• Configuración Inicial
• ID del Televisor
• ID del Televisor
:1
Seleccione OPCIÓN.
ENTER
Seleccione Subtítulo.
ENTER
Seleccione Encendido.
Seleccione Subtít.1 - 4,
Texto1 - 4 o Servicio1 - 6.
5
RETURN
EXIT
124
o
◀
: Subtít. 1
• Indicador de Poder
MENU
4
• Subtítulo
• Configuración Inicial
• Configuración de modo: Usar en Casa
2
ꔂ Mover ꔉ Ingresar
• Lenguaje
: Apagado
• Indicador de Poder
1
OPCIÓN
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
On
Mode
:1
• Configuración de modo: Usar en Casa
▶
CC1
Digital Option
Close
Opciones del texto oculto
Personalice el texto oculto de DTV/CADTV que aparece en la pantalla.
Esta función sólo está disponible cuando Modo Subtítulos está definido en Encendido.
◀
OPCIÓN
Tamaño
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
: Subtít. 1
• Indicador de Poder
◀
• Configuración Inicial
• ID del Televisor
:1
■ Blanco
Opacidad del Texto
Subtít. 1
Color de Fondo
Opción digital
• Configuración de modo: Usar en Casa
Letra 1
Color del Texto
▶
Sólido
■ Negro
Opacidad del Fondo
Cerrar
▶
A Estándar
Letra
Encendido
Modo
Personalizar
Sólido
Tipo de Contorno
Ninguna
Color del Contorno
■ Negro
Cerrar
2
MENU
Seleccione OPCIÓN..
ENTER
Seleccione Subtítulo.
ꔛ
ꔛ
ꔛ
3
4
5
Seleccione Encendido.
ENTER
Seleccione Opción digital.
ꔛ
ꔛ
ꔛ
Seleccione Personalizar.
ENTER
ꔛ
Personalizar el Tamaño, Letra, etc.,
según sus preferencias.
En la parte inferior de la pantalla se
proporciona un icono de previsualización. Utilícelo para ver el idioma del
texto oculto.
6
7
RETURN
EXIT
o
BACK
ꔛ
Tamaño: Ajuste el tamaño en el que
aparecerán las palabras.
Letra: Seleccione un tipo de letra
para las palabras.
Color del Texto: Escoja un color para
el texto.
Opacidad del Texto: Especifique la
opacidad del color del texto.
Color de Fondo: Seleccione un color
de fondo.
Opacidad del Fondo: Seleccione la
opacidad del color de fondo.
Tipo de Contorno: Seleccione un
tipo de borde.
Color del Contorno: Seleccione un
color para el borde.
CONTROL DE SONIDO Y DE IDIOMA
1
Regresar al menú anterior.
Regresar a la pantalla del televisor.
125
CONFIGURACIÓN
CONFIGURACIÓN HORARIA
HORARIA
PROGRAMACION DEL RELOJ
Configuración Auto del Reloj
El tiempo se selecciona automáticamente desde una señal de canal digital.
La señal del canal digital incluye información de la hora actual proporcionada por la emisora que transmite.
Si la hora actual es incorrecta, puede ajustar manualmente el reloj mediante la función de reloj
automático.
HORA
ꔂ Mover ꔉ Ingresar
• Reloj
ꔉ
ꔡ
HORA
ꔂ Mover ꔉ Ingresar
• Reloj
• Hora de Apagado : Apagado
◀
• Hora de Encendido : Apagado
• Hora de Encendido : Apagado
Mes
02
• Temporizador
• Temporizador
Fecha
21
• Hora de Apagado : Apagado
: Apagado
• Apagado automático : Encendido
: Apagado
• Apagado automático : Encendido
Automático
Año
2010
Hora
10 AM
Minuto
10
Zona horaria
Este
Horario de verano
Cerrar
CONFIGURACIÓN HORARIA
1
2
3
MENU
Seleccione HORA.
ENTER
Seleccione Reloj.
ENTER
Seleccione Automático.
4
Seleccione la zona horaria de su área
de recepcion:
Este, Central, Montaña, Pacífico,
Alaska o Hawaii.
Seleccione Automático, Apagado,
Encendido, dependiendo de si su
región hace o no uso del Horario de
verano.
5
6
RETURN
EXIT
126
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
▶
Automático
Configuración Manual del Reloj
Si la hora actual programada esta equivocada, restablezca el reloj manualmente.
HORA
ꔂ Mover ꔉ Ingresar
• Reloj
ꔉ
• Hora de Apagado : Apagado
ꔡ
HORA
ꔂ Mover ꔉ Ingresar
• Reloj
◀
• Hora de Apagado : Apagado
• Hora de Encendido : Apagado
• Hora de Encendido : Apagado
• Temporizador
• Temporizador
: Apagado
• Apagado automático : Encendido
: Apagado
• Apagado automático : Encendido
Manual
Mes
▶
02
Fecha
21
Año
2010
Hora
10 AM
Minuto
10
Zona horaria
Este
Horario de verano
Automático
Cerrar
2
3
MENU
Seleccione HORA..
ENTER
Seleccione Reloj.
ENTER
Seleccione Manual.
4
Seleccione bien el año, el mes, la fecha, la
hora o el minuto
5
Ajustar bien el año, el mes, la fecha, la hora
o el minuto
6
RETURN
EXIT
o
BACK
CONFIGURACIÓN HORARIA
1
Regresar al menú anterior.
Regresar a la pantalla del televisor.
127
CONFIGURACIÓN HORARIA
AJUSTES DE ENCENDIDO/ APAGADO
AUTOMÁTICO DEL TEMPORIZADOR
El temporizador apagado cambia la unidad automáticamente al modo de espera en el tiempo prefijo.
La función de apagado se invalida en la función de encendido si ambos están configurados para el
mismo tiempo. La unidad debe estar en el modo de espera para que funcione el temporizador encendido.
Después de dos horas de que está cambiada la unidad por la función de encendido, se cambiará al
modo de espera automáticamente si no haya presionado ningún botón. (Excepto 42/47LD450C,
55LD520C, 42/47/55LE530C, 42/47LD452C)
HORA
HORA
ꔂ Mover ꔉ Ingresar
• Reloj
• Reloj
• Hora de Apagado : Apagado
• Hora de Encendido : Apagado
• Temporizador
ꔂ Mover ꔉ Ingresar
• Hora de Apagado : Apagado
ꔉ
ꔀ
• Hora de Encendido : 6 : 30 AM
: Apagado
• Temporizador
• Apagado automático : Encendido
: Apagado
• Apagado automático : Encendido
ꔎ Feb. 21, 2010 10:10 AM
Repetir
◀ Una vez ▶
Hora
6 AM
Minuto
30
Entradas
TV
Canal
TV 2-0
volumen
30
Cerrar
CONFIGURACIÓN HORARIA
1
2
3
MENU
Seleccione HORA.
ENTER
Seleccione Hora de Apagado o
Hora de Encendido.
Seleccione Apagado, Una vez,
Diariamente, Lun.-Vie., Lun.-Sáb.,
Sáb.-Dom. o Lunes.
5
Seleccione y ajustar Hora o
Minuto.
6
RETURN
EXIT
128
ꔛ
Para cancelar la función de Hora de
Apagado /Hora de Encendido, seleccionar
Apagado.
Sólo para la función Hora de Encendido
1
Seleccione Repetir.
ENTER
4
ꔛ
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
2
3
4
Seleccione Entrada.
Seleccione la fuente de entrada
deseada.
Si selecciona TV:
Seleccione el canal que
desea.
Regresar al menú previo.
CONFIGURACIÓN DEL TEMPORIZADOR
DE APAGADO AUTOMÁTICO
La Hora del Apagador para Dormir apaga el TV después de un tiempo prefijado.
Si apaga el TV después de haber programado la hora del Apagador para dormir, el ajuste se borrará.
HORA
HORA
ꔂ Mover ꔉ Ingresar
ꔂ Mover ꔉ Ingresar
• Reloj
• Reloj
• Hora de Apagado : Apagado
• Hora de Apagado : Apagado
• Hora de Encendido : Apagado
• Hora de Encendido : Apagado
• Temporizador
ꔠ
ꔉ
: Apagado
• Temporizador
• Apagado automático : Encendido
: Apagado
• Apagado automático : Encendido
ꔑ Apagado
ꔉ
ꔡ
□ 10 min.
□ 20 min.
□ 30 min.
□ 60 min.
□ 90 min.
□ 120 min.
□ 180 min.
□ 240 min.
1
2
Seleccione HORA.
ENTER
Seleccione Temporizador.
ENTER
Realice los ajustes adecuados..
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
ꔛ
Para cancelar Temporizador, seleccione Apagado.
También ud. puede hacer la
Temporizador con el menú Q. MENÚ.
CONFIGURACIÓN DE APAGADO AUTOMÁTICO
Si se activa esta opción y no hay señal, el televisor se apaga automáticamente después de 15 minutos.
HORA
HORA
ꔂ Mover ꔉ Ingresar
ꔂ Mover ꔉ Ingresar
• Reloj
• Reloj
• Hora de Apagado : Apagado
• Hora de Apagado : Apagado
• Hora de Encendido : Apagado
• Hora de Encendido : Apagado
• Temporizador
: Apagado
• Apagado automático : Encendido
• Temporizador
ꔠ
ꔉ
ꔡ
: Apagado
• Apagado automático : Encendido
ꔉ
□ Apagado
ꔑ Encendido
1
2
3
MENU
Seleccione HORA.
ENTER
Seleccione Apagado automático.
ENTER
Seleccione Encendido o Apagado.
4
RETURN
EXIT
o
CONFIGURACIÓN HORARIA
3
4
MENU
BACK
ꔠ
ꔉ
Regresar al menú anterior.
Regresar a la pantalla del televisor.
129
CONTROL
PATERNO
/CLASIFICACIONES
CONTROL PATERNO
/ CLASIFICACIONES
Es posible utilizar el control paterno para bloquear los canales específicos, las clasificaciones y otras
fuentes de visualización.
La función del control paterno (V-Chip) se utiliza para bloquear la visualización de un programa que
se basa en las clasificaciones enviadas por la emisora. La configuración por defecto permite ver todos
los programas. Es posible bloquear la visualización según el tipo de programa y las categorías que se
quieran bloquear. También es posible bloquear la visualización de todos los programas durante un
período de tiempo. Para utilizar esta función, debe hacer lo siguiente:
1. Configure las clasificaciones y las categorías que desee bloquear.
2. Especifique una contraseña.
3. Permita el bloqueo
Clasificaciones y categorías V-Chip
Las pautas para la clasificación las proporcionan las emisoras. La mayoría de los programas y películas de televisión se pueden bloquear mediante las clasificaciones de la televisión y/o las categorías
individuales. Tanto las películas que se han emitido en los cines como las películas de salida directa
de alquiler utilizan únicamente el sistema de clasificación de películas de la Asociación Americana de
Películas (MPAA).
Clasificación para los programas de televisión que incluye a las películas
para televisión:
TV-G (Para todos los públicos)
ꔛ TV-PG (Se sugiere la compañía paterna)
ꔛ TV-14 (Para mayores de 14 años. Se recomienda la supervisión paterna)
ꔛ TV-MA (Sólo público adulto)
ꔛ TV-Y (Para todas las edades)
ꔛ TV-Y7 (Para niños mayores de 7 años)
ꔛ
CONTROL PATERNO / CLASIFICACIONES
ESTABLECER CONTRASEÑA Y BLOQUEO DEL SISTEMA
Configuración de su Contraseña
Le deja configurar el esquema de bloqueo para bloquear unos canales especificados, clasificación y
fuentes de vista. Una contraseña es requerida para acceder a este menú si el sistema de bloqueo está
activado.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
1
2
MENU
1
2
3
4
5
6
7
8
9
0
130
Para Canadá
Para EE.UU.
ꔉ
ꔡ
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
ꔉ
• Sist. de Bloqueo
: Encendido
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Bloquear Canales
• Clasif. Películas
• Clasif.-Inglés
• Clasif. Edad
• Clasif.-Francés
• Clasif. General
• Clasif. Descargable
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de entradas
• Bloqueo de Teclas : Apagado
ENTER
Seleccione
BLOQUEAR.
Meter la contraseña
ꔛ
ꔛ
ꔛ
ꔡ
Ingresar Contraseña
*
*
*
*
Cerrar
Entre la contraseña requerida.
La TV está configurada con la contraseña inicial “0-0-0-0”
Si usted olvida su contraseña, presione "0-3-2-5" en el control remoto
Establecer Contraseña
Cambie la contraseña introduciendo dos veces una nueva.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
1
2
1
2
3
4
5
6
8
9
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
Nueva
• Sist. de Bloqueo
: Encendido
*
*
*
*
• Bloquear Canales
*
*
*
• Clasif. Películas
Confirmar *
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. Edad
• Clasif. General
• Clasif. General
• Clasif. Descargable
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de entradas
• Sist. de Bloqueo
: Encendido
ENTER
MENU
7
ꔉ
ꔡ
BLOQUEAR
Cerrar
Seleccione BLOQUEAR.
Meter la contraseña.
0
3
ENTER
1
2
5
6
8
9
0
5
RETURN
EXIT
3
4
7
o
Escoja 4 dígitos para su Nueva contraseña e introdúzcalos.
Después de introducir los 4 dígitos,
vuelva a hacerlo en el campo
Confirmar.
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
CONTROL PATERNO / CLASIFICACIONES
4
Seleccione Fijar Contraseña.
131
CONTROL PATERNO / CLASIFICACIONES
Bloqueo Del Sistema
Activa o desactiva el estado de bloqueo establecido con anterioridad.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
1
1
2
3
4
5
6
7
8
9
• Fijar Contraseña
ꔉ
ꔀ
• Bloquear Canales
• Bloquear Canales ꔑ Encendido
• Clasif. Películas
• Clasif. Películas
• Clasif. Edad
• Clasif. Edad
• Clasif. General
• Clasif. General
• Clasif. Descargable
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de entradas
ENTER
Seleccione BLOQUEAR.
Meter la contraseña.
CONTROL PATERNO / CLASIFICACIONES
132
4
Seleccione Sist. de Bloqueo.
Seleccione Encendido o Apagado.
ENTER
5
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
• Sist. de Bloqueo
ꔛ
: Encendido
□ Apagado
: Encendido
0
3
ꔂ Mover ꔉ Ingresar
• Sist. de Bloqueo
MENU
2
BLOQUEAR
ꔠ
ꔉ
Al seleccionarlo, activara el Bloqueo
del sistema.
BLOQUEO DE CANALES
Bloquea cualquier canal que no desee visualizar o que no desea que sus hijos puedan ver.
Bloquear Canales Favorito Grupo: A
BLOQUEAR
DTV
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
TV
3-1
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. General
• Clasif. Descargable
• Bloqueo de entradas
Página 1/1
Cable DTV
Cable TV
5-1
7-1
ꔉ
ꔀ
ꔉ Cambio de Canal
ꔂ Navegación
ꘃ Cambio de página
ꕉ Previo
ꔅ Bloq/Desbloq
1
ENTER
MENU
2
1
2
3
4
5
6
7
8
9
Seleccione BLOQUEAR.
ꔛ
Si el canal esta bloqueado, ponga la
contraseña para desbloquear temporalmente.
Meter la contraseña.
0
3
4
Seleccione Bloquear Canales.
5
AMARILLO
6
RETURN
EXIT
Bloquear o desbloquear un canal.
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
CONTROL PATERNO / CLASIFICACIONES
Seleccione un canal para
bloquear o desbloquear..
ENTER
133
CONTROL PATERNO / CLASIFICACIONES
CLASIFICACIONES DE PELÍCULAS Y TV
Clasificaciones de peliculas - Para EE.UU.
Bloquea películas conforme a los límites de clasificación especificados, de tal forma que los niños no
puedan ver ciertas películas. Puede configurar este límite para que bloquee todas las películas cuya
clasificación sea superior a un nivel especificado. Tenga presente que este límite sólo será aplicable a
las películas que aparezcan en TV, no a los propios programas de TV, como series de TV.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
BLOQUEAR
• Fijar Contraseña
• Sist. de Bloqueo
: Encendido
• Sist. de Bloqueo
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. General
• Clasif. Descargable
• Bloqueo de entradas
ꔉ
ꔀ
ꔂ Mover ꔉ Ingresar
Desbloqueado: Todos
permitidos
• Bloquear Canales
G
• Clasif. Películas
PG
• Clasif. Edad
PG-13
• Clasif. General
R
• Clasif. Descargable
NC-17
• Bloqueo de entradas
X
: Encendido
Desbloqueadoꔓ
1
2
ENTER
MENU
1
2
3
4
5
6
7
8
9
Seleccione BLOQUEAR.
ꔛ
Meter la contraseña.
0
CONTROL PATERNO / CLASIFICACIONES
134
3
4
ꔛ
Seleccione Clasif. Películas.
ꔛ
ꔛ
Seleccione G, PG, PG-13, R,
NC-17, X o Desbloqueado.
ENTER
5
RETURN
o
BACK
Regresar al menú anterior.
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
EXIT
Regresar a la pantalla del televisor.
Si un parámetro de la función Clasif.
Películas, Clasif. Edad o Clasif.
General está bloqueado, introduzca
la contraseña para desbloquearlo
temporalmente.
G (Audiencia General)
PG (Guía por padres sugerida)
PG-13 (Advertencia para padres)
R (Restringido)
NC-17 (Restringido17 años y menores)
X (Sólo Adultos)
Desbloqueado (Todos permitidos) G
Si selecciona PG-13: Estarán disponibles las películas G y PG mientras que se bloquearán las PG-13, R,
NC-17 y X.
Clasificacion de TV- Infantil - Para EE.UU.
Evita que los niños vean ciertos programas infantiles de TV, conforme al límite de clasificación establecido. Esta clasificación no es aplicable a otros programas de TV.
A menos que bloquee ciertos programas de TV pensados para audiencias maduras en el menú
secundario de clasificación de la TV, sus hijos estarán expuestos a estos programas..
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
1
• Fijar Contraseña
: Encendido
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Bloquear Canales
Edad
• Clasif. Películas
Violencia de Fantasía
• Clasif. Edad
• Clasif. General
• Clasif. General
• Clasif. Descargable
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de entradas
ENTER
ꔉ
ꔀ
Seleccione BLOQUEAR.
ꔛ
ꔛ
2
3
4
5
6
7
1
8
9
ꔂ Mover ꔉ Ingresar
• Sist. de Bloqueo
MENU
2
BLOQUEAR
Meter la contraseña.
ꔉ
Cerrar
Edad (se aplica a TV-Y, TV-Y7)
Violencia de fantásía (se aplica a
TV-Y7)
0
4
5
Seleccione Clasif. Edad.
ENTER
Seleccione Edad o Violencia de
Fantasía.
ENTER
Seleccione las opciones de bloqueo.
6
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
CONTROL PATERNO / CLASIFICACIONES
3
135
CONTROL PATERNO / CLASIFICACIONES
Clasificacion de TV - General - Para EE.UU.
En base a la Clasificación esta opción bloquea ciertos programas de TV que usted y su familia no
desean ver.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
1
1
2
3
4
5
6
7
8
9
• Fijar Contraseña
: Encendido
• Sist. de Bloqueo
• Bloquear Canales
• Clasif. Películas
• Bloquear Canales Edad
• Clasif. Películas Diálogo
• Clasif. Edad
• Clasif. Edad
• Clasif. General
• Clasif. General
• Clasif. Descargable
• Clasif. DescargableViolencia
• Bloqueo de entradas
• Bloqueo de entradas
ENTER
ꔉ
ꔀ
Seleccione BLOQUEAR.
Meter la contraseña.
ꔛ
ꔛ
0
CONTROL PATERNO / CLASIFICACIONES
136
3
4
5
ꔛ
Seleccione Clasif. General.
ꔛ
ENTER
Seleccione Edad, Diálogo,
Lenguaje, Sexo o Violencia.
ENTER
Seleccione las opciones de bloque.
6
RETURN
EXIT
o
ꔂ Mover ꔉ Ingresar
• Sist. de Bloqueo
MENU
2
BLOQUEAR
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
: Encendido
ꔉ
Lenguaje
Sexo
Cerrar
Edad (Edad se aplica a TV-G,TVPG,TV-14, TV-MA)
Diálogos- diálogos con contenido
sexual (se aplica a TV-PG y TV-14)
Lenguaje- lenguaje adulto (se aplica
a TV-PG, TV-14 y TV-MA)
Sexo - situaciones sexuales (se aplica a TV-PG, TV-14 y TV-MA)
Violencia (se aplica a TV-PG,T V14,TV-MA)
Clasif.-Inglés - Para CANADÁ
Selección del sistema de clasificación de idioma inglés canadiense.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
• Sist. de Bloqueo
: Encendido
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Bloquear Canales
• Clasif.-Inglés
• Clasif.-Inglés
• Clasif.-Francés
• Clasif.-Francés
• Clasif. Descargable
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de entradas
ꔉ
ꔀ
• Bloqueo de Teclas : Apagado
• Bloqueo de Teclas : Apagado
Desbloqueado: Todos
permitidos
E
C
C8+
G
PG
14+
18+
Desbloqueado ꔓ
1
2
ENTER
MENU
2
3
4
5
6
7
1
8
9
Seleccione BLOQUEAR.
Meter la contraseña.
0
3
ꔛ
ꔛ
ꔛ
ꔛ
4
Seleccione E, C, C8+, G, PG, 14+, 18+,
o Desbloqueado.
ENTER
5
RETURN
o
BACK
Regresar al menú anterior.
ꔛ
ꔛ
ꔛ
ꔛ
EXIT
Regresar a la pantalla del televisor.
ꔛ
CONTROL PATERNO / CLASIFICACIONES
Seleccione Clasif.-Inglés.
Si un parámetro de la función Clasif.Inglés o Clasif.-Francés está bloqueado, introduzca la contraseña
para desbloquearlo temporalmente.
E (Exento)
C (Niños))
C8+ (Niños de ocho años y mayores)
G (Programación general, para toda
la audiencia)
PG (Guía para padres)
14+ (Televidentes de 14 años y mayores)
18+ (Esta emisión está reservada a
los adultos)
Desbloqueado (Todos permitidos)
137
CONTROL PATERNO / CLASIFICACIONES
Clasif.-Francés - Para CANADÁ
Selección del sistema de clasificación de idioma francés canadiense.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
• Sist. de Bloqueo
: Encendido
• Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif.-Inglés
• Bloquear CanalesDesbloqueado: Todos
permitidos
• Clasif.-Inglés
• Clasif.-Francés
• Clasif.-Francés
• Clasif. Descargable
• Clasif. Descargable G
• Bloqueo de entradas
• Bloqueo de entradas
8ans+
ꔉ
ꔀ
• Bloqueo de Teclas : Apagado
• Bloqueo de Teclas : Apagado
E
13ans+
16ans+
18ans+
Desbloqueadoꔓ
1
ENTER
MENU
Seleccione BLOQUEAR.
ꔛ
ꔛ
2
1
2
3
4
5
6
7
8
9
Meter la contraseña.
0
3
CONTROL PATERNO / CLASIFICACIONES
138
4
ꔛ
ꔛ
Seleccione Clasif.-Francés.
Seleccione E, G, 8ans+, 13ans+,
16ans+, 18ans+ o Desbloqueado.
ENTER
ꔛ
ꔛ
ꔛ
5
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
E (Exento)
G (General)
8ans+ (General-No aconsejado para
niños pequeños)
13ans+ (Esta emisión puede no convenir a niños menores de 13 años)
16ans+ (Esta emisión no conviene a
menores de 16 años)
18ans+ (Esta emisión está reservada
a los adultos)
Desbloqueado (Todos permitidos)
CLASIFICACIÓN DESCARGABLE
Esta función está disponible solamente para la señal de los canales digitales.
Esta función funciona solamente cuando la TV ha recibido datos del grado Region 5.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
BLOQUEAR
ꔂ Mover ꔉ Ingresar
• Fijar Contraseña
• Sist. de Bloqueo
: Encendido
• Sist. de Bloqueo
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. General
• Clasif. Descargable
• Bloqueo de entradas
ꔉ
ꔀ
: Encendido
Humor
• Bloquear Canales
Deporte
• Clasif. Películas
Crueldad
• Clasif. Edad
Lenguaje
• Clasif. General
Sadness
• Clasif. Descargable
Género
• Bloqueo de entradas
Edad
ꔉ
ꔍ
Cerrar
ꔛ
1
ENTER
MENU
1
2
3
4
5
6
7
8
9
Meter la contraseña.
0
3
4
5
Seleccione Clasif. Descargable.
ENTER
Seleccione la opción de frecuencia
de descarga deseada.
ENTER
Seleccione la opción deseada y
bloquéela.
6
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔛ
Si un parámetro de la función Clasif.
Descargable está bloqueado, introduzca la contraseña para desbloquearlo temporalmente.
CONTROL PATERNO / CLASIFICACIONES
2
Seleccione BLOQUEAR.
De acuerdo con la tabla del grado,
OSD(Desplegado en la pantalla) de
su TVpuede diferenciar levemente
de lo que se muestra en este
manual.
139
CONTROL PATERNO / CLASIFICACIONES
BLOQUEO DE ENTRADA EXTERNA
Le permite bloquear una entrada.
BLOQUEAR
ꔂ Mover ꔉ Ingresar
BLOQUEAR
ꔂ Mover ꔉ Ingresar
•Sist. de Bloqueo
: Encendido
•Sist. de Bloqueo
• Bloquear Canales
: Encendido
• AV
• Bloquear Canales
• Clasif. Películas
• Componente
• Clasif.
Películas
Apagado
• Clasif. Edad
• Clasif. General
• Clasif.
Edad
• RGB-PC
Apagado
• Clasif. Descargable
• Bloqueo de entradas
ꔀ
ꔉ
• Bloqueo de Teclas : Apagado
◀
• Clasif. General
• HDMI1
• Clasif. Descargable
• HDMI2
• Bloqueo
de entradas
Apagado
Apagado
• Bloqueo de Teclas : Apagado
• HDMI3
Off Apagado
Close
i.e)
1
ENTER
MENU
2
1
2
3
4
5
6
7
8
9
Seleccione BLOQUEAR.
Meter la contraseña.
0
CONTROL PATERNO / CLASIFICACIONES
140
3
4
Seleccione Bloqueo de entradas.
Seleccione una fuente.
ENTER
5
6
RETURN
EXIT
Seleccione Apagado o Encendido
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
Apagado ▶
BLOQUEO DE TECLAS
Esta función puede usarse para prevenir visualizaciones no autorizadas bloqueando los controles del
panel frontal, por lo que sólo puede usarse con el control remoto. Este televisor está programado para
recordar la última opción definida, incluso si apaga el televisor
BLOQUEAR
ꔂ Mover ꔉ Ingresar
•Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. General
• Clasif. Descargable
• Bloqueo de entradas
• Bloqueo de Teclas : Apagado
1
2
ENTER
MENU
2
3
4
5
6
7
1
8
9
ꔠ
ꔉ
Seleccione BLOQUEAR.
BLOQUEAR
•Sist. de Bloqueo
: Encendido
• Bloquear Canales
• Clasif. Películas
• Clasif. Edad
• Clasif. General
• Clasif. Descargable
• Bloqueo de entradas
□ Apagado
• Bloqueo de Teclas : Apagado
ꔛ
Meter la contraseña.
0
4
ꔛ
Seleccione BLOQUEAR.
Seleccione Apagado o Encendido.
ENTER
5
RETURN
EXIT
o
BACK
Regresar al menú anterior.
Regresar a la pantalla del televisor.
ꔑ Encendido
ꔠ
ꔉ
En Bloqueado Encendido, si la unidad está apagada, presione el botón
r / I, INPUT, CH (ꕌꕍ) de la unidad o
los botones de POWER, INPUT, CH
(ꕌꕍ) o números del control remoto.
Con Bloqueo de Teclas Encendido,
se aparecerá ‘ ! Bloqueo de Teclas’
en la pantalla si cualquier botón del
panel frontal ha presionado cuando
mira la unidad.
CONTROL PATERNO / CLASIFICACIONES
3
ꔂ Mover ꔉ Ingresar
141
APÉNDICE
APÉNDICE
LISTA DE VERIFICACIÓN DE PROBLEMAS
Funcionamiento anómalo
ꔛ
El control remoto no
funciona
ꔛ
ꔛ
ꔛ
ꔛ
La TV se apaga
repentinamente
ꔛ
Verifique para ver si hay algún objeto entre el producto y el control remoto
causando la obstrucción. Asegúrese de apuntar el control remoto directamente al televisor. Están puestas las baterías con la polaridad correcta
(+con + y -con -)?
Está correcta la configuración del modo remoto de la operación: TV, VCR
etc.?
* Esta característica no se encuentra disponible para
todos los modelos.
Ponga nuevas baterías.
Está configurado el tiempo para dormir?
Verifique las configuraciones de control de la potencia. La potencia
interrumpida.
El Televisor se apagará automáticamente en 15 minutos en caso de
que no haya señal.
* Esta característica no se encuentra disponible para todos los modelos.
Problemas de video Verifique
ꔛ
ꔛ
No imagen
No sonido
APÉNDICE
La imagen aparece
lentamente después
de enceder la TV
Color o imagen deficiente, o No color
ꔛ
ꔛ
ꔛ
ꔛ
Es normal, la imagen es muda durante el proceso de inicio del producto. Favor de contactar a su centro de servicio, si la imagen no aparece
cinco minutos después.
ꔛ
Ajuste Color en la opción del menú.
Mantenga una distancia suficiente entre el producto y el VCR.
Intente otro canal. El problema puede ser con la transmisión.
Están instalados apropiadamente los cables de video?
Active cualquier función para restablecer el brillo de la imagen.
ꔛ
ꔛ
ꔛ
ꔛ
Barra horizontal/vertical
o imagen temblante
Recepción pobre en
algunos canales
Lineas o rayas en las
imagenes
No hay recepción de
imagen al conectar la
toma HDMI
142
Verifique si el producto está encendido.
Intente otro canal. El problema puede ser con la transmisión.
Está metido el cordón de alimentación dentro del tomacorriente de la pared?
Verifique la dirección y/o la ubicación de su antena.
Pruebe el tomacorriente, enchufe un cordón de alimentación de otro
producto en el tomacorriente donde estaba enchufado el cordón de alimentación del producto.
ꔛ
Verifique la interferencia local como aparatos eléctricos o herramientas
de potencia.
ꔛ
ꔛ
Estación o cable con problemas experimentales, sintonice a otra estación.
Si la señal de estación es débil, reubique la antena para recibir estación más debil.
Verifique las fuentes de la interferencia posible.
ꔛ
Verifique la antena (Cambie la dirección de la antena).
ꔛ
Si un cable HDMI no admite HDMI de alta velocidad, puede provocar
parpadeos o no mostrar la imagen. Si este es el caso, utilice cables
recientes que admitan HDMI de alta velocidad.
ꔛ
Problemas de audio
No salida de una de
las bocinas
Sonido raro desde
interior del producto
No hay sonido al
conectar tomas HDMI/
USB
ꔛ
Ajuste el Balance en la opción del menú.
ꔛ
Un cambio en la ambiente de humedad o temperatura puede causar
un sonido raro cuando enciende o apaga el producto y esto no significa
la falla delproducto.
ꔛ
Compruebe el cable HDMI de alta velocidad.
Verifique que el cable USB admite la versión 2,0.
Lea archivos MP3 normales.
ꔛ
ꔛ
* Esta característica no se encuentra disponible para todos los modelos.
Problemas del modo PC
La señal está fuera del
rango (Formato no
válido)
Barra o raya vertical en
el fondo, ruido horizontal y posicion
incorrecta
El color de pantalla es
inestable o color único
Ajuste la resolución, la frecuencia horizontal o vertical.
Verifique la fuente de la entrada.
ꔛ
Ponga a trabajar auto-configuración o ajuste el reloj, la fase o la posición
H/V. (opción)
ꔛ
Verifique el cable de señal. Reinstale la tarjeta de video de la PC.
ꔛ
Examine el manual de la tarjeta gráfica del PC para chequear si ésta
admiteaudio HDMI y como ajustarla correctamente.
APÉNDICE
Al conectar el cable
HDMI al PC, no se
transmitirá el audio.
ꔛ
143
APÉNDICE
Problemas de la lista de películas
El archivo no aparece
en la lista de películas.
Se indica el mensaje
“Este archivo no es
váldo” o el audio funciona con normalidad
pero el video no lo
hace.
Se indica el mensaje
“Audio no compatible”
o el video funciona
con normalidad pero
el audio no lo hace..
ꔛ
Revisar si su extensión está admitida.
ꔛ
Revise si el archivo se lee con normalidad en el PC. (Chequee si el archivo está dañado).
Revise si su resolución está admitida.
Revise si el códec de video/audio está admitido.
Revise si la velocidad de imagen está admitida.
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
ꔛ
Los subtítulos no funcionan..
ꔛ
ꔛ
ꔛ
APÉNDICE
144
Revise si el archivo se lee con normalidad en el PC. (Chequee si el
archivo está dañado).
Revise si el códec de audio está admitido.
Revise si la velocidad de bits está admitida.
Revise si la frecuencia de muestreo está admitida.
Revise si el archivo se lee con normalidad en el PC. (Chequee si el
archivo está dañado).
Revise si el archivo de video y el de subtítulos tienen el mismo nombre.
Revise si el archivo de video y el de subtítulos están situados en la
misma carpeta.
Revisar si el archivo de subtítulos está admitido.
Revisar si el idioma está admitido. (Al abrir el archivo de subtítulos en
el Bloc de notas, podrá chequear el idioma del archivo de subtítulos).
MANTENIMIENTO
Las malfunciones anticipadas pueden ser prevenidas. La limpieza regular y cuidadosa puede extender
la suma de tiempo que ud. va a tener su nueva TV. Asegurese apagar la TV y desenchufar el cordón
de alimentación antes de empezar cualquier tipo de limpieza.
Limpiando la pantalla
1
qui hay una buena manera para mantener su pantalla limpia por un tiempo. Moje una tela
A
suave en una mezcla de agua tibia con un poco de suavizante de ropa, o detergente de platos.
Escurra la tela hasta que esté casi seca, luego limpie la pantalla con ella.
2
Asegurese que no haya exceso de agua por la pantalla, luego dejela secar por el aire antes de
encender su TV.
Limpiando el gabinete
!
ꔛ
!Para remover la suciedad o polvo, limpie el gabinete con una tela suave, seca y sin pelusa.
ꔛ
Favor de asegurarse no usar una tela mojada.
? Ausencia
?
Extendida
PRECAUCIÓN
► Si ud. espera dejar su TV por un tiempo largo (como las vacaciones), será buena idea desenchufar el
cordón de alimentación para proteger la TV contra el daño posible por alguna descarga electrica.
APÉNDICE
145
APÉNDICE
ESPECIFICACIONES DEL PRODUCTO
MODELOS
incluyendo la
base
471,2 mm x 365,9 mm x 155,4 mm
(18,5 pulgadas x 14,4 pulgadas x 6,1 pulgadas )
542,9 mm x 407,1 mm x 155,4 mm
(21,3 pulgadas x 16,0 pulgadas x 6,1 pulgadas )
excluyendo la
base
471,2 mm x 315,5 mm x 34,4 mm
(18,5 pulgadas x 12,4 pulgadas x 1,3 pulgadas )
542,9 mm x 357,6 mm x 34,4 mm
(21,3 pulgadas x 14,0 pulgadas x 1,3 pulgadas )
Peso
incluyendo la
base
3,4 kg (7,4 libras)
4,2 kg (9,2 libras)
excluyendo la
base
3,2 kg (7,0 libras)
3,9 kg (8,5 libras)
Dimensiones
(Ancho x
Altura x
Profundidad)
Peso
652,0 mm x 480,8 mm x 191,4 mm
(25,6 pulgadas x 18,9 pulgadas x 7,5 pulgadas)
excluyendo la
base
652,0 mm x 420,3 mm x 34,4 mm
(25,6 pulgadas x 16,5 pulgadas x 1,3 pulgadas)
incluyendo la
base
6,1 kg (13,4 libras)
excluyendo la
base
5,1 kg (11,2 libras)
APÉNDICE
Adaptador (alimentación AC/DC)
Sistema de la TV
Cobertura de programas
Impedancia de Antena Externa
Condición
de ambiente
26LE5300 (26LE5300-UE)
26LE5500 (26LE5500-UA)
incluyendo la
base
Potencia requerida
146
22LE5300 (22LE5300-UE)
22LE5500 (22LE5500-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
MODELOS
ꔛ
19LE5300 (19LE5300-UE)
Temp.de operación
Humedad de operación
19LE5300: 24V
22LE5300: 24V
22LE5500: 24V
26LE5300: 24V
26LE5500: 24V
, 1,6A
, 1,7 A
, 1,7 A
, 1,8 A
, 1,8 A
Entrada: AC100-240 V ~ 50/60 Hz
Salida: DC 24 V, 3.42 A
NTSC-M, ATSC, 64 & 256 QAM
VHF 2 - 13 UHF 14 - 69 CATV 1 - 135 DTV 2 - 69 CADTV 1 - 135
75 Ω
0 °C - 40 °C (32 °F - 104°F)
Menos de 80%
Temp.para almacenar
-20 °C - 60 °C (-4 °F - 140°F)
Humedad para almacenar
Menos de 85%
Las especificaciones mostradas arriba se pueden cambiar sin previo aviso para la mejora de calidad.
32LE5300
(32LE5300-UC)
37LE5300
(37LE5300-UC)
incluyendo la
base
784,6 mm x 558,1 mm x 221,0 mm
(30,8 pulgadas x 21,9 pulgadas x 8,7 pulgadas)
905,0 mm x 630,0 mm x 270,0 mm
(35,6 pulgadas x 24,8 pulgadas x 10,6 pulgadas)
excluyendo la
base
784,6 mm x 499,5 mm x 39,9 mm
(30,8 pulgadas x 19,6 pulgadas x 1,6 pulgadas)
905,0 mm x 568,0 mm x 39,9 mm
(35,6 pulgadas x 22,3 pulgadas x 1,5 pulgadas)
incluyendo la
base
12,4 kg (27,3 libras)
15,3 kg (33,7 libras)
excluyendo la
base
10,5 kg (23,1 libras)
12,8 kg (28,2 libras)
42LE5300 (42LE5300-UC)
42LE530C (42LE530C-UC)
47LE5300 (47LE5300-UC)
47LE530C (47LE530C-UC)
incluyendo la
base
1 016,0 mm x 692,0 mm x 270,0 mm
(40,0 pulgadas x 27,2 pulgadas x 10,6 pulgadas)
1 126,6 mm x 757,9 mm x 284,4 mm
(44,3 pulgadas x 29,8 pulgadas x 11,1 pulgadas)
excluyendo la
base
1 016,0 mm x 630,0 mm x 29,3 mm
(40,0 pulgadas x 24,8 pulgadas x 1,1 pulgadas)
1 126,6 mm x 692,0 mm x 29,3 mm
(44,3 pulgadas x 27,2 pulgadas x 1,1 pulgadas)
incluyendo la
base
19,2 kg (42,3 libras)
22,6 kg (49,8 libras)
excluyendo la
base
16,7 kg (36,8 libras)
19,6 kg (43,2 libras)
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
Peso
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
Peso
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la
base
1 306,0 mm x 867,0 mm x 345,0 mm
(51,4 pulgadas x 34,1 pulgadas x 13,5 pulgadas)
excluyendo la
base
1306,0 mm x 797,0 mm x 30,7 mm
(51,4 pulgadas x 31,pulgadas x 1,2 pulgadas)
incluyendo la
base
34,05 kg (75,0 libras)
excluyendo la
base
28,8 kg (63,4 libras)
Potencia requerida
Sistema de la TV
Cobertura de programas
Impedancia de Antena Externa
Condición
de ambiente
ꔛ
Temp.de operación
Humedad de operación
APÉNDICE
Peso
55LE5300 (55LE5300-UC)
55LE530C (55LE530C-UC)
AC 120 V ~ 50 / 60 Hz
NTSC-M, ATSC, 64 & 256 QAM
VHF 2 - 13 UHF 14 - 69 CATV 1 - 135 DTV 2 - 69 CADTV 1 - 135
75 Ω
0 °C - 40 °C (32 °F - 104°F)
Menos de 80%
Temp.para almacenar
-20 °C - 60 °C (-4 °F - 140°F)
Humedad para almacenar
Menos de 85%
Las especificaciones mostradas arriba se pueden cambiar sin previo aviso para la mejora de calidad.
147
APÉNDICE
MODELOS
incluyendo la base
1 009,2 mm x 694,5 mm x 286,5 mm
(39,7 pulgadas x 27,3 pulgadas x 11,2 pulgadas)
1 119,6 mm x 757,1 mm x 286,5 mm
(44,0 pulgadas x 29,8 pulgadas x 11,2 pulgadas)
excluyendo la base
1 009,2 mm x 629,7 mm x 29,3 mm
(39,7 pulgadas x 24,7 pulgadas x 1,1 pulgadas)
1 119,6 mm x 691,3 mm x 29,3 mm
(44,0 pulgadas x 27,2 pulgadas x 1,1 pulgadas)
Peso
incluyendo la base
25,5 kg (56,2 libras)
29,7 kg (65,4 libras)
excluyendo la base
21,0 kg (46,2 libras)
25,2 kg (55,5 libras)
55LE7300
(55LE7300-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1 305,2 mm x 874,9 mm x 320,2 mm
(51,3 pulgadas x 34,4 pulgadas x 12,6 pulgadas)
excluyendo la base
1 305,2 mm x 799,4 mm x 32,4 mm
(51,3 pulgadas x 31,4 pulgadas x 1,2 pulgadas)
Peso
incluyendo la base
44,5 kg (98,1 libras)
excluyendo la base
37,1 kg (81,7 libras)
Potencia requerida
Sistema de la TV
Cobertura de programas
Impedancia de Antena Externa
Condición
de ambiente
APÉNDICE
148
47LE7300
(47LE7300-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
MODELOS
ꔛ
42LE7300
(42LE7300-UA)
Temp.de operación
Humedad de operación
AC 120 V ~ 50 / 60 Hz
NTSC-M, ATSC, 64 & 256 QAM
VHF 2 - 13 UHF 14 - 69 CATV 1 - 135 DTV 2 - 69 CADTV 1 - 135
75 Ω
0 °C - 40 °C (32 °F - 104°F)
Menos de 80%
Temp.para almacenar
-20 °C - 60 °C (-4 °F - 140°F)
Humedad para almacenar
Menos de 85%
Las especificaciones mostradas arriba se pueden cambiar sin previo aviso para la mejora de calidad.
32LD420
(32LD420-UA)
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
805,0 mm x 583,0 mm x 224,0 mm
(31,6 pulgadas x 22,9 pulgadas x 8,8 pulgadas)
excluyendo la base
805,0 mm x 531,0 mm x 79,9 mm
(31,6 pulgadas x 20,9 pulgadas x 3,1 pulgadas)
Peso
incluyendo la base
12,1 kg (26,6 libras)
excluyendo la base
11,0 kg (24,2 libras)
MODELOS
47LD420
(47LD420-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1028,0 mm x 715,4 mm x 297,0 mm
(40,4 pulgadas x 28,1 pulgadas x 11,6 pulgadas)
1140,6 mm x 784,8 mm x 337,4 mm
(44,9 pulgadas x 30,8 pulgadas x 13,2 pulgadas)
excluyendo la base
1028,0 mm x 658,6 mm x 88,7 mm
(40,4 pulgadas x 25,9 pulgadas x 3,4 pulgadas)
1140,6 mm x 722,9 mm x 99,0 mm
(44,9 pulgadas x 28,4 pulgadas x 3,8 pulgadas)
Peso
incluyendo la base
18,0 kg (39,6 libras)
22,5 kg (49,6 libras)
excluyendo la base
16,2 kg (35,7 libras)
19,9 kg (43,8 libras)
32LD450 (32LD450-UA)
32LD452C (32LD452C-UA)
37LD450 (37LD450-UA)
37LD450C (37LD450C-UA)
37LD452C (37LD452C-UA)
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
799,0 mm x 555,0 mm x 207,0 mm
(31,4 pulgadas x 21,8 pulgadas x 8,1 pulgadas)
916,0 mm x 625,0 mm x 261,0 mm
(36,0 pulgadas x 24,6 pulgadas x 10,2 pulgadas)
excluyendo la base
799,0 mm x 506,0 mm x 73,5 mm
(31,4 pulgadas x 19,9 pulgadas x 2,8 pulgadas)
916,0 mm x 575,0 mm x 77,4 mm
(36,0 pulgadas x 22,6 pulgadas x 3,0 pulgadas)
Peso
incluyendo la base
9,1 kg (20,0 libras)
12,5 kg (27,5 libras)
excluyendo la base
8,1 kg (17,8 libras)
10,8 kg (23,8 libras)
47LD450
47LD450C
47LD451C
47LD452C
(42LD450-UA)
(42LD450C-UA)
(42LD451C-UA)
(42LD452C-UA)
(47LD450-UA)
(47LD450C-UA)
(47LD451C-UA)
(47LD452C-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1023,0 mm x 685,0 mm x 261,0 mm
(40,2 pulgadas x 26,9 pulgadas x 10,2 pulgadas)
1136,0 mm x 757,0 mm x 270,0 mm
(44,7 pulgadas x 29,8 pulgadas x 10,6 pulgadas)
excluyendo la base
1023,0 mm x 635,0 mm x 76,6 mm
(40,2 pulgadas x 25,0 pulgadas x 3,0 pulgadas)
1136,0 mm x 698,0 mm x 76,5 mm
(44,7 pulgadas x 27,4 pulgadas x 3,0 pulgadas)
Peso
incluyendo la base
15,1 kg (33,2 libras)
19,5 kg (42,9 libras)
excluyendo la base
13,5 kg (29,7 libras)
17,5 kg (38,5 libras)
Potencia requerida
Sistema de la TV
Cobertura de programas
Impedancia de Antena Externa
Condición
de ambiente
Temp.de operación
Humedad de operación
APÉNDICE
42LD450
42LD450C
42LD451C
42LD452C
MODELOS
ꔛ
42LD420
(42LD420-UA)
AC 100-240V ~ 50/60Hz
NTSC-M, ATSC, 64 & 256 QAM
VHF 2 - 13 UHF 14 - 69 CATV 1 - 135 DTV 2 - 69 CADTV 1 - 135
75 Ω
0 °C - 40 °C (32 °F - 104°F)
Menos de 80%
Temp.para almacenar
-20 °C - 60 °C (-4 °F - 140°F)
Humedad para almacenar
Menos de 85%
Las especificaciones mostradas arriba se pueden cambiar sin previo aviso para la mejora de calidad.
149
APÉNDICE
MODELOS
incluyendo la base
815,0 mm x 585,6 mm x 210,9 mm
(32,0 pulgadas x 23,0 pulgadas x 8,3 pulgadas)
1052,2 mm x 720,1 mm x 270,6 mm
(41,4 pulgadas x 28,3 pulgadas x 10,6 pulgadas)
excluyendo la base
815,0 mm x 529,6 mm x 82,0 mm
(32,0 pulgadas x 20,8 pulgadas x 3,2 pulgadas)
1052,2 mm x 657,3 mm x 90,8 mm
(41,4 pulgadas x 25,8 pulgadas x 3,5 pulgadas)
Peso
incluyendo la base
12,6 kg (27,7 libras)
19,0 kg (41,8 libras)
excluyendo la base
11,4 kg (25,1 libras)
17,2 kg (37,9 libras)
47LD520
(47LD520-UA)
55LD520 (55LD520-UA),
55LD520C (55LD520C-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1 173,4 mm x 791,4 mm x 319,0 mm
(46,1 pulgadas x 31,1 pulgadas x 12,5 pulgadas)
1 357,0 mm x 901,0 mm x 423,0 mm
(53,4 pulgadas x 35,4 pulgadas x 16,6 pulgadas)
excluyendo la base
1 173,4 mm x 723,4 mm x 100,8 mm
(46,1 pulgadas x 28,4 pulgadas x 3,9 pulgadas)
1 357,0 mm x 835,4 mm x 109,6 mm
(53,4 pulgadas x 32,8 pulgadas x 4,3 pulgadas)
Peso
incluyendo la base
23,6 kg (52,0 libras)
36,4 kg (80,2 libras)
excluyendo la base
20,8 kg (45,8 libras)
32,9 kg (72,5 libras)
42LD630
(42LD630-UC)
47LD630
(47LD630-UC)
MODELOS
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1 024,0 mm x 685,0 mm x 261,0 mm
(40,3 pulgadas x 26,9 pulgadas x 10,2 pulgadas)
1 137,0 mm x 758,0 mm x 270,0 mm
(44,7 pulgadas x 29,8 pulgadas x 10,6 pulgadas)
excluyendo la base
1 024,0 mm x 621,0 mm x 76,8 mm
(40,3 pulgadas x 24,4 pulgadas x 3,0 pulgadas)
1 137,0 mm x 685,0 mm x 76,8 mm
(44,7 pulgadas x 26,9 pulgadas x 3,0 pulgadas)
Peso
incluyendo la base
15,5 kg (34,1 libras)
20,3 kg (44,7 libras)
excluyendo la base
13,9 kg (30,6 libras)
18,3 kg (40,3 libras)
APÉNDICE
MODELOS
55LD630
(55LD630-UC)
Dimensiones
(Ancho x
Altura x
Profundidad)
incluyendo la base
1 329,0 mm x 872,0 mm x 330,0 mm
(52,3 pulgadas x 34,3 pulgadas x 12,9 pulgadas)
excluyendo la base
1 329,0 mm x 796,0 mm x 96,5 mm
(52,3 pulgadas x 31,3 pulgadas x 3,7 pulgadas)
Peso
incluyendo la base
33,0 kg (72,7 libras)
excluyendo la base
29,8 kg (65,6 libras)
Potencia requerida
Sistema de la TV
Cobertura de programas
Impedancia de Antena Externa
Condición
de ambiente
150
42LD520
(42LD520-UA)
Dimensiones
(Ancho x
Altura x
Profundidad)
MODELOS
ꔛ
32LD520
(32LD520-UA)
Temp.de operación
Humedad de operación
AC 100-240V ~ 50/60Hz
NTSC-M, ATSC, 64 & 256 QAM
VHF 2 - 13 UHF 14 - 69 CATV 1 - 135 DTV 2 - 69 CADTV 1 - 135
75 Ω
0 °C - 40 °C (32 °F - 104°F)
Menos de 80%
Temp.para almacenar
-20 °C - 60 °C (-4 °F - 140°F)
Humedad para almacenar
Menos de 85%
Las especificaciones mostradas arriba se pueden cambiar sin previo aviso para la mejora de calidad.
CÓDIGOS DE IR
Código Función
Nota
00
CH ꕌ
Botón control Remoto
0C
01
CH ꕍ
Botón control Remoto
AB
02
VOL +
Botón control Remoto
03
(Hexa)
Código
(Hexa)
Función
Nota
POTAL
Botón control Remoto
GUIDE
Botón control Remoto
VOL -
Botón control Remoto
B1
06
>
Botón control Remoto
BA
ꕖ
ꕗ
ꕘ
07
<
Botón control Remoto
D6
TV
B0
Botón control Remoto
08
(Encendido/apagado)
MUTE
Botón control Remoto
0B
INPUT
Botón control Remoto
0F
TV
Botón control Remoto
10-19
Tedas de números 0-9
Botón control Remoto
1A
FLASHBK
Botón control Remoto
1E
FAV/MARK
Botón control Remoto
28
BACK o RETURN Botón control Remoto
30
AV MODE
Botón control Remoto
40
ꕌ
Botón control Remoto
41
ꕍ
Botón control Remoto
43
MENU
Botón control Remoto
44
ENTER
Botón control Remoto
45
Q.MENU
Botón control Remoto
4C
- (Guión)/LIST
Botón control Remoto
5B
EXIT
Botón control Remoto
79
RATIO
Botón control Remoto
7E
SIMPLINK
8F
95
ENERGY SAVING Botón control Remoto
AA
INFO
Botón control Remoto
61 C3
AZUL
Botón control Remoto
63 C2
AMARILLO
Botón control Remoto
71 C0
VERDE
Botón control Remoto
72 C1
ROJO
Botón control Remoto
Botón control Remoto
Botón control Remoto
Código discreto IR
(TV de entrada)
C4
POWER ON
Código discreto IR
(Sólo encendido)
C5
POWER OFF
Código discreto IR
(Sólo apagado)
5A
AV o AV1
Código discreto IR
(AV1 de entrada)
D0
AV2
Código discreto IR
(AV2 de entrada)
BF
COMPONENTE
Código discreto IR
(Componente1 de entrada)
D5
RGB-PC
Código discreto IR
(RGB-PC de entrada)
CE
HDMI1
Código discreto IR
(HDMI1 de entrada)
CC
HDMI2
Código discreto IR
(HDMI2 de entrada)
E9
HDMI3
Código discreto IR
DA
HDMI4
Código discreto IR
Botón control Remoto
ꕙ
ꕚ
8E
Botón control Remoto
APÉNDICE
09
Botón control Remoto
(HDMI3 de entrada)
Botón control Remoto
(HDMI4 de entrada)
76
Ratio 4:3
77
Ratio 16:9
Código discreto IR
(Sólo modo 4:3)
Código discreto IR
(Sólo modo 16:9)
AF
Ratio Zoom
Código discreto IR
(Sólo modo Zoom)
Para 32/37/42/47LD452C
* Esta característica no se encuentra disponible para todos los modelos.
151
APÉNDICE
CONFIGURACIÓN DE DISPOSITIVO EXTERNO DEL CONTROL
El puerto RS-232 permite conectar el conector de entrada RS-232C a un dispositivo de control externo (como una computadora o un sistema de control de A/V) para controlar en forma externa las funciones deltelevisor.
Nota: El RS-232 de esta unidad está diseñado para ser utilizado con hardware y software de control
de RS- 232 de terceros. Las instrucciones que aparecen a continuación se entregan para servir de
ayuda con el software de programación o para probar la funcionalidad del uso de software telenet.
Instalación de RS-232C
DC-IN
/DVI IN
Ej.)
1
(DVI)
2
RS-232C IN
(CONTROL&SERVICE)
OPTICAL
AUDIO IN DIGITAL
RGB/DVI AUDIO OUT
AV IN
VIDEO L(MONO) AUDIO R
RGB IN (PC)
Y
PB
VIDEO
PR
L
AUDIO
COMPONENT IN
R
ANTENNA/
CABLE IN
Comunicación de los
Parametros
Tipo del Conector; Macho D-Sub 9-Pines
APÉNDICE
152
No.
1
2
3
4
5
6
7
8
9
PC
Velocidad de banda : 9 600 b/s (UART)
Longitud de datos : 8 bits
ꔛ Paridad : No se aplica
ꔛ Bit de detención : 1 bit
ꔛ Código de comunicación : Código ASCII
ꔛ Use un cable cruzado (reverso).
Pin Name
ꔛ ꔛ
No conexión
RXD (Recepción de datos)
TXD (Transmisión de datos)
DTR (Lado DTE listo)
GND
DSR (Lado DCE listo)
RTS (Listo para enviar)
CTS (Aprobado para enviar)
No Conexión
!
1
5
6
9
?
! NOTA
►Este producto posee resonancia de comando en el Comando RS-232C.
?
Configuraciones de RS-232C
Configuración de 7-Cables
(Cable de módem NULL hembra-hembra serial )
RXD
TXD
GND
DTR
DSR
RTS
CTS
PC
TV
2
3
5
4
6
7
8
3
2
5
6
4
8
7
D-Sub 9
D-Sub 9
Configuración de 3-Cables
(No estándar)
TXD
RXD
GND
DSR
DTR
CTS
RTS
PC
TV
2
3
5
4
6
7
8
3
2
5
6
4
7
8
D-Sub 9
D-Sub 9
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DTR
DSR
RTS
CTS
Configuración de ID
Use esta función para especificar un número de ID de la unidad.
Refiérase a “Mapeo de datos reales”.
OPCIÓN
ꔂ Mover ꔉ Ingresar
• Lenguaje
• Subtítulo
ꔂ Mover ꔉ Ingresar
• Lenguaje
: Apagado
• Subtítulo
• Indicador de Poder
: Apagado
• Indicador de Poder
• Configuración Inicial
• ID del Televisor
OPCIÓN
:1
• Configuración Inicial
ꔉ
ꔀ
• Configuración de modo: Usar en Casa
• ID del Televisor
:1
◀
1
▶
• Configuración de modo: Usar en Casa
1
Seleccione OPCIÓN..
MENU
2
3
Seleccione ID del Televisor.
ENTER
Seleccione el número deseado de
ID del monitor. Rango de ajuste de
ID del Televisor 1 - 99.
ENTER
4
RETURN
EXIT
o
BACK
Mapeo de datos reales
ꔛ
0
Paso 0
A
Paso 10 (ID del Televisor 10)
F
Paso 15 (ID del Televisor 15)
10
Paso 16 (ID del Televisor 16)
63
Paso 99 (ID del Televisor 99)
64
Paso 100
APÉNDICE
Cerrar
Regresar al menú anterior.
Regresar a la pantalla del televisor.
153
APÉNDICE
Lista de Referencia de los Comandos
COMANDO 1
COMANDO 2
DATO
(Hexadecimal)
01. Alimentación
k
a
00 - 01
02. Selección de
entrada
x
b
► P.155
03. Aspecto de
pantalla
k
c
► P.155
04. Modo Pantalla
k
d
00 - 01
05. Silenciador
de volumen
k
e
00 - 01
06. C
ontrol de
volumen
k
f
00 - 64
07. Contraste
k
g
00 - 64
08. Brillo
k
h
00 - 64
APÉNDICE
09. Color
k
i
00 - 64
10. Tinte
k
j
00 - 64
11. Nitidez
k
k
00 - 64
12. Selección de
OSD
k
l
00 - 01
13. Modo bloqueado de control
remoto
k
m
00 - 01
14. Agudos
k
r
00 - 64
15. Graves
k
s
00 - 64
16. Balance
k
t
00 - 64
17. Temperatura de
Color
x
u
00 - 64
18. Ahorro de
energía
j
q
► P.156
19. Auto
Configuración
j
u
► P.156
21. Agr./Eli. de
canal
m
b
00 - 01
22. Botones
m
c
► P.157
23. Luz de fondo
m
g
00 - 64
20.
Sintonización
de canales
COMANDO1
COMANDO2
m
a
DATO 02
(Hexadecimal)
mayor
bajo
154
DATO 03
(Hexadecimal)
menor
alto
DATO 00
(Hexadecimal)
Programa
físicoalto
DATO 04
(Hexadecimal)
menor
bajo
DATO 01
(Hexadecimal)
Programa
mayor bajo
DATO 05
(Hexadecimal)
atributo
Protocolo de Transmisión /Recepción
Transmissión
[Comando1][Comando2][ ][ID del Televisor][ ][Dato][Cr]
[Comando 1] : Primer comando para controlar la
TV.(j,k,m o x)
[Comando 2] : Segundo comando para controlar la TV.
[ID del Televisor]: Ud. puede ajustar la ID de unidadpara seleccionar el número deseado de ID de la TV
en el menú Especial. Rango de ajuste es de 1 a 99.
Cuando seleccione la ID de unidad ‘0 ’,cada TV
conectada será controlada. ID de unidad está
indicado en decimal (1 - 99)en el menú en
Hexadecimal (0x0 - 0x63) en la transmisión/recibiendo el protocolo.
[DATO] : Para transmitir los datos de comando.
Transmite el dato ‘FF ’a leer estados de
comando [Cr] : Retorno Código ASCII como
‘0x0D’
[ ] : Código ASCII como ‘espacio (0x20)’
* En este modelo, el televisor no enviará el estado
durante el modo apagado.
Reconocimiento de OK
[Comando2][ ][Set ID][ ][OK][Data][x]
La TV transmite ACK (reconocimiento)basando en
este formato cuando recibe un dato normal. En este
momento,si el dato está en el modo de leer, esto
indica el estado de dato actual. Si el dato está en el
modo de escribir, esto regresa los datos de la computadora.
* En este modelo, el televisor no enviará el estado durante el modo
apagado.
* Formato de datos [Comando 2] : Use como comando.
[ID del Televisor] : Use el carácter pequeño, si la ID
definida es 10, enviará ‘0’,’a’
[DATO] : Use el carácter pequeño, si los datos son 0 x
ab, enviará ‘a’, ‘b’.
[OK] : Use el carácter grande
Reconocimiento de NG
[Comando2][ ][ID del Televisor][ ][NG][Dato][x]
La TV transmite ACK (reconocimiento)basando en
este formato cuando recibe un dato anormal de
funciones no-viable o errores de comunicación.
Dato1: Código ilegal.
Dato2: Función no soportada.
Dato3: Esperar más tiempo.
* En este modelo, el televisor no enviará el estado
durante el modo apagado.
* Formato de datos
[Comando 2] : Use como comando.
[ID del Televisor] : Use el carácter pequeño, si la ID
definida es 10, enviará ‘0’,’a’
[DATO] : Use el carácter pequeño, si los datos son
0xab, enviará ‘a’, ‘b’.
[NG] : Use el carácter grande
01. Alimentación (Comando: k a)
05. Silenciador de volumen (Comando: k e)
Para controlar la potencia Encendida/Apagada de la TV.
Para controlar el encendido/apagado del silenciador de
Transmisión [k][a][ ][ID del Televisor][ ][Data][Cr]
Dato 00 : Apagado Dato 01 : Encendido
volumen, También puede ajustar el silenciador utilizando
el botón MUTE en el control remoto.
Reconocimiento [a][ ][ID del Televisor][ ][OK/NG][Dato][x]
Transmisión [k][e][ ][ID del Televisor][ ][Dato][Cr]
* Si otras funciones transmiten datos ‘FF’ basados en
Dato 00: Encendido del silenciador de volumen (Sin volumen)
este formato, el reconocimiento de retroalimentación
Dato 01: Apagado del silenciador de volumen (Con volumen)
de datos, presenta un estado acerca de cada función.
* En este modelo, el televisor enviará la Información después
Reconocimiento [e][ ][ID del Televisor][ ][OK/NG][Dato][x]
06. Control de volumen (Comando: k f)
de la finalización del procesamiento de encendido.
Para ajustar el volumen.
Es posible que exista un retraso entre el comando y la
También puede ajustar el volumen con los botones de
información.
volumen en el control remoto.
02. Selección de entrada (Comando: x b)
Transmisión [k][f][ ][ID del Televisor][ ][Dato][Cr]
Para seleccionar la fuente de entrada para la TV.
Dato Min: 00 - Max: 64 (*transmitir por código hexadecimal)
Transmisión [x][b][ ][ID del Televisor][ ][Dato][Cr]
Véase ‘Mapeo de datos reales’.
Dato 00: DTV (Antena) Dato 01: DTV (Cable)
Reconocimiento [f][ ][ID del Televisor][ ][OK/NG][Dato][x]
Dato 10: Análogo (Antena) Dato 11: Análogo (Cable)
07. Contraste (Comando: k g)
Dato 20: AV1 Dato 21: AV2
Para ajustar el contraste de la pantalla.
Dato 40: Componente 1 Dato 41: Componente 2
También puede ajustar el contraste en el menú Imagen.
Dato 60: RGB-PC Dato 90: HDMI1
Transmisión [k][g][ ][ID del Televisor][ ][Dato][Cr]
Dato 91: HDMI2 Dato 92: HDMI3
Dato Min: 00 - Max: 64 (*transmitir por código hexadecimal)
Dato 93: HDMI4
Véase ‘Mapeo de datos reales’.
Reconocimiento [b][ ][ID del Televisor][ ][OK/NG][Dato][x]
Reconocimiento [g][ ][ID del Televisor][ ][OK/NG][Dato][x]
03. Aspecto de pantalla (Comando: k c)
08. Brillo (Comando: k h)
Para ajustar el formato de la pantalla.
Para ajustar el brillo de la pantalla.
Transmisión [k][c][ ][ID del Televisor][ ][Dato][Cr]
También puede ajustar el brillo en el menú Imagen.
Transmisión [k][h][ ][ID del Televisor][ ][Dato][Cr]
02: 16:9 10: Zoom cine1
Dato Min: 00 - Max: 64 (*transmitir por código hexadecimal)
04: Zoom
Véase ‘Mapeo de datos reales’.
06: Por Programa 1F: Zoom cine16
Reconocimiento [c][ ][ID del Televisor][ ][OK/NG][Dato][x]
04. Modo Pantalla (Comando: k d)
Reconocimiento [h][ ][ID del Televisor][ ][OK/NG][Dato][x]
09. Color (Comando: k i)
Para ajustar el color de pantalla.
Para seleccionar modo de pantalla encendido/apagado.
También puede ajustar el brillo en el menú Imagen.
Transmisión [k][d][ ][ID del Televisor][ ][Dato][Cr]
Transmisión [k][i][ ][ID del Televisor][ ][Dato][Cr]
Dato 00: Modo apagado de pantalla
Dato Min: 00 - Max: 64 (*transmitir por código hexadecimal)
(Imagen encendida) Video-out Mute off
Véase ‘Mapeo de datos reales’.
Dato 01: Modo encendido de pantalla (Imagen apagada)
Reconocimiento [i][ ][ID del Televisor][ ][OK/NG][Dato][x]
Dato 10: Video-out Mute on
APÉNDICE
Dato 01: 4:3 09: Sólo búsqueda
10. Tinte (Comando: k j)
Reconocimiento [d][ ][ID del Televisor][ ][OK/NG][Dato][x]
Para ajustar el tinte de la pantalla.
* Sólo en el caso de que la función Silencio de la salida
Ud. puede ajustar el tinte en el menú Imagen.
de video esté activada, el televisor mostrará la visualización
Transmisión [k][j][ ][ID del Televisor][ ][Dato][Cr]
en pantalla (OSD) Pero en el caso de que la
Dato Rojo : 00 - Verde : 64(*transmitir por código hexadecimal)
función Silencio de la salida de video esté desactivada,
Véase ‘Mapeo de datos reales’.
el televisor no mostrará la visualización en pantalla (OSD).
Reconocimiento [j][ ][ID del Televisor][ ][OK/NG][Dato][x]
155
APÉNDICE
11. Nitidez (Comando: k k)
Para ajustar la nitidez de la pantalla.
Para ajustar la temperatura de color.
También puede ajustar la nitidez en el menú Imagen.
También puede ajustar la temperatura de color en el
Transmisión [k][k][ ][ID del Televisor][ ][Dato][Cr]
Menú Imagen.
Dato Min: 00 - Max: 64 (*transmitir por código hexadecimal)
Transmisión [k][u][ ][ID del Televisor][ ][Dato][Cr]
Véase ‘Mapeo de datos reales’.
Dato 00: Medio 01: Frio 02: Cálido
Reconocimiento [k][ ][ID del Televisor][ ][OK/NG][Dato][x]
12. Selección de OSD (Comando: k l)
Reconocimiento [u][ ][ID del Televisor][ ][OK/NG][Dato][x]
18. Ahorro de energía (Comando: j q)
Para seleccionar OSD (On Screen Display) encendido/apagado.
Control de la función de Ahorro de Energía.
Transmisión [k][l][ ][ID del Televisor][ ][Dato][Cr]
Transmisión [ j ][q][ ][ID del Televisor][ ][Dato][Cr]
Dato 00: Apagado de OSD Dato 01: Encendido de OSD
Dato 00: Ahorro de energía - Apagado
Reconocimiento [l][ ][ID del Televisor][ ][OK/NG][Dato][x]
01: Ahorro de energía - Mínimo
13. Modo de bloqueo de control remoto
02: Ahorro de energía - Medio
(Comando: k m)
03: Ahorro de energía - Máximo
Para bloquear los mandos del panel frontal en el monitor
04: Ahorro de energía - Automático (dependiendo de los modelos)
y en el mando a distancia.
05: Ahorro de energía - Apagado de Pantalla
Transmisión [k][m][ ][ID del Televisor][ ][Dato][Cr]
Reconocimiento [q][ ][ID del Televisor][ ][OK/NG][Dato][x]
Dato 00: Bloquear Apagado, 01: Bloquear Encendido
19. Auto Configuración (Comando: j u)
Reconocimiento [m][ ][ID del Televisor][ ][OK/NG][Dato][x]
Ajustar la posición de la imagen y reducir el temblor de la
* Si ud. no está usando el control remoto y tampoco los
imagen en forma automática. La auto configuración sólo
controles del panel frontal en la unidad, use este
funciona con RGB-PC.
modo. Cuando la potencia principal enciende y apaga,
Transmisión [j][u][ ][ID del Televisor][ ][Dato][Cr]
el bloqueo de control remoto será liberado.
Dato 01: Para configurar
* Si el Bloqueo de teclas está en el modo de espera, el
Reconocimiento [u][ ][ID del Televisor][ ][OK/NG][Dato][x]
televisor no se prenderá mediante el botón de POWER
del control remoto ni del propio televisor.
APÉNDICE
14. Agudos (Comando: k r)
Para ajustar los agudos.
20. Sintonización de canales (Comando: m a)
Para sintonizar los canales en el siguiente número
físico/mayor/menor.
Transmisión [m][a][ ][ID del Televisor][ ][Dato00][ ][Dato01]
También puede ajustar los agudos en el menú audio.
[ ][Dato02][ ][Dato03][ ][Dato04][ ][Dato05][Cr]
Transmisión [k][r][ ][ID del Televisor][ ][Dato][Cr]
Los canales digitales poseen un número de canal Físico,
Dato Min : 00 - Max : 64 (*transmitir por código hexadecimal)
Mayor y Menor. El número Físico es el número de canal digital
Véase ‘Mapeo de datos reales’.
real, el Mayor es el número al cual el canal se debe asociar
Reconocimiento [r][ ][ID del Televisor][ ][OK/NG][Dato][x]
y el Menor es el subcanal. Dado que el sintonizador
15. Graves (Comando: k s)
ATSC automáticamente asocia el canal al número Mayor, el
Para ajustar los graves.
número Físico no se requiere.
También puede ajustar los graves en el menú audio.
Dato 00: Número de canal físico
Transmisión [k][s][ ][ID del Televisor][ ][Dato][Cr]
NTSC aéreo: 02 - 45, NTSC cable: 01, 0E - 7D
Dato Min : 00 - Max : 64 (*transmitir por código hexadecimal)
ATSC aéreo: 01 - 45, ATSC cable: 01 - 87
Véase ‘Mapeo de datos reales’.
Dato 01 & 02: Mayor número de canal
Reconocimiento [s][ ][ID del Televisor][ ][OK/NG][Dato][x]
Dato 01: Bytes altos Dato 02: Bytes bajos
16. Balance (Comando: k t)
Se encuentran disponibles dos bytes para el Mayor y
Para ajustar el balance.
Menor, y normalmente sólo se usa el segundo byte.
También puede ajustar el balance en el menú audio.
Dato 03 & 04: Número de canal menor
Transmisión [k][t][ ][ID del Televisor][ ][Dato][Cr]
No se necesita para NTSC.
Dato Min : 00 - Max : 64 (*transmitir por código hexadecimal)
Véase ‘Mapeo de datos reales’.
156
17. Temperatura de Color (Comando: k u)
Reconocimiento [t][ ][ID del Televisor][ ][OK/NG][Dato][x]
Dato 05: 7
6
5
Imagen
principal/
secundaria
Canal de
dos/una parte
Uso de canal
físico
0 Principal
0 Dos
1 Secundaria
1 Uno
Step
4
Reservado
3
2
1
0
0 Uso
x
0
0
0
0
NTSC Air
1 Sin uso
x
0
0
0
1
NTSC Cable
x
0
0
1
0
ATSC Air
x
0
0
1
1
ATSC Cable_std
x
0
1
0
0
ATSC Cable_hrc
x
0
1
0
1
ATSC Cable_irc
x
0
1
1
0
ATSC cable_auto
x
0
1
1
1
Reservado
x
x
x
x
x
...
x
1
1
1
1
Reservado
En la tabla anterior aparece el código binario que se debe
21. Agr./Eli. de canal (Comando: m b)
convertir a Hexadecimal antes del envío. Por ejemplo: El
Para agregar y eliminar canales.
código binario para sintonizar la subfuente en un canal de
Transmisión [m][b][ ][ID del Televisor][ ][Dato][Cr]
cable NTSC es “1000 0001”, el cual se traduce a “81” en
Dato 00: Borrar programa Dato 01: Memorizar programa
Hex.
Reconocimiento [b][ ][ID del Televisor][ ][OK/NG][Dato][x]
* 7° bit: Para qué fuente desea cambiar el canal.
* 6° bit: Use un canal de dos partes o de una parte. En la
mayoría de los casos use simplemente 0, ya que se ignora
cuando se utiliza NTSC.
* 5° bit: Use 0 con NTSC, ya que sólo puede utilizar el
número de canal físico. Normalmente use 1 para ATSC, ya
físico.
* 4° bit: Ajuste en 0.
* Bits 3-0: Elija el tipo de señal.
* Ejemplos de comando de sintonización:
1. Sintonice en canal de cable análogo (NTSC) 35
Dato 00 = Físico de 35 = 23
Dato 01 & 02 = Sin Mayor = 00 00
Dato 03 & 04 = Sin Menor = 00 00
Dato 05 = 0000 0001 en binario = 01
Total = ma 00 23 00 00 00 00 01
2. Sintonice en el canal local digital (ATSC) 30 - 3
Dato 00 = No se conoce el Físico = 00
Dato 01 & 02 = Mayor es 30 = 00 1E
Dato 03 & 04 = Menor es 3 = 00 03
Dato 05 = 0010 0010 en binario = 22
Total = ma 00 00 00 1E 00 03 22
Para mandar el código de botón remotó IR.
Transmisión [m][c][ ][ID del Televisor][ ][Dato][Cr]
Vea la página 151.
Reconocimiento [c][ ][ID del Televisor][ ][OK/NG][Dato][x]
Cuando el televisor se encuentra en modo de espera, éste
sólo podrá prenderse mediante el botón POWER del control
remoto.
APÉNDICE
que la mayoría de las veces no importa cuál sea el número
22. Botones (Comando: m c)
23. Luz de fondo (Comando: m g)
Para ajustar la luz trasera de la pantalla.
Transmisión [m][g][ ][ID del Televisor][ ][Dato][Cr]
Dato Min:0 - Máx:64(*transmitir por código hexadecimal)
Véase ‘Mapeo de datos reales’.
Reconocimiento [g][ ][ID del Televisor][ ][OK/NG][Dato][x]
157
APÉNDICE
AVISO SOBRE SOFTWARE DE CÓDIGO ABIERTO
Los siguientes ejecutables GPL y bibliotecas LGPL, MPL utilizados en este producto están sujetos a contratos de licencia GPL2.0/LGPL2.1/MPL1.1:
GPL EXECUTABLES:
Linux kernel 2.6, busybox, e2fsprogs, gdbserver, jfsutils, mtd-utils, procps, u-boot, udhcpc
LGPL LIBRARIES:
cairo, directFB, gettext, glib, glibc, iconv, pixman
MPL LIBRARIES:
Nanox
LG Electronics le ofrece un código fuente en CD-ROM por un precio que cubre el costo de realizar dicha
distribución, tal como el costo del soporte, el envío y el manejo si envía una petición por e-mail a LG
Electronics: [email protected]
Esta oferta es válida por un periodo de tres (3) años a partir de la fecha de distribución de este producto por
parte de LG Electronics.
Este producto incluye software de fuente abierta
APÉNDICE
► expat:
- copyright © 1998, 1999, 2000 Thai Open Source Software Center Ltd y Clark Cooper
- copyright © 2001, 2002, 2003, 2004, 2005, 2006 Expat maintainers.
► freetype: copyright © 2003 The FreeType Project (www.freetype.org).
► ICU: copyright © 1995-2008 International Business Machines Corporation y otros
► libcurl: copyright © 1996 - 2008, Daniel Stenberg.
►libjpeg: Este software está basado, en parte, en el trabajo del Independent JPEG Group copyright © 1991
– 1998, Thomas G. Lane.
► libmng: copyright © 2000-2007 Gerard Juyn, Glenn Randers-Pehrson
► libpng: copyright © 1998-2008 Glenn Randers-Pehrson
► md5: copyright © 1991-2, RSA Data Security, Inc
► md5 checksum : copyright © 1999, 2000, 2002 Aladdin Enterprises
► ncurses: copyright © 1998 Free Software Foundation, Inc.
► openSSL:
- software criptográfico escrito por Eric Young.
- software escrito por Hudson.
- software desarrollado por la OpenSSL Project para su uso en el OpenSSL Toolkit. (http://www.openssl.org)
► strace :
- copyright © 1991, 1992 Paul Kranenburg.
- copyright © 1993 Branko Lankester.
- copyright © 1993 Ulrich Pegelow.
- copyright © 1995, 1996 Michael Elizabeth Chastain.
- copyright © 1993, 1994, 1995, 1996 Rick Sladkey.
- copyright © 1998-2003 Wichert Akkerman.
- copyright © 2002-2008 Roland McGrath.
- copyright © 2003-2008 Dmitry V. Levin.
- copyright © 2007-2008 Jan Kratochvil.
► tinyxml: copyright © 2000-2006 Lee Thomason
► xyssl: Copyright (C) 2009 Paul Bakker
► zlib: copyright © 1995-2005 Jean-loup Gailly y Mark Adler
Reservados todos los derechos.
Por este documento se concede permiso, gratuito, a cualquier persona a obtener una copia de este software
y los archivos de documentación asociados (el "Software"), para manipular el software sin restricciones,
incluyendo, pero no limitándose al derecho de utilización, copia, modificación, fusionar, publicar, distribuir,
conceder licencias o vender copias del Software y a permitir a estas personas que reciben el Software a hacerlo, sometiéndose a las siguientes condiciones:
EL SOFTWARE SE SUMINISTRA "TAL CUAL", SIN NINGÚN TIPO DE GARANTÍA, EXPRESA O IMPLÍCITA,
INCLUYENDO PERO NO LIMITADO A LAS GARANTÍAS DE COMERCIALIZACIÓN, IDONEIDAD PARA UN
PROPÓSITO PARTICULAR Y NO INFRACCIÓN. EN NINGÚN CASO, LOS TITULARES DE DERECHOS DE
AUTOR O AUTORES SERÁN RESPONSABLES DE NINGUNA RECLAMACIÓN, DAÑO U OTRAS
RESPONSABILIDADES, YA SEA EN UNA ACCIÓN DE CONTRATO, AGRAVIO O CUALQUIER OTRA FORMA,
QUE SURJAN DE, DE O EN CONEXION CON EL SOFTWARE O DEL USO O DE OTROS TRATOS EN EL
SOFTWARE.
158
OWNER’S MANUAL
LED LCD TV / LCD TV
Please read this manual carefully before operating
your set and retain it for future reference.
The model and serial number of the TV is located
on the back and/or one side of the TV.
Record it below should you ever need service.
LED LCD TV MODELS
19LE5300
32LE5300
22LE5300
37LE5300
26LE5300
42LE5300
22LE5500
47LE5300
26LE5500
55LE5300
42LE7300
47LE7300
55LE7300
42LE530C
47LE530C
55LE530C
LCD TV MODELS
32LD420
32LD520
42LD420
42LD520
47LD420
47LD520
32LD450
55LD520
37LD450
42LD630
42LD450
47LD630
47LD450
55LD630
37LD450C
42LD450C
47LD450C
55LD520C
42LD451C
47LD451C
32LD452C
37LD452C
42LD452C
47LD452C
MODEL
SERIAL
P/NO : SAC34134204 (1012-REV11)
www.lg.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
