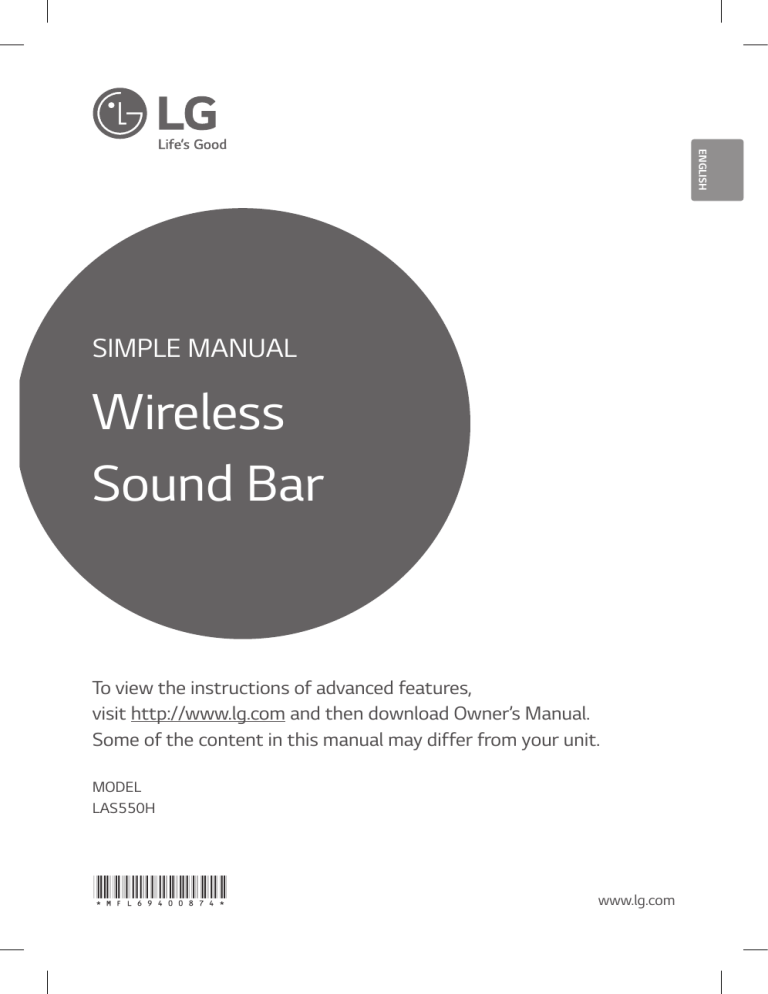

ENGLISH
SIMPLE MANUAL
Wireless
Sound Bar
To view the instructions of advanced features,
visit http://www.lg.com and then download Owner’s Manual.
Some of the content in this manual may differ from your unit.
MODEL
LAS550H
*MFL69400874*
www.lg.com
Front Panel
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Power On /Off
· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Selects Function
· · · · · · · · · · · · · · · · · · · · · · · · · · · · Adjusts Volume
Rear Panel
HDMI IN · · · · · · · · · · · · · · · · · · · · · · Connect to a device
HDMI OUT (TV ARC) · · · · · · · · · · · · · · Connect to a TV
USB port · · · · · · · · · · · · · · · · · Connect to a USB device
PORTABLE IN · · · · · · · · · Connect to a Portable device
OPTICAL IN · · · · · · · · · · · Connect to an Optical device
1
Subwoofer Connection
Place the wireless subwoofer near the sound bar and
follow steps below.
a Connect the power cord of wireless
subwoofer to the outlet.
b Turn on the sound bar :
The sound bar and wireless subwoofer will be
automatically connected. A yellow-green LED
on the wireless subwoofer will light on.
2
TV Connection
Connect with the Sound Bar and TV using
Optical ( ) or HDMI ARC ( ).
Optical Connection
a Connect the sound bar to the TV using
Optical cable.
b Set up [External Speaker (Optical)] on
your TV setting menu.
TV
If no sound is heard from the wireless subwoofer,
please follow as below.
i.Adjust volume level of sound bar to minimum.
"VOL MIN" appears on display window.
ii. Press and hold (Mute) button on the remote
control about 3 seconds. "WL RESET" appears
on display window and red LED on the sound bar
blinks.
iii. Press and hold PAIRING on the back of wireless
subwoofer for more than 5 seconds using point
of a pen.
iv. Disconnect the power cord of the sound bar and
the wireless subwoofer. Connect them again.
HDMI(ARC) Connection
a Connect the sound bar to the TV using
HDMI cable.
b Set up [External Speaker (HDMI ARC)] on
your TV setting menu.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
Controller App
LG Sound Sync (Wireless)
TV
Download the Music Flow Bluetooth App to your
device.
For more information, download the online owner’s
manual. http://www.lg.com
Additional Information
Specification
Power
requirements
Remote control
Refer to the main label.
Refer to the main label.
Power
consumption
Networked standby : 2.5 W
(If all network ports are
activated.)
Dimensions
(W x H x D)
Net Weight
Bus Power Supply
(USB)
Amplifier (Total
RMS Output
power)
Approx.
890 mm x 51 mm x 85 mm
Approx. 2.8 kg
5 V 0 500 mA
320 W
Design and specifications are subject to change without
notice.
:
:
:
:
Turns down the volume at night.
Adjusts the volume level appropriately.
Synchronizes the audio and video.
Automatically turns on by an input source.
How to disconnect the wireless network
connection or the wireless device
Set up the AUTO POWER ON/OFF function to off and
turn off the unit.
Replacement of battery
ESPAÑOL
MANUAL DE USUARIO
Barra de
sonido
inalámbrica
Para ver las instrucciones de las características avanzadas, visite
http://www.lg.com y descargue el Manual del propietario.
Parte del contenido de este manual puede no aplicar a su unidad.
MODELO
LAS550H
*MFL69400874*
www.lg.com
Panel frontal
· · · · · · · · · · · · · · · · · · · · · · · · · · Encendido / Apagado
· · · · · · · · · · · · · · · · · · · · · · · · · · · Selecciona la Función
· · · · · · · · · · · · · · · · · · · · · · · · · · Ajusta el volumen
1
Conexión del Subwoofer
Coloque el subwoofer inalámbrico cerca de la barra
de sonido y siga los pasos siguientes.
a Conecte el cable de alimentación del subwoofer
inalámbrico a la salida.
b Encienda la barra de sonido:
La barra de sonido y el subwoofer inalámbrico estarán
automáticamente conectados. Un LED amarillo-verde
se encenderá en el subwoofer inalámbrico.
Panel trasero
HDMI IN · · · · · · · · · · · · · · · · · Conectar a un dispositivo
HDMI OUT (TV ARC) · · · · · · · · · · · · Conectar a una TV
Puerto USB · · · · · · · · · Conectar a un dispositivo USB
PORTABLE IN · · · · · Conectar a un dispositivo Portátil
OPTICAL IN · · · · · · · ·Conectar a un dispositivo Óptico
2
Conexión del TV
Conecte el dispositivo a la Barra de sonido y a la TV
utilizando Óptico ( ) o HDMI ARC ( ).
Conexión Óptica
a Conecte el dispositivo a la Barra de sonido y a la
TV utilizando un cable Óptico.
b Establezca [Altavoz Externo (Óptico)] en el menú
de ajuste de su TV.
TV
Si no escucha ningún sonido desde el subwoofer
inalámbrico, por favor proceda como sigue.
i.Ajuste el nivel del volumen de la barra de sonido al
mínimo. En la pantalla aparecerá “VOL MIN”.
ii. Mantenga pulsado el botón (Mute) del mando a
distancia durante unos 3 segundos. En la pantalla
aparecerá "WL RESET" y en la barra de sonido
parpadeará un LED rojo.
iii.
Mantenga pulsado PAIRING en la parte trasera del
subwoofer inalámbrico durante más de 5 segundos
utilizando la punta de un bolígrafo.
iv.
Desconecte el cable de alimentación de la barra de sonido
y del subwoofer inalámbrico. Conéctelos de nuevo.
Conexión HDMI(ARC)
a Conecte la barra de sonido y a la TV utilizando un
cable HDMI.
b Establezca [Altavoz Externo (HDMI ARC)] en el
menú de ajuste de su TV.
͹͵;ͺ͑ͺͿ
͙Ͳ΃ʹ͚
TV
͹͵;ͺ͑΀Ά΅
͙΅·͑Ͳ΃ʹ͚
Aplicación de control
LG Sound Sync (inalámbrico)
TV
Descargue la Aplicación Music Flow Bluetooth en
su dispositivo.
Para obtener más información, descargue el manual del
propietario. http://www.lg.com
Información adicional
Especificación
Requisitos de
alimentación
Mando a distancia
Consulte la etiqueta principal
del aparato.
Consulte la etiqueta principal
del aparato.
Consumo
de energía
Modo de espera conectado a la
red: 2,5 W
(Si están activados todos los
puertos de red.)
Dimensiones
(L x A x F)
Peso neto
Suministro de
Alimentación de
Bus (USB)
Amplificador
(potencia de
salida RMS total)
Aprox.
890 mm x 51 mm x 85 mm
Aprox. 2,8 kg
5 V 0 500 mA
320 W
El diseño y las especificaciones están sujetos a cambios
sin previo aviso.
:
:
:
:
Disminuya el volumen durante la noche.
Ajusta el nivel de volumen al nivel apropiado.
Sincroniza audio y video
Se enciende automáticamente a través de una
fuente de entrada.
Modo de desconexión de la conexión de
red inalámbrica o el dispositivo inalámbrico
Ponga la función ENCENDIDO/APAGADO AUTOMÁTICO
en apagado y apague la unidad.
Reemplazo de batería
