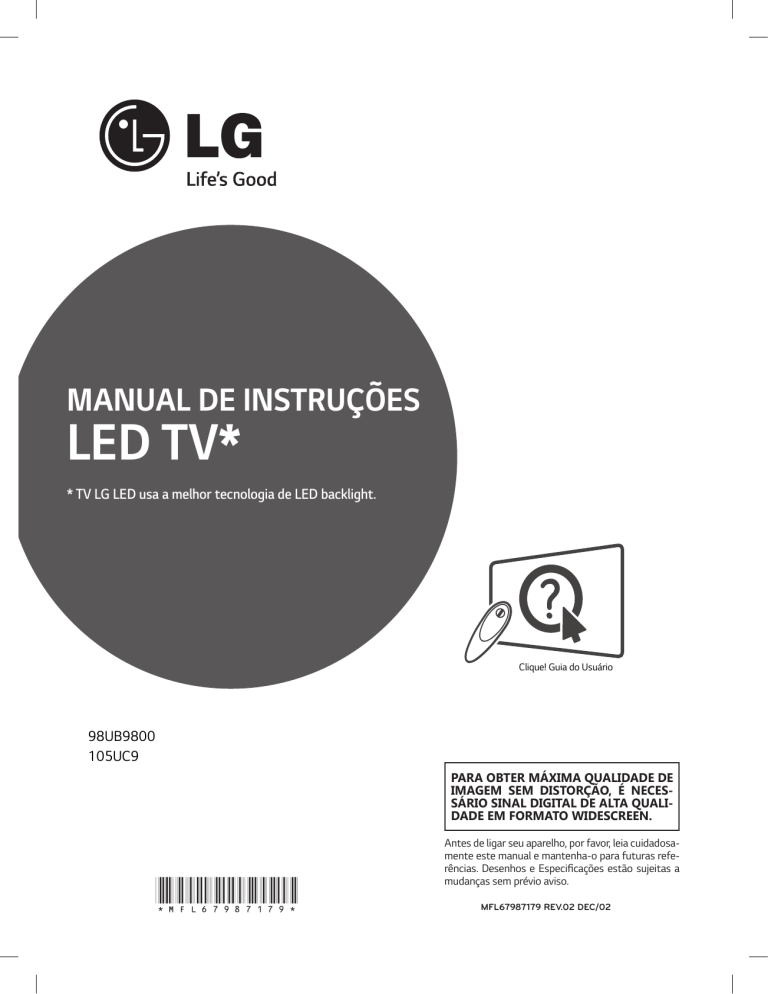

MANUAL DE INSTRUÇÕES
LED TV*
* TV LG LED usa a melhor tecnologia de LED backlight.
Clique! Guia do Usuário
98UB9800
105UC9
Para obter máxima qualidade de
imagem sem distorção, é necessário sinal digital de alta qualidade em formato widescreen.
*MFL67987179*
Antes de ligar seu aparelho, por favor, leia cuidadosamente este manual e mantenha-o para futuras referências. Desenhos e Especificações estão sujeitas a
mudanças sem prévio aviso.
MFL67987179 REV.02 DEC/02
2 | Instruções de Segurança
Instruções de Segurança
Para sua maior segurança preste atenção a todos os avisos, leia e siga todas essas instruções e mantenha-as para futuras consultas.
Símbolos gráficos:
CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A TAMPA TRASEIRA. NÃO INSIRA OBJETOS DENTRO DO APARELHO. NÃO EXISTEM PEÇAS PARA
AJUSTE PELO USUÁRIO. ENCAMINHE-O AO SERVIÇO TÉCNICO AUTORIZADO.
◎◎Não use o aparelho próximo à água. Limpe somente com
pano seco.
1
2
◎◎
: Indica a presença de alta voltagem no interior do
aparelho e que qualquer contato com partes internas
deste produto é perigoso.
◎◎
: Alerta o usuário quanto a existência de instruções
importantes no manual que acompanha o produto referente a operação e manutenção.
◎◎Para transportar seu aparelho use somente carrinhos, su-
portes, tripés, braçadeiras ou mesas que suportem o peso
do produto especificado no manual. Quando for efetuar
qualquer movimentação faça-a com todo cuidado para evitar ferimentos e possíveis quedas do aparelho.
◎◎Não obstrua as aberturas de ventilação. Instale de acordo
com as instruções descritas neste manual de instruções.
◎◎CUIDADOS referentes ao cabo de alimentação: reco-
◎◎Não instale próximo a fontes de calor tais como aquece-
dores, medidores de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
◎◎Proteja o cabo de alimentação de ser pisado ou puxado,
principalmente nos plugues, nas entradas e nos pontos de
saída do aparelho.
menda-se que o aparelho seja conectado a uma tomada
própria, ou seja, uma tomada única por aparelho, sem “benjamins” ou “réguas”.
Não conecte muitos aparelhos a uma mesma tomada, pois
isso pode causar curto-circuito ou fogo.
Não sobrecarregue tomadas. Tomadas sobrecarregadas,
danificadas, frouxas, com extensões de fios, fios descascados ou com isolamento comprometido podem ser perigosos. Qualquer uma dessas condições pode causar choque ou fogo. Verifique, periodicamente, os cabos do seu
equipamento; se a sua aparência indicar desgaste ou dano,
desligue o equipamento e substitua o cabo por um original
através do serviço autorizado. Proteja o fio de alimentação
de qualquer abuso físico ou mecânico, tais como ser pisado, esmagado, torcido, preso em uma porta fechada, ou no
meio do caminho. Dê atenção especial aos plugues, tomadas e de onde o fio sai do aparelho.
Não mova a TV com o fio na tomada. Não use cabo de força
danificado ou desgastado. Não desligue da tomada pelo fio
e sim pelo plugue.
◎◎Só use acessórios originais especificados neste manual.
◎◎Desligue o aparelho da tomada durante tempestades de
raios ou quando não for usado por um longo período de
tempo.
Instruções de Segurança | 3
Disjuntor
Fonte de Alimentação
◎◎Já que a TV é ligada diretamente na tomada, o acionamento
◎◎Faça consertos somente com pessoal qualificado. O conser-
to é necessário quando o aparelho for danificado de alguma
forma, como fio de alimentação ou plugue quebrado, líquidos ou objetos tenham caído dentro do aparelho, o aparelho tenha sido exposto à chuva ou umidade, não funcione
normalmente ou tenha sido derrubado.
◎◎Nunca toque no aparelho ou na antena durante tempes-
tades.
◎◎Não deixe nada bater ou cair dentro do aparelho, e não bata
na tela com nenhum objeto.
◎◎ATENÇÃO: para diminuir o risco de choque ou fogo, não
exponha este produto a chuva, umidade ou outros líquidos.
Não toque na TV com as mãos molhadas. Não instale este
produto próximo a itens inflamáveis como gasolina, velas e
não exponha a TV diretamente ao ar-condicionado.
◎◎Não exponha o produto a gotejamentos ou espirros d’água,
objetos cheios de água como vasos ou taças por cima do
aparelho (ex: em prateleiras acima do aparelho).
◎◎Assegure-se de conectar o pino terra do plugue à tomadas
com sistema de aterramento.
◎◎O cabo de força fornecido com o aparelho está de acordo
com a norma da ABNT NBR 14.136 e para sua maior segurança, instale tomadas aterradas que estejam de acordo
com a norma da ABNT NBR 5410.
◎◎Se os métodos de aterramento não forem possíveis, contrate um eletricista para instalar um disjuntor separado.
NÃO tente aterrar o produto conectando-o a fios de telefone, para-raios ou canos de gás.
do botão (POWER) não a desligará, ele apenas inicia o
modo de espera (standby). Para desligar definitivamente o
aparelho, remova o plugue da tomada.
◎◎DESCONECTANDO O PLUGUE: Em caso de problema
elétrico, este plugue é essencial para o desligamento do
aparelho. Ligue a TV à tomadas em que o plugue possa ser
manuseado facilmente.
◎◎Não utilize equipamentos elétricos de alta tensão próximos
da TV (por exemplo, armadilhas contra insetos). Isso pode
resultar em problemas de funcionamento do produto.
◎◎LIMPEZA: Quando limpar, desligue da tomada e esfregue
suavemente com um pano macio para evitar arranhões.
Não borrife água ou outros líquidos diretamente na TV
já que pode ocorrer choques. Não use produtos químicos
como álcool ou outros abrasivos.
◎◎MOVENDO: antes de mover, desligue o aparelho e desconecte todos os cabos de conexão. Não tente efetuar a movimentação do aparelho sozinho. Evite acidentes e prejuízos
desnecessários.
◎◎Antes de mover o aparelho sem a base, instale imediatamente a TAMPA DE PROTEÇÃO fornecida (alguns modelos).
◎◎VENTILAÇÃO: instale a TV em um local com boa ventilação. Não a instale em um local apertado, como uma estante
de livros. Não cubra o produto com panos ou outros produtos, por exemplo, plásticos, enquanto ligado. Não instale em
lugares excessivamente empoeirados.
◎◎Tome cuidado para não tocar as aberturas de ventilação.
Quando estiver usando a TV por um longo período, as aberturas podem estar quentes.
◎◎Defeito de Pixel: As TVs de Plasma ou LCD são produtos de alta tecnologia, com resolução de 2 a 6 milhões
de pixels. Muito raramente existirão pontos finos na tela
enquanto estiver vendo TV, estes pontos são pixels desativados e não afetam o desempenho do produto.
◎◎Ruídos gerados na TV
Estalo ou estalido: este tipo de ruído ocorre quando estiver vendo ou ligar a TV. Ele acontece por causa da contração
térmica do plástico devido a temperatura e umidade. Este
ruído é comum em aparelhos onde a deformação térmica é
necessária.
Zumbido ou zunido no painel: ruído de baixo nível gerado
em circuitos elétricos que fornece grande quantidade de
corrente para alimentar o aparelho.
◎◎Instalação na Parede: a instalação deve ser realizada
por técnicos especializados. Não instale a TV sozinho, isso
pode provocar sérias lesões.
LG TV | Manual de Instruções
4 | Instruções de Segurança
✓✓ Ao movimentar evite:
Usar as ex- Aplicar tensão excessiva
tremidades nas bordas laterais do
da TV.
aparelho.
Antes de mover ou substituir o aparelho de posição contate
o serviço técnico especializado.
Tocar na
tela.
✓✓ Ao movimentar aplique:
Tensão necessária para efetuar o transporte do
aparelho, não é necessário apertar as bordas ou
tocar na tela.
Manutenção
Aumente a vida útil do aparelho, limpe-o regularmente!
Não instale o produto sem luvas. Dê preferência para luvas
antiestática.
Nota:
◎◎Antes de iniciar a limpeza do equipamento desligue-o da
tomada.
Limpando a tela, gabinete, base e cabo de
força
◎◎Para remover sujeira ou poeira limpe a superfície com um
pano seco, limpo e macio.
◎◎Para remover sujeira maiores, limpe a superfície com um
◎◎Não aperte com força o painel com as mãos ou com um
objeto afiado como prego, lápis, caneta e não arranhe a superfície.
pano macio umedecido em água limpa ou detergente suave,
em seguida use imediatamente um pano seco para finalizar
a limpeza.
◎◎Regularmente remova a poeira ou sujeira acumulada no
cabo de força.
Evitando Imagens Estáticas
◎◎Quando uma imagem fixa (por exemplo, logotipos, menus
◎◎Se você sentir cheiro de fumaça ou outros odores vindos
da TV, ou escutar sons estranhos, desligue-a da tomada e
entre em contato com serviço técnico autorizado.
◎◎Afaste o produto da luz direta do sol. O produto pode ser
danificado.
Antes de mover o aparelho
Antes de efetuar a movimentação do seu aparelho lembre-se
que danos causados por queda, transporte não autorizado e
ou acidentes não são cobertos pela garantia.
◎◎Não tente movimentar a TV sozinho, pois o aparelho pode
cair causando ferimentos e prejuízos desnecessários.
◎◎Independente do tamanho e peso do aparelho, efetue o
transporte sempre com a ajuda de outra pessoa e siga as
instruções descritas nas imagens abaixo.
de jogos, filmes e monitor de computador) for exibido na TV
por um período prolongado, esta imagem pode ficar permanentemente impressa na tela. Esse fenômeno é conhecido
como “imagens estáticas.” Este fenômeno não é coberto
pela garantia do fabricante.
◎◎Este fenômeno pode ocorrer também em áreas “letterbox”
de sua TV ao usar o formato 4:3. Evite usar este formato
em períodos prolongados.
◎◎Para evitar este fenômeno, evite exibir imagens estáticas
na tela da TV por um período prolongado (2 horas ou mais
em LCD TV, 1 hora ou mais em Plasma TV).
Nota - Software Livre
Para obter o código-fonte das licenças GPL, LGPL, MPL e outras licenças de código aberto contidas neste produto, visite
http://opensource.lge.com.
Instruções de Segurança / Índice | 5
Além do código-fonte, todos os termos de licença que se refere a isenções de garantia e avisos de direitos autorais estão
disponíveis para download.
A LG Electronics fornece o código-fonte aberto em CD-ROM*,
os pedidos deverão ser efetuados via e-mail - [email protected]
lge.com. Esta oferta é válida por 3 (três) anos a partir da data
de compra do produto.
* Taxas com custos de envio são de responsabilidade do solicitante.
Aviso importante
Para estabelecer um nível de áudio seguro, recomendamos
ajustar o volume a um nível baixo e em seguida aumentar lentamente o som até poder ouvi-lo confortavelmente e sem distorções.
Também recomendamos evitar a exposição prolongada a ruídos muito altos.
Para referência, listamos abaixo alguns exemplos, com as respectivas intensidades sonoras em decibéis.
Evite o uso prolongado do aparelho com volume superior a 85
decibéis pois isto poderá prejudicar a sua audição.
Índice
INSTRUÇÕES DE SEGURANÇA.......................................... 2
INICIANDO.......................................................................... 7
CONECTANDO . ................................................................ 12
Conexão de Antena............................................................................. 12
Conexão HDMI....................................................................................... 12
Conexão DVI via HDMI....................................................................... 13
Conexão MHL......................................................................................... 13
Conexão Fones de Ouvido................................................................ 13
Nível de Decibéis
Exemplos
Conexão Component IN.................................................................... 14
30
Biblioteca silenciosa, sussurros leves.
40
Sala de estar, refrigerador, quarto longe do trânsito.
50
Trânsito leve, conversação normal, escritório silencioso.
Conexão AV IN........................................................................................ 14
60
Ar condicionado a uma distância de 6 m, máquina de
costura.
Conectando a um PC.......................................................................... 14
70
Aspirador de pó, secador de cabelo, restaurante ruidoso.
80
Tráfego médio de cidade, coletor de lixo, alarme de
despertador a uma distância de 60 cm.
Conexão ÁUDIO DIGITAL.................................................................. 15
OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO
DE EXPOSIÇÃO CONSTANTE
Conexão USB.......................................................................................... 15
Metrô, motocicleta, tráfego de caminhão, cortador de
grama.
Conexão de REDE (LAN).................................................................. 15
90
100 Caminhão de lixo, serra elétrica, furadeira pneumática.
de banda de rock em frente às caixas acústicas,
120 Show
trovão.
140 Tiro de arma de fogo, avião a jato.
180 Lançamento de foguete.
Informação cedida pela Deafness Research Foundation, por cortesia.
Licenças
Seu aparelho é licenciado com os logotipos abaixo:
CONTROLE SMART MAGIC.............................................. 16
Controle Smart Magic (Funções)......................................... 16
Registrando o Smart Magic.................................................... 17
VER TV & GUIA DO USUÁRIO........................................... 17
Ligar a TV (primeira vez)........................................................... 17
Guia do Usuário............................................................................. 17
suporte........................................................................... 18
* Para mais informações sobre licenças, visite www.lge.com.br.
CERTIFICADO DE GARANTIA........................................... 20
LG TV | Manual de Instruções
6 | Instruções de Segurança
TV 3D (somente modelos 3D)
Aviso
Tempo de Visualização
◎◎Efetue intervalos regulares de 5 a 15 minutos para cada
hora de conteúdo 3D assistido.
Fotossensibilidade e doenças crônicas
◎◎Algumas pessoas podem ter convulsões ou outros sinto-
mas anormais quando expostos a luzes intermitentes próprias do conteúdo 3D.
◎◎Os seguintes grupos de pessoas devem evitar assistir conteúdo 3D: mulheres grávidas, idosos, pessoas com problema cardíaco, que tenham problemas de sonolência ou que
façam uso de bebida alcoólica antes e durante a reprodução
de um conteúdo 3D.
◎◎Conteúdos 3D não são recomendados para pessoas com alguma deficiência visual, os mesmos podem causar imagens
fantasmas ou desconforto durante sua visualização.
◎◎Pessoas com estrabismo (vesgo), ambliopia (visão fraca)
ou astigmatismo, podem experimentar falha na detecção
de profundidade e consequente fadiga visual mais rapidamente se comparada à pessoas que não possuem estas
deficiências.
◎◎Para pessoas com problemas de visão, consulte um especialista e somente depois das correções efetuadas volte a
assistir os conteúdos 3D.
Interrupção de visualização de conteúdos 3D
Sintomas que necessitam a interrupção da visualização de
conteúdos 3D
◎◎Não assistir conteúdos 3D quando você sentir fadiga por
falta de sono, excesso de trabalho ou intoxicação.
◎◎Caso sinta estes sintomas, parar de usar / assistir o conteúdo 3D e descanse o suficiente até o sintoma desaparecer.
✓✓ Consulte o seu médico quando os sintomas persistirem.
Os sintomas podem incluir dor de cabeça, dor no globo
ocular, tonturas, náuseas, palpitações, manchas, desconforto, imagem dupla, inconveniência visual ou fadiga.
Cuidados
Ambiente de Visualização
◎◎Distância recomendada
✓✓ Esteja distante da tela a pelo menos duas vezes o com-
primento do diagonal visual da TV (Ex. Diagonal: 107 ↔
Distância: 214).
Posição de Visualização
◎◎O centro da tela da TV deve estar apontada na altura dos
olhos.
Idade recomendada
Bebês / Crianças
◎◎Evite que crianças com idade inferior a 6 anos assistam
conteúdos em 3D.
◎◎Para crianças menores de 10 anos, devido seu desenvolvi-
mento visual, elas percebem o conteúdo 3D com mais profundidade se comparada a um adulto. Por este motivo recomendamos acompanhamento especial, pois elas podem
tentar pular ou tocar na tela.
Adolescentes
◎◎Recomendamos aos adolescentes e jovens menores de 19
anos, que não assistam conteúdo 3D por longos períodos.
3° Idade (Idosos)
◎◎Nesta faixa etária a percepção pode ser reduzida. Evite
sentar muito próximo da TV, mantenha a distância mínima
recomendada.
Cuidados com os óculos 3D
◎◎Use somente óculos 3D LG. Caso contrário, os vídeos 3D
não poderão ser exibidos corretamente.
◎◎Os óculos 3D não são corretivos, escuros ou de proteção.
Jamais utilize-os para esta finalidade. Evite danos a sua visão!
◎◎Não utilize óculos 3D modificados. Os mesmos podem causar cansaço visual ou distorção da imagem.
◎◎Não guarde seus óculos 3D em temperaturas extremamente altas ou baixas para não ocasionar deformação.
◎◎Note que, por serem muito sensíveis, as lentes do óculos 3D
podem ser facilmente riscadas. Para efetuar corretamente
a limpeza use um pano macio e livre de qualquer impureza.
Iniciando | 7
Prezado Consumidor,
Parabéns e bem-vindo à Família LG, você está levando para
sua casa um produto de alta tecnologia e de fácil operação.
Usufrua de todos os recursos lendo atentamente este manual e seguindo as orientações aqui descritas. Se ainda surgirem
dúvidas fale conosco. O nosso número de atendimento está na
última capa deste manual.
Meio Ambiente
Somos uma empresa preocupada com o meio ambiente. O
nosso compromisso é promover o aprimoramento contínuo,
procurando desenvolver produtos com o máximo de materiais
recicláveis. A sua consciência ambiental também é importante,
destine esses materiais de forma adequada. Siga as dicas abaixo e colabore com o meio ambiente:
1. Manuais e Embalagens:
Os materiais utilizados nas embalagens (manuais, caixas de
papelão, plásticos, sacos e calços de EPS - isopor) dos produtos LG são 100% recicláveis. Procure fazer esse descarte preferencialmente destinados a recicladores especializados.
2. Pilhas e Baterias:
Não incinere, não tente abrir e não jogue no lixo
comum. Preserve o meio ambiente e sua saúde.
Após uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou rede de
assistência técnica autorizada (Conama n° 401
de 11/2008).
Óculos 3D (a quantidade pode variar de acordo
com o modelo)
Cabo HDMI
Cabo RCA P2 (AV)
Cabo RCA P2 (Componente)
Organizador de Cabos - alguns modelos
Tampa para porta AV / Parafuso - 98UB9800
Tipo: M3 / Tamanho: 8 mm
Tampa para porta AV - 105UC9
Conjunto Base - 98UB9800
Para montar, consulte a seção
Desembalando - 98UB9800
Chave (para fixação de parafuso)
01
01
01
02
01
01
01
01
Desembalando
Montar a BASE na TV
As instruções a seguir lhe auxiliarão na montagem do aparelho
seja em uma mesa ou parede.
Fixar Conjunto Base 98UB9800
1. Tenha em mãos o conjunto base e os Parafusos de fixação.
Efetue a montagem conforme figuras a seguir.
CUIDADO
◎ Ao fixar a mesa para o aparelho de TV, colocar a tela
3. Produto:
No fim de sua vida útil destine corretamente materiais perigosos de nossos produtos (painéis, cinescópios, compressores,
etc.), encaminhando-os às companhias especializadas em reciclagem. Não queime e nem jogue em lixo doméstico.
Acessórios
Ao desembalar certifique-se de que os acessórios descritos
nesta seção acompanham o produto. Caso haja ausência de
qualquer item, por favor contate o seu revendedor.
voltada para baixo sobre uma mesa acolchoada ou superfície plana para proteger a tela de arranhões.
◎ Certifique-se de que os parafusos estejam inseridos
corretamente e fixados firmemente. (Caso eles não estejam, a TV poderá inclinar-se após a instalação.).
◎ Não aperte os parafusos com força excessiva, caso contrário podem ser tornar desgastados e ficar soltos.
1
Notas:
Chave
◎ Os acessórios fornecidos são partes integrantes do produ-
to e não podem ser vendidos separadamente.
◎ Use somente os acessórios fornecidos com o produto, evite
acidentes ou danos ao aparelho. Para adquirir outros acessórios consulte o revendedor autorizado LG.
◎ Use somente os itens fornecidos com o aparelho.
◎ Quaisquer danos ou lesões causados por itens não autorizados não são cobertos pela garantia.
◎ Alguns modelos parecem ter uma fina película na tela. Na
verdade, é uma parte da tela, não remova-a.
1
2
1
Itens comuns
Item
Manual de Instruções
Cabo de Força (Padrão ABNT) - alguns modelos
Controle Remoto Smart Magic
Pilhas (AA) - Controle Smart Magic
Presilha de Cabos - alguns modelos
Quantidade
01
01
01
02
01
2
Molde
LG TV | Manual de Instruções
8 | Iniciando
Notas:
Os parafusos da base já estão instalados na parte de trás da
TV. Utilize estes parafusos presos para montar a base na TV.
2
Ventilação adequada
Ao instalar o produto em uma mesa ou parede, garanta a distância mínima para facilitar sua correta ventilação (imagem
ilustrativa).
Base
10 cm
10 cm
10 cm
m
10 c
Organizadores de Cabos
1
(98UB9800)
2
Organize os cabos utilizando os organizadores fornecidos. Para
correta organização, proceda conforme imagem a seguir.
3
Chave
Organizador
de Cabos
Presilha
de Cabos
Organizador de Cabos
(105UC9)
M6 x L47
6 EA
Organizador de Cabos
Iniciando | 9
Nota:
Antes de mudar o aparelho de local, para evitar acidentes ou
defeitos ao produto, desfaça toda a organização dos cabos.
Usando o Alto-falante deslizante
(98UB9800)
Instalando a tampa da porta AV
1. Inserir a presilha (da tampa) instalada na tampa da porta
AV no furo da TV com o parafuso fornecido, conforme a
ilustração abaixo (somente 98UB9800).
2. 98UB9800: Posiocione a tampa da porta na direção da
parte da porta AV. (A tampa se mantém fixada, através da
utilização de um imã.).
105UC9: Prenda a tampa da porta AV inserindo-a no orifício do lado esquerdo da porta. (A tampa se mantém fixada,
através da utilização de um imã.).
(98UB9800)
Tampa da Porta AV
Presilha da Tampa
(Alto-falante deslizante)
1. Quando a TV estiver ligada, o alto-falante escondido poderá
deslizar para fora de dentro da TV.
2. Vá até
(Home) →
(configurações) → SOM →
Saída do Som → Alto-falante deslizante para ajustar o
alto-falante deslizante.
◎ Por favor, não use força excessiva durante a operação do
alto-falante deslizante interno, pois poderá causar mau
funcionamento.
◎ Certifique-se de o alto-falante está na posição aberta ao
ver a TV, caso contrário o som sairá anormal ou distorcido.
3. Quando transportar a TV, certifique-se que o alto-falante
deslizante está fechado. Se o alto-falante deslizante estiver
aberto ao ser transportado, o mesmo poderá ser danificado, resultando em mau funcionamento.
◎ Para fechar o Sliding Speaker, vá até SOM → Saída do Som
→ Alto-falante deslizante selecione abrir quando a TV estiver ligada e pressione a tecla (POWER).
Cuidado:
◎ Quando o alto-falante deslizante estiver funcionando
(105UC9)
(quando o televisor está ligado/desligado), garanta que as
crianças não coloquem as mãos perto da parte operacional
do alto-falante (na parte inferior da TV) e que elas não rastejem no espaço abaixo a TV.
Tampa da Porta AV
1
2
Presilha da Tampa
2
1
◎ Não guarde objetos abaixo da TV.
✓ Isso poderá ocasionar um problema na parte de opera-
ção do alto-falante.
Cuidado:
◎ Se você não instalar a presilha da tampa na TV, a tampa po-
derá cair e causar danos.
LG TV | Manual de Instruções
10 | Iniciando
Câmera embutida
Com a câmera é possível fazer chamadas com vídeo pelo skype e usar
a função de reconhecimento de movimento. Neste modelo não é possível conectar uma câmera externa.
Notas:
Nota:
Antes de usar a câmera, remova o filme de proteção.
2. Usando o Guia de Ajuste de Ângulo (painel traseiro) é possível ajustar o ângulo vertical da câmera.
<Visão Lateral>
◎◎Antes do uso da câmera embutida remova o filme protetivo que
a envolve.
◎◎Antes de usar a câmera, esteja ciente de que você é legalmente responsável (dentro do disposto das leis nacionais relevantes,
incluindo o direito penal) pelo uso ou mau uso do equipamento.
◎◎Estas leis incluem, direito de Proteção de Informações Pessoais,
que regula o processamento e transferência de informações pessoais e da lei que regulamenta o monitoramento por câmera em
um local de trabalho e outros lugares.
◎◎Ao usar a câmera embutida, o usuário deve obter o consentimento
das pessoas a serem observadas. Por favor, evite utilizar a câmara
da seguinte maneira. Sugerimos evitar as seguintes situações:
✓✓ Usar a câmera em áreas onde o uso de câmera é proibida, tais
como banheiros, vestiários, sala de montagem e da área de segurança.
✓✓ Usar a câmera para causar a violação de privacidade.
✓✓ Usar a câmera para causar a violação dos regulamentos ou leis
relevantes.
Componentes da câmera
Lente
da câmera
Filme de Proteção
Microfone
Preparando a câmera
1. Deslize a trava para cima (painel traseiro) conforme indicado na figura.
Guia de Ajuste de Ângulo
Deslize
3˚
5˚
5˚
3˚
Alavanca Lente
3. Quando a câmera não estiver em uso, empurre-a para baixo
(não use força excessiva). Se preferir, use a trava para embutir novamente a câmera.
Configuração de distância
Para um bom reconhecimento, posicione-se de frente para a
câmera a uma distância entre 1,5 ~ 4,5 metros. Para exibir esta
opção execute os passos a seguir:
1. No controle remoto pressione
(Home).
2. No menu, selecione
CÂMERA e pressione o botão
Scroll (OK) no controle remoto.
Iniciando | 11
Conhecendo a TV (Painel Frontal)
Tela
Câmera embutida
Usando o Menu de Ajustes
Quando a TV estiver ligada pressione o joystick uma vez e
acesse as opções para ajustar sua TV.
Quando o menu for exibido, navegue nas funções pressionando o joystick na direção esquerda ou direita. Selecione a função
desejada e pressione-o novamente.
TV
Selecione para desligar
DESLIGADA a TV.
FECHAR
ENTRADA
Conectar aparelhos à TV
Sliding Speaker
Sensor do Controle Remoto
Sensor Inteligente1
Logo Light LG
Sai do menu e volta
para a programação
normal.
Acessa o menu de
entradas disponíveis
no aparelho.
Botão do Controle
(Joystick2)
As informações desta seção o ajudarão na conexão da antena
e equipamentos externos.
Notas:
◎ As imagens apresentadas nesta seção são meramente ilus-
1
2
Sensor Inteligente: Ajusta a qualidade da imagem e brilho com base no ambiente.
O Botão de controle (Joystick) está localizado abaixo da
tela da TV.
Nota:
◎ Para ajustar as opções Logo Light ou Indicador de Energia,
acesse
(configurações) > Geral.
Usando o botão de controle
“Joystick”
Operação básica
Execute as seguintes operações usando o joystick:
Ligado
Para ligar, pressione o botão
do joystick uma vez e solte-o.
Para desligar, pressione o boDesligado tão do joystick até a TV desligar
e solte-o.
ajustar o nível sonoro, moControle Para
vimente
o botão para esquerde
da
(diminuir)
ou direita (auVolume mentar).
navegar nos canais dispoControle Para
níveis,
o botão para
de Canais frentemovimente
ou para trás.
trativas.
◎ Nenhum cabo é fornecido com sua TV. Para conectar a an-
tena e equipamentos externos adquira cabos em lojas especializadas.
◎ Para usar as conexões de forma correta, consulte também
o manual do equipamento externo.
◎ Antes de efetuar qualquer conexão desligue o aparelho da
tomada e tenha os cabos necessários para conexão.
◎ Se houver algum problema verifique novamente as conexões efetuadas.
◎ Após conectar, ligue os aparelhos. No controle remoto pressione INPUT e selecione a entrada desejada.
◎ O uso da conexão conjugada - COMPONENT IN / AV IN
poderá ser utilizada somente por um equipamento por vez.
◎ Atenção: Ao conectar o cabo HDMI e/ou Dispositivo USB
usando a conexão lateral, observe que a altura (A) e largura (B) máxima permitida para estes dispositivos é de 10 e
18 mm respectivamente. Dispositivos maiores não poderão
ser conectados. Se isto ocorrer, use cabos extensores (não
fornecidos).
◎ Use um cabo de certificado com o logotipo HDMI conectado. Se você fizer o uso de um cabo HDMI certificado, a tela
pode não ser exibida ou poderá ocorrer um erro de conexão.
◎ Tipos de cabo HDMI recomendados:
✓ Cabo de alta velocidade HDMI®/TM.
✓ Cabo de alta velocidade com Ethernet HDMI®/TM.
Notas:
◎ Quando a TV for ligada pela primeira vez, poderá levar al-
gum tempo para sua inicialização.
◎ Quando estiver navegando nos canais ou efetuando o ajus-
te sonoro (volume) tenha cuidado para não pressionar o
botão do joystick. Se isto acontecer os ajustes não serão
efetuados.
LG TV | Manual de Instruções
12 | Conectando
1
Conexão de Antena
2
◎◎A TV possui duas conexões de antena, para conexão de sinal digital
e/ou analógico (aberto) use a conexão ANTENNA IN e para TV a
Cabo use CABLE IN.
◎◎Para melhorar a qualidade de sintonia, adquira amplificador de sinal
e instale-o corretamente. Se necessitar dividir a conexão para mais
televisores, instale um divisor de sinal.
◎◎Se a antena não for instalada corretamente, contate seu revendedor para assistência.
◎◎Antenas e cabos muito desgastados pelas condições climáticas
podem reduzir a qualidade do sinal. Inspecione a antena e os cabos
antes de conectar.
◎◎Para uma melhor recepção, é recomendável que seja usada uma
conexão de antena externa.
◎◎O sinal analógico, digital ou a cabo, será identificado automaticamente quando for executada no aparelho a programação automática.
◎◎Para o sinal DTV os codificadores de áudio suportados são: MPEG,
AAC, HE-AAC e Dolby Digital.
◎◎Esta TV não pode receber transmissões UHD (3840 x 2160 pixels) diretamente devido os padrões relacionados não ter sido
confirmados.
Conexão HDMI
Conexão para áudio e vídeo digital em um mesmo cabo.
1. Conecte o cabo primeiro na conexão HDMI IN (TV) e em seguida
na conexão HDMI OUT (dispositivo).
Notas:
◎◎Antes de conectar verifique se o cabo HDMI é de alta velocidade
e possui tecnologia CEC. Os cabos HDMI de alta velocidade são
produzidos para obter o melhor sinal em 1080 linhas ou superior.
◎◎Codecs de áudio suportados via HDMI: DTS (44.1 kHz, 48 kHz),
AC3 (32 kHz, 44.1 kHz, 48 kHz), PCM (32 kHz, 44.1 kHz, 48 kHz
96 kHz e 192 k).
◎◎Para conectar seus dispositivos HDMI use sempre o cabo
fornecido. Para cabo normal, use do tipo de alta velocidade
de 3 metros ou menor (dependendo do modelo).
Cabo HDMI
Antena VHF
Antena UHF
Antena
Coaxial (75Ω)
(Não fornecido)
HDMI OUT
Terminal
ou
Tomada
de Parede
Coaxial (75Ω)
(Não fornecido)
CUIDADO
◎◎Certifique-se de não dobrar o fio de cobre do cabo RF.
Fio de cobre
◎◎Efetue primeiro todas as conexões de dispositivos e, em
seguida, conecte o cabo de alimentação à tomada para
evitar danos à TV.
ARC (Canal de retorno de áudio)
Usando esta função é possível compartilhar os sinais de áudio
digital da TV via HDMI dispensando o uso da saída OPTICAL
DIGITAL AUDIO.
◎◎Um dispositivo de áudio externo que suporte ARC deve ser
conectado usando a porta HDMI (4K @ 60 Hz) / DVI IN 2
(ARC).
◎◎Adquira cabo HDMI de alta velocidade e conecte-o somente
na conexão HDMI (4K @ 60 Hz) / DVI IN 2 (ARC). Lembre-se,
para funcionar corretamente o aparelho externo precisa ser
compatível com a função.
Notas:
◎◎Especificações HDMI podem ser diferente para cada porta
de entrada, por isso faça as verificações dos dispositivos
antes de conectar.
◎◎Contate a central de atendimento ao cliente para mais informações sobre as especificações de HDMI de cada porta
de entrada.
◎◎Todas as portas HDMI suportam a resolução 4K.
(Para as especificações detalhadas de cada porta, consulte
a tabela abaixo).
Conectando | 13
4
Conexão MHL
A conexão MHL é usada para transmitir áudio e vídeo digital do
seu telefone para a TV.
1. Conecte o seu dispositivo MHL na porta HDMI (4K @ 60 Hz)
/ DVI IN 4 (MHL) da TV e na conexão correspondente do
seu smartphone.
••1: Suporte apenas para porta HDMI3.
◎◎A porta HDMI IN 3 atende especialmente às especificações
para reproduzir vídeos em UHD (4:4:4, 4:2:2) com resolução
4K em 50 Hz ou 60 Hz.
◎◎No entanto, dependendo das especificações do dispositivo
externo, os arquivos de áudio e vídeo, podem não ser suportados.
Neste caso, utilize qualquer outra entrada HDMI.
(Ao conectar em HDMI 3, use o cabo HDMI (fornecido).
3
Conexão DVI via HDMI
1. Conecte o cabo primeiro na conexão HDMI IN (TV) e em
seguida na conexão DVI OUT (dispositivo).
Não fornecido
4 (MHL)
Formato Suportado 4K @ 50/60 Hz
Profundidade de cor /
Frequência
Resolução
Amostragem de Chroma
de imagem
(Hz)
8bit
10bit
12bit
YCbCr
YCbCr 4:2:01
4:2:0
3840 x 2160p
YCbCr 4:2:21
50.00
4096 x 2160p
59.94
YCbCr
60.00
4:4:41
RGB
4:4:41
Telefone
Cabo MHL
Notas:
◎◎Esta conexão atuará somente quando a função MHL estiver
ativada no telefone.
◎◎Alguns telefones com suporte MHL podem ser controlados
usando o controle remoto da TV.
◎◎Remova o cabo MHL quando a função estiver desabilitada
ou quando o telefone estiver completamente carregado e
em modo standby.
Não fornecido
5
Conexão Fones de Ouvido
Fones de ouvido (Não fornecido)
◎◎O menu SOM e a conexão OPTICAL DIGITAL AUDIO esta-
rão indisponíveis nesta conexão.
Não fornecido
AUDIO OUT
DVI OUT
2. Receba os sinais sonoros do dispositivo externo conectando um cabo de áudio P2 na conexão AV IN na TV e AUDIO
OUT (dispositivo).
◎◎Especificações da conexão:
✓✓ Impedância: 16 Ω;
✓✓ Saída máxima de áudio: 0.627 mW ~ 1.334 mW;
✓✓ Tamanho do plugue: 0,35 cm.
Nota:
◎◎Esta conexão suporta somente cabo HDMI/DVI Single
Link (link único).
LG TV | Manual de Instruções
14 | Conectando
6
Conexão COMPONENT IN
1. Combine os cabos RCA + RCA
dio/Vídeo (fornecidos).
7
P2 - Componente e Áu-
IN
AV
COMPONENT
VIDEO AUDIO
PR PB
Y
PR PB
Y
AMARELO
(Use o cabo P2
fornecido)
VERMELHO
BRANCO
VERMELHO
(Não fornecido)
AMARELO
VERDE
AZUL
VERMELHO
VERMELHO
BRANCO
BRANCO
AMARELO
VERDE
AZUL
VERMELHO
VERMELHO
BRANCO
AMARELO
(Não fornecido)
R
AUDIO
COMPONENT
VIDEO AUDIO
(Não fornecido)
P2 - Áudio/Vídeo (for-
IN
AV
VERDE
(Use o cabo P2
fornecido)
AMARELO
(Use o cabo P2
fornecido)
L
Conexão AV IN
1. Combine os cabos RCA + RCA
necido).
VIDEO
VIDEO
L (MONO) AUDIO R
2. Após combinar, conecte os cabos primeiro na conexão
COMPONENT IN P2 (TV) - Verde para (Vídeo) e Amarelo
(AUDIO) e em seguida na conexão COMPONENT OUT do
dispositivo.
2. Após combinar, conecte o cabo primeiro na conexão AV IN
P2 (TV) - Amarelo (VIDEO/AUDIO) e em seguida na conexão AV OUT do dispositivo.
Nota:
Notas:
◎◎Antes de conectar, as cores dos cabos devem ser combinadas
VERMELHO/AZUL/VERDE
MELHO/BRANCO (AUDIO).
corretamente,
(VIDEO) e
VER-
Relação de Conexão
Alguns dispositivos externos podem trazer descrições diferentes para esta conexão, conecte os cabos conforme tabela
abaixo:
Component IN (TV)
Component OUT (DVD)
Y
PB
PR
Y
PB
PR
Y
B-Y
R-Y
Y
Cb
Cr
Y
Pb
Pr
◎◎Neste modo de conexão a emissão de sinais sonoros via
Componente estará indisponível.
◎◎Se o dispositivo disponibilizar somente áudio em modo
MONO, conecte somente o cabo de áudio branco à entrada
AUDIO L/MONO (BRANCO).
◎◎Antes de conectar, as cores dos cabos devem ser combinadas corretamente, AMARELO (VIDEO) e VERMELHO/
BRANCO (AUDIO).
8
Conectando a um PC
Conexão HDMI
Para conectar seu PC via HDMI siga as instruções descritas no
item Conexão HDMI.
Conectando | 15
Conexão DVI via HDMI
Para conectar seu PC via HDMI siga as instruções descritas no
item Conexão DVI via HDMI.
Notas:
Notas:
◎◎Evite olhar diretamente para esta entrada. A emissão de
◎◎Verifique se a placa de vídeo HDMI possui suporte para en-
vio de áudio, se não possuir será necessário conectar o cabo
de áudio indicado no item 3 da seção conectando.
◎◎Para melhor qualidade de imagem, conecte o PC sempre via
entrada HDMI.
◎◎Dependendo da placa de vídeo, o modo DOS talvez não funcione no modo DVI via HDMI.
◎◎As frequências verticais e horizontais são sincronizadas separadamente.
◎◎Dependendo da placa de vídeo, alguns ajustes de resolução
podem não posicionar corretamente a imagem na tela.
◎◎Não deixe imagens estáticas por muito tempo, isto pode
causar marcas permanentes na tela.
◎◎Em alguns casos pode haver interferência associada com
a resolução, padrão vertical, contraste ou brilho no modo
PC. Se a interferência estiver presente, mude a resolução,
frequência de atualização ou ajuste o brilho e contraste no
menu IMAGEM até que a imagem fique clara.
◎◎Esta conexão suporta somente cabo HDMI/DVI Single Link
(link único).
◎◎Se o conteúdo Ultra HD for reproduzido em seu PC, o vídeo
ou áudio podem ser interrompidos de forma intermitente,
dependendo o desempenho do seu PC.
◎◎Especificações HDMI podem ser diferente para cada porta
de entrada, por isso faça as verificações dos dispositivos
antes de conectar.
◎◎A porta HDMI IN 3 atende especialmente às especificações
para reproduzir vídeos em UHD (4:4:4, 4:2:2) com resolução
4K em 50Hz ou 60Hz. No entanto, dependendo das espeocificações do dispositivo externo, os arquivos de áudio e
vídeo, podem não ser suportados.
Neste caso, utilize qualquer outra entrada HDMI. (Ao conectar em HDMI 3, use o cabo HDMI (fornecido).
9
2. Após a conexão ligue os aparelhos. No equipamento externo selecione a conexão ótica correspondente.
Conexão ÁUDIO DIGITAL
Distribua o áudio digital da TV para um amplificador ou home
theater.
1. Conecte o cabo ótico, primeiro na conexão OPTICAL DIGITAL AUDIO (TV) e em seguida na conexão OPTICAL AUDIO IN (dispositivo).
laser pode causar danos à visão.
◎◎Esta entrada estará bloqueada para áudio com sistema de
proteção contra cópias.
10
Conexão USB
1. Conecte o seu dispositivo USB em uma das portas USB disponíveis na TV.
Notas:
◎◎Para usar a função Time Machine, certifique-se que o seu
dispositivo USB esteja conectado à porta 1 (USB 3.0 IN).
◎◎Alguns HUBs USB podem não ser reconhecidos, caso tenha
problemas, conecte o dispositivo USB diretamente na TV.
◎◎Guia de Conexão USB 3.0: Alguns dispositivos USB po-
dem não funcionar caso não sejam compatíveis com o padrão USB 3.0. Neste caso, conecte-os às portas USB IN 2
ou USB IN 3.
◎◎Mais informações desta conexão poderão ser encontradas
no Guia do Usuário > Compartilhar/Conexão. Para saber
como acessar consulte a seção Guia do Usuário neste manual.
11
Conexão de REDE (LAN)
Acesse os arquivos de mídia compartilhados no PC, sites da
internet e o conteúdo premium LG direto na sua TV.
1. Conecte o cabo primeiro na conexão LAN (TV) e em seguida na conexão LAN disponível no roteador ou modem.
2. Pressione
(configurações) e acesse o menu REDE >
Conexão com fio (Ethernet).
Notas:
◎◎Para conexão de rede, na TV, use somente cabos no padrão
OPTICAL AUDIO IN
RJ-45 (não fornecido). Evite prejuízos desnecessários ao
seu equipamento.
◎◎Para mais detalhes consulte o Guia de Instalação que
acompanha sua TV.
LG TV | Manual de Instruções
16 | Controle Smart Magic
Controle Smart Magic (Funções)
(98UB9800)
1.
Scroll (OK): Gire o botão para navegar nas opções e canais sintonizados. Pressione o botão para confirmar uma
ação.
2. (Back): Volta uma ação ou tela anterior.
3. (SAIR para LIVE TV): Sai da aplicação atual e volta para
o modo Live TV (TV ao vivo).
4. Teclas Coloridas: Acessa funções especiais em diversos
menus.
5.
(Volume): Ajusta o nível sonoro.
: Acessa o controle na tela (controle universal disponível para alguns países). Pressione e segure o botão
para exibir o menu de dispositivos externos conectados à TV.
: Ativa a visualização 3D.
RATIO: Modifica o tamanho da imagem na tela. (105UC9)
(Mudo): Efetua uma pausa sonora.
CH
: Navega na lista de canais memorizados.
6. (POWER): Liga/Desliga a TV.
7.
(Botões de Navegação): Pressione para cima,
baixo, esquerda ou direita para navegar nos menus.
Ao pressionar os botões
enquanto o ponteiro estiver em uso, o ponteiro irá desaparecer da tela e o Smart
Magic funcionará como um controle remoto convencional.
Para exibir o ponteiro na tela novamente, agite o Smart Magic para a esquerda e direita.
8. (Home): Acessa o menu principal do aparelho.
9. (Reconhecimento por voz):
◎◎Para usar a função é necessário está conectado a internet.
1. Pressione o botão.
2. Fale quando o menu for exibido no canto esquerdo da tela.
◎◎Posicione o controle a pelo menos 10 cm da face.
◎◎O reconhecimento de voz pode falhar quando você falar
muito rápido ou muito devagar.
◎◎A taxa de reconhecimento pode variar dependendo das características do usuário (voz, pronúncia, entonação e velocidade) e do ambiente (ruído e volume da TV).
VOL
/INPUT
VOL
CH
(105UC9)
Instalando as pilhas
Abra o compartimento das pilhas
empurrando a trava na posição
indicada (passo 1), feito isto puxe a
tampa cima (passo 2).
◎◎Insira as pilhas no compartimento combinando corretamen-
te os pólos (+/-).
◎◎Quando as pilhas estiverem ficando sem carga, uma mensa-
gem será exibida solicitando a troca das mesmas.
◎◎Instale 2 pilhas AA de 1.5V. Não misture pilhas de tipos di-
/INPUT
CH
VOL
/RATIO
ferentes e evite usar pilhas velhas.
◎◎Efetue o procedimento de troca de pilhas com o controle
apontado para o sensor remoto da TV.
◎◎Feche o compartimento.
◎◎O Smart Magic por usar uma tecnologia diferente do controle convencional consome pilhas mais rapidamente. Para
seu uso recomendamos pilhas recarregáveis.
Controle Smart Magic / Ver TV & Guia do Usuário | 17
Registrando o Smart Magic
Como registrar seu Smart Magic
Para usar o Smart Magic, primeiro registre-o com a TV.
1. Insira as pilhas no controle remoto.
2. Com a TV ligada, aponte o Smart Magic e pressione a tecla
Scroll (OK).
Se o registro falhar, desligue e ligue a TV e repita o processo
novamente.
Usando o Smart Magic
◎◎Para exibir o ponteiro na tela movimente o controle para a
.
direita/esquerda ou pressione o botão (Home) ou
◎◎Em alguns modelos de TV, o ponteiro aparece ao girar o
botão Scroll (OK).
◎◎Caso o ponteiro não seja utilizado por um certo período de
tempo ou o controle seja colocado em uma superfície plana,
o ponteiro irá desaparecer.
◎◎Se o ponteiro não se mover adequadamente, agite o Smart
Magic para a esquerda/direita. O ponteiro se moverá para o
centro da tela.
Cancelar o Registro
Ligar a TV (primeira vez)
Antes de tudo, conecte o cabo de força corretamente e
aguarde alguns segundos. O aparelho liga em modo
Standby (modo de espera).
◎◎Para ligar use, (POWER) no botão joystick da TV ou
(POWER) no controle Smart Magic.
◎◎Quando finalizar o uso de sua TV, pressione a tecla
(POWER) (controle Smart Magic) para desligá-la em
modo Standby.
Notas:
◎◎Caso a TV fique longos períodos fora de uso, favor remover
o cabo de força da tomada.
◎◎Note que em modo Standby a TV consome energia, para
cancelar este modo, remova o cabo de força da tomada.
Guia do Usuário
O Guia do Usuário permite acessar facilmente as informações
detalhadas das funções do seu aparelho diretamente na tela,
de forma rápida e fácil.
1. Pressione a tecla (Home) para acessar o menu Início.
2. Na barra de aplicativos, selecione Guia do Usuário e
pressione a tecla Scroll (OK) para abrir o aplicativo.
3. Para navegar posicione o ponteiro na seção desejada e
pressione a tecla Scroll (OK).
Retorne ao padrão de fábrica pressionando os botões
(Back) e (Home) simultaneamente por 5 segundos,
esta ação cancela o registro do controle Smart Magic.
Cuidados ao usar
◎◎Para uma boa comunicação use o controle na distância de
10 metros e remova qualquer objeto que comprometa a
comunicação com a TV.
◎◎Dispositivos que usam a mesma frequência de 2,4 GHz
podem causar erro de comunicação durante a utilização.
Para evitar interferências, se possível, desligue os outros
dispositivos.
◎◎Ao usar o controle, segure-o firmemente e evite que o
mesmo caia ou sofra forte impacto.
◎◎Ao usar o controle tenha cuidado para não esbarrar nas
pessoas ou em objetos próximos.
◎◎Evite interferência ou mau funcionamento! Mantenha o
ponto de cesso (Roteador) há pelo menos 1 metro de
distância da TV.
◎◎Não existem relatos de que as interferências causadas por
ondas eletromagnéticas de dispositivos sem fio causam
riscos à saúde.
Imagem meramente ilustrativa
4. Para sair da seção selecionada no ícone pressione a tecla
Scroll (OK).
5. Para executar ou selecionar outra função pressione a tecla
(Home) e selecione a função desejada.
LG TV | Manual de Instruções
18 | Suporte
Informações Adicionais
Especificações do Módulo de Rede
Wireless
Certificações Anatel
Os módulos RF encontram-se certificados junto à ANATEL
conforme abaixo:
REDE WIRELESS (LGSWF41)
Padrão
IEEE 802.11a/b/g/n/ac
Faixa de
Frequência
2400 para 2483.5 MHz
5150 para 5250 MHz
5725 para 5850 MHz
Força de Saída
(máxima)
802.11a: 11.5 dBm
802.11b: 14.5 dBm
802.11g: 16.5 dBm
802.11n - 2.4GHz: 16.5 dBm
802.11n - 5GHz: 14.5 dBm
802.11ac - 5GHz: 14.5 dBm
LGSWf41
0183-14-1925
◎◎Devido o canal de banda utilizada pelo país ser diferente, o usuário não
poderá alterar ou ajustar a frequência de operação e este produto está
definido para a tabela de frequência regional.
◎◎Este dispositivo deverá ser instalado e operado com uma distância mínima de 20cm entre o dispositivo e seu corpo. Essa frase é para declaração geral para apreciação do ambiente de usuário.
◎◎Contém FCC ID: BEJLGSWF41
◎◎Contém IC: 2703H-LGSWF41
BLUETOOTH (BM-LDS401)
Padrão
Versão Bluetooth 3.0
Faixa de
Frequência
2400 ~ 2483.5 MHz
Potência (máx.)
10 dBm ou menor
◎◎Contém FCC ID: BEJLDS401
◎◎Contém IC: 2703H-LDS401
Configurações para Controle
Externo de Dispositivo
Para obter o controle de informações de configuração de
controle de dispositivo externo, por favor visite www.lge.com.br.
Cuidados Adicionais ao limpar a
tela da TV
Solução de Problemas
Geral
TV desliga repentinamente
A Função Soneca está ativada?;
Verifique as configurações de energia; Se a TV ficar sem sinal por
alguns minutos, ela desligará automaticamente.
OK
Controle remoto não está atuando
Ao usar o controle aponte-o para o sensor;
Verifique se não existe nenhum objeto posicionado na frente do
sensor remoto.
Verifique a polaridade correta das pilhas (+ para +, - para -) ou insira
pilhas novas.
Áudio
Sem áudio em um dos alto falantes
Ajuste o item Balanço no menu ÁUDIO.
Nota:
◎◎Mais informações poderão ser encontradas no Guia do
Usuário. Para acessar consulte a seção Guia do Usuário
neste manual.
◎◎Certifique-se de torcer o excesso de água ou produtos de
limpeza do pano.
◎◎Não borrife água ou produtos de limpeza diretamente na
tela da TV.
◎◎Certifique-se de pulverizar apenas o suficiente de água ou
produtos de limpeza em um pano seco para limpar a tela.
Suporte | 19
Especificações Técnicas
Descrição
98UB9800
Dimensões
(L x A x P mm)
Com Base
2,303 x 1,603 x 466,2
Sem Base
2,212 x 1,270 x 114,3
Peso
(kg)
Com Base
102,2
Sem Base
97,2
Ligado
610
Standby
<1
Consumo de
Energia (W)
Resolução da Tela (pixels)
3840 x 2160
(Potência de Saída RMS por canal com 1KHz, THD de 2% (IEC60268))
Saídas de Áudio Watt (8Ω)
30+30+60 = Total: 120
ESQ. / DIR. / Woofer
Descrição
105UC9
Dimensões
(L x A x P mm)
Com Base
2,494 x 1,512 x 486
Peso
(kg)
Com Base
155
Consumo de
Energia (W)
Ligado
770
Standby
<1
Resolução da Tela (pixels)
3840 x 2160
(Potência de Saída RMS por canal com 1KHz, THD de 2% (IEC60268))
Saídas de Áudio Watt (8Ω)
40+40+10+60 = Total: 150
ESQ. / DIR. / Center / Woofer
Fonte de Energia
AC 100-240V ~ 50/60Hz
Sistema da TV
NTSC, PAL-M/N, SBTVD
Faixa de Canais
VHF 2 ~13, UHF 14 ~ 69, CATV 1 ~ 135, DTV 02 ~ 69
75 Ω
Antena (impedância)
Condições
Ambientais
Temperatura de Operação
0 ~ 40°C
Umidade de Operação
Menor que 80%
Temperatura de Armazenamento
-20 ~ 60°C
Umidade de Armazenamento
Menor que 85%
Desenhos e Especificações estão sujeitas a mudanças sem prévio aviso.
LG TV | Manual de Instruções
20 | Certificado de Garantia
Certificado de Garantia
A LG Electronics do Brasil Ltda., através de sua Rede de Serviços Autorizados, garante ao usuário deste produto os serviços
de Assistência Técnica para substituição de componentes ou
partes, bem como mão-de-obra necessária para reparos de
eventuais defeitos, devidamente constatados como sendo de
fabricação, pelo período de 01(Um) ano, incluindo o período de
garantia legal de 90 (noventa) dias, contados a partir da data
de emissão da nota fiscal de compra pelo primeiro proprietário,
desde que o mesmo tenha sido instalado conforme orientações descritas no manual do usuário que acompanha o produto
e, somente em Território Nacional.
Garantia Legal:
O consumidor tem o prazo de 90 (noventa) dias, contados a
partir da data de emissão da nota fiscal de compra, para reclamar de irregularidades (vícios) aparentes, de fácil e imediata
observação no produto, como os itens que constituem a parte
externa e qualquer outra acessível ao usuário, assim como, peças de aparência e acessórios em geral.
recepção inerentes ao local ou devido ao uso de antenas
inadequadas.
Observações:
◎◎A LG Electronics do Brasil Ltda. não assume custos ou res-
ponsabilidade relativos a pessoa ou entidade que venham
a oferecer garantia sobre produtos LG, além das aqui descritas;
◎◎As despesas decorrentes e consequentes da instalação de
peças que não pertençam ao produto são de responsabilidade única e exclusiva do comprador;
◎◎A LG Electronics do Brasil Ltda. se reserva o direito de alterar as características gerais, técnicas e estéticas de seus
produtos sem prévio-aviso;
◎◎A garantia somente é válida mediante a apresentação de
nota fiscal de compra deste produto;
Informações de Compra
Condições para validade da garantia legal e
contratual
O modelo e número de série estão na etiqueta traseira do aparelho. Anote estas informações e guarde-as juntamente com
sua nota fiscal.
A Garantia Legal e Contratual perderá seu
efeito se:
Data da compra:
◎◎O produto não for utilizado para os fins a que se destina;
◎◎A instalação ou utilização do produto estiver em desacordo
com as recomendações do Manual de Instruções;
◎◎O produto sofrer qualquer dano provocado por mau uso,
acidente, queda, agentes da natureza, agentes químicos,
aplicação inadequada, alterações, modificações ou consertos realizados por pessoas ou entidades não credenciadas
pela LG Electronics do Brasil Ltda;
◎◎Houver remoção e/ou alteração do número de série ou da
identificação do produto.
Loja/Depart.:
Modelo:
Nº de Série:
Condições não cobertas pela garantia legal e
contratual
A Garantia não cobre:
◎◎Danos provocados por riscos, amassados e uso de produtos
químicos/abrasivos sobre o gabinete;
◎◎Transporte e remoção de produtos para conserto que estejam instalados fora do perímetro urbano onde se localiza
o Serviço Autorizado LG mais próximo. Nestes locais, qualquer despesa de locomoção e/ou transporte do produto,
bem como despesas de viagem e estadia do técnico, quando for o caso, correrão por conta e risco do Consumidor;
◎◎Desempenho insatisfatório do produto devido à instalação
ou rede elétrica inadequadas;
◎◎Troca de peças e componentes sujeitos a desgaste normal
de utilização ou por dano de uso;
◎◎Serviços de instalação, regulagens externas e limpeza, pois
essas informações constam no Manual de Instruções;
◎◎Eliminação de interferências externas ao produto que
prejudiquem seu desempenho, bem como dificuldades de
LG Electronics do Brasil Ltda.
CNPJ: 01.166.372/0008-21
Rua Javari, nº 1004, Distrito
Industrial, CEP 69075-110,
Manaus/AM, Indústria Brasileira
EM CASO DE DÚVIDA, CONSULTE NOSSO SAC
MANUAL DO PROPRIETÁRIO
CONTROLE EXTERNO
CONFIGURAÇÃO DO
DISPOSITIVO
Leia este manual cuidadosamente antes de operar o aparelho e guarde-o
para consultas futuras.
www.lge.com
2
CÓDIGOS DE TECLA
PORTUGUÊS
ENG
CÓDIGOS DE TECLA
• Esse recurso não está disponível para todos os modelos.
Código
(Hexa)
Função
Observação
Código
(Hexa)
Função
Observação
00
CH +, PR +
Botão R/C
53
List
Botão R/C
01
CH -, PR -
Botão R/C
5B
Exit (Sair)
Botão R/C
02
Volume +
Botão R/C
60
PIP(AD)
Botão R/C
03
Volume -
Botão R/C
61
Azul
Botão R/C
06
> (Tecla de seta / Tecla
direita)
Botão R/C
63
Amarelo
Botão R/C
07
< (Tecla de seta / Tecla
esquerda)
Botão R/C
71
Verde
Botão R/C
08
Power (Liga / Desliga)
Botão R/C
72
Vermelho
Botão R/C
09
Mute (Mudo)
Botão R/C
79
Ratio / Aspect Ratio
(Proporção / Formato da Tela)
Botão R/C
0B
Input (Entrada)
Botão R/C
91
AD (Descrições do áudio)
Botão R/C
0E
SLEEP
Botão R/C
7A
User Guide
(Guia do Usuário)
Botão R/C
0F
TV, TV/RAD
Botão R/C
7C
Smart / Home
Botão R/C
Botão R/C
7E
SIMPLINK
Botão R/C
10 - 19 Teclado numérico 0 - 9
1A
Q.View / Flashback
Botão R/C
8E
►► (Avançar)
Botão R/C
1E
FAV (Canal Favorito)
Botão R/C
8F
◄◄ (Retroceder)
Botão R/C
20
Text (Legenda)
Botão R/C
AA
Info
Botão R/C
Botão R/C
21
T. Opt (Opção de Legenda)
Botão R/C
AB
Program Guide
(Guia de Programação)
28
Return / BACK
(Retornar / VOLTAR)
Botão R/C
B0
► (Reproduzir)
Botão R/C
30
Modo AV (Áudio / Vídeo)
Botão R/C
B1
ꕗ (Parar / Lista do arquivo)
Botão R/C
39
Caption / Subtitle
Botão R/C
BA
ꕘ (Congelar / Reprodução
Lenta / Pausar)
Botão R/C
40
Λ (Tecla de seta / Cursor
para cima)
Botão R/C
BB
Futebol
Botão R/C
41
V ((Tecla de seta / Cursor
para baixo)
Botão R/C
BD
ꔄ (GRAV)
Botão R/C
42
My Apps (Meus Aplicativos)
Botão R/C
DC
3D
Botão R/C
43
Menu / Settings
(Configurações)
Botão R/C
99
Configuraçãoautomática
Botão R/C
44
OK / Enter
Botão R/C
9F
App / *
Botão R/C
45
Q.Menu
Botão R/C
4C
Lista, - (Somente ATSC)
Botão R/C
* O código de tecla 4C (0x4C) está disponível nos modelos ATSC/ISDB que utilizam canal principal/
secundário. (Para Coreia do Sul, Japão, América do Norte e América Latina exceto Colômbia)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
• A imagem mostrada pode ser diferente da sua TV.
Encaixe o conector de entrada RS-232C (porta serial) a um dispositivo de controle externo (como um
computador ou sistema de controle A/V) para controlar externamente as funções do produto.
Observação: O tipo de porta de controle da TV pode ser diferente entre as séries de modelos.
* Esteja ciente de que nem todos os modelos são compatíveis com esse tipo de conectividade.
* O cabo não é fornecido.
Cabo conversor USB ➜ Serial
(PC)
USB IN
Tipo do USB
(TV)
• A LGTV é compatível com o conversor USB ➜ serial PL2303 baseado no chip (ID Fabricante: 0x0557,
ID Produto: 0x2008), o qual não é produzido nem fornecido pela LG.
• É possível adquirir o conversor em lojas de produtos de informática que oferecem acessórios para
profissionais de suporte em TI.
Usando o Cabo RS-232C
Tipo DE9 (D-Sub de 9 pinos)
• Precisa de adquirir a entrada RS-232C (DE9, tipo D-Sub de 9 pinos fêmea x fêmea) para o cabo RS232C, necessário para a ligação entre o PC e a televisão, tal como especificado no manual.
RS-232C IN
(PC)
A interface de ligação poderá diferir da sua TV.
(CONTROL & SERVICE)
(TV)
PORTUGUÊS
ENG
CONFIGURAÇÃO DO DISPOSITIVO DE
CONTROLE EXTERNO
3
4
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
• Tem de adquirir a tomada para telefone para o cabo RS-232, necessário para ligar o PC à TV, tal como
especificado neste manual.
* Para outros modelos, conecte-se à porta USB.
* A interface de ligação poderá diferir da sua TV.
1
3
SERVICE ONLY
PORTUGUÊS
ENG
Tipo de tomada para telefone
(PC)
2
(TV)
- ou
1
3
(PC)
RS-232C IN
(CONTROL & SERVICE)
2
Computador do cliente
(TV)
Configurações RS-232C
Configurações de 3 fios (Não padrão)
1
5
6
PC
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
ou
9
RS-232C
(Porta serial)
TV
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Fone de Ouvido
Set ID
Para número de ID, consulte "Mapeamento de dados reais" na página 6
1. Pressione SETTINGS para acessar o menu principal da TV.
2. Prima os botões de navegação para se deslocar até (*Geral → Sobre esta TV ou OPTION) e prima OK.
3. Prima os botões de navegação para se deslocar até SET ID e prima OK.
4. Desloque-se para a esquerda ou para a direita para seleccionar um número de Set ID e seleccione
CLOSE. O intervalo de ajuste é 1-99.
5. Quando tiver terminado, prima EXIT.
*(Dependendo do modelo)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
5
• Taxa de transmissão: 9600 bps (UART)
• Extensão de dados: 8 bits
• Paridade: Nenhuma
• Bit de parada: 1 bit
• Código de comunicação: código ASCII
• Use um cabo cruzado (inverso).
Lista de referência de comandos
(Dependendo do modelo)
01. Power*
02. Formato
da Tela
COMANDO 1 COMANDO 2
DADOS
(Hexadecimais)
k
a
00 a 01
15. Balanço
c
(Consulte a
p.7)
k
COMANDO 1 COMANDO 2
DADOS
(Hexadecimais)
k
t
00 a 64
16. Temperatura
x
da Cor
u
00 a 64
17. ISM
Método
j
(somente TV de
plasma)
p
(Consulte a
p.8)
03. Tela sem
áudio
k
d
(Consulte a
p.7)
04. Sem
áudio
k
e
00 a 01
18.Equalizador
j
v
(Consulte a
p.8)
05. Controle
de Volume
k
f
00 a 64
19. Energy
Saving
j
q
00 a 05
06. Contraste k
g
00 a 64
20. Comando
de sintonia
m
a
(Consulte a
p.9)
m
b
00 a 01
07. Brilho
k
h
00 a 64
21. Adicionar/
excluir
(pular) canal
(programa)
08. Cor
k
i
00 a 64
22. Tecla
m
c
Códigos de
teclas
g
00 a 64
09. Tonalidade k
j
00 a 64
23. Controle da
luz de fundo,
m
Luz do painel
de controle
10. Nitidez
k
k
00 a 32
24. Selecionar
Entrada
(Principal)
x
b
(Consulte a
p.11)
11. Selecionar
k
OSD
l
00 a 01
25. 3D
(somente
modelos 3D)
x
t
(Consulte a
p.11)
26. 3D
estendido
(somente
modelos 3D)
x
v
(Consulte a
p.11)
j
u
(Consulte a
p.12)
12. Controle
remoto Modo k
Bloqueio
m
00 a 01
13. Agudos
k
r
00 a 64
14. Graves
k
s
00 a 64
27.
Configuração
automática
* Observação: Ao reproduzir ou gravar mídia, nenhum dos comandos é executado e considerado como
NG, exceto o comando Power (Alimentação) (ka) e Key (Tecla) (mc).
Com o cabo RS232C, a TV pode comunicar o "command: ka" quer esteja ligada ou
desligada. No entanto, com um cabo conversor de USB para porta de série, o comando
funciona apenas com a televisão ligada.
PORTUGUÊS
ENG
Parâmetros de comunicação
6
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
PORTUGUÊS
ENG
Protocolo de transmissão/recepção
Transmissão
[Comando1][Comando2][ ][Set ID][ ][Data][Cr]
[Comando 1] : Primeiro comando para controlar a TV (j, k, m ou x)
[Comando 2] : Segundo comando para controlar a TV.
[Set ID]
: É possível ajustar o ID para escolher o número do ID do monitor desejado no menu de
opções. O intervalo de ajuste é de 1 a 99. Ao ajustar o Set ID como ‘0’, todo dispositivo
conectado é controlado.
* Set ID é indicado como um valor decimal (1 a 99) no menu e como um valor hexadecimal
(0x0 a 0x63) no protocolo de transmissão/recepção.
[DATA]
: Para transmitir dados do comando. Transmite dados ‘FF’ para ler o status do comando.
[Cr]
: Retorno de carro - código ASCII ‘0x0D’
[ ]
: Espaço – Código ASCII ‘0x20’
Reconhecimento efetuado
[Comando2][ ][Set ID][ ][OK][Data][x]
* As configurações transmitem o ACK (reconhecimento) com base nesse formato ao receber dados
normais. No momento, se os dados estiverem no modo de leitura, ele indicará os dados do status atual.
Se os dados estiverem no modo de gravação, ele retorna os dados do computador.
Erro de reconhecimento
[Comando2][ ][Set ID][ ][NG][Data][x]
* As configurações transmitem o ACK (reconhecimento) com base nesse formato ao receber dados
anormais de funções inviáveis ou erros de comunicação.
Data 00: Código ilegal
Mapeamento dos dados reais (Hexadecimais Decimal)
* Ao inserir os [dados] em hexadecimais, consulte a seguinte tabela de conversão.
* O comando Ajustar canal (ma) utiliza um valor hexadecimal de dois bits ([dado]) para selecionar o
número do canal.
00 : Passo 0
01 : Passo 1 (Set ID 1)
...
0A : Passo 10 (Set ID 10)
...
0F : Passo 15 (Set ID 15)
10 : Passo 16 (Set ID 16)
...
32 : Passo 50 (Set ID 50)
33 : Passo 51 (Set ID 51)
...
63 : Passo 99 (Set ID 99)
...
C7 : Passo 199
C8 : Passo 200
...
FE : Passo 254
FF : Passo 255
...
01 00 : Passo 256
...
27 0E : Passo 9998
27 0F : Passo 9999
...
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
7
01. Liga/Desliga (comando: k a)
► Para controlar o Liga/Desliga do dispositivo.
Transmissão[k][a][ ][Set ID][ ][Data][Cr]
Data 00 : Desligar
01 : *Ligar
Reconhecimento [a][ ][Set ID][ ][OK/NG][Data][x]
► Para exibir a opção Desligar. (funciona somente
se a TV estiver ligada)
Transmissão [k][a][ ][Set ID][ ][FF][Cr]
Reconhecimento [a][ ][Set ID][ ][OK][01][x]
* Do mesmo modo, se outras funções transmitirem
dados ‘FF’ baseados neste formato, o feedback
dos dados de Reconhecimento apresentará o
status de cada função.
02. Formato da tela (comando: k c)
(Tamanho da imagem principal)
► Para ajustar o formato da tela. (Tamanho da
imagem principal)
Também é possível ajustar o formato da tela com
a função Formato da Tela no Q.MENU. ou no
menu IMAGEM.
Transmissão [k][c][ ][Set ID][ ][Data][Cr]
Data 01 : Tela Normal (4:3)
02 : Widescreen
(16:9)
04 : Zoom
05 : Zoom 2
(América Latina exceto
Somente Colúmbia)
06 : Definido pelo
Programa/
Original
07 : 14:9
(Europa, Colômbia, Oriente
Médio, Ásia exceto Coreia
do Sul e Japão)
09 : * Just Scan
0B : Full Wide
(Europa, Taiwan, Oriente
Médio, Ásia, China, Hong
Kong, Colúmbia somente)
10 a 1F : Zoom Cinema
1 a 16
Reconhecimento [c][ ][Set ID][ ][OK/NG][Data][x]
* Usando a entrada do PC, selecione o formato
da tela 16:9 ou 4:3.
* No modo DTV/HDMI/Componente(alta definição),
o Just Scan está disponível
* O modo Tela Cheia pode funcionar de maneira
diferente com base no modelo e se ele é
totalmente suportado DTV, e parcialmente para
ATV.
10 : Tela sem áudio ligada
Reconhecimento [d][ ][Set ID][ ][OK/NG][Data][x]
* Caso apenas o recurso tela sem áudio ligada
esteja selecionado, a TV irá exibir o On Screen
Display (OSD). Mas, caso o recurso Tela sem
áudio ligada esteja selecionado, a TV não irá exibir
o OSD.
04. Sem áudio (comando: k e)
► Para controlar o ligamento/desligamento do
volume.
Você pode ajustar o mudo com o botão MUDO no
controle remoto.
Transmissão [k][e][ ][Set ID][ ][Data][Cr]
Data 00 : Sem áudio ativado (Volume desligado)
01 : Sem áudio desativado (Volume ligado)
Reconhecimento [e][ ][Set ID][ ][OK/NG][Data][x]
05. Controle de Volume (comando: k f)
► Para ajustar o volume.
Também é possível ajustar o volume com os
botões de volume no controle remoto.
Transmissão [k][f][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [f][ ][Set ID][ ][OK/NG][Data][x]
06. Contraste (comando: k g)
► Para ajustar o contraste da tela.
Também é possível ajustar o contraste no menu
IMAGEM.
Transmissão [k][g][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
07. Brilho (comando: k h)
► Para ajustar o brilho da tela.
Também é possível ajustar o brilho no menu
IMAGEM.
Transmissão [k][h][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [h][ ][Set ID][ ][OK/NG][Data][x]
03. Tela sem áudio (comando: k d)
► Para ligar/desligar a tela sem áudio.
Transmissão [k][d][ ][Set ID][ ][Data][Cr]
Data 00 : Tela sem áudio desligada (Imagem ligada)
Tela sem áudio desligada
01 : Tela sem áudio desligada (Imagem desligada)
08. Cor (comando: k i)
► Para ajustar a cor da tela.
Também é possível ajustar a cor no menu
IMAGEM.
Transmissão [k][i][ ][Set ID][ ][Data][Cr]
PORTUGUÊS
ENG
* Os comandos podem funcionar de maneira diferente, dependendo do modelo e sinal.
8
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
PORTUGUÊS
ENG
Data Mín.: 00 a Máx.: 64
Reconhecimento [i][ ][Set ID][ ][OK/NG][Data][x]
* (Dependendo do modelo)
14. Graves (comando: k s)
09. Tonalidade (comando: k j)
► Para ajustar os graves.
Também pode ajustar no menu ÁUDIO.
► Para ajudar a tonalidade da tela.
Também é possível ajustar a tonalidade no menu
IMAGEM.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Data mín: 00 a máx.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
Transmissão [k][j][ ][Set ID][ ][Data][Cr]
Data Vermelho : 00 a Verde : 64
Reconhecimento [j][ ][Set ID][ ][OK/NG][Data][x]
10. Nitidez (comando: k k)
► Para ajudar a nitidez da tela.
Também é possível ajustar a nitidez no menu
IMAGEM.
* (Dependendo do modelo)
15. Balanço (comando: k t)
► Para ajustar o balanço.
Também é possível ajustar o balanço no menu
ÁUDIO.
Transmissão [k][t][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Transmissão [k][k][ ][Set ID][ ][Data][Cr]
Reconhecimento [t][ ][Set ID][ ][OK/NG][Data][x]
Data Mín.: 00 a Máx.: 32
Reconhecimento [k][ ][Set ID][ ][OK/NG][Data][x]
11. Seleção do OSD (comando: k l)
► Para ligar/desligar OSD (On Screen Display) ao
controlar remotamente.
Transmissão [k][l][ ][Set ID][ ][Data][Cr]
16. Temperatura da cor (comando: x u)
► Para ajustar a temperatura da cor. Também é
possível ajustar a temperatura da cor no menu
IMAGEM.
Transmissão [x][u][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [u][ ][Set ID][ ][OK/NG][Data][x]
Data 00 : OSD desligado 01 : OSD ligado
Reconhecimento [l][ ][Set ID][ ][OK/NG][Data][x]
12. Modo Bloqueio do controle remoto (comando:
k m)
► Para bloquear os controles do painel frontal no
monitor e no controle remoto.
Transmissão [k][m][ ][Set ID][ ][Data][Cr]
17. Método ISM (comando: j p) (somente TV de
plasma)
► Para controlar o Método ISM. Também é possível
ajustar o Método ISM no menu OPÇÕES.
Transmissão [j][p][ ][Set ID][ ][Data][Cr]
Data : 02: Orbital
08: Normal
20: Limpeza de cor
Data 00 : Bloqueio desligado 01 : Bloqueio ligado
Reconhecimento [p][ ][Set ID][ ][OK/NG][Data][x]
Reconhecimento [m][ ][Set ID][ ][OK/NG][Data][x]
* Se você não está usando o controle remoto, use
este modo.
O bloqueio do controle externo é liberado
ao desligar e religar a alimentação principal
(desencaixar e reencaixar após 20 a 30 segundos).
* No modo de espera (alimentação desligada por
temporizador ou comando ‘ka’, ‘mc’) e com a tecla
de bloqueio acionada, a TV não será ligada pela
tecla liga/desliga ou pela tecla IR & Local.
18. Equalização (comando: j v)
► Para ajustar o equalizador do aparelho.
Transmissão [j][v][ ][Set ID][ ][Data][Cr]
MSB
LSB
0 0 0 0 0 0 0 0
Frecuencia
Data
13. Agudos (comando: k r)
► Para ajustar os agudos.
Também pode ajustar no menu ÁUDIO.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Data mín: 00 a máx.: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
7
6
5
Frecuencia
4
3
2
1
0
Paso
0
0
0
1ª banda
0
0
0
0
0
0 (decimal)
0
0
1
2ª banda
0
0
0
0
1
1 (decimal)
0
1
0
3ª banda
...
...
...
...
...
...
0
1
1
4ª banda
0
0
0
1
1
19 (decimal)
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
0
0
5ª banda
0
0
1
0
1
20 (decimal)
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Depende del modelo y se puede ajustar cuando el
modo de sonido es un valor ajustable de ecualizador.
19. Energy Saving (comando: j q)
► Para reduzir o consumo de energia da TV.
Também é possível ajustar o Energy Saving no
menu IMAGEM.
Transmissão [j][q][ ][Set ID][ ][Data][Cr]
Data
00 : Desligado
01 : Mínimo
02 : Médio
03 : Máximo
04 : Automático
05 : Vídeo Desligado
* (Dependendo do modelo)
Reconhecimento [q][ ][Set ID][ ][OK/NG][Data][x]
Data 00 a 01 = o dado do canal é 10 = 00 0a
Data 02 = TV antena analógica = 00
Resultado = ma 00 00 0a 00
2. Sintonize o canal 01 antena digital (DVB-T).
Set ID = All = 00
Data 00 & 01 = o dado do canal é 1 = 00 01
Data 02 = TV antena digital = 10
Resultado = ma 00 00 01 10
3. Sintonize o canal 1000 por satélite (DVB-S).
Set ID = All = 00
Data 00 & 01 = o dado do canal é 1000 = 03 E8
Data 02 = TV por satélite digital = 40
Resultado = ma 00 03 E8 40
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Para Coreia do Sul e América do Norte/Latina
exceto Colômbia
► Para sintonizar o canal para seguir o número
físico/principal/secundário.
Transmissão [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
20. Comando de sintonia (comando: m a)
* Este comando pode funcionar de maneira
diferente, dependendo do modelo e sinal.
• Para Europa, Oriente Médio, Colômbia, Ásia
exceto Coreia do Sul e Japão
► Selecione o canal para o seguinte número físico.
Transmissão [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Analógico antena/cabo
[Data 00][Data 01] Dados do canal
Data 00 : Dados do canal com byte alto
Data 01 : Dados do canal com byte baixo
- 00 00 a 00 C7 (Decimal : 0 ~ 199)
Data 02 : Fonte de entrada (analógico)
- 00 : TV antena (ATV)
- 80 : TV a cabo (CATV)
* Digital antena/cabo/satélite
[Data 00][Data 01]: Dados do canal
Data 00 : Dados do canal alto
Data 01 : Dados do canal baixo
- 00 00 a 27 0F (Decimal : 0 a 9999)
Data 02 : Fonte de entrada (digital)
- 10 : TV antena (DTV)
- 20 : Rádio antena (rádio)
- 40 : TV por satélite (SDTV)
- 50 : Satélite de rádio (S-Radio)
- 90 : TV a cabo (CADTV)
- a0 : Rádio por cabo (CA-Radio)
* Exemplos de comando de sintonia:
1. Sintonize o canal 10 antena analógico (PAL).
Set ID = All = 00
Os canais digitais possuem um número de canal
Físico, Principal e Secundário. O número Físico é o
número real do canal digital, O Principal é o número
para que o canal possa ser mapeado e o Secundário
é o sub-canal. Como o sintonizador ATSC mapeia
automaticamente o canal conforme o número
Principal ou Secundário, o número Físico não é
necessário ao enviar um comando em modo Digital.
* Analógico antena/cabo
Data 00 : Número físico do canal
- Antena (ATV) : 02 a 45 (Decimal : 2 a 69)
- Cabo (CATV) : 01, 0E a 7D (Decimal : 1, 14 a 125)
[Data 01 ~ 04]: Número do canal Principal/Secundário
Data 01 e 02: xx (não importa)
Data 03 e 04: xx (não importa)
Data 05: Fonte de entrada (analógico)
- 00 : TV antena (ATV)
- 01 : TV a cabo (CATV)
* Digital antena/cabo
Data 00 : xx (não importa)
[Data 01][Data 02]: Número do canal Principal
Data 01 : Dados do canal com byte alto
Data 02 : Dados do canal com byte baixo
- 00 01 a 27 0F (Decimal : 1 a 9999)
[Data 03][Data 04]: Número do canal Secundário
Data 03 : Dados do canal com byte alto
Data 04 : Dados do canal com byte baixo
Data 05 : Fonte de entrada (digital)
- 02 : TV aberta (DTV) – Usar número de canal
físico
- 06 : TV a cabo (CADTV) – Usar número de canal
físico
PORTUGUÊS
ENG
1
9
10 CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
PORTUGUÊS
ENG
- 22 : TV aberta (DTV) – Não usar número de
canal físico
- 26 : TV a cabo (CADTV) - Não usar número de
canal físico
- 46 : TV a cabo (CADTV) – use somente o
número de canal principal (canal parte um)
Dois bytes estão disponíveis para cada dado de
canal principal e secundário, mas o byte inferior
(segundo) normalmente é usado sozinho (o byte
superior é 0).
* Exemplos de comando de sintonia:
1. Sintonize o canal 35 do cabo analógico (NTSC).
Set ID = All = 00
Data 00 = o dado do canal é 35 = 23
Data 01 e 02 = sem principal = 00 00
Data 03 e 04 = sem secundário = 00 00
Data 05 = TV a cabo antena analógica = 01
Total = ma 00 23 00 00 00 00 01
2. Sintonize o canal 30-3 antena digital (ATSC).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 & 02 = o principal é 30 = 00 1E
Data 03 & 04 = o secundário é 3 = 00 03
Data 05 = TV antena digital = 22
Total = ma 00 00 00 1E 00 03 22
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
• Para Japão
► Para sintonizar o canal para seguir o número
físico/principal/secundário.
Transmissão [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Digital antena/satélite
Data 00: xx (não importa)
[Data 01][Data 02]: Número do canal Principal
Data 01: Dados do canal com byte alto
Data 02: Dados do canal com byte baixo
- 00 01 a 27 0F (Decimal : 1 a 9999)
[Data 03][Data 04]: Número do canal Secundário/
Derivado
(não importa no satélite)
Data 03: Dados do canal com byte alto
Data 04: Dados do canal com byte baixo
Data 05 : Fonte de entrada (digital/satélite para Japão)
- 02 : TV antena (DTV)
- 07 : BS (Satélite de Transmissão)
- 08 : CS1 (Satélite de Comunicação 1)
- 09 : CS2 (Satélite de Comunicação 2)
Data 05 = TV antena = 02
Total = ma 00 00 00 11 00 01 02
2. Sintonize o canal 30 do BS (ISDB-BS).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 e 02 = o principal é 30 30 = 00 1E
Data 03 e 04 = não importa = 00 00
Data 05 = TV BS digital = 07
Total = ma 00 00 00 1E 00 00 07
* Este recurso varia, dependendo do modelo.
Reconhecimento [a][ ][Set ID][ ][OK][Data 00]
[Data 01][Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
21. Adicionar/Pular programação (comando: m b)
► Para pular o canal (programa) atual na próxima
vez.
Transmissão [m][b][ ][Set ID][ ][Data][Cr]
Data 00 : Excluir(ATSC,ISDB)
/Pular(DVB)
01 : Adicionar
Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]
* Definir o status do canal salvo como excluir (ATSC,
ISDB)/pular (DVB) ou adicionar.
22. Chave (comando: m c)
► Para enviar o código da tecla remota IR.
Transmissão [m][c][ ][Set ID][ ][Data][Cr]
Data Código de tecla - Consulte a p.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23. Controle da luz de fundo (comando: m g)
• Somente TV de LCD/TV de LED
► Para controlar a luz de fundo.
Transmissão [m][g][ ][Set ID][ ][Data][Cr]
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
• Somente TV de plasma
► Para controlar a iluminação do painel.
Transmissão [m][g][ ][Set ID][ ][Data][Cr]
* Exemplos de comando de sintonia:
1 Sintonize o canal 17-1 antena digital (ISDB-T).
Set ID = All = 00
Data 00 = não conhece o físico = 00
Data 01 e 02 = o principal é 17 = 00 11
Data 03 e 04 = o secundário/derivado é 1 = 00 01
Data Mín.: 00 a Máx.: 64
Reconhecimento [g][ ][Set ID][ ][OK/NG][Data][x]
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
► Para selecionar a fonte de entrada da imagem
principal.
Transmissão [x][b][ ][Set ID][ ][Data][Cr]
Data
00 : DTV
01 : CADTV
02 : Satélite DTV
10 : ATV
ISDB-BS (Japão)
03 : ISDB-CS1 (Japão)
04 : ISDB-CS2 (Japão)
11 : CATV
20 : AV ou AV1
21 : AV2
40 : Componente 1
41 : Componente 2
60 : RGB
90 : HDMI1
92 : HDMI3
[Data 00]
00
01
02
03
[Data 01]
O
X
X
X
[Data 02]
O
X
X
O
[Data 03]
O
X
X
O
X : não importa
Reconhecimento [t][ ][Set ID][ ][OK][Data00]
[Data01][Data02][Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
26. 3D estendido (comando : x v) (somente
modelos 3D) (dependendo do modelo)
► Para mudar a opção de 3D da TV.
Transmissão [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
91 : HDMI2
93 : HDMI4
Reconhecimento [b][ ][Set ID][ ][OK/NG][Data][x]
* Essa função depende do modelo e do sinal.
25. 3D (comando: x t) (somente modelos 3D)
(Dependendo do modelo)
► Para mudar o modo 3D da TV.
Transmissão [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
Data Structure
[Data 00] 00 : 3D ligado
01 : Desligar 3D
02 : 3D para 2D
03 : 2D para 3D
[Data 01] 00 : Superior e inferior
01 : Lado a lado
02 : Quadriculado
03 : Sequêncial de quadros
04 : Intercalação de coluna
05 : Intercalação de linha
[Data 02] 00 : Direita para a esquerda
01 : Esquerda para Direita
[Data 03] Efeito 3D (Profundidade 3D): Mín.: 00 Máx.: 14
(*transmitir por código hexadecimal)
* Se [Data 00] for 00 (3D ligado), então [Data 03]
não importa.
* Se [Data 00] for 01 (3D desligado) ou 02 (3D para
2D), [Data 01], [Data 02] e [Data 03] não importam.
* Se [Data 00] for 03(2D para 3D), [Data 01] e [Data
02] não importam.
* Se [Data 00] for 00 (3D ligado) ou 03 (2D para 3D),
[Data 03] funcionará quando o 3D Mode (Modo 3D)
(Gênero) estiver somente manual.
* Dependendo da transmissão e do sinal de vídeo,
nem todas as opções de padrão 3D ([Dado 01])
podem estar disponíveis.
[Data 00] Opções 3D
00 : Correção da Imagem 3D
01 : Profundidade 3D (Modo 3D somente
no manual)
02 : Visão 3D
06 : Correção da cor 3D
07 : Ampliação do Som 3D
08 : Visualização da imagem normal
09 : Modo 3D (Gênero)
[Data 01] Possui seu próprio intervalo para cada
opção 3D determinado por [Data 00].
1) Quando [Data 00] for 00
00 : Direita para Esquerda
01 : Esquerda para Direita
2) Quando [Data 00] for 01, 02
Data
Mín.: 0 - Máx: 14 (*transmitir por código
hexadecimal)
O intervalo de valor de dados (0 - 20) converte o
intervalo da Visão (-10 - +10) automaticamente
(dependendo do modelo)
* Esta opção funcionará quando o 3D Mode (Modo
3D) (Gênero) estiver somente manual.
3) Quando[Data 00] for 06, 07
00 : Desligado
01 : Ligado
4) Quando [Data 00] for 08
00 : Reverter para vídeo 3D a partir d
3D ➔ 2D convertido para vídeo 3D.
01 : Muda o vídeo 3D para 2D, exceto
vídeo 2D ➔ 3D.
* Se a conversão não for possível, o comando será
tratado como não aceito.
5) Quando [Data 00] for 09
00 : Padrão
02 : Cinema
04 : Manual
01 : Esportes
03 : Extremo
Reconhecimento [v][ ][Set ID][ ][OK][Data00]
[Data01][x][v][ ][Set ID][ ][NG][Data00][x]
PORTUGUÊS
ENG
24. Seleção de entrada (comando: x b)
(Entrada da imagem principal)
11
12 CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLE EXTERNO
PORTUGUÊS
ENG
27. Configuração automática (Comando: j u)
(dependendo do modelo)
►Para ajustar a posição e minimizar a vibração
da imagem automaticamente. Funciona apenas no
modo RGB (PC).
Transmissão [j][u][ ][Set ID][ ][Data][Cr]
Dados 01: Para ajustar
Confirmação [u][ ][Set ID][ ][OK/NG][Data][x]
