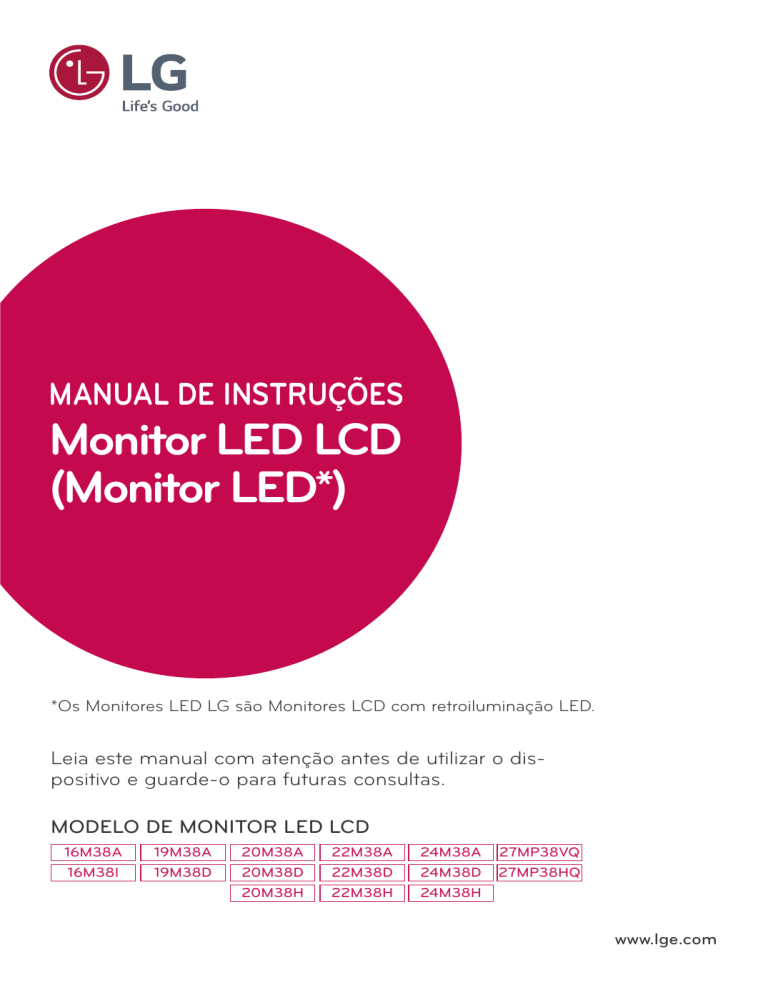

MANUAL DE INSTRUÇÕES
Monitor LED LCD
(Monitor LED*)
*Os Monitores LED LG são Monitores LCD com retroiluminação LED.
Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futuras consultas.
MODELO DE MONITOR LED LCD
16M38A
16M38I
19M38A
19M38D
20M38A
20M38D
20M38H
22M38A
22M38D
22M38H
24M38A
24M38D
24M38H
27MP38VQ
27MP38HQ
www.lge.com
2
ÍNDICE
PORTUGUÊS
PT
ÍNDICE
3
LICENÇA
26
- Modo de Imagem
27
- Deficiência de Cor
4
MONTAR E PREPARAR
4
Desembalar
28
RESOLUÇÃO DE PROBLEMAS
6
Peças e botões
7
Mover e levantar o monitor
8
Configurar o monitor
30
ESPECIFICAÇÕES
8
- Instalar a base do suporte
42
Modos predefinidos (Resolução)
9
- Retirar a base do suporte
43
Indicador
11
- Montar em uma mesa
11
- Usando o suporte do cabo
13
- Montar em uma mesa
44
POSTURA CORRETA
44
Postura correta para utilizar o monitor.
14
UTILIZAR O MONITOR
14
Ligação a um PC
14
- Ligação D-SUB
14
- Ligação DVI-D
15
- Ligação HDMI
15
Ligação a dispositivos AV
15
- Ligação HDMI
16
Ligação a dispositivos externos
16
- Ligação de dispositivos periféricos
17
PERSONALIZAR AS
DEFINIÇÕES
18
Personalizar as definições
18
- Definições do Menu
20
- Imagem
21
- Cor
22
- Visor
22
- Áudio
23
- Outros
24
Definições do Leitor
25
Definições do FUNC.
25
- SMART ENERGY SAVING
LICENÇA
20M38H
22M38H
24M38H
3
27MP38VQ 27MP38HQ
PT
PORTUGUÊS
LICENÇA
As licenças variam de acordo com o modelo. Visite www.lge.com para obter mais informações sobre a
licença.
Os termos HDMI e HDMI High-Definition Multimedia Interface, e o logotipo
HDMI são marcas ou marcas registradas da HDMI Licensing Administrator,
Inc. nos Estados Unidos e em outros países.
O seguinte conteúdo é unicamente aplicado ao monitor que é vendido no mercado europeu e necessita
cumprir com a Directiva ErP:
* Este monitor está definido para se desligar automaticamente 4 horas após o ter ligado e se não existir
nenhum ajuste no mesmo.
* Para desativar esta definição, altere a opção para “Off” em “Automatic Standby (Suspensão Automática)
no menu OSD.
4
MONTAR E PREPARAR
PORTUGUÊS
PT
MONTAR E PREPARAR
Desembalar
Verifique se a caixa do produto contém os seguintes itens. Se faltarem alguns acessórios, contacte o agente local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e acessórios reais.
CD (Manual de instruções)/
cartão
Cabo D-SUB
(Este cabo não está incluído em todos os países.)
ou
Cabo de alimentação
Adaptador CA/CC
(Dependendo do País)
Adaptador CA/CC
(Dependendo do País)
Cabo DVI-D
Suporte
Base do suporte
(Este cabo não está incluído em
todos os países.)
Cabo HDMI
Suporte
Base do suporte
(Este cabo não está incluído em
todos os países.)
Suporte
Dois parafusos
Base do suporte
MONTAR E PREPARAR
5
ATENÇÃO
NOTA
Os acessórios fornecidos com o produto podem ser diferentes de acordo com o modelo.
yy
As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio
yy
devido à atualização das funções do produto.
PT
PORTUGUÊS
Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum acessório não
yy
aprovado.
Nenhum dano ou lesão decorrentes da utilização de acessórios não aprovados está abrangido pela
yy
garantia.
6
MONTAR E PREPARAR
Peças e botões
PORTUGUÊS
PT
Indicador de Power (Alimentação)
yyIluminação ligada: ligado
yyIluminação desligada: desligado
Botão Power (Alimentação)
Botão (Consulte a p.17)
Painel de ligações (Consulte a p.14~16)
MONTAR E PREPARAR
Mover e levantar o monitor
Aconselha-se a colocação do monitor na
yy
caixa ou embalagem original antes de tentar
movê-lo.
Antes de mover ou levantar o monitor, desyy
ligue o cabo de alimentação bem como os
restantes cabos.
Segure com firmeza as partes superior e
yy
inferior do monitor. Não segure diretamente
no painel.
Ao mover o monitor, evite quaisquer choques
yy
ou agitações fortes do produto.
Ao mover o monitor, mantenha-o em posição
yy
vertical e nunca o vire de lado nem o incline
para o lado.
ATENÇÃO
Evite, dentro do possível, tocar na tela do
yy
monitor. Isso poderá resultar em danos na
tela ou em alguns dos pixels utilizados para
criar imagens.
PT
PORTUGUÊS
Ao mover ou levantar o monitor, siga as seguintes
instruções para evitar arranhar ou danificar o monitor e garantir o transporte seguro, independentemente da sua forma ou tamanho.
Ao segurar o monitor, a tela não deverá estar
yy
voltada para você, para evitar aranhões.
7
8
MONTAR E PREPARAR
PORTUGUÊS
PT
Configurar o monitor
27MP38VQ 27MP38HQ
Instalar a base do suporte
1 Prenda o Suporte para o conjunto do monitor.
1 Coloque o Monitor com a tela virada para baixo
conjunto do monitor.
3 Prenda a Base do suporte.
4 Aperte o parafuso à direita com uma moeda.
sobre uma superfície plana e almofadada.
2 Use dois parafusos para fixar o Suporte e o
ATENÇÃO
Estenda uma esteira de espuma ou um
pano de proteção macio sobre a superfície para proteger a tela de danos.
2
1 Prenda o Suporte para o conjunto do monitor.
2 Prenda a Base do suporte.
3 Aperte o parafuso à direita com uma moeda.
16M38A
Suporte
16M38I
Suporte
Base do suporte
19M38A
20M38A
22M38A
19M38D
20M38D
22M38D
24M38A
24M38D
20M38H
22M38H
24M38H
Suporte
Suporte
Base do suporte
Base do suporte
MONTAR E PREPARAR
Retirar a base do suporte
20M38A
22M38A
19M38D
20M38D
22M38D
24M38D
20M38H
22M38H
24M38H
1 Coloque o Monitor com a tela virada para baixo
24M38A
sobre uma superfície plana e almofadada.
2
1 Retire o Suporte e a Base do suporte do
conjunto do monitor.
2 Vire o parafuso à esquerda com uma moeda.
3 Retire a Base do suporte.
16M38A
Suporte
16M38I
Suporte
Base do suporte
Suporte
Base do suporte
Base do suporte
Suporte
Base do suporte
PT
PORTUGUÊS
19M38A
9
10
MONTAR E PREPARAR
27MP38VQ 27MP38HQ
PORTUGUÊS
PT
1 Vire o parafuso à esquerda com uma moeda.
2 Retire a Base do suporte do Suporte.
3 Remova dois parafusos e retire o Suporte do
conjunto do monitor.
Suporte
Base do suporte
Suporte
ATENÇÃO
Esta ilustração demonstra o modelo geral
yy
de ligação. O seu monitor pode ser diferente
dos itens mostrados na imagem.
Não transporte o produto virado ao contráyy
rio segurando apenas na base do suporte.
O produto pode cair e ficar danificado ou
causar-lhe ferimentos no pé.
MONTAR E PREPARAR
Montar em uma mesa
3 Pressione
posição vertical na mesa.
Deixe um espaço livre de 100 mm (no mínimo)
em relação à parede para uma ventilação
adequada.
ATENÇÃO
Desligue o cabo de alimentação antes de deslocar o monitor para outra localização. Caso
contrário, pode ocorrer um choque elétrico.
100 mm
100 mm
100 mm
100 mm
Usando o suporte do cabo
2 Conecte o adaptador c.a.-c.c. a fonte de
alimentação da parede.
Suporte do cabo
PT
PORTUGUÊS
o botão (Power) na parte inferior
do painel de interruptor para ligar a energia.
1 Levante e incline o monitor até esta ficar na
ou
11
12
MONTAR E PREPARAR
Utilizar o sistema de segurança Kensington
AVISO
PORTUGUÊS
PT
Quando ajustar o ângulo, não segure o Monitor pela parte inferior, tal como indicado na
seguinte ilustração, uma vez que pode sofrer
ferimentos nos dedos.
O conector do sistema de segurança Kensington
está localizado na parte posterior do monitor. Para
mais informações sobre a sua instalação e utilização, consulte o manual fornecido com o sistema
de segurança Kensington ou visite
http://www.kensington.com.
Ligue o cabo do sistema de segurança Kensington
entre o monitor e uma mesa.
Não toque nem faça pressão com o dedo
quando ajustar o ângulo do monitor.
Não segure este conjunto como a imagem
abaixo. A tela do monitor pode se desprender
da base do suporte e machucar o seu corpo.
NOTA
O sistema de segurança Kensington é opcional. Pode adquiri-lo na maior parte das lojas
de produtos eletrônicos.
NOTA
Incline num ângulo entre +20 e -5 graus para
cima ou para baixo para ajustar o ângulo do
monitor à visão.
Frente
Traseira
MONTAR E PREPARAR
Montagem na Parede (A x B)
yy
Montar em uma mesa
100 mm
100 mm
100 mm
100 mm
Se você pretende de montar o monitor na parede, fixe o suporte de montagem na parede (peça
opcional) à parte traseira do monitor.
Se instalar o monitor utilizando uma interface de
montagem na parede (peças opcionais), monte-o
com cuidado para cair.
1 Se você usar o parafuso maior do que o padrão,
o monitor pode ficar danificado internamente.
2 Se você não usar o parafuso apropriado e o
produto ficar danificado ou cair da posição montada, LG não é conderada responsável pelos
incidentes.
16M38A
16M38I
19M38A
19M38D
20M38A
20M38D
20M38H
Montagem na 75 x 75
Parede (A x B)
Parafuso
M4
padrão
Número de
4
parafusos
Modelo
24M38A
24M38D
Montagem na 100 x 100
Parede (A x B)
Parafuso
M4
padrão
Número de
4
parafusos
27MP38VQ 24M38H
27MP38HQ
22M38A
22M38D
22M38H
A
PT
PORTUGUÊS
Para uma ventilação adequada, deixe uma
distância de 100 mm em cada lado e a partir da
parede. Estão disponíveis instruções de instalação
detalhadas no seu fornecedor, consulte o Guia de
configuração e instalação opcional do suporte de
montagem na parede.
Modelo
13
B
ATENÇÃO
Desligue primeiro o cabo de alimentação e
yy
depois desloque ou instale o monitor. Caso
contrário, podem ocorrer choques.
Se instalar o monitor em um teto ou em uma
yy
parede inclinada, o produto poderá cair e provocar ferimentos graves.
Utilize apenas um suporte de montagem na
yy
parede autorizado pela LG e contacte o representante local ou pessoal qualificado.
Não aperte demais os parafusos, pois isso
yy
pode danificar o monitor e anular a garantia.
Utilize apenas parafusos e suportes de montayy
gem na parede que cumpram a norma VESA.
Danos materiais ou ferimentos causados por
uma má utilização ou pelo uso de um acessório
inadequado não estão cobertos pela garantia.
O comprimento do parafuso a partir da superfíyy
cie externa da tampa traseira deve ser inferior
a 8 mm.
Suporte de montagem na parede
Tampa Traseira
Suporte de montagem na parede
Tampa Traseira
Parafuso de norma
Max.8mm
NOTA
Utilize os parafusos indicados nas especifiyy
cações para parafusos da norma VESA.
O kit de montagem na parede inclui um mayy
nual de instalação e as peças necessárias.
O suporte de montagem na parede é opcioyy
nal. Pode obter acessórios adicionais através
do seu fornecedor local.
O comprimento dos parafusos pode ser difeyy
rente de acordo com o suporte de montagem
na parede. Certifique-se de que utiliza parafusos com o comprimento correto.
Para mais informações, consulte as instruyy
ções fornecidas com o suporte de montagem
na parede.
14
UTILIZAR O MONITOR
PORTUGUÊS
PT
UTILIZAR O MONITOR
Ligação a um PC
O seu monitor suporta a função Plug & Play*.
yy
*Plug & Play: um PC reconhece um dispositivo
logo que o usuário o liga, sem necessidade de
configuração do dispositivo ou de intervenção
por parte do usuário.
Ligação DVI-D
Transmite um sinal digital de vídeo e áudio do PC
para o Monitor. Ligue o PC ao Monitor com um
cabo DVI, conforme demonstrado nas seguintes
ilustrações.
Ligação D-SUB
Transmite vídeo analógico do PC para o monitor.
Ligue o PC ao monitor com o cabo de sinais D-sub
de 15 pinos, conforme demonstrado nas seguintes
ilustrações.
D-SUB
ATENÇÃO
RGB OUT
PC
NOTA
Quando utilizar um conector de cabo de
yy
entrada de sinal D-Sub para Macintosh
Adaptador para Mac
yy
Para ser utilizado com Macintosh da Apple,
é necessário um adaptador independente
para alterar a densidade do conector D-SUB
VGA de 15 pinos (3 filas) do cabo fornecido
para um conector de 15 pinos e 2 filas.
Ligue o cabo de entrada do
yy
sinal e aperte-o, rodando os
parafusos para a direita.
Não exerça pressão na tela
yy
com o dedo durante um período prolongado, pois pode provocar distorções temporárias na tela.
Evite a apresentação de uma imagem fixa
yy
na tela do aparelho durante um longo período de tempo para evitar queimar a imagem.
Utilize uma proteção de tela se possível.
UTILIZAR O MONITOR
Ligação a dispositivos AV
Transmite os sinais de áudio e vídeo digital do PC
para o Monitor. Conecte o PC ao monitor com o
cabo HDMI, conforme mostrado nas ilustrações
seguintes.
Ligação HDMI
Transmite os sinais de áudio e vídeo digital desde
seus dispositivos AV ao monitor. Conecte o dispositivo AV para o monitor com o cabo HDMI conforme ilustrado abaixo.
NOTA
A utilização do modo HDMI PC pode provoyy
car problemas de compatibilidade.
Utilize um cabo certificado com o logotipo
yy
HDMI incluído.Se não utilizar um cabo HDMI
certificado, a imagem pode não aparecer ou
pode ocorrer um erro de ligação.
Tipos de cabo HDMI recomendados
yy
- Cabo HDMI®/TM de alta velocidade
- Cabo HDMI®/TM de alta velocidade com
Ethernet
NOTA
Se pretender utilizar dois PCs com o moyy
nitor, ligue o cabo de sinal (D-SUB/DVI-D/
HDMI) respectivamente no monitor.
Se ligar o monitor quando ainda está frio,
yy
a imagem pode sofrer alguma vibração.
Trata-se de uma situação normal.
Podem aparecer alguns pontos vermelhos,
yy
verdes ou azuis na tela. Trata-se de uma
situação normal.
NOTA
A utilização do modo HDMI PC pode provoyy
car problemas de compatibilidade.
Utilize um cabo certificado com o logotipo
yy
HDMI incluído.Se não utilizar um cabo HDMI
certificado, a imagem pode não aparecer ou
pode ocorrer um erro de ligação.
Tipos de cabo HDMI recomendados
yy
- Cabo HDMI®/TM de alta velocidade
- Cabo HDMI®/TM de alta velocidade com
Ethernet
PT
PORTUGUÊS
Ligação HDMI
15
16
UTILIZAR O MONITOR
PORTUGUÊS
PT
Ligação a dispositivos externos
Ligação de dispositivos periféricos
Conectar dispositivos periféricos para o monitor
usando as portas de saída de áudio..
Função de definição automática de imagem
Pressione o botão de energia na parte inferior
do painel para ligar a energia. Quando o monitor
está ligado, a "Self Image Setting" (Definição
automática de imagem) A função é executada
automaticamente. (Apenas suportado no Modo
Analógico)
NOTA
NOTA
Os dispositivos periféricos são vendidos em
yy
separado.
Os cabos com plugues em ângulo podem
yy
ter problemas de folgas; utilize plugues retos
sempre que possível.
Tipo de ângulo
Tipo reto
NOTA
Fones de ouvido ou alto-falantes pode não
yy
funcionar normalmente, dependendo das
configurações do PC do servidor.
Função "Self Image Setting".
yy
Esta função proporciona ao usuário as
definições ideais de visualização. Quando
o usuário liga o monitor pela primeira vez,
esta função ajusta a visualização automaticamente para as definições ideais para
cada sinal de entrada individual. (Apenas
suportado no Modo Analógico)
Função "AUTO".
yy
Se ocorrerem problemas tais como imagens
e letras desfocados, vibração da tela ou tela
inclinada durante a utilização do dispositivo,
ou depois de alterar a resolução da tela,
pressione o botão da função AUTO para
melhorar a resolução. (Apenas suportado
no Modo Analógico)
PERSONALIZAR AS DEFINIÇÕES
17
1 Pressione o botão desejado na parte inferior do monitor.
2 Alterar o valor do item de menu, pressionando os botões na parte inferior do Monitor.
Para voltar ao menu anterior ou definir outros itens do menu, utilize o botão da seta para cima (
).
3 Selecione EXIT (SAIR) para sair do menu OSD.
MENU
READER
FUNC.
AUTO
INPUT
EXIT
Botões do Monitor
Botão
Descrição
Acesso aos menus principais.(Consulte a p.18)
OSD Locked/
OSD Unlocked
(OSD BLOQUEADO/DESBLOQUEADO)
Esta função permite bloquear as configurações atuais de controle, de modo que eles não possam ser alteradas inadvertidamente. Pressione e segure o botão de MENU alguns segundos. Em
seguida, o OSD de " OSD Lock " irá aparecer. Depois disso, o
usuário pode selecionar bloqueio ou desbloquear pressionando o
botão esquerdo / direito.
Se o usuário seleciona o ícone de " Lock " pressionando o botão
de " OK ", a mensagem de " OSD Locked " vai aparecer. Caso
contrário, "OSD Unlocked" aparecerá. Depois de selecionar o "
Lock ", se você quer mudar para Desbloquear, você pode pressionar o botão de " MENU " por alguns segundos. A mensagem "
OSD Unlocked " aparecerá.
Usar esse botão para entrar no menu de Modo Leitura. Sua função funciona para exibir
a tela , a imagem como papel para o conforto dos olhos. Se você quiser mais informações (Consulte a p.24).
Usar este botão para entrar em menu de SMART ENERGY SAVING, Modo de
imagem,Deficiência de Cor.(Consulte a p.25~27)
Ao ajustar as suas definições de visualização, pressione sempre o botão AUTO (AUTOMÁTICO) no MONITOR SETUP OSD (OSD DE CONFIGURAÇÃO DO MONITOR).
(Apenas suportado no Modo Analógico)
The best display
mode (O melhor
modo de visualização)
16M38A/16M38I/19M38A/19M38D: 1366 x 768
20M38A/20M38D/20M38H: 1600 x 900
22M38A/22M38D/22M38H/24M38A/24M38D/24M38H/27MP38HQ/27MP38VQ:
1920 x 1080
Pode selecionar o sinal de entrada.
yy Quando estão ligados, pelo menos, dois sinais de entrada, pode selecionar o sinal de
entrada que pretende (D-SUB/DVI-D/HDMI).
yy Quando está ligado apenas um sinal, este é detectado automaticamente. A predefinição é D-SUB.
EXIT
Sair do OSD.
(Power Button)
Liga e desliga a alimentação.
Power Indicator (In- O indicador de energia fica branco se o visor está funcionando
dicador de Power
corretamente (No Modo). Se a tela estiver em modo de espera, o
[Alimentação])
indicador de energia pisca branco.
PT
PORTUGUÊS
PERSONALIZAR AS DEFINIÇÕES
18
PERSONALIZAR AS DEFINIÇÕES
Personalizar as definições
PORTUGUÊS
PT
Definições do Menu
1 Pressione o botão MENU na parte inferior do conjunto
do monitor para exibir o Menu OSD.
Conf. de Fábrica
2 Defina as opções pressionando ◄ ou ► ou ▼.
Próximo Menu
3 Selecione o botão Próximo Menu para acessar mais
opções de configurações.
Próximo Menu
4 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima ( ).
Nível de Preto
Alto
Desligado
Conf. de Fábrica
Modo de Imagem
Próximo Menu
São explicadas abaixo cada uma das opções.
Menu
Analógico
Digital
HDMI
Brilho
●
●
●
Contraste
●
●
●
Tempo de resposta
●Modo de Imagem
27MP38VQ 27MP38HQ
●
Wide/Original
Descrição
Para ajustar o brilho da tela
Person
Você pode definir um tempo de resposta para imagens exibidas com baseda velocidade da tela. Para um ambiente normal,
é recomendado que você useModo
'Desligar'.
Para uma imagem em
de Imagem
movimento rápido, é recomendado que você use 'Alto'.
Wide
Muda para imagem completa de acordo com o sinal de entrada de
imagem.
Personalizado
Conf. de Fábrica
Personalizado
Modo de leitura
●
●
●
Original
●
●
●
Restaurar todas as configurações padrão de fábrica. Pressione os
Leitura 1
Leitura 2
Leitura
botões ◄, ► para redefinir
imediatamente.
Desligado
Personalizado
Vívido 1
Vívido 2
Padrão
Altera a proporção de sinal de entrada de imagem para a original.
* Esta função apenas funciona se as resoluções de entrada
forem inferiores à proporção predefinida do monitor (16:9).
Modo de leitura
MY KEY é um atalho para acesso rápido.
Você pode salvar uma das funções FUNC. como
favorita.
Vá para Configuração de MY KEY no menu FUNC.
para mudar configuração favorita.
Leitura 1
Leitura 2
Leitura
Desligado
Configuração
PERSONALIZAR AS DEFINIÇÕES
Menu > Próximo Menu
Analógico Digital HDMI
Nitidez
●
●
●
●
Para definir
o nível de
deslocamento
●
Para melhorar a claridade e estabilidade da tela
●
Para personalizar a cor
da tela
Nível de Preto
20M38H
22M38H
24M38H
27MP38VQ 27MP38HQ
Overscan
20M38H
22M38H
24M38H
27MP38VQ 27MP38HQ
Cor
Descrição
Para ajustar
a nitidez da
tela
Gama
Temp. de Cor
Seis cores
●
27MP38VQ 27MP38HQ
●
Reiniciar Cor
27MP38VQ 27MP38HQ
Visor
Horizontal
Vertical
●
Para ajustar
a posição da
tela
●
Para melhorar a claridade e estabilidade da tela
Sincronismo
Fase
Áudio
20M38H
22M38H
24M38H
Volume
●
Para ajustar
o volume
27MP38VQ 27MP38HQ
Outros
Idioma
Luz de Alimentação
●
●
●
●
●
●
Standby Autom.
20M38H
22M38H
24M38H
27MP38VQ 27MP38HQ
Resolução
19M38A
19M38D
20M38A
20M38D
22M38A
22M38D
24M38A 27MP38VQ
24M38D 27MP38HQ
20M38H
22M38H
24M38H
Analógico: Entrada D-SUB(sinal analógico).
yy
Digital: Entrada DVI-D(sinal digital).
yy
HDMI: Entrada HDMI(sinal digital).
yy
●
Para personalizar o
estado da
tela pelo
ambiente de
operação de
usuário
PT
PORTUGUÊS
Imagem
19
20
PERSONALIZAR AS DEFINIÇÕES
Imagem
PORTUGUÊS
PT
1 Pressione o botão MENU na parte inferior do conjunto
do monitor para exibir o Menu OSD.
2 Selecione o botão Próximo Menu para acessar mais
Próximo Menu
opções de configurações.
3 Entre para Imagem pressionando o botão ▼.
Nível de Preto
Alto
Desligado
Conf. de Fábrica ◄ ou ► ou ▼.
4 Defina as opções pressionando
Menu
menu
OSD.
5 Selecione EXIT (Sair) para sair doPróximo
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima (
).
São explicadas abaixo cada uma das opções.
Menu > Próximo Menu > Imagem
Nitidez
Nível de Preto
20M38H
Descrição
Modo de Imagem
Para
22M38H
24M38H
Personalizado
ajustar a nitidez da tela
Modo de Imagem
pode definir o nível de desvio. Se selecionar "Alto", a imagem ficará clara, e se
selecionar "Baixo", a imagem ficará escura.(Apenas para a entrada HDMI)
yy Offset Como critério do sinal de vídeo, este é a imagem mais escura que
o monitor consegue apresentar.
27MP38VQ 27MP38HQ
Overscan
20M38H
para selecionar o intervalo de imagem
de saída
paraVívido
a sincronização
de
Personalizado
Vívido 1
2
Padrão
DTV na entrada HDMI. (Somente para a entrada HDMI) Recomenda a função de escaneamento para ligar quando se conecta equipamento de AV.
22M38H
24M38H
27MP38VQ 27MP38HQ
Modo de leitura
MY KEY é um atalho para acesso rápido.
Você pode salvar uma das funções FUNC. como
favorita.
Vá para Configuração de MY KEY no menu FUNC.
para mudar configuração favorita.
Leitura 1
Leitura 2
Leitura
Desligado
Configuração
21
Cor
Próximo Menu
PT
PORTUGUÊS
ado
PERSONALIZAR AS DEFINIÇÕES
Próximo Menu
1 Pressione o botão MENU na parte inferior do conjunto
do monitor para exibir o Menu OSD.
Nível de Preto
Alto
2 Selecione o botão Próximo Menu para acessar mais
Temp. de Cor
Usuário
Desligado
Pr
opções de configurações.
Reini
3 Selecione Cor pressionando o botão ►.
4 Entre para Cor pressionando o botão ▼.
◄ ou ► ou ▼.
5 Defina as opções pressionando
Próximo Menu
Próximo Menu
6 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior
outros itens do
Temp. de Corou definir Usuário
Alto
Desligado
menu, utilize o botão da seta para cima (
).
Modo de Imagem
Reiniciar Cor
Economize energia utilizando o algoritmo de
compensação de luminosidade
São explicadas abaixo cada uma das opções.
Personalizado
Vívido 1
Menu > Próximo
Menu
> CorVívido 2
Gama
Alto
Padrão
Desligado
descrição
Defina o seu próprio valor de gama. :Gama 0,Gama 1, Gama 2, Desligar no
monitor, os valores altos de gamma exibem imagens enegrecidas e os valores
baixos de gamma exibem imagens esbranquiçadas.
Se o usuário não quiser que gama ajustado, o usuário
pode selecionar Gama
Display Duplo
desligado.
Economize energia utilizando o algoritmo de
Usuário
compensação de luminosidade
Temp. de Cor
Alto
• Vermelho:Definir os seus próprios níveis de cor vermelha.
• Verde:Definir os seus próprios níveis de cor verde.
Esten-dido
Desligado
• Azul:Definir
os seus próprios níveis de cor azul.
Desligado
Seleciona
a cor da tela.
MY KEY é um atalho para acesso
rápido.
Você pode salvar uma das funções
FUNC. como
Quente:
Define a temperatura da cor da tela para quente (mais vermelho).
favorita.
Médio: Define a temperatura da cor da tela para média.
Frio:Define
Vá para Configuração de MY KEY
no menu FUNC. a temperatura da cor da tela para fria (mais azul).
Padrão
Seis cores
para mudar configuração favorita.
Configuração
27MP38VQ 27MP38HQ
Reiniciar Cor
acesso rápido.
funções FUNC. como
27MP38VQ 27MP38HQ
MY KEY no menu FUNC.
favorita.
definir e armazena o matiz e a saturação por seis cores ( Vermelho / Verde / Azul /
cyan / Magenta / Amarelo ) para satisfazer o requerimento de cor do usuário.
Matiz
ajustar o matiz da tela
Saturação
ajustar a nitidez de cor na tela. Os valores mais baixos fazem
a nitidez de cor mais fraca e cores mais claras, enquanto os
valores mais altos fazem a nitidez de cores mais forte e cores
escuras.
redefinir as configurações de cores para as configurações de default de fábrica
pelo dispositivo de entrada atual.
22
PERSONALIZAR AS DEFINIÇÕES
Visor
PORTUGUÊS
PT
1 Pressione o botão MENU na parte inferior do conjunto
do monitor para exibir o Menu OSD.
Próximo Menu
opções de configurações.
Usuário
3 Selecione Visor pressionando o botão ►.
Sincronismo
o botão ▼.
4 Entre para Visor pressionando
Reiniciar Cor
5 Defina as opções pressionando ◄ ou ► ou ▼.
6 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima (
).
São explicadas abaixo cada uma das opções.
Display Duplo
Menu > Próximo Menu > Visor
lizando o algoritmo de
Horizontal
nosidade
do
Próximo Menu
2 Selecione o botão Próximo Menu para acessar mais
para mover imagens a esquerda e a direita.
Vertical
Desligado
Web Dupla
descrição
para mover imagens para cima e para baixo.
Sincronismo
para minimizar
as barras verticais ou listras visíveis no
fundoDesligado
de tela. O tamaLigado
Desligado
nho da tela horizontal também será alterado.
Esten-dido
Fase
para ajustar o foco da exibição. Este item permite remover qualquer ruído horizontal e limpar ou aguçar a imagem de caraterística.
Áudio
20M38H
22M38H
24M38H
27MP38VQ 27MP38HQ
na parte inferior do conjunto do
1 Pressione o botão MENU
Próximo Menu
Próximo Menu
monitor para exibir o Menu OSD.
2 Selecione o botão Próximo Menu para acessar mais opções de
configurações.
Sincronismo
3 Selecione Áudio pressionando o botão ►.
4 Entre para Volume pressionando o botão ▼.
5 Defina as opções pressionando os botões ◄ ou ►.
6 Selecione EXIT (SAIR) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do menu,
utilize o botão da seta para cima (
).
São explicadas abaixo cada
uma das opções.
Web Dupla
Menu > Próximo Menu > Áudio
Volume
Desligado
Deficiência de Cor
descrição
Para ajustar o volume do Headphone / fone de ouvido. (Apenas para a entrada HDMI)
Ligado
Desligado
Ligado
Desligado
PERSONALIZAR AS DEFINIÇÕES
Outros
PT
PORTUGUÊS
1 Pressione o botão MENU na parte inferior do conjunto
Próximo Menu
do monitor para exibir o Menu OSD.
nu
o
23
Próximo Menu
2 Selecione o botão Próximo Menu para acessar mais
Port. Br
opções de configurações.
3 Selecione Outros pressionando o botão ►.
Luz de Alimentação
Desligado
Standby Autom.
Desligado
Desligado
4 Entre para Outros pressionando o botão ▼.
5 Defina as opções pressionando ◄ ou ► ou ▼.
6 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima (
).
Deficiência de Cor
São explicadas abaixo cada uma das opções.
Desligado
Menu > Próximo Menu >
Outros
Idioma
Descrição
Ligado
Desligado
Para escolher a linguagem em que os nomes de controle serão exibidos.
Luz de Alimentação
Usa esta função para estabelecer o indicador de alimentação na parte inferior do
monitor para Ligar ou Desligar . Se você estabelece para Desligar , ele vai estar
desligado.
Se defina Ligar em qualquer momento, o indicador de poder será automaticamente
ligado.
Standby Autom.
O monitor mudará automaticamente para o modo de espera após um certo período.
20M38H
22M38H
24M38H
27MP38VQ 27MP38HQ
Resolução
O usuário pode definir a resolução desejada. A função é ativada apenas quando a
resolução de tela no seu computador está definida para o seguinte, exceto que a
resolução errada de saída do PC.
Desligar, 1024x768, 1280x768,
1360x768, 1366x768
19M38A
19M38D
20M38A
22M38A
24M38A
27MP38VQ
20M38D
22M38D
24M38D
27MP38HQ
20M38H
22M38H
24M38H
Desligar, 1024x768, 1280x768,
1360x768, 1366x768
Desligar, 1280x960, 1600x900
Desligar, 1440x900, 1600x900
Personalizado
24
PERSONALIZAR AS DEFINIÇÕES
Definições do Leitor
PORTUGUÊS
PT
1 Pressione o botão Leitor na parte inferior do conjunto
do monitor para exibir o Modo de leitura OSD.
Modo de leitura
2 Defina as opções pressionando os botões ◄ ou ►.
3 Selecione EXIT (Sair) para sair do menu OSD.
Leitura 1
Leitura 2
Leitura
Desligado
São explicadas abaixo cada uma das opções.
Modo de leitura
Descrição
Leitura 1
É um modo que a tela é ajustada para o melhor para o jornal. Se você
quiser tela mais brilhante, você pode controlar o brilho no Menu OSD.
Leitura 2
É um modo que a tela é ajustada para o melhor para o desenho animado.
Se você quiser tela mais brilhante, você pode controlar o brilho no Menu
OSD.
Leitura Desligado
É um modo de que modo leitor está desligado.
NOTA
Se a opção do Modo Leitura é Leitor 1 ou Leitor 2, Modo de imagem será automaticamente personalizado
Costumizada , SMART ENERGY SAVING e Deficiência de cor será automaticamente Desligar .
Desligado
PERSONALIZAR AS DEFINIÇÕES
enu
Definições do FUNC.
SMART ENERGY SAVING
na parte inferior do conjunto
1 Pressione o botão FUNC.
Modo de Imagem
do monitor para exibir o FUNC. OSD.
Economize energia utilizando o algoritmo de
compensação de luminosidade
2 Entre para SMART ENERGY SAVING pressionando o
botão ▼.
Alto
Desligado
3 Defina as opções pressionando os botões ◄ ou ►.
Personalizado
Vívido 1
Vívido 2
Padrão
4 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima (
).
São explicadas abaixo cada uma das opções.
SMART ENERGY SAVING
MY KEY é um atalho para acesso rápido.
Você pode salvar uma das funções FUNC. como
favorita.
Alto
Descrição
SMART ENERGY SAVING permite que você economize energia com esta função de
alta energia eficiente.
Vá para Configuração de MY KEY no menu FUNC.
para mudar configuração favorita.
Baixo
SMART ENERGY SAVING permite que você economize energia com esta função de
baixa energia eficiente.
Desligado
Configuração
Desativa a SMART ENERGY SAVING.
* SMART ENERGY SAVING : Economize energia utilizando o algoritmo de compensação de luminância.
NOTA
Os dados de economia dependem do painel. Por isso, estes valores devem variar por cada painel e
yy
por fabricante do painel.Se a opção de SMART ENERGY SAVING é Alto ou Baixo, luminosidade do
monitor tornar-se maior ou menor dependerá de fonte.
Se a opção de SMART ENERGY SAVING é Alto ou Baixo, Modo de imagem será automaticamente
yy
Costumizada , Modo Leitura e Deficiência de cor será automaticamente Desligado.
PT
PORTUGUÊS
Leitura
Desligado
25
Próximo Menu
26
PERSONALIZAR AS DEFINIÇÕES
Modo de Imagem
PORTUGUÊS
PT
1 Pressione o botão FUNC. na parte inferior do conjunto
Próximo
Menu
Modo
de Imagem
do monitor para exibir o FUNC. OSD.
2 Selecione Modo de Imagem pressionando o botão ►.
Nível de Preto
3 Entre para Modo de Imagem pressionando o botão ▼.
Alto
Desligado
Personalizado
Conf. de Fábrica
botões ◄ ou ►.
4 Defina as opções pressionando osPróximo
Menu
5 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do
menu, utilize o botão da seta para cima (
).
Modo de leitura
Modo de Imagem
Modo de Imagem
Personalizado
Leitura 1
Personalizado
Vívido 1
Leitura 2
Vívido 2
Leitura
Desligado
Padrão
São explicadas abaixo cada uma das opções.
Modo De Imagem
Personalizado
Descrição
É um
modo
Modo
de leitura
que o usuário pode ajustar cada elemento. É possível ajustar o modo de cor do
menu principal.
Texto
É um modo que a tela é ajustada para trabalhos de texto.
Foto
É um modo que a tela é ajustada para ver as imagens.
Cinema
É um modo que a tela é ajustada para ver os vídeos.
Jogos
É umLeitura
modo
queLeitura
a tela
é ajustada
para jogar um jogo.
1
2
Leitura
Desligado
20M38H
22M38H
MY KEY é um atalho para acesso rápido.
Você pode salvar uma das funções FUNC. como
favorita.
Vá para Configuração de MY KEY no menu FUNC.
para mudar configuração favorita.
Configuração
24M38H
27MP38VQ 27MP38HQ
Modo De Imagem
descrição
Personalizado
é um modo que o usuário pode ajustar cada elemento. É possível ajustar o modo de cor do
menu principal.
Vívido 1
ajusta a imagem de vídeo para o ambiente, aumentando o contraste, brilho, cor e nitidez.
Vívido 2
Padrão
ajusta a imagem para o ambiente normal.
Cinema
é um modo que a tela é ajustada para ver os vídeos.
NOTA
Se a opção de Modo de imagem não é Costumizada , Modo Leitura, SMART ENERGY SAVING e Deficiência de
cor será automaticamente Desligado.
PERSONALIZAR AS DEFINIÇÕES
27
Deficiência de Cor
PT
PORTUGUÊS
dido
Sincronismo
1 Pressione o botão FUNC. na parte inferior do conjunto do
monitor para exibir o FUNC. OSD.
Web Dupla
Deficiência de Cor
2 Selecione Deficiência de Cor pressionando o botão ►.
3 Entre para Deficiência de Cor pressionando o botão ▼.
Desligado
4 Defina as opções pressionando os botões ◄ ou ►.
Ligado
Desligado
Ligado
Desligado
5 Selecione EXIT (Sair) para sair do menu OSD.
Para voltar ao menu anterior ou definir outros itens do menu,
utilize o botão da seta para cima (
).
São explicadas abaixo cada uma das opções.
Deficiência de Cor
Descrição
Ligado
Este modo é para os usuários que não conseguem distinguir entre o vermelho e o
verde, e permite aos usuários com fraqueza core para distinguir facilmente entre as
duas cores.
Desligado
O modo Deficiência de cor modo está desativado.
NOTA
Este é um dispositivo para usuário com deficiência de cor. Portanto, se você se sentir desconfortável
yy
com a tela, por favor, desligue essa função.
Esta função não permite distinguir algumas cores em algumas imagens.
yy
Se a opção de Deficiência de cor estiver ligada, Modo Leitura e SMART ENERGY SAVING serão
yy
automaticamente desligados e Modo de imagem será Costumizada .
28
RESOLUÇÃO DE PROBLEMAS
PORTUGUÊS
PT
RESOLUÇÃO DE PROBLEMAS
Verifique o seguinte antes de contactar a assistência.
A imagem não aparece
O cabo de alimentação do monitor
está ligado?
A luz do indicador de power
(alimentação) está ligada?
yy Verifique se o cabo de alimentação do monitor está corretamente ligado a uma tomada de alimentação.
yy Pressione o botão Power (alimentação).
O indicador de power (alimentação) yy Se o monitor está em modo de economia de energia, experimente
está intermitente?
deslocar o mouse ou pressionar alguma tecla no teclado para fazer
aparecer a imagem.
yy Experimente ligar o computador.
Vê uma mensagem "OUT OF RAN- yy Esta mensagem aparece quando o sinal do PC (placa gráfica) está
GE" na tela?
fora do limite horizontal ou vertical do monitor. Consulte a seção "Especificações" deste manual e configure novamente o seu monitor.
Vê uma mensagem "SEM SINAL"
yy Esta mensagem é apresentada quando não existe cabo de sinal entre
na tela?
o PC e o monitor ou quando o mesmo se encontra desligado. Verifique o cabo e ligue-o novamente.
Vê uma mensagem "OSD LOCKED" na tela?
Vê uma mensagem "OSD LOCKED" quando pressiona o botão
MENU?
yy Pode bloquear as definições de controle atuais, para que não possam
ser alteradas inadvertidamente. Pode desbloquear os controles OSD
em qualquer altura mantendo premido o botão MENU durante vários
segundos: aparecerá a mensagem "OSD UNLOCKED".
A imagem apresentada está incorreta
yy Pressione o botão AUTO para ajustar automaticamente a imagem
apresentada para as definições ideais.
São visíveis faixas ou barras
yy Pressione o botão AUTO para ajustar automaticamente a imagem
horizontais ou verticais no fundo.
apresentada para as definições ideais.
O ruído horizontal de qualquer ima- yy Pressione o botão AUTO para ajustar automaticamente a imagem
gem ou caracteres não é apresenapresentada para as definições ideais.
tado corretamente.
y
y Vá a Painel de Controle► Monitor► Definições e ajuste o monitor
para a resolução recomendada ou ajuste a imagem do monitor para
as definições ideais. Defina a resolução de cores para mais de 24 bits
(True Color).
As posições apresentadas estão
incorretas.
RESOLUÇÃO DE PROBLEMAS
29
ATENÇÃO
A imagem apresentada está incorreta
A cor da imagem é monocromática
ou anormal.
yy Verifique se o cabo de sinal está corretamente ligado e utilize uma
chave de parafusos para o apertar se necessário.
yy Certifique-se de que a placa de vídeo está corretamente inserida na
ranhura.
yy Defina a resolução de cores para mais de 24 bits (True Color) em
Painel de Controle ► Definições.
A tela está intermitente.
yy Verifique se a tela está no Modo Linha interlaçada, e caso esteja,
altere-o para a resolução recomendada.
Vê uma mensagem "Unrecognized monitor, Plug&Play (VESA DDC) monitor found"?
Instalou o driver do monitor?
yy Certifique-se de instalar o driver do monitor a partir do CD que vem
com o seu monitor. Ou pode também baixar o driver a partir do nosso
website: www.lge.com.
yy Certifique-se de que verifica se a placa de vídeo suporta a função
Plug&Play.
PT
PORTUGUÊS
Vá a Painel de Controle ► Monitor ► Definições e verifique se a frequência ou resolução foram
yy
alteradas. Caso tenham sido, volte a ajustar a placa de vídeo para a resolução recomendada.
Se não estiver selecionado a resolução recomendada (resolução ideal), as letras podem ficar desfoyy
cadas e a imagem pode ficar escurecida, truncada ou polarizada. Certifique-se de que seleciona a
resolução recomendada.
O método de definição pode ser diferente de acordo com o computador e SO (Sistema Operacional)
yy
e o desempenho da placa gráfica pode não suportar a resolução mencionada acima. Neste caso,
contacte o fabricante do computador ou da placa de vídeo.
30
ESPECIFICAÇÕES
ESPECIFICAÇÕES
16M38A
16M38I
PORTUGUÊS
PT
Monitor
Resolução
Tipo tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,252 mm x 0,252 mm (Distância entre pixels)
Máx.
1366 x 768 @ 60 Hz
Recomendada
VESA 1366 x 768 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 5,5 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
0,8 A
Adaptador CA/CC
Tipo ADS-18SG-19-3 19016G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPG, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPI, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPCU, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPB, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016EPCU-L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP42, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-U, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP60-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP43-B, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo DA-16C19, fabricado por Asian Power Devices Inc.
ou Tipo WA-16D19FG, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FK, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FA, fabricado por Asian Power Devices Inc.
Saído : 19 V
0,84 A
Tipo ADS-40SG-19-3 19025G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPG-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPBR-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPI-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPCU-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPB-2, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP21, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-B, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
Dimensões
(Largura x Altura x
Profundidade)
Saído : 19 V
1,3 A
Incluindo suporte
374,2 mm x 310,0 mm x 167,9 mm
Excluindo suporte
374,2 mm x 247,5 mm x 57,3 mm
Peso
1,1 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à atualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
16M38I
●
●
●
●
Sincronização separada
digital
●
●
Conector D-SUB de 15 pinos
●
●
Frequência hori- 30 kHz a 83 kHz (Automática)
zontal
30 kHz a 53 kHz (Automática)
Frequência verti- 56Hz a 63Hz (D-SUB)
cal
56Hz a 75Hz (DVI-D)
56Hz a 61Hz (HDMI)
Sincronização
Conector de entrada
conector DVI-D (Digital)
Conector HDMI
PT
PORTUGUÊS
Sinal de vídeo
16M38A
31
32
ESPECIFICAÇÕES
PORTUGUÊS
PT
ESPECIFICAÇÕES
19M38A
19M38D
Monitor
Resolução
Tipo de tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,3 mm x 0,3 mm (Distância entre pixels)
Máx.
1366 x 768 @ 60 Hz
Recomendada
VESA 1366 x 768 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 19,8 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
0,8 A
Adaptador CA/CC
Dimensões
(Largura x Altura x
Profundidade)
Tipo ADS-18SG-19-3 19016G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPG, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPI, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPCU, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPB, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016EPCU-L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP42, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-U, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP60-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo DA-16C19, fabricado por Asian Power Devices Inc.
ou Tipo WA-16D19FG, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FK, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FA, fabricado por Asian Power Devices Inc.
Saído : 19 V
0,84 A
Incluindo suporte
441,3 mm x 350,2 mm x 167,8 mm
Excluindo suporte
441,3 mm x 278,1 mm x 57,3 mm
Peso
1,9 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à atualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
Frequência hori- 30 kHz a 83 kHz (Automática)
zontal
30 kHz a 61 kHz (Automática)
Frequência verti- 56Hz a 75Hz (D-SUB)
cal
56Hz a 75Hz (DVI-D)
19M38D
●
●
●
●
●
56Hz a 75Hz (HDMI)
Sincronização
Conector de entrada
Sincronização separada
digital
●
Conector D-SUB de 15 pinos
●
conector DVI-D (Digital)
Conector HDMI
●
●
●
●
PT
PORTUGUÊS
Sinal de vídeo
19M38A
33
34
ESPECIFICAÇÕES
PORTUGUÊS
PT
ESPECIFICAÇÕES
20M38A
20M38D
Monitor
Resolução
20M38H
Tipo de tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,271 mm x 0,262 mm (Distância entre pixels)
Máx.
1600 x 900 @ 60 Hz
Recomendada
VESA 1600 x 900 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 22 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
0,8 A
Adaptador CA/CC
Dimensões
(Largura x Altura x
Profundidade)
Tipo ADS-18SG-19-3 19016G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPG, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPI, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPCU, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016GPB, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-18FSG-19 19016EPCU-L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP42, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP36-U, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP60-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo DA-16C19, fabricado por Asian Power Devices Inc.
ou Tipo WA-16D19FG, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FK, fabricado por Asian Power Devices Inc.
ou Tipo WA-16E19FA, fabricado por Asian Power Devices Inc.
Saído : 19 V
0,84 A
Incluindo suporte
463,0 mm x 358,8 mm x 167,8 mm
Excluindo suporte
463,0 mm x 286,5 mm x 57,4 mm
Peso
2,0 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à atualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
20M38A
20M38D
20M38H
Frequência horizontal
30 kHz a 83 kHz (Automática)
30 kHz a 61 kHz (Automática)
●
●
●
Frequência vertical
56Hz a 75Hz (D-SUB)
●
●
●
56Hz a 75Hz (DVI-D)
●
56Hz a 75Hz (HDMI)
Sincronização
Conector de entrada
●
Sincronização separada
digital
●
Conector D-SUB de 15 pinos
●
conector DVI-D (Digital)
Conector HDMI
●
●
●
●
●
●
●
●
PT
PORTUGUÊS
Sinal de
vídeo
35
36
ESPECIFICAÇÕES
PORTUGUÊS
PT
ESPECIFICAÇÕES
22M38A
22M38D
Monitor
Resolução
22M38H
Tipo de tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,248 mm x 0,248 mm (Distância entre pixels)
Máx.
1920 x 1080 @ 60 Hz
Recomendada
VESA 1920 x 1080 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 25,3 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
1,2 A
Adaptador CA/CC
Dimensões
(Largura x Altura x
Profundidade)
Peso
Tipo ADS-40SG-19-3 19025G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPG-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPBR-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPI-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPCU-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPB-2, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-25FSG-19 19025EPCU-1L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP21, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-B, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP51, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo PA-1021-23, fabricado por Lite-On Technology Corporation
Saído : 19 V
1,3 A
Incluindo suporte
508,5 mm x 386,5 mm x 186,7 mm
Excluindo suporte
508,5 mm x 315,7 mm x 56,8 mm
22M38A
22M38D
22M38H
2,4 kg
2,7 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à actualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
Frequência
horizontal
30 kHz a 83 kHz (Automática)
30 kHz a 61 kHz (Automática)
Frequência ver- 56Hz a 75Hz (D-SUB)
tical
56Hz a 75Hz (DVI-D)
22M38A
22M38D
22M38H
●
●
●
●
●
●
●
56Hz a 75Hz (HDMI)
Sincronização
Sincronização separada
●
●
digital
Conector de entrada
Conector D-SUB de 15 pinos
conector DVI-D (Digital)
Conector HDMI
●
●
●
●
●
●
●
●
●
PT
PORTUGUÊS
Sinal de vídeo
37
38
ESPECIFICAÇÕES
PORTUGUÊS
PT
ESPECIFICAÇÕES
24M38A
24M38D
Monitor
Resolução
24M38H
Tipo de tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,272 mm x 0,272 mm (Distância entre pixels)
Máx.
1920 x 1080 @ 60 Hz
Recomendada
VESA 1920 x 1080 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 27,5 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
1,2 A
Adaptador CA/CC
Dimensões
(Largura x Altura x
Profundidade)
Tipo ADS-40SG-19-3 19025G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPG-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPBR-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPI-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPCU-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19025GPB-2, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-25FSG-19 19025EPCU-1L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP21, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26-B, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP51, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo PA-1021-23, fabricado por Lite-On Technology Corporation
Saído : 19 V
1,3 A
Incluindo suporte
556,2 mm x 415,1 mm x 186,7 mm
Excluindo suporte
556,2 mm x 344,0 mm x 56,8 mm
Peso
2,8 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à atualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
Frequência hori- 30 kHz a 83 kHz (Automázontal
tica)
30 kHz a 61 kHz (Automática)
Frequência verti- 56Hz a 75Hz (D-SUB)
cal
56Hz a 75Hz (DVI-D)
24M38A
24M38D
24M38H
●
●
●
●
●
●
●
56Hz a 75Hz (HDMI)
Sincronização
Conector de entrada
●
Sincronização separada
digital
●
Conector D-SUB de 15
pinos
conector DVI-D (Digital)
●
Conector HDMI
●
●
●
●
●
●
●
●
PT
PORTUGUÊS
Sinal de vídeo
39
40
ESPECIFICAÇÕES
PORTUGUÊS
PT
ESPECIFICAÇÕES
27MP38HQ 27MP38VQ
Monitor
Resolução
Tipo de tela
Distância entre pixels
Tela plano LCD TFT de
Revestimento anti-brilho
0,311 mm x 0,311 mm (Distância entre pixels)
Máx.
1920 x 1080 @ 60 Hz
Recomendada
VESA 1920 x 1080 @ 60 Hz
Consumo de energia
(Típ.)
Ligado: 31,13 W Típ. (Condições de entrega) *
Modo de espera ≤ 0,3 W
Desligado ≤ 0,3 W
Potência de alimentação 19 V
1,6 A
Adaptador CA/CC
Dimensões
(Largura x Altura x
Profundidade)
Tipo ADS-40SG-19-3 19032G, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19032GPG-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19032GPBR-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19032GPI-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-40FSG-19 19032GPCU-1, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo ADS-32FSG-19 19032EPCU-1L, fabricado por SHENZHEN HONOR ELECTRONIC
ou Tipo LCAP21A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26A-A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26A-E, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26A-I, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP26A-B, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo LCAP51A, fabricado por LIEN CHANG ELECTRONIC ENTERPRISE
ou Tipo PA-1031-23, fabricado por Lite-On Technology Corporation
Saído : 19 V
1,7 A
Incluindo suporte
641,4 mm x 459,7 mm x 203,0 mm
Excluindo suporte
641,4 mm x 393,0 mm x 48,2 mm
Peso
4,4 kg
Ângulo de inclinação
-5° a 20°
Condições
ambientais
Temperatura de
funcionamento
Humidade de
funcionamento
0°C a 40 °C
Temperatura de
armazenamento
Humidade de
armazenamento
-20°C a 60 °C
≤ 80%
≤ 85%
As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à atualização
das funções do produto.
* O nível de consumo de energia pode ser diferente por condição de operação e configuração de monitor.
* O consumo de energia do modo On é medido com padrão de teste LGE (Padrão Branca Completo, a
resolução máxima).
ESPECIFICAÇÕES
27MP38HQ
27MP38VQ
Frequência
horizontal
30 kHz a 83 kHz (Automática)
30 kHz a 61 kHz (Automática)
●
●
Frequência
vertical
56Hz a 75Hz (D-SUB)
●
●
Sincronização
Conector de entrada
56Hz a 75Hz (DVI-D)
56Hz a 75Hz (HDMI)
Sincronização separada
digital
Conector D-SUB de 15 pinos
●
●
●
●
●
●
●
●
●
conector DVI-D (Digital)
Conector HDMI
●
●
●
PT
PORTUGUÊS
Sinal de vídeo
41
42
ESPECIFICAÇÕES
Modos predefinidos (Resolução)
PORTUGUÊS
PT
CRONOMETRAGEM D-SUB/DVI-D
16M38A
16M38I
Modos de visualização (Resolução)
Frequência horizontal (kHz)
Frequência vertical
(Hz)
Polaridade
(H/V)
640 x 480
31,5
60
-/-
800 x 600
35,2
56
+/+
800 x 600
37,9
60
+/+
1024 x 768
48,363
60
-/-
1280 x 720
45
60
+/+
1366 x 768
47,712
59,79
+/+
Modos de visualização (Resolução)
Frequência horizontal (kHz)
Frequência vertical
(Hz)
Polaridade
(H/V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
832 x 624
49,725
75
-/-
1024 x 768
48,363
60
-/-
1366 x 768
47,712
60
+/+
19M38A
20M38A
Modo recomendado
19M38D
20M38D
Modo recomendado
20M38H
Modos de visualização (Resolução)
Frequência horizontal (kHz)
Frequência vertical
(Hz)
Polaridade
(H/V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
1024 x 768
48,363
60
-/-
1024 x 768
60,023
75
+/+
1152 x 864
67,500
75
+/+
1600 x 900
60,000
60
+/+
Modo recomendado
ESPECIFICAÇÕES
22M38A
22M38D
22M38H
24M38A
24M38D
24M38H
27MP38HQ 27MP38VQ
Frequência horizontal (kHz)
Frequência vertical
(Hz)
Polaridade
(H/V)
720 x 400
31,468
70
-/+
640 x 480
31,469
60
-/-
640 x 480
37,500
75
-/-
800 x 600
37,879
60
+/+
800 x 600
46,875
75
+/+
1024 x 768
48,363
60
-/-
1024 x 768
60,023
75
+/+
1152 x 864
67,500
75
+/+
1280 x 1024
63,981
60
+/+
1280 x 1024
79,976
75
+/+
1680 x 1050
65,290
60
-/+
1920 x 1080
67,500
60
+/+
Modo recomendado
CRONOMETRAGEM HDMI
20M38H
Frequência horizontal (kHz)
Frequência vertical (Hz)
480P
31,50
60
O
576P
31,25
50
O
720P
37,50
50
O
720P
45,00
60
O
22M38H
24M38H
HDMI
27MP38VQ 27MP38HQ
Modo de apoio de fábrica
(Modo Predefinido)
Frequência horizontal (kHz)
Frequência vertical (Hz)
480P
31,50
60
O
576P
31,25
50
O
720P
37,50
50
O
720P
45,00
60
O
1080P
56,25
50
O
1080P
67,50
60
O
Modo recomendado
Indicador
Modo
Cor do LED
Ligado
Branco
Modo em espera
Piscando Branco
Desligado
Desligado
PT
PORTUGUÊS
Modos de visualização (Resolução)
Modo de apoio de fábrica
(Modo Predefinido)
43
HDMI
44
POSTURA CORRETA
PORTUGUÊS
PT
POSTURA CORRETA
Postura correta para utilizar o monitor.
Ajuste o monitor
e a sua postura
para lhe permitir
visualizar imagens
no ângulo de visualização ideal.
Coloque as mãos levemente no teclado,
mantendo os cotovelos dobrados e os
braços na horizontal.
Ajuste a localização do
monitor para evitar reflexos.
Certifique-se de que lê as Precauções de segurança antes de utilizar o equipamento.
Mantenha o Manual do utilizador (CD) num
local acessível para futura referência.
O modelo e o número de série do equipamento situam-se na parte traseira e num lado do
equipamento. Escreva os dados abaixo caso
seja necessário assistência.
MODELO
SÉRIE
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
