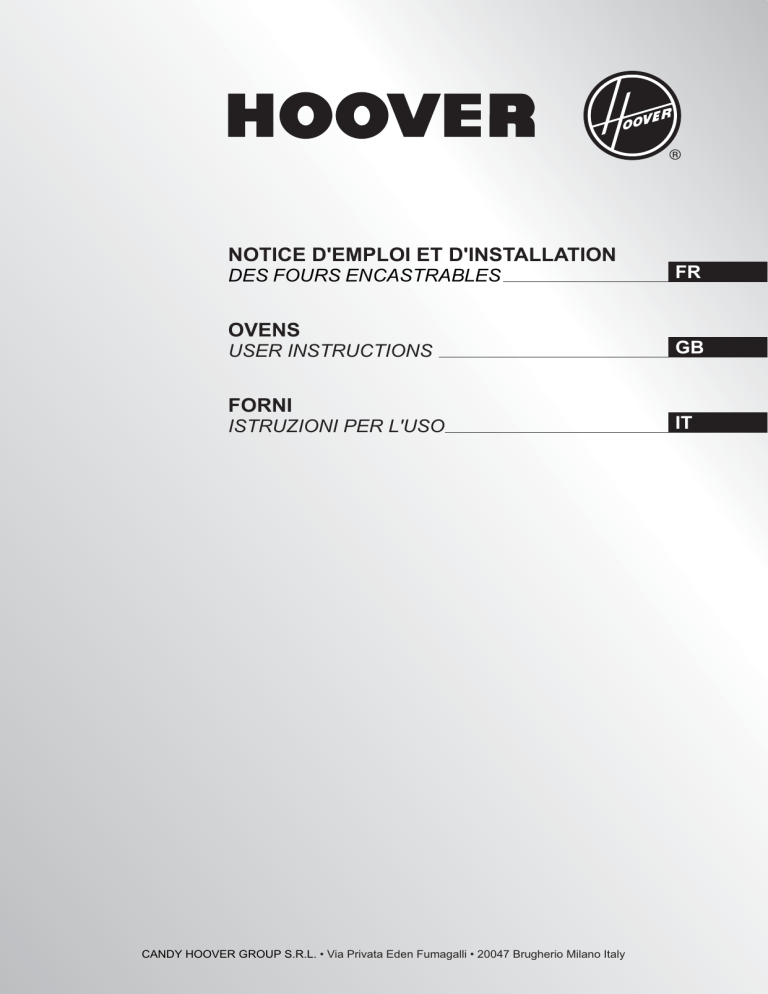

NOTICE D'EMPLOI ET D'INSTALLATION
DES FOURS ENCASTRABLES
OVENS
USER INSTRUCTIONS
FORNI
ISTRUZIONI PER L'USO
CANDY HOOVER GROUP S.R.L. • Via Privata Eden Fumagalli • 20047 Brugherio Milano Italy
FR
GB
IT
SOMMAIRE
FR
1. Instructions générales ........................................................3
1.1 Declaration de conformité ....................................................3
1.2 Consignes de sécurité ..........................................................3
1.3 Recommandations ...............................................................3
1.4 Installation ............................................................................3
1.5 Raccordement éléctrique .....................................................3
2. La technologie pro/exp’r ......................................................4
2.1 Equipement du four ..............................................................4
2.2 Tournebroche .......................................................................4
2.3 LED VISION .........................................................................4
3. Entretien général du four .....................................................5
4. Assistance technique ..........................................................5
5. Présentation du tableau de bord ........................................6
5.1 Conseils avant la premiere utilisation ...................................7
5.2 Recommandations ...............................................................7
5.3 La programmation ................................................................8
5.4 Quelques conseils de cuisson ..............................................8
5.5 Réglagé du contraste du cadran d’affichage ........................8
6. Pyrolyse ................................................................................9
7. La sécurité enfant ................................................................9
CONTENTS
GB
1. General warnings ...............................................................10
1.1 Declaration of compliance .................................................10
1.2 Safety hints ........................................................................10
1.3 Recommendations ..............................................................10
1.4 Installation ..........................................................................10
1.5 Electrical connection .........................................................10
2. Pro/Exp’r technology ..........................................................11
2.1 Oven equipment .................................................................11
2.2 Rotisserie ...........................................................................11
2.3 LED VISION ........................................................................11
3. Cleaning the oven .............................................................12
4. Service centre ....................................................................12
5. Description of the display ................................................13
5.1 Before using the oven for the first time ..............................14
5.2 How to use the oven ..........................................................14
5.3 The programmation ............................................................15
5.4 Cooking tips .......................................................................15
5.5 Adjusting the display contrast .............................................15
6. Pyrolytic cycle ....................................................................16
7. Child safety .........................................................................16
CONTENTS
IT
1. Avvertenze generali ...........................................................17
1.1 Dichiarazione di conformità ................................................17
1.2 Suggerimenti sulla sicurezza...............................................17
1.3 Raccomandazioni ..............................................................17
1.4 Installazione .......................................................................17
1.5 Collegamenti elettrici .........................................................17
2. Tecnologia Pro/Exp'r ..........................................................18
2.1 Accessori del forno .............................................................18
2.2 Girarrosto ...........................................................................18
2.3 LED VISION .......................................................................18
3. Pulizia del forno .................................................................19
4. Risoluzione dei problemi ...................................................19
5. Descrizione del display ......................................................20
5.1 Prima di utilizzare il forno per la prima volta .......................21
5.2 Utilizzo del forno .................................................................21
5.3 Programmazione ................................................................22
5.4 Suggerimenti per la cottura ................................................22
5.5 Regolazione del contrasto del display ................................22
6. Ciclo pirolitico ....................................................................23
7. Funzione di protezione ......................................................23
1. INSTRUCTIONS GENERALES
Lire attentivement les instructions contenues dans cette brochure,
elles fournissent d’importantes indications sur la sécurité
d’installation, l’emploi du four et son entretien. Conserver
soigneusement cette notice d’utilisation pour toutes consultations
ultérieures.
- Après avoir déballé votre four, vérifier que l’appareil est complet. Les
emballages comme le plastique, le polystyrène, peuvent constituer un
danger pour les enfants. Ne pas les laisser à leur portée.
Notre responsabilité ne saurait être engagée en cas de non respect
des instructions fournies dans la notice.
Lors de la première utilisation du four, il peut se produire un
dégagement de fumée âcre provoqué par le premier échauffement du
collant des panneaux d’isolation enveloppant le four. Ce phénomène
est normal. Attendez que la fumée cesse avant de cuire des aliments.
Noter le numéro de série pour tout contact avec le service aprèsvente
1.3 RECOMMANDATIONS
Après chaque utilisation du four, réaliser un petit entretien qui
favorisera le nettoyage parfait du four.
• Ne pas tapisser les parois du four avec des feuilles en aluminium ou
des protections jetables du commerce. La feuille d'aluminium ou toute
autre protection, en contact direct avec l'émail chauffé, risque de
fondre et de détériorer l'émail du moufle.
Avant installation de l'appareil, il faut relever le numéro de série et le
noter ci-dessous en cas d'éventuelle demande d'intervention.
Plaque signalétique
Code produit:
Numéro de série :
Afin d'éviter les salissures excessives de votre four ainsi que les fortes
odeurs de fumées pouvant en résulter, nous recommandons de ne
pas utiliser le four à trop forte température. Il est préférable de
rallonger le temps de cuisson et de baisser la température.
• Nous vous conseillons de n'utiliser que des plats, des moules à
pâtisserie résistants à de très hautes températures.
! NOTE: Les fonctions, propriétés et accessoires du four peuvent
changer selon le modéle.
1.1 DECLARATION DE CONFORMITÉ:
Les parties de cet appareil pouvant être en contact avec des
substances alimentaires sont conformes à la prescription de la Dir.
CEE 89/109.
1.4 INSTALLATION
La mise en service de l’appareil est à la charge de l’acheteur, le
constructeur est dégagé de ce service. Les pannes liées à une
mauvaise installation ne seront pas couvertes par la garantie. Une
mauvaise installation peut provoquer des dommages aux personnes,
aux animaux domestiques; dans ce cas la responsabilité du
constructeur ne peut être engagée.
L'installation du four doit être réalisée par un installateur agréé ou un
technicien de qualification similaire.
Le meuble dans lequel le four doit être encastré doit être réalisé en
matériaux résistant à de hautes températures 70°C.
Le four peut être placé en hauteur dans une colonne ou enchâssé
sous un plan de travail.
Avant sa fixation: il est indispensable d'assurer une bonne aération
dans la niche d'encastrement afin de permettre la bonne circulation de
l'air frais nécessaire au refroidissement et à la protection des organes
intérieurs. Pour cela, réaliser les ouvertures spécifiées selon le type
d'encastrement (dernière page).
Produit compatible avec les Directives Européennes
73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et
2004/108/EC, et les modifications successives.
1.2 CONSIGNES DE SECURITE
Cet appareil est conçu pour cuire des aliments. Tout autre utilisation
(exemple chauffage d’appoint) doit être considéré comme impropre.
Le constructeur ne peut être tenu comme responsable en cas de
dommages liés à une mauvaise utilisation ou à des modifications
techniques du produit.
Lorsque le four est en fonctionnement, la porte est particulièrement
chaude, les éléments chauffants sont brûlants, nous recommandons
donc la prudence. Eloigner les jeunes enfants.
L’emploi d’un appareil électrique nécessite quelques règles de
sécurité.
- Ne pas tirer sur le fil électrique pour débrancher la prise.
- Ne pas toucher l’appareil avec les pieds ou les mains mouillés.
- Evitez d’utiliser l’appareil pieds nus.
- Veillez à ne pas laisser les enfants en bas âge manipuler le four.
L’utilisation de multiprises et de rallonges pour raccorder votre
appareil est fortement déconseillé. En cas de panne ou de mauvais
fonctionnement il faut éteindre le four avant de le démonter. En cas de
détérioration du fil électrique, remplacez-le rapidement en suivant les
indications suivantes: ôtez le fil d’alimentation électrique et
remplacez-le par un (du type H05RR-F, H05VV-F, H05V2V2F) adapté
à la puissance de l’appareil.Vous veillerez à ce que cette opération
soit effectuée par un centre technique agréé. Pour l’utilisateur c’est la
certitude d’obtenir des pièces de rechange d’origine. Le non-respect
de ces règles peut compromettre la sécurité de l’appareil.
•Le four que vous venez d'acquérir possède des caractéristiques
techniques définies et en aucun cas vous ne pourrez apporter des
modifications sur cet appareil.
•Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le
nettoyage du four.
•Ne pas stocker de produits inflammables dans le four ; ils pourraient
s'enflammer lors d'une mise en route involontaire du four.
•Ne pas s'appuyer et ne pas laisser les enfants s'asseoir sur la porte
du four.
•Utiliser des gants thermiques de cuisine, pour enfourner ou pour
retirer un plat du four.
•Si votre four présente un défaut quelconque, ne pas le brancher ou le
débrancher de l'alimentation générale et faire appel directement à un
service technique agréé du constructeur.
•Cet appareil n’est pas destiné à être utilisé par des personnes
(notamment les enfants) incapables, irresponsables ou sans
connaissance sur l’utilisation du produit, à moins qu’elles ne soient
surveillées, ou instruites sur l’utilisation de l’appareil, par une
personne responsable de leur sécurité.
• Surveillez les enfants pour être sûr qu’ils ne jouent pas avec
l’appareil.
1.5 RACCORDEMENT ELECTRIQUE
LE BRANCHEMENT ELECTRIQUE DOIT ÊTRE REALISE PAR UN
INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALIFICATION
SIMILAIRE.
• L'installation recevant l'appareil doit être conforme à NFC 15100. Le
constructeur décline toute responsabilité en cas de non respect de
cette exigence.
Important:
Faire vérifier la continuité de la terre de l’installation avant de procéder
au raccordement.
Notre responsabilité ne saurait être engagée pour tout incident, ou
ses conséquences éventuelles qui pourraient survenir à l'usage d'un
appareil non relié à la terre, ou relié à une terre dont la continuité serait
défectueuse.
Le raccordement au réseau doit être effectué par une prise de courant
avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure
omnipolaire, selon norme en vigueur dans le pays d’installation.
• L'installation doit obligatoirement être protégée par des fusibles
appropriés, et comporter des fils d'une section suffisante pour
alimenter normalement l'appareil.
Raccordement: cet appareil est équipé d’un cordon d’alimentation
permettant le raccordement exclusivement sous une tension de
230V~ entre phases ou entre phase et neutre.
• Le raccordement devra être effectué après avoir vérifié :
. la tension d’alimentation indiquée au compteur et,
. le réglage du disjoncteur.
• Le fil de protection du cordon (vert/jaune) relié à la Borne Terre de
l’appareil doit être relié à la Borne Terre de l’installation.
NOTA: ne pas oublier que l'appareil peut nécessiter une opération de
S.A.V. Aussi, placez la prise de courant de façon à pouvoir brancher le
four une fois sorti de sa niche.
Câble d'alimentation: si le changement du câble d'alimentation
s'avère nécessaire, nous vous demandons de faire réaliser cette
opération par le service après-vente ou une personne de qualification
similaire.
03 FR
2. LA TECHNOLOGIE PRO/EXP’R
(SELON LE MODELE)
Le plat à pâtisserie - on y déposera les petites pâtisseries telles que
choux, sablés, meringues. Il vous permettra de confectionner des
fonds de tarte, génoise, etc...
Ne jamais placer cet accessoire sur la sole du four.
La technologie et l'expérience de HOOVER ont permis d'adapter une
caractéristique typique de la cuisine professionnelle au monde
domestique. Le système de ventilation latérale “Multi-chaleur
tournante” distribue un micro flux d'air chaud directement sur
l'aliment, à faible vitesse, en l'enveloppant complètement.
Cela favorise une cuisson plus douce, plus homogène, une faible
perte d'humidité de l'aliment et des cuissons simultanées sur
différents niveaux.
2.2 TOURNEBROCHE (SELON LE MODELE)
Le préchauffage n'est pas nécessaire pour les cuissons au
tournebroche.
Les cuissons au tournebroche se font porte fermée.
Le gain d’énérgie est de 90-95°% par rapport au système tradionnel.
2.1 EQUIPEMENT DU FOUR
(SELON LE MODELE)
Avant la première utilisation des différents accessoires, nous
recommandons un nettoyage avec une éponge suivi d'un rinçage et
d'un séchage.
La grille simple sert de support aux moules et aux plats.
Pendant l’utilisation du four, les accessoires non utilisés doivent
être retirés du four.
2.3 LED VISION (SELON LE MODELE)
Ce système d'éclairage remplace les « ampoules » traditionnelles. 14
LED (pour les versions non-pyrolyse) ou 10 LED haute puissance
(pour les versions pyrolyse) sont intégrés dans la contre porte du four.
Celles-ci illuminent la cavité avec une lumière diffuse permettant une
vision de la cuisson sans ombres, sur plusieurs niveaux.
Le LED s'éteignent lors de l'ouverture de la porte (uniquement pour
les fours à pyrolyse).
Le plat récolte-sauce est destiné à recevoir le jus des grillades.
Les avantages :
-Visibilité optimale des plats
-Durée de vie prolongée
-Consommation énergétique extrêmement basse '' -95'' par rapport
au système traditionnel d'éclairage du four
« les appareils dotés de LED blanches de classe 1M selon la norme
IEC 60825 1 : 1993 + A1 :1997 + A2 : 2001 (équivalent à la norme EN
60825-1 :1994 + A1 :2002 + A2 : 2001 ) la puissance maximale
lumineuse émise est 459nm < 150uW. Donnée non observée
directement avec des instruments optiques ».
Ne jamais utiliser ce plat comme plat à rôtir, il en résulterait des
dégagements de fumée, des projections de graisse et un
encrassement rapide du four.
La pierre à pizza pour une pizza plus croustillante, livrée selon
modèle avec son support inox et la roulette à pizza.
04 FR
4. ASSISTANCE TECHNIQUE
3. ENTRETIEN GENERAL DU FOUR
•Attendre le refroidissement du four, avant de réaliser une opération
de nettoyage manuel.
•Ne jamais utiliser de produits abrasifs, d’éponges métalliques ou
d’objets tranchants pour nettoyer le four, l’émail serait
irrémédiablement abîmé.
•N’utiliser que de l’eau savonneuse ou des produits liquides
ammoniaqués.
•Ne jamais tapisser les parois du four avec du papier aluminium.
•Pour nettoyer, ne pas utiliser ne nettoyeur à vapeur.
En cas de mauvais fonctionnement, vérifier si la prise est branchée.
Après ces vérifications, adressez vous à votre revendeur ou prévenez
directement notre service technique qui interviendra dans les plus
brefs délais. Veiller à ce que le coupon de garantie fourni avec le
produit soit correctement rempli, avec la date d’achat du four.
Cet appareil est commercialisé en accord avec la
directive européenne 2002/96/CE sur les déchets
des équipements électriques et électroniques
(DEEE).
En vous assurant que ce produit est correctement
recyclé, vous participez à la prévention des
conséquences négatives sur l’environnement et la
santé publique qui pourrait être causé par une mise
au rebut inappropriée de ce produit.
Le symbole sur ce produit indique qu’il ne doit pas
être traité comme un déchet ménager. Il doit être rapporté jusqu’à un
point de recyclage des déchets électriques et électroniques.
La collecte de ce produit doit se faire en accord avec les
réglementations environnementales concernant la mise au rebut de
ce type de déchets.
Pour plus d’information au sujet du traitement, de la collecte et du
recyclage de ce produit, merci de contacter votre mairie, votre centre
de traitement des déchets ou le magasin où vous avez acheté ce
produit.
LES PARTIES VITREES
A la fin de chaque utilisation, essuyer avec un papier absorbant.
Si les projections sont trop importantes, nettoyer avec une éponge et
un produit détergent.
*N'utiliser jamais de nettoyants abrasifs ou d'objets pointus car ils
peuvent rayer la surface du verre et même provoquer des éclats de
verre.
LE JOINT PORTE DE FOUR
Nettoyer avec une éponge et un produit détergent.
LES ACCESSOIRES
Nettoyer avec une éponge imbibée d’eau savonneuse. Rincer avec
de l’eau propre et sècher. Eviter les produits abrasifs.
LE PLAT RECOLTE-SAUCE
Après une grillade, retirer le plat récolte-sauce du four. Prendre soin
de reverser les graisses (tièdes) dans l’évier. Laver et rincer le plat
récolte-sauce dans de l’eau chaude, avec une éponge imbibée de
produit lessiviel. Si les résidus restent collés, le faire tremper dans de
l’eau et un produit détergent. Il peut aussi être nettoyé dans un lavevaisselle ou avec un produit du commerce.
Ne jamais replacer le plat récolte-sauce encrassé dans un four.
ECLAIRAGE DU FOUR
Pour changer l’ampoule d’éclairage du four veillez à débrancher
électriquement le four. Les ampoules de four sont spécifiques, elles
sont conçues pour résister à une température élevée.
Caractéristiques de l'ampoule :
230 V~ - 25 W - Culot E 14 - Température 300°C Pour la substitution
de l'ampoule défectueuse, il vous suffit de:
•Démonter le cache en verre en le dévissant,
•Dévisser l'ampoule,
•La remplacer par un modèle identique:
Voir caractéristiques ci-dessus,
•Après remplacement de l'ampoule défectueuse, remonter
le cache verre qui sert de protection en le revissant.
05 FR
5. PRESENTATION DU TABLEAU DE BORD
Cadran affichage:
heure, programmation mode de cuisson, voyants,
température fonction cuisson et positionnement du plat.
TOUCHE DE REGLAGE
ET DE VALIDATION
Ajustement des données: température, programmation durée et
heure de fin - Réglage possible en tournant la touche vers le “-” ou vers le “+”
Validation des données: appuyer sur la touche.
PYRO
Voyant: montée
en température
Horloge /
Programmation /
Température de cuisson
Minuterie et fin
Affichage programmation:
Durée
Minuterie et
Fin
Voyant
Sécurité enfant
PYRO
Affichage fonctionnalité du
four et niveau gradin
recommandé
Tournebroche
Affichage Booster
Voyant
Préchauffage
Fermeture porte du four
06 FR
3-Il est possible de programmer une durée et une fin de cuisson, en
positionnant la manette de programmation sur "durée" ou sur "heure de
fin".
L'affichage de la durée ou l'heure de fin clignote. Avec la touche centrale
modifier les enregistrements selon votre besoin et valider sur le
programmateur
A la fin de cette modification, ne pas oublier de ramener la manette de
programmation sur “Position Arrêt ” pour valider la nouvelle
programmation.
Pour plus de détails sur la programmation, se reporter au chapitre 5.3
PROGRAMMATION.
4- A la fin de la cuisson, ramener le sélecteur des fonctions sur “Position
Arrêt”. Le voyant de température clignote à nouveau et reste allumé
même si le four est éteint. Il clignote pendant la descente de température
et disparaît définitivement lorsqu’il atteint une température suffisamment
basse.
• LES MODES DE CUISSON
- Toutes les cuissons sont réalisées porte fermée -
5.1 CONSEILS AVANT LA PREMIERE UTILISATION
•UN PREMIER NETTOYAGE doit être réalisé avant la première
utilisation :
-passer un chiffon doux et humide sur les surfaces extérieures de
l'appareil.
-nettoyer avec une éponge additionnée de produit lessiviel, les
accessoires et l'intérieur du four. Rincer et sécher.
-faire chauffer le four à vide une bonne heure à la température maximale
pour faire disparaître l'odeur du neuf. Pendant cette opération, bien aérer
la pièce.
• CE QU’IL FAUT SAVOIR
Toute modificiation doit être validée, en appuyant sur la touche centrale,
touche centrale.
Arrêt du four:
il est possible qu’en cours de manipulation, une fausse manoeuvre
intervienne.
Pour arrêter le four ... ramener la manette du sélecteur de fonction sur la
position arrêt.
La sécurité «enfant»:
un verrouillage des commandes du four est possible en sélectionnant la
sécurité enfant. Se reporter au chapitre “La programmation - La sécurité
enfant”.
Turbine de refroidissement:
elle protège et refroidit les commandes électroniques ainsi que le tableau
de bord du four, elle se déclenche et s’arrête automatiquement même si
le four est à l’arrêt.
Eclairage du four:
il reste allumé pendant toute la durée de fonctionnement et dès ouverture
de la porte. S’allume en tournant la manette de programmation sur le
symbole “Eclairage”.
• REGLAGE DE L’HEURE
A la mise sous tension ou après une coupure de courant, l’horloge du
programmateur doit impérativement être ajustée.
Pour la mise à l'heure de l'horloge, procéder comme suit :
1-Tourner la manette du programmateur jusqu'au repère “Mise à l’heure”:
2 - Ajuster avec la touche centrale, en tournant vers le "-", ou vers le "+".
3 - Ramener la manette du programmateur sur la position “ • ”.
SOLE BRASSEE - Utilisation de la résistance de sole plus la
turbine qui brasse l'air dans l'enceinte du four. Cette fonction est idéale
pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite
le dessèchement des aliments et favorise la levée pour les cuissons de
cake, pâte à pain et autres cuissons par le dessous. Placer la grille sur le
gradin inférieur.
SOLE - Utilisation de la résistance de sole. Idéale pour la
cuisson de crème caramel, flans, terrine, cuissons lentes, en cocotte
(poulet, boeuf ...).
CONVECTION NATURELLE - Utilisation simultanée de la
résistance de sole et de voûte. Cette fonction est idéale pour toutes les
cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots,
gibiers, le pain, les papillotes, les feuilletages.
CHALEUR BRASSEE - Utilisation simultanée de la résistance
de sole, de voûte, et de la turbine qui brasse l'air dans l'enceinte du four.
Cette fonction est recommandée pour les volailles, les pâtisseries, les
poissons, les légumes.... La chaleur pénètre mieux à l'intérieur du mets à
cuire et réduit le temps de cuisson. Vous pouvez réaliser des cuissons
combinées avec préparations identiques ou non sur un ou deux gradins.
Ce mode de cuisson assure en effet une répartition homogène de la
chaleur et ne mélange pas les odeurs. Prévoir une dizaine de minutes de
plus, pour la cuisson combinée.
10:30
CHALEUR PULSEE - Utilisation simultanée de la résistance
circulaire et de la turbine qui brasse l'air dans l'enceinte du four. La
définition de cette fonction est équivalente à celle de la chaleur brassée.
GRIL - Utilisation de la résistance de voûte uniquement. Un
préchauffage de 5 minutes est nécessaire pour le rougissement de la
résistance. C'est le succès assuré pour les grillades, les brochettes et
pour les gratins.
Les viandes blanches doivent être écartées du grilloir ; le temps de
cuisson sera alors plus long,mais la viande sera plus savoureuse. Pour
les viandes rouges et filets de poissons, ils peuvent être placés sur la
grille avec le plat récolte sauce glissé dessous. Le récolte-sauce peut
également être positionné sur une grille située sur le gradin inférieur.
5.2 RECOMMANDATIONS
• LE MODE MANUEL
Les modes de cuisson proposés en mode Manuel sont décrits dans le
tableau ci-dessous. Une température pour chaque mode de cuisson est
proposée, elle reste modifiable dans une plage pré-définie.
Température Température plage de
pré-réglée
pré-réglée oC
o
C
210
50-220
Sole + Brassee
160
50-220
Sole
220
50-240
Convection Naturelle
210
50-230
Chaleur Brassee
180
50-230
Chaleur Pulsee
Gril
L2
L1-L3
190
50-200
Turbo Gril
240
180-240
Turbo Broche
40
No
Décongélation
Etuve
60
No
**
Pizza
230
230
*Booster: montée rapide en température
Modes de fonction
selon modèle de four
Fonction
Booster*
TURBO GRIL - Utilisation de la résistance de voûte plus la
turbine qui brasse l'air dans l'enceinte du four. Un préchauffage est
nécessaire pour les viandes rouges et inutile pour les viandes blanches.
Idéal pour les cuissons de volume épais, de pièce entière telles que rôti
de porc, volailles etc... Placer le mets à cuire directement sur la grille au
centre du four, à un niveau moyen. Glisser le récolte-sauce sous la grille
de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop
près du grilloir. Retourner la pièce à cuire à mi-cuisson.
Booster
Booster
Booster
Booster
TOURNEBROCHE VENTILE - Utilisation de la résistance de
voûte, de la turbine, et du tournebroche qui permet la rotation du mets à
cuire.Le tournebroche est temporisé en mode programmation c'est-àdire il continue de tourner cinq minutes après la fin de cuisson pour
répartir les derniers rayonnements résiduels. Idéal pour retrouver toutes
les saveurs de la rôtisserie à l'ancienne. On ne fait pas de préchauffage
pour les cuissons au tournebroche.
** Le four doit avoir cette fonctionnalité
DECONGELATION - Fonctionnement de la turbine de cuisson
qui brasse l’air dans l’enceinte du four. Idéale pour réaliser une
décongélation avant une cuisson.
La température est pré-réglée à 40°C constants, aucun réglage n'est
possible.
1- Positionner la manette du sélecteur des fonctions sur le mode de
cuisson nécessaire à la cuisson.
Les éléments chauffants fonctionnels pour le mode de cuisson choisi
s'affichent.
2- En fonction du mode de cuisson enregistré, une température de
consigne s'affiche, elle est modifiable dans une plage prédéfinie, voir
tableau ci-dessus.
Pour la modifier tourner la touche centrale vers réglage de
température et appuyer sur le même bouton pour valider.
... l'affichage de la température est fixe mais reste modifiable pendant
toute la durée de la cuisson.
Le four démarre la cuisson et commence la montée en température.
Le voyant clignote tant que la température de consigne n'est pas atteinte.
A la fin du préchauffage, un bip sonore retentit et le voyant devient fixe.
LE MODE ETUVE - Utilisation simultanée de la résistance de
voûte et de sole plus la turbine qui brasse l'air dans l'enceinte du four.
Idéal pour maintenir un plat au chaud sans risque de surcuisson et
pratique aussi pour chauffer les assiettes vides.
La température est pré-réglée à 60°C constants aucun réglage n'est
possible.
PIZZA - La forte chaleur produite par la fonction Pizza est très
proche de celle d’un feu de bois dans un four traditionnel
07 FR
5.3 LA PROGRAMMATION
•Le four calcule automatiquement l'heure de départ (heure de fin
moins la durée).
Lorsque l'heure de fin est atteinte, le four se coupe automatiquement.
Pendant 15 secondes, un bip sonore retentit pour vous avertir et les
symboles Durée et STOP clignotent.
•Ramener la manette du sélecteur des fonctions sur “Position Arrêt”,
si cette dernière opération n'est pas réalisée les symboles Durée et
STOP continueront de clignoter.
AFFICHAGE SYMBOLES
Fonctionnement du minuteur
Programmation durée
STOP Programmation heure de fin
Programmation sécurité enfant
Selecteur
programmation
5.4 QUELQUES CONSEILS DE CUISSON
Verrouillage porte de four
Il est préférable de ne saler les viandes qu'en fin de cuisson, car le sel
favorise les projections de graisse, donc un encrassage rapide du four
et des fumées importantes.
MINUTEUR :
son fonctionnement est indépendant du four et n'a aucune incidence
sur les éléments chauffants. Il sert simplement d'aide-mémoire
sonore.
•Tourner la manette sur la position Minuterie, le symbole Minuteur
apparaît. Sur le cadran, s'affiche près de l'horloge 00 : 00.
•Les minutes clignotent, tourner la touche centrale pour ajuster les
minutes nécessaires. Puis valider en appuyant sur cette même
touche.
•Les heures clignotent, tourner la touche centrale pour ajuster l'heure
nécessaire. Puis valider en appuyant sur cette même touche.
•Ramener la manette du programmateur sur la position “ • ”. Lorsque
le temps est écoulé, l'affichage de la durée disparaît. Pendant 15
secondes, un bip sonore retentit et l'affichage du Minuteur clignote
(pour écourter le temps, il suffit d'appuyer sur la touche centrale)...
Les rôtis de viande blanche, porc, veau, agneau, les poissons
peuvent être placés dans le four froid. La cuisson est alors plus longue
que dans le four chauffé préalablement, mais elle se fait mieux au
centre de l'aliment à cuire, la chaleur ayant plus de temps pour se
propager vers le milieu de l'aliment.
Un bon préchauffage est toujours à l'origine de la réussite d'une
cuisson de viande rouge.
POUR LES GRILLADES :
. avant d’enfourner : sortir la viande du réfrigérateur quelques heures
avant de la griller. Nous vous conseillons de la poser sur des
épaisseurs de papier absorbant : elle sera mieux saisie, plus
savoureuse et ne risquera pas de rester froide à l'intérieur. Poivrer et
épicer la viande avant de la faire griller, mais ne la saler qu'une fois
cuite, sinon elle serait mal saisie et moins juteuse. Badigeonner toutes
les pièces à cuire avec un peu d'huile. Le mieux est d'utiliser un
pinceau large et plat. Saupoudrer ensuite de poivre et de quelques
herbes (thym, etc..).
. Pendant la cuisson : ne jamais piquer les aliments en cours de
cuisson, ni lorsque vous les retournez : leur jus s'écoulerait et la
grillade serait sèche.
Les viandes devront être retournées à mi-cuisson, exceptées avec le
Tournebroche qui se charge lui-même de la rotation du mets à cuire.
PROGRAMMATION D'UNE DUREE :
les différentes recettes sont pré-programmées avec une durée. En
Mode Manuel, Décongélation, Etuve, une programmation d'une
durée est possible mais pas indispensable pour le fonctionnement du
four.
•Programmer le four pour un mode de fonctionnement.
•Tourner la manette sur la position Durée de cuisson, le symbole
durée apparaît. Sur le cadran, s'affiche près de l'horloge une durée
pré-enregistrée pour les recettes, ou 00:00 pour les autres modes de
fonctionnement du four.
•Les minutes clignotent, tourner la touche centrale pour ajuster les
minutes nécessaires. Puis valider en appuyant sur cette même
touche.
•Les heures clignotent, tourner la touche centrale pour ajuster l'heure
nécessaire. Puis valider en appuyant sur cette même touche.
•Ramener la manette du programmateur sur “Position Arrêt” pour
valider la nouvelle durée.
Lorsque le temps est écoulé, le four se coupe automatiquement.
Pendant 15 secondes, un bip sonore retentit pour vous avertir et les
symboles Durée et STOP clignotent.
•Ramener la manette du sélecteur des fonctions sur “Position Arrêt”,
si cette dernière opération n'est pas réalisée les symboles Durée et
STOP continueront de clignoter.
Attention : si votre four est enfumé, la température affichée est trop
forte, pour y remédier, il faut réduire la température.
Ne jamais utiliser le plat récolte-sauce comme plat à rôtir.
POUR LES PATISSERIES : éviter d'utiliser des moules brillants.Ils
réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si
vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier
sulfurisé, ou bien avec une feuille de papier aluminium.
Attention : utiliser la feuille d'aluminium dans le bon sens : la face
brillante doit être face au gâteau. Dans le cas contraire, la chaleur se
réflètera sur la face brillante et ne pénètrera pas à l'intérieur du plat.
Eviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes
de cuisson : les soufflés, brioches, biscuits de Savoie, etc...
retomberaient aussitôt.
Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la
lame d'un couteau. Si elle ressort bien sèche, votre gâteau est
cuit.Vous pouvez arrêter la cuisson. Si la lame ressort humide ou avec
quelques particules de gâteau collées dessus, continuer la cuisson
mais en baissant légèrement la température pour que la pâtisserie
finisse de cuire sans brûler.
PROGRAMMATION D'UNE HEURE DE FIN :
les différentes recettes sont pré-programmées avec une durée donc
une heure de fin de cuisson.En Mode Manuel, Décongélation,
Etuve, une programmation d'une heure de fin de cuisson est possible
mais pas indispensable.
•Programmer le four pour un mode de fonctionnement (Mode Auto ou
Mode de cuisson).
•Tourner la manette sur la position Fin de cuisson, le symbole STOP
apparaît. Sur le cadran, s'affiche près de l'horloge une heure de fin
pré-enregistrée pour les recettes, ou l'heure du moment pour les
autres modes de fonctionnement du four.
•Ramener la manette du programmateur sur “Position Arrêt” pour
valider la nouvelle heure de fin.
•Les minutes clignotent, tourner la touche centrale pour ajuster les
minutes nécessaires. Puis valider en appuyant sur cette même
touche.
•Les heures clignotent, tourner la touche centrale pour ajuster l'heure
nécessaire. Puis valider en appuyant sur cette même touche.
5.5 REGLAGE DU CONTRASTE DU CADRAN
D’AFFICHAGE
Le contraste du cadran d’affichage peut être réglé à tout moment. Par
défaut le niveau du contrate est “C5”. Pour modifier ce réglage, suivre
la procédure suivante :
•Positionner la manette de programmation sur “Eclairage” et
le sélecteur des modes de cuisson sur “O”. Appuyer sur la touche
centrale pendant 3 secondes, alors le cadran affiche l’indication “CX”
(X = niveau de contraste), tourner la touche centrale pour ajuster,
réglage possible entre 1 et 9, puis valider en appuyant sur cette même
touche pendant 3 secondes.
Attention : en départ différé, sur le cadran s'affiche l'heure de fin avec
les symboles Durée et STOP, et reste seulement l’affichage de la
recette pour le mode Recettes.
08 FR
6. PYROLYSE
A la fin du cycle pyrolyse, le voyant de température clignote à nouveau
et reste allumé même si le four est éteint. Il clignote pendant la
descente de température et disparaît définitivement lorsqu’il atteint
une température suffisamment basse.
MODE PYROLYSE - le four prend en charge le nettoyage du
four - Deux choix possibles ECO, SUPER
Le four est équipé d'un système de nettoyage par pyrolyse, c'estàdire par destruction à haute température des salissures. Cette
opération se fait automatiquement au moyen du programmateur. Les
fumées en résultant sont rendues "propres" par passage sur un
pyrolyseur dont l'action commence dès la cuisson des aliments.
A cause de la température élevée nécessaire à la pyrolyse, la porte du
four estmunie d'une sécurité qui permet son verrouillage pendant le
cycle.
La Pyrolyse peut être stoppée à tout moment. Cependant, la porte ne
s'ouvrira pas tant que le voyant Blocage de porte est affiché.
NOTA : Si une table de cuisson est installée au dessus du four, ne
jamais utiliser la table pendant l'opération de pyrolyse dans le but
d'éviter un échauffement excessif du tableau de bord du four.
La pyrolyse laisse sur les parois du four un dépôt de quelques résidus
blanchâtres. Attendre le refroidissement du four. Nettoyer l'enceinte
du four pour les éliminer avec une éponge humide.
7. LA SECURITE ENFANT
Cette fonction est une sécurité essentielle surtout en présence de
jeunes enfants. Elle évite que l'enfant puisse mettre en
fonctionnement le four ou modifier les données programmées. Cette
sécurité entraîne le verrouillage du tableau de bord à l'arrêt du four
comme en cours d'utilisation (mode cuisson ou pyrolyse).
Deux niveaux de sécurité sont possibles :
DEUX CYCLES DE PYROLYSE sont pré-programmés.
•PYRO ECO : nettoyage du four moyennement sale. Fonctionnement
pendant une durée de 65 minutes.
•PYRO SUP: nettoyage du four très sale. Fonctionnement pendant
une durée de 90 minutes.
Ne jamais utiliser des produits distribués dans le commerce
avant de réaliser le nettoyage du four à pyrolyse !
Remarque : un nettoyage enchaîné derrière une cuisson permet de
bénéficier de la chaleur déjà emmagasinée dans le four d'où une
économie d'énergie.
NIVEAU 1 : Blocage des commandes Sélecteur modes de cuisson et
Touche centrale
•Pour l'activer : positionner le programmateur sur sécurité enfant
•Action : le sélecteur modes de cuisson et la touche centrale sont
inactifs*.
•Pour le désactiver : positionner le programmateur sur 0.
NIVEAU 2 : Blocage de toutes les commandes
•Pour l'activer : positionner le programmateur sur sécurité enfant et
maintenir la touche centrale appuyée pendant 3 secondes.
•Action : toutes les commandes sont inactives*.
•Pour le désactiver : procédure identique à celle de l'activation.
Positionner le programmateur sur sécurité enfant et maintenir la
touche centrale appuyée pendant 3 secondes.
Avant de réaliser une Pyrolyse
- Retirer du four les accessoires : ils ne supporteraient pas sans
dommage la température de pyrolyse.
- Enlever les débordements importants ou gros déchets dont la
destruction demanderait un temps trop long.De plus, des résidus gras
en quantité élevée sont en effet susceptibles de s'enflammer sous
l'action de la chaleur intense que dégage la pyrolyse.
- Fermer la porte du four.
*Nota : dans tous les cas, pour des raisons de sécurité, même lorsque
les commandes sont verrouillées, le retour à zéro du sélecteur
entraîne un arrêt du four.
Mise en route du cycle Pyrolyse
1-Positionner la manette du sélecteur des fonctions sur la position
"PYROLYSE".
L’affichage en mode ECO clignote.
Rappel : ECO - cycle de 65 minutes four moyennement sale
SUP - cycle de 90 minutes four très sale
2- Tourner la touche centrale dans un sens ou dans l'autre pour choisir
le cycle en fonction du degré de salissure : ECO ou SUP.
• Confirmation de votre choix dans 3 secondes.
Sur le cadran, s'affiche l'heure du moment et les voyants "Durée" et
"Stop" apparaîssent.
Au cours du cycle Pyrolyse, un cadenas apparaît sur le cadran pour
vous avertir que la porte est bloquée et la turbine de refroidissement
se met en fonctionnement.
Le voyant du thermomètre clignote tant que la température de
consigne n'est pas atteinte et devient fixe.
Le départ du cycle pyrolyse peut être différé en modifiant une heure de
fin de cycle (d'où une économie d'énergie pour les tarifs heures
creuses). Tourner la manette du programmateur sur la position heure
de fin de cycle et programmer l'heure de fin souhaitée.
Lorsque le temps est écoulé, le four se coupe automatiquement.
Pendant 15 secondes, un bip sonore retentit pour vous avertir et les
symboles Durée et STOP clignotent.
•Ramener la manette du sélecteur des fonctions sur “ • ” , si
cette dernière opération n'est pas réalisée les symboles Durée et
STOP continueront de clignoter. Le symbole “PYRO” (Pyrolyse)
disparaît ainsi que l’indication du mode Pyrolyse sélectionné.
Tant que le symbole du Cadenas est affiché, la porte ne peut s'ouvrir
pour des raisons de sécurité car la température centre four est trop
élevée.
La turbine de refroidissement ne s'arrête que lorsque la température
pour les composants électroniques est raisonnable.
09 FR
1. GENERAL WARNINGS
Read the instructions carefully to make the most of your oven. We
recommend you keep the instructions for installation and use for later
reference, and before installing the oven, note its serial number in
case you need to get help from the after-sales service.
When you have unpacked the oven, make sure that it has not been
damaged in any way. If you have any doubts at all, do not to use it.
Contact a professionally qualified person. Keep packing materials
such as plastic bags, polystyrene, or nails out of the reach of children
because they are dangerous for children.
The company shall not be liable if the instructions provided in
this document are not complied with.
1.3 RECOMMENDATIONS
• After each use of the oven, a minimum of cleaning will help keep the
oven perfectly clean.
• Do not line the oven walls with aluminium foil or single-use protection
available from stores. Aluminium foil or any other protection, in direct
contact with the hot enamel, risks melting and deteriorating the
enamel of the insides.
• In order to prevent excessive dirtying of your oven and the resulting
strong smoky smells, we recommend not using the oven at very high
temperature. It is better to extend the cooking time and lower the
temperature a little.
! NOTE: Functions, properties and accessories of ovens which
are mentioned in this manual, can be change depending on oven
models.
Identification plate
Code produit:
1.1 DECLARATION OF COMPLIANCE
Numéro de série :
The parts of this appliance that may come into contact with foodstuffs
comply with the provisions of EEC Directive 89/109.
Appliance complies with European Directives 73/23/EEC and
89/336/EEC, replaced by 2006/95/EC and 2004/108/EC, and
subsequent amendments.
•In addition to the accessories supplied with the oven, we advise you
only use dishes and baking moulds resistant to very high
Temperatures.
1.4 INSTALLATION
1.2 SAFETY HINTS
The manufacturers have no obligation to carry this out. If the
assistance of the manufacturer is required to rectify faults arising from
incorrect installation, this assistance is not covered by the guarantee.
The installation instructions for professionally qualified personnel
must be followed. Incorrect installation may cause harm or injury to
people, animals or belongings. The manufacturer cannot be held
responsible for such harm or injury.
The kitchen unit in which the oven is to be fitted must be made of
material resistant to temperatures of at least 70°C.
The oven can be located high in a column or under a worktop.
Before fixing, you must ensure good ventilation in the oven space to
allow proper circulation of the fresh air required for cooling and
protecting the internal parts. Make the openings specified on last page
according to the type of fitting.
•The oven must be used only for the purpose for which it was
designed. It must only be used for cooking food. Any other use, e.g. as
a form of heating, is an improper use of the oven and is therefore
dangerous.
•All accessible parts and heating elements are hot during the
functioning. Take care to not touch these elements.
•The manufacturers cannot be held responsible for any damage
caused by improper, incorrect or unreasonable use.
When using any electrical appliance you must follow a few basic rules.
- Do not pull on the power cable to remove the plug from the socket.
- Do not touch the oven with wet or damp hands or feet.
- Do not use the oven unless you are wearing something on your feet.
- It is not generally a good idea to use adapters, multiple sockets for
several plugs or cable extensions.
- If the oven breaks down or develops a fault switch it off at the mains
and do not touch it.
• If the cable is damaged it must be replaced promptly.
When replacing the cable, follow these instructions.
Remove the power cable and replace it with one of the H05RR-F,
H05VV-F, H05V2V2-F type. The cable must be able to bear the
electrical current required by the oven.Cable replacement must be
carried out by properly qualified technicians.
The earthing cable (yellow-green) must be 10 mm longer than the
power cable.
Use only an approved service centre for repairs and ensure that only
original parts are used. If the above instructions are not adhered to the
manufacturers cannot guarantee the safety of the oven.
•The oven you have just acquired has the described technical
characteristics and you must not make any modifications to it.
•Never use a steam or high-pressure spray to clean the oven.
•Do not store flammable products in the oven; they can catch fire if the
oven comes on accidentally.
•Do not press on and do not let children sit on the oven door.
•Use kitchen oven gloves, when putting into or removing a dish from
the oven.
•This appliance is not intended for use by people (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person responsible
for their safety.
•Children should be supervised to ensure that they do not play with the
appliance.
1.5 ELECTRICAL CONNECTION
THE ELECTRICAL CONNECTION SHOULD BE CARRIED OUT BY
AN APPROVED CONTRACTOR OR TECHNICIAN WITH SIMILAR
QUALIFICATIONS.
The installation receiving the appliance must comply with the standard
in force in the installation country.
The manufacturer does not accept any responsibility if this provision is
not complied with.
Connection to the network must be by earthed socket outlet, or by
means of a multipole circuit-breaker, in compliance with the
installation country.
The installation must be protected by suitable fuses, and have wires
with a large enough cross-section to supply the oven normally.
CONNECTION:
The oven is fitted with a power lead for connecting exclusively to a
voltage of 230 V AC across the phases or across phase and neutral.
Connection must be carried out having first checked:
-the supply voltage indicated on the meter,
-the circuit-breaker setting.
The lead protection wire (green/yellow) connected to the earth
terminal of the oven must be connected to the earth terminal of the
installation.
Caution:
•Have the earth continuity of the installation checked by an electrician
before making the connection.
•The manufacturer will not be liable for any incident, or the possible
consequences that may arise from the use of the oven not earthed, or
connected to an earth with defective continuity.
NB: Do not forget that the oven may require after-sales service.
Also, locate the socket outlet so that the oven can be connected once
it is removed from its space.
Power supply cable: If the power supply cable has to be changed,
please have this done by the after-sales service or by someone with
similar qualifications.
10 GB
2. PRO/EXP'R TECHNOLOGY
(ACCORDING TO MODEL)
The pastry tray must be placed on the shelf. It is for cooking small
pastries like choux, biscuits, meringues, etc...
Never place the pastry tray directly on the oven bottom.
Hoover’s technology and experience have brought a feature typical of
professional kitchens into the home. A Multijet lateral ventilation
system emit microflows of hot air directly onto the food, at low speeds,
enveloping it completely.
This enables uniform cooking, reduced loss of food moisture and
simultaneous cooking on different levels.
2.2 ROTISSERIE (ACCORDING TO MODEL)
No pre-heating is required for rotisserie cooking.
Cooking with the door closed.
The energy consumption is 90-95% less than traditional system.
2.1 OVEN EQUIPMENT (ACCORDING TO MODEL)
It is necessary to do an initial cleaning of the equipment before the first
use of each of them. Wash them with a sponge. Rinse and dry off.
The shelf can take moulds and dishes.
When the oven is in use, any unused accessories should be
removed from the oven.
2.3 LED VISION (ACCORDING TO MODEL)
Is an illumination system which replaces the traditional « light bulb ».
14 LED (for non-pyrolitic versions) or 10 High Power LED (for pyrolitic
versions) lights are integrated within the door. These produce white
high quality illumination which enables to view the inside of the oven
with clarity without any shadows on all the shelves.
LEDS switch-off during door opening (just for pyrolytic oven).
The drip tray catches the juices from grilled foods.
Advantages :
This system, besides providing excellent illumination inside the oven,
lasts longer than the traditional light bulb its easier and to maintain and
most of all saves energy.
-Optimum view
-Long life illumination
-Very low energy consumption, -95% in comparison with the
traditional illumination High
Never use he drip tray as a roasting tray as fat deposits can be quickly
spread throughout the oven, which produces excess smoke.
The pizza stone for a crisper pizza equipped according to the model
with its stand and the pizza roller.
«Appliance with white light LED of the 1M Class according to IEC
60825- 1:1993 + A1: 1997 + A2: 2001 (equivalent to EN 60825-1: 1994
+ A1: 2002 + A2: 2001); the maximum light power emitted 459nm <
150uW.
Not observed directly with optical instruments. »
11 GB
4. SERVICE CENTRE
3. CLEANING THE OVEN
•Wait for the oven to cool down before doing any cleaning by hand.
•Never clean your oven with abrasive cleaners, wire wool or sharp
objects, or the enamel may be damaged beyond repair.
•Only use soapy water or bleach (ammonia) cleaners.
•Never line the oven sides with aluminium foil.
•Do not use a steam cleaner for cleaning operations.
Before calling the Service Centre.
If the oven is not working, we recommend that:
•Check that, if the oven is properly plugged into the power supply.
If the cause of the fault cannot be detected:
•Disconnect the oven from the mains, do not touch the oven and call
the after sales service.
GLASS PARTS
We recommend you wipe clean the glass door with absorbent kitchen
paper every time you use the oven. If the spattering is heavy, then you
can clean with a well squeezed sponge and detergent, and rinse.
Before calling the Service Centre remember to make a note of the
serial number on the serial number specifications plate.
The oven is supplied with a guarantee certificate that ensures that it
will be repaired free of charge by the Service Centre whilst under
guarantee.
*Never use abrasive cleaners or sharp objects as they can scratch the
glass surface and even lead to glass shattering.
OVEN DOOR SEAL
If this gets dirty, clean the oven seal with a slightly damp sponge.
ACCESSORIES
Clean them with a sponge soaked in soapy water. Rinse with clean
water and dry off. Avoid abrasive cleaners.
This appliance is marked according to the European
directive 2002/96/EC on Waste Electrical and
Electronic Equipment (WEEE).
By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for
the environment and human health, which could
otherwise be caused by inappropriate waste handling
of this product.
The symbol on the product indicates that this product
may not be treated as household waste.
Instead it shall be handed over to the applicable collection point for the
recycling of electrical and electronic equipment Disposal must be
carried out in accordance with local environmental regulations for
waste disposal.
For more detailed information about treatment, recovery and recycling
of this product, please contact your local city office, your household
waste disposal service or the shop where you purchased the product.
DRIP TRAY
After grilling, remove the drip tray from the oven.Take care to pour the
warm grease into a container.Wash and rinse the drip tray in hot water
with a sponge soaked in washing up liquid.
If residues remain attached, soak them off in water and detergent.
It can also go in a dish washer or be cleaned with a commercial oven
cleaner.
Never place a soiled drip tray in the oven.
OVEN LIGHTING
Disconnect the power supply from the oven before cleaning or
replacing the lamp.
The bulb and its cover are made of material resistant to high
temperatures.
Bulb characteristics:
230 V AC - 25W- E 14 base Temperature 300°C to change a defective
bulb, just :
•Unscrew the glass cover,
•Unscrew the bulb,
•Replace it with the same type: see characteristics above,
•After replacing the defective bulb, screw back the
protective glass cover.
12 GB
5. DESCRIPTION OF THE DISPLAY
Display panel : time, programming of cooking mode,
indicator lights, cooking temperature function and
shelf positioning
BUTTON FOR REGULATION
AND CONFIRMATION
Settings: temperature, programming cooking and end of cooking time Regulated by turning the button towards “ - ” or “ + ”
To confirm setting: press the button.
PYRO
Indicator light:
rising temperature
Clock /
Programmation /
Cooking temperature
Programme symbol display: cooking
Time Cooking timer
Cooking end
Indicator light
Child safety device
PYRO
Oven functionning display
and recommended level
position
Booster display:
Turnspit
Pre-heating
13 GB
Indicator light
Closing of the oven door
3- A cooking time and an end of cooking time can be programmed by
turning the programme selector knob to "cooking time" or "end of
cooking time".
The "cooking time" or "end of cooking time" display starts flashing. Using
the central button, modify the settings as required and on the timer
confirm.
When you have done this, do not forget to turn the programme selector
knob back to “stop position” to confirm the new setting.
For more details about programming, refer to the chapter 5.3
entitled PROGRAMMATION.
4- At the end of the cooking cycle, turn the function selector knob back to
“stop position”.
The indicator flashes again, it will remain also turned on after having
extinguished the oven and it will estinguish when the inside temperature
of the oven is sufficiently low.
• COOKING MODE
All cooking should be carried out with the door closed.
5.1 BEFORE USING THE OVEN FOR THE
FIRST TIME
• PRELIMINARY CLEANING
-Clean the oven before using for the first time:
-Wipe over external surfaces with a damp soft cloth.
-Wash all accessories and wipe inside the oven with a solution of hot
water and washing up liquid.
-Set the empty oven to the maximum temperature and leave on for about
1 hour, this will remove any lingering smells of newness. Ensure that the
room is well ventilated while this is being done.
• THINGS TO REMEMBER
Confirmation of operation on timer
Modification must be confirmed by pressing the button.
Stopping the oven:
This may be necessary if you have input an incorrect instruction.
To stop the oven .... turn back the function selector knob to the Stop
Position.
Child safety device:
To lock the oven controls, select the child safety device. Refer to the
section entitled “Programming - The child safety device”.
The cooling fan :
This protects the control panel and electronics from heat damage.
It begins and then stops automatically even when the oven is switched
off.
Oven lighting :
By turning to the light symbol, you can switch on the oven light when it is
not in use.
When the oven is in use, the light stays on during all of the oven functions
and when the door is opened.
• CLOCK SETTING
When the oven is connected to the electricity supply or after a long power
cut, the clock must be re-set.
To set the clock :
1 - Turn the control knob to the “Clock” symbol :
2 - Set the clock with the central button by turning to the “-” or “+”,
3 - Turn back the control knob to the STOP position.
BOTTOM + FAN - The combination of the bottom heating
element and fan is ideal for fruit flans, tarts, quiches and pastries. It
prevents food from becoming too dry and encourages bread dough to
rise. Place the shelf in the bottom position in the oven.
BOTTOM - Using the lower element. Ideal for cooking all
pastry based dishes. Use this for flans, quiches, tarts, pâté and any
cooking that needs more heat and radiation from below.
BOTTOM + TOP - Both top and bottom heating elements are
in use. This method is ideal for all traditional roasting and baking.When
cooking red meat, roast beef, leg of lamb, game, bread or foil wrapped
foods.
BOTTOM + TOP + FAN - Both top and bottom heating
elements are used in conjunction with the fan, which circulates hot air
throughout the oven.We recommend this method for poultry, pastries,
fish and vegetables. By using this method better heat penetration is
achieved and cooking and preheating times are also reduced. The fan
cooking option allows you to cook different foods together at different
positions in the oven all at the same time, providing even heat
distribution but without the risk of mingling tastes and smells. When
cooking different foods at the same time allow a further 10 minutes.
10:30
RING + FAN - Both top and bottom heating elements are used
in conjunction with the circular heating element, which circulates hot air
throughout the oven. Its definition is the same as that of the Fan Cooking
method.
GRILL - Using the top heating element. Success is guaranteed
for mixed grills, kebabs and gratin dishes. The grill should be pre-heated
to a high temperature for 5 minutes. White meats should always be
placed at some distance from the grill element, the cooking time is
slightly longer but the meat will be more succulent. Red meat and fish
fillets can be placed directly onto the shelf with the drip tray placed
beneath on lower shelf position.
5.2 HOW TO USE THE OVEN
•THE MANUAL MODE
The cooking methods suggested in manual mode are set out in the table
below. A temperature is also suggested for each cooking method. This
can be modified within a pre-determined range.
Pre-set
Function Mode
according to the oven Temperature
o
model
C
210
Bottom + Fan
160
Bottom
Bottom + Top
220
210
Bottom + Top + Fan
180
Ring + Fan
L2
Grill
190
Grill + Fan
240
Grill + Turnspit + Fan
40
Defrost
60
Keep Warm
230
Pizza
**
*Booster: rapid temperature raised
**Oven must have this function
Pre-determined
Temperature oC
Function
Booster*
50-220
50-220
50-240
50-230
50-230
L1-L3
50-200
180-240
No
No
230
Booster
Booster
GRILL + FAN - The top heating element is used in conjunction
with the fan which circulates the hot air around the oven. Pre heating is
recommended for red meats but is not necessary for white meats.
Grilling is ideal for cooking thicker food items such as pork or poultry.
Food to be grilled should be placed directly at the centre of the middle
shelf.
By sliding the drip tray underneath the shelf it will ensure that any juices
are collected. For best results always make sure that the food is not too
close to the grill element and turn the food over half way through the
cooking time.
Booster
Booster
1- Turn the oven selector knob to the function required to the cooking.
The heating elements in operation for the selected cooking method are
displayed.
2- The appropriate temperature according to the cooking method
selected is displayed. It can be modified within a pre-determined range see the table above.
To modify the temperature setting, turn the central button and on the
timer confirm the setting by pressing the same button.
... the temperature display is fixed but can be modified during the
cooking cycle.
The oven will start cooking and will start to heat up.
The indicator light flashes until the selected temperature has been
reached. An audible signal sounds at the end of this operation and the
indicator light becomes fixed.
GRILL + TURNSPIT + FAN - The advantage of using the top
oven element at the same time as the fan and rotisserie is that the food is
evenly cooked, preventing it from becoming dry and tasteless. The
rotisserie is programmed to continue rotating for approximately five
minutes after cooking, making full use of the residual oven heat.No preheating is required for rotisserie cooking.
DEFROST - When the dial is set to this position. The fan
circulates hot air around the frozen food so that it defrosts in a few
minutes without the protein content of the food being changed or altered.
The temperature is preset in 40°C constant, no regulation is possible.
KEEP WARM - This is reccomended to reheat precooked
foodstuff, positioning the shelf on the second level from top, or to defrost
bread pizza or pastry by positioning the shelf on the lower level.
The temperature is preset in 60°C constant, no regulation is possible.
PIZZA - With this function hot air circulated in the oven to
ensure perfect result for dishes such as pizza or cake.
14 GB
5.3 THE PROGRAMMATION
5.4 COOKING TIPS
It is better not to salt meats until after cooking as salt encourages the
meat to spatter fat. This will dirty the oven and make a lot of smoke.
DISPLAY SYMBOLS
Joints of white meat, pork, veal, lamb and fish can be put into the oven
cold. The cooking time is longer than in a preheated oven, but it cooks
through to the centre better as the heat has more time to penetrate the
joint.
Timer in operation
Cooking time programming
STOP End of cooking time programming
Correct preheating is the basis of successful red meat cookery.
Child safety device operational
Selecteur
programmation
GRILLS
• Before loading the grill:
Remove the meat from the refrigerator a few hours before grilling. Lay
it on several layers of kitchen paper. This improves seizing, making it
tastier and avoids it staying cold at the centre.
Add pepper and spices to the meat before grilling, but add any salt
after cooking. This way it will seize better and stay juicy. Baste all the
food to be cooked with a little oil. This is best done with a wide flat
basting brush.Then sprinkle with more pepper and herbs (thyme,
etc.).
• During cooking:
Never pierce the food during cooking even when you turn it. This lets
the juice out and it becomes dry.
Locking oven door
THE TIMER:
The timer works independently of the oven and has no effect on the
heating elements. It is simply a reminder.
•Turn the knob to the Timer position. The Timer symbol will appear.
The digits 00:00 will appear on the display.
•The minutes will then flash, turn the central button to the required
number of minutes and confirm by pressing the same button.
•The hours will flash, turn the central button to the required number of
hours and confirm by pressing the same button.
•Turn the knob back to the Stop position.
When the time is up, the cooking time will disappear. An audible signal
will sound for 15 seconds and the Timer display will flash (to stop it
before the 15 seconds are up, just press the central button).
BAKING
Avoid using shiny tins, they reflect the heat and can spoil your cakes. If
your cakes brown too quickly, cover them with greaseproof paper or
aluminium foil.
Caution: The correct way to use foil is with the shiny side in towards
the cake. If not the heat is reflected by the shiny surface and does not
penetrate the food.
Avoid opening the door during the first 20 to 25 minutes of
cooking:
Soufflés, brioches, sponge cakes, etc. will tend to fall.You can check if
cakes are done by pricking the centre with a knife blade or metal
knitting needle. If the blade comes out nice and dry, your cake is ready
and you can stop cooking. If the blade comes out moist or with bits of
cake attached, continue baking but slightly lower the thermostat so
that it is finished off without burning.
PROGRAMMING THE COOKING TIME:
Various recipes are pre-programmed with a cooking time. In Manual
mode, Defrosting or Keep warm Mode can be pre-set, if required.
•Turn the knob to the Cooking time position. The Cooking time symbol
will appear.A pre-programmed cooking time for the various recipes will
appear, or 00:00 for other functions of the oven.
•With the minutes flashing, turn the central button to the required
number of minutes confirm by pressing the same button.
•With the hours flashing, turn the central button to the required number
of hours and confirm by pressing the same button.
•Turn the programme selector knob back to the Stop position to
confirm the new cooking time.
When the time is up, the cooking time will disappear from the display.
An audible signal will sound for 15 seconds and the Cooking time and
STOP symbols will flash.
•Turn the programme function knob back to Stop. If you do not do this,
the Cooking time and STOP symbols will continue flashing.
5.5 ADJUSTING THE DISPLAY CONTRAST
The display contrast can be adjusted at any time.
The default setting is “C5”. To adjust the setting, carry out the
following:
•Turn the programme selector to “Light” and the function selector to
“0”. Press in the central key for 3 seconds and “CX” will appear on the
display (where X = the contrast level).
Turn the central key to adjust the contrast setting. The settings go from
1 to 9. Confirm the new setting by pressing the central key for 3
seconds.
PROGRAMMING THE END OF COOKING TIME:
Various recipes are pre-programmed with a cooking time and
therefore with an end of cooking time. In Manual Mode, Defrosting or
Keep warm mode can be pre-set, if required.
•Turn the knob to the End of cooking position.The STOP symbol will
appear. A pre-programmed end of cooking time for the various recipes
will appear, or 00:00 for other oven functions or the time of day will be
shown.
•Turn the programme selector knob to confirm the end time.
•The minutes will flash. Turn the central button to indicate the required
number of minutes, and confirm your choice by pressing the same
button.
•The hours will then flash.Turn the central button to indicate the
required number of hours, and confirm your choice by pressing the
same button.
NB : With a delayed start, the end of programme time will appear on
the display with the “Cooking time” and “STOP” symbols, and only the
function Recipe mode of the oven remains.
The oven automatically calculates the start time (end time minus
cooking time).
At the end of the cycle the oven switches itself off automatically. For 15
seconds, an audible signal lets you know that the cycle has ended and
the “Cooking time” and STOP symbols will flash.
•Turn the function selector knob to Stop. Unless you do this, the
symbols will continue flashing.
15 GB
6. PYROLYTIC CYCLE
7. CHILD SAFETY
This function is essential, especially when children are around. It
prevents children from switching the oven on or altering the preset
programmes.
This safety system locks the oven control panel while it is operating.
PYRO - The oven takes care of the entire inside oven cleaning
-Two choices are possible ECO, SUPER
**Oven must have this function
There are two levels of safety :
The oven is equipped with a pyrolyser cleaning system, which
destroys food residues at high temperature.The operation is carried
out automatically by means of the programmer.The resulting fumes
are rendered “clean” by passing over a Pyrolyser wich starts as soon
as cooking begins. As very high temperatures are required by the
Pyrolyser, the oven door is fitted with a safety lock.
The pyrolyser can be stopped at any time. The door cannot be opened
until the safety lock is displayed.
NOTE : If a hob has been fitted above the oven, never use the gas
burners or the electric hot-plates while the Pyrolyser is working, this
will prevent the hob from overheating.
LEVEL 1 : Locking selector control knob and the central button.
•To activate : Turn the programmation control knob to child safety.
•Action : The control knobs are inactive*.
•To deactivate : Turn the programmation control knob to 0.
LEVEL 2 : Locking function selector knobs
•To activate : Turn the function selector knob to child safety and keep
the central button pressed in for 3 seconds.
•Action : All the controls are inactive*.
•To dactivate : the same procedure as for activating. Turn the function
selector knob to child safety and keep the central button Pressed in for
3 seconds.
TWO PYROLYTIC CYCLE are pre-set.
. ECO PYROCLEAN : Cleans a moderately stained oven.Operates
for a period of 65 minutes.
. SUPER PYROCLEAN : Cleans a heavily stained oven.Operates for
a period of 90 minutes.
Never use commercially available cleaning products on a
Pyrolytic oven !
Tip : Carrying out Pyrolytic cleaning immediately after cooking allows
you to take advantage of residual heat, thus saving energy.
*Note : In all cases, for reasons of safety, even when the controls are
locked, the oven can be switched off by turning the selector knob to 0.
Before carrying out a Pyrolytic cycle :
•Remove all accessories from the oven : They cannot withstand the
high temperatures and would be damaged by pyrolytic temperatures.
•Remove any large spillages or stains as it would take too long to
destroy them. Also excessively large amounts of grease could ignite
when subject to the very high temperatures of the Pyrolyticcycle.
•Close the oven door.
Using the pyrolytic cycle :
1- Turn the function selector knob to “Pyrolytic Mode”. “PYRO” will
appear on screen. ECO mode flashes.
Remember : ECO - cycle of 65 minutes - moderately stained oven
SUP - cycle of 90 minutes - heavily stained oven
2- By using the central button select the required Pyrolytic mode,
according the degree of staining : ECO or SUP.
• Your choice is confirmed after 3 seconds...
The oven starts the pyrolytic cycle. The pyrolytic mode selected
flashes and the “time” and “stop” indicator lights will appear.
During the pyrolytic cycle, the locking oven door appears, it indicates
that the door is locked. The cooling fan will operate.
The indicator light flashes until the temperature required is not
reached and then it becomes fixed.
* The start of the pyrolytic cycle can be delayed by selecting an end of
time. Turn the programmation control knob to the end of time and set
the end of time required.
At the end of the pyrolytic cycle the oven will automatically switch
off.
For 15 seconds, an audible signal lets you know that the cycle has
ended and the “time” and “Stop” indicator lights will flash.
•Turn the function knob to stop. Unless you do this, the
symbols will continue flashing. The symbol “Pyro” disappears on the
Timer, the pyrolytic mode. The oven door will remain locked until the
temperature is high. So, as the locking oven door is light, the oven can
not be opened.
The cooling fan does not switch itself off until the temperature of the
oven components is reasonable.
At the end of the cycle, the indicator flashes again, it will remain also
turned on after having extinguished the oven and it will estinguish
when the inside temperature of the oven is sufficiently low.
Pyrolysis leaves a white residue on the oven walls. Wait for the oven to
cool completely then clean the inside of the oven with a damp sponge
to wipe off the residue.
16 GB
1. AVVERTENZE GENERALI
Per utilizzare in modo ottimale il forno, è consigliabile leggere con
attenzione queste istruzioni e conservarle in un luogo sicuro in modo
da poterle consultare in caso di bisogno. Prima di installare il forno,
prendere nota del numero di serie in modo da poterlo comunicare al
personale del servizio di assistenza in caso di richiesta di intervento.
Dopo aver rimosso il forno dall'imballaggio, verificare che non abbia
subito danni durante il trasporto. In caso di dubbi, non utilizzare il forno
e richiedere l'assistenza di un tecnico qualificato. Tenere tutto il
materiale da imballaggio, come sacchetti di plastica, polistirolo e
chiodi fuori della portata dei bambini perché potrebbero essere
pericolosi.
Il produttore declina ogni responsabilità in caso di mancata
osservanza delle istruzioni contenute in questo documento.
1.3 RACCOMANDAZIONI
•Dopo l'uso, sono sufficienti alcune semplici operazioni di pulizia per
mantenerlo perfettamente pulito.
•Non rivestire le pareti del forno con fogli d'alluminio da cucina o fogli
monouso commerciali, perché potrebbero fondersi a contatto con le
superfici in smalto caldo e danneggiare le superfici in smalto
all'interno del forno.
•Per evitare di sporcare eccessivamente il forno e prevenire la
diffusione di fumo maleodorante, è consigliabile non utilizzare il forno
a temperature molto alte. È generalmente preferibile impostare un
tempo di cottura più lungo e utilizzare una temperatura più bassa.
Targhetta identificativa
NOTA: le funzioni, le proprietà e gli accessori dei forni citati in
questo manuale possono variare a seconda dei modelli.
Code produit:
Numéro de série :
1.1 DICHIARAZIONE DI CONFORMITÀ
Tutti i componenti di questo elettrodomestico destinati a venire a
contatto con gli alimenti
sono conformi che le disposizione della Direttiva CEE 89/109.
Il forno è conforme alle Direttive europee 73/23/CEE e
89/336/CEE, sostituite dalle direttive 2006/95/CE e
2004/108/CE e successive modifiche.
•Oltre agli accessori forniti con il forno, è consigliabile utilizzare piatti e
teglie resistenti alle alte temperature.
1.4 INSTALLAZIONE
Il produttore non è obbligato a occuparsi dell'installazione. Gli
eventuali interventi di assistenza necessari per correggere problemi
dovuti a un'errata installazione non sono coperti da garanzia.
L'installazione deve essere effettuata da un tecnico qualificato e in
conformità con queste istruzioni. Un'installazione impropria potrebbe
causare infortuni alle persone, agli animali domestici o danni alle
attrezzature. Il produttore declina ogni responsabilità per eventuali
lesioni o danni dovuti a un'errata installazione. L'unità della cucina in
cui viene installato il forno deve essere fabbricato in un materiale in
grado di tollerare una temperatura di almeno 70°C.
Il forno può essere installato sopra una colonna o sotto a un
piano di lavoro.
Prima di fissare in posizione il forno, verificare che lo spazio attorno
allo stesso sia sufficiente a garantire la circolazione del flusso di aria
fresco necessario a garantire il raffreddamento del forno e la
sicurezza dei componenti interni. Realizzare le aperture indicate
nell'ultima pagina del manuale, a seconda del tipo di installazione.
1.2 SUGGERIMENTI SULLA SICUREZZA
•Utilizzare il forno solo per lo scopo per cui è stato progettato, ossia
solo per la cottura di alimenti. Qualsiasi altro utilizzo, ad esempio
come fonte di riscaldamento, è considerato improprio e quindi
pericoloso.
•Tutti i componenti accessibili e gli elementi riscaldanti si riscaldano
durante l'uso. Fare attenzione a non toccarli.
•Il produttore declina ogni responsabilità per eventuali danni dovuti a
un uso improprio, errato o irragionevole del forno. Durante l'uso di
elettrodomestici elettrici, è indispensabile attenersi ad alcune semplici
regole di base:
-Non tirare il cavo di alimentazione per staccare la spina dalla presa a
muro
-Non toccare il forno con mani o piedi bagnati o umidi
-Non utilizzare i forno con i piedi scalzi
- È generalmente sconsigliabile utilizzare adattatori, basette di
alimentazione o prolunghe.
- Se il forno si guasta o uno degli interruttori risulta difettoso, spegnerlo
immediatamente e non utilizzarlo.
•Sostituire immediatamente il cavo di alimentazione se danneggiato.
Attenersi alle seguenti istruzioni per sostituire il cavo di alimentazione.
Rimuovere il cavo di alimentazione difettoso e sostituirlo con uno dei
seguenti modelli: H05RR-F, H05VV-F o H05V2V2-F. Verificare che le
specifiche elettriche del cavo di alimentazione corrispondano a quelle
del forno. Fare sostituire il cavo di alimentazione da un tecnico
qualificato. Verificare che il cavo di messa a terra (giallo/verde) sia 10
mm più lungo del cavo di alimentazione. Rivolgersi solo a centri di
assistenza autorizzati e verificare che vengano utilizzate solo parti di
ricambio originali. Il produttore non è in grado di garantire la sicurezza
del forno in caso di mancata osservanza delle istruzioni indicate in
precedenza.
•Il forno ha le caratteristiche tecniche descritte in questo documento e
non deve essere in alcun modo modificato.
•Non utilizzare mai vapore o getti ad alta pressione per pulire il forno.
•Non conservare materiale infiammabile nel forno perché potrebbe
incendiarsi nel caso in cui il forno venga accidentalmente acceso.
•Non esercitare pressione sullo sportello del forno e impedire ai
bambini di sedervisi sopra.
•Utilizzare sempre guanti per inserire e rimuovere le pietanze nel/dal
forno.
•Il forno non deve essere utilizzato da persone (compresi i bambini)
con capacità fisiche, sensoriali o mentali ridotte o che non ne
conoscono il funzionamento, salvo nei casi in cui vengano controllati o
abbiano ricevuto istruzioni dalla persona responsabile della loro
sicurezza.
•Supervisionare sempre i bambini e impedire loro di giocare con il
forno.
1.5 COLLEGAMENTI ELETTRICI
FARE EFFETTUARE I COLLEGAMENTI ELETTRICI A
UN'ELETTRICISTA O TECNICO QUALIFICATO.
La rete di alimentazione a cui viene collegato il forno deve essere
conforme con le normative in vigore nel paese di installazione. Il
produttore declina ogni responsabilità per eventuali danni derivanti
dalla mancata osservanza di tali disposizioni. Il forno deve essere
collegato alla rete elettrica tramite una presa a muro con messa a
terra o tramite un sezionatore con più poli, a seconda delle
disposizioni in vigore nel paese di installazione. La rete elettrica deve
essere protetta mediante fusibili idonei e devono essere utilizzati cavi
con una sezione trasversale idonea a garantire una corretta
alimentazione del forno.
COLLEGAMENTO
Il forno viene fornito con un cavo di alimentazione, che deve essere
collegato solo a una rete elettrica con una tensione di 230 VCA tra le
fasi o tra la fase e il neutro. Prima di collegare il forno alla rete elettrica,
è indispensabile controllare: - la tensione di alimentazione indicata sul
misuratore, - l'impostazione del sezionatore. Il filo di messa a terra
(giallo/verde) collegato al morsetto di terra del forno deve essere
collegato al morsetto di terra della rete elettrica.
Attenzione:
•Prima di collegare il forno alla rete elettrica, far controllare la
continuità della messa a terra della rete elettrica a un elettricista
qualificato.
•Il produttore declina ogni responsabilità per eventuali incidenti o altri
problemi derivanti dal mancato collegamento a terra del forno o dal
suo collegamento a una messa a terra con una continuità difettosa.
Nota: poiché il forno potrebbe richiedere interventi di assistenza, è
consigliabile prevedere la disponibilità di un'ulteriore presa a muro a
cui collegare il forno dopo che è stato rimosso dallo spazio in cui è
stato installato.
Cavo di alimentazione: il cavo di alimentazione deve essere
sostituito solo dal personale dell'assistenza tecnica o da tecnici con
qualifiche analoghe.
17 IT
2. TECNOLOGIA PRO/EXP'R
(A SECONDA DEI MODELLI)
La teglia per i dolci deve essere collocata sul vassoio e può essere
utilizzata per cucinare pasticcini, come bignè, biscotti, meringhe,
ecc.... Non collocare mai la teglia per i dolci direttamente sul ripiano
inferiore del forno.
Questi forni presentano una funzione tipica dei modelli professionali,
frutto delle tecnologie innovative e della vasta esperienza acquisita da
Candy Hoover Group in questo settore. Il sistema di ventilazione
laterale con getti multipli diffonde microflussi di aria calda in direzione
degli alimenti, avvolgendoli completamente. Ciò garantisce una
cottura più uniforme delle pietanze, riduce la perdita di acqua dai cibi e
consente di cucinare più pietanze a temperature diverse.
2.2 GIRARROSTO (A SECONDA DEI MODELLI)
Non è necessario pre-riscaldare il forno per utilizzare il girarrosto.
Tenere lo sportello del forno chiuso durante la cottura. I consumi del
forno sono inferiori al 90-95% di quelli tradizionali.
2.1 ACCESSORI DEL FORNO
(A SECONDA DEI MODELLI)
Prima di utilizzare il forno per la prima volta, è necessario pulire tutti gli
accessori, lavandoli con una spugna bagnata, sciacquandoli e
asciugandoli.
La griglia può sostenere teglie e piatti
Rimuovere tutti gli accessori inutilizzati dal forno mentre è in uso.
2.3 LED VISION (A SECONDA DEI MODELLI)
Questo sistema di illuminazione sostituisce le “lampadine”
tradizionali. I 14 LED (sui modelli non pirolitici) o i 10 LED ad alta
potenza (sui modelli pirolitici) sono integrati direttamente nello
sportello. Questi LED producono una luce bianca di alta qualità che
consente di vedere bene tutti i ripiani all'interno del forno senza ombre.
I LED si spengono durante l'apertura della porta (solo per forni
pirolitici).
La leccarda serve a raccogliere i residui che sgocciolano durante
la cottura di alimenti con il grill.
Vantaggi :
Oltre a garantire una buona visibilità all'interno del forno, questo
sistema è più resistente rispetto alla lampadine tradizionali, richiede
una minore manutenzione e consuma meno dei sistemi tradizionali.
Non utilizzare la vaschetta di gocciolamento come teglia per gli arrosti
perché i depositi di grasso possono disperdersi rapidamente
all'interno del forno e causare la produzione di un fumo eccessivo.
- Ottima visibilità
- Illuminazione di lunga durata
-Consumi ultra-ridotti, Consuma il 95% in meno rispetto ai sistemi
tradizionali
La piastra per pizza, che consente di cucinare pizze più croccanti, è
munita di una base e di uno stendipizza.
«Elettrodomestico con luci LED bianche di classe 1M, conforme a IEC
60825- 1:1993 + A1: 1997 + A2: 2001 (equivalente allo standard EN
60825-1: 1994 + A1: 2002 + A2: 2001); emissione luminosa massima
pari a 459 nm < 150uW.
18 IT
4. ASSISTENZA TECNICA
3. PULIZIA DEL FORNO 4. RISOLUZIONE DEI
PROBLEMI
Prima di rivolgersi all'assistenza tecnica:
•Attendere che il forno si raffreddi prima di effettuare operazioni di
pulizia manuali.
•Non utilizzare mai detergenti abrasivi, pagliette di ferro o oggetti
appuntiti per la pulizia per non danneggiare in modo irreparabile le
parti smaltate.
•Utilizzare solo acqua e sapone o detergenti a base di candeggina
(ammoniaca).
•Non rivestire mai le pareti del forno con fogli d'alluminio da cucina.
•Non utilizzare vapore per la pulizia.
Se il forno non funziona, è consigliabile:
•Controllare che il forno sia correttamente collegato all'alimentazione
elettrica.
Se non è possibile individuare la causa del guasto:
•Scollegare il forno dall'alimentazione elettrica, non toccarlo e
rivolgersi all'assistenza tecnica.
Prima di chiamare il centro di assistenza, ricordarsi di prendere nota
del numero di serie riportato sulla targhetta identificativa.
PARTI IN VETRO
È consigliabile pulire lo sportello in vetro con carta assorbente da
cucina dopo ogni utilizzo del forno. Per rimuovere le macchie più
ostinate, è possibile anche utilizzare una spugna imbevuta di
detergente ben strizzata e sciacquare con acqua.
Il forno viene fornito con un certificato di garanzia che ne garantisca la
riparazione gratuita presso un centro di assistenza durante il periodo
di validità della garanzia.
*Non utilizzare mai detergenti abrasivi o oggetti appuntiti perché
potrebbero graffiare la superficie in vetro o frantumarla.
Il forno è marcato in conformità con la Direttiva
europea 2002/96/CE relativa alle apparecchiature
elettriche ed elettroniche usate (WEEE). Uno
smaltimento corretto del prodotto evita di causare
danni all'ambiente e alla salute umana. Il simbolo
riportato sul prodotto indica che non può essere
smaltito come normale rifiuto domestico.
Il forno deve essere invece consegnato a un centro di
raccolta specializzato nello smaltimento di
apparecchiature elettriche ed elettroniche usate.
Questo elettrodomestico deve essere smaltito in conformità con i
regolamenti locali in materia di smaltimento di rifiuti. Per ulteriori
informazioni sullo smaltimento, il recupero e il riciclaggio di questo
prodotto, rivolgersi all'ufficio locale responsabile, al servizio di
raccolta di rifiuti locali o al punto vendita presso cui è stato acquistato.
GUARNIZIONE DELLO SPORTELLO DEL FORNO
Se sporca, la guarnizione può essere pulita con una spugna
leggermente inumidita.
ACCESSORI
Pulire gli accessori con una spugna imbevuta con acqua e sapone,
sciacquarli e asciugarli. Evitare di usare detergenti abrasivi.
VASCHETTA DI GOCCIOLAMENTO
Dopo l'uso del grill, rimuovere la vaschetta dal forno. Versare il grasso
caldo in un contenitore. Lavare e sciacquare la vaschetta in acqua
calda utilizzando una spugna e del detergente per piatti. Se
rimangono dei residui di grasso, immergere la vaschetta in acqua e
detergente. In alternativa, è possibile anche lavare la vaschetta nella
lavastoviglie oppure utilizzare un detergente per forni di tipo
commerciale. Non reinserire mai una vaschetta sporca nel forno.
LUCE DEL FORNO
Scollegare il forno dall'alimentazione elettrica prima di pulire o
sostituire la lampadina. La lampadina e la sua copertura sono
fabbricati in materiale plastico resistente alle temperature elevate.
Caratteristiche della lampadina:
230 VCA 2 5W E 14, temperatura di base 300°C. Per sostituire una
lampadina difettosa:
•Allentare la copertura in vetro.
•Svitare la lampadina.
•Sostituirla con una nuova dello stesso modello (vedere le
caratteristiche descritte in precedenza).
•Dopo aver sostituito la lampadina difettosa, riavvitare la
copertura in vetro.
19 IT
5. DESCRIZIONE DEL DISPLAY
Display: orario, programmazione della modalità di
cottura, indicatori luminosi, temperatura di cottura
e posizionamento delle mensole.
PULSANTE PER REGOLARE
CONFERMARE
Impostazioni: temperatura, programmazione del ciclo di cottura e della fine
del ciclo di cottura, regolabile ruotando il selettore verso “-“ oppure “+”
Per confermare l'impostazione: premere il pulsante
PYRO
Indicatore luminoso:
incremento della temperatura
Orologio /
Programmazione /
Temperatura di cottura
Simbolo programma: cottura
Tempo Timer
fine del ciclo di cottura
Indicatore luminoso
Dispositivo di protezione del forno
PYRO
Stato operativo del forno
e livello consigliato
Girarrosto
Display Booster
Pre-riscaldamento
20 IT
Indicatore luminoso
Chiusura sportello forno
3-Per programmare il tempo di cottura e l'ora di fine del ciclo di cottura, è
sufficiente ruotare il selettore dei programmi e posizionarlo sul “tempo di
cottura” o “l'ora di fine del ciclo di cottura” desiderati. L'icona del “tempo di
cottura” o “dell'ora di fine del ciclo di cottura” inizia a lampeggiare. Utilizzare il
pulsante centrale per modificare le impostazioni e controllare che il timer
visualizzi i tempi desiderati. Dopo aver effettuato queste operazioni, riportare il
selettore in posizione di “arresto” per confermare la nuova impostazione.
Per ulteriori informazioni sulla programmazione, fare riferimento al
Capitolo 5.3 - PROGRAMMAZIONE.
4 - Al termine del ciclo di cottura, riportare il selettore delle funzioni in posizione
di arresto. L'indicatore luminoso inizia nuovamente a lampeggiare e continua a
rimanere acceso anche dopo che il forno è stato spento, fino a quando la
temperatura non si abbassa a sufficienza.
• MODALITÀ DI COTTURA
5.1 PRIMA DI UTILIZZARE IL FORNO PER LA
PRIMA VOLTA
PULIZIA PRELIMINARE
-Pulire sempre il forno prima di utilizzarlo per la prima volta:
-Pulire le superfici esterne con un panno morbido leggermente inumidito.
-Lavare tutti gli accessori e pulire l'interno del forno con del detergente per
piatti ed acqua calda.
-Verificare che il forno sia vuoto, impostare la temperatura massima e
lasciarlo acceso per almeno 1 ora per rimuovere tutti gli odori normalmente
presenti nei forni nuovi. Verificare che la cucina sia ben ventilata durante
l'esecuzione di queste operazioni.
PROMEMORIA
Controllare che il timer funzioni correttamente
Premere il pulsante del timer per verificare che funzioni.
Arresto del forno
Può essere necessario effettuare questa informazione se si seleziona un
comando errato. Per arrestare il forno, ruotare all'indietro il selettore e
portarlo in posizione di arresto.
Blocco dei comandi
Per bloccare i comandi del forno, selezionare il dispositivo di protezione del
forno. Per ulteriori informazioni, consultare la sezione intitolata
“Programmazione del dispositivo di sicurezza”.
Ventola di raffreddamento
Lo scopo della ventola è proteggere il pannello di controllo e l'elettronica dal
calore. La ventola si avvia automaticamente e si arresta al momento in cui
viene spento il forno.
Luce del forno
Ruotando il selettore della luce, è possibile spegnere la luce del forno quando
questo non è in uso. La luce è sempre accesa quando il forno è in uso e si
accende quando si apre lo sportello.
•IMPOSTAZIONE DELL'OROLOGIO
L'orologio deve sempre essere reimpostato quando si collega il forno
all'alimentazione elettrica o dopo un'interruzione prolungata
dell'alimentazione elettrica.
Per impostare l'orologio
1- Ruotare il selettore dei comandi e impostarlo sul simbolo
dell'orologio;
2- utilizzare il pulsante centrale per impostare l'orologio e ruotare la
manopola in direzione “-” o “+”;
3- riportare la manopola di comando in posizione di ARRESTO.
ELEMENTO RISCALDANTE INFERIORE In questa modalità viene
utilizzato l'elemento inferiore. Questa modalità è ideale per cuocere tutti i piatti
a base di pasta; ad esempio flan, quiche, paté e qualsiasi pietanza che richieda
più calore e irradiazione dal basso.
Tenere sempre lo sportello del forno chiuso durante la cottura.
ELEMENTO RISCALDANTE INFERIORE + VENTOLA - L'uso
combinato dell'elemento riscaldante inferiore e della ventola è ideale per la
cottura di torte di frutta, crostate, quiche e dolci.
ELEMENTO RISCALDANTE INFERIORE + SUPERIORE - In
questa modalità di cottura vengono utilizzati entrambi gli elementi riscaldanti,
ossia quello inferiore e superiore. Questo metodo è ideale per gli arrosti e le
pietanze più tradizionali, come la carne rossa, il roastbeef, le cosce di agnello,
la selvaggina, il pane e le pietanze avvolte in fogli di alluminio.
ELEMENTO RISCALDANTE INFERIORE + SUPERIORE +
VENTOLA - In questa modalità vengono utilizzati entrambi gli elementi
riscaldanti, ossia quello superiore e inferiore, ma viene contemporaneamente
fatta circolare aria calda all'interno del forno. È consigliabile utilizzare questo
metodo per cucinare carne bianca, torte salate, pesce e verdura. Questo
metodo assicura una maggiore penetrazione del calore e richiede un tempo di
pre-riscaldamento minore. L'uso della ventola consente di cucinare
temporaneamente tipi di alimenti diversi, perché consente di distribuire
uniformemente il calore senza il rischio che si mescolino sapori e odori.
Quando si cucinano più tipi di alimenti contemporaneamente, è consigliabile
incrementare di 10 minuti il tempo di cottura.
ELEMENTO RISCALDANTE CIRCOLARE + VENTOLA In questa
modalità di cottura vengono contemporaneamente utilizzati gli elementi
riscaldanti inferiore, superiore e circolare, che provvede a far circolare aria
calda all'interno del forno. Questa modalità di cottura è indicata per le stesse
pietanze indicate nella sezione relativa alla cottura con ventola.
10:30
GRILL In questa modalità di cottura viene utilizzato solo l'elemento
riscaldante superiore. Questa modalità di cottura è particolarmente indicata per
i piatti grigliati, gli spiedini e i piatti gratinati. Il grill deve essere pre-riscaldato a
una temperatura alta per 5 minuti. Per ottenere risultati di cottura ottimali e
rendere la carne più succulenta, è consigliabile collocarla a una certa distanza
dal grill anche se i tempi di cottura sono più lunghi. I filetti di carne rossa e pesce
devono essere collocati direttamente sul ripiano con la vaschetta di
gocciolamento posizionata sotto al ripiano inferiore.
5.2 COME UTILIZZARE IL FORNO
•MODALITÀ MANUALE
I metodi di cottura consigliati per la modalità manuale sono descritti nella
seguente tabella, che riporta anche la temperatura consigliata per ciascun
metodo di cottura. La temperatura può tuttavia essere impostata su
qualsiasi valore compreso entro l'intervallo indicato.
Pre-set
Function Mode
according to the oven Temperature
o
model
C
210
Bottom + Fan
160
Bottom
Bottom + Top
220
210
Bottom + Top + Fan
180
Ring + Fan
L2
Grill
190
Grill + Fan
240
Grill + Turnspit + Fan
40
Defrost
60
Keep Warm
230
Pizza
**
*Booster: rapid temperature raised
**Oven must have this function
Pre-determined
Temperature oC
Function
Booster*
50-220
50-220
50-240
50-230
50-230
L1-L3
50-200
180-240
No
No
230
Booster
Booster
GRILL+ VENTOLA In questa modalità di cottura viene utilizzato
l'elemento riscaldante superiore insieme alla ventola per fare circolare aria
calda all'interno del forno. È consigliabile pre-riscaldare il forno solo per le carni
rosse, ma non per quelle bianche. Il grill è ideale per le pietanze con un
maggiore spessore, come la carne di suino o pollo. Gli alimenti da grigliare
devono essere collocati al centro del ripiano intermedio. Collocare la vaschetta
di gocciolamento sotto al ripiano per raccogliere l'eventuale grasso che
gocciola in fase di cottura. Per ottenere risultati ottimali, non collocare gli
alimenti troppo vicino al grill e girare la carne a metà del ciclo di cottura.
GRILL+ GIRARROSTO+ VENTOLA
- L'uso simultaneo
dell'elemento riscaldante superiore e della ventola e del girarrosto consentono
di cucinare le pietanze in modo uniforme senza che si secchi e diventi insapore.
Il girarrosto è programmato per continuare a ruotare per circa cinque minuti
dopo la cottura, in modo da consentire l'uso del calore residuo del forno.
Quando si utilizza il girarrosto, non è necessario pre-riscaldare il forno.
Booster
Booster
SCONGELAMENTO Questa modalità si attiva quando si sposta il
selettore in questa posizione. La ventola fa circolare aria calda attorno
all'alimento congelato e ne consente quindi uno scongelamento rapido senza
alcuna alterazione del sapore originale.
La temperatura è preimpostata su 40°C e non può essere modificata.
1-Ruotare il selettore del forno impostandolo sulla funzione di cottura
desiderata. Vengono visualizzati gli elementi di riscaldamento che verranno
utilizzati per il metodo di cottura scelto.
2-Viene quindi visualizzata la temperatura appropriata per il metodo di cottura
selezionato. La temperatura può tuttavia essere impostata su qualsiasi valore
compreso entro l'intervallo indicato (vedere la tabella precedente). Per
modificare la temperatura, ruotare il pulsante centrale e premerlo appena il
timer visualizza la temperatura corretta. La temperatura visualizzata sul
display è fissa, ma può comunque essere modificata in fase di cottura. Il forno
avvia il ciclo di cottura e inizia a riscaldarsi. L'indicatore luminoso lampeggia
fino al raggiungimento della temperatura selezionata. Al termine
dell'operazione, il forno emette un avviso acustico e l'indicatore luminoso si
accende fisso.
RISCALDAMENTO Questa modalità è quella consigliata per
riscaldare alimenti pre-cotti (che devono essere posizionati sul secondo ripiano
in basso dall'alto) o per scongelare pasta o pizza congelata (in questo caso è
necessario utilizzare il ripiano più basso).
La temperatura è preimpostata su 60°C e non può essere modificata.
PIZZA Questa funzione consente di far circolare aria calda
all'interno del forno ed è particolarmente indicata per pietanze come pizze o
dolci.
21 IT
5.3 PROGRAMMAZIONE
5.4 SUGGERIMENTI PER LA COTTURA
È consigliabile salare la carne solo al termine della cottura, perché il
sale favorisce gli schizzi di grasso, che sporca il forno e produce molto
fumo.
SIMBOLI VISUALIZZATI
SUL DISPLAY
Timer attivo
I tagli di carne bianca, di maiale, vitello e pesce possono essere
inseriti freddi nel forno. Benché questo accorgimento allunghi i tempi
di cottura, consente di cuocere meglio la porzione centrale del taglio di
carne perché il calore a disposizione più tempo per penetrare nel
taglio di carne.
Programmazione
dell'ora di fine cottura
STOP Programmazione dell'ora di
fine cottura
Protezione del forno attiva
Selettore
dei programmi
Per cucinare in modo corretto la carne rossa, è indispensabile preriscaldare in modo appropriato il forno.
Chiusura dello sportello del forno
GRILL
•Prima di utilizzare il grill
Rimuovere la carne dal congelatore qualche ora prima della cottura.
Collocare la carne su più strati di carta da cucina per mantenere
inalterato il sapore delle pietanze ed evitare che la porzione centrale
rimanga cruda. Aggiungere pepe e spezie alla carne prima di
grigliarla, ma non aggiungere sale per mantenere la carne più
succosa e tenera. Applicare un leggero strato di olio alla carne,
preferibilmente con un pennello da cucina largo. Quindi, cospargere
altro pepe e spezie (timo, ecc.) sulla carne.
•Durante la cottura:
Non perforare mai la carne mentre la si gira, perché ciò provoca la
dispersione del sugo e rende la carne più secca.
TIMER:
Il funzionamento del timer è indipendente dal forno e non ha alcun
effetto sugli elementi riscaldanti. Il suo scopo è fungere
semplicemente da promemoria.
•Spostare la manopola in posizione timer. Sul display vengono
visualizzati prima il simbolo del timer, quindi le cifre 00:00.
•Appena i minuti iniziano a lampeggiare, ruotare il pulsante centrale,
posizionarlo sul numero di minuti desiderato e premere nuovamente il
pulsante per confermare.
•Appena le ore iniziano a lampeggiare, ruotare il pulsante centrale,
posizionarlo sul numero di ore desiderato, quindi premere
nuovamente il pulsante per confermare.
•Spostare la manopola in posizione di arresto. Alla scadenza
dell'intervallo impostato, il tempo di cottura scompare dal display.
Viene generato un segnale acustico per 15 secondi e l'icona del timer
inizia a lampeggiare (per disattivare l'icona prima dell'intervallo di 15
secondi, premere il pulsante centrale).
COTTURA DI DOLCI
Evitare di usare teglie lucide perché riflettono il calore e possono
rovinare la cottura. Se il dolce cuoce troppo rapidamente, coprirlo con
carta oleata o carta d'alluminio. Attenzione: applicare la carta
d'alluminio in modo che il lato lucido sia rivolto verso il dolce perché
altrimenti il calore viene riflesso dalla superficie lucida e non penetra
nel dolce.
Evitare di aprire lo sportello durante i primi 20-15 minuti
L'apertura dello sportello del forno potrebbe provocare lo
“sgonfiamento” di sufflè, brioche, pandispagna, ecc. Per controllare
se il dolce è perfettamente cotto, è sufficiente punzecchiare il centro
con la lama di un coltello o un ago da maglia in metallo. Se l'ago
estratto è asciutto, il dolce è pronto e la cottura può definirsi conclusa.
Se l'ago che si estrae dal dolce è umido o se ci sono pezzetti di dolce
attaccati, proseguire la cottura, abbassando leggermente la
temperatura del forno per evitare che il dolce si bruci.
PROGRAMMAZIONE DEL TEMPO DI COTTURA:
Il tempo di cottura è pre-programmato per numerose ricette. Se
necessario, è possibile impostare un tempo di cottura in modalità
Manuale, Scongelamento o Riscaldamento.
•Spostare la manopola in posizione di cottura. Sul display viene
visualizzata l'icona del tempo di cottura. Successivamente, vengono
visualizzati il tempo di cottura per le varie ricette oppure 00:00 per le
altre funzioni del forno.
•Appena i minuti iniziano a lampeggiare, ruotare il pulsante centrale,
posizionarlo sul numero di minuti desiderato e premere nuovamente il
pulsante per confermare.
•Appena le ore iniziano a lampeggiare, ruotare il pulsante centrale,
posizionarlo sul numero di ore desiderato, quindi premere
nuovamente il pulsante per confermare.
•Riportare la manopola in posizione di arresto per confermare il nuovo
tempo di cottura. Alla scadenza dell'intervallo impostato, il tempo di
cottura scompare dal display. Viene generato un segnale acustico per
15 minuti e i simboli del tempo di cottura e di arresto iniziano a
lampeggiare.
•Riportare la manopola in posizione di arresto. Se non si effettua
questa operazione, i simboli del tempo di cottura e di arresto
continuano a lampeggiare.
5.5 REGOLAZIONE DEL CONTRASTO DEL
DISPLAY
È possibile regolare il contrasto del display in qualsiasi momento.
L'impostazione predefinita è “C5”. Per regolare il contrasto, attenersi
alla seguente procedura:
Ruotare il selettore dei programmi e impostarlo su “Luce”, quindi
ruotare il selettore delle funzioni e impostarlo su “O”. Premere il
pulsante centrale per 3 secondi e attendere che venga visualizzato il
messaggio“CX” sul display, dove X è il livello di contrasto. Ruotare il
pulsante centrale per regolare il contrasto. È possibile impostare un
qualsiasi valore compreso tra 1 e 9. Premere nuovamente il pulsante
centrale per 3 secondi per confermare.
PROGRAMMAZIONE DELL'ORA DI FINE COTTURA:
Il tempo di cottura e di fine cottura è pre-programmato per molte
ricette. Se necessario, è possibile tempi diversi in modalità Manuale,
Scongelamento o Riscaldamento.
•Spostare la manopola in posizione di fine cottura. Viene visualizzato
il simbolo di arresto. Vengono visualizzati i tempi di fine cottura per
varie ricette oppure 00:00 per le altre funzioni o l'ora del giorno.
•Ruotare il selettore dei programmi per confermare l'ora di fine
cottura.
•Appena i minuti iniziano a lampeggiare, ruotare il pulsante centrale e
impostarlo sul numero di minuti desiderato, quindi premerlo
nuovamente per confermare.
•Appena le ore iniziano a lampeggiare, ruotare il pulsante centrale e
impostarlo sul numero di ore desiderato, quindi premerlo nuovamente
per confermare. Nota: quando si imposta un avvio differito, l'ora di fine
cottura viene visualizzata sul display insieme ai simbolo del tempo di
cottura e di arresto, ed è possibile selezionare solo la modalità
Ricetta. Il forno calcola automaticamente l'ora di inizio e l'ora di fine in
base al tempo di cottura, spegnendosi automaticamente al termine
del ciclo di cottura. Al termine del ciclo di cottura, viene generato
anche un avviso acustico della durata di 15 secondi e sul display
iniziano a lampeggiare i simbolo del tempo di cottura e di arresto.
•Ruotare il selettore delle funzioni e impostarlo in posizione di arresto.
Se non si effettua questa operazione, i simboli continuano a
lampeggiare sul display.
22 IT
6. CICLO PIROLITICO
7. DISPOSITIVO DI PROTEZIONE
PYRO È possibile configurare il forno in modo che esegua
automaticamente la pulizia Le due opzioni disponibili sono ECO e
SUPER
Questa funzione deve sempre essere attivata se nell'abitazione ci
sono dei bambini, perché impedisce loro di accendere il forno o di
modificare i programmi pre-impostati. Questa funzione di sicurezza
impedisce l'uso del pannello di controllo mentre il forno è in funzione.
**L'opzione può essere configurata solo sui forni dotati di tale funzione
È possibile impostare due livelli di sicurezza:
Il forno è dotato di un sistema di pulizia con pirolizzatore ad alta
temperatura che distrugge i residui di cibo. L'operazione viene eseguita
automaticamente tramite il programmatore. I fumi risultanti vengono
“puliti” perché vengono convogliati attraverso un pirolizzatore che si
avvia al momento dell'inizio della cottura. Sullo sportello di questo tipo di
forni, viene installata una chiusura di sicurezza a causa del fatto che il
pirolizzatore utilizza temperature molto elevate. Il pirolizzatore può
essere arrestato in qualsiasi momento, tuttavia non è possibile aprire lo
sportello finché non viene visualizzata l'icona della chiusura di
sicurezza.
NOTA: se il forno è dotato di piastre, non utilizzare il becco a gas o le
piastre elettriche mentre il pirolizzatore è in funzione per evitare che le
piastre si surriscaldino eccessivamente.
LIVELLO 1 : blocco del selettore dei comandi e il pulsante centrale.
•Per attivare la funzione: ruotare il selettore dei comandi e impostarlo
sulla funzione di protezione.
•Risultato: i selettori vengono disattivati*.
•Per disattivare la funzione: ruotare il selettore dei comandi e
impostarlo su 0.
•LIVELLO 2 : blocco dei selettori delle funzioni.
•Per attivare la funzione: ruotare il selettore delle funzioni e
impostarlo sulla funzione di sicurezza, quindi premere e tenere
premuto il pulsante per 3 secondi.
•Risultato: tutti i comandi vengono disattivati*.
•Per disattivare la funzione: effettuare le operazioni descritte per la
procedura di attivazione. Ruotare il selettore delle funzioni e
impostarlo sulla funzione di protezione, quindi premere e tenere
premuto il pulsante centrale per 3 secondi.
Sono disponibili due CICLI PIROLITICI pre-programmati.
•CICLO PIROLITICO ECO: questo ciclo consente di pulire i forni
moderatamente sporchi ed ha la durata di 65 minuti.
•CICLO PIROLITICO SUPER: questo ciclo è indicato per i forni
particolarmente sporchi ed ha la durata di 90 minuti.
Non utilizzare detergenti commerciali per pulire forni pirolitici.
Suggerimento: l'esecuzione del ciclo pirolitico al termine della cottura
consente di sfruttare il calore residuo al termine del ciclo di cottura e di
risparmiare energia.
*Nota : per motivi di sicurezza, anche se tutti i comandi sono bloccati,
è comunque spegnere il forno impostando il selettore su 0.
Prima di eseguire un ciclo pirolitico:
•Rimuovere tutti gli accessori dal forno perché non sono in grado di
tollerare le temperature elevate utilizzate durante il ciclo di pulizia
pirolitico.
•Rimuovere tutte le tracce di grasso e le macchie estese che potrebbero
richiedere troppo tempo per rimuovere. Questo tipo di macchie
potrebbero incendiarsi a causa delle temperature estremamente
elevate del ciclo pirolitico.
•Chiudere lo sportello del forno.
Utilizzo del ciclo pirolitico:
1- Ruotare il selettore delle funzioni e impostarlo sulla “modalità
pirolitica”. Sul display viene visualizzato il messaggio “PYRO”. L'icona
della modalità ECO inizia a lampeggiare. Promemoria: ECO ciclo di 65
minuti, indicato per forni moderatamente sporchi.
SUP Ciclo di 90 minuti, indicato per forni molto sporchi
2- Selezionare la modalità pirolitica desiderata con il pulsante centrale,
a seconda del grado di sporco: ECO o SUP.
•L'opzione selezionata viene confermata dopo 3 secondi.. Il
forno avvia il ciclo pirolitico. La modalità pirolitica selezionata lampeggia
e vengono visualizzate le icone dell'ora e di arresto. Mentre è in corso il
ciclo pirolitico, viene visualizzata l'icona dello sportello chiuso a
conferma del fatto che lo sportello è bloccato. La ventola è sempre attiva
durante il ciclo pirolitico.
L'indicatore luminoso lampeggia finché non viene raggiunta la
temperatura richiesta, quindi si accende fissa.
* Per ritardare l'avvio del ciclo pirolitico, è sufficiente selezionare un'ora
di fine. Ruotare il selettore dei comandi fino a impostarlo sull'ora di fine e
impostare l'ora di finale desiderata.
Al termine del ciclo pirolitico, il forno si spegne automaticamente. Il
forno emette un avviso acustico per 15 secondi a conferma della fine del
ciclo e contemporaneamente le icone del tempo e di arresto iniziano a
lampeggiare.
•Ruotare il selettore delle funzioni per terminare il ciclo
pirolitico. Se non si effettua questa operazione, le icone continuano a
lampeggiare. Il simbolo “Piro” scompare e viene visualizzata l'icona del
timer. Tuttavia, lo sportello del forno continua a rimanere bloccata finché
la temperatura non si abbassa. Appena si accende l'indicatore luminoso
dello sportello, è possibile aprirlo.
The ventola di raffreddamento si spegne solo al momento in cui la
temperatura dei componenti del forno è sufficientemente bassa.
Al termine del ciclo, l'indicatore luminoso inizia nuovamente a
lampeggiare, rimane acceso dopo lo spegnimento del forno e si spegne
solo al momento in cui la temperatura interna del forno è abbastanza
bassa.
La pirolisi lascia un residuo di colore biancastro sulle pareti del forno.
Attendere che il forno si sia completamente raffreddato prima di
rimuovere tali residui con una spugna umida.
23 IT
FR
INSTALLATION DU FOUR
FR
Four en colonne (dimensions en mm)
GB
Oven in column (dimensions mm)
IT
ATTENTION !
Un Serrage excessif des vis de fixation peut entraîner une obstruction de la
ventilation sur les deux côtès du produit. Assurez-vous qu›un espace de
2 mm est toujours prèsent après installation dans le meuble.
560
440
ATTENZIONE!
L'applicazione di una coppia di serraggio superiore a quella necessaria per fissare
le viti in posizione potrebbe ostruire le aperture di ventilazione su entrambi i lati.
Verificare che l'apertura di questi canali di ventilazione sia pari ad almeno
2 mm dopo l'installazione nel mobile.
Il sacchetto all'interno del forno contiene quattro viti di fissaggio.
552
590
ATTENTION !
Applying torque more than needed to fix the screws can close the ventilation
channels on both sides. Please be sure that, these ventilation channels are
2mm open after installation to furniture.
17
578
560
min
595
560
IT
INSTALLAZIONE
Forno in colonna (dimensioni in mm)
550
GB
INSTALLATION
546
595
2mm
22
FR Si le meuble est équipé d’un fond à
l’arrière : prévoir une ouverture pour le
passage du câble d'alimentation.
GB If the furniture is equpped with a
bottom at the back part, provide an
opening for the power supply cable.
GB
IT
FR
GB
IT
Ouverture 500 x 10
Opening 500 x 10
IT Se il mobile è equipaggiato con una copertura
posteriore, provvedere ad una apertura per il
passaggio del cavo di alimentazione.
TABLE / TOP
10 min
Apertura 500 x 10
Ouverture 500 x 45
Opening 500 x 45
Apertura 500 x 45
600 min
FR
2mm
FOUR / OVEN
FORNO
FR
Four enchâssé sous plan de travail
(dimensions en mm)
GB
Oven fitted under worktop
(dimensions mm)
IT
Forno installato sotto il piano di lavoro
(dimensioni mm)
Ouverture 560 x 45
Opening 560 x 45
IT Apertura 560 x 45
FR
GB
GB
Ouverture 500 x 10
GB Opening 500 x 10
IT Apertura 500 x 10
FR
FR
Fixation dans la niche d'encastrement
Fixing in the location
Inside the oven there is a bag with four
fixing screws.
Fixing:
When the oven door is open, holes
are accessible, they are located on each
side.
Use the screws provided to fix the oven.
IT
Fissaggio in nicchia
Vous trouverez dans un sachet à
l'intérieur du four les vis de fixation.
Dentro al forno, c'è una busta con
quattro viti di fissaggio.
Pour la fixation:
lorsque la porte du four est ouverte,
les trous sont accessibles, ils sont situés
de chaque côté des montants latéraux.
Fissaggio:
Quando la porta forno è aperta, i fori di
fissaggio sono accessibili e si trovano sui
montanti laterali.
Utiliser les vis fournies pour fixer le four.
Utilizzare le viti fornite per fissare il forno.
11.2012 • REV:D • 42806150
4x4.5x25
FR
Le constructeur décline toute responsabilité concernant d’éventuelles inexacitudes imputables à des erreurs d’impression ou de transcription contenue dans
cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l’intérêt de l’utilisation, sans causer de préjudices
aux caractéristiques de fonctionnement de sécurité des appareils.
GB
The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry
out modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.
IT
Il produttore declina ogni responsabilità per inesattezze contenute nel documento stampato o per errori di trascrizione contenuti in questa brochure. Inoltre, si
riserva il diritto di apportare modifiche al prodotto, nell'interesse dei consumatori, senza alcun pregiudizio per la sua sicurezza o funzionalità.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
