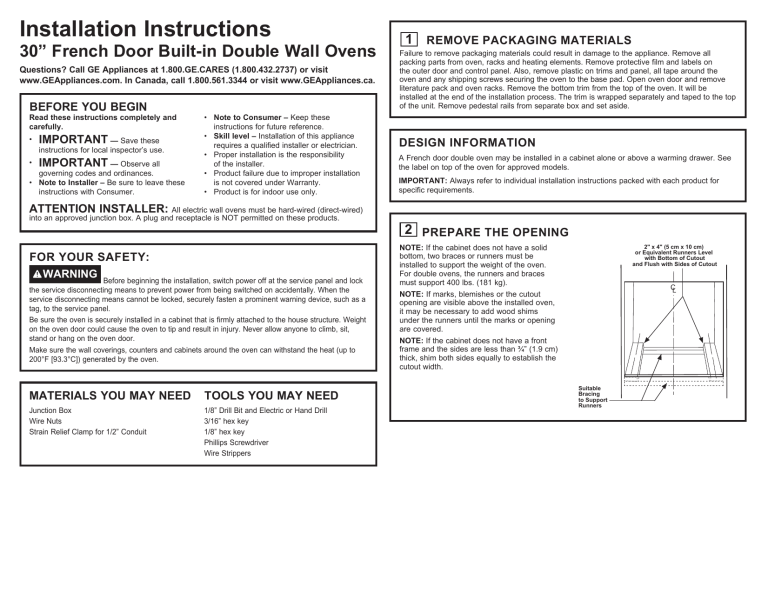

GE CT9570SLSS Installation Instructions
Installation Instructions
30” French Door Built-in Double Wall Ovens
Questions? Call GE Appliances at 1.800.GE.CARES (1.800.432.2737) or visit
www.GEAppliances.com. In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca.
BEFORE YOU BEGIN
Read these instructions completely and
carefully.
•
IMPORTANT — Save these
instructions for local inspector’s use.
•
IMPORTANT — Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with Consumer.
• Note to Consumer – Keep these
instructions for future reference.
• Skill level – Installation of this appliance
requires a qualified installer or electrician.
• Proper installation is the responsibility
of the installer.
• Product failure due to improper installation
is not covered under Warranty.
• Product is for indoor use only.
ATTENTION INSTALLER: All electric wall ovens must be hard-wired (direct-wired)
into an approved junction box. A plug and receptacle is NOT permitted on these products.
FOR YOUR SAFETY:
WARNING Before beginning the installation, switch power off at the service panel and lock
the service disconnecting means to prevent power from being switched on accidentally. When the
service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a
tag, to the service panel.
Be sure the oven is securely installed in a cabinet that is firmly attached to the house structure. Weight
on the oven door could cause the oven to tip and result in injury. Never allow anyone to climb, sit,
stand or hang on the oven door.
Make sure the wall coverings, counters and cabinets around the oven can withstand the heat (up to
200°F [93.3°C]) generated by the oven.
MATERIALS YOU MAY NEED
TOOLS YOU MAY NEED
Junction Box
Wire Nuts
Strain Relief Clamp for 1/2” Conduit
1/8” Drill Bit and Electric or Hand Drill
3/16” hex key
1/8” hex key
Phillips Screwdriver
Wire Strippers
1
REMOVE PACKAGING MATERIALS
Failure to remove packaging materials could result in damage to the appliance. Remove all
packing parts from oven, racks and heating elements. Remove protective film and labels on
the outer door and control panel. Also, remove plastic on trims and panel, all tape around the
oven and any shipping screws securing the oven to the base pad. Open oven door and remove
literature pack and oven racks. Remove the bottom trim from the top of the oven. It will be
installed at the end of the installation process. The trim is wrapped separately and taped to the top
of the unit. Remove pedestal rails from separate box and set aside.
DESIGN INFORMATION
A French door double oven may be installed in a cabinet alone or above a warming drawer. See
the label on top of the oven for approved models.
IMPORTANT: Always refer to individual installation instructions packed with each product for
specific requirements.
2 PREPARE THE OPENING
NOTE: If the cabinet does not have a solid
bottom, two braces or runners must be
installed to support the weight of the oven.
For double ovens, the runners and braces
must support 400 lbs. (181 kg).
NOTE: If marks, blemishes or the cutout
opening are visible above the installed oven,
it may be necessary to add wood shims
under the runners until the marks or opening
are covered.
NOTE: If the cabinet does not have a front
frame and the sides are less than ¾” (1.9 cm)
thick, shim both sides equally to establish the
cutout width.
2" x 4" (5 cm x 10 cm)
or Equivalent Runners Level
with Bottom of Cutout
and Flush with Sides of Cutout
CL
Suitable
Bracing
to Support
Runners
2 A CUTOUT FOR DOUBLE OVENS (2 THERMAL
2 B CUTOUT FOR INSTALLATION OVER A
OVENS)
WARMING DRAWER
NOTE: If the cabinet does not have a front frame and the sides are less than ¾” (1.9 cm) thick,
shim both sides equally to establish the cutout width.
H
B
Junction Box
Location (junction
box may be
located in
adjacent cabinet)
NOTE: Install the oven only with specific models listed on the label located on top of the oven.
NOTE: Additional clearances between cutouts may be required. Check to be sure the oven
supports above the Warming Drawer location do not obstruct the required interior depth and height.
When installing a Warming Drawer below a double oven, a separate 120V, 60 HZ, properly
grounded receptacle must be installed. Refer to installation instructions packed with the Warming
Drawer for specific installation requirements.
F
D
C
J
Anti-Tip Block Against
Rear Wall Per Warming
Drawer Requirement
G
E
K
Cutout Depth
23-1/2”
(59.7 cm) Min.
2" (5.1 cm)
Min.
A
N
C
M
L
Per Warming
Drawer
Requirement
L
30” Double Oven with
Pedestal
30” Double Oven without
Pedestal
Dim.
Description
A
Cabinet width
30” (76.2 cm)
30” (76.2 cm)
B
Cutout width
281»2” (72.4 cm) min.
285»8” (72.7 cm) max.
281»2” (72.4 cm) min.
285»8” (72.7 cm) max.
C
Cutout height
5113»16” (131.6 cm) min.
5115»16” (131.9 cm) max.
50 ¼” (127.64cm)
D
Clearance from cutout - side edges*
E
Lower door clearance to adjacent corners,
drawers, walls, etc., When door is open
23” (53.3 cm) min.
» ” (1.75 cm)
23” (53.3 cm) min.
F
Clearance from cutout - top*
1” (2.5 cm) min.
(11»4” (3.2 cm)
1” (2.5 cm) min.
(11»4” (3.2 cm)
G
Clearance from cutout - bottom*
1 » ” (3.2 cm)
11»4” (3.2 cm)
H
Junction box location
91»2” (24.1 cm) max.
right side only
91»2” (24.1 cm) max.
right side only
47” (119.4 cm)
11 16
14
» ” (1.75 cm)
11 16
J
Height to bottom of junction box
47” (119.4 cm)
K
Recommended cutout location from floor
12” (30.5 cm)
12” (30.5 cm)
L
French (upper) door swing depth - Allow additional
clearances for installation and oven usage
161»4” (41.3 cm) min.
161»4” (41.3 cm) min.
M
Countertop or cabinet door protrusion
(measure if exist)
Measure “M”
Measure “M”
N
Gap between edge of countertop
or cabinet door to cabinet opening
If M = 0, N = 0, Otherwise
N = M + 1” (2.54 cm) min.
If M = 0, N = 0, Otherwise
N = M + 1” (2.54 cm) min.
* Refers to minimum clearance required for wall oven installation and does not reflect actual product dimensions.
Continue to Section 3.
3 A DETERMINING WHEN TO USE THE PEDESTAL
WHEN TO USE THE PEDESTAL
When replacing an older GE Appliances 30” double wall oven with a new GE Appliances model.
Cutout height = 51-13/16” to 51-15/16”. This is our traditional cutout height.
WHEN NOT TO USE THE PEDESTAL
When replacing a 30” double wall oven from another manufacturer (ie. Whirlpool) with a new
GE Appliances 30” double wall oven. Cutout height = 50-1/4”. You will need to verify that the
existing cutout matches the 50-1/4” dimension.
3 B PEDESTAL RAIL INSTALLATION
A. Position the pedestal rails with the top cutout toward the front of the opening and the flanges
on the bottom, pointing toward the center. Locate each rail on the floor or cabinet runner,
slightly inward from the side of the cabinet. Make sure the front of each rail is not protruding
beyond the front of the cabinet opening.
B. Drill pilot holes and attach rails to runner or bottom of cabinet with provided hardware.
If the new GE Appliances 30” double wall oven is being installed into new construction (ie. not a
replacement), then the recommended installation is to use the Pedestal.
Attachment
screws
Flanges toward
center of cutout
Top cutout
toward front
31-11065-2 08-18 GEA (sheet 1)
4 LOWER DOOR REMOVAL (RECOMMENDED)
NOTE: Door removal is not a requirement for installation of the product but is an added convenience.
To remove the lower oven door:
A. Open the oven door as far as it will go.
Hinge Bracket
B. Remove hinge bracket, if equipped, from front frame and set aside. The
hinge bracket must be replaced, if equipped, for proper door functionality
when door is reinstalled.
C. Push both hinge locks down toward the door frame to the unlocked
position. This may require a flat-blade screwdriver. DO NOT LIFT THE
DOOR BY THE HANDLE!
D. Place hands on both sides of the door and close the oven door to
the removal position (approximately 1”–2” [2.5 cm–5.1 cm] from the
closed position).
E. Lift the door up and out until the hinge arms clear the slots. NOTE: The
oven door is very heavy. Be sure you have a firm grip before lifting the
oven door off the hinges. Use caution once the door is removed. Do not lay the door on its
handle. This could cause dents or scratches.
5 ELECTRICAL REQUIREMENTS (CONT.)
This appliance must be supplied with the proper voltage and frequency and connected to an individual,
properly grounded branch circuit, protected by a circuit breaker or fuse. See the rating plate located on
the oven frame to determine the rating of the product.
Rating plate is located
on left side trim
Connected Appliance
Information is located
on left side trim
Hinge Unlocked Position
Hinge Slot
Hinge Arm
Hinge Clears Slot
Use the chart below to determine the minimum recommended dedicated circuit protection:
5 ELECTRICAL REQUIREMENTS
WARNING
WARNING
WARNING
This appliance must be properly grounded.
To prevent fire or shock, do not use an extension cord with this appliance.
To prevent shock, remove house fuse or open circuit breaker before beginning
installation.
WARNING
Improper connection of aluminum house wiring to copper leads can result in an
electrical hazard or fire. Use only connectors designed for joining copper to aluminum and follow the
manufacturer’s recommended procedure closely.
We recommend you have the electrical wiring and hookup of your appliance connected by a qualified
electrician. After installation, have the electrician show you how to disconnect power from the appliance.
You must use a single-phase, 120/208 VAC or 120/240 VAC, 60 Hertz electrical system. If you connect
to aluminum wiring, properly installed connectors approved for use with aluminum wiring must be used.
Effective January 1, 1996, the National Electrical Code requires that new construction (not existing)
utilize a four-conductor connection to an electric oven. When installing an electric oven in new
construction, a mobile home, recreational vehicle or an area where local codes prohibit grounding
through the neutral conductor, refer to the section on four-conductor branch circuit connections.
Check with your local utilities for electrical codes which apply in your area. Failure to wire your oven
according to governing codes could result in a hazardous condition. If there are no local codes, your
oven must be wired and fused to meet the National Electrical Code, NFPA No. 70 – latest edition,
available from the National Fire Protection Association.
KW Rating
240V
KW Rating
208V
Recommended
Circuit Size
(Dedicated)
”.:
4.9 KW–7.2 KW
7.3 KW–9.6 KW
9.7 KW–12.0 KW
”.:
4.2 KW–6.2 KW
6.3 KW–8.3 KW
8.4 KW–10.4 KW
$PS
30 Amp
40 Amp
50 Amp
DO NOT shorten the flexible conduit. The conduit strain relief clamp must be securely attached to the
junction box and the flexible conduit must be securely attached to the clamp. If the flexible conduit will
not fit within the clamp, do not install the oven until a clamp of the proper size is obtained.
The 3 power leads supplied with this appliance are suitable for connection to heavier gauge household
wiring. The insulation of these 3 leads is rated for temperatures much higher than the temperature
rating of the household wiring. The current-carrying capacity of the conductor is governed by the wire
gauge and the temperature rating of the insulation around the wire.
6 MAKE ELECTRICAL CONNECTIONS
7 THREE-CONDUCTOR BRANCH CIRCUIT CONNECTION
WARNING
Switch power off at the service panel and lock the service disconnecting means
to prevent power from being switched on accidentally. When the service disconnecting means cannot
be locked, securely fasten a prominent warning device, such as a tag, to the service panel.
Place oven on table or platform even with the cutout opening. For a double oven, the platform must
support 400 lbs. (181 kg). Connect the flexible conduit to the electrical junction box as shown below*.
Position the conduit in such a manner that it will lie behind the unit in a natural loop when the oven is
installed. You will need to purchase an appropriate strain relief clamp to complete the connection of the
conduit to the junction box.
Junction Box
Ground
Wire
Conduit
NOTE: If residence leads are aluminum conductors, see
WARNING in Section 5, Electrical Requirements.
When connecting to a three-conductor branch circuit, if local
codes permit:
A. Connect the oven ground conductor along with the
neutral (white) lead to the branch circuit neutral (white
or gray in color), using a wire nut.
B. Connect the oven red lead to the branch circuit red
lead and the oven black lead to the branch circuit black
lead in accordance with local codes, using wire nuts.
C. Install proper strain relief clamp.
D. Install junction box cover.
Black
Range
conduit
snaps
into box
Branch
circuit
Alternate
knockout
Red
Tape or Crimp
Ground and
neutral wires (white)
Neutral wire
connection
Junction Box Cover
8 FOUR-CONDUCTOR BRANCH CIRCUIT CONNECTION
Ground
Red
White
Black
Place Oven on a
Support to Assist in
Connecting Conduit
Strain Relief Clamp
(not included) Must Be
Used at Junction Box
*Ovens come equipped with a 40” long conduit. If a longer conduit is desired, there may be one
available for your model. To check availability or order parts, call GE Appliances at 1.800.GE.CARES.
NOTE: If residence leads are aluminum conductors, see WARNING in Section 5, Electrical
Requirements.
When connecting to a four-conductor branch circuit, if local
codes permit:
Black
A. Free the neutral (white) lead from being restrained to any
Range
Branch
conduit
other wires. If necessary, cut the neutral (white) lead and
circuit
snaps
then re-strip it to expose the proper length of conductor.
into box
Ground
B. Attach the appliance grounding lead (green or bare copper)
wires
in accordance with local codes.
Alternate
Red
C. Connect the oven neutral (white) lead to the branch circuit
knockout
neutral (white or gray) in accordance with local codes, using
White
a wire nut.
D. Connect the oven red lead to the branch circuit red lead and
the oven black lead to the branch circuit black lead in accorJunction Box Cover
dance with local codes, using wire nuts.
E. Install proper strain relief clamp.
F. Install junction box cover.
9 SLIDE OVEN INTO OPENING
• Lift oven into cabinet cutout using
the oven opening as a grip. Carefully
push against oven front frame. Do
not push against outside edges.
10 MOUNT THE OVEN
WARNING
Mounting screws must be used. Failure to do so could result in the oven
falling out of the cabinet, causing serious injury.
NOTE: During oven mounting step, ensure that no damage is done to oven gasket which lines
the edge of oven cavity.
NOTE: Before drilling the pilot holes, make sure the oven is pushed as far back into the opening
as it will go and is centered.
NOTE: If the cabinet is particle board, you must use #8 x ¾” particle board screws. These may
be purchased at any hardware store.
A. Drill through the mounting holes (top and bottom) of the side trim for the #8 mounting screws
provided.
B. Secure the oven cabinet with the screws provided.
The Screws Must
Be a Minimum of
1/4” (6 mm) From the
Front of the Cutout.
Mounting
Hole
Locations
(hole locations
may vary)
Mounting
Hole
Locations
(hole locations
may vary)
11 BOTTOM TRIM INSTALLATION
12 OVEN RACK GUIDE INSTALLATION
With oven installed, attach the bottom trim through its mounting holes in front vertical brace using
two trim screws provided. Bottom trim lip must be placed under flange of bottom air duct.
A. Locate included oven rack guide mounting hardware.
B. Place oven rack guides on cavity wall studs with L bracket towards back of cavity as shown.
C. Install guides using the 8 provided mounting nuts.
Installations without a Pedestal
French doors removed for
illustration clarity only
Installations with a Pedestal
Metal Posts to
be installed in
the rear of cavity
Lower oven door removed
for illustration clarity only
IMPORTANT: If this unit is ever removed from the cabinet or the oven is ever pulled out for
service, the bottom trim must be removed first or damage to the trim will occur.
31-11065-2 08-18 GEA (sheet 2)
Oven rack
guide shown
in place.
13 DOOR ADJUSTMENT MECHANISM
14 REPLACING THE LOWER OVEN DOOR
Door Adjustment Mechanism is located on both the right and left doors at the bottom hinges. Only
the left side Adjustment Mechanism is shown in this manual.
NOTE: The oven door is heavy. You may need help lifting the door high
enough to slide it into the hinge slots. Do not lift the door by the handle.
A. Lift the oven door by grasping each side.
B. With the door at the same angle as the removal position (approximately
1”–2” [2.5 cm–5.1 cm] from the closed position), seat the notch of the
hinge arm into the bottom edge of the hinge slot. The notch of the
hinge arm must be fully seated into the bottom of the slot.
C. Fully open the door. If the door will not fully open, the indentation is not
seated correctly in the bottom edge of the slot.
D. Push the hinge locks up against the front frame of the oven cavity,
to the locked position.
E. Replace hinge bracket, if equipped, to ensure proper door functionality.
F. Close the oven door.
NOTE: Adjust the doors inward only until the center gap is even. Over-adjusting can damage the
center seals and make the doors more difficult to open.
A. Using 3/16” hex key, tighten Vertical Adjustment Screw to adjust door up and loosen to adjust
door down.
B. Horizontal Adjustment Screws pivot Horizontal Adjustment Screws
the door about an axis. Using a 1/8”
Hex Key, loosen both screws, then
tighten appropriate screw to pivot
door. Once door is in place, verify
both screws are tightened.
Vertical Adjustment Screw
EXAGGERATED EXAMPLES FOR
LEFT DOOR ADJUSTMENT
Example 1: Left door low,
center gap even.
Example 2: Left door low,
center gap larger at bottom.
Example 3: Left door high,
center gap larger at top.
Hinge in
Locked
Position
Notch of Hinge
Securely Fitted
Into Bottom of
Hinge Slot
Steps for adjustment:
A. Tighten left Vertical
Adjustment Screw.
Steps for adjustment:
A. Loosen inside Horizontal
Adjustment Screw.
B. If left door is still low, loosen B. Tighten outside Horizontal
right Vertical Adjustment
Adjustment Screw until
Screw.
center gap even.
Steps for adjustment:
A. Loosen outside Horizontal
Adjustment Screw.
B. Tighten Outside Horizontal
Adjustment Screw until
center gap even.
C. If left door is still low, tighten C. If left door is still low, tighten
left Vertical Adjustment
Left Vertical Adjustment
Screw.
Screw.
D. Tighten inside Horizontal
Adjustment Screw.
D. Tighten Inside Horizontal
Adjustment Screw.
Hinge
Arm
Bottom
Edge of
Slot
Hinge Bracket
Hinge Notch
15 FINAL INSTALLATION CHECKLIST
• Check to make sure the circuit breaker is closed (RESET) or the circuit fuses are replaced.
• Be sure power is in service to the building.
• Check that all packing material and tape have been removed. Failure to remove these materials
could result in damage to the appliance once the appliance has been turned on and surfaces
have heated.
• Remove all items from inside the oven.
• Check to be sure that the mounting screws are installed and flush with the side trim
(see Section 10).
• Check that the bottom trim is installed properly (see Section 11).
• Ensure that air duct opening at bottom of unit is free of obstructions.
• Check that oven rack guides are installed correctly and oven racks function smoothly.
OPERATION CHECKLIST
• Turn on the power to the oven (refer to your Owner’s Manual). Verify that the bake and broil
units and all cooking functions operate properly.
• See your Owner’s Manual for the troubleshooting list.
• Be sure all of the oven controls are OFF before leaving the oven.
Instrucciones de instalación
Hornos de Pared Doble con Puerta Francesa de 30” Incorporada
¿Preguntas? Llame a GE Appliances al 800.GE.CARES (800.432.2737) o visita
www.GEAppliances.com. En Canadá, llame 1.800.561.3344 o visita www.GEAppliances.ca.
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
•
IMPORTANTE – Guarde estas
instrucciones para el uso de inspectores locales.
•
•
IMPORTANTE – Cumpla con todos los
códigos y ordenanzas vigentes.
Nota al instalador – Asegúrese de dejar estas
instrucciones con el Consumidor.
•
•
•
•
•
Nota al consumidor – Conserve estas
instrucciones para referencia futura.
Nivel de destreza – La instalación de este aparato
requiere un instalador o electricista calificados.
El instalador tiene la responsabilidad de efectuar
una instalación adecuada.
La garantía no cubre las fallas del producto
provocadas por una instalación incorrecta.
Este producto sólo se debe usar en áreas interiores.
ATENCIÓN INSTALADOR: Todos los hornos de pared eléctricos deben contar con cableado
de conexión permanente (cableado directo) dentro de una caja de conexiones aprobada. En estos productos
NO se permite la conexión del tipo “enchufe y receptáculo”.
ADVERTENCIA
Antes de comenzar la instalación, desconecte la energía del panel de servicio
y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental.
Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un
dispositivo de advertencia bien visible, como una etiqueta.
El horno debe instalarse bien en un gabinete que se encuentre firmemente sujeto a la estructura de la casa. Si
se coloca peso sobre la puerta del horno, éste puede volcarse y provocar lesiones. Nunca permita que nadie
se suba, siente, pare o cuelgue de la puerta del horno.
Verifique que el revestimiento de las paredes, mostradores y gabinetes ubicados alrededor del horno puedan
soportar el calor (hasta 200°F [93,3°C]) generado por el horno.
MATERIALES QUE PUEDE
NECESITAR
HERRAMIENTAS
NECESARIAS
Caja de conexiones
Broca de perforadora de 1/8” y perforadora eléctrica
o de mano
Abrazadera de alivio de tensión para conducto
de 1/2”
Llave hexagonal de 3/16”
Llave hexagonal de 1/8”
Destornillador de estrella
Alicates pelacables
QUITE LOS MATERIALES DE EMPAQUE
INFORMACIÓN DE DISE
Un horno doble con puerta francesa puede ser instalado en un gabinete solo o sobre un cajón para calentar.
Vea la etiqueta de la parte superior del horno para consultar los modelos aprobados.
IMPORTANTE: Siempre consulte las instrucciones de instalaciones individuales enviadas con cada producto
para requerimientos específicos.
2
PARA SU SEGURIDAD:
Tapones de alambre
1
No quitar los materiales de empaque puede provocar daños al electrodoméstico. Quite todas las partes de
empaque del horno, bandejas y elementos de calentamiento. Quite la película protectora y las etiquetas de la
puerta exterior y panel de control. También, quite los elementos plásticos de los rebordes y panel, toda la cinta
que cubre el horno y los tornillos de envío que fijan el horno a la almohadilla base. Abra la puerta del horno y
quite el material informativo y las bandejas del horno. Quite el reborde inferior de la parte superior del horno. Se
colocará al final del proceso de instalación. El reborde se encuentra envuelto en forma separada y adherido en
la parte superior de la unidad. Retire los rieles del pedestal de la caja que está aparte y déjelos a un costado.
PREPARE LA ABERTURA
NOTA: Si el gabinete no cuenta con un fondo
sólido, deben instalarse dos abrazaderas o guías
para soportar el peso del horno. Para hornos
dobles, las guías o abrazaderas deben soportar
400 lbs (181 kgs).
NOTA: Si marcas, imperfecciones o la abertura
resultaran visibles sobre el horno instalado, es
posible que sea necesario agregar cuñas de madera
debajo de las correderas hasta que las marcas o
aperturas estén cubiertas.
NOTA: Si el gabinete no cuenta con un armazón
frontal y los lados son menores a un grosor de
¾” (1,9 cm), coloque cuñas uniformemente sobre
ambos lados para establecer al ancho de la abertura.
2 A
2 B
ABERTURA PARA HORNOS DOBLES (2 HORNOS
TÉRMICOS)
NOTA: Si el gabinete no cuenta con un armazón frontal y los lados son menores a un grosor de 3/4” (1,9 cm),
coloque cuñas uniformemente sobre ambos lados para establecer al ancho de la abertura.
B
Al instalar un Cajón para Calentar debajo de un horno doble, debe instalarse un tomacorriente separado de
120V, 60 HZ con adecuada conexión a tierra. Consulte las instrucciones de instalación enviadas con el cajón
calentador para requisitos específicos de instalación.
F
D
C
J
G
E
K
Profundidad de la
abertura 23-1/2”
(59,7 cm) mínimo
A
N
C
M
L
Dim.
Descripción
L
Horno doble de 30”
con pedestal
Horno doble de 30”
sin pedestal
A
Ancho del gabinete
30” (76,2 cm)
30” (76,2 cm)
B
Ancho de la abertura
281»2” (72,4 cm) min.
285»8” (72,7 cm) max.
281»2” (72,4 cm) min.
285»8” (72.7 cm) max.
C
Altura de la abertura
5113»16” (131,6 cm) min.
5115»16” (131,9 cm) max.
50 ¼” (127,64cm)
» ” (1,75 cm)
» ” (1,75 cm)
D
Espacio desde la abertura – extremos laterales*
E
Baje el espacio de la puerta hasta los cajones adyacentes,
cajones paredes, etc., Cuando la puerta está abierta
23” (53,3 cm) min.
23” (53,3 cm) min.
F
Espacio desde la abertura – parte superior*
1” (2,5 cm) min.
(11»4” (3.2 cm)
1” (2,5 cm) min.
(11»4” (3.2 cm)
G
Espacio desde la abertura – parte inferior*
1 » ” (3,2 cm)
11»4” (3,2 cm)
H
Ubicación de la caja de conexiones
91»2” (24,1 cm) max.
sólo lado derecho
91»2” (24,1 cm) max.
sólo lado derecho
47” (119,4 cm)
11 16
14
11 16
J
Altura hasta la parte inferior de la caja de conexiones
47” (119,4 cm)
K
Ubicación recomendada de la abertura desde el piso
12” (30,5 cm)
12” (30,5 cm)
L
Profundidad del balanceo de la puerta francesa (superior) –
Deje espacio adicional para la instalación y uso del horno
161»4” (41,3 cm) min.
161»4” (41,3 cm) min.
M
Protuberancia de la mesada o de la puerta del gabinete
(medida si existe)
Medida “M”
Medida “M”
N
Brecha entre el extremo de la mesada o de la puerta del
gabinete y la abertura del gabinete
Si M = 0, N = 0, de otra forma
N = M + 1” (2,54 cm) min.
Si M = 0, N = 0, de otra forma
N = M + 1” (2,54 cm) min.
* Se refiere al espacio mínimo requerido para la instalación del horno de pared y no refleja las dimensiones reales del producto.
Continúe en la sección 3.
NOTA: Instale el horno sólo con los modelos específicos listados en la etiqueta ubicada en la parte superior
del horno.
NOTA: Pueden necesitarse espacios adicionales entre las aberturas. Verifique que los soportes del horno
sobre la ubicación de cajón calentador no obstruyan la profundidad y altura interiores requeridas.
H
Ubicación de la caja
de conexiones (la
caja de conexiones
puede hallarse en un
gabinete adyacente
ABERTURA PARA INSTALACIÓN SOBRE UN CAJÓN
CALENTADOR
3 A
DETERMINACIÓN SOBRE CUÁNDO USAR EL PEDESTAL
Cuándo usar el Pedestal
Al reemplazar un antiguo horno de pared doble de 30” de GE Appliances por un modelo nuevo de
GE Appliances. Altura de la abertura = 51 13/16” a 51 15/16”. Ésta es la altura de la abertura tradicional.
Cuándo NO usar el Pedestal
Al reemplazar un horno de pared doble de 30” de otro fabricante (tal como Whirlpool) por un nuevo horno de
pared doble de 30” de GE Appliances. Altura de la abertura = 50 1/4”. Usted deberá verificar que la abertura
existente coincida con la dimensión de 50 ¼”.
3 B
INSTALACIÓN DEL RIEL CON PEDESTAL
(30” HORNOS DOBLES ÚNICAMENTE)
A. Posicione los rieles del pedestal con la abertura superior hacia el frente de la abertura y las lengüetas
de la parte inferior apuntando hacia el centro. Ubique cada riel sobre el piso o la corredera del gabinete,
levemente hacia dentro desde el costado del gabinete. Asegúrese de que el frente de cada riel no
sobresalga más allá del frente de la abertura del gabinete.
B. Realice agujeros de prueba y adjunte los rieles a la rodadura o a la parte inferior del gabinete con el equipo
provisto.
Si el nuevo horno de pared doble de 30” de GE Appliances está siendo instalado en una edificación nueva (es
decir, no como un reemplazo), entonces se recomienda que en la instalación se use el pedestal.
Tornillos de
agarre
Lengüetas
hacia el centro
de la abertura
Abertura superior
hacia el frente
31-11065-2 08-18 GEA (sheet 1)
4
RETIRO DE LA PUERTA INFERIOR (recomendada)
NOTA: La remoción de la puerta no es un requerimiento de la instalación del producto, pero es una
comodidad adicional.
Para retirar la puerta inferior del horno:
Soporte de la Bisagra
5
REQUISITOS ELÉCTRICOS (CONT.)
Este aparato debe recibir el voltaje y frecuencia adecuados, y debe conectarse a un circuito derivado individual
con adecuada conexión a tierra, protegido por un interruptor de circuitos o fusible. Ver la placa de clasificación
ubicada en el armazón del horno para determinar la clasificación del producto.
A. Abra la puerta del horno en su totalidad.
B. Retire el soporte de la bisagra, si se cuenta con el mismo, del marco frontal y déjelo a
un lado. El soporte de la bisagra deberá ser reemplazado, si se cuenta con el mismo,
para un funcionamiento correcto de la puerta cuando está última sea reinstalada.
C. Presione ambas trabas de la bisagra hacia abajo en dirección del marco de la
puerta hasta destrabarlas. Para esto puede hacer falta un destornillador de lados
planos. ¡NO LEVANTE LA PUERTA DE LA MANIJA!
D. Coloque las manos sobre ambos lados y cierre la puerta del horno hasta la posición
de remoción (aproximadamente 1”–2” [2,5 cm–5,1 cm] de la posición de cierre).
E. Levante la puerta hasta que los brazos de la bisagra hayan salido de las ranuras.
NOTA: La puerta del horno es muy pesada. Asegúrese de tener un agarre firme
antes de levantar la puerta del horno de sus bisagras. Tenga cuidado una vez que haya quitado la puerta.
No deposite la puerta sobre la manija. Esto puede provocar abolladuras o rayones.
La placa de calificación
está ubicada sobre el
borde lateral izquierdo
La Información del
Electrodoméstico
Conectado está
ubicada sobre el
reborde lateral
izquierdo
Posición destrabada de la bisagra
Ranura
de la bisagra
Brazo
de la bisagra
La bisagra sale de la ranura
Utilice la tabla de abajo para determinar la protección de circuito dedicado mínima recomendada:
NO acorte
5
REQUISITOS ELÉCTRICOS
ADVERTENCIA
ADVERTENCIA
Este aparato debe contar con una adecuada conexión a tierra.
Para prevenir un incendio o descarga eléctrica, no utilice un cable de extensión con
este aparato.
ADVERTENCIA
Para prevenir una descarga eléctrica, quite el fusible o abra el interruptor de
circuitos antes de comenzar la instalación.
ADVERTENCIA
Una conexión inadecuada de cableado doméstico de aluminio con cables de cobre
puede generar un peligro eléctrico o un incendio. Sólo use conectores diseñados para unir cobre con aluminio y siga al
pie de la letra el procedimiento recomendado del fabricante.
Recomendamos que un electricista calificado conecte el cableado eléctrico de su aparato. Después de la instalación,
solicite al electricista que le indique cómo desconectar la energía del aparato.
Usted debe usar un sistema eléctrico de fase única de 120/208 VAC o 120/240 VAC de 60 hercios. Si tiene una conexión
con cableado de aluminio, deben utilizarse conectores adecuadamente instalados para utilizar con cableado de aluminio.
Vigente desde el 1 de enero de 1996, el Código Eléctrico Nacional requiere que las nuevas construcciones (no existentes)
utilicen una conexión de cuatro conductores a un horno eléctrico. Cuando instale un horno eléctrico en una construcción
nueva, una casa rodante, un vehículo recreativo o un área donde los códigos locales prohíben la conexión a tierra a través
de un conductor neutral, consulte la sección sobre conexiones en circuito derivado de cuatro conductores.
Consulte a las empresas de servicio público sobre los códigos eléctricos que se aplican en su área. No realizar el
cableado de su horno de acuerdo con los códigos vigentes puede provocar una situación peligrosa. Si no existen
códigos locales, el cableado y fusibles de su horno deben cumplir con el Código Eléctrico Nacional, NFPA Nº 70, última
edición, disponible en National Fire Protection Association (Asociación Nacional de Protección contra Incendios).
Clasificación
de KW
240V
”.:
.:±.:
.:±.:
.:±.:
Tamaño de circuito
Clasificación de KW
recomendado
208V
(dedicado)
”.:
.:±.:
.:±.:
.:±.:
$PS
$PS
$PS
$PS
el conducto flexible. La abrazadera del alivio de tensión del conducto debe estar bien sujeta a la caja de
conexiones y el conducto flexible debe estar bien sujeto a la abrazadera. Si el conducto flexible no entra dentro
de la abrazadera, no instale el horno hasta obtener una abrazadera del tamaño adecuado.
Los 3 cables de energía suministrados con este aparato son adecuados para conexiones con cableados
domésticos de calibre mayores. La aislación de estos 3 cables está clasificada a temperaturas mucho más
elevadas que la clasificación del cableado doméstico. La capacidad
de transmitir corriente del conductor está determinada por el calibre del cable y la clasificación
de temperatura de la aislación alrededor del cable.
6
7
REALICE LAS CONEXIONES ELÉCTRICAS
ADVERTENCIA
CONEXIÓN DE CIRCUITO DERIVADO DE TRES
CONDUCTORES
Desconecte la energía del panel de servicio y bloquee los medios de
desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de
desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de
advertencia bien visible, como una etiqueta.
NOTA: Si los cables del hogar poseen conductores de aluminio, ver
la ADVERTENCIA de la sección 5, Requisitos eléctricos.
Coloque el horno sobre una mesa o plataforma en forma nivelada con la abertura. Para un horno doble, la
plataforma debe soportar 400 lbs. (181 kg). Conecte el conducto flexible a la caja de conexiones eléctrica como se
indica abajo*. Posicione el conducto de modo tal que se apoye detrás de la unidad en un círculo natural cuando
el horno sea instalado. Tendrá que comprar una abrazadera para alivio de tensión apropiada para completar la
conexión del conducto a la caja de conexiones.
A. Conecte el conductor de conexión a tierra junto con el cable
neutro (blanco) al neutro del circuito de empalmes (de color
blanco o gris), usando una tuerca para cables.
Caja de conexiones
Cuando conecte un circuito derivado de tres conductores, si lo
permiten los códigos locales:
Negro
Circuito
ramificado
El tubo de
la estufa
se ajusta
en la caja
Agujero
ciego
alternativo
Encinte o Prense
Rojo
Cables a tierra
y neutrales (blanco)
B. Conecte el cable rojo del horno al cable rojo del circuito derivado
y el cable negro del horno al cable negro del circuito derivado de
acuerdo con los códigos locales, utilizando tapones de alambre.
Cable neutral
conexión
C. Instale una abrazadera adecuada de alivio de tensión.
Cable
a tierra
Conducto
D. Instale la tapa de la caja de conexiones.
8
Tapa de la caja de conexiones
CONEXIÓN DE CIRCUITO DERIVADO DE CUATRO
CONDUCTORES
NOTA: Si los cables domésticos son conductores de aluminio, ver la ADVERTENCIA de la sección 5,
Requisitos eléctricos.
Cuando conecte un circuito derivado de cuatro conductores, si lo permiten los códigos locales:
Tierra
Rojo
Blanco
Negro
Coloque el horno
en un soporte para
ayudar a la conexión del
conducto
La abrazadera del alivio
de tensión (no incluido)
debe usarse en la caja de
conexiones
*Los hornos vienen equipados con un conducto de 40” de longitud. Si desea un conducto más largo, puede
haber uno disponible para su modelo. Para verificar la disponibilidad o solicitar piezas, llame a GE Appliances
al 800.GE.CARES.
A. Evite que el conductor neutro (blanco) quede enredado con
cualquier otro cable. De ser necesario, corte el conductor neutro
(blanco) y luego vuelva a pelar el mismo, a fin de exponer la
longitud adecuada del conductor.
B. Conecte el cable a tierra del aparato (verde o cobre) de acuerdo
con los códigos locales.
C. Conecte el cable neutral (blanco) del horno con el neutral de circuito
derivado (blanco o gris) de acuerdo con códigos locales, utilizando
un tapón de alambre.
D. Conecte el cable rojo del horno al cable rojo del circuito derivado
y el cable negro del horno al cable negro del circuito derivado de
acuerdo con los códigos locales, utilizando tapones de alambre.
E. Instale una abrazadera adecuada de alivio de tensión.
F. Instale la tapa de la caja de conexiones.
Negro
Circuito
ramificado
El tubo de
la estufa
se ajusta
en la caja
Cables
a tierra
Agujero ciego
alternativo
Rojo
Blanco
Tapa de la caja de conexiones
9
DESLICE EL HORNO DENTRO DE LA ABERTURA
• Levante el horno dentro de la abertura
del gabinete utilizando el horno abierto
como agarre. Con cuidado empuje contra
el armazón frontal del horno. No presione
sobre los bordes externos.
10
INSTALE EL HORNO
ADVERTENCIA
Deben utilizarse tornillos de montaje. Si no lo hace, el horno puede caer del
gabinete, lo que provocaría una lesión grave.
NOTA: Durante el montaje del horno, asegúrese de que no haya daños sobre la junta del horno, que aliña el
extremo de la cavidad del horno
NOTA: Antes de perforar los orificios piloto, asegúrese de que el horno se encuentre en la posición final de la
abertura y centrado.
NOTA: Si el gabinete es de placa de partículas, deben utilizarse tornillos #8 x ¾” para dicho material. Éstos
pueden adquirirse en cualquier ferretería.
A. Perfore a través de los orificios de montaje (superiores e inferiores) del reborde lateral para los tornillos de
montaje #8 provistos.
B. Asegure el gabinete del horno con los tornillos provistos.
Los tornillos deben
hallarse a un mínimo
de ¼” (6 mm) desde el
frente de la abertura.
Ubicaciones
de los orificios
de montaje
(las ubicaciones
pueden variar)
Ubicaciones
de los orificios
de montaje
(las ubicaciones
pueden variar)
11
INSTALACIÓN DEL REBORDE INFERIOR
Una vez instalado el horno, adjunte el borde inferior a través de sus agujeros de montaje frente al soporte
vertical, utilizando los dos tornillos con cabeza recortada provistos. El labio de la cubierta inferior deberá ser
ubicado debajo de la brida de la parte inferior del conducto de aire.
Instalaciones sin Pedestal
12 GUÍA DE INSTALACIÓN DE LA ESTANTERÍA DEL
HORNO
A. Ubique el equipo de montaje de la guía del horno incluida.
B. Posicione el conducto de modo tal que se apoye detrás de la unidad en un círculo natural
cuando el horno sea instalado.
C. Instale las guías usando las 8 tuercas de montaje provistas.
Las puertas francesas
fueron retiradas sólo para
que la ilustración sea clara
Instalaciones con Pedestal
Los Pivotes
Metálicos se deben
instalar en la parte
trasera de la cavidad
La puerta inferior del
horno fue retirado sólo
con propósitos ilustrativos
IMPORTANTE: Si esta unidad alguna vez se quita del gabinete o si el horno se quita de
servicio, el reborde inferior debe quitarse antes o el reborde sufrirá daños.
31-11065-2 08-18 GEA (sheet 2)
La guía del
estante del horno
se muestra en su
posición.
13
MECANISMO DE AJUSTE DE LA PUERTA
14
REEMPLAZO DE LA PUERTA INFERIOR DEL HORNO
El Mecanismo de Ajuste de la Puerta se encuentra ubicado tanto en la puerta derecha como en la izquierda,
en las bisagras inferiores. Sólo el lado izquierdo del Mecanismo de Ajuste es mostrado en este manual.
NOTA: La puerta del horno es pesada. Puede necesitar ayuda para levantar la puerta lo suficiente como para
deslizarla dentro de las ranuras de la bisagra. No levante la puerta de la manija.
NOTA: Ajuste las puertas hacia adentro, sólo hasta que la brecha central esté pareja. Un ajuste excesivo
puede dañar los cierres herméticos centrales y dificultar la apertura de las puertas.
A. Levante la puerta del horno tomándola de ambos lados.
A. Utilizando una Llave Hexagonal de 3/16”, ajuste el Tornillo de Ajuste Vertical, a fin de ajustar la puerta hacia
arriba y ajustar la misma hacia abajo.
B. Los Tornillos de Ajuste Horizontal hacen
que la puerta pivote en torno a un eje.
Utilizando una Llave Hexagonal de 1/8”,
afloje ambos tornillos, y luego ajuste el
tornillo adecuado para pivotar la puerta.
Una vez que la puerta esté colocada,
verifique que ambos tornillos estén
ajustados.
Tornillos de Ajuste Horizontal
B. Con la puerta en el mismo ángulo de la posición de remoción (aproximadamente
1”–2” [2,5 cm–5,1 cm] desde la posición de cerrado), introduzca la muesca del
brazo de la bisagra dentro del extremo inferior de la ranura de la bisagra. La ranura
del brazo de la bisagra debe estar bien colocada en la parte inferior de la ranura.
C. Abra la puerta por completo. Si la puerta no se abre por completo, la muesca no
está bien colocada en el extremo inferior de la ranura.
D. Presione las trabas de la bisagra hacia arriba contra el armazón frontal de la
cavidad del horno, hasta alcanzar la posición de trabado.
E. Reemplace el soporte de la bisagra, si se cuenta con el mismo, para asegurar el
correcto funcionamiento de la puerta.
Vertical Adjustment Screw
F. Cierre la puerta del horno.
EJEMPLOS EXAGERADOS DEL
AJUSTE DE LA PUERTA IZQUIERDA
Ejemplo 1: Puerta izquierda
baja, brecha central pareja.
Ejemplo 2: Puerta izquierda
baja, brecha central más
grande en la parte inferior.
Ejemplo 3: Puerta izquierda
alta, brecha central más
grande en la parte superior.
Bisagra en
la posición
de trabado
Ranura de la
bisagra bien
colocada en la
parte inferior de
la ranura de la
bisagra
15
Pasos para el ajuste:
A. Ajuste el Tornillo de Ajuste
Vertical.
B. Si la puerta izquierda aún
está baja, afloje el Tornillo
de Ajuste Vertical derecho.
Pasos para el ajuste:
A. Afloje la parte interna
del Tornillo de Ajuste
Horizontal.
B. Ajuste el Tornillo de Ajuste
Horizontal externo hasta
que la brecha central esté
pareja.
C. Si la puerta izquierda aún
está baja, ajuste el Tornillo
de Ajuste Vertical izquierdo.
D. Ajuste el Tornillo de Ajuste
Horizontal interno.
Pasos para el ajuste:
A. Afloje el Tornillo de Ajuste
Horizontal externo.
B. Ajuste el Tornillo de Ajuste
Horizontal externo hasta
que la brecha central esté
pareja.
C. Si la puerta izquierda aún
está baja, ajuste el Tornillo
de Ajuste Vertical izquierdo.
D. Ajuste el Tornillo de Ajuste
Horizontal interno.
Lado
inferior de
la ranura
Brazo
de la bisagra
Soporte de la Bisagra
Ranura de la bisagra
LISTA DE CONTROL FINAL DE LA INSTALACIÓN
• Verifique que el interruptor de circuitos se encuentre cerrado (RESET) o que los fusibles del circuito se hayan
reemplazado.
• Asegúrese de que haya suministro eléctrico en el edificio.
• Controle que se haya quitado todo el material de empaque y la cinta adhesiva. No quitar estos materiales
puede provocar daños al electrodoméstico una vez que el aparato se haya encendido y las superficies se
hayan calentado.
• Quite todos los elementos ubicados dentro del horno.
• Asegúrese de que los tornillos de montaje se encuentren instalados y nivelados con el reborde lateral (ver
sección 10).
• Verifique que el reborde inferior esté bien instalado (ver sección 11).
• Asegúrese de que la abertura inferior del conducto de aire de la unidad esté libre de obstrucciones.
• Controle que las guías de los estantes del horno estén instaladas de forma correcta y que los estantes del
horno funcionen de forma fluida.
LISTA DE CONTROL DE FUNCIONAMIENTO
• Accione la energía del horno (consulte el Manual del propietario). Verifique que las unidades de horneado y
asado y que todas las funciones de cocción operen bien.
• Ver el Manual del propietario para la lista de detección y solución de problemas.
• Asegúrese de que todos los controles del horno se encuentren en OFF (apagado) antes de dejar el horno.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
