Garmin Vector™ 3 Manuel d'utilisation

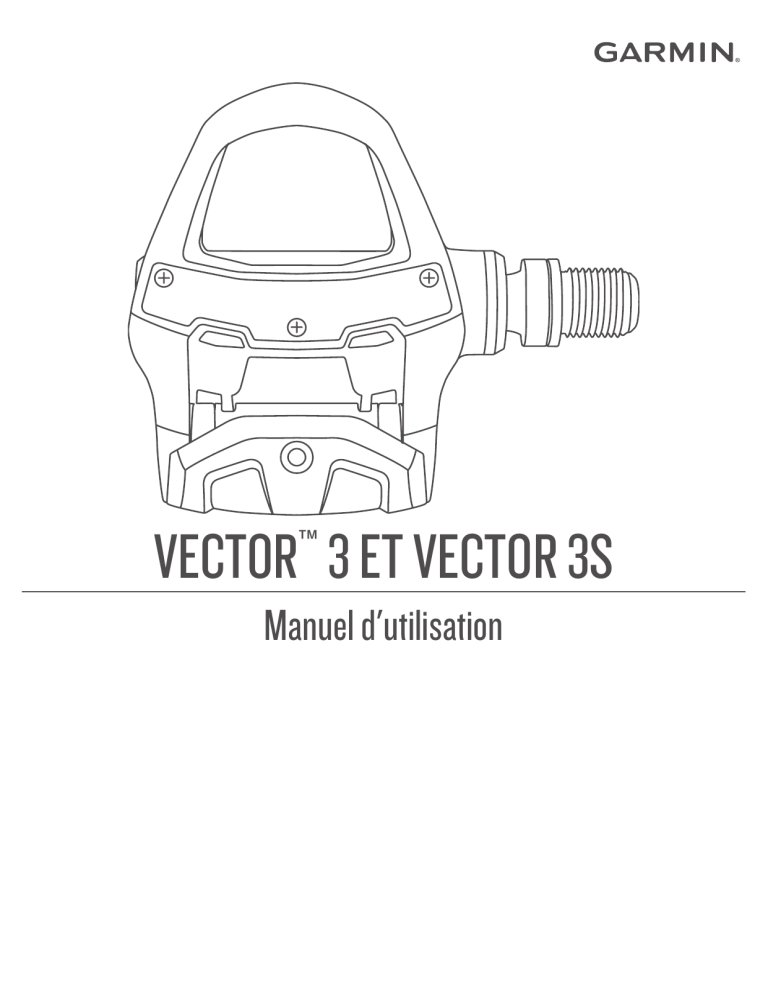

VECTOR 3 ET VECTOR 3S
™
Manuel d'utilisation
© 2017 Garmin Ltd. ou ses filiales
Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de
Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque
personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires
concernant l'utilisation de ce produit.
Garmin , le logo Garmin, ANT+ , Edge , fēnix , et Forerunner sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis et dans d'autres pays. Garmin
Connect™ et Vector™ sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.
®
®
®
®
®
La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence. Mac est une marque déposée d'Apple Computer, Inc. Training
Stress Score™ (TSS), Intensity Factor™ (IF) et Normalized Power™ (NP) sont des marques commerciales de Peaksware, LLC. Windows est une marque déposée de Microsoft Corporation aux
États-Unis et dans d'autres pays. Les autres marques et noms commerciaux sont la propriété de leurs détenteurs respectifs.
®
®
®
Ce produit est certifié ANT+ . Pour obtenir la liste des produits et applications compatibles, consultez le site www.thisisant.com/directory.
®
Le FCC ID est indiqué dans le compartiment à piles. FCC ID : IPH-03220
N/M : A03220
Table des matières
Introduction.....................................................................1
Merci ........................................................................................... 1
Mise en route .............................................................................. 1
Outils requis ................................................................................ 1
Installation des composants du système Vector ........................ 1
Installation des cales de chaussure ............................................ 2
À propos du système Vector 3S ................................................. 2
Couplage de Vector avec votre Edge 1030 ................................ 2
Votre premier parcours ............................................................... 2
Entraînement.................................................................. 2
Puissance à la pédale ................................................................ 2
Dynamiques de cyclisme ............................................................ 3
VectorDonnées du.......................................................... 3
Couplage de Vector avec l'application mobile Garmin
Connect ...................................................................................... 3
Envoi de votre parcours à Garmin Connect ............................... 3
Personnalisation des paramètres sur l'application mobile Garmin
Connect ...................................................................................... 4
Informations sur l'appareil............................................ 4
Entretien du Vector ..................................................................... 4
Conseils d'entretien .................................................................... 4
Caractéristiques techniques de la Vector ................................... 4
Informations concernant la pile ................................................... 4
Démontage des pédales du système Vector .............................. 5
Stockage du Vector .................................................................... 6
Autres appareils compatibles....................................... 6
Edge 1000 - Instructions ............................................................. 6
Edge 520 et Edge 820 - Instructions .......................................... 6
Forerunner® 935 fēnix® 5 - Instructions .................................... 7
Annexe ............................................................................ 7
Enregistrement de votre système Vector .................................... 7
Mise à niveau de votre Vector 3S vers un système à double
pédales ....................................................................................... 7
Champs de données de puissance ............................................ 7
Dépannage ................................................................................. 8
Index.............................................................................. 10
Table des matières
i
Introduction
AVERTISSEMENT
Lisez attentivement toutes les instructions avant d'installer et
d'utiliser le système Vector. Une utilisation inappropriée peut
entraîner des blessures graves.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
REMARQUE : pour plus d'informations, consultez le site
www.garmin.com/manuals/vector3 ou www.support.garmin.com.
3 Insérez l'axe de la pédale dans la manivelle.
4 Resserrez l'axe manuellement.
5 Utilisez la clé à pédale pour serrer l'axe.
Merci
Nous vous remercions d'avoir acheté le système Vector 3 ou
Vector 3S. Ce manuel couvre les deux systèmes Vector.
Le Vector a été conçu pour les cyclistes, par des cyclistes, afin
qu'ils bénéficient d'un système de mesure de puissance haute
précision offrant une expérience de vélo exceptionnelle.
Le Vector est convivial, précis et facile d'utilisation.
Le moment est venu de sentir la puissance sous vos pieds, de
sortir et aller faire du vélo !
1 Installez les composants de Vector (Installation des
composants du système Vector, page 1).
2 Installez les cales de chaussure (Installation des cales de
chaussure, page 2).
3 Couplez le système Vector avec votre appareil Edge
REMARQUE : Garmin recommande un couple de serrage
de 34 N-m (25 lbf-pi).
6 Répétez les étapes 2 à 5 pour installer la pédale gauche.
REMARQUE : l'axe de la pédale gauche dispose d'un pas de
vis à gauche (inversé).
7 Positionnez la chaîne de vélo sur le plus grand plateau et le
plus petit pignon.
8 Faites tourner la manivelle pour vérifier le dégagement.
®
Mise en route
®
(Couplage de Vector avec votre Edge 1030, page 2).
4 Commencez un parcours (Votre premier parcours,
page 2).
5 Affichez l'historique (VectorDonnées du, page 3).
6 Transférez l'historique vers votre ordinateur (Envoi de votre
parcours à Garmin Connect, page 3).
Outils requis
•
•
•
•
Clé à pédale de 15 mm
Graisse de vélo
Clé Allen de 3 mm
Clé Allen de 4 mm
Installation des composants du système
Vector
Les étapes d'installation des systèmes Vector 3 et Vector 3S
sont très similaires. Les procédures spécifiques au système
Vector 3Ssont précisées.
Préparation de l'installation
1 Retirez les pédales existantes.
2 Nettoyez les filetages et retirez la graisse usagée.
Installation des pédales
Cette procédure concerne le système Vector 3. L'installation du
système Vector 3S est identique, mais les composants du
capteur de puissance sont présents dans la pédale gauche
uniquement. Pour plus d'informations, voir À propos du système
Vector 3S, page 2.
1 Commencez par installer la pédale droite.
2 Appliquez une fine couche de graisse sur les filetages de
l'axe de la pédale.
Introduction
REMARQUE : Garmin recommande au moins 2 mm entre la
pédale et la chaîne. Si la pédale frotte contre la chaîne, vous
pouvez ajouter une rondelle (fournie) entre l'axe de pédale et
la manivelle pour augmenter l'écart entre les deux. Pour que
le facteur q soit égal, vous pouvez ajouter une rondelle sur
l'axe de la pédale gauche. N'utilisez pas plus d'une rondelle
sur chaque pédale.
Voyant d'état des pédales
Un voyant qui clignote plusieurs fois signale un problème
système qui nécessite votre attention. Les codes d'erreur sont
effacés après la résolution du problème et une fois que vous
avez synchronisé votre système Vector avec l'application mobile
Garmin Connect™ ou votre appareil Edge. Le voyant est situé
sur l'intérieur de l'axe À.
1
Activité DEL
Statut
1 clignotement rouge
Le système Vector est actif et
fonctionne correctement.
3 clignotements verts toutes les La pédale recherche l'autre pédale.
10 secondes
Clignotements rouge et vert
alternés
Une mise à jour logicielle est en
cours.
20 clignotements verts
La mise à jour du logiciel a réussi.
20 clignotements rouges
La mise à jour logicielle a échoué.
1 clignotement rouge toutes les Les batteries de la pédale sont
10 secondes
faibles.
Installation des cales de chaussure
REMARQUE : les cales gauche et droite sont identiques.
1 Appliquez une fine couche de graisse sur les filetages des
boulons des cales.
2 Alignez la cale À, les rondelles Á et les boulons Â.
compatibles, page 6 ou rendez-vous sur www.garmin.com
/manuals/vector3.
1 Approchez l'appareil Edge à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre
capteur ANT+ pendant le couplage.
2 Allumez l'appareil Edge.
> Capteurs > Ajouter le capteur >
3 Sélectionnez
Puissance.
4 Faites tourner la manivelle.
5 Sélectionnez votre capteur.
6 Sélectionnez Ajouter.
Lorsque le capteur est couplé avec votre appareil, est en
mode continu. Vous pouvez personnaliser un champ de
données pour afficher les données de puissance
(Personnalisation des champs de données, page 2).
Votre premier parcours
Avant d'utiliser votre Vector pour la première fois, vous devez
entrer la longueur du pédalier. Le système Vector effectue un
étalonnage automatique après chaque parcours. Quand vous
utilisez le Vector sur un autre vélo, vous devez également entrer
la longueur du pédalier.
Cette procédure contient des instructions concernant l'appareil
Edge 1030. Si vous possédez un autre appareil compatible,
reportez-vous à la section Autres appareils compatibles,
page 6 ou rendez-vous sur www.garmin.com/manuals
/vector3.
Saisie de la longueur du pédalier
3 Utilisez une clé Allen de 4 mm pour attacher sans serrer
chaque boulon à la semelle de la chaussure.
4 Réglez la position de la cale sur la chaussure à votre
convenance.
Vous pouvez l'ajuster après un tour d'essai.
5 Fixez fermement la cale sur la chaussure.
REMARQUE : Garmin recommande un couple de 5 à 8 Nm
(4 à 6 lbf-pi).
Réglage de la tension de déchaussage
AVIS
Ne serrez pas outre mesure la vis de tension de déchaussage
située à l'arrière de la pédale. La tension de déchaussage doit
être réglée de façon similaire sur les deux pédales.
Utilisez une clé Allen de 3 mm pour régler la tension de
déchaussage sur chaque pédale.
Une fenêtre située à l'arrière de la pédale indique la plage
autorisée.
À propos du système Vector 3S
Le capteur simple Vector 3S mesure la force exercée sur la
pédale gauche uniquement, afin d'estimer la puissance totale.
Pour obtenir des informations sur la mise à niveau, consultez
Mise à niveau de votre Vector 3S vers un système à double
pédales, page 7.
REMARQUE : le système Vector 3S ne prend pas en charge les
dynamiques de cyclisme.
Couplage de Vector avec votre Edge 1030
Afin de pouvoir afficher les données du Vector sur l'appareil
Edge, vous devez coupler les deux appareils.
Le couplage s'effectue via la connexion de capteurs sans fil
ANT+ . Cette procédure contient des instructions concernant
l'appareil Edge 1030. Si vous possédez un autre appareil
compatible, reportez-vous à la section Autres appareils
®
2
La plupart du temps, la longueur du pédalier est imprimée sur la
manivelle. Cette procédure contient des instructions concernant
l'appareil Edge 1030. Si vous disposez d'un autre appareil
compatible, reportez-vous à Autres appareils compatibles,
page 6 ou consultez votre manuel d'utilisation.
1 Faites tourner les pédales plusieurs fois pour activer le
Vector.
> Capteurs.
2 Sélectionnez
3 Sélectionnez votre capteur.
4 Sélectionnez Détails du capteur > Longueur du pédalier.
5 Saisissez la longueur du pédalier, puis sélectionnez .
Personnalisation des champs de données
Cette procédure contient des instructions concernant les
appareils Edge 820, 1000 et 1030. Si vous disposez d'un autre
appareil compatible, consultez votre manuel d'utilisation.
1 Sélectionnez un champ de données à modifier.
2 Sélectionnez une catégorie.
3 Sélectionnez un champ de données.
Entraînement
Puissance à la pédale
Le Vector mesure la puissance à la pédale.
Le Vector mesure la force exercée quelques centaines de fois
par seconde.Le Vector calcule également votre cadence et la
vitesse de rotation de la pédale. En calculant la force, la
direction de la force, la rotation de la manivelle et le temps, le
Vector peut déterminer la puissance exercée (en watts). Le
Vector mesure la puissance développée par vos jambes gauche
et droite de façon indépendante, et peut ainsi calculer votre
équilibre de puissance gauche/droite.
REMARQUE : le système Vector S ne fournit pas l'équilibre de
puissance gauche/droite.
Entraînement
Dynamiques de cyclisme
Les métriques de dynamiques de cyclisme mesurent la
puissance que vous exercez tout au long du coup de pédale, et
le point où vous l'appliquez sur la pédale. Vous définissez alors
mieux votre style de pédalage. En connaissant comment et où
vous exercez de la puissance, vous vous entraînez plus
efficacement et vous connaissez votre condition physique de
cycliste.
REMARQUE : vous devez disposer d'un systèmeVector à
double pédale pour utiliser des métriques dynamiques de
cyclisme.
Pour plus d'informations, consultez la page www.garmin.com
/cyclingdynamics.
Utilisation des dynamiques de cyclisme
Avant de pouvoir utiliser les dynamiques de cyclisme, vous
devez coupler le capteur de puissance Vector à votre appareil
(Couplage de Vector avec votre Edge 1030, page 2).
REMARQUE : l'enregistrement de dynamiques de cyclisme
utilise davantage de mémoire.
1 Allez vous entraîner.
2 Faites défiler l'écran Dynamiques de cyclisme pour voir les
données de la phase de puissance À, la puissance totale Á
et le décalage par rapport au centre de la plate-forme Â.
automatiquement votre historique. Transférez régulièrement
votre historique sur votre compte Garmin Connect pour assurer
le suivi de toutes vos données de parcours.
Couplage de Vector avec l'application mobile
Garmin Connect
Vous pouvez mettre à jour le logiciel Vector et les paramètres à
l'aide de l'application mobile Garmin Connect.
REMARQUE : la pédale gauche reçoit la mise à jour logicielle.
La pédale gauche envoie la mise à jour à la pédale droite.
1 Depuis la boutique d'applications sur votre smartphone,
installez et ouvrez l'application Garmin Connect Mobile.
2 Faites tourner la manivelle.
3 Pour ajouter votre appareil à votre compte Garmin Connect,
sélectionnez une option :
• Si c'est le premier appareil que vous couplez avec
l'application Garmin Connect Mobile, suivez les
instructions à l'écran.
• Si vous avez déjà couplé un autre appareil avec
l'application Garmin Connect Mobile, sélectionnez
Appareils Garmin > Ajouter un appareil dans le menu
des paramètres et suivez les instructions à l'écran.
Envoi de votre parcours à Garmin Connect
Cette procédure contient des instructions concernant l'appareil
Edge 1030. Si vous disposez d'un autre appareil compatible,
consultez votre manuel d'utilisation.
• Synchronisez votre appareil Edge 1030 avec l'application
mobile Garmin Connect sur votre smartphone.
• Utilisez le câble USB livré avec l'appareil Edge 1030 pour
envoyer les données de votre parcours à votre compte
Garmin Connect sur votre ordinateur.
Garmin Connect
3 Si nécessaire, maintenez un champ de données à enfoncé
pour le modifier (Personnalisation des champs de données,
page 2).
REMARQUE : les deux champs de données au bas de
l'écran sont personnalisables.
Vous pouvez envoyer le parcours à l'application mobile Garmin
Connect pour afficher des dynamiques de cyclisme
supplémentaires (Envoi de votre parcours à Garmin Connect,
page 3).
Données de phase de puissance
La phase de puissance correspond à la zone du coup de pédale
(entre l'angle de démarrage de manivelle et l'angle de fin de
manivelle) où la puissance positive est exercée.
Décalage par rapport au centre de la plate-forme
Le décalage par rapport au centre de la plate-forme correspond
à l'emplacement sur la pédale où vous exercez de la force.
Vous pouvez communiquer avec vos amis sur Garmin Connect.
Garmin Connect vous procure les outils nécessaires pour
suivre, analyser et partager vos activités ainsi que pour
encourager vos amis. Enregistrez vos activités quotidiennes
telles que vos courses, vos activités de natation, de randonnée,
vos triathlons et bien plus encore.
Vous pouvez créer votre compte Garmin Connect gratuit lorsque
vous couplez votre appareil avec votre téléphone à l'aide de
l'application Garmin Connect Mobile ou en vous rendant sur
garminconnect.com.
Enregistrement de vos activités : après avoir terminé et
enregistré une activité avec votre appareil, vous pouvez la
télécharger sur Garmin Connect et la conserver aussi
longtemps que vous le voulez.
Analyse de vos données : vous pouvez afficher des
informations plus précises sur votre activité, y compris la
durée, la distance, l'altitude, la fréquence cardiaque, les
calories brûlées, la cadence, la carte vue du dessus, des
graphiques d'allure et de vitesse, ainsi que des rapports
personnalisables.
REMARQUE : certaines données nécessitent un accessoire
en option, comme un moniteur de fréquence cardiaque.
VectorDonnées du
Vos données de parcours ou votre historique sont enregistrés
dans votre appareil Edge ou sur un autre appareil Garmin
compatible. Cette section contient des instructions concernant
l'appareilEdge 1030.
REMARQUE : l'historique n'est pas enregistré lorsque le chrono
est arrêté ou en pause.
Lorsque la mémoire de l'appareil est saturée, un message
s'affiche. L'appareil ne supprime ou n'écrase pas
VectorDonnées du
3
Remplacez les composants avec des pièces Garmin
uniquement. Contactez votre revendeur Garmin ou visitez le
site Web de Garmin.
Conseils d'entretien
AVIS
Certains outils pour vélo peuvent endommager la finition des
composants du Vector.
Planification de vos entraînements : vous pouvez vous fixer
un objectif à atteindre et charger l'un des programmes
d'entraînement quotidiens.
Partage de vos activités : vous pouvez communiquer avec des
amis et suivre leurs activités, ou publier des liens vers vos
activités sur vos réseaux sociaux préférés.
Déconnexion du câble USB
Si votre appareil est connecté à votre ordinateur en tant que
volume ou lecteur amovible, déconnectez votre appareil de
votre ordinateur en toute sécurité, afin d'éviter toute perte de
données. Si votre appareil est connecté à votre ordinateur
Windows en tant qu'appareil portable, il n'est pas nécessaire de
déconnecter l'appareil en toute sécurité.
1 Effectuez l'une des actions suivantes :
• Sur un ordinateur sous Windows, sélectionnez l'icône
Retirer le périphérique en toute sécurité dans la barre
d'état système, puis sélectionnez votre appareil.
• Pour les ordinateurs Apple , sélectionnez l'appareil, puis
Fichier > Ejecter.
2 Débranchez le câble de l'ordinateur.
• Utilisez du papier ciré ou une serviette lorsque vous
manipulez le matériel à l'aide d'un outil.
• Après tout réglage effectué sur le vélo, faites tourner la
manivelle pour vérifier le dégagement.
• Les composants du Vector doivent toujours être propres.
• Lorsque vous utilisez le Vector sur un autre vélo, nettoyez
soigneusement les pas de vis et autres surfaces.
• Rendez-vous sur le site www.garmin.com/manuals/vector3
pour bénéficier des mises à jour et des informations les plus
récentes.
Caractéristiques techniques de la Vector
Type de batterie
®
®
LR44 ou SR44 remplaçable par l'utilisateur,
1,5 V, 2 par pédale
Autonomie de la batterie Jusqu'à 120 h de parcours, avec
dynamiques de cyclisme
Plage de températures
de fonctionnement
De -10 °C à 50 °C (de 14 °F à 122 °F)
Il est possible que les batteries SR44 soient
plus performantes à basse température.
Fréquences/Protocoles
sans fil
ANT+ 2,4 GHz à 3 dBm nominal
Bluetooth 2,4 GHz à 3 dBm nominal
Résistance à l'eau
IEC 60529 IPX7*
®
Personnalisation des paramètres sur
l'application mobile Garmin Connect
*L'appareil résiste à une immersion accidentelle dans un mètre
d'eau pendant 30 minutes. Pour plus d'informations, rendezvous sur www.garmin.com/waterrating.
Vous pouvez personnaliser la longueur du pédalier, le facteur
d'échelle et les paramètres de dynamiques de cyclisme dans
l'application Garmin Connect mobile.
• Dans le menu des paramètres de l'application Garmin
Connect Mobile, sélectionnez Appareils Garmin, puis
sélectionnez votre appareil.
• Synchronisez votre système Vector avec l'application mobile
Garmin Connect pour appliquer les modifications (Couplage
de Vector avec l'application mobile Garmin Connect, page 3).
Le système Vector surveille le niveau de charge de la batterie
de chaque pédale et envoie ces informations vers votre appareil
Edge. Lorsque vous recevez un avertissement de niveau faible
des piles, vous disposez d'environ 10 à 20 heures d'utilisation
restantes.
Informations sur l'appareil
Entretien du Vector
AVIS
Veillez à ce que les composants restent propres et exempts de
débris.
N'utilisez pas d'objet pointu pour nettoyer l'appareil.
Evitez d'utiliser des nettoyants chimiques, des solvants ou des
répulsifs contre les insectes pouvant endommager les parties en
plastique et les finitions.
N'immergez pas les composants et ne les nettoyez pas à haute
pression.
N'entreposez pas l'appareil dans un endroit où il est susceptible
d'être exposé de manière prolongée à des températures
extrêmes, au risque de provoquer des dommages
irrémédiables.
Informations concernant la pile
Remplacement des piles
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Chaque pédale utilise deux piles LR44 ou SR44 de 1,5 V.
REMARQUE : Garmin recommande de remplacer toutes les
piles en même temps. Ne mélangez pas les types de piles.
1 Utilisez la clé Allen de 4 mm pour retirer le couvercle du
compartiment à piles À.
2 Retirez les piles.
4
Informations sur l'appareil
3 Patientez 5 à 10 secondes.
4 Insérez les nouvelles piles dans le couvercle du
compartiment à piles en respectant la polarité.
5 Replacez le couvercle du compartiment à piles et serrez-le
manuellement.
REMARQUE : veillez à ne pas endommager ni perdre le joint
torique.
6 Utilisez la clé Allen de 4 mm pour resserrer sans forcer les
vis du couvercle du compartiment à piles.
REMARQUE : ne serrez pas trop le couvercle du
compartiment à piles. Le couvercle est suffisamment serré
lorsque le joint torique n'est plus visible.
Le voyant de la pédale clignote en rouge une seule fois.
Démontage des pédales du système Vector
Vous pouvez démonter puis remonter les axes de pédale pour nettoyer les composants et les graisser.
AVIS
Garmin recommande de démonter une pédale à la fois en veillant à bien mettre de côté les petites vis et les joints. Munissez-vous
d'une clé Allen de 4 mm, d'un tournevis cruciforme 00, d'une clé à pédale de 15 mm, d'une clé à douille de 12 mm avec un diamètre
externe de moins de 17 mm (avec entraînement de 1/4 de pouce) et de graisse pour vélo. Veillez à ne pas endommager les
composants du Vector.
REMARQUE : si vous disposez du système Vector 3S, notez que la pédale droite n'a pas de compartiment à piles.
1 Utilisez la clé à pédale de 15 mm pour retirer les pédales.
REMARQUE : le pas de vis qui relie l'axe de la pédale gauche à la manivelle est inversé (vers la gauche).
2 Utilisez la clé Allen de 4 mm pour retirer le couvercle du compartiment à piles À.
3 Mettez de côté le couvercle du compartiment à piles et les piles Á.
4 Utilisez le petit tournevis cruciforme (00) pour retirer les deux vis  du compartiment à piles Ã.
5 Retirez le compartiment à piles.
6 Tout en maintenant fermement les plats avec la clé à pédale, utilisez la clé à douille de 12 mm pour dévisser l'écrou de l'axeÄ.
REMARQUE : la pédale droite possède un écrou noir et un pas inversé. La pédale gauche possède un écrou argenté. L'axe
gauche présente une ligne sur les côtés plats.
Informations sur l'appareil
5
7 Faites glisser l'axe Å à l'extérieur du corps de la pédale.
8 Retirez le joint interne Æ et le joint externe Ç du corps de la pédale.
REMARQUE : les deux joints sont en forme de cône pour s'adapter à l'axe conique.
9 Nettoyez toute la graisse usagée présente sur les composants.
10 Insérez le joint interne dans le corps de la pédale.
Vous devez appuyer dessus afin qu'il s'encastre dans le pallier.
11 Faites glisser le joint externe sur l'axe.
12 Appliquez de la graisse pour vélo sur le pallier à l'intérieur du corps de la pédale.
13 Appliquez une fine couche de graisse sur l'axe de pédale.
14 Insérez l'axe dans le corps de pédale.
Si le joint n'est pas bien fixé, appuyez dessus afin qu'il s'encastre sur le haut de l'axe.
15 Replacez l'écrou de l'axe.
16 Tout en maintenant fermement les côtés plats avec la clé à pédale, utilisez la clé à douille de 12 mm pour serrer l'écrou de l'axe
(5) jusqu'à 10 Nm (7 lbf-pi).
AVERTISSEMENT
Pour vous assurer que l'écrou de l'axe ne se désolidarise pas, vous devez appliquer le couple de serrage recommandé. Un écrou
serré de façon incorrecte peut entraîner le détachement de la pédale lors d'une course, ce qui pourrait entraîner des dommages
matériels, des blessures graves ou provoquer la mort.
17 Replacez le compartiment à piles et les deux vis.
18 Replacez les piles et le couvercle du compartiment à piles et serrez-le manuellement.
REMARQUE : veillez à ne pas endommager ni perdre le joint torique.
19 Utilisez la clé Allen de 4 mm pour resserrer sans forcer les vis du couvercle du compartiment à piles.
REMARQUE : ne serrez pas trop le couvercle du compartiment à piles. Le couvercle est suffisamment serré lorsque le joint
torique n'est plus visible.
Le voyant de la pédale clignote en rouge une seule fois.
20 Installez les pédales (Installation des pédales, page 1).
Stockage du Vector
Si vous transportez votre vélo ou si vous n'utilisez pas le Vector
pendant une période prolongée, Garmin vous conseille de retirer
le Vector et de le ranger dans sa boîte.
Autres appareils compatibles
Edge 1000 - Instructions
Couplage de Vector avec l'appareil Edge 1000
1 Approchez l'appareil Edge à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre
capteur ANT+ pendant le couplage.
2 Allumez l'appareil Edge.
3 Depuis l'écran d'accueil, sélectionnez > Capteurs >
Ajouter le capteur > Puissance.
4 Faites tourner la manivelle plusieurs fois.
5 Sélectionnez votre capteur.
Lorsque le capteur est couplé avec votre appareil Edge, un
message s'affiche et le statut du capteur affiche Connecté. Vous
pouvez personnaliser un champ de données pour afficher les
données du Vector.
Saisie de la longueur du pédalier avec l'appareil Edge
1000
La plupart du temps, la longueur du pédalier est imprimée sur la
manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le
Vector.
2 Depuis l'écran d'accueil, sélectionnez > Capteurs > >
Détails du capteur > Longueur du pédalier.
3 Saisissez la longueur du pédalier, puis sélectionnez .
6
Edge 520 et Edge 820 - Instructions
Couplage de Vector avec Edge 520 et Edge 820
Cette procédure contient des instructions concernant les
appareils Edge 520 etEdge 820. Pour plus d'informations sur les
appareils compatibles, rendez-vous sur le site www.garmin.com
/manuals/vector3.
1 Approchez l'appareil Edge à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre
capteur ANT+ pendant le couplage.
ou Menu.
2 Sélectionnez
3 Sélectionnez Settings > Sensors > Add Sensor > Power.
4 Faites tourner la manivelle.
5 Sélectionnez votre capteur.
6 Sélectionnez Ajouter.
Lorsque le capteur est couplé avec votre appareil, est en
mode continu. Vous pouvez personnaliser un champ de
données pour afficher les données de puissance.
Saisie de la longueur du pédalier avec les appareils
Edge 520 et Edge 820
La plupart du temps, la longueur du pédalier est imprimée sur la
manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le
Vector.
ou Menu.
2 Sélectionnez
Sélectionnez
Settings
> Sensors > Power.
3
4 Sélectionnez votre capteur.
5 Sélectionnez Sensor Details > Crank Length.
6 Saisissez la longueur du pédalier, puis sélectionnez .
Autres appareils compatibles
Forerunner 935 fēnix 5 - Instructions
®
®
Couplage de Vector avec votre Forerunner 935 et
fēnix 5
Cette procédure contient des instructions concernant les
montres Forerunner 935 et fēnix 5. Pour plus d'informations sur
les montres compatibles, rendez-vous sur le site
www.garmin.com/manuals/vector3.
1 Approchez votre montre compatible à portée du capteur
(3 m).
REMARQUE : tenez-vous à au moins 10 m de tout autre
capteur ANT+ pendant le couplage.
ou MENU enfoncé.
2 Maintenez le bouton
3 Sélectionnez Paramètres > Capteurs et accessoires >
Ajouter nouveau > Puissance.
4 Faites tourner la manivelle.
5 Sélectionnez votre capteur.
Une fois le capteur couplé avec votre appareil, l'état du
capteur passe de Recherche à Connecté. Les données du
capteur apparaissent dans la boucle des pages de données
ou dans un champ de données personnalisé.
Saisie de la longueur du pédalier avec les appareils
Forerunner 935 et fēnix 5
La plupart du temps, la longueur du pédalier est imprimée sur la
manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le
Vector.
ou MENU enfoncé.
2 Maintenez le bouton
3 Sélectionnez Paramètres > Capteurs et accessoires >
Puissance.
4 Sélectionnez votre capteur.
5 Sélectionnez Longueur du pédalier.
6 Saisissez la longueur du pédalier, puis sélectionnez .
Annexe
Enregistrement de votre système Vector
Aidez-nous à mieux vous servir en remplissant dès aujourd'hui
notre formulaire d'enregistrement en ligne.
• Accédez à l'application Garmin Connect Mobile.
• Conservez en lieu sûr l'original de la facture ou une
photocopie.
Mise à niveau de votre Vector 3S vers un
système à double pédales
Avant d'installer la nouvelle pédale droite, vérifiez que la pédale
gauche est couplée et connectée à un appareil Edge compatible
ou à l'application mobile Garmin Connect.
1 Passez en revue les instructions d'installation de Vector
(Installation des composants du système Vector, page 1).
2 Retirez la pédale droite existante.
3 Installez la nouvelle pédale droite (Installation des pédales,
page 1).
4 Faites tourner la manivelle.
5 Sélectionnez une option pour connecter la pédale droite à la
pédale gauche :
• À partir de votre appareil Edge compatible, sélectionnez
> Capteurs, sélectionnez votre capteur puis choisissez
Détails du capteur > Coupler le capteur de puissance
droit, puis entrez l'ID de capteur indiqué sur la pédale.
Annexe
• Sur l'application mobile, dans les paramètres de l'appareil
Garmin Connect, activez la Pédale droite et entrez l'ID de
capteur indiqué sur la pédale.
Champs de données de puissance
REMARQUE : cette liste regroupe les champs de données de
puissance de l'appareil Edge 1030. Si vous disposez d'un autre
appareil compatible, consultez le manuel d'utilisation de cet
appareil.
REMARQUE : les champs de données qui affichent les
données de fluidité du coup de pédale, d'efficacité du pédalage
et d'équilibre ne sont pas pris en charge par le système Vector
S.
Cadence : cyclisme. Nombre de tours de manivelle. Ces
données apparaissent quand votre appareil est connecté à
un capteur de cadence.
Cadence (Barres) : un graphique à barres affichant vos
données de cadence à vélo pour l'activité en cours.
Cadence - Circuit : cyclisme. cadence moyenne pour le circuit
en cours.
Cadence - Moyenne : cyclisme. cadence moyenne pour
l'activité en cours.
DCP - circuit : la répartition de la puissance sur la surface pour
le circuit en cours.
DCP - moyenne : la répartition de la puissance sur la surface
pour l'activité en cours.
Efficacité du pédalage : mesure du degré d'efficacité d'un
cycliste quand il pédale.
Équilibre : équilibre de puissance gauche/droite actuel.
Equilibre - Circuit : équilibre de puissance gauche/droite
moyen pour le circuit en cours.
Equilibre - IF : le Intensity Factor™ pour l'activité en cours.
Equilibre - Moyenne : équilibre de puissance gauche/droite
moyen pour l'activité en cours.
Equilibre - Moyenne 10s : moyenne de déplacement de
10 secondes de l'équilibre de puissance gauche/droite.
Equilibre - Moyenne 30s : moyenne de déplacement de
30 secondes de l'équilibre de puissance gauche/droite.
Equilibre - Moyenne 3s : moyenne de déplacement de
3 secondes de l'équilibre de puissance gauche/droite.
Fluidité du coup de pédale : mesure de l'uniformité avec
laquelle un cycliste appuie sur les pédales à chaque coup de
pédale.
Graph. puiss. : un graphique linéaire affichant votre puissance
pour l'activité en cours.
Graphique de cadence : un graphique linéaire affichant vos
données de cadence à vélo pour l'activité en cours.
PCO : la répartition de la puissance sur la surface. Le décalage
par rapport au centre de la plate-forme correspond à
l'emplacement sur la pédale où la force est exercée.
Phase de puissance - D : angle actuel de phase de puissance
pour la jambe droite. La phase de puissance correspond à la
région du coup de pédale où de la puissance positive est
exercée.
Phase de puissance - D, Pic : angle actuel de phase de
puissance (pic) pour la jambe droite. Le pic de phase de
puissance correspond à la plage d'angles pour laquelle le
cycliste produit le plus de force motrice.
Phase de puissance - G : angle actuel de phase de puissance
pour la jambe gauche. La phase de puissance correspond à
la région du coup de pédale où de la puissance positive est
exercée.
Phase de puissance - G, Pic : angle actuel de phase de
puissance (pic) pour la jambe gauche. Le pic de phase de
7
puissance correspond à la plage d'angles pour laquelle le
cycliste produit le plus de force motrice.
Phase de puiss - G, moy pic : angle moyen de phase de
puissance (pic) pour la jambe gauche pour l'activité en cours.
Phase puiss. - D, Moy. pic : angle moyen de phase de
puissance (pic) pour la jambe droite pour l'activité en cours.
Phase puiss. - D, Moyenne : angle moyen de phase de
puissance pour la jambe droite pour l'activité en cours.
Phase puiss. - D, Pic circuit : angle moyen de phase de
puissance (pic) pour la jambe droite pour le circuit en cours.
Phase puiss. - G, Pic circuit : angle moyen de phase de
puissance (pic) pour la jambe gauche pour le circuit en cours.
Phase puissance - D, Circuit : angle moyen de phase de
puissance pour la jambe droite pour le circuit en cours.
Phase puissance - G, Circuit : angle moyen de phase de
puissance pour la jambe gauche pour le circuit en cours.
Phase puissance - G, Moy : angle moyen de phase de
puissance pour la jambe gauche pour l'activité en cours.
Puissance : puissance actuelle en watts. Votre appareil doit
être connecté à un capteur de puissance compatible.
Puissance (Barres) : un graphique à barres affichant votre
puissance.
Puissance - % FTP : puissance actuelle sous forme de
pourcentage du seuil fonctionnel de puissance.
Puissance cible : puissance cible pendant une activité.
Puissance - Circuit : puissance moyenne pour le circuit en
cours.
Puissance - Dernier circuit : puissance moyenne pour le
dernier circuit réalisé.
Puissance - kJ : activité cumulée réalisée (puissance) en
kilojoules.
Puissance - Max. du circuit : puissance maximale pour le
circuit en cours.
Puissance - Maximale : puissance maximale pour l'activité en
cours.
Puissance - Moy. 10 s w/kg : moyenne de déplacement de
10 secondes de la puissance en watts par kilogramme.
Puissance - Moy. 30 s w/kg : moyenne de déplacement de
30 secondes de la puissance en watts par kilogramme.
Puissance - Moy. 3 s w/kg : moyenne de déplacement de
3 secondes de la puissance en watts par kilogramme.
Puissance - Moyenne : puissance moyenne pour l'activité en
cours.
Puissance - Moyenne 10s : moyenne de déplacement de
10 secondes de la puissance.
Puissance - Moyenne 30s : moyenne de déplacement de
30 secondes de la puissance.
Puissance - Moyenne 3s : moyenne de déplacement de
3 secondes de la puissance.
Puissance - NP : le Normalized Power™ pour l'activité en cours.
Puissance - NP circuit : la Normalized Power moyenne pour le
circuit en cours.
Puissance - NP dernier circuit : Normalized Power moyen
pour le dernier circuit réalisé.
Puissance - TSS : le Training Stress Score™ pour l'activité en
cours.
Puissance - watts/kg : puissance en watts par kilogramme.
Puissance - Watts/kg en moyenne : la puissance moyenne en
watts par kilogramme.
Puissance - Watts/kg pour le circuit : la puissance moyenne
en watts par kilogramme pour le circuit en cours.
8
Résistance du home trainer : force de résistance appliquée au
home trainer.
Temps assis : temps passé sur la selle pendant le pédalage
pour l'activité en cours.
Temps assis sur circuit : temps passé sur la selle pendant le
pédalage pour le circuit en cours.
Temps danseuse sur circuit : temps passé en danseuse
pendant le pédalage pour le circuit en cours.
Temps dans zone : temps écoulé dans chaque zone de
puissance.
Temps en danseuse : temps passé en danseuse pendant le
pédalage pour l'activité en cours.
Zone de puissance : zone de puissance actuelle (1 à 7) basée
sur votre seuil fonctionnel de puissance (FTP) ou sur vos
paramètres personnalisés.
Dépannage
Mise à jour du logiciel Vector à l'aide de l'appareil
Edge 520, 820, 1000 ou 1030
Avant de pouvoir mettre à jour le logiciel, vous devez coupler
votre appareil Edge avec votre système Vector.
REMARQUE : la pédale gauche reçoit la mise à jour logicielle.
La pédale gauche envoie la mise à jour à la pédale droite.
1 Envoyez les données de parcours à votre compte Garmin
Connect.
Garmin Connect recherche automatiquement les mises à jour
logicielles et les envoie sur votre appareil Edge.
2 Approchez votre appareil Edge à portée du capteur (3 m).
3 Faites tourner la manivelle plusieurs fois.
L'appareil Edge vous invite à installer les mises à jour
logicielles disponibles.
4 Suivez les instructions présentées à l'écran.
Réinitialisation des pédales du Vector
Si l'appareil ne répond plus, il peut être nécessaire de le
réinitialiser en déconnectant puis en reconnectant les batteries.
Ceci n'efface aucune donnée.
1 Utilisez la clé Allen de 4 mm pour retirer le couvercle du
compartiment à piles À.
2 Replacez le couvercle et serrez-le manuellement.
REMARQUE : veillez à ne pas endommager ni perdre le joint
torique.
3 Utilisez la clé Allen de 4 mm pour resserrer sans forcer les
vis du couvercle du compartiment à piles.
REMARQUE : ne serrez pas trop le couvercle du
compartiment à piles. Le couvercle est suffisamment serré
lorsque le joint torique n'est plus visible.
Le voyant de la pédale clignote en rouge une seule fois.
Exécution d'un test de couple statique
AVIS
Le test de couple statique s'adresse aux utilisateurs avancés.
Dans des conditions normales d'utilisation, ce test n'est pas
nécessaire pour que le système Vector fournisse de bons
Annexe
résultats. Ce test est disponible pour les appareils Edge
compatibles.
Garmin recommande d'exécuter ce test au moins trois fois et de
faire la moyenne des valeurs de couple rapportées.
1 Rendez-vous sur le site www.support.garmin.com.
2 Saisissez le nom de votre produit.
3 Saisissez « test de couple » pour afficher la rubrique
consacrée aux questions fréquentes.
En suivant plusieurs tests de couple statiques à la suite, si la
valeur de couple rapportée est systématiquement différente par
rapport à la valeur attendue, vous pouvez entrer un facteur
d'échelle d'une pédale ou des deux. Le facteur d'échelle est
conservé dans la pédale et ajuste la valeur de puissance qui est
calculée sur la pédale. Le facteur d'échelle est envoyé vers
l'appareil Edge et stocké dans l'appareil Edge.
Annexe
9
Index
A
alimentation 2
B
batterie 1
autonomie 4
C
cales 2
caractéristiques techniques 4
champs de données 2, 7
couplage 1, 2, 6, 7
smartphone 3
D
décalage par rapport au centre de la plateforme 3
dépannage 8
données
stockage 3
transfert 3
dynamiques de cyclisme 3
E
Edge 2, 6
enregistrement de l'appareil 7
enregistrement du produit 7
entraînement 4
entretien 5
étalonnage 2, 6, 7
F
fēnix 7
Forerunner 7
G
Garmin Connect 3, 4
H
historique 3
transfert vers l'ordinateur 3
I
installation 1, 2
M
mémoire 3
mise à niveau 7
N
nettoyage de l'appareil 4
O
outils 1
P
paramètres 4
pédales 1, 2, 4
personnalisation de l'appareil 2
phase de puissance 3
pile, remplacement 4
puissance (force), mètres 3
R
réinitialisation de l'appareil 8
S
smartphone, couplage 3
stockage de données 3
stockage de l'appareil 6
U
USB, déconnexion 4
10
Index
support.garmin.com
Juin 2018
190-02235-30_0C
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
