Garmin Vector™ 3 Manual del usuario

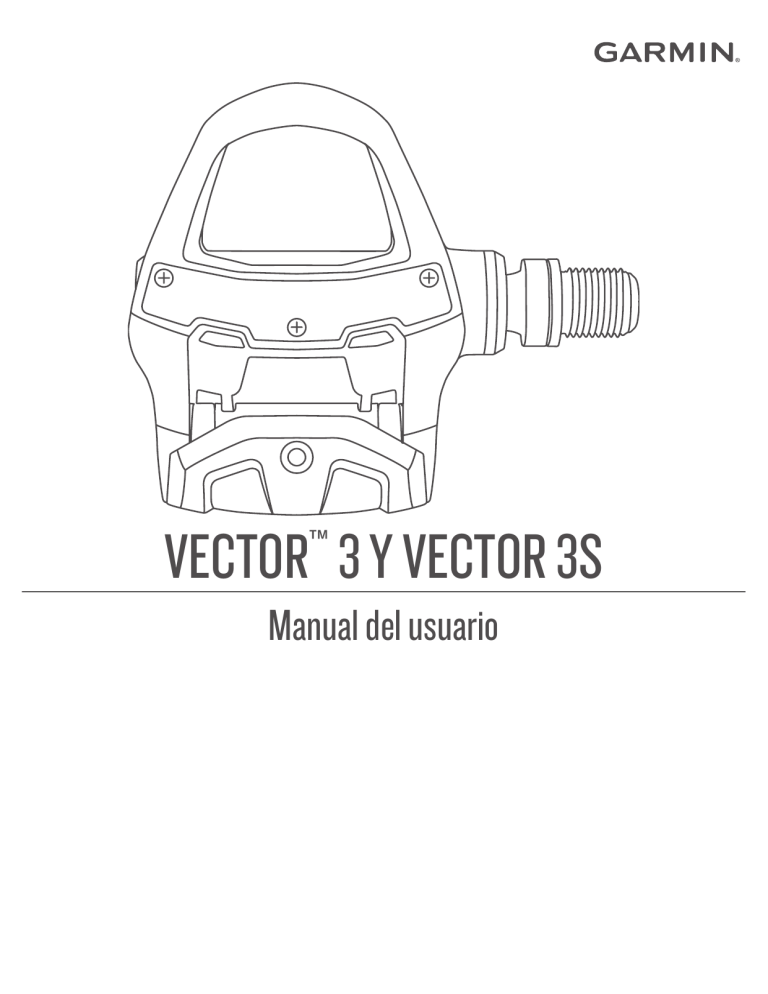

VECTOR 3 Y VECTOR 3S
™
Manual del usuario
© 2017 Garmin Ltd. o sus subsidiarias
Todos los derechos reservados. De acuerdo con las leyes de copyright, este manual no podrá copiarse, total o parcialmente, sin el consentimiento por escrito de Garmin. Garmin se reserva el
derecho a cambiar o mejorar sus productos y a realizar modificaciones en el contenido de este manual sin la obligación de comunicar a ninguna persona u organización tales modificaciones o
mejoras. Visita www.garmin.com para ver actualizaciones e información adicional sobre el uso de este producto.
Garmin , el logotipo de Garmin, ANT+ , Edge , fēnix y Forerunner son marcas comerciales de Garmin Ltd. o sus subsidiarias, registradas en Estados Unidos y en otros países. Garmin
Connect™ y Vector™ son marcas comerciales de Garmin Ltd. o sus subsidiarias. Estas marcas comerciales no se podrán utilizar sin autorización expresa de Garmin.
®
®
®
®
®
La marca y el logotipo de Bluetooth son propiedad de Bluetooth SIG, Inc. y se utilizan bajo licencia por Garmin. Mac es una marca comercial registrada de Apple Computer, Inc. Training Stress
Score™ (TSS), Intensity Factor™ (IF) y Normalized Power™ (NP) son marcas comerciales de Peaksware, LLC. Windows es una marca comercial registrada de Microsoft Corporation en Estados
Unidos y en otros países. Otras marcas y nombres comerciales pertenecen a sus respectivos propietarios.
®
®
®
Este producto cuenta con la certificación ANT+ . Visita www.thisisant.com/directory para obtener una lista de productos y aplicaciones compatibles.
®
El ID de la FCC se encuentra en el compartimento de la pila. ID de la FCC: IPH-03220
M/N: A03220
El número de registro COFETEL/IFETEL puede ser revisado en el manual a través de la siguiente página de internet.
Contenido
Introducción.................................................................... 1
Agradecimiento ........................................................................... 1
Primeros pasos ........................................................................... 1
Herramientas necesarias ............................................................ 1
Instalar los componentes del Vector .......................................... 1
Colocación de las calas de las zapatillas ................................... 2
Acerca del sistema Vector 3S ..................................................... 2
Vincular el Vector con tu Edge 1030 .......................................... 2
Primer recorrido .......................................................................... 2
Entrenamiento................................................................ 2
Potencia de los pedales ............................................................. 2
Dinámica de ciclismo .................................................................. 2
Datos de Vector.............................................................. 3
Vincular el Vector con la aplicación Garmin Connect Mobile ..... 3
Enviar el recorrido a Garmin Connect ........................................ 3
Personalizar la configuración de la aplicación Garmin Connect
Mobile ......................................................................................... 4
Información del dispositivo........................................... 4
Cuidado del dispositivo Vector ................................................... 4
Sugerencias de mantenimiento .................................................. 4
Especificaciones de Vector ......................................................... 4
Información sobre las pilas ......................................................... 4
Revisar los pedales Vector ......................................................... 5
Almacenamiento de Vector ......................................................... 6
Otros dispositivos compatibles.................................... 6
Edge Instrucciones del 1000 ...................................................... 6
Edge Instrucciones para el 520 y el Edge 820 ........................... 6
Forerunner® Instrucciones de las series 935 y fēnix® 5 ............ 6
Apéndice......................................................................... 7
Registrar el sistema Vector ......................................................... 7
Actualizar el Vector 3S a un sistema de detección doble ........... 7
Campos de datos de potencia .................................................... 7
Solución de problemas ............................................................... 8
Índice............................................................................... 9
Contenido
i
Introducción
ADVERTENCIA
Lee todas las instrucciones atentamente antes de instalar y
utilizar el sistema Vector. El uso inapropiado podría provocar
lesiones graves.
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.
NOTA: para obtener más información, visita www.garmin.com
/manuals/vector3 o www.support.garmin.com.
3 Introduce el eje en la biela.
4 Aprieta el eje manualmente.
5 Utiliza la llave de pedales para ajustar el eje.
Agradecimiento
Gracias por comprar un Vector 3 o Vector 3S. La información de
este manual hace referencia a ambos sistemas Vector.
Vector se ha diseñado por y para ciclistas con el fin de
proporcionar una experiencia excepcional a través de un
sistema de medición de potencia preciso para tu bicicleta.
Vector es sencillo, preciso y fácil de usar.
Dale potencia a tus pies y sal a montar en bicicleta.
Primeros pasos
componentes del Vector, página 1).
2 Instalar las calas de las zapatillas (Colocación de las calas
3
4
5
6
NOTA: Garmin recomienda un par de apriete de 34 N-m
(25 lbf-ft).
6 Repite los pasos 2 a 5 para instalar el pedal izquierdo.
NOTA: el eje del pedal izquierdo tiene una rosca a
izquierdas (inversa).
7 Mueve la cadena de la bicicleta al plato más grande y al
piñón más pequeño.
8 Gira la biela para comprobar el espacio libre.
®
1 Instalar los componentes del Vector (Instalar los
de las zapatillas, página 2).
Vincular el sistema Vector con tu dispositivo Edge (Vincular
el Vector con tu Edge 1030, página 2).
Realizar un recorrido (Primer recorrido, página 2).
Consultar el historial (Datos de Vector, página 3).
Enviar el historial a tu ordenador (Enviar el recorrido a
Garmin Connect, página 3).
®
Herramientas necesarias
•
•
•
•
Llave de pedales de 15 mm
Grasa para bicicletas
Llave hexagonal de 3 mm
Llave hexagonal de 4 mm
Instalar los componentes del Vector
Los pasos de instalación para los sistemas Vector 3 y Vector 3S
son muy parecidos. En este manual se indican los
procedimientos que son específicos del sistema Vector 3S.
Preparar la instalación
1 Retira los pedales actuales.
2 Limpia las roscas y retira la grasa antigua.
Instalar los pedales
Este es el procedimiento que debes seguir para el sistema
Vector 3. La instalación del sistema Vector 3S se realiza de la
misma manera, con la diferencia de que los componentes del
sensor de potencia se encuentran únicamente en el pedal
izquierdo. Para obtener más información, consulta Acerca del
sistema Vector 3S, página 2.
1 Instala primero el pedal derecho.
2 Aplica una fina capa de grasa en las roscas del eje del pedal.
Introducción
NOTA: Garmin recomienda dejar 2 mm o más entre el pedal
y la cadena. Si el pedal entra en contacto con la cadena,
puedes añadir una arandela (incluida) entre el eje y la biela
para aumentar el espacio disponible. Para equilibrar el factor
q, puedes añadir una arandela al eje del pedal izquierdo. No
utilices más de una arandela por pedal.
LED de estado del pedal
Si el LED parpadea, significa que existe un problema en el
sistema que requiere tu atención. Los códigos de error se
borran después de corregir el problema y de sincronizar el
sistema Vector con la aplicación Garmin Connect™ Mobile o con
el dispositivo Edge. El LED se encuentra en la cara interior del
eje À.
1
Actividad del LED
Estado
1 parpadeo en rojo
El sistema Vector está activado y
funciona correctamente.
3 parpadeos en verde cada 10
segundos
El pedal está buscando el otro pedal.
Alternancia de parpadeos en
rojo y verde
Se está actualizando el software.
20 parpadeos en verde
El software se ha actualizado correctamente.
20 parpadeos en rojo
Se ha producido un error al actualizar
el software.
1 parpadeo en rojo cada 10
segundos
Las pilas del pedal tienen poca carga.
Colocación de las calas de las zapatillas
NOTA: las calas izquierda y derecha son idénticas.
1 Aplica una fina capa de grasa en los pernos roscados de la
cala.
2 Alinea la cala À, las arandelas Á y los pernos Â.
1 Coloca el dispositivo Edge en el área de alcance (3 m) del
2
3
4
5
6
sensor.
NOTA: aléjate 10 m de otros sensores ANT+ mientras se
realiza la vinculación.
Enciende el dispositivo Edge.
Selecciona
> Sensores > Añadir sensor > Potencia.
Haz girar la biela.
Selecciona tu sensor.
Selecciona Añadir.
Cuando el sensor está vinculado con el dispositivo, se
muestra de forma fija. Puedes personalizar un campo de
datos para que muestre los datos de potencia (Personalizar
los campos de datos, página 2).
Primer recorrido
Antes de utilizar el Vector por primera vez, tienes que introducir
la longitud de la biela. El sistema Vector realiza una calibración
automática después de cada recorrido. También debes
introducir la longitud de la biela cuando cambies Vector a otra
bicicleta.
Las instrucciones incluidas en este apartado hacen referencia al
dispositivo Edge 1030. Si tienes otro dispositivo compatible,
consulta Otros dispositivos compatibles, página 6 o visita
www.garmin.com/manuals/vector3.
Introducir la longitud de la biela
3 Utiliza una llave hexagonal de 4 mm para fijar cada perno,
sin apretarlo, a la suela de la zapatilla.
4 Ajusta la cala a la zapatilla en la posición que desees.
Puedes ajustarla tras una vuelta de prueba.
5 Ajusta la cala firmemente a la zapatilla.
NOTA: Garmin recomienda un par de apriete de 4 a 6 lbf-ft.
(de 5 a 8 N-m).
Ajuste de la tensión de liberación
AVISO
No aprietes en exceso el tornillo de la tensión de liberación de la
parte inferior del pedal. La tensión de liberación debe ajustarse
por igual en ambos pedales.
Utiliza una llave hexagonal de 3 mm para ajustar la tensión
de liberación de cada pedal.
Hay una ventana en la parte posterior del pedal automático
que muestra la escala permitida.
Acerca del sistema Vector 3S
El modelo de detección individual Vector 3S mide la fuerza que
se aplica en el pedal izquierdo para ofrecer la potencia total
aproximada. Para obtener información sobre la actualización,
consulta Actualizar el Vector 3S a un sistema de detección
doble, página 7.
NOTA: el sistema Vector 3S no admite la dinámica de ciclismo.
Vincular el Vector con tu Edge 1030
Para poder consultar los datos de Vector en el dispositivo Edge,
debes vincular los dispositivos.
La vinculación consiste en conectar los sensores inalámbricos
ANT+ . Este procedimiento contiene instrucciones para el Edge
1030. Si tienes otro dispositivo compatible, consulta Otros
dispositivos compatibles, página 6 o visita www.garmin.com
/manuals/vector3.
®
2
La longitud de la biela suele indicarse en la propia biela. Las
instrucciones incluidas en este apartado hacen referencia al
Edge 1030. Si tienes otro dispositivo compatible, consulta Otros
dispositivos compatibles, página 6 o el manual del usuario
correspondiente.
1 Para activar Vector, gira los pedales varias veces.
> Sensores.
2 Selecciona
3 Selecciona tu sensor.
4 Selecciona Detalles del sensor > Longitud de biela.
5 Introduce la longitud de la biela y selecciona .
Personalizar los campos de datos
Las instrucciones incluidas en este apartado hacen referencia a
los dispositivos Edge 820, 1000 y 1030. Si tienes otro
dispositivo compatible, consulta el manual del usuario.
1 Mantén pulsado un campo de datos para cambiarlo.
2 Selecciona una categoría.
3 Selecciona un campo de datos.
Entrenamiento
Potencia de los pedales
Vector mide la potencia de los pedales.
Vector mide la fuerza que aplicas varios cientos de veces por
segundo. Vector también mide tu cadencia o velocidad de
pedaleo. Al comparar la fuerza, la dirección de la fuerza, la
rotación de la biela y el tiempo, Vector puede determinar la
potencia (vatios). Dado que Vector mide de forma
independiente la potencia de la pierna izquierda y de la
derecha, registra el equilibrio de potencia izquierda/derecha.
NOTA: el sistema Vector S no registra el equilibrio de potencia
izquierda/derecha.
Dinámica de ciclismo
La métrica de la dinámica del ciclismo mide cómo aplicas
potencia en la pedalada y dónde la aplicas sobre el pedal, lo
que te permite entender tu forma específica de montar.
Entrenamiento
Entender cómo y dónde produces energía te permite entrenar
de forma más eficaz y evaluar tu postura en la bicicleta.
NOTA: para poder utilizar la métrica de la dinámica de ciclismo,
se necesita un sistema Vector con detección doble.
Para obtener más información, visita www.garmin.com
/cyclingdynamics.
Usar la dinámica de ciclismo
Antes de utilizar la dinámica de ciclismo, debes vincular el
medidor de potencia Vector con tu dispositivo (Vincular el
Vector con tu Edge 1030, página 2).
NOTA: el registro de la dinámica de ciclismo utiliza memoria
adicional del dispositivo.
1 Realiza un recorrido.
2 Desplázate a la pantalla de la dinámica de ciclismo para ver
los datos sobre las fases de potencia À, la potencia total Á y
la plataforma de compensación de pedaleo Â.
NOTA: el pedal izquierdo recibe la actualización de software y
luego la envía al pedal derecho.
1 Desde la tienda de aplicaciones de tu smartphone, instala y
abre la aplicación Garmin Connect Mobile.
2 Haz girar la biela.
3 Selecciona una de las opciones para añadir el dispositivo a
tu cuenta de Garmin Connect:
• Si es el primer dispositivo que vinculas con la aplicación
Garmin Connect Mobile, sigue las instrucciones que
aparecen en pantalla.
• Si ya has vinculado anteriormente otro dispositivo con la
aplicación Garmin Connect Mobile, en el menú de
configuración, selecciona Dispositivos Garmin > Añadir
dispositivo y sigue las instrucciones que aparecen en
pantalla.
Enviar el recorrido a Garmin Connect
Este procedimiento contiene instrucciones para el Edge 1030.
Si tienes otro dispositivo compatible, consulta el manual del
usuario.
• Vincula el Edge 1030 con la aplicación Garmin Connect
Mobile de tu smartphone.
• Utiliza el cable USB suministrado con el Edge 1030 para
enviar los datos del recorrido a tu cuenta de Garmin Connect
en un ordenador.
Garmin Connect
3 Si es necesario, mantén pulsado un campo de datos à para
cambiarlo (Personalizar los campos de datos, página 2).
NOTA: se pueden personalizar los dos campos de datos en
la parte inferior de la pantalla.
Puedes enviar el recorrido a la aplicación Garmin Connect
Mobile para ver datos adicionales de la dinámica de ciclismo
(Enviar el recorrido a Garmin Connect, página 3).
Datos de la fase de potencia
La fase de potencia es la zona del recorrido del pedal (entre el
comienzo y el final del ángulo de la biela) en la que se genera
una potencia positiva.
Desviación del centro de la superficie
La desviación del centro de la superficie es el lugar de la
plataforma del pedal dónde aplicas fuerza.
Puedes mantener contacto con tus amigos en Garmin Connect.
Garmin Connect te ofrece las herramientas para analizar,
compartir y realizar el seguimiento de datos, y también para
animaros entre compañeros. Registra los eventos que tengan
lugar en tu activo estilo de vida, como carreras, paseos,
recorridos, natación, excursiones, triatlones y mucho más.
Puedes crear tu cuenta de Garmin Connect gratuita vinculando
el dispositivo con tu teléfono mediante la aplicación Garmin
Connect Mobile o visitando garminconnect.com.
Guarda tus actividades: una vez que hayas finalizado una
actividad y la hayas guardado en tu dispositivo, podrás
cargarla en Garmin Connect y almacenarla durante todo el
tiempo que desees.
Analiza tus datos: puedes ver más información detallada sobre
tu actividad, por ejemplo, información relativa al tiempo, la
distancia, la altura, la frecuencia cardiaca, las calorías
quemadas, la cadencia, un mapa de vista aérea, tablas de
ritmo y velocidad e informes personalizables.
NOTA: determinados datos requieren un accesorio opcional,
como un monitor de frecuencia cardiaca.
Datos de Vector
Los datos del recorrido o el historial se graban en tu dispositivo
Edge o en otro dispositivo Garmin compatible. Esta sección
contiene instrucciones para la unidad Edge 1030.
NOTA: el historial no se graba mientras el temporizador se
encuentra detenido o en pausa.
Cuando la memoria del dispositivo esté llena, se mostrará un
mensaje. El dispositivo no borra ni sobrescribe
automáticamente el historial. Debes cargar el historial en tu
cuenta de Garmin Connect periódicamente para realizar un
seguimiento de todos los datos de tus recorridos.
Vincular el Vector con la aplicación Garmin
Connect Mobile
Puedes actualizar el software y la configuración de Vector
mediante la aplicación Garmin Connect Mobile.
Datos de Vector
Planifica tu entrenamiento: puedes establecer objetivos de
ejercicio y cargar uno de los planes de entrenamiento diarios.
Comparte tus actividades: puedes estar en contacto con tus
amigos y seguir las actividades de cada uno de ellos o
publicar enlaces a tus actividades en tus redes sociales
favoritas.
3
Desconectar el cable USB
Si el dispositivo está conectado al ordenador como unidad o
volumen extraíble, debes desconectarlo del ordenador de forma
segura para evitar la pérdida de datos. Si el dispositivo está
conectado al ordenador Windows como dispositivo portátil, no
es necesario desconectarlo de forma segura.
1 Realiza una de las siguientes acciones:
• Para ordenadores con Windows, selecciona el icono
Quitar hardware de forma segura situado en la bandeja
del sistema y, a continuación, selecciona el dispositivo.
• Para ordenadores Apple , selecciona el dispositivo y, a
continuación, selecciona Archivo > Expulsar.
Desconecta
el cable del ordenador.
2
®
®
Personalizar la configuración de la
aplicación Garmin Connect Mobile
Con la aplicación Garmin Connect Mobile, puedes personalizar
la longitud de la biela, el factor de escala y la configuración de la
dinámica de ciclismo.
• En el menú de configuración de la aplicación Garmin
Connect Mobile, selecciona Dispositivos Garmin y elige tu
dispositivo.
• Para que se apliquen los cambios realizados, sincroniza tu
sistema Vector con la aplicación Garmin Connect Mobile
(Vincular el Vector con la aplicación Garmin Connect Mobile,
página 3).
Información del dispositivo
Cuidado del dispositivo Vector
AVISO
Mantén los componentes limpios y libres de residuos.
No utilices un objeto afilado para limpiar el dispositivo.
No utilices disolventes, productos químicos ni insecticidas que
puedan dañar los componentes plásticos y acabados.
No sumerjas los componentes en agua ni los laves a presión.
No guardes el dispositivo en lugares en los que pueda quedar
expuesto durante periodos prolongados a temperaturas
extremas, ya que podría sufrir daños irreversibles.
Sustituye los componentes solo con piezas de Garmin. Consulta
a tu distribuidor de Garmin o el sitio web de Garmin.
Sugerencias de mantenimiento
Rango de temperatura
de funcionamiento
De -10° a 50 °C (de -14° a 122 °F)
El rendimiento de las pilas SR44 puede
mejorar con temperaturas bajas.
Protocolos/frecuencias
inalámbricas
ANT+ 2,4 GHz a 3 dBm nominales
Bluetooth 2,4 GHz a 3 dBm nominales
Clasificación de
resistencia al agua
IEC 60529 IPX7*
®
*El dispositivo resiste la inmersión accidental en el agua a una
profundidad de hasta 1 m durante 30 min. Para obtener más
información, visita www.garmin.com/waterrating.
Información sobre las pilas
El sistema Vector supervisa el nivel de batería de los dos
sensores de potencia y envía información de estado al
dispositivo Edge. A partir del momento en que recibas un aviso
de batería baja, dispondrás de 10 a 20 horas de tiempo de
funcionamiento aproximadamente.
Sustituir las pilas
ADVERTENCIA
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.
Cada pedal utiliza dos pilas LR44 o SR44 de 1,5 V.
NOTA: Garmin recomienda sustituir todas las pilas al mismo
tiempo. No se deben mezclar pilas de distinto tipo.
1 Utiliza una llave Allen de 4 mm para extraer la tapa de las
pilas À.
2 Extrae las pilas.
3 Espera entre 5 y 10 segundos.
4 Introduce las nuevas pilas en la tapa, teniendo en cuenta la
polaridad.
AVISO
Algunas herramientas de la bicicleta pueden arañar el acabado
de los componentes de Vector.
• Utiliza papel de cera o un trapo entre la herramienta y el
hardware.
• Después de realizar cualquier ajuste, gira la biela para
comprobar el espacio libre.
• Mantén los componentes de Vector limpios.
• Cuando cambies Vector a otra bicicleta, limpia bien las
roscas y las superficies.
• Visita www.garmin.com/manuals/vector3 para consultar la
información y actualizaciones más recientes.
Especificaciones de Vector
Tipo de pila/batería
2 pilas LR44 o SR44 de 1,5 V por pedal
(sustituibles por el usuario)
Autonomía de las pilas
Hasta 120 h de funcionamiento en ruta, con
dinámica de ciclismo
4
5 Vuelve a colocar la tapa de las pilas y apriétala
manualmente.
NOTA: no deteriores ni pierdas la junta circular.
6 Aprieta con cuidado la tapa de las pilas utilizando una llave
Allen de 4 mm;
NOTA: no aprietes la tapa de las pilas en exceso. La tapa
estará suficientemente apretada cuando la junta circular ya
no sea visible.
El LED del pedal parpadeará en rojo una vez.
Información del dispositivo
Revisar los pedales Vector
Puedes desmontar y volver a montar los ejes de los pedales para limpiar y engrasar los componentes.
AVISO
Garmin recomienda realizar el mantenimiento de los pedales de uno en uno y teniendo precaución para que no se pierda ninguno
de los pequeños tornillos y juntas. Necesitas una llave Allen de 4 mm, un destornillador PH 00, una llave de pedales de 15 mm, una
llave de tubo de 12 mm con un diámetro exterior inferior a 17 mm (normalmente, un vaso de 1/4 in) y grasa para bicicletas. Presta
atención para no dañar ninguno de los componentes de Vector.
NOTA: si tienes el sistema Vector 3S, el pedal derecho no tiene soporte de pilas.
1 Retira los pedales con una llave de 15 mm.
NOTA: el eje del pedal izquierdo tiene una rosca a izquierdas (inversa) que lo fija a la biela.
2 Utiliza una llave Allen de 4 mm para extraer la tapa de las pilas À.
3 Deja a un lado la tapa de las pilas y las pilas Á.
4 Utilizando un destornillador Phillips pequeño (PH 00), retira los dos tornillos  del interior del soporte de las pilas Ã.
5 Extrae el soporte de las pilas.
6 Mientras sujetas firmemente los planos para llave con una llave de pedales, desenrosca la tuerca del eje Ä con la llave de tubo
de 12 mm.
NOTA: el pedal derecho tiene una tuerca de color negro y rosca invertida. El pedal izquierdo tiene una tuerca plateada. La
tuerca del pedal izquierdo tiene una línea en los planos para llave.
7 Retira el eje Å del cuerpo del pedal.
8 Extrae la junta interior Æ y la junta exterior Ç del interior del cuerpo del pedal.
NOTA: ambas juntas tienen forma cónica para adaptarse a la forma del eje.
9 Retira toda la grasa de los componentes.
10 Introduce la junta interior en el cuerpo del pedal.
Presiónala hasta que esté enrasada con el cojinete.
11 Desliza la junta exterior por el eje.
12 Aplica grasa para bicicletas al cojinete que hay en el interior del cuerpo del pedal.
Información del dispositivo
5
13 Aplica una capa de grasa para bicicletas al eje.
14 Introduce el eje en el cuerpo del pedal.
Si la junta exterior se mueve, presiónala hasta que esté enrasada con la parte superior del eje.
15 Vuelve a instalar la tuerca del eje.
16 Mientras sujetas firmemente los planos para llave con una llave de pedales, aprieta la tuerca del eje a to 7 lbf-ft (10 N-m) con la
llave de tubo de 12 mm.
ADVERTENCIA
Para garantizar que la tuerca del eje permanece en su sitio, debes apretarla conforme a la especificación de par recomendada.
Si no se aprieta debidamente la tuerca, el pedal podría caerse durante un recorrido y provocar una lesión grave, daños
materiales e incluso la muerte.
17 Vuelve a instalar el soporte de las pilas y los dos tornillos.
18 Vuelve a colocar las pilas y la tapa, y apriétala manualmente.
NOTA: no deteriores ni pierdas la junta circular.
19 Aprieta con cuidado la tapa de las pilas utilizando una llave Allen de 4 mm;
NOTA: no aprietes la tapa de las pilas en exceso. La tapa estará suficientemente apretada cuando la junta circular ya no sea
visible.
El LED del pedal parpadeará en rojo una vez.
20 Instala los pedales (Instalar los pedales, página 1).
4 Haz girar la biela.
Almacenamiento de Vector
5 Selecciona tu sensor.
Si estás transportando tu bicicleta o no vas a utilizar Vector
durante un periodo de tiempo prolongado, Garmin recomienda
6 Selecciona Añadir.
retirar Vector y guardarlo en la caja del producto.
Cuando el sensor está vinculado con el dispositivo, se
muestra de forma fija. Puedes personalizar un campo de
datos para mostrar los datos de potencia.
Otros dispositivos compatibles
Introducir la longitud de la biela con el Edge 520 y el
Edge 820
Edge Instrucciones del 1000
Vincular el Vector con el Edge 1000
1 Coloca el dispositivo Edge en el área de alcance (3 m) del
sensor.
NOTA: aléjate 10 m de otros sensores ANT+ mientras se
realiza la vinculación.
2 Enciende el dispositivo Edge.
3 En la pantalla de inicio, selecciona > Sensores > Añadir
sensor > Potencia.
4 Gira la biela varias veces.
5 Selecciona tu sensor.
Cuando el sensor se vincule con tu dispositivo Edge, aparecerá
un mensaje y el estado del sensor será Conectado. Puedes
personalizar un campo de datos para mostrar los datos de
Vector.
Introducir la longitud de la biela con el Edge 1000
La longitud de la biela suele indicarse en la biela.
1 Para activar Vector, gira los pedales varias veces.
2 En la pantalla de inicio, selecciona > Sensores >
Detalles del sensor > Longitud de biela.
3 Introduce la longitud de la biela y selecciona
>
.
Edge Instrucciones para el 520 y el Edge 820
Vincular el Vector con el Edge 520 y el Edge 820
Este procedimiento contiene instrucciones para el Edge 520 y el
Edge 820. Para obtener más información sobre los dispositivos
compatibles, visita www.garmin.com/manuals/vector3.
1 Coloca el dispositivo Edge en el área de alcance (3 m) del
sensor.
NOTA: aléjate 10 m de otros sensores ANT+ mientras se
realiza la vinculación.
o Menu.
2 Selecciona
3 Selecciona Settings > Sensors > Add Sensor > Power.
6
La longitud de la biela suele indicarse en la biela.
1 Para activar Vector, gira los pedales varias veces.
o Menu.
2 Selecciona
3 Selecciona Settings > Sensors > Power.
4 Selecciona tu sensor.
5 Selecciona Sensor Details > Crank Length.
6 Introduce la longitud de la biela y selecciona .
Forerunner Instrucciones de las series 935
y fēnix 5
®
®
Vincular el Vector con las series Forerunner 935 y
fēnix 5
Este procedimiento contiene instrucciones para los relojes de
las series fēnix 935 y Forerunner 5. Para obtener más
información sobre los relojes compatibles, visita
www.garmin.com/manuals/vector3.
1 Coloca el reloj compatible dentro del área de alcance del
sensor (3 m).
NOTA: aléjate 10 m de otros sensores ANT+ mientras se
realiza la vinculación.
o MENU.
2 Mantén pulsado
Selecciona
Configuración
> Sensores y accesorios >
3
Añadir nueva > Potencia.
4 Haz girar la biela.
5 Selecciona tu sensor.
Cuando el sensor esté vinculado al dispositivo, el estado del
sensor cambiará de Buscando a Conectado. Los datos del
sensor se muestran en el bucle de páginas de datos o en un
campo de datos personalizados.
Introducir la longitud de la biela con las series
Forerunner 935 y fēnix 5
La longitud de la biela suele indicarse en la biela.
Otros dispositivos compatibles
1 Para activar Vector, gira los pedales varias veces.
o MENU.
2 Mantén pulsado
3 Selecciona Configuración > Sensores y accesorios >
Potencia.
4 Selecciona tu sensor.
5 Selecciona Longitud de biela.
6 Introduce la longitud de la biela y selecciona
.
Apéndice
Registrar el sistema Vector
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio.
• Accede a la aplicación Garmin Connect Mobile.
• Guarda la factura original o una fotocopia en un lugar seguro.
Actualizar el Vector 3S a un sistema de
detección doble
Antes de instalar el nuevo pedal derecho, es necesario vincular
el pedal izquierdo y conectarlo a un dispositivo Edge compatible
o a la aplicación Garmin Connect Mobile.
1 Revisa las instrucciones de instalación de Vector (Instalar los
componentes del Vector, página 1).
2 Retira el pedal derecho.
3 Instala el nuevo pedal derecho (Instalar los pedales,
página 1).
4 Haz girar la biela.
5 Selecciona una opción para conectar el pedal derecho al
izquierdo:
• En tu dispositivo Edge compatible, selecciona
>
Sensores, selecciona tu sensor, selecciona Detalles del
sensor > Vincular sensor de potencia derecho y, a
continuación, introduce el ID del sensor que se indica en
el pedal.
• En la configuración del dispositivo de la aplicación Garmin
Connect Mobile, activa el Pedal derecho e introduce el ID
del sensor que se indica en el pedal.
Campos de datos de potencia
NOTA: esta lista contiene campos de datos de potencia del
dispositivo Edge 1030. Si tienes otro dispositivo compatible,
consulta el manual del usuario del dispositivo.
NOTA: los campos de datos que muestran la sensibilidad de los
pedales, la efectividad del par y los datos sobre el equilibrio no
son compatibles con el sistema Vector S.
Barras de cadencia: gráfico de barras que muestra tus valores
de cadencia de ciclismo de la actividad actual.
Barras de potencia: gráfico de barras que muestra la salida de
potencia.
Cadencia: ciclismo. El número de revoluciones de la biela. Tu
dispositivo debe estar conectado al accesorio de cadencia
para que aparezcan estos datos.
Cadencia - Media: ciclismo. Cadencia media de la actividad
actual.
Cadencia - Vuelta: ciclismo. Cadencia media de la vuelta
actual.
Efectividad del par: el cálculo de la eficiencia de un ciclista al
pedalear.
Equilibrio: equilibrio actual de potencia izquierda/derecha.
Equilibrio - 10 s media: promedio en movimiento de
10 segundos del equilibrio de potencia izquierda/derecha.
Apéndice
Equilibrio - 30 s media: promedio en movimiento de
30 segundos del equilibrio de potencia izquierda/derecha.
Equilibrio - 3 s media: promedio en movimiento de
tres segundos del equilibrio de potencia izquierda/derecha.
Equilibrio - Medio: equilibrio de potencia izquierda/derecha de
la actividad actual.
Equilibrio - Vuelta: equilibrio de potencia izquierda/derecha de
la vuelta actual.
Fase de potencia - D: el ángulo de fase de potencia actual para
la pierna derecha. La fase de potencia es la zona del
recorrido del pedal donde se produce potencia positiva.
Fase de potencia - I: el ángulo de fase de potencia actual para
la pierna izquierda. La fase de potencia es la zona del
recorrido del pedal donde se produce potencia positiva.
Fase de potencia - máxima izquierda: el ángulo actual de fase
de potencia máxima para la pierna izquierda. La fase de
potencia máxima es el rango de ángulo sobre el que el
ciclista produce la máxima cantidad de fuerza motriz.
Fase de potencia - Máximo D: el ángulo actual de la fase de
potencia máxima para la pierna derecha. La fase de potencia
máxima es el rango de ángulo sobre el que el ciclista
produce la máxima cantidad de fuerza motriz.
Fase de potencia - Máximo de vuelta D: el promedio del
ángulo de la fase de potencia máxima para la pierna derecha
durante la vuelta actual.
Fase de potencia - Máximo de vuelta I: el promedio del ángulo
de la fase de potencia máxima para la pierna izquierda
durante la actividad actual.
Fase de potencia - media izquierda: el promedio del ángulo
de fase potencia para la pierna izquierda durante la actividad
actual.
Fase de potencia - Promedio D: el promedio del ángulo de
fase potencia para la pierna derecha durante la actividad
actual.
Fase de potencia - vuelta derecha: el promedio del ángulo de
fase potencia para la pierna derecha durante la vuelta actual.
Fase de potencia - vuelta izquierda: el promedio del ángulo
de fase potencia para la pierna izquierda durante la vuelta
actual.
Fluidez del pedaleo: cálculo de la frecuencia con la que el
ciclista aplica fuerza a los pedales en cada pedalada.
Gráfico de cadencia: gráfico de líneas que muestra tus valores
de cadencia de ciclismo de la actividad actual.
Gráfico pot.: gráfico de líneas que muestra la salida de
potencia en la actividad actual.
PCP: la plataforma de compensación de pedaleo. La plataforma
de compensación de pedaleo es el lugar del pedal donde se
aplica la fuerza.
PCP - Promedio: el promedio de la plataforma de
compensación de pedaleo durante la actividad actual.
PCP - Vuelta: el promedio de la plataforma de compensación
de pedaleo durante la vuelta actual.
Pot. objetivo: la potencia objetivo durante una actividad.
Potencia: salida de potencia actual en vatios. El dispositivo
debe estar conectado a un medidor de potencia compatible.
Potencia - %FTP: salida de potencia actual como porcentaje
del umbral de potencia funcional.
Potencia - 10 s media: promedio en movimiento de 10
segundos de la salida de potencia.
Potencia - 30 s media: promedio en movimiento de 30
segundos de la salida de potencia.
Potencia - 3 s media: promedio en movimiento de 3 segundos
de la salida de potencia.
Potencia - IF: Intensity Factor™ durante la actividad actual.
7
Potencia - kJ: trabajo acumulado realizado (salida de potencia)
en kilojulios.
Potencia - Máxima: salida de potencia máxima durante la
actividad actual.
Potencia - Máxima de vuelta: salida de potencia máxima
durante la vuelta actual.
Potencia - Media: salida de potencia media durante la actividad
actual.
Potencia - Media de vatios/kg: salida de potencia media en
vatios por kilogramo.
Potencia - Media de vatios/kg en 3 s: promedio en movimiento
de 3 segundos de la salida de potencia en vatios por
kilogramo.
Potencia - Media w./kg 10s: promedio en movimiento de 10
segundos de la salida de potencia en vatios por kilogramo.
Potencia - Media w./kg 30s: promedio en movimiento de 30
segundos de la salida de potencia en vatios por kilogramo.
Potencia - NP: Normalized Power™ durante la actividad actual.
Potencia - TSS: Training Stress Score™ durante la actividad
actual.
Potencia - Última vuelta: salida de potencia media durante la
última vuelta completa.
Potencia - Última vuelta NP: promedio de Normalized Power
durante la última vuelta completa.
Potencia - Vatios/kg: cantidad correspondiente a la salida de
potencia en vatios por kilogramo.
Potencia - Vatios/kg de vuelta: salida de potencia media en
vatios por kilogramo en la vuelta actual.
Potencia - Vuelta: salida de potencia media durante la vuelta
actual.
Potencia - Vuelta NP: promedio de Normalized Power durante
la vuelta actual.
Prom. fase poten. máx. d.: el promedio del ángulo de la fase
de potencia máxima para la pierna derecha durante la
actividad actual.
Prom. fase poten. máx. iz.: el promedio del ángulo de fase
potencia máxima para la pierna izquierda durante la actividad
actual.
Resistencia de rodillo: la fuerza de resistencia aplicada por un
rodillo ANT+.
Tiempo de pie: el tiempo que has estado pedaleando levantado
durante la actividad actual.
Tiempo de pie en vuelta: el tiempo que has estado pedaleando
levantado durante la vuelta actual.
Tiempo en zonas: tiempo transcurrido en cada zona de
potencia.
Tiempo sentado: el tiempo que has estado pedaleando
sentado durante la actividad actual.
Tiempo sentado en vuelta: el tiempo que has estado
pedaleando sentado durante la vuelta actual.
Zona de potencia: escala actual de la salida de potencia (1 a 7)
basada en tu FTP o en la configuración personalizada.
Solución de problemas
Garmin Connect busca actualizaciones de software
automáticamente y las envía a tu dispositivo Edge.
2 Coloca el dispositivo Edge en el área de alcance (3 m) del
sensor.
3 Gira la biela varias veces.
El dispositivo Edge te solicitará que instales cualquier
actualización de software pendiente.
Sigue
las instrucciones que se muestran en la pantalla.
4
Reiniciar los pedales Vector
Si el dispositivo deja de reaccionar, es posible que tengas que
reiniciarlo desconectando y volviendo a conectar la tapa de las
pilas. Con esta acción no se borra ningún dato.
1 Utiliza una llave Allen de 4 mm para extraer la tapa de las
pilas À.
2 Vuelve a colocar la tapa y apriétala manualmente.
NOTA: no deteriores ni pierdas la junta circular.
3 Aprieta con cuidado la tapa de las pilas utilizando una llave
Allen de 4 mm;
NOTA: no aprietes la tapa de las pilas en exceso. La tapa
estará suficientemente apretada cuando la junta circular ya
no sea visible.
El LED del pedal parpadeará en rojo una vez.
Realizar una prueba estática del par
AVISO
La prueba estática del par está dirigida a ciclistas con
conocimientos avanzados e instaladores expertos. En
circunstancias normales, esta prueba no es necesaria para
conseguir buenos resultados con el sistema Vector. Esta prueba
está disponible para los dispositivos Edge compatibles.
Garmin recomienda realizar la prueba estática del par como
mínimo tres veces y calcular el promedio de los valores
registrados por el par.
1 Visita www.support.garmin.com.
2 Introduce el nombre de tu producto.
3 Introduce "torque test" (prueba de par) para ver la pregunta
frecuente correspondiente.
Una vez realizadas las pruebas estáticas del par, si el valor
registrado por el par difiere significativamente del valor
esperado, puedes introducir un factor de escala para uno de los
pedales o ambos. El factor de escala se guarda en el pedal y
ajusta el valor de potencia que se calcula en el pedal. El factor
de escala se envía al dispositivo Edge y se almacena en el
dispositivo Edge.
Actualizar el software de Vector utilizando el Edge
520, 820, 1000 o 1030
Para poder actualizar el software, debes vincular el dispositivo
Edge con el sistema Vector.
NOTA: el pedal izquierdo recibe la actualización de software y
luego la envía al pedal derecho.
1 Envía los datos del recorrido a tu cuenta Garmin Connect.
8
Apéndice
Índice
A
actualizar 7
almacenar datos 3
C
calas 2
calibrar 2, 6
campos de datos 2, 7
configurar 4
D
datos
almacenar 3
transferir 3
desviación del centro de la superficie 3
dinámica de ciclismo 2, 3
E
Edge 2, 6
entrenamiento 4
especificaciones 4
F
fase de potencia 3
fēnix 6
Forerunner 6
G
Garmin Connect 3, 4
guardar el dispositivo 6
H
historial 3
enviar al ordenador 3
I
instalar 1, 2
L
limpiar el dispositivo 4
M
mantenimiento 5
memoria 3
P
pedales 1, 2, 4
personalizar el dispositivo 2
pila, sustituir 4
pilas 1
autonomía 4
potencia 2
potencia (fuerza), medidores 3
R
registrar el dispositivo 7
registro del producto 7
restablecer el dispositivo 8
S
smartphone, vincular 3
solución de problemas 8
U
USB, desconectar 4
utilidades 1
V
vincular 1, 2, 6, 7
smartphone 3
Índice
9
support.garmin.com
Junio de 2018
190-02235-33_0C
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
