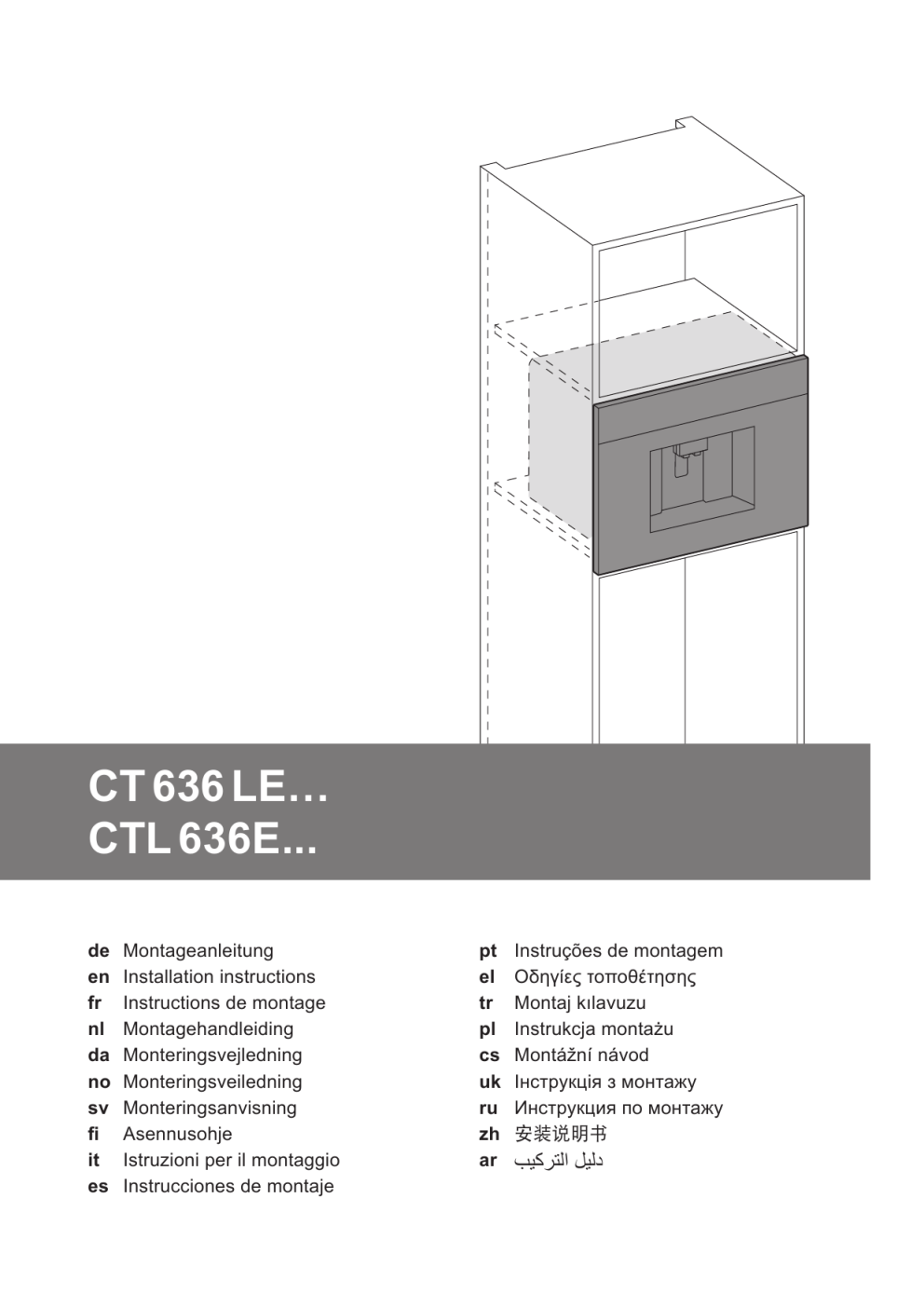

de Montageanleitung en Installation instructions fr Instructions de montage nl Montagehandleiding da Monteringsvejledning no Monteringsveiledning sv Monteringsanvisning fi Asennusohje it Istruzioni per il montaggio es Instrucciones de montaje pt Instruções de montagem el Οδηγίες τοποθέτησης tr Montaj kılavuzu pl Instrukcja montażu cs Montážní návod uk Інструкція з монтажу ru Инструкция по монтажу zh 安装说明书 ar

بيكرتلا ليلد

1 a

558 mm

449 mm

455 mm

356 mm b c d e f g m h i k j l n o p

U q

92°

№ 00636455 r

155°

110°

92°

a

558 mm

449 mm

455 mm

356 mm b c d e f g m h i k j l n o p

U q

92°

№ 00636455 r

155°

110°

92°

2 min. 100 mm (92°) min. 350 mm (110°) min. 650 mm (155°)

450 +2 mm

950 mm 560 +8 mm 550 mm min.

100 mm

3 f h

4 min.

35 mm

II.

590 +6 mm

I.

5 f h

III.

560 mm

¡

562 – 568 mm g

562 mm

56 4 mm

566 mm

568 mm g g

6

7

I.

l h i

II.

l h i

8 .I

8 .II

V

III.

Z

II.

X I.

Y

III.

k h

W

Z

Y

X j

I.

l h i

II.

l h i

8 .III

III.

Z

II.

X I.

Y

III.

k h

10

Z

Y

9

X j

V W

de Deutsch en English fr Français nl Nederlands da Dansk no Norsk sv Svenska fi Suomi it Italiano es Español pt Português el Ελληνικά tr Türkçe pl Polski cs Čeština uk Українська ru Pycckий zh 中文 ar

ةيبرعلا

15

16

13

14

11

12

9

10

17

18

19

7

8

5

6

3

4

1

2

de

Sicherheitshinweise

R Unbedingt die Sicherheitshinweise in der Gebrauchsanleitung lesen und beachten.

W Stromschlaggefahr!

Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Reparaturen am Gerät dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden.

Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch eine besondere

Anschlussleitung ersetzt werden, die bei unserem Kundendienst erhältlich ist. Im Fehlerfall sofort den

Netzstecker ziehen oder die Netzspannung ausschalten.

Nur ein fachgerechter Einbau nach dieser Montageanleitung garantiert einen sicheren Gebrauch.

Nicht befestigte Möbel mit einem handelsüblichen Winkel an der Wand befestigen.

Das Gerät enthält Permanentmagnete, die elektronische Implantate wie z. B. Herzschrittmacher oder Insulinpumpen beeinflussen können. Träger von elektronischen Implantaten bitte einen

Mindestabstand von 10 cm zur Gerätefront und, bei Entnahme, zu folgenden Teilen einhalten:

Milchbehälter, Milchsystem, Wassertank und Brüheinheit.

Lieferumfang

a Kaffeevollautomat b Gebrauchsanleitung c Filteranleitung d Montageanleitung e Anschlussleitung f Montagewinkel g Abstandshalter h 5 Befestigungsschrauben (silber) i 2 Befestigungsschrauben (lang/schwarz) j 2 Befestigungsschrauben (kurz/schwarz) k 1 Stück Hülse (schwarz) l 2 Stück Hülse (weiß) m Kurzanleitung n Pulverlöffel o Wasserhärtestreifen p Milchschlauch (Set) q Milchbehälter r Ansaugrohr

Einbau des Gerätes

Für ausreichende Durchlüftung sorgen. Dazu die Möbelrückwand entfernen oder eine Öffnung von 500 x 400 mm ausschneiden.

Zwischen Wand und Schrankboden bzw. Rückwand des darüber liegenden Schrankes muss ein Abstand von mind. 35 mm eingehalten werden. Die Lüftungsschlitze und Ansaugöffnungen dürfen nicht verdeckt werden. Hierzu auch die Montageanleitung des darüber oder darunter liegenden Gerätes beachten. Bei

Einbau über einer Wärmeschublade ist eine Nischenhöhe von

590 mm erforderlich. Wird das Gerät direkt unter eine Dekorplatte eingebaut, ist darauf zu achten, dass ein Lüftungsschlitz von mind. 200 cm² vorhanden ist. Die ideale Einbauhöhe für den

Kaffee-Vollautomaten, gemessen vom Fußboden bis Unterkante

Gerät, beträgt 950 mm.

1 Alle Teile auspacken und auf Transportschäden überprüfen.

Beschädigte Geräte dürfen nicht in Betrieb genommen werden.

2 Die Einbaumaße je nach Einbauvariante berücksichtigen.

Wichtig: Für die Tür können drei Öffnungswinkel gewählt werden.

Je nach gewünschtem Öffnungswinkel ist vor der Montage der

Einbauabstand zur Wand zu beachten, wenn diese sich auf der linken Seite befindet.

■ Öffnungswinkel ca. 110° (Lieferstand)

= Einbauabstand zur Wand links mindestens 350 mm.

■ Öffnungswinkel ca. 155°

= Einbauabstand zur Wand links mindestens 650 mm. Hierzu die zwei Begrenzungen am oberen und unteren Scharnier entfernen.

■ Öffnungswinkel ca. 92° (erfordert Sonderzubehör)

= Einbauabstand zur Wand links mindestens 100 mm. Hierzu die zwei Begrenzungen am oberen und unteren Scharnier ersetzen durch Sonderzubehör Nr. 00636455.

3 Die Montageschablone auf der Rückseite der Montageanleitung abtrennen. Die Montageschablone an der

Vorderkante des Schranks anlegen und den Montagewinkel f , wie dargestellt, mit 2 Befestigungsschrauben h anschrauben. Der Montagewinkel muss ohne Spalt an

Schrankboden und Wand anliegen.

4 Den Netzschalter U auf h stellen. Die Anschlussleitung e zuerst in die Steckdose und dann am Gerät fest (spürbare

Rastung) einstecken. Sie darf nicht eingeklemmt werden. Das

Gerät zum Anstecken etwas am Schrank aufsetzen.

Wichtig: Der Abstand zwischen Gerät und Rückwand muss mindestens 100 mm betragen.

5 Das Gerät bis zum Anschlag in den Schrank einschieben.

Überprüfen, ob das Gerät mittig sitzt. Wenn notwendig, das

Gerät ausrichten. Dazu das Gerät etwas herausziehen, die passenden Abstandshalter g abtrennen und auf der linken Seite anbringen (oben und unten). Das Gerät bis zum

Anschlag in den Schrank einschieben.

6 Die Gerätetür rechts neben dem Auslauf anfassen und

öffnen. Die Tropfschale Y entnehmen. Die Abdeckung X links unten nach rechts vorne ziehen und entnehmen. Die

Zubehörschublade Z herausziehen und ablegen.

7 Zuerst das Gerät mit je 2 Befestigungsschrauben h und i sowie den 2 Hülsen l wie dargestellt anschrauben.

Anschließend mit 1 Befestigungsschraube h und Hülse k rechts oben am Schrank festschrauben.

8 Nur für den Fachmann

In seltenen Fällen kann durch Verzug im Einbaumöbel die

Tür des Einbauvollautomaten klemmen. Die Tür kann justiert werden. Dazu die Scharniere oben und unten einstellen:

I. Durch Drehen der Schrauben V die Tiefe der Tür einstellen.

II. Die Scharnierdämpfung oben und unten vom Scharnier abnehmen. Durch Drehen der Schrauben W die Neigung und die horizontale Position der Türe einstellen.

III. Scharnier dämpfung wieder aufsetzen.

9 Die Abdeckung X einsetzen und mit den beiden schwarzen

Befestigungsschrauben j befestigen.

10 Tropfschale Y und Zubehörschublade Z wieder einsetzen und die Gerätetür schließen.

1

en

Safety instructions

R Please read and pay particular attention to the safety information in the instruction manual.

W Danger of electric shock!

Connect and operate the appliance only according to the type plate specifications. To avoid potential hazards, repairs must only be carried out by our customer service personnel.

If the power cord of this appliance is damaged, it must be replaced with a special connection cord, which is available from our after-sales service. Should a fault occur, pull the plug or disconnect from the mains immediately.

Only an appliance which has been correctly installed according to these installation instructions can be used safely. Attach loose furniture to the wall with a conventional bracket.

The appliance contains permanent magnets that may influence electronic implants such as

pacemakers or insulin pumps. Persons wearing electronic implants must maintain a minimum distance of 10 cm from the front of the appliance and from the following parts upon removal: milk container, milk system, water tank and brewing unit.

Included in delivery

a Fully automatic coffee machine b Instruction manual c Filter instructions d Installation instructions e Connecting cable f Assembly bracket g Spacer h 5 fastening screws (silver) i 2 fastening screws (long/black) j 2 fastening screws (short/black) k 1 sleeve (black) l 2 sleeves (white) m Quick reference guide n Measuring spoon o Water hardness testing strip p Milk tube (set) q Milk container r Suction pipe

Installing the appliance

Make sure there is adequate aeration. To do this, remove the rear panel or cut out an opening of 500 x 400 mm. There must be a gap of at least 35 mm between the wall and base of the unit or the rear panel of the unit situated above. The ventilation slots and intake openings must not be covered. Also follow the installation instructions for the appliance situated above or below.

If installing the appliance above a warming drawer, the height of the recess must be 590 mm. If the appliance is installed directly under a décor panel, ensure that there is a ventilation slot of at least 200 cm². The ideal installation height for the fully automatic coffee machine, measured from the floor to the lower edge of the appliance, is 950 mm.

1 Unpack all the parts and check for any damage in transit.

Do not operate a damaged appliance.

2 Take note of the installation dimensions of the particular model.

Important : 3 opening angles can be selected for the door.

Depending on the opening angle required, the mounting distance to the wall should be observed before installation if it is on the left side.

■ Opening angle approx. 110° (as delivered)

= mounting distance to the wall at least 350 mm on the left.

■ Opening angle approx. 155°

= mounting distance to the wall at least 650 mm on the left.

For this purpose, remove the two limits on the upper and lower hinges.

■ Opening angle approx. 92° (requires special accessory)

= mounting distance to the wall at least 100 mm on the left.

For this purpose, replace the two limits on the upper and lower hinges with special accessory no. 00636455.

3 Remove the installation template on the back of the installation instructions. Place the installation template at the front edge of the unit and screw on the assembly bracket f as shown with two fastening screws h . The assembly bracket must be positioned at the base of the unit and the wall such that no gap is present.

4 Set the mains switch U to h . Plug the connecting cable e into the socket first and then into the appliance (clicks into place). It must not be trapped or kinked. Put the appliance to be plugged in just on to the edge of the unit.

Important : The distance between the appliance and the back wall must be at least 100 mm.

5 Push the appliance into the unit until it clicks into place. Check that the appliance is in the middle. If necessary, align the appliance. To do so, pull the appliance out a little, remove the appropriate spacers g and attach to the left side (top and bottom). Push the appliance into the unit until it clicks into place.

6 Take hold of the appliance door on the right next to the outlet and open. Remove the drip tray Y . Pull the cover X on the bottom left-hand side forwards and remove. Pull out the accessories drawer Z and put to one side.

7 First, screw on the appliance as shown using 2 of each of the fastening screws h and i as well as 2 sleeves l . Then screw tight at the top right of the unit using 1 fastening screw h and sleeve k .

8 Only for the expert

In very few cases, the door of the fitted fully automatic machine can jam due to a warpage in the built-in units. The door can be adjusted. To do this adjust the hinges at the top and the bottom.

I. Adjust the depth of the door by turning the screws V .

II. Remove the hinge dampers at the top and bottom of the hinges. Turn the screws W to adjust the inclination and the horizontal position of the doors.

III. Re-fit the hinge dampers.

9 Insert the cover X and fix with the two black fastening screws j .

10 Replace the drip tray Y and accessories drawer Z and close the appliance door.

2

fr

Consignes de sécurité

R Lire et respecter impérativement les consignes de sécurité figurant dans la notice d’utilisation.

W Risque de chocs électriques !

Ne brancher et n’utiliser l’appareil que conformément aux données indiquées sur la plaque signalétique. Afin d’éviter tous les risques, l’appareil ne doit être réparé que par notre Service aprèsvente. Si le cordon d‘alimentation secteur de cet appareil est endommagé, il doit être remplacé par un câble de raccordement spécifique qui est disponible auprès de notre service après-vente. En cas de défaut, débrancher immédiatement la fiche secteur ou couper la tension du réseau.

Seul une mise en place conforme au présent guide de montage permet de garantir une utilisation en toute sécurité. Le meuble portant la machine doit être fixés au mur par une cornière de type courant.

L’appareil contient des aimants permanents qui peuvent exercer une influence sur les implants

électroniques tels que les stimulateurs cardiaques ou les pompes à insuline. Les personnes portant des implants électroniques sont priées de rester à 10 cm de la face avant de l'appareil et des pièces suivantes, lors de leur retrait : réservoir à lait, système de lait, réservoir d'eau et unité de percolation.

Contenu de l’emballage

a Machine à espresso automatique b Mode d’emploi c Instructions relatives au filtre d Instructions de montage e Cordon d’alimentation secteur f Équerre de montage g Entretoises h 5 vis de fixation (argent) i 2 vis de fixation (longues/noires) j 2 vis de fixation (courtes/noires) k 1 douille (noire) l 2 douilles (blanches) m Notice succincte n Cuillère-dose o Bandelette pour déterminer la dureté de l’eau p Tuyau à lait (set) q Réservoir à lait r Tube d'aspiration

Montage de la machine

Veiller à disposer d‘une ventilation suffisante. Pour cela, démonter le dos du meuble ou découper une ouverture de 500 x 400 mm. Entre le mur et le bas ou le dos du meuble placé au dessus, respecter une distance d‘au moins 35 mm. Ne jamais obturer les fentes de ventilation et les ouvertures d‘aspiration. Tenir compte également des instructions de montage de l‘appareil situé en dessous ou au dessus. En cas de montage au dessus d‘un tiroir chauffant, il faut disposer d‘une hauteur de niche de 590 mm. Si la machine est montée directement derrière un panneau décoratif, il faut veiller à avoir une fente de ventilation d‘au moins 200 cm².

La hauteur de montage idéale de la machine à café est de

950 mm, entre le sol et le bord inférieur de la machine.

1 Après avoir déballé, vérifier toutes les pièces pour détecter d’éventuels dégâts dus au transport. Ne pas mettre en service un appareil présentant des dommages.

2 Tenir compte des cotes de montage en fonction de la variante de montage.

Important : il est possible de choisir entre 3 angles d’ouverture de porte.

En fonction de l'angle d'ouverture souhaité, la distance de montage par rapport au mur doit être respectée si celui-ci se trouve sur le côté gauche.

■ Angle d’ouverture d’env. 110° (état à la livraison)

= distance de montage par rapport au mur gauche d’au moins

350 mm.

■ Angle d’ouverture d’env. 155°

= distance de montage par rapport au mur gauche d’au moins

650 mm. Retirer à cet effet les deux limitations situées sur les charnières supérieure et inférieure.

■ Angle d'ouverture d'env. 92° (nécessite un accessoire spécial)

= distance de montage par rapport au mur gauche d'au moins

100 mm. Remplacer à cet effet les deux limitations situées sur les charnières supérieure et inférieure par l'accessoire spécial no. 00636455.

3 Détacher le gabarit de montage du dos des instructions de montage. Positionner le gabarit de montage contre le bord avant de l’armoire et visser l’équerre de montage f comme indiqué avec les 2 vis de fixation h . L’équerre de montage doit poser sans espace sur le fond de l’armoire et sur la paroi.

4 Placer l’interrupteur principal U sur h . Brancher le cordon d’alimentation secteur e d’abord sur une prise électrique et ensuite sur l’appareil (enclenchement sensible). Le cordon d’alimentation ne doit pas être coincé. Poser légèrement l’appareil sur l’armoire pour le brancher.

Important : la distance entre l’appareil et la paroi arrière doit être d’au moins 100 mm.

5 Insérer l’appareil jusqu’en butée dans l’armoire. Vérifier que l’appareil est bien centré. Si nécessaire, ajuster la position de l’appareil. Pour ce faire, ressortir légèrement l’appareil, détacher les entretoises g correspondantes et les mettre en place sur le côté gauche (en haut et en bas). Insérer l’appareil jusqu’en butée dans l’armoire.

6 Saisir la porte de l’appareil du côté droit à côté de la buse d’écoulement et ouvrir. Retirer la cuvette d’égouttage Y.

Tirer le couvercle X en bas à gauche vers l’avant droit et le retirer. Tirer le tiroir accessoire Z et le déposer.

7 D’abord visser l’appareil avec les 2 vis de fixation h et i ainsi que les 2 douilles l comme le montre la figure. Serrer ensuite par vissage à l’aide d’une vis de fixation h et d’une douille k en haut à droite de l’armoire.

8 Uniquement pour les spécialistes

Dans de rares cas, la porte de la machine encastrable peut coincer à cause d’une déformation dans le meuble encastré.

La porte peut être ajustée. Pour ce faire, régler les charnières en haut et en bas :

I. Régler la profondeur de la porte en tournant les vis V .

II. Retirer l’amortissement des charnières en haut et en bas des charnières. Régler l’inclinaison et la position horizontale de la porte en tournant les vis W .

III. Remettre l’amortissement des charnières en place.

9 Mettre le cache X en place et le fixer avec les deux vis de fixation noires j .

10 Remettre en place la cuvette d’égouttage Y et le tiroir accessoire Z et fermer la porte de l’appareil.

3

nl

Veiligheidsaanwijzingen

R Lees altijd de veiligheidsinstructies in de gebruiksaanwijzing en neem deze in acht.

W Gevaar voor elektrische schokken!

Sluit het apparaat aan, en gebruik het conform de informatie op het typeplaatje. Om gevaarlijke situaties te vermijden mogen reparaties aan het apparaat alleen door onze servicedienst worden uitgevoerd. Als het aansluitsnoer van deze machine beschadigd raakt, dient dit te worden vervangen door een speciaal snoer dat verkrijgbaar is bij onze servicedienst. Trek bij storingen direct de stekker uit het stopcontact of schakel de netspanning uit. Alleen een vakkundige montage volgens deze handleiding garandeert een veilig gebruik. Bevestig losstaande meubels met een gewone beugel aan de muur. Het apparaat bevat permanente magneten die elektronische implantaten zoals pacemakers en insulinepompen kunnen beïnvloeden. Dragers van elektronische implantaten dienen een minimumafstand van 10 cm tot de voorzijde van het apparaat aan te houden. Dit geldt ook bij het uitnemen van de volgende onderdelen: melkreservoir, melksysteem, watertank en zetgroep.

Leveringsomvang

a Volautomatische espressomachine b Gebruiksaanwijzing c Filterhandleiding d Montagehandleiding e Aansluitleiding f Montagehoek g Afstandhouder h 5 Bevestigingsschroeven (zilver) i 2 Bevestigingsschroeven (lang/zwart) j 2 Bevestigingsschroeven (kort/zwart) k 1 Stuk huls (zwart) l 2 Stuks hulzen (wit) m Korte handleiding n Maatlepel o Teststrip voor de hardheid van het water p Melkslangetje (set) q Melkreservoir r Aanzuigbuisje

Montage van het apparaat

Zorg voor voldoende ventilatie. Verwijder daarvoor de achterwand van het meubel of maak een opening van 500 x 400 mm. Tussen de muur en de kastbodem of de achterwand van de kast erboven moet een afstand van minstens 35 mm worden vrijgelaten. De ventilatiesleuven en de aanzuigopeningen mogen niet worden afgedekt. Neem ook de montagehandleidingen in acht van de apparaten die zich boven of onder dit apparaat bevinden. Als het apparaat boven een verwarmingslade wordt ingebouwd, dient men een uitsparing van 590 mm hoog vrij te laten. Als het apparaat direct onder een decoratief paneel wordt ingebouwd, moet men erop letten dat een ventilatiespleet van minstens 200 cm² voorhanden is. De ideale inbouwhoogte voor het volautomatische koffiezetapparaat, gemeten van de vloer tot de onderkant van het apparaat, bedraagt 950 mm.

1 Pak alle onderdelen uit en controleer deze op transportschade. Beschadigde apparaten mogen niet in gebruik worden genomen.

2 Neem de inbouwmaten van de desbetreffende inbouwvariant in acht.

Belangrijk: voor de deur kunnen 3 openingshoeken worden gekozen.

Afhankelijk van de gewenste openingshoek moet bij de montage een specifieke inbouwafstand tot de wand in acht worden genomen indien deze zich niet aan de linkerkant bevindt.

■ Openingshoek ca. 110° (leveringsstand)

= Inbouwafstand tot de wand links ten minste 350 mm.

■ Openingshoek ca. 155°

= Inbouwafstand tot de wand links ten minste 650 mm.

Hiervoor moeten de twee begrenzingen bij het bovenste en onderste scharnier worden verwijderd.

■ Openingshoek ca. 92° (vereist een speciaal accessoire)

= Inbouwafstand tot de wand links ten minste 100 mm.

Hiervoor de twee begrenzingen bij het bovenste en onderste scharnier vervangen door speciaal accessoire nr. 00636455.

3 Maak de montagesjabloon aan de achterzijde van de montagehandleiding los. Breng de montagesjabloon op de voorzijde van de kast aan en schroef de montagehoek f zoals in de afbeelding vast met 2 bevestigingsschroeven h .

Zorg dat de montagehoek zich zonder spleten tegen de kastbodem en wand bevindt.

4

4 Zet de aan-/uitschakelaar U op h

. Sluit de aansluitkabel e eerst aan op het stopcontact en vervolgens op het apparaat

(de kabel moet voelbaar vastklikken). De kabel mag niet klem komen te zitten. Plaats het apparaat iets in de kast om het te kunnen aansluiten.

Belangrijk: de afstand tussen het apparaat en de achterwand moet ten minste 100 mm bedragen.

5 Schuif het apparaat tot aan de aanslag in de kast. Controleer of het apparaat in het midden zit. Lijn het apparaat zo nodig uit. Trek het apparaat hiervoor iets naar buiten, maak de juiste afstandshouder g los en bevestig deze aan de linkerzijde

(boven en onder). Schuif het apparaat tot aan de aanslag in de kast.

6 Pak de deur rechts van de uitloop vast en open deze.

Verwijder de druppelschaal Y . Trek de afdekking X linksonder naar rechtsvoor en verwijder deze. Trek de toebehorenlade Z naar buiten en leg deze terzijde.

7 Schroef het apparaat eerst zoals in de afbeelding met telkens

2 bevestigingsschroeven h en i evenals met de 2 hulzen l vast. Schroef het vervolgens met 1 bevestigingsschroef h en de huls k rechtsboven aan de kast vast.

8 Alleen voor de vakman

In zeldzame gevallen kan de deur van de volautomatische espressomachine klemmen door kromtrekking van het inbouwmeubel. De deur kan dan worden bijgesteld. Hiervoor de scharnieren boven en onder afstellen:

I. Stel de diepte van de deur in door de schroeven V te verdraaien.

II. Verwijder de scharnierdemping boven en onder van het scharnier. Stel de helling en horizontale positie van de deur in door de schroeven W te verdraaien.

III. Breng de scharnierdemping weer aan.

9 Breng de afdekking X aan en bevestig deze met de beide zwarte bevestigingsschroeven j .

10 Breng de druppelschaal Y en toebehorenlade Z weer aan en sluit de deur.

da

Sikkerhedsanvisninger

R Læs og overhold altid alle sikkerhedsanvisninger i brugsanvisningen.

W Fare for elektriske stød!

Tilslut og anvend kun apparatet iht. angivelserne på typeskiltet. Apparatet er udstyret med et

EU-Schukostik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stikadapter. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).

Reparationer på apparatet må kun foretages af vores kundeservice for at undgå tilskadekomst.

Hvis nettilslutningsledningen til apparatet bliver beskadiget, skal den udskiftes med en speciel tilslutningsledning, som kan fås hos vores kundeservice. Træk straks stikket ud af stikkontakten eller slå netspændingen fra i tilfælde af fejl.

Sikker brug afhænger af korrekt montering iht. nærværende montagevejledning.

Løse møbler fastgøres til væggen med en almindelig vinkel. Maskinen indeholder permanentmagneter, som kan påvirke elektroniske implantater som f.eks. pacemakere eller insulinpumper. Brugere af elektroniske implantater skal overholde en minimumafstand på 10 cm til maskinens front og, ved afmontering, til følgende dele: mælkebeholder, mælkesystem, vandtank og bryggeenhed.

Pakken indeholder

a Fuldautomatisk kaffemaskine b Brugsanvisning c Vejledning til filter d Monteringsvejledning e Tilslutningsvejledning f Monteringsvinkel g Avstandsholder h 5 skruer (sølv) i 2 skruer (lange/sorte) j 2 skruer (korte/sorte) k 1 stk. tylle (sort) l 2 stk. tyller (hvide) m Kort vejledning n Pulverske o Strimmel til måling af vandhårdhed p Mælkeslange (sæt) q Mælkebeholder r Indsugningsrør

Installation af apparat

Sørg for god ventilation, enten ved at fjerne møbelstykkets bagpanel eller udskære en åbning svarende til 500 x 400 mm.

Mellem væggen og skabsbunden / ovenliggende skabs bagpanel skal der være en afstand på mindst 35 mm. Ventilations- og indsugningsåbningerne må ikke være dækket til. Læs montagevejledningerne for hhv. oven- eller underliggende enhed.

Ved montering over en varmeskuffe skal nichehøjden svare til

590 mm. Hvis apparatet monteres lige under en pynteplade, skal der være en ventilationsåbning på mindst 200 cm². Den ideelle indbygningshøjde for kaffefuldautomater, målt fra gulvet til apparatets underkant, er 950 mm.

1 Pak alle dele ud, og kontrollér dem for transportskader.

Beskadigede maskiner må ikke tages i brug.

2 Tag hensyn til indbygningsmålene, alt efter indbygnings variant.

Vigtigt: Der kan vælges 3 åbningsvinkler for døren.

Afhængigt af den ønskede åbningsvinkel skal man inden monteringen være opmærksom på indbygningsafstanden til væggen, hvis den befinder sig på venstre side.

■ Åbningsvinkel ca. 110° (leveringstilstand)

= indbygningsafstand til væg i venstre side mindst 350 mm.

■ Åbningsvinkel ca. 155°

= indbygningsafstand til væg i venstre side mindst 650 mm.

Fjern de to begrænsninger ved øverste og nederste hængsel.

■ Åbningsvinkel ca. 92° (kræver specialtilbehør)

= indbygningsafstand til væg i venstre side mindst 100 mm.

Fjern de to begrænsninger ved øverste og nederste hængsel, og erstat dem med specialtilbehør nr. 00636455.

3 Klip monteringsskabelonen på bagsiden af monteringsvejledningen ud. Læg monteringsskabelonen mod skabets forkant, og skru monterings vinklen f på som vist med

2 fastgørelsesskruer h . Montér montagevinkel uden spalte mod skabets bund og væg.

4 Stil netkontakten U på h

. Sæt først tilslutningsledningen e i stikdåsen og derefter i maskinen (mærkbar kontakt). Den må ikke sidder i klemme. Sæt maskinen en lille smule op på skabet for at foretage tilslutningen.

Vigtigt: Afstanden mellem maskinen og bagvæggen skal mindst være på 100 mm.

5 Skub maskinen helt ind i skabet. Kontrollér, om maskinen sidder i midten. Justér om nødvendigt maskinen. Træk i den forbindelse maskinen lidt ud, skær de passende afstandsholdere g af, og sæt dem i venstre side (foroven og forneden). Skub maskinen helt ind i skabet.

6 Tag fat i højre maskindør ved siden af udløbet, og åbn. Fjern drypbakken Y . Træk afdækningen X til venstre forneden mod højre og frem, og tag den af. Træk tilbehørsskuffen Z ud, og fjern den.

7 Skru først apparatet fast med hhv. 2 skruer h og i samt de 2 tyller l som vist. Skru derefter fast øverst til højre på skabet med 1 skrue h og tylle k .

8 Kun til fagmanden

I sjældne tilfælde kan døren til den indbyggede fuldautomatiske maskine binde, hvis indbygningsskabet slår sig. Døren kan justeres. Indstil i den forbindelse hængslerne foroven og forneden:

I. Indstil dørens dybde ved at skrue på skruerne V .

II. Tag hængseldæmpningen af foroven og forneden på hængslet. Indstil hældningen og den horisontale position for dørene ved at skrue på skruerne W .

III. Sæt hængsel dæmpningen på igen.

9 Sæt afdækningen X i, og fastgør den med de to sorte fastgørelsesskruer j .

10 Sæt drypbakken Y og tilbehørsskuffen Z i igen, og luk maskindøren.

5

no

Sikkerhetsanvisninger

R Les og følg sikkerhetsanvisningene i bruksanvisningen.

W Fare for elektrisk støt!

Apparatet skal bare tilkobles strømnettet og brukes i samsvar med opplysningene på typeskiltet.

For å unngå farlige situasjoner må apparatet ikke repareres av andre enn produsentens kundeservice. Dersom det oppstår skader på ledningen til apparatet, må den skiftes ut med en egen tilkoblingsledning som kan bestilles fra kundeservice. Trekk i tilfelle feil straks ut nettstøpselet eller slå av nettspenningen.

Kun en fagmessig montering utført i overensstemmelse med denne monteringsveiledningen, garanterer en sikker bruk. Møbler som ikke er festet, må festes til veggen med en vanlig vinkel.

Apparatet inneholder permanentmagneter som kan påvirke elektroniske implantater som f.eks. pacemakere eller insulinpumper. De som bruker elektroniske implantater må holde en minsteavstand på 10 cm til forsiden av apparatet og til følgende deler når de tas ut: Melkebeholder, melkesystem, vanntank og bryggeenhet.

Inkludert i leveringen

a Kaffeautomat b Bruksanvisning c Filterveiledning d Monteringsveiledning e Tilkoblingsledning f Monteringsvinkel g Avstandsholder h 5 festeskruer (sølv) i 2 festeskruer (lange/svarte) j 2 festeskruer (korte/svarte) k 1 stk. hylse (svart) l 2 stk. hylse (hvit) m Miniveiledning n Kaffeskje o Testremse for måling av vannetshardhet p Melkeslange (sett) q Melkebeholder r Innsugingsrør

Montering av apparatet

Sørg for tilstrekkelig luftventilasjon. Fjern bakveggen på møbelet for å oppnå en tilstrekkelig ventilasjon, eller skjær ut en åpning på 500 x 400 mm. Det må være en avstand av minst 35 mm mellom veggen og skapbunnen, eller bakveggen til skapet som er plassert ovenfor. Lufteslissene og innsugningsåpningene må ikke tildekkes. Følg også monteringsanvisningen til apparatet som er plassert ovenfor eller nedenunder. Ved montering over en varmeskuff, må nisjens høyden være 590 mm. Hvis apparatet blir montert direkte under et panel, må en kontrollere at det finnes en luftesliss av minst 200 cm². Den ideelle monteringshøyden for kaffeautomaten, målt fra gulvet til underkanten av apparatet, er

950 mm.

1 Pakk ut alle deler og kontroller dem med tanke på transportskader. Et skadet apparat må ikke tas i bruk.

2 Pass på korrekte mål for monteringen, alt etter innbyggingsvariant.

Viktig: Du kan velge mellom 3 åpningsvinkler for døren.

Før montering må det, avhengig av ønsket åpningsvinkel, tas hensyn til avstanden til veggen, når denne befinner seg på venstre side.

■ Åpningsvinkel ca. 110° (ved levering)

= monteringsavstand til veggen på venstre side minimum 350 mm.

■ Åpningsvinkel ca. 155°

= monteringsavstand til veggen på venstre side minimum 650 mm. Fjern de to begrensningene på øvre og nedre hengsel for

å gjøre dette.

■ Åpningsvinkel ca. 92° (krever ekstrautstyr)

= monteringsavstand til veggen på venstre side minimum 100 mm. Skift ut de to begrensningene på øvre og nedre hengsel med ekstrautstyr nr. 00636455 for å gjøre dette.

3 Ta av monteringsmalen på baksiden av monteringsanvisningen. Legg monteringsmalen mot forkanten av skapet, og skru fast monteringsvinkel f med 2 festeskruer h som vist. Monteringsvinkelen må ligge inntil skapbunn og vegg uten spalte.

4 Sett nettbryteren U på h . Tilkoplingsledningen e må først stikkes inn i stikkontakten og deretter inn i apparatet (skal gå merkbart i lås). Den må ikke komme i klem. Sett apparatet litt bort til skapet for tilkobling.

Viktig: Avstanden mellom apparatet og veggen bak må være minst 100 mm.

Skyv apparatet inn i skapet til anslag. Kontroller om apparatet er midtstilt. Rett opp skapet ved behov. Trekk apparatet litt ut, ta av de passende avstandsholderne g og fest dem på venstre side

(oppe og nede). Skyv apparatet inn i skapet til anslag.

5 Ta tak i apparatdøren ved siden av utløpet, og åpne den. Ta ut dryppbakken Y . Dra dekselet X under til venstre mot høyre forover og ta det av. Trekk ut og legg til side tilbehørsskuffen

Z .

6 Skru fast apparatet med hhv. 2 festeskruer h og i samt med de to hylsene l , som vist. Skru det deretter fast øverst til høyre på skapet med 1 festeskrue h og hylse k .

7 Kun for fagfolk

I sjeldne tilfeller kan døren på den innebygde helautomatiske kaffemaskinen henge på grunn av vridning i innbyggingsmøbelet. Døren kan justeres. Still inn hengslene oppe og nede:

I. Still inn dybden på døren ved å dreie på skruene V .

II. Ta hengseldempingen oppe og nede av hengslene. Still inn dørenes vinkel og horisontale posisjon ved å dreie på skruene W .

III. Sett på hengseldempingen igjen.

8 Sett inn dekselet X og fest det med de to svarte festeskruene j .

9 Sett inn dryppbakken Y og tilbehørsskuffen Z igjen og lukk apparatdøren.

6

sv

Säkerhetsanvisningar

R Läs och följ säkerhetsföreskrifterna i bruksanvisningen.

W Risk för elektrisk stöt!

Anslut och använd endast maskinen enligt uppgifternapå typskylten. Reparationer på maskinen får endast utföras av vår kundservice för att undvika faror. Om apparatens nätkabel blir skadad måste den bytas ut mot en speciell anslutningskabel som kan beställas från vår kundtjänst. Vid fel skall nätstickkontakten omedelbart dras ut eller så skall nätspänningen slås ifrån.

Endast en fackmässig montering enligt de här monteringsanvisningarna garanterar en säker användning. Om möbeln inte är fäst den med en gängse vinkel i väggen.

Apparaten innehåller permanentmagneter som kan påverka elektroniska implantat som t.ex. pacemaker och insulinpumpar. Personer med elektroniska implantat bör hålla minst 10 cm avstånd till apparatens framsida. Vid isärtagning gäller samma regel för följande delar: mjölkbehållare, mjölksystem, vattentank och bryggenhet.

I förpackningen medföljer

a Helautomatisk espressobryggare b Bruksanvisning c Filteranvisning d Monteringsanvisning e Anslutningsledning f Monteringsvinkel g Dsitanshållare h 5 fästskruvar (silver) i 2 fästskruvar (långa/svarta) j 2 fästskruvar (korta/svarta) k 1 st hylsa (svart) l 2 st hylsa (vit) m Kortfattad bruksanvisning n Måttsked o Testremsa vattenhårdhet p Mjölkslang (set) q Mjölkbehållare r Sugrör

Montera maskinen

Se till att ventilationen är tillräcklig. Ta då bort möbelbaksidan eller skär ut en öppning på 500 x 400 mm. Mellan väggen och skåpbotten resp. bakre väggen på det överliggande skåpet måste det finnas ett avstånd på minst 35 mm. Luftslitsarna och insugningsöppningarna får inte täckas över. Tänk också på monteringsanvisningarna för maskinen som är över eller under. Vid montering över en värmelåda behövs en nischhöjd på

590 mm. Om maskinen monteras in direkt under en dekorplatta, måste man se till att det finns en luftslits på minst 200 cm². Den idealiska monteringshöjden för kaffehelautomaten, mätt från golvet till apparatens undersida, är 950 mm.

1 Packa upp alla delar och kontrollera för transportskador.

Skadade delar får inte tas i drift.

2 Ta hänsyn till inbyggnadsmåtten allt efter inbyggnadsvariant.

Viktigt: För dörren kan tre öppningsvinklar väljas

Beroende på önskat öppningsläge ska framför allt hänsyn tas till monteringsavståndet till väggen, om den är på vänster sida.

■ Öppningsvinkel ca. 110° (tillstånd vid leverans)

= monteringsavstånd till vänstervägg minst 350 mm.

■ Öppningsvinkel ca. 155°

= monteringsavstånd till vänstervägg minst 650 mm. Ta då bort de två spärrarna vid övre och undre gångjärnet.

■ Öppningsvinkel ca. 92° (kräver specialverktyg)

= monteringsavstånd till vänstervägg minst 100 mm. Ta då bort de två spärrarna vid övre och undre gångjärnet och ersätt dem med specialtillbehör nr 00636455.

3 Ta bort monteringsmallen på baksidan av monteringsanvisningen. Sätt på monteringsmallen på skåpets framkant och skruva fast monteringsvinkeln f på det visade sättet med 2 infästningsskruvar h . Montagevinkeln måste ligga an mot skåpbottnen och väggen utan springor.

4 Sätt strömställaren U på h . Sätt in anslutningskabeln e först i eluttaget och därefter i apparaten (med ett märkbart snäpp). Den får inte klämmas fast. För att fästa enheten sätts den på skåpet något.

Viktigt: Avståndet mellan enheten och bakre väggen ska vara minst 100 mm.

5 Skjut in enheten ända till anslaget i skåpet. Kontrollera att enheten sitter centrerat. Justera in enheten vid behov. För att göra detta skjuts enheten ut något. Ta ut de passande distanshållarna g och sätt dit dem på vänster sida (uppe och nere). Skjut in enheten ända till anslaget i skåpet.

6 Fatta ta i enhetens dörr till höger bredvid utloppet och öppna den. Ta ut droppskålen Y . Dra övertäckningen X nere till vänster åt höger framåt och ta bort den. Dra ut tillbehörslådan

Z och lägg den åt sidan.

7 Skruva först fast apparaten med två vardera av fästskruvarna h und i samt de två hylsorna l som figuren visar. Skruva sedan fast den med en fästskruv h och hylsa k upptill till höger i skåpet.

8 Endast för fackmannen

I sällsynta fall kan inbyggnadsautomatens dörr klämma på grund av förskjutningar i inbyggnadsmöbeln. Dörren kan justeras. För att göra detta ställs gångjärnen upptills och nedtills in:

I. Genom att skriva på skruvarna V ställs dörrens djup in.

II. Ta bort gångjärnsdämpningen upptills och nedtills från gångjärnet. Genom att vrida skruvarna W ställs dörrens lutning och horisontella position in.

III. Sätt på gångjärnsdämpningen igen.

9 Sätt in övertäckningen X och fäst med de båda svarta infästningsskruvarna j .

10 Sätt tillbaka droppskålen Y och tillbehörslådan Z och stäng apparatluckan.

7

fi

Turvallisuusohjeet

R Lue ehdottomasti käyttöohjeessa olevat turvallisuusohjeet ja noudata niitä.

W Sähköiskun vaara!

Laitetta saa käyttää ja sen saa kytkeä sähköverkkoon vain tyyppikilven merkintöjen mukaisesti.

Laitteen saa korjata vain valtuuttamamme asiakaspalvelu, jotta vältytään mahdollisilta vaaratilanteilta.

Jos laitteen verkkoliitäntäjohto vaurioituu, sen tilalle tulee vaihtaa erityinen liitäntäjohto, joita on saatavana huoltopalvelun kautta. Vikatapauksissa vedä verkkopistoke heti ulos pistorasiasta tai katkaise verkkojännite.

Laitteen turvallinen käyttö voidaan taata vain jos asentaminen on suoritettu ammattitaitoisesti ja näitä ohjeita noudattaen. Irralliset huonekalut tulee kiinnittää seinään yleisesti myynnissä olevilla kulmakappaleilla.

Laite sisältää kestomagneetteja, jotka voivat vaikuttaa elektronisten implanttien (esim. sydämentahdistimet tai insuliinipumput) toimintaan. Elektronisten implanttien käyttäjien on pysyteltävä vähintään 10 cm:n etäisyydellä laitteen etureunasta ja juomia valmistettaessa laitteen seuraavista osista: maitoastia, maitojärjestelmä, vesisäiliö ja keittoyksikkö.

Pakkauksen sisältö

a Kahviautomaatti b Käyttöohje c Suodatinohje d Asennusohje e Liitäntäjohto f Asennuskulma g Välikappale h 5 kiinnitysruuvia (hopea) i 2 kiinnitysruuvia (pitkä, musta) j 2 kiinnitysruuvia (lyhyt, musta) k 1 hylsy (musta) l 2 hylsy (valkoinen) m Pikaopas n Kahvijauheen mittalusikka o Liuska veden kovuuden mittaamista varten p Maitoletku (sarja) q Maitosäiliö r Imuputki

Laitteen asentaminen

Huolehdi riittävästä ilmanvaihdosta. Irrota sitä varten huonekalun takaseinä tai leikkaa 500 x 400 mm:n aukko. Seinän ja kaapinpohjan tai yläpuolella olevan kaapin takaseinän väliin täytyy jäättää vähintään 35 mm:n suuruinen rako. Tuuletusaukkoja ja imuaukkoja ei saa peittää. Huomaa myös ylä- tai alapuolella sijaitsevan laitteen asennusohje. Lämpölaatikon yläpuolelle asennettaessa tulee syvennyksen korkeuden olla 590 mm. Jos laite asennetaan suoraan verhoilulevyn alle, täytyy varmistaa, että tuuletusaukko on vähintään 200 cm². Ihanteellinen asennuskorkeus kahviautomaatille on 950 mm, mitattuna lattiasta laitteen alareunaan.

1 Poista kaikki osat pakkauksesta ja tarkista, ettei niissä ole ole kuljetusvaurioita. Viallista laitetta ei saa ottaa käyttöön.

2 Ota huomioon asennusmitat asennustyypistä riippuen.

Tärkeää: Ovelle voidaan valita 3 avauskulmaa.

Jos seinä on laitteen vasemmalla puolella, on huomioitava asennusetäisyys seinään halutusta avauskulmasta riippuen.

■ Avauskulma n. 110° (toimitus)

= Asennusetäisyys seinään vasemmalla vähintään 350 mm.

■ Avauskulma n. 155°

= Asennusetäisyys seinään vasemmalla vähintään 650 mm.

Tätä varten poista ylä- ja alasaranan kaksi rajoitinta.

■ Avauskulma n. 92° (vaatii lisävarusteita)

= Asennusetäisyys seinään vasemmalla vähintään 100 mm.

Tätä varten ylä- ja alasaranan kahden rajoittimen tilalle on vaihdettava lisävarusteet nro 00636455.

3 Irrota asennusmalline asennusohjeen takapuolelta.

Aseta asennusmalline kaapin etureunaan ja kiinnitä asennuskulma f (katso kuva) kahdella kiinnitysruuvilla h .

Asennuskulman on asetuttava ilman rakoa kaapin pohjaa ja seinää vasten.

4 Aseta virtakytkin U asentoon h . Kytke liitäntäjohto e ensin pistorasiaan ja sitten laitteeseen (lukittuminen on tunnettavissa). Se ei saa jäädä puristuksiin. Siirrä laitetta hieman kaapin päälle kytkemistä varten.

Tärkeää: Laitteen ja seinän välille on jäätävä vähintään 100 mm.

5 Työnnä laite kaappiin perille asti. Tarkista, että laite on kaapin keskiosassa. Kohdista laite tarvittaessa. Vedä laitetta sitä varten hieman ulos, irrota sopivat välikappaleet g ja kiinnitä ne vasemmalle puolelle (ylös ja alas). Työnnä laite kaappiin perille asti.

6 Tartu laitteen ovesta ulostulon oikealta puolelta ja avaa ovi.

Ota tippakouru Y pois. Vedä suojusta X vasemmalla oikealle eteen ja ota se pois. Vedä varustelaatikko Z ulos ja laita se syrjään.

7 Kiinnitä ensin laite kahdella kiinnitysruuvilla h ja i ja kahdella hylsyllä l kuvatulla tavalla. Kiinnitä sen jälkeen yhdellä kiinnitysruuvilla h ja hylsyllä k kaapin oikeaan yläosaan.

8 Vain asentajalle

Harvoissa tapauksissa kalusteeseen asennettavan laitteen ovi voi juuttua kalusteen vääristymän takia. Ovea voidaan säätää.

Saranoita on sitä varten säädettävä ylhäällä ja alhaalla:

I. Säädä oven syvyys ruuvia V kiertämällä.

II. Irrota saranavaimennin ylhäällä ja alhaalla saranasta.

Säädä oven kallistus ja vaakasuora asento ruuvia W kiertämällä.

III. Aseta saranavaimennin takaisin paikalleen.

9 Aseta suojus X paikalleen ja kiinnitä kahdella mustalla kiinnitysruuvilla j .

10 Aseta tippakouru Y ja varustelaatikko Z takaisin paikalleen ja sulje laitteen ovi.

8

it

Avvertenze di sicurezza

R Leggere e osservare tassativamente le avvertenze di sicurezza contenute nelle istruzioni per l'uso.

W Rischio di scossa elettrica!

Collegare e far funzionare l’apparecchio solo conformemente alle indicazioni fornite sulla targhetta.

Al fine di evitare rischi, l’apparecchio può essere riparato solo dal nostro servizio assistenza clienti.

Se il cavo di collegamento alla rete dell’apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale, reperibile presso il nostro servizio di assistenza clienti.

In caso di errore, estrarre immediatamente la spina dalla presa di corrente o disinserire la tensione di rete. Un utilizzo sicuro è garantito solo se il montaggio viene effettuato correttamente seguendo queste istruzioni per il montaggio. I mobili eventualmente ancora liberi devono essere fissati mediante appositi angolari normalmente in commercio.

L’apparecchio è dotato di magneti permanenti che possono interferire con i dispositivi elettronici impiantati, come ad es. pacemaker o pompe per insulina. Si invitano i portatori di impianti elettronici a mantenere una distanza minima di 10 cm dalla parte anteriore dell'apparecchio e dai seguenti componenti quando rimossi: contenitore del latte, sistema per il latte, serbatoio dell'acqua e unità d'infusione.

Contenuto della confezione

a Macchina automatica da caffè b Istruzioni per l’uso c Istruzioni per il filtro d Istruzioni per il montaggio e Cavo d’alimentazione f Squadretta di montaggio g Distanziali h 5 viti di fissaggio (argento) i 2 viti di fissaggio (lunghe/nere) j 2 viti di fissaggio (corte/nere) k 1 boccola (nera) l 2 boccole (bianche) m Istruzioni brevi n Dosatore del caffè macinato o Striscia per la misurazione della durezza dell’acqua p Tubicino del latte (set) q Contenitore del latte r Tubicino di aspirazione

Montaggio dell’apparecchio

Assicurarsi che l’apparecchio venga montato in una posizione in cui sia garantita una ventilazione sufficiente. A tale scopo è possibile togliere la parte posteriore del mobile oppure ritagliare un foro delle dimensioni di 500 x 400 mm. Tra la parete e il fondo dell’armadio o la parete posteriore dell’armadio soprastante deve restare una distanza libera di almeno 35 mm. Non coprire le fessure di ventilazione e i fori di aspirazione. A tale scopo attenersi anche alle istruzioni di installazione dell’apparecchio soprastante o sottostante.

Qualora l’unità venga installata sopra uno scaldavivande, è necessaria un’altezza della nicchia di 590 mm. Se l’apparecchio viene installato subito sotto un pannello decorativo, assicurarsi che la fessura di ventilazione sia di almeno 200 cm². L’altezza d’incasso ideale per la macchina automatica da caffè, misurata dalla base al bordo inferiore dell’apparecchio, è 950 mm.

1

2

Disimballare tutti i componenti e verificare che non presentino danni dovuti al trasporto. Gli apparecchi danneggiati non devono essere messi in funzione.

Tenere conto dell’ingombro a seconda della variante di incasso.

Importante: per la porta si può scegliere tra 3 angoli di apertura.

4 Posizionare l’interruttore di rete U su h

. Collegare stabilmente (fino a sentire uno scatto) il cavo d’alimentazione e prima alla presa e poi all’apparecchio.

Non deve essere schiacciato. Per il collegamento poggiare l’apparecchio sul mobile.

Importante: la distanza tra l'apparecchio e la parete posteriore deve essere di almeno 100 mm.

5 Spingere l’apparecchio nel mobile fino in fondo. Verificare che l’apparecchio sia posizionato al centro. Se necessario spostarlo allineandolo al centro. Staccare i distanziali g adeguati e applicarli sul lato sinistro (sopra e sotto). Spingere l’apparecchio nel mobile fino in fondo.

6 Afferrare la porta dell’apparecchio a destra vicino all’erogatore e aprirla. Rimuovere il raccogligocce Y . Tirare in avanti verso destra la copertura X in basso a sinistra ed estrarla. Estrarre il cassetto accessori Z e metterlo da parte.

7 Prima di tutto fissare l’apparecchio come raffigurato, utilizzando 2 viti di fissaggio h ed i e le 2 boccole l .

Dopodiché fissare al mobile nella parte superiore destra, utilizzando 1 vite di fissaggio h e una boccola k .

8 Riservato ai tecnici specializzati

In rari casi, la porta della macchina automatica da incasso può incastrarsi nel mobile. La porta può essere regolata regolando

A seconda dell'angolo di apertura desiderato, prima del montaggio occorre considerare la distanza dalla parete se questa si trova sul lato sinistro.

■ Angolo di apertura ca. 110° (regolato in fabbrica)

= distanza dalla parete a sinistra di almeno 350 mm.

■ Angolo di apertura ca. 155°

= distanza dalla parete a sinistra di almeno 650 mm. Togliere le due limitazioni sulla cerniera superiore e inferiore.

■ Angolo di apertura ca. 92° (è necessario l'accessorio speciale)

= distanza dalla parete a sinistra di almeno 100 mm. Sostituire le due limitazioni sulla cerniera superiore e inferiore con l'accessorio speciale N. 00636455.

3 Staccare la dima di montaggio dal retro delle istruzioni per il montaggio. Applicare la dima sul bordo anteriore del mobile e avvitare la squadretta di montaggio f , come raffigurato, con

9

10 le cerniere superiore e inferiore:

I.

II.

III.

Girando le viti

Girando le viti nere j .

V,

W,

regolare la profondità della porta.

Rimuovere gli smorzatori superiore e inferiore dalla cerniera.

regolare l’inclinazione e la posizione orizzontale della porta.

Riapplicare gli smorzatori.

Applicare la copertura X e fissarla con le due viti di fissaggio

Riapplicare il raccogligocce Y e il cassetto accessori chiudere la porta dell’apparecchio.

Z e

2 viti di fissaggio h . La squadretta di montaggio deve aderire senza spazi al fondo del mobile e al muro.

9

es

Indicaciones de seguridad

R Es imprescindible leer y tener en cuenta las advertencias de seguridad de las instrucciones de uso.

W ¡Peligro de descargas eléctricas!

Conecte y opere el aparato solamente conforme a los datos de la placa de características. Las reparaciones en el aparato deben ser realizadas sólo por nuestro servicio al cliente para evitar peligros.

Si el cable de conexión a la red de este aparato resulta dañado, debe sustituirse por un cable de conexión especial, que puede adquirirse a través de nuestro Servicio Técnico Oficial.

En caso de error, desenchufar inmediatamente o desconectar la tensión de alimentación. Sólo una instalación correcta, desde el punto de vista técnico, que siga estas instrucciones de montaje garantizará un uso seguro del aparato. Fije a la pared los muebles que no estén fijados con una escuadra estándar. El aparato contiene imanes permanentes que pueden influir en el correcto funcionamiento de implantes electrónicos, tales como marcapasos o bombas de insulina. Los portadores de implantes electrónicos deben mantener una distancia mínima de 10 cm respecto a la parte frontal del aparato y, por consiguiente, respecto de las siguientes piezas: recipiente de leche, sistema de leche, depósito de agua y unidad de preparación.

Volumen de suministro

a Cafetera automática b Instrucciones de uso c Instrucciones para el filtro d Instrucciones de montaje e Cable de salida f Ángulo de montaje g Distanciador h 5 tornillos de fijación (plata) i 2 tornillos de fijación (largos/negros) j 2 tornillos de fijación (cortos/negros) k 1 manguito (negro) l 2 manguitos (blancos) m Instrucciones breves n Cuchara dosificadora o Tira de prueba de dureza del agua p Tubo para la leche (set) q Recipiente de leche r Tubo de aspiración

Instalación de la máquina

Asegure una ventilación suficiente. Retire para ello el panel posterior del mueble o practique una abertura de 500 x 400 mm.

Entre la pared y la base del armario o el panel posterior del armario que se encuentra encima debe mantenerse una distancia mínima de 35 mm. Las rejillas de ventilación y las bocas de aspiración no deben quedar cubiertas. Para ello, siga también las instrucciones de instalación del aparato que se encuentre encima o debajo. Si se instala encima de un módulo de calentamiento, será necesario mantener un hueco de encastre 590 mm de altura. Si la máquina se instala directamente debajo de un panel decorativo, deberá mantenerse una rejilla de ventilación de 200 cm² como mínimo.

La altura de montaje ideal para la cafetera automática es, medida desde el suelo hasta el borde inferior del aparato, de 950 mm.

1 Desembalar todos los componentes y verificar si presentan daños o desperfectos. Los aparatos que presenten daños o desperfectos no deberán ponerse en marcha.

2 Tenga en cuenta las dimensiones de montaje para cada tipo de montaje.

Importante: Para la puerta se pueden seleccionar 3 ángulos de abertura.

Dependiendo del ángulo de abertura deseado, deberá tenerse en cuenta la separación necesaria hasta la pared antes del montaje, si esta se encuentra en el lado izquierdo.

■ Ángulo de abertura aprox. 110° (estado de entrega)

= Separación del montaje hasta la pared izquierda mínimo

350 mm.

■ Ángulo de abertura aprox. 155° = Separación del montaje hasta la pared izquierda mínimo 650 mm. Para ello, retirar los dos topes de la bisagra superior e inferior.

■ Ángulo de abertura aprox. 92° (se requieren accesorios especiales) = Separación del montaje hasta la pared izquierda mínimo 100 mm. Para ello, sustituir los dos topes de la bisagra superior e inferior por el accesorio especial n° 00636455.

3 Extraer la plantilla de montaje del final de las instrucciones de montaje. Colocar la plantilla de montaje en el borde frontal del armario y atornillar el ángulo de montaje f con 2 tornillos de fijación h como se ilustra. El ángulo de montaje tiene que estar en contacto con la base del armario y la pared sin separación.

4 Colocar el interruptor de red U en h . Introducir el cable de salida e primero en el enchufe y a continuación en el aparato (tiene que encajar perceptiblemente). No debe quedar aprisionado. Para enchufar el aparato, apóyelo en el armario.

Importante: La distancia entre el aparato y la pared posterior debe ser de al menos 100 mm.

5 Empujar el aparato hacia el interior del armario hasta el tope.

Comprobar que el aparato esté centrado. Si es necesario, volver a ajustar el aparato. Para ello, sacar un poco el aparato, y colocar los distanciadores g en el lado izquierdo (arriba y abajo). Empujar el aparato hacia el interior del armario hasta el tope.

6 Coger la puerta del aparato por la parte derecha junto al dosificador y abrirla. Retirar la bandeja de goteo Y . Tirar de la cubierta X desde la parte inferior izquierda hacia la parte delantera derecha y retirarla. Extraer el cajón de accesorios Z y dejarlo a un lado.

7 Atornillar el aparato primero con 2 tornillos de fijación h y 2 tornillos i así como 2 manguitos l como se muestra en la ilustración. A continuación, atornillar con 1 tornillo de fijación h y el manguito k arriba a la derecha en el armario.

8 Solo para el técnico

En raras ocasiones, debido a una deformación en el mueble empotrado, la puerta del aparato podría atrancarse. La puerta se puede ajustar. Para ello, ajustar las bisagras por arriba y por abajo:

I. Ajustar la profundidad de la puerta girando los tornillos V .

II. Retirar los amortiguadores superior e inferior de la bisagra.

Ajustar la inclinación y la posición horizontal de la puerta girando los tornillos W .

III. Volver a colocar los amortiguadores de las bisagras.

9 Colocar la cubierta X y fijar con ambos tornillos negros de sujeción j .

10 Volver a colocar la bandeja de goteo Y y el cajón de accesorios

Z y cerrar la puerta del aparato.

10

pt

Avisos de segurança

R Leia impreterivelmente as instruções de segurança contidas no manual de utilização.

W Perigo de choque eléctrico!

Ligar e utilizar o aparelho apenas em conformidade com as indicações da chapa de características.

Para evitar situações de perigo, as reparações no aparelho apenas podem ser realizadas pelo nosso serviço de assistência técnica. Se o cabo de alimentação deste aparelho sofrer algum dano, ele deve ser substituído por um cabo de ligação específico, disponível na nossa assistência técnica.

Em caso de anomalia, retire imediatamente a ficha da tomada ou desligue a tensão de rede.

A utilização segura só está garantida se a instalação for realizada de acordo com estas instruções.

Os portadores de implantes eletrónicos devem manter uma distância mínima de 10 cm em relação à frente do aparelho e ao retirar as seguintes peças: recipiente do leite, sistema de leite, depósito de

água e unidade de infusão.

Âmbito de fornecimento

a Máquina de café b Instruções de serviço c Instruções para o filtro d Instruções de montagem e Cabo elétrico f Ângulo de montagem g Distanciador h 5 parafusos de fixação (prateados) i 2 parafusos de fixação (compridos/pretos) j 2 parafusos de fixação (curtos/pretos) k 1 manga (preta) l 2 mangas (brancas) m Instruções sucintas n Colher de medida o Tiras para medição da dureza da água p Tubo de leite (conjunto) q Recipiente de leite r Tubo de aspiração

Instalação do equipamento

Garantir circulação de ar suficiente. Para o efeito, retirar a face posterior do móvel ou fazer uma abertura de 500 x 400 mm nesta mesma face. Entre a parede e o fundo do móvel ou a face posterior do móvel directamente por cima deve haver uma distância de pelo menos 35 mm. As grelhas de ventilação e entradas de ar não devem estar tapadas. Para o efeito também devem ser consideradas as instruções de instalação dos equipamentos a instalar por cima ou por baixo. Em caso de instalação por cima de uma gaveta-estufa, o nicho tem de ter

590 mm de altura. Se o aparelho for instalado directamente por baixo de uma placa decorativa, é necessário uma abertura de ventilação de pelo menos 200 cm². A altura de montagem ideal para a máquina de café totalmente automática, medida do chão até à aresta inferior do aparelho, é de 950 mm.

1 Desembalar todas as peças e verificar quanto a danos

2 de transporte. Os aparelhos danificados não podem ser colocados em funcionamento.

Considerar as dimensões de montagem em função da variante de montagem.

Importante: abertura.

Para a porta podem ser selecionados 3 ângulos de

Consoante o ângulo de abertura desejado, antes da montagem deve ser considerada a distância para encastrar em relação à parede, caso esta se encontre do lado esquerdo.

■ Ângulo de abertura aprox. 110° (versão de fornecimento)

= Distância para encastrar em relação à parede esquerda de, pelo menos, 350 mm.

■ Ângulo de abertura aprox. 155°

= Distância para encastrar em relação à parede esquerda de, pelo menos, 650 mm. Para tal, remover ambas as limitações na dobradiça superior e inferior.

■ Ângulo de abertura aprox. 92° (exige acessórios especiais)

= Distância para encastrar em relação à parede esquerda de, pelo menos, 100 mm. Para tal, substituir ambas as limitações na dobradiça superior e inferior pelo acessório especial n.º

00636455.

4 Colocar o interruptor de rede cabo de ligação e

U em h . Ligar primeiro o

à tomada e depois ao aparelho (encaixe perceptível). O cabo não pode ficar entalado. Apoiar um pouco o aparelho no armário para fazer a ligação.

Importante: A distância entre o aparelho e a parede traseira tem de ser de, pelo menos, 100 mm.

5 Empurrar o aparelho até ao batente para dentro do armário.

Verificar se o aparelho está centrado. Se necessário, alinhar o aparelho. Puxar o aparelho um pouco para fora, separar os distanciadores g correspondentes e colocar no lado esquerdo

(em cima e em baixo). Empurrar o aparelho até ao batente para dentro do armário.

6 Segurar a porta do aparelho do lado direito junto à saída e abrir. Retirar o coletor de pingos Y . Puxar a cobertura X da esquerda em baixo para a direita para a frente e retirar.

Retirar a gaveta de acessórios Z e colocar de parte.

7 Primeiro aparafusar o aparelho com os 2 parafusos de fixação h e i e as 2 mangas l da forma representada. Depois aparafusar o aparelho ao armário do lado direito em cima com

1 parafuso de fixação h e a manga k .

8 Apenas para o especialista

Em casos raros, a porta da máquina de café pode ficar presa devido ao deslocamento no móvel fixo. A porta pode ser ajustada. Para isso ajustar as dobradiças em cima e em baixo:

I. Ajustar a profundidade da porta rodando os parafusos V .

II. Retirar o amortecimento em cima e em baixo da dobradiça.

Ajustar a inclinação e a posição horizontal da porta, rodando os parafusos W .

III. Voltar a colocar o amortecimento da dobradiça.

9 Colocar a cobertura X e fixar com os dois parafusos de fixação pretos j .

10 Voltar a colocar o coletor de pingos Y e a gaveta de acessórios Z e fechar a porta do aparelho.

3 Separar o esquema de montagem da parte de trás das instruções de montagem. Colocar o esquema de montagem na aresta dianteira do armário e aparafusar o ângulo de montagem f , tal como ilustrado, com os 2 parafusos de fixação h . O ângulo de montagem tem de assentar sem folga no chão do armário e na parede.

11

el

Υποδείξεις ασφαλείας

R Διαβάστε και τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας στις οδηγίες χρήσης.

W Κίνδυνος ηλεκτροπληξίας!

Συνδέστε και χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με τα στοιχεία στην πινακίδα τύπου. Για την

αποτροπή κινδύνων, οποιεσδήποτε επισκευές σε αυτήν τη συσκευή πρέπει να εκτελούνται από το

τμήμα εξυπηρέτησης πελατών μας. Όταν το καλώδιο σύνδεσης στο δίκτυο του ρεύματος αυτής της

συσκευής υποστεί ζημιά, πρέπει να αντικατασταθεί από ένα ειδικό ηλεκτρικό καλώδιο σύνδεσης, το

οποίο διατίθεται από το σέρβις πελατών της εταιρείας μας. Σε περίπτωση βλάβης τραβήξτε αμέσως το

φις από την πρίζα ή διακόψε την τάση του δικτύου. Μόνο μια σωστή από τεχνικής άποψης εγκατάσταση

σύμφωνα με αυτές τις οδηγίες συναρμολόγησης εγγυάται ασφαλή χρήση. τερεώνετε τα ελεύθερα έπιπλα με μια γωνία του εμπορίου στον τοίχο. Η συσκευή περιέχει μόνιμους μαγνήτες, οι οποίοι μπορεί

να επηρεάσουν αρνητικά τα ηλεκτρονικά στοιχεία εμφύτευσης, π.χ. βηματοδότες καρδιάς ή αντλίες

ινσουλίνης. Οι φορείς ηλεκτρονικών στοιχείων εμφύτευσης παρακαλούνται να διατηρούν μια ελάχιστη

απόσταση 10 cm από την μπροστινή πλευρά της συσκευής και σε περίπτωση αφαίρεσης από τα

ακόλουθα εξαρτήματα: Δοχείο γάλακτος, σύστημα γάλακτος, δοχείο νερού και μονάδα παρασκευής.

Υλικά παράδοσης

a Πλήρως αυτόματη καφετιέρα b Οδηγίες χρήσης c Οδηγίες φίλτρου d Οδηγίες τοποθέτησης e Τροφοδοτικό καλώδιο f Γωνία τοποθέτησης g Αποστάτης h 5 βίδες στερέωσης (ασημί) i 2 βίδες στερέωσης (μακριές/μαύρες) j 2 βίδες στερέωσης (κοντές/μαύρες) k 1 κέλυφος (μαύρο) l 2 κελύφη (άσπρα) m Οδηγός γρήγορης αναφοράς n Κουτάλι αλεσμένου καφέ o Ταινία μέτρησης σκληρότητας νερού p Εύκαμπτος σωλήνας γάλακτος (σετ) q Δοχείο γάλακτος (με σωλήνα αναρρόφησης κοντό) r Σωλήνας αναρρόφησης

Τοποθέτηση της συσκευής

Φροντίστε για επαρκή εξαερισμό. Για το σκοπό αυτό απομακρύνετε

το πίσω τοίχωμα του επίπλου ή κόψτε ένα άνοιγμα 500 x 400 mm. Μεταξύ του τοίχου και του πυθμένα του ντουλαπιού ή του

πίσω τοιχώματος του πάνω ντουλαπιού πρέπει να διατηρείται

απόσταση τουλ. 35 mm. Οι θυρίδες εξαερισμού και τα ανοίγματα

αναρρόφησης δεν πρέπει να καλύπτονται. Για το σκοπό αυτό

διαβάστε τις οδηγίες συναρμολόγηση της επάνω ή κάτω συσκευής.

Σε περίπτωση τοποθέτησης πάνω από θερμαινόμενο ντουλάπι

απαιτείται ύψος εσοχής 590 mm. Αν η συσκευή τοποθετηθεί

απευθείας κάτω από μια διακοσμητική πλάκα, θα πρέπει να

προσέξετε ώστε να υπάρχει μια θυρίδα εξαερισμού τουλ. 200 cm².

Το ιδανικό ύψος τοποθέτησης για την πλήρως αυτόματη καφετιέρα,

μετρημένο από το δάπεδο μέχρι την κάτω ακμή της συσκευής, είναι

950 mm.

1 Αφαιρέστε όλα τα μέρη από τη συσκευασία και ελέγξτε τα για

ζημιές μεταφοράς. Οι χαλασμένες συσκευές δεν επιτρέπεται να

τίθενται σε λειτουργία.

2 Λάβετε υπόψη τις διαστάσεις τοποθέτησης ανάλογα με την

παραλλαγή εγκατάστασης.

Σημαντικό: Για την πόρτα μπορεί να επιλεγούν 3 γωνίες ανοίγματος.

Ανάλογα της επιθυμητής γωνίας ανοίγματος πριν τη

συναρμολόγηση πρέπει να προσέξετε την απόσταση τοποθέτησης

από τον τοίχο, όταν αυτός βρίσκεται στην αριστερή πλευρά.

■ Γωνία ανοίγματος περίπου 110° (κατάσταση παράδοσης)

= Απόσταση τοποθέτησης από τον τοίχο αριστερά το λιγότερο

350 mm.

■ Γωνία ανοίγματος περίπου 155°

= Απόσταση τοποθέτησης από τον τοίχο αριστερά το λιγότερο

650 mm. Γι’ αυτό αφαιρέστε τους δύο αναστολείς περιορισμού

στον επάνω και στον κάτω μεντεσέ.

■ Γωνία ανοίγματος περίπου 92° (απαιτεί ειδικό εξάρτημα)

= Απόσταση τοποθέτησης από τον τοίχο αριστερά το λιγότερο

100 mm. Γι’ αυτό αντικαταστείστε τους δύο αναστολείς

περιορισμού στον επάνω και στον κάτω μεντεσέ με το ειδικό

εξάρτημα αρ. 00636455.

3 Διαχωρίστε τη σαμπλόνα τοποθέτησης στην πίσω πλευρά των

οδηγιών τοποθέτησης. Τοποθετήστε τη σαμπλόνα τοποθέτησης

στην μπροστινή ακμή του ντουλαπιού και βιδώστε τη γωνία

τοποθέτησης, f όπως υποδεικνύεται, με 2 βίδες στερέωσης h .

Η γωνία μονταρίσματος πρέπει να ακουμπά χωρίς κενό στον

πάτο του ντουλαπιού και στον τοίχο.

4 Θέστε τον διακόπτη ρεύματος U στο θέση h

. Συνδέστε το

ηλεκτρικό καλώδιο σύνδεσης e πρώτα στην πρίζα και μετά στη

συσκευή (ασφάλιση με το χαρακτηριστικό ήχο). Δεν επιτρέπεται

να μαγκωθεί. Τοποθετήστε τη συσκευή για τη σύνδεση λίγο στο

ντουλάπι.

Σημαντικό: Η απόσταση ανάμεσα στη συσκευή και στον πίσω

τοίχο πρέπει να ανέρχεται το λιγότερο στα 100 mm.

5 Ωθήστε τη συσκευή μέσα στο ντουλάπι μέχρι τέρμα. Ελέγξτε αν

η συσκευή βρίσκεται στο κέντρο. Αν χρειάζεται, ευθυγραμμίστε

τη συσκευή. Για τον σκοπό αυτό τραβήξτε λίγο τη συσκευή,

αποσυνδέστε τον κατάλληλο αποστάτη g και βάλτε τον στην

αριστερή πλευρά (πάνω και κάτω). Ωθήστε τη συσκευή μέσα

στο ντουλάπι μέχρι τέρμα.

6 Πιάστε την πόρτα της συσκευής δεξιά δίπλα στην έξοδο

ροφήματος και ανοίξτε την. Αφαιρέστε το δίσκο σταξίματος Y .

Τραβήξτε το κάλυμμα X αριστερά κάτω προς τα δεξιά εμπρός

και αφαιρέστε το. Τραβήξτε έξω τη θήκη ανταλλακτικών Z και

εναποθέστε την.

7 Βιδώστε πρώτα τη συσκευή με 2 βίδες στερέωσης h και i

καθώς και με τα 2 κελύφη l , όπως φαίνεται στην εικόνα. Στη

συνέχεια βιδώστε με 1 βίδα στερέωσης h και το κέλυφος k

επάνω δεξιά στο ντουλάπι.

8 νο για τον τεχνίτη

Σε σπάνιες περιπτώσεις ενδέχεται μέσω στρέβλωσης στο έπιπλο εντοιχισμού να μαγκώσει η πόρτα της εντοιχιζόμενης

πλήρως αυτόματης καφετιέρας. Η πόρτα μπορεί να ρυθμιστεί.

Για τον σκοπό αυτό ρυθμίστε τους μεντεσέδες πάνω και κάτω:

I. Περιστρέφοντας τις βίδες V ρυθμίστε το βάθος της πόρτας.

II. Αφαιρέστε τον αποσβεστήρα μεντεσέ πάνω και κάτω από

τον μεντεσέ. Περιστρέφοντας τις βίδες W ρυθμίστε την κλίση

και την οριζόντια θέση της πόρτας.

III. Τοποθετήστε πάλι τον αποσβεστήρα μεντεσέ.

9 Τοποθετήστε το κάλυμμα X και στερεώστε το με τις δύο μαύρες

βίδες στερέωσης j .

10 Τοποθετήστε ξανά το δίσκο στάλαξης Y και τη θήκη

ανταλλακτικών Z και κλείστε την πόρτα της συσκευής.

12

tr

Güvenlik uyarıları

R Kullanım kılavuzundaki güvenlik uyarılarını mutlaka okuyun ve dikkate alın.

W Elektrik çarpma tehlikesi!

Cihazı sadece tip plakasındaki bilgilere göre bağlayın ve işletin. Her türlü tehlikeyi önlemek için cihaz yal nızca bizim müşteri servisimiz tarafından tamir edilmelidir. Bu cihazın şebeke bağlantı kablosu hasar görürse, müşteri hizmetlerimizden temin edebileceğiniz özel bir bağlantı kablosuyla değiştirilmek zorundadır. Arıza durumunda derhal elektrik fişini çekin veya elektriği kapatın.

Cihazın güvenli kullanımı, sadece bu montaj kılavuzuna göre uzmanca yapılan bir montaj sayesinde garanti altına alınabilir. Sabitlenmemiş mobilyalar piyasada satılan bir köşebentle duvara tespit edilmelidir. Cihazda örneğin kalp pilleri veya insülin pompaları gibi elektronik implantları etkileyebilen kalıcı mıknatıslar bulunmaktadır. Elektronik implant bulunan kişiler, cihazın ön tarafına ve alma esnasında aşağıdaki parçalara: en az 10 cm mesafe bırakmalıdır: Süt haznesi, süt sistemi, su haznesi ve kaynatma ünitesi.

EEE yönetmeliğine uygundur.

Teslimat kapsamı

a Tam otomatik kahve pişirme makinesi b Kullanım kılavuzu c Filtre kılavuzu d Montaj kılavuzu e Bağlantı kablosu f Montaj dirseği g Mesafe tutucu h 5 tespit cıvatası (gümüş) i 2 tespit cıvatası (uzun/siyah) j 2 tespit cıvatası (kısa/siyah) k 1 adet kovan (siyah) l 2 adet kovan (beyaz) m Hızlı başvuru kılavuzu n Ölçek kaşığı o Su sertliği şeridi p Süt hotumu (set) q Süt haznesi r Emme borusu

Cihazın montajı

Yeterli havalandırma sağlanmalıdır. Bunun için mobilyanın arka panosu çıkarılmalı veya 500 x 400 mm ölçülerinde bir delik açılmalıdır. Duvar ile dolap tabanı ya da üst taraftaki dolabın arka panosu arasında en az 35 mm’lik bir mesafe bırakılmalıdır.

Havalandırma yarıkları ve emiş delikleri örtülmemelidir. Bununla ilgili olarak üstteki veya alttaki cihazın montaj kılavuzu da dikkate alınmalıdır. Bir ısı çekmecesinin üst tarafına monte edilmesi durumunda 590 mm ’lik niş yüksekliği gereklidir. Cihaz eğer doğrudan bir dekor levhası altına monte edilirse, en az 200 cm² büyüklüğünde olan bir havalandırma yarığının bulunmasına dikkat edilmelidir. Tam otomatik kahve makinesinin kurulacağı en uygun seviye, zeminden cihazın alt kenarna kadar 950 mm’dir.

1 Tüm parçaları ambalajdan çıkartıp nakliye sırasında hasar görüp görmediklerini kontrol edin. Hasarlı cihazların

çalıştırılması yasaktır.

2 Montaj ölçülerini ankastre versiyonuna uygun olarak dikkate alın.

Önemli: Kapı için 3 açma açısı seçilebilir.

Arzu edilen açma açısına göre montaj öncesinde, sol tarafta olması halinde duvara olan montaj mesafesi dikkate alınmalıdır.

■ Açılma açısı yakl. 110° (teslimat durumu)

= Sol duvara montaj mesafesi en az 350 mm.

■ Açılma açısı yakl. 155°

= Sol duvara montaj mesafesi en az 650 mm. Bunun için üst ve alt menteşedeki iki sınırlama çıkarılmalıdır.

■ Açılma açısı yakl. 92° (özel aksesuar gereklidir)

= Sol duvara montaj mesafesi en az 100 mm. Bunun için üst ve alt menteşedeki iki sınırlama, özel aksesuar no. 00636455 ile değiştirilmelidir.

3 Montaj kılavuzunun arka sayfasındaki montaj şablonunu ayırın. Montaj şablonunu dolabın ön kenarına dayayın ve montaj dirseğini f , resimdeki gibi, 2 sabitleme vidası h ile vidalayın. Montaj braketi, boşluk olmadan kabin tabanına ve duvara yerleşmelidir.

4 Elektrik şalterini U , h

konumuna getirin. Bağlantı kablosu e , önce prize ve sonra sıkı bir şekilde cihaza takılmalıdır (hissedilir bir şekilde yerine oturmalıdır).

Kablonun herhangi bir noktada sıkışmamasına dikkat edin. Cihazı takmak için dolaba biraz dayayın..

Önemli: Cihaz ve arka duvar arasındaki mesafe en az 100 mm olmak zorundadır.

5 Cihazı sonuna kadar dolabın içerisine itin. Cihazın ortalı durup durmadığını kontrol edin. Gerekiyorsa cihazı ortalayın. Bu amaçla cihazı biraz dışarı çekin, uygun mesafe tutucusunu g ayırın ve sol tarafa takın (üstte ve altta). Cihazı sonuna kadar dolabın içerisine itin.

6 Cihaz kapısını sağda içecek çıkış yerinin yanında tutun ve açın. Damlama kasesini Y çıkartın. Kapağı X sol altta sağ

öne doğru çekin ve çıkartın. Aksesuar çekmecisi Z ’yi çekerek

çıkarın ve kenara koyun.

7 Öncelikle cihazı 2 tespit cıvatası ( h ve i ) ve 2 kocan l ile resimde gösterildiği şekilde vidalayın. Ardından 1 tespit cıvatası h ve kovanla k kabinin üst sağ tarafına vidalayın.

8 Sadece uzman kişiler için

İstisna durumlarda mobilyadaki çekme nedeniyle ankastre cihazın kapısı sıkışma yapabilir. Kapıyı mobilyaya göre ayarlama olanağı vardır. Bu amaçla menteşeleri üstte ve altta ayarlayın:

I. Vidaları V çevirerek kapının derinliği ayarlayın.

II. Menteşe yumuşatıcısını üstte ve altta menteşeden çıkartın.

Vidaları W çevirerek kapının eğimini ve yatay pozisyonunu ayarlayın.

III. Menteşe yumuşatıcısını yeniden yerleştirin.

9 Kapağı X yerleştirin ve iki adet siyah sabitleme cıvatası j ile sabitleyin.

10 Damlama kasesi Y ve aksesuar çekmecesi Z ’yi tekrar yerleştirin ve cihaz kapısını kapatın.

13

pl

Zasady bezpieczeństwa

R Należy koniecznie przeczytać wskazówki dotyczące bezpieczeństwa zawarte w instrukcji obsługi i ściśle się do nich stosować.

W Niebezpieczeństwo porażenia prądem!

Urządzenie należy zawsze podłączać do sieci elektrycznej i stosować zgodnie z danymi na tabliczce znamionowej. Ze względów bezpieczeństwa, naprawę urządzenia powinni przeprowadzać pracownicy obsługi klienta. W przypadku uszkodzenia przewodu zasilającego tego urządzenia należy go wymienić na specjalny przewód przyłączeniowy dostępny w naszym serwisie. W razie błędu natychmiast odłączyć wtyczkę od gniazda i wyłączyć napięcie sieciowe.

Tylko fachowy montaż zgodnie z instrukcją montażu gwarantuje bezpieczne użycie. Niezamocowane meble należy przymocować do ściany za pomocą standardowego kątownika.

Urządzenie zawiera magnesy trwałe, które mogą mieć wpływ na elektroniczne implanty, takie jak np. rozruszniki serca lub pompy insulinowe. Osoby noszące elektroniczne implanty proszone są o zachowanie minimalnego odstępu 10 cm od frontu urządzenia oraz, przy wyjmowaniu, od następujących części: pojemnika na mleko, systemu spieniania mleka, pojemnika na wodę i jednostki zaparzania.

Zakres dostawy

a Automatyczny ekspres do kawy b Instrukcja obsługi c Instrukcja filtrowania d Instrukcja montażu e Przewód sieciowy f Kątownik montażowy g Element dystansowy h 5 sztuk śrub mocujących (srebrne) i 2 sztuki śrub mocujących (długie/czarne) j 2 sztuki śrub mocujących (krótkie/czarne) k 1 sztuka tuleja (czarna) l 2 sztuki tuleja (biała) m Krótka instrukcja n Miarka do kawy o Pasek do mierzenia poziomu twardości wody p Rurka do mleka (set) q Pojemnik na mleko r Rurka ssąca

Montaż urządzenia

Zapewnić wystarczającą wentylację. W tym celu wyjąć tylną ścianę mebla lub wyciąć otwór o wymiarach 500 x 400 mm.

Pomiędzy tylną ścianą szafki a ścianą lub tylną ścianą stojącej za nią szafki należy zachować odstęp wynoszący co najmniej

35 mm. Nie zakrywać szczelin wentylacyjnych i otworów dolotowych. Przestrzegać także instrukcji montażu urządzenia położonego powyżej lub poniżej. W przypadku montażu nad szufladą grzewczą wysokość niszy musi wynosić co najmniej

590 mm. Jeżeli urządzenie montowane jest bezpośrednio pod frontem meblowym, należy pozostawić szczelinę wentylacyjną o powierzchni co najmniej 200 cm². Idealna wysokość zabudowy automatu do kawy, zmierzona od podłogi do dolnej krawędzi urządzenia, wynosi 950 mm.

1 Wypakować wszystkie i części i sprawdzić, czy nie są uszkodzone.

Uszkodzonych urządzeń nie wolno uruchamiać i używać.

2 Dopasować wymiary montażowe do wariantu zabudowy.

Ważne: Możliwe są 3 kąty otwarcia drzwiczek.

Zależnie od żądanego kąta otwarcia przed montażem należy zapewnić odpowiednią odległość od ściany, jeżeli znajduje się ona po lewej stronie.

■ Kąt otwarcia ok. 110° (stan fabryczny)

= odległość od ściany po lewej stronie co najmniej 350 mm.

■ Kąt otwarcia ok. 155°

= odległość od ściany po lewej stronie co najmniej 650 mm. W tym celu zdjąć dwa ograniczniki z górnego i dolnego zawiasu.

■ Kąt otwarcia ok. 92° (wymaga akcesoriów specjalnych)

= odległość od ściany po lewej stronie co najmniej 100 mm.

W tym celu zastąpić dwa ograniczniki z górnego i dolnego zawiasu akcesoriami specjalnymi nr 00636455.

3 Oderwać szablon montażowy od tylnej strony instrukcji montażu. Przyłożyć szablon montażowy do przedniej krawędzi szafki i przykręcić kątownik montażowy f w sposób pokazany na rysunku 2 śrubami mocującymi h . Kątownik montażowy musi ściśle przylegać do podstawy szafki i ścianki.

4 Ustawić wyłącznik sieciowy U w położeniu h . Podłączyć przewód sieciowy e najpierw do gniazda sieciowego, a następnie do urządzenia (powinno być wyczuwalne zablokowanie).

Przewód sieciowy nie może być zaciśnięty.

Przy podłączaniu przewodu lekko oprzeć urządzenie o szafkę.

Ważne: Odległość między urządzeniem i tylną ścianą musi wynosić co najmniej 100 mm.

5 Wsunąć urządzenie do oporu do szafki. Sprawdzić, czy urządzenie jest ustawione pośrodku. W razie potrzeby odpowiednio ustawić urządzenie. W tym celu nieco wyciągnąć urządzenie, oderwać odpowiedni element dystansowy g i założyć go po lewej stronie (u góry i u dołu). Wsunąć urządzenie do oporu do szafki.

6 Chwycić drzwiczki urządzenia z prawej strony obok wylotu i otworzyć je. Wyjąć pojemnik na skropliny Y . Pociągnąć znajdującą się u dołu po lewej stronie pokrywę X w prawo do przodu i wyjąć. Wyciągnąć szufladę na akcesoria Z i odłożyć.

7 Najpierw przykręcić urządzenie u góry i u dołu 2 śrubami mocującymi h oraz i , stosując 2 tuleje l , jak pokazano na rysunku. Następnie przykręcić mocno 1 śrubą mocującą h wraz z tuleją k do szafki z prawej strony u góry.

8 Tylko dla fachowca

W rzadkich przypadkach drzwiczki automatycznego ekspresu do kawy mogą się zakleszczyć wskutek odkształcenia mebla, w którym zabudowane jest urządzenie. Drzwiczki urządzenia można regulować. W tym celu należy odpowiednio ustawić dolne i górne zawiasy:

I. Obracając śruby V ustawić głębokość drzwiczek.

II. Zdjąć dolny i górny amortyzator z zawiasów. Obracając śruby W ustawić nachylenie i pozycję poziomą drzwiczek.

III. Założyć amortyzatory na zawiasy.

9 Założyć pokrywę X i przykręcić dwoma czarnymi śrubami mocującymi j .

10 Z powrotem włożyć pojemnik na skropliny Y oraz szufladę na akcesoria Z i zamknąć drzwiczki urządzenia.

14

cs

Bezpečnostní pokyny

R Bezpodmínečně si přečtěte bezpečnostní pokyny v návodu k použití a respektujte je.

W Nebezpečí úrazu elektrickým proudem!

Spotřebič připojte a provozujte v souladu s údaji na typovém štítku. Aby se zabránilo ohrožení, smí opravy na spotřebiči provádět pouze naše servisní služba. V případě poškození síťového kabelu tohoto spotřebiče je nutné ho vyměnit za speciální přívodní kabel, který lze obdržet u našeho zákaznického servisu.

V případě poruchy ihned odpojte síťovou zástrčku nebo vypněte síťové napětí.

Bezpečně lze používat pouze zařízení, které bylo zapojeno v souladu s tímto montážním návodem.

Volně stojící nábytek připevněte ke zdi běžnými úhelníky.

Přístroj obsahuje permanentní magnety, které mohou ovlivňovat funkci elektronických implantátů jako např. kardiostimulátory nebo inzulínové pumpy. Osoby používající elektronické implantáty by měly dodržovat minimální odstup od čela spotřebiče 10 cm a při odběru také odstup k těmto součástem: nádoba na mléko, mléčný systém, nádržka na vodu a spařovací jednotka.

Součást dodávky

a Plně automatický kávovar b Návod k použití c Návod k použití filtru d Montážní návod e Připojovací vedení f Montážní úhelník g Distanční úchyt h 5 upevňovacích šroubů (stříbrná) i 2 upevňovací šrouby (dlouhé/černé) j 2 upevňovací šrouby (krátké/černé) k 1 ks dutinka (černá) l 2 ks dutinka (bílá) m Stručný návod n Odměrná lžička o Proužek pro testování tvrdosti vody p Hadička na mléko (sada) q Nádoba na mléko r Trubička nasávání

Instalace přístroje

Je třeba zajistit dostatečné odvětrávání. Z těchto důvodů odstraňte zadní stěnu nebo vyřežte otvor o velikosti 500 x 400 mm. Mezi zdí a základnou, příp. zadní stěnou musí být prostor min. 35 mm.

Ventilační ani vstupní otvory nesmí být zakryty. Při montáži přístrojů umístěných nad tímto zařízením nebo pod ním dodržujte montážní návod. Při instalaci přístroje nad ohřívačem pokrmů je třeba ponechat volný prostor o výšce 590 mm. Chcete-li nainstalovat přístroj přímo pod dekorační panel, měl by být ponechán prostor pro ventilaci alespoň 200 cm². Ideální montážní výška pro automatický kávovar, měřeno od podlahy až ke spodní hraně přístroje, činí

950 mm.

1 Všechny díly vybalte a zkontrolujte, zda při přepravě nedošlo k jejich poškození. Poškozené díly nesmí být uvedeny do provozu.

2 V závislosti na variantě montáže zohledněte montážní rozměry.

Důležité: U dvířek mohou být zvoleny 3 úhly otevření.

V závislosti na požadovaném úhlu otevření se před montáží musí zohlednit instalační odstup od zdi, pokud se tato nachází na levé straně.

■ Úhel otevření cca 110° (stav dodávky)

= instalační odstup od zdi vlevo nejméně 350 mm.

■ Úhel otevření cca 155°

= instalační odstup od zdi vlevo nejméně 650 mm. Zde odstraňte dvě omezení u horního a spodního závěsu.

■ Úhel otevření cca 92° (vyžaduje speciální příslušenství)

= instalační odstup od zdi vlevo nejméně 100 mm. Zde nahraďte dvě omezení u horního a spodního závěsu speciálním příslušenstvím č. 00636455.

3 Oddělte montážní šablonu na zadní straně návodu k montáži.

Montážní šablonu přiložte u přední hrany skříně a našroubujte montážní úhelník f , viz obrázek, pomocí 2 upevňovacích

šroubů h . Montážní úhelník musí u dna skříně a zdi přiléhat bez mezery.

4 Hlavní vypínač U nastavte na h

. Připojovací vedení e připojte nejdříve k zásuvce a poté ke spotřebiči (citelné zapadnutí). Nesmí dojít k jeho přiskřípnutí. Při nasazování spotřebič zčásti nasaďte na skříň.

Důležité: Mezi spotřebičem a zadní stěnou musí být zachován odstup min. 100 mm.

5 Spotřebič zasuňte do skříně až na doraz. Zkontrolujte středové usazení spotřebiče. Je-li nutné, přístroj vyrovnejte.

Za tímto účelem spotřebič povytáhněte, oddělte vhodný distanční úchyt g a instalujte na levé straně (nahoře a dole).

Spotřebič zasuňte do skříně až na doraz.

6 Uchyťte dvířka spotřebiče vpravo vedle výpusti a otevřete.

Vyjměte odkapávací misku Y . Kryt X vlevo dole táhněte doprava dopředu a odstraňte. Zásuvku pro příslušenství Z vytáhněte a odložte.

7 Spotřebič nejprve podle vyobrazení přišroubujte vždy

2 upevňovacími šrouby h a i a také 2 dutinkami l . Poté přišroubujte vždy 1 upevňovacím šroubem h a dutinkou k vpravo nahoře na skříni.

8 Jen pro odborníka

Někdy se může stát, že v důsledku deformace ve vestavěném nábytku dvířka vestavěného plně automatického spotřebiče váznou. Dvířka je možné seřídit. Nastavte horní a dolní závěsy:

I. Otáčením šroubů V nastavte hloubku dvířek.

II. Ze závěsu sejměte horní a dolní tlumení závěsu. Otáčením

šroubů W nastavte sklon a horizontální polohu dvířek.

III. Opět nasaďte tlumení závěsu.

9 Vložte kryt X a upevněte pomocí obou černých upevňovacích

šroubů j .

10 Opět vložte odkapávací misku Y a zásuvku pro příslušenství Z a uzavřete dvířka spotřebiče.

15

uk

Інструкції з техніки безпеки

R Обов’язково прочитайте вказівки з техніки безпеки в інструкції з експлуатації та виконуйте їх.

W Небезпека ураження електричним струмом!

Прилад дозволяється вмикати у розетку і експлуатувати лише відповідно до даних, зазначених на заводській табличці. З міркувань безпеки прилад підлягає ремонту лише нашою службою підтримки клієнтів. У разі пошкодження кабелю живлення цього приладу його необхідно замінити відповідним кабелем, який можна замовити у нашій сервісній службі. У разі несправності негайно витягніть штепсель із розетки або вимкніть напругу в електромережі. Безпечна експлуатація приладу гарантується лише за умови, що монтаж здійснений кваліфікованим фахівцем згідно з цією інструкцією. Незакріплені меблі слід прикріпити до стіни за допомогою стандартного кутика.

Цей прилад містить постійні магніти, які можуть викликати порушення в роботі електронних імплантатів, як-от кардіостимуляторів або інсулінових помп. Людям з електронними імплантатами необхідно триматися на безпечній відстані – принаймні 10 см від передньої панелі приладу, а при вийманні – до наступних частин: ємність для молока, молочна система, резервуар для води та блок заварювання.

Обсяг постачання

a Кавова машина b Інструкція з експлуатації c Інструкція до фільтра d Інструкція з монтажу e З’єднувальний кабель f Монтажний кутик g Розпірний елемент h 5 кріпильних гвинтів (сріблясті) i 2 кріпильних гвинти (довгі/чорні) j 2 кріпильних гвинти (короткі/чорні) k 1 втулка (чорна) l 2 втулки (білі) m Короткої інструкції n Ложка для меленої кави o Смужка для визначення жорсткості води p Гнучка трубка для молока (набір) q Ємність для молока r Усмоктувальна трубка

Вбудовування приладу

Слід подбати про належне вентилювання приладу. Для цього зніміть задню стінку меблів або зробіть виріз розміром 500 x

400 мм. Між стіною та плінтусом шафи або стіною та задньої стінкою шафи, розташованої згори, має залишатися відстань не менше 35 мм. Забороняється закривати вентиляційні та впускні отвори. Слід також дотримуватись інструкції з монтажу приладу, який розташовуватиметься нижче або вище. У разі монтажу над шафою для підігрівання необхідно зробити нішу висотою приблизно 590 мм. Якщо прилад вбудовується безпо середньо під декоративною плитою, необхідно передбачити вентиляційний отвір площею принаймні 200 см². Ідеальна висота вбудовування автоматичних кава-машин від підлоги до нижньої крайки приладу становить 950 мм.

1 Вийміть усі деталі з упаковки та перевірте їх на наявність пошкоджень, що могли бути завдані під час транспортування.

Пошкоджені прилади використовувати забороняється.

2 Зверніть увагу на монтажні габарити, що залежать від варіанту монтажу.

Важливо: можливі 3 варіанти кута відчинення дверцят.

Залежно від бажаного кута відчинення перед монтажем слід урахувати монтажну відстань до стіни, якщо вона перебуває зліва.

■ Кут відчинення приблизно 110° (стан на момент поставки)

= монтажна відстань до стіни зліва принаймні 350 мм.

■ Кут відчинення приблизно 155°

= монтажна відстань до стіни зліва принаймні 650 мм. Для цього слід зняти два обмежувачі на верхньому та нижньому шарнірах.

■ Кут відчинення приблизно 92° (вимагає спеціального приладдя)

= монтажна відстань до стіни зліва принаймні 100 мм.

Для цього слід замінити два обмежувачі на верхньому та нижньому шарнірах на спеціальне приладдя арт. №

00636455.

3 Відірвати монтажний шаблон зі зворотного боку інструкції з монтажу. Прикласти монтажний шаблон до передньої крайки шафи і прикріпити монтажний кутик f за допомогою 2 кріпильних гвинтів h , як показано на зображенні. Монтажний кутик має щільно прилягати до днища шафи та стінки.

4 Установити вимикач живлення U у положення h . Під’єднати

16 з’єднувальний кабель e спочатку до розетки, потім до приладу (кабель має зафіксуватися). Не можна затискати кабель. Для приєднання дещо підняти прилад на шафі.

Важливо: відстань між приладом і задньою стінкою має стано вити принаймні 100 мм.

5 До упору всунути прилад у шафу. Перевірити, чи прилад розміщено по центру. За необхідності вирівняти прилад.

Для цього дещо витягти прилад, від’єднати відповідний розпірний елемент g і приєднати його з лівого боку (вгорі та внизу). До упору всунути прилад у шафу.

6 Взятися за дверцята приладу праворуч біля крану видачі та відчинити їх. Вийняти піддон Y . Потягнути розташовану зліва внизу кришку X праворуч уперед та вийняти її.

Вийняти та покласти в інше місце шухляду для приладдя Z .

7 Спочатку закріпити прилад, як показано на рисунку, використовуючи по 2 кріпильних гвинта h та i , а також

2 втулки l . Потім вкрутити 1 кріпильний гвинт h у втулку k у верхній частині шафи.

8 Лише для фахівців

У рідких випадках через перекіс у вбудованих меблях дверцята вбудованої кавової машини можуть заїдати.

Дверцята можна юстувати. Для цього слід відрегулювати верхній і нижній шарніри:

I. Повертаючи гвинти V , відрегулювати глибину дверцят.

II. Зняти амортизаційні елементи згори та знизу шарніра.

Повертаючи гвинти W , відрегулювати кут нахилу та гори зонтальне положення дверцят.

III. Установити на місце амортизаційні елементи шарніра.

9 Установити кришку X і зафіксувати за допомогою двох чорних кріпильних гвинтів j .

10 Установити на місце піддон Y і шухляду для приладдя Z та зачинити дверцята приладу.

ru

Указания по безопасности

R Обязательно ознакомьтесь с правилами техники безопасности в руководстве по эксплуатации и соблюдайте их.

W Опасность поражения током!

При подключении прибора и его эксплуатации соблюдайте данные, приведенные на заводской табличке. Ремонт прибора разрешается производить из соображений безопасности только нашей сервисной службе. Если сетевой кабель прибора повреждён, он должен быть заменён только на сетевой кабель, приобретенный в нашей сервисной службе. В случае неисправности сразу же вынуть штекер из розетки или выключить сетевое напряжение. Надежная работа гаран тирована только при условии квалифицированной установки в соответствии с данной Инструк цией по монтажу. Незакрепленные предметы мебели закрепить на стене при помощи уголка, который можно приобрести в торговой сети. Прибор содержит постоянный магнит, который может воздействовать на электронные имплантанты: напр., кардиостимуляторы и инсулиновые помпы.

Лицам, пользующимся электронными имплантатами, следует находиться на расстоянии не менее 10 см от передней панели прибора, а также при разборке от следующих частей прибора: емкость для молока, система подачи молока, резервуар для воды и заварочный блок.

Объем поставки

a Полностью автоматическая кофемашина b Инструкция по эксплуатации c Инструкция по использованию фильтра d Инструкция по монтажу e Сетевой провод f Монтажный уголок g Распорный элемент h 5 крепежных винтов (серебр.) i 2 крепежных винта (длинные, черн.) j 2 крепежных винта (короткие, черн.) k 1 муфта (черн.) l 2 муфты (бел.) m Краткая инструкция n Мерная ложка для молотого кофе o Индикаторная полоска для определения жесткости воды p Шланг для молока (комплект) q Емкость для молока r Всасывающая трубка

Установка прибора

Для этого удалить заднюю мебельную стенку или вырезать отверстие размером 500 x 400 мм. Между стеной и дном шкафа или задней стенкой шкафа, расположенного выше, должно быть расстояние мин. 35 мм. Запрещается закрывать вентиляционные щели и отверстия для забора воздуха. При этом учитывать также инструкцию по монтажу устройства, располагающегося выше или ниже. При установке над выдвижной секцией для подогрева необходимое расстояние составляет 590 мм. Если прибор устанавливается непосред ственно под декоративной панелью, следить за тем, чтобы оставалась щель для проветривания мин. 200 см². Идеальная высота для установки кофе-автомата составляет 950 мм от пола до нижней кромки прибора.

1 Извлечь из упаковки все детали и проверить их на наличие повреждений при транспортировке. Запрещается начинать работу с поврежденными приборами.

2 Учитывать монтажные размеры в соответствии с вариантом установки.

Важно: для дверцы предлагаются на выбор 3 угла раскрытия.

В зависимости от нужного угла раскрытия перед монтажом следует учесть расстояние установки от стены, если она нахо дится с левой стороны.

■ Угол раскрытия ок. 110° (угол при поставке)

= расстояние установки от стены слева - не менее 350 мм.

■ Угол раскрытия ок. 155°

= расстояние установки от стены слева - не менее 650 мм.

Для этого снять два ограничителя на верхней и нижней дверной петле.

■ Угол раскрытия ок. 92°

= расстояние установки от стены слева - не менее 100 мм.

Для этого заменить два ограничителя на верхней и нижней дверной петле специальной принадлежностью № 00636455.

3 Отсоединить монтажный шаблон, находящийся на обороте инструкции по монтажу Приложить монтажный шаблон к переднему краю шкафа и привинтить монтажный уголок f , как показано на рисунке, двумя крепежными винтами h .

Монтажный уголок должен плотно прилегать к нижней панели шкафа и к стене.

4 Сетевой выключатель U установить в положение h .

Вилку соединительного провода e сначала надежно (до ощутимой фиксации) вставить в розетку, а затем в прибор.

Не допускать защемления. Для подсоединения прибора установить его краем на шкаф.

Важно: между прибором и задней стенкой должно оставаться расстояние не менее 100 мм.

5 Задвинуть прибор до упора в шкаф. Проверить, расположен ли прибор по центру. При необходимости, выверить его положение. Для этого немного выдвинуть прибор, отсоединить соответствующие распорные элементы g и разместить их с левой стороны (вверху и внизу). Задвинуть прибор до упора в шкаф.

6 Взяться за дверцу прибора справа, рядом с блоком подачи напитков и открыть ее. Вынуть лоток для сбора капель

Y . Расположенную слева внизу крышку Х снять, потянув ее вправо и вперед. Выдвинуть и вытащить ящик для принадлежностей Z .

7 Сначала навинтить на прибор крепежные винты h и i (по

2 штуки) и две муфты l , как показано на рисунке. Затем в правом верхнем углу привинтить к шкафу крепежный винт h и муфту k .

8 Только для специалиста

В редких случаях из-за перекоса встроенной мебели дверцу полностью автоматической кофемашины эспрессо может защемлять. Дверцу можно выверить. Для этого следует отрегулировать дверные петли вверху и внизу:

I. Вращением винта V настраивается глубина дверцы.

II. Снять амортизаторы дверных петель вверху и внизу с петель. Вращением винта W установить наклон и гори зонтальную позицию дверцы.

III. Снова установить амортизаторы дверных петель.

9 Вставить крышку X и зафиксировать ее двумя черными крепежными винтами j .

10 Снова вставить лоток для сбора капель Y и ящик для принадлежностей Z и закрыть дверцу прибора.

17

zh

安全说明

R

请务必阅读并注意使用说明书当中的安全注意事项。

A 电击危险!

仅可根据标志牌上的说明连接和操作本设备。设备修理事宜仅由我们的客户服务进行,才能避免危险发生。若

本设备的电源线损坏,必须更换我们的客户服务所提供的特定电源连接线。发生错误时,请立即拔下电源插头

或关闭电源电压。

只有按照上述安装说明正确地安装全自动咖啡机,才能确保安全使用。

使用常规托架将活动家具固定在墙壁上。

一些电子植入物如心律调节器或胰岛素泵等会受到本设备永磁铁的影响。请本身载有电子植入物的人距机器前

及下列部件:牛奶盒、奶泡系统以及酿造单元至少保持 10 厘米以上的距离。

供货范围

a 全自动咖啡机 b 使用说明书 c 过滤器说明书 d 安装说明书 e 电源线 f 安装支架 g 垫片 h 5 个固定螺丝(银色) i 2 个固定螺丝(长╱黑色) j 2 个固定螺丝(短╱黑色) k 1 个套管(黑色) l 2 个套管(白色) m 快速指南 n 咖啡勺 o 水硬度检测试纸 p 导奶管(套) q 牛奶盒 r 牛奶软管

安装全自动咖啡机

确保适当的通风。为确保适当的通风,卸下后面板或切割出一个

500 x 400 毫米的开口。墙壁与全自动咖啡机底座和上方后面板必

须保留至少35 毫米的间隙。请勿盖住通风孔和进气口。请遵照将

全自动咖啡机置于上部或下部的安装说明。如果将全自动咖啡机安

装在保温箱上方,凹处的高度必须是590毫米。如果全自动咖啡机

直接安装在镶板内,需确保有一个面积至少为200平方厘米的通风

孔。全自动咖啡机理想的安装高度应是从地面到设备底部边缘为

950 毫米 的距离。

1 从包装箱中取出所有零件,并检查是否于运输过程中产生损

害。若设备有损坏,请勿使用。

2 请根据安装类型注意安装尺寸。

重要: 机门有 3 种开度角可供选择。

安装前,请根据所需的机门开度角,注意离墙的安装距离,尤其墙

壁位于左侧时。

■ 开度角约 110°(交货状态)

= 离左侧墙壁的安装距离至少需要 350 毫米。

■ 开度角约 155°

= 离左侧墙壁的安装距离至少需要 650 毫米,因此,应取出位

在上下铰链的两个制动件。

■ 开度角约 92°(需要选购配件)

= 离左侧墙壁的安装距离至少需要 100 毫米,因此,应取出位

在上下铰链的两个制动件,替换成编号为 00636455 的选购配

件。

3 安装说明书的背面有分开的安装模板。将安装模板放在机柜

前缘,并将安装支架 f 拧入 2 个固定螺丝 h 固定,如图所

示。安装支架必须无缝安装在全自动咖啡机底座和墙壁上。

4 将电源开关 U 置于 h 的位置。电源线 e 先插上插座,然

后牢牢插入设备(明显的卡锁部)。小心请勿夹挤电源线。为

了连接该设备,请于机柜中安装电器连接。

注意: 机器与墙壁的距离必须保持至少 100 毫米。

5 将设备推入机柜内,直至感觉到阻力。检查它是否位于机柜中

央。若有必要,请重新调整。请将设备往前拉出一些,分开与

其相应的垫片 g ,并于左侧安装(上下方)。将设备推入机柜

内,直至感觉到阻力。

6 握住右侧靠近出水口旁边的机门并打开。取下承滴盘 Y 。

将护板 X 从左下往右前方拉并将其取下。将抽屉配件 Z 拉出

并取下。

7 首先,设备如图所示用 2 个安装螺丝 h 和 i 以及 2 个套管 l 固定拧紧。然后在机柜上方右侧用 1 个固定螺丝 h 和套管 k 固定拧紧。

8 仅限专业人员

在少数的情况下,可修改嵌入式家具将嵌入式全自动咖啡机的

机门卡紧固定。可调校机门。可透过调校上下方的铰链来调校

机门:

I. 转动螺丝 V 调校机门深度。

II. 将上下阻尼铰链从铰链上取下。

转动螺丝 W 可调整机门的倾斜度和水平位置。

III. 请装回阻尼铰链。

9 请装回护板 X ,并用两个黑色固定螺丝 j 固定。

10 请装回承滴盘 Y 和抽屉配件 Z ,并关上机门。

18

ar

ناملأا تاميلعت

.اهتاعارم مث نمو ليغشتلا ليلدب ةدوجوملا ناملأا تاميلعت ةءارق ىلع ةدشب صرحا

R

!ةيئابرهك ةمدص ثودح رطخ

A

ءارجإب دهعت لاأ بجي ،رطاخملا بنجتل .زارطلا تانايب ةحول يف اهيلع صوصنملا تانايبلل اقفو لاإ زاهجلا ليغشتو ليصوت مدع بجي

لبكب هلادبتسا بجيف زاهجلا اذهل ءابرهكلا دادمإ لبكب ررض قحل اذإ .انل عباتلا ءلامعلا ةمدخ مسقل لاإ زاهجلا اذهل تاحلاصإ ةيأ

ةيذغتلا سبقم نم زاهجلا سباق جارخإ روفلا ىلع متي للخ ثودح ةلاح يف .انل ةعباتلا ءلامعلا ةمدخ ىدل رفوتملا صاخلا ليصوتلا

وه هذه بيكرتلا تاداشرلإ اًقفوو حيحص لكشب هبيكرت متي يذلا زاهجلا طقف .يئابرهكلا دهجلاب ةيذغتلا لصف وأ يئابرهكلا رايتلاب

مئاد سيطانغم ىلع زاهجلا يوتحي .يديلقت داّنس مادختساب طئاحلاب ـ تباثلا ريغ ـ ثاثلأا تيبثتب مق .نامأب همادختسا نكمي يذلا زاهجلا

ةينورتكلإ ةزهجأ هيدل نمم ىجري اذلو .نيلوسنلأا ةخضم وأ بلقلا تابرض مظنم لثم ةعورزملا ةينورتكللإا ةزهجلأا ىلع رثؤي دق

نايرس ةرودو ،بيلحلا نازخ :اهعزن دنع ةيلاتلا ءازجلأا نع كلذكو زاهجلا ةمدقم نع لقلأا ىلع مس

10

ةفاسم دعتبي نأ ةعورزم

.ءاملا يلغ ةدحوو ،ءاملا نازخو ،بيلحلا

(دوسأ/ريصق) تيبثت ريماسم 2x

(دوسأ) ةبلج 1x

(ضيبأ) ةبلج 2x

عيرسلا يعجرملا ليلدلا

j

k

l

m

ةوهقلا قوحسم ةقعلم n

ءاملا ةرس ُع سايق طيرش o

(ةعومجم) بيلحلا موطرخ

بيلحلا نازخ

p

q

صاصتما بوبنأ r

ميلستلا يف نمضم

ةيكيتاموتولأا ةوهقلا ريضحت ةنيكام a

مادختسلاا تاداشرإ b

رتلفلا ليلد c

بيكرتلا ليلد d

ليصوتلا ةروسام e

بيكرتلا ةيواز f

ةفاسملا ددحم g

(يضف) تيبثت ريماسم 5x h

(دوسأ/ليوط) تيبثت ريماسم 2x i

كلس ليصوتب ًلاوأ مق .

h

عضو ىلع U يئابرهكلا رايتلا حاتفم لعجا

ىلع صرحاو .(سوملم قيشعت) زاهجلاب مث سبقملاب e يئابرهكلا رايتلا

.ةنازخلاب لايلق قصتلي ثيحب زاهجلا بكرو .اهطاغضنا مدع

4

.مم 100 نع يفلخلا رادجلاو زاهجلا نيب ةفاسملا لقت لاأ بجي : ماه

يف زاهجلا رارقتسا نم ققحتو .ةياهنلا ىتح ةنازخلا يف زاهجلا لخدأ

زاهجلا جرخأ كلذب مايقللو .ةرورضلا دنع زاهجلا ةاذاحمب مق .فصتنملا

ىلعلأاب) رسيلأا بناجلا ىلع هعضو g بسانملا ةفاسملا ددحم لصفاو

.ةياهنلا ىتح ةنازخلا يف زاهجلا لخدأ .(لفسلأاو

نحص جرخأ .هحتفاو روبنصلا بناجب نميلأا بناجلاب زاهجلا باب كسمأ

ىرسيلا ةيحانلا نم لفسلأا نم X ءاطغلا بحسا .

Y تارطقلا عيمجت

هعزناو Z تاقحلملا جرد جرخأ .هجرخأ مث ىنميلا ةيحانلل ماملأا وحنو

.اًمامت

و h تيبثتلا يرامسم مادختساب حضوم وه امك زاهجلا تيبثتب ًلاوأ مق k ةبلجلابو h تيبثتلا رامسمب اهطبرب مق مث .

l نيتبلجلا مادختسابو i

.ةنازخلا ىلعأب ىنميلا ةهجلاب

ينفلاب صاخ

5

6

7

8

تابورشملا دادعإ ةنيكام باب رشحني نأ نكمي ةردانلا تلااحلا ضعب يف

يغبنيو .بابلا طبض متي نأ نكميو .ثاثلأا يف ريخأتلا ببسب ةجمدملا

:لفسلأاو ىلعلأاب تلاصفملا طبض كلذك

.بابلا قمع طبض متي V ةلصفملا فل للاخ نم

للاخ نم .لفسلأاو ىلعلأاب ةلصفملا نم تامدصلا صتمم عزنا

.بابلل يقفلأا عضولاو ليملا طبضا W رامسملا

.I

.II

.

j

.ىرخأ ةرم ةلصفملل تامدصلا صتمم بّكر مث .III

ناوادوسلا تيبثتلا يرامسم ةطساوب هتيبثتو X ءاطغلا بيكرتب مق

باب قلغأو ، Z تاقحلملا جردو Y تارطقلا عيمجت نحص بيكرت دعأ

.زاهجلا

9

10

زاهجلا بيكرت

ةحتف حتفا وأ ةيفلخلا ةحوللا ةلازإب مق ،كلذب مايقلل .ةيفاك ةيوهت دوجو نم دكأت

وأ ةدحولا ةدعاقو طئاحلا نيب ةحاسم دوجو مزلي .ملم 500 × 400 مجحب

.هلاعأ ةعقاولا ةدحولل ةيفلخلا ةحوللا

.بيرستلا تاحتفو ةيوهتلا تاحتف ةيطغت رظحي

.هاندأ وأ هلاعأ ةروكذملا زاهجلا بيكرت تاداشرإ ا ًضيأ عبتا

عافترا نوكي نأ بجيف ،ةمعطلأا نيخست جرد ىلعأ زاهجلا بيكرت ةلاح يف

،ةرشابم روكيدلا ةحول تحت زاهجلا بيكرت ةلاح يف امأ .ملم 590 فيوجتلا

.لقلأا ىلع عبرم رتميتنس 200 اهمجح غلبي ةيوهت ةحتف دوجو نم دكأتف

.لقنلا رارضأ نم اهولخ نم دكأتو اهتفلغأ نم عطقلا عيمج جرخأ 1

.اهمادختسا مدع يغبني ةفلاتلا ةزهجلأاف

.بيكرتلا عضومل اًقفو بيكرتلا تاسايق ةاعارم ىلع صرحا 2

.بابلا لجأ نم حتف اياوز 3 رايتخا نكمي : ماه

ءارجإ لبق طئاحلا وحن بيكرتلا ةفاسم ةاعارم يغبني ةدارملا حتفلا ةيوازل اًقفو

.رسيلأا بناجلا ىلع ةدوجوم تناك اذإ ،بيكرتلا

(عنصملا عضو) 110° يلاوح حتفلا ةيواز

.مم 350 نع لقت لا رسيلأا بناجلا ىلع طئاحلا وحن بيكرتلا ةفاسم =

155° يلاوح حتفلا ةيواز ■

.مم 650 نع لقت لا رسيلأا بناجلا ىلع طئاحلا وحن بيكرتلا ةفاسم =

.يلفسلاو يولعلا لصفملاب نيدحلا لاك ةلازإ يغبني امك

(صاخ قحلم بلطتت) 92° يلاوح حتفلا ةيواز ■

.مم 100 نع لقت لا رسيلأا بناجلا ىلع طئاحلا وحن بيكرتلا ةفاسم =

قحلم للاخ نم يلفسلاو يولعلا لصفملاب نيدحلا لاك لادبتسا يغبني امك

.00636455

مقر صاخ

عض .بيكرتلا ليلدل ةيفلخلا ةيحفصلاب دوجوملا بيكرتلا بلاق لصفب مق

، f بيكرتلا ةيواز طبراو ةنازخلل ةيماملأا ةفاحلا ىلع بيكرتلا بلاق

بيكرتلا ةيواز عقت ثيحب .

h تيبثت يرامسم ةطساوب ،حضوم وه امك

.قراف دوجو نودب رادجلاو ةنازخلا ةيضرأ ىلع

3

19

f h f h

*8001018825*

8001018825

advertisement

Key Features

  • Built-in Fully-auto Espresso machine 2.4 L
  • Coffee beans
  • 1 cups 19 bar
  • Built-in grinder Built-in display
  • Espresso making
  • 1600 W
  • Black, Stainless steel

Related manuals

advertisement
