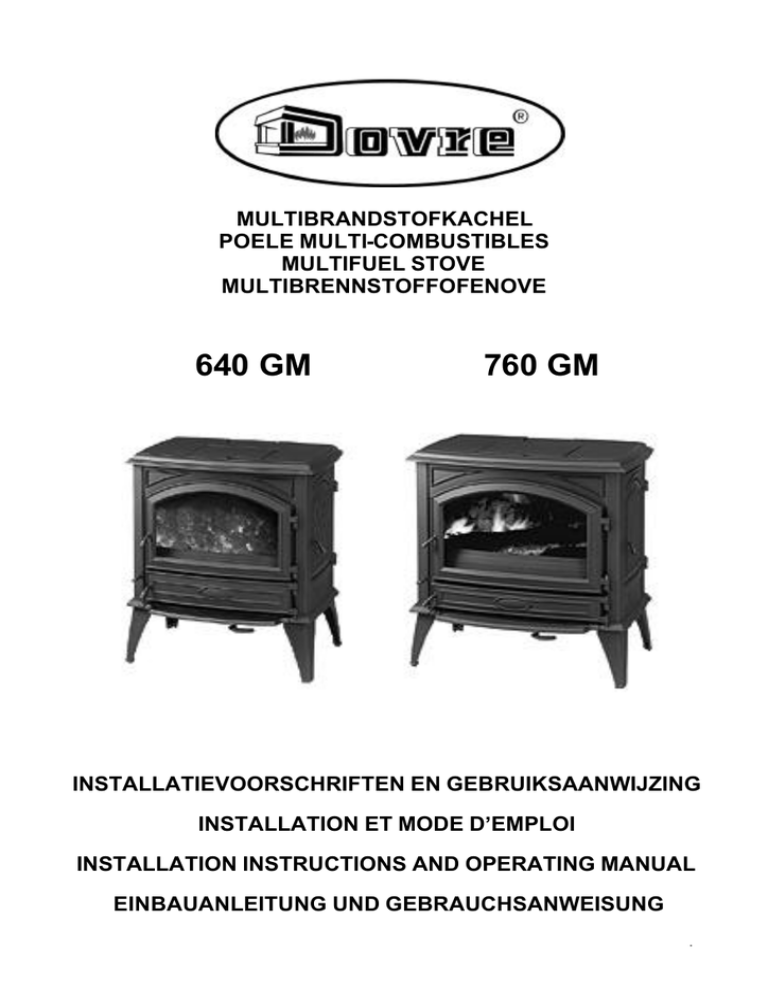

Dovre 640GM/B , 760GM/B Owner's manual

Dovre 640GM/B , 760GM/B  Owner's manual
MULTIBRANDSTOFKACHEL
POELE MULTI-COMBUSTIBLES
MULTIFUEL STOVE
MULTIBRENNSTOFFOFENOVE
640 GM
760 GM
INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION ET MODE D’EMPLOI
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
640GM - 760GM
1
03.27602.000
Inhoudsopgave
pag
Voorwoord ..............................................................................................................................4
1. Inleiding ...........................................................................................................................4
2. Veiligheid .........................................................................................................................4
3. Installatievoorschrift .........................................................................................................5
3.1. Vooraf .......................................................................................................................5
3.1.1. De schoorst een.................................................................................................5
3.1.2. Ventilatie van het lokaal ....................................................................................6
3.1.3. Vloer, wanden...................................................................................................7
3.2. Voorbereidende werkzaamheden................................................................................7
3.2.1. Rookgasuitgang................................................................................................7
3.2.2. Montage van de “koude hand” ..........................................................................8
3.2.3. Montage en plaatsing van kolenbunker (optie) ...................................................8
3.3. Afwerking ..................................................................................................................8
3.4. Verpakkingsmaterialen...............................................................................................8
4. Gebruiksaanwijzing...........................................................................................................9
4.1. Brandstof ...................................................................................................................9
4.2. Luchtregeling.............................................................................................................9
4.3. Aanmaken................................................................................................................10
4.4. Stoken met hout ......................................................................................................10
4.5. Stoken met kolen.....................................................................................................11
4.6. Stoken op laag regime ..............................................................................................11
4.7. Ontassen .................................................................................................................12
4.8. Doven......................................................................................................................12
4.9. Weersomstandigheden.............................................................................................12
5. Onderhou d .....................................................................................................................13
Bijlage 1 : Technische gegevens ............................................................................................44
Bijlage 2 : Afmetingen ..........................................................................................................45
Table des matières
pag
Préface ................................................................................................................................14
1. Introduction....................................................................................................................14
2. Sécurité ..........................................................................................................................14
3. Installation......................................................................................................................15
3.1. Au préalable ............................................................................................................15
3.1.1. La che minée ...................................................................................................15
3.1.2. Ventilation du local .........................................................................................16
3.1.3. Sol, parois ......................................................................................................16
3.2. Travaux préparatoires..............................................................................................17
3.2.1. Sortie fumées .................................................................................................17
3.2.2. Montage de la « poignée froide » ....................................................................18
3.2.3. Montage et placement de la trémie (en option) ................................................18
3.3. Finition ....................................................................................................................18
3.4. Emballage ................................................................................................................18
4. Mode d’emploi................................................................................................................19
4.1. Combustible ............................................................................................................19
4.2. Réglages d’air ..........................................................................................................19
4.3. Allumage .................................................................................................................20
4.4. La combustion au bois .............................................................................................20
4.5. La combustion au charbon .......................................................................................21
4.6. Chauffer à bas régime ..............................................................................................22
4.7. Le décendrage .........................................................................................................22
4.8. Extinction ................................................................................................................22
4.9. Conditions atmosphé riques......................................................................................22
5. Entretien.........................................................................................................................23
Annexe 1 : données techniques.............................................................................................44
Annexe 2 : dimensions ..........................................................................................................45
640GM - 760GM
2
03.27602.000
Table of contents
pag
Foreword .............................................................................................................................. 24
1. Introduction ................................................................................................................... 24
2. Safety ............................................................................................................................. 24
3. Installation guideline ...................................................................................................... 25
3.1. Preliminary measures............................................................................................... 25
3.1.1. The chimney................................................................................................... 25
3.1.2. Ventilation ...................................................................................................... 26
3.1.3. Floor, walls..................................................................................................... 26
3.2. Preparing the stove .................................................................................................. 27
3.2.1. The smoke outlet ........................................................................................... 27
3.2.2. Assembling the “cold handle” ......................................................................... 28
3.2.3. Assembly and placement of coalbunker (optional) ........................................... 28
3.3. Finishing ................................................................................................................. 28
3.4. Packaging materials ................................................................................................. 28
4. Instructions for use ......................................................................................................... 29
4.1. Fuel......................................................................................................................... 29
4.2. Air supply adjustment .............................................................................................. 29
4.3. Lighting a fire .......................................................................................................... 30
4.4. Burning wood .......................................................................................................... 30
4.5. Burning coal ............................................................................................................ 31
4.6. Low heating............................................................................................................. 32
4.7. Ash removal ............................................................................................................ 32
4.8. Extinguishing the fire ............................................................................................... 32
4.9. Weather conditions .................................................................................................. 32
5. Maintenance ................................................................................................................... 33
Annex 1 : Technical data sheet ............................................................................................. 44
Annex 2 : Dimensions ........................................................................................................... 45
Inhalt
pag
Vorwort ................................................................................................................................ 34
1. Einleitung ....................................................................................................................... 34
2. Sicherheit ....................................................................................................................... 34
3. Montagevorschrift........................................................................................................... 35
3.1. Vorher..................................................................................................................... 35
3.1.1. Der Schornstein .............................................................................................. 35
3.1.2. Lüftung des Räumes....................................................................................... 36
3.1.3. Fussboden, Wände .......................................................................................... 36
3.2. Vorbereitende Arbeiten ............................................................................................ 37
3.2.1. Rauchgasausgang........................................................................................... 37
3.2.2. Montage des “kalten Handgriffs” .................................................................... 38
3.2.3. Montage und Aufstellung der Kohlenbunkers (option) ..................................... 38
3.3. Abfertigung ............................................................................................................. 38
3.4. V erpackungsmaterialien........................................................................................... 38
4. Gebrauchsanleitung ........................................................................................................ 39
4.1. Brennstoff ............................................................................................................... 39
4.2. Luftregelung............................................................................................................ 39
4.3. Anzünden................................................................................................................ 40
4.4. Heizen mit Holz ....................................................................................................... 40
4.5. Heizen mit Kohlen ................................................................................................... 41
4.6. Geringes Heizen ...................................................................................................... 42
4.7. Entaschen................................................................................................................ 42
4.8. Auslöschen .............................................................................................................. 42
4.9. Wetterlage ............................................................................................................... 42
5. Wartung ......................................................................................................................... 43
6. Die Bauart -Raumheizvermogen........................................................................................ 43
Anlage 1 : Technischen Daten .............................................................................................. 44
Anlage 2 : Abmessungen....................................................................................................... 45
640GM - 760GM
3
03.27602.000
Voorwoord
Bij deze kachel ontvangt u deze installatievoorschriften en gebruiksaanwijzing. U
vindt er naast instructies voor het plaatsen en informatie over het gebruik, ook adviezen omtrent veiligheid en onderhoud.
Lees dit boekje zorgvuldig, vooraleer met de plaatsing aan te vatten en het toestel in
gebruik te nemen.
Bewaar dit boekje, zodat een volgende gebruiker er zijn voordeel mee kan doen.
1.
Inleiding
Met de aankoop van een DOVRE heeft u een kwaliteitsproduct gekocht, een toestel
dat symbool staat voor een nieuwe ge neratie energiezuinige en milieuvriendelijke
verwarmingstoestellen, waarbij optimaal gebruik wordt gemaakt van zowel convectiewarmte als stralingswarmte. Door toepassing van een revolutionair verbrandingsconcept levert een DOVRE verbluffende resultaten en voldoet aan de strenge milieuen veiligheidsnormen. Daarbij kunt u blijven genieten van een mooi vlammenspel.
De toestellen worden geproduceerd volgens ISO 9002 en met de modernste productiemiddelen.
Mocht er onverhoopt toch iets aan uw toestel mankeren, dan kunt u altijd een beroep doen op de DOVRE service. Het toestel mag niet gewijzigd worden en gebruik
steeds originele onderdelen.
Dit toestel is ontw orpen om te worden geplaatst in een woonruimte en hermetisch
te worden aangesloten aan een rookgasafvoerkanaal (schoorsteen).
Een vakkundige plaatsing, een goedwerkende schoorsteen en een afdoende verluchting zijn een waarborg voor een langdurige en feilloze werking van Uw toestel.
Laat u bij plaatsing en aansluiting adviseren of helpen door een vakman.
2.
Veiligheid
Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle oppe rvlaktes, inclusief het glas, zeer heet kunnen worden (> 100°C).
Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen
bovenop of in de nabijheid van het toestel.
Het is raadzaam, na installatie van de haard, deze enige uren op de hoogste stand te
stoken en daarbij tevens goed te ventileren, zodat de hittebestendige lak de kans
heeft om uit te harden. Dit kan gepaard gaan met enige rookontwikkeling, doch deze verdwijnt vanzelf na enige tijd.
Regelmatige reiniging en onderhoud van toestel en schoorsteen is noodzakelijk voor
een langdurige en veilige werking van uw installatie. Volg hiervoor nauwgezet de
instructies in het betreffende hoofdstuk.
Bij schoorsteenbrand zet je de luchtschuiven van het toestel onmiddellijk dicht verlucht de kamer en bel de brandweer.
Gebroken of gebarsten glas moet worden vervangen alvorens het toestel opnieuw in
gebruik te nemen.
Het toestel is specifiek ontworpen om bepaalde soorten brandstoffen te gebruiken.
In de technische specificaties in bijlage vindt U hiervan de detail. Het is absoluut
verboden andere dan deze brandstoffen te gebruiken. Uw toestel kan hierdoor sne ller beschadigd worden. Het is bovendien schadelijk voor het milieu.
640GM - 760GM
4
03.27602.000
3.
Installatievoorschrift
3.1.
Vooraf
De kachel moet hermetisch worden aangesloten op een goed werkende schoorsteen,
voldoende afgeschermd zijn van brandbare materialen (vloer en wanden), in een
ruimte met voldoende verluchting.
Informeer naar nationale of plaatselijke normen en voorschriften terzake. Uw verdeler kan u hierin adviseren.
Raadpleeg eventueel ook brandweer en/of verzekeringsmaatschappij naar specifieke
voorschriften of vereisten.
Neem ook kennis van de technische specificaties in bijlage van deze handleiding
alvorens met de installatie aan te vatten.
3.1.1. De schoorsteen
De schoorsteen (het rookkanaal) heeft een dubbele functie :
•
•
Het aanzuigen van de lucht vanuit de kamer, nodig voor de verbranding van de
brandstof in de kachel of open haard.
Het afvoeren van de verbrandingsgassen door thermische en natuurlijke trek. De
thermische trek ontstaat door het warmteverschil tussen de lucht in en buiten
het rookkanaal. De opgewarmde lucht in het rookkanaal is lichter dan de koudere lucht buiten het kanaal en stijgt daarom omhoog, samen met de verbrandingsgassen. Natuurlijke trek wordt veroorzaakt door omgevingsfactoren o.a. de
wind.
Het is verboden om meerdere toestellen op een enkele schoorsteen aan te sluiten
(bv. de centrale verwarmingsketel), tenzij lokale of nationale reglementeringen hie rin voorzien.
Ga na welke schoorsteen nodig is voor het gekozen toestel, en of de bestaande
schoorsteen geschikt is. Laat u hierbij adviseren door een specialist.
De schoorsteen voldoet best aan de volgende voorwaarden :
•
•
•
•
•
Het rookkanaal moet gemaakt zijn van vuurvast materiaal. Elementen van keramiek of roestvrij staal verdienen aanbeveling.
De schoorsteen moet luchtdicht en goed gereinigd zijn, en een voldoende trek
garanderen (een trek of onderdruk van 15 tot 20 Pa tijdens normaalbelasting is
ideaal).
Hij moet zo verticaal mogelijk lopen, vertrekkend van de uitgang van het toestel.
Richtingsveranderingen en horizontale stukken zijn afgeraden, wegens verstoring van de rookgasafvoer en mogelijke ophoping van roet (verstopping !!).
De binnenmaten van de schoorsteen mogen niet te groot zijn om de rookgassen
niet te sterk te laten afkoelen. Voor aanbevolen schoorsteendiameter, zie technische specificatie in bijlage. Indien het rookkanaal behoorlijk geïsoleerd is, kan
de diameter eventueel groter zijn.
De sectie van het rookkanaal moet vooral constant zijn. Verbredingen, en vooral
vernauwingen, verstoren de vlotte rookgasafvoer en worden best vermeden. Hetzelfde geldt voor een dekplaat of afvoerkap bovenop de schoorsteen. Let erop
640GM - 760GM
5
03.27602.000
•
•
dat hierdoor de uitmondingsectie niet vernauwt, en dat de kap zodanig ontworpen is, dat bij wind, de afvoer van de rookgassen niet belemmerd, maar bevorderd wordt.
Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden
heeft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteengedeelten buiten de woning, moeten steeds worden uitgevoerd in dubbelwandig
geïsoleerde buizen. Het buitendaks gedeelte van de schoorsteen moet steeds
geïsoleerd zijn.
De schoorsteen dient voldoende hoog te zijn (minimum 4 meter), en uitmonden
in een zone die niet verstoord wordt door omliggende gebouwen, nabijstaande
bomen of andere hindernissen. Als vuistregel geldt: 60 cm boven de nok van het
dak. Indien de nok meer dan 3 meter verwijderd is van de schoorsteen, zie dan
de afmetingen aangegeven in figuur hieronder. Afhankelijk van eventueel nabijgelegen gebouwen en / of bomen, moet de schoorsteen hoger zijn.
3 3mm
min 0.5
min
0.5mm
min 1 m
hoogste punt van het dak
binnen een afstand van 3 m.
3.1.2. Ventilatie van het lokaal
Verbranding van hout, kolen of gas verbruikt zuurstof. Het is dus van groot belang
dat de ruimte waar het toestel geïnstalleerd wordt, voldoende verlucht of geventileerd wordt.
Bij een onvoldoende verluchting kan de verbranding verstoord worden, en kan de
feilloze afvoer van de rookgassen door de schoorsteen niet meer gegarandeerd worden, met mogelijk rookuitwasemingen in de woonkamer tot gevolg.
Plaats desnoods in de kamer een verluchtingsrooster die toevoer van verse lucht
garandeert. Deze voorziening is zeker nodig bij goed geïsoleerde ruimtes, wanneer
er mechanische ventilatie aanwezig is.
Let ook op andere luchtverbruikers die in dezelfde ruimte of in de woning aanwezig
zijn, zoals een ander verwarmingstoestel, een dampkap, een droogkast of een badkamerventilator. Gebruik deze toestellen niet als de haard brandt, of zorg voor een
extra luchttoevoer in functie van deze toestellen.
Indien uw toestel is voorzien van de (optioneel verkrijgbare) aansluitset voor het
aanvoeren van de verbrandingslucht van buiten de kamer, hoeft u voor uw toestel
geen extra luchttoevoer te voorzien. Zorg wel voor voldoende verluchting van de
ruimte waaruit u de lucht aanvoert.
640GM - 760GM
6
03.27602.000
3.1.3. Vloer, wanden
Voorzie voldoende afstand tussen het toestel en brandbare materialen zoals houten
wanden en meubels. Voor v rijstaande toestellen dient deze afstand minimaal 40 cm
te bedragen.
De vloer moet voldoende draagkrachtig zijn. Een brandbare vloer moet voldoende
beschermd worden tegen warmte-uitstraling door middel van een onbrandbare beschermplaat. Een vloerkleed moet minimaal 80cm van het vuur verwijderd zijn.
Voor verdere specifieke richtlijnen, zie technische specificatie in bijlage.
3.2.
Voorbereidende werkzaamheden
Controleer het toestel onmiddellijk bij ontvangst op transportschade en/of zichtbare
schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen
niet in werking.
Teneinde beschadiging van het toestel te vermijden bij plaatsing, en om het toestel
gemakkelijker te kunnen manipuleren, is het aangeraden vooraf eerst alle niet-vaste
onderdelen uit de kachel te verwijderen (vuurvaste stenen, aslade, ...). Let bij het
uithalen van deze stukken op hun positie , zodat u ze achteraf op de juiste manier
opnieuw in het toestel kan plaatsen.
Met het toestel worden de volgende accessoires meegeleverd :
•
•
•
•
•
•
Een aansluitkraag met bevestigingsmateriaal
Een afsluitdeksel met bevestigingsmateriaal
Een “koude hand” voor het openen van de frontdeur en zijdeur
Een “koude hand” voor het uitnemen van de aslade en voor het ontassen
Een “koude hand” voor het vuldeksel in de topplaat
Een trekschepje voor de assen
3.2.1. Rookgasuitgang
2
Uw toestel laat de volgende aansluitingen toe : topaansluiting en achte raansluiting.
Bij levering zijn de rookgasuitgang
naar achter en naar boven open gelaten. Afhankelijk van de verkozen aansluiting, kan een van de twee openingen worden afgesloten met het me egeleverde afsluitdeksel (2), en de andere worden voorzien van de meegeleverde aansluitkraag (1) (zie figuur
hiernaast). Gebruik hiervoor de meegeleverde bevestigingsmaterialen en
zorg voor een goede afdichting van
aansluitkraag en deksel op het toestel
door middel van de bijgevoegde kit of
pasta.
Om de aansluiting de vergemakkelijken, kan de topplaat (3) gewoon van
het toestel afgenomen en teruggeplaatst worden zondermeer.
640GM - 760GM
3
1
7
03.27602.000
Het afsluitdekseltje (2) is zodanig ontworpen dat het, in geval van achteraansluiting
integrerend deel lijkt uit te maken van de topplaat, en, bij topaansluiting, de achte ruitgang kan afsluiten zonder storend zichtbaar te zijn.
3.2.2. Montage van de “koude hand”
De schroef M8x50 wordt in het houten handvat gebracht en dan aan
het verloopstuk geschroefd. Zie figuur voor montage.
3.2.3. Montage en plaatsing van kolenbunker (optie)
Voor het inbrengen van de bunker in
het toestel ga je als volgt tewerk:
Verwijder de topplaat (deze ligt los
op de binnentopplaat) samen met
het vuldeksel.
Verwijder de vlamplaat (bestaat uit
twee delen).
De bunker kan nu in het toestel gebracht worden. Deze rust met zijn
lippen op de binnentopplaat. Let
erop dat de langste zijde van de
bunker achteraan geplaatst is.
vuldeksel
topplaat
recuperatorplaat
kolenbunker
binnentopplaat
vlamplaat
3.3.
Afwerking
Wanneer het toestel op de juiste plaats staat, en hermetisch op de schoorsteen is
aangesloten, worden alle losse delen terug in het toestel geplaatst.
Uw toestel is nu gebruiksklaar.
Let op: laat het toestel NOOIT branden zonder binnenplaten of vuurvaste st enen.
3.4.
Verpakkingsmaterialen
De verpakkingsmaterialen moeten op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd.
640GM - 760GM
8
03.27602.000
4.
Gebruiksaanwijzing
4.1.
Brandstof
Dit toestel is uitsluitend geschikt voor het stoken van hout, bruinkoolbriketten en
kolen. Alle andere brandstoffen zijn verboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel.
Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout
of verduurzaamd hout, multiplex of spaanplaat. Het stoken ervan, evenals van
kunststof, oud papier en huishoudelijk afval is sterk vervuilend voor het toestel, de
schoorsteen en het milieu. Een schoorsteenbrand kan hiervan het gevolg zijn .
Hout
Gebruik bij voorkeur hard hout. Eik, berk en fruitbomenhout zijn zeer goede houtsoorten om te stoken
Het hout moet minstens 2 jaar goed gedroogd zijn op een overdekte en goed verluchte plaats. Reeds gekloven hout droogt beter. Het maximale vochtpercentage voor
droog hout is 20%.
Nat hout is als brandstof niet bruikbaar, u heeft er geen warmte van, alle energie gaat
verloren in het verdampen van het vocht, er komen slechtruikende gassen vrij en er is
veel roetaanslag op de ruit van de deur en in de schoorsteen.
Bruinkoolbriketten
Bruinkoolbriketten branden op ongeveer dezelfde manier als hout. Zorg ervoor dat
vooraleer U briketten gaat stoken, er een goed houtskoolbed in de kachel aanwezig is.
Kolen
Antracietkolen bestaan er in verschillende categorieën. Sommige kenmerken kunnen
bij wet bepaald zijn. Zo moet antraciet “A” minder dan 10% vluchtige bestanddelen
bevatten, antraciet “B” minder dan 12%. Het asgehalte kan variëren van 3 tot 13%.
Voor een goede werking van Uw toestel wordt het gebruik van antraciet “A” met een
laag asgehalte aanbevolen. Brandstof met een hoog asgehalte heeft immers een lagere stookwaarde, moet vaker ontast worden, en dooft sneller.
Het aanbevolen kaliber is 12/22 of 20/30.
4.2.
Luchtregeling
Voor de aanvoer van verbrandingslucht is het toestel voorzien van drie luchtopeningen achteraan het
toestel, waarvan één regelbaar is via een hendel
onderaan de voorzijde van de kachel. Via speciale
luchtkanalen wordt deze secundaire lucht (2) geleid
tot bovenaan het glasraam. De primaire luchtinlaat
wordt met behulp van een the rmostaat achteraan
geregeld, deze luchtinlaat regelt de hoeveelheid
lucht door het rooster (1). Een afsluitbare luchtaanvoer achteraan de verbrandingkamer (3) onder de
vlamplaat zorgt voor een perfecte naverbranding
(alleen te gebruiken voor hout) (zie figuren).
640GM - 760GM
9
3
2
1
03.27602.000
4.3.
Aanmaken
Om voldoende trek te creëren in de schoorsteen en om alzo geen rook in de kamer te
bekomen, moet de schoorsteen voor het
aanmaken van de haard eerst voldoende
opgewarmd worden. Bij een koude schoorsteen kan men best een "lokvuur" maken,
door bv. een prop (kranten)-papier boven de
vlamplaat of achter de bunker aan te steken.
Het toestel wordt aangemaakt met
(kranten)papier en/of aanmaakblokjes en
kleine stukjes hout.
Zet de deur op een kier en de luchtregelingen geheel open.
Het is belangrijk dat het aanmaakvuur hevig doorbrandt. Daarna kunnen er dikkere
stukjes hout op en kan de deur gesloten
worden. Is het vuur voldoende gestabiliseerd en is er voldoende gloed, dan kan
afhankelijk waarvoor het toestel is ingericht, hout, kolen of bruinkoolbriketten
worden opgelegd.
• = open Ä = gesloten
4.4.
afsluitplaatje
3
1
2
Stoken met hout
De beste regeling van de vuurhaard bekomt men door de primaire lucht (1) volledig te sluiten (= thermostaat) en de luchttoevoer volledig te regelen met de secundaire lucht (2). Indien deze regeling onvoldoende blijkt, of om het vuur aan te wakkeren, kan tijdelijk de primaire lucht gedeeltelijk geopend worden voor extra
luchttoevoer.
Zorg dat de deur van de kachel steeds
goed gesloten is. Stook nooit met open
deur.
Vul tijdig brandstof bij. Vul nooit teveel ineens. Best is de vuurhaard tot maximaal
een derde te vullen en regelmatig bij te vullen.
Open de vuldeur steeds langzaam en open ze steeds voor een zo kort mogelijke tijd.
Vooraleer wordt bijgevuld, zorg ervoor dat het houtskoolbed gelijkmatig over de
stookvloer verdeeld wordt. Open desnoods de primaire lucht voor een tijdje.
Wanneer het hout los gestapeld wordt, zal het zeer vlug verbranden omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Deze stapeling gebruikt men wanneer
men kort wil stoken. Wanneer het hout compacter gestapeld wordt, zal het
langzamer verbranden aangezien de lucht slechts bepaalde stukken hout kan
bereiken. Het hout wordt best op deze manier gestapeld wanneer men voor een
langere tijd wil stoken.
640GM - 760GM
10
03.27602.000
Wanneer u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen
een afzetting van teer en creosoot vormen. Teer en creosoot zijn zeer brandbaar.
Als deze stoffen zich teveel afzetten in de schoorsteen, kan er bij
een plotse hoge temperatuur een
schoorsteenbrand ontstaan. Daarom is het noodzakelijk regelmatig
het toestel flink door te stoken,
zodat geringe afzettingen van teer
en creosoot onmiddellijk verdwijnen.
losse stapeling
compacte stapeling
Bij een te lage stand gaat er zich
ook teer afzetten op de ruit en de
deuren.
Het is beter, bij milde buitentemperatuur, de kachel slechts enkele uren per dag intens te laten branden.
4.5.
Stoken met kolen
VOOR HET STOKEN VAN KOLEN WORDT DE LUCHTINLAAT BOVEN DE DEUR (2) (= S ECUNDAIRE LUCHTINLAAT) EN DE LUCHINLAAT IN DE ACHTERWAND (3) STEEDS GESLOTEN GEHOUDEN. (Voor het sluiten van de luchtinlaat in de achterwand, wordt het
afsluitplaatje zo geplaatst dat het de luchtinlaat afsluit.)
Stoken met kolen zonder bunker
Is het aanmaakvuur voldoende gestabiliseerd en is er voldoende gloed dan kan een
eerste schep kolen op het vuur. Gebruik voor het vullen de frontdeur. Eens de kolen
vuur gevat hebben, vervolledigt u de vulling. Let erop dat u het vuur niet dooft door
er in een keer te veel kolen op te doen. Regel na een tijdje doorbranden de stand
van de thermostaat. Net voor het bijvullen zet u de thermostaat volledig open. Gebruik nu het schudrooster en schud tot er gloeiende deeltjes in de aslade vallen en
vul daarna de kolen bij. Zet na enkele minuten de thermostaat weer in de gewenste
stand. Doe er maximaal zoveel kolen bij tot u nog juist de gloed kunt zien van de
vorige v ulling.
Stoken met kolen met bunker (optioneel)
Na voldoende doorbranden van het aanmaakvuur
wordt de bunker met kolen gevuld v ia het vuldeksel
in de topplaat. Nadat de kolen goed branden wordt
de thermostaat in de gewenste positie gezet. De
vulfrequentie is afhankelijk van het gevraagde vermogen. Om de kachel ‘s nachts aan te houden
wordt de thermostaat teruggedraaid tot ongeveer
stand 1. De juiste stand hangt af van de schoorsteen en de weersomstandigheden.
Als de vuurkorf of de gietijzeren lamellen rood gloeiend staan, bent u te hard aan
het stoken.
640GM - 760GM
11
03.27602.000
4.6.
Stoken op laag regime (voor toestellen geschikt voor continu gebruik)
Om het toestel als een “continu vuur” te gebruiken, kan men de primaire en secundaire luchtinlaten zo kiezen tot dat je de juiste brandsnelheid bekomt. Zorg er
steeds voor dat er voldoende gloed op de stookbodem aanwezig is.
4.7.
Ontassen
Met de bijgeleverde "koude" hand kan het schudrooster
bewogen worden en de asbak uit het toestel genomen worden (zie figuur). De aslade dient tijdig geledigd te worden.
De as mag de doorgang van de verbrandingslucht niet hinderen, en in geen geval mag de as de onderkant van het
rooster raken. Hierdoor wordt het rooster oververhit en
kan het beschadigen. Met de bijgeleverde “pook” kan men
eventueel vast gekoekte assen breken, voor de werkwijze
zie figuren.
Van hout hebt u relatief weinig assen en is het niet nodig
uw toestel elke keer te ontassen. Het stoken van hout in
een asbed geeft overigens een betere verbranding.
640GM
4.8.
760GM
Doven
Vul geen brandstof bij en laat de kachel gewoon uitgaan.
Als een vuur getemperd wordt door de luchttoevoer te verminderen, komen veel
schadelijke stoffen vrij. Het vuur moet daarom vanzelf uitbranden en mag pas verlaten worden als het goed gedoofd is.
4.9.
Weersomstandigheden
Waarschuwing!
Bij nevel en dichte mist wordt de afvoer van de rookgassen door de schoorsteen
sterk bemoeilijkt, en kunnen rookgassen neerslaan en stankoverlast geven. Indien
het niet echt nodig is, kunt u beter onder deze weersomstandigheden niet stoken.
640GM - 760GM
12
03.27602.000
5.
Onderhoud
Het vraagt weinig moeite om uw toestel in goede staat te houden.
Controleer regelmatig of het dichtingskoord van de deuren nog goed afsluit.
Het toestel wordt aan de buitenzijde zuiver gemaakt met een vochtig zeemvel, als
het voldoende koud is. Poets het toestel nooit wanneer het nog warm is.
Kleine verfbeschadigingen kunnen bijgewerkt worden met een spuitbus. Uw verdeler
kan U de gepaste spuitbus bezorgen. Bij het eerste gebruik na het spuiten kan Uw
toestel nog wat geur afgeven. Dit verdwijnt echter snel. Kleine emailbeschadigingen
worden hersteld met een reparatiekit van de gewenste kleur, beschikbaar bij Uw
verdeler. Let erop dat er geen agressieve zure produkten op geëmailleerde
onderdelen terecht komen.
Het glas wordt gereinigd met in de handel verkrijgbare glasreinigingsproducten Uw
installateur kan U ook aangepaste producten bezorgen. Gebruik echter nooit schurende of bijtende producten.
Om de luchtaanvoerkanalen zuiver te maken, kan eventueel de topplaat afgenomen
worden. De topplaat ligt los op het toestel en is niet vastgemaakt met schroeven of
bouten.
Aan het eind van het stookseizoen sluit u de schoorsteen af met een prop krantenpapier. U kunt nu de kachel inwendig goed schoon maken. Vernieuw indien nodig de
koordafdichtingen en kit eventuele lekkages dicht. Verwijder eventueel ook de
vlamplaat bovenaan in de vuurhaard voor een grondige reiniging.
Vooraleer het stookseizoen aan te vangen, laat U eerst de schoorsteen door een erkend vakman vegen.
Tijdens het stookseizoen is het nuttig de schoorsteen geregeld op roet te controleren. Controleer ook steeds de schoorsteen nadat het toestel een lange tijd niet meer
gebruikt is geweest. Controle en onderhoud van de schoorsteen is een wettelijke
verplichting.
Wanneer bovenstaande punten in acht genomen worden, zult U in volle tevredenheid
kunnen genieten van uw kachel.
640GM - 760GM
13
03.27602.000
Préface
Le foyer vous est fourni avec les notices d'installation et mode d'emploi ci-joints.
Outre des instructions pour le placement et des informations sur l'utilisation du
foyer, vous y trouverez également des conseils en matière de sécurité et d'entretien.
Lisez attentivement cette notice avant de procéder à l'installation et de mettre l'appareil en service.
Conservez ce carnet pour qu'un prochain utilisateur puisse également en profiter.
1.
Introduction
L’appareil DOVRE que vous venez d’acquérir est un produit de qualité, qui symbolise
une nouvelle génération de poêles économiques et respectueux de l’environnement,
et utilisant de manière optimale tant la chaleur de convection que la chaleur de
rayonnement. Grâce à l’application d’un concept de combustion révolutionnaire,
l’appareil DOVRE fournit des résultats étonnants et satisfait en outre aux normes
sévères de sécurité et d’environnement. De plus, vous pourrez jouir d’un jeu de
flammes fascinant.
Votre appareil est produit selon les normes ISO 9002 et en utilisant des moyens de
production des plus modernes.
L’appareil est prévu pour être installé dans un local d’habitation et raccordé de manière hermétique à une cheminée (conduit de fumée).
Un placement professionnel, une cheminée performante et une aération suffisante
du local, sont les garanties pour le fonctionnement correct et une longue durée de
vie de votre poêle.
Demandez l’aide et/ou le conseil d’un professionnel lors du placement de votre appareil.
L’appareil ne peut jamais être modifié. Utilisez toujours des pièces de recharge d’origine.
2.
Sécurité
L'appareil a été conçu à des fins de chauffage. Cela implique que toutes les surfaces,
y compris le verre, peuvent être très chaudes (>100 °C).
Ne placez pas de rideaux, vêtements, linges, meubles ou autre matière inflammable
sur ou à proximité de l'appareil.
Il est recommandé, après installation du foyer, de le laisser chauffer pendant que lques heures sur la position la plus élevée et de bien ventiler pour faire sécher la laque réfractaire. Ceci peut entraîner la formation de fumée, qui disparaîtra d’ellemême après un certain temps.
L’entretien et le nettoyage réguliers sont indispensables au fonctionnement de longue durée et en toute sécurité. Suivez pour cela scrupuleusement les instructions du
chapitre s’y référant.
Si un feu de cheminée se déclare, fermez immédiatement les arrivées d’air de l’appareil et alertez de suite les pompiers.
Le verre fissuré ou brisé doit être remplacé avant de remettre l'appareil en marche.
Votre appareil est conçu pour l’utilisation de combustibles bien spécifiques. Vous en
trouverez le détail dans les spécifications techniques en annexe. Il est strictement
défendu d’utiliser d’autres combustibles, votre poêle risque de s’endommager rapidement. De plus, ce n’est pas favorable à l’environnement.
640GM - 760GM
14
03.27602.000
3.
Installation
3.1.
Au préalable
Le poêle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou
protégé de matériaux combustibles (sol, parois), et ce dans un local suffisamment
aéré ou ventilé.
Informez-vous au sujet des normes nationale s et régionales d’application pour votre
installation. Votre revendeur pourra vous conseiller.
Consultez éventuellement aussi les pompiers et/ou votre compagnie d’assurance au
sujet de règles ou exigences spécifiques.
Finalement, prenez note des spécifications techniques en annexe du présent manuel
avant d’entamer l’installation.
3.1.1. La cheminée
La cheminée (conduit de fumée) a une double fonction :
•
•
L’aspiration de l’air du local, nécessaire à la combustion du combustible dans le
foyer.
L’évacuation vers l’extérieur des produits de combustion ou des fumées qui se
forment dans le poêle ou le foyer. Cette évacuation se fait grâce au tirage naturel
ou à la dépression, créée par la force ascendante des gaz chauds dans la cheminée. Ce tirage règle aussi la combustion.
Il est défendu de raccorder plusieurs appareils de chauffage (p.ex. la chaudière du
chauffage central) au même conduit de cheminée, sauf dans des cas bien précis où
tant l’appareil que des prescriptions nationales ou régionales le prévoient.
A chaque poêle ou feu ouvert correspond un type bien précis de cheminée ou
conduit de fumée d’un diamètre déterminé. Assurez-vous que votre cheminée
convient à l’appareil de votre choix et, au besoin, faites effectuer les adaptations
requises. Demandez toujours l’avis d’un spécialiste.
Les éléments suivants peuvent servir de guide lors de l’évaluation de votre cheminée :
•
•
•
•
•
le conduit doit être construit en matériau réfractaire ou résistant à de hautes
températures. Des éléments en céramique ou en acier inoxydable sont préconisés.
La cheminée doit être étanche et bien propre, et garantir un tirage suffisant. Un
tirage de 15 à 20 Pa à l’allure nominale est un minimum.
Le conduit d’évacuation doit être aussi vertical que possible, en partant de la
sortie de l’appareil. Les changements de direction et les sections horizontales
sont déconseillés : ils perturbent l’évacuation des fumées et peuvent créer une
accumulation de suie (risque de bouchage !!).
La section intérieure du conduit ne peut pas être trop grande afin d’éviter que
les fumées ne refroidissent trop. Référez-vous aux spécifications techniques en
annexe pour la section optimale. Une cheminée thermiquement bien isolée pe rmet éventuellement une section plus importante.
La section doit surtout être constante. Tous obstacles, tels que les élargissements, changements brusques de direction, et surtout les réductions, y compris
au niveau du débouché sur le toit, perturbent l’évacuation des fumées et sont
dès lors déconseillés. Veillez aussi que la construction de la sortie de cheminée
640GM - 760GM
15
03.27602.000
•
•
est telle que, en cas de vent, le tirage soit amélioré et non entravé.
Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroidir trop fortement dans la cheminée. Surtout quand le conduit passe par des pièces non chauffées ou par les murs extérieurs, une isolation supplémentaire est
préconisée. Les cheminées métalliques ou les parties de cheminée situées à l’extérieur de l’habitation doivent toujours être réalisées en tubes isolés à paroi double. La partie hors du toit doit toujours être isolée.
Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher
dans une zone non perturbée par des bâtiments, arbres ou autres obstacles avoisinants. Une règle de base est la suivante: 60 cm au-dessus du faîtage du toit, ou
plus si perturbation possible. Si le faîtage est éloigné de plus de 3 m, voir croquis ci dessous.
33mm
min
0.5mm
min 0.5
min 1 m
point le plus haut du toit
dans une distance de 3 m.
3.1.2. Ventilation du local
Toute combustion consomme de l’oxygène. Il est donc très important que le local
dans lequel se trouve le poêle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d’aération peut perturber la combustion ainsi que l’évacuation des fumées par la cheminée. Des émanations de fumées et gaz nocifs dans la chambre
peuvent en être la conséquence.
Au besoin, placez une grille d’aération qui garantira l’apport d’air frais extérieur
suffisant. Surtout dans des locaux bien isolés, ou pourvus d’une ventilation mécanique, un tel apport d’air frais sera indispensable.
Tenez compte aussi d’autres consommateurs d’air présents dans le local ou l’habitation, tels qu’un autre appareil de chauffage, une hotte de cuisine, un sèche -linge, un
ventilateur de salle de bain,… N’utilisez jamais ces appareils en même temps que
votre foyer, ou prévoyez un apport d’air supplémentaire en fonction des appareils
en que stion.
Si votre appareil est muni d’un ensemble de raccordement (en option) pour un apport d’air depuis l’extérieur de la pièce, vous ne devez pas prévoir une admission
d’air supplémentaire. En revanche, il faut assurer la ventilation suffisante de la pièce
dont vous aspirez de l’air.
3.1.3. Sol, parois
La distance entre le foyer ou poêle et les matériaux combustibles tels que des parois
latérales et arrière en bois, meubles etc., doit être suffisamment grande. Pour des
appareils non encastrables, la distance minimale est de 40 cm.
640GM - 760GM
16
03.27602.000
Le sol doit être suffisamment solide pour supporter le poids de l’appareil.
Un sol en matériau combustible doit être suffisamment protégé du rayonnement
thermique par une plaque de protection résistante à la température.
Un tapis doit rester distant d’au moins 80 cm du feu.
3.2.
Travaux préparatoires
Contrôlez l'appareil immédiatement après réception. Prévenir le revendeur en cas de
dégâts. Entre temps, ne le mettez pas en fonctionnement.
Afin d’éviter tout endommagement de l’appareil lors du placement, et afin de faciliter la manipulation, l’on peut d’abord retirer toute pièce non fixe de l’appareil
(briques réfractaires, cendrier, etc.). Veillez bien à la position de ces pièces, afin de
pouvoir les replacer correctement après l’installation de l’appareil.
L’appareil est livré avec les accessoires suivants :
•
•
•
•
•
•
Un collier de raccordement avec fixations
Un couvercle avec fixations
Une “poignée froide ” pour ouvrir la porte
Une « poignée froide » pour ouvrir le couvercle dans la plaque de dessus
Une “poignée froide” pour retirer le cendrier et pour le décendrage
Une raclette pour les cendres
3.2.1. Sortie fumées
L’appareil est prévu pour raccorde2
ment à la cheminée soit vers l’arrière, soit vers le haut.
A la livraison, les sorties de fumée
vers le haut et vers l’arrière sont
ouvertes. Selon le raccordement
choisi, une des sorties peut être
obturée à l’aide du couvercle joint
(2); l’autre sera munie d’un collier
de raccordement (1) (voir figure).
Utilisez les fixations fournies et assurez une bonne étanchéité entre le
collier de raccordement et le couvercle et le poêle en vous servant
du kit ou mastique joint.
Pour faciliter le raccordement, vous
pouvez simplement enlever la plaque de dessus (3) de l’appareil et la
replacer après.
Le couvercle d’obturation (2) est
conçu tel qu’il semble faire partie
intégrante de la plaque de dessus
en cas de raccordement fumées
arrière et qu’en obturant la sortie
arrière en cas de raccordement vertical, il ne dérange pas l’aspect.
640GM - 760GM
17
3
1
03.27602.000
3.2.2. Montage de la « poignée froide »
La poignée froide, comportant une vis M8x50, une poignée de bois
et un embout, s’assemble comme indiqué sur le croquis.
3.2.3. Montage et placement de la trémie (en option)
Le placement de la trémie dans
l’appareil se fait de la façon suivante:
Enlevez la plaque de dessus (qui
repose simplement sur l’appareil sans autre fixation).
Retirez le déflecteur (2 parties).
Placez la trémie dans l’appareil
de sorte qu’elle repose sur la
plaque intérieure. Vérifiez que la
paroi la plus longe de la trémie
soit à l’arrière.
Remettez la plaque de dessus et
le couvercle en place.
couvercle
Plaque de dessus
Plaque
de récupération
trémie
Plaque intérieure
déflectuer
3.3.
Finition
Placez l’appareil au bon endroit, effectuez le raccordement étanche à la cheminée,
et replacez toutes les pièces retirées dans l’appareil. Votre appareil est maintenant
prêt à l’usage.
Attention : ne faites JAMAIS fonctionner votre appareil sans plaques intérieures ni briques réfractaires.
3.4.
Emballage
Les matériaux d’emballage doivent être liquidés de façon justifiée et conformément
aux réglementations d’application.
640GM - 760GM
18
03.27602.000
4.
Mode d’emploi
4.1.
Combustible
Cet appareil convient exclusivement pour le chauffage au bois. L’utilisation de tout
autre combustible est strictement interdit. Cela peut causer d’importants dommages
à votre appareil.
N’utilisez jamais de bois traité, tel le bois de démolition, le bois peint, imprégné, le
multiplex… Leur utilisation, telle que celle des matières plastiques, du papier et des
déchets de ménage, sont très contaminants pour l’appareil et la cheminée, ainsi que
pour l’environnement. De plus, un feu de cheminée peut en être la conséquence.
Le bois
Utilisez de préférence le bois dur. Le chêne, le bouleau et les arbres fruitiers sont de
bons bois pour la combustion. Le bois doit avoir pu sécher dans un endroit bien aéré à l’abri de la pluie pendant au moins deux, de préférence trois ans. Le bois préalablement fendu sèche mieux. Le taux d’humidité du bois sec ne dépasse pas 20%.
Le bois humide ou mouillé ne convient pas comme combustible. Il ne donne pas de
chaleur, toute l’énergie se perd à l’évaporation de l’humidité. Il se forme des gaz
malodorants, ainsi qu’un dépôt de goudron important tant sur la vitre de l’appareil
que dans la cheminée (d’où risque de feu de cheminée !).
Briquettes de lignite
Les briquettes brûlent environ de la même façon que le bois. Veillez tout de même,
avant de brûler des briquettes, d’avoir une bonne base de charbon de bois dans
l’appareil.
Le charbon
Le charbon anthracite existe en plusieurs catégories. Certaines de leurs caractéristiques peuvent être déterminées par une loi. Ainsi l’anthracite « A » ne peut contenir
que moins de 10% de particules volatiles, l’anthracite « B » moins de 12%. La teneur
en cendre peut varier de 3 à 13%. Pour un bon fonctionnement de votre appareil, il
est recommandé de consommer de l’anthracite « A » à faible teneur en cendre.
Le combustible à haute teneur en cendre a du reste une moindre valeur de chauffage, la cendre doit être enlevée plus fréquemment et le feu s’éteint plus rapidement. Il est recommandé de consommer du calibre 12/22 ou 20/30.
4.2.
Réglages d’air
Pour l’apport de l’air de combustion, l’appareil est
muni de trois admissions d’air à l’arrière, dont une
est réglable à l’aide d’un levier en bas au devant du
poêle. Des canalisations amènent cet air secondaire
(2) jusqu’en haut de la vitre.
L’air primaire (1) est réglable avec un thermostat placé à l’arrière de l’appareil. Cette entrée d’air règle l’air
qui traverse la grille. Un apport d’air (3) par l’arrière
de la chambre de combustion en dessous du déflec teur assure une postcombustion parfaite Cette entrée
d’air n’est utilisée que pour la combustion au bois
(entrée toujours ouverte); pour la combustion au charbon, elle sera obturée (voir figures).
640GM - 760GM
19
3
2
1
03.27602.000
4.3.
Allumage
Afin de créer un tirage suffisamment élevé
dans la cheminée, et d’éviter ainsi les retours de fumées dans la chambre, il faut
que la cheminée soit suffisamment chaude
avant d’allumer l’appareil. Au besoin, faire
un petit ‘feu d’appel’ avec une boulette de
papier au-dessus du déflecteur dans la partie supérieure du corps de chauffe ou derrière la trémie.
2
Pour allumer l’appareil, utilisez du papier
(journal) ou des briquettes d’allumage et
du petit bois.
Gardez la porte entr’ouverte et les registres
d’air complètement ouverts.
Il est important que le feu de mise en route
soit bien intense. Ensuite, chargez du bois
• = ouvert Ä = fermé
plus épais et fermez la porte. Une fois le
feu bien stabilisé avec suffisamment de
braise, l’on peut ajouter au choix du bois, des briquettes ou du charbon.
4.4.
La combustion au bois
L’on obtient le meilleur réglage du feu en
fermant le registre d’air primaire (1) (=
thermostat) et en réglant l’allure avec le
registre d’air secondaire (2). Si l’arrivée
plaque de
d’air s’avère trop faible, ou afin de raviver
fermeture
le feu, l’on peut, pendant un certain
3
temps, ouvrir le thermostat pour un apport
1
d’air supplémentaire.
Veillez à garder la porte du foyer toujours
bien fermée. N’utilisez jamais l’appareil
2
avec porte ouverte.
Ajoutez du combustible à temps. Ne remplissez jamais trop d’un coup. Mieux vaut
ne jamais remplir jusqu’à plus d’un tiers
du volume total du corps de chauffe, et recharger régulièrement.
Ouvrez toujours la porte lentement et le moins longtemps possible.
Avant de recharger, assurez-vous d’avoir un lit de charbon de bois étalé de façon
homogène dans le fond de l’appareil de sorte à faire enflammer immédiatement la
nouvelle charge. Au besoin ouvrir le thermostat pendant la recharge.
Quand le bois est empilé de façon peu serrée, il brûlera vite à cause du fait que
l’oxy gène nécessaire à la combustion pourra atteindre facilement chaque bûche. Un
empilage de cette façon est conseillé si l’on veut chauffer pendant une période
courte.
Un empilage serré donnera une combustion plus lente car l’oxygène ne pourra pas
atteindre toutes les bûches en même temps. C’est l’empilage conseillé pour des pé-
640GM - 760GM
20
03.27602.000
riodes de chauffe de longue durée.
Lorsque l’on brûle du bois pendant une
longue période à faible régime, il peut
se former dans la cheminée des dépôts
de goudron et de créosote. Quand ces
dépôts deviennent trop importants, une
augmentation subite de la température
de la cheminée peut entraîner un feu de empilage non serré
empilage serré
cheminée.
C’est pourquoi il est conseillé de faire
un feu bien vif régulièrement (p.ex. une fois par jour), ce qui fera immédiatement
disparaître les dépôts pas trop importants.
A faible allure, aussi sur la vitre et les parois intérieures du corps de chauffe, des
dépôts de goudron peuvent apparaître.
En entre -saison ou par température douce, il est donc préférable de faire un bon feu
vif pendant quelques heures plutôt que de garder le poêle en fonctionnement toute
la journée à faible allure.
4.5.
La combustion au charbon
POUR CHAUFFER AU CHARBON, LE VOLET D’AÉRATION DU DESSUS (2) (= L’AIR SECUNDAIRE) ET LE VOLET D’AERATION PAR LA PAROI ARRIERE DOIVENT TOUJOURS
ÊTRE FERMÉ. (Pour fermer le volet d’aération par la paroi arrière, on l’obture au
moyen de la plaque de fermeture prévue à cet effet).
La combustion au charbon sans trémie
Quand le feu est suffisamment stabilisé et assez rouge, vous pouvez y jeter une première pelle de charbon. Chargez par la porte de devant. Dès que le charbon s’est
enflammé, vous pouvez compléter le remplissage. Veillez à ne pas éteindre le feu en
y jetant trop de charbon d’un coup. Après un petit temps de combustion, réglez la
position du thermostat. Juste avant le remplissage, ouvrez totalement le thermostat.
Servez-vous alors de la grille de secouage (commande en dessous, à gauche) et secouez jusqu’à ce que de petits morceaux incandescents tombent dans le cendrier.
Ajoutez ensuite du charbon. Après quelques minutes, remettez le
Thermostat dans la position souhaitée.
Ajoutez du charbon jusqu’à ce que vous pouvez encore juste voir la rougeur incandescente du remplissage précédent.
La combustion au charbon avec trémie
Après avoir obtenu un « fond » suffisant, remplir la trémie de charbon par le couvercle dans la plaque de dessus. Dès que le charbon est bien
pris, régler le thermostat à la position désirée. La fréquence
de remplissage dépend de la puissance demandée. Pour
maintenir le feu pendant la nuit, chargez suffisamment de
charbon et placer le the rmostat environ en position 1. La
position optimale dépendra du tirage et de la cheminée et de
la durée.
Si la corbeille ou les lamelles en fonte rougissent, vous chauffez trop fort.
4.6.
Chauffer à bas régime (pour appareils adaptés à une utilisation en
640GM - 760GM
21
03.27602.000
continu)
Pour utiliser l’appareil comme “feu continue”, il est possible de sélectionner les entrées d’air primaires et secondaires de manière à obtenir la bonne vitesse de combustion. Assurez-vous que la plaque de combustion est suffisamment ardente.
4.7.
Le décendrage
La "poignée froide” vous permet de décendrer et de retirer
le cendrier du poêle (voir figure). Videz le bac à cendres à
temps et régulièrement, en fonction du combustible utilisé
et de sa teneur en cendres. Les cendres ne peuvent pas gêner les entrées d’air et en aucun cas atteindre la grille, ce
qui la surchaufferait et pourraient causer d’importantes
déformations. A l’aide du tisonnier compris dans la livraison, vous pouvez éventue llement briser les cendres attachées. Pour savoir comment procéder, consultez les illustrations.
La combustion de bois produit relativement peu de cendres
et il ne sera pas nécessaire de les enlever chaque fois. En
outre, les cendres dans les cavités entre les rainures de la
plaque de fond ne doivent pas être enlevées. En effet, le
bois brûle mieux sur un lit de cendres.
640GM
4.8.
760GM
Extinction
N’ajoutez plus de combustible et laissez le foyer s’éteindre tout seul.
Ne fermez pas les arrivées d’air, ceci causera l’émission de produits nocifs. Le feu
doit pouvoir s’éteindre sans contrainte et ne peut être quitté que quand il est complètement éteint.
4.9.
Conditions atmosphériques
Attention
Par temps brumeux ou par brouillard, l’évacuation des gaz de fumée par la cheminée est fortement entravée. Les fumées peuvent retomber et gêner par leur odeur.
Sous ces conditions, mieux vaut ne pas utiliser le foyer si ce n’est pas strictement
nécessaire.
640GM - 760GM
22
03.27602.000
5.
Entretien
Ce n’est pas difficile de maintenir votre poêle ou foyer DOVRE en bon état de
marche.
Vérifiez régulièrement si le cordon d’étanchéité de la porte est toujours en bon
état.
L'habillage peut être nettoyé avec éponge et peau de chamois quand l'appareil
est froid. Ne pas utiliser de chiffon sec, encore moins de produits abrasifs.
Les petits dégâts ou les détériorations de peinture peuvent être réparés avec un
aérosol de peinture. Votre distributeur peut vous procurer la peinture adéquate.
Lors de la première utilisation, après pulvérisation de la peinture, votre appareil
peut dégager encore des odeurs. Elles disparaîtront cependant rapidement.
Les petits dégâts d’émail se réparent à l’aide d’un petit kit de réparation émail
de la couleur désirée, disponible chez votre revendeur. Veillez à évitez de mettre
les éléments en émail en contact avec des produits acides.
Le verre se nettoie à l'aide de produits de nettoyage pour verre en vente dans le
commerce. Votre installateur peut également vous fournir des produits adéquats. N'utilisez cependant jamais de produits abrasifs ou mordants.
Pour nettoyer les canalisations d’air, enlevez éventuellement la plaque de dessus; celle -ci se trouve posée simplement sur le poêle sans être fixée par des vis
ou des boulons.
A la fin de la saison de chauffe, boucher le conduit de fumée avec du papier
journal. C’est le moment de faire un nettoyage de l’intérieur du foyer. Au besoin,
remplacez les cordons d’étanchéité des portes et mastiquez d’éventuelles fe ntes. Pour un nettoyage approfondi déposez également le déflecteur suspendu
dans la partie supérieure du corps de chauffe.
Avant la nouvelle saison de chauffe, faites ramoner votre cheminée par un spéc ialiste. Même pendant la période de chauffe, il est conseillé de contrôler régulièrement l’état de la cheminée et les dépôts de suie, surtout quand l’appareil
n’a pas été utilisé pendant une longue période.
Le contrôle et nettoyage régulier de la cheminée est une obligation légale.
Si les consignes ci-dessus sont bien respectées, vous jouirez longtemps et en
toute satisfaction de votre foyer.
640GM - 760GM
23
03.27602.000
Foreword
The Installation Manual and Operators Instructions must accompany this appliance.
As well as instructions for installation and information about use, you will also find
advice concerning safety and maintenance.
Please read this booklet carefully before installation and before firing the unit.
Save this booklet and pass to any subsequent user who can also profit by it.
1.
Introduction
Your DOVRE purchase has made you the owner of a high quality product that sy mbolizes a new generation of energy -saving and ecologically safe heaters, producing
convection heat as well as radiant heat with optimum efficiency. Through the application of a revolutionary combustion concept DOVRE heaters achieve astonishing
results in full compliance with strict environmental and safety norms. Also, you will
be enjoying the sight of the fire blazing in the stove.
Our heaters are produced in accordance with ISO 9002, using state -of-the -art produc tion methods.
In the unlikely event of a malfunction, you can always rely on DOVRE’s after-sales
service. Any unauthorised modification of the appliance is forbidden and use only
replacement parts recommended by the manufacturer.
This heater is designed to be installed in a living room and to be hermetically connected to a flue (chimney).
If the stove is professionally installed, connected to a well-functioning chimney and
sufficiently ventilated, you can take the long-term and trouble -free functioning of
your heater for granted.
Please consult an expert when installing and connecting the heater.
2.
Safety
The heater is designed to heat a room, which means that all surfaces, including the
front glass, can get very hot (> 100 °C).
Please do not place any curtains, clothes, laundry, furniture or other combustible
materials on or near the heater.
It is advised to make a fire in the stove with the highest possible intensity right after
it is installed, so as to cure the heat-resistant paint finish. This may involve some
odour production, which will however disappear after a while.
It is necessary to maintain and regularly clean the stove and the chimney for the
stove to function safely and for a long period of time. Please follow the cleaning instructions in the chapter concerned.
In case of a chimney fire, immediately close all air intake vents of the appliance and
alert the fireman.
Broken glass should be replaced before using the heater again.
The stove is specifically designed for burning certain kinds of fuels. In the technical
specifications under cover you can find detailed information concerning this topic. It
is absolutely prohibited to burn fuels other than these, as this may damage your
heater. Moreover, it is ecologically harmful.
640GM - 760GM
24
03.27602.000
3.
Installation guideline
3.1.
Preparatory measures
The stove should be hermetically connected to a well-functioning chimney, sufficiently enclosed to keep combustible materials (floor and walls) at a distance, and
should be installed in a room with sufficient ventilation.
Please inform about national or local norms and regulations concerning this subject.
Your distributor will give y ou the necessary advice.
You can also consult the fire department and/or an insurance company about specific demands or regulations.
Please read the technical specifications under cover in this manual before installing
the stove.
3.1.1. The chimney
The chimney (the flue) has a double function:
•
•
It draws air, that is necessary for good combustion, into the s tove.
It functions as an exhaust pipe for combustion gases via thermal or natural
draught. Thermal draught is caused by the difference in heat between the air inand outside the flue. The heated air in the flue is lighter than the colder air outside the flue and consequently rises up, along with the combustion gases. Natural draught is caused by environmental phenomena, such as wind.
It is prohibited to connect several heaters to one chimney (for instance the central
heating boiler), unless local or national regulations allow this.
Please check which chimney is to be used for the stove you purchased and whether
your chimney is appropriate for this specific usage. You should consider an expert's
opinion on this matter.
The chimney should meet the following conditions:
•
•
•
•
•
The flue should be made of fireproof material. Ceramic or stainless steel is recommended.
The chimney should be airtight and thoroughly cleaned and should guarantee a
sufficient draught (a draught or negative pressure of 15 to 20 Pa is ideal under
normal circumstances).
It should run as vertically as possible. Changes in direction or horizontal segments will disrupt the smoke flow and may cause soot to accumulate inside the
flue (and clog the flue!).
The chimney's internal dimensions must not be too large in order to prevent the
fumes from cooling off too much. For recommended chimney dimensions, see
the technical specification under cover. Larger dimensions can be used if the flue
is well insulated.
The flue's diameter should be the same throughout its whole length. Wider or
especially narrower segments will disrupt the smoke flow and are best avoided.
The same is true for a cover plate or exhaust hood on top of the chimney. The
exhaust hood must not narrow the chimney's outlet and should be designed in a
640GM - 760GM
25
03.27602.000
•
•
way that wind will not hinder, but promote the smoke flow.
Especially if the flue runs through unheated rooms or outside the house, further
insulation is necessary. Metal chimneys or parts of the chimney outside heated
rooms should always have double -walled, insulated flues. The part of the chimney outside the roof should always be insulated.
The chimney should be high enough (at least four metres) and should end in a
zone that is clear of nearby buildings, trees or other obstacles. The rule of
thumb here is: 60 cm above the ridge of the roof. If the distance between the
ridge and the chimney measures more than three metres, see the dimensions
stipulated in the illustration below. Depending on the presence of nearby buildings or trees, the chimney should be higher.
33mm
min
0.5mm
min 0.5
min 1 m
highest point of the roof
within a distance of 3 m.
3.1.2. Ventilation
The burning of wood, charcoal or gas involves oxygen consumption. It is of the utmost importance that the room in which the stove is installed should be sufficiently
ventilated.
Insufficient ventilation may disrupt the combustion process and cause the smoke
flow through the chimney to be interrupted, which may lead to smoke emissions
into the room.
If necessary, you can install a ventilation grille to provide a constant flow of fresh air
in the room. This precaution is particularly necessary in well-insulated rooms with
mechanical ventilation.
Ensure not to use other air-consuming appliances, such as heaters, cooking hoods,
bathroom ventilators, in the same room or in the house while the stove is burning;
or make sure to have an extra ventilation grill installed for these appliances.
If your stove is equipped with the (optional) connection set to feed combustion air
from outside the room, you do not need an additional air supply. However, ensure
sufficient ventilation of the room from which you supply air.
3.1.3. Floor, walls
A safe distance should be kept between the stove and combustible materials such as
wooden walls and furniture. If you purchased a freestanding stove, this distance
should be at least forty centimetres.
The appliance shall be installed on floors with an adequate load-bearing capacity.
Combustible floors require sufficient protection against radiant heat by means of a
fireproof protective plate. Rugs and carpets must be kept at a distance of at least
eighty centimetres from the fire.
640GM - 760GM
26
03.27602.000
3.2.
Preparing the stove
Please inspect the stove for damage caused during transport immediately after delivery and notify your distributor in case there are any defects. Do not put the stove
into operation in the meantime.
In order to avoid damaging the stove during installation and to make handling of the
stove easier, it is recommended to remove previously all loose parts (fire-resistant
bricks, ashtray, ...) from the stove. Note the location of those parts while removing
them, so that you have no difficulties in re-assembling the parts later on.
The stove will be supplied with the following parts:
•
•
•
•
•
•
A connection collar with fixings
A blanking plate with fixings
A “cold handle” for the door
A “cold handle” to pull out the ashtray and shaking the grate
A “cold handle” to open the filling lid
A scraper for the ashes
3.2.1. Smoke outlet
Your stove is suitable for two
2
connections: a top or a rear
connection.
Upon supply, the top and rear
exhausts have been left open.
Depending on the position chosen, one opening can be cov ered with the blanking plate
supplied (2); the other one can
be equipped with the connec tion collar supplied (1) (see pic ture). Use the fixings supplied
and be sure to tightly seal the
connection collar and the blanking plate to the stove by means
of the kit or paste supplied.
In order to make the connection
easier, the top plate (3) may
simply be removed from the
stove and replaced afte rwards.
The blanking plate (2) is designed such that, in case of rear
mounting, it seems to be an
integral part of the top plate; in
case of top mounting, it can
cover the rear opening without disturbing the outer appearance.
640GM - 760GM
27
3
1
03.27602.000
3.2.2. Assembling the “cold handle”
Assemble the different parts of the handle, i.e. a screw
M8x50, a wooden handle and a nut, as indicated on the
sketch.
3.2.3 Assembly and Placement of coalbunker (optional)
For the placement of the coalbunker, one should follow these
instructions:
Remove the top panel (which is
located loosely on the interior top
panel) togethe r with the filling lid.
Remove the flame sheet (which
consists of two parts).
The bunker can now be placed
inside the appliance. It should be
placed against the edges of the
interior top panel. Make sure that
the longest side of the bunker is
placed at the back.
Place the top panel and the filling
lid on the appliance again.
Filling lid
Top panel
Recycle plate
coalbunker
Interior top panel
Flame sheet
3.3.
Finishing
When the stove is placed in the final position and hermetically connected to the
chimney, you can replace all of the loose parts.
Your stove is now ready for use.
Attention: never light a fire with the inner plates or refractory stones removed.
3.4.
Packaging materials
Packaging materials should be disposed of in a responsible way and in accordance
with governmental regulations.
640GM - 760GM
28
03.27602.000
4.
Instructions for use
4.1.
Fuel
The only suitable fuels for this stove are wood, brown coal briquettes and charcoal.
No other fuels are allowed to be burnt, as they can inflict serious damage to your
stove.
Do not burn any treated wood either, such as sc rap wood, dyed wood, impregnated
or preserved wood, plywood or chipboard. The fumes of these, as of synthetic materials, old papers and household waste, are highly polluting for both your stove and
your chimney, and for the environment. Theyalso could cause chimney fires.
Wood
Hard woods, such as oak, birch- and fruit-trees, are the ideal fuels for your stove.
The wood must have dried for at least two years in a covered and well-ventilated
place. Split logs will dry faster. Dry wood should contain no more than twenty pe rcent moisture.
Wet logs are unsuitable for burning, as they do not produce enough heat and all of
the energy is lost in the process of evaporation. Moreover, the burning of wet wood
causes badly smelling gases to be released and a thick layer of tar will deposit on
the stove panels and in the chimney.
Brown coal briquettes
Brown coal briquettes burn in more or less the same way as wood does. You should
only burn briquettes on a bed of charcoal in your stove.
Charcoal
There are several categories of anthracite coal. Some characteristics may be legally
determined. For instance anthracite “A” has to contain less than 10% of volatile substances, anthracite “B” less than 12%. The ash content may range from 3 to 13%.
For a good operation of your appliance, the use of anthracite “A” with a low ash content is recommended. A combustible with a high ash content has a lower net heating
value. Moreover, the ashes have to be removed more frequently and the fire will go
out faster. The recommended calibre is 12/22 or 20/30.
4.2.
Air supply adjustment
For the supply of combustion air, the appliance is provided with three air inlets at the back of the appliance, one of which is adjustable by way of a handle at
the bottom of the front of the furnace. Through special air vents, this secondary airflow (2) is conducted
to the top of the glass window. The primary air intake
is controlled by way of a the rmostat at the back. This
air intake regulates the amount of air that passes
through the grating (1). A sealable air intake at the
back of the combustion chamber (3) ensures a perfect
afterburning (only to be used for wood) (see images)
640GM - 760GM
29
3
2
1
03.27602.000
4.3.
Lighting a fire
2
• = open Ä = closed
In order to create sufficient draught and to
prevent smoke from being emitted into the
room, the chimney should be warm
enough before lighting a fire. A cold chimney can be heated up by lighting a ball of
paper above the fire plate or at the back of
the bunker.
To kindle the fire in the stove you can use
paper and/or firelighters and small pieces
of wood.
Slightly open the door and turn the air
slides wide open.
It is important that the kindled fire should
burn intensely. You can then throw larger
pieces of wood onto the fire, and close the
door. When the fire has eventually stabilized and is glowing enough, you can put
the logs or the brown coal briquettes or
the coals on the fire.
4.4.
Burning wood
The best management of the hearth can be
obtained by shutting off the primary airflow (1) completely (= thermostat) and by
fully regulating the air intake with secondary airflow (2). If this management proves
to be insufficient, or in order to fan the
afsluitplaatje
fire, one can temporarily open the primary
3
airflow for extra air intake.
1
Make sure that the furnace door is always
shut adequately.
Never stoke with an open door.
2
Add fuel timely. Do not add too much fuel
at once. It is best to fill the hearth to maximally one third and to add regularly.
Always open the filling door slowly and
always open it for the shortest time possible. Before adding, make sure that the
charcoal base is distributed equally over the stoking surface. If needed, open the
primary air valve for a little while.
If the wood is piled up loosely, it will burn very quickly because the oxygen will
reach every piece of wood easily. This piling is used when one wants to stoke in a
short time. When the wood is piled more compactly, it will burn slower as the air can
only reach particular pieces of wood. It is best to use this piling method if one wants
to stoke for a longer period of time
Low intensity fires cause tar and creosote to deposit in the chimney after a long period of time. Tar and creosote are highly combustible substances. Thicker layers of
these substances might catch fire when the temperature in the chimney increases
640GM - 760GM
30
03.27602.000
suddenly and steeply. Therefore it is nec essary for the fire to regularly burn very
intensely, so that thin layers of tar and
creosote immediately disappear.
Low intensity fires also cause tar to deposit on the stove panels and doors.
When it is not too cold outside it is better
to let the stove burn intensely for just a
few hours a day.
4.5.
open stacking
compact stacking
Burning coal
FOR BURNING WITH COAL, THE AIR INTAKE ABOVE THE DOOR (2) (= SECONDARY AIR
INTAKE) AND THE AIR INTAKE AT THE BACK SIDE (3) MUST BE CLOSED AT ALL TIMES.
(For shutting the air intake at the back, the blocking slide must be positioned in
such a way that it shuts off the air intake.)
Burning coal without bunker
When the ignition fire has sufficie ntly stabilized and when there is a sufficient blaze,
then a scoop of coal can be added to the fire.
Use the front door when filling. Once the coals have ignited, the addition of coals
can be completed. Make sure that you do not put out the fire by adding too much
coal at once. After the coals have been burning well for some time, adjust the level
of the thermostat. Just prior to refilling, open the thermostat completely. Now use
the shaking grate and shake until glowing bits fall into the ash drawer. After that,
add coal.
After a couple of minutes, adjust the thermostat to the desired position. Add a maximum amount of coal until you can just make out the glow of the previous filling.
Burning with coal with bunker (optional)
After sufficient burning of the ignition fire, the bunker is filled with coal by way of
the filling lid on the top panel. After the coals have been burning well, the thermostat is adjusted to the desired position. The filling frequency depends upon the desired performance. In order to leave the furnace on during the night, the thermostat
must be adjusted to level 1, approximately. The correct
level depends on the chimney and the weather conditions
When the fire basket or the cast-iron plate fins are red-hot,
you are heating too intensely.
640GM - 760GM
31
03.27602.000
4.6.
Low heating (for devices suitable for continuous use)
To use the device as a 'continuous fire', you can select the primary and secondary air
scoops in such a way you get the right burning speed. Always make sure there's
enough glow on the heating bottom.
4.7.
Ash removal
With the included “cold” hand, the shaking grate can be
moved and the ashtray can be removed from the appliance
(see image). The ash drawer must be timely emptied. The
ashes must not obstruct the passage of the combustion airflow, and in no case should the ash touch the underside of
the grating. If not, the grating will overheat and will be damaged. You can break any caked ashes with the supplied
“poker”. For the operation procedure, see figures.
Relatively speaking, burning wood produces little ash and it
will not be necessary to remove it each time daily. The ash
in the cavities between the ribs of the fire plate does not
need to be removed, since wood burns better on a bed of
ash.
640GM
4.8.
760GM
Extinguishing the fire
Stop fuelling the fire and let it burn out.
Damping a fire by closing the air slides involves the release of noxious gases. You
should let the fire burn out and keep an eye on it as long as it is still glowing.
4.9.
Weather conditions
Attention!
Mist and heavy fog will block the chimney's fume outlet and may lead to smoke
emission into the living room.
It is best not to use the stove under these weather conditions.
640GM - 760GM
32
03.27602.000
5.
Maintenance
It takes little effort to keep your stove in good condition.
Regularly check whether the sealing cord still closes the doors tightly enough.
The painted or enamelled cast iron mantle can be cleaned with a moist, soft cloth,
when it is almo st cold.
Minor paint damage can be touched up with a can of spray paint. Your dealer can
supply you with the correct spray product. For enamel damage, small repair kits of
appropriate colour are available from your dealer. Make sure no aggressive, acid
products get in touch with enamelled parts.
During the first use after repainting your unit might give off some slight odour.
However, this will disappear quickly.
The glass can be cleaned with a number of glass cleaning products available from
your dealer. Your installer can also supply you with appropriate products. However,
never use abrasive or corrosive cleaning products.
To clean the air ducts, you may remove the top plate; it lies loosely on the stove and
is not attached with screws or bolts.
At the end of the heating season, seal off the chimney with a ball of paper. You can
then thoroughly clean the stove on the inside.
If necessary, replace the sealing ropes and use fire cement to fill up possible leaks.
Remove the fire plate for better and mo re thorough cleaning.
You should have your chimney swept by an expert before the heating season begins.
It is also useful to check the chimney for soot during the heating season and to
check for blockage of the chimney flue prior to re-lighting after a prolonged shut
down period. Checking and maintaining the chimney is a statutory requirement.
When all of the above advice is heeded, you will be able to fully enjoy your stove.
640GM - 760GM
33
03.27602.000
Vorwort
Zusammen mit diesem Ofen erhalten Sie die Einbauanleitung und
Gebrauchsanweisung. Neben Informationen über Installation und Betrieb finden Sie
hierin auch Tipps im Zusammenhang mit Sicherheit und Wartung.
Bitte lesen Sie dieses Heft sorgfältig durch, bevor Sie mit dem Einbau und der
Inbetriebnahme des Geräts beginnen.
Heben Sie es bitte auch für den Fall gut auf, dass ein zukünftiger Benutzer sich
zurechtfinden kann.
1.
Einleitung
Mit dem Kauf eines DOVRE haben Sie ein Qualitätsprodukt gekauft. Ein Gerät, das
symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen
Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als
auch Strahlungswärme gemacht wird. Durch Anwendung eines revolutionären
Verbrennungskonzeptes liefert ein DOVRE verblüffende Ergebnisse und entspricht
den strengen Umwelt- und Sicherheitsnormen. Dabei können Sie nach wie vor das
schöne Spiel der Flammen genießen.
Die Geräte werden gemäss ISO 9002 mit den modernsten Produktionsmitteln
produziert.
Sollte unerwartet doch ein Mangel an Ihrem Gerät auftreten, können Sie jederzeit
den Service von DOVRE in Anspruch nehmen. Veränderen der Feuerstätte is nich
geignet. Nur solchen Ersatzteilen verwenden , die vom Hersteller zugelassen sind.
Dieses Gerät wurde zur Verwendung in einem Wohnraum entworfen, und zum
hermetischen Anschluss an einen Rauchgasabführkanal (Schornstein).
Eine fachkundige Montage, ein gut funktionierender Schornstein und eine wirksame
Entlüftung sind die Garantie für eine langfristige und fehlerlose Funktion Ihres
Gerätes. Lassen Sie sich bei der Montage und dem Anschluss von einem Fachmann
beraten oder helfen.
2.
Sicherheit
Das Gerät wurde für Heizzwecke entworfen. Das bedeutet, dass alle Oberflächen,
einschliesslich dem Glas, sehr heiß werden können (> 100°C).
Platzieren Sie keine Vorhänge, Kleider, Wäsche, Möbel oder andere brennbare
Materialien auf dem Gerät oder in seiner Nähe.
Es wird empfohlen, den Ofen nach der Montage einige Stunden auf dem höchsten
Stand zu heizen, und dabei gleichzeitig gut zu lüften, damit der hitzebeständige
Lack die Möglichkeit hat, zu erhärten. Dabei kann eine Rauchentwicklung entstehen,
die jedoch nach einiger Zeit von selbst wieder verschwindet.
Eine regelmäßige Reinigung und Wartung des Gerätes und des Schornsteins ist
notwendig, um eine langfristige und sichere Funktion zu gewährleisten. Befolgen Sie
zu diesem Zweck gewissenhaft die Anweisungen des entsprechenden Kapitels.
In Falle eines Schornsteinfeuer, schliessen Sie die Luftregelklappen des Geräts und
alarmieren Sie die den Feuerwehr.
Gebrochenes oder gesprungenes Glas muss ersetzt werden, bevor man das Gerät
wieder in Betrieb nimmt.
Das Gerät wurde speziell für die Verwendung von bestimmten Brennstoffarten
entworfen. In den technischen Spezifikationen in der Anlage finden Sie alle
diesbezüglichen Details. Es ist absolut verboten, andere Brennstoffe als die
angegebenen zu verwenden. Ihr Gerät kann dadurch schneller beschädigt werden.
Darüber hinaus ist dies umweltschädigend.
640GM - 760GM
34
03.27602.000
3.
Montagevorschrift
3.1.
Vorher
Der Ofen muss in einem Raum mit ausreichender Entlüftung hermetisch an einen
gut funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren
Materialien (Fußboden, Wände) abgeschirmt werden.
Erkundigen Sie sich über diesbezügliche nationale oder regionale Normen und
Vorschriften. Ihr Händler kann Ihnen dabei helfen. Informieren Sie sich eventuell
auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen
Vorschriften oder Erfordernissen. Machen Sie sich auch mit den technischen
Spezifikationen in der Anlage dieser Gebrauchsanleitung vertraut, bevor Sie mit der
Montage be ginnen.
3.1.1. Der Schornstein
Der Schornstein (der Rauchkanal) hat eine zweifache Funktion:
•
Das Ansaugen der Luft aus dem Zimme r, was für die Verbrennung des
Brennstoffes im Ofen oder Kamin nötig ist.
• Das Abführen der Verbrennungsgase durch thermischen und natürlichen Zug.
Der thermische Zug entsteht durch den Wärmeunterschied zwischen der Luft im
und außerhalb des Rauchkanals. Die erwärmte Luft im Rauchkanal ist leichter als
die kältere Luft außerhalb des Kanals, und steigt darum nach oben, gemeinsam
mit den Verbrennungsgasen. Der natürliche Zug wird durch Umgebungsfaktoren,
wie z.B. Wind, verursacht.
Es ist verboten, mehrere Geräte an einen einzigen Schornstein anzuschließen (z.B.
den Zentralheizungskessel), es sei denn, dass regionale oder nationale
Reglementierungen dies vorsehen. Bei Ofen mit selbstschliessenden Feuerraumtüren
oder mit Fûlltüren mit Öffnungen kleiner als 0.05 m³. ist ein Anschluss an einen
bereits mit anderen Öfen und Herden belegten Schornstein möglich, sofern die
Schornsteinbemessung gem. DIN 4705, Teil 3, dem nicht widerspricht.
Prüfen Sie, welcher Schornstein für das gewählte Gerät erforderlich ist, und ob der
bestehende Schornstein sich dafür eignet. Lassen Sie sich hierbei von einem
Spezialisten beraten.
Der S chornstein entspricht am besten folgenden Voraussetzungen:
•
•
•
•
•
Der Rauchkanal muss aus feuerfestem Material hergestellt sein. Elemente aus
Keramik oder rostfreiem Stahl sind empfehlenswert.
Der Schornstein muss luftdicht und gut gereinigt sein, sowie einen
ausreichenden Zug garantieren (ein Zug oder Unterdruck von 15 bis 20 Pa
während der Normalbelastung ist ideal).
Er muss möglichst vertikal verlaufen, ausgehend vom Ausgang des Gerätes. Von
Richtungsveränderungen und horizontalen Stücken wird aufgrund der Störung
der Rauchgasabfuhr und einer möglichen Anhäufung von Russ (Verstopfung!!)
abgeraten.
Die Innenmasse des Schornsteins dürfen nicht zu groß sein, um die Rauchgase
nicht zu stark abkühlen zu lassen. Lesen Sie die technischen Spezifikationen in
der Anlage über den empfohlenen Schornsteindurchmesser. Wenn der
Rauchkanal angemessen isoliert ist, kann der Durchmesser eventuell größer sein.
Der Abschnitt des Rauchkanals muss vor allem konstant sein. Verbreiterungen
und vor allem Verengungen sollten möglichst vermieden werden. Das selbe gilt
640GM - 760GM
35
03.27602.000
•
•
für eine Deckplatte oder Abfuhrabdeckung oben auf dem Schornstein. Geben Sie
acht, dass dadurch die Ausmündung nicht verengt wird, und dass die Abdeckung
so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindert,
sondern fördert.
Vor allem, wenn der Rauchkanal durch ungeheizte Räume läuft oder
Außenwände hat, ist eine zusätzliche Isolierung wichtig. Metallene Schornsteine,
oder Schornsteinteile außerhalb der Wohnung müssen stets in doppelwandig
isolierten Rohren ausgeführt sein. Jener Teil des Schornsteins, der sich außerhalb
am Dach befindet, muss immer isoliert sein.
Der Schornstein muss ausreichend hoch sein (mindestens 4 Meter), und in einen
Bereich münden, der nicht durch umliegende Gebäude, nahe gelegene Bäume
oder andere Hindernisse gestört wird. Als Faustregel gilt: 60 cm ober dem
Dachfirst. Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist,
sehen Sie sich die Abmessungen an, die in untenstehender Abbildung
33mm
min
min 0.5
0.5mm
min 1 m
höhste Punkt des Dachs
innerhalb Abstand von 3 m.
angegeben sind. Abhängig von eventuell nahe gelegenen Gebäuden und/oder
Bäumen muss der Schornstein höher sein.
3.1.2. Lüftung des Raumes
Die Verbrennung von Holz, Kohlen oder Gas verbrauc ht Sauerstoff. Es ist also von
großer Bedeutung, dass der Raum, in dem das Gerät montiert wurde, ausreichend
gelüftet oder ventiliert wird. Bei einer unzureichenden Lüftung kann die
Verbrennung gestört werden, und kann die fehlerlose Abfuhr der Rauchgase durch
den Schornstein nicht mehr garantiert werden, mit möglichen Rauchausdünstungen
im Wohnraum zur Folge.
Platzieren Sie nötigenfalls ein Lüftungsgitter, das die Zufuhr von frischer Luft
garantiert. Diese Vorkehrung ist sicher nötig bei gut isolierten Räumen, wenn eine
mechanische Lüftung vorhanden ist.
Geben Sie auch auf andere Luftverbraucher acht, die sich im selben Raum oder in
der Wohnung befinden; wie beispielsweise ein anderes Heizgerät, ein Dunstabzug,
ein Trockner oder ein Badezimmerventilator. Verwenden Sie diese Geräte nicht,
wenn der Kamin brennt, oder sorgen Sie für eine zusätzliche Luftzufuhr für diese
Geräte.
Falls Ihr Gerät mit den (in Option verfügbaren) Anschlussteilen für Luftzufuhr von
ausserhalb des Raums geliefert wurde, brauchen Sie keine zusätzliche Luftzufuhr zu
planen. Sie sollten aber sorgen für eine ausreichende Lüftung des Raums, aus dem
Sie die Luft entnehmen.
3.1.3. Fussboden, Wände
Sehen Sie einen ausreichenden Abstand zwischen dem Gerät und brennbaren
640GM - 760GM
36
03.27602.000
Materialien, wie beispielsweise hölzernen Wänden oder Möbeln vor. Für freistehende
Geräte muss dieser Abstand mindestens 40 cm betragen. Das aufstellen der
Feuerstätte is nur bei ausreichender Tragfähigkeit der Aufstellfläche möglich. Bei
unzureichender Tragfähigkeit müssen geeignete Massnahmen (z.B. Platte zur
Lastverteilung) getroffen werden, um diese zu erreichen. Ein brennbarer Fußboden
muss mit einer feuerfesten Schutzplatte ausreichend gegen Wärmeabstrahlung
geschützt werden. Ein Fußbodenbelag muss mindestens 80 cm vom Feuer entfernt
sein.
3.2.
Vorbereitenden Arbeiten
Kontrollieren Sie das Gerät unmittelbar nach dem Erhalt auf Transportschaden und/
oder sichtbaren Schaden, und informieren Sie nötigenfalls den Lieferanten. Nehmen
Sie das Gerät in der Zwischenzeit nicht in Betrieb.
Um Beschädigung des Gerätes während der Installation zu vermeiden und um das
Gerät leichter manipulieren zu können, wird Ihnen empfohlen zuerst alle losen Teile
(feuerfeste Steine, Aschenlade, ...) aus dem Gerät zu entfernen. Merken Sie sich die
Stelle dieser Teile, damit Sie sie nachher wieder ordentlich einbauen können.
Das Gerät wird mit den nachstehenden Hilfsmitteln geliefert:
•
•
•
•
•
Einem Anschlusskragen mit Befestigungsmaterial
Einem Deckel mit Befestigungsmaterial
Einer “kalten Hand” um die Fronttür und Seindentür öffnen zu können
Einer “kalten Hand” um die
Aschenkasten herauszunehmen
und Aschen zu entfernen
Einem Kratzer fur die Asche
2
3
3.2.1. Rauchgasentsorgung
Ihr Gerät ermöglicht einen Oberbzw. Hinteranschluss.
1
Bei der Lieferung sind die
Rauchgaslöcher nach hinten und
nach oben offen. Je nach der Wahl
des Anschlusses, darf ein der
beiden Löcher mit Hilfe des
mitgelieferten Deckels (2)
abgedichtet werden; das andere
erhält den mitgelieferten
Anschlusskragen (1) (siehe
Zeichnung). Verwenden Sie dazu
die mitgelie ferten Befestigungsmitteln. Sorgen Sie zwischen dem
Anschlusskragen bzw. Deckel und
dem Gerät für eine sichere
Abdichtung mit dem mitgeliefertem Kitt.
Um den Anschluss zu erleichtern,
können Sie die Oberplatte (3) einfach vom Gerät abnehmen und wieder auflegen.
Der Deckel (2) ist so entworfen worden, dass er im Fall eines Hinteranschlusses
einen integrierten Teil der Oberplatte darstellt; im Fall eines Oberanschlusses, kann
640GM - 760GM
37
03.27602.000
er die hintere Öfnnung abschliessen ohne störend sichtbar zu
sein.
3.2.2. Montage des “kalten Handgriffs”
Die M8x50-Schraube wird an den Holzhandgriff befestigt und
nachher an den Verschmälerungsteil geschraubt. Siehe
Zeichnung für die Montage.
3.2.3. Montage und Aufstellung des Kohlenbunkers
(Option)
Fülldeckel
Um der Bunker ins Gerät einzuführen, handeln Sie folge ndermaßen:
Entfern die Oberplatte (diese
liegt lose auf der inneren
Oberplatte) zusammen mit
dem Fülldeckel.
Entfern die Flammpla tte
(besteht aus zwei Teilen).
Der Bunker kann jetzt ins Gerät eingeführt werden. Dieser
ruht mit seinen Lippen auf
dem inneren Oberplatte. Ac hte darauf, dass die längste
Seite des Bunkers hinten angebracht ist.
Stell Oberplatte und Fülldec kel wiederum auf das Gerät.
Oberplatte
Rekuperatorplatte
Kohlenbunker
Innere Oberplatte
Flammplatte
3.3.
Abfertigung
Wenn das Gerät am richtigen Platz steht, und hermetisch an den Schornstein
angeschlossen ist, werden alle losen Teile wieder zurück im Gerät platziert.
Ihr Gerät ist jetzt gebrauchsfertig.
Achtung!!: Lassen Sie das Gerät NIEMALS ohne Innenplatten oder feuerfeste
Steine brennen.
3.4.
Verpackungsmaterialien
Die Verpackungsmaterialien müssen auf verantwortungsvolle Art und Weise und
gemäss den amtlichen Bestimmungen entsorgt werden.
640GM - 760GM
38
03.27602.000
4.
Gebrauchsanleitung
4.1
Brennstoff
Dieses Gerät ist ausschließlich zum Heizen mit Holz, Braunkohlebriketts und Kohlen
geeignet. Alle anderen Brennstoffe sind verboten. Die Verwendung davon kann zu
ernsthaftem Schaden an Ihrem Gerät führen.
Heizen Sie auch nicht mit behandeltem Holz, wie z.B. Abbruchsholz, gefärbtem
Holz, imprägniertem Holz oder haltbar gemachtem Holz, Mehrfach- oder
Spannplatten. Das Heizen dieser Materialien, ebenso wie von Kunststoff, Altpapier
und Haushaltsmüll ist stark verschmutzend für das Gerät, den Schornstein und die
Umwelt. Es kann einen Schornsteinbrand zur Folge haben.
Holz
Verwenden Sie vorzugsweise Hartholz. Eiche, Birke und Holz von Obstbäumen sind
sehr gute Holzsorten zum Heizen.
Das Holz muss mindestens 2 Jahre gut auf eine m überdachten und gut gelüfteten
Platz getrocknet sein. Bereits gespaltetes Holz trocknet besser. Der maximale
Prozentsatz an Feuchtigkeit für trockenes Holz beträgt 20%.
Nasses Holz ist als Brennstoff nicht geeignet. Es gibt keine Wärme, da die ganze
Energie im Verdampfen der Feuchtigkeit verloren geht. Es werden schlecht riechende
Gase freigesetzt und es verursacht viel Russbelag auf der Scheibe der Türen und im
Schornstein.
Braunkohlebriketts
Braunkohlebriketts brennen ungefähr auf die gleiche Art und Weise wie Holz. Sorgen
Sie dafür, dass ein gutes Aktivkohlenbett im Ofen vorhanden ist, bevor Sie mit
Briketts heizen.
Kohlen
Anthrazitkohlen sind in verschiedenen Kategorien erhältlich. Einige Merkmale
können gesetzlich festgelegt sein. So muss Anthraz itkohle "A" weniger als 10%
flüchtige Bestandteile enthalten, Anthrazit "B" weniger als 12%. Der Aschengehalt
kann von 3 bis 13% variieren.
Für eine gute Funktionsweise Ihres Gerätes wird die Verwendung von Anthrazit "A"
mit einer Lage Aschengehalt empfohlen. Brandstoff mit einem höheren Aschengehalt
hat immerhin einen niedrigeren Heizwert, muss öfter
entascht werden und erlischt schneller.
Das empfohlene Maß ist 12/22 oder 20/30.
4.2.
Luftregelung
Für die Zufuhr von Verbrennungsluft ist das Gerät mit
drei Luftöffnungen hinter das Gerät ausgestattet, wovon eine durch einen Hebel unten auf der Vorderseite
des Ofens reguliert werden kann. Via spezielle Luftkanäle wird diese sekundäre Luft (2) bis oben am
Glasfenster geleitet. Die primäre Lufteintrittsöffnung
wird mit einem Thermostaten hinter reguliert, diese
Lufteintrittsöffnung reguliert die Menge Luft durch
den Rost (1). Hinten in der Ve rbrennungskammer (3)
unter der Flammplatte sorgt eine Luftzufuhr, die abgeschlossen werden kann, für eine perfekte Nachbrennung (nur zu benutzen für Holz) (Siehe Figuren).
640GM - 760GM
39
3
2
1
03.27602.000
4.3.
Anzünden
Um genügend Zug im Schornstein zu erzeugen, und um so keinen Rauch im Raum zu
bekommen, muss der Schornstein vor dem Anzünden des Ofens erst ausreichend
erwärmt werden. Bei einem kalten Schornstein kann man am besten ein "Lockfeuer"
machen, durch beispielsweise einen Ball mit
(Zeitungs -)Papier
oberhalb
der
Flammenplatte anzuzünden.
Das Gerät wird mit (Zeitungs-)Papier und/
oder Zündblöcken und kleinen Holzstücken
angezündet.
Wichtig! Füllen Sie immer den Brennstoff
durch die Seitentür nach. Die Fronttür darf
nur geöffnet werden zum saubermachen
der Glasscheibe.
Machen Sie die Tür einen Spaltbreit und die
Luftschieber v ollständig auf.
Es ist wichtig, dass das Anbrennfeuer
heftig durchbrennt. Danach können
dickere Holzstücke aufgelegt und die Tür
geschlossen werden. Wenn das Feuer
2
ausreichend stabilisiert und genügend Glut
• = open Ä = gesloten
vorhanden ist, kann man, abhängig von
der Einstellung des Gerätes, Holz, Kohlen
oder Braunkohlebriketts auflegen.
4.4.
Heizen mit Holz
Die beste Regelung der Feuerstelle erhält
man, indem man die Primarluftschieber (1)
(Thermostat) vollständig schließt und die
Luftzufuhr
vollständig
mit
dem
Sekundärluftschieber (2) regelt. Wenn
afsluitplaatje
diese Regelung nicht ausreichend
3
erscheint, oder um das Feuer anzufachen,
kann
v o r ü b e r g e hend
der
1
Primarluftschieber teilweise geöffnet
werden, um eine zusätzliche Luftzufuhr zu
2
erhalten.
Sorgen Sie dafür, dass die Tür des Ofens
immer gut geschlossen ist. Heizen Sie
niemals mit offener Tür.
Füllen Sie rechtzeitig Brennstoff nach.
Füllen Sie nie zuviel zugleich ein. Es ist am besten, die Feuerstelle bis zu maximal
einem Drittel zu füllen, und dann regelmäßig nachzufüllen.
Öffnen Sie die Fülltüre immer langsam und für möglichst kurze Zeit. Sorgen Sie
dafür, dass das Aktivkohlenbett gleichmässig über den Kaminboden verteilt wird,
bevor Sie nachfüllen. Öffnen Sie nötigenfalls kurz den Primarluftschieber.
Wenn das Holz lose gestapelt wird, wird es sehr schnell verbrennen, da der
Sauerstoff jedes Holzstück leicht erreichen kann. Diese Staplung verwendet man,
wenn man kurz heizen möchte. Wenn das Holz kompakter gestapelt wird, wird es
langsamer verbrennen, da die Luft nur bestimmte Holzstücke erreichen kann. Das
Holz wird am besten auf diese Weise gestapelt, wenn man für eine längere Zeit
640GM - 760GM
40
03.27602.000
heizen möchte.
Wenn Sie langfristig Holz auf einem
niedrigen Stand heizen, kann sich im
Schornstein ein Belag von Teer und
Teerölen bilden. Teer und Teeröle sind
sehr leicht brennbar. Wenn sich diese
Stoffe zuviel im Schornstein absetzen,
kann bei einer plötzlichen hohen Lose Staplung
Kompakter Staplung
Temperatur ein Schornsteinbrand
entstehen. Darum ist es nötig, das Gerät
regelmässig kräftig durchzuheizen, damit geringe Beläge von Teer und Teerölen
sofort verschwinden.
Bei einem zu niedrigen Stand wird sich Teer auch auf den Scheiben und Türen
absetzen.
Es ist besser, bei milden Außentemperaturen den Ofen nur einige Stunden pro Tag
intensiv brennen zu lassen.
4.5.
Heizen mit Kohlen
VOR MAN MIT KOHLEN HEIZT, HÄLT MAN DIE LUFTEINTRITTSÖFFNUNG OBER DER
TÜR (2) (= SEKUNDÄRE LUFTEINTRITTSÖFFNUNG) UND DIE LUFTEINTRITTSÖFFNUNG
IN DER RÜCKSEITE (3) IMMER GESCHLOSSEN. (Vor man die Lufteintrittsöffnung in der
Rüc kseite schließt, wird die Absperrplatte so gesetzt, dass es die Lufteintrittsöffnung
abschlie ßt.)
Heizen mit Kohlen ohne Bunker
Wenn das Anmachfeuer genügend stabilisiert ist und wenn es genügend Glut gibt,
dann kann die erste Portion Kohlen auf dem Feuer. Benutz die Fronttür für das Füllen. Einmal die Kohlen Feuer gefangen haben, vervollständigen Sie das Füllen. Ac hte darauf, dass sie das Feuer nicht löschen dürch auf einmal zu viel Kohlen daraufzuwerfen. Regel nach eine Zeit Durchbrennen den Stand des Thermostaten. Gerade
vor Sie auffüllen, setzen Sie den Thermostaten ganz offen. Benutz jetzt den Schüttelrost und schüttel bis glühende Teilchen in den Aschenkasten fallen und füll
danach die Kohlen auf. Setz nach einigen Minuten de r Thermostat wieder in den
gewünschten Stand. Füg höchstens soviele Kohlen hinzu, bis Sie noch gerade die
Glut der vorigen Füllung sehen können.
Heizen mit Kohlen mit Bunker (Option)
Wenn das Anmachfeuer genügend durchgebrennt ist, wird der Bunker via den Fülldeckel in der Oberplatte mit Kohlen aufgefüllt. Nachdem die Kohlen gut brennen,
wird der Thermostat in den gewünschten Stand ge setzt. Die Füllfrequenz hängt
vom gefragten Vermögen ab. Um der Ofen nachts anzuhalten, wird der Thermostat bis auf ungefähr Stand 1
zurückgedreht. Der richtige Stand hängt vom Schornstein
und den Witterungsverhältnissen ab.
640GM - 760GM
41
03.27602.000
4.6. Geringes Heizen (für Geräte, die für unaufhörlichen Gebrauch geeignet sind)
Wenn Sie das Gerät als ein "unaufhörliches Feuer" nutzen möchten, können Sie die
primären und sekundären Lufteintrittsöffnungen in solcher Weise wählen, dass Sie
immer die richtige Brenngeschwindigkeit bekommen. Kümmern Sie sich immer
darum, dass es genügend Glut auf dem Heizboden gibt.
4.7.
Entaschen
Mit der beigelieferten „kalten“ Hand kann der Schütte lrost bewogen werden und der Aschenkasten aus dem
Gerät genommen werden (Siehe Figur). Der Aschenkasten soll rechtzeitig erledigt werden. Die Asche
darf den Durchgang der Verbrennungsluft nicht hindern, und keinesfalls darf die Asche die Unterseite des
Rostes berühren. Hierdurch wird der Rost überhitzt
und kann der beschädigt werden..Sie können mögliche
angehaftete Asche mit dem mitgelieferten Feuerhaken
entfernen. Für den Arbeitsverfahren, siehe Figuren.
Verbrennung von Holz ergibt relativ wenig Asche und
es ist nicht notwendig jedes Mal die Asche aus dem
Gerät zu entfernen. Übrigens brauchen Sie die Asche
zwischen den Rillen des Feuerbodens überhaupt nicht
zu entfernen, da Holz auf einer Aschenschicht noch
besser brennt.
640GM
4.8.
760GM
Auslöschen
Füllen Sie keinen Brennstoff nach, und lassen Sie den Ofen einfach ausgehen.
Wenn ein Feuer gedämpft wird, indem man die Luftzufuhr verringert, werden viele
Schadstoffe freikommen. Das Feuer muss darum von selbst ausbrennen, und darf
erst verlassen werden, wenn es gut ausgelöscht ist.
4.9.
Wetterlage
Warnung!
Bei Nebel wird die Abfuhr der Rauchgase durch den Schornstein stark erschwert, und
es können sich Rauchgase niederschlagen und Ge ruchsbelästigung verursachen.
Wenn es nicht unbedingt nötig ist, ist es besser, unter diesen Wetterbedingungen
nicht zu heizen.
640GM - 760GM
42
03.27602.000
5.
Wartung
Es erfordert wenig Anstrengungen, um Ihr Gerät in gutem Zustand zu erhalten.
Kontrollieren Sie regelmäßig, ob die Dic htungen der Türen noch gut abschließen.
Das Gerät wird an der Aussenseite mit einem feuchten Ledertuch gereinigt, wenn
es ausreichend kalt ist. Putzen Sie das Gerät niemals, solange es noch warm ist.
Kleine Farbbeschädigungen können mit einer Spraydose ausgebessert werden.
Ihr Händler kann Ihnen die passende Spraydose besorgen.
Bei der ersten Benutzung nach dem Sprayen kann Ihr Gerät noch etwas Geruch
abgeben. Dies verschwindet jedoch schnell.
Das Glas wird mit im Handel erhältlichen Glasreinigungsprodukten (z.B. Produkte
für keramische Kochplatten) gereinigt. Ihr Installateur kann Ihnen auch passende
Produkte besorgen. Verwenden Sie jedoch nie scheuernde oder ätzende
Produkte. Passen Sie auf, dass keine aggressiven, sauren Produkte mit emaillierten Teilen in Kontakt kommen.
Um die Luftkanäle sauber zu machen, können Sie eventuell die Oberplatte
entfernen. Sie liegt lose auf dem Gerät und ist nicht mit Schrauben bzw. Bolzen
befestigt.
Am Ende der Heizsaison schliessen Sie den Kamin mit Hilfe einer
Zeitungspapierkugel ab. Sie können dann den Innenofen gut saubermachen.
Ersetzen Sie, falls notwendig, die Dichtungsschnur und dichten Sie eventuelle
Brüche mit Kitt. Entfernen Sie gegebenenfalls auch die Flammplatte oben im
Herd für eine gründliche Reinigung. Entfernen Sie eventuell zuerst die
feuerfesten Steine.
Lassen Sie erst den Schornstein durch einen anerkannten Fachmann fegen, bevor
Sie mit der neuen Heizsaison beginnen. Auch während der Heizsaison ist es
nützlich, den Schornstein auf Russ zu kontrollieren. Kontrollieren Sie auch ob die
ausreichende Bereitstellung von Verbrennungsluft und Luft für die Belüftung,
und dass Verbrennungsluft-Eintrittsöffnungen nich verschlossen sein dürfen. Die
Kontrolle und Pflege des Schornsteins ist eine gesetzliche Verpflichtung.
Wenn obengenannte Punkte beachtet werden, werden Sie Ihren Ofen in voller
Zufriedenheit genießen können.
6.
Die Bauart-Raumheizvermogen
Diesem Ofen darf nur mit geschlossenem und verriegeltem Sichtfenstertür
betrieben werden. Er kann am bereits belegte Schornsteine angeschlossen
werden und ist aus Sicherheitsgründen mit einem verriegelten Sichfenstertür und
ein kleiner Fülltür (bauart 1) ausgestattet.
Die Nennwärmeleistung van 9 kW ist bei:
•
•
weniger günstigen Heizbedingungen ausreichend für 173 m³
Ungünstigen Heizbedingungen ausreichend für 114 m³.
Die Nennwärmeleistung van 11 kW ist bei:
•
•
weniger günstigen He izbedingungen ausreichend für 220 m³
Ungünstigen Heizbedingungen ausreichend für 145 m³.
Die angegebenen Rauminhalte gelten nach DIN 18893 für Raüme die nicht der
Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich.
640GM - 760GM
43
03.27602.000
44
0.11 %
79 %
8.7 g/s
322 °C
0.12 mbar
% CO
Rendement / Rendement/ Efficiency / Wirkungsgrad
Massadebiet van rookgassen / Débit des fumées / Flue
gas mass flow / Abgasmassenstrom
Rookgastemperatuur / Température des fumées / Flue
gas temperature / Abgasstutzentemperatuur
Minimum trek / Dépression minimal / Minimum
draught / Mindesförderdruck
0.11 mbar
369 °C
6.9 g/s
82 %
0.07 %
0.12 mbar
356 °C
7.2 g/s
82 %
0.08 %
0.12 mbar
302 °C
81 %
0.23 %
Hout
Bois
Wood
Holz
0.12 mbar
325 °C
75 %
0.52 %
Bruinkool
lignite
Browncoal
Braunkohl
0.12 mbar
347 °C
85 %
0.12 %
Kolen
Charbon
Coal
Kohlen
Continu gebruik / Feu continu /
Continuous operation / Dauerbrand
180 kg
Kolen
Charbon
Coal
Kohlen
Hout
Bois
Wood
Holz
Aanbevolen brandstoffen
Combustibles conseillés
Advised combustibles
Empfohlene Brennstoffe
Bruinkool
lignite
Browncoal
Braunkohl
Niet continu gebruik / Feu intermittant /
Intermittent operation / Zeitbrand
/ Poids / Weight
40 cm minimum
150 mm
9 kW (max. 11 kW)
640 GM
Stookregime / Régime de combustion / fire regime /
Gewicht
Afstand tot brandbaar materiaal / Distance entre poêle
et les matériaux combustibles / Distance to adjacent
combustible materials / Abstand zwichen dem Gerät
und brennbaren Materialien
Schoorsteenaansluiting (diameter) / Raccordement cheminée (diamètre) / Flue connection (diametre) / Schornsteinanschluss (Diameter)
Nominaal vermogen / Puissance nominale / Nominal
heat output / Nominalleistung
Model / Modèle / Modell
Bijlage 1: technische gegevens / données techniques / technical data sheet / technischen Daten
640GM - 760GM
03.27602.000
640GM - 760GM
45
03.27602.000
0.11 mbar
Minimum trek / Dépression minimal / Minimum
draught / Mindesförderdruck
9.3 g/s
Massadebiet van rookgassen / Débit des fumées / Flue
gas mass flow / Abgasmassenstrom
324 °C
80 %
Rendement / Rendement/ Efficiency / Wirkungsgrad
Rookgastemperatuur / Température des fumées / Flue
gas temperature / Abgasstutzentemperatuur
0.08 %
% CO
0.10 mbar
353 °C
10.9 g/s
75 %
0.09 %
0.10 mbar
332 °C
8.1 g/s
83 %
0.06 %
0.12 mbar
342 °C
74 %
0.28 %
Hout
Bois
Wood
Holz
0.12 mbar
253 °C
85 %
0.54 %
Bruinkool
lignite
Browncoal
Braunkohl
0.12 mbar
351 °C
82 %
0.20 %
Kolen
Charbon
Coal
Kohlen
Continu gebruik / Feu continu /
Continuous operation / Dauerbrand
230 kg
Kolen
Charbon
Coal
Kohlen
Hout
Bois
Wood
Holz
Aanbevolen brandstoffen
Combustibles conseillés
Advised combustibles
Empfohlene Brennstoffe
Bruinkool
lignite
Browncoal
Braunkohl
Niet continu gebruik / Feu intermittant /
Intermittent operation / Zeitbrand
/ Poids / Weight
40 cm minimum
150 mm
11 kW (max. 13 kW)
760 GM
Stookregime / Régime de combustion / fire regime /
Gewicht
Afstand tot brandbaar materiaal / Distance entre poêle
et les matériaux combustibles / Distance to adjacent
combustible materials / Abstand zwichen dem Gerät
und brennbaren Materialien
Schoorsteenaansluiting (diameter) / Raccordement cheminée (diamètre) / Flue connection (diametre) / Schornsteinanschluss (Diameter)
Nominaal vermogen / Puissance nominale / Nominal
heat output / Nominalleistung
Model / Modèle / Modell
Bijlage 2
Annexe 2
Annex 2
Anlage 2
:
:
:
:
afmetingen
dimensions
dimensions
Abmessungen
640GM
640GM - 760GM
46
03.27602.000
760GM
640GM - 760GM
47
03.27602.000
CE-conformiteitsverklaring
Declaration de conformité CE
EC Declaration of conformity
Konformitätserklärung CE
Notified body: 1641
Wij,
Nous,
We,
Wir,
Dovre nv Nijverheidsstraat 18 B2381 Weelde
verklaren bij deze dat de kachel 640GM, 760GM conform is volgens de EN
13240.
déclarons que le poële 640GM, 760GM est conforme au norme EN 13240.
declare that the oefen 640GM, 760GM is in conformity with the EN 13240.
Erklären daß das Produkt 640GM, 760GM entspricht EN 13240.
Weelde, 01.02.2006
In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken
van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.
Dans le cadre d’une amélioration constante des produits, les spécifications du produit livré peuvent différer
du contenu de ce document, sans avis préalable.
Due to continuous product improvement, specifications of the delivered product may differ from the content of this booklet, without further notice.
DOVRE N.V.
Tel : +32 (0) 14 65 91 91
Nijverheidsstraat 18
Fax : +32 (0) 14 65 90 09
B-2381 Weelde
E-mail : [email protected]
___________________________________________________________
03.27602.000
0606
640GM - 760GM
48
03.27602.000
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
