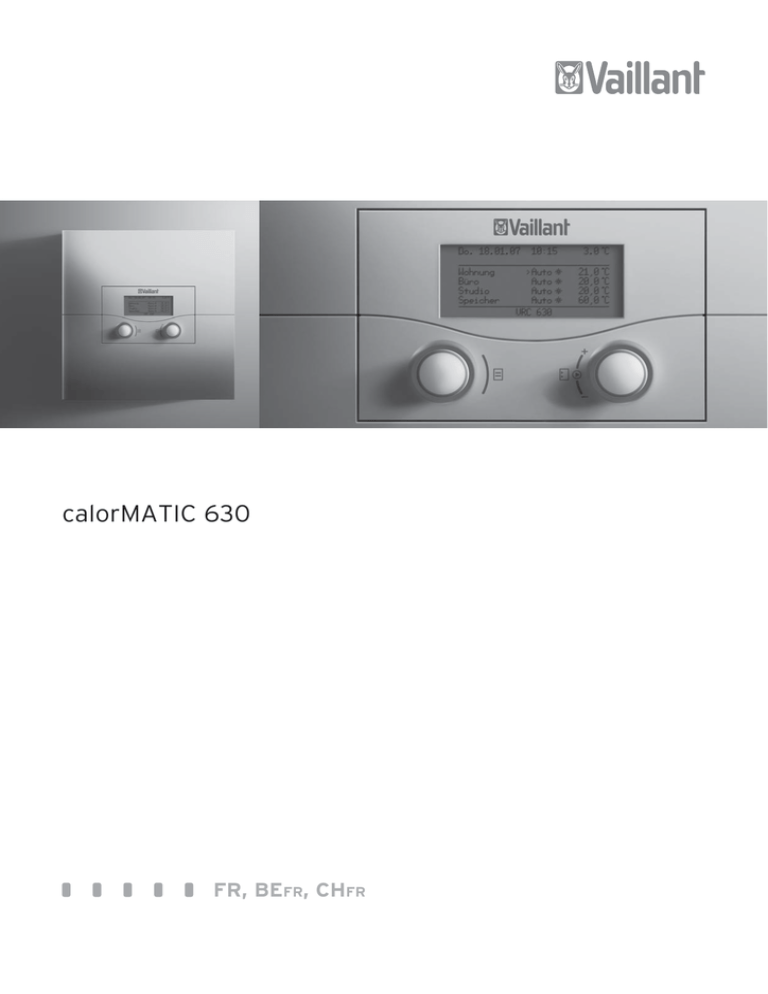

calorMATIC 630
FR, BEFR, CHFR
Pour l'utilisateur
Notice d'emploi
calorMATIC 630
Système de commande pour régulation
barométrique du chauffage
Table des matières
Table des matières
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
Remarques relatives à la documentation .......3
Conservation des documents .................................. 3
Symboles utilisés ........................................................ 3
Typographie et désignations ................................... 3
Validité de la notice ................................................... 3
Plaque signalétique .................................................... 3
Marquage CE................................................................ 3
Référence au produit................................................. 3
2
2.1
2.1.1
2.1.2
2.2
2.3
2.4
Sécurité............................................................... 4
Consignes de sécurité et mises en garde.............4
Classification des consignes de mise en garde ..4
Structuration des consignes de mise en garde ..4
Utilisation conforme de l'appareil ..........................4
Consignes de sécurité générales ............................4
Directives, lois et normes .........................................5
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
Description des appareils ................................. 6
Structure et fonctionnement...................................6
Vue d'ensemble du système .................................... 7
Vue d'ensemble des fonctions ................................8
Types de fonctionnement.........................................8
Descriptions des fonctions importantes ...............9
Vue d'ensemble des éléments de commande ....12
Guide de l'utilisateur .................................................12
Niveaux de commande du régulateur ..................14
Types de menus .........................................................14
Menus des diverses situations de commande....15
Vue d'ensemble des paramètres réglables .........16
4
4.1
4.2
Mise en fonctionnement .................................. 17
Instruction par l'installateur spécialisé ................17
Mise en marche et à l'arrêt du régulateur ..........17
5
5.1
5.1.1
5.1.2
5.1.3
5.1.4
5.2
Utilisation ..........................................................18
Commande du régulateur........................................18
Choix du menu............................................................18
Sélection et marquage des paramètres ..............18
Réglage des valeurs des paramètres ...................18
Appel des fonctions spéciales ................................18
Réglage des paramètres au niveau de
l'utilisateur ..................................................................19
Réglage du type de fonctionnement ....................19
Réglage de la température ambiante de
consigne, selon l'exemple du circuit de
chauffage HK1 ........................................................... 20
Réglage des données de base ..............................22
Appel du menu 1 ....................................................22
Réglage de la date....................................................22
Réglage du jour de la semaine ............................. 24
Réglage de l'heure .................................................. 24
Passage de l'heure d'été à l'heure d'hiver.........26
Réglage des programmes horaires .....................27
Réglage des plages horaires..................................27
Réglage de l'heure de début et de fin de la
plage horaire............................................................. 28
5.2.1
5.2.2
5.3
5.3.1
5.3.2
5.3.3
5.3.4
5.3.5
5.4
5.4.1
5.4.2
2
5.5
5.5.1
5.5.2
5.6
Réglage du programme de vacances .................29
Réglage des périodes horaires............................. 30
Réglage de la température de consigne............ 30
Réglage de la courbe d'abaissement et de la
courbe de chauffage .............................................. 30
5.6.1
Réglage de la température d'abaissement ...... 30
5.6.2 Réglage de la courbe de chauffage .....................31
5.7
Réglage de la température d'eau chaude ..........32
5.8
Modification des noms des circuits
de chauffage ..............................................................32
5.9
Visualisation des paramètres du niveau de
l'installateur spécialisé ............................................35
5.10
Utilisation des fonctions spéciales .......................36
5.10.1 Activation des fonctions d'économie ..................36
5.10.2 Activation de la fonction Party .............................37
5.10.3 Activation de la fonction de chargement
exceptionnel du ballon ............................................37
5.11
Fonctions de service (uniquement pour
l'installateur spécialisé) ......................................... 38
5.12
Garantie de la protection antigel ........................ 38
5.13
Nettoyage et soin du régulateur ......................... 38
5.14
Transmission des données .................................... 38
6
6.1
6.2
6.3
Dépannage ........................................................ 39
Message de maintenance .......................................39
Messages d‘erreur ....................................................39
Reconnaissance et résolution des
dysfonctionnements ............................................... 40
7
7.1
7.2
Mise hors service.............................................. 41
Mise hors service temporaire du chauffage .......41
Mise à l'arrêt temporaire du régulateur ..............41
8
Recyclage et mise au rebut ...........................42
9
Conseils d'économie d'énergie ....................... 43
10
10.1
10.1.1
10.1.2
10.1.3
10.2
10.2.1
10.2.2
Garantie et Service après-vente ...................45
Garantie ..................................................................... 45
Garantie constructeur (France) ........................... 45
Conditions de garantie (Belgique)....................... 45
Garantie constructeur (Suisse) ............................ 45
Service après-vente ................................................ 46
Service après-vente (Belgique) ............................ 46
Vaillant GmbH Werkskundendienst (Suisse)..... 46
11
11.1
11.2
Caractéristiques techniques .......................... 47
calorMATIC 630 ........................................................47
Réglage d'usine ........................................................ 48
Index des termes techniques ......................................49
Index des mots clés...................................................... 52
Notice d'installation calorMATIC 630 0020095095_00
Remarques relatives à la documentation 1
1
Remarques relatives à la
documentation
Les consignes suivantes vous permettront de vous
orienter dans l‘ensemble de la documentation.
En liaison avec la présente notice d'emploi, d’autres
documents doivent également être observés.
Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.
Autres documents applicables
> Lors du maniement du régulateur
calorMATIC 630, respectez obligatoirement toutes les
notices de commande jointes aux autres composants
de votre installation de chauffage.
1.1
Conservation des documents
Veuillez conserver cette notice d'emploi, ainsi que tous
les documents également applicables avec soin, de
façon à ce qu'ils soient disponibles en cas de besoin.
marquer/sélectionner
1.4
Validité de la notice
La présente notice d'utilisation ne vaut que pour les
appareils ayant les références suivantes :
Désignation
Réf.
Sonde extérieure
calorMATIC 630
0020092435
0020092436
VRC DCF
calorMATIC 630
0020092437
0020092438
0020092439
0020092440
0020092430
VRC 693
Tab. 1.1 Aperçu des différents modèles
La référence de l'appareil apparaît sur la plaque signalétique.
1.5
1.2
une valeur est marquée/sélectionnée lorsqu'elle apparaît à
l'écran sur fond sombre.
Plaque signalétique
Symboles utilisés
Les différents symboles utilisés dans le texte sont expliqués ci-après :
a
Symbole indiquant un risque :
– danger de mort
– risque de blessures graves
– risque de blessures légères
e
b
Symbole indiquant un risque :
– danger de mort par électrocution !
i
Symbole indiquant des consignes et
informations utiles
>
1.3
Gras
La plaque signalétique est bien visible sur le côté gauche du socle du régulateur.
21092600200285150907011320N4
VRC 630/3
1
Fig. 1.1
Symbole indiquant un risque :
– risque de dommages matériels
– risque de dégâts ou de menace pour
l'environnement
Ce symbole indique une action nécessaire
4
5
Plaque signalétique
Marquage CE
Le marquage CE indique qu'il a été documenté
que le régulateur calorMATIC 630 remplit les
exigences servant de base aux directives correspondantes.
Typographie et désignations
Notice d'installation calorMATIC 630 0020095095_00
3
4 VA
Légende
1 CODE EAN
2 Désignation de l'appareil
3 Tension de fonctionnement
4 Puissance absorbée
5 Marquage CE
1.6
Les textes en caractères gras signalent
des informations importantes, des noms
propres et des désignations (paramètres,
dénomination du menu, type de fonctionnement, renvoi)
Exemple : Type de fonctionnement Auto
2
230V~
1.7
Référence au produit
Le régulateur calorMATIC 630 est appelé ci-après régulateur.
3
2 Sécurité
2
Sécurité
2.1
2.2
Consignes de sécurité et mises en garde
> Lors de l'utilisation du régulateur, respectez les
consignes générales de sécurité et les mises en garde
antéposées à chacune des actions.
2.1.1
Classification des consignes de mise en garde
Les mises en garde sont classifiées à l'aide de signaux
d'avertissement et de mots indicateurs en fonction de la
gravité du danger potentiel.
Symboles
de mise en
garde
a
e
a
b
Mot indicateur
Explication
Danger !
Danger immédiat pour
votre vie ou risque de
blessure
Danger !
Danger de mort par électrocution !
Avertisse- Risque de blessures légèment !
res
Attention
!
Risque de dégâts matériels
ou de menace pour l'environnement
Tab. 2.1 Symboles de mise en garde et leur signification
2.1.2
Structuration des consignes de mise en garde
Vous reconnaissez les consignes de mise en garde se
distinguent aux lignes de séparation supérieure et inférieure. Elles sont structurées suivant les principes fondamentaux suivants :
a
Mot indicateur !
Type et source du danger !
Explication du type et de la source du danger
> Mesures de prévention du danger
Utilisation conforme de l'appareil
Le régulateur calorMATIC 630 est fabriqué selon l'état
de la technique actuel ainsi que les règles de sécurité en
vigueur.
Des dysfonctionnements peuvent néanmoins se produire sur l'appareil et sur d'autres appareils en cas d'utilisation incorrecte ou non conforme.
Le régulateur calorMATIC 630 est utilisé pour une régulation barométrique et une régulation en fonction des
périodes d'une installation de chauffage avec production d'eau chaude.
Toute autre utilisation est considérée comme non
conforme. Le constructeur/fournisseur décline toute
responsabilité pour les dommages en résultant. L'utilisateur en assume l'entière responsabilité.
L‘utilisation conforme de l‘appareil comprend également
le respect de la notice d‘emploi et d‘installation ainsi
que des autres documents l‘accompagnant.
2.3
Consignes de sécurité générales
Qualification de l'installateur spécialisé
Seul un installateur sanitaire agréé est habilité à installer le régulateur. Celui-ci assume également la responsabilité pour une installation et une mise en fonctionnement conformes.
Éviter les maladies
Pour vous protéger des infections causées par des
agents pathogènes (légionelles), le régulateur est équipé
d'une fonction de protection contre les légionelles.
Cette fonction est réglée par votre installateur spécialisé lors de l'installation du régulateur.
> Demandez-lui comment fonctionne la protection
contre les légionelles.
Éviter le risque d'ébouillantement
Il existe un risque d'ébouillantement aux points de puisage de l'eau chaude lorsqu'elle dépasse une température de 60 °C. Les enfants en bas âge et les personnes
âgées peuvent également encourir un péril, même avec
des températures plus faibles.
> Sélectionner la température d'eau chaude de telle
sorte qu'elle ne représente de danger pour personne.
Lorsque la fonction de protection anti-légionelles est
activée, le ballon d'eau chaude est au moins chauffé
pendant une heure à une température supérieure à
65 °C.
4
Notice d'installation calorMATIC 630 0020095095_00
Sécurité 2
Pour vous protéger des ébouillantements,
> Demandez à votre installateur spécialisé si la fonction
de protection contre les légionielles est activée.
> Demandez à votre installateur spécialisé quand
démarre la fonction de protection contre les légionielles.
> Demandez à votre installateur spécialisé, s'il a mis en
place une soupape du mélangeur d'eau froide comme
protection contre l'ébouillantement.
Éviter les dommages matériels
> N'intervenez en aucun cas vous-même sur l'appareil
de chauffage ou sur d'autres pièces de l'installation
de chauffage.
> N'essayez jamais d'effectuer vous-même des travaux
de maintenance sur le régulateur.
> Ne détruisez ou ne retirez aucun sceau des composants. Seuls des installateurs agréés et le Service
Après-Vente sont autorisés à modifier des composants scellés.
> En cas de message d'erreur de l'appareil, contactez
toujours un installateur agréé.
Éviter les dysfonctionnements
> N'utilisez l'installation de chauffage que si elle se
trouve dans un parfait état technique de fonctionnement.
> Ne retirez ou ne shuntez aucun dispositif de sécurité
ou de contrôle.
> Ne mettez hors service aucun dispositif de sécurité
ou de contrôle.
> Faites immédiatement réparer les dysfonctionnements et les dommages diminuant la sécurité par
votre installateur spécialisé.
i
Éviter les dommages causés par le gel
En cas de coupure de courant ainsi qu'en cas de réglage
insuffisant de la température dans les différents locaux,
il n'est pas possible d'exclure le gel de certaines parties
de l'installation de chauffage.
> Assurez-vous qu'en cas d'absence pendant une
période de froid l'installation de chauffage reste en
service et que les pièces soient suffisamment tempérées.
> Observez obligatoirement les instructions relatives à
la protection antigel (¬ chap. 5.12).
2.4
Directives, lois et normes
Régulateur et montage du régulateur
EN 60335–2–21
Appareils électriques de sécurité pour usages ménagers
et similaires ; Partie 2 : Exigences particulières concernant les chauffe-eau (ballons d'eau chaude et chauffeeau à accumulation)(CEI 335–2–21 : 1989 et compléments 1 ; 1990 et 2 ; 1990, modifiée).
Les appareils de télécommunications éventuellement
connectés doivent être conformes aux normes suivantes
: CEI 62151, ou EN 41003 et EN 60950-1 : 2006 Section 6.3.
Si la commande par sonde ambiante est activée, toutes les vannes des radiateurs doivent
être complètement ouvertes dans la pièce
dans laquelle le régulateur est mis en place.
Veillez à :
– ce que le régulateur ne soit pas recouvert par un
meuble, des rideaux ou tout autre objet.
– ce que dans la pièce où le régulateur est installé, toutes les vannes des radiateurs soient complètement
ouvertes.
> demandez à votre installateur spécialisé si la commande par sonde ambiante est activée, ou à le
contrôler dans le menu C2 du niveau de l'installateur
spécialisé (¬ chap. 5.9).
Notice d'installation calorMATIC 630 0020095095_00
5
3 Description des appareils
3
Description des appareils
3.1
Structure et fonctionnement
Le régulateur est mis en place pour une régulation barométrique du chauffage avec production d'eau chaude.
Le régulateur peut commander les circuits d'installation
suivants :
– un ballon d'eau chaude,
– au maximum, deux appareils de chauffage à modulation sans eBUS ou
un appareil de chauffage à modulation avec eBUS
ou bien, alternativement, un ballon à 2 niveaux,
– deux circuits régulés et
– un circuit non réglé.
Il est possible de raccorder jusqu’à six autres modules
de circuits de mélangeur (accessoires) avec deux circuits de mélangeurs chacun, afin d'étendre l'installation
de chauffage central. Ceci signifie que le régulateur
peut au plus commander 15 circuits.
Pour une commande plus confortable, il est possible de
raccorder les huit premiers circuits de chauffage à des
télécommandes.
Chaque circuit de mélangeur peut être commuté en
fonction des besoins entre :
– un circuit de chauffage (circuit de radiateurs, circuit
de chauffage par le sol, entre autres),
– une régulation de maintien,
– un renforcement du retour,
– un circuit d'eau chaude (en plus du circuit intégré
d'ECS).
À l'aide d'un coupleur de bus à commutation (accessoire), vous pouvez raccorder plusieurs appareils de
chauffage à modulation et/ou des générateurs de chaleur à 1 et 2 niveaux.
Le nombre maximal d'appareils de chauffage/générateurs de chaleur dépend du coupleur de bus intégré.
Coupleur de
bus
Nombre maximal de d'appareils de chauffage/générateurs de chaleur à raccorder
VR 30, VR 32
8
VR 31
6
Tab. 3.1 Nombre maximal de d'appareils de chauffage/
générateurs de chaleur à raccorder
Lorsqu'un télécommutateur téléphone (entrée contact
sans potentiel) est raccordé, vous pouvez commuter par
téléphone le mode de fonctionnement du régulateur via
le télécommutateur téléphone à distance teleSWITCH et
ce, où que vous vous trouviez.
6
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils 3
3.2
Vue d'ensemble du système
Le régulateur est livré en kit dans son équipement de
base. Ce kit comprend :
Quantité
Composant
1
Régulateur calorMATIC 630 avec montage mural
4
Sonde standard VR 10
1
Sonde extérieure VRC DCF ou VRC 693
en fonction de la variante de pays (¬ tab. 1.1)
Tab. 3.2 Contenu de la livraison du kit calorMATIC 630
L'équipement de base permet de régler :
– un ballon d'eau chaude sanitaire,
– au maximum, deux appareils de chauffage à modulation sans eBUS ou
un appareil de chauffage à modulation avec eBUS
ou bien, alternativement, une chaudière à 2 niveaux,
– deux circuits régulés et
– un circuit non régulé.
VR 90
calorMATIC 630
VRC DCF
VR 60
Fig. 3.1 Vue d'ensemble du système
Légende
Télécommande VR 90
Module de mélangeur VR 60
Sonde extérieure VRC DCF
Lorsque l'installation de chauffage doit être étendue,
par exemple par d'autres circuits de chauffage, il est
possible d'intégrer des composants supplémentaires
d'installation dans le système complexe de l'installation
de chauffage (Fig. 3.1).
Notice d'installation calorMATIC 630 0020095095_00
7
3 Description des appareils
3.3
Vue d'ensemble des fonctions
Le régulateur offre les possibilités suivantes de réglage
de votre installation de chauffage et de préparation de
l'eau chaude :
Off
Installation de chauffage ou préparation de l'eau chaude
déconnectée avec protection antigel active
Circuit de chauffage
Type de
fonctionnement
Auto
Eco
Chargement exceptionnel du ballon
Cette fonction permet de charger le ballon une fois, ce
indépendamment du programme en cours.
Fonction Vacances/Programme de vacances
Régulation individuelle de la température de la pièce
pendant votre absence ;
uniquement dans les types de fonctionnement Auto et
Eco
Fonction de protection antigel
Protection des dommages par le gel dans les types de
fonctionnement Off et Eco (hors plages horaires) ;
l'appareil de chauffage doit rester branché
Courbe de chauffe
Base du fonctionnement barométrique ; améliore l'adaptation de la puissance de chauffage aux températures
extérieures
Mode party
Elle vous permet d'étendre les durées de chauffage et
d’eau chaude jusqu'au prochain début de chauffage,
sans moment de déconnexion.
Fonction Economie
Elle vous permet d'abaisser la température ambiante de
consigne pour une durée réglable.
Fonctionnement barométrique
Modification automatique de la température de l'eau de
chauffage (température de départ) en fonction de la
température externe à l'aide d'une courbe de chauffage.
Plage horaire
Données de temps réglables individuellement pour l'installation de chauffage, la production d'eau chaude et le
fonctionnement d'une pompe de circulation.
3.4
Types de fonctionnement
Le réglage du type de fonctionnement vous permet de
fixer les conditions dans lesquelles le circuit de chauffage affecté ou le circuit d'eau chaude doit être régulé.
8
Chauffer
Abaisser
Déclenché
Symboles
Effet
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffer et Abaisser.
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffage et Enclenché.
Si la fonction de protection antigel (qui dépend de
la température extérieure) n'a pas été activée, le
circuit de chauffage est alors éteint au cours de la
durée de l'abaissement.
En dehors de la période réglée, la protection antigel est active (¬ chap. 5.2).
Le chauffage est réglé sur la valeur de consigne
ambiante Jour.
Le circuit de chauffage est réglé sur la valeur de
consigne ambiante Nuit.
Le circuit de chauffage est arrêté si la fonction de
protection antigel (qui dépend de la température
extérieure) n'a pas été activée.
Signification
Si, derrière le type de fonctionnement Eco ou
Auto apparaît le symbole , cela signifie qu'une
plage horaire est active. L'installation de chauffage est en activité.
Si, derrière le type de fonctionnement,
apparaît, cela signifie qu'aucune plage horaire est
active.
L'installation de chauffage est en Mode Abaissement.
Tab. 3.3 Types de fonctionnement des circuits de chauffage
Circuit de circulation et circuit d'eau chaude
Type de
fonctionnement
Auto
Enclenché
Déclenché
Effet
Selon les réglages du programme horaire, le chargement du ballon d'eau chaude ou le déblocage de
la pompe de circulation s'effectue.
Le chargement du ballon d'eau chaude est validé
en permanence. Si nécessaire, le ballon est immédiatement chargé. La pompe de circulation est
toujours en fonctionnement.
Le ballon n'est pas chargé en eau chaude. La
pompe de circulation n'est pas en fonctionnement.
Exception : si la température dans le ballon d'eau
chaude descend sous 12 °C, le ballon d'eau chaude
est réchauffé à une température de 17 °C (protection antigel).
Tab. 3.4 Types de fonctionnement du circuit de circulation et
du circuit d'eau chaude
i
Lorsqu'à la place, c'est le type de fonctionnement Vacances qui est affiché, cela signifie
que le programme de vacances est actif.
Dans ce cas, il est impossible de régler le type
de fonctionnement.
Pour ce faire, sortez du programme de vacances.
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils 3
3.5
Descriptions des fonctions importantes
Température ambiante de consigne
Plage horaire
25 °
20 °
Température d'abaissement
15 °
Plage
horaire 1
04:00
08:00
Plage
horaire 2
12:00
16:00
Plage
horaire 3
20:00
Heure
Fig. 3.2 Mode de fonctionnement automatique du chauffage :
exemple de prescription de températures ambiantes
de consigne pour différents moments de la journée
Dans la fig. 3.2, vous pouvez voir un extrait d'un programme horaire. Sur l'axe horizontal, vous pouvez voir
le jour de la semaine et sur l'axe vertical la température
ambiante de consigne. Le diagramme décrit le déroulement suivant du programme :
1
2
3
4
Jusqu'à 06:00, la température des pièces est de
15 °C (température d'abaissement).
À 06:00 débute la première plage horaire :
à partir de là, la valeur de consigne ambiante est
de 21 °C.
À 09:00 se termine la première plage horaire :
à partir de là, la valeur de consigne ambiante est
de 15 °C.
Suivent deux autres plages horaires à 21 °C.
L'influence des plages horaires sur la régulation du
chauffage s'explique à l'utilisateur en quelques mots
simples :
si vous utilisez votre installation de chauffage en mode
Auto, le régulateur active les plages horaires que vous
avez réglées. Ce faisant, votre installation de chauffage
réchauffe les pièces qui en dépendent à une température prédéterminée (¬ la température ambiante de
consigne). En dehors de cette plage horaire, l'installation de chauffage est réglée d'une telle manière que les
pièces qui en dépendent se refroidissent jusqu'à atteindre une température prédéterminée (¬ température
d'abaissement). Lorsque la température d'abaissement
est atteinte, le régulateur fait en sorte que la température d'abaissement soit maintenue par l'installation de
chauffage jusqu'au début de la plage horaire suivante.
Ceci empêche un refroidissement excessif de votre logement.
Notice d'installation calorMATIC 630 0020095095_00
9
3 Description des appareils
i
Faites vous conseiller par votre installateur
spécialisé pour ce qui est du réglage optimal
de la courbe de chauffage, car les températures extérieures mesurées et la courbe de
chauffage réglée influencent la régulation de
chauffage.
Exemple de courbe de chauffage
Tepérature du départ
en °C
90
4.0 3.5 3.0
2.5
Courbes
2.0
1.5
80
1.2
70
Vous disposez de deux possibilités pour fixer les jours
pour lesquels vos plages horaires seront valables :
1.0
60
0.6
50
Possibilité 1
Vous pouvez indiquer des plages horaires pour chaque
jour.
Exemple :
Lu
09:00 - 12:00
Di
10:00 - 12:00
40
0.2
30
20
20
15
10
5
0
-5
-10
-15
-20
Température extérieure en °C
Fig. 3.3 Diagramme avec courbes de chauffage
Possibilité 2
Vous pouvez rassembler plusieurs jours en un bloc.
Exemple :
Lu-Ve 09:00 - 12:00
Sa-Di 12:00 - 15:00
Lu-Di 10:00 - 12:00
Exemple : si p. ex. vous sélectionnez la courbe de chauffage 1.5, la température de départ nécessaire, si la température extérieure est de -15 °C, sera de 75 °C.
Tepérature du départ
en °C
90
Pour les deux possibilités, vous pouvez respectivement
fixer jusqu'à trois plages horaires.
80
Vous pouvez régler la température d'eau chaude d'un
ballon d'eau chaude de la même manière à l'aide du
régulateur : les plages horaires que vous avez fixées
indiquent quand l'eau chaude est disponible à la température de votre choix.
Pour la production d'eau chaude, il n'existe toutefois
pas de température d'abaissement. À la fin de la plage
horaire, la production d'eau chaude est mise hors service.
60
1.5
70
50
40
30
22
20
10
15
5
18
0
-5
-10
-15
-20
Température extérieure en °C
Axe a
Fig. 3.4 Déplacement parallèle de la courbe de chauffage
Courbe de chauffage
La température de chauffage est réglée indirectement
via une courbe de chauffage. La courbe de chauffage
représente le rapport entre la température extérieure et
la température de départ.
La température de départ est la température de l'eau
chaude quittant l'appareil de chauffage.
Il est possible de régler les courbes de chauffage individuellement pour chacun des circuits de chauffage.
Vous avez la possibilité de sélectionner plusieurs courbes de chauffage afin d'adapter au mieux la régulation
au logement et à votre installation de chauffage.
10
Si la courbe de chauffage sélectionnée est la courbe 1.5
et que la température ambiante de consigne
sélectionnée n'est pas 20 °C mais 22 °C, la courbe de
chauffage se déplace alors tel que représenté à la fig.
3.4. La courbe de chauffage se déplace parallèlement à
l'axe de 45° en fonction de la valeur de la température
ambiante de consigne. Cela signifie que pour une température extérieure de 0 °C, le régulateur détermine
une température de départ de 67 °C.
i
Votre installateur spécialisé a procédé au
réglage de base de la courbe de chauffage
lors de l'installation de l'appareil de chauffage.
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils 3
Fonction de protection antigel
Le régulateur est équipé d'une fonction de protection
antigel (dépendante de la température extérieure). La
fonction de protection antigel garantit en mode Arrêt et
Eco (hors des plages horaires) la protection antigel de
l'installation de chauffage.
Lorsque le type de fonctionnement Eco est utilisé, la
fonction de protection antigel n'est pas activée (en
fonction de la température extérieure). Le circuit de
chauffage est mis hors service pendant la période
d'abaissement.
Si la température extérieure descend au-dessous de
+3 °C, la température d'abaissement réglée (nuit) se
définit automatiquement par défaut pour chaque circuit
de chauffage.
Notice d'installation calorMATIC 630 0020095095_00
11
3 Description des appareils
3.6
Vue d'ensemble des éléments de commande
Tous les paramètres nécessaires pour l'installation de
chauffage sont définis via le régulateur.
Celui-ci est équipé pour ce faire d'un écran graphique.
Les affichages de textes en clair simplifient l'utilisation.
4
Valeurs principales
Date
Jour/semaine
Heure
Eté / Hiver
1
30.10.09
Ve
15:37
Arrêt
1
>Régler le jour
3
2
Fig. 3.5 Vue d'ensemble des éléments de commande
Légende
1 Numéro du menu
2 Dispositif de réglage droit ,
Définition des paramètres (tourner) ; sélection des paramètres
(appuyer)
3 Dispositif de réglage gauche ,
Sélection du menu (tourner) ; activation de la fonction spéciale
(appuyer)
4 Désignation du menu
3.7
Guide de l'utilisateur
À l'aide des deux sélecteurs et , vous pouvez commander le régulateur (¬ fig. 3.5) :
si vous appuyez sur le sélecteur droit , vous sélectionnez ou enregistrez un paramètre.
si vous tournez le sélecteur droit , vous définissez un
paramètre.
si vous tournez le sélecteur gauche , vous sélectionnez
un menu.
si vous appuyez sur le sélecteur gauche , vous activez
les fonctions spéciales (¬ chap. 5.10).
L'affichage de texte en clair vous facilite la commande
et signale clairement les menus et les paramètres.
12
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils 3
Me 02.12.09
15:43
f Chauffer
HK 1
Me 02.12.09
-3 °C
15:43
22 °C
Etage1
Eco
20 °C
Mode économique activé
Etage2
Auto
22 °C
Jusqu'à
Ballon
Auto
60 °C
f 18:30
VRC 630
VRC 630
Me 02.12.09
Valeurs principales
15:43
f 02 . 12 . 09
Date
Me
Heure
14 : 08
Eté / Hiver
-3 °C
Mode party activé
1
Jour/semaine
-3 °C
VRC 630
Me 02.12.09
15:43
-3 °C
Auto
> Régler le jour
Exceptionnel
Chargement ballon activé
HK1
3
VRC 630
Programme temps
fLu.-Ve.
1
6:00 – 22:00
2
7:30 – 23:30
3
7:30 – 23:30
> Choix bloc jour/semaine
HK3
3
Programme temps
fLu.-Ve.
1
Pour les circuits de chauffage 1 ... 15, vous pouvez
appeler et régler différents menus de paramètres en fonction de la
configuration de l'installation.
6:00 – 22:00
2
7:30 – 23:30
3
7:30 – 23:30
> Choix bloc jour/semaine
Programme vacances
4
Pour système complet
Eau chaude
5
Paramètres
Périodes
1
f30 . 02 . 09 – 20 . 03 . 09
2
05 . 05 . 09 – 22 . 05 . 09
Temp. consigne
15 °C
> Sélect. jour de démarrage
> Choix temp. consigne
HK1
5
Paramètres
Abaissement temp.
f60°C
Temp. boiler cons.
Noms
7
Changer
f15°C
HK1
: f HK1
1,2
HK2
:
HK2
HK3
:
HK3
Courbe de chauffe
> Choix temp. ambiante
> Choisir
Paramètres codifiés
8
autoriser
N° de code :
0000
> Régler chiffre
Fig. 3.6 Structure de menu du niveau de l'utilisateur
Notice d'installation calorMATIC 630 0020095095_00
13
3 Description des appareils
3.8
Niveaux de commande du régulateur
Le régulateur dispose de deux niveaux de commande :
le niveau de commande utilisateur et le niveau de commande installateur spécialisé. Chaque niveau de commande comprend plusieurs menus dans lesquelles peuvent être affichés, réglés et modifiés les paramètres
correspondants.
i
Le nombre des menus affichés dépend de la
configuration de l'installation de chauffage.
Pour cette raison, il est possible que soient
décrits dans cette notice plus de menus que
n'affiche votre régulateur.
Niveau de l'utilisateur
Le niveau de l'utilisateur est celui qu'utilise la personne
exploitant l'appareil et affiche les paramètres de base
que vous pouvez modifier sans connaissances préalables et pendant l'utilisation normale pour les adapter à
ses besoins particuliers.
Le niveau de l'utilisateur comprend les affichages de
base, les menus 1 ... 8 et les menus correspondants
aux fonctions spéciales (fonction Economie, Mode party,
Charge exceptionnelle du ballon).
3.9
Types de menus
Le régulateur dispose de deux types de menus différents :
– l'affichage de base,
– un menu du niveau de l'utilisateur ou bien,
– un menu du niveau de l'installateur spécialisé.
(Exemples : chap. 3.10)
Dans l'affichage de base, vous pouvez voir et régler le
type de fonctionnement en cours, ainsi que les valeurs
de consigne ambiantes de chacun des circuits de chauffage.
Les menus du niveau de l'utilisateur sont signalés par la
présence d'un numéro en haut à droite (par exemple
1). Ce numéro vous permet de repérer ces menus plus
facilement.
Dans les menus du niveau de l'utilisateur, vous pouvez
régler, en fonction de vos besoins individuels, par exemple la température ambiante, la plage horaire, les températures d'abaissement et les courbes de chauffage.
Les menus du niveau de l'installateur spécialisé sont
signalés par la présence d'une lettre et d'un numéro en
haut à droite (par exemple C2). Dans les menus du
niveau de l'installateur spécialisé, vous ne pouvez visualiser que les paramètres spécifiques à l'installation (¬
chap. 5.9).
Niveau de l'installateur spécialisé
Le niveau de l'installateur spécialisé est celui qu'utilise
ce dernier. Il permet de régler les paramètres spécifiques à l'installation, afin de permettre à l'installateur de
configurer et optimiser l'installation de chauffage. Ces
paramètres spécifiques à l'installation ne doivent être
réglés et modifiés que par un spécialiste. Le niveau de
l'installateur spécialisé est donc protégé par un code
d'accès. Ceci permet de protéger ces paramètres de
toute modification non intentionnelle.
Le niveau de l'installateur spécialisé inclut les menus C1
à C15, les menus de l'assistant d'installation (A1 à A8)
et les menus des fonctions de service (par exemple la
fonction Ramonage).
14
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils 3
3.10
Menus des diverses situations de commande
Au niveau de l'utilisateur :
Me 02.12.09
HK1
HK2
HK3
HK4
15:43
-3 °C
f Auto
20 °C
20 °C
20 °C
22 °C
Auto
Auto
Eco
d
VRC 630
Valeurs principales
1
f 02 . 12 . 09
Date
Jour/semaine
Heure
Me
14 : 08
Déclenché
Eté / Hiver
Exemple :Affichage de base
L'affichage de base indique le mode de fonctionnement en cours
ainsi que la valeur de consigne ambiante pour chaque circuit de
chauffage et permet une modification rapide du type de fonctionnement pour chaque circuit de chauffage. Si plus de deux circuits
de chauffage sont raccordés, ils sont affichés l'un après autres
par rotation du dispositif de réglage droit .
Dans la partie supérieure de l'écran, vous pouvez voir les données de base suivantes : jour de la semaine, date, heure et température extérieure. Lorsqu'une erreur se produit, elle est affichée sur la seconde ligne sous forme de texte en clair. Au chapitre 5.3., il vous sera expliqué comment régler les données de
base.
L'affichage de base vous permet en outre d'appeler les types de
fonctionnement spéciaux et les fonctions de service.
La flèche d située en bas à droite indique que d'autres modules
sont raccordés au régulateur.
Lorsque vous désirez contrôler ou régler le type de
fonctionnement et la température de ces modules, il vous suffit
de tourner le dispositif de réglage vers la droite pour passer aux
lignes suivantes de l'écran.
Exemple : Menu 1
Les menus ( 1 à 7), vous permettent de faire tous les réglages
de l'installation de chauffage au niveau de l'utilisateur.
Dans la zone supérieure sont affichés la dénomination du menu
et son numéro (par exemple 1). La numérotation permet de
repérer facilement les différents menus au cours de la programmation.
> Régler le jour
Me 02.12.09
15:37
Mode économique activé
Jusqu'à
- 15 °C
f 18:30
Exemple :Fonctions spéciales
Les fonctions spéciales modifient temporairement le mode de
fonctionnement du circuit de chauffage et se terminent automatiquement.
Pour cette raison, elles ne peuvent être appelées qu'à partir de
l'affichage de base.
VRC 630
Au niveau de l'installateur spécialisé :
HK1
C2
Paramètres
Type Gr. Brûleur
f 15 °C
Abaissement temp.
Courbe de chauffe
0,90
Limite décl. TE
20°C
> Choix temp. ambiante
Exemple : Menu C2
Les menus C1 à C15 permettent de régler les paramètres spécifiques à l'installation. Seul l'installateur spécialisé peut les régler.
Ces menus sont désignés par un C et un numéro en haut à droite
de l'écran.
Vous pouvez appeler les menus du niveau de l'utilisateur et voir
les paramètres, mais aucune modification n'est possible.
Les paramètres réglables sont indiqués sur fond gris.
Tab. 3.5 Types de menus
Notice d'installation calorMATIC 630 0020095095_00
15
3 Description des appareils
3.11
Menu
1
3
4
5
7
8
Vue d'ensemble des paramètres réglables
Désignation Valeurs d'exploitade menu
tion réglables
Remarques
Date
Choisir Jour, Mois, Année ;
Jour
Sélectionner Heure, Minutes
Heure
Passage heures été/
hiver
Programma- Jour/bloc
Sélectionner des blocs de
tion
jours (par exemple Lu-Ve)
(¬ chap.
1 Heure démarrage/ Trois périodes sont disponi5.4)
fin
bles pour chaque jour/bloc
2
de jours
3
Programme Période de vacances Régler le jour de début, le
vacances
mois, l'année ;
pour sysRégler le jour de fin, le mois,
tème coml'année
plet
Valeur de consigne
Réglage de la température
(¬ chap.
vacances chauffage ambiante théorique pour la
5.5)
période de vacances
Paramètres Abaissement temp. Déterminer la température
HK1
d'abaissement pour les
(¬ chap.
périodes situées entre les
5.6)
plages horaires ;
si la fonction de protection
antigel est réglée, la température d'abaissement est
automatiquement 5 °C ;
La température d'abaissement n'est pas affichée
Courbe de chauffe
Réglage de la température
de départ en fonction de la
température extérieure ;
choix de plusieurs courbes
de chauffage
Paramètres Valeur eau chaude
Réglage de la température
eau chaude de consigne
de consigne pour la prépa(¬ chap.
ration de l'eau chaude
5.7)
Modification HK1
Saisie d'un nom comprenant
des noms
jusqu'à 10 caractères
(¬ chap.
5.8)
Unité
Valeur Valeur Incrément/ Réglamin.
max.
Possibilité ges
de sélecusine
tion
Données de
base
(¬ chap.
5.3)
Paramètres
codifiés
autoriser
(¬ chap.
5.9)
Numéro de code
Auto/
Déclenché
Heures/
minutes
Déclenché
10 min
°C
5
30
1
15
°C
5
30
1
15
0,1
4
0,05-0,1
1,2
35
70
1,0
60
°C
Réglages propres
HK1
Saisie d'un numéro de code
pour l'accès au niveau de
commande pour
l'installateur spécialisé
Tab. 3.6 Paramètres réglables au niveau de l'utilisateur
16
Notice d'installation calorMATIC 630 0020095095_00
Mise en fonctionnement 4
4
Mise en fonctionnement
Seul un installateur spécialisé agréé est habilité à mettre le régulateur en fonctionnement. Celui-ci assume la
responsabilité pour une installation et une mise en fonctionnement conformes.
4.1
Instruction par l'installateur spécialisé
1
> Veillez à ce que l'installateur spécialisé vous ait instruit dans l'utilisation du régulateur et de l'ensemble
de l'installation de chauffage et que vous ayez reçu
les notices correspondantes et/ou les documents
accompagnant les produits.
Fig. 4.1 Mise en marche et à l'arrêt du régulateur
4.2
Légende
1 Interrupteur à bascule
Mise en marche et à l'arrêt du régulateur
b
i
Attention !
Endommagement du matériel par le gel !
La fonction de protection antigel n'est active
que lorsque le régulateur est en fonctionnement.
> Ne mettez jamais hors service le régulateur s'il existe un risque de gel.
> Positionnez le commutateur principal du
régulateur sur « I ».
> Appuyez sur l'interrupteur à bascule (1) pour mettre
en/hors service le régulateur.
Si la sonde extérieure de votre installation de
chauffage ne peut recevoir aucun signal DCF,
vous devez procéder au réglage manuel de la
date et de l'heure après mise en service du
régulateur.
> Veillez à ce que l'heure et la date soient correctement réglées de façon à ce que les programmes
horaires réglés et le programme de vacances fonctionnent correctement et qu'il soit possible de gérer le
prochain rendez-vous de maintenance.
> Laissez le régulateur en position de fonctionnement,
de façon à pouvoir voir à tout moment l'état du système de l'installation de chauffage et puissiez être
rapidement averti d'un dysfonctionnement.
> Utilisez le programme de vacances (¬ chap. 5.5)
pour réaliser des économies d'énergie pendant votre
absence.
Notice d'installation calorMATIC 630 0020095095_00
17
5 Utilisation
5
5.1
Utilisation
5.1.2
Sélection et marquage des paramètres
> Tournez le dispositif de réglage
vers la droite jusqu'à ce que
le curseuraffiche le paramètre
que vous voulez modifier.
> Appuyez sur le dispositif de
réglage droit .
Le paramètre est sélectionné et
peut être réglé.
Commande du régulateur
À l'aide des deux sélecteurs et , vous pouvez commander le régulateur :
si vous tournez les dispositifs de réglage (¬ fig. 3.5, réf.
2, 3), vous passerez de manière sensible à la rubrique
suivante. Un cran vous fait avancer ou reculer d'une
rubrique, en fonction du sens de rotation. Dans la plage
de réglage des paramètres, la valeur est augmentée ou
réduite (en fonction de la taille du pas, de la plage de
valeurs et du sens de rotation).
5.1.3
En règle générale, les étapes de commande suivantes
sont nécessaires pour les menus 1 à 7 :
– sélection du menu (¬ chap. 5.1.1).
– sélection et marquage des paramètres (¬ chap.
5.1.2).
– sélection et enregistrement des paramètres (¬ chap.
5.1.3).
i
i
5.1.1
Choix du menu
Vous trouverez une vue d'ensemble de tous les menus
dans l'illustration 3.6.
Tous les menus sont structurés de manière linéaire et
seront décrits en suivant cet ordre.
i
Vous ne pouvez régler un paramètre que si
vous l'avez sélectionné (¬ chap. 5.1.2).
> Tournez le dispositif de réglage
droit pour modifier la valeur
de réglage du paramètre sélectionné.
Comme il n'est possible d'appeler les fonctions spéciales
qu'à partir de l'affichage de base, vous devrez suivre
une procédure spéciale à cet effet (¬ chap. 5.10).
Faites-vous expliquer les premières étapes de
commande par votre installateur spécialisé.
Vous éviterez ainsi de procéder à des modifications involontaires du paramétrage.
Réglage des valeurs des paramètres
> Appuyez sur le dispositif de
réglage droit pour enregistrer
la valeur modifiée.
La procédure de réglage de certains paramètres est
décrite à partir du chapitre 5.3 (¬ chap. 5.3 à 5.8).
5.1.4
Appel des fonctions spéciales
Comme il n'est possible d'appeler les fonctions spéciales
qu'à partir de l'affichage de base, vous devrez suivre
une procédure spéciale à cet effet (¬ chap. 5.10).
L'affichage de base est l'affichage standard
du régulateur. Le régulateur retourne automatiquement à l'écran de base s'il n'est pas
utilisé pendant une certaine durée (min. 15
minutes).
> Tournez le dispositif de réglage
gauche jusqu'à ce que le
menu de votre choix soit affiché.
18
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
5.2
Réglage des paramètres au niveau de
l'utilisateur
L'affichage de base est l'affichage standard du régulateur. Après une période prolongée sans commande,
l'écran affiche à nouveau automatiquement la représentation de base.
Me 02.12.09
15:43
Température ambiante
f Chauffer
HK1
Etage1
Eco
Etage2
Auto
Ballon
Auto
VRC 630
-3 °C
22°C
22 °C
20 °C
22 °C
55 °C
5.2.1
Réglage du type de fonctionnement
Lorsque vous réglez le type de fonctionnement, vous
indiquez au régulateur dans quelles conditions le circuit
de chauffage ou le circuit d'eau chaude rattaché doit
être réglé.
i
Lorsqu'à la place, c'est le type de fonctionnement Vacances qui est affiché, cela signifie
que le programme de vacances est actif. Dans
ce cas, il est impossible de régler le type de
fonctionnement.
> Pour ce faire, sortez du programme de
vacances.
Les réglages suivants sont possibles pour :
le circuit de chauffage
Vous pouvez régler individuellement les paramètres sur
fond gris (type de fonctionnement, température
ambiante de consigne et température du ballon) dans
l'affichage de base.
Dans la partie supérieure de l'écran, vous pouvez voir
les données de base suivantes : jour de la semaine, date,
heure et température extérieure.
Lorsque la commande par sonde ambiante est activée,
la température ambiante mesurée est affichée dans la
seconde ligne de l'affichage.
i
Si une sonde de température de la pièce est
montée, la prise en compte de la pièce est
activée par l'installateur spécialisé lors de la
mise en marche de l'installation de chauffage.
Vous pouvez régler les données de bases Jour/semaine,
Date, Heure dans le menu 1 (¬ chap. 5.3).
La température extérieure (par exemple -3 °C) est
mesurée par la sonde externe et transférée au régulateur. La température réelle de la pièce est mesurée par
la sonde et transférée au régulateur. Sous les données
de base sont affichés les paramètres réglables :
– par circuit de chauffage
– le type de fonctionnement réglé,
– la température ambiante de consigne (du circuit de
chauffage)
– pour le ballon
– le type de fonctionnement réglé,
– la température de consigne du ballon (température
d'eau chaude).
i
Type de
fonctionne- Effet
ment
Auto
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffage et Abaissement.
Eco
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffer et Arrêt.
Si la fonction de protection antigel (qui dépend de
la température extérieure) n'a pas été activée, le
circuit de chauffage est alors éteint au cours de la
durée de l'abaissement.
En dehors de la période réglée, la protection antigel
est active (¬ chap. 5.2).
Chauffer
Le chauffage est réglé sur la valeur de consigne
ambiante Jour.
Abaisser
Le circuit de chauffage est réglé sur la valeur de
consigne ambiante Nuit.
Déclenché Le circuit de chauffage est arrêté si la fonction de
protection antigel (qui dépend de la température
extérieure) n'a pas été activée.
Symboles
Signification
Si, derrière le type de fonctionnement Eco ou Auto
apparaît le symbole , cela signifie qu'une plage
horaire est active. L'installation de chauffage est en
activité.
Si, derrière le type de fonctionnement,
apparaît, cela signifie qu'aucune plage horaire est
active.
L'installation de chauffage est en Mode Abaissement.
Tab. 5.1 Types de fonctionnement des circuits de chauffage
Le nombre de circuits de chauffage qu'affiche
votre régulateur dans l'affichage de base
dépend de la configuration de votre installation de chauffage.
Notice d'installation calorMATIC 630 0020095095_00
19
5 Utilisation
Circuit de circulation et circuit d'eau chaude
Type de
fonctionne- Effet
ment
Auto
Selon les réglages du programme horaire, le chargement du ballon d'eau chaude ou le déblocage de
la pompe de circulation s'effectue.
Enclenché Le chargement du ballon d'eau chaude est validé en
permanence. En cas de besoin, le ballon est immédiatement chargé, la pompe de circulation est en
permanence en fonctionnement.
Déclenché Le ballon n'est pas chargé, la pompe de circulation
est hors service.
Si la température du ballon d'eau chaude descend
sous 12 °C, le ballon d'eau chaude est réchauffé à
une température de 17 °C (protection antigel).
Tab. 5.2 Types de fonctionnement du circuit de circulation et
du circuit d'eau chaude
La procédure de réglage du type de fonctionnement
dans l'affichage de base est expliquée à l'aide du ballon.
Me 02.12.09
HK1
Etage1
Etage2
Ballon
15:43
f Chauffer
Eco
Auto
Auto
VRC 630
HK1
Etage1
Etage2
Ballon
22 °C
20 °C
15 °C
55 °C
15:43
-3 °C
Chauffer
Eco
Auto
f Auto
VRC 630
22 °C
20 °C
15 °C
55 °C
> Appuyez sur le dispositif de réglage droit .
Le type de fonctionnement est sélectionné.
Me 02.12.09
15:43
HK1
Chauffer
Etage1
Eco
Etage2
Auto
f Déclenché
Ballon
> Choisir mode de service
HK1
Etage1
Etage2
Ballon
-3 °C
15:43
-3 °C
Chauffer
Eco
Auto
f Déclenché
VRC 630
22 °C
20 °C
15 °C
55 °C
> Appuyez sur le dispositif de réglage droit .
Le type de fonctionnement est enregistré et devient
effectif.
i
-3 °C
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant le type de fonctionnement Auto (la
ligne Ballon) clignote.
Me 02.12.09
Me 02.12.09
5.2.2
Si vous voulez modifier le mode de fonctionnement d'autres circuits de chauffage et de
circulation, tournez le dispositif de réglage
jusqu'à ce que le curseurapparaisse dans la
ligne correspondante du type de fonctionnement à modifier. Répétez les étapes décrites
ci-dessus.
Réglage de la température ambiante de
consigne, selon l'exemple du circuit de
chauffage HK1
La température ambiante de consigne est utilisée pour
le calcul de la courbe de chauffage.
Lorsque vous augmentez la valeur de consigne
ambiante, la courbe de chauffage réglée est déplacée
parallèlement sur un axe à 45°. Ceci affecte dans la
même mesure la température de départ à régler par le
régulateur (¬ fig. 3.4).
Me 02.12.09
HK1
Etage1
Etage2
Ballon
15:43
Chauffer
Eco
Auto
Auto
VRC 630
-3 °C
f
22 °C
20 °C
15 °C
55 °C
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant la température ambiante de
consigne (22 °C dans l'exemple) clignote.
22 °C
20 °C
15 °C
55 °C
> Tournez le dispositif de réglage droit
jusqu'à l'affichage du type de fonctionnement désiré.
20
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
Me 02.12.09
15:43
HK1
Chauffer
Etage1
Eco
Etage2
Auto
Ballon
Auto
> Choix temp. ambiante
-3 °C
f
22 °C
20 °C
15 °C
55 °C
> Appuyez sur le dispositif de réglage droit .
La température ambiante de consigne est sélectionnée.
Me 02.12.09
15:43
HK1
Chauffer
Etage1
Eco
Etage2
Auto
Ballon
Auto
> Choix temp. ambiante
Durée de validité de la valeur de consigne modifiée
pour le réglage
Si vous modifiez l'affichage de base de la température
ambiante de consigne, la nouvelle valeur entre en jeu
pour le réglage.
L'installation de chauffage est réglée dans toutes les
plages horaires sur la nouvelle température ambiante
de consigne :
– immédiatement, si vous avez modifié la valeur de
consigne pendant une plage horaire,
– au début de la période suivante, si vous avez modifié
la valeur de consigne en dehors d'une plage horaire.
-3 °C
f
21 °C
20 °C
15 °C
55 °C
> Tournez le dispositif de réglage droit jusqu'à la
température ambiante de consigne désirée.
i
Sélectionnez la température de consigne
ambiante de façon à ce que vos besoins en
chaleur soient justes couverts. Ceci vous permet de réaliser des économies d'énergie et de
réduire les coûts.
Me 02.12.09
HK1
Etage1
Etage2
Ballon
15:43
Chauffer
Eco
Auto
Auto
VRC 630
-3 °C
f
21 °C
20 °C
15 °C
55 °C
> Appuyez sur le dispositif de réglage droit .
La température ambiante de consigne modifiée est
enregistrée et entre en vigueur.
> Répétez, si nécessaire, les étapes décrites ci-dessus.
i
Réglez de la même manière la température
ambiante de consigne des autres circuits de
chauffage ou bien la température de l'eau
chaude pour le ballon.
Notice d'installation calorMATIC 630 0020095095_00
21
5 Utilisation
5.3
Réglage des données de base
Réglage du mois :
Dans le menu 1, vous pouvez régler les données de
base suivantes :
– la date (le paramétrage affecte le programme de
vacances et la surveillance du rendez-vous de maintenance,
– le jour de la semaine,
– l'heure (le réglage affecte l'heure de début et celle de
fin de la plage horaire),
– heures d'été/hiver.
i
5.3.1
Ces réglages influencent tous les composants
raccordés du système.
Appel du menu
1
1
f 02 . 12 . 09
Date
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le jour
> Tournez le dispositif de réglage gauche jusqu'à l'affichage du menu 1 Valeurs principales dans l'affichage (¬ chap. 5.1.1).
Réglage de la date
i
Si la sonde extérieure de votre installation de
chauffage ne peut recevoir aucun signal DCF,
vous pouvez régler si nécessaire la date
manuellement.
> Veillez à ce que la date soit correctement réglée de
façon à ce que le programme de vacances fonctionne
correctement et qu'il soit possible de gérer le prochain rendez-vous de maintenance.
La date est composée de trois paramètres (02.12.09 =
Jour. Mois.Année).
Les plages de réglage sont prédéfinies.
i
Réglez tout d'abord le mois, car la plage de
réglage Jour dépend du mois.
Condition préalable : le menu
affiché (¬ chap. 5.1.1).
22
1
Date
02 .f12 . 09
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le mois
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseurdans la ligne Date clignote avant le mois.
Valeurs principales
Valeurs principales
5.3.2
Valeurs principales
1
Date
02 .f12 . 09
Jour/semaine
Me
Heure
14:08
Déclenché
Eté / Hiver
> Régler le mois
> Appuyez sur le dispositif de réglage droit .
Le mois est sélectionné.
Valeurs principales
1
Date
02 .f11 . 09
Jour/semaine
Me
Heure
14:08
Déclenché
Eté / Hiver
> Régler le mois
> Tournez le dispositif de réglage droit jusqu'à ce que
la valeur souhaitée pour le mois soit affichée.
Valeurs principales
1
Date
02 .f11 . 09
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le mois
> Appuyez sur le dispositif de réglage droit .
Le mois modifié est enregistré.
1 Données de base est
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
Régler le jour
Réglage de l'année :
Valeurs principales
Date
Jour/semaine
Heure
Eté / Hiver
> Régler le jour
f02 . 11 . 09
Me
14 : 08
Déclenché
Valeurs principales
jusqu'à ce que
f02 . 11 . 09
Me
14 : 08
Déclenché
f30 . 11 . 09
Me
14 : 08
Déclenché
1
Date
30 . 11 f10
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler l'année
> Tournez le dispositif de réglage droit
chage du jour désiré.
Date
Jour/semaine
Heure
Eté / Hiver
> Régler le jour
1
> Appuyez sur le dispositif de réglage droit .
L'année est sélectionnée.
Valeurs principales
1
Valeurs principales
jusqu'à ce que
Date
30 . 11 .f09
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler l'année
> Appuyez sur le dispositif de réglage droit .
Le jour est sélectionné.
Date
Jour/semaine
Heure
Eté / Hiver
> Régler le jour
> Tournez le dispositif de réglage droit
le curseuravant l'année clignote.
Valeurs principales
1
Valeurs principales
1
Date
30 . 11 .f09
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler l'année
> Tournez le dispositif de réglage droit
le curseuravant le jour clignote.
Date
Jour/semaine
Heure
Eté / Hiver
> Régler le jour
Valeurs principales
1
jusqu'à l'affi-
1
f30 . 11 . 09
Me
14 : 08
Déclenché
> Appuyez sur le dispositif de réglage droit .
Le jour modifié est enregistré.
Notice d'installation calorMATIC 630 0020095095_00
> Tournez le dispositif de réglage droit
chage de l'année désirée.
Valeurs principales
jusqu'à l'affi-
1
Date
30 . 11 .f10
Jour/semaine
Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler l'année
> Appuyez sur le dispositif de réglage droit .
L'année a été enregistrée.
23
5 Utilisation
5.3.3
Réglage du jour de la semaine
Condition préalable : le menu
affiché (¬ chap. 5.1.1).
5.3.4
1 Données de base est
Valeurs principales
1
1 Données de base est
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Me
f 14 : 08
Heure
Déclenché
Eté / Hiver
> Régler l'heure
Date
30 . 11 . 09
f
Me
Jour/semaine
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le jour / semaine
> Appuyez sur le dispositif de réglage droit .
Le jour de la semaine est sélectionné.
1
> Tournez le dispositif de réglage droit
le curseuravant l'heure clignote.
Valeurs principales
jusqu'à ce que
1
Date
30 . 11 . 09
Jour/semaine
Me
f
14 : 08
Heure
Déclenché
Eté / Hiver
> Régler l'heure
Date
30 . 11 . 09
Jour/semaine f Lu
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le jour / semaine
> Appuyez sur le dispositif de réglage droit .
L'heure est sélectionnée.
> Tournez le dispositif de réglage droit
chage du jour de la semaine désiré.
Valeurs principales
Si la sonde extérieure de votre installation de
chauffage ne peut recevoir aucun signal DCF,
vous pouvez régler si nécessaire l'heure
manuellement.
> Veillez à ce que l'heure soit correctement
réglée afin que les programmes horaires
réglés fonctionnent correctement.
Condition préalable : le menu
affiché (¬ chap. 5.1.1).
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant le jour de la semaine clignote.
Valeurs principales
L'heure est composée de deux paramètres (14:08 =
heure:minute).
i
1
Date
30 . 11 . 09
Jour/semaine f Me
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le jour / semaine
Valeurs principales
Réglage de l'heure
jusqu'à l'affiValeurs principales
1
Date
30 . 11 . 09
Jour/semaine f Lu
Heure
14 : 08
Déclenché
Eté / Hiver
> Régler le jour / semaine
1
Date
30 . 11 . 09
Jour/semaine
Lu
f 15 : 08
Heure
Déclenché
Eté / Hiver
> Régler l'heure
> Tournez le dispositif de réglage droit
chage de l'heure désirée.
jusqu'à l'affi-
> Appuyez sur le dispositif de réglage droit .
Le jour / semaine modifié est enregistré.
24
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
Valeurs principales
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Lu
f 15 : 08
Heure
Déclenché
Eté / Hiver
> Régler l'heure
Date
30 . 11 . 09
Jour/semaine
Lu
15 f15
Heure
Déclenché
Eté / Hiver
> Régler la minute
> Appuyez sur le dispositif de réglage droit .
L'heure modifiée est enregistrée.
Valeurs principales
1
> Appuyez sur le dispositif de réglage droit .
La minute modifiée est enregistrée.
1
Date
30 . 11 . 09
Jour/semaine
Me
15 f08
Heure
Déclenché
Eté / Hiver
> Régler la minute
> Tournez le dispositif de réglage droit
le curseuravant la minute clignote.
Valeurs principales
jusqu'à ce que
1
Date
30 . 11 . 09
Jour/semaine
Me
Heure
15 f08
Déclenché
Eté / Hiver
> Régler la minute
> Appuyez sur le dispositif de réglage droit .
La minute est sélectionnée.
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Lu
15 f15
Heure
Déclenché
Eté / Hiver
> Régler la minute
> Tournez le dispositif de réglage droit
chage de la minute désirée.
jusqu'à l'affi-
Notice d'installation calorMATIC 630 0020095095_00
25
5 Utilisation
5.3.5
Passage de l'heure d'été à l'heure d'hiver
i
Si l'installation de chauffage est équipée
d'une sonde externe VRC DCF (¬ tab. 1.1, réf.),
vous n'avez pas besoin d'activer la commutation entre l'heure d'été et l'heure d'hiver.
L'appareil effectue alors le changement
d'heure alors automatiquement.
Si vous réglez le paramètre Été/Hiver = Auto, le régulateur peut automatiquement commuter entre l'heure
d'été et d'hiver, bien que la sonde externe ne possède
aucun récepteur DCF.
Condition préalable : le menu
affiché (¬ chap. 5.1.1).
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Lu
Heure
15 : 15
Auto
Eté / Hiver f
> Choix du mode
> Appuyez sur le dispositif de réglage droit .
Le paramètre modifié Eté / Hiver est affiché.
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
1 Données de base est
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Me
Heure
15 : 15
Déclenché
Eté / Hiver f
> Choix du mode
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant le paramètre Eté / Hiver clignote.
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Me
Heure
15 : 15
Déclenché
Eté / Hiver f
> Choix du mode
> Appuyez sur le dispositif de réglage droit .
Le paramètre Eté / Hiver est sélectionné.
Valeurs principales
1
Date
30 . 11 . 09
Jour/semaine
Lu
Heure
15 : 15
Auto
Eté / Hiver f
> Choix du mode
> Tournez le dispositif de réglage droit jusqu'à l'affichage du paramètre Eté / Hiver désiré.
26
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
5.4
Réglage des programmes horaires
Dans le menu 3 Programme temps vous pouvez
régler la plage horaire pour les circuits de chauffage, les
ballons d'eau chaude et les pompes de circulation.
Par jour ou par bloc, (un bloc est, par exemple Lu-Ve),
vous pouvez régler jusqu'à trois plages horaires (H. de
jusqu'à H. d'arrêt).
Réglage d'usine des programmes horaires :
Lu. – Ve.
5:30 – 22:00
Sa.
7:00 – 23:30
Di.
7:00 – 23:30
Vous pouvez adapter ces programmes horaires à vos
besoins.
Le chauffage sera activé pendant la plage horaire. La
régulation se fait sur la base de la température
ambiante de consigne. Hors de la plage horaire, l'installation de chauffage abaisse la température des pièces
jusqu'à la température d'abaissement.
Pour les programmes horaires, il existe toute une série
d'écrans. Ceux-ci contiennent un 3 en haut, à droite.
Dans la seconde ligne de l'affichage se trouve toujours
les programme temps.
Dans la première ligne d'affichage est affiché ce à quoi
s'applique le programme horaire (par exemple, HK1, eau
chaude, pompe de circulation).
HK1
Programme temps
fLu.-Ve.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
3
Si pour un jour donné (par ex. Me) a été programmée
une plage horaire différente au sein d'un bloc (par ex.
Lu-Ve), l'affichage correspondant au bloc sera Lu-Ve -:-- . Dans ce cas, il faudra régler la plage horaire pour
chaque jour.
i
5.4.1
Réglage des plages horaires
> Prenez un peu de temps pour planifier avec soin vos
plages horaires individuelles.
Les plages horaires sont des périodes du jour/du bloc
de jours pendant lesquelles vous êtes chez vous et
avez besoin de chaleur et d'eau chaude.
i
Si vous déterminez des temps de chauffage
pour un bloc (par exemple Lu–Ve), vous
n'aurez pas besoin de paramètres pour chacun des jours de ce bloc.
Condition préalable : le menu 3 Programme temps
HK1 est affiché (¬ chap. 5.1.1).
i
Si votre installation de chauffage est configurée avec plusieurs circuits de chauffage, ballons d'eau chaude et d'une pompe de circulation, tournez le dispositif de réglage gauche
jusqu'à ce que le menu 3 Programme
temps affiche le circuit de chauffage, le ballon d'eau chaude ou la pompe de circulation
pour lequel/laquelle vous désirez régler les
programmes horaires.
Dans l'exemple ci-après est décrite la procédure permettant de régler le circuit de chauffage HK1.
Vous trouverez dans le tab. 3.6 (¬ chap. 3.11) de plus
amples informations sur les paramètres réglables.
HK1
Programme temps
fLu.-Ve.
1
––:–– – ––:––
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
Le réglage se fait selon la courbe de chauffage réglée et
la valeur de consigne ambiante.
3
Vous pouvez régler les mêmes plages horaires pour le ballon d'eau chaude et la pompe
de circulation.
Notice d'installation calorMATIC 630 0020095095_00
HK1
Programme temps
fLu.-Ve.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
3
> Tournez le dispositif de réglage droit
le curseuravant la période clignote.
HK1
Programme temps
fMo.-Fr.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
jusqu'à ce que
3
> Appuyez sur le dispositif de réglage droit .
La période est sélectionnée.
27
5 Utilisation
HK1
Programme temps
fSa.-Di.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
> Tournez le dispositif de réglage droit
chage de la période Sa. - Di. désirée.
HK1
Programme temps
fSa.-Di.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
HK1
Programme temps
Sa.-Di.
1
f8:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. de démarrage
3
jusqu'à l'affi-
3
> Appuyez sur le dispositif de réglage droit .
La période modifiée est enregistrée.
5.4.2 Réglage de l'heure de début et de fin de la
plage horaire
HK1
Programme temps
Sa.-Di.
1
f 6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. de démarrage
> Tournez le dispositif de réglage droit jusqu'à l'affichage de l'heure de démarrage désirée.
i
Vous ne pouvez régler des plages horaires
qu'au sein d'un même jour, c'est-à-dire de
00:00 à 24:00.
Il est par exemple impossible de fixer une
plage horaire de 22:00 à 6:00. Dans ce cas,
vous devez établir deux plages horaires 22:00
à 24:00 et de 00:00 à 06:00.
HK1
Programme temps
Sa.-Di.
1
f8:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. de démarrage
3
3
> Appuyez sur le dispositif de réglage droit .
L'heure de démarrage de la plage horaire 1 est enregistrée.
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant Sélect. H. de démarrage pour la
plage horaire 1 clignote.
HK1
Programme temps
Sa.-Di.
1
f 6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. de démarrage
3
3
> Appuyez sur le dispositif de réglage droit .
L'heure de démarrage est sélectionnée.
HK1
Programme temps
Sa.-Di.
1
8:00 – f 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. d'arrêt
3
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant Heure d'arrêt pour la plage horaire
2 clignote.
HK1
Programme temps
Sa.-Di.
1
8:00 – f 9:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. d'arrêt
3
> Appuyez sur le dispositif de réglage droit .
L'heure de fin est sélectionnée.
28
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
HK1
Programme temps
Sa.-Di.
1
8:00 – f16:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. d'arrêt
5.5
> Tournez le dispositif de réglage droit
chage de l'heure d'arrêt désirée.
HK1
Programme temps
Sa.-Di.
1
8:00 – f16:30
2
16:30 – 21:30
3
:
–
:
> Sélect. H. d'arrêt
> Répétez les étapes de la procédure de réglage des
plages horaires pour les autres circuits de chauffage,
ballon d'eau chaude et pompes de circulation.
3
jusqu'à l'affi-
3
> Appuyez sur le dispositif de réglage droit .
L'heure de fin de la plage horaire 1 est enregistrée.
L'heure de démarrage et l'heure de fin de la plage
horaire 1 sont réglées.
> Si besoin, réglez aussi les plages horaires 2 et 3.
Réglage des autres plages horaires
> Répétez les étapes de la procédure de réglage de
l'heure de démarrage et de l'heure d'arrêt des
autres plages horaires, comme montré pour la plage
horaire 1.
Si vous réglez une plage horaire continue pour les lundis, le résultat final devrait ressembler à ceci :
HK1
Programme temps
fLu
1
8:30 – 22:00
2
:
–
:
3
:
–
:
> Choix bloc jour/semaine
Réglage du programme de vacances
Vous pouvez procéder aux réglages suivants pour le
régulateur et pour tous les composants de système qui
y sont raccordés :
– deux périodes de vacances avec une date de début et
une date de fin,
– la température d'abaissement souhaitée, c'est-à-dire
la valeur sur laquelle l'installation de chauffage doit
être réglée au cours de votre absence, ce quel que
soit le programme horaire réglé.
Le programme de vacance démarre automatiquement
lorsqu'une période de vacances programmée débute. À
la fin de cette période, le programme de vacances prend
automatiquement fin. L'installation de chauffage est
alors régulée en fonction des paramètres qui étaient
auparavant actifs et du type de fonctionnement choisi.
i
L'activation du programme de vacances n'est
possible que dans les modes Auto et Eco.
Les circuits de charge du ballon ou les circuits de la pompe de circulation raccordés
passent automatiquement en mode de fonctionnement HORS.
> Contrôlez avant votre absence que le type de fonctionnement Auto ou Eco est activé.
> Si tel n'est pas le cas, activez le type de fonctionnement Auto ou Eco (¬ chap. 5.2.1).
Condition préalable : le menu
est affiché (¬ chap. 5.1.1).
4 Programme vacances
3
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
Réglage de la plage horaire des autres circuits de
chauffage :
i Si votre installation de chauffage est configurée avec
plusieurs circuits de chauffage, ballons d'eau chaude et
pompes de circulation, tournez le dispositif de réglage
gauche jusqu'à ce que le menu 3 Programme
temps affiche le circuit de chauffage ou le ballon d'eau
chaude pour lequel vous désirez régler les programmes
horaires.
Notice d'installation calorMATIC 630 0020095095_00
Programme vacances
4
Pour système complet
Périodes
1
f30. 02. 09 – 20. 03. 09
2
05. 05. 09 – 22. 05. 09
Temp. consigne
15 °C
> Sélect. jour de démarrage
Vous pouvez régler les paramètres marqués en gris.
Fin du programme de vacances
Si vous désirez mettre précocement fin au programme
de vacances, réglez la date de fin de façon à ce qu'elle
soit antérieure à la date du jour.
29
5 Utilisation
5.5.1
Réglage des périodes horaires
La procédure de réglage d'une date (Jour.Mois.Année) a
été exhaustivement décrite pour le réglage de la date
dans les données de base (¬ chap. 5.3.2).
> Réglez l'un après l'autre Sélect. mois de démarrage,
Sélect. jour de démarrage, Sélect. année de démarrage, Sélect. mois d'arrêt, Sélect. jour d'arrêt et
Sélect année d'arrêt pour la période 1 et, si nécessaire également pour la période 2.
Pour ce faire, procédez exactement comme vu au
chap. 5.3.2 pour le mois, le jour et l'année.
> Observez obligatoirement les instructions relatives à
la protection antigel (¬ chap. 5.12).
5.5.2
Réglage de la température de consigne
> Observez obligatoirement les instructions relatives à
la protection antigel (¬ chap. 5.12).
Programme vacances
4
Pour système complet
Périodes
1
20. 08. 09 – 28. 08. 09
2
05. 09. 09 – 22. 09. 09
Temp. consigne
f15°C
> Choix temp. ambiante
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant la température de consigne clignote.
Programme vacances
4
Pour système complet
Périodes
1
20. 08. 09 – 28. 08. 09
2
05. 09. 09 – 22. 09. 09
Temp. consigne
f15°C
> Choix temp. ambiante
> Appuyez sur le dispositif de réglage droit .
La température de consigne est sélectionnée.
Programme vacances
4
Pour système complet
Périodes
1
20. 08. 09 – 28. 08. 09
2
05. 09. 09 – 22. 09. 09
Temp. consigne
f16°C
> Choix temp. ambiante
> Tournez le dispositif de réglage droit jusqu'à l'affichage de la température de consigne désirée.
30
Programme vacances
4
Pour système complet
Périodes
1
20. 08. 09 – 28. 08. 09
2
05. 09. 09 – 22. 09. 09
Temp. consigne
f16°C
> Choix temp. ambiante
> Appuyez sur le dispositif de réglage droit .
La température de consigne est enregistrée.
Pendant les périodes de vacances programmées, la température ambiante est automatiquement abaissée à la
température de consigne réglée.
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
5.6
Réglage de la courbe d'abaissement et de la
courbe de chauffage
5.6.1
Réglage de la température d'abaissement
La température d'abaissement est la température sur
laquelle le chauffage est régulé pendant la période
d'abaissement (pendant la nuit, par exemple). La température d'abaissement est réglable séparément pour chacun des circuits de chauffage.
Condition préalable : le menu 5 Programme temps
HK1 est affiché (¬ chap. 5.1.1).
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
f
15 °C
1,2
> Choix temp. ambiante
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant la température d'abaissement clignote.
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
f
15 °C
1,2
> Choix temp. ambiante
> Appuyez sur le dispositif de réglage droit .
La température d'abaissement est sélectionnée.
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
f
16°C
1,2
> Choix temp. ambiante
> Tournez le dispositif de réglage droit jusqu'à l'affichage de la température d'abaissement désirée.
i
Informez-vous le cas échéant auprès de votre
installateur spécialisé sur les réglages optionnels.
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
l'installation de chauffage et donc une consommation
accrue d'énergie.
Si la courbe de chauffage est trop basse, le niveau de
température souhaité n'est atteint qu'au bout d'une longue durée de chauffage, voire pas du tout.
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
16°C
f1,2
> Choisir Courbe de chauffe
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant la courbe de chauffage clignote.
5
f
16°C
1,2
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
16°C
f1,2
> Choix temp. ambiante
> Appuyez sur le dispositif de réglage droit .
La température d'abaissement modifiée est enregistrée.
> Observez obligatoirement les instructions relatives à
la protection antigel (¬ chap. 5.12).
5.6.2
Réglage de la courbe de chauffage
Avec le choix de la courbe de chauffage, vous influencez
la température de départ de votre chauffage.
b
Attention !
Dommages matériels suite à la température élevée de départ dans le cas d'un
chauffage au sol !
Les températures de départ supérieures à
40 °C peuvent entraîner des dommages
matériels, en cas de chauffage au sol.
> Réglez la température de départ à une
valeur inférieure à 40 °C pour les chauffages au sol.
La courbe de chauffage représente le rapport entre la
température extérieure et la température de départ. Le
réglage se fait séparément pour chacun des circuits de
chauffage (¬ chap. 3.5).
La température ambiante de votre installation de chauffage dépend fortement du fait que soit sélectionnée la
bonne courbe de chauffage. Une courbe de chauffage
trop haute entraîne des températures trop élevées de
Notice d'installation calorMATIC 630 0020095095_00
> Choisir Courbe de chauffage
> Appuyez sur le dispositif de réglage droit .
La courbe de chauffage est sélectionnée.
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
16°C
f 1,1
> Choisir Courbe de chauffage
> Tournez le dispositif de réglage droit jusqu'à l'affichage de la courbe de chauffage désirée.
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
16°C
f 1,1
> Choisir Courbe de chauffage
> Appuyez sur le dispositif de réglage droit .
La courbe de chauffage est enregistrée.
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
31
5 Utilisation
5.7
Réglage de la température d'eau chaude
Vous pouvez régler la valeur de consigne de la température d'eau chaude :
– dans l'affichage de base, via la température du ballon
(¬ chap. 5.2) ou
– dans le menu 5, via le paramètre Temp. boiler
cons.
a
Danger !
Eau chaude ! Risque de brûlures !
Il existe un risque d'ébouillantement aux
points de puisage de l'eau chaude lorsque les
températures sont supérieures à 60 °C. Les
enfants en bas âge et les personnes âgées
peuvent également encourir un péril, même
avec des températures plus faibles.
> Sélectionner la température de telle sorte
qu'elle ne représente de danger pour personne.
Condition préalable : le menu 5 Eau chaude Paramètres est affiché (¬ chap. 5.1.1).
Eau chaude
Paramètres
Temp. boiler cons.
5
f
60°C
> Choix temp. consigne
Le curseurclignote avant la température de consigne
du ballon.
> Appuyez sur le dispositif de réglage droit .
La température de consigne est sélectionnée.
Eau chaude
Paramètres
Temp. boiler cons.
5
f
58°C
> Choix temp. consigne
> Tournez le dispositif de réglage droit jusqu'à l'affichage de la température de consigne désirée.
i
Eau chaude
Paramètres
5
Temp. boiler cons.
f
58°C
> Choix temp. consigne
> Appuyez sur le dispositif de réglage droit .
La température de consigne est enregistrée.
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
5.8
Modification des noms des circuits de
chauffage
Afin d'obtenir une meilleure vue d'ensemble de votre
installation de chauffage, vous pouvez modifier chacun
des noms des circuits de chauffage attribués en usine.
Si votre installation de chauffage dispose de plusieurs
circuits de chauffage et d'un ballon d'eau chaude, le
régulateur n'affiche que les noms des circuits de chauffage réglés en usine.
Noms
Changer
HK1
HK2
7
: fHK 1
: HK2
> Choisir
Vous pouvez modifier les paramètres marqués en gris.
i
i
Le nom ne doit pas comporter plus de dix
signes (chiffres 0 ... 9, A ... Z et espace).
Les noms modifiés sont repris automatiquement et affichés dans les menus respectifs.
Voici comment procéder pour modifier le nom HK 1
dans Etage 1 :
Condition préalable : le menu
ché (¬ chap. 5.1.1).
7 Changer nom est affi-
. Choisissez la température de consigne du ballon pour l'eau chaude de façon à ce que vos
besoins en chaleur soient juste couverts. Ceci
vous permet de réaliser des économies
d'énergie et de réduire les coûts.
32
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
Noms
Changer
HK1
HK2
Noms
Changer
HK1
HK2
7
: fHK 1
: HK2
> Choisir
: fEK 1
: HK2
> Choisir
> Tournez le dispositif de réglage droit jusqu'à ce que
le curseuravant le nom (de HK1 clignote.
i
7
Vous ne pouvez modifier qu'un seul caractère.
Si vous désirez modifier l'ensemble du nom,
vous devez modifier les caractères un par un
et éventuellement introduire des caractères
supplémentaires.
Si vous voulez supprimer un signe, vous
devez l'écraser par un espace.
> Appuyez sur le dispositif de réglage droit .
La lettre E est enregistrée.
Noms
Changer
HK1
HK2
7
: fK 1
: HK2
> Choisir
Noms
Changer
HK1
HK2
7
> Tournez le dispositif de réglage droit
le curseuravant la lettre K clignote.
: fHK 1
: HK2
Noms
Changer
HK1
HK2
> Choisir
jusqu'à ce que
7
: fK 1
: HK2
> Appuyez sur le dispositif de réglage droit .
La première lettre du nom est sélectionnée.
> Choisir
Noms
Changer
HK1
HK2
7
> Appuyez sur le dispositif de réglage droit .
La lettre K est sélectionnée.
: fEK 1
: HK2
Noms
Changer
HK1
HK2
> Choisir
> Tournez le dispositif de réglage droit
chage de la lettre E.
7
: fT 1
: HK2
jusqu'à l'affi> Choisir
> Tournez le dispositif de réglage droit
chage de la lettre T.
Notice d'installation calorMATIC 630 0020095095_00
jusqu'à l'affi-
33
5 Utilisation
Noms
Changer
HK1
HK2
Noms
Changer
HK1
HK2
7
: fT 1
: HK2
> Choisir
:
> Appuyez sur le dispositif de réglage droit .
La lettre T est enregistrée.
> Répétez ces étapes de la procédure pour les lettres
et l'espace de GE 1.
7
Ef 1
: HK2
Le résultat devrait être le suivant :
Noms
Changer
HK1
HK2
> Choisir
> Tournez le dispositif de réglage droit
le curseuravant l'espace clignote.
Noms
Changer
HK1
HK2
: EfA1
: HK2
> Choisir
> Appuyez sur le dispositif de réglage droit .
La lettre T est enregistrée.
Noms
Changer
HK1
HK2
7
7
: ETAGE 1
: HK2
jusqu'à ce que
> Choisir
7
Le régulateur enregistre le nouveau nom et l'affiche dès
lors dans tous les menus.
: Ef 1
: HK2
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
> Choisir
> Appuyez sur le dispositif de réglage droit .
L'espace est sélectionné.
Noms
Changer
HK1
HK2
76
: EfA1
: HK2
> Choisir
> Tournez le dispositif de réglage droit
chage de la lettre A.
34
jusqu'à l'affi-
Notice d'installation calorMATIC 630 0020095095_00
Utilisation 5
5.9
Visualisation des paramètres du niveau de
l'installateur spécialisé
b
Attention !
Éviter des dommages dus à des modifications n'ayant pas effectuées suivant les
règles de l'art !
Des paramètres mal configurés peuvent
entraîner des dommages sur l'installation de
chauffage.
Seuls des installateurs spécialisés reconnus
doivent pouvoir régler des paramètres au
niveau de l'installateur spécialisé.
> Ne modifiez jamais les paramètres des
menus C1 ... C11 et A1 ... A8.
Sortie du niveau de l'installateur spécialisé
Après env. 60 minutes, le niveau réservé à l'installateur
spécialisé est automatiquement bloqué. Dans les menus
du niveau de l'installateur spécialisé, vous pouvez visualiser à tout moment les paramètres spécifiques à l'installation.
Le menu 8 est le dernier menu du niveau de l'utilisateur.
L'installateur spécialisé doit saisir un code (code d'accès) pour passer au niveau de l'installateur spécialisé et
régler les paramètres spécifiques de l'installation.
Ceci permet de protéger ces paramètres de toute modification non intentionnelle.
L'utilisateur peut voir sans saisir de code les paramètres
spécifiques à l'installation, mais il ne peut pas les modifier.
Vous pouvez voir ces paramètres de la façon suivante :
Condition préalable : le menu 8 Paramètres codifiés
Autoriser est affiché (¬ chap. 5.1.1).
Paramètres
codifiés
autoriser
N° de code :
8
0000
Code standard :
1000
> Régler chiffre
> Appuyez sur le dispositif de réglage gauche .
Vous pouvez dès lors voir tous les paramètres du niveau
de l'installateur spécialisé, mais vous ne pourrez pas les
régler.
i
En tournant le dispositif de réglage gauche
vous pouvez voir tous les menus du niveau de
l'installateur et de l'utilisateur. Le niveau de
l'utilisateur vous permet de régler tous les
paramètres.
Notice d'installation calorMATIC 630 0020095095_00
35
5 Utilisation
5.10
Utilisation des fonctions spéciales
Vous appelez les fonctions spéciales à partir de l'affichage de base. Les 3 fonctions spéciales :
– Fonction Economie
– Mode party
– 1x charge
se suivent dans le menu.
> Appuyez (une, deux ou trois
fois) sur le dispositif de réglage
gauche , jusqu'à ce que la
fonction spéciale de votre choix
soit affichée.
5.10.1 Activation des fonctions d'économie
La fonction d'économie vous permet de régler l'installation de chauffage sur la température d'abaissement jusqu'à une heure à fixer.
Me 02.12.09
15:43
Me 02.12.09
15:43
Mode économique activé
Jusqu'à
-3 °C
f 18 :30
> Choix de l'heure d'arrêt
> Tournez le dispositif réglage droit jusqu'à ce que
l'heure de fin de la fonction d'économie soit réglée.
Me 02.12.09
15:43
Mode économique activé
Jusqu'à
-3 °C
f 22 :30
-3 °C
VRC 630
HK1
Etage1
Ballon
f Chauffer
Eco
Auto
22 °C
18 °C
60 °C
Lorsque l'heure réglée est atteinte, la fonction Economie prend automatiquement fin et le régulateur passe à
l'affichage de base.
VRC 630
> Appuyez une fois sur le dispositif de réglage gauche
.
Me 02.12.09
15:43
Mode économique activé
Jusqu'à
> Appuyez sur le dispositif de réglage droit .
L'heure modifiée est enregistrée.
-3 °C
Interrompre la fonction Economie
> Appuyez trois fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction Economie et passe à
l'affichage de base.
f 18 :30
> Choix de l'heure d'arrêt
Le régulateur affiche le menu Fonction Economie. Le
curseurest situé avant le paramètre Fin Fonction
Economie.
Me 02.12.09
15:43
Mode économique activé
Jusqu'à
-3 °C
f 18 :30
> Choix de l'heure d'arrêt
> Appuyez sur le dispositif de réglage droit afin de
sélectionner le paramètre Fin Fonction Economie.
36
Notice d'installation calorMATIC 630 0020095095_00
Dépannage 6
5.10.2 Activation de la fonction Party
Lorsque vous activez la fonction Party, Les périodes de
chauffage et d'eau chaude sont appliquées au-delà du
moment de déconnexion jusqu'au début de chauffage
suivant. Cela signifie que le paramétrage du chauffage
est temporairement mis hors service. La fonction Party
ne concerne que les circuits de chauffage ou du ballon
d'eau chaude réglés sur les types de fonctionnement
Auto ou ECO.
Me 02.12.09
HK1
Etage1
Ballon
15:43
f Chauffer
Eco
Auto
-3 °C
22 °C
18 °C
60 °C
5.10.3 Activation de la fonction de chargement
exceptionnel du ballon
La fonction 1 x charge vous permet de charger une fois
le ballon, indépendamment du programme horaire en
cours.
Me 02.12.09
HK1
Etage1
Ballon
15:43
f Chauffer
Eco
Auto
-3 °C
22 °C
18 °C
60 °C
VRC 630
> Appuyez trois fois sur le dispositif de réglage gauche
.
VRC 630
> Contrôlez que pour le circuit de chauffage et le ballon
d'eau chaude, le type de fonctionnement Auto ou
Eco est activé.
> Si tel n'est pas le cas, activez le type de fonctionnement Auto ou Eco (¬ chap. 5.2.1).
> Appuyez deux fois sur le dispositif de réglage gauche
.
Me 02.12.09
15:43
Température ambiante
-3 °C
21 °C
1x charge
Activé
VRC 630
Me 02.12.09
15:43
Température ambiante
-3 °C
21 °C
Mode party activé
VRC 630
Le régulateur affiche le menu Mode party. Le mode
party est activé. Aucun paramétrage n'est nécessaire.
Lorsque le dernier circuit de chauffage recommence à
chauffer (passage de la température d'abaissement au
chauffage) le Mode party prend automatiquement fin et
le régulateur passe en affichage de base.
Interrompre la fonction Party
> Appuyez deux fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction Party et passe à l'affichage de base.
Notice d'installation calorMATIC 630 0020095095_00
Le régulateur affiche le menu Charge occasionnelle du
ballon. La fonction Chargement exceptionnel du ballon
est activée. Aucun paramétrage n'est nécessaire.
Lorsque le contenu du ballon est chauffé à la température d'eau chaude réglée, la fonction prend automatiquement fin et le régulateur passe en affichage de base.
i
La température d'eau chaude est réglée par
l'installateur spécialisé lors de la mise en
fonctionnement de votre installation de
chauffage.
Interruption du chargement exceptionnel du ballon
> Appuyez une fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction 1x charge et passe à
l'affichage de base.
37
5 Utilisation
5.11
Fonctions de service (uniquement pour
l'installateur spécialisé)
i
Les fonctions de service sont réservées à
l'installateur spécialisé et au ramoneur.
Si vous avez activé involontairement les fonctions de
service, sortez de celles-ci en appuyant simultanément
sur les deux dispositifs de réglage et aussi souvent
que nécessaire pour que l'affichage de base réapparaisse.
5.12
Garantie de la protection antigel
b
Attention !
Endommagement du matériel par le gel !
Si, pendant votre absence, vous ne mettez
pas en place une protection antigel suffisante
de votre installation de chauffage, ceci peut
entraîner des dommages du bâtiment et de
l'installation de chauffage.
> Veillez à garantir pendant votre absence
une protection antigel suffisante.
5.13
Nettoyage et soin du régulateur
> Nettoyez le boîtier du régulateur uniquement avec un
chiffon humide.
> N'utilisez pas de produits de nettoyage ou de produits abrasifs pouvant endommager les éléments de
commande ou l'affichage.
5.14
Transmission des données
Une transmission des données n'a lieu que lorsque votre
installation de chauffage est équipée avec la sonde
extérieure VRC DCF (¬ tab. 1.1, réf.).
En fonction des conditions locales, il peut s'écouler jusqu'à 15 minutes avant que toutes les données soient
actualisées (température extérieure, DCF, statut de l'appareil etc.).
Votre régulateur est équipé d'une fonction de protection antigel (dépendante de la température extérieure).
La fonction de protection antigel garantit en mode
Arrêt et Eco (hors des plages horaires) la protection
antigel de l'installation de chauffage.
Lorsque le type de fonctionnement Eco est utilisé, la
fonction de protection antigel n'est pas activée (en
fonction de la température extérieure). Le circuit de
chauffage est mis hors service pendant la période
d'abaissement.
Si la température extérieure descend au-dessous de +3
°C, la température d'abaissement réglée (nuit) se définit
automatiquement par défaut pour chaque circuit de
chauffage (¬ chap. 5.6).
Pour garantir la protection antigel, procédez ainsi :
> Vérifiez que votre appareil de chauffage est connecté
au réseau électrique. Ceci est extrêmement important.
> Contrôlez le type de fonctionnement réglé sur le
régulateur. La protection antigel n'est garantie que
dans les modes Déclenché et Eco.
38
Notice d'installation calorMATIC 630 0020095095_00
Dépannage 6
6
Dépannage
6.2
En cas de dysfonctionnements de l'installation de chauffage, le régulateur affiche des messages d'erreur en
texte en clair.
b
i
Attention !
Éviter des dommages dus à des modifications n'ayant pas effectuées suivant les
règles de l'art !
Les modifications non conformes peuvent
endommager le régulateur ou l'installation de
chauffage elle-même.
> N'intervenez en aucun cas vous-même
pour modifier l'appareil de chauffage ou
manipuler le régulateur ou d'autres pièces
de l'installation de chauffage.
Messages d‘erreur
Lorsqu'une erreur se produit sur l'installation de chauffage, le régulateur affiche un message d'erreur sur la
seconde ligne du menu.
Exemple de message d'erreur :
Di 01.11.09
15:43
-3 °C
Appareil de chauffage erreur connect
f Chauffer
HK1
22 °C
Etage1
Eco
18 °C
Ballon
Auto
60 °C
VRC 630
Seul un installateur sanitaire agréé est habilité à résoudre les dysfonctionnements.
> Prenez contact avec votre installateur spécialisé.
> Décrivez-lui le dysfonctionnement (message d'erreur).
6.1
Message de maintenance
Le régulateur peut afficher sur la seconde ligne un message de maintenance :
– Entretie + n° de téléphone de l'Installateur spécialisé
Exemple de message de maintenance :
Di 01.11.09
15:43
Entretie 02191 123456
f Chauffer
HK1
Etage1
Eco
Ballon
Auto
-3 °C
22 °C
18 °C
60 °C
VRC 630
Ce message de maintenance vous indique qu'une maintenance de l'installation de chauffage est nécessaire.
Le numéro de téléphone de votre installateur spécialisé
apparaît si celui-ci l'a programmé.
Notice d'installation calorMATIC 630 0020095095_00
39
6 Dépannage
Texte d'erreur
Cause de l'erreur
VR 60 (4) erreur connect
Pas de communication avec le
module de mélangeur VR 60 avec
l'adresse bus réglée (4).
L'affichage indique :
– le composant en question
– l'adresse ne pouvant être
atteinte
– une indication de l'interruption
de la communication
– que le câble bus n'est pas raccordé
– que l'alimentation électrique est
absente
– que le composant est défectueux.
Appareil de chauffage
erreur connect
Il n'existe aucune communication
avec l'appareil de chauffage. Ce
message indique une erreur au
niveau de l'appareil de chauffage.
Il est possible que celui-ci soit hors
service.
Erreur chaudière
L'appareil de chauffage indique un
dysfonctionnement via l'eBUS.
Voir la notice de l'appareil de
chauffage
VRC 630 défaut VF1
La sonde d'amorce VF1 est défectueuse.
VR 60 (4) erreur VFa,
Capteur VIH-RL erreur T1,
Capteur VPM W (1) erreur
T1
...
L'affichage indique :
– le composant en question
– la sonde en question avec la
désignation sur le connecteur
ProE
Causes possibles :
– une interruption
– un court-circuit du capteur correspondant.
Problème de température
HK1
La température de consigne du
circuit de chauffage HK2 n'a toujours pas été atteinte après une
durée définie.
Cette durée est réglée par l'installateur spécialisé dans le menu C11 :
Paramètre Problème de température après ;
Réglage usine : HORS.
Plage de réglage : HORS, 0 - 12 h
6.3
Reconnaissance et résolution des
dysfonctionnements
L'affichage reste noir ou ne réagit pas à la commande
> Si l'affichage reste noir ou si l'activation du dispositif
de réglage ne vous permet pas de modifier l'affichage, prenez contact avec votre installateur spécialisé.
Le régulateur affiche un message d'erreur :
i
Lorsqu'un texte d'erreur est affiché sur la
seconde ligne du menu, demandez immédiatement à un installateur spécialisé de résoudre le problème. Seuls des installateurs spécialisés sont habilités à résoudre les erreurs.
> Les consignes de résolution d'erreur sont contenues
dans la notice d'emploi de l'appareil de chauffage.
En combinaison avec un ballon d'eau chaude VIH-RL, les erreurs
suivantes peuvent être affichées :
Erreur anode de courant
vagabond
La surveillance de l'anode de courant vagabond du VIH-RL a
constaté une erreur.
VIH-RL entartrage WT
Le système électronique du VIHRL a constaté que l'échangeur
thermique doit être soumis à une
maintenance.
Tab. 6.1: Textes d'erreur et causes des pannes
Vous trouverez dans les notices des composants de
votre installation de chauffage des codes de pannes
supplémentaires, la description des causes d'erreurs,
ainsi que les mesures à prendre.
40
Notice d'installation calorMATIC 630 0020095095_00
Mise hors service 7
7
Mise hors service
Seul un installateur agréé est habilité à mettre le régulateur complètement hors fonctionnement. Celui-ci
assume la responsabilité pour la mise hors fonctionnement et le démontage conformes.
7.1
Mise hors service temporaire du chauffage
i
Si vous voulez-mettre temporairement votre
chauffage hors service, par exemple lors
d'une période de vacances, reportez-vous à la
notice d'emploi de votre appareil de chauffage.
1
Fig. 7.1 Mise en marche et à l'arrêt du régulateur
Légende
1 Interrupteur à bascule
7.2
Mise à l'arrêt temporaire du régulateur
b
i
> Appuyez sur l'interrupteur à bascule (1) pour mettre
le régulateur en/hors service.
Attention !
Endommagement du matériel par le gel !
La fonction de protection antigel n'est active
que lorsque le régulateur est en fonctionnement.
> Ne mettez jamais hors service le régulateur s'il existe un risque de gel.
> Positionnez le commutateur principal du
régulateur sur « I ».
Si la sonde extérieure de votre installation de
chauffage ne peut recevoir aucun signal DCF,
vous devez procéder au réglage manuel de la
date et de l'heure après mise en service du
régulateur.
> Veillez à ce que l'heure et la date soient correctement réglées de façon à ce que les programmes
horaires réglés et le programme de vacances fonctionnent correctement et qu'il soit possible de gérer le
prochain rendez-vous de maintenance.
> Laissez le régulateur en position de fonctionnement,
de façon à pouvoir voir à tout moment l'état du système de l'installation de chauffage et puissiez être
rapidement averti d'un dysfonctionnement.
> Utilisez le programme de vacances (¬ chap. 5.5)
pour réaliser des économies d'énergie pendant votre
absence.
Notice d'installation calorMATIC 630 0020095095_00
41
8 Recyclage et mise au rebut
8
Recyclage et mise au rebut
Le régulateur calorMatic 630 Vaillant se compose, au
même titre que son emballage de transport, principalement de matériaux recyclables.
Appareil
Le régulateur, comme tous les accessoires, ne doit pas
être jeté avec les ordures ménagères. Veillez à ce que
l'appareil usagé et ses éventuels accessoires soient mis
au rebut conformément aux prescriptions en vigueur.
Emballage
Le recyclage de l’emballage de transport est à la charge
du spécialiste ayant installé l’appareil.
42
Notice d'installation calorMATIC 630 0020095095_00
Conseils d'économie d'énergie 9
9
Conseils d'économie d'énergie
b
Attention !
Endommagement du matériel par le gel !
Si, en hiver vous ne mettez pas en place de
protection antigel suffisante de votre installation de chauffage, ceci entraîne des dommages du bâtiment et de l'installation de chauffage.
> En hiver, veillez à ce qu'une protection
antigel suffisante soit garantie.
Valves thermostatiques et réglage de la température
ambiante
Les valves thermostatiques des radiateurs maintiennent
exactement la température ambiante réglée. Grâce à
celles-ci et un régulateur barométrique, vous pouvez
adapter la température ambiante à vos besoins personnels et gérez en outre le fonctionnement de votre installation de chauffage de manière économique.
Les valves thermostatiques fonctionnent de la façon suivante : lorsque la température ambiante dépasse la
valeur réglée au niveau de la tête de la sonde, la valve
thermostatique se ferme automatiquement. Dans le cas
contraire, elle s'ouvre à nouveau.
Mode Abaissement de l’installation de chauffage
Abaissez la température ambiante pendant les périodes
de repos nocturne et pendant celles où vous vous
absentez. Le plus simple et le plus sûr consiste à abaisser la température ambiante via le régulateur, à l'aide
des programmes horaires que vous pouvez sélectionner
individuellement.
Ne pas couvrir le régulateur
Ne recouvrez pas votre régulateur par un meuble, des
rideaux ou tout autre objet. Il faut que le régulateur
puisse analyser l'air en circulation sans obstacle. Les
valves thermostatiques cachées peuvent être équipées
avec des télésondes, ce qui leur permet de continuer à
fonctionner.
Choix de la température ambiante
Réglez la température ambiante de consigne pour
qu'elle soit juste suffisante pour votre confort thermique. Chaque degré supplémentaire signifie une augmentation de la consommation d'énergie de 6 %. Adaptez la
température ambiante à l'utilisation respective de la
pièce. Par exemple, il n'est normalement pas nécessaire
de chauffer les chambres ou les pièces rarement utilisées à une température de 20 °C.
Intégration d'une régulation de chauffage barométrique
Les installations de chauffage barométriques régulent la
température de départ du chauffage en fonction de la
température extérieure respective. Ceci permet de
garantir que seule est produite la chaleur nécessaire.
Les phases d'abaissement et de chauffage sont en outre
activées et désactivées via les programmes horaires
intégrés (par exemple la nuit).
Les installations de chauffage barométrique représentent en conjonction avec les valves thermostatiques la
forme de gérer économiquement votre chauffage.
Chauffage uniforme
Souvent, dans un logement possédant un chauffage
central, seule une pièce est chauffée. Les surfaces de
contact de cette pièce, les parois, fenêtres, plafond, sol,
transmettent le chauffage aux pièces adjacentes de
manière incontrôlée,
c'est-à dire que de l'énergie thermique est involontairement perdue. La puissance du radiateur de la pièce qui
est chauffée n'est naturellement pas suffisante pour un
tel type de fonctionnement. La conséquence est qu'il est
impossible de chauffer suffisamment la pièce, ce qui
entraîne une sensation désagréable de froid (la même
sensation que lorsque la porte séparant une pièce
chauffée
et une qui ne l'est pas reste ouverte).
Ceci est une fausse économie : le chauffage est en fonctionnement et, malgré ceci, la sensation de confort ne
peut être atteinte.
Vous obtiendrez un meilleur confort de chauffage et un
mode de fonctionnement plus sensé en chauffant l'ensemble de votre logement de manière homogène et en
fonction de vos besoins.
Notice d'installation calorMATIC 630 0020095095_00
Aération des pièces de votre logement
Pendant la période de chauffage, n'ouvrez les fenêtres
que pour aérer les pièces, pas pour réguler la température. Une aération de courte durée en ouvrant les fenêtres en grand est plus efficace et s'avère plus économique que de laisser la fenêtre entr'ouverte pendant plus
longtemps. Pendant l'aération, fermez toutes les valves
thermostatiques des pièces.
Ces mesures permettent un renouvellement suffisant de
l'air, sans refroidissement et sans perte inutile d'énergie.
43
9 Conseils d'économie d'énergie
Comment économiser activement de l'énergie :
> Activez la fonction Economie pendant l'aération ou
pendant une absence de courte durée.
b
Attention !
Endommagement du matériel par le gel !
Si la valeur du retardement de la protection
antigel est trop longue, il se peut que des pièces de l'installation de chauffage gèlent.
> Le réglage du retardement de la protection
antigel est du ressort de l'installateur spécialisé !
> Programmez vos périodes de vacances de façon à ne
pas chauffer inutilement votre logement pendant une
absence prolongée.
> Réglez la température de consigne du ballon (d'eau
chaude) sur la valeur la plus faible permettant de
couvrir vos besoins en chaleur sans gaspillage.
> Réglez, si possible, tous les circuits de chauffage sur
Eco et faites adapter la période de retardement de la
protection antigel par votre installateur spécialisé.
> En mode Eco, le chauffage est complètement mis
hors service pendant la nuit. Si la température extérieure est inférieure à +3 °C, la période de retardement de la protection antigel réglable est de nouveau
réglée sur la température d'abaissement.
> Si votre logement est bien isolé thermiquement, il est
possible de prolonger cette période.
Utilisation de la fonction spéciale de chargement
exceptionnel du ballon
La fonction spéciale 1x charge permet de chauffer le
ballon d'eau chaude une fois hors de la plage horaire
réglée. Ceci permet de disposer, si besoin est, rapidement d'eau chaude hors d'une plage horaire.
44
Notice d'installation calorMATIC 630 0020095095_00
Garantie et Service après-vente 10
10 Garantie et Service après-vente
10.1
Garantie
10.1.1
Garantie constructeur (France)
Nous assurons la garantie des appareils Vaillant dans le
cadre de la législation en vigueur (loi 78-12 du 4/10/78).
Pour bénéficier de la garantie constructeur, l’appareil
doit impérativement être installé par un professionnel
qualifié, suivant les règles de l’art et normes en vigueur.
La garantie est exclue si les incidents sont consécutifs à
une utilisation non-conforme de notre matériel et en
particulier en cas d’erreurs de branchement, de montage ou de défaut d’entretien. Cette garantie de deux
ans est obligatoirement subordonnée à un entretien
annuel effectué par un professionnel qualifié des la
première année d’utilisation (circulaire ministérielle du
09/08/78 -JO du 13/09/78).
10.1.2 Conditions de garantie (Belgique)
La période de garantie des produits Vaillant s’élève à
2 ans omnium contre tous les défauts de matériaux et
les défauts de construction à partir de la date de facturation.
La garantie est d’application pour autant que les conditions suivantes soient remplies :
1.
L’appareil doit être installé par un professionnel
qualifié qui, sous son entière responsabilité, aura
veillé à respecter les normes et réglementations en
vigueur pour son installation.
2
Seuls les techniciens d’usine Vaillant sont habilités
à effectuer les réparations ou les modifications
apportées à un appareil au cours de la période de
garantie afin que celle-ci reste d’application. Si
d’aventure une pièce non d’origine devait être
montée dans un de nos appareils, la garantie
Vaillant se verrait automatiquement annulée.
3
Afin que la garantie puisse prendre effet, la fiche
de garantie doit être dûment complétée, signée et
affranchie avant de nous être retournée au plus
tard quinze jours après l’installation !
La garantie ne s'applique pas si le mauvais fonctionnement de l’appareil était provoqué par un mauvais
réglage, par l’utilisation d’une énergie non adéquate, par
une installation mal conçue ou défectueuse, par le nonrespect des instructions de montage jointes à l’appareil,
par une infraction aux normes relatives aux directives
d’installation, de types de locaux ou de ventilation, par
négligence, par surcharge, par les conséquences du gel
ou de toute usure normale ou pour tout acte dit de
force majeure. Dans un tel cas, il y aura facturation de
nos prestations et des pièces fournies. Toute facturation
établie selon les conditions générales du service d’entretien, celle-ci est toujours adressée à la personne qui a
demandé l’intervention ou/et la personne chez qui le
travail a été effectué sauf accord au préalable et par
Notice d'installation calorMATIC 630 0020095095_00
écrit d’un tiers (par ex. locataire, propriétaire, syndic...)
qui accepte explicitement de prendre cette facture à sa
charge.
Le montant de la facture devra être acquitté au grand
comptant au technicien d’usine qui aura effectué la
prestation. La mise en application de la garantie exclut
tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont
seuls compétents les tribunaux du district du siège
social de notre société. Pour garantir le bon fonctionnement des appareils Vaillant sur long terme, et pour ne
pas changer la situation autorisée, il faut utiliser lors
d’entretiens et dépannages uniquement des pièces de
rechange de la marque Vaillant.
10.1.3 Garantie constructeur (Suisse)
Si vous souhaitez bénéficier de la garantie constructeur,
l'appareil doit impérativement avoir été installé par un
installateur qualifié et agréé.
Nous accordons une garantie constructeur au propriétaire de l‘appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d‘entretien
correspondants.
Seul notre service après-vente est habilité à procéder à
des travaux s'inscrivant dans le cadre de la garantie.
45
10 Garantie et Service après-vente
10.2
Service après-vente
10.2.1 Service après-vente (Belgique)
Vaillant SA-NV
Rue Golden Hopestraat 15
1620 Drogenbos
Tél : (0032) 02 / 334 93 52
10.2.2 Vaillant GmbH Werkskundendienst (Suisse)
Vaillant GmbH
Postfach 86
Riedstrasse 12
CH-8953 Dietikon 1/ZH
Telefon: (044) 744 29 -29
Telefax: (044) 744 29 -28
Vaillant SA
Rte du Bugnon 43
CH-1752 Villars-sur-Glâne
Téléphone: (026) 409 72 -17
Téléfax: (026) 409 72 -14
46
Notice d'installation calorMATIC 630 0020095095_00
Caractéristiques techniques 11
11
11.1
Caractéristiques techniques
calorMATIC 630
Désignation de l'appareil
Unités
Valeur
Tension de fonctionnement
Puissance absorbée par le régulateur
Charge maximale de contact du relais de
sortie.
Courant total maximal
Écart de commutation le plus court
Autonomie
Température ambiante maximale autorisée
Tension de fonctionnement sonde
Section minimale
- des fils de la sonde
- des fils de raccord 230 V A
Dimensions montage mural
– Hauteur
– Largeur
– Profondeur
Type de protection
Classe de protection pour le régulateur
Degré de pollution de l'environnement
V CA/Hz
VA
230 / 50
4
A
2
A
min.
min.
°C
V
6,3
10
15
40
5
mm2
mm2
0,75
1,50
mm
mm
mm
292
272
74
IP 20
N
Normal
Tab. 11.1 Caractéristiques techniques du calorMATIC 630
Notice d'installation calorMATIC 630 0020095095_00
47
11 Caractéristiques techniques
11.2
Réglage d'usine
Les réglages d'usine ne peuvent être définis et si nécessaire réinitialisés qu'au niveau réservé à l'installateur.
Texte de menu affiché
Paramètres réglables
Plage de réglage
Réglage d'usine
Paramètres Circuit de chauffage
Abaissement temp.
Limite décl. TE
Temporisation pompe
Temp. mininale gr.
Temp. maximale gr.
Temp. maximale
Cmde par sonde amb.
Constante de jour
Constante de nuit
Limite décl. TE
Temp. retour TR
Tempor arrêt charge
Protect. anti-légionelles
Start légionelle
Charge parallèle
Arrêt anticipé max.
Temporis antigel
Chauffage TE
Surhaussement de la température
5 - 30 °C
5 - 50 °C
0 - 30 min
15 - 90 °C
15 - 90 °C
0 - 300 min
aucune/mise en marche/thermostat
5 - 90 °C
5 - 90 °C
5 - 50 °C
15 - 60 °C
0 - 15 min
HORS, Lu, Ma, ...Di, Lu-Di
00:00 – 24:00
HORS/EN
0 - 120 min
0 - 23 h
HORS, -25 ... 10°C
15 °C
21 °C
0 min
15 °C
75 °C / 90 °C
0 min
aucune
65 °C
65 °C
21 °C
30 °C
5 min
HORS
04:00
HORS
15 min
1h
HORS
0 - 15 K
1 - 20 K
15 - 90 °C
1-2
1 - 90 min
1 - 90 min
HORS/EN
Aucun, Chauffer, Déclenché, Auto, Eco,
Abaisser
Aucun, Chauffer, Déclenché, Auto, Eco,
Abaisser
Aucun, Enclenché, Déclenché, Auto,
0 - 29
0 - 29
0 - 9 (17 signes)
Date
HORS, 0 - 12 h
0K
8K
15 °C
1
5 min
5 min
HORS
Abaisser
Abaisser
Déclenché
-5 ... +5 K
-3 ... +3 K
0 - 15
0K
0K
11
Paramètres Circuit de charge
Paramètres Système complet
Paramètres Choix source chaud
Hysthérèse encl. chaud.
Temp. mininale gr.
Puiss. charge ballon
Chaudières : Paramètres cascade
Temporis. Encl.
(uniquement pour une installation en Temporis. Décl.
cascade)
Inv. prio. chaudiè.
Fonction spéciale teleSWITCH
teleSWITCH pour HK1
teleSWITCH pour HK2
teleSWITCH pour ballon
Fonction spéciale Séchage chape
Service
Outils
Programme HK2
Programme HK3
Tlf.nr. installateur spécialisé
Date maintenance
Problème de température après
Correction température :
Temp. extérieure TE
Temp. amb. réel TA
Contraste affichage
0
0
01.01.01
HORS
Tab. 11.2 Réglages d'usine
48
Notice d'installation calorMATIC 630 0020095095_00
Index des termes techniques
Index des termes techniques
Abaissement temp.
La température d'abaissement est la température à
laquelle votre chauffage abaisse la température
ambiante en-dehors de la plage horaire programmée.
Niveau de l'utilisateur
Le niveau de l'utilisateur contient l'affichage des paramètres de base que vous pouvez régler/modifier pendant le fonctionnement normal de l'installation, ce sans
connaissances spéciales préalables. Vous pouvez adapter votre installation de chauffage à vos besoins, en
réglant en fonction les paramètres.
Niveau de l'installateur spécialisé
Le niveau réservé à l'installateur spécialisé comprend
les paramètres que ce dernier peut modifier. Cette
interface est exclusivement réservée à l'installateur et
est protégée par un code d'accès.
Type de fonctionnement
Les types de fonctionnement définisset comment le
chauffage de votre logement et/ou la production d'eau
chaude sont réglés.
Curseur
Le curseurmarque le paramètre à modifier.
Récepteur DCF
Un récepteur DCF reçoit un signal horaire. Le signal
horaire définit automatiquement l'heure et provoque le
passage automatique de l'heure d'été et l'heure d'hiver.
eBUS
Le protocole de communication eBUS simplifie la liaison
technique de régulation de plusieurs composants d'installation d'un système de chauffage. Ceci permet d'atteindre une flexibilité plus élevée lors de l'ajout d'équipement et de l'extension de l'installation. L'installation
d'appareils de chauffage supplémentaires ou l'intégration postérieure de composants comme la production
d'eau chaude solaire est ainsi simplifiée. L'eBUS offre
des possibilités étendues de raccordement d'un régulateur externe, ainsi que le raccordement au système de
communication par Internet vrnetDIALOG, pour la maintenance et le diagnostic à distance.
Dispositif de réglage
Les dispositifs de réglage sont des boutons que vous
pouvez tourner ou enfoncer pour sélectionner des
menus ou des paramètres, modifier des valeurs et les
enregistrer.
Message d'erreur
Un message d'erreur vous montre sous forme de texte
en claire que le régulateur a détecté une erreur dans
l'installation de chauffage.
Notice d'installation calorMATIC 630 0020095095_00
Temporisation de la protection antigel / Protection
contre le gel du chauffage
La fonction de protection antigel garantit, dans les
modes de fonctionnement Déclenché et Eco (en dehors
des plages horaires programmées), la protection antigel
de l'installation. Elle s'applique à tous les circuits de
chauffage raccordés. Afin d’éviter le gel de votre installation, en cas de température extérieure inférieure à 3
°C, la valeur de consigne ambiante est définie sur la
valeur d’abaissement programmée et la pompe du circuit de chauffage est mise sous tension. La fonction de
protection antigel peut être supprimée par le réglage
d’une durée de temporisation pour un certain intervalle
de temps (plage de réglage 0 - 23 h).
En outre, la protection antigel est activée indépendamment de la température extérieure mesurée si, à l’aide
d’une télécommande, on constate que la température
ambiante mesurée est inférieure à la température
d’abaissement réglée.
Circuit de chauffage
Un circuit de chauffage est un système à recirculation
fermée composé de conduites et de consommateurs de
chaleur (radiateurs, par exemple). L'eau réchauffée de
l'appareil de chauffage entre dans le circuit de chauffage et revient à l'appareil de chauffage sous forme
d'eau refroidie.
En règle générale, une installation de chauffage comprend au moins un circuit de chauffage. Il est toutefois
possible de raccorder des circuits de chauffage supplémentaires, par exemple pour l'alimentation de plusieurs
logements ou d'un chauffage supplémentaire au sol.
HK1
HK1 est le nom standard (réglage d'usine) du circuit de
chauffage 1 de votre installation de chauffage. Vous
pouvez modifier le nom HK1.
Courbe de chauffe
On appelle courbe de chauffage la température de
départ des installations de chauffage, calculée en fonction de la température extérieure. Plus la température
externe est faible, plus la température de départ du circuit de chauffage est élevée.
Installation de chauffage
L'installation de chauffage chauffe le logement et produit de l'eau chaude.
Pompe de chauffage
Une pompe de chauffage d'une installation de chauffage
est une pompe centrifuge qui transporte l'eau de chauffage réchauffée vers les radiateurs et les stations de
raccordement du logement. Simultanément elle renvoie
l'eau froide du retour dans le circuit, de façon à ce que
l'appareil de chauffage puisse à nouveau la réchauffer.
49
Index des termes techniques
Température de départ de chauffage
Votre appareil de chauffage chauffe l'eau qui est
ensuite pompée par votre système de chauffage. Cette
température d'eau chaude qui quitte l'appareil de chauffage est appelée température de départ.
Légionelles
Les légionelles sont des bactéries vivant dans l'eau.
Elles se propagent rapidement et peuvent entraîner des
maladies pulmonaires graves. Elles sont présentes là où
une eau réchauffée présente les conditions optimales
pour leur multiplication. Un chauffage de courte durée
de l'eau à une température supérieure à 65 °C les tue.
Menu
Un menu affiche une sélection de paramètres que vous
pouvez modifier.
Paramètres
Les paramètres sont des valeurs de fonctionnement de
votre installation de chauffage.
Vous pouvez régler ces valeurs de fonctionnement,
comme le paramètre Abaissement temp., à 15 °C au
lieu de 12 °C .
Commande par sonde ambiante
La commande par sonde ambiante incorpore la température ambiante lors du calcul de la température de
départ.
Conditions préalables :
– le régulateur monté sur le mur ou la commande à distance comprend une sonde de température mesurant
la température ambiante.
– la commande par sonde ambiante doit être activée
par l'installateur spécialisée pour chaque circuit de
chauffage (menu C2).
Température ambiante
La température ambiante est la température effectivement mesurée dans votre logement.
Choix de la température ambiante
La température ambiante de consigne est la température qui doit régner dans votre logement et que vous
avez réglé sur votre régulateur.Si le régulateur est installé dans le salon, la température ambiante de consigne
est valable pour la pièce dans laquelle le régulateur est
installé. Lorsque le régulateur est installé dans l'appareil
de chauffage, la température ambiante de consigne sert
de valeur d'orientation pour le réglage de la température de départ, en fonction de la courbe de chauffage.
Type de protection
Le type de protection indique si les appareils électriques
sont adaptés pour différentes conditions environnementales et indique en outre le degré de protection des personnes contre les dangers potentiels lors de l'utilisation
de ces appareils.
50
Exemple :
le régulateur possède un type de protection IP 20. Ce
qui est important dans ce code, ce sont les deux chiffres.
Le premier chiffre représente la protection de l'appareil
contre le contact, c'est-à-dire avec des objets ou des
membres du corps pouvant entrer dans les zones dangereuses de l'appareil
(2 = objets > Ø 12,5 mm).
Le deuxième chiffre représente la protection de l'appareil contre l'eau (0 = aucune protection).
Classe de protection
La classe de protection indique la répartition et la désignation des appareils électriques pour ce qui est des
mesures de sécurité en place pour empêcher une
décharge électrique.
Valeurs de consigne
Les valeurs de consignes sont vos valeurs souhaitées
pour le régulateur. Ce sont par exemple la température
ambiante de consigne ou la température de consigne du
ballon pour la production d'eau chaude.
Chargement du ballon
Le chargement du ballon signifie que le contenu en eau
du ballon est chauffé à la température d'eau chaude
souhaitée.
Passage heures été/hiver
Dans l'affichage de base, il est possible de déterminer si
le passage entre l'heure d'été et celle d'hiver doit se
faire automatiquement.
Ce passage n'est pas automatique dans les réglages
usine (état à la livraison).
Si le régulateur est équipé d'une sonde extérieure
VRC DCF, le passage entre l'heure d'été et celle d'hiver
se fait automatiquement. L'annulation du passage automatique n'est dans ce cas pas possible.
La dernière semaine du mois de mars, l'heure officielle
est avancée d'une heure : de 2:00 à 3:00.
La dernière semaine du mois d'octobre, l'heure officielle
est reculée d'une heure : de 3:00 à 2:00.
Cons. Temp. Ref.
Voir Température de départ de chauffage.
Production d'eau chaude
L'eau du ballon d'eau chaude est chauffée par l'appareil
de chauffage jusqu'à obtenir la température de consigne
souhaitée. Si la température de l'eau du ballon d'eau
chaude diminue d'une certaine valeur, l'eau est de nouveau chauffée jusqu'à atteindre la température de
consigne du ballon. Pour chauffer le contenu du ballon,
vous pouvez programmer des plages horaires.
Notice d'installation calorMATIC 630 0020095095_00
Index des termes techniques
Fonctionnement barométrique
La température extérieure est mesurée grâce à une
sonde séparée située à l'air libre, puis est transmise au
régulateur. En cas de températures extérieures basses,
le régulateur permet d'augmenter la puissance de
chauffage, et en cas de températures extérieures plus
élevées, d'abaisser celle-ci.
Plage horaire
Trois plages horaires peuvent être programmées quotidiennement pour le chauffage, la production d'eau
chaude sanitaire et la pompe de circulation.
Exemple :
Plage horaire 1 : Lu 09:00 - 12:00
Plage horaire 2 : Lu 15.00 - 18.30
Dans le cas de la production d'eau chaude, la valeur de
consigne est déterminante pour toutes les plages horaires.
Concernant la pompe de circulation, les plages horaires
définissent les temps de fonctionnement.
Pompe de circulation
Si vous ouvrez le robinet d'eau chaude, un moment peut
s'écouler en fonction de la taille des conduites avant
que de l'eau chaude ne sorte. Une pompe de circulation
pompe l'eau chaude dans le circuit via la conduite d'eau
chaude. Ainsi, de l'eau chaude coule immédiatement
après ouverture du robinet. Des plages horaires peuvent
être programmées pour la pompe de circulation.
Notice d'installation calorMATIC 630 0020095095_00
51
Index des mots clés
Index des mots clés
A
Abaissement temp. ......................................................... 49
Affichage de base .............................................................. 15
Aide à l‘utilisation .............................................................. 12
C
Caractéristiques techniques ......................................... 47
Chargement exceptionnel du ballon .............................. 8
Activer le chargement exceptionnel du ballon .... 37
Circuit de chauffage ....................................................... 49
Commandes ........................................................................ 12
Vue d’ensemble ............................................................ 12
Conseils d‘économie d‘énergie ............................. 43, 44
Consignes de sécurité et mises en garde .................... 4
Courbe de chauffage ....................................................... 10
D
DCF
Sonde extérieure VRC DCF ......................................... 7
Dépannage ........................................................................ 39
Description des appareils ................................................. 6
Structure et fonctionnement ..................................... 6
Types de fonctionnement ........................................... 8
Vue d‘ensemble du système ....................................... 7
F
Fonction de protection antigel .................................. 8, 11
Garantie de la protection antigel ........................... 38
Fonction Economie ..................................................... 8, 36
Fonctionnement barométrique ....................................... 8
Fonctions .............................................................................. 8
Chargement exceptionnel du ballon ......................... 8
Fonction de protection antigel ............................. 8, 11
Mode party ...................................................................... 8
Programme de vacances ............................................. 8
Vue d’ensemble ............................................................. 8
Fonctions spéciales ............................................. 15, 36, 37
Chargement exceptionnel du ballon ....................... 37
Fonction Economie .................................................... 36
Mode party .................................................................... 37
I
Index des termes techniques ....................................... 49
L
Légionelles ........................................................................ 50
M
Messages d‘erreur ........................................................... 39
Codes d‘erreur et causes des pannes ................... 40
Reconnaissance et résolution des
dysfonctionnements .................................................. 40
Mise à l‘arrêt ...................................................................... 41
Mise en fonctionnement .................................................. 17
Mode party ........................................................................... 8
Activation de la fonction Party ................................ 37
52
N
Nettoyer et régler le régulateur ..................................
Niveau de l‘utilisateur .....................................................
Niveau réservé à l‘installateur ......................................
Quitter le niveau réservé à l‘installateur .............
Visualisation des paramètres du niveau de
l‘installateur spécialisé ..............................................
Niveaux de commande ....................................................
Niveau de l‘utilisateur ................................................
Niveau réservé à l‘installateur .................................
Noms des circuits de chauffage, du ballon
d‘eau chaude et de la pompe de circulation,
modifier ...............................................................................
38
14
14
35
35
14
14
14
32
P
Paramétrage ................................................................ 19, 32
Programme vacances ................................................ 29
Réglage de la date ...................................................... 22
Réglage de la température ambiante
de consigne .................................................................. 20
Réglage de la température d‘abaissement
et de la courbe de chauffage .................................. 30
Réglage de la température de consigne
du ballon ........................................................................ 32
Réglage des données de base .................................. 22
Réglage des paramètres au niveau de
l‘utilisateur .................................................................... 19
Réglage des plages horaires ................................... 28
Réglage des programmes horaires ......................... 27
Réglage du type de fonctionnement ...................... 19
Régler l‘heure .............................................................. 24
Régler la période ......................................................... 27
Régler le jour / semaine ........................................... 24
Paramètres du niveau de
l‘utilisateur .............................................. 19, 22, 27, 30, 32
Paramètres réglables au niveau utilisateur
(vue d‘ensemble) ......................................................... 16
Passage de l‘heure d‘été à l‘heure d‘hiver .......... 26
Programme vacances ................................................ 29
Réglage de la date ...................................................... 22
Réglage de la température ambiante de
consigne ........................................................................ 20
Réglage des plages horaires ................................... 28
Réglage des programmes horaires ......................... 27
Régler l‘heure .............................................................. 24
Régler le jour/semaine .............................................. 24
Passage de l‘heure d‘été à l‘heure d‘hiver ............... 26
Plage horaire ........................................................... 8, 9, 27
Plaque signalétique ............................................................ 3
Programme de vacances .................................................. 8
Réglage ......................................................................... 29
Réglage de la température de consigne .............. 30
Réglage des périodes horaires ............................... 30
terminer ........................................................................ 29
Notice d'installation calorMATIC 630 0020095095_00
Index des mots clés
R
Recyclage et mise au rebut .......................................... 42
Emballage ..................................................................... 42
Référence ............................................................................. 3
Réglage de la courbe de chauffage ............................ 30
Réglage de la température d‘abaissement ............... 30
Réglage de la température de consigne du ballon .. 32
Réglage des données de base ....................................... 22
Réglage des programmes horaires .............................. 27
Réglages d‘usine .............................................................. 48
Régulateur avec prise en compte de la
température extérieure ................................................... 51
S
Structure des menus ........................................................ 13
Symboles .............................................................................. 3
T
Température d‘eau chaude ............................................ 32
Transmission des données ............................................ 38
Types de fonctionnement ........................................ 8, 49
Types de menus ................................................................ 14
U
Utilisation ........................................................................... 18
Appel des fonctions spéciales .................................. 18
Choix du menu ............................................................. 18
Sélection et marquage des paramètres ................ 18
Structure des menus ................................................... 13
Utilisation conforme de l‘appareil .................................. 4
V
Visualisation des paramètres du niveau de
l‘installateur spécialisé ................................................... 35
Vue d‘ensemble des différents modèles ...................... 3
Notice d'installation calorMATIC 630 0020095095_00
53
Pour l'installateur spécialisé
Notice d’installation
calorMATIC 630
VRC 630
Table des matières
Table des matières
1
1.1
1.2
1.3
1.4
1.5
1.6
Remarques relatives à la documentation ...... 4
Conservation des documents ..................................4
Symboles utilisés ........................................................4
Validité de la notice ...................................................4
Plaque signalétique ....................................................4
Marquage CE................................................................5
Désignation de l'appareil ..........................................5
2
2.1
2.1.1
2.1.2
2.2
2.3
2.4
Consignes de sécurité/prescriptions .............. 6
Consignes de sécurité et mises en garde.............6
Classification des consignes de mise en garde ..6
Structure des consignes de mise en garde .........6
Utilisation conforme de l'appareil ..........................6
Consignes de sécurité générales ............................6
Directives, lois et normes ......................................... 7
3
Description des appareils et du
fonctionnement .................................................. 8
Structure et fonctionnement...................................8
Vue d'ensemble des fonctions .............................. 10
Types de fonctionnement....................................... 10
Description des fonctions importantes .................11
Vue d'ensemble des éléments de commande ....14
Guide de l'utilisateur .................................................14
Niveaux de commande du régulateur ..................18
Types de menus .........................................................18
Menus des diverses situations de commande....19
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.8.1
4.8.2
4.8.3
4.8.4
5
5.1
5.2
5.3
5.3.1
5.3.2
2
Montage ............................................................20
Étapes de base pour l'installation ....................... 20
Contenu de la livraison .......................................... 20
Accessoires ............................................................... 20
Déballage de l'appareil .............................................21
Contrôle du contenu de la livraison......................21
Mise au rebut de l'emballage..................................21
Respect des exigences sur le lieu
d'installation ...............................................................21
Montage du régulateur de chauffage
calorMATIC 630 ........................................................22
Montage du régulateur avec support mural......22
Montage du régulateur comme
télécommande ...........................................................23
Montage du récepteur DCF avec sonde
extérieure intégrée ................................................. 24
Montage du récepteur VRC 693 ...........................25
Installation électrique ..................................... 27
Raccordement de l'appareil de chauffage
sans eBUS ...................................................................27
Raccordement de l'appareil de chauffage
avec eBUS.................................................................. 28
Câblage........................................................................29
Raccordement d'un circuit du mélangeur
en tant que circuit de charge du ballon..............29
Particularités du raccordement de la
pompe de circulation .............................................. 30
5.3.3
5.3.4
5.3.5
5.4
5.5
5.5.1
5.5.2
5.6
5.6.1
5.6.2
5.6.3
5.7
6
6.1
6.2
6.3
6.4
7
7.1
7.1.1
7.1.2
7.1.3
7.1.4
7.1.5
7.2
7.2.1
7.2.2
7.2.3
7.2.4
7.2.5
7.2.6
7.2.7
7.3
7.3.1
7.3.2
7.3.3
Entrées pour les fonctions spéciales .................. 30
Affectation des fiches ..............................................31
Particularités du raccord du ballon d'eau
chaude .........................................................................32
Raccordement du récepteur DCF ..........................41
Raccordement des accessoires ........................... 42
Raccordement des télécommandes.................... 42
Raccordement d'autres circuits de
mélangeurs................................................................ 42
Raccordement de plusieurs appareils de
chauffage (cascade)................................................ 42
Raccord d'un générateur de chaleur à
modulation sans eBUS ............................................43
Raccord de plusieurs générateurs de
chaleur à modulation avec eBUS..........................43
Générateur de chaleur à 1 et 2 niveaux ............. 44
Raccord de l'installation électrique sur le
régulateur .................................................................. 44
Mise en fonctionnement .................................45
Mise en service du régulateur .............................. 45
Première mise en fonctionnement
automatique .............................................................. 46
Protection du niveau réservé à l'installateur
d'un accès non autorisé ..........................................47
Transmission des données .................................... 48
Utilisation du régulateur ................................49
Bases de l'utilisation ............................................... 49
Commande du régulateur...................................... 49
Choix du menu.......................................................... 49
Sélection et marquage des paramètres ............ 49
Réglage des valeurs des paramètres ................. 49
Appel des fonctions spéciales .............................. 49
Réglage et optimisation des paramètres du
niveau de l'utilisateur ............................................. 50
Réglage du type de fonctionnement et
de la valeur de consigne ambiante ..................... 50
Menu 1 :réglage des données de base .................52
Menu 3 :réglage des plages horaires...................53
Menu 4 : Programme vacances ........................... 54
Menu 5 :réglage de la température
d'abaissement, de la courbe de chauffe
et de la température de l'eau chaude
(valeur de consigne de l'accumulateur) ............ 55
Menu 7 :modification des noms ............................57
Menu 7 :autorisation du niveau réservé à
l'installateur .............................................................. 58
Réglage et optimisation des paramètres au
niveau réservé à l'installateur.............................. 59
Menu C2 : réglage des paramètres pour les
circuits de chauffage 1 ... 15 .................................. 60
Menu C3 ......................................................................63
Menu C4 : réglage des paramètres pour le
circuit de charge du ballon ................................... 64
Notice d'installation calorMATIC 630 0020095095_00
Table des matières
7.3.4
Menu C7 : réglage des paramètres pour
l'ensemble du système ........................................... 66
7.3.5 Menu C8 : réglage de la température
minimale..................................................................... 68
7.3.6 Menu C9 : réglage des fonctions spéciales ....... 70
7.3.6.1 Fonction spéciale teleSWITCH ............................. 70
7.3.6.2 Fonction spéciale de séchage de chape .............71
7.3.7 Menu C11 :réglage des données de services
et du code d'accès....................................................73
7.3.8 Menu C12 : réglage de la correction de la
température et du contraste de l'affichage ......75
7.3.9 Menu C15 : contrôle des versions du logiciel .....75
7.4
Paramètres dans l'assistant d'installation .........76
7.4.1
Menu A1 : Réglage de la langue ............................76
7.4.2 Menu A4 : configuration des appareils de
chauffage ....................................................................76
7.4.3 Menu A5 : réglage des paramètres de
préférence et de cascade .......................................77
7.4.4 Menu A6 : réglage du type d'utilisation ..............78
7.4.5 Menu A7 : test des acteurs et des capteurs ......79
7.5
Sortie du niveau de l'installateur spécialisé ..... 80
7.6
Fonctions de service .............................................. 80
7.6.1
Déroulement de l'utilisation des fonctions
de service ................................................................. 80
7.6.2 Mode Ramonage ...................................................... 80
7.6.3 Fonctionnement manuel ........................................ 80
7.7
Activation des fonctions spéciales........................81
8
Remise à l'utilisateur ...................................... 83
9
9.1
9.2
9.3
9.4
Dépannage ........................................................84
Historique des pannes ............................................ 84
Message de maintenance ...................................... 84
Messages d‘erreur ................................................... 84
Vue d'ensemble des codes d'erreur ................... 84
10
10.1
10.2
10.3
Mise hors service.............................................86
Mise hors service temporaire du régulateur .... 86
Mise hors service du régulateur .......................... 86
Mise au rebut du régulateur ..................................87
11
Recyclage et mise au rebut ...........................88
12
12.1
12.1.1
12.1.2
12.1.3
12.2
12.2.1
12.2.2
Garantie et Service après-vente ...................89
Garantie ..................................................................... 89
Garantie constructeur (France) ........................... 89
Conditions de garantie (Belgique)....................... 89
Garantie constructeur (Suisse) ............................ 89
Service après-vente ................................................ 90
Service après-vente (Belgique) ............................ 90
Vaillant GmbH Werkskundendienst (Suisse)..... 90
Notice d'installation calorMATIC 630 0020095095_00
13
13.1
13.2
13.3
Caractéristiques techniques ........................... 91
Caractéristiques techniques du
calorMATIC 630 .........................................................91
Valeurs de la sonde...................................................91
Réglages d'usine .......................................................92
Déclaration de conformité ...........................................94
Index des termes techniques ...................................... 95
Index des mots clés...................................................... 99
3
1 Remarques relatives à la documentation
1
Remarques relatives à la
documentation
Les consignes suivantes vous permettront de vous
orienter dans l‘ensemble de la documentation.
En liaison avec la présente notice d'emploi, d’autres
documents doivent également être observés.
Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.
Autres documents applicables
> Lors de l'installation du calorMATIC 630, veuillez respecter obligatoirement toutes les notices d'installation des composants de l'installation. Ces notices sont
jointes aux pièces de l'installation et aux composants
venant la compléter.
> Respectez en outre toutes les notices d'emploi
accompagnant les composants de l'installation.
1.3
Validité de la notice
La présente notice ne vaut que pour les appareils avec
les références suivantes :
Désignation
Réf.
Sonde extérieure
calorMATIC 630
0020092435
0020092436
VRC DCF
calorMATIC 630
0020092437
0020092438
0020092439
0020092440
0020092430
VRC 693
Tab. 1.1 Aperçu des différents modèles
La référence de l'appareil apparaît sur la plaque signalétique.
1.4
1.1
Plaque signalétique
Conservation des documents
> Transmettez cette notice d'installation, ainsi que tous
les autres documents applicables et le cas échéant
les aides nécessaires à l'utilisateur de l'installation.
Celui-ci est tenu de les conserver afin que les notices
et les outils soient disponibles en cas de besoin.
1.2
La plaque signalétique est bien visible sur le côté gauche du
socle du régulateur.
Symboles utilisés
21092600200285150907011320N4
VRC 630/3
Les différents symboles utilisés dans le texte sont expliqués ci-après :
a
Symbole indiquant un risque :
– danger de mort
– risque de graves blessures
– risque de blessures légères
e
b
Symbole indiquant un risque :
– danger de mort par électrocution !
i
Symbole indiquant des consignes et
informations utiles
>
4
1
Fig. 1.1
2
230V~
3
4 VA
4
5
Plaque signalétique
Légende
1 CODE EAN
2 Désignation de l'appareil
3 Tension de fonctionnement
4 Puissance absorbée
5 Marquage CE
Symbole indiquant un risque :
– risque de dommages matériels
– risque de dégâts ou de menace pour
l'environnement
Ce symbole indique une action nécessaire
Notice d'installation calorMATIC 630 0020095095_00
Remarques relatives à la documentation 1
1.5
Marquage CE
Le marquage CE permet d'attester que les
appareils satisfont, conformément à la plaque
signalétique, aux exigences élémentaires des
directives suivantes du Conseil :
– la directive 2006/95/CE du Conseil modifiée par la «
directive relative au matériel électrique destiné à être
employé dans certaines limites de tension » (directive
relative à la basse tension)
– la directive 2004/108/CE du Conseil modifiée par la «
directive sur la compatibilité électromagnétique »
Les appareils répondent aux normes suivantes :
– EN 60730-1
– EN 60730-2-9
Par le marquage CE, nous, fabricant de l'appareil, certifions que les exigences en matière de sécurité conformément au § 2, 7. de la GSGV sont remplies et que l'appareil fabriqué en série est conforme au modèle de
construction homologué.
1.6
Désignation de l'appareil
Le régulateur calorMATIC 630 est appelé ci-après régulateur.
Notice d'installation calorMATIC 630 0020095095_00
5
2 Consignes de sécurité/ règlements
2
Consignes de sécurité/prescriptions
2.1
Consignes de sécurité et mises en garde
> Lors de l'utilisation du régulateur, respectez les
consignes générales de sécurité et les mises en garde
précédant chacune des actions.
2.1.1
Classification des consignes de mise en garde
Les mises en garde sont classifiées à l'aide de signaux
d'avertissement et de mots indicateurs en fonction de la
gravité du danger potentiel.
Symboles
de mise en
garde
a
e
a
b
Mot indicateur
Description
Danger !
Danger immédiat pour
votre vie ou risque de
blessures graves
Danger !
Danger de mort par électrocution !
Avertisse- Risque de blessures légèment !
res
Attention
!
Risque de dégâts matériels
ou de menace pour l'environnement
2.2
Utilisation conforme de l'appareil
Le régulateur calorMATIC 630 est fabriqué selon l'état
de la technique actuel ainsi que les règles de sécurité en
vigueur.
Des dysfonctionnements peuvent néanmoins se produire sur l'appareil et sur d'autres appareils en cas d'utilisation incorrecte ou non conforme.
Le régulateur calorMATIC 630 est utilisé pour une régulation barométrique et une régulation en fonction des
périodes d'une installation de chauffage avec production d'eau chaude.
Cet appareil n'est pas conçu pour être utilisé par des
personnes (y compris des enfants) dont la mobilité et
les capacités sensorielles ou mentales sont réduites, ou
qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles soient sous la surveillance
de personnes en charge de leur sécurité, ou qu'elles
reçoivent de leur part des instructions d'utilisation de
l'appareil.
Les enfants doivent être surveillés de façon à garantir
qu'ils ne jouent pas avec l'appareil.
Toute autre utilisation est considérée comme non
conforme. Le constructeur/fournisseur décline toute
responsabilité pour les dommages en résultant. L'utilisateur en assume l'entière responsabilité.
L‘utilisation conforme de l‘appareil comprend également
le respect de la notice d‘emploi et d‘installation ainsi
que des autres documents l‘accompagnant.
2.3
Consignes de sécurité générales
Tab. 2.1 Symboles de mise en garde et leur signification
> Respectez impérativement les consignes de sécurité
suivantes.
2.1.2
Structure des consignes de mise en garde
Vous reconnaissez les consignes de mise en garde aux
lignes de séparation supérieure et inférieure. Elles sont
structurées suivant les principes fondamentaux suivants
:
a
Mot indicateur !
Type et source du danger !
Description du type et de la source du danger
> Mesures de prévention du danger
Qualification de l'installateur spécialisé
Seul un installateur sanitaire agréé est habilité à installer le régulateur. Celui-ci assume également la responsabilité pour une installation et une mise en fonctionnement conformes.
Montage et réglage du régulateur
Les travaux de montage, de mise en fonctionnement et
de réparation du régulateur doivent uniquement être
réalisés par une entreprise spécialisée agréée. Ce faisant, l'installateur spécialisé doit respecter les dispositions, règles et directives existantes.
Utilisation d'outils
Les outils non adaptés et/ou l'utilisation incorrecte
d'outils peut entraîner des dommages (par exemple,
dommage des parties du bâti ou de câbles).
> Utilisez des tournevis adaptés pour desserrer ou resserrer des connexions vissées.
6
Notice d'installation calorMATIC 630 0020095095_00
Consignes de sécurité/Prescriptions 2
Protection contre les légionelles
Pour vous protéger des infections causées par des
agents pathogènes (légionelles), le régulateur est équipé
d'une fonction de protection contre les légionelles.
> Réglez la fonction de protection anti-légionelles lors
de l'installation du régulateur.
Éviter le risque d'ébouillantement
Il existe un risque d'ébouillantement aux points de puisage de l'eau chaude lorsque les températures de consigne sont supérieures à 60 °C. Les enfants en bas âge et
les personnes âgées peuvent courir un risque, même à
des températures plus faibles.
> Choisissez une température de consigne appropriée.
Lorsque la fonction de protection anti-légionelles est
activée, le ballon d'eau chaude est au moins chauffé
pendant une heure à une température supérieure à
65 °C.
> Informez l'utilisateur sur le danger d'ébouillantement
lors de l'activation de la fonction anti-légionelles.
Protection contre les dommages au régulateur
> Assurez-vous que le régulateur est protégé contre
l'humidité et les jets d'eau.
Éviter les dysfonctionnements
> Pour éviter les dysfonctionnements, veillez à ce que
– l'installation de chauffage soit dans un état technique irréprochable,
– aucun dispositif de sécurité et de contrôle n'ait été
retiré, shunté ou mis hors service,
– les dysfonctionnements et dommages nuisant à la
sécurité soient immédiatement écartés.
> Attirez l'attention de l'utilisateur sur le fait que
– le régulateur ne doit pas être couvert par des meubles, des rideaux ou d'autres objets, lorsque le
régulateur est installé dans la salle de séjour,
– dans la pièce où le régulateur est installé, toutes
les vannes des radiateurs doivent être complètement ouvertes.
Éviter les dommages causés par le gel
En cas de coupure de courant ainsi qu'en cas de réglage
insuffisant de la température ambiante dans les différents locaux, il n'est pas possible d'exclure le gel de certaines parties de l'installation de chauffage.
> Instruisez l'utilisateur sur l'utilisation de la protection
antigel.
2.4
Directives, lois et normes
EN 60335–2–21
Appareils électriques de sécurité pour usages ménagers
et similaires ; Partie 2 : exigences particulières concernant les chauffe-eau (ballons d'eau chaude et chauffeeau à accumulation)
(CEI 335–2–21 : 1989 et compléments 1 ; 1990 et 2 ; 1990,
modifiée)
Les appareils de télécommunications éventuellement
connectés doivent être conformes aux normes suivantes
: CEI 62151, ou EN 41003 et EN 60950-1 : 2006 Section 6.3.
> Pour l'installation électrique, suivez les recommandations de la Fédération allemande des industries de
l'électrotechnique et de l'ingénierie de l'information
(VDE) et des entreprises d'approvisionnement en
énergie.
> Pour le câblage, utilisez des câbles traditionnellement
disponibles dans le commerce.
Section minimum des câbles :
– câbles de raccordement de 230 V, ligne fixe
(pompes ou câble de raccordement
du mélangeur) :
1,5 mm2
– lignes à très basse tension
(lignes de sonde ou de bus) :
0,75 mm2
Les longueurs de câble suivantes ne doivent pas être
dépassées :
50 m
– câbles de sonde :
300 m
– lignes de bus :
> Posez les conduites de raccordement de 230 V et les
lignes de sonde ou de bus séparément à partir d'une
longueur de 10 m.
> Fixez les conduites de raccordement à l'aide des pinces de fixation dans le dispositif mural.
> N'utilisez pas les pinces libres des appareils comme
pinces de soutien pour le reste du raccordement électrique.
> Installez le régulateur uniquement dans des locaux
secs.
Pour le câblage, utilisez des câbles traditionnels disponibles dans le commerce.
– Section minimum des câbles : 0,75 mm2
Le thermostat doit uniquement être installé dans des
locaux secs.
En Suisse, les directives de l'association électrotechnique suisse, ASE (Association Suisse des Électriciens),
doivent être respectées.
L‘installation doit être conforme aux textes réglementaires selon les règles et directives en vigueur de l‘AREI.
Notice d'installation calorMATIC 630 0020095095_00
7
3 Description des appareils et du fonctionnement
3
3.1
Description des appareils et du
fonctionnement
Structure et fonctionnement
Le régulateur est mis en place pour une régulation barométrique du chauffage avec production d'eau chaude.
Le régulateur peut commander les circuits d'installation
suivants :
– un ballon d'eau chaude,
– au maximum, deux appareils de chauffage à modulation sans eBUS ou
un appareil de chauffage à modulation avec eBUS
ou bien, alternativement, un ballon à 2 niveaux,
– deux circuits régulés et
– un circuit non régulé.
VR 90
calorMATIC 630
VRC DCF
VR 60
Fig. 3.1 Vue d'ensemble du système
Légende
Télécommande VR 90
Module du mélangeur VR 60
Sonde extérieure VRC DCF
Lorsque l'installation de chauffage doit être étendue,
par exemple par d'autres circuits de chauffage, il est
possible d'intégrer des composants supplémentaires
d'installation dans le système complexe de l'installation
de chauffage (Fig. 3.1).
Il est possible de raccorder jusqu’à 6 autres modules de
circuits du mélangeur (accessoires) avec deux circuits
de mélangeurs chacun, afin d'étendre l'installation de
chauffage central. Ceci signifie que le régulateur peut
au plus commander 15 circuits.
8
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
Pour une utilisation plus confortable, il est possible de
raccorder les huit premiers circuits de chauffage à des
télécommandes.
Chaque circuit de mélangeur peut être commuté en
fonction des besoins entre :
– un circuit de chauffage (circuit de radiateurs, circuit
de chauffage par le sol, etc.),
– un réglage à valeur fixe,
– un renforcement du retour,
– un circuit d'eau chaude (en plus du circuit intégré
d'ECS).
À l'aide d'un coupleur de bus à modulation (accessoire),
vous pouvez raccorder plusieurs appareils de chauffage
à modulation et/ou des générateurs de chaleur à 1 et 2
niveaux.
Le nombre maximal d'appareils de chauffage/générateurs de chaleur à raccorder dépend du coupleur de bus
intégré.
Coupleur de
bus
Nombre maximal de d'appareils de chauffage/générateurs de chaleur à raccorder
VR 30, VR 32
8
VR 31
6
Tab. 3.1 Nombre maximal de d'appareils de chauffage/
générateurs de chaleur à raccorder
Lorsqu'un télécommutateur téléphone (entrée contact
sans potentiel) est raccordé, il est possible de commuter
par téléphone le mode de fonctionnement du régulateur
via le télécommutateur téléphone à distance
teleSWITCH et ce, où que l'on se trouve.
Notice d'installation calorMATIC 630 0020095095_00
9
3 Description des appareils et du fonctionnement
3.2
Vue d'ensemble des fonctions
3.3
Types de fonctionnement
Le régulateur offre les possibilités suivantes de réglage
de votre installation de chauffage et de préparation de
l'eau chaude :
Le réglage du type de fonctionnement vous permet de
fixer les conditions dans lesquelles le circuit de chauffage affecté ou le circuit d'eau chaude doit être régulé.
Arrêt
Installation de chauffage ou préparation de l'eau chaude
déconnectée avec protection antigel active
Circuit de chauffage
Chargement exceptionnel du ballon
Cette fonction permet de charger le ballon une fois,
indépendamment du programme en cours.
Type de
fonctionnement
Auto
Eco
Fonction Vacances/Programme de vacances
Régulation individuelle de la température ambiante pendant votre absence ;
uniquement dans les types de fonctionnement Auto et
Eco
Fonction de protection antigel
Protection des dommages par le gel dans les types de
fonctionnement Arrêt et Eco (hors plage horaire) ;
l'appareil de chauffage doit rester branché
Courbe de chauffe
Base du fonctionnement barométrique ; améliore l'adaptation de la puissance de chauffage aux températures
extérieures
Chauffer
Abaisser
Déclenché
Symboles
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffer et Abaisser.
Commute au terme d'une durée programmée le
fonctionnement du circuit de chauffage entre les
modes de fonctionnement Chauffage et Arrêt.
Si la fonction de protection antigel (en fonction
de la température extérieure) n'a pas été activée,
le circuit de chauffage est alors éteint au cours de
la durée de l'abaissement.
En dehors de la plage horaire réglée, la protection
antigel est active (¬ chap. 3.4).
Le chauffage est réglé sur la valeur de consigne
ambiante Jour.
Le circuit de chauffage est réglé sur la valeur de
consigne ambiante Nuit.
Le circuit de chauffage est arrêté si la fonction de
protection antigel (en fonction de la température
extérieure) n'a pas été activée.
Signification
Si, après le type de fonctionnement Eco ou Auto,
le symbole apparaît, cela signifie qu'une plage
horaire est active. L'installation de chauffage est
en activité.
Mode party
Elle vous permet d'étendre les durées de chauffage et
d’eau chaude jusqu'au prochain début de chauffage,
sans moment de déconnexion.
Fonction Economie
Elle vous permet d'abaisser la température ambiante de
consigne pour une durée réglable.
Effet
Si, après le type de fonctionnement,
le symbole apparaît, cela signifie qu'il n'y a pas de
plage horaire active.
L'installation de chauffage est en Mode Abaissement.
Tab. 3.2 Types de fonctionnement des circuits de chauffage
Circuit de circulation et circuit d'eau chaude
Fonctionnement barométrique
Modification automatique de la température de l'eau de
chauffage (température de départ) en fonction de la
température externe à l'aide d'une courbe de chauffe.
Type de
fonctionnement
Auto
Plage horaire
Données de temps réglables individuellement pour l'installation de chauffage, la production d'eau chaude et le
fonctionnement d'une pompe de circulation
Enclenché
Le chargement du ballon d'eau chaude est autorisé en permanence. Si nécessaire, le ballon est
immédiatement rechargé. La pompe de circulation est constamment en fonctionnement.
Déclenché
Le ballon n'est pas chargé en eau chaude. La
pompe de circulation n'est pas en fonctionnement.
Exception : si la température dans le ballon d'eau
chaude descend sous 12 °C, le ballon d'eau
chaude est réchauffé à une température de 17 °C
(protection antigel).
Effet
Selon un programme horaire prescrit, le chargement du ballon est affecté au ballon d'eau chaude
sanitaire ou à l'autorisation de la pompe de circulation.
Tab. 3.3 Types de fonctionnement du circuit de circulation et
du circuit d'eau chaude
10
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
i
3.4
Lorsqu'à la place, c'est le type de fonctionnement Vacances qui est affiché, cela signifie
que le programme de vacances est actif. Dans
ce cas, il est impossible de régler le type de
fonctionnement.
> Pour ce faire, sortez du programme de
vacances.
Description des fonctions importantes
Température ambiante de consigne
Plages horaires
25 °
20 °
Température d'abaissement
15 °
Plage
horaire 1
04:00
08:00
Plage
horaire 2
12:00
16:00
Plage
horaire 3
20:00
Heure
Fig. 3.2 Mode de fonctionnement automatique du chauffage :
exemple de prescription de températures ambiantes
de consigne pour différents moments de la journée
Dans la fig. 3.2, vous pouvez voir un extrait d'un programme horaire. Sur l'axe horizontal, vous pouvez voir
le jour de la semaine et sur l'axe vertical la température
ambiante de consigne. Le diagramme décrit le déroulement suivant du programme :
1
2
3
4
Jusqu'à 06:00, la température des pièces est de
15 °C (température d'abaissement).
À 06:00 débute la première plage horaire :
à partir de là, la valeur de consigne ambiante est
de 21 °C.
À 09:00 se termine la première plage horaire :
à partir de là, la valeur de consigne ambiante est
de 15 °C.
Suivent deux autres plages horaires à 21 °C.
L'influence des plages horaires sur la régulation du
chauffage s'explique à l'utilisateur en quelques mots
simples :
Notice d'installation calorMATIC 630 0020095095_00
11
3 Description des appareils et du fonctionnement
si vous utilisez votre installation de chauffage en mode
Auto, le régulateur active les plages horaires que vous
avez réglées. Ce faisant, votre installation de chauffage
réchauffe les pièces qui en dépendent à une température prédéterminée (¬ la température ambiante de
consigne). En dehors de cette plage horaire, l'installation de chauffage est réglée d'une telle manière que les
pièces qui en dépendent se refroidissent jusqu'à atteindre une température prédéterminée (¬ température
d'abaissement). Lorsque la température d'abaissement
est atteinte, le régulateur fait en sorte que la température d'abaissement soit maintenue par l'installation de
chauffage jusqu'au début de la plage horaire suivante.
Ceci empêche un refroidissement excessif de votre logement.
> Informez l'utilisateur sur le réglage optimal de la
courbe de chauffe, car la température extérieure
mesurée et la courbe de chauffe réglée influencent
également la régulation du chauffage.
Vous disposez de deux possibilités pour fixer les jours
pour lesquels les plages horaires seront valables :
Possibilité 1
Vous pouvez indiquer des plages horaires pour chaque
jour.
Exemple :
Lu
09:00 - 12:00
Ma
10:00 - 12:00
Possibilité 2
Vous pouvez rassembler plusieurs jours en blocs.
Courbe de chauffe
La température de chauffage est réglée indirectement
via une courbe de chauffe. La courbe de chauffe représente le rapport entre la température extérieure et la
température de départ.
La température de départ est la température de l'eau
chaude quittant l'appareil de chauffage.
Il est possible de régler les courbes de chauffage individuellement pour chacun des circuits de chauffage.
Vous avez la possibilité de sélectionner plusieurs courbes de chauffage afin d'adapter au mieux la régulation
au logement et à l'installation de chauffage.
Exemple de courbe de chauffe
Tepérature du départ
en °C
90
4.0 3.5 3.0
2.5
Courbes
2.0
1.5
80
1.2
70
1.0
60
0.6
50
40
0.2
30
20
20
15
10
5
0
-5
-10
-15
-20
Température extérieure en °C
Fig. 3.3 Diagramme avec courbes de chauffage
Exemple : si p. ex. vous sélectionnez la courbe de
chauffe 1.5, la température de départ nécessaire, si la
température extérieure est de -15 °C, sera de 75 °C.
Exemple :
Lu-Ve 09:00 - 12:00
Sa-Di 12:00 - 15:00
Lu-Di 10:00 - 12:00
Tepérature du départ
en °C
90
1.5
80
Pour les deux possibilités, vous pouvez respectivement
fixer jusqu'à trois plages horaires.
70
60
50
40
30
22
20
15
18
Vous pouvez régler la température d'eau chaude d'un
ballon d'eau chaude de la même manière à l'aide du
régulateur : les plages horaires que vous avez fixées
indiquent quand l'eau chaude est disponible à la température de votre choix.
Pour la production d'eau chaude, il n'existe toutefois
pas de température d'abaissement. À la fin de la plage
horaire, la production d'eau chaude est mise hors service.
10
5
0
-5
-10
-15
-20
Température extérieure en °C
Axe a
Fig. 3.4 Déplacement parallèle de la courbe de chauffe
12
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
Si la courbe de chauffe sélectionnée est la courbe 1.5 et
que
la température ambiante de consigne sélectionnée n'est
pas 20 °C mais 22 °C, la courbe de chauffe se déplace
alors tel que représenté à la fig. 3.4. La courbe de
chauffe se déplace parallèlement à l'axe de 45° en fonction de la valeur de la température
ambiante de consigne. Cela signifie que pour une température extérieure de 0 °C, le régulateur détermine
une température de départ de 67 °C.
i
Vous procéderez au réglage de base de la
courbe de chauffe lors de l'installation de
l'appareil de chauffage.
Fonction de protection antigel
Le régulateur est équipé d'une fonction de protection
antigel (dépendante de la température extérieure). La
fonction de protection antigel garantit en mode Arrêt et
Eco (hors des plages horaires) la protection antigel de
l'installation de chauffage.
Lorsque le type de fonctionnement Eco est réglé, la
fonction de protection antigel n'est pas activée (en
fonction de la température extérieure). Le circuit de
chauffage est mis hors service pendant la période
d'abaissement.
Si la température extérieure descend au-dessous de +3
°C, la température d'abaissement réglée (nuit) se définit
automatiquement par défaut pour chaque circuit de
chauffage.
Notice d'installation calorMATIC 630 0020095095_00
13
3 Description des appareils et du fonctionnement
3.5
Vue d'ensemble des éléments de commande
Tous les paramètres nécessaires pour l'installation de
chauffage sont définis via le régulateur.
Celui-ci est équipé d'un écran graphique. Les affichages
de textes en clair simplifient l'utilisation.
4
Valeurs principales
Date
Jour/semaine
Heure
Eté / Hiver
1
30.10.09
Ve
15:37
Arrêt
1
>Régler le jour
3
2
Fig. 3.5 Vue d'ensemble des éléments de commande
Légende
1 Numéro du menu
2 Dispositif de réglage droit ,
Définition des paramètres (tourner) ; sélection des paramètres
(appuyer)
3 Dispositif de réglage gauche ,
Sélection du menu (tourner) ; activation de la fonction spéciale
(appuyer)
4 Désignation du menu
3.6
Guide de l'utilisateur
À l'aide des deux sélecteurs et , vous pouvez commander le régulateur (¬ fig. 3.5) :
si vous appuyez sur le sélecteur droit , vous sélectionnez ou enregistrez un paramètre.
si vous tournez le sélecteur droit , vous définissez un
paramètre.
si vous tournez le sélecteur gauche , vous sélectionnez
un menu.
si vous appuyez sur le sélecteur gauche , vous activez
les fonctions spéciales (¬ chap. 7.7).
L'affichage de texte en clair vous facilite l'utilisation et
signale clairement les menus et les paramètres.
14
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
Me 02.12.09
15:43
f Chauffage
HK 1
Me 02.12.09
-3 °C
15:43
22 °C
Etage1
Eco
20 °C
Mode économique activé
Etage2
Auto
22 °C
Jusqu'à
Ballon
Auto
60 °C
f 18:30
VRC 630
VRC 630
Me 02.12.09
Valeurs principales
15:43
f 02 . 12 . 09
Date
Me
Heure
14 : 08
Eté/Hiver
-3 °C
Mode party activé
1
Jour/semaine
-3 °C
VRC 630
Me 02.12.09
15:43
-3 °C
Auto
> Régler le jour
Unique
Chargement ballon activé
HK1
3
VRC 630
Programme temps
fLu.-Ve.
1
6:00 – 22:00
2
7:30 – 23:30
3
7:30 – 23:30
> Choix bloc jour/semaine
HK3
3
Programme temps
fLu.-Ve.
1
Pour les circuits de chauffage 1 ... 15, vous pouvez
appeler et régler différents menus de paramètres en fonction de la
configuration de l'installation.
6:00 – 22:00
2
7:30 – 23:30
3
7:30 – 23:30
> Choix bloc jour/semaine
Programme vacances
4
Pour système complet
Eau chaude
5
Paramètres
Périodes
1
f30 . 02 . 09 – 20 . 03 . 09
2
05 . 05 . 09 – 22 . 05 . 09
Temp. consigne
15 °C
>Sélect. jour de démarrage
HK1
> Choix temp. consigne
5
Paramètres
Abaissement temp.
Courbe de chauffe
f60°C
Temp. boiler cons.
Noms
7
Changer
f15°C
HK1
: f HK1
1,2
HK2
:
HK2
HK3
:
HK3
> Choix temp. ambiante
> Choisir
Paramètres codifiés
8
autoriser
N° de code :
0000
> Régler chiffre
Fig. 3.6 Structure de menu du niveau de l'utilisateur
Notice d'installation calorMATIC 630 0020095095_00
15
3 Description des appareils et du fonctionnement
Fonctions spéciales
Me 02.12.09
15:43
-3 °C
15:43
-3 °C
Fonction Ramonage
activée
Me 02.12.09
HK1
C2
Paramètres
Mode manuel
Cmde par sonde amb.
activé
f Aucun
>Choix mode
HK1
C2
Information
Temp. départ cons.
90 °C
Temp. départ réel
50 °C
Statut pompe
Me 02.12.09
15:43
-3 °C
ON
HK2 ... HK15
C2
Paramètres
HK 1
f Chauffage
Etage1
Eco
Etage2
Auto
Ballon
Auto
22 °C
Type :
20 °C
Abaissement temp.
8
autoriser
N° de code :
0000
Code standard :
1000
> Régler chiffre
HK1
C2
Paramètres
Courbe de chauffe
Limite décl. TE
0,90
Limite décl. TE
20 °C
> Choix temp. ambiante
HK2 ... 15
C2
Paramètres
f0 min
Temporisation de pompe
15 °C
Temp. minimale gr.
Temp. maximale gr.
15 °C
Temp. maximale
0 min
> Régler les minutes
HK2 ... 15
C2
Cmde par sonde amb.
f15°C
f Aucun
1,2
21 °C
> Choix temp. ambiante
HK1
Pour les circuits
de chauffage 2...
15, vous pouvez
appeler et régler
différents menus
de paramètres en
fonction de la
configuration de
l'installation.
Paramètres
Type Gr. Brûleur
Abaissement temp.
f15°C
Courbe de chauffe
VRC 630
Paramètres codifiés
circuit du mélangeur
Cmde à distance
NON
> Choix mode
C2
Paramètres
HK2 ... HK15
C2
Information
Temp. mininale gr..
f15°C
Temp. départ cons.
90 °C
Temp. maximale gr.
90 °C
Temp. départ réel
50 °C
Temp. maximale
0 min
Statut pompe
Statut mélangeur
ON
OUV.
> Choix temp. départ TD
Fig. 3.7 Structure de menu du niveau de l'installateur
spécialisé
16
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
Eau chaude
C3
Information
Autres fonctions
C9
teleSWITCH
Temp. boiler réel
56 °C
HK1
: f Abaisser
Statut pompe charge
HORS
HK2
:
Abaisser
ON
HK3
:
Abaisser
Ballon
:
Arrêt
Pompe circulation
> Choix effet
Gr. charge boiler
C4
Paramètres
Autres fonctions
C9
Séchage de chape
Tempor arrêt charge
Charge parallèle
> Sélect. temps préchauff.
Jour
Temp.
HK2
f0
0 °C
HK3
0
0 °C
> Sélect. jour de démarrage
Gr. charge boiler
C4
A1
Choix de la langue
f 5 min
HORS
Assistant d'installation
Langue
f DE
Français
> Choix de la langue
Service
C11
Paramètres
Assistant d'installation
A4
Configuration système
Protect. légionelle
Start légionelle
fHORS
4:50
Tél.
f
25 . 11 . 09
Problème de température
C7
Paramètres
f 15 min
Temporis antigel
Paramètres codifiés
C11
Chauffage TE
HORS
Elévation de temp.
0K
Chaudières
NON
circuit séparé
NON
Inv. prio. chaudiè.
HORS
NON
> Régler chiffre
C8
A5
Vanne d'arrrêt
f1 2 3 4
Se charger
> Sélect. durée maxi
Assistant d'installation
Configuration système
No de code :
1h
Niveaux 1-2
> Sélectionner
Changer
Arrêt anticipé max
1 allure
HORS
> Régler numéro Tél.
Système complet
Appareils sont
Appareils à
Vers
> Choix bloc jour/semaine
f2
Nombre appareils
Service
> Sélectionner
Outils
C12
Assistant d'installation
A6
Configuration système
Paramètres
Hystér. serv. chaud.
Temp. mininale gr.
Puiss. charge ballon
f8K
15 °C
1
Correction température
HK1
Temp. extérieure TE
Temp. amb. réel TA
Contraste écran
Chaudières
HK2
Circuit du mélangeur
0,0 K
HK3
Circuit du mélangeur
11
> Choix valeur correction
> Choix hystérèse
f Gr. Brûleur
f 0,0 K
Ballon
Gr charg ballon
> Sélectionner
C8
Version Software
C15
Assistant d'installation
A7
Temporis. Encl.
f 5 min
Carte entr/sortie
2
4. 23
Composants
VRC
Temporis. Décl.
5 min
Interface client
1
4. 27
Actionneurs
HORS
Sondes
VF1
Paramètres cascade
Chaudières
Régler temporis. antigel
Chaudières
630
60 °C
HORS
> Sélectionner
C8
Information
Valeur cons. instal.
90 °C
Temp. primaire. réel
30 °C
Statut
Mode chauffage
Prio. chaudiè 7 8
Fig. 3.7 Structure de menu du niveau de l'installateur
spécialisé (suite)
Notice d'installation calorMATIC 630 0020095095_00
17
3 Description des appareils et du fonctionnement
3.7
Niveaux de commande du régulateur
Le régulateur dispose de deux niveaux de commande :
le niveau de commande utilisateur et le niveau de commande installateur spécialisé. Chaque niveau de commande comprend plusieurs menus dans lesquelles peuvent être affichés, réglés et modifiés les paramètres
correspondants.
i
Le nombre des menus affichés dépend de la
configuration de l'installation de chauffage.
Pour cette raison, il est possible que soient
décrits dans cette notice plus de menus que
n'affiche le régulateur.
Niveau de l'utilisateur
Le niveau de l'utilisateur est celui qu'utilise la personne
exploitant l'appareil et affiche les paramètres de base
que l'utilisateur peut modifier sans connaissances préalables et pendant l'utilisation normale pour les adapter à
ses besoins particuliers.
Le niveau de l'utilisateur comprend les affichages de
base, les menus 1 ... 7 et les menus correspondants
aux fonctions spéciales (fonction Economie, Mode party,
Charge unique du ballon).
Niveau de l'installateur spécialisé
Le niveau de l'installateur spécialisé est celui qu'utilise
ce dernier. Il permet de régler les paramètres spécifiques à l'installation, afin de permettre à l'installateur de
configurer et optimiser l'installation de chauffage. Ces
paramètres spécifiques à l'installation ne doivent être
réglés et modifiés que par un spécialiste. Le niveau de
l'installateur spécialisé est donc protégé par un code
d'accès. Ceci permet de protéger ces paramètres de
toute modification non intentionnelle.
3.8
Types de menus
Le régulateur dispose de deux types de menus différents :
– l'affichage de base,
– un menu du niveau de l'utilisateur ou bien,
– un menu du niveau de l'installateur spécialisé.
(Exemples : chap. 3.9)
Dans l'affichage de base, vous pouvez voir et régler le
type de fonctionnement en cours, ainsi que les valeurs
de consigne ambiantes de chacun des circuits de chauffage.
Les menus du niveau de l'utilisateur sont signalés par la
présence d'un numéro en haut à droite (par exemple
1). Ce numéro vous permet de repérer ces menus plus
facilement.
Dans les menus du niveau de l'utilisateur, vous pouvez
régler, en fonction des besoins de l'utilisateur, par
exemple la température ambiante, la plage horaire, les
températures d'abaissement et les courbes de chauffage.
Les menus du niveau de l'installateur spécialisé sont
signalés par la présence d'une lettre et d'un numéro en
haut à droite (par exemple C2). Dans les menus du
niveau de l'installateur spécialisé, vous ne pouvez visualiser que les paramètres spécifiques à l'installation (¬
chap. 7.3).
Le niveau de l'installateur spécialisé inclut les menus C1
à C15, les menus de l'assistant d'installation (A1 à A7)
et les menus des fonctions de service (par exemple la
fonction Ramonage).
18
Notice d'installation calorMATIC 630 0020095095_00
Description des appareils et du fonctionnement 3
3.9
Menus des diverses situations de commande
Au niveau utilisateur :
Me 02.12.09
HK1
HK2
HK3
HK4
15:43
-3 °C
f Auto
20 °C
20 °C
20 °C
22 °C
Auto
Auto
Eco
d
VRC 630
Valeurs principales
1
f 02 . 12 . 09
Date
Jour/semaine
Heure
Me
14 : 08
Arrêt
Eté/Hiver
Exemple :Affichage de base
L'affichage de base indique le mode de fonctionnement en cours
ainsi que la valeur de consigne ambiante pour chaque circuit de
chauffage et permet une modification rapide du type de fonctionnement pour chaque circuit de chauffage. Si plus de deux
circuits de chauffage sont raccordés, ils sont affichés l'un après
autres par rotation du dispositif de réglage droit .
Dans la partie supérieure de l'écran, vous pouvez voir les données de base suivantes : jour de la semaine, date, heure et température extérieure. Lorsqu'une erreur se produit, elle est affichée sur la seconde ligne sous forme de texte en clair. Au chapitre 7.2.1., il vous sera expliqué comment régler les données de
base.
L'affichage de base vous permet en outre d'appeler les types de
fonctionnement spéciaux et les fonctions de service.
La flèche d située en bas à droite indique que d'autres modules
sont raccordés au régulateur.
Lorsque vous désirez contrôler ou régler le type de
fonctionnement et la température de ces modules, il vous suffit
de tourner le dispositif de réglage vers la droite pour passer aux
lignes suivantes de l'écran.
Exemple : Menu 1
Les menus ( 1 à 7), vous permettent de faire tous les réglages de l'installation de chauffage au niveau 'utilisateur.
Dans la zone supérieure sont affichés la dénomination du menu
et son numéro (par exemple 1). La numérotation permet de
repérer facilement les différents menus au cours de la programmation.
> Régler le jour
Me 02.12.09
15:37
Mode économique activé
jusqu'à
- 15 °C
f 18:30
Exemple :Fonctions spéciales
Les fonctions spéciales modifient temporairement le mode de
fonctionnement du circuit de chauffage et se terminent automatiquement.
Pour cette raison, elles ne peuvent être appelées qu'à partir de
l'affichage de base.
VRC 630
Au niveau de l'installateur spécialisé :
HK1
Paramètres
Type Gr. Brûleur
Abaissement temp.
Courbe de chauffe
Limite décl. TE
>Choix temp. ambiante
C2
f 15 °C
1,20
20°C
Exemple : menu C2
Les menus C1 à C15 permettent de régler les paramètres spécifiques à l'installation. Seul l'installateur spécialisé peut les régler.
Ces menus sont désignés par un C et un numéro en haut à droite
de l'écran.
Vous pouvez appeler les menus du niveau de l'utilisateur et voir
les paramètres, mais aucune modification n'est possible.
Les paramètres réglables sont indiqués sur fond gris.
Tab. 3.4 Types de menus
Notice d'installation calorMATIC 630 0020095095_00
19
4 Montage
4
Montage
Le régulateur peut directement être fixé sur le mur, ou,
comme télécommande, sur le mur à l'aide du socle
mural VR 55 (accessoire).
Le régulateur est livré avec une des sondes de température extérieures suivantes :
VRC 693 : est raccordée au régulateur via un câble à
deux brins,
VRC DCF : est raccordée au régulateur via un câble à
trois brins.
4.1
Étapes de base pour l'installation
1. Préparation :
– Lire la notice d'installation
– Contrôler le contenu de la livraison
2. Installation de l'appareil :
– Monter le support mural et le régulateur central
– Monter la sonde extérieure (VRC DCF ou VRC 693)
– Effectuer l'installation électrique
3. Mise en fonctionnement :
– Procéder aux réglages de base sur le régulateur
central
– Procéder aux réglages spécifiques à l'installation.
4. Remise à l'utilisateur
A ce sujet, quelques remarques supplémentaires :
le régulateur permet la commande d'installations de
chauffage avec différents composants.
Afin d'adapter la commande aux particularités locales,
vous devez procéder à l'installation électrique en fonction des composantes indispensables dans le système.
Vous trouverez de plus amples informations concernant
l'installation électrique au chapitre 5.
4.2
Composant
1
4
1
Régulateur calorMATIC 630 avec montage mural
Sonde standard VR 10
Sonde extérieure VRC DCF ou VRC 693 en fonction de
la variante de pays (¬ tab. 1.1)
1
2
Sachet de vis/de chevilles
Sachet de pinces de fixation
Tab. 4.1 Contenu de la livraison du kit calorMATIC 630
> Vérifiez à l'aide du tableau 4.1 le contenu de la livraison du kit du régulateur.
20
Accessoires
Vous pouvez utiliser les accessoires suivants pour étendre le système de régulation à bus modulaire :
Socle mural VR 55
La gamme d'accessoires comprend un socle mural permettant d'utiliser l'unité de commande comme télécommande, donc indépendamment de l'endroit d'installation
du montage central mural avec les bornes plates ProE.
La communication s'effectue via l'eBus. Un clapet est
livré avec les accessoires ; il peut être enfiché à la place
de l'unité de commande dans le montage central mural.
Module de mélangeur VR 60
Le module du mélangeur permet une extension de l'installation de chauffage avec deux circuits de mélangeurs.
Il est possible de raccorder jusqu'à 6 modules de mélangeurs.
Sur le VR 60, le sélecteur permet de régler une adresse
bus unique. Le réglage des programmes de chauffage,
ainsi que de tous les paramètres nécessaires s’effectue
via le régulateur central au moyen de l’eBus. Tous les
raccordements spécifiques aux circuits de chauffage
(sonde, pompe) s'effectuent directement sur le module
de mélangeur avec un connecteur ProE.
Coupleur de bus modulable VR 30
Le coupleur de bus modulable permet la communication
du régulateur central avec plusieurs appareils de chauffage Vaillant. Lorsque plus de deux appareils de chauffage doivent être commutés en cascade, un coupleur de
bus est nécessaire pour chaque appareil de chauffage ;
il établit la liaison entre l’eBus et l’appareil de chauffage
(douille Western). Il est possible de raccorder jusqu’à 8
VR 30.
Le coupleur de bus est directement monté dans le coffret de commande de l’appareil de chauffage, la communication vers le régulateur s’effectue via l’eBus. Sur le
VR 30, le sélecteur permet de régler une adresse bus
unique. Tous les autres réglages sont effectués sur le
régulateur central.
Contenu de la livraison
Le régulateur est livré sous forme de kit.
Quantité
4.3
Coupleur de bus à commutateur VR 31
Le coupleur de bus VR 31 permet la communication du
régulateur central auroMATIC 630 avec un générateur
de chauffage à commutateur. Dans cette combinaison,
la communication entre le régulateur et l’appareil de
chauffage s’effectue via l’eBus. En cas de circuit en cascade, un coupleur de bus est nécessaire pour chaque
générateur de chauffage. Il est possible de raccorder
jusqu’à 6 coupleurs de bus.
Coupleur de bus modulable VR 32
Le coupleur de bus modulable VR 32 permet la communication du régulateur central avec plusieurs appareils
de chauffage Vaillant équipé d'eBUS. Lorsque plusieurs
appareils de chauffage sont montés en cascade, il faudra, à partir du second appareil de chauffage mettre
Notice d'installation calorMATIC 630 0020095095_00
Montage 4
obligatoirement en place un coupleur de bus pour créer
une liaison entre l'eBUS et l'appareil de chauffage
(douille Western).
Vous pouvez raccorder jusqu'à huit VR 32.
Le coupleur de bus est directement monté dans le coffret de commande de l’appareil de chauffage, la communication vers le régulateur s’effectue via l’eBus. À l'aide
d'un commutateur rotatif, réglez sur le VR 32 une
adresse de bus unique. Tous les autres réglages sont
effectués sur le régulateur central.
Télécommande VR 90
Il est possible de raccorder pour les huit premiers circuits de chauffage (circuit 1 ... 8) une télécommande
propre. Elle permet le réglage du mode de fonctionnement, de la température ambiante de consigne et prend
en compte, si nécessaire, la température ambiante au
moyen d’une sonde ambiante intégrée.
Il est également possible de régler des paramètres pour
le circuit de chauffage correspondant (programme
horaire, courbe de chauffe, etc.).
De plus, il est possible d’interroger le circuit de chauffage, les affichages de maintenance ou de panne de
l’appareil de chauffage. La communication avec le régulateur de chauffage s'effectue via l'eBus.
Télécommutateur téléphone teleSWITCH
Le télécommutateur téléphone teleSWITCH (réf.
300679) est raccordé à la ligne téléphonique. Via le
télécommutateur téléphone, il est possible de commuter
de n'importe où le type de fonctionnement de chacun
des circuits de chauffage et/ou du circuit du ballon.
4.4
Déballage de l'appareil
> Retirez l'emballage avec précaution sans endommager les pièces de l'appareil.
4.5
Contrôle du contenu de la livraison
> Contrôler que le contenu de la livraison est complet
(¬ tab. 4.1).
4.6
Mise au rebut de l'emballage
La mise au rebut de l'emballage de transport
fait partie de l'installation du régulateur
> Mettez l'emballage de transport correctement au
rebut.
Sonde standard VR 10
4.7
Respect des exigences sur le lieu
d'installation
Régulateur
> Installez le régulateur uniquement dans des locaux
secs.
> Si vous montez le régulateur sur un mur, placez-le de
façon à ce que la détermination de la température
ambiante se fasse sans problème ; p. ex. sur une cloison de la pièce principale à une hauteur d'env. 1,5 m.
> Si la cmde par sonde amb. est activée, informer l'utilisateur que toutes les vannes des radiateurs doivent
être entièrement ouvertes dans la pièce où le régulateur est installé.
Fig. 4.1 Sonde standard VR 10
En fonction de la configuration de l’installation, des sondes supplémentaires sont nécessaires : sonde de départ,
sonde du retour, sonde du collecteur ou du ballon. La
gamme des accessoires Vaillant comprend une sonde
standard. La sonde standard VR 10 est conçue de
manière à ce qu’elle puisse être utilisée au choix comme
sonde immergée, p. ex. en tant que sonde du ballon ou
en tant que sonde du départ dans un compensateur
hydraulique. À l'aide de la bande de cerclage, il est possible de fixer la sonde standard VR 10 et la sonde de
contact sur le tuyau de chauffage, sur le départ ou le
retour. Afin de garantir une bonne transmission de chaleur, la sonde est aplatie sur un côté. En outre, nous
recommandons d’isoler le tuyau avec la sonde afin de
garantir la meilleure prise de température possible.
Notice d'installation calorMATIC 630 0020095095_00
Sonde extérieure
> Veillez à ce que le lieu d'installation :
– ne soit ni protégé du vent, ni à un endroit particulièrement venteux,
– ne soit pas exposé à un rayonnement solaire
direct,
– se trouve sur une façade exposée au nord ou nordouest.
> Veillez à ce que la sonde extérieure se trouve à au
moins une distance de 1 m des ouvertures dans le
mur externe desquelles s'échappe, continuellement
ou sporadiquement de l'air chaud.
> Assurez-vous que, dans le cas où la sonde extérieure
est montée sur des bâtiments comportant jusqu'à 3
étages, elle soit placée au deux-tiers des façades.
Pour les bâtiments plus élevés, la sonde doit être
montée entre le second et le troisième étage.
21
4 Montage
4.8
Montage du régulateur de chauffage
calorMATIC 630
4.8.1
Montage du régulateur avec support mural
3
Le support mural et le régulateur font partie du contenu
de la livraison, ainsi que les borniers électriques. Les
borniers sont exécutés selon la technique du système
ProE. Vous devez procéder à tous les raccordements à
ces borniers sur place.
e
Danger !
Danger de mort par contact avec les raccordements conducteurs de tension !
Le commutateur principal n'arrête pas complètement l'alimentation en courant.
> Débranchez l'alimentation électrique avant
d'intervenir.
> Assurez-la contre toute remise en service.
6
5
3
4
Fig. 4.3 Montage mural
Légende
3 Alésage de fixation
4 Orifice pour le câble
5 Pince de fixation
6 Traversée de câble
1
2
Fig. 4.2 Ouverture du montage mural
b
Attention !
Risque de court-circuit !
Un dénudage trop important risque de causer
des courts-circuits sur la plaquette de circuit
imprimé, si les câbles ne sont pas fixés correctement dans le connecteur.
> Isolez les câbles qui transportent le courant à 230 V sur une longueur maximale
de 30 mm pour le raccordement au
connecteur ProE.
> Veillez à ce que le câblage soit correct.
> Tracez l'ensemble des trois alésages de fixation (3) et
procédez aux perçages.
> Sélectionnez les chevilles en fonction des murs existants et vissez le montage mural.
> Montez la sonde extérieure et procédez ensuite à
l'installation électrique (¬ chap. 5).
Légende
1 Vis
2 Couvercle du boîtier
Le couvercle du boîtier est en une pièce.
> Détachez la vis (1) sur le côté supérieur du boîtier.
> Rabattez le couvercle du boîtier (2). Démontez le
couvercle du boîtier et enlevez-le.
22
Notice d'installation calorMATIC 630 0020095095_00
Montage 4
4.8.2 Montage du régulateur comme télécommande
1
Si vous voulez monter le régulateur sur le mur comme
télécommande avec commande par sonde ambiante,
veuillez repecter les points suivants :
– Accessoire nécessaire :
vous avez besoin du socle mural VR 55 (accessoire,
non compris dans le contenu de la livraison). Un couvercle pour le montage mural est également fourni
avec le socle mural VR 55.
– Lieu d'installation :
le lieu de montage le plus propice est généralement
sur l‘un des murs intérieurs dans la pièce principale
de l‘habitation à 1,5 m du sol environ.
> Montez le régulateur de façon à ce qu'il puisse échantillonner à cet endroit l’air ambiant en circulation sans être gêné par des meubles, des rideaux ou
d’autres objets.
> Choisissez le site d'installation de manière à ce que ni
des courants d’air venant des portes ou des fenêtres,
ni des sources de chaleur comme les radiateurs, le
mur de la cheminée, la télévision ou les rayonnements solaires ne puissent influencer directement le
régulateur.
i
e
Dans la pièce dans laquelle le régulateur est
mis en place, tous les robinets des radiateurs
doivent être complètement ouverts lorsque la
commande par sonde ambiante est activée.
Informez-en l'utilisateur.
2
4
3
Fig. 4.4 Montage en tant que télécommande
Légende
1 Régulateur
2 Accueil
3 Traversée de câble
4 Alésages de fixation
>
>
>
>
>
>
>
>
Danger !
Danger de mort par contact avec les raccordements conducteurs de tension !
Le commutateur principal n'arrête pas complètement l'alimentation en courant.
> Débranchez l'alimentation électrique avant
d'intervenir.
> Assurez-la contre toute remise en service.
> Posez les câbles électriques allant vers l’appareil de
chauffage avant de fixer le régulateur.
Notice d'installation calorMATIC 630 0020095095_00
>
>
>
>
>
>
Mettez l'alimentation en courant hors service.
Assurez-la contre toute remise en service.
Ouvrez le montage mural à l'aide d'un tournevis.
Retirez le couvercle du boîtier.
Retirez le régulateur.
Pratiquez deux alésages de fixation (3) pour le socle
mural VR 55, d'un diamètre de 6
mm (voir fig. 4.4).
Insérez les chevilles fournies.
Passez le câble de raccord à travers le passe-câbles
(3).
Fixez le socle mural au mur à l'aide des deux vis fournies.
Raccordez le câble de raccord (¬ fig. 4.3).
Placez l’appareil de régulation sur le socle mural de
manière à ce que les ergots situés sur l’arrière de la
partie supérieure s’insèrent dans les logements (2).
Enfoncez le régulateur (1) sur le socle mural jusqu'à
ce qu'il s'encliquette.
Montez le couvercle fourni dans le montage mural.
Montez la protection.
23
4 Montage
4.8.3 Montage du récepteur DCF avec sonde
extérieure intégrée
b
Attention !
Danger de dommage matériel dû à un montage incorrect !
Tout montage incorrect peut provoquer des
dysfonctionnements de l'appareil et/ou
endommager le mur du bâtiment, par exemple à cause de l'humidité.
> Respectez le câblage décrit et la position
de montage correcte de la sonde de température extérieure.
> Pratiquez une traversée murale, pente vers
l'extérieur.
> Placez le câble de raccordement avec une
boucle anti-goutte.
> Vérifiez que le récepteur DCF est étanche.
Le récepteur DCF avec sonde extérieure intégrée ne
doit être ouvert que par un spécialiste agréé et installé,
selon les illustrations.
Les prescriptions de sécurité existantes et les notices
d'installation de l'appareil de chauffage et du régulateur
de chauffage doivent être respectées.
>1 m 1/3
2/3
5
1
4
2
3
2
3
Fig. 4.6 Position de montage du récepteur DCF
Légende
1 Trous de fixation
2 Écrou-raccord pour passe-câble
3 Câble de raccordement à 3 bris avec boucle anti-goutte
4 Socle mural
5 Couvercle de boîtier
> Planifiez les alésages nécessaires pour les fixations et
les câblages avec soin avant de perforer le mur.
> Repérez un emplacement approprié sur le mur. Prendre en compte le câblage pour la sonde de température extérieure.
> Posez le câble de raccordement (3) sur place avec
une légère pente vers l'extérieur et une boucle antigoutte.
> Retirez le couvercle du boîtier (5) de la sonde de
température extérieure.
> Percez deux trous d'un diamètre de 6 mm en fonction
des trous de fixation (1).
> Insérez les chevilles fournies.
> Fixez le socle mural (4) au mur à l'aide de deux vis.
Le passe-câble doit être orienté vers le bas.
>2 m
>2 m
N, NW
Fig. 4.5 Lieu de montage du récepteur DCF
> Respectez les exigences portant sur le lieu d'installation (¬chap. 4.7)
24
Notice d'installation calorMATIC 630 0020095095_00
Montage 4
4.8.4 Montage du récepteur VRC 693
Seul un installateur agréé est habilité à ouvrir l'appareil
et à le monter en se conformant aux illustrations. Les
prescriptions de sécurité existantes et les notices d'installation de l'appareil de chauffage et du régulateur de
chauffage doivent être respectées.
~ 40 mm
4,5 - 10 mm
Fig. 4.7 Raccordement du câble du récepteur DCF
> Desserrez légèrement l'écrou-raccord (2) et passez le
câble de raccordement par le bas à travers la traversée de câble.
> Procédez à l'installation électrique suivant les indications du chap. 5.4.
> Resserrez l'écrou-raccord (2). Le joint de la traversée
du câble s‘adapte au diamètre du câble employé (diamètre de câble : 4,5 à 10 mm).
> Placez le joint entre le socle mural et le couvercle du
boîtier.
> Enfoncez le couvercle du boîtier sur le socle mural
jusqu'à ce qu'il s'enclenche.
Normalement, la durée de la synchronisation est de 5
minutes environ et peut durer jusqu‘à 20 minutes en
fonction des conditions locales et atmosphériques.
b
Attention !
Éviter des dommages dus à un montage
n'ayant pas été effectué suivant les règles
de l'art !
Tout montage incorrect peut provoquer des
défauts sur l'appareil et/ou sur le mur du
bâtiment, par exemple à cause de l'humidité.
> Respectez le câblage décrit et la position
de montage correcte de la sonde de température extérieure.
> Pratiquez une traversée murale, pente vers
l'extérieur.
> Placez le câble de raccordement avec une
boucle anti-goutte.
> Veillez à ce que la sonde extérieure soit
étanche.
>1 m 1/3
2/3
N, NW
Fig. 4.8 Lieu d'installation de la sonde de température externe
VRC 693
Selon la facilité d'accès du lieu d'installation, il est possible de choisir entre le montage encastré ou le montage
mural.
Notice d'installation calorMATIC 630 0020095095_00
25
4 Montage
5
4
2
1
2
3
3
Fig. 4.9 Montage de la sonde de température extérieure
VRC 693
Légende
1 Trous de fixation
2 Écrou-raccord pour passe-câble
3 Câble de raccordement à 2 brins avec boucle anti-goutte
4 Boîtier
5 Couvercle de boîtier
> Planifiez les alésages nécessaires pour les fixations et
les câblages avec soin avant de perforer le mur.
> Respectez les exigences portant sur le lieu d'installation (¬chap. 4.7)
> Retirez le couvercle du boîtier (5) de la sonde de
température extérieure.
> Repérez un emplacement approprié sur le mur. Prendre en compte le câblage pour la sonde de température extérieure.
> Percez deux trous d'un diamètre de 6 mm en fonction
des trous de fixation (1).
> Insérez les chevilles fournies.
> Posez le câble de raccordement (3) sur place avec
une légère pente vers l'extérieur et une boucle antigoutte.
> Fixez le boîtier (4) au mur avec 2 vis au niveau des
trous de fixation (1).
> Placez côté mur le câble de raccordement (3) (câble
d'au moins 2 x 0,75 mm2).
> Passez le câble de connexion par le bas à travers la
traversée de câble (2).
> L’étanchéité à l’eau de la sonde extérieure et du bâtiment doit être garantie par un passe-câbles approprié
et un montage soigneux.
> Procédez à l'installation électrique suivant les indications du chap. 5.4.
> Assurez-vous que le joint du boîtier est correctement
fixé sur le couvercle du boîtier (5).
> Enfoncez le couvercle du boîtier (5) sur le boîtier (4).
> Fixez le couvercle du boîtier (5) sur le boîtier en utilisant les vis comprises dans la livraison (4).
26
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
5
Installation électrique
i
e
b
i
L'installation électrique doit uniquement être
effectuée par un installateur agréé qui se
porte garant du respect des normes et des
directives en vigueur.
Nous renvoyons plus précisément à la norme
VDE 0100 et aux consignes du fournisseur
d'électricité compétent.
Danger !
Danger de mort par contact avec les raccordements conducteurs de tension !
Danger de mort par choc électrique pour tous
travaux dans le coffret électrique de l'appareil de chauffage.
Le commutateur principal n'arrête pas complètement l'alimentation en courant.
La tension reste permanente au niveau des
bornes L et N de raccordement au secteur,
même lorsque le commutateur principal est
éteint !
> Débranchez l'alimentation électrique avant
d'intervenir.
> Assurez-la contre toute remise en service.
Attention !
Risque de dommages par court-circuit !
Les câbles qui transportent la tension à 230
V ne doivent être dénudés au maximum que
de 30 mm pour le raccordement sur le
connecteur ProE. Un dénudage plus important risque de causer des courts-circuits sur
la plaquette de circuit imprimé si les câbles
ne sont pas fixés correctement dans le
connecteur.
> Dénudez les câbles de raccordement au
connecteur ProE sur une portion d'au plus
30 mm.
> Veillez à ce que le câblage soit correct.
La tension nominale du réseau doit s'élever à
230 V. En cas de tensions du réseau supérieures à 253 V et inférieures à 190 V, des
dysfonctionnements sont possibles.
L'appareil doit être raccordé à une conduite
de raccordement fixe et à un dispositif séparateur avec un intervalle de coupure d'au
moins 3 mm (ex. : fusibles ou commutateur
de puissance).
5.1
Raccordement de l'appareil de chauffage sans
eBUS
b
Attention !
Dysfonctionnement à cause d'un mauvais
raccordement électrique !
Si plus de deux appareils de chauffage sont
raccordé sans eBUS, il faut que tous les appareils de chauffage soient raccordés via le coupleur de bus VR 30.
Les fiches 7/8/9 ne sont pas commandées.
> Connectez tous les appareils de chauffage
via un coupleur de bus VR 30.
> Ouvrez le boîtier de commande de l’appareil de
chauffage/de la chaudière conformément à la notice
d’installation.
Fig. 5.1 Raccordement de l’appareil de chauffage
> Procédez au câblage du raccordement de l'appareil
de chauffage avec la conduite de connexion (min. 3 x
0,75 mm2) (¬ fig. 5.1).
> Raccordez l’appareil de chauffage au secteur avec
un câble réseau dans le montage mural.
i
Le calorMATIC 630 possède un commutateur
principal qui permet de déconnecter l'électronique interne et l'ensemble des acteurs raccordés (pompes, mélangeurs) en vue de tests
ou de maintenance.
Si, au sein du système, le courant total maximal de 6,3 A
ou la charge maximale de contact de 2 A est dépassée,
les consommateurs doivent alors être commutés par le
biais d’un contacteur-disjoncteur.
> Respectez les prescriptions correspondantes.
Notice d'installation calorMATIC 630 0020095095_00
27
5 Installation électrique
5.2
Raccordement de l'appareil de chauffage avec
eBUS
> Ouvrez le boîtier de commande de l’appareil de
chauffage conformément à la notice d’installation.
> Procédez au câblage de raccordement de l'appareil
de chauffage comme décrit à la fig. 5.2.
La conduite eBUS (au moins 2 x 0,75 mm2) doit être
mise en place côté paroi.
i
Le régulateur possède un commutateur principal qui permet de déconnecter l'électronique interne et l'ensemble des acteurs raccordés (pompes, mélangeurs) en vue de tests ou
de maintenance.
Si, au sein du système, le courant total maximal de 6,3 A
ou la charge maximale de contact de 2 A est dépassée,
les consommateurs doivent alors être commutés par le
biais d’un contacteur-disjoncteur.
Les appareils externes ou les appareils commandés graduellement (possibilité de raccordement de jusqu'à six
appareils) peuvent être raccordés via un coupleur de
bus VR 31.
Fig. 5.2Raccordement de l’appareil de chauffage
b
Attention !
Dysfonctionnement à cause d'un mauvais
raccordement électrique !
Dans le cas d'appareils de chauffage avec
eBUS, il faut utiliser le raccord eBUS, car
sinon le système ne fonctionne pas.
> N'utilisez pas les pinces 7/8/9 parallèlement à l'eBUS.
> En cas de montage en cascade, raccordez tous les
autres appareils de chauffage avec eBUS avec un
VR 32.
> Indiquez au coupleur de bus VR 32 les numéros correspondants des appareils, au niveau du commutateur d'adressage.
– exemple : « 2 » pour le second appareil de chauffage
« 3 » pour le troisième appareil etc.
b
28
Attention !
Dysfonctionnement à cause d'une mauvaise correspondance des pôles !
Une mauvaise correspondance des pôles empêche la communication via l'eBUS et peut
entraîner un court-circuit.
Le régulateur ne peut alors plus commander
l'installation de chauffage.
> Veillez à ce que les pôles soient correctement connectés.
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
5.3
Câblage
5.3.1
Raccordement d'un circuit du mélangeur en
tant que circuit de charge du ballon
Le régulateur reconnaît automatiquement la sonde. Les
générateurs de chaleur raccordés sont automatiquement configurés.
Vous devez combiner manuellement les circuits de
chauffage raccordés en fonction de la combinaison
d'installation.
> Procédez au câblage de raccord des composants
conformément au plan de câblage correspondant.
i
2
1
3
Perte possible de confort.
Il est possible que la température ambiante
de consigne ne soit pas atteinte.
> Raccordez la sonde VF1 pour déterminer la température de départ commune.
> Raccordez toujours, dans le cas d'installations montées en cascade, la sonde VF1.
Fig. 5.3 Raccordement d'un circuit de mélangeur en tant que
circuit de charge du ballon
Légende
1 Pompe d’accumulation
2 Pompe de circulation
3 Sonde du boiler
Chaque circuit de mélangeur du système peut également être utilisé comme circuit de charge du ballon.
> Procédez au câblage de raccordement comme décrit
à la fig. 5.3.
Notice d'installation calorMATIC 630 0020095095_00
29
5 Installation électrique
5.3.2
Particularités du raccordement de la pompe
de circulation
Le régulateur dispose d’un raccord séparé pour une
pompe de circulation. Cette pompe de circulation est
affectée au circuit de charge du ballon non reconfiguré.
Pour celle-ci, il est possible d'utiliser un programme
horaire réglable indépendamment du programme de
charge du ballon.
Si une pompe de circulation est raccordée dans un circuit de mélangeur reconfiguré en circuit de charge du
ballon, alors la pompe de circulation aura toujours le
même programme horaire que le circuit du mélangeur
reconfiguré.
Les circuits de ballon et les pompes de circulation raccordées présentent généralement le même type de
fonctionnement. Cela signifie que le type de fonctionnement qui peut être réglé pour le circuit de charge du
ballon est en général valable également pour la pompe
de circulation.
En cas d'utilisation combinée avec un VIH-RL, on utilisera obligatoirement les bornes de raccordement VIHRL de la pompe de circulation, car la VIH-RL reprend
l'ensemble des fonctions d'eau chaude.
30
5.3.3
Entrées pour les fonctions spéciales
Le régulateur dispose d’entrées spécifiques (¬fig. 4.4),
pouvant être utilisées si nécessaire pour les fonctions
spéciales.
Entrée de la pompe de circulation 1xZP
Vous pouvez raccorder à l'entrée 1xZP une touche hors
potentiel.
Après une brève pression sur la touche, la pompe de circulation est activée indépendamment du programme
horaire réglé pour une période fixe de 5 minutes.
Entrée TEL
Vous pouvez raccorder à cette entrée un contact (commutateur) hors potentiel.
Lorsque le commutateur est activé, et ce quel que soit
le réglage du menu C9, le type de fonctionnement des
circuits de chauffage, des circuits de ballon d'eau
chaude et de la pompe de circulation raccordés est
modifié.
Si vous raccordez à cette entrée un teleSWITCH (accessoire), il devient possible, quel que soit le paramétrage
du menu C9, de modifier à distance (par téléphone) le
type de fonctionnement des circuits de chauffage, des
circuits de ballons d'eau chaude et de la pompe de circulation raccordés.
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
5.3.4
Affectation des fiches
Raccordement au réseau 230 V~
Sortie
Raccordement au réseau 230 V~
Entrée
Pompe de charge du ballon/
Soupape d'inversion
Capteur départ Température collecteur
Sonde de départ circuit de chauffage 2
Pompe de circulation
Sonde de départ circuit de chauffage 3
Pompe circuit de combustion
Sonde de température
(uniquement avec un circuit séparé
avec
chaudières à commutation)
Sonde de ballon
Mélangeur circuit de chauffage 2
Pompe circuit de chauffage 2
Contact de commutation de commande
Circuit de circulation
Mélangeur circuit de chauffage 3
Raccord contact téléphonique à distance
teleSWITCH
Raccord eBUS
Pompe circuit de chauffage 3
Sonde extérieure VRC DCF
Raccord de la chaudière
à commutation niveau 1
Raccord de la chaudière
à commutation niveau 2
Soupape d'inversion
Autorisation charge du ballon
(seulement cas d'échange MF-TEC)
Raccord de l'appareil de chauffage
à modulation 1
Raccord de l'appareil de chauffage
à modulation 2
Fig. 5.4 Affectation des plots de connexion
Notice d'installation calorMATIC 630 0020095095_00
31
5 Installation électrique
5.3.5 Particularités du raccord du ballon d'eau
chaude
Exemple 1
Lorsqu'un ballon d'eau chaude est raccordé directement
à l'appareil de chauffage, prenez en compte les éléments suivants :
Dans le menu A5 de l'assistant d'installation,
il faut que :
– pour un appareil de chauffage, le paramètre Préférence ou bien
– dans le cas d'une cascade, le paramètre circuit séparé
soit toujours réglé sur Oui. Ce n'est qu'ainsi qu'il sera
possible de garantir un fonctionnement sans heurt.
Ce réglage ne concerne pas les circuits d’eau chaude
supplémentaires et non configurés et intégrés après le
compensateur hydraulique.
Équipement de l’installation de chauffage :
– 1 générateur de chaleur
(par ex. chauffage mural au gaz, raccordement par
eBUS)
– 1 ballon d’eau chaude
– 1 circuit de chauffage non régulé (circuit du brûleur,
commande par télécommande)
– 2 circuits de chauffage régulés
(2 circuits de chauffage au sol, commande par télécommandes)
32
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
HK1-P
VF2
VF3
HK2-P
HK3-P
HK2
HK3
VF1
KW
SP
WW ZIR
Fig. 5.5 Appareil de chauffage mural avec VRC 630
Légende
WW
Ballon d'eau chaude
ZIR
Pompe de circulation
SP
Sonde du ballon
KW
Eau froide
VF 1
Sonde de départ 1
VF 2
Sonde de départ 2
VF 3
Sonde de départ 3
HK 1-P Pompe du circuit de chauffage 1
HK 2-P Pompe du circuit de chauffage 2
HK 3-P Pompe du circuit de chauffage 3
HK 2 Mélangeur
HK 3 Mélangeur
i
Attention, représentation de principe !
Ce schéma ne contient pas tous les éléments
de sécurité et d'arrêt indispensables pour un
montage réglementaire. Une planification
spécifique à l'installation est nécessaire !
Notice d'installation calorMATIC 630 0020095095_00
33
5 Installation électrique
Exemple 2
Lorsque le ballon d'eau chaude est installé derrière le
compensateur hydraulique, vous devez régler le paramètre circuit séparé du menu A5 de l'assistant d'installation sur Non.
> Pour les appareils de chauffage avec soupape d'inversion prioritaire intégrée pour la production d'eau
chaude, retirez le connecteur de la soupe d'inversion
prioritaire.
Équipement de l’installation de chauffage :
4 générateurs de chaleur (par ex. 4 chauffages
muraux au gaz, raccordement par eBUS)
1 ballon d'eau chaude (raccordé derrière le compensateur hydraulique)
1 circuit de chauffage non régulé (circuit du brûleur, commande via télécommande)
4 circuits de chauffage régulés (4 circuits de
chauffage au sol, commande via télécommandes)
VR 60
VF2
HK1-P
VR 32
VR 32
2
BUS
VR 32
2
BUS
2
BUS
2
BUS
VF3
VFa
VFb
HK2-P
HK3-P
HKa-P
HKb-P
HK2
HK3
HKa
HKb
VF1
WW
ZIR
KW
LP/UV1
SP
Fig. 5.6 Appareils de chauffage mural avec VRC 630 VIH derrière le compensateur
34
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
Légende
VR 32 Coupleur de bus VR 32
VR 60 Module du mélangeur VR 60
BUS
eBUS
WW
Ballon d'eau chaude
ZIR
Pompe de circulation
SP
Sonde du ballon
KW
Eau froide
VF 1
Sonde de température de départ
VF 2
Capteur température départ circuit de chauffage 2
VF 3
Capteur température départ circuit de chauffage 3
VFa
Sonde de température de départ circuit du mélangeur a
VFb
Sonde de température de départ circuit du mélangeur b
HK 1-P Pompe circuit du brûleur
HK 2-P Pompe circuit de chauffage 2
HK 3-P Pompe circuit de chauffage 3
HKa-P Pompe de chauffage circuit du mélangeur
HKb-P Pompe de chauffage circuit du mélangeur
HK 2
Mélangeur circuit de chauffage 2
HK 3
Mélangeur circuit de chauffage 3
HK a
Mélangeur circuit de mélange a
HK b
Mélangeur circuit de mélange b
LP/UV1 Pompe de charge du ballon/soupape d'inversion
i
Attention, représentation de principe !
Ce schéma ne contient pas tous les éléments
de sécurité et d'arrêt indispensables pour un
montage réglementaire. Une planification
spécifique à l'installation est nécessaire !
Vous pouvez relier directement le premier appareil de
chauffage avec l'eBUS du régulateur. Ce faisant, respectez la polarité.
À partir du second appareil de chauffage un coupleur de
bus est nécessaire.
RT 230V~
5
4
3
230V~
N
L
RT 24V=
BUS
9
+
8
7
2
Anl.Therm.
-
1
Fig. 5.7 E-Box pour le raccordement du coupleur de bus VR 32
Légende
1 Interface eBUS pour le coupleur de bus VR 32
2 eBUS (utiliser uniquement pour le premier appareil sans VR 32)
> Observez également les indications de la notice du
coupleur de bus VR 32.
Notice d'installation calorMATIC 630 0020095095_00
35
5 Installation électrique
Exemple 3
Équipement de l’installation de chauffage :
1 générateur de chaleur (par ex. 2 chaudières sur
pieds icoVIT, raccordement par eBUS)
1 ballon d'eau chaude
1 circuit de chauffage non régulé (circuit de combustion, commande via télécommande)
2 circuits de chauffage régulés (2 circuits de radiateur, commande via télécommandes)
VF2
HK1-P
VF3
HK2-P
HK3-P
HK2
HK3
WW
ZIR
KW
SP
VF1
LP/UV1
Fig. 5.8 calorMATIC 630 appareil sur pieds 1
36
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
Légende
WW
Ballon d'eau chaude
ZIR
Pompe de circulation
SP
Sonde du ballon
KW
Eau froide
VF 1
Sonde de température de départ
VF 2
Capteur température départ circuit de chauffage 2
VF 3
Capteur température départ circuit de chauffage 3
HK 1-P Pompe circuit du brûleur
HK 2-P Pompe circuit de chauffage 2
HK 3-P Pompe circuit de chauffage 3
HK 2
Mélangeur circuit de chauffage 2
HK 3
Mélangeur circuit de chauffage 3
LP/UV1 Pompe de charge du ballon/soupape d'inversion
i
Attention, représentation de principe !
Ce schéma ne contient pas tous les éléments
de sécurité et d'arrêt indispensables pour un
montage réglementaire. Une planification
spécifique à l'installation est nécessaire !
Notice d'installation calorMATIC 630 0020095095_00
37
5 Installation électrique
Exemple 4
Équipement de l’installation de chauffage :
1 générateur de chaleur
(par ex. 1 appareil de chauffage sur pied ecoCRAFT)
1 ballon d'eau chaude
1 circuit de chauffage non régulé (circuit de combustion, commande via télécommande)
1 circuit de chauffage régulé (1 circuit de radiateurs, commande via télécommande)
VF2
HK1-P
VF3
HK2-P
HK3-P
HK2
HK3
VF1
WW
ZIR
KW
LP/UV1
SP
Fig. 5.9calorMATIC 630 avec un ecoCRAFT
38
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
Légende
WW
Ballon d'eau chaude
ZIR
Pompe de circulation
SP
Sonde du ballon
KW
Eau froide
VF 1
Sonde de température de départ
VF 2
Capteur température départ circuit de chauffage 2
VF 3
Capteur température départ circuit de chauffage 3
HK 1-P Pompe circuit du brûleur
HK 2-P Pompe circuit de chauffage 2
HK 3-P Pompe circuit de chauffage 3
HK 2
Mélangeur circuit de chauffage 2
HK 3
Mélangeur circuit de chauffage 3
LP/UV1 Pompe de charge du ballon/soupape d'inversion
i
Attention, représentation de principe !
Ce schéma ne contient pas tous les éléments
de sécurité et d'arrêt indispensables pour un
montage réglementaire. Une planification
spécifique à l'installation est nécessaire !
Notice d'installation calorMATIC 630 0020095095_00
39
5 Installation électrique
Exemple 5
Équipement de l’installation de chauffage :
2 générateurs de chaleur (par ex. ecoCRAFT)
1 module de circuit de mélangeur VR 60
1 ballon d'eau chaude
1 circuit de chauffage non régulé (circuit de combustion, commande via télécommande)
2 circuits de chauffage régulés (1 circuit sur le sol, 1
circuit de radiateurs, commande via télécommandes)
VR 60
VF2
HK1-P
VF3
VFa
VFb
HK2-P
HK3-P
HKa-P
HKb-P
HK2
HK3
HKa
HKb
VF1
2
BUS
2
BUS
WW
ZIR
KW
LP/UV1
VR 32
SP
5
Fig. 5.10calorMATIC 630 avec deux ecoCRAFT
40
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
Légende
VR 32 Coupleur de bus VR 32
VR 60 Module du mélangeur VR 60
BUS
eBUS
WW
Ballon d'eau chaude
ZIR
Pompe de circulation
SP
Sonde du ballon
KW
Eau froide
VF 1
Sonde de température de départ
VF 2
Capteur température départ circuit de chauffage 2
VF 3
Capteur température départ circuit de chauffage 3
VFa
Sonde de température de départ circuit du mélangeur a
VFb
Sonde de température de départ circuit du mélangeur b
HK 1-P Pompe circuit du brûleur
HK 2-P Pompe circuit de chauffage 2
HK 3-P Pompe circuit de chauffage 3
HKa-P Pompe de chauffage circuit du mélangeur
HKb-P Pompe de chauffage circuit du mélangeur
HK 2
Mélangeur circuit de chauffage 2
HK 3
Mélangeur circuit de chauffage 3
HK a
Mélangeur circuit de mélange a
HK b
Mélangeur circuit de mélange b
LP/UV1 Pompe de charge du ballon/soupape d'inversion
i
5.4
Raccordement du récepteur DCF
b
Attention !
Dysfonctionnement suite à une installation
incorrecte !
Une sonde extérieure raccordée à un appareil
de chauffage n'a pas été prise en compte.
> Raccordez la sonde extérieure au régulateur.
Attention, représentation de principe !
Ce schéma ne contient pas tous les éléments
de sécurité et d'arrêt indispensables pour un
montage réglementaire. Une planification
spécifique à l'installation est nécessaire !
Fig.5.11 Raccord du récepteur DCF
gauche : avec la sonde extérieure jointe (VRC DCF),
droite : solution spéciale avec sonde extérieure
VRC 693
Une solution spéciale avec une sonde extérieure de type
VRC 693 est nécessaire lorsqu'aucune réception de
radiocommunication n'est possible sur le lieu d'installation de la sonde extérieure.
> Raccordez la sonde extérieure au régulateur.
> Câblez le récepteur DCF conformément à la fig. 5.11.
Lorsque vous avez monté la sonde extérieure, veillez au
point suivant :
– Normalement, la période de synchronisation pour
la réception radio s‘élève à 5 minutes environ et
peut durer jusqu‘à 20 minutes en fonction des
conditions de construction locales et atmosphériques.
Notice d'installation calorMATIC 630 0020095095_00
41
5 Installation électrique
5.5
Raccordement des accessoires
5.5.2
Raccordement d'autres circuits de
mélangeurs
Il est possible de raccorder les accessoires suivants :
– jusqu’à huit télécommandes permettant la régulation
des 8 premiers circuits de chauffage.
– jusqu’à 6 modules de mélangeurs pour extension de
l'installation avec 12 circuits d’installation (réglés en
usine comme circuits de mélangeurs).
5.5.1
Raccordement des télécommandes
Les télécommandes communiquent avec le régulateur
de chauffage via l'eBus. Le raccord s’effectue sur n’importe quelle interface du système. Il faut uniquement
s’assurer que les interfaces bus disposent d’une liaison
avec le régulateur central.
Le système Vaillant est conçu de manière à ce que
l’eBus puisse être câblé de composant en composant
(¬fig. 5.8). Il est ainsi possible d’inverser les câbles sans
pour autant perturber la communication.
eBUS
Fig. 5.13 Raccordement d'autres circuits de mélangeurs
La communication des modules de mélangeurs s’effectue uniquement via l’eBus. Le montage du système est
décrit à la fig. 5.13.
> Pour l’installation, procédez de la même façon que
pour le raccordement des appareils de télécommande.
5.6
eBUS
Fig. 5.12 Raccordement des télécommandes
Raccordement de plusieurs appareils de
chauffage (cascade)
Le système de régulation permet un montage en cascade d'au plus :
– 8 appareils de chauffage via coupleur de bus VR 30
ou VR 32
ou bien
– 6 appareils de chauffage via coupleur de bus VR 31
au sein d'un système.
Tous les connecteurs de raccord sont conçus de
manière à pouvoir câbler au minimum 2 x 0,75 mm2 par
fente de raccord. L’utilisation de 2 x 0,75 mm2 est donc
recommandée comme ligne eBus.
42
Notice d'installation calorMATIC 630 0020095095_00
Installation électrique 5
5.6.1
Raccord d'un générateur de chaleur à
modulation sans eBUS
Quand plus de 2 appareils de chauffage doivent être
commutés en cascade, un couple de bus à modulation
VR 30 (accessoire) est nécessaire pour chaque appareil
de chauffage.
Intégrez directement les coupleurs de bus dans l'appareil de chauffage (selon les instructions jointes au coupleur).
5.6.2
Raccord de plusieurs générateurs de chaleur
à modulation avec eBUS
Fig. 5.14 Raccordement de la cascade de 2 éléments
Si vous désirez raccorder trois appareils de chauffage
ou plus, vous devrez utiliser des coupleurs de bus à
modulation VR 30.
> Raccordez directement une cascade de deux appareils sur le support mural (fig.¬5.14).
eBUS
VR
32
Fig. 5.16 Raccord d'une cascade de plus de 2 appareils de
chauffage
> Raccordez le premier appareil de chauffage directement via l'eBUS.
> Veillez à ce que les pôles soient correctement
connectés.
> À partir du second appareil de chauffage avec eBUS,
utilisez pour chacun un coupleur de bus à modulation
VR 32 pour le raccordement.
eBUS
VR
30
i
Les coupleurs de bus VR 31, VR 32 et VR 30
ne peuvent pas être utilisés conjointement.
> Utilisez uniquement des coupleurs de bus VR 31 ou
VR 32 ou bien VR 30.
> Veillez à ce que les pinces 7/8/9 du régulateur ne
soient pas utilisées.
Fig. 5.15 Raccorder une cascade de plus de 2 appareils de
chauffage
Notice d'installation calorMATIC 630 0020095095_00
43
5 Installation électrique
5.6.3
Générateur de chaleur à 1 et 2 niveaux
Lors du raccord de plus d'un générateur de chaleur à 1
ou 2 niveaux, utilisez des couples de bus à commutation
VR 31. Pour chaque appareil à raccorder, un couple de
bus est alors nécessaire.
> Montez le coupleur de bus dans la barre de commande.
Si ceci s'avère impossible :
> installez le boîtier de montage mural.
Il doit être placé par le client.
> montez le coupleur de bus dans le boîtier.
Vous pouvez utilisez jusqu'à six modules VR 31.
5.7
Raccord de l'installation électrique sur le
régulateur
> Posez les câbles conducteurs de très basse tension
(p. ex. câbles des sondes) derrière le montage mural
à travers la traversée de câble supérieure (¬Fig. 4.3,
(6)).
> Posez les câbles conduisant la tension d'alimentation
(230 V) au travers de l'orifice destiné au câble
(¬ fig. 4.3, (4)).
> Fixez tous les câbles à l'aide des bornes de fixation
fournies (¬ ¬ fig.4.3, (5)).
> Montez le couvercle du boîtier
( (¬ fig. 4.2, 2).
> Raccordez le régulateur sur l'alimentation du courant.
44
Notice d'installation calorMATIC 630 0020095095_00
Mise en fonctionnement 6
6
Mise en fonctionnement
i
Pour la mise en fonctionnement, respectez
les instructions des appareils de chauffage.
6.1
Mise en service du régulateur
b
> Lors de la mise en fonctionnement, il faut que le
régulateur effectue en premier une configuration
automatique du système. Tous les composants raccordés des installations sont contactés et reconnus
automatiquement.
Étapes préalables
Afin que le régulateur reconnaisse les composants d'installations raccordés, ainsi que le générateur de chaleur,
et puisse réaliser une configuration complète du système, vous devrez effectuer la procédure suivante :
> mettez en service le ou les générateur(s) de chaleur,
ainsi que tous les composants du système (par exemple les modules de mélangeurs VR 60).
i
Ceci n’est pas valable pour l'atmoVIT, atmoCRAFT,
iroVIT, ecoVIT :
> pour les appareils de chauffage avec pompe intégrée,
réglez la marche à vide de la pompe de chargement
sur sa valeur maximale. Pour ce faire, placez le point
de diagnostic d.1 de l'appareil de chauffage sur
« – ».
Ceci n'est valable que pour les installations en cascade n'étant pas combinées avec une atmoVIT, atmoCRAFT, iroVIT, ecoVIT :
> réglez le temps de coupure du brûleur sur sa valeur
maximale. Pour ce faire, placez le point de diagnostic
d.2 de l'appareil de chauffage sur 5 min.
> lorsque le point de diagnostic d.14 est disponible (en
fonction de la variante des appareils de chauffage) :
choisissez dans le point de diagnostic d.14 de l'appareil de chauffage une courbe caractéristique de
pompe correspondant à l'installation de chauffage.
Attention !
Endommagement du matériel par le gel !
La fonction de protection antigel n'est active
que lorsque le régulateur est en fonctionnement.
> Ne mettez jamais hors service le régulateur s'il existe un risque de gel.
> Positionnez le commutateur principal du
régulateur sur « I ».
Si la sonde extérieure de l'installation de
chauffage ne peut recevoir aucun signal DCF,
vous devez procéder au réglage manuel de la
date et de l'heure après mise en service du
régulateur.
> Veillez à ce que les données de base soient
correctement réglées de façon à ce que les
programmes horaires et le programme de
vacances fonctionnent correctement et
qu'il soit possible de gérer le prochain rendez-vous de maintenance.
1
calor
Fig. 6.1 Mise en marche et à l'arrêt du régulateur
Légende
1 Interrupteur à bascule
> Appuyez sur l'interrupteur à bascule (1) pour mettre
en/hors service le régulateur.
Notice d'installation calorMATIC 630 0020095095_00
45
6 Mise en fonctionnement
6.2
Première mise en fonctionnement
automatique
Si le régulateur est en service, l'assistant d'installation
démarre automatiquement, analyse la configuration du
système et affiche le menu A1 de sélection de la langue
(¬ chap. 7.4.1).
> Contrôlez et modifiez le cas échéant le réglage de la
langue dans le menu A1 (¬ chap. 7.4.1).
Configuration de l’installation de chauffage
> Contrôlez et modifiez le cas échéant la configuration
du système dans le menu A4 (¬ chap. 7.4.2).
Réglez le nombre et le type des appareils de chauffage (¬ chap. 7.4.2)
Assistant d'installation
Configuration système
Nombre d'appareils de
chauffage
Appareils sont
Appareils à
A4
f1
module
7-8-9
> Sélectionner
Assistant d'installation
Configuration système
Préférence
> Tournez le dispositif de réglage gauche , jusqu'à ce
que le menu A5 soit affiché.
> Procédez à tous les réglages nécessaires.
Déterminez le type d'utilisation des circuits de
chauffage (¬ chap. 7.4.4)
> Contrôlez et modifiez le cas échéant le type d'utilisation des circuits de chauffage dans le menu A6
(¬ chap. 7.4.4).
Assistant d'installation
A6
Configuration système
f Gr. Brûleur
HK1
Circuit du mélanHK2
geur
Circuit du mélanHK3
geur
Ballon
Gr charg ballon
> Sélectionner
Remarque
Plage de réglage
Nombre appareils
(uniquement lorsqu'un
coupleur de bus a été
reconnu)
1 ou 2
(uniquement lorsqu'un
VR 31 a été reconnu)
à 1 ou 2 niveaux
HK1
niveaux 1-2 ou 7,
8, 9
HK1
Appareils à
Valeurs
Paramètres
Tab. 6.1 Configuration des appareils de chauffage
> Tournez le dispositif de réglage gauche , jusqu'à ce
que le menu A4 soit affiché.
> Lorsque la configuration automatique du système ne
reconnaît pas automatiquement les générateurs de
chaleur raccordés et le nombre de niveaux dans le
cas d'installation raccordée en cascade, réglez le
paramètre manuellement.
Définition de la préférence
> Contrôlez et modifiez le cas échéant la configuration
du système dans le menu A4 (¬ chap. 7.4.3).
46
f NON
> Sélectionner
Valeurs
Paramètres
Appareils sont
A5
Remarque
Plage de réglage
Gr. Brûleur, désactivé
Est reconnu par le
système de configuration automatique, il est possible
de modifier le
réglage
Ballon
Désactivation du circuit
du brûleur ou du circuit
du mélangeur / de la
valeur fixe / du renforcement du retour / du
circuit de chargement
du ballon
Gr charg ballon, désactivé
Tab. 6.2 Type d'utilisation
> Tournez le dispositif de réglage gauche , jusqu'à ce
que le menu A6 soit affiché.
> Désactivez tous les circuits n'étant pas utilisés.
> Définissez le mode de type de circuit de chauffage
pour les circuits de chauffage raccordés.
Selon ce réglage, seront seulement affichés pour chaque circuit de chauffage les valeurs et paramètres
importants pour le type de circuit de chauffage sélectionné.
Notice d'installation calorMATIC 630 0020095095_00
Mise en fonctionnement 6
> Contrôlez dans le menu A7 (¬ chap. 7.4.4), si tous
les acteurs et capteurs sont correctement raccordés
et fonctionnent sans problème.
Assistant d'installation
A7
Composants
f VRC 630
Actionneurs
HORS
Sondes
VF1
60°C
Chaudières
HORS
> Sélectionner
> Tournez le dispositif de réglage gauche , jusqu'à ce
que le menu A7 soit affiché.
> Dans Composants, sélectionnez l'un après l'autre
tous les modules raccordés et permettant un test des
acteurs et des capteurs.
– Sous Actionneurs, vous pouvez directement commander les acteurs. Vous pouvez par exemple :
faire fonctionner un mélangeur en direction
Ouvert et vérifier si le mélangeur est bien raccordé partout, ou bien
commander une pompe et contrôler que la pompe
démarre.
Seul l'acteur commandé est actif, tous les autres
acteurs sont « déconnectés » pendant ce temps.
Si vous désirez contrôler, régler ou optimiser d'autres
paramètres, veuillez prendre en compte les points cidessous :
– vous trouverez les informations concernant les éléments de commande, le concept d'utilisation, les
types de menus etc. au chapitre 3.
– vous trouverez au chapitre 7.1 la liste des paramètres
que vous pouvez régler et optimiser au niveau 'utilisateur. Vous trouverez une vue d'ensemble de ces
paramètres dans l'annexe (¬ tab. 13.5).
– vous trouverez au chapitre 7.3 la liste des paramètres
que vous pouvez régler et optimiser au niveau
réservé à l'installateur. Vous trouverez une vue d'ensemble de ces paramètres dans l'annexe
(¬ tab. 13.4).
6.3
Protection du niveau réservé à l'installateur
d'un accès non autorisé
b
– Sous Capteurs, vous pouvez lire la valeur de
mesure de chacun des composants et vérifier si le
capteur renvoie la valeur attendue (température,
pression, débit ...).
> Sous Chaudières, vous mettez en service les appareils
de chauffage correspondants dans la cascade et
contrôlez si le câblage des composants fonctionne.
> Lorsque tous les composants et ballons sont complètement disponibles et correctement paramétrés,
confirmez dans le menu A8 le paramètre Installation
compl. ? avec Oui.
i
Le menu A8 n'apparaît que lors de la première mise en fonctionnement.
Si d'autres réglages sont nécessaires pour configurer le
système, procédez comme suit :
> tournez le dispositif de réglage gauche , jusqu'à ce
que le menu 8 soit affiché.
> introduisez le code d'accès dans le menu 8 , afin de
débloquer le niveau réservé à l'installateur.
Notice d'installation calorMATIC 630 0020095095_00
Attention !
Éviter des dommages dus à des modifications n'ayant pas été effectuées suivant
les règles de l'art !
Des paramètres mal configurés peuvent
entraîner des dommages sur l'installation de
chauffage.
Seuls des installateurs spécialisés reconnus
doivent pouvoir régler des paramètres au
niveau de l'installateur spécialisé.
> Après la première installation, programmez
un code d'accès qui protégera le niveau
réservé à l'installateur d'une autorisation
non habilitée.
Paramètres
codifiés
autoriser
N° de code :
8
0000
Code standard :
1000
> Régler chiffre
Le menu
i
8 permet de quitter le niveau de l'utilisateur.
Lorsque le code standard est affiché, l'utilisateur a accès au niveau de l'installateur spécialisé, après saisie de ce code (1000). Il peut
alors modifier les paramètres spécifiques à
l'installation.
47
6 Mise en fonctionnement
> Après la première installation, définissez via le menu
C11 un nouveau code d'accès, de façon à ce que le
code standard ne soit plus actif.
> Notez le nouveau code d'accès avant de l'enregistrer.
Si le code d'accès est enregistré dans le menu C11, le
code standard n'est plus affiché dans le menu 8. Le
niveau réservé à l'installateur est protégé durablement
d'un accès non autorisé.
6.4
Transmission des données
Une transmission des données n'a lieu que lorsque l'installation de chauffage est équipée avec la sonde extérieure VRC DCF
(¬ tab. 1.1, réf.).
En fonction des conditions locales, il peut s'écouler jusqu'à 15 minutes avant que toutes les données soient
actualisées (température extérieure, DCF, statut de l'appareil etc.).
48
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7
Utilisation du régulateur
7.1
Bases de l'utilisation
7.1.1
Commande du régulateur.
À l'aide des deux sélecteurs et , vous pouvez commander le régulateur :
si vous tournez les dispositifs de réglage (¬ fig. 3.5, réf.
2, 3), vous passerez de manière sensible à la rubrique
suivante. Un cran vous fait avancer ou reculer d'une
rubrique, en fonction du sens de rotation. Dans la plage
de réglage des paramètres, la valeur est augmentée ou
réduite (en fonction de la taille du pas, de la plage de
valeurs et du sens de rotation).
En règle générale, les étapes de commande suivantes
sont nécessaires pour les menus 1 à 7 :
– sélection du menu (¬ chap. 7.1.2).
– sélection et marquage des paramètres (¬ chap.
7.1.3).
– sélection et enregistrement des paramètres (¬ chap.
7.1.4).
7.1.3
> Tournez le dispositif de réglage
droit , jusqu'à ce que le curseuraffiche le paramètre que
vous voulez modifier.
> Appuyez sur le dispositif de
réglage droit .
Le paramètre est sélectionné et
peut être réglé.
7.1.4
Choix du menu
Vous trouverez une vue d'ensemble de tous les menus
dans les illustrations 3.6 et 3.7.
Tous les menus sont structurés de manière linéaire et
seront décrits en suivant cet ordre.
i
L'affichage de base est l'affichage standard
du régulateur. Le régulateur retourne automatiquement à l'écran de base s'il n'est pas
utilisé pendant une certaine durée (min. 15
minutes).
Réglage des valeurs des paramètres
i
Vous ne pouvez régler un paramètre que si
vous l'avez sélectionné (¬ chap. 7.1.3).
> Tournez le dispositif de réglage
droit pour modifier la valeur
de réglage du paramètre sélectionné.
> Appuyez sur le dispositif de
réglage droit pour enregistrer
la valeur modifiée.
Comme il n'est possible d'appeler les fonctions spéciales
qu'à partir de l'affichage de base, vous devrez suivre
une procédure spéciale à cet effet (¬ chap. 7.7).
7.1.2
Sélection et marquage des paramètres
La procédure de réglage de certains paramètres est
décrite à partir du chapitre 7.2 (¬ chap. 7.2 à 7.4).
7.1.5
Appel des fonctions spéciales
Comme il n'est possible d'appeler les fonctions spéciales
qu'à partir de l'affichage de base, vous devrez suivre
une procédure spéciale à cet effet (¬ chap. 7.7).
> Tournez le dispositif de réglage
gauche
, jusqu'à ce que le menu de
votre choix soit affiché.
Notice d'installation calorMATIC 630 0020095095_00
49
7 Utilisation du régulateur
7.2
Réglage et optimisation des paramètres du
niveau de l'utilisateur
7.2.1
Réglage du type de fonctionnement et de la
valeur de consigne ambiante
a
Danger !
Eau chaude ! Risque de brûlures !
Il existe un risque d'ébouillantement aux
points de puisage de l'eau chaude lorsque les
températures sont supérieures à 60 °C. Les
enfants en bas âge et les personnes âgées
peuvent également encourir un risque même
avec des températures plus faibles.
> Sélectionner la température de telle sorte
qu'elle ne représente de danger pour personne.
L'affichage de base est l'affichage standard du régulateur. Après une période prolongée sans commande,
l'écran affiche à nouveau automatiquement la représentation de base. Vous pouvez régler individuellement
dans l'affichage de base les types de fonctionnement et
la température de consigne ambiante.
Me 02.12.09
15:43
Température ambiante
f Chauffage
HK1
HK2
Eco
HK3
Auto
Ballon
Auto
VRC 630
-3 °C
22 °C
22 °C
20 °C
22 °C
60 °C
Vous pouvez régler les données de bases Jour/semaine,
Date, Heure dans le menu 1. La température extérieure est mesurée par la sonde externe et transférée
au régulateur. Lorsque la cmde par sonde amb. est activée, la température ambiante mesurée est affichée dans
la seconde ligne de l'affichage.
50
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Paramètres réglables
Description
Plage de
réglage
Réglage
d'usine
HK1, HK2, HK3
Type de fonctionnement pour les circuits de chauffage
(¬ chap. 3.3).
– affiche Vacances, lorsque la fonction de vacances est activée
Auto, Eco,
Abaisser,
Chauffer,
Arrêt,
Auto
Ballon
Type de fonctionnement pour le ballon d'eau chaude
(¬ chap. 3.3).
– affiche Vacances, lorsque la fonction de vacances est activée
Auto, Marche, Arrêt
Auto
Choix temp.
ambiante
Sélectionnez la température de consigne ambiante de façon à ce
que les besoins en chaleur soient justes couverts. Ceci permet à
l'utilisateur d'économiser de l'énergie et de l'argent.
L'installation de chauffage est réglée dans toutes les plages
horaires sur la nouvelle la température ambiante de consigne :
– immédiatement, si vous avez modifié la valeur de consigne
pendant une plage horaire,
– au début de la plage horaire suivante, si vous avez modifié la
valeur de consigne en dehors d'une plage horaire.
5 °C ... 30 °C 20 °C
Température de
consigne
Température de consigne du ballon d'eau chaude
35 °C ...
70 °C
60 °C
Tab. 7.1 Types de fonctionnement des températures de
consigne
Notice d'installation calorMATIC 630 0020095095_00
51
7 Utilisation du régulateur
7.2.2
Menu 1 :réglage des données de base
i
Si la sonde extérieure de votre installation de
chauffage ne peut recevoir aucun signal DCF,
réglez si nécessaire les données de base
manuellement.
> Veillez à ce que les données de base soient correctement réglées de façon à ce que les plages horaires et
le programme de vacances fonctionnent correctement et qu'il soit possible de gérer le prochain rendez-vous de maintenance.
i
Ces réglages influencent tous les composants
raccordés du système.
Valeurs principales
1
f 02 . 12 . 09
Date
Jour/semaine
Me
Heure
14 : 08
Eté/Hiver
Arrêt
> Régler le jour
Paramètres réglables
Réglage
d'usine
Description
Plage de réglage
Date
– la date actuelle ;
– est importante, car elle gère le programme de vacances
et le rendez-vous de maintenance
– est composée des paramètres Jour, Mois et Année
> indiquez tout d'abord le mois, car la plage de réglage du
jour dépend du mois.
01.01.00 ... 31.12.99 01.01.07
Jour/semaine
– le jour de la semaine actuel
Lu ... Di
Heure
– l'heure actuelle
– si la sonde externe VRC avec signal DCF a été montée,
l'heure sera réglée automatiquement.
– est importante, car elle gère les programmes horaires
– l'heure est composée de deux paramètres (hh:mm)
> si aucune réception DCF n'est possible, réglez les deux
paramètres.
00:00 ... 23:59
Eté/Hiver
– si l'installation de chauffage est équipée d'une sonde
externe VRC DCF (¬ tab. 1.1), vous n'avez pas besoin
d'activer la commutation entre l'heure d'été et l'heure
d'hiver. Le changement d'heure se fait alors automatiquement.
– si vous réglez le paramètre Été/Hiver = Auto, le régulateur peut automatiquement commuter entre l'heure
d'été et d'hiver, bien que la sonde externe ne possède
aucun récepteur DCF.
Auto, arrêt
Lu
Arrêt
Tab. 7.2 Données de base
52
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.2.3
Menu 3 :réglage des plages horaires
Dans le menu 3 Programme temps vous pouvez
régler la plage horaire pour les circuits de chauffage, les
ballons d'eau chaude et les pompes de circulation.
Par jour ou par bloc, par exemple Lu-Ve, vous pouvez
régler jusqu'à trois plages horaires (H. de démarrage
jusqu'à H. d'arrêt).
Réglage d'usine des programmes horaires :
Lu. – Ve.
5:30 – 22:00
Sa.
7:00 – 23:30
Di.
7:00 – 23:30
Le chauffage sera activé pendant une plage horaire. La
régulation
se fait sur la base de la température ambiante de consigne. Hors de la plage horaire, l'installation de chauffage
abaisse la température des pièces jusqu'à la température d'abaissement (¬ menu 5).
Pour les programmes horaires, il existe toute une série
d'écrans. Ceux-ci contiennent un 3 en haut, à droite.
Dans la première ligne d'affichage est affiché ce à quoi
s'applique le programme horaire (par exemple, HK1, eau
chaude, pompe de circulation). Dans la seconde ligne
d'affichage est toujours affiché Programme horaire.
HK1
Programme temps
fLu.-Ve.
1
6:00 – 9:30
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
3
Paramètres
Description
réglables
1
2
3
Plage de réglage Réglage d'usine
– première plage horaire (début le plus pré- 00:00 – 24:00
coce : 00:00)
– seconde plage horaire
– troisième plage horaire (fin la plus tardive :
24:00)
dépend du circuit (chauffage/eau
chaude) et jour de la semaine :
Lu. – Ve. 5:30 – 22:00
Sa.
7:00 – 23:30
Di.
7:00 – 23:30
Tab. 7.3 Plages horaires
HK1
Programme temps
fLu.-Ve.
1
––:–– – ––:––
2
16:30 – 21:30
3
:
–
:
> Choix bloc jour/semaine
3
Si pour un jour donné (par ex. Me) a été programmée
une plage horaire différente au sein d'un bloc (par ex.
Lu-Ve), l'affichage correspondant au bloc sera
Lu-Ve --:-- . Dans ce cas, il faudra régler la plage
horaire pour chaque jour.
Notice d'installation calorMATIC 630 0020095095_00
53
7 Utilisation du régulateur
7.2.4
Menu 4 : Programme vacances
Dans le menu 4, vous pouvez procéder aux réglages
suivants pour le régulateur et pour tous les composants
de système qui y sont raccordés :
– deux périodes de vacances avec une date de début et
une date de fin,
– la température d'abaissement souhaitée, c'est-à-dire
la valeur sur laquelle l'installation de chauffage doit
être réglée au cours de votre absence, ce quel que
soit le programme horaire réglé.
Le programme de vacance démarre automatiquement
lorsqu'une période de vacances programmée débute. À
la fin de cette période, le programme de vacances prend
automatiquement fin. L'installation de chauffage est
alors régulée en fonction des paramètres qui étaient
auparavant actifs et du type de fonctionnement choisi.
i
L'activation du programme de vacances n'est
possible que dans les modes Auto et Eco.
Les circuits de charge du ballon ou les circuits de la pompe de circulation raccordés
passent automatiquement en mode de fonctionnement Arrêt.
Programme vacances
4
Pour l'ensemble du système
Périodes
f30. 02. 09 – 20 . 03. 09
1
2
05. 05. 09 – 22 . 05. 09
Temp. consigne
15 °C
> Sélect. jour de démarrage
Plage de
réglage
Paramètres réglables Description
1
2
Température de
consigne
Réglage
d'usine
1ère période d'absence prolongée (par ex., vacances)
01.01.00 ...
2ème période d'absence prolongée (par ex., vacances)
31.12.99
chaque date est composée de 3 paramètres (Jour, Mois, Année)
réglez tout d'abord le mois, car la plage de réglage Jour dépend
du mois.
> réglez ensuite le jour et l'année.
> réglez la date de début et celle de fin.
lorsque la date de début de la période est atteinte, le programme de
vacances devient actif. Dans l'affichage de base, apparaît Vacances
au lieu du type de fonctionnement pour la période programmée.
01.01.07 ...
01.01.07
– pendant les périodes programmées, la température ambiante est
automatiquement abaissée à la température de consigne réglée.
> réglez la température de consigne qui doit être atteinte par
chauffage pendant les absences.
> observez les instructions relatives à la protection antigel
(¬ chap. 3.4).
15 °C
–
–
–
>
5 °C ... 30
°C
Tab. 7.4 Programme de vacances
54
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.2.5
Menu 5 :réglage de la température
d'abaissement, de la courbe de chauffe et de
la température de l'eau chaude (valeur de
consigne de l'accumulateur)
Dans le menu 5, réglez la température d'abaissement,
la courbe de chauffe et la température de l'eau chaude.
Réglage de la température d'abaissement et de la
courbe de chauffe
HK1
Paramètres
Abaissement temp.
Courbe de chauffe
5
f
15 °C
1,2
> Choix temp. ambiante
Paramètres réglables Description
Plage de réglage
Réglage
d'usine
Abaissement temp. – température sur laquelle le chauffage est régulé pendant la
période d'abaissement (pendant la nuit, par exemple)
– elle est réglable séparément pour chaque circuit de chauffage
5 °C ... 30 °C
15 °C
Courbe de chauffe – la courbe de chauffe représente le rapport entre la température
extérieure et la température de départ.
0,1 ... 4,0
1,2
Tepérature du départ
en °C
90
4.0 3.5 3.0
2.5
Courbes
2.0
1.5
80
1.2
70
1.0
60
0.6
50
40
0.2
30
20
20
15
10
5
0
-5
-10
-15
-20
Température extérieure en °C
(¬ chap. 3.4).
– le réglage s’effectue séparément pour chaque circuit de chauffage.
– la température ambiante de votre installation de chauffage
dépend fortement du fait que soit sélectionnée la bonne courbe
de chauffe. Une courbe de chauffe trop haute entraîne des températures trop élevées de l'installation de chauffage et donc une
consommation accrue d'énergie.
– si la courbe de chauffe est trop basse, le niveau de température
souhaité n'est atteint qu'au bout d'une longue durée de chauffage, voire pas du tout.
Tab. 7.5 Température d'abaissement et courbe de
chauffe
> Informez l'utilisateur des réglages optimaux.
Notice d'installation calorMATIC 630 0020095095_00
55
7 Utilisation du régulateur
Réglage de la température de consigne de la chaudière (température d'eau chaude)
Vous pouvez régler la valeur de consigne de la température d'eau chaude :
– dans l'affichage de base, via la température du ballon
(¬ chap. 7.2.5) ou
– dans le menu 5, via le paramètre Temp. boiler
cons.
a
Danger !
Eau chaude ! Risque de brûlures !
Il existe un risque d'ébouillantement aux
points de puisage de l'eau chaude lorsque les
températures sont supérieures à 60 °C. Les
enfants en bas âge et les personnes âgées
peuvent également encourir un risque même
avec des températures plus faibles.
> Sélectionner la température de telle sorte
qu'elle ne représente de danger pour personne.
Eau chaude
Paramètres
5
f
Temp. boiler cons.
60°C
> Choix temp. consigne
Réglage
d'usine
Paramètres réglables
Description
Plage de réglage
Temp. boiler cons.
– température d'eau chaude
> choisissez la température de consigne du ballon pour l'eau
chaude de façon à ce que les besoins en chaleur de l'utilisateur soient juste couverts. Ceci permet à l'utilisateur d'économiser de l'énergie et de l'argent.
35 °C ... 70 °C 60 °C
Tab. 7.6 Température de consigne du ballon
56
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.2.6
Menu 7 :modification des noms
Le régulateur affiche lors de la mise en fonctionnement
uniquement les noms réglés en usine pour les circuits
de chauffage et le ballon d'eau chaude.
Dans le menu 7 vous pouvez modifier les noms attribués aux circuits de chauffage, de façon à ce que l'utilisateur puisse mieux gérer l'installation de chauffage.
Noms
Changer
HK1
HK2
HK3
7
: fHK1
: HK2
HK3
> Sélectionner
Paramètres réglables
Description
Plage de réglage
HK1
HK2 ... HK15
– nom du circuit de chauffage
au plus 10 positions
A ... Z, 0 ... 9
espace
Réglage
d'usine
HK1
Fig. 7.7 Modification des noms
i
i
Les noms modifiés sont repris automatiquement et affichés dans les menus respectifs.
Vous ne pouvez modifier qu'un seul caractère.
> Si vous désirez modifier l'ensemble du nom, vous
devez modifier les caractères un par un et éventuellement introduire des caractères supplémentaires.
> Si vous désirez supprimer un ou des caractère(s) à la
fin du nom, il vous faudra effacer les caractères existants en les remplaçant par des espaces.
Le régulateur enregistre le nouveau nom et l'affiche dès
lors dans tous les menus.
Après une période prolongée sans commande, l'écran
montre automatiquement l'affichage de base.
Le résultat pourrait être le suivant :
Noms
Changer
HK1
HK2
HK3
7
: fEtage1
: Bain
HK3
> Sélectionner
Notice d'installation calorMATIC 630 0020095095_00
57
7 Utilisation du régulateur
7.2.7
Menu 7 :autorisation du niveau réservé à
l'installateur
Code d'accès au niveau réservé à l'installateur
– le niveau réservé à l'installateur est protégé contre
tout accès non autorisé et n'est autorisé pour une
durée de 60 minutes qu'après saisie correcte du code
d'accès.
Paramètres
codifiés
autoriser
N° de code :
8
0000
Code standard :
1000
> Régler chiffre
Le code d'accès doit être modifié lors de la mise en
fonctionnement (¬ chap. 6.3). Il sera possible de le
modifier postérieurement via le menu C11.
Réglage
usine
Paramètres réglables
Description
Plage de réglage
No de code :
– le code d'accès est composé de quatre chiffres réglés indépendamment.
– si vous n'entrez aucun code, vous ne pourrez régler aucun
paramètre du niveau réservé à l'installateur.
> si possible, déterminez le code d'accès lors de la mise en
fonctionnement à l'aide du menu C11, afin d'empêcher toute
modification non autorisée des paramètres spécifiques à
l'installation.
– ne peut être modifié
0000 ... 9999 0000
Code standard :
1000
– le code standard vous permet d'activer le niveau réservé à
l'installateur jusqu'à la modification du code d'accès
(¬ menu C11).
– après saisie d'un nouveau code d'accès, le code standard
n'est plus affiché dans le menu 8.
Tab. 7.8 Température de consigne du ballon
58
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.3
Réglage et optimisation des paramètres au
niveau réservé à l'installateur
Le réglage des paramètres de l’installation s’effectue
dans le niveau réservé à l'installateur. Vous pouvez
consulter également différentes valeurs de l’installation.
Le niveau réservé à l'installateur est protégé contre
tout accès non autorisé par un code d'accès et autorisé
pour une durée de 60 minutes après saisie correcte du
code d'accès.
Vous atteignez le niveau réservé à l'installateur en tournant le dispositif de réglage gauche jusqu'à ce que le
menu C1 soit atteint.
> Saisissez le code d'accès qui permettra à l'avenir de
modifier les paramètres spécifiques à l'installation.
Si vous n’entrez aucun code d'accès, les paramètres
s’affichent alors dans les menus suivants lorsque vous
appuyez une fois sur le dispositif de réglage , mais
vous ne pouvez pas les modifier.
Le code d'accès 1 0 0 0 est enregistré en série dans le
menu C1. Vous pouvez régler ce code d'accès individuellement.
L'utilisation du niveau réservé à l'installateur s’effectue
de la même façon que celle du niveau de l’utilisateur. La
sélection des paramètres s’effectue également en tournant et en appuyant sur le dispositif de réglage . Tous
les menus accessibles et leurs paramètres sont indiqués
dans les tableaux « Paramétrage du niveau réservé à
l'utilisateur » et « Paramétrage via l'assistant d'installation » de l'annexe.
En outre, vous pouvez vérifier dans le niveau réservé à
l'installateur le fonctionnement de toutes les sondes,
pompes et mélangeurs à l’aide du mode manuel.
Les tableaux suivant contiennent tous les menus accessibles dans le niveau réservé à l'installateur et indiquent
les paramètres et/ou les valeurs d’affichage.
Notice d'installation calorMATIC 630 0020095095_00
59
7 Utilisation du régulateur
7.3.1
Menu C2 : réglage des paramètres pour les
circuits de chauffage 1 ... 15
b
Attention !
Dommages matériels suite à la température élevée de départ dans le cas d'un chauffage au sol !
Les températures de départ supérieures à 40
°C peuvent entraîner des dommages matériels, en cas de chauffage au sol.
> Réglez la température de départ à une
valeur inférieure à 40 °C pour les chauffages au sol.
Le menu C2 vous permet de régler les paramètres pour
chacun des circuits de chauffage.
Vous pouvez configurer 15 circuits de chauffage au plus.
Dans l'assistant d'installation, (¬ menu A6), vous pouvez configurer tous les circuits de chauffage raccordés
conformément à leur utilisation. La configuration
entraîne l’affichage à l’écran uniquement des valeurs et
paramètres importants pour le type d'utilisation du circuit de chauffage sélectionné.
Types d'utilisation pour :
HK1
– Circuit du brûleur/désactivé
Circuits de mélangeurs
– Circuit du brûleur/mélangeur (circuit de sol ou des
radiateurs comme circuit de mélangeur),
– Valeur fixe (c'est-à-dire que le circuit du mélangeur
est réglé sur une valeur fixe),
– Renforcement de retour (pour les générateurs
conventionnels de chaleur et les installations contenant une grande quantité d'eau, pour les protéger
contre la corrosion de la chaudière lorsque le point
de condensation est dépassé vers le bas pendant une
période prolongée),
– Circuit de chargement du ballon
– Désactivé lorsqu'un circuit de chauffage n'est pas
nécessaire, pour assurer que :
– les paramètres ne sont pas affichés sur l'affichage,
– aucune température de consigne de départ du circuit n'est calculée.
Ballon
– Circuit de charge du ballon/désactivé
Exemples de menu C2
HK1
Paramètres
Type :
Gr. Brûleur
Abaissement temp..
Courbe de chauffe
Limite décl. TE
> Choix temp. ambiante
HK2 ... HK15
Paramètres
Type :
Constante
Constante de jour
Constante de nuit
Limite décl. TE
> Choix temp. ambiante
HK2 ... HK15
Paramètres
Type :
Gr. Mélangeur
Abaissement temp.
Courbe de chauffe
Limite décl. TE
> Choix temp. ambiante
HK2 ... HK15
Paramètres
Type :
Gr charg ballon
Ballon réel
Statut pompe charge
HK2 ... HK15
Paramètres
Type :
Augment°
T° Ret
Temp. retour TR
Temp. retour réelle
C2
f
15 °C
1,2
21°C
C2
f 65 °C
65 °C
20°C
C2
f
15 °C
0,90
20°C
C2
56°C
HORS
C2
f 30 °C
25 °C
> Choix temp. retour TR
Le menu C2 contient un grand nombre de paramètres.
Ils ne peuvent être affichés dans un seul affichage.
> Tournez le dispositif de réglage gauche pour afficher
d'autres paramètres.
60
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Paramètres réglables
Description
Abaissement temp. – température à laquelle le chauffage doit être réduit dans les
périodes de faibles besoins de chaleur (par exemple la nuit).
Plage de
réglage
Réglage
d'usine
5 ... 30 °C
15 °C
Courbe de chauffe
– le réglage de base de la courbe de chauffe se fait dès l'installa- 0,1 ... 4
tion de l'installation de chauffage.
– si le réglage de la courbe que vous avez réalisé ne suffit pas
pour régler la température du logement de l'utilisateur selon
ses souhaits, vous pouvez adapter la courbe de chauffe.
1,2
Limite décl. TE
– valeur de la température extérieure à partir de laquelle l'activation en fonction des besoins entre en jeu (activation été
automatique).
– réglage séparé pour chacun des circuits de chauffage.
– lorsque la température ambiante de consigne est modifiée, il
faudra également modifier la limite de mise hors service de la
température extérieure (au moins 1 °C au dessus de la température ambiante de consigne).
5 ... 50 °C
21 °C
Temp. mininale gr.
– température de départ min.
15 ... 90 °C
15 °C
Temp. maximale gr. – température de départ maxi
15 ... 90 °C
90 °C pour
le circuit
de brûleur
sinon 75 °C
Temp. maximale
– permet l'activation des circuits de chauffage avant la première 0 ... 300 min. 0
plage horaire, de façon à ce que la température ambiante de
consigne soit déjà atteinte avant le début de la première plage
horaire
– uniquement possible pour la première plage de chauffage de la
journée
– le début de l'échauffement est déterminé en fonction de la
température extérieure AT :
durée réglée de la période de chauffage
– T° ext ≤ –20 °C :
anticipé
– T° ext. ≥ +20 °C : pas de période de chauffage anticipé
– un calcul linéaire de la durée de la période de chauffage anticipé a lieu entre ces deux valeurs.
– si le chauffage anticipé a été démarré, il se termine uniquement avec le début de la première plage horaire (il n'y sera
pas mis fin si la température extérieure augmente entretemps).
Tab. 7.9 Paramètres réglables dans le menu C2
Notice d'installation calorMATIC 630 0020095095_00
61
7 Utilisation du régulateur
Paramètres réglables
Cmde par sonde
amb.
Description
– condition préalable : le régleur est monté sur un mur ou une télécommande VR 90 est raccordée.
– détermine si vous utilisez la sonde de température du régulateur ou
bien celle de la télécommande.
– aucune
– la sonde de température n'est pas utilisée pour la régulation.
– Démarrer
– la sonde de température intégrée mesure la température ambiante
actuelle dans la pièce de référence. Cette valeur est comparée
avec la température ambiante de consigne et, s'il existe une différence, la température de départ de chauffage est compensée par la
« température ambiante de consigne efficace ».
Plage de
réglage
Réglage
usine
aucune/
mise en
marche/
thermostat
Aucun
oui/non
–
température ambiante de consigne efficace = température
ambiante de consigne réglée + (température ambiante de consigne
réglée - température ambiante de consigne mesurée).
À la place de la température ambiante de consigne réglée, c'est la
température ambiante de consigne active qui est utilisée pour le
réglage.
– Thermostat
– comme Démarrer. En outre, le circuit de chauffage est mis hors
service lorsque la température ambiante de consigne mesurée est
supérieure à la température ambiante de consigne réglée de +
3/16°C. Lorsque la température ambiante descend à nouveau de
4/16°C sous la température ambiante de consigne réglée, le circuit
de chauffage est alors remis en service.
– L'utilisation de la cmde par sonde amb. permet, si elle est accompagnée d'un choix judicieux de courbe de chauffe, une régulation
optimale de l'installation de chauffage.
Cmde à distance
– affiche si la commande à distance est configurée
– ne peut être modifié
Temp. départ cons. – affiche la température de départ calculée sur la base du paramètre
prédéfini du circuit de chauffage.
Temp. départ réel
– affiche la température réelle de départ du circuit de chauffage.
–
–
–
–
Constante de jour
– le circuit du mélangeur est réglé sur la valeur fixe Jour.
5 ... 90 °C 65 °C
Constante de nuit
– le circuit du mélangeur est réglé sur la valeur fixe Nuit.
5 ... 90 °C 65 °C
Temporisation
pompe
– toutes les 15 minutes a lieu un contrôle de la température mesurée de 0 ... 30
0 min
départ, pour vérifier qu'elle est supérieure de 2K à la valeur de consi- min
gne calculée. Lorsque la condition est vérifiée trois fois de suite, la
pompe du circuit correspondant est mise hors service pendant la
période déterminée. Le mélangeur reste en sa position actuelle.
– montre la température du ballon actuelle (température d'eau chaude)
; (ne peut être modifiée)
– statut de la pompe de charge (ne peut être modifié)
Marche/
Arrêt
– température de consigne du circuit du mélangeur comme réglage de 15 ... 60 °C 30 °C
la température de retour
– température de retour mesurée
Temp. boiler réel
Statut pompe
charge
Temp. retour TR
Temp. retour réel
Tab. 7.9 Paramètres réglables dans le menu C2 (suite)
62
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Pour chaque circuit de chauffage, le régulateur montre
enfin un affichage d'information contenant les valeurs
de consigne et les valeurs réelles de la température de
départ et le statut de chacune des pompes.
Exemple d'affichage d'information pour HK1 :
HK1
Information
Temp. départ cons.
Temp. départ réel
Statut pompe
C2
90°C
50°C
EN
OUVER
Information
Description
Temp. départ cons.
– affiche la température réglée de consigne de départ
Temp. départ réel
– affiche la température de départ mesurée
Statut pompe
– indique si la pompe est activée ou désactivée (EN/HORS)
Statut mélangeur
– affiche si et dans quelle direction le mélangeur est déplacé (HORS, OUVER, FERME)
Tab. 7.10 Informations affichées pour HK1
7.3.2
Menu C3
Le menu C3 est un menu d'information et affiche la
température actuelle du ballon et le statut de la pompe
de chargement et de la pompe de circulation.
Aucun réglage n'est possible.
Eau chaude
Information
Temp. boiler réel
Statut pompe charge
Pompe circulation
C3
56°C
HORS
ON
Information
Description
Temp. boiler réel :
– affiche la température de ballon actuelle mesurée
Statut pompe charge
– affiche si la pompe de charge est activée ou désactivée (EN/HORS)
Pompe circulation
– affiche si la pompe de circulation est activée ou désactivée (EN/HORS)
Tab. 7.11 Informations affichées pour le ballon d'eau chaude
Notice d'installation calorMATIC 630 0020095095_00
63
7 Utilisation du régulateur
7.3.3
Menu C4 : réglage des paramètres pour le
circuit de charge du ballon
a
Danger !
Eau chaude ! Risque de brûlures !
Il existe un risque d'ébouillantement aux
points de puisage de l'eau chaude lorsque les
températures sont supérieures à 60 °C. Les
enfants en bas âge et les personnes âgées
peuvent également encourir un risque même
avec des températures plus faibles. Lorsque
la fonction de protection anti-légionelles est
activée, le ballon d'eau chaude est au moins
chauffé pendant une heure à une température supérieure à 65 °C.
> Informez l'utilisateur que la protection
anti-légionelles est active.
Gr. charge boiler
Paramètres
Tempor arrêt charge
Charge parallèle
C4
f
5 min
HORS
> Sélect. temps préchauff.
Paramètres réglables
Description
Plage de
réglage
Réglage
d'usine
Tempor arrêt
– Tempor arrêt charge sert à acheminer en grande partie vers le
0 ... 15 min
charge
ballon les températures de départ élevées nécessaires à la charge
(marche à vide de
du ballon, avant que les circuits de chauffage, en particulier le cirla pompe de
cuit du brûleur, ne soient de nouveau autorisés.
charge n'étant pas – lorsque le chargement du ballon est terminé (température d'eau
combinée avec
chaude atteinte), l'appareil de chauffage s'éteint. La Tempor arrêt
VIH-RL)
charge commence et se met automatiquement hors service à la
fin de la période déterminée.
5 min
Charge parallèle
HORS
– Charge parallèle vaut pour l'ensemble des circuits de mélangeur HORS/EN
raccordés.
– lorsque Charge parallèle est activé, l'alimentation des circuits de
mélangeurs se poursuit pendant le chauffage du ballon. Ceci signifie que : tant qu'il existe des besoins de chauffage dans les circuits
de chauffage respectifs, les pompes des circuits de mélangeurs ne
sont pas mises hors service.
– HK1 est toujours déconnecté lors d'un chargement du ballon.
– la température de consigne de départ du système correspond à la
température de consigne de départ la plus élevée de tous les circuits.
Lorsque, par exemple, un circuit à valeur fixe avec 90 °C est actif
pendant le chargement du ballon, la température de consigne de
départ sera alors de 90 °C.
Tab. 7.12 Paramètres réglables dans le menu C4
64
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Paramètres réglables
Description
Protect. légionelle – la protection anti-légionelles ne peut être activée que globalement
pour l'ensemble des circuits de charge du ballon.
– lorsque cette dernière est activée, les ballons et les conduites
d'eau chaude correspondantes seront chauffés à une température
de 70 °C au moment défini. Pour ce faire, la valeur de consigne du
ballon augmentera à 70 °C (avec une hystérèse de 5 K). La pompe
de circulation correspondante est mise en service.
– la fonction prend automatiquement fin lorsque la sonde du ballon
recueille pendant plus de 60 minutes une température ≥ 60 °C, ou
bien après une période de 90 minutes (pour éviter une « suspension » de la fonction due à des puisages d'eau simultanés).
Réglage de base = Arrêt signifie :
aucune protection anti-légionelles (en raison du risque d'ébouillantement).
Start légionelle
Plage de
réglage
Réglage
d'usine
Arrêt, Lu,
Ma, Me, Je,
Ve, Sa, Di,
Sa-Di
Arrêt
– lorsque l'heure réglée est atteinte, la protection anti-légionelles
00:00 ...
débute automatiquement.
23:50
> déterminez avec l'utilisateur une période favorable pour la protection anti-légionelles afin d'éviter tout risque d'ébouillantement.
4:00
Tab. 7.12 Paramètres réglables dans le menu C4 (suite)
Notice d'installation calorMATIC 630 0020095095_00
65
7 Utilisation du régulateur
7.3.4
Menu C7 : réglage des paramètres pour
l'ensemble du système
Le menu C7 vous permet de régler les paramètres globaux assurant un fonctionnement optimal de l'installation de chauffage.
Système complet
Paramètres
Arrêt anticipé max.
Temporis antigel
Chauffage continu
Elévation de temp.
> Sélect. durée maxi
Paramètres réglables
C7
f
15 min
1h
HORS
0K
Description
Plage de
réglage
Réglage
d'usine
Arrêt anticipé max – Arrêt anticipé max empêche un réchauffement inutile de l'instal- 0 ... 120 min 15 min
lation de chauffage juste avant un moment d'abaissement réglé.
– le régulateur détermine la période réelle en fonction de la température extérieure.
> appliquez ici la période maximale que désire l'utilisateur.
– si la température est de -20 °C, l'arrêt anticipé ne se produit pas.
– si la température extérieure est de +20 °C, Arrêt anticipé max.
réglé s'applique.
– si les températures extérieures sont situées entre -20 °C ...
+20 °C, le régulateur calcule la valeur correspondant à un déroulement linéaire entre
-20 °C et +20 °C.
Temporis antigel
– la fonction de protection antigel garantit, dans les modes de fonc- 0 ... 23 h
tionnement Déclenché et Eco (en dehors des plages horaires programmées), la protection antigel globale de l'installation de chauffage pour tous les circuits de chauffage raccordés.
– si la température extérieure descend en-dessous de 3 °C, la température ambiante de consigne est réglée sur la température
d'abaissement sélectionnée. La pompe du circuit de chauffage est
mise en marche.
– si vous réglez une période de temporisation, la fonction de protection antigel est empêchée pendant cette période
(plage de réglage 0 - 23 h).
– si la température ambiante mesurée est inférieure à la température d'abaissement mesurée, la protection antigel est également
activée (indépendamment de la température externe mesurée).
1h
Tab. 7.13 Paramètres réglables dans le menu C7
66
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Paramètres réglables
Description
Plage de
réglage
Réglage
d'usine
Chauffage continu – température extérieure à partir de laquelle il sera chauffé en
HORS/
continu hors des plages horaires programmées, en fonction de la -25 ... 10 °C
température ambiante de consigne/la courbe de chauffe affectée
au circuit de chauffage.
– il ne se produit dans ce cas pas d'abaissement de la température
pendant la nuit ou un arrêt total lorsque la température réglée est
atteinte ou dépassée par le bas.
HORS
Elévation de temp. – globale pour tous les circuits de mélangeurs :
0 ... 15 K
– Permet d'atteindre la valeur de consigne du mélangeur en phase
d'échauffement le matin sur une installation de circuits de mélangeurs avec mélange solide (même en cas de température du générateur correspondant à la valeur de consigne), bien que le
mélange solide abaisse fortement la température du circuit de
mélangeurs,
– permet d'obtenir une plage optimale de réglage pour le fonctionnement du mélangeur, (un fonctionnement stable n'est possible
que lorsque le mélangeur ne doit approcher que rarement la
butée). Ceci permet d'obtenir une meilleure qualité de réglage.)
– C'est pourquoi, vous pouvez, pour l'ensemble des circuits de
mélangeurs, régler un surhaussement de la température de la
chaudière. Celle-ci augmente la valeur de consigne actuelle du circuit de chauffage de la valeur réglée.
0K
Tab. 7.13 Paramètres réglables dans le menu C7 (suite)
Notice d'installation calorMATIC 630 0020095095_00
67
7 Utilisation du régulateur
7.3.5
Menu C8 : réglage de la température minimale
Chaudières
Paramètres
Hystér. serv. chaud.
Temp. mininale gr.
Puiss. charge ballon
C8
8K
f15°C
1
> Choix température
Paramètres
réglables
Plage de
réglage
Description
Hystér. serv.
chaud.
Uniquement pour les chaudières ou les cascades à commutation (à commu- 1..20 K
tation ou à modulation)
La chaudière ou la cascade est :
– mise en service si la température du collecteur est inférieure de 1/3 de
l'hystérèse à la valeur de consigne de départ calculée
– mise hors service si la température du collecteur est inférieure de 2/3
de l'hystérèse à la valeur de consigne de départ calculée
Les hystérèses trop faibles peuvent entraîner un cycle continu des appareils
de chauffage.
Temp. mininale gr.
Pour protéger la chaudière, par exemple de la corrosion
On peut s'attendre à la présence de corrosion, si la chaudière est utilisée de
manière durable dans la plage de condensation, par exemple à cause d'un
contenu élevé en eau.
Réglage
d'usine
8K
15 ... 65 °C 15 °C
Puiss. charge S'applique uniquement aux cascades
1 ... nombre 1
ballon
L'objectif de cette fonction est de mettre rapidement à disposition la puisappareils
sance de la charge du ballon.
Détermine le nombre de niveaux de chaudières ou de générateurs de chaleur
avec lequel la charge du ballon est démarrée.
Tab. 7.14 Paramètres réglables dans le menu C8
68
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
Chaudières
Paramètres cascade
Temporis. Encl.
Temporis. Décl.
C8
f5 min
5 min
> Régler temporis. antigel
Information
Temporis. Encl.
Temporis. Décl.
Plage de
réglage
Description
Réglage
d'usine
S'applique uniquement aux cascades
1 ... 90 min 5 min
Dans le cas d'une temporisation d'enclenchement : période d'attente
après la mise en marche d'un niveau ou d'un appareil avant que le
niveau suivant ne soit commuté.
Dans le cas d'une temporisation de déclenchement : période d'attente
après la mise hors service d'un niveau avant que le niveau suivant ne
soit mis hors service.
Des périodes d'attente plus longues donnent au système plus de temps
pour se stabiliser.
Une fois la période d'attente terminée, se produit une sur-oscillation ou
une sous-oscillation de la température de départ et un cycle continu des
appareils de la cascade.
Tab. 7.14 Paramètres réglables dans le menu C8 (suite)
Chaudières
Information
Valeur cons. instal.
Temp. primaire réel
Statut Mode chauffage
C8
90 °C
30 °C
Priorité chaud 1 2 3 4
Information
Description
Valeur cons. instal.
Temp. primaire
réel
Statut
Affiche la valeur actuelle de consigne de l'installation
Priorité chaud
Affiche la température du capteur VF1 (dans le compensateur hydraulique)
Affiche l'état courant de l'installation de chauffage (par ex. le statut du mode de chauffage)
S'applique uniquement aux cascades.
Affiche l'ordre de commutation actuel des appareils de chauffage.
Tab. 7.14 Paramètres réglables dans le menu C8 (suite)
Notice d'installation calorMATIC 630 0020095095_00
69
7 Utilisation du régulateur
7.3.6
Menu C9 : réglage des fonctions spéciales
7.3.6.1 Fonction spéciale teleSWITCH
Si un télécommutateur téléphone teleSWITCH est raccordé à l'installation de chauffage (entrée de contact
hors potentiel), il est possible de commuter le mode de
fonctionnement des circuits de chauffage, circuits d'eau
chaude et la pompe de circulation à partir de n'importe
quel endroit par téléphone. Cette fonction est gérée par
le télécommutateur téléphone teleSWITCH.
Autres fonctions
teleSWITCH
HK1
HK2
HK3
Ballon
> Choix effet
Paramètres réglables
teleSWITCH
C9
:fAbaisser
: Abaisser
: Abaisser
: Déclenché
Description
Plage de réglage
Type de fonctionnement pour le télécommutateur téléphone à Aucun, Chaufdistance
fer, Déclenché,
teleSWITCH pour HK1 ... HK15
Auto, Eco,
Abaisser
Réglage
d'usine
Abaisser
teleSWITCH pour bal- Type de fonctionnement pour le télécommutateur téléphone à Aucun, Enclen- Déclenché
lon
distance teleSWITCH pour ballons
ché, Déclenché,
Auto,
Tab. 7.15 Paramètres réglables dans le menu C9
Type de fonctionnement
Effet de la commutation téléphonique
à distance
Aucun
Le contact téléphonique n'a
aucun effet
Chauffer, Auto,
Eco, Abaisser,
Enclenché,
Déclenché
Lorsque le télécommutateur téléphone est fermé, la commutation
téléphonique à distance passe du
type de fonctionnement en cours
au type de fonctionnement réglé
à ce niveau.
Tab. 7.16 Effet du type de fonctionnement réglé
70
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.3.6.2 Fonction spéciale de séchage de chape
Autres fonctions
Séchage chape
C9
Jour
f0
0
HK2
HK3
Temp.
0 °C
0 °C
> Sélect. jour de démarrage
> La fonction Séchage chape, sert à sécher par chauffage une chape récemment coulée, conformément à
la réglementation du bâtiment.
Paramètres réglables
HK2 ... HK15
Description
Plage de
réglage
Réglage
d'usine
Planification de chacun des circuits de chauffage
0-29
0
Tab. 7.17 Paramètres réglables de la fonction de Séchage chape
Lorsque cette fonction est activée, tous les types de
fonctionnement choisis sont interrompus.
L'appareil de chauffage règle la température de départ
du circuit de chauffage indépendamment de la température extérieure, selon un programme préétabli.
Température de consigne de départ au jour de démarrage 1 : 25 °C
Jours après le
démarrage
de la fonction
Température de consigne de départ
pour ce jour
[°C]
1
25
2
30
3
35
4
40
5
45
6-12
45
13
40
14
35
15
30
16
25
10
(fonction de protection antigel, pompe en
fonctionnement)
30
35
40
45
35
25
17-23
24
25
26
27
28
29
Tab. 7.18 Profil de température du séchage de chape
Le régulateur affiche dans le menu C9 le type de fonctionnement du séchage de chape avec le jour en cours
et la température de consigne de départ qui lui correspond.
Notice d'installation calorMATIC 630 0020095095_00
71
7 Utilisation du régulateur
Vous démarrez le séchage de la chape de la façon
suivante :
> indiquez pour le circuit de chauffage correspondant
le jour de démarrage Jour auquel vous désirez débuter le séchage.
Lors du démarrage de la fonction, l'appareil de chauffage mémorise l'heure réelle du début du séchage. Le
changement de jour se produit exactement à cette
heure-ci.
Le paramètre Temp. est fixé par un profil de température interne prédéterminé (¬ tab. 7.18). Vous ne pouvez
pas modifier manuellement le paramètre Temp. .
Dans l'affichage de base du régulateur sera affiché
Séchage chape à la place du type de fonctionnement.
Me 02.12.09
HK1
HK2
HK3
Ballon
15:43
–
-3 °C
f Chauffage
22,0 °C
Séchage chape
Eco
18,0 °C
Auto
60,0 °C
VRC 630
Terminer le séchage de la chape
La fonction prend fin :
– automatiquement, lorsque le dernier jour du profil de
température est écoulé (Jour = 29)
ou
– lorsque vous définissez dans le menu C9 le jour de
démarrage à 0 pour le circuit de chauffage correspondant (Tag = 0).
72
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.3.7
Menu C11 :réglage des données de services et
du code d'accès
Réglage des données de service
Service
C11
:
Tél. f
Service
01 . 10 . 10
Problème de température
Vers
Arrêt
> Régler numéro Tél.
Paramètres réglables
Description
Plage de
réglage
Réglage
d'usine
Tél.
> saisissez votre numéro de téléphone
Lorsque la date du rendez-vous de maintenance suivant est
atteinte, ce numéro de téléphone sera affiché dans la deuxième
ligne de l'affichage de base.
> vous devez introduire chaque caractère du numéro de téléphone individuellement. Celui-ci ne peut pas comporter plus de
17 caractères.
0 ... 9, –,
–
espace
(17 caractères)
Service
L'installation de chauffage doit être régulièrement soumise à une
maintenance.
> réglez le mois, le jour et l'année du prochain rendez-vous de
maintenance.
Lorsque la date du rendez-vous de maintenance suivant est
atteinte, Maintenance sera affiché dans la deuxième ligne de l'affichage de base.
Jour :
01.01.01
1 ... max. 31
(en fonction
du mois)
Mois :
1 ... 12
Année :
00 ... 99
Problème de tempé- Si, pendant la période indiquée, la température de départ reste
rature après
inférieure de 20% à la valeur de consigne de départ calculée, un
message d'erreur sera affiché pour le circuit de chauffage.
Lorsque vous réglez une période, activez ensuite cette fonction.
HORS,
0 - 12 h
HORS
Tab. 7.19 paramètres réglables menu C11
Notice d'installation calorMATIC 630 0020095095_00
73
7 Utilisation du régulateur
Réglage du code d'accès
b
Attention
Dommages matériels suite à un mauvais
réglage des paramètres des installations !
Après la première installation de l'installation
de chauffage, le code standard est 1000. Ce
code standard est affiché dans le menu 8 .
L'utilisateur y a accès.
> Saisissez dans le menu C11 un code d'accès
afin d'empêcher que l'utilisateur modifie
les paramètres des installations.
> Notez le code d'accès réglé, car vous en
aurez besoin plus tard pour l'autorisation
du niveau réservé à l'installateur.
Paramètres
codifiés
autoriser
N° de code :
C11
1234
Se charger
> Sélectionner
f
NON
Plage de
réglage
Paramètres réglables
Description
No de code
– code d'accès au niveau réservé à l'installateur
– le niveau réservé à l'installateur est protégé contre tout accès non
autorisé et n'est autorisé pour une durée de 60 minutes qu'après 0000 ...
saisie correcte du code.
9999
– le code d'accès est composé de quatre chiffres réglés indépendamment.
Se charger
– il vous est demandé ici si le code d'accès doit être enregistré
Réglage
d'usine
1000
OUI/NON NON
Tab. 7.20 Code d'accès
i
Si vous enregistrez le nouveau code (Se charger = OUI), il ne sera dorénavant possible
d'accéder au niveau réservé à l'installateur
qu'à l'aide de ce code.
> Saisissez un nouveau code d'accès.
> Notez-le.
> Réglez le paramètre Se charger sur OUI.
Le nouveau code est enregistré.
i
74
Si vous ne connaissez pas le code d'accès,
vous pouvez :
– rétablir le code standard 1000 en
remettant le régulateur à zéro ou bien
– lire le code d'accès avec vrDIALOG 810.
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.3.8
Menu C12 : réglage de la correction de la
température et du contraste de l'affichage
Dans le menu C12, vous optimisez l'affichage de valeurs
de température et du contraste de l'affichage.
Outils
C12
Correction température
Temp. extérieure TE
Temp. amb. réel TA
Contraste affichage
f 0,0 K
0,0 K
11
Description
Plage de
réglage
Temp. extérieure TE
– valeur de correction de la température externe mesurée
-5,0 ... +5,0 K 0,0 K
Temp. amb. réel TA
– valeur de correction pour la température ambiante mesurée
-3,0 ... +3,0 K 0,0 K
Contraste affichage
– valeur de contraste réglable pour permettre une bonne lisibilité 0 ... 15
Paramètres réglables
Réglage
d'usine
11
Tab. 7.21 Paramètres réglables dans le menu C12
Si le lieu d'installation entraîne l'existence d'un écart
constant entre la température affichée et celle effectivement mesurée, ceci peut être compensé par une
valeur de correction.
Exemple de température extérieure :
Affichage de la température extérieure
sur le régulateur :
+5°C ;
Température extérieure mesurée : + 7°C ;
> définissez la valeur de correction +2,0 K.
> procédez ainsi pour les écarts entre les températures
ambiantes réellement mesurées et celles affichées
par le régulateur.
7.3.9
Menu C15 : contrôle des versions du logiciel
Le menu C12 est un menu d'informations affichant les
versions logicielles de la carte d'E/S et de l'interface utilisateur.
Aucune saisie n'est possible. Les numéros de version
sont automatiquement reconnus lors de la mise en fonctionnement et affichés.
Version Software
Entr/sort-carte
Interface utilis.
C15
2
1
4.23
4.27
Au menu C12 sont rattachés les menus A1 à A7 de l'assistant d'installation.
Notice d'installation calorMATIC 630 0020095095_00
75
7 Utilisation du régulateur
7.4
Paramètres dans l'assistant d'installation
Les menus A1 ... A7 de l'assistant d'installation se trouvent dans le niveau réservé à l'installateur, derrière le
menu C15 et peuvent également être appelés à tout
moment après la première mise en fonctionnement.
> Vérifiez les préréglages dans les menus
A1 ... A7 de l'assistant d'installation avec soin.
7.4.1
Menu A1 : Réglage de la langue
Ce menu vous permet de régler la langue des textes des
menus.
Assistant d'installation
A1
Choix de la langue
Langue
FR Français
> Choix de la langue
> Définissez la langue.
7.4.2
Menu A4 : configuration des appareils de
chauffage
Le menu A4 vous permet de configurer l'installation de
chauffage.
Si la configuration du système ne reconnaît pas automatiquement
– le générateur de chaleur raccordé et
– le nombre de niveaux d'une installation en cascade,
réglez alors manuellement les paramètres dans le menu
A4.
Assistant d'installation
Configuration système
Nombre appareils
Appareils sont
Appareils à
A4
f1
module
7-8-9
> Sélectionner
Paramètres réglables
Nombre appareils
Appareils sont
Appareils à
Description
Plage de réglage
Réglage d'usine
– Nombre d'appareils (réglable lorsqu'aucun coupleur de bus
ou d'appareil de chauffage avec eBUS directement raccordé n'a été reconnu)
– Appareils sont (uniquement lorsqu'ont été reconnus des
appareils de chauffage commandés par niveau : par exemple via une VR 31 ou des appareils de chauffage à eBUS)
– Appareils à (n'apparaît que lorsqu'aucun coupleur de bus
ou d'appareil de chauffage avec eBUS directement raccordé n'a été reconnu)
1 ou 2
1
À 1 niveau ou à 1 niveau
2 niveaux
Niveaux 1-2 ou 7, 8, 9
7, 8, 9
Tab. 7.22 Paramètres réglables dans le menu A4
76
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.4.3
Menu A5 : réglage des paramètres de
préférence et de cascade
Le menu A5 vous permet de déterminer si la préférence
doit être donnée à la production d'eau chaude ou au
chauffage.
Assistant d'installation
Configuration système
Préférence
A5
f NON
Assistant d'installation
Configuration système
Vanne d'arrrêt
circuit séparé
Inv. prio. chaudiè.
A5
f NON
NON
HORS
> Sélectionner
> Sélectionner
Paramètres réglables
Dans le cas de cascades, l'affichage montre les paramètres suivants :
Description
Plage de
réglage
Réglage
d'usine
Préférence
Préférence agit comme un circuit séparé pour un seul circuit. Le ballon
est directement raccordé hydrauliquement à l'appareil de chauffage.
Si seul un appareil de chauffage est en présence, le ballon peut être
aussi raccordé hydrauliquement à l'appareil de chauffage. Le chargement du ballon a la priorité sur le mode de chauffage, les besoins des circuits ne chauffage n'étant alors pas couverts. Pendant le chargement du
ballon, la soupape interne à 3 voies ou la pompe de charge de l'appareil
de chauffage est commandée. Ce paramètre n'apparaît que lorsqu'une
cascade a été reconnue.
OUI/
NON
NON
Vanne d'arrrêt
Pour les chaudières contenant une grande quantité d'eau, aucun compensateur hydraulique n'est nécessaire. Pour les cascades, les chaudières qui ne sont pas actives sont séparées des chaudières actives par une
vanne d'arrrêt. La soupape est raccordée électriquement à la pompe de
la chaudière via l'électronique de la chaudière. La soupape de la chaudière principale est, dans ce cas, toujours commandée, car sinon les
pompes de prélèvement de chaleur travaillent contre les soupapes.
OUI/
NON
NON
circuit séparé
Si la valeur réglée est OUI, cela signifie que, dans une cascade, le ballon
est raccordé directement sur le dernier appareil de chauffage et pas à un
collecteur situé en aval du compensateur hydraulique. Pendant le chargement du ballon, l'appareil est alors « séparé » de la cascade et charge
le ballon, pendant que les autres appareils de la cascade peuvent continuer à servir les circuits de chauffage. Pendant le chargement du ballon,
la soupape interne à 3 voies ou la pompe de charge de l'appareil de
chauffage est commandée. Ce paramètre n'apparaît qu'en présence
d'une cascade.
OUI/
NON
NON
Inv. prio. chaudiè.
Lorsque plusieurs appareils de chauffage de même type sont mis en cascade, il faut répartir de manière homogène la durée de fonctionnement
des appareils avec cette fonction. Le régulateur additionne les périodes
pendant lesquelles il a commandé chacun des appareils de chauffage
(heures de commande). Tous les jours, à minuit, le régulateur, contrôle si
la différence des heures de commande est supérieure à 100. Si tel est le
cas, il répartit le fonctionnement en fonction.
EN/
HORS
HORS
Tab. 7.23 Paramètres réglables dans le menu A5
> Réglez les paramètres en fonction de l’installation de
chauffage.
Notice d'installation calorMATIC 630 0020095095_00
77
7 Utilisation du régulateur
7.4.4
Menu A6 : réglage du type d'utilisation
Dans le menu A6, vous pouvez configurer tous les circuits de chauffage raccordés conformément à leur utilisation.
Assistant d'installation
A6
Configuration système
HK1
f Gr. Brûleur
HK2
Gr. Mélangeur
HK3
Gr. Mélangeur
Ballon
Gr charg ballon
> Sélectionner
Description
Plage de réglage
Réglage
d'usine
HK1
– type d'utilisation pour HK1
Gr. Brûleur, désactivé
Gr. Brûleur
HK2 ... HK15
– type d'utilisation
pour HK2 ... HK15
Gr. Brûleur ou Gr. Mélangeur/ Constante/
Aug. temp. retour
Gr. charge boiler/désactivé
Circuit du
mélangeur
Ballon
– type d'utilisation pour le
ballon
Gr charg ballon, désactivé
Circuit de
chargement du
ballon
Paramètres réglables
Tab. 7.24 Paramètres réglables dans le menu A6
Selon le type d'utilisation des circuits de chauffage,
seront uniquement affichés dans les menus les valeurs
et paramètres importants pour le type de circuit de
chauffage sélectionné.
Les réglages suivants sont possibles pour les circuits de
mélangeurs :
– Circuit de mélangeur :
circuit de chauffage au sol ou des radiateurs comme
circuit de mélangeur
– Constante :
le circuit du mélangeur est réglé sur une valeur fixe,
– Aug. temp. retour :
pour protéger contre la corrosion la chaudière lorsque le point de condensation est dépassé vers le bas
pendant une période prolongée (pour les générateurs
de chaleur conventionnels et les installations contenant une grande quantité d'eau),
– Gr charg ballon :
réglage d'un ballon supplémentaire d'eau potable
– Désactivé :
lorsque ce circuit n'est pas utilisé.
– masque les paramètres du circuit
– pour le circuit désactivé, aucune température de
consigne de départ n'est calculée.
78
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.4.5
Menu A7 : test des acteurs et des capteurs
Le menu A7 vous permet de tester les acteurs et les
capteurs des composants choisis.
Assistant d'installation
A7
Composants
f VRC 630
Actionneurs
HORS
Capteurs
VF1
60°C
Chaudières
HORS
> Choisir
Paramètres réglables
Description
Plage de réglage
Composants
> sélectionnez un des composants raccordés pour effectuer un test de l'acteur/du capteur correspondant.
– affiche le composant sélectionné.
VCR 630, VR 60, VR 31, VIH-RL,
VPM S, VMS, VM W, etc. (en fonction du composant raccordé)
Actionneurs
– ouvrez et fermez les soupapes
> commandez directement les acteurs du composant choisi,
par exemple pour :
– déplacer un mélangeur en direction OUVER et vérifier
si le mélangeur est correctement raccordé à tous les
endroits,
– commander une pompe et contrôler qu'elle démarrre...
Seul l'acteur commandé est actif, tous les autres acteurs
sont « déconnectés » pendant ce temps.
HORS, LP/UV1, ZP, HK1-P, HK2
OUVER, HK2 FERME, HK2-P, HK3
OUVER, HK3 FERME, HK3-P, KP/
AV, C1/C2 ...
(en fonction du composant sélectionné)
Capteurs
– affiche à droite du capteur sélectionné la valeur de
mesure déterminée
– les valeurs de mesure ne peuvent être modifiées
> lisez pour le composant sélectionné les valeurs de
mesure des capteurs et vérifiez qu'il livre les valeurs
attendues (température, pression, débit ...).
VF1, VF2, VF3, TR, SP, AF ...
(en fonction du composant sélectionné)
Chaudières
– sélection du générateur de chaleur
> mettez en service chacun des appareils de chauffage de
la cascade et contrôlez si le câblage des composants
fonctionne.
HORS, Chaudière 1 - 8
Tab. 7.25 Paramètres réglables dans le menu A7
Notice d'installation calorMATIC 630 0020095095_00
79
7 Commande du régulateur.
7.5
Sortie du niveau de l'installateur spécialisé
Après env. 60 minutes, le niveau réservé à l'installateur
spécialisé est automatiquement bloqué. Dans les menus
du niveau de l'installateur spécialisé, vous pouvez visualiser à tout moment les paramètres spécifiques à l'installation.
7.6
Fonctions de service
7.6.1
Déroulement de l'utilisation des fonctions de
service
Les fonctions de service sont réservées à l'installateur
spécialisé.
Vous pouvez les appeler à tout moment sur tous les
écrans.
Lorsque vous appelez les fonctions de service, vous
devez toujours appeler les fonctions de manière linéaire
:
> Activez la fonction de ramonage en appuyant simultanément une fois sur les dispositifs de réglage et .
> Activez le fonctionnement
manuel en appuyant simultanément une fois sur les dispositifs de réglage et .
> Terminez les fonctions de
service en appuyant simultanément une fois sur les dispositifs de réglage et .
> Pour activer le Mode Ramonage, activez la Fonction
Ramonage.
> Suivez alors la suite de commande des fonctions de
service (¬ chap. 7.6.1)
Indépendamment du programme horaire réglé et de la
température extérieure, l’installation est mise en service
pour une durée de 20 minutes.
L’activation des appareils de chauffage s’effectue en
fonction du générateur de chauffage utilisé.
Si les générateurs de chaleurs utilisés sont à modulation, tous les appareils de chauffage raccordés sont coupés au niveau du régulateur et doivent être directement
mis en service sur l’appareil de chauffage (à l’aide de
l’interrupteur existant pour le Mode Ramonage).
> Respectez les instructions des notices des appareils
de chauffage.
Dans le cas d'appareils de chauffage à modulation,
sélectionnez dans le menu l'appareil de chauffage pour
lequel la mesure des émissions doit se faire. Tous les
autres appareils seront mis hors service pendant la
mesure.
Pendant le Mode Ramonage, le régulateur met lui-même
en service les circuits de chauffage raccordés. Il commence par le circuit de chauffage qui présente le
réglage de température maximale le plus élevé. Eh fonction de la réduction thermique, un circuit de chauffage
supplémentaire est activé. Le critère d'activation est la
température de départ.
Si la température de départ au niveau du capteur du
collecteur dépasse 80 °C, le circuit de chauffage suivant
est activé afin de garantir le déclin thermique.
7.6.3
7.6.2
La Fonction Ramonage est nécessaire pour la mesure
des émissions.
Me 02.12.09
15:43
Fonction Ramonage
activé
Chaudières
i
i
80
Fonctionnement manuel
Mode Ramonage
-3 °C
Le service manuel est nécessaire pour contrôler le fonctionnement de l'installation.
Me 02.12.09
15:43
-3 °C
Service manuel
activé
f1
Il n'est possible de sélectionner un générateur de chaleur (représenté en gris) que si les
appareils de chauffage sont à commutation.
i
L'activation et la désactivation de la Fonction
Ramonage sont décrites dans la suite de
commandes des fonctions de service.
Cette fonction permet de commander toutes les pompes
du système et tous les appareils de chauffage. Les
mélangeurs restent sur leur dernière position.
L'activation et la désactivation du fonctionnement manuel sont décrites dans la suite de
commandes des fonctions de service.
Notice d'installation calorMATIC 630 0020095095_00
Utilisation du régulateur 7
7.7
Activation des fonctions spéciales
Vous appelez les fonctions spéciales à partir de l'affichage de base.
Me 02.12.09
HK1
Etage1
Ballon
15:43
-3 °C
f Chauffage
22 °C
18 °C
60 °C
Eco
Auto
VRC 630
Les trois fonctions spéciales Fonction Economie, Mode
party et Chargement exceptionnel du ballon sont disponibles l'une après l'autre dans une suite de commandes du menu.
> Appuyez (une, deux ou trois
fois) sur le dispositif de réglage
gauche , jusqu'à ce que la
fonction spéciale de votre choix
soit affichée.
Fonction Economie :
Lorsque le menu est affiché, la fonction d'économie est
activée.
Me 02.12.09
15:43
Mode économique activé
Jusqu'à
-3 °C
f 18 :30
VRC 630
Paramètres réglables Description
Plage de
réglage
Réglage d'usine
Mode économique
activé
La fonction Economie vous permet de régler l'installation de –
chauffage jusqu'à une heure à déterminer sur la température d'abaissement.
Elle ne s'applique qu'aux circuits de chauffage ou de production d'eau chaude fonctionnement en mode Auto ou ECO.
Jusqu'à
Heure de fin de la fonction Economie
Heure com- Heure actuelle
> indiquez l'heure de fin souhaitée de la fonction Economie plète suiarrondie à la
vante
dizaine de minutes
–
Tab. 7.26 Fonction Economie
Lorsque l'heure réglée est atteinte, la fonction Economie prend automatiquement fin et le régulateur passe à
l'affichage de base.
Notice d'installation calorMATIC 630 0020095095_00
Interrompre la fonction Economie
> Appuyez trois fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction Economie et passe à
l'affichage de base.
81
7 Commande du régulateur.
Chargement exceptionnel du ballon
Mode party :
Me 02.12.09
15:43
Température ambiante
-3 °C
21 °C
Mode party activé
Me 02.12.09
15:43
Température ambiante
1x charge
activé
VRC 630
VRC 630
Lorsque le menu est affiché, la fonction Party est activée.
– Aucun réglage n'est possible.
Les périodes de chauffage et d'eau chaude sont appliquées au-delà du moment de déconnexion jusqu'au
début de chauffage suivant. Cela signifie que le paramétrage du chauffage est temporairement mis hors service.
La fonction Party ne concerne que les circuits de chauffage ou du ballon d'eau chaude dont les réglages sont
effectués dans les types de fonctionnement Auto ou
ECO.
> Contrôlez que pour le circuit de chauffage et le ballon
d'eau chaude, le type de fonctionnement Auto ou
Eco est activé.
Si tel n'est pas le cas, activez le type de fonctionnement
Auto ou Eco (¬ chap. 7.2.1).
Lorsque le dernier circuit de chauffage recommence à
chauffer (passage de la température d'abaissement au
chauffage) le mode partyprend automatiquement fin et
le régulateur passe en affichage de base.
-3 °C
21 °C
Lorsque le menu est affiché, la fonction 1x charge est
activée.
– cette fonction permet de charger le ballon une fois,
ce indépendamment du programme en cours.
– aucun réglage n'est possible.
Lorsque le contenu du ballon est chauffé à la température d'eau chaude réglée, la fonction prend automatiquement fin et le régulateur passe en affichage de base.
i
La température d'eau chaude est réglée par
l'installateur spécialisé lors de la mise en
fonctionnement de l'installation de chauffage.
Interruption du chargement exceptionnel du ballon
> Appuyez une fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction 1x charge et passe à
l'affichage de base.
Interrompre la fonction Party
> Appuyez deux fois sur le dispositif de réglage gauche
.
Le régulateur met fin à la fonction Party et passe à l'affichage de base.
82
Notice d'installation calorMATIC 630 0020095095_00
Remise à l'utilisateur 8
8
Remise à l'utilisateur
L'utilisateur doit être instruit concernant la manipulation et le fonctionnement de son régulateur.
> Remettez-lui toutes les notices et documents de l'appareil afin qu'il les conserve soigneusement.
> Parcourez avec lui la notice d'utilisation et répondez
à toutes ses questions.
> Attirez notamment son attention sur les consignes de
sécurité qu'il doit impérativement respecter.
> Attirez son attention sur le fait qu'il doit conserver
les notices à proximité du régulateur.
> Si la commande par sonde ambiante est activée,
informez l'utilisateur que tous les robinets des radiateurs doivent être complètement ouverts dans la
pièce où le régulateur est installé.
> Informez l'utilisateur sur les mesures à prendre pour
la protection antigel et contre les légionelles.
Notice d'installation calorMATIC 630 0020095095_00
83
9 Dépannage
9
Dépannage
b
9.1
9.3
Attention !
Dommages dus à des modifications n'ayant
pas été effectuées dans les règles de l'art !
Les modifications non conformes peuvent
endommager le régulateur ou l'installation de
chauffage elle-même.
> Les modifications ou les réparations du
régulateur ou d'autres pièces de l'installation de chauffage ne doivent être retirées
que par un installateur agréé.
Historique des pannes
Les 10 dernières pannes sont reprises dans l'historique
des pannes.
Vous pouvez le lire avec vrDIALOG 810.
9.2
Message de maintenance
Messages d‘erreur
Le régulateur peut afficher certains messages d’erreur :
Parmi ceux-ci, il faut citer :
– les messages portant sur une communication fautive
avec des composants individuels dans le système,
– les consignes de maintenance du générateur de chaleur,
– les défauts des capteurs et
– un message, lorsque la valeur de consigne n'est pas
atteinte après une période définie.
Les affichages d'erreurs ont toujours la plus haute priorité.
Lorsqu'un dysfonctionnement de l'installation de chauffage se produit, le régulateur affiche automatiquement
un message d'erreur correspondant en texte clair.
Me 02.12.09
15:43
-3 °C
Appareil de chauffage erreur connect
f Chauffage
HK1
22,0 °C
Etage1
Eco
18,0 °C
Ballon
Auto
60,0 °C
Un message de maintenance indique à l'utilisateur
qu'une maintenance de son installation de chauffage est
nécessaire.
i
Lorsqu'une échéance de maintenance se présente, si vous avez indiqué sur le régulateur,
dans le menu C11 , le numéro de téléphone de
service et la prochaine date de maintenance,
la mention Maintenance et le numéro de téléphone apparaîtront dans la ligne de dénomination du menu.
Me 02.12.09
Maintenance
HK1
Etage1
Ballon
15:43
f Chauffage
Eco
Auto
-3 °C
22,0 °C
18,0 °C
60,0 °C
VRC 630
Le message d'erreur sera affiché tant que l'erreur n'est
pas écartée.
> Respectez les consignes de diagnostic de la notice
pour le générateur de chaleur.
> Utilisez le logiciel vrDIALOG 810, afin de visualiser
l'historique des erreurs.
i
9.4
Si plusieurs messages sont présents, l'affichage passe au message suivant toutes les
deux secondes.
Vue d'ensemble des codes d'erreur
VRC 630
Exemple de message d'erreur.
Me 02.12.09
15:43
-3 °C
Appareil de chauffage erreur connect
f Chauffage
22,0 °C
HK1
18,0 °C
Etage1
Eco
Ballon
Auto
60,0 °C
VRC 630
84
Notice d'installation calorMATIC 630 0020095095_00
Dépannage 9
Texte d'erreur
Cause de l'erreur
VR 60 (4) erreur connect
ou
appareil de chauffage
erreur connect
Pas de communication avec le
module de mélangeur VR 60 avec
l'adresse bus réglée (4).
L'affichage indique :
– le composant en question
– l'adresse ne pouvant être
atteinte
– une indication de l'interruption
de la communication
– que le câble bus n'est pas raccordé
– que l'alimentation électrique est
absente
– que le composant est défectueux.
Erreur chaudière
Un appareil de chauffage indique
un dysfonctionnement via l'eBUS.
Voir la notice de l'appareil de
chauffage
VRC 630 défaut VF1
VR60 (4) défaut VFa,
Capteur VIH-RL erreur T1,
Capteur VPM W (1) erreur
T1
...
La sonde d'amorce VF1 est défectueuse.
L'affichage indique :
– le composant en question
– le capteur en question avec la
désignation sur le connecteur
ProE
Causes possibles :
– une interruption ???
– un court-circuit du capteur correspondant.
HK2 erreur de temp.
La valeur de consigne du circuit de
chauffage HK2 n'a toujours pas
été atteinte après une durée définie.
Cette durée est réglée dans le
menu C11 :
paramètre « Problème de température après »
Plage de réglage : HORS, 0 - 12 h
Réglage d'usine : HORS.
En combinaison avec un VIH-RL, les erreurs suivantes peuvent
apparaître :
Erreur anode de courant
vagabond
La surveillance de l'anode de courant vagabond du VIH-RL a
constaté une erreur.
VIH-RL entartrage WT
Le système électronique du VIHRL a constaté que l'échangeur
thermique doit être soumis à une
maintenance.
Tab. 9.1: codes d'erreur et causes des pannes
Vous trouverez dans les notices des composants de
l'installation de chauffage des codes de pannes supplémentaires et la description des causes d'erreurs, ainsi
que les mesures à prendre.
Notice d'installation calorMATIC 630 0020095095_00
85
10 Mise hors service
10 Mise hors service
10.1
Mise hors service temporaire du régulateur
calor
1
10.2
Mise hors service du régulateur
e
b
Fig. 10.1 Mise en marche et à l'arrêt du régulateur
Danger !
Danger de mort par contact avec les raccordements conducteurs de tension !
Le commutateur principal n'arrête pas complètement l'alimentation en courant.
> Débranchez l'alimentation électrique avant
d'intervenir.
> Assurez-la contre toute remise en service.
Attention !
Endommagement du matériel par le gel !
La fonction de protection antigel n'est active
que lorsque le régulateur est en fonctionnement.
> Assurez-vous que la mise hors service du
régulateur ne cause aucun dommage à
l'installation de chauffage.
Légende
1 Interrupteur à bascule
> Appuyez sur l'interrupteur à bascule (1) en position 0,
pour mettre le régulateur hors service.
i
Si la sonde extérieure de l'installation de
chauffage ne peut recevoir aucun signal DCF,
vous devez procéder au réglage manuel de la
date et de l'heure après mise en service du
régulateur.
> Veillez à ce que les données de base soient correctement réglées de façon à ce que les programmes
horaires et le programme de vacances fonctionnent
correctement et qu'il soit possible de gérer le prochain rendez-vous de maintenance.
Avant de mettre le régulateur hors service :
i
Si vous mettez l'installation de chauffage
hors service, respectez les indications des
notices des appareils de chauffage et des
composants.
> Mettez l'installation de chauffage hors service.
> Mettez l'appareil de chauffage hors tension.
> Assurez l'alimentation contre toute remise en service.
Mise hors tension du régulateur
> Appuyez sur l'interrupteur à bascule (1) en position 0,
pour mettre le régulateur hors service (¬ fig. 10.1).
> Déconnectez le régulateur du secteur.
> Assurez l'alimentation contre toute remise en service.
La suite de la procédure dépend de l'emplacement de
montage du régulateur.
86
Notice d'installation calorMATIC 630 0020095095_00
Mise hors service 10
Si le régulateur est monté sur un mur :
e
Danger !
Danger de mort par contact avec les raccordements conducteurs de tension !
Le commutateur principal n'arrête pas complètement l'alimentation en courant.
> Débranchez l'alimentation électrique avant
d'intervenir.
> Assurez-la contre toute remise en service.
Si le régulateur est monté dans la télécommande :
> Démontez le couvercle du boîtier de la télécommande.
> Retirez avec précaution le régulateur de la structure
murale.
> Retirez les câbles de raccordement.
> Le cas échéant, retirez le socle mural.
> Si nécessaire, bouchez les trous dans le mur.
10.3
Mise au rebut du régulateur
Le régulateur, comme tous les accessoires, ne peut être
jeté avec les ordures ménagères.
Mettez au rebut l'appareil usagé et le cas échéant tous
les accessoires le complétant.
1
2
Fig. 10.2 Ouverture du montage mural
Légende
1 Vis
2 Couvercle du boîtier
Le couvercle du boîtier est en une pièce.
> Détachez la vis (1) sur le côté supérieur de la structure murale.
> Rabattez le couvercle du boîtier (2). Démontez le
couvercle du boîtier et enlevez-le.
> Retirez le régulateur (1) de la structure murale (2).
Pour ce faire, introduisez un tournevis dans les deux
languettes (voir ¬ fig. 10.2).
> Desserrez et retirez la ligne eBUS du bornier du régulateur.
> Desserrez et retirez le câble de la sonde extérieure.
> Dévissez le support mural du mur.
> Si nécessaire, bouchez les trous dans le mur.
Notice d'installation calorMATIC 630 0020095095_00
87
11 Recyclage et mise au rebut
11
Recyclage et mise au rebut
Le régulateur calorMatic 630 Vaillant se compose, au
même titre que son emballage de transport, principalement de matériaux recyclables.
Mise au rebut du régulateur
Le régulateur, comme tous les accessoires, ne peut être
jeté avec les ordures ménagères. Veillez à ce que l'appareil usagé et ses éventuels accessoires soient mis au
rebut conformément aux prescriptions en vigueur.
Mise au rebut de l'emballage
Le recyclage de l’emballage de transport est à la charge
du spécialiste ayant installé l’appareil.
88
Notice d'installation calorMATIC 630 0020095095_00
Garantie et service après-vente 12
12 Garantie et Service après-vente
12.1
Garantie
12.1.1
Garantie constructeur (France)
Nous assurons la garantie des appareils Vaillant dans le
cadre de la législation en vigueur (loi 78-12 du 4/10/78).
Pour bénéficier de la garantie constructeur, l’appareil
doit impérativement être installé par un professionnel
qualifié, suivant les règles de l’art et normes en vigueur.
La garantie est exclue si les incidents sont consécutifs à
une utilisation non-conforme de notre matériel et en
particulier en cas d’erreurs de branchement, de montage ou de défaut de maintenance. Cette garantie de
deux ans est obligatoirement subordonnée à une maintenance annuelle effectuée par un professionnel qualifié
dès la première année d’utilisation (circulaire ministérielle du 09/08/78 -JO du 13/09/78).
12.1.2 Conditions de garantie (Belgique)
La période de garantie des produits Vaillant s’élève à
2 ans omnium contre tous les défauts de matériaux et
les défauts de construction à partir de la date de facturation.
La garantie est d’application pour autant que les conditions suivantes soient remplies :
1.
L’appareil doit être installé par un professionnel
qualifié qui, sous son entière responsabilité, aura
veillé à respecter les normes et réglementations en
vigueur pour son installation.
2.
Seuls les techniciens d’usine Vaillant sont habilités
à effectuer les réparations ou les modifications
apportées à un appareil au cours de la période de
garantie afin que celle-ci reste d’application. Si
d’aventure une pièce non d’origine devait être
montée dans un de nos appareils, la garantie
Vaillant se verrait automatiquement annulée.
3.
Afin que la garantie puisse prendre effet, la fiche
de garantie doit être dûment complétée, signée et
affranchie avant de nous être retournée au plus
tard quinze jours après l’installation !
La garantie ne s'applique pas si le mauvais fonctionnement de l’appareil était provoqué par un mauvais
réglage, par l’utilisation d’une énergie non adéquate, par
une installation mal conçue ou défectueuse, par le nonrespect des instructions de montage jointes à l’appareil,
par une infraction aux normes relatives aux directives
d’installation, de types de locaux ou de ventilation, par
négligence, par surcharge, par les conséquences du gel
ou de toute usure normale ou pour tout acte dit de
force majeure. Dans un tel cas, il y aura facturation de
nos prestations et des pièces fournies. Toute facturation
établie selon les conditions générales du service d’entretien, celle-ci est toujours adressée à la personne qui a
demandé l’intervention ou/et la personne chez qui le
travail a été effectué sauf accord au préalable et par
Notice d'installation calorMATIC 630 0020095095_00
écrit d’un tiers (par ex. locataire, propriétaire, syndic...)
qui accepte explicitement de prendre cette facture à sa
charge.
Le montant de la facture devra être acquitté au grand
comptant au technicien d’usine qui aura effectué la
prestation. La mise en application de la garantie exclut
tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont
seuls compétents les tribunaux du district du siège
social de notre société. Pour garantir le bon fonctionnement des appareils Vaillant sur long terme, et pour ne
pas changer la situation autorisée, il faut utiliser lors
d’entretiens et dépannages uniquement des pièces de
rechange de la marque Vaillant.
12.1.3 Garantie constructeur (Suisse)
Si vous souhaitez bénéficier de la garantie constructeur,
l'appareil doit impérativement avoir été installé par un
installateur qualifié et agréé.
Nous accordons une garantie constructeur au propriétaire de l‘appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d‘entretien
correspondants.
Seul notre service après-vente est habilité à procéder à
des travaux s'inscrivant dans le cadre de la garantie.
89
12 Garantie et service après-vente
12.2
Service après-vente
12.2.1 Service après-vente (Belgique)
Vaillant SA-NV
Rue Golden Hopestraat 15
1620 Drogenbos
Tél : (0032) 02 / 334 93 52
12.2.2 Vaillant GmbH Werkskundendienst (Suisse)
Vaillant GmbH
Postfach 86
Riedstrasse 12
CH-8953 Dietikon 1/ZH
Telefon: (044) 744 29 -29
Telefax: (044) 744 29 -28
Vaillant SA
Rte du Bugnon 43
CH-1752 Villars-sur-Glâne
Téléphone: (026) 409 72 -17
Téléfax: (026) 409 72 -14
90
Notice d'installation calorMATIC 630 0020095095_00
Caractéristiques techniques 13
13
13.1
Caractéristiques techniques
13.2
Caractéristiques techniques du
calorMATIC 630
Valeurs de la sonde
Valeurs de la sonde VR 10 (sonde de départ, de
retour, du ballon et de rendement)
Désignation de l'appareil
Unités
Tension de fonctionnement
Puissance absorbée par le régulateur
Charge maximale de contact du relais de
sortie.
Courant total maximal
Écart de commutation le plus court
Autonomie
Température ambiante maximale autorisée
Tension de fonctionnement sonde
Coupe minimale
- des fils de la sonde
- des fils de raccord 230 V A
Dimensions montage mural
– Hauteur
– Largeur
– Profondeur
Protection électrique
Classe de protection pour le régulateur
Degré de pollution de l'environnement
V CA/Hz
VA
Régulateur
230 / 50
4
A
2
A
min.
min.
°C
V
6,3
10
15
40
5
mm2
mm2
0,75
1,50
mm
mm
mm
292
272
74
IP 20
N
Normal
Température en °C
R en kOhm
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
5,363
4,238
3,372
2,700
2,176
1,764
1,439
1,180
0,973
0,806
0,671
0,562
0,473
0,399
0,339
0,288
0,247
Tab. 13.2 Valeurs de la sonde VR 10
Tab. 13.1 Caractéristiques techniques du calorMATIC 630
Valeurs de la sonde extérieure
Température en °C
R en kOhm
-25
2,167
-20
2,076
-15
1,976
-10
1,862
-5
1,745
0
1,619
5
1,494
10
1,387
15
1,246
20
1,128
25
1,02
30
0,92
35
0,831
40
0,74
Tab. 13.3 Valeurs de la sonde extérieure
Notice d'installation calorMATIC 630 0020095095_00
91
13 Caractéristiques techniques
13.3
Réglages d'usine
Les réglages d'usine ne peuvent être réglés et si nécessaire réinitialisés qu'au niveau réservé à l'installateur.
Menu Texte de menu affiché
C2
C4
C7
C8
C8
C9
C9
C11
C11
C12
A1
Paramètres réglables *)
Paramètres du circuit de chauffage Abaissement temp.
(¬ chap. 7.3.1)
Courbe de chauffe
Limite décl. TE
Temporisation pompe
Temp. mininale gr.
Temp. maximale gr.
Période max. préchauff.
Cmde par sonde amb.
Constante de jour
Constante de nuit
Limite décl. TE
Temp. retour TR
Paramètres du circuit de chargeTempor arrêt charge
ment du ballon
Charge parallèle
(¬ chap. 7.3.3)
Protect. légionelle
Start légionelle
Paramètres de l'ensemble du sysArrêt anticipé max
tème
Temporis antigel
(¬ chap. 7.3.4)
Chauffage continu
Elévation de temp.
Paramètres du générateur de
Hystér. serv. chaud.
chauffage
Temp. mininale gr.
(¬ chap. 7.3.5)
Puiss. charge ballon
Chaudières :
Temporis. Encl.
Paramètres cascade
Temporis. Décl.
(uniquement pour une installation Inv. prio. chaudiè.
en cascade) (¬ chap. 7.3.5)
Fonction spéciale teleSWITCH
teleSWITCH pour HK1 ... HK15
(¬ chap. 7.3.6.1)
teleSWITCH pour le ballon
Fonction spéciale Séchage de
chape (¬ chap. 7.3.6.2)
Service (¬ chap. 7.3.7)
Modification du niveau de code
(¬ chap. 7.3.7)
Outil (¬ chap. 7.3.8)
Plage de réglage
5 - 30 °C
0,1 - 4
5 - 50 °C
0 - 30 min
15 - 90 °C
15 - 90 °C
0 - 300 min
Aucun/Démarrer/Thermostat
5 - 90 °C
5 - 90 °C
5 - 50 °C
15 - 60 °C
0 - 15 min
HORS/EN
HORS, Lu, Ma, ...Di, Lu-Di
00:00 - 24:00
0 - 120 min
0 - 23 h
HORS, -25 ... 10°C
0 - 15 K
1 - 20 K
15 - 90 °C
1-8
1 - 60 min
1 - 60 min
HORS/EN
Réglage
d'usine
15 °C
1,2
21 °C
0 min
15 °C
75 °C/ 90 °C
0 min
Aucun
65 °C
65 °C
21 °C
30 °C
5 min
HORS
HORS
04:00
15 min
1h
HORS
0K
8K
15 °C
1
5 min
5 min
HORS
Abaisser
Déclenché
Planification HK2 ... HK15
Aucun, Chauffer, Déclenché, Auto, Eco,
Abaisser
Aucun, Enclenché, Déclenché, Auto
0 - 29
Tél. installateur
Date maintenance
Problème de température après
No de code
0 - 9 (17 caractères)
Date
HORS, 0 - 12 h
0000 ... 9999
–
1.1.2003
HORS
Correction température :
Temp. extérieure TE
Temp. amb. réel TA
Contraste affichage
-5 ... +5 K
-3 ... +3 K
0 - 16
0K
0K
11
0
Assistant d'installation A1
Choix de langue (¬ chap. 7.4.1)
Assistant d'installation
Configuration système
(¬ chap. 7.4.2)
Langue
Nombre appareil
Appareils sont
Appareils à
1 ou 2
1 niveau ou 2 niveaux
Niveaux 1-2 ou 7, 8, 9
1
1 niveau
7, 8, 9
A5
Assistant d'installation
Configuration système
(¬ chap. 7.4.3)
Préférence
Vannes d'arrêt
circuit séparé
Inv. prio. chaudiè.
OUI/NON
OUI/NON
OUI/NON
OUI/NON
NON
NON
NON
HORS
A6
Assistant d'installation
Configuration système
(¬ chap. 7.4.4)
HK1
HK2 ... HK15
Gr. Brûleur, Désactivé
Gr. Brûleur
Gr. Brûleur ou Gr. Mélangeur/Constante/
Gr. Mélangeur
Augment° T° Ret/Gr. charge boiler/Désactivé
Gr. charge boiler/, Désactivé
Gr. charge
boiler
A4
Ballon
Tab. 13.4 Réglages d'usine
*) L'affichage réel des paramètres dans les menus dépend des
composants raccordés et du paramétrage.
92
Notice d'installation calorMATIC 630 0020095095_00
Caractéristiques techniques 13
Vue d’ensemble : paramètres réglables au niveau
'utilisateur
Menu
Désignation
de menu
1
Données de
base
(¬ chap.
7.2.2)
3
4
5
7
8
Valeurs d'exploitation Remarques
réglables
Date
Choisir Jour, Mois, Année ;
Jour
Sélectionner Heure, Minutes
Heure
Passage heures été/
hiver
Programma- Jour/bloc
Sélectionner jour de
tion
semaine/ blocs de jours (par
(¬ chap.
exemple Lu-Ve)
7.2.1)
1 Heure démarrage/ Trois plages horaires sont
fin
disponibles pour chaque
2
jour/bloc de jours
3
Programme Période de vacances Régler le jour de début, le
vacances
mois, l'année ;
pour sysRégler le jour de fin, le mois,
tème coml'année
plet
Valeur de consigne
Réglage de la température
(¬ chap.
vacances chauffage ambiante de consigne pour
7.2.4)
la période de vacances
Paramètres Température
Déterminer la température
HK1
d'abaissement
d'abaissement pour les
(¬ chap.
périodes situées entre les
7.2.5)
plages horaires ;
si la fonction de protection
antigel est réglée, la température d'abaissement est
automatique 5 °C ;
La température d'abaissement n'est pas affichée
Courbe de chauffe
Réglage de la température
de départ en fonction de la
température extérieure ;
choix de plusieurs courbes
de chauffage
Paramètres Valeur eau chaude
Réglage de la température
eau chaude de consigne
de consigne pour la prépa(¬ chap.
ration de l'eau chaude
7.2.5)
Modification HK1
Saisie d'un nom comprenant
des noms (¬
jusqu'à 10 caractères
chap. 7.2.6)
Paramètres Numéro de code
Saisie d'un numéro de code
codifiés
pour l'accès au niveau de
autoriser
commande pour
(¬ chap.
l'installateur spécialisé
7.2.7)
Unité
Valeur
min.
Valeur Incrément/ Réglages Réglages
max.
Possibilité usine
propres
de sélection
Auto/
Déclenché
Heures/
minutes
Déclenché
10 min
°C
5
30
1
15
°C
5
30
1
15
0,1
4
0,05-0,1
1,2
35
70
1,0
60
°C
HK1
Tab. 13.5 Paramètres réglables au niveau 'utilisateur
Notice d'installation calorMATIC 630 0020095095_00
93
Annexe
Déclaration de conformité
Fig. A.1
94
Déclaration de conformité
Notice d'installation calorMATIC 630 0020095095_00
Index des termes techniques
Index des termes techniques
Abaissement temp.
La température d'abaissement est la température à
laquelle votre chauffage abaisse la température
ambiante en-dehors de la plage horaire programmée.
Chauffage TE
Température extérieure à partir de laquelle il sera
chauffé en continu hors des plages horaires programmées, en fonction de la température ambiante de consigne/la courbe de chauffe affectée au circuit de chauffage.
il ne se produit dans ce cas pas d'abaissement de la
température pendant la nuit ou un arrêt total lorsque la
température réglée est atteinte ou dépassée par le bas.
Temporisation d'arrêt (uniquement pour les cascades)
Après la fin de la temporisation d'arrêt, le prochain
niveau à arrêter n'est arrêté que lorsque la température
d'arrêt est encore dépassée.
Limite décl. TE
On comprend par température d'arrêt la valeur de la
température extérieure à partir de laquelle l'arrêt du
chauffage en fonction des besoins (arrêt automatique
en été) prend effet.
La limite de coupure T. ext. est réglable séparément
pour chaque circuit de chauffage dans une plage allant
de 5 à 50 °C, les appareils sont livrés de série avec le
réglage 21 °C. La valeur ambiante de consigne est réglée
en série pour chaque circuit de chauffage sur 20 °C. Si
la valeur ambiante de consigne doit être modifiée dans
le menu de base, il faut également modifier la limite de
coupure T. ext. (supérieure d’au moins 1 °C à la valeur
ambiante de consigne).
Niveau de l'utilisateur
Le niveau de l'utilisateur contient l'affichage des paramètres de base que vous pouvez régler/modifier pendant le fonctionnement normal de l'installation, ce sans
connaissances spéciales préalables. Vous pouvez adapter votre installation de chauffage à vos besoins, en
réglant en fonction les paramètres.
Niveau de l'installateur spécialisé
Le niveau réservé à l'installateur spécialisé comprend
les paramètres que ce dernier peut modifier. Cette
interface est exclusivement réservée à l'installateur et
est protégée par un code d'accès.
,
Notice d'installation calorMATIC 630 0020095095_00
Séchage de chape
La fonction séchage de la chape sert à « chauffer et
sécher » une chape de chauffage nouvellement posée
conformément aux prescriptions. Lorsque la fonction
est activée, tous les modes de fonctionnement, même
ceux sélectionnés par contact téléphonique, sont interrompus. La température de départ du circuit de chauffage réglée est commandée indépendamment de la température extérieure, selon un programme préétabli.
Température de départ : 25 °C
Le mode de fonctionnement apparaît sur l'écran avec le
jour actuel et la température départ de consigne, le jour
en cours est réglable manuellement.
Lors du démarrage de la fonction, l'heure réelle de
démarrage est mémorisée. Le changement de jour a lieu
exactement à cette heure-ci.
Après la mise hors/sous tension du secteur, le séchage
de chape démarre avec le dernier jour actif.
Temporisation de la protection antigel / Protection
contre le gel du chauffage
La fonction de protection antigel garantit, dans les
modes de fonctionnement Déclenché et Eco (en dehors
des plages horaires programmées), la protection antigel
de l'installation. Elle s'applique à tous les circuits de
chauffage raccordés. Afin d’éviter le gel de votre installation, en cas de température extérieure inférieure à 3
°C, la valeur de consigne ambiante est définie sur la
valeur d’abaissement programmée et la pompe du circuit de chauffage est mise sous tension. La fonction de
protection antigel peut être supprimée par le réglage
d’une durée de temporisation pour un certain intervalle
de temps (plage de réglage 0 - 23 h).
En outre, la protection antigel est activée indépendamment de la température extérieure mesurée si, à l’aide
d’une télécommande, on constate que la température
ambiante mesurée est inférieure à la température
d’abaissement réglée.
Mode manuel
En fonctionnement manuel, vous pouvez commander
séparément chaque sonde, chaque pompe et chaque
mélangeur des circuits de chauffage de manière séparée et vérifier leur bon fonctionnement.
Circuit de chauffage
Un circuit de chauffage est un système fermé composé
de conduites et de consommateurs de chaleur (radiateurs, par exemple). L'eau réchauffée de l'appareil de
chauffage entre dans le circuit de chauffage et revient à
l'appareil de chauffage sous forme d'eau refroidie.
En règle générale, une installation de chauffage comprend au moins un circuit de chauffage. Il est toutefois
possible de raccorder des circuits de chauffage supplémentaires, par exemple pour l'alimentation de plusieurs
logements ou d'un chauffage supplémentaire au sol.
95
Index des termes techniques
HK1
HK1 est le nom standard (réglage d'usine) du circuit de
chauffage 1 de votre installation de chauffage. Vous
pouvez modifier le nom HK1.
Courbe de chauffe
On appelle courbe de chauffe la température de départ
des installations de chauffage, calculée en fonction de la
température extérieure. Plus la température externe est
faible, plus la température de départ du circuit de chauffage est élevée.
l'installation chauffage
L'installation de chauffage chauffe le logement et produit de l'eau chaude.
Pompe de chauffage
Une pompe de chauffage d'une installation de chauffage
est une pompe centrifuge qui transporte l'eau de chauffage réchauffée vers les radiateurs et les stations de
raccordement du logement. Simultanément elle renvoie
l'eau froide du retour dans le circuit, de façon à ce que
l'appareil de chauffage puisse à nouveau la réchauffer.
Température de départ de chauffage
Votre appareil de chauffage chauffe l'eau qui est
ensuite pompée par votre système de chauffage. Cette
température d'eau chaude qui quitte l'appareil de chauffage est appelée température de départ.
Inversion séquentielle de la chaudière (uniquement
pour les cascades)
L'inversion séquentielle de la chaudière a pour but d'assurer une durée de fonctionnement homogène de l'ensemble des générateurs de chaleur raccordés.
Un changement de la séquence de la chaudière est réalisé quand :
1.
l'inversion séquentielle dans le menu est autorisée
et
2.
l'inversion séquentielle dans le schéma hydraulique
sélectionné est possible et
3.
la différence de la durée de commande entre la
durée d'utilisation du premier et du dernier ballon
est de 100 h.
– Dans ce cas, le classement des ballons se fait par
ordre ascendant, en fonction des heures de fonctionnement.
– Une valeur interne est utilisée pour les heures de
fonctionnement. Les heures de fonctionnement
des circuits de chauffage ne sont pas lues.
Legionelles
Les légionelles sont des bactéries vivant dans l'eau.
Elles se propagent rapidement et peuvent entraîner des
maladies pulmonaires graves. Elles sont présentes là où
une eau réchauffée présente les conditions optimales
pour leur multiplication. Un chauffage de courte durée
de l'eau à une température supérieure à 65 °C les tue.
Préchauffage maximal (Chauffage)
Cette fonction permet d'activer les circuits de chauffage
avant la plage horaire de chauffage, afin d'atteindre la
valeur de consigne dès de la plage horaire.
La fonction est mise en marche uniquement pour la première plage horaire de la journée. Le début du chauffage est déterminé en fonction de la température extérieure :
Influence de la température extérieure :
T° ext ≤ –20 °C : Durée du chauffage anticipée réglée
T° ext. ≥ +20 °C : Aucune durée du chauffage anticipée
Cmde par sonde amb.
L'activation de cmde par sonde amb. intègre la température ambiante au calcul de la température de départ.
Conditions préalables :
– le régleur monté sur le mur ou la commande à distance comprend une sonde de température mesurant
la température ambiante.
– la fonction de cmde par sonde amb. doit être activée
par l'installateur spécialisée pour chaque circuit de
chauffage (menu C2).
Température ambiante
La température ambiante est la température effectivement mesurée dans l'appartement.
Température ambiante de consigne
La température ambiante de consigne est la température qui doit régner dans votre logement et que vous
avez réglée sur le régulateur. Si le régulateur est installé dans le salon, la température ambiante de consigne
est valable pour la pièce dans laquelle le régulateur est
installé. Lorsque le régulateur est installé dans l'appareil
de chauffage, la température ambiante de consigne sert
de valeur d'orientation pour le réglage de la température de départ, en fonction de la courbe de chauffe.
Remarques :
si les générateurs de chaleur en présence ont des puissances différentes, l'inversion séquentielle n'a aucun
sens.
Réglage de base : aucune inversion séquentielle des ballons
96
Notice d'installation calorMATIC 630 0020095095_00
Index des termes techniques
Type de protection
Le type de protection indique si les appareils électriques
sont adaptés à différentes conditions environnementales et indique en outre la protection de dangers potentiels lors de l'utilisation de ces appareils.
Exemple :
le régulateur possède le type de protection IP 20. Les
deux derniers chiffres du code sont importants.
Le premier chiffre représente la protection de l'appareil
contre le contact, c'est-à-dire avec des objets ou des
membres du corps pouvant entrer dans les zones dangereuses de l'appareil (2 = objets > Ø 12,5 mm).
Le deuxième chiffre représente la protection de l'appareil contre l'eau (0 = aucune protection).
teleSWITCH
Télécommutateur téléphone Vaillant teleSWITCH pour la
commande à distance du chauffage, par téléphone.
Classe de protection
La classe de protection indique la répartition et la désignation des appareils électriques pour ce qui est des
mesures de sécurité en place pour empêcher une
décharge électrique.
Correction de la température extérieure
La valeur de la sonde extérieure qui est raccordée sur le
régulateur du système solaire peut être décalée d'une
valeur de +/- 5 °C pour équilibrer les influences externes.
C'est-à-dire la température extérieure mesurée est
modifiée de la valeur réglée.
Plage de réglage : –5 K ... +5 K,
Réglage de base : 0 K
Valeurs de consigne
Les valeurs de consigne sont les valeurs qu'a choisies
l'utilisateur pour le régulateur. Ce sont par exemple la
température ambiante de consigne ou la température
de consigne du ballon pour la production d'eau chaude.
Chargement du ballon
Le chargement du ballon signifie que le contenu en eau
du ballon est chauffé à la température d'eau chaude
souhaitée.
Passage heures été/hiver
Dans l'affichage de base, il est possible de déterminer si
le passage entre l'heure d'été et celle d'hiver doit se
faire automatiquement.
Ce passage n'est pas automatique dans les réglages
usine (état à la livraison).
Si le régulateur est équipé d'une sonde extérieure
VRC DCF, le passage entre l'heure d'été et celle d'hiver
se fait automatiquement. L'annulation du passage automatique n'est dans ce cas pas possible.
La dernière semaine du mois de mars, l'heure officielle
est avancée d'une heure : de 2:00 à 3:00.
La dernière semaine du mois d'octobre, l'heure officielle
est reculée d'une heure : de 3:00 à 2:00.
Types spéciaux de fonctionnement :
Si le type de fonctionnement Auto a été choisi pour le
circuit du ballon, les types de fonctionnement spéciaux
suivants influencent la recharge :
Party : le chargement du ballon se fait jusqu'au fond
descendant
de la plage horaire suivante.
Vacances : le chargement du ballon est désactivé
Chargement exceptionnel du ballon : le ballon est
rechargé une fois jusqu'à la valeur de consigne réglée
Notice d'installation calorMATIC 630 0020095095_00
Problème de température
Cette fonction permet de détecter des erreurs de
réglage ou de configuration dans un circuit de chauffage.
La température de consigne prédéfinie n'est pas
atteinte après une période de temps relativement
importante (possibilités de paramétrage : HORS, entre 1
et 12 h), un message d'erreurs s'affiche pour le circuit
concerné.
Réglage d'usine : HORS
Correction de la température ambiante/température
réelle
Vous pouvez procéder le cas échéant à un déplacement
dans une zone de +/3 °C vers le haut ou vers le bas.
Surhaussement de la température
La fonction sert sur les circuits de chauffage du mélangeur :
a) à éviter que même complètement ouvert, le mélangeur n'atteigne pas sa valeur de consigne, lorsque la
température de consigne de la chaudière se situe
juste avant la remise en marche de la chaudière,
b) à éviter qu'en phase d'échauffement le matin, sur une
installation de circuits de mélangeurs avec mélange
solide, le mélangeur n'atteigne pas sa valeur de
consigne (même en cas de température du générateur correspondant à la valeur de consigne) car le
mélange solide abaisse trop fortement la température du circuit du mélangeur,
c) à permettre une plage de régulation optimale pour le
fonctionnement du mélangeur. (un fonctionnement
stable n'est possible que lorsque le mélangeur ne
doit approcher que rarement la butée « Ouvert », ce
qui garantit une meilleure qualité de réglage.)
C'est pourquoi vous pouvez régler un surhaussement de
la température de la chaudière pour l'ensemble des circuits de mélangeurs. Cela augmente la valeur de consigne actuelle du circuit de chauffage de la valeur réglée.
97
Index des termes techniques
Cons. Temp. Ref.
Voir Température de départ de chauffage.
Préférence
Préférence agit comme un circuit séparé pour seulement un seul circuit. Le ballon est directement raccordé
hydrauliquement à l'appareil de chauffage.
Pendant un chargement du ballon toutes les pompes
des circuits de chauffage continuent à fonctionner.
Production d'eau chaude
L'eau du ballon d'eau chaude est chauffée par votre
appareil de chauffage jusqu'à ce qu'elle atteigne la température de consigne souhaitée. Si la température de
l'eau du ballon d'eau chaude diminue d'une certaine
valeur, l'eau est de nouveau chauffée jusqu'à ce qu'elle
atteigne la température de consigne du ballon. Pour
chauffer le contenu du ballon, vous pouvez programmer
des plages horaires.
Fonctionnement barométrique
La température extérieure est mesurée grâce à une
sonde séparée située à l'air libre, puis est transmise au
régulateur. En cas de températures extérieures basses,
le régulateur permet d'augmenter la puissance de
chauffage, et en cas de températures extérieures plus
élevées, d'abaisser celle-ci.
Plages horaires
Trois plages horaires peuvent être programmées quotidiennement pour le chauffage, la production d'eau
chaude sanitaire et la pompe de circulation.
Exemple :
Plage horaire 1 : Lu 09:00 - 12:00
Plage horaire 2 : Lu 15.00 - 18.30
Dans le cas de la production d'eau chaude, la valeur de
consigne est déterminante pour toutes les plages horaires.
Pour la pompe de circulation, les plages horaires définissent les temps de fonctionnement.
Pompe de circulation
Si vous ouvrez le robinet d'eau chaude, un moment peut
s'écouler en fonction de la taille des conduites avant
que de l'eau chaude ne sorte. Une pompe de circulation
pompe l'eau chaude dans le circuit via la conduite d'eau
chaude. Ainsi, de l'eau chaude coule immédiatement
après ouverture du robinet. Des plages horaires peuvent
être programmées pour la pompe de circulation.
98
Notice d'installation calorMATIC 630 0020095095_00
Index des mots clés
Index des mots clés
A
Accessoires ............................................................................. 20
Affichage d‘information ....................................................... 63
Aide à l‘installation
Langue................................................................................. 76
Préférence ...........................................................................77
Type d‘utilisation .............................................................. 78
Aide à l‘utilisation ................................................................... 14
Assistant d‘installation ......................................................... 76
Actionneurs ........................................................................ 79
Appareils ............................................................................. 76
Capteurs.............................................................................. 79
Chaudières ......................................................................... 79
Composants ....................................................................... 79
C
Caractéristiques techniques ................................................ 91
Causes des pannes ................................................................ 85
Chargement exceptionnel du ballon .................................. 10
Circuit de chauffage ............................................................. 96
Codes de pannes.................................................................... 84
Commande du régulateur ............... 49, 52, 53, 54, 55, 57
Choix du menu................................................................... 49
Réglage du type de fonctionnement et de
la valeur de consigne ambiante .................................... 50
Réglage et optimisation des paramètres
au niveau réservé à l‘installateur ................................. 59
Réglage et optimisation des paramètres
du niveau de l‘utilisateur ................................................ 50
Commande du régulateur. .................................................. 49
Commandes ............................................................................. 14
Vue d’ensemble.................................................................. 14
Consignes de sécurité et mises en garde ..........................6
Consignes de sécurité / règlements ....................................6
Contenu de la livraison ........................................................ 20
Courbe de chauffe ........................................................... 12, 55
D
Déclaration de conformité .................................................. 94
Dépannage .......................................................................84, 85
Description des appareils et du fonctionnement .............8
Structure et fonctionnement ...........................................8
Types de fonctionnement................................................ 10
F
Fonction de protection antigel...................................... 10, 13
Fonction Economie................................................................. 10
Fonctionnement barométrique ........................................... 10
Fonctions .................................................................................. 10
Chargement exceptionnel du ballon ............................. 10
Fonction de protection antigel................................. 10, 13
Fonction Vacances ............................................................ 10
Mode party .......................................................................... 10
Vue d’ensemble.................................................................. 10
Fonctions de service .............................................................80
Déroulement de l‘utilisation des fonctions
de service ...........................................................................80
Notice d'installation calorMATIC 630 0020095095_00
Mode Ramonage ...............................................................80
Service manuel..................................................................80
Fonction spéciale teleSWITCH ........................................... 70
Fonctions spéciales ................................................... 19, 81, 82
Chargement exceptionnel du ballon ............................ 82
Fonction Economie............................................................ 81
G
Garantie et service après-vente ........................................ 89
H
Historique de pannes............................................................ 84
I
Installation électrique............................................................27
Affectation des fiches .......................................................31
Câblage................................................................................ 29
Circuit du mélangeur comme circuit de
charge du ballon ............................................................... 29
Raccord de la pompe de circulation ............................ 30
Raccord du ballon d‘eau chaude ...................................32
Raccordement de l‘appareil de chauffage
avec eBUS .......................................................................... 28
Raccordement de l‘appareil de chauffage
sans eBUS ............................................................................27
Raccordement des accessoires .................................... 42
Raccordement du récepteur DCF .................................. 41
Sonde extérieure ............................................................... 41
L
Legionelles .............................................................................. 96
Lieu d‘installation ....................................................................21
Exigences relatives au lieu d‘installation .....................21
M
Message de maintenance .................................................... 84
Messages d‘erreur ................................................................. 84
Codes d‘erreur et causes des pannes ......................... 85
Mise à l‘arrêt ........................................................................... 86
Mise hors service temporaire du régulateur ............. 86
Mise au rebut du régulateur ............................................... 87
Mise en fonctionnement ...................................................... 45
Mise en service du régulateur ....................................... 45
Première mise en fonctionnement .............................. 46
Mise hors service du régulateur ........................................ 86
Mode party ............................................................................... 10
Montage ................................................................................... 20
Montage du régulateur de chauffage
calorMATIC 630 ..................................................................... 22
N
Niveau de l‘utilisateur ........................................................... 18
Réglage et optimisation des paramètres
du niveau de l‘utilisateur ................................................ 50
Structure des menus ........................................................ 15
Vue d’ensemble : paramètres réglables ..................... 93
Niveau réservé à l‘installateur ............................................ 18
Autorisation ....................................................................... 58
quitter ..................................................................................80
99
Index des mots clés
Quitter le niveau réservé à l‘installateur....................80
Réglage et optimisation des paramètres ................... 59
Structure des menus ........................................................ 16
Niveaux de commande .......................................................... 18
Niveau de l‘utilisateur ...................................................... 18
Niveau réservé à l‘installateur ....................................... 18
P
Paramètres du niveau de l‘utilisateur .......................55, 56
Paramètres réglables au niveau utilisateur
(vue d‘ensemble) .............................................................. 93
Plages horaires .................................................................. 10, 11
Réglage ............................................................................... 53
Plaque signalétique ..................................................................4
Programme de vacances ...................................................... 10
Fonction Vacances ............................................................ 10
Programme vacances ...................................................... 54
Protection anti-légionelles .....................................................7
Protection du niveau réservé à l‘installateur
d‘un accès non autorisé .................................................. 47
R
Recyclage et mise au rebut ................................................88
Emballage ...........................................................................88
Référence ...................................................................................4
Réglage de la température d‘abaissement ..................... 55
Réglage de la température d‘abaissement, de la
courbe de chauffe et de la température de l‘eau
chaude (valeur de consigne de l‘accumulateur)............ 55
Réglage des données de base ............................................ 52
Réglage des données de service ........................................73
Réglage des paramètres ................................................ 49, 61
Abaissement temp. ........................................................... 61
Arrêt anticipé max. .......................................................... 66
Charge parallèle ................................................................ 64
Chauffage continu ............................................................ 67
Cmde à distance ............................................................... 62
Cmde par sonde amb....................................................... 62
Contraste affichage ......................................................... 75
Courbe de chauffe ...................................................... 55, 61
Elévation de temp. ........................................................... 67
Limite décl. TE .................................................................... 61
N° de téléphone service ..................................................73
Nombre appareils ............................................................. 76
Préférence ...........................................................................77
Problème de température après ...................................73
Protect. légionelle ............................................................ 65
Réglage des données de service ...................................73
Réglage du code d‘accès ................................................ 74
Service (rendez-vous de maintenance) .......................73
Start légionelle .................................................................. 65
teleSWITCH ........................................................................ 70
Temp. amb. réel TA .......................................................... 75
Temp. boiler cons. .....................................................55, 56
Temp. boiler réel............................................................... 62
Temp. départ cons. .......................................................... 62
Temp. départ réel ............................................................. 62
Temp. maximale ................................................................. 61
Temp. mininale gr. ............................................................. 61
100
Temp. primaire réel.......................................................... 69
Temp. retour réel ............................................................. 62
Temp. retour TR................................................................ 62
Température d‘abaissement .......................................... 55
Température d‘eau chaude ............................................ 56
Tempor arrêt charge ....................................................... 64
Temporis antigel ............................................................... 66
Temporisation pompe ..................................................... 62
Type d‘utilisation .............................................................. 78
Valeur cons. instal. ........................................................... 69
Réglage du code d‘accès ..................................................... 74
Réglages d‘usine .................................................................... 92
Régulateur avec prise en compte de la température
extérieure ................................................................................ 98
Remise à l‘utilisateur ............................................................ 83
S
Séchage de chape ...................................................................71
Sélection et marquage des paramètres .......................... 49
Sonde extérieure ......................................................................4
Montage du récepteur DCF ............................................ 24
Monter le VRC 693........................................................... 25
Symboles ....................................................................................4
T
Température d‘abaissement........................................55, 95
Température d‘eau chaude ..........................................55, 56
Transmission des données .................................................. 48
Type d‘utilisation ............................................................60, 78
Types de fonctionnement..................................................... 10
Types de menus ...................................................................... 18
Affichage de base ....................................................... 19, 50
Menus des diverses situations de commande............ 19
U
Utilisation................................................................................. 49
Appel des fonctions spéciales ....................................... 49
Choix du menu................................................................... 49
Sélection et marquage des paramètres ..................... 49
Structure des menus ........................................................ 15
Utilisation conforme de l‘appareil ........................................6
V
VRC 693 ................................................................................... 25
Vue d‘ensemble des différents modèles ............................4
Vue d‘ensemble des fonctions ............................................ 10
Notice d'installation calorMATIC 630 0020095095_00
0020095095_00 FRBEFRCHFR 022010 – Sous réserve de modifications
