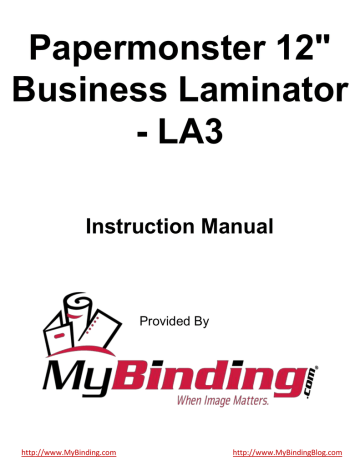

Papermonster 12"

Business Laminator

- LA3

Instruction Manual

Provided By

http://www.MyBinding.com http://www.MyBindingBlog.com

LA4

Postfach / p.o.box 1420

D-88672 Markdorf / Germany

Tel.: +49(0)7544/60-0

Fax: +49(0)7544/60-248

E-mail: [email protected]

Internet: www.martinyale.de

Typ/Type/Type/Tipo/Típus:

397

Vor der Inbetriebnahme die Bedienungsanleitung durchlesen!

Before operating, please read the Operating Instructions!

Veuillez lire le mode d’emploi avant la mise en service!

Leer las instrucciones de uso antes de la puesta en servicio!

Prima della messa in funzione leggere attentamente le istruzioni!

Před uvedením do provozu si přečtěte návod k obsluze!

Bedienungsanleitung

Operating instructions

Instructions d’opération

Instrucciones de uso

Istruzioni per l’uso

Návod k obsluze

(Seite 2-3)

(page 4-5)

(page 6-7)

(página 8-9)

(pagina 10-11)

(strana 12-13)

D

GB

F

E

I

CZ

D

LAMINIERGERÄT

LA4

WICHTIGE SICHERHEITSHINWEISE

Zur Benutzung muss das Gerät standsicher (ebene Grundfläche)

«

Verletzungsgefahr! Nicht mit den

Fingern in die Einlassöffnung fassen!

Reichweite von Kindern aufgestellt werden!

Sollte das Gerät in einem Umfeld von

Kindern eingesetzt werden müssen, ist die Aufsicht durch einen befugten

Erwachsenen notwendig.

«

Reparaturen dürfen nur von einem

Fachmann durchgeführt werden!

Zur Gewährleistung der Sicherheit dürfen nur Original-MartinYale-Ersatzteile verwendet werden.

«

Vor dem Öffnen des Gerätes ist der Netzstecker zu ziehen!

2

FUNKTIONSELEMENTE

3

4

Legende

1 Laminiereinsatz

2 Ausgangsschacht

3 ABS-Schalter

4 OFF/AUS

5 HOT/HEISS

6 Anzeige

7 Schiebeschalter

8 COLD/KALT

5

1

8

7

6

(A) HEISSLAMINIEREN

Achtung!

Laminator-Oberseite während des

Betriebs nicht berühren.

Die Geräteoberseite wird während des Betriebs sehr heiß und muss nach Gebrauch ca. 3 - 4 Stunden abkühlen.

Achtung!

In diesem Betriebsmodus keine wärmeempfindlichen Materialien, wie z.B. Thermofax-Papier laminieren.

Diese Materialien sind nur für Kaltlaminierverfahren geeignet.

Abb. 2

1. Netzteil des Laminators an eine Steckdose anschließen.

Abb. 1

BEDIENUNGSANLEITUNG

2. Schalter auf HOT (HEISS) stellen, um den

Vorheizprozess zu starten. Die Anzeige leuchtet ROT auf.

3. Nach 3 - 5 Minuten Vorheizdauer leuchtet die

Anzeige BLAU, d.h. dass der Laminator die richtige Betriebstemperatur erreicht hat und zum Laminieren bereit ist.

4. Laminierobjekt in die Laminiertasche einlegen, dabei in der Tasche an die bereits versiegelte Kante anlegen. Um das Objekt herum einen Rand von 3 - 5 mm freilassen.

Hinweis

Die Laminiertaschen müssen eine

Stärke von höchstens 250 Mikrometer (2 x 125 Mikrometer pro

Seite) und mindestens 100 Mikrometer (2 x 50 Mikrometer pro Seite) aufweisen.

5. Die versiegelte Kante der Laminiertasche gerade in die Mitte der Laminator-Öffnung einschieben.

6. Die Laminiertasche durchläuft den Laminator und wird an der Laminator-Rückseite wieder ausgegeben.

7. Manche Papiersorten werden nicht gleichmä-

ßig laminiert oder sehen trübe aus. In diesem

Fall kann das Laminierobjekt erneut in den

Laminator eingelegt werden, um den Laminierprozess zu wiederholen.

8. Schalter nach Gebrauch auf AUS (OFF) stellen.

9. Netzteil des Laminators von der Steckdose trennen.

(B) KALTLAMINIEREN

WICHTIG

Vor dem Kaltlaminieren muss der

Laminator etwa 2 Stunden lang abkühlen, wenn er von Heiß- auf

Kaltlaminieren umgestellt wird.

Abb. 3

1. Netzteil des Laminators an eine Steckdose anschließen.

2. Schalter auf COLD (KALT) stellen, um den

Laminierprozess zu starten. Die Anzeige leuchtet ROT auf.

3. Kalt-Laminiertasche gerade in die Mitte der

Laminator-Öffnung einschieben. Nur Laminiertaschen verwenden, die ausdrücklich für

Kaltlaminierverfahren geeignet sind.

22

D

LAMINIERGERÄT

LA4

BEDIENUNGSANLEITUNG

4. Die Laminiertasche durchläuft den Laminator und wird an der Laminator-Rückseite wieder ausgegeben.

Laminiertasche entnehmen, wenn sie sich nicht mehr bewegt.

5. Schalter nach Gebrauch auf AUS (OFF) stellen.

6. Netzteil des Laminators von der Steckdose trennen.

WARTUNG

1. Gerät nach Gebrauch ausschalten und die kleinen Öffnungen nicht abdecken, damit die

Hitze entweichen kann.

2. Auf dem Gerät keine schweren oder scharfen

Materialien ablegen, um das Gerät nicht zu deformieren oder zu beschädigen.

4. Geräteoberflächen nicht mit ätzenden Lösungsmitteln reinigen. Beim Reinigen des

Geräts mit einem feuchten Tuch darauf achten, dass kein Wasser in das Gerät tropft, da ansonsten Störungen in der Elektronik entstehen können.

3. Vor und nach dem Laminieren ein Blatt wei-

ßes Papier einlegen, um ggf. vorhandenen

Staub von der Walze zu entfernen.

5. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollte es mit Plastikfolie oder einem Tuch abgedeckt werden, um es vor

Staub zu schützen.

FOLIENSTAU BEHEBEN

Der Laminator ist mit einer Anti-Folienstaufunktion ausgerüstet, mit der sämtliche Folienstaus beim Laminieren behoben werden können.

1. Schalter auf OFF (AUS) stellen und den Laminator von der Stromversorgung trennen, sobald ein Stau auftritt. Laminator kurz abkühlen lassen.

2. Anti-Folienstauschalter (ABS) auf der Geräterückseite in Pfeilrichtung schieben und festhalten, anschließend die gestaute Folie vollständig aus der Laminator-Öffnung entfernen.

Legende

1 ABS-Schalter

1

Abb. 4

STÖRUNGSBESEITIGUNG

PROBLEM

1. Die Geräteanzeige leuchtet blau, das laminierte Material kommt nach dem Einlegen über einen längeren Zeitraum nicht aus dem Ausgabeschacht und das Gerät verursacht Geräusche sowie einen unangenehmen Geruch.

GRUND

1. Unsachgemäße Verwendung von Laminierfolie, z.B.: ungleichmäßig laminierte Kanten der

Folie verunreinigen die Walze mit Klebstoff; zu viel freier Bereich an der Folienvorderkante; die

Stärke des laminierten Dokuments liegt über der max. Laminierstärke.

LÖSUNG

Strom ausschalten und Gerät vom Netz trennen, gestaute Folie aus dem Einsatz entfernen; besteht das Problem weiterhin, bitte vom Fachmann warten lassen..

2. Die Stromanzeige leuchtet nicht..

2. Folienstau am Ausgangsschacht..

1. Der Gerätestecker ist noch nicht eingesteckt.

2. Der Netzschalter ist noch nicht eingeschaltet.

3. Die elektrische Sicherung ist defekt..

3. Treten andere Probleme auf, Gerät abschalten und ins Wartungszentrum einsenden.

Überprüfen, dass das Gerät mit der Stromversorgung verbunden ist, bzw. dass der Netzschalter eingeschaltet ist oder einen Wartungstechniker bitten, den Stromkreis zu prüfen; andernfalls das

Gerät bitte ins Wartungszentrum einsenden.+

ENTSORGUNG

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am

Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmüll.

SONDERZUBEHÖR

Benennung Best.-Nr.

XXXXX xxxxx

Hinweis: Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren Fachhändler..

TECHNISCHE DATEN

Stromverbrauch:

Max. Laminierbreite:

Max. Laminierstärke:

Vorheizzeit:

Betriebszeit:

220 V - 240 VAC, 50 Hz

230 mm

(125 x 2) Mikrometer

Laminiergeschwindigkeit:

200 mm/Min.

Nettogewicht:

Abmessungen (L*B*H):

3 - 5 Min.

30 Min. ein, 30 Min. aus

0,95 kg

385 x 110 x 66 mm

3

GB

LAMINATOR

«

IMPORTANT SAFETY NOTES

Mount the machine in a stable position for use (on a level surface).

«

Danger of injury! Never insert fingers into opening!

«

Always ensure the machine is mounted out of the reach of children.

If the cutter is to be used by children in certain circumstances, they must be supervised by a responsible adult.

«

Repairs should only be carried out by a qualified specialist.

To ensure safety, only original

Martin Yale spare parts should be used.

«

Always unplug the machine from the mains power supply before opening the machine!

LA4

2

FUNCTIONAL ELEMENTS

3

4

Legend

1 Laminating insert

2 Rear exit

3 ABS Switch

4 OFF

5 HOT

6 Indicator

7 Slide switch

8 COLD

5

1

8

7

6

(A) HOT LAMINATING

Warning

Do not touch the top of the laminator during use.

The top of the laminator gets very hot during use and takes approx.

3–4 hours to cool down after use.

Warning

Do not laminate any heat-sensitive material e.g. thermo-fax paper in this mode.

These materials are only suitable for cold laminating.

Figure 2

Figure 1

OPERATION GUIDE

2. Slide the switch to HOT to start the heating process. The indicator will light up in RED.

3. After 3–5 minutes heating process, the indicator will light up in BLUE, meaning the laminator has reached the correct operating temperature and is ready to laminate.

4. Place the item to be laminated into the laminating pouch, centring it within the pouch alongside the pre-sealed edge. Leave a margin of 3–5 mm all round the item.

Note

Do not use pouches thicker than

250 micron (2 x 125 micron per side) or less than 100 micron

(2 x 50 micron per side).

5. Insert the sealed edge of the laminating pouch straightly into the centre of the laminator opening.

6. The laminating pouch will pass through the laminator and exit at the rear of the laminator.

7. Some sorts of paper do not laminate evenly, or appear somewhat cloudy. In such cases the lamination can be fed through the laminator a second time and the lamination process repeated.

1. Connect the laminator to the power supply outlet.

8. Slide the switch to OFF after use.

9. Disconnect the laminator from the power supply outlet.

(B) COLD LAMINATING

IMPORTANT

Cold laminating requires the laminator to be cooled down for about

2 hours when it is switched from hot to cold laminating

1. Connect the laminator to the power supply outlet.

Figure 3

2. Slide the switch to COLD to start the lamination process. the indicator light will light up in

RED.

3. Insert the could laminating pouches straightly into the centre of the laminator opening. Only use laminating pouches that are expressly suitable for cold laminating.

44

GB

LAMINATOR

LA4

OPERATION GUIDE

4. The laminating pouch will pass through the laminator and exit at the rear of the laminator.

Remove the laminating pouch when it has stopped moving.

5. Slide the switch to OFF after use.

6. Disconnect the laminator from the power supply outlet.

MAINTENANCE

1. After using the machine, pls plug off the machine and pls don‘t cover up the small holes so as to let out the heat.

2. Don‘t place heavy ore sharp materials onto the machine in order not to distort or damage the machine.

3. Before and after laminating, you may insert

1 pc of white paper so as to take out the possible dust in the roller.

4. Don‘t clean the surface of the machine with corrosive solvent. Don‘t drop any water inside the machine when cleaning the machine with a wet cloth, otherwise, it may led to problems in PCB.

5. If the machine is unused for a long time, pls cover up the machine with a plastic or cloth to get rid of the dust.

CLEARING A BLOCKAGE

This laminator is equipped with an anti-blockage function to resolve any blockage of the laminating items during laminating.

1. Slide the switch to OFF and disconnect the laminator from the power supply outlet immediately when its jammed. Cool the laminator down briefly.

2. Slide and hold the anti-blockage switch (ABS) on the back of the laminator as in the direction indicated by the arrow sign, and pull the jammed item completely out from the laminator opening.

Legend

1 ABS Switch

1

Figure 4

PROBLEMS

1. When the Machine is in blue indicator, the laminating material doesn‘t come out from the exit after inserting for a long time, and there is noise as well as bad smell coming from the machine.

BRIEF PROBLEM SHOOTING

REASONS

1. Improper use of laminating film, such as: uneven laminates edges on the film which makes the roller stuck with glue; you reserve too much area in the front of the film; the laminated thickness has exceeded the max. laminating thickness.

SOLUTIONS

Please switch off the power and unplug the machine, pull out the jammed films from the insert; if there is still any problem, please turn to professional for maintenance.

2. The power indicator is not on.

2. There is a barrier at the rear exit.

1. The machine is not yet plug in;

2. The power switch is not switched on;

3. The electric current fuse has been destroyed.

3. If other problems happen, pls plug off the machine and send it to maintenance centre.

Pls check and make sure if the machine is plug in or not and if the power switch is switched on or not, or pls ask the maintenance personnel to check the circuit; otherwise, pls send the machine to maintenance centre.

MALFUNCTION

DISPOSING OF THE MACHINE:

Dispose of the machine in an environmentally sound fashion at the end of its usefull service life. Do not dispose of any of the parts included in the machine or its packing with household trash.

SPECIAL ACCESSOIRES

Description

XXXXX

Note: For orders of special accessoires and spare parts, please contact your dealer.

TECHNICAL DATA

Power consumption:

Max. laminating width:

220 V - 240 VAC, 50 Hz 1.1A

230 mm

Max. laminating thickness: (125 x 2) mic

Preheating time:

Working time:

Laminating speed:

Net Weight:

Dimensions (L*W*H):

3–5 min.

30 min. on, 30 min. off

200 mm/min.

0.95 kg

385 x 110 x 66 mm

Order-No.

x

xxxx

5

F

APPAREIL DE LAMINAGE

«

RECOMMANDATIONS IMPORTANTES DE SÉCURITÉ

La machine doit être installée en position stable (surface plane) avant l‘utilisation!

«

Risque de blessure! N’introduisez jamais les doigts dans l’ouverture!

«

La machine doit impérativement

être installée hors de portée des enfants!

Si la machine doit être utilisée dans une zone où séjournent des enfants, un adulte autorisé doit se charger de leur surveillance.

«

Les réparations ne doivent être effectuées que par un spécialiste!

Afin de garantir la sécurité, seules des pièces de rechange d‘origine

Martin Yale doivent être utilisées.

«

Débrancher le raccordement réseau avant d’ouvrir l’installation!

LA4

2

ELEMENTS FONC TIONNELS

3

4

Légende

1 Fente

2 Sortie arrière

3 Interrupteur ABS

4 OFF

5 CHAUD

6 Voyant

7 Interrupteur à glissière

8 FROID

5

1

8

7

6

(A) LAMINAGE A CHAUD

Avertissement

Ne jamais toucher le dessus de la lamineuse pendant son utilisation.

La partie supérieure de la lamineuse est extrêmement chaude pendant son fonctionnement, son refroidissement dure environ 3 à

4 heures une fois la machine arrêtée.

Avertissement

Il est fortement prohibé de laminer du matériau sensible à la chaleur comme le papier thermique pour fax.

Les matériaux non résistants à la chaleur ne peuvent être utilisés que pour le laminage à froid.

fig. 2 fig. 1

MODE D’EMPLOI

1. Branchez la lamineuse à une source de courant.

2. Poussez l’interrupteur à glissière sur CHAUD pour lancer le chauffage. Le voyant est alors au ROUGE.

3. Au bout de 3 à 5 minutes de chauffage le voyant passe au BLEU. La lamineuse a atteint la bonne température et est prête à l’emploi.

4. Introduisez l’objet à laminer dans la poche de laminage, centrez-le à l’intérieur de la poche côté de la bordure pré-scellée. Prévoyez une marge de 3 à 5 mm à la périphérie de l’objet.

Remarque

Ne pas utiliser de poches plus

épaisses que 250 microns (2 x 125 microns par côté) ou inférieures à

100 microns (2 x 50 microns par côté).

5. Insérez les bords scellés de la poche de laminage directement au centre de l’ouverture de la lamineuse.

6. La poche de laminage doit passer à travers la lamineuse et sortir à l’arrière.

7. Certains types de papier ne se laissent pas laminer sans se froisser ou présentent un aspect brumeux. Si tel est le cas, l’objet laminé peut être introduit une seconde fois dans la lamineuse et le laminage répété.

8. Poussez l’interrupteur vers OFF après l’utilisation de la lamineuse.

9. Débranchez la lamineuse de l’alimentation en courant.

(B) LAMINAGE A FROID

IMPORTANT

Le laminage à froid nécessite environ 2 heures de refroidissement de la lamineuse, lorsqu’elle doit passer du mode laminage à chaud au mode laminage à froid.

fig. 3

1. Branchez la lamineuse sur une source de courant.

2. Poussez l’interrupteur à glissière vers FROID de façon à lancer le laminage. Le voyant doit

être alors sur ROUGE.

3. Introduisez les poches de laminage froides directement au centre de l’ouverture de la lamineuse. N’utilisez que des poches de laminage prévues pour le laminage à froid.

66

F

APPAREIL DE LAMINAGE

LA4

MODE D’EMPLOI

4. La poche de laminage passe à travers la lamineuse et sort par l’arrière.

Retirez la poche de laminage lorsqu’ elle a cessé d’avancer.

5. Poussez l’interrupteur vers OFF, après utilisation de la lamineuse.

6. Débranchez la lamineuse de l’alimentation en courant.

MAINTENANCE

1. Après utilisation de l’appareil, débranchez-le et n’obstruez pas les petits trous, de sorte que la chaleur puisse en sortir.

2. Ne pas poser d’objets lourds ou coupants sur l’appareil afin d’éviter toute distorsion ou tout dommage de celui-ci.

4. Lorsque vous nettoyez la surface de l’appareil, utilisez des produits de nettoyage non corrosifs. Evitez que des gouttes d’eau ne pénètrent dans l’appareil, l’eau infiltrée risquant d’endommager les plaquettes du circuit imprimé.

3. Avant et après le laminage, insérez une feuille de papier blanc de façon à extraire les poussières risquant de polluer les rouleaux de la lamineuse.

5. Si l’appareil n’est pas utilisé sur une période prolongée, protégez-le en le recouvrant d’une housse plastique ou d’une couverture pour empêcher la poussière de s’y déposer.

ELIMINER UN BLOCAGE

La présente lamineuse est dotée d’une fonction antiblocage permettant d’éliminer tout blocage d’objet en cours de laminage.

1. Poussez l’interrupteur sur OFF et débranchez la lamineuse de sa source d’alimentation en courant dès qu’un blocage survient. Patientez jusqu’à refroidissement de la lamineuse.

2. Poussez et maintenez l’interrupteur antiblocage (interrupteur ABS) situé sur la partie arrière de la lamineuse en direction des flèches, de façon à pouvoir retirer l’objet bloqué de l’ouverture de la lamineuse.

Légende

1 Interrupteur ABS

1

fig. 4

PROBLEMES

1. Le voyant de l’appareil est au bleu et le matériel à laminer introduit ne ressort pas après un temps, l’appareil émet des bruits étranges et une mauvaise odeur s’en échappe.

APERCU DES PANNES POSSIBLES

CAUSES

1. Mauvaise utilisation du film de laminage : le film bloque les rouleaux avec la colle, les bords et coins n’ayant pas été aplanis correctement.

Trop de marge sur l’avant du film. L’épaisseur maximale de laminage est atteinte.

SOLUTIONS

Arrêtez et débranchez l’appareil, de sorte à pouvoir ensuite retirer avec précaution le film resté coincé dans la lamineuse. Si le problème persiste, veuillez vous adresser à un professionnel.

2. Le voyant Power n’est pas allumé.

2. Quelque chose obstrue la sortie arrière.

11. L’appareil n’a pas été branché.

2. L’interrupteur Power n’a pas été activé.

3. Le fusible a sauté.

3. Si d’autres problèmes surviennent, débranchez l’appareil et retournez-le au SAV le plus proche.

Vérifiez si l’appareil a été branché correctement et si l’interrupteur Power a été activé ou non.

Sinon, adressez-vous à un professionnel, qu’il puisse vérifier si le circuit est encore en état de fonction ou renvoyez l’appareil à notre SAV.

ELIMINATION

ELIMINATION DE LA MACHINE:

En fin de vie, éliminez toujours la machine de façon conforme à l‘environnement. Ne jetez aucun composant de la machine ou de son emballage dans les ordures ménagères.

ACCESSOIRES

Designation

XXXXX

Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.

Alimentation :

Largeur max. de laminage :

Epaisseur max. de laminage :

Temps de préchauffage :

Temps de fonctionnement :

Vitesse de laminage :

Poids net :

Dimensions (L, l, h) :

CARACTÉRISTIQUES TECHNIQUES

220 V - 240 VAC, 50 Hz

230 mm

(125 x 2) microns

3 - 5 min.

30 min. en marche, 30 min. d’arrêt

200 mm/min.

0,95 kg

385 x 110 x 66 mm

7

Ordre-No.

xxxxx

E

LAMINADORA

LA4

«

INDICACIONES DE SEGURIDAD IMPORTANTES

¡El aparato se tiene que colocar sobre una superficie estable (superficie base plana) para el uso!

«

¡Peligro de lesión! No introducir los dedos en la apertura de alimentación!

«

Antes de abrir el aparato hay que extraer la clavija de red!

«

¡El aparato sólo se debe instalar en un lugar fuera del alcance de los niños!

Cuando la Cortadora vaya a ser instalada en una estancia frecuentada por niños, se deberá prever obligatoriamente una supervisión por un adulto autorizado.

«

¡Las reparaciones solamente deben ser llevadas a cabo por un técnico cualificado!

Con el fin de garantizar una seguridad plena, solamente deberán emplearse piezas de repuesto originales de MartinYale.

2

ELEMENTOS FUNCIONALES

3

4

Leyenda

1 Inserción de plastificado

2 Salida posterior

3 Interruptor antibloqueo (ABS)

4 Apagado/OFF

5 CALIENTE

6 Indicador piloto

7 Interruptor corredizo

8 FRÍO

5

8

7

6

1

(A) PLASTIFICADO EN CALIENTE

¡AVISO!

No toque la parte superior de la plastificadora durante el empleo.

La parte superior de la plastificadora se calienta mucho durante el uso y tarda aprox. 3 a 4 horas para enfriarse tras el uso.

¡AVISO!

No plastifique de este modo materiales sensibles al calor, p. ej. papel termofax.

Estos materiales solo se pueden plastificar en frío.

Fig. 2

1. Conecte la plastificadora al enchufe de abastecimiento de corriente.

2. Deslice el interruptor a CALIENTE para iniciar el proceso de calentamiento. El indicador piloto se encenderá en VERDE.

Fig. 1

INSTRUCCIONES DE EMPLEO

3. Después de 3 a 5 minutos de proceso de calentamiento, el indicador piloto se conmutará a color AZUL, lo que significa que la plastificadora ha alcanzado la temperatura correcta de operación y está lista para el plastificado.

4. Coloque el artículo para ser plastificado dentro de la funda de plastificado, céntrelo dentro de la funda a lo largo del borde presellado.

Deje un margen de 3 a 5 mm alrededor del artículo.

Nota

No utilice fundas de un espesor superior a 250 micrones (2 x 125 micrones por lado) o bien de menos de 100 micrones (2 x 50 micrones por lado).

5. Inserte el borde sellado de la funda de plastificado en posición recta en el centro de la apertura de la plastificadora.

6. La funda de plastificado pasará a través de la plastificadora y saldrá en la parte posterior de la plastificadora.

7. Algunas clases de papel no se plastifican planas, o aparecen algo opacas. En tales casos, el plastificado puede hacerse avanzar a través de la plastificadora una segunda vez y repetir el proceso de plastificado.

8. Deslice el interruptor a la posición OFF de apagado después del uso.

88

9. Desconecte la plastificadora del enchufe de abastecimiento de corriente.

(B) PLASTIFICADO EN FRÍO

IMPORTANTE

El plastificado en frío requiere que la plastificadora se haya enfriado durante unas 2 horas al conmutarla de plastificado en caliente a en frío.

1. Conecte la plastificadora al enchufe de abastecimiento de corriente.

Fig. 3

2. Deslice el interruptor a la posición FRÍO para iniciar el proceso de plastificado en frío, el indicador piloto se encenderá en color

VERDE.

3. Inserte las fundas de plastificado en frío en posición recta en el centro de la apertura de la plastificadora. Utilice solo fundas de plastificado que sean aptas expresamente para el plastificado en frío.

E

LAMINADORA

LA4

INSTRUCCIONES DE EMPLEO

4. La funda de plastificado pasará a través de la plastificadora y saldrá en la parte posterior de la plastificadora.

Retire la funda de plastificado cuando haya cesado de moverse.

5. Deslice el interruptor a la posición OFF de apagado después del uso.

6. Desconecte la plastificadora del enchufe de abastecimiento de corriente.

MANTENIMIENTO

1. Después de usar el equipo, desenchufe el mismo y no cubra los pequeños orificios para que pueda disiparse el calor.

2. No coloque materiales pesados o puntiagudos sobre el equipo a fin de no deteriorar o dañar el equipo.

4. No limpie la superficie del equipo con un disolvente corrosivo. No deje que se infiltre agua dentro del equipo al limpiar el mismo con un paño húmedo, porque sino se podrían causar problemas en el tablero de circuitos impresos.

3. Antes y después del proceso de plastificado, se deberá insertar 1 pieza de papel blanco de tal modo que se pueda recoger la mayor cantidad de polvo posible en el rodillo.

5. Si el equipo no se va a utilizar por un periodo prolongado de tiempo, cubra el equipo con un plástico o paño para mantenerlo libre de polvo.

ELIMINACIÓN DE UN BLOQUEO

Esta plastificadora está equipada con una función antibloqueo para eliminar todo tipo de bloqueos de los artículos plastificados durante el proceso de plastificado.

1. Deslice el interruptor a la posición OFF de apagado y desconecte la plastificadora empleando el enchufe de abastecimiento de corriente, y hágalo de inmediato al producirse un atasco. Deje enfriar brevemente la plastificadora.

1

2. Deslice y sujete el interruptor antibloqueo

(ABS) en la parte posterior de la plastificadora como en la dirección indicada por el signo de flecha, y empuje el artículo atascado completamente hacia fuera de la apertura de la plastificadora.

Leyenda

1 Interruptor antibloqueo ABS

Fig. 4

BREVE RELACIÓN DE LA ELIMINACIÓN DE ERRORES

PROBLEMAS

1. El equipo está en indicador piloto azul, el material plastificado no sale desde la salida posterior después de insertarlo por un periodo prolongado de tiempo, y se produce un ruido así como un olor desagradable que procede del equipo..

CAUSAS

1. Utilización inapropiada de la película de plastificado, como por ejemplo: bordes de plastificado desnivelados sobre la película que conllevan que el rodillo se haya quedado enganchado con adhesivo; se ha reservado demasiado espacio en la parte frontal de la película; el espesor de plastificado ha excedido el espesor máx. de plastificado.

SOLUCIONES

Desconecte el interruptor y desenchufe el equipo, saque las películas dañadas desde la inserción; si no se elimina el problema de esta manera, acuda al especialista para que realice el mantenimiento.

2. El piloto de corriente no está encendido.

2. Hay una barrera en la salida posterior.

1. El equipo aún no se ha enchufado;

2. El interruptor de corriente no se ha conectado;

3. El fusible de corriente eléctrica se ha destruido.

3. Si surgieran otros problemas, desenchufe el equipo y mande el equipo al centro de mantenimiento.

Compruebe y cerciórese de que el equipo está enchufado y el interruptor está conectado, o consulte al personal técnico de mantenimiento para verificar el circuito; en otro caso; envíe el equipo al centro de mantenimiento.

ELIMINACIÓN

ELIMINACIÓN DE LOS RESIDUOS DE LA MÁ-

QUINA:

Elimine los residuos de la máquina al final de su vida útil respetando siempre las normas medioambientales. No tire partes de la máquina ni el embalaje junto con la basura doméstica.

ACCESSORIO ESPECIAL

Denominación N° de pedido

XXXXX xxxxx

Inicación: En el caso de pedidos ulteriores de accesorios especiales y de piezas de repuesto, rogamos se dirija a nuestro representante oficial.

CARACTERISTICAS TECNICAS

Consumo de corriente:

Anchura máx. de plastificado:

Espesor máx. de plastificado:

Duración de precalentamiento:

Duración de servicio:

Velocidad de plastificado:

Peso neto:

Dimensiones (Lon*An*Al):

220 V - 240 VAC, 50 Hz

230 mm

(125 x 2) mic de 3 a 5 min

30 min. encendido, 30 min. apagado

200 mm / min

0,95 kg

385 x 110 x 66 mm

9

I

PLASTIFICATORE

LA4

«

Per poter essere impiegata, l‘apparecchio deve essere sistemata su appoggio sicuro (superficie di base piana)!

IMPORTANTI ISTRUZIONI DI SICUREZZA

«

Pericolo di lesioni! Non avvicinarsi con le dita alla bocca d‘immissione!

«

L‘apparecchio deve essere sistemata sempre fuori dalla portata di bambini!

Nel caso che la taglierina debba essere impiegata in ambiente dove si trovino bambini, è necessario che venga sorvegliata da parte di un adulto autorizzato.

«

La riparazioni devono essere eseguite solo da parte di uno specialista!

Perché possa essere garantita la sicurezza devono essere utilizzati solamente ricambi originali MartinYale.

2

ELEMENTI FUNZIONALI

3

4

«

Innanzi l‘apertura della macchina staccare la spina!

Legenda

1 Inserto di laminazione

2 Porta di uscita posteriore

3 Interruttore anti-inceppamento

4 OFF

5 HOT (caldo)

6 Indicatore

7 Commutatore a slitta

8 COLD (freddo)

5

1

8

7

6

(A) LAMINAZIONE A CALDO

Attenzione

Non toccare la parte superiore del laminatoio durante l‘uso.

Quest‘area, infatti, diventa molto calda durante il funzionamento e necessita di circa 3 - 4 ore per raffreddarsi dopo l‘uso.

Attenzione

Non utilizzare la laminazione a caldo per materiali sensibili al calore, ad esempio la carta termica per fax.

Questi materiali possono essere laminati soltanto a freddo.

Fig. 2

1. Collegare il laminatoio alla presa di corrente.

Fig. 1

GUIDA ALL‘USO

2. Portare il commutatore nella posizione HOT

(caldo) per avviare il processo di riscaldamento. L’indicatore si accende con luce ROSSA.

3. Dopo 3 - 5 minuti di riscaldamento, l‘indicatore diventa di colore BLU; ciò significa che il laminatoio ha raggiunto la propria regolare temperatura d‘esercizio ed è pronto per la laminazione.

4. Inserire l‘oggetto da laminare nella sacca di laminazione, centrandolo nella sacca rispetto al bordo pre-sigillato. Lasciare un margine di

3 - 5 mm tutto intorno all‘oggetto.

Nota

Non utilizzare tasche di spessore superiore a 250 micron (2 x 125 micron per lato) o inferiore a 100 micron (2 x 50 micron per lato).

5. Inserire il bordo pre-sigillato della sacca di laminazione al centro dell’apertura del laminatoio, mantenendolo dritto.

6. La sacca di laminazione attraverserà il laminatoio e uscirà dalla porta posteriore del laminatoio.

7. Alcuni tipi di cara non vengono laminati in maniera uniforme, o presentano degli offuscamenti. In tali casi l‘oggetto laminato può essere inserito nuovamente nel laminatoio e sottoposto a un secondo processo di laminazione.

8. Dopo l‘uso, portare il commutatore nella posizione OFF.

9. Scollegare il laminatoio dalla presa di corrente.

(B) LAMINAZIONE A FREDDO

IMPORTANTE

Per eseguire la laminazione a freddo

è necessario lasciar raffreddare il laminatoio per 2 ore dopo la commutazione dal processo a caldo a quello a freddo.

1. Collegare il laminatoio alla presa di corrente.

Fig. 3

2. Portare il commutatore nella posizione COLD

(freddo) per avviare il processo di laminazione. L‘indicatore si accende con luce ROSSA.

3. Inserire le sacche di laminazione a freddo nel centro dell‘apertura del laminatoio, mantenendole dritte. Utilizzare soltanto sacche di laminazione espressamente intese per la laminazione a freddo.

I

PLASTIFICATORE

LA4

GUIDA ALL‘USO

4. La sacca di laminazione attraverserà il laminatoio e uscirà dalla porta posteriore del laminatoio.

Attendere che la sacca di laminazione si arresti prima di prelevarla.

5. Dopo l‘uso, portare il commutatore nella posizione OFF.

6. Scollegare il laminatoio dalla presa di corrente.

MANUTENZIONE

1. Dopo aver utilizzato la macchina, staccare la spina elettrica e non coprire i fori per permettere la fuoriuscita del calore.

2. Non appoggiare oggetti pesanti o affilati sulla macchina per evitare deformazioni e danni alla macchina stessa.

4. Non pulire la superficie della macchina con solventi corrosivi. Se si pulisce la macchina con un panno bagnato, prestare la massima attenzione a non far entrare la benché minima quantità d‘acqua all‘interno della macchina stessa; in caso contrario potranno verificarsi problemi al circuito stampato.

3. Prima e dopo la laminazione è vantaggioso rimuovere eventuali tracce di polvere presenti sul rullo, inserendo 1 foglio di carta bianco nella macchina.

5. Se la macchina non deve essere utilizzata per lungo tempo, coprirla con un telo di plastica o di stoffa per evitare l‘accumulo di polvere.

COME COMPORTARSI IN CASO DI INCEPPAMENTO

Il laminatoio è dotato di una funzione anti-inceppamento per far fronte a eventuali inceppamenti degli oggetti di laminazione durante il processo.

1. Non appena si verifica il problema, portare il commutatore in posizione OFF e scollegare il laminatoio dalla presa di corrente. Lasciare raffreddare brevemente il laminatoio.

2. Spostare l‘interruttore anti-inceppamento, disposto sul retro del laminatoio, nella direzione indicata dalla freccia e mantenerlo in tale posizione; allo stesso tempo estrarre completamente l‘oggetto incastrato dall‘apertura del laminatoio.

Legenda

1 Interruttore anti-inceppamento

1

Fig. 4

BREVE GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA

1. L‘indicatore della macchina è acceso con luce blu; il materiale di laminazione è dentro la macchina da diverso tempo e non viene erogato dalla porta di uscita; inoltre dalla macchina provengono rumori e odori molesti.

CAUSA

1. Uso improprio della pellicola di laminazione, ad esempio: bordi di laminazione non uniformi sulla pellicola con conseguente attaccatura di colla sul rullo; troppo spazio libero lasciato davanti alla pellicola; spessore di laminazione superiore a quello massimo consentito.

SOLUZIONE

Staccare l‘alimentazione elettrica e isolare la macchina, estrarre le pellicole incastrate dall‘inserto. Se i problemi permangono rivolgersi a un esperto per la manutenzione..

2. L‘indicatore di alimentazione non è acceso.

2. Presenza di un ostacolo davanti alla porta di uscita posteriore.

1. La macchina non è ancora stata collegata alla rete elettrica.

2. Il commutatore di accensione è disinserito.

3. Il fusibile elettrico è danneggiato.

Verificare e assicurarsi che la macchina sia collegata alla rete elettrica e che il commutatore di accensione sia inserito; in alternativa, richiedere al personale di manutenzione di verificare le condizioni del circuito; in alternativa, inviare la macchina al centro manutenzione.

3. Se si verificano altri problemi, staccare la macchina dalla rete elettrica e inviarla al centro di manutenzione.

SMALTIMENTO

SMALTIMENTO DELLA MACCHINA:

Smaltire la macchina nel rispetto dell’ambiente al termine della durata d‘utilizzo. Non gettare parti della macchina o dell’imballaggio nei rifiuti domestici.

ACCESSORI SPECIALI

Denominazione N. di matricola.

XXXXX xxxxx

Nota: Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio rivenditore specializzato.

Potenza assorbita:

Larghezza di laminazione max.:

Spessore di laminazione max.:

Durata del pre-riscaldamento:

Durata della lavorazione:

Velocità di laminazione:

Peso netto:

Dimensioni (L*W*H):

DATI TECNICI

220 V - 240 VAC, 50 Hz

230 mm

(125 x 2) mic

3–5 min.

30 min. acceso, 30 min. spento

200 mm/min.

0,95 kg

385 x 110 x 66 mm

11

CZ

LAMINOVACÍ

«

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Pro používání se řezačka musí postavit na naprosto stabilní podklad (na rovnou plochu)!

«

Nebezpečí poranění! Nestrkejte prsty do přívodního otvoru!

«

Řezačka smí stát jen na místech mimo dosah dětí!

Je-li nutné používat řezačku v přítomnosti a dosahu dětí, je nezbytné zajistit dozor dospělé osoby

.

«

Opravy smí provádět jen odborník!

K zajištění bezpečnosti se směji používat jen originální náhradní díly firmy Martin Yale.

«

Před otevřením stroje vytáhněte síťovou zástrčku!

LA4

2

FUNKČNÍ PRVKY

3

4

Legenda

1 Laminovací otvor

2 Zadní výstup

3 ABS spínač

4 VYP

5 HORKÁ LAMINACE

6 Kontrolka

7 Posuvný spínač

8 STUDENÁ LAMINACE

5

1

8

7

6

(A) HORKÁ LAMINACE

Varování

Nedotýkejte se horní části laminátoru při jeho používání.

Horní část laminátoru se při používání velmi rychle zahřeje na vysokou teplotu a její ochlazení po použití trvá přibližně 3–4 hodiny.

Varování

V tomto režimu nelaminujte žádný materiál citlivý na teplo, např. faxový termopapír.

Tyto materiály jsou vhodné pouze

Obr. 2

pro studenou laminaci.

Obr.1

NÁVOD K PROVOZU

1. Zapojte laminátor do elektrické zásuvky.

2. Pro spuštění procesu ohřevu nastavte spínač do polohy HORKÁ LAMINACE. Kontrolka začne svítit ČERVENĚ.

3. Po 3–5 minutách procesu ohřevu se kontrolka rozsvítí MODŘE, což znamená, že laminátor dosáhl správné provozní teploty a je připraven k laminaci.

4. Vložte dokument určený k zalaminování do laminovací kapsy, zarovnejte ho v kapse podél předem zataveného okraje. Kolem celého dokumentu ponechejte okraj 3-5 mm.

Poznámka

Nepoužívejte kapsy s tloušťkou větší než 250 mikronů (2 x 125 mikronů na jedné straně) nebo menší než 100 mikronů (2 x 50 mikronů na jedné straně).

5. Vložte zatavený okraj laminovací kapsy rovně doprostřed laminovacího otvoru.

6. Laminovací kapsa projde laminátorem a vystoupí na zadní straně laminátoru.

7. Některé druhy papíru se nelaminují rovnoměrně nebo se jeví poněkud matně.

V takovýchto případech lze dokument vložit do laminátoru podruhé a proces laminace zopakovat.

8. Po použití nastavte spínač do polohy VYP.

9. Laminátor vypojte z elektrické zásuvky.

(B) STUDENÁ LAMINACE

DŮLEŽITÉ

Studená laminace vyžaduje, aby se laminátor ochlazoval alespoň

2 hodiny po té, co byl přepnut z režimu horké laminace do režimu studené laminace.

1. Zapojte laminátor do elektrické zásuvky.

Obr. 3

2. Pro spuštění procesu laminace nastavte spínač do polohy STUDENÁ LAMINACE.

Kontrolka začne svítit ČERVENĚ.

3. Kapsy pro studenou laminaci vkládejte rovně doprostřed laminovacího otvoru. Používejte pouze takové laminovací kapsy, které jsou výslovně určeny pro studenou laminaci.

CZ

LAMINOVACÍ

LA4

NÁVOD K PROVOZU

4. Laminovací kapsa projde laminátorem a vystoupí na zadní straně laminátoru.

Až se laminovací kapsa přestane pohybovat, vyjměte ji.

5. Po použití nastavte spínač do polohy VYP.

6. Laminátor vypojte z elektrické zásuvky.

ÚDRŽBA

1. Po použití přístroje ho, prosím, odpojte od zdroje energie a nezakrývejte malé otvory, které odvádí teplo.

2. Nepokládejte na přístroj těžké nebo ostré materiály, jinak dojde k jeho deformaci nebo poškození.

3. Před a po laminování můžete vložit 1 kus bílého papíru, čímž odstraníte případný prach na válci.

4. Nečistěte povrch přístroje agresivním rozpouštědlem. Dovnitř přístroje se nesmí dostat ani kapka vody, jestliže ho čistíte mokrým hadříkem, jinak může dojít k problémům s deskou plošných spojů.

5. Jestliže přístroj nebudete používat delší dobu, zakryjte ho, prosím, plastem nebo látkou, abyste se zbavili prachu.

ODSTRANĚNÍ UCPÁNÍ

Laminátor je vybaven funkcí odstranění ucpání, která zlikviduje jakékoliv ucpání způsobené laminovanými dokumenty během laminace.

1. Jestliže došlo k ucpání, okamžitě nastavte spínač do polohy VYP a laminátor vypojte z elektrické zásuvky. Nechejte laminátor krátce vychladnout.

2. Posuňte a držte spínač pro odstranění ucpání (ABS) na zadní straně laminátoru ve směru znázorněné šipky a vytáhněte zaseknutý dokument zcela z otvoru laminátoru.

Legenda

1 ABS spínač

1

Obr. 4

PROBLÉMY

1. Jestliže kontrolka přístroje svítí modře, jestliže laminovaný materiál dlouho nevystupuje ven po jeho vložení a jestliže je z přístroje slyšet hluk a také cítit zápach..

RYCHLÉ ŘEŠENÍ PROBLÉMŮ

PŘÍČINY

1. Nesprávné použití laminovací fólie, jako například: nestejné laminovací okraje na fólii, které způsobují zaseknutí válce v důsledku lepidla; ponecháváte příliš mnoho místa na začátku fólie; tloušťka laminace překročila max. tloušťku laminace.

ŘEŠENÍ

Vypněte, prosím, zařízení a odpojte ho od přívodu energie, vytáhněte zaseknuté fólie z laminovacího otvoru; pokud problém přetrvává, obraťte se na profesionály s žádostí o údržbu..

2. Kontrolka přívodu energie nesvítí.

2. V zadním výstupu se nachází překážka.

1. Přístroj ještě není zapojen do zásuvky;

2. Přístroj není zapnutý na hlavním spínači;

3. Elektrická pojistka se přepálila.

Prosím, zkontrolujte a ujistěte se, zda je přístroj zapojen do zásuvky a zda je zapnutý hlavní spínač, nebo požádejte personál údržby o kontrolu el. obvodu; jinak pošlete přístroj do střediska údržby.

3. Jestliže se objeví jiné problémy, odpojte, prosím, zařízení od zdroje energie a pošlete nám ho do střediska údržby.

LIKVIDACE

LIKVIDACE STROJE:

Stroj na konci jeho životnosti likvidujte vždy s ohledem na životní prostředí. Žádné díly stroje nebo obalu nedávejte do domácího odpadu.

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

XXXXX

Obj. čís.

xxxxx

Upozornění: Při dodatečném objednání dílů zvláštního příslušenství a potřebě náhradních dílů se prosím obraťte na Vašeho odborného prodejce.

Spotřeba energie:

Max. šířka laminace:

Max. tloušťka laminace:

Doba nahřívání:

Provozní doba:

Rychlost laminace:

Hmotnost netto:

Rozměry (D*Š*V):

TECHNICKÉ ÚDAJE

220 V - 240 VAC, 50 Hz 1.1A

230 mm

(125 x 2) mikronů

3 - 5 min.

30 min. zap., 30 min. vyp.

200 mm/min.

0,95 kg

385 x 110 x 66 mm

13

14

LA4

Konformitätserklärung

Certifi cate of Conformity

Attestation de Conformité

Certifi cado de Conformidad

Bezeichnung der Maschine:

Type of machine:

Description de la machine:

Descripcion de la máquina:

Modell / Model / Modèle / Modelo:

Typ / Type / Type / Tipo:

Laminiergerät

Laminator

Appareil de laminage

Laminadora

paper monster LA4

397

Hiermit wird bestätigt, daß o. g. Gerät den Anforderungen der Niederspannungs-Richtlinie 2006/95/EG, sowie der

EMV-Richtlinie 2004/108/EG einschließlich allen bis heute veröffentlichten Änderungen bzw. Nachträgen entspricht.

Das o. g. Gerät entspricht folgenden Normen bzw. Richtlinien:

We do hereby certify that the above mentioned product meets the requirements set forth in

EEC-Low-Voltage-Di-

rective 2006/95 and EMC directive 2004/108/EC including all changes and addendums to date thereto. The above mentioned product meets the following standards and guidelines:

Nous Vous Confi rmons que l‘appareils cité ci-dessus correspond aux des

directives de basse tension 2006/95/CEE

ainsi qu’ à la

directive CEM 2004/108/CEE, ci-inclus toutes les modifi cations ainsi que tous les suppléments publiés jusqu’à ce jour. L‘appareil mentionné correspond aux normes citées ci-après:

Confi rmamos que los productos arriba citados cumplen las exigencias de las

directivas de baja tensión 2006/95/CEE

y las

directivas CEM 2004/108/CEE, incluidas todas las modifi caciones publicadas hasta la fecha. Los productos citados corresponden con las siguientes normas:

EN 60950-1: 2001+A11

EG-Richtinie / EG-Guidelines / EG-Directives / EG-directivas, 87/308/EG

EN 61000-3-2: 2006

EN 61000-3-3: 1995+A1+A2

EN 55014-1: 2000+A1+A2

EN 55014-2: 1997+A1

LA4

Postfach / p.o.box 1420

D-88672 Markdorf / Germany

15

2009/08 ppa. K. Grundmann i. V. W. Madena

Leiter Technik Leiter Elektrik

Head of Technical Dpt.

Responsable Dép. Technique

Head of Electrical Dpt.

Responsable Dép. Electricité

Jefe del Departamento Técnico Jefe del Departamento Eléctrico

International Network

Headquarters

USA

MARTIN YALE GROUP

251 Wedcor Avenue

Wabash, IN 46992 www.martinyale.com

Germany

MARTIN YALE INTERNATIONAL GmbH

Bergheimer Straße 6-12

88677 Markdorf / Bodensee www.martinyale.de, www.intimus.com

Spain

Italy

Sweden

P.R. China

Branch Offices

South Africa

United Kingdom

France

+1 / 260 563-0641 fax +1 / 260 563-4575 [email protected]

+49 / (0) 7544 60-0 fax +49 / (0) 7544 60-248 [email protected]

MARTIN YALE Africa

S & B House, 7 Loveday Street

Marshall Town, Johannesburg

P. O. BOX 1291, Houghton 2041 www.martinyale.co.za

MARTIN YALE International

Unit C 2 The Fleming Centre, Fleming Way

Crawley, West Sussex, RH10 9NN www.intimus.co.uk

MARTIN YALE International S.A.R.L.

40 Avenue Lingenfeld

77200 Torcy www.martinyale.fr

MARTIN YALE Ibérica S.L.

C/Maestrat, n° 26

Pol. Indus. Les Salines

08880 Cubelles (Barcelona) www.martinyale.es

Martin Yale Italia srl

Via A. Manzoni, 37

20052 Monza (MI) www.martinyale.it

MARTIN YALE Nordic

Rotebergsvägen 1

S-192 78 Sollentuna www.martinyale.se

MARTIN YALE Beijing

Room 2003 D Building

Guojiang No 2 Dong Sanhuan Bei Lu

Chaoyang District, Beijing 100027 www.martinyale.com.cn

+27 / (0) 11 838 72 81 fax +27 / (0) 11 838 73 22 [email protected]

+44 / (0) 1293 44 1900 fax +44 / (0) 1293 61 11 55 [email protected]

+33 / (1) 70 00 69 00 fax +33 / (1) 70 00 69 24 [email protected]

+34 / 9 02 22 31 31 fax +34 / 9 02 22 31 32 [email protected]

+39 / 335 618 4924 fax +39 / 039 689 3124 [email protected]

+46 / 8 556 165 20 fax +46 / 8 748 02 85 [email protected]

+86 / (0) 10 84 47 10 70 fax +86 / (0) 10 84 47 10 75 [email protected]

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt

This paper made from 100 % unbleached recycled paper

Papier recyclable à 100 %

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
