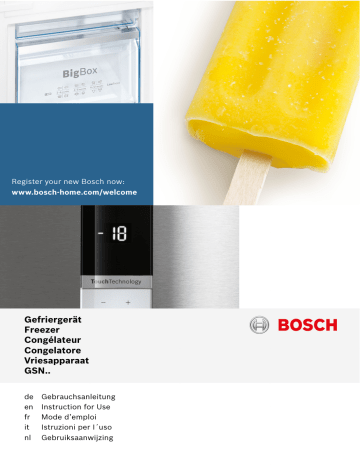

Bosch GSN29UW3V Free-standing upright freezer Serie | 4 User manual

Gefriergerät
Freezer
Congélateur
Congelatore
Vriesapparaat
GSN..
de
en
fr
it
nl
Gebrauchsanleitung
Instruction for Use
Mode d’emploi
Istruzioni per I´uso
Gebruiksaanwijzing
de Inhaltsverzeichnis
Sicherheits- und Warnhinweise ........... 5
Hinweise zur Entsorgung ...................... 8
Lieferumfang ........................................... 8
Aufstellort ................................................. 9
Raumtemperatur und Belüftung
beachten ................................................ 10
Gerät anschließen ................................ 10
Gerät kennenlernen ............................. 11
Gerät einschalten ................................. 12
Temperatur einstellen .......................... 12
Alarmfunktionen ................................... 12
Nutzinhalt ............................................... 13
Der Gefrierraum ................................... 13
Max. Gefriervermögen ......................... 14
Gefrieren und Lagern ..........................
Frische Lebensmittel einfrieren .........
Super-Gefrieren ....................................
Gefriergut auftauen ..............................
Ausstattung ...........................................
Gerät ausschalten und stilllegen ......
Abtauen .................................................
Gerät reinigen .......................................
Energie sparen .....................................
Betriebsgeräusche ..............................
Kleine Störungen selbst beheben ....
Geräte-Selbsttest ..................................
Kundendienst ........................................
14
15
16
17
17
18
18
19
20
20
21
23
23
Freezing and storing food ..................
Freezing fresh food .............................
Super freezing ......................................
Thawing frozen food ............................
Interior fittings .......................................
Switching off and disconnecting
the appliance ........................................
Defrosting ..............................................
Cleaning the appliance .......................
Tips for saving energy ........................
Operating noises .................................
Eliminating minor faults yourself .......
Appliance self-test ...............................
Customer service .................................
33
33
34
35
35
en Table of Contents
Safety and warning information .........
Information concerning disposal .......
Scope of delivery .................................
Installation location ..............................
Ambient temperature and
ventilation ...............................................
Connecting the appliance ..................
Getting to know your appliance ........
Switching the appliance on ................
Setting the temperature ......................
Alarm functions ....................................
Usable capacity ....................................
Freezer compartment ..........................
Max. freezing capacity ........................
24
27
27
28
28
29
30
30
31
31
32
32
32
36
36
37
38
38
39
41
41
fr
Table des matières
Consignes de sécurité
et avertissements .................................
Conseil pour la mise au rebut ...........
Étendue des fournitures .....................
Lieu d’installation .................................
Contrôler la température
ambiante et l'aération ..........................
Branchement de l’appareil .................
Présentation de l’appareil ...................
Mettre l’appareil sous tension ...........
Réglage de la température ................
Fonctions d'alarme ..............................
Contenance utile ..................................
Le compartiment congélateur ............
it
42
45
46
46
47
48
49
49
50
50
51
52
Capacité de congélation
maximale ...............................................
Congélation et rangement .................
Congélation de produits frais ............
Supercongélation .................................
Décongélation des produits ..............
Equipement ...........................................
Arrêt et remisage de l'appareil ..........
Si vous dégivrez l'appareil .................
Nettoyage de l’appareil ......................
Economies d’énergie ..........................
Bruits de fonctionnement ...................
Remédier soi même aux
petites pannes ......................................
Autodiagnostic de l’appareil ..............
Service après-vente .............................
52
53
53
54
55
56
57
57
58
59
59
60
62
62
Indice
Avvertenze di sicurezza e
potenziale pericolo ..............................
Avvertenze per lo smaltimento ..........
Dotazione ...............................................
Luogo d’installazione ...........................
Osservare la temperatura
ambiente e la ventilazione
del locale ...............................................
Collegare l’apparecchio .....................
Conoscere l’apparecchio ...................
Accendere l’apparecchio ...................
Regolare la temperatura .....................
Funzioni di allarme ...............................
Capacità utile totale .............................
Il congelatore ........................................
63
66
67
67
68
68
69
70
70
71
71
72
Max. capacità di congelamento ........
Congelare e conservare .....................
Congelamento di alimenti freschi .....
Super-congelamento ...........................
Decongelare surgelati .........................
Dotazione ..............................................
Spegnere e mettere fuori servizio
l'apparecchio ........................................
Scongelamento ....................................
Pulizia dell’apparecchio ......................
Risparmiare energia ............................
Rumori di funzionamento ...................
Eliminare piccoli guasti .......................
Autotest dell’apparecchio ..................
Servizio di assistenza clienti ..............
72
73
73
74
75
76
77
77
77
79
79
80
82
82
nl
Inhoud
Veiligheidsbepalingen
en waarschuwingen .............................
Aanwijzingen over de afvoer ..............
Omvang van de levering ....................
De juiste plaats .....................................
Let op de omgevingstemperatuur
en de beluchting ..................................
Apparaat aansluiten ............................
Kennismaking met het apparaat .......
Apparaat inschakelen .........................
Instellen van de temperatuur .............
Alarmfuncties ........................................
Netto-inhoud ..........................................
De diepvriesruimte ...............................
Maximale invriescapaciteit .................
83
86
87
87
88
88
89
90
90
90
91
92
92
Invriezen en opslaan ........................... 92
Verse levensmiddelen invriezen ....... 93
Supervriezen ......................................... 94
Ontdooien van diepvrieswaren ......... 95
Uitvoering .............................................. 95
Apparaat uitschakelen en buiten
werking stellen ..................................... 96
Ontdooien .............................................. 96
Schoonmaken van het apparaat ...... 97
Energie besparen ................................ 98
Bedrijfsgeluiden ................................... 98
Kleine storingen zelf verhelpen ......... 99
Zelftest apparaat ............................... 101
Klantenservice ................................... 101
de
deInhaltsverzeichnisdeGebrauchsanleitung
Sicherheitsund Warnhinweise
Bevor Sie das Gerät in Betrieb
nehmen
Lesen Sie Gebrauchs- und Montageanleitung aufmerksam
durch! Sie enthalten wichtige
Informationen über Aufstellen,
Gebrauch und Wartung
des Gerätes.
Der Hersteller haftet nicht, wenn
Sie die Hinweise und Warnungen der Gebrauchsanleitung
missachten. Bewahren Sie alle
Unterlagen für späteren
Gebrauch oder für
Nachbesitzer auf.
Technische Sicherheit
In den Rohren des
Kältekreislaufs fließt in geringer
Menge ein umweltfreundliches,
aber brennbares, Kältemittel
(R600a). Es schädigt nicht die
Ozonschicht und erhöht nicht
den Treibhauseffekt. Wenn das
Kältemittel austritt, kann es die
Augen verletzen oder sich
entzünden.
Bei Beschädigung
■ offenes Feuer oder
Zündquellen vom Gerät
fernhalten,
■ Raum für einige Minuten gut
durchlüften,
■ Gerät ausschalten und
Netzstecker ziehen,
■ Kundendienst
benachrichtigen.
Je mehr Kältemittel in einem
Gerät ist, umso größer muss der
Raum sein, in dem das Gerät
steht. In zu kleinen Räumen
kann bei einem Leck ein
brennbares Gas-Luft-Gemisch
entstehen.
Pro 8 g Kältemittel muss der
Raum mindestens 1 m³ groß
sein. Die Menge des
Kältemittels Ihres Gerätes steht
auf dem Typenschild im Inneren
des Gerätes.
Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller,
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt
werden. Unsachgemäße
Installationen und Reparaturen
können den Benutzer erheblich
gefährden.
5
de
Reparaturen dürfen nur durch
den Hersteller, Kundendienst
oder eine ähnlich qualifizierte
Person durchgeführt werden.
Es dürfen nur Originalteile des
Herstellers benutzt werden.
Nur bei diesen Teilen gewährleistet der Hersteller, dass sie
die Sicherheitsanforderungen
erfüllen.
Keine Mehrfachsteckdosen, Verlängerungskabel oder Adapter
verwenden.
Beim Gebrauch
■
■
■
6
Nie elektrische Geräte
innerhalb des Gerätes
verwenden (z. B. Heizgeräte,
elektrische Eisbereiter usw.).
Explosionsgefahr!
Nie das Gerät mit einem
Dampfreinigungsgerät
abtauen oder reinigen! Der
Dampf kann an elektrische
Teile gelangen und einen
Kurzschluss auslösen.
Stromschlaggefahr!
Keine spitzen oder
scharfkantigen Gegenstände
verwenden, um Reif- und
Eisschichten zu entfernen. Sie
könnten damit
die Kältemittel-Rohre
beschädigen.
Herausspritzendes Kältemittel
kann sich entzünden oder zu
Augenverletzungen führen.
■
■
■
■
■
■
■
Keine Produkte mit
brennbaren Treibgasen
(z. B. Spraydosen) und keine
explosiven Stoffe lagern.
Explosionsgefahr!
Sockel, Auszüge, Türen usw.
nicht als Trittbrett oder zum
Abstützen missbrauchen.
Zum Abtauen und Reinigen
Netzstecker ziehen oder
Sicherung ausschalten.
Am Netzstecker ziehen, nicht
am Anschlusskabel.
Hochprozentigen Alkohol nur
dicht verschlossen und
stehend lagern.
Kunststoffteile und
Türdichtung nicht mit Öl oder
Fett verschmutzen.
Kunststoffteile und
Türdichtung werden sonst
porös.
Be- und Entlüftungsöffnungen
für das Gerät nie abdecken
oder zustellen.
Vermeidung von Risiken für
Kinder und gefährdete
Personen:
Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.
de
■
■
■
Stellen Sie sicher, dass Kinder
und gefährdete Personen die
Gefahren verstanden haben.
Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das
Gerät benutzen lassen.
Bei Reinigung und Wartung
Kinder beaufsichtigen.
Niemals Kinder mit dem Gerät
spielen lassen.
Im Gefrierraum keine
Flüssigkeiten in Flaschen und
Dosen lagern (besonders
kohlensäurehaltige Getränke).
Flaschen und Dosen können
platzen!
Nie Gefriergut sofort,
nachdem es aus dem
Gefrierraum genommen wird,
in den Mund nehmen.
Gefrierverbrennungsgefahr!
Vermeiden Sie längeren
Kontakt der Hände mit dem
Gefriergut, Eis oder den
Verdampferrohren usw.
Gefrierverbrennungsgefahr!
Kinder im Haushalt
■
■
■
Verpackung und deren Teile
nicht Kindern überlassen.
Erstickungsgefahr durch
Faltkartons und Folien!
Das Gerät ist kein Spielzeug
für Kinder!
Bei Gerät mit Türschloss:
Schlüssel außer Reichweite
von Kindern aufbewahren!
Allgemeine Bestimmungen
Das Gerät eignet sich
zum Gefrieren
von Lebensmitteln,
■ zur Eisbereitung.
Dieses Gerät ist für den
häuslichen Gebrauch im
Privathaushalt und das
häusliche Umfeld bestimmt.
Das Gerät ist funkentstört nach
EU-Richtlinie 2004/108/EC.
Der Kältekreislauf ist auf
Dichtheit geprüft.
Dieses Erzeugnis entspricht den
einschlägigen
Sicherheitsbestimmungen für
Elektrogeräte (EN 60335-2-24).
Dieses Gerät ist für eine
Nutzung bis zu einer Höhe von
maximal 2000 Metern über dem
Meeresspiegel bestimmt.
■
7
de
Hinweise zur
Entsorgung
* Verpackung entsorgen
Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten
Materialien sind umweltverträglich und
wieder verwertbar. Bitte helfen Sie mit:
Entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei
der Gemeindeverwaltung.
* Altgerät entsorgen
Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe
wiedergewonnen werden.
Dieses Gerät ist entsprechend
der europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronikaltgeräte (waste
electrical and electronic
equipment - WEEE)
gekennzeichnet.
Die Richtlinie gibt den Rahmen
für eine EU-weit gültige
Rücknahme und Verwertung der
Altgeräte vor.
8
m Warnung
Bei ausgedienten Geräten
1. Netzstecker ziehen.
2. Anschlusskabel durchtrennen und mit
dem Netzstecker entfernen.
3. Ablagen und Behälter nicht
herausnehmen, um Kindern
das Hineinklettern zu erschweren!
4. Kinder nicht mit dem ausgedienten
Gerät spielen lassen.
Erstickungsgefahr!
Kältegeräte enthalten Kältemittel und in
der Isolierung Gase. Kältemittel und
Gase müssen fachgerecht entsorgt
werden. Rohre des KältemittelKreislaufes bis zur fachgerechten
Entsorgung nicht beschädigen.
Lieferumfang
Prüfen Sie nach dem Auspacken alle
Teile auf eventuelle Transportschäden.
Wenden Sie sich bei Beanstandungen an
den Händler, bei dem Sie das Gerät
erworben haben oder an unseren
Kundendienst.
Die Lieferung besteht aus folgenden
Teilen:
■ Standgerät
■ Ausstattung (modellabhängig)
■ Beutel mit Montagematerial
■ Gebrauchsanleitung
■ Montageanleitung
■ Kundendienstheft
■ Garantiebeilage
■ Informationen zu Energieverbrauch
und Geräuschen
de
Aufstellort
Als Aufstellort eignet sich ein trockener,
belüftbarer Raum. Der Aufstellort sollte
nicht direkter Sonnenbestrahlung
ausgesetzt und nicht in der Nähe einer
Wärmequelle wie Herd, Heizkörper etc.
sein. Wenn das Aufstellen neben einer
Wärmequelle unvermeidbar ist,
verwenden Sie eine geeignete
Isolierplatte oder halten Sie folgende
Mindestabstände zur Wärmequelle ein:
Zu Elektro- und Gasherden 3 cm.
■ Zu Öl- oder Kohleanstellherden
30 cm.
Der Boden am Aufstellort darf nicht
nachgeben. Boden eventuell verstärken.
Eventuelle Bodenunebenheiten mit
Unterlagen ausgleichen.
■
Wandabstand
Türanschlag wechseln
(falls erforderlich)
Falls erforderlich empfehlen wir den
Türanschlag durch unseren
Kundendienst wechseln zu lassen. Die
Kosten für einen Türanschlagwechsel
können Sie bei Ihrem zuständigen
Kundendienst erfragen.
m Warnung
Während des Türanschlagwechsels darf
das Gerät nicht am Stromnetz
angeschlossen sein. Vorher Netzstecker
ziehen. Um die Geräterückseite nicht zu
beschädigen, ausreichend
Polstermaterial unterlegen. Gerät
vorsichtig auf die Rückseite legen.
Hinweis
Wird das Gerät auf den Rücken gelegt,
darf der Wandabstandshalter nicht
montiert sein.
Bild #
Das Gerät benötigt keinen seitlichen
Wandabstand. Die Behälter und Ablagen
sind trotzdem voll ausziehbar.
9
de
Raumtemperatur und
Belüftung beachten
Raumtemperatur
Das Gerät ist für eine bestimmte
Klimaklasse ausgelegt. Abhängig von
der Klimaklasse kann das Gerät bei
folgenden Raumtemperaturen betrieben
werden.
Die Klimaklasse ist auf dem Typenschild
zu finden, Bild +.
Klimaklasse
SN
N
ST
T
zulässige
Raumtemperatur
+10 °C bis 32 °C
+16 °C bis 32 °C
+16 °C bis 38 °C
+16 °C bis 43 °C
Hinweis
Das Gerät ist innerhalb der
Raumtemperaturgrenzen der
angegebenen Klimaklasse voll
funktionsfähig. Wird ein Gerät der
Klimaklasse SN bei kälteren
Raumtemperaturen betrieben, können
Beschädigungen am Gerät bis zu einer
Temperatur von +5 °C ausgeschlossen
werden.
Belüftung
Bild $
Die Luft an der Rückwand des Gerätes
erwärmt sich. Die erwärmte Luft muss
ungehindert abziehen können. Die
Kühlmaschine muss sonst mehr leisten.
Dies erhöht den Stromverbrauch. Daher:
Nie Be- und Entlüftungsöffnungen
abdecken oder zustellen!
10
Gerät anschließen
Nach dem Aufstellen des Gerätes mind.
1 Stunde warten, bis das Gerät in Betrieb
genommen wird. Während des
Transports kann es vorkommen, dass
sich das im Verdichter enthaltene Öl im
Kältesystem verlagert.
Vor der ersten Inbetriebnahme den
Innenraum des Gerätes reinigen (siehe
Kapitel Gerät reinigen).
Elektrischer Anschluss
Die Steckdose muss nahe dem Gerät
und auch nach dem Aufstellen des
Gerätes frei zugänglich sein.
m Warnung
Stromschlaggefahr!
Falls die Länge der Netzanschlussleitung
nicht ausreicht, verwenden Sie auf
keinen Fall Mehrfachsteckdosen oder
Verlängerungskabel. Kontaktieren Sie
stattdessen den Kundendienst für
Alternativen.
Das Gerät entspricht der Schutzklasse I.
Über eine vorschriftsmäßig installierte
Steckdose mit Schutzleiter das Gerät an
220–240 V/50 Hz Wechselstrom
anschließen. Die Steckdose muss mit
einer 10-A bis 16-A Sicherung
abgesichert sein.
Überprüfen Sie bei Geräten, die in nichteuropäischen Ländern betrieben werden,
ob die angegebene Spannung und
Stromart mit den Werten Ihres
Stromnetzes übereinstimmt. Diese
Angaben finden Sie auf dem
Typenschild, Bild +.
de
m Warnung
Das Gerät darf auf keinen Fall an
elektronische Energiesparstecker
angeschlossen werden.
Zum Gebrauch unserer Geräte können
sinus- und netzgeführte Wechselrichter
verwendet werden. Netzgeführte
Wechselrichter werden bei
Photovoltaikanlagen verwendet, die
direkt ans öffentliche Stromnetz
angeschlossen werden. Bei
Insellösungen (z. B. bei Schiffen oder
Gebirgshütten), die keinen direkten
Anschluss ans öffentliche Stromnetz
haben, müssen sinusgeführte
Wechselrichter verwendet werden.
Bild !
* Nicht bei allen Modellen.
1-4
5
6*
7
8*
9
10
11
12
Bedienelemente
Bild "
1
Gerät kennenlernen
2
3
4
Bitte klappen Sie die letzte Seite mit den
Abbildungen aus. Diese
Gebrauchsanleitung gilt für mehrere
Modelle.
Die Ausstattung der Modelle kann
variieren.
Abweichungen bei den Abbildungen sind
möglich.
Bedienelemente
NoFrost-System
Gefrierfachklappe
Glasablage
Eisbereiter/Eiswürfelbehälter
Gefriergutbehälter (klein)
Gefriergutbehälter (groß)
Schraubfüße
Türentlüftung
Ein/Aus-Taste
Dient zum Ein- und Ausschalten
des gesamten Gerätes.
Temperaturanzeige
Zeigt die eingestellte Temperatur
des Gefrierraums an.
Anzeige Super-Gefrieren
Sie leuchtet, wenn das
Super-Gefrieren in Betrieb ist.
Temperatur-Einstelltaste
Mit dieser Taste wird die
gewünschte Temperatur
eingestellt.
11
de
Gerät einschalten
Temperatur einstellen
Bild "
Das Gerät mit Ein/Aus-Taste 1
einschalten.
Es ertönt ein Warnton. Die
Temperaturanzeige 2 blinkt.
Drücken Sie die TemperaturEinstelltaste 4. Der Warnton schaltet ab.
Wenn der Gefrierraum die eingestellte
Temperatur erreicht hat, leuchtet die
Temperaturanzeige 2.
Vom Werk aus empfehlen wir im
Gefrierraum eine Einstellung von -18 °C.
Bild "
Hinweise zum Betrieb
Alarmfunktionen
■
■
■
■
Nach dem Einschalten kann es
mehrere Stunden dauern, bis die
eingestellte Temperatur erreicht ist.
Vorher keine Lebensmittel in das
Gerät legen.
Durch das vollautomatische
NoFrost-System bleibt der Gefrierraum
eisfrei. Ein Abtauen ist nicht
notwendig.
Die Stirnseiten des Gehäuses werden
teilweise leicht beheizt, dies verhindert
Schwitzwasserbildung im Bereich der
Türdichtung.
Lässt sich die Gefrierraum-Tür nach
dem Schließen nicht sofort wieder
öffnen, warten Sie einen Moment, bis
sich der entstandene Unterdruck
ausgeglichen hat.
12
Gefrierraum
Die Temperatur ist von -16 °C bis -26 °C
einstellbar.
Temperatur-Einstelltaste 4 so oft
drücken, bis die gewünschte
Gefrierraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird
gespeichert. Die eingestellte Temperatur
wird auf Temperaturanzeige 2 angezeigt.
Bild "
Türalarm
Ein Warnton schaltet sich ein, wenn die
Gerätetür länger offen steht. Durch
Schließen der Tür schaltet sich der
Warnton wieder ab.
Temperaturalarm
Der Temperaturalarm schaltet sich ein,
wenn es im Gefrierraum zu warm ist und
das Gefriergut gefährdet ist.
Die Temperaturanzeige Bild "/2 blinkt.
Ohne Gefahr für das Gefriergut kann sich
der Alarm einschalten:
■ Bei Inbetriebnahme des Gerätes.
■ Beim Einlegen großer Mengen frischer
Lebensmittel.
■ Bei zu lange geöffneter
Gefrierraum-Tür.
de
Hinweis
An- oder aufgetautes Gefriergut nicht
wieder einfrieren. Erst nach dem
Verarbeiten zu einem Fertiggericht
(gekocht oder gebraten) kann es erneut
eingefroren werden.
Die maximale Lagerdauer nicht mehr voll
nutzen.
Ausstattungsteile
herausnehmen
Alarm abschalten
■
■
■
Bild "
Temperatur-Einstelltaste 4 drücken, um
den Warnton abzuschalten.
1. Gefrierfachklappe halb öffnen,
2. Halterung auf einer Seite vom Gerät
lösen,
3. Gefrierfachklappe nach vorne
ziehen und von Halterung
abnehmen,
4. Halterung auf der anderen Seite
vom Gerät lösen.
Nutzinhalt
Die Angaben zum Nutzinhalt finden Sie in
Ihrem Gerät auf dem Typenschild. Bild +
Gefriervolumen vollständig
nutzen
Um die maximale Menge an Gefriergut
unterzubringen, können Sie alle
Ausstattungsteile entnehmen. Die
Lebensmittel können Sie dann direkt auf
den Ablagen und dem GefrierraumBoden stapeln.
Hinweis
Nur gültig für die Typen KG GSUU37A,
KG GSUU39A und KG GSUU41A
(siehe Typenschild Feld “Type”):
Um die auf dem Typenschild
angegebenen Werte einzuhalten, muss
das jeweils oberste Ausstattungsteil im
Gerät bleiben.
Gefriergutbehälter bis zum Anschlag
herausziehen, vorne anheben und
herausnehmen. Bild %
Bei Geräten mit Eisbereiter kann
dieser herausgenommen werden.
Bild &
Gefrierfachklappe
Bild '
Der Gefrierraum
Den Gefrierraum verwenden
■
■
■
Zum Lagern von Tiefkühlkost.
Zum Herstellen von Eiswürfeln.
Zum Einfrieren von Lebensmitteln.
Hinweis
Achten Sie darauf, dass die GefrierraumTür immer geschlossen ist! Bei offener
Tür taut das Gefriergut auf und der
Gefrierraum vereist stark. Außerdem:
Energieverschwendung durch hohen
Stromverbrauch!
13
de
Max. Gefriervermögen
Beim Einordnen beachten
■
Angaben über das
max. Gefriervermögen in 24 Stunden
finden Sie auf dem Typenschild. Bild +
Voraussetzungen für
max. Gefriervermögen
■
■
■
■
Super-Gefrieren vor dem Einlegen der
frischen Ware einschalten (siehe
Kapitel Super-Gefrieren).
Ausstattungsteile entnehmen.
Lebensmittel direkt auf den Ablagen
und dem Gefrierraumboden stapeln.
Hinweis
Die Lüftungsschlitze an der Rückwand
nicht mit Gefriergut verdecken.
Größere Mengen Lebensmittel
vorzugsweise im obersten Fach
einfrieren. Dort werden sie besonders
schnell und somit auch schonend
eingefroren.
Gefrieren und Lagern
Tiefkühlkost einkaufen
■
■
■
■
Verpackung darf nicht beschädigt
sein.
Haltbarkeitsdatum beachten.
Temperatur in der Verkaufstruhe muss
-18 °C oder kälter sein.
Tiefkühlkost möglichst in einer
Isoliertasche transportieren und
schnell in den Gefrierraum legen.
14
■
■
■
Größere Mengen Lebensmittel
vorzugsweise im obersten Fach
einfrieren. Dort werden sie besonders
schnell und somit auch schonend
eingefroren.
Die Lüftungsschlitze an der Rückwand
nicht mit Gefriergut verdecken.
Die Lebensmittel großflächig in den
Fächern bzw. Gefriergutbehältern
verteilen.
Hinweis
Bereits gefrorene Lebensmittel dürfen
nicht mit den frisch einzufrierenden
Lebensmitteln in Berührung kommen.
Gegebenenfalls durchgefrorene
Lebensmittel in die Gefriergutbehälter
umstapeln.
Um die Luftzirkulation im Gerät
sicherzustellen, Gefriergutbehälter bis
zum Anschlag einschieben.
Kleinere Lebensmittelmenge
einfrieren
Wie Sie kleinere Lebensmittelmengen
einfrieren, damit sie am schnellsten
durchgefroren werden, finden Sie im
Abschnitt Automatisches SuperGefrieren.
de
Frische Lebensmittel
einfrieren
Verwenden Sie zum Einfrieren nur frische
und einwandfreie Lebensmittel.
Um Nährwert, Aroma und Farbe
möglichst gut zu erhalten, sollte Gemüse
vor dem Einfrieren blanchiert werden. Bei
Auberginen, Paprika, Zucchini und
Spargel ist das Blanchieren nicht
erforderlich.
Literatur über das Einfrieren und
Blanchieren finden Sie im Buchhandel.
Hinweis
Einzufrierende Lebensmittel nicht mit
bereits gefrorenen in Berührung bringen.
■
■
Zum Einfrieren geeignet sind:
Backwaren, Fisch und Meeresfrüchte,
Fleisch, Wild, Geflügel, Gemüse, Obst,
Kräuter, Eier ohne Schale,
Milchprodukte wie Käse, Butter und
Quark, fertige Gerichte und
Speisereste wie Suppen, Eintöpfe,
gegartes Fleisch und Fisch,
Kartoffelspeisen, Aufläufe und
Süßspeisen.
Zum Einfrieren nicht geeignet sind:
Gemüsesorten, die üblicherweise roh
verzehrt werden, wie Blattsalate oder
Radieschen, Eier in der Schale,
Weintrauben, ganze Äpfel, Birnen und
Pfirsiche, hartgekochte Eier, Joghurt,
Dickmilch, saure Sahne, Creme
Fraiche und Mayonnaise.
Gefriergut verpacken
Lebensmittel luftdicht verpacken, damit
sie den Geschmack nicht verlieren oder
austrocknen.
1. Lebensmittel in die Verpackung
einlegen.
2. Luft herausdrücken.
3. Verpackung dicht verschließen.
4. Verpackung mit Inhalt und
Einfrierdatum beschriften.
Als Verpackung geeignet:
Kunststoff-Folie, Schlauch-Folie aus
Polyethylen, Alu-Folie, Gefrierdosen.
Diese Produkte finden Sie im
Fachhandel.
Als Verpackung ungeeignet:
Packpapier, Pergamentpapier,
Cellophan, Müllbeutel und gebrauchte
Einkaufstüten.
Zum Verschließen geeignet:
Gummiringe, Kunststoff-Klipse,
Bindfäden, kältebeständige
Klebebänder, o. ä.
Beutel und Schlauch-Folien aus
Polyethylen können mit einem
Folienschweißgerät verschweißt werden.
Haltbarkeit des Gefriergutes
Die Haltbarkeit ist abhängig von der Art
der Lebensmittel.
Bei einer Temperatur von -18 °C:
■ Fisch, Wurst, fertige Speisen,
Backwaren:
bis zu 6 Monate
■ Käse, Geflügel, Fleisch:
bis zu 8 Monate
■ Gemüse, Obst:
bis zu 12 Monate
15
de
Super-Gefrieren
Lebensmittel sollen möglichst schnell bis
zum Kern durchgefroren werden, damit
Vitamine, Nährwerte, Aussehen und
Geschmack erhalten bleiben.
Das Gerät arbeitet nach dem Einschalten
des Super-Gefrierens ständig. Die
Gefrierraum-Temperaturen werden
deutlich kälter als im Normalbetrieb.
Super-Gefrieren einschalten
In Abhängigkeit von der einzufrierenden
Lebensmittelmenge, können Sie das
Super-Gefrieren unterschiedlich nutzen.
Hinweis
Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsgeräuschen kommen und die
Anzeige Super leuchtet, Bild "/3.
Automatisches Super-Gefrieren
Kleinere Lebensmittelmengen werden
am schnellsten durchgefroren, wenn Sie
sie wie folgt einfrieren:
■ im zweiten Gefriergutbehälter von
unten
■ von rechts außen
■ großflächig
Das automatische Super-Gefrieren
schaltet sich beim Einfrieren warmer
Lebensmittel automatisch ein.
16
Manuelles Super-Gefrieren
Frieren Sie größere Mengen Lebensmittel
vorzugsweise im obersten Fach ein.
Dort werden sie besonders schnell und
somit auch schonend eingefroren.
Schalten Sie einige Stunden vor dem
Einfrieren der frischen Lebensmittel das
Super-Gefrieren ein, um einen
unerwünschten Temperaturanstieg zu
vermeiden.
Soll das max. Gefriervermögen genutzt
werden, schalten Sie das SuperGefrieren 24 Stunden vor dem Einfrieren
der frischen Ware ein.
Temperatur-Einstelltaste 4 sooft drücken,
bis die Anzeige Super 3 leuchtet.
Super-Gefrieren ausschalten
Bild "
Temperatur-Einstelltaste 4 sooft drücken,
bis die gewünschte Temperatur
angezeigt wird.
Die Anzeige Super 3 erlischt.
Nach Ablauf des Super-Gefrierens
schaltet das Gerät automatisch auf
Normalbetrieb.
■ Beim automatischen Super-Gefrieren:
Sobald die einzufrierende kleinere
Lebensmittelmenge durchgefroren ist.
■ Beim manuellen Super-Gefrieren:
Nach ca. 2 ½ Tagen.
de
Gefriergut auftauen
Ausstattung
Je nach Art und Verwendungszweck
können Sie zwischen folgenden
Möglichkeiten wählen:
(nicht bei allen Modellen)
■
■
■
■
bei Raumtemperatur
im Kühlschrank
im elektrischen Backofen, mit/ohne
Heißluftventilator
im Mikrowellengerät
m Achtung
An- oder aufgetautes Gefriergut nicht
wieder einfrieren. Erst nach dem
Verarbeiten zu einem Fertiggericht
(gekocht oder gebraten) kann es erneut
eingefroren werden.
Die max. Lagerdauer des Gefriergutes
nicht mehr voll nutzen.
Gefriergutbehälter (groß)
Bild !/10
Zum Lagern von großem Gefriergut, wie
z. B. Puten, Enten und Gänsen.
Eisbereiter
Bild (
Verwenden Sie zur Herstellung von
Eiswürfeln ausschließlich Trinkwasser.
1. Wasserbehälter herausnehmen und
bis zur Markierung mit Trinkwasser
befüllen.
2.
3.
4.
5.
Hinweis
Zuviel eingefülltes Trinkwasser kann
die Funktion des Eisbereiters
beeinträchtigen. Die Eiswürfel lösen
sich nicht einzeln aus der Eisschale.
Zuviel eingefülltes Trinkwasser läuft in
den Vorratsbehälter, vorhandene
Eiswürfel frieren zusammen.
Trinkwasser in die Einfüllöffnung
füllen.
Wasserbehälter wieder einsetzen.
Wenn die Eiswürfel gefroren sind,
Hebel nach unten drücken und
loslassen.
Die Eiswürfel lösen sich und fallen in
den Vorratsbehälter.
Vorratsbehälter herausziehen und
Eiswürfel entnehmen.
17
de
Gefrierkalender
Um Qualitätsminderungen des
Gefriergutes zu vermeiden, überschreiten
Sie die Lagerdauer nicht. Die Lagerdauer
hängt von der Art des Gefriergutes ab.
Die Zahlen bei den Symbolen geben die
zulässige Lagerdauer in Monaten für das
Gefriergut an. Beachten Sie bei
handelsüblicher Tiefkühlkost das
Herstellungs- oder Haltbarkeitsdatum.
Kälteakku
Bei einem Stromausfall oder einer
Störung verzögert der Kälteakku die
Erwärmung des eingelagerten
Gefriergutes. Die längste Lagerzeit wird
erreicht, in dem Sie den Kälteakku im
obersten Fach auf die Lebensmittel
legen.
Um Platz zu sparen, kann der Akku
im Türfach gelagert werden.
Der Kälteakku kann auch zum
vorübergehenden Kühlhalten von
Lebensmitteln, z. B. in einer Kühltasche,
herausgenommen werden.
Eisschale
Bild )
1. Eisschale ¾ mit Trinkwasser füllen
und in den Gefrierraum stellen.
2. Festgefrorene Eisschale nur mit
stumpfem Gegenstand lösen
(Löffelstiel).
3. Zum Lösen der Eiswürfel Eisschale
kurz unter fließendes Wasser halten
oder leicht verwinden.
18
Gerät ausschalten
und stilllegen
Gerät ausschalten
Bild "
Ein/Aus-Taste 1 drücken.
Die Temperaturanzeige 2 erlischt und die
Kühlmaschine schaltet ab.
Gerät stilllegen
Wenn Sie das Gerät längere Zeit nicht
benutzen:
1. Gerät ausschalten.
2. Netzstecker ziehen oder Sicherung
ausschalten.
3. Gerät reinigen.
4. Gerätetür offen lassen.
Abtauen
Gefrierraum
Durch das vollautomatische
NoFrost-System bleibt der Gefrierraum
eisfrei. Ein Abtauen ist nicht mehr
notwendig.
de
Gerät reinigen
m Achtung
■
■
■
Keine sand-, chlorid- oder
säurehaltigen Putz- und Lösungsmittel
verwenden.
Keine scheuernden oder kratzenden
Schwämme verwenden.
Auf den metallischen Oberflächen
könnte Korrosion entstehen.
Nie Ablagen und Behälter im
Geschirrspüler reinigen.
Die Teile können sich verformen!
Hinweis
Ca. 4 Stunden vor dem Reinigen das
Super-Gefrieren einschalten, damit die
Lebensmittel eine sehr tiefe Temperatur
erreichen und somit längere Zeit bei
Raumtemperatur gelagert werden
können.
Gehen Sie wie folgt vor:
1. Vor dem Reinigen Gerät ausschalten.
2. Netzstecker ziehen oder Sicherung
ausschalten.
3. Gefriergut herausnehmen und an
einem kühlen Ort lagern. Kälteakku
(wenn beiliegend) auf die Lebensmittel
legen.
4. Warten, bis die Reifschicht abgetaut
ist.
5. Gerät mit einem weichen Tuch,
lauwarmem Wasser und etwas pHneutralem Spülmittel reinigen.
Das Spülwasser darf nicht in die
Beleuchtung gelangen.
6. Die Türdichtung nur mit klarem
Wasser abwischen und danach
gründlich trocken reiben.
7. Nach dem Reinigen Gerät wieder
anschließen und einschalten.
8. Gefriergut wieder einlegen.
Ausstattung
Zum Reinigen lassen sich alle variablen
Teile des Gerätes herausnehmen
(siehe Kapitel Ausstattung).
Eisbereiter reinigen
Reinigen Sie den Eisbereiter regelmäßig.
So vermeiden Sie, dass vor längerer Zeit
hergestellte Eiswürfel schrumpfen,
abgestanden schmecken oder
zusammenkleben.
1. Eisbereiter herausnehmen. Bild &
2. Vorratsbehälter herausnehmen und
entleeren.
3. Abdeckung von Eisbereiter
abnehmen.
4. Alle Teile des Eisbereiters mit warmen
Wasser reinigen.
5. Teile vollständig trocknen lassen.
6. Eisbereiter zusammenbauen und
einsetzen.
19
de
Energie sparen
■
■
■
■
■
■
■
■
■
Gerät in einem trockenen, belüftbaren
Raum aufstellen. Das Gerät soll nicht
direkt in der Sonne oder in der Nähe
einer Wärmequelle stehen
(z. B. Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
Die Be- und Entlüftungsöffnungen des
Gerätes nicht zustellen.
Warme Lebensmittel und Getränke
erst abkühlen lassen, dann ins Gerät
stellen.
Gefriergut zum Auftauen in den
Kühlraum legen und die Kälte des
Gefriergutes zur Kühlung von
Lebensmitteln nutzen.
Gerät so kurz wie möglich öffnen.
Darauf achten, dass die GefrierraumTür immer geschlossen ist.
Um einen erhöhten Stromverbrauch zu
vermeiden, die Geräterückseite
gelegentlich reinigen.
Falls vorhanden:
Wandabstandshalter montieren, um
die ausgewiesene Energieaufnahme
des Gerätes zu erreichen (siehe
Montageanleitung). Ein reduzierter
Wandabstand schränkt das Gerät in
seiner Funktion nicht ein. Die
Energieaufnahme kann sich dann
geringfügig erhöhen. Der Abstand von
75 mm darf nicht überschritten
werden.
Die Anordnung der Ausstattungsteile
hat keinen Einfluss auf die
Energieaufnahme des Gerätes.
20
Betriebsgeräusche
Ganz normale Geräusche
Hinweis
Wenn das Super-Gefrieren eingeschaltet
ist, kann es zu vermehrten
Betriebsgeräuschen kommen.
Brummen
Motoren laufen (z. B. Kälteaggregate,
Ventilator).
Blubbernde, surrende oder gurgelnde
Geräusche
Kältemittel fließt durch die Rohre.
Klicken
Motor, Schalter oder Magnetventile
schalten ein/aus.
Knacken
Automatische Abtauung erfolgt.
Geräusche vermeiden
Das Gerät steht uneben
Richten Sie das Gerät mit Hilfe einer
Wasserwaage aus. Verwenden Sie dazu
die Schraubfüße oder legen Sie etwas
unter.
Das Gerät “steht an”
Rücken Sie das Gerät von anstehenden
Möbeln oder Geräten weg.
Behälter oder Abstellflächen wackeln
oder klemmen
Prüfen Sie die herausnehmbaren Teile
und setzen Sie sie eventuell neu ein.
Flaschen oder Gefäße berühren sich
Rücken Sie die Flaschen oder Gefäße
leicht auseinander.
de
Kleine Störungen selbst beheben
Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben
können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen –
auch während der Garantiezeit!
Störung
Mögliche Ursache
Temperatur weicht stark von
der Einstellung ab.
Abhilfe
In einigen Fällen reicht es, wenn Sie das Gerät
für 5 Minuten ausschalten.
Ist die Temperatur zu warm, prüfen Sie nach
wenigen Stunden, ob eine
Temperaturannäherung erfolgt ist.
Ist die Temperatur zu kalt, prüfen Sie am
nächsten Tag die Temperatur nochmal.
Keine Anzeige leuchtet.
Stromausfall;
Netzstecker anschließen. Prüfen, ob Strom
die Sicherung hat ausgelöst; vorhanden ist, Sicherungen überprüfen.
der Netzstecker sitzt nicht
fest.
Warnton ertönt.
Temperaturanzeige blinkt.
Bild "/2
Störung - im Gefrierraum ist
es zu warm!
Gefahr für das Gefriergut.
Zum Abschalten des Warntones TemperaturEinstelltaste Bild "/4 drücken.
Gerät ist geöffnet.
Gerät schließen.
Be- und
Entlüftungsöffnungen sind
verdeckt.
Be- und Entlüftung sicherstellen.
Es wurden zu viele
Max. Gefriervermögen nicht überschreiten.
Lebensmittel auf einmal zum
Gefrieren eingelegt.
Nach Beheben der Störung hört die
Temperaturanzeige auf zu blinken.
21
de
Störung
Mögliche Ursache
Abhilfe
Gefrierraum-Tür war lange
Zeit offen; Temperatur wird
nicht mehr erreicht.
Der Verdampfer
(Kälteerzeuger) im
NoFrost-System ist so stark
vereist, dass er nicht mehr
vollautomatisch abtaut.
Zum Abtauen des Verdampfers, Gefriergut mit
den Fächern entnehmen und gut isoliert an
einem kühlen Platz lagern.
Gerät ausschalten und von der Wand
wegrücken. Gerätetür offen lassen.
Nach ca. 20 Min. beginnt das Tauwasser in die
Verdunstungsschale auf der Geräterückseite
zu laufen. Bild *
Um ein Überlaufen der Verdunstungsschale in
diesem Fall zu vermeiden, Tauwasser mit
einem Schwamm aufsaugen.
Wenn kein Tauwasser mehr in die
Verdunstungsschale läuft, ist der Verdampfer
abgetaut. Innenraum reinigen. Gerät wieder in
Betrieb nehmen.
Gerät kühlt nicht,
Temperaturanzeige und
Beleuchtung leuchten.
Ausstellungsmodus ist
eingeschaltet.
Geräte-Selbsttest starten (siehe Kapitel GeräteSelbsttest).
Nach Ablauf des Programmes geht das Gerät
in den Regelbetrieb über.
Automatisches SuperGefrieren schaltet sich nicht
ein.
22
Das Gerät entscheidet selbstständig, ob das
automatische Super-Gefrieren notwendig ist,
und schaltet es automatisch an oder aus.
de
Geräte-Selbsttest
Kundendienst
Ihr Gerät verfügt über ein automatisches
Selbsttestprogramm, das Ihnen
Fehlerquellen anzeigt, die nur von Ihrem
Kundendienst behoben werden können.
Einen Kundendienst in Ihrer Nähe finden
Sie im Telefonbuch oder im
Kundendienst-Verzeichnis. Geben Sie
bitte dem Kundendienst die
Erzeugnisnummer (E-Nr.) und die
Fertigungsnummer (FD-Nr.) des Gerätes
an.
Sie finden diese Angaben auf dem
Typenschild. Bild +
Bitte helfen Sie durch Nennung der
Erzeugnis- und Fertigungsnummer mit,
unnötige Anfahrten zu vermeiden. Sie
sparen die damit verbundenen
Mehrkosten.
Geräte-Selbsttest starten
1. Gerät ausschalten und 5 Minuten
warten.
2. Gerät einschalten und innerhalb der
ersten 10 Sekunden die TemperaturEinstelltaste, Bild "/4, für
3–5 Sekunden gedrückt halten, bis
-26 °C auf der Temperaturanzeige
leuchtet.
Das Selbsttestprogramm startet, wenn
die Temperaturanzeigen nacheinander
aufleuchten.
Wenn das Gerät nach kurzer Zeit die vor
dem Selbsttest eingestellte Temperatur
anzeigt, ist es in Ordnung.
Blinkt die Anzeige Super für
10 Sekunden, handelt es sich um einen
Fehler.
Benachrichtigen Sie den Kundendienst.
Reparaturauftrag und Beratung
bei Störungen
Die Kontaktdaten aller Länder finden Sie
im beiliegenden KundendienstVerzeichnis.
D
A
CH
089 69 339 339
0810 550 511
0848 840 040
Geräte-Selbsttest beenden
Nach Ablauf des Programmes geht das
Gerät in den Regelbetrieb über.
23
en
enTable of ContentsenI struction for Use
Safety and warning
information
Before you switch ON the
appliance
Please read the operating and
installation instructions carefully!
They contain important
information on how to install,
use and maintain the appliance.
The manufacturer is not liable if
you fail to comply with the
instructions and warnings.
Retain all documents for
subsequent use or for the next
owner.
Technical safety
The tubes of the refrigeration
circuit convey a small quantity of
an environmentally friendly but
flammable refrigerant (R600a).
It does not damage the ozone
layer and does not increase the
greenhouse effect. If refrigerant
escapes, it may injure your eyes
or ignite.
24
If damage has occurred
■ Keep naked flames and/or
ignition sources away from the
appliance,
■ thoroughly ventilate the room
for several minutes,
■ switch off the appliance and
pull out the mains plug,
■ inform customer service.
The more refrigerant an
appliance contains, the larger
the room must be in which the
appliance is situated. Leaking
refrigerant can form a
flammable gas-air mixture in
rooms which are too small.
The room must be at least 1 m³
per 8 g of refrigerant. The
amount of refrigerant in your
appliance is indicated on the
rating plate inside the appliance.
If the power cord of this
appliance is damaged, it must
be replaced by the
manufacturer, customer service
or a similarly qualified person.
Improper installations
and repairs may put the user
at considerable risk.
Repairs may be performed by
the manufacturer, customer
service or a similarly qualified
person only.
en
Only original parts supplied by
the manufacturer may be used.
The manufacturer guarantees
that only these parts satisfy the
safety requirements.
Do not use multiple sockets,
extension leads or adapters.
Important information when
using the appliance
■
■
■
■
Never use electrical
appliances inside the
appliance (e.g. heater, electric
ice maker, etc.). Explosion
hazard!
Never defrost or clean the
appliance with a steam
cleaner! The steam may
penetrate electrical parts and
cause a short-circuit. Risk
of electric shock!
Do not use pointed or sharpedged implements to remove
frost or layers of ice. You
could damage the refrigerant
tubes. Leaking refrigerant may
cause eye injuries or ignite.
Do not store products which
contain flammable propellants
(e.g. spray cans) or explosive
substances in the appliance.
Explosion hazard!
■
■
■
■
■
■
Do not stand on or lean
heavily against base
of appliance, drawers
or doors, etc
For defrosting and cleaning,
pull the mains plug out or
switch off the fuse. Do not pull
out the mains plug by tugging
on the power cord.
Store high-percentage alcohol
tightly closed and standing up.
Keep plastic parts and the
door seal free of oil and
grease. Otherwise, parts and
door seal will become
porous.
Never cover or block the
ventilation openings of the
appliance!
Avoiding placing children
and vulnerable people at
risk:
At risk are children, people
who have limited physical,
mental or sensory abilities, as
well as people who have
inadequate knowledge
concerning safe operation of
the appliance.
25
en
■
■
■
Ensure that children and
vulnerable people have
understood the hazards.
A person responsible for
safety must supervise or
instruct children and
vulnerable people who are
using the appliance.
Only children from 8 years
and above may use the
appliance.
Supervise children who are
cleaning and maintaining the
appliance.
Never allow children to play
with the appliance.
Do not store bottled or
canned drinks (especially
carbonated drinks) in the
freezer compartment. Bottles
and cans may burst!
Never put frozen food straight
from the freezer compartment
into your mouth.
Risk of low-temperature burns!
Avoid prolonged touching of
frozen food, ice or the
evaporator pipes, etc.
Risk of low-temperature burns!
26
Children in the household
■
■
■
Keep children away from
packaging and its parts.
Danger of suffocation from
folding cartons and plastic
film!
Do not allow children to play
with the appliance!
If the appliance features a
lock:
keep the key out of the reach
of children!
General regulations
The appliance is suitable
for freezing food,
■ for making ice.
This appliance is intended for
use in the home and the home
environment.
The appliance is suppressed
according to EU Directive
2004/108/EC.
The refrigeration circuit has
been checked for leaks.
This product complies with
the relevant safety regulations
for electrical appliances
(EN 60335-2-24).
This appliance is intended for
use up to a maximum height of
2000 metres above sea level.
■
en
Information concerning
disposal
* Disposal of packaging
The packaging protects your appliance
from damage during transit. All utilised
materials are environmentally safe and
recyclable. Please help us by disposing
of the packaging in an environmentally
friendly manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
* Disposal of your old
appliance
Old appliances are not worthless
rubbish! Valuable raw materials can be
reclaimed by recycling old appliances.
This appliance is labelled in
accordance with European
Directive 2012/19/EU concerning
used electrical and electronic
appliances (waste electrical and
electronic equipment - WEEE).
The guideline determines the
framework for the return and
recycling of used appliances as
applicable throughout the EU.
m Warning
Redundant appliances
1. Pull out the mains plug.
2. Cut off the power cord and discard
with the mains plug.
3. Do not take out the trays
and receptacles: children are
therefore prevented from climbing in!
4. Do not allow children to play with
the appliance once it has spent its
useful life. Danger of suffocation!
Refrigerators contain refrigerant
and gases in the insulation. Refrigerant
and gases must be disposed
of professionally. Ensure that tubing
of the refrigerant circuit is not damaged
prior to proper disposal.
Scope of delivery
After unpacking all parts, check for any
damage in transit.
If you have any complaints, please
contact the dealer from whom you
purchased the appliance or our
customer service.
The delivery consists of the following
parts:
■ Free-standing appliance
■ Interior fittings (depending on model)
■ Bag containing installation materials
■ Operating instructions
■ Installation manual
■ Customer service booklet
■ Warranty enclosure
■ Information on the energy
consumption and noises
27
en
Installation location
A dry, well ventilated room is suitable as
an installation location. The installation
location should not be exposed to direct
sunlight and not placed near a heat
source, e.g. a cooker, radiator, etc.
If installation next to a heat source is
unavoidable, use a suitable insulating
plate or observe the following minimum
distances from the heat source:
m Warning
While changing over the door hinges,
ensure that the appliance is not
connected to the power supply. Pull out
the mains plug beforehand. To prevent
damaging the back of the appliance,
place adequate padding underneath.
Carefully place the appliance on its
back.
Note
If the appliance is placed on its back,
ensure that the wall spacer is not fitted.
3 cm to electric or gas cookers.
■ 30 cm to an oil or coal-fired cooker.
The floor of the installation location must
not give way; if required, reinforce floor.
If the floor is uneven, compensate with
supports.
Ambient temperature
and ventilation
Distance from wall
Ambient temperature
Fig. #
A gap is not required between the
appliance and side wall. The containers
and shelves are still fully extendable.
The appliance is designed for a specific
climate class. Depending on the climate
class, the appliance can be operated at
the following temperatures.
The climate class can be found on
the rating plate. Fig. +
■
Reversing the door
(if required)
If required, we recommend that you have
the door hinges changed over by our
customer service. You can find out the
costs for changing over the door hinges
from your appropriate customer service.
Climate class
SN
N
ST
T
Permitted ambient
temperature
+10 °C to 32 °C
+16 °C to 32 °C
+16 °C to 38 °C
+16 °C to 43 °C
Note
The appliance is fully functional within
the room temperature limits
of the indicated climatic class.
If an appliance of climatic class SN
is operated at colder room temperatures,
the appliance will not be damaged up to
a temperature of +5 °C.
28
en
Ventilation
Fig. $
The air on the rear
panel of the appliance heats up.
Conduction of the heated air must
not be obstructed. Otherwise,
the refrigerating unit must work harder.
This increases power consumption.
Therefore: Never cover or block
the ventilation openings!
Connecting
the appliance
After installing the appliance, wait at least
1 hour until the appliance is switched on.
During transportation the oil in
the compressor may have flowed into
the refrigeration system.
Before switching on the appliance for
the first time, clean the interior of
the appliance (see chapter “Cleaning
the appliance”).
Electrical connection
The socket must be near the appliance
and also freely accessible following
installation of the appliance.
m Warning
Risk of electric shock!
If the length of the mains cable is
inadequate, never use multiple sockets
or extension leads. Instead, please
contact Customer Service for
alternatives.
The appliance complies with protection
class I. Connect the appliance to
220–240 V/50 Hz alternating current via
a correctly installed socket with
protective conductor. The socket must
be protected by a 10 A to 16 A fuse.
For appliances operated in nonEuropean countries, check whether the
indicated voltage and current type match
the values of your electricity supply. This
information can be found on the rating
plate, Fig. +.
m Warning
Never connect the appliance
to electronic energy saver plugs.
Our appliances can be used with mains
and sine-controlled inverters. Mainscontrolled inverters are used
for photovoltaic systems which
are connected directly to the national
grid. Sine-controlled inverters must be
used for isolated applications (e.g. on
ships or in mountain lodges) which are
not connected directly to the national
grid.
29
en
Getting to know your
appliance
Controls
Fig. "
1
2
3
On/Off button
Serves to switch the whole
appliance on and off.
Temperature display
Indicates the set temperature of
the freezer compartment.
Display super freezing
Illuminates when super freezing is
on.
Temperature selection button
The required temperature is set
with this button.
Please fold out the illustrated last page.
These operating instructions refer
to several models.
The features of the models may vary.
The diagrams may differ.
Fig. !
* Not all models.
4
1-4
5
6*
7
8*
9
10
11
12
Fig. "
Switch on the appliance with the On/Off
button 1.
A warning signal sounds. Temperature
display 2 is flashing.
Press the temperature setting button 4.
The warning signal switches off.
When the freezer compartment has
reached the set temperature, the
temperature display 2 is lit.
We recommend a factory setting of
-18 °C in the freezer compartment.
30
Controls
NoFrost System
Freezer compartment flap
Glass shelf
Ice maker/Ice cube container
Frozen food container (small)
Frozen food container (large)
Height-adjustable feet
Door ventilation
Switching the
appliance on
en
Operating tips
■
■
■
■
After the appliance has been switched
on, it may take several hours until
the set temperature has been
reached. Do not put any food
in the appliance beforehand.
The fully automatic NoFrost system
ensures that the freezer compartment
remains free of ice. Defrosting is not
required.
The sides of the housing are
sometimes heated slightly.
This prevents condensation
in the area of the door seal.
If the freezer compartment door
cannot be immediately re-opened after
it has been closed, wait until
the resulting low pressure has
equalised.
Setting
the temperature
Fig. "
Freezer
The temperature can be set from
-16 °C to -26 °C.
Keep pressing temperature setting
button 4 until the required freezer
compartment temperature is set.
The value last selected is saved. The set
temperature is indicated on temperature
display 2.
Alarm functions
Fig. "
Door alarm
A warning signal is switched on if the
appliance door is left open for a while.
Close the door to switch off the warning
signal.
Temperature alarm
The temperature alarm switches on if the
freezer compartment is too warm and the
frozen food is at risk of thawing.
Temperature display, Fig. "/2, is
flashing.
The alarm may switch on without any risk
to the frozen food:
■ when the appliance is switched on,
■ when large quantities of fresh food are
placed in the appliance,
■ if the freezer compartment door is
open too long.
Note
Do not refreeze thawing or thawed food.
Only ready meals (boiled or fried) may
be refrozen.
No longer store the frozen produce for
the max. storage period.
Switching off the alarm
Fig. "
Press the temperature setting button 4 to
switch off the warning signal.
31
en
Usable capacity
Freezer compartment
Information on the usable capacity can
be found inside your appliance on
the rating plate. Fig. +
Use the freezer compartment
Fully utilising the freezer
volume
The maximum amount of food can be
placed in the freezer by removing all
fittings. The food can be stacked directly
on the shelves and in the bottom
of the freezer compartment.
Note
Valid only for the types KG GSUU37A,
KG GSUU39A and KG GSUU41A
(see rating plate field “Type”):
To comply with the values indicated on
the rating plate, the fitting at the very top
must remain in the appliance.
Removing the fittings
■
■
■
Pull out the frozen food container all
the way, lift at the front and remove.
Fig. %
If appliances feature an ice maker,
the latter can be taken out. Fig. &
Freezer compartment flap
Fig. '
1. Open freezer compartment flap
halfway,
2. detach holder from one side
of the appliance,
3. pull freezer compartment flap
forwards and remove from
the holder,
4. detach holder from the other side
of the appliance.
32
■
■
■
To store deep-frozen food.
To make ice cubes.
To freeze food.
Note
Ensure that the freezer compartment
door has been closed properly.
If the door is open, the frozen food will
thaw. The freezer compartment will
become covered in thick ice.
Also: waste of energy due to high power
consumption!
Max. freezing capacity
Information about the max. freezing
capacity within 24 hours can be found
on the rating plate. Fig. +
Prerequisites for max. freezing
capacity
■
■
■
■
Switch on super freezing before
placing fresh products
in the compartment (see chapter
entitled “Super freezing”).
Removing the fittings
The food can be stacked directly on
the shelves and in the bottom of the
freezer compartment.
Note
Do not cover the ventilation slots on
the rear panel with frozen food.
Freeze large quantities of food
preferably in the very top
compartment where food freezes
particularly quickly and therefore also
gently.
en
Freezing and storing
food
Purchasing frozen food
■
■
■
■
Packaging must not be damaged.
Use by the “use by” date.
Temperature in the supermarket
freezer must be -18 °C or lower.
If possible, transport deep-frozen food
in an insulated bag and place quickly
in the freezer compartment.
Note when loading products
■
■
■
■
Preferably freeze large quantities
of food in the top compartment, where
food freezes particularly quickly
and therefore also gently.
Do not cover the ventilation slots on
the rear panel with frozen food.
Place the food over the whole area
of the compartments or the frozen
food containers.
Note
Food which is already frozen must not
come into contact with the food which
is to be frozen. If required, move
the frozen food to the frozen food
container.
To ensure air circulation in the
appliance, insert frozen food container
all the way.
Freezing fresh food
Freeze fresh and undamaged food only.
To retain the best possible nutritional
value, flavour and colour, vegetables
should be blanched before freezing.
Aubergines, peppers, zucchini and
asparagus do not require blanching.
Literature on freezing and blanching
can be found in bookshops.
Note
Keep food which is to be frozen away
from food which is already frozen.
■
■
The following foods are suitable for
freezing:
Cakes and pastries, fish and seafood,
meat, game, poultry, vegetables, fruit,
herbs, eggs without shells, dairy
products such as cheese, butter and
quark, ready meals and leftovers such
as soups, stews, cooked meat and
fish, potato dishes, soufflés and
desserts.
The following foods are not suitable
for freezing:
Types of vegetables, which are usually
consumed raw, such as lettuce or
radishes, eggs in shells, grapes,
whole apples, pears and peaches,
hard-boiled eggs, yoghurt, soured
milk, sour cream, crème fraîche and
mayonnaise.
Freezing smaller amounts of
food
How you freeze smaller amounts of food,
so that they are frozen solid extremely
quickly, can be found in the section
Automatic super freezing.
33
en
Packing frozen food
To prevent food from losing its flavour
or drying out, place in airtight containers.
1. Place food in packaging.
2. Remove air.
3. Seal the wrapping.
4. Label packaging with contents
and date of freezing.
Suitable packaging:
Cling wrap, tubular film made of
polyethylene, aluminium foil, freezer
containers.
These products are available from
specialist outlets.
Super freezing
Food should be frozen solid as quickly
as possible in order to retain vitamins,
nutritional value, appearance and flavour.
The appliance runs constantly when
super freezing has been switched on.
The freezer compartment temperatures
are much lower than in normal operation.
Switching on super freezing
Depending on the amounts of food to be
frozen, you can use super freezing in
different ways.
Unsuitable packaging:
Wrapping paper, greaseproof paper,
cellophane, bin liners and used shopping
bags.
Note
When super freezing is switched on,
increased operating noises may occur
and the super display is lit, Fig. "/3.
Items suitable for sealing packaged
food:
Rubber bands, plastic clips, string, coldresistant adhesive tape, etc.
Bags and tubular film made of
polyethylene (PE) can be sealed with a
film heat sealer.
Automatic super freezing
Smaller amounts of food are frozen solid
extremely quickly if you freeze them as
follows:
■ in the second frozen food container
from below
■ from the outer right
■ over a large area
Automatic super freezing automatically
switches on when warm food items are
placed inside the freezer.
Shelf life of frozen food
Storage duration depends on the type
of food.
At a temperature of -18 °C:
■ Fish, sausage, ready meals and cakes
and pastries:
up to 6 months
■ Cheese, poultry and meat:
up to 8 months
■ Vegetables and fruit:
up to 12 months
34
Manual super freezing
Freeze larger quantities of food
preferably in the top compartment.
This is where food freezes particularly
quickly and therefore also gently.
Several hours before placing fresh food
in the freezer compartment, switch on
super freezing to prevent an unwanted
temperature rise.
en
If the max. freezing capacity is to be
used, super freezing must be switched
on for 24 hours before the fresh
products are placed in the freezer
compartment.
Keep pressing 4 temperature setting
button until 3 super display is lit.
Switching off super freezing
Fig. "
Keep pressing 4 temperature setting
button until the required temperature is
displayed.
3 super display goes out.
When super freezing has finished, the
appliance automatically switches to
normal mode.
■ With automatic super freezing: As
soon as the smaller amounts of food
to be frozen have frozen solid.
■ With manual super freezing: After
approx. 2½ days.
Thawing frozen food
Depending on the type and application,
select one of the following options:
■
■
■
■
at room temperature
in the refrigerator
in an electric oven, with/without fan
assisted hot-air
in the microwave
m Caution
Interior fittings
(not all models)
Frozen food container (large)
Fig. !/10
For the storage of large frozen items,
e.g. turkey, duck and goose.
Ice maker
Fig. (
Use only drinking water to make ice
cubes.
1. Take out water container and fill with
drinking water up to the mark.
2.
3.
4.
5.
Note
If too much drinking water is added,
the function of the ice maker may be
impaired. The ice cubes cannot
be removed individually from the ice
tray. Too much drinking water was
added and is running into the storage
container, causing any ice cubes
to freeze together.
Pour drinking water into the filler
opening.
Re-insert water container.
When the ice cubes are frozen, press
lever down and release.
The ice cubes loosen and fall into
the storage container.
Pull out storage container and remove
ice cubes.
Do not refreeze thawing or thawed food.
Only ready meals (boiled or fried) may
be refrozen.
No longer store the frozen produce for
the max. storage period.
35
en
Freezer calendar
To prevent the quality of the frozen food
from deteriorating, do not exceed the
storage duration.The storage period
depends on the type of produce.
The figures next to the symbols indicate
the permitted storage period
of the produce in months. In the case
of commercially available frozen food
observe the date of manufacture
or use-by date.
Ice pack
If a power failure or malfunction occurs,
the ice packs can be used to slow down
the thawing process. The longest
storage time is obtained by placing
the ice pack on the food in the top
compartment.
To save space, the ice pack can be
stored in the door compartment.
The ice pack can also be used to cool
food temporarily, e.g. in a cold bag.
Ice cube tray
Switching off and
disconnecting the
appliance
Turn off appliance
Fig. "
Press the On/Off button 1.
Temperature display 2 goes out,
refrigeration unit switches off.
Disconnecting the appliance
If you do not use the appliance
for a prolonged period:
1. Switch off the appliance.
2. Pull out mains plug or switch off fuse.
3. Clean the appliance.
4. Leave the appliance door open.
Defrosting
Fig. )
Freezer compartment
1. Fill the ice cube tray ¾ full of drinking
water and place in the freezer
compartment.
2. If the ice tray is stuck to the freezer
compartment, loosen with a blunt
implement only (spoon-handle).
3. To loosen the ice cubes, twist the ice
tray slightly or hold briefly under
flowing water.
The fully automatic NoFrost system
ensures that the freezer compartment
remains free of ice. Defrosting is no
longer required.
36
en
Cleaning the appliance
m Caution
■
■
■
Do not use abrasive, chloride or acidic
cleaning agents or solvents.
Do not use scouring or abrasive
sponges.
The metallic surfaces could corrode.
Never clean shelves and containers
in the dishwasher.
The parts may become deformed!
Note
Approx. 4 hours before cleaning
the appliance, switch on super freezing
so that the food drops to a very low
temperature and can therefore be stored
at room temperature for a longer period.
Interior fittings
All variable parts of the appliance can be
taken out for cleaning (see chapter
Interior fittings).
Cleaning the ice maker
Clean the ice maker regularly. This will
prevent ice cubes, which were made
quite a long time ago, from shrinking,
having a stale taste or sticking together.
1. Take out the ice maker. Fig. &
2. Remove and empty the storage
container.
3. Remove cover from the ice maker.
4. Clean all parts of the ice maker with
warm water.
5. Leave parts to dry completely.
6. Assemble ice maker and insert.
Proceed as follows:
1. Before cleaning: Switch off the
appliance.
2. Pull out mains plug or switch off fuse.
3. Take out the frozen food and store
in a cool location. Place the ice pack
(if enclosed) on the food.
4. Wait until the layer of frost has thawed.
5. Clean the appliance with a soft cloth,
lukewarm water and a little pH neutral
washing-up liquid. The rinsing water
must not run into the light.
6. Wipe the door seal with clear water
only and then wipe dry thoroughly.
7. After cleaning reconnect and switch
the appliance back on.
8. Put the frozen food back into
the appliance.
37
en
Tips for saving energy
■
■
■
■
■
■
■
■
■
Install the appliance in a dry, well
ventilated room! The appliance should
not be installed in direct sunlight
or near a heat source (e.g. radiator,
cooker).
If required, use an insulating plate.
Do not block the ventilation openings
in the appliance.
Allow warm food and drinks to cool
down before placing in the appliance.
Thaw frozen food in the refrigerator
compartment and use the low
temperature of the frozen food to cool
refrigerated food.
Open the appliance as briefly as
possible.
Ensure that the freezer compartment
door is always closed properly.
To avoid increased power
consumption, occasionally clean the
back of the appliance.
If available:
Fit wall spacers to obtain the indicated
energy rating of the appliance (see
Installation instructions). A reduced
wall gap will not restrict the function
of the appliance. The energy rating
may then increase slightly. The gap
of 75 mm must not be exceeded.
The arrangement of the fittings does
not affect the energy rating of the
appliance.
38
Operating noises
Quite normal noises
Note
When super freezing is switched on,
increased operating noises may occur.
Droning
Motors are running (e.g. refrigerating
units, fan).
Bubbling, humming or gurgling noises
Refrigerant is flowing through the tubing.
Clicking
Motor, switches or solenoid valves are
switching on/off.
Cracking
Automatic defrosting is running.
Preventing noises
The appliance is not level
Please align the appliance with a spirit
level. Use the height-adjustable feet
or place packing underneath them.
The appliance is not free-standing
Please move the appliance away
from adjacent units or appliances.
Containers or storage areas wobble
or stick
Please check the removable parts
and re-insert them correctly if required.
Bottles or receptacles are touching
each other
Move the bottles or receptacles slightly
away from each other.
en
Eliminating minor faults yourself
Before you call customer service:
Please check whether you can eliminate the fault yourself based on the following
information.
Customer service will charge you for advice – even if the appliance is still under
guarantee!
Fault
Possible cause
Temperature differs greatly
from the set value.
Displays do not illuminate.
Remedial action
In some cases it is adequate to switch off
the appliance for 5 minutes.
If the temperature is too high wait a few hours
and check whether the temperature has
approached the set value.
If the temperature is too low check
the temperature again the next day.
Power failure; the fuse has
Connect mains plug. Check whether the power
been switched off; the mains is on, check the fuses.
plug has not been inserted
properly.
Warning signal sounds.
Fault - the freezer
Temperature display flashes. compartment is too warm!
Fig. "/2
Frozen food is at risk.
To switch off the warning signal, press the
temperature setting button, Fig. "/4.
Appliance is open.
Close the appliance.
Ventilation openings have
been covered.
Ensure that there is adequate ventilation.
Too much food was placed in Do not exceed max. freezing capacity.
the freezer at once.
When the fault has been rectified, the
temperature display stops flashing.
39
en
Fault
Possible cause
Remedial action
Freezer compartment door
was open for a long time;
temperature is no longer
reached.
The evaporator (refrigeration
generator) in the NoFrost
system is covered in thick ice
and can no
longer be defrosted fully
automatically.
To defrost the evaporator, remove the frozen
food with the compartments, insulate well
and store in a cool location.
Switch off the appliance and move it away
from the wall. Leave the appliance door open.
After approx. 20 min. the condensation begins
to run into the evaporation pan,
at the rear of the appliance. Fig. *
To prevent the evaporation pan
from overflowing in this case,
mop up the condensation with a sponge.
The evaporator is defrosted when the water
stops running into the evaporation pan. Clean
the interior. Switch the appliance
back on again.
Appliance is not cooling,
Showroom mode is
temperature display and light switched on.
are lit.
Start appliance self-test (see chapter
“Appliance self-test”).
When the programme has ended,
the appliance switches over to normal
operation.
Automatic super freezing
does not switch on.
The appliance decides independently whether
automatic Super freezing is required and
automatically switches it on or off.
40
en
Appliance self-test
Customer service
Your appliance features an automatic
self-test program which shows you
sources of faults which may be repaired
by customer service only.
Your local customer service can be
found in the telephone directory or in
the customer-service index. Please
provide customer service with the
appliance product number (E-Nr.) and
production number (FD-Nr.).
This information can be found on the
rating plate. Fig. +
To prevent unnecessary call-outs, please
assist customer service by quoting
the product and production numbers.
This will save you additional costs.
Starting the appliance self-test
1. Switch off the appliance and wait
5 minutes.
2. Switch on the appliance and hold
down the temperature selection
button, Fig. "/4, for 3-5 seconds
within the first 10 seconds until -26 °C
is lit on the temperature display.
The self-test programme starts, when
the temperature displays lit up
in succession.
When after a short time the appliance
displays the set temperature prior
to the self-test, everything is ok.
If the super display flashes for
10 seconds, an error has occurred.
Inform customer service.
Ending the appliance self-test
When the programme has ended, the
appliance switches over to normal
operation.
Repair order and advice
on faults
Contact information for all countries can
be found on the enclosed customer
service list.
GB
0344 892 8979
IE
01450 2655
US
800 944 2904
Calls charged at
local or mobile rate.
0.03 € per minute
at peak. Off peak
0.0088 € per
minute.
toll-free
41
fr
frTable des matièresfrMode d’emploi
Consignes de sécurité
et avertissements
Avant de mettre l'appareil en
service
Veuillez lire attentivement
et entièrement les informations
figurant dans les notices
d'utilisation et de montage.
Elle contiennent des remarques
importantes concernant
l'installation, l'utilisation
et l'entretien de l'appareil.
Le fabricant décline toute
responsabilité si les consignes
et mises en garde contenues
dans la notice d'utilisation ne
sont pas respectées. Veuillez
conserver ces documents en
vue d’une réutilisation ultérieure
ou pour le cas où l’appareil
changerait de propriétaire.
Sécurité technique
Dans les tubulures du circuit
frigorifique circule une petite
quantité de fluide frigorigène
respectueux de l'environnement
mais combustible (R600a). Il
n'abîme pas la couche d'ozone
et n'accroît pas l'effet de serre.
Le fluide frigorigène risque en
fuyant de blesser les yeux ou de
s'enflammer.
42
Si l'appareil est endommagé
■ éloignez de l'appareil toute
flamme nue ou source
d'inflammation,
■ aérez bien la pièce pendant
quelques minutes,
■ éteignez l'appareil puis
débranchez la fiche mâle de
la prise de courant,
■ prévenez le service aprèsvente.
Plus l'appareil contient du fluide
réfrigérant et plus grande doit
être la pièce dans laquelle il se
trouve. Dans les pièces trop
petites, un mélange gaz-air
inflammable peut se former en
cas de fuite.
Comptez 1 m³ de volume
minimum de la pièce pour 8 g
de fluide réfrigérant. La quantité
de fluide présente dans
l'appareil est indiquée sur la
plaque signalétique située
à l'intérieur de ce dernier.
Si le cordon d’alimentation
électrique de cet appareil a été
endommagé, il faut confier son
remplacement au fabricant, au
service après-vente ou à une
personne détenant des
qualifications similaires. Les
installations et réparations
inexpertes peuvent engendrer
des risques considérables pour
l’utilisateur.
fr
Les réparations ne pourront être
réalisées que par le fabricant,
le service après-vente ou une
personne détenant des
qualifications similaires.
Il ne faut utiliser que les pièces
d'origine du fabricant. Le
fabricant ne garantit que les
pièces d'origine car elles seules
remplissent les exigences de
sécurité.
N'utilisez pas de bloc multiprise,
de rallonge ou d'adaptateur.
■
■
Pendant l’utilisation
■
■
■
N’utilisez pas d’appareils
électriques à l’intérieur de
l’appareil (par ex. appareils de
chauffage, machine à
glaçons, etc.). Risque
d’explosion !
Ne nettoyez jamais l’intérieur
de l’appareil avec un
nettoyeur à vapeur ! La vapeur
risque d’atteindre des pièces
électriques et de provoquer
un court-circuit. Risque
d’électrocution !
Pour dégivrer et nettoyer
l’appareil, débranchez la fiche
mâle de la prise de courant
ou retirez le fusible /
désarmez le disjoncteur. Pour
débrancher l’appareil, tirez sur
la fiche mâle et non pas sur
son cordon.
■
■
■
■
Pour détacher le givre ou les
couches de glace, n’utilisez
jamais d’objets pointus ou
présentant des arêtes vives.
Vous risqueriez
d’endommager les tubulures
dans lesquelles circule le
produit réfrigérant. Si le fluide
réfrigérant jaillit, il peut
provoquer des lésions
oculaires ou s’enflammer.
Ne stockez dans l’appareil ni
produits contenant des gaz
propulseurs inflammables (par
ex. bombes aérosols) ni
produits explosifs. Risque
d’explosion !
Ne vous servez pas des
socles, clayettes et portes
comme marchepieds ou pour
vous appuyer.
Stockez les boissons
fortement alcoolisées en
position verticale dans des
récipients bien fermés.
L’huile et la graisse ne doivent
pas entrer en contact avec les
parties en matières plastiques
et le joint de porte. Ces
derniers pourraient sinon
devenir poreux.
Ne recouvrez et n’obstruez
jamais les orifices
de ventilation de l’appareil.
43
fr
■
■
Évitez des risques pour les
enfants et les personnes en
danger :
Sont en danger les enfants et
les personnes dont les
capacités physiques,
psychiques ou de perception
sont restreintes, ainsi que les
personnes ne détenant pas
suffisamment de
connaissances sur l’utilisation
sûre de l’appareil.
Assurez-vous que les enfants
et les personnes en danger
ont bien compris la nature des
dangers.
Une personne responsable de
la sécurité doit surveiller ou
guider les enfants et les
personnes en danger
lorsqu’elles se trouvent près
de l’appareil.
Ne permettez l’utilisation de
l’appareil qu’aux enfants à
partir de 8 ans.
Surveillez les enfants pendant
le nettoyage et la
maintenance.
Ne jamais laisser des enfants
jouer avec l'appareil.
Dans compartiment
congélateur, ne stockez pas
de liquides en bouteilles ou en
boîtes (en particulier les
boissons gazeuses). Les
bouteilles et les boîtes
pourraient éclater !
44
■
■
Ne portez jamais des produits
surgelés à la bouche
immédiatement après les
avoir sortis du compartiment
congélateur.
Risque d’engelures !
Évitez tout contact prolongé
des mains avec les produits
congelés, la glace ou les
tubes de l’évaporateur, etc.
Risque d’engelures !
Les enfants et l’appareil
■
■
■
Ne confiez jamais l’emballage
et ses pièces constitutives aux
enfants.
Ils risquent de s'étouffer avec
les cartons pliants et les
feuilles de plastique !
L’appareil n’est pas un jouet
pour enfants !
Appareils équipés d’une
serrure :
rangez la clé hors de portée
des enfants !
fr
Dispositions générales
L’appareil convient pour
congeler des produits
alimentaires,
■ préparer des glaçons.
Cet appareil est destiné à un
usage domestique
dans un foyer privé,
et à l’environnement
domestique.
L’appareil a été antiparasité
conformément à la directive
UE 2004 / 108 / EC.
Le circuit frigorifique a subi
un contrôle d’étanchéité.
Ce produit est conforme
aux dispositions de sécurité
applicables visant les appareils
électriques (EN 60335-2-24).
Cet appareil est conçu pour une
utilisation jusqu'à une altitude
maximale de 2 000 m.
■
Conseil pour la mise au
rebut
* Mise au rebut de l'emballage
L’emballage protège votre appareil
contre les dommages susceptibles de
survenir en cours de transport. Tous les
matériaux qui le composent sont
compatibles avec l’environnement et
recyclables. Aidez-nous : à éliminer
l’emballage dans le respect
de l’environnement.
Pour connaître les circuits actuels de
mise au rebut, adressez-vous s.v.p.
à votre revendeur ou à l’administration
de votre commune.
Eliminez l'emballage en
respectant l'environnement.
* Mise au rebut de l'ancien
appareil
Les appareils usagés ne sont pas des
déchets dénués de valeur ! Leur
élimination dans le respect de
l'environnement permet d'en récupérer
de précieuses matières premières.
Cet appareil est marqué selon la
directive européenne
2012/19/UE relative aux
appareils électriques et
électroniques usagés (waste
electrical and electronic
equipment - WEEE).
La directive définit le cadre pour
une reprise et une récupération
des appareils usagés applicables
dans les pays de la CE.
45
fr
m Mise en garde
Avant de mettre au rebut l'appareil qui ne
sert plus :
1. Débranchez sa fiche mâle.
2. Sectionnez son câble d’alimentation et
retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper
dans l’appareil, ne retirez pas les
clayettes et les bacs !
4. Ne permettez pas aux enfants de
jouer avec l’appareil lorsqu’il ne sert
plus. Risque d’étouffement !
Les appareils réfrigérants contiennent du
fluide réfrigérant. L’isolant contient des
gaz. Il faut que le fluide réfrigérant et les
gaz soient éliminés dans les règles de
l’art. Jusqu'à l'enlèvement de l'appareil,
veillez bien à ce que son circuit
frigorifique ne soit pas endommagé.
■
■
■
■
Notice de montage
Carnet de service après-vente
Pièce annexe de la garantie
Informations relatives à la
consommation d’énergie et aux bruits
Lieu d’installation
Un local sec et aérable convient comme
lieu d’installation. Il faudrait que le lieu
d’installation ne soit pas directement
exposé aux rayons solaires et pas
à proximité d’une source de chaleur
(cuisinière, radiateur, etc.).
Si l’installation à côté d’une source
de chaleur est inévitable, veuillez utiliser
un panneau isolant approprié ou
respecter les écarts minimums suivants
par rapport à la source de chaleur :
3 cm par rapport aux cuisinières
électriques ou à gaz.
■ 30 cm par rapport à un appareil
de chauffage au fuel ou au charbon.
Sur l’emplacement, le sol ne doit pas
s’affaisser. Renforcez-le le cas échéant.
Placez des garnitures sous l’appareil
pour compenser les inégalités du sol
éventuelles.
■
Étendue
des fournitures
Après avoir déballé, vérifiez toutes les
pièces pour détecter d’éventuels dégâts
dus au transport.
En cas de réclamation, veuillez vous
adresser au revendeur auprès duquel
vous avez acquis l’appareil ou auprès de
notre service après-vente.
La livraison comprend les pièces
suivantes :
■ Appareil indépendant
■ Équipement (selon le modèle)
■ Sachet avec visserie de montage
■ Notice d’utilisation
46
Écart mural
Fig. #
L’appareil ne requiert aucun écart latéral
par rapport à un mur / une paroi. Il
demeure néanmoins possible de faire
coulisser entièrement les bacs et les
clayettes.
fr
Changer le sens d’ouverture de
hublot
(si nécessaire)
Si nécessaire, nous recommandons
de confier l’inversion du sens
d’ouverture de porte à notre service
après-vente. Pour connaître le prix d’une
inversion du sens d’ouverture de porte,
consultez votre service après-vente
compétent.
m Mise en garde
Pendant le changement du sens
d’ouverture de porte, l’appareil ne doit
pas être relié au secteur. Avant
le changement, débranchez la fiche
mâle de la prise de courant. Pour ne pas
endommager le dos de l’appareil, placez
en dessous suffisamment de matériau
amortisseur. Couchez prudemment
l’appareil sur le dos.
Remarque
Si l’appareil va être couché sur le dos, il
ne faut pas monter l’écarteur mural
latéral.
Contrôler
la température
ambiante et l'aération
Température ambiante
L’appareil a été conçu
pour une catégorie climatique précise.
Suivant la catégorie climatique,
l’appareil est utilisable dans les
températures ambiantes suivantes.
La catégorie climatique de l’appareil
figure sur sa plaque signalétique, Fig. +.
Catégorie
climatique
SN
N
ST
T
Température ambiante
admissible
+10 °C à 32 °C
+16 °C à 32 °C
+16 °C à 38 °C
+16 °C à 43 °C
Remarque
L’appareil est entièrement fonctionnel
à l’intérieur des limites de température
ambiante prévues dans la catégorie
climatique indiquée. Si un appareil de la
catégorie climatique SN est utilisé
à des températures ambiantes plus
basses, il est possible d’exclure que
l’appareil s’endommage jusqu'à
une température de +5 °C.
47
fr
Aération
Fig. $
L’air entrant en contact avec la paroi
arrière de l’appareil se réchauffe. L’air
chaud doit pouvoir s’échapper sans
obstacle. S’il ne le peut pas, le groupe
frigorifique doit fonctionner plus
longtemps, ce qui augmente
la consommation de courant. Pour cette
raison, ne recouvrez ni et n’obstruez
jamais les orifices d’aération
de l’appareil.
Branchement
de l’appareil
Après l’installation de l’appareil
en position verticale, attendez
au moins une heure avant de le mettre
en service. Il peut en effet arriver,
pendant le transport, que l’huile présente
dans le compresseur se déplace vers
le circuit frigorifique.
Avant la première mise en service,
nettoyez le compartiment intérieur
de l’appareil. (Voir le chapitre
« Nettoyage de l’appareil ».)
Branchement électrique
La prise de courant doit être proche de
l’appareil et demeurer librement
accessible même après avoir installé ce
dernier.
48
m Mise en garde
Risque d’électrocution !
N'utilisez jamais de bloc multiprise ou de
rallonge si la longueur du cordon
d'alimentation secteur est insuffisante.
Dans ce cas, contactez le service aprèsvente qui vous indiquera des
alternatives.
L’appareil est conforme à la classe de
protection I. Raccordez l’appareil au
courant alternatif 220 – 240 V/50 Hz via
une prise de courant installée dans les
règles et comportant un fil de terre. La
prise doit être protégée par un fusible de
10 A à 16 A.
Sur les appareils utilisés dans des pays
non européens, vérifiez si la tension et le
type de courant indiqués correspondent
aux valeurs de votre réseau électrique.
Vous trouverez ces indications sur la
plaque signalétique, Fig. +.
m Mise en garde
Il ne faut en aucun cas raccorder
l’appareil à des fiches électroniques
d’économie d’énergie.
Nos appareils peuvent être alimentés via
des onduleurs pilotés par le secteur ou à
pilotage sinusoïdal. Directement
raccordées au réseau public,
les installations photovoltaïques font
appel à des onduleurs pilotés par le
secteur. Dans les solutions en îlots
(p. ex. sur les bateaux ou les refuges
de montagne), ne disposant pas d’un
raccordement direct au réseau
électrique public, il faut utiliser
des onduleurs à pilotage sinusoïdal.
fr
Présentation
de l’appareil
Éléments de commande
Fig. "
1
2
3
Veuillez déplier la dernière page,
illustrée, de la notice. La présente notice
d’utilisation vaut pour plusieurs modèles.
L’équipement des modèles peut varier.
Selon le modèle, l’appareil peut différer
du contenu des illustrations.
Fig. !
* Selon le modèle.
1-4
5
6*
7
8*
9
10
11
12
Éléments de commande
Système NoFrost
Trappe du compartiment
congélateur
Clayette en verre
Distributeur de glaçons / Bac
à glaçons
Bac à produits congelés (petit)
Bac à produits congelés (grand)
Pied à vis
Aération de la porte
4
Touche Marche / Arrêt
Il sert à allumer et éteindre
l'ensemble de l'appareil.
L’affichage de température
La température sur laquelle
le compartiment congélateur a
été réglé s’affiche.
Indicateur de supercongélation
Ce voyant ne s’allume que pour
indiquer que la supercongélation
s’est enclenchée.
Touche de réglage de la
température
Cette touche permet de régler
la température souhaitée.
Mettre l’appareil sous
tension
Fig. "
Allumez l’appareil par la touche Marche /
Arrêt 1.
Une alarme sonore retentit. L’affichage
de température 2 clignote.
Appuyez sur la touche de réglage de la
température 4. L’alarme sonore s’éteint.
Une fois que le compartiment
congélateur a atteint la température
réglée, l’affichage de température 2
s’allume.
Nous recommandons de régler le
compartiment congélateur sur -18 °C
(réglage usine).
49
fr
Remarques concernant
le fonctionnement de l’appareil
■
■
■
■
Après son allumage, l’appareil peut
avoir besoin de plusieurs heures pour
atteindre la température réglée.
Pendant cette période, ne rangez pas
de produits alimentaires dans
l’appareil.
Grâce au système NoFrost
entièrement automatique,
le compartiment congélateur ne se
couvre pas de givre. Il n’est pas
nécessaire de dégivrer.
L’appareil chauffe légèrement une
partie de ses surfaces frontales pour
empêcher une condensation d’eau
dans la zone du joint de porte.
Si la porte du compartiment
congélateur ne se laisse pas
immédiatement rouvrir après l’avoir
fermée, attendez un moment pour
laisser à la dépression régnant dans
le compartiment le temps de se
résorber.
Réglage de la
température
Fig. "
Compartiment congélateur
La température est réglable entre
-16 °C et -26 °C.
Appuyez sur la touche de réglage de la
température 4 jusqu’à ce que la
température souhaitée soit réglée dans
le compartiment congélateur.
L’appareil mémorise la valeur réglée en
dernier. La température réglée s’affiche à
l’affichage de température 2.
Fonctions d'alarme
Fig. "
Alarme de porte
Une alarme sonore est émise lorsque la
porte de l’appareil reste ouverte trop
longtemps. Le fait de refermer la porte
suffit pour que l’alarme sonore s’éteigne.
50
fr
Alarme de température
L’alarme de température s’enclenche
lorsque la température est trop élevée
dans le compartiment congélateur et que
les produits surgelés risquent de
s’abîmer.
L’affichage de température, Fig. "/2,
clignote.
L’alarme peut s’activer dans les cas
suivants, sans que cela signifie que les
produits congelés risquent de s’abîmer :
■ lors de la mise en service de
l’appareil,
■ lors du rangement de grandes
quantités de produits frais,
■ lorsque la porte du compartiment
congélateur est restée trop longtemps
ouverte.
Remarque
Ne remettez pas à congeler des produits
alimentaires partiellement ou entièrement
décongelés. Vous pourrez les recongeler
uniquement après les avoir transformés
en plats pré-cuisinés (par cuisson
ou rôtissage).
N’utilisez pas la durée de conservation
dans son intégralité.
Contenance utile
Vous trouverez les indications relatives
à la contenance utile sur la plaque
signalétique de votre appareil. Fig. +
Utiliser l’intégralité du volume
de congélation
Pour pouvoir ranger la quantité maximale
de produits congelés, vous pouvez
retirez toutes les pièces composant
l’équipement. Il devient alors possible
d’empiler les produits alimentaires au
bas du compartiment de congélation.
Remarque
Valable uniquement pour les types
KG GSUU37A, KG GSUU39A et
KG GSUU41A (voir plaque signalétique,
champ « Type ») :
Pour respecter les valeurs indiquées sur
la plaque signalétique, la pièce
d’équipement respectivement la plus
haute doit rester dans l’appareil.
Pour retirer les pièces
d’équipement
■
Désactiver l’alarme
Fig. "
Appuyez sur la la touche de réglage de
la température 4 pour éteindre l’alarme
sonore.
■
Tirez le bac à produit congelés à vous
jusqu’à la butée, soulevez-le à l’avant
puis extrayez-le. Fig. %
Sur les appareils avec distributeur
de glaçons, il est possible de retirer
ce dernier. Fig. &
51
fr
■
Trappe du compartiment congélateur
Fig. '
1. Ouvrez à moitié la trappe
du compartiment congélateur.
2. Détachez la fixation sur un côté
de l’appareil.
3. Tirez à vous et détachez la trappe
de la fixation.
4. Détachez la fixation de l’autre côté
de l’appareil.
Le compartiment
congélateur
Utilisation du compartiment
congélateur
■
■
■
Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
Pur congeler des produits
alimentaires.
Remarque
Veillez à ce que la porte
du compartiment congélateur soit
correctement fermée ! Si cette porte
reste ouverte, les produits surgelés
dégèleront. Le compartiment
congélateur se givre fortement.
En outre : gaspillage d’énergie dû
à une consommation élevée
d’électricité !
52
Capacité
de congélation
maximale
Sur la plaquette signalétique, vous
trouverez des indications concernant
la capacité de congélation maximale
en 24 heures. Fig. +
Conditions préalables à la
capacité de congélation
maximale
■
■
■
■
Avant de ranger des produits
alimentaires frais, allumez la
supercongélation (voir le chapitre
« Supercongélation »).
Retirer les pièces d’équipement.
Empilez les produits alimentaires
directement sur les clayettes et au bas
du compartiment congélateur.
Remarque
Veillez bien à ne pas placer de
produits surgelés sur les fentes
d’aération situées contre la paroi
arrière.
Rangez les quantités assez
importantes de produits alimentaires
dans le compartiment le plus haut.
Ils y seront congelés à la fois très vite
et en douceur.
fr
Congélation
et rangement
Achats de produits surgelés
■
■
■
■
Leur emballage doit être intact.
Ne dépassez pas la date-limite
de conservation.
Il faut que la température dans
le congélateur bahut du supermarché
soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac
isotherme pour le transport puis
rangez les produits le plus rapidement
possible dans le compartiment
congélateur.
Attention lors de rangement
■
■
■
■
Rangez les quantités assez
importantes de produits alimentaires
dans le compartiment le plus haut.
Ils y seront congelés à la fois très vite
et en douceur.
Veillez bien à ne pas placer
de produits surgelés sur les fentes
d’aération situées contre la paroi
arrière.
Étalez les produits alimentaires sur
une grande surface dans les
compartiments et / ou dans les bacs
à produits congelés.
Remarque
Veillez à ce que les produits congelés
n’entrent pas en contact avec des
produits frais à congelér. Le cas
échéant, modifiez l’empilage
des produits congelés dans les bacs
à produits congelés.
Pour que l’air circule bien dans
l’appareil, introduisez le bac
à produits congelés jusqu'à la butée.
Congeler une petite quantité
d'aliments
La façon de congeler des petites
quantités d'aliments afin qu'ils soient
congelés à cœur le plus rapidement
possible est expliquée au chapitre
Supercongélation automatique.
Congélation
de produits frais
Pour congeler les aliments, n’utilisez que
des aliments frais et d’un aspect
impeccable.
Il faudrait blanchir les légumes avant de
les congeler, pour préserver le mieux
possible leur valeur nutritive, leur arôme
et leur teinte. Il n’est pas nécessaire de
blanchir les aubergines, poivrons,
courgettes et asperges.
Vous trouverez en librairie toute une
bibliographie sur la congélation et
le blanchissement.
Remarque
Veillez à ce que les produits alimentaires
à congeler n’entrent pas en contact avec
des produits déjà congelés.
■
Se prêtent à la congélation :
Pâtisseries, poissons et fruits de mer,
viande de boucherie et gibier, volaille,
fruits, légumes, herbes culinaires,
œufs sans la coque, produits laitiers
comme le fromage, le beurre et le
fromage blanc, plats précuisinés et
restes de plats tels que les soupes,
ragouts, la viande et le poisson cuits,
les plats aux pommes de terre, les
soufflés et mets sucrés.
53
fr
■
Ne se prêtent pas à la congélation :
Variétés de légumes habituellement
dégustées crues telles que la salade
ou les radis, œufs dans leur coque,
raisins, pommes, poires et pêches
entières, œufs cuits durs, yaourt, lait
caillé, crème acidulée, crème fraîche
et mayonnaise.
Emballer les surgelés
L’air ne doit pas pénétrer
dans l’emballage pour que les aliments
ne perdent pas leur goût ni ne sèchent
pas.
1. Placez les aliments dans l’emballage.
2. Presser pour chasser l’air.
3. Obturez l’emballage hermétiquement.
4. Indiquez sur l’emballage le contenu
et la date de congélation.
Emballages adaptés :
Film en plastique, feuilles en
polyéthylène, feuilles d’aluminium, boîtes
de congélation.
Vous trouverez ces produits dans le
commerce spécialisé.
Emballages inadaptés :
Papier d’emballage, papier sulfurisé,
cellophane, sacs-poubelles et sachets
d’achat déjà utilisés.
Moyens d’obturation adaptés :
Caoutchoucs, clips en plastique, ficelles,
rubans adhésifs résistants au froid, ou
assimilés.
Vous pouvez sceller les sachets ou
boudins en polyéthylèneavec une
thermosoudeuse.
54
Durée de conservation des
produits surgelés
La durée de conservation dépend
de la nature des produits alimentaires.
Si la température a été réglée sur
-18 °C :
■ Poisson, charcuterie, plats précuisinés, pâtisseries :
jusqu’à 6 mois
■ Fromage, volaille, viande :
jusqu’à 8 mois
■ Fruits et légumes :
jusqu’à 12 mois
Supercongélation
Pour en conserver les vitamines, la
valeur nutritive, l’aspect et la saveur, les
aliments doivent être congelés à cœur le
plus rapidement possible.
Lorsque la supercongélation a été
activée, l'appareil fonctionne en
permanence. Les températures dans le
compartiment congélation sont
nettement plus basses qu'en service
normal.
fr
Activer la supercongélation
Désactiver la supercongélation
Vous pouvez utiliser la supercongélation
de différentes façons, en fonction de la
quantité d'aliments à congeler.
Fig. "
Appuyez répétitivement sur la touche de
réglage de la température 4 jusqu'à ce
que la température souhaitée s’affiche.
L'affichage super 3 s'éteint.
Remarque
Si la supercongélation est activée,
l’appareil peut fonctionner plus
bruyamment et l'affichage super est
allumé, Fig. "/3.
Supercongélation automatique
La façon de congeler à cœur le plus
rapidement possible de petites quantités
d'aliments est la suivante :
■ dans le deuxième bac à produits
congelés en partant du bas
■ par la droite
■ bien étaler
La supercongélation automatique
s'active automatiquement lors de la
congélation d'aliments chauds.
Supercongélation manuelle
Congelez les quantités importantes
d'aliments de préférence dans le
compartiment le plus haut. Ils y seront
congelés à la fois très vite et en douceur.
Pour éviter une augmentation indésirable
de la température, activez la
supercongélation quelques heures avant
de congeler les aliments frais.
Pour utiliser la capacité de congélation
maximale, activez la supercongélation
24 heures avant de congeler les produits
frais.
Appuyez répétitivement sur la touche de
réglage de la température 4 jusqu'à ce
que l'affichage super 3 s'allume.
Lorsque la supercongélation est
terminée, l'appareil revient
automatiquement en service normal.
■ Avec la supercongélation
automatique : dès que la petite
quantité d'aliments à congeler est
congelée à cœur.
■ Avec la supercongélation manuelle :
au bout de 2 jours ½ environ.
Décongélation des
produits
Selon la nature et l’utilisation des
produits surgelés, vous pouvez choisir
entre plusieurs possibilités :
■
■
■
■
à la température ambiante,
dans le réfrigérateur,
dans le four électrique, avec / sans
ventilateur à air chaud,
dans le micro-ondes.
m Attention
Ne remettez pas à congeler des produits
alimentaires partiellement ou entièrement
décongelés. Vous pourrez les recongeler
uniquement après les avoir transformés
en plats pré-cuisinés (par cuisson
ou rôtissage).
Dans ce cas, consommez-les nettement
avant la date limite de conservation.
55
fr
Equipement
Calendrier de congélation
Fig. !/10
Pour ranger des produits congelés
volumineux, par ex. dindes, canards et
oies.
Pour que la qualité des produits
congelés ne diminue pas, ne dépassez
pas la durée de stockage. La durée
de stockage dépend de la nature
de l’aliment. Les chiffres à côté des
symboles indiquent en mois la durée
de conservation permise pour le produit
concerné. Produits surgelés en vente
habituelle dans le commerce : vérifiez
la date de fabrication ou la date limite
de conservation.
Distributeur de glaçons
Accumulateur de froid
(selon le modèle)
Bac à produits congelés
(grand)
Fig. (
Pour préparer des glaçons, utilisez
exclusivement de l’eau potable.
1. Retirez le réservoir d’eau et
remplissez-le d’eau potable jusqu’au
repère.
2.
3.
4.
5.
Remarque
Si la quantité d’eau potable est
excessive, cela peut gêner
le fonctionnement du distributeur
de glaçons. Les glaçons ne se
détachent pas individuellement
du bac. La quantité d’eau potable
excédentaire coule dans le réservoir
de glaçons et les soude en gelant.
Versez l’eau potable par l’orifice
de remplissage.
Remettez le réservoir d’eau en place.
Une fois les glaçons formés, poussez
le levier vers le bas et relâchez-le.
Les glaçons se détachent et tombent
dans le bac à glace.
Sortez le réservoir de glaçons
et retirez ces derniers.
56
Lors d’une coupure de courant
ou en cas de panne, l’accumulateur
de froid retarde le réchauffement
des produits congelés stockés
dans l’appareil. Pour parvenir à la durée
maximale de stockage, placez
l’accumulateur de froid sur les produits
alimentaires situés dans le compartiment
le plus haut.
Pour économiser de la place, vous
pouvez ranger chaque accumulateur
dans le casier en contre-porte.
Vous pouvez également retirer
l’accumulateur de froid pour emporter
des aliments par ex. dans un sac
isotherme et les conserver ainsi au frais
pendant une durée limitée.
fr
Bac à glaçons
Fig. )
1. Remplissez le bac à glaçons aux ¾
d’eau potable puis rangez-le dans
le compartiment congélateur.
2. Si le bac est resté collé dans
le compartiment congélateur, n’utilisez
qu’un instrument émoussé pour
le décoller (un manche de cuiller par
ex.).
3. Pour enlever les glaçons du bac,
passez-le brièvement sous l’eau
du robinet ou déformez légèrement
le bac.
Arrêt et remisage
de l'appareil
Mettre l'appareil hors tension
Fig. "
Appuyez sur la touche Marche / Arrêt 1.
L’affichage de température 2 s’éteint. Le
groupe frigorifique s’éteint.
Remisage de l'appareil
Si l'appareil doit rester longtemps sans
servir :
1. Éteignez l'appareil.
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position
éteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.
Si vous dégivrez
l'appareil
Compartiment congélateur
Grâce au système NoFrost entièrement
automatique, le compartiment
congélateur ne se couvre pas de givre.
La nécessité de dégivrer disparaît.
57
fr
Nettoyage de l’appareil
m Attention
■
■
■
N’utilisez aucun produit de nettoyage
ni aucun solvant contenant du sable,
du chlorure ou de l’acide.
N’utilisez jamais d’éponges abrasives
ou susceptibles de rayer.
Des zones corrodées pourraient
apparaître sur les surfaces
métalliques.
Ne nettoyez jamais les clayettes et les
bacs au lave-vaisselle.
Ces pièces pourraient se déformer !
Remarque
Enclenchez la supercongélation env. 4
heures de nettoyer l’appareil, pour que
les aliments atteignent une température
très basse et puissent rester ainsi
un certain temps à la température
ambiante sans décongeler.
Procédez comme suit :
1. Éteignez l’appareil avant de le
nettoyer.
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position
éteinte.
3. Retirez les produits surgelés et
stockez-les dans un endroit frais.
Posez l’accumulateur de froid (si
présent) sur les produits alimentaires.
4. Attendez que la couche de givre ait
fondu.
58
5. Ne nettoyez l’appareil qu’avec un
chiffon doux, de l’eau tiède et du
produit à vaisselle présentant un pH
neutre. L’eau de nettoyage ne doit pas
pénétrer dans l’éclairage.
6. N’essuyez le joint de porte qu’avec
un chiffon et de l’eau propre ; ensuite,
séchez-le à fond.
7. Après le nettoyage : rebranchez la
fiche mâle de l’appareil puis
réenclenchez-le.
8. Rangez à nouveau les produits
congelés.
Equipement
Pour nettoyer, il est possible de retirer
toutes les pièces variables de l’appareil
(voir la section « Equipement »).
Nettoyer le distributeur de glaçons
Nettoyez le distributeur de glaçons
régulièrement. Vous éviterez ainsi que
les glaçons fabriqués il y a longtemps
rapetissent, ait un goût de « ranci » ou
collent entre eux.
1. Retirez le distributeur de glaçons.
Fig. &
2. Retirez le réservoir de glaçons puis
videz-le.
3. Retirez le couvercle du distributeur
de glaçons.
4. Nettoyez toutes les pièces
du distributeur de glaçons à l’eau
chaude.
5. Faites sécher intégralement les
pièces.
6. Assemblez le distributeur de glaçons
puis mettez-le en place.
fr
Economies d’énergie
■
■
■
■
■
■
■
■
■
Placez l’appareil dans un local sec
et aérable. Veillez à ce que l’appareil
ne soit pas directement exposé aux
rayons solaires et qu’il ne se trouve
pas à proximité d’une source
de chaleur (par ex. radiateur,
cuisinière).
Utilisez le cas échéant une plaque
isolante.
N’obstruez pas les grilles d’aération
de l’appareil.
Attendez que les plats chauds aient
refroidi avant de les ranger dans
le compartiment congélateur.
Déposez le produit congelé dans le
compartiment réfrigérateur et profitez
de son froid pour refroidir les produits
alimentaires.
N’ouvrez la porte de l’appareil que
le plus brièvement possible.
Veillez à ce que la porte
du compartiment congélateur soit
correctement fermée.
Pour éviter une consommation accrue
de courant, nettoyez
occasionnellement le dos de
l’appareil.
Si présent :
Montez les écarteurs muraux pour
parvenir à la quantité mentionnée
d’énergie absorbée par l’appareil (voir
la notice de montage). Un écart moins
élevé par rapport au mur ne restreint
pas le fonctionnement de l’appareil.
Dans ce cas, l’énergie absorbée peut
augmenter légèrement. Il ne faut pas
dépasser un écart de 75 mm.
L'agencement des pièces
d'équipement n'influe pas sur l'énergie
absorbée par l'appareil.
Bruits
de fonctionnement
Bruits parfaitement normaux
Remarque
Lorsque la supercongélation est activée,
l’appareil peut fonctionner plus
bruyamment.
Bourdonnement sourd
Les moteurs tournent (par ex. groupes
frigorifiques, ventilateur).
Clapotis, sifflement léger ou gargouillis
Le fluide frigorigène circule dans
les tuyaux.
Cliquetis
Le moteur, les interrupteurs ou les
électrovannes s’allument / s’éteignent.
Craquement
Le dégivrage automatique a lieu.
Éviter la génération de bruits
L'appareil ne repose pas d'aplomb
Veuillez mettre l’appareil
d’aplomb à l’aide d’un niveau à bulle.
Ajustez ensuite l'horizontalité par les
pieds à vis ou placez un objet dessous.
L'appareil touche quelque chose
Eloignez l'appareil de meubles
ou d'appareils voisins.
Les bacs ou surfaces de rangement
vacillent ou se coincent
Vérifiez les pièces amovibles puis
remettez-les en place correctement.
Des bouteilles
ou récipients se touchent
Eloignez légèrement les bouteilles
ou récipients les uns des autres.
59
fr
Remédier soi même aux petites pannes
Avant d'appeler le service après-vente (SAV) :
Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide
des instructions qui suivent.
Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous
sera facturé même pendant la période de garantie.
Dérangement
Cause possible
La température dévie
fortement par rapport
au réglage.
Remède
Dans certains cas, il suffira d'éteindre
l'appareil pendant 5 minutes.
Si la température est trop élevée,
vérifiez au bout de seulement quelques heures
si un rapprochement de la température a eu
lieu.
Si la température est trop basse,
vérifiez à nouveau la température
le lendemain.
Aucun voyant ne s'allume.
Coupure de courant ;
disjoncteur disjoncté ; fiche
mâle pas complètement
branchée dans la prise.
Branchez la fiche mâle dans la prise
de courant. Vérifiez s'il y a du courant, vérifiez
les fusibles / disjoncteurs.
L’alarme sonore retentit.
L’affichage de température
clignote. Fig. "/2
Dérangement - la
température est trop élevée
dans le compartiment
congélateur!
Les produits surgelés
risquent de s’abîmer.
Pour éteindre l’alarme sonore, appuyez sur la
touche de réglage de température, Fig. "/4.
L’appareil est ouvert.
Fermez l’appareil.
Orifices d’entrée et de sortie Veillez à ce que l’air puisse entrer et sortir
d’air recouverts.
librement.
Ne dépassez pas la capacité de congélation
Trop de produits
alimentaires ont été rangés à maximale.
la fois pour les faire
congeler.
Après avoir supprimé le dérangement,
l’affichage de température cesse de clignoter.
60
fr
Dérangement
Cause possible
Remède
La porte du compartiment
congélateur est restée
longtemps ouverte ;
le compartiment congélateur
n'atteint plus la température.
L'évaporateur (le générateur
de froid) équipant le système
NoFrost est tellement givré
qu'il ne peut plus se dégivrer
de façon entièrement
automatique.
Pour dégivrer l'évaporateur, sortez les produits
alimentaires dans leurs casiers et rangez-les
bien isolés dans un endroit frais.
Éteignez l'appareil et éloignez-le du mur.
Laissez la porte de l'appareil ouverte.
Au bout de 20 minutes environ, l'eau de
dégivrage commence à couler dans le bac
d'évaporation au dos de l'appareil. Fig. *
Pour éviter dans ce cas que le bac
d'évaporation ne déborde, récupérez cette
eau à l'aide d'une éponge.
L'évaporateur est entièrement dégivré
lorsqu'il ne coule plus d'eau de dégivrage
dans le bac d'évaporation. Nettoyez
le compartiment intérieur. Remettez ensuite
l'appareil en service.
L’appareil ne réfrigère pas,
l’affichage de température
et l’éclairage intérieur sont
allumés.
L’appareil se trouve sur
le mode Exposition.
Lancez l’autodiagnostic de l’appareil (voir
le chapitre « Autodiagnostic de l’appareil »).
Une fois le programme exécuté, l’appareil
revient sur le service normal.
La supercongélation
automatique ne s'active pas.
L'appareil décide de lui-même si la
supercongélation automatique est nécessaire
et l'active ou la désactive automatiquement.
61
fr
Autodiagnostic
de l’appareil
Votre appareil est équipé d’un
programme automatique
d’autodiagnostic qui vous affiche les
sources de défauts ; seul le service
après-vente est en mesure de les
supprimer.
Lancer l’autodiagnostic
de l’appareil
1. Éteignez l’appareil et attendez
5 minutes.
2. Allumez l’appareil et au cours des dix
premières secondes, appuyez
pendant 3-5 secondes sur la touche
de réglage de la température,
Fig. "/4, jusqu’à ce que la mention
-26 °C s’affiche à l’affichage
de température.
Le programme d’autodiagnostic
démarre lorsque les mentions
de température s’allument les unes
après les autres.
Si au bout d’un temps bref l’appareil
affiche la température réglée avant
l’autodiagnostic, ceci signifie qu’il
fonctionne correctement.
Si la mention super clignote pendant
10 secondes, cela signifie qu’il y a
présence d’un défaut.
Veuillez prévenir le service après-vente.
Terminer l’autodiagnostic
de l’appareil
Une fois le programme exécuté,
l’appareil revient sur le service normal.
62
Service après-vente
Pour connaître le service après-vente
situé le plus près de chez vous,
consultez l'annuaire téléphonique ou le
répertoire des services après-vente
(SAV). Veuillez indiquer au SAV
le numéro de série (E-Nr.) de l'appareil
et son numéro de fabrication (FD-Nr.).
Vous trouverez ces indications sur la
plaque signalétique. Figure +
Aidez-nous à éviter des déplacements
inutiles : merci d'indiquer les numéros de
série et de fabrication. Vous
économiserez ainsi des suppléments de
frais inutiles.
Commande de réparation
et conseils en cas
de dérangements
Vous trouverez les données de contact
pour tous les pays dans l’annuaire cijoint du service après-vente.
FR
B
CH
01 40 10 11 00
070 222 141
0848 840 040
it
itIndiceitIstruzioni per I´uso
Avvertenze
di sicurezza
e potenziale pericolo
Prima di mettere in funzione
l'apparecchio
Leggere attentamente tutte
le istruzioni per l'uso
ed il montaggio. Esse contengono importanti informazioni per
l'installazione, l'uso
e la manutenzione dell'apparecchio.
Il produttore non è responsabile
se voi trascurate le indicazioni
ed avvertenze del libretto
d’istruzioni per l’uso.
Conservare tutta
la documentazione per l'uso
futuro oppure per eventuali
successivi proprietari.
Elementi tecnici di sicurezza
Nei tubi del circuito di
raffreddamento scorre una
piccola quantità di refrigerante
non inquinante, ma infiammabile
(R600a). Non danneggia lo
strato di ozono e non aumenta
l'effetto serra. In caso di
fuoriuscita, il refrigerante può
ferire gli occhi o incendiarsi.
In caso di danni:
■ tenere lontano
dall'apparecchio fiamme
o fonti di accensione,
■ ventilare l'ambiente per alcuni
minuti,
■ spegnere l’apparecchio
ed estrarre la spina
di alimentazione elettrica,
■ informare il Servizio
Assistenza Clienti autorizzato.
La quantità di gas refrigerante
contenuta nel vostro
apparecchio, circa 8 gr.
è indicata nella targhetta
d'identificazione posta all'interno
dell'apparecchio. Nel caso in cui
il cavo di collegamento elettrico
dovesse subire danni,
è necessario sostituirlo,
coinvolgere il servizio assistenza
clienti autorizzato o un
elettricista qualificato ad
eseguire questa operazione.
Installazioni o riparazioni
eseguite da personale non
autorizzato, possono
potenzialmente creare pericolo
per l’utente e danni
all’apparecchio. Le riparazioni
vanno eseguite dal servizio
assistenza clienti autorizzato
Le riparazioni vanno eseguite
dal servizio assistenza clienti
autorizzato o da personale
qualificato ad eseguire questa
operazione.
63
it
È consentito usare solo parti
di ricambio originali del
costruttore. Solo con l’impiego
di detti componenti il costruttore
garantisce che i requisiti
di sicurezza del prodotto siano
rispettati.
Non utilizzare prese multiple,
prolunghe o adattatori.
■
■
Nell’impiego quotidiano
■
■
■
Non introdurre mai apparecchi
elettrici nell’interno di questo
elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.).
Pericolo di esplosione!
Non sbrinare o pulire mai
l’apparecchio con una pulitrice a vapore. Il vapore può
raggiungere parti elettriche e
provocare un cortocircuito.
Pericolo di scarica elettrica!
Non utilizzare oggetti appuntiti o affilati per rimuovere la
brina o il ghiaccio. E’ possibile
danneggiare i raccordi del circuito refrigerante, che rende
inservibile l’apparecchio. Il
gas fuoriuscendo per effetto
della pressione, può provocare irritazioni agli occhi.
64
■
■
■
■
Non conservare
nell’apparecchio prodotti
contenenti propellenti gassosi
combustibili
(per es. bombolette spray) e
sostanze infiammabili.
Pericolo di esplosione!
Non usare impropriamente lo
zoccolo, i cassetti estraibili, le
porte ecc. quale punto di
appoggio o come sostegno.
Per lo sbrinamento e la pulizia
estrarre la spina
d’alimentazione o disinserire
l’interruttore di sicurezza.
Evitare di esercitare trazioni
sul cordone elettrico,
ma impugnare correttamente
la spina.
Conservare alcool ad alta
gradazione in un contenitore
ermeticamente chiuso,
e posto in posizione verticale.
Evitare che olii o grassi
imbrattino parti plastiche o le
guarnizioni delle porte. I grassi
aggrediscono il materiale
plastico e la guarnizione della
porta diventano fragili
e porose.
Non ostruire le aperture di
passaggio dell’aria di
aereazione dell’apparercchio.
it
■
■
■
Evitare pericoli a bambini e
persone a rischio:
Sono esposti a pericolo i bambini e le persone con limiti
fisici, psichici o percettivi ed
altresì persone, sprovviste di
sufficiente conoscenza del
sicuro funzionamento
dell'apparecchio.
Accertarsi che i bambini e le
persone a rischio abbiano ben
compreso i pericoli.
Una persona responsabile
della sicurezza è tenuto a sorvegliare o istruire i bambini e
le persone a rischio in rapporto con l'apparecchio.
Permettere l’uso
dell’apparecchio solo a
bambini in età di 8 anni o
superiore.
Sorvegliare i bambini durante
la pulizia e la manutenzione.
Non permettere che i bambini
giochino con l'apparecchio.
Non conservare nel congelatore liquidi inbottiglia e lattine
(specialmente le bevande
contenenti anidride carbonica). Bottiglie e lattine possono rompersi!
Non mettere in bocca alimenti
congelati appena presi dal
congelatore.
Pericolo di ustioni!
■
Evitare il contatto prolungato
delle mani con alimenti
congelati, ghiaccio o i
raccordi dell’evaporatore ecc.
Pericolo di ustioni!
Bambini in casa
■
■
■
Non abbandonare parti
dell'imballaggio che possano
essere fonte di gioco per
i bambini.
Pericolo di soffocamento causato da scatole di cartone,
fogli di plastica, polistirolo!
L'apparecchio non
è un giocattolo per bambini!
Per apparecchi con serratura
della porta:
conservare la chiave fuori
della portata dei bambini!
Norme generali
L’apparecchio è idoneo
per congelare alimenti,
■ per preparare ghiaccio.
Questo apparecchio è destinato
all’uso domestico privato nelle
famiglie ed all’ambiente
domestico.
L’apparecchio è schermato
contro i radiodisturbi secondo
la direttiva UE 2004/108/EC.
La tenuta ermetica del circuito
del freddo è stata controllata.
■
65
it
Questo prodotto è conforme alle
pertinenti norme di sicurezza
per gli apparecchi elettrici
(EN 60335-2-24).
Questo apparecchio è
progettato solo per l'utilizzo fino
ad un'altezza di massimo 2000
metri sul livello del mare.
Avvertenze per
lo smaltimento
* Smaltimento
dell'imballaggio
L'imballaggio ha protetto l'apparecchio
da eventuali danni da trasporto. Tutti
i materiali impiegati sono EcoCompatibili e riciclabili. Il Vostro
contributo: smaltite l'imballaggio
secondo la vigenti norme.
Chiedere informazioni circa
le piattaforme di smaltimento locale alla
propria amministrazione comunale.
* Rottamazione
di un apparecchio dismesso
Gli apparecchi dismessi dispongono
ancora di un valore residuo! Un corretto
smaltimento nel rispetto dell’ecologia,
permette di recuperare materie prime
pregiate.
66
Questo apparecchio dispone di
contrassegno ai sensi della
direttiva europea 2012/19/UE in
materia di apparecchi elettrici ed
elettronici (waste electrical and
electronic equipment - WEEE).
Questa direttiva definisce le
norme per la raccolta e il
riciclaggio degli apparecchi
dismessi valide su tutto il territorio
dell’Unione Europea.
m Avviso
In caso di apparecchi fuori uso
1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico
di collegamento e rimuoverlo
unitamente alla spina.
3. Non estrarre i ripiani e i contenitori,
questo rende più difficile ai bambini
di entrare nel vano frigo
dell'apparecchio!
4. Vietare ai bambini di giocare con
un apparecchio dismesso. Pericolo
di asfissia!
I frigoriferi contengono gas nel circuito
refrigerante e gas nell'isolamento.
Refrigerante e gas devono essere
smaltiti in modo appropriato. Evitare
di danneggiare i raccordi del circuito
refrigerante, durante il conferimento
dell’apparecchio alla piattaforma
di riciclaggio.
it
Dotazione
Dopo il disimballo controllare
l’apparecchio per accertare eventuali
danni di trasporto.
In caso di contestazioni rivolgersi
al Vs. fornitore, presso il quale
l’apparecchio è stato acquistato.
La dotazione comprende i seguenti
componenti:
■ Apparecchio
■ Accessori (a secondo del modello)
■ Busta con il materiale utile
al montaggio
■ Istruzioni per l’uso
■ Istruzioni per il montaggio
■ Libretto del servizio assistenza clienti
autorizzato
■ Allegato di garanzia convenzionale
■ Informazioni sul consumo energetico
e sui possibili rumori
Luogo d’installazione
Il luogo d’installazione idoneo è un
locale asciutto, ventilabile. Il luogo
d’installazione non deve essere esposto
ad irraggiamento solare diretto e non
essere vicino ad una fonte di calore,
cucina, calorifero ecc. Se è inevitabile
l’installazione accanto ad una fonte
di calore, utilizzare un idoneo pannello
isolante, oppure rispettate le seguenti
distanze minime dalla fonte di calore:
■
■
Il pavimento nel luogo d’installazione
non deve cedere, rinforzarlo se
necessario. Compensare gli spessori
le eventuali disuguaglianze
del pavimento.
Distanza dal muro
Figura #
Una distanza laterale dell’apparecchio
dal muro non è necessaria. I contenitori
e ripiani possono essere comunque
estratti liberamente.
Inversione della porta
(se necessario)
Se necessario: consigliamo di fare
invertire la chiusura della porta dal
nostro Servizio Assistenza Clienti
autorizzato. Chiedere il costo per
un’inversione dell’apertura della porta al
Servizio Assistenza Clienti competente
per la zona.
m Avviso
Durante l’inversione della porta
l’apparecchio non deve essere collegato
alla rete elettrica. Estrarre prima la spina
di alimentazione. Per non danneggiare la
parte posteriore dell’apparecchio,
mettere sotto sufficiente materiale
morbido. Deporre l’apparecchio
con cautela sul lato posteriore.
Avvertenza
Il distanziatore murale non deve essere
montato se si depone l'apparecchio sul
dorso.
Da cucine elettriche o a gas 3 cm.
Da stufe ad olio o a carbone 30 cm.
67
it
Osservare
la temperatura
ambiente
e la ventilazione del
locale
Temperatura ambiente
L’apparecchio è progettato per una
specifica classe climatica. In funzione
di questa, l’apparecchio può essere
usato alle seguenti temperature
ambientali.
La classe climatica è indicata nella
targhetta porta-dati. Figura +
Classe
climatica
SN
N
ST
T
Temperatura ambiente
ammessa
da +10 °C a 32 °C
da +16 °C a 32 °C
da +16 °C a 38 °C
da +16 °C a 43 °C
Avvertenza
L’apparecchio è perfettamente efficiente
nei limiti di temperatura ambiente della
classe climatica indicata. Se un
apparecchio della classe climatica SN
viene messo in funzione a temperature
ambiente inferiori, possono essere
esclusi danni all’apparecchio fino ad una
temperatura di +5 °C.
68
Ventilazione
Figura $
L’aria sulla parete posteriore
dell’apparecchio si riscalda. L’aria
riscaldata deve poter defluire
liberamente. Altrimenti il refrigeratore
deve lavorare di più. Questo aumenta
il consumo di energia elettrica. Perciò:
evitare assolutamente di coprire o di
ostruire le aperture di afflusso e deflusso
dell’aria!
Collegare
l’apparecchio
Dopo avere posizionato l’apparecchio,
attendere circa 1 ore prima di metterlo
in funzione, questo assicura che l’olio
lubrificante si raccolga nella parte bassa
del motore e non penetri nel circuito
di raffreddamento.
Pulire l’interno dell’apparecchio prima
di attivarne la funzione (vedi capitolo
«Pulizia dell’apparecchio»).
Collegamento elettrico
La presa elettrica deve essere vicino
all’apparecchio ed essere accessibile
anche al termine dell'installazione
dell'apparecchio.
it
m Avviso
Pericolo di scossa elettrica!
Se il cavo di alimentazione non è
sufficientemente lungo, non utilizzare in
nessun caso prese multiple o prolunghe.
Contattare il servizio di assistenza clienti
per le possibili alternative.
L’apparecchio è conforme alla classe di
protezione I. Collegare l’apparecchio alla
corrente (220-240 V/50 Hz CA) tramite
una presa con conduttore di terra
installata a norma. La presa deve essere
protetta con un fusibile da 10 A a 16 A.
Per gli apparecchi che vengono utilizzati
in paesi non europei, controllare se la
tensione e il tipo di corrente indicati
corrispondono ai valori della rete
elettrica locale. Questi dati sono
disponibili sulla targhetta identificativa,
figura +.
m Avviso
I nostri apparecchi possono essere
collegati ad un inverter sinusoidale
di rete.
Gli inverter di rete vengono utilizzati
in abbinamento a impianti fotovoltaici
e collegati direttamente alla rete elettrica
pubblica. Usare inverter sinusoidali nel
caso di soluzioni speciali
(es. imbarcazioni oppure nelle baite
in montagna), laddove non sia
disponibile un collegamento elettrico
diretto alla rete pubblica.
Conoscere
l’apparecchio
Svolgere l’ultima pagina con le figure.
Questo libretto d’istruzioni per l’uso
è valido per vari modelli,
pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili
differenze.
Figura !
* Non in tutti i modelli.
1-4
5
6*
7
8*
9
10
11
12
Elementi di comando
Sistema NoFrost
Sportello del congelatore
Ripiano in vetro
Produttore di ghiaccio/
contenitore cubetti di ghiaccio
Cassetto surgelati (piccolo)
Cassetto surgelati (grande)
Piedini regolabili
Disaerazione porta
69
it
Elementi di comando
Istruzioni per il funzionamento
Figura "
■
1
2
3
4
Pulsante Acceso/Spento
Serve per accendere e spegnere
l’intero apparecchio.
Display temperatura
Indica la temperatura regolata
del congelatore.
Indicatore super-congelamento
È accesa solo quando il supercongelamento è in funzione.
Pulsante di regolazione
temperatura
Con questo pulsante si regola
la temperatura desiderata.
■
■
■
Accendere
l’apparecchio
Figura "
Accendere l’apparecchio con il pulsante
Acceso/Spento 1.
Viene emesso un segnale acustico.
Il display della temperatura 2 lampeggia.
Premere il pulsante regolazione
temperatura 4. Il segnale acustico
si disattiva.
Quando il congelatore ha raggiunto la
temperatura impostata, il display della
temperatura si accende 2.
Consigliamo di regolare nel congelatore
una temperatura di -18 °C.
70
Alla prima accensione possono
trascorrere diverse ore prima che
l’apparecchio raggiunga la
temperatura selezionata.
Durante questo periodo evitare di
introdurre alimenti nell’apparecchio.
Grazie al sistema automatico
«NoFrost» nel vano congelatore non
si forma ghiaccio. Un intervento di
sbrinamento non è necessario.
Il perimetro anteriore dell’apparecchio
è leggermente caldo, questo
impedisce la formazione
di condensato nella zona
della guarnizione della porta.
Se la porta del congelatore, dopo
averla chiusa, oppone resistenza ad
una nuova apertura, attendere
un attimo finché le pressioni interne
non si siano compensate.
Regolare
la temperatura
Figura "
Congelatore
La temperatura può essere regolata
da -16 °C a -26 °C.
Premere ripetutamente il pulsante di
regolazione temperatura 4 finché non è
regolata la temperatura del congelatore
desiderata.
L’ultimo valore regolato viene
memorizzato. La temperatura regolata è
visualizzata nel display della temperatura
2.
it
Funzioni di allarme
Capacità utile totale
Figura "
I dati di volume utile sono indicati sulla
targhetta d'identificazione
dell'apparecchio. Figura +
Allarme porta
Un segnale acustico si attiva se la porta
dell’apparecchio rimane aperta per un
tempo prolungato. Chiudendo la porta il
segnale acustico si disattiva.
Allarme temperatura
L’allarme temperatura si attiva se la
temperatura nel vano del congelatore è
troppo alta e gli alimenti congelati sono a
rischio.
Il display della temperatura, figura "/2,
lampeggia.
Attivazione del segnale acustico di
allarme senza che questo costituisca
pericolo per gli alimenti congelati:
■ alla prima messa in funzione
dell’apparecchio,
■ all’introduzione di grandi quantità di
alimenti freschi,
■ quando si tiene la porta del
congelatore aperta troppo a lungo.
Sfruttare interamente il volume
utile
Per sistemare la quantità massima
di surgelati, tutte le parti dell’attrezzatura
interna possono essere rimosse.
Gli alimenti possono essere accatastati
direttamente sui ripiani e sul fondo del
congelatore.
Avvertenza
Valido solo per i tipi KG GSUU37A,
KG GSUU39A e KG GSUU41A (vedere il
campo “Type” della targhetta porta-dati):
Per mantenere i valori indicati sulla
targhetta porta-dati, l’elemento
rispettivamente superiore
dell’attrezzatura deve restare
nell'apparecchio.
Avvertenza
Non ricongelare gli alimenti parzialmente
o completamente decongelati. Questi
possono essere di nuovo congelati solo
dopo avere preparato (mediante
qualsiasi tipo di cottura) pietanze pronte
all’uso.
Non utilizzare più interamente la durata
max. di conservazione
Disattivare l’allarme
Figura "
Premere il pulsante regolazione
temperatura 4 per disattivare il segnale
acustico.
71
it
Rimozione degli accessori
■
■
■
Estrarre i cassetti surgelati fino
all’arresto, sollevarli avanti ed estrarli.
Figura %
Negli apparecchi con produttore di
ghiaccio questo può essere estratto.
Figura &
Sportello del congelatore
Figura '
1. Aprire a metà lo sportello del
congelatore.
2. Staccare su un lato il supporto
dall'apparecchio.
3. Tirare in avanti lo sportello del
congelatore e rimuoverlo dal
supporto.
4. Staccare il supporto
dall'apparecchio sull'altro lato.
Il congelatore
Usare il congelatore
■
■
■
Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.
Avvertenza
Attenzione che la porta del congelatore
sia chiusa correttamente! Se la porta è
aperta gli alimenti surgelati si
scongelano. Il congelatore forma molto
ghiaccio. Inoltre: spreco di energia
a causa di alto consumo di corrente
elettrica!
72
Max. capacità
di congelamento
Indicazioni sulla max. possibilità
di congelamento in 24 ore sono riportate
sulla targhetta d’identificazione. Figura +
Condizioni per la max. capacità
di congelamento
■
■
■
■
Prima di introdurre prodotti freschi
inserire il super congelamento (vedi il
capitolo «Super congelamento»).
Rimozione degli accessori:
Accumulare gli alimenti direttamente
sui ripiani e sul fondo del congelatore.
Avvertenza
Non coprire con alimenti congelati le
fessura di ventilazione nella parete
posteriore.
Congelare le quantità più grandi di
alimenti preferibilmente nello
scomparto superiore. Qui essi
vengono congelati molto rapidamente
e perciò anche salvaguardandone
le proprietà.
it
Congelare
e conservare
Acquisto di alimenti surgelati
■
■
■
■
La confezione non deve essere
danneggiata.
Rispettare la data di conservazione.
La temperatura nell’espositorecongelatore di vendita deve essere
-18 °C o inferiore.
Trasportare gli alimenti surgelati
possibilmente in una borsa termica
e conservarli poi al più presto
possibile nel congelatore.
Tenere presente nella
sistemazione
■
■
■
■
Congelare le quantità più grandi
di alimenti preferibilmente nello
scomparto superiore. Qui essi
vengono congelati molto rapidamente
e perciò anche salvaguardandone
le proprietà.
Non coprire con alimenti congelati
le fessure di ventilazione nella parete
posteriore.
Disporre gli alimenti distesi in piano
negli scomparti o nei cassetti
surgelati.
Avvertenza
Gli alimenti già congelati non devono
entrare in contatto con gli alimenti da
congelare. Spostare gli eventuali
alimenti surgelati nei cassetti.
Per garantire la circolazione dell'aria
nell'apparecchio, inserire il cassetto
surgelati fino all'arresto.
Congelare piccole quantità di
alimenti
Per scoprire come congelare piccole
quantità di alimenti in modo che
congelino completamente il più
rapidamente possibile, consultare la
sezione Super-congelamento
automatico.
Congelamento
di alimenti freschi
Per il congelamento utilizzare solo
alimenti freschi ed integri.
Per conservare al meglio valore nutritivo,
aroma e colore, sbollentare la verdura
prima di congelarla. Non è necessario
sbollentare melanzane, peperoni,
zucchine ed asparagi.
In libreria sono reperibili pubblicazioni
sul congelamento e la sbollentatura.
Avvertenza
Non mettere gli alimenti da congelare
in contatto con quelli congelati.
■
■
Sono idonei per il congelamento:
Prodotti da forno, pesce e frutti di
mare, carne, selvaggina, pollame,
verdura, frutta, erbe aromatiche, uova
senza guscio, latticini, come
formaggio, burro e ricotta, pietanze
pronte e residui vivande, come
minestre, piatti unici, carne e pesce
cotti a fuoco lento, vivande di patate,
sformati e dolciumi.
Non sono idonei per il congelamento:
Tipi di ortaggi, che solitamente si
consumano crudi, come insalate in
foglia o ravanelli, uova nel guscio, uva,
mele intere, pere e pesche, uova
sode, yogurt, latte cagliato, panna
acida, crème fraîche e maionese.
73
it
Confezionamento di alimenti
surgelati
Durata di conservazione dei
surgelati
Conservare gli alimenti in confezioni
ermetiche, per evitare che perdano
il loro gusto o possano essiccarsi.
1. Introdurre l’alimento nella confezione.
2. Fare uscire l’aria.
3. Chiudere la confezione
ermeticamente.
4. Scrivere sulla confezione il contenuto
e la data di congelamento.
La durata di conservazione dipende dal
tipo di alimento.
Imballaggio idoneo:
pellicola di plastica, pellicola tubolare di
polietilene, fogli di alluminio, contenitori
per surgelati.
Questi prodotti sono in vendita nel
commercio specializzato.
Imballaggio non idoneo:
carta per imballaggio, carta pergamena,
cellofan, sacchetti per rifiuti e sacchetti
per la spesa usati.
Sono idonei per chiudere le confezioni:
anelli di gomma, clip di plastica, fili per
legare, nastri adesivi resistenti al freddo
e simili.
I sacchetti e la pellicola tubolare
di polietilene possono essere sigillati
mediante saldatura con un apposito
apparecchio.
Ad una di temperatura di -18 °C:
■ Pesce, salsiccia, pietanze pronte,
prodotti da forno:
fino a 6 mesi
■ Formaggio, pollame, carne:
fino a 8 mesi
■ Verdura, frutta:
fino a 12 mesi
Super-congelamento
Per conservare vitamine e valori nutritivi,
aspetto e gusto, gli alimenti devono
essere congelati completamente, anche
all'interno, nel tempo più breve possibile.
Dopo l'attivazione del supercongelamento l'apparecchio rimane in
funzione in modo continuo.
Le temperature del congelatore
diventano molto più basse rispetto al
funzionamento normale.
Attivazione del supercongelamento
In base alla quantità di alimenti da
congelare, è possibile utilizzare il supercongelamento in modo diverso.
Avvertenza
Con il super-congelamento inserito, i
rumori di funzionamento possono
aumentare e la spia Super-congelamento
si accende, figura "/3.
74
it
Super-congelamento automatico
Le piccole quantità di alimenti si
congelano più rapidamente se si
congela come segue:
■ nel secondo cassetto dei surgelati dal
basso
■ nella parte esterna a destra
■ appiattendo i cibi
Il super-congelamento automatico si
attiva automaticamente quando si
congelano alimenti caldi.
Super-congelamento manuale
Congelare le quantità più grandi di
alimenti preferibilmente nello scomparto
superiore. Qui congelano in modo
particolarmente rapido e quindi anche
delicato.
Per evitare un indesiderato aumento
della temperatura, inserire il supercongelamento alcune ore prima di
congelare alimenti freschi.
Se si vuole utilizzare la massima
capacità di congelamento, attivare il
super-congelamento 24 ore prima di
congelare alimenti freschi.
Premere ripetutamente il pulsante di
regolazione temperatura 4 finché non si
accende la spia Super 3.
Disattivazione del supercongelamento
Figura "
Premere ripetutamente il pulsante di
regolazione temperatura 4 finché non
viene visualizzata la temperatura
desiderata.
La spia Super 3 si spegne.
Al termine del super-congelamento,
l'apparecchio torna automaticamente al
funzionamento normale.
■ Con il super-congelamento
automatico: non appena la piccola
quantità di alimenti da congelare è
completamente congelata.
■ Con il super-congelamento manuale:
dopo ca. 2 giorni e ½.
Decongelare surgelati
A seconda del genere e dell’uso,
utilizzare una delle seguenti possibilità:
■
■
■
■
a temperatura ambiente
nel frigorifero
nel forno elettrico, con/senza ventola
aria calda
nel forno a microonde
m Attenzione
Non ricongelare gli alimenti parzialmente
o completamente decongelati. Questi
possono essere di nuovo congelati solo
dopo avere preparato (mediante
qualsiasi tipo di cottura) pietanze pronte
all’uso.
Non utilizzare più la durata max.
di conservazione.
75
it
Dotazione
(non in tutti i modelli)
Cassetto surgelati (grande)
Figura !/10
Per conservare surgelati di grandi
dimensioni, come ad es. tacchini, anatre
ed oche.
Produttore di ghiaccio
Figura (
Per produrre cubetti di ghiaccio utilizzare
esclusivamente acqua potabile.
1. Estrarre il contenitore dell'acqua e
riempirlo con acqua potabile fino al
riferimento.
2.
3.
4.
5.
Avvertenza
L'acqua potabile riempita in eccesso
può pregiudicare il funzionamento del
produttore di ghiaccio. I cubetti
di ghiaccio non si staccano
singolarmente dalla vaschetta del
ghiaccio. L'acqua potabile riempita
in eccesso scorre nel contenitore
di raccolta, i cubetti di ghiaccio qui
presenti si congelano in blocco.
Introdurre l'acqua potabile
nell'apertura di riempimento.
Inserire di nuovo il contenitore
dell'acqua.
Quando i cubetti di ghiaccio si sono
congelati, abbassare e rilasciare la
leva.
I cubetti di ghiaccio si staccano
e cadono nel contenitore di raccolta.
Estrarre il contenitore di raccolta
e prelevare cubetti di ghiaccio.
76
Calendario di congelamento
Per evitare perdite di qualità degli
alimenti surgelati, non superare la durata
di conservazione. La durata
di conservazione dipende dal tipo
di alimento surgelato. I numeri accanto
ai simboli indicano in mesi la durata
di conservazione consentita
per l’alimento congelato. In caso
di comuni alimenti surgelati commerciali
osservare la data di produzione
o di scadenza.
Accumulatori del freddo
L’accumulatore del freddo ritarda
il riscaldamento degli alimenti conservati
in caso d’interruzione dell’energia
elettrica o di guasto. La durata massima
di conservazione si raggiunge
deponendo l'accumulatore di freddo
sopra gli alimenti nello scomparto
superiore.
Per risparmiare spazio, l’accumulatore
può essere conservato nello scomparto
della porta.
L’accumulatore del freddo può essere
estratto anche per raffreddare
temporaneamente alimenti, per es.
in una borsa frigo.
it
Vaschetta per ghiaccio
Figura )
1. Riempire la vaschetta del ghiaccio
per ¾ con acqua e riporla
nel congelatore.
2. Staccare la vaschetta del ghiaccio
eventualmente attaccata solo con un
oggetto non acuminato (manico
di cucchiaio).
3. Per staccare i cubetti di ghiaccio
mettere brevemente la vaschetta sotto
acqua corrente oppure torcerla
leggermente.
Spegnere e mettere
fuori servizio
l'apparecchio
Scongelamento
Congelatore
Grazie al sistema automatico NoFrost
nel congelatore non si forma mai
ghiaccio. Uno sbrinamento non è più
necessario.
Pulizia
dell’apparecchio
m Attenzione
■
■
Disattivare l'apparecchio
Figura "
Premere il pulsante Acceso/Spento 1.
Il display della temperatura 2 si spegne
e il refrigeratore si ferma.
Mettere fuori servizio
l’apparecchio
Quando non si usa l'apparecchio per
un lungo periodo:
1. Spegnere l’apparecchio.
2. Estrarre la spina di alimentazione
o disinserire il dispositivo elettrico
di sicurezza.
3. Pulire l’apparecchio.
4. Lasciare aperta la porta
dell’apparecchio.
■
Non utilizzare prodotti per pulizia
e solventi chemici contenenti sabbia,
cloro o acidi.
Non usare spugne abrasive o spugne
che graffiano.
Sulle superfici metalliche potrebbe
formarsi macchie da corrosione.
Non lavare mai in lavastoviglie i ripiani
ed i contenitori.
Questi elementi si possono
deformare!
Avvertenza
Inserire il super-congelamento ca. 4 ore
prima della pulizia, per portare gli
alimenti ad una temperatura molto bassa
e poterli così conservare più a lungo
a temperatura ambiente.
77
it
Procedere come segue:
Dotazione
1. Prima di iniziare la pulizia spegnere
l’apparecchio.
2. Estrarre la spina di alimentazione o
disinserire il dispositivo di sicurezza.
3. Estrarre gli alimenti surgelati e
depositarli in un luogo fresco.
Disporre l'accumulatore del freddo (se
disponibile) sugli alimenti.
4. Attendere lo sbrinamento dello strato
di brina.
5. Pulire l’apparecchio con un panno
morbido e acqua tiepida leggermente
saponata. Evitare che l’acqua penetri
nell’unità di illuminazione.
6. Lavare la guarnizione della porta solo
con acqua pulita e poi asciugarla
con cura.
7. Dopo la pulizia: ricollegare ed
accendere l’apparecchio.
8. Introdurre di nuovo i surgelati.
Per la pulizia tutte le parti mobili
dell’apparecchio possono essere
estratte (vedi capitolo «Dotazione»).
78
Pulizia del produttore di ghiaccio
Lavare regolarmente il produttore
di ghiaccio. Si evita così che i cubetti
di ghiaccio prodotti molto tempo prima
si contraggano, sappiano di vecchio o si
attacchino fra loro.
1. Estrarre il produttore di ghiaccio.
Figura &
2. Estrarre e vuotare il contenitore
di raccolta.
3. Rimuovere il coperchio dal produttore
di ghiaccio.
4. Lavare tutte le parti del produttore
di ghiaccio con acqua calda.
5. Fare asciugare completamente
le parti.
6. Rimontare il produttore di ghiaccio
ed inserirlo.
it
Risparmiare energia
■
■
■
■
■
■
■
■
■
Installare l’apparecchio
un in ambiente asciutto ventilabile.
L’apparecchio non deve essere
esposto direttamente al sole o vicino
ad una fonte di calore (per es.
calorifero, stufa).
Altrimenti usare un pannello isolante.
Non ostruire le aperture di afflusso
e deflusso dell’aria dell’apparecchio.
Lasciare raffreddare gli alimenti
e le bevande, se caldi, prima
di introdurli nell’apparecchio.
Per scongelare un alimento surgelato
metterlo nel frigorifero, si utilizza così il
freddo del surgelato per il
raffreddamento degli alimenti.
Aprire la porta dell’apparecchio
il tempo più breve possibile.
Attenzione che la porta
del congelatore sia chiusa
correttamente.
Per evitare un elevato consumo di
energia elettrica, pulire di tanto in
tanto la parte posteriore
dell’apparecchio.
Se disponibile:
Per evitare sprechi di energia,
applicare i distanziatori dal muro (vedi
Istruzioni per il montaggio). Una
minore distanza dal muro non influisce
sulla funzionalità dell’apparecchio.
Può tuttavia causare una piccola
aumentazione di assorbimento
di energia. Non superare la distanza
di 75 mm.
La disposizione delle parti
dell'attrezzatura non ha influenza
sull'assorbimento di energia
dell'apparecchio.
Rumori
di funzionamento
Rumori normali
Avvertenza
Con il super-congelamento inserito, i
rumori di funzionamento possono
aumentare.
Ronzio
Motori in funzione (ad es. gruppi
frigoriferi, ventilatore).
Gorgoglìo, scroscio o fruscìo
Derivano dal gas refrigerante, che circola
nei i raccordi del circuito refrigerante.
Breve scatto
Motore, interruttori ed elettrovalvole
s'inseriscono/disinseriscono.
Crepitio
Sbrinamento automatico in corso.
Evitare i rumori
L'apparecchio non è correttamente
livellato
Livellare l'apparecchio con una livella
a bolla d'aria. A tal fine utilizzare i piedini
a vite o inserire uno spessore.
L'apparecchio è in contatto laterale
Allontanare l'apparecchio dai mobili
o apparecchi con i quali è in contatto.
I contenitori o i ripiani traballano o non
sono correttamente inseriti
Controllare le parti estraibili
ed eventualmente inserirle di nuovo
correttamente.
I contenitori all’interno dell’apparecchio
si toccano tra loro
Allontanare un poco le bottiglie
o i contenitori.
79
it
Eliminare piccoli guasti
Prima di rivolgersi al customer service:
provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti
istruzioni.
L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento
del prodotto, è a carico del consumatore.
Guasto
Causa possibile
La temperatura si discosta
notevolmente dalle
impostazioni iniziali.
Rimedio
In alcuni casi basta spegnere l'apparecchio
per 5 minuti.
Se la temperatura è troppo alta, controllare
dopo qualche ora se vi è stata una
normalizzazione della temperatura.
Se la temperatura è troppo bassa, ricontrollare
la temperatura il giorno seguente.
Tutte le spie spente.
Interruzione dell’energia
elettrica;
è scattato il dispositivo
elettrico di sicurezza;
la spina d’alimentazione non
è inserita correttamente.
Collegare la spina di alimentazione.
Controllare se vi è energia elettrica
e controllare il dispositivo elettrico
di sicurezza.
Emissione del segnale
acustico.
Il display della temperatura
lampeggia. Figura "/2
Guasto - la temperatura nel
congelatore è troppo alta!
Alimenti a rischio.
Per disattivare il segnale acustico premere il
pulsante regolazione temperatura,
figura "/4.
La porta dell’apparecchio è
aperta.
Chiudere la porta.
I passaggi dell’aria per
l’aerazione sono ostruiti.
Provvedere a liberare le bocchette di
passaggio dell’aria.
Non superare la capacità massima
Troppi alimenti sono stati
messi a congelare insieme in di congelamento.
una sola volta.
L’intermittenza della spia temperatura cessa
dopo avere eliminato l’inconveniente.
80
it
Guasto
Causa possibile
Rimedio
La porta del congelatore
è rimasta aperta troppo
a lungo; non è più possibile
raggiungere la temperatura.
L’evaporatore (generatore
del freddo) nel sistema
NoFrost è ostruito dal
ghiaccio, non riesce più
a sbrinarsi automaticamente.
Per sbrinare l’evaporatore estrarre gli alimenti
congelati con i contenitori e deporli ben isolati
in un luogo fresco.
Spegnere l’apparecchio. Lasciare aperta
la porta dell’apparecchio.
Dopo ca 20 min. l’acqua di sbrinamento
comincia a gocciolare nella vaschetta
d’evaporazione sul lato posteriore
dell’apparecchio. Figura *
Per evitare in questo caso che la vaschetta
d’evaporazione trabocchi, svuotarla
periodocamente.
Quando nella vaschetta d’evaporazione non
defluisce più acqua di sbrinamento,
l’evaporatore è sbrinato. Pulire il vano interno.
Rimettere l’apparecchio in funzione.
L’apparecchio non raffredda, Il programma «dimostrativo»
le spie di temperatura
è attivo.
e l’illuminazione sono
accese.
Avviare l’autotest dell’apparecchio (vedi
capitolo «Autotest dell’apparecchio»).
Alla fine del programma l’apparecchio passa
in modalità funzionamento automatico.
Il super-congelamento
automatico non si spegne.
L'apparecchio decide autonomamente se è
necessario il super-congelamento automatico
e lo attiva o disattiva automaticamente.
81
it
Autotest
dell’apparecchio
Servizio di assistenza
clienti
Questo apparecchio dispone
di un programma automatico di autotest
che individua cause ed inconvenienti che
possono essere eliminati solo dal
Servizio Assistenza Clienti.
Trovate un centro del servizio di
assistenza clienti nelle vostre vicinanze
nell'elenco telefonico o nella rubrica del
servizio di assistenza clienti.
Comunicate al servizio di assistenza la
sigla del prodotto (E-Nr.) e il numero di
fabbricazione (FD-Nr.) dell'apparecchio.
Trovate questi dati sulla targhetta
identificativa. Figura +
Indicando il prodotto e il numero di
fabbricazione contribuite ad evitare
interventi a vuoto e a evitare spese
supplementari.
Avviare l’autotest
dell’apparecchio
1. Spegnere l’apparecchio ed attendere
5 minuti.
2. Accendere l’apparecchio ed entro
i 10 secondi seguenti mantenere
premuto per 3-5 secondi il pulsante di
regolazione temperatura, figura "/4,
finché il display temperatura non
indica -26 °C.
Il programma di autotest si avvia se
i display temperatura si accendono
entrambi.
Se l’apparecchio dopo breve tempo
visualizza la temperatura regolata prima
dell’autotest, tutto è regolare.
Se la spia super lampeggia per
10 secondi, è presente un
malfunzionamento.
Informare il servizio assistenza clienti.
Terminare l’autotest
dell’apparecchio
Alla fine del programma l’apparecchio
passa in modalità funzionamento
automatico.
82
Ordine di riparazione
e consulenza in caso di guasti
Trovate i dati di contatto di tutti i paesi
nell’accluso elenco dei centri
di assistenza clienti.
I
CH
800-829120
0848 840 040
Linea verde
nl
nlInhoudnlGebruiksa nwijzng
Veiligheidsbepalingen
en waarschuwingen
Voordat u het apparaat
in gebruik neemt
Lees de gebruiksaanwijzing
en het installatievoorschrift
nauwkeurig door. U vindt daarin
belangrijke informatie over
plaatsing, gebruik en onderhoud
van het apparaat.
De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing niet
in acht worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.
Technische veiligheid
Door de leidingen van het
koelcircuit stroomt een kleine
hoeveelheid milieuvriendelijk,
maar brandbaar koelmiddel
(R600a). Dit is niet schadelijk
voor de ozonlaag en verhoogt
het broeikaseffect niet.
Vrijkomend koelmiddel kan
echter oogletsel veroorzaken of
vlam vatten.
Bij beschadiging
■ Open vuur of andere
ontstekingsbronnen uit
de buurt van het apparaat
houden;
■ Ruimte gedurende een paar
minuten goed luchten;
■ Apparaat uitschakelen
en de stekker uit het
stopcontact trekken;
■ Contact opnemen met
de Servicedienst.
Hoe meer koelmiddel het
apparaat bevat, des te groter
moet de ruimte zijn waarin het
apparaat wordt opgesteld.
In een te kleine ruimte kan bij
een lek een ontvlambaar
mengsel van gas en lucht
ontstaan.
Per 8 g koelmiddel moet het
vertrek minstens 1 m³ groot zijn.
De hoeveelheid koelmiddel
in uw apparaat vindt u op het
typeplaatje aan de binnenkant
van het apparaat.
Als de aansluitkabel van het
apparaat beschadigd raakt,
moet deze worden vervangen
door de fabrikant, de
klantenservice of een andere
gekwalificeerde persoon.
Onvakkundige installatie en
reparaties kunnen groot gevaar
opleveren voor de bezitter.
83
nl
Reparaties mogen uitsluitend
worden uitgevoerd door de
fabrikant, de klantenservice of
een andere gekwalificeerde
persoon.
Er mogen alleen originele
onderdelen van de fabrikant
gebruikt worden. Alleen bij deze
onderdelen garandeert de
fabrikant dat ze aan de
veiligheidseisen voldoen.
Gebruik geen meervoudige
stopcontacten, verlengsnoeren
of adapters.
■
■
■
Bij het gebruik
■
■
■
Nooit elektrische apparaten in
het apparaat gebruiken (bijv.
verwarmingsapparaten,
elektrische ijsmaker etc.).
Explosiegevaar!
Het apparaat nooit met een
stoomreiniger ontdooien of
schoonmaken! De hete stoom
kan in de elektrische
onderdelen terechtkomen en
kortsluiting veroorzaken.
Gevaar van elektrische schok!
Gebruik geen puntige of
scherpe voorwerpen om een
laag ijs of rijp te verwijderen.
U kunt hierdoor de
koelleidingen beschadigen.
Koelmiddel dat naar buiten
spuit kan vlam vatten oftot
oogletsel leiden.
84
■
■
■
Geen producten met
brandbare drijfgassen
(bijv. spuitbussen) en geen
explosieve stoffen in het
apparaat opslaan.
Explosiegevaar!
Plint, uittrekbare manden of
laden, deuren etc. niet als
opstapje gebruiken of om op
te leunen.
Om te ontdooien of schoon
te maken: stekker uit
het stopcontact trekken resp.
de zekering uitschakelen of
losdraaien. Altijd aan de
stekker trekken, nooit aan
de aansluitkabel.
Dranken met een hoog
alcoholpercentage altijd goed
afgesloten en staand
bewaren.
Geen olie of vet gebruiken op
kunststof onderdelen en
deurdichtingen. Ze kunnen
poreus worden.
De be- en
ontluchtingsopeningen van
het apparaat nooit afdekken.
nl
■
■
■
Vermijden van risico's voor
kinderen en kwetsbare
personen:
Kwetsbaar zijn kinderen/
personen met lichamelijke,
geestelijke of zintuigelijk
beperkingen, evenals
personen die onvoldoende
kennis hebben over de veilige
bediening van het apparaat.
Zorg ervoor dat kinderen en
kwetsbare personen begrijpen
wat de gevaren zijn.
Een voor de veiligheid
verantwoordelijke persoon
moet toezicht houden op
kinderen en kwetsbare
personen bij het apparaat of
hen instrueren.
Alleen kinderen vanaf 8 jaar
het apparaat laten gebruiken.
Bij reiniging en onderhoud
toezicht houden op kinderen.
Laat kinderen nooit met het
apparaat spelen.
Flessen en blikjes met
vloeistoffen – vooral
koolzuurhoudende dranken –
niet in de diepvriesruimte
opslaan. Flessen en potten
kunnen barsten!
Diepvrieswaren nadat u ze uit
de diepvriesruimte hebt
gehaald, nooit onmiddellijk in
de mond nemen.
Kans op vrieswonden!
■
Vermijd langdurig contact van
uw handen met de
diepvrieswaren, ijs of de
verdamperbuizen enz.
Kans op vrieswonden!
Kinderen in het huishouden
■
■
■
Verpakkingsmateriaal en
onderdelen ervan zijn geen
speelgoed voor kinderen.
Verstikkingsgevaar door
opvouwbare kartonnen dozen
en folie!
Het apparaat is geen
speelgoed voor kinderen!
Bij een apparaat met deurslot:
sleutel buiten het bereik van
kinderen bewaren!
Algemene bepalingen
Het apparaat is geschikt
voor het invriezen van
levensmiddelen,
■ voor het bereiden van ijs.
Dit apparaat is bestemd voor
privégebruik in het huishouden
en de huiselijke omgeving.
Het apparaat is ontstoord
volgens EU richtlijn
2004/108/EC.
Het koelcircuit is op dichtheid
gecontroleerd.
Dit apparaat voldoet aan
de veiligheidsbepalingen voor
elektrische apparaten
(EN 60335-2-24).
■
85
nl
Dit apparaat is bestemd voor
gebruik tot op hoogten van
maximaal 2.000 meter boven
zeeniveau.
Aanwijzingen over
de afvoer
Dit apparaat is gekenmerkt in
overeenstemming met de
Europese richtlijn 2012/19/EU
betreffende afgedankte
elektrische en elektronische
apparatuur (waste electrical and
electronic equipment - WEEE).
De richtlijn geeft het kader aan
voor de in de EU geldige
terugneming en verwerking van
oude apparaten.
* Afvoeren van de verpakking
van uw nieuwe apparaat
m Waarschuwing
De verpakking beschermt uw apparaat
tegen transportschade. De gebruikte
materialen zijn onschadelijk voor het
milieu en kunnen opnieuw worden
gebruikt. Help daarom mee en zorg
dat de verpakking milieuvriendelijk wordt
afgevoerd.
U kunt bij uw leverancier
of bij de reinigingsdienst
in uw gemeente informeren hoe
u uw oude apparaat en het
verpakkingsmateriaal van het nieuwe
apparaat kunt (laten) afvoeren voor een
milieuvriendelijke verwerking.
Bij afgedankte apparaten
1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen
met de stekker verwijderen.
3. Legplateaus en voorraadvakken niet
eruit halen om het kinderen moeilijk
te maken erin te klimmen!
4. Laat kinderen niet met het afgedankte
apparaat spelen. Verstikkingsgevaar!
* Afvoeren van uw oude
apparaat
Oude apparaten zijn geen waardeloos
afval! Door een milieuvriendelijke afvoer
kunnen waardevolle grondstoffen worden
teruggewonnen.
86
Koelapparaten bevatten koelmiddel
en in de isolatie gas. Die zorgvuldig
moeten worden afgevoerd. Met het oog
op een doelmatige en milieuvriendelijke
afvoer mogen de leidingen van het
koelcircuit tot het moment van transport
niet beschadigd worden.
nl
Omvang van
de levering
Controleer na het uitpakken alle
onderdelen op eventuele
transportschade.
Voor klachten kunt u terecht bij de winkel
waar u het apparaat hebt aangeschaft of
bij onze klantenservice.
De levering bestaat uit de volgende
onderdelen:
■ Vrijstaand apparaat
■ Uitrusting (modelafhankelijk)
■ Zakje met montagemateriaal
■ Gebruiksaanwijzing
■ Montagevoorschrift
■ Klantenserviceboekje
■ Garantiebijlage
■ Informatie over energieverbruik en
geluiden
De juiste plaats
Elke droge, goed te ventileren ruimte
is geschikt. Het apparaat niet in de zon
of naast een fornuis,
verwarmingsradiator of een andere
warmte bron plaatsen. Is plaatsing naast
een warmtebron niet te vermijden, maak
dan gebruik van een isolerende plaat of
neem de volgende minimumafstanden
tot de warmtebron in acht:
Afstand tot de wand
Afb. #
Het apparaat heeft geen wandafstand
aan de zijkant nodig. De laden en
legplateaus kunnen desondanks volledig
worden uitgeschoven.
Deuraanslag wisselen
(indien nodig)
Indien nodig: Wij raden u aan
de deurophanging door de Servicedienst
te laten verwisselen. De kosten voor het
verwisselen van de deuraanslag kunt u
opvragen bij de Servicedienst in uw
regio.
m Waarschuwing
Tijdens het verwisselen van
de deurophanging mag het apparaat niet
op het elektriciteitsnet zijn aangesloten.
Eerst de stekker uit het stopcontact
trekken. Leg voldoende zacht materiaal
op de grond, om te voorkomen dat de
achterkant van het apparaat beschadigd
raakt. Het apparaat voorzichtig op zijn
rug leggen.
Aanwijzing
Wanneer het apparaat op de rug wordt
gelegd, mag de wandafstandhouder niet
gemonteerd zijn.
Naast elektrische- of gasfornuizen
3 cm.
■ Naast een CV-installatie 30 cm.
De vloer op de plaats van opstelling mag
niet meegeven, vloer eventueel
verstevigen. Eventuele oneffenheden
in de vloer opheffen door er iets onder te
leggen.
■
87
nl
Let op de omgevingstemperatuur
en de beluchting
Omgevingstemperatuur
Het apparaat is voor een bepaalde
klimaatklasse geconstrueerd. Afhankelijk
van de klimaatklasse kan het apparaat
bij de volgende omgevingstemperaturen
gebruikt worden.
De klimaatklasse staat op
het typeplaatje, afb. +.
Klimaatklasse
SN
N
ST
T
Toelaatbare
omgevingstemperatuur
+10 °C tot 32 °C
+16 °C tot 32 °C
+16 °C tot 38 °C
+16 °C tot 43 °C
Aanwijzing
Het apparaat is volledig functioneel
binnen de binnentemperatuurgrenzen
van de aangegeven klimaatklasse.
Wanneer een apparaat uit klimaatklasse
SN wordt gebruikt bij een lagere
binnentemperatuur, kunnen
beschadigingen aan het apparaat
worden uitgesloten tot een temperatuur
van +5 °C.
Beluchting
Afb. $
De lucht aan de achterzijde van
het apparaat wordt warm. De verwarmde
lucht moet ongehinderd afgevoerd
kunnen worden. Anders moet de
koelmachine meer presteren. Waardoor
het energieverbruik toeneemt. De
be en ontluchtingsopeningen mogen dan
ook nooit worden afgedekt!
88
Apparaat aansluiten
Na het plaatsen van het apparaat moet
u minimaal 1 uur wachten voordat u het
apparaat in gebruik neemt. Tijdens het
transport kan het gebeuren dat de olie
van de compressor in het koelsysteem
terecht komt.
Vóór het eerste gebruik de binnenruimte
van het apparaat schoonmaken
(zie hoofdstuk „Schoonmaken van
het apparaat”).
Elektrische aansluiting
Het stopcontact moet zich in de buurt
van het apparaat bevinden en ook na het
opstellen van het apparaat goed
bereikbaar zijn.
m Waarschuwing
Gevaar voor een elektrische schok!
Gebruik, indien het aansluitsnoer niet
lang genoeg is, in geen geval
meervoudige stopcontacten of
verlengsnoeren. Neem in plaats daarvan
contact op met de klantenservice voor
alternatieve oplossingen.
Het apparaat voldoet aan
beschermklasse I. Sluit het apparaat aan
op een volgens de voorschriften
geïnstalleerd 220–240 V/50 Hz
wisselstroomstopcontact met
aardleiding. Het stopcontact moet zijn
beveiligd met een zekering van
10 A tot 16 A.
Controleer bij apparaten die in niet
Europese landen worden gebruikt of de
aansluitspanning en de stroomsoort
overeenkomen met de waarden van uw
elektriciteitsnet. U vindt deze gegevens
op het typeplaatje, afb. +.
nl
m Waarschuwing
Het apparaat mag in geen geval worden
aangesloten op elektronische
energiebesparingsstekkers.
Voor onze apparaten kunnen
netvoedingsinverters en sinusinverters
worden gebruikt. Netvoedingsinverters
worden gebruikt bij fotovoltaïsche
installaties die rechtstreeks zijn
aangesloten op het openbare
elektriciteitsnet. Bij losstaande systemen
(bijv. op schepen of in berghutten) die
geen rechtstreekse aansluiting op het
openbare elektriciteitsnet hebben, moet
een sinusinverter worden gebruikt.
Afb. !
* Niet bij alle modellen.
1-4
5
6*
7
8*
9
10
11
12
Bedieningselementen
Afb. "
1
Kennismaking met
het apparaat
2
3
4
De laatste bladzijde met de afbeeldingen
uitklappen. Deze gebruiksaanwijzing is
op meer dan één type van toepassing.
De uitrusting van de modellen kan
variëren.
Kleine afwijkingen in de afbeeldingen zijn
mogelijk.
Bedieningselementen
NoFrost-systeem
Klep van het vriesvak
Glasplaat
IJsbereider/ijsblokjesreservoir
Diepvrieslade (klein)
Diepvrieslade (groot)
Schroefvoetjes
Deurontluchting
Toets Aan/Uit
Om het hele apparaat in en uit
te schakelen.
Temperatuurindicatie
Geeft de ingestelde temperatuur
van de diepvriesruimte aan.
Indicatie supervriezen
Brandt alleen als het
supervriessysteem is
ingeschakeld.
Temperatuurinsteltoets
Met deze toets wordt de
gewenste temperatuur ingesteld.
89
nl
Apparaat inschakelen
Afb. "
Het apparaat met de toets Aan/Uit
inschakelen 1.
Het alarmsignaal is te horen. De
temperatuurindicatie 2 knippert.
Druk op de temperatuurinsteltoets 4. Het
alarmsignaal gaat uit.
Zodra de vriesruimte de ingestelde
temperatuur heeft bereikt, gaat
temperatuurindicatie 2 branden.
Wij adviseren een instelling van -18 °C
voor de diepvriesruimte.
Aanwijzingen bij het gebruik
■
■
■
■
Na het inschakelen kan het een aantal
uren duren voordat de ingestelde
temperatuur is bereikt. Vóór die tijd
geen levensmiddelen in het apparaat
leggen.
Door het volledig automatische
NoFrost systeem blijft de vriesruimte
ijsvrij. Ontdooien is niet nodig.
De voorzijde van het apparaat achter
de deur wordt gedeeltelijk licht
verwarmd waardoor de vorming van
condenswater in de buurt van
de deurafdichting wordt voorkomen.
Wanneer de deur van
de diepvriesruimte na het sluiten niet
direct weer geopend kan worden,
dient u even te wachten tot
de onderdruk is verdwenen.
90
Instellen van
de temperatuur
Afb. "
Diepvriesruimte
De temperatuur is instelbaar van
-16 °C tot -26 °C.
Temperatuur-insteltoets 4 net zo vaak
indrukken tot de gewenste temperatuur
in de diepvriesruimte is ingesteld.
De laatst ingestelde waarde wordt in het
geheugen opgeslagen. De ingestelde
temperatuur wordt aangegeven op de
temperatuurindicatie 2.
Alarmfuncties
Afb. "
Deuralarm
Er wordt een alarmsignaal ingeschakeld
als de deur van het apparaat langere tijd
openstaat. Door de deur te sluiten wordt
het alarmsignaal uitgeschakeld.
nl
Temperatuuralarm
Het temperatuuralarm wordt
ingeschakeld als het in de
diepvriesruimte te warm is waardoor de
diepvrieswaren kunnen ontdooien.
De temperatuurindicatie, afb. "/2,
knippert.
Zonder gevaar voor de diepvrieswaren
kan het alarm automatisch inschakelen:
■ bij het in gebruik nemen van het
apparaat,
■ bij het inladen van grote
hoeveelheden verse levensmiddelen,
■ als de deur van de diepvriesruimte te
lang geopend werd.
Aanwijzing
Half of geheel ontdooide diepvrieswaren
niet opnieuw invriezen. Pas na het koken
of braden tot een kant-en-klaargerecht
kunnen ze opnieuw worden ingevroren.
De maximale bewaartijd niet meer ten
volle benutten.
Alarm uitschakelen
Afb. "
Temperatuurinsteltoets 4 indrukken om
het alarmsignaal uit te schakelen.
Netto-inhoud
De gegevens over de netto-inhoud vindt
u op het typeplaatje in uw apparaat.
Afb. +
Vriesvermogen volledig
benutten
Om de maximale hoeveelheid
diepvrieswaren in te ruimen, kunnen alle
uitrustingsonderdelen worden verwijderd.
De levensmiddelen kunnen dan
rechtstreeks op de legplateaus en op
de bodem van de vriesruimte worden
gestapeld.
Aanwijzing
Alleen geldig voor de typen
KG GSUU37A, KG GSUU39A en
KG GSUU41A (zie veld “Type” op
typeplaatje):
Om de op het typeplaatje vermelde
waarden aan te houden, moet het
bovenste uitrustingsonderdeel in het
apparaat blijven.
Onderdelen eruit halen
■
■
■
Diepvriesladen tot aan de aanslag
uittrekken, vooraan optillen en
verwijderen. Afb. %
Bij apparaten met een ijsbereider kan
deze worden verwijderd. Afb. &
Klep van het vriesvak
Afb. '
1. Klep van het vriesvak half openen.
2. Houder aan een zijde van het
apparaat losmaken.
3. Klep van het vriesvak naar voren
trekken en van de houder nemen.
4. Houder aan de andere zijde van het
apparaat losmaken.
91
nl
De diepvriesruimte
Invriezen en opslaan
De diepvriesruimte gebruiken
Inkopen van
diepvriesproducten
■
■
■
voor het opslaan van
diepvriesproducten,
om ijsblokjes te maken,
om levensmiddelen in te vriezen.
Aanwijzing
Let erop dat de deur van
het diepvriesruimte goed gesloten is!
Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt
zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!
Maximale
invriescapaciteit
Gegevens over de maximale
invriescapaciteit binnen 24 uur vindt u op
het typeplaatje. Afb. +
■
■
■
■
Attentie bij het inruimen
■
■
■
Voorwaarden voor max.
invriesvermogen
■
■
■
■
Supervriezen inschakelen voordat u
de verse levensmiddelen aanbrengt
(zie hoofdstuk „Supervriezen”).
Uitrustingsdelen verwijderen.
Stapel de levensmiddelen
rechtstreeks op de legplateaus en de
bodem van de diepvriesruimte.
Aanwijzing
De ventilatiesleuf aan de achterwand
niet met diepvrieswaren afdekken.
Grote hoeveelheden levensmiddelen
bij voorkeur invriezen in het bovenste
vak. Daar worden ze heel snel en
daardoor voorzichtig ingevroren.
92
De verpakking mag niet beschadigd
zijn.
Neem de houdbaarheidsdatum in
acht.
De temperatuur in de verkoop-koelkist
moet -18 °C of kouder zijn.
De diepvriesproducten liefst in een
koeltas transporteren en snel in de
diepvriesruimte leggen.
■
Grote hoeveelheden levensmiddelen
bij voorkeur invriezen in het bovenste
vak. Daar worden ze heel snel en
daardoor voorzichtig ingevroren.
De ventilatiesleuf aan de achterwand
niet met diepvrieswaren afdekken.
De levensmiddelen naast elkaar
in de vakken resp, diepvriesladen
leggen.
Aanwijzing
De vers in te vriezen levensmiddelen
mogen niet met de al ingevroren
levensmiddelen in aanraking komen.
Eventueel de door en door bevroren
levensmiddelen in de diepvriesladen
omstapelen.
Om de luchtcirculatie in het apparaat
te waarborgen, de diepvrieslade tot
de aanslag inschuiven.
nl
Kleinere hoeveelheden
levensmiddelen invriezen
In het hoofdstuk Automatisch
supervriezen leest u hoe u kleinere
hoeveelheden levensmiddelen op de
snelste manier in kunt vriezen.
Verse levensmiddelen
invriezen
Gebruik uitsluitend verse
levensmiddelen.
Om de voedingswaarde, het aroma en
de kleur zo goed mogelijk te behouden,
dient groente geblancheerd te worden
voordat het wordt ingevroren. Bij
aubergines, paprika’s, courgettes en
asperges is blancheren niet
noodzakelijk.
Literatuur over invriezen en blancheren
vindt u in de boekhandel.
Aanwijzing
Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanraking komen.
■
■
Geschikt om in te vriezen:
Bakwaren, vis en zeevruchten, vlees,
wild, gevogelte, groente, fruit, kruiden,
gepelde eieren, melkproducten zoals
kaas, boter en kwark, bereide
gerechten en kliekjes zoals soep,
eenpansgerechten, gaar vlees en gare
vis, aardappelgerechten, ovenschotels
en zoete toetjes.
Niet geschikt om in te vriezen:
Groentesoorten die meestal rauw
worden gegeten, zoals kropsla en
radijsjes, ongepelde eieren,
wijndruiven, hele appels, peren en
perziken, hardgekookte eieren,
yoghurt, dikke zure melk, zure room,
crème fraîche en mayonaise.
Diepvrieswaren verpakken
De levensmiddelen luchtdicht verpakken
zodat ze niet uitdrogen of hun smaak
verliezen.
1. Levensmiddelen in de verpakking
leggen.
2. Lucht eruit drukken.
3. Het geheel van een goede sluiting
voorzien.
4. Vermeld op de pakjes inhoud en
invriesdatum.
Voor verpakking geschikt:
Kunststof-, polyetheen- en
aluminiumfolie, diepvriesdozen.
Deze producten zijn in de handel
verkrijgbaar.
Niet geschikt voor verpakking:
Inpakpapier, perkamentpapier, cellofaan,
afvalzakken en gebruikte
boodschappentasjes.
Als sluiting geschikt:
elastiekjes, clips van kunststof, touwtjes,
koudebestendig plakband e.d.
Zakjes en wrapfolie van polyethyleen
(PE) kunt u sealen met een folie-sealer.
Houdbaarheid van
de diepvrieswaren
De houdbaarheid is afhankelijk van
het soort levensmiddelen.
Op een temperatuur van -18 °C:
■ Vis, worst, klaargemaakte gerechten,
brood en banket:
tot 6 maanden.
■ Kaas, gevogelte, vlees:
tot 8 maanden.
■ Groente, fruit:
tot 12 maanden.
93
nl
Supervriezen
Levensmiddelen dienen zo snel mogelijk
tot in de kern te bevriezen, om vitaminen,
voedingswaarde, uiterlijk en smaak te
behouden.
Het apparaat werkt na inschakeling van
het supervriezen continu.
De temperaturen van de
diepvriescompartimenten liggen duidelijk
lager dan tijdens de normale werking.
Supervriezen inschakelen
Afhankelijk van de in te vriezen
hoeveelheid levensmiddelen kunt u het
supervriezen op verschillende manieren
gebruiken.
Aanwijzing
Als het supervriezen is ingeschakeld,
kunnen de bedrijfsgeluiden toenemen en
de weergave Super licht op, afb. "/3.
Automatisch supervriezen
Kleinere hoeveelheden levensmiddelen
bevriezen het snelst als u ze als volgt
invriest:
■ in de tweede diepvrieslade van
onderen
■ van rechtsbuiten
■ met groot oppervlak
Het automatisch supervriezen schakelt
bij het invriezen van warme
levensmiddelen automatisch in.
94
Handmatig supervriezen
Vries grote hoeveelheden
levensmiddelen bij voorkeur in in het
bovenste vak. Daar worden ze heel snel
en daardoor voorzichtig ingevroren.
Schakel enkele uren voordat u verse
levensmiddelen invriest het supervriezen
in, om een ongewenste
temperatuurstijging te voorkomen.
Als u het max. invriesvermogen wilt
gebruiken, dient u 24 uur vóór het
invriezen van de verse waar het
supervriezen in te schakelen.
De temperatuurinsteltoets 4 zo vaak
indrukken tot de indicatie Super 3
oplicht.
Supervriezen uitschakelen
Afb. "
De temperatuurinsteltoets 4 zo vaak
indrukken tot de gewenste temperatuur
wordt weergegeven.
De indicatie Super 3 verdwijnt.
Na afloop van het supervriezen schakelt
het apparaat automatisch over op de
normale werking.
■ Bij het automatisch supervriezen:
zodra de in te vriezen kleinere
hoeveelheid levensmiddelen bevroren
is.
■ Bij het handmatig supervriezen: na
ca. 2 ½ dag.
nl
Ontdooien van
diepvrieswaren
Afhankelijk van soort en bereidingswijze
van de levensmiddelen kunt u kiezen uit
de volgende mogelijkheden:
■
■
■
■
bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder
heteluchtventilator
in de magnetron
m Attentie
Half of geheel ontdooide diepvrieswaren
niet opnieuw invriezen. Pas na het koken
of braden tot een kant-en-klaargerecht
kunnen ze opnieuw worden ingevroren.
De maximale bewaartijd wordt hierdoor
bekort.
Uitvoering
(niet bij alle modellen)
Diepvrieslade (groot)
Afb. !/10
Voor het bewaren van grote
diepvrieswaren, bijv. kalkoenen, eenden
en ganzen.
IJsbereider
Afb. (
Gebruik voor het maken van ijsblokjes
uitsluitend drinkwater.
1. Waterreservoir verwijderen en tot de
markering vullen met drinkwater.
2.
3.
4.
5.
Aanwijzing
Een te hoog drinkwaterpeil kan een
nadelige invloed hebben op de
werking van de ijsbereider.
De ijsblokjes kunnen niet afzonderlijk
worden losgemaakt uit het ijsbakje.
Wanneer het drinkwaterpeil te hoog is,
stroomt het water in het voorraadbakje
en vriezen de ijsblokjes aan elkaar.
Drinkwater toevoegen via de
vulopening.
Waterreservoir weer aanbrengen.
Zodra de ijsblokjes bevroren zijn,
de hendel omlaag duwen en loslaten.
De ijsblokjes laten los en vallen
in het voorraadbakje.
Voorraadbakje uittrekken en ijsblokjes
verwijderen.
95
nl
Diepvrieskalender
Om kwaliteitsvermindering van de
diepvriesproducten te voorkomen, dient
u de opslagduur niet te overschrijden.
De bewaartijd is afhankelijk van het soort
levensmiddelen. De cijfers bij
de symbolen geven in maanden
de toelaatbare bewaartijd voor
de diepvrieswaren aan. Neem bij
gewone diepvriesproducten
de productie- of houdbaarheidsdatum
in acht.
Koude-accu
De koude-accu vertraagt bij het uitvallen
van de stroom of bij een storing
het verwarmen van de opgeslagen
diepvrieswaren. De langste opslagtijd
wordt bereikt wanneer u het koude-accu
in het bovenste vak op
de levensmiddelen legt.
Om ruimte te besparen kan de accu
in het vak in de deur bewaard worden.
De koude-accu kan ook voor het tijdelijk
koelhouden van levensmiddelen (bijv. in
een koeltas) eruit genomen worden.
IJsbakje
Afb. )
1. IJsbakje voor ¾ met drinkwater vullen
en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met
een bot voorwerp losmaken (steel van
een lepel).
3. Om de ijsblokjes los te maken:
het ijsbakje iets verbuigen of kort
onder stromend water houden.
96
Apparaat uitschakelen
en buiten werking
stellen
Apparaat uitschakelen
Afb. "
Toets Aan/Uit 1 indrukken.
De temperatuurindicatie 2 gaat uit en de
koelmachine wordt uitgeschakeld.
Buiten werking stellen van
het apparaat
Als u het apparaat langere tijd niet
gebruikt:
1. Uitschakelen van het apparaat.
2. Stekker uit het stopcontact trekken of
de zekering losdraaien resp.
uitschakelen.
3. Schoonmaken van het apparaat.
4. Deur van het apparat open laten.
Ontdooien
Diepvriesruimte
Door het volledig automatische
NoFrost-systeem blijft de vriesruimte
ijsvrij. Ontdooien is overbodig.
nl
Schoonmaken van
het apparaat
m Attentie
■
■
■
Gebruik geen schoonmaak of
oplosmiddelen die zand, chloride of
zuren bevatten.
Geen schurende of krassende
sponsjes gebruiken.
Op de metalen oppervlakken kan
corrosie ontstaan.
De legplateaus en voorraadvakken
mogen niet in de afwasmachine
gereinigd worden.
Ze kunnen vervormen!
Aanwijzing
Ca. 4 uur voor het reinigen
de supervriesfunctie inschakelen, zodat
de levensmiddelen een zeer lage
temperatuur bereiken en daardoor
langere tijd op omgevingstemperatuur
bewaard kunnen worden.
Ga als volgt te werk:
1. Vóór het schoonmaken het apparaat
uitschakelen.
2. De stekker uit het stopcontact trekken
of de zekering uitschakelen.
3. Diepvrieswaren verwijderen en
bewaren op een koele plaats. Koudeaccu (indien aanwezig) op
de levensmiddelen leggen.
4. Wachten tot de rijplaag is ontdooid.
5. Het apparaat schoonmaken met een
zachte doek en lauw water met een
scheutje pH neutraal
schoonmaakmiddel. Het sop mag niet
in de verlichting terechtkomen.
6. Deurafdichting alleen met schoon
water schoonmaken en grondig
droogwrijven.
7. Na het schoonmaken apparaat weer
aansluiten en inschakelen.
8. Diepvrieswaren opnieuw in het
diepvriesvak leggen.
Uitvoering
Voor het reinigen kunnen alle variabele
onderdelen van het apparaat worden
verwijderd (zie hoofdstuk Uitvoering).
IJsbereider reinigen
Reinig de ijsbereider regelmatig.
Zo voorkomt u dat oude ijsblokjes
krimpen, slecht smaken of aan elkaar
plakken.
1. IJsbereider verwijderen. Afb. &
2. Voorraadbakje verwijderen en
leegmaken.
3. Afdekking van de ijsbereider
verwijderen.
4. Alle onderdelen van de ijsbereider
reinigen met warm water.
5. Onderdelen goed laten opdrogen.
6. IJsbereider samenbouwen en
aanbrengen.
97
nl
Energie besparen
■
■
■
■
■
■
■
■
■
Het apparaat in een droge, goed
te ventileren ruimte plaatsen! Het
apparaat niet direct in de zon of in de
buurt van een warmtebron plaatsen
zoals een verwarmingsradiator of een
fornuis.
Gebruik eventueel een isolatieplaat.
De be- en ontluchtingsopeningen van
het apparaat nooit afdekken.
Warme gerechten en dranken eerst
laten afkoelen, daarna in het apparaat
plaatsen.
Diepvrieswaren in de koelruimte
leggen om ze te ontdooien en de kou
van de diepvrieswaren gebruiken om
andere levensmiddelen te koelen.
Deuren van het apparaat zo kort
mogelijk openen.
Let erop dat de deur van
het diepvriesruimte goed gesloten is.
Om een verhoogd stroomverbruik te
vermijden, moet de achterkant van het
apparaat af en toe worden gereinigd.
Indien aanwezig:
Wandafstandhouder monteren om
de geplande energieopname van het
apparaat te bereiken
(zie montagehandleiding). Een
kleinere afstand tot de muur heeft
geen nadelige invloed op de werking
van het apparaat. Het energieverbruik
kan dan iets hoger worden. De
afstand van 75 mm mag niet worden
overschreden.
De ordening van de uitrustingsdelen
heeft geen invloed op de
energieopname van het apparaat.
98
Bedrijfsgeluiden
Heel normale geluiden
Aanwijzing
Als het supervriezen is ingeschakeld,
kunnen de bedrijfsgeluiden toenemen.
Brommen
De motoren lopen (bijv. koelaggregaten,
ventilator).
Borrelen, zoemen of gorgelen
Koelmiddel stroomt door de buizen.
Klikgeluiden
Motor, schakelaar of magneetventielen
schakelen in/uit.
Knakkende geluiden
Het automatische ontdooisysteem treedt
in werking.
Voorkomen van geluiden
Het apparaat staat niet waterpas
Het apparaat met behulp van
een waterpas stellen. Gebruik hiervoor
de schroefvoetjes of leg iets onder
het apparaat.
Het apparaat staat tegen een ander
meubel of apparaat
Het apparaat van het meubel of apparaat
ernaast wegschuiven.
Reservoirs of draagplateaus wiebelen
of klemmen
Controleer de delen die eruit gehaald
kunnen worden en zet ze eventueel
opnieuw in het apparaat.
Flessen of serviesgoed raken elkaar
De flessen of het serviesgoed los van
elkaar zetten.
nl
Kleine storingen zelf verhelpen
Voordat u de hulp van de Servicedienst inroept:
Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen.
Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over
de bediening of het onderhoud van het apparaat) hoeft te geven om de storing
te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek
betalen!
Storing
Eventuele oorzaak
De temperatuur wijkt erg af
van de instelling.
Oplossing
In sommige gevallen is het voldoende om
het apparaat gedurende 5 minuten uit
te schakelen.
Als de temperatuur te warm is: na enkele uren
controleren of de temperatuur
de temperatuurinstelling genaderd is.
Als de temperatuur te koud is: de volgende
dag de temperatuur nogmaals controleren.
Geen enkele indicatie brandt. Stroomuitval; de zekering is Stekker in het stopcontact steken. Controleer
uitgeschakeld; de stekker zit of er stroom is. Controleer de zekeringen.
niet goed in het stopcontact.
Het alarmsignaal is te horen. Storing - in de
diepvriesruimte is het te
De temperatuurindicatie
warm!
knippert. Afb. "/2
Gevaar voor de
diepvrieswaren.
Druk op de temperatuurinsteltoets, afb. "/4,
om het alarmsignaal uit te schakelen.
De deur is geopend.
Deur sluiten.
De be- en
ontluchtingsopeningen zijn
afgedekt.
Afdekking verwijderen.
Er zijn teveel levensmiddelen Max. invriescapaciteit niet overschrijden.
tegelijk in het diepvriesvak
gelegd.
Nadat de storing is verholpen, stopt de
temperatuurindicatie met knipperen.
99
nl
Storing
Eventuele oorzaak
Oplossing
De deur van
de diepvriesruimte stond
te lang open; de temperatuur
wordt niet meer bereikt.
Er zit zo veel ijs op
de verdamper dat het
NoFrost-systeem niet meer
volautomatisch ontdooit.
Om de verdamper te ontdooien: de laden met
diepvrieswaren eruit halen en goed geïsoleerd
op een koele plaats bewaren.
Apparaat uitschakelen en van de wand
wegschuiven. Deur van het apparat
open laten.
Na ca. 20 minuten begint het dooiwater in
de dooiwateropvanschaal aan de achterwand
van het apparaat te lopen. Afb. *
Om te voorkomen dat
de dooiwateropvangschaal overloopt:
het dooiwater met een spons opnemen.
Als er geen dooiwater meer in
de opvangschaal loopt, is de verdamper
ontdooid. Binnenkant van de diepvriesruimte
schoonmaken. Het apparaat weer in werking
stellen.
Het apparaat koelt niet,
de temperatuurindicatie en
de verlichting branden.
Het presentatielicht
is ingeschakeld.
Apparaat-zelftest starten (zie het hoofdstuk
„Zelftest apparaat”).
Na afloop van het programma schakelt het
apparaat weer over op het normale gebruik.
Automatisch supervriezen
schakelt niet in.
100
Het apparaat beslist zelfstandig of het
automatische supervriezen nodig is en
schakelt deze functie automatisch in of uit.
nl
Zelftest apparaat
Klantenservice
Het apparaat beschikt over een
automatisch zelftestprogramma dat
de oorzaken van storingen aangeeft die
alleen door de Servicedienst verholpen
kunnen worden.
Adres en telefoonnummer van
de Servicedienst in uw omgeving kunt
u vinden in het telefoonboek of
in de meegeleverde brochure met
service-adressen. Geef aan de
servicedienst het productnummer (E-Nr.)
en het serienummer (FD-Nr.) van het
apparaat op.
U vindt deze gegevens op
het typeplaatje. Afb. +
Door vermelding van het fabricaat- en
productnummer kunt u onnodige
voorrijdkosten vermijden. Zo bespaart u
zich de daarmee verbonden meerkosten.
Zelftest starten
1. Apparaat uitschakelen en 5 minuten
wachten.
2. Apparaat inschakelen en binnen
de eerste 10 seconden
de temperatuurinsteltoets, afb. "/4,
gedurende 3-5 seconden ingedrukt
houden, tot de temperatuurindicatie
-26 °C gaat branden.
Het zelftestprogramma start wanneer
de temperatuurindicaties na elkaar
gaan branden.
Wanneer het apparaat na korte tijd
de voor de zelftest ingestelde
temperatuur aangeeft, is het in orde.
Als de indicatie super gedurende
10 seconden knippert, is er sprake van
een fout.
Neem contact op met de klantenservice.
Verzoek om reparatie en advies
bij storingen
De contactgegevens in alle landen vindt
u in de bijgesloten lijst met
Servicedienstadressen.
NL
B
088 424 4010
070 222 141
Zelftest apparaat beëindigen
Na afloop van het programma schakelt
het apparaat weer over op het normale
gebruik.
101
!
"
#
$
%
&
'
(
)
+
*
*8001054678*
8001054678 (9802)
de, en, fr, it, nl

×

Was this manual useful for you? Yes No

Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
