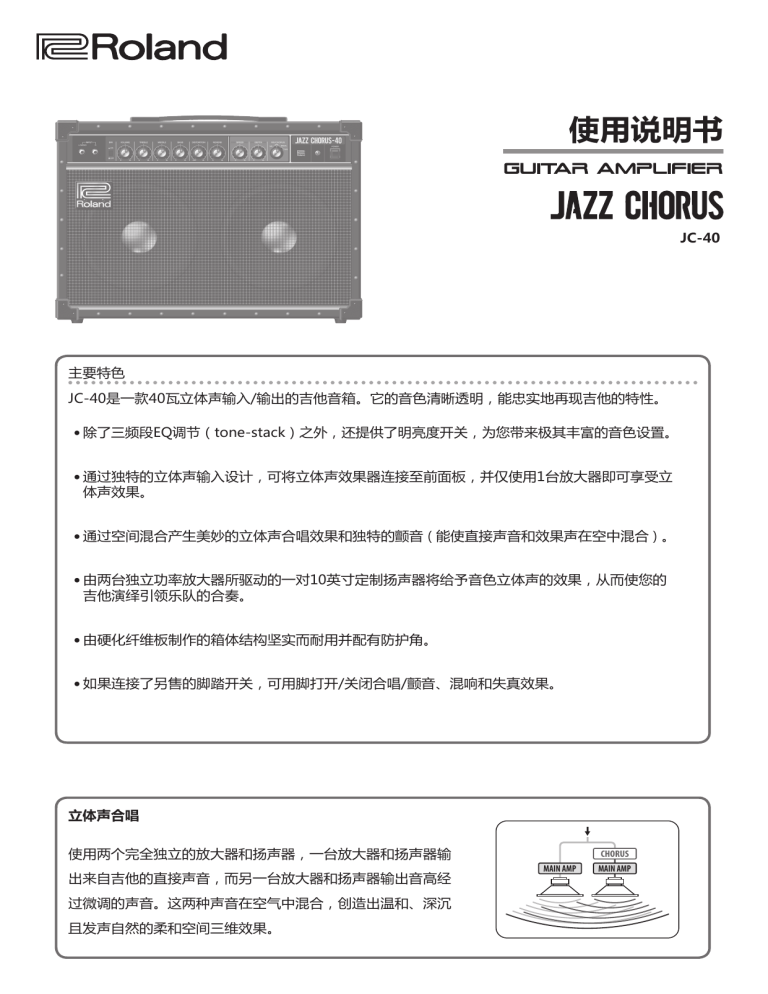

使用说明书
JC-40
主要特色
JC-40是一款40瓦立体声输入/输出的吉他音箱。它的音色清晰透明,能忠实地再现吉他的特性。
55除了三频段EQ调节(tone-stack)之外,还提供了明亮度开关,为您带来极其丰富的音色设置。
55通过独特的立体声输入设计,可将立体声效果器连接至前面板,并仅使用1台放大器即可享受立
体声效果。
55通过空间混合产生美妙的立体声合唱效果和独特的颤音(能使直接声音和效果声在空中混合)。
55由两台独立功率放大器所驱动的一对10英寸定制扬声器将给予音色立体声的效果,从而使您的
吉他演绎引领乐队的合奏。
55由硬化纤维板制作的箱体结构坚实而耐用并配有防护角。
55如果连接了另售的脚踏开关,可用脚打开/关闭合唱/颤音、混响和失真效果。
立体声合唱
使用两个完全独立的放大器和扬声器,一台放大器和扬声器输
出来自吉他的直接声音,而另一台放大器和扬声器输出音高经
过微调的声音。这两种声音在空气中混合,创造出温和、深沉
且发声自然的柔和空间三维效果。
CHORUS
MAIN AMP
MAIN AMP
安全使用须知
使用本设备前,请仔细阅读“安全使用须知”(p.2)和“重要注意事项”(p.3)。阅读后,将包含那些章节的文
档存放在便于随时参阅的地方。
Copyright © 2015 ROLAND CORPORATION
安全使用须知
防止火灾、电击和人身伤害的说明
关于
警告与
图形符号示例
注意的含义
警告
提醒用户本产品使用不当,可能导致死亡或
严重伤害。
注意
提醒用户本产品使用不当,可能导致人员受
伤或物品损毁。
* 物品损毁指的是对房屋、家具、宠物所
造成的损伤或不良影响。
符号用以提醒用户重要的说明或警告。其意义
由三角形中的符号决定。当出现左图符号时,是作
为一般的注意、警告或小心危险。
符号用以提醒用户禁止性操作。圆形中的标志,
代表用户应禁止的行为。当出现左图符号时,表
示“禁止拆卸”。
符号用以提醒用户强制性操作。圆形中的标志,
代表用户应该遵守的事物。当出现左图符号时,表
示必须将电源插头拔离插座。
请始终遵循以下指示
警告
警告
请确保电源线接地
请连接此型号的电源插头至带
保护接地的电源插座。
如要完全关闭设备电源,请将插头拔出
电源插座
即使关闭电源开关,本设备并
未完全从其主电源分离。当需
要完全关闭电源时,请关闭设
备上的电源开关,然后从插座
拔出插头。因此,您所选择连接插头的
插座应该易于插拔且靠近设备。
请在安装位置保留足够的空间
由于本设备通常会发出少量热
量,请确保其周围保留足够空
间,如下所示。
正面
30 cm
或更宽
20 cm
或更宽
5 cm
或更宽
侧边
15 cm
或更宽
20 cm
或更宽
请勿自行拆解或改装
请勿执行使用说明书中未加指
示的任何操作。否则,您面临
造成故障的风险。
请勿自行修理或更换部件
所有维修事宜,请洽询“信
息”中所列的零售商、就近的
Roland服务中心或Roland授权
经销商。
2
请勿在以下类型的场所使用或存放设备
• 高温(例如,受到阳光直射的
封闭车内、靠近加热管道、发
热设备的顶部);
• 潮湿(例如,浴室、洗手
间、湿地板);
• 暴露于蒸汽或烟雾中;
• 暴露于盐环境中;
• 暴露于雨中;
• 多尘或多沙;
• 遭受剧烈震动和晃动;
• 置于通风不良的场所。
请勿置于不稳定之处
否则,您会面临因设备倾翻或
掉落而导致受伤的风险。
请将电源线连接至电压合适的插座上
设备应该仅连接至设备背面所
标记类型的电源。
请仅使用附带的电源线
请仅使用附带的电源线。另
外,附带的电源线不得用于任
何其他设备。
请勿扭曲电源线或在上面放置重物
否则,可能导致火灾或触电。
请避免长时间在高音量下使用
长时间在高音量下使用设备可
能造成听力损失。如果您感到
听力损失或耳鸣,应该立即停
止使用设备并就医。
警告
请勿使异物或液体进入设备;切勿将液
体容器置于设备上
请勿在本产品上放置含有液体
的容器(例如:花瓶)。切勿
使异物(例如:易燃物品、硬
币、电线)或液体(例如:水
或果汁)进入本产品。否则可
能造成短路、操作故障或其他
故障。
发生异常或故障时请关闭设备
发生以下情况时,请立即关闭
设备,从插座拔出电源线,然
后请求“信息”中所列的零售
商、就近的Roland服务中心或
Roland授权经销商进行维修:
• 电源线损坏;
• 发生冒烟或发出异味;
• 异物掉入或液体溅洒在设备上;
• 设备遭受雨淋(或其他原因被弄湿);
• 设备操作不正常或表现出明显的性能
变化。
请注意保护儿童免受伤害
在有儿童在场的情况下使用设
备或儿童将要使用设备时,请
始终确保有成人在旁监管和指
导。
请勿使设备摔落或遭受强烈撞击
否则,您面临造成设备损坏或
故障的风险。
请勿与多个其他设备共用一个插座
否则,您面临过热或火灾的风
险。
请勿在海外使用
在海外使用本设备前,请洽
询“信息”页所列的零售商、
就近的Roland服务中心或
Roland授权经销商。
重要注意事项
注意
注意
注意
断开电源线时,请握住插头
为防止导线损坏,请在将电源
线从本设备或从电源插座断开
时始终握住其插头。
排布所有电源线和连接线时应防止其缠
绕在一起
如有人员被连接线绊脚,可能
导致受伤并造成设备跌落或倾
翻。
清洁设备前,请从插座断开电源插头
如果未从插座断开电源插头,
您可能面临触电的风险。
定期清洁电源插头
电源插头和电源插座之间堆积
的灰尘或异物会导致火灾或触
电。
每隔一段时间,请务必拔出电
源插头,并使用干布擦去可能堆积的任
何灰尘或异物。
请避免爬上设备顶部或在其上方放置重
物
否则,您会面临因设备倾翻或
掉落而导致受伤的风险。
当存在闪电危险时,请从插座断开电源
插头
如果未从插座断开电源插头,
您可能面临触电的风险。
长时间不使用设备时请断开电源插头
万一发生故障,可能导致火
灾。
切勿用湿手连接/断开电源线
否则,可能会触电。
请在移动设备前断开所有电线/连接线
移动设备前,请从插座断开电
源插头,并从外部设备拔出所
有电线。
重要注意事项
供电
维护
知识产权
• 请勿将本设备与其他由逆变器或电机
控制的电器设备(如冰箱、洗衣机、
微波炉或空调)连接至相同的电源插
座。根据电器设备的使用方式,所产
生的电源噪音可能造成本设备故障或
产生音响噪音。如果无法使用独立的
电源插座,请在本设备和电源插座之
间安装一个电源噪音滤波器。
• 为了防止设备褪色和/或变形,切勿
使用汽油、稀释剂、酒精或各种溶剂
擦拭。
• Roland和BOSS是Roland
Corporation在美国和/或其他国家的
注册商标或商标。
其他注意事项
• 本文档中出现的公司名称和产品名称
是其各自所有者的注册商标或商标。
放置场所
• 当断开所有连接线时,请握住接头本
身,切勿拉扯连接线。这样可以避免
造成短路或连接线内部元件损坏。
• 在功放(或包含大型电源变压器的
其他设备)旁使用设备可能引起嗡嗡
声。为缓和这种噪音,请改变本设备
的朝向,或将其远离干扰源。
• 本设备可能干扰收音机和电视接收信
号。请勿在此类信号接收装置附近使
用本设备。
• 如果在本设备附近操作无线通讯设备
(如手机),可能会产生噪音。当接
通或拨打电话或正在通话时,可能会
产生此类噪音。如果遇到此类问题,
应将此类无线设备放置在离本设备更
远的地方或将其关闭。
• 使用设备的按钮、推子或其他控制器
以及使用其插孔和接口时,请小心适
当地使用。使用不当会造成故障。
• 设备正常操作过程中将会产生微热。
• 为避免打扰邻居,请将设备音量保持
在适当大小。
• 请勿使用含有电阻的连接线。
• 当从一个场所转移至另一温度和/或
湿度大不相同的场所时,设备内部可
能会形成水滴(冷凝)。如果您试图
在此状况下使用本设备,可能会导致
损坏或故障。因此,使用设备前,必
须使其静置数小时,直至冷凝水完全
蒸发。
• 根据设备底部表面的材质和温度,
设备的橡胶脚可能发生褪色或表面损
伤。
• 请勿在本设备顶部放置含有液体的容
器或任何其他物品。另外,当任何液
体溅洒到本设备表面时,请务必使用
柔软的干布迅速将其擦去。
3
面板说明
前面板
1
L
2
3
4
5
8
8 [POWER]开关
在此连接电吉他或效果器。如果直接连接吉他或单声道
效果器,请连接至L/MONO插孔。如果将输出立体声的
效果器连接至这些插孔,将获得JC-40左右扬声器的立体
声效果。
* 如果将吉他连接至R插孔,则仅从右侧扬声器发出声
音。
2 [BRI](Bright)开关
提升中高频音域,使声音更清脆。
3 [VOLUME]旋钮
调节总体音量。
4 [TREBLE]/[MIDDLE]/[BASS]旋钮
分别调节高、中和低频音域的音量。
5 [DISTORTION]旋钮
调节失真度。如果设为“OFF”,则不应用失真效果。
6 [REVERB]旋钮
调节混响深度。
7 VIB/CHORUS
JC-40具有立体声合唱和颤音效果。
* 当[VIB/CHORUS]开关设为“FIXED”时,调节
[SPEED]旋钮和[DEPTH]旋钮不应用效果。
[SPEED]旋钮
调节合唱和颤音的调制速度。
[DEPTH]旋钮
调节合唱和颤音的调制深度。
[VIB/CHORUS]开关
在合唱和颤音之间切换。
旋钮位置
VIB(颤音)
OFF
MANUAL
(合唱)
4
7
R
1 INPUT插孔
FIXED
(合唱)
6
说明
打开颤音。
关闭颤音/合唱。
打开合唱。使用[SPEED]旋钮和
[DEPTH]旋钮调节调制速度和深度。
打开合唱。调节[SPEED]旋钮和
[DEPTH]旋钮不应用效果,其设置固
定不变。
打开/关闭JC-40的电源。当电源打开时,指示灯点亮。
打开/关闭电源
一旦所有设备正确连接,请务必按照以下步骤打开其电
源。如果按错误的顺序打开设备,则会面临造成故障或设
备损坏的风险。
1. 确保将JC-40的[VOLUME]旋钮和JC-40所
连接设备的音量设为零。
* 在将您的乐器连接至JC-40的INPUT插孔前,请将
[VOLUME]旋钮拧到最小设置(最左)。
2. 打开JC-40。
* 在打开/关闭设备前,请务必调低音量。
即使在音量调低的情况下,仍可能在打
开/关闭设备时听到一些声音。但是,这
是正常的,并不表示故障。
* 本设备配备保护电路。设备打开后正常操
作前需要一小段间隔(几秒钟)。
3. 打开所连接设备的电源。
4. 调节各设备的音量。
在关闭电源前,请调低系统中各设备的音量,然后
按与打开相反的顺序关闭各设备。
* 如果需要完全关闭电源,请先关闭本设备,然后从电
源插座拔出电源线。请参阅“如要完全关闭设备电
源,请将插头拔出电源插座” (p.2)。
面板说明
后面板
9
10
11
12
13
FS-5L
9 AC IN插孔
连接附带的电源线。
* 请仅使用设备附带的电源线。
10 PHONES插孔
在此连接耳机可获得如同通过扬声器进行扩声的吉他声。
* 如果将插头插入此插孔,则JC-40本身的扬声器不会发
出任何声音。
11 LINE OUT插孔
将这些连接至您的PA系统或录音机可获得如同通过扬声
器进行扩声的吉他声。
可使用此插孔连接外部PA系统,或边监听来自JC-40扬声
器的声音边通过直达线路为演奏录音。
如果您使用的是单声道连接,将您的设备连接至L/
MONO插孔。
* 如果合唱打开并连接了立体声线路输出,可获得立体
声合唱效果(L:直接声,R:效果声)。
FS-6
FS-7
12 EFFECT LOOP SEND/RETURN插孔
连接外部效果器。
将SEND插孔连接至外部效果器的输入端,并将外部效果
器的输出端连接至RETURN插孔。
如果您连接立体声效果器,则使用JC-40的左右扬声器可
获得立体声效果。如果您连接的是单声道效果器,将其连
接至L/MONO插孔。
* 如果您仅连接R插孔,则不会从扬声器、LINE OUT插
孔和PHONES插孔输出声音。
* 从RETURN插孔输入的声音不受前面板控制器 2 – 5 的
影响。如果您希望控制器 2 – 5 影响此声音,将您的设
备连接至前面板INPUT(L/MONO、R)插孔。
* 请在检查您打算连接的其他设备的接线图后再进行连
接。为防止故障和设备损坏,务必在进行任何连接前
将音量调低并关闭所有设备。
[LOOP]开关
当设为“PARALLEL”时,混合外部效果声和直接声。
当设为“SERIES”时,仅播放外部效果声。
* 当设为“SERIES”时,如果外部效果器的音量已调低
或其电源关闭,则不会有任何声音。
& 有关EFFECT LOOP SEND/RETURN插孔和[LOOP]
开关的详情,请参阅本说明书末尾的“线路图”。
13 FOOT SWITCH插孔
如果连接了另售的脚踏开关(BOSS FS-5L、FS-6、
FS-7),可用脚打开/关闭合唱/颤音、混响和失真效果。
* JC-40兼容锁定式脚踏开关(FS-5L、FS-6、FS-7)。
如果您使用的是FS-6或FS-7,请将A和B的模式设为
FS-5L(LATCH)。
* 如果您使用的是FS-6或FS-7,请将大两芯插头连接至
插孔A或B。
* 如果您使用的是FS-6的A&B插孔,请使用一个大三芯
插头,两个大两芯插头(另售:PCS-31L等)。
5
主要技术指标
Roland JC-40:吉他音箱
额定输出功率
40 W
INPUT L/MONO、R插孔:-10 dBu(1 M Ω)
额定输入电平
EFFECT RETURN L/MONO、R插孔:-10 dBu (22 k Ω)
仅EFFECT RETURN L/MONO:-10 dBu (11 k Ω)
扬声器
25 cm(10英寸)×2
[POWER]开关
[BRI](Bright)开关
[VOLUME]旋钮
[TREBLE]旋钮
[MIDDLE]旋钮
[BASS]旋钮E
控制器
[DISTORTION]旋钮
[REVERB]旋钮
[SPEED]旋钮
[DEPTH]旋钮
[VIB/CHORUS]开关
[EFFECT LOOP]开关
指示灯
POWER
INPUT L/MONO、R插孔:大两芯接口
LINE OUT L/MONO、R插孔:大两芯接口
PHONES插孔:TRS大三芯接口
接口
FOOT SWITCH(CHORUS VIBRATO、REVERB、DISTORTION)插孔:大两芯接口
EFFECT LOOP SEND插孔:大两芯接口
EFFECT LOOP RETURN L/MONO、R插孔:大两芯接口
AC IN插孔
功耗
43 W
体积
592 (W) x 251 (D) x 436 (H) mm
重量
15.8 公斤
使用说明书
附件
电源线
选购件(另售) 脚踏开关(BOSS FS-5L、FS-6、FS-7)
* 0 dBu = 0.775 Vrms
* 鉴于产品改进,本设备的技术指标和/或外观如有改变,恕不另行通知。
6
线路图
JC-40 线路图
EFFECT LOOP
PRE AMP
POWER AMP
LOOP
INPUT
L/MONO
INPUT
R
BRIGHT
VOLUME
TREBLE
MIDDLE
BASS
DISTORTION
SPEAKER
L
REVERB
VIBRATO
CHORUS
POWER AMP
SPEAKER
R
SERIES
PARALLEL
LINE OUT
L/MONO
EFFECT LOOP
LINE OUT
R
RETURN
L/MONO
SEND
+
RETURN
R
EFFECT LOOP (SERIES)
PRE AMP
EFFECT LOOP
SEND
EFFECT LOOP
RETURN
L/MONO
REVERB
EFFECT LOOP
RETURN
R
VIBRATO
CHORUS
INPUT
L R
OUTPUT
EXTERNAL EFFECT UNIT(S)
EFFECT LOOP (PARALLEL)
PRE AMP
EFFECT LOOP
SEND
EFFECT LOOP
RETURN
L/MONO
EFFECT LOOP
RETURN
R
INPUT
L R
OUTPUT
EXTERNAL EFFECT UNIT(S)
REVERB
VIBRATO
CHORUS
PHONES
For China
有关产品中所含有害物质的说明
本资料就本公司产品中所含的特定有害物质及其安全性予以说明。
本资料适用于2007年3月1日以后本公司所制造的产品。
环保使用期限
此标志适用于在中国国内销售的电子信息产品,表示环保使用期限的年数。所谓环保使用期限是
指在自制造日起的规定期限内,产品中所含的有害物质不致引起环境污染,不会对人身、财产造
成严重的不良影响。
环保使用期限仅在遵照产品使用说明书,正确使用产品的条件下才有效。
不当的使用,将会导致有害物质泄漏的危险。
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
六价铬
多溴联苯 多溴二苯醚
铅(Pb)
汞(Hg)
镉(Cd)
(Cr(Ⅵ))
(PBB)
(PBDE)
外壳(壳体)
X
O
O
O
O
O
电子部件(印刷电路板等)
X
O
X
O
O
O
附件(电源线、交流适配器等)
X
O
O
O
O
O
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
因根据现有的技术水平,还没有什么物质能够代替它。
