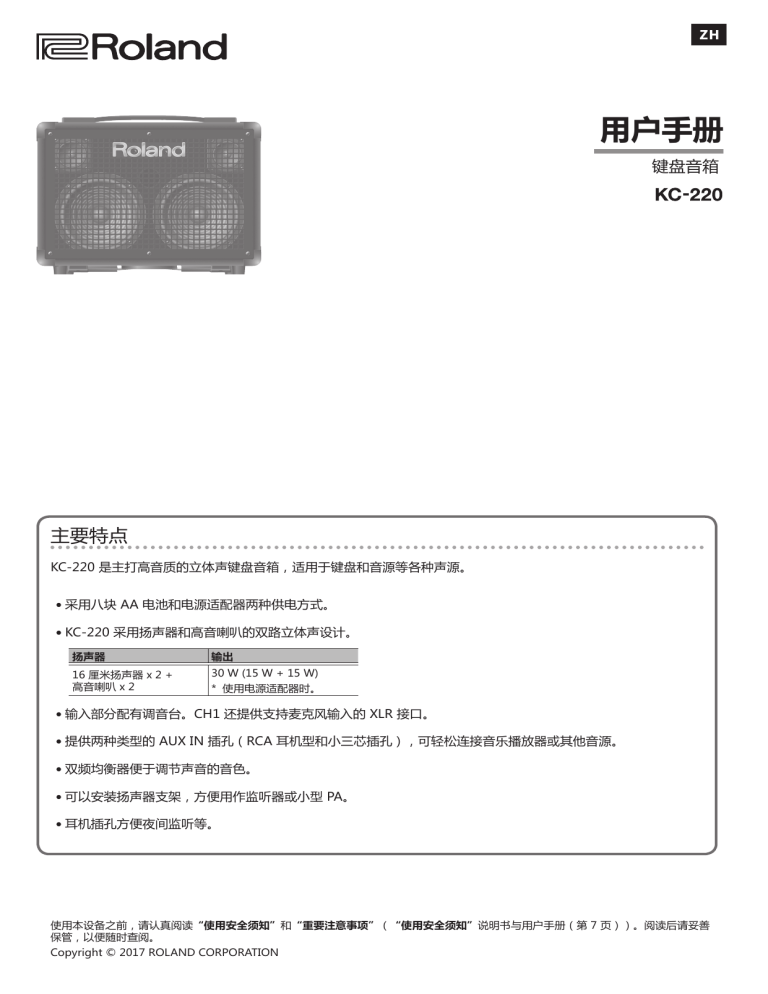

用户手册
键盘音箱
主要特点
KC-220 是主打高音质的立体声键盘音箱，适用于键盘和音源等各种声源。
55采用八块 AA 电池和电源适配器两种供电方式。
55KC-220 采用扬声器和高音喇叭的双路立体声设计。
扬声器
输出
16 厘米扬声器 x 2 +
高音喇叭 x 2
30 W (15 W + 15 W)
* 使用电源适配器时。
55输入部分配有调音台。CH1 还提供支持麦克风输入的 XLR 接口。
55提供两种类型的 AUX IN 插孔（RCA 耳机型和小三芯插孔），可轻松连接音乐播放器或其他音源。
55双频均衡器便于调节声音的音色。
55可以安装扬声器支架，方便用作监听器或小型 PA。
55耳机插孔方便夜间监听等。
使用本设备之前，请认真阅读“使用安全须知”和“重要注意事项”（“使用安全须知”说明书与用户手册（第 7 页））。阅读后请妥善
保管，以便随时查阅。
Copyright © 2017 ROLAND CORPORATION
面板说明
上面板
1
2
3
4
5
6
后面板
11
10
9
8
7
12
上面板
3 EQUALIZER
[LOW] 旋钮
1 [CH1]–[CH3] 旋钮
调节连接至 CH1–CH3 的设备音量。
2 [EFFECT] 旋钮
内部效果可以应用于连接至 CH1–CH3 的设备。
取决于所处的档位，该旋钮可切换两种类型的效果，并调节效
果的深度。
效果
说明
REVERB
这种效果为声音加入混响效果。
在直达信号中增加轻微调制声音的效果，可产生
CHORUS
优美的空间感和深度。
WIDE
这是一种独立处理三种频段的立体声合唱效果，
能创造一种有空间感的环抱效果。
低音域依然牢牢地保持在中间，当您从中音转为
高音时，声音将更具通透力。
* 效果不会应用于从 AUX IN 插孔输入的声音。
2
调节低频段的声级。
[HIGH] 旋钮
调节高频段的声级。
4 [MASTER] 旋钮
调节总音量。
* [MASTER] 旋钮不会调节从 LINE OUT 插孔输出的信号。
5 PHONES 插孔
您可在此处连接耳机。
* 如果将一个插头插入此插孔，则不会从设备自带扬声器输出
任何声音。如果不想从扬声器发出响亮声音（例如：当在夜
间练习时），此方法很方便。
6 [POWER] 开关
打开/关闭电源。电源开启时，此开关左侧的指示灯亮起。
* 仅使用电池供电时，如果电池电量过低，本设备的指示灯将
变暗。请尽快更换电池。
面板说明
后面板
12 电池仓
安装电池
7 CH1–CH3 输入插孔
CH1：BALANCED 插孔、MIC/LINE 插孔
1. 取下图中两个位置处的螺丝。
CH1 配有耳机型 MIC/LINE 插孔和平衡 XLR 型 BALANCED
插孔，方便连接麦克风。
2. 取下电池仓盖。
该通道支持从麦克风输入电平 (-50 dBu) 到线路输入电平
(-20 dBu) 等声源（如音源）的电平。
* CH1 BALANCED 插孔的引线分配
CH2、CH3：LINE 插孔
2 HOT
1 GND
3 COLD
用于连接键盘、音源和其他设备。
这些插孔支持线路电平输入 (-20 dBu)。
8 AUX IN（STEREO、R/L）插孔
您可以在此处连接音乐播放器、电子乐器或类似音源，一边演
奏一边聆听。
[LEVEL] 旋钮
调节 AUX IN 插孔的输入电平。
9 LINE OUT 插孔
将此插孔连接至调音台或录音机。
EQUALIZER 旋钮和 [MASTER] 旋钮不影响 LINE OUT 插孔
输出的音量或音色。
10 FOOT SW 插孔
如果在此处连接复归式脚踏开关（另售：FS-5U），则可以用
脚打开/关闭内部效果。
FS-5U
3. 插入电池，注意确保极性正确。
* 尽管可以使用电源适配器供电，但是我
们建议将电池继续安装在本设备内。这
样，万一电源适配器的电源线意外从设
备上断开，您还能够继续演奏。
* 为了防止故障和扬声器损坏，在插入
或更换电池之前，以及在与其他设备连接之前，务必关掉
KC-220 的电源。
* 如果不正确操作电池，则有可能造成爆炸和液体泄漏。请务
必遵循“使用安全须知”和“重要注意事项”（“使用安全
须知”说明书与用户手册（第 7 页））中所列关于电池的所
有事项。
拆下电池仓
尽管无需拆下电池壳即可更换电池，但是
拆下电池仓更换会更加容易。
1. 取下图中两个位置处的螺丝。
2. 取下电池仓。
* 注意避免金属物体接触电池仓的触点。
这有可能造成电池短路，从而导致电池
仓过热或烧毁。
11 DC IN 插孔
连接随附的电源适配器。
* 请仅使用本设备随附的电源适配器。
* 为避免意外切断设备电源（不慎拔出插
头），并避免向插头施加过度应力，
请使用电源线挂钩固定电源线，如图
所示。
3
面板说明
连接示例
音频播放器
脚踏开关
键盘、音源等
麦克风
调音台
* 为防止发生故障和损坏设备，在进行任何连接之前，请务必调低音量并关闭所有设备。
打开/关闭电源
* 正确连接所有相关的线缆后，请依照下面的步骤打开各类设
备的电源。如果按错误的顺序打开设备电源，可能使设备发
生故障或损坏。
1. 确保本设备的 [MASTER] 旋钮以及与本设备连接
的设备音量设置为最小。
2. 打开连接至本设备输入插孔（CH1–CH3、AUX
IN）的所有设备。
3. 打开本设备。
4. 打开连接至本设备输出插孔（LINE OUT、
PHONES）的所有设备。
5. 调节设备的音量。
在关闭电源之前，请先降低您系统内每台设备的音量，然后按
照与打开设备相反的顺序关闭设备。
* 打开/关闭本设备之前，请务必调低音量。即使音量已调低，
您依然有可能在打开/关闭本设备时听到细微声响。这是正常
现象，不是故障。
4
设置各个设备的音量
为在演奏时让本设备达到最佳音效，请按下面所述设置音量。
1. 使用 [CH1]–[CH3] 旋钮调节连接至 CH1–CH3 的
设备的音量平衡。
2. 使用 [LOW] 旋钮和 [HIGH] 旋钮调节音色，使其
符合您的喜好。
3. 使用 [MASTER] 旋钮调节总音量。
如果音色失真，请调节 [CH1]–[CH3] 旋钮和 [MASTER] 旋
钮，或调节连接至输入插孔（CH1–CH3、AUX IN）的设备的
音量旋钮。
使用扬声器支架
通过使用本设备和配套的 ST-A95 扬声器支架（另售），可将
其放置在适合监听的理想高度，或作为简单的 PA 系统。
安装 ST-A95 支架
* 将本设备安装到扬声器支架上时，或者调节已安装设备的扬
声器支架的高度时，必须至少有另一人从旁协助。
* 安装时，请小心不要夹到手指。
上管
限位器
高度调节旋钮
三脚架
三脚架旋钮
警告
55 KC-220 应与 Roland 制造
的扬声器支架 (ST-A95) 搭
配使用。请勿使用任何其他
支架。
55 如右图所示，将扬声器支架
调节到不超过 140 厘米的高
度，然后展开三脚架使其支
腿间距不小于 98 厘米。
不大于
140 厘米
55 若扬声器支架高于 140 厘
米，或三脚架的支腿间距小
于 98 厘米，则可能因系统
翻倒造成器材损坏或人员
伤害。
55 如果您的设备使用扬声器支
架，请勿将其放置在不稳定
或倾斜的位置。您必须将系
统放置在稳定且水平的位置。
不小于 98 厘米
55 连接至本设备的线缆应足够松弛，以免因人员被绊倒而造成
事故。
1. 拧松三脚架旋钮并打开三脚架。
完全打开三脚架后，拧紧三脚架旋钮。
* 如下图所示，打开三脚架使其支脚相距 98 厘米以上。如果
三脚架打开得不够宽，则会不稳定。
55 为防止物体跌落发生事故，安装在扬声器支架上的设备上不
得放置任何物品。
使用 KC-220 的臂架
在地板等低位置使用 KC-220 时，伸展臂架将会使从扬声器发
出的声音更容易听到。
直径：
不小于
112 厘米
支腿间距：不小于
98 厘米
2. 松开高度调节旋钮，并伸长上管。
3. 将限位器插入到上管内以保持所需的高度，该支架
的最大高度为 140 厘米。
注意
55 使用臂架时，必须将 KC-220 放置在水平表面。
55 不使用时，将臂架折叠起来。
臂架
限位器
* 使用系统时必须插入限位器。
4. 拧紧高度调节旋钮。
5. 将本设备插到上管上。
注意
55 请勿手握臂架提升或搬运 KC-220。
55 使用臂架时，请勿将物体放置在 KC-220 上，也不可坐立或
站立在 KC-220 上。
55 折叠臂架时，注意避免夹手。
5
结构图
HPF
TWEETER L
L
EFFECT
CH1
WOOFER L
HIGH
LOW
CH1
BALANCED
CH 1
HPF
MUTE
EQUALIZER
TWEETER R
MASTER
WOOFER R
R
CH2
L/R
POWER AMP
CH 2
PHONES
(STEREO)
CH 3
LINE OUT
L/R
LEVEL
FOOT SW
ON/OFF
CH3
L/R
AUX IN
AUX
L/R
AUX
(STEREO)
主要规格
Roland KC-220：电池供电立体声键盘音箱
额定输出功率
标称输入电平
(1 kHz)
30 W (15 W + 15 W)（使用电源适配器时）
20 W (10 W + 10 W)（使用碱性电池时）
扬声器
指示灯
CH1（BALANCED、MIC/LINE）：
-50 – -20 dBu
CH2 (LINE)：-20 dBu
选购配件
（另售）
CH3 (LINE)：-20 dBu
LINE OUT：+4 dBu
16 厘米（6.5 英寸）x 2
高音喇叭 x 2
电源
CH1 (BALANCED) 插孔：XLR 型
CH1 (MIC/LINE) 插孔：1/4 英寸耳机型
CH2（L/MONO、R）插孔：1/4 英寸耳机型
CH3（L/MONO、R）插孔：1/4 英寸耳机型
AUX IN（L、R）插孔：RCA 耳机型
接口
AUX IN (STEREO) 插孔：立体声微型耳机型
LINE OUT（L/MONO、R）插孔：1/4 英寸
耳机型
PHONES 插孔：立体声 1/4 英寸耳机型
FOOT SW 插孔：1/4 英寸耳机型
DC IN 插孔
碱性电池：大约 7 小时
电池连续使用时
的预计续航时间
镍氢充电电池：大约 8 小时
电流负载
550 mA
尺寸
420（宽）x 244（深）x 320（高）毫米
6
用户手册
配件
AUX IN（L、R、STEREO）：-10 dBu
标称输出电平
(1 kHz)
重量（不含电池） 7.3 千克
* 取决于电池电量规格和实际使用情况，上
述数字可能有所不同。
电源适配器
电源线
扬声器支架：ST-A95
脚踏开关 (BOSS FS-5U)
* 0 dBu = 0.775 Vrms
* 本文档对产品发行时的技术参数进行说明。有关最新信息，请参
阅 Roland 网站。
