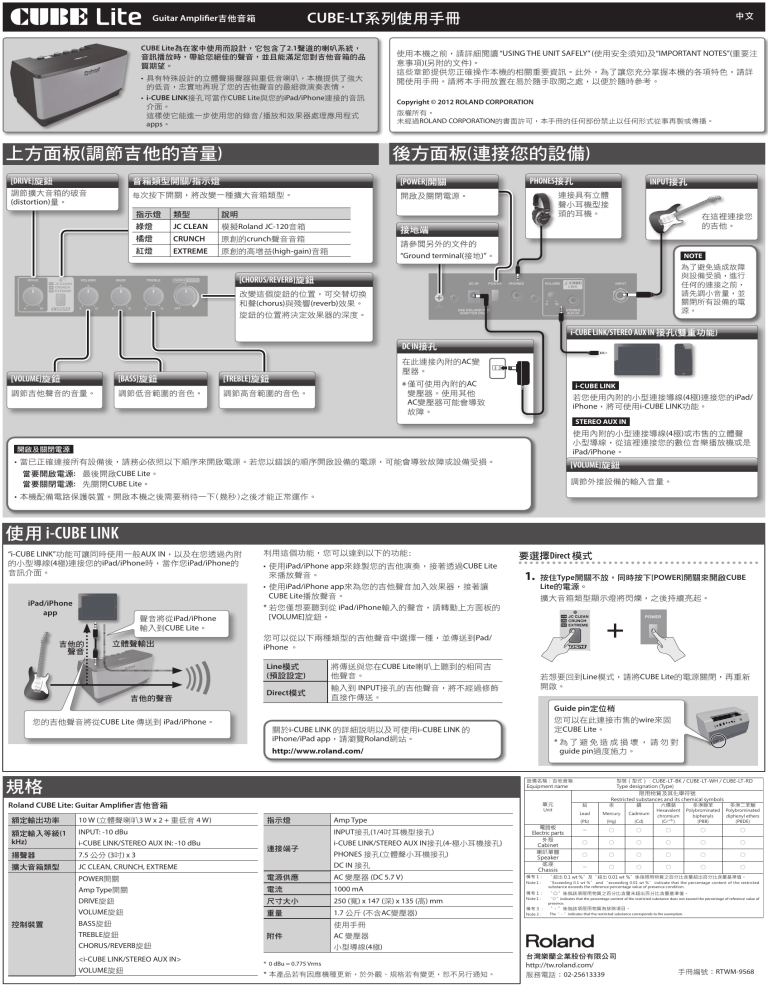

CUBE-LT系列使用手冊
Guitar Amplifier吉他音箱
CUBE Lite為在家中使用而設計,它包含了2.1聲道的喇叭系統,
音訊播放時,帶給您絕佳的聲音,並且能滿足您對吉他音箱的品
質期望。
••具有特殊設計的立體聲揚聲器與重低音喇叭,本機提供了強大
的低音,忠實地再現了您的吉他聲音的最細微演奏表情。
•• i-CUBE LINK接孔可當作CUBE Lite與您的iPad/iPhone連接的音訊
介面。
這樣使它能進一步使用您的錄音/播放和效果器處理應用程式
apps。
中文
使用本機之前,請詳細閱讀 “USING THE UNIT SAFELY” (使用安全須知)及“IMPORTANT NOTES”(重要注
意事項)(另附的文件)。
這些章節提供您正確操作本機的相關重要資訊。此外,為了讓您充分掌握本機的各項特色,請詳
閱使用手冊。請將本手冊放置在易於隨手取閱之處,以便於隨時參考。
Copyright © 2012 ROLAND CORPORATION
版權所有。
未經過ROLAND CORPORATION的書面許可,本手冊的任何部份禁止以任何形式從事再製或傳播。
後方面板(連接您的設備)
上方面板(調節吉他的音量)
[DRIVE]旋鈕
音箱類型開關/指示燈
[POWER]開關
調節擴大音箱的破音
(distortion)量。
每次按下開關,將改變一種擴大音箱類型。
開啟及關閉電源。
指示燈
類型
說明
綠燈
JC CLEAN
模擬Roland JC-120音箱
橘燈
CRUNCH
原創的crunch聲音音箱
紅燈
EXTREME
原創的高增益(high-gain)音箱
PHONES接孔
INPUT接孔
連接具有立體
聲小耳機型接
頭的耳機。
在這裡連接您
的吉他。
接地端
請參閱另外的文件的
“Ground terminal(接地)”。
NOTE
為了避免造成故障
與設備受損,進行
任何的連接之前,
請先調小音量,並
關閉所有設備的電
源。
[CHORUS/REVERB]旋鈕
改變這個旋鈕的位置,可交替切換
和聲(chorus)與殘響(reverb)效果。
旋鈕的位置將決定效果器的深度。
i-CUBE LINK/STEREO AUX IN 接孔(雙重功能)
DC IN接孔
在此連接內附的AC變
壓器。
[VOLUME]旋鈕
[BASS]旋鈕
[TREBLE]旋鈕
調節吉他聲音的音量。
調節低音範圍的音色。
調節高音範圍的音色。
* 僅可使用內附的AC
變壓器。使用其他
AC變壓器可能會導致
故障。
i-CUBE LINK
若您使用內附的小型連接導線(4極)連接您的iPad/
iPhone,將可使用i-CUBE LINK功能。
STEREO AUX IN
使用內附的小型連接導線(4極)或市售的立體聲
小型導線,從這裡連接您的數位音樂播放機或是
iPad/iPhone。
開啟及關閉電源
••當已正確連接所有設備後,請務必依照以下順序來開啟電源。若您以錯誤的順序開啟設備的電源,可能會導致故障或設備受損。
[VOLUME]旋鈕
當要開啟電源: 最後開啟CUBE Lite。
當要關閉電源: 先關閉CUBE Lite。
調節外接設備的輸入音量。
••本機配備電路保護裝置。開啟本機之後需要稍待一下(幾秒)之後才能正常運作。
使用 i-CUBE LINK
“i-CUBE LINK”功能可讓同時使用一般AUX IN,以及在您透過內附
的小型導線(4極)連接您的iPad/iPhone時,當作您iPad/iPhone的
音訊介面。
利用這個功能,您可以達到以下的功能:
••使用iPad/iPhone app來錄製您的吉他演奏,接著透過CUBE Lite
來播放聲音。
••使用iPad/iPhone app來為您的吉他聲音加入效果器,接著讓
CUBE Lite播放聲音。
iPad/iPhone
app
聲音將從iPad/iPhone
輸入到CUBE Lite。
吉他的
聲音
立體聲輸出
吉他的聲音
要選擇Direct 模式
1.
按住Type開關不放,同時按下[POWER]開關來開啟CUBE
Lite的電源。
擴大音箱類型顯示燈將閃爍,之後持續亮起。
**若您僅想要聽到從 iPad/iPhone輸入的聲音,請轉動上方面板的
[VOLUME]旋鈕。
您可以從以下兩種類型的吉他聲音中選擇一種,並傳送到Pad/
iPhone 。
Line模式
(預設設定)
將傳送與您在CUBE Lite喇叭上聽到的相同吉
他聲音。
Direct模式
輸入到 INPUT接孔的吉他聲音,將不經過修飾
直接作傳送。
若想要回到Line模式,請將CUBE Lite的電源關閉,再重新
開啟。
Guide pin定位梢
您的吉他聲音將從CUBE Lite 傳送到 iPad/iPhone。
您可以在此連接市售的wire來固
定CUBE Lite。
關於i-CUBE LINK 的詳細說明以及可使用i-CUBE LINK 的
iPhone/iPad app,請瀏覽Roland網站。
**為 了 避 免 造 成 損 壞 , 請 勿 對
guide pin過度施力。
http://www.roland.com/
設備名稱:吉他音箱
Equipment name
規格
限用物質及其化學符號
Roland CUBE Lite: Guitar Amplifier吉他音箱
額定輸出功率
10 W (立體聲喇叭3 W x 2 + 重低音 4 W)
單元
Unit
指示燈
Amp Type
額定輸入等級(1
kHz)
INPUT: -10 dBu
INPUT接孔(1/4吋耳機型接孔)
i-CUBE LINK/STEREO AUX IN: -10 dBu
i-CUBE LINK/STEREO AUX IN接孔(4-極小耳機接孔)
揚聲器
7.5 公分 (3吋) x 3
擴大音箱類型
控制裝置
型號(型式):CUBE-LT-BK / CUBE-LT-WH / CUBE-LT-RD
Type designation (Type)
連接端子
PHONES 接孔(立體聲小耳機接孔)
DC IN 接孔
JC CLEAN, CRUNCH, EXTREME
POWER開關
電源供應
AC 變壓器 (DC 5.7 V)
Amp Type開關
電流
1000 mA
DRIVE旋鈕
尺寸大小
250 (寬) x 147 (深) x 135 (高) mm
VOLUME旋鈕
重量
1.7 公斤 (不含AC變壓器)
BASS旋鈕
TREBLE旋鈕
VOLUME旋鈕
多溴二苯醚
(Cd)
Hexavalent
chromium
(Cr+6 )
Polybrominated
biphenyls
(PBB)
Polybrominated
diphenyl ethers
(PBDE)
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Lead
Mercury
Cadmium
(Pb)
(Hg)
-
○
○
○
○
-
備考 1:
〝超出 0.1 wt %〞及〝超出 0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。
Note 1:
〝Exceeding 0.1 wt %〞 and 〝exceeding 0.01 wt %〞 indicate that the percentage content of the restricted
substance exceeds the reference percentage value of presence condition.
備考 1:
〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 1:
〝○〞indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of
presence.
備考 3 : 〝-〞係指該項限用物質為排除項目。
Note 3:
The〝-〞indicates that the restricted substance corresponds to the exemption.
使用手冊
附件
CHORUS/REVERB旋鈕
<i-CUBE LINK/STEREO AUX IN>
電路板
Electric parts
外殼
Cabinet
喇叭單體
Speaker
底座
Chassis
鉛
Restricted substances and its chemical symbols
汞
鎘
六價鉻
多溴聯苯
AC 變壓器
小型導線(4極)
* 0 dBu = 0.775 Vrms
**本產品若有因應機種更新,於外觀、規格若有變更,恕不另行通知。
台灣樂蘭企業股份有限公司
http://tw.roland.com/
服務電話:02-25613339
手冊編號:RTWM-9568
