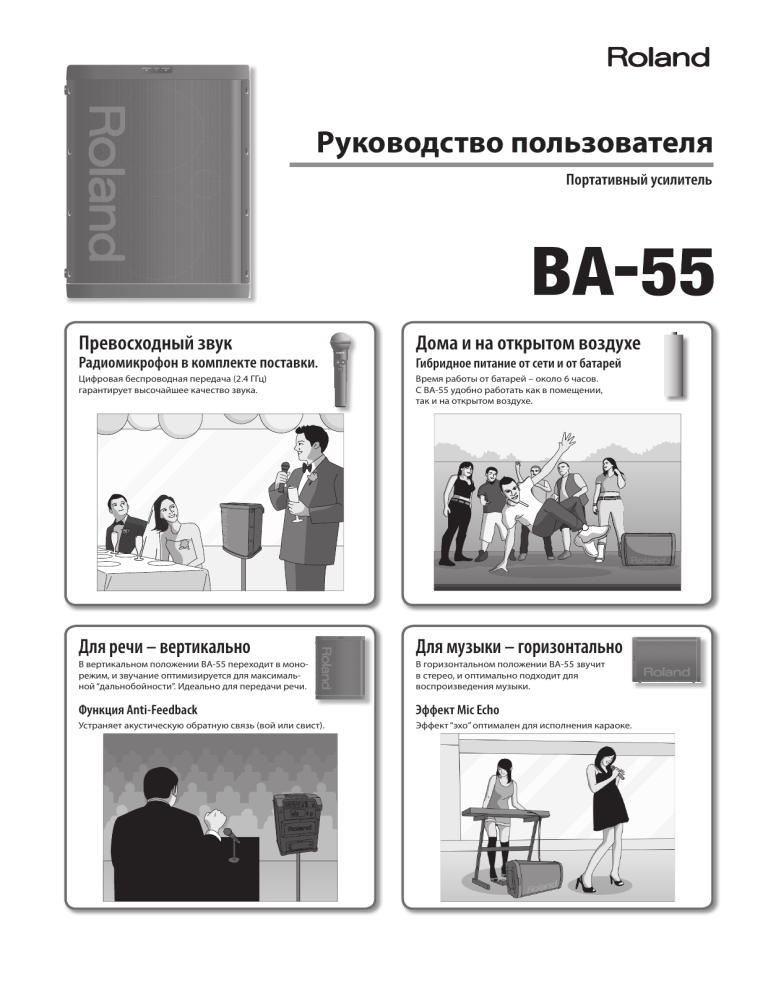

Руководство пользователя
Портативный усилитель
Превосходный звук
Дома и на открытом воздухе
Радиомикрофон в комплекте поставки.
Гибридное питание от сети и от батарей
Цифровая беспроводная передача (2.4 ГГц)
гарантирует высочайшее качество звука.
Время работы от батарей – около 6 часов.
С BA-55 удобно работать как в помещении,
так и на открытом воздухе.
Для речи – вертикально
Для музыки – горизонтально
В вертикальном положении BA-55 переходит в монорежим, и звучание оптимизируется для максимальной “дальнобойности”. Идеально для передачи речи.
В горизонтальном положении BA-55 звучит
в стерео, и оптимально подходит для
воспроизведения музыки.
Функция Anti-Feedback
Эффект Mic Echo
Устраняет акустическую обратную связь (вой или свист).
Эффект “эхо” оптимален для исполнения караоке.
ПРАВИЛА БЕЗОПАСНОСТИ
Прежде чем приступить к работе, ознакомьтесь с разделами “ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ” и “ВАЖНЫЕ ЗАМЕЧАНИЯ”.
В них содержится важная информация по работе с прибором. Для того чтобы работа с прибором была долгой и плодотворной,
прочтите данное Руководство целиком. Сохраните его для дальнейшего использования в качестве справочника
по работе с прибором.
WARNING
Не вскрывайте корпус прибора или адаптера питания.
Не пытайтесь ремонтировать прибор или заменять какие-либо
детали, за исключением случаев, специально оговоренных в
данном Руководстве. Более подробную информацию можно
получить в ближайшем сервисном центре Roland.
Недопустимо хранение и использование прибора:
• В неблагоприятных температурных условиях (прямой
солнечный свет в закрытом помещении, вблизи
отопительных и других нагревающихся приборов).
• В условиях повышенной влажности (ванные комнаты, мокрые
полы, пар), в том числе на открытом воздухе во время дождя.
• Где на него может попасть вода.
• В сильно задымленных или запыленных помещениях.
• Где в него могут попасть пыль или песок.
• Вблизи источников сильной вибрации.
Данный прибор следует использовать только со стойками,
рекомендованными компанией Roland.
При установке прибора на стойку последняя должна быть
аккуратно установлена на горизонтальную поверхность.
При работе без стойки убедитесь, что прибор расположен
на ровной твердой устойчивой поверхности и защищен от
случайного опрокидывания или падения.
2
WARNING
Используйте только адаптер питания, входящий в комплект поставки прибора. Подключайте адаптер питания только к источникам питания с указанными в сопроводительной документации или на тыльной панели прибора параметрами. В адаптерах
других моделей может использоваться обратная полярность,
что способно привести к порче оборудования или удару током.
Используйте только кабель питания, входящий в комплект поставки прибора. Не используйте данный кабель с другими приборами.
Не перекручивайте и не вытягивайте шнур питания, не ставьте на него тяжелые предметы. В противном случае может произойти короткое замыкание, что, в свою очередь, может стать
причиной пожара или поражения током!
Данный прибор сам по себе или в комплекте с усилителем/наушниками в состоянии воспроизводить звук с опасной для
здоровья человека громкостью. Долговременное исполнение/прослушивание музыки с повышенной громкостью не рекомендуется. В случае появления звона в ушах или снижения
остроты слуха немедленно отключите оборудование и обратитесь к врачу.
Не устанавливайте на поверхность прибора сосуды с жидкостью. Не допускайте попадания внутрь прибора посторонних
предметов (монеты, горючие материалы, винты и т. д.) или жидкостей (напитки, вода и т. д.).
ПРАВИЛА БЕЗОПАСНОСТИ
WARNING
Немедленно отключите прибор от сети и обратитесь в
ближайший сервисный центр Roland в случае, если:
• Поврежден адаптер питания или розетка шнура питания;
• Появился дым или необычный запах;
• Внутрь прибора попали посторонние предметы
или была пролита жидкость;
• Прибор попал под дождь (или же намок по иной причине);
• Прибор не функционирует, либо в его работе наблюдаются
существенные отклонения.
В случае присутствия детей взрослые обязаны обеспечить соблюдение ими правил безопасного обращения с оборудованием.
Оберегайте прибор от сильных ударов и тряски.
Не роняйте его!
Не подключайте прибор к розетке, к которой подключено много других приборов. Будьте внимательны при использовании
удлинителей. Совокупная мощность (Вт/А) приборов, подключенных к удлинителю, не должна превышать паспортной. Избыточная нагрузка может привести к перегреву и повреждению изоляции шнура питания.
При эксплуатации прибора в стране, отличной от страны приобретения обязательно проконсультируйтесь с квалифицированным специалистом в ближайшем сервисном центре Roland.
Не допускается подзарядка батарей питания. Запрещается
нагревать батареи, разбирать их, а также бросать в огонь или
в воду.
Не допускайте сильного нагрева щелочных или никельметаллогидридных батарей. Не оставляйте их на прямом
солнечном свете, не кладите возле открытого огня и т.д.
CAUTION
Устанавливайте прибор и адаптер питания таким образом,
чтобы не перекрывать расположенные на корпусе
вентиляционные отверстия.
Усилитель BA-55 можно использовать только с колоночной
стойкой Roland ST-A95. Использование стоек или тележек
других моделей может привести к выходу оборудования из
строя.
Прочтите и соблюдайте все правила безопасности, изложенные в сопроводительной документации. Помните, что даже
при соблюдении всех вышеупомянутых правил могут возникнуть ситуации, при которых BA-55 может упасть со стойки или
перевернуться. В связи с этим обязательно проверяйте безопасность установки прибора на стойку перед каждым мероприятием.
При включении/отключении прибора от сети шнур питания
можно брать только за вилку.
Следует регулярно отключать кабель адаптера питания от сети
и очищать его от пыли и грязи с помощью сухой ткани. В случае
если прибор не используется длительное время, отключайте
шнур питания от сети. Попадание пыли между контактами
может привести к пожару.
Не допускайте перегибания/перекручивания кабелей.
Прокладывайте кабели в местах, недоступных детям.
Не вставайте на прибор и не ставьте на него тяжелые
предметы.
Не дотрагивайтесь до подключенного к сети адаптера питания
или его кабеля мокрыми руками.
При транспортировке прибора предварительно отключите от
него адаптер питания и все кабели от внешних устройств.
При чистке прибора выключите его и отключите адаптер
питания от сети (стр. 10)..
При неправильном обращении с батареями может произойти
взрыв или вытечь электролит, что способно привести к порче
оборудования или получению травмы. Прежде чем приступить
к работе прочтите внимательно все сопроводительные
документы по батареям, аккумуляторам и зарядному
устройству.
В случае приближения грозы выключите питание прибора и
отключите адаптер питания от сети.
При работе с никель-металгидридными аккумуляторами
и зарядным устройством используйте только зарядное
устройство, рекомендованное производителем батарей.
• Следуйте указаниям инструкции при установке батарей.
Следите за соблюдением правильной полярности.
При неправильном обращении с батареями может произойти
взрыв или вытечь электролит, что способно привести к порче
оборудования или получению травмы. Соблюдайте следующие
меры предосторожности.
• Не используйте свежие и старые батареи вместе. Также не
используйте совместно батареи разных типов.
• В случае если прибор не используется долгое время, следует
извлечь батареи.
• В случае вытекания электролита используйте мягкую
ткань или бумажное полотенце для удаления жидкости из
батарейного отсека. После этого установите свежие батареи.
Не допускайте попадания электролита на кожу, поскольку
в этом случае можно получить ожог. Ни в коем случае
не допускайте попадания электролита в глаза. Если это
произошло, немедленно промойте глаза проточной водой.
• Никогда не храните батареи вместе с металлическими
объектами, например, булавками, шариковыми ручками,
заколками и т. д.
Утилизация отработанных батарей должна происходить
в соответствии с местным законодательством по охране
окружающей среды.
При работе аккумуляторы могут сильно нагреваться; будьте
осторожны, чтобы не получить ожог.
3
ВАЖНЫЕ ЗАМЕЧАНИЯ
Электропитание
• Никогда не подключайте к одной и той же розетке BA-55
и электроприборы, в конструкции которых используются
электромоторы или преобразователи напряжения (такие как
холодильники, микроволновые печи, стиральные машины,
кондиционеры и т. д.). В противном случае возможно появление помех и других неполадок в работе оборудования. Если
нет возможности использовать для подключения BA-55 отдельную розетку, следует использовать специальный фильтр
для подавления сетевых помех.
• При продолжительной работе адаптер питания прибора нагревается. Это нормальное явление, которое не должно быть
причиной для беспокойства.
• При подключении оборудования к внешним устройствам
следует предварительно выключить их питание. В противном случае динамики и/или иные узлы могут выйти из строя.
Электропитание: работа от батарей
• При установке или смене батарей следует отключать питание
прибора и отсоединять от него внешние устройства. В противном случае динамики и/или иные узлы могут выйти из строя.
• Батареи входят в комплект поставки прибора. Однако они предназначены только для демонстрации работоспособности BA-55,
поэтому их срок службы может быть меньше паспортного.
• Если заряд батарей подходит к концу, звук может начать прерываться или передаваться с искажениями, в особенности на
большом уровне громкости. Это не является неисправностью.
Замените батареи или подключитесь к сети.
• Используйте щелочные батареи или никель-металлогидридные
аккумуляторы.
Расположение
• При работе с оборудованием вблизи усилителей мощности (или
других устройств, содержащих трансформаторы) могут возникнуть помехи (гул). Для снижения уровня помех можно попробовать расположить оборудование под другим углом или установить его на достаточно большом расстоянии от источника помех.
• Данное оборудование может взаимодействовать с радио- и телеприемниками. Не используйте его рядом с такими устройствами.
• При использовании вблизи оборудования беспроводных средств
связи, в том числе мобильных телефонов, при прохождении входящего или исходящего вызова, а также во время разговора, могут наблюдаться помехи. Во избежание появления помех не пользуйтесь беспроводными устройствами вблизи оборудования или
отключайте их.
• Не выставляйте оборудование на прямой солнечный свет, не располагайте его вблизи источников тепла, не оставляйте его внутри
закрытого автомобиля в жаркую погоду, не подвергайте воздействию повышенной температуры. Не допускайте долговременного попадания на корпус света от мощных ламп, прожекторов и
других осветительных приборов. От перегрева корпус может деформироваться или изменить цвет.
• При перемещении прибора из одного места в другое, в которых наблюдается перепад температуры/влажности, на внешних
и внутренних поверхностях образуются капли воды (конденсат).
Наличие влаги внутри корпуса может привести к выходу оборудования из строя при включении питания. Не включайте оборудование в случае появления конденсата; подождите несколько
часов до тех пор, пока конденсат не испарится полностью.
• Не оставляйте на поверхности оборудования предметов из резины, винила и других подобных материалов. В противном случае
отделка корпуса может быть повреждена.
• Не наклеивайте на поверхность оборудования стикеры, наклейки и т. д. В противном случае отделка корпуса может
быть повреждена.
4
• В зависимости от температуры и материала поверхности, на
которую установлено оборудование, резиновые ножки могут оставить на ней заметные следы. Во избежание этого
можно подложить под ножки бумагу или ткань, однако следует следить за тем, чтобы прибор не соскользнул и не опрокинулся.
• Не ставьте на оборудование ёмкости с жидкостью (например, цветочные вазы). Избегайте попадания на прибор духов, алкоголя, лака для ногтей, инсектицидов, спреев и т.д.
При попадании как можно быстрее удалите жидкость сухой
мягкой тканью.
Обслуживание
• Для очистки используйте мягкую сухую или слегка смоченную водой ткань. Для удаления глубоко въевшейся грязи используйте ткань с небольшим количеством неагрессивного и
не содержащего абразивов моющего средства. После очистки протрите поверхность мягкой сухой тканью.
• Ни при каких обстоятельствах не используйте для чистки
бензин, алкоголь и иные растворители. В противном случае
поверхность инструмента может быть повреждена.
Дополнительно
• Не прикладывайте чрезмерных усилий при работе с кнопками и регуляторами прибора, а также при манипуляциях с
разъемами и проводами. В противном случае оборудование
может выйти из строя.
• При подключении и отключении кабелей их разрешается брать только за разъемы — никогда не тяните кабель за
шнур! В противном случае проводники внутри кабеля могут
быть повреждены.
• Устанавливайте громкость звучания в разумных пределах,
чтобы не беспокоить окружающих (в особенности в ночное
время).
• Для транспортировки по возможности уложите инструмент
в магазинную упаковку (включая демпфирующие прокладки). Если это невозможно, используйте схожие упаковочные
материалы.
• В конструкции некоторых моделей коммутационных кабелей присутствуют резисторы. Не используйте подобные кабели для подключения BA-55. В этом случае уровень громкости может оказаться слишком низким. Информация о характеристиках кабеля приводится в сопроводительной документации.
* MMP (Moore Microprocessor Portfolio) – запатентованный пакет технологий, относящихся к микропроцессорной архитектуре, разработанный компанией Technology Properties
Limited (TPL). Компания Roland использует данную технологию по лицензии, полученной у компании TPL Group.
Оглавление
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
ВАЖНЫЕ ЗАМЕЧАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Описание панелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Усилитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Беспроводной микрофон (DR-WM55) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Подготовка BA-55 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Установка батарей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Подключение адаптера питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Включение/отключение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Подготовка беспроводного микрофона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Установка батарей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Работа с микрофоном . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Беспроводной микрофон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Работа с микрофоном . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Проводной микрофон. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Работа с аудиопроигрывателем или музыкальным инструментом . . . . . . . . . . . . . . . . . . . . . . . 14
Стереорежим BA-55 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Работа с аудиопроигрывателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Работа с инструментом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Удобные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Добавление эффекта эхо к голосу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Управление тембром (Эквалайзер) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Защита от обратной связи (функция Anti-Feedback) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Сигнал колокольчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Воспроизведение звука через другую акустическую систему . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Автоматическое отключение питания (Auto Power Off ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Хранение микрофона и адаптера питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Работа с BA-55 на раскладной стойке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Примеры использования BA-55 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Бизнес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Образование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Музыкальные мероприятия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Праздники . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5
Описание панелей
Усилитель
* На всех иллюстрациях в данном документе изображена модель чёрного цвета.
Вид спереди
Вид сзади
2
25
2
26
1
2
3
8
6
9
10
11
13 15
5
16
4
18
7
1
17
12
14
19
6
20 21
22
23
24
Описание панелей
1
Индикатор WIRELESS 2
17
2
Индикатор POWER
Загорается при включении питания.
3
Переключатель [AUTO POWER OFF]
Управляет функцией энергосбережения. В положении “ON”
BA-55 автоматически отключается спустя определенное время
после последней активной операции (стр. 16)
Загорается при получении сигнала от беспроводного
микрофона Mic 2 (стр. 12).
18
Индикатор WIRELESS 1
Загорается при получении сигнала от беспроводного
микрофона Mic 1 (стр. 12).
Кнопка [POWER]
Служит для включения/отключения питания (стр. 11)
19
Разъем MIC
Служит для подключения проводного микрофона (стр. 13).
4
Регулятор WIRELESS 1 [VOLUME]
Настройка громкости беспроводного микрофона Mic 1 (стр. 12).
5
Вход LINE AUDIO (“тюльпан”)
Служит для подключения CD-проигрывателя или аудиоплеера
(стр. 14).
Индикатор WIRELESS 1
Загорается при получении сигнала от беспроводного
микрофона Mic 1 (стр. 12).
6
20
21
Вход LINE AUDIO (“мини-джек стерео”)
Служит для подключения CD-проигрывателя или аудиоплеера
(стр. 14).
Индикатор ANTI-FEEDBACK
Загорается при включении функции Anti-Feedback (стр. 15).
22
7
Регулятор WIRELESS 2 [VOLUME]
Настройка громкости беспроводного микрофона Mic 2 или
проводного микрофона, подключенного к разъему MIC (стр. 13).
8
23
Выход LINE OUT
Служит для подключения внешнего записывающего устройства
или дополнительных активных колонок для увеличения
мощности системы.
Регулятор AUDIO/INST [VOLUME]
Настройка громкости устройства, подключенного к разъемам
LINE (стр. 14).
10
Служит для подключения электронных музыкальных
инструментов. Для подключения в моно используйте только
разъем L/MONO (стр. 14).
Индикатор WIRELESS 2
Загорается при получении сигнала от беспроводного
микрофона Mic 2 (стр. 12).
9
Вход LINE INST
Выполнен на 1/4” разъемах “джек”.
24
Разъем DC IN
Служит для подключения адаптера питания (входит в комплект
поставки, стр. 10).
Кнопка [CHIME]
Нажмите для воспроизведения сигнала колокольчика (стр. 15).
11
Регулятор CHIME [LEVEL]
25
Настройка громкости колокольчика (стр. 15).
12
Регулятор [ECHO]
Настройка уровня эхо-эффекта, обрабатывающего сигнал с
микрофона (стр. 15).
13
Бардачок
Служит для хранения беспроводного микрофона и адаптера
питания, входящих в комплект поставки (стр. 16).
26
Батарейный отсек
Служит для установки батарей. Для удобства батарейный отсек
может извлекаться из корпуса целиком (стр. 11).
Регулятор EQ (EQUALIZER) [HIGH]
Настройка диапазона высоких частот (стр. 15).
14
Регулятор EQ (EQUALIZER) [LOW]
Настройка диапазона низких частот (стр. 15).
15
Индикатор STEREO
Загорается при работе BA-55 в стереофоническом режиме
(стр. 14).
16
Индикатор POWER
Загорается при включении питания.
7
Описание панелей
Беспроводной микрофон (DR-WM55)
BA-55 поддерживает одновременное подключение двух беспроводных микрофонов. Используйте микрофон, входящий в комплект поставки
или приобретите микрофон Roland DR-WM55. Беспроводные микрофоны других моделей использовать нельзя.
1
1
2
3
4
Кнопка [ECHO OFF]
Служит для отключения эхо-эффекта беспроводного микрофона
(стр. 15).
2
Кнопка [ECHO ON]
Служит для включения эффекта эхо беспроводного микрофона
(стр. 15).
Если кнопка [ECHO] на панели находится в положении OFF,
эффект не включается даже при нажатии на кнопку [ECHO ON]
микрофона.
3
Индикатор Power
Загорается при включении беспроводного микрофона (стр. 12).
4
Кнопка Power
Служит для включения питания (стр. 13).
8
Подготовка к работе
Извлечение батарейного отсека
Подготовка BA-55
Данный прибор может работать от сетевого адаптера или от батарей. Используйте адаптер для работы в помещении или вблизи от электрической розетки. Используйте батареи для работы
на открытом воздухе или при отсутствии электрической сети.
Процесс замены батарей может быть значительно упрощен,
если предварительно извлечь батарейный отсек целиком.
1
Ослабьте два винта
в указанных точках.
Установка батарей
2
1
Ослабьте два винта
в указанных точках.
Извлеките
батарейный отсек.
2
Снимите крышку
батарейного отсека.
3
Вставьте батареи,
соблюдая правильную полярность.
* Рекомендуется устанавливать батареи даже в случае, если
прибор будет работать от сети. В этом случае работа прибора не прервется даже при случайном отключении питания.
* Во избежание неполадок и повреждения динамика отключайте питание BA-55 до начала установки/замены батарей и/
или подключения его к внешним устройствам.
* Следите, чтобы металлические предметы не касались контактов батарейного отсека. В результате короткого замыкания в батареях отсек может перегреться или загореться.
Правила обращения с батареями
О батареях
Список батарей, разрешенных для работы
с BA-55 и беспроводным микрофоном DR-WM55
BA-55
• При неправильном обращении с батареями может произойти взрыв или вытечь электролит, что способно привести к порче оборудования или получению травмы. Прежде чем приступить к работе прочтите внимательно все
сопроводительные документы по батареям, аккумуляторам и зарядному устройству.
• При работе с никель-металгидридными аккумуляторами
и зарядным устройством используйте только зарядное
устройство, рекомендованное производителем батарей.
• Щелочные батареи (AA, LR6) x 8
• Аккумуляторы Ni-MH (AA, HR6) x 8
Беспроводной микрофон (DR-WM55):
• Следуйте указаниям инструкции при установке батарей.
Следите за соблюдением правильной полярности.
• Щелочные батареи (AA, LR6) x 2
• Аккумуляторы Ni-MH (AA, HR6) x 2
* Аккумуляторы Ni-MH (никель-металлогидридные) не могут быть перезаряжены средствами BA-55. Используйте
зарядное устройство (приобретается отдельно).
• При работе от батарей индикатор прибора горит тускло,
если батареи сильно разряжены. Замените их как можно скорее.
• Если батареи микрофона разряжены, индикатор начинает
мигать. Замените батареи как можно скорее.
Приблизительное непрерывное время работы:
BA-55
Тип батареи
Время работы
Щелочная батарея (AA, LR6)
~ 6 часов
Аккумулятор Ni-MH (AA, HR6)
~ 6 часов
• Не используйте свежие и старые батареи вместе. Также не
используйте совместно батареи разных типов.
• Прочтите внимательно инструкцию, прилагающуюся к батареям и соблюдайте все изложенные там правила.
• В случае, если прибор не используется долгое время, следует извлечь батареи.
• В случае вытекания электролита используйте мягкую
ткань или бумажное полотенце для удаления жидкости из
батарейного отсека. После этого установите свежие батареи. Не допускайте попадания электролита на кожу, поскольку в этом случае можно получить ожог. Ни в коем
случае не допускайте попадания электролита в глаза.
Если это произошло, немедленно промойте глаза проточной водой.
• Никогда не храните батареи вместе с металлическими
объектами, например, булавками, шариковыми ручками,
заколками и т. д.
• При работе с никель-металлогидридными аккумуляторами помните, что срок их работы постепенно уменьшается
с каждым циклом использования.
Wireless Microphone (DR-WM55)
Тип батареи
Время работы
Щелочная батарея (AA, LR6)
~24 часа
Аккумулятор Ni-MH (AA, HR6)
~24 часа
9
Подготовка к работе
Подключение адаптера питания
1
2
10
Нажмите на нижнюю часть
переключателя [POWER],
чтобы выключить
питание.
Подключите адаптер
питания.
Подготовка к работе
Включение/отключение питания
Подготовка беспроводного микрофона
* Завершив коммутацию (стр. 13, 14), включите питание приборов в указанном ниже порядке. При включении в неправильном порядке динамики и другие узлы приборов могут выйти из строя.
1.
2.
Убедитесь, что питание всех устройств выключено.
Установите регулятор [VOLUME] BA-55 в положение 0.
3.
Подключите внешнее устройство, например, MP3проигрыватель или музыкальный инструмент.
4.
Включите питание внешнего оборудования, подключенного к входам LINE.
5.
Нажмите на верхнюю часть переключателя [POWER],
чтобы включить питание BA-55.
Далее описывается подготовка к работе беспроводного микрофона DR-WM55.
Установка батарей
1.
2.
Выключите кнопку питания микрофона.
Поверните рукоятку в направлении, показанном на
рисунке, и сдвиньте её вниз.
Р
Рукоятка
3.
Вставьте батареи, убедившись в правильной полярности.
4.
Поверните рукоятку в показанном направлении и
установите её обратно на место.
* Данный прибор оборудован предохранительной платой.
Между подачей питания и началом работы прибора должно
пройти несколько секунд.
* До включения/отключения питания обязательно уберите громкость до нуля. Даже в случае нулевой громкости при
включении может быть слышен звук. Это нормально и не является неисправностью.
6.
Включите питание внешнего оборудования, подключенного к выходу LINE OUT.
Отключение питания
Выключите питание в порядке, обратном порядку включения.
Р
Рукоятка
11
Работа с микрофоном
BA-55 обнаружит беспроводной микрофон автоматически. Как
только связь будет установлена, индикатор прекратит мигать и
будет гореть постоянно. Настройка завершена.
Беспроводной микрофон
Ниже описывается работа с беспроводным микрофоном
DR-WM55.
Настройка
При самом первом включении беспроводной микрофон,
входящий в комплект поставки BA-55, необходимо настроить.
Результаты процедуры настройки запоминаются в памяти
BA-55 при отключении питания. Таким образом, при следующем
включении микрофон настраивать не придется.
По окончании настройки произойдет автоматический возврат
BA-55 к нормальному режиму работы.
* Если настройка в течении 30 секунд после того как
начал мигать индикатор WIRELESS 1 не завершилась, она
автоматически прекращается.
Настройка канала WIRELESS 1
При отгрузке с завода входящий в комплект микрофон
настроен на канал WIRELESS 1. Если нужно повторить настройку
или настроить другой микрофон на этот канал, используйте
следующую процедуру.
1.
Включите питание BA-55, удерживая кнопку [CHIME]
(стр. 11).
Настройка второго микрофона
Ниже описана настройка на канал WIRELESS 2.
1.
Включите питание BA-55, удерживая нажатой кнопку
[CHIME] (стр. 11).
2.
Удерживайте кнопку [CHIME] до тех пор, пока
индикатор WIRELESS 1 не начнет мигать.
BA-55 перейдет в режим настройки.
3.
Еще раз нажмите на кнопку [CHIME].
Начнет мигать индикатор WIRELESS 2. В данном примере на него
будет настроен беспроводной микрофон.
4.
2.
Удерживайте кнопку [CHIME] до тех пор, пока
индикатор WIRELESS 1 не начнет мигать.
Включите второй беспроводной микрофон, удерживая
кнопку [ECHO ON].
BA-55 обнаружит беспроводной микрофон автоматически. Как
только связь будет установлена, индикатор прекратит мигать и
будет гореть постоянно. Настройка завершена.
Теперь BA-55 находится в режиме настройки. В данном примере
микрофон будет настроен на канал WIRELESS 1.
По окончании настройки произойдет автоматический возврат
BA-55 к нормальному режиму работы.
3.
12
Включите беспроводной микрофон, удерживая кнопку
[ECHO ON].
* Если настройка в течении 30 секунд после того как
начал мигать индикатор WIRELESS 2 не завершилась, она
автоматически прекращается.
Работа с микрофоном
Работа с микрофоном
Проводной микрофон
По окончании настройки можно начинать работать с
подключенным к BA-55 микрофоном.
1.
Включите питание микрофона DR-WM55.
С BA-55 можно использовать проводные микрофоны.
1.
Подключите микрофон к разъему MIC.
Если у микрофона есть кнопка включения, включите микрофон.
Разъем XLR
Разъем TRS
РазъемPhone
2.
3.
2.
Включите питание BA-55 (стр. 11).
Говорите в микрофон. Используйте регулятор
WIRELESS 2 [VOLUME] для настройки громкости.
Говорите в микрофон. Используйте регулятор
MIC [VOLUME] для настройки громкости.
Для настройки громкости первого беспроводного микрофона
используйте регулятор WIRELESS 1 [VOLUME]. Для настройки
громкости второго микрофона используйте регулятор
WIRELESS 2 [VOLUME].
Микрофон 1
Микрофон 2
* Данный прибор оборудован симметричными разъемамм
XLR/TRS. Схемы распайки приведены ниже. Проверяйте
соответствие кабелей схемам до начала подключения.
XLR
2
1
1: ЗЕМЛЯ
2: “+”
3: “–”
3
TRS
ШАРИК: “+”
КОЛЬЦО: “–”
РУКАВ: ЗЕМЛЯ
* При подключении второго беспроводного микрофона
проводной микрофон отключается.
* Если оставить беспроводной микрофон включенным, его
питание будет выключено автоматически через 2 часа после
последнего активного действия.
* Данный разъем не поддерживает фантомное питание.
13
Работа с проигрывателем или музыкальным инструментом
Стереорежим BA-55
3.
Установите громкость AUDIO/INST [VOLUME] = 0.
4.
Включите питание аудиоплеера.
5.
Включите питание BA-55 (стр. 11).
6.
Поднимите громкость на аудиоплеере.
7.
Запустите воспроизведение музыки на плеере.
8.
Регулятором AUDIO/INST [VOLUME] установите нужную
громкость.
В BA-55 установлены два динамика. При вертикальном положении прибора они работают в режиме моно. Если положить
BA-55 горизонтально, динамики работают в режиме стерео (L/R).
В режиме стерео BA-55 оптимально подходит для воспроизведения музыки, например, с CD-проигрывателя или при игре на
музыкальном инструменте.
1.
Положите BA-55 горизонтально, так чтобы резиновые
ножки оказались на полу.
Монорежим
Стереорежим
L
Ножка
R
MONO
MONO
Ножка
Ножка
Работа с инструментом
Ножка
Ниже описана процедура подключения к входам LINE INST музыкального инструмента.
На тыльной панели загорится индикатор STEREO (стр. 7).
1.
Установите BA-55 горизонтально.
Прибор автоматически перейдет в стереорежим.
2.
Подключите синтезатор к разъемам LINE INST для монофонического подключения используйте разъем
L/MONO.
* Кладите прибор аккуратно, следя, чтобы он не упал и не перевернулся.
L
Работа с аудиопроигрывателем
Ниже описана процедура подключения CD-проигрывателя или
цифрового аудиопроигрывателя.
* Во избежание повреждения динамиков и других устройств
обязательно убирайте громкость до нуля и отключайте питание устройств до начала коммутации.
R
3.
Установите громкость AUDIO/INST [VOLUME] = 0.
4.
Включите питание аудиоплеера.
5.
6.
7.
Включите питание BA-55 (стр. 11).
* При использовании кабелей, содержащих резисторы, уровень громкости подключенного оборудования может оказаться низким. В этом случае используйте кабели без резисторов.
1.
Установите BA-55 горизонтально.
Прибор автоматически перейдет в стереорежим.
2.
Соедините выходной разъем CD-проигрывателя или
другого плеера с разъемами BA-55 LINE AUDIO
L
R
* В зависимости от типа кабеля можно использовать стерео
мини-джек или разъемы RCA («тюльпан»).
14
Поднимите громкость на синтезаторе.
Регулятором AUDIO/INST [VOLUME] установите нужную
громкость.
Удобные функции
Добавление эффекта эхо к голосу
Ниже описана процедура добавления к голосу эффекта эхо (задержки, реверберации).
Защита от обратной связи
(функция Anti-Feedback)
Служит для подавления акустической обратной связи.
Что такое акустическая обратная связь?
Вращайте регулятор ECHO [LEVEL] вправо для плавного усиления ревеберации. В левой половине шкалы (OFF – центр) находится естественный эффект реверберации, а в правой (центр
– MAX) – эффект эхо, идеальный для караоке.
Если BA-55 находится в режиме стерео, эффект эхо звучит наиболее богато и насыщенно.
Реверберация
Эхо (задержка)
Если направить микрофон на колонку, или если система работает с очень высокой громкостью, может возникнуть неприятный
резкий свист или гул, который и называется обратной связью.
BA-55 оборудован специальной функцией Anti Feedback для подавления обратной связи. Эта функция включается автоматически, если хотя бы один из регуляторов MIC [VOLUME] повернут
до упора вправо.
MEMO
При срабатывании функции загорается индикатор ANTIFEEDBACK. Если установить оба регулятора MIC [VOLUME]
в положение 0, функция Anti-feedback отключается.
Для включения и отключения эффекта эхо можно использовать
кнопки микрофона [ECHO ON] и [ECHO OFF].
* Если с помощью функции Anti-feedback подавить обратную
связь не удается, произведите следующие действия:
• Поверните микрофон в другую сторону
• Расположите микрофон подальше от колонки
* Эффект применяется только к микрофонному входу, и не может быть применен к звуку с линейного входа.
Управление тембром
(Эквалайзер)
• Снизьте уровень громкости
Сигнал колокольчика
При нажатии на кнопку [CHIME] звучит сигнал колокольчика.
Это идеальный способ обратить на себя внимание аудитории,
чтобы сделать важное объявление.
Ниже описано, как управлять тембром звучания.
Регулятор CHIME [LEVEL] управляет громкостью колокольчика.
Вращение регулятора [HIGH] в направлении “+” усиливает высокие частоты и делает звук ярче.
Если звук глухой, поверните этот регулятор в направлении “+”,
чтобы сделать звучание отчётливее. Если звук слишком резкий,
поворот в направлении “-“ делает звучание мягче.
Вращение регулятора [LOW] в направлении “+” усиливает низкие частоты и делает звук глубже.
Если звуку не хватает глубины, поверните этот регулятор в направлении “+” , чтобы сделать звучание богаче. Если звук слишком гулкий, поворот в направлении “-“ делает звучание отчетливее.
15
Удобные функции
Воспроизведение звука через другую акустическую систему
Автоматическое отключение питания (Auto Power Off )
BA-55 оборудован выходом LINE OUT для подключения к рекордеру, микшеру или внешней акустической системе.
BA-55 оборудован функцией автоматического отключения питания. В случае, если с прибором не производится никаких действий, спустя заданное время он отключается автоматически.
Через этот выход звуковой сигнал с BA-55 может быть записан
или передан на другую акустическую систему.
Воспроизведение звука через другую АС
Если переключатель [AUTO POWER OFF] включен, функция автоотключения активна. В этом случае питание отключается автоматически, если в течении двух часов с прибором не производилось никаких манипуляций или не воспроизводился звук.
При отгрузке BA-55 с завода автоотключение включено.
Для повторного включения питания переведите переключатель
[POWER] в положение OFF, а затем – в положение ON.
Хранение микрофона и адаптера питания
На тыльной панели BA-55 расположен удобный бардачок для
хранения беспроводного микрофона и адаптера питания.
Чтобы открыть крышку бардачка, ослабьте два винта, показанные на иллюстрации.
В бардачке умещаются адаптер питания и входящий в комплект
поставки беспроводной микрофон.
Микшер
Запись
Винт
В
Винт
Бардачок
Рекордер
16
Удобные функции
Работа с BA-55
на раскладной стойке
3.
Используя колоночную стойку (ST-A95, приобретается отдельно), можно установить BA-55 на оптимальную высоту при использовании в качестве монитора или фронтальной колонки.
Добившись нужной высоты, вставьте блокиратор в отверстие верхней трубы.
БЛОКИРАТОР
* Стойку ST-A95 разрешается использовать только при установленном в трубу блокираторе.
4.
5.
Затяните стопорный винт.
Установите BA-55 отверстием на верхнюю трубу.
Дно
ЗАМЕЧАНИЕ
• Установку BA-55 на стойку, а также регулировку стойки по
высоте, должно производить не менее 2 человек.
• Будьте осторожны, чтобы не защемить пальцы.
Блокиратор
Труба
а
ВНИМАНИЕ
Верхняя труба
В
Стопорный винт
Винт
треноги
В
Тренога
130 см
или меньше
1.
Ослабьте винт треноги и раскройте ножки.
Раскрыв ножки, снова затяните треногу винтом.
* Расстояние между нижними концами ножек должно составлять не менее 98 см, как показано на рисунке ниже. Если
ножки раскрыты недостаточно широко, стойка может опрокинуться.
98 см или больше
• BA-55 предназначен только для использования со стойкой
Roland ST-A95. Использование стоек других моделей запрещено.
• Как показано на иллюстрации выше, устанавливайте колонку на высоту не более 130 см и раскрывайте ножки треноги
на расстояние не менее 98 см.
• При установке колонки на высоту свыше 130 см или раскрытии ножек менее 98 см система может опрокинуться, что может привести к повреждению оборудования и травмам персонала.
98 см
или больше
2.
Ослабьте стопорный винт и вытяните верхнюю трубу
на нужную высоту.
• При работе с BA-55 на стойке не размещайте ее на неустойчивых или наклонных поверхностях. Поверхность должна
быть устойчивой и строго горизонтальной.
• Подключенные к BA-55 кабели должны лежать свободно, без
натяжения, чтобы не вызвать падение колонки в случае задевания за провод.
• Во избежание несчастных случаев не кладите на BA-55, установленный на стойку, никаких предметов.
17
Примеры использования BA-55
Бизнес
Беспроводной микрофон можно использовать для лекций и/или презентаций в небольшом зале или комнате для конференций.
Семинар или лекция
Настройка
• Установите BA-55 на стол или стойку вертикально.
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
Второй беспроводной микрофон можно использовать для вопросов из зала. Для управления громкостью используйте регулятор WIRELESS 2 [VOLUME].
Дополнительно
“Беспроводной микрофон” (стр. 12)
Презентация
Настройка
• Установите BA-55 на стол или стойку вертикально.
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
• При подключении адуиовыхода компьютера, с которого ведется презентация, к разъему BA-55 LINE AUDIO, звук с компьютера будет воспроизводиться через BA-55.
Для управления громкостью звука с компьютера используйте
регулятор AUDIO/INST [VOLUME].
Дополнительно
• “Беспроводной микрофон” (стр. 12)
• “Работа с плеером/инструментом” (стр. 14)
18
Примеры использования BA-55
Образование
BA-55 можно использоваться для воспроизведения фоновой музыки с плеера во время детских игр или занятий спортом. При этом педагог
может использовать беспроводной микрофон.
Музыкальные игры с детьми
Настройка
• Подключите цифровой плеер или CD-проигрыватель к входу BA-55 LINE.
Для настройки громкости используйте регулятор
AUDIO/INST [VOLUME].
L
R
Дополнительно
“Работа с проигрывателем” (стр. 14)
Спортивные тренировки
Настройка
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
• Подключите цифровой плеер или CD-проигрыватель к входу BA-55 LINE.
Для настройки громкости фоновой музыки
используйте регулятор AUDIO/INST [VOLUME].
L
R
Дополнительно
“Работа с проигрывателем” (стр. 14)
19
Примеры использования BA-55
Музыкальные мероприятия
BA-55 в стереорежиме можно использовать для воспроизведения высококачественного звука для уличных танцев, мини-концертов и других
малоформатных развлекательных мероприятий.
Уличные танцы
Настройка
• Установите BA-55 горизонтально, чтобы он перешел
в режим стерео.
• Подключите цифровой плеер или CD-проигрыватель к входу BA-55 LINE.
Для настройки громкости фоновой музыки используйте регулятор AUDIO/INST [VOLUME].
Дополнительно
• “Работа с аудиопроигрывателем” (стр. 14)
• “Работа BA-55 в стереорежиме” (стр. 14)
Мини-концерт
Настройка
• Установите BA-55 горизонтально, чтобы он перешел
в режим стерео.
• Подключите инструмент к входам LINE INST. При использовании моно инструмента, например, гитары, подключайтесь ко
входу L/MONO.
L
R
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
• Для подключения проводного микрофона используйте разъем MIC.
Для управления громкостью проводного микрофона используйте регулятор WIRELESS 2 [VOLUME].
• Для добавления к вокалу эффекта реверберации установите
регулятор [ECHO] в положение между меткой OFF и центром.
Дополнительно
• “Работа BA-55 в стереорежиме” (стр. 14)
• “Работа с инструментом” (стр. 14)
• “Проводной микрофон” (стр. 13)
• “Использование эффекта эхо” (стр. 15)
20
Примеры использования BA-55
Праздники
Во время праздников тамада/аниматор может использовать беспроводной микрофон. Участники праздника могут также петь караоке.
Вечеринка на открытом воздухе
Настройка
• Установите BA-55 горизонтально, чтобы он перешел
в режим стерео.
• Подключите плеер с караоке или фоновой музыкой к разъемам BA-55 LINE.
Для регулировки громкости используйте регулятор
AUDIO/INST [VOLUME].
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
• Для добавления к вокалу эффекта эхо установите регулятор
[ECHO] в положение между центром и меткой MAX.
Дополнительно
• “Работа с BA-55 в стереорежиме” (стр. 14)
• “Использование аудиоплеера” (стр. 14)
• “Использование эффекта эхо” (стр. 15)
Свадьба
Настройка
• Регулятором WIRELESS 1 [VOLUME] установите громкость беспроводного микрофона.
Дополнительно
“Беспроводной микрофон” (стр. 12)
21
Устранение неполадок
Если система работает некорректно, обратитесь к следующей таблице.
Неисправность
Причина
Действие
см.
Правильно ли подключены адаптер и кабель питания?
Плотно вставьте кабель в адаптер питания.
стр. 10
Правильно ли кабель подключен к розетке?
Плотно вставьте вилку в розетку электросети.
стр. 10
Убедитесь в правильной полярности установки
батарей.
Не включается питание
Правильно ли установлены батареи?
Возможно, батареи сели?
Если батареи разряжены, индикатор BA-55 POWER
горит тускло.
стр. 9
Установите свежие батареи
При разряде батарей микрофона его индикатор
начинает мигать. Замените батареи как можно скорее.
Правильно ли подключено внешнее оборудование?
Проверьте разъемы и правильность подключения.
стр. 13, 14
Как установлены регуляторы [VOLUME]?
Поверните все регуляторы BA-55 [VOLUME] вправо,
чтобы поднять громкость.
стр. 13, 14
Возможно, сели батареи в самом BA-55
или в беспроводном микрофоне?
Нет звука
Прерывается звук
с радиомикрофона
Звук искажен
или высокий уровень шума
Если батареи разряжены, индикатор BA-55 POWER
горит тускло. При полном разряде
он начинает мигать.
Замените батареи на свежие.
При разряде батарей микрофона его индикатор
начинает мигать. Замените батареи как можно скорее.
Был ли настроен радиомикрофон?
Произведите настройку микрофона на канал.
стр. 12
Возможно, сработало автоотключение?
Включите питание или оключите переключатель [AUTO
POWER OFF].
стр. 16
При работе с проводным микрофоном – возможно,
включили настроенный на канал WIRELESS 2
радиомикрофон?
Отключите беспроводной микрофон, настроенный на
Возможно, радиомикрофон слишком далеко от BA-55?
Разместите радиомикрофон ближе к BA-55.
–
Возможно, есть препятствия типа стены или
человеческих тел?
Установите радиомикрофон ближе к BA-55.
–
Возможно, есть другие устройства, работающие
в полосе частот 2.4 ГГц, например, беспроводная
компьютерная сеть или микроволновая печь?
Временно отключите подобные устройства или
установите радиомикрофон ближе к BA-55.
–
Возможно, регуляторы [VOLUME] установлены
в слишом большое значение?
Поверните все регуляторы [VOLUME] влево, чтобы
установить нормальный уровень громкости.
стр. 13, 14
Возможно, слишком высокий уровень сигнала
с внешнего устройства?
Уберите громкость на подключенном устройстве.
стр. 13, 14
При сильном разряде батарей на высокой громкости
появляются искажения в звуке, однако, это не является
неисправностью.
Замените батареи или работайте от сети.
стр. 11
Корректно ли настроены регуляторы [VOLUME]?
Поверните все регуляторы BA-55 [VOLUME] вправо,
чтобы поднять громкость.
стр. 13, 14
Возможно, слишком низкий уровень сигнала
с внешнего устройства?
Поднимите громкость на подключенном устройстве.
стр. 13, 14
Недостаточная громкость
Возможно, сели батареи в самом BA-55
или в беспроводном микрофоне?
канал WIRELESS 2.
стр. 12
Если батареи разряжены, индикатор BA-55 POWER горит
тускло. При полном разряде
он начинает мигать.
Замените батареи на свежие.
При разряде батарей микрофона его индикатор
начинает мигать. Замените батареи как можно скорее.
22
стр. 9
стр. 9
Технические характеристики
Портативный усилитель: BA-55
Выходная мощность
10 Вт + 10 Вт
CH2 MIC (XLR): -50 dBu
Номинальный входной уровень
(1 кГц)
AUDIO/INST (RCA): -10 dBu
AUDIO/INST (стерео мини-джек): -20 dBu
AUDIO/INST (1/4” джек): -20 dBu
Номинальный выходной уровень
(1 кГц)
LINE OUT: -10 dBu
Динамики
16 см x 2
Метод беспроводной передачи
Оригинальный Roland (только для DR-WM55)
Переключатель POWER
Регулятор Wireless 1 VOLUME
Регулятор Wireless 2 VOLUME
Регулятор AUDIO/INST VOLUME
Кнопка CHIME
Управление
Регулятор CHIME VOLUME
Регулятор ECHO
Регулятор Equalizer HIGH
Регулятор Equalizer LOW
Переключатель AUTO POWER OFF
ПАНЕЛЬ УПРАВЛЕНИЯ: WIRELESS 1, WIRELESS 2, ANTI-FEEDBACK, STEREO, POWER
Индикация
ЛИЦЕВАЯ СТОРОНА: WIRELESS 1, WIRELESS 2, POWER
Входы MIC (XLR, 1/4” TRS)
Линейные входы (стерео миниджек)
Линейные входы (RCA)
Коммутация
Вход INST L/MONO (1/4” джек)
Вход INST R (1/4” джек)
Выход LINE OUT (RCA)
Разъем DC IN
Электропитание
– 12 В: щелочные батареи (AA, LR6) x 8, аккумуляторы Ni-MH (AA, HR6) x 8, адаптер питания
Энергопотребление
430 мА
Приблизительное время работы
от батарей (может варьироваться
в зависимости от условий
окружающей среды)
Щелочные батареи (AA, LR6): ~ 6 часов
Габариты
355 x 265 x 481 мм
Вес
Аккумуляторы Ni-MH (AA, HR6): ~ 6 часов
9 кг
(без батарей)
Аксессуары
Беспроводной микрофон (DR-WM55) x 1, кабель питания, адаптер питания, руководство пользователя
Опции (приобретаются отдельно)
Колоночная стойка (ST-A95), беспроводной микрофон (DR-WM55)
* 0 dBu = 0.775 В RMS
* В интересах улучшения качества продукта внешний вид и/или технические характеристики могут быть изменены
без отдельного уведомления.
23
Copyright © 2011 ROLAND CORPORATION
Все права защищены. Никакая часть данного документа не может быть воспроизведена без письменного разрешения ROLAND CORPORATION.
