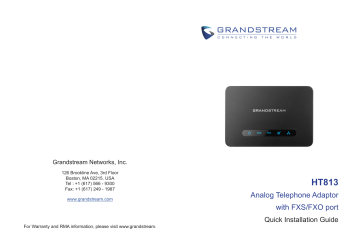

Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : +1 (617) 566 - 9300
Fax: +1 (617) 249 - 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.
HT813
Analog Telephone Adaptor
with FXS/FXO port
Quick Installation Guide
Content
English............................................................1
简体中文........................................................5
Español..........................................................9
Français......................................................13
Deutsch ............................................................................17
Italiano..........................................................21
Русскй..........................................................25
Português......................................................29
Polski............................................................33
The HT813 is not pre-configured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency Service(s)”) or any other kind of Emergency Service. You must make additional arrangements to access Emergency Services. It is Your
responsibility to purchase SIP-compliant Internet
telephone service, properly configure the HT813
to use that service, and periodically test your
configuration to confirm that it works as You expect. If You do not do so, it is Your responsibility
to purchase traditional wireless or landline telephone services to access Emergency Services.
GRANDSTREAM DOES NOT PROVIDE CONNECTIONS TO EMERGENCY SERVICES VIA
THE HT813. NEITHER GRANDSTREAM NOR ITS
OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING FROM OR RELATING TO YOUR INABILITY
TO USE THE HT813 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE ADDITIONAL ARRANGEMENTS TO ACCESS EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
~1~
PRECAUTIONS
• Do not attempt to open, disassemble, or modify the device.
• Do not use a third party power adapter.
• Do not expose this device to temperatures outside range of 0 °C to +40
°C (in operation) and -10 °C to +60 °C (in storage).
• Do not expose the HT813 to environments outside of the following
humidity range: 10-90% RH (non-condensing).
• Do NOT power cycle the HT813 during system boot up or firmware
upgrade. You may corrupt firmware images and cause the unit to malfunction.
OVERVIEW
The HT813 is an analog telephone adapter (ATA) featuring 1 analog telephone FXS port and 1 PSTN line FXO port. The integration
of a FXO and FXS port enables remote call origination and termination to and from the PSTN line. The 1 FXS port allows for extension of a VoIP service to 1 analog phone. HT813’s ultra-compact
size, voice quality, advanced VoIP functionality, security protection and auto provisioning options enable users to take advantage
of VoIP on analog phones and enables service providers to offer
high quality IP service.
PACKAGE CONTENTS
12
V
EN
1 x HT813
1 x Ethernet Cable
1 x 12V Power Adapter
1 x Quick Installation Guide
1 x GPL Statement
~2~
HT813 PORTS
Connecting the HT813 using LAN Port
1. Insert a standard RJ11 telephone cable into FXS port and connect
the other end of the telephone cable to a standard touch-tone analog
telephone.
Port
2. Connect a computer or switch to the LAN port of the HT813 using an
Ethernet Cable.
Description
Power socket. Used to power HT813 (12V - 0.5A)
Network LAN port. Used to connect your HT813 to
local network when using as router.
Network WAN port. Used to connect HT813 to your
router or gateway using an Ethernet RJ45 cable.
FXS port to connect analog phone / fax machine to
HT813 using RJ11 telephone cable.
FXO port to be connected to physical PSTN line from
a traditional PSTN PBX or PSTN Central Office.
Factory reset button. Press for 7 seconds to reset to
factory default settings. Quick press will only reboot
the unit.
CONNECTING THE HT813
The HT813 can be connected either via WAN port (DHCP client) or via
LAN port (DHCP Server):
Connecting the HT813 using WAN port
1. Insert a standard RJ11 telephone cable into the FXS port and connect the other end of the telephone cable to a standard touch-tone
analog telephone.
2. Connect the WAN port of the HT813 to a router, switch or modem
using an Ethernet cable.
3. Insert the power adapter into the HT813 and connect it to a wall
outlet and make sure to respect the technical specifications of the
power adapter used.
4. Power, LAN and FXS LED will be solidly lit when the HT813 is ready
for use.
CONFIGURING THE HT813
Configure via IVR Menu
1. Use an analog telephone connected to FXS port of your HT813.
2. Press *** (press the star key three times) to access the IVR menu
and wait until you hear “Enter the menu option “.
3. Follow IVR Menu options to configure your HT813. Move to next option by pressing * or press # to go to main menu.
Note: To obtain IP address, press 02 and the current IP address will be
announced.
Configure using Web UI
1. Connect the computer to the same network as your HT813 and
make sure the HT813 is booted up.
2. You may check your HT813 IP address using the IVR on the connected phone.
3. Open the Web browser on your computer.
4. Enter the HT813’s IP address in the address bar of the browser.
3. Insert the power adapter into the HT813 and connect it to a wall
outlet and make sure to respect the technical specifications of the
power adapter used.
5. Enter the administrator’s password to access the Web Configuration
Menu. (By default the admin password is admin).
4. Power, WAN and FXS LED will be solidly lit when the HT813 is
ready for use.
Please download the user manual and FAQ for more detailed configuration instructions: http://www.grandstream.com/our-products
~3~
~4~
ZH
HT813不预设对医院,执法机构,医疗中心 (急救服
务)以及各种紧急服务的紧急通话服 务。用户必须自
行设定紧急通话功能。用户必 须自行购买SIP兼容的
网络电话服务,正确的 设定HT812使用该服务,并
定期测试您的配置 以确保HT812如预期工作,否则
请购买传统无 线或有线电话服务来拨打紧急通话。
• 请不要打开、拆卸或修改该设备.
• 请不要使用第三方的电源适配器.
• 不要将设备暴露在超出摄氏 0 °C 到 +40 °C (的环境中使用),
或者超出摄氏 -10 °C 到 +60 °C (的环境中储存) 。
• 请不要将HT813暴露在超出相对湿度10-90%范围外的环境中. .
请不要在设备启动或升级过程中断开电源。上述操作会导致
• 请不要在设备启动或升级过程中断开电源。上述操作会导致 设
备本身的程序损坏,进而导致设备无法启动。
产品概览
HT813是一款模拟电话适配器(ATA),具有1个模拟电话FXS端
口和1个PSTN线路FXO端口。通过对FXO和FXS端口的集成实现了
PSTN线路的远程呼叫始发和挂断。FXS端口也将VoIP网络电话服
务扩展到了模拟电话机上。HT813超紧凑的尺寸,高清晰的语音
质量,丰富先进的VoIP功能,安全的加密保护和灵活的自动配置
选项使用户能够充分利用在VoIP上使用模拟电话的强大优势,为
服务提供商提供高品质的IP电话服务。
设备包装清单
12
V
Grandstream Networks 公司的HT813不支持 紧急
通话服务。 Grandstream Networks 公 司、其管理
者和员工以及其相关机构对此所造 成的任何索赔、
损失或者损害都不负有任何法 律追究责任。在此,
您将无权对任何以及所有 由于无法通过HT812拨打
紧急电话以及没有遵 照前段文字描述而造成紧急通
话失败的事件提 出诉讼。
注意事项
~5~
HT813(1台)
12V 电源适配器(1个)
网线 (1根)
快速安装手册(1本)
GPL 许可证 (1本)
~6~
HT813接口
使用LAN端口连接HT813
1. 请将RJ11电话线的一端连接HT813的FXS接口,另一端连接标准的按
键式模 拟电话。
2. 用网线将电脑或交换机连接到HT813的LAN口。
端口
3. 将电源适配器插入HT813并将其连接至墙壁插座,请确保遵守所用电
源适配器的技术规格。
描述
电源端口,连接HT813电源 (12V - 0.5A)
4. 当HT813准备就绪时,电源,LAN和FXS LED将稳定点亮。
网络LAN端口。通过使用路由器作为时,你HT813连
接到本地网络。
配置HT813
网络接口,使用RJ45网线将您的HT813连接到您的网
关上。
1. 使用连接到HT813的FXS端口的模拟电话。
FXS接口,使用RJ-11电话线,连接模拟电话/传真 机。
FXO端口可用来连接从传统的PSTN
局接出来的物理PSTN线路。
PBX或PSTN中心
恢复出厂设置按钮.按下7秒钟使设备恢复至出厂时的
默认设置
连接HT813
HT813可通过WAN端口(DHCP客户端)或LAN端口(DHCP服务器)连
接:
通过IVR菜单配置
2. 请按***(按星号键三次)进入到IVR菜单,您将听到提示音:“请输
入菜单选 项。
3. 按照IVR菜单选项配置HT813。
单。
按*转到下一级选项或按#回到主菜
注意:如需获取IP地址,请按02键,HT813会报出当前IP地址。
使用WEB页面进行配置
1. 请将一台电脑连接到HT813同一网络,确保HT813已开机。
2. 请通过IVR菜单找到HT813的IP地址。
3. 请打开电脑的浏览器。
使用WAN端口连接HT813
1. 请将RJ11电话线的一端连接HT813的FXS接口,另一端连接标准的按键
式模 拟电话。
2. 使用网线将HT813的WAN端口连接到路由器,交换机或调制解调器。
3. 将电源适配器插入HT813并将其连接至墙壁插座,请确保遵守所用电
源适配器的技术规格。
4. 当HT813准备就绪时,电源,WAN和FXS LED将稳定点亮。
~7~
4. 请在浏览器的地址栏里输入HT813的IP地址。
5. 输入管理员管理以进入网页配置菜单。(默认admin用户的密码是
admin)
请下载用户手册和常见问题解答以获得更详细的配置说明:
http://www.grandstream.com/our-products
~8~
ES
PRECAUCIONES
GRANDSTREAM NO PROVEE CONEXIONES
A SERVICIOS DE EMERGENCIA A TRAVÉS
DEL HT813. NI GRANDSTREAM NI NINGUNO
DE SUS ACCIONISTAS, EMPLEADOS O AFILIADOS SON RESPONSABLES DE NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO PUEDA
OCASIONAR Y MEDIANTE ESTE COMUNICADO
USTED RENUNCIA A CUALQUIER RECLAMO O
CONSECUENCIA PROVENIENTE O RELACIONADO DE LA INHABILIDAD DE CONTACTAR
SERVICIOS DE EMERGENCIAS CON EL HT813
Y SU FALTA DE NO HABER HECHO LOS ARREGLOS DE LUGAR PARA ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE ACUERDO CON
EL PÁRRAFO ANTERIOR.
~9~
• No trate de abrir, desarmar o modificar el dispositivo.
• No use adaptadores de corriente de terceros.
• No exponga el dispositivo a temperaturas fuera del rango de 0 °C a
+40 °C (en funcionamiento) y de -10 °C a +60 °C (en almacenamiento.)
• No exponga el HT813 a ambientes fuera de la gama de humedad
siguiente: Humedad relativa 10-90 % (sin condensación).
• NO apague y encienda el HT813 durante la puesta en marcha del sistema o durante una actualización del firmware. Se pueden corromper las
imágenes del firmware y causar fallas de funcionamiento en la unidad
INFORMACIÓN GENERAL
El HT813 es un adaptador de teléfono analógico (ATA) con 1 puerto de
teléfono analógico FXS y 1 puerto de línea PSTN FXO. La integración
de un puerto FXO y FXS permite iniciar y terminar llamadas remotas
hacia y desde la línea PSTN. El puerto FXS permite la extensión de
un servicio VoIP a uno teléfono analógico. El tamaño ultracompacto,
la calidad de voz, la funcionalidad avanzada de VoIP, la protección de
seguridad y las opciones de aprovisionamiento automático del HT813
permiten a los usuarios aprovechar al maximo las funcionalidades VoIP
en teléfonos analógicos y permite a los proveedores de servicios ofrecer
servicio IP de alta calidad.
CONTENIDO DEL PAQUETE
12
V
El HT813 no esta pre-configurado para soportar o
realizar llamadas de emergencia a ningún tipo de
hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su
responsabilidad contratar un servicio de telefonía
de Internet compatible con el protocolo SIP, configurar el HT813 para utilizar dicho servicio y periódicamente probar esta configuración para confirmar
que este trabajando como usted espera. Si este
requisito no es completado, es su responsabilidad
contratar un servicio de telefonía fija o celular para
tener acceso a servicios de emergencia.
1 x HT813
1 x Ethernet Cable
1x Adaptador de Alimentación
12V DC
1x Guía de Inicio Rápido
1x Licencia GPL
~ 10 ~
PUERTOS HT813
Puerto
Conectando al HT813 utilizando el puerto LAN
Descripción
Puerto de alimentación. Usado para energizar el
HT813. (12V - 0.5A)
Puerto LAN de red. Se utiliza para conectar el HT813
a la red local cuando se utiliza como router.
Puerto de red. Usado para conectar el HT813 a su
router o puerta de enlace usando un cable Ethernet
RJ45.
Puertos FXS para conectar teléfonos análogos /
máquinas de Fax al adaptador de teléfono usando un
cable de telefónico RJ-11.
El Puerto FXO se conectará una la línea PSTN física
bien sea a partir de un PBX tradicional (analogico) o
central de un proveedor de servicio .
Botón de reinicio de fábrica. Presione por 7 segundos
para llevar a los ajustes de fábrica.
CONEXIÓN DEL HT813
El HT813 se puede conectar a través del puerto WAN (cliente DHCP) o
a través del puerto LAN (servidor DHCP):
1. Inserte un cable telefónico estándar RJ11 al puerto de teléfono y conecte el otro extremo del cable a un teléfono analógico de tonos estándar.
2. Conecte una computadora o un switch al puerto LAN del HT813 usando un Cable Ethernet.
3. Inserte el adaptador de alimentación en el HT813 y conéctelo a un
tomacorriente de pared y asegúrese de respetar las especificaciones
técnicas del adaptador de alimentación utilizado.
4. Los LED Power, LAN y FXS se encenderán de forma sólida cuando el
HT813 esté listo para su uso.
CONFIGURACIÓN DEL HT813
Configurar a través del menú IVR
1. Use un teléfono analógico conectado al puerto FXS de su HT813.
2. Presione *** (presione la tecla estrella tres veces) para acceder al
menú IVR y espere hasta que escuche “Enter the menu option”.
3. Siga las opciones del Menú de IVR para configurar su HT813. Pase
a la siguiente opción presionando * o presione # para ir al menú principal.
Nota: Para obtener la dirección IP, presione 02 y la dirección IP sera
anunciada.
Configure usando Web UI
3. Inserte el adaptador de alimentación en el HT813 y conéctelo a un
tomacorriente de pared y asegúrese de respetar las especificaciones técnicas del adaptador de alimentación utilizado.
1. Conecte la computadora a la misma red de su HT813 y asegúrese de
que el HT813 haya arrancado.
2. Usted puede comprobar la dirección IP del HT813 usando el IVR mediante el teléfono conectado.
3. Abra su navegador Web en su computadora.
4. Ingrese la dirección IP del HT813 en la barra de dirección del navegador.
5. Ingrese la contraseña de administrador para ingresar el menú de
configuración Web. (Por defecto la contraseña de administrador es
admin).
4. Los LED Power, WAN y FXS se encenderán de forma sólida cuando
el HT813 esté listo para su uso.
Para instrucciones de configuración más detalladas, descargue el manual del usuario y las P+F: http://www.grandstream.com/our-products
~ 11 ~
~ 12 ~
Conectando al HT813 utilizando el puerto WAN
1. Inserte un cable telefónico estándar RJ11 al puerto de teléfono y
conecte el otro extremo del cable a un teléfono analógico de tonos
estándar.
2. Conecte el puerto WAN del HT813 a un router, switch o módem
usando un cable Ethernet.
Le HT813 n’est pas préconfiguré pour prendre
en charge ou acheminer les appels d’urgence
adressés aux hôpitaux, organismes chargés de
l’application de la loi, centres de soins médicaux
(« service(s) d’urgence ») ou tout autre type de
service d’urgence. Vous devez prendre des dispositions supplémentaires pour assurer l’accès aux
services d’urgence. Il est de votre responsabilité
de vous abonner à un service de téléphonie Internet conforme au protocole SIP, de configurer
correctement le HT813 pour utiliser ce service, et
de tester périodiquement votre configuration pour
vous assurer qu’elle fonctionne comme prévu. Si
vous ne le faites pas, vous devez vous abonner à
un service de téléphonie sans fil ou fixe traditionnel
pour accéderaux services d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D’URGENCE VIA LE
HT813. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCIETES AFFILIEES
NE PEUVENT ETRE TENUS RESPONSABLES
POUR TOUTE RECLAMATION, TOUT DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR
LES PRESENTES A TOUTE RECLAMATION OU
TOUT MOTIF D’ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPACITE D’UTILISER
LE HT813 POUR CONTACTER LES SERVICES
D’URGENCE, ET TOUTE NEGLIGENCE DE
VOTRE PART QUANT A PRENDRE DES DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER
AUX SERVICES D’URGENCE CONFORMÉMENT
À L’ALINÉA PRÉCÉDENT
~ 13 ~
PRECAUTIONS
• Ne tentez pas d’ouvrir, de démonter ou de modifier l’appareil.
• N’utilisez pas un adaptateur de courant tiers.
• N’exposez pas l’appareil à des températures hors de la plage de 0 °C à
+40 °C (en opération) et de -10 °C à +60 °C (en stockage).
• N’exposez pas le HT813 à des environnements où le niveau d’humidité
est situé hors de la plage d’humidité suivante : 10 à 90 % HR (sans condensation).
• NE mettez PAS le HT813 hors tension au cours du démarrage du système ou de la mise à niveau du microprogramme. Vous risqueriez de
corrompre le fichier image du microprogramme et causer des dysfonctionnements.
PRESENTATION
Le HT813 est un Adapteur de Téléphone Analogique (ATA) offrant un
port FXS pour téléphone analogique FXS et un port FXO pour ligne RTC.
L’intégration des ports FXS et FXO offre la possibilité d’émettre et recevoir des appels depuis ou vers la ligne RTC à distance. Le port FXS
offre le service VoIP sur un téléphone analogique. Avec la taille ultracompacte du HT813, sa qualité audio, ses fonctionnalités VoIP avancés,
ses paramètres de sécurité et de mise en service automatique, les utilisateurs peuvent profiter d’un service IP de haute qualité.
CONTENU DU PACK
12
V
FR
1x HT813
1x Câble Ethernet
1x Adaptateur d’alimentation
12V
1 x Guide d’Installation Rapide
1 x Licence GPL
~ 14 ~
PORTS DU HT813
Port
Se connecter à HT813 en utilisant le port WAN
Description
Prise d’alimentation. Utilisé pour alimenter le HT813
(12V - 0.5A)
Port réseau LAN. Utilisé pour connecter votre HT813
au réseau local lors de l’utilisation en tant que routeur.
Port réseau WAN. Utilisé pour connecter le HT813 à
votre routeur.
Port FXS pour connecter un téléphone analogique ou
télécopieur à l’adaptateur de téléphone à l’aide d’un
câble téléphonique RJ-11.
Port FXO pour connecter physiquement une ligne
RTC à partir d’un PBX traditionnel ou du central téléphonique RTC.
Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser aux paramètres d’usine.
CONNEXION DU HT813
Le HT813 peut être connecté via port WAN (client DHCP) ou via port
LAN (serveur DHCP):
Se connecter à HT813 en utilisant le port WAN
1. Insérez un câble téléphonique RJ11 dans le port de téléphone et
branchez l’autre extrémité du câble téléphonique dans un téléphone
analogique standard.
2. Connectez le port WAN du HT813 à un routeur, switch ou modem en
utilisant un câble Ethernet.
3. Insérez l’adaptateur d’alimentation au HT813 et branchez l’autre
extrémité à une prise murale. Veuillez respecter les spécifications de
l’adaptateur d’alimentation utilisé.
4. Les voyants d’alimentation, WAN et FXS sont allumés lorsque le
HT813 est prêt à être utilisé.
~ 15 ~
1. Insérez un câble téléphonique RJ11 dans le port de téléphone et
branchez l’autre extrémité du câble téléphonique dans un téléphone
analogique standard.
2. Connectez un ordinateur ou switch au port LAN du HT813 en utilisant
un câble Ethernet.
3. Insérez l’adaptateur d’alimentation au HT813 et branchez l’autre extrémité à une prise murale. Veuillez respecter les spécifications de
l’adaptateur d’alimentation utilisé.
4. Les voyants d’alimentation, LAN et FXS sont allumés lorsque le
HT813 est prêt à être utilisé.
CONFIGURATION DU HT813
Configurer via le menu IVR
1. Utilisez un téléphone analogique connecté au port FXS de votre
HT813.
2. Appuyez sur *** (appuyez sur la touche étoile trois fois) pour accéder
au menu IVR et attendre jusqu’à ce que vous entendiez «Entrez
l’option de menu».
3. Suivez les instructions sur l’IVR pour configurer le HT813. Accédez
au menu suivant en appuyant sur * ou appuyez sur # pour retourner
au menu principal.
Note: Pour obetnir l’adresse IP, appuyez sur 02 and l’adresse IP actuelle
vous sera annoncé.
Configuration via l’interface utilisateur Web
1. Connectez l’ordinateur au même réseau que votre HT813 et assurezvous que le HT813 est allumé.
2. Vous pouvez vérifier l’adresse IP de votre HT813 sur le téléphone
connecté à l’aide de l’IVR.
3. Ouvrez le navigateur Web sur votre ordinateur.
4. Entrez l’adresse IP du HT813 dans la barre d’adresse du navigateur.
5. Entrez le mot de passe administrateur pour accéder au Menu de Configuration Web. (Par défaut le mot de passe pour l’administrateur est:
admin).
Veuillez télécharger le manuel d’utilisation et la FAQ pour obtenir des
instructions de configuration plus détaillées:
http://www.grandstream.com/our-products
~ 16 ~
Im HT813 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das HT813 tätigt keine
automatischen Anrufe zu medizinischen, sozialen
oder juristischen Hilfsoder Serviceorganisationen.
Die Anbindung an derartige Einrichtungen muss
separat eingestellt bzw. zur Verfügung gestellt
werden. Es liegt in der Verantwortung des Nutzers,
einen SIP-konformen Internet-Telefon-Service zu
buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der
SIP-Anbieter diesen Service nicht, liegt es in der
Verantwortung des Nutzers, einen analogen bzw.
alternativen Telefonanschluss zusätzlich bereit zu
stellen, um eine telefonische Anbindung für Notfälle
sicherstellen zu können.
GRANDSTREAM STELLT MIT DEM HT813 KEINE
VERBINDUNG ZU NOTFALLRUFNUMMER ODER
DIE ANBINDUNG AN NOTFALLZENTREN ZUR
VERFÜGUNG. WEDER GRANDSTREAM, NOCH
GRANDSTREAM MITARBEITER, ANGESTELLTE
ODER SONSTIGE FIRMEANGEHÖRIGE SIND
FÜR DIE ANDBINDUNG DES HT813 AN EINEN
MEDIZINISCHEN SERVICE ODER ANDEREN
NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER HT813 NUTZER BZW.
DER HT813 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN
NOTFALLRUFNUMMERN SICHERSTELLT.
~ 17 ~
SICHERHEITSHINWEISE
• Versuchen Sie nicht, das Gerät zu öffnen, auseinanderzunehmen oder
abzuändern.
• Verwenden Sie kein Netzteil eines Drittanbieters.
• Das Produkt ist nur für Temperaturbereiche von 0 °C bis +40 °C (Betrieb) und von -10 °C bis +60 °C (Lagerung) ausgelegt.
• Do not expose the HT813 to environments outside of the following humidity range: 10-90% RH (non-condensing).
• Schalten Sie den HT813 beim Systemstart oder bei der Firmware-Aktualisierung NICHT aus und wieder ein. Andernfalls können FirmwareBilder beschädigt werden und es könnten Funktionsstörungen am Gerät
auftreten
ÜBERBLICK
Der Telefonadapter HT813 stellt einen FXS (analog Intern) und einen
FXO (analoges Amt) Anschluß zur Verfügung. Die Integration von FXS
und FXO erlaubt die Terminierung über eine analoge Leitung sowie die
Integration bzw Anbindung an, bzw. in VoIP Netze. Auf Grund der ultra
kompakten Bauweise, Auto-Provisionierung, sowie der umfangreichen
Telefonie- und Sicherheitsausstattung, ist der HT813 ideal für Service
Provider und bei Anwendungen, welche analoge Applikationen in VoIP
Umgebungen integrieren.
LIEFERUMFANG
12
V
DE
1x HT813
1x Ethernetkabel
1x 12V Netztell
1x Kurzinstallationsanleitung
1x GPL Erklärung
~ 18 ~
HT813 ANSCHLÜSSE
Port
Den HT813 via LAN Port anschließen
Beschreibung
Stromanschluss. Hierüber wird der HT813 mit Strom
(12V/0.5A) versorgt.
Netzwerk LAN-Port. Zum Anschluß des HT813 an
das lokale Netzwerk wenn der HT818 als Router
genutzt wird.
Netzwerk-Port. Nutzen Sie bitte ein RJ45 Ethernetkabel, um den HT813 an den Router oder an
ein Gateway anzuschließen.
FXS-Port (analoger Anschluß) zum Anschluß eines
analogen Telefons oder eines Faxgerätes mit einem
RJ-11 Kabel.
FXO Port (analoges Amt) zum Anschluß an einen
analogen Amtsanschluss.
Reset-Taste. Drücken Sie die Taste min. 7 Sekunden
um das Gerät auf Werkseinstellungen zurückzusetzen
1. Verbinden Sie via RJ-11 Kabel den Telefon-Port des HT813 mit einem
Standard analogen Telefon.
2. Verbinden Sie den LAN-Port des HT813 via Ethernetkabel mit einem
Switch oder einen Computer/Laptop.
3. Stecken Sie den Netzadapter in den HT813 und schließen Sie ihn an
eine Steckdose an. Beachten Sie dabei die technischen Daten des
verwendeten Netzadapters.
4. Power, WAN und FXS LED leuchten dauerhaft, wenn der HT813 betriebsbereit ist.
KONFIGURATION DES HT813
Konfigurieren Sie über das IVR-Menü
1. Verwenden Sie ein analoges Telefon, das an den FXS-Port Ihres
HT813 angeschlossen ist.
2. Drücken Sie dreimal hintereinander die * Taste (***), um in das Menü
zu gelangen und warten Sie, bis zur akustischen Aufforderung: “Enter
the menu Option”.
3. Folgen Sie dem IVR Menü (Sprach-Menü) zur Konfiguration des
HT813. Sie gelangen durch drücken der * Taste zum nächsten Menüpunkt, durch drücken der # Taste zurück zum Hauptmenü.
Hinweis: Um die IP Adresse abzufragen, drücken Sie die Taste 2, die IP
Adresse wird dann angesagt.
ANSCHLIESSEN DES HT813
Konfiguration über die Web-Schnittstelle
Der HT813 kann entweder per WAN port (DHCP Client) oder via LAN
Port (DHCP Server) angeschlossen werden:
1. Verbinden Sie Ihren PC in das selbe Netzwerk wie den HT813 und
stellen Sie sicher, das der HT813 gestartet ist.
2. Prüfen Sie die IP-Adresse des HT813 über das Interactive-Voice-Response Menü am angeschlossenen Telefon.
3. Öffnen Sie den Web-Browser an Ihrem PC.
4. Geben Sie die IP-Adresse des HT813 in das Adressfeld im WebBrowser ein.
5. Geben Sie das Administratoren-Passwort ein, um Zugang zum Konfigurationsmenü zu erhalten (Voreingestelltes Passwort ist “admin”).
Den HT813 via WAN Port anschließen
1. Verbinden Sie via RJ-11 Kabel den Telefon-Port des HT813 mit
einem Standard analogen Telefon.
2. Den WAN Port des HT813 mit einem Router, Modem oder Switch
per Ethernetkabel verbinden.
3. Stecken Sie den Netzadapter in den HT813 und schließen Sie ihn
an eine Steckdose an. Beachten Sie dabei die technischen Daten
des verwendeten Netzadapters.
4. Power, WAN und FXS LED leuchten dauerhaft, wenn der HT813
betriebsbereit ist.
~ 19 ~
Ausführliche Konfigurationsanweisungen finden Sie in der herunterladbaren Bedienungsanleitung und in den Antworten zu häufig gestellten Fragen
(FAQ) auf der folgenden Website: http://www.grandstream.com/
~ 20 ~
HT813 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di
ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro
tipo di servizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi
di emergenza. E’ a Vostra esclusiva responsabilità
acquistare servizi di telefonia internet conformi con
SIP, configurare HT813 correttamente per usare
tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo
idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless
tradizionali per accedere ai Servizi di emergenza.
GRANDSTREAM NON FORNISCE COLLEGAMENTI AI SERVIZI DI EMERGENZA ATTRAVERSO HT813. NÈ GRANSTREAM NÈ I SUOI
RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI
QUALSIASI RECLAMO, DANNO O PERDITA,
E DI QUALSIASI AZIONE LEGALE DERIVANTE
DA TALI RECLAMI O CAUSE IN RELAZIONE
ALL’IMPOSSIBILITÀ DI USARE IL HT813 PER
CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER ACCEDERE AI
SERVIZI DI EMERGENZA IN CONFORMITÀ AL
PARAGRAFO PRECEDENTE.
~ 21 ~
PRECAUZIONI
• Non cercare di aprire, disassemblare o modificare il dispositivo.
• Non utilizzare adattatori di altri fornitori.
• Non esporre il dispositivo a temperature esterne in un intervallo da 0
°C a +40 °C (per il funzionamento) e da -10 °C a +60 °C ( per la conservazione).
• Non esporre HT813 ad ambienti che non rientrano nel seguente intervallo di umidità: 10-90% RH (senza condensa)
• Non accendere e spegnere HT813 durante il riavvio del sistema o
l’aggiornamento del firmware. È possibile danneggiare le immagini del
firmware e causare malfunzionamenti dell’unità.
PANORAMICA
HT813 è un adattatore telefonico analogico (ATA) caratterizzato da 1 porta FXS telefonica analogica e 1 porta FXO per linea PSTN. L’integrazione
di una porta FXO e FXS permette l’effettuazione e la cessazione di chiamata remota da e a una linea PSTN. 1 porta FXS consente l’estensione
di un servizio VoIP a 1 telefono analogico. Le sue dimensioni ultracompatte del HT813, qualità voce, funzionalità VoIP avanzate, protezione di
sicurezza e opzioni di auto-provisioning permettono agli utenti di beneficiare di VoIP su telefoni analogici e permette ai provider di servizi di
offrire servizi IP di alta qualità.
CONTENUTO DELLA CONFEZIONE
12
V
IT
1x HT813
1x Cavo Ethernet
1x Alimentatore 12V
1x Guida di avvio rapido
1x GPL Licenza
~ 22 ~
PORTE HT813
Collegamento di HT813 usando la porta LAN
1. Inserire un cavo telefonico standard RJ11 nella porta telefonica e collegare l’altra estremità del cavo telefonico a un telefono analogico a
toni standard.
Porta
Porta Descrizione
Porta di alimentazione. Usata per alimentare il HT813
(12V - 0.5A).
Porta di rete LAN. Usato per collegare il HT813 alla
rete locale quando si usa come router.
Porta di rete WAN. Usato per collegare il HT813 al
tuo router o gateway usando un cavo Ethernet RJ45.
Porte FXS per collegare telefoni / fax analogici
all’adattatore telefonico usando un cavo telefonico
RJ-11.
2. Collagare la porta LAN del HT813 a un computer o ad uno switch
usando un cavo Ethernet.
3. Inserire l’alimentatore in HT813 e collegarlo alla presa a muro e assicurarsi che rispetti le specifiche tecniche dell’alimentatore usato.
4. Il LED Power, LAN e FXS si accendono solidamente quando HT813
è pronto per l’uso.
CONFIGURAZIONE DEL HT813
Configura tramite il menu IVR
1. Utilizzare un telefono analogico collegato alla porta FXS dell’HT813.
La porta FXO può essere collegata alla linea PSTN
fisica da un Ufficio Centrale PSTN PBX o PSTN.
2. Premere *** (premere il tasto asterisco tre volte) per accedere al
menu IVR e attendere fino a quando non si sente “Immettere l’opzione
menu“.
Pulsante ripristino di fabbrica. Premere per 7 secondi
per ripristinare le impostazioni predefinite di fabbrica.
3. Seguire le opzioni del menu IVR per configurare il proprio HT813.
Passare all’opzione successiva premendo * o premendo # per andare
al menu principale.
CONNESSIONE DEL HT813
HT813 può essere collegato via porta WAN (DHCP client) o via porta
LAN (DHCP Server):
Collegamento di HT813 usando la porta WAN
1. Inserire un cavo telefonico standard RJ11 nella porta telefonica e
collegare l’altra estremità del cavo telefonico a un telefono analogico
a toni standard.
2. Collegare la porta WAN di HT813 a un router, switch o modem usando un cavo Ethernet.
3. Inserire l’alimentatore in HT813 e collegarlo alla presa a muro e assicurarsi che rispetti le specifiche tecniche dell’alimentatore usato.
4. Il LED Power, WAN e FXS si accendono solidamente quando HT813
è pronto per l’uso.
~ 23 ~
Nota: Per ottenere un indirizzo IP, premere 02 in modo tale che l’indirizzo
IP attuale venga annunciato.
Configurare usando UI Web
1. Collegare il computer alla stessa rete del proprio HT813 e assicurarsi
che l’HT813 sia riavviato.
2. È possibile verificare l’indirizzo IP dell’HT813 usando l’IVR sul telefono collegato.
3. Aprire il browser web sul proprio computer.
4. Immettere l’indirizzo IP dell’HT813 nella barra dell’indirizzo del browser.
5. Immettere la password dell’amministratore per accedere al menu di
configurazione web. (Come impostazione predefinita la password
amministratore è admin)
Scaricare il manuale d’uso e le domande frequenti per ulteriori istruzioni
di configurazione dettagliate: http://www.grandstream.com/our-products
~ 24 ~
HT813 предварительно не сконфигурирован для
поддержки или переноса экстренных звонков
в какие-либо больницы, правоохранительные
органы, отделения медицинской помощи
(“Экстренная (-ые) Служба (-ы)”), или какиелибо другие Экстренные службы. Следует
выполнить
дополнительные
действия
для доступа к Экстренным Службам. Вы
ответственны за подключение SIP-совместимой
интернеттелефонной службы, правильную
настройку HT813 для ее использования, а
также периодическое тестирование Вашей
конфигурации для проверки ее работы в
соответствии с Вашими требованиями. Если
Вы это не сделаете, Вы будете ответственны за
подключение традиционных беспроводных или
проводных телефонных служб для доступа к
Экстренным Службам.
GRANDSTREAM
НЕ
ПРЕДОСТАВЛЯЕТ
СОЕДИНЕНИЯ
С
ЭКСТРЕННЫМИ
СЛУЖБАМИ ПОСРЕДСТВОМ HT813. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И
ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ
ЗА ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И
ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ
КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ
ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ
НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ HT813
ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ
И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ
МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К
ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ
С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.
~ 25 ~
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Не пытайтесь открывать, разбирать или изменять устройство.
• Не используйте блок питания сторонних производителей.
• Не подвергайте устройство воздействию температуры, выходящей
за рамки диапазона: от 0 °C до +40 °C (для работы) ; от -10 °C до +60
°C (для хранения).
• Не подвергайте HT813 воздействию влажности за пределами
следующего диапазона: 10-90% отно- сительной влажности
(неконденсирующейся).
• НЕ выключайте HT813 во время загрузки системы или обновления
прошивки. Вы можете повредить образы прошивки, что приведет к
неправильной работе устройства.
КРАТКОЕ ОПИСАНИЕ
HT813 это аналоговый телефонный адаптер (АТА). Он оборудован
1 FXS и 1 FXO портом ТФОП. Наличие FXS и FXO порта позволяет
выполнять инициацию и завершение удалённых вызовов с и на
ТФОП линии. FXS порт обеспечивает возможности VoIP для одного
аналогового телефона. Ультра компактный размер, качество
передаваемой речи, расширенные VoIP функции, надёжная защита
и опции автоматической настройки HT813 дают возможность
пользователям использовать преимущества VoIP связи на
аналоговых телефонах, и позволяют провайдерам предлагать
клиентам высококачественные IP услуги.
КОМПЛЕКТ ПОСТАВКИ
12
V
RU
1x HT813
1x Кабель Ethernet
1x Блок питания 12В
1x Руководство по быстрой установке
1x GPL Заявление
~ 26 ~
ПОРТЫ HT813
Порты
Подключение HT813 через LAN порт
Описание
порт питания. Используется для питания HT813 (12V
- 0.5A)
Сетевой порт LAN . Используется для подключения
HT813 к локальной сети при использовании в качестве
маршрутизатора.
Сетевой порт WAN. Используется для подключения
HT813 к Вашему маршрутизатору или шлюзу при
помощи кабеля
FXS порты для подключения аналоговых телефонов/
факсимильных аппаратов к телефонному адаптеру
используя телефонный кабель RJ-11.
FXO порт для подключения физической ТФОП линии
от традиционной АТС или центральной станции
ТФОП.
Кнопка сброса до заводских настроек Нажать и
удерживать в течение 7 секунд для сброса до
заводских настроек.
ПОДКЛЮЧЕНИЕ HT813
HT813 можно подключить используя WAN порт (DHCP клиент) или LAN
порт (DHCP сервер):
Подключение HT813 через WAN порт
1. Вставьте стандартный телефонный кабель RJ11 в телефонный порт
и подключите другой конец телефонного кабеля к стандартному
аналоговому телефону с тональным набором.
2. Подключите HT813 к маршрутизатору, коммутатору или модему с
помощью Ethernet кабеля, используя WAN порт.
3. Вставьте адаптер питания в HT813 и подключите его к розетке.
Соблюдайте технические характеристики используемого адаптера
питания.
4. Индикатор питания, WAN и FXS будет гореть, когда HT813 готов к
использованию.
~ 27 ~
1. Вставьте стандартный телефонный кабель RJ11 в телефонный
порт и подключите другой конец телефонного кабеля к
стандартному аналоговому телефону с тональным набором.
2. Подключите компьютер или коммутатор к LAN порту HT813
используя Ethernet кабель.
3. Вставьте адаптер питания в HT813 и подключите его к розетке.
Соблюдайте
технические
характеристики
используемого
адаптера питания.
4. Индикатор питания, LAN и FXS будет гореть, когда HT813 готов к
использованию.
КОНФИГУРАЦИЯ HT813
Настроить через меню IVR
1. Используйте аналоговый телефон, подключенный к порту FXS
вашего HT813.
2. Нажмите *** (нажмите “звёздочку” три раза) для входа в голосовое
меню IVR и дождитесь сообщения “Войти в меню “.
3. Следуйте опциям IVR-меню для настройки HT813. Для перехода
к следующей опции нажмите * или нажмите # для перехода в
главное меню.
Примечание: Для того что бы узнать IP адрес нажмите 02 и текущий
IP адрес будет произнесен.
Конфигурация с помощью пользовательского веб интерфейса
1. Подключите компьютер к той же сети, что и Ваш HT813 и
убедитесь, что HT813 загружен.
2. Вы можете узнать IP-адрес Вашего HT813 при помощи IVR меню
через подключённый телефон.
3. Откройте браузер на Вашем компьютере.
4. Введите IP-адрес HT813 в адресную строку браузера.
5. Введите пароль администратора для входа в Веб меню
конфигурации. (По умолчанию пароль администратора - admin).
Для получения более детальной информации по настройке,
загрузите Руководство Пользователя и ответы на часто задаваемые
вопросы по ссылке: http://www.grandstream.com/our-products
~ 28 ~
O HT813 não é pré-configurado para suportar ou
realizar chamadas de emergência a qualquer tipo
de hospital, agência policial, unidade de atendimento médico (“Serviço (s) de emergência”), ou
qualquer outro tipo de serviço de emergência.
Você deverá tomar providências adicionais para
acessar serviços de emergência. É da sua responsabilidade adquirir serviço de telefonia via Internet compatível com o protocolo SIP, configurar
corretamente o HT813 para usar esse serviço e
periodicamente testar a configuração para confirmar que ele funciona como você espera. Se você
não fizer isso, é da sua responsabilidade adquirir
os serviços tradicionais de telefones celulares ou
fixos para acessar serviços de emergência.
GRANDSTREAM NÃO FORNECE CONEXÕES A
SERVIÇOS DE EMERGÊNCIA ATRAVÉS DO
HT813. NEM GRANDSTREAM, NEM OS SEUS
DIRIGENTES, EMPREGADOS OU AFILIADOS
PODEM SER RESPONSÁVEIS POR QUALQUER
RECLAMAÇÃO, DANO OU PERDA, E VOCÊ,
NESTE ATO, RENUNCIA QUAISQUER E TODAS
REIVINDICAÇÕES OU MOTIVOS DE ACÇÃO
RESULTANTES DA OU RELATIVA À SUA INCAPACIDADE DE USAR O HT813 PARA CONTATAR SERVIÇOS DE EMERGÊNCIA E POR NÃO
FAZER ARRANJOS ADICIONAIS PARA ACEDER
AOS SERVIÇOS DE EMERGÊNCIA, SEGUNDO
O PARÁGRAFO IMEDIATAMENTE ANTERIOR.
~ 29 ~
PRECAUÇÕES
• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não utilize fonte de alimentação de outros fabricantes.
• Não exponha o dispositivo a temperaturas fora do intervalo entre 0 °C
e +40 °C (durante o uso) , e o intervalo entre -10 °C e +60 °C (em armazenamento).
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do HT813 durante o reinicio do sistema
ou durante a atualização de firmware. Você pode corromper o firmware e
causar a avaria do dispositivo.
RESUMO
O HT813 é um adaptador de telefone analógico (ATA) com 1 porta FXS
para telefone analógico e 1 porta FXO para linha PSTN. A integração
das portas FXO e FXS permite a geração e o encerramento remoto de
chamadas de e para a linha PSTN. A porta FXS permite estender o serviço de VoIP para um telefone analógico. Seu tamanho ultracompacto, a
qualidade de voz, funcionalidades avançadas de VoIP, proteção de segurança e as opções de provisionamento automático permitem que os
usuários tirem proveito do VoIP em telefones analógicos e capacitam
os provedores de serviços a oferecer um serviço IP de ótima qualidade.
CONTEÚDO DO PACOTE
12
V
PT
1x HT813
1x Cabo de Ethernet
1x 12V Adaptador de Corrente
1x Guia de Instalação Rápido
1x Licença GPL
~ 30 ~
PORTAS DO HT813
A conectar o HT813 utilizando a porta LAN
1. Insert a standard RJ11 telephone cable into FXS port and connect
the other end of the telephone cable to a standard touch-tone analog
telephone.
Porta
Descrição
Porta de alimentação. Utilizada para alimentar o
HT813 (12V - 0.5A).
Porta de rede LAN. Usado para conectar seu HT813
a rede local ao usar como router.
Porta de rede WAN. Utilizada para conectar o
HT813ao seu roteador ou gateway utilizando um
cabo ethernet RJ45.
Porta FXS para conectar os telefones analógicos
/ maquinas de fax ao adaptador telefônico utilizando
cabo de telefone RJ-11
Na porta FXO pode ser conectada uma linha física
PSTN a partir de um sistema de PBX tradicional
(analógico) ou a partir de uma central de telefonia de
qualquer provedor de serviços.
Tecla de reset de fábrica. Pressionar durante 7
segundos para restabelecer as configurações aos
padrões de fábrica.
CONECTANDO-SE AO HT813
O HT813 pode ser conectado à rede bem seja através da porta WAN
(Cliente DHCP) ou através da porta LAN (Servidor DHCP):
A conectar o HT813 utilizando a porta WAN
1. Insira o cabo telefônico RJ11 na porta para telefone e conecte a
outra ponta do cabo telefônico em um telefone analógico tradicional.
2. Conecte à porta WAN um cabo de rede que tenha conectada a outra
ponta num roteador, num switch ou num modem.
3. Insira um adaptador de energia no conector correspondente no
HT813 e conecte-o em uma tomada de corrente.
4. Os LEDs Power, WAN e FXS ficarão acesos quando o HT813 estiver pronto para uso.
~ 31 ~
2. Conecte um computador ou um switch diretamente na porta LAN do
HT813 utilizando um cabo ethernet.
3. Insira um adaptador de energia no conector correspondente no
HT813 e conecte-o em uma tomada de corrente.
4. Os LEDs Power, LAN e FXS ficarão acesos quando o HT813 estiver
pronto para uso.
CONFIGURAÇÃO DO HT813
Configurar via menu IVR
1. Use um telefone analógico conectado à porta FXS do seu HT813.
2. Digite *** (digite três vezes a tecla estrela) para acessar ao menu
URA e aguarde até ouvir “Enter the menu option”.
3. Siga as instruções no menu audível (URA) para configurar o seu
HT813. Passe à seguinte opção pressionando * ou retorne ao menu
principal pressionando #
Aviso: Para obter o endereço IP, digite 02 e o endereço IP atual será
reproduzido.
Configure o HT813 utilizando a interface web
1. Conecte o computador à mesma rede do seu HT813 e verifique que
o HT813 está ligado.
2. Você pode obter o endereço IP do seu HT813 utilizando o menu
URA interno através do telefone conectado.
3. Abrir o navegador web no computador.
4. Insira o endereço IP do seu HT813 na barra de endereço do
navegador.
5. Digite a senha de administrador para acessar ao menu web de configurações. (Por padrão a senha de administrador é admin).
Para o manual de usuário detalhado, faça o download de:
http://www.grandstream.com/our-products
~ 32 ~
Urządzenie HT813 nie jest wstępnie skonfigurowane
do obsługi lub wykonywania połączeń alarmowych
do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej
„służbami ratunkowymi”) ani jakichkolwiek innych
służb ratunkowych. Aby uzyskać dostęp do służb
ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny
za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację
urządzenia HT813 umożliwiającą korzystanie z
tej usługi oraz okresowe testy konfiguracji w celu
sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności
użytkownik jest odpow- iedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych
usług telefonicznych w celu uzys- kania dostępu
do służb ratunkowych.
FIRMA GRANDSTREAM
NIE
ZAPEWNIA
MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI
RA- TUNKOWYMI ZA POŚREDNICTWEM
URZĄDZENIA HT813. FIRMA GRANDSTREAM,
JEJ KIEROWN- ICTWO, PRACOWNICY ANI
PODMIOTY STOWAR- ZYSZONE NIE MOGĄ
BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI
ZTYTUŁU JAKICH- KOLWIEK ROSZCZEŃ,
SZKÓD
LUB
STRAT,
A
UŻYTKOWNIK
NINIEJSZYM ZRZEKA SIĘ WSZEL- KICH TEGO
TYPU ROSZCZEŃ I PODSTAW POW- ÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z
NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA HT813
W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI
RATUNKOWYMI I NIEWPROWADZENIEM DODAT- KOWYCH USTAWIEŃ UMOŻLIWIAJĄCYCH
UZYS- KANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W
POPRZEDNIM AKAPICIE.
~ 33 ~
ŚRODKI OSTROŻNOŚCI
• Urządzenia nie wolno otwierać, rozmontowywać lub modyfikować.
• Nie wolno używać zasilacza innych firm.
• Nie należy narażać urządzenia na działanie temperatur spoza zakresu
od 0 °C do +40 °C (w trakcie pracy) i od -10 °C do +60 °C (w trakcie
przechowywania.)
• Nie wystawiaj urządzenia na działanie wilgotności poza podanym zakresem: 10-90% RH (nie skondensowanej).
• NIE wyłączanie zasilania HT813 podczas system zyski w górze albo
uaktualnienie oprogramowania układowego. Może uszkodzić oprogramowanie układowe i spowodować nieprawidłowe działanie.
INFORMACJE OGÓLNE
HT813 jest analogowym adapterem telefonicznym (ATA) wyposażonym
w jeden port telefonii analogowej FXS i jeden port FXO linii PSTN. Integracja portów FXO i FXS pozwala na wykonywanie połączeń zdalnych
oraz podłączenie linii PSTN. Jeden port FXS umożliwia rozszerzenie
usługi VoIP o jedną analogową linię telefoniczną. Niewielkie wymiary
adaptera HT813, jego jakość dźwięku, zaawansowane funkcje VoIP, zabezpieczenia oraz opcje automatycznej konfiguracji zdalnej pozwalają
użytkownikom korzystać z technologii VoIP na telefonach analogowych,
a dostawcom usług oferować wysokiej jakości usługi IP.
ZAWARTOŚĆ OPAKOWANIA
12
V
PL
1x HT813
1x Kabel Ethernet
1x Zasilacz 12V
1x Przewodnik szybkiej instalacji
1x Licencja GPL
~ 34 ~
PORTY URZĄDZENIA HT813
Port
Opis
Gniazdo zasilania. Służy do zasilania urządzenia
HT813 (12V – 0.5A).
Port sieci LAN . Służy do podłączenia HT813 do sieci
lokalnej przy użyciu jako router.
Port sieciowy. Służy do połączenia urządzenia HT813
z ruterem lub bramą przy użyciu kabla typu Ethernet
RJ45
Porty FXS do połączenia telefonów analogowych /
faksów do adaptera telefonu przy użyciu kabla telefonicznego RJ-11.
Port FXO można podłączyć do fizycznej linii PSTN
z tradycyjnej centrali PBX PSTN lub centrali telefonicznej PSTN.
Przycisk przywracania ustawień fabrycznych.
Przytrzymać przez 7 sekund, aby przywrócić
domyślne ustawienia fabryczne
Podłączanie urządzenia HT813 za pomocą portu LAN
1. Włóż standardowy kabel telefoniczny RJ11 do portu telefonicznego i
podłącz drugi koniec kabla telefonicznego do standardowego telefonu
analogowego z wybieraniem tonowym.
2. Podłącz komputer bądź switch do portu LAN bramki HT813 używając
kabla RJ-45.
3. Podłącz kabel zasilacza do urządzenia HT813, a następnie podłącz
wtyczkę na drugim końcu do gniazda ściennego. Przed podłączeniem
upewnij się, że sieć jest zgodna z danymi technicznymi zasilacza.
4. Power, LAN and FXS LED will be solidly lit when the HT813 is ready
for use.
KONFIGURACJA HT813
Konfiguruj za pomocą menu IVR
1. Użyj telefonu analogowego podłączonego do portu FXS twojego
HT813.
2. Naciśnij trzykrotnie przycisk gwiazdki, aby uzyskać dostęp do interaktywnego menu głosowego i poczekaj, aż usłyszysz polecenie „Enter
the menu option” (Wprowadź opcję menu).
3. Przełączaj między pozycjami menu IVR, aby skonfigurować
urządzenie HT813. Przełącz się na następną opcję, naciskając *, lub
naciśnij przycisk #, aby wrócić do menu głównego.
PODŁĄCZANIE HT813
Uwaga: Aby poznać adres IP wybierz 02 a aktualny adres IP zostanie
ogłoszony w słuchawce.
Urządzenie HT813 można podłączyć za pośrednictwem portu WAN
(klient DHCP) lub portu LAN (serwer DHCP):
Konfiguracja przy użyciu interfejsu sieciowego
Podłączanie urządzenia HT813 za pomocą portu WAN
1. Włóż standardowy kabel telefoniczny RJ11 do portu telefonicznego i
podłącz drugi koniec kabla telefonicznego do standardowego telefonu
analogowego z wybieraniem tonowym.
2. Podłącz port WAN adaptera HT813 do routera, przełącznika lub
modemu, używając kabla Ethernet.
3. Podłącz kabel zasilacza do urządzenia HT813, a następnie podłącz
wtyczkę na drugim końcu do gniazda ściennego. Przed podłączeniem
upewnij się, że sieć jest zgodna z danymi technicznymi zasilacza.
4. Dioda zasilania, WAN i FXS będzie się świecić, gdy HT813 będzie
gotowy do użycia.
Instrukcję obsługi oraz FAQ można znaleść na stronie:
http://www.grandstream.com/our-products
~ 35 ~
1. Podłącz komputer do tej samej sieci co urządzenie HT813 i upewnij
się, że urządzenie HT813 jest uruchomione.
2. Adres IP urządzenia HT813 można sprawdzić, korzystając z interaktywnego menu głosowego w połączonym telefonie.
3. Otwórz przeglądarkę internetową na komputerze.
4. Wpisz adres IP urządzenia HT813 w pasku adresu przeglądarki.
5. Wprowadź hasło administratora, aby uzyskać dostęp do menu konfiguracji sieciowej. (Domyślne hasło administratora to: admin)
~ 36 ~
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
