Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : +1 (617) 566 - 9300
Fax: +1 (617) 249 - 1987
www.grandstream.com

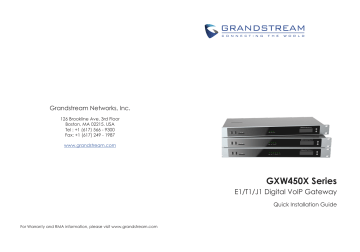

GXW450X Series
E1/T1/J1 Digital VoIP Gateway
Quick Installation Guide
For Warranty and RMA information, please visit www.grandstream.com
Content
English..............................................................................1
简体中文..........................................................................5
Español..............................................................................9
Français...........................................................................13
Deutsch...........................................................................17
Italiano............................................................................21
Русскй.............................................................................25
Português........................................................................29
Polski..............................................................................33
GRANDSTREAM DOES NOT PROVIDE CONNECTIONS TO EMERGENCY SERVICES VIA THE GXW450X SERIES. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING FROM OR RELATING TO YOUR INABILITY TO
USE THE GXW450X TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE ADDITIONAL ARRANGEMENTS TO ACCESS EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
~1~
PRECAUTIONS
• Do not attempt to open, disassemble, or modify the device.
• Do not use a third party power adapter.
• Do not expose this device to temperatures outside range of 0°C
to +45°C (in operation) and -10 °C to +60°C (in storage).
• Do not expose the GXW450X to environments outside of the following humidity range: 10-90% RH (non-condensing).
• Do NOT power cycle the GXW450X during system boot up or
firmware upgrade. You may corrupt firmware images and cause
the unit to malfunction.
OVERVIEW
The GXW450X series are E1/T1/J1 Digital VoIP Gateways that allow
digital PSTN and ISDN trunks to be integrated with VoIP networks.
By connecting the GXW450X series with a VoIP network and traditional PBX or E1/T1/J1 providers, businesses can drastically increase the amount of PSTN/ISDN trunks integrated with their VoIP
network and the concurrent calls supported. The GXW450X series
offers three models that provide 1, 2 or 4 E1/T1/J1 spans and support 30, 60 or 120 concurrent calls to cater to the VoIP needs of
large and medium sized enterprises.
PACKAGE CONTENTS
V
The GXW450X series are not pre-configured to
support or carry emergency calls to any type
of hospital, law enforcement agency, medical
care unit (“Emergency Service(s)”) or any other kind of Emergency Service. You must make
additional arrangements to access Emergency Services. It is Your responsibility to purchase
SIP-compliant Internet telephone service,
properly configure the GXW450X to use that
service, and periodically test your configuration to confirm that it works as You expect.
If You do not do so, it is Your responsibility to
purchase traditional wireless or landline telephone services to access Emergency Services.
12
EN
GXW4501
1x 12V Power Adapter
GXW4502
1x Ethernet Cable
GXW4504
1x Quick Installation Guide
1x GPL Statement
~2~
CONNECTING THE GXW450X SERIES
USING THE GXW450X KEYPAD MENU
1. Press “OK” key to start browsing menu options.
GXW4504 as example:
LCD
Navigation Keys
2. Press “Down” to browse different menu options. Press “OK” to
select an entry.
3. In the menu option, select “Back” to go back to previous menu.
USB Ports
SD Card Slot
LED Indicators
Power Jack
4
E1/T1/J1 Ports
3
2
LAN Port
Ground
4. The LCD will return to default display after being idle in menu for
longer than 20 seconds.
CONFIGURING THE GXW450X VIA WEB GUI
1
WAN Port
Reset
1. Connect the computer to the same network as the GXW450X.
Basic connections for initial setup:
2. Ensure the GXW450X is properly powered on and displays the
IP address on the LCD screen.
1. Connect one end of a straight through RJ45 Ethernet cable
into the WAN port of the GXW450X; connect the other end
into the uplink port of an Ethernet switch/hub.
3. Open a web browser on the computer and enter the displayed IP address into the search bar in the following format:
https://ipaddress:portnumber
2. Connect the 12V DC power adapter into the DC 12V power
jack on the back of the GXW450X. Insert the main plug of the
power adapter into a surge-protected power outlet.
4. Enter username and password to login. (The default administrator username is “admin” and the default random password
can be found at the sticker on the GXW450X).
3. Connect one end of the E1/T1/J1 cable provided from the service provider into the E1/T1/J1 port of the GXW450X; connect
the other end into the E1/T1/J1 wall jack.
4. Wait for the GXW450X to boot up. The front LCD display will
show the GXW450X hardware information when the boot process is completed.
5. Once the GXW450X is successfully connected to the network
via WAN port, the Network LED indicator will be lit green, and
an IP address will be shown on the LCD display.
Please download the user manual and FAQ for
more detailed configuration instructions:
http://www.grandstream.com/our-products
~3~
~4~
GXW450X不预设对医院,执法机构,医疗中心(急
救服务)以及各种紧急服务的紧急通话服务。用户必
须自行设定紧急通话功能。用户必须自行购买SIP兼
容的网络电话服务,正确地设定GXW450X使用该服
务,并定期测试您的配置以确保GXW450X如预期工
作,否则请购买传统无线或有线电话服务来拨打紧急
通话。
注意事项:
1. 请不要拆卸或修改该设备。
2. 请不要使用第三方的电源适配器。
3. 请不要在超出0 °C 至 45°C 摄氏度的环境下使用该设备;请
不要在超出 -10 °C 至 60 °C摄氏度 的环境下存储该设备。
4. 请不要将设备暴露在超出相对湿度10%-90%范围外的环境下。
5. 请不要在设备启动未完成的时候或设备的软件升级过程中断开
电源。如上所述 的操作会导致话机本身的程序损坏,进而造成设
备无法启动。
产品概览:
GXW450X 系列是将数字PSTN,ISDN中继和VoIP网络集于一
体的E1/T1/J1数字VoIP网关。通过将GXW450X 系列与VoIP网
络和传统PBX或E1/T1/J1提供商相连接,企业可以大幅度增加
与其VoIP网络集成的PSTN/ISDN中继数量,显著提高并发呼叫
数量。GXW450X系列提供三种型号,分别可提供1,2或者4个
E1/T1/J1 接口,支持30,60或120个并发通话,可以极大程度
满足大中型企业的VoIP需求。
设备包装清单:
V
Grandstream Networks 公司的GXW450X不支持紧
急通话服务。Grandstream Networks公司、其管理
者和员工以及其相关机构对此所造成的任何索赔、损
失或者损害都不负有任何法律追究责任。在此,您将
无权对任何以及所有由于无法通过GXW450X拨打紧
急电话以及没有遵照前段文字描述而造成紧急通话失
败的事件提出诉讼。
12
ZH
GXW4501
~5~
电源适配器(1个)
GXW4502
网线(1根)
GXW4504
快速安装手册(1本)/
GPL许可证 (1本)
~6~
连接GXW450X:
使用GXW450X菜单按键:
LCD显示屏
GXW4504:
USB端口
SD卡插槽
LED指示灯
12V电源接口
4
E1/T1/J1端口
菜单按键
3
LAN端口
2
接地端
1.
按“OK”键开始浏览菜单。
2.
按“下”键浏览菜单各选项;按“OK”键选择菜单选项。
3.
选择菜单中的“Back”选项返回上一级菜单。
4.
在菜单中,若空闲状态停留20秒后,LCD将会回到默认显示。
通过网络界面配置GXW450X:
1
WAN端口
重置
1.
将电脑与GXW450X连接至同一网络。
2.
GXW450X正常启动并成功连接网络后,在LCD上确认GXW450X
的IP地址。
3.
在电脑的网络浏览器地址栏中,输入GXW450X的IP地址。
4.
输入管理员用户名和密码登入管理界面(管理员用户名的缺省值
为:admin; 缺省密码为随机值,写于GXW450X机体的贴纸上)
基本连接(可用于首次配置):
1.
将RJ45以太网线(网线类型:直通线)的一端连接GXW450X的
WAN端口,另一端连接以太网交换机或集线器上行链接的RJ-45网
络接口。
2.
用12V电源适配器连接GXW450X电源接口和交流电源插座;
3.
E1/T1/J1连接:将服务提供商/运营商提供的E1/T1/J1线缆连接至
GXW450X的E1/T1/J1端口。
4.
等待设备启动。启动完成后,GXW450X的LCD显示屏上将会显示
设备硬件信息。
5.
等待设备网络连接完成。连接成功后,GXW450X的WAN端口LED
指示灯将会持续显示绿色,LCD将会显示设备IP地址。
更详细的信息,请参照在线文档库和FAQ常见问题解答:
http://www.grandstream.com/our-products
~7~
~8~
GRANDSTREAM NO PROVEE CONEXIONES CON
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
GXW450X. NI GRANDSTREAM NI SUS DIRECTORES,
EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS
REPONSABLES POR NINGUN RECLAMO, DAÑO
O PERDIDA. POR LO TANTO, POR LA MEDIANTE,
USTED RENUNCIA A SU DERECHO DE RECLAMO
O DENUNCIA QUE PUEDA SURGIR DEBIDO A LAS
LIMITACIONES EN EL USO DEL GXW450X PARA
CONTACTAR A LOS SERVICIOS DE EMERGENCIA, ASI COMO A SU NEGLIGENCIA DE REALIZAR
LAS COORDINACIONES NECESARIAS PARA ACCEDER A TODOS LOS SERVICIOS DE EMERGENCIA, MENCIONADOS EL PARRAFO PRECEDENTE.
~9~
PRECAUCIONES:
• No abrir, desarmar o intentar modificar este equipo.
• No use adaptadores de corriente distintos al suministrado.
• No exponga este dispositivo a temperaturas fuera del rango de
0 °C a +45 °C en funcionamiento y desde -10 °C a +60 °C cuando
este almacenado.
• No exponga este dispositivo ambientes fuera del siguiente rango
de humedad: 10%-90% RH (Sin condensación).
• Por favor NO apague el GXW450X durante el arranque o durante
la actualización del firmware. La interrupción de la actualización
del firmware puede causar mal funcionamiento del equipo.
INFORMACIÓN GENERAL:
La serie GXW450X son Gateways VOIP E1/T1/J1 que permiten
troncales digitales ISDN y PSTN para ser integrados en Redes
Voip. Conectando el GXW450X a una red VoIP y una PBX o
proveedores E1/T1/J1, los negocios puede incrementar drásticamente la cantidad de troncales PSTN/ISDN integradas con su
red VoIP y la cantidad de llamadas concurrentes soportadas. La
serie GXW450X ofrece tres modelos que tienen 1, 2 o 4 puertos
E1/T1/J1 y soportan 30, 60 o 120 llamadas concurrentes para solventar las necesidades VoIP de grandes y medianas empresas.
CONTENIDO DEL PAQUETE:
V
El GXW450X no viene pre configurado ni tiene acceso a información de ningún tipo de servicio de
llamadas de emergencia, hospitales, servicios policiales, unidades de cuidados médicos o cualquier otro tipo de servicio de socorro. Usted deberá
hacer las coordinaciones necesarias para poder
acceder a estos servicios. Será su responsabilidad,
el contratar el servicio de telefonía por internet
compatible con el protocolo SIP, configurar apropiadamente el GXW450X para usar dicho servicio y periódicamente, probar su configuración
para confirmar su funcionamiento de acuerdo a
sus expectativas. Si usted decide no hacerlo, será
su responsabilidad comprar servicios de telefonía
tradicional, ya sea por línea fija o inalámbrica para
poder acceder a los servicios de emergencia.
12
ES
GXW4501
GXW4502
GXW4504
~ 10 ~
1 x Adaptador de Alimentación
de 12V
1x Cable de Red
1x Guía Rápida /
1x La Licencia GPL
CONECTANDO EL GXW450X:
GXW4504:
Puerto USB
USO DEL MENÚ A TRAVÉZ DEL TECLADO DEL GXW450X:
LCD
Ranura de
tarjeta SD
Indicadores
LED
Conectore
DC 12V
4
Puertos E1/T1/J1
1.
Pulse el botón “OK” para comenzar a navegar por las opciones del menú.
2.
Pulse el botón “Bajar” para navegar por las diferentes opciones del menú. Pulse el botón “OK” para seleccionar una entrada.
3.
En la opción del menú, seleccione “Volver” para regresar al
menú anterior.
4.
La pantalla LCD volverá a la pantalla por defecto (de inicio)
después de estar inactiva durante más de 20 segundos.
Teclas de Navegación
3
2
Puerto LAN
Tierra
1
Puerto WAN
Resetear
Conexiones básicas para la configuración inicial:
1. Conecte un extremo de un cable Ethernet RJ-45 en el puerto
WAN del GXW450X; conecte el otro extremo en el puerto de
enlace de un switch/hub.
2. Conecte el adaptador de alimentación de 12V DC en el conector de alimentaciónde 12V DC en la parte posterior de
la GXW450X. Inserte el enchufe principal del adaptador de
alimentación a una toma de corriente protegida contra sobretensión
CONFIGURACION DEL GXW450X ATRAVEZ DE LA
INTERFAZ WEB DE USUARIO:
1.
Conecte un ordenador a la misma red que el GXW450X.
2.
Asegúrese de que el GXW450X está correctamente encendido y muestra su dirección IP en la pantalla LCD.
3.
Abra un navegador web en el ordenador y escriba la dirección IP en la barra de direcciones.
4.
Introduzca el nombre de usuario y la contraseña para iniciar
sesión. (El nombre de usuario de administrador predeterminado es “admin” y la contraseña aleatoria predeterminada
puede ser encontrada en la etiqueta del GXW450X).
3. Conecte un extremo del cable E1/T1/J1 proporcionado por
el proveedor de servicios en el puerto E1/T1/J1 del GXW450X;
conecte el otro extremo en el enchufe de la pared E1/T1/J1.
4. Espere a que el GXW450X inicie. La pantalla LCD en la parte
frontal mostrará la información de hardware cuando el proceso de arranque comienza
5. Una vez que el GXW450X está correctamente conectado a la
red, el indicador LED para el WAN en la parte frontal estará en
color verde y en la pantalla aparece la dirección IP asignada.
~ 11 ~
Consulte la documentación en linea y preguntas frecuentes para
información mas detallada.
http://www.grandstream.com/our-products
~ 12 ~
GRANDSTREAM NE FOURNIT AUCUNE CONNEXION AUX SERVICES D’URGENCE VIA LE
GXW450X. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU FILIALES PEUVENT ETRE
TENUS RESPONSABLE POUR TOUTE RECLAMATION OU CAUSE D’ACTION DECOULANT OU
RELATIF A VOTRE INCAPACITE D’UTILISER LE
GXW450X POUR CONTACTER LES SERVICES
D’URGENCE ET VOTRE ECHEC DE FAIRE DES
ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D’URGENCE EN CONFORMITE AVEC LE PARAGRAPHE PRECEDENT.
~ 13 ~
PRECAUTIONS
• Ne pas tenter d’ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas utiliser un adaptateur d’alimentation tiers.
• Ne pas exposer cet appareil à des températures hors de la plage
de 0 °C à +45 °C en opération ou -10 °C à +60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité
hors de la plage de 10%-90% RH (sans condensation).
• Veuillez ne pas éteindre le GXW450X pendant le démarrage du
système ou la mise à jour du firmware. Cela risque de rompre
l’image du firmware et en conséquence rendre l’unité inutilisable.
PRESENTATION
La série GXW450X sont des passerelles VoIP numériques E1/T1/J1 qui
permettent aux trunks numériques PSTN et ISDN d’être intégrés aux
réseaux VoIP. En connectant la série GXW450X à un réseau VoIP et
à des fournisseurs PBX ou E1/T1/J1 traditionnels, les entreprises peuvent augmenter considérablement le nombre de lignes de réseau
PSTN/ISDN intégrées à leur réseau VoIP et les appels simultanés pris
en charge. La série GXW450X propose trois modèles qui fournissent
1, 2 ou 4 ports E1/T1/J1 et prennent en charge 30, 60 ou 120 appels
simultanés pour répondre aux besoins VoIP des grandes et moyennes entreprises.
CONTENU DU PACKAGE
V
Le GXW450X n’est pas préconfiguré pour
prendre en charge ou de procéder les appels
d’urgence à tout type d’hôpital, d’application
de la loi, ou unité de soins médicaux (“Service
(s) d’urgence”) ou tout autre type de service
d’urgence. Vous devez faire des arrangements pour l’accès aux services d’urgence.
C’est votre responsabilité d’acheter un service téléphonique Internet compatible SIP,
configurer correctement le GXW450X à utiliser
ce service et, périodiquement, de tester votre
configuration afin de confirmer qu’il fonctionne comme prévu. Si vous ne le faites pas,
c’est votre responsabilité d’acheter un accès
au service téléphonique traditionnel sans fil ou
filaire afin d’accéder aux services d’urgence.
12
FR
GXW4501
1x Adaptateur
Secteur 12V
GXW4502
GXW4504
1x Câble Ethernet
1x Guide d’Installation Rapide
1x Licence GPL
~ 14 ~
UTILISATION DU CLAVIER MENU DU GXW450X
CONNECTER LA SERIE GXW450X
GXW4504:
Ports USB
Touches de Navigation
LCD
Port Carte SD
Adaptateur
Secteur
Indicateurs LED
4
Ports E1/T1/J1
3
2
Port LAN
Terre
1. Appuyez sur “OK” pour commencer à parcourir les options du
menu.
2. Appuyez sur “Bas” pour parcourir les différentes options du
menu. Appuyez sur “OK” pour sélectionner une entrée.
3. Dans le menu, sélectionnez “Retour” pour revenir au menu
précédent.
4.
L’écran LCD revient à l’affichage par défaut après avoir été
inactif dans le menu pendant plus de 20 secondes.
CONFIGURATION DU GXW450X VIA L’INTERFACE WEB
1
Port WAN
Réinitialisation
Connexions basiques pour installation initiale:
1. Connectez l’extrémité d’un câble Ethernet RJ45 (type de
câble: droit) au port WAN du GXW450X; connectez l’autre extrémité au port ascendant d’un Switch/hub Ethernet.
2. Connectez l’adaptateur 12V DC au port d’alimentation 12V
DC à l’arrière du GXW450X. Insérez le Plug de l’adaptateur
d’alimentation dans la prise d’alimentation protégée contre
la surtension.
1. Connectez l’ordinateur au même réseau que le GXW450X.
2. S’assurer que le GXW450X est bien sous tension et affiche son
adresse IP dans l’écran LCD.
3. Ouvez un navigateur Web dans l’ordinateur et entrez l’adresse
IP dans la barre d’adresse suivant cette format:
https://adresseIP:numeroPort
4. Entrez le nom d’utilisateur et mot de passe. (Le mot de passe
par defaut de l’administrateur “admin” est aléatoire et peut se
trouver dans l’étiquette du GXW450X).
3. Connectez l’extrémité du câble E1/T1/J1 fourni par le fournisseur de services au port E1/T1/J1 du GXW450X, Connectez
l’autre extrémité au port mural E1/T1/J1.
4. Attendez que le GXW450X démarre. L’écran LCD à l’avant affichera ses informations matériel lorsque le processus de démarrage est terminé.
5. Une fois que le GXW450X est connecté au réseau, le voyant LED
WAN à l’ avant sera en vert et l’écran LCD affichera l’adresse IP.
Veuillez télécharger le manuel d’utilisation et FAQ
du GXW450X à partir de:
http://www.grandstream.com/our-products
~ 15 ~
~ 16 ~
~ 17 ~
• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu
modifizieren.
• Verwenden Sie keine Netzteile von anderen Herstellern.
• Das Gerät darf nicht bei Temperaturen jenseits von 0 °C bis +45 °C
betrieben oder gelagert werden von -10 °C bis +60 °C.
• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen:
10%-90% rel. Luftfeuchtigkeit (nichtkondensierend).
• Schalten Sie das GXW450X beim Systemstart oder bei der FirmwareAktualisier ung NICHT aus und wieder ein. Andernfalls können Firmware-Bilder beschädigt werden und es könnten Funktionsstörungen
am Gerät auftreten.
ÜBERSICHT:
Die digitalen Gateways der GXW450X Serie ermöglichen die Integration von ISDN- und digitalen PSTN Anschlüssen in VoIP Netzwerke. Mit
der Anbindung traditioneller Telefonanlagen, sowie analoger oder
ISDN Amtsanschlüsse mittels eines Gateways der GXW450X Serie an
ein VoIP Netzwerk, stehen dieser traditionellen Technik eine Vielzahl an
zusätzlichen Möglichkeiten zur Verfügung. Die GXW450X Serie bietet
drei Modelle mit je einem, zwei oder vier E1/T1/J1 Anschlüssen und
somit bis zu 30/60/120 parallele Telefongespräche und ist somit ein ideales Gateway für viele Mittelständische- und Großunternehmen.
PACKUNGSINHALT:
V
GRANDSTREAM BIETET ÜBER DAS GXW450X KEINE VERBINDUNG ZU NOTRUFEN AN. WEDER DAS
UNTERNEHMEN GRANDSTREAM NOCH SEINE
FUNKTIONÄRE, ANGESTELLTEN ODER PARTNER
KÖNNEN FÜR FORDERUNGEN, SCHADEN ODER
VERLUSTE HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN HIERMIT AUF JEGLICHE UND ALLE SOLCHE
FORDERUNGEN ODER RECHTLICHEN SCHRITTE,
DIE DURCH DIE UNMÖGLICHKEIT, ÜBER DAS GXW450X NOTRUFE ZU NUTZEN, SOWIE DURCH IHR
VERSÄUMNIS, DIE GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOTWENDIGEN ZUSÄTZLICHEN
EINSTELLUNGEN FÜR DEN ZUGANG ZU NOTRUFEN
VORZUNEHMEN, VERURSACHT WERDEN KÖNNEN.
VORSICHTSMAßNAHMEN:
12
DE Das GXW450X ist nicht für die Durchführung
von Notrufen an Krankhäuser, Strafverfolgungsbehörden, medizinische Pflegeeinrichtungen
(“Notdienste”) oder jegliche andere Form von
Notdiensten ausgerichtet. Sie müssen zusätzliche
Einstellungen vornehmen, um Zugang zu Notdiensten zu erhalten. Es liegt an Ihnen, einen SIPkompatiblen Internettelefoniedienst zu erwerben, das GXW450X korrekt für die Nutzung dieses
Dienstes zu konfigurieren und die Konfigurierung
regelmäßig auf ihre Funktionstüchtigkeit zu testen. Andernfalls liegt es an Ihnen, herkömmliche
Drahtlosoder Festnetztelefoniedienste zu erwerben, um Zugang zu Notdiensten zu erhalten.
GXW4501
GXW4502
GXW4504
~ 18 ~
1 x 12V Netzteil
1x Ethernet-Kabel
1x Kurzanleitung
1x GPL Lizenz
GXW450X ANSCHLIESSEN
VERWENDUNG DES GXW450X-TASTENFELDMENÜS
1. Drücken Sie die OK, um durch die Menüoptionen zu navigieren.
GXW4504:
USB-Anschluss
LCD
SD Card Slot
Navigationstasten
3. Wählen Sie in der Menüoption „Zurück“, um zum vorherigen
Menü zu wechseln.
LEDAnzeigen
12VDC
4
E1/T1/J1Anschluss
2. Drücken Sie die Abwärtstaste, um zu anderen Menüoptionen
zu wechseln. Drücken Sie OK, um einen Eintrag auszuwählen.
3
2
LAN-Anschluss
Erdung
KONFIGURIEREN DES GXW450X ÜBER DIE WEB-GUI
1
WAN-Anschluss
4. Bei mehr als 20 Sekunden ohne Aktivität wird auf dem LCD wieder die Standar danzeige angezeigt.
Zurücksetzen
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das
GXW450X.
Basisanschlüsse für die initialen Einstellungen:
2. Vergewissern Sie sich, dass das GXW450X eingeschaltet ist und
die IP-Adresse im LCD angezeigt wird.
1. Schließen Sie ein Ende des RJ-45 Netzwerkkabels (Typ 1:1 Stan-
3. Öffnen Sie auf dem Computer einen Webbrowser und geben
Sie die URL für die Web-GUI im folgenden Format ein:
dard) am WAN-Port der GXW450X, das andere Ende am Netzwerk Switch/Hub an.
2. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsa schluss auf der Rückseite des GXW450X an. Stecken
Sie den Netzstecker des Netzteils in eine Steckdose mit Überspannungsschutz.
http(s)://IP-Adresse:Port
4. Geben Sie Benutzername und Passwort ein. Der voreingestellte
Administrator-Benutzername lautet “admin”,das Zufallspasswort befindet sich auf dem Produktaufkleber auf der Rückseite
der GXW450X.
3. Schließen Sie ein Ende des Netzwerkkabels am E1/T1/J1 Port
der GXW450X, das andere Ende an der E1/T1/J1 Anschlussdose des Service-Providers an.
4. Warten Sie, bis das GXW450X gestartet wurde. Nach dem
Startvorgang werden die Hardwareinformationen auf dem
LCD auf der Vorderseite angezeigt.
5. Sobald das GXW450X ordnungsgemäß mit dem Netzwerk verbunden wurde, leuchtet die LED für WAN auf der Vorderseite
grün und auf dem LCD wird die IP-Adresse angezeigt.
~ 19 ~
Weitere Informationen und Dokumentationen
sind online unter:
http://www.grandstream.com/our-products
~ 20 ~
GRANDSTREAM NON FORNISCE COLLEGAMENTI
AI SERVIZI DI EMERGENZA ATTRAVERSO GXW450X.
NÈ GRANSTREAM NÈ I SUOI RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI
RESPONSABILI DI QUALSIASI RECLAMO, DANNO
O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI USARE IL GXW450X PER
CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI
SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI
EMERGENZA IN CONFORMITÀ AL PARAGRAFO
PRECEDENTE.
PRECAUZIONI
• Non tentare di aprire, smontare o modificare il dispositivo.
• Non utilizzare un adattatore di alimentazione di terzi.
• Non esporre il dispositivo a temperature non incluse nell’intervallo
da 0 °C a +45 °C per l’operatività o da -10 °C a +60 °C per
l’immagazzinaggio.
• Non esporre il dispositivo ad ambienti non inclusi nel seguente intervallo di umidità: 10% - 90 % di umidità relativa (senza condensa)
• Non spegnere e riaccendere il GXW450X durante l’avvio del
sistema o l’aggiornamento del firmware. Si possono corrompere
le immagini del firmware e causare problemi di funzionamento.
PANORAMICA
Le serie GXW450X sono gateway VoIP digitali E1/T1/J1 che consentono a trunk PSTN e ISDN digitali di essere integrati con reti
VoIP. Collegando le serie GXW450X con una rete VoIP e provider
PBX o E1/T1/J1 tradizionali, le imprese possono aumentare drasticamente la quantità di trunk PSTN/ISDN integrati con la rete VoIP
e chiamate contemporanee supportate. La serie GXW450X offre
tre modelli che forniscono span 1, 2 o 4 E1/T1/J1 e supporta 30, 60
o 120 chiamate contemporanee per soddisfare le esigenze VoIP
di imprese grandi e medie.
CONTENUTO DELLA CONFEZIONE
V
GXW450X non è preconfigurato per supportare
o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità
di assistenza medica (“Servizi di emergenza”) o
a qualsiasi altro tipo di servizio di emergenza. È
necessario effettuare accordi supplementari per
accedere ai Servizi di emergenza. È a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GXW450X correttamente per usare tale servizio ed
effettuare test periodici della configurazione per
assicurarsi che funzioni in modo idoneo. Se non
si effettua ciò, è Vostra responsabilità acquistare
servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.
12
IT
GXW4501
GXW4502
GXW4504
~ 21 ~
~ 22 ~
1x 12V Alimentatore
1x Cavo Ethernet
1x Guida Rapida
1x GPL Licenza
CONNESSIONE DEL GXW450X
UTILIZZO DEL MENU DEL TASTIERINO DI GXW450X
GXW4504:
LCD
Porta USB Slot per SD
Card
Tasti di navigazione
Jack alimentatore CC 12V
Indicatori
LED
4
Porta E1/T1/J1
3
2
Porta LAN
Messa a
terra
1
Porta WAN
Ripristina
Collegamenti di base per la configurazione iniziale:
1. Collegare l’estremità di un cavo Ethernet RJ-45 (tipo di cavo:
diretto) alla porta WAN di GXW450X; collegare l’altra estremità
alla porta uplink di uno switch/hub Ethernet.
2. Collegare l’adattatore di alimentazione CC a 12V alla presa
di alimentazione CC a 12V sulla parte posteriore di GXW450X.
Inserire la spina principale dell’adattatore di alimentazione in
una presa di corrente protetta contro le sovratensioni.
3. Collegare un’estremità del cavo E1/T1/J1 fornito dal fornitore
del servizio alla porta E1/T1/J1 di GXW450X; collegare l’altra
estremità nel jack a parete E1/T1/J1.
1.
Premere il tasto “OK” per iniziare a scorrere le opzioni del
menu.
2.
Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per selezionare una voce.
3.
Nell’opzione di menu, selezionare “Indietro” per tornare al
menu precedente.
4.
Il display LCD tornerà alla visualizzazione predefinita dopo un
periodo di inattività nel menu di più di 20 secondi.
CONFIGURAZIONE DI GXW450X TRAMITE INTERFACCIA
UTENTE GRAFICA WEB
1. Collegare il computer alla stessa rete di GXW450X.
2. Assicurarsi che GXW450X sia alimentato correttamente e visualizzi l’indirizzo IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL
dell’interfaccia utente grafica Web nel formato:
http(s)://Indirizzo-IP:Porta
4. Immettere nome utente e password per accedere. (Lo username di default dell’amministratore è “admin” e la password
casuale di default può essere trovata sull’etichetta del GXW450X).
4. Attendere l’avvio di GXW450X. Quando il processo di avvio
sarà completato, sul display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che GXW450X è connesso correttamente alla rete,
l’indicatore LED della WAN nella parte anteriore sarà di colore
verde e il display LCD visualizzerà l’indirizzo IP.
Fare riferimento ai documenti online e alle Domande Frequenti per informazioni più dettagliate:
http://www.grandstream.com/our-products
~ 23 ~
~ 24 ~
GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ
К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GXW450X. КРОМЕ
ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ
РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕ
ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ
КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И
ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО
ТРЕБОВАНИЙ
ИЛИ
ОСНОВАНИЙ
ДЛЯ
ИСКА,
ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ
ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXW450X,
ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ
И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ
ПРИГОТОВЛЕНИЯ,
ЧТОБЫ
ПОЛУЧИТЬ
ДОСТУП
К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С
ПРЕДЫДУЩИМ ПАРАГРАФОМ.
• Не пытайтесь открывать, разбирать или изменять устройство.
• Не используйте адаптер питания другого производителя.
• Не допускается использование устройства при температурах
вне диапазона от 0 °C до +45 °C при эксплуатации и от -10 °C до
+60 °C при хранении.
• Не допускается выставлять устройство наружу при относительной
влажности вне диапазона 10%-90% (без конденсата).
• Не следует выключать/включать GXW450X во время загрузки
системы или обновления микропрограммного обеспечения.
Возможно повреждение встроенных программ, что приведет к
поломке устройства.
ОБЩИЙ ОБЗОР
Серия GXW450X - это цифровые E1/T1/J1 VoIP-шлюзы, которые
позволяют интегрировать цифровые PSTN и ISDN линии в
VoIP сети. При подключении серии GXW450X к VoIP сети и
традиционным АТС или E1/T1/J1 провайдерам, организации
могут значительно увеличить количество соединительных
PSTN / ISDN линий, интегрированных в их VoIP сеть, и повысить
количество поддерживаемых параллельных вызовов. Серия
GXW450X состоит из трёх моделей, которые имеют 1, 2 или 4
E1/T1/J1 порта и поддерживают 30, 60 или 120 одновременных
вызовов для удовлетворения потребностей VoIP крупных и
средних предприятий.
КОМПЛЕКТ ПОСТАВКИ
V
выполнения срочных звонков в медицинские
учреждения,
правоохранительные
органы,
учреждения
здравоохранения
(“Экстренные
службы”) и в какие-либо другие экстренные
службы. Для доступа к экстренным службам
необходимо предпринять дополнительные меры.
Приобретение SIP-совместимой услуги Интернет
телефонии, надлежащая конфигурация GXW450X
для использования данной услуги и периодическая
проверка конфигурации с целью подтверждения
правильности
работы
являются
обязанностью
заказчика. Если это не сделано, то для доступа к
экстренным службам необходимо подключиться к
услугам беспроводной или проводной телефонной
связи.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
12
RU GXW450X не предназначен для поддержки и
GXW4501
1x адаптер
питания 12 В
GXW4502
1x кабель Ethernet
GXW4504
~ 25 ~
1x краткое руководство
пользователя / 1x GPL лицензия
~ 26 ~
ПОДКЛЮЧЕНИЕ GXW450X
GXW4504:
Порт USB
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ GXW450X
ЖК-дисплей
Разъем для
SD-карты
Световые
индикаторы
DC 12V
4
Порт E1/T1/J1
Клавиши навигации
3
2
Порт LAN
Заземление
1.
Нажмите кнопку “OK”, чтобы открыть параметры меню.
2.
Нажмите “Down” (Вниз) для перехода к пунктам другого
меню. Нажмите “OK”, чтобы выбрать запись.
3.
В меню выберите пункт “Back” (Назад), чтобы вернуться к
предыдущему меню.
4.
При бездействии в меню более 20 секунд ЖК-дисплей
вернется в состояние по умолчанию.
НАСТРОЙКА GXW450X ЧЕРЕЗ ВЕБ-ИНТЕРФЕЙС
1
Порт WAN
Сброс
Основные подключения для начальной установки:
1. Подсоедините один конец Ethernet-кабеля RJ-45 (тип
кабеля: прямой
сквозной) к WAN-порту GXW450X;
подсоедините другой конец провода к порту восходящей
передачи данных (uplink) Ethernet-маршрутизатора/хаба.
2. Подключите адаптер питания постоянного тока 12 В к
разъему питания постоянного тока 12 В на задней панели
GXW450X. Вставьте сетевой штепсель адаптера питания в
сетевую розетку с защитой от перепадов напряжения.
1. Подключите компьютер к той же сети, в которой находится
GXW450X.
2. Убедитесь, что GXW450X правильно включен, а на ЖКдисплее отображается его IP-адрес.
3. Откройте на компьютере веб-браузер и введите IP-адрес
в адресной строке
4. Для входа введите имя пользователя и пароль. (Имя
пользователя
администратора
по
умолчанию
“admin”,случайный пароль по умолчанию можно найти на
наклейке на GXW450X).
3. подключите один конец кабеля E1/T1/J1, предоставленного
провайдером к порту E1/T1/J1 на GXW450X; подключите
другой конец кабеля к настенному разъему..
4. Дождитесь загрузки GXW450X. По завершении процесса
загрузки на ЖК-дисплее на передней панели отобразится
информация об оборудовании.
5. После успешного подключения GXW450X к сети индикатор
WAN на передней панели загорится зеленым цветом, а на
ЖК-дисплее будет отображен IP-адресу.
~ 27 ~
Смотрите электронные документы и раздел
FAQ для более подробной информации:
http://www.grandstream.com/our-products
~ 28 ~
GRANDSTREAM NÃO FORNECE CONEXÕES A SERVIÇOS DE EMERGÊNCIA ATRAVÉS DO GXW450X. NEM
GRANDSTREAM, NEM OS SEUS DIRIGENTES, EMPREGADOS OU AFILIADOS PODEM SER RESPONSÁVEIS POR
QUALQUER RECLAMAÇÃO, DANO OU PERDA, E
VOCÊ, NESTE ATO, RENUNCIA QUAISQUER E TODAS
REIVINDICAÇÕES OU MOTIVOS DE ACÇÃO RESULTANTES DA OU RELATIVA À SUA INCAPACIDADE DE
USAR O GXW450X PARA CONTATAR SERVIÇOS DE
EMERGÊNCIA E POR NÃO FAZER ARRANJOS ADICIONAIS PARA ACEDER AOS SERVIÇOS DE EMERGÊNCIA,
SEGUNDO O PARÁGRAFO IMEDIATAMENTE ANTERIOR.
~ 29 ~
PRECAUÇÕES
• Não tente abrir, desmontar ou modificar o dispositivo.
• Não use um adaptador de energia de terceiros.
• Não exponha este dispositivo a temperaturas fora do intervalo de 0 °C
a 45 °C durante operação ou -10 °C a 60 °C durante armazenamento.
• Não exponha este dispositivo a ambientes fora do seguinte intervalo
umidade: 10% -90% HR (sem condensação).
• Não desligar e ligar o dispositivo durante a inicialização do mesmo ou
durante atualização de firmware. Você pode corromper as imagens de
firmware e causar avaria do dispositivo.
RESUMO
A serie GXW450X são gateways VoIP E1/T1/J1 Digital o que permite integrar facilmente troncos ISDN e PSTN digitais às redes
VoIP. Ao conectar a serie GXW450X em uma rede VoIP e a sistemas de PBX tradicionais ou provedores E1/T1/J1 as empresas podem aumentar drasticamente a quantidade de troncos PSTN/
ISDN integrados com a sua rede VoIP assim como o número de
chamadas simultâneas. A serie GXW450X oferece três modelos
com 1, 2 ou 4 portas E1/T1/J1que suportam 30, 60 ou 120 chamadas simultâneas para atender as necessidades VoIP de medias e
grandes empresas.
CONTEÚDO DO PACOTE
V
O GXW450X não é pré-configurado para suportar
ou realizar chamadas de emergência a qualquer
tipo de hospital, agência policial, unidade de atendimento médico (“Serviço (s) de emergência”), ou
qualquer outro tipo de serviço de emergência. Você
deverá tomar providências adicionais para acessar
serviços de emergência. É da sua responsabilidade
adquirir serviço de telefonia via Internet compatível
com o protocolo SIP, configurar corretamente o GXW450X para usar esse serviço e periodicamente testar a configuração para confirmar que ele funciona
como você espera. Se você não fizer isso, é da sua
responsabilidade adquirir os serviços tradicionais de
telefones celulares ou fixos para acessar serviços de
emergência.
12
PT
GXW4501
1 x 12V Adaptador de Corrente
GXW4502
1 x Cabo de Ethernet
GXW4504
1x Guia de instalação rápida
1x licença GPL
~ 30 ~
CONNECTANDO O GXW450X
GXW4504:
Porta USB
USANDO O MENU DO TECLADO DO GXW450X
LCD
Entrada para
cartão SD
12V DC Entrada
de Alimentação
Indicadores
LED
4
1.
Pressione a tecla “OK” para começar a navegar as opções
do menu.
2.
Pressione o botão “Down” para navegar as diferentes opções
de menu. Pressione “OK” para selecionar uma entrada.
3.
Na opção de menu, selecione “Back” para voltar ao menu
anterior.
4.
O LCD voltará ao padrão de exibição depois de o menu ficar
sem actividade por mais de 20 segundos.
Teclas de Navegação
3
2
Ligação à
terra
1
CONFIGURAÇÃO DO GXW450X VIA WEB GUI
Porta E1/T1/J1
Porta LAN
Porta WAN
Reset
Conexões básicas para a configuração inicial:
1. Conecte uma extremidade de um cabo Ethernet RJ-45 (tipo
de cabo: straight through) na porta WAN do GXW450X; conecte a outra extremidade à porta de uplink de um Switch /
Hub de Ethernet.
2. Conecte a fonte de alimentação de 12V DC na porta de
entrada 12V DC na parte posterior do GXW450X. Conecte a
fonte de alimentação em uma tomada de corrente com proteção.
1. Ligue o computador à mesma rede que o GXW450X.
2. Assegure que o GXW450X está devidamente ligado e mostra
o seu endereço IP no LCD.
3. Abra um navegador da Web no computador e insira o
endereço IP na barra de endereços.
4. Coloque o nome de usuário e a senha para fazer o login. (O
nome de usuário padrão para o administrador é “admin” e
a senha aleatória predeterminada pode ser encontrada na
etiqueta do GXW450X).
3. Conecte uma extremidade do cabo E1/T1/J1 providenciado
pelo fornecedor de serviço à porta E1/T1/J1 do GXW450X;
ligue a outra extremidade à tomada de parede E1/T1/J1.
4. Aguarde que o GXW450X finalize o processo de inicialização.
O LCD da frente vai mostrar as informações de hardware do
dispositivo quando o processo de inicialização estiver finalizado.
5. Quando o GXW450X estiver devidamente conectado à rede,
o indicador LED para a porta WAN na frente fica verde sólido
e o LCD mostra o endereço IP.
~ 31 ~
Consulte os documentos em linha e os FAQ para
informação mais detalhada:
http://www.grandstream.com/our-products
~ 32 ~
FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI
POŁĄCZENIA
ZE
SŁUŻBAMI
RATUNKOWYMI
ZA
POŚREDNICTWEM URZĄDZENIA GXW450X. FIRMA GRANDSTREAM, JEJ KIEROWNICTWO, PRACOWNICY ANI PODMIOTY STOWARZYSZONE NIE MOGĄ BYĆ POCIĄGNIĘTE
DO ODPOWIEDZIALNOŚCI Z TYTUŁU JAKICHKOLWIEK
ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM
ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I PODSTAW
POWÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z
NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GXW450X W CELU
NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI
I NIEWPROWADZENIEM DODATKOWYCH USTAWIEŃ
UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.
ŚRODKI OSTROŻNOŚCI
• Nie należy podejmować próby otwierania, demontażu ani modyfikacji urządzenia.
• Nie należy korzystać z zasilaczy innych firm.
• Nie należy wystawiać urządzenia na działanie temperatur wykraczających poza
zakres od 0 °C do +45 °C podczas eksploatacji i od -10 °C do +60 °C podczas
przechowywania.
• Nie należy wystawiać urządzenia na działanie wilgotności wykraczającej poza
poniższy zakres: 10% - 90% wilgotności względnej (bez kondensacji).
• Nie należy wyłączać i ponownie włączać urządzenia podczas rozruchu systemu
lub aktualizacji oprogramowania układowego. Może to spowodować uszkodze
nie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.
OPIS URZĄDZENIA
Seria GXW450X to cyfrowe bramy VOIP E1/T1/J1, które umożliwiają
integrowanie cyfrowych magistral PSTN i ISDN z sieciami VoIP.
Podłączając bramę serii GXW450X do sieci VoIP i tradycyjnej centrali PBX lub dostawcy E1/T1/J1, firmy mogą znacząco zwiększyć
liczbę magistral PSTN/ISDN zintegrowanych ze swoimi sieciami
VoIP, a także liczbę obsługiwanych równoczesnych połączeń.
Seria GXW450X obejmuje trzy modele, które są wyposażone w
1, 2 lub 4 porty E1/T1/J1 oraz obsługują 30, 60 lub 120 równoczesnych połączeń, zaspokajając potrzeby VoIP dużych i średnich
przedsiębiorstw.
ZAWARTOŚĆ OPAKOWANIA
V
Urządzenie GXW450X nie jest wstępnie skonfigurowane
do obsługi lub wykonywania połączeń alarmowych
do szpitali, organów ochrony porządku publicznego,
jednostek opieki medycznej (zwanych dalej „służbami
ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych,
konieczne jest wprowadzenie dodatkowych ustawień.
Użytkownik jest odpowiedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią
konfigurację urządzenia GXW450X umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji
w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności
użytkownik jest odpowiedzialny za zakup tradycyjnych
bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.
12
PL
GXW4501
GXW4502
GXW4504
~ 33 ~
1x zasilacz 12V
1x kabel Ethernet
1x Przewodnik szybkiej instalacji
1x Licencja GPL
~ 34 ~
PODŁĄCZENIE URZĄDZENIA GXW450X
Ekran LCD
GXW4504:
Port USB
Przyciski nawigacyjne
Gniazdo zasilania
prądem stałym 12V
Gniazdo karty SD Kontrolki LED
4
Port E1/T1/J1
KORZYSTANIE Z MENU KLAWIATUROWEGO URZĄDZENIA
GXW450X
3
2
Port LAN
Naciśnij klawisz OK, aby rozpocząć przeglądanie opcji menu.
2.
Naciśnij klawisz strzałki w dół, aby przeglądać różne opcje
menu. Naciśnij przycisk OK, aby wybrać element.
3.
W opcji menu wybierz przycisk „Wstecz”, aby powrócić do
poprzedniego menu.
4.
Po upływie 20 sekund bezczynności podczas wyświetlania
menu na ekranie LCD zostanie wyświetlony ekran domyślny.
Uziemienie
1
Port WAN
1.
Reset
KONFIGURACJA URZĄDZENIA GXW450X ZA
POŚREDNICTWEM SIECIOWEGO GRAFICZNEGO INTERFEJSU UŻYTKOWNIKA
Podstawowe połączenia do wstępnej konfiguracji:
1. Podłącz komputer do tej samej sieci co urządzenie GXW450X.
1. Podłącz jeden koniec przewodu RJ-45 Ethernet (typ kabla:
nieskrosowany) do portu WAN urządzenia GXW450X; drugi
koniec podłącz do portu uplink przełącznika/koncentratora
Ethernet.
2. Upewnij się, że urządzenie GXW450X jest odpowiednio zasilane
i że adres IP urządzenia jest wyświetlony na ekranie LCD.
2. Podłączyć zasilacz 12V DC do gniazda zasilającego 12V
DC z tyłu urządzenia GXW450X. Włożyć główną wtyczkę
zasilacza do gniazda zasilającego z zabezpieczeniem przed
przepięciami.
4. Wprowadź nazwę użytkownika i hasło, aby się zalogować.
(Domyślną nazwą administratora jest “admin”, unikalne
wygenerowane hasło znajduje się na naklejce GXW450X).
3. Otwórz w komputerze przeglądarkę internetową i wprowadź
adres IP w pasku adresu
3. Połącz jeden koniec kabla E1/T1/J1 dostarczonego przez
dostawcę usługi do portu E1/T1/J1 urządzenia GXW450X;
podłącz drugi koniec do gniazda ściennego E1/T1/J1.
4. Poczekaj na rozruch urządzenia GXW450X. Po zakończeniu
rozruchu na ekranie LCD w przedniej części urządzenia
wyświetlona zostanie informacja o sprzęcie.
5. Po pomyślnym połączeniu urządzenia GXW450X z siecią kontrolka LED dia portu WAN w przedniej części urządzenia będzie
świeciła na zielono, a na wyświetlaczu LCD wyświetlony zostanie adres IP.
~ 35 ~
Więcej informacji można znaleźć w dokumentacji
online i często zadawanych pytaniach:
http://www.grandstream.com/our-products
~ 36 ~
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
