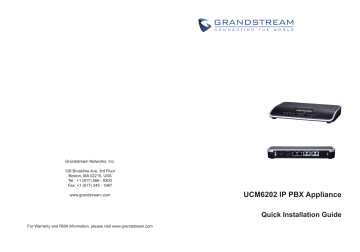

UCM6202 IP PBX Appliance
Quick Installation Guide
For Warranty and RMA information, please visit www.grandstream.com
Content
English..............................................................................1
简体中文..........................................................................5
Español..............................................................................9
Français...........................................................................13
Deutsch...........................................................................17
Italiano............................................................................21
Русскй.............................................................................25
Português........................................................................29
Polski...............................................................................33
EN
The UCM6202 is not pre-configured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is your responsibility to purchase SIP-compliant Internet telephone service, properly configure the UCM6202 to use that service, and
periodically test your configuration to confirm that it
works as you expect. If you do not do so, it is your responsibility to purchase traditional wireless or landline
telephone services to access Emergency Services.
GRANDSTREAM DOES NOT PROVIDE CONNECTIONS TO EMERGENCY SERVICES VIA THE
UCM6202. NEITHER GRANDSTREAM NOR ITS
OFFICERS, EMPLOYEES OR AFFILIATES MAY BE
HELD LIABLE FOR ANY CLAIM, DAMAGE, OR LOSS.
YOU HEREBY WAIVE ANY AND ALL SUCH CLAIMS
OR CAUSES OF ACTION ARISING FROM OR RELATING TO YOUR INABILITY TO USE THE UCM6202
TO CONTACT EMERGENCY SERVICES, AND YOUR
FAILURE TO MAKE ADDITIONAL ARRANGEMENTS
TO ACCESS EMERGENCY SERVICES IN ACCORDANCE WITH THE IMMEDIATELY PRECEDING
PARAGRAPH.
PRECAUTIONS:
• Do not attempt to open, disassemble, or modify the device.
• Do not use a third party power adapter.
• Do not expose this device to temperatures outside the range of 0 °C to +40 °C for
operating or -10 °C to +60 °C for storage.
• Do not expose this device to environment outside of the following humidity range:
10-90% RH (non-condensing).
• Do not power cycle the device during system boot up or firmware upgrade. You
may corrupt firmware images and cause the unit to malfunction.
OVERVIEW:
UCM6202 is an innovative IP PBX appliance designed for small to medium business. Powered by an advanced hardware platform with robust system resources,
the UCM6202 offers a highly versatile state-of-the-art Unified Communication
(UC) solution for converged voice, video, data, fax and video surveillance application needs. Incorporating industry-leading features and performance, the
UCM6202 offers quick setup, easy deployment and unrivaled reliability all at an
unprecedented price point.
PACKAGE CONTENTS:
1x UCM6202
1x RJ45 Cable
V
12
1x 12V Power Adapter
1
1x Quick Installation Guide
1x GPL License
2
1. Press “Down” or “OK” key to start browsing menu options.
CONNECTING THE UCM6202:
SD Card Slot
Reset
2. Press “Down” to browse different menu options. Press “OK” to select an entry.
Ground
WAN Port
3. In the menu option, select “Back” to go back to previous menu.
4. The LCD will return to default display after being idle in menu for more than 20
seconds.
CONFIGURING THE UCM6202 VIA WEB GUI:
USB Port
DC 12V LAN Port 2x FXS Port
1. Connect the computer to the same network as the UCM6202.
2x FXO Port
2. Ensure the UCM6202 is properly powered on and displays the IP address on
1. Connect one end of an RJ-45 Ethernet cable into the WAN port of the UCM6202.
the LCD screen.
2. Connect the other end of the Ethernet cable into the uplink port of an Ethernet
switch/hub.
3. Open a web browser on the computer and enter the displayed IP address into
3. Connect the 12V DC power adapter into the 12V DC power jack on the back of
the UCM6202. Insert the main plug of the power adapter into a surge-protected
power outlet.
the search bar in the following format: http(s)://ipaddress:portnumber
The default protocol is HTTPS and the default port number is 8089.
4. The web portal should be shown (see figure below). Enter the default admin-
4. Wait for the UCM6202 to boot up. The front LCD display will show the UCM’s
istrator credentials:
hardware information when the boot process is completed.
•
Username: admin
5. Once the UCM6202 is successfully connected to network via WAN port, the
•
Password: admin
Network LED indicator will be lit green, and an IP address will be shown on the
Note: Units manufactured from January 2017 onwards have unique default pass-
LCD display.
words printed on their stickers. Older units have “admin” as the default password.
6. (Optional) Connect PSTN lines from the wall jack to the FXO ports, connect
analog devices (phone and fax) to the FXS ports.
5. For more detailed information on how to configure SIP extensions, PSTN con-
USING THE UCM6202 KEYPAD MENU:
the UCM6202 user manual here: http://www.grandstream.com/support/
nections, SIP trunks, and other system settings via the web UI, please download
LCD
Navigation
Keys
LED
Indicators
LAN LED WAN LED USB LED SD Card LED FXS LED
3
FXO LED
This product is covered by one or more of the U.S. patents (and any foreign patent
counterparts thereto) identified at www.cmspatents.com.

4
ZH
UCM6202不预设对医院,执法机构,医疗中
心(急救服务)以及各种紧急服务的紧急通话服
务。用户必须自行设定紧急通话功能。用户必
须自行购买SIP兼容的网络电话服务,正确的设
定UCM6202使用该服务,并定期测试您的配
置以确保UCM6202如预期工作,否则请购买
传统无线或有线电话服务来拨打紧急通话。
Grandstream Networks 公司的UCM6202不支
持紧急通话服务。Grandstream
Networks公
司、其管理者和员工以及其相关机构对此所造
成的任何索赔、损失或者损害都不负有任何法
律追究责任。在此,您将无权对任何以及所有
由于无法通过UCM6202拨打紧急电话以及没
有遵照前段文字描述而造成紧急通话失败的事
件提出诉讼。
注意事项:
1. 请不要拆卸或修改该设备;
2. 请不要使用第三方的电源适配器;
3. 请不要在超出0至40摄氏度的环境下使用该设备,请不要在超出-10至60摄氏度
的环境下存储该设备;
4. 请不要将设备暴露在超出相对湿度10-90%范围外的环境下;
5. 请不要在设备启动未完成的时候或设备的软件升级过程中断开电源。如上所述
的操作会导致话机本身的程序损坏,进而造成设备无法启动。
产品概览:
UCM6202是一款功能丰富、兼具创新的IP PBX设备。它采用先进的硬件平台,运
用强健的系统资源,为用户提供了集语音、视频、数据、传真和监控设备需求的
统一解决方案。UCM6202融合了工业界领先的功能,安装部署方便,运行稳定可
靠,性价比高,是中小型企业理想的选择。
设备包装清单:
UCM6202(1台)
网线 (1根)
V
12
电源适配器 (1个)
5
快速安装手册(1本)
GPL 许可证 (1本)
6
连接UCM6202:
SD卡插槽
1.按“下”键或“OK”键开始浏览菜单;
重置 FXS端口(2个) FXO端口(2个) 接地端
2.按“下”键浏览菜单各选项,按“OK”选择菜单选项;
3.选择菜单中的“Back”选项返回上一级菜单;
4.在菜单中空闲停留20秒后,LCD将会回到默认显示。
通过网络界面配置UCM6202:
USB端口 12V电源 LAN端口 WAN端口
1.将电脑与UCM6202连接至同一网络;
1.用网线连接UCM6202的WAN端口;
2.UCM6202正常启动并成功连接网络后,在LCD上确认UCM6202的IP地址;
2.将网线的另一端连接集线器或交换机上行链接的RJ-45网络接口;
3.用12V电源适配器连接UCM6202电源接口和交流电源插座;
4.等待设备启动。启动完成后,UCM6202的LCD上将会显示设备硬件信息;
5.等待设备网络连接完成。连接成功后,UCM6202的WAN端口LED指示灯将会显
示绿色,LCD将会显示设备IP地址;
6. (可选)连接PSTN电话线至UCM6202的FXO端口,连接模拟电话或者传真线
至UCM6202的FXS端口。
3.将UCM6202的IP地址以下列格式输入在电脑的网络浏览器上:
http(s)://IP地址:端口
默认协议为HTTPS,默认端口为8089;
4.UCM6202网络登录界面如下图所示。请输入默认管理员的用户名”admin”和
密码。
请注意:2017年1月起生产的设备的标签上印有唯一的随机密码作为默认密码用
于登录。生产于2017年1月之前的设备的默认密码为”admin”
5.登录后,用户可以在网络界面下配置SIP账号、PSTN连接、SIP中继、系统设定
等。欲获取更多详细信息,请在如下链接下载UCM6202用户手册:
http://www.grandstream.com/support
使用UCM6202菜单按键:
LCD
菜单按键
LED指示灯
LAN LED
7
WAN LED
USB LED
SD卡 LED
FXS LED
FXO LED
8
ES
El teléfono UCM6202 no viene pre configurado ni tiene acceso a información de ningún tipo de servicio de llamadas
de emergencia, hospitales, servicios policiales, unidades
de cuidados médicos o cualquier otro tipo de servicio de
socorro. Usted deberá hacer las coordinaciones necesarias para poder acceder a estos servicios. Será su responsabilidad, el contratar el servicio de telefonía por internet
compatible con el protocolo SIP, configurar apropiadamente
el teléfono UCM6202 para usar dicho servicio y periódicamente, probar su configuración para confirmar su funcionamiento de acuerdo a sus expectativas. Si usted decide
no hacerlo, será su responsabilidad comprar servicios de
telefonía tradicional, ya sea por línea fija o inalámbrica para
poder acceder a los servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES CON
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
UCM6202. NI GRANDSTREAM NI SUS DIRECTORES,
EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS
REPONSABLES POR NINGUN RECLAMO, DAÑO O
PERDIDA. POR LO TANTO, POR LA MEDIANTE, USTED
RENUNCIA A SU DERECHO DE RECLAMO O DENUNCIA
QUE PUEDA SURGIR DEBIDO A LAS LIMITACIONES EN
EL USO DEL UCM6202 PARA CONTACTAR A LOS SERVICIOS DE EMERGENCIA, ASI COMO A SU NEGLIGENCIA
DE REALIZAR LAS COORDINACIONES NECESARIAS
PARA ACCEDER A TODOS LOS SERVICIOS DE EMERGENCIA, MENCIONADOS EL PARRAFO PRECEDENTE.
PRECAUCIONES:
• No abrir, desarmar o intentar modificar este equipo.
• No use adaptadores de corriente distintos al suministrado.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a +40 °C en
funcionamiento y -10 °C a +60 °C en almacenadas.
• No exponga este dispositivo ambientes fuera del siguiente rango de humedad:
10-90% RH (Sin condensación).
• Por favor NO apague el UCM6202 durante el arranque o durante la actualización
del firmware. La interrupción de la actualización del firmware puede causar mal
funcionamiento del equipo.
INFORMACIÓN GENERAL:
El UCM6202 es un innovador dispositivo IP PBX diseñado para pequeñas y medianas empresas. Potenciado con una avanzada plataforma de hardware y un
robusto sistema de recursos. El UCM6202 ofrece una gran versatilidad, líder en
Comunicaciones Unificadas (UC), para soluciones convergentes de voz, video,
datos, video vigilancia. La incorporación de funciones y características líderes de
la industria hacen que el UCM6202 ofrezca una configuración rápida, facilidad y
confiabilidad de implementación, con un precio sin precedentes.
CONTENIDO DEL PAQUETE:
1x UCM6202 Base Principal
1x Cable de Red
V
12
1x Adaptador de Alimentación de 12V
9
1x Guía de instalación rápida
1x Licencia GPL
10
CONECTANDO EL UCM6202:
Ranura de tarjeta SD Resetear Puerto WAN 2x Puertos FXO Tierra
1. Pulse el botón “Bajar” o “OK” para comenzar a navegar por las opciones del
menú.
2. Pulse el botón “Bajar” para navegar por las diferentes opciones del menú.
Pulse el botón “OK” para seleccionar una entrada.
3. En la opción del menú, seleccione “Volver” para regresar al menú anterior.
4. La pantalla LCD volverá a la pantalla por defecto (de inicio) después de estar
inactiva durante más de 20 segundos.
Puerto USB
DC 12V Puerto LAN
CONFIGURACION DEL UCM6202 ATRAVEZ DE LA
INTERFAZ WEB DE USUARIO:
2x Puertos FXS
1. Conecte un extremo de un cable Ethernet RJ-45 en el puerto WAN del UCM6202.
2. Conecte el otro extremo del cable Ethernet RJ-45 en el puerto de enlace de un
switch/hub.
3. Conecte el adaptador de alimentación de 12V DC en el conector de alimentación de 12 V DC en la parte posterior de la UCM6202. Inserte el enchufe principal
del adaptador de alimentación a una toma de corriente protegida contra sobretensión.
4. Espere a que el UCM6202 inicie. La pantalla LCD en la parte frontal mostrará la
información de hardware cuando el proceso de arranque comienza.
5. Una vez que el UCM6202 está correctamente conectado a la red, el indicador
LED para el WAN en la parte frontal estará en color verde y en la pantalla aparece
la dirección IP asignada.
6. (Opcional) Conecte las líneas PSTN de la toma de la pared a los puertos FXO,
conectar líneas analógicas (teléfonos y fax) a los puertos FXS.
USO DEL MENÚ POR TECLADO DEL UCM6202:
1. Conecte un ordenador a la misma red que el UCM6202.
2. Asegúrese de que el UCM6202 está correctamente encendido y muestra su
dirección IP en la pantalla LCD.
3. Abra un navegador web en el ordenador y escriba la dirección URL del
UCM6202 en el siguiente formato: http(s)://Direccion-IP:Puerto
El protocolo predeterminado es HTTPS y el número de puerto predeterminado
es 8089.
4. La página web de inicio de sesión GUI mostrará (ver figura más adelante). Introduzca el nombre de usuario de administrador predeterminado “admin” y contraseña.
Nota: Las unidades fabricadas a partir de enero de 2017 tienen una unica contraseña aleatoria pegada en la parte inferior del equipo. Las unidades más viejas
utilizan “admin” como contraseña por defecto.
5. Para la información detallada de las configuraciones de extensiones SIP,
líneas PSTN, troncos SIP y todos los ajustes del sistema a través de la interfaz Web GUI, por favor descargue el manual de usuario UCM6202 desde aquí:
http://www.grandstream.com/support
Pantalla
LCD
LAN con
indicador LED
11
Teclas de
Navegación
Indicadores
LED
FXO con
indicador LED
FXS con indicador LED
USB con
WAN con
indicador LED indicador LED SD Card con indicador LED
12
FR
Le UCM6202 n’est pas préconfiguré pour prendre en
charge ou de procéder les appels d’urgence à tout
type d’hôpital, d’application de la loi, ou unité de soins
médicaux (“Service (s) d’urgence”) ou tout autre type
de service d’urgence. Vous devez faire des arrangements pour l’accès aux services d’urgence. C’est
votre responsabilité d’acheter un service téléphonique
Internet compatible SIP, configurer correctement le
UCM6202 à utiliser ce service et, périodiquement, de
tester votre configuration afin de confirmer qu’il fonctionne comme prévu. Si vous ne le faites pas, c’est
votre responsabilité d’acheter un accès au service téléphonique traditionnel sans fil ou filaire afin d’accéder
aux services d’urgence.
GRANDSTREAM NE FOURNIT AUCUNE CONNEXION AUX SERVICES D’URGENCE VIA LE UCM6202.
NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU FILIALES PEUVENT ETRE TENUS RESPONSABLE POUR TOUTE RECLAMATION OU CAUSE
D’ACTION DECOULANT OU RELATIF A VOTRE INCAPACITE D’UTILISER LE UCM6202 POUR CONTACTER LES SERVICES D’URGENCE ET VOTRE
ECHEC DE FAIRE DES ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE EN CONFORMITE AVEC LE PARAGRAPHE PRECEDENT.
PRECAUTIONS:
• Ne pas tenter d’ouvrir, de désassembler, ou demodifier le dispositif.
• Ne pas utiliser un adaptateur d’alimentation tiers.
• Ne pas exposer cet appareil à des températures hors de la plage de 0 °C à
+40 °C en opération ou -10 °C à +60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage
de 10-90% RH (sans condensation).
• Veuillez ne pas éteindre le UCM6202 pendant le démarrage du système ou la
mise à jour du firmware. Cela risque de rompre l’image du firmware et en con
séquence rendre l’unité inutilisable.
PRESENTATION:
UCM6202 est une appliance IP PBX innovatrice conçue pour les petites et moyennes entreprises. Doté d’une plateforme matérielle avancée et de ressources
système robustes, UCM6202 offre une grande souplesse, et l’état-de-l’art de la
solution des communications unifiées (UC) pour une convergence de la voix, vidéo, données fax et les besoins des applications de vidéo surveillance. Intégration des fonctionnalités et performances leaders de l’industrie, l’UCM6202 offre
une installation rapide, un déploiement facile et une connectivité sans rival, tout
cela à un prix sans précédent.
CONTENU DU PACK:
1x UCM6202 Boîtier Principal
V
12
1x 12V Adaptateur Secteur
13
1x Câble Ethernet
1x Guide d’installation rapide
1x Licence GPL
14
CONNECTER L’UCM6202:
1. Appuyez sur “Bas” ou “OK” pour commencer à parcourir les options du menu.
Port Carte SD Réinitialisation Port WAN
2. Appuyez sur “Down” pour parcourir les différentes options du menu. Appuyez
sur “OK” pour sélectionner une entrée.
Terre
3. Dans le menu, sélectionnez “Retour” pour revenir au menu précédent.
4. L’écran LCD revient à l’affichage par défaut après avoir été inactif dans le
menu pendant plus de 20 secondes.
Port USB
CONFIGURATION DE L’UCM6202 VIA L’INTERFACE
WEB:
12V DC Port LAN 2x Ports FXS 4x Ports FXO
1. Branchez une extrémité d’un câble Ethernet RJ-45 dans le port WAN de
1. Connectez l’ordinateur au même réseau que le UCM6202.
l’UCM6202.
2. S’assurer que l’UCM6202 est bien sous tension et affiche son adresse IP dans
l’écran LCD.
2. Branchez l’autre extrémité du câble Ethernet dans le port de liaison montante
d’un commutateur / concentrateur Ethernet.
3. Branchez l’adaptateur d’alimentation 12V DC dans la prise de courant à
l’arrière de l’UCM6202. Insérez la prise de l’adaptateur secteur sur une prise
électrique protégée contre les surtensions.
4. Attendez que l’UCM6202 démarre. L’écran LCD à l’avant affichera ses informations matériel lorsque le processus de démarrage est terminé.
5. Une fois que l’UCM6202 est connecté au réseau, le voyant LED WAN à l’avant
sera en vert et l’écran LCD affichera l’adresse IP.
6. (Optionnel) Reliez les lignes RTC à partir de la prise murale vers les ports
FXO, connecter les lignes analogiques (téléphone et fax) aux ports FXS.
UTILISATION DU CLAVIER MENU DE L’UCM6202:
3. Ouvrez un navigateur Web sur l’ordinateur et entrez l’URL de l’interface web
dans le format suivant: http(s)://IP-Address:Port
Le protocole par défaut est HTTPS et le numéro de port par défaut est 8089.
4. La page de connexion apparaîtra (voir la figure ci-dessous). Entrez le nom
d’utilisateur de l’administrateur, par défaut “admin” et le mot de passe.
Note: Les unités fabriquées à partir de janvier 2017 ont un mot de passe aléatoire
unique imprimé sur l’autocollant. Les unités plus anciennes ont un mot de passe
par défaut “admin”.
5. Pour des informations détaillées concernant la configuration des extensions
SIP, lignes RTC, Trunks SIP et tous les autres paramètres du système via l’ interface Web, Veuillez télécharger le manuel d’utilisation de l’UCM6202 à partir d’ici:
http://www.grandstream.com/support
LCD
Boutons de
Navigation
Indicateurs
LED
LED LAN
15
LED WAN
LED USB
LED Carte SD
LED FXS
LED FXO
16
DE
Das UCM6202 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pflegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzliche Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen Internettelefoniedienst zu erwerben, das UCM6202 korrekt für
die Nutzung dieses Dienstes zu konfigurieren und die Konfigurierung regelmäßig auf ihre Funktionstüchtigkeit zu testen. Andernfalls liegt es an Ihnen, herkömmliche Drahtlosoder Festnetztelefoniedienste zu erwerben, um Zugang zu
Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS UCM6202 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UNTERNEHMEN GRANDSTREAM NOCH SEINE FUNKTIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDERUNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS UCM6202 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOTWENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VERURSACHT WERDEN KÖNNEN.
VORSICHTSMAßNAHMEN:
• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modifizieren.
• Verwenden Sie keine Netzteile von anderen Herstellern.
• Das Gerät darf nicht bei Temperaturen jenseits von 0 °C bis +40 °C betrieben
oder gelagert werden von -10 °C bis +60 °C.
• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10-90% rel.
Luftfeuchtigkeit (nichtkondensierend).
• Schalten Sie das UCM6202 beim Systemstart oder bei der Firmware-Aktualisier
ung NICHT aus und wieder ein. Andernfalls können Firmware-Bilder beschädigt
werden und es könnten Funktionsstörungen am Gerät auftreten.
ÜBERSICHT:
Das UCM6202 ist eine innovative IP-Telefonanlagen-Appliance für kleine bis mittlere Unternehmen. Das UCM6202 verfügt über eine moderne Hardwareplattform
mit leistungsfähigen Systemressourcen und bietet eine sehr vielseitige Unified
Communication-Lösung auf dem aktuellen Stand der Technik, die die Anforderungen von konvergenten Sprach-, Video-, Daten-, Fax- und Videoüberwachungsanwendungen erfüllt. Durch branchenführende Leistungsmerkmale und Leistung
bietet das UCM6202 schnelle Einrichtung, einfache Implementierung und unerreichte Zuverlässigkeit zu einem konkurrenzlosen Preis.
PACKUNGSINHALT:
1x UCM6202
1x Ethernet-Kabel
V
12
1x 12V Netzteil
17
1x Schnellinstallationsanleitung
1x GPL-licentie
18
UCM6202 ANSCHLIESSEN:
SD Card Slot Zurücksetzen
WAN-Anschluss
1. Drücken Sie die Abwärtstaste oder OK, um durch die Menüoptionen zu navigieren.
Erdung
2. Drücken Sie die Abwärtstaste, um zu anderen Menüoptionen zu wechseln.
Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption „Zurück“, um zum vorherigen Menü zu wechseln.
USB-Anschluss 12 VDC LAN-Anschluss 2x FXS-Anschluss 2x FXO-Anschluss
4. Bei mehr als 20 Sekunden ohne Aktivität wird auf dem LCD wieder die Standardanzeige angezeigt.
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN
des UCM6202.
KONFIGURIEREN DES UCM6202 ÜBER DIE WEB-GUI
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
2. Vergewissern Sie sich, dass das UCM6202 eingeschaltet ist und die IP-Adresse im LCD angezeigt wird.
3. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsa
schluss auf der Rückseite des UCM6202 an. Stecken Sie den Netzstecker des
Netzteils in eine Steckdose mit Überspannungsschutz.
3. Öffnen Sie auf dem Computer einen Webbrowser und geben Sie die URL für
die Web-GUI im folgenden Format ein: http(s)://IP-Adresse:Port
Das Standardprotokoll ist HTTPS und die Standardportnummer ist 8089.
4. Warten Sie, bis das UCM6202 gestartet wurde. Nach dem Startvorgang
werden die Hardwareinformationen auf dem LCD auf der Vorderseite angezeigt.
5. Sobald das UCM6202 ordnungsgemäß mit dem Netzwerk verbunden wurde,
leuchtet die LED für WAN auf der Vorderseite grün und auf dem LCD wird die
IP-Adresse angezeigt.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die Festnetzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analogleitungen
(Telefon und Fax) an die FXS-Anschlüsse an.
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das UCM6202.
4. Die Anmeldeseite der Web-GUI wird angezeigt (siehe Abbildung). Bitte geben
Sie den voreingestellten Benutzernamen “admin” ein.
Hinweis: Bei Geräten deren Herstellung vor Januar 2017 datiert, ist das Passwort ebenfalls “admin”, bei Geräten nach Januar 2017 steht das zufällig- zugewiesene Passwort auf dem Information-Aufkleber außen am Gerätegehäuse.
5. Ausführliche Informationen zum Konfigurieren der SIP-Nebenstellen, Festnetzleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über die
Web-GUI finden Sie im UCM6202-Benutzerhandbuch, das Sie hier herunterladen können: http://www.grandstream.com/support
VERWENDUNG DES UCM6202-TASTENFELDMENÜS:
LCD
Navigationstasten
LEDAnzeigen
LAN-LED WAN-LED USB-LED SD-Karten-LED
19
FXS-LED
FXO-LED
20
IT
UCM6202 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica (“Servizi di emergenza”) o a qualsiasi altro tipo di
servizio di emergenza. È necessario effettuare accordi
supplementari per accedere ai Servizi di emergenza.
È a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare
UCM6202 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua
ciò, è Vostra responsabilità acquistare servizi telefonici
fissi o wireless tradizionali per accedere ai Servizi di
emergenza.
GRANDSTREAM NON FORNISCE COLLEGAMENTI AI SERVIZI DI EMERGENZA ATTRAVERSO
UCM6202. NÈ GRANSTREAM NÈ I SUOI RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA, E DI QUALSIASI
AZIONE LEGALE DERIVANTE DA TALI RECLAMI O
CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI USARE IL UCM6202 PER CHIAMATE AI SERVIZI O DI
STRINGERE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL PARAGRAFO PRECEDENTE.
PRECAUZIONI:
• Non tentare di aprire, smontare o modificare il dispositivo.
• Non utilizzare un adattatore di alimentazione di terzi.
• Non esporre il dispositivo a temperature non incluse nell’intervallo da 0 °C a
+40 °C per l’operatività o da -10 °C a +60 °C per l’immagazzinaggio.
• Non esporre il dispositivo ad ambienti non inclusi nel seguente intervallo di
umidità: 10 - 90 % di umidità relativa (senza condensa)
• NON spegnere e riaccendere il UCM6202 durante l’avvio del sistema o l’aggiornamento del firmware. Si possono corrompere le immagini del firmware e causare
problemi di funzionamento.
PANORAMICA:
UCM6202 è un’innovativa appliance per IP PBX pensata per le piccole e medie imprese. Supportata da un’avanzata piattaforma hardware con solide risorse
di sistema, l’appliance UCM6202 offre una soluzione UC (Unified Communication) all’avanguardia e altamente versatile per le esigenze di applicazioni voce,
video, fax dati e di videosorveglianza convergenti. Con funzionalità e prestazioni
all’avanguardia nel settore, UCM6202 garantisce una configurazione rapida, una
semplice distribuzione e un’affidabilità senza eguali, il tutto a un prezzo mai visto
prima.
CONTENUTO DELLA CONFEZIONE:
1x UCM6202 Apparecchi principale
V
12
1x 12V Alimentatore
21
1x Cavo Ethernet
1x Guida di installazione rapida
1x GPL License
22
CONNESSIONE DEL UCM6202:
Slot per SD Card
Ripristina
Porta WAN
1. Premere il tasto “Giù” o “OK” per iniziare a scorrere le opzioni del menu.
Messa a terra
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predefinita dopo un periodo di intività nel menu di più di 20 secondi.
Porta USB CC a 12 V Porta LAN Due porte FXS
Due porte FXO
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di UCM6202.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6202. Inserire la spina principale dell’
adattatore di alimentazione in una presa di corrente protetta contro le sovratensioni.
4. Attendere l’avvio di UCM6202. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che UCM6202 è connesso correttamente alla rete, l’indicatore LED
della WAN nella parte anteriore sarà di colore verde e il display LCD visualizzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO; collegare le linee analogiche (telefono e fax) alle porte FXS.
UTILIZZO DEL MENU DEL TASTIERINO DI UCM6202:
CONFIGURAZIONE DI UCM6202 TRAMITE INTERFACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6202.
2. Assicurarsi che UCM6202 sia alimentato correttamente e visualizzi l’indirizzo
IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
grafica Web nel formato: http(s)://Indirizzo-IP:Porta
Il protocollo predefinito è HTTPS e il numero di porta predefinito è 8089.
4. Verrà visualizzata la pagina di accesso dell’interfaccia utente grafica Web
(vedere la figura sotto). Inserire lo username da amministratore “admin” e la
password.
Nota: le unità prodotte a partire da Gennaio 2017 hanno una password univoca
casuale stampata sull’etichetta. Le vecchie unità hanno come password di default “admin
5. Per informazioni dettagliate su come configurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente grafica Web, scaricare qui il manuale utente di UCM6202:
http://www.grandstream.com/support
LCD
Tasti di
navigazione
Indicatori
LED
LED LAN LED WAN LED USB
23
LED scheda SD LED FXS
LED FXO
24
RU
UCM6202 не предназначен для поддержки и
выполнения
срочных
звонков
в
медицинские
учреждения, правоохранительные органы, учреждения
здравоохранения (“Экстренные службы”) и в какие-либо
другие экстренные службы. Для доступа к экстренным
службам необходимо предпринять дополнительные
меры. Приобретение SIP-совместимой услуги Интернет
телефонии, надлежащая конфигурация UCM6202 для
использования данной услуги и периодическая проверка
конфигурации с целью подтверждения правильности
работы являются обязанностью заказчика. Если это
не сделано, то для доступа к экстренным службам
необходимо подключиться к услугам беспроводной или
проводной телефонной связи.
GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ
К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ UCM6202. КРОМЕ
ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ
РУКОВОДИТЕЛИ, ОТРУДНИКИ И АФФИЛИРОВАННЫЕ
ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ
КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ,
И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО
ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА,
ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ
ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ UCM6202,
ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ
И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ
ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К
АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С
ПРЕДЫДУЩИМ ПАРАГРАФОМ.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
• Не пытайтесь открывать, разбирать или изменять устройство.
• Не используйте адаптер питания другого производителя.
• Не допускается использование устройства при температурах вне диапазона
от 0 °C до +40 °C при эксплуатации и от -10 °C до +60 °C при хранении.
• Не допускается выставлять устройство наружу при относительной
влажности вне диапазона 10-90% (без конденсата).
• Не следует выключать/включать UCM6202 во время загрузки системы
или обновления микропрограммного обеспечения. Возможно повреждение
встроенных программ, что приведет к поломке устройства.
ОБЩИЙ ОБЗОР:
UCM6202 инновационная IP-АТС для предприятий малого и среднего
бизнеса. UCM6202 основана на усовершенствованной аппаратной
платформе с надежными системными ресурсами и представляет собой
многофункциональное, высокотехнологичное решение для унифицированных
коммуникаций, отвечающее
потребностям клиентов в конвергенции
голосовых, видео- и факсимильных данных, а также видеонаблюдения.
UCM6202, оснащенная передовыми в отрасли функциями и обладающая
исключительной производительностью, - это быстрая настройка, простота
в эксплуатации и непревзойденная надежность по невероятно доступной
цене.
КОМПЛЕКТ ПОСТАВКИ:
1x корпус UCM6202
V
12
1x 12V адаптер питания 12 В
25
1x кабель Ethernet
1x Руководство по быстрой
установке / 1x лицензия GPL
26
ПОДКЛЮЧЕНИЕ UCM6202:
1. Нажмите кнопку “Down” (Вниз) или “OK”, чтобы открыть параметры меню.
Разъем для SD-карты Сброс Порт глобальной сети (WAN) Заземление
2. Нажмите “Down” (Вниз) для перехода к пунктам другого меню. Нажмите
“OK”, чтобы выбрать запись.
3. В меню выберите пункт “Back” (Назад), чтобы вернуться к предыдущему
меню.
4. При бездействии в меню более 20 секунд ЖК-дисплей вернется в
состояние
по умолчанию.
Порт
USB
12 В постоянного тока порта локальной сети
2 порта FXS 2 порта FXO
1. Вставьте один конец кабеля Ethernet RJ-45 в Порт глобальной сети (WAN)
UCM6202.
2. Вставьте другой конец кабеля Ethernet в порт исходящей связи
переключателя/коммутатора Ethernet.
3. Подключите адаптер питания постоянного тока 12 В к разъему питания
постоянного тока 12 В на задней панели UCM6202. Вставьте сетевой
штепсель адаптера питания в сетевую розетку с защитой от перепадов
напряжения.
4. Дождитесь загрузки UCM6202. По завершении процесса загрузки на ЖК
дисплее на передней панели отобразится информация об оборудовании.
5. После успешного подключения UCM6202 к сети индикатор WAN на
передней панели загорится зеленым цветом, а на ЖК-дисплее будет
отображен IP-адрес.
6. (Дополнительно) Подключите линии ТСОП от стенной розетки к портам
FXO; подключите аналоговые линии (телефон и факс) к портам FXS.
НАСТРОЙКА UCM6202 ЧЕРЕЗ ВЕБ-ИНТЕРФЕЙС:
1. Подключите компьютер к той же сети, в которой находится UCM6202.
2. Убедитесь, что UCM6202 правильно включен, а на ЖК-дисплее
отображается его IP-адрес.
3. Откройте веб-браузер на компьютере и введите URL-адрес веб
интерфейса в формате: http(s)://IP-Address:Port
Протокол по умолчанию - HTTPS, номер порта по умолчанию - 8089.
4. Появится страница входа веб-интерфейса (см. рис. ниже). Введите логин
администратора “admin” по умолчанию и пароль.
Примечание: Устройства, произведенные с Января 2017, имеют уникальный
случайный пароль, напечатанный на наклейке. Более старые устройства
имеют пароль по умочанию “admin”.
5. Подробная информация о настройке расширений SIP, линий ТСОП, SIP
транков и всех других систем в веб-интерфейса доступна в руководстве
пользователя UCM6202, которое можно загрузить здесь:
http://www.grandstream.com/support
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ UCM6202:
ЖК-дисплей
Клавиши
навигации
Световые
индикаторы
Индикатор
LAN
Индикатор
WAN
27
Индикатор
USB
Индикатор
SD карты
Индикатор
FXS
Индикатор
FXO
28
PT
O UCM6202 não é pré-configurado para suportar ou
realizar chamadas de emergência a qualquer tipo de
hospital, agência policial, unidade de atendimento
médico (“Serviço (s) de emergência”), ou qualquer
outro tipo de serviço de emergência. Você deverá
tomar providências adicionais para acessar serviços
de emergência. É da sua responsabilidade adquirir
serviço de telefonia via Internet compatível com o protocolo
SIP, configurar corretamente o UCM6202 para usar
esse serviço e periodicamente testar a configuração para confirmar que ele funciona como você
espera. Se você não fizer isso, é da sua responsabilidade
adquirir os serviços tradicionais de telefones celulares
ou fixos para acessar serviços de emergência.
GRANDSTREAM NÃO FORNECE CONEXÕES A
SERVIÇOS DE EMERGÊNCIA ATRAVÉS DO UCM6202.
NEM GRANDSTREAM, NEM OS SEUS DIRIGENTES,
EMPREGADOS
OU
AFILIADOS
PODEM
SER
RESPONSÁVEIS POR QUALQUER RECLAMAÇÃO,
DANO OU PERDA, E VOCÊ, NESTE ATO, RENUNCIA
QUAISQUER E TODAS REIVINDICAÇÕES OU
MOTIVOS DE ACÇÃO RESULTANTES DA OU RELATIVA
À SUA INCAPACIDADE DE USAR O UCM6202
PARA CONTATAR SERVIÇOS DE EMERGÊNCIA E
POR NÃO FAZER ARRANJOS ADICIONAIS PARAACEDER
AOS
SERVIÇOS
DE
EMERGÊNCIA,
SEGUNDO O PARÁGRAFO IMEDIATAMENTE ANTERIOR.
PRECAUÇÕES:
• Não tente abrir, desmontar ou modificar o dispositivo.
• Não use adaptador de energia de terceiros.
• Não exponha este dispositivo fora do intervalo de temperaturas de 0 ° C a +40 °
C durante a operação ou -10 ° C a +60 ° C durante o armazenamento.
• Não exponha este aparelho em ambientes fora da seguinte gama de umidade:
10-90% RH (sem condensação).
• Não desligar e ligar o dispositivo durante a inicialização do mesmo ou durante
atualização de firmware. Você pode corromper as imagens de firmware e causar
avaria do dispositivo.
RESUMO:
O UCM6202 é um inovador dispositivo PABX IP projetado para pequenas e
médias empresas. Potenciado por uma plataforma avançada de hardware com
poderosos recursos de sistema, o UCM6202 oferece grande versatilidade em
soluções de comunicações unificadas (UC) para as necessidades de aplicação
e convergência de voz, dados, fax e videovigilância. Ao incorporar os recursos e
desempenho que lideram a indústria, o UCM6202 oferece uma configuração e
implementação rápida e fácil e também uma confiabilidade incomparável, tudo a
um preço sem precedentes.
CONTEÚDO DO PACOTE:
1x UCM6202
1x Cabo de Ethernet
V
12
1x 12V Adaptador de Corrente
29
1x Guia de instalação rápida /
1x licença GPL
30
CONNECTANDO O UCM6202:
Compartimento para cartão SD
Reset
1. Pressione a tecla “Seta” ou “OK” para iniciar a navegação através das diferentes opções do menu.
Porta WAN
Aterramento
2. Pressione “Seta” para navegar entre as opções do menu. Pressione “OK” e
selecione uma entrada.
3. Nas opções do menu, selecione “Back” para retornar ao menu anterior.
4. A tela LCD retornará à exibição padrão despois de estar sem atividade por
mais de 20 segundos.
Porta USB DC 12V Porta LAN 2x Portas FXS
2x Portas FXO
1. Conecte uma das pontas do cabo de rede ethernet RJ45 na porta WAN do
UCM6202.
2. Conecte a outra ponta de cabo de rede em uma porta habilitada de um switch
/ hub.
3. Conecte a fonte de alimentação de 12V DC na porta de entrada 12V DC na
parte posterior do UCM6202. Conecte a fonte de alimentação em uma tomada de
corrente com proteção.
4. Aguarde ao UCM6202 iniciar. A tela LCD a parte da frente exibirá a informação
de hardware quando o processo de inicio finalizar.
5. Uma vez o UCM6202 estiver conectado à rede, o indicador LED WAN na parte
da frente estará ligado em verde e na tela LCD se exibirá o endereço IP.
6. (Opcional) Conecte as linhas PSTN às portas FXO; conecte o telefone analógico e o fax às portas FXS.
UTILIZANDO O MENU DO UCM6202 ATRAVES DO
TECLADO:
A CONFIGURAR O UCM6202 ATRAVES DA INTERFACE WEB:
1. Conecte o computador na mesma rede onde está conectado o UCM6202.
2. Verifique que o UCM6202 está corretamente ligado e a funcionar e o endereço
IP está exibido na tela LCD.
3. Abra o navegador web no seu computador e digite o URL da interface web no
seguinte formato: http(s)://Endereço-IP:Porta
O protocolo padrão é HTTPS e a porta padrão é 8089.
4. A pagina de login da interface web se amostrará (Ver imagem abaixo). Digite o
nome de usuário “admin” e a senha.
Aviso: As unidades fabricadas a partir de Janeiro de 2017 possuem uma senha
aleatória, que poderá encontrar na etiqueta do produto. As unidades mais antigas
possuem a senha padrão “admin”.
5. Para informação detalhada sobre como configurar ramais SIP, linhas PSTN,
troncos SIP e demais configurações do sistema, por favor baixe o manual do
usuário para o UCM6202 no endereço: http://www.grandstream.com/support
LCD
Teclas de
Navegação
Indicadores
LED
LED LAN
LED WAN
31
LED USB
LED Cartão
SD
LED FXS
LED FXO
32
PL
Urządzenie UCM6202 nie jest wstępnie skonfigurowane do
obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicz- nego, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb
ratunkowych, konieczne jest wprowadzenie dodat- kowych
ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefonii
internetowej zgodnej z protokołem SIP, odpowiednią konfigurację
urządzenia UCM6202 umożliwiającą korzystanie z tej usługi oraz
okresowe testy konfiguracji w celu sprawdzenia, czy działa
ona zgodnie zoczekiwaniami. W przypadku niewykonania tych
czynności użytkownik jest odpow- iedzialny za zakup tradycyjnych
bezprzewodowych lub przewodowych usług telefonicznych w celu
uzys- kania dostępu do służb ratunkowych.
FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI
POŁĄCZENIA ZE SŁUŻBAMI RA- TUNKOWYMI ZA
POŚREDNICTWEM URZĄDZENIA UCM6202. FIRMA GRANDSTREAM, JEJ KIEROWN- ICTWO, PRACOWNICY ANI PODMIOTY STOWAR- ZYSZONE NIE MOGĄ BYĆ POCIĄGNIĘTE
DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICH- KOLWIEK
ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM
ZRZEKA SIĘ WSZEL- KICH TEGO TYPU ROSZCZEŃ I PODSTAW POW- ÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH
Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA UCM6202 W CELU
NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI
I NIEWPROWADZENIEM DODAT- KOWYCH USTAWIEŃ
UMOŻLIWIAJĄCYCH UZYS- KANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM
AKAPICIE.
ŚRODKI OSTROŻNOŚCI:
• Nie należy podejmować próby otwierania, demontaźu ani modyfikacji urządzenia.
• Nie należy korzystać z zasilaczy innych firm.
• Nie należy wystawiać urządzenia na działanie temperatur wykraczających poza
zakres od 0 °C do +40 °C podczas eksploatacji i od -10 °C do +60 °C podczas
przechowywania.
• Nie należy wystawiać urządzenia na działanie wilgotności wykraczającej poza
poniższy zakres: 10% - 90% wilgotności względnej (bez kondensacji).
• Nie należy wyłączać i ponownie włączać urządzenia podczas rozruchu systemu
lub aktualizacji oprogramowania układowego. Może to spowodować uszkodze
nie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.
OPIS URZĄDZENIA:
UCM6202 to innowacyjne urządzenie IP PBX przeznaczone dla małych i średnich
przedsiębiorstw. Zasilane zaawansowaną platformą sprzętową z różnymi zasobami systemowymi, urządzenie UCM6202 oferuje wszechstronne i nowoczesne
rozwiązanie komunikacji zunifikowanej. Odpowiada ono na potrzeby zintegrowanego zastosowania w zakresie głosu, wideo, danych, faksu i nadzoru wideo.
Dzięki wykorzystaniu wiodących w branży funkcji i wydajności UCM6202 oferuje
szybką konfigurację, łatwe wdrożenie i niezrównaną niezawodność–a wszystko
to w niespotykanej cenie.
ZAWARTOŚĆ OPAKOWANIA:
1x UCM6202
1x kabel Ethernet
V
12
1x zasilacz 12 V
33
1x Przewodnik szybkiej instalacji
1x Licencja GPL
34
1. Nacisnąć „Down” (dół) lub „OK” w celu rozpoczęcia przeglądania opcji menu.
PODŁĄCZENIE URZĄDZENIA UCM6202:
Gniazdo na kartę SD
Reset
Port WAN
Uziemienie
2. Nacisnąć „Down” w celu przejrzenia różnych opcji menu. Nacisnąć „OK” w celu
wyboru pozycji.
3. Aby wrócić do poprzedniego menu, w opcji menu wybrać „Back” (powrót).
4. Po ponad 20 sekundach bezczynności menu wyświetlacz LCD powróci do
ekranu domyślnego.
Port USB DC 12V Port LAN
2x port FXS
2x port FXO
1. Jeden koniec kabla RJ-45 Ethernet podłączyć do portu WAN urządzenia
UCM6202.
KONFIGURACJA
URZĄDZENIA
UCM6202
ZA
POMOCĄ SIECIOWEGO INTERFEJSU GRAFICZNEGO
UŻYTKOWNIKA:
1. Podłączyć komputer do tej samej sieci co UCM6202.
2. Drugi koniec kabla Ethernet podłączyć do portu uplink przełącznika/koncentratora Ethernet.
2. Dopilnować, aby urządzenie UCM6202 było odpowiednio zasilane, a na
wyświetlaczu LCD pokazany był adres IP.
3. Podłączyć zasilacz 12 V DC do gniazda zasilającego 12 V DC z tyłu urządzenia
UCM6202. Włożyć główną wtyczkę zasilacza do gniazda zasilającego z zabezpieczeniem przed przepięciami.
3. Otworzyć przeglądarkę sieciową na komputerze i wprowadzić URL sieciowego
interfejsu graficznego użytkownika w formacie: http(s)://IP-Address:Port
Domyślny protokół to HTTPS, a domyślny numer portu to 8089.
4. Poczekać na włączenie się urządzenia UCM6202. Po zakończeniu procesu
włączania wyświetlacz LCD w przedniej części pokaże informacje na temat
sprzętu.
4. Strona logowania sieciowego interfejsu graficznego użytkownika wyświetli
Wprowadź domyślne nazwę użytkownika administracyjnego “admin” oraz hasło.
5. Po udanym podłączeniu urządzenia UCM6202 do sieci wskaźnik LED dla WAN
w przedniej części będzie się świecił ciągłym zielonym światłem, a wyświetlacz
LCD pokaże adres IP.
6. (Opcjonalne) Podłączyć linie PSTN od gniazda ściennego do portów FXO;
podłączyć linie analogowe (telefon i faks) do portów FXS.
ZA POMOCĄ MENU KLAWIATURY UCM6202:
Uwagi: Urządzenia wyprodukowane od Stycznia 2017 posiadają unikalne hasło
znajdujące się na naklejce, starsze urządzenia posiadają domyślne hasło “admin”.
5. Aby poznać szczegółowe informacje nt. konfiguracji rozszerzeń SIP, linii PSTN,
magistrali SIP i pozostałych ustawień systemowych poprzez sieciowy interfejs
graficzny użytkownika, należy ściągnąć instrukcję obsługi urządzenia UCM6202:
http://www.grandstream.com/support
Wyświetlacz
LCD
Przyciski nawigacyjne
Wskaźniki
LED
Dioda LAN
Dioda WAN
35
Dioda USB
Dioda karty
SD
Dioda FXS
Dioda FXO
36
