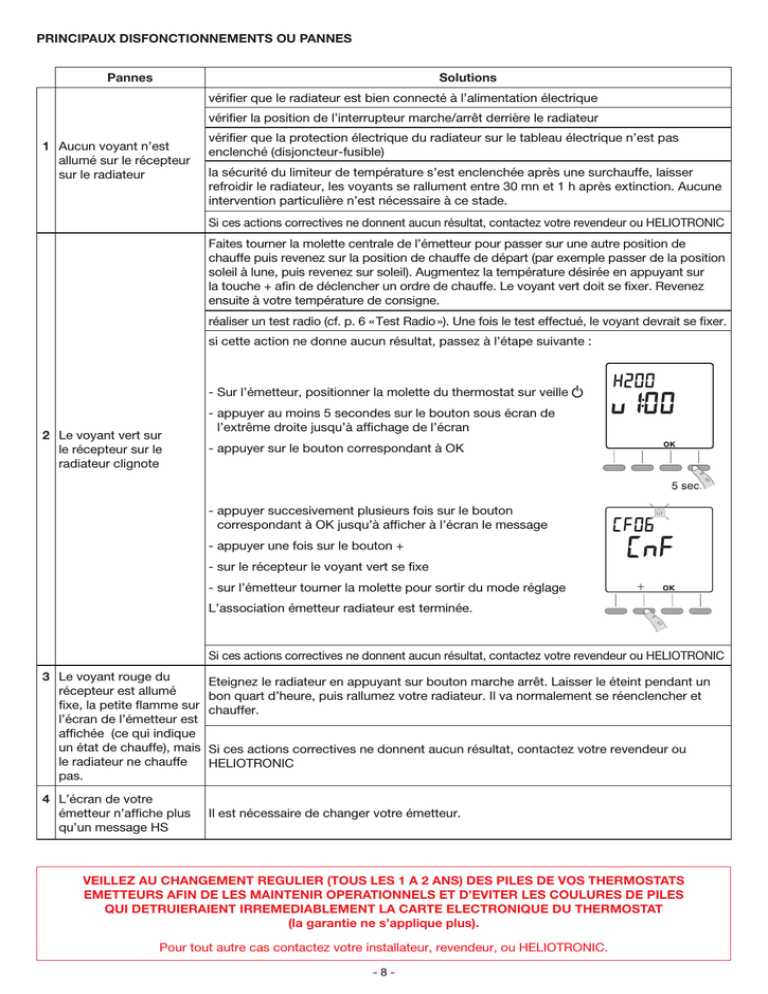

PRINCIPAUX DISFONCTIONNEMENTS OU PANNES
Pannes
Solutions
vérifier que le radiateur est bien connecté à l’alimentation électrique
vérifier la position de l’interrupteur marche/arrêt derrière le radiateur
1 Aucun voyant n’est
allumé sur le récepteur
sur le radiateur
vérifier que la protection électrique du radiateur sur le tableau électrique n’est pas
enclenché (disjoncteur-fusible)
la sécurité du limiteur de température s’est enclenchée après une surchauffe, laisser
refroidir le radiateur, les voyants se rallument entre 30 mn et 1 h après extinction. Aucune
intervention particulière n’est nécessaire à ce stade.
Si ces actions correctives ne donnent aucun résultat, contactez votre revendeur ou HELIOTRONIC
Faites tourner la molette centrale de l’émetteur pour passer sur une autre position de
chauffe puis revenez sur la position de chauffe de départ (par exemple passer de la position
soleil à lune, puis revenez sur soleil). Augmentez la température désirée en appuyant sur
la touche + afin de déclencher un ordre de chauffe. Le voyant vert doit se fixer. Revenez
ensuite à votre température de consigne.
réaliser un test radio (cf. p. 6 « Test Radio »). Une fois le test effectué, le voyant devrait se fixer.
si cette action ne donne aucun résultat, passez à l’étape suivante :
- Sur l’émetteur, positionner la molette du thermostat sur veille
2 Le voyant vert sur
le récepteur sur le
radiateur clignote
- appuyer au moins 5 secondes sur le bouton sous écran de
l’extrême droite jusqu’à affichage de l’écran
- appuyer sur le bouton correspondant à OK
- appuyer succesivement plusieurs fois sur le bouton
correspondant à OK jusqu’à afficher à l’écran le message
- appuyer une fois sur le bouton +
- sur le récepteur le voyant vert se fixe
- sur l’émetteur tourner la molette pour sortir du mode réglage
L’association émetteur radiateur est terminée.
Si ces actions correctives ne donnent aucun résultat, contactez votre revendeur ou HELIOTRONIC
3 Le voyant rouge du
récepteur est allumé
fixe, la petite flamme sur
l’écran de l’émetteur est
affichée (ce qui indique
un état de chauffe), mais
le radiateur ne chauffe
pas.
4 L’écran de votre
émetteur n’affiche plus
qu’un message HS
Eteignez le radiateur en appuyant sur bouton marche arrêt. Laisser le éteint pendant un
bon quart d’heure, puis rallumez votre radiateur. Il va normalement se réenclencher et
chauffer.
Si ces actions correctives ne donnent aucun résultat, contactez votre revendeur ou
HELIOTRONIC
Il est nécessaire de changer votre émetteur.
VEILLEZ AU CHANGEMENT REGULIER (TOUS LES 1 A 2 ANS) DES PILES DE VOS THERMOSTATS
EMETTEURS AFIN DE LES MAINTENIR OPERATIONNELS ET D’EVITER LES COULURES DE PILES
QUI DETRUIERAIENT IRREMEDIABLEMENT LA CARTE ELECTRONIQUE DU THERMOSTAT
(la garantie ne s’applique plus).
Pour tout autre cas contactez votre installateur, revendeur, ou HELIOTRONIC.
-8-
INSTRUCTIONS D’INSTALLATION - MANUEL D’UTILISATION
Vous venez d’acquérir un radiateur de Chauffage Central
Electrique à inertie HELIOTRONIC.
Grâce à la combinaison de la brique réfractaire (ou de la
stéatite), de l’électronique et d’une structure de radiateur
extrêmement performante, votre radiateur vous procurera
un confort inégalable.
Pour optimiser son rendement, il est recommandé de gérer
son fonctionnement en agissant sur le réglage des températures sur le boîtier du thermostat programmable (avec
affichage digital), et d’éviter d’agir fréquemment sur l’interrupteur marche / arrêt.
Même pendant l’été, vous pouvez laisser votre radiateur
sous tension (voyant vert allumé du boîtier récepteur sur
radiateur), en mode ECONOMIE avec une température
basse qui ne sera jamais atteinte pendant l’été (10°C par
exemple) ou en mode HORS GEL (ces températures ne sont
données qu’à titre indicatif et il convient de les adapter à
votre situation particulière).
Votre radiateur est livré avec ses crochets de fixation au mur, et
son thermostat électronique radiocommandé (livré avec piles).
Le côté arrière droit du radiateur porte un interrupteur Marche /
Arrêt, le cordon d’alimentation, et un limiteur de température
destiné à éviter les accidents de surchauffe.
Le boîtier récepteur du
radiateur se situe sur la
partie supérieure du côté
droit du radiateur.
(cf. chapitre Le récepteur).
ENVIRONNEMENT :
Chaque radiateur est conçu pour être raccordé à un poste fixe au
réseau électrique 230-240 V ~ monophasé - 50 Hz.
Sa face avant est plane. Sa face arrière qui viendra contre le mur, porte
l’interrupteur marche / arrêt.
Il convient de respecter les distances minimales suivantes entre le
radiateur et son environnement :
SOL
au moins 10 cm
VOILAGES / RIDEAUX
au moins 15 cm
MEUBLE SUR COTE
au moins 10 cm
MEUBLE DE FACE
au moins 50 cm
TABLETTE SUR RADIATEUR
au moins 10 cm
ENCASTREMENT NICHE
au moins 10 cm
Face avant
MISE EN GARDE :
Afin d’éviter toute surchauffe, il est important de ne pas couvrir
votre radiateur.
• Ne pas installer juste en dessous d’un socle de prise de courant.
• Surélever l’installation jusqu’à au moins 25 cm au-dessus du sol dans
les pièces susceptibles d’être inondées (cuisines, caves…)
• Interrupteur marche/arrêt
• Limiteur de
température interne
-1-
Face arrière
du radiateur
INSTALLATION :
Fixation au mur :
Pour une fixation murale avec une distance de 10 cm au dessus du sol
(hauteur d’installation recommandée de 8 à 15 cm au-dessus du sol) :
-1- utilisez les crochets fournie avec le radiateur.
-2- selon les indications ci-dessous, percez des trous dans le mur destiné
à supporter le radiateur, et utiliser en fonction du matériaux du mur
(brique, placo, béton…) les chevilles et vis appropriées (une vis par
rainure d’équerre ) (ces vis et chevilles ne sont pas fournies avec votre
radiateur).
fig. A
-3- fixer les crochets au mur selon les instructions fig. A et fig. B.
-4- une fois le radiateur raccordé au réseau électrique (cf. § raccordement
au réseau électrique), enfiler les crochets par les rainures arrière du
radiateur en le rapprochant du mur et déposer lentement le radiateur
sur les crochets fixées au mur (cf. fig. C).
fig. B
fig. C
Mur
1
2
Passage pour maintenir
le câble d’alimentation
et éviter qu’il ne traîne
par terre
3
d
crochet droit
écartement entre crochets d.
PERCAGE DES TROUS POUR FIXATION DES CROCHETS AVEC RADIATEURS A 10 CM DU SOL :
pour une installation des radiateurs à une hauteur supèrieure ajouter autant de cm aux points 1,2,3, que de cm au-delà de 10 cm.
HAUTEUR DES CROCHETS
MODELES H500-1000-1500-2000-2500
MODELES HV1000-1500-2000-2500
MODELES HB500-1000-1500-2000-2500
points
hauteur du sol
points
hauteur du sol
points
hauteur du sol
1
57 cm
1
87.5 cm
1
43 cm
2
47 cm
2
77.5 cm
2
33 cm
3
15.5 cm
3
15.5 cm
3
15.5 cm
ESPACEMENT DES CROCHETS
MODELE
d
MODELE
d
MODELE
d
H 500
5.5 cm
HV 1000
5.5 cm
HB 500
13.5 cm
H 1000
21.5 cm
HV 1500
21.5 cm
HB 1000
45.5 cm
H 1500
45.5 cm
HV 2000
21.5 cm
HB 1500
73.5 cm
H 2000
61.5 cm
HV 2500
45.5 cm
HB 2000
109.5 cm
H 2500
85.5 cm
HB 2500
141.5 cm
INSTALLATION DES RADIATEURS LIGNE DESIGN
Les radiateurs de la LIGNE DESIGN étant de conception et de dimensions identiques à la LIGNE CLASSIQUE, ils s’installent exactement de la même
manière.
Raccordement
au réseau électrique :
Que l’installation soit réalisée par vous même ou un
professionnel, lors de l’installation ou de la manipulation
de vos radiateurs, assurez vous toujours que le courant
électrique est bien coupé et que votre appareil n’est pas
sous tension, ni alimenté en électricité.
Respectez les normes en vigueur pour le raccordement de votre radiateur
au réseau électrique.
Branchement sur réseau électrique 230-240 V ~ monophasé par
l’intermédiaire d’un boîtier fixe (encastré ou non) et de câbles électriques
de section appropriée.
Le fil phase (marron), le fil neutre (bleu) et le fil de terre de protection (jaune
et vert) du cordon d’alimentation du radiateur doivent être raccordés
aux fils correspondants de même couleur du réseau électrique.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont
pu bénéficier, par l’intermédiaire d’une personnes responsable de leur sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil (NF EN 60335-1/A2). Il convient de surveiller les enfants pour
s’assurer qu’ils ne jouent pas avec l’appareil.
-2-
Votre appareil ne doit pas être équipé d’une prise de courant.
Votre appareil ne doit pas être installé juste en dessous d’une prise de
courant.
L’installation fixe doit comporter un dispositif de coupure omnipolaire
avec une distance d’ouverture de contacts d’au moins 3 mm.
Votre appareil est conforme à la directive CEE 87-308 relative à la
limitation des perturbations radioélectriques.
Une fois votre installation terminée, vérifiez toujours avant la mise sous
tension, le serrage des câbles dans vos borniers et la correspondance
des câbles électriques.
Pour appairer plusieurs radiateurs sur un seul émetteur reportez vous
au chapitre ASSOCIATION AU(X) RECEPTEUR(S). Recommencer
l’opération en conservant à chaque fois le même émetteur et en
changeant de radiateur .
Chaque thermostat est déjà configuré en usine sur son récepteur
de radiateur.
La température de confort a été pré-réglée à 19°C, la température
économique à 16°C ; vous pouvez modifier très facilement chaque
jour de la semaine ces températures et horaires selon vos désirs
en suivant les indications de la notice spécifique à l’utilisation du
thermostat.
Le récepteur :
Installation en salle de bain :
RF
Cet appareil doit être installé hors volume 3 à plus de 3m de la
baignoire ou bac de douche. Le radiateur doit être installé de façon
telle que les interrupteurs et autres dispositifs de commande ne
AUX
TH
puissent être manipulés par une personne dans la baignoire ou la
douche. Ne l’installez pas dans un endroit susceptible d’être exposé
aux projections d’eau. Le radiateur doit être protégé par un DDR de
:
le voyant rouge est allumé = le radiateur chauffe (il consomme de l’électricité)
le voyant rouge est éteint = le radiateur ne consomme plus d’électricité
30mA.
PRÉCAUTIONS :
• Ne pas couvrir !
• Lors de l’installation ou de la manipulation de vos radiateurs, assurez vous toujours que l’alimentation électrique est
bien coupée et que votre appareil n’est pas sous tension
• Ne pas démonter l’appareil
• N’introduisez aucun corps étranger, solide ou liquide, à l’intérieur de l’appareil !
• Si le câble d’alimentation est endommagé, il doit impérativement être remplacé par le fabricant, son service après vente ou
une personne de qualification similaire afin d’éviter tout danger.
TH :
le voyant vert fixe atteste du bon fonctionnement de l’appareil, de sa
mise sous tension, et de l’association à son thermostat émetteur
Cette touche permet de configurer le récepteur avec son émetteur
(appairer) .
Pour son utilisation reporter vous au paragraphe ASSOCIATION
AU(X) RECEPTEUR(S) .
Sauf pour la configuration sur un thermostat ou la marche forcée,
ce bouton n’a pas à être manipulé.
Caractéristiques du récepteur :
RADIATEURS DE PUISSANCE 2500 W :
Si vous installez un radiateur de puissance 2500 W, il est recommandé
d’alimenter vos radiateurs en électricité avec des fils de section
2,5 mm2, car les intensités parcourant les câbles seront de l’ordre de
9 à 12 Ampères. Tous les radiateurs HELIOTRONIC sont dimensionnés
pour des intensités pouvant atteindre 16 Ampères.
Alimentation 230 V,
50 Hz
• Pour allumer votre radiateur : utilisez l’interrupteur de couleur
noire marche/arrêt marqué I / O, situé à l’arrière du radiateur.
• Pour la mise sous tension cet interrupteur doit être en position
I, le voyant vert
TH s’allume sur le boîtier de réception. Ce voyant
vert doit rester fixe. Il indique que votre radiateur est bien sous tension
et bien alimenté en électricité. Il témoigne aussi en restant fixe de la
bonne association avec le thermostat émetteur.
• A l’arrêt, l’interrupteur est en position O, tous les voyants
s’éteignent sur le boîtier.
Consommation 0.5 VA
Isolement classe II IP 40
Dimensions : 170 x 50
x 25 mm
Ouverture du contact du relais au bout d’une heure sur absence
de réception radio. Sur coupure secteur, la dernière information
marche ou arrêt transmise par l’émetteur est conservé par le
récepteur.
N.B. :
Témoins de chauffe et de consommation :
Sur votre émetteur : le voyant rouge s’allume
Conforme directives
CEE 89/336, CEE
73/23 modifiée CEE
93/68 et CEE R&TTE 1999/05
Sortie contact travail Portée moyenne : 50 m Fréquence réception
alimenté 16 A, 230 V en champ libre, 10 m 868 MHz (norme EN
cos j = 1
dans l’habitat
300 220)
MISE EN MARCHE :
Sur votre émetteur : le symbole flamme
température de consigne
Distance minimum
entre 2 récepteurs :
1 m
apparaît à droite de la
:
Lorsque le radiateur fonctionne, le témoin sur l’émetteur et sur le
récepteur sont allumés simultanément. Lorsque votre radiateur ne
chauffe pas, les 2 témoins sont éteints.
C’est votre boîtier sans fil qui vous sert à commander le
fonctionnement de l’appareil.
Le récepteur de votre radiateur peut être associé, en plus du
thermostat, à un détecteur d’ouverture de fenêtre. Reportez-vous
au chapitre ASSOCIATION AU(X) RECEPTEUR(S) dans la section
FONCTIONS ET RÉGLAGES.
Vous devez avoir au préalable associé un thermostat sur la voie “TH”.
Pour associer un produit domotique sur la voie AUX, appuyez 3
secondes sur la touche
Reportez vous à la notice d’utilisation spécifique du thermostat
programmable en page 3, 4 et 5.
jusqu’à ce que le voyant AUX clignote, appuyez sur la touche la ou les
touches d’association selon l’émetteur (voir sa notice spécifique). Le
voyant AUX s’éteint.
Nous vous rappelons que votre boîtier peut commander le
fonctionnement de un ou plusieurs radiateurs dans une même
pièce ou des pièces différentes.
Note : vous pouvez associer jusqu’à 8 émetteurs sur la voie AUX
répétez les opérations précédentes pour chaque émetteur à
associer.
-3-
INSTALLATION ET UTILISATION DU THERMOSTAT
Veille
CENTRALE RADIO ou CPL (courant porteur) :
Reportez-vous à la notice d’utilisation spécifique à
ces produits fournie en complément de ce manuel.
-3
4-
FONCTIONS ET RÉGLAGES
-4
5-
Mode veille
Pour mettre en veille le chauffage
- appuyer au moins 5 secondes sur
le bouton sous écran de l’extrême
droite jusqu’à affichage de l’écran
ci-contre
- appuyer sur le bouton
correspondant à OK
- appuyer succesivement plusieurs
fois sur le bouton correspondant
à OK jusqu’à afficher à l’écran le
message ci-contre
- appuyer une fois sur le bouton +
- s ur le récepteur le voyant vert se fixe
- sur l’émetteur tourner la molette
pour sortir du mode réglage
L’association émetteur radiateur est
terminée.
Sur le récepteur, appuyez sur la touche
jusqu’à
ce que le voyant vert clignote (cela peut prendre une
minute). Pendant que vous appuyez sur le bouton, le
voyant orange/jaune témoin de réception radio peut
se mettre à clignoter. Ne vous en préoccupez pas et
continuez à appuyer jusqu’au clignotement du voyant
vert.
Une fois que le voyant vert clignote, relâcher le bouton.
Sur l’émetteur, positionner la molette du thermostat
sur veille
-6-
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
