Volvo XC60 2012 Gebruikershandleiding

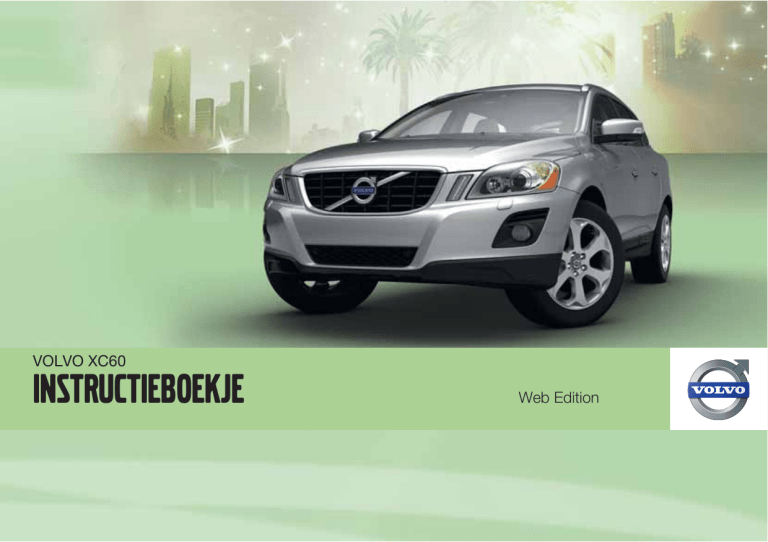

VOLVO XC60
INSTRUCTIEBOEKJE
Web Edition
BESTE VOLVO-BEZITTER,
DANK U DAT U GEKOZEN HEBT VOOR VOLVO!
Wij hopen dat u jarenlang rijplezier van uw Volvo zult hebben. Bij het
ontwerp hebben veiligheid en comfort van u en uw passagiers vooropgestaan. Een Volvo is een van de veiligste auto’s ter wereld. Uw
Volvo is ook ontworpen om aan alle geldende veiligheidsvoorschriften en milieueisen te voldoen.
Om nog meer plezier van uw auto te hebben, raden wij u aan om
vertrouwd te raken met de uitrusting, de instructies en de onderhoudsinformatie in dit instructieboekje.
Inhoud
00 01 02
2
00 Inleiding
01 Veiligheid
Belangrijke informatie................................. 6
Volvo en het milieu.................................... 11
Veiligheidsgordels ....................................
Airbags......................................................
Airbag activeren/deactiveren*...................
SIPS-airbags (zij-airbags) ........................
Opblaasgordijnen (IC-systeem) ...............
WHIPS ......................................................
Roll-Over Protection System (ROPS)........
Activering van de veiligheidssystemen ....
Safety mode..............................................
Kinderen en veiligheid...............................
* Optie/accessoire, zie Inleiding voor meer informatie.
02 Sloten en alarm
16
19
22
24
26
27
29
30
31
32
Transpondersleutel/sleutelblad.................
Batterij vervangen transpondersleutel/
PCC*.........................................................
Keyless drive*............................................
Vergrendelen/ontgrendelen......................
Kinderslot..................................................
Alarm*.......................................................
48
54
56
59
65
66
Inhoud
03 04 05
03 Bestuurdersmilieu
04 Comfort en rijplezier
05 Infotainment
Instrumenten, schakelaars en bediening. . 70
Volvo Sensus ........................................... 79
Sleutelstanden.......................................... 80
Stoelen en achterbank.............................. 82
Stuurwiel................................................... 87
Verlichting................................................. 88
Wissers en -sproeiers............................... 97
Ruiten en spiegels................................... 100
Kompas*................................................. 105
Elektrisch bedienbaar panoramadak* .... 107
Alcoguard*.............................................. 110
Motor starten.......................................... 114
Motor starten, hulpaccu.......................... 116
Versnellingsbakken................................. 118
Eco Start/Stop DRIVe*............................ 124
Vierwielaandrijving, AWD (All Wheel
Drive)*...................................................... 131
Bedrijfsrem.............................................. 132
Afdalingsregeling, HDC (Hill Descent
Control)................................................... 134
Parkeerrem.............................................. 136
Menu- en meldingsfuncties.................... 146
Menugroep MY CAR............................... 149
Klimaatregeling....................................... 157
Motor- en interieurverwarming op brandstof*......................................................... 167
Extra verwarming*................................... 171
Boordcomputer....................................... 172
Stabiliteits- en tractieregelsysteem,
DSTC....................................................... 174
Rijeigenschappen aanpassen................. 176
Cruisecontrol*......................................... 177
Adaptieve cruisecontrol*......................... 179
Afstandswaarschuwing*.......................... 189
City Safety™........................................... 193
Collision Warning met Auto Brake en voetgangersbescherming.*............................ 198
Driver Alert System – DAC*..................... 206
Driver Alert System – (LDW)*.................. 209
Park Assist*............................................. 212
Park Assist-camera*............................... 215
BLIS* – Blind Spot Information System. . 219
Interieurcomfort...................................... 223
Algemene informatie over infotainment. .
Beknopte bedieningsinstructies.............
Algemene infotainmentfuncties..............
Radio.......................................................
Mediaspeler............................................
Externe geluidsbron via AUX/USB*ingang.....................................................
HomeLinkŸ *............................................ 140
230
232
237
240
248
253
Media BluetoothŸ* ................................. 256
TV - instelling*......................................... 259
Afstandsbediening* ................................ 263
BluetoothŸ-handsfree*............................
Spraakherkenning* mobiele telefoon......
RSE - Rear Seat Entertainment system*
Menufuncties infotainment.....................
265
274
278
288
* Optie/accessoire, zie Inleiding voor meer informatie.
3
Inhoud
06 07 08
06 Tijdens het rijden
Rijadviezen..............................................
Tanken....................................................
Brandstof................................................
Lading vervoeren....................................
Bagageruimte..........................................
Rijden met een aanhanger......................
Slepen en bergen....................................
4
07 Wielen en banden
294
297
298
302
305
308
315
* Optie/accessoire, zie Inleiding voor meer informatie.
Algemene informatie ..............................
Wielen verwisselen .................................
Bandenspanning ....................................
Gevarendriehoek en EHBO-set*.............
Provisorische bandenreparatie (TMK)* . .
08 Onderhoud en service
320
325
328
329
330
Motorruimte............................................
Gloeilampen............................................
Wisserbladen en ruitensproeiervloeistof.
Accu........................................................
Zekeringen..............................................
Verzorging...............................................
336
343
349
351
356
367
Inhoud
09 10
09 Specificaties
Type-aanduidingen.................................
Maten en gewichten................................
Motorspecificaties...................................
Motorolie.................................................
Vloeistoffen en smeermiddelen...............
Brandstof................................................
Wielen en banden, maten en spanning ..
Elektrisch systeem..................................
Typegoedkeuring....................................
Displaysymbolen.....................................
10 Alfabetisch register
376
378
381
383
385
387
389
390
391
403
Alfabetisch register................................. 406
5
Inleiding
Belangrijke informatie
Instructieboekje lezen
Inleiding
Een goede manier om vertrouwd te raken met
uw nieuwe auto is om het instructieboekje te
lezen, idealiter voordat u uw eerste rit maakt.
Zo maakt u kennis met nieuwe functies, krijgt
u tips hoe u het beste in verschillende situaties
met de auto kunt omgaan en leert u hoe u optimaal gebruik kunt maken van alle mogelijkheden die uw auto biedt. Besteed ook aandacht
aan de veiligheidsinstructies in het boekje.
De specificaties, constructiegegevens en
afbeeldingen in dit instructieboekje zijn niet
bindend. We behouden ons het recht voor om
zonder voorafgaande mededeling wijzigingen
aan te brengen.
©
Volvo Car Corporation
Optie
Alle soorten opties staan aangegeven met een
sterretje* in het instructieboekje.
Als aanvulling op de standaarduitrusting worden in dit instructieboekje ook de opties (van
fabriekswege gemonteerde uitrusting) en
bepaalde accessoires (ingebouwde extra uitrusting) beschreven.
De uitrusting die in het instructieboek wordt
beschreven is niet op alle auto’s aanwezig –
welke uitrusting aanwezig is hangt af van de
6
* Optie/accessoire, zie Inleiding voor meer informatie.
verschillende behoeften op de diverse markten
en de landelijke en/of regionale wet- en regelgeving.
naar verwijst. Als de voetnoot naar tekst in een
tabel verwijst, worden letters gebruikt in plaats
van cijfers.
Neem bij twijfel over de standaarduitrusting of
opties/accessoires contact op met een Volvodealer.
Displaymeldingen
Speciale teksten
WAARSCHUWING
Teksten met het kopje WAARSCHUWING
geven aan dat er gevaar voor letsel bestaat.
BELANGRIJK
Teksten met het kopje BELANGRIJK geven
aan dat er gevaar voor materiële schade
bestaat.
N.B.
Teksten met het kopje N.B. duiden op tips
en adviezen die het gebruik van bepaalde
mogelijkheden en functies vergemakkelijken.
Voetnoot
In het instructieboekje komt informatie voor in
de vorm van een voetnoot onder aan de
pagina. Deze informatie vormt een aanvulling
op de tekst waar het nummer van de voetnoot
In de auto zijn displays aanwezig waarop meldingen kunnen worden weergegeven. Deze
displaymeldingen worden in het instructieboekje in iets groter formaat en in het grijs
weergegeven. Voorbeelden daarvan vindt u in
de menuteksten en displaymeldingen van het
informatiedisplay (bijvoorbeeld Audioinstellingen ).
Stickers
Er zitten verschillende soorten stickers in de
auto om belangrijke informatie op een simpele
en duidelijke manier over te dragen. De stickers
in de auto zijn van de onderstaande aflopende
waarschuwings-/informatiegraad.
Inleiding
Belangrijke informatie
G031590
Zwarte ISO-symbolen in een oranje waarschuwingsveld, witte tekst/afbeelding in een zwart
tekstveld. Worden gebruikt om te attenderen
op een risico dat, bij het negeren van de waarschuwing, kan resulteren in ernstig letsel met
mogelijk dodelijke afloop.
Informatie
Witte ISO-symbolen en een witte tekst/afbeelding in een zwart of blauw waarschuwings- en
tekstveld. Worden gebruikt om te attenderen
op een risico dat, bij het negeren van de waarschuwing, kan resulteren in materiële schade.
G031593
Gevaar voor materiële schade
G031592
Gevaar voor lichamelijk letsel
Witte ISO-symbolen en een witte tekst/afbeelding in een zwart tekstveld.
N.B.
Het is mogelijk dat de stickers die in de
instructieboek staan geen exacte kopieën
zijn van de stickers die in de auto zitten. Ze
dienen alleen om aan te geven hoe de stickers er bij benadering uitzien en waar ze
ongeveer zitten. De informatie die voor uw
auto geldt staat op de desbetreffende stickers in/op uw auto.
7
Inleiding
Belangrijke informatie
Procedurelijsten
Opsommingslijsten
Procedures met handelingen die in een
bepaalde volgorde moeten worden uitgevoerd,
staan genummerd in het instructieboekje.
Bij opsommingen in het instructieboekje wordt
gebruik gemaakt van een opsommingslijst.
• Koelvloeistof
• Motorolie
Als voor de instructies bij een reeks afbeeldingen de onderlinge volgorde niet relevant is, worden de instructies voorafgegaan door letters.
een hoofdstuk wordt voortgezet op de volgende pagina.
Er komen genummerde en ongenummerde
pijlen voor. Ze worden gebruikt om een
bepaalde beweging weer te geven.
Wanneer er geen reeks afbeeldingen bij een
stapsgewijze instructie bestaat, zijn de verschillende stappen op de standaardmanier
genummerd met normale cijfers.
Positielijsten
Op overzichtsfiguren die de positie van
onderdelen aangeven worden rode cirkels
met daarin een cijfer gebruikt. Hetzelfde
cijfer wordt gehanteerd in de positielijst bij
de afbeelding, met een beschrijving van de
weergegeven objecten.
8
Bijvoorbeeld:
Wanneer er een reeks afbeeldingen bij een
stapsgewijze instructie bestaat, zijn de verschillende stappen van de instructie op
dezelfde manier genummerd als de bijbehorende afbeeldingen.
Zie ommezijde
`` Dit symbool staat rechts onderaan wanneer
Vastlegging van gegevens
Uw auto is voorzien van enkele computers met
als taak de werking en functionaliteit van de
auto continue te bewaken. Bepaalde computers leggen mogelijk ook gegevens vast bij
registratie van een storing tijdens normale ritten. Bovendien worden er gegevens opgeslagen bij een aanrijding of bijna-aanrijding. Vastlegging van de gegevens is enerzijds bedoeld
om technici te helpen bij het vaststellen en verhelpen van storingen in de auto en anderzijds
om ervoor te zorgen dat Volvo voldoet aan de
geldende wet- en regelgeving. Volvo gebruikt
de gegevens bovendien voor onderzoek ter
verbetering van de kwaliteit en veiligheid, daar
de gegevens kunnen bijdragen tot een groter
inzicht in de omstandigheden waarin ongelukken en/of letsel ontstaan. De gegevens kunnen
duidelijkheid geven over de status en werking
van verschillende autosystemen en -modulen
waaronder die voor de motor, gasklep, besturing en remmen. De gegevens kunnen informatie bevatten over de rijstijl van de bestuurder, zoals de rijsnelheid, het gebruik van het
rem- of gaspedaal en de stuuruitslag en het wel
of niet dragen van de veiligheidsgordel door
bestuurder en eventuele passagier(s). De
gegevens kunnen om de eerder vermelde
redenen voor een begrensde tijd worden vastgelegd tijdens het rijden, tijdens een aanrijding
of bij een bijna-ongeluk. Volvo kan de gegevens opslaan zolang deze kunnen bijdragen tot
een verbetering en verdere verhoging van de
veiligheid en kwaliteit en zolang de wet- en
regelgeving waaraan Volvo gehouden is dit
voorschrijft.
Volvo zal de bovengenoemde gegevens niet
zonder de toestemming van de eigenaar van
de auto vrijgeven aan derden. Volvo Car Corporation kan echter op last van de nationale
wet- en regelgeving gedwongen worden om
dergelijke gegevens te verstrekken aan instanties, zoals de politie, of anderen die krachtens
de wet de gegevens kunnen opeisen.
Om de door de computers van de auto vastgelegde gegevens te kunnen uitlezen en interpreteren is speciale technische apparatuur vereist die alleen beschikbaar is bij Volvo, en de
werkplaatsen die een contract hebben met
Inleiding
Belangrijke informatie
Volvo. Volvo ziet erop toe dat de gegevens, die
in verband met reparatie en onderhoud worden
doorgegeven aan Volvo, zorgvuldig worden
opgeslagen en gehanteerd en dat ze in overeenstemming met de geldende wetgeving worden gebruikt. Neem voor meer informatie contact op met een Volvo-dealer.
Accessoires en extra uitrusting
Een verkeerde aansluiting en montage van
accessoires kan een nadelige invloed hebben
op de werking van de elektronische systemen
van de auto. Bepaalde accessoires werken
alleen, wanneer de bijbehorende software in de
computersystemen van de auto wordt geladen. Volvo adviseert u daarom altijd contact op
te nemen met een erkende Volvo-werkplaats,
voordat u accessoires monteert die in verbinding staan met of van invloed zijn op het elektrische systeem.
erkende Volvo-werkplaats. Zie ook “Beveiligingscode wijzigen” in het instructieboekje bij
Volvo On Call.
Lasersensor
Op de onderste sticker staan de fysische
eigenschappen van het laserlicht:
• IEC 60825-1:1993 + A2:2001. Voldoet aan
de normen van de FDA (Amerikaanse keuringsdienst van waren) betreffende de uitvoering van laserproducten met uitzondering van de afwijkingen conform “Laser
Notice No. 50”, d.d. 26 juli 2001.
Deze auto is voorzien van een sensor die
laserstraling uitzendt. Het is daarom essentieel
dat u de aangegeven instructies opvolgt bij het
hanteren van de lasersensor.
Stralingsgegevens voor lasersensor
De volgende twee stickers met Engelse tekst
zitten op de lasersensormodule:
De fysische gegevens staan nader omschreven in de volgende tabel.
Maximale pulsenergie
2,64 μJ
Maximaal gem. vermogen
45 mW
Pulsduur
33 ns
Divergentie (horizontaal × verticaal)
28° × 12°
Verkoop van auto met Volvo On Call*
Volvo On Call is een aanvullend pakket met
veiligheids-, beveiligings- en comfortdiensten.
Als een auto met Volvo On Call van eigenaar
verandert, is het uitermate belangrijk dat deze
diensten worden beëindigd zodat de vorige
eigenaar niet langer gebruik kan blijven maken
van deze diensten. Neem contact op met het
On Call-center via een druk op de ON CALLtoets in de auto of breng een bezoek aan een
Op de bovenste sticker in de afbeelding staat
de classificatie van het laserlicht:
• Laserstraling - Niet rechtstreeks in de
straal kijken met optische instrumenten Klasse 1M laserproduct.
* Optie/accessoire, zie Inleiding voor meer informatie.
9
Inleiding
Belangrijke informatie
WAARSCHUWING
Als u de instructies in dit boekje niet opvolgt,
is het gevaar voor oogletsel groot!
•
•
•
10
Kijk nooit van een afstand van 100 mm
of minder in de lasersensor (waaruit uiteenlopende, onzichtbare laserstralen
komen) met vergrotende optiek zoals
een vergrootglas, microscoop, objectief
of soortgelijke optische instrumenten.
Laat het testen, repareren, demonteren,
afstellen en/of vervangen van de lasersensor of delen ervan over aan een
erkende werkplaats, bij voorkeur aan
een erkende Volvo-werkplaats.
Stel de lasersensor niet bij en voer geen
onderhoud uit dat niet uitdrukkelijk in dit
boekje staat aangegeven om blootstelling aan schadelijke straling tegen te
gaan.
•
De reparateur dient de speciaal opgestelde werkplaatsinformatie voor de
lasersensor te volgen.
•
Demonteer de lasersensor niet (en verwijder de lenzen evenmin). Een gedemonteerde lasersensor is een laserproduct klasse 3B volgens de IEC-norm
60825-1. Een laserproduct klasse 3B is
niet veilig voor de ogen en houdt dan
ook een gevaar voor oogletsel in.
•
Koppel de connector van de lasersensor los voordat u deze van de voorruit
demonteert.
•
Zorg dat de lasersensor op de voorruit
gemonteerd is alvorens de connector
aan te sluiten.
•
De lasersensor zendt laserlicht uit wanneer de transpondersleutel in stand II
staat, ook al is de motor afgezet (zie
pagina 80 voor de sleutelstanden).
Voor meer informatie over de lasersensor, zie
pagina 193.
Informatie op internet
Op www.volvocars.com vindt u meer informatie over uw auto.
Inleiding
Volvo en het milieu
G000000
Milieubeleid van Volvo Car Corporation
Milieuzorg is een van de kernwaarden van
Volvo Car Corporation die van invloed zijn op
alle activiteiten. We zijn ervan overtuigd dat
onze klanten onze zorg voor het milieu delen.
Uw Volvo voldoet aan strenge internationale
milieueisen en is bovendien geproduceerd in
een fabriek die zeer schoon is en efficiënt met
hulpbronnen omgaat. Volvo Car Corporation is
gecertificeerd volgens de milieunorm ISO
14001 voor alle fabrieken en de meeste andere
eenheden. We eisen bovendien van onze
samenwerkingspartners dat ze systematisch
aan milieuzorg doen.
Brandstofverbruik
De auto’s van Volvo zijn concurrerend in hun
klasse wat het brandstofverbruik betreft. Een
lager brandstofverbruik levert over het algemeen een geringere uitstoot van het broeikasgas kooldioxide op.
U als bestuurder kunt uw steentje bijdragen
aan een verlaging van het brandstofverbruik.
Lees voor meer informatie de tekst onder het
kopje Spaar het milieu.
Efficiënte uitlaatgasreiniging
Uw Volvo is gebouwd volgens het concept
“Schoon aan binnen- en buitenkant” – een
concept dat een schone passagiersruimte
combineert met een uitermate efficiënte uitlaatgasreiniging. In veel gevallen liggen uitlaatgasemissies ver onder de geldende normen.
Schone lucht in passagiersruimte
Het interieurfilter zorgt dat stofdeeltjes en pollen niet via de luchtinlaatopening in de passagiersruimte kunnen dringen.
Een geavanceerd luchtreinigingssysteem,
IAQS* (Interior Air Quality System), zorgt ervoor
dat de lucht die de passagiersruimte binnenkomt schoner is dan de lucht buiten in het verkeer.
* Optie/accessoire, zie Inleiding voor meer informatie.
11
Inleiding
Volvo en het milieu
Het systeem bestaat uit een elektronische sensor en een koolstoffilter. De binnenkomende
lucht wordt continu gecontroleerd en als het
gehalte aan bepaalde schadelijke gassen zoals
koolmonoxide te hoog oploopt, wordt de luchtinlaat gesloten. Iets dergelijks kan zich voordoen in bijvoorbeeld druk verkeer, files of tunnels.
Het koolstoffilter zorgt ervoor dat stikstofoxiden, laaghangend ozon en koolwaterstoffen
niet binnendringen.
Interieur
Het interieur van een Volvo werd dusdanig
vormgegeven dat het gerieflijk en comfortabel
is – ook voor mensen met contactallergieën of
astma. Er is extra veel aandacht besteed aan
de selectie van milieuvriendelijke materialen.
Erkende Volvo-werkplaatsen en het
milieu
Met regelmatig onderhoud kunt u de voorwaarden scheppen voor een lange levensduur en
een laag brandstofverbruik. Op die manier
draagt u bij aan een schoner milieu. Wanneer
u de reparaties en het onderhoud aan de auto
toevertrouwt aan de werkplaatsen van Volvo,
wordt de auto een onderdeel van ons systeem.
Volvo stelt duidelijke milieu-eisen aan de outillage van onze werkplaatsen om te voorkomen
dat er schadelijke stoffen vrijkomen in het
milieu. Het personeel in de werkplaatsen van
12
* Optie/accessoire, zie Inleiding voor meer informatie.
Volvo beschikt over de kennis en het gereedschap om optimale zorg voor het milieu te kunnen garanderen.
Spaar het milieu
U kunt eenvoudig meehelpen het milieu te
beschermen – hier volgen enkele tips:
• Voorkom stationair draaien – zet de motor
af wanneer u langere tijd stilstaat. Houdt u
zich aan de plaatselijke voorschriften.
• Rijd economisch – rijd anticiperend.
• Voer service en onderhoud uit volgens de
aanwijzingen in het instructieboekje – houd
de geadviseerde intervallen in het Serviceen garantieboekje aan.
• Gebruik vóór een koude start altijd de
motorverwarming*, als de auto hiermee is
uitgerust – dit verbetert de startgewilligheid, beperkt de slijtage bij koud weer en
zorgt ervoor dat de motor sneller op
bedrijfstemperatuur komt, waardoor het
brandstofverbruik en de uitstoot afnemen.
• Bij hoge snelheden neemt het verbruik
aanzienlijk toe vanwege de grotere luchtweerstand – bij een verdubbeling van de
snelheid neemt de luchtweerstand met een
factor vier toe.
• Hanteer afvalstoffen die schadelijk voor het
milieu zijn, zoals accu’s en olie, op een
milieuvriendelijke manier. Neem contact
op met een werkplaats bij twijfel over de
juiste manier van verwerken van dergelijk
afval – geadviseerd wordt een erkende
Volvo-werkplaats.
Wanneer u deze tips opvolgt, kunt u geld
besparen, zuiniger omspringen met de hulpbronnen op aarde en uw auto langer doen
meegaan. Zie pagina 294 en 387 voor meer
informatie en meer tips.
Recycling
Milieumatig verantwoorde recycling van de
auto vormt een belangrijk aspect van de milieuzorg van Volvo. De auto is nagenoeg geheel
te recyclen. De laatste eigenaar van de auto
wordt daarom verzocht contact op te nemen
met een dealer voor de locatie van een gecertificeerd/erkend recyclingbedrijf.
Milieu-aspecten van het
instructieboekje
Het Forest Stewardship CouncilŸ-symbool
geeft aan dat de papiervezels waarvan deze
publicatie gemaakt is afkomstig zijn uit FSCŸgecertificeerde bossen of andere gecontroleerde bronnen.
Inleiding
Volvo en het milieu
13
Veiligheidsgordels ..................................................................................
Airbags....................................................................................................
Airbag activeren/deactiveren*.................................................................
SIPS-airbags (zij-airbags) .......................................................................
Opblaasgordijnen (IC-systeem) .............................................................
WHIPS ....................................................................................................
Roll-Over Protection System (ROPS)......................................................
Activering van de veiligheidssystemen ..................................................
Safety mode............................................................................................
Kinderen en veiligheid.............................................................................
14
* Optie/accessoire, zie Inleiding voor meer informatie.
16
19
22
24
26
27
29
30
31
32
VEILIGHEID
01 Veiligheid
Veiligheidsgordels
01
Algemene informatie
Op de achterbank passen de borglippen van
de veiligheidsgordel alleen in de bijbehorende
sluitingen1.
Veiligheidsgordel losmaken
Druk op de rode knop van de gordelsluiting en
laat het oprolmechanisme de gordel naar binnen trekken. Als de gordel niet volledig wordt
opgerold, moet u de gordel handmatig zo ver
terugrollen dat deze niet langer slap hangt.
De veiligheidsgordel is geblokkeerd en kan
niet verder worden uitgetrokken:
Remmen kan ernstige gevolgen hebben als de
veiligheidsgordel niet wordt gedragen. Let er
daarom op dat alle passagiers hun veiligheidsgordel omhebben.
Voor optimale bescherming van de veiligheidsgordel is het van belang dat de gordel goed
tegen het lichaam ligt. Laat de rugleuning niet
te ver achteroverhellen. De veiligheidsgordel
biedt de beste bescherming bij een normale
rijhouding.
Veiligheidsgordel omdoen
Trek de gordel langzaam uit en maak deze vast
door de borglip in de gordelsluiting te steken.
Een duidelijke “klik” geeft aan dat de gordel
vastzit.
1
16
Bepaalde markten.
• wanneer u de gordel te snel uittrekt
• wanneer u remt of optrekt
• als de auto sterk overhelt.
Let erop dat:
• u geen klemmen of andere accessoires
gebruikt waardoor u de veiligheidsgordel
niet strak langs uw lichaam kunt trekken
• er geen slagen in de veiligheidsgordel zitten en dat hij nergens achter blijft steken
• de heupgordel laag moet zitten (niet over
de buik)
• u de heupgordel over de heupen spant
door de diagonale schoudergordel in de
richting van de schouder omhoog te trekken.
WAARSCHUWING
De veiligheidsgordel en de airbag werken
samen. Als de veiligheidsgordel niet of
onjuist wordt gebruikt, kan de bescherming
die de airbag bij een aanrijding biedt afnemen waardoor u als klant ernstig letsel kunt
oplopen.
WAARSCHUWING
Elke veiligheidsgordel is bestemd ter
bescherming van slechts één persoon.
01 Veiligheid
Veiligheidsgordels
Veiligheidsgordel en zwangerschap
onder controle hebben (wat inhoudt dat ze met
gemak bij het stuur en de pedalen moeten kunnen komen). Streef ernaar de afstand tussen de
buik en het stuur zo groot mogelijk te maken.
Breng nooit zelf wijzigingen aan de veiligheidsgordels aan en probeer ze nooit zelf te
repareren. Volvo adviseert u daarvoor contact op te nemen met een erkende Volvowerkplaats.
Gordelwaarschuwing
G020998
Als een veiligheidsgordel aan grote krachten heeft blootgestaan zoals tijdens een
aanrijding, moet u de veiligheidsgordel in
zijn geheel vervangen. De veiligheidsgordel
kan een deel van zijn beschermende eigenschappen hebben verloren, zelfs als de veiligheidsgordel ogenschijnlijk niet beschadigd is. Vervang de veiligheidsgordel ook
als deze versleten of beschadigd is. De
nieuwe veiligheidsgordel moet zijn goedgekeurd en bedoeld voor montage op dezelfde
positie als de vervangen veiligheidsgordel.
Wanneer u zwanger bent, is het belangrijk dat
u de veiligheidsgordel altijd op de juiste manier
draagt. De veiligheidsgordel moet strak langs
de schouder lopen, waarbij het diagonale deel
van de veiligheidsgordel tussen de borsten en
tegen de zijkant van de buik ligt.
Het heupgedeelte van de veiligheidsgordel
moet vlak tegen de buitenkant van de bovenbenen liggen en zo ver mogelijk onder de buik
liggen. Het mag nooit over de buik omhoog
kunnen glijden. De veiligheidsgordel moet zo
strak mogelijk over het lichaam lopen zonder
onnodige speling. Controleer ook of de veiligheidsgordel nergens gedraaid zit.
G017726
WAARSCHUWING
01
Er gaan waarschuwingslampjes branden en er
worden geluidssignalen afgegeven wanneer
iemand de gordel niet draagt. Of er geluidssignalen klinken, hangt af van de snelheid. De
waarschuwingslampjes zitten in de plafondconsole en op het instrumentenpaneel.
Het gordelwaarschuwingssysteem geldt niet
voor kinderzitjes.
Naarmate de zwangerschap vordert moeten
zwangere bestuurders de stoel en het stuur
dusdanig verstellen dat ze de auto volledig
17
01 Veiligheid
01
Veiligheidsgordels
Achterbank
Bepaalde markten
De functie van de gordelwaarschuwing voor de
achterbank is tweeledig:
Er gaat een waarschuwingslampje branden en
er worden geluidssignalen afgegeven wanneer
de bestuurder en een eventuele voorpassagier
de gordel niet dragen. Op lage snelheden klinkt
de eerste 6 seconden lang een geluidssignaal.
• Aangeven welke veiligheidsgordels van de
achterbank er worden gebruikt. Bij gebruik
van de veiligheidsgordels of het openen
van een van de achterportieren verschijnt
er een melding op het informatiedisplay.
De melding verdwijnt automatisch na ca.
30 seconden rijden, maar kan ook handmatig worden verwijderd door op de knop
READ op de richtingaanwijzerhendel te
drukken.
• Waarschuwen dat iemand op de achterbank de veiligheidsgordel heeft losgenomen. Er wordt gewaarschuwd met een
melding op het informatiedisplay in combinatie met een geluidssignaal en een
waarschuwingslampje. De waarschuwing
stopt wanneer de gordel weer is omgedaan, maar kan ook handmatig worden
bevestigd door op de knop READ te drukken.
De melding op het informatiedisplay, die aangeeft welke veiligheidsgordels er gebruikt worden, is altijd beschikbaar. Druk op de knop
READ om de opgeslagen meldingen te zien.
18
Gordelspanners
Alle veiligheidsgordels zijn uitgerust met gordelspanners. Dit is een mechanisme dat bij een
voldoende krachtige aanrijding de veiligheidsgordel rond het lichaam spant. De veiligheidsgordel kan de passagier daarmee beter in de
stoel gedrukt houden.
WAARSCHUWING
De gesp van de veiligheidsgordel aan passagierszijde nooit aanbrengen in de gordelsluiting aan bestuurderszijde. De gesp van
de veiligheidsgordel altijd aanbrengen in de
gordelsluiting aan de juiste zijde. De veiligheidsgordels nooit beschadigen en geen
vreemde voorwerpen aanbrengen in de gordelsluiting. De veiligheidsgordels en de gordelsluiting werken anders mogelijk niet naar
behoren tijdens een aanrijding. Er bestaat
gevaar voor ernstige verwondingen.
01 Veiligheid
Airbags
Het waarschuwingssymbool op het instrumentenpaneel gaat branden, wanneer u de transpondersleutel in sleutelstand II of III zet. Het
symbool dooft na ca. 6 seconden, wanneer de
regelmodule heeft vastgesteld dat het airbagsysteem geen storingen vertoont.
WAARSCHUWING
Airbagsysteem
Behalve het brandende waarschuwingssymbool verschijnt er, in die gevallen waarin dat
nodig is, een melding op het informatiedisplay.
Als het waarschuwingssymbool niet werkt,
gaat het waarschuwingsdriehoekje branden en
verschijnt er SRS Airbag Service vereist of
SRS Airbag Service spoed op het display.
Volvo adviseert u zo spoedig mogelijk contact
op te nemen met een erkende Volvo-werkplaats.
G018665
Als het waarschuwingslampje voor het airbagsysteem blijft branden of tijdens het rijden korte tijd oplicht, betekent dit dat het
airbagsysteem niet naar behoren werkt. Het
symbool kan ook duiden op een storing in
de gordelspanners, het SIPS- en het IC-systeem of op een andere storing in het systeem. Volvo adviseert u zo spoedig mogelijk
contact op te nemen met een erkende
Volvo-werkplaats.
Airbagsysteem, auto met stuur links.
G018666
Waarschuwingssymbool op
instrumentenpaneel
01
Airbagsysteem, auto met stuur rechts.
Het SRS-systeem bestaat uit airbags en sensoren. Bij een voldoende krachtige aanrijding
reageren de sensoren, waarna één of meer air-
19
01 Veiligheid
01
Airbags
bags worden opgeblazen. Daarbij worden de
airbags warm. Om de klap op te vangen loopt
de airbag leeg wanneer de inzittende de airbag
raakt. Daarbij treedt er rookvorming in de auto
op. Dit is volkomen normaal. Het totale verloop, van het opblazen tot het leeglopen van de
airbag, neemt enkele tienden van een seconde
in beslag.
WAARSCHUWING
Volvo adviseert u voor reparatie contact op
te nemen met een erkende Volvo-werkplaats. Verkeerde ingrepen in het airbagsysteem kunnen aanleiding geven tot storingen in de werking met mogelijk ernstig
lichamelijk letsel tot gevolg.
N.B.
De reactie van de sensoren hangt af van de
ernst van de aanrijding en van het feit of de
veiligheidsgordel aan de bestuurderszijde
of de passagierszijde vooraan wordt gedragen of niet.
Het is dan ook mogelijk dat er bij ongelukken slechts één (of geen enkele) van de airbags wordt opgeblazen. Het airbagsysteem
registreert de botskracht waaraan de auto
blootstaat en stemt de activering van een of
meerdere airbags daarop af.
Ook de capaciteit van de airbags wordt
afgestemd op de botskracht waaraan de
auto blootstaat.
Positie van de passagiersairbag in een auto met
het stuur rechts.
Airbag aan de bestuurderszijde
Uw auto heeft behalve de veiligheidsgordel aan
de bestuurderszijde ook een airbag in het
stuurwiel. Deze zit opgevouwen in het midden
van het stuurwiel. Het stuurwiel is voorzien van
het opschrift AIRBAG.
WAARSCHUWING
Positie van de passagiersairbag in een auto met
het stuur links.
20
De veiligheidsgordel en de airbag werken
samen. Als de veiligheidsgordel niet of
onjuist wordt gebruikt, kan de bescherming
die de airbag bij een aanrijding biedt afnemen waardoor u als klant ernstig letsel kunt
oplopen.
01 Veiligheid
Airbags
Airbag aan de passagierszijde
Uw auto heeft behalve de veiligheidsgordel aan
de passagierszijde ook een airbag in het stuurwiel. Deze zit opgevouwen in een ruimte boven
het dashboardkastje. Het paneel is voorzien
van het opschrift AIRBAG.
WAARSCHUWING
Om de kans op letsel bij het opblazen van
de airbags te beperken, moeten de passagiers zo rechtop mogelijk zitten met hun
voeten op de vloer en hun rug tegen de rugleuning. De veiligheidsgordel moet goed
vastzitten.
01
WAARSCHUWING
Vervoer kinderen nooit in een kinderzitje of
op een comfortkussen voorin, wanneer de
airbag aan die kant geactiveerd is.
Laat nooit iemand voor de passagierstoel
zitten of staan.
Personen kleiner dan 1,40 m mogen nooit
op de passagiersstoel voorin plaatsnemen,
als de airbag geactiveerd is.
Het niet opvolgen van de bovenstaande
aanbevelingen kan levensgevaarlijke situaties opleveren.
WAARSCHUWING
Plaats geen voorwerpen voor of boven op
het dashboard in het gebied waar de passagiersairbag is aangebracht.
21
01 Veiligheid
01
Airbag activeren/deactiveren*
PACOS deactiveren met sleutel*
Algemene informatie
De passagiersairbag (SRS) voorin kan gedeactiveerd worden met een schakelaar als de auto
is uitgerust met PACOS (Passenger Airbag Cut
Off Switch). Zie de tekst onder het kopje Activeren/deactiveren voor informatie over activering/deactivering.
Schakelaar voor deactivering met sleutel
De schakelaar voor activering/deactivering van
de passagiersairbag, PACOS (Passenger Airbag Cut Off Switch) zit aan de passagierszijde
aan de zijkant van het dashboard en u kunt erbij
door het portier aan die kant te openen (zie
onder het navolgende kopje “Activering/deactivering”).
Controleer of de schakelaar in de gewenste
stand staat. Volvo adviseert u het sleutelblad
van de transpondersleutel te gebruiken om de
stand te wijzigen.
Voor informatie over het sleutelblad, zie
pagina 52.
WAARSCHUWING
Het niet opvolgen van de bovenstaande
aanbevelingen kan levensgevaarlijke situaties opleveren voor de inzittenden.
22
* Optie/accessoire, zie Inleiding voor meer informatie.
WAARSCHUWING
Activeren/deactiveren
Als de auto is uitgerust met een airbag aan
de passagierszijde maar geen PACOSschakelaar (Passenger Airbag Cut Off
Switch) heeft, is de airbag altijd geactiveerd.
WAARSCHUWING
Vervoer kinderen nooit in een kinderzitje of
op een comfortkussen op de passagiersstoel, als het brandende symbool
op
de plafondconsole aangeeft dat de passagiersairbag geactiveerd is. Het niet opvolgen van deze aanbeveling kan levensgevaarlijke situaties opleveren voor het kind.
WAARSCHUWING
Laat geen passagier op de passagiersstoel
plaatsnemen als het waarschuwingslampje
voor het airbagsysteem op het instrumentenpaneel oplicht terwijl de melding op de
plafondconsole (zie pagina 23) aangeeft
dat de airbag aan die kant gedeactiveerd is.
Dit duidt op een ernstige storing. Bezoek zo
spoedig mogelijk een werkplaats. Volvo
adviseert u daarvoor contact op te nemen
met een erkende Volvo-werkplaats.
Locatie van de schakelaar voor activering/deactivering van de passagiersairbag.
De airbag is geactiveerd. Met de schakelaar in deze stand kunnen passagiers groter dan 1,40 m aan de passagierszijde op
de voorstoel zitten, maar kinderen in een
kinderzitje of op een kussen beslist niet.
De airbag is gedeactiveerd. Met de schakelaar in deze stand kunnen kinderen in
een kinderzitje of op een kussen aan de
passagierszijde op de voorstoel zitten,
maar passagiers groter dan 1,40 m beslist
niet.
01 Veiligheid
Airbag activeren/deactiveren*
WAARSCHUWING
01
Berichten
Geactiveerde airbag (passagiersstoel):
Vervoer kinderen nooit in een kinderzitje of
op een comfortkussen op de passagiersstoel, wanneer de airbag aan die kant geactiveerd is. Laat evenmin personen die kleiner zijn dan 1,40 m op deze stoel plaatsnemen.
2
Het niet opvolgen van de bovenstaande
aanbevelingen kan levensgevaarlijke situaties opleveren.
2
G017724
Personen groter dan 1,40 m mogen nooit op
de passagiersstoel plaatsnemen, als de airbag gedeactiveerd is.
G017800
Gedeactiveerde airbag (passagiersstoel):
Hiermee wordt aangeduid dat de airbag aan de
passagierszijde gedeactiveerd is.
Een tekstmelding en een brandend symbool op
de plafondconsole geven aan dat de airbag
aan de passagierszijde gedeactiveerd is (zie
voorgaande afbeelding).
Hiermee wordt aangegeven dat de airbag aan de
passagierszijde geactiveerd is.
Een waarschuwingssymbool op de plafondconsole geeft aan of de passagiersairbag
voorin geactiveerd is (zie voorgaande afbeelding).
N.B.
Als de transpondersleutel in sleutelstand II
of III staat, brandt ca. 6 seconden lang het
waarschuwingssymbool voor de airbags op
het instrumentenpaneel (zie pagina 19).
Daarna gaat de indicator op de plafondconsole branden die de status van de passagiersairbag aangeeft. Voor meer informatie
over de verschillende sleutelstanden van de
transpondersleutel, zie pagina 80.
* Optie/accessoire, zie Inleiding voor meer informatie.
23
01 Veiligheid
SIPS-airbags (zij-airbags)
01
SIPS-airbag
WAARSCHUWING
Volvo adviseert u reparatiewerk over te
laten aan een erkende Volvo-werkplaats. Verkeerde ingrepen in het SIPSairbagsysteem kunnen aanleiding
geven tot storingen in de werking met
mogelijk ernstig lichamelijk letsel tot
gevolg.
•
Plaats geen voorwerpen tussen de
stoelen en de portierpanelen, omdat dit
gebied binnen de actieradius van de
SIPS-airbag ligt.
•
Volvo adviseert u alleen stoelhoezen te
gebruiken die door Volvo zijn goedgekeurd. Andere stoelhoezen kunnen de
SIPS-airbags in hun werking hinderen.
•
De SIPS-airbag vormt een aanvulling op
de veiligheidsgordel. Draag altijd een
veiligheidsgordel.
G032949
•
Bij een aanrijding in de zij wordt een groot deel
van de botskracht door het SIPS-systeem
(Side Impact Protection System) over balken,
stijlen, vloer, dak en andere delen van de carrosserie verdeeld. De SIPS-airbags aan de
bestuurders- en de passagierszijde beschermen de borstkas en de heupen en vormen een
belangrijk onderdeel van het SIPS-systeem.
Het SIPS-systeem bestaat uit twee hoofdonderdelen: de SIPS-airbags en de sensoren. De
SIPS-airbags zijn aangebracht in de rugleuningframes van de voorstoelen.
1
24
Positie
Bestuurdersplaats, auto met stuur links.
Kinderzitjes en SIPS-airbags
De SIPS-airbags beïnvloeden de beschermende werking van kinderzitje en/of comfortkussen niet negatief.
Het is mogelijk een kinderzitje/comfortkussen
op de voorstoel te plaatsen, als de auto aan de
passagierszijde niet is uitgerust met een geactiveerde1 airbag.
Voor informatie over het activeren/deactiveren van de airbag, zie pagina 22.
Passagiersplaats, auto met stuur links.
Het SIPS-systeem bestaat uit SIPS-airbags en
sensoren. Bij een voldoende krachtige aanrij-
01 Veiligheid
SIPS-airbags (zij-airbags)
01
ding reageren de sensoren, die op hun beurt
de gasgeneratoren activeren. De SIPS-airbags
worden vervolgens opgeblazen tussen de
inzittende en het portierpaneel. Daarmee vangen de SIPS-airbags de klap van de aanrijding
op voor de inzittende, waarna de airbags weer
leeglopen. De SIPS-airbag wordt normaal
gesproken alleen opgeblazen aan de kant van
de aanrijding.
25
01 Veiligheid
01
Opblaasgordijnen (IC-systeem)
Eigenschappen
WAARSCHUWING
Hang of bevestig nooit zware voorwerpen
aan de plafondhandgrepen. De haak is
alleen bedoeld voor niet al te zware kledingstukken (en niet voor harde voorwerpen
zoals paraplu’s).
Schroef of bevestig geen onderdelen op de
plafondbekleding, portierstijlen of de zijpanelen van de auto. Ze kunnen daarbij hun
beschermende werking verliezen. Volvo
adviseert u uitsluitend originele Volvoonderdelen, bestemd voor montage op
deze plaatsen, te gebruiken.
De opblaasgordijnen van het IC-systeem (Inflatable Curtain) maken deel uit van het SIPSsysteem en de airbags. Ze zitten verborgen
achter de plafondbekleding langs beide zijden
van de auto en beschermen inzittenden op de
buitenste zitplaatsen van de auto. Bij een voldoende krachtige aanrijding reageren de sensoren, die op hun beurt de opblaasgordijnen
activeren. Het systeem helpt voorkomen dat
de bestuurder en eventuele passagiers bij een
botsing met hun hoofd tegen de binnenkant
van de auto slaan.
WAARSCHUWING
Zorg dat de lading in de auto niet uitsteekt
boven de denkbeeldige, horizontale lijn op
50 mm onder de bovenkant van de portierruiten. Anders is het mogelijk dat het
opblaasgordijn dat schuilgaat achter de plafondbekleding geen bescherming meer
biedt.
WAARSCHUWING
Het opblaasgordijn vormt een aanvulling op
de veiligheidsgordel.
Draag altijd de veiligheidsgordel.
26
01 Veiligheid
WHIPS
Bescherming tegen whiplash-letsel,
WHIPS
Het WHIPS-systeem (Whiplash Protection
System) bestaat uit energieabsorberende rugleuningen en speciaal voor het systeem ontwikkelde hoofdsteunen voor de beide voorstoelen. Het systeem wordt geactiveerd bij een
aanrijding van achteren, afhankelijk van de
hoek waaronder en de snelheid waarmee het
achteropkomende voertuig de auto raakt en de
materiaaleigenschappen van dat voertuig.
WAARSCHUWING
Het WHIPS-systeem vormt een aanvulling
op de veiligheidsgordels. Draag altijd de veiligheidsgordel.
01
WHIPS-systeem en kinderzitjes
Het WHIPS-systeem beïnvloedt de beschermende werking van kinderzitje en/of comfortkussen niet negatief.
Juiste zithouding
Voor optimale bescherming moeten de
bestuurder en de voorpassagier zoveel mogelijk in het midden van de stoel plaatsnemen en
de afstand tussen het hoofd en de hoofdsteun
zo klein mogelijk houden.
Zorg dat u de werking van het WHIPSsysteem niet nadelig beïnvloedt
Eigenschappen van de stoel
Als het WHIPS-systeem wordt geactiveerd,
klappen de rugleuningen van de voorstoelen
naar achteren zodat de zithouding van de
bestuurder en de passagier op de voorstoelen
verandert. Zo wordt de kans op zogeheten whiplash-letsel beperkt.
WAARSCHUWING
Breng nooit zelf wijzigingen in de stoel of het
WHIPS-systeem aan en probeer ze nooit
zelf te repareren. Volvo adviseert u daarvoor
contact op te nemen met een erkende
Volvo-werkplaats.
Plaats geen voorwerpen op de vloer achter de
bestuurders- of passagiersstoel die het WHIPSsysteem kunnen hinderen.
27
01 Veiligheid
01
WHIPS
WAARSCHUWING
Plaats geen koffer of iets dergelijks tussen
het zitgedeelte van de achterbank en de
rugleuning van de voorstoelen. Let erop dat
u de werking van het WHIPS-systeem niet
beïnvloedt.
WAARSCHUWING
Als de stoel heeft blootgestaan aan grote
krachten zoals bij een aanrijding van achteren, moet u het WHIPS-systeem laten
controleren. Volvo adviseert u het te laten
controleren door een erkende Volvo-werkplaats.
Het WHIPS-systeem kan een deel van zijn
beschermende eigenschappen hebben verloren, zelfs als de stoel ogenschijnlijk intact
is.
Volvo adviseert u contact op te nemen met
een erkende Volvo-werkplaats voor een
controle van het systeem, ook na een lichte
aanrijding van achteren.
Plaats geen voorwerpen op de achterbank die het
WHIPS-systeem kunnen hinderen.
WAARSCHUWING
Als u een van de ruggedeelten van de achterbank hebt omgeklapt, moet u de voorstoel aan dezelfde kant naar voren schuiven
zodat de rugleuning van de stoel niet tegen
het omgeklapte ruggedeelte van de achterbank aankomt.
28
01 Veiligheid
Roll-Over Protection System (ROPS)
01
Functie
Het Roll-Over Protection System (ROPS) van
Volvo is ontwikkeld om het gevaar te beperken
dat de auto over de kop slaat en maximale
bescherming te bieden als een ongeluk onvermijdelijk blijkt.
Het systeem bestaat uit een stabilisatiesysteem, het Roll Stability Control (RSC) dat het
gevaar beperkt dat de auto kantelt en over de
kop slaat wanneer u bijvoorbeeld krachtig
afremt of in de slip raakt.
Het RSC-systeem maakt gebruik van een gyrosensor die wijzigingen in de helling overdwars
registreert. Aan de hand van deze informatie
wordt vervolgens berekend hoe groot de kans
is dat de auto over de kop slaat. Als het gevaar
reëel is, treedt het DSTC-systeem in werking.
Het motortoerental wordt daarbij verlaagd en
één of meer van de wielen worden afgeremd,
totdat de auto zijn stabiliteit hervonden heeft.
Zie pagina 174 voor meer informatie over het
DSTC-systeem.
WAARSCHUWING
Onder normale omstandigheden zorgt het
RSC-systeem voor een betere wegligging.
Dit mag echter voor u geen reden zijn om
sneller te gaan rijden. Neem altijd de gebruikelijke voorzorgsmaatregelen bij het rijden.
29
01 Veiligheid
Activering van de veiligheidssystemen
01
Activering van de veiligheidssystemen
Systeem
Activering
Gordelspanners
voorstoelen
Bij een frontale botsing en/of aanrijding
in de zij, van achteren en/of kantelen
Gordelspanners
achterbank
A
Bij een frontale botsing en/of aanrijding
in de zij en/of kantelen
Airbags (SRS)
Bij een frontale botsing.A
SIPS-airbags
Bij een aanrijding in
de zij
Opblaasgordijnen
(IC)
Bij een aanrijding in
de zij en/of kantelen
WHIPS-systeem
Bij aanrijdingen van
achteren
Het is mogelijk dat de airbags niet worden opgeblazen,
ondanks dat de carrosserie van de auto danig vervormd
raakt. Enkele factoren zoals de stijfheid en het gewicht van
het lichaam waarmee de auto in botsing komt, de snelheid
van de auto, de hoek waaronder de botsing plaatsvindt e.d.
zijn van invloed op de wijze van activering van de verschillende veiligheidssystemen in de auto.
Wanneer de airbags werden opgeblazen, adviseert Volvo u het volgende:
30
• Laat de auto wegslepen. Volvo adviseert u
hem te laten wegslepen naar een erkende
Volvo-werkplaats. Rijd niet met opgeblazen airbags.
• Volvo adviseert u het vervangen van de
onderdelen van de veiligheidssystemen in
de auto over te laten aan een erkende
Volvo-werkplaats.
• Neem altijd contact op met een arts.
N.B.
De SRS-, SIPS-, IC-systemen en de gordelspanners worden bij een botsing slechts
eenmaal geactiveerd.
WAARSCHUWING
De regelmodule van het airbagsysteem zit
in de middenconsole. Als de middenconsole doorweekt geraakt is, moet u de accukabels loskoppelen. Probeer de auto niet te
starten, omdat de airbags daarbij geactiveerd kunnen worden. Laat de auto wegslepen. Volvo adviseert u hem te laten wegslepen naar een erkende Volvo-werkplaats.
WAARSCHUWING
Rijd nooit met opgeblazen airbags. Ze kunnen u bij het sturen danig in de weg zitten.
Ook de andere veiligheidssystemen kunnen
beschadigd zijn. Langdurige blootstelling
aan de rook- en stofdeeltjes die vrijkomen
bij het opblazen van de airbags kan oog- en
huidirritatie veroorzaken. Spoel bij irritatie
met koud water. De snelheid waarmee de
airbags/gordijnen worden opgeblazen kan
in combinatie met de toegepaste materialen
resulteren in schaaf- en brandwonden aan
de huid.
01 Veiligheid
Safety mode
Rijden na een aanrijding
Als alles normaal lijkt en u hebt vastgesteld dat
er geen brandstof lekt, kunt u proberen de
motor te starten.
Neem de transpondersleutel uit en open het
bestuurdersportier. Als er vervolgens een melding verschijnt dat het contact ingeschakeld is,
dient u op de startknop te drukken. Sluit het
portier vervolgens en plaats de transpondersleutel terug. De elektronica van de auto probeert nu te resetten naar de normale stand.
Probeer vervolgens de auto te starten.
Als de auto betrokken is geweest bij een aanrijding, kan de melding Safety mode Zie
instructieb. op het informatiedisplay verschijnen. Dit betekent dat de functionaliteit van de
auto is verminderd. Safety mode is een veiligheidsfunctie die in werking treedt wanneer de
aanrijding belangrijke onderdelen van de auto
zoals de brandstofleidingen, de sensoren voor
een van de veiligheidssystemen of het remsysteem, kan hebben beschadigd.
Auto proberen te starten
Als de melding Safety mode Zie
instructieb. nog steeds op het display staat,
mag u niet met de auto rijden en hem evenmin
verslepen. Verborgen schade kan de auto tijdens het rijden onbestuurbaar maken, zelfs als
het lijkt dat u nog met de auto kunt rijden.
Auto verzetten
Als de melding Normal mode wordt weergegeven nadat de Safety mode Zie
instructieb. is gereset, mag u de auto voorzichtig uit de huidige, gevaarlijke positie verrijden. Verrijd de auto niet verder dan nodig.
01
WAARSCHUWING
Probeer nooit zelf de auto te repareren of de
elektronische onderdelen te resetten nadat
de auto in de Safety mode heeft gestaan. Dit
kan aanleiding geven tot letsel of een
slechte functie van de auto. Volvo adviseert
u de auto altijd in een erkende Volvo-werkplaats te laten controleren en naar Normal
Mode te laten resetten nadat de melding
Safety mode Zie instructieb. is verschenen.
WAARSCHUWING
Probeer in geen geval de auto opnieuw te
starten, als u een brandstofgeur waarneemt
terwijl de melding Safety mode Zie
instructieb. getoond wordt. Verlaat de auto
onmiddellijk.
WAARSCHUWING
De auto mag niet worden weggesleept
zolang deze in de Safety mode staat. De
auto moet worden weggesleept. Volvo adviseert u hem te laten wegslepen naar een
erkende Volvo-werkplaats.
Controleer eerst of er geen brandstof uit de
auto is gelopen. Er mag evenmin een brandstofgeur waarneembaar zijn.
31
01 Veiligheid
Kinderen en veiligheid
01
Kinderen moeten comfortabel en veilig
kunnen zitten
Volvo adviseert u kinderen zo lang mogelijk te
vervoeren in een achterstevoren gemonteerd
kinderzitje (in ieder geval tot een leeftijd van
3–4 jaar) en daarna tot een leeftijd van 10 jaar
op/in een comfortkussen of een kinderzitje dat
in de rijrichting geplaatst is.
De plaats van het kind in de auto en de vereiste
uitrusting zijn afhankelijk van het gewicht en de
lengte van het kind (voor meer informatie, zie
pagina 34).
optimale voorwaarden voor een veilig vervoer
van uw kind(eren), u weet bovendien zeker dat
de producten passen en eenvoudig in het
gebruik zijn.
N.B.
Neem voor duidelijker instructies voor de
bevestiging van kinderveiligheidsproducten
contact op met de producent.
Kinderzitjes
N.B.
Positie van kinderzitjes
Het volgende kan worden gebruikt:
• een kinderzitje/comfortkussen op de pas-
32
G020739
Ongeacht leeftijd en lengte moeten kinderen
altijd met de gordel goed om in de auto zitten.
Laat kinderen nooit bij passagiers op schoot
zitten.
1
Zet de bevestigingsbanden van het kinderzitje
nooit vast aan de hendel waarmee u de voorstoel in de lengterichting verstelt of aan veren,
rails of balken onder de stoel. Door scherpe
randen kunnen de bevestigingsbanden
beschadigd raken.
Raadpleeg voor de juiste montage de montage-instructies bij het kinderzitje.
De wettelijke bepalingen voor het vervoer
van kinderen in de auto verschillen van land
tot land. Ga na welke regels er in uw land
van kracht zijn.
Volvo beschikt over kinderveiligheidsproducten (kinderzitjes, comfortkussen en bevestigingsmaterialen) die speciaal voor uw auto zijn
ontwikkeld. Wanneer u voor kinderveiligheidsproducten van Volvo kiest schept u niet alleen
N.B.
Bij gebruik van op de markt verkrijgbare kinderveiligheidsproducten is het van belang
dat u de bijgeleverde montage-instructies
zorgvuldig doorleest en nauwkeurig
opvolgt.
Kinderzitjes en airbags gaan niet samen.
Voor informatie over een geactiveerde/gedeactiveerde airbag, zie pagina 22.
sagiersstoel, zolang de airbag aan de passagierszijde gedeactiveerd1 is.
• en of meer kinderzitjes/comfortkussen op
de achterbank.
Plaats kinderzitjes/comfortkussens altijd op de
achterbank als de airbag aan de passagierszijde geactiveerd is. Als de airbag wordt opge-
01 Veiligheid
Kinderen en veiligheid
blazen, kan een kind op de passagiersstoel
ernstig letsel oplopen.
WAARSCHUWING
Zet nooit een kind in een kinderzitje op de
passagiersstoel als de airbag (SRS) is geactiveerd.
Personen kleiner dan 1,40 m mogen nooit
op de passagiersstoel voorin plaatsnemen,
als de airbag (SRS) geactiveerd is.
WAARSCHUWING
01
Sticker airbag
Gebruik geen kinderzitjes met stalen beugels of andere constructies die tegen de
ontgrendelingsknop van de gordelsluiting
kunnen aankomen. Dit om te voorkomen
dat de gordels plotseling losschieten.
Zorg dat het kinderzitje niet met de bovenkant tegen de voorruit aankomt.
Sticker aan passagierszijde, op de korte kant van
het dashboard, zie afbeelding op pagina 22.
Het niet opvolgen van de bovenstaande
aanbevelingen kan levensgevaarlijke situaties opleveren.
33
01 Veiligheid
Kinderen en veiligheid
01
Aanbevolen kinderzitjes2
Gewicht
Voorstoel (met gedeactiveerde
airbag)
Groep 0
Buitenste zitplaats achterbank
Middelste zitplaats achterbank
Volvo-babyzitje (Volvo Infant Seat) achterstevoren gemonteerd kinderzitje
bevestigd met ISOFIX-systeem.
max. 10 kg
Groep 0+
Typegoedkeuring: E5 03301146
max. 13 kg
(L)
Volvo-babyzitje (Volvo Infant Seat) –
achterstevoren gemonteerd kinderzitje
bevestigd met veiligheidsgordel.
Volvo-babyzitje (Volvo Infant Seat) –
achterstevoren gemonteerd kinderzitje
bevestigd met veiligheidsgordel.
Volvo-babyzitje (Volvo Infant Seat) –
achterstevoren gemonteerd kinderzitje
bevestigd met veiligheidsgordel.
Typegoedkeuring: E1 04301146
Typegoedkeuring: E1 03301146
Typegoedkeuring: E1 03301146
(U)
(U)
(U)
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband. Gebruik een veiligheidskussen
tussen het kinderzitje en het dashboard.
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband.
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband.
Typegoedkeuring: E5 03135
Typegoedkeuring: E5 03135
(L)
(L)
Kinderzitjes met universele goedkeuring.
Kinderzitjes met universele goedkeuring.
Kinderzitjes met universele goedkeuring.
(U)
(U)
(U)
Typegoedkeuring: E5 03135
(L)
2
34
Om andere kinderzitjes te kunnen gebruiken dient uw auto op de lijst van de producent te staan of een universele goedkeuring te hebben conform ECE R44.
01 Veiligheid
Kinderen en veiligheid
Gewicht
Voorstoel (met gedeactiveerde
airbag)
Buitenste zitplaats achterbank
Groep 1
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – achterstevoren gemonteerd kinderzitje bevestigd
met veiligheidsgordel en bevestigingsband.
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – achterstevoren gemonteerd kinderzitje bevestigd
met veiligheidsgordel en bevestigingsband.
Typegoedkeuring: E5 04192
Typegoedkeuring: E5 04192
(L)
(L)
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband. Gebruik een veiligheidskussen
tussen het kinderzitje en het dashboard.
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband.
Achterstevoren gemonteerd kinderzitje (Child Seat) – achterstevoren
gemonteerd kinderzitje bevestigd met
veiligheidsgordel en bevestigingsband.
Typegoedkeuring: E5 03135
Typegoedkeuring: E5 03135
(L)
(L)
9–18 kg
Typegoedkeuring: E5 03135
01
Middelste zitplaats achterbank
(L)
Britax Fixway – achterstevoren
gemonteerd kinderzitje bevestigd met
ISOFIX-systeem en bevestigingsband.
Typegoedkeuring: E5 03171
(L)
Kinderzitjes met universele goedkeuring.
Kinderzitjes met universele goedkeuring.
Kinderzitjes met universele goedkeuring.
(U)
(U)
(U)
``
35
01 Veiligheid
01
Kinderen en veiligheid
Gewicht
Voorstoel (met gedeactiveerde
airbag)
Buitenste zitplaats achterbank
Middelste zitplaats achterbank
Groep 2
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – achterstevoren gemonteerd kinderzitje bevestigd
met veiligheidsgordel en bevestigingsband
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – achterstevoren gemonteerd kinderzitje bevestigd
met veiligheidsgordel en bevestigingsband
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – achterstevoren gemonteerd kinderzitje bevestigd
met veiligheidsgordel en bevestigingsband
Typegoedkeuring: E5 04192
Typegoedkeuring: E5 04192
Typegoedkeuring: E5 04192
(L)
(L)
(L)
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – in rijrichting
gemonteerd kinderzitje bevestigd met
veiligheidsgordel.
Achterstevoren gemonteerd/omkeerbaar Volvo-kinderzitje (Volvo
Convertible Child Seat) – in rijrichting
gemonteerd kinderzitje bevestigd met
veiligheidsgordel.
Typegoedkeuring: E5 04191
Typegoedkeuring: E5 04191
(L)
(L)
15–25 kg
36
01 Veiligheid
Kinderen en veiligheid
Gewicht
Voorstoel (met gedeactiveerde
airbag)
Buitenste zitplaats achterbank
Middelste zitplaats achterbank
Groep 2/3
Volvo-comfortkussen met rugleuning
(Volvo Booster Seat with backrest).
Volvo-comfortkussen met rugleuning
(Volvo Booster Seat with backrest).
Volvo-comfortkussen met rugleuning
(Volvo Booster Seat with backrest).
Typegoedkeuring: E1 04301169
Typegoedkeuring: E1 04301169
Typegoedkeuring: E1 04301169
(UF)
(UF)
(UF)
Kinderzitje met of zonder rugleuning
(Booster Cushion with and without
backrest).
Kinderzitje met of zonder rugleuning
(Booster Cushion with and without
backrest).
Kinderzitje met of zonder rugleuning
(Booster Cushion with and without
backrest).
Typegoedkeuring: E5 03139
Typegoedkeuring: E5 03139
Typegoedkeuring: E5 03139
(UF)
(UF)
(UF)
15–36 kg
01
Geïntegreerd kinderzitje (Integrated
Booster Cushion) – verkrijgbaar als
fabrieksoptie.
Typegoedkeuring: E5 03168
(B)
L: Geschikt voor specifieke kinderzitjes. Deze kinderzitjes kunnen bestemd zijn voor een bepaald automerk, voor een beperkte groep merken of
semi-universeel zijn.
U: Geschikt voor kinderzitjes in deze gewichtscategorie met universele goedkeuring.
UF: Geschikt voor in rijrichting gemonteerde kinderzitjes in deze gewichtscategorie met universele goedkeuring.
B: Geïntegreerde kinderzitjes met goedkeuring voor deze gewichtscategorie.
``
37
01 Veiligheid
01
Kinderen en veiligheid
Geïntegreerde kinderzitjes met twee
standen*
De geïntegreerde kinderzitjes zijn speciaal ontworpen om kinderen optimale bescherming te
bieden. In combinatie met de aanwezige veiligheidsgordels zijn de kinderzitjes goedgekeurd voor kinderen met een gewicht van 15
tot 36 kg en een lengte van minimaal 95 cm.
Kinderzitje met twee standen uitklappen
Stand 1
Zorg alvorens weg te rijden dat:
• het geïntegreerde kinderzitje
met twee standen correct ingesteld (zie
onderstaande tabel) en vergrendeld is
• de veiligheidsgordel goed strak langs het
lichaam van het kind loopt en nergens slap
hangt of verdraaid is
Goede positie: de gordel loopt midden over de
schouder.
• de veiligheidsgordel niet tegen de nek van
het kind aankomt of onder de schouder
langs loopt (zie voorgaande afbeeldingen)
• de heupgordel laag over het bekken loopt,
zodat deze maximale bescherming biedt.
Gewicht
Verkeerde positie: de hoofdsteun moet even hoog
afgesteld zijn als het hoofd en de gordel mag niet
onder de schouder door lopen.
38
* Optie/accessoire, zie Inleiding voor meer informatie.
Stand 1
Stand 2
22–36 kg
15–25 kg
Trek de handgreep naar voren en omhoog
om het kinderzitje vrij te geven.
01 Veiligheid
Kinderen en veiligheid
Duw het kinderzitje naar achteren om het te
vergrendelen.
Stand 2
Til het kinderzitje aan de voorkant op en
duw het achteruit tegen het ruggedeelte aan
om het te vergrendelen.
01
pen in het zitgedeelte. Het is echter niet mogelijk het kinderzitje vanuit de bovenste stand in
de onderste stand te zetten.
WAARSCHUWING
Werk vanuit de onderste stand. Druk op de
knop.
Volvo adviseert u reparatie- en vervangingswerk over te laten aan een erkende Volvowerkplaats. Verricht geen wijzigingen in of
aanpassingen aan het geïntegreerde kinderzitje. Als een geïntegreerd kinderzitje aan
grote krachten heeft blootgestaan zoals tijdens een aanrijding, moet u het geïntegreerde kinderzitje in zijn geheel vervangen.
Ook als het geïntegreerde kinderzitje er
intact uitziet, kunnen er toch beschermende
eigenschappen verloren zijn gegaan. Het
geïntegreerde kinderzitje moet ook worden
vervangen als het erg versleten is.
Trek de handgreep naar voren om het zitje
vrij te geven.
N.B.
Het is niet mogelijk het kinderzitje vanuit
stand 2 in stand 1 te zetten. U moet het zitje
dan eerst volledig neerklappen in het zitgedeelte. Zie de tekst onder het kopje Kinderzitje met twee standen neerklappen.
Kinderzitje met twee standen
neerklappen
Het kinderzitje is zowel vanuit de bovenste als
vanuit de onderste stand volledig neer te klap-
39
01 Veiligheid
01
Kinderen en veiligheid
Duw het zitje met uw hand omlaag om het
zitje te vergrendelen.
WAARSCHUWING
Als u de gebruiksinstructies voor het kinderzitje met twee standen niet opvolgt, is
het bij een aanrijding niet uitgesloten dat het
kind ernstig letsel oploopt.
BELANGRIJK
Kinderslot achterportieren
De bedieningsknoppen voor de ruiten in de
achterportieren en de openingshandgrepen op
de achterportieren zijn te blokkeren, zodat de
achterportieren en de zijruiten niet meer van de
binnenzijde kunnen worden geopend. Voor
meer informatie, zie pagina 65.
Duw het zitgedeelte van de zitplaats omlaag
om bij de bevestigingspunten te komen.
Houdt u zich altijd aan de montage-instructies
van de fabrikant, wanneer u een kinderzitje/
babyzitje aan de ISOFIX-bevestigingspunten
vastzet.
Afmetingscategorieën
ISOFIX-bevestigingssysteem voor
kinderzitjes
Controleer voordat u het kinderzitje weer
neerklapt of er geen losse voorwerpen
(zoals stukken speelgoed) in het gebied
onder het zitje liggen.
Kinderzitjes kunnen net als auto’s verschillende afmetingen hebben. Kinderzitjes passen
daardoor niet op alle zitplaatsen van de verschillende modellen.
Voor kinderzitjes met een ISOFIX-bevestigingssysteem zijn er daarom afmetingscategorieën om gebruikers te helpen bij het kiezen
van het juiste kinderzitje (zie volgende tabel).
N.B.
AfmeBeschrijving
tingscategorie
Bij het omklappen van het ruggedeelte van
de achterbank dient u eerst het kinderzitje
neer te klappen.
Achter de onderkant van de ruggedeelten op
de beide buitenste zitplaatsen van de achterbank gaan de bevestigingspunten voor het
ISOFIX-systeem schuil.
Symbolen op de bekleding van de ruggedeelten (zie voorgaande afbeelding) geven de positie van deze bevestigingspunten aan.
40
A
Normale grootte, in rijrichting
gemonteerd kinderzitje
B
Beperkte grootte (optie 1), in
rijrichting gemonteerd kinderzitje
B1
Beperkte grootte (optie 2), in
rijrichting gemonteerd kinderzitje
01 Veiligheid
Kinderen en veiligheid
AfmeBeschrijving
tingscategorie
N.B.
AfmeBeschrijving
tingscategorie
C
Normale grootte, achterstevoren gemonteerd kinderzitje
F
Overdwars gemonteerd
babyzitje, links
D
Beperkte grootte, achterstevoren gemonteerd kinderzitje
G
Overdwars gemonteerd
babyzitje, rechts
E
Achterstevoren gemonteerd
babyzitje
01
Als een ISOFIX-kinderzitje geen afmetingscategorie heeft, dient uw model op de lijst
met auto’s te staan waarvoor het kinderzitje
zich leent.
N.B.
Volvo adviseert u contact op te nemen met
een Volvo-werkplaats over de ISOFIX-kinderzitjes die Volvo aanbeveelt.
WAARSCHUWING
Plaats een kind nooit op de passagiersstoel
voorin, als de auto is uitgerust met een
geactiveerde airbag aan die kant.
Verschillende soorten ISOFIX-kinderzitjes
Type kinderzitje
Babyzitje, overdwars
Babyzitje, achterstevoren
Gewicht
max. 10 kg
max. 10 kg
Afmetingscategorie
Zitplaatsen voor montage ISOFIX-kinderzitje
Voorstoel
Buitenste zitplaats achterbank
F
X
X
G
X
X
E
X
OK
(IL)
41
01 Veiligheid
01
Kinderen en veiligheid
Type kinderzitje
Babyzitje, achterstevoren
Gewicht
max. 13 kg
Afmetingscategorie
E
Zitplaatsen voor montage ISOFIX-kinderzitje
Voorstoel
Buitenste zitplaats achterbank
X
OK
(IL)
D
X
OK
(IL)
C
X
OK
(IL)
Kinderzitje, achterstevoren
9–18 kg
D
X
OK
(IL)
C
X
OK
(IL)
42
01 Veiligheid
Kinderen en veiligheid
Type kinderzitje
Kinderzitje, in rijrichting
Gewicht
9–18 kg
Afmetingscategorie
B
01
Zitplaatsen voor montage ISOFIX-kinderzitje
Voorstoel
Buitenste zitplaats achterbank
X
OKA
(IUL)
B1
X
OKA
(IUL)
A
X
OKA
(IUL)
X: De ISOFIX-stand leent zich niet voor ISOFIX-kinderzitjes in deze gewichts- en/of afmetingscategorie.
IL: Geschikt voor specifieke ISOFIX-kinderzitjes. Deze kinderzitjes kunnen bestemd zijn voor een bepaald automerk, voor een beperkte groep
merken of semi-universeel zijn.
IUF: Geschikt voor in rijrichting gemonteerd ISOFIX-kinderzitje met universele goedkeuring voor deze gewichtscategorie.
A
Volvo adviseert een achterstevoren gemonteerd kinderzitje voor deze categorie.
``
43
01 Veiligheid
01
Kinderen en veiligheid
Bovenste bevestigingspunten voor
kinderzitjes
N.B.
Bij auto’s met hoofdsteunen op de beide
buitenste zitplaatsen van de achterbank
gaat het monteren van dergelijke veiligheidszitjes makkelijker, als u deze hoofdsteunen omklapt.
N.B.
Bij een bagageruimte die met een bagagerolhoes kan worden afgedekt, dient de rolhoes te worden verwijderd voordat er een
kinderzitje aan de bevestigingspunten kan
worden vastgezet.
44
De auto is uitgerust met bovenste bevestigingspunten voor bepaalde kinderzitjes die in
de rijrichting worden gemonteerd. Deze bevestigingspunten zitten achter op het zitgedeelte
van de achterbank.
Zie de aanwijzingen van de fabrikant van het
kinderzitje voor gedetailleerde informatie over
de manier waarop u het zitje aan de bovenste
bevestigingspunten vastzet.
De bovenste bevestigingspunten zijn voornamelijk bestemd om een in de rijrichting gemonteerd kinderzitje aan te bevestigen. Volvo adviseert u kleine kinderen zo lang mogelijk in een
achterstevoren gemonteerd kinderzitje te blijven vervoeren.
De bevestigingsband van het kinderzitje
altijd door de opening in de ene poot van de
hoofdsteun halen, alvorens de band aan het
bevestigingspunt vast te zetten.
WAARSCHUWING
01 Veiligheid
01
45
Transpondersleutel/sleutelblad...............................................................
Batterij vervangen transpondersleutel/PCC*..........................................
Keyless drive*..........................................................................................
Vergrendelen/ontgrendelen....................................................................
Kinderslot................................................................................................
Alarm*......................................................................................................
46
* Optie/accessoire, zie Inleiding voor meer informatie.
48
54
56
59
65
66
SLOTEN EN ALARM
02 Sloten en alarm
Transpondersleutel/sleutelblad
Algemene informatie
02
Bij de auto worden 2 transpondersleutels of
PCC’s (Personal Car Communicator geleverd.
U gebruikt ze om de auto te starten en deze te
vergrendelen en ontgrendelen.
U kunt extra transpondersleutels bestellen. Er
zijn maximaal 6 transpondersleutels voor één
en dezelfde auto te programmeren en te
gebruiken.
PCC’s kennen meer functies dan een transpondersleutel in standaarduitvoering. De rest
van dit hoofdstuk gaat over functies die voorkomen op zowel de PCC als op de transpondersleutel.
WAARSCHUWING
Als er kinderen in de auto zitten:
Let er bij het verlaten van de auto op dat u
de stroomtoevoer naar de elektrisch
bedienbare zijruiten en het schuifdak verbreekt door de transpondersleutel uit te
nemen.
Zoekgeraakte transpondersleutel
plaats. Neem de resterende transpondersleutels mee naar de werkplaats. Ter voorkoming
van diefstal moet de code van de zoekgeraakte
transpondersleutel uit het systeem worden
gewist.
Hoeveel sleutels er voor de auto geprogrammeerd zijn kunt u controleren in het menusysteem MY CAR onder Informatie Aantal
sleutels. Voor een beschrijving van het menusysteem, zie pagina 149.
Sleutelgeheugen1,
buitenspiegels en
bestuurdersstoel
De instellingen worden automatisch gekoppeld aan de transpondersleutel die op dat
moment in gebruik is, zie pagina 83 en
102.
De functie is te activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
Auto-instellingen Sleutelgeheugen.
Voor een beschrijving van het menusysteem,
zie pagina 149.
Voor auto’s met Keyless drive-systeem, zie
pagina 56.
Bij verlies van een transpondersleutel kunt u
een nieuwe bestellen bij een werkplaats –
geadviseerd wordt een erkende Volvo-werk-
1
2
48
Alleen in combinatie met elektrisch bedienbare bestuurdersstoel en elektrisch inklapbare buitenspiegels.
Alleen auto’s met elektrisch inklapbare buitenspiegels.
Knippersignalen bij vergrendelen/
ontgrendelen
Wanneer u de auto vergrendelt of ontgrendelt
met een transpondersleutel, lichten de richtingaanwijzers een bepaald aantal malen op
om aan te geven dat de auto op de juiste
manier vergrendeld/ontgrendeld is.
• Vergrendelen – eenmaal oplichten en de
buitenspiegels worden ingeklapt2.
• Ontgrendelen – tweemaal oplichten en de
buitenspiegels worden uitgeklapt2.
Bij het vergrendelen gebeurt dit alleen als alle
portieren na het sluiten correct zijn vergrendeld.
Functie kiezen
In het menusysteem van de auto zijn verschillende opties in te stellen voor bevestiging bij
vergrendeling/ontgrendeling middels lichtsignalen, zie pagina 149.
Ga in het menusysteem MY CAR naar
Instellingen Auto-instellingen
Lichtinstellingen en markeer Lichtsignaal
deurvergrendeling en/of Lichtsignaal bij
ontgrendeling.
02 Sloten en alarm
Transpondersleutel/sleutelblad
Elektronische startblokkering
Elke transpondersleutel heeft zijn eigen, unieke
code. U kunt alleen in de auto rijden, wanneer
u een transpondersleutel met de juiste code
gebruikt.
Melding
Betekenis
Melding
Betekenis
Plaats sleutel
Storing tijdens het
uitlezen van de
transpondersleutel
tijdens het starten.
Sleutel uit het contactslot trekken, er
weer in drukken en
een nieuwe startpoging doen.
Startblokkering
Start opnieuw
Autosleutel niet
gevonden
Storing tijdens het
uitlezen van de PCC
tijdens het starten –
Nieuwe startpoging
doen.
Storing in het startblokkeringssysteem
tijdens het starten.
Als de storing aanhoudt: Neem dan
contact op met een
werkplaats. Geadviseerd wordt een
erkende Volvowerkplaats.
De onderstaande foutmeldingen op het informatiedisplay van het instrumentenpaneel houden verband met de elektronische startblokkering:
(Geldt alleen voor
Keyless drive met
PCC.)
02
Voor het starten van de auto, zie pagina 114.
Als de storing aanhoudt: Transpondersleutel in het
contactsleutel
duwen en een
nieuwe startpoging
doen.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
49
02 Sloten en alarm
Transpondersleutel/sleutelblad
Functies
Ontgrendelen – Ontgrendelt de portieren
en de achterklep en deactiveert het alarm.
02
Transpondersleutel, standaardversie.
Vergrendelen
G021079
G021078
Bij lang indrukken (ten minste 4 seconden)
worden alle zijruiten tegelijkertijd geopend.
Transpondersleutel met PCC* - Personal Car
Communicator.
Informatie
Ontgrendelen
Functietoetsen
“Approach”-verlichting
Vergrendelen – Vergrendelt de portieren
en de achterklep en activeert het alarm.
Achterklep
Paniekfunctie
Bij lang indrukken (ten minste 2 seconden)
worden alle zijruiten en het schuifdak* tegelijkertijd gesloten.
WAARSCHUWING
Controleer of niemand met de handen
bekneld raakt wanneer u het schuifdak en
de zijruiten vanaf de transpondersleutel
sluit.
De gelijktijdige ontgrendeling van alle portieren
is dusdanig te wijzigen dat bij eenmaal indrukken van de knop eerst het bestuurdersportier
ontgrendeld wordt en bij de tweede maal
indrukken – één en ander binnen 10 seconden
– de resterende portieren te ontgrendelen.
De functie is te wijzigingen in het menusysteem
van MY CAR onder Instellingen Autoinstellingen Slotinstellingen Deuren
open met de beide opties Alle deuren en
Bestuurdersdeur: dan alle. Voor een
beschrijving van het menusysteem, zie
pagina 149.
Duur naderingslicht – Bestemd om de
verlichting van de auto op afstand in te schakelen. Voor meer informatie, zie pagina 93.
Achterklep – Ontgrendelt alleen de achterklep en deactiveert de alarmfunctie voor de
achterklep. Bij auto’s met elektrische achterklepbediening* wordt de klep geopend bij lang
indrukken. Voor meer informatie, zie
pagina 61.
Paniekfunctie – bestemd om in noodgevallen de aandacht van anderen te trekken.
50
02 Sloten en alarm
Transpondersleutel/sleutelblad
Als u de toets ten minste 3 seconden lang ingedrukt houdt of tweemaal achtereen binnen
3 seconden indrukt, worden de richtingaanwijzers, de interieurverlichting en de claxon geactiveerd.
Unieke PCC-functies*
Als u gedurende dit tijdsbestek op een
van de andere toetsen drukt, wordt de
uitlezing beëindigd.
N.B.
G021080
U kunt deze functie met dezelfde toets weer
uitschakelen, als de functie minimaal 5 seconden actief geweest is. Als u niets doet, wordt
de functie na 2 minuten en 45 seconden automatisch uitgeschakeld.
Bereik transpondersleutel
De functies van de transpondersleutel zijn tot
op ca. 20 m afstand van de auto te gebruiken.
Als de auto niet reageert bij bediening van een
toets – probeer het dan op minder grote
afstand opnieuw.
N.B.
Er kunnen storingen optreden in de functies
van de transpondersleutel door radiogolven
in de lucht, omringende gebouwen, topografische omstandigheden e.d. Het is altijd
mogelijk de auto te vergrendelen/ontgrendelen met het sleutelblad, zie pagina 52.
02
Transpondersleutel met PCC* - Personal Car
Communicator.
Als bij herhaaldelijk gebruik van de
informatietoets – op verschillende tijdstippen en verschillende plaatsen – blijkt dat
geen van de controlelampjes gaat branden
(en dat evenmin na 7 seconden alsook
nadat de controlelampjes op de PCC om de
beurt oplichtten), dient u contact op te
nemen met een werkplaats – geadviseerd
wordt een erkende Volvo-werkplaats.
De controlelampjes verstrekken informatie
zoals aangegeven op de volgende afbeelding:
Informatietoets
Controlelampjes
Na een druk op de informatietoets kunt u
bepaalde informatie over de auto uitlezen aan
de hand van de controlelampjes.
Gebruik van de informatietoets
–
Druk op de informatietoets
.
> Ca. 7 seconden lang lichten de controlelampjes op de PCC om de beurt op.
Dit geeft aan dat informatie over de auto
wordt uitgelezen.
* Optie/accessoire, zie Inleiding voor meer informatie.
51
02 Sloten en alarm
Transpondersleutel/sleutelblad
Als de auto niet reageert bij bediening van een
toets – probeer het dan op minder grote
afstand opnieuw.
02
N.B.
Er kunnen storingen optreden in de functie
van de informatietoets door radiogolven in
de lucht, omringende gebouwen, topografische omstandigheden e.d.
Buiten bereik PCC
Continu groen licht: de auto is vergrendeld.
Continu oranje licht: de auto is ontgrendeld.
Continu rood licht: het alarm is afgegaan
na vergrendeling van de auto.
De beide rode controlelampjes lichten
beurtelings rood op: het alarm is minder
dan 5 minuten geleden afgegaan.
Bereik PCC
Het bereik van de PCC voor vergrendeling,
ontgrendeling en bediening van de achterklep
is ca. 20 m rond de auto – voor de overige
functies geldt een maximumbereik van
ca. 100 m.
52
* Optie/accessoire, zie Inleiding voor meer informatie.
Als de PCC op dermate grote afstand van de
auto is dat er geen informatie over de auto kan
worden uitgelezen, wordt de laatst bekende
status van de auto weergegeven zonder dat de
lampjes op de PCC om de beurt oplichten.
Als er meerdere PCC’s voor de auto in gebruik
zijn, geeft uitsluitend de PCC waarmee de auto
de laatste keer vergrendeld/ontgrendeld werd
de juiste status aan.
N.B.
Als binnen het bereik van de PCC geen
van de controlelampjes brandt bij het
indrukken van de informatietoets, vertoont
de communicatie tussen de PCC en de auto
mogelijk storingen onder invloed van radiogolven in de lucht, omringende gebouwen,
topografische omstandigheden e.d.
Afneembaar sleutelblad
De transpondersleutel bevat een afneembaar
metalen sleutelblad waarmee u enkele functies
kunt activeren en bepaalde handelingen kunt
uitvoeren.
De unieke code van de sleutelbladen is bekend
bij de erkende Volvo-werkplaatsen, waar ook
nieuwe sleutelbladen kunnen worden besteld.
Functies sleutelblad
U kunt het afneembare sleutelblad van de
transpondersleutel gebruiken om:
• het bestuurdersportier handmatig te openen, als de centrale vergrendeling niet te
bedienen is vanaf de transpondersleutel,
zie pagina 57.
• het mechanische kinderslot op de achterportieren te activeren/deactiveren, zie
pagina 65.
• de toegang tot het dashboardkastje te
blokkeren.
• de airbag voor de voorpassagier
(PACOS)* te activeren/deactiveren, zie
pagina 22.
02 Sloten en alarm
Transpondersleutel/sleutelblad
Portier ontgrendelen met sleutelblad
Sleutelblad verwijderen
Als de centrale vergrendeling niet op de transpondersleutel reageert (omdat de batterijen bijvoorbeeld leeg zijn), kunt u het bestuurdersportier op de volgende manier ontgrendelen en
openen:
02
G021082
1. Ontgrendel het bestuurdersportier met het
sleutelblad in de slotcilinder van de portierhandgreep.
Haal de veerbelaste pal opzij.
Trek tegelijkertijd het sleutelblad naar achteren.
Zie ook de afbeelding en de overige informatie op pagina zie pagina 57.
N.B.
Wanneer u het portier met het sleutelblad
ontgrendeld hebt en vervolgens opent, gaat
het alarm af.
Sleutelblad aanbrengen
Plaats het sleutelblad voorzichtig terug in de
transpondersleutel.
2. Schakel het alarm uit door de transpondersleutel in het contactslot te steken.
1. Houd de transpondersleutel met de gleuf
omhoog en laat het sleutelblad in de gleuf
zakken.
Voor auto’s met Keyless drive-systeem, zie
pagina 57.
2. Duw voorzichtig tegen het sleutelblad. U
hoort een klikgeluid wanneer het sleutelblad goed vastzit.
53
02 Sloten en alarm
Batterij vervangen transpondersleutel/PCC*
Accu vervangen
02
Batterij vervangen
Let erop hoe de batterij(en) aan de binnenzijde van de afdekking vastzit(ten). Let
daarop op de pluszijde + en de minzijde –.
Vervang de batterijen, als:
• het informatiesymbool oplicht en
Afst.bediening batterij raakt leeg.
Vervang de batterij. op het display staat
Transpondersleutel (1 batterij)
en/of
1. Werk de batterij voorzichtig los.
• de sloten herhaalde malen achtereen niet
2. Plaats een nieuwe met de pluszijde (+)
omlaag.
reageren op het signaal van een transpondersleutel die zich binnen een straal van
20 m rond de auto bevindt.
Openen
Haal de veerbelaste pal opzij.
Trek tegelijkertijd het sleutelblad naar
achteren.
Steek een kruiskopschroevendraaier
met een dikte van 3 mm in de opening achter de veerbelaste pal en werk de transpondersleutel voorzichtig open.
N.B.
Houd de transpondersleutel met de toetsen
omhoog om te voorkomen dat de batterijen
bij het openen van de afdekking op de grond
vallen.
BELANGRIJK
Kom niet met uw vingers aan de polen van
de batterijen of de contactvlakken, omdat
ze daardoor slechter kunnen presteren.
54
* Optie/accessoire, zie Inleiding voor meer informatie.
PCC* (2 batterijen)
1. Werk de batterijen voorzichtig los.
2. Plaats eerst een nieuwe met de pluszijde
(+) omhoog.
3. Leg het witte plasticvel op de geplaatste
nieuwe batterij en breng daarna nog een
nieuwe batterij aan met de pluszijde (+)
omlaag.
Batterijtype
Gebruik batterijen met het opschrift CR2430,
3 V (twee per transpondersleutel en twee per
PCC).
In elkaar zetten
1. Druk de afdekking weer op de transpondersleutel vast.
2. Houd de transpondersleutel met de gleuf
omhoog en laat het sleutelblad in de gleuf
zakken.
02 Sloten en alarm
Batterij vervangen transpondersleutel/PCC*
3. Duw voorzichtig tegen het sleutelblad. U
hoort een klikgeluid wanneer het sleutelblad goed vastzit.
02
BELANGRIJK
Zorg dat de oude batterij(en) wordt/worden
afgevoerd op een milieuontlastende manier.
* Optie/accessoire, zie Inleiding voor meer informatie.
55
02 Sloten en alarm
Keyless drive*
02
Vergrendelings- en startsysteem
zonder sleutel (alleen PCC1)
Algemene informatie
maximaal 1,5 m rond de portierhandgrepen of
de achterklep bevinden. Dit betekent dat u de
PCC bij u moet dragen om een portier te vergrendelen of ontgrendelen. Wanneer u aan de
ene kant van de auto staat, is het niet mogelijk
om met de PCC een portier aan de andere kant
te vergrendelen of ontgrendelen.
De rode cirkels op de nevenstaande afbeelding
geven het dekkingsgebied van de systeemantennes aan.
Met de Keyless drive-functie van de PCC kunt
u zonder een sleutel te gebruiken de auto ontgrendelen, starten en vergrendelen. U hoeft de
PCC alleen bij u te dragen. Het systeem maakt
het eenvoudiger om de auto te openen wanneer u bijvoorbeeld uw handen vol hebt.
Beide PCC’s van de auto ondersteunen de
Keyless drive-functie. U kunt meer PCC’s bijbestellen, zie pagina 48.
Bereik PCC
Om een portier of de achterklep te kunnen openen moet de PCC zich binnen een straal van
1
56
Personal Car Communicator, zie pagina 51.
* Optie/accessoire, zie Inleiding voor meer informatie.
Als alle PCC's uit de auto worden verwijderd
als de motor loopt of als sleutelstand I of II
actief is (zie pagina 80) en als alle portieren
worden gesloten, toont het informatiedisplay
een waarschuwingsmelding terwijl tegelijkertijd een geluidssignaal hoorbaar is.
Wanneer een van de PCC’s weer in de auto is
gelegd, verdwijnen de waarschuwingsmelding
en het geluidssignaal nadat:
• er is een portier geopend of gesloten
• de transpondersleutel is in het contactslot
gestoken
•
de knop READ is ingedrukt.
Veilig gebruik van uw PCC
Als u een PCC met Keyless drive-functie in de
auto laat liggen, wordt de PCC bij het vergrendelen van de auto tijdelijk gedeactiveerd.
Onbevoegden kunnen de portieren er dan niet
meer mee openen.
Als er echter ingebroken wordt en iemand de
PCC in de auto vindt, wordt de PCC weer
geactiveerd. Pas daarom goed op al uw PCC’s.
BELANGRIJK
Laat een PCC nooit onbeheerd in de auto
liggen.
Storingen in de functie van een PCC
De Keyless drive-functie kan verstoord worden
door elektromagnetische velden en afschermingen.
N.B.
Plaats/bewaar de PCC niet in de buurt van
een mobiele telefoon of metalen voorwerpen. Houd een minimale afstand aan van
10-15 cm.
Als er desondanks toch storingen optreden,
moet u de PCC en het sleutelblad als transpondersleutel gebruiken, zie pagina 50.
02 Sloten en alarm
Keyless drive*
Vergrendelen
Ontgrendelen
Er wordt ontgrendeld wanneer iemand een
portierhandgreep beetpakt of op het met rubber beklede drukplaatje van de achterklep
drukt – open het portier of de achterklep op de
normale manier.
Ontgrendelen met sleutelblad
den verwijderd – ook dit vindt plaats met het
sleutelblad:
1. Duw het sleutelblad ca. 1 cm recht
omhoog in de opening aan de onderkant
van de portierhandgreep/afdekking – niet
wrikken.
> De kunststof afdekking komt automatisch los, wanneer u het blad recht
omhoog de opening induwt.
02
2. Steek het sleutelblad vervolgens in de slotcilinder en ontgrendel het portier.
3. Plaats de kunststof afdekking na ontgrendeling terug.
Bij auto’s met Keyless drive-systeem zit er een
knop op de buitenhandgreep van de portieren.
Vergrendel de portieren en de achterklep door
op de vergrendelingsknop op een van de portierhandgrepen aan de buitenkant te drukken.
Alle portieren inclusief de achterklep moeten
zijn gesloten, voordat u de auto kunt vergrendelen – de auto wordt anders niet vergrendeld.
N.B.
Bij een auto met een automatische versnellingsbak dient de keuzehendel in stand P te
worden gezet, aangezien de auto anders
niet vergrendeld of op alarm gezet kan worden.
2
N.B.
Opening voor het sleutelblad - voor het afnemen
van de afdekking.
Als de centrale vergrendeling niet op de PCC
reageert (omdat de batterijen bijvoorbeeld leeg
zijn), kunt u het bestuurdersportier ontgrendelen en openen met het afneembare sleutelblad
van de PCC (zie pagina 52).
Om bij de slotcilinder te komen dient de kunststof afdekking van de portierhandgreep te wor-
Wanneer u het bestuurdersportier met het
sleutelblad ontgrendelt en vervolgens
opent, gaat het alarm af. Het wordt uitgeschakeld door de PCC in het contactslot te
steken, zie pagina 67.
Sleutelgeheugen2, bestuurdersstoel en
buitenspiegels
Geheugenfunctie van PCC
Als meerdere personen met elke hun eigen
PCC met Keyless drive-functie naar de auto
lopen, nemen de bestuurdersstoel en de bui-
Alleen in combinatie met elektrisch bedienbare bestuurdersstoel en elektrisch inklapbare buitenspiegels.
* Optie/accessoire, zie Inleiding voor meer informatie.
57
02 Sloten en alarm
Keyless drive*
02
tenspiegels de stand in die ligt opgeslagen in
de PCC van degene die het bestuurdersportier
opent.
Locatie antennes
WAARSCHUWING
Dragers van een pacemaker dienen minstens 22 cm afstand te houden tot de antennes van het Keyless drive-systeem. Dit om
eventuele storingen in de pacemaker als
gevolg van het Keyless drive-systeem uit te
sluiten.
Wanneer het bestuurdersportier bijvoorbeeld
werd geopend door persoon A met PCC A,
maar persoon B met PCC B zal gaan rijden, zijn
de instellingen als volgt te wijzigen:
• Staand naast het bestuurdersportier of zitG021179
tend achter het stuur drukt persoon B op
de ontgrendelingstoets van zijn PCC, zie
pagina 50.
• Kies een van de drie mogelijk positiegeheugens voor de stoel met de stoelknoppen 1–3, zie pagina 83.
• Zet de stoel en de spiegels handmatig in
de juiste stand (zie pagina 83 en 102).
Vergrendelingsinstellingen
De Keyless drive-functie is aan te passen door
in het menusysteem MY CAR aan te geven
welke portieren er ontgrendeld moeten worden; dit onder Auto-instellingen
Slotinstellingen Instappen zonder
sleutelgebruik – kies vervolgens uit Alle
deuren open, Willekeurige deur, Deuren
aan één kant en Beide voordeuren.
Voor een beschrijving van het menusysteem,
zie pagina 149.
58
* Optie/accessoire, zie Inleiding voor meer informatie.
Het Keyless drive-systeem werkt met een aantal antennes die op verschillende locaties ingebouwd zijn in de auto:
Achterklep, bij de wissermotor
Portierhandgreep, linksachter
Plafond, in het midden, boven de achterbank
Bagageruimte, in het midden, helemaal
voorin, onder de vloer
Portierhandgreep, rechtsachter
Middenconsole, onder achterstuk
Middenconsole, onder voorstuk.
02 Sloten en alarm
Vergrendelen/ontgrendelen
Van de buitenzijde
Met de transpondersleutel kunt u alle portieren
en de achterklep gelijktijdig vergrendelen/ontgrendelen. Het is mogelijk een andere ontgrendelingsvolgorde te kiezen, zie ‘Ontgrendelen
met transpondersleutel’ 50.
Om de ontgrendelingsprocedure te kunnen
activeren moet het bestuurdersportier dichtstaan – als een van de overige portieren of de
achterklep openstaat, wordt dit/deze pas na
het sluiten vergrendeld en inbegrepen in het
alarmsysteem. Bij het Keyless drive*-systeem
dienen alle portieren en de achterklep dicht te
staan.
N.B.
Let erop dat het alarm afgaat, wanneer het
portier na ontgrendeling met het sleutelblad
wordt geopend – het alarm wordt uitgeschakeld, wanneer de transpondersleutel in
het contactslot wordt geplaatst.
Als u niet met de transpondersleutel kunt vergrendelen/ontgrendelen is de batterij mogelijk
leeg – vergrendel/ontgrendel het bestuurdersportier dan met het afneembare sleutelblad, zie
pagina 52.
Centrale vergrendeling
02
WAARSCHUWING
Let op het risico van opsluiting in de auto,
als u de auto van de buitenzijde vergrendelt
– de portieren zijn dan namelijk niet meer
van de binnenzijde te openen met de portierhandgrepen. Lees meer daarover in het
onderdeel “Safelock-functie” elders in dit
boekje.
N.B.
Let op het gevaar voor buitensluiten met de
transpondersleutel nog in de auto.
Van de binnenzijde
Automatische hervergrendeling
Als u geen van de portieren noch de achterklep
binnen 2 minuten na ontgrendeling van de buitenzijde met de transpondersleutel opent, worden alle sloten automatisch weer vergrendeld.
Deze functie beperkt de kans dat u de auto per
ongeluk onvergrendeld kunt laten staan. (Voor
auto’s met alarmsysteem, zie pagina 66.)
Centrale vergrendeling.
Met de knop voor de centrale vergrendeling op
de voorportieren kunt u alle portieren en de
achterklep tegelijkertijd vergrendelen of ontgrendelen.
• Druk de rechterkant
van de knop in om
te vergrendelen en de linkerkant
om te
ontgrendelen.
Ontgrendelen
Een portier kan op twee manieren van de binnenkant worden ontgrendeld:
• Bij het indrukken van de knop voor centrale
vergrendeling
.
* Optie/accessoire, zie Inleiding voor meer informatie.
59
02 Sloten en alarm
Vergrendelen/ontgrendelen
Bij lang indrukken (ten minste 4 seconden)
worden alle zijruiten* tegelijkertijd geopend.
02
• Trek eenmaal aan de openingshandgreep
en laat deze vervolgens los – het portier is
ontgrendeld. Wanneer u nogmaals aan de
handgreep trekt wordt het portier
geopend.
Auto-instellingen Slotinstellingen
Automatische vergrendeling. Voor een
beschrijving van het menusysteem, zie
pagina 149.
Dashboardkastje
Neem het sleutelblad uit.
• Houd voor het ontgrendelen de omgekeerde volgorde aan.
Achterklep
Handmatig openen
Vergrendelen
• Druk nadat u de voorportieren hebt gesloten op de knop voor de centrale vergrendeling
.
Bij lang indrukken (ten minste 2 seconden)
worden alle zijruiten en het schuifdak* tegelijkertijd gesloten.
Alle portieren zijn ook afzonderlijk te vergrendelen met hun vergrendelingsknop – het portier
moet uiteraard dichtstaan.
Doorluchtfunctie
Bij lang indrukken van de knop voor centrale
vergrendeling
(ten minste 4 seconden)
worden alle zijruiten tegelijkertijd geopend –
om bijv. bij warm weer snel voor frisse lucht in
de auto te zorgen.
Automatische vergrendeling
Bij het wegrijden worden de portieren en de
achterklep automatisch vergrendeld.
De functie is te activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
60
* Optie/accessoire, zie Inleiding voor meer informatie.
Het dashboardkastje valt alleen te vergrendelen/ontgrendelen met het afneembare sleutelblad van de transpondersleutel. Voor informatie over het sleutelblad, zie pagina 52.
Dashboardkastje vergrendelen:
Duw het sleutelblad in de slotcilinder van
het dashboardkastje.
Draai het sleutelblad 90 graden rechtsom.
Het sleutelgat staat horizontaal wanneer
het kastje vergrendeld is.
Met rubber bekleed plaatje met elektrische schakelaar.
De achterklep wordt dichtgehouden door een
elektrische vergrendeling. Om te openen:
1. Druk lichtjes op het met rubber beklede
drukplaatje onder de buitenhandgreep –
de vergrendeling wordt vrijgegeven.
2. Til de buitenste handgreep helemaal
omhoog om de klep te openen.
02 Sloten en alarm
Vergrendelen/ontgrendelen
•
De achterklep is met heel weinig kracht
te ontgrendelen – druk slechts lichtjes
op het met rubber beklede plaatje.
•
Breng geen druk aan op het met rubber
beklede plaatje bij het openen van de
achterklep – maar til de handgreep op.
Bij te veel druk kan de elektrische schakelaar in het met rubber beklede plaatje
beschadigd raken.
Ontgrendelen met transpondersleutel
Bij auto’s met alarm* dooft de alarmindicatie op
het dashboard om aan te geven dat niet alle
onderdelen van de auto beveiligd zijn. De
niveausensoren en bewegingsmelders alsmede de sensoren in de opening van de achterklep worden buiten werking gesteld.
–
De portieren blijven vergrendeld en beveiligd.
• De achterklep wordt weliswaar ontgrendeld maar blijft dichtstaan – druk lichtjes
tegen op het met rubber bekleding drukplaatje onder de buitenhandgreep en open
de klep.
Als de klep niet binnen 2 minuten na ontgrendeling wordt geopend, wordt de klep weer vergrendeld en het alarm opnieuw geactiveerd.
Van de binnenzijde ontgrendelen
Met de toets
op de transpondersleutel is
het mogelijk om de alarmfunctie voor de achterklep te deactiveren* zodat u de achterklep
apart kunt ontgrendelen.
Om de achterklep te ontgrendelen:
Druk op de knop (1) op het verlichtingspaneel.
> De klep wordt ontgrendeld en kan binnen 2 minuten worden geopend (als de
auto vanaf de binnenzijde vergrendeld
werd).
02
Vergrendelen met transpondersleutel
–
Druk op de toets voor vergrendeling op de
transpondersleutel
, zie pagina 50.
> Bij auto’s met alarm* gaat de alarmindicatie op het dashboard knipperen om
aan te geven dat het alarm geactiveerd
is.
Elektrische achterklepbediening*
G031965
BELANGRIJK
* Optie/accessoire, zie Inleiding voor meer informatie.
61
02 Sloten en alarm
Vergrendelen/ontgrendelen
N.B.
02
Let op de dakhoogte bij het gebruik van de
elektrische achterklepbediening. Maak
geen gebruik van de elektrische achterklepbediening bij een geringe dakhoogte (zie
onder het kopje “Openingsfunctie achterklep onderbreken”).
N.B.
•
•
Om oververhitting tegen te gaan wordt
het systeem na langdurig en continu
gebruik automatisch even uitgeschakeld. Ca. 2 minuten later is het opnieuw
klaar voor gebruik.
Als de startaccu ontladen of losgekoppeld is geweest, moet de achterklep
eenmaal handmatig worden geopend
en gesloten om het systeem te resetten.
Programmeerbare maximale
openingshoek
Het is mogelijk de maximale openingshoek van
de achterklep te programmeren. Dit is bijvoorbeeld handig in een garage met een beperkte
dakhoogte. Doe het volgende:
• Open de klep handmatig, houd deze in de
gewenste stand vast, druk lang (minstens
3 seconden) op de knop op de achterklep
62
en laat de klep vervolgens los – de programmering is daarmee afgerond.
• Om de programmering te verwijderen dient
u de klep handmatig in een hogere stand
te zetten.
Sneeuw en wind
Als de achterklep tijdens het openen omlaagkomt door bijvoorbeeld een dikke laag sneeuw
of harde wind, dan wordt de achterklep automatisch gesloten.
Beveiliging tegen overbelasting
Als de achterklep tijdens het openen/sluiten in
zekere mate wordt gehinderd door een obstakel treedt de beveiliging tegen overbelasting in
werking.
• Gebeurt dit tijdens het openen dan wordt
de elektrische achterklepbediening uitgeschakeld en de achterklep vrijgegeven.
• Gebeurt dit tijdens het sluiten dan komt de
achterklep tot stilstand om vervolgens
enkele centimeters van het obstakel af te
bewegen.
WAARSCHUWING
Let op het gevaar voor beknelling tijdens het
openen/sluiten. Controleer alvorens de achterklep te openen/sluiten of er niemand in
de buurt van de achterklep staat, omdat
ernstig beknellingsletsel anders niet uitgesloten kan worden.
Bedien de achterklep altijd onder toezicht.
Achterklep openen
De achterklep is op drie manieren te
openen, waarvan twee met behulp
van deze knop:
• Knop op verlichtingspaneel lang indrukken
– houd de knop ingedrukt totdat de achterklep wordt geopend.
• Knop op transpondersleutel lang indrukken – houd de knop ingedrukt totdat de
achterklep wordt geopend.
• Druk lichtjes op het met rubber beklede
drukplaatje onder de buitenhandgreep.
Achterklep sluiten
De achterklep is te sluiten met deze
knop op de achterklep of handmatig.
• Druk op de knop – de klep wordt automatisch gesloten.
02 Sloten en alarm
Vergrendelen/ontgrendelen
Openings-/sluitfunctie achterklep
onderbreken
Dit kan op vier manieren, waarvan
drie met behulp van deze knop:
•
•
•
•
Druk op de knop op het verlichtingspaneel
Druk op de knop op de transpondersleutel
Druk op de knop op de achterklep
Druk op het met rubber beklede drukplatje onder de buitenhandgreep.
- De klepbeweging wordt afgebroken en de
klep komt tot stilstand.
Achterklep handmatig bedienen
Het systeem wordt gedeactiveerd, als de openings-/sluitingsprocedure zoals hiervoor
beschreven, wordt onderbroken.
• U kunt de achterklep vervolgens handmatig openen/sluiten.
Safelock-functie*1
02
Met de transpondersleutel activeert u de Safelock-functie die ca. 10 seconden na vergrendeling van de portieren in werking treedt.
N.B.
Als er binnen deze vertragingsperiode een
van de portieren wordt geopend, wordt de
functie geannuleerd en het alarm gedeactiveerd.
Geactiveerde menu-opties staan aangekruist.
MY CAR
OK MENU
Bij Safelock is de auto alleen met de transpondersleutel te ontgrendelen. Het bestuurdersportier is ook te ontgrendelen met het afneembare sleutelblad.
WAARSCHUWING
Laat niemand in de auto zitten zonder eerst
de Safelock-functie te deactiveren om te
voorkomen dat u iemand opsluit.
1
Tijdelijk deactiveren
Bij activering van de Safelock-functie worden
alle vergrendelingsknoppen en openingshandgrepen mechanisch losgekoppeld, wat het
openen van de portieren van de binnenzijde
onmogelijk maakt.
Draairing TUNE
EXIT
Als u de portieren van de buitenzijde wilt vergrendelen terwijl er iemand in de auto achterblijft, kunt u de Safelock-functie tijdelijk uitschakelen. Dat gaat als volgt:
1. Open het menusysteem MY CAR en ga
naar Instellingen Auto-instellingen
Minder bescherming (voor een gede-
Alleen in combinatie met een alarmsysteem.
* Optie/accessoire, zie Inleiding voor meer informatie.
63
02 Sloten en alarm
Vergrendelen/ontgrendelen
van het alarmsysteem opnieuw ingeschakeld.
tailleerde beschrijving van het menusysteem (zie pagina 149)).
02
2. Kies Eén keer activeren.
> Op het display van het instrumentenpaneel verschijnt de melding Beveil.
verlaagd Zie instructieb. en de Safelock-functie wordt uitgeschakeld bij
vergrendeling van de auto.
of
–
Kies Vragen bij uitstappen.
> Iedere keer dat u de motor afzet, verschijnt op het scherm van de middenconsole de melding Lagere
beveiliging activeren tot motor
opnieuw is gestart? gevolgd door de
opties Bevestigen met OK en
Stoppen met EXIT.
Als u de Safelock-functie wilt uitschakelen
–
64
Druk op OK/MENU en vergrendel de auto.
(Let erop dat ook de bewegingsmelders en
niveausensoren* van het alarmsysteem
worden uitgeschakeld, zie pagina 67.)
> De volgende keer dat u de motor start,
wordt het systeem gereset waarna op
het display van het instrumentenpaneel
de melding Beveil. volledig verschijnt.
Daarmee zijn de Safelock-functie en de
bewegingsmelders en niveausensoren
* Optie/accessoire, zie Inleiding voor meer informatie.
Als u geen wijzigingen in het vergrendelingssysteem wenst
–
Druk op EXIT en vergrendel de auto.
N.B.
•
Let erop dat het alarm wordt geactiveerd bij vergrendeling van de auto.
•
Als een van de portieren van de binnenzijde wordt geopend, gaat het alarm af.
02 Sloten en alarm
Kinderslot
Handmatig kinderslot op
achterportieren
Het kinderslot voorkomt dat kinderen een achterportier vanaf de binnenzijde openen.
N.B.
•
Doe het volgende om het kinderslot te activeren:
De vergrendelbus van een portier dient
alleen om het desbetreffende portier te
vergrendelen – dus niet beide achterportieren.
1. Start de motor of kies een slotstand anders
dan 0.
•
Op auto’s met een elektrisch kinderslot
zit geen handmatig kinderslot.
Elektrisch kinderslot op
achterportieren* en achterste zijruiten
02
2. Druk op de bijbehorende knop van het
bedieningspaneel op het bestuurdersportier.
> Op het informatiedisplay staat de melding Kinderslot Actief en het lampje in
de knop brandt - het slot is geactiveerd.
Wanneer het elektrische kinderslot actief is,
zijn de achterste:
G021077
• zijruiten alleen vanaf het bedieningspaneel
op het bestuurdersportier te bedienen
• portieren niet van de binnenkant te openen.
De bedieningscilinders van het kinderslot zitten
achter op de korte kant van de achterportieren,
zodat ze alleen bereikbaar zijn wanneer de portieren openstaan.
Bij het afzetten van de motor wordt de actuele
instelling vastgelegd – als het kinderslot geactiveerd was tijdens het afzetten van de motor,
dan is de functie de volgende keer dat u de
motor start eveneens actief.
Doe het volgende om het kinderslot te activeren/deactiveren:
–
Maak gebruik van het afneembare sleutelblad van de transpondersleutel om de cilinder te verdraaien - zie pagina 52.
Het portier is niet vanaf de binnenzijde te
openen.
Het portier is zowel vanaf de buitenzijde als
vanaf de binnenzijde te openen.
Bedieningspaneel bestuurdersportier.
Het kinderslot is in alle slotstanden anders dan
0 - zie pagina 80 te activeren/deactiveren en
dat binnen 2 minuten na het afzetten van de
motor, op voorwaarde dat er geen portier
wordt geopend.
* Optie/accessoire, zie Inleiding voor meer informatie.
65
02 Sloten en alarm
Alarm*
Algemene informatie
02
Een geactiveerd alarmsysteem gaat af als:
• een portier, de motorkap of de achterklep
wordt geopend
• er beweging in de passagiersruimte wordt
waargenomen (als er een bewegingsmelder* aanwezig is)
• de auto wordt opgetakeld of weggesleept
(op auto’s met een niveausensor*)
• een kabel van de startaccu wordt losgekoppeld
• de sirene wordt losgekoppeld.
Als er een storing in het alarmsysteem is opgetreden, verschijnt er een melding op het informatiedisplay. Neem dan contact op met een
werkplaats – geadviseerd wordt een erkende
Volvo-werkplaats.
N.B.
De bewegingsmelders laten het alarm
afgaan bij bewegingen in de passagiersruimte – ook eventuele luchtstromen worden geregistreerd. Het alarm kan dan ook
afgaan, als u de auto met een ruit of schuifdak open laat staan of als u de interieurverwarming gebruikt.
N.B.
Voer nooit zelf reparaties aan of wijzigingen
in het alarmsysteem uit. Dergelijke ingrepen
kunnen van invloed zijn op de verzekeringsvoorwaarden.
Alarmindicatie
Om dat te voorkomen: Sluit bij het verlaten
van de auto alle ruiten en het schuifdak. Bij
gebruik van de geïntegreerde interieurverwarming van de auto (of een draagbare variant daarvan op stroom) dan dient u de
blaasmonden dusdanig af te stellen dat
deze niet omhoogwijzen.
N.B.
Een van de sensoren van het alarm zit onder
de bekerhouder in de middenconsole en
reageert op metalen.
Bewaar geen parkeergeld, sleutels en soortgelijke metalen voorwerpen in de bekerhouder van de middenconsole, omdat dit ertoe
kan leiden dat het alarm ten onrechte
afgaat.
Een rode led op het dashboard geeft de status
van het alarmsysteem aan:
• De led is uit – het alarm is uitgeschakeld
• De led licht om de twee seconden eenmaal
op – het alarm is ingeschakeld
• De led knippert snel vanaf het moment van
uitschakelen van het alarm (tot aan het
moment dat u de transpondersleutel in het
contactslot steekt en sleutelstand I wordt
bereikt) – het alarm is afgegaan.
66
* Optie/accessoire, zie Inleiding voor meer informatie.
02 Sloten en alarm
Alarm*
Alarm activeren
–
Druk op de vergrendelingstoets op de
transpondersleutel.
Alarm deactiveren
–
Druk op de ontgrendelingstoets op de
transpondersleutel.
grendelen, het alarmsysteem deactiveren en
de motor starten:
1. Open het bestuurdersportier met het
afneembare sleutelblad - zie pagina 57.
> Het alarm gaat af, de alarmindicatie
knippert snel en de sirene klinkt.
dig onafhankelijk van de startaccu in de
auto.
• Alle richtingaanwijzers knipperen totdat u
Beperkt alarmniveau
Geactiveerd alarm uitschakelen
Overige alarmfuncties
Om te voorkomen dat het alarm afgaat – wanneer er bijv. een hond in een vergrendelde auto
wordt achtergelaten of bij gebruik van een
autotrein of een veerverbinding – dient u de
bewegingsmelder en de niveausensoren tijdelijk uit te schakelen.
Automatische herinschakeling van het
alarm
De te volgen procedure is identiek aan die bij
tijdelijke uitschakeling van de Safelock-functie,
zie pagina 63.
–
02
het alarm uitschakelt. Bij inactiviteit gaan
ze na vijf minuten automatisch uit.
Druk op de ontgrendelingstoets op de
transpondersleutel of steek de transpondersleutel in het contactslot.
De functie voorkomt dat u de auto verlaat zonder het alarm uit te schakelen.
Als u geen van de portieren noch de achterklep
binnen twee minuten na uitschakeling van het
alarm opent wanneer de auto met de transpondersleutel ontgrendeld (en het alarm
gedeactiveerd) werd, wordt het alarm automatisch opnieuw ingeschakeld. De auto wordt
bovendien opnieuw vergrendeld.
2. Steek de transpondersleutel in het contactslot.
> Het alarm wordt gedeactiveerd en de
alarmindicatie gaat uit.
3. Start de motor.
Alarmsignalen
Transpondersleutel defect
Bij alarm gebeurt het volgende:
Als u het alarm niet kunt uitschakelen met de
transpondersleutel (als bijv. de batterij van de
sleutel leeg is), kunt u de auto als volgt ont-
• Er klinkt een sirene totdat u het alarm uitschakelt. Bij inactiviteit gaat de sirene na
30 seconden lang automatisch uit. De
sirene heeft zijn eigen accu en werkt volle-
* Optie/accessoire, zie Inleiding voor meer informatie.
67
Instrumenten, schakelaars en bediening................................................ 70
Volvo Sensus ......................................................................................... 79
Sleutelstanden........................................................................................ 80
Stoelen en achterbank............................................................................ 82
Stuurwiel................................................................................................. 87
Verlichting............................................................................................... 88
Wissers en -sproeiers............................................................................. 97
Ruiten en spiegels................................................................................. 100
Kompas*................................................................................................ 105
Elektrisch bedienbaar panoramadak* .................................................. 107
Alcoguard*............................................................................................ 110
Motor starten........................................................................................ 114
Motor starten, hulpaccu........................................................................ 116
Versnellingsbakken............................................................................... 118
Eco Start/Stop DRIVe*.......................................................................... 124
Vierwielaandrijving, AWD (All Wheel Drive)*.......................................... 131
Bedrijfsrem............................................................................................ 132
Afdalingsregeling, HDC (Hill Descent Control)...................................... 134
Parkeerrem............................................................................................ 136
HomeLinkŸ *.......................................................................................... 140
68
* Optie/accessoire, zie Inleiding voor meer informatie.
BESTUURDERSMILIEU
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Instrumentenoverzicht
03
Auto met stuur links.
70
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Functie
Pagina
Functie
Pagina
Menu- en meldingsfuncties, richtingaanwijzers,
groot licht/dimlicht,
boordcomputer
88,
91, 146,
172
Bedieningspaneel voor
infotainment en menufuncties
149, 288
177, 179
Bedieningspaneel voor
klimaatregeling
157
Cruisecontrol
Claxon, airbag
20, 87
Versnellingspook/keuzehendel
118
Instrumentenpaneel
73, 77
149,
235, 265,
288
Bedieningsknoppen
actieve chassisregeling
(FOUR-C)*
176
Menu-, audio- en telefoonfuncties
Wissers en -sproeiers
97, 98
Knop START/STOP
ENGINE
114
Stuurwielafstelling
87
Contactslot
80
Ontgrendeling motorkap
336
Display voor infotainment
en menufuncties
149,
233, 288
Parkeerrem
136
Openingshandgreep portier
–
Bedieningsknoppen verlichting, ontgrendeling
tankvulklep en achterklep
60, 88,
297
Bedieningspaneel
59, 65,
100, 102
Stoelinstelling*
83
Alarmlichten
91
03
``
* Optie/accessoire, zie Inleiding voor meer informatie.
71
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
03
Auto met stuur rechts.
72
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Functie
Pagina
Functie
Pagina
Display voor infotainment
en menufuncties
149,
233, 288
Parkeerrem
136
Ontgrendeling motorkap
336
Contactslot
80
Stuurwielafstelling
87
Knop START/STOP
ENGINE
114
Cruisecontrol
177, 179
88,
91, 146,
172
Instrumentenpaneel
73, 77
Menu- en meldingsfuncties, richtingaanwijzers,
groot licht/dimlicht,
boordcomputer
Claxon, airbag
20, 87
Versnellingspook/keuzehendel
118
Menu-, audio- en telefoonfuncties
149,
235, 265,
288
Bedieningsknoppen
actieve chassisregeling
(FOUR-C)*
176
Wissers en -sproeiers
97, 98
Bedieningspaneel voor
klimaatregeling
157
Openingshandgreep portier
–
149, 288
Bedieningspaneel
59, 65,
100, 102
Bedieningspaneel voor
infotainment en menufuncties
Alarmlichten
91
Stoelinstelling*
83
Bedieningsknoppen verlichting, ontgrendeling
tankvulklep en achterklep
60, 88,
297
Informatiedisplays
03
Op de informatiedisplays verschijnt informatie
over bepaalde functies van de auto zoals de
cruisecontrol, boordcomputer en meldingen.
De informatie verschijnt in tekstvorm en met
symbolen.
Gedetailleerder informatie vindt u onder de
functies die gebruik maken van de informatiedisplays.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
73
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Meters
Controle-, informatie- en
waarschuwingssymbolen
Als de motor niet aanslaat of als de functietest
wordt uitgevoerd in sleutelstand II, gaan na
5 seconden alle symbolen uit behalve het symbool voor storingen in het uitlaatgasreinigingssysteem en dat voor een lage oliedruk.
Controle- en informatiesymbolen
03
Symbool
Betekenis
Storing in ABL
Uitlaatgasreinigingssysteem
Meters op het instrumentenpaneel.
Snelheidsmeter
Brandstofmeter. Zie ook boordcomputer
(pagina 172) en tanken (pagina 297).
Toerenteller. De meter geeft het motortoerental in duizenden omwentelingen per
minuut aan.
Storing in ABS
Controle- en waarschuwingssymbolen.
Symbolen groot licht en richtingaanwijzers
Controle- en
Symbool voor DRIVe – Start/Stop*, zie
pagina 124
Controle- en informatiesymbolen
Functietest
Alle controle- en waarschuwingssymbolen
gaan branden in sleutelstand II of wanneer u
de motor start. Alle symbolen moeten weer uitgaan als de motor is aangeslagen, behalve het
symbool voor de parkeerrem. Dit gaat pas uit,
als de auto van de parkeerrem wordt gehaald.
1
74
Bij bepaalde motortypes is het symbool voor een lage oliedruk niet in gebruik. Er verschijnt in plaats daarvan een displaymelding, zie pagina 337.
* Optie/accessoire, zie Inleiding voor meer informatie.
Mistachterlicht aan
waarschuwingssymbolen1
Stabiliteitsregeling
Stabiliteitsregeling, Sportstand
Voorgloeifunctie motor (diesel)
Laag peil in brandstoftank
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Symbool
Betekenis
2. Start de motor opnieuw.
Laag peil in brandstoftank
Informatie, lees displaymelding
3. Als het symbool blijft branden, rijd dan naar
een werkplaats om het ABS te laten controleren. Volvo adviseert dat u daarvoor
een erkende Volvo-werkplaats bezoekt.
Wanneer het symbool gaat branden is het
brandstofpeil te laag. Tank dan zo spoedig
mogelijk.
Mistachterlicht aan
Als er een afwijking is in een van de systemen
in de auto, gaat het informatiesymbool branden en verschijnt er een melding op het display. U verwijdert de melding met behulp van
de knop READ, zie pagina 146. Dit gebeurt
automatisch als u enige tijd niets doet (hoe lang
hangt van de bewuste functie af). Het informatiesymbool kan ook gaan branden in combinatie met andere symbolen.
Groot licht aan
Richtingaanwijzers links
Richtingaanwijzers rechts
DRIVe - Start/Stop*
Storing in ABL
Het symbool brandt, als er een storing is opgetreden in het ABL-systeem (Active Bending
Lights).
Uitlaatgasreinigingssysteem
Bij een storing in het uitlaatgasreinigingssysteem kan het symbool gaan branden. Rijd voor
een controle naar een werkplaats. Volvo adviseert dat u daarvoor een erkende Volvo-werkplaats bezoekt.
Storing in ABS
Als het symbool brandt, is het systeem defect.
Het normale remsysteem van de auto werkt
dan nog wel, zij het zonder ABS-regeling.
1. Breng de auto zo spoedig mogelijk tot stilstand en zet de motor af.
Dit symbool brandt wanneer u het mistachterlicht hebt ingeschakeld. Er is slechts één mistachterlicht - dat zit aan de bestuurderszijde.
Stabiliteitsregeling
Het knipperende symbool geeft aan dat de stabiliteitsregeling werkt. Als het symbool continu
brandt is er sprake van een storing in het systeem.
Stabiliteitsregeling, Sport-stand
De Sport-stand maakt een actievere rijervaring
mogelijk. Het systeem registreert dan of de
gaspedaal- en stuurwielbediening alsook het
bochtenwerk aan te merken zijn als actiever
dan normaal, waarna het systeem toestaat dat
de achtertrein een gecontroleerde vorm van
slippen vertoont voordat het ingrijpt en de auto
stabiliseert.
Voorgloeifunctie motor (diesel)*
Het symbool gaat branden wanneer de motor
wordt voorverwarmd. De voorverwarming start
als de temperatuur lager wordt dan 2 °C. De
auto kan worden gestart als het symbool
gedoofd is.
Informatie, lees displaymelding
03
N.B.
Wanneer de servicemelding verschijnt, kunt
u het lampje doven en de melding verwijderen met de knop READ. Ook als u niets doet
gebeurt dat enige tijd later automatisch.
Groot licht aan
Het symbool brandt, wanneer u het groot licht
voert of grootlichtsignalen geeft.
Richtingaanwijzers links/rechts
Beide richtingaanwijzersymbolen knipperen bij
gebruik van de alarmlichten.
* Optie/accessoire, zie Inleiding voor meer informatie.
75
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Controle- en waarschuwingssymbolen
Symbool
Betekenis
Parkeerrem aangezet
Lage oliedrukA
03
dat u daarvoor een erkende Volvo-werkplaats
bezoekt.
Parkeerrem aangezet
Het symbool brandt continu, wanneer u de parkeerrem hebt aangezet. Het symbool knippert
tijdens het aanzetten en gaat daarna continu
branden.
Airbags (SRS)
Een knipperend symbool houdt in dat er een
storing is opgetreden. Lees de melding op het
informatiedisplay.
Gordelwaarschuwing
Airbags (SRS)
Dynamo laadt niet bij
Storing in remsysteem
Waarschuwing
Als het symbool tijdens het rijden oplicht of
blijft branden, is er een storing geregistreerd in
de gordelsluiting of in het SRS-, SIPS- of ICsysteem. Rijd de auto zo spoedig mogelijk naar
een werkplaats om het systeem te laten controleren. Volvo adviseert dat u daarvoor een
erkende Volvo-werkplaats bezoekt.
Gordelwaarschuwing
A
Bij bepaalde motortypes is het symbool voor een lage oliedruk niet in gebruik. Er verschijnt in plaats daarvan een displaymelding (zie pagina 337 en 339).
Lage oliedruk
Als het symbool tijdens het rijden oplicht, is de
druk van de motorolie te laag. Zet de motor
onmiddellijk af en controleer het motoroliepeil.
Vul zo nodig olie bij. Als het symbool oplicht
terwijl het oliepeil in orde is, moet u contact
opnemen met een werkplaats. Volvo adviseert
76
Het symbool brandt als de bestuurder of de
voorpassagier geen veiligheidsgordel draagt of
als iemand op de achterbank de gordel heeft
losgenomen.
Dynamo laadt niet bij
Het symbool gaat tijdens het rijden branden,
als er sprake is van een storing in het elektrisch
systeem. Bezoek een werkplaats. Volvo adviseert dat u daarvoor een erkende Volvo-werkplaats bezoekt.
Storing in remsysteem
Als het symbool oplicht, is het remvloeistofpeil
mogelijk te laag. Breng de auto op een veilige
plaats tot stilstand en controleer het peil in het
remvloeistofreservoir, zie pagina 342.
Als de waarschuwingssymbolen voor het remsysteem en ABS tegelijkertijd branden, kan er
een storing in de remkrachtverdeling zijn opgetreden.
1. Breng de auto zo spoedig mogelijk tot stilstand en zet de motor af.
2. Start de motor opnieuw.
• Rijd verder als beide symbolen uitgaan.
• Als de symbolen echter blijven branden,
moet u het peil in het remvloeistofreservoir controleren, zie pagina 342. Als de
symbolen blijven branden ondanks dat
het peil van de remvloeistof in orde is,
moet u de auto uiterst voorzichtig naar
een werkplaats rijden om het remsysteem te laten controleren. Volvo adviseert dat u daarvoor een erkende Volvowerkplaats bezoekt.
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
WAARSCHUWING
Als de remvloeistof onder het MIN-streepje
van het reservoir staat, mag u niet verder
rijden voordat u remvloeistof hebt bijgevuld.
Laat de oorzaak van het remvloeistofverlies
controleren door een werkplaats. Volvo
adviseert dat u daarvoor contact opneemt
met een erkende Volvo-werkplaats.
Actie:
Dagtellers
1. Stop zo spoedig mogelijk. Rijd niet verder
met de auto.
2. Lees de informatie op het informatiedisplay. Voer de handeling uit die de melding
op het display u voorschrijft. Wis de melding met de knop READ.
03
Waarschuwing, portieren niet gesloten
WAARSCHUWING
Als de waarschuwingssymbolen voor het
remsysteem en ABS tegelijkertijd branden,
bestaat het gevaar dat de achtertrein bij
krachtig remmen gaat slippen.
Waarschuwing
Het rode waarschuwingssymbool gaat branden, wanneer er een storing is geregistreerd
die van invloed kan zijn op de veiligheid en/of
de rijeigenschappen van de auto. Er verschijnt
tegelijkertijd een verklarende melding op het
informatiedisplay. Het waarschuwingssymbool blijft branden totdat de storing is verholpen, maar de melding kunt u verwijderen met
de knop READ, zie pagina 146. Het waarschuwingssymbool kan ook gaan branden in combinatie met andere symbolen.
2
Als een van de portieren, de motorkap2 of de
achterklep niet goed afgesloten is, gaat het
informatie- of waarschuwingssymbool branden en verschijnt er een verklarende melding
op het instrumentenpaneel. Breng de auto zo
spoedig mogelijk tot stilstand en sluit het portier, het kofferdeksel of de motorkap dat/die
open is.
Als de auto met een snelheid van maximaal 7 km/h rijdt, gaat het informatiesymbool branden.
Als de auto met een snelheid van maximaal 7 km/h rijdt, gaat het waarschuwingssymbool branden.
Dagteller en bedieningsknop.
Display voor dagtellers
Knop om te wisselen tussen de dagtellers
T1 en T2 alsook de dagtellers op nul te
stellen.
De dagtellers worden gebruikt om korte afstanden te meten.
Door kort op de knop te drukken, kunt u van
dagteller (T1 en T2) wisselen. Als u de knop
lang indrukt (meer dan 2 seconden), zet u de
geactiveerde dagteller op nul. De afgelegde
afstand staat op het display.
Alleen auto’s met alarm*.
* Optie/accessoire, zie Inleiding voor meer informatie.
77
03 Bestuurdersmilieu
Instrumenten, schakelaars en bediening
Klok
worden ingesteld in de menugroep MY CAR,
voor meer informatie zie pagina 149.
Met de menu-optie Instellingen
Systeemopties Tijdopmaak kiest u uit een
24- of 12-uursaanduiding (AM/PM).
03
Klok en instelknop.
Display voor de tijdaanduiding.
Knop om de klok in te stellen.
Draai de knop rechts- of linksom om de klok in
te stellen. Draai de knop eerst tot aan de aanslag en vervolgens nog eens ca. 1 mm door –
u hoort één ‘klik’ die tevens te voelen is in de
knop. Iedere ‘klik’ komt overeen met
1 minuut. Voor snelle wijziging de knop in de
‘klikstand’ vasthouden.
Bij een melding wordt de klok mogelijk tijdelijk
vervangen door een symbool, zie pagina 146.
Klok instellen in MY CAR
De klok is niet alleen handmatig/mechanisch in
te stellen op de voorgaande wijze maar kan
78
6. Draai aan TUNE om het vakje voor OK te
markeren en druk op OK – de instelling is
gereed.
1. Ga naar Instellingen
Tijd.
Systeemopties
2. De cursor gaat op het eerste vakje voor de
uuraanduiding staan: Druk op OK – het
vakje wordt geactiveerd.
3. Draai aan TUNE om de juiste uuraanduiding in te stellen en druk op OK – het vakje
wordt gedeactiveerd.
4. Draai aan TUNE om het vakje voor de
minuutaanduiding (A) te markeren en druk
op OK – het vakje wordt geactiveerd.
5. Draai aan TUNE om de juiste minuutaanduiding in te stellen en druk op OK – het
vakje wordt gedeactiveerd.
03 Bestuurdersmilieu
Volvo Sensus
Algemene informatie
beeldscherm van de middenconsole. Volvo
Sensus biedt de mogelijkheid tot personalisering van de auto met een eenvoudig te hanteren bedieningsinterface. Er zijn instellingen te
verrichten onder Instellingen van de auto, Infotainment, Klimaat e.d.
03
Met de knoppen en bedieningselementen op
de middenconsole en het rechter toetsenblok* op het stuurwiel kunt u functies activeren
en deactiveren en tal van instellingen verrichten.
Bedieningspaneel op middenconsole
Navigatie* - NAV, zie desbetreffend
instructieboekje (Road and Traffic Information System - RTI).
Infotainment (RADIO, MEDIA, TEL*), zie
pagina 232.
Instellingen van de auto - MY CAR, zie
pagina 149.
Park Assist-camera - CAM*, zie
pagina 215.
Klimaatregeling, zie pagina 157.
Bij het bedienen van MY CAR worden alle
instellingen getoond die verband houden met
het besturen en bedienen van de auto, zoals
City Safety, sloten en alarm, instellen van de
klok e.d.
Bij het indrukken van RADIO, MEDIA, TEL*,
NAV* en CAM* kunt u andere bronnen, systemen en functies activeren, zoals AM, FM1, CD,
DVD*, TV*, Bluetooth*, navigatie* en Park
Assist-camera*.
Zie voor meer informatie over alle functies/systemen het desbetreffende hoofdstuk in het
instructieboekje.
Volvo Sensus is te beschouwen als besturingssysteem van uw auto, het middelpunt van uw
persoonlijke Volvo-beleving. Volvo Sensus
presenteert tal van functies van uiteenlopende
autosystemen op overzichtelijke wijze op het
* Optie/accessoire, zie Inleiding voor meer informatie.
79
03 Bestuurdersmilieu
Sleutelstanden
Transpondersleutel aanbrengen en
verwijderen
BELANGRIJK
Vreemde voorwerpen in het contactslot
kunnen tot functiestoringen leiden of
schade aan het slot toebrengen.
Nivea
u
0
De transpondersleutel niet verkeerd om
insteken – pak de sleutel beet aan het uiteinde met het afneembare sleutelblad. zie
pagina 52.
03
De geluidsinstallaties kunnen
gedurende een beperkte periode
worden gebruikt, zie pagina 230.
• Pak de transpondersleutel beet en trek
Contactslot met transpondersleutel uitgetrokken/
ingeduwd.
N.B.
Bij auto's met Keyless*-functie hoeft de
sleutel niet in het contactslot te worden
geplaatst, maar kan deze bijvoorbeeld in de
zak worden bewaard. Voor meer informatie
over Keyless-functies, zie pagina 56.
Sleutel aanbrengen
1. Houd de transpondersleutel beet aan de
kant van het afneembare sleutelblad en
plaats de sleutel in het contactslot.
2. Duw de sleutel vervolgens tot aan de aanslag in het slot.
80
* Optie/accessoire, zie Inleiding voor meer informatie.
Functies bij verschillende niveaus
Om het gebruik mogelijk te maken van een
beperkt aantal functies met uitgeschakelde
motor, kan het elektrisch systeem van de auto
met de transpondersleutel op 3 verschillende
niveaus worden gezet (sleutelstanden); 0, I en
II. In dit instructieboekje worden deze niveaus
in algemene zin aangeduid als "sleutelstanden".
De volgende tabel geeft aan welke functies
beschikbaar zijn in de verschillende sleutelstanden/niveaus.
Kilometerteller, klok en temperatuurmeter worden verlicht.
Elektrisch bediende stoelen kunnen worden versteld.
Sleutel verwijderen
deze uit het contactslot.
Functies
I
Panoramadak, elektrisch bedienbare ruiten, 12V-aansluitingen in
passagiersruimte, RTI, telefoon,
interieurventilator en ruitenwissers zijn te gebruiken.
03 Bestuurdersmilieu
Sleutelstanden
Nivea
u
II
Functies
De koplampen worden ontstoken.
Waarschuwings-/controlelampjes branden 5 seconden lang.
Diverse andere systemen worden
geactiveerd. Elektrische verwarming in zittingen en achterruit kan
echter pas na starten van de
motor worden geactiveerd.
Deze sleutelstand verbruikt
veel stroom vanuit de startaccu
en moet daarom worden vermeden!
N.B.
Om niveau I of II te realiseren zonder dat de
motor wordt gestart, trapt u niet het rem-/
koppelingspedaal in als u deze sleutelstanden wilt selecteren.
Sleutelstand II
• Met de transpondersleutel volledig in het
contactslot geduwd, drukt u lang1 op
START/STOP ENGINE.
Terug naar sleutelstand 0
• Om terug te gaan naar sleutelstand 0 vanuit stand II en I drukt u kort op START/
STOP ENGINE.
Audiosysteem
Kiezen van sleutelstand/niveau
Voor informatie over de functie van het audiosysteem bij een uitgenomen transpondersleutel, zie pagina 230.
Sleutelstand 0
Motor starten en afzetten
• Ontgrendel de auto. Het elektrisch systeem van de auto staat nu op niveau 0.
03
Voor informatie over het starten/afzetten van
de motor, zie pagina 114.
Sleutelstand I
• Met de transpondersleutel volledig in het
contactslot geduwd, drukt u kort op
START/STOP ENGINE.
1
Slepen
Voor belangrijke informatie over de transpondersleutel bij het slepen, zie pagina 315.
Ca. 2 seconden.
81
03 Bestuurdersmilieu
Stoelen en achterbank
Voorstoelen
WAARSCHUWING
De stand van de bestuurdersstoel instellen
voordat u gaat rijden en nooit tijdens het rijden. Controleer of de stoel vergrendeld
staat om letsel te voorkomen bij hard afremmen of een aanrijding.
03
Rugleuning voorstoel omklappen
Trek de pallen aan de achterzijde van de
rugleuning omhoog tijdens het omklappen.
4. Duw de stoel zo ver naar voren dat de
hoofdsteun onder het dashboardkastje
“vast” komt te zitten.
Houd voor het rechtop zetten de omgekeerde
volgorde aan.
WAARSCHUWING
Pak het ruggedeelte nadat u het rechtop
gezet hebt beet en controleer of het stevig
vergrendeld staat om letsel te voorkomen
bij hard afremmen of een aanrijding.
Lendensteun wijzigen, aan de knop1
draaien.
Vooruit/achteruit, de hendel omhoogtillen
om de juiste afstand tot het stuurwiel en de
pedalen in te stellen. Controleer of de stoel
na het afstellen in de nieuwe stand geblokkeerd staat.
Voorkant zitting hoger/lager* zetten,
omhoog-/omlaagpompen.
Hellingshoek rugleuning wijzigen, aan de
knop draaien.
Stoel hoger/lager zetten, omhoog-/
omlaagpompen.
Bedieningspaneel voor elektrisch bedienbare stoel*.
1
82
Geldt ook voor een elektrisch bedienbare stoel.
* Optie/accessoire, zie Inleiding voor meer informatie.
De rugleuning van de passagiersstoel kan worden omgeklapt om ruimte te maken voor lange
lading.
Zet de stoel zo ver mogelijk naar achteren
en omlaag.
Zet de rugleuning rechtop.
03 Bestuurdersmilieu
Stoelen en achterbank
Elektrisch bedienbare stoel*
Voorbereidingen
1. Stel de stoel en de buitenspiegels in.
Tot enige tijd nadat u het portier met de transpondersleutel hebt ontgrendeld blijft het
mogelijk de stoel te verstellen, ook al steekt er
geen sleutel in het contactslot. U verstelt de
stoel normaal gesproken in sleutelstand I.
Wanneer de motor loopt, is dat altijd mogelijk.
2. Houd de knop voor vastlegging van de
instelling ingedrukt, terwijl u op de geheugenknop van uw keuze drukt.
Stoel met geheugenfunctie*
Stoel in vastgelegde stand zetten
Houd een van de geheugenknoppen ingedrukt,
totdat de stoel en de buitenspiegels tot stilstand komen. Bij het loslaten van de knop zal
de instelling van de stoel onmiddellijk worden
beëindigd.
03
Geheugen* van transpondersleutel2
De stand van de bestuurdersstoel en de buitenspiegels3 wordt vastgelegd, wanneer u de
auto met de transpondersleutel vergrendelt.
Voorkant zitting omhoog/omlaag
Stoel vooruit/achteruit en omhoog/omlaag
Hellingshoek rugleuning
De elektrisch bedienbare stoelen zijn voorzien
van een beveiliging tegen overbelasting, die
geactiveerd wordt als een van de stoelen door
een obstakel wordt geblokkeerd. Als dit het
geval is, moet u de sleutel in stand I of 0 zetten
en enige tijd wachten voordat u de stoel
opnieuw probeert te verstellen.
U kunt slechts één verstelfunctie van de stoel
tegelijk activeren (vooruit/achteruit/omhoog/
omlaag).
2
3
Instelling vastleggen
Geheugenknop
Geheugenknop
Geheugenknop
Knop voor vastlegging van de instelling
Voor het sleutelgeheugen bij keyless, zie pagina 57.
Alleen als de auto is uitgerust met elektrisch bedienbare bestuurdersstoel met geheugen en elektrisch inklapbare buitenspiegels.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
83
03 Bestuurdersmilieu
Stoelen en achterbank
Een volgende keer dat de auto met dezelfde
transpondersleutel wordt ontgrendeld, nemen
de bestuurdersstoel en de buitenspiegels
automatisch de in het sleutelgeheugen vastgelegde standen in.
03
N.B.
N.B.
Om het sleutelgeheugen voor bestuurdersstoel en spiegels te laten functioneren voor
meerdere transpondersleutels, moet het
sleutelgeheugen worden geactiveerd voor
elke afzonderlijke transpondersleutel.
De bestuurdersstoel en de buitenspiegels
worden niet verzet, als ze al in de opgeslagen stand staan.
Elke transpondersleutel moet in het contactslot zijn geplaatst als het sleutelgeheugen wordt geactiveerd voor die betreffende
transpondersleutel.
U kunt de standen in het sleutelgeheugen ook
activeren door (terwijl het bestuurdersportier
openstaat) de ontgrendelingsknop op de
transpondersleutel te bedienen.
Het sleutelgeheugen in de transpondersleutels en de drie geheugens van de stoel staan
geheel los van elkaar.
U kunt het sleutelgeheugen activeren/deactiveren in het menusysteem MY CAR onder
Instellingen Auto-instellingen
Sleutelgeheugen. Voor een beschrijving van
het menusysteem, zie pagina 149.
WAARSCHUWING
Beknellingsgevaar! Laat kinderen niet met
de schakelaars spelen. Zorg dat er geen
voorwerpen voor, achter of onder de stoel
liggen tijdens het verstellen. Zorg er tevens
voor dat geen van de passagiers op de achterbank bekneld kan raken.
Stoelen met elektrische verwarming
Voor stoelen met elektrische verwarming, zie
pagina 162.
N.B.
Achterbank
Middelste hoofdsteun achterbank
Noodstop
Als de stoel per ongeluk in beweging komt,
kunt u op een van de instellingsknoppen of
geheugenknoppen van de stoel drukken om de
stoel tot stilstand te brengen.
Om de stoel dan opnieuw in de in het sleutelgeheugen vastgelegde stand te zetten dient u
de ontgrendelingsknop op de transpondersleutel te bedienen. Het bestuurdersportier
dient daarbij open te staan.
Stem de hoofdsteun af op de lengte van de
passagier zodat deze zo mogelijk het hele ach-
84
03 Bestuurdersmilieu
Stoelen en achterbank
terhoofd bedekt. Trek de hoofdsteun zo ver
omhoog als nodig is.
Als u de hoofdsteun lager wilt zetten, moet u
de knop (in het midden tussen het ruggedeelte
en de hoofdsteun, zie afbeelding) indrukken
terwijl u de hoofdsteun omlaagduwt.
Buitenste hoofdsteunen achterbank
handmatig omklappen
Ruggedeelte achterbank omklappen
BELANGRIJK
Bij het neerklappen van de achterbank
mogen er zich geen voorwerpen op de achterbank bevinden. De veiligheidsgordels
mogen evenmin zijn ingestoken. Schade
aan de bekleding van de achterbank is
anders namelijk niet uitgesloten.
03
De drie ruggedeelten zijn op verschillende
manieren neer te klappen.
N.B.
Zet de voorstoelen zo nodig naar voren en/
of de rugleuningen ervan rechtop, zodat u
de ruggedeelten van de achterbank helemaal kunt neerklappen.
Trek aan de pal bij de hoofdsteun om de hoofdsteun om te klappen.
Zet de hoofdsteun na afloop handmatig
rechtop totdat deze hoorbaar vastklikt.
• Het linker gedeelte is apart neer te klappen.
• Het middelste gedeelte is eveneens apart
neer te klappen.
• Het rechter gedeelte kan alleen samen met
het middelste gedeelte worden neergeklapt.
• Voor het omklappen van de complete rugleuning dienen de verschillende gedeelten
ieder apart omgeklapt te worden.
Bij het omklappen van het middelste ruggedeelte dient u de middelste hoofdsteun
vrij te geven en omlaag te zetten, zie
pagina 84.
De buitenste hoofdsteunen worden automatisch neergeklapt, wanneer u de buitenste ruggedeelten omklapt. Trek de blokvan het ruggedeelte
keerhandgreep
omhoog en klap het ruggedeelte om. Een
rode markering bij de pal
geeft aan dat
85
03 Bestuurdersmilieu
Stoelen en achterbank
het ruggedeelte niet langer geblokkeerd
staat.
Buitenste hoofdsteunen achterbank
elektrisch omklappen*
Houd voor het rechtop zetten de omgekeerde
volgorde aan.
03
N.B.
De rode markering mag niet langer zichtbaar zijn, wanneer het ruggedeelte weer
rechtop staat. Het ruggedeelte staat niet
geblokkeerd, als de rode markering wel
zichtbaar is.
WAARSCHUWING
Controleer of de ruggedeelten en hoofdsteunen van de achterbank na het rechtop
zetten goed vergrendeld staan.
1. De transpondersleutel moet in stand I of
II staan.
2. Druk op de knop om de beide buitenste
hoofdsteunen op de achterbank om te
klappen en het zicht naar achteren te verbeteren.
WAARSCHUWING
Klap de buitenste hoofdsteunen niet om, als
er iemand op een van beide buitenste zitplaatsen van de achterbank zit.
Zet de hoofdsteun na afloop handmatig
rechtop totdat deze hoorbaar vastklikt.
86
* Optie/accessoire, zie Inleiding voor meer informatie.
WAARSCHUWING
De hoofdsteunen moeten na het rechtop
zetten vergrendeld staan.
03 Bestuurdersmilieu
Stuurwiel
Instellen
WAARSCHUWING
Claxon
Stel het stuurwiel af voordat u gaat rijden en
controleer of het in de gekozen stand vergrendeld staat.
G021138
Bij auto’s met snelheidsafhankelijke stuurbekrachtiging* is de vereiste stuurkracht in te stellen, zie pagina 176.
03
Toetsensets*
Stuurwiel afstellen.
Claxon.
Ontgrendelingshendel, stuurwielafstelling
Druk op het midden van het stuurwiel om te
claxonneren.
Mogelijke stuurwielstanden
U kunt het stuurwiel zowel in de hoogte als in
de diepte verstellen:
1. Trek de hendel naar u toe om het stuur vrij
te geven.
2. Zet het stuurwiel vervolgens in de gewenste stand.
3. Duw de hendel vervolgens terug om het
stuurwiel in de nieuwe stand te blokkeren.
Als dit moeite kost, kunt u lichtjes op het
stuurwiel drukken en tegelijkertijd de hendel terugduwen.
Toetsensets op stuurwiel.
Cruisecontrol, zie pagina 177
Adaptieve cruisecontrol, zie pagina 179
Menu-, audio- en telefoonfuncties, zie
pagina 235.
* Optie/accessoire, zie Inleiding voor meer informatie.
87
03 Bestuurdersmilieu
Verlichting
Bedieningspaneel verlichting
De displayverlichting wordt bij donker automatisch gedimd. De gevoeligheidsgraad van deze
functie is in te stellen met het duimwiel.
Groot licht/dimlicht
Ook de sterkte waarmee het instrumentenpaneel verlicht wordt stelt u in met het duimwiel.
Koplamphoogteregeling
03
Door de belading van de auto wordt de hoogte
van de koplampen gewijzigd, zodat u tegemoetkomend verkeer mogelijk verblindt. U
kunt dat voorkomen door de koplamphoogte
bij te stellen. Stel de koplampen lager af als de
auto zwaar beladen is.
Overzicht bedieningspaneel verlichting.
Duimwiel voor het afstellen van de verlichting van het display en het instrumentenpaneel
Mistachterlicht
Bedieningspaneel verlichting
Duimwiel1 voor koplamphoogteregeling
Instrumentenverlichting
Afhankelijk van de sleutelstand worden
bepaalde displays en instrumenten verlicht, zie
pagina 80.
1
88
Niet aanwezig bij auto’s met xenonkoplampen*.
* Optie/accessoire, zie Inleiding voor meer informatie.
1. Laat de motor draaien of zet de transpondersleutel in stand I.
2. Draai het duimwiel omhoog of omlaag om
de koplampen hoger of lager af te stellen.
Auto’s met xenonkoplampen* zijn uitgerust
met automatische koplamphoogteregeling,
zodat het duimwiel ontbreekt.
Verlichtingsdraaiknop en stuurhendel.
Stand voor grootlichtsignalen
Stand voor groot licht
03 Bestuurdersmilieu
Verlichting
Stand
Betekenis
Automatisch dimlicht. In deze
stand werken het groot licht en
de grootlichtsignalenA/Uitgeschakeld dimlicht.
Stadslichten vóór en achterlichten
Dimlicht. In deze stand werken
het groot licht en de grootlichtsignalen.
A
Geldt voor bepaalde markten.
Grootlichtsignalen
In stand
is het dimlicht altijd automatisch ingeschakeld wanneer de motor loopt of
als de transpondersleutel in stand II staat.
Groot licht
Het groot licht is te ontsteken met de verlich2 of
.
tingsdraaiknop in stand
Schakel het groot licht in of uit door de stuurhendel tot in de eindstand naar het stuurwiel te
halen en vervolgens los te laten.
Wanneer het groot licht ontstoken is, brandt
op het instrumentenpahet symbool
neel.
Als de auto is uitgerust met actieve xenonkoplampen (Active Bending Lights, ABL) draaien
de lichtbundels van de koplampen mee om
optimale verlichting te verkrijgen in bochten en
op kruisingen om op die manier de veiligheid
te verhogen.
De functie wordt automatisch ingeschakeld bij
het starten van de motor. Wanneer de functie
een storing vertoont, brandt het symbool
op het instrumentenpaneel en op het
informatiedisplay verschijnen een verklarende
melding plus een ander brandend symbool.
03
Actieve xenonkoplampen, ABL*
Trek de stuurhendel voorzichtig tot in de stand
voor grootlichtsignalen naar het stuurwiel toe.
Het groot licht brandt totdat u de hendel loslaat.
Dimlicht
Als de verlichtingsdraaiknop in stand2 staat,
gaat bij het starten van de motor het dimlicht
branden. U kunt het autoautomatisch
matische dimlicht zo nodig in een werkplaats
buiten werking laten stellen. Volvo adviseert u
contact op te nemen met een erkende Volvowerkplaats.
2
Lichtbundel bij gedeactiveerde (links) en geactiveerde (rechts) functie.
Geldt voor bepaalde markten.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
89
03 Bestuurdersmilieu
Verlichting
Symbool
03
Display
Betekenis
Koplampfout Service vereist
Het systeem
is defect.
Bezoek een
werkplaats
als de melding niet
verdwijnt.
Volvo adviseert u contact op te
nemen met
een erkende
Volvo-werkplaats.
Verstralers*
Als de auto beschikt over verstralers, kan de
bestuurder in het menusysteem MY CAR
selecteren of deze gedeactiveerd moeten worden of aan/uit moeten gaan in combinatie met
het groot licht4, zie pagina 151.
Stadslichten vóór en achterlichten
gebeurt altijd, ongeacht de stand van de verlichtingsdraaiknop of de stand van het contact.
Remlichten
De remlichten gaan automatisch branden wanneer u remt. Voor informatie over de noodremlichten en de automatische alarmlichten, zie
pagina 132.
Mistachterlicht
De functie is uitsluitend actief bij schemer of
donker en dan alleen als de auto rijdt.
U kunt de functie3 deactiveren/activeren in het
menusysteem MY CAR onder My XC60
Act. bochtverlichting of onder Instellingen
Auto-instellingen Lichtinstellingen
Act. bochtverlichting. Voor een beschrijving
van het menusysteem, zie pagina 150.
Voor het aanpassen van de lichtbundel, zie
pagina 94.
3
4
90
Verlichtingsdraaiknop in stand voor stads-/parkeerlichten vóór en achterlichten.
Draai de verlichtingsdraaiknop naar de middelste stand (ook de kentekenplaatverlichting
gaat branden).
Als het buiten donker is en de achterklep wordt
geopend, gaan de achterlichten branden om
achterliggend verkeer te waarschuwen. Dit
Knop voor mistachterlicht.
Het mistachterlicht dat uit een lamp aan de
achterzijde van de auto bestaat, is alleen in te
schakelen wanneer u het groot licht/dimlicht
voert.
Geactiveerd bij levering vanuit de fabriek.
Verstralers moeten op het elektrisch systeem worden aangesloten door een werkplaats. Volvo adviseert u contact op te nemen met een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
03 Bestuurdersmilieu
Verlichting
Druk op de knop voor in-/uitschakeling. Het
controlelampje voor het mistachterlicht
op het instrumentenpaneel en het lampje in de
knop branden, wanneer het mistachterlicht
ingeschakeld is.
Het mistachterlicht dooft automatisch bij het
afzetten van de motor.
N.B.
De regels voor het gebruik van het mistachterlicht verschillen van land tot land.
instrumentenpaneel knipperen bij gebruik van
de alarmlichten.
Als de auto dermate hard wordt afgeremd dat
de noodremlichten in werking treden, worden,
zodra de snelheid van de auto tot onder de
30 km/h is gedaald, automatisch de alarmlichten ingeschakeld. Ook nadat de auto tot stilstand is gekomen, blijven de alarmlichten knipperen. Wanneer u weer wegrijdt, worden ze
automatisch uitgeschakeld. U kunt ook op de
knop voor de alarmlichten drukken. Voor meer
informatie over de noodremlichten en de automatische alarmlichten, zie pagina 132.
Alarmlichten
Richtingaanwijzers/knipperlichten
Korte serie knippersignalen
Haal de stuurhendel omhoog of omlaag
naar de eerste stand en laat de hendel vervolgens los. De richtingaanwijzers lichten
driemaal op. U kunt de functie activeren/
deactiveren in het menusysteem MY CAR
onder Instellingen Autoinstellingen Lichtinstellingen Drie
maal
richtingaanwijzer. Voor een beschrijving
van het menusysteem, zie pagina 150.
03
Onafgebroken serie knippersignalen
Haal de stuurhendel omhoog of omlaag
naar de tweede stand.
De hendel blijft in deze stand staan en kan
handmatig in de uitgangspositie teruggezet
worden of veert automatisch terug bij het
terugdraaien van het stuurwiel.
Richtingaanwijzersymbolen
Voor de richtingaanwijzersymbolen, zie
pagina 74.
Knop voor alarmlichten.
Druk op de knop om de alarmlichten te activeren. Beide richtingaanwijzersymbolen op het
Richtingaanwijzers/knipperlichten.
91
03 Bestuurdersmilieu
Verlichting
Verlichting in interieur
Plafondverlichting voorin
De leeslampjes voorin worden in- en uitgeschakeld met een druk op de bijbehorende
knoppen op de plafondconsole.
Plafondverlichting achterin
G021149
03
Plafondverlichting achterin bij auto’s met panoramadak.
Knoppen op plafondconsole voor bediening leeslampjes en interieurverlichting voorin.
G021150
Leeslampje linkerzijde
Instapverlichting
Leeslampje rechterzijde
Interieurverlichting
Alle verlichting in het interieur kan handmatig
in- en uitgeschakeld worden binnen 30 minuten nadat:
• u de motor hebt afgezet en de transpondersleutel in stand 0 staat
• de auto ontgrendeld is zonder dat de motor
U kunt de lampjes in- en uitschakelen met een
druk op de bijbehorende knop.
Plafondverlichting achterin.
De instapverlichting (alsmede de interieurverlichting) worden in- en uitgeschakeld bij het
openen c.q. sluiten van een portier, zie
pagina 88
Verlichting dashboardkastje
De verlichting in het dashboardkastje wordt inen uitgeschakeld bij het openen en sluiten van
de klep van het kastje.
is gestart.
Make-upspiegel
De verlichting van de make-upspiegel, zie
pagina 225, wordt bij het openen en sluiten
van het klepje in- en uitgeschakeld.
92
03 Bestuurdersmilieu
Verlichting
Bagageruimteverlichting
De bagageruimteverlichting wordt bij het openen en sluiten van de achterklep automatisch
in- en uitgeschakeld.
Automatische verlichting
Met de knop voor de interieurverlichting kunt u
drie verlichtingsstanden selecteren:
• Uit – rechterkant ingedrukt, automatische
interieurverlichting gedeactiveerd.
• Neutrale stand – automatische verlichting
geactiveerd.
• Aan – linkerkant ingedrukt, interieurverlichting brandt.
De interieurverlichting gaat aan en blijft twee
minuten lang branden, wanneer een van de
portieren openstaat.
Als u een bepaalde verlichtingsfunctie handmatig inschakelt, zal deze na twee minuten
automatisch worden uitgeschakeld.
Comfortverlichting
Als de reguliere interieurverlichting is uitgegaan en de motor draait, branden er enkele
leds, o.a. een bij de plafondverlichting om een
zwak licht te geven en voor meer comfort tijdens de rit te zorgen. Deze verlichting gaat
even na de reguliere interieurverlichting uit als
de auto wordt vergrendeld.
Neutrale stand
Met de knop in de neutrale stand wordt de
interieurverlichting als volgt automatisch in- en
uitgeschakeld.
De interieurverlichting wordt ingeschakeld en
blijft 30 seconden lang branden, als:
• u de auto met de afstandsbediening ontgrendelt (zie pagina 50 of 53)
• u de motor hebt afgezet en de transpondersleutel in stand 0 staat.
De interieurverlichting dooft, wanneer:
• u de motor start
• de auto wordt vergrendeld.
Wanneer de functie wordt geactiveerd, gaan
de dimlichten, de parkeerlichten, de richtingaanwijzers, de verlichting van de buitenspiegels, de kentekenplaatverlichting, de plafondlampjes in het interieur en de instapverlichting
branden.
De duur van de “Follow Me Home”-verlichting
kan worden ingesteld in het menusysteem
MY CAR onder Instellingen Autoinstellingen Lichtinstellingen
Tijdsduur '' Follow me home '' verlichting.
Voor een beschrijving van het menusysteem,
zie pagina 150.
03
“Approach”-verlichting
“Follow Me Home”-verlichting
Het is mogelijk om een deel van de buitenverlichting enige tijd ingeschakeld te houden en
als “Follow Me Home”-verlichting dienst te
laten doen na vergrendeling van de auto.
1. Neem de transpondersleutel uit het contactslot.
2. Haal de linker stuurhendel tot in de eindstand naar het stuurwiel toe en laat de hendel los. De functie is op dezelfde manier te
activeren als de grootlichtsignalen, zie
pagina 88.
3. Stap uit de auto en vergrendel het portier.
U activeert de “Approach”-verlichting met de
transpondersleutel, zie pagina 50, om de verlichting van de auto op afstand in te schakelen.
Wanneer de functie met de afstandsbediening
wordt geactiveerd, gaan de parkeerlichten, de
verlichting van de buitenspiegels, de kentekenplaatverlichting, de plafondlampjes in het
interieur en de instapverlichting branden.
De duur van de “Approach”-verlichting kan
worden ingesteld in het menusysteem
MY CAR onder Instellingen Autoinstellingen Lichtinstellingen
Tijdsduur '' Approach '' verlichting. Voor een
``
93
03 Bestuurdersmilieu
Verlichting
beschrijving van het menusysteem, zie
pagina 150.
Om verblinding van tegenliggers te voorkomen
kunt u de lichtbundel van de koplampen aanpassen voor links- en rechtsrijdend verkeer. Bij
de juiste lichtbundel wordt ook de berm beter
verlicht.
Lichtbundel aanpassen
Actieve xenonkoplampen*
03
Bij het aanpassen van de lichtbundel voor
links- of rechtsrijdend verkeer dient de auto stil
te staan.
G021151
1. Open het menusysteem MY CAR en ga
naar Instellingen Auto-instellingen
Lichtinstellingen.
Lichtbundel linksrijdend verkeer.
2. Kies uit Tijdelijk rechtsrijdend verkeer
en Tijdelijk linksrijdend verkeer.
G021152
* Optie/accessoire, zie Inleiding voor meer informatie.
linker koplampglas)
• C = RHD Right (auto met het stuur
rechts, rechter koplampglas)
• D = RHD Left (auto met het stuur rechts,
linker koplampglas)
2. Breng de mallen over op een stuk zelfklevend en watervast materiaal en knip ze uit.
3. Breng de zelfklevende mallen aan de hand
van de afbeelding, zie pagina 95, en de
afmetingen in de onderstaande lijst aan op
de juiste afstand tot de rand van de
koplampglazen:
• Mal A en D: horizontale lijn ca. 104 mm,
Halogeenkoplampen
• Mal B en C: horizontale lijn ca. 167 mm,
Koplampen afplakken
94
rechter koplampglas)
• B = LHD Left (auto met het stuur links,
Voor een beschrijving van het menusysteem,
zie pagina 150
Bij halogeenkoplampen past u de lichtbundel
aan door bepaalde delen van het koplampglas
af te plakken. De sterkte van de lichtbundel
neemt daardoor iets af.
Lichtbundel rechtsrijdend verkeer.
• A = LHD Right (auto met het stuur links,
1. Trek de mallen A en B over voor een auto
met het stuur links of de mallen C en D voor
een auto met het stuur rechts in een schaal
van 1:1, zie pagina 96:
verticale lijn ca. 20 mm
verticale lijn ca. 14 mm
03 Bestuurdersmilieu
Verlichting
Positie van de mallen
03
Bovenste regel: auto met stuur links, mallen A en B. Onderste regel: auto met stuur rechts, mallen C en D.
``
95
03 Bestuurdersmilieu
Verlichting
Mallen voor halogeenkoplampen
03
96
03 Bestuurdersmilieu
Wissers en -sproeiers
Ruitenwissers1
Intervalstand
Regensensor*
Met het duimwiel kunt u het aantal
wisslagen per eenheid van tijd instellen wanneer u de intervalstand hebt geselecteerd.
De regensensor registreert de hoeveelheid
regen op de voorruit en schakelt automatisch
de ruitenwissers op de voorruit in. De gevoeligheid van de regensensor is in te stellen met
het duimwiel.
Ononderbroken wissen
De wissers bewegen op normale
snelheid.
De wissers bewegen op hoge snelheid.
Wanneer de regensensor actief is, brandt het
lampje in de bijbehorende knop en verschijnt
op het rechter
het regensensorsymbool
display van het instrumentenpaneel.
03
Activeren en gevoeligheid instellen
BELANGRIJK
Ruitenwissers en -sproeiers.
Regensensor aan/uit
Duimwiel gevoeligheid regensensor/snelheid ruitenwissers
Ruitenwissers uitgeschakeld
Haal de hendel naar stand 0 om de
ruitenwissers uit te schakelen.
Enkele slag
Haal de hendel omhoog en laat deze
los om de wissers een enkele slag te
laten maken.
Controleer alvorens de ruitenwissers tijdens
de winter in te schakelen of de wisserbladen
niet zijn vastgevroren en de voorruit (alsmede de achterruit) sneeuw- en ijsvrij zijn.
BELANGRIJK
Spuit een ruime hoeveelheid ruitensproeiervloeistof op de voorruit, wanneer de ruitenwissers werken. De voorruit moet nat zijn bij
gebruik van de ruitenwissers.
Servicestand wisserbladen
Bij reiniging van voorruit/wisserbladen en vervanging van wisserbladen, zie pagina 349 en
367.
1
Om de regensensor te activeren dient de motor
te lopen of de transpondersleutel in stand I of
II te staan en de ruitenwisserhendel in stand 0
of die voor een enkele wisslag.
Activeer de regensensor door op de knop
te drukken. De ruitenwissers maken een
slag.
Als u de hendel omhooghaalt, maken de ruitenwissers een extra slag.
Draai het duimwiel omhoog voor een grotere
gevoeligheid en omlaag voor een lagere
gevoeligheid. (de wissers maken een extra
slag, als u het duimwiel omhoogdraait.)
Wisserbladen vervangen zie pagina 349, servicestand wisserbladen zie pagina 349 en sproeiervloeistof bijvullen zie pagina 350.
* Optie/accessoire, zie Inleiding voor meer informatie.
97
03 Bestuurdersmilieu
Wissers en -sproeiers
Deactiveren
Koplamp- en ruitensproeiers
Deactiveer de regensensor met een druk op de
of haal de hendel omlaag naar een
knop
ander wisprogramma.
03
stof. Om vloeistof te besparen, worden de
koplampen alleen iedere vijfde keer dat u de
voorruitsproeiers activeert gesproeid.
Ruitenwisser en sproeier achterklep
De regensensor wordt automatisch gedeactiveerd, wanneer u de transpondersleutel uit het
contactslot neemt of vijf minuten nadat u de
motor hebt afgezet.
BELANGRIJK
De ruitenwissers op de voorruit kunnen in
een automatische wasstraat spontaan
inschakelen en daarbij beschadigd raken.
Schakel de regensensor uit terwijl de motor
loopt of als de transpondersleutel in stand
I of II staat. Het symbool op het instrumentenpaneel en dat in de knop doven.
Sproeierfunctie.
Ruitensproeiers voorruit
U activeert de sproeiers van de voorruit en de
koplampen door de hendel naar het stuurwiel
toe te trekken.
Nadat u de hendel hebt losgelaten maken de
ruitenwissers op de voorruit nog enkele slagen
en worden de koplampen gesproeid.
Verwarmde sproeikoppen*
De sproeikoppen worden bij vorst automatisch
verwarmd om te voorkomen dat de ruitensproeiervloeistof bevriest.
Hogedruksproeiers koplampen*
De hogedruksproeiers van de koplampen verbruiken een grote hoeveelheid sproeiervloei-
98
* Optie/accessoire, zie Inleiding voor meer informatie.
Ruitenwisser achterklep – intervalstand
Ruitenwisser achterklep – continu wissen
Wanneer u de hendel naar voren haalt (zie pijl
op bovenstaande afbeelding), activeert u de
ruitenwisser/-sproeier van de achterklep.
03 Bestuurdersmilieu
Wissers en -sproeiers
N.B.
De achterruitwisser is beveiligd tegen oververhitting zodat de wissermotor wordt uitgeschakeld bij oververhitting. De achterruitwisser werkt weer na een periode van
afkoelen (30 seconden of langer afhankelijk
van de motor- en de omgevingstemperatuur).
03
Ruitenwisser achterklep, achteruitrijden
Als u de auto in de achteruitversnelling zet terwijl de voorste ruitenwissers actief zijn, zal de
intervalstand van de ruitenwisser op de achterklep starten2. Bij het inschakelen van een
andere versnelling valt de ruitenwisser op de
achterklep stil.
Als de ruitenwisser op de achterklep echter al
op continue snelheid werkt, vindt er geen wijziging plaats.
N.B.
Bij auto’s met een geactiveerde regensensor wordt de ruitenwisser op de achterklep
automatisch geactiveerd, als u in de regen
achteruitrijdt.
2
Deze functie (intervalstand tijdens het achteruitrijden) kunt u desgewenst uitschakelen. Bezoek een werkplaats. Volvo adviseert u daarvoor contact op te nemen met een erkende Volvo-dealer.
99
03 Bestuurdersmilieu
Ruiten en spiegels
Algemene informatie
Warmtereflecterende voorruit*
Gelaagd glas
03
De voorruit en het panoramadak zijn
voorzien van gelaagd glas. Het is verstevigd en biedt een betere bescherming tegen inbraak en een verbeterde geluidsisolatie. Overige glazen oppervlakken*.
op dat deel van de voorruit waar geen warmtereflecterende film is aangebracht (zie gemarkeerd veld op bovenstaande afbeelding).
Elektrisch bedienbare ruiten
Water- en vuilafstotende laag*
De ruiten zijn voorzien van een speciale laag die bij hevige regenval voor
een beter zicht zorgt. Voor het onderhoud, zie
pagina 369.
Veld waar geen IR-film is aangebracht.
Maten
BELANGRIJK
Gebruik geen metalen ijskrabber om de ruiten van ijs te ontdoen. Gebruik de elektrische verwarming om de buitenspiegels van
ijs te ontdoen, zie pagina 103.
A
47 mm
B
87 mm
De voorruit is voorzien van een warmtereflecterende film (IR) die de ingestraalde warmte in
de passagiersruimte beperkt.
Montage van elektronische uitrusting, zoals
een transponder, achter een ruit met een
warmtereflecterende film heeft mogelijk een
negatieve invloed op de werking en prestaties
van de uitrusting.
Voor optimale werking van dient de elektronische uitrusting dan ook gemonteerd te worden
100
* Optie/accessoire, zie Inleiding voor meer informatie.
Bedieningspaneel op bestuurdersportier.
Elektrisch kinderslot op achterportieren*
en achterste zijruiten, zie pagina 65.
Bedieningsknoppen achterste zijruiten
Bedieningsknoppen voorste zijruiten
WAARSCHUWING
Zorg ervoor dat achterpassagiers niet met
hun handen bekneld raken, wanneer u de
zijruiten vanaf het bestuurdersportier sluit.
03 Bestuurdersmilieu
Ruiten en spiegels
WAARSCHUWING
Bediening
Zorg er bij het sluiten van de zijruiten voor
dat kinderen of andere inzittenden niet met
hun handen bekneld raken. Dit geldt ook als
u gebruik maakt van de transpondersleutel.
De ruiten komen tot stilstand en worden
geopend, als ze tijdens het sluiten in hun beweging worden gehinderd. Wanneer sluiten
onmogelijk is door bijvoorbeeld ijsvorming, kan
de beveiliging tegen overbelasting worden
opgeheven. U doet dat door de bedieningsknop voor de bewuste zijruit omhoog te trekken en in deze stand vast te houden, totdat de
zijruit dicht is. De beveiliging tegen overbelasting wordt enige tijd later opnieuw geactiveerd.
WAARSCHUWING
Als er kinderen in de auto aanwezig zijn,
moet altijd de stroom naar de elektrisch
bedienbare ruiten worden onderbroken
door te kiezen voor sleutelstand 0 en vervolgens de transpondersleutel mee te
nemen uit de auto. Voor informatie over
sleutelstanden, zie pagina 81.
de transpondersleutel worden bediend, maar
niet nadat er een portier is geopend.
Bedieningsknoppen elektrisch bedienbare zijruiten.
Handmatige bediening
Automatische bediening
Met het bedieningspaneel van het bestuurdersportier kunnen alle elektrisch bedienbare
ruiten worden bediend. De bedieningspanelen
van de overige portieren kunnen alleen de ruit
van het betreffende portier bedienen. Er kan
slechts één bedieningspaneel tegelijk worden
bediend.
Om de elektrisch bedienbare ruiten te kunnen
gebruiken, moet de sleutelstand minimaal I
zijn, zie pagina 80. Na uitschakeling van de
motor kunnen de elektrisch bedienbare ruiten
gedurende enkele minuten na verwijdering van
03
N.B.
U kunt de rijwindgeluiden tijdens ritten met
geopende achterportierruiten beperken
door ook de voorportierruiten een stukje te
openen.
Handmatige bediening
Trek voorzichtig een van de bedieningsknoppen omhoog of duw er een omlaag. De elektrisch bedienbare zijruiten komen steeds verder omhoog of omlaag zolang u de bedieningsknop bedient.
Automatische bediening
Trek een van de bedieningsknoppen omhoog
of duw er een omlaag en laat deze vervolgens
los. De bijbehorende zijruit gaat automatisch
volledig open of dicht.
101
03 Bestuurdersmilieu
Ruiten en spiegels
Bediening met transpondersleutel en
centrale vergrendeling
Buitenspiegels
De stand van de buitenspiegels en de bestuurdersstoel worden vastgelegd, wanneer u de
auto met de transpondersleutel vergrendelt.
Een volgende keer dat de auto met dezelfde
transpondersleutel wordt ontgrendeld en het
bestuurdersportier wordt geopend, nemen de
buitenspiegels en de bestuurdersstoel de vastgelegde standen in.
Om de elektrisch bedienbare zijruiten vanaf de
buitenzijde te bedienen met de transpondersleutel of vanaf de binnenzijde met de centrale
vergrendeling, zie pagina 50 en 59
03
Resetten
Als de accu losgekoppeld is geweest, werkt de
automatische openingsfunctie pas weer naar
behoren wanneer u deze hebt gereset.
1. Trek de knop aan de voorkant omhoog om
de ruit helemaal te sluiten en houd de knop
een seconde in deze stand vast.
Bedieningsknoppen buitenspiegels.
2. Laat de knop korte tijd los.
Instellen
3. Trek de voorkant van de knop opnieuw een
seconde omhoog.
1. Druk op knop L voor de buitenspiegel links
of op R voor de buitenspiegel rechts. Het
lampje in de knop brandt.
WAARSCHUWING
De beveiliging tegen overbelasting werkt
alleen als de automatische openingsfunctie
voor zijruiten gereset is.
2. U kunt de stand afstellen met het hendeltje
in het midden.
3. Druk opnieuw op knop L of R. Het lampje
mag niet langer branden.
WAARSCHUWING
De spiegels zijn groothoekig voor optimaal
zicht. Voorwerpen kunnen verder weg lijken
dan ze in werkelijkheid zijn.
1
102
Stand vastleggen1
Alleen in combinatie met een elektrisch bedienbare stoel met geheugen, zie pagina 83.
U kunt de functie activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
Auto-instellingen Sleutelgeheugen
Persoonlijke instellingen in
hoofdgeheugen. Voor een beschrijving van
het menusysteem, zie pagina 150.
Buitenspiegel kantelen bij parkeren1
De buitenspiegels kunnen omlaaggekanteld
worden, zodat u bijvoorbeeld tijdens het parkeren de kant van de weg te kan zien.
–
Schakel de achteruitversnelling in en druk
op de knop L of R.
Als de achteruitversnelling wordt uitgeschakeld, neemt de buitenspiegel automatisch zijn
oorspronkelijke stand weer in. Dit gebeurt na
ca. 10 seconden, of eerder door te drukken op
de respectievelijk knop L of R.
03 Bestuurdersmilieu
Ruiten en spiegels
Automatisch kantelende buitenspiegel
bij parkeren1
Bij het inschakelen van de achteruitversnelling
worden de buitenspiegels automatisch
omlaaggekanteld, zodat u bijvoorbeeld tijdens
het parkeren de kant van de weg kan zien.
Wanneer de auto uit de achteruitversnelling
wordt gehaald, neemt de buitenspiegel na
enige tijd automatisch de oorspronkelijke
stand weer in.
U kunt de functie activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
Auto-instellingen Instellingen
zijspiegel Linkerspiegel hellen of
Rechterspiegel hellen. Voor een beschrijving
van het menusysteem, zie pagina 150.
Automatische inklapfunctie bij
vergrendelen1
Wanneer u de auto vanaf de transpondersleutel vergrendelt/ontgrendelt worden de buitenspiegels automatisch in- of uitgeklapt.
U kunt de functie activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
Auto-instellingen Instellingen
zijspiegel Spiegels inklappen. Voor een
beschrijving van het menusysteem, zie
pagina 150.
1
In neutrale stand terugzetten
Spiegels die uit positie zijn geraakt door invloeden van buitenaf, moeten eerst elektrisch in de
neutrale stand worden teruggezet zodat het
elektrisch in- en uitklappen weer correct werkt:
1. Klap de spiegels in met de knoppen L
en R.
2. Klap de spiegels weer uit met de knoppen
L en R.
“Approach”-verlichting en “Follow Me
Home”-verlichting
De lampjes op de buitenspiegels gaan branden, als u de “Approach”-verlichting of de “Follow Me Home”-verlichting selecteert, zie
pagina 93.
03
Elektrische achterruit- en
buitenspiegelverwarming
3. Herhaal de bovenstaande procedure zo
nodig.
De spiegels staan daarmee weer in de neutrale
stand.
Elektrisch inklapbare buitenspiegels*
U kunt de buitenspiegels inklappen bij het parkeren en als u op smalle wegen rijdt:
1. Druk de knoppen L en R gelijktijdig in (sleutelstand minimaal I).
2. Laat ze na ca. 1 seconde los. De spiegels
stoppen automatisch, als ze volledig zijn
ingeklapt.
Klap de spiegels uit door de knoppen L en R
tegelijkertijd in te drukken. De spiegels stoppen automatisch, als ze volledig zijn uitgeklapt.
Gebruik de elektrische verwarming om de achterruit en de buitenspiegels te ontwasemen en
te ontdooien.
Bij eenmaal indrukken van de knop gaat de
verwarming van start. Het brandende lampje in
de knop geeft aan dat de functie actief is.
Schakel de verwarming uit zodra het ijs/de
Alleen in combinatie met een elektrisch bedienbare stoel met geheugen, zie pagina 83.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
103
03 Bestuurdersmilieu
Ruiten en spiegels
condens verdwenen is om de accu niet onnodig te belasten. Als u echter niets doet, wordt
de verwarming na enige tijd automatisch uitgeschakeld.
03
De achterruit wordt automatisch van condens/
ijsvorming ontdaan als de auto wordt gestart
bij een buitentemperatuur lager dan +9 °C.
Automatische ontwaseming is te selecteren in
het menusysteem MY CAR onder Instellingen
Klimaatinstellingen Aut.
achterruitverwarming. Kies vervolgens uit
Aan of Uit. Voor een beschrijving van het
menusysteem, zie pagina 150.
Achteruitkijkspiegel
Handmatige dimfunctie
Fel licht van achteren kan hinderlijke reflecties
in de achteruitkijkspiegel veroorzaken en u verblinden. Zet de spiegel met het hendeltje in de
dimstand, wanneer u de verlichting van het
achteropkomende verkeer als hinderlijk
ervaart:
1. Activeer de dimfunctie door het hendeltje
naar u toe te halen.
2. Deactiveer de dimfunctie door het hendeltje naar de voorruit toe te duwen.
Autodimfunctie*
Als het licht dat van achteren in de spiegel valt
te fel is, wordt de achteruitkijkspiegel automatisch gedimd. Het hendeltje is niet aanwezig op
spiegels met autodimfunctie.
Een kompas* is alleen een optie voor een achteruitkijkspiegel met autodimfunctie, zie
pagina 105.
Hendeltje voor dimfunctie
104
* Optie/accessoire, zie Inleiding voor meer informatie.
03 Bestuurdersmilieu
Kompas*
Bediening
Kalibreren
De aarde is in 15 magnetische zones verdeeld.
Het kompas is ingesteld op het geografische
gebied waarin de auto werd afgeleverd. Het
kompas dient te worden gekalibreerd, als u
met de auto meerdere magnetische zones
doorkruist.
03
G030295
1. Breng de auto tot stilstand op een groot en
open terrein waar geen stalen constructies
of hoogspanningsdraden zijn.
2. Start de motor.
Magnetische zones.
Achteruitkijkspiegel met kompas.
In de rechter bovenhoek van de achteruitkijkspiegel zit een display waarop wordt aangegeven in welke richting de voorkant van de auto
wijst. Er worden acht verschillende richtingen
met Engelse afkortingen weergegeven: N
(noord), NE (noordoost), E (oost), SE (zuidoost), S (zuid), SW (zuidwest), W (west) en
NW (noordwest).
Het kompas wordt automatisch geactiveerd
wanneer u de motor start of wanneer sleutelstand II actief is, zie pagina 80. Om het kompas
handmatig uit of in te schakelen kunt u een
paperclip of iets dergelijks nemen en het
knopje aan de onderzijde van de achteruitkijkspiegel indrukken.
N.B.
Voor optimale kalibratie dient u alle elektrische apparatuur (klimaatregeling, ontwaseming e.d.) uit te schakelen en de portieren
dicht te houden.
3. Houd het knopje aan de onderzijde van de
achteruitkijkspiegel ca. 6 seconden lang
ingedrukt (met een rechtgebogen paperclip bijvoorbeeld), totdat het teken C verschijnt.
4. Houd het knopje aan de achterzijde van de
achteruitkijkspiegel ca. 3 seconden lang
ingedrukt. Het cijfer van de huidige magnetische zone verschijnt.
5. Druk meerdere malen op het knopje totdat
het nummer van de gewenste magnetische
zone (1–15) verschijnt (zie de kaart met de
magnetische zones van het kompas).
6. Wacht totdat het teken C weer op het display verschijnt.
7. Rijd langzaam een rondje in de auto met
een snelheid van hoogstens 10 km/h, totdat een kompasrichting op het display verschijnt. Dit geeft aan dat de kalibratie afgerond is. Rijd daarna nog 2 rondjes om de
kalibratie fijn af te stellen.
* Optie/accessoire, zie Inleiding voor meer informatie.
105
03 Bestuurdersmilieu
Kompas*
8. Herhaal de bovenstaande procedure zo
nodig.
03
106
* Optie/accessoire, zie Inleiding voor meer informatie.
03 Bestuurdersmilieu
Elektrisch bedienbaar panoramadak*
Algemene informatie
WAARSCHUWING
Het panoramadak is opgesplitst in twee segmenten waarvan alleen het voorste horizontaal
opengeschoven of aan de achterkant verticaal
opengekanteld (ventilatiestand) kan worden.
Kinderen, andere passagiers of voorwerpen
kunnen bekneld raken door de bewegende
delen van het panoramadak.
Aan de binnenkant van het panoramadak zit
een zonnescherm gemaakt van geperforeerd
textiel voor extra bescherming tegen bijvoorbeeld het felle zonlicht.
•
Let altijd op bij bediening van het panoramadak.
•
Laat kinderen niet met de regeling spelen.
•
Onderbreek altijd de stroom naar het
panoramadak door te kiezen voor sleutelstand 0 en neem vervolgens de transpondersleutel/PCC* mee uit de auto.
Voor informatie over sleutelstanden, zie
pagina 81.
Bediening
03
Openen, automatisch
Openen, handmatig
Sluiten, handmatig
Sluiten, automatisch
Het panoramadak en het gordijn zijn te bedienen in sleutelstand I of II.
Het panoramadak en het gordijn zijn te bedienen met een bedieningsknop aan het plafond.
De knop is actief in sleutelstand I of II, zie
pagina 80.
Volautomatische bediening
1. Gordijn maximaal openen - duw de bedieningsknop achteruit naar de stand voor
automatisch openen en laat de knop weer
los.
2. Panoramadak vervolgens maximaal openen - duw de bedieningsknop een tweede
* Optie/accessoire, zie Inleiding voor meer informatie.
107
03 Bestuurdersmilieu
Elektrisch bedienbaar panoramadak*
maal achteruit naar de stand voor automatisch openen en laat de knop weer los.
Sluit het panoramadak/gordijn door de voorgaande procedure in omgekeerde volgorde te
volgen - duw de bedieningsknop nu echter
vooruit naar de stand voor automatisch sluiten.
ningsknop ingedrukt houdt steeds verder
geopend.
Ventilatiestand
Sluit het panoramadak/gordijn door de voorgaande procedure in omgekeerde volgorde te
volgen - duw de bedieningsknop nu echter
vooruit naar de stand voor handmatig sluiten.
03
Versneld openen/sluiten
Het panoramadak en het gordijn zijn ook tegelijkertijd te openen/sluiten:
• Openen - duw de bedieningsknop tweemaal achteruit naar de stand voor automatisch openen en laat de knop weer los.
• Sluiten - duw de bedieningsknop tweemaal vooruit naar de stand voor automatisch openen en laat de knop weer los.
Handmatige bediening
1. Gordijn openen - duw de bedieningsknop
achteruit naar het drukpunt voor handmatig openen. Het gordijn wordt zolang u de
bedieningsknop ingedrukt houdt steeds
verder geopend.
2. Panoramadak kantelen - duw de bedieningsknop een tweede maal achteruit naar
het drukpunt voor handmatig openen
3. Panoramadak openen - duw de bedieningsknop een derde maal achteruit naar
het drukpunt voor handmatig openen. Het
panoramadak wordt zolang u de bedie-
108
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Voordat het panoramadak handmatig kunnen worden geopend moet het gordijn volledig geopend zijn. Omgekeerd geldt dat
het panoramadak volledig gesloten moet
zijn voordat het gordijn kan worden gesloten.
Ventilatiestand, achterkant verticaal opengekanteld.
Kantel het schuifdak open door de achterkant van de knop omhoog te duwen.
Kantel het schuifdak dicht door de achterkant van de knop omlaag te trekken.
Bij activering van de ventilatiestand wordt het
voorste segment van het panoramadak aan de
achterkant opengekanteld. Als het gordijn
helemaal dichtstaat bij activering van de ventilatiestand, schuift het automatisch
ca. 50 mm open.
03 Bestuurdersmilieu
Elektrisch bedienbaar panoramadak*
Sluiten met transpondersleutel of knop
voor centrale vergrendeling
Windscherm
03
Houd de vergrendelingsknop lang ingedrukt,
zie pagina 50 (transpondersleutel) en 59 (knop
voor centrale vergrendeling), om het panoramadak en alle zijruiten te sluiten. De buitenspiegels worden ingeklapt*, terwijl de portieren
en de achterklep worden vergrendeld. Druk
nogmaals op de vergrendelingsknop om het
sluiten te onderbreken.
Bij het panoramadak hoort een windscherm
dat opgeklapt wordt bij een geopend panoramadak.
WAARSCHUWING
Controleer of niemand bekneld raakt, als u
het panoramadak sluit vanaf de transpondersleutel.
* Optie/accessoire, zie Inleiding voor meer informatie.
109
03 Bestuurdersmilieu
Alcoguard*
Algemene informatie over het
alcoholslot
03
Functies
Batterij
Het alcoholslot voorkomt dat bestuurders die
onder invloed zijn in de auto kunnen rijden.
Voordat de motor kan worden gestart, moet u
een blaastest afgeven om vast te stellen dat u
niet onder de invloed van alcohol bent. Het
alcoholslot wordt gekalibreerd ten opzichte
van de grenswaarde voor verkeersdeelname
die in uw land geldt.
Het controlelampje (4) van de blaasunit geeft
de ladingstoestand van de batterij aan:
WAARSCHUWING
Het alcoholslot is een hulpmiddel dat u niet
ontslaat van uw verantwoordelijkheden als
bestuurder. De bestuurder dient altijd nuchter te blijven en de auto op een veilige
manier te besturen.
Bediening
1. Mondstuk voor blaastest.
Controlelampje
(4)
Ladingstoestand
batterij
Knippert groen
Wordt opgeladen
Groen
Volledig opgeladen
Oranje
Half opgeladen
Rood
Ontladen – plaats de
lader in de houder of
sluit de voedingskabel uit het dashboardkastje aan.
2. Schakelaar.
3. Zendertoets.
4. Lampje voor ladingstoestand batterij.
5. Lampje voor resultaat blaastest.
6. Lampje dat aangeeft dat het systeem
gereed is voor een blaastest.
N.B.
Bewaar de blaasunit in zijn houder. Zo blijft
de ingebouwde batterij opgeladen en kan
het alcoholslot automatisch worden geactiveerd bij het openen van de auto.
Alvorens de motor de starten
De blaasunit wordt automatisch geactiveerd
en gereedgemaakt voor gebruik bij het ontgrendelen van de auto.
110
* Optie/accessoire, zie Inleiding voor meer informatie.
03 Bestuurdersmilieu
Alcoguard*
1. Wanneer het controlelampje (6) groen
oplicht, is de blaasunit klaar voor gebruik.
Resultaat van de blaastest
2. Neem de blaasunit uit de houder. Als de
blaasunit zich buiten de auto bevindt tijdens het ontgrendelen, dan dient u de unit
eerst te activeren met de schakelaar (2).
3. Klap het mondstuk (1) omhoog, haal diep
adem en blaas gelijkmatig totdat er
ca. 5 seconden later een “klikgeluid” klinkt.
Het resultaat is een van de alternatieven in
de volgende tabel Resultaat van de
blaastest.
4. Als er geen melding verschijnt, kan er wat
mis zijn gegaan tijdens de gegevensoverdracht naar de auto – druk in dat geval op
de toets (3) om de testgegevens handmatig naar de auto te zenden.
Betekenis
Groen lampje +
Alcoguard Test
goedgekeurd
Start de motor –
geen alcohol gemeten.
Oranje lampje +
Alcoguard Test
goedgekeurd
Motor kan worden
gestart – gemeten
promillage boven
0,1 promille maar
onder de geldende
grenswaardeA.
Rood lampje + Test
afgekeurd Wacht 1
minuut
5. Klap het mondstuk omlaag en plaats de
blaasunit terug in de houder.
6. Start vervolgens binnen 5 minuten na een
goedgekeurde blaastest de motor – anders
is een nieuwe blaastest vereist.
Controlelampje
(5) + displaymelding
A
Alvorens een blaastest te doen
Voor een goede werking en een zo nauwkeurig
mogelijk meetresultaat:
Motor kan niet worden gestart – gemeten promillage
boven de geldende
grenswaardeA.
De grenswaarde verschilt van land tot land (ga na wat er in
uw land geldt). Zie ook het gedeelte Algemene informatie
over het alcoholslot op pagina 110
N.B.
Binnen 30 minuten na afloop van een rit kan
de motor opnieuw gestart worden zonder
dat er een nieuwe blaastest nodig is.
1
Waar u op moet letten
• Ca. 5 minuten voor de blaastest niet eten
of drinken.
03
• De voorruit niet te lang sproeien – de alcohol in de sproeiervloeistof kan een verkeerd meetresultaat opleveren.
Van bestuurder wisselen
Om bij het wisselen van bestuurder een nieuwe
blaastest te kunnen doen schakelaar (2) en de
zendtoets (3) gelijktijdig ca. 3 seconden lang
ingedrukt houden. De startblokkering van de
auto wordt dan opnieuw geactiveerd, zodat er
eerst een goedgekeurde blaastest nodig is
voordat de motor kan worden gestart.
Kalibreren en onderhoud plegen
Het alcoholslot dient om de 12 maanden in een
werkplaats1 gecontroleerd en gekalibreerd te
worden.
Wanneer er nog 30 dagen resteren tot aan een
geplande kalibratiebeurt, verschijnt
Alcoguard Kalibr. vereist op het display. Als
er niet binnen 30 dagen gekalibreerd wordt,
dan kan de motor niet langer op de normale
Geadviseerd wordt een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
111
03 Bestuurdersmilieu
Alcoguard*
wijze gestart worden – de motor is dan alleen
te starten via de bypass-functie, zie
pagina 112, gedeelte over Noodsituatie.
03
De melding is te verwijderen met een druk op
de zendtoets (3). De melding verdwijnt anders
spontaan na ca. 2 minuten maar verschijnt
iedere keer dat de motor gestart wordt
opnieuw – alleen bij herkalibratie in een werkplaats1 verdwijnt de melding permanent.
op de blaasunit en wacht totdat het controlelampje (6) groen oplicht.
de noodfunctie. Deze instelling is achteraf nog
te wijzigen in een werkplaats1.
Bij extreme koude kunt u de opwarmtijd verkorten door de blaasunit mee naar binnen te
nemen.
Bypass-functie activeren
Noodsituatie
In noodsituaties of wanneer de blaasunit defect
of zoekgeraakt is, kunt u het alcoholslot omzeilen om toch in de auto te kunnen rijden.
Koud en warm weer
Hoe kouder het buiten is, hoe langer het duurt
voordat de blaasunit gereed is voor gebruik:
Temperatuur (°C)
Maximale
opwarmtijd
(seconden)
+10 — +85
10
–5 — +10
60
–40 — –5
180
Bij temperaturen lager dan –20 °C of hoger dan
+60 ’C is extra voeding voor de blaasunit vereist. Op het display verschijnt Alcoguard
Stroom kabel aansluiten. Sluit de voedingskabel uit het dashboardkastje in dat geval aan
1
112
Geadviseerd wordt een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Alle activeringen via een doorverbinding
(bypass) worden geregistreerd en opgeslagen in een geheugen, zie pagina 8 in het
hoofdstuk Vastlegging van gegevens.
Na activering van de bypass-functie blijft
Alcoguard Bypass actief op het display
staan totdat het systeem gereset wordt in een
werkplaats1.
Het is mogelijk de bypass-functie te testen
zonder dat er een foutmelding wordt aangemaakt – loop in dat geval alle stappen door
maar start de motor niet. De foutmelding wordt
gewist bij het vergrendelen van de auto.
Bij installatie van het alcoholslot geeft u aan of
omzeilen mogelijk moet zijn via de bypass- of
• Houd de knop READ op de linker stuurhendel en de knop voor de alarmknipperlichten ca. 5 seconden lang ingedrukt – op
het display verschijnen achtereenvolgens
Bypass actief Wacht 1 minuut en
Alcoguard Bypass actief – daarna kunt u
de motor starten.
Deze functie is meerdere malen te activeren.
De foutmelding die verschijnt tijdens het rijden
is echter alleen te wissen in een werkplaats1.
Noodfunctie activeren
• Houd de knop READ op de linker stuurhendel en de knop voor de alarmknipperlichten ca. 5 seconden lang ingedrukt – op
het display verschijnt Alcoguard Bypass
actief, waarna u de motor kunt starten.
Deze functie is eenmaal te gebruiken en moet
daarna gereset worden in een werkplaats1.
03 Bestuurdersmilieu
Alcoguard*
Symbolen en displaymeldingen
Benevens de eerder beschreven meldingen
kan ook het volgende op het display van het
instrumentenpaneel verschijnen:
1
Displaymelding
Betekenis/Maatregel
Alcoguard Blaas
zachter
U blies te hard –
blaas minder hard.
Displaymelding
Betekenis/Maatregel
Alcoguard Blaas
harder
Alcoguard Herstart mogelijk
Motor stond minder
dan 30 minuten af –
motor kan worden
gestart zonder
nieuwe blaastest.
U blies niet hard
genoeg – blaas harder.
Alcoguard wacht
Verwarmt voor
Alcoguard Service
vereist
Bezoek een werkplaats1.
Opwarming niet
gereed – wacht de
melding Alcoguard
Blaas 5 seconden
af.
Alcoguard Geen
signaal
Overdracht mislukt –
verstuur het resultaat handmatig via
toets (3) of doe een
nieuwe blaastest.
Alcoguard Test
ongeldig
De test is mislukt –
doe een nieuwe
blaastest.
Alcoguard Blaas
langer
U blies te kort –
blaas langer.
03
Geadviseerd wordt een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
113
03 Bestuurdersmilieu
Motor starten
Benzine- en dieselmotoren
2. Houd het koppelingspedaal volledig ingedrukt1. (Bij auto’s met automatische versnellingsbak – bedien het rempedaal.)
3. Druk op de knop START/STOP ENGINE
en laat deze vervolgens los.
De startmotor draait totdat de motor aanslaat
of totdat de beveiliging tegen oververhitting in
werking treedt.
03
BELANGRIJK
Contactslot met transpondersleutel uitgetrokken/
ingeduwd en knop START/STOP ENGINE.
BELANGRIJK
De transpondersleutel niet verkeerd om
insteken – pak de sleutel beet aan het uiteinde met het afneembare sleutelblad. zie
pagina 52.
1. Plaats de transpondersleutel in het contactslot en duw deze tot aan de aanslag
naar binnen. Let erop dat u bij een auto met
alcoholslot eerst een goedgekeurde blaastest moet uitvoeren, voordat de motor kan
worden gestart, zie pagina 110.
1
114
Als de motor na 3 pogingen niet gestart is,
wacht u 3 minuten voordat u een nieuwe
poging doet. Het startvermogen neemt toe
als de startaccu zich kan herstellen.
Keyless drive*
Loop de punten 2–3 door voor benzine- en dieselmotoren. Voor meer informatie over Keyless
drive, zie pagina 56.
N.B.
WAARSCHUWING
Haal altijd de transpondersleutel uit het contactslot als u uit de auto stapt en zorg ervoor
dat de sleutelstand 0 is, met name als er
kinderen in de auto aanwezig zijn. Voor
informatie over hoe u dit doet, zie
pagina 81.
Als de auto rolt is het indrukken van de knop START/STOP ENGINE voldoende om de motor te starten.
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Tijdens de koude start is het mogelijk dat het
motortoerental merkbaar hoger ligt dan normaal is voor bepaalde motortypes. Dit
omdat ernaar wordt gestreefd het uitlaatgasreinigingssysteem zo snel mogelijk op
bedrijfstemperatuur te brengen en tegelijkertijd de uitstoot te beperken van stoffen
die schadelijk zijn voor het milieu.
Om de auto te kunnen starten dient één van
de transpondersleutels met Keyless Drive*functie in de passagiers- of bagageruimte
aanwezig te zijn.
WAARSCHUWING
Haal nooit de transpondersleutel uit de auto
tijdens rijden of slepen.
Motor afzetten
Om de motor af te zetten:
03 Bestuurdersmilieu
Motor starten
• Druk op START/STOP ENGINE – de
motor slaat af.
• Als de auto een automatische versnellingsbak heeft en de keuzehendel niet in stand
P staat of als de auto rijdt – druk tweemaal
op de knop of houd de knop START/STOP
ENGINE ingedrukt totdat de motor afslaat.
03
Stuurslotfout
Er is mogelijk een mechanisch geluid waarneembaar, wanneer het stuurslot wordt opgeheven of ingeschakeld.
• Het stuurslot ontgrendelt als de transpondersleutel in het contactslot zit2 en de
START/STOP ENGINE-knop wordt ingedrukt.
• Het stuurslot wordt geactiveerd, wanneer
u na het afzetten van de motor het bestuurdersportier opent.
Sleutelstanden
Voor informatie over de verschillende standen
van de transpondersleutel, zie pagina 80
2
Auto's met Keyless moeten een transpondersleutel in de passagiersruimte hebben.
115
03 Bestuurdersmilieu
Motor starten, hulpaccu
Starten met hulpaccu
4. Bevestig de ene klem van de rode startkabel aan de pluspool (1) van de hulpaccu.
BELANGRIJK
Wees voorzichtig bij het aansluiten van de
startkabels om kortsluiting met andere
onderdelen in de motorruimte te voorkomen.
03
5. Haal de clips op de voorste dekplaat van
de uitgeputte accu los en verwijder de dekplaat, zie pagina 352.
Als de startaccu uitgeput is, kunt u de auto
starten met stroom van een hulpaccu.
Als u een hulpaccu gebruikt bij het starten
wordt geadviseerd de volgende stappen aan te
houden om kortsluiting en andere schade te
voorkomen:
1. Zet de transpondersleutel in sleutelstand 0, zie pagina 80.
116
6. Bevestig de andere klem van de rode startkabel aan de pluspool (2) van de auto.
7. Bevestig de ene klem van de zwarte startkabel aan de minpool (3) van de hulpaccu.
8. Bevestig de andere klem aan een massapunt, bijv. een van de hijsogen (4) op de
motor.
2. Controleer of de hulpaccu een spanning
van 12 V levert.
9. Controleer of de aansluitklemmen van de
startkabels goed vastzitten om te voorkomen dat er tijdens de startpoging vonken
ontstaan.
3. Als de hulpaccu in een andere auto is
gemonteerd, moet u de motor van die auto
afzetten en ervoor zorgen dat de beide
auto’s elkaar niet raken.
10. Start de motor van de “hulpauto” en laat
deze enkele minuten draaien op een toerental dat iets hoger ligt dan normaal,
ca. 1500 omw/min.
11. Start de motor in de auto met de uitgeputte
accu.
BELANGRIJK
Raak de aansluitingen niet aan tijdens de
startpoging. Er bestaat namelijk gevaar voor
vonkvorming.
12. Verwijder de startkabels in omgekeerde
volgorde - eerst de zwarte kabel en daarna
de rode.
> Zorg dat geen van de aansluitklemmen
aan de zwarte startkabel contact kan
maken met de pluspool van de accu of
met de aangesloten klem van de rode
startkabel!
03 Bestuurdersmilieu
Motor starten, hulpaccu
WAARSCHUWING
•
De startaccu kan het zeer explosieve
knalgas produceren. Eén enkele vonk,
veroorzaakt door een onjuiste aansluiting van een startkabel, kan volstaan om
de accu tot ontploffing te brengen.
•
De startaccu bevat tevens zwavelzuur
dat ernstige chemische brandwonden
kan veroorzaken.
•
Als u accuzuur in uw ogen krijgt of op
uw huid of kleren morst, moet u onmiddellijk met grote hoeveelheden water
spoelen. Neem onmiddellijk contact op
met een arts, als u accuzuur in uw ogen
krijgt.
03
Zie voor meer informatie over de startaccu van
de auto - zie pagina 351.
117
03 Bestuurdersmilieu
Versnellingsbakken
Handgeschakelde versnellingsbak
fende schakelpatroon dat in de pookknop
geslagen is.
Automatische versnellingsbak
Geartronic*
• Trap het koppelingspedaal tijdens het
schakelen altijd zo ver mogelijk in.
• Haal uw voet na het schakelen weer van
het koppelingspedaal af.
03
WAARSCHUWING
Schakelpatroon vijfversnellingsbak.
Maak er een gewoonte van om bij het parkeren op een helling altijd de parkeerrem
aan te zetten. Een ingeschakelde versnelling is niet voldoende om de auto in alle situaties stil te houden.
Blokkering achteruitversnelling
De blokkering van de achteruitversnelling
beperkt het risico dat u tijdens het vooruitrijden
op normale snelheid onbedoeld de achteruitversnelling inschakelt.
• Begin vanuit de neutraalstand N en schakel alleen de achteruitversnelling R in, wanneer de auto stilstaat.
N.B.
Schakelpatroon zesversnellingsbak.
De zesversnellingsbak bestaat in twee verschillende uitvoeringen – het verschil zit hem in
de positie voor de achteruit. Zie het desbetref-
118
* Optie/accessoire, zie Inleiding voor meer informatie.
Bij het schakelpatroon voor een zestraps
versnellingsbak (zie voorgaande afbeelding)
de versnellingspook eerst omlaagduwen in
stand N alvorens de achteruitversnelling in
te schakelen.
D: automatisch schakelen. M (+/–): handmatig
schakelen.
Het informatiedisplay geeft de stand van de
keuzehendel aan met behulp van de volgende
tekens: P, R, N, D, S, 1, 2, 3, 4, 5 of 6, zie
pagina 73.
Schakelstanden
Parkeerstand (P)
Selecteer stand P, wanneer u de motor start of
de auto parkeert. U moet het rempedaal bedienen om de keuzehendel uit stand P te kunnen
halen.
In stand P is de versnellingsbak mechanisch
geblokkeerd. Activeer voor de zekerheid ook
de parkeerrem, zie pagina 136.
03 Bestuurdersmilieu
Versnellingsbakken
BELANGRIJK
De auto moet stilstaan wanneer u de hendel
in stand P zet.
WAARSCHUWING
Maak er een gewoonte van om bij het parkeren op een helling altijd de parkeerrem
aan te zetten – stand P bij een automaat is
niet voldoende om de auto in alle situaties
stil te houden.
Achteruitrijstand (R)
Geartronic - Handmatig schakelen (+/–)
Met de automatische versnellingsbak Geartronic kunt u ook handmatig schakelen. Bij het
loslaten van het gaspedaal wordt de auto op
de motor afgeremd.
Handmatig schakelen is te activeren door de
hendel vanuit stand D helemaal naar rechts in
stand +/– te zetten. Op het informatiedisplay
verandert het teken D in een van de cijfers 1–
6 afhankelijk van de ingeschakelde versnelling,
zie pagina 73.
• Duw de hendel naar voren naar de + (plus)
om een hogere versnelling in te schakelen
en laat deze weer los – de hendel veert
terug naar de neutrale stand tussen + en
–.
De auto moet stilstaan wanneer u de hendel in
stand R zet.
Neutrale stand (N)
In deze stand kunt u de motor starten en er is
geen versnelling ingeschakeld. Zet de parkeerrem aan, wanneer de auto stilstaat en de keuzehendel in stand N staat.
Rijstand (D)
Stand D is de normale rijstand. De versnellingsbak schakelt automatisch op en terug
afhankelijk van de stand van het gaspedaal en
de snelheid. Zorg ervoor dat de auto stilstaat,
voordat u de keuzehendel vanuit stand D in
stand R zet.
of
• Trek de hendel naar achteren naar de –
(min) om een lagere versnelling in te schakelen en laat deze weer los.
Handmatig schakelen (+/–) kan op elk moment
tijdens het rijden geactiveerd worden.
Om schokken en afslaan van de motor te voorkomen, schakelt Geartronic automatisch terug
als de bestuurder langzamer gaat rijden dan
wat voor de gekozen versnelling gepast is.
• Zet de hendel helemaal naar links in stand
D.
N.B.
Als de versnellingsbak een sportstand kent,
is handmatig schakelen pas te activeren
wanneer u de keuzehendel vooruit of achter
in stand (+/–) hebt gezet. Op het informatiedisplay verandert de S dan in een van de
tekens 1–6 om aan te geven welke versnelling er ingeschakeld is.
03
Geartronic - Sport-stand (S)1
De sportstand levert een sportiever rijgedrag
op en maakt het mogelijk om hogere toeren te
maken in de versnellingen. De motor reageert
bovendien sneller op de commando’s die u
met het gaspedaal geeft. Bij inschakeling van
de sportstand wordt tevens de voorkeur gegeven aan de lagere versnellingen, zodat er met
enige vertraging wordt opgeschakeld.
De Sport-stand is te activeren door de hendel
vanuit stand D helemaal naar rechts in stand
+/– te zetten. Op het informatiedisplay verandert het teken D in S.
De sportstand kan op elk moment tijdens het
rijden ingeschakeld worden.
Om de automatische rijstand te hervatten:
1
Alleen de modellen D5 en T6.
119
03 Bestuurdersmilieu
Versnellingsbakken
Beveiligingsfunctie
Om bij gladheid gemakkelijker weg te kunnen
komen is het soms beter handmatig de 3e versnelling in te schakelen.
Om overtoeren van de motor te voorkomen, is
het stuurprogramma van de versnellingsbak
voorzien van een terugschakelblokkering
waardoor de zogeheten kickdown niet mogelijk is.
1. Bedien het rempedaal en haal de keuzehendel vanuit stand D naar stand +/– – het
symbool D op het display van het instrumentenpaneel verandert in een 1.
2. Schakel op naar de 3e versnelling door de
hendel twee keer naar voren naar de +
(plus) te duwen – op het display verandert
de 1 in een 3.
3. Laat het rempedaal los en geef voorzichtig
gas.
Bij activering van de “winterstand” van de versnellingsbak rijdt de auto met een lager motortoerental en minder kracht op de aandrijfwielen
weg.
Kickdown
Als u het gaspedaal volledig intrapt (tot voorbij
de normale volgasstand), schakelt de versnellingsbak automatisch terug naar een lagere
versnelling. Dit is de zogeheten kickdown.
Wanneer u het gaspedaal uit de kickdownstand loslaat, schakelt de versnellingsbak
automatisch op.
Gebruik de kickdown om zo snel mogelijk te
accelereren zoals bij het inhalen.
120
Mechanische schakelblokkering
Geartronic staat geen terugschakeling/kickdown toe die tot een dusdanig hoog toerental
leidt dat de motor kan worden beschadigd.
Wanneer u bij hoge motortoeren toch probeert
een dergelijke kickdown uit te voeren, gebeurt
er niets. De auto blijft in de oorspronkelijke versnelling rijden.
Bij kickdown kan de auto afhankelijk van het
motortoerental één of meer versnellingen
terugschakelen. Om schade aan de motor te
voorkomen schakelt de auto op wanneer de
motor het maximumtoerental heeft bereikt.
G021351
03
Geartronic - Winterstand
U kunt de hendel altijd ongehinderd heen en
weer halen tussen de standen N en D. Om de
hendel in een van de overige standen te zetten,
moet u een blokkering opheffen door op de
blokkeerknop op de keuzehendel te drukken.
Met de blokkeerknop ingedrukt kunt u de hendel vooruit of achteruit bewegen tussen de
standen P, R, N en D.
Automatische schakelblokkering
De automatische versnellingsbak kent enkele
bijzondere beveiligingsfuncties:
Parkeerstand (P)
Stilstaande auto met draaiende motor:
Houd uw voet op het rempedaal terwijl u de
keuzehendel verzet.
03 Bestuurdersmilieu
Versnellingsbakken
Elektrische schakelblokkering, Shiftlock
parkeerstand (P)
Om de keuzehendel uit stand P te kunnen
halen, moet u het rempedaal bedienen terwijl
de transpondersleutel in stand II staat, zie
pagina 80.
Schakelblokkering, vrijstand (N)
Als de keuzehendel in stand N staat en de auto
heeft minstens 3 seconden stilgestaan (of de
motor nu loopt of niet), is de keuzehendel
geblokkeerd.
Om de keuzehendel uit stand N te kunnen
halen, moet de transpondersleutel in stand II
staan en moet het rempedaal worden bediend,
zie pagina 80.
Als er niet met de auto kan worden gereden
zoals het geval is bij een uitgeputte accu, moet
u de keuzehendel uit stand P halen voordat u
de auto kunt verslepen.
Til de rubbermat in het vak achter de middenconsole uit de auto en open het luikje.
Steek het sleutelblad zo ver mogelijk naar
binnen. Duw het sleutelblad omlaag en
houd het in deze stand vast. (Voor informatie over het sleutelblad, zie pagina 52.)
Haal de keuzehendel uit stand P.
Automatische versnellingsbak
Powershift*
Powershift is een zestraps automaat die in
tegenstelling tot een conventionele automatische versnellingsbak voorzien is van dubbele
mechanische lamellenkoppelingen. Een conventionele automatische versnellingsbak heeft
echter een hydraulische koppelomvormer die
de kracht van de motor overbrengt op de versnellingsbak.
03
Een Powershift-versnellingsbak werkt verder
op dezelfde manier en heeft bedieningselementen en functies die vergelijkbaar zijn met
die van de automatische versnellingsbak Geartronic, die in het voorgaande gedeelte werd
besproken.
Powershift of Geartronic?
Wanneer u niet zeker weet of uw auto wel of
niet is uitgerust met een Powershift-versnellingsbak, kunt u dit controleren aan de hand
van de aanduiding op sticker nr. (5) onder de
motorkap - zie pagina 376. De aanduiding ”MPS6” houdt in dat het om een
Powershift-bak gaat. Anders is het een
Geartronic-automaat.
Automatische schakelblokkering
deactiveren
HSA
D: automatisch schakelen. M (+/–): handmatig
schakelen.
HSA (Hill Start Assist) zorgt ervoor dat de remdruk enkele seconden lang op peil blijft als u
uw voet van het rempedaal naar het gaspedaal
verplaatst voordat u wegrijdt of achteruitrijdt
op een oplopende helling.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
121
03 Bestuurdersmilieu
Versnellingsbakken
De tijdelijke remwerking wordt na enige seconden opgeheven of eerder bij het bedienen van
het gaspedaal.
Waar u op moet letten
03
De dubbele koppeling van de versnellingsbak
is voorzien van een beveiliging tegen overbelasting die geactiveerd wordt, als de versnellingsbak te warm wordt – bijvoorbeeld als u de
auto te lang met het gaspedaal stilhoudt op een
oplopende helling.
Een te warme versnellingsbak uit zich in een
auto die gaat schudden en trillen, een waarschuwingssymbool dat gaat branden en een
melding op het informatiedisplay. Ook bij lang-
Symbool
A
122
zaam fileverkeer (10 km/h of lager) op oplopende hellingen of met een aanhanger/caravan
achter de auto kan de versnellingsbak te warm
worden. De versnellingsbak koelt af tijdens stilstand, wanneer het rempedaal bediend wordt
en de motor stationair loopt.
Oververhitting tijdens langzaam fileverkeer is te
voorkomen door in etappes te rijden: Sta stil en
wacht met uw voet op het rempedaal totdat de
afstand tot uw voorliggers lang genoeg is om
een stukje verder vooruit te rijden, rem en
wacht weer enige tijd met uw voet op het rempedaal.
BELANGRIJK
Bedien de bedrijfsrem om de auto stil te
houden op oplopende hellingen – maak
geen gebruik van het gaspedaal. De versnellingsbak kan dan oververhit raken.
Zie voor belangrijke informatie over de Powershift-bak en slepen - zie pagina 315.
Displaymelding en maatregel
In bepaalde situaties kan er een bepaalde melding op het display verschijnen in combinatie
met een brandend symbool.
Display
Rijeigenschappen
Maatregel
Oververh versnb zet auto stil
Problemen om snelheid constant te houden bij hetzelfde toerental.
Versnellingsbak oververhit. Houd de auto
stil met het rempedaal.A
Oververh versnb Stop auto z.s.m.
Auto rijdt met hevige schokkerige bewegingen vooruit.
Versnellingsbak oververhit. Parkeer de
auto zo spoedig mogelijk.A
Koeling versn.b. laat motor lopen
Geen aandrijving wegens oververhitting
van de versnellingsbak.
Versnellingsbak oververhit. Voor optimale
koeling: Laat de motor stationair lopen met
de keuzehendel in stand N of stand P, totdat de melding verdwijnt.
Voor optimale koeling: Laat de motor stationair lopen met de keuzehendel in stand N of stand P, totdat de melding verdwijnt.
03 Bestuurdersmilieu
Versnellingsbakken
De tabel schetst drie gevallen van oververhitting van de versnellingsbak met verschillende
ernstigheidsgraad. De elektronica waarschuwt
de bestuurder niet alleen met een displaymelding maar ook middels tijdelijke veranderingen
in het rijgedrag. Volg in het voorkomende geval
de aanwijzingen op het informatiedisplay.
Na uitvoering van de maatregel verdwijnt de
displaymelding automatisch. U kunt de melding ook eerder doen verdwijnen met een druk
op de knop READ van de richtingaanwijzerhendel.
03
N.B.
De voorbeelden in de tabel duiden niet op
defecten in de auto, maar geven aan dat een
beveiligingsfunctie geactiveerd werd om
schade aan autocomponenten te voorkomen.
WAARSCHUWING
Als u het waarschuwingssymbool met de
tekst Oververh versnb Stop auto z.s.m.
negeert, kan de versnellingsbaktemperatuur dusdanig oplopen dat de krachtoverbrenging tussen de motor en de versnellingsbak tijdelijk wordt verbroken om te
voorkomen dat de koppeling defect raakt –
de auto wordt dan niet meer aangedreven
totdat de versnellingsbaktemperatuur tot
een aanvaardbaar niveau is gedaald.
Voor andere displaymeldingen en de voorgestelde maatregelen bij auto’s met een automatische versnellingsbak, zie pagina 146.
123
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
Stiller en schoner
Algemene informatie over Start/Stop
Functie en bediening
03
Milieuzorg vormt een van de kernwaarden van
Volvo Car Corporation en geeft richting aan al
onze activiteiten. Dit resulteerde in de DRIVeuitvoeringen: een concept bestaande in een
synergetisch geheel van uiteenlopende energiebesparende functies met als doel het brandstofverbruik te verlagen en daarmee ook de
uitlaatgasemissie te beperken.
De motor wordt afgezet – voor een stillere en schonere rit....
Sommige combinaties van motor en versnellingsbak zijn voorzien van een Start- en Stopfunctie die in werking treedt als de auto bijvoorbeeld stilstaat in een file of wacht voor een
stoplicht. De motor wordt dan tijdelijk uitgeschakeld en start automatisch weer als er moet
worden doorgereden.
Met de Start/Stop-functie kan de bestuurder
actiever milieubewust rijden doordat de motor,
wanneer dat kan, automatisch kan afslaan.
124
* Optie/accessoire, zie Inleiding voor meer informatie.
Start/Stop Aan/Uit.
Brandt korte tijd bij activering en bij displaymeldingen.
De motor is automatisch afgezet.
Start/StopHet -systeem wordt automatisch geactiveerd, wanneer u de
motor met een sleutel start. De bestuurder
wordt op de functie gewezen doordat op het
dashboard kort dit symbool gaat branden, de
displaytekst Auto Start-Stop AAN wordt
weergegeven en het groene lampje op de
Aan/Uit-knop brandt.
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
N.B.
VoorwaardenA
Na een reguliere sleutelstart en na iedere
auto-stop van de motor, dient de auto eerst
een snelheid van 5 km/h te hebben bereikt
voordat het automatische Start/Stop-systeem opnieuw geactiveerd kan worden –
bovendien moet aan andere voorwaarden
zijn voldaan (zie daarvoor onder “Auto-stop
motor werkt niet”).
Alle normale autosystemen waaronder verlichting, radio e.d. werken ook bij een automatisch
afgeslagen motor normaal, zij het dat er mogelijk tijdelijke beperkingen gelden voor bepaalde
uitrusting (zoals het geval kan zijn voor de ventilatorsnelheid van de klimaatregeling of het
volume van het audiosysteem).
Automatische motorafslag
A
B
M/AB
Ontkoppelen, zet de schakelhendel in de neutrale stand en laat het
koppelingspedaal opkomen. De
motor wordt afgezet.
M
Zet de auto stil met het rempedaal
en houd uw voet op het pedaal.
De motor slaat automatisch af.
A
Automatische motorstart
VoorwaardenA
De XC60 heeft alleen Start/Stop bij een handgeschakelde
versnellingsbak.
M = Alleen handgeschakelde versnellingsbak, A = Alleen
automatische versnellingsbak en model D3.
Ter bevestiging en herinnering aan de automatische
motorafslag licht het symbool
AUTO START van het informatiedisplay op.
Voor automatische motorafslag dient de auto
volledig stil te staan:
A
B
M/AB
Met de schakelhendel in de neutrale stand: Bedien het koppelingspedaal – de motor slaat aan.
Schakel een passende versnelling in en vervolg de rit.
M
Met de schakelhendel in de neutrale stand: Bedien het gaspedaal
– de motor slaat aan. Schakel een
passende versnelling in en vervolg de rit.
M
Bij een neergaande helling
bestaat ook deze mogelijkheid:
Laat het rempedaal los en laat de
auto wegrollen. De motor start
dan automatisch als de snelheid
hoger wordt dan normaal stapvoets.
M
Laat het rempedaal los. De motor
start automatisch en u kunt doorrijden.
A
03
De XC60 heeft alleen Start/Stop bij een handgeschakelde
versnellingsbak.
M = Alleen handgeschakelde versnellingsbak, A = Alleen
automatische versnellingsbak en model D3.
* Optie/accessoire, zie Inleiding voor meer informatie.
125
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
Schakelindicator1
Start/Stop-systeem deactiveren
In bepaalde situaties is het
mogelijk beter om het automatische Start/Stop-systeem
tijdelijk uit te schakelen. Dit is
mogelijk met een druk op
deze knop, waarbij het lampje
van de knop uitgaat.
03
Een gedoofd symbool op het
informatiedisplay geeft in
combinatie met de melding
Auto Start-Stop UIT die
ca. 5 seconden verschijnt aan
dat het Start/Stop-systeem
gedeactiveerd is. Ook het
lampje in de knop dooft.
Een belangrijk gegeven voor een milieubewuste rijstijl is het kiezen van de juiste versnelling en tijdig schakelen.
Daarvoor beschikt u over de schakelindicator
(GSI (Gear Shift Indicator)), die het optimale
tijdstip voor op- en terugschakelen aangeeft.
De indicator maakt gebruik van een pijl
omhoog of omlaag op het rechterdisplay van
het instrumentenpaneel.
Het Start/Stop-systeem blijft gedeactiveerd,
totdat het opnieuw geactiveerd wordt met de
knop of de volgende keer dat de motor wordt
gestart met de sleutel.
Beperkingen
Automatische motorafslag werkt niet
Ook als het Start/Stop-systeem geactiveerd is,
zal de automatische motorafslag niet werken
als:
1
126
Alleen handgeschakelde versnellingsbak op model DRIVe.
* Optie/accessoire, zie Inleiding voor meer informatie.
VoorwaardenA
u de gordelsluiting hebt geopend;
de auto niet helemaal stopt.
de capaciteit van de startaccu
onder de toelaatbare ondergrens
is gedoken.
de motor niet op de normale
bedrijfstemperatuur is.
de buitentemperatuur onder het
vriespunt of boven ca. 30 °C is.
de omstandigheden in de passagiersruimte afwijken van de ingestelde waarden – wat te merken is
aan het hoge toerental van de
interieurventilator.
er achteruit wordt gereden met de
auto.
de startaccu een temperatuur
onder het vriespunt of boven
ca. 55 °C heeft.
de bestuurder krachtige stuurbewegingen maakt.
M/AB
A
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
VoorwaardenA
M/AB
het roetfilter van het uitlaatsysteem vol is. Pas nadat er een
automatische reinigingscyclus is
uitgevoerd (zie pagina 300),
wordt de tijdelijk uitgeschakelde
Start/Stop-functie weer geactiveerd.
A
B
motor automatisch, ook als de bestuurder het
koppelingspedaal niet heeft ingetrapt:
VoorwaardenA
VoorwaardenA
M/AB
de gordelsluiting van de bestuurder wordt geopend.
er wordt condens gevormd op de
ruiten.
de file-assistent geactiveerd is,
zie ook hoofdstuk "Adaptieve
cruisecontrol" op pagina 179.
A
als de weg erg steil is.
A
de atmosferische luchtdruk onder
het niveau voor
ca. 1500 boven zeeniveau ligt. De
actuele luchtdruk varieert al naargelang het weertype.
A
De XC60 heeft alleen Start/Stop bij een handgeschakelde
versnellingsbak.
M = Alleen handgeschakelde versnellingsbak, A = Alleen
automatische versnellingsbak en model D3.
het milieu in de passagiersruimte
wijkt af van de voorgeselecteerde
waarden.
de buitentemperatuur zakt onder
het vriespunt of komt boven de
ca. 30 °C.
er wordt tijdelijk veel stroom afgenomen of de capaciteit van de
startaccu is onder de toelaatbare
ondergrens gezakt.
u bedient het rempedaal met
pompende bewegingen.
A
B
M/AB
de auto begint sneller te rollen
dan stapvoets.
M
de keuzehendel wordt vanuit de
D-stand in "+/-" of R gezet.
A
03
De XC60 heeft alleen Start/Stop bij een handgeschakelde
versnellingsbak.
M = Alleen handgeschakelde versnellingsbak, A = Alleen
automatische versnellingsbak en model D3.
WAARSCHUWING
Open de motorkap niet als de motor automatisch afgeslagen is. De motor kan plotseling automatisch starten. Voer eerst een
normale motoruitschakeling uit met de
START/STOP ENGINE-knop voordat u de
motorkap omhoog doet.
Automatische motorstart werkt niet2
In de volgende gevallen werkt de automatische
motorstart niet nadat de motor automatisch
werd afgezet:
Motor start automatisch
Een motor die automatisch werd afgezet kan in
bepaalde gevallen automatisch worden gestart
voordat u hebt aangegeven de rit te willen
voortzetten. In de volgende gevallen start de
2
Alleen handgeschakelde versnellingsbak.
* Optie/accessoire, zie Inleiding voor meer informatie.
127
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
Voorwaarden
er is een versnelling ingeschakeld zonder
het koppelingspedaal te bedienen – een displaymelding dring er bij u op aan om de
schakelhendel in de neutrale stand te zetten
en automatische motorstart mogelijk te
maken.
03
Aanhanger
• De Start/Stop-functie wordt gedeactiveerd
als er een aanhanger elektrisch is aangesloten op het elektrisch systeem van de
auto.
Meer informatie en instellingen
Doe het volgende als de automatische motorstart mislukt en de motor uitvalt:
1. Bedien het koppelingspedaal nogmaals –
de motor wordt automatisch gestart nadat
u de schakelhendel in de neutrale stand
hebt gezet. Daarvoor verschijnt op het
informatiedisplay de melding Zet
versnelling in vrij.
2
128
Displaymelding
Het Start/Stop-systeem kan in
bepaalde situaties aanleiding geven
tot displaymeldingen op het informatiedisplay
en een brandend controlelampje. Bij enkele
daarvan dient u een aanbevolen maatregel te
nemen. In de volgende tabel staan enkele voorbeelden.
Onvoorziene motoruitval2
Symbool
In de menugroep MY CAR van de auto is een
instructieboekje raadpleegbaar, waarin het
DRIVe-concept uitvoering staat beschreven
compleet met instellingen en opties – zie
pagina 150.
meldingA
Informatie/maatregel
Auto Start-Stop AAN
Blijft ca. 5 seconden branden na activering van Start/Stop.
Auto Start-Stop UIT
Blijft ca. 5 seconden branden na deactivering van Start/
Stop.
Alleen handgeschakelde versnellingsbak.
* Optie/accessoire, zie Inleiding voor meer informatie.
M/AB
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
Symbool
AUTOSTOP
AUTOSTOP
meldingA
Informatie/maatregel
M/AB
Auto Start-Stop Service vereist
Start/Stop werkt niet. Neem contact op met een werkplaats
– geadviseerd wordt een erkende Volvo-werkplaats.
Motormanagement
Start/Stop werkt tijdelijk niet. Na een automatische systeemcontrole wordt de functie weer geactiveerd.
Motor in Auto Start
Motor klaar voor automatische start. Wacht tot het rempedaal
wordt losgelaten.
A
Kies stand P of N om te starten
Start/Stop is gedeactiveerd. Zet de keuzehendel in stand N
of P en voer een normale motorstart uit met de START/STOP
ENGINE-knop.
A
Druk op Start-knop
De motor zal niet automatisch starten. Voer een normale
motorstart uit met de START/STOP ENGINE-knop en de
keuzehendel in P of N.
A
Motor in Auto Start
Motor klaar voor automatische start. Wacht op bediening van
het koppelings- of rempedaal.
M
Druk op Start-knop
Geen automatische motorstart mogelijk. Voer een reguliere
motorstart uit met de knop START/STOP ENGINE.
M
Trap koppeling in om te starten
Motor klaar voor automatische start – wacht op bediening van
het koppelingspedaal.
M
Bedien rempedaal om te starten
Motor klaar voor automatische start – wacht op bediening van
het rempedaal.
M
03
``
* Optie/accessoire, zie Inleiding voor meer informatie.
129
03 Bestuurdersmilieu
Eco Start/Stop DRIVe*
Symbool
03
A
B
meldingA
Informatie/maatregel
Rem en ontkoppel om te starten
Motor klaar voor automatische start – wacht op bediening van
het koppelings- of rempedaal.
M
Zet versnelling in vrij
Er is geschakeld zonder te ontkoppelen – bedien het koppelingspedaal om de schakelhendel in de neutrale stand te zetten.
M
De XC60 heeft alleen Start/Stop bij een handgeschakelde versnellingsbak.
M = Alleen handgeschakelde versnellingsbak, A = Alleen automatische versnellingsbak en model D3.
Als een displaymelding na het uitvoeren van de
voorgestelde maatregel niet verdwijnt, dient u
contact op te nemen met een werkplaats –
geadviseerd wordt een erkende Volvo-werkplaats.
130
* Optie/accessoire, zie Inleiding voor meer informatie.
M/AB
03 Bestuurdersmilieu
Vierwielaandrijving, AWD (All Wheel Drive)*
De vierwielaandrijving is altijd
ingeschakeld
03
Bij vierwielaandrijving worden alle vier de wielen van de auto tegelijk aangedreven.
Het motorkoppel wordt automatisch over de
voor- en achterwielen verdeeld. Een elektronisch gestuurd koppelingssysteem verdeelt
het vermogen over het wielpaar dat op dat
moment de beste grip op het wegdek heeft. Dit
om optimale wegligging te verkrijgen en wielspin te voorkomen. Bij normaal rijden worden
de voorwielen naar verhouding iets sterker
aangedreven dan de achterwielen.
De vierwielaandrijving verhoogt de rijveiligheid
tijdens regen- en sneeuwval en bij ijzel.
* Optie/accessoire, zie Inleiding voor meer informatie.
131
03 Bestuurdersmilieu
Bedrijfsrem
Algemene informatie
De auto is uitgerust met twee remkringen. Als
een van de remkringen defect raakt, betekent
dit dat de remmen pas later worden aangesproken zodat u het rempedaal dieper moet
intrappen voor dezelfde remmende werking.
03
De druk die u uitoefent op het rempedaal wordt
versterkt door de rembekrachtiging.
WAARSCHUWING
De rembekrachtiging werkt alleen, als de
motor loopt.
Wanneer u met de motor afgezet remt doet het
rempedaal stug aan en kost het u meer kracht
om de auto te remmen.
In bergachtig gebied of bij het rijden met een
zware belading kunt u de remmen ontzien door
op de motor af te remmen. U benut de remmende werking van de motor het best, wanneer u tijdens het afdalen dezelfde versnelling
inschakelt als bij het oprijden van een helling.
Voor algemener informatie over een zware
belasting van de auto, zie pagina 383.
Antiblokkeerremsysteem
De auto is uitgerust met ABS (Anti-lock Braking
System) dat voorkomt dat de wielen blokkeren
tijdens het remmen. Zo blijft de auto bestuur-
132
baar, waardoor het bijvoorbeeld makkelijker is
om obstakels te ontwijken. Bij activering van
deze functie kunt u trillingen in het rempedaal
voelen. Dit is volkomen normaal.
Wanneer u het rempedaal loslaat nadat de
motor is aangeslagen, gaat een kortdurende,
automatische test van het ABS van start. Het
is mogelijk dat er opnieuw een automatisch
test van het ABS plaatsvindt, wanneer de auto
een snelheid van 10 km/h bereikt. Ook deze
test kan waarneembaar zijn in de vorm van trillingen in het rempedaal.
Remschijven schoonmaken
Vuil en water op de remschijven kunnen ertoe
leiden dat de aanspreekduur van de remmen
wordt verlengd. Door de remblokken schoon te
maken beperkt u deze verlenging.
U wordt geadviseerd de remschijven handmatig schoon te maken, wanneer u op natte
wegen rijdt, de auto net hebt gewassen of op
het punt staat deze langdurig te parkeren. U
maakt de remschijven handmatig schoon door
korte tijd licht te remmen.
Remkrachtverhoging bij noodstops
Noodremlichten en automatische
alarmlichten
De noodremlichten worden geactiveerd om
achterliggers erop te attenderen dat u krachtig
remt. Daarbij knipperen de remlichten in plaats
van dat ze continu branden, zoals bij normaal
remmen.
De noodremlichten worden geactiveerd bij
snelheden hoger dan 50 km/h als het ABS
actief is en/of bij krachtig remmen. Wanneer de
auto is afgeremd tot een rijsnelheid lager dan
10 km/h, gaan de remlichten continu branden
in plaats van te knipperen. Ondertussen worden de alarmlichten geactiveerd en deze blijven knipperen totdat u het motortoerental met
het gaspedaal wijzigt of de alarmlichten uitschakelt met de bijbehorende knop, zie
pagina 91.
De remkrachtverhoging bij noodstops (EBA,
Emergency Brake Assist) helpt de remkracht
verhogen om op die manier de remweg te verkorten. Het EBA registreert de wijze waarop u
het rempedaal bedient en verhoogt zo nodig de
remkracht. De remkracht kan worden verhoogd tot aan het niveau waarbij het ABS
ingrijpt. De EBA-regeling wordt uitgeschakeld
wanneer u de druk op het rempedaal verlaagt.
N.B.
Wanneer het EBA geactiveerd wordt, zakt
het rempedaal iets verder omlaag dan normaal. Bedien het rempedaal zolang dat
nodig is. Zodra u het rempedaal loslaat,
worden de remmen volledig gelost.
03 Bestuurdersmilieu
Bedrijfsrem
Symbolen op instrumentenpaneel
Symbool
Betekenis
Brandt continu – controleer het
remvloeistofpeil. Vul remvloeistof bij als het peil te laag ligt en
controleer tevens de oorzaak
van het remvloeistofverlies.
03
Brandt 2 seconden lang continu
bij het starten van de motor – er
is de laatste keer dat de motor
liep een storing in het ABS
opgetreden.
WAARSCHUWING
Als
en
tegelijkertijd branden,
kan er een storing in het remsysteem zijn
opgetreden.
Als het remvloeistofpeil in dat geval in orde
is, moet u de auto voorzichtig naar de
dichtstbijzijnde werkplaats rijden om het
remsysteem te laten controleren – geadviseerd wordt een erkende Volvo-werkplaats.
Als de remvloeistof onder het MIN-streepje
van het reservoir staat, mag u niet verder
rijden voordat u remvloeistof hebt bijgevuld.
Controleer tevens de oorzaak van het remvloeistofverlies.
133
03 Bestuurdersmilieu
Afdalingsregeling, HDC (Hill Descent Control)
Algemene informatie
03
HDC is te vergelijken met een automatische
motorrem. Wanneer u op een aflopende helling
het gaspedaal loslaat, wordt de auto normaal
gesproken op de motor afgeremd doordat
deze in dat geval een laag stationair toerental
nastreeft. Naarmate de helling steiler en de
auto zwaarder beladen is, rolt de auto ondanks
de motorrem sneller omlaag. Om in dergelijke
gevallen snelheid te minderen dient u bij te
remmen met het rempedaal.
WAARSCHUWING
HDC heeft niet in alle situaties het beoogde
effect en is uitsluitend bedoeld als hulpmiddel.
U als bestuurder bent er altijd verantwoordelijk voor dat de auto op een veilige manier
wordt bestuurd.
Functie
Met het HDC-systeem is het mogelijk om op
steile aflopende hellingen de snelheid te verhogen/verlagen met het gaspedaal, zonder het
rempedaal te gebruiken. De gevoeligheid van
het gaspedaal neemt af, doordat het motortoerental tot aan de maximale pedaalweg
alleen binnen een beperkt toerentalgebied te
regelen valt. Het remsysteem grijpt in en zorgt
voor een lage en gelijkmatige snelheid, zodat u
zich volledig kunt richten op de besturing.
HDC is vooral handig op steile aflopende hellingen met een oneffen oppervlak en op gladde
weggedeelten. Denk bijvoorbeeld aan een
boot op een trailer die u vanaf een boothelling
achteruit te water laat.
134
Het systeem werkt alleen in de eerste versnelling en in de achteruitversnelling. Bij een automatische versnellingsbak geldt dat de 1e versnelling moet zijn ingeschakeld, wat wordt
aangegeven met het cijfer 1 op het boordcomputerdisplay, zie pagina 119.
N.B.
HDC valt niet te activeren wanneer de keuzehendel van een automaat in stand D staat.
Bediening
HDC is met een schakelaar op de middenconsole naar wens in en uit te schakelen. Het
lampje in de schakelaar brandt wanneer de
functie ingeschakeld is. Wanneer HDC actief is,
en op het display
brandt het symbool
staat de melding Afdalingsrem- regeling
AAN.
Bij een geactiveerd HDC-systeem kan de auto
bij het afremmen op de motor maximaal
10 km/h voorruit rijden en 7 km/h achteruit. Met
het gaspedaal kunt u echter een willekeurige
andere snelheid binnen het snelheidsinterval
kiezen dat bij de ingeschakelde versnelling
hoort. Zodra u het gaspedaal loslaat wordt de
rijsnelheid snel verlaagd tot 10 of 7 km/h, ongeacht de hellingshoek en zonder dat u daarvoor
het rempedaal hoeft te bedienen.
Bij activering van het systeem gaan automatisch de remlichten branden. Met het rempedaal kunt u de auto altijd remmen of helemaal
tot stilstand brengen.
HDC wordt gedeactiveerd:
03 Bestuurdersmilieu
Afdalingsregeling, HDC (Hill Descent Control)
• bij het indrukken van de aan/uit-knop op
de middenconsole
• bij het inschakelen van een hogere versnelling dan de 1e bij een handgeschakelde versnellingsbak
• bij het inschakelen van een hogere versnelling dan de 1e bij een automatische
versnellingsbak of bij het inschakelen van
stand D.
03
Het systeem is op ieder moment uit te schakelen. Als u dit op een steile aflopende helling
doet, zal het remvermogen niet meteen maar
geleidelijk worden verlaagd.
N.B.
Bij een geactiveerd HDC-systeem is het
mogelijk dat de motor met enige vertraging
op het gaspedaal reageert.
135
03 Bestuurdersmilieu
Parkeerrem
Algemene informatie
hulpaccu aan, als de accuspanning te laag is,
zie pagina 116.
Parkeerrem aanzetten
In noodgevallen kunt u de parkeerrem ook tijdens het rijden aanzetten door de handgreep
ingedrukt te houden. Wanneer u de handgreep
loslaat of het gaspedaal bedient, wordt de parkeerrem gelost.
N.B.
03
Tijdens een noodstop bij snelheden hoger
dan 10 km/h klinkt er gedurende de hele
remmanoeuvre een geluidssignaal.
Op een helling parkeren
Bij het parkeren van de auto op een oplopende
helling:
Functie
Wanneer de elektrisch parkeerrem wordt geactiveerd, hoort u een zwak elektromotorgeluid.
Het geluid is tevens waarneembaar bij een
automatische functiecontrole van de parkeerrem.
Als de auto stilstaat wanneer u de parkeerrem
aanzet, werkt de rem alleen op de achterwielen. Als u de parkeerrem tijdens het rijden aanzet, wordt de normale bedrijfsrem geactiveerd.
Daarbij werkt de rem op alle vier de wielen.
Wanneer de auto bijna stilstaat, worden alleen
de achterwielen geremd.
Lage accuspanning
Als de accuspanning te laag is, kunt u de parkeerrem niet aanzetten noch lossen. Sluit een
136
Handgreep parkeerrem – aanzetten.
1. Trap het rempedaal stevig in.
2. Druk op de handgreep.
> Het lampje
op het instrumentenpaneel gaat knipperen – wanneer het
continu brandt, is de parkeerrem aangezet.
3. Laat het rempedaal los en controleer of de
auto volledig stilstaat.
• Zet de versnellingspook bij het parkeren
altijd in de 1e versnelling (handbak) en de
keuzehendel in stand P (automaat).
• Draai de wielen van de trottoirband af.
Bij het parkeren van de auto op een aflopende
helling:
• Draai de wielen naar de trottoirband toe.
WAARSCHUWING
Maak er gewoonte van om bij het parkeren
op een helling altijd de parkeerrem aan te
zetten – het inschakelen van een versnelling
bij een handbak of stand P bij een automaat
is niet voldoende om de auto in alle situaties
stil te houden.
03 Bestuurdersmilieu
Parkeerrem
Parkeerrem lossen
N.B.
De parkeerrem is ook handmatig te lossen
door het koppelingspedaal te bedienen in
plaats van het rempedaal. Volvo adviseert u
echter het rempedaal te gebruiken.
Automatisch lossen
1. Start de motor.
2. Schakel de 1 versnelling of de achteruitrijversnelling in.
Handgreep parkeerrem – lossen.
Auto met handgeschakelde
versnellingsbak
3. Laat de koppeling opkomen en geef gas.
> De parkeerrem wordt gelost en het
lampje
op het instrumentenpaneel dooft.
Handmatig lossen
Auto met automatische versnellingsbak
1. Steek de transpondersleutel in het contactslot1.
Handmatig lossen
2. Trap het rempedaal stevig in.
3. Trek aan de handgreep.
> De parkeerrem wordt gelost en het
op het instrumentenpalampje
neel dooft.
1
1. Steek de transpondersleutel in het contactslot1.
Automatisch lossen
1. Doe de veiligheidsgordel om.
2. Start de motor.
3. Trap het rempedaal stevig in.
4. Zet de keuzehendel in stand D of R en geef
gas.
> De parkeerrem wordt gelost en het
op het instrumentenpalampje
neel dooft.
03
N.B.
Om veiligheidsredenen wordt de parkeerrem alleen automatisch gelost wanneer bij
het starten van de motor is gebleken dat de
bestuurder de veiligheidsgordel draagt. Bij
auto’s met een automatische versnellingsbak wordt de parkeerrem onmiddellijk
gelost bij het bedienen van het gaspedaal
met de keuzehendel in stand D of R.
2. Trap het rempedaal stevig in.
Zware belading op oplopende hellingen
3. Trek aan de handgreep.
> De parkeerrem wordt gelost en het
op het instrumentenpalampje
neel dooft.
Bij een zware belading zoals een aanhanger is
het mogelijk dat de auto op een steile, oplopende helling achteruitrolt, wanneer de parkeerrem automatisch wordt gelost. U kunt dit
voorkomen door bij het wegrijden de handgreep ingedrukt te houden. Laat de handgreep
weer los zodra de koppeling aangrijpt.
Bij auto’s met Keyless drive-systeem: Druk op START/STOP ENGINE.
137
03 Bestuurdersmilieu
Parkeerrem
Remblokken vervangen
Laat de remblokken op de achterwielen vervangen in een werkplaats met het oog op de
constructie van de elektrische parkeerrem –
geadviseerd wordt een erkende Volvo-werkplaats.
Symbolen en meldingen op display
03
Symbool
Melding
Betekenis/Maatregel
"Melding"
Lees de melding op het informatiedisplay.
Een knipperend symbool houdt in dat de parkeerrem wordt aangezet.
Als het symbool in een andere situatie gaat knipperen, is er sprake van een storing. Lees de melding
op het informatiedisplay.
Parkeerrem niet geheel
gelost
Door een storing kan de parkeerrem niet worden gelost – probeer of u de rem kunt aanzetten en
lossen.
Als de storing ook na enkele pogingen aanhoudt: Bezoek een werkplaats – geadviseerd wordt een
erkende Volvo-werkplaats.
Let op! Er klinkt een waarschuwingssignaal als er wordt doorgereden met deze foutmelding.
138
03 Bestuurdersmilieu
Parkeerrem
Symbool
Melding
Betekenis/Maatregel
Parkeerrem niet aangezet
Door een storing kan de parkeerrem niet worden aangezet – probeer of u de rem kunt lossen en
aanzetten.
Als de storing ook na enkele pogingen aanhoudt: Bezoek een werkplaats – geadviseerd wordt een
erkende Volvo-werkplaats.
03
Dezelfde melding verschijnt ook op auto’s met een handbak, wanneer er langzaam wordt gereden
met het portier open. De melding maakt u erop attent dat de parkeerrem mogelijk onbedoeld werd
gelost.
Parkeerrem Service vereist
Er is een storing opgetreden – probeer of u de rem kunt aanzetten en lossen.
Als de storing ook na enkele pogingen aanhoudt: Bezoek een werkplaats – geadviseerd wordt een
erkende Volvo-werkplaats.
• Als u de auto moet parkeren voordat de
storing kon worden verholpen, dient u de
wielen net als bij het parkeren op een helling van de trottoirband/berm af te draaien
en de versnellingspook in de 1e versnelling
(handbak) te zetten en de keuzehendel in
stand P (automaat).
139
03 Bestuurdersmilieu
HomeLinkŸ *
Algemene informatie
N.B.
HomeLinkŸ is dusdanig geconstrueerd dat
het niet werkt als de auto van de buitenzijde
vergrendeld is.
Let erop dat u de originele afstandsbedieningen wel goed bewaart voor eventuele
programmering in een later stadium (zoals
bij de aankoop van een nieuwe auto).
03
Wis de programmering van de knoppen
wanneer u de auto verkoopt.
HomeLinkŸ is een programmeerbare afstandsbediening waarmee u tot drie verschillende
systemen (bijvoorbeeld elektrische garagedeur, alarmsysteem, huis- en tuinverlichting)
kunt bedienen en daarmee de originele
afstandsbedieningen vervangt. HomeLinkŸ
wordt geleverd in een uitvoering die ingebouwd is in de linker zonneklep.
Het HomeLinkŸ-paneel bestaat uit drie programmeerbare knoppen en een controlelampje.
Gebruik geen zonwering bestaande uit
metaalfolie op auto’s die zijn uitgerust met
HomeLinkŸ. Het gebruik ervan kan namelijk
negatieve gevolgen hebben voor de werking.
Bediening
Zodra HomeLinkŸ geprogrammeerd is, vormt
het een vervanging voor de afzonderlijke originele afstandsbedieningen.
Druk de geprogrammeerde knop in voor activering van de elektrische garagedeur, het
alarmsysteem etc. Het controlelampje brandt
zolang u de knop ingedrukt houdt.
N.B.
Als het contact niet wordt ingeschakeld,
blijft HomeLinkŸ tot 30 minuten na opening
van het bestuurdersportier werken.
140
* Optie/accessoire, zie Inleiding voor meer informatie.
Uiteraard kunt u de originele afstandsbedieningen naast HomeLinkŸ blijven gebruiken.
WAARSCHUWING
Als u HomeLinkŸ gebruikt om een garagedeur of toegangshek te bedienen, dient u
erop toe te zien dat er niemand in de buurt
van de garagedeur of het toegangshek is
tijdens de bediening.
Maak geen gebruik van de HomeLinkŸafstandsbediening voor een elektrische
garagedeur zonder veiligheidsstop en veiligheidsretour. De garagedeur dient onmiddellijk te reageren bij registratie van een
obstakel, tot stilstand te komen en meteen
de omgekeerde beweging te maken. Een
garagedeur die dat niet doet kan aanleiding
geven tot lichamelijk letsel. Neem voor meer
informatie contact op met de leverancier via
internet: www.homelink.com.
Eerste keer programmeren
Bij stap 1 wordt het complete geheugen van
HomeLinkŸ gewist. Voer dit punt dan ook
alleen uit, wanneer u slechts één knop wilt
omprogrammeren.
1. Druk de buitenste twee knoppen in en laat
deze ca. 20 seconden later los wanneer het
controlelampje gaat knipperen. Het knipperende lampje geeft aan dat HomeLinkŸ
03 Bestuurdersmilieu
HomeLinkŸ *
in de “inleerstand” staat en klaar is voor
programmering.
2. Leg de originele afstandsbediening op
5–30 cm afstand van HomeLinkŸ. Houd het
controlelampje in de gaten.
De juiste afstand tussen de originele
afstandsbediening en HomeLinkŸ hangt af
van de programmering van het te bedienen
systeem. Er zijn mogelijk meerdere pogingen op verschillende afstand nodig. Laat
de afstandsbediening bij iedere poging ca.
15 seconden op dezelfde afstand liggen
voordat u een andere afstand probeert.
deur, het toegangshek e.d. moet vervolgens geactiveerd worden bij het indrukken van de bijbehorende HomeLinkŸknop.
• Brandt niet continu: Het controlelampje knippert eerst ca. 2 seconden
lang snel en brandt daarna ca. 3 seconden continu. Dit herhaalt zich ca. 20
seconden lang en geeft aan dat het te
kopiëren systeem een zogeheten rollende code gebruikt. De garagedeur,
het toegangshek e.d. worden niet geactiveerd bij het indrukken van de bijbehorende HomeLinkŸ-knop. Vervolg in
dat geval de programmering als volgt.
3. Druk de te programmeren knop van
HomeLinkŸ en de te kopiëren knop van de
originele afstandsbediening gelijktijdig in.
Laat de knoppen pas los wanneer het controlelampje dat langzaam knippert sneller
gaat knipperen. Een snel knipperend
lampje geeft aan dat de programmering
gelukt is.
5. Zoek de “inleerknop1” van de ontvanger
van bijv. de garagedeur op (meestal in de
buurt van de antennevoet op de ontvanger). Raadpleeg als u de knop niet kunt
vinden, de gebruiksaanwijzing van de leverancier of neem contact op met de leverancier via internet: www.homelink.com.
4. Test de programmering door de geprogrammeerde knop van HomeLinkŸ in te
drukken en op het controlelampje te letten:
6. Druk de “inleerknop” in en laat deze los. De
knop knippert ca. 30 seconden en binnen
deze periode moet u het volgende punt uitvoeren.
• Brandt continu: Het controlelampje
brandt continu terwijl u de knop ingedrukt houdt, wat aangeeft dat de programmering afgerond is. De garage1
7. Druk op de geprogrammeerde knop van
HomeLinkŸ terwijl de “inleerknop” van het
te bedienen systeem nog knippert. Houd
de HomeLink-knop ca. 3 seconden lang
ingedrukt en laat deze vervolgens los. Herhaal deze volgorde van indrukken, vasthouden en loslaten tot driemaal achtereen
om de programmering te beëindigen.
Afzonderlijke knop programmeren
Doe het volgende om één afzonderlijke knop te
programmeren:
03
1. Druk op de gewenste knop van
HomeLinkŸ en houd deze ingedrukt totdat
punt 3 afgerond is.
2. Plaats wanneer het controlelampje van
HomeLinkŸ begint te knipperen (na ca. 20
seconden) de originele afstandsbediening
op 5–30 cm afstand van HomeLinkŸ. Houd
het controlelampje in de gaten.
De juiste afstand tussen de originele
afstandsbediening en HomeLink hangt af
van de programmering van het te bedienen
systeem. Er zijn mogelijk meerdere pogingen op verschillende afstand nodig. Laat
de afstandsbediening bij iedere poging ca.
15 seconden op dezelfde afstand liggen
voordat u een andere afstand probeert.
3. Druk de te kopiëren knop op de originele
afstandsbediening in. Het controlelampje
De aanduiding en kleur van deze knop verschillen per producent.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
141
03 Bestuurdersmilieu
HomeLinkŸ *
03
begint te knipperen. Laat beide knoppen
weer los, wanneer het lampje dat langzaam
knipperde sneller gaat knipperen. Een snel
knipperend lampje geeft aan dat de programmering gelukt is.
buurt van de antennevoet op de ontvanger). Raadpleeg als u de knop niet kunt
vinden, de gebruiksaanwijzing van de leverancier of neem contact op met de leverancier via internet: www.homelink.com.
4. Test de programmering door de geprogrammeerde knop van HomeLink in te
drukken en op het controlelampje te letten:
6. Druk de “inleerknop” in en laat deze los. De
knop knippert ca. 30 seconden en binnen
deze periode moet u het volgende punt uitvoeren.
• Brandt continu: Het controlelampje
brandt continu terwijl u de knop ingedrukt houdt, wat aangeeft dat de programmering afgerond is. De garagedeur, het toegangshek e.d. moet vervolgens geactiveerd worden bij het indrukken van de bijbehorende HomeLinkŸknop.
• Brandt niet continu: Het controlelampje knippert eerst ca. 2 seconden
lang snel en brandt daarna ca. 3 seconden continu. Dit herhaalt zich ca. 20
seconden lang en geeft aan dat het te
kopiëren systeem een zogeheten rollende code gebruikt. De garagedeur,
het toegangshek e.d. worden niet geactiveerd bij het indrukken van de bijbehorende HomeLinkŸ-knop. Vervolg in
dat geval de programmering als volgt.
5. Zoek de “inleerknop2” van de ontvanger
van bijv. de garagedeur op (meestal in de
2
142
De aanduiding en kleur van deze knop verschillen per producent.
* Optie/accessoire, zie Inleiding voor meer informatie.
7. Druk op de geprogrammeerde knop van
HomeLinkŸ terwijl de “inleerknop” van het
te bedienen systeem nog knippert. Houd
de HomeLink-knop ca. 3 seconden lang
ingedrukt en laat deze vervolgens los. Herhaal deze volgorde van indrukken, vasthouden en loslaten tot driemaal achtereen
om de programmering te beëindigen.
Programmering wissen
Het is alleen mogelijk de programmering van
alle HomeLinkŸ-knoppen tegelijk te wissen en
niet van één bepaalde knop afzonderlijk.
–
Druk de buitenste twee knoppen in en laat
deze ca. 20 seconden later los wanneer het
controlelampje gaat knipperen.
> HomeLinkŸ staat vervolgens in de
“Learn Mode” waarna deze opnieuw
geprogrammeerd kan worden, zie
pagina 140.
03 Bestuurdersmilieu
03
143
Menu- en meldingsfuncties...................................................................
Menugroep MY CAR.............................................................................
Klimaatregeling.....................................................................................
Motor- en interieurverwarming op brandstof*.......................................
Extra verwarming*.................................................................................
Boordcomputer.....................................................................................
Stabiliteits- en tractieregelsysteem, DSTC...........................................
Rijeigenschappen aanpassen...............................................................
Cruisecontrol*.......................................................................................
Adaptieve cruisecontrol*.......................................................................
Afstandswaarschuwing*........................................................................
City Safety™.........................................................................................
Collision Warning met Auto Brake en voetgangersbescherming.*.......
Driver Alert System – DAC*...................................................................
Driver Alert System – (LDW)*................................................................
Park Assist*...........................................................................................
Park Assist-camera*..............................................................................
BLIS* – Blind Spot Information System................................................
Interieurcomfort.....................................................................................
144
* Optie/accessoire, zie Inleiding voor meer informatie.
146
149
157
167
171
172
174
176
177
179
189
193
198
206
209
212
215
219
223
COMFORT EN RIJPLEZIER
04 Comfort en rijplezier
Menu- en meldingsfuncties
Instrumentenpaneel
eerst bevestigen met de knop READ voordat u
de menu’s kunt bekijken.
Melding
Menu-overzicht
Voor sommige van de onderstaande menuopties dient de auto te zijn uitgerust met de bijbehorende functie en software.
---- km actieradius
--.- l/100km gemiddeld
--.- l/100km momentaan
04
--- km/h gem. snelheid
Informatiedisplay en bedieningselementen voor
menufuncties.
146
Melding op informatiedisplay.
Motoroliepeil Een ogenblik...*
Wanneer er een waarschuwings-, informatieof controlesymbool oplicht, verschijnt er
tevens een aanvullende melding op het informatiedisplay. Foutmeldingen blijven in het
geheugen opgeslagen, totdat de onderliggende storing is verholpen.
READ – meldingenlijst openen en meldingen bevestigen.
Bandenspanning Kalibratie*
Duimwiel – menu-opties doorbladeren.
Timer standkach --:-- ---*2
RESET – geactiveerde functie op nul stellen. Wordt in bepaalde gevallen gebruikt
om een functie te selecteren/activeren (zie
de uitleg bij de verschillende functies).
Met de linker stuurhendel bedient u de menu’s
die op de informatiedisplays van het instrumentenpaneel verschijnen. Welke menu’s er
verschijnen hangt af van de sleutelstand, zie
pagina 80. Als er een melding is, moet u deze
1
2
3
--- km/h actuele snelheid1
Directe start Standverw. AAN*3
Extra verwarming auto AAN*
Lane Depart Warn *
Driver Alert *
Alleen bepaalde markten.
Programmering alleen mogelijk met de motor afgezet.
Kan niet worden gekozen bij een ingeschakelde extra verwarming.
* Optie/accessoire, zie Inleiding voor meer informatie.
Druk op READ om de meldingen door te bladeren en te bevestigen.
04 Comfort en rijplezier
Menu- en meldingsfuncties
N.B.
Als er een waarschuwingsmelding verschijnt bij gebruik van de boordcomputer,
moet u de melding lezen (druk op de knop
READ) voordat u de eerdere activiteit kunt
hervatten.
Melding
Betekenis
Stop auto
z.s.m.A
Breng de auto tot stilstand en zet de motor
af. Grote kans op
schade – bezoek een
werkplaatsB.
Zet motor afA
Breng de auto tot stilstand en zet de motor
af. Grote kans op
schade – bezoek een
werkplaatsB.
Service spoedA
Bezoek een werkplaatsB om de auto
onmiddellijk te laten
controleren.
Service vereistA
Bezoek een werkplaatsB om de auto zo
spoedig mogelijk te
laten controleren.
Melding
Betekenis
Melding
Betekenis
Zie instructieb.A
Lees het instructieboekje.
Versn.olie Verversen
Bespreek tijd
voor onderhoud
Het is tijd om een
afspraak te maken voor
een servicebeurt –
bezoek een werkplaatsB.
Bezoek een werkplaatsB om de auto zo
spoedig mogelijk te
laten controleren.
Versnellingsbak beperkte
werking
Tijd voor periodiek onderhoud
Het is tijd voor een servicebeurt – bezoek een
werkplaatsB. Het
moment hangt af van de
afgelegde afstand, het
aantal maanden dat
sinds de laatste servicebeurt is verstreken,
het aantal draaiuren van
de motor en de
gebruikte oliekwaliteit.
De versnellingsbak
werkt niet op maximale
capaciteit. Rijd voorzichtig totdat de melding verdwijntC.
Onderhoudster- mijn verstreken
Als u de onderhoudstermijn niet respecteert,
vallen beschadigde
onderdelen niet langer
onder de garantie –
bezoek een werkplaatsB.
04
Bezoek bij herhaaldelijke verschijning een
werkplaatsB.
Versn.bak heet
Rijd langzamer
Rijd voorzichtiger of
breng de auto zo spoedig mogelijk tot stilstand. Zet de versnellingsbak in de neutraal
en laat de motor stationair draaien totdat de
melding verdwijntC.
Versn.bak heet
Stop auto
z.s.m.
Kritieke storing. Breng
de auto zo spoedig
mogelijk tot stilstand en
bezoek een werkplaatsB.
147
04 Comfort en rijplezier
Menu- en meldingsfuncties
04
A
B
C
148
Melding
Betekenis
Tijdelijk UITA
De bijbehorende functie
is tijdelijk uitgeschakeld
en wordt na enige tijd
rijden of de volgende
keer dat u de motor
start automatisch
opnieuw ingeschakeld.
Accuspann.
laag Spaarstand
Het audiosysteem is
uitgeschakeld om
stroom te besparen.
Laad de accu bij.
Deel van een melding, verschijnt samen met gegevens over
de locatie van de storing.
Geadviseerd wordt een erkende Volvo-werkplaats.
Voor meer meldingen met betrekking tot de automatische
versnellingsbak, zie pagina 122.
04 Comfort en rijplezier
Menugroep MY CAR
Algemene informatie over MY CAR
In deze menugroep zijn tal van de autofuncties te regelen, zoals het instellen
van de klok, de buitenspiegels en de
Bediening
Bedieningselementen op
middenconsole
sloten.
gemaakte keuze. Hoe ‘ver’ de cursor verspringt hangt af van menuniveau waarop de
cursor zich bevindt bij bediening van EXIT,
wordt de cursor.
Ook kort en lang indrukken leveren verschillende resultaten op.
Navigatie in deze menu’s vindt plaats met
knoppen op de middenconsole of met de toetsenset rechts op het stuurwiel.
• Bij kort indrukken van EXIT doet u een stap
terug binnen het actuele menusysteem.
• Bij lang drukken op EXIT opent u het bron-
Sommige functies behoren tot de standaarduitrusting, andere zijn zogeheten opties – het
aanbod verschilt per markt.
menu van MY CAR.
• Bij lang indrukken van EXIT in het bron-
Bedieningselementen voor menufuncties op middenconsole.
04
menu van MY CAR verlaat u MY CAR en
opent u het hoofdmenu van het menusysteem (moederweergave), van waaruit u alle
functies/menugroepen van de auto kunt
bereiken, zie pagina 234.
Druk op MY CAR om de menu’s te openen
onder MY CAR.
Druk op OK MENU om de gemarkeerde
menu-optie te kiezen/aan te vinken of de
gekozen functie in het geheugen op te
slaan.
Draai aan TUNE om een stap omhoog/
omlaag te gaan door de menu-opties.
EXIT
EXIT-functies
Met EXIT doet u een stap terug binnen het
menusysteem of annuleert u de laatst
``
149
04 Comfort en rijplezier
Menugroep MY CAR
Toetsenset* op stuurwiel
Instellingen Auto-instellingen
Slotinstellingen Deuren open
Bestuurdersdeur: dan alle.
Hier volgt een voorbeeld van de wijze waarop
u een functie kunt opzoeken en aanpassen met
de toetsenset op de middenconsole:
1. Druk op de knop MY CAR op de middenconsole.
04
De toetsenset kan per markt verschillen.
2. Ga naar het gewenste menu, bijv.
Instellingen, met het duimwiel (1) en
druk vervolgens op het duimwiel – er wordt
een submenu geopend.
Draai aan het duimwiel om een stap
omhoog/omlaag te gaan door de menuopties.
3. Ga naar het gewenste menu, bijv. Autoinstellingen, en druk op het duimwiel – er
wordt een submenu geopend.
Druk op het duimwiel om de gemarkeerde
menu-optie te kiezen/aan te vinken of de
gekozen functie in het geheugen op te
slaan.
4. Ga naar Slotinstellingen en druk op het
duimwiel – er wordt een nieuw submenu
geopend.
EXIT (zie "EXIT-functie" op pagina 149).
Paden
Het actuele menuniveau staat rechts bovenaan
op het beeldscherm van de middenconsole. De
paden naar de menufuncties worden als volgt
weergegeven:
5. Ga naar Deuren open en druk op het
duimwiel – er wordt een submenu met te
selecteren functies geopend.
6. Kies uit de opties Alle deuren en
Bestuurdersdeur: dan alle en druk op het
duimwiel – er verschijnt een kruisje in het
lege vakje van de optie.
7. Sluit de programmering af door de menu’s
één voor één te verlaten door EXIT (2) tel-
150
* Optie/accessoire, zie Inleiding voor meer informatie.
kens kort in te drukken of deze eenmaal
lang in te drukken.
De procedure verloopt geheel identiek met de
knoppen op de middenconsole -zie
pagina 149:OK MENU(2),EXIT(4) en de draaiknopTUNE(3).
MY CAR
Onder menugroep MY CAR vindt u de volgende opties:
•
•
•
•
My XC60
DRIVe*
Hulpsystemen (Support systems)
Instellingen (Settings)
04 Comfort en rijplezier
Menugroep MY CAR
My XC60
Bestuurdersondersteunende systemen
Uit: Leeg vakje.
• Kies Aan/Uit met OK en verlaat het menu
vervolgens met EXIT.
Auto-instellingen
Sleutelgeheugen
Aan
p. 83
en 102
Uit
04
MY CAR
My XC60
Op het beeldscherm staan alle bestuurdersondersteunende systemen aangegeven - u kunt
ze hiervandaan activeren of deactiveren.
My DRIVe*
Hier vindt u onder meer een beschrijving van
de opzet van Volvo’sDRIVe-concept.
• Start/Stop
• Milieutips
Voor meer informatie, zie pagina 124.
MY CAR
Hulpsystemen
(MY CAR > Support systems)
Op het beeldscherm staat het actuele statusoverzicht van de bestuurdersondersteunende
systemen van de auto.
Instellingen - menu’s
Hier verschijnen de eerste 4 menuniveaus
onder MY CAR Instellingen. Voor enkele
menu’s bestaan submenu’s – deze worden in
dat geval uitvoerig beschreven in het desbetreffende tekstgedeelte.
Wanneer u kunt kiezen uit activering/Aan of
deactivering/Uit van een bepaalde functie, verschijnt er een vakje:
Aan: Aangevinkt vakje.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
151
04 Comfort en rijplezier
Menugroep MY CAR
Slotinstellingen
Automatische vergrendeling
p. 50,
58 en
60
Aan
Instellingen zijspiegel
p. 102
Spiegels inklappen
Tijdsduur '' Follow me
home '' verlichting
Linkerspiegel hellen
30 sec.
Rechterspiegel hellen
60 sec.
Uit
Lichtinstellingen
Deuren open
04
Bestuurdersdeur: dan alle
Instappen zonder sleutelgebruik
Aan
Aan
Uit
Uit
Willekeurige deur
Aan
Deuren aan één
kant
Uit
Tijdsduur '' Approach ''
verlichting
Beide voordeuren
Uit
Eén keer activeren
Vragen bij uitstappen
152
Driemaal richtingaanwijzer
Lichtsignaal bij ontgrendeling
Alle deuren
Minder bescherming
90 sec.
p. 48
Lichtsignaal deurvergrendeling
Alle deuren
p. 63
en 67
30 sec.
60 sec.
90 sec.
Tijdelijk linksrijdend verkeer
Aan
p. 50
en 93
p. 93
Uit
of
Tijdelijk rechtsrijdend
verkeer
Aan
Uit
p. 91
p. 94
04 Comfort en rijplezier
Menugroep MY CAR
Actieve bochtverlichting
p. 89
Aan
Uit
Botswaarschuwing
p. 198
Botswaarschuwing
Aan
Aan
Uit
Uit
Extra koplampen
p. 88
City Safety
Waarschuwingsafstand
Aan
Lang
Uit
Normaal
Aan
p. 176
Aan
Midden
Uit
Hoog
Auto instellingen resetten
Van alle menu’s onder Autoinstellingen worden de fabrieksinstellingen hervat.
Lane Departure Warning
Uit
Uit
Afstandswaarschuwing
p. 209
p. 189
Aan
Uit
Driver Alert
p. 206
Aan
Aan bij starten
Rij-assistentiesystemen
04
Aan
Lane Departure Warning
Aan
p. 219
BLIS
Signaaltoon
Laag
p. 9 en
193
Uit
Kort
Stuurkracht
p. 174
DSTC
Uit
Aan
Uit
Hogere gevoeligheid
Aan
Uit
Systeemopties
Tijd
p. 78
Hier stelt u de klok op het dashboard in.
``
153
04 Comfort en rijplezier
Menugroep MY CAR
Tijdopmaak
Volumes
Aan
Volume mededelingen
24u
Uit
Volume voor parkeerhulp
vóór
Aan
Bij markering van deze optie verschijnt uitleg bij de actuele
schermweergave.
Uit
Afstands-/ verbruikseenheid
Bij selectie van deze optie wordt
de schermweergave automatisch
vervangen door een leeg scherm,
wanneer u enige tijd geen
schermfunctie gebruikt.
De actuele schermweergave verschijnt echter weer, wanneer u
gebruik maakt van een van de
knoppen of bedieningselementen
van het beeldscherm, .
Taal
Geeft de taal voor de menuteksten aan.
154
Hulptekst weergeven
12u
Screensaver
04
p. 78
p. 149
MPG (UK)
MPG (US)
km/l
l/100km
Volume voor parkeerhulp
achter
p. 172
Beltoonvolume
Systeemopties resetten
Van alle menu’s onder Systeemopties worden de fabrieksinstellingen hervat.
Spraakinstellingen
Temperatuureenheid
Celsius
Spraakintroductie
Fahrenheit
Deze menu-optie + OK levert
gesproken informatie op over de
werking van het systeem.
Geeft de eenheid aan voor weergave van de buitentemperatuur
en instelling van de klimaatregeling.
04 Comfort en rijplezier
Menugroep MY CAR
Lijst van spraakcommando's
Telefooncommando's
Telefoon
Telefoon kies
contact
Telefoon kies
nummer
Navigatiecommando's
Navigatie
Navigatie herhaal
spraakbegeleiding
Navigatie ga naar
adres
Algemene commando's
Help
Annuleer
Spraakintroductie
BluetoothŸ-aansluiting. Voor
meer (gedetailleerde) informatie,
zie pagina 265.
De menu-opties onder Navigatiecommando's geven enkele
voorbeelden van de beschikbare
gesproken commando’s – alleen
in combinatie met Volvo’s navigatiesysteem RTI * geïnstalleerd.
Gebruikersinstelling spraaksystem
Standaardinstellingen
Gebruiker 1
Gebruiker 2
Hier kunt u een tweede gebruikersprofiel aanmaken – handig
wanneer meerdere personen
regelmatig gebruik maken van de
auto en het systeem. Standaardinstellingen levert de fabrieksinstellingen op.
Spraaktraining
Gebruiker 1
Gebruiker 2
Met Spraaktraining biedt u het
spraakherkenningsysteem de
gelegenheid om bekend te raken
met de stem en uitspraak van de
bestuurder. Op het scherm verschijnen enkele zinnen die de
bestuurder vervolgens moet
inspreken. Zodra het systeem
bekend is met de manier van
spreken van de bestuurder, verschijnen er geen zinnen meer.
Daarna kunt u bijvoorbeeld
Gebruiker 1 in Gebruikersinstelling spraaksystem kiezen
om te zorgen dat het systeem
naar de commando’s van de
juiste gebruiker luistert.
04
De menu-opties onder Telefooncommando's geven enkele
voorbeelden van de beschikbare
gesproken commando’s – alleen
in combinatie met een geïnstalleerde mobiele telefoon met
``
* Optie/accessoire, zie Inleiding voor meer informatie.
155
04 Comfort en rijplezier
Menugroep MY CAR
Klimaatinstellingen
Volume mededelingen
• Er verschijnt een volumere-
Autom. ventilatorinstellingen
geling op het scherm – doe in
dat geval het volgende:
Hoog
Laag
2. Met OK kunt u bij wijze van
proef een stukje beluisteren.
Timer voor hercirculatie
3. Met EXIT kunt u de instelling
opslaan en het menu verlaten.
Aan
p. 48
VIN-nummer
p. 376
DivX® VOD-code
p. 251
Bluetooth-softwareversie in
auto
p. 258
Kaart- en softwareversie*
Aut. achterruitverwarming
Alleen in een auto met Volvo
GPS-navigatiesysteem, zie desbetreffend boekje.
Aan
Wijzig lijst
Uit
Het aantal faciliteiten is groot en
verschilt per markt. Er kunnen
maximaal 30 favoriete faciliteiten
worden opslagen in deze lijst.
Luchtkwaliteitssysteem
Aan
Uit
De menu-optie POI-lijst voor
spraaksysteem verschijnt
alleen, als Volvo’s navigatiesysteem RTI* geïnstalleerd is. Voor
meer informatie over faciliteiten
en spraakherkenning – zie het
instructieboekje bij het navigatiesysteem.
Klimaatinstellingen resetten
Van alle menu’s onder Klimaatinstellingen worden de fabrieksinstellingen hervat.
Favorieten (FAV)
p. 230
Volvo On Call
Staat in een apart boekje
beschreven.
156
Aantal sleutels
Uit
POI-lijst voor spraaksysteem
Audio-instellingen
p. 157
Normaal
1. Stel het volume bij met het
duimwiel.
04
Informatie
* Optie/accessoire, zie Inleiding voor meer informatie.
p. 237
04 Comfort en rijplezier
Klimaatregeling
Algemene informatie
Positie van de sensoren
• De zonnesensor1 zit boven op het dash-
Klimaatregeling
De auto is voorzien van elektronische klimaatregeling. De klimaatregeling zorgt ervoor dat
de lucht in het interieur gekoeld, verwarmd of
van vocht ontdaan wordt.
board.
•
De interieurtemperatuursensor zit onder
het bedieningspaneel van de klimaatregeling.
• De buitentemperatuursensor zit op de buitenspiegel.
N.B.
U kunt de airconditioning (AC) uitschakelen,
maar voor optimaal klimaatcomfort in de
passagiersruimte en om te voorkomen dat
de ruiten beslaan dient u de airconditioning
altijd te laten aanstaan.
• De vochtsensor* zit bij de achteruitkijkspiegel.
N.B.
Dek de sensoren niet met kleding of andere
voorwerpen af.
Werkelijke temperatuur
De ingestelde temperatuur komt overeen met
de gevoelstemperatuur op basis van de heersende omstandigheden in en rond de auto wat
de luchtsnelheid, de luchtvochtigheidsgraad,
de ingestraalde warmte enz. betreft.
zonnesensor1
Het systeem beschikt over een
die de stand van de zon registreert. Daardoor
kan de temperatuur van de lucht uit de blaasmonden links en rechts afwijken, ondanks dat
de temperatuurknoppen voor de beide zijden
in dezelfde stand staan.
1
Zijruiten en panoramadak
Voor optimale werking van de airconditioning
moet u de zijruiten en een eventueel panoramadak gesloten houden.
Beslagen ruiten
Maak in eerste instantie gebruik van de ontwasemingsfunctie om condens van de binnenkant van de ruiten te verwijderen.
Houd de binnenzijde van de ruiten schoon om
de kans te beperken dat ze beslaan.
Tijdelijke uitschakeling van
airconditioning
Wanneer de motor het maximale vermogen
nodigt heeft (bijvoorbeeld als u volgas optrekt
of met een aanhanger achter de auto een helling oprijdt), is het mogelijk dat de airconditioning tijdelijk wordt uitgeschakeld. Er kan dan
een tijdelijke temperatuurstijging optreden.
Condenswater
In warme weersomstandigheden kan er ter
hoogte van de airconditioning een plasje water
onder de auto ontstaan. Dit is volkomen normaal.
04
Sneeuw en ijs
Veeg sneeuw en ijs van de luchtinlaat voor de
klimaatregeling (de opening tussen de motorkap en de voorruit).
Storingen opsporen en verhelpen
Wendt u zich tot een werkplaats die gecertificeerd is om storingen in de klimaatregeling op
te sporen en te verhelpen. Volvo adviseert u
contact op te nemen met een erkende Volvowerkplaats.
Koudemiddel
De airconditioning maakt gebruik van een koudemiddel. Het bevat geen chloor, waardoor het
koudemiddel onschadelijk voor de ozonlaag is.
Geldt alleen voor ECC.
* Optie/accessoire, zie Inleiding voor meer informatie.
157
04 Comfort en rijplezier
Klimaatregeling
Laat het bijvullen/vervangen van koudemiddel
over een gecertificeerde werkplaats. Volvo
adviseert u contact op te nemen met een
erkende Volvo-werkplaats.
astma. Zie voor meer informatie over CZIP de
brochure die u bij aankoop hebt ontvangen.
Het volgende is inbegrepen:
• Een geavanceerde ventilatorfunctie die
Doorluchtfunctie
Bij warm weer kunt u de doorluchtfunctie
gebruiken om alle zijruiten tegelijk korte tijd te
openen en weer te sluiten en op die manier snel
voor frisse lucht in de auto te zorgen, zie
pagina 60.
04
Interieurfilter
Alle lucht die de passagiersruimte binnenkomt
wordt gereinigd door een filter. U moet het filter
regelmatig vervangen. Raadpleeg het Serviceprogramma van Volvo voor het aanbevolen
vervangingsinterval. In zeer sterk verontreinigde gebieden moet u het filter mogelijk vaker
vervangen.
N.B.
Er bestaan twee verschillende soorten interieurfilters. Let erop dat u het juiste filter
aanbrengt.
Clean Zone Interior Package (CZIP)*
Wanneer u voor deze optie hebt gekozen zijn
er nog minder stoffen in het interieur verwerkt
die aanleiding kunnen geven tot allergieën of
158
* Optie/accessoire, zie Inleiding voor meer informatie.
inhoudt dat de ventilator aanslaat wanneer
de auto via de transpondersleutel wordt
ontgrendeld. De ventilator vult het interieur
op die manier met verse lucht. De functie
start als dat nodig is en stopt na bij het
openen van een van de portieren. Bij inactiviteit wordt de functie na enige tijd automatisch beëindigd. De tijd dat de ventilatorfunctie werkt zal langzaam maar zeker
korter worden, totdat de auto 4 jaar oud is.
• Het Interior Air Quality System (IAQS) is
een volautomatisch systeem dat de lucht
in de passagiersruimte ontdoet van verontreinigingen in de vorm van stofdeeltjes,
koolwaterstoffen, stikstofoxiden en laaghangend ozon.
N.B.
Om aan de CZIP-norm te blijven voldoen
dient het IAQS-luchtfilter bij auto’s met
CZIP om de 15.000 km of ten minste eenmaal per jaar te worden vervangen (afhankelijk van wat het eerst wordt bereikt). Echter, maximaal 75.000 km per 5 jaar. Bij
auto’s zonder CZIP en in die gevallen dat de
klant niet langer eist dat aan de CZIP-norm
wordt voldaan, kan het IAQS-filter met de
reguliere intervallen worden vervangen.
Gebruik van beproefde materialen in het
interieur.
De gebruikte materialen zijn erop geselecteerd
de hoeveelheid stof in de passagiersruimte te
beperken, zodat de passagiersruimte gemakkelijker schoon te houden is. De vloerbekleding
in zowel de passagiersruimte als de bagageruimte zijn eenvoudig te verwijderen en schoon
te maken. Gebruik daarvoor schoonmaakmiddelen en autoverzorgingsproducten die door
Volvo worden geadviseerd, zie pagina 369.
Menu-instellingen
Het is mogelijk de basisinstellingen voor vier
van de klimaatregelingsfuncties te activeren/
deactiveren of wijzigen via de middenconsole.
Voor algemene informatie over de menufuncties, zie pagina 150:
04 Comfort en rijplezier
Klimaatregeling
• Ventilatorfunctie in automatische stand*,
zie pagina 163.
• De door de timer geregelde recirculatie van
de lucht in de passagiersruimte, zie
pagina 165.
• Automatische verwarming van de achterruit, zie pagina 103.
• Interior Air Quality System (IAQS)*, zie
pagina 165
De binnenkomende lucht wordt verdeeld over
uiteenlopende blaasmonden verspreid over
het interieur.
Blaasmonden in portierstijlen
In de stand AUTO* vindt de luchtverdeling
geheel automatisch plaats.
De luchtverdeling valt zo nodig handmatig bij
te regelen, zie pagina 166.
Blaasmonden in dashboard
De basisinstellingen voor de klimaatregelingsfuncties zijn te herstellen via het menusysteem
MY CAR en wel onder: Instellingen
Klimaatinstellingen Klimaatinstellingen
resetten.
04
Dicht
Open
Luchtverdeling
Luchtstroom naar links of rechts
Luchtstroom omhoog of omlaag
Richt de blaasmonden bij koud weer op de
achterste zijruiten om deze te ontwasemen.
Open
Dicht
Richt de blaasmonden, bij warm weer, naar
binnen toe voor een behaaglijke temperatuur
achter in de auto.
Luchtstroom naar links of rechts
Luchtstroom omhoog of omlaag
Richt de buitenste blaasmonden op de voorste
zijruiten om deze te ontwasemen.
N.B.
Let erop dat kinderen gevoelig kunnen zijn
voor luchtstromen en tocht.
* Optie/accessoire, zie Inleiding voor meer informatie.
159
04 Comfort en rijplezier
Klimaatregeling
Elektronische klimaatregeling, ECC*
04
Temperatuurregeling, linkerzijde
Luchtverdeling - blaasmond dashboard
Temperatuurregeling, rechterzijde
Elektrisch verwarmde voorstoel, links
Luchtverdeling - ontwaseming voorruit
Recirculatie
Max. ontwaseming
Elektrische achterruit- en buitenspiegelverwarming, zie pagina 103
AUTO
Ventilator
Luchtverdeling - ventilatie vloer
160
* Optie/accessoire, zie Inleiding voor meer informatie.
Elektrisch verwarmde voorstoel, rechts
AC – Airconditioning aan/uit
04 Comfort en rijplezier
Klimaatregeling
Elektronische temperatuurregeling, ETC
04
Ventilator
Elektrisch verwarmde voorstoel, rechts
Elektrisch verwarmde voorstoel, links
Temperatuurregeling
AC – Airconditioning aan/uit
Max. ontwaseming
Luchtverdeling - ventilatie vloer
Luchtverdeling - blaasmond dashboard
Luchtverdeling - ontwaseming voorruit
Elektrische achterruit- en buitenspiegelverwarming, zie pagina 103
Recirculatie
``
161
04 Comfort en rijplezier
Klimaatregeling
Gebruik bedieningselementen
Elektrisch verwarmde stoelen/
achterbank*
Voorstoelen
Tweemaal op de knop drukken levert een lager
verwarmingsniveau op – op het beeldscherm
branden twee oranje lampjes.
Achterbank2
Driemaal op de knop drukken levert het laagste
verwarmingsniveau op – op het beeldscherm
brandt één oranje lampje.
De vierde maal dat u op de knop drukt wordt
de verwarming uitgeschakeld – geen van de
lampjes brandt.
04
WAARSCHUWING
Het beeldscherm van de middenconsole geeft het
actuele verwarmingsniveau aan.
De stoelverwarming niet gebruiken wanneer
u de temperatuurstijging door verminderde
gevoeligheid niet waarneemt of om enigerlei
reden de stoelverwarming niet goed weet te
bedienen. Brandwonden zijn anders niet uitgesloten.
Eenmaal op de knop drukken
levert het hoogste verwarmingsniveau op – op het
beeldscherm van de middenconsole branden drie oranje
lampjes (zie bovenstaande
afbeelding).
2
162
Vervalt als u voor een geïntegreerd kinderzitje met twee standen kiest.
* Optie/accessoire, zie Inleiding voor meer informatie.
Eenmaal op de knop drukken levert het maximale verwarmingsniveau op – alle drie de
lampjes branden.
Tweemaal op de knop drukken levert een lager
verwarmingsniveau op – twee van de lampjes
branden.
Driemaal op de knop drukken levert het laagste
verwarmingsniveau op – een van de lampjes
brandt.
De vierde maal dat u op de knop drukt wordt
de verwarming uitgeschakeld – geen van de
lampjes brandt.
04 Comfort en rijplezier
Klimaatregeling
Ventilator
Luchtverdeling
N.B.
Als de ventilator volledig uitgeschakeld is,
start de airconditioning niet – wat kans op
beslagen ruiten kan geven.
Ventilatorknop voor ECC*
Draai aan de knop om de ventilatorsnelheid te verhogen of
te verlagen. De ventilatorsnelheid wordt automatisch geregeld, als u AUTO selecteert.
De eerder ingestelde ventilatorsnelheid wordt dan gene-
04
Luchtverdeling - ontwaseming voorruit
Luchtverdeling - blaasmond dashboard
geerd.
Ventilatorknop voor ETC
Draai aan de knop om de ventilatorsnelheid te verhogen of
te verlagen.
1
Luchtverdeling - ventilatie vloer
De gestileerde menselijke gedaante op de
nevenstaande afbeelding bestaat uit drie
knoppen. Bij bediening van de knoppen gaat
op het beeldscherm het desbetreffende
gedeelte van de gestiliseerde menselijke
gedaante (zie onderstaande afbeelding) branden samen met een pijl vóór dit gedeelte om
aan te geven welke luchtverdelingsstand er
gekozen is. Voor meer informatie over de luchtverdeling, zie pagina 166.
Het beeldscherm van de middenconsole geeft de
gekozen luchtverdelingsstand aan.
AUTO1
De functie AUTO regelt automatisch de temperatuur, de
airconditioning, de ventilatorsnelheid, de recirculatie en de
luchtverdeling.
Als u een of meer handmatige functies selecteert, worden de overige functies nog steeds
automatisch geregeld. Alle handmatige instellingen worden uitgeschakeld, wanneer u op de
knop AUTO drukt. Op het beeldscherm verschijnt AUTO-KLIMAAT.
Geldt alleen voor ECC.
* Optie/accessoire, zie Inleiding voor meer informatie.
163
04 Comfort en rijplezier
Klimaatregeling
U kunt de ventilatorsnelheid in de automatische stand instellen in het menusysteem MY
CAR onder Instellingen
Klimaatinstellingen Autom.
ventilatorinstellingen. Kies uit Laag,
Normaal of Hoog :
AC – Airconditioning AAN/UIT
Wanneer het lampje in de
knop AC brandt, wordt de airconditioning geheel automatisch geregeld. De binnenkomende lucht wordt dan automatisch afgekoeld en van
vocht ontdaan.
• Laag - Automatische ventilatorregeling.
Geringe luchtstroom geniet de prioriteit.
System worden automatisch uitgeschakeld.
N.B.
De ventilator maakt meer geluid wanneer de
ventilator op maximale snelheid draait.
Bij het uitschakelen van de ontwaseming hervat de klimaatregeling de voorgaande instellingen.
Voor een beschrijving van het menusysteem,
zie pagina 150.
Temperatuurregeling
Max. ontwaseming
Recirculatie
ling.
• Hoog - Automatische ventilatorregeling.
Grotere luchtstroom geniet de prioriteit.
U gebruikt de ontwaseming
om de voorruit en de zijruiten
snel te ontwasemen en te ontdooien. Er stroomt lucht naar
de ruiten. Het lampje in de
ontwasemingsknop brandt,
wanneer de functie is inge-
Met deze knop kunt u de temperatuur instellen. Bij ECC* is
de temperatuur aan bestuurderszijde en die aan passagierszijde apart te in te stellen.
Bij het starten van de motor
wordt de laatst verrichte instelling hervat.
N.B.
Let erop dat de passagiersruimte niet sneller warm of koud wordt, wanneer u een
hogere of lagere temperatuur kiest dan de
gewenste.
164
ingeschakeld
• de recirculatie en het Interior Air Quality
Wanneer het lampje in de knop AC gedoofd is,
is de airconditioning uitgeschakeld. De overige
functies worden nog steeds automatisch geregeld. Bij activering van de maximale ontwaseming wordt automatisch de airconditioning
ingeschakeld, zodat de lucht optimaal
gedroogd wordt.
• Normaal - Automatische ventilatorrege04
• de airconditioning wordt automatisch
* Optie/accessoire, zie Inleiding voor meer informatie.
schakeld.
Bij activering van deze functie vindt bovendien
het volgende plaats om de lucht in het interieur
zoveel mogelijk van vocht te ontdoen:
Recirculatie
Wanneer de recirculatie actief
is, brandt het oranje lampje in
de knop. U kunt deze functie
inschakelen als u vieze lucht,
uitlaatgassen en dergelijke
buiten wilt houden. De lucht in
de passagiersruimte wordt
dan gerecirculeerd. Er komt met andere woorden geen lucht van buiten de auto in, wanneer
deze functie actief is.
BELANGRIJK
Als de lucht in de auto te lang recirculeert,
kan de binnenzijde van de ruiten beslaan.
04 Comfort en rijplezier
Klimaatregeling
Timer
Bij een geactiveerde timerfunctie zal de klimaatregeling afhankelijk van de buitentemperatuur na een bepaalde tijd de handmatig geactiveerde recirculatiestand verlaten. Dit beperkt
de kans op ijs, beslagen ruiten en een slechte
luchtkwaliteit. U kunt de functie activeren/
deactiveren in het menusysteem MY CAR
onder Instellingen Klimaatinstellingen
Timer voor hercirculatie. Voor een beschrijving van het menusysteem, zie pagina 150.
N.B.
Wanneer u voor maximale ontwaseming
kiest, wordt de recirculatie altijd uitgeschakeld.
Interior Air Quality System (IAQS)*
om zo hinderlijke geurtjes en verontreinigingen
in de passagiersruimte te beperken. Als de Air
Quality Sensor een verhoogde concentratie
van verontreinigingen in de buitenlucht meet,
wordt de luchtinlaat afgesloten waarna de
lucht in de passagiersruimte wordt gerecirculeerd.
Voor optimale kwaliteit van de lucht in de
passagiersruimte dient u de Air Quality Sensor ingeschakeld te houden.
U kunt de functie activeren/deactiveren in het
menusysteem MY CAR onder Instellingen
Klimaatinstellingen
Luchtkwaliteitssysteem. Voor een beschrijving van het menusysteem, zie pagina 150.
Als de ruiten toch beslaan, moet u de Air
Quality Sensor uitschakelen en alle ruiten
(voorruit, zijruiten en achteruit) ontwasemen.
N.B.
Bij koud weer gelden er beperkingen voor
de recirculatiefunctie om te voorkomen dat
de ruiten beslaan.
04
Auto’s met Eco Start/Stop DRIVe*
Bij automatische afzetting van de motor gelden
er mogelijk beperkingen voor de werking van
bepaalde apparatuur (zoals het ventilatortoerental van de klimaatregeling). Zie voor meer
informatie zie pagina 124.
Het Interior Air Quality System ontdoet de binnenkomende lucht van gassen en stofdeeltjes
* Optie/accessoire, zie Inleiding voor meer informatie.
165
04 Comfort en rijplezier
Klimaatregeling
Luchtverdelingstabel
04
166
Luchtverdeling
Toepassing
Luchtverdeling
Toepassing
Lucht naar de ruiten. Er
komt een bepaalde hoeveelheid lucht uit de
blaasmonden. De lucht
wordt niet gerecirculeerd.
De airconditioning is altijd
ingeschakeld.
om snel te ontdooien en
te ontwasemen.
Lucht naar de vloer en de
ruiten. Er komt een
bepaalde hoeveelheid
lucht uit de blaasmonden
in het dashboard.
om een comfortabel klimaat en een goede ontwaseming te verkrijgen
bij koud weer.
Lucht naar de voorruit, via
de blaasmond voor ontwaseming, en de zijruiten.
Er komt een bepaalde
hoeveelheid lucht uit de
blaasmonden.
om wasem en ijsvorming bij koud en vochtig weer te voorkomen
(niet te lage ventilatorsnelheid).
Lucht naar de vloer en uit
de blaasmonden in het
dashboard.
bij zonnig weer en
matige buitentemperaturen.
Luchtstroom naar de ruiten en uit de blaasmonden van het dashboard.
om een comfortabel klimaat te verkrijgen bij
warm en droog weer.
Lucht naar de vloer. Er
komt een bepaalde hoeveelheid lucht uit de
blaasmonden in het dashboard en op de ruiten.
om warme of koude
lucht naar de vloer te
sturen.
Luchtstroom op hoofden borsthoogte uit de
blaasmonden in het dashboard.
om een efficiënte koeling te verkrijgen bij
warm weer.
Luchtstroom naar de ruiten, uit de blaasmonden
in het dashboard en naar
de vloer.
om koele lucht naar de
vloer te sturen of warme
lucht naar de rest van
het lichaam bij koud
weer of bij warm en
droog weer.
04 Comfort en rijplezier
Motor- en interieurverwarming op brandstof*
Verwarming op brandstof
Tanken
Als de accu onvoldoende opgeladen is of als
het brandstofpeil te laag is, wordt de standverwarming automatisch uitgeschakeld en er verschijnt een melding op het display. Bevestig
deze melding door op de knop READ op de
richtingaanwijzerhendel te drukken, zie
pagina 168.
Algemene informatie over de
standverwarming
U kunt de standverwarming die de motor en
het interieur verwarmt meteen inschakelen of
vertraagd met een timerfunctie.
U kunt twee verschillende uitschakeltijden
instellen met de timerfunctie. Onder de uitschakeltijd wordt het tijdstip verstaan waarop
de auto de gewenste temperatuur bereikt
heeft. De elektronica van de auto rekent aan de
hand van de buitentemperatuur zelf uit wanneer de verwarming moet worden ingeschakeld.
Bij een buitentemperatuur hoger dan 15 °C
wordt de verwarming niet geactiveerd. Bij temperaturen van –5 °C of lager is de maximale
bedrijfstijd van de standverwarming 50 minuten.
WAARSCHUWING
Bij gebruik van de standverwarming moet
de auto in de buitenlucht staan.
N.B.
Bij gebruik van de standverwarming is het
volkomen normaal dat er rook uit de rechter
wielkast komt.
Accu en brandstof
BELANGRIJK
Waarschuwingssticker op tankvulklep.
WAARSCHUWING
Gemorste brandstof kan ontvlammen.
Schakel voordat u gaat tanken de standverwarming op brandstof uit.
Herhaaldelijk gebruik van de standverwarming bij korte ritten kan ertoe leiden dat de
accu uitgeput raakt en startproblemen opleveren.
04
Bij regelmatig gebruik van de standverwarming moet u even lang in de auto rijden als
de standverwarming aanstond. Dit om te
zorgen dat de dynamo evenveel energie kan
bijladen als de standverwarming verbruikt.
Controleer op het informatiedisplay of de
standverwarming uit is. Wanneer de verwarming aanstaat, staat op het informatiedisplay de melding Standverw. AAN.
Op een helling parkeren
Wanneer u de auto op een steile helling parkeert, moet u ervoor zorgen dat de voorkant
van de auto omlaagwijst. Zo krijgt de standverwarming altijd voldoende brandstof.
* Optie/accessoire, zie Inleiding voor meer informatie.
167
04 Comfort en rijplezier
Motor- en interieurverwarming op brandstof*
N.B.
Symbool
Symbool
Duimwiel
G025102
Knop READ
Symbolen en displaymeldingen
Wanneer u de instellingen van een
van de timers of Directe start activeert, gaat het informatiesymbool op het
instrumentenpaneel branden en op het informatiedisplay verschijnen een verklarende melding plus een ander brandend symbool. In de
onderstaande tabel staan de voorkomende
symbolen en displaymeldingen.
168
* Optie/accessoire, zie Inleiding voor meer informatie.
G025102
RESET - resetten/kiezen
Voor meer informatie over het informatiedisplay en de knop READ, zie pagina 146.
Display
Betekenis
Brandstofkachel AAN
De verwarming is
ingeschakeld en
werkt.
Timer
ingesteld
Brandstofkachel
Verwarmingstimer
geactiveerd bij uitnemen transpondersleutel en verlaten van de auto –
motor en passagiersruimte warm
op ingesteld tijdstip.
G025102
04
G025102
- Het cijfer 2 in het symbool geeft
aan dat het om de andere klimaatregeling in
de auto gaat, waarbij de standaardklimaatregeling als nummer één geldt. Het cijfer 2
heeft niets te maken met TIMER 1 of
TIMER 2.
G025102
G025102
Bediening
Display
Betekenis
Verwarming stop
Accuspann.
laag
De verwarming
werd uitgeschakeld om te zorgen
dat er voldoende
stroom is om de
motor te starten.
Verw niet
besch
Brandstofp.
laag
De verwarming
kan niet worden
ingeschakeld door
een te laag brandstofpeil (ca. 7 liter)
– dit om het mogelijk te maken de
motor te starten en
nog ca. 50 km te
rijden.
Standkachel Service vereist
Verwarming
defect. Neem voor
reparatie contact
op met een werkplaats. Volvo adviseert u contact op
te nemen met een
erkende Volvowerkplaats.
04 Comfort en rijplezier
Motor- en interieurverwarming op brandstof*
Een displaymelding verdwijnt automatisch na
enige tijd. U kunt een melding ook eerder doen
verdwijnen met een druk op de knop READ van
de richtingaanwijzerhendel.
Meteen inschakelen/uitschakelen
1. Gebruik het duimwiel om naar Directe
start Standverw. te gaan.
2. Druk op RESET om te kiezen uit AAN en
UIT.
AAN: De standverwarming is handmatig of via
de timerfunctie ingeschakeld.
Timers instellen
Met de timers geeft u het tijdstip aan dat de
auto op temperatuur moet zijn omdat u die
wenst te gebruiken.
Kies uit TIMER 1 en TIMER 2.
N.B.
De timers zijn alleen te programmeren wanneer de transpondersleutel in contactslotstand I staat, zie pagina 80 – programmeer
daarom voordat u de motor start.
UIT: De standverwarming is uitgeschakeld.
1. Gebruik het duimwiel om naar Timer
standkach 1 te gaan.
Bij directe start van de standverwarming zal
deze 50 minuten lang geactiveerd blijven.
2. Druk kort op de knop RESET zodat de uuraanduiding gaat knipperen.
De interieurverwarming gaat van start, zodra
de koelvloeistof in de motor de juiste temperatuur heeft bereikt.
3. Stel de gewenste uuraanduiding in met het
duimwiel.
N.B.
Het is mogelijk de motor starten en weg te
rijden, terwijl de standverwarming aanstaat.
4. Druk kort op de knop RESET, zodat de
minuutaanduiding gaat knipperen.
5. Stel de gewenste minuutaanduiding in met
het duimwiel.
6. Druk kort op de knop RESET om de instelling te bevestigen.
7. Druk op de knop RESET om de timer te
activeren.
Wanneer u Timer standkach 1 hebt ingesteld,
kunt u een tweede uitschakeltijd programmeren onder Timer standkach 2 door aan het
duimwiel te draaien.
U stelt de andere uitschakeltijd op dezelfde
manier in als bij Timer standkach 1.
Timergestuurde verwarming voortijdig
uitschakelen
U kunt de timergestuurde verwarming uitschakelen voordat de timer dat doet. Doe dat als
volgt:
04
1. Druk op READ.
2. Ga met het duimwiel naar Timer
standkach 1 of 2.
> De tekst AAN knippert op het display.
3. Druk op RESET.
> De tekst UIT brandt continu en de verwarming wordt uitgeschakeld.
Een timergestuurde verwarming is ook uit te
schakelen volgens de instructies in het
gedeelte “Meteen inschakelen/uitschakelen”,
zie pagina 169.
Klok/timer
De timers van de verwarming zijn gekoppeld
aan de klok in de auto.
* Optie/accessoire, zie Inleiding voor meer informatie.
169
04 Comfort en rijplezier
Motor- en interieurverwarming op brandstof*
N.B.
Als u de klok van de auto bijstelt, worden
eventuele timerinstellingen gewist.
04
170
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Extra verwarming*
Algemene informatie over de extra
verwarming
Interieurverwarming*
Als de extra verwarming wordt uitgebreid met
een timerfunctie, kan deze dienstdoen als interieurverwarming op brandstof, zie pagina 167.
In landen met een koud klimaat1 is wellicht een
extra verwarming vereist om de motor op
bedrijfstemperatuur te brengen en een
behaaglijke temperatuur in de passagiersruimte te realiseren.
Extra verwarming op elektriciteit
Bij auto’s met bepaalde benzinemotoren2 is
een extra verwarming op elektriciteit ingebouwd in de klimaatregeling.
Extra verwarming op brandstof
Op auto’s met een dieselmotor is een extra
verwarming op brandstof gemonteerd.
De extra verwarming wordt automatisch ingeschakeld wanneer er extra warmte nodig is terwijl de motor loopt.
De verwarming wordt automatisch uitgeschakeld, wanneer het warm genoeg is of wanneer
de motor wordt afgezet.
N.B.
Bij gebruik van de extra verwarming is het
volkomen normaal dat er rook uit de rechter
wielkast komt.
Automatische stand of uitschakelen
De automatische startprocedure van de motor
kan desgewenst worden geannuleerd.
1
2
Knop READ
Duimwiel
Knop RESET
1. Alvorens de motor te starten: Kies de sleutelstand I, zie pagina 80.
In een gematigde1 klimaatzone worden dieselmodellen uitgerust met een extra verwarming
op elektriciteit in plaats van één op brandstof.
04
De verwarming is niet handmatig te regelen,
maar wordt nadat de motor is aangeslagen
automatisch geactiveerd bij buitentemperaturen lager dan 14 °C en wordt gedeactiveerd
wanneer de ingestelde interieurtemperatuur is
bereikt.
2. Gebruik het duimwiel om naar Extra
verwarming auto te gaan.
3. Druk op RESET om te kiezen uit AAN en
UIT.
N.B.
De menu-opties zijn alleen zichtbaar in contactslotstand I – verricht eventuele aanpassingen daarom voordat u de motor start.
Een erkende Volvo-dealer kan u informeren over de desbetreffende geografische gebieden.
Een erkende Volvo-dealer kan u informeren over de desbetreffende motoren.
* Optie/accessoire, zie Inleiding voor meer informatie.
171
04 Comfort en rijplezier
Boordcomputer
Algemene informatie
Functies
N.B.
Als er een waarschuwingsmelding verschijnt tijdens het gebruik van de boordcomputer, dient u deze melding eerst te
bevestigen voordat u de boordcomputer
weer kunt activeren. Bevestig de waarschuwingsmelding door te drukken op READ.
04
Informatiedisplay en bedieningstoetsen.
READ – bevestigen.
Duimwiel – menu’s en opties binnen de
cruisecontrol-lijst doorbladeren.
RESET – op nul stellen.
De menu’s van de boordcomputer volgens elkaar op in een eindeloze lus. Een van de
menuopties is een gedoofd scherm – het geeft
tevens het begin/eind van de lus aan.
Om de eenheid te wijzigen waarin de afstand
en snelheid worden weergegeven – ga naar MY
CAR Instellingen Systeemopties
Afstands-/ verbruikseenheid, zie
pagina 149.
Gemiddelde snelheid
De gemiddelde snelheid sinds de laatste maal
dat de waarde op nul gesteld werd. U stelt de
waarde op nul met RESET.
Gemiddeld
Het gemiddelde brandstofverbruik sinds de
laatste maal dat de waarde op nul gesteld
werd. U stelt de waarde op nul met RESET.
N.B.
Er kunnen onjuiste waarden verschijnen, als
u een extra verwarming en/of standverwarming* op brandstof hebt gebruikt.
Km actieradius
De actieradius wordt berekend aan de hand
van het gemiddelde brandstofverbruik over de
laatste 30 km en de resterende hoeveelheid
brandstof. Het display geeft de afstand aan die
bij benadering kan worden afgelegd met de
resterende hoeveelheid brandstof in de tank.
Momentaan
Een zuinige rijstijl betekent doorgaans een langere actieradius. Voor meer informatie over het
beperken van het brandstofverbruik, zie
pagina 11.
Het momentane (actuele) brandstofverbruik
wordt eenmaal per seconde berekend. De
waarde op het display wordt om de paar
seconden bijgewerkt. Wanneer de auto stilstaat, geeft het display “----” aan.
Wanneer “---- km actieradius” op het display
staat, zijn geen garanties meer te geven voor
de resterende actieradius. Tank dan zo spoedig mogelijk.
N.B.
Er kunnen onjuiste waarden verschijnen, als
u van rijstijl bent veranderd.
172
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Boordcomputer
Op nul stellen
1. Selecteer --- km/h gem. snelheid of --.l/100km gemiddeld.
2. Houd RESET ca. 1 seconde ingedrukt om
de waarde voor de gekozen functie op nul
te stellen. Als u RESET ten minste
3 seconden lang ingedrukt houdt, stelt u de
gemiddelde snelheid en het gemiddelde
brandstofverbruik gelijktijdig op nul.
Actuele snelheid*1
04
Bij een snelheidsmeter met een kilometerschaal wordt overgeschakeld op weergave van
de actuele snelheid in mph (miles per hour). Bij
een snelheidsmeter met een milesschaal wordt
overgeschakeld op weergave van de actuele
snelheid in km/h.
1
Alleen bepaalde markten.
* Optie/accessoire, zie Inleiding voor meer informatie.
173
04 Comfort en rijplezier
Stabiliteits- en tractieregelsysteem, DSTC
Algemene informatie over DSTC
De stabiliteits- en tractieregeling DSTC
(Dynamic Stability & Traction Control) helpt de
bestuurder voorkomen dat de wielen doorslippen en verbetert de tractie van de auto.
Tijdens het afremmen kunnen de ingrepen van
het systeem waarneembaar zijn in de vorm van
pulserende geluiden. Tijdens het gas geven
kan de auto langzamer optrekken dan u verwacht.
04
terugschakeling of bij gladheid tijdens het
afremmen op de motor in een lage versnelling.
Een van de gevolgen van ongewenste blokkering van de wielen is dat u de auto moeilijk
onder controle kunt houden.
Trailer Stability Assist*, TSA
Het systeem heeft tot taak de auto met een
aanhanger/caravan te stabiliseren wanneer de
combinatie de neiging tot pendelbewegingen
vertoont, zie pagina 313.
Antislipregeling
Deze regeling beperkt de aandrijfkracht en
remkracht van elk van de afzonderlijke wielen
om de auto op die manier te stabiliseren.
N.B.
De functie wordt gedeactiveerd als u de
Sport-stand kiest.
Antispinregeling
Deze regeling voorkomt dat de aangedreven
wielen tijdens het optrekken doorslippen.
Tractieregeling
Deze regeling is actief op lage snelheden en
brengt de aandrijfkracht van een slippend aandrijfwiel over op een aandrijfwiel dat niet slipt.
Motorremregeling, EDC
EDC (Engine Drag Control) voorkomt ongewenste blokkering van de wielen zoals na
174
* Optie/accessoire, zie Inleiding voor meer informatie.
Bediening
Niveau kiezen, Sport-stand
Het DSTC-systeem is altijd geactiveerd – uitschakelen is niet mogelijk.
U kunt echter de Sport-stand kiezen voor een
actievere rijervaring. In de Sport-stand registreert het systeem of de gaspedaal- en stuurwielbediening alsook het bochtenwerk als
actiever dan normaal aan te merken zijn,
waarna het systeem toestaat dat de achtertrein
een gecontroleerde vorm van slippen vertoont
voordat het ingrijpt en de auto stabiliseert.
Als u de gecontroleerde vorm van slippen
beëindigt door het gaspedaal te bedienen,
grijpt het DSTC-systeem in om de auto te stabiliseren.
De Sport-stand maakt maximale aandrijving
mogelijk, als de auto is blijven steken of over
een zachte ondergrond (zoals zand of een
dikke laag sneeuw) rijdt.
Kies als volgt de Sport-stand:
1. Druk op de middenconsole de knop MY
CAR in en zoek in het menusysteem op het
beeldscherm My XC60 DSTC op. (Voor
informatie over het menusysteem, zie
pagina 149).
2. Ontvink het vakje en verlaat het menusysteem met EXIT.
> Het systeem maakt vervolgens een
sportievere rijstijl mogelijk.
De Sport-stand is actief, totdat u de stand verlaat of de motor afzet – de volgende keer dat u
de motor start, staat het DSTC-systeem weer
in de normale stand.
04 Comfort en rijplezier
Stabiliteits- en tractieregelsysteem, DSTC
Symbolen en meldingen op display
Symbool
Melding
Betekenis
DSTC Tijdelijk UIT
Wegens een te hoge temperatuur van de remschijven gelden er tijdelijk beperkingen voor het DSTCsysteem. Het systeem wordt automatisch opnieuw ingeschakeld, wanneer de remmen voldoende zijn
afgekoeld.
DSTC Service vereist
Het DSTC-systeem is defect.
• Breng de auto zo spoedig mogelijk tot stilstand, zet de motor af en start deze opnieuw.
• Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvowerkplaats.
‘Melding’
Er staat een melding op het display van de snelheidsmeter – lees deze!
Brandt 2 seconden lang continu.
Systeemtest bij het starten van de motor.
Knippert.
Het DSTC-systeem grijpt in.
04
en
De Sport-stand is geactiveerd.
175
04 Comfort en rijplezier
Rijeigenschappen aanpassen
Actieve chassisregeling, Four-C*
Bediening
Het actieve chassissysteem FOUR-C
(Continously Controlled Chassis Concept)
stemt de eigenschappen van de schokdempers af op de gewenste rijeigenschappen van
de auto. U hebt de keuze uit drie standen:
Comfort, Sport en Advanced.
Voor een beschrijving van het menusysteem,
zie pagina 149. Dit menu is niet te openen wanneer de auto rijdt.
Comfort
04
In deze stand rijdt de auto comfortabeler op
een ruw en oneffen wegdek. De vering verloopt
soepel waardoor de bewegingen van de carrosserie minimaal en aangenaam zijn.
Sport
Bij deze stand die wordt geadviseerd voor een
actievere rijstijl heeft de auto een sportiever
karakter. De auto reageert sneller op de bewegingen van het stuurwiel dan in de stand
Comfort. De vering is stugger dan normaal en
de carrosserie volgt het wegdek om in bochten
de mate van overhellen te beperken.
Advanced
U wordt geadviseerd deze stand alleen te activeren op zeer rechte en vlakke wegen.
De bewegingen van de schokdempers zijn
geoptimaliseerd voor maximale grip en minimale overhelling in bochten.
Chassisstanden.
Gebruik de knoppen op de middenconsole om
van stand te veranderen. De chassisstand die
actief is bij het afzetten van de motor zal de
volgende keer dat u de motor start opnieuw
geactiveerd worden.
Snelheidsafhankelijke
stuurbekrachtiging*
Naarmate de rijsnelheid hoger wordt neemt de
stuurbekrachtiging af, waardoor u een beter
gevoel met de weg krijgt. Op snelwegen stuurt
de auto zwaarder en directer. Bij het parkeren
en op lage snelheden is de auto lichter en met
minder moeite te besturen.
U hebt de keuze uit drie niveaus van stuurbekrachtiging voor een maximum aan weggevoel
176
* Optie/accessoire, zie Inleiding voor meer informatie.
en stuurgevoeligheid. Open het menusysteem
MY CAR en ga naar Instellingen Autoinstellingen Stuurkracht en kies uit Laag,
Midden of Hoog.
04 Comfort en rijplezier
Cruisecontrol*
Bediening
De cruisecontrol is vervolgens te activeren met
of
, waarna de actuele snelheid in het
geheugen opgeslagen wordt – de melding (---)
km/h op het display maakt plaats voor de
gekozen snelheid, bijv. 100 km/h.
N.B.
Bij snelheden lager dan 30 km/h is het niet
mogelijk de cruisecontrol in te schakelen.
Snelheid wijzigen
Toetsenset op stuurwiel en display.
Cruisecontrol – Aan/Uit.
De stand-bystand wordt beëindigd en de
ingestelde snelheid wordt hervat.
Stand-by zetten
Activeren en snelheid aanpassen.
Gekozen snelheid (tussen haakjes = standbystand).
Activeren en snelheid instellen
Schakel de cruisecontrol in met een druk op de
stuurtoets
– het symbool
gaat branden
op het display (5) en de haakjes rond (---) km/
h geven aan dat de cruisecontrol stand-by
staat.
In de actieve stand kunt u de snelheid verhogen of verlagen door de knop
of
kort of
lang in te drukken – de laatst gewijzigde
waarde wordt opgeslagen in het geheugen.
Wanneer u tijdelijk gas geeft via het gaspedaal
zoals bij een inhaalmanoeuvre, blijft de instelling van de cruisecontrol ongewijzigd – de auto
hervat de ingestelde snelheid zodra u het gaspedaal loslaat.
Tijdelijk deactiveren – stand-bystand
Druk op
om de cruisecontrol tijdelijk uit te
schakelen en stand-by te zetten – de ingestelde snelheid verschijnt tussen haakjes op
het display (5), bijv. (100) km/h.
Automatische stand-bystand
De cruisecontrol wordt tijdelijk uitgeschakeld
en stand-by gezet, als:
•
•
•
•
•
de wielen hun grip op het wegdek verliezen
het rijpedaal wordt bediend
04
de snelheid daalt tot onder ca. 30 km/h
het koppelingspedaal wordt bediend
de keuzehendel in de neutraalstand wordt
gezet (automatische versnellingsbak)
• u meer dan 1 minuut lang een hogere snelheid aanhoudt dan ingesteld.
U dient vervolgens zelf uw snelheid aan te passen.
Ingestelde snelheid hervatten
N.B.
Als een van de toetsen van de cruisecontrol
langer dan ca. 1 minuut ingedrukt wordt,
wordt de cruisecontrol uitgeschakeld. Om
de cruisecontrol in dat geval te resetten
moet u de motor afzetten.
Een cruisecontrol in stand-bystand is opnieuw
te activeren bij een druk op de stuurtoets
–
in dat geval wordt de laatst opgeslagen snelheid hervat.
* Optie/accessoire, zie Inleiding voor meer informatie.
177
04 Comfort en rijplezier
Cruisecontrol*
N.B.
Wanneer u de ingestelde snelheid hebt hervat met
kan er een duidelijke snelheidsverhoging optreden.
Uitschakelen
04
178
De cruisecontrol wordt uitgeschakeld bij
of bij het afzetten
gebruik van de stuurtoets
van de motor – de ingestelde snelheid wordt uit
het geheugen verwijderd en valt niet langer te
hervatten met de toets
.
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Adaptieve cruisecontrol*
Algemene informatie over ACC
De adaptieve cruisecontrol (ACC – Adaptive
Cruise Control) helpt u om een veilige afstand
tot voorliggers te houden. De adaptieve cruisecontrol biedt u een comfortabeler rijervaring op
lange ritten op snelwegen en lange, rechte
hoofdwegen met een gelijkmatige verkeersstroom.
U stelt de gewenste snelheid en het tijdsverschil ten opzichte van de voorligger. Wanneer
de radarsensor een voorligger registreert die
langzamer rijdt dan u, wordt uw snelheid automatisch aangepast. Wanneer de weg voor u
weer vrij is, hervat de auto de ingestelde snelheid.
Als de auto een voorligger te dicht nadert terwijl
de adaptieve cruisecontrol uitgeschakeld is of
stand-by staat, wordt u door Distance Alert (zie
pagina 189) geattendeerd op de korte afstand.
WAARSCHUWING
De bestuurder dient altijd rekening te houden met de verkeersomstandigheden en in
te grijpen, wanneer de adaptieve cruisecontrol geen passende snelheid of afstand aanhoudt.
met een zogeheten file-assistent, zie
pagina 183.
Functie
De adaptieve cruisecontrol leent zich niet
voor alle verkeers-, weers- en wegomstandigheden.
Neem dit gedeelte helemaal door om inzicht
te krijgen in de beperkingen van de adaptieve cruisecontrol en daarmee rekening te
kunnen houden, voordat u de adaptieve
cruisecontrol inschakelt.
De bestuurder is er altijd verantwoordelijk
voor dat de juiste afstand en snelheid worden aangehouden, ook bij gebruik van de
adaptieve cruisecontrol.
04
Functie-overzicht1.
Waarschuwingslampje, afremmen noodzakelijk
BELANGRIJK
Laat het onderhoud van de onderdelen van
de adaptieve cruisecontrol over aan een
werkplaats – geadviseerd wordt een
erkende Volvo-werkplaats.
Toetsenset stuurwiel
Radarsensor
De adaptieve cruisecontrol bestaat uit een
cruisecontrol die gekoppeld is aan een
afstandshouder.
Automatische versnellingsbak
Bij auto’s met een automatische versnellingsbak is de adaptieve cruisecontrol uitgebreid
1
N.B. De afbeelding is schematisch – afhankelijk van het model zijn afwijkingen mogelijk.
* Optie/accessoire, zie Inleiding voor meer informatie.
179
04 Comfort en rijplezier
Adaptieve cruisecontrol*
WAARSCHUWING
De adaptieve cruisecontrol is geen systeem
dat botsingen voorkomt. Grijp zelf in zodra
u merkt dat het systeem een voorligger niet
registreert.
De adaptieve cruisecontrol reageert niet op
voetgangers of dieren noch op kleinere
voertuigen, zoals fietsen of motorfietsen
e.d. Tegenliggers, langzaam rijdende en stilstaande voertuigen of vaste obstakels worden eveneens genegeerd.
04
Gebruik de adaptieve cruisecontrol niet in
stadsverkeer of verkeersdrukte, op kruisingen, bij gladheid, hevige regen- of sneeuwval of slecht zicht en evenmin op weggedeelten met een dikke laag water of
sneeuwmodder, op bochtige wegen of op
op- en afritten.
De afstand tot het verkeer voor u wordt in principe gemeten met een radarsensor. De cruisecontrol regelt de snelheid door de stand van de
gasklep aan te passen en zo nodig af te remmen. Het is volkomen normaal dat de remmen
enige geluiden produceren, wanneer de adaptieve cruisecontrol ze aanspreekt.
2
180
WAARSCHUWING
Het rempedaal komt omlaag, wanneer de
cruisecontrol remt. Houd uw voet dan ook
niet onder het rempedaal om beknelling te
voorkomen.
De adaptieve cruisecontrol streeft ernaar de
door u ingestelde volgtijd ten opzichte van
voorliggers in dezelfde rijstrook aan te houden.
Als de radarsensor geen voorligger registreert,
houdt de auto in plaats daarvan de snelheid
aan die op de cruisecontrol werd ingesteld. Dit
gebeurt ook als de snelheid van de voorligger
de ingestelde snelheid van de adaptieve
cruisecontrol overschrijdt.
De cruisecontrol streeft ernaar de snelheid zo
weinig mogelijk aan te passen. In situaties
waarin krachtig moet worden geremd, dient de
bestuurder dan ook zelf te remmen. Dit is bijvoorbeeld het geval bij grote snelheidsverschillen of als het voertuig dat voor u rijdt krachtig
remt. Door beperkingen van de radarsensor is
het mogelijk dat er onverwachts of helemaal
niet wordt geremd (zie pagina 185).
De adaptieve cruisecontrol is te activeren om
een volgtijd aan te houden ten opzichte van
een voorligger bij snelheden vanaf 30 km/h2 tot
een maximumsnelheid van 200 km/h. Als de
De file-assistent (auto’s met een automatische versnellingsbak) kan een interval aan van 0–200 km/h, zie pagina 183.
* Optie/accessoire, zie Inleiding voor meer informatie.
snelheid tot onder 30 km/h daalt of als het
motortoerental te laag wordt, wordt de cruisecontrol stand-by gezet, waarna er niet langer
automatisch wordt afgeremd – u moet dan zelf
remmen om een veilige afstand te houden tot
voorliggers.
Waarschuwingslampje – afremmen
noodzakelijk
Het remvermogen van de adaptieve cruisecontrol bedraagt meer dan 40 % van de totale
remcapaciteit van de auto.
Als de auto harder moet worden afgeremd dan
de adaptieve cruisecontrol aankan en u remt
zelf niet bij, dan maakt de cruisecontrol u er
middels het waarschuwingslampje van Collision Warning en een geluidssignaal (zie
pagina 199) attent op dat u onmiddellijk moet
ingrijpen.
N.B.
Het waarschuwingslampje is soms moeilijk
te ontdekken in de felle zon of bij het gebruik
van een zonnebril.
04 Comfort en rijplezier
Adaptieve cruisecontrol*
WAARSCHUWING
Bediening
Schakel de cruisecontrol in met een druk op de
– het symbool
gaat branden
stuurtoets
op het display. De haakjes (6) bij (---) geven
aan dat de cruisecontrol stand-by staat.
De adaptieve cruisecontrol waarschuwt
alleen voor de voertuigen die de radarsensor heeft geregistreerd. Het is dan ook
mogelijk dat een waarschuwing uitblijft of
pas na enige vertraging wordt gegeven.
Wacht een waarschuwing dan ook niet af,
maar rem zelf wanneer u dat nodig acht.
De cruisecontrol is vervolgens te activeren met
of
, waarna de actuele snelheid in het
geheugen opgeslagen wordt – de melding
(---) op het display maakt plaats voor de gekozen snelheid, bijv. 100 zonder haakjes.
Steile wegen en/of zware belading
Let erop dat de adaptieve cruisecontrol in eerste instantie bestemd is voor gebruik tijdens
ritten op vlakke weggedeelten. De cruisecontrol heeft mogelijk moeite om de juiste volgafstand ten opzichte van voorliggers aan te houden bij ritten op steile wegen, bij vervoer van
zware belading of met een aanhanger/caravan
achter de auto – blijf dan extra alert en rem zo
nodig zelf.
Toetsenset op stuurwiel en display.
De stand-bystand wordt beëindigd en de
ingestelde snelheid wordt hervat.
Volgtijd – Verlengen/verkorten.
Activeren en snelheid aanpassen.
Snelheid wijzigen
Volgtijd3 – Aan, tijdens aanpassing.
Volgtijd3 – Aan, ná aanpassing.
04
Wanneer het symbool
verandert in
, heeft de radarsensor een voertuig geregistreerd.
Alleen wanneer het symbool
(met auto) brandt, regelt
de cruisecontrol de afstand tot voorliggers.
Cruisecontrol – Aan/Uit of stand-bystand.
Gekozen snelheid (tussen haakjes = standbystand).
3
Activeren en snelheid instellen
In de actieve stand wordt de snelheid met 5
km/h gewijzigd, iedere keer dat u op
of
drukt. De knop
heeft dezelfde functie als
maar levert een minder grote snelheidsverhoging op. De laatst gewijzigde waarde wordt
opgeslagen in het geheugen.
Het display toont "streepjessymbool" [6] of [7]. Ze worden nooit gelijktijdig weergegeven.
* Optie/accessoire, zie Inleiding voor meer informatie.
181
04 Comfort en rijplezier
Adaptieve cruisecontrol*
N.B.
Als een van de toetsen van de cruisecontrol
langer dan ca. 1 minuut ingedrukt wordt,
wordt de cruisecontrol uitgeschakeld. Om
de cruisecontrol in dat geval te resetten
moet u de motor afzetten.
In bepaalde situaties is het niet mogelijk de
adaptieve cruisecontrol te activeren. Op het
display staat dan ACC niet beschikbaar,
zie pagina 187.
04
Volgtijd instellen
U kunt verschillende volgtijden ten opzichte van voorliggers kiezen en deze worden
op het display als 1–5 horizontale streepjes weergegeven – hoe meer streepjes, des
te langer de volgtijd. Eén
streepje komt overeen met ca. 1 seconde en 5
streepjes met ca. 2,5 seconden.
U kunt de volgtijd verlengen of verkorten met
de knoppen
/ .
Bij lage snelheden (en korte tijden) vergroot de
adaptieve cruisecontrol de volgtijd iets.
control in bepaalde situaties aanzienlijke variaties in de volgtijd toe.
Let erop dat korte volgtijden u bij plotselinge
wijzigingen in de verkeersstroom minder tijd
geven om te reageren en in te grijpen.
Tijdens het instellen van de
volgtijd verschijnt het bijbehorende aantal horizontale
streepjes op het display. Deze
streepjes verdwijnen na
enkele seconden, waarna een
verkleinde uitvoering ervan
rechts op het display verschijnt. Hetzelfde
symbool verschijnt ook wanneer Distance Alert
geactiveerd is, zie pagina 189.
N.B.
182
Stand-bystand door actief ingrijpen van
uw kant
De cruisecontrol wordt tijdelijk uitgeschakeld
en stand-by gezet, als:
• het rijpedaal wordt bediend
• het koppelingspedaal meer dan 1 minuut4
lang wordt bediend
• de keuzehendel in stand N wordt gezet
(automatische versnellingsbak)
• u meer dan 1 minuut lang een hogere snelheid aanhoudt dan ingesteld
U dient vervolgens zelf uw snelheid aan te passen.
Als de adaptieve cruisecontrol niet lijkt te
reageren na activering, is het mogelijk dat
de volgtijd tot de voorligger geen snelheidsverhoging toelaat.
Wanneer u tijdelijk gas geeft via het gaspedaal
zoals bij een inhaalmanoeuvre, blijft de instelling van de cruisecontrol ongewijzigd – de auto
hervat de laatst opgeslagen snelheid zodra u
het gaspedaal loslaat.
Hoe hoger de snelheid, hoe langer de volgafstand in meters voor een bepaalde volgtijd.
Bij ontkoppelen en opschakelen of terugschakelen wordt de cruisecontrol niet stand-by gezet.
* Optie/accessoire, zie Inleiding voor meer informatie.
Druk op de stuurtoets
om de cruisecontrol
tijdelijk uit te schakelen en stand-by te zetten –
de ingestelde snelheid verschijnt tussen haakjes op het display, bijv. (100).
Houd alleen een volgtijd aan die niet in strijd
is met de geldende verkeersregels.
Om voorliggers soepel en comfortabel te kunnen blijven volgen staat de adaptieve cruise-
4
Tijdelijk deactiveren – stand-bystand
Automatische stand-bystand
De adaptieve cruisecontrol is afhankelijk van
andere systemen zoals de stabiliteits- en trac-
04 Comfort en rijplezier
Adaptieve cruisecontrol*
tieregeling (DSTC). Als een van dergelijke systeem uitvalt, wordt de cruisecontrol automatisch uitgeschakeld.
Bij automatische deactivering klinkt een waarschuwingssignaal en op het display verschijnt
de melding ACC gedeactiveerd. U moet in
dat geval zelf ingrijpen om de snelheid en
afstand ten opzichte van de voorligger aan te
passen.
Automatische deactivering is mogelijk, wanneer:
• het toerental van de motor te laag/hoog
N.B.
Wanneer u de ingestelde snelheid hebt hervat met
kan er een duidelijke snelheidsverhoging optreden.
Uitschakelen
In de stand-bystand is de cruisecontrol uit te
schakelen met een korte druk op de stuurtoets
, in de actieve stand bij lang indrukken van
dezelfde toets. Daarbij wordt de ingestelde
snelheid gewist waarna deze niet meer te hervatten is met de toets
.
wordt
•
•
•
•
de snelheid daalt tot onder 30 km/h5
File-assistent
de wielen hun grip op het wegdek verliezen
Bij auto’s met een automatische versnellingsbak is de adaptieve cruisecontrol uitgebreid
met een file-assistent (ook wel "Queue
Assist" genoemd).
de remmen een hoge temperatuur hebben
de radarsensor wordt gehinderd door natte
sneeuw of hevige regenval (de radargolven
worden geblokkeerd).
Ingestelde snelheid hervatten
Een cruisecontrol in stand-bystand is opnieuw
te activeren bij een druk op de stuurtoets
–
in dat geval wordt de laatst opgeslagen snelheid hervat.
De file-assistent biedt de volgende functies:
• Groter snelheidsinterval
• Van doelvoertuig veranderen
• Beëindiging automatische remfunctie bij
stilstand
• Automatische activering parkeerrem.
Let erop dat 30 km/h de minimumsnelheid is
waarop de cruisecontrol kan worden ingesteld
5
– ook al kan de cruisecontrol een voorligger
volgen tot aan stilstand, is het niet mogelijk een
lagere snelheid te kiezen.
Groter snelheidsinterval
N.B.
Om de cruisecontrol te kunnen activeren
moet u het bestuurdersportier hebben
gesloten en de veiligheidsgordel hebben
omgedaan.
04
• Met een automatische versnellingsbak kan
de cruisecontrol een voorligger blijven volgen binnen een snelheidsinterval van
0–200 km/h – vanaf stilstand tot aan
200 km/h.
N.B.
Om de cruisecontrol te kunnen activeren bij
een snelheid onder 30 km/h mag er binnen
redelijke afstand geen voorligger te bekennen zijn.
Bij korte stops tijdens filerijden of voor verkeerslichten wordt de functie automatisch hervat als de stop korter was dan
ca. 3 seconden – duurt het langer voordat een
voorligger weer gaat rijden, dan wordt de
Geldt niet voor een auto met file-assistent – bij een dergelijke auto werkt het systeem tot aan stilstand.
* Optie/accessoire, zie Inleiding voor meer informatie.
183
04 Comfort en rijplezier
Adaptieve cruisecontrol*
cruisecontrol stand-by gezet. U dient de
cruisecontrol vervolgens op een van de volgende manieren opnieuw te activeren:
• Druk op de stuurtoets
Van doelvoertuig veranderen
Automatische stand-bystand bij
wijziging van doelvoertuig
De cruisecontrol wordt uitgeschakeld en
stand-by gezet:
.
• wanneer u langzamer rijdt dan 15 km/h en
of
de cruisecontrol niet kan registreren of het
doelobject een stilstaand voertuig is of een
ander object, zoals een verkeersdrempel.
• Bedien het gaspedaal en accelereer tot
minimaal 4 km/h (stapvoets).
De cruisecontrol zal dan de voorligger opnieuw
volgen.
04
N.B.
De cruisecontrol kan de auto maximaal 2
minuten stilhouden – daarna wordt de parkeerrem aangezet, waarna de cruisecontrol
wordt uitgeschakeld.
•
Voordat de cruisecontrol opnieuw kan
worden ingeschakeld, dient u de parkeerrem te lossen.
• wanneer u langzamer rijdt dan 15 km/h en
de voorligger afslaat, zodat de cruisecontrol geen voorligger meer heeft om te volgen.
Als het actuele doelvoertuig plotseling afslaat, kan
het gebeuren dat een stilstaande voorligger het
nieuwe doelvoertuig wordt.
Wanneer de cruisecontrol een rijdende voorligger volgt bij snelheden onder 30 km/h, van
doelvoertuig verandert en een stilstaand voertuig volgt, zal de cruisecontrol voor het stilstaande voertuig remmen.
WAARSCHUWING
Wanneer de cruisecontrol een rijdende
voorligger volgt bij snelheden boven
30 km/h, van doelvoertuig verandert en vervolgens een stilstaand voertuig volgt, zal de
cruisecontrol het stilstaande voertuig negeren en de opgeslagen snelheid aanhouden.
•
U dient dan zelf in te grijpen en te remmen.
Beëindiging automatische remfunctie bij
stilstand
In bepaalde situaties beëindigt de cruisecontrol de automatische remfunctie bij stilstand.
Dit houdt in dat het rempedaal wordt vrijgegeven en u zelf weer moet remmen.
De cruisecontrol geeft het rempedaal vrij en
wordt stand-by gezet, wanneer:
•
•
•
•
u het rempedaal bedient
u de parkeerrem aanzet
u de keuzehendel in stand P, N of R zet
u de cruisecontrol stand-by zet.
Automatische activering parkeerrem
In bepaalde situaties zet de cruisecontrol dan
de parkeerrem aan om te zorgen dat de auto
stil blijft staan.
184
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Adaptieve cruisecontrol*
Dit vindt plaats, als:
• u het bestuurdersportier opent of de veiligheidsgordel losmaakt
• U het DSTC uit de Normal-stand haalt en
in de Sport-stand zet
• de cruisecontrol de auto al meer dan
2 minuten lang stil heeft gehouden
• de motor wordt afgezet
• de remmen oververhit zijn geraakt.
Radarsensor en de beperkingen ervan
De radarsensor wordt niet alleen gebruikt door
de adaptieve cruisecontrol, maar ook door het
Collision Warning met Auto Brake (zie
pagina 198) en Distance Alert (zie
pagina 189). De radarsensor dient om personenauto’s of grotere voertuigen te registreren
die in dezelfde richting als u en in dezelfde rijstrook rijden.
Bij modificatie van de radarsensor is het mogelijk dat het gebruik ervan onwettig wordt.
WAARSCHUWING
De bestuurder dient altijd rekening te houden met de verkeersomstandigheden en in
te grijpen, wanneer de adaptieve cruisecontrol geen passende snelheid of afstand aanhoudt.
De adaptieve cruisecontrol leent zich niet
voor alle verkeers-, weers- en wegomstandigheden.
Neem dit gedeelte helemaal door om inzicht
te krijgen in de beperkingen van de adaptieve cruisecontrol en daarmee rekening te
kunnen houden, voordat u de adaptieve
cruisecontrol inschakelt.
De bestuurder is er altijd verantwoordelijk
voor dat de juiste afstand en snelheid worden aangehouden, ook bij gebruik van de
adaptieve cruisecontrol.
WAARSCHUWING
Het is niet toegestaan accessoires of
andere voorwerpen voor de grille te monteren.
WAARSCHUWING
De adaptieve cruisecontrol is geen systeem
dat botsingen voorkomt. Grijp zelf in zodra
u merkt dat het systeem een voorligger niet
registreert.
De adaptieve cruisecontrol reageert niet op
voetgangers of dieren noch op kleinere
voertuigen, zoals fietsen of motorfietsen
e.d. Tegenliggers, langzaam rijdende en stilstaande voertuigen of vaste obstakels worden eveneens genegeerd.
04
Gebruik de adaptieve cruisecontrol niet in
stadsverkeer of verkeersdrukte, op kruisingen, bij gladheid, hevige regen- of sneeuwval of slecht zicht en evenmin op weggedeelten met een dikke laag water of
sneeuwmodder, op bochtige wegen of op
op- en afritten.
De radarsensor heeft veel meer moeite om een
voertuig voor u te ontdekken:
• als de radarsensor gehinderd wordt door
bijvoorbeeld hevige regenval of als
sneeuwmodder of andere verontreinigingen de radarsensor afdekken.
N.B.
Houd het gebied voor de radarsensor
schoon.
* Optie/accessoire, zie Inleiding voor meer informatie.
185
04 Comfort en rijplezier
Adaptieve cruisecontrol*
• als de snelheid van de voorligger te veel
afwijkt van die van uw eigen auto.
Voorbeeldsituaties waarin de
cruisecontrol niet optimaal werkt
De radarsensor heeft een beperkt bereik. In
bepaalde gevallen wordt een voertuig niet ontdekt of later dan verwacht.
Soms kan de radarsensor een voertuig op
korte afstand pas laat registreren, bijvoorbeeld als een inhalend voertuig invoegt
tussen u en uw voorligger.
Ook kleine voertuigen, zoals motorfietsen
of voertuigen die niet in het midden van de
rijstrook rijden, kunnen onopgemerkt blijven.
In bochten kan de radarsensor op het verkeerde voertuig reageren of een eerder
opgemerkt voertuig uit het zicht verliezen.
04
Storingen opsporen en verhelpen
Als op het display de melding Radar afgedekt
Zie instructieb. verschijnt, worden de radarsignalen van de radarsensor gehinderd zodat
voorliggers niet kunnen worden geregistreerd.
Dit betekent dat de adaptieve cruisecontrol,
Distance Alert en het Collision Warning met
Auto Brake evenmin werken.
In de volgende tabel staan mogelijke oorzaken
van het verschijnen van de melding en passende maatregelen.
Blikveld van de ACC.
186
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Adaptieve cruisecontrol*
Oorzaak
Maatregel
Het radaroppervlak van de grille is vuil of bedekt met sneeuw of ijs.
Ontdoe het radaroppervlak van de grille van vuil, sneeuw en ijs.
De radarsignalen worden gehinderd door hevige regen- of sneeuwval.
Valt niets aan te doen. Bij hevige neerslag werkt de radar soms niet.
De radarsignalen worden gehinderd door opspattend water en opdwarrelende sneeuw van het wegdek.
Valt niets aan te doen. Op weggedeelten met een dikke laag water of
sneeuw werkt de radar soms niet.
De melding blijft ook na schoonmaak van het radaroppervlak staan.
Wacht even. Het kan enige minuten duren voordat de radar doorheeft
dat de radarsignalen niet langer worden geblokkeerd.
04
Symbolen en meldingen op display
Symbool
Melding
Betekenis
Stand-bystand of geen voertuig ontdekt in actieve stand.
Voertuig ontdekt in actieve stand waarop de adaptieve cruisecontrol uw snelheid afstemt.
Volgtijd geactiveerd, tijdens aanpassing.
Volgtijd geactiveerd, na aanpassing.
DSTC normaal voor ACC
ACC gedeactiveerd
De cruisecontrol kan alleen worden geactiveerd, wanneer de stabiliteits- en tractieregeling (DSTC) in
de normale stand staat – zie pagina 174.
De adaptieve cruisecontrol werd uitgeschakeld – u dient zelf uw snelheid aan te passen.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
187
04 Comfort en rijplezier
Adaptieve cruisecontrol*
Symbool
Melding
Betekenis
ACC niet beschikbaar
De adaptieve cruisecontrol kan niet worden ingeschakeld.
Dit kan onder meer gebeuren wanneer:
• de remmen een hoge temperatuur hebben
• de radarsensor wordt gehinderd door natte sneeuw of regen.
Radar afgedekt Zie
instructieb.
De adaptieve cruisecontrol werkt tijdelijk niet.
• De radarsensor kan geen andere voertuigen registreren. Bijvoorbeeld wanneer deze wordt gehinderd door hevige regenval of als sneeuwmodder of andere verontreinigingen de radarsensor
afdekken.
04
Voor meer informatie over de beperkingen van de radarsensor, zie pagina 185.
ACC Service vereist
De adaptieve cruisecontrol werkt niet.
• Neem contact op met een werkplaats – geadviseerd wordt een erkende Volvo-werkplaats.
Remmen om stil te blijven
staan + geluidssignaal
(Alleen auto met file-assistent)
De auto staat stil en de cruisecontrol lost de bedrijfsrem, zodat de parkeerrem verder kan remmen en
de auto stil kan houden. Door een storing in de parkeerrem zal de auto echter spoedig in beweging
komen.
• U moet zelf remmen. De melding blijft staan en het geluidssignaal klinkt, totdat u het rempedaal
of gaspedaal bedient.
Onder 30 km/h alleen volgen
Verschijnt wanneer u de cruisecontrol probeert te activeren bij een snelheid onder 30 km/h en er geen
voorligger binnen de activeringsafstand (ca. 30 meter) te bekennen is.
(Alleen auto met file-assistent)
188
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Afstandswaarschuwing*
Algemene informatie
De afstandswaarschuwing (Distance Alert) is
een functie die u inlicht over de volgtijd ten
opzichte van de voorligger.
Distance Alert is actief bij snelheden hoger dan
30 km/h en reageert uitsluitend op voorliggers
die in dezelfde richting als u rijden. Voor voertuigen die langzaam in tegengestelde richting
rijden of stilstaan wordt geen afstandsinformatie gegeven.
N.B.
De afstandswaarschuwing is uitgeschakeld,
zolang de adaptieve cruisecontrol actief is.
WAARSCHUWING
Distance Alert reageert alleen, als de
afstand tot voorliggers korter is dan de ingestelde waarde – de rijsnelheid wordt niet
aangepast.
lampje in de schakelaar geeft aan dat de functie geactiveerd is.
Bij bepaalde combinaties van opties is er geen
plek vrij voor een knop op de middenconsole –
in dat geval is de functie te bedienen via het
menusysteem MY CAR, onder Instellingen
Auto-instellingen
Waarschuwingsafstand. Voor een beschrijving van het menusysteem, zie pagina 149.
04
Bediening
Oranje waarschuwingslampje1.
Er brandt continu een oranje waarschuwingslampje op de voorruit, als de afstand tot de
voorligger gelijk is aan de ingestelde volgtijd.
1
Met de knop op de middenconsole kunt u de
functie in- en uitschakelen. Het brandende
N.B. De afbeelding is schematisch – afhankelijk van het model zijn afwijkingen mogelijk.
* Optie/accessoire, zie Inleiding voor meer informatie.
189
04 Comfort en rijplezier
Afstandswaarschuwing*
Volgtijd instellen
04
Bedieningselementen en display voor volgtijd.
Volgtijd – Verlengen/verkorten. Voor verlengen omhoogduwen, voor verkorten
omlaagduwen.
Volgtijd2 – Aan (tijdens aanpassing).
Volgtijd2 – Aan (ná aanpassing).
2
190
U kunt verschillende volgtijden ten opzichte van voorliggers kiezen en deze worden
op het display als 1–5 horizontale streepjes weergegeven – hoe meer streepjes, des
te langer de volgtijd. Eén
streepje komt overeen met ca. 1 seconde ten
opzichte van de voorligger en 5 streepjes met
ca. 2,5 seconden.
Tijdens het instellen van de
volgtijd verschijnt het bijbehorende aantal horizontale
streepjes op het display. Deze
streepjes verdwijnen na
enkele seconden, waarna een
verkleinde uitvoering ervan
rechts op het display verschijnt. Hetzelfde
symbool verschijnt ook wanneer de adaptieve
cruisecontrole geactiveerd is.
Het display toont "streepjessymbool" [2] of [3]. Ze worden nooit gelijktijdig weergegeven.
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Hoe hoger de snelheid, hoe langer de volgafstand in meters voor een bepaalde volgtijd.
De ingestelde volgtijd wordt ook gebruikt
door de adaptieve cruisecontrol (zie
pagina 181).
Houd alleen een volgtijd aan die niet in strijd
is met de geldende verkeersregels.
Beperkingen
De afstandswaarschuwing, adaptieve cruisecontrol en Collision Warning maakt gebruik van
dezelfde radarsensor. Voor meer informatie
over de radarsensor en de beperkingen ervan,
zie pagina 185.
04 Comfort en rijplezier
Afstandswaarschuwing*
N.B.
In de felle zon en bij lichtschitteringen of
grote variaties in de lichtsterkte alsook het
gebruik van een zonnebril is het op de voorruit geprojecteerde waarschuwingslampje
soms moeilijk waar te nemen.
In slechte weersomstandigheden en op slingerende wegen heeft de radarsensor soms
moeite om voorliggers te registreren.
Ook voorliggers met geringe afmetingen
(zoals motorfietsen) zijn soms moeilijk te
ontdekken. Dat kan betekenen dat het
geprojecteerde waarschuwingslampje pas
bij kortere volgtijden oplicht of dat helemaal
niet gaat branden.
Op zeer hoge snelheden is het mogelijk dat
het lampje door beperkingen in het bereik
van de sensor op kortere afstand oplicht.
04
Symbolen en meldingen op display
Symbool
Melding
Betekenis
Ingestelde volgtijd tijdens regeling.
Ingestelde volgtijd ná regeling.
* Optie/accessoire, zie Inleiding voor meer informatie.
191
04 Comfort en rijplezier
Afstandswaarschuwing*
Symbool
Melding
Betekenis
Radar afgedekt Zie
instructieb.
De afstandswaarschuwing werkt tijdelijk niet.
De radarsensor kan geen andere voertuigen registreren. Bijvoorbeeld wanneer deze wordt gehinderd
door hevige regenval of als sneeuwmodder of andere verontreinigingen de radarsensor afdekken.
Voor meer informatie over de beperkingen van de radarsensor, zie pagina 185.
CWS-systeem Service vereist
04
192
De afstandswaarschuwing en Collision Warning met Auto Brake werken niet of gedeeltelijk.
Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
City Safety™
Algemene informatie
City Safety™ is een hulpmiddel om u te helpen
een botsing te voorkomen tijdens filerijden
e.d., waarbij plotselinge wijzigingen in het verkeer vóór u gekoppeld aan onoplettendheid tot
bijna-ongelukken kunnen leiden.
De functie die actief is bij een snelheid tot
30 km/h helpt u door automatisch te remmen,
wanneer het gevaar voor een botsing met een
voorligger reëel is en u zelf niet snel genoeg
remt en/of uitwijkt.
City Safety™ wordt geactiveerd in situaties
waar de bestuurder eigenlijk al veel eerder had
moeten remmen, zodat de functie niet altijd
uitkomst biedt.
City Safety™ is erop gebouwd om zo laat
mogelijk geactiveerd te worden om onnodige
ingrepen te voorkomen.
Gebruik City Safety™ niet om uw rijgedrag aan
te passen – als u er blind op vertrouwt dat City
Safety™ remt, raakt u vroeg of laat betrokken
bij een botsing.
U en eventuele passagiers zullen normaal
alleen merken dat City Safety™ actief is, wanneer een botsing dreigt.
Bij auto’s met Collision Warning with Auto
Brake* vullen de beide systemen elkaar aan.
1
Voor meer informatie over het Collision Warning with Auto Brake, zie pagina 198.
Functie
BELANGRIJK
Laat de onderdelen van City Safety™ alleen
onderhouden en vervangen in een werkplaats – geadviseerd wordt een erkende
Volvo-werkplaats.
WAARSCHUWING
04
City Safety™ werkt niet in alle rijsituaties,
verkeers-, weers- en wegomstandigheden.
City Safety™ reageert niet op tegenliggers
noch op kleinere voertuigen zoals motorfietsen en fietsen of op voetgangers en dieren.
City Safety™ kan een botsing alleen voorkomen bij een snelheidsverschil kleiner dan
15 km/h tussen de beide voertuigen – bij
grotere snelheidsverschillen kan het systeem alleen de snelheid waarbij de botsing
plaatsvindt zoveel mogelijk beperken. Voor
maximale remwerking moet de bestuurder
het rempedaal bedienen.
Wacht nooit op het ingrijpen van City
Safety™. De bestuurder is er verantwoordelijk voor om voldoende afstand en de
juiste snelheid te houden.
Zend- en ontvangstoog van de lasersensor1.
City Safety™ registreert het verkeer vóór de
auto middels een lasersensor boven aan de
voorruit. Wanneer het gevaar voor een botsing
reëel is, zal City Safety™ automatisch remmen,
hetgeen aandoet als een krachtige remmannoeuvre.
Bij een snelheidsverschil van 4–15 km/h ten
opzichte van de voorligger kan City Safety™
een botsing geheel voorkomen.
City Safety™ start een korte, krachtige remmanoeuvre en zorgt er normaliter voor dat u net
achter uw voorligger tot stilstand komt. Voor
veel bestuurders die dit niet gewend zijn is een
dergelijke remmanoeuvre onprettig.
N.B. De afbeelding is schematisch – afhankelijk van het model zijn afwijkingen mogelijk.
* Optie/accessoire, zie Inleiding voor meer informatie.
193
04 Comfort en rijplezier
City Safety™
Bij een snelheidsverschil van meer dan
15 km/h tussen de voertuigen kan City
Safety™ een botsing niet geheel op eigen
kracht voorkomen – voor het maximale remvermogen dient u zelf het rempedaal te bedienen. In dat geval is het ook bij snelheidsverschillen groter dan 15 km/h mogelijk een botsing te voorkomen.
04
Wanneer het systeem ingrijpt en remt, verschijnt op het display van het instrumentenpaneel de melding dat het systeem actief is/was.
Na het starten van de motor is City Safety™ op
een van de volgende manieren uit te schakelen:
Zoek aan de hand van het menusysteem van
MY CAR op het beeldscherm van de middenconsole Instellingen Auto-instellingen
Rij-assistentiesystemen City Safety op.
Kies de optie Uit. Voor meer informatie over het
menusysteem MY CAR, zie pagina 149.
De volgende keer dat de motor wordt gestart
is de functie echter weer actief, ook al stond
het systeem uit toen de motor werd afgezet.
N.B.
Wanneer City Safety™ remt, gaan de remlichten branden.
WAARSCHUWING
De lasersensor geeft ook laserlicht af, wanneer u City Safety™ handmatig uitgeschakeld hebt.
Bediening
Om City Safety™ opnieuw in te schakelen:
N.B.
De functie City Safety™ is na het starten van
de motor via sleutelstand I en II (zie
pagina 80 voor de sleutelstanden) altijd
ingeschakeld.
Aan en Uit
Soms is het handig om City Safety™ uit te kunnen schakelen, bijvoorbeeld wanneer bebladerde takken langs de motorkap en voorruit
kunnen schampen.
194
• Volg de dezelfde procedure als bij het uitschakelen, maar kies nu de optie Aan.
Beperkingen
De City Safety™-sensor is erop gebouwd om
auto’s en andere voertuigen vóór u te ontdekken, zowel overdag als ’s nachts.
De sensor kent echter beperkingen en werkt
bijv. minder goed bij hevige sneeuw- of regenval, in dichte mist of in dikke stofwolken of
stuifsneeuw. Condens, vuil, sneeuw en ijs op
de voorruit kunnen voor storingen in de werken
zorgen.
Hangende voorwerpen zoals vlaggen/wimpels
die uitstekende lading markeren of accessoires
zoals verstralers en frontbars die boven de
motorkap uitsteken.
Het infrarode licht van de City Safety™-sensor
meet de reflectie van het licht. De sensor kan
geen obstakels met een gering reflecterend
vermogen waarnemen. De achterkant van
voertuigen weerkaatst veelal voldoende licht
dankzij de kentekenplaat en de achterlichtreflectoren.
Bij gladheid is de remweg langer waardoor City
Safety™ minder goed in staat is aanrijdingen
te voorkomen. In dergelijke situaties zullen het
ABS en DSTC voor het maximale remvermogen zorgen met behoud van de stabiliteit.
City Safety™ kan niet worden geactiveerd,
wanneer u achteruitrijdt.
04 Comfort en rijplezier
City Safety™
City Safety™ wordt niet geactiveerd op lage
snelheden (onder 4 km/h), wat betekent dat het
systeem niet ingrijpt in situaties waarbij u een
voorligger uiterst langzaam nadert zoals tijdens
het parkeren.
De commando’s die u zelf geeft hebben altijd
voorrang, wat betekent dat City Safety™ niet
ingrijpt in situaties waarbij u duidelijke commando’s geeft via stuurwiel, rem- of gaspedaal, zelfs al is een botsing onvermijdelijk.
Nadat City Safety™ een aanrijding met een
stilstaand obstakel heeft voorkomt, blijft de
auto maximaal 1,5 seconde stilstaan. Als de
auto wordt afgeremd wegens een rijdende
voorligger, wordt de snelheid begrensd tot
dezelfde snelheid als die van de voorligger.
Bij een auto met een handgeschakelde versnellingsbak slaat de motor af wanneer City
Safety™ de auto tot stilstand heeft gebracht,
tenzij u daarvoor het koppelingspedaal weet te
bedienen.
N.B.
Oorzaak
Maatregel
•
Houd de voorruit in het gebied vóór de
lasersensor vrij van sneeuw, ijs, condens en vuil (zie de afbeelding met de
positie van de sensor op pagina 193).
Ontdoe het voorruitoppervlak vóór de
lasersensor van vuil,
sneeuw en ijs.
•
Plak of bevestig geen zaken op de voorruit vóór de lasersensor
Het voorruitoppervlak vóór de lasersensoren is vuil of
bedekt met sneeuw
of ijs.
•
Haal sneeuw en ijs van de motorkap –
de laag sneeuw en ijs mag niet dikker
zijn dan 5 cm.
Het blikveld van de
lasersensor wordt
gehinderd.
Verwijder het voorwerp dat het zicht
blokkeert.
04
Storingen opsporen en verhelpen
Als de melding Voorruitsensoren afgedekt
op het display van het instrumentenpaneel verschijnt, worden de lasersensoren gehinderd
zodat ze geen voertuigen vóór de auto kunnen
registreren. Dit betekent op zijn beurt dat City
Safety™ niet werkt.
De melding Voorruitsensoren afgedekt verschijnt echter niet in alle situaties waarbij de
sensoren gehinderd worden – let er daarom op
dat u de voorruit en vooral het gebied vóór de
lasersensor zorgvuldig schoonhoudt.
In de volgende tabel staan mogelijke oorzaken
van het verschijnen van de melding en suggesties voor passende maatregelen.
195
04 Comfort en rijplezier
City Safety™
BELANGRIJK
Als het voorruitoppervlak vóór een van
beide “ogen” barsten, krassen of steenslagschade vertoont van 0,5 × 3,0 mm (of groter), neem dan contact op met een erkende
werkplaats om de voorruit te laten repareren
of vervangen (zie de afbeelding met de positie van de sensor op pagina 193) – geadviseerd wordt een erkende Volvo-werkplaats.
04
Als u niets doet, presteert City Safety™
mogelijk minder goed.
Om optimale prestaties van City Safety™ te
garanderen geldt bovendien het volgende:
196
•
monteer bij vervanging van de voorruit
hetzelfde type of een ander type, door
Volvo goedgekeurde voorruit
•
monteer bij vervanging van de ruitenwissers hetzelfde type of een ander
type, door Volvo goedgekeurde ruitenwissers.
Lasersensor
Symbolen en meldingen op display
De functie City Safety™ maakt gebruik van een
sensor die laserlicht uitzendt. Neem contact op
met een gekwalificeerde werkplaats als de
lasersensor een storing vertoont of nagekeken
moet worden – geadviseerd wordt een erkende
Volvo-werkplaats.
Terwijl City Safety™ automatisch remt, kunnen
één of meer symbolen op het instrumentenpaneel gaan branden en meldingen op het bijbehorende display verschijnen.
WAARSCHUWING
Kijk nooit van een afstand van 100 mm of
minder in de lasersensor (waaruit uiteenlopende, onzichtbare laserstralen komen) met
vergrotende optiek zoals een vergrootglas,
microscoop, objectief of soortgelijke optische instrumenten – er bestaat gevaar voor
oogletsel (de afbeelding op pagina 193
geeft de positie van de sensor aan).
Voor meer informatie over de lasersensor, zie
pagina 9.
Meldingen kunt u van het display halen door de
READ-knop op de richtingaanwijzerhendel
kort in te drukken.
04 Comfort en rijplezier
City Safety™
Symbool
Melding
Betekenis/Maatregel
Autom. remmen door City
Safety
City Safety™ remt op dit moment of remde eerder automatisch.
Voorruitsensoren afgedekt
De lasersensor werkt tijdelijk niet doordat deze door iets gehinderd wordt.
• Verwijder het voorwerp dat de sensoren hindert en/of maak het voorruitoppervlak vóór de sensoren schoon.
04
Voor meer informatie over de beperkingen van de lasersensoren, zie pagina 194.
City Safety Service vereist
City Safety™ werkt niet.
• Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvowerkplaats.
197
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
Algemene informatie
Collision Warning met Auto Brake en voetgangersdetectie is een hulpmiddel dat bestemd is
om u te waarschuwen wanneer het gevaar
bestaat dat u op een voetganger of een (stilstaande of rijdende) voorligger botst.
Collision Warning kent drie hulpfuncties.
• Collision Warning – Waarschuwt voor een
Collision Warning en City Safety™ vullen elkaar
aan. Voor meer informatie over City Safety™,
zie pagina 193.
BELANGRIJK
Laat het onderhoud van de onderdelen van
de Collision Warning over aan een werkplaats – geadviseerd wordt een erkende
Volvo-werkplaats.
naderende botsing.
04
• Brake Support – Helpt u om efficiënt te
remmen in een kritieke situatie.
• Auto Brake – Remt de auto automatisch,
wanneer het gevaar voor een botsing met
een voetganger of voorligger reëel is en u
zelf niet snel genoeg remt en/of uitwijkt. De
Auto Brake kan een botsing voorkomen of
de botssnelheid beperken.
Collision Warning wordt geactiveerd in situaties waar de bestuurder eigenlijk al veel eerder
had moeten remmen, zodat de functie niet
altijd uitkomst biedt.
Collision Warning met Auto Brake is erop
gebouwd om zo laat mogelijk geactiveerd te
worden om onnodige ingrepen te voorkomen.
Gebruik Collision Warning niet om uw rijgedrag
aan te passen – als u er blind op vertrouwt dat
Collision Warning met Auto Brake remt, raakt
u vroeg of laat betrokken bij een botsing.
198
* Optie/accessoire, zie Inleiding voor meer informatie.
WAARSCHUWING
Geen enkel automatisch systeem kan in alle
situaties een 100 % feilloze werking garanderen. Probeer de Auto Brake-functie dan
ook nooit uit met mensen – ernstige en
mogelijk dodelijke verwondingen zijn niet
uitgesloten.
WAARSCHUWING
Collision Warning werkt niet in alle rijsituaties, verkeers-, weers- en wegomstandigheden. Collision Warning reageert niet op
tegenliggers noch op dieren.
Er wordt alleen gewaarschuwd wanneer de
kans op een botsing groot is. In het onderdeel Functie en de navolgende onderdelen
staat informatie over de beperkingen die u
moet kennen, voordat u de Collision Warning met Auto Brake gebruikt.
Er wordt niet gewaarschuwd noch geremd
voor voetgangers bij een rijsnelheid hoger
dan 80 km/h.
In het donker en in tunnels kan niet worden
gewaarschuwd noch geremd voor voetgangers – zelfs al brandt de straatverlichting.
Auto Brake kan een botsing geheel voorkomen of de botssnelheid verlagen. Voor
maximale remwerking altijd het rempedaal
bedienen – ook al wordt er automatisch
geremd.
Nooit een waarschuwingssignaal van de
Collision Warning afwachten. U bent altijd
verantwoordelijk de juiste afstand en snelheid aan te houden – ook bij gebruik van de
Collision Warning met Auto Brake.
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
Functie
Brake Support
Bediening
Als het gevaar voor een botsing na de Collision
Warning verder toeneemt, treedt de Brake
Support in werking. De Brake Support treft de
nodige voorbereidingen voor een snelle remmanoeuvre waarna de remmen licht worden
aangezet. Dit is te merken aan een lichte schok.
Via een menusysteem van MY CAR op het
beeldscherm van de middenconsole zijn eventuele instellingen te verrichten. Voor informatie
over het gebruik van het menusysteem, zie
pagina 149.
Als u het rempedaal met een bepaalde snelheid
bedient, wordt het maximale remvermogen
geleverd.
Functie-overzicht1.
Audiovisueel waarschuwingssignaal bij
gevaar voor een botsing.
Radarsensor
Camerasensor
Collision Warning
De radarsensor registreert voetgangers vóór
de auto en (stilstaande of rijdende) voorliggers.
Bij gevaar voor een botsing met een voetganger of voorligger wordt u daarop attent
gemaakt met behulp van een rood knipperend
waarschuwingssignaal en een waarschuwingszoemer.
1
Brake Support helpt u eveneens bij het remmen, als het systeem ervan uitgaat dat de remmanoeuvre alleen niet voldoende is om een
botsing te voorkomen.
Auto Brake
Als de bestuurder in deze fase nog steeds niet
met een uitwijkmanoeuvre is begonnen en het
botsingsgevaar urgent is, schakelt de automatische remfunctie in, ongeacht de vraag of de
bestuurder remt of niet. De auto wordt daarbij
maximaal afgeremd om de botssnelheid te
beperken of zoveel als nodig is om een botsing
te voorkomen.
N.B.
De functies Brake Support en Auto Brake
zijn altijd actief – ze kunnen niet uitgeschakeld worden.
04
Aan en Uit
Doe het volgende om Collision Warning in- of
uit te schakelen: Ga met behulp van het menusysteem MY CAR via het beeldscherm van de
middenconsole naar Instellingen Autoinstellingen Rij-assistentiesystemen
Botswaarschuwing op. Voor informatie over
het menusysteem, zie pagina 149.
Bij het starten van de motor worden altijd alle
geactiveerde functies getest door de verschillende waarschuwingslampjes kort te laten
branden.
Bij het starten van de motor geldt automatisch
de instelling die actief was toen de motor werd
afgezet.
N.B. De afbeelding is schematisch – afhankelijk van het model zijn afwijkingen mogelijk.
* Optie/accessoire, zie Inleiding voor meer informatie.
199
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
Waarschuwingssignalen activeren/
deactiveren
Als bij het starten van de motor blijkt dat u
ervoor gekozen hebt het systeem in te schakelen, wordt het waarschuwingslampje automatisch geactiveerd.
04
De waarschuwingszoemer is apart te activeren/deactiveren via de opties Aan en Uit in het
menusysteem MY CAR onder Instellingen
Auto-instellingen Rijassistentiesystemen Signaaltoon bij
botsgevaar.
Waarschuwingsafstand instellen
De waarschuwingsafstand is de afstand waarbij een visueel signaal en een geluidssignaal
worden afgegeven. Kies uit de opties Lang,
Normaal of Kort in het menusysteem MY
CAR onder Instellingen Auto-instellingen
Rij-assistentiesystemen
Botswaarschuwing
Waarschuwingsafstand.
De waarschuwingsafstand is bepalend voor de
gevoeligheid van het systeem. Bij de waarschuwingsafstand Lang wordt eerder gewaarschuwd. Ga altijd uit van de instelling Lang,
maar als deze instelling te vaak tot waarschuwingen leidt (wat in bepaalde situaties als hinderlijk kan worden ervaren) kunt u overgaan op
de waarschuwingsafstand Normaal.
200
* Optie/accessoire, zie Inleiding voor meer informatie.
Maak alleen in uitzonderingsgevallen zoals bij
dynamisch rijden gebruik van de waarschuwingsafstand Kort.
N.B.
Bij gebruik van de adaptieve cruisecontrol
worden het waarschuwingslampje en de
waarschuwingszoemer door de cruisecontrol gehanteerd, ook al hebt u de Collision
Warning gedeactiveerd.
De Collision Warning waarschuwt u bij
gevaar voor een botsing, maar de functie is
niet in staat uw reactietijd te verkorten.
Voor een optimale werking van de Collision
Warning dient u de afstandscontrole altijd in
te stellen op volgtijd 4–5 (zie pagina 189).
N.B.
Ook als u de waarschuwingsafstand hebt
ingesteld op Lang, kunnen de waarschuwingen voor uw gevoel soms laat worden
afgegeven. Bijvoorbeeld bij grote snelheidsverschillen of als de voorligger krachtig
remt.
Instellingen controleren
U kunt de actuele instellingen controleren op
het beeldscherm van de middenconsole. Ga in
het menusysteem MY CAR naar Instellingen
Auto-instellingen Rij-
assistentiesystemen
Botswaarschuwing, zie pagina 149.
Beperkingen
Collision Warning is actief bij een snelheid
vanaf ca. 4 km/h.
In de felle zon en bij lichtschitteringen alsook
het gebruik van een zonnebril is het op de voorruit geprojecteerde waarschuwingslampje
soms moeilijk te ontdekken. Dat is ook mogelijk
als u niet recht vooruitkijkt. Houd de waarschuwingszoemer daarom altijd ingeschakeld.
Bij gladheid is de remweg langer waardoor het
systeem minder goed in staat is aanrijdingen te
voorkomen. In dergelijke situaties zullen het
ABS en DSTC voor het maximale remvermogen zorgen met behoud van de stabiliteit.
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
N.B.
Het visuele waarschuwingssignaal kan
korte tijd buiten werking worden gesteld,
wanneer de temperatuur in het interieur bijvoorbeeld door de felle zon te hoog is opgelopen. Als dit gebeurt, wordt er een waarschuwingszoemer afgegeven ook al hebt u
deze uitgeschakeld via het menusysteem.
•
Waarschuwingen kunnen eveneens uitblijven bij een zeer geringe afstand tot
de voorligger of bij relatief grote stuuren pedaalbewegingen zoals bij een zeer
actieve rijstijl.
WAARSCHUWING
Als de radar- of camerasensor op grond van
de verkeerssituatie of anderszins problemen heeft voetgangers of voorliggers te
ontdekken, is het mogelijk dat het systeem
pas laat, onterecht of helemaal geen waarschuwing geeft en remt.
De sensoren hebben een beperkt bereik
voor voetgangers wat inhoudt dat het systeem efficiënt waarschuwt en remingrepen
verricht bij rijsnelheden tot 50 km/h. Voor
stilstaande of langzaam rijdende voorliggers
wordt efficiënt gewaarschuwd en geremd
bij rijsnelheden tot 70 km/h.
In het donker of bij slecht zicht wordt er
mogelijk niet gewaarschuwd voor langzaam
rijdende of stilstaande voorliggers.
Collision Warning met Auto Brake wordt niet
geactiveerd op lage snelheden (onder 4 km/h),
wat betekent dat het systeem niet ingrijpt in
situaties waarbij uw auto een voorligger uiterst
langzaam nadert zoals tijdens het parkeren.
De commando’s die u zelf geeft hebben altijd
voorrang, wat betekent dat Collision Warning
met Auto Brake niet ingrijpt in situaties waarbij
u duidelijke commando’s geeft via stuurwiel,
rem- of gaspedaal, zelfs al is een botsing
onvermijdelijk.
De Collision Warning maakt gebruik van
dezelfde radarsensor als die van de adaptieve
cruisecontrol. Voor meer informatie over de
radarsensor en de beperkingen ervan, zie
pagina 185.
Bij een auto met een handgeschakelde versnellingsbak slaat de motor af wanneer Auto
Brake de auto tot stilstand heeft gebracht, tenzij u daarvoor het koppelingspedaal weet te
bedienen.
Als u vindt dat er te vaak wordt gewaarschuwd
en de signalen als storend ervaart, kunt u de
waarschuwingsafstand verkleinen. Het systeem waarschuwt dan minder snel en minder
vaak.
Beperkingen van de camerasensor
Collision Warning met Auto Brake kan niet worden geactiveerd wanneer u achteruitrijdt.
04
Nadat Auto Brake een aanrijding met een stilstaand obstakel heeft voorkomen, blijft de auto
maximaal 1,5 seconde stilstaan. Als de auto
wordt afgeremd wegens een rijdende voorligger, wordt de snelheid begrensd tot dezelfde
snelheid als die van de voorligger.
De camerasensor van de auto maakt gebruikt
van de drie hulpfuncties Collision Warning met
Auto Brake, Driver Alert Control, zie
pagina 206, en Lane Departure Warning, zie
pagina 209.
* Optie/accessoire, zie Inleiding voor meer informatie.
201
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
N.B.
Voetgangersdetectie
• Een voetganger is alleen te ontdekken
wanneer deze helemaal zichtbaar is en een
lengte heeft van minimaal 80 cm.
Houd de voorruit vóór de camerasensor vrij
van sneeuw, ijs, condens en vuil.
• Het systeem kan geen voetgangers ont-
Plak of monteer geen stickers of andere
voorwerpen op de voorruit in het gebied
vóór de camerasensor, omdat één of meer
systemen die gebruik maken van de camera
daardoor mogelijk niet goed of helemaal
niet werken.
dekken die grote voorwerpen dragen.
• Bij zonsondergang en -ondergang kan de
camerasensor voetgangers minder goed
registreren – vergelijkbaar met het menselijk oog.
• De camerasensor is niet in staat voetgan04
De camerasensor kent ongeveer dezelfde
beperkingen als het menselijk oog. Dit houdt in
dat de sensor minder goed “ziet” bij hevige
regen- of sneeuwval en in dichte mist. In dergelijke omstandigheden kunnen functies die
gebruik maken van de camera grote beperkingen ondervinden of tijdelijk gedeactiveerd worden.
Ook fel tegenlicht, reflecties op het wegdek,
besneeuwde of beijzelde wegen, verontreinigde of onduidelijke rijstrookmarkeringen
kunnen aanleiding geven tot grote beperkingen
voor de functies die van de camera gebruik
maken om bijvoorbeeld het wegdek af te tasten
en andere voertuigen en voetgangers te ontdekken.
Bij zeer hoge temperaturen werkt de camera
ongeveer 15 minuten na het starten van de
motor niet om de camerafunctie te ontzien.
202
* Optie/accessoire, zie Inleiding voor meer informatie.
gers te registreren bij ritten in het donker of
in tunnels – zelfs al brandt de straatverlichting.
Ideaalvoorbeelden van wat het systeem als voetgangers met herkenbare lichaamscontouren
beschouwt.
Voor optimale prestaties van het systeem dient
de systeemfunctie die verantwoordelijk is voor
identificatie van voetgangers zo uniform mogelijke informatie over de lichaamscontouren ontvangen – dat houdt in dat kenmerkende
lichaamsdelen zoals hoofd, armen, schouders,
benen, borstkas en buik moeten kunnen worden waargenomen evenals een bewegingspatroon dat voor mensen als normaal te beschouwen is.
Het systeem kan een voetganger niet ontdekken, als de camera grote delen van het lichaam
niet kan waarnemen.
WAARSCHUWING
Collision Warning met Auto Brake en voetgangersdetectie is een hulpmiddel.
Het is niet in staat om in alle situaties alle
voetgangers te detecteren en ziet bijvoorbeeld geen deels verborgen voetgangers,
personen met kleding die de lichaamscontouren verhult of voetgangers die kleiner zijn
dan 80 cm.
•
U bent er altijd zelf verantwoordelijk
voor dat u de auto op de juiste wijze
bestuurt en voldoende afstand houdt
afhankelijk van de rijsnelheid.
Storingen opsporen en verhelpen
Als op het display de melding
Voorruitsensoren afgedekt staat, betekent
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
dit dat de camerasensor afgedekt is en geen
voetgangers, voertuigen of rijstrookmarkeringen vóór de auto kan ontdekken.
Dit betekent ook dat er beperkingen gelden
voor de functies Collision Warning met Auto
Brake, Lane Departure Warning en Driver Alert
Control.
In de volgende tabel staan mogelijke oorzaken
van het verschijnen van de melding en passende maatregelen.
Oorzaak
Maatregel
Het voorruitoppervlak vóór de camera
is vuil of bedekt met
sneeuw of ijs.
Ontdoe het voorruitoppervlak vóór de
camera van vuil,
sneeuw en ijs.
Bij dichte mist en
hevige regen- of
sneeuwval heeft de
camera een minder
goed zicht.
Valt niets aan te
doen. Bij hevige
neerslag werkt de
camera soms niet.
Oorzaak
Maatregel
Het voorruitoppervlak vóór de camera
is schoongemaakt,
maar de melding
blijft.
Wacht even. Het kan
enige minuten duren
voordat de camera
het zicht opnieuw
heeft gemeten.
Er is vuil tussen de
binnenkant van de
voorruit en de
camera gekomen.
Bezoek een werkplaats om de binnenkant van de
voorruit achter de
camerabehuizing te
laten schoonmaken
– geadviseerd wordt
een erkende Volvowerkplaats.
04
``
* Optie/accessoire, zie Inleiding voor meer informatie.
203
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
Symbolen en meldingen op display
Symbool
Melding
Betekenis
CWS-systeem UIT
Collision Warning is uitgeschakeld.
Verschijnt bij het starten van de motor.
De melding dooft automatisch na ca. 5 seconden of eerder wanneer u op de toets READ drukt.
04
CWS-systeem niet
beschikbaar
Het is niet mogelijk Collision Warning te activeren.
Remassistent geactiveerd
De Auto Brake was actief.
Voorruitsensoren
afgedekt
De camerasensor werkt tijdelijk niet.
Verschijnt wanneer u de functie toch probeert te activeren.
De melding dooft automatisch na ca. 5 seconden of eerder wanneer u op de toets READ drukt.
De melding verdwijnt na bediening van de toets READ.
Verschijnt bijvoorbeeld bij sneeuw, ijs of vuil op de voorruit.
• Maak het voorruitoppervlak vóór de camerasensor schoon.
Voor meer informatie over de beperkingen van de camerasensor - zie pagina 201.
204
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Collision Warning met Auto Brake en voetgangersbescherming.*
Symbool
Melding
Betekenis
Radar
afgedekt
Zie
instructieb.
Collision Warning met Auto Brake werkt tijdelijk niet.
CWS-systeem Service vereist
Collision Warning met Auto Brake werkt niet of gedeeltelijk.
De radarsensor kan geen andere voertuigen registreren. Bijvoorbeeld wanneer deze wordt gehinderd door hevige
regenval of als sneeuwmodder of andere verontreinigingen de radarsensor afdekken.
Voor meer informatie over de beperkingen van de radarsensor, zie pagina 185.
• Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvo-werkplaats.
04
* Optie/accessoire, zie Inleiding voor meer informatie.
205
04 Comfort en rijplezier
Driver Alert System – DAC*
Algemene informatie over Driver Alert
System
Driver Alert System is bestemd om u te helpen
als de auto op een ongecontroleerde manier
wordt bestuurd of op het punt staat de rijstrookmarkering te overschrijden.
Driver Alert System bestaat uit twee hulpfuncties die allebei tegelijk of ieder apart in te schakelen zijn:
04
• Driver Alert Control (DAC)
• Lane Departure Warning (LDW), zie
WAARSCHUWING
Driver Alert System heeft niet in alle situaties
het beoogde effect en is uitsluitend bedoeld
als hulpmiddel.
U als bestuurder bent er altijd verantwoordelijk voor dat de auto op een veilige manier
wordt bestuurd.
Algemene informatie over Driver Alert
Control (DAC)
pagina 209.
DAC is bedoeld om langzame wijzigingen in het
rijgedrag te bespeuren, in eerste instantie op
de grotere wegen. De functie is niet bedoeld
voor gebruik in het stadsverkeer.
Soms treden er ondanks vermoeidheid geen
merkbare wijzigingen op in het rijgedrag. In dat
geval wordt er dan ook niet gewaarschuwd.
Het is daarom van groot belang dat u bij opkomende vermoeidheid de auto op een geschikte
plek parkeert om een pauze in te lassen, ongeacht de vraag of DAC nu wel of niet heeft
gewaarschuwd.
De functie wordt weer uitgeschakeld, zodra de
snelheid onder de 60 km/h daalt.
Beide functies maken gebruik van een camera
die alleen rijstroken met aan weerszijden
geschilderde zijmarkeringen kan onderscheiden.
De functie is bedoeld om de aandacht van de
bestuurder te trekken wanneer de auto op een
ongecontroleerde manier bestuurd wordt
(omdat u bijvoorbeeld afgeleid wordt of bijna in
slaap valt).
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Ook de camerasensor kent zijn beperkingen
(zie pagina 201).
Een ingeschakelde functie wordt pas daadwerkelijk geactiveerd bij snelheden hoger dan
65 km/h. Bij lagere snelheden staat de functie
stand-by.
206
Een camera tast de geschilderde rijstrookmarkeringen af en vergelijkt de wegrichting met uw
stuurbewegingen. U wordt gewaarschuwd
wanneer de auto de wegrichting op een ongecontroleerde manier volgt.
N.B.
Gebruik de functie niet om langer achtereen
te kunnen rijden. Plan altijd op gezette tijden
rustpauzes in en zorg dat u uitgerust bent.
04 Comfort en rijplezier
Driver Alert System – DAC*
Beperkingen
Soms kan het systeem ten onrechte waarschuwen voor ongecontroleerde stuurbewegingen.
Dit kan bijvoorbeeld gebeuren bij:
• gebruik van de functie LDW.
• zijdelingse rukwinden.
• spoorvorming in het wegdek.
Bediening
Via het menusysteem op het beeldscherm van
de middenconsole zijn bepaalde instellingen te
verrichten. Voor informatie over het gebruik
van het menusysteem, zie pagina 149.
De actuele Driver Alert-status valt te controleren op het boordcomputerdisplay met behulp
van het duimwiel van de linker stuurhendel.
Duimwiel. Draai eraan totdat Driver
Alert op het display verschijnt. Op de
tweede rij kunnen de alternatieven Driver
Alert stand-by <65km/h, Driver Alert
niet
Op het display staat een niveaumarkering in de
vorm van 1–5 balkjes, waarbij een klein aantal
balkjes voor ongecontroleerd rijgedrag staat.
Een groot aantal balkjes betekent stabiel rijden.
beschikbaar of niveaumarkering
worden weergegeven.
Als de auto zwalkneigingen vertoont wordt u
gewaarschuwd met een zoemersignaal en de
displaymelding Driver Alert Tijd voor pauze.
Als u uw rijgedrag niet corrigeert wordt enige
tijd later opnieuw gewaarschuwd.
READ bevestigt en wist een opgeslagen
waarschuwing.
04
Aan/Uit
Om Driver Alert in de stand-bystand te zetten:
• Zoek op het beeldscherm van de middenconsole met het menusysteem MY CAR
Auto-instellingen Rijassistentiesystemen Driver Alert op
en vink het vakje aan.
• Vakje niet aangevinkt: Functie uitgeschakeld.
Functie
WAARSCHUWING
Neem een waarschuwing altijd serieus,
omdat u bij slaperigheid uw lichamelijke
conditie vaak minder goed kunt inschatten.
Breng bij een waarschuwing of een gevoel
van vermoeidheid de auto zo spoedig
mogelijk tot stilstand om rust te houden.
Studies hebben aangetoond dat rijden bij
vermoeidheid even gevaarlijk is in het verkeer als rijden onder invloed.
Driver Alert wordt geactiveerd bij een
snelheid hoger dan 65 km/h en blijft
actief zolang de snelheid boven
60 km/h ligt.
* Optie/accessoire, zie Inleiding voor meer informatie.
207
04 Comfort en rijplezier
Driver Alert System – DAC*
Symbolen en meldingen op display
Symbool
04
Melding
Betekenis
Driver Alert UIT
De functie is uitgeschakeld.
Driver Alert stand-by
<65km/h
De functie is stand-by gezet omdat de rijsnelheid onder 65 km/h ligt.
Driver Alert niet beschikbaar
De weg is niet voorzien van duidelijke markeringsstrepen of de camerasensor werkt tijdelijk niet. Voor
meer informatie over de beperkingen van de camerasensor, zie pagina 201.
Driver Alert
De functie analyseert uw rijstijl.
Het aantal balkjes varieert van 1 tot 5, waarbij een klein aantal balkjes voor ongecontroleerd rijgedrag
staat. Omgekeerd geldt dat een groot aantal balkjes voor stabiel rijgedrag staat.
Driver Alert Tijd voor pauze
De auto vertoont zwalkend rijgedrag – u wordt gewaarschuwd met een zoemersignaal en een displaymelding.
Voorruitsensoren afgedekt
De camerasensor werkt tijdelijk niet.
Verschijnt bijvoorbeeld bij sneeuw, ijs of vuil op de voorruit.
• Maak het voorruitoppervlak vóór de camerasensor schoon.
Voor meer informatie over de beperkingen van de camerasensor, zie pagina 201.
Driver Alert Sys Service
vereist
Het systeem is defect.
• Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvowerkplaats.
208
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Driver Alert System – (LDW)*
Algemene informatie over Lane
Departure Warning (LDW)
Bediening en functie
Als de camera de rijstrookmarkeringen op het
wegdek niet langer registreert verschijnt op het
display de melding Lane Depart Warn niet
beschikbaar.
Als de rijsnelheid tot onder de 60 km/h daalt,
neemt de functie de stand-bystand weer in en
verschijnt op het display de melding Lane
Depart Warn stand-by <65km/h.
Als de auto zonder duidelijke reden de linker of
rechter rijstrookmarkering overschrijdt wordt u
gewaarschuwd met een zoemersignaal.
De functie is bedoeld om het gevaar te beperken voor eenzijdige ongelukken, waarbij de
auto bijvoorbeeld de rijstrook verlaat en in de
wegberm of op de rijstrook voor tegemoetkomend verkeer dreigt terecht te komen.
LDW maakt gebruik van een camera die de
geschilderde rijstrookmarkeringen aftast. U
wordt gewaarschuwd met een geluidssignaal
als de auto een rijstrookmarkering overschrijdt.
1
U schakelt de functie in en uit met de bijbehorende schakelaar op de middenconsole. Het
lampje in de schakelaar brandt wanneer de
functie ingeschakeld is.
Wanneer de functie stand-by staat wegens een
rijsnelheid onder 65 km/h, verschijnt op het
boordcomputerdisplay de melding Lane
Depart Warn stand-by <65km/h.
Vanuit de stand-bystand wordt de functie LDW
automatisch geactiveerd, zodra de camera de
rijstrookmarkeringen heeft geregistreerd en de
rijsnelheid is opgelopen tot boven 65 km/h. Op
het boordcomputerdisplay staat in dat geval de
melding Lane Depart Warn beschikbaar.
04
In de volgende situaties wordt echter niet
gewaarschuwd:
•
•
•
•
•
Bij gebruik van de richtingaanwijzers
Bij bediening van het rempedaal1
Bij snelle bediening van het gaspedaal1
Bij snelle stuurbewegingen1
Bij dusdanig scherpe bochten dat de auto
overhelt.
Ook de camerasensor kent zijn beperkingen.
Voor meer informatie (zie pagina 201).
Wanneer gekozen is voor Hogere gevoeligheidwordt echter wel een waarschuwing gegeven, zie pagina 211.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
209
04 Comfort en rijplezier
Driver Alert System – (LDW)*
N.B.
Iedere keer dat de wielen een markeringsstreep passeren wordt er slechts eenmaal
gewaarschuwd. Er wordt dan ook niet meer
gewaarschuwd, wanneer u met één wiel aan
weerszijden zijden van de rijstrookmarkering blijft rijden.
Symbolen en meldingen op display
04
Symbool
Melding
Betekenis
Lane departure warning
AAN/Lane departure warning UIT
De functie is ingeschakeld/uitgeschakeld.
Verschijnt bij inschakeling/uitschakeling.
De melding verdwijnt automatisch na 5 seconden.
210
Lane Depart Warn standby <65km/h
De functie is stand-by gezet omdat de rijsnelheid onder 65 km/h ligt.
Lane Depart Warn niet
beschikbaar
De weg is niet voorzien van duidelijke markeringsstrepen of de camerasensor werkt tijdelijk niet. Voor
meer informatie over de beperkingen van de camerasensor, zie pagina 201.
Lane Depart Warn
beschikbaar
De functie tast de rijstrookmarkeringen af.
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Driver Alert System – (LDW)*
Symbool
Melding
Betekenis
Voorruitsensoren afgedekt
De camerasensor werkt tijdelijk niet.
Verschijnt bijvoorbeeld bij sneeuw, ijs of vuil op de voorruit.
• Maak het voorruitoppervlak vóór de camerasensor schoon.
Voor meer informatie over de beperkingen van de camerasensor, zie pagina 201.
Driver Alert Sys Service
vereist
Het systeem is defect.
• Bezoek een werkplaats als de melding niet verdwijnt – geadviseerd wordt een erkende Volvowerkplaats.
Persoonlijke instellingen
Eventuele instellingen zijn te verrichten op het
beeldscherm van het middenconsole via het
menusysteem in MY CAR. Ga daar naar
Instellingen Auto-instellingen Rijassistentiesystemen Lane Departure
Warning. Voor informatie over het gebruik van
het menusysteem, zie pagina 149.
04
functiestatus bij het afzetten van de motor
bepalend.
• Hogere gevoeligheid – Wanneer u voor
deze optie kiest verhoogt u de gevoeligheid van het systeem, zodat er eerder
wordt gewaarschuwd en minder beperkingen gelden.
Kies uit de opties:
• Aan bij starten – Wanneer u voor deze
optie kiest, staat de functie iedere keer dat
u de motor staat stand-by. Anders is de
* Optie/accessoire, zie Inleiding voor meer informatie.
211
04 Comfort en rijplezier
Park Assist*
Algemene informatie
Functie
Park Assist is bedoeld als hulpmiddel tijdens
het parkeren. Geluidssignalen en symbolen op
het beeldscherm van de middenconsole geven
de afstand aan tot een waargenomen obstakel.
Het Park Assist-volume is tijdens de weergave
van geluidssignalen bij te stellen met de draaiknop VOL op de middenconsole of in het
menusysteem MY CAR van de auto – zie
pagina 149.
04
Park Assist is verkrijgbaar in twee varianten:
• Park Assist aan de achterzijde
• Park Assist aan de voor- en achterzijde.
WAARSCHUWING
•
212
Hoewel de Park Assist handig is bij het
parkeren, bent u nog altijd schadeplichtig bij eventuele fouten.
•
Wanneer er obstakels in de dode hoeken van de sensoren zitten, zal het systeem ze niet kunnen ontdekken.
•
Houd mensen, dieren e.d. in de buurt
van de auto daarom in de gaten.
* Optie/accessoire, zie Inleiding voor meer informatie.
Beeldschermweergave - toont linksvoor en
rechtsachter een obstakel.
Bij het starten van de motor wordt het systeem
automatisch geactiveerd – het lampje in de
Aan/Uit-knop brandt. Wanneer u Park Assist
met deze knop uitschakelt, dooft het lampje.
Op het beeldscherm van de middenconsole
verschijnt een schematische weergave van de
onderlinge posities van de auto en een eventueel obstakel.
De gemarkeerde sector(en) geeft/geven aan
welke van de vier sensoren een obstakel heeft/
hebben waargenomen. De gemarkeerde sector ligt dichter bij het autosymbool, naarmate
de afstand tussen de auto en het waargenomen obstakel kleiner is.
Hoe dichter u het obstakel achter of voor de
auto nadert, des te sneller volgen de geluidssignalen elkaar op. Wanneer u ondertussen de
geluidsinstallatie beluistert, wordt het volume
daarvan tijdelijk verlaagd.
04 Comfort en rijplezier
Park Assist*
Bij een afstand tot 30 cm bestaat het geluidssignaal uit een ononderbroken toon en is de
sensorsector die het dichtst bij de auto ligt
geheel gevuld. Als er zowel voor als achter de
auto obstakels binnen deze afstand zijn waargenomen, komen de geluidssignalen beurtelings uit de luidsprekers aan linker- en rechterzijde.
Park Assist aan de achterzijde
N.B.
De Hulp bij parkeren wordt automatisch uitgeschakeld, wanneer u een aanhanger achter de auto hebt hangen die met originele
trekhaakbedrading van Volvo aangesloten
is.
Park Assist aan de voorzijde
BELANGRIJK
Sommige voorwerpen zoals kettingen,
smalle glanzende palen of lage obstakels
kunnen ‘afgeschaduwd’ worden en worden
in dat geval tijdelijk niet geregistreerd door
de sensoren – het onderbroken geluidssignaal kan dan plotseling wegvallen in plaats
van over te gaan in het verwachte ononderbroken geluidssignaal.
•
Wees in dat geval extra voorzichtig en
bedien/verrijd de auto erg langzaam of
breek de parkeermanoeuvre af – er
bestaat groot gevaar voor materiële
schade aan de auto of de omgeving,
aangezien de sensoren dan tijdelijk niet
optimaal werken.
04
Het meetbereik strekt tot ca. 1,5 m recht achter
de auto. Bij obstakels achter de auto komen de
geluidssignalen uit een van de luidsprekers
achterin.
Park Assist aan de achterzijde wordt geactiveerd bij het inschakelen van de achteruitversnelling.
Bij het achteruitrijden met bijvoorbeeld een
aanhanger achter de auto of een fietsdrager op
de trekhaak moet u het systeem uitschakelen
– anders reageren de sensoren op de aanhanger of fietsdrager.
Het meetbereik strekt tot ca. 0,8 m recht voor
de auto. Bij obstakels voor de auto komen de
geluidssignalen uit een van de luidsprekers
voorin.
Park Assist aan de voorzijde is actief bij snelheden tot 15 km/h. Het lampje in de knop
brandt om aan te geven dat het systeem actief
is. Het systeem wordt opnieuw geactiveerd bij
snelheden lager dan 10 km/h.
* Optie/accessoire, zie Inleiding voor meer informatie.
213
04 Comfort en rijplezier
Park Assist*
N.B.
Sensoren schoonmaken
N.B.
Park Assist aan de voorzijde wordt gedeactiveerd, wanneer u de parkeerrem zet of de
keuzehendel in stand P zet bij een auto met
automatische versnellingsbak.
Vuil, sneeuw en ijs op de sensoren kunnen
ten onrechte aanleiding geven tot waarschuwingssignalen.
BELANGRIJK
G031402
04
Bij auto’s met verstralers erop letten dat de
lampen de sensoren niet blokkeren en voor
obstakels worden gehouden.
Aanduiding voor systeemstoringen
Positie van de voorste sensoren.
Als het informatiesymbool continu
brandt en op het informatiedisplay de
melding Park Assist Service vereist verschijnt, dan is Park Assist defect.
BELANGRIJK
In bepaalde omstandigheden kan de parkeerhulp ten onrechte waarschuwingssignalen afgeven. Dit komt door externe
geluidsbronnen met ultrasone geluidssignalen van dezelfde frequentie als de sensoren van het systeem.
Voorbeelden van dergelijke geluidsbronnen
zijn onder meer claxons, natte banden op
asfaltwegen, luchtdrukremmen en uitlaten
van motorfietsen e.d.
214
* Optie/accessoire, zie Inleiding voor meer informatie.
Positie van de achterste sensoren.
De sensoren werken alleen naar behoren, wanneer u ze regelmatig schoonmaakt met water
en autoshampoo.
04 Comfort en rijplezier
Park Assist-camera*
Algemene informatie
automatisch over om de cameraweergave te
tonen.
De Park Assist-camera is een hulpsysteem dat
automatisch geactiveerd wordt bij het inschakelen van de achteruitversnelling (de functie is
te wijzigen in het instellingenmenu, zie
pagina 149).
De cameraweergave verschijnt op het beeldscherm van de middenconsole.
WAARSCHUWING
•
De parkeercamera is alleen bedoeld als
hulpmiddel en zodat de bestuurder
eindverantwoordelijk blijft tijdens het
achteruitrijden.
•
De camera kent dode hoeken waarin
registratie van obstakels niet mogelijk
is.
•
Houd mensen en dieren in de buurt van
de auto in de gaten.
Positie CAM-knop.
De camera toont wat er achter de auto is en of
er iets of iemand van de zijkanten opduikt.
De camera beslaat een breed gebied achter de
auto alsook een deel van de bumper en een
eventuele trekhaak.
Voorwerpen op het beeldschermen lijken
mogelijk over te hellen – dit is volkomen normaal.
Bij het inschakelen van de achteruitversnelling
wordt met behulp van ononderbroken lijnen
grafisch aangegeven waar de achterwielen van
de auto uitkomen bij de huidige stuuruitslag –
dit vereenvoudigt het achteruit inparkeren,
achteruitrijden in nauwe ruimten en aankoppelen van aanhangers. Twee onderbroken lijnen
illustreren bij benadering de buitenmaten van
de auto – de hulplijnen zijn uit te schakelen in
het instellingenmenu.
04
Als de auto tevens uitgerust is met Park Assistsensoren*, illustreren gekleurde velden op grafische wijze de afstand tot geregistreerde
obstakels, zie pagina 212.
De camera wordt ca. 5 seconden na uitschakeling van de achteruitversnelling gedeactiveerd of eerder als de rijsnelheid oploopt tot
boven 10 km/h.
N.B.
Voorwerpen op het beeldscherm kunnen
dichterbij zijn dan ze lijken.
Als een andere schermweergave actief is,
neemt de parkeercamerafunctie het scherm
* Optie/accessoire, zie Inleiding voor meer informatie.
215
04 Comfort en rijplezier
Park Assist-camera*
Hulplijnen
04
Camerapositie bij de openingshandgreep.
Lichtomstandigheden
De cameraweergave wordt automatisch aangepast aan de heersende lichtomstandigheden. Dit kan ertoe leiden dat de beeldweergave
ietwat kan variëren wat lichtsterkte en kwaliteit
betreft. Slechte lichtomstandigheden leveren
mogelijk een iets slechtere beeldkwaliteit op.
N.B.
Houd voor optimale werking de cameralenzen vrij van vuil, sneeuw en ijs. Dit is met
name van belang in slechte lichtomstandigheden.
216
* Optie/accessoire, zie Inleiding voor meer informatie.
Voorbeeld van hoe hulplijnen voor de bestuurder
getoond worden.
De lijnen op het scherm worden geprojecteerd
als stonden ze op de grond achter de auto. De
lijnen zijn bovendien afhankelijk van de stuuruitslag, zodat u ook bij het draaien kunt zien
welke baan de auto zal nemen.
N.B.
•
Bij het achteruitrijden met een aanhanger/caravan geven de lijnen op het
scherm de baan van de auto aan – niet
die van de aanhanger/caravan.
•
Er verschijnen geen lijnen op het
scherm, wanneer er een aanhanger/
caravan is aangesloten op het elektrische systeem van de auto.
•
De Park Assist-camera wordt automatisch uitgeschakeld, wanneer u een
aanhanger/caravan achter de auto hebt
hangen die met originele trekhaakbedrading van Volvo aangesloten is.
BELANGRIJK
Let erop dat de schermweergave alleen het
gebied recht achter de auto weergeeft –
houd de zijkanten en de voorkant van de
auto daarom goed in de gaten wanneer u
tijdens het achteruitrijden aan het stuurwiel
draait.
04 Comfort en rijplezier
Park Assist-camera*
Grenslijnen
per reiken zolang er geen obstakel in de weg
staat.
Auto’s met Park Assist-sensoren
achter*
Kleur
Afstand (meter)
Oranje
1,5–
Oranje
0,3–1,5
Rood
0–0,3
Instellingen
Druk op OK/MENU wanneer een cameraweergave getoond wordt. Voer de gewenste instellingen uit.
04
Overig
Lijnen van het systeem.
• De standaardinstelling is dat de camera
wordt geactiveerd bij het inschakelen van
de achteruitversnelling.
Grenslijn 30cm-zone achter auto
Grenslijn vrije achteruitrijzone
“Wielsporen”
De ononderbroken lijn (1) grenst een gebied af
dat minder dan ca. 30 cm verwijderd is van de
achterbumper.
De onderbroken lijn (2) grenst een zone af die
tot ca. 1,5 m achter de achterbumper strekt.
Het vormt tegelijkertijd de grens voor de uitstekende delen van de auto, zoals buitenspiegels en hoeken – ook tijdens het maken van
een bocht.
De afstand wordt aangegeven met gekleurde
velden (4 st., voor elke sensor één).
Als de auto ook is uitgerust met Park Assistsensoren (zie pagina 212), kan de afstand
nauwkeuriger worden weergegeven en geven
gekleurde velden aan welke van de 4 sensoren
een obstakel registreert/registreren.
De kleur van de velden verandert naarmate de
afstand tot het obstakel afneemt – van geel via
oranje in rood.
• Bij indrukken van CAM wordt de camera
geactiveerd, ook al is de achteruitversnelling niet ingeschakeld.
• Wissel tussen de normale en ingezoomde
weergave door te draaien aan TUNE of te
drukken op CAM.
• Als er meerdere camera’s* op de auto
gemonteerd zijn, kunt u van camera wisselen door aan TUNE te draaien.
De brede “wielsporen” (3) tussen de zijlijnen
geven aan waar de wielen zich zullen bevinden
en kunnen tot ca. 3,2 m achter de achterbum``
* Optie/accessoire, zie Inleiding voor meer informatie.
217
04 Comfort en rijplezier
Park Assist-camera*
Beperkingen
N.B.
Fietsdragers of andere accessoires achter
op de auto kunnen het blikveld van de
camera blokkeren.
04
Let erop dat ook als het geblokkeerde gebied
er op het scherm relatief klein uitziet, het werkelijke, verborgen gebied dusdanig groot kan
zijn dat obstakels pas worden geregistreerd
wanneer u er bijna bovenop zit.
Waar u op moet letten
• Houd de cameralens vrij van vuil, sneeuw
en ijs.
• Maak de cameralens regelmatig schoon
met lauw water en autoshampoo – wees
voorzichtig om geen krassen in de lens te
maken.
218
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
BLIS* – Blind Spot Information System
Algemene informatie over BLIS
WAARSCHUWING
G021426
Het systeem vormt een aanvulling op – geen
vervanging voor – een veilige rijstijl en het
gebruik van de buitenspiegels. De bestuurder moet altijd oplettend en verantwoord
blijven rijden. De bestuurder is er altijd verantwoordelijk voor dat er op een veilige
manier van rijstrook wordt gewisseld.
BLIS-camera1
Controlelampje
BLIS-symbool
BLIS is een op cameratechniek gebaseerd
informatiesysteem dat de bestuurder in
bepaalde omstandigheden waarschuwt, wanneer er zich een voertuig in de zogeheten dode
hoek bevindt en in dezelfde richting rijdt.
Het systeem is desgewenst tijdelijk te deactiveren, zie het gedeelte "Activeren/deactiveren".
Dode hoeken
Het systeem werkt het best in druk verkeer op
meerbaanswegen.
04
Wanneer een camera (1) een voertuig heeft
waargenomen in de dode hoek, licht een controlelampje (2) op dat continu blijft branden.
N.B.
Het lampje gaat branden aan die kant van
de auto waar het voertuig is waargenomen.
Als de auto aan weerszijden wordt ingehaald, gaan dan ook beide lampjes branden.
Afstand A = ca. 9,5 m en afstand B = ca. 3,0 m.
BLIS informeert de bestuurder bij een fout in
het systeem. Als de camera’s van het systeem
bijvoorbeeld zijn afgedekt, knippert het controlelampje voor BLIS en verschijnt er een melding op het display van het informatiepaneel.
In dat geval moeten de lenzen worden gecontroleerd en gereinigd.
1
N.B. De afbeelding is schematisch – afhankelijk van het model zijn afwijkingen mogelijk.
* Optie/accessoire, zie Inleiding voor meer informatie.
219
04 Comfort en rijplezier
BLIS* – Blind Spot Information System
Activeren/deactiveren
Bij het heractiveren van BLIS brandt het lampje
in de knop, verschijnt er een nieuwe displaymelding en lichten de controlelampjes in de
portieren 3 keer op. Druk op de knop READ om
de displaymelding te laten verdwijnen. (Voor
een beschrijving van de meldingsfuncties, zie
pagina 146).
04
Knop voor activering/deactivering.
BLIS wordt bij het starten van de motor automatisch geactiveerd. De controlelampjes op
de portierpanelen lichten driemaal op bij het
activeren van BLIS.
220
Het lampje in de knop dooft, wanneer het BLIS
gedeactiveerd wordt. Er verschijnt bovendien
een displaymelding op het instrumentenpaneel.
Wanneer BLIS werkt
Het systeem werkt alleen bij snelheden hoger
dan 10 km/h.
Inhalen
Het systeem reageert als:
Na het starten van de motor is het systeem te
deactiveren/heractiveren door op de knop
BLIS te drukken.
• het snelheidsverschil tussen u en het inge-
Bij bepaalde combinaties van opties is er geen
plek vrij voor een knop op de middenconsole.
In dat geval is de functie te bedienen via het
menusysteem MY CAR, onder Instellingen
Auto-instellingen BLIS. (Voor een
beschrijving van het menusysteem, zie
pagina 149).
lende voertuig kleiner is dan 70 km/h.
* Optie/accessoire, zie Inleiding voor meer informatie.
haalde voertuig kleiner is dan 10 km/h
• het snelheidsverschil tussen u en het inha-
WAARSCHUWING
BLIS werkt niet in scherpe bochten.
BLIS werkt niet wanneer u achteruitrijdt.
Een brede aanhanger achter de auto kan het
zicht ontnemen op andere voertuigen op
aangrenzende rijstroken. Dit kan ertoe leiden dat BLIS geen voertuigen in dit afgeschermde gebied kan waarnemen.
Daglicht en donker
Bij daglicht reageert het systeem op de contouren van omringende voertuigen. Het systeem is geconstrueerd om motorvoertuigen
zoals auto’s, vrachtwagens, bussen en motorfietsen waar te nemen.
Bij donker reageert het systeem op de koplampen van omringende voertuigen. Als een voertuig de koplampen niet heeft ontstoken, zal het
systeem dit voertuig dan ook niet kunnen waarnemen. Dit houdt in dat het systeem bijvoorbeeld niet reageert op een aanhanger achter
een auto of vrachtwagen, omdat daar geen
brandende koplampen op zitten.
04 Comfort en rijplezier
BLIS* – Blind Spot Information System
WAARSCHUWING
Het systeem reageert niet op fietsers en
bromfietsers.
De BLIS-camera’s kennen ongeveer
dezelfde beperkingen als het menselijk oog.
Dit houdt in dat ze bijvoorbeeld minder goed
“zien” bij hevige sneeuwval, fel tegenlicht of
dichte mist.
Schoonmaken
BLIS werkt alleen optimaal, als de lenzen van
de BLIS-camera’s schoon zijn. U kunt de lenzen schoonmaken met een zachte doek of een
vochtige spons. Maak de lenzen voorzichtig
schoon om krassen te voorkomen.
BELANGRIJK
Displaymeldingen
Melding
Betekenis
BLIS AAN
BLIS-systeem geactiveerd.
BLIS Service vereist
BLIS werkt niet –
neem contact op
met een werkplaats.
BLIS-camera
afgedekt
De BLIS-camera is
bedekt met vuil,
sneeuw of ijs – maak
de lenzen schoon.
Melding
Betekenis
BLIS Beperkte
functie
Beperkte gegevensoverdracht tussen
de camera van het
BLIS en het elektrische systeem van
de auto.
De camera wordt
automatisch gereset, wanneer de
gegevensoverdracht tussen de
camera van het BLIS
en het elektrische
systeem van de auto
weer normaal wordt.
BLIS UIT
De lenzen zijn elektrisch verwarmd om ze
van sneeuw en ijs te kunnen ontdoen. Veeg
zo nodig sneeuw van de lenzen af.
04
BLIS-systeem uitgeschakeld.
BELANGRIJK
Laat reparaties van de onderdelen van het
BLIS-systeem over aan een werkplaats –
geadviseerd wordt een erkende Volvowerkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
221
04 Comfort en rijplezier
BLIS* – Blind Spot Information System
Beperkingen
Soms kan het controlelampje voor BLIS oplichten zonder dat u voertuigen in de dode hoeken
kunt waarnemen.
N.B.
04
Als het BLIS-controlelampje zo nu en dan
gaat branden terwijl er geen ander voertuig
in de dode hoek aanwezig is, betekent dit
niet dat er een storing is opgetreden in het
systeem.
Eigen schaduwen op grote, lichtgekleurde en
gladde oppervlakken zoals geluidsschermen of
betonnen wegen.
Bij een storing in het BLIS-systeem toont
het display de tekst BLIS Service vereist.
Op de volgende afbeeldingen staan voorbeeldsituaties waarin het controlelampje voor
BLIS kan gaan branden, terwijl er zich geen
voertuigen in de dode hoek bevinden.
Laag staande zon in de camera.
Reflecties op een glad en nat wegdek.
222
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
Interieurcomfort
Opbergmogelijkheden
04
``
223
04 Comfort en rijplezier
Interieurcomfort
Opbergvak in portierpaneel
Middenconsole
Opbergzak* aan de voorkant van de voorstoelzittingen
Parkeerkaarthouder
Dashboardkastje
Opbergvakken, bekerhouder
U activeert de aansteker door de knop in te
drukken. Wanneer de aansteker heet genoeg
is, veert de knop automatisch uit. Haal de aansteker uit de opening en gebruik het roodgloeiende deel om bijvoorbeeld een sigaret mee aan
te steken.
Dashboardkastje
Kledinghaak
04
Bekerhouder* in armsteun, achterbank
Opbergvak
Kledinghaak
De kledinghaak is alleen bestemd voor niet al
te zware kledingsstukken.
WAARSCHUWING
Bewaar losse voorwerpen, zoals mobiele
telefoon, camera, afstandsbediening voor
extra uitrusting e.d., in het dashboardkastje
of andere opbergruimten. Bij krachtig
afremmen of een botsing kunnen deze
anders inzittenden verwonden.
Opbergvak (voor bijvoorbeeld cd’s) en
USB*/AUX-ingang onder de armsteun.
Bevat een bekerhouder voor de bestuurder
en een voorpassagier. (Als u voor een
asbak en aansteker hebt gekozen, zit er
een aansteker op de plaats van de 12Vaansluiting voorin, zie pagina 225, en een
uitneembare asbak in de bekerhouder.)
Bewaar geen parkeergeld, sleutels en soortgelijke metalen voorwerpen in de bekerhouder,
omdat dergelijke voorwerpen ertoe kunnen leiden dat het alarm* ten onrechte afgaat, zie
pagina 66.
Aansteker en asbak*
De asbak in de middenconsole is te verwijderen door deze recht omhoog te tillen.
224
* Optie/accessoire, zie Inleiding voor meer informatie.
Hier kunt u bijvoorbeeld het instructieboekje en
eventuele kaarten opbergen. Aan de binnenkant van de klep zit een houder voor pennen.
Het dashboardkastje kan worden vergrendeld
met behulp van het sleutelblad, zie pagina 52.
04 Comfort en rijplezier
Interieurcomfort
12V-aansluiting
Inlegmatten*
mediaspelers of mobiele telefoons. De transpondersleutel moet ten minste in sleutelstand
I staan, anders geeft de aansluiting geen
stroom, zie pagina 80.
Volvo biedt inlegmatten die speciaal vervaardigd zijn.
WAARSCHUWING
BELANGRIJK
Controleer voordat u wegrijdt of de inlegmat
voor de bestuurdersstoel goed ligt en aan
de pennen vastzit zodat hij niet naast of
onder de pedalen klem kan komen te zitten.
G031435
U kunt maximaal 10 A (120 W) via de aansluiting afnemen bij gebruik van één aansluiting tegelijk. Bij gelijktijdig gebruik van
de beide aansluitingen geldt een waarde
van 7,5 A (90 W) per aansluiting.
Make-upspiegel
04
WAARSCHUWING
12V-aansluiting, voorin.
G021440
G021438
Laat de plug altijd in de aansluiting zitten als
u deze niet gebruikt.
Make-upspiegel met verlichting.
De verlichting van de make-upspiegel (aan
zowel de bestuurderszijde* als de passagierszijde) wordt bij het openen en sluiten van het
klepje in- en uitgeschakeld.
12V-aansluiting in middenconsole, achterin.
U kunt de elektrische aansluiting voor verschillende accessoires gebruiken die op een spanning van 12 V werken, zoals beeldschermen,
* Optie/accessoire, zie Inleiding voor meer informatie.
225
04 Comfort en rijplezier
Interieurcomfort
N.B.
Extra uitrusting en accessoires – zoals
beeldschermen, mediaspelers en mobiele
telefoons – die zijn aangesloten op een van
de 12V-aansluitingen in de passagiersruimte worden mogelijk geactiveerd door de
klimaatregeling, ook al is de transpondersleutel uitgenomen of de auto vergrendeld,
als bijvoorbeeld de standverwarming ingesteld is om op een bepaalde tijd in te schakelen.
04
Trek daarom wanneer u de extra uitrusting
of accessoires niet gebruikt de stekkers uit
de elektrische aansluitingen, omdat de startaccu anders uitgeput kan raken!
Elektrische aansluiting in bagageruimte*
Voor meer informatie, zie pagina 304.
226
* Optie/accessoire, zie Inleiding voor meer informatie.
04 Comfort en rijplezier
04
227
Algemene informatie over infotainment................................................
Beknopte bedieningsinstructies............................................................
Algemene infotainmentfuncties.............................................................
Radio.....................................................................................................
Mediaspeler..........................................................................................
Externe geluidsbron via AUX/USB*-ingang..........................................
230
232
237
240
248
253
Media BluetoothŸ* ................................................................................ 256
TV - instelling*....................................................................................... 259
Afstandsbediening* .............................................................................. 263
BluetoothŸ-handsfree*..........................................................................
Spraakherkenning* mobiele telefoon....................................................
RSE - Rear Seat Entertainment system* ..............................................
Menufuncties infotainment....................................................................
228
* Optie/accessoire, zie Inleiding voor meer informatie.
265
274
278
288
INFOTAINMENT
05 Infotainment
Algemene informatie over infotainment
Algemene informatie
Het infotainmentsysteem in uw auto is verkrijgbaar in vier uitvoeringen:
Performance
•
•
•
•
•
•
•
05
5"-beeldscherm TFT
Toetsenset* op stuurwiel zonder duimwiel
AM/FM-radio
Cd
AUX-ingang
6 luidsprekers
4x20W-versterker
High Performance
•
•
•
•
•
•
•
•
5"-beeldscherm TFT
Toetsenset* op stuurwiel met duimwiel
AM/FM-radio
AUX- en USB-ingang (voor iPodŸ bijv.)
BluetoothŸ handsfree/streaming media
8 luidsprekers
4x40W-versterker
• 7"-beeldscherm TFT
• Toetsenset* op stuurwiel met duimwiel
230
AM/FM-radio
Cd/Dvd
AUX- en USB-ingang (voor iPodŸ bijv.)
BluetoothŸ handsfree/streaming media
Vervaardigd onder licentie van Dolby
Laboratories. Dolby, Pro Logic en de dubbele
D zijn geregistreerde handelsmerken van
Dolby Laboratories.
Audyssey MultEQ1
8 luidsprekers
4x40W-versterker
Premium Sound Multimedia
•
•
•
•
•
•
•
•
7"-beeldscherm TFT
Toetsenset* op stuurwiel met duimwiel
AM/FM-radio
Cd/Dvd
AUX- en USB-ingang (voor iPodŸ bijv.)
BluetoothŸ handsfree/streaming media
12 luidsprekers
5x130W-versterker
Bij de ontwikkeling en instelling van het geluid
werd gebruik gemaakt van het Audyssey MultEQ-systeem om een eersteklas geluidsweergave te garanderen.
Cd
High Performance Multimedia
1
•
•
•
•
•
•
Geldt alleen voor Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
Dolby, Pro Logic
Overige informatie
Als het infotainmentsysteem actief is bij het
afzetten van de motor, wordt het de volgende
keer dat u de sleutel in stand I of hoger draait,
automatisch ingeschakeld en geeft het
dezelfde geluidsbron (bijv. radio) weer als bij
het afzetten van de motor (bij auto’s met vergrendeling op Keyless drive-systeem* dient het
bestuurdersportier dicht te staan).
05 Infotainment
Algemene informatie over infotainment
Wanneer de transpondersleutel niet in het contactslot steekt, is het infotainment 15 minuten
achtereen te gebruiken door op de knop Aan/
Uit te drukken.
Bij het starten van de motor wordt het infotainmentsysteem tijdelijk uitgeschakeld en weer
ingeschakeld wanneer de motor is gestart.
N.B.
Vermijd gebruik van het Infotainment-systeem als de motor uit is, omdat hiermee de
accu wordt belast.
05
231
05 Infotainment
Beknopte bedieningsinstructies
Overzicht infotainment
Installatie bedienen
contacten* door te bladeren of de opties
op het beeldscherm (bijv. FM1, Disk) door
te nemen.
Brontoetsen
A/V-AUX-ingang*
05
Toetsenset* op stuurwiel
Beeldscherm. Het beeldscherm is verkrijgbaar in twee maten: 5" (Performance en
High Performance) en 7" (High Performance Multimedia en Premium Sound
Multimedia). In dit boekje wordt het beeldscherm van 7" getoond.
Bedieningspaneel in middenconsole
Achterste bedieningspaneel met hoofdtelefoonaansluiting*
AUX- en USB1-ingangen voor externe
geluidsbronnen (bijv. iPodŸ)
1
232
Bij kort indrukken wordt de installatie
ingeschakeld en bij lang indrukken vindt
uitschakeling plaats. Kort indrukken om
het geluid uit te schakelen (MUTE-functie)
of opnieuw in te schakelen, als het geluid
uitstond.
Kies een bron door te drukken op een van
de toetsen (bijv. RADIO, MEDIA etc.). Druk
herhaalde malen om de opties op het
beeldscherm door te bladeren (bijv. FM1).
Als u de toets vervolgens loslaat en even
wacht wordt de optie automatisch geaccepteerd. U kunt ook aan TUNE draaien en
uw keuze bevestigen met OK/MENU.
TUNE – Omdraaien om versneld tracks/
mappen, radio. en tv*-zenders, telefoon-
USB geldt alleen voor High Performance, High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
Bedieningspaneel met toetsen voor bronkeuze.
RADIO – Kies bijvoorbeeld AM, FM1,
FM2, DAB1*, DAB2*
MEDIA – Kies bijvoorbeeld Disk, USB*,
iPod, AUX, Bluetooth*, TV*.
TEL – BluetoothŸ-handsfree*
MY CAR - Zie pagina 149.
05 Infotainment
Beknopte bedieningsinstructies
Basisfuncties infotainment
Middenconsole met bedieningselementen voor
basisfuncties.
SOUND – Menu voor audio-instellingen
(lage tonen, hoge tonen e.d.) openen. Voor
meer informatie, zie pagina 237.
VOL – Omdraaien om het volume te verhogen of te verlagen.
– Bij kort indrukken wordt de installatie
ingeschakeld en bij lang indrukken vindt
uitschakeling plaats. Kort indrukken om
het geluid uit te schakelen (MUTE-functie)
of opnieuw in te schakelen, als het geluid
uitstond.
Sneltoetsen – Cijfers en letters invoeren.
TUNE – Omdraaien om versneld tracks/
mappen, radio. en tv*-zenders, telefoon-
contacten* door te bladeren of de opties
op het beeldscherm.
• Normaalweergave - normale stand voor de
OK/MENU – Menu-opties accepteren.
Submenu’s openen voor de gekozen bron
(bijv. RADIO of MEDIA).
• Snelweergave - snelstand bij draaien aan
EXIT – Omhoog binnen het menusysteem,
actuele functie annuleren, telefoongesprek
weigeren en ingevoerde tekens wissen.
Lang indrukken om naar het hoogste
menuniveau (de moederweergave) te
gaan, zie pagina 234.
• Menuweergave - voor menufuncties
bron
TUNE om bijv. van track, radiozender e.d.
te veranderen.
Hoe de weergaven eruitzien hangt af van de
bron, uitrusting in de auto, instellingen e.d.
INFO – Toets indrukken om meer informatie te bekijken over een functie, track e.d.
Voor meer informatie, zie pagina 237
05
FAV – Sneltoets voor favoriete instellingen.
De toets is te programmeren voor activering van veelgebruikte functies in AM, FM
e.d. Voor meer informatie, zie pagina 237.
Weergaven op beeldscherm
Voorbeeld van normaalweergave (radio).
Algemene informatie over
beeldschermweergaven
Het systeem kent vier verschillende soorten
weergaven. Een voor alle bronnen gemeenschappelijk hoogste menuniveau, de zogeheten moederweergave, zie pagina 234. Voor
iedere bron gelden er weergaven in drie verschillende basistypes:
``
* Optie/accessoire, zie Inleiding voor meer informatie.
233
05 Infotainment
Beknopte bedieningsinstructies
Moederweergave
wiel en druk op het duimwiel om uw keuze
te bevestigen.
• Draai aan het duimwiel totdat een van de
opties (2) op het beeldscherm verschijnt
(bijv. FM1) en druk op het duimwiel om uw
keuze te bevestigen.
Dit voert u naar de gewenste bron (bijv.
RADIO/FM1).
Lang indrukken van EXIT voert u terug.
Voorbeeld van menuweergave (BluetoothŸ-handsfree).
05
NAV – Volvo’s navigatiesysteem
(RTI)*
Voorbeeld van moederweergave (radio).
Bronnen (bijv. RADIO, MEDIA etc.), zie
tabel.
RADIO – Radio
Bronmenu, (bijv. FM1, DISC etc.).
MEDIA – Media
Lang indrukken van EXIT op de toetsenset*
van het stuurwiel voert u naar het hoogste
menuniveau, de zogeheten moederweergave
(zie bovenstaande afbeelding). De functie biedt
een snelle manier om een (andere) bron te kiezen (bijv. RADIO, MEDIA etc.), rechtstreeks
via de toetsenset* op het stuurwiel zonder
daarvoor de handen van het stuur te hoeven
nemen. De functie is ook te bedienen via de
toetsen op het bedieningspaneel van de middenconsole.
• Kies een bron (1) door te draaien aan het
duimwiel op de toetsenset* op het stuur-
234
* Optie/accessoire, zie Inleiding voor meer informatie.
TEL – BluetoothŸ handsfree*
MY CAR - Instellingen van de auto
CAM - Park Assist-camera*
05 Infotainment
Beknopte bedieningsinstructies
Toetsenset* op stuurwiel
Toetsenset met duimwiel
De toetsenset is verkrijgbaar in verschillende
uitvoeringen afhankelijk van de extra’s en het
uitrustingsniveau van de auto.
gebruik van MENU) openen, een optie in
het menusysteem bevestigen (OK) of een
telefoongesprek aannemen.
MUTE – Geluid uitzetten
Toetsenset zonder duimwiel
Toetsenset met duimwiel, voor
spraakherkenning3
Kort indrukken om een disctrack of een
van de voorkeursradiozenders2 te selecteren. Bij lang indrukken spoelt u de disctracks voor- of achteruit.
Bij kort indrukken bladert u de tracks door
of zoekt u de eerstvolgende beschikbare
radiozender2. Bij lang indrukken spoelt u
de disctracks voor- of achteruit.
Volume
Volume
EXIT – Naar een hoger niveau binnen het
menusysteem. Actieve functie annuleren,
telefoongesprekken beëindigen/weigeren,
ingevoerde tekens wissen. Lang indrukken
om naar het hoogste menuniveau (de moederweergave) te gaan, zie pagina 234.
Duimwiel – Eraan draaien om een stap
omhoog/omlaag te doen binnen het menusysteem. Bij het indrukken van het duimwiel kunt u het actuele menu (net als bij
2
3
05
Kort indrukken om een disctrack of een
van de voorkeursradiozenders2 te selecteren. Bij lang indrukken spoelt u de disctracks voor- of achteruit.
Volume
EXIT – Naar een hoger niveau binnen het
menusysteem. Actieve functie annuleren,
telefoongesprekken beëindigen/weigeren,
Geldt niet voor DAB.
Alleen auto’s met navigatie.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
235
05 Infotainment
Beknopte bedieningsinstructies
ingevoerde tekens wissen. Lang indrukken
om naar het hoogste menuniveau (de moederweergave) te gaan, zie pagina 234.
Vooruit-/achteruitspoelen en zoeken
Bij het indrukken van (2) bladert u de tracks
door of zoekt u de eerstvolgende beschikbare
radiozender.
Duimwiel – Eraan draaien om een stap
omhoog/omlaag te doen binnen het menusysteem. Bij het indrukken van het duimwiel kunt u het actuele menu (net als bij
gebruik van MENU) openen, een optie in
het menusysteem bevestigen (OK) of een
telefoongesprek aannemen.
Spraakherkenning (voor mobiele telefoons
met BluetoothŸ-aansluiting en het navigatiesysteem*)
Beperkingen
N.B.
De geluidsbron (zoals FM1, AM, Disk enz.)
die via de luidsprekers wordt weergegeven
is niet te bedienen vanaf het bedieningspaneel achterin.
VOLUME – Volume, resp. links en rechts.
Vooruit-/achteruitspoelen en zoeken.
05
Achterste bedieningspaneel met
hoofdtelefoonaansluiting*
Voor de beste geluidsweergave adviseren wij u
een hoofdtelefoon te gebruiken met een impedantie van 16–32 ohm en een gevoeligheid van
102 dB of meer.
MODE - Kies uit AM, FM1, FM2, DAB1*,
DAB2*, Disk, USB*, iPod*, Bluetooth*,
AUX, TV* en Aan/Uit. Voor aansluiting via
USB* of AUX, zie pagina 253 of via BluetoothŸ*, zie pagina 257.
Hoofdtelefoonaansluiting (3,5 mm).
Activeren/deactiveren
U activeert het bedieningspaneel met een druk
op MODE. Het bedieningspaneel wordt handmatig gedeactiveerd, wanneer u MODE lang
indrukt of automatisch bij het uitschakelen van
het contact.
236
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Om een bepaalde geluidsbron te kunnen
selecteren met MODE en te beluisteren
dient de geluidsbron in de auto aanwezig te
zijn en te zijn aangesloten.
05 Infotainment
Algemene infotainmentfuncties
FAV - favoriet opslaan
•
•
•
•
iPod*
INFO - aanvullende informatie tonen
Bluetooth*
AUX
TV - instelling*
Het is tevens mogelijk een favoriet te kiezen en
op te slaan voor TEL*, MY CAR, CAM* en
NAV*. Favorieten zijn eveneens te kiezen en op
te slaan onder MY CAR. Voor meer informatie
over het menusysteem MY CAR, zie
pagina 149.
Om een functie onder de toets FAV op te slaan:
De toets FAV is te gebruiken om functies op te
slaan die u vaak gebruikt, waarna u de functies
eenvoudig kunt starten door te drukken op
FAV. Voor elke van de onderstaande functies
is een favoriet (bijvoorbeeld Equalizer) op te
slaan:
In de RADIO-stand:
• AM
• FM1/FM2
• DAB1*/DAB2*
In de MEDIA-stand:
• DISC
• USB*
1. Kies een infotainmentbron (RADIO,
MEDIA etc.).
2. Kies een frequentieband of bron (AM,
Disk, etc.).
3. Houd de toets FAV ingedrukt totdat het
“favorietenmenu” verschijnt.
4. Draai aan TUNE om een alternatief op de
lijst te kiezen en druk op OK/MENU om het
op te slaan.
> Wanneer dezelfde bron (bijv. RADIO,
MEDIA etc.) actief is, is met een korte
druk op FAV de opgeslagen functie te
activeren.
In bepaalde gevallen is er meer informatie
beschikbaar (over een radiozender, track, uitvoerende artiest e.d.) dan op het beeldscherm
weergegeven wordt. Druk op de knop INFO
om meer informatie te bekijken.
05
Algemene audio-instellingen
Druk op SOUND om het menu met audioinstellingen (Bass, Treble, etc.) te openen. Ga
verder met SOUND of OK/MENU naar het
alternatief van uw keuze (bijv. Treble).
Pas de instelling aan door te draaien aan
TUNE en sla de instelling op met OK/MENU.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
237
05 Infotainment
Algemene infotainmentfuncties
Druk opnieuw meerdere malen op SOUND of
OK/MENU om de overige alternatieven te
bereiken:
• DPL II-surroundlevel1, 2 – Niveau voor de
• Surround1 – Is Aan/Uit te zetten. Wanneer
Geavanceerde audio-instellingen
u voor Aan hebt gekozen, hanteert het systeem de instelling voor optimale geluidsweergave. Normaal is dat DPLII en in dat
op het beeldscherm.
geval verschijnt
Als de opname werd gemaakt met Dolby
Digital-techniek, vindt de weergave plaats
met deze instelling en verschijnt
op het beeldscherm. Wanneer u voor Uit
hebt gekozen, is de driekanaals stereoweergave actief.
05
• Bass – Niveau van de lage tonen.
• Treble - Niveau van de hoge tonen.
• Fader – Balans tussen luidsprekers voor
en achter.
• Balans – Balans tussen luidsprekers links
en rechts.
• Subwoofer*1 – Niveau voor de lagetonenluidspreker.
• DPL II-middenlevel/3-kanaals
middenlevel1 – Volume voor middenluidspreker.
1
2
3
238
Alleen Premium Sound Multimedia.
Alleen wanneer Surround-functie geactiveerd is.
Geldt niet voor Performance.
* Optie/accessoire, zie Inleiding voor meer informatie.
zogeheten Ambient Surround Sound.
Equalizer3
Er zijn aparte geluidsniveaus voor de verschillende frequentiebanden in te stellen.
1. Druk op OK/MENU om Audioinstellingen te openen en kies voor
Equalizer.
2. Kies een frequentieband door te draaien
aan TUNE en bevestig uw keuze met OK/
MENU.
3. Stel het geluidsniveau bij door te draaien
aan TUNE en bevestig uw keuze met OK/
MENU. Doe hetzelfde voor de overige frequentiebanden.
4. Draai wanneer u klaar bent met de instellingen aan TUNE totdat u OK bereikt en
bevestig uw keuze door te drukken op OK/
MENU of EXIT.
Voor algemene informatie over menufuncties
en menusystemen, zie pagina 288.
Geluidspodium1
De geluidsweergave is dusdanig in te stellen
dat deze optimaal is voor de bestuurder, voor
de inzittenden voorin of voor de achterpassagiers. Als er zowel voor- als achterin passagiers zitten wordt de optie beide voorstoelen
geadviseerd. De opties zijn te kiezen onder
Klankpodium.
Audio-instellingen
Voor algemene informatie over menufuncties
en menusystemen, zie pagina 288.
Geluidssterkte en automatische
volumeregeling
Het audiosysteem zorgt voor compensatie van
hinderlijke rijgeluiden in de passagiersruimte
door het volume aan te passen ten opzichte
van de rijsnelheid. U hebt de keuze uit de alternatieven: laag, medium, hoog en uit. Kies een
niveau onder Audio-instellingen
Volumecompensatie.
Voor algemene informatie over menufuncties
en menusystemen, zie pagina 288.
Geluidssterkte externe geluidsbron
Bij aansluiting van een externe geluidsbron
(zoals een mp3-speler of iPodŸ) op de AUXingang verschilt het ingestelde volume van
05 Infotainment
Algemene infotainmentfuncties
deze geluidsbron mogelijk van het volume
waarop het audiosysteem (bijv. de radio)
speelt. Corrigeer dit door het ingangsvolume
van de ingang aan te passen:
1. Druk op de toets MEDIA, draai aan TUNE
totdat u AUX bereikt en wacht enkele
seconden voordat u op OK/MENU drukt.
2. Druk op OK/MENU en draai vervolgens
aan TUNE totdat u AUX-ingangsvolume
bereikt. Bevestig uw keuze met OK/
MENU.
luidsprekers, de versterker, de akoestiek in de
auto, de positie van de luisteraar e.d.
Er is tevens een dynamische kalibratie waarbij
rekening wordt gehouden met de stand van de
volumeknop, de radio-ontvangst en de rijsnelheid.
De regelfuncties die in dit instructieboekje
nader verklaard worden (zoals Bass, Treble en
Equalizer) zijn uitsluitend bedoeld om u de
mogelijkheid te bieden de geluidsweergave
naar wens af te stellen.
3. Draai aan TUNE om het volume voor de
AUX-ingang aan te passen.
N.B.
05
Als het volume van de externe geluidsbron
te hoog of te laag staat, kan de geluidskwaliteit achteruitgaan. De geluidskwaliteit kan
ook achteruitgaan, als de speler wordt bijgeladen wanneer het infotainmentsysteem
in stand AUX staat. Laad de speler in dat
geval niet via de 12V-aansluiting bij.
Optimale geluidsweergave
Het audiosysteem is voorgekalibreerd voor
optimale geluidsweergave met behulp van
digitale signaalverwerking.
Voor ieder automodel wordt het audiosysteem
tijdens de kalibratie perfect afgestemd op de
239
05 Infotainment
Radio
Radiofuncties, algemeen
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Menufuncties
1. Kies de gewenste frequentieband (FM1 of
FM2).
Sneltoetsen (0–9)
Radio AM/FM
3. Draai TUNE weer links- of rechtsom om
een zender in de lijst te kiezen.
De gewenste frequentie/zender kiezen of
door het radiomenu navigeren door te
draaien aan TUNE.
Zenders zoeken
Uw keuze bevestigen of het radiomenu
openen door te drukken op OK/MENU.
Toets ingedrukt houden voor de volgende/
voorgaande zender. Kort indrukken voor
de voorkeurzenders.
240
Om de lijst te openen en een zender te kiezen:
2. Draai TUNE één stap links- of rechtsom. Er
verschijnt dan een lijst met alle beschikbare zenders in het gebied waar u zich
bevindt. De zender waarop is afgestemd
staat met een groter lettertype in de lijst
gemarkeerd.
RADIO-toets voor het kiezen van frequentieband (AM, FM1, FM2, DAB1*, DAB2*).
1
De radio stelt automatisch een lijst op met de
FM-zenders met de best doorkomende signalen. Dat biedt u de mogelijkheid een zender te
zoeken in gebieden waar u de radiozenders en
hun frequenties niet kent.
U regelt de menufuncties van RADIO vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
menufuncties en menusystemen, zie
pagina 288.
Middenconsole, bedieningselementen voor radiofuncties.
05
Zenderlijst1
Geldt alleen voor FM1/FM2.
* Optie/accessoire, zie Inleiding voor meer informatie.
Automatisch zenders zoeken
1. Druk meerdere keren op de toets RADIO
totdat de gewenste frequentieband (AM,
FM1 etc.) verschijnt, laat de toets los,
wacht even of druk op OK/MENU.
2. Houd
/
op de middenconsole
ingedrukt (of gebruik de toetsenset* op het
stuurwiel). De radio zoekt de volgende/
voorgaande beschikbare zender.
05 Infotainment
Radio
N.B.
•
De lijst vermeldt alleen de frequenties
van de zenders waarop u hebt afgestemd en vormt dan ook geen complete
lijst met alle beschikbare radiofrequenties op de frequentieband van uw
keuze.
•
Als de zender waarop u hebt afgestemd
een zwak signaal heeft, kan de radio de
zenderlijst mogelijk niet bijwerken. Druk
(terwijl de
in dat geval op de toets
zenderlijst op het beeldscherm staat)
om over te schakelen op handmatig
zoeken en zelf een frequentie in te stellen. Draai, als de zenderlijst niet langer
getoond wordt, TUNE één stap links- of
rechtsom om de zenderlijst weer te
om te wisselen.
tonen en druk op
De lijst verdwijnt na enkele seconden van het
beeldscherm.
Als de zenderlijst niet langer getoond wordt,
kunt u TUNE één stap links- of rechtsom
op de middendraaien en op de toets
console drukken om over te schakelen op
handmatig zenders zoeken (of om over te
schakelen van handmatig zenders zoeken op
de functie voor “Zenderlijst”).
Handmatig zenders zoeken
Weergave van de zenderlijst met de best doorkomende signalen bij het draaien aan TUNE
(zie gedeelte “Zenderlijst”, pagina 240) behoort
tot de fabriekinstellingen van de radio. Druk
terwijl de zenderlijst wordt getoond op de toets
van de middenconsole om over te schakelen op handmatig zenders zoeken. U kunt
dan een frequentie zoeken uit de lijst met
beschikbare radiofrequenties op de gekozen
frequentieband. Als u bijv. bij handmatig zoeken TUNE één stap rechtsom draait, wordt de
frequentie gewijzigd van 93,3 MHz in 93,4
MHz.
Om handmatig een zender te kiezen:
1. Druk meerdere keren op de toets RADIO
totdat de gewenste frequentieband (AM,
FM1 etc.) verschijnt, laat de toets los,
wacht even of druk op OK/MENU.
2. Draai aan TUNE om een frequentie te kiezen.
N.B.
Weergave van de zenderlijst met de best
doorkomende signalen in het huidige
gebied behoort tot de fabriekinstellingen
van de radio (zie het eerdere gedeelte “Zenderlijst”).
Als u echter bent overgestapt op het handmatig zoeken van zenders (door te drukken
op de toets
van de middenconsole
toen de zenderlijst getoond werd), is de volgende keer dat u de radio inschakelt de
functie voor het handmatig zoeken van zenders opnieuw actief. Om weer over te schakelen op de functie “Zenderlijst” dient u
TUNE een stap te verdraaien (om de complete zenderlijst te zien) en vervolgens op de
te drukken.
toets
05
Let erop dat de functie INFO geactiveerd
wordt, als u op
drukt wanneer de zenderlijst niet getoond wordt. Voor meer informatie over deze functie, zie pagina 237.
Voorkeuren
U kunt per frequentieband (AM, FM1 etc.) 10
voorkeurzenders vastleggen.
U kiest een voorkeurzender met de sneltoetsen.
241
05 Infotainment
Radio
1. Stem af op een zender (zie “Zenders zoeken”, pagina 240).
2. Houd een van de sneltoetsen enkele
seconden ingedrukt. Het geluid verdwijnt
zolang maar keert terug wanneer de zender opgeslagen is. De sneltoets is vervolgens te gebruiken.
U kunt een lijst met voorkeurzenders tonen2 op
het beeldscherm. De functie is in stand FM/AM
te activeren/deactiveren onder FM-menu
Presets tonen of AM-menu Presets
weergeven.
Frequentieband doorzoeken
05
Deze functie doorzoekt de actuele frequentieband automatisch op goed te ontvangen zenders. Wanneer er een zender is gevonden,
wordt deze ca. 8 seconden lang weergegeven
voordat de zoekfunctie wordt voortgezet. Bij
het beluisteren van een zender is de zender op
de normale manier op te slaan als een van de
voorkeuren, zie het gedeelte “Voorkeuren”
hierboven.
–
2
242
Om de scanfunctie te starten dient u in
stand FM/AM te gaan naar FM-menu
Scan of AM-menu Scan.
N.B.
Bij het opslaan van een zender wordt de
scanfunctie beëindigd.
RDS-functies
RDS (Radio Data System) verbindt FM-zenders
in een netwerk met elkaar. Een FM-zender in
een dergelijk netwerk verstuurt bepaalde informatie, zodat een RDS-radio onder meer de volgende mogelijkheden biedt:
• Automatisch overschakelen op een beter
doorkomende zender als de ontvangst in
een bepaald gebied slecht is.
• Zoeken op programmatype zoals zenders
die verkeersinformatie of nieuws doorgeven.
• Weergeven van informatieve tekst over het
beluisterde radioprogramma.
N.B.
Sommige radiozenders maken geen
gebruik van RDS of alleen in beperkte mate.
Als er een zender met het gewenste programmatype is aangetroffen, kan de radio vervolgens op deze zender overschakelen en de
weergave van de actieve geluidsbron onder-
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
breken. Als de cd-speler bijvoorbeeld actief is,
wordt de weergave daarvan tijdelijk onderbroken. De uitzending met het gekozen programmatype wordt weergegeven op een vooraf
bepaald volume, zie pagina 244. Na afloop van
de uitzending van het gekozen programmatype
geeft de radio de voorgaande geluidsbron
opnieuw weer op het volume dat u daarvoor
had ingesteld.
De programmafuncties alarm (ALARM!), verkeersinformatie (TP), nieuws (NEWS) en programmatype (PTY) worden in volgorde van
belangrijkheid weergegeven, waarbij geldt dat
alarm de hoogste prioriteit geniet en de programmatypes de laagste. Voor meer instellingen die te maken hebben met het onderbreken
van uitzendingen (EON EON Distant en EON
EON Local), zie navolgend gedeelte “EON
(Enhanced Other Networks)”. Druk op EXIT om
de onderbroken weergave van de geluidsbron
te hervatten en druk op OK/MENU om de melding te verwijderen.
Alarm
De functie wordt gebruikt om de bevolking
attent te maken op ernstige ongelukken of
calamiteiten. U kunt de functie alarm niet tijdelijk onderbreken of deactiveren. De melding
ALARM! verschijnt op het beeldscherm, wanneer er een alarmmelding wordt verzonden.
05 Infotainment
Radio
Verkeersinformatie, TP
Bij activering van deze functie wordt de weergave van de actieve geluidsbron onderbroken
voor een uitzending met verkeersinformatie via
het RDS-netwerk van de zender waarop is
afgestemd. Het symbool TP geeft aan dat de
functie actief is. Als de zender waarop u hebt
afgestemd verkeersinformatie kan doorgeven,
wordt dat aangegeven met een fel verlicht TP
op het beeldscherm. TP is anders grijs van
kleur.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu TP.
• EON Local – Alleen onderbreking wanneer
de zendmast van de radiozender dichtbij
is.
• EON Distant3 – Ook onderbreking als de
zendmast van de zender ver weg staat en
zijn signaal storingen vertoont.
TP via beluisterde zender/alle zenders
De radio kan alleen de weergave van de beluisterde zender onderbreken voor verkeersinformatie of de weergave van alle zenders binnen
het RDS-netwerk.
–
EON (Enhanced Other Networks)
Deze functie is vooral handig in stedelijke
gebieden met een groot aantal regionale radiozenders. Bij activering van de functie is de
afstand tot de zendmast van een radiozender
bepalend voor de vraag of de weergave van de
actieve geluidsbron kan worden onderbroken
voor uitzendingen van een bepaald programmatype.
–
3
Activeer/deactiveer de functie door in
stand FM een van de alternatieven te kiezen onder FM-menu Geavanceerde
instellingen EON:
Ga in stand FM naar FM-menu
Geavanceerde instellingen TPfavoriet instellen om wijzigingen aan te
brengen.
Nieuws
Bij activering van deze functie wordt de weergave van de actieve geluidsbron onderbroken
voor een nieuwsuitzending via het RDS-netwerk van de zender waarop is afgestemd. Het
symbool NEWS geeft aan dat de functie actief
is.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu Nieuwsinstellingen Nieuws.
Nieuws via beluisterde zender/alle
zenders
De radio kan alleen de weergave van de beluisterde zender onderbreken voor nieuws of de
weergave van alle zenders in het RDS-netwerk.
–
Ga in stand FM naar FM-menu
Nieuws-instellingen Nieuws-favoriet
instellen om wijzigingen aan te brengen.
Programmatype, PTY
Met de functie PTY is het mogelijk en of meer
programmatypes te kiezen zoals popmuziek
en klassieke muziek. Het symbool PTY geeft
aan dat de functie actief is. Bij activering van
deze functie wordt de weergave van de actieve
geluidsbron onderbroken voor een uitzending
van het gekozen programmatype via het RDSnetwerk van de zender waarop is afgestemd.
05
1. Activeer de functie door in stand FM eerst
programmatypes te kiezen onder FMmenu Geavanceerde instellingen
PTY-instellingen PTY kiezen.
2. Vervolgens dient u de PTY-functie te activeren onder FM-menu Geavanceerde
instellingen PTY-instellingen
Verkeersinfo van andere zenders
ontvangen.
Fabrieksstandaard.
``
243
05 Infotainment
Radio
Er verschijnt een indicatie op het beeldscherm
wanneer PTY geactiveerd is.
U deactiveert de PTY-functie in stand FM
onder FM-menu Geavanceerde
instellingen PTY-instellingen
Verkeersinfo van andere zenders
ontvangen. De gekozen programmatypes
(PTY) worden niet gereset.
Resetten en verwijderen van PTY is mogelijk
onder FM-menu Geavanceerde
instellingen PTY-instellingen PTY
kiezen Alles wissen.
05
PTY zoeken
Bij activering van deze functie wordt de gehele
frequentieband doorzocht op uitzendingen van
het gekozen programmatype.
1. Kies in stand FM een of meer PTY onder
FM-menu Geavanceerde instellingen
PTY-instellingen PTY kiezen.
2. Ga naar FM-menu Geavanceerde
instellingen PTY-instellingen PTY
zoeken.
Druk op EXIT om te stoppen met zoeken.
–
244
of
om verder te zoeken
Druk op
naar een andere uitzending van een van de
gekozen programmatypes.
Programmatype weergeven
Regionale radioprogramma’s, REG
Het is mogelijk het programmatype van de zender die u op dat moment beluistert op het
beeldscherm weer te geven.
Deze functie maakt het mogelijk om op een
bepaalde regionale zender afgestemd te blijven ondanks dat het signaal zwak is. Het symbool REG geeft aan dat de handsfree-functie
actief is.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu
Geavanceerde instellingen PTYinstellingen PTY-tekst tonen.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu
Geavanceerde instellingen REG.
Radiotekst
Sommige RDS-zenders geven informatie door
over de inhoud van de uitzendingen, uitvoerende artiesten e.d. Deze informatie kan op het
beeldscherm worden weergegeven.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu Radiotekst
tonen.
Automatische afstemfunctie, AF
De functie stemt af op het best doorkomende
zendersignaal voor de beluisterde zender. Om
een sterk zendersignaal op te kunnen sporen
moet de functie soms de gehele FM-band
doorzoeken.
–
Activeer/deactiveer deze functie in de
stand FM onder FM-menu
Geavanceerde instellingen
Alternatieve frequentie.
RDS-functies resetten
Met deze kunt u alle fabriekinstellingen voor
RDS herstellen.
–
Reset in de stand FM onder FM-menu
Geavanceerde instellingen Alle FMinstellingen resetten.
Volumeregeling programmatypes
De onderbrekende uitzendingen van het gekozen programmatype (bijv. NEWS of TP) worden weergegeven op het volume dat voor het
programmatype is gekozen. Als u het volume
tijdens de onderbreking bijregelt, wordt het
nieuwe volume opgeslagen voor een volgende
onderbreking.
05 Infotainment
Radio
Digitale radio (DAB)*
Algemene informatie
DAB (Digital Audio Broadcasting) is een systeem voor digitale overdracht van radiosignalen.
N.B.
Dit systeem biedt geen ondersteuning voor
DAB+.
N.B.
Er is niet overal dekking voor DAB. Als er
geen dekking is, verschijnt de melding
Geen ontvangst op het beeldscherm.
Service en Ensemble
• Service – Kanaal, radiokanaal (het systeem biedt alleen ondersteuning voor
geluidsdiensten).
• Ensemble – Een groep radiokanalen die
op dezelfde frequentie zenden.
Radiokanalen programmeren (Groep
leren)
Wanneer de auto een nieuw zendgebied binnenrijdt dient het systeem mogelijk de gelegenheid te krijgen om de te ontvangen kanaalgroepen te programmeren.
Tijdens het programmeren van de kanaalgroepen wordt een bijgewerkte lijst van al de te
beluisteren kanaalgroepen aangemaakt. De
lijst wordt niet automatisch bijgewerkt.
De programmeerfunctie is uit te voeren in het
menusysteem in stand DAB onder DAB-menu
Ensemble programmeren. Programmeren
kan ook als volgt worden uitgevoerd:
1. Draai TUNE één stap links- of rechtsom.
> Ensemble programmeren verschijnt
boven aan de lijst met beschikbare
kanaalgroepen.
2. Druk op OK/MENU.
> Er gaat een nieuwe programmeringsopdracht van start.
De programmeringsfunctie is te annuleren met
EXIT.
Het kan tot één minuut duren voordat een
kanaalgroep geprogrammeerd is als u zowel
Band III als LBand hebt geselecteerd. Voor
meer informatie over de frequentieband, zie
pagina 246.
Navigeren in kanaalgroepenlijst
(Ensemble)
De kanaalgroepenlijst is door te bladeren en te
openen door aan TUNE te draaien. Bovenaan
op het beeldscherm staat de naam van het
ensemble. Wanneer u naar een nieuw ensem-
ble scrolt, wordt de nieuwe naam weergegeven. Een dikke grijze lijn scheidt de beide
kanaalgroepen van elkaar.
• Service – Geeft de kanalen weer ongeacht
de kanaalgroep waartoe ze behoren. De
lijst is tevens te filteren door een programmatype te kiezen (PTY-filter ), zie onder.
Scannen
Deze functie doorzoekt de actuele frequentieband automatisch op goed te ontvangen zenders. Wanneer er een zender is gevonden,
wordt deze ca. 8 seconden lang weergegeven
voordat de zoekfunctie wordt voortgezet. Bij
het beluisteren van een zender is de zender op
de normale manier op te slaan als een van de
voorkeuren. Voor meer informatie over voorkeuren, zie “Voorkeuren” hieronder.
–
05
Ga in stand DAB naar DAB-menu
Scan om de scanfunctie te starten.
N.B.
Bij het opslaan van een zender wordt de
scanfunctie beëindigd.
De scanfunctie is ook te kiezen in de stand
DAB-PTY. Dan worden uitsluitend kanalen van
het gekozen programmatype weergegeven.
* Optie/accessoire, zie Inleiding voor meer informatie.
245
05 Infotainment
Radio
Programmatype (PTY)
Met de functie programmatype kunt u verschillende soorten radioprogramma’s kiezen. Er
bestaan verschillende programmatypes voor
uiteenlopende soorten programmacategorieën. Wanneer u een bepaald programmatype
hebt gekozen, navigeert u uitsluitend binnen de
kanalen die programma’s van het gekozen
type uitzenden.
U kiest een programmatype in stand DAB
onder DAB-menu PTY-filter . Verlaat deze
stand als volgt:
–
05
Druk op EXIT.
> Er verschijnt een indicatie op het beeldscherm wanneer PTY geactiveerd is.
Bij gebruik van DAB-links tussen kanalen (zie
onder) is het mogelijk dat de DAB-radio de
PTY-stand verlaten.
Voorkeuren
U kunt per band 10 voorkeurzenders vastleggen. DAB heeft 2 geheugenbanken met voorkeurzenders: DAB1 en DAB2. Opslag van
voorkeurzenders gebeurt op de normale
manier, voor meer informatie zie pagina 241. U
kiest een voorkeurzender met de sneltoetsen.
4
246
Een voorkeur bestaat uit een kanaal zonder
eventuele subkanalen. Als er tijdens het beluisteren van een subkanaal een voorkeurkanaal
vastgelegd wordt, wordt uitsluitend het hoofdkanaal geregistreerd. Dit komt omdat de subkanalen van tijdelijke aard zijn. Bij activering
van het bijbehorende voorkeurkanaal zal dan
ook het hoofdkanaal worden weergegeven
waartoe het subkanaal behoorde. De voorkeurkanalen zijn niet gebonden aan de kanalenlijst.
U kunt een lijst met voorkeurzenders tonen4 op
het beeldscherm. De functie is in stand DAB te
activeren/deactiveren onder DAB-menu
Presets tonen.
N.B.
De DAB-functie van het audiosysteem biedt
geen ondersteuning voor alle mogelijkheden van de DAB-standaard.
Radiotekst
Sommige radiozenders geven informatie door
over de inhoud van de uitzendingen, uitvoerende artiesten e.d. Deze informatie wordt het
beeldscherm weergegeven.
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia
De functie is in stand DAB te activeren/deactiveren onder DAB-menu Radiotekst
tonen.
N.B.
Er kan telkens slechts een van de functies
“Radiotekst tonen” en “Presets tonen”
geactiveerd zijn. Wanneer een van de functies wordt ingeschakeld terwijl de andere al
actief is, wordt de eerder geactiveerde functie automatisch uitgeschakeld. Beide functies zijn mogelijk gedeactiveerd.
Geavanceerde instellingen
DAB naar DAB link
Het is mogelijk om van een kanaal dat slecht of
helemaal niet te ontvangen is over te schakelen
op hetzelfde kanaal in een andere kanaalgroep
met een betere ontvangst. Bij het veranderen
van kanaalgroep kan enige vertraging in de
geluidsweergave optreden. Vanaf het moment
dat het huidige kanaal verdwijnt en het nieuwe
kanaal toegankelijk wordt kan het geluid dan
ook enige tijd stilvallen.
De functie is in stand DAB te activeren/deactiveren onder DAB-menu Geavanceerde
instellingen DAB-verbinding.
05 Infotainment
Radio
Frequentieband
DAB is in staat op twee5 frequentiebanden uit
te zenden:
• Band III – bestrijkt gebieden buiten de
grote steden
• LBand - Voornamelijk in de grote steden
Wanneer u alleen voor Band III kiest, verloopt
het programmeren van kanalen sneller dan als
u voor zowel Band III als LBand hebt gekozen.
Het is echter niet zeker dat alle kanaalgroepen
ook daadwerkelijk worden gevonden. De
gekozen frequentieband is niet van invloed op
de opgeslagen voorkeuren.
De frequentieband is in stand DAB te deactiveren/activeren onder DAB-menu
Geavanceerde instellingen DAB-band.
Subkanaal
Secundaire componenten worden vaak aangeduid als subkanalen. Dergelijke componenten zijn van tijdelijke aard en kunnen bijvoorbeeld uit vertalingen van het hoofdprogramma
bestaan.
Subkanalen zijn uitsluitend te bereiken via het
gekozen hoofdkanaal en niet via een ander
kanaal.
De weergave van subkanalen is in stand DAB
te deactiveren/activeren onder DAB-menu
Geavanceerde instellingen
Subkanalen.
PTY-tekst
Sommige radiozenders versturen informatie
over programmatype en programmacategorie.
Deze informatie wordt het beeldscherm weergegeven.
De functie is in stand DAB te activeren/deactiveren onder DAB-menu Geavanceerde
instellingen PTY-tekst weergeven.
05
DAB-instellingen herstellen
Met deze kunt u alle fabriekinstellingen voor
DAB herstellen.
–
Reset in de stand DAB onder DAB-menu
Geavanceerde instellingen Alle
DAB-instellingen resetten.
Als er een of meer subkanalen bestaan verschijnt het symbool > links van de kanaalnaam
op het beeldscherm. Als er slechts één subkanaal bestaat verschijnt het symbool - links van
de kanaalnaam op het beeldscherm.
5
De beide frequentiebanden zijn niet in alle gebieden/landen in gebruik.
247
05 Infotainment
Mediaspeler
CD/DVD1-functies
De mediaspeler ondersteunt de volgende
soorten discs en bestanden en kan deze met
andere woorden afspelen:
• Voorbespeelde cd-discs (CD Audio).
• Zelfgebrande cd’s met audio- en/of videobestanden1.
• Voorbespeelde video-dvd’s1.
• Zelfgebrande dvd’s1 met audio- en/of
videobestanden.
Voor meer informatie over de ondersteunde
formaten, zie pagina 251.
Bedieningspaneel op middenconsole.
Opening voor het invoeren/uitwerpen van
een disc
05
MEDIA-toets
Disc uitwerpen
Cijfers en letters invoeren.
Tracks/mappen kiezen of menu-opties
doorbladeren door te draaien aan TUNE.
Uw keuze bevestigen of het menu voor de
gekozen mediabron openen door te drukken op OK/MENU.
Disctrack voor-/achteruitspoelen en van
disctrack of hoofdstuk2 veranderen.
1
2
248
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Menufuncties
U regelt de menufuncties van MEDIA vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
menufuncties en menusystemen, zie
pagina 288.
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
Geldt alleen voor dvd-discs.
* Optie/accessoire, zie Inleiding voor meer informatie.
Disc afspelen
Druk meerdere keren op de toets MEDIA totdat Disk verschijnt, laat de toets los, wacht
even of druk op OK/MENU. Als er een disc in
de mediaspeler zit, wordt deze disc automatisch afgespeeld. Anders verschijnt Plaats
disk op het beeldscherm. Plaats vervolgens
een disc met de tekstzijde omhoog. De cd
wordt automatisch afgespeeld.
Wanneer er een disc met audio-/videobestanden in de speler wordt geplaatst, dient de mapstructuur op de disc te worden ingelezen.
Afhankelijk van de kwaliteit van de disc en de
hoeveelheid gegevens die erop staan, kan het
enige tijd duren voordat de weergave van start
gaat.
Disc uitwerpen
Een disc blijft ca. 12 seconden lang in de uitgeworpen stand staan. Om veiligheidsredenen
wordt de disc vervolgens automatisch weer
naar binnen getrokken.
Pauze
Wanneer u het volume helemaal omlaagdraait,
wordt de weergave op de mediaspeler gepauzeerd. Bij het verhogen van het volume wordt
er verder gespeeld.
05 Infotainment
Mediaspeler
Afspelen en navigeren
Audio-cd’s
Draai aan TUNE om de speellijst van de disc te
bekijken en door de lijst te navigeren. Met OK/
MENU wordt de trackkeuze bevestigd en de
weergave gestart. Druk op EXIT om te annuleren en de speellijst te verlaten. Lang indrukken van EXIT voert u naar het hoofdniveau van
de speellijst.
Wisselen van disctrack is ook mogelijk door te
/
op de middenconsole of
drukken op
op de toetsenset* op het stuurwiel.
Zelfgebrande discs met audio-/
videobestanden1
Draai aan TUNE om de speellijst/mapstructuur
van de disc te openen en door de lijst/structuur
te navigeren. Met OK/MENU wordt de gekozen submap bevestigd of de weergave van het
gekozen audio-/videobestand gestart. Druk op
EXIT om te annuleren en de speellijst te verlaten of een stap omhoog (terug) te zetten in de
mapstructuur. Lang indrukken van EXIT voert
u naar het hoofdniveau van de speellijst.
Wisselen van audio-/videobestand is ook
/
op de
mogelijk door te drukken op
middenconsole of op de toetsenset* op het
stuurwiel.
1
3
Audiobestanden hebben het symbool
videobestanden1 hebben het symbool
en mappen hebben het symbool
.
,
Wanneer het afspelen van een bestand klaar is,
worden de andere bestanden (van hetzelfde
type) in de actuele map afgespeeld. Er wordt
automatisch van map gewisseld3, wanneer alle
bestanden in een de actuele map afgespeeld
zijn. Het systeem registreert automatisch of er
een disc met alleen audiobestanden of alleen
videobestanden in de mediaspeler wordt
geplaatst, past de instellingen aan en speelt de
bestanden vervolgens af. Het systeem past de
instelling echter niet aan, als er een disc met
een mix van audio- en videobestanden in de
mediaspeler wordt geplaatst maar blijft in dat
geval het voorgaande bestandtype afspelen.
N.B.
Videoweergave is uitsluitend mogelijk wanneer de auto stilstaat. Wanneer de auto
sneller rijdt dan ca. 8 km/h, verschijnt er
geen beeld en staat Geen visuele media
tijdens het rijden op het beeldscherm. Het
geluid wordt echter wel weergegeven. Het
beeld verschijnt weer, zodra de rijsnelheid is
gedaald tot onder ca. 6 km/h.
N.B.
Het is mogelijk dat de speler audiobestanden met kopieerbeveiliging van de platenmaatschappijen of zelfgebrande audiobestanden niet kan lezen.
Video-dvd’s1
Voor het afspelen van video-dvd’s, zie
pagina 250.
Vooruit-/achteruitspoelen
Houd de toetsen
/
ingedrukt om vooruit/achteruit te spoelen. Voor audiobestanden
geldt één snelheid, terwijl videobestanden op
meerdere snelheden voor- en achteruit te
spoelen zijn. Druk herhaalde malen achtereen
/
om bij videobestanden
op de toetsen
sneller voor- of achteruit te spoelen. Laat de
toets weer los om de video weer op normale
snelheid weer te geven.
05
Muziekherkenning, GracenoteŸ
Als de auto is uitgerust met navigatie*, zit er
een harddisk in de auto met een database voor
muziekherkenning van audio-cd’s. De database bevat de populairste songs van dat
moment. Als de database een treffer oplevert,
geeft de mediaspeler de albumtitel en naam
van de uitvoerende artiest voor het actuele
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
Dit gebeurt niet, als Map herhalen geactiveerd is.
* Optie/accessoire, zie Inleiding voor meer informatie.
249
05 Infotainment
Mediaspeler
medium weer en voor iedere track verschijnen
de tracktitel, de uitvoerende artiest en het
album. Als de audio-cd geen treffer in de database oplevert, wordt de cd-tekst op de cd zelf
gebruikt. Als er geen cd-tekst op de disc staat,
verschijnen alleen track 1, track 2 etc.
2. Draai aan TUNE totdat Willekeurige
weergave verschijnt
Afspelen
3. Druk op OK/MENU om de functie te activeren/deactiveren.
Wisselen van disctrack/audiobestand is moge/
op de midlijk door te drukken op
denconsole of op de toetsenset* op het stuurwiel.
1. Druk op OK/MENU
Map herhalen5
2. Draai aan TUNE totdat Scan verschijnt
> Van alle tracks of muziekbestanden
worden de eerste 10 seconden weergegeven.
Deze functie maakt het mogelijk om de weergave van de bestanden in een map eindeloos
te herhalen. Wanneer het laatste bestand helemaal afgespeeld is, wordt het eerste bestand
opnieuw weergegeven.
3. Beëindig de scanfunctie met EXIT, waarna
de weergave van het actuele nummer of
muziekbestand op de disc wordt voortgezet.
Willekeurige afspeelvolgorde4
Bij activering van deze functie speelt de speler
de tracks/muziekbestanden in willekeurige
volgorde af. Om de tracks in willekeurige volgorde te beluisteren:
4
5
1
250
Video-dvd’s afspelen1
Bij activering van deze functie worden van alle
disctracks/audiobestanden de eerste tien
seconden weergegeven. Om te scannen:
Scannen4
05
1. Druk op OK/MENU
1. Druk op OK/MENU
2. Draai aan TUNE totdat Map herhalen verschijnt
3. Druk op OK/MENU om de functie te activeren/deactiveren.
Geldt niet voor video-dvd’s.
Geldt alleen voor audio-/videobestanden op zelfgebrande discs of een USB-speler.
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
Tijdens het afspelen van een video-dvd verschijnt er mogelijk een discmenu op het beeldscherm. Via het discmenu hebt u toegang tot
extra functies en instellingen om bijv. ondertitels, geluidstracks, scènes te kiezen.
N.B.
Videoweergave is uitsluitend mogelijk wanneer de auto stilstaat. Wanneer de auto
sneller rijdt dan ca. 8 km/h, verschijnt er
geen beeld en staat Geen visuele media
tijdens het rijden op het beeldscherm. Het
geluid wordt echter wel weergegeven. Het
beeld verschijnt weer, zodra de rijsnelheid is
gedaald tot onder ca. 6 km/h.
05 Infotainment
Mediaspeler
Navigeren in eigen menu video-dvd
hoofdstukken. Druk op OK/MENU om uw
keuze te activeren en terug te keren naar de
uitgangspositie. Met EXIT annuleert u uw
keuze en keert u terug naar de uitgangspositie
(zonder een keuze te maken).
Wisselen van hoofdstuk is ook mogelijk door te
drukken op
/
op de middenconsole of
op de toetsenset* op het stuurwiel.
Geavanceerde instellingen6
Hoek
Met de bedieningselementen op de middenconsole kunt u navigeren in het eigen menu van
de video-dvd.
Van hoofdstuk of titel veranderen
Draai aan TUNE om de lijst met hoofdstukken
te openen en erin te navigeren (bij het afspelen
van een film wordt de film gepauzeerd). Druk
op OK/MENU om een hoofdstuk te kiezen en
terug te keren naar de uitgangspositie (als eerder een film werd afgespeeld, wordt deze film
voortgezet). Druk op EXIT om de titellijst te
openen.
In de titellijst kiest u een titel door te draaien
aan TUNE en bevestigt u uw keuze met OK/
MENU, waarna u terugkeert naar de lijst met
6
Met deze functie kunt u, op voorwaarde dat de
video-dvd dit ondersteunt, aangeven vanuit
welke camerapositie een bepaalde scène moet
worden weergegeven. Ga in de stand DISC
naar Diskmenu Geavanceerde
instellingen Hoek.
DivXŸ Video On Demand
Het is mogelijk de mediaspeler te registreren
voor weergave van bestanden van het type
DivX VOD op zelfgebrande discs of een USBmedium. De registratiecode vindt u in het
menusysteem MY CAR onder Instellingen
Informatie DivX® VOD-code. Voor
algemene informatie over de menufuncties
onder MY CAR, zie pagina 149.
Beeldinstellingen6
Het is mogelijk de volgende instellingen voor
helderheid en contrast te wijzigen (op voorwaarde dat de auto stilstaat).
1. Druk op OK/MENU, kies voor
Beeldinstellingen en bevestig uw keuze
met OK/MENU.
2. Draai aan TUNE om de aan te passen
instelling te bereiken en bevestig uw keuze
met OK/MENU.
3. Pas de instelling aan door te draaien aan
TUNE en bevestig uw keuze met OK/
MENU.
Druk om terug te keren naar de lijst met instellingen op OK/MENU of EXIT.
05
De fabriekswaarden voor de beeldinstellingen
zijn te herstellen met de optie Reset.
Compatibele formaten
De mediaspeler kan tal van bestandstypen
afspelen en is compatibel met de formaten in
de volgende tabel.
Breng voor meer informatie een bezoek aan
www.divx.com/vod.
Geldt voor High Performance Multimedia en Premium Sound Multimedia.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
251
05 Infotainment
Mediaspeler
N.B.
Dubbelzijdige schijven van het zogeheten
dual format-type (DVD Plus, CD-DVD) zijn
dikker dan normale cd’s. Het is dan ook niet
zeker of dergelijke schijven kunnen worden
afgespeeld en storingen zijn mogelijk.
Als een cd een mix van mp3- en CD-DAbestanden bevat, worden alle mp3-tracks
genegeerd.
AudioformatenA
CD-Audio, mp3,
wma
AudioformatenB
CD-Audio, mp3,
wma, aac, m4a
VideoformatenC
CD-Video,
DVD-Video, divx,
avi, asf
05
A
B
C
252
Geldt voor Performance.
Geldt niet voor Performance.
Geldt alleen voor High Performance Multimedia en Premium
Sound Multimedia.
05 Infotainment
Externe geluidsbron via AUX/USB*-ingang
AUX, USB1 en externe geluidsbron
Algemene informatie
Aansluitingspunten voor externe geluidsbronnen.
Via een van de aansluitingen in de middenconsole is het mogelijk een externe geluidsbron
(zoals een iPodŸ of mp3-speler) aan te sluiten
op het audiosysteem. Een op de USB-ingang
aangesloten geluidsbron is vervolgens te
bedienen2 via de geluidsregeling van de auto.
Een eenheid die is aangesloten op de AUXingang valt echter niet te bedienen via de
geluidsregeling van de auto.
1
2
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Een iPodŸ of mp3-speler met oplaadbare batterijen wordt opgeladen (wanneer het contact
ingeschakeld is of de motor loopt), als het
apparaat aangesloten is op de USB-aansluiting.
Geluidsbron aansluiten:
1. Druk meerdere keren op MEDIA om de
gewenste geluidsbron USB, iPod of AUX
te bereiken, laat de toets los, wacht even
of druk op OK/MENU.
> Als u USB kiest, verschijnt USB
aansluiten op het beeldscherm.
2. Sluit uw geluidsbron aan op een van de
aansluitingen in het opbergvak van de middenconsole (zie voorgaande afbeelding).
De tekst USB wordt gelezen verschijnt op het
beeldscherm, terwijl het systeem de bestanden op het opslagmedium inleest. Afhankelijk
van de bestandsstructuur en het aantal
bestanden kan het enige tijd duren voordat
alles ingelezen is.
N.B.
Het systeem biedt ondersteuning voor de
meeste iPodŸ-modellen die in 2005 of later
gemaakt zijn.
N.B.
Om schade tegen te gaan wordt de USBaansluiting gedeactiveerd bij kortsluiting of
als een aangesloten USB-eenheid te veel
stroom afneemt (dit is mogelijk als de aangesloten eenheid niet aan de USB-standaard voldoet). Als de volgende keer dat u
het contact inschakelt, blijkt dat de storing
verdwenen is, wordt de USB-aansluiting
automatisch opnieuw geactiveerd.
05
Menufuncties
U regelt de menufuncties van MEDIA vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
Geldt voor High Performance, High Performance Multimedia en Premium Sound Multimedia.
Geldt alleen voor een mediabron die via de USB-aansluiting aangesloten is.
* Optie/accessoire, zie Inleiding voor meer informatie.
253
05 Infotainment
Externe geluidsbron via AUX/USB*-ingang
menufuncties en menusystemen, zie
pagina 288.
Afspelen en navigeren3
Draai aan TUNE om de speellijst/mapstructuur
te openen en door de lijst/structuur te navigeren. Met OK/MENU wordt de gekozen submap
bevestigd of de weergave van het gekozen
audio-/videobestand gestart. Druk op EXIT om
te annuleren en de speellijst te verlaten of een
stap omhoog (terug) te zetten in de mapstructuur. Lang indrukken van EXIT voert u naar het
hoofdniveau van de speellijst.
05
Wisselen van audio-/videobestand is ook
/
op de
mogelijk door te drukken op
middenconsole of op de toetsenset* op het
stuurwiel.
Audiobestanden hebben het symbool
videobestanden4 hebben het symbool
en mappen hebben het symbool
.
,
Wanneer het afspelen van een bestand klaar is,
worden de andere bestanden (van hetzelfde
type) in de actuele map afgespeeld. Er wordt
automatisch van map gewisseld5, wanneer alle
bestanden in een de actuele map afgespeeld
zijn. Het systeem registreert automatisch of er
3
4
5
6
254
een eenheid met alleen audiobestanden of
alleen videobestanden op de USB-aansluiting
wordt aangesloten, past de instellingen aan en
speelt de bestanden vervolgens af. Het systeem past de instelling echter niet aan, als er
een eenheid met een mix van audio- en videobestanden op de USB-aansluiting wordt aangesloten maar blijft in dat geval het voorgaande
bestandtype afspelen.
Vooruit-/achteruitspoelen3
Zie pagina 249.
Scannen3
Zie pagina 250.
Willekeurige afspeelvolgorde3
Zie pagina 250.
Zoekfunctie3
Met behulp van de toetsenset op het bedieningspaneel van de middenconsole kunt u een
bestandsnaam in de actuele map zoeken.
U kunt de zoekfunctie bereiken door te draaien
aan TUNE (om de mapstructuur te openen) of
door te drukken op een van de lettertoetsen.
Naarmate u meer letters of tekens van de
Geldt alleen voor USB-speler en iPodŸ.
Geldt voor High Performance Multimedia en Premium Sound Multimedia.
Dit gebeurt niet, als Map herhalen geactiveerd is.
Geldt alleen voor USB-speler.
* Optie/accessoire, zie Inleiding voor meer informatie.
tekenreeks intypt worden de zoekresultaten
steeds verder verfijnd.
U start de weergave van een bestand door te
drukken op OK/MENU.
Map herhalen6
Zie pagina 250.
Geluidsbronnen
USB-geheugen
Om het gebruik van een USB-geheugen te vereenvoudigen is het beter alleen muziekbestanden in het geheugen op te slaan. Het inlezen
duurt aanzienlijk langer, wanneer er behalve
compatibele muziekbestanden nog andere
bestanden op het opslagmedium staan.
N.B.
Het systeem biedt ondersteuning voor
draagbare media die werken met USB 2.0
en het bestandssysteem FAT32 en kan
1000 mappen aan met maximaal 254 submappen/bestanden in elke map. Een uitzondering daarop vormt het hoogste
niveau, dat tot 1000 submappen/bestanden
kan bevatten.
05 Infotainment
Externe geluidsbron via AUX/USB*-ingang
N.B.
N.B.
Bij gebruik van een langer USB-geheugen
wordt geadviseerd een USB-adapterkabel
te gebruiken. Dit om mechanische slijtage
aan de USB-ingang en het aangesloten
USB-geheugen tegen te gaan.
USB-hub
Er kan een USB-hub op de USB-aansluiting
worden aangesloten om op die manier meerdere USB-apparaten tegelijk aan te sluiten. U
kiest de USB-eenheid in de stand USB onder
USB-menu USB-apparaat kiezen.
Wanneer u muziek op een aangesloten
iPodŸ beluistert, hanteert het infotainmentsysteem een menustructuur vergelijkbaar
met die van de iPodŸ.
Compatibele bestandsformaten bij USBaansluiting
Het systeem biedt ondersteuning voor de
audio- en videoformaten in de onderstaande
tabel bij weergave via de USB-aansluiting.
Audioformaten
mp3, wma, aac,
m4a
VideoformatenA
divx, avi, asf
Mp3-speler
Veel mp3-spelers werken met hun eigen
bestandssysteem die niet ondersteund worden door het Infotainmentsysteem. Om een
dergelijke mp3-speler te kunnen gebruiken
binnen het systeem, dient de speler in de stand
USB Removable device/Mass Storage
Device te staan.
A
05
Geldt alleen voor High Performance Multimedia en Premium
Sound Multimedia.
iPodŸ
Een iPodŸ wordt middels de aansluitkabel bijgeladen en gevoed door de USB-aansluiting*.
N.B.
Het systeem ondersteunt alleen de weergave van audiobestanden van iPodŸ.
* Optie/accessoire, zie Inleiding voor meer informatie.
255
05 Infotainment
Media BluetoothŸ*
Streaming audio
Algemene informatie
De mediaspeler in de auto is uitgerust met
BluetoothŸ1 en kan draadloos “streaming
audio”-bestanden afspelen op externe eenheden met BluetoothŸ zoals mobiele telefoons en
laptops. Navigatie en regeling van het geluid
zijn in dat geval te verrichten via de toetsen op
de middenconsole of via de toetsenset* op het
stuurwiel. Bij sommige externe eenheden is het
ook mogelijk op de eenheid zelf van track te
wisselen.
05
Om audio weer te geven moet de mediaspeler
van de auto eerst in stand Bluetooth worden
gezet.
N.B.
Overzicht
BluetoothŸ-mediaspelers moeten ondersteuning bieden voor de profielen Audio/
Video Remote Control Profile (AVRCP) en
Advanced Audio Distribution Profile (A2DP).
De speler dient AVRCP versie 1.3 en A2DP
1.2 te hanteren. Anders werken bepaalde
functies mogelijk niet.
Niet alle verkrijgbare mobiele telefoons en
externe mediaspelers zijn volledig compatibel met de BluetoothŸ-functie van de
mediaspeler van de auto. Volvo adviseert u
contact op te nemen met een erkende
Volvo-dealer of www.volvocars.com te
bezoeken voor informatie over compatibele
telefoons en externe mediaspelers.
Bedieningspaneel op middenconsole.
VOL – volume
MEDIA-toets
N.B.
De mediaspeler van de auto kan alleen audiobestanden afspelen via de BluetoothŸfunctie.
Navigeren door het menu door te draaien
aan TUNE.
Uw keuze bevestigen of het menu openen
door te drukken op OK/MENU.
EXIT – Omhoog in het menusysteem,
annuleert de actuele functie.
Bij kort indrukken loopt u de audiobestanden door. Bij lang indrukken spoelt u
de audiobestanden voor- of achteruit.
1
256
Geldt voor High Performance, High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
05 Infotainment
Media BluetoothŸ*
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Menufuncties
U regelt de menufuncties van MEDIA vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
menufuncties en menusystemen, zie
pagina 288.
Externe eenheid koppelen en aansluiten
Hoe u een externe eenheid aansluit hangt af
van de vraag of dezelfde eenheid al dan niet
eerder gekoppeld was. Er kunnen maximaal 10
externe eenheden gekoppeld worden. Per
externe eenheid dient de koppeling eenmaal
uitgevoerd te worden. Als het de eerste keer is
dat u de eenheid aansluit, dan moet u de
onderstaande instructie volgen:
1. Druk meerdere keren op MEDIA totdat
Bluetooth verschijnt, laat de toets los,
wacht even of druk op OK/MENU.
2. Druk op OK/MENU.
3. Druk wanneer App. toevoegen verschijnt
op OK/MENU.
4. Controleer of de externe eenheid identificeerbaar/zichtbaar is via BluetoothŸ (zie de
gebruiksaanwijzing bij de externe eenheid).
5. Druk op OK/MENU.
> Het infotainmentsysteem zoekt naar
externe eenheden in de buurt. Het zoeken kan enige tijd duren. De gevonden
eenheden verschijnen met hun
BluetoothŸ-naam op het beeldscherm
van de middenconsole.
6. Kies de externe eenheid die u wilt koppelen
en druk op OK/MENU.
7. Voer via het toetsenblok van de te registreren externe eenheid de cijfercode in die
op het beeldscherm van de middenconsole staat en druk op de toets van de
externe eenheid waarmee u uw keuze
bevestigt.
De externe eenheid wordt gekoppeld en automatisch aangesloten op het infotainmentsysteem.
Wissel van audiobestand door te drukken op
/
op de middenconsole of door
gebruik te maken van de toetsenset* op het
stuurwiel.
Automatische aansluiting
Wanneer de BluetoothŸ-functie actief is en de
laatst aangesloten externe eenheid binnen het
bereik ligt, wordt deze automatisch opnieuw
aangesloten. Terwijl het infotainment op zoek
is naar de laatst aangesloten eenheid staat de
naam van deze eenheid op het beeldscherm.
Druk op EXIT voor aansluiting op een andere
eenheid. Sluit een nieuwe externe eenheid aan,
zie “Andere externe eenheid kiezen” hieronder.
Andere externe eenheid kiezen
Als er meerdere eenheden in de auto aanwezig
zijn, kunt u van externe eenheid wisselen. De
eenheid moet echter wel eerst aan het systeem
gekoppeld zijn, zie “Externe eenheid koppelen
en aansluiten” eerder. Om een andere eenheid
te kiezen:
05
1. Druk meerdere keren op MEDIA totdat
Bluetooth verschijnt, laat de toets los,
wacht even of druk op OK/MENU.
2. Controleer of de externe eenheid identificeerbaar/zichtbaar is via BluetoothŸ (zie de
gebruiksaanwijzing bij de externe eenheid).
3. Druk op OK/MENU.
4. Draai aan TUNE totdat Ander apparaat
verschijnt en bevestig uw keuze met OK/
MENU.
* Optie/accessoire, zie Inleiding voor meer informatie.
257
05 Infotainment
Media BluetoothŸ*
> Na enige tijd verschijnt de naam van de
externe eenheid op het beeldscherm.
Als er meerdere externe eenheden
gekoppeld zijn, verschijnen ook deze.
5. Kies de aan te sluiten eenheid door te
draaien aan TUNE en bevestig uw keuze
met OK/MENU.
> De externe eenheid wordt vervolgens
aangesloten.
Wissel van audiobestand door te drukken op
/
op de middenconsole of door
gebruik te maken van de toetsenset* op het
stuurwiel.
05
Aangesloten eenheid verwijderen
1. Druk in stand Bluetooth op OK/MENU.
2. Draai aan TUNE totdat Bluetoothapparaat verwijderen verschijnt en
bevestig uw keuze met OK/MENU.
3. Kies de te verwijderen eenheid door te
draaien aan TUNE en bevestig uw keuze
met OK/MENU.
> Op het beeldscherm verschijnt de vraag
of u de aansluiting wilt verwijderen.
4. Druk ter bevestiging op OK/MENU.
Druk op EXIT om te annuleren.
258
* Optie/accessoire, zie Inleiding voor meer informatie.
Eenheid loskoppelen
Versie-informatie BluetoothŸ
De externe eenheid wordt automatisch losgekoppeld, als de externe telefoon buiten het
bereik van het infotainmentsysteem komt. Voor
meer informatie over de aansluiting, zie
pagina 257.
De actuele BluetoothŸ-versie van de auto is in
stand Bluetooth te bekijken onder Bluetoothmenu Bluetooth-softwareversie in auto.
Willekeurige afspeelvolgorde
Bij activering van deze functie worden de audiobestanden op de externe eenheid in willekeurige volgorde afgespeeld. Activeer/deactiveer
de willekeurige afspeelvolgorde in stand Bluetooth onder Bluetooth-menu Willekeurige
weergave.
Wissel van audiobestand door te drukken op
/
op de middenconsole of door
gebruik te maken van de toetsenset* op het
stuurwiel.
Audiobestanden op externe eenheid
scannen
Bij activering van deze functie worden van elk
audiobestand de eerste tien seconden weergegeven. Activeer/deactiveer de functie in
stand Bluetooth onder Bluetooth-menu
Scan.
Beëindig de functie scannen met EXIT.
05 Infotainment
TV - instelling*
TV - instelling*
Algemene informatie
N.B.
Dit systeem ondersteunt alleen tv-signalen
in die landen die in mpeg2-formaat uitzenden volgens de DVB-T-standaard. Het systeem biedt geen ondersteuning voor tv-signalen in mpeg-4-formaat of analoge tv-signalen.
N.B.
Tv-weergave is uitsluitend mogelijk wanneer de auto stilstaat. Wanneer de auto
sneller rijdt dan ca. 6 km/h, verschijnt er
geen beeld en staat Geen visuele media
tijdens het rijden op het beeldscherm. Het
geluid wordt echter wel weergegeven. Het
beeld komt terug wanneer de auto tot stilstand is gekomen.
N.B.
Overzicht
De ontvangst hangt niet alleen af van de
signaalsterkte maar ook van de signaalkwaliteit. Er kunnen storingen optreden wanneer
de zendersignalen bijvoorbeeld gehinderd
worden door hoge gebouwen of van zeer
grote afstand komen. De dekkingsgraad
kan eveneens variëren afhankelijk van waar
u zich bevindt.
BELANGRIJK
Voor het gebruik van dit product is mogelijk
kijk- en luistergeld verschuldigd.
Bedieningspaneel op middenconsole.
MEDIA-toets.
05
Sneltoetsen, invoeren van cijfers
In kanaallijsten of menu’s navigeren door
te draaien aan TUNE.
Uw keuze bevestigen of het menu openen
door te drukken op OK/MENU.
EXIT – Omhoog in het menusysteem,
annuleert de actuele functie.
Het volgende beschikbare kanaal is te
bekijken door te drukken op
/
.
* Optie/accessoire, zie Inleiding voor meer informatie.
259
05 Infotainment
TV - instelling*
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Menufuncties
05
U regelt de menufuncties van MEDIA vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
menufuncties en menusystemen, zie
pagina 288.
Tv kijken
De eerste keer dat u gebruik maakt van de tvfunctie of tv wilt kijken in het buitenland, dient
u de tv-kanalen in te stellen. Voor het instellen
van de tv-kanalen, zie het onderdeel “Tv-kanalen zoeken/Voorkeurslijst” op pagina 260.
–
260
Druk meerdere keren op MEDIA totdat
TV op het beeldscherm verschijnt, laat de
toets los, wacht even of druk op OK/
MENU.
> Er wordt een zoekfunctie gestart en kort
daarna verschijnt het laatst bekeken
kanaal.
* Optie/accessoire, zie Inleiding voor meer informatie.
Van kanaal veranderen
U kunt als volgt van kanaal veranderen:
• Draai aan TUNE, waarna een lijst verschijnt
met alle beschikbare kanalen in het gebied.
Als een van deze kanalen al eerder werd
opgeslagen als voorkeur, verschijnt rechts
van de kanaalnaam het sneltoetsnummer.
Draai aan TUNE totdat u het gewenste
kanaal bereikt en druk op OK/MENU.
• Door te drukken op de sneltoetsen (0–9).
• Door kort op de toetsen
/
te drukken, waarna het eerstvolgende beschikbare kanaal in het gebied verschijnt.
N.B.
Als u van locatie verandert binnen het land
en bijvoorbeeld naar een andere stad rijdt,
zijn de voorkeurskanalen niet per definitie
beschikbaar omdat het frequentiegebied
mogelijk gewijzigd is. Start in dat geval een
nieuwe zoekopdracht om een nieuwe voorkeurslijst op te slaan, zie de functie
“Beschikbare tv-kanalen opslaan als voorkeurskanalen”, pagina 261.
N.B.
Als na bediening van de sneltoetsen geen
beeld verschijnt, kan dat komen doordat de
auto zich mogelijk niet meer bevindt in het
land waar naar tv-zenders werd gezocht (u
bent bijvoorbeeld van Duitsland naar Frankrijk gereden). U moet dan mogelijk een
ander land selecteren en opnieuw naar
kanalen zoeken starten.
Tv-kanalen zoeken/Voorkeurslijst
1. Druk in stand TV op OK/MENU.
2. Draai aan TUNE totdat u TV-menu bereikt
en druk op OK/MENU.
3. Draai aan TUNE totdat u Land kiezen
bereikt en druk op OK/MENU.
> Als er eerder een of meer landen werden
geselecteerd, dan verschijnen deze in
een lijst.
4. Draai aan TUNE totdat u Andere landen
bereikt of een van de eerder gekozen landen. Druk op OK/MENU.
> Er verschijnt een lijst met al de beschikbare landen.
5. Draai aan TUNE totdat u het land van uw
keuze (bijv. Zweden) bereikt en druk op
OK/MENU.
> Er wordt automatisch gezocht naar de
beschikbare tv-kanalen. Deze zoekop-
05 Infotainment
TV - instelling*
dracht duurt even. Tijdens het zoeken
wordt het beeld weergegeven van alle
gevonden en als voorkeur vastgelegde
kanalen. Er verschijnt een melding wanneer de zoekopdracht afgerond is en het
beeld verschijnt dat bij het gekozen
kanaal hoort. Daarmee is een voorkeurslijst (max. 30 voorkeuren) aangemaakt en beschikbaar. Om van kanaal
te veranderen, zie pagina 260.
1. Draai aan TUNE totdat u het te verplaatsen
kanaal in de lijst bereikt en bevestig uw
keuze met OK/MENU.
> Het gekozen kanaal staat gemarkeerd.
Het zoeken en vastleggen van voorkeuren kan
worden geannuleerd met EXIT.
Na de voorkeurskanalen (max. 30 stuks) volgen
al de resterende kanalen in het gebied. Het is
mogelijk een van deze kanalen in de lijst met
voorkeuren te zetten.
N.B.
In het buitenland dient u een nieuwe zoekopdracht uit te voeren om de beschikbare
tv-kanalen te vinden.
Voorkeur kijker
De voorkeurslijst is te bewerken. U kunt de
volgorde van de kanalen in de voorkeurslijst
wijzigen. Een tv-kanaal kan op meerdere plaatsen in de voorkeurslijst voorkomen. De onderlinge positie van de tv-kanalen in de lijst kan
bovendien variëren.
Om de volgorde binnen de lijst met voorkeuren
te wijzigen dient u in stand TV te gaan naar TVmenu Presets sorteren.
2. Draai aan TUNE totdat u de nieuwe positie
binnen de lijst bereikt en bevestig uw keuze
met OK/MENU.
> De kanalen wisselen vervolgens van
plaats.
Beschikbare tv-kanalen opslaan als
voorkeurskanalen
Als de auto van locatie is veranderd binnen het
land en bijvoorbeeld naar een andere stad is
gereden, zijn de voorkeurskanalen niet per
definitie beschikbaar omdat het frequentiegebied mogelijk gewijzigd is. Start in dat geval
een nieuwe zoekopdracht om een nieuwe
voorkeurslijst op te slaan.
1. Druk in stand TV op OK/MENU.
2. Draai aan TUNE totdat u TV-menu bereikt
en druk op OK/MENU.
3. Draai aan TUNE totdat u Autostore
bereikt en druk op OK/MENU.
> Er wordt automatisch gezocht naar de
beschikbare tv-kanalen. Deze zoekopdracht duurt even. Tijdens het zoeken
wordt het beeld weergegeven van alle
gevonden en als voorkeur vastgelegde
kanalen. Er verschijnt een melding wanneer de zoekopdracht afgerond is en het
beeld verschijnt dat bij het gekozen
kanaal hoort. Daarmee is een voorkeurslijst (max. 30 voorkeuren) aangemaakt en beschikbaar. Om van kanaal
te veranderen, zie pagina 260.
Tv-kanalen scannen
Deze functie doorzoekt het actuele frequentiebereik automatisch op alle beschikbare kanalen in het gebied waar u zich bevindt. Wanneer
er een kanaal is gevonden, wordt deze ca. 10
seconden lang weergegeven voordat de zoekfunctie wordt voortgezet. U kunt de zoekfunctie stopzetten met EXIT, waarna het laatst
bekeken kanaal opnieuw wordt weergegeven.
De zoekfunctie is niet van invloed op de voorkeurslijst.
05
Activeer de scanfunctie in stand TV onder TVmenu Scan.
Teletekst
U kunt als volgt teletekst bekijken:
* Optie/accessoire, zie Inleiding voor meer informatie.
261
05 Infotainment
TV - instelling*
1. Druk op de toets
diening.
op de afstandsbe-
2. Typ het paginanummer (3 cijfers) in met de
cijfertoetsen (0–9) om een pagina te kiezen.
> De pagina verschijnt automatisch.
Voer een ander paginanummer in of druk op de
/
op de afstandsbediening om
toetsen
van pagina te veranderen.
Keer terug naar het tv-beeld met EXIT of
bedien de toets
op de afstandsbediening.
05
Teletekst is ook te bedienen met de gekleurde
knoppen op de afstandsbediening.
Informatie over actueel programma
Druk op de toets INFO om informatie te bekijken over het actuele programma, het volgende
programma alsmede het starttijdstip. Wanneer
u nogmaals op de toets INFO drukt, valt soms
meer informatie over het actuele programma te
bekijken (zoals de tijd dat het begint en eindigt)
alsmede een korte beschrijving van het actuele
programma te lezen. Voor meer informatie over
de toets INFO, zie pagina 237.
Om terug te keren naar het tv-beeld dient u
enkele seconden te wachten of te drukken op
EXIT.
262
* Optie/accessoire, zie Inleiding voor meer informatie.
Beeldinstellingen
Het is mogelijk de instellingen voor helderheid
en contrast te wijzigen. Voor meer informatie,
zie pagina 251.
Wegvallende signalen
Als de signalen van het bekeken tv-kanaal
wegvalt, bevriest het beeld. Kort daarna verschijnt een melding die aangeeft dat de signalen van het actuele tv-kanaal zijn weggevallen
en dat er opnieuw naar het kanaal wordt
gezocht. Wanneer er opnieuw signalen binnenkomen, wordt het tv-kanaal meteen weergegeven. Wanneer de melding verschijnt, kunt u
uiteraard ook van kanaal veranderen.
Als de melding Geen ontvangst, zoeken verschijnt, heeft het systeem geregistreerd dat de
signalen voor alle tv-kanalen zijn weggevallen.
U bent mogelijk een landsgrens gepasseerd
zonder de landinstelling van het systeem aan
te passen. Stel in dat geval het juiste land in
zoals aangegeven onder “Tv-kanalen zoeken/
Voorkeurslijst”, zie pagina 260.
05 Infotainment
Afstandsbediening*
Afstandsbediening*
De afstandsbediening is te gebruiken voor alle
functies van het infotainmentsysteem. De toetsen op de afstandsbediening hebben dezelfde
functies als de overeenkomstige toetsen op de
middenconsole of de toetsenset* op het stuurwiel.
Druk bij gebruik van de afstandsbediening de
knop
op de afstandsbediening in stand
F. Richt de afstandsbediening vervolgens op
de IR-ontvanger, die rechts van de knop
INFO (zie pagina 237) op de middenconsole zit.
Als de auto is uitgerust met beeldschermen
achterin* en u een daarvan wilt bedienen, dient
u eerst het beeldscherm te kiezen met de knop
op de afstandsbediening. Richt de
afstandsbediening daarna op de IR-ontvanger
van het te bedienen beeldscherm, zie
pagina 278.
WAARSCHUWING
Bewaar losse voorwerpen, zoals mobiele
telefoon, camera, afstandsbediening voor
extra uitrusting e.d., in het dashboardkastje
of andere opbergruimten. Bij krachtig
afremmen of een botsing kunnen deze
anders inzittenden verwonden.
N.B.
Leg de afstandsbediening niet in de felle zon
(zoals op het dashboard) – dan kunnen er
problemen met de batterijen ontstaan.
Toets
Functie
Wissel tussen:
L = beeldscherm links achterin*
F = Beeldscherm voorin
R = beeldscherm rechts achterin*
Overschakelen op navigatie*
05
Overschakelen op radiobron
(AM, FM1 etc.)
Overschakelen op mediabron
(Disk, TV* etc.)
Overschakelen op BluetoothŸhandsfree*
Achteruitbladeren/-spoelen, van
track/nummer wisselen.
Afspelen/Pauzeren
Scrolwiel, overeenkomend met TUNE op
de middenconsole.
* Optie/accessoire, zie Inleiding voor meer informatie.
263
05 Infotainment
Afstandsbediening*
Toets
Functie
Toets
Stoppen
Informatie over actueel programma, nummer etc. Tevens te
gebruiken als er meer informatie
beschikbaar is dan op het beeldscherm kan worden weergegeven.
Vooruitbladeren/-spoelen, van
track/nummer wisselen.
Menu
Taal geluidstrack kiezen
Teruggaan, functie beëindigen,
ingevoerde tekens wissen
Ondertiteling, ondertitelingstaal
kiezen
Omhoog/omlaag
Keuze bevestigen of menusysteem voor gekozen bron openen
Volume verlagen
Volume verhogen
0–9
Voorkeurskanalen kiezen, cijfers/
letters invoeren
Sneltoets voor ingestelde favorieten.
264
Teletekst*, aan/uit
Naar rechts/links
05
* Optie/accessoire, zie Inleiding voor meer informatie.
Functie
Batterijen in afstandsbediening
vervangen
1. Duw de vergrendeling van het dekseltje op
het batterijvakje in en duw het deksel in de
richting van het IR-oog.
2. Verwijder de lege batterijen en leg de
nieuwe batterijen op de aangegeven
manier in het batterijvakje.
3. Plaats het dekseltjes terug.
N.B.
De batterijen gaan normaal 1–4 jaar mee,
afhankelijk van het gebruik van de afstandsbediening.
De afstandsbediening werkt op vier batterijen
van het type AA/LR6.
Neem bij lange ritten extra batterijen mee.
N.B.
Lege batterijen moet u op een milieuvriendelijke manier inzamelen.
05 Infotainment
BluetoothŸ-handsfree*
Algemene informatie
bestuurderszijde. U kunt de mobiele telefoon
via de knoppen op de telefoon bedienen of de
telefoon nu aangesloten is of niet.
Telefoonfuncties, overzicht
bedieningselementen
N.B.
Niet alle mobiele telefoons zijn volledig
compatibel met de handsfree-functie van
het audiosysteem. Volvo adviseert u contact op te nemen met een erkende Volvowerkplaats of www.volvocars.com te
bezoeken voor informatie over compatibele
telefoons.
Systeemoverzicht.
Mobiele telefoon
Microfoon
Toetsenset op stuurwiel
Menufuncties
U regelt de menufuncties van TEL vanaf de
middenconsole of via de toetsenset* op het
stuurwiel. Voor algemene informatie over
menufuncties en menusystemen, zie
pagina 288.
Bedieningspaneel in middenconsole
BluetoothŸ1
Een mobiele telefoon met BluetoothŸ is draadloos aan te sluiten op het infotainmentsysteem.
Het infotainmentsysteem werkt dan als handsfree en biedt u de mogelijkheid om enkele
functies van uw mobiele telefoon op afstand te
bedienen. De microfoon waarvan het systeem
gebruik maakt zit bij de zonneklep (2) aan
1
Bedieningspaneel op middenconsole.
Cijfer- en lettertoetsen
05
TEL – Activeren/Uitschakelen
TUNE – In de normaalweergave rechtsom
draaien voor toegang tot het telefoonboek
en linksom voor de gesprekslijst met alle
gesprekken. Tevens te gebruiken om de
opties op het beeldscherm door te bladeren.
Beantwoord inkomende gesprekken,
bevestig uw keuze of open het telefoonmenu door te drukken op OK/MENU.
EXIT - Telefoongesprekken beëindigen/
weigeren, ingevoerde tekens wissen,
Geldt voor High Performance, High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
265
05 Infotainment
BluetoothŸ-handsfree*
omhoog in het menusysteem en actieve
functie annuleren.
N.B.
Als de auto is uitgerust met een toetsenset* op het stuurwiel en/of een afstandsbediening*, kunt u deze meestal gebruiken in
plaats van de toetsen op de middenconsole. Voor een beschrijving van de toetsenset op het stuurwiel, zie zie pagina 235. Voor
een beschrijving van de afstandsbediening,
zie pagina 263.
Beknopte bedieningsinstructies
05
Activeren/deactiveren
Wanneer u kort op TEL drukt, activeert u de
handsfree-functie. Het symbool
geeft
aan dat de handsfree-functie actief is.
Mobiele telefoon aansluiten
Hoe u een mobiele telefoon aansluit hangt af
van de vraag of dezelfde mobiele telefoon al
dan niet eerder aangesloten was. Als het de
eerste keer is dat u de mobiele telefoon aansluit, dan moet u de onderstaande instructies
volgen:
Er zijn twee manieren om een mobiele telefoon
aan te sluiten: via het menusysteem van de
auto of via het menusysteem van de mobiele
266
* Optie/accessoire, zie Inleiding voor meer informatie.
telefoon. Als de ene manier niet werkt, kunt u
de andere proberen.
Alternatief 1 – via het menusysteem van de
auto
1. Maak de mobiele telefoon identificeerbaar/
zichtbaar via BluetoothŸ (zie daarvoor de
gebruiksaanwijzing bij de mobiele telefoon
of www.volvocars.com).
2. Activeer de handsfree-functie van de auto
door te drukken op TEL. Druk vervolgens
op OK/MENU.
3. Kies Telefoon wijzigen en druk op OK/
MENU.
> De menu-optie Telefoon toevoegen
wordt het beeldscherm weergegeven.
Als u al eerder een of meer mobiele telefoons hebt gekoppeld, worden ook
deze weergegeven. Druk op OK/
MENU.
4. Controleer of de BluetoothŸ-functie van de
mobiele telefoon actief is en druk op OK/
MENU.
> Het audiosysteem zoekt naar mobiele
telefoons in de nabije omgeving. Er
wordt ongeveer 30 seconden gezocht.
De gevonden mobiele telefoons verschijnen met hun BluetoothŸ-naam op
het beeldscherm van de middencon-
sole. De handsfree-functie verschijnt
onder de BluetoothŸ-naam My Volvo
Car op de mobiele telefoon.
5. Kies een van de mobiele telefoons op het
beeldscherm van de middenconsole.
6. Voer via het toetsenblok van de te registreren mobiele telefoon de cijfercode in die
op het beeldscherm van de middenconsole staat en druk op de toets van de mobiele telefoon waarmee u uw keuze bevestigt.
Alternatief 2 – via het menusysteem van de
mobiele telefoon
1. Activeer de handsfree-functie door te
drukken op TEL op de middenconsole.
Schakel een eventueel eerder aangesloten
telefoon uit.
2. Maak de mobiele telefoon identificeerbaar/
zichtbaar via BluetoothŸ, druk op OK/
MENU en activeer de optie
Telefooninstellingen Herkenbaar .
3. Zoek met de BluetoothŸ-functie van de
mobiele telefoon (zie gebruiksaanwijzing
bij de mobiele telefoon).
4. Kies My Volvo Car in de lijst met gevonden eenheden op uw mobiele telefoon.
05 Infotainment
BluetoothŸ-handsfree*
5. Voer een willekeurige pincode in via de
toetsenset van de mobiele telefoon, als er
om de pincode wordt gevraagd. Voer vervolgens dezelfde pincode in via de toetsenset in de auto.
6. Kies voor aansluiting op My Volvo Car
vanaf de mobiele telefoon.
De mobiele telefoon wordt vervolgens gekoppeld (geregistreerd) en automatisch aangesloten op het audiosysteem. Voor meer informatie
over het koppelen van mobiele telefoons, zie
pagina 269.
Wanneer er een aansluiting tot stand gebracht
is, verschijnen de BluetoothŸ-naam van de
mobiele telefoon op het beeldscherm. U kunt
de mobiele telefoon vervolgens bedienen via
het audiosysteem.
Bellen
1. Zorg dat het symbool
boven aan het
beeldscherm staat en dat de handsfreefunctie in de telefoonstand staat.
2. Voer ofwel het gewenste nummer of snelnummer in, zie pagina 273. Of draai in de
normaalweergave TUNE rechtsom voor
toegang tot het telefoonboek of linksom
voor de gesprekslijst met alle gesprekken.
2
Voor informatie over het telefoonboek, zie
pagina 269.
N.B.
Ook als de mobiele telefoon handmatig
wordt losgekoppeld, kunnen bepaalde
mobiele telefoons automatisch opnieuw
verbinding maken met de laatst aangesloten handsfree-eenheid, bijvoorbeeld bij het
starten van een nieuw gesprek.
3. Druk op OK/MENU.
U beëindigt het gesprek met EXIT.
Mobiele telefoon uitschakelen
De mobiele telefoon wordt automatisch losgekoppeld, als de telefoon buiten het bereik van
het audiosysteem komt. De koppeling met de
mobiele telefoon is handmatig te verbreken
door lang te drukken op TEL of in de telefoonstand onder Telefoonmenu Telefoon uit.
Voor meer informatie over de aansluiting, zie
pagina 269.
Gespreksfuncties
Inkomend gesprek
–
Druk op OK/MENU om een gesprek aan te
nemen, ook staat het audiosysteem in de
stand RADIO of MEDIA.
De handsfree-functie wordt gedeactiveerd bij
het afzetten van de motor of het openen van
een portier2.
Met EXIT kunt u een gesprek weigeren of
beëindigen.
Wanneer de mobiele telefoon is losgekoppeld,
kunt u een eventueel lopend gesprek voortzetten met behulp van de ingebouwde microfoon
en luidspreker van de mobiele telefoon.
Met de functie Automatisch antwoord is het
mogelijk gesprekken automatisch te beantwoorden.
05
Automatisch antwoord
–
Activeer/deactiveer de functie in telefoonstand onder Telefoonmenu
Bel-opties Automatisch opnemen.
Menu tijdens gesprek
Druk tijdens een gesprek op OK/MENU om
toegang te krijgen tot de volgende functies:
Alleen Keyless drive.
* Optie/accessoire, zie Inleiding voor meer informatie.
267
05 Infotainment
BluetoothŸ-handsfree*
• Mute – Microfoon van het audiosysteem
uitschakelen.
• Mobiele telefoon - Gesprek doorschakelen naar de mobiele telefoon. Bij sommige
mobiele telefoons wordt de koppeling verbroken. Dit is volkomen normaal. Het
handsfree-systeem vraagt vervolgens of u
opnieuw wilt koppelen.
• Nummer kiezen - mogelijkheid om een
tweede gesprek te starten met behulp van
de cijfertoetsen (het eerste gesprek wordt
daarbij stand-by gezet).
Gesprekslijsten
05
268
De gesprekslijsten worden bij iedere nieuwe
aansluiting naar de handsfree-functie gekopieerd en worden vervolgens tijdens de aansluiting bijgehouden. Draai in de normaalweergave
TUNE linksom om de gesprekslijst voor Alle
gesprekken te zien.
N.B.
Sommige mobiele telefoons geven de lijst
met laatst gekozen nummers in omgekeerde volgorde weer.
Voicemail
In de normaalweergave is het mogelijk een
snelnummer voor voicemail te programmeren
die u vervolgens kunt bereiken door lang te
drukken op 1.
Het nummer van de voicemail is in de telefoonstand te wijzigen onder Telefoonmenu Belopties Voicemailnummer Nummer
wijzigen. Als er nog geen nummer opgeslagen
is, kunt u het bijbehorende menu openen door
lang op 1 te drukken.
Audio-instellingen
In de telefoonstand zijn onder Telefoonmenu
Bellijst alle gesprekslijsten te zien:
Tel.-gespreksvol.
•
•
•
•
•
Beantwoorde gesprekken
Volume audiosysteem
Gekozen nummers
Zolang er geen telefoongesprek wordt
gevoerd, kunt u het volume van het audiosys-
Alle gesprekken
Gemiste oproepen
Gespreksduur
* Optie/accessoire, zie Inleiding voor meer informatie.
Het gespreksvolume is alleen tijdens een
gesprek te wijzigen. Gebruik de toetsenset* op
het stuurwiel of draai aan de knop VOL.
teem op de gebruikelijke wijze bijregelen door
te draaien aan VOL.
Het is mogelijk de weergave van een actieve
geluidsbron automatisch te onderdrukken bij
inkomende gesprekken. Activeer/deactiveer
de functie in telefoonstand onder
Telefoonmenu Telefooninstellingen
Geluiden en volume Mute radio.
Beltoonvolume
Ga in de telefoonstand naar Telefoonmenu
Telefooninstellingen Geluiden en
volume Beltoonvolume en draai aan VOL
om te wijzigen. Druk op EXIT om op te slaan.
Belsignalen
In de telefoonstand kunt u een van de ingebouwde beltonen van de handsfree-functie
kiezen onder Telefoonmenu
Telefooninstellingen Geluiden en volume
Beltonen Belsignaal 1 enz.
05 Infotainment
BluetoothŸ-handsfree*
N.B.
Voor bepaalde mobiele telefoons geldt dat
de belsignalen van de aangesloten mobiele
telefoon niet worden uitgeschakeld bij
gebruik van de geïntegreerde signalen van
het handsfree-systeem.
Ga om de beltonen3 van de aangesloten telefoon te gebruiken in de telefoonstand naar
Telefoonmenu Telefooninstellingen
Geluiden en volume Beltonen GSMringtone.
Meer informatie over koppelen en
aansluiten
Er kunnen maximaal tien mobiele telefoons
worden gekoppeld (geregistreerd). U hoeft een
mobiele telefoon slechts eenmaal te koppelen.
Wanneer een mobiele telefoon eenmaal
gekoppeld is, hoeft deze niet langer zichtbaar/
identificeerbaar te zijn. U kunt slechts één
mobiele telefoon tegelijk aansluiten.
beert het systeem een eerder gekoppelde
mobiele telefoon aan te sluiten. Terwijl het
audiosysteem op zoek is naar de laatst aangesloten eenheid staat de naam van deze telefoon op het beeldscherm.
Handmatige aansluiting
Ga om van aangesloten mobiele telefoon te
wisselen in de telefoonstand naar
Telefoonmenu Telefoon wijzigen.
Telefoonboek
Er zijn twee telefoonboeken. Deze worden in de
auto samengevoegd en als één gemeenschappelijk telefoonboek in de auto getoond.
• De auto downloadt het telefoonboek van
de aangesloten mobiele telefoon en toont
dit telefoonboek alleen, wanneer de mobiele telefoon waaruit het telefoonboek
afkomstig is aangesloten is.
• Ook de auto heeft een ingebouwd teleEenheid verwijderen
Een aangesloten mobiele telefoon is te ontkoppelen en te verwijderen. U doet dat in de
telefoonstand onder Telefoonmenu
Bluetooth-apparaat verwijderen.
Versie-informatie BluetoothŸ
De actuele BluetoothŸ-versie van de auto is in
de telefoonstand te bekijken onder
Telefoonmenu Telefooninstellingen
Bluetooth-softwareversie in auto.
foonboek. Hierin worden alle contactpersonen opgeslagen, onafhankelijk van de
vraag welke telefoon er tijdens de opslag
aangesloten. Deze contactpersonen zijn
zichtbaar voor alle gebruikers, ongeacht
de telefoon die aan de auto gekoppeld is.
Als een contactpersoon opgeslagen is in
het telefoonboek van de auto, verschijnt
vóór deze contactperhet symbool
soon.
05
Automatische aansluiting
Wanneer de handsfree-functie actief is en de
laatst aangesloten mobiele telefoon binnen het
bereik ligt, wordt deze telefoon automatisch
opnieuw aangesloten. Als de laatst aangesloten mobiele telefoon niet beschikbaar is, pro3
Niet ondersteund door alle mobiele telefoons.
* Optie/accessoire, zie Inleiding voor meer informatie.
269
05 Infotainment
BluetoothŸ-handsfree*
N.B.
Bij wijzigingen van een post in het telefoonboek van de mobiele telefoon vanuit het
telefoonsysteem in de auto, wordt er een
nieuwe post in het telefoonboek van de auto
aangemaakt. De wijziging wordt met andere
woorden niet opgeslagen in de mobiele
telefoon. In de auto ziet u vervolgens dubbele posten, met verschillende icoontjes.
Let er tevens op dat het opslaan van snelnummers of het wijzigen van een contactpersoon een nieuwe post oplevert in het
telefoonboek van de auto.
05
Draai in de normaalweergave TUNE rechtsom
om een lijst met contactpersonen te openen.
Draai aan TUNE om een contactpersoon te
kiezen en druk op OK/MENU om te bellen.
Voor alle telefoonboekfuncties dient het symbool
boven aan het beeldscherm en de
handsfree-functie in de telefoonstand te staan.
Onder de naam van de contactpersoon staat
het telefoonnummer dat als standaardnummer
is gekozen. Als rechts van de contactpersoon
staat, zijn er meerdere telehet symbool
foonnummers van de contactpersoon opgeslagen. Kies een ander nummer dan het standaardnummer en bel door te drukken op de
knop
op het bedieningspaneel van de
middenconsole. Draai aan TUNE om een contactpersoon te kiezen en druk op OK/MENU
om te bellen.
Het audiosysteem slaat van elk van de gekoppelde mobiele telefoons een kopie van het telefoonboek op. Het telefoonboek kan bij iedere
aansluiting automatisch naar het audiosysteem worden gekopieerd.
Doorzoek de lijst met contactpersoon door via
de toetsenset van de middenconsole de eerste
letter(s) van de naam van de contactpersoon in
te typen (zie “Tekentabel toetsenset op middenconsole” voor de functie van de toetsen).
–
De lijst met contactpersonen is vanaf de normaalweergave ook te bereiken door op de
toetsenset van de middenconsole de toets in
te drukken met de eerste letter van de naam
van de gezochte contactpersoon. Zo biedt lang
indrukken van de toets 6 rechtstreeks toegang
tot dat deel van de lijst waar de contactpersonen liggen die beginnen met de letter M.
Activeer/deactiveer de functie in telefoonstand onder Telefoonmenu
Telefooninstellingen Telefoonboek
downloaden.
Als het telefoonboek de contactgegevens
bevat van de persoon die belt, verschijnen
deze op het beeldscherm.
270
Snelzoekfunctie contactpersonen
* Optie/accessoire, zie Inleiding voor meer informatie.
Tekentabel toetsenset op
middenconsole
Toets
Functie
Spatie . , - ? @ : ; / ( ) 1
ABCÅÄÆÀÇ2
DEFÈÉ3
GHIÌ4
JKL5
MNOÖØÑÒ6
PQRSß7
TUVÜÙ8
WXYZ9
Wisselen tussen hoofdletters en
kleine letters.
+0pw
#*
05 Infotainment
BluetoothŸ-handsfree*
Contactpersonen zoeken
N.B.
Bij de uitvoering High Performance ontbreekt het tekstwiel, zodat u TUNE niet kunt
gebruiken voor de invoer van tekens maar
aangewezen bent op de cijfer- en lettertoetsen op het bedieningspaneel van de middenconsole.
aan4
Contactpersonen zoeken met het tekstwiel.
Tekenlijst
Invoerstand wijzigen (zie onderstaande
tabel)
Telefoonboek
Ga om een contactpersoon te zoeken of te
bewerken in de telefoonstand naar
Telefoonmenu Telefoonboek Zoeken.
1. Draai
TUNE tot de gewenste letter
verschijnt en druk ter bevestiging op OK/
MENU. Ook de cijfer- en lettertoetsen van
het bedieningspaneel op de middenconsole zijn te gebruiken.
2. Ga verder met de volgende letter enz. In
het telefoonboek (3) verschijnt het resultaat
van de zoekopdracht.
3. Om over te schakelen op de invoer van cijfers of speciale tekens of het telefoonboek
te openen dient u aan TUNE te draaien,
totdat een van de opties (zie verklaring in
onderstaande tabel) in de lijst voor het wisselen van invoerstand (2) verschijnt en druk
vervolgens op OK/MENU.
123/
ABC
Met OK/MENU kunt u wisselen
tussen cijfers en letters.
Overige
Met OK/MENU kunt u overschakelen op de invoer van speciale
tekens.
Opent het telefoonboek (3). Draai
aan TUNE om een contactpersoon te kiezen en druk op OK/
MENU om opgeslagen nummers
en overige informatie te bekijken.
Bij kort indrukken van EXIT wist u het laatst
ingevoerde teken. Bij lang indrukken van
EXIT wist u alle ingevoerde tekens.
05
Bij het indrukken van een cijfertoets op de middenconsole tijdens de weergave van het tekstwiel (zie bovenstaande afbeelding), verschijnt
op het beeldscherm een tekenlijst (1). Druk herhaalde malen op de cijfertoets totdat de
gewenste letter verschijnt en laat de toets weer
los. Ga verder met de volgende letter enz. Met
het indrukken van een volgende toets bevestigt
u de invoer van de voorgaande letter.
Houd om een cijfer in te voeren de toets met
het gewenste cijfer ingedrukt.
4
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
271
05 Infotainment
BluetoothŸ-handsfree*
Nieuw contact
N.B.
Bij de uitvoering High Performance ontbreekt het tekstwiel, zodat u TUNE niet kunt
gebruiken voor de invoer van tekens maar
aangewezen bent op de cijfer- en lettertoetsen op het bedieningspaneel van de middenconsole.
1. Druk, wanneer de regel Naam gemarkeerd
staat, op OK/MENU om de invoerstand te
openen (bovenstaande afbeelding).
Letters invoeren voor nieuwe contactpersoon.
Invoerstand wijzigen (zie onderstaande
tabel)
05
Invoerveld
Een nieuwe contactpersoon is in de telefoonstand toe te voegen onder Telefoonmenu
Telefoonboek Nieuw contact.
4
272
2. Draai aan4 TUNE tot de gewenste letter
verschijnt en druk ter bevestiging op OK/
MENU. Ook de cijfer- en lettertoetsen van
het bedieningspaneel op de middenconsole zijn te gebruiken.
3. Ga verder met de volgende letter enz. In
het invoerveld (2) op het beeldscherm staat
de ingevoerde naam.
4. Om over te schakelen op de invoer van cijfers en/of speciale tekens of te wisselen
tussen grote/kleine letters e.d. dient u aan
TUNE te draaien, totdat een van de opties
(zie verklaring in onderstaande tabel) in de
lijst (1) verschijnt; druk vervolgens op OK/
MENU.
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
Kies, wanneer u de volledige naam ingevoerd
hebt, OK in de lijst op het beeldscherm (1) en
druk op OK/MENU. Voer vervolgens het telefoonnummer in op hierboven beschreven
manier.
Druk wanneer u het telefoonnummer hebt ingevoerd op OK/MENU en geef het type telefoonnummer aan (GSM, Home, Werk of
Algemeen). Druk ter bevestiging op OK/
MENU.
Kies, wanneer alle gegevens ingevoerd zijn,
Contact opslaan in het menu om de contactpersoon op te slaan.
123/
ABC
Met OK/MENU kunt u wisselen
tussen cijfers en letters.
Overige
Met OK/MENU kunt u overschakelen op de invoer van speciale
tekens.
OK
Met Contact toevoegen kunt u
opslaan en teruggaan naar OK/
MENU.
05 Infotainment
BluetoothŸ-handsfree*
Met OK/MENU kunt u wisselen
tussen hoofdletters en kleine letters.
Druk op OK/MENU, de cursor
gaat naar het invoerveld (2)
boven aan het beeldscherm. U
kunt de cursor vervolgens met
TUNE naar de gewenste positie
verplaatsen om bijv. nieuwe letters in te voegen of letters te wissen met EXIT. Ga om nieuwe letters te kunnen invoegen eerst
terug naar de invoerstand door te
drukken op OK/MENU.
Snelnummers
In de telefoonstand kunt u snelnummers
opslaan onder Telefoonmenu
Telefoonboek Verkort kiezen.
In de telefoonstand is verkort kiezen mogelijk
met de cijfertoetsen op de toetsenset van de
middenconsole, door een cijfertoets en vervolgens op OK/MENU in te drukken. Als er geen
contactpersoon opgeslagen ligt onder het
gekozen snelnummer, krijgt u de gelegenheid
om alsnog een contactpersoon onder het
gekozen snelnummer op te slaan.
vCard ontvangen
Het is mogelijk om vCards van andere mobiele
telefoons (dan de eenheid die op dat moment
aangesloten op de auto) te ontvangen voor het
telefoonboek van de auto. Om dat mogelijk te
maken dient u de auto identificeerbaar te
maken voor BluetoothŸ. De functie wordt in de
telefoonstand geactiveerd onder
Telefoonmenu Telefoonboek vCard
ontvangen.
Geheugenstatus
De geheugenstatus van het telefoonboek van
de auto en die van het telefoonboek van de
aangesloten mobiele telefoon zijn in de telefoonstand te bekijken onder Telefoonmenu
Telefoonboek Geheugenstatus.
05
Telefoonboek wissen
Het is mogelijk het telefoonboek van de auto te
wissen; u doet dat in de telefoonstand onder
Telefoonmenu Telefoonboek
Telefoonboek wissen .
N.B.
Bij het wissen van het telefoonboek van de
auto worden alleen de contactpersonen in
het telefoonboek van de auto verwijderd. De
contactpersonen in het telefoonboek van de
mobiele telefoon worden niet verwijderd.
* Optie/accessoire, zie Inleiding voor meer informatie.
273
05 Infotainment
Spraakherkenning* mobiele telefoon
Inleiding
De spraakherkenningsfunctie1 van het infotainmentsysteem biedt u de mogelijkheid om
bepaalde functies van een mobiele telefoon
met BluetoothŸ-aansluiting of van Volvo’s
navigatiesysteem, RTI (Road and Traffic
Information System) met uw stem te bedienen.
N.B.
•
05
•
1
274
In dit gedeelte staat aangegeven hoe u
gesproken commando’s kunt gebruiken om een mobiele telefoon met
BluetoothŸ-aansluiting te bedienen.
Voor gedetailleerde informatie over het
gebruik van een mobiele telefoon met
BluetoothŸ-aansluiting op het infotainmentsysteem in de auto, zie
pagina 265.
Volvo’s navigatiesysteem – RTI (Road
and Traffic Information System) – is
voorzien van een apart instructieboekje
met meer informatie over spraakherkenning en de mogelijke gesproken
commando’s voor bediening van het
systeem.
Het gebruik van stemcommando’s biedt
bedieningscomfort, leidt minder af en helpt u
om de aandacht op het verkeer vast te houden.
WAARSCHUWING
Als bestuurder bent u er altijd verantwoordelijk voor dat u de auto op een veilige
manier bestuurt en de geldende verkeersregels in acht neemt.
De spraakherkenningsfunctie biedt u de mogelijkheid om bepaalde functies van een mobiele
telefoon met BluetoothŸ-aansluiting of van
Volvo’s navigatiesysteem, RTI (Road and
Traffic Information System) met uw stem te
bedienen, zonder daarvoor uw handen van het
stuur te hoeven nemen. De input vindt in dialoogvorm plaats met stemcommando’s van de
gebruiker en verbale antwoorden van het systeem. De spraakherkenningsfunctie maakt
gebruik van dezelfde microfoon als het
BluetoothŸ-handsfreesysteem (zie afbeelding
op pagina 265) en geeft antwoord via de luidsprekers in de auto.
Geldt alleen voor auto’s met Volvo’s navigatiesysteem, RTI (Road and Traffic Information System).
* Optie/accessoire, zie Inleiding voor meer informatie.
Taal
Talenlijst.
Spraakherkenning is niet voor alle talen mogelijk. De beschikbare talen voor spraakherkenning zijn in de talenlijst aangegeven met een
pictogram,
. Het wijzigen van de taal doet u
in het menusysteem MY CAR, zie pagina 151.
05 Infotainment
Spraakherkenning* mobiele telefoon
commando’s op het beeldscherm van de
middenconsole.
Beknopte bedieningsinstructies
Let op het volgende bij het gebruik van de
spraakherkenningsfunctie:
• Spreek bij het geven van commando’s na
de toon, met normale stem in een normaal
tempo.
• Wacht met spreken, totdat het systeem
klaar is met antwoorden (zolang het systeem antwoordt, werkt de spraakherkenning namelijk niet).
• Houd portieren, zijruiten en schuifdak*
dicht.
Toetsenset op stuurwiel.
Toets voor spraakherkenning
• Vermijd achtergrondgeluiden in de passagiersruimte.
Systeem activeren
Voordat u een mobiele telefoon met stemcommando’s kunt bedienen, moet de mobiele telefoon via het BluetoothŸ-handsfreesysteem zijn
gekoppeld en aangesloten. Als u met een
stemcommando een telefoon probeert te
bedienen zonder dat er een mobiel aan het
systeem gekoppeld is, wordt u daarop attent
gemaakt. Voor informatie over het koppelen en
aansluiten van een mobiele telefoon, zie
pagina 266.
• Druk op de knop voor spraakherkenning (1)
om de functie te activeren en een dialoog
met stemcommando’s te starten. De functie toont dan enkele veelvoorkomende
N.B.
Bij twijfel over het te gebruiken commando
kunt u “Help” zeggen – het systeem geeft
dan enkele voorbeelden van commando’s
die u in de actuele situatie kunt gebruiken.
De gesproken commando’s zijn te annuleren door:
•
•
•
“Annuleren” te zeggen
•
op EXIT of een andere brontoets (zoals
MEDIA) te drukken.
niks te zeggen
lang op de stuurtoets voor spraakherkenning te drukken
Hulpfuncties spraakherkenning
• Instructie: Een functie die u vertrouwd
maakt met de functie en de juiste manier
om commando’s te geven.
• Stemtraining: Een functie die de spraakherkenningsfunctie de gelegenheid geeft
uw stem en uitspraak te leren kennen. De
functie kan de stemmen van twee verschillende gebruikersprofielen leren.
De hulpfuncties zijn te bereiken door te drukken op de knop MY CAR op het bedieningspaneel van de middenconsole en vervolgens
aan TUNE te draaien, totdat de menu-optie
van uw keuze verschijnt.
Instructie
05
De aanwijzingen zijn op twee manieren te starten:
N.B.
Instructies en stemtraining zijn alleen te
activeren wanneer de auto geparkeerd
staat.
• Druk op de knop voor spraakherkenning en
zeg “Steminstructies”.
• Activeer de instructiefunctie in het menusysteem MY CAR onder Instellingen
Spraakinstellingen
Spraakintroductie. Voor een beschrijving
van het menusysteem, zie pagina 149.
* Optie/accessoire, zie Inleiding voor meer informatie.
275
05 Infotainment
Spraakherkenning* mobiele telefoon
De instructie is opgesplitst in 3 lessen, die in
totaal zo’n 5 minuten duren. De functie start
met de eerste les. Om een les over te slaan en
naar de volgende te gaan, kunt u op de knop
voor spraakherkenning drukken en “Volgende”
zeggen. U kunt teruggaan naar de vorige les
door “Vorige” te zeggen.
Beëindig de instructie door de knop voor
spraakherkenning lang in te drukken.
Stemtraining
05
U krijgt tot vijftien zinnen te zien die u moet
inspreken. De stemtraining is te starten in het
menusysteem MY CAR onder Instellingen
Spraakinstellingen Spraaktraining.
Kies Gebruiker 1 of Gebruiker 2. Voor een
beschrijving van het menusysteem, zie
pagina 149.
Vergeet na afloop van de stemtraining niet om
uw gebruikersprofiel in te stellen onder
Gebruikersinstelling spraaksystem.
Meer instellingen in MY CAR
• Gebruikersinstelling – U kunt twee
gebruikersprofielen instellen. De functie is
te activeren in het menusysteem MY CAR
onder Instellingen Spraakinstellingen
Gebruikersinstelling spraaksystem.
Kies Gebruiker 1 of Gebruiker 2. Voor
een beschrijving van het menusysteem, zie
pagina 149.
• Stemvolume – Te wijzigen in het menusysteem MY CAR onder Instellingen
Spraakinstellingen Volume
mededelingen. Voor een beschrijving van
het menusysteem, zie pagina 149.
Stemcommando’s gebruiken
De bestuurder start een dialoog met stemcommando’s door te drukken op de knop voor
spraakherkenning (zie afbeelding op pagina
275).
Zodra een dialoog gestart is, verschijnen veelvoorkomende commando’s op het beeldscherm. Grijs gearceerde teksten of teksten
tussen haakjes maken geen deel uit van het
stemcommando.
Wanneer de bestuurder vertrouwd is met de
functie, kan hij/zij de dialoog verkorten door
systeemvragen over te slaan middels kort
indrukken van de knop voor spraakherkenning.
Commando’s zijn op meerdere manieren te
geven
Het commando “Telefoon bel contact” kan bijvoorbeeld als volgt worden gegeven:
• “Telefoon > Bel contact” – Zeg “Telefoon”,
wacht op antwoord van het systeem en
zeg vervolgens “Bel contact.”
276
* Optie/accessoire, zie Inleiding voor meer informatie.
of
• “Telefoon bel contact” – Zeg het hele commando in één keer.
Snelcommando’s
De snelcommando’s voor de telefoon zijn te
vinden in het menusysteem MY CAR onder
Instellingen Spraakinstellingen Lijst
van spraakcommando's
Telefooncommando's en Algemene
commando's. Voor een beschrijving van het
menusysteem, zie pagina 149.
Nummer bellen
De functie begrijpt de cijfers 0 (nul) tot en met
9 (negen). Het nummer is aan te geven door de
cijfers van het nummer elk afzonderlijk uit te
spreken, in groepjes te verdelen of in één keer
achter elkaar te noemen. Getallen groter dan
9 (negen) kan de functie niet hanteren. Zo kunt
u 10 (tien) of 11 (elf) niet gebruiken.
Hier volgt een voorbeeld van een dialoog met
stemcommando’s. De systeemreactie hangt
van de situatie af.
Gebruiker start de dialoog door het
zeggen van:
Telefoon > bel nummer
of
Telefoon bel nummer
05 Infotainment
Spraakherkenning* mobiele telefoon
Systeemreactie
Contactpersoon bellen
Nummer?
Met het onderstaande dialoog kunt u de geprogrammeerde contactpersonen in uw mobiele
telefoon bellen.
Gebruikersreactie
Noem de cijfers (eenheden zoals zes-achtzeven enz.) van het telefoonnummer. Als u
meerdere cijfers noemt en vervolgens pauzeert, zal het systeem ze herhalen en vervolgens “Doorgaan” zeggen.
Noem de rest van de cijfers. Sluit wanneer u
klaar bent het commando af door “Bel” te zeggen.
• U kunt het nummer ook aanpassen door de
commando’s “Correctie” (verwijdert de
laatst genoemde groep cijfers) of “Wissen”
(wist het genoemde nummer in zijn geheel)
te geven.
Bellen vanuit oproepregister
Met de onderstaande dialoog kunt u een nummer bellen in de gesprekslijsten in uw mobiele
telefoon.
Gebruiker start de dialoog door het
zeggen van:
Telefoon > bel vanuit oproepregister
of
Telefoon bel vanuit oproepregister
Beantwoord de vervolgvragen die het systeem
stelt.
Gebruiker start de dialoog door het
zeggen van:
Telefoon > bel contact
zijn in het BluetoothŸ-handsfreesysteem, zie
pagina 268.
Gebruiker start de dialoog door het
zeggen van:
Telefoon > bel voicemail
of
Telefoon bel voicemail
of
Telefoon bel contact
Beantwoord de vervolgvragen die het systeem
stelt.
Beantwoord de vervolgvragen die het systeem
stelt.
Let op het volgende bij het bellen van een contact:
05
• Als er meerdere contactpersonen bestaan
met vergelijkbare namen, verschijnen deze
op genummerde regels op het display. Het
systeem vraagt u een regelnummer te kiezen.
• Als alle beschikbare rijen niet tegelijkertijd
op het display kunnen worden getoond,
kunt u door “Omlaag” te zeggen omlaagbladeren in de lijst (en door “Omhoog” te
zeggen kunt u omhoogbladeren in de lijst).
Voicemail bellen
De onderstaande dialoog biedt u de mogelijk
uw voicemail te beluisteren om te controleren
of u berichten hebt ontvangen. Het telefoonnummer voor de voicemail moet geregistreerd
* Optie/accessoire, zie Inleiding voor meer informatie.
277
05 Infotainment
RSE - Rear Seat Entertainment system*
Overzicht
05
Beeldscherm
Algemene informatie
Hoofdtelefoonaansluiting
Het RSE-systeem is een entertainmentsysteem voor de achterpassagiers waarmee het
mogelijk is video te bekijken, muziek af te spelen, radio te luisteren, tv* te kijken of andere
randapparatuur (zoals een gameconsole) aan
te sluiten.
Aan/Uit-knop
A/V-AUX-ingang
Afstandsbediening
Hoofdtelefoon
IR-onvanger/-zender
Het RSE-systeem is volledig geïntegreerd in
het infotainmentsysteem van de auto en is
gelijktijdig met de andere functies van het infotainmentsysteem te gebruiken.
Ook als de achterpassagiers bijvoorbeeld
gebruik maken van de A/V-AUX-ingang of tv*
kijken en daarbij de hoofdtelefoon dragen, kun-
278
* Optie/accessoire, zie Inleiding voor meer informatie.
nen de bestuurder en een eventuele voorpassagier de radio of mediaspeler blijven beluisteren. Er kan echter slechts één disc tegelijk in
de mediaspeler worden afgespeeld. U kunt
muziek op een iPodŸ of ‘streaming audio’
weergeven via BluetoothŸ.
Het RSE-systeem is te bedienen via het beeldscherm voorin (oudertoezicht).
Het is mogelijk om verschillende media op uiteenlopende bronnen weer te geven of af te
spelen op de verschillende schermen. Het is
ook mogelijk om hetzelfde medium van
dezelfde bron op één of meer beeldschermen
05 Infotainment
RSE - Rear Seat Entertainment system*
(voor, rechtsachter of linksachter) weer te
geven of af te spelen. Het is niet mogelijk om
video op een USB-medium af te spelen, terwijl
er een cd- of dvd-disc wordt afgespeeld.
BELANGRIJK
Zorg er bij het inladen van bagage en grote
voorwerpen in de auto voor dat er voldoende afstand tot de beeldschermen in de
hoofdsteunen wordt gehouden om te voorkomen dat de beeldschermen krassen of
beschadigingen oplopen. Dek de beeldschermen bij het vervoer van lading op passende wijze af.
Stroomverbruik, contactslotstanden
Afstandsbediening
Het systeem is te activeren in contactslotstand
I of II en wanneer de motor loopt. Bij het starten
van de motor wordt de filmweergave tijdelijk
gestopt en voortgezet wanneer de motor is
aangeslagen.
Het RSE-systeem is voorzien van een
afstandsbediening. Met behulp daarvan kunt u
de functies van de verschillende beeldscherm
regelen. De afstandsbediening is ook te
gebruiken om de overige functies van het infotainmentsysteem te regelen, zelfs vanaf de
achterbank.
N.B.
Bij langdurig gebruik (meer dan 10 minuten)
van het systeem met de motor uitgeschakeld, kan de ladingstoestand van de accu
dusdanig verslechteren dat de motor startproblemen vertoont.
Voor informatie over de afstandsbediening, zie
pagina 263.
Draadloze hoofdtelefoons
Er verschijnt in dat geval een melding op het
scherm.
05
N.B.
Beeldschermen en afstandsbedieningen
werken niet bij extreem lage of hoge temperaturen – ze werken pas weer wanneer de
klimaatregeling voor een aanvaardbare
bedrijfstemperatuur in de passagiersruimte
heeft gezorgd.
Menufuncties
De menu’s voor RSE zijn te bedienen met de
afstandsbediening. Voor algemene informatie
over menufuncties en menusystemen, zie
pagina 285.
N.B.
Maak de lens van de IR-ontvanger regelmatig schoon met een vochtige doek, omdat
de afstandsbediening bij een verontreinigde
lens minder goed werkt.
Knop voor kanaal A CH.A of kanaal B CH.B
Aan/Uit-knop
Volume
Controlelampje Aan/Uit
* Optie/accessoire, zie Inleiding voor meer informatie.
279
05 Infotainment
RSE - Rear Seat Entertainment system*
05
Bij het RSE-systeem horen twee draadloze
hoofdtelefoons.
1. Draai het boutje los en haal het dekseltje
van het batterijvakje.
De draadloze hoofdtelefoons worden geactiveerd met de Aan/Uit-knop (2), waarna een
controlelampje (4) gaat branden. Kies uit
CH.A (kanaal A) of CH.B (kanaal B) met de
knop (1). Pas het volume aan met de volumeknop (3).
2. Verwijder beide batterijen en leg de nieuwe
batterijen op de aangegeven manier in het
batterijvakje.
De hoofdtelefoons worden automatisch uitgeschakeld, wanneer ze ca. 3 minuten niet
gebruikt zijn.
Milieuzorg
Batterijen in draadloze hoofdtelefoon
vervangen
Hoofdtelefoonaansluiting
De hoofdtelefoon werkt op twee batterijen van
het type AAA.
Neem bij lange ritten extra batterijen mee.
3. Breng het dekseltje aan en draai het boutje
vast.
Lege batterijen moet u op een milieuvriendelijke manier inzamelen!
snoeraansluiting en de luidsprekers van het
audiosysteem.
N.B.
De klant dient erop toe te zien dat de uitrusting die aangesloten is op de A/V-AUXingang of hoofdtelefoonaansluiting geen
storingen in het RSE-systeem van de auto
veroorzaakt.
Aansluiting op A/V-AUX-ingang
U kunt externe hoofdtelefoons aansluiten via
de hoofdtelefoonaansluiting (3,5 mm) aan de
zijkant van de hoofdsteunen, zie afbeelding op
pagina 278. Het volume is aan te passen met
de afstandsbediening.
A/V-AUX-ingang, 12V-aansluiting
De ingang dient om randapparatuur te kunnen
aansluiten. Volg altijd de aansluitinstructies op
van de fabrikant of de verkoper van de
gebruikte randapparatuur. Randapparatuur die
via de A/V-AUX-ingang van het RSE-systeem
is aangesloten kan gebruik maken van de
beeldschermen, de draadloze hoofdtelefoons,
de uitgangen voor hoofdtelefoons met een
Draadloze hoofdtelefoons.
280
* Optie/accessoire, zie Inleiding voor meer informatie.
De A/V-AUX-ingang zit onder de armleuning op de
middenconsole.
1. Sluit de videokabel aan op de gele ingang.
2. Sluit de linker geluidskabel aan op de witte
ingang en de rechter op de rode ingang.
05 Infotainment
RSE - Rear Seat Entertainment system*
3. Sluit de voedingskabel aan op de elektrische aansluiting als de apparatuur op 12 V
werkt.
Volg altijd de aansluitinstructies bij de
gebruikte randapparatuur.
Voor de positie van de elektrische aansluiting,
zie pagina 225
Audio/video afspelen via de A/V-AUXingang
1. Schakel het beeldscherm achterin in door
de Aan/Uit-knop op het beeldscherm lang
in te drukken.
2. Richt de afstandsbediening op de IR-ontvanger op het beeldscherm en druk hertotdat u de bron A/
haalde malen op
V AUX hebt bereikt, laat de toets daarna
los en wacht enkele seconden om uw
keuze te bevestigen.
3. Schakel de apparatuur in en druk op
PLAY of iets dergelijks op de aangesloten
apparatuur.
Ingangsvolume
Het ingangsvolume is aan te passen in het
menu onder A/V AUX-ingangsvolume.
Systeem activeren
Instellingen vanaf beeldscherm voorin
Het RSE-systeem kan vanaf het beeldscherm
voorin of vanaf de beeldschermen achterin
geactiveerd worden.
Voor activering vanaf het beeldscherm voorin
dient u op MEDIA te drukken en vervolgens
RSE te kiezen.
Voor activering vanaf de beeldschermen achterin dient u de Aan/Uit-knop op een van de
beeldschermen achterin in te drukken, vervolof
op de afstandsbediegens op
ning te drukken en een bron (bijvoorbeeld
Disk) te kiezen.
MEDIA
TUNE
05
OK/MENU
EXIT
Bron kiezen vanaf beeldschermen
achterin
Vanaf het beeldscherm voorin kunt u de (te
tonen of te spelen) bron kiezen voor het linker
en rechter beeldscherm achterin. U kunt voor
beide beeldschermen dezelfde bron aangeven
of verschillende bronnen voor het linker en
rechter beeldscherm achterin.
1. Druk op MEDIA, druk herhaalde malen om
naar RSE te gaan op het beeldscherm. Als
u de toets vervolgens loslaat en even
``
* Optie/accessoire, zie Inleiding voor meer informatie.
281
05 Infotainment
RSE - Rear Seat Entertainment system*
wacht wordt de optie automatisch geaccepteerd.
2. Draai aan TUNE om te kiezen uit het beeldscherm links of rechts of allebei en bevestig uw keuze met OK/MENU.
3. Draai aan TUNE om te kiezen uit RADIO,
MEDIA (of RSE-instell.). Druk ter bevestiging op OK/MENU.
4. Draai aan TUNE totdat u de gewenste bron
hebt bereikt (bijvoorbeeld Disk) en bevestig uw keuze met OK/MENU. De gekozen
bron start automatisch (bijvoorbeeld als er
een disc in de mediaspeler zit).
Met EXIT kunt u annuleren en teruggaan.
05
De afstandsbediening is ook te gebruiken bij
het instellen. Voor meer informatie over de
afstandsbediening, zie pagina 263.
Kinderslot op tv*
Het is mogelijk een minimale leeftijdsgrens
voor tv-zenders in te stellen, zodat alleen
geschikte programma’s te bekijken zijn. De
instelling geldt voor beide beeldschermen achterin.
Activeer onder RSE-instell. TV-kinderslot,
volgens de stappen 2–4 in het gedeelte “Bron
kiezen vanaf beeldschermen achterin”, zie
pagina 281. Kies uit Leeftijd 0-6, Leeftijd
7-13, Leeftijd 14-18 of Geen kinderslot.
1
282
Geluid uit
Vanaf het beeldscherm voorin is het mogelijk
om het geluid van de beide beeldschermen
achterin uit te schakelen. U activeert de functie
onder RSE-instell. Dempen, volgens de
stappen 2–4 in het gedeelte “Bron kiezen vanaf
beeldschermen achterin”, zie pagina 281.
Beeldscherm uit
Vanaf het beeldscherm voorin is het mogelijk
om het beeld op de beide beeldschermen achterin uit te schakelen. U activeert de functie
onder RSE-instell. Display uit, volgens de
stappen 2–4 in het gedeelte “Bron kiezen vanaf
beeldschermen achterin”, zie pagina 281.
Druk op een van de cijfertoetsen (0–9) op de
afstandsbediening om de beeldweergave
opnieuw te activeren. Het beeldscherm staat
eveneens Aan bij inschakeling van het contact.
Afstandsbediening (beeldscherm voorin)
uitschakelen
U kunt de IR-ontvanger van het beeldscherm
voorin uitschakelen, zodat de afstandsbediening niet te gebruiken is voor het beeldscherm
voorin. U activeert de functie onder RSEinstell. Afstandsbediening (front) uit, volgens de stappen 2–4 in het gedeelte “Bron kiezen vanaf beeldschermen achterin”, zie
pagina 281.
Alleen beschikbaar bij het weergeven van videobestanden en het kijken van tv*.
* Optie/accessoire, zie Inleiding voor meer informatie.
Scherminstellingen1 beeldschermen
achterin
Tijdens het weergeven van videobestanden en
kijken van tv* kunt u een pop-upmenu openen
met een druk op
op de afstandsbediening. De inhoud van het pop-upmenu verschilt
afhankelijk van het gespeelde of getoonde
materiaal.
Dag-/Nacht-stand.
Het beeldscherm is afhankelijk van de lichtomstandigheden in drie verschillende standen te
zetten. Kies uit Auto, Dag of Nacht.
Druk op
op de afstandsbediening om van
stand te wisselen onder Modus Dag/Nacht op
het beeldscherm. Voor algemene informatie
over menufuncties en menusystemen, zie
pagina 285.
Beeldinstellingen
Het is mogelijk de instellingen voor helderheid,
contrast en kleur te wijzigen.
Druk op
op de afstandsbediening om van
stand te wisselen onder Beeldinstellingen op
het beeldscherm. Voor algemene informatie
over menufuncties en menusystemen, zie
pagina 285.
05 Infotainment
RSE - Rear Seat Entertainment system*
Schermformaat
U hebt de keuze uit de schermformaten
Normaal, Zoom en Passend voor scherm.
Normaal - Het beeld wordt op normale grootte
weergegeven (doorgaans op 4:3- of 16:9-formaat).
Zoom - Het hele beeldscherm wordt gebruikt,
maar bepaalde delen van het beeld worden
weggeknipt.
Passend voor scherm - Het hele beeldscherm wordt gebruikt, maar de beeldverhoudingen zijn mogelijk iets verstoord.
Voor zover niet anders aangegeven, wordt het
beeld weergegeven in het schermformaat
Normaal.
op de afstandsbediening om van
Druk op
stand te wisselen onder Schermformaat op
het beeldscherm. Voor algemene informatie
over menufuncties en menusystemen, zie
pagina 285.
Bronmenu
De inhoud van het pop-upmenu voor het bronmenu hangt af van wat er afgespeeld of weergegeven wordt, bijvoorbeeld Diskmenu of
USB-menu. Voor algemene informatie over
2
3
4
menufuncties en menusystemen, zie
pagina 285.
Menu
dvd-disc2
Bij weergave van een dvd-videodisc verschijnt
deze menu-optie in het pop-upmenu. Voor
algemene informatie over menufuncties en
menusystemen, zie pagina 285.
USB-hub
Er kan een USB-hub op de USB-aansluiting
worden aangesloten, zie pagina 255.
Tv-instellingen*
Tv-kanalen zoeken/Voorkeurslijst
Zie pagina 260.
Menu-instellingen vanaf
beeldschermen achterin
Beschikbare tv-kanalen opslaan als
voorkeurskanalen
Voor algemene informatie over menufuncties
en menusystemen, zie pagina 285.
Zie pagina 261.
Willekeurige
afspeelvolgorde3
Tv-kanalen scannen
Zie pagina 261.
05
Zie pagina 250.
Map herhalen4
Zie pagina 250.
DivXŸ Video On Demand4
Het is mogelijk de mediaspeler te registreren
voor weergave van bestanden van het type
DivX VOD op zelfgebrande discs of een USBmedium. De registratiecode vindt u in de cd/
dvd- of USB-stand in het menu onder DivX®
VOD-code. Breng voor meer informatie een
bezoek aan www.divx.com/vod.
Muziek, video, radio en tv*
Muziek spelen
U kunt muziek afspelen in de vorm van tracks/
audiobestanden via de mediaspeler en de
USB/AUX-ingang in de auto of in de vorm van
‘streaming audio’-bestanden via een verbonden telefoon met BluetoothŸ-aansluiting.
Geldt alleen voor dvd-videodiscs.
Geldt voor cd-audio- en cd-/dvd-discs, USB en iPodŸ.
Geldt voor cd-/dvd-discs en USB.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
283
05 Infotainment
RSE - Rear Seat Entertainment system*
N.B.
Het systeem biedt alleen ondersteuning
voor één iPodŸ-gebruiker tegelijk in de navigatiestand (speellijst).
Voor meer informatie over mediaspelers, USB/
AUX en Media BluetoothŸ, zie pagina 248,
253 en 256.
1. Schakel de draadloze hoofdtelefoon(s) in
(kies CH.A voor het linker beeldscherm of
CH.B voor het rechter beeldscherm).
05
2. Richt de afstandsbediening op de IR-ontvanger op het beeldscherm, druk hertotdat u de gewenhaalde malen op
ste bron (Disk, USB, AUX etc.) hebt
bereikt, laat de toets daarna los en wacht
enkele seconden om uw keuze te bevestigen.
3. Plaats een cd in de mediaspeler van de
auto of sluit een externe audiobron aan via
een van de USB/AUX-ingangen in de auto
of via BluetoothŸ.
Afspelen en navigeren in speellijsten
Draai aan het scrolwiel op de afstandsbediening om de speellijst/mapstructuur te openen.
Met
bevestigt u de gekozen submap of
start u de weergave van het gekozen nummer/
audiobestand. U kunt tevens nummers/audiobestanden afspelen met
op de afstands-
284
* Optie/accessoire, zie Inleiding voor meer informatie.
bediening en van nummer/audiobestand wisselen met
/
. U kunt het afspelen
stopzetten met
.
Voor meer informatie, zie pagina 249.
Video bekijken
U kunt een video bekijken in de vorm van
tracks/videobestanden via de mediaspeler en
de USB-ingang in de auto.
Voor meer informatie over de mediaspeler en
USB, zie pagina 248 en 253.
1. Schakel de draadloze hoofdtelefoon(s) in
(kies CH.A voor het linker beeldscherm of
CH.B voor het rechter beeldscherm).
2. Richt de afstandsbediening op de IR-ontvanger op het beeldscherm, druk hertotdat u de gewenhaalde malen op
ste bron (Disk of USB) hebt bereikt, laat de
toets daarna los en wacht enkele seconden om uw keuze te bevestigen.
3. Plaats een dvd in de mediaspeler van de
auto of sluit een externe bron aan via een
USB-ingang in de auto.
Afspelen en navigeren
Speel tracks/videobestanden af met
op
de afstandsbediening en wissel van track/videobestand met
/
. U kunt het afspelen
stopzetten met
. Voor meer informatie
over het afspelen van dvd-video’s en de wijze
van navigeren, zie pagina 250 en voor videobestanden, zie pagina 249.
Vooruit-/achteruitspoelen
Start het vooruit-/achteruitspoelen door lang te
drukken op de knoppen
/
. Wanneer
u vervolgens nogmaals kort op dezelfde knoppen drukt kunt u de spoelsnelheid verhogen.
Voor audiobestanden geldt één snelheid, terwijl videobestanden op meerdere snelheden
voor- en achteruit te spoelen zijn. U beëindigt
het vooruit-/achteruitspoelen door te drukken
,
of op de toets
/
op de toets
.
Radio luisteren
Via het audiosysteem in de auto kunt u de radio
beluisteren.
1. Schakel de draadloze hoofdtelefoon(s) in
(kies CH.A voor het linker beeldscherm of
CH.B voor het rechter beeldscherm).
2. Richt de afstandsbediening op de IR-ontvanger op het beeldscherm, druk herhaalde malen op
totdat u de gewenste bron (AM, FM1, DAB1* etc.) hebt
bereikt, laat de toets daarna los en wacht
enkele seconden om uw keuze te bevestigen.
3. Kies een zender met een van de voorkeurtoetsen (0 – 9) op de afstandsbediening of
/
, waarna de radio op
druk op
05 Infotainment
RSE - Rear Seat Entertainment system*
de eerstvolgende zender met een hogere/
lagere frequentie afstemt.
Voor meer informatie over de radio, zie
pagina 240.
Tv kijken*
Via de mediaspeler in de auto kunt u tv kijken.
1. Schakel de draadloze hoofdtelefoon(s) in
(kies CH.A voor het linker beeldscherm of
CH.B voor het rechter beeldscherm).
2. Richt de afstandsbediening op de IR-ontvanger op het beeldscherm, druk hertotdat u TV hebt
haalde malen op
bereikt, laat de toets daarna los en wacht
enkele seconden om uw keuze te bevestigen.
3. Kies een zender met een van de voorkeurtoetsen (0 – 9) op de afstandsbediening of
/
, waarna de tv op de
druk op
eerstvolgende zender met een hogere/
lagere frequentie afstemt.
Voor meer informatie over de tv, zie
pagina 259.
Menufuncties RSE
Uitschakelen/Inschakelen
Algemene informatie
RADIO
De RSE-menu’s zijn enerzijds vanaf het beeldscherm voorin en anderzijds vanaf de beide
beeldschermen achterin te bedienen. Vanaf
het beeldscherm voorin kunt u enerzijds de
bron kiezen voor de beeldschermen achterin
en anderzijds bepaalde instellingen verrichten
die voor beide beeldschermen achterin gelden.
RSE-menu’s beeldscherm voorin
Om het menu te openen dient u eerst RSE te
kiezen onder MEDIA vanaf het beeldscherm
voorin. Druk vervolgens op OK/MENU om het
menu te openen. Draai aan TUNE totdat u de
gewenste optie hebt bereikt en bevestig uw
keuze met OK/MENU. U kunt ook gebruik
maken van de afstandsbediening en de toetsenset op het stuurwiel.
U kunt instellingen verrichten voor elk van de
beeldschermen apart (links en rechts) of voor
beide beeldschermen.
Menu linker RSE-monitor, Menu rechter
RSE-monitor en Menu beide RSEmonitoren:
5
MEDIA
RSE-instell.
Dempen
Display uit
Afstandsbediening (front) uit
TV-kinderslot
Alle RSE-instellingen resetten
Pop-upmenu RSE5
05
Druk op
op de afstandsbediening terwijl
er een videobestand wordt weergegeven of
tv* wordt gekeken om het pop-upmenu te openen. U kiest menu-opties met het scrolwiel en
de toetsen op de afstandsbediening. Voor
informatie over de afstandsbediening, zie
pagina 263.
Schermformaat
Beeldinstellingen
Modus Dag/Nacht
Geldt alleen bij het weergeven van videobestanden en het kijken van tv*.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
285
05 Infotainment
RSE - Rear Seat Entertainment system*
Bronmenu6
Cd-audio-menu RSE
Display uit
DVD-menu7
Diskmenu
Disk-instellingen resetten
Willekeurige weergave
USB-menu RSE
RSE-menu’s beeldschermen achterin
Modus Dag/Nacht
Druk op
op de afstandsbediening nadat
u een bron (bijvoorbeeld Disk) hebt gekozen
om de RSE-menu’s voor de beeldschermen
achterin te openen.
Display uit
Willekeurig
Disk-instellingen resetten
Map herhalen
U kiest menu-opties met het scrolwiel en de
toetsen op de afstandsbediening. Voor informatie over de afstandsbediening, zie
pagina 263.
05
RADIO
Cd-/dvd-data-menu RSE
DivX® VOD-code
Diskmenu
USB-apparaat kiezen
Willekeurige weergave
Modus Dag/Nacht
Map herhalen
Display uit
DivX® VOD-code
USB-instellingen resetten
Modus Dag/Nacht
Display uit
Menu voor AM, FM1, FM2, DAB1* en
DAB2*:
Modus Dag/Nacht
Display uit
Alle RSE-instellingen resetten
MEDIA
USB-menu
Disk-instellingen resetten
AUX-menu RSE
AUX-menu
AUX-ingangsvolume
Dvd-video-menu RSE
Modus Dag/Nacht
Diskmenu
Display uit
DVD-menu
Ondertitels
Taal van audiospoor kiezen
Geavanceerde instellingen
AUX-instellingen resetten
A/V-AUX-menu RSE
A/V AUX-menu
A/V AUX-ingangsvolume
Modus Dag/Nacht
6
7
286
De inhoud van het pop-upmenu voor het bronmenu hangt af van wat er afgespeeld of weergegeven wordt, bijvoorbeeld Diskmenu of USB-menu.
Geldt alleen voor dvd-videodiscs.
* Optie/accessoire, zie Inleiding voor meer informatie.
05 Infotainment
RSE - Rear Seat Entertainment system*
Modus Dag/Nacht
Tv-instellingen resetten
Display uit
AUX-instellingen resetten
iPod-menu RSE
iPod-menu
Willekeurig
Modus Dag/Nacht
Display uit
iPod-instellingen resetten
BluetoothŸ-menu RSE
Bluetooth-menu
05
Willekeurig
Modus Dag/Nacht
Display uit
Bluetooth-instellingen resetten
Tv-menu RSE*
TV-menu
Land kiezen
Autostore
Scan
Modus Dag/Nacht
Display uit
* Optie/accessoire, zie Inleiding voor meer informatie.
287
05 Infotainment
Menufuncties infotainment
Navigeren in de menu’s
De functies van het infotainmentsysteem zijn
via de systeemmenu’s te regelen. Elke bron
binnen het infotainmentsysteem (bijv. RADIO,
MEDIA) heeft zijn eigen menu’s. Om menu’s te
openen en een functie te activeren moet eerst
een bron (bijv. RADIO/FM1) worden gekozen.
Druk vervolgens op OK/MENU om het menu
van de gekozen bron te openen.
Bedieningselementen op
middenconsole
1. Kies een bron door te drukken op een van
de toetsen (bijv. RADIO, MEDIA etc.). Blijf
drukken om de opties op het beeldscherm
door te bladeren (bijv. FM1). Als u de toets
vervolgens loslaat en even wacht wordt de
optie automatisch geaccepteerd. U kunt
ook aan TUNE draaien en uw keuze bevestigen met OK/MENU.
U kunt menukeuzes maken met de bedieningselementen op de middenconsole of met de
toetsenset* op het stuurwiel. De functies staan
uitvoeriger beschreven in de desbetreffende
gedeelten.
RADIO
05
Audio-instellingen
Equalizer, wat inhoudt
dat u daarvoor het volgende doet:
MEDIA
TEL
2. Druk op OK/MENU en draai aan TUNE, of
gebruik het duimwiel* van de toetsenset op
het stuurwiel totdat de menu-optie van uw
keuze verschijnt (bijv. Audioinstellingen ) en druk op OK/MENU.
3. Draai opnieuw aan TUNE om het submenu
van uw keuze (bijv. Equalizer) te bereiken
en druk op OK/MENU.
TUNE
OK/MENU
Zoekpaden
De zoekpaden naar de menufuncties worden in
het instructieboekje als volgt aangegeven:
Menu’s RADIO
Hoofdmenu AM
AM-menu
Presets weergeven1
Scan
1
288
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
* Optie/accessoire, zie Inleiding voor meer informatie.
05 Infotainment
Menufuncties infotainment
Audio-instellingen 2
Klankpodium3
Equalizer4
Volumecompensatie
Alle audio-instellingen resetten
Alle FM-instellingen resetten
Audio-instellingen
Menu’s MEDIA
Hoofdmenu CD Audio
Diskmenu
Hoofdmenu DAB1*/DAB2*
DAB-menu
Ensemble programmeren
Willekeurige weergave
Scan
Audio-instellingen 5
PTY-filter
PTY-filter uitschakelen
Hoofdmenu FM1/FM2
FM-menu
5
Hoofdmenu CD/DVD1 Data
Diskmenu
Radiotekst tonen
TP
Presets
Radiotekst tonen
Scan
Presets tonen1
Geavanceerde instellingen
tonen1
Afspelen/Pause
Stop
Willekeurige weergave
Scan
DAB-verbinding
Map herhalen
Nieuws-instellingen
DAB-band
Volgende titel
Geavanceerde instellingen
Subkanalen
Volgende audiotrack
REG
PTY-tekst weergeven
Scan
Alternatieve frequentie
Alle DAB-instellingen resetten
Audio-instellingen 5
EON
Audio-instellingen
05
5
TP-favoriet instellen
PTY-instellingen
2
3
4
1
5
De menu-opties voor de audio-instellingen zijn identiek voor alle geluidsbronnen.
Geldt alleen voor Premium Sound Multimedia.
Geldt niet voor Performance.
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
Voor submenu’s, zie “Hoofdmenu AM”.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
289
05 Infotainment
Menufuncties infotainment
Hoofdmenu DVD1 Video
Hoofdmenu USB4
Diskmenu
USB-menu
Hoofdmenu AUX
DVD-menu
Afspelen/Pause
Play/pause/verder
Stop
Stop
Willekeurig
Ondertitels
Map herhalen
Taal van audiospoor kiezen
USB-apparaat kiezen
Hoofdmenu TV*
Geavanceerde instellingen
Volgende titel
TV-menu
AUX-menu
AUX-ingangsvolume
Audio-instellingen 5
Hoek
Volgende audiotrack
Land kiezen
DivX® VOD-code
Scan
Presets sorteren
Audio-instellingen 5
Autostore
Audio-instellingen 5
05
Scan
Hoofdmenu iPod4
Hoofdmenu Media Bluetooth4
iPod-menu
Bluetooth-menu
Willekeurig
Willekeurig
Scan
Ander apparaat
Audio-instellingen 5
Bluetooth-apparaat verwijderen
Scan
Bluetooth-softwareversie in auto
1
5
4
6
290
Audio-instellingen 5
Geldt alleen voor High Performance Multimedia en Premium Sound Multimedia.
Voor submenu’s, zie “Hoofdmenu AM”.
Geldt niet voor Performance.
Geldt alleen bij het weergeven van videobestanden en het kijken van tv*.
* Optie/accessoire, zie Inleiding voor meer informatie.
Audio-instellingen 5
Pop-upmenu6 video en tv*
Druk op OK/MENU terwijl u een videobestand
afspeelt of tv* kijkt om het pop-upmenu te openen.
Beeldinstellingen
05 Infotainment
Menufuncties infotainment
Bronmenu7
Telefoon wijzigen
DVD-hoofdmenu8
Bluetooth-apparaat verwijderen
DVD-hoofdmenu8
Telefooninstellingen
Herkenbaar
Menu’s TEL
Geluiden en volume
Hoofdmenu BluetoothŸ-handsfree4
Telefoonboek downloaden
Telefoonmenu
Bluetooth-softwareversie in
auto
Bellijst
Alle gesprekken
Gemiste oproepen
Beantwoorde gesprekken
Gekozen nummers
Bel-opties
Automatisch opnemen
Voicemailnummer
Telefoon uit
05
Gespreksduur
Telefoonboek
Zoeken
Nieuw contact
Verkorte nummers
vCard ontvangen
Geheugenstatus
Telefoonboek wissen
7
8
4
De inhoud van het pop-upmenu voor het bronmenu hangt af van wat er afgespeeld of weergegeven wordt, bijvoorbeeld Diskmenu of USB-menu.
Geldt alleen voor dvd-videodiscs.
Geldt niet voor Performance.
291
Rijadviezen............................................................................................
Tanken..................................................................................................
Brandstof..............................................................................................
Lading vervoeren..................................................................................
Bagageruimte........................................................................................
Rijden met een aanhanger....................................................................
Slepen en bergen..................................................................................
292
294
297
298
302
305
308
315
TIJDENS HET RIJDEN
06 Tijdens het rijden
Rijadviezen
Algemene informatie
Zuinig rijden
Zuinig rijden houdt in dat u anticiperend en
rustig rijdt, en uw rijstijl en snelheid afstemt op
de verkeerssituatie.
• Rijd in de hoogst mogelijke versnelling,
afhankelijk van de verkeerssituatie en de
weggesteldheid – lagere toeren leveren
een lager brandstofverbruik op.
• Rijd niet met open zijruiten.
• Vermijd onnodig snel optrekken en krachtig remmen.
• Neem geen spullen in de auto mee die u
niet gebruikt – hoe groter de belading, des
te hoger het brandstofverbruik.
• Rem af op de motor, wanneer dat zonder
06
Zie pagina 12 en 387 voor meer informatie en
meer tips.
WAARSCHUWING
Zet de motor nooit af tijdens het rijden (zoals
op een aflopende helling), omdat daarbij
belangrijke systemen zoals de stuur- en
rembekrachtiging wegvallen.
Doorwaaddiepte
U kunt met de auto door waterpartijen van
maximaal 25 cm diep rijden met een maximumsnelheid van 10 km/h. Wees extra voorzichtig bij het doorwaden van stromend water.
in een grotere luchtweerstand waardoor
het brandstofverbruik toeneemt – verwijder
lastdagers die u niet gebruikt.
Houd een lage snelheid aan tijdens het waden
en breng de auto niet in het water tot stilstand.
Trap na het passeren van de waterpartij lichtjes
op het rempedaal om te controleren of de remwerking in orde is. Bij water en vuil op de remblokken kunnen er vertragingen in de remwerking optreden.
• Laat de motor niet stationair warmdraaien,
• Maak de aansluitingen voor de elektrische
gevaar voor medeweggebruikers mogelijk
is.
• Lading op het dak en een skibox resulteren
maar belast de motor in plaats daarvan zo
snel mogelijk licht – een koude motor verbruikt meer brandstof dan een warme.
• Bij een auto met een D5- of DRIVe-motor
en een zestraps handbak geldt in normale
omstandigheden op een vlakke onder-
294
grond de 2e versnelling als wegrijversnelling.
motorverwarming en de aanhangerkoppeling schoon na ritten in water en modder.
• Laat de auto niet langdurig in water staan
dat tot boven de dorpelbalken – elektrische
storingen zijn anders niet uitgesloten.
BELANGRIJK
Er kan schade aan de motor ontstaan, als er
water in het luchtfilter dringt.
Bij waterpartijen dieper dan 25 cm kan er
water in de transmissie dringen. De smerende eigenschappen van de oliën nemen
daarbij af, waardoor de genoemde systemen minder lang meegaan.
Probeer de motor na afslag in een waterpartij niet opnieuw te starten – sleep de auto
uit de waterpartij naar een werkplaats –
geadviseerd wordt een erkende Volvowerkplaats. Kans op motorschade.
Motor, versnellingsbak en koelsysteem
In bepaalde omstandigheden, bij zware belasting op steile hellingen en warm weer, bestaat
het gevaar dat de motor en de aandrijflijn oververhit raken – vooral bij het vervoer van een
zware lading.
Voor informatie over oververhitting bij het
gebruik van een aanhanger, zie pagina 309.
• Verwijder verstralers die voor de grille zitten tijdens ritten bij warm weer.
• Als de temperatuur in het koelsysteem van
de motor te hoog oploopt, gaat het waarschuwingssymbool branden en verschijnt
op het informatiedisplay de melding
Motortemp. hoog Stop auto z.s.m. –
breng de auto in dat geval zo spoedig
06 Tijdens het rijden
Rijadviezen
mogelijk tot stilstand en laat de motor
enkele minuten stationair lopen zodat deze
kan afkoelen.
Geopende achterklep
WAARSCHUWING
• Als de displaymelding Motortemp. hoog
•
•
•
Zet motor af of Koelvl.peil laag Zet
motor af verschijnt, dient u nadat de auto
tot stilstand is gekomen ook de motor af te
zetten.
Bij oververhitting van de versnellingsbak
wordt een ingebouwde beveiliging geactiveerd die er onder meer voor zorgt dat het
waarschuwingslampje op het instrumentenpaneel gaat branden en dat de melding
Versn.bak heet Rijd langzamer of
Versn.bak heet Stop auto z.s.m. verschijnt – volg het gegeven advies en verlaag de snelheid of breng de auto op een
veilige manier tot stilstand om de motor te
laten afkoelen door deze enkele minuten
stationair te laten draaien.
Bij oververhitting kan de airconditioning
zichzelf tijdelijk uitschakelen.
Na een zware rit moet u de motor niet
meteen afzetten, maar nog enige tijd stationair laten lopen.
N.B.
Het is normaal dat de koelventilator na het
afzetten van de motor nog enige tijd kan
blijven werken.
Rijd niet met een geopende achterklep. Er
kunnen giftige uitlaatgassen via de bagageruimte de passagiersruimte in worden gezogen.
Accu niet overmatig belasten
systemen uit of verlaagt de belasting van de
accu door bijvoorbeeld de interieurventilator
lager te zetten en/of het audiosysteem uit te
schakelen.
–
Laad de startaccu dan op door de motor te
starten en deze minstens 15 minuten lang
te laten lopen – de accu wordt beter opgeladen tijdens het rijden dan bij stilstand met
een stationair lopende motor.
De elektrische functies van de auto belasten de
startaccu in verschillende mate. Laat het contactslot niet te lang achtereen in sleutelstand
II staan, wanneer u de motor hebt afgezet.
Maak in plaats daarvan gebruik van de stand
I – het stroomverbruik is dan minder.
Voorbereidingen bij lange reizen
Let er tevens op dat de verschillende accessoires het elektrisch systeem belasten. Schakel onderdelen/systemen die veel stroom
nemen uit, wanneer u de motor hebt afgezet.
Voorbeelden van dergelijke onderdelen/systemen zijn:
• Controleer alle lampen en de profieldiepte
•
•
•
•
koplampen
Let voor aanvang van de winter in het bijzonder
op het volgende:
ruitenwisser
• De koelvloeistof van de motor moet ten
interieurventilator
audiosysteem (hoog volume).
Als de accuspanning laag is, verschijnt op het
informatiedisplay de melding Accuspann.
laag Spaarstand. De energiebesparingsfunctie schakelt vervolgens bepaalde onderdelen/
• Controleer of de motor naar behoren functioneert en of het brandstofverbruik in orde
is.
• Zorg dat er geen sprake is van lekkage
(brandstof, olie of andere vloeistoffen).
van de banden.
• In sommige landen bent u wettelijk verplicht een gevarendriehoek mee te nemen.
06
Rijden tijdens de winter
minste 50 % glycol bevatten. Bij een dergelijke concentratie is de motor
beschermd tegen stukvriezen tot
ca. –35 °C. Voor optimale bescherming
295
06 Tijdens het rijden
Rijadviezen
tegen vorst is het zaak geen verschillende
soorten glycol met elkaar te mengen.
• Houd de tank altijd goed gevuld om condens in de brandstoftank tegen te gaan.
N.B.
In sommige landen is het gebruik van winterbanden verplicht. Banden met spikes zijn
niet in alle landen toegestaan.
• De viscositeit van de motorolie is belangrijk. Wanneer u oliesoorten met een lagere
viscositeit (dunnere oliën) gebruikt, slaat
de motor bij koud weer gemakkelijker aan
en neemt bovendien het brandstofverbruik
tijdens de koude start af. Voor meer informatie over geschikte oliesoorten (zie
pagina 384).
BELANGRIJK
Gebruik geen olie met een lage viscositeitsaanduiding bij zware rijomstandigheden of
warm weer.
06
• Controleer de algehele conditie en de
ladingstoestand van de accu. De accu
wordt zwaarder belast bij koud weer en
ook de accucapaciteit neemt af bij vorst.
• Giet ruitensproeiervloeistof in het sproeiervloeistofreservoir om ijsvorming te voorkomen.
Voor optimale grip bij gevaar voor sneeuw of
ijs adviseert Volvo u om de auto rondom van
winterbanden te voorzien.
296
Nieuwe auto’s en gladde wegen
Oefen onder gecontroleerde omstandigheden
om te testen hoe de auto bij gladheid reageert.
06 Tijdens het rijden
Tanken
Tanken
Tankvulklep handmatig openen
Tankdop open-/dichtdraaien
De tankvulklep kan handmatig worden
geopend, als openen met de schakelaar in de
passagiersruimte niet mogelijk is.
Bij hoge buitentemperaturen kan er een
bepaalde mate van overdruk in de brandstoftank ontstaan. Draai de tankdop dan langzaam
open.
Tankvulklep openen/sluiten
Open de tankvulklep met de knop op het verlichtingspaneel – bij het loslaten van de knop
springt de klep open.
De pijl van het symbool op het informatiedisplay geeft de kant van de auto
aan waar de tankdop zit.
• Sluit de klep door deze dusdanig in te druk-
1. Open/verwijder het zijluikje in de bagageruimte (aan de kant van de tankvulklep) en
zoek de groene kabel met handgreep op.
2. Trek de kabel voorzichtig recht naar achteren toe totdat de tankvulklep met een
duidelijke klik wordt geopend.
ken dat u een klik hoort.
BELANGRIJK
Trek voorzichtig aan de lus – er is slechts
weinig kracht nodig om de klep te ontgrendelen.
• Breng na het tanken de tankdop weer aan
en draai deze zo ver dicht dat u één of meer
klikken hoort.
06
Brandstof tanken
• Giet de tank niet te vol door het vulpistool
na de eerste afslag uit de vulopening te
halen.
N.B.
Een te volle tank kan bij warm weer overlopen.
297
06 Tijdens het rijden
Brandstof
Algemene informatie over brandstof
Gebruik geen brandstof met een slechtere
kwaliteit dan Volvo adviseert, omdat dit een
nadelige invloed kan hebben op het motorvermogen en het brandstofverbruik.
WAARSCHUWING
Zorg altijd dat u geen brandstofdampen
inademt of brandstofspatten in de ogen
krijgt.
Bij brandstof in de ogen eventuele contactlenzen uitnemen en de ogen ten minste 15
minuten lang spoelen met een ruime hoeveelheid schoon water en medische hulp
inroepen.
06
Brandstof nooit inslikken. Brandstoffen
zoals benzine, bio-ethanol, mengsels ervan
en dieselolie zijn uitermate giftig en kunnen
bij inwendig gebruik aanleiding geven tot
blijvend letsel met mogelijk dodelijke afloop.
Roep onmiddellijk medische hulp in bij het
inslikken van brandstof.
WAARSCHUWING
Gemorste brandstof kan ontvlammen.
Schakel voordat u gaat tanken de standverwarming op brandstof uit.
Schakel voordat u gaat tanken uw mobiele
telefoon uit. De beltoon kan aanleiding
geven tot vonkvorming en daarbij de brandstofdampen ontsteken met gevaar voor
brand en verwondingen.
De katalysatoren bestaan uit een monoliet
(keramiek of metaal) met kanalen. De wanden
van de kanalen zijn bekleed met platina/
rodium/palladium. Deze edelmetalen hebben
een katalytische werking, d.w.z. ze versnellen
een chemische reactie zonder dat ze daar zelf
actief aan deelnemen.
LambdasondeTM (zuurstofsensor)
BELANGRIJK
Bij menging van verschillende soorten
brandstof of gebruik van een andere brandstofkwaliteit dan aanbevolen, vervallen de
garanties van Volvo en eventuele aanvullende servicecontracten; dit geldt voor alle
motoren. N.B. Dit geldt niet voor auto’s met
een motor die is aangepast voor het gebruik
van ethanol (E85).
N.B.
Bij extreme weersomstandigheden, gebruik
van een aanhanger of ritten op grote hoogte
kan, afhankelijk van de gebruikte brandstofkwaliteit, het prestatievermogen van de
auto te wensen overlaten.
Katalysatoren
De katalysatoren hebben tot taak de uitlaatgassen te reinigen. Ze zijn dicht bij de motor in
298
het uitlaatsysteem gemonteerd om snel op
temperatuur te komen.
De lambdasonde maakt deel uit van het regelsysteem dat tot taak heeft de uitstoot te beperken en de energie-inhoud van de brandstof
beter te benutten.
Een zuurstofsensor registreert het zuurstofgehalte van de uitlaatgassen die de motor verlaten. De meetwaarde van de uitlaatgasanalyse
wordt doorgegeven aan het elektronische systeem dat continu de injectoren afregelt. Het
lucht-brandstofmengsel dat de motor krijgt,
wordt continu bijgesteld. De regeling schept de
ideale omstandigheden voor een effectieve
verbranding van de schadelijke stoffen (koolwaterstoffen, koolmonoxide en stikstofoxiden)
in de driewegkatalysator.
06 Tijdens het rijden
Brandstof
Benzine
Dieselolie
Benzine dient te voldoen aan de norm NENEN 228. De meeste motoren kunnen op benzine met een octaangetal van 95 en 98 RON
lopen. 91 RON mag alleen in uitzonderlijke
gevallen worden gebruikt.
Maak alleen gebruik van dieselolie van gerenommeerde oliemaatschappijen. Giet nooit
dieselolie van twijfelachtige kwaliteit in de tank.
Diesel moet voldoen aan de norm EN 590 of
JIS K2204. Dieselmotoren zijn gevoelig voor
verontreiniging in de brandstof, zoals bijvoorbeeld een te grote hoeveelheid zwaveldeeltjes.
• 95 RON is te gebruiken in normale rijomstandigheden.
• 98 RON wordt geadviseerd voor een maximaal rendement tegen een minimaal
brandstofverbruik.
Voor ritten bij temperaturen hoger dan +38 °C
wordt u geadviseerd een brandstofsoort met
een zo hoog mogelijk octaangetal te gebruiken.
Dit om optimale prestaties en een zo laag
mogelijk brandstofverbruik te verkrijgen.
BELANGRIJK
1
•
Tank alleen loodvrije benzine om
schade aan te katalysator te voorkomen.
•
Giet geen additieven (dopes) in de benzine zonder het uitdrukkelijke advies
van Volvo.
Bij lage temperaturen (–6 °C tot –40 °C) kan de
paraffine in de dieselolie uitvlokken. Dit kan tot
startproblemen leiden. De grote oliemaatschappijen produceren speciale dieselolie
bestemd voor gebruik bij buitentemperaturen
rond het vriespunt. Deze dieselolie is dunner bij
lage temperaturen en beperkt de kans op vlokvorming in het brandstofsysteem.
De kans op condensatie in de brandstoftank
neemt af, als u de tank altijd goed gevuld
houdt. Houd tijdens het tanken het gebied rond
de vulpijp goed schoon. Voorkom morsen op
gelakte oppervlakken. Maak als u gemorst
hebt het gebied met water en zeep schoon.
BELANGRIJK
Het is alleen toegestaan brandstof te
gebruiken die voldoet aan de Europese
norm voor dieselolie.
Het zwavelgehalte mag maximaal 50 ppm
zijn.
BELANGRIJK
Maak geen gebruik van de volgende dieselolie-achtige brandstoffen:
•
•
•
•
speciale toevoegingen (dopes)
scheepsolie
stookolie
FAME1 (Fatty Acid Methyl Ester) of
plantaardige olie.
Dergelijke brandstoffen voldoen niet aan de
kwaliteitseisen die Volvo stelt en geven aanleiding tot verhoogde vormen van slijtage en
motorschade die niet worden gedekt door
de garanties van Volvo.
06
Wanneer u de tank leegrijdt
Op grond van zijn constructie moet het brandstofsysteem mogelijk eerst ontlucht worden
om een dieselmotor na bijtanken opnieuw te
kunnen starten.
Dieselolie kan een bepaalde hoeveelheid FAME bevatten. Het is niet toegestaan meer toe te voegen.
299
06 Tijdens het rijden
Brandstof
Na motoruitval door brandstofgebrek heeft het
brandstofsysteem enige tijd nodig om een controle uit te voeren. Doe in dat geval (ná bijtanken met dieselolie) het volgende, voordat u de
motor start:
1. Plaats de transpondersleutel in het contactslot en duw deze tot aan de aanslag
naar binnen (zie pagina 80).
2. Druk op de START-knop zonder rem- en/
of koppelingspedaal te bedienen.
3. Wacht ca. 1 minuut.
4. Om de motor te starten: Bedien rem- en/of
koppelingspedaal en druk nogmaals op de
START-knop.
N.B.
Alvorens brandstof te tanken bij een leeggereden tank:
06
•
Breng de auto tot stilstand op een zo
egaal/horizontaal mogelijke ondergrond – als de auto overhelt, bestaat er
gevaar voor luchtbellen in de brandstoftoevoer.
Condenswater uit brandstoffilter
aftappen
Het brandstoffilter ontdoet de brandstof van
condenswater. Condenswater kan anders aanleiding geven tot motorstoringen.
300
* Optie/accessoire, zie Inleiding voor meer informatie.
Houdt u zich voor het aftappen van het condenswater aan de specificaties die in uw Service- en garantieboekje staan aangegeven.
Ook wanneer u vermoedt dat er vervuilde
brandstof is gebruikt, moet u het brandstoffilter
aftappen.
BELANGRIJK
Sommige speciale toevoegingen verwijderen het verzamelde vocht uit het brandstoffilter.
Roetfilter dieselmotor (DPF)
Dieselmodellen zijn uitgerust met een roetfilter,
waardoor een nog efficiëntere uitlaatgasreiniging mogelijk is. Onder normale rijomstandigheden blijven de roetdeeltjes uit de uitlaatgassen in het filter achter. Om de roetdeeltjes te
verbranden en het filter te legen wordt een
zogeheten regeneratie gestart. Daarvoor moet
de motor de normale bedrijfstemperatuur hebben.
De regeneratie van het filter vindt automatisch
plaats en duurt normaal 10–20 minuten. Bij een
lage gemiddelde snelheid kan dit iets langer
duren. Gedurende de regeneratie kan het
brandstofverbruik iets stijgen.
Regeneratie bij koud weer
Als u bij koud weer vaak korte afstanden rijdt,
komt de motor niet voldoende op temperatuur.
Dit betekent dat het roetfilter niet geregenereerd en niet geleegd wordt.
Wanneer het filter voor ca. 80% met roetdeeltjes gevuld is, licht de oranje waarschuwingsdriehoek op het instrumentenpaneel op en verschijnt de melding Roetfilter vol Zie
instructieb. op het display van het instrumentenpaneel.
U start de regeneratie van het filter door met de
auto op een secundaire weg of op een snelweg
te rijden tot de motor voldoende op temperatuur is gekomen. Daarna rijdt u nog
20 minuten verder.
N.B.
Tijdens de regeneratie is tijdelijk mogelijk
een geringe beperking van het motorvermogen te bespeuren.
Wanneer het filter geregenereerd is, wordt de
waarschuwingsmelding automatisch gewist.
Wanneer u bij koud weer de standverwarming* inschakelt, bereikt de motor sneller de
normale bedrijfstemperatuur.
06 Tijdens het rijden
Brandstof
BELANGRIJK
Als het filter helemaal met roetdeeltjes
gevuld is, vertoont de motor soms startproblemen. Het filter is dan onbruikbaar geworden. Het is in dat geval mogelijk dat u het
filter moet vervangen.
Brandstofverbruik en uitstoot van
kooldioxide
Het gebruik van extra accessoires kan de verbruikscijfers beïnvloeden, omdat de accessoires het gewicht van de auto verhogen. Zie de
informatie over gewichten op pagina 378 en
de tabel op pagina 387.
Ook de rijstijl en andere niet-technische factoren kunnen van invloed zijn op het brandstofverbruik.
Bij gebruik van brandstof met een octaangetal
van 91 RON neemt het brandstofverbruik toe
terwijl het motorvermogen lager wordt.
06
N.B.
Bij extreme weersomstandigheden, gebruik
van een aanhanger/caravan of ritten op
grote hoogte kan, afhankelijk van de
gebruikte brandstofkwaliteit, het prestatievermogen van de auto te wensen overlaten.
301
06 Tijdens het rijden
Lading vervoeren
Algemene informatie over vervoer van
lading
• Dek scherpe randen met iets zachts af om
Het laadvermogen is afhankelijk van het rijklaar
gewicht van de auto. Het laadvermogen dient
te worden verminderd met de som van het
gewicht van eventuele inzittenden en dat van
gemonteerde accessoires. Voor gedetailleerde
informatie over de gewichten, zie pagina 378.
• Zet alle bagage met riemen of bevesti-
De achterklep is te openen met de
knop op het verlichtingspaneel of
met de transpondersleutel, zie pagina 60.
de bekleding te beschermen.
gingsbanden aan de verankeringsogen
vast.
WAARSCHUWING
Vergeet niet dat een voorwerp met een
gewicht van 20 kg tijdens een frontale botsing bij een snelheid van 50 km/h zich kan
gedragen als een voorwerp met een gewicht
van 1000 kg.
WAARSCHUWING
Afhankelijk van de belading van de auto en
het zwaartepunt van de lading treden er wijzigingen in de rijeigenschappen op.
06
Aandachtspunten bij in-/uitladen
• Plaats de bagage stevig tegen de rugleuning van de achterbank.
Let erop dat het WHIPS niet door voorwerpen
mag worden gehinderd, als een of meer van de
ruggedeelte van de achterbank zijn neergeklapt, zie pagina 27.
• Plaats de last in het midden.
• Breng zware voorwerpen zo laag mogelijk
aan. Plaats geen zware voorwerpen op
neergeklapte ruggedeelten.
302
WAARSCHUWING
Zorg dat u de bagage altijd goed verankert.
Bij krachtig remmen kan de bagage namelijk
gaan schuiven en inzittenden verwonden.
Dek scherpe randen en hoeken af met iets
zachts.
Zet de motor af en schakel de parkeerrem
in bij het in- en uitladen van lange voorwerpen. Lange voorwerpen kunnen namelijk
tegen de versnellingspook of keuzehendel
aan komen en zo per ongeluk een versnelling inschakelen – de auto kan dan in beweging komen.
WAARSCHUWING
Anders bieden de opblaasgordijnen die
schuilgaan achter de plafondbekleding
mogelijk geen bescherming meer.
•
Zorg dat de lading nooit boven de ruggedeelten uitsteekt.
Voorstoel
Voor het vervoer van extra lange lading kunt u
ook de rugleuning van de passagiersstoel
omklappen, zie pagina 82.
Lading op het dak
Lastdragers gebruiken
Om schade aan de auto te voorkomen en voor
maximale veiligheid tijdens het rijden, wordt u
geadviseerd de lastdragers te gebruiken die
door Volvo ontwikkeld zijn.
Volg de montage-instructies die bij de lastdragers worden geleverd nauwkeurig op.
06 Tijdens het rijden
Lading vervoeren
• Controleer regelmatig of de lastdragers en
Verankeringsogen
Houder voor boodschappentassen*
de lading goed vastzitten. Zet de lading
stevig vast met sjorbanden.
• Verdeel het gewicht van de lading gelijkmatig over de lastdragers. Leg de zwaarste
voorwerpen onderop.
• Naarmate u meer lading op het dak vervoert, vangt de auto meer wind en neemt
het brandstofverbruik toe.
• Rijd rustig. Trek bij voorkeur niet te snel op,
WAARSCHUWING
Bij het vervoer van lading op het dak verschuift het zwaartepunt en treden er wijzigingen op in de rijeigenschappen van de
auto. Voor informatie over de maximale
dakbelasting, inclusief lastdragers en een
eventuele skibox, zie pagina 378.
G017745
rem niet te hard en maak niet te scherpe
bochten.
De inklapbare verankeringsogen in de bagageruimte gebruikt u om bagagebanden aan
vast te zetten.
WAARSCHUWING
Ruggedeelte achterbank omklappen
Harde, scherpe en/of zware voorwerpen die
in de weg liggen of uitsteken kunnen bij een
krachtige remmanoeuvre verwondingen
veroorzaken.
Om het in- en uitladen van de bagageruimte te
vereenvoudigen kunt u de ruggedeelten van de
achterbank neerklappen, zie pagina 84.
Maak grote en zware voorwerpen altijd vast
met een van de veiligheidsgordels of een
bagageband.
Houder voor boodschappentassen onder het
vloerluik.
1. Klap de houder omhoog die deel uitmaakt
van het vloerluik.
2. Zet de boodschappentassen met de spanband vast en bevestig de draaggrepen aan
de haken.
* Optie/accessoire, zie Inleiding voor meer informatie.
06
303
06 Tijdens het rijden
Lading vervoeren
12V-aansluiting*
Open het klepje om bij de elektrische aansluiting te komen.
• Via de aansluiting is ook stroom af te
nemen, wanneer de transpondersleutel
niet in het contactslot steekt.
06
N.B.
Denk eraan dat als de elektrische aansluiting word gebruikt als de motor uit is, de
startaccu van de auto kan ontladen.
304
* Optie/accessoire, zie Inleiding voor meer informatie.
06 Tijdens het rijden
Bagageruimte
Veiligheidsnet
WAARSCHUWING
Ook bij correcte montage van het veiligheidsnet moet de bagage in de bagageruimte altijd goed worden verankerd.
Aanbrengen
overliggende zijde – de bevestigingshaken
met telescoopveren maken het aanbrengen eenvoudiger.
Let erop dat u de bevestigingshaken van de
stang in de voorste eindstand van de beide
plafondbevestigingen duwt.
G034213
N.B.
Het veiligheidsnet wordt aan vier bevestigingspunten vastgezet.
Een veiligheidsnet voorkomt dat bagage of
huisdieren in de bagageruimte bij krachtig
afremmen de passagiersruimte in worden
geslingerd. U moet het veiligheidsnet, uit voorzorg, altijd op de juiste manier bevestigen en
verankeren.
Het veiligheidsnet is het gemakkelijkst aan
te brengen via een van de achterportieren.
WAARSCHUWING
Controleer altijd of de bovenste bevestigingen van het veiligheidsnet goed zijn aangebracht en of de spanbanden stevig vastzitten.
Een beschadigd net mag u niet meer gebruiken.
Het net is gemaakt van stevig nylonmateriaal
en kan op twee verschillende plaatsen in de
auto worden bevestigd:
1. Vouw het veiligheidsnet open en zorg dat
de gedeelde bovenste stang in uitgeklapte
stand geblokkeerd wordt.
• Montage achterin – achter het ruggedeelte
2. Haak het ene uiteinde van de stang vast
aan de voorste of achterste plafondbevestiging, met de sluiting van de spanbanden
naar u toe.
van de achterbank
• Montage voorin – achter de rugleuning van
de voorstoelen.
Montage achterin.
06
4. Montage achterin: Haak, met het net
bevestigd aan de achterste plafondbevestigingen, de spanbanden van het veiligheidsnet vast in de vloerverankeringsogen
voor in de bagageruimte.
3. Haak het andere uiteinde van de stang vast
aan de plafondbevestiging aan de tegen-
305
06 Tijdens het rijden
Bagageruimte
BELANGRIJK
Als de stoel/rugleuning te hard achteruitgeduwd wordt tegen het veiligheidsnet, kan
het net en/of zijn plafondbevestigingen
beschadigd raken.
5. Span het veiligheidsnet aan met de spanbanden.
Klap de stang in het midden dubbel en rol
het net op.
Het ingeklapte en opgerolde veiligheidsnet kan
worden opgeborgen onder de vloer in de bagageruimte.
Veiligheidsrek*
Demonteren en opbergen
Montage voorin.
06
Let erop dat u de stoel/rugleuning niet te
hard tegen het net duwt bij het terugduwen
van de stoel – zorg dat de stoel/rugleuning
het net precies raakt.
G031978
Montage voorin: Haak, met het net bevestigd aan de voorste plafondbevestigingen,
de spanbanden van het veiligheidsnet vast
in de verankeringsogen achter op de stoelrails – dit gaat eenvoudiger als u de rugleuningen rechtop zet en de stoelen iets verder
naar voren zet.
Het veiligheidsnet is eenvoudig te demonteren en
in te klappen.
Haal de spanning van het net door de knop
op de sluiting van de spanband in te drukken en de spanband een stukje te vieren.
Duw de borghaak in en neem de beide
haken van de spanband los.
306
* Optie/accessoire, zie Inleiding voor meer informatie.
Een veiligheidsrek voorkomt dat bagage of
huisdieren in de bagageruimte bij krachtig
afremmen de passagiersruimte in worden
geslingerd.
Opklappen
Pak het veiligheidsrek helemaal onderaan beet
en trek het naar achteren/omhoog.
06 Tijdens het rijden
Bagageruimte
BELANGRIJK
Bagagerolhoes*
Duw beide kanten vast. De rolhoes moet
hoorbaar vastklikken en de rode markering
moet verdwijnen.
> Controleer of beide eindstukken vergrendeld zijn.
Bij montage van een bagagerolhoes is
opklappen/neerklappen van het veiligheidsrek niet mogelijk.
Bagagerolhoes verwijderen
Normaal laat u het veiligheidsrek gemonteerd
in de auto zitten, omdat het eenvoudig tegen
het plafond op te klappen is en zo niet in de
weg zit als u de bagageruimte wenst te verlengen. U kunt het veiligheidsrek desgewenst
demonteren en uit de auto nemen.
1. Duw op de knop van het ene eindstuk en
til het uit de holte.
Voor informatie over het vereiste gereedschappen en de te volgen methode bij montage/
demontage, zie de montagevoorschriften1 die
bij aankoop bijgeleverd werden.
Bij het terugplaatsen moet u het veiligheidsrek,
uit voorzorg, altijd op de juiste manier bevestigen en verankeren.
G031977
Monteren/demonteren
Trek de bagagerolhoes over de lading heen uit
en haak de hoes vast in de uitsparingen die bij
de achterste stijlen van de bagageruimte zitten.
BELANGRIJK
Bij montage van de bagagerolhoes is
opklappen/neerklappen van het veiligheidsrek niet mogelijk.
2. Kantel de rolhoes voorzichtig omhoog en
naar buiten, zodat het andere eindstuk
automatisch loskomt.
Achterste dekplaat bagagerolhoes
omlaagklappen
Bij een opgerolde bagagerolhoes steekt de
dekplaat achter aan de rolhoes horizontaal iets
uit in de bagageruimte.
–
Trek de dekplaat voorzichtig naar achteren
van de consoles af en klap de plaat
omlaag.
06
Bagagerolhoes bevestigen
Breng het ene eindstuk van de rolhoes aan
in de holte van het zijpaneel.
Breng het andere eindstuk van de rolhoes
aan in de tegenoverliggende holte.
1
Montagevoorschriften nr. 30715972.
* Optie/accessoire, zie Inleiding voor meer informatie.
307
06 Tijdens het rijden
Rijden met een aanhanger
Algemene informatie
Het laadvermogen is afhankelijk van het rijklaar
gewicht van de auto. Het laadvermogen dient
te worden verminderd met de som van het
gewicht van eventuele inzittenden en dat van
gemonteerde accessoires, zoals een trekhaak.
Voor gedetailleerde informatie over de gewichten, zie pagina 378.
Als de trekhaak door Volvo is gemonteerd,
wordt de auto compleet aangeleverd met de
benodigde randuitrusting voor het gebruik van
een aanhanger.
• De trekhaak van de auto moet van een
goedgekeurd type zijn.
• Bij montage achteraf moet u contact opnemen met uw erkende Volvo-werkplaats om
te controleren of uw auto van de nodige
uitrusting is voorzien om met een aanhanger te kunnen rijden.
06
•
Verdeel de lading in de aanhanger dusdanig dat de druk op de trekhaak de maximale kogeldruk niet overschrijdt.
• Verhoog de bandenspanning tot de aanbevolen druk bij maximale belading. Voor
de positie van de bandenspanningstabel,
zie pagina 328.
• Bij het gebruik van een aanhanger wordt de
motor zwaarder belast dan normaal.
• Rijd niet met een zware aanhanger, wanneer de auto nog helemaal nieuw is. Wacht
308
* Optie/accessoire, zie Inleiding voor meer informatie.
hiermee totdat de auto ten minste
1000 kilometer heeft gereden.
• Bij het afdalen op lange en steile hellingen
worden de remmen veel zwaarder belast
dan normaal. Schakel dan terug naar een
lagere versnelling en pas uw snelheid aan.
zersymbool op het instrumentenpaneel sneller
dan normaal en op het display verschijnt de
tekst Lampfout - Knip- perl. aanhanger.
Als een van de remlichten op de aanhanger
defect is, dan verschijnt de tekst Lampfout Rem- licht aanhanger.
• Om veiligheidsredenen dient u de toelaatbare maximumsnelheid voor auto’s met
een aanhanger/caravan niet te overschrijden. Neem de geldende bepalingen in acht
ten aanzien van de toelaatbare snelheden
en gewichten.
• Houd een lage snelheid aan, wanneer u
met een aanhanger achter de auto een
lange en steile helling oprijdt.
• Vermijd hellingen met een percentage van
meer dan 12 % bij het gebruik van een
aanhanger.
Trekhaakbedrading
Als de trekhaak van de auto een 13-polig elektrisch contact heeft en de aanhanger een 7polig contact, hebt u een adapter nodig.
Gebruik een door Volvo goedgekeurde adapterkabel. Zorg dat de kabel niet over de grond
sleept.
Richtingaanwijzers en remlichten op
aanhanger
Als een van de richtingaanwijzers op de aanhanger defect is, knippert het richtingaanwij-
Niveauregeling*
Als uw auto is uitgerust met automatische
niveauregeling nemen de achterste schokdempers tijdens het rijden altijd dezelfde rijhoogte in ongeacht de belading (tenzij het
maximaal toelaatbare gewicht wordt overschreden). Wanneer de auto stilstaat, zakt de
achtertrein omlaag.
Aanhangergewichten
Voor informatie over de toelaatbare aanhangergewichten die Volvo hanteert, zie
pagina 379.
06 Tijdens het rijden
Rijden met een aanhanger
N.B.
De aangegeven maximaal toelaatbare aanhangergewichten zijn door Volvo bepaald.
Let erop dat er op grond van de wetgeving
voor motorvoertuigen in uw land verdere
beperkingen van het aanhangergewicht en
de snelheid kunnen gelden. Het is bovendien mogelijk dat de trekhaak gespecificeerd is voor hogere gewichten dan het
maximaal toelaatbare aanhangergewicht
van de auto.
WAARSCHUWING
Houd u aan de opgegeven aanbevelingen
voor het aanhangergewicht. De aanhanger
en de auto kunnen anders moeilijk bestuurbaar worden tijdens uitwijk- en remmanoeuvres.
Handgeschakelde versnellingsbak
Oververhitting
Wanneer u bij warm weer een aanhanger sleept
in heuvelachtig terrein, bestaat er mogelijk
gevaar voor oververhitting.
• Laat de motor geen hogere toeren maken
dan 4500 omw/min (3500 omw/min bij dieselmotoren) – anders kan de olietemperatuur te hoog oplopen.
Dieselmotor 5-cil.
• Bij gevaar voor oververhitting dient u het
optimale motortoerental van 2300–3000
omw/min aan te houden voor optimale
koelvloeistofcirculatie.
BELANGRIJK
Zie tevens de specifieke informatie over
langzaam rijden met een aanhanger voor
auto’s met een automatische versnellingsbak van het type Powershift op pagina
122.
Automatische versnellingsbak
Oververhitting
Wanneer u bij warm weer een aanhanger sleept
in heuvelachtig terrein, bestaat er mogelijk
gevaar voor oververhitting.
• Een automatische versnellingsbak kiest
altijd de juiste versnelling voor het motortoerental.
• Bij gevaar voor oververhitting gaat een
oranje informatielampje op het instrumentenpaneel branden en verschijnt er een displaymelding – volg het gegeven advies.
Op een helling parkeren
1. Trap het rempedaal in.
2. Activeer de parkeerrem.
3. Zet de keuzehendel in stand P.
4. Haal uw voet van het rempedaal.
• Zet de keuzehendel in de parkeerstand P,
wanneer u een automaat met aanhanger
parkeert. Gebruik altijd de parkeerrem.
• Gebruik wielblokken, als u een auto met
aanhanger op een steile helling parkeert.
06
Steile hellingen
Op een helling wegrijden
• Blokkeer een automatische versnellings-
1. Trap het rempedaal in.
bak niet met een hogere versnelling dan de
motor “aankan” – rijden in een hoge versnelling bij een laag motortoerental is niet
altijd zuinig.
2. Zet de keuzehendel in de rijstand D.
3. Los de parkeerrem.
4. Haal uw voet van het rempedaal en rijd
weg.
309
06 Tijdens het rijden
Rijden met een aanhanger
Trekhaak
Afneembare trekhaak opbergen
Specificaties
Als de auto is uitgerust met een afneembare
trekhaak, dienen de montagevoorschriften
voor het bevestigen van het afneembare
gedeelte zorgvuldig te worden opgevolgd, zie
pagina 311.
WAARSCHUWING
06
Volg de montage-instructies nauwkeurig op.
•
Zorg dat het afneembare gedeelte met
de sleutel vergrendeld is voordat u
begint te rijden.
•
Controleer of het controlevenster groen
van kleur is.
Belangrijke controlepunten
• U moet de kogel van de trekhaak regelmatig schoonmaken en met vet insmeren.
N.B.
Wanneer u een trekhaak met trillingsdemper
gebruikt, hoeft de kogel niet te worden ingevet.
310
Opbergruimte trekhaak.
BELANGRIJK
Neem na gebruik altijd de trekhaak los en
berg deze op de daarvoor bestemde plaats
op, goed vastgezet met de bijbehorende
riem.
G021485
•
G031713
Als de auto is uitgerust met de afneembare
trekhaak van Volvo:
06 Tijdens het rijden
Rijden met een aanhanger
1013
B
69
C
855
D
428
E
109
F
296
G
Langsligger
H
Middelpunt kogel
Het controlevenster moet rood van kleur
zijn.
G021489
A
G021487
Afmetingen, bevestigingspunten
(mm)
Verwijder de afdekking door de pal in te
drukken
en de afdekking vervolgens
recht naar achteren te trekken
.
G021488
G018928
Trekhaak bevestigen
06
Breng de trekhaak aan en duw deze naar
binnen totdat u een klik hoort.
Controleer of het mechanisme in de ontgrendelde stand staat door de sleutel
rechtsom te draaien.
``
311
06 Tijdens het rijden
Het controlevenster moet groen van kleur
zijn.
Controleer of de trekhaak vastzit door deze
stevig omhoog, omlaag en naar achteren
te bewegen.
WAARSCHUWING
06
G000000
Als de trekhaak niet goed zit, moet u deze
verwijderen en opnieuw monteren zoals
eerder werd beschreven.
Draai de sleutel linksom naar de vergrendelde stand. Neem de sleutel uit het slot.
BELANGRIJK
G021495
G021494
G021490
Rijden met een aanhanger
Veiligheidskabel.
WAARSCHUWING
Let erop dat u de veiligheidskabel van de
aanhanger aan de daarvoor bestemde
bevestiging vastmaakt.
Trekhaak verwijderen
Vet alleen de kogel in waarop de aanhangerkoppeling wordt geplaatst; houd de rest
van het kogelsegment vetvrij en droog.
Steek de sleutel in het slot en draai deze
rechtsom in de ontgrendelde stand.
312
06 Tijdens het rijden
Rijden met een aanhanger
WAARSCHUWING
Zet de trekhaak goed vast, wanneer u deze
in de auto bewaart, zie pagina 310.
het verschijnsel pas bij zeer hoge snelheden
op. Als de aanhanger/caravan echter overmatig beladen is of als het gewicht van de lading
verkeerd verdeeld is (bijvoorbeeld te ver naar
achteren), bestaat er ook op lagere snelheden
van 70–90 km/h gevaar voor pendelbewegingen.
Een pendelbeweging begint altijd met een van
de onderstaande factoren, zoals:
Druk de vergrendelingsknop
in en draai
totdat u een klik hoort.
deze linksom
• De auto met aanhanger/caravan staat
G018929
bloot aan rukwinden.
• De auto met aanhanger/caravan rijdt over
een oneffen wegdek of over hobbels.
Duw de afdekking er zo ver op dat deze
vastklikt.
Trailer Stability Assist (TSA)*
Draai de vergrendelingsknop volledig
omlaag totdat deze niet verder kan. Houd
de knop in deze stand vast terwijl u de
trekhaak schuin naar achteren toe
omhoogtrekt.
Het TSA-systeem (Trailer Stability Assist) heeft
tot taak de auto met een aanhanger/caravan te
stabiliseren wanneer de combinatie de neiging
tot pendelbewegingen vertoont.
De TSA-regeling maakt deel uit van het DSTCsysteem (Dynamic Stability and Traction
Control), zie pagina 174.
Functie
Bij alle combinaties van auto en aanhanger/
caravan kan het bekende verschijnsel met pendelbewegingen optreden. Doorgaans treedt
• Grote stuurbewegingen.
Bediening
Een pendelbeweging is vaak niet of nauwelijks
te dempen, waardoor de combinatie moeilijk
bestuurbaar wordt en het gevaar bestaat op de
verkeerde weghelft of naast de weg te belanden.
06
Het TSA-systeem houdt continu de bewegingen van de auto in de gaten en in het bijzonder
de dwarsbewegingen. Als een neiging tot pendelbewegingen geregistreerd wordt, worden
de voorwielen ieder afzonderlijk dusdanig
afgeremd dat de combinatie gestabiliseerd
wordt. Vaak is dit voldoende om de auto weer
onder controle te krijgen.
* Optie/accessoire, zie Inleiding voor meer informatie.
313
06 Tijdens het rijden
Rijden met een aanhanger
Als de pendelbeweging ondanks de eerste
ingreep van het TSA-systeem niet wordt
gedempt, worden alle wielen van de combinatie afgeremd en wordt de aandrijfkracht van de
motor verlaagd. Wanneer de pendelbeweging
vervolgens stukje bij beetje verminderd is en de
combinatie weer stabiel is, beëindigt het TSAsysteem de regeling waarna u de auto weer
volledig onder controle hebt.
Overig
Het TSA-systeem kan ingrijpen bij snelheden
van 60–160 km/h.
N.B.
De TSA-functie wordt uitgeschakeld, als u
de Sport-stand kiest, zie pagina 174.
06
Het TSA-systeem grijpt mogelijk niet in als u
met grote stuurbewegingen de pendelbeweging zelf tracht op te heffen, aangezien het
TSA-niet dan niet kan bepalen of de pendelbeweging wordt veroorzaakt door de aanhanger/caravan of door de bestuurder.
Wanneer het TSA-systeem actief is,
knippert het DSTC-symbool op het
instrumentenpaneel.
314
06 Tijdens het rijden
Slepen en bergen
Slepen
WAARSCHUWING
Kijk voordat u met slepen begint wat de wettelijk voorgeschreven maximumsnelheid voor
slepen is.
1. Ontgrendel het stuurslot door de transpondersleutel in het contactslot te plaatsen en
de START/STOP ENGINE-knop lang in te
drukken. Sleutelstand II wordt geactiveerd, zie pagina 80 voor meer informatie
over sleutelstanden.
2. Laat de transpondersleutel tijdens het slepen in het contactslot zitten.
3. Houd, wanneer de slepende auto afremt,
de sleepkabel altijd strak door met uw voet
lichte druk op het rempedaal uit te oefenen
– zo voorkomt u schokken.
De rem- en stuurbekrachtiging werken niet
als de motor is uitgeschakeld. Er moet
ca. 5 keer zo hard op het rempedaal worden
getrapt en de besturing gaat aanzienlijk
zwaarder dan normaal.
Handgeschakelde versnellingsbak
Alvorens te slepen:
–
Automatische versnellingsbak
Geartronic
BELANGRIJK
•
WAARSCHUWING
Controleer voordat u gaat slepen of het
stuurslot eraf is.
•
De transpondersleutel moet in sleutelstand II staan. In stand I zijn alle airbags
gedeactiveerd.
•
Haal nooit de transpondersleutel uit het
contactslot als de auto wordt gesleept.
Bij het model met een Powershift-versnellingsbak moet de motor lopen voor voldoende smering van de versnellingsbak en daarom mag dit
model niet worden gesleept. Als de auto toch
moet worden gesleept, dan dient dit over een
zo kort mogelijke afstand en op zeer lage snelheid te gebeuren.
Wanneer u niet zeker weet of uw auto wel of
niet is uitgerust met een Powershift-versnellingsbak, kunt u dit controleren aan de hand
van de aanduiding op sticker nr. (5) onder de
motorkap - zie pagina 376. De aanduiding ”MPS6” houdt in dat het om een
Powershift-bak gaat. Anders is het een
Geartronic-automaat.
Let erop dat u de auto altijd dusdanig wegsleept dat de wielen in de rijrichting draaien.
4. Sta klaar om te remmen om de auto tot
stilstand te brengen.
•
Zet de versnellingspook in de neutrale
stand en los de parkeerrem.
Automatische versnellingsbak
Powershift
De snelheidslimiet voor het wegslepen
van een auto met automatische versnellingsbak is 80 km/h. U mag de auto over
een afstand van maximaal 80 km verslepen.
06
Alvorens te slepen:
–
Zet de keuzehendel in stand N en los de
parkeerrem.
315
06 Tijdens het rijden
Slepen en bergen
BELANGRIJK
Vermijd slepen.
•
•
Een auto die op een gevaarlijke plek in
het verkeer staat, mag echter over een
korte afstand (tot 10 km) en op lage
snelheid (tot 10 km/h) worden versleept.
Berg de auto altijd zo dat de wielen in
de rijrichting draaien.
Sleepoog
Het sleepoog dient te worden vastgeschroefd
in een draadbus achter een afdekking in de
bumper, voor of achter.
Sleepoog bevestigen
06
door een muntstuk of iets dergelijks in
de uitsparing aan te brengen en de
afdekking los te werken. Klap de afdekking daarna helemaal los en verwijder
deze.
Om de auto over afstanden groter dan
10 km te verslepen, dienen de aangedreven wielen geheven te worden – het
wordt geadviseerd een professioneel
bergingsbedrijf in te schakelen.
• Bij de andere versie zit er een markering
langs de ene zijde of in een hoek: Duw
met uw vinger op deze markering terwijl
u de tegenoverliggende zijde/hoek met
een muntstuk of iets dergelijks openklapt – de afdekking klapt rond de middellijn open en kan vervolgens worden
verwijderd.
Zet de keuzehendel in stand N en los de
parkeerrem.
Starten met hulpaccu
Probeer de motor niet aan te slepen. Gebruik
een hulpaccu als de startaccu dusdanig ontladen is dat de motor niet kan worden gestart,
zie pagina 116.
Schroef het sleepoog tot aan de flens naar
binnen. Draai het oog stevig vast met bijvoorbeeld een wielsleutel.
Draai het sleepoog na gebruik los en leg
het weer op zijn plek.
BELANGRIJK
De katalysator kan beschadigd raken bij
pogingen om de motor via slepen aan het
draaien te krijgen.
316
De afdekking op het bevestigingspunt voor
het sleepoog bestaat in twee versies die op
verschillende manieren moeten worden
geopend:
• U opent de versie met een uitsparing
Alvorens te slepen:
–
in bepaalde gevallen onder de dorpel verborgen zitten.
Neem het sleepoog erbij dat onder het
vloerluik in de bagageruimte ligt – het kan
Plaats de afdekking tot slot weer in de
bumper terug.
06 Tijdens het rijden
Slepen en bergen
BELANGRIJK
Het sleepoog is alleen bedoeld voor het slepen over de weg en niet geschikt voor berging wanneer de auto bijvoorbeeld in een
sloot is gereden of vast is komen te zitten.
Roep professionele hulp in voor berging.
N.B.
Bij sommige auto’s met een afneembare
trekhaak kunt u het sleepoog niet in de achterste bevestiging aanbrengen wanneer het
kogelsegment gemonteerd is. Bevestig de
sleepkabel in dat geval aan de trekhaak.
Om die reden wordt geadviseerd het kogelsegment van de afneembare trekhaak in de
auto te bewaren, wanneer u de trekhaak niet
nodig hebt.
Bergen
06
Roep professionele hulp in voor berging.
BELANGRIJK
Berg de auto altijd zo dat de wielen in de
rijrichting draaien.
•
Voor auto’s met vierwielaandrijving
(AWD) gelden, bij het bergen met een
geheven vooras, zowel een maximale
snelheid van 70 km/h als een maximale
afstand van 50 km.
317
Algemene informatie ............................................................................
Wielen verwisselen ...............................................................................
Bandenspanning ..................................................................................
Gevarendriehoek en EHBO-set*...........................................................
Provisorische bandenreparatie (TMK)* ................................................
318
* Optie/accessoire, zie Inleiding voor meer informatie.
320
325
328
329
330
WIELEN EN BANDEN
07 Wielen en banden
Algemene informatie
Rijeigenschappen
Banden zijn van grote invloed op de rijeigenschappen van de auto. Zowel het type, de
maat, de bandenspanning als de snelheidsklasse zijn belangrijk voor het rijgedrag van de
auto.
schappen van de auto af en kunnen de banden
regen, sneeuw en drab minder goed afvoeren.
Nieuwe banden
Monteer de banden met het diepste profiel
altijd op de achteras (om het gevaar voor slippen te verminderen).
N.B.
Draairichting
Let erop dat de banden op beide assen van
hetzelfde type zijn, dezelfde afmeting hebben en van hetzelfde merk zijn.
Houd de aanbevolen bandenspanning aan die
in de bandenspanningstabel staat, zie
pagina 389.
G021778
Onderhoud van banden
De pijl geeft de draairichting van de band aan.
07
320
Bij banden met een speciaal profiel dat alleen
goed werkt wanneer de banden in een
bepaalde richting draaien, staat deze richting
aangegeven met een pijl op de zijkant van de
band. Zorg dat de banden altijd dezelfde draairichting hebben. Banden mogen alleen van
voor naar achter verwisseld worden, nooit van
links naar rechts of omgekeerd. Als u de banden verkeerd aanbrengt, nemen de remeigen-
Leeftijd van de banden
Alle banden die ouder zijn dan 6 jaar moet u
door een vakman laten controleren, ook al zien
ze er intact uit. Dit omdat het materiaal waarvan
banden gemaakt zijn ook veroudert en afgebroken wordt, als banden zelden of nooit worden gebruikt. Daarbij kan de werking van de
band worden aangetast. Dit geldt voor alle
banden die u voor toekomstig gebruik hebt
opgeslagen. Scheurvorming of verkleuring zijn
de zichtbare kenmerken van een band die
ongeschikt is voor gebruik.
Banden hebben een beperkte houdbaarheidsdatum. Na enkele jaren worden de banden
hard en neemt de grip op het wegdek stukje bij
beetje af. Gebruik bij het verwisselen van banden altijd zo nieuw mogelijke banden. Dit geldt
in het bijzonder voor winterbanden. De laatste
cijfers van de cijferreeks geven de week en het
jaar van productie aan. Het is de zogeheten
DOT-code (Department of Transportation) van
de band en bestaat uit vier cijfers, bijvoorbeeld
1510. De band op de afbeelding is de 15e week
van het jaar 2010 geproduceerd.
Zomer- en winterbanden
Wanneer u de zomerbanden vervangt door
winterbanden of andersom, moet u op de band
noteren waar de band zat: bijvoorbeeld L voor
links, R voor rechts.
07 Wielen en banden
Algemene informatie
De juiste bandenspanning levert een gelijkmatiger slijtage op, zie pagina 328. De rijstijl, de
bandenspanning, het klimaat en de staat van
de wegen zijn van invloed op de snelheid waarmee de banden verouderen en slijten. Om verschillen in profieldiepte te voorkomen en slijtpatronen tegen te gaan kunt u de wielen op de
voor- en achteras onderling van plaats verwisselen. Voer de eerste wissel na ca. 5000 km uit
en doe dat daarna om de 10.000 km opnieuw.
Volvo adviseert u contact op te nemen met een
erkende Volvo-werkplaats als u niet zeker bent
van de profieldiepte. Als er al een duidelijk verschil zit in de slijtage (>1 mm verschil in profieldiepte) van de banden, dienen de minst versleten banden altijd op de achteras te zitten.
Slippende voorwielen zijn makkelijker te corrigeren dan slippende achterwielen, omdat de
auto rechtuit blijft rijden in plaats van uit te breken met de achterkant waarbij u mogelijk de
controle over de auto verliest. Daarom is
belangrijk dat de achterwielen nooit vóór de
voorwielen grip verliezen.
Bewaar de wielen hangend of liggend. Laat ze
nooit rechtop staan.
Banden met slijtage-indicatoren
Velgen en wielbouten
BELANGRIJK
Haal de wielbouten aan met 140 Nm. Als u
ze te strak aanhaalt, kan de boutverbinding
beschadigd raken.
G021829
Slijtage en onderhoud
Gebruik alleen velgen die getest en goedgekeurd zijn door Volvo en deel uitmaken van de
originele accessoires van Volvo. Controleer het
aanhaalmoment met een momentsleutel.
Afsluitbare wielbouten*
Slijtage-indicatoren.
Slijtage-indicatoren zijn smalle ophogingen die
dwars op het profiel van de band staan. De letters TWI (Tread Wear Indicator) op de zijkant
van de band geven aan dat een band is uitgerust met slijtage-indicatoren. De indicatoren
zijn duidelijk zichtbaar, wanneer een band dusdanig versleten is dat slechts 1,6 mm van het
profiel over is. Vervang de banden dan zo
spoedig mogelijk. Let erop dat een band met
een gering profiel zeer weinig grip op het wegdek heeft bij regen of sneeuw.
Afsluitbare wielbouten* zijn te gebruiken op
zowel aluminium als stalen velgen. Onder de
vloer in de bagageruimte is ruimte om de dop
voor de afsluitbare wielbouten in op te bergen.
07
WAARSCHUWING
Een beschadigde band kan ertoe leiden dat
u de controle over de auto verliest.
* Optie/accessoire, zie Inleiding voor meer informatie.
321
07 Wielen en banden
Algemene informatie
Gereedschap
Winterbanden
Gereedschap, terugplaatsen
Volvo adviseert winterbanden met bepaalde
afmetingen. De bandenmaat is afhankelijk van
de motorvariant. Gebruik altijd het juiste type
winterbanden op alle vier de wielen.
N.B.
G029336
Volvo adviseert u contact op te nemen met
een erkende Volvo-werkplaats voor advies
over de beste soort velgen en banden.
Onder de vloer in de bagageruimte vindt u het
sleepoog van de auto, de krik* en de wielsleutel*. Er is tevens ruimte om de dop voor de
afsluitbare wielbouten in op te bergen.
Plaats het gereedschap en de krik* na gebruik
op de juiste manier terug. De krik past alleen
als deze tot in de juiste stand omlaaggedraaid
wordt.
Krik*
Plaats het blok schuimrubber en het reservewiel in omgekeerde volgorde terug.
Gebruik de originele krik alleen voor het verwisselen van het reservewiel. Houd de schroef
van de krik altijd goed ingevet.
Let erop dat er op het bovenste blok schuimrubber een pijl staat. Deze pijl dient naar de
voorkant van de auto wijzen.
Banden met “spikes”
Winterbanden met “spikes” moeten de eerste
500–1000 km rustig worden ingereden, zodat
de “spikes” hun positie in kunnen nemen. Zo
gaan de banden en vooral de “spikes” langer
mee.
N.B.
De wettelijke bepalingen voor het gebruik
van banden met “spikes” verschillen van
land tot land.
07
BELANGRIJK
Bewaar gereedschap en krik* op de daarvoor bestemde plaats in de bagageruimte
wanneer u ze niet nodig hebt.
322
* Optie/accessoire, zie Inleiding voor meer informatie.
Profieldiepte
Ritten bij ijs, sneeuw(modder) en lage temperaturen vergen meer van de banden dan
zomerse ritten. Daarom adviseert Volvo een
minimale profieldiepte van 4 mm voor winterbanden.
07 Wielen en banden
Algemene informatie
Sneeuwkettingen gebruiken
Specificaties
Het gebruik van sneeuwkettingen is alleen toegestaan op de voorwielen (geldt ook voor
modellen met voorwielaandrijving).
De auto is voorzien van een typegoedkeuring
voor de uitvoering waarin deze werd aangeleverd. Dat betekent dat niet alle velg- en bandcombinaties goedgekeurd zijn. Voor de toegestane combinaties, zie pagina 389
Rijd nooit sneller dan 50 km/h met sneeuwkettingen. Rijd evenmin op sneeuwvrije wegen,
omdat zowel de sneeuwkettingen als de banden daardoor overmatig slijten.
WAARSCHUWING
Gebruik originele Volvo-sneeuwkettingen of
vergelijkbare sneeuwkettingen die zijn afgestemd op het model en op de band- en velgafmetingen. Bij twijfel adviseert Volvo u
een erkende Volvo-werkplaats om advies te
vragen. Een verkeerde sneeuwketting kan
ernstige schade aan de auto veroorzaken en
aanleiding geven tot een ongeluk.
Afmetingen wiel (velg)
Wielen (velgen) zijn voorzien van een maataanduiding, bijvoorbeeld: 7Jx16x50.
7
Velgbreedte in inch
J
Profiel velgrand
16
Velgdiameter van de
band
50
Bolling in mm
(afstand tussen de
verticale aslijn door
het wiel en het contactvlak met de naaf)
BELANGRIJK
Het is alleen toegestaan enkelzijdige sneeuwkettingen te gebruiken. Gebruik originele
Volvo-sneeuwkettingen of vergelijkbare
sneeuwkettingen die zijn afgestemd op het
model en op de band- en velgafmetingen.
Bij twijfel wordt geadviseerd om contact op
te nemen met een erkende Volvo-werkplaats.
Bandenmaten
Op alle autobanden staat een bepaalde maataanduiding. Een voorbeeld van een dergelijke
aanduiding:
235/60 R18 103 V.
235
Breedte van de band (mm)
60
Verhouding tussen de hoogte en
breedte van de band (%)
R
Aanduiding voor radiaalbanden
18
Velgdiameter van de band
103
Aanduiding van het draagvermogen
van de band, lastindex (LI)
V
Aanduiding van de snelheidslimiet
van de band, snelheidsklasse (SS).
(In dit geval 240 km/h).
Lastindex
Iedere band heeft een bepaald draagvermogen, wat wordt aangeduid met de lastindex (LI).
Het gewicht van de auto bepaalt het draagvermogen van de banden. De minimaal toelaatbare index staat in de tabel, zie pagina 389.
Snelheidsklassen
Iedere band is berekend op een bepaalde
maximumsnelheid, wat wordt aangeduid met
de snelheidsklasse (Speed Symbol: SS).
07
De snelheidsklasse van de banden dient minimaal overeen te komen met de topsnelheid van
de auto. De minimaal toelaatbare snelheidsklasse staat in de tabel, zie pagina 389.
323
07 Wielen en banden
Algemene informatie
De enige uitzondering hierop vormen winterbanden (zowel banden met als zonder
‘spikes’), waarvoor een lagere snelheidsklasse
gebruikt mag worden. Bij gebruik van dergelijke banden mag u niet sneller rijden dan de
maximumsnelheid die voor het gebruikte bandentype geldt (voor aanduiding Q geldt bijvoorbeeld een maximumsnelheid van
160 km/h).
De gesteldheid van het wegdek is bepalend
voor de maximumsnelheid en niet de snelheidsklasse op de banden.
N.B.
De aangegeven snelheid in de tabel is de
maximumsnelheid.
07
324
Q
160 km/h (alleen voor winterbanden)
T
190 km/h
H
210 km/h
V
240 km/h
W
270 km/h
Y
300 km/h
WAARSCHUWING
De auto moet worden uitgerust met banden
die minimaal de gespecificeerde lastindex
(LI) en snelheidsklasse (SS) hebben. Bij
gebruik van banden met een te lage lastindex of snelheidsklasse kunnen de banden
oververhit raken.
07 Wielen en banden
Wielen verwisselen
Verwijderen
Zet een gevarendriehoek zie pagina 329 op,
als u een wiel langs een drukke weg moet verwisselen. Zorg ervoor dat de auto en de krik*
op een stevige en horizontale ondergrond
staan.
1. Haal de parkeerrem aan en schakel de
achteruitversnelling in of zet de keuzehendel in stand P, als de auto een automatische versnellingsbak heeft.
3. Plaats wielblokken voor en achter de wielen die op de grond blijven staan. Gebruik
daarvoor bijvoorbeeld grote houten blokken of grote stenen.
4. Auto’s met stalen velgen hebben afneembare wieldoppen. Haak het demontagegereedschap in dat geval vast de volledige
wielsierdoppen om ze vervolgens los te
trekken. De wieldoppen zijn ook met de
hand in één snelle beweging los te trekken.
WAARSCHUWING
BELANGRIJK
Controleer of de krik intact is, goed
gesmeerde schroefdraadwindingen heeft
en vrij van vuil is.
Het sleepoog dient volledig in de wielsleutel
te worden gedraaid.
N.B.
6. Draai de wielbouten ½–1 slag linksom los
met de wielsleutel.
Volvo adviseert u alleen de krik te gebruiken* die bij de auto hoort, zoals aangegeven
op de kriksticker.
Op de sticker staat tevens de maximale hefcapaciteit bij de vermelde minimale hefhoogte.
2. Neem de krik*, de wielsleutel* en het
demontagegereedschap voor wieldoppen* erbij die onder de laadvloer in de
bagageruimte liggen. Bij gebruik van een
andere krik, zie pagina 336.
WAARSCHUWING
5. Schroef het sleepoog tot aan de aanslag in
de wielsleutel* vast zoals hieronder afgebeeld.
Leg nooit iets tussen de krik en de ondergrond en evenmin tussen de krik en het kriksteunpunt van de auto.
07
7. Er zitten twee kriksteunpunten aan weerszijden van de auto. Bij elk steunpunt zit een
uitsparing in de kunststof afdekking. Draai
de voet van de krik met de slinger zo ver
* Optie/accessoire, zie Inleiding voor meer informatie.
325
07 Wielen en banden
Wielen verwisselen
2. Breng het wiel aan. Haal de wielbouten
stevig aan.
omlaag dat de voet plat tegen de grond
aankomt.
3. Breng de auto zo ver omlaag dat het wiel
niet meer ongehinderd kan draaien.
BELANGRIJK
De ondergrond dient vast en egaal te zijn en
niet te hellen.
8.
07
Controleer of de krik goed aan het kriksteunpunt bevestigd is (zie afbeelding) en
zorg dat de voet recht onder het steunpunt
zit.
BELANGRIJK
De kriksteun is de achterste van de twee
uitsparingen achteraan.
9. Breng de auto zo ver omhoog dat het wiel
van de grond komt. Verwijder de wielbouten en til het wiel eraf.
Aanbrengen
1. Reinig de contactvlakken tussen het wiel
en de naaf.
326
4. Draai de wielbouten kruiselings vast. Het is
belangrijk dat u de wielbouten stevig aanhaalt. Haal aan met 140 Nm. Controleer het
aanhaalmoment met een momentsleutel.
5. Plaats een volledige wielsierdop terug
(indien aanwezig).
N.B.
De ventieluitsparing in de wieldop bij het
monteren aanbrengen over het ventiel in de
velg.
07 Wielen en banden
Wielen verwisselen
WAARSCHUWING
Kruip nooit onder de auto als deze op de krik
staat.
Laat eventuele passagiers uit de auto stappen, voordat u de auto opkrikt.
Parkeer de auto dusdanig dat de auto en
liever nog een vangrail u en eventuele uitgestapte passagiers afschermen van het
verkeer op de rijbaan.
Reservewiel*
Een compact reservewiel (Temporary Spare) is
alleen bestemd voor tijdelijk gebruik en dient
dan ook zo spoedig mogelijk door een normaal
wiel te worden vervangen. Het rijgedrag van de
auto kan zich wijzigen bij het gebruik van een
compact reservewiel. Het compacte reservewiel is kleiner dan een normaal wiel. De bodemspeling verandert er daarom door. Wees voorzichtig bij hoge trottoirbanden en reinig de auto
niet in een autowasstraat. Als het reservewiel
op de vooras zit, kunt u evenmin sneeuwkettingen omleggen. Bij vierwielaangedreven
auto’s is de achterwielaandrijving uit te schakelen. Het reservewiel mag niet worden gerepareerd. In de bandenspanningstabel, zie
pagina 389, staat de juiste bandenspanning
voor het reservewiel.
BELANGRIJK
Rijd nooit sneller dan 80 km/h bij gebruik
van een compact reservewiel.
BELANGRIJK
Rijd nooit met meer dan één compact reservewiel (Temporary Spare) tegelijk.
Het reservewiel ligt met de buitenkant omlaag
in de ruimte voor het reservewiel. Dezelfde
doorloopbout waarmee het blok schuimrubber
vastzitten houdt ook het reservewiel in positie.
Het blok schuimrubber bevat al het gereedschap.
Reservewiel erbij nemen
1. Pak vloer in de bagageruimte aan de achterzijde beet en klap deze naar voren toe
omhoog.
2. Draai de bevestigingsbout los.
3. Til het blok schuimrubber met het gereedschap erin uit de auto.
07
4. Til het reservewiel uit de auto.
* Optie/accessoire, zie Inleiding voor meer informatie.
327
07 Wielen en banden
Bandenspanning
Bandenspanning
Brandstofbesparing, ECObandenspanning
Voor een zo laag mogelijk brandstofverbruik
wordt geadviseerd de aangegeven bandenspanning (zowel bij maximale als lichte belading) aan te houden bij snelheden tot
160 km/h.
Bandenspanning controleren
G021830
Controleer iedere maand de bandenspanning.
Op de sticker voor op de portierstijl aan de
bestuurderszijde (tussen voor- en achterportier) staat de juiste bandenspanning voor uw
auto aangegeven bij verschillende belading en
snelheid. De bandenspanning staat ook in de
bandenspanningstabel, zie pagina 389.
• Bandenspanning bij gebruik van de aanbevolen bandenmaat
07
• ECO-bandenspanning1
• Bandenspanning compact reservewiel
(Temporary Spare)
N.B.
De bandenspanning hangt af van de temperatuur.
1
328
De ECO-bandenspanning levert brandstofbesparing op.
Dit geldt eveneens voor het reservewiel.
Controleer de bandenspanning wanneer de
banden koud zijn. De aangegeven bandenspanning geldt bij koude banden (kan verschillen naargelang van de buitentemperatuur). Al
na enkele kilometers rijden worden de banden
warm en loopt de spanning op.
Een te lage bandenspanning heeft een negatieve inwerking op het brandstofverbruik, de
levensduur van de banden en de rijeigenschappen van de auto. Wanneer u met een te
lage bandenspanning rijdt, kunnen de banden
oververhit en beschadigd raken. De bandenspanning is van invloed op het rijcomfort, de
stuureigenschappen en de geproduceerde
weggeluiden.
N.B.
Het is een natuurlijk gegeven dat de bandenspanning na verloop van tijd afneemt.
De bandenspanning varieert ook naargelang van de omgevingstemperatuur.
07 Wielen en banden
Gevarendriehoek en EHBO-set*
Gevarendriehoek
Til de vloer in de bagageruimte op en haal
de gevarendriehoek tevoorschijn.
Onder de vloer in de bagageruimte ligt een
EHBO-set.
Neem de gevarendriehoek uit de houder,
klap de driehoek uit en bevestig de twee
losse zijden aan elkaar.
Klap de steunpoten van de gevarendriehoek uit.
Volg de geldende bepalingen voor het gebruik
van een gevarendriehoek. Zet de gevarendriehoek op een passend punt achter de auto op
om achteropkomend verkeer tijdig te waarschuwen.
Zorg dat de houder met de gevarendriehoek na
gebruik stevig in de bagageruimte vastzit.
EHBO-set*
07
* Optie/accessoire, zie Inleiding voor meer informatie.
329
07 Wielen en banden
Provisorische bandenreparatie (TMK)*
Algemene informatie
N.B.
De bandenreparatieset is uitsluitend
bedoeld voor het afdichten van banden met
een lek in het loopvlak.
De bandenreparatieset leent zich minder goed
voor banden met een gat in het zijvlak. Probeer
geen banden met de provisorische bandenreparatieset af te dichten die grote groeven,
scheuren en dergelijke vertonen.
De bandenreparatieset (TMK, Temporary
Mobility Kit) wordt gebruikt om een lek te dichten alsook om de bandenspanning te controleren en zo nodig tijdelijk te corrigeren. De set
bestaat uit een compressor en een bus met
afdichtmiddel. De set dient om noodreparaties
uit te voeren. De fles met het afdichtmiddel
moet worden vervangen voordat de houdbaarheidsdatum is verstreken en tevens na het
gebruik.
07
Het afdichtmiddel dicht banden met een lek in
het loopvlak effectief af.
Ten behoeve van de compressor is voorzien in
een 12V-aansluiting aan voor- en achterkant
van de middenconsole en in een 12V-aansluiting in de bagageruimte*. Gebruik de elektrische aansluiting die het dichtst bij de lekke
band zit.
WAARSCHUWING
Rijd nooit sneller dan 80 km/h, nadat u de
noodreparatieset hebt gebruikt. Volvo adviseert een erkende Volvo-werkplaats te
bezoeken om de afgedichte band te laten
controleren (maximale rijafstand 200 km).
Het personeel kan bepalen of de band kan
worden gerepareerd of moet worden vervangen.
Overzicht
Locatie bandenreparatieset
Zet een gevarendriehoek op bij het afdichten
van een band langs een drukke weg. De bandenreparatieset zit onder de vloer in de bagageruimte, zie pagina 329.
Sticker, toegestane maximumsnelheid
Knop
Kabel
Bushouder (oranje deksel)
Beschermdop
330
* Optie/accessoire, zie Inleiding voor meer informatie.
07 Wielen en banden
Provisorische bandenreparatie (TMK)*
Drukreduceerventiel
Lekke band repareren
WAARSCHUWING
Luchtslang
Het afdichtmiddel kan aanleiding geven tot
huidirritatie. Was bij huidcontact het getroffen gebied onmiddellijk schoon met water
en zeep.
Bus met afdichtmiddel
Manometer
3. Controleer of de knop in stand 0 staat en
neem de kabel en de luchtslang erbij.
N.B.
Voor het gebruik de verzegeling van de bus
niet verbreken. Bij het indraaien van de bus
wordt de verzegeling automatisch verbroken.
4. Draai de oranje beschermdop los evenals
de dop op de bus met afdichtmiddel.
G014338
5. Draai de bus in de bushouder vast.
Voor informatie over de werking van de onderdelen (zie voorgaande afbeelding).
1. Open het deksel van de bandenreparatieset.
2. Haal de sticker met de toegestane maximumsnelheid uit de set en bevestig de sticker op het stuurwiel.
WAARSCHUWING
Draai de bus niet los. De bus is voorzien van
een pakking die lekkage tegengaat.
07
6. Draai het ventieldopje van het wiel los en
schroef de ventielaansluiting van de luchtslang zo ver mogelijk op het ventiel van de
band.
* Optie/accessoire, zie Inleiding voor meer informatie.
331
07 Wielen en banden
Provisorische bandenreparatie (TMK)*
7. Sluit de kabel op een 12V-aansluiting aan
en start de motor.
WAARSCHUWING
Laat geen kinderen zonder toezicht in de
auto achter, terwijl de motor loopt.
8. Zet de knop in stand I.
WAARSCHUWING
Ga nooit naast de band staan terwijl de
compressor aan het pompen is. Bij barsten,
oneffenheden en dergelijke dient u de compressor onmiddellijk uit te schakelen. Beëindig in dat geval de rit. Het wordt dan geadviseerd een erkende bandenwerkplaats te
bezoeken.
N.B.
Bij het inschakelen van de compressor kan
de spanning aanvankelijk oplopen tot 6 bar,
maar zal na ca. 30 seconden weer dalen.
07
9. Vul de band 7 minuten lang met afdichtmiddel.
332
* Optie/accessoire, zie Inleiding voor meer informatie.
BELANGRIJK
Er bestaat gevaar voor oververhitting. De
compressor mag niet langer dan 10 minuten
achtereen werken.
10. Schakel de compressor uit om de bandenspanning van de manometer af te lezen. De
bandenspanning dient minimaal 1,8 bar en
maximaal 3,5 bar te bedragen. (Laat eventueel lucht ontsnappen met het drukreduceerventiel, als de bandenspanning te
hoog is.)
WAARSCHUWING
Als de bandenspanning lager is dan 1,8 bar,
is het gat in de band te groot. Beëindig in
dat geval de rit. Het wordt dan geadviseerd
een erkende bandenwerkplaats te bezoeken.
11. Schakel de compressor uit en trek de kabel
los uit de 12V-aansluiting.
12. Koppel de slang los van het ventiel en
plaats het ventieldopje terug.
13. Leg zo spoedig mogelijk na de reparatie
ca. 3 km af bij een snelheid van maximaal
80 km/h, zodat het afdichtmiddel de band
kan afdichten.
Reparatieresultaat en bandenspanning
controleren
1. Sluit de uitrusting opnieuw aan.
2. Lees de bandenspanning van de manometer af.
• Als de spanning lager is dan 1,3 bar,
werd de band onvoldoende afgedicht.
Beëindig in dat geval de rit. Neem contact op met een erkende Volvo-werkplaats.
• Als de bandenspanning hoger is dan 1,3
bar, moet u de band oppompen tot de
spanning die staat aangegeven in de
bandenspanningstabel, zie pagina 389
(1 bar = 100 kPa). Laat lucht uit de band
ontsnappen, als de bandenspanning te
hoog is.
WAARSCHUWING
Draai de bus niet los. De bus is voorzien van
een pakking die lekkage tegengaat.
3. Zorg dat de compressor uitstaat. Koppel
de luchtslang en de kabel los. Plaats het
ventieldopje terug.
07 Wielen en banden
Provisorische bandenreparatie (TMK)*
N.B.
Vervang de bus met afdichtmiddel en de
slang na gebruik. Volvo adviseert u het vervangen over te laten aan een erkende Volvowerkplaats.
WAARSCHUWING
Controleer de bandenspanning regelmatig.
U wordt geadviseerd om naar de dichtstbijzijnde erkende Volvo-werkplaats te rijden en er
de beschadigde band te laten vervangen/repareren. Geef aan het werkplaatspersoneel door
dat er afdichtmiddel in de band zit.
WAARSCHUWING
Rijd nooit sneller dan 80 km/h, nadat u de
noodreparatieset hebt gebruikt. Volvo adviseert een erkende Volvo-werkplaats te
bezoeken om de afgedichte band te laten
controleren (maximale rijafstand 200 km).
Het personeel kan bepalen of de band kan
worden gerepareerd of moet worden vervangen.
Band oppompen
De compressor is berekend op het oppompen
van de originele banden die op de auto zitten.
1. De compressor moet uitstaan. Zorg dat de
knop in stand 0 staat en neem de kabel en
de luchtslang erbij.
2. Draai het ventieldopje van het wiel los en
schroef de ventielaansluiting van de luchtslang zo ver mogelijk op het ventiel van de
band.
WAARSCHUWING
Inademen van uitlaatgassen kan levensgevaarlijk zijn. Laat de motor nooit draaien in
ruimten die zijn afgesloten of onvoldoende
geventileerd worden.
WAARSCHUWING
Laat geen kinderen zonder toezicht in de
auto achter, terwijl de motor loopt.
3. Sluit de kabel aan op een van de 12V-aansluitingen in de auto en start de motor.
4. Schakel de compressor in door de knop in
stand I te zetten.
BELANGRIJK
Er bestaat gevaar voor oververhitting. De
compressor mag niet langer dan 10 minuten
achtereen werken.
5. Pomp de band op tot de druk die op/in de
bandenspanningstabel staat aangegeven,
zie pagina 389. (Laat eventueel lucht ontsnappen met het drukreduceerventiel, als
de bandenspanning te hoog is.)
6. Schakel de compressor uit. Koppel de
luchtslang en de kabel los.
7. Plaats het ventieldopje terug.
Bus met afdichtmiddel vervangen
Vervang de bus voordat de houdbaarheidsdatum verstreken is. Behandel de vervangen bus
als klein chemisch afval (KCA).
WAARSCHUWING
De bus bevat 1,2-ethanol en natuurrubberlatex.
07
Gevaarlijk bij inwendig gebruik. Kan aanleiding geven tot overgevoeligheid bij huidcontact.
Contact met huid en ogen vermijden.
Buiten bereik van kinderen bewaren.
* Optie/accessoire, zie Inleiding voor meer informatie.
333
Motorruimte..........................................................................................
Gloeilampen..........................................................................................
Wisserbladen en ruitensproeiervloeistof...............................................
Accu......................................................................................................
Zekeringen............................................................................................
Verzorging.............................................................................................
334
336
343
349
351
356
367
ONDERHOUD EN SERVICE
08 Onderhoud en service
Motorruimte
Algemene informatie
Serviceprogramma van Volvo
Om de verkeersveiligheid, bedrijfszekerheid en
betrouwbaarheid van de auto op een hoog peil
te houden, dient u de voorschriften van het
Serviceprogramma van Volvo op te volgen
zoals die omschreven staan in het Service- en
garantieboekje van Volvo. Volvo adviseert u om
service- en onderhoudswerkzaamheden over
te laten aan een erkende Volvo-werkplaats.
Volvo-werkplaatsen beschikken over het personeel, het speciale gereedschap en de servicehandboeken waardoor zij u een zo hoog
mogelijke servicekwaliteit kunnen garanderen.
BELANGRIJK
Voor de geldigheid van de garantie is het
van belang dat u het Service- en garantieboekje van Volvo controleert en de aanwijzingen opvolgt.
Regelmatig controleren
Controleer regelmatig de volgende oliën en
vloeistoffen, bijvoorbeeld tijdens het tanken:
08
336
•
•
•
•
Koelvloeistof
Motorolie
Stuurbekrachtigingsvloeistof
Ruitensproeiervloeistof
WAARSCHUWING
Vergeet niet dat de radiateurventilator (vóór
in de motorruimte achter de radiateur) enige
tijd na uitschakeling van de motor automatisch kan starten.
Laat de motorreiniging altijd uitvoeren door
een werkplaats. Als de motor warm is,
bestaat er brandgevaar.
Auto omhoogbrengen
N.B.
Volvo adviseert u alleen de krik te gebruiken
die bij de auto hoort. Volg bij gebruik van
een andere krik dan door Volvo geadviseerd
de gebruiksaanwijzingen die bij deze krik
werden geleverd.
Als u de auto met een garagekrik opneemt,
moet u de krik tegen de voorkant van het subframe van de motor aanbrengen.
Zorg dat de spatplaat onder de motor niet
beschadigd raakt. Let erop dat u de garagekrik
dusdanig aanbrengt, dat de auto er niet van af
kan glijden. Maak altijd gebruik van steunbokken of vergelijkbare hulpmiddelen.
Als u de auto met een tweekoloms hefbrug
opneemt, moet u ervoor zorgen dat de voorste
en achterste dragerarmen onder de steunpunten komen te zitten. Zie voorgaande afbeelding.
Motorkap openen en sluiten
08 Onderhoud en service
Motorruimte
Motorruimte, overzicht
Vulopening voor ruitensproeiervloeistof
Luchtfilter
WAARSCHUWING
G031911
De spanning en het vermogen van het ontstekingssysteem zijn zeer hoog. De spanning in het ontstekingssysteem is levensgevaarlijk. Houd de transpondersleutel altijd in
stand 0 bij werkzaamheden in de motorruimte, zie pagina 80.
Trek aan de handgreep bij de pedalen.
Wanneer de motorkap ontgrendeld is, gaat
een informatiesymbool branden, zie
pagina 74.
Haal de borghaak naar links om de motorkap te openen. (De borghaak zit tussen de
koplamp en de grille zoals afgebeeld.)
WAARSCHUWING
Controleer bij het sluiten of de motorkap
goed in het slot valt.
Afhankelijk van het motortype kan de motorruimte
er anders uitzien.
Expansiereservoir voor koelsysteem
Raak bougies of bobine niet aan, wanneer
de transpondersleutel in stand II staat of als
de motor warm is.
Oliepeil motor controleren
Reservoir voor stuurbekrachtigingsvloeistof
Peilstok voor motorolie1
Radiateur
Motorolie bijvullen
Reservoir voor rem- en koppelingsvloeistof
(aan bestuurderszijde)
Startaccu
Relais- en zekeringenkastje
1
08
Bij motoren met elektronische oliepeilaanduiding ontbreekt de peilstok (5-cil. diesel).
337
08 Onderhoud en service
Motorruimte
Voor ritten onder ongunstige omstandigheden,
zie pagina 383.
BELANGRIJK
Om aan de vereisten voor de gespecificeerde service-intervallen te voldoen worden alle motoren in de fabriek gevuld met
een speciaal aangepaste, synthetische
motorolie. De oliesoort werd met grote zorg
geselecteerd lettend op de levensduur van
de motor, de startgewilligheid, het brandstofverbruik en de milieu-impact.
Om de aanbevolen service-intervallen aan
te kunnen houden dient u een goedgekeurde motoroliesoort te gebruiken.
Gebruik alleen een oliesoort van de voorgeschreven kwaliteit en dat zowel bij het bijvullen als bij verversen van olie. Een negatieve invloed op de levensduur van de
motor, de startgewilligheid, het brandstofverbruik en de milieu-impact is anders niet
uitgesloten.
Volvo Car Corporation wijst alle garantieclaims af bij gebruik van een motoroliesoort
die niet voldoet aan de voorgeschreven
kwaliteits- en viscositeitseisen.
Volvo adviseert de olie in een erkende
Volvo-werkplaats te laten verversen.
08
2
338
Geldt alleen benzine- en 4-cil. dieselmotor.
Volvo hanteert uiteenlopende systemen om te
waarschuwen voor een laag/hoog oliepeil of
een lage/hoge oliedruk. Bij de modellen die zijn
voorzien van een oliedruksensor wordt gebruik
gemaakt van een waarschuwingslampje voor
de oliedruk. Bij modellen met een olieniveausensor wordt gewaarschuwd met een waarschuwingssymbool midden op het instrumentenpaneel en met displaymeldingen. Op
bepaalde modellen zijn beide systemen aanwezig. Neem voor meer informatie contact op
met een erkende Volvo-werkplaats.
Houd voor het verversen van de motorolie en
het vervangen van het oliefilter de intervallen
aan die staan aangegeven in het Service- en
garantieboekje.
Het is toegestaan een oliesoort te gebruiken
met een hogere kwaliteit dan aangegeven. Bij
rijden onder ongunstige omstandigheden adviseert Volvo een olie van een hogere kwaliteit,
zie pagina 383.
Voor de bij te vullen hoeveelheid (zie
pagina 384 en verder).
Motor met oliepeilstok2
G021734
Volvo adviseert olieproducten van Castrol.
Peilstok en vulpijp.
Bij een nieuwe auto is het belangrijk om het
oliepeil te controleren, voordat de olie voor de
eerste keer volgens schema moet worden ververst.
Volvo adviseert u het oliepeil om de 2500 km
te controleren. De betrouwbaarste meting
wordt verkregen bij een koude motor vóór de
start. Meteen na het afzetten van de motor
krijgt u een verkeerd resultaat. De peilstok
geeft dan een te laag peil aan, omdat de olie
geen tijd heeft gehad om terug te lopen naar
het oliecarter.
08 Onderhoud en service
Motorruimte
ver onder staat, moet u wellicht meer bijvullen.
Motor met elektronische
oliepeilaanduiding3
6. Als u het peil daarna nogmaals wenst te
controleren, moet u dat na enige tijd rijden
doen. Herhaal vervolgens de stappen 1–4.
G021737
WAARSCHUWING
De olie moet tussen het MIN- en MAX-streepje
staan.
Peil meten en zo nodig corrigeren
Vul nooit bij tot boven de MAX-aanduiding.
De olie mag nooit boven MAX of onder
MIN staan om motorschade tegen te gaan.
WAARSCHUWING
Mors geen olie op het hete uitlaatspruitstuk,
omdat er gevaar voor brand bestaat.
1. Zorg dat de auto op een vlakke ondergrond
geparkeerd staat. Het is belangrijk dat u na
het afzetten van de motor ten minste
5 minuten wacht, zodat de olie weer kan
teruglopen in het oliecarter.
Vulpijp.4
U hoeft het motoroliepeil niet aan te passen,
voordat er een melding op het display verschijnt, zie onderstaande afbeelding.
2. Trek de peilstok tevoorschijn en veeg deze
schoon.
3. Steek de peilstok weer naar binnen.
4. Trek de peilstok tevoorschijn en controleer
het peil.
5. Als de olie dichter bij het MIN-streepje ligt,
dient u 0,5 liter bij te vullen. Als de olie daar
3
4
08
Geldt alleen voor 5-cil. dieselmodel.
Bij motoren met elektronische oliepeilaanduiding ontbreekt de peilstok (5-cil. diesel).
339
08 Onderhoud en service
Motorruimte
BELANGRIJK
Vul bij het verschijnen van de melding
Oliepeil laag 0,5 l bijvullen slechts 0,5 liter
bij.
2. Draai het duimwiel op de linker stuurhendel
naar stand Motoroliepeil Een
ogenblik....
> Vervolgens verschijnt informatie over
het motoroliepeil.
N.B.
Melding en grafische weergave op display.
Het systeem detecteert het oliepeil alleen
tijdens het rijden. Na het bijvullen of aftappen van olie duurt het even voordat het systeem wijzigingen in het oliepeil kan waarnemen. De auto dient ca. 30 km te rijden, voordat het weergegeven oliepeil correct is.
Melding
Motoroliepeil
Wanneer de motor afgezet is, kunt u het duimwiel gebruiken om het oliepeil te laten controleren door de elektronische peilaanduiding, zie
pagina 146.
WAARSCHUWING
Bij het verschijnen van de melding
Olieservice vereist een werkplaats opzoeken. Het oliepeil is mogelijk te hoog.
WAARSCHUWING
Vul niet meer olie bij, als niveau (3) of (4) verschijnt zoals aangegeven op de afbeelding.
De olie mag nooit boven MAX of onder
MIN staan om motorschade tegen te gaan.
WAARSCHUWING
Mors geen olie op het hete uitlaatspruitstuk,
omdat er gevaar voor brand bestaat.
Oliepeil meten
08
Voor controle van het oliepeil de onderstaande
volgorde aanhouden.
1. Activeer sleutelstand II, zie pagina 80.
340
De cijfers 1–4 geven het niveau aan. Vul niet meer
olie bij, als niveau (3) of (4) staat aangegeven. Het
aanbevolen niveau is 4.
08 Onderhoud en service
Motorruimte
Koelvloeistof
Voor de aan te houden hoeveelheden en de
aanbevolen vloeistofkwaliteit, zie pagina 385.
Peil controleren en bijvullen
BELANGRIJK
•
Hoge concentraties chloor, chloriden
en andere zoutverbindingen kunnen
aanleiding geven tot corrosie in het
koelsysteem.
•
Gebruik altijd een koelvloeistof met
roestwerende eigenschappen volgens
de aanbevelingen van Volvo.
•
Let erop dat het koelvloeistofmengsel
altijd voor 50 % uit water en voor
50 % uit koelvloeistof bestaat.
•
Leng de koelvloeistof aan met leidingwater van goede kwaliteit. Gebruik bij
twijfel over de waterkwaliteit altijd een
kant-en-klare koelvloeistof volgens de
aanbevelingen van Volvo.
•
Wanneer u overstapt op een ander
soort koelvloeistof of een nieuw koelsysteemonderdeel hebt gemonteerd,
dient u het koelsysteem schoon te
spoelen met leidingwater van goede
kwaliteit of met kant-en-klare koelvloeistof.
•
De motor mag alleen draaien met een
goed gevuld koelsysteem. Als dat niet
het geval is, kunnen er hoge temperaturen optreden met gevaar voor
beschadiging (barsten) van de cilinderkop.
Controleer de koelvloeistof regelmatig
De koelvloeistof moet tussen het MIN- en
MAX-streepje op het expansiereservoir staan.
Als u het reservoir niet goed gevuld houdt, kan
de temperatuur in het systeem dusdanig hoog
oplopen dat er gevaar voor motorschade ontstaat.
Volg de aanwijzingen op de verpakking op. Het
is belangrijk dat u verhouding tussen koelvloeistof en water afstemt op de heersende weersomstandigheden. Vul het reservoir nooit alleen
met schoon water. Het gevaar voor bevriezing
neemt toe, zowel wanneer de concentratie
koelvloeistof te laag is als wanneer deze te
hoog is.
WAARSCHUWING
De koelvloeistof kan bijzonder heet zijn. Als
u moet bijvullen terwijl de motor op bedrijfstemperatuur is, moet u langzaam de dop
van het expansiereservoir losdraaien om de
overdruk te laten ontsnappen.
08
341
08 Onderhoud en service
Motorruimte
Rem- en koppelingsvloeistof
Bijvullen
Stuurbekrachtigingsvloeistof
Peil controleren
De rem- en koppelingsvloeistof zitten in hetzelfde reservoir. De vloeistof moet tussen het
MIN- en MAX-streepje staan die aan de buitenkant van het reservoir zichtbaar zijn. Controleer het peil regelmatig.
Ververs de remvloeistof om de twee jaar of
iedere tweede geplande servicebeurt.
Voor de aan te houden hoeveelheden en de
aanbevolen kwaliteit van de remvloeistof, zie
pagina 385. Wanneer u vaak met uw auto in
de bergen rijdt of in landen met een tropisch
klimaat en een hoge relatieve luchtvochtigheidsgraad, moet u de remvloeistof ieder jaar
verversen.
WAARSCHUWING
Als de remvloeistof onder het MIN-streepje
van het reservoir staat, mag u niet verder
rijden voordat u remvloeistof hebt bijgevuld.
Geadviseerd wordt de oorzaak van het remvloeistofverlies te laten controleren door
een erkende Volvo-werkplaats.
Het vloeistofreservoir zit aan de bestuurderszijde.
Het vloeistofreservoir gaat schuil achter de
dekplaat op de koude zone van de motorruimte. U moet het ronde deksel eerst verwijderen om bij de dop van het reservoir te komen.
1. Open het deksel dat in de dekplaat zit door
het te verdraaien.
2. Draai de dop van het reservoir los en vul
vloeistof bij. De vloeistof moet tussen het
MIN- en MAX-streepje staan (aan de binnenkant van het reservoir).
BELANGRIJK
08
342
Vergeet niet de dop terug te plaatsen.
BELANGRIJK
Houd bij een controle het gebied rond het
reservoir voor stuurbekrachtigingsvloeistof
goed schoon. De dop niet losdraaien.
Controleer het peil bij iedere servicebeurt. U
hoeft de vloeistof niet te verversen. De vloeistof
moet tussen het MIN- en MAX-streepje staan.
Voor de aanbevolen vloeistofkwaliteit en de
aan te houden hoeveelheden, zie pagina 385.
N.B.
Ook als er een storing optreedt in de stuurbekrachtiging of als de stroom wegvalt en u
de auto moet laten wegslepen, blijft de auto
bestuurbaar.
08 Onderhoud en service
Gloeilampen
Algemene informatie
Alle gloeilampen van de auto zijn vermeld, zie
pagina 348. Gloeilampen en andere lichtbronnen van een bijzonder type of lampen die alleen
in een werkplaats te vervangen zijn te vinden
in:
BELANGRIJK
Raak het glas van de gloeilampen nooit met
blote vingers aan. De vetten en oliën op uw
vingers kunnen door de hitte verdampen.
Dit zorgt voor aanslag op de reflector, waardoor deze al snel kapotgaat.
• Actieve xenonkoplampen - ABL (xenonlampen)
•
•
•
•
•
•
•
•
•
WAARSCHUWING
De transpondersleutel mag niet in sleutelstand I of II staan bij het vervangen van lampen.
Zie het gedeelte “Sleutelstanden” voor een
beschrijving van de drie mogelijke sleutelstanden van de transpondersleutel.
Koplampen
Richtingaanwijzers, buitenspiegels
Koplamphuis verwijderen
“Approach”-verlichting, buitenspiegels
Instapverlichting
1. Zorg ervoor dat de transpondersleutel in
sleutelstand 0 staat, zie pagina 80.
Verlichting dashboardkastje
2. (Eerste afbeelding)
Interieurverlichting aan het plafond
Trek de borgpennen van het koplamphuis naar buiten.
Leeslampjes
Sidemarkers achterzijde, achterlichten
Trek het koplamphuis recht naar voren
toe.
Rem-, mist- en achteruitrijlichten
Alle led-lampen
BELANGRIJK
WAARSCHUWING
Als de auto is voorzien van xenonkoplampen, moet u de xenonlampen door een
werkplaats laten vervangen – geadviseerd
wordt een erkende Volvo-werkplaats. Werkzaamheden aan de Xenonkoplampen vergen de nodige voorzichtigheid, aangezien
dergelijke koplampen zijn voorzien van een
ontstekingsgedeelte dat een hoge spanning
opwekt.
Trek niet aan de kabel, maar alleen aan de
connector.
3. (Tweede afbeelding)
Alle gloeilampen in het koplamphuis zijn te vervangen door het complete koplamphuis via de
motorruimte los te nemen en te verwijderen.
Koppel de connector van het koplamphuis los door met uw duim de clip omlaag
te duwen.
08
Trek ondertussen met uw andere hand
de connector los.
343
08 Onderhoud en service
Gloeilampen
4. Til het koplamphuis naar buiten en leg het
op een zachte ondergrond om krassen op
de lens te voorkomen.
de verlichting inschakelt of de transpondersleutel in het contactslot steekt.
5. Vervang de kapotte gloeilamp.
Afdekking verwijderen
Dimlicht, halogeen
Koplamphuis bevestigen
1. Haal het koplamphuis los, zie pagina 343.
2. Verwijder de afdekking.
Ga bij het bevestigen na of de lange borgpen
vastzit. De pen moet in beide ogen vastzitten.
1. Sluit de connector dusdanig aan dat u een
klik hoort.
2. Plaats het koplamphuis terug en breng de
borgpennen aan. Controleer of u ze op de
juiste manier hebt ingebracht.
3. Controleer de verlichting.
08
344
Het koplamphuis moet gemonteerd zijn en de
connector correct aangesloten zijn, voordat u
Lees de tekst op zie pagina 343 door alvorens
een gloeilamp te vervangen.
1. Open de borgklemmen door deze naar buiten te duwen.
2. Trek de afdekking recht naar buiten toe los.
Plaats de afdekking in omgekeerde volgorde
terug.
3. Koppel de connector van de lamp los.
4. Haal de gloeilamp los door de houder
omlaag te duwen.
5. Breng de nieuwe gloeilamp in de lamphouder aan zodat deze vastklikt. U kunt deze
op één manier terugplaatsen.
Plaats de onderdelen in omgekeerde volgorde
terug.
08 Onderhoud en service
Gloeilampen
Groot licht, halogeen
Verstralers, ABL-koplampen*
Richtingaanwijzers/knipperlichten
1. Haal het koplamphuis los.
1. Haal het koplamphuis los.
1. Haal het koplamphuis los.
2. Verwijder de afdekking, zie pagina 344
2. Verwijder de afdekking, zie pagina 344.
3. Haal de gloeilamp los door deze rechtsom
te draaien en vervolgens recht naar buiten
te trekken
3. Koppel de connector van de gloeilamp los.
2. Haal de lamphouder los door deze linksom
te draaien.
4. Koppel de connector van de lamp los.
5. Vervang de gloeilamp, steek de nieuwe
lamp in de lampvoet en draai de gloeilamp
rechtsom vast. U kunt deze op één manier
terugplaatsen.
Plaats de onderdelen in omgekeerde volgorde
terug.
4. Trek de lamphouder recht naar buiten toe
los.
5. Vervang de gloeilamp en steek deze in de
lampvoet. U kunt hem slechts op één
manier terugplaatsen.
Plaats de onderdelen in omgekeerde volgorde
terug.
3. Trek aan de lamphouder om de gloeilamp
tevoorschijn te halen.
4. Haal de kapotte gloeilamp los door deze in
te duwen en linksom te draaien.
5. Breng een nieuwe gloeilamp aan door de
lamp omlaag te duwen en rechtsom te
draaien.
6. Breng de lamphouder aan en draai deze
rechtsom.
Plaats de onderdelen in omgekeerde volgorde
terug.
08
``
* Optie/accessoire, zie Inleiding voor meer informatie.
345
08 Onderhoud en service
Gloeilampen
Sidemarker
Mistachterlicht
Lees de tekst op zie pagina 343 door alvorens
een gloeilamp te vervangen.
Het mistachterlicht is vanaf de achterkant van
de bumper te bereiken.
1. Haal het koplamphuis los.
1. Haal de gloeilamphouder los door deze
linksom te draaien.
2. Draai lamphouder linksom en verwijder
deze.
3. Trek de kapotte gloeilamp los en breng de
nieuwe aan. U kunt hem slechts op één
manier terugplaatsen.
4. Breng de lamphouder in de lampvoet aan
en draai deze rechtsom.
Plaats de onderdelen in omgekeerde volgorde
terug.
08
346
2. Haal de kapotte gloeilamp los door de
gloeilamp in te duwen en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan door de
lamp omlaag te duwen en rechtsom te
draaien.
4. Breng de gloeilamphouder aan en draai
deze rechtsom.
Positie gloeilampen achterlamphuis
Lampglas, rechterzijde
Achterlicht (led)/Sidemarker
Zijreflector, achteraan
Remlichten
Achteruitrijlicht
Richtingaanwijzer
Remlicht (led)
08 Onderhoud en service
Gloeilampen
Kentekenplaatverlichting
Bagageruimteverlichting
De gloeilampen van zowel de remlichten als de
achteruitrijlichten zijn via de bagageruimte te
vervangen.
1. Draai de boutjes los met een schroevendraaier.
1. Steek een schroevendraaier achter het
lamphuis en wrik deze iets heen en weer,
zodat het lamphuis loskomt.
G031942
Rem- en achteruitrijlichten
1. Open het paneel.
2. Haal voorzichtig het complete gloeilamphuis los en trek het naar buiten.
2. Haal de gloeilamphouder los door deze
linksom te draaien.
3. Vervang de gloeilamp.
3. Haal de kapotte gloeilamp los door deze in
te duwen en linksom te draaien.
4. Plaats het complete gloeilamphuis terug
en draai de boutjes vast.
2. Vervang de gloeilamp.
3. Controleer of de gloeilamp werkt en druk
het lamphuis weer vast.
4. Breng een nieuwe gloeilamp aan door de
lamp omlaag te duwen en rechtsom te
draaien.
5. Breng de gloeilamphouder aan en draai
deze rechtsom.
08
``
347
08 Onderhoud en service
Gloeilampen
Verlichting make-upspiegel
2. Duw vervolgens de onderste drie nokjes
vast.
Spiegelglas verwijderen
Specificatie gloeilampen
Verlichting
WA
Type
Dimlicht, halogeen
55
H7 LL
Groot licht,
halogeen
65
H9
Verstralers, ABL
65
H9
Richtingaanwijzers voorzijde
21
PY21W LL
Sidemarkers
voor
3
W3WLL
2. Haal de schroevendraaier aan zowel de linker- als rechterzijde langs de rand. Wrik
voorzichtig bij de zwarte rubberdelen,
zodat de onderkant van het glas loskomt.
Zijrichtingaanwijzers, buitenspiegels
5
WY5W LL
3. Maak het spiegelglas voorzichtig los en
verwijder het compleet met afdekklep.
Instapverlichting voor
3
Lampvoet T10;
W2,1x9,5d
4. Vervang de gloeilamp.
Verlichting
dashboardkastje
5
Lampvoet SV8.5;
lengte 43 mm
1,2
Lampvoet SV5.5;
lengte 35 mm
1. Steek een schroevendraaier in een van de
twee uitsparingen om het borgnokje op de
rand voorzichtig los te werken.
Spiegelglas bevestigen
08
348
1. Duw de drie borgnokjes aan de bovenkant
van het spiegelglas terug.
Verlichting
make-upspiegel
A
Verlichting
WA
Type
Verlichting
bagageruimte
10
Lampvoet SV8.5;
lengte 43 mm
Kentekenplaatverlichting
5
C5W LL
Remlichten
21
P21W LL
Achteruitrijlicht
21
P21W LL
Mistachterlicht
21
P21W LL
Watt
08 Onderhoud en service
Wisserbladen en ruitensproeiervloeistof
Wisserbladen
Servicestand
Wisserbladen vervangen
Haal de wisserarm van de ruit af. Druk op
de knop die op de wisserbladhouder zit en
trek het wisserblad evenwijdig aan de wisserarm los.
Duw het nieuwe wisserblad zo ver naar
binnen dat u een klik hoort.
Controleer of het blad goed vastzit.
1. Zet de transpondersleutel in sleutelstand
0, zie pagina 80, maar laat de transpondersleutel in het contactslot zitten.
2. Duw de rechter stuurhendel
ca. 1 seconde lang omhoog. De ruitenwisserarmen gaan dan verticaal staan.
Een volgende keer dat u de auto start nemen
de ruitenwissers de ruststand weer in.
G021763
De wisserbladen dienen in de servicestand te
staan om ze te kunnen vervangen, reinigen of
optillen (om bijvoorbeeld ijs van de voorruit te
krabben).
N.B.
De wisserbladen zijn niet allebei even lang.
Het blad aan de bestuurderszijde is langer
dan dat aan de passagierszijde.
08
349
08 Onderhoud en service
Wisserbladen en ruitensproeiervloeistof
Wisserbladen vervangen, achterklep
BELANGRIJK
Controleer de wisserbladen regelmatig. Bij
achterstallig onderhoud gaan de wisserbladen minder lang mee.
G032770
Vulopening voor
ruitensproeiervloeistof
1. Klap de wisserarm uit.
2. Pak het wisserblad aan de binnenkant (bij
de pijl) beet.
3. Draai het wisserblad linksom om de aanslag op de wisserarm als hefboom te
gebruiken zodat het wisserblad makkelijker loskomt.
4. Duw het nieuwe wisserblad vast. Controleer of het goed vastzit.
De sproeiers van de voorruit en de koplampen
staan in verbinding met hetzelfde vloeistofreservoir.
5. Klap de wisserarm terug.
BELANGRIJK
Schoonmaken
08
Voor het schoonmaken van de wisserbladen
en de voorruit, zie pagina 367 en verder.
Gebruik in de winter sproeiervloeistof met
antivries, zodat de vloeistof niet vastvriest in
pomp, reservoir en slangen.
Voor de hoeveelheden, zie pagina 385.
350
08 Onderhoud en service
Accu
Gebruik
De rijomstandigheden, de rijstijl, het aantal
startpogingen, de weersomstandigheden e.d.
zijn van invloed op de levensduur en de werking van de accu.
• Koppel de startaccu nooit los, terwijl de
motor loopt.
• Controleer of de kabels van de startaccu
op de juiste manier zijn aangesloten en stevig vastzitten.
WAARSCHUWING
•
•
•
De startaccu kan het zeer explosieve
knalgas produceren. Eén enkele vonk,
veroorzaakt door een onjuiste aansluiting van een startkabel, kan volstaan om
de accu tot ontploffing te brengen.
De startaccu bevat tevens zwavelzuur
dat ernstige chemische brandwonden
kan veroorzaken.
Als u accuzuur in uw ogen krijgt of op
uw huid of kleren morst, moet u onmiddellijk met grote hoeveelheden water
spoelen. Neem onmiddellijk contact op
met een arts, als u accuzuur in uw ogen
krijgt.
N.B.
Hoe vaker de accu ontladen raakt, des te
minder lang gaat de accu mee.
De levensduur van de accu wordt bepaald
door uiteenlopende factoren, waaronder de
rijomstandigheden en het klimaat. De accu
verliest na verloop van tijd aan startcapaciteit en moet daarom bijgeladen worden, als
er langere tijd achtereen niet of slechts korte
afstanden met de auto wordt gereden. Ook
bij strenge vorst neemt de startcapaciteit af.
Om de accu in optimale conditie te houden
wordt geadviseerd wekelijks minstens
15 minuten met de auto te rijden of de accu
aan te sluiten op een acculader met automatische druppellading.
BELANGRIJK
Bij het negeren van het volgende valt na
aansluiting van een externe startaccu of
acculader de energiebesparingsfunctie
voor het infotainmentsysteem mogelijk tijdelijk uit en/of verschijnt er tijdelijk geen
melding over de ladingstoestand van de
startaccu op het informatiedisplay:
•
De minpool van de startaccu in de auto
mag nooit worden gebruikt voor aansluiting van een externe startaccu of
acculader – alleen het autochassis
dient als massapunt te worden gebruikt.
Zie het gedeelte “Starten met hulpaccu”
voor een beschrijving van de locatie van de
kabelklemmen en de manier van aansluiten.
Voor de maximale levensduur dient de accu
altijd volledig opgeladen te blijven.
BELANGRIJK
Gebruik nooit een snellader voor het opladen van de accu.
08
351
08 Onderhoud en service
Accu
Symbolen op de accu
Vermijd vonken en open
vuur.
Draag een veiligheidsbril.
Explosiegevaar.
Zie voor meer informatie
het instructieboekje dat
bij de auto hoort.
Bestemd voor inzameling.
Bewaar accu’s buiten het
bereik van kinderen.
De accu bevat een bijtend
zuur.
08
352
N.B.
Zamel oude accu’s op een milieuvriendelijke manier in, omdat ze lood bevatten.
Startaccu vervangen
Demonteren
Om te beginnen: Neem de transpondersleutel
uit het contactslot en wacht ten minste
5 minuten, voordat u een van de elektrische
aansluitingen aanraakt – zo kan de informatie
in het elektrische systeem van de auto worden
opgeslagen in de verschillende regeleenheden.
08 Onderhoud en service
Accu
Haal de rubber strip los om de achterste
afdekking bloot te leggen.
Monteren
Neem de achterste afdekking los door
deze een kwartslag te verdraaien en vervolgens op te tillen.
WAARSCHUWING
De plus- en minkabels in de juiste volgorde
loskoppelen en/of aansluiten.
1. Laat de accu in de accubak zakken.
Koppel de zwarte minkabel los.
Koppel de rode pluskabel los.
Koppel de ontluchtingsslang van de accu
los.
Draai het boutje los waarmee de accuklem
vastzit.
Haal de accu opzij en til deze op.
2. Duw de accu naar binnen en gelijktijdig
opzij totdat de accu tegen de achterkant
van de accubak aankomt.
3. Schroef de klem vast waarmee de accu
vastzit.
4. Sluit de ontluchtingsslang aan.
> Controleer of deze correct is aangesloten tussen de accu en de afvoeropening
in de carrosserie.
5. Sluit de rode pluskabel aan.
6. Sluit de zwarte minkabel aan.
7. Duw de achterste afdekking vast (zie Verwijderen).
8. Plaats de rubber strip (zie Verwijderen).
Haal de clips op de voorste dekplaat los en
verwijder de dekplaat.
08
9. Pas de voorste afdekking in en zet het vast
met behulp van de clips (zie Verwijderen).
353
08 Onderhoud en service
Accu
Voor meer informatie over de startaccu van de
auto - zie pagina 390
Accu
Eco Start/Stop DRIVe*
KoudestartvermogenA,
CCA (A)
760
120
AfmetingenB,
l×b×h
(mm)
278×175×190
150×90×106
Capaciteit (Ah)
70
8
Een auto met Start/Stop-systeem is voorzien
van twee 12V-accu’s – één extra krachtige
startaccu en een hulpaccu die gebruikt wordt
voor de startprocedure middels het
Eco Start/Stop DRIVe-systeem.
Voor meer informatie over Start/Stop - zie
pagina 124.
Voor meer informatie over de startaccu van de
auto - zie pagina 116 en 390.
A
B
Start
Conform de SAE-norm.
Maximale afmetingen.
BELANGRIJK
Bij vervanging van de accu’s in een auto met
Start/Stop-systeem dient u accu’s type
AGM1 te monteren.
08
1
2
354
Absorbed Glass Mat
Auto-start is alleen mogelijk, als de versnellingspook in de neutraal staat.
* Optie/accessoire, zie Inleiding voor meer informatie.
N.B.
Hulp
•
Hoe hoger de stroomafname in de auto
(extra koeling/verwarming e.d.), hoe
meer de accu’s moeten worden bijgeladen = hoe hoger het brandstofverbruik.
•
Wanneer de capaciteit van de startaccu
tot onder de ondergrens is gedaald,
wordt het Start/Stop-systeem uitgeschakeld.
Een tijdelijke functiebeperking van het
Start/Stop-systeem op grond van een hoge
stroomafname houdt het volgende in:
• Auto-start motor2 werkt zonder dat de
bestuurder de koppeling bedient (handmatige versnellingsbak).
• De motor start automatisch zonder dat de
bestuurder zijn voet van het rempedaal
haalt (automatische versnellingsbak).
08 Onderhoud en service
Accu
Locatie accu’s
BELANGRIJK
Bij het negeren van het volgende valt het
Start/Stop-systeem mogelijk tijdelijk uit na
aansluiting van een externe startaccu of
acculader:
•
A: Auto met stuur links. B: Auto met stuur rechts.
1. Startaccu3. 2. Hulpaccu.
De hulpaccu vergt doorgaans niet meer service
dan de normale startaccu. Neem bij vragen of
problemen contact op met een werkplaats geadviseerd wordt een erkende Volvo-werkplaats.
De minpool van de startaccu in de auto
mag nooit worden gebruikt voor aansluiting van een externe startaccu of
acculader – alleen het autochassis
dient als massapunt te worden gebruikt.
Zie het gedeelte “Starten met hulpaccu”
voor een beschrijving van de locatie van de
kabelklemmen en de manier van aansluiten.
N.B.
Als de startaccu dermate ontladen is dat
alles "zwart" is en alle elektrische standaardsystemen van de auto’s nagenoeg uitgeschakeld zijn en u de motor vervolgens
start met een externe accu of acculader, zal
het Start/Stop-systeem actief zijn. Autostop van de motor is in dat geval mogelijk,
maar het Start/Stop-systeem kan na autostop van de motor mogelijk geen auto-start
uitvoeren door onvoldoende capaciteit van
de startaccu.
Voor een geslaagde auto-start ná auto-stop
dient de accu eerst te worden opgeladen.
Bij een buitentemperatuur van +15 °C moet
de accu ten minste 1 uur lang worden opgeladen. Bij lagere buitentemperaturen wordt
een laadduur geadviseerd van 3–4 uur.
Geadviseerd wordt de accu op te laden met
een externe acculader.
Als iets dergelijks niet voorhanden is, wordt
geadviseerd het Start/Stop-systeem uit te
schakelen totdat de startaccu voldoende
bijgeladen is.
Zie voor informatie over het opladen van de
startaccu het gedeelte “Accu” in het hoofdstuk “Onderhoud en service”.
08
3
De startaccu staat uitvoerig beschreven op pagina 352.
355
08 Onderhoud en service
Zekeringen
Algemene informatie
Om te voorkomen dat de elektrische systemen
van de auto beschadigd raken door kortsluiting
of overbelasting, worden alle verschillende
elektrische functies en onderdelen door een
aantal zekeringen beschermd.
Als een van de elektrische onderdelen of functies niet werkt, is het mogelijk dat de bijbehorende zekering overbelast werd en daardoor
gesmolten is. Als dezelfde zekering herhaaldelijk doorbrandt, betekent dit dat het bijbehorende onderdeel een storing vertoont. U wordt
dan geadviseerd een bezoek te brengen aan
een erkende Volvo-werkplaats voor een controle.
WAARSCHUWING
Vervang een zekering nooit door vreemde
voorwerpen of een zekering met een hoger
amperage dan gespecificeerd is. Anders
zijn aanzienlijke schade aan het elektrische
systeem en brand niet uitgesloten.
Positie relais- en zekeringhouders
Vervangen
1. Zoek in de zekeringentabel op waar de
zekering zit.
2. Trek de zekering naar buiten en bekijk deze
van opzij om te kijken of het gebogen
draadje soms doorgebrand is.
3. Breng in dat geval een nieuwe zekering aan
met dezelfde kleur en hetzelfde amperage.
Positie van de relais- en zekeringhouders, auto
met het stuur links – bij auto’s met het stuur
rechts zitten de relais- en zekeringhouders
onder het dashboardkastje omgekeerd.
Motorruimte
08
,
Onder dashboardkastje
Bagageruimte
356
Koude zone motorruimte (alleen Start/
Stop*)
08 Onderhoud en service
Zekeringen
Motorruimte
08
``
357
08 Onderhoud en service
Zekeringen
Algemene informatie over de zekeringen
in de motorruimte
Functie
A
Functie
A
Aan de binnenkant van het deksel zit een speciale trekker waarmee u de zekeringen gemakkelijker kunt verwijderen en aanbrengen.
Hoofdzekering voor centrale
elektronicamodule (CEM) met
zekeringhouder B onder dashboardkastjeA
50
Koplampsproeiers*
20
Ruitenwissers
30
Standverwarming*
25
Hoofdzekering voor centrale
elektronicamodule (CEM) met
zekeringhouder B onder dashboardkastje
50
InterieurventilatorA
40
Deze zekeringen zitten allemaal in het zekeringenkastje in de motorruimte. De zekeringen in
(C) zitten onder (A).
Hoofdzekering voor relais- en
zekeringhouder in bagageruimteA
60
Aan de binnenkant van het deksel zit een sticker met de positie van de verschillende zekeringen.
Hoofdzekering voor relais- en
zekeringhouder in passagiersruimte met zekeringhouder A
onder dashboardkastjeA
60
Hoofdzekering voor relais- en
zekeringhouder in passagiersruimte met zekeringhouder A
onder dashboardkastjeA
60
Posities (zie voorgaande afbeelding)
Motorruimte bovenin
Motorruimte voorin
Motorruimte onderin
• De zekeringen 1–7 en 42–44 zijn van het
type “MidiFuse” en mogen alleen door een
werkplaats worden vervangen1.
• De zekeringen 8–15 en 34 zijn van het type
“JCASE” en dienen door een werkplaats te
worden vervangen1.
• De zekeringen 16–33 en 35–41 zijn van het
type “MiniFuse”.
08
1
358
Geadviseerd wordt een erkende Volvo-werkplaats.
* Optie/accessoire, zie Inleiding voor meer informatie.
PTC-element luchtvoorverwarming*A
-
-
ABS-pomp
40
ABS-ventielen
20
-
-
Koplamphoogteregeling*,
Actieve xenonkoplampen ABL*
10
Hoofdzekering voor centrale
elektronicamodule (CEM) met
zekeringhouder B onder dashboardkastje
20
ABS
5
Snelheidsafhankelijke stuurbekrachtiging*
5
100
08 Onderhoud en service
Zekeringen
Functie
A
Functie
A
Functie
A
Motorregelmodule, transmissieregelmodule, airbags
10
15
10
5
Relaisspoel relais vacuümpomp
(5-cil. benzine)
5
Relaisspoel compressor A/C
(niet 5-cil. diesel), relaisspoel
relais koelvloeistofpomp (5-cil.
diesel Start/Stop)
Compressor A/C (5- en 6-cil,),
motorkleppen, motorregelmodule (6-cil.), solenoïden (6-cil.
zonder turbo), stelmotoren
inlaatspruitstuk (6-cil. zonder
turbo), luchtmassameter (4-cil.
2,0 liter benzine), oliepeilsensor
(5-cil. diesel)
10
Elektrisch verwarmde sproeikoppen*
Compressor A/C (niet 5-cil. diesel), koelvloeistofpomp (5cil.diesel Start/Stop)
Verlichtingsdraaiknop
5
-
-
-
Lambdasondes (4-cil. benzine),
lambdasonde (diesel), regelmodule radiateurafdekking (handgeschakelde 5-cil. 2,0 liter diesel)
10
-
-
5
EVAP-klep (5-, 6-cil. benzine),
lambdasondes (5-, 6-cil. benzine)
15
Interne relaisspoelen
Verstralers*
20
Claxon
Vacuümpomp (5-cil. benzine),
carterventilatieverwarming (5cil. benzine), dieselfilterverwarming
20
Carterventilatieverwarming (5cil. diesel)
10
Gloeibougies (diesel)
70
Relaisspoelen in relais- en zekeringhouder in koude zone
motorruimte (Start/Stop)
Bedieningsmagneet startmotorA
30
Bobines (4-cil. benzine), regelmodule gloeiregeling (5-cil. diesel)
10
Bobines (5- en 6-cil. benzine),
condensator (6-cil.)
20
15
Relaisspoel hoofdrelais motormanagementsysteem, motorregelmodule (5- en 6-cil. benzine)
10
Motorregelmodule (benzine)
10
Motorregelmodule (diesel)
15
Transmissieregelmodule
15
Luchtmassameter (5- en 6-cil.),
regelkleppen (5-cil. diesel), verstuivers (5-, 6-cil. benzine),
motorregelmodule (6-cil.)
15
08
``
* Optie/accessoire, zie Inleiding voor meer informatie.
359
08 Onderhoud en service
Zekeringen
A
08
360
Functie
A
Koelventilator (4-cil., 5-cil. benzine)
60
Koelventilator (6-cil. benzine, 5cil. diesel)
80
Elektrohydraulische stuurbekrachtiging
100
Bij auto’s met Start/Stop-systeem is deze zekeringpositie
leeg – zie pagina 365.
08 Onderhoud en service
Zekeringen
Onder dashboardkastje
Posities
Aan de binnenkant van het deksel zit een sticker met de positie van de verschillende zekeringen in zekeringhouder A.
Houder
A
Functie
Hoofdzekering voor
audioregelmodule*,
hoofdzekering voor de
zekeringen 16–20
-
A
40
Houder
A
Functie
A
-
-
-
-
-
-
-
-
12V-aansluiting bagageruimte*
15
Houder
A
Functie
A
Bedieningspaneel
bestuurdersportier
20
Bedieningspaneel voorste passagiersportier
20
Bedieningspaneel achterste passagiersportier
rechts
20
08
``
* Optie/accessoire, zie Inleiding voor meer informatie.
361
08 Onderhoud en service
Zekeringen
Houder
A
Functie
A
Bedieningspaneel achterste passagiersportier
links
20
Keyless*
20
Elektrisch bedienbare
bestuurdersstoel*
20
Elektrisch bedienbare
passagiersstoel*
20
Omklapbare hoofdsteunen*
15
Regelmodule Infotainment
5
Audioregelmodule*
10
Audiosysteem
15
Telematica*, Bluetooth*
5
7,5
08
362
Functie
A
Schuifdak*, interieurverlichting plafond, klimaatsensor
5
12V-aansluiting middenconsole
15
Verwarming zitplaats
achterbank rechts*
15
Verwarming zitplaats
achterbank links*
15
* Optie/accessoire, zie Inleiding voor meer informatie.
Houder
B
Functie
A
Achterruitwisser
15
-
-
Interieurverlichting,
bedieningspaneel zijruiten op bestuurdersportier, elektrisch bedienbare voorstoelen*, op
afstand bediende garagedeur*
7,5
-
Informatiedisplay (DIM)
5
Stoelverwarming passagierszijde
15
Adaptieve cruisecontrol
(ACC)*, Collision Warning*
10
Stoelverwarming
bestuurderszijde
15
Interieurverlichting,
regensensor
7,5
Park Assist*, parkeercamera*, regelmodule trekhaak *
5
Stuurwieleenheid
7,5
10
Centrale vergrendeling
tankvulklep
10
Regelmodule AWD*
Actieve chassisregeling
Four-C*
10
Achterruitensproeier
15
Ruitenwissers
15
-
Digitale radio*, tv*
Rear Seat Entertainment
(RSE)*
Houder
A
08 Onderhoud en service
Zekeringen
Houder
B
Functie
A
Ontgrendelen achterklep
10
-
-
Brandstofpomp
20
Bewegingsmelder alarm*
5
Houder
B
Functie
A
Schuifdak*
20
Startblokkering
5
Bedieningspaneel klimaatregeling
Stuurslot
15
Sirene alarm*, diagnoseaansluiting OBDII
5
-
-
Airbags
10
Collision Warning
5
Gaspedaal, PTC-element luchtvoorverwarming*, dimfunctie achteruitkijkspiegel*, achterbankverwarming*
7,5
-
-
Remlichten
5
08
``
* Optie/accessoire, zie Inleiding voor meer informatie.
363
08 Onderhoud en service
Zekeringen
Kofferbak/bagageruimte
Het kastje zit achter de bekleding aan de linkerzijde.
Posities
Functie
A
Elektrische parkeerrem links
30
Elektrische parkeerrem rechts
30
Elektrisch verwarmde achterruit
30
Trekhaakaansluiting 2*
15
08
364
* Optie/accessoire, zie Inleiding voor meer informatie.
Functie
A
Functie
A
Elektrische achterklepbediening*
20
-
-
-
-
-
-
-
-
Trekhaakaansluiting 1*
-
-
-
40
-
08 Onderhoud en service
Zekeringen
Koude zone motorruimte – Start/Stop*
Positie van de zekeringen voor het Start/Stop-systeem.
• De zekeringen A1 en A2 zijn van het type
“MEGA Fuse” en mogen alleen door een
werkplaats worden vervangen2.
• De zekeringen 1–11 zijn van het type “MidiFuse” en mogen alleen door een werkplaats worden vervangen2.
• Zekeringen 12 is van het type “MiniFuse”.
Voor meer informatie over Start/Stop - zie
pagina 124.
2
Posities
Functie
Hoofdzekering voor relais- en
zekeringhouder in motorruimte
Functie
A
175
A
Hoofdzekering voor centrale
elektronicamodule (CEM) met
zekeringhouder B onder dashboardkastje, relais- en zekeringhouder in passagiersruimte met
zekeringhouder A onder dashboardkastje, relais- en zekeringhouder in bagageruimte
175
PTC-element luchtvoorverwarming*
100
08
Geadviseerd wordt een erkende Volvo-werkplaats.
``
* Optie/accessoire, zie Inleiding voor meer informatie.
365
08 Onderhoud en service
Zekeringen
08
366
Functie
A
Functie
A
Hoofdzekering voor centrale
elektronicamodule (CEM) met
zekeringhouder B onder dashboardkastje
50
Hulpaccu
70
Centrale elektronicamodule
(CEM) (referentiespanning hulpaccu)
15
Hoofdzekering voor relais- en
zekeringhouder in passagiersruimte met zekeringhouder A
onder dashboardkastje
60
Hoofdzekering voor relais- en
zekeringhouder in passagiersruimte met zekeringhouder A
onder dashboardkastje
60
Hoofdzekering voor relais- en
zekeringhouder in bagageruimte
60
Interieurventilator
40
-
-
-
-
Bedieningsmagneet startmotor
30
Interne diode
50
08 Onderhoud en service
Verzorging
Auto wassen
BELANGRIJK
Was de auto zodra deze vuil geworden is. Zorg
dat de auto op een spoelvloer met olieafscheider staat. Gebruik autoshampoo.
Vuile koplampen werken minder goed.
Maak ze daarom regelmatig schoon, tijdens
het tanken bijvoorbeeld.
• Verwijder vogelpoep zo spoedig mogelijk
van de lak. Vogelpoep bevat namelijk stoffen die de lak aantasten en deze zeer snel
doen verkleuren. U wordt geadviseerd een
dergelijke verkleuring te laten herstellen
door een erkende Volvo-werkplaats.
N.B.
Bij de externe verlichting zoals de koplampen, mistlampen en achterlichten kan tijdelijk condens optreden aan de binnenkant
van het lampglas. Dit is een natuurlijk verschijnsel en alle externe verlichting is erop
gebouwd om dit zoveel mogelijk te voorkomen. Condens verdwijnt normaal uit het
lamphuis, wanneer de lamp enige tijd
brandt.
• Spoel het onderstel af.
• Spoel de auto in zijn geheel af om het vuil
los te weken. Spuit niet rechtstreeks in de
richting van de sloten.
• Was de auto met een spons, autoshampoo
zeepoplossing of autoshampoo.
•
Gebruik een koud ontvettingsmiddel voor
hardnekkig vuil.
• Droog de auto af met een schoon en zacht
stuk zeemleer of een trekker.
In een automatische wasstraat kunt u de auto
weliswaar snel en eenvoudig schoonmaken,
maar de borstels van de wasstraat kunnen niet
overal even goed bij. Voor het beste resultaat
wordt u geadviseerd de auto met de hand te
wassen.
N.B.
U wordt geadviseerd de eerste maanden na
aankoop van een nieuwe auto deze alleen
met de hand te wassen. Een nieuwe laklaag
is namelijk kwetsbaarder dan een oude
laag.
Hogedrukreinigers
en een ruime hoeveelheid lauw water.
• Reinig de wisserbladen met een lauwe
Automatische wasstraten
Wisserbladen schoonmaken
Door teer-, stof- en zoutresten op de wisserbladen en insecten, ijs e.d. op de voorruit gaan
wisserbladen minder lang mee.
Bij het reinigen:
–
Let er bij gebruik van een hogedrukreiniger op
dat u cirkelende bewegingen maakt en de
spuitkop op minstens 30 cm afstand van de
auto houdt (geldt voor alle exterieuronderdelen). Spuit niet rechtstreeks in de richting van
de sloten.
Zet de wisserbladen in de servicestand, zie
pagina 349.
WAARSCHUWING
Laat het schoonmaken van de motor altijd
over aan een werkplaats. Als de motor heet
is, bestaat er gevaar voor brand.
N.B.
Reinig de wisserbladen en voorruit regelmatig met een lauw sopje of autoshampoo.
08
Gebruik geen sterke oplosmiddelen.
367
08 Onderhoud en service
Verzorging
Remmen testen
WAARSCHUWING
Test na het wassen van de auto altijd de
remmen (en dus ook de handrem) om te
voorkomen dat vocht en corrosie de remblokken aantasten, waardoor de remwerking afneemt.
Trap zo nu en dan lichtjes op het rempedaal,
als u lange afstanden in de regen of sneeuwmodder aflegt. Door de wrijving worden de
remblokken warm, zodat het vocht verdampt.
Doe hetzelfde bij zeer vochtig of koud weer.
Kunststof en rubber sieronderdelen
exterieur
Voor het schoonmaken en verzorgen van
gekleurde kunststof onderdelen, rubber onderdelen en sieronderdelen zoals glimmende
strips, wordt geadviseerd het speciale reinigingsmiddel te gebruiken dat bij de Volvowerkplaats verkrijgbaar is. Volg bij het gebruik
van dit reinigingsmiddel de gebruiksvoorschriften nauwkeurig op.
08
368
BELANGRIJK
Onderdelen van kunststof en rubber niet in
de was zetten of oppoetsen.
Bij gebruik van ontvetters op kunststof en
rubber onderdelen waar nodig alleen voorzichtig wrijven. Gebruik een zachte schoonmaakspons.
Bij het poetsen van glimmende strips kunt u
de glimmende deklaag beschadigen of verwijderen.
Gebruik geen schurende poetsmiddelen.
Velgen
Gebruik alleen de velgreinigingsmiddelen die
Volvo adviseert.
Sterke velgreinigingsmiddelen kunnen het
oppervlak beschadigen en vlekken veroorzaken op verchroomde lichtmetalen velgen.
Poetsen en in de was zetten
Poets de auto en zet deze in de was, wanneer
de lak er dof uitziet of als u deze extra bescherming wilt bieden.
U hoeft een nieuwe auto pas na een jaar te
poetsen. In de was zetten kunt u eerder doen.
Zorg dat de auto bij het poetsen of in de was
zetten niet in direct zonlicht staat.
Was de auto en droog deze zorgvuldig af, voordat u begint te poetsen of de was aanbrengt.
Verwijder asfalt- en teervlekken met een teerverwijderaar of terpentine. U kunt hardnekkige
vlekken met een speciaal voor autolak
bestemde, fijne schuurpasta (“rubbing compound”) verwijderen.
Poets de lak eerst op en behandel deze daarna
met was in vloeibare of vaste vorm. Volg de
aanwijzingen op de verpakking nauwkeurig op.
Veel preparaten bevatten zowel poetsmiddel
als was.
BELANGRIJK
Alleen lakbehandelingen uitvoeren die door
Volvo geadviseerd worden. Andere behandelingen zoals lakconservering, verzegeling, bescherming, glansverzegeling e.d.
kunnen lakschade veroorzaken. Lakschade
als gevolg van dergelijke behandelingen valt
niet onder de Volvo-garantie.
08 Onderhoud en service
Verzorging
Waterafstotende laag*
Gebruik nooit producten zoals autowas, ontvetters e.d. op het glasoppervlak, omdat de waterafstotende laag daardoor beschadigd kan raken.
Wees voorzichtig bij het schoonmaken om te
voorkomen dat er krassen in het glasoppervlak
ontstaan.
Om schade aan het glas te voorkomen dient u
voor het verwijderen van ijs alleen een krabber
van kunststof te gebruiken.
De waterafstotende laag staat bloot aan
natuurlijke slijtage.
Om de waterafstotende eigenschappen te
behouden, wordt geadviseerd de behandeling
te vernieuwen met een nabehandelingsmiddel
dat verkrijgbaar is bij een erkende Volvo-werkplaats. Gebruik het middel de eerste keer na
drie jaar en daarna ieder jaar.
Roestwering, controleren en
onderhouden
De auto heeft in de fabriek een uiterst grondige
en complete roestwerende behandeling ondergaan. De carrosserie bestaat ten dele uit gegalvaniseerd plaatwerk. Het onderstel is voorzien
van een slijtvaste bodembescherming. In de
balken, holten en gesloten profielen werd een
dunne, doordringende roestwerende vloeistof
gespoten.
De roestwering van de auto hoeft normaal
gesproken pas na ca. 12 jaar voor het eerst te
worden nabehandeld. De auto moet daarna om
de drie jaar een nabehandeling ondergaan. U
wordt geadviseerd om contact op te nemen
met een erkende Volvo-werkplaats, als de auto
een nabehandeling nodig heeft.
Vuil en strooizout kunnen aanleiding geven tot
corrosie. Het is daarom belangrijk de auto
schoon te houden. Om de roestwering van de
auto in optimale staat te houden moet u de
beschermingslaag regelmatig controleren en
zo nodig bijwerken.
Interieur reinigen
Gebruik alleen reinigingsmiddelen en autoverzorgingsproducten die door Volvo geadviseerd
worden. Maak de bekleding regelmatig schoon
en volg daarbij de gebruiksaanwijzingen bij het
autoverzorgingsproduct op.
Het is belangrijk te stofzuigen voordat u een
reinigingsmiddel gebruikt.
Matten en bagageruimte
Haal de inlegmatten uit de auto om de vloerbekleding en de inlegmatten ieder apart
schoon te kunnen maken. Gebruik een stofzuiger om vuil en stof te verwijderen.
Elk van beide inlegmatten zit met pennen vast.
–
Pak de inlegmat bij elk van beide pennen
vast en til de mat recht omhoog.
Breng de inlegmat aan door deze bij beide
pennen vast te drukken.
WAARSCHUWING
Controleer voordat u wegrijdt of de inlegmat
voor de bestuurdersstoel goed ligt en aan
de pennen vastzit zodat hij niet naast of
onder de pedalen klem kan komen te zitten.
Voor vlekken op de vloermat wordt geadviseerd het speciale reinigingsmiddel voor stoffen bekleding te gebruiken nadat u hebt gestofzuigd. U dient vloermatten te reinigen met de
door uw Volvo-dealer geadviseerde producten!
Vlekken op stoffen bekleding en
plafondbekleding
Om de brandvertragende eigenschappen van
de bekleding niet aan te tasten wordt geadviseerd een speciaal reinigingsmiddel voor stoffen bekleding te gebruiken dat verkrijgbaar is
bij erkende Volvo-werkplaatsen.
BELANGRIJK
08
Scherpe voorwerpen en klittenband kunnen
de stoffen bekleding beschadigen.
* Optie/accessoire, zie Inleiding voor meer informatie.
369
08 Onderhoud en service
Verzorging
Behandeling van vlekken op leren
bekleding
De leren bekleding van Volvo is chroomvrij en
is behandeld om de bekleding in oorspronkelijke staat te bewaren.
Naarmate leren bekleding ouder wordt, krijgt
het een fraai patina. Het leer wordt veredeld en
bewerkt zodat het zijn natuurlijke eigenschappen houdt. Het leer is voorzien van een
beschermende toplaag, maar om de goede
eigenschappen en het fraaie uiterlijk te behouden is regelmatige verzorging van het leer vereist. Volvo biedt een universeel leerverzorgingsproduct waarmee u leren bekleding kunt
schoonmaken en de beschermende laag kunt
herstellen, mits u de instructies opvolgt. Na
enig tijd in gebruikt te zijn geweest krijgt het
leer zijn natuurlijke patina, afhankelijk van de
oppervlaktestructuur. Een dergelijk patina
maakt deel van het natuurlijke verouderingsproces van het leer en geeft aan dat het om een
natuurproduct gaat.
Voor de beste resultaten adviseert Volvo eenà viermaal per jaar (zo nodig vaker) beschermende crème op te brengen. De Volvo Leather
Care-set is verkrijgbaar bij de Volvo-dealer.
08
370
BELANGRIJK
•
2. Laat het leer 20 minuten drogen alvorens
erop plaats te nemen.
Sommige geverfde kledingstukken
(zoals spijkerbroeken en suède kleding)
kunnen afgeven en voor verkleuring van
de bekleding zorgen.
Daarmee is het leer beter beschermd tegen
vlekken en uv-straling.
•
Gebruik nooit sterke oplosmiddelen.
Dergelijke middelen kunnen bekleding
van textiel, vinyl en leer beschadigen.
Reinigingsvoorschriften voor leren
stuurwiel
• Verwijder vuil en stof met een ietwat vochtige spons en een neutrale zeepoplossing.
• Leer moet kunnen ademen. Dek het leren
stuurwiel nooit af met kunststof bescherming.
Reinigingsvoorschriften voor leren
bekleding
1. Breng een weinig van het leerreinigingsproduct op een vochtige spons aan en
knijp erin om een dikke laag schuim te krijgen.
• Gebruik natuurlijke oliën. Voor het beste
2. Behandel de vlek voorzichtig met cirkelende bewegingen.
Groep 1 (inkt, wijn, koffie, melk, zweet en
bloed)
3. Dep de vlek zorgvuldig met de spons. Laat
de vlek in de spons trekken. Wrijf niet.
–
4. Veeg het behandelde gebied met een stuk
zacht papier of een doek af en laat het leer
volledig drogen.
Beschermende laag aanbrengen op
leren bekleding
1. Breng wat van de beschermende crème op
de vilten doek aan en wrijf de crème in cirkelende bewegingen voorzichtig in het
leer.
resultaat wordt geadviseerd het leerverzorgingsmiddel van Volvo te gebruiken.
Bij vlekken op het stuurwiel:
Gebruik een zachte doek of spons. Neem
een ammoniaoplossing in een concentratie
van 5 %. (Gebruik voor bloedvlekken een
oplossing van 2 dl water en 25 g zout.)
Groep 2 (vet, olie, saus en chocolade)
1. Dezelfde procedure als voor groep I.
2. Dep met een absorberende papieren of
stoffen doek.
08 Onderhoud en service
Verzorging
Groep 3 (vuil, stof in droge vorm)
Geringe lakschade herstellen
1. Gebruik een zachte borstel om het vuil te
verwijderen.
De lak vormt een belangrijk onderdeel van de
roestwering van de auto en moet daarom
regelmatig worden gecontroleerd. Om roestvorming te voorkomen moet u lakschade direct
herstellen. De meest voorkomende soorten
lakschade zijn bijvoorbeeld steenslagplekken,
krassen en plekjes op de spatbordranden en
portieren.
Behandeling van vlekken op
interieuronderdelen van kunststof,
metaal en hout
Voor het reinigen van interieuronderdelen en panelen van kunststof worden met water
bevochtigde splitfiber- of microvezeldoeken
geadviseerd, die verkrijgbaar zijn bij een
erkende Volvo-werkplaats.
Krab of wrijf nooit over een vlek. Gebruik nooit
sterke vlekkenmiddelen. Voor de hardnekkige
vlekken kunt u een speciaal reinigingsmiddel
gebruiken dat verkrijgbaar is bij de erkende
Volvo-werkplaats.
Steenslagschade herstellen
Benodigdheden
• grondlak (primer) in een bus
• spuitbus of bijwerkpen1
• afplaktape
Kleurcode
G021832
2. Dezelfde procedure als voor groep I.
Het is belangrijk dat u de juiste lakkleur
gebruikt. Voor de positie van de productsticker, zie pagina 376.
Vóór het herstel van lakschade moet u de auto
schoonmaken en goed laten drogen. Zorg er
bovendien voor dat de auto warmer is dan
15 °C.
Veiligheidsgordel schoonmaken
Gebruik water en een synthetisch wasmiddel
en in het bijzonder het textielreinigingsmiddel
dat bij de erkende Volvo-werkplaats verkrijgbaar is. Zorg dat de gordel droog is, voordat
deze weer wordt opgerold.
1. Plak een stuk afplaktape over het beschadigde gebied heen. Trek de tape weer van
de lak af om zoveel mogelijk lakresten te
verwijderen.
2. Roer de grondlak (primer) zorgvuldig om en
breng deze met een fijn kwastje of een luciKleurcode van de auto
1
08
Volg de aanwijzingen die bij de verpakking van de bijwerkpen werden geleverd.
``
371
08 Onderhoud en service
Verzorging
fer aan. Breng de lak met een kwastje aan,
wanneer de primer droog is.
3. Krassen kunt u op dezelfde manier herstellen, maar dek ter bescherming de onbeschadigde lak rond de kras af.
4. Poets de herstelde lak na enkele dagen op.
Gebruik daarvoor een zachte doek met een
geringe hoeveelheid schuurpasta.
N.B.
Als de steenslagplek niet tot op het blanke
plaatwerk is doorgedrongen en er nog een
intacte laklaag over is, volstaat het om na
reiniging van het beschadigde gebied de
ontbrekende lak aan te brengen.
08
372
08 Onderhoud en service
08
373
Type-aanduidingen...............................................................................
Maten en gewichten..............................................................................
Motorspecificaties.................................................................................
Motorolie...............................................................................................
Vloeistoffen en smeermiddelen.............................................................
Brandstof..............................................................................................
Wielen en banden, maten en spanning ................................................
Elektrisch systeem................................................................................
Typegoedkeuring..................................................................................
Displaysymbolen...................................................................................
374
376
378
381
383
385
387
389
390
391
403
SPECIFICATIES
09 Specificaties
09
Type-aanduidingen
Positie van stickers en plaatjes
376
09 Specificaties
Type-aanduidingen
Wanneer u contact opneemt met uw erkende
Volvo-werkplaats of vervangende onderdelen
of accessoires wilt bestellen, kan het handig
zijn om de type-aanduiding, het chassisnummer en het motornummer bij de hand te hebben.
Type-aanduiding, chassisnummer, maximaal toelaatbaar gewicht, kleurcodes voor
lak en bekleding en typegoedkeuringsnummer. Bij het openen van het rechter
achtportier is de sticker zichtbaar.
09
N.B.
Het is mogelijk dat de stickers die in de
instructieboek staan geen exacte kopieën
zijn van de stickers die in de auto zitten. Ze
dienen alleen om aan te geven hoe de stickers er bij benadering uitzien en waar ze
ongeveer zitten. De informatie die voor uw
auto geldt staat op de desbetreffende stickers in/op uw auto.
Sticker voor standverwarming.
Motorcode, onderdeel- en serienummer.
Sticker voor motorolie.
Type-aanduiding en serienummer van de
versnellingsbak.
Handgeschakelde versnellingsbak
Automatische versnellingsbak
Identificatienummer van de auto (VIN,
Vehicle Identification Number)
De typegoedkeuring van de auto bevat meer
informatie over de auto.
377
09 Specificaties
09
Maten en gewichten
Maten
378
Maten
mm
A
Wielbasis
2774
B
Lengte
4627
C
Laadlengte, vloer, achterbank
neergeklapt
1789
D
Laadlengte, vloer
E
Hoogte
F
Laadhoogte
G
Spoorbreedte vooras
972
1713
802
1632
Maten
mm
H
Spoorbreedte achteras
1586
I
Laadbreedte, vloer
1090
J
Breedte
1891
K
Breedte incl. buitenspiegels
2120
L
Breedte incl. ingeklapte buitenspiegels
1891
Gewichten
Inbegrepen bij het rijklaar gewicht zijn het
gewicht van de bestuurder, dat van de brandstoftank die voor 90 % gevuld is en dat van de
resterende oliën/vloeistoffen.
Het gewicht van de passagiers en de gemonteerde accessoires alsmede de kogeldruk (bij
gebruik van een aanhanger (zie tabel op pagina
379)) zijn van invloed op het laadvermogen en
zijn niet inbegrepen bij het rijklaar gewicht.
Toelaatbare maximumbelading = totaalgewicht – rijklaar gewicht.
09 Specificaties
Maten en gewichten
N.B.
Het gedocumenteerde rijklaar gewicht geldt
voor een auto in standaarduitvoering –
d.w.z. een auto zonder extra uitrusting of
accessoires. Dit betekent dat voor ieder
accessoire dat wordt toegevoegd het laadvermogen van de auto met het gewicht van
het desbetreffende accessoire moet worden verminderd.
WAARSCHUWING
Afhankelijk van de belading van de auto en
het zwaartepunt van de lading treden er wijzigingen in de rijeigenschappen op.
Max. belasting: Zie typegoedkeuring.
Max. dakbelasting: 100 kg.
Trekgewicht en kogeldruk
N.B.
Voor aanhangers/caravans zwaarder dan
1800 kg wordt een trillingsdemper op de
trekhaak geadviseerd.
Voorbeelden van accessoires die een vermindering van het laadvermogen betekenen
zijn auto’s in de uitvoeringen Kinetic,
Momentum en Summum alsmede zaken als
trekhaken, lastdragers, skiboxen, audiosystemen, verstralers, gps-systemen, brandstofkachels, veiligheidsrekken, matten,
bagagerolhoezen/-afdekkingen, elektrisch
bediende stoelen, etc.
Een weegbrug is een betrouwbaar instrument om het rijklaar gewicht voor uw auto
te bepalen.
09
Voor informatie over de positie van de sticker, zie
pagina 376.
Max. totaalgewicht
Max. treingewicht (auto + aanhanger)
Max. voorasdruk
Max. achterasdruk
Uitrustingsniveau
379
09 Specificaties
Maten en gewichten
09
A
Motor
Versnellingsbak
Max. gewicht geremde aanhanger (kg)
Max. kogeldruk (kg)
Alle
Alle
0–1200
50
2.0TA
Automaat, MPS6
1800
90
T5
Automaat, MPS6
1800
90
3.2 AWD
Automaat, TF-80SC
1800
90
T6 AWD
Automaat, TF-80SC
2000
90
DRIVe
Handgeschakeld, M66
1600
75
D3
Automaat, TF-80SC
1600
75
D3 AWD
Handgeschakeld, M66
1800
90
D3 AWD
Automaat, TF-80SC
2000
90
D5 AWD
Handgeschakeld, M66
1800
90
D5 AWD
Automaat, TF-80SC
2000
90
Bepaalde markten.
Max. gewicht ongeremde aanhanger (kg)
750
380
Max. kogeldruk (kg)
50
09 Specificaties
Motorspecificaties
09
Motorspecificaties
N.B.
Niet alle motoren zijn verkrijgbaar op alle
markten.
Motor
MotorcodeA
Vermogen
(kW bij
omw/min)
Vermogen
(pk bij
omw/min)
Motorkoppel (Nm bij
omw/min)
Aantal
cilinders
Cilinderboring
(mm)
Slaglengte
(mm)
Slagvolume
(liter)
Compressieverhouding
2.0TB
B4204T6
149/6000
203/6000
300/1750–
4000
4
87,5
83,1
1,999
10,0:1
T5
B4204T7
177/5500
240/5500
320/1800–
5000
4
87,5
83,1
1,999
10,0:1
T6
B6304T4
224/5600
304/5600
440/2100–
4200
6
82,0
93,2
2,953
9,3:1
3.2
B6324S5
179/6400
243/6400
320/3200
6
84
96
3,192
10,8:1
D3 / DRIVe
D5204T3
120/3500
163/3500
400/1500–
2750
5
81,0
77
1,984
16,5:1
D3 AWD
D5244T17
120/4000
163/4000
5
81,0
93,15
2,400
16,5:1
420/1500–
2500
381
09 Specificaties
Motorspecificaties
09
A
B
C
D
382
Motor
MotorcodeA
Vermogen
(kW bij
omw/min)
Vermogen
(pk bij
omw/min)
Motorkoppel (Nm bij
omw/min)
Aantal
cilinders
Cilinderboring
(mm)
Slaglengte
(mm)
Slagvolume
(liter)
Compressieverhouding
D5 AWD
D5244T11C
158/4000
215/4000
420/1500–
3250
5
81,0
93,15
2,400
16,5:1
D5 AWD
D5244T15D
158/4000
215/4000
440/1500–
3000
5
81,0
93,15
2,400
16,5:1
Motorcode, onderdeel- en serienummer van de motor vindt u op de motor, zie pagina 376.
Bepaalde markten
Handgeschakelde versnellingsbak
Automatische versnellingsbak
09 Specificaties
Motorolie
Ongunstige rijomstandigheden
In ongunstige rijomstandigheden kunnen de
olietemperatuur en het olieverbruik abnormaal
toenemen. Hier volgen enkele voorbeelden van
ongunstige rijomstandigheden.
Controleer het oliepeil vaker bij lange ritten:
• met een caravan of aanhanger achter de
auto
• in bergachtig gebied
• op hoge snelheden
• in temperaturen lager dan –30 °C of hoger
dan +40 °C
Het bovenstaande geldt ook tijdens kortere ritten bij lage temperaturen.
Kies een volsynthetische motorolie bij ongunstige rijomstandigheden. Ze bieden de motor
extra bescherming.
Volvo adviseert olieproducten van Castrol.
09
BELANGRIJK
Om aan de vereisten voor de gespecificeerde service-intervallen te voldoen worden alle motoren in de fabriek gevuld met
een speciaal aangepaste, synthetische
motorolie. De oliesoort werd met grote zorg
geselecteerd lettend op de levensduur van
de motor, de startgewilligheid, het brandstofverbruik en de milieu-impact.
Om de aanbevolen service-intervallen aan
te kunnen houden dient u een goedgekeurde motoroliesoort te gebruiken.
Gebruik alleen een oliesoort van de voorgeschreven kwaliteit en dat zowel bij het bijvullen als bij verversen van olie. Een negatieve invloed op de levensduur van de
motor, de startgewilligheid, het brandstofverbruik en de milieu-impact is anders niet
uitgesloten.
Volvo Car Corporation wijst alle garantieclaims af bij gebruik van een motoroliesoort
die niet voldoet aan de voorgeschreven
kwaliteits- en viscositeitseisen.
Volvo adviseert de olie in een erkende
Volvo-werkplaats te laten verversen.
383
09 Specificaties
Motorolie
09
Motoroliekwaliteit
Motor
Motorcode
Aanbevolen oliekwaliteit
Hoeveelheid, incl. oliefilter
(liter)
T6
B6304T4
Oliekwaliteit: ACEA A5/B5
ca 6,8
3.2
B6324S5
Viscositeit: SAE 0W-30
ca 6,8
D3 / DRIVe
D5204T3
ca 5,9
D3 AWD
D5244T17
ca 5,9
D5
D5244T11A
ca 5,9
D5
D5244T15B
ca 5,9
2.0TC
B4204T6
Oliekwaliteit: ACEA A5/B5
ca 5,4
Viscositeit: SAE 5W-30
T5
A
B
C
B4204T7
Bij ritten onder ongunstige omstandigheden ACEA A5/B5 SAE 0W-30 gebruiken.
Handgeschakelde versnellingsbak.
Automatische versnellingsbak.
Bepaalde markten.
Voor het bijvullen van motorolie, zie
pagina 337.
384
ca 5,4
09 Specificaties
Vloeistoffen en smeermiddelen
09
Overige vloeistoffen en smeermiddelen
Handgeschakelde versnellingsbak
Hoeveelheid (liter)
M66
1,9
Automatische versnellingsbak
Hoeveelheid (liter)
Voorgeschreven versnellingsbakolie
BOT 350M3
Voorgeschreven versnellingsbakolie
MPS6
7,3
BOT 341
TF-80SC
7,0
AW1
Vloeistof
Systeem
Hoeveelheid
(liter)
Koelvloeistof
T6, 3.2, D3, D5, DRIVe
8,9
2.0T, T5
10,5
Door Volvo aanbevolen koelvloeistof aangelengd met 50 % waterA, zie verpakking.
Remvloeistof
Remsysteem
0,6
DOT 4+
Stuurbekrachtigingsvloeistof
Stuurbekrachtiging
Ruitensproeiervloeistof
Auto’s met koplampsproeiers
6,5
Auto’s zonder koplampsproeiers
4,5
-
Voorgeschreven kwaliteit
WSS M2C204-A2 of een vergelijkbaar product.
Door Volvo aanbevolen sproeiervloeistof, met antivries bij koud weer en
onder het vriespunt.
``
385
09 Specificaties
Vloeistoffen en smeermiddelen
09
A
Vloeistof
Systeem
Brandstof
Benzinemotor
ca. 70
Benzine, zie pagina 299
Dieselmotor
ca. 70
Dieselolie, zie pagina 299
De waterkwaliteit dient te voldoen aan de norm STD 1285,1.
N.B.
Onder normale rijomstandigheden hoeft u
de versnellingsbakolie nooit te verversen.
Onder ongunstige rijomstandigheden moet
de olie mogelijk wel worden ververst, zie
pagina 385.
386
Hoeveelheid
(liter)
Voorgeschreven kwaliteit
09 Specificaties
Brandstof
09
CO2-uitstoot en brandstofverbruik
A
B
C
T5
262
11,3
161
6,9
198
8,5
T6 AWD
354
15,2
188
8,1
249
10,7
3.2 AWD
322
13,8
176
7,6
229
9,9
DRIVe
182
6,9
129
4,9
149
5,7
D3
229
8,7
148
5,6
178
6,8
D3 AWD
172
6,5
135
5,1
149
5,7
D3 AWD
233
8,9
148
5,6
179
6,8
D5 AWD
172
6,5
135
5,1
149
5,7
D5 AWD
233
8,9
148
5,6
179
6,8
: gram/km
: liter/100 km
A = stadsverkeer
B = snelwegrit
``
387
09 Specificaties
Brandstof
09
C = combinatierit
N.B.
Als de gegevens over brandstofverbruik en
emissie ontbreken, staan deze in het bijgeleverde supplement.
• Uw rijstijl.
• De grotere rolweerstand als u kiest voor
grotere wielen dan de standaardwielen op
de basisuitvoering van het model.
• De grotere luchtweerstand bij hogere snelheden.
• De brandstofkwaliteit, de weg- en verBrandstofverbruik en uitstoot van
kooldioxide
De brandstofverbruiks- en emissiewaarden in
de bovenstaande tabel zijn gebaseerd op speciale EU-rijcycli1, die gelden voor een auto met
rijklaar gewicht in standaarduitvoering zonder
extra uitrusting. Afhankelijk van de uitrusting
neemt het autogewicht toe. Dit alsook de mate
van belading van de auto zorgt voor een verhoging van het brandstofverbruik en de uitstoot van kooldioxide.
Er zijn meerdere oorzaken aan te geven voor
een verhoogd brandstofverbruik ten opzichte
van de tabelwaarden. Daarbij valt te denken
aan factoren als:
1
388
keersomstandigheden, de weersgesteldheid en de staat van de auto.
Ook wanneer u slechts enkele van de hier
genoemde tips opvolgt, is al een aanzienlijk
lager brandstofverbruik mogelijk. Raadpleeg
voor meer informatie de richtlijnen waar eerder
aan gerefereerd werd1.
• Rijd rustig en voorkom onnodig optrekken
en krachtig remmen.
• Houd de juiste bandenspanning aan en
controleer regelmatig of dat nog steeds zo
is – houd voor de beste resultaten de zogeheten ECO-bandenspanning aan, zie de
bandenspanningstabel op pagina 389.
• De bandenkeuze is mogelijk van invloed op
het brandstofverbruik – informeer bij uw
dealer naar passende banden.
Voor meer informatie en tips zie pagina 12 en
294.
Zie pagina 298 voor meer algemene informatie
over brandstof.
Er zijn grote afwijkingen in het brandstofverbruik mogelijk bij een vergelijking met de EUrijcycli1 die gehanteerd worden bij certificering
van de auto en waarop de verbruikscijfers in de
tabel gebaseerd zijn.
Waar u op moet letten
Tips voor de bestuurder om het brandstofverbruik te beperken:
De officiële brandstofverbruikscijfers zijn gebaseerd op twee gestandaardiseerde rijcycli in laboratoriummilieu (“EU-rijcycli”) conform de EU-richtlijn 80/1268/EEC (Euro 4), EU Regulation no 692/2008
(Euro 5) alsmede UN ECE Regulation no 101. Deze richtlijnen bevatten informatie over de rijcycli stadsverkeer en snelwegrit. - Stadsverkeer – de meting begint met een koude start van de motor.
Het betreft hier een gesimuleerde rit. - Snelwegrit - de auto moet optrekken en afremmen bij snelheden van 0–120 km/h. Het betreft hier een gesimuleerde rit. – Bij een auto met motortype D5 of
DRIVe in combinatie met een zestraps handbak geldt de 2e versnelling als wegrijversnelling. De waarde voor combinatierit, die in de tabel staat, is zoals wettelijk bepaald werd een combinatie van
een stadsrit en een snelwegrit. CO2-uitstoot - om de uitstoot van kooldioxide te berekenen tijdens de twee rijcycli worden alle uitlaatgassen opgevangen. Deze worden vervolgens geanalyseerd en
leiden tot de gespecificeerde waarde voor de CO2-uitstoot.
09 Specificaties
Wielen en banden, maten en spanning
09
Goedgekeurde bandenspanningswaarden
Motor
Bandenmaat
Snelheid
(km/h)
235/65 R 17
Alle motoren
Belading, 1–3 inzittenden
Max. belading
ECO-bandenspanningA
Voor
Achter
Voor
Achter
Voor/achter
(kPa)B
(kPa)
(kPa)
(kPa)
(kPa)
Tot 160
240
240
270
270
270
160 +
240
240
270
270
-
max. 80
420
420
420
420
-
235/60 R 18
235/55 R 19
255/45 R 20
Compact reservewiel (Temporary Spare)
A
B
Zuinig rijden.
In sommige landen wordt de bandenspanning ook wel in bar aangegeven in plaats van in pascal (1 bar = 100 kPa).
N.B.
Alle motoren, banden of combinaties daarvan zijn niet altijd beschikbaar op alle markten.
389
09 Specificaties
Elektrisch systeem
09
Elektrisch systeem
Op de auto zit een wisselstroomdynamo met
spanningsregelaar. Het elektrische systeem is
enkelpolig en gebruikt het chassis en het
motorblok als geleiders.
De accucapaciteit is afhankelijk van de uitrusting op de auto.
BELANGRIJK
Let er bij het vervangen van de accu op, dat
de nieuwe accu dezelfde koudestartcapaciteit en reservecapaciteit als de originele
accu heeft (zie sticker op de accu).
Accu
Motor
Reservecapaciteit
CCA, Cold Cranking Amperes (A)
(minuten)
12
520–800
100–160
Dieselolie
12
700–800
135–160
12
760A
135
Voor auto’s met Start/Stop-systeem dient een accu type AGM (Absorbed Glass Mat) te worden gebruikt.
N.B.
•
De grootte van de batterijbehuizing
dient overeen te komen met de afmetingen van de originele batterij.
•
De hoogte van de batterij hangt af van
de afmetingen.
Eco Start/Stop DRIVe*
Voor informatie over accu’s in auto’s met
Eco Start/Stop DRIVe, zie pagina 354.
390
Koudestartvermogen,
Benzine (ethanol)
Benzine/Diesel met Start/Stop-systeem
A
Spanning (V)
* Optie/accessoire, zie Inleiding voor meer informatie.
09 Specificaties
Typegoedkeuring
Afstandsbedieningssysteem
Land
A, B, CY,
CZ, D, DK,
E, EST, F,
FIN, GB,
GR, H, I,
IRL, L, LT,
LV, M, NL,
P, PL, S,
SK, SLO
IS, LI, N,
CH
Hierbij verklaart Delphi
dat het gebruikte transpondersleutelsysteem in overeenstemming is met de essentiële
eigenschappen en overige
relevante bepalingen zoals
beschreven in de EU-richtlijn
1999/5/EG.
Radarsysteem
Land
ROK
09
Delphi 15-07-2003, Duitsland
R-LPD1-03-0151
Land
Singapore
BR
IDA: Infocomm Development
Authority of Singapore.
Brazilië
RC
CCAB06LP1940T4
HR
``
391
09 Specificaties
09
Typegoedkeuring
BluetoothŸ
Verklaring van overeenstemming (Declaration of Conformity)
Land
Landen
binnen de
EU:
Exportland: Japan
Producent: Alpine Electronics Inc.
Type uitrusting: BluetoothŸ-eenheid
Breng voor meer informatie een bezoek aan http://ec.europa.eu/enterprise/rtte/faq.htm#informing
392
09 Specificaties
Typegoedkeuring
09
Land
Tsjechië:
Alpine Electronics, Inc. tímto prohlašuje, že tento BluetoothŸ Module je ve shodě se základními požadavky a dalšími příslušnými
ustanoveními směrnice 1999/5/ES.
Denemarken:
Undertegnede Alpine Electronics, Inc. erklærer herved, at følgende udstyr BluetoothŸ Module overholder de væsentlige krav og øvrige
relevante krav i direktiv 1999/5/EF.
Duitsland:
Hiermit erklärt Alpine Electronics, Inc., dass sich das Gerät BluetoothŸ Module in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.
``
393
09 Specificaties
09
Typegoedkeuring
Land
394
Estland:
Käesolevaga kinnitab Alpine Electronics, Inc. seadme BluetoothŸ Module vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud
direktiivist tulenevatele teistele asjakohastele sätetele.
GrootBrittannië:
Hereby, Alpine Electronics, Inc., declares that this BluetoothŸ Module is in compliance with the essential requirements and other
relevant provisions of Directive 1999/5/EC.
Spanje:
Por medio de la presente Alpine Electronics, Inc. declara que el BluetoothŸ Module cumple con los requisitos esenciales y cualesquiera
otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Griekenland:
ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ Alpine Electronics, Inc. ΔΗΛΩΝΕΙ ΟΤΙ BluetoothŸ Module ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ
ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΟΔΗΓΙΑΣ 1999/5/ΕΚ.
Frankrijk:
Par la présente Alpine Electronics, Inc. déclare que l'appareil BluetoothŸ Module est conforme aux exigences essentielles et aux autres
dispositions pertinentes de la directive 1999/5/CE.
Italië:
Con la presente Alpine Electronics, Inc. dichiara che questo BluetoothŸ Module è conforme ai requisiti essenziali ed alle altre
disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
Letland:
Ar šo Alpine Electronics, Inc. deklarē, ka BluetoothŸ Module atbilst Direktīvas 1999/5/EK būtiskajām prasībām un citiem ar to
saistītajiem noteikumiem.
Litouwen:
Šiuo Alpine Electronics, Inc. deklaruoja, kad šis BluetoothŸ Module atitinka esminius reikalavimus ir kitas 1999/5/EB Direktyvos
nuostatas.
Nederland:
Hierbij verklaart Alpine Electronics, Inc. dat het toestel BluetoothŸ Module in overeenstemming is met de essentiële eisen en de andere
relevante bepalingen van richtlijn 1999/5/EG.
Malta:
Hawnhekk, Alpine Electronics, Inc., jiddikjara li dan BluetoothŸ Module jikkonforma mal-ĘtiĒijiet essenzjali u ma provvedimenti oĘrajn
relevanti li hemm fid-Dirrettiva 1999/5/EC.
09 Specificaties
Typegoedkeuring
09
Land
Hongarije:
Alulírott, Alpine Electronics, Inc. nyilatkozom, hogy a BluetoothŸ Module megfelel a vonatkozó alapvetõ követelményeknek és az
1999/5/EC irányelv egyéb elõírásainak.
Polen:
Niniejszym Alpine Electronics, Inc. oświadcza, że BluetoothŸ Module jest zgodny z zasadniczymi wymogami oraz pozostałymi
stosownymi postanowieniami Dyrektywy 1999/5/EC.
Portugal:
Alpine Electronics, Inc. declara que este BluetoothŸ Module está conforme com os requisitos essenciais e outras disposições da
Directiva 1999/5/CE.
Slovenië:
Alpine Electronics, Inc. izjavlja, da je ta BluetoothŸ Module v skladu z bistvenimi zahtevami in ostalimi relevantnimi določili direktive
1999/5/ES.
Slowakije:
Alpine Electronics, Inc. týmto vyhlasuje, že BluetoothŸ Module spĺňa základné požiadavky a všetky príslušné ustanovenia Smernice
1999/5/ES.
Finland:
Alpine Electronics, Inc. vakuuttaa täten että BluetoothŸ Module tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä
koskevien direktiivin muiden ehtojen mukainen.
Zweden:
Härmed intygar Alpine Electronics, Inc. att denna BluetoothŸ Module står I överensstämmelse med de väsentliga egenskapskrav och
övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.
IJsland:
Hierbij verklaart Alpine Electronics, Inc. dat deze BluetoothŸ-module in overeenstemming is met de essentiële eigenschappen en
overige relevante bepalingen zoals beschreven in de EU-richtlijn 1999/5/EG.
Noorwegen:
Alpine Electronics, Inc. erklærer herved at utstyret BluetoothŸ Module er i samsvar med de grunnleggende krav og øvrige relevante
krav i direktiv 1999/5/EF.
``
395
09 Specificaties
09
Typegoedkeuring
Land
China:
㄀कϝᴵǂ䖯ষ੠⫳ѻॖଚ೼݊ѻકⱘ䇈ᯢк៪Փ⫼᠟‫ݠ‬Ёˈᑨߞॄϟ䗄᳝݇‫ݙ‬ᆍ˖
ᷛᯢ䰘ӊЁ᠔㾘ᅮⱘᡔᴃᣛᷛ੠Փ⫼㣗ೈˈ䇈ᯢ᠔᳝᥻ࠊǃ䇗ᭈঞᓔ݇ㄝՓ⫼ᮍ⊩˗
ƵՓ⫼乥⥛˖*+]
Ƶㄝᬜܼ৥䕤ᇘࡳ⥛ (,53 ˖໽㒓๲Ⲟ˘ G%L ᯊ˖싨P:៪싨G%P ǂķ
Ƶ᳔໻ࡳ⥛䈅ᆚᑺ˖໽㒓๲Ⲟ˘ G%L ᯊ˖싨G%P0+] (,53 ķ
Ƶ䕑乥ᆍ䰤˖SSP
Ƶᴖᬷথᇘ 䕤ᇘ ࡳ⥛ ᇍᑨ䕑⊶f ‫ֵס‬䘧ᏺᆑҹ໪ ˖
•
•
•
•
•
싨G%PN+] 0+]
싨G%PN+] *+]
싨G%P0+] *+]
싨G%P0+] *+]
싨G%P0+] ݊ᅗ *+]
ϡᕫ᪙㞾᳈ᬍথᇘ乥⥛ǃࡴ໻থᇘࡳ⥛ ࣙᣀ乱໪ࡴ㺙ᇘ乥ࡳ⥛ᬒ໻఼ ˈϡᕫ᪙㞾໪᥹໽㒓៪ᬍ⫼݊ᅗথᇘ໽㒓˗
Փ⫼ᯊϡᕫᇍ৘⾡ড়⊩ⱘ᮴㒓⬉䗮ֵϮࡵѻ⫳᳝ᆇᑆᡄ˗ϔᮺথ⦄᳝ᑆᡄ⦄䈵ᯊˈᑨゟे‫ذ‬ℶՓ⫼ˈᑊ䞛প᥾ᮑ⍜䰸ᑆᡄৢᮍৃ㒻㓁
Փ⫼˗
Փ⫼ᖂࡳ⥛᮴㒓⬉䆒໛ˈᖙ乏ᖡফ৘⾡᮴㒓⬉Ϯࡵⱘᑆᡄ៪ᎹϮǃ⾥ᄺঞए⭫ᑨ⫼䆒໛ⱘ䕤ᇘᑆᡄ˗
ϡᕫ೼亲ᴎ੠ᴎഎ䰘䖥Փ⫼DŽ
396
09 Specificaties
Typegoedkeuring
09
Land
Taiwan:
‫܅‬㧤෷ሽंᘿ୴ࢤሽᖲጥ෻䏺ऄรԼ㦕
รԼԲය
ᆖী‫ڤ‬ᎁᢞ‫ٽ‬௑հ‫פ܅‬෷୴᙮ሽᖲΔॺᆖ๺‫ױ‬Δֆ‫׹‬Ε೸ᇆࢨࠌ‫݁ृش‬լ൓ᖐ۞!᧢‫ޓ‬᙮෷Ε‫ף‬Օ‫פ‬෷ࢨ᧢‫଺ޓ‬๻ૠհ௽ࢤ֗‫פ‬౨Ζ
รԼ؄ය
‫פ܅‬෷୴᙮ሽᖲհࠌ‫ش‬լ൓ᐙ᥼ଆ౰‫ڜ‬٤֗եឫ‫ٽ‬ऄຏॾΙᆖ࿇෼‫ڶ‬եឫ෼ွழΔ!ᚨ‫ܛم‬ೖ‫ش‬Δࠀ‫ޏ‬࿳۟ྤեឫழֱ൓ᤉᥛࠌ‫ش‬Ζছႈ
‫ٽ‬ऄຏॾΔਐࠉሽॾऄ๵ࡳ!‫܂‬ᄐհྤᒵሽຏॾΖ‫פ܅‬෷୴᙮ሽᖲႊ‫ٽ࠹ݴ‬ऄຏॾࢨՠᄐΕઝᖂ֗᠔᛭‫ش‬ሽं!ᘿ୴ࢤሽᖲ๻ໂհեឫΖ
CCAB10LP0230T7
``
397
09 Specificaties
09
Typegoedkeuring
Land
ZuidKorea:
뇗빃뇐ꚯ
Volvo Car Korea
겛뙨녋뤏麗1,$09
뇗빃ꑀ%OXHWRRWK$XGLR1DYLJDWLRQ5DGLR
ꑣ鴳ꑀ,$0
ꩫ驛뎗0DUFK
Alpine Electronics, Inc
Made in Japan
際闘뇐ꚯ
Volvo Car Korea
ꚷꚯ녋鶔뗣뤏ꍧ껿
꫗끳겗끤ꩫ霧뼗驣 鶔ꚷꚯꠇ黤 런
ꚷꚯ녋鶔뗣際闘꫷뫫
http://www.volvocars.com/kr
ꩧ끤녋늷넓ꩧ뼨
ೇ鲴뼯ꓯꫛ꫟ꟿ鱏놿볇뿷겛閻鱠ꫬ넯녃냷ꕻꈗ넳ꑀ꼃놿隷隻ꇣ鷗꫗ꟿ걟鱏뼛ꯓ꾁거鲃鲟
398
09 Specificaties
Typegoedkeuring
09
Land
Singapore:
Verenigde
Arabische
Emiraten:
Jordanië:
The product that contains the Bluetooth module is approved with the following certification number.
BT module certification number: TRC/LPD/2010/4.
BT module name: IAM2.1BT PWB EU
``
399
09 Specificaties
09
Typegoedkeuring
Land
ZuidAfrika:
Urugay:
400
This product contains URSEC approved transmitter [module name and model name (IAM2.1 BT PWB EU + BVJG905A, BVVE905A,
BVLV905A)]
09 Specificaties
Typegoedkeuring
09
Land
Jamaica:
Approved for use in Jamaica SMA EI: IAM2.1
Thailand:
This telecommunication equipment conforms to NTC technical requirement.
Nigeria:
Mexico:
Waarschuwing
"Este equipo opera a titulo secundario, consecuentemente, debe aceptar interferencias perjudiciales incluyendo equipos de la misma
clase y puede no causar interferencias a sistemas operando a titulo primario."
BluetoothŸ module installation information
This module board is to be installed only by the professional line operator and used only for car audio produced by ALPINE ELECTRONICS, INC. When this BluetoothŸ Module Board is installed in the Car Audio, we shall consider the following points; 1. Since
“IAM2.1 BT PWB US” owns its FCC ID/IC Number, we shall affix an exterior label on the outside of the product if the FCC ID is not
visible. The exterior label shall use wording such as either “Contains Transmitter Module Board FCC ID: A269ZUA130 / IC: 700BIAM2101” or “Contains FCC ID: A269ZUA130 / IC: 700B-IAM2101”. 2. “IAM2.1 BT PWB US” complies with requirements of subsections 15.19(a)(3) in FCC Rules Part 15 Subpart C. The manual statement 15.19 (a)(3) is included User Guide of the product.
COFETEL No. RCPALIA10-0353
``
401
09 Specificaties
09
Typegoedkeuring
Land
Botswana:
Kroatië:
402
09 Specificaties
Displaysymbolen
Algemene informatie
Er worden tal van verschillende displaysymbolen gebruikt in de auto. De symbolen zijn
onderverdeeld in waarschuwings-, controleen informatiesymbolen. Hier volgt een overzicht van de meest voorkomende symbolen
met hun betekenis en een verwijzing naar de
pagina(’s) in het boek waar u meer informatie
kunt vinden. Voor meer informatie over de symbolen en displaymeldingen, zie pagina 74, 76
en 146.
Displaysymbolen
Controle- en waarschuwingssymbolen
op instrumentenpaneel
Symbool
Betekenis
Pagina
Lage oliedruk
76
Handrem
76, 136, 138
- Rood waarschuwingssymbool dat
gaat branden, wanneer er een storing geregistreerd is die mogelijk van invloed is op de veiligheid en/of rijeigenschappen van de auto. Er
verschijnt tegelijkertijd een verklarende melding op het informatiedisplay.
Airbags SRS
19, 76
Gordelwaarschuwing
16, 76
- Oranje informatiesymbool dat gaat
branden in combinatie met een verklarende
tekst op het informatiedisplay, wanneer er een
afwijking in een van de autosystemen is opgetreden. Het oranje informatiesymbool kan ook
gaan branden in combinatie met andere symbolen.
Dynamo
laadt niet bij
76
Storing in
remsysteem
76, 133
Waarschuwing,
Safety
mode
19, 31, 76, 77,
122
09
Controle- en informatiesymbolen op
instrumentenpaneel
Symbool
Betekenis
Pagina
Storing in
ABL-systeem*
74, 89
Uitlaatgasreinigingssysteem
74
Storing in
ABS-systeem
74, 133
Mistachterlicht aan
74, 90
Stabiliteitsregeling,
DSTC; afdalingsremregeling; Trailer
Stability
Assist
74, 134, 175,
314
Stabiliteitsregeling, Sportstand
74, 175
``
* Optie/accessoire, zie Inleiding voor meer informatie.
403
09 Specificaties
09
Displaysymbolen
Symbool
404
Betekenis
Pagina
Voorgloeifunctie motor
(diesel)
74
Laag peil in
brandstoftank
74, 168
Informatie,
lees displaymelding
74
Groot licht
aan
74, 89
Richtingaanwijzers links
74
Richtingaanwijzers
rechts
74
DRIVe Start/Stop*
74, 128
* Optie/accessoire, zie Inleiding voor meer informatie.
Overige informatiesymbolen op
instrumentenpaneel
Symbool
Betekenis
Pagina
Adaptieve cruisecontrol*
177, 181,
187
Adaptieve cruisecontrol*
187
Adaptieve cruisecontrol*; afstandswaarschuwing*
(Distance Alert)
187, 191
Adaptieve cruisecontrol*; afstandswaarschuwing*
(Distance Alert)
187, 191
Adaptieve cruisecontrol*
187
Adaptieve cruisecontrol*; afstandswaarschuwing*
(Distance Alert)
182, 190
Symbool
-
Betekenis
Pagina
Adaptieve cruisecontrol*; afstandswaarschuwing*
(Distance Alert)
182, 190
Adaptieve cruisecontrol*
181
Radarsensor*
187, 191,
204
Start/Stop*, adaptieve cruisecontrol*
128, 187
-
-
Camerasensor*;
lasersensor*
196, 204,
208, 210
Auto Brake*;
afstandswaarschuwing* (Distance Alert); City
SafetyTM; Collision
Warning*
191, 196,
204
09 Specificaties
Displaysymbolen
G025102
Symbool
Betekenis
Pagina
Motor- en interieurverwarming op
brandstof*
Symbool
Betekenis
Pagina
168
Driver Alert System*; Lane Departure Warning*
210
ABL*
89
Driver Alert System*; Tijd voor
pauze
208
Tankvulklep
rechts
297
Accuspanning
laag
168
Handrem
09
Informatiesymbolen op display
plafondconsole
Symbool
Betekenis
Pagina
Gordelwaarschuwing
17
138
Regensensor*
97
Airbag passagiersstoel, geactiveerd
22, 23
Driver Alert System*
207
Airbag passagiersstoel, gedeactiveerd
23
Driver Alert System*; Lane Departure Warning*
208, 210
* Optie/accessoire, zie Inleiding voor meer informatie.
405
10 Alfabetisch register
10
A
Achteruitkijkspiegel.................................. 104
autodimfunctie.................................... 104
A/V-AUX-ingang...................................... 280
Actief chassis (FOUR-C).......................... 176
Aanbevolen veiligheidzitjes, tabel.............. 34
Actieve koplampen (ABL).......................... 89
Aanhanger...............................................
kabel...................................................
pendelbeweging.................................
rijden met een aanhanger...................
Actieve xenonkoplampen.......................... 89
308
308
313
308
Aanpassen, lichtbundel............................. 94
Aanrijding................................................... 31
Aanstekeropening.................................... 224
ACC – Adaptieve cruisecontrol................ 179
ACC gedeactiveerd.................................. 177
Accu................................................. 351, 390
onderhoud.......................................... 351
starten met hulpaccu.......................... 116
symbolen op de accu......................... 352
transpondersleutel/PCC....................... 54
waarschuwingssymbolen................... 352
Achterklep.................................................. 61
openen.................................................. 62
vergrendelen/ontgrendelen.................. 60
Achterruit, elektrische verwarming.......... 103
Achterste bedieningspaneel
audiosysteem..................................... 236
406
Adaptieve cruisecontrol........................... 179
radarsensor......................................... 185
storingen opsporen............................ 186
Afstandsbediening .................................. 263
batterij vervangen .............................. 264
HomeLinkŸ
alarmindicatie.......................................
alarmsignalen........................................
alarmsysteem controleren....................
beperkt alarmniveau.............................
geactiveerd alarm uitschakelen............
66
67
51
67
67
Alarmlichten............................................... 91
Alcoholslot............................................... 110
Allergenen................................................ 158
All Wheel Drive (vierwielaandrijving)........ 131
Antislipregeling........................................ 174
Afstandsbediening
programmeerbaar .............................. 140
Antispin ................................................... 174
Airbag
activeren/deactiveren, PACOS............. 22
bestuurders- en passagierszijde.......... 20
deactiveren met sleutel......................... 22
Audio
achterste bedieningspaneel............... 236
hoofdtelefoonaansluiting.................... 236
instellingen.................................. 237, 238
surround............................................. 230
AIRBAG ............................................... 20, 21
Airbagsysteem .......................................... 19
Airconditioning......................................... 164
algemene informatie........................... 157
Airconditioning, AC.................................. 164
alarm
deactiveren........................................... 67
Alarm.......................................................... 66
activeren............................................... 67
Approach-verlichting........................... 50, 93
Audiosysteem.................................. 230, 232
functies............................................... 237
overzicht............................................. 232
Auto
klimaatinstelling.................................. 163
Autobekleding.......................................... 369
Automatische hervergrendeling................. 59
Automatische motorrem.......................... 134
10 Alfabetisch register
Automatische schakelblokkering deactiveren............................................................ 121
Automatische vergrendeling...................... 60
Automatische versnellingsbak.................
aanhanger...........................................
handmatig schakelen (Geartronic)......
slepen en bergen................................
118
309
119
315
Automatische wasstraten........................ 367
Auto wassen............................................ 367
AUX-ingang..................................... 232, 253
AWD, vierwielaandrijving......................... 131
B
Banden
bandenreparatie.................................
draairichting........................................
onderhoud..........................................
rijeigenschappen................................
slijtage-indicator.................................
snelheidsaanduidingen.......................
spanning.............................................
specificaties........................................
winterbanden......................................
330
320
320
320
321
323
328
323
322
Batterij
afstandsbediening ............................. 264
hoofdtelefoon..................................... 280
Bedieningselementen
middenconsole .......................... 233, 288
Bagagenet............................................... 305
Bedieningsknoppen
middenconsole................................... 149
Bagagerolhoes......................................... 307
Bedieningspaneel verlichting..................... 88
Bagageruimte
bagagenet........................................... 305
bagagerolhoes.................................... 307
krikpunten........................................... 303
veiligheidsrek...................................... 306
verlichting............................................. 93
Bedrijfsrem.............................................. 132
Bagage verankeren (Lading vervoeren)... 303
Beelschermen achterin............................ 278
Bellen....................................................... 267
Benzinekwaliteit....................................... 299
Bergen..................................................... 317
Berichten en symbolen
afstandscontrole................................. 191
Collision Warning met Auto
Brake.......................................... 196, 204
Driver Alert Control............................. 208
Lane Departure Warning..................... 210
10
Berichten en symbolen voor adaptieve
cruisecontrol............................................ 187
Berichten op instrumentenpaneel............ 146
Beslaande koplampglazen
condens.............................................. 367
Beslagen ruiten........................................
ontwasemen.......................................
ontwasemen met blaasmonden.........
timerfunctie.........................................
164
157
166
165
Blaasmonden........................................... 159
BLIS, Blind Spot Information System...... 219
BLIS-systeem (Blind Spot Information System).......................................................... 219
Blokkering achteruitversnelling................ 118
BluetoothŸ
gesprek naar mobiel ..........................
handsfree ...........................................
media .................................................
microfoon uit ......................................
streaming audio .................................
267
265
256
267
256
407
10 Alfabetisch register
10
Boordcomputer....................................... 172
Comfortverlichting..................................... 93
DSTC, zie ook Stabiliteitssysteem........... 175
Botsing, zie Aanrijding............................... 31
Condens aan binnenkant lampglazen..... 367
DVD ......................................................... 248
Brandstof.................................................
brandstofbesparing............................
brandstoffilter.....................................
brandstofverbruik...............................
Contactsleutels.......................................... 80
298
328
300
387
Buitenafmetingen..................................... 378
Controleren en bijvullen, koelvloeistof..... 341
Cruisecontrol........................................... 177
E
CZIP (Clear Zone Interior Package)......... 158
ECC, elektronische klimaatregeling......... 160
ECO-bandenspanning............................. 328
Buitenspiegels......................................... 102
Buitenspiegels resetten........................... 103
C
Camerasensor................................. 194, 201
CD ........................................................... 248
Chassisstanden....................................... 176
City Safety™............................................ 193
Claxon........................................................ 87
Claxonneren............................................... 87
Clean Zone Interior Package (CZIP)........ 158
CO2-uitstoot ............................................ 387
Collision Warning............................. 198, 199
radarsensor......................... 185, 193, 199
Collision Warning met Auto Brake*.......... 198
D
Eco Start/Stop DRIVe.............................. 124
DAB-radio................................................ 245
EHBO-set................................................. 329
Dagtellers................................................... 77
Elektrisch bedienbare ruiten.................... 100
Dakbelasting, max. gewicht .................... 378
Elektrisch bedienbare ruiten resetten...... 102
Dashboardkastje...................................... 224
vergrendelen......................................... 60
Elektrisch bedienbare stoel....................... 83
Dieselolie................................................. 299
elektrische aansluiting............................. 225
Displayverlichting....................................... 88
Elektrische aansluiting
bagageruimte...................................... 304
voorstoel............................................. 225
Distance Alert.......................................... 189
Dolby Surround Pro Logic II.................... 230
Doorluchtfunctie................................ 60, 158
Doorwaaddiepte...................................... 294
Draadloze hoofdtelefoon......................... 279
Driver Alert Control.................................. 206
Driver Alert System.................................. 206
408
EHBO-kit ................................................. 329
Elektrisch bediend panoramadak............ 107
Elektrische parkeerrem............................
automatisch lossen.............................
handmatig lossen...............................
lage accuspanning..............................
136
137
137
136
10 Alfabetisch register
Elektrische verwarming
achterruit............................................. 103
buitenspiegels..................................... 103
stoelen en achterbank........................ 162
Geluid
Ambient Surround Sound .................. 238
H
handgeschakelde versnellingsbak
schakelindicatie (GSI)......................... 126
Elektronische startblokkering.................... 49
Geluidssterkte
beltoon, telefoon................................. 268
telefoon............................................... 268
telefoon/mediaspeler.......................... 268
Entertainmentsysteem achterpassagiers 278
Gereedschap........................................... 327
Handmatig schakelen (Geartronic).......... 119
ETC, elektronische temperatuurregeling
Gesprekken
gebruik................................................ 267
inkomende.......................................... 267
Handrem.................................................. 136
Elektrisch inklapbare buitenspiegels....... 103
161
Etiketten................................................... 376
Extra verwarming..................................... 171
Extra verwarming (diesel)......................... 171
Gevarendriehoek..................................... 329
Gewichten
rijklaar gewicht.................................... 378
Handgeschakelde versnellingsbak.......... 118
slepen en bergen................................ 315
HDC......................................................... 134
Hill Descent Control................................. 134
Hogedruksproeiers koplampen................. 98
Hoge motortemperatuur.......................... 308
HomeLinkŸ .............................................. 140
F
Glazen
gelaagd/verstevigd............................. 100
File-assistent............................................ 183
Global opening........................................ 158
Follow Me home-verlichting...................... 93
Gloeilampen, zie Verlichting.................... 343
FOUR-C – Actief chassis......................... 176
Gloeilampen achterlamphuis:
positie................................................. 346
Hoofdtelefoon
batterij vervangen............................... 280
draadloos............................................ 279
Gordelwaarschuwing................................. 17
Hoofdtelefoonaansluiting......... 236, 278, 280
Gordijn
panoramadak...................................... 107
Houder voor boodschappentassen ........ 303
FSC, milieulabel......................................... 12
G
10
Hoofdsteun
middelste zitplaats achterbank............. 84
omklappen...................................... 85, 86
Groot licht/dimlicht, zie Verlichting............ 88
Geartronic................................................ 119
Gelaagd glas............................................ 100
409
10 Alfabetisch register
I
10
Interieurverlichting, zie Verlichting............. 92
IAQS – Interior Air Quality System........... 158
Interieurverwarming
op brandstof....................................... 167
Klimaatregeling........................................ 157
algemene informatie........................... 157
sensoren............................................. 157
IC-systeem – Inflatable Curtain................. 26
Interior Air Quality System (IAQS) ........... 165
Klok, instellen............................................. 78
In de was zetten....................................... 368
Intervalstand.............................................. 97
Knipperlichten............................................ 91
Informatiedisplays...................................... 73
iPodŸ, aansluiting.................................... 253
Knippersignalen, PCC............................... 51
Informatie- en waarschuwingssymbolen... 74
Informatietoets, PCC................................. 51
Infotainment ............................................
basisfuncties ......................................
brontoetsen .......................................
menufuncties .....................................
overzicht ............................................
spraakherkenning...............................
230
233
232
288
232
274
Kofferbak
lading vervoeren................................. 302
K
Katalysator............................................... 298
bergen................................................. 316
Keuzehendelblokkering........................... 120
Inlegmatten.............................................. 225
Keuzehendelblokkering, mechanisch uitschakelen................................................. 121
Instructieboekje, milieulabel...................... 12
Keyless drive...................................... 56, 114
Instrumenten, schakelaars en bediening... 70
Kinderen....................................................
kinderslot..............................................
kinderzitjes en SIPS-airbags.................
positie in de auto..................................
veiligheid...............................................
Instrumentenoverzicht
auto met stuur links.............................. 70
auto met stuur rechts........................... 72
Instrumentenpaneel................................. 146
Instrumentenverlichting, zie Verlichting..... 88
Interieurcomfort....................................... 223
Interieurfilter............................................. 158
410
Koelsysteem............................................ 294
32
40
24
32
32
Kinderslot................................................... 65
Kinderzitje.................................................. 32
Kleurcode, lak.......................................... 371
Kompas................................................... 105
kalibreren............................................ 105
Koplampen.............................................. 343
Koplamphoogteregeling............................ 88
Koudemiddel........................................... 157
Krik........................................................... 327
L
Lading vervoeren
algemene informatie........................... 302
bagageruimte...................................... 302
10 Alfabetisch register
krikpunten........................................... 303
lading op het dak................................ 302
Meldingen voor BLIS............................... 221
Lak
kleurcode............................................ 371
schade en herstel............................... 371
Menufuncties infotainment ..................... 288
Lampen, zie Verlichting............................ 343
Lampjes................................................... 175
Lane Departure Warning.......................... 209
Lasersensor................................................. 9
Lekke band, zie Banden.......................... 327
Leren bekleding, reinigingsvoorschriften. 370
Lichtbundel aanpassen.............................. 94
Active Bending Lights .......................... 94
halogeenkoplampen............................. 94
Luchtverdeling................................. 159, 166
M
Make-upspiegel................................. 92, 225
Max. dakbelasting .................................. 378
Media BluetoothŸ .................................... 256
Mediaspeler ............................................ 248
Meldingen op informatiedisplay............... 175
Menufuncties RSE................................... 285
Motorolie.......................................... 337, 383
filter..................................................... 337
hoeveelheden..................................... 383
oliekwaliteit......................................... 383
ongunstige rijomstandigheden........... 383
Menusysteem infotainment .................... 288
Motoroliepeil controleren......................... 337
Menusysteem MY CAR........................... 149
Motorremregeling ................................... 174
Menusystemen RSE........................ 285, 286
Motorruimte
koelvloeistof........................................
olie......................................................
overzicht.............................................
stuurbekrachtigingsvloeistof...............
Menu- en meldingsfuncties..................... 146
Menu’s/Functies...................................... 151
Meters op het instrumentenpaneel
brandstofmeter..................................... 74
snelheidsmeter..................................... 74
toerenteller............................................ 74
Middenconsole........................................ 149
Milieulabel, FSC, instructieboekje............. 12
341
337
337
342
Motorspecificaties................................... 381
Motorverwarming
op brandstof....................................... 167
Mistlichten
achter.................................................... 90
MY CAR................................................... 149
Mobiele telefoon
aansluiten...........................................
handsfree............................................
spraakherkenning...............................
telefoon registreren.............................
N
269
265
274
266
10
Nooduitrusting
gevarendriehoek................................. 329
Motor
oververhitting...................................... 308
starten................................................. 114
411
10 Alfabetisch register
O
10
Olie, zie ook Motorolie............................. 383
Oliepeil laag............................................. 337
Omklappen, ruggedeelte achterbank........ 85
Onderhoud
roestwering......................................... 369
Ontgrendelen
van de binnenzijde................................ 59
van de buitenzijde................................. 59
Ontwaseming........................................... 164
Panoramadak
gordijn................................................. 107
openen en sluiten............................... 107
ventilatiestand..................................... 108
Park Assist............................................... 212
sensoren voor Park Assist.................. 214
Parkeerhulpcamera.................................. 215
Passagiersruimte..................................... 223
PCC (Personal Car Communicator)
bereik transpondersleutel............... 51, 52
functies................................................. 50
Radarsensor............................................ 179
beperkingen........................................ 185
Radio ......................................................
AM/FM ...............................................
DAB ...................................................
menusysteem ....................................
240
240
245
288
Recirculatie.............................................. 164
Regeling, licht............................................ 88
Regensensor.............................................. 97
Opbergmogelijkheden in passagiersruimte....................................................... 223
Peilstok, elektronisch............................... 339
Poetsen.................................................... 368
Relais- en zekeringenkastje, zie Zekeringen........................................................... 356
opblaasgordijn........................................... 26
Powershift-versnellingsbak.............. 121, 315
Rem- en koppelingsvloeistof................... 342
Openen, motorkap................................... 336
Provisorische bandenreparatie................ 330
Remlichten................................................. 90
Oververhitting.......................................... 308
P
PACOS....................................................... 22
PACOS, schakelaar voor activering/deactivering....................................................... 22
Paniekfunctie............................................. 50
412
R
Q
Queue Assist............................................ 183
Remmen.................................................. 132
antiblokkeerremsysteem, ABS........... 132
elektrische parkeerrem....................... 136
noodremlichten..................................... 90
remkrachtverhoging bij noodstops,
EBA .................................................... 132
remlichten............................................. 90
remsysteem........................................ 132
remvloeistof bijvullen.......................... 342
symbolen op instrumentenpaneel...... 133
10 Alfabetisch register
Reservewiel.............................................. 327
compact reservewiel........................... 327
Ruiten en spiegels................................... 100
Sleepoog.................................................. 316
Ruitensproeiers.......................................... 98
Richtingaanwijzers..................................... 91
Ruitensproeiervloeistof, bijvullen............. 350
Slepen...................................................... 315
sleepoog............................................. 316
Rijadviezen............................................... 294
Ruitenwissers............................................ 97
regensensor.......................................... 97
Rijden.......................................................
koelsysteem........................................
met een aanhanger.............................
met geopende achterklep...................
294
294
308
295
Rijden met een aanhanger
kogeldruk............................................ 378
trekgewicht......................................... 378
Rijden tijdens de winter........................... 295
Rijeigenschappen aanpassen.................. 176
Rijklaar gewicht........................................ 378
Roestwering............................................. 369
Roetfilter.................................................. 300
Roetfilter vol............................................. 300
Rolbeugels................................................. 29
ROPS (Roll-Over Protection System)........ 29
Sleutel........................................................ 48
Sleutelblad................................................. 52
Sleutelloos starten (Keyless drive)..... 56, 114
Sleutelstanden........................................... 80
S
Safelock-functie......................................... 63
deactiveren........................................... 63
tijdelijk deactiveren............................... 63
Sloten
automatische vergrendeling................. 59
ontgrendelen......................................... 59
vergrendelen......................................... 59
Safety mode.............................................. 31
Smeermiddelen........................................ 385
Schakelindicatie (GSI).............................. 126
Smeermiddelen, hoeveelheden............... 385
Schoonmaken
automatische wasstraten...................
auto wassen.......................................
bekleding............................................
veiligheidsgordels...............................
velgen.................................................
Spiegels
achteruitkijk-.......................................
buiten-................................................
elektrische verwarming.......................
elektrisch inklapbare...........................
kompas...............................................
367
367
369
371
368
104
102
103
103
105
Sensus....................................................... 79
Spin Control............................................. 174
Serviceprogramma.................................. 336
Spraakherkenning mobiele telefoon........ 274
RSE - Rear Seat Entertainment system... 278
Signaalingang, externe.................... 232, 253
Rugleuning................................................. 82
voorstoel, omklappen........................... 82
SIPS-airbag............................................... 24
Sproeiers
achterruit............................................... 98
sproeiervloeistof, bijvullen.................. 350
voorruit.................................................. 98
ROPS (Roll-Over Protection System) (Rolbeugels)..................................................... 29
10
SIPS-airbags.............................................. 24
413
10 Alfabetisch register
Sproeikoppen, verwarmde........................ 98
10
Stabiliteits- en tractieregelsysteem......... 174
Stabiliteitssysteem................................... 174
Stadslichten vóór en achterlichten............ 90
Standverwarming.....................................
accu en brandstof...............................
op een helling parkeren......................
tijd instellen.........................................
167
167
167
169
Startblokkering.......................................... 49
Storingsmeldingen voor adaptieve cruisecontrol...................................................... 187
Storingsmeldingen voor BLIS.................. 221
Storingsmeldingen voor de afstandscontrole.......................................................... 191
Symbolen en meldingen
Afstandscontrole................................ 191
Botswaarschuwing met brake support............................................. 196, 204
Driver Alert Control............................. 208
Lane Departure Warning..................... 210
Symbolen en meldingen voor adaptieve
cruisecontrol............................................ 187
Stuurbekrachtiging, snelheidsafhankelijke........................................................... 176
T
Stickers.................................................... 376
Stuurkrachtniveau, zie Stuurbekrachtiging.......................................................... 176
Stoel, zie Stoelen en achterbank............... 82
Stuurslot.................................................. 115
Stoelen en achterbank............................... 82
elektrische bediening............................ 83
elektrische verwarming....................... 162
hoofdsteunen achterbank..................... 84
ruggedeelte achterbank omklappen..... 85
rugleuning voorstoel omklappen.......... 82
Stuurwiel.................................................... 87
stuurwielafstelling................................. 87
toetsenset..................... 87, 150, 177, 235
toetsenset adaptieve cruisecontrol.... 181
Tanken.....................................................
tankdop...............................................
tanken.................................................
tankvulklep, elektrisch openen...........
tankvulklep, handmatig openen.........
297
297
297
297
297
Telefoon
aansluiten...........................................
bellen..................................................
gesprek beantwoorden.......................
handsfree............................................
inkomende gesprekken......................
spraakherkenning...............................
telefoonboek.......................................
telefoonboek, sneltoets......................
telefoon registreren.............................
269
267
267
265
267
274
269
269
266
Starten met hulpaccu.............................. 116
Steenslagplekken en krassen.................. 371
Stoel met geheugenfunctie........................ 83
Storingen in de adaptieve cruisecontrole
opsporen.................................................. 186
Storingen in de camerasensor opsporen.................................................... 195, 202
414
Storingsmeldingen
Driver Alert Control............................. 208
Lane Departure Warning..................... 210
zie Berichten en symbolen......... 138, 187
Stuurwiel afstellen...................................... 87
Surround.......................................... 230, 238
Symbolen
controlesymbolen................................. 74
informatiesymbolen.............................. 74
waarschuwingssymbolen..................... 74
10 Alfabetisch register
Temperatuur
werkelijke temperatuur....................... 157
Trillingsdemper........................................ 310
Temperatuurregeling............................... 164
TV............................................................. 259
Theaterverlichting...................................... 93
Type-aanduidingen.................................. 376
Timer........................................................ 165
Typegoedkeuring, transpondersleutelsysteem......................................................... 391
Toetsensets op stuurwiel... 87, 150, 177, 235
TSA, Trailer Stability Assist ............. 174, 313
Totaalgewicht.......................................... 378
bovenste bevestigingspunten voor kinderzitjes................................................ 44
geïntegreerd kinderzitje met twee standen........................................................ 38
ISOFIX-bevestigingssysteem voor kinderzitjes................................................ 40
Velgen
schoonmaken..................................... 368
U
Ventilatie.................................................. 159
Trailer Stability Assist ..................... 174, 313
Transmissie.............................................. 118
Uitstoot van kooldioxide.......................... 301
Transponder............................................ 100
USB, aansluiting...................................... 253
Vergrendelen/ontgrendelen
aan de binnenzijde................................ 59
achterklep............................................. 60
Traction Control....................................... 174
Transpondersleutel....................................
afneembaar sleutelblad........................
batterij vervangen.................................
bereik transpondersleutel.....................
functies.................................................
48
52
54
51
50
Transpondersleutelsysteem, typegoedkeuring..................................................... 391
Trekgewicht............................................. 378
Trekhaak..................................................
afneembaar, aanbrengen ...................
afneembaar, verwijderen ...................
specificaties........................................
310
311
312
310
Trekinrichting, zie Trekhaak..................... 310
10
Ventilator.................................................. 163
Vergrendelingsindicatie ............................ 48
V
Veiligheidsgordel
achterbank............................................ 18
gordelspanners..................................... 18
Veiligheidsgordels...................................... 16
Veiligheidsrek........................................... 306
Veiligheidszitje........................................... 32
aanbevolen........................................... 34
afmetingscategorieën voor veiligheidszitjes met ISOFIX-bevestigingssysteem...................................................... 40
Verlichting................................................ 343
"Approach"-verlichting................... 50, 93
Actieve xenonkoplampen..................... 89
automatische verlichting, interieur........ 93
bedieningsknoppen.............................. 92
displayverlichting.................................. 88
Follow Me Home-verlichting................. 93
gloeilampen, specificaties.................. 348
groot licht/dimlicht................................ 88
in interieur............................................. 92
instrumentenverlichting........................ 88
koplamphoogteverstelling.................... 88
415
10 Alfabetisch register
10
mistachterlicht...................................... 90
stadslichten/parkeerlichten vóór en
achterlichten......................................... 90
Verlichting, gloeilampen vervangen.........
bagageruimte......................................
dimlicht, halogeen..............................
groot licht, halogeen...........................
groot licht, xenonlamp........................
kentekenplaatverlichting.....................
make-upspiegel..................................
richtingaanwijzer.................................
sidemarker..........................................
343
347
344
345
345
347
348
345
346
Verlichting instrumentenpaneel................. 88
Versnellingsbak........................................ 118
automatische...................................... 118
handgeschakelde............................... 118
Whiplash-letsel, WHIPS............................. 27
Volume .................................................... 233
WHIPS
kinderzitje/comfortkussen.................... 27
whiplash-letsel...................................... 27
Volvo Sensus............................................. 79
W
Waarschuwingsgeluid
Collision Warning................................ 199
Waarschuwingslampje
adaptieve cruisecontrol...................... 179
Collision Warning................................ 199
stabiliteits- en tractieregelsysteem..... 174
Verzorging, leren bekleding..................... 370
Waarschuwingslampjes
airbags (SRS)........................................
dynamo laadt niet bij............................
gordelwaarschuwing............................
lage oliedruk.........................................
parkeerrem aangezet............................
storing in remsysteem..........................
waarschuwing.......................................
Vierwielaandrijving, AWD......................... 131
Waarschuwingssymbool, airbagsysteem. . 19
Vlekken.................................................... 369
Warmtereflecterende voorruit.................. 100
Vloeistoffen, hoeveelheden...................... 385
Water- en vuilafstotende laag.................. 100
Vloeistoffen en oliën................................. 385
Water- en vuilafstotende laag, schoonmaken........................................................... 369
Verwarmde sproeikoppen.......................... 98
Verwarming.............................................. 164
Verzorging................................................ 367
Voetgangersbescherming........................ 198
416
Volgtijd instellen....................................... 190
76
76
76
76
76
76
76
Wielen
aanbrengen.........................................
reservewiel..........................................
sneeuwkettingen.................................
velgen.................................................
verwisselen.........................................
326
327
323
321
325
Wielen en banden.................................... 320
Winterbanden.......................................... 322
Wisserbladen...........................................
schoonmaken.....................................
servicestand.......................................
vervangen...........................................
vervangen achterklep.........................
349
350
349
349
350
Wissers en -sproeiers................................ 97
Z
Zekeringen...............................................
algemene informatie...........................
houder in bagageruimte.....................
koude zone.........................................
356
356
364
365
10 Alfabetisch register
relais-/zekeringenkastje in motorruimte.................................................. 357
Start/Stop........................................... 365
vervangen........................................... 356
10
Zekeringenkastje..................................... 356
dashboardkastje................................. 361
Zekeringentabel
zekeringen in motorruimte.................. 358
Zuinig rijden............................................. 294
Zwangere vrouwen, veiligheidsgordel....... 17
417
10 Alfabetisch register
10
418
