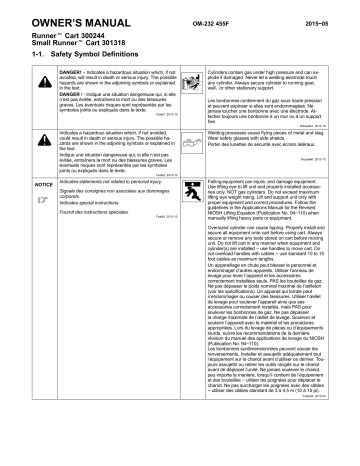

OWNER’S MANUAL
OM-232 455F
2015−05
Runnert Cart 300244
Small Runnert Cart 301318
1-1. Safety Symbol Definitions
DANGER! − Indicates a hazardous situation which, if not
avoided, will result in death or serious injury. The possible
hazards are shown in the adjoining symbols or explained
in the text.
DANGER ! - Indique une situation dangereuse qui, si elle
n’est pas évitée, entraînera la mort ou des blessures
graves. Les éventuels risques sont représentés par les
symboles joints ou expliqués dans le texte.
Fsafe1 2013-10
Cylinders contain gas under high pressure and can explode if damaged. Never let a welding electrode touch
any cylinder. Always secure cylinder to running gear,
wall, or other stationary support.
Les bonbonnes contiennent du gaz sous haute pression
et peuvent exploser si elles sont endommagées. Ne
jamais toucher une bonbonne avec une électrode. Attacher toujours une bonbonne à un mur ou à un support
fixe.
Wiresafe1 2013-10
Indicates a hazardous situation which, if not avoided,
could result in death or serious injury. The possible hazards are shown in the adjoining symbols or explained in
the text.
Indique une situation dangereuse qui, si elle n’est pas
évitée, entraînera la mort ou des blessures graves. Les
éventuels risques sont représentés par les symboles
joints ou expliqués dans le texte.
Welding processes cause flying pieces of metal and slag.
Wear safety glasses with side shields.
Porter des lunettes de sécurité avec écrans latéraux.
Oxysafe6 2013-10
Fsafe2 2013-10
NOTICE
Indicates statements not related to personal injury.
Signale des consignes non associées aux dommages
corporels.
Indicates special instructions.
Fournit des instructions spéciales.
Fsafe3 2013-10
Falling equipment can injure, and damage equipment.
Use lifting eye to lift unit and properly installed accessories only, NOT gas cylinders. Do not exceed maximum
lifting eye weight rating. Lift and support unit only with
proper equipment and correct procedures. Follow the
guidelines in the Applications Manual for the Revised
NIOSH Lifting Equation (Publication No. 94−110) when
manually lifting heavy parts or equipment.
Oversized cylinder can cause tipping. Properly install and
secure all equipment onto cart before using cart. Always
secure or remove any tools stored on cart before moving
unit. Do not lift cart in any manner when equipment and
cylinder(s) are installed − use handles to move cart. Do
not overload handles with cables − use standard 10 to 15
foot cables as maximum lengths.
Un appareillage en chute peut blesser le personnel et
endommager d’autres appareils. Utiliser l’anneau de
levage pour lever l’appareil et les accessoires
correctement installées seuls, PAS les bouteilles de gaz.
Ne pas dépasser le poids nominal maximal de l’œilleton
(voir les spécifications). Un appareil qui tombe peut
s’endommager ou causer des blessures. Utiliser l’œillet
de levage pour soulever l’appareil ainsi que ses
accessoires correctement installés, mais PAS pour
soulever les bonbonnes de gaz. Ne pas dépasser
la charge maximale de l’œillet de levage. Soulever et
soutenir l’appareil avec le matériel et les procédures
appropriées. Lors du levage de pièces ou d’équipements
lourds, suivre les recommandations de la dernière
révision du manuel des applications de levage du NIOSH
(Publication No. 94−110).
Les bonbonnes surdimensionnées peuvent causer les
renversements. Installer et assujettir adéquatement tout
l’équipement sur le chariot avant d’utiliser ce dernier. Toujours assujettir ou retirer les outils rangés sur le chariot
avant de déplacer l’unité. Ne jamais soulever le chariot,
peu importe la manière, lorsqu’il contient de l’équipement
et des bouteilles − utiliser les poignées pour déplacer le
chariot. Ne pas surcharger les poignées avec des câbles
− utiliser des câbles standard de 3 à 4,5 m (10 à 15 pi).
Fsafe26 2015-03
Beware of electric shock from welding electrode or wiring.
Touching the electrode while in contact with the work or
ground can cause electric shock. Always wear dry
gloves. Keep all panels and covers closed.
Attention au risque d’électrocution due au contact avec
l’électrode de soudage ou les fils. Le fait de toucher
l’électrode tout en étant en contact avec la pièce ou la
terre peut provoquer une électrocution. Toujours porter
des gants secs. Tous les panneaux et couvercles doivent
rester fermés.
Fsafe5 2013-10
CALIFORNIA PROPOSITION 65 WARNINGS
PROPOSITION CALIFORIENNE 65 AVERTISSEMENTS
Welding or cutting equipment produces fumes or gases which contain chemicals known to the State of California to cause birth defects
and, in some cases, cancer. (California Health & Safety Code Section 25249.5 et seq.)
This product contains chemicals, including lead, known to the state of California to cause cancer, birth defects, or other reproductive
harm. Wash hands after use.
Les équipements de soudage et de coupage produisent des fumées et des gaz qui contiennent des produits chimiques dont l’État de
Californie reconnaît qu’ils provoquent des malformations congénitales et, dans certains cas, des cancers. (Code de santé et de sécurité de Californie, chapitre 25249.5 et suivants)
Ce produit contient des produits chimiques, notamment du plomb, dont l’État de Californie reconnaît qu’ils provoquent des cancers, des
malformations congénitales ou d’autres problèmes de procréation. Se laver les mains après utilisation.
Fsafe4 2013-10
Notes
OM-232 455 Page 2
1-2. Assembled Cart & Cylinder Rack
Runner Cart For Maxstar®/Dynasty® 350/700
Overall Dimensions
Inches
Millimeters
Length
41-1/2
1054
Width
23-1/4
591
Height
43-3/4
1,111
Weight
55 lb
25 Kg
Small Runner Cart For Maxstar/Dynasty 280
Overall Dimensions
Inches
Millimeters
Length
41-1/2
1054
Width
19-1/2
495
Height
33-1/2
851
Weight
44 lb
20 Kg
804 873-D
OM-232 455 Page 3
1-3. Typical Cart With Welding Power Source, Cooling System, And Gas Cylinder
!
Be careful when placing or moving unit over uneven surfaces.
Tipping or falling equipment can
cause injury and damage equipment.
1
2
Gas cylinder - Not Supplied
Chain
Obtain and install gas cylinder. Secure
gas cylinder with chain.
3
Foot Control - Not Supplied
4
Foot Control Holder
5
Cable Holders (3)
Install foot control holder and cable holders in any of the screw holes located on
top of side rails. Secure with supplied
.250−20 X .50 hex head screws.
6
Cooling System - Not Supplied
Secure Coolmatet 1.3 with supplied
.250-20 x .50 hex head screws
Secure Coolmate 3.5 with supplied
.312-18 x .75 hex head screws
7
8
1
Cart
Welding Power Source - Not
Supplied
Secure Dynasty or Maxstar 350/700
(power source only) with supplied
.375-16 x .75 hex head screws.
8
1
2
3
4
7
8
2
3
4
5
6
7
Runner Cart For Maxstar/Dynasty 350/700
Tools Needed:
3/8 in.
6
5
Small Runner Cart For Maxstar/Dynasty 280
804 874-E
OM-232 455 Page 4
1-4. Cart Parts List
. Hardware is common and
not available unless listed.
3
4
2
6
5
7
1
9
8
10
19
12
11
13
18
15
804 872-C
Figure 1-1. Complete Assembly For 230 157
Item
No.
Dia.
Mkgs.
Part
No.
230 157
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
1
2
3
4
5
6
7
8
9
10
11
12
13
15
18
19
. . . . . . . . . . . . . 255 894
. . . . . . . . . . . . +226 929
. . . . . . . . . . . . . 210 224
. . . . . . . . . . . . . 255 895
. . . . . . . . . . . . . 192 236
. . . . . . . . . . . . +226 930
. . . . . . . . . . . . . 199 403
. . . . . . . . . . . . . 191 875
. . . . . . . . . . . . . 255 893
. . . . . . . . . . . . . 255 896
. . . . . . . . . . . . . 602 250
. . . . . . . . . . . . . 209 869
. . . . . . . . . . . . . 121 614
. . . . . . . . . . . . . 226 923
. . . . . . . . . . . . . 255 892
. . . . . . . . . . . . . 235 506
Description
Quantity
Figure 1-1 Complete Cart Assembly.
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
Handle, Cart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Panel, Side Rail LH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Chain, Straight Link 1/0 X 27 Bright Zinc Pld . . . . . . . . . . . . . . . . . . . . .
Support, Bottle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Label, Caution Over Turning Can Cause Injury . . . . . . . . . . . . . . . . . . . . .
Panel, Side Rail RH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Holder, Foot Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hanger, Cable/Torch
.........................................
Base, Cart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tray, Bottle Assy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Washer, Flat .812 ID x 1.469 OD x .134t Stl Pld Ansi .750 . . . . . . . . . .
Wheel, Poly−olefin 10 In Diax 2.000 wide x .750 . . . . . . . . . . . . . . . . . . .
Ring, Rtng Ext .750 Shaft X .085 Thk E Style Pld . . . . . . . . . . . . . . . . . .
Caster, Swvl 4.00 In Polyolefin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Base, Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spacer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
1
1
2
1
1
3
1
1
2
2
2
2
1
2
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
OM-232 455 Page 5
. Hardware is common and
5
not available unless listed.
4
7
2
3
14
1
6
10
15
12
13
8
9
10
11
805 562-A
Figure 1-2. Complete Assembly For 271 912
Item
No.
Dia.
Mkgs.
Part
No.
254 522
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
. . . . . . . . . . . . . 251 105
. . . . . . . . . . . . . 251 106
. . . . . . . . . . . . . 210 224
. . . . . . . . . . . . . 251 104
. . . . . . . . . . . . . 200 285
. . . . . . . . . . . . . 199 403
. . . . . . . . . . . . . 191 875
. . . . . . . . . . . . . 271 913
. . . . . . . . . . . . . 271 914
. . . . . . . . . . . . . 602 250
. . . . . . . . . . . . . 209 869
. . . . . . . . . . . . . 121 614
. . . . . . . . . . . . . 008 999
. . . . . . . . . . . . +251 107
. . . . . . . . . . . . . . 272488
Description
Quantity
Figure 1-2 Complete Cart Assembly.
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
Handle, Cart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rail, Side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Chain, Straight Link 1/0 X 27 Bright Zinc Pld . . . . . . . . . . . . . . . . . . . . .
Handle, Lifting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Label, Warning Cylinder May Explode If Damaged . . . . . . . . . . . . . . . . .
Holder, Foot Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hanger, Cable/Torch
.........................................
Base, Cart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tray Assy, Bottle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Washer, Flat .812 ID x 1.469 OD x .134t Stl Pld Ansi .750 . . . . . . . . . .
Wheel, Poly−olefin 10 In Diax 2.000 wide x .750 . . . . . . . . . . . . . . . . . . .
Ring, Rtng Ext .750 Shaft X .085 Thk E Style Pld . . . . . . . . . . . . . . . . . .
Caster, Swvl 4.00 In Polyolefin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bracket, Bottle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beam, Caster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1
1
1
1
3
1
1
4
2
2
2
1
1
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
OM-232 455 Page 6
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
