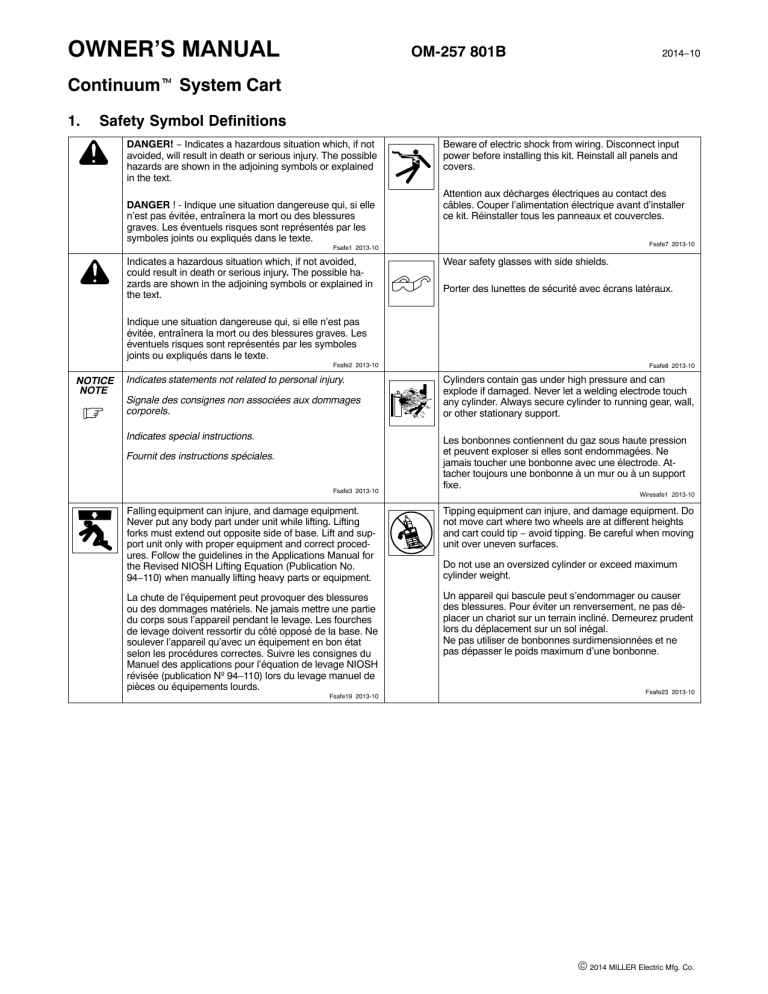

OWNER’S MANUAL
OM-257 801B
2014−10
Continuumt System Cart
1.
Safety Symbol Definitions
DANGER! − Indicates a hazardous situation which, if not
avoided, will result in death or serious injury. The possible
hazards are shown in the adjoining symbols or explained
in the text.
DANGER ! - Indique une situation dangereuse qui, si elle
n’est pas évitée, entraînera la mort ou des blessures
graves. Les éventuels risques sont représentés par les
symboles joints ou expliqués dans le texte.
Beware of electric shock from wiring. Disconnect input
power before installing this kit. Reinstall all panels and
covers.
Attention aux décharges électriques au contact des
câbles. Couper l’alimentation électrique avant d’installer
ce kit. Réinstaller tous les panneaux et couvercles.
Fsafe7 2013-10
Fsafe1 2013-10
Indicates a hazardous situation which, if not avoided,
could result in death or serious injury. The possible hazards are shown in the adjoining symbols or explained in
the text.
Wear safety glasses with side shields.
Porter des lunettes de sécurité avec écrans latéraux.
Indique une situation dangereuse qui, si elle n’est pas
évitée, entraînera la mort ou des blessures graves. Les
éventuels risques sont représentés par les symboles
joints ou expliqués dans le texte.
Fsafe2 2013-10
NOTICE
NOTE
Indicates statements not related to personal injury.
Signale des consignes non associées aux dommages
corporels.
Indicates special instructions.
Fournit des instructions spéciales.
Fsafe3 2013-10
Fsafe8 2013-10
Cylinders contain gas under high pressure and can
explode if damaged. Never let a welding electrode touch
any cylinder. Always secure cylinder to running gear, wall,
or other stationary support.
Les bonbonnes contiennent du gaz sous haute pression
et peuvent exploser si elles sont endommagées. Ne
jamais toucher une bonbonne avec une électrode. Attacher toujours une bonbonne à un mur ou à un support
fixe.
Wiresafe1 2013-10
Falling equipment can injure, and damage equipment.
Never put any body part under unit while lifting. Lifting
forks must extend out opposite side of base. Lift and support unit only with proper equipment and correct procedures. Follow the guidelines in the Applications Manual for
the Revised NIOSH Lifting Equation (Publication No.
94−110) when manually lifting heavy parts or equipment.
Tipping equipment can injure, and damage equipment. Do
not move cart where two wheels are at different heights
and cart could tip − avoid tipping. Be careful when moving
unit over uneven surfaces.
La chute de l’équipement peut provoquer des blessures
ou des dommages matériels. Ne jamais mettre une partie
du corps sous l’appareil pendant le levage. Les fourches
de levage doivent ressortir du côté opposé de la base. Ne
soulever l’appareil qu’avec un équipement en bon état
selon les procédures correctes. Suivre les consignes du
Manuel des applications pour l’équation de levage NIOSH
révisée (publication Nº 94–110) lors du levage manuel de
pièces ou équipements lourds.
Un appareil qui bascule peut s’endommager ou causer
des blessures. Pour éviter un renversement, ne pas déplacer un chariot sur un terrain incliné. Demeurez prudent
lors du déplacement sur un sol inégal.
Ne pas utiliser de bonbonnes surdimensionnées et ne
pas dépasser le poids maximum d’une bonbonne.
Fsafe19 2013-10
Do not use an oversized cylinder or exceed maximum
cylinder weight.
Fsafe23 2013-10
© 2014 MILLER Electric Mfg. Co.
2.
Installing Running Gear/Cylinder Rack
. Remove and discard hardware used
to hold cylinder supports to running
gear during shipping.
1
Cylinder Support
Install the cylinder supports to the running
gear as shown using the six supplied
1/4−20x.75 screws and two supplied
1/4−20 nuts. Torque to 75 in. Lb. (8.47
N.m).
2
Warning Label
Ensure that Warning Label is in location
shown and readable when Cylinder Supports are installed.
3
4
Spring Hook
Cylinder Chain
Attach the cylinder chains to the cylinder
support and spring hook as shown.
4
1
3
2
266 417-B
OM-257 801 Page 2
3.
Installing Continuum 350 Or 500 Welding Power Source System
Tools Needed:
1/2 in.
!
Ensure that all components
are securely fastened to the
cart before moving.
1
Power Source
Mount the power source to the
running gear as shown using the
four supplied 5/16−18 screws and
washers. Torque to 120 in. lb.
(13.55 N.m).
1
. To hook up the welding power
source, wire feeder, welding
guns, accessories, etc., see
the Owner’s Manual for the
individual unit.
269 077-B
OM-257 801 Page 3
4.
Installing Wire Feeder
1
2
3
4
Single Wire Feeder
Dual Wire Feeder
Power Source Lift Eye
Forward Slot in Feeder Base
Line up forward slot in feeder base
with power source lift eye. Place
feeder on top of welding power
source.
1
. To hook up the welding power source, wire
feeder, welding guns, accessories, etc.,
see the Owner’s Manual for the individual
unit.
2
3
4
269 233-B
OM-257 801 Page 4
5.
Parts List
9
10
11
11
7
8
1
2
5
4
6
3
269 234-B
Figure 1. Parts Assembly
Part
No.
301 264
. . . 1 . . . . 259070
. . . 2 . . . . 163463
. . . 3 . . . . 602250
. . . 4 . . . . 121614
. . . 5 . . . . 259002
. . . 6 . . . . 259003
. . . 7 . . . . 259001
. . . 8 . . . . 168247
. . . 9 . . . +259004
. . . 10 . . . +259005
. . . 11 . . . . 270051
. . . . . . . . . . 269261
. . . . . . . . . . 168663
. . . . . . . . . . 210224
. . . . . . . . . . 604224
. . . . . . . . . . 152461
. . . . . . . . . . 263102
. . . . . . . . . . 203072
Description
Quantity
Kit, Continuum Running Gear Cylinder Rack
. . Weldment,Pan Mtg Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Wheel, Rbr Tire 10.000 Od X 2.000 Wide X .750 Bore . . . . . . . . . . . . . . . . . . . . . . . . .
. . Washer, Flat .812idx1.469odx.134t Stl Pld Ansi.750 . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Ring, Rtng Ext .750 Shaft X .085 Thk E Style Pld . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Rail, Side Lh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Rail, Side Rh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Assy, Bracket Mtg Casters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Caster, Swvl 5.00 In Rubber X 2.000 In Wide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Support, Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Panel, Front Sliding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Label, Warning Falling Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . Hardware Kit, Continuum Running Gear (Includes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . Hook, Spring .250 Dia X 2.375 Lg .312 Opening . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . Chain, Straight Link 1/0 X 27.000 Zinc Pld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . Screw, 250−20x .75 Hexwhd.50d Stl Pld Slffmg Tap−Rw . . . . . . . . . . . . . . . . . . . . . .
. . . . Nut, 250−20 .44hex .23h Stl Pld Sem Cone Wshr.65d . . . . . . . . . . . . . . . . . . . . . . . .
. . . . Screw, 312−18x .62 Hexwhd.66d Stl Pld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . Washer, Flat .331idx0.945odx.079t Stl Pld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
4
2
1
1
1
2
2
1
2
1
2
2
6
2
4
4
+When ordering a component originally displaying a precautionary label, the label should also be ordered.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
OM-257 801 Page 5
