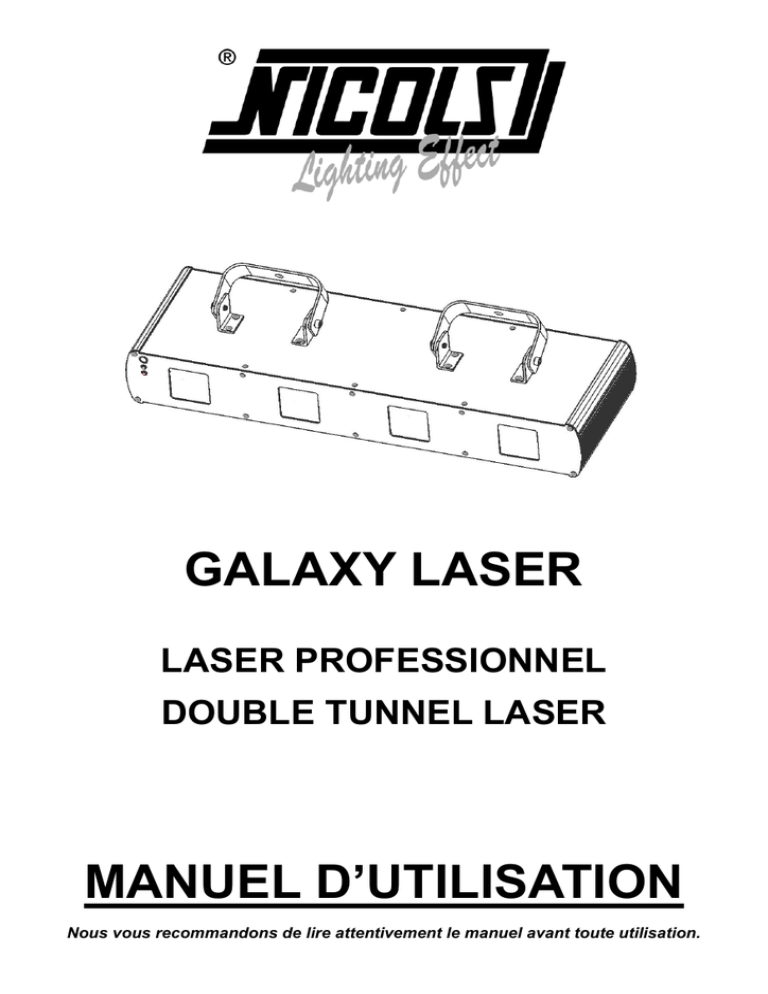

GALAXY LASER

LASER PROFESSIONNEL

DOUBLE TUNNEL LASER

MANUEL D’UTILISATION

Nous vous recommandons de lire attentivement le manuel avant toute utilisation.

1-

1. RECOMMANDATIONS GENERALES

a.

DEBALLAGE DE L’APPAREIL

Nous vous remercions pour l’achat de cet appareil. Lire attentivement les consignes ci-après. Elles contiennent des informations importantes sur la sécurité de l'installation ainsi que sur l'utilisation et la maintenance de l'équipement.

Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. Le vendeur ne prend pas en charge la responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde ce manuel.

Conservez le présent manuel avec l'équipement pour référence ultérieure. En cas de vente de l'équipement à un autre utilisateur, il est important que le présent manuel soit joint à l'équipement afin que le nouvel utilisateur dispose des informations nécessaires à son utilisation et puisse prendre connaissance des mises en gardes relatives à la sécurité.

Ce produit est approprié pour créer des programmes et des effets lasers de haute qualité.

Cet appareil a été conçu pour la production d’effets de lumière décoratifs et est utilisé uniquement dans les spectacles lumineux. Ce produit est un appareil qu’on appelle laser de spectacle émettant des rayonnements laser. Veuillez vous référez au paragraphe suivant sur les instructions de sécurité laser.

Avant tout première utilisation, déb allez le set et vérifiez qu’il n’y ait pas eu de dommages pendant le transport.

Vérifiez qu’il ne manque aucune partie fournie avec l’appareil :

-1 x GALAXY LASER

-

1 x CORDON D’ALIMENTATION

-1 x NOTICE

b. INTRUCTIONS DE SECURITE

Il est important de relier l’appareil à la terre afin d’éviter tout choc électrique.

Avant tout première utilisation, assurezvous que l’alimentation soit compatible

à la tension locale. Afin de réduire tout risque d’électrocution, ne jamais ouvrir le boitier de l’appareil.

Cet apparei l n’est conçu que pour une utilisation en intérieur uniquement. Ne pas exposer l’appareil à la pluie ou à l’humidité.

2-

La température ambiante pour le fonctionnement de l’appareil est de 18 à 30°C. Ne pas dépasser cette température

Ne pas allumer puis étei ndre et rallumer l’appareil de façon répétée afin de ne pas réduire la durée de vie de l’appareil.

Ne pas faire fonctionner l’appareil en continu pendant plus de 4 heures pour ne pas réduire la durée de vie de l’appareil. Si vous n’utilisez pas l’appareil pendant une longue période, débranchez l’appareil. Pour des besoins de maintenance ou des réparations, débranchez l’appareil.

Ne pas insérer d’objets métalliques ou verser du liquide sur/dans l’appareil. Si cela se produisait, éteignez immédiatement l’appareil et débranchez-le du secteur.

Ne pas placer l’appareil près de sources de chaleur.

Placez l’appareil dans un endroit bien ventilé et à 50 cm minimum des murs.

Ne pas couvrir les orifices de ventilations pour éviter tout risque de surchauffe.

Ne pas utiliser dans un endroit poussiéreux. Utilisez des chiffons doux pour enlever la poussière sur la lentille externe de l’appareil pour optimiser le rendu lumineux. Nettoyez l’appareil régulièrement.

Ne pas laisser l’appareil à la portée des enfants ou des personnes non qualifiées.

Pendant le montage de l’appareil, ne pas laisser des personnes non concernées participer au montage ou à la maintenance.

Les installations doivent être faites par du personnel qualifié et conformément aux réglementations en vigueur.

Ne jamais retirer les étiquettes collées sur l’appareil. Il est interdit d’apporter des modifications à l’appareil pour des raisons de sécurité.

Si des parties de l’appareil sont endommagées (cordons, prises, lentilles, boitiers, lyres de fixation), ne pas faire fonctionner l’appareil et contacter cotre revendeur.

L’appareil ne contient pas de pièces que puissiez remplacer par vous-mêmes. Contactez votre revendeur.

Toujours utiliser des pièces de même type. Ne jamais court-circuiter ou réparer un fusible.

Utilisez l’emballage d’origine pour le transport de l’appareil.

Ne jamais regarder directement ou fixer la source de lumière. Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie.

3-

c. INTRUCTIONS DE SECURITE LASER

Selon la réglementation en vigueur EN/IEC 60825-1, ce laser fait partie de la classe 3B. Une exposition directe des yeux au faisceau peut être dangereux

DANGER : RAYONNEMENT LASER

APPAREIL DE CLASSE 3B

NE PAS REGARDER DIRECTEMENT LE FAISCEAU LUMINEUX : LES

RAYONNEMENTS LASER PEUVENT ENDOMMAGER LES YEUX ET LA PEAU.

EVITER L’EXPOSTION AU LASER

TOUTES LES MESURES DE PROTECTION DOIVENT ETRE APPLIQUEES POUR DES

RAISONS DE SECURITE

Ce produit est ce qu’on appelle un laser de spectacle émettant des rayonnements avec un spectre de longueurs d’onde. Le laser (amplification de lumière par émission stimulée de rayonnement) est un dispositif susceptible de produire ou d’amplifier les rayonnements

électromagnétiques de longueur d’onde correspondant aux rayonnements optiques essentielleme nt par le procédé de l’émission stimulée contrôlée.

Outre les effets secondaires qui sont dus aux conditions de fonctionnement et aux risques d’incendie et de brûlures, le danger essentiel causé par ces dispositifs provient de l’illumination. Les effets sur l’œil sont fonction des caractéristiques du laser, de la distance de ce dernier à l’œil et de facteurs liés aux propriétés des différents milieux de l’œil. Ce danger est considérablement accru si le rayonnement est concentré sur une toute petite surface, c’est pourquoi les effets sur l’œil constituent les risques les plus importants liés aux utilisations des lasers.

La classe 3B est susceptible d’être dangereuse dans certaines conditions

La classe 4 requiert des précautions rigoureuses.

INSTALLATION DE L’APPAREIL

Les appareils de classe 3 et 4 utilisables exclusivement en plein air, sont mis en œuvre par un technicien compétent et formé aux risques spécifiques des lasers et accompagnés d’une notice.

La zone dite « zone réservée au public » est définir par l’espace situé jusqu’à 3 mètres au dessus de la surface occupée par le public et sur une bande de 2.5 mètres autour de cette dernière. La zone réservée est matérialisée au sol. Dans cette zone, aucun « tir laser »

4-

(rayonnement fixe, rectiligne) n’est admis en direction du public, quelle que soit la classe du laser, sauf si un périmètre d’exclusion du public de 4 mètres de rayon, matérialisé, et mis en place.

Seul est admis un rayonnement par balayage (rayonnement en permanence en mouvement) dans cette zone.

UTILISATION

L’appareil à laser est hors de portée du public au minimum :

- A 3 mètres au dessus du sol accessible au public ou

- Protégé par un périmètre de sécurité de 5 mètres de rayon.

-

L’exploitant s’assure que les appareils de classe 3B et 4 est mis en œuvre par un technicien compétent et formé aux risques spécifiques des lasers, qui est présent pendant tout la durée de l’animation et est en mesure de l’arrêter immédiatement. Lors de l’installation ou de réglages, le technicien portera des lunettes de protection.

Nous vous recommandons de bien vous rappelez des points suivants.

-La lumière diffuée par les lasers est différente de tout autre type de source lumineuse qui vous est familier

-La lumière diffusée par un tel produit peut éventuellement causer des dommages aux yeux si elle n’est pas réglée et utilisée de manière adéquate.

-

La lumière d’un rayon laser est des milliers de fois plus concentrée que la lumière produite par n’importe quelle autre source de lumière. Cette concentration peut causer des dommages irréversibles et instantanés aux yeux, en brûlant la rétine. Même si vous ne ressentez aucune impression de chaleur venant d’un rayon laser, il est capable de blesser, voire de rendre aveugle son utilisateur et/ou public.

-

Ne JAMAIS donc regarder l’orifice d’où provient le rayon laser ou le rayon lui-même.

-Ne dirigez jamais le faisceau laser directement sur des personnes.

-

Ne jamais laissez l’appareil fonctionner l’appareil sans surveillance.

EXPELEC ne peut en aucun cas être tenu comme responsable aux dommages causés par des installations incorrectes et/ou par du personnel non qualifié.

2. SPECIFICATIONS TECHNIQUES

Tension : 230V/50hz

Fusible : 2A/250V

5-

Puissance : 30W

Longueur : Vert 532 nm / 50 mW

Rouge 650 nm / 100 mW + 100 mW

Violet 405 nm / 120 mW

Modes : DMX, Musical, Auto, Master/Slave

7 canaux DMX

Effets : plus de 100 programmes, plus de 300 effets

Prises XLR 3 broches

Dimensions : 600 x 180 x 150 mm

Poids : 6.8 kg

3. CARACTERISTIQUES

Mode de fonctionnement : 4 modes dont DMX, Musical, Auto, Master/Slave

Différents programmes : plus de 50 programmes, plus de 200 effets

Contrôle DMX :

7 canaux DMX + BLACK OUT. L’appareil s’éteint s’il n’a pas de signal DMX

512.

Master/Slave : plusieurs appareils peuvent être reliés entre eux en mode musical and auto.

LED

: En mode musical, la LED s’allume pour indiquer que le mode est activé. L’appareil s’éteint au bout de 8 secondes si la musique s’éteint.

LASER : Vert / Rouge / Violet

FACE AVANT

1. Ouverture laser

2. Microphone

3. LED bleue pour mode musical activé

4. LED rouge pour appareil sous tension

6-

FACE ARRIERE

1. Prise alimentation

2. Ventilateur

3. Bouton pour réglage sensibilité du son

4. Indication signal DMX : Vert

5. Dipswitch : Réglage des fonctions

6. Connexion DMX

4. FONCTIONS ET REGLAGES a. FONCTIONS i. MODE MUSICAL

Le changement de la forme du laser est contrôlé par la musique. Ainsi, le rythme de la musique contrôle l’effet du changement du programme du laser. En tournant le bouton du réglage de la sensibilité du son dans le sens des aiguilles d’une montre, vous augmenter la sensibilité de l’appareil. Au contraire, en tournant ce même bouton dans le sens inverse des aiguilles d’une montre, vous réduisez la sensibilité. L’appareil s’éteint automatiquement au bout de 8 secondes si la musique s’éteint.

ii. MODE AUTO

Programmes intégrés avec cycles qui ne sont pas contrôlés par des sources externes. Le faisceau lumineux ne s’éteint pas.

iii. CONTROLE DMX

L’appareil est contrôlé par le signal DMX 512 : effet, taille, position et vitesse du faisceau.

Paramètres contrôle DMX

CANAUX FONCTION

CANAL 1 MODE

VALEUR DESCRIPTION

0~49 Fermé, Faisceau OFF

50~99 MODE DMX : programmes fixes

7-

CANAL 2 Sélection programmes

CANAL 3 Position-X

CANAL 4 Position-Y

CANAL 5 Réglage vitesse

CANAL 6 Vitesse programmes

CANAL 7 Taille programmes fixes

100~149 MODE DMX : programmes dynamiques

150~199 Mode musical

200~255 Mode AUTO

0~255 52 programmes fixes/dynamiques

0~255

Ajustement position-X

0~255

Ajustement position-Y

0~255 0 : vite, 255 : lent

0~255 0 : vite, 255 : lent, 10 niveaux

0~255 0 : petit, 255 : grand

Paramètres sélection des programmes

Il y a 52 programmes fixes. La taille est ajustable si la valeur DMX est avant 140. Les programmes suivants ne sont pas réglables.

Il y a 52 programmes dynamiques dont la taille ne peut pas être changée.

VALEUR PROGRAMMES

DMX FIXES

PROGRAMMES

DYNAMIQUES

VALEUR

DMX

PROGRAMMES

FIXES

PROGRAMMES

DYNAMIQUES

0~4

5~9 circle dot circle 1

10~14 dot circle 1

15~19 scan circle

20~24 horizontal line

25~29 hori-dot line

30~34 vertical line

35~39 vert-dot line

40~44 45° diagonal

45~49 dot diagonal

50~54 135° diagonal

55~59 dot diagonal

60~64 V line 1 circle to big dot circle to big scan circle to big circle flash dot circle flash circle roll dot circle roll circle turn dot circle turn dot circe to add scan circle extend circle jump dot circle jump

130~134

135~139

140~144

145~149

150~154

155~159

160~164

165~169

170~174

175~179

180~184

185~189

190~194 christcross chiasma line hor-extend line hori-shrink line hori-flex line ho-flex dot line ver-extend line vert-shrink line vert-flex line ve-flex dot line ladder line 1 ladder line 2 ladder line 3 dot diagonal move hori line flex hori dot line flex hori line move hori dot line move vertical line move vert-dot line move rectangle extend dot rectangle extend square extend dot square extend rectangle turn dot rectangle turn

8-

VALEUR PROGRAMMES

DMX FIXES

65~69 V dot line 1

70~74 V line 2

75~79 V dot line 2

80~84 triangle 1

85~89 dot triangle 1

PROGRAMMES

DYNAMIQUES

hori-line jump hori-dot line jump vertical line jump ver-dot line jump diagonal jump

90~94 triangle 2

95~99 dot triangle 2

100~104 square

105~109 dot square

110~114 rectangle 1

115~119 dot rectangle 1

120~124 rectangle 2 dot diagonal jump short sector round 1 short sector round 2 long sector round 1 long sector round 2 line scan dot line scan

VALEUR

DMX

195~199

200~204

205~209

210~214

215~219

220~224

225~229

230~234

235~239

240~244

245~249

250~254

PROGRAMMES

FIXES

ladder line 4 tetragon 1 tetragon 2 pentagon 1 pentagon 2

PROGRAMMES

DYNAMIQUES

square turn dot square turn pentagon turn dot pentagon turn tetragon turn pentagon 3 pentagon 4 wave line wave dot line spirality line many dot 1 many dot 2 pentagon star turn bird fly dot bird fly wave flowing dot wave flowing many dot jump 1 square dot jump

125~129 dot rectangle 2 45° diagonal move 255 square dot many dot jump 2

b. REGLAGES

Utilisez les dipswitch pour assigner une fonction à l’appareil : DMX, Maître/Esclave, Musical ou auto. En mode DMX, les appareils doivent avoir une adresse DMX. Utilisez les dipswitch.

Chaque dipswitch représente une valeur binaire. Veuillez vous référer au tableau ci-dessous.

Le dipswitch #10 est utilisé pour sélectionner le mode MASTER et SLAVE. Le mode

MASTER inclus le mode musical et le mode AUTO. Le mode SLAVE inclus le mode DMX et esclave. L’appareil reconnait automatiquement quel mode a été choisi en fonction des données reçues.

Le dipswitch #9 est utilisé pour sélectionner le mode musical et AUTO dans le mode

MASTER.

9-

ASSIGNATION ADRESSE DMX

En mode DMX, les dipswitch allant de #1 à #9 doit être réglé pour enregistrer une adresse

DMX. L’adresse va de 1 à 511. Chaque dipswitch représente une valeur binaire. Veuillez vous référer au tableau ci-dessous.

VALEUR Dipswitch

#1

#2

#3

#4

Dipswitch

1 #6

2 #7

4 #8

8 #9

VALEUR

32

64

128

256

#5 16 #10 sur "0"

Chaque appareil a 7 canaux. Donc chaque produit peut avoir 7 canaux recevant une adresse DMX au moins. Si vous assigner une adresse sur 8 canaux

, l’adresse DMX est :

8*N +1, N=0, 1, 2, 3….

Exemple :

Adresse 1 boucle =1

BOUCLE ADRESSE CODE DIPSWITCH

1 1 100000000 #1

Adresse 2 boucles = 9

Adresse 3 boucles = 17

2 9 100100000 #1+#4

3 17 100010000 #1+#5

Adresse 4 boucles = 25

4 25 100110000 #1+#4+#5

Veuillez vous référer au tableau en dernière page pour régler les dipswitch selon l’assignation des adresses DMX.

5. FONCTIONNEMENT a. MODE AUTONOME : MUSICAL ET AUTO

Ce mode permet à un seul appareil de réagir au son de la musique.

1.

Placez l’appareil dans un endroit approprié et stable.

2. Positionnez le dipswitch pour sélectionner mode AUTO ou MUSICAL.

3.

Allumez l’appareil. L’appareil s’initialise puis se met en marche.

4.

L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la sensibilité du son avec le bouton approprié situé à l’arrière de l’appareil. La LED indique si le mode musical est activé.

10-

b. MODE MAITRE/ESCLAVE

Ce mode vous permet de relier jusqu’à 32 appareils sans contrôleur.

1.

Placez l’appareil dans un endroit approprié et stable.

2. Déterminer un appareil en tant que maître et régler le dipswitch sur mode AUTO ou musical. Les autres appareils doivent être en mode esclave. Réglez les dipswitch en mode esclave.

3. Utilisez un c

âble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil.

4.

Allumez tous les appareils. Les appareils s’initialisent puis se mettent en marche. Les appareils en mode esclave fonctionnent exactement que l’appareil déterminé en tant que maître.

5.

L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la sensibilité du son avec le bouton approprié situé à l’arrière de l’appareil. La LED indique si le mode musical est activé.

c. MODE DMX

Ce mode permet d’utiliser le mode DMX 512 pour le contrôle de vos appareils.

1.

Placez l’appareil dans un endroit approprié et stable.

2.

Utilisez un câble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil

3.

Assignez une adresse DMX pour chaque appareil à l’aide des dipswitch. Veuillez vous référer au tableau en dernière page.

4.

Allumez tous les appareils. Les appareils s’initialisent puis se mettent en marche.

11-

5. Utilisez une console DMX pour contrôler les appareils.

REMARQUE :

1. La console DMX ne peut pas être utilisé en mode Maitre/Esclave (MODE

AUTO/MUSICAL)

2.

Il doit y avoir qu’1 seul appareil maître en mode Maître/Esclave

6. DEPANNAGE

1.

Si l’indicateur de l’alimentation n’est pas allumé et que l’appareil ne fonctionne pas, vérifiez si le câble d’alimentation est correctement branché et si la tension est compatible avec celle de l’appareil.

2.

En mode autonome, si l’indicateur de l’alimentation est allumé et que l’indicateur du mode musical n’est pas allumé et que le faisceau lumineux ne marche pas. a. son.

Le son est trop faible. Augmentez le volume de la musique ou la sensibilité du b.

Vérifiez si l’appareil est en mode esclave puis régler l’appareil en maître.

3. En mode Maître/Esclave, les appareils esclave ne fonctionnent pas a. Assurezvous qu’il n’y ait qu’1 seul appareil Maître dans la chaine et que les autres appareils sont réglés en tant que esclave. b. Assurezvous que vous n’utilisez pas une console DMX c. Assurez-vous que les câbles sont de bonne qualité et que les branchements sont correctement faits.

4. En mode DMX, le faisceau lumineux ne marche pas et le signal DMX est éteint. a. b.

Assurez-vous le mode DMX est activé.

Assurez-vous que les câbles sont de bonne qualité et que les branchements sont correctement faits.

12-

5.

En mode DMX, l’appareil n’est pas contrôlé par la console DMX mais l’indicateur du signal DMX clignote. Assurez-vous que la console et les appareils ont le même canal.

6.

Si la direction du faisceau lumineux n’est pas correcte, redémarrez l’appareil.

7.

Si l’appareil ne fonctionne pas correctement, éteignez l’appareil puis rallumer.

Si l’appareil rencontre d’autres problèmes de fonctionnement, nous vous recommandons de contacter votre revendeur.

13-

TABLEAU REGLAGE ADRESSE DMX

14-

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
