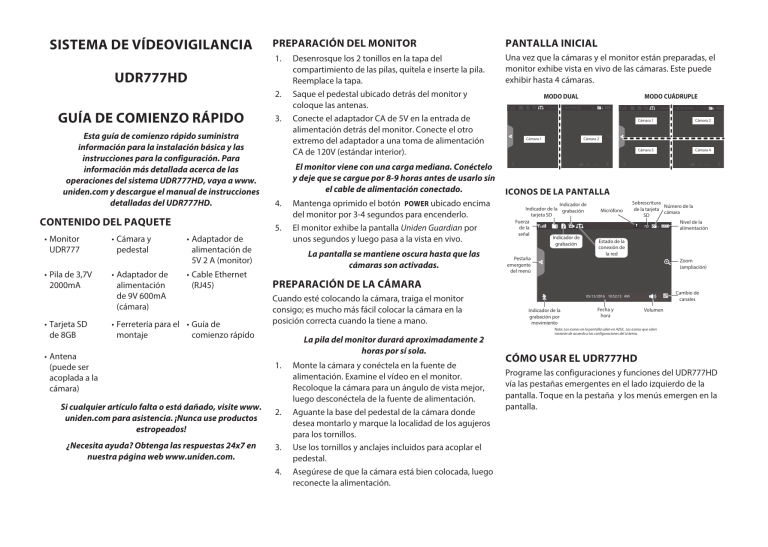

SISTEMA DE VÍDEOVIGILANCIA
PREPARACIÓN DEL MONITOR
PANTALLA INICIAL
1.
Una vez que la cámaras y el monitor están preparadas, el
monitor exhibe vista en vivo de las cámaras. Este puede
exhibir hasta 4 cámaras.
UDR777HD
2.
GUÍA DE COMIENZO RÁPIDO
Esta guía de comienzo rápido suministra
información para la instalación básica y las
instrucciones para la configuración. Para
información más detallada acerca de las
operaciones del sistema UDR777HD, vaya a www.
uniden.com y descargue el manual de instrucciones
detalladas del UDR777HD.
CONTENIDO DEL PAQUETE
• Monitor
UDR777
• Pila de 3,7V
2000mA
• Tarjeta SD
de 8GB
• Cámara y
pedestal
• Adaptador de
alimentación
de 9V 600mA
(cámara)
3.
El monitor viene con una carga mediana. Conéctelo
y deje que se cargue por 8-9 horas antes de usarlo sin
el cable de alimentación conectado.
4.
5.
• Adaptador de
alimentación de
5V 2 A (monitor)
• Cable Ethernet
(RJ45)
• Ferretería para el • Guía de
montaje
comienzo rápido
• Antena
(puede ser
acoplada a la
cámara)
Si cualquier artículo falta o está dañado, visite www.
uniden.com para asistencia. ¡Nunca use productos
estropeados!
¿Necesita ayuda? Obtenga las respuestas 24x7 en
nuestra página web www.uniden.com.
Desenrosque los 2 tonillos en la tapa del
compartimiento de las pilas, quítela e inserte la pila.
Reemplace la tapa.
Saque el pedestal ubicado detrás del monitor y
coloque las antenas.
Conecte el adaptador CA de 5V en la entrada de
alimentación detrás del monitor. Conecte el otro
extremo del adaptador a una toma de alimentación
CA de 120V (estándar interior).
Mantenga oprimido el botón POWER ubicado encima
del monitor por 3-4 segundos para encenderlo.
El monitor exhibe la pantalla Uniden Guardian por
unos segundos y luego pasa a la vista en vivo.
La pantalla se mantiene oscura hasta que las
cámaras son activadas.
MODO DUAL
MODO CUÁDRUPLE
Cámara 1
Cámara 2
Cámara 3
Cámara 4
Cámara 2
Cámara 1
ICONOS DE LA PANTALLA
Indicador de
Indicador de la grabación
tarjeta SD
Fuerza
de la
señal
Indicador de
grabación
Pestaña
emergente
del menú
Micrófono
Sobrescritura
Número de la
de la tarjeta
cámara
SD
Nivel de la
alimentación
Estado de la
conexión de
la red
Zoom
(ampliación)
PREPARACIÓN DE LA CÁMARA
Cuando esté colocando la cámara, traiga el monitor
consigo; es mucho más fácil colocar la cámara en la
posición correcta cuando la tiene a mano.
La pila del monitor durará aproximadamente 2
horas por sí sola.
1.
2.
3.
4.
Monte la cámara y conéctela en la fuente de
alimentación. Examine el vídeo en el monitor.
Recoloque la cámara para un ángulo de vista mejor,
luego desconéctela de la fuente de alimentación.
Aguante la base del pedestal de la cámara donde
desea montarlo y marque la localidad de los agujeros
para los tornillos.
Use los tornillos y anclajes incluidos para acoplar el
pedestal.
Asegúrese de que la cámara está bien colocada, luego
reconecte la alimentación.
Cambio de
canales
05/13/2016 10:52:13 AM
Indicador de la
grabación por
movimiento
Fecha y
hora
Volumen
Nota: Los iconos en la pantalla salen en AZUL. Los iconos que salen
variarán de acuerdo a las configuraciones del sistema.
CÓMO USAR EL UDR777HD
Programe las configuraciones y funciones del UDR777HD
vía las pestañas emergentes en el lado izquierdo de la
pantalla. Toque en la pestaña y los menús emergen en la
pantalla.
interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo la interferencia que pueda causar una
operación indeseable.
Los cambios o las modificaciones que no estén expresamente aprobadas
por el partido responsable con el cumplimiento podrán anular su
autoridad para operar el equipo.
I.C.
IMPORTANTE: ¡GUARDE SUS RECIBO! Se requiere comprobante de
la compra original para el servicio garantizado. GARANTE: UNIDEN
AMERICA CORP. (“Uniden”).
LA GARANTÍA LIMITADA ESTIPULADA ANTERIORMENTE
ES LA GARANTÍA TOTAL Y EXCLUSIVA PARA ESTE
PRODUCTO Y SUSTITUYE Y EXCLUYE TODA OTRA
GARANTÍA, CUALQUIERA QUE SEA SU NATURALEZA, YA
SEA EXPRESA, IMPLÍCITA O QUE SURJA POR APLICACIÓN DE
LA LEY, INCLUYENDO, DE MANERA NO LIMITATIVA TODA
GARANTÍA DE COMERCIABILIDAD O APTITUD PARA UN
PROPÓSITO EN PARTICULAR. ESTA GARANTÍA NO CUBRE
EL REEMBOLSO NI EL PAGO DE DAÑOS INCIDENTALES
O CONSECUENTES. Algunos estados no permiten
esta exclusión o limitación de daños incidentales o
consecuentes; por esta razón la limitación expuesta arriba,
tal vez no tendrá nada que ver en su caso.
ELEMENTOS DE LA GARANTÍA: Uniden garantiza por un año,
al comerciante original, que este producto de Uniden está
libre de defectos en materiales y mano de obra, con sólo las
limitaciones o exclusiones expuestas abajo.
RECLAMOS LEGALES: Esta garantía le da derechos legales
específicos, y usted puede que tenga otros derechos que
varíen de estado a estado. Esta garantía es nula fuera de los
Estados Unidos de América.
DURACIÓN DE LA GARANTÍA: Esta garantía al usuario
original se terminará y no será efectiva después de 12
meses de la venta original. La garantía será inválida si
el producto es (A) dañado o no es mantenido en forma
razonable, (B) modificado, alterado, o utilizado como
parte de equipos de conversión, subconjunto, o cualquier
configuración que no sea vendida por Uniden, C) instalado
incorrectamente, (D) mantenido o reparado por alguien
que no esté autorizado por un centro de servicio de Uniden,
para un defecto o mal funcionamiento cubierto por esta
garantía, (E) usado en cualquier conjunción con equipos o
partes, o como parte de cualquier sistema que no ha sido
fabricado por Uniden, o (F) instalado o programado por
cualquiera que no esté incluido en la guía operativa para
este producto.
PROCEDIMIENTO PARA OBTENER UNA GARANTÍA
FORMAL DE FUNCIONAMIENTO: Si después de seguir las
instrucciones de este manual de instrucciones, usted está
seguro de que el producto está defectuoso, empaque el
producto con cuidado (preferiblemente en su paquete
original). Incluya comprobante de la compra original y una
notadescribiendo el defecto por el cual lo está devolviendo.
Este dispositivo cumple con las normas RSS exentas de licencia de Industry
Canada. La operación está sujeta a las siguientes dos condiciones: (1) Este
dispositivo no debe causar interferencia perjudicial, y (2) este dispositivo
debe aceptar cualquier interferencia recibida, incluyendo la interferencia
que pueda causar una operación indeseable.
MENÚS EMERGENTES
MENÚ
EMERGENTE
FUNCIONES/SUBMENÚS
Playback
Ver, reproducir, y borrar archivos
grabados.
Alarm
Ajustar el volumen de la alarma.
Brightness
Ajustar el brillo de la pantalla. (Modo
singular solamente.)
General Settings
• Configuración de la cámara
• Configuración de la grabación
• Configuraciones del sistema
• Configuraciones de la detección por
movimiento
• Configuración de la red
• Actualización del firmware
Visite www.uniden.com para descargar el manual detallado
del UDR777HD.
INFORMACIÓN DE CUMPLIMIENTO
Información acerca de la exposición de RF
La antena que se usa para este transmisor debe estar instalada para
suministrar una distancia de por lo menos 20 cm (7.9”) de las personas, y
además no debe estar colocada u operada en conjunto con cualquier otra
antena o transmisor.
FCC
Declaración de cumplimiento con la FCC: Este dispositivo cumple con
la sección 15 de los reglamentos de la FCC. La operación está sujeta
a las siguientes dos condiciones. (1) Este dispositivo no debe causar
opciones, arreglará la unidad defectuosa y se la devolverá
a usted, sin cobro por partes, servicio, o cualquier otro
coste (excepto por el transporte y manejo) ocasionado
por el garante o sus representantes en conexión con el
desempeño de esta garantía.
Los cambios o las modificaciones que no estén expresamente aprobadas
por el partido responsable con el cumplimiento podrán anular su
autoridad para operar el equipo.
Garantía limitada por un año
DECLARACIÓN DE RECLAMO: En el evento de que el
producto no cumpla en algún momento con esta garantía
mientras esté en efecto, el garante, de acuerdo con sus
El producto deberá ser enviado porte pagado y que se
pueda trazar, o entregado al garante en:
Uniden America Corporation
C/O Saddle Creek
743 Henrietta Creek, Suite 100
Roanoke, TX, 76262
© 2016 Uniden America Corporation
Irving, Texas
1ª Distribución, mayo de 2016
La información en este documento está sujeta a cambio sin previo aviso.
