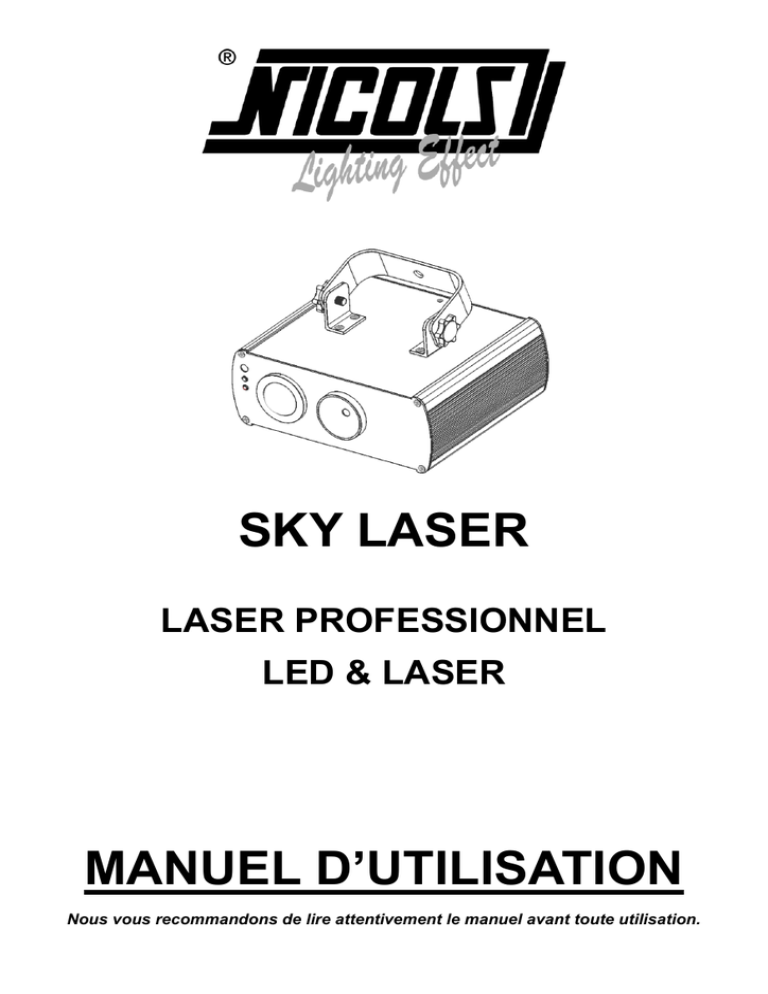

SKY LASER MANUEL D`UTILISATION
SKY LASER
LASER PROFESSIONNEL
LED & LASER
MANUEL D’UTILISATION
Nous vous recommandons de lire attentivement le manuel avant toute utilisation.
1-
1.
RECOMMANDATIONS GENERALES
a. DEBALLAGE DE L’APPAREIL
Nous vous remercions pour l’achat de cet appareil. Lire attentivement les consignes
ci-après. Elles contiennent des informations importantes sur la sécurité de
l'installation ainsi que sur l'utilisation et la maintenance de l'équipement.
Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements
inclus dans ce manuel. Le vendeur ne prend pas en charge la responsabilité des
défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises
en garde ce manuel.
Conservez le présent manuel avec l'équipement pour référence ultérieure. En cas de vente
de l'équipement à un autre utilisateur, il est important que le présent manuel soit joint à
l'équipement afin que le nouvel utilisateur dispose des informations nécessaires à son
utilisation et puisse prendre connaissance des mises en gardes relatives à la sécurité.
Ce produit est approprié pour créer des programmes et des effets lasers de haute qualité.
Cet appareil a été conçu pour la production d’effets de lumière décoratifs et est utilisé
uniquement dans les spectacles lumineux. Ce produit est un appareil qu’on appelle laser de
spectacle émettant des rayonnements laser. Veuillez vous référez au paragraphe suivant
sur les instructions de sécurité laser.
Avant tout première utilisation, déballez le set et vérifiez qu’il n’y ait pas eu de dommages
pendant le transport. Vérifiez qu’il ne manque aucune partie fournie avec l’appareil :
-1 x SKY LASER
-1 x CORDON D’ALIMENTATION
-1 x NOTICE
b. INTRUCTIONS DE SECURITE
Il est important de relier l’appareil à la terre afin d’éviter tout choc électrique.
Avant tout première utilisation, assurez-vous que l’alimentation soit compatible
à la tension locale. Afin de réduire tout risque d’électrocution, ne jamais ouvrir le
boitier de l’appareil.
Cet appareil n’est conçu que pour une utilisation en intérieur uniquement. Ne pas exposer
l’appareil à la pluie ou à l’humidité.
2-
La température ambiante
pour le fonctionnement de l’appareil est de 18 à 30°C. Ne pas
dépasser cette température
Ne pas allumer puis éteindre et rallumer l’appareil de façon répétée afin de ne pas réduire la
durée de vie de l’appareil.
Ne pas faire fonctionner l’appareil en continu pendant plus de 4 heures pour ne pas réduire
la durée de vie de l’appareil. Si vous n’utilisez pas l’appareil pendant une longue période,
débranchez l’appareil. Pour des besoins de maintenance ou des réparations, débranchez
l’appareil.
Ne pas insérer d’objets métalliques ou verser du liquide sur/dans l’appareil. Si cela se
produisait, éteignez immédiatement l’appareil et débranchez-le du secteur.
Ne pas placer l’appareil près de sources de chaleur.
Placez l’appareil dans un endroit bien ventilé et à 50 cm minimum des murs.
Ne pas couvrir les orifices de ventilations pour éviter tout risque de surchauffe.
Ne pas utiliser dans un endroit poussiéreux. Utilisez des chiffons doux pour enlever la
poussière sur la lentille externe de l’appareil pour optimiser le rendu lumineux. Nettoyez
l’appareil régulièrement.
Ne pas laisser l’appareil à la portée des enfants ou des personnes non qualifiées.
Pendant le montage de l’appareil, ne pas laisser des personnes non concernées participer
au montage ou à la maintenance.
Les installations doivent être faites par du personnel qualifié et conformément aux
réglementations en vigueur.
Ne jamais retirer les étiquettes collées sur l’appareil. Il est interdit d’apporter des
modifications à l’appareil pour des raisons de sécurité.
Si des parties de l’appareil sont endommagées (cordons, prises, lentilles, boitiers, lyres de
fixation), ne pas faire fonctionner l’appareil et contacter cotre revendeur.
L’appareil ne contient pas de pièces que puissiez remplacer par vous-mêmes. Contactez
votre revendeur.
Toujours utiliser des pièces de même type. Ne jamais court-circuiter ou réparer un fusible.
Utilisez l’emballage d’origine pour le transport de l’appareil.
Ne jamais regarder directement ou fixer la source de lumière. Ne pas utiliser d’effets
en présence de personnes souffrant d’épilepsie.
3-
c. INTRUCTIONS DE SECURITE LASER
Selon la réglementation en vigueur EN/IEC 60825-1, ce laser fait partie de la classe 3B. Une
exposition directe des yeux au faisceau peut être dangereux
DANGER : RAYONNEMENT LASER
APPAREIL DE CLASSE 3B
NE
PAS
REGARDER
DIRECTEMENT
LE
FAISCEAU
LUMINEUX :
LES
RAYONNEMENTS LASER PEUVENT ENDOMMAGER LES YEUX ET LA PEAU.
EVITER L’EXPOSTION AU LASER
TOUTES LES MESURES DE PROTECTION DOIVENT ETRE APPLIQUEES POUR DES
RAISONS DE SECURITE
Ce produit est ce qu’on appelle un laser de spectacle émettant des rayonnements avec un
spectre de longueurs d’onde. Le laser (amplification de lumière par émission stimulée de
rayonnement) est un dispositif susceptible de produire ou d’amplifier les rayonnements
électromagnétiques de longueur d’onde correspondant aux rayonnements optiques
essentiellement par le procédé de l’émission stimulée contrôlée.
Outre les effets secondaires qui sont dus aux conditions de fonctionnement et aux risques
d’incendie et de brûlures, le danger essentiel causé par ces dispositifs provient de
l’illumination. Les effets sur l’œil sont fonction des caractéristiques du laser, de la distance
de ce dernier à l’œil et de facteurs liés aux propriétés des différents milieux de l’œil. Ce
danger est considérablement accru si le rayonnement est concentré sur une toute petite
surface, c’est pourquoi les effets sur l’œil constituent les risques les plus importants liés aux
utilisations des lasers.
La classe 3B est susceptible d’être dangereuse dans certaines conditions
La classe 4 requiert des précautions rigoureuses.
INSTALLATION DE L’APPAREIL
Les appareils de classe 3 et 4 utilisables exclusivement en plein air, sont mis en œuvre par
un technicien compétent et formé aux risques spécifiques des lasers et accompagnés d’une
notice.
La zone dite « zone réservée au public » est définir par l’espace situé jusqu’à 3 mètres au
dessus de la surface occupée par le public et sur une bande de 2.5 mètres autour de cette
dernière. La zone réservée est matérialisée au sol. Dans cette zone, aucun « tir laser »
4-
(rayonnement fixe, rectiligne) n’est admis en direction du public, quelle que soit la classe du
laser, sauf si un périmètre d’exclusion du public de 4 mètres de rayon, matérialisé, et mis en
place.
Seul est admis un rayonnement par balayage (rayonnement en permanence en mouvement)
dans cette zone.
UTILISATION
L’appareil à laser est hors de portée du public au minimum :
- A 3 mètres au dessus du sol accessible au public ou
- Protégé par un périmètre de sécurité de 5 mètres de rayon.
-L’exploitant s’assure que les appareils de classe 3B et 4 est mis en œuvre par un
technicien compétent et formé aux risques spécifiques des lasers, qui est présent
pendant tout la durée de l’animation et est en mesure de l’arrêter immédiatement. Lors
de l’installation ou de réglages, le technicien portera des lunettes de protection.
Nous vous recommandons de bien vous rappelez des points suivants.
-La lumière diffuée par les lasers est différente de tout autre type de source lumineuse
qui vous est familier
-La lumière diffusée par un tel produit peut éventuellement causer des dommages aux
yeux si elle n’est pas réglée et utilisée de manière adéquate.
-La lumière d’un rayon laser est des milliers de fois plus concentrée que la lumière
produite par n’importe quelle autre source de lumière. Cette concentration peut causer
des dommages irréversibles et instantanés aux yeux, en brûlant la rétine. Même si
vous ne ressentez aucune impression de chaleur venant d’un rayon laser, il est
capable de blesser, voire de rendre aveugle son utilisateur et/ou public.
- Ne JAMAIS donc regarder l’orifice d’où provient le rayon laser ou le rayon lui-même.
-Ne dirigez jamais le faisceau laser directement sur des personnes.
-Ne jamais laissez l’appareil fonctionner l’appareil sans surveillance.
EXPELEC ne peut en aucun cas être tenu comme responsable aux dommages causés
par des installations incorrectes et/ou par du personnel non qualifié.
2.
SPECIFICATIONS TECHNIQUES
Tension : 230V/50hz
Fusible : 2A/250V
5-
Puissance : 30W
LED : Rouge 1W, Vert 1W, Bleu 1W
Longueur : Vert 532 nm / 50 mW
Rouge 650 nm / 100 mW
Modes : DMX, Musical, Auto, Master/Slave
5 canaux DMX
Effets : Plus de 500 faisceaux émis en 1 seule fois
Angle de dispersion : 40°
Prises XLR 3 broches
Dimensions : 100 x 300 x 200 mm
Poids : 3.5 kg
3.
CARACTERISTIQUES
Mode de fonctionnement : 4 modes dont DMX, Musical, Auto, Master/Slave
Différents programmes : 50 programmes, plus de 200 effets
Contrôle DMX : 5 canaux DMX + BLACK OUT. L’appareil s’éteint s’il n’a pas de signal DMX
512.
Master/Slave : plusieurs appareils peuvent être reliés entre eux en mode musical and auto.
LED : En mode musical, la LED s’allume pour indiquer que le mode est activé.
LASER : Vert
/ Rouge
 FACE AVANT
1.
Ouverture LED
2.
Ouverture laser
3.
Microphone
6-
4.
LED bleue pour mode musical activé
5.
LED rouge pour appareil sous tension
 FACE ARRIERE
1.
Prise alimentation
2.
Ventilateur
3.
Connexion DMX
4.
Bouton réglage sensibilité
5.
Signal DMX : LED verte
6.
Dipswitch : Réglage des fonctions
4.
FONCTIONS ET REGLAGES
a. FONCTIONS
i. MODE MUSICAL
Le changement de la forme du laser est contrôlé par la musique. Ainsi, le rythme de la
musique contrôle l’effet du changement du programme du laser. En tournant le bouton du
réglage de la sensibilité du son dans le sens des aiguilles d’une montre, vous augmenter la
sensibilité de l’appareil. Au contraire, en tournant ce même bouton dans le sens inverse des
aiguilles d’une montre, vous réduisez la sensibilité. L’appareil s’éteint automatiquement au
bout de 8 secondes si la musique s’éteint.
ii. MODE AUTO
Programmes intégrés avec cycles qui ne sont pas contrôlés par des sources externes. Le
faisceau lumineux ne s’éteint pas.
7-
iii. CONTROLE DMX
L’appareil est contrôlé par le signal DMX 512 : effet, taille, position et vitesse du faisceau.
Paramètres contrôle DMX
CANAUX
FONCTION
CANAL 1
VALEUR
DESCRIPTION
0~49
Fermé, Faisceau OFF
50~99
MODE DMX
MODE
100~149
Mode Musical
150~255
Mode AUTO
0~99
CANAL 2
DIRECTION
Dans le sens des aiguilles d'une montre
100~199
STOP
200~255
Dans le sens inverse des aiguilles d'une montre
CANAL 3
Réglage vitesse
0~255
0 : vite, 255 : lent
CANAL 4
Réglage vitesse clignotement
0~255
0 : vite, 255 : lent
0~99
Rouge + Vert (Jaune)
CANAL 5
Sélection couleurs
100~199
Rouge
200~255
Vert
Quand le canal 1 est sélectionné en mode DMX (où la valeur DMX est 50-100), vous
pouvez utiliser les canaux 2,3 et 4 pour contrôler le faisceau lumineux sinon ces canaux
sont invalides. Seul le canal 5 fonctionne.
b. REGLAGES
Utilisez les dipswitch pour assigner une fonction à l’appareil : DMX, Maître/Esclave, Musical
ou auto. En mode DMX, les appareils doivent avoir une adresse DMX. Utilisez les dipswitch.
Chaque dipswitch représente une valeur binaire. Veuillez vous référer au tableau
ci-dessous.
8-
Le dipswitch #10 est utilisé pour sélectionner le mode MASTER et SLAVE. Le mode
MASTER inclus le mode musical et le mode AUTO. Le mode SLAVE inclus le mode DMX et
esclave. L’appareil reconnait automatiquement quel mode a été choisi en fonction des
données reçues.
Le dipswitch #9 est utilisé pour sélectionner le mode musical et AUTO dans le mode
MASTER.
ASSIGNATION ADRESSE DMX
En mode DMX, les dipswitch allant de #1 à #9 doit être réglé pour enregistrer une adresse
DMX. L’adresse va de 1 à 511. Chaque dipswitch représente une valeur binaire. Veuillez
vous référer au tableau ci-dessous.
Dipswitch
VALEUR
Dipswitch
VALEUR
#1
1
#6
32
#2
2
#7
64
#3
4
#8
128
#4
8
#9
256
#5
16
#10
DMX, sur "0"
Chaque appareil a 5 canaux. Donc chaque produit peut avoir 5 canaux recevant une
adresse DMX au moins. Si vous assigner une adresse sur 8 canaux, l’adresse DMX est :
8*N +1, N=0, 1, 2, 3….
Exemple : Adresse 1 boucle =1
Adresse 2 boucles = 9
Adresse 3 boucles = 17
BOUCLE
ADRESSE
CODE
DIPSWITCH
1
1
100000000 #1
2
9
100100000 #1+#4
3
17
100010000 #1+#5
Veuillez vous référer au tableau en dernière page pour régler les dipswitch selon
l’assignation des adresses DMX.
9-
5.
FONCTIONNEMENT
a. MODE AUTONOME : MUSICAL ET AUTO
Ce mode permet à un seul appareil de réagir au son de la musique.
1.
Placez l’appareil dans un endroit approprié et stable.
2.
Positionnez le dipswitch pour sélectionner mode AUTO ou MUSICAL.
3.
Allumez l’appareil. L’appareil s’initialise puis se met en marche.
4.
L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la
sensibilité du son avec le bouton approprié situé à l’arrière de l’appareil. La LED
indique si le mode musical est activé.
b. MODE MAITRE/ESCLAVE
Ce mode vous permet de relier jusqu’à 32 appareils sans contrôleur.
1.
Placez l’appareil dans un endroit approprié et stable.
2.
Déterminer un appareil en tant que maître et régler le dipswitch sur mode AUTO ou
musical. Les autres appareils doivent être en mode esclave. Réglez les dipswitch en mode
esclave.
3.
Utilisez un câble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil.
4.
Allumez tous les appareils. Les appareils s’initialisent puis se mettent en marche. Les
appareils en mode esclave fonctionnent exactement que l’appareil déterminé en tant que
maître.
5.
L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la sensibilité
du son avec le bouton approprié situé à l’arrière de l’appareil. La LED indique si le mode
musical est activé.
10-
c. MODE DMX
Ce mode permet d’utiliser le mode DMX 512 pour le contrôle de vos appareils.
1.
Placez l’appareil dans un endroit approprié et stable.
2.
Utilisez un câble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil
3.
Assignez une adresse DMX pour chaque appareil à l’aide des dipswitch. Veuillez vous
référer au tableau en dernière page.
4.
Allumez tous les appareils. Les appareils s’initialisent puis se mettent en marche.
5.
Utilisez une console DMX pour contrôler les appareils.
REMARQUE :
1.
La console DMX ne peut pas être utilisé en mode Maitre/Esclave (MODE
AUTO/MUSICAL)
2.
Il doit y avoir qu’1 seul appareil maître en mode Maître/Esclave
6.
1.
DEPANNAGE
Si l’indicateur de l’alimentation n’est pas allumé et que l’appareil ne fonctionne pas,
vérifiez si le câble d’alimentation est correctement branché et si la tension est compatible
avec celle de l’appareil.
2.
En mode autonome, si l’indicateur de l’alimentation est allumé et que l’indicateur du
mode musical n’est pas allumé et que le faisceau lumineux ne marche pas.
a.
Le son est trop faible. Augmentez le volume de la musique ou la sensibilité du
son.
b.
3.
Vérifiez si l’appareil est en mode esclave puis régler l’appareil en maître.
En mode Maître/Esclave, les appareils esclave ne fonctionnent pas
11-
a.
Assurez-vous qu’il n’y ait qu’1 seul appareil Maître dans la chaine et que les
autres appareils sont réglés en tant que esclave.
b.
Assurez-vous que vous n’utilisez pas une console DMX
c.
Assurez-vous que les câbles sont de bonne qualité et que les branchements sont
correctement faits.
4.
En mode DMX, le faisceau lumineux ne marche pas et le signal DMX est éteint.
a.
Assurez-vous le mode DMX est activé.
b.
Assurez-vous que les câbles sont de bonne qualité et que les branchements sont
correctement faits.
5.
En mode DMX, l’appareil n’est pas contrôlé par la console DMX mais l’indicateur du
signal DMX clignote. Assurez-vous que la console et les appareils ont le même canal.
6.
Si la direction du faisceau lumineux n’est pas correcte, redémarrez l’appareil.
7.
Si l’appareil ne fonctionne pas correctement, éteignez l’appareil puis rallumer.
Si l’appareil rencontre d’autres problèmes de fonctionnement, nous vous recommandons de
contacter votre revendeur.
12-
TABLEAU REGLAGE ADRESSE DMX
13-
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
