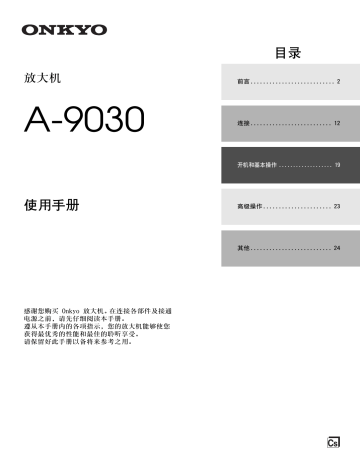

目录
放大机
A-9030
前言 ........................... 2
连接 .......................... 12
开机和基本操作 ................... 19
使用手册
高级操作 ...................... 23
其他 .......................... 24
感谢您购买 Onkyo 放大机。在连接各部件及接通
电源之前,请先仔细阅读本手册。
遵从本手册内的各项指示,您的放大机能够使您
获得最优秀的性能和最佳的聆听享受。
请保留好此手册以备将来参考之用。
Cs
前言
੸ࡻ˖
ၓਂຬটኳড‫ݢ‬দܿ၌ნˈ‫؜‬ᇋਖົֻ֬௷኷ቩ
፩ডٰ໛ܿ०੼፩ȃ
᎙ሃ˖
ၓਂຬ‫ݢ‬দܿ၌ნˈ‫؜‬ᇋถ჉ົֻܿိ૮˄ডॄ
࡜˅ȃ೗‫ؠ‬ౚ቏ቂॖ૰ቂܿᏠ਋ȃขჹठࢆܿ৉
༦࠵ႚเ኎ᓢᅲˈ‫؃‬ᅳช֔᎓ȃ
݃‫ע‬๲ਲᄳ೗‫ܕ‬ਊဂܿດ‫ݢ‬ፑ໯‫׭‬໧ˈቂ቙੸ࡻ
ቂॖ኷ٛ൰೗‫ؠ‬቏߾ુኒܿ၌ნ‫ݢ‬ᅼ‫܃‬኷ˈ૰೙
ዉ‫ݢڈ‬দܿ၌ნȃ
݃‫ע‬๲ਲᄳ೗‫ܕ‬ੳྫखܿፑ໯‫׭‬໧ˈቂ቙੸ࡻቂ
ॖ‫܃‬኷ቪົֻყ࣋ܿ፱ᇋܿ‫غ‬Ꮾቪၕ॓Ȓ࠵ႚȓ
ፑ໯ᄪႩȃ
重要的防护措施
1.
2.
3.
4.
5.
6.
7.
Cs
2
阅读说明。
保存好说明书。
注意所有警告信息。
按照说明进行操作。
不要在靠近水的地方使用本设备。
只能用干布清洁。
不要挡住通风口,根据厂家的指示说明进行安
装。
8. 不要将设备安装在热源附近,如电热炉,散热
片,炉子,或其他产生热能的设备。
9. 不要忽视带极性指示的插头与接地插头的安全保
护作用,带极性指示的插头有两个插头片,其中
一个比另一个宽。接地插头有两个插头片,和一
个接地的插头。宽插头片与接地插头都是为了您
的安全设计的。如果随机提供的插头无法插入插
座内,请求助于电工更换绝缘插座。
10.防止踩踏电源线,或特别夹捏插头,方便插头或
从设备接出的连接点。
11.只使用厂商指定的附件或零件。
ከ༕ძ੸ࡻ
12.只使用厂商指定的或与设备
一起出售的推车,架子,三
脚架,支架,或桌子。使用
推车时,请小心移动装有设
备的推车,防止从车上跌下
受损。
13.闪电或长时间不使用时,请
S3125A
从插座上拔掉设备的插头。
14.请向合格的技术服务人员咨询一切维修的情况,
设备受损时要求提供技术服务,如电源线或插头
损坏,泼溅上液体,有物品坠落到设备上,设备
淋雨或受潮,无法正常工作,或设备坠落。
15.需要维修服务的损坏
在以下的情况,请拔掉电源,由合格的维修服务
人员进行维修:
A. 电源线或插头已损坏。
B. 物体已掉进或液体已被倒泻入设备。
C. 设备被淋雨。
D. 果设备按照如下指示不能正常操作,只能调整
操作说明中包括的控制功能,因为如果调整不
当可能导致设备损坏,就需要维修技工花费大
量的工作时间将设备恢复到正常的状态。
E. 设备曾被跌过或是外壳已被损毁。
F. 设似乎不能正常操作,或者显示出在性能上有
明显的改变。
16.固体与液体进入机器
应该小心不要让物体或是液体透过个洞孔倒泻入
外壳。因为可能接触到电流或带电部分,导致火
灾或电击。
该设备不能置于雨淋或水溅之处,也不能将装水
容器,比如花瓶等置于其上。
17.电池
注意环保,不要随意丢弃用过的废旧电池。
18.如果设备是内置式安装,如书柜或架子上,请确
保有足够的通风。
(顶部和侧面留出 20cm 空间,后部留出 10cm 空
间。架板位于本设备上方时,架板的后边缘应距
离本设备后板 10cm 距离以改善通风条件。)
19.有线网络天线插座的设备
接入本设备的有线网络天线必须与保护接地隔
离,否则可能会引起着火等危险 !
20.除随附的室内 FM 天线以外,请勿将其他天线或其
他类似的 FM 天线连接至 FM 天线接口。
੡໻ቂ቙ࣴճ3111nᇵ჉‫ݓ‬ฏ՗ภ໪ቂȃ
Dan hab yungh youq gij digih haijbaz
2000m doxroengz haenx ancienz sawjyungh.
“仅适用于非热带气候条件下安全使用。”
Dan hab yungh youq gij dienheiq diuzgen
mbouj dwg diegndat haenx ancienz sawjyungh.
注意事项
1. 音像版权 — 只允许私人使用,没有经版权所有人
许可的任何音像制品的复制与传播都属违法。
2. 交流电保险丝 — 安装在本机系列产品中的交流电
保险丝是不针对用户销售的,如果用户无法启动
机器,请与 Onkyo 产品经销商联系。
3. 保养 — 本机系列产品有时需要用软布擦拭除尘。
如遇到顽固的污渍,可用软布沾取柔和清洁剂的
溶液擦拭。清洁后立刻用干净的布擦拭干净。请
勿使用粘性布,稀释剂,酒精或其他化学溶剂以
免损害罩面漆或造成面板字体脱落。
4. 电源
警告
第一次接通电源之前,请仔细阅读以下说明。
因为各国之间交流电的电压不同,请确认您所在
地区的电压与产品后面板上标明的要求相符
(即:AC 230 V,50 Hz,或 AC 120 V,60 Hz)
电源线插头平时是不连接到交流电源上的。请确
认电源插头是否随时可以使用 (很方便地插
上)。
对于只有 [ON/STANDBY] 按钮的产品类型:
按 [ON/STANDBY] 按钮选择待机模式不会完全
从电源上断开。如果您打算长期不使用此装置,
请将电源线从 AC 插座上拔下。
对于带有 [POWER] 按钮或带有 [POWER] 和
[ON/STANDBY] 两个按钮的产品类型:
按 [POWER] 按钮选择 OFF 模式不会完全从电源
5.
6.
7.
8.
上断开。如果您打算长期不使用此装置,请将电
源线从 AC 插座上拔下。
预防收听失真
注意
来自耳机和听筒的过分声压会导致声音失真。
电池与散热
警告
电池 (电池包装或电池安装)不要放置在强光暴
晒,火源等过热的地方。
严禁湿手触摸机器 — 湿手状态下,严禁接触机器
或机器的电源连接线。如有水或其他液体进入机
器,请与 Onkyo 的经销商联系进行检修。
搬运注意事项
• 如需要运输设备,请使用原包装材料,按照购
买时的包装方式进行包装。
• 不要将橡胶或塑料物品搁置在设备上时间过久,
因为可能会在设备外壳上留下印记。
• 超长时间使用时,设备的顶部和后部面板会发
热,属于正常情况。
• 如果长时间不使用设备,再次开机时可能会工
作不正常,请保证定期使用。
Cs
3
附件
请确保您收到以下附件:
遥控器和两节电池
遥控器 (RC-830S) ..........................(1)
电池 (R03/AAA) ............................(2)
(中国机型备注:本设备不附赠该遥控器的电池。)
*
Cs
4
目录和包装上产品名称后面的字母代表颜色信息。颜色或
许各有不同,但规格和操作方式都一样。
特点
•三级反向达林顿电路
•相位匹配低音技术
•1.6mm 全平底盘
•65 W/ch (1kHz, 4 欧姆 , 0.08% THD, 2 声道驱动 IEC)
•WRAT (宽频带放大器技术)
•高电流低阻抗驱动
•8,200 µF 电容 × 2
•优化增益音量
•直接模式开关
Cs
5
目录
前言
重要的防护措施 .................................... 2
注意事项 .......................................... 3
附件 .............................................. 4
特点 .............................................. 5
使用放大机准备事项 ................................ 7
安装遥控器电池 .................................. 7
使用遥控器 ...................................... 7
安装放大机 ...................................... 7
了解放大机 ........................................ 8
前面板 .......................................... 8
后面板 .......................................... 9
遥控器 ......................................... 10
连接
连接 ............................................. 12
连接扬声器 ..................................... 12
线缆和插孔 ..................................... 14
连接电源线 ..................................... 14
连接 CD 播放机 .................................. 14
连接调谐器 ..................................... 15
连接 Onkyo 基座 ................................ 15
连接 Onkyo u 组件 ............................ 16
连接电唱盘 ..................................... 16
连接盒式磁带卡座 ............................... 17
连接录音设备 ................................... 17
连接带有内置功率放大器的超低音 ................. 18
开机和基本操作
基本操作 ......................................... 19
打开 / 关闭放大机 ............................... 19
选择 Speakers A 和 Speakers B .................. 20
调节音量 ....................................... 20
选择输入音源 ................................... 21
使用直接功能 ................................... 21
使用 PHASE MACHING BASS 功能 ................... 21
调节低音、高音和平衡 ........................... 22
静音 ........................................... 22
使用头戴式耳机 ................................. 22
高级操作
自定义设置 ....................................... 23
设置自动待机功能 ............................... 23
其他
疑难排解 ......................................... 24
规格 ............................................. 26
Cs
6
使用放大机准备事项
安装遥控器电池
1
要打开电池盒,按小凹陷处并推开滑盖。
使用遥控器
使用遥控器时,请将其对准放大机的遥控感应器,如
下图所示。
遥控感应器
放大机
2
根据极性标记将随附的两节电池 (R03/AAA) 插入
电池盒。
大约 5 米
注意
3
安装后盖并滑动到位。
• 如果放大机受到阳光或换流器类型荧光灯的直射,遥控
器可能不能正常发挥作用。在安装时,请记住这点。
• 如果在同一房间内使用其他相同类型的遥控器,或放大
机被安装在使用红外线的装置的附近的话,遥控器可能
无法正常发挥作用。
• 请勿将书籍之类的物品放在遥控器上,因为这样可能会
误触按钮,从而导致电池电量的消耗。
• 若放大机被安装在有色玻璃门后面的架子上,遥控器可
能不会正常发挥作用。在安装时,请记住这点。
• 如果在遥控器与放大机摇控感应器之间有障碍物的话,
遥控器将不会正常发挥作用。
安装放大机
请确保通风顺畅。
注意
• 如果遥控器功能不正常,请尝试更换电池。
• 请勿将不同类型的电池或新旧电池混装。
• 如果您打算长时间不使用遥控器,请取下电池,以避免
因电池漏电或腐蚀而造成遥控器损坏。
• 没电的电池应尽快取下,以避免因漏电或腐蚀而造成遥
控器损坏。
大约 20 厘米
大约 10 厘米
大约 20 厘米
大约 20 厘米
请在稳固的隔板或支架上安装放大机,将其适当地放
置以便设备的重量可以平均分散在四个支腿上。请勿
将放大机安放在存在震动或不稳定的处所。
放大机设计拥有高效的转换效能,但是它的温度也会比
其他音频设备高。因此,请确保通风顺畅以便热量散
发。
Cs
7
了解放大机
前面板
a
2
6 7
3
8
9
j
4
klmn
5
o
p
有关详细信息,请参见括号内页码所示的页面。
a 8ON/STANDBY 按钮 (➔ 第 19 页 )
将放大机设置为 On 或 Standby。
b 遥控感应器 (➔ 第 7 页 )
接收来自遥控器的控制信号。
c 音量控制器 (➔ 第 20 页 )
调节音量。
d 输入源 LED (➔ 第 21 页 )
根据选定的输入源进行显示。
e INPUT 选择器 (➔ 第 21 页 )
按顺序选择输入源。
f SPEAKERS 按钮 (➔ 第 20 页 )
选择 Speakers A、Speakers B 或两者。
g A/B LED (➔ 第 20 页 )
根据选定的扬声器输出进行显示。
h BASS –/+ 控制器 (➔ 第 22 页 )
调节低音的大小。
Cs
8
i TREBLE –/+ 控制器 (➔ 第 22 页 )
调节高音的大小。
j BALANCE L/R 控制器 (➔ 第 22 页 )
调节左右声道的平衡。
k DIRECT LED (➔ 第 21 页 )
放大机 处于直接模式时亮起。
l DIRECT 按钮 (➔ 第 21 页 )
启用或禁用直接功能。
m PHASE MATCHING BASS LED (➔ 第 21 页 )
放大机处于相位匹配低音模式时亮起。
n PHASE MATCHING BASS 按钮 (➔ 第 21 页 )
启用或禁用相位匹配低音功能。
o LINE5 (AUX) 插孔
连接带有模拟音频输出的播放设备。
p PHONES 插孔 (➔ 第 22 页 )
连接带有独立插头的耳机。
后面板
a
2
3
4
5 6
7
a GND 螺丝
连接电唱盘的接地线。
b PHONO (MM) L/R 插孔
连接带有模拟音频输出的电唱盘。
c LINE IN 1/2/3/4 L/R 插孔
连接带有模拟音频输出的播放设备。
d LINE OUT L/R 插孔
连接模拟线性音频源之类的设备,输出的信号不
带有音量调整。
e PREOUT SUBWOOFER 插孔
8
9
j
g SPEAKERS A 端子
连接 Speakers A。
h SPEAKERS B 端子
连接 Speakers B。
i AUTO STANDBY 选择器
启用或禁用自动待机功能。
j 电源线
请参阅 “ 连接 ” 查看有关连接设置的信息
(➔ 第 12 页 )。
f u REMOTE CONTROL 插孔
连接 Onkyo 组件,例如 Onkyo 基座、CD 播放机
或带有 (远程互动) u 插孔的调谐器。
Cs
9
遥控器
有关详细信息,请参见括号内页码所示的页面。
aa
d
bb
e
f
a 8 按钮 (➔ 第 19 页 )
将放大机设置为 On 或 Standby。
b DIMMER 按钮
调整显示屏亮度。
c !/"/#/$ 和 ENTER 按钮
选择和调整设置。
d VOLUME q/w 按钮 (➔ 第 20 页 )
调整放大机的音量。
e INPUT!/" 按钮 (➔ 第 21 页 )
选择输入源。
f RETURN 按钮
更改设置时可以返回上一个显示内容。
g MUTING 按钮 (➔ 第 22 页 )
使放大机静音或取消静音。
您也可以使用遥控器控制 Onkyo CD 播放机、Onkyo
u 基座或 Onkyo 调谐器。
cc
注意
d
f
e
g
*
*
• 对于某些组件来说,遥控器可能无法使用或者只能对部
分组件适用。
• 要控制 Onkyo 基座和 Onkyo 调谐器,需要 u 连接
(➔ 第 16 页 )。
• 请参阅随附您的 Onkyo CD 播放机、调谐器或 u 基座一
起提供的手册。
■ 控制 Onkyo CD 播放机
d 8 CD 按钮
f 播放模式按钮
注意
g
• 使用 CD 播放机时请确保将遥控器指向它。
■ 控制 Onkyo 基座
h
a 8 按钮
b DIMMER 按钮
c !/" 和 ENTER 按钮
g 基座控制按钮
■ 控制 Onkyo 调谐器 / 网络调谐器
* 不与该放大机一起使用
a 8 按钮
b DIMMER 按钮
c !/"/#/$ 和 ENTER 按钮
e DISPLAY 按钮
g 网络调谐器控制按钮
h INPUT SELECTOR 或 BAND 按钮
Cs
10
连接端子
LINE1
LINE2
LINE3
CD 播放机
TUNER
u 基座
8
8
组件
遥控器上
的按钮
1
8
2
DIMMER
3
DIMMER
!/"
!/"
(调高 / 低)
#/$
#/$
(预设高 / 低)
ENTER
ENTER
4
8CD
5
DISPLAY
6
DIMMER
!/"
ENTER
8
显示当前输入和设置
RANDOM
RANDOM
REPEAT
REPEAT
7
7
5
5
1
1
3
3
4
4
6
6
2
2
SHUFFLE
SHUFFLE
SHUFFLE
MENU
MENU
MENU
REPEAT
REPEAT
REPEAT
7
7
7
1/3
1/3
1/3
6
6
6
INPUT
INPUT SELECTOR /
BAND
7
8
Cs
11
连接
连接
连接扬声器
右侧
左侧
Speakers A
放大机
Speakers B
右侧
■ 螺纹型扬声器端子
从扬声器线缆的终端剥去 12 到 15 mm 的绝缘层,
然后如图所示将裸露的线缆拧紧。
左侧
12 到 15 mm
■ 香蕉插头 (北美型号)
•如果您正在使用香蕉插头,请在插入香蕉插头之前拧紧扬声器端子,
•不要将扬声器线缆直接插入扬声器端子的孔中央。
Cs
12
注意
· 请确保线缆不会触及背部面板的金属部件或其他部件。
· 不能连接 Y 插头。
· 两套扬声器 (Speakers A 和 Speakers B)可以连接至
放大机。您可以在聆听音乐时选择要输出哪个扬声器的
音频,
您也可以选择从两套扬声器输出音频。
· 如果您要使用 Speakers A 或 Speakers B,请确保使用
带有 4 到 16 欧姆阻抗的扬声器。如果您要使用
Speakers A 和 Speakers B,请确保使用带有
8 到 16 欧姆阻抗的扬声器。连接至阻抗低于 8 欧姆的
扬声器可能会激活保护电路。
· 仅使用一个扬声器时或者播放单声道音频时,不要将单
个扬声器连接到左右两个端子上。
· 请密切注意扬声器的接线极性。换句话说,将正极 (+)
端子只连接到正极 (+) 端子,负极 (–) 端子只连接到负
极 (–) 端子。如果将极性弄反,声音会不协调不自然。
· 请小心,不要使正极电线和负极电线短路。否则可能会
损坏放大机。
· 确保线缆的金属线不会触及放大机的后面板,否则可能
会损坏放大机。
双线分音连接
双线分音能够提供增强的低音和高音效果,使用
SPEAKERS A 和 SPEAKERS B 的端子可以将高
音频从低音频信号中分离出来。
重要事项:
· 只能在扬声器支持双线分音,并且其阻抗在 4-16 欧姆
之间时,才能使用双线分音连接方式。
· 进行双线分音连接时要确保将链接扬声器高音 (高)
和低音端子 (低)的跳线条移除。
· 进行双线分音连接时,将 SPEAKERS 设置为 A+B
(➔ 第 20 页 )。
放大机
· 不要将多个扬声器线缆连接至单个扬声器端子,否则会
损坏放大机或导致其发生故障。
高音 (高)
低音 (低)
右扬声器
左扬声器
提示
· 如图所示, SPEAKERS A 的接线端子已连接到高音扬
声器,同时 SPEAKERS B 已连接到低音扬声器,但是
也可以使用其他的连线方式。
Cs
13
线缆和插孔
模拟音频 (RCA)
L
白色
R
红色
模拟音频连接 (RCA) 将传输模拟音频。
要使用 u(远程互动),您需要使用 u 线缆将您的 Onkyo
CD 播放机、调谐器或 u 基座连接至放大机。
u
注意
• 将插头插到底,以获得最好的连线效果 (松开的连线会产生噪声或故障)。
• 要预防干扰,请让音频缆线远离电源线与扬声器电缆线。
正确!
错误!
连接电源线
1
2
连接所有的扬声器和组件。
连接 CD 播放机
这是一个使用 CD 播放机 的连接示例。
放大机
将电源线插入交流电源插座。
提示
• 要降低噪音,不要将信号线缆紧贴在电源线上,将它们
相互远离独自放置。
• 根据国家和地区的不同,放大机可能会出现极性敏感。
在这种情况下,可使用能够提供最佳声音品质的方式连
接电源线。
注意
• 放大机线缆的一段仍插入电源插座的情况下,绝不要断
开另一端的电源线,否则可能会导致触电。始终记得首
先从电源插座上拔下电源线,然后再断开放大机。
• 打开放大机可能会产生瞬间电涌,从而可能对同一电路
上的其他电器设备造成干扰。如果发生此问题,请将放
大机插入其他分流电路。
• 不要使用除放大机随附的电源线之外的电源线,随附的
电源线设计专用于放大机,其他设备不应使用该电源线。
CD 播放机
1
将音频针式线缆连接到 LINE IN 1 插孔。
提示
• CD 播放机可以连接到 LINE IN 1/2/3/4 插孔。但是,使
用 u 锁扣功能时,要确保将 CD 播放机连接到
LINE IN 1 插孔。
Cs
14
连接调谐器
连接 Onkyo 基座
这是一个使用调谐器的连接示例。
这是一个使用 Onkyo u 基座的连接示例。
放大机
放大机
R
----
L
AUDIO OUT
调谐器
1
将音频针式线缆连接到 LINE IN 2 插孔。
提示
• 调谐器可以连接到 LINE IN 1/2/3/4 插孔。但是,使用
u 锁扣功能时,要确保将调谐器连接到 LINE IN 2 插
孔。
数字媒体传输, u 基座
1
将音频针式线缆连接到 LINE IN 3 插孔。
提示
• Onkyo 基座可以连接到 LINE IN 1/2/3/4 插孔。但是,
使用 u 锁扣功能时,要确保将 Onkyo 基座连接到
LINE IN 3 插孔。
Cs
15
连接 Onkyo u 组件
注意
• 请仅使用为 u 连接准备的 u 线缆。 u 随附您的
Onkyo CD 播放机、调谐器或 u 基座一起提供。
• 如果存在两个 u 插孔,您可以使用任何一个插孔,因
为它们的功用相同。
• 请只将 Onkyo CD 播放机、调谐器或 u 基座连接到 u
插孔,连接其他生产商的组件可能会造成设备故障。
• 放大机的 u 只支持 Onkyo CD 播放机、调谐器和 u
基座,其他组件,例如 MD 录音机, u 将不能正常工
作。
• 某些组件可能不支持所有的 u 功能,请参阅随附您的
Onkyo CD 播放机、调谐器或 u 基座一起提供的手册。
• CD 播放机只支持自动接通电源和直接更改功能。
放大机
连接电唱盘
放大机
网络调谐器或 CD 播放机
数字媒体传输, u 基座
1
确保每个 Onkyo CD 播放机、调谐器或 u 基座
已经连接 (➔ 第 14 页 到 15)。
2
进行 u 连接 (参见图例)。
接地线
L
使用 u (远程互动),您可以使用以下功能:
R
■ 自动接通电源
当您开始播放通过 u 连接的组件,而放大机处于
待机状态时,放大机将自动开启然后将该组件选定
为输入源。
■ 直接更改
通过 u 开始在某个组件上进行播放时,放大机
会自动将该组件选定为输入源。
■ 关闭系统
当您关闭放大机时,组件将自动关闭。
■ 遥控
您可以使用放大机的遥控器控制其他拥有 u 能力
的 Onkyo 组件,将遥控器指向放大机的遥控感应
器而不是该组件即可。
要打开 CD 播放机,需将遥控器指向该 CD 播放
机。
提示
• 有关操作已连接组件的详情,请参阅 “ 遥控器 ”
(➔ 第 11 页 )。
Cs
16
AUDIO
OUTPUT
PHONO 输入插孔用于搭配动磁式 (MM) 拾音头使
用。
请使用模拟音频电缆线将 PHONO L/R 插孔与电唱
盘的音频输出插孔相连,如图所示。
注意
• 如果电唱机有接地线,请将其连接至 GND 端子。对于某
些电唱盘来说,连接接地线可能会导致嗡嗡声,在这种
情况下,请不要进行接地。
• 如果电唱盘拥有动圈式 (MC) 拾音头,您需要使用市售的
MC 前置放大器。在这种情况下,请将电唱盘连接至前置
放大器的输入端,将前置放大器的输出端连接至
PHONO L/R 插孔。
连接盒式磁带卡座
连接录音设备
放大机
重要事项:
• 除非您拥有版权持有人的完全同意,版权法禁止进行
除个人使用之外的录音行为!
• 进行录音时不要更改放大机的输入源,否则会录下选
定输入设备的音频。
注意
• 音量调节和静音功能的使用不会反映在 LINE OUT 的信
号输出中。
• 使用 BASS –/+ 控制器、 TREBLE –/+ 控制器、
BALANCE L/R 控制器、直接功能和相位匹配低音功能
进行的手动音调调节不会反映在 LINE OUT 的信号输出
中。
• 请参阅录音设备手册以了解如何正确使用设备。
L
R
AUDIO
OUT
放大机
盒式磁带卡座
提示
• 将盒式磁带卡座连接到以下任意插孔中:
LINE IN 1/2/3/4.
L
R
AUDIO
IN
盒式磁带卡座
Cs
17
连接带有内置功率放大器的超低音
可以连接使用带有内置功率放大器的超低音。
将拥有内置功率放大器的超低音上的 LINE INPUT 连
接到 PRE OUT:放大机上的 SUBWOOFER 端子。
如果您的超低音上没有内置放大器,请将您的放大器
上的输入插孔连接至超低音上的 PRE OUT 插孔中。
有关详情,请参阅您的超低音随附的手册。
放大机
带有内置功率放大
器的超低音
Cs
18
开机和基本操作
基本操作
打开 / 关闭放大机
8ON/STANDBY 按钮
8
打开放大机
关闭放大机
■ 使用遥控器
■ 使用遥控器
1
1
按 8。
SPEAKERS (A/B) 和输入源 LED 将会闪烁,稍后
亮起。
■ 使用放大机
1
按 8ON/STANDBY。
SPEAKERS (A/B) 和输入源 LED 将会闪烁,稍后
亮起。
提示
按 8。
放大机将进入待机模式,LED 指示灯熄灭。
■ 使用放大机
1
按 8ON/STANDBY。
放大机将进入待机模式,LED 指示灯熄灭。
提示
• 有关电源管理的详情,请参阅 “ 设置自动待机功能 ”
(➔ 第 23 页 )。
• 热机一定时间之后,放大机的内部温度将会稳定,声音
变柔和。
• 放大机将会记忆上次电源关闭时的状态,并在开机后返
回该状态。
Cs
19
选择 Speakers A 和 Speakers B
您可以从 Speakers A、Speakers B 或 A + B 选择输
出声音。
调节音量
■ 使用遥控器
VOLUME q/w
1
SPEAKERS
按钮
1
A LED
B LED
重复按 VOLUME q/w。
■ 使用放大机
重复按放大机上的 SPEAKERS。
选定扬声器的 LED 将会亮起。
注意
• 接通耳机后,该设置将被禁用。
• 该设置被设置为 A + B 时,扬声器的阻抗将会受限。有
关更多详情,请参阅 “ 连接扬声器 ” (➔ 第 12 页 )。
音量控制器
1
使用音量控制器。
提示
• 默认音量为 0。
Cs
20
选择输入音源
使用直接功能
您可以切换输入源选择所需的输入设备。可从以下各
项中选择输入源:
LINE1, LINE2, LINE3, LINE4, LINE5, PHONO
对应于选定输入源的 LED 将会亮起。
通过绕过音调控制电路,直接功能将使用最短的路径
增强声音品质。同时,由于左 / 右平衡设置使用了不
会影响声音品质的系统,即使已经使用了直接功能,
您也可以调节音量平衡。
■ 使用遥控器
INPUT !/"
1
重复按 INPUT!/"。
DIRECT LED
■ 使用放大机
INPUT 选择器
1
DIRECT 按钮
按 DIRECT 按钮。
DIRECT LED 亮起。
使用 PHASE MACHING BASS 功能
从大提琴发出的温和的低音符到电子乐器发出的低频
音,一个好的音频系统应该能够传送足量的低音共
振。
传统的增强系统能够增益低频的声音,它们经常倾向
于相位移位效果,而这种效果会覆盖中频声音并且会
使声音浑浊。
我们的相位匹配低音增益技术能够有效保留中音的清
晰 - 允许声音和琴弦发挥出特色 - 同时在所有音量
大小上保持声音流畅和超强重低音的响应。
1
使用 INPUT 选择器。
PHASE MATCHING
BASS LED
1
PHASE MATCHING
BASS 按钮
按 PHASE MATCHING BASS 按钮。
PHASE MATCHING BASS LED 亮起。
•DIRECT 功能开启时,关闭该功能才能使用 PHASE
MATCHING BASS 效果。
Cs
21
调节低音、高音和平衡
静音
您可以相应地调节低音、高音和左右声道输出平衡。
您可以暂时静音放大机的输出。
■ 使用放大机
MUTING
1
BASS –/+
TREBLE –/+
BALANCE L/R
按 MUTING。
SPEAKERS (A/B) 和 SELECTOR LED 将闪烁。
要取消放大机的静音,请再次按 MUTING。
注意
1
旋转 BASS –/+、 TREBLE –/+ 和 BALANCE
L/R 旋钮。
提示
• 默认情况下,低音、高音和平衡已设置在中间位置,
• 放大机静音时:
- 调节音量或者将放大机设置为待机时可取消放大机的静
音。
使用头戴式耳机
注意
PHONES 插孔
• 而启用了直接功能时,低音和高音将被禁用。
1
将带有独立插头 (6.3 mm)的立体声耳机连接
到 PHONES 插孔。
连接耳机后, SPEAKERS (A/B) LED 将熄灭。
您可以使用 VOLUME q/w 调节音量进行静音。
连接耳机后,扬声器和 PRE OUT 插孔不会输出声
音。
注意
• 请务必在连接耳机之前调低音量。
• 插入耳机后, SPEAKERS 按钮将无法使用。
Cs
22
高级操作
自定义设置
设置自动待机功能
激活自动待机 (ASb) 功能后,如果持续 30 分钟没有
音频信号输入操作,放大机将自动进入待机模式。
AUTO STANDBY
1
选择器
在设备后面板上切换 AUTO STANDBY 选择器。
`[ON]
启用自动待机。
`[OFF]
禁用自动待机。
Cs
23
其他
疑难排解
请首先检查以下内容。
由于问题可能由所连接的其他设备所导致,请参阅其
他相关设备的说明书检查设备。
Onkyo 网站上已提供了其他产品操作步骤和 FAQ (常
见问题解答)。
http://www.jp.onkyo.com/support/
提示
请求维修之前
如果放大机无法运行或功能不正常,将放大机内包
含的微处理器重置为默认设置可能会解决所有问
题。
请求维修之前,请遵循下列步骤重置微处理器。
放大机开机后,按住 DIRECT 并按下
8ON/STANDBY。
声音质量不佳。
• 请确保扬声器电缆线的极性连接正确
(➔ 第 12 页 )。
• 请确保所有音频连接插头插到底 (➔ 第 14 页 )。
• 声音质量可能受到强磁场的影响,如来自电视的磁
场。请试着将任何此类设备移离放大机。
• 如果放大机附近有任何发射高强度无线电波的设备
(如正在通话的移动电话),放大机可能会输出噪
音。
耳机输出间断或没有任何声音。
• 这可能是由于触点脏了。清洁耳机插头。有关耳机
清洁信息,请参阅耳机使用手册。此外,请确保耳
机线未破损或损坏。
音频性能
电源
无法接通放大机的电源。
•确认电源插头正确地插入到电源插座中 (➔ 第 14
页 )。
•从电源插座中拔出电源插头,等待至少 5 秒钟,
然后再次插入电源插头。
放大机突然关闭。
•由于扬声器短路、过载或电流过大而激活保护电路
后,放大机会进入待机模式。消除问题的源头,然
后将放大机开机。
•请检查合并式功率放大器背部的开关是否设置正
确。(➔ 第 23 页 )
•在待机模式期间切换开关不会启用设置。
若要更改设置,请确保首先打开合并式功率放大器
的电源。
音频
没有声音。
•请确保放大机的音量控制并未设置为最低
(➔ 第 20 页 )。
•请确保选定了正确的输入源 (➔ 第 21 页 )。
•请确保放大机未静音 (➔ 第 22 页 )。
•请确保扬声器连接正确 (➔ 第 12 页 )。
•检查所有接线,并根据需要更正错误
(➔ 第 12 页 )。
•连接耳机后,扬声器不输出声音 (➔ 第 22 页 )。
•放大机 不支持除 PCM 之外的数字格式。输入除
PCM 之外的数字音乐格式将会产生刺耳的噪音。
Cs
24
• 放大机开启并热机后,音频性能将于大约 10 到
30 分钟达到最佳性能。
• 使用束线带捆绑音频电缆与扬声器或电源线可能会
降低声音质量,所以请不要这样做。
• 根据国家和地区的不同,放大机可能会出现极性敏
感。在这种情况下,可使用能够提供最佳声音品质
的方式连接电源线。
• 请在稳固的隔板或支架上安装放大机,将其适当地
放置以便设备的重量可以平均分散在四个支腿上。
请勿将放大机安放在存在震动或不稳定的处所。
• 将电源线插入交流电源插座。
Onkyo 基座
没有声音。
• 请确保 Onkyo 基座已正确连接到放大机。
• 请确保没有任何正在播放的视频。
• 重置 iPod。
其他
• 激活自动待机 (ASb) 功能后,通过 u 连接的
Onkyo 基座将自动关闭 (➔ 第 23 页 )。
无法使用遥控器进行正常遥控。
• 请确保 u 线缆已正确连接到放大机,
请检查已正确连接每个设备 (➔ 第 15 页 )。
外接组件
遥控器
没有听到已连接的组件发出声音。
遥控器不能正常工作。
•请确保选定了正确的输入源 (➔ 第 21 页 )。
•请确保已正确连接模拟音频线缆 (➔ 第 14 页 )。
•请确保电池安装的极性 (+/–) 正确
(➔ 第 7 页 )。
•更换两节新电池。(请勿将不同类型的电池或新旧
电池混装。)
•遥控器距离放大机太远,或者两者之间有障碍物
(➔ 第 7 页 )。
•放大机的遥控感应器受到强光的照射 (整流器型
荧光灯或阳光)。
•放大机位于音响柜的玻璃门内。
u 锁扣无法使用
•请检查是否已经正确连接每个设备 (➔ 第 14 页
到 15)。
•根据要连接设备的不同,连接方式也可能不同。请
参阅所连接设备的用户手册中的 u 连接章节。
电唱盘中的声音扭曲。
•如果您的电唱盘拥有内置的前置放大器,您可以将
该电唱盘连接到其他模拟输入源,例如 LINE IN。
•如果您的电唱盘没有内置的前置放大器,请将电唱
盘连接到 PHONO (➔ 第 16 页 )。
•请确保已连接接地线,否则可能会发出嗡嗡声和噪
音。
Onkyo 对于因装置故障所导致的录制失败及所造成
的损失 (如 CD 租片费用)不承担任何责任。录制
重要数据之前,要确认可以正确录制该数据。
放大机包含一个用于讯号处理和控制功能的微型计
算机。在极少的情况下,严重干扰、来自外部讯号
源的噪声或静电都有可能导致其锁死。万一发生此
情况 (可能性极低),将电源插头从插座拔出,等
待至少 5 秒钟,然后将电源插头重新插上。
从电源插座中拔下电源线之前,将放大机设置为待
机。
如果在待机期间设备顶盖烫手,则应改善通风条
件。
Cs
25
规格
额定输出功率
THD+N (总谐波失真率 + 噪音)
阻尼系数
(IEC)2 声道 × 65 W,8 欧姆,1 kHz,2 声道驱动 0.08 %
0.08 % (额定输出功率)
60 (前置,1 kHz,8)
输入灵敏度和阻抗 (不平衡)
175 mV/33 k (LINE)
4.8 mV/47 k (PHONO MM)
额定 RCA 输出水平和阻抗
0.175 V/2.2 k (REC OUT)
唱机过载
音调控制特性
信噪比
扬声器阻抗
电源
功耗
无声功耗
100 mV (MM 1 kHz 0.5 %)
+14 dB,-14 dB,100 Hz (低音)
+14 dB,-14 dB,10 kHz (高音)
+0 dB,-14 dB (平衡)
+8 dB,80 Hz (PM. 低音)
105 dB (LINE,IHF-A)
80 dB (PHONO MM,IHF-A)
4  – 16 
AC 220 V,50 Hz
125 W
35 W
待机功耗
0.3 W
尺寸 (宽 × 高 × 长)
重量
435 mm × 139 mm × 330.3 mm
7.4 kg
■ 音频输入
模拟立体声输入
LINE1,LINE2,LINE3,LINE4,LINE5,PHONO
■ 音频输出
模拟立体声输出
低音预输出
扬声器输出
耳机
LINE OUT
1
SP-A,B
1 (6.3 ø)
■ 其他
u
规格及功能如有更改恕不另行通知。
Cs
26
1
MEMO
Cs
27
ຢࣴ༁੻՗ฏೌੲႠ௸666ख666‫ܐ‬჊2412༃
‫ݢ‬य़;86-21-52131366!‫ۈ‬ጡ;86-21-52130396
http://www.cn.onkyo.com/
C1306-3
SN 29401275B
(C) Copyright 2013 Onkyo Corporation Japan. All rights reserved.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
