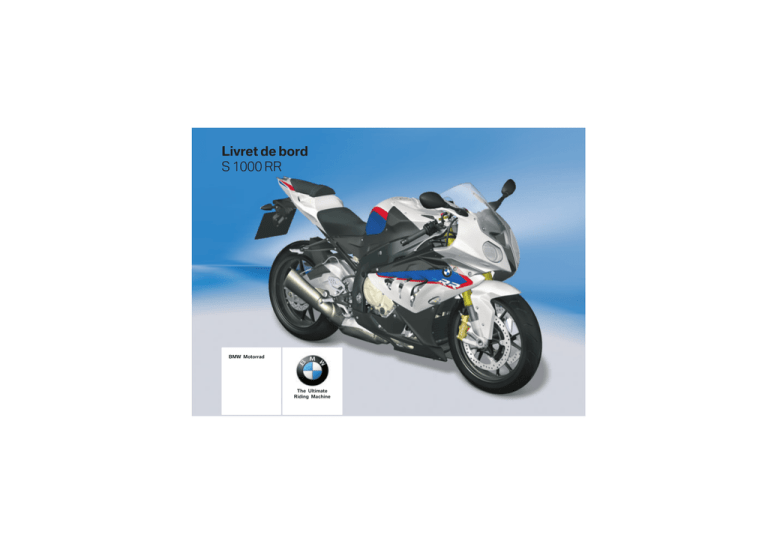

Livret de bord

S 1000 RR

BMW Motorrad

The Ultimate

Riding Machine

Données moto / concessionnaire

Données de la moto

Modèle

Numéro de châssis

Code couleur

Première immatriculation

Données du concessionnaire

Interlocuteur au service après-vente

Madame/Monsieur

N° de téléphone

N° d'immatriculation

Adresse du concessionnaire/Téléphone

(cachet de la société)

Bienvenue chez BMW

Nous vous félicitons pour avoir porté votre choix sur une moto

BMW et vous accueillons avec plaisir dans le cercle des pilotes de BMW.

Familiarisez-vous avec votre nouvelle moto afin d'être en mesure de vous déplacer en toute sécurité sur les routes.

Veuillez prendre le temps de lire ce livret de bord avant de prendre la route avec votre nouvelle BMW. Vous y trouverez des indications importantes pour l'utilisation de votre moto qui vous aideront à exploiter pleinement les avantages techniques de votre BMW.

Vous trouverez en outre des informations sur l'entretien et la maintenance de votre moto qui vous permettront d'en optimiser la fiabilité, la sécurité et la valeur de revente.

Votre concessionnaire BMW

Motorrad se fera un plaisir de vous conseiller et de répondre

à toutes les questions que vous pourrez lui poser sur votre moto.

Nous vous souhaitons beaucoup de plaisir au guidon de votre

BMW ainsi qu'un bon voyage en toute sécurité

BMW Motorrad.

01 42 8 543 252

*01428543252*

*01428543252*

*01428543252*

Table des matières

Utilisez aussi l'index alphabétique situé à la fin de cette notice d'utilisation pour trouver un sujet défini.

1 Indications générales. . . . . . . . . . . . . . . . . . . . . . . 5

Aperçu . . . . . . . . . . . . . . . . . . . . . . . 6

Abréviations et symboles . . . . . 6

Equipement . . . . . . . . . . . . . . . . . . 7

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . 7

Actualité . . . . . . . . . . . . . . . . . . . . . . 7

2 Aperçus . . . . . . . . . . . . . . . . . . 9

Vue d'ensemble côté gauche . . . . . . . . . . . . . . . . . . . . . . 11

Vue d'ensemble côté droit . . . . . . . . . . . . . . . . . . . . . . . . . 13

Commodo gauche . . . . . . . . . . 14

Commodo droit . . . . . . . . . . . . . 15

Sous la selle . . . . . . . . . . . . . . . . 16

Combiné d'instruments . . . . . 17

3 Affichages . . . . . . . . . . . . . . . 19

Ecran multifonctions . . . . . . . . 20

Voyants et témoins. . . . . . . . . . 21

Affichage de service. . . . . . . . . 22

Autonomie . . . . . . . . . . . . . . . . . . 23

Voyants d'alerte . . . . . . . . . . . . . 23

4 Commande . . . . . . . . . . . . . . 33

Serrure de contact/antivol de direction . . . . . . . . . . . . . . . . . . . . . 34

Antidémarrage électronique

EWS . . . . . . . . . . . . . . . . . . . . . . . . 35

Montre . . . . . . . . . . . . . . . . . . . . . . 35

Compteur kilométrique . . . . . . 36

Avertissement de dépassement de vitesse . . . . . . . . . . . . . 37

Éclairage . . . . . . . . . . . . . . . . . . . . 38

Clignotants . . . . . . . . . . . . . . . . . . 39

Signal de détresse . . . . . . . . . . 39

Coupe-circuit . . . . . . . . . . . . . . . . 40

Chauffage des poignées . . . . 40

BMW Motorrad ABS course . . . . . . . . . . . . . . . . . . . . . . . 41

Contrôle dynamique de motricité DTC . . . . . . . . . . . . . . . . . . 42

Mode de conduite . . . . . . . . . . 43

Frein . . . . . . . . . . . . . . . . . . . . . . . . 46

Rétroviseurs . . . . . . . . . . . . . . . . . 47

Précontrainte du ressort . . . . . 47

Amortissement . . . . . . . . . . . . . . 49

Pneus . . . . . . . . . . . . . . . . . . . . . . . 54

Projecteur . . . . . . . . . . . . . . . . . . . 54

Selle pilote et passager . . . . . 54

Support pour casque . . . . . . . . 56

Boucles d'arrimage pour bagages . . . . . . . . . . . . . . . . . . . . . . . 57

5 Conduite. . . . . . . . . . . . . . . . . 59

Consignes de sécurité . . . . . . 60

Check-list . . . . . . . . . . . . . . . . . . . 61

Démarrage . . . . . . . . . . . . . . . . . . 61

Rodage. . . . . . . . . . . . . . . . . . . . . . 64

Passage des vitesses . . . . . . . 65

Braquage . . . . . . . . . . . . . . . . . . . . 67

Freins . . . . . . . . . . . . . . . . . . . . . . . 67

Immobilisation de la moto . . . . . . . . . . . . . . . . . . . . . . . . 68

Remplissage du réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Arrimage de la moto pour le transport . . . . . . . . . . . . . . . . . . . . 70

6 Sur circuit de compétition . . . . . . . . . . . . . . . . . . . . . . . 73

Visuel multifonctions . . . . . . . . 74

Mode LAPTIMER . . . . . . . . . . . 76

Mode INFO . . . . . . . . . . . . . . . . . 81

Mode SETUP . . . . . . . . . . . . . . . 86

Sur lit de graviers . . . . . . . . . . . 94

Déposer / poser les rétroviseurs . . . . . . . . . . . . . . . . . . . . . . . . 94

Déposer et poser le support de plaque . . . . . . . . . . . . . . . . . . . 95

Déposer et poser les clignotants avant . . . . . . . . . . . . . . . . . . 98

7 La technologie en détail . . . . . . . . . . . . . . . . . . . . . . 101

Mode de conduite . . . . . . . . 102

Système de freinage avec

BMW Motorrad ABS course . . . . . . . . . . . . . . . . . . . . . 104

Gestion moteur avec BMW

Motorrad DTC . . . . . . . . . . . . 107

8 Accessoires . . . . . . . . . . . 109

Indications générales . . . . . . 110

9 Maintenance . . . . . . . . . . 111

Indications générales . . . . . . 112

Outillage de bord . . . . . . . . . . 112

Huile moteur . . . . . . . . . . . . . . 113

Système de freinage . . . . . . 114

Liquide de refroidissement . . . . . . . . . . . . . . . . . . . . . . 118

Pièces de carénage . . . . . . . 120

Embrayage . . . . . . . . . . . . . . . . 122

Jantes et pneus . . . . . . . . . . . 123

Chaîne . . . . . . . . . . . . . . . . . . . . 123

Roues . . . . . . . . . . . . . . . . . . . . . 125

Béquille de roue avant . . . . 133

Béquille de roue arrière . . . 134

Ampoules . . . . . . . . . . . . . . . . . 135

Fusibles . . . . . . . . . . . . . . . . . . . 142

Dépannage avec câbles de démarrage externe . . . . . . . . 143

Batterie. . . . . . . . . . . . . . . . . . . . 144

10 Entretien . . . . . . . . . . . . . 147

Produits d'entretien . . . . . . . 148

Lavage de la moto . . . . . . . . 148

Nettoyage des pièces sensibles de la moto . . . . . . . . . . 149

Entretien de la peinture . . . 150

Conservation . . . . . . . . . . . . . . 150

Immobiliser la moto . . . . . . . 150

Mettre en service la moto . . . . . . . . . . . . . . . . . . . . . . 150

11 Caractéristiques techniques . . . . . . . . . . . 153

Tableau des anomalies . . . . 154

Assemblages vissés . . . . . . . 155

Moteur . . . . . . . . . . . . . . . . . . . . 157

Essence . . . . . . . . . . . . . . . . . . . 158

Huile moteur . . . . . . . . . . . . . . 158

Embrayage . . . . . . . . . . . . . . . . 159

Boîte de vitesses . . . . . . . . . . 159

Couple conique . . . . . . . . . . . 160

Partie cycle . . . . . . . . . . . . . . . . 160

Freins . . . . . . . . . . . . . . . . . . . . . 161

Roues et pneus . . . . . . . . . . . 161

Système électrique . . . . . . . . 162

Cadre . . . . . . . . . . . . . . . . . . . . . 164

Dimensions . . . . . . . . . . . . . . . 165

Poids . . . . . . . . . . . . . . . . . . . . . . 165

Performances . . . . . . . . . . . . . 166

12 Service . . . . . . . . . . . . . . . 167

BMW Motorrad Service . . . 168

BMW Motorrad Prestations de mobilité . . . . . . . . . . . . . . . . 168

Opérations d'entretien. . . . . 168

Attestations de maintenance . . . . . . . . . . . . . . . . . . . . . 170

Attestations de Service. . . . 175

13 Index alphabétique . . . . . . . . . . . . . . . . . . 177

Indications générales

Aperçu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Abréviations et symboles . . . . . . . . . . . . 6

Equipement. . . . . . . . . . . . . . . . . . . . . . . . . . 7

Caractéristiques techniques . . . . . . . . . 7

Actualité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

z

1

5

z

1

6

Aperçu

Vous trouverez un premier aperçu de votre moto au chapitre 2 de ce livret de bord.

Le chapitre 12 contient le récapitulatif de tous les travaux d'entretien et de réparation effectués. La justification de l'exécution des travaux de maintenance est une condition préalable à toute prestation fournie à titre commercial.

Si vous souhaitez un jour revendre votre BMW, n'oubliez pas de remettre aussi à l'acheteur ce livret de bord ; il constitue un élément important de votre moto.

Abréviations et symboles

Désigne des avertissements que vous devez absolument respecter - pour votre propre sécurité, la sécurité des autres et pour protéger votre moto contre tout dommage.

Consignes particulières permettant d'améliorer les opérations de commande, de contrôle, de réglage et d'entretien.

Symbolise la fin d'une consigne.

Instruction opératoire.

Résultat d'une action.

Renvoi à une page contenant des informations complémentaires.

Repère la fin d'une information relative à un accessoire ou à un équipement.

Couple de serrage.

Caractéristique technique.

EO Equipement optionnel.

Les équipements optionnels BMW sont déjà pris en compte lors de la production de la moto.

AO Accessoire optionnel

Vous pouvez vous procurer les accessoires optionnels BMW auprès de votre concessionnaire

BMW Motorrad et lui en confier le montage.

EWS Antidémarrage électronique.

DWA Alarme antivol.

ABS Système antiblocage.

DTC Contrôle dynamique de la traction.

Equipement

En achetant votre moto BMW, vous avez choisi un modèle disposant d'un équipement personnalisé. Ce livret de bord décrit les équipements optionnels (EO) et les accessoires optionnels

(AO) proposés par BMW. Vous comprendrez donc que ce livret décrit aussi des variantes d'équipement que vous n'avez peut-

être pas choisies. De même, des différences spécifiques à certains pays peuvent exister par rapport au modèle illustré.

Si votre BMW dispose d'équipements qui ne sont pas décrits dans ce livret de bord, vous trouverez la description de leurs fonctions dans une notice d'utilisation séparée.

Caractéristiques techniques

Toutes les indications de dimensions, de poids et de puissance figurant dans ce livret de bord se réfèrent à la norme DIN

(Deutsches Institut für Normung e. V.) et respectent les tolérances prévues par cette norme.

Des différences sont possibles sur les versions destinées à certains pays.

Actualité

Le haut niveau de sécurité et de qualité des motos BMW est garanti par un perfectionnement permanent au niveau de la conception, des équipements et des accessoires. Des différences

éventuelles peuvent ainsi exister entre cette notice d'utilisation et votre moto. BMW Motorrad ne peut pas non plus exclure toute possibilité d'erreur. Vous comprendrez ainsi que nul ne pourra se prévaloir des indications, illustrations et descriptions de ce livret à l'appui de revendications juridiques de quelque nature que ce soit.

z

1

7

z

1

8

Aperçus

Vue d'ensemble côté gauche . . . . . . . 11

Vue d'ensemble côté droit . . . . . . . . . . 13

Commodo gauche . . . . . . . . . . . . . . . . . . 14

Commodo droit . . . . . . . . . . . . . . . . . . . . . 15

Sous la selle . . . . . . . . . . . . . . . . . . . . . . . . 16

Combiné d'instruments . . . . . . . . . . . . . 17

z

2

9

z

2

10

Vue d'ensemble côté gauche

1

Réglage de la précharge

du ressort avant ( 47)

Réglage de l'amortissement du niveau de traction

avant ( 51)

2

Réglage de l'amortissement en compression ar-

rière ( 52)

3

Réglage de la précontrainte du ressort arrière

( 48)

4

Serrure de la selle ( 54)

5

Tableau des pressions de gonflage des pneus

Tableau des charges utiles

Valeurs de réglage de la chaîne

6

Affichage du niveau d'huile

moteur ( 113)

7

Réglage de l'amortissement en compression

avant ( 50)

z

2

11

z

2

12

Vue d'ensemble côté droit

1

Réservoir de liquide de

frein arrière ( 117)

2

Numéro de châssis et plaque constructeur (à droite du roulement de la tête de direction)

3

Réservoir de liquide de

frein avant ( 117)

4

Amortisseur de direction

(derrière le flanc de caré-

nage droit) ( 67)

5

Témoin de niveau de liquide de refroidissement

(derrière le flanc de caré-

nage) ( 118)

6

Orifice de remplissage

d'huile moteur ( 114)

7

Réglage de l'amortissement du niveau de traction

arrière ( 53)

z

2

13

z

2

14

Commodo gauche

1

Feu de route et appel de

phare ( 38)

Utilisation du compteur de

temps par tour ( 78)

2

Commande de la fonction

ABS ( 41)

Avec BMW Motorrad

DTC

EO

Utilisation du système DTC

( 42)

3

Utilisation du signal de dé-

tresse ( 39)

4

Commande des clignotants

( 39)

5

Avertisseur sonore

6

Réglage de la montre

( 35)

Utilisation des fonctions de sport de compétition

( 74)

7

Commande du compteur

kilométrique ( 36)

Commodo droit

1

avec poignées chauffantes

EO

Commande du chauffage

des poignées ( 40)

2

Sélection du mode de

conduite ( 43)

3

Coupe-circuit ( 40)

4

Démarrer le moteur

( 61)

z

2

15

z

2

16

Sous la selle

1

Batterie ( 144)

2

Support pour casque

( 56)

3

Boucles d'arrimage pour

bagages ( 57)

4

Outillage de bord ( 112)

5

Boîte à fusibles ( 142)

6

Livret de bord

Combiné d'instruments

1

Témoins et voyants

( 21)

2

Affichage du régime

3

Lampe éclair ( 65)

4

Capteur de luminosité ambiante (pour ajuster la luminosité de l'éclairage des instruments) avec alarme antivol

(DWA) EO

Témoin DWA (voir la notice d'utilisation DWA)

5

Ecran multifonctions

( 20)

z

2

17

z

2

18

Affichages

Ecran multifonctions . . . . . . . . . . . . . . . . 20

Voyants et témoins . . . . . . . . . . . . . . . . . 21

Affichage de service . . . . . . . . . . . . . . . . 22

Autonomie . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Voyants d'alerte . . . . . . . . . . . . . . . . . . . . . 23

z

3

19

z

3

20

Ecran multifonctions

1

Indicateur de vitesse

2

Température du liquide de

3

refroidissement avec poignées chauffantes EO

Affichage du chauffage de

poignée ( 40)

4

Compteur kilométrique

( 36)

5

Montre ( 35)

6

Mode de conduite réglé

( 43)

7

L'indicateur de rapport indique "N" au point mort.

8

Sélection du mode de

conduite ( 43)

Vous trouverez des informations concernant les modes d'affichage pour circuit de compétition au chapitre 5.

Voyants et témoins

1

Voyant ABS ( 30)

2

Avec BMW Motorrad

DTC EO

Voyant DTC ( 31)

3

Témoin de clignotant gauche

4

Voyant général d'alerte, en combinaison avec les

alertes sur l'écran ( 23)

5

Témoin des clignotants droits

6

Voyant de réserve d'es-

sence ( 28)

7

Témoin de point mort

8

Témoin de feu de route

9

Voyant pour électronique

du moteur ( 29)

10 Voyant "tour le plus rapide"

( 79)

z

3

21

z

3

22

Affichage de service

Si le temps restant jusqu'au prochain service est inférieur à un mois, la date de service 1 s'affiche pendant un court instant à la suite du Pre-Ride-Check. Sur cet exemple, l'affichage signifie

"Août 2012".

Dans le cas où le kilométrage parcouru dans l'année est

élevé, il peut éventuellement arriver de devoir avancer la date d'échéance d'un service. Si le kilométrage pour le service avancé est inférieur à 1000 km, les kilomètres restants 2 sont décomptés par pas de 100 km et affichés pendant un court instant

à la suite du "Pre-Ride-Check".

Si l'échéance de service a été dépassée, le voyant d'alerte général s'allume (en jaune) en plus de l'affichage de la date et du kilométrage.

L'indication "Service" s'affiche durablement.

Si l'affichage de service apparaît déjà plus d'un mois avant la date de service, la date enregistrée dans le combiné d'instruments doit être réglée.

Cette situation peut apparaître lorsque la batterie a été déconnectée pendant une période plus ou moins longue.

Pour régler la date, adressezvous à un atelier spécialisé, de préférence à un concessionnaire

BMW Motorrad.

Autonomie

L'autonomie 1 indique la distance qui peut encore être parcourue avec la quantité restante de carburant. Elle s'affiche uniquement après avoir atteint la réserve d'essence. Le calcul s'effectue à partir de la consommation moyenne et du niveau de remplissage d'essence.

Si le plein d'essence est fait après un sous-dépassement de la quantité de réserve, la quantité de remplissage totale doit être supérieure à la quantité de réserve, afin que le nouveau niveau de remplissage soit détecté, sinon l'affichage de l'autonomie ne peut pas être actualisé.

Si la moto est placée sur la béquille latérale, il n'est pas possible de déterminer correctement la quantité de carburant en raison de la position inclinée. Pour cette raison, le calcul de l'autonomie n'est réalisé que si la béquille latérale est rentrée.

L'autonomie déterminée constitue une valeur approximative. BMW Motorrad recommande par conséquent de ne pas chercher à atteindre l'autonomie restante indiquée jusqu'au dernier kilomètre.

Voyants d'alerte

Affichage

Les avertissements sont visualisés par le voyant d'alerte correspondant.

Les avertissements, pour lesquels il n'existe aucun voyant propre, sont représentés sur le visuel multifonctions par le voyant général d'alerte 1 en relation avec un message d'avertissement, tel que p. ex. 2. Le voyant général d'alerte s'allume en rouge ou en jaune selon l'urgence de l'avertissement.

Si plusieurs avertissements sont présents, tous les voyants et symboles d'avertissement correspondants sont affichés, les avertissements sont affichés tour

à tour.

z

3

23

z

3

24

Vous trouverez un aperçu des avertissements possibles sur la page suivante.

Aperçu des voyants d'avertissement

Voyant Affichages écran

Est allumé en jaune

! EWS

s'affiche.

est allumé

Est allumé en rouge est allumé

Est allumé en jaune

L'affichage de température clignote

! LAMPR

s'affiche.

! LAMPF

s'affiche.

! LAMP

s'affiche.

! VDS

s'affiche sur l'écran vierge

Signification

EWS actif ( 28)

Réserve d'essence atteinte ( 28)

Température du liquide de refroidisse-

ment trop élevée ( 28)

Moteur en mode de secours ( 29)

Ampoule arrière défectueuse ( 29)

Lampe feu de position défectueuse

( 29)

Lampe clignotante défectueuse ( 29)

Moto chutée ( 30)

z

3

25

z

3

26

Voyant

Clignote est allumé est allumé

Clignote rapidement

Clignote lentement est allumé est allumé

Affichages écran

! VDS

s'affiche.

! DWALO

s'affiche.

Signification

Capteur de chute défectueux ( 30)

L'autodiagnostic ABS n'est pas terminé.

( 30)

ABS désactivé ( 30)

Défaut ABS ( 31)

Intervention DTC ( 31)

L'autodiagnostic DTC n'est pas terminé

( 31)

DTC coupé ( 31)

Défaut DTC ( 31)

Pile de l'alarme antivol faible ( 32)

Voyant

Est allumé en jaune

La lampe éclair s'allume ou clignote

Affichages écran

! DWA

s'affiche.

! SPEED

s'affiche.

Signification

Pile de l'alarme antivol vide ( 32)

Avertissement de dépassement de vi-

tesse ( 32)

3

27

z

z

3

28

EWS actif

Le voyant d'alerte général s'allume en jaune.

! EWS

est affiché.

Cause possible:

La clé utilisée n'est pas autorisée pour le démarrage ou la communication entre la clé et l'électronique moteur est perturbée.

Enlever toute autre clé de la moto se trouvant accrochée à la clé de contact.

Utiliser la clé de rechange.

Faire remplacer la clé défectueuse de préférence par un concessionnaire BMW Motorrad.

Réserve d'essence atteinte

Le voyant relatif à la réserve d'essence est allumé.

Tout manque d'essence peut provoquer des ratés de combustion et le calage inattendu du moteur. Les ratés de combustion peuvent endommager le catalyseur, le calage inattendu du moteur peut provoquer des accidents.

Ne pas rouler jusqu'à ce que le réservoir d'essence soit vide.

Cause possible:

Le réservoir d'essence contient encore au maximum la réserve d'essence.

Quantité de réserve d'essence env. 4 l

Remplissage du réservoir

( 69).

Température du liquide de refroidissement trop

élevée

Le voyant d'alerte général s'allume en rouge.

L'indicateur de la température de liquide de refroidissement clignote.

Poursuivre la route lorsque le moteur est trop chaud risque d'endommager celui-ci.

Observer impérativement les mesures mentionnées ci-dessous.

Cause possible:

La température du liquide de refroidissement est trop élevée.

Si possible, rouler dans la plage de charge partielle pour refroidir le moteur.

Si la température du liquide de refroidissement est souvent trop élevée, faire rechercher la cause du défaut par un atelier spécialisé, de préférence

par un concessionnaire BMW

Motorrad.

Moteur en mode de secours

Le voyant d'alerte relatif à un défaut du moteur est allumé.

Le moteur se trouve en mode dégradé. Un comportement du véhicule inhabituel peut se produire.

Adapter le style de conduite. Eviter les fortes accélérations et manœuvres de dépassement.

Cause possible:

Le boîtier électronique moteur a diagnostiqué un défaut. Dans des cas exceptionnels, le moteur cale et ne peut plus démarrer.

Sinon, le moteur passe en mode de fonctionnement dégradé.

Il est possible de poursuivre la route, la puissance du moteur ou la plage de régimes peuvent toutefois ne pas être disponibles de façon habituelle.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Ampoule arrière défectueuse

Le voyant d'alerte général s'allume en jaune.

! LAMPR

est affiché.

Cause possible:

Ampoule du feu arrière ou du feu stop défectueuse.

Le feu arrière à diodes doit être remplacé. Adressez-vous à un atelier spécialisé, de préférence

à un concessionnaire BMW

Motorrad.

Lampe feu de position défectueuse

! LAMPF

est affiché.

La défaillance d'une lampe sur la moto représente un risque pour la sécurité, car la moto peut facilement ne pas être vue par les autres usagers de la route.

Remplacer les lampes défectueuses le plus rapidement possible, emporter de préférence toujours des lampes de réserve correspondantes.

Cause possible:

Lampe du feu de position défectueuse.

Remplacement de la lampe du feu de position côté gauche

( 137).

Remplacement de la lampe du feu de position côté droit

( 139).

Lampe clignotante défectueuse

! LAMP

est affiché.

z

3

29

z

3

30

La défaillance d'une lampe sur la moto représente un risque pour la sécurité, car la moto peut facilement ne pas être vue par les autres usagers de la route.

Remplacer les lampes défectueuses le plus rapidement possible, emporter de préférence toujours des lampes de réserve correspondantes.

Cause possible:

Lampe clignotante défectueuse

Remplacer les ampoules des feux clignotants avant et arrière

( 140).

Cause possible:

Le support de plaque d'immatriculation est déposé, l'électronique de la moto reconnaît les clignotants manquants.

Poser le support de plaque

( 96).

Activer la suppression du message d'erreur en mode

SETUP

.

Moto chutée

! VDS

(Vertical Down Sensor) s'affiche sur l'écran vierge.

Cause possible:

Le capteur de chute a détecté une chute et coupé le moteur.

Redresser la moto

Couper le contact puis le remettre, ou désactiver l'interrupteur d'arrêt d'urgence et le réenclencher.

Capteur de chute défectueux

! VDS

(Vertical Down Sensor) s'affiche.

Cause possible:

Un défaut a été constaté au niveau du capteur de chute.

Prendre contact avec un atelier spécialisé, de préférence avec un concessionnaire BMW

Motorrad.

L'autodiagnostic ABS n'est pas terminé.

Le voyant ABS clignote.

Cause possible:

La fonction ABS n'est pas disponible car l'autodiagnostic n'est pas terminé. Pour le contrôle des capteurs de roue, la moto doit rouler quelques mètres.

Démarrer lentement. N'oubliez pas que la fonction ABS n'est pas disponible tant que l'autodiagnostic n'est pas terminé.

ABS désactivé

Le voyant ABS s'allume.

Cause possible:

Le système ABS a été désactivé par le pilote.

Activation de la fonction ABS

( 42).

Défaut ABS

Le voyant ABS s'allume.

Cause possible:

Le boîtier électronique ABS a décelé un défaut. La fonction

ABS n'est pas disponible.

Poursuite du trajet possible, en tenant compte de la fonction

ABS défaillante. Tenir compte des informations plus détaillées sur les situations susceptibles de conduire à un défaut ABS

( 106).

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Intervention DTC

Avec BMW Motorrad DTC

EO

Le voyant DTC clignote rapidement.

Le DTC a détecté une instabilité sur la roue arrière et réduit le couple. Le voyant clignote plus longtemps que l'intervention du

DTC. De ce fait, le pilote reçoit un signal optique sur la régulation effectuée, également après la situation de conduite critique.

L'autodiagnostic DTC n'est pas terminé

Avec BMW Motorrad DTC EO

Le voyant DTC clignote lentement.

Cause possible:

L'autodiagnostic n'a pas été terminé, la fonction DTC n'est pas disponible. Pour que l'autodiagnostic DTC puisse se terminer, le moteur doit tourner et la moto rouler au moins à 5 km/h.

Démarrer lentement. Important : la fonction DTC n'est pas disponible tant que l'autodiagnostic n'est pas terminé.

DTC coupé

Avec BMW Motorrad DTC EO

Le voyant DTC est allumé.

Cause possible:

Le système DTC a été désactivé par le pilote.

Activation de la fonction DTC

( 43).

Défaut DTC

Avec BMW Motorrad DTC EO

Le voyant DTC est allumé.

z

3

31

z

3

32

Cause possible:

Le boîtier électronique DTC a détecté un défaut.

Il est possible de poursuivre sa route. Important : la fonction

DTC n'est pas disponible ou seulement de façon restreinte.

Tenir compte des autres informations susceptibles de provoquer un défaut du DTC

( 107).

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Pile de l'alarme antivol faible

avec alarme antivol (DWA) EO

! DWALO

est affiché.

Ce message de défaut est uniquement affiché brièvement à la suite du Pre-Ride-

Check.

Cause possible:

La pile de l'alarme antivol ne possède plus sa pleine capacité.

Quand la batterie de la moto est débranchée, la durée de fonctionnement du dispositif d'alarme antivol est limitée dans le temps en fonction de la capacité résiduelle de la pile.

Prendre contact avec un atelier spécialisé, de préférence avec un concessionnaire BMW

Motorrad.

Pile de l'alarme antivol vide

avec alarme antivol (DWA)

EO

Le voyant d'alerte général s'allume en jaune.

! DWA

est affiché.

Ce message de défaut est uniquement affiché brièvement à la suite du Pre-Ride-

Check.

Cause possible:

La pile de l'alarme antivol est vide. Elle ne possède plus une capacité suffisante. Le dispositif d'alarme antivol n'est plus opérationnel quand la batterie de la moto est débranchée.

Prendre contact avec un atelier spécialisé, de préférence avec un concessionnaire BMW

Motorrad.

Avertissement de dépassement de vitesse

La lampe éclair s'allume ou clignote, en fonction du réglage sélectionné.

! SPEED

est affiché.

Cause possible:

La vitesse maximale réglée a été dépassée.

Réduire la vitesse.

Activer une nouvelle vitesse maximale.

Commande

Serrure de contact/antivol de direction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Antidémarrage électronique

EWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Montre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Compteur kilométrique . . . . . . . . . . . . . 36

Avertissement de dépassement de vitesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Clignotants . . . . . . . . . . . . . . . . . . . . . . . . . 39

Signal de détresse . . . . . . . . . . . . . . . . . . 39

Coupe-circuit . . . . . . . . . . . . . . . . . . . . . . . 40

Chauffage des poignées . . . . . . . . . . . . 40

BMW Motorrad ABS course . . . . . . . . 41

Contrôle dynamique de motricité

DTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Mode de conduite . . . . . . . . . . . . . . . . . . 43

Frein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Rétroviseurs . . . . . . . . . . . . . . . . . . . . . . . . 47

Précontrainte du ressort . . . . . . . . . . . . 47

Amortissement . . . . . . . . . . . . . . . . . . . . . 49

Pneus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Selle pilote et passager . . . . . . . . . . . . . 54

Support pour casque . . . . . . . . . . . . . . . 56

Boucles d'arrimage pour bagages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

z

4

33

z

4

34

Serrure de contact/ antivol de direction

Clé de la moto

Vous recevez deux clés principales et une clé de secours.

La clé de secours est plus petite et plus légère pour que vous puissiez, par exemple, l'emporter dans votre porte-monnaie. Elle peut être utilisée en l'absence de la clé principale, mais elle ne convient pas à une utilisation permanente.

En cas de perte de clé, veuillez suivre les indications concernant l'antidémarrage électronique

EWS ( 35).

La serrure de contact/antivol de direction, le bouchon de réservoir et la serrure de la selle sont actionnés avec la même clé.

Mettre le contact

Tourner la clé en position 1.

Le feu de position et tous les circuits fonctionnels sont alimentés.

Le moteur peut être démarré.

Le Pre-Ride-Check est effec-

tué. ( 62)

L'autodiagnostic ABS est ef-

fectué. ( 63)

Avec BMW Motorrad DTC

EO

Autodiagnostic DTC en cours.

( 63)

Couper le contact

Tourner la clé en position 2.

Eclairage éteint.

Antivol de direction non bloqué.

La clé peut être retirée.

Bloquer l'antivol de direction

Braquer le guidon vers la gauche.

Tourner la clé en position 3 tout en bougeant légèrement le guidon.

Contact d'allumage, éclairage et tous circuits fonctionnels désactivés.

Antivol de direction bloqué.

La clé peut être retirée.

Antidémarrage

électronique EWS

L'électronique de la moto déterminer les données enregistrées dans la clé par le biais d'une antenne circulaire à l'intérieur de la serrure de contact. Ce n'est qu'à partir du moment où la clé a

été reconnue comme étant "valable" que le boîtier électronique moteur autorise le démarrage du moteur.

Si une clé de réserve est accrochée à la clé de contact utilisée pour le démarrage, l'électronique peut

être "irritée" et le démarrage du moteur n'est pas autorisé.

L'avertissement

EWS

apparaît sur l'écran multifonction.

Gardez toujours la clé de réserve séparément de la clé de contact.

Si vous perdez une clé, vous pouvez la faire bloquer par votre concessionnaire BMW Motorrad.

Pour cela, vous devez apporter toutes les autres clés de la moto.

Une clé bloquée ne permet plus de mettre en marche le moteur, une clé bloquée peut toutefois

être réactivée.

Des clés de rechange ou des clés supplémentaires ne peuvent

être obtenues qu'auprès d'un concessionnaire BMW Motorrad. Celui-ci est tenu de contrôler votre légitimité, car les clés font partie du système de sécurité.

Montre

Régler la montre

Le réglage de la montre en roulant peut provoquer des accidents.

Ne régler la montre sur la moto qu'à l'arrêt.

Mettre le contact d'allumage.

z

4

35

z

4

36 ton 2 actionné jusqu'à ce que les minutes ne clignotent plus.

Le réglage est terminé.

Compteur kilométrique

Sélectionner l'affichage

Mettre le contact d'allumage.

(

Kilométrage journalier 1

Trip I

)

(

Kilométrage journalier 2

Trip II

)

Autonomie (après avoir atteint la quantité de réserve)

Remettre à zéro du compteur kilométrique journalier

Mettre le contact d'allumage.

Sélectionner le compteur kilométrique journalier souhaité.

Maintenir le bouton 2 actionné, jusqu'à ce que les heures 3 clignotent.

Actionner le bouton 1 pour augmenter les heures.

Actionner le bouton 2 pour réduire les heures.

Après avoir réglé l'heure souhaitée, maintenir le bouton 2 actionné jusqu'à ce que les minutes 4 clignotent.

Actionner le bouton 1 pour augmenter les minutes.

Actionner le bouton 2 pour réduire les minutes.

Après avoir réglé les minutes souhaitées, maintenir le bou-

Actionner le bouton 1 jusqu'à l'affichage de la valeur souhaitée dans la zone 3.

Les valeurs suivantes peuvent

être affichées :

Kilométrage total

Maintenir le bouton 1 actionné, jusqu'à ce que le compteur

kilométrique journalier soit réinitialisé.

Avertissement de dépassement de vitesse

Régler l'avertissement de dépassement de vitesse

Activer le cas échéant l'avertissement de dépassement de vitesse dans le menu

SETUP

(voir chapitre "Sur circuit de compétition").

Actionner la touche 2 jusqu'à ce que l'écran.

LIMIT

soit affiché sur

Pour régler la vitesse actuelle de la moto en tant que nouvelle vitesse limite : maintenir la touche 2 actionnée, jusqu'à ce que cette vitesse soit affichée sur l'écran.

Pour augmenter la vitesse réglée : actionner brièvement la touche 1.

A chaque actionnement, la vitesse limite est augmentée de

10 km/h.

z

La vitesse actuellement réglée ou

OFF

est affiché(e).

4

37

4

38

z

En cas de dépassement de la vitesse réglée, la lampe éclair 3 s'allume ou clignote selon la fréquence réglée, et l'avertissement 4 est affiché.

tesse : maintenir la touche 1 actionnée, jusqu'à l'affichage de

OFF

.

Éclairage

Feu de position

Le feu de position s'allume automatiquement à la mise du contact d'allumage.

Le feu de position sollicite la batterie. Ne mettez le contact que pendant une durée limitée.

Feu de croisement

Le feu de croisement s'allume automatiquement après le démarrage du moteur.

Feu de route et appel de phare

Mettre le moteur en marche.

Pour allumer le feu de route, pousser le commutateur 1 vers l'avant.

Pour actionner l'appel de phare, tirer le commutateur 1 vers l'arrière.

Feu de stationnement

Couper le contact.

Pour désactiver l'avertissement de dépassement de vi-

Immédiatement après avoir coupé l'allumage, presser le bouton 1 vers la gauche et le maintenir actionné, jusqu'à l'activation du feu de stationnement.

Pour désactiver le feu de stationnement, mettre le contact puis le couper à nouveau.

Clignotants

Commande des clignotants

Mettre le contact d'allumage.

Les clignotants s'éteignent automatiquement au bout d'env. dix secondes et après un trajet d'env. 300 m.

Presser la touche 1 vers la gauche pour activer le clignotant de gauche.

Presser la touche 1 vers la droite pour activer le clignotant de droite.

Amener la touche 1 en position centrale pour désactiver les clignotants.

Signal de détresse

Allumer les feux de détresse

Mettre le contact d'allumage.

Les feux de détresse sollicitent la batterie. N'allumer les feux de détresse que pendant un temps limité.

Si une touche de clignotant est actionnée lorsque le contact est mis, la fonction des clignotants remplace celle des feux de détresse pendant la durée de l'actionnement. La fonction des feux de détresse redevient active lorsque la touche de clignotant n'est plus actionnée.

z

4

39

4

40

Coupe-circuit

z

Actionner le bouton 1 pour activer le signal de détresse.

L'allumage peut être coupé.

Actionner à nouveau le bouton 1 pour désactiver le signal de détresse.

1

Coupe-circuit

L'actionnement de l'interrupteur d'arrêt d'urgence pendant la conduite peut provoquer le blocage de la roue arrière et par conséquent une chute.

Ne pas actionner l'interrupteur d'arrêt d'urgence en roulant.

Le moteur peut être arrêté rapidement et de façon simple à l'aide du coupe-circuit.

a

Moteur coupé

b

Position route

Chauffage des poignées

avec poignées chauffantes

EO

Activer/désactiver le chauffage des poignées

Mettre le moteur en marche.

Il ne fonctionne que si le moteur tourne.

La consommation électrique accrue par le chauffage des poignées peut provo-

quer la décharge de la batterie en conduite à bas régimes. Si la batterie est insuffisamment chargée, le chauffage des poignées est coupé afin de maintenir la capacité de démarrage.

BMW Motorrad ABS course

Désactivation de la fonction ABS

Mettre le contact.

La fonction ABS peut aussi

être désactivée en roulant.

4

41

Actionner la touche 1 jusqu'à ce que le niveau de chauffage souhaité s'affiche.

Le chauffage des poignées du guidon est à deux niveaux. Le deuxième niveau 2 sert pour le réchauffement rapide des poignées ; il est recommandé de revenir ensuite au premier niveau.

Puissance de chauffage

100 %

Puissance de chauffage

50 %

Si plus aucune modification n'est effectuée, le niveau de chauffage sélectionné est pris en compte.

Maintenir la touche 1 enfoncée jusqu'à ce que l'affichage du voyant ABS 2 change.

Le voyant ABS s'allume.

z

z

4

42

Avec BMW Motorrad DTC EO

Appuyer sur la touche 1 jusqu'à ce que l'affichage du voyant DTC 3 puis celui du voyant ABS 2 change.

Le réglage du DTC reste inchangé.

Le voyant ABS s'allume.

Relâcher la touche 1 en l'espace de deux secondes.

Le voyant ABS reste allumé.

La fonction ABS est désactivée.

Activation de la fonction

ABS

Maintenir la touche 1 enfoncée jusqu'à ce que l'affichage du voyant ABS 2 change.

Le voyant ABS s'éteint ; tant que l'autodiagnostic n'est pas terminé, il se met à clignoter.

Relâcher la touche 1 en l'espace de deux secondes.

Le voyant ABS reste éteint ou continue de clignoter.

La fonction ABS est activée.

Si le connecteur de codage de la fonction SLICK n'est pas utilisé, il est possible en alternative de couper et de remettre le contact.

Si le témoin ABS reste allumé après avoir coupé et remis le contact et avoir roulé ensuite à plus de 5 km/h, l'ABS présente alors un défaut.

Contrôle dynamique de motricité DTC

Avec BMW Motorrad DTC

EO

Coupure de la fonction

DTC

Mettre le contact.

La fonction DTC peut aussi

être désactivée en roulant.

Activation de la fonction

DTC

Maintenir la touche 1 enfoncée jusqu'à ce que l'affichage du voyant DTC 3 change.

Le voyant DTC s'allume

Relâcher la touche 1 en l'espace de deux secondes.

Le voyant DTC reste allumé.

Fonction DTC coupée.

Maintenir la touche 1 enfoncée jusqu'à ce que l'affichage du voyant DTC 3 change.

Le voyant DTC s'éteint, il se met à clignoter si l'autodiagnostic n'est pas terminé.

Relâcher la touche 1 en l'espace de deux secondes.

Le voyant DTC reste éteint ou continue de clignoter.

Fonction DTC activée.

Si le connecteur de codage de la fonction SLICK n'est pas utilisé, il est possible en alternative de couper et de remettre le contact.

contact et remise sous tension puis conduite à plus de 5 km/h, il existe un défaut dans le système

DTC.

Si le voyant DTC reste allumé après coupure du

Mode de conduite

Régler le mode de conduite

Mettre le contact.

Actionner le bouton 1.

z

4

43

4

44

Vous trouverez de plus amples informations sur les modes de conduite sélectionnables au chapitre "La technique en détail".

z

La flèche de sélection 1 et le menu de sélection 2 sont affichés. Le réglage actuel est affiché au niveau de la position 3.

Lorsque le connecteur de codage est inséré, le mode de conduite

SLICK

4 est proposé en plus dans le menu de sélection.

Insertion de la fiche de codage

( 45).

Actionner le bouton 1 jusqu'à ce que la flèche de sélection se trouve devant le réglage souhaité.

Le mode SLICK est conçu en fonction des pneus de course (pneus Slick) et suppose de très bonnes valeurs d'adhérence, telles que les offrent généralement les circuits de course.

Activer le mode SLICK uniquement sur les circuits de course et avec des pneus de course.

En cas de sélection du mode

SLICK : tenir compte de la régulation ABS restreinte sur la

roue arrière (voir chapitre "La technique en détail").

A l'arrêt de la moto, le mode de conduite sélectionné reste activé pendant env. 10 secondes.

L'activation du nouveau mode de conduite en cours de route s'effectue sous les conditions suivantes :

Frein pas actionné

Poignée d'accélérateur à zéro

Embrayage actionné

Le menu de sélection disparaît après l'activation du nouveau mode de conduite.

Le mode de conduite réglé avec les adaptations correspondantes de la caractéristique moteur, ABS et DTC, est conservé même après la coupure du contact.

Insertion de la fiche de codage

Couper le contact.

avec réduction de puissance

79 kW

EO

Règle pour les motos à réduction de puissance : la mise en place du connecteur de codage permet de proposer les modes de conduite SPORT et

RACE avec une puissance moteur supérieure. Le comportement nettement plus nerveux

(sportif) de la moto peut conduire

à des situations dangereuses.

Se familiariser avec le comportement de conduite plus sportif.

La règle suivante s'applique aux motos à réduction de puissance : la mise en place du connecteur de codage entraîne l'annulation de l'autorisation de circulation sur les voies publiques.

Ne pas mettre en place le connecteur de codage sur ces motos pour circuler sur les voies publiques.

Couper le contact.

Dépose de la selle du pilote

( 56).

De la saleté et de l'eau risquent de pénétrer dans le connecteur ouvert et provoquer des anomalies de fonctionnement.

Remettre en place le capuchon de protection après le retrait du connecteur de codage.

Enlever le capuchon de protection du connecteur 1.

z

4

45

z

4

46

Pour cela, enfoncer le verrouillage 2 et retirer le capuchon par le haut.

Insérer la fiche de codage.

Mettre le contact.

Après le branchement du connecteur de codage, le mode

RAIN 1 est automatiquement activé pour des raisons de sécurité.

Régler le mode de conduite

( 43).

Remonter la selle pilote

( 56).

Frein

Régler la manette du frein

à main

De l'air peut s'infiltrer dans le système de freinage si la position du réservoir de liquide de frein est modifiée.

Ne pas tourner le bloc de commande au guidon ni le guidon.

Le réglage de la manette du frein à main en roulant peut provoquer des accidents.

Ne régler la manette du frein à main que lorsque la moto est à l'arrêt.

Tourner la vis de réglage 1 dans la position souhaitée en exerçant une légère pression de l'arrière.

La vis de réglage peut être tournée plus facilement si vous poussez en même temps le levier de frein à main en avant.

Possibilités de réglage : de la position 1 : plus grande distance entre la poignée de guidon et la manette du frein à main jusqu'à la position 6 : plus petite distance entre la poignée

de guidon et la manette du frein à main

Rétroviseurs

Régler les rétroviseurs

Amener le rétroviseur dans la position voulue en le tournant.

Précontrainte du ressort

Réglage

La précharge du ressort de la roue avant doit être adaptée à la nature du terrain. Un terrain accidenté impose une augmentation de la précharge du ressort ; sur un terrain plat, la précharge du ressort doit être plus faible.

La précharge des ressorts de la roue arrière doit être adaptée au chargement de la moto.

Une augmentation du chargement impose une augmentation de la précharge des ressorts, et une diminution de poids une précharge des ressorts moindre.

Régler la précharge des ressorts de la roue avant

Placer la moto sur un sol plan et stable.

Délester entièrement la moto, retirer le cas échéant les bagages.

Maintenir la moto à la verticale et mesurer la distance d entre le bord inférieur 1 du tube plongeur et l'axe de roue avant 2.

Charger la moto avec le pilote.

Avec l'aide d'une seconde personne, mesurer de nouveau la distance d entre les points 1 et 2 puis calculer la différence

(compression du ressort) entre les valeurs mesurées.

z

4

47

z

4

48

Réglage de la précharge des ressorts en fonction de la charge

Compression de la suspension de la roue avant

10...15 mm (Avec pilote

85 kg)

Les réglages non adaptés de la précharge des ressorts et des amortisseurs dégradent le comportement routier de la moto.

Adapter l'amortissement à la précharge des ressorts.

Pour réduire la compression du ressort (augmentation de la précharge), tourner les vis de réglage 3 dans le sens a à l'aide de l'outil de bord.

Pour augmenter la compression du ressort (diminution de la précharge), tourner les vis de réglage 3 dans le sens b à l'aide de l'outil de bord.

Faire attention à régler les mêmes valeurs à gauche et

à droite.

Réglage de la précontrainte du ressort de la roue arrière

Placer la moto sur un sol plan et stable.

Délester entièrement la moto, retirer le cas échéant les bagages.

Desserrer la vis 1 à l'aide de l'outil de bord.

Maintenir la moto à la verticale et mesurer la distance d entre le bord inférieur 1 du

support de plaque et la vis 2 du protège-chaîne.

Charger la moto avec le pilote.

Avec l'aide d'une seconde personne, mesurer de nouveau la distance d entre les points 1 et 2 puis calculer la différence

(compression du ressort) entre les valeurs mesurées.

Réglage de la précharge des ressorts en fonction de la charge

Compression de la suspension de la roue arrière

20...25 mm (Avec pilote

85 kg)

Les réglages non adaptés de la précharge des ressorts et des amortisseurs dégradent le comportement routier de la moto.

Adapter l'amortissement à la précharge des ressorts.

Pour diminuer la compression du ressort (augmentation de la précharge), tourner la bague de réglage 2 dans le sens b à l'aide de l'outil de bord.

Pour augmenter la compression du ressort (diminution de la précharge), tourner la bague de réglage 2 dans le sens a à l'aide de l'outil de bord.

Serrer la vis 1 au couple prescrit.

rieure

Vis de blocage sur cuvette de ressort supé-

3 Nm

Amortissement

Réglage

L'amortissement doit être adapté

à l'état de la chaussée et à la précharge des ressorts.

Une chaussée accidentée nécessite un amortissement plus souple qu'une chaussée plane.

Une augmentation de la précharge des ressorts impose un amortissement plus dur, et une diminution de la précharge des ressorts un amortissement plus souple.

z

4

49

z

4

50

Régler l'amortissement en compression de la roue avant

Régler l'amortissement en compression par le biais des vis de réglage 1 à gauche et à droite.

Pour augmenter l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus grande.

Pour réduire l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus petite.

Réglage de base étages de compression avant

Position 2 (réglage confortable avec pilote 85 kg)

Position 4 (réglage normal avec pilote 85 kg)

Position 8 (réglage sportif avec pilote 85 kg)

Faire attention à régler les mêmes valeurs à gauche et

à droite.

Régler l'amortissement en détente de la roue avant

Régler l'amortissement du niveau de traction par le biais des vis de réglage 1 sur le bras de fourche gauche et droit.

Pour augmenter l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus grande.

Pour réduire l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus petite.

Réglage de base étages de détente avant

Position 2 (réglage confortable avec pilote 85 kg)

Position 4 (réglage normal avec pilote 85 kg)

Position 7 (réglage sportif avec pilote 85 kg)

Faire attention à régler les mêmes valeurs à gauche et

à droite.

Réglages usine sur la roue avant

Rétablir les réglages usine conformément aux valeurs suivantes.

Réglage usine pour

étage de compression /

étage de détente avant

Position 4

z

4

51

z

4

52

Régler l'amortissement en compression de la roue arrière

Placer la moto sur un sol plan et stable.

Régler l'amortissement en compression pour les chocs longs (low speed) via la vis de réglage 1 et l'amortissement en compression pour les chocs courts (high speed) via la bague de réglage 2.

Pour augmenter l'amortissement : tourner la vis de réglage ou la bague de réglage à l'aide de l'outil de bord de manière

à ce que le repère 3 ou 4 se trouve sur une valeur d'échelle plus grande.

Pour réduire l'amortissement

: tourner la vis de réglage ou la bague de réglage à l'aide de l'outil de bord de manière à ce que le repère 3 ou 4 se trouve sur une valeur d'échelle plus petite.

Réglage de base de l'étage de compression arrière "High-Speed"

Position 2 (réglage confortable avec pilote 85 kg)

Position 4 (réglage normal avec pilote 85 kg)

Position 9 (réglage sportif avec pilote 85 kg)

Réglage de base de l'étage de compression arrière "Low-Speed"

Position 2 (réglage confortable avec pilote 85 kg)

Position 4 (réglage normal avec pilote 85 kg)

Position 8 (réglage sportif avec pilote 85 kg)

Régler l'amortissement en détente de la roue arrière

Placer la moto sur un sol plan et stable.

Régler l'amortissement du niveau de traction par le biais de la vis de réglage 1.

Pour augmenter l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus grande.

Pour réduire l'amortissement : tourner la vis de réglage à l'aide de l'outil de bord de manière à ce que le repère 2 se trouve sur une valeur d'échelle plus petite.

Réglage de base étages de détente arrière

Position 2 (réglage confortable avec pilote 85 kg)

Position 4 (réglage normal avec pilote 85 kg)

Position 7 (réglage sportif avec pilote 85 kg)

Réglages usine sur la roue arrière

Rétablir les réglages usine conformément aux valeurs suivantes.

Réglage usine pour

étage de compression /

étage de détente arrière

Position 4

z

4

53

z

4

54

Pneus

Contrôler la pression de gonflage des pneus

Une mauvaise pression de gonflage des pneumatiques détériore la tenue de route de la moto et diminue la durée de vie des pneumatiques.

Vérifier la pression correcte des pneus.

Sous l'effet de la force centrifuge, les valves ont tendance à se desserrer toutes seules à grande vitesse !

Afin d'éviter toute perte subite de pression dans les pneus, utiliser des capuchons de valve munis d'un joint caoutchouc et les serrer suffisamment.

Placer la moto sur un sol plan et stable.

Contrôler la pression de gonflage des pneus en se référant aux données suivantes.

Pression de gonflage du pneu avant

2,5 bar (Sur pneu à froid)

Pression de gonflage du pneu arrière

2,9 bar (Sur pneu à froid)

Si la pression de gonflage des pneus est insuffisante :

Corriger la pression de gonflage des pneus.

Projecteur

Réglage du projecteur circulation à droite/ gauche

Cette moto est équipée d'un feu de croisement symétrique. Dans les pays où le côté de circulation diffère de celui du pays d'immatriculation de la moto, aucune autre mesure n'est nécessaire.

Portée du projecteur et précharge des ressorts

La portée du projecteur reste en général constante grâce à l'adaptation de la précharge des ressorts en fonction de la charge.

Si vous avez des doutes sur le réglage correct de la portée d'éclairage, adressezvous à un atelier spécialisé, de préférence à un concessionnaire

BMW Motorrad.

Selle pilote et passager

Dépose de la selle passager

Placer la moto sur un sol plan et stable.

Pose de la selle passager

Déverrouiller la serrure de la selle 1 avec la clé de la moto.

Soulever la selle du passager

à l'arrière, puis la retirer vers l'arrière et par le haut.

Retirer la clé de la moto et déposer la selle du passager côté housse sur une surface propre.

Mettre en place la selle passager dans les supports 2 à gauche et à droite.

Rabattre la selle du passager vers le bas, tout en la pressant légèrement vers l'avant.

Verrouiller la serrure de la selle avec la clé de la moto.

z

4

55

4

56

Dépose de la selle du pilote

Remonter la selle pilote

z

Presser la housse de la selle du pilote légèrement vers l'avant au-dessus des vis 1 et la maintenir dans cette position.

Déposer les vis.

Pousser la selle du pilote en avant, la soulever à l'arrière et la retirer. Faire alors attention

à ne pas endommager le carénage avec les vis.

Poser la selle du pilote côté revêtement sur une surface propre.

Monter la selle du pilote sur le support 2 et la positionner ensuite au-dessus des trous des vis 3. Faire alors attention à ne pas endommager le carénage avec les vis.

Presser la housse de la selle du pilote légèrement vers l'avant au-dessus des trous des vis et la maintenir dans cette position.

Monter les vis 1.

Support pour casque

Fixation du casque à la moto

Dépose de la selle passager

( 54).

Retourner la selle du passager.

Boucles d'arrimage pour bagages

Fixation des bagages sur la moto

Dépose de la selle passager

( 54).

Retourner la selle du passager.

La boucle du casque peut rayer le carénage.

Faire attention à la position de la fermeture du casque en l'accrochant.

Fixer le casque sur le support de casque 1 à l'aide d'un câble acier.

Pose de la selle passager

( 55).

Déposer le casque sur la selle du pilote.

Tirer les boucles 1 des supports et les poser vers l'extérieur.

Pose de la selle passager

( 55).

Utiliser les boucles 1 p. ex. en relation avec les repose-pieds du passager pour arrimer les bagages sur la selle du passager. Faire alors attention à ne pas endommager le carénage arrière.

z

4

57

z

4

58

Conduite

Consignes de sécurité . . . . . . . . . . . . . . 60

Check-list . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Démarrage . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Rodage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Passage des vitesses . . . . . . . . . . . . . . . 65

Braquage . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Freins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Immobilisation de la moto . . . . . . . . . . . 68

Remplissage du réservoir . . . . . . . . . . . 69

Arrimage de la moto pour le transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

z

5

59

z

5

60

Consignes de sécurité

Equipement du pilote

Ne roulez jamais sans avoir revêtu la bonne tenue ! Portez toujours

Un casque

Une combinaison

Des gants

Des bottes

Même pour les petits trajets et quelle que soit la saison. Votre concessionnaire BMW Motorrad se fera un plaisir de vous conseiller et de vous proposer la bonne tenue pour chaque usage.

Chargement

Une surcharge ou une charge mal équilibrée peut dégrader la stabilité de la moto.

Ne pas dépasser le poids total admissible et respecter les consignes de chargement.

Adapter la précharge des ressorts, l'amortissement et la pression de gonflage des pneus au poids total.

Vitesse

Différents facteurs peuvent influer négativement le comportement de la moto à grande vitesse :

Réglage des ressorts et des amortisseurs

Chargement mal réparti

Carénage desserré

Pression de gonflage des pneus insuffisante

Pneus en mauvais état etc.

Risque d'asphyxie

Les gaz d'échappement contiennent du monoxyde de carbone incolore, inodore, mais très toxique.

L'inhalation des gaz d'échappement est nocive et peut entraîner le coma ou la mort.

Ne pas inhaler les gaz d'échappement. Ne pas laisser tourner le moteur dans des locaux fermés.

Risque de brûlure

Moteur et système d'échappement s'échauffent très fortement en utilisation. Il existe un risque de brûlure par contact, notamment sur le silencieux.

Après l'arrêt de la moto, veiller

à ce que personne ne touche au moteur ni au système d'échappement.

Catalyseur

Risque de surchauffe et de dommage si de l'essence non brûlée parvient au catalyseur à la suite de ratés d'allumage.

C'est pourquoi les points suivants doivent être respectés :

Ne pas rouler jusqu'à ce que le réservoir d'essence soit vide.

Ne pas faire tourner le moteur avec un embout de bougie débranché.

Arrêter immédiatement le moteur s'il a des ratés.

Utiliser uniquement de l'essence sans plomb.

Respecter impérativement les intervalles d'entretien prévus.

L'essence imbrûlée détruit le catalyseur.

Respecter les points mentionnés pour protéger le catalyseur.

Risque de surchauffe

Si le moteur tourne de fa-

çon prolongée à l'arrêt de la moto, le refroidissement n'est pas suffisant et peut provoquer une surchauffe. La moto risque de prendre feu dans des cas extrêmes.

Ne pas faire tourner le moteur inutilement à l'arrêt. Partir immédiatement après le démarrage.

Manipulations

Toute manipulation sur la moto (par exemple boîtier de gestion moteur, papillons, embrayage) risque d'endommager les composants correspondants et provoquer la panne des fonctions de sécurité. La garantie ne couvre pas les dommages pouvant en résulter.

Ne pas effectuer de manipulations.

Check-list

Utilisez la liste de contrôle suivante pour vérifier les fonctions importantes, les réglages et les limites d'usure avant chaque départ.

Fonctionnement des freins

Niveaux du liquide de frein à l'avant et à l'arrière

Fonctionnement de l'embrayage

Réglage des amortisseurs et de la précharge des ressorts

Profondeur de sculpture et pression de gonflage des pneus

Fixation sûre des bagages

Tension et graissage de la chaîne de transmission

A intervalles réguliers :

Niveau d'huile moteur (à chaque plein d'essence)

Usure des plaquettes de frein

(tous les trois ravitaillements en carburant)

Démarrage

Démarrer le moteur

Mettre le contact.

z

5

61

z

5

62

Le Pre-Ride-Check est effec-

tué. ( 62)

L'autodiagnostic ABS est ef-

fectué. ( 63)

Avec BMW Motorrad DTC EO

Autodiagnostic DTC en cours.

( 63)

Engager le point mort ou tirer l'embrayage si un rapport est engagé.

Il est impossible de faire démarrer la moto lorsque la béquille latérale est sortie et qu'une vitesse est engagée. Si vous démarrez la moto au point mort et engagez ensuite un rapport alors que la béquille latérale est déployée, le moteur cale.

Démarrage à froid et basses températures : tirer l'embrayage et actionner légèrement la poignée d'accélérateur.

Pre-Ride-Check

Après avoir mis le contact d'allumage, le combiné d'instruments exécute un test des voyants et du compte-tours par l'intermédiaire du "Pre-Ride-Check". Le test est interrompu si le moteur est démarré avant la fin du test.

Phase 1

Actionner le bouton du démarreur 1.

Si la tension de la batterie est insuffisante, le démarrage est automatiquement interrompu. Avant toute nouvelle tentative de démarrage, charger la batterie ou demander une aide pour démarrer.

Le moteur démarre.

Si le moteur ne démarre pas, un remède peut être indiqué dans le tableau des anomalies

de fonctionnement. ( 154)

Les voyants et les témoins 1 s'allument, le voyant d'alerte général 2 s'allume en jaune.

L'indicateur du compte-tours est déplacé sur la vitesse maximale.

Tous les segments sont affichés sur le visuel.

Phase 2

Le voyant d'alerte général passe du jaune au rouge.

Phase 3

L'indicateur du compte-tours est déplacé sur zéro.

Les voyants et les témoins s'éteignent.

Le visuel commute en affichage standard.

Si l'un des voyants ne devait pas s'allumer :

Au cas où l'un des voyants ne peut pas être activé, certaines anomalies de fonctionnement risquent de ne pas être signalées.

Vérifier que tous les témoins et tous les voyants s'allument.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Autodiagnostic ABS

La disponibilité opérationnelle de l'ABS course BMW Motorrad est vérifiée par l'autodiagnostic.

L'autodiagnostic s'exécute automatiquement une fois le contact mis. Pour le contrôle des capteurs de roue, la moto doit rouler quelques mètres.

Phase 1

Contrôle à l'arrêt des composants système aptes au diagnostic.

Le voyant ABS clignote.

Phase 2

Contrôle des capteurs de roue au démarrage.

Le voyant ABS clignote.

Autodiagnostic de l'ABS terminé

Le voyant ABS s'éteint.

Si un défaut ABS apparaît à la fin de l'autodiagnostic ABS :

Il est possible de poursuivre sa route. N'oubliez toutefois pas que vous ne disposez ni de la fonction ABS, ni de la fonction intégrale.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Autodiagnostic DTC

Avec BMW Motorrad DTC EO

La disponibilité opérationnelle du

DTC BMW Motorrad est vérifiée par l'autodiagnostic. L'autodiagnostic s'exécute automatiquement une fois le contact mis.

Phase 1

Contrôle à l'arrêt des composants système aptes au diagnostic.

z

5

63

z

5

64

Le voyant DTC clignote lentement.

Phase 2

Contrôle des composants système diagnosticables pendant la conduite. Pour que l'autodiagnostic DTC puisse être terminé, la moto doit rouler au moins à 5 km/h

Le voyant DTC clignote lentement.

Autodiagnostic DTC terminé

Le symbole DTC disparaît.

Si un défaut DTC s'affiche à la fin de l'autodiagnostic DTC :

Il est possible de poursuivre sa route. Important : la fonction

DTC n'est pas disponible.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Rodage

Moteur

Jusqu'à la première révision, varier souvent les plages de charge et de régime, éviter les longs trajets à régime constant.

Choisir autant que possible des parcours sinueux et légèrement montagneux.

Respecter les régimes de rodage.

Le dépassement des régimes de rodage est empêché par la gestion moteur.

Cette surveillance est désactivée au cours de la première inspection par le partenaire BMW

Motorrad.

Régime de rodage

<7000 min -1 (Kilométrage

0...300 km)

Régime de rodage

<9000 min

-1

(Kilométrage

300...1000 km) pas de pleine charge (Kilométrage 0...1000 km)

Faire effectuer la première inspection après 500 - 1 200 km.

Plaquettes de frein

Les plaquettes de frein neuves doivent être rodées avant qu'elles n'atteignent leur coefficient de friction optimal. Il est possible de compenser la réduction de l'efficacité des freins en appuyant un peu plus fermement sur la manette de frein.

Des plaquettes de frein neuves peuvent allonger considérablement la distance de freinage.

Freiner plus tôt.

Pneus

Les pneus neufs ont une surface lisse. Il est donc nécessaire de les roder à vitesse modérée en faisant varier l'inclinaison de la moto. Les pneus doivent être rodés avant d'offrir une adhérence parfaite.

Des pneus neufs n'ont pas encore la pleine adhérence ; dans des positions inclinées extrêmes, il y a risque d'accident.

Eviter les positions inclinées extrêmes.

Passage des vitesses

Lampe éclair

La lampe éclair 1 signale au pilote deux seuils de régime :

Régime de démarrage

A l'arrêt, l'éclair de commande signale le régime idéal pour le démarrage lors des départs de course.

Lampe éclair éteinte : régime trop bas

Lampe éclair allumée : régime de démarrage idéal

Lampe éclair clignotante : régime trop élevé

Régime de changement de vitesse

Pendant la conduite, la lampe

éclair signale le régime de changement de vitesse vers le rapport immédiatement supérieur.

La lampe éclair clignote selon la fréquence réglée : le régime de changement de vitesse est atteint sous peu

Lampe éclair éteinte : régime de changement de vitesse atteint

Les seuils de régime et le comportement de la lampe éclair peuvent être adaptés dans le menu SETUP.

Limitation de vitesse

Si la lampe éclair clignote ou est allumée pendant la conduite et que

! SPEED

est affiché sur l'écran, cela signifie que la vi-

z

5

65

z

5

66 tesse maximale réglée a été dépassée.

Assistant de changement de rapport

avec assistant de changement de rapport EO

Votre moto est équipée d'un assistant de changement de rapport conçu pour le sport mécanique, permettant de passer au rapport supérieur sans actionnement de l'embrayage ou du papillon dans presque toutes les plages de charge et de régime.

Le papillon peut rester ouvert lors de l'accélération, le temps de manœuvre est réduit à un minimum. L'enclenchement des rapports s'effectue comme d'habitude, via la force du pied sur le levier de sélection.

Le capteur 1 de la tringle de commande détecte le souhait de passage de rapport et active l'assistant de changement de rapport.

Lors de la conduite à vitesse constante dans des petits rapports avec régimes

élevés, le passage au rapport supérieur sans actionnement de l'embrayage peut conduite à des réactions de changement de charge trop fortes. Dans ces situations de conduite, BMW

Motorrad recommande de passer au rapport supérieur uniquement en actionnant l'embrayage.

L'utilisation de l'assistant de changement de rapport devrait

être évitée dans la plage du limiteur de vitesse.

Aucune assistance de changement de rapport n'a lieu dans les situations suivantes :

En cas de changements de rapport avec utilisation de l'embrayage

En cas de changements de rapport avec papillon fermé

(décélération)

En passant vers un rapport inférieur

Braquage

Régler l'amortisseur de direction

Le réglage de l'amortisseur de direction en roulant peut provoquer des accidents.

Régler l'amortisseur de direction uniquement lorsque la moto est à l'arrêt.

Tourner la vis de réglage 1 dans le sens A pour augmenter l'amortissement.

Tourner la vis de réglage 1 dans le sens B pour réduire l'amortissement.

Réglage de base de l'amortisseur de direction

5 clics ouverts (à partir de entièrement fermé) (Mode route)

2 clics ouverts (à partir de entièrement fermé) (Circuit de compétition)

Freins

Comment arriver à la distance de freinage la plus courte ?

Lors d'un freinage, la répartition dynamique de la charge entre la roue avant et la roue arrière se modifie. Plus le freinage est puissant, plus la charge appliquée sur la roue avant est élevée. Plus la charge appliquée sur la roue est

élevée, plus la force de freinage transmise peut être grande.

Pour arriver à la distance de freinage la plus courte, le frein avant doit être actionné rapidement en augmentant progressivement l'effort exercé. Cela permet d'exploiter de manière optimale l'augmentation dynamique de la charge sur la roue avant. L'embrayage devrait également être actionné simultanément. Dans le cas des nombreux "freinages en force", au cours desquels la pression de freinage doit être établie le plus rapidement possible et avec le maximum de force, la répartition dynamique de la charge n'arrive pas à suivre l'augmentation de la décélération et la force de freinage n'est pas entièrement transmise à la chaussée. La roue avant risque alors de se bloquer.

Le blocage de la roue avant est empêché par l'ABS course BMW

Motorrad.

z

5

67

z

5

68

Conduite dans les cols

Si vous freinez exclusivement de l'arrière dans les descentes des cols, il y a risque de perte d'efficacité des freins.

Dans des conditions extrêmes, une surchauffe peut provoquer l'endommagement des freins.

Actionner le frein avant et le frein arrière, et utiliser le frein moteur.

Freins humides et encrassés

L'humidité et les salissures sur les disques de frein et les plaquettes de frein conduisent à une détérioration de l'effet de freinage.

Situations dans lesquelles le freinage risque d'être retardé ou dégradé :

En cas de conduites par temps de pluie et en cas de présence de flaques d'eau.

Après un lavage de la moto.

En cas de conduites sur routes salées.

Après des travaux sur les freins, du fait de dépôts d'huile ou de graisse.

En cas de conduites sur chaussées encrassées ou sur terrain non stabilisés.

Mauvais effet de freinage dû à l'humidité et à l'encrassement.

Sécher / décrasser les freins en actionnant les freins ; les nettoyer le cas échéant.

Freiner prématurément, jusqu'à ce que l'effet de freinage complet soit à nouveau disponible.

Immobilisation de la moto

Béquille latérale

Couper le moteur.

La stabilité de la moto n'est pas garantie si le revêtement du sol est mauvais.

Faire attention à ce que le sol soit plan et stable dans la zone de la béquille.

Sortir la béquille latérale et mettre la moto en appui.

La béquille latérale est uniquement conçue pour supporter le poids de la moto.

Ne pas s'asseoir sur la moto lorsque la béquille latérale est sortie.

Si l'inclinaison de la chaussée le permet, braquer le guidon vers la gauche.

En côte, garer la moto dans le sens de la montée et engager la 1ère vitesse.

Remplissage du réservoir

L'essence est facilement inflammable. Un feu à proximité du réservoir d'essence peut provoquer un incendie ou une explosion.

Ne pas fumer et ne pas approcher de flamme nue de la moto lors de toutes les interventions sur le réservoir d'essence.

Le carburant attaque les surfaces en plastique.

Celles-ci prennent alors une apparence mate et disgracieuse.

Si du carburant coule sur les surfaces en plastique, l'essuyer immédiatement.

Placer la moto sur un sol plan et stable.

Ouvrir la trappe de protection.

Déverrouiller le bouchon 1 du réservoir de carburant avec la clé de contact et l'ouvrir.

L'essence se dilate sous l'influence de la chaleur.

Si le réservoir d'essence est trop plein, de l'essence peut s'échapper et couler sur la chaussée. Avec un risque de chute en conséquence.

Ne pas trop remplir le réservoir d'essence.

Les carburants contenant du plomb détruisent le catalyseur !

Utiliser uniquement un carburant sans plomb.

Remplir l'essence selon la qualité indiquée ci-dessous, au maximum jusqu'au bord inférieur de la tubulure de remplissage.

Si le complément d'essence est fait après que le niveau de carburant soit descendu sous celui de la réserve, la quantité totale de remplissage doit être supérieure à la quantité de réserve pour que le nouveau niveau de remplissage soit détecté et que le voyant de réserve de carburant s'éteigne.

z

5

69

5

70

Qualité de carburant recommandée

Super sans plomb

95 ROZ/RON

89 AKI

Quantité d'essence utile en contact avec les sangles d'arrimage Utiliser par ex. du ruban adhésif ou des chiffons doux.

z

env. 17,5 l

Quantité de réserve d'essence env. 4 l

Fermer le bouchon du réservoir d'essence en appuyant fermement dessus.

Retirer la clé et refermer la trappe de protection.

Arrimage de la moto pour le transport

Protéger contre les rayures toutes les pièces qui viennent

Déposer les vis 1 et retirer l'élément de carénage du pontet de fourche inférieur.

La moto risque de basculer latéralement et de tomber.

Caler la moto pour l'empêcher de basculer sur le côté.

Pousser la moto sur la surface de transport, ne pas la mettre sur la béquille latérale.

Des composants peuvent

être endommagés.

Ne coincer aucun composant tel que conduite de frein ou faisceau de câbles.

Faire passer des deux côtés la sangle au-dessus du pontet de fourche inférieur.

Tendre les sangles vers le bas.

Fixer à l'arrière, de chaque côté, des sangles d'arrimage au niveau des repose-pieds passager et les tendre.

Tendre uniformément toutes les sangles, jusqu'à obtenir une forte compression des ressorts de suspension de la moto.

z

5

71

z

5

72

Sur circuit de compétition

Visuel multifonctions . . . . . . . . . . . . . . . . 74

Mode LAPTIMER . . . . . . . . . . . . . . . . . . . 76

Mode INFO . . . . . . . . . . . . . . . . . . . . . . . . . 81

Mode SETUP . . . . . . . . . . . . . . . . . . . . . . . 86

Sur lit de graviers . . . . . . . . . . . . . . . . . . . 94

Déposer / poser les rétroviseurs . . . . 94

Déposer et poser le support de plaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Déposer et poser les clignotants avant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

z

6

73

z

6

74

Visuel multifonctions

Sélectionner le mode affichage

Actionner le bouton 2 jusqu'à l'affichage du mode souhaité.

Mode ROAD : Le mode ROAD met à disposition toutes les informations nécessaires pour une conduite sur routes publiques.

Toutes les descriptions en dehors du présent chapitre se rapportent à ce mode.

Mode LAPTIMER : le mode

LAPTIMER permet d'enregistrer les temps au tour ainsi que d'autres données, puis de les rappeler dans le mode INFO.

Mode INFO : En mode INFO il est possible d'appeler les informations mémorisées en mode

LAPTIMER. Ce mode est uniquement activable lorsque la moto se trouve à l'arrêt.

Mode SETUP : En mode SE-

TUP il est possible d'adapter le comportement du combiné d'instruments aux préférences du pilote. Ce mode est uniquement activable lorsque la moto se trouve à l'arrêt.

Avertissement de dépasse-

ment de vitesse : possibilité de régler une vitesse au-dessus de laquelle un avertissement est affiché. Cette fonction doit être activée en mode

SETUP

.

Lorsque

INFO-MENU

ou

SETUP-MENU

est affiché, maintenir le bouton 2 actionné pour activer le mode.

Récapitulatif sélection du mode

Ligne continue : action bref sur la touche

Ligne discontinue : maintenir la touche enfoncée

1

Utilisation du compteur

kilométrique ( 36)

2

Régler la montre ( 35).

3

Démarrer le chronomé-

trage ( 78).

4

Démarrage menu INFO

( 81)

5

Démarrage menu SETUP

( 86)

6

Avertissement de dépasse-

ment de vitesse ( 37)

6

75

z

z

6

76

Mode LAPTIMER

Affichage

1

Indicateur de vitesse

2

Tour de compétition actuel

3

Température moteur

4

L'affichage de ces lignes

est réglable ( 76)

Sur l'illustration : temps du tour précédent (LASTLAP) et temps du tour en cours

5

Mode de conduite réglé

6

Affichage du rapport

Désignation des valeurs affichées

Les temps suivants peuvent être affichés dans la deuxième ligne :

Le temps du tour précédent, désigné par "LASTLAP".

Le temps du tour en cours.

Les temps suivants peuvent être affichés dans la troisième ligne :

Le plus rapide des tours mémorisés, désigné par "BEST-

LAP"

Le meilleur temps par tour de tous temps, sans désignation

Le temps du tour en cours.

Les combinaisons possibles sont

décrites sur la page ( 90).

Au début de chaque nouveau tour de compétition, le temps chronométré du tour précédent est affiché pour un court instant avant la commutation vers le temps du tour en cours. La durée de cette temporisation peut

être réglée, tel que décrit sur la

page ( 92).

Récapitulatif mode

Laptimer

Ligne continue : action bref sur la touche

Ligne discontinue : maintenir la touche enfoncée

1

Terminer le chronométrage

( 79).

2

Interruption de l'enregistre-

ment du temps ( 79).

3

Démarrer le chronomé-

trage ( 78).

4

Adapter le réglage du vi-

suel ( 78).

6

77

z

z

6

78

Adapter le réglage du visuel

Pour modifier l'affichage sur le visuel en mode LAPTIMER, maintenir le bouton 2 actionné jusqu'à l'affichage souhaité sur le visuel.

Démarrer le chronométrage

Actionner le bouton 1 pour démarrer l'enregistrement.

Le moteur doit tourner pour que le signal de l'avertisseur optique soit détecté.

A chaque passage de la ligne de départ / d'arrivée, actionner

à nouveau le bouton 1 afin de démarrer l'enregistrement pour le tour de compétition suivant.

Les données du tour de compétition précédent sont mémorisées.

Si le mode d'affichage est quitté pendant l'enregistrement d'un tour, l'enregistrement est malgré tout poursuivi. Dans les autres modes, l'enregistrement d'un nouveau tour de compétition ne peut toutefois être démarré que par le biais d'un signal externe.

Récepteur infrarouge

avec récepteur infrarouge AO

La commande du combiné d'instruments peut s'effectuer confortablement en mode LAPTIMER par le biais d'un signal infrarouge.

A cet égard, le capteur infrarouge disponible en tant qu'accessoire optionnel doit être raccordé au combiné d'instruments. La commande via le bouton d'appel de phare est également possible avec le capteur monté.

Un temps minimal par tour peut

être défini, afin d'éviter une dé-

tection prématurée du bouclage d'un tour par le biais de signaux

parasites ( 92). Les signaux

reçus avant l'écoulement de ce temps sont ignorés.

Interruption de l'enregistrement du temps

Pour interrompre le chronométrage, actionner le bouton 1.

Pour poursuivre le chronométrage, actionner à nouveau le bouton 1.

Terminer le chronométrage

Si d'autres tours sont enregistrés ultérieurement, la numérotation des tours se poursuit. Ce n'est qu'après l'effacement de l'enregistrement actuel en mode INFO que le comptage reprend au tour 1.

Tour le plus rapide prévisible

Cette fonction doit être activée dans le menu

SETUP

( 93).

Actionner d'abord la touche 1 pour interrompre l'enregistrement du temps.

Pour mémoriser le temps affiché du dernier tour, maintenir la touche 1 enfoncée jusqu'à ce que l'écran affiche

--:--:--

. Changer ensuite le mode d'affichage avec la touche 2.

Si le temps affiché doit être effacé de la mémoire, appuyer sur la touche 2 pour changer le mode d'affichage.

Après le début d'un nouveau tour, le temps intermédiaire est chronométré tous les 100 m et comparé au temps intermédiaire

z

6

79

z

6

80 correspondant du meilleur tour mémorisé. Si le temps intermédiaire actuel est meilleur que celui du meilleur tour mémorisé, un nouveau meilleur temps est escompté. Le voyant "tour le plus rapide" 1 est activé.

Mode INFO

Sélectionner un tour de compétition mémorisé

Actionner le bouton 1 ou le bouton 2 pour afficher successivement les tours de compétition mémorisés.

Si le départ se fait dans ce mode, le système revient automatiquement au mode

ROAD.

A chaque actionnement du bouton 1 les tours mémorisés sont affichés dans l'ordre suivant ; à chaque actionnement du bouton 2 ils sont affichés dans l'ordre inverse :

Meilleur temps par tour de tous temps (

ATBEST

)

Meilleur temps par tour mémorisé (

BEST

)

Dernier temps par tour mémorisé (

LAST

)

Tous les autres tours mémorisés la somme de tous les temps par tour mémorisés (

TOTAL

)

(

Quitter le mode INFO

INFO RETURN

)

(

Possibilité d'effacer les données mémorisées

INFO CLEAR ALL

)

(excepté le meilleur temps par tour de tous temps)

z

6

81

z

6

82

Récapitulatif mode Info

Ligne continue : action bref sur la touche

Ligne discontinue : maintenir la touche enfoncée

1

Sélectionner un tour de compétition mémorisé

( 81).

2

Effacement des temps de

circuit ( 85).

3

Saut direct au menu

CLEAR ALL

4

Fin du mode INFO

( 83).

5

Effacement de l'enregistre-

ment ( 84).

6

Activation du mode ROAD

( 84).

Informations par tour de compétition

1

A tour de rôle : vitesse maximale (max) et vitesse minimale (min) pour le tour de compétition affiché

2

Tour de compétition auquel se rapportent les données affichées

3

En alternance : position moyenne de la poignée d'accélérateur (TH) en %, part de conduite avec actionnement du frein (BR) en % et nombre de changements de rapport (G) pour le tour de course affiché

4

Temps mis pour le tour de compétition affiché

Fin du mode INFO

Maintenir la touche 2 enfoncée pour quitter le mode INFO.

Les valeurs enregistrées restent en mémoire.

6

83

z

Actionner le bouton 1 ou le bouton 2 jusqu'à ce que

INFO RETURN

soit affiché.

z

6

84

Effacement de l'enregistrement

Activation du mode ROAD

Maintenir la touche 1 enfoncée jusqu'à ce que l'écran affiche

INFO CLEAR ALL.

Maintenir la touche 2 enfoncée pour effacer les données enregistrées et revenir au mode

LAPTIMER.

Maintenir la touche 1 enfoncée jusqu'à ce que l'écran affiche

INFO CLEAR ALL.

Maintenir la touche 1 enfoncée pour revenir au mode ROAD.

Les valeurs enregistrées restent en mémoire.

Temps record au tour

Le temps record (alltime best :

ATBEST

) est le tour le plus rapide enregistré et est mis à jour dès qu'un tour plus rapide est enregistré.

Le temps record reste en mémoire même après l'effacement des tours enregistrés. Il est ainsi possible d'enregistrer une nouvelle course à une date ultérieure et de la comparer au meilleur tour d'une course précédente.

Le temps record peut également

être effacé.

Si le record a été établi lors d'un enregistrement précédent, le numéro du tour correspondant est aussi affiché. Si le tour record ne possède pas de numéro, il provient d'un enregistrement déjà effacé.

Effacement des temps de circuit

Appuyer sur la touche 1 ou sur la touche 2 jusqu'à ce que l'écran affiche le tour à effacer.

Maintenir la touche 2 enfoncée pour effacer le tour.

Si le tour sélectionné est le meilleur tour

ATBEST

(record), c'est le meilleur tour en mémoire qui est repris comme nouveau record.

le meilleur tour enregistré

BEST

, le tour correspondant est effacé. Le deuxième meilleur tour est ensuite repris comme nouveau meilleur tour.

le dernier tour enregistré

LAST

, le tour correspondant est effacé. L'avant-dernier tour est ensuite repris comme dernier tour.

un tour quelconque, celui-ci est effacé. La numérotation des tours restants est conservée.

Le temps total est réduit selon le temps du tour supprimé.

z

6

85

z

6

86

Mode SETUP

Sélectionner les paramètres

Actionner le bouton 1 ou le bouton 2 jusqu'à l'affichage du paramètre souhaité.

Si le départ se fait dans ce mode, le système revient automatiquement au mode

ROAD.

A chaque actionnement du bouton 1 les paramètres possibles sont affichés dans l'ordre suivant ; à chaque actionnement du bouton 2 ils sont affichés dans l'ordre inverse :

Régime d'activation de la lampe éclair (

SFT-ON

)

Régime de désactivation de la lampe éclair (

SFTOFF

)

(

Luminosité de la lampe éclair

SFT-BR

)

Fréquence de clignotement de la lampe éclair (

SFT-FL

)

Partage du visuel en mode "Laptimer"

(

SETUP LAPTIMER

)

Durée d'affichage du dernier temps chronométré (

HOLD

)

(

Temps par tour minimal

LAP-TM

)

Activation ou désactivation de l'affichage en cas de défaut de lampe (

LAMP

)

Comparaison entre le tour

( actuel et le meilleur tour

FSTLAP

)

Activation ou désactivation de l'avertissement de dépassement de vitesse ( mode

ROAD

SPEED

) en

Réglage de la luminosité de l'écran (

NIGHT

)

(

Fin SETUP

SETUP RETURN

)

Récapitulatif mode Setup

Ligne continue : action bref sur la touche

Ligne discontinue : maintenir la touche enfoncée

1

Sélectionner les para-

mètres ( 86).

2

Saut direct au mode

ROAD

3

Régler les paramètres

( 88).

4

Terminer les réglages

( 88).

6

87

z

6

88

Régler les paramètres Terminer les réglages

SETUP MENU

est affiché.

Régime d'activation de la lampe éclair

z

Maintenir le bouton 2 actionné jusqu'à ce que le paramètre affiché commence à clignoter.

Actionner le bouton 1 ou le bouton 2 jusqu'à l'affichage de la valeur souhaitée.

Lorsque la valeur souhaitée est affichée :

Maintenir le bouton 2 actionné jusqu'à ce que la valeur affichée ne clignote plus.

La valeur est mémorisée.

Maintenir le bouton 1 actionné jusqu'à ce que le visuel multifonctions commute en mode

ROAD.

Une valeur qui clignote encore n'est pas mémorisée.

Alternative : actionner le bouton 1 ou le bouton 2 jusqu'à ce que "

SETUP RETURN

" soit affiché.

Lorsque "SETUP RETURN" est affiché :

Maintenir le bouton 2 actionné pour quitter le mode SETUP.

Affichage du régime d'activation en tr/mn.

Régime de désactivation de la lampe éclair

Luminosité de la lampe

éclair

Fréquence de clignotement de la lampe

éclair

6

89

Affichage du régime de désactivation en tr/mn.

Il est uniquement possible de sélectionner des régimes supérieurs au régime d'activation.

Affichage de la luminosité de la lampe éclair en pourcentage de la luminosité maximale.

La lampe éclair est reste activée pendant le réglage et est immédiatement adaptée à la luminosité sélectionnée.

Fréquence de clignotement de la lampe éclair et de l'avertissement de dépassement de vitesse en

Hz (1/s).

Si l'option "ON" est sélectionnée, la lampe éclair et l'avertissement de dépassement de vitesse sont allumés en continu.

z

6

90

Partage du visuel en mode

"Laptimer"

Il est possible de sélectionner six variantes pour le partage du visuel en mode "Laptimer".

z

Variante 1

Le temps du tour en cours est affiché dans la deuxième ligne et le meilleur temps par tour des valeurs mémorisées est affiché dans la troisième ligne.

Variante 2

Le temps mis pour le tour précédent est affiché dans la deuxième ligne et le temps du tour en cours est affiché dans la troisième ligne.

Variante 3

Le temps du tour en cours s'affiche sur la deuxième ligne et le

record ( 84) sur la troisième

ligne.

Variante 4

Le temps mis au tour précédent est affiché dans la deuxième ligne et le meilleur temps par tour des valeurs mémorisées est affiché dans la troisième ligne.

Variante 5

Le temps du tour en cours est affiché dans la deuxième ligne et la troisième ligne reste vide.

Variante 6

La deuxième ligne reste vide et le temps du tour en cours est affiché dans la troisième ligne.

z

6

91

6

92

Durée d'affichage du dernier temps chronométré

Temps par tour minimal Affichage défaut de lampe

z

Affichage de la durée d'affichage en secondes.

Après avoir commencé un nouveau tour, le temps chronométré pour le tour précédent est affiché pendant la durée sélectionnée.

Le temps du tour en cours est ensuite à nouveau affiché.

En cas d'utilisation d'un récepteur à infrarouges pour la détermination des temps par tours, il est possible de régler le temps qui doit s'écouler après un signal reçu avant qu'un nouveau signal n'est accepté. Ceci permet d'éviter d'exploiter les signaux de plusieurs émetteurs se trouvant l'un

à côté de l'autre.

Pendant ce temps il n'est pas possible non plus de démarrer un nouveau tour par le biais du bouton d'appel de phare.

Si une lampe est retirée pour le mode circuit de compétition ou si le support de plaque est démonté, l'électronique de bord détecte cet état comme étant un défaut de lampe et affiche le message d'avertissement correspondant sur l'écran.

Cette fonction permet de masquer l'affichage.

Affichage du tour le plus rapide

Avertissement de dépassement de vitesse

Luminosité de l'écran

6

93

La fonction "tour le plus rapide

prévisible" ( 79) est activée.

L'activation de cette fonction active un menu principal supplémentaire dans lequel une vitesse maximale peut être définie. Un avertissement est affiché si la vitesse de la moto dépasse cette vitesse limite.

La luminosité de l'écran peut être réglée selon cinq paliers.

z

z

6

94

Sur lit de graviers

Avec BMW Motorrad DTC EO

Coupure DTC

Sur un sol très meuble (lit de graviers d'un circuit de course par exemple), les interventions de la régulation DTC peuvent réduire la force motrice sur la roue arrière au point que celle-ci ne tourne plus. Dans ce cas, BMW

Motorrad recommande de désactiver provisoirement le DTC.

N'oubliez pas que la roue arrière va patiner sur un sol meuble, coupez les gaz en temps opportun avant d'arriver sur un sol dur.

Réactivez ensuite le DTC.

Déposer / poser les rétroviseurs

Déposer le rétroviseur

Placer la moto sur un sol plan et stable.

Déposer les écrous 1 à gauche et à droite, et retirer le rétroviseur.

les zones de frottement possibles avec un ruban adhésif.

Utilisez le HP Race Cover

Kit de BMW Motorrad pour recouvrir les trous de vis en résultant et rétablir la fixation.

Poser le rétroviseur

Placer la moto sur un sol plan et stable.

Retirer la fixation du carénage.

Fixer le carénage 2 à gauche et à droite sur le support de carénage 3. Si des serrecâbles sont utilisés, protéger

Monter le rétroviseur à gauche et à droite dans les supports 4.

Monter les écrous sur la face arrière du carénage et les serrer au couple spécifié.

Rétroviseur sur support avant

Produit de freinage pour vis: mécanique

8 Nm

Déposer et poser le support de plaque

Déposer le support de plaque

Couper le contact.

Placer la moto sur un sol plan et stable.

avec alarme antivol (DWA) EO

Désactiver si existante l'alarme antivol.

Dépose de la selle passager

( 54).

Ouvrir le serre-câbles 1 (peut

être réutilisé).

Actionner le verrouillage 2 et débrancher le connecteur.

avec alarme antivol (DWA) EO

Actionner les verrouillages 3 et débrancher le connecteur.

Déposer la vis 4.

Dégager par l'avant l'alarme

DWA du support de fixation.

z

6

95

6

96

z

Détacher avec précaution le support DWA 5 du cadre arrière et le tourner vers le haut.

Actionner le verrouillage 6 et débrancher le connecteur.

A l'aide d'un petit tournevis, presser le verrouillage 7 vers la gauche tout en dégageant vers l'arrière le connecteur du support DWA.

Retirer le support DWA.

Protéger le connecteur côté moto contre l'encrassement.

Déposer les vis 8 avec les rondelles et retirer le support de plaque d'immatriculation. Guider à cette occasion le câble à travers l'ouverture 9.

Pose de la selle passager

( 55).

Poser le support de plaque

Placer la moto sur un sol plan et stable.

Dépose de la selle passager

( 54).

clenche et l'attacher au cadre arrière avec des serre-câbles 1.

avec alarme antivol (DWA)

EO

Monter le support de plaque et guider le câble à travers l'ouverture 9.

Remonter les vis 8 avec les rondelles.

Faire glisser le connecteur du support de plaque d'immatriculation sur le support DWA de façon à ce que le verrouillage 7 s'enclenche.

Fermer le connecteur de façon

à ce que le verrouillage 6 s'enclenche.

Insérer le support DWA 5 dans le cadre arrière.

z

Fermer le connecteur de façon

à ce que le verrouillage 2 s'en-

6

97

z

6

98

Insérer par l'avant l'alarme

DWA dans le support de fixation.

Poser la vis 4.

Fermer le connecteur de façon

à ce que les verrouillages 3 s'enclenchent.

Pose de la selle passager

( 55).

Déposer et poser les clignotants avant

Déposer le clignotant avant

Les séquences décrites ici pour le flanc de carénage droit s'appliquent aussi pour le côté gauche par analogie.

Dépose du flanc de carénage

( 120).

Déclipser le câble de clignotant de la position 1.

Déposer la vis 2 et retirer le clignotant. Guider le câble à travers le flanc de carénage.

Protéger le connecteur côté moto contre l'encrassement.

Remonter les vis 3 avec les rondelles.

Poser les vis 2.

Monter le flanc de carénage dans le support 6 sur le sabot de carénage.

Poser la vis 1.

Positionner le déflecteur 2 en veillant à ne pas intervertir les côtés.

Au dos du déflecteur est gravé soit la lettre "R" pour côté droit, soit la lettre "L" pour côté gauche.

Monter les vis 1.

z

6

99

Monter l'élément latéral dans la butée en caoutchouc au niveau de la position 4.

6

100

Poser le clignotant avant

z

Déposer les vis 1 et retirer le déflecteur 2.

Déposer la vis 1 de la face intérieure du flanc de carénage droit.

Déposer les vis 2.

Déposer les vis 3 avec les rondelles.

Tirer le flanc de carénage hors de la butée en caoutchouc au niveau de la position 4 et le déposer.

Guider le câble à travers le flanc de carénage.

Monter le clignotant et poser la vis 2.

Clipser le câble de clignotant sur la position 1.

Montage du flanc de carénage

( 121).

La technologie en détail

Mode de conduite . . . . . . . . . . . . . . . . . 102

Système de freinage avec BMW

Motorrad ABS course . . . . . . . . . . . . . . 104

Gestion moteur avec BMW Motorrad DTC . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

7

101

z

7

102

z

Mode de conduite

Sélection

La moto dispose de quatre modes de conduite permettant d'adapter le style de conduite et le comportement de la moto

à l'état de la chaussée ou aux conditions météorologiques. Ces modes sont les suivants :

RAIN

SPORT (mode standard)

RACE

SLICK (uniquement avec connecteur de codage inséré) avec réduction de puissance

79 kW EO

Règle pour les motos à réduction de puissance : la mise en place du connecteur de codage permet de proposer les modes de conduite SPORT et

RACE avec une puissance moteur supérieure. Le comportement nettement plus nerveux

(sportif) de la moto peut conduire

à des situations dangereuses.

Se familiariser avec le comportement de conduite plus sportif.

La règle suivante s'applique aux motos à réduction de puissance : la mise en place du connecteur de codage entraîne l'annulation de l'autorisation de circulation sur les voies publiques.

Ne pas mettre en place le connecteur de codage sur ces motos pour circuler sur les voies publiques.

Chaque mode de conduite influence le comportement de la moto de manière différente.

Les systèmes ABS et/ou DTC peuvent être désactivés dans chaque mode ; les explications suivantes se rapportent toujours aux systèmes activés. Le mode de conduite choisi en dernier est automatiquement réactivé après la coupure du contact puis remise sous tension.

Règle applicable : plus le mode sélectionné est sportif, plus la puissance moteur disponible est

élevée. Dans le même temps, les systèmes ABS et DTC assurent une assistance de plus en plus réduite.

Les modes RAIN, SPORT et

RACE sont conçus pour la conduite avec les pneus de série recommandés par BMW

Motorrad. Le mode SLICK présuppose l'utilisation de pneus de course sur une chaussée offrant de très bonnes valeurs d'adhérence.

Ayez pour cette raison à l'esprit lors du choix du mode de conduite que plus le réglage est sportif, plus les exigences requises en matière de savoir-faire de conduite sont élevées !

RAIN

La pleine puissance du moteur n'est pas mise à disposition.

L'augmentation de la puissance est approximativement linéaire en actionnant la poignée d'accélérateur, le temps de réponse du moteur est "mou".

Le système ABS intervient toujours suffisamment tôt, de manière à éviter le blocage des roues et le décollement de la roue arrière dans la mesure du possible.

Le système DTC intervient suffisamment tôt pour éviter en toutes circonstances, autant que possible, le patinage de la roue arrière.

SPORT

Dans ce mode, le moteur développe sa pleine puissance. La puissance augmente encore avec retenue en actionnant la poignée d'accélérateur, le temps de réponse du moteur est toutefois plus direct.

Le comportement du système

ABS correspond à celui du mode

RAIN.

Le système DTC intervient plus tardivement qu'en mode RAIN, si bien que de légères dérives sont possibles à la sortie des virages.

RACE

Le mode RACE est le mode le plus sportif, tant que le connecteur de codage n'est pas mis en place.

La puissance du moteur et l'augmentation de puissance se situent au-dessus des valeurs du mode SPORT.

Dans ce mode, le système ABS intervient plus tardivement. Le blocage des roues est toujours empêché, cependant la détection de décollement de la roue arrière est désactivée. Il y a risque de décollement de la roue arrière !

Le système DTC intervient encore plus tardivement, si bien qu'il y a possibilité de dérives prolongées et de brefs "wheelies" à la sortie des virages.

SLICK

Pour pouvoir activer le mode

SLICK, il faut mettre en place le connecteur de codage.

Le mode SLICK a été développé pour des chaussées offrant de bonnes conditions de visibilité et de très bonnes valeurs d'adhérence, telles qu'on les rencontre généralement et uniquement sur les circuits de course. De même, ce mode présuppose que l'on roule avec des pneus de course ayant une très grande adhérence.

La puissance du moteur, l'accroissement de puissance et le temps de réponse correspondent

à une sportivité maximale.

La coupure d'injection en décélération est désactivée.

7

103

z

7

104

z

Le comportement du système

ABS correspond au mode RACE,

à une différence près : plus aucune régulation ABS n'est déclenchée sur la roue arrière à l'actionnement de la pédale de frein. Il y a risque de blocage de la roue arrière. La détection du soulèvement de la roue arrière est également désactivée.

Dans ce mode, la régulation du système DTC considère que la moto est équipée de pneus de compétition avec une adhérence maximale (pneus slick).

Les Wheelies prolongés et les

Wheelies à faible inclinaison sont autorisés, un retournement de la moto en arrière étant ainsi possible dans un cas extrême !

Commutation

Le processus de commutation des fonctions au niveau de la commande du moteur, du système ABS et du système DTC est uniquement possible dans des états de fonctionnement définis :

Pas de couple de transmission au niveau de la roue arrière

Pas de pression de freinage dans le système de freinage

Pour obtenir cet état, la moto doit être arrêtée avec le contact d'allumage mis, ou la poignée d'accélérateur doit

être ramenée à zéro, les manettes de frein ne doivent pas être actionnées, l'embrayage doit être actionné.

Le mode de conduite souhaité est tout d'abord présélectionné.

La commutation s'effectue seulement lorsque les systèmes concernés se trouvent à l'état requis.

Le menu de sélection disparaît seulement sur le visuel après la commutation du mode de conduite.

Système de freinage avec BMW Motorrad

ABS course

Frein semi-intégral

Votre moto est équipée d'un frein semi-intégral. Avec ce système de freinage, la manette du frein à main commande simultanément le frein avant et le frein arrière. La pédale de frein n'agit que sur la roue arrière.

Lorsque le frein avant est serré (burn-out), la rotation de la roue arrière est rendue nettement plus difficile par la fonction intégrale, ce qui peut entraîner des endommagements au niveau du frein arrière et de l'embrayage.

Les Burn Outs ne doivent se faire qu'avec la fonction ABS déconnectée.

Comment fonctionne l'ABS ?

La force de freinage maximale transmissible à la chaussée dépend entre autres de l'adhérence de la chaussée. Le gravier, la glace, la neige ou encore une chaussée humide offrent une bien plus mauvaise adhérence que l'asphalte sec et propre.

Moins l'adhérence est bonne, plus la distance de freinage s'allonge.

Si la force de freinage maximale transmissible est dépassée par une augmentation de la pression de freinage exercée par le pilote, les roues commencent à se bloquer, la moto n'est plus stable sur sa trajectoire et peut chuter.

Le système ABS intervient avant qu'une telle situation n'arrive, en dosant la pression de freinage en fonction de la force de freinage maximale transmissible. Les roues peuvent ainsi continuer de tourner et la moto reste stable sur sa trajectoire, indépendamment de la nature de la chaussée.

Que se passe-t-il en cas d'inégalités de la chaussée ?

Les ondulations et les irrégularités de la chaussée peuvent entraîner une brève perte de contact entre les pneus et la chaussée, au point que la force de freinage transmissible peut

être nulle. Lors d'un freinage dans cette situation, le système

ABS doit réduire la pression de freinage de façon à préserver la stabilité directionnelle de la moto au moment où le contact avec la chaussée se rétablit. A ce moment, le système BMW Motorrad Integral ABS doit se baser sur des valeurs de résistance au frottement extrêmement basses

(gravier, glace, neige), afin que les roues continuent de tourner dans tous les cas et que la stabilité de marche soit garantie. Après analyse des conditions réelles, le système règle la pression de freinage optimale.

Comment le système ABS course BMW Motorrad est-il perceptible pour le pilote ?

Si, suite aux circonstances décrites ci-dessus, le système ABS doit réduire la force de freinage, alors des vibrations sont perceptibles au niveau du levier de frein

à main.

Lorsque le levier de frein à main est actionné, la pression de freinage est également appliquée au niveau de la roue arrière par le biais de la fonction intégrale. Si la pédale de frein est seulement actionnée après cela, la pression de freinage déjà appliquée est perceptible plus tôt sous forme

7

105

z

7

106

z

de contre-pression que si la pédale de frein est actionnée avant ou en même temps que le levier de frein à main.

Soulèvement de la roue arrière

Si l'adhérence est importante entre le pneu et la route, le blocage de la roue avant ne se produit que tardivement ou pas du tout, même lors d'un freinage puissant. En conséquence, la régulation ABS ne doit intervenir que tardivement ou pas du tout.

Dans un tel cas, la roue arrière peut se soulever et provoquer un retournement de la moto.

Un freinage puissant peut provoquer le décollement de la roue arrière.

Lors du freinage, tenir compte du fait que la régulation ABS ne peut pas empêcher dans tous les cas le décollement de la roue arrière.

Situations particulières

Pour détecter la tendance au blocage des roues, l'électronique compare notamment les vitesses de rotation des roues avant et arrière. En cas de détection de valeurs non plausibles pendant une durée prolongée, l'électronique désactive pour des raisons de sécurité la fonction ABS et signale un message de défaut

ABS. Il est nécessaire que l'autodiagnostic soit terminé pour qu'il y ait affichage d'un message de défaut.

En plus des problèmes imputables au système ABS course

BMW Motorrad, certaines conditions inhabituelles peuvent aussi entraîner l'affichage d'un message de défaut.

Conditions d'utilisation inhabituelles :

Echauffement du moteur sur une béquille auxiliaire, au ralenti ou avec un rapport engagé.

Blocage prolongé de la roue arrière par le frein moteur, par exemple dans les descentes raides.

En cas d'affichage d'un message de défaut dans l'une des situations précitées, la fonction

ABS peut à nouveau être activée en coupant puis en remettant le contact d'allumage.

Quel rôle un entretien régulier peut-il jouer ?

Un système est aussi bon que son état de maintenance le lui permet.

Afin de s'assurer que l'ABS course BMW Motorrad se trouve dans un état d'entretien optimal, il est absolument nécessaire de respecter les intervalles d'inspection qui ont

été spécifiés.

Réserves de sécurité

L'ABS course BMW Motorrad ne doit pas vous amener à rouler de façon déraisonnée sous prétexte que les distance de freinage sont plus courtes. Il sert en premier lieu de réserve de sécurité pour les situations d'urgence.

Prudence dans les virages ! Le freinage en courbes obéit aux lois immuables de la physique auxquelles même le système ABS course BMW Motorrad ne peut déroger.

Gestion moteur avec

BMW Motorrad DTC

Avec BMW Motorrad DTC

EO

Comment fonctionne le

DTC ?

Le système DTC BMW Motorrad compare les vitesses des roues avant et arrière. A partir de la différence de vitesse, le système détermine le glissement et par conséquent les réserves de stabilité au niveau de la roue arrière.

En cas de dépassement d'une limite de glissement, le couple moteur est adapté par la commande du moteur.

Le système DTC ne permet pas non plus de déroger aux lois de la physique. Un style de conduite adapté relève toujours du domaine de responsabilité du pilote.

Ne pas limiter les options de sécurité complémentaires par une conduite à risques.

Situations particulières

Avec l'augmentation de la position inclinée, la capacité d'accélération est toujours plus limitée, conformément aux lois de la physique. L'accélération peut en conséquence est réduite en sortie de virages très serrés.

Pour pouvoir détecter un patinage ou un dérapage de la roue arrière, le système compare entre autres les vitesses de rotation de la roue avant et de la roue arrière et prend en compte l'inclinaison de la moto. Si ces valeurs ne sont pas plausibles sur un laps de temps suffisant, une valeur de substitution est alors utilisée pour l'inclinaison ou la fonction

DTC est coupée. Dans ce cas, un défaut DTC est signalé. Il est nécessaire que l'autodiagnostic soit terminé pour qu'il y ait affichage d'un message de défaut.

Les situations de conduite inhabituelles suivantes peuvent entraîner la coupure automatique du

DTC BMW Motorrad.

Conditions d'utilisation inhabituelles :

Conduite sur la roue arrière

(Wheely) avec le DTC désactivé pendant un laps de temps important.

7

107

z

7

108

z

Patinage sur place de la roue arrière en actionnant le frein avant (burn out).

Échauffement du moteur sur une béquille auxiliaire, au ralenti ou avec un rapport engagé.

Si le connecteur de codage n'est pas installé pour le mode SLICK, le DTC est réactivé par la coupure du contact suivie d'une remise sous tension puis dépassement d'une vitesse de 5 km/h.

Si la roue avant perd tout contact avec le sol lors d'une accélération extrême, le DTC réduit le couple moteur jusqu'à ce que la roue avant retouche le sol.

BMW Motorrad recommande dans pareille situation de fermer quelque peu les gaz pour revenir le plus vite possible à un état de conduite stable.

Sur un sol glissant, la poignée d'accélérateur ne devrait en aucun cas être tournée entièrement en arrière de façon brusque, sans actionner simultanément l'embrayage. Le couple de frein moteur risque de faire patiner la roue arrière et ainsi de déstabiliser la moto. Une telle situation ne peut pas être maîtrisée par le

DTC BMW Motorrad.

Accessoires

Indications générales . . . . . . . . . . . . . . 110

8

109

z

8

110

z

Indications générales

BMW Motorrad recommande d'utiliser pour votre moto les pièces et les accessoires qui ont

été homologués par BMW dans ce but.

Vous trouverez auprès de votre concessionnaire BMW Motorrad des pièces et des accessoires d'origine BMW, divers produits homologués par BMW, ainsi qu'un conseil qualifié et privilégié.

La sécurité, la fiabilité et le fonctionnement de ces pièces et produits ont été contrôlés par BMW.

BMW assume pour vous la responsabilité du produit.

Par ailleurs, BMW ne peut accorder aucune garantie sur les pièces ou accessoires de toute nature non homologués par ses services.

Veuillez tenir compte des indications sur l'influence de la taille des roues sur les systèmes de

régulation d'adhérence ( 126).

BMW Motorrad n'est pas en mesure de juger pour chaque produit d'une autre marque s'il peut ou non être utilisé sur une moto BMW sans risques pour la sécurité. Cette garantie n'existe pas même si un agrément officiel a été accordé pour le pays considéré. De tels tests ne peuvent pas toujours tenir compte de l'ensemble des conditions de mise en œuvre sur les motos BMW et s'avèrent donc en partie insuffisants.

Utilisez exclusivement les pièces et accessoires qui ont été homologués par BMW pour votre moto.

Observez la législation en vigueur lors de toutes modifications.

Veuillez respecter les dispositions du code de la route en vigueur dans votre pays.

Maintenance

Indications générales . . . . . . . . . . . . . . 112

Outillage de bord . . . . . . . . . . . . . . . . . . 112

Huile moteur . . . . . . . . . . . . . . . . . . . . . . . 113

Système de freinage . . . . . . . . . . . . . . . 114

Liquide de refroidissement . . . . . . . . . 118

Pièces de carénage . . . . . . . . . . . . . . . . 120

Embrayage . . . . . . . . . . . . . . . . . . . . . . . . 122

Jantes et pneus . . . . . . . . . . . . . . . . . . . 123

Chaîne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Roues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Béquille de roue avant . . . . . . . . . . . . . 133

Béquille de roue arrière . . . . . . . . . . . . 134

Ampoules . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Dépannage avec câbles de démarrage externe . . . . . . . . . . . . . . . . . . . . . . . 143

Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

9

111

z

9

112

z

Indications générales

Le chapitre "Maintenance" décrit des travaux de contrôle et de remplacement des pièces d'usure pouvant être facilement réalisés.

Si des couples de serrage spécifiques doivent être respectés, ceux-ci sont également mentionnés. Vous trouverez une liste de tous les couples de serrage requis dans le chapitre "Caractéristiques techniques".

Vous trouverez des informations sur des travaux de maintenance et de réparation plus poussés dans le manuel de réparation sur

DVD que vous pouvez vous procurer auprès de votre concessionnaire BMW Motorrad.

L'exécution de certains de ces travaux exige des outils spéciaux ainsi que des connaissances techniques approfondies. En cas de doute, adressez-vous à un atelier spécialisé, de préférence

à votre concessionnaire BMW

Motorrad.

Outillage de bord

1

Fusibles de rechange avec agrafes

Mini fusibles 4 A et 7,5 A

2

Clé polygonale de 34 mm

Régler la tension de la

chaîne ( 124).

3

Clé à douille de 17 mm

Régler la précharge des ressorts de la roue avant

( 47).

Régler l'amortissement en compression de la

roue arrière ( 52).

Pour régler l'amortissement et la précontrainte du ressort, utiliser l'adaptateur plastique

Rallonge pour clé à ergots

4

Clé Torx T25

Dépose et pose des éléments de carénage

5

Clé à ergot

Réglage de la précontrainte du ressort de la

roue arrière ( 48).

6

Rallonge pour tournevis

Réglage de l'amortissement arrière (en combinaison avec lame fendue)

7

Clé à fourche de 10/13 mm

Régler la tension de la

chaîne ( 124).

8

Adaptateur plastique pour clé à douille

Régler la précharge des ressorts de la roue avant

( 47).

Régler l'amortissement en compression de la

roue arrière ( 52).

9

Tournevis réversible à embouts cruciforme et plat

Dépose de la batterie

( 146).

Réglage de l'amortissement avant et arrière

10 Tournevis réversible

à embout cruciforme et

Torx T25

Dépose de la selle du

pilote ( 56).

Dépose et pose des éléments de carénage

Remplacer les ampoules des feux clignotants

avant et arrière ( 140).

Huile moteur

Contrôle du niveau d'huile moteur

Le niveau d'huile dépend de la température de l'huile.

Plus l'huile est chaude, plus le niveau d'huile est élevé dans le carter. Le contrôle du niveau d'huile avec le moteur froid ou après un court trajet conduit à des erreurs d'interprétation et ainsi à un volume de remplissage d'huile erroné.

Pour garantir l'affichage correct du niveau d'huile moteur, contrôler le niveau d'huile uniquement après un long trajet.

Maintenir la moto à température de service en position verticale, en veillant à ce que le sol soit plan et ferme.

Faire tourner le moteur une minute au ralenti.

Couper le contact.

Relever le niveau d'huile sur l'indicateur 1.

9

113

z

9

114

z

Niveau de consigne d'huile moteur entre les repères MIN et

MAX

Si le niveau d'huile se situe en dessous du repère MIN :

Appoint d'huile moteur

( 114).

Si le niveau d'huile se situe audessus du repère MAX :

Faire corriger le niveau d'huile par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Appoint d'huile moteur

Placer la moto sur un sol plan et stable.

Nettoyer la zone de l'orifice de remplissage.

Déposer le bouchon 1 de l'ouverture de remplissage de l'huile moteur.

Une quantité insuffisante mais aussi excessive d'huile moteur peut endommager le moteur.

Faire attention à ce que le niveau d'huile moteur soit correct.

Ajouter de l'huile moteur jusqu'au niveau de consigne.

Contrôle du niveau d'huile mo-

teur ( 113).

Poser le bouchon de l'ouverture de remplissage de l'huile moteur 1.

Système de freinage

Contrôle du fonctionnement des freins

Actionner la manette du frein à main.

Un point dur doit être nettement perceptible.

Actionner la pédale de frein.

Un point dur doit être nettement perceptible.

Si aucun point de résistance n'est nettement sensible :

Toute opération non conforme met en danger la fiabilité du système de freinage.

Confier la réalisation de toutes les opérations sur le système

de freinage aux personnels qualifiés.

Faire contrôler les freins par un atelier spécialisé, de préférence par un concessionnaire BMW

Motorrad.

Contrôle de l'épaisseur des plaquettes de frein avant

Placer la moto sur un sol plan et stable.

Braquer le guidon

Effectuer un contrôle visuel de l'épaisseur de plaquette de frein gauche et droite. Sens de regard : de l'arrière vers les plaquettes de frein 1.

Limite d'usure des plaquettes de frein avant min. 0,8 mm (Uniquement garniture de friction sans plateau support)

Si les plaquettes de frein sont usées :

Une épaisseur de plaquette de frein inférieure à l'épaisseur minimale peut provoquer une détérioration de la puissance de freinage et, le cas échéant, des endommagements du frein.

Pour garantir la fiabilité du système de freinage, ne pas descendre en dessous de l'épaisseur minimale des plaquettes.

Faire remplacer les plaquettes de frein par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Si les plaquettes de frein en place ne sont pas d'origine

BMW Motorrad, contrôler impérativement l'épaisseur de plaque support de plaquette de frein.

9

115

z

9

116

z

Epaisseur de la plaque support de plaque support

≥4,5 mm

Si l'épaisseur des plaques supports est trop faible :

Panne du système de freinage par une perte possible des plaquettes de frein.

Utiliser uniquement des plaquettes de frein avec une plaque support d'au moins

4,5 mm d'épaisseur.

BMW Motorrad recommande de ne monter que des plaquettes de frein BMW Motorrad d'origine.

Contrôle de l'épaisseur des plaquettes de frein arrière

Placer la moto sur un sol plan et stable.

Vérifier l'épaisseur des plaquettes de frein par un contrôle visuel. Sens d'observation : de l'arrière sur les plaquettes de frein 1.

Limite d'usure des plaquettes de frein arrière min. 1,0 mm (uniquement garniture de friction sans plateau support.)

Si le témoin d'usure n'est plus nettement visible :

Une épaisseur de plaquette de frein inférieure à l'épaisseur minimale peut provoquer une détérioration de la puissance de freinage et, le cas échéant, des endommagements du frein.

Pour garantir la fiabilité du système de freinage, ne pas descendre en dessous de l'épaisseur minimale des plaquettes.

Faire remplacer les plaquettes de frein par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Contrôler le niveau du liquide de frein avant

Mettre la moto en position verticale, en veillant à ce que le sol soit plan et stable.

Mettre le guidon en ligne droite.

Relever le niveau du liquide de frein sur le réservoir de liquide de frein 1.

Le niveau du liquide de frein baisse dans le réservoir sous l'effet de l'usure des plaquettes de frein.

Niveau du liquide de frein avant

Liquide de frein, DOT4

Le niveau du liquide de frein ne doit pas descendre en dessous du repère MIN.

(Réservoir de liquide de frein horizontal)

Si le niveau du liquide de frein descend en dessous du niveau autorisé :

Si le niveau de liquide de frein est trop faible dans le réservoir, de l'air peut pénétrer dans le système de freinage. La puissance de freinage est alors considérablement réduite.

Contrôler régulièrement le niveau de liquide de frein.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Contrôler le niveau du liquide de frein à l'arrière

Mettre la moto en position verticale, en veillant à ce que le sol soit plan et stable.

9

117

z

9

118

z

Relever le niveau du liquide de frein sur le réservoir de liquide de frein arrière 1.

Le niveau du liquide de frein baisse dans le réservoir sous l'effet de l'usure des plaquettes de frein.

Niveau du liquide de frein arrière

Liquide de frein, DOT4

Le niveau du liquide de frein ne doit pas descendre en dessous du repère MIN.

(Réservoir de liquide de frein horizontal)

Si le niveau du liquide de frein descend en dessous du niveau autorisé :

Si le niveau de liquide de frein est trop faible dans le réservoir, de l'air peut pénétrer dans le système de freinage. La puissance de freinage est alors considérablement réduite.

Contrôler régulièrement le niveau de liquide de frein.

Faire éliminer le défaut dès que possible par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Liquide de refroidissement

Contrôler le niveau de liquide de refroidissement

Placer la moto sur un sol plan et stable.

Faire l'appoint de liquide de refroidissement

Dépose du flanc de carénage

( 120).

9

119

Relever le niveau de liquide de refroidissement sur le réservoir de compensation 1. Sens de regard : de l'avant vers le côté intérieur du flanc de carénage droit.

ment

Niveau de consigne du liquide de refroidisse-

Entre repères MIN et MAX du vase d'expansion (Sur moteur froid)

Si le niveau de liquide de refroidissement descend en dessous du niveau autorisé :

Faire l'appoint de liquide de refroidissement.

Ouvrir le bouchon 1 du réservoir de compensation.

Faire l'appoint de liquide de refroidissement jusqu'au niveau de consigne.

Contrôler le niveau de liquide

de refroidissement ( 118).

Fermer le bouchon du réservoir de compensation.

Montage du flanc de carénage

( 121).

z

9

120

Pièces de carénage

Dépose du flanc de carénage

Les séquences décrites ici pour le flanc de carénage droit s'appliquent aussi pour le côté gauche par analogie.

z

niveau de la position 4 et le déposer.

Déposer la vis 1 de la face intérieure du flanc de carénage.

Débrancher le connecteur 5.

Retirer le flanc de carénage.

Déposer les vis 1 et retirer le déflecteur 2.

Placer la moto sur un sol plan et stable.

Déposer les vis 2.

Déposer les vis 3 avec les rondelles.

Tirer le flanc de carénage hors de la butée en caoutchouc au

Montage du flanc de carénage

Monter le flanc de carénage dans le support 6 sur le sabot de carénage.

Monter l'élément latéral dans la butée en caoutchouc au niveau de la position 4.

Remonter les vis 3 avec les rondelles.

Poser les vis 2.

Poser la vis 1.

Brancher le connecteur 5.

Positionner le déflecteur 2 en veillant à ne pas intervertir les côtés.

Au dos du déflecteur est gravé soit la lettre "R" pour côté

z

9

121

9

122

z

droit, soit la lettre "L" pour côté gauche.

Monter les vis 1.

Embrayage

Contrôler le fonctionnement de l'embrayage

Actionner la manette d'embrayage.

Un point dur doit être nettement perceptible.

Si aucun point de résistance n'est nettement perceptible :

Faire vérifier l'embrayage par un atelier spécialisé, de préférence par un concessionnaire

BMW Motorrad.

Contrôler le jeu de la manette d'embrayage

Actionner le levier d'embrayage 1 jusqu'à sentir une résistance.

Dans cette position, mesurer le jeu a entre le commodo et le levier d'embrayage.

Jeu de la manette d'embrayage

0,5...1,0 mm (sur le bloc de commande au guidon, sur moteur froid)

Si le jeu de l'embrayage est en dehors de la tolérance :

Régler le jeu de la manette

d'embrayage ( 122).

Régler le jeu de la manette d'embrayage

Pour augmenter le jeu de l'embrayage : visser la vis 2 dans la commande au guidon.

Pour réduire le jeu de l'embrayage : dévisser la vis 2 de la commande au guidon.

Contrôler le jeu de la manette

d'embrayage ( 122).

Répéter les étapes de travail jusqu'à ce que le jeu de l'em-

brayage soit correctement réglé.

Jantes et pneus

Contrôler les jantes

Placer la moto sur un sol plan et stable.

Vérifier par un contrôle visuel si les jantes présentent des zones défectueuses.

Faire contrôler et remplacer au besoin les jantes endommagées par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Contrôler la profondeur de sculpture des pneus

Le comportement routier de votre moto peut se dégrader avant même que la profondeur de sculpture minimale légale soit atteinte.

Faire remplacer les pneus déjà avant l'atteinte de la profondeur de sculpture minimale.

Placer la moto sur un sol plan et stable.

Mesurer la profondeur de sculpture des pneus dans les rainures principales comportant des témoins d'usure.

Vous trouverez sur chaque pneu des repères d'usure intégrés dans les rainures principales de la sculpture. Si le profil du pneu atteint le niveau de ces repères, le pneu est entièrement usé. Les positions de ces repères sont repérées sur le flanc du pneu, par exemple par les lettres TI, TWI ou par une flèche.

Si la profondeur de sculpture minimale est atteinte :

Remplacer le pneu concerné.

Chaîne

Graisser la chaîne

Les saletés, la poussière et le manque de graisse réduisent fortement la durée de vie de la chaîne.

Nettoyer et graisser régulièrement la chaîne d'entraînement.

Graisser la chaîne de transmission au moins tous les 800 km.

Après des trajets sur chaussées humides ou poussiéreuses et sales, effectuer le graissage plus tôt, selon le cas.

Couper le contact et passer au point mort.

Nettoyer la chaîne de transmission avec un nettoyant approprié, la sécher et l'enduire de graisse lubrifiante pour chaînes.

BMW Motorrad recommande d'utiliser le lubrifiant pour chaîne BMW Motorrad pour

9

123

z

9

124 accroître la durée de vie de la chaîne, ou :

Graisse

z

Spray pour chaîne

Essuyer la graisse en excès.

Contrôler la tension de la chaîne

Placer la moto sur un sol plan et stable.

Tourner la roue arrière jusqu'à ce que l'endroit avec la plus petite flèche de la chaîne soit atteint.

Pousser la chaîne vers le haut et vers le bas au milieu entre le pignon primaire et le pignon secondaire à l'aide d'un tournevis, puis mesurer la différence a.

Flèche de la chaîne

40...50 mm (Moto sans charge sur béquille latérale)

Si la valeur mesurée se trouve en dehors de la tolérance admissible :

Régler la tension de la chaîne

( 124).

Régler la tension de la chaîne

Placer la moto sur un sol plan et stable.

Desserrer l'écrou de l'axe de roue 1.

Desserrer les contre-écrous 3

à gauche et à droite.

Régler la tension de la chaîne

à l'aide des vis de réglage 2 à gauche et à droite.

Contrôler la tension de la

chaîne ( 124).

S'assurer de régler la même valeur d'échelle 4 à gauche et

à droite.

Serrer les contre-écrous 3 à gauche et à droite au couple prescrit.

Contre-écrou de la vis de tension de la chaîne d'entraînement

19 Nm

Serrer l'écrou de l'axe de roue 1 au couple prescrit.

Axe de roue arrière dans bras oscillant

Produit de freinage pour vis: mécanique

100 Nm

Contrôler l'état d'usure de la chaîne

Enclencher le 1er rapport.

Tourner la roue arrière dans le sens de la marche, jusqu'à ce que la chaîne soit tendue.

Déterminer la longueur de la chaîne au-dessous du bras oscillant arrière, sur 9 rivets.

longueur de chaîne admissible max. 144,30 mm (mesurée sur 9 rivets, chaîne en traction)

Lorsque la chaîne a atteint la longueur maximale admissible :

Prendre contact avec un atelier spécialisé, de préférence avec un concessionnaire BMW

Motorrad.

Roues

Recommandation de pneus

Des pneus de certaines marques ont été testés pour chaque taille par BMW Motorrad et classés conformes à la sécurité routière. Pour les autres marques de pneus, BMW Motorrad ne peut pas évaluer leur convenance et ne peut par conséquent pas se porter garant pour la sécurité de conduite.

BMW Motorrad recommande uniquement l'utilisation de pneus qui ont été testés par BMW

Motorrad.

9

125

z

9

126

z

Pour de plus amples informations, adressez-vous à votre concessionnaire BMW Motorrad ou visitez le site Internet

"www.bmw-motorrad.com".

Influence des tailles de roue sur les systèmes de régulation de la partie cycle

La taille des roues joue un rôle essentiel pour les systèmes de régulation ABS et DTC. Dans le boîtier électronique sont notamment mémorisés le diamètre et la largeur des roues ; ces deux paramètres de base interviennent dans tous calculs importants au sein du boîtier. Le fait de remplacer les roues de série par des roues de taille différente peut avoir des conséquences néfastes sur le comportement de régulation de ces systèmes.

Les roues cibles des capteurs de vitesse de roue ne doivent elles non plus aucun cas être remplacées sous peine de ne plus être compatibles avec les systèmes de régulation présents sur le véhicule.

Si vous voulez monter d'autres roues sur votre moto, parlez-en d'abord avec un atelier spécialisé, de préférence un concessionnaire BMW Motorrad. Il est nécessaire dans certains cas de devoir adapter les données enregistrées dans le boîtier électronique aux nouvelles tailles de pneus.

Déposer la roue avant

Placer la moto sur un sol plan et stable.

Déposer la vis 1 et retirer le capteur ABS de l'alésage.

Masquer avec du ruban adhésif les zones de la jante risquant d'être rayées au cours de la dépose des étriers de frein.

être comprimées au point de ne plus pouvoir être positionnées sur le disque de frein au remontage.

A l'état déposé, les plaquettes de frein peuvent

Ne pas actionner la manette de frein tant que les étriers de frein sont déposés.

Enlever les vis 2 des étriers de frein gauche et droit.

Soulever la moto à l'avant jusqu'à ce que la roue avant tourne librement. Pour soulever la moto, BMW Motorrad recommande d'utiliser la béquille de roue avant BMW

Motorrad.

Montage de la béquille auxi-

liaire sur la roue avant ( 133).

9

127

Repousser légèrement les garnitures de frein 3 par des mouvements de rotation de l'étrier de frein 4 contre le disque de frein 5.

Dégager avec précaution les

étriers des disques de frein vers l'arrière et vers l'extérieur.

Mettre la moto en appui sur une béquille auxiliaire ; BMW

Motorrad recommande la béquille de roue arrière BMW

Motorrad.

Montage de la béquille auxiliaire sur la roue arrière

( 134).

La vis de blocage de l'axe de gauche fixe la douille filetée dans le guidage de la roue avant.

Pour garantir le positionnement correct de la douille filetée, il ne faut pas détacher ni dépo-

z

9

128

z

ser la vis de blocage de l'axe à gauche.

Déposer les vis de blocage de l'axe 1 côté droit.

Déposer l'axe de roue 2 tout en soutenant la roue.

Sortir la roue avant en la faisant rouler vers l'avant.

Poser la roue avant

Anomalies possibles de fonctionnement lors des régulations ABS et DTC, si une roue montée ne correspond pas aux roues de série.

Respecter les indications relatives à l'influence de la taille des roues sur les systèmes de régulation ABS et DTC au début de ce chapitre.

Si le couple de serrage n'est pas correct, l'assemblage vissé peut se desserrer ou

être endommagé.

Faire impérativement contrôler les couples de serrage par un atelier spécialisé, de préférence par un concessionnaire BMW

Motorrad.

La roue avant doit être montée dans le bon sens de rotation.

Faire attention aux flèches indiquant le sens de rotation sur le pneu ou sur la jante.

Faire rouler la roue avant jusqu'au niveau du guidage de la roue avant.

Soulever la roue avant et monter l'axe de roue 2 en respectant le couple prescrit.

Axe de roue dans douille filetée

50 Nm

Serrer la vis de blocage de l'axe de roue droite 1 au couple spécifié.

Vis de blocage dans logement d'axe

19 Nm

Retirer la béquille de roue avant et la béquille auxiliaire.

Positionner les étriers de frein sur les disques de frein.

Mettre en place le clip 6.

Poser les vis 2 à gauche et à droite et les serrer au couple prescrit.

Etrier de frein radial sur logement d'axe

38 Nm

Insérer le capteur ABS dans l'alésage et monter la vis 1.

Enlever le marouflage de la jante.

Actionner plusieurs fois la manette de frein jusqu'à ce que le point de résistance soit perceptible.

Dépose de la roue arrière

Mettre la moto en appui sur une béquille auxiliaire ; BMW

Motorrad recommande la béquille de roue arrière BMW

Motorrad.

Montage de la béquille auxiliaire sur la roue arrière

( 134).

Bloquer si nécessaire la roue arrière avec p. ex. une cale en bois de façon à ce qu'elle ne puisse pas tomber après la dépose de l'axe de roue.

9

129

z

Déposer l'écrou de l'axe de roue 1 avec la rondelle.

9

130

Desserrer les contre-écrous 3

à gauche et à droite.

Desserrer les vis de réglage 2

à gauche et à droite.

Retirer la plaque de réglage 4 et pousser l'axe aussi loin que possible vers l'intérieur.

Faire rouler la roue arrière autant que possible vers l'avant et retirer la chaîne 7 de la roue de chaîne.

Dégager la conduite de frein et la conduite ABS du support de fixation 8.

z

Déposer l'axe de roue 5 et retirer la plaque de réglage 6.

Dégager la conduite de frein du support de fixation 8.

Lors du retrait de la roue arrière, veiller à ne pas endommager le capteur ABS 9.

Dégager la roue arrière du bras oscillant en la faisant rouler vers l'arrière et tirer simultanément le support de l'étrier de frein 10 vers l'arrière, de façon

à ce que la roue arrière puisse passer.

La roue de chaîne et les douilles d'écartement à gauche et à droite ne sont pas serrées sur la roue. Lors de la dépose, veiller à ne pas endommager ou perdre ces pièces.

Poser la roue arrière

Anomalies possibles de fonctionnement lors des régulations ABS et DTC, si une roue montée ne correspond pas aux roues de série.

Respecter les indications relatives à l'influence de la taille des roues sur les systèmes de régulation ABS et DTC au début de ce chapitre.

Si le couple de serrage n'est pas correct, l'assemblage vissé peut se desserrer ou

être endommagé.

Faire impérativement contrôler les couples de serrage par un atelier spécialisé, de préférence par un concessionnaire BMW

Motorrad.

Faire rouler sur la cale en bois la roue arrière dans le bras oscillant, jusqu'à ce que le support de l'étrier de frein puisse

être monté.

Insérer le support de l'étrier de frein dans le guide 11.

Lors de la pose de la roue arrière, veiller à ne pas endommager le capteur ABS 9.

9

131

z

9

132 et poser la chaîne 7 sur la roue de chaîne.

z

Faire rouler la roue arrière davantage à l'intérieur du bras oscillant, pousser simultanément le support d'étrier de frein 10 vers l'avant.

Insérer la plaque de réglage droite 6 dans le bras oscillant, de manière à ce que la butée 12 soit dirigée vers l'avant.

Soulever la roue arrière et insérer l'axe de roue 5 dans le support de l'étrier de frein et la roue arrière à travers la plaque de réglage.

S'assurer que l'axe de roue repose contre la butée de la plaque de réglage.

Faire rouler la roue arrière autant que possible vers l'avant

Monter la plaque de réglage gauche 4.

Monter l'écrou de l'axe de roue 1 avec la rondelle, mais ne pas encore le serrer.

Insérer la conduite de frein dans le support de fixation 8.

Insérer la conduite de frein et la conduite ABS dans le support de fixation 8.

Régler la tension de la chaîne

( 124).

Béquille de roue avant

Montage de la béquille auxiliaire sur la roue avant

Le support de roue avant

BMW Motorrad n'est pas conçu pour une utilisation sans la béquille centrale ou une béquille auxiliaire. En cas d'utilisation exclusive du support de roue avant, la moto risque de tomber.

Avant de la soulever avec le support de roue avant BMW Motorrad, mettre la moto sur la béquille centrale ou sur une béquille auxiliaire.

Placer la moto sur une béquille auxiliaire, BMW Motorrad recommande la béquille auxiliaire

BMW Motorrad.

Montage de la béquille auxiliaire sur la roue arrière

( 134).

Utiliser la béquille de base (83

30 0 402 241) avec les pièces de fixation (83 30 2 152 839).

Insérer les broches de fixation

(83 30 2 152 840) 1 à gauche

9

133

z

9

134 et à droite dans le guidage de la roue avant.

Béquille de roue arrière

Montage de la béquille auxiliaire sur la roue arrière

z

Tourner le support 2 avec les côtés longs vers l'intérieur.

Régler les pièces de fixation 3

à la largeur des broches insérées dans le guidage de la roue avant.

Régler la hauteur de la béquille auxiliaire de façon à ce que la roue avant soit légèrement soulevée du sol.

Positionner la béquille auxiliaire contre le guidage de la roue avant et la presser uniformément au sol.

Utiliser le support de base de référence outil (83 30 0 402

241) et les pièces de fixation

(83 30 2 152 839).

Insérer les broches de fixation

(83 30 2 152 841) 1 à gauche et à droite au couple spécifié dans le bras oscillant arrière.

Adaptateur sur bras oscillant arrière

20 Nm

Tourner le support 2 avec les côtés longs vers l'extérieur.

Régler les pièces de fixation 3

à la largeur des broches insérées dans le bras oscillant arrière.

Régler la hauteur de la béquille auxiliaire de façon à ce que la roue arrière soit légèrement soulevée du sol.

Positionner la béquille auxiliaire contre le bras oscillant arrière et la presser uniformément au sol.

Ampoules

Remplacement des ampoules du feu de croisement et du feu de route

La position du connecteur peut différer de celle de l'illustration en fonction de l'ampoule à remplacer.

z

9

135

9

136

Placer la moto sur un sol plan et stable.

Couper le contact.

z

Déposer le cache de protection 1 pour remplacer la lampe du feu de croisement.

Déposer le cache de protection 2 pour remplacer la lampe du feu de route.

Débrancher le connecteur 3.

Dégager le ressort de maintien 4 à gauche et à droite du cran et le relever.

Retirer l'ampoule 5 de la douille.

Remplacer l'ampoule défectueuse.

Des ampoules avec des valeurs caractéristiques d'éclairage plus élevées sont proposées sur le marché des accessoires. Ces ampoules ont une durée de vie plus courte et génèrent davantage de chaleur que les ampoules traditionnelles.

Dans des circonstances défavo-

rables, la dissipation thermique

élevée peut conduire à des endommagements du projecteur.

Ampoule de feu de croisement

H7 / 12 V / 55 W

Ampoule pour feu de route

H7 / 12 V / 55 W

Ne saisir la nouvelle ampoule que par le culot de façon à ne pas salir le verre.

Mettre l'ampoule 5 en place.

Pour ce faire, insérer tout d'abord l'ergot 6, puis presser l'ampoule dans la douille.

Mettre en place l'étrier-ressort 4 à gauche et à droite dans le dispositif de fixation.

Mettre en place le connecteur 3.

Monter le cache de protection.

Remplacement de la lampe du feu de position côté gauche

Placer la moto sur un sol plan et stable.

Couper le contact.

z

9

137

9

138

z

Déposer le cache de protection du feu de position 1.

Retirer l'ampoule 4 de la douille.

Remplacer l'ampoule défectueuse.

Ampoule pour feu de position

W5W / 12 V / 5 W

Ne saisir la nouvelle ampoule qu'avec un chiffon propre et sec de façon à ne pas salir le verre.

Abaisser le verrouillage 2 (au besoin à l'aide d'un tournevis) et retirer la douille 3 du boîtier de projecteur.

Insérer l'ampoule 4 dans la douille.

Insérer la douille 3 dans la douille jusqu'à ce que la patte de verrouillage 2 s'enclenche

Monter le cache de protection.

Remplacement de la lampe du feu de position côté droit

Placer la moto sur un sol plan et stable.

Couper le contact.

Abaisser le verrouillage 2 (au besoin à l'aide d'un tournevis) et retirer la douille 3 du boîtier de projecteur.

Remplacer l'ampoule défectueuse.

Ampoule pour feu de position

W5W / 12 V / 5 W

Ne saisir la nouvelle ampoule qu'avec un chiffon propre et sec de façon à ne pas salir le verre.

9

139

z

Déposer le cache 1.

Insérer l'ampoule 4 dans la douille.

Retirer l'ampoule 4 de la douille.

9

140

z

Insérer la douille 3 dans le boîtier de projecteur jusqu'à ce que la patte de verrouillage 2 s'enclenche

Monter le cache de protection.

Remplacer les ampoules des feux clignotants avant et arrière

Placer la moto sur un sol plan et stable.

Couper le contact.

Déposer la vis 1.

Retirer le verre diffuseur du boîtier de rétroviseur, du côté de la vis.

Déposer l'ampoule 2 du boîtier de clignotant en la tournant dans le sens contraire des aiguilles d'une montre.

Remplacer l'ampoule défectueuse.

Ampoule pour clignotants avant

RY10W / 12 V / 10 W

Ampoule pour clignotants arrière

RY10W / 12 V / 10 W

Ne saisir la nouvelle ampoule qu'avec un chiffon propre et sec de façon à ne pas salir le verre.

Engager le verre diffuseur dans le boîtier du feu, côté moto, et le fermer.

Feu arrière à diodes

Si le feu arrière a perdu plus de

LED qu'indiqué dans les données techniques ci-dessous, il doit être remplacé. Dans ce cas :

Prendre contact avec un atelier spécialisé, de préférence avec un concessionnaire BMW

Motorrad.

rière

Nombre maximal de LED défectueuses du feu ar-

1

9

141

z

Monter l'ampoule 2 dans le boîtier du feu en la tournant dans le sens des aiguilles d'une montre.

Poser la vis 1.

9

142

z

Remplacer l'éclaireur de plaque

Retirer l'éclaireur de plaque d'immatriculation 1 du boîtier de lampe.

Retirer l'ampoule de la douille.

Remplacer l'ampoule défectueuse.

lation

Ampoule pour éclairage de la plaque d'immatricu-

W5W / 12 V / 5 W

Ne saisir la nouvelle ampoule qu'avec un chiffon propre et sec de façon à ne pas salir le verre.

Enfoncer l'ampoule dans la douille.

Enfoncer l'éclaireur de plaque d'immatriculation 1 dans le boîtier de lampe.

Fusibles

Dépose d'un fusible

Risque de court-circuit et en conséquence d'incendie quand des fusibles défectueux sont shuntés.

Remplacer les fusibles défectueux par des fusibles neufs.

Couper le contact.

Placer la moto sur un sol plan et stable.

Dépose de la selle passager

( 54).

par un concessionnaire BMW

Motorrad.

Poser un fusible

Comprimer le levier de verrouillage et retirer le couvercle de la boîte à fusibles 1.

Pour remplacer le fusible principal, retirer le couvercle 2 du coffret de relais.

Retirer par le haut le fusible défectueux de la boîte à fusibles.

Si des fusibles fondent souvent, faire contrôler l'installation électrique par un atelier spécialisé, de préférence

Remplacer le fusible défectueux par un fusible de même ampérage.

Vous trouverez un aperçu de l'affectation des fusibles et des ampérages nécessaires au chapitre "Caractéristiques techniques". Les chiffres du graphique correspondent aux numéros des fusibles.

Fermer le couvercle de la boîte

à fusibles.

Le dispositif de verrouillage s'engage de façon audible.

Pose de la selle passager

( 55).

Dépannage avec câbles de démarrage externe

La capacité de charge des câbles électriques vers la prise de courant de bord ne permet pas de démarrer la moto à partir d'une source externe. Un courant trop intense peut entraîner la brûlure du câble ou endommager l'électronique de la moto.

Ne pas utiliser la prise de courant de bord pour démarrer la moto à partir d'une source externe.

Le contact avec des pièces sous tension du système d'allumage lorsque le moteur tourne risque de provoquer des décharges électriques.

Ne pas toucher les pièces du

9

143

z

9

144

z

système d'allumage lorsque le moteur est en marche.

Tout contact involontaire entre les pinces polaires des câbles de démarrage et la moto risque de provoquer des courts-circuits.

Utiliser uniquement des câbles de démarrage dont les pinces polaires sont totalement isolées.

L'aide au démarrage à partir d'une source de tension supérieure à 12 V risque d'endommager l'électronique de la moto.

La batterie de la moto fournissant le courant doit présenter une tension de 12 V.

Ne pas débrancher la batterie du réseau de bord pour démarrer à l'aide de câbles de dépannage branchés sur une source externe.

Dépose de la selle du pilote

( 56).

Faire tourner le moteur du véhicule dépanneur pendant la procédure d'aide au démarrage.

Relier d'abord la borne positive de la batterie déchargée à la borne positive de la batterie de dépannage avec le câble de dépannage rouge.

Relier ensuite la borne négative de la batterie de dépannage à la borne négative de la batterie déchargée avec le câble de dépannage noir, en commençant par la batterie de dépannage.

Pour démarrer le moteur de la moto dont la batterie est déchargée, procéder de la manière habituelle ; en cas d'échec, effectuer une nouvelle tentative de démarrage seulement au bout de quelques minutes pour ménager le démarreur et la batterie de dépannage.

Laisser tourner les deux moteurs quelques minutes avant de débrancher.

Débrancher les câbles de démarrage externe, tout d'abord les bornes négatives, puis les bornes positives.

Remonter la selle pilote

( 56).

Batterie

Consignes d'entretien

L'entretien, la charge et le stockage conformes accroissent la durée de vie de la batterie et conditionnent tout recours éventuel à la garantie.

Vous devez tenir compte des points suivants pour obtenir une durée de vie élevée de la batterie :

Maintenir la surface de la batterie propre et sèche.

Ne pas ouvrir la batterie.

Ne pas rajouter d'eau.

Pour charger la batterie, respecter impérativement les instructions des pages suivantes.

Ne pas mettre la batterie tête en bas.

Si la batterie est branchée, l'électronique de bord

(montre, etc.) décharge la batterie. Cela peut provoquer une décharge profonde de la batterie. Dans ce cas, la garantie constructeur ne s'applique pas.

En cas d'immobilisation de plus de quatre semaines, vous devez brancher un chargeur de maintien sur la batterie.

BMW Motorrad a développé un appareil de maintien de charge spécialement conçu pour l'électronique de votre moto. Cet appareil vous permet de préserver la charge de la batterie branchée, même pendant des périodes d'immobilisation prolongée. Pour de plus amples informations, adressezvous à votre concessionnaire

BMW Motorrad.

Déconnexion de la batterie de la moto

Placer la moto sur un sol plan et stable.

Dépose de la selle du pilote

( 56).

Un ordre incorrect de débranchement augmente le risque de court-circuit.

Respecter l'ordre impérativement.

D'abord débrancher le câble négatif de la batterie 1.

Enlever ensuite le câble positif 2.

Connecter la batterie à la moto

D'abord connecter le câble plus de la batterie 2.

Connecter ensuite le câble moins de la batterie 1.

Remonter la selle pilote

( 56).

Charge de la batterie

Déconnexion de la batterie de

la moto ( 145).

9

145

z

9

146

z

Charger la batterie à l'aide d'un chargeur approprié.

Observer la notice d'utilisation du chargeur.

Une fois la charge terminée, débrancher les cosses du chargeur des pôles de la batterie.

En cas d'immobilisation prolongée, la batterie doit

être rechargée à intervalles réguliers. Suivez pour cela les consignes de traitement de votre batterie. La batterie doit être entièrement rechargée avant toute remise en service.

Connecter la batterie à la moto

( 145).

Dépose de la batterie

Déconnexion de la batterie de

la moto ( 145).

Dégager la batterie par le haut.

En cas de difficulté, s'aider par des mouvements de bascule.

Poser la batterie

Si la moto a été déconnectée de la batterie pendant une période plus ou moins longue, la date actuelle doit être enregistrée dans le combiné d'instruments, afin de garantir un fonctionnement correct de l'affichage de service.

Pour régler la date, adressezvous à un atelier spécialisé, de préférence à un concessionnaire

BMW Motorrad.

Placer la batterie dans le compartiment, borne plus à droite, vu dans le sens de la marche.

Connecter la batterie à la moto

( 145).

Régler la montre ( 35).

Entretien

Produits d'entretien . . . . . . . . . . . . . . . . 148

Lavage de la moto . . . . . . . . . . . . . . . . . 148

Nettoyage des pièces sensibles de la moto . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Entretien de la peinture . . . . . . . . . . . . 150

Conservation. . . . . . . . . . . . . . . . . . . . . . . 150

Immobiliser la moto . . . . . . . . . . . . . . . . 150

Mettre en service la moto . . . . . . . . . . 150

10

147

z

10

148

z

Produits d'entretien

BMW Motorrad recommande d'utiliser les produits de nettoyage et d'entretien que vous pouvez vous procurer auprès de votre concessionnaire BMW

Motorrad. Les BMW CareProducts sont contrôlés en fonction des matériaux, testés en laboratoire et essayés dans la pratique, et offrent une protection optimale aux matériaux mis en œuvre sur votre moto.

Les produits de nettoyage et d'entretien inappropriés peuvent endommager les pièces de la moto.

Ne pas utiliser de solvants tels que diluants nitrés, détergents à froid, essence, etc., ni de détergents contenant de l'alcool pour le nettoyage.

Lavage de la moto

BMW Motorrad recommande de détremper les insectes et les traces tenaces sur les pièces peintes avec un détachant BMW pour insectes avant le lavage de la moto, puis de laver.

Pour empêcher toute formation de taches, ne pas laver la moto en plein soleil ou juste après une exposition prolongée aux rayons du soleil.

Notamment au cours de la saison froide, laver la moto plus fréquemment.

Pour éliminer le sel de déneigement, nettoyer la moto à l'eau froide immédiatement à la fin du trajet.

Après le lavage de la moto, après des passages dans de l'eau ou en cas de pluie, il se peut que l'effort de freinage soit retardé en raison de disques de frein et de plaquettes de frein humides.

Freiner prématurément jusqu'à ce que les disques de frein et les plaquettes de frein soient séchés.

L'eau chaude renforce l'effet du sel.

Pour éliminer le sel de déneigement, utiliser uniquement de l'eau froide.

La forte pression d'eau des nettoyeurs haute pression

(à jets de vapeur) risque d'endommager les joints, le système de freinage hydraulique, l'installation électrique et la selle.

Ne pas utiliser de nettoyeur vapeur ou haute pression.

Nettoyage des pièces sensibles de la moto

Matières synthétiques

Si des pièces en plastique sont nettoyées avec des détergents inappropriés, leur surface risque d'être endommagée.

Pour nettoyer les pièces en plastique, ne pas utiliser de détergents abrasifs ou contenant de l'alcool ou des solvants.

Les éponges à mouches ou les

éponges dont la surface est dure peuvent également rayer les surfaces.

Pièces de carénage

Nettoyer les éléments de carénage à l'eau avec une émulsion d'entretien BMW pour matière plastique.

Bulles et glaces de projecteur en matière plastique

Eliminer la saleté et les traces d'insectes avec beaucoup d'eau et une éponge douce.

Détrempez les saletés tenaces et les insectes écrasés en appliquant un chiffon humide.

Chromes

Nettoyer les pièces chromées avec soin, notamment pour éliminer le sel de déneigement, avec beaucoup d'eau et du shampooing auto BMW. Utilisez du produit de polissage pour chrome pour effectuer un traitement complémentaire.

Radiateur

Nettoyez le radiateur à intervalles réguliers pour empêcher toute surchauffe du moteur qui serait due à un refroidissement insuffisant.

Utilisez par exemple un tuyau d'arrosage du jardin avec peu de pression.

Les ailettes du radiateur peuvent être facilement déformées.

Faire attention à ne pas déformer les ailettes en nettoyant le radiateur.

Caoutchouc

Traiter les pièces en caoutchouc

à l'eau ou en utilisant le produit d'entretien pour caoutchouc

BMW.

Les joints en caoutchouc peuvent être endommagés si des sprays au silicone sont utilisés pour leur entretien.

Ne pas utiliser de sprays au silicone ni d'autres produits d'entretien contenant du silicone.

10

149

z

10

150

z

Entretien de la peinture

Un lavage régulier de la moto prévient toute action durable des substances attaquant la peinture, notamment si vous roulez dans des régions où l'air est fortement pollué ou en cas d'encrassement naturel dû à la résine des arbres ou au pollen, par exemple.

Eliminer toutefois immédiatement les substances particulièrement agressives, car elles pourraient entraîner une altération ou une décoloration de la peinture. Parmi ces substances, citons l'essence, l'huile, la graisse, le liquide de frein ainsi que les déjections d'oiseaux. Nous recommandons ici le produit de polissage auto BMW ou un nettoyant pour peinture BMW.

Les saletés sur les surfaces peintes sont nettement visibles après un lavage de la moto.

Traiter immédiatement de telles zones avec de l'essence de nettoyage ou du white-spirit appliqué sur un chiffon propre ou un tampon d'ouate. BMW

Motorrad recommande d'éliminer les taches de goudron avec du détachant goudron BMW. Traiter ensuite la peinture à ces endroits.

Conservation

BMW Motorrad recommande d'utiliser de la cire automobile

BMW ou des produits contenant des cires synthétiques ou de carnauba pour conserver la peinture.

Vous pouvez constater que la peinture a besoin d'un traitement de conservation au fait que l'eau ne perle plus.

Immobiliser la moto

Nettoyer la moto.

Déposer la batterie.

Pulvériser un lubrifiant approprié sur les manettes de frein et d'embrayage, ainsi que sur les paliers de la béquille centrale et de la béquille latérale.

Appliquer de la graisse non acide (vaseline) sur les pièces métalliques et chromées.

Ranger la moto dans un local sec, de façon à délester les deux roues.

Avant d'immobiliser la moto, faire vidanger l'huile moteur et remplacer le filtre à huile par un atelier spécialisé, de préférence par un concessionnaire BMW Motorrad.

Combiner les opérations d'immobilisation/mise en service avec un entretien ou une inspection.

Mettre en service la moto

Enlever le produit de protection extérieure.

Nettoyer la moto.

Monter la batterie en ordre de marche.

Avant de prendre la route : parcourir la check-list.

10

151

z

10

152

z

Caractéristiques techniques

Tableau des anomalies . . . . . . . . . . . . 154

Assemblages vissés . . . . . . . . . . . . . . . 155

Moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Huile moteur . . . . . . . . . . . . . . . . . . . . . . . 158

Embrayage . . . . . . . . . . . . . . . . . . . . . . . . 159

Boîte de vitesses . . . . . . . . . . . . . . . . . . 159

Couple conique . . . . . . . . . . . . . . . . . . . . 160

Partie cycle . . . . . . . . . . . . . . . . . . . . . . . . 160

Freins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Roues et pneus . . . . . . . . . . . . . . . . . . . . 161

Système électrique . . . . . . . . . . . . . . . . 162

Cadre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . 165

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

Performances . . . . . . . . . . . . . . . . . . . . . . 166

11

153

z

11

154

Tableau des anomalies

Le moteur ne démarre pas ou difficilement

Cause

Béquille latérale sortie et rapport engagé

Rapport engagé et embrayage pas actionné

Réservoir d'essence vide

Batterie déchargée

Suppression

Rentrer la béquille latérale.

Mettre la boîte de vitesses au point mort ou actionner l'embrayage.

Remplissage du réservoir ( 69).

Charger la batterie.

z

Assemblages vissés

Roue avant

Axe de roue dans douille filetée

M24 x 1,5

Vis de blocage dans logement d'axe

M8 x 35

Etrier de frein radial sur logement d'axe

M10 x 65

Roue arrière

Contre-écrou de la vis de tension de la chaîne d'entraînement

M8

Axe de roue arrière dans bras oscillant

M24 x 1,5 mécanique

VT

50 Nm

19 Nm

38 Nm

VT

19 Nm

100 Nm

Valable

11

155

Valable

z

11

156

Roue arrière

Adaptateur sur bras oscillant arrière

M8 x 30

Vis de blocage sur cuvette de ressort supérieure

M5 x 25

Jambe de suspension sur cadre principal

M10 x 65

Rétroviseurs

Rétroviseur sur support avant

M6, Remplacement des écrous mécanique

VT

20 Nm

3 Nm

56 Nm

VT

8 Nm

z

Valable

Valable

Moteur

Type de moteur

Cylindrée

Alésage

Course

Taux de compression

Puissance nominale avec réduction de puissance 79 kW EO

Puissance nominale France avec export France VE

Couple avec réduction de puissance 79 kW EO

Couple France avec export France VE

Régime maximal moteur transversal quatre temps à 4 cylindres, incliné de 32° vers l'avant, à quatre soupapes par cylindre, commandé par deux arbres à cames en tête et basculeurs ; refroidissement liquide, injection d'essence électronique, boîte intégrée six vitesses, lubrification à carter humide.

999 cm

3

80 mm

49,7 mm

13 : 1

142 kW, Au régime de: 13000 min

-1

79 kW, Au régime de: 8750 min -1

11

157

79 kW, Au régime de: 8750 min -1

112 Nm, Au régime de: 9750 min

-1

89 Nm, Au régime de: 8500 min -1

89 Nm, Au régime de: 8500 min -1 max. 14200 min

-1

z

11

158

Régime de ralenti

Essence

Qualité de carburant recommandée

Quantité d'essence utile

Quantité de réserve d'essence

BMW recommande les carburants BP z

Huile moteur

Quantité de remplissage d'huile moteur

Produits recommandés par BMW Motorrad

Castrol Power 1 Racing

Quantité d'appoint huile moteur

BMW recommends

1250 min -1 , Moteur chaud

Super sans plomb

95 ROZ/RON

89 AKI env. 17,5 l env. 4 l

3,5 l, avec remplacement du filtre

SAE 5W-40, API SL / JASO MA2 max. 0,8 l, Différence entre MIN et MAX

Embrayage

Type d'embrayage

Boîte de vitesses

Type de boîte de vitesses

Démultiplications de la boîte de vitesses

Embrayage multidisque à bain d'huile, anti-hopping

11

159

Boîte de vitesses à 6 rapports et commande à crabots, intégrée dans le carter moteur.

1,652 (76:46 dents), Réduction primaire

2,647 (45:17 dents), 1er rapport

2,091 (46:22 dents), 2e rapport

1,727 (38:22 dents), 3e rapport

1,500 (36:24 dents), 4ème rapport

1,360 (34:25 dents), 5e rapport

1,261 (29:23 dents), 6ème rapport

z

11

160

Couple conique

Type de couple conique

Type de guidage de la roue arrière

Nombre de dents couple conique (Pignon primaire

/ Pignon secondaire)

Démultiplication secondaire

Entraînement par chaîne

Double bras oscillant en aluminium

17 / 45

2,647

Partie cycle

Roue avant

Type de guidage de la roue avant

Débattement avant

Roue arrière

Type de guidage de la roue arrière

Type de couple conique

Débattement arrière

Fourche télescopique Upside-Down

120 mm, Sur la roue

Double bras oscillant en aluminium

Entraînement par chaîne

130 mm, sur la roue

z

Freins

Type de frein avant

Matériau plaquette de frein avant

Type de frein arrière

Matériau plaquette de frein arrière

Roues et pneus

Paires de pneumatiques recommandées

Roue avant

Type de roue avant

Dimensions de la jante avant

Désignation du pneu avant frein à double disque à commande hydraulique radiale, avec étriers fixes à 4 pistons en position radiale et disques de frein flottants

Métal fritté

Frein hydraulique à simple disque avec étrier flottant à 1 pistons et disque de frein fixe

Organique

11

161

Vous trouverez un aperçu des pneumatiques actuellement homologués auprès de votre concessionnaire BMW Motorrad ou sur le site Internet

"www.bmw-motorrad.com"

Fonte d'aluminium, MT H2

3,50" x 17"

120 / 70 ZR 17

z

11

162

z

Roue arrière

Type de roue arrière

Dimensions de la jante arrière

Désignation du pneu arrière

Pression de gonflage des pneus

Pression de gonflage du pneu avant

Pression de gonflage du pneu arrière

Système électrique

Fusibles

Courant nominal du fusible 1 (Combiné d'instruments )

Courant nominal du fusible 2 (Relais coupe-circuit, connecteur de diagnostic)

Courant nominal du fusible 3 (Ventilateur )

Courant nominal du fusible 4 (Feu de croisement, relais de délestage)

Courant nominal du fusible 5 (Feu de route)

Fonte d'aluminium, MT H2

6,0" x 17"

190 / 55 ZR 17

2,5 bar, Sur pneu à froid

2,9 bar, Sur pneu à froid

10 A

4 A

7,5 A

7,5 A

7,5 A

Courant nominal du fusible 6 (Avertisseur sonore) 7,5 A

Courant nominal du fusible 7 (Serrure de contact de direction)

Courant nominal du fusible 8 (Groupe de capteurs)

Fusible principal

4 A

4 A

40 A

Batterie

Type de batterie

Tension nominale de la batterie

Capacité nominale de la batterie

Batterie AGM (Absorbent Glass Mat)

12 V

10 Ah

Bougies

Fabricant et désignation des bougies

Ecartement des électrodes de la bougie

Ampoules

Ampoule pour feu de route

Ampoule de feu de croisement

Ampoule pour feu de position

Ampoule pour feu arrière / feu de stop

NGK LMAR9D-J

0,8 mm

H7 / 12 V / 55 W

H7 / 12 V / 55 W

W5W / 12 V / 5 W

LED / 12 V

11

163

z

11

164

Nombre maximal de LED défectueuses du feu arrière

Ampoule pour clignotants avant

Ampoule pour clignotants arrière

Ampoule pour éclairage de la plaque d'immatriculation

Cadre

Type de cadre

Emplacement de la plaque constructeur

Emplacement du numéro de châssis

1

RY10W / 12 V / 10 W

RY10W / 12 V / 10 W

W5W / 12 V / 5 W

Structure soudée en fonte d'alliage léger avec cadre arrière vissé en alliage léger

Tête de direction côté droit

Tête de direction côté droit

z

Dimensions

Longueur de la moto

Hauteur de la moto

Largeur de la moto

Hauteur de la selle pilote

Arcade entrejambe pilote

Poids

Poids à vide

Poids total autorisé

Charge maximale

2056 mm

1138 mm, Par-dessus la bulle, avec poids à vide

DIN

826 mm, Entre rétroviseurs

820 mm, Sans pilote

1810 mm, Sans pilote

11

165

202 kg, Poids à vide DIN, en ordre de marche, réservoirs pleins à 90 %, sans EO

405 kg

203 kg

z

11

166

Performances

Vitesse maximale >200 km/h

z

Service

BMW Motorrad Service . . . . . . . . . . . . 168

BMW Motorrad Prestations de mobilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Opérations d'entretien . . . . . . . . . . . . . 168

Attestations de maintenance . . . . . . . 170

Attestations de Service . . . . . . . . . . . . 175

12

167

z

12

168

z

BMW Motorrad Service

Grâce à son réseau de service, couvrant l'ensemble du territoire, BMW Motorrad assure l'assistance pour vous et votre moto dans plus de 100 pays du monde. Les concessionnaires

BMW Motorrad disposent des informations techniques et du savoir-faire technique pour exécuter fiablement toutes les opérations d'entretien et de réparation sur votre BMW.

Vous trouverez le concessionnaire BMW Motorrad le plus proche sur notre site Internet

"www.bmw-motorrad.com".

L'exécution non conforme des travaux de maintenance et de réparation peut donner lieu

à des dommages consécutifs et compromettre la sécurité.

BMW Motorrad vous recommande de confier les travaux

à effectuer sur votre moto à un atelier spécialisé, de préférence

à un concessionnaire BMW

Motorrad.

Afin de s'assurer que votre BMW se trouve toujours dans un état optimal, BMW Motorrad vous recommande de respecter les intervalles d'entretien prévus pour votre moto.

Faites attester l'exécution de tous les travaux d'entretien et de réparation au chapitre "Service" de ce livret. L'attestation d'un entretien régulièrement effectué est une condition incontournable pour une demande d'extension de garantie, après l'expiration de la garantie.

Vous pouvez vous renseigner auprès de votre concessionnaire

BMW Motorrad sur les contenus des Services BMW.

BMW Motorrad

Prestations de mobilité

Avec les nouvelles motos BMW, vous êtes couverts par les diverses prestations de mobilité

BMW Motorrad en cas de panne

(par exemple Service Mobile, dépannage, transport retour de la moto).

Informez-vous auprès de votre concessionnaire BMW Motorrad sur les prestations de mobilité proposées.

Opérations d'entretien

Contrôle BMW à la livraison

Le contrôle à la livraison est effectué par votre concessionnaire

BMW Motorrad avant qu'il ne vous remette la moto.

Contrôle de rodage BMW

Le contrôle de rodage BMW doit

être effectué entre 500 km et

1200 km.

Service BMW

Le Service BMW est effectué une fois par an, l'étendue des services peut varier en fonction de l'âge de la moto et des kilomètres parcourus. Votre concessionnaire BMW Motorrad vous confirme le service effectué et enregistre l'échéance du prochain service.

Pour les pilotes parcourant un kilométrage annuel élevé, il peut

éventuellement s'avérer nécessaire de se présenter au Service avant l'échéance enregistrée. Pour ces cas, un kilométrage maximal est enregistré dans l'attestation de Service. Si ce kilométrage est atteint avant la prochaine échéance de service, cette dernière doit être avancée.

L'affichage de service sur le visuel multifonctions vous rappelle, env. un mois ou 1000 km avant les valeurs enregistrées, l'imminence de l'échéance de service.

Les intervalles d'entretien indiqués sont valables pour l'utilisation sur route. En course, les intervalles doivent être adaptés aux sollicitations.

12

169

z

12

170

Attestations de maintenance

Contrôle BMW à la livraison

effectué

Contrôle de rodage

BMW

effectué le le

z

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Cachet, signature Cachet, signature

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

12

171

z

Cachet, signature Cachet, signature Cachet, signature

12

172

z

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Cachet, signature Cachet, signature Cachet, signature

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

12

173

z

Cachet, signature Cachet, signature Cachet, signature

12

174

z

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Service BMW

effectué le

à km

Prochain service au plus tard le ou, si atteint plus tôt,

à km

Cachet, signature Cachet, signature Cachet, signature

Attestations de Service

Ce tableau sert de justificatif pour les travaux d'entretien et de réparation, ainsi que pour le montage d'accessoires optionnels et l'exécution d'interventions spéciales.

Travail effectué à km Date

12

175

z

12

176

Travail effectué

z

à km Date

A

Abréviations et symboles, 6

ABS

Autodiagnostic, 63

Commande, 41

Elément de commande, 14

La technologie en détail, 104

Voyants d'alerte, 30

Accessoires

Indications générales, 110

Actualité, 7

Affichage de service, 22

Affichage du régime, 17

Alarme antivol

Témoin, 17

Voyants d'alerte, 32

Allumage

Désactivation, 34

Mettre le contact, 34

Amortissement

Elément de réglage arrière, 11,

13

Elément de réglage avant, 11

Réglage, 49

Amortisseur de direction, 67

Position sur la moto, 13

Ampoules

Caractéristiques

techniques, 163

Remplacement de l'ampoule

du feu de croisement, 135

Remplacer l'ampoule du feu de

position, 137, 139

Remplacer l'ampoule du feu de

route, 135

Remplacer le feu arrière, 141

Remplacer les ampoules des

clignotants, 140

Voyant d'alerte pour défaut

d'ampoule, 29

Antidémarrage, 35

Voyant d'avertissement, 28

Antivol de direction

Blocage, 34

Aperçu des voyants

d'avertissement, 25

Aperçus

Combiné d'instruments, 17

commodo droit, 15

commodo gauche, 14

Côté droit de la moto, 13

Côté gauche de la moto, 11

Sous la selle, 16

Visuel multifonctions, 20

Voyants et témoins, 21

Arrêt, 68

Attestations de maintenance, 170

Avertissement de dépassement de vitesse

Réglage, 37

Avertisseur sonore, 14

13

177

B

Bagages

Indications de charge, 60

Batterie

Caractéristiques

techniques, 163

Charger, 145 connecter à la moto, 145

Consignes d'entretien, 144

déconnecter de la moto, 145

Dépose, 146

Pose, 146

Position sur la moto, 16

z

13

178

Béquille de roue arrière

Pose, 134

Béquille de roue avant

Pose, 133

Boîte de vitesses

Caractéristiques

techniques, 159

Boucles d'arrimage pour bagages

Position sur la moto, 16

utiliser, 57

Bougies, 163

z

C

Cadre

Caractéristiques

techniques, 164

Capteur de chute

Voyants d'alerte, 30

Caractéristiques techniques

Ampoules, 163

Batterie, 163

Boîte de vitesses, 159

Bougies, 163

Cadre, 164

Couple conique, 160

Dimensions, 165

Embrayage, 159

Essence, 158

Freins, 161

Fusibles, 162

Huile moteur, 158

Moteur, 157

Normes, 7

Partie cycle, 160

Poids, 165

Roues et pneus, 161

Système électrique, 162

Chaîne

Contrôler la tension, 124

Contrôler l'usure, 125

Graissage, 123

Régler la tension, 124

Chauffage des poignées

Commande, 40

Elément de commande, 15

Check-list, 61

Clé, 34

Clignotants

Commande, 39

Déposer / poser, 98

Elément de commande, 14

Combiné d'instruments

Aperçu, 17

Capteur de luminosité

ambiante, 17

Commodo

Aperçu côté gauche, 14

Vue d'ensemble côté droit, 15

Compteur kilométrique

Commande, 36

Consignes de sécurité

pour freiner, 67

Pour la conduite, 60

Couple conique

Caractéristiques

techniques, 160

Couples de serrage, 155

D

Démarrage, 61

Elément de commande, 15

Dépannage avec câbles de

démarrage externe, 143

Dimensions

Caractéristiques

techniques, 165

DTC

Autodiagnostic, 63

Commande, 42

Elément de commande, 14

La technologie en détail, 107

Voyants d'alerte, 31

E

Eclairage

Commande de l'avertisseur

lumineux, 38

Commande du feu de

route, 38

Commande du feu de

stationnement, 38

Elément de commande, 14

Feu de croisement, 38

Feu de position, 38

Embrayage

Caractéristiques

techniques, 159

Contrôle de fonctionne-

ment, 122

Contrôler le jeu, 122

Réglage du jeu, 122

Equipement, 7

Essence

Caractéristiques

techniques, 158

Remplissage du réservoir, 69

F

Freins

Caractéristiques

techniques, 161

Consignes de sécurité, 67

Contrôle de fonctionne-

ment, 114

Réglage de la manette, 46

Fusibles

Caractéristiques

techniques, 162

Position sur la moto, 16

Remplacement, 142

H

Huile moteur

Appoint, 114

Caractéristiques

techniques, 158

Contrôle du niveau de

remplissage, 113

Indicateur de niveau de

remplissage, 11

Orifice de remplissage, 13

I

Immobilisation, 150

Indicateur de vitesse, 20

Interrupteur d'arrêt d'urgence

Commande, 40

Position sur la moto, 15

Intervalles d'entretien, 168

13

179

z

13

180

z

L

Liquide de frein

Contrôler le niveau de

remplissage arrière, 117

Contrôler le niveau de

remplissage avant, 117

Réservoir arrière, 13

Réservoir avant, 13

Liquide de refroidissement

Appoint, 119

Contrôler le niveau de

remplissage, 118

Indicateur de niveau de

remplissage, 13

Voyant d'avertissement pour

surchauffe, 28

Livret de bord

Position sur la moto, 16

M

Maintenance

Indications générales, 112

Mode de conduite

Elément de commande mode

de conduite, 15

La technologie en détail, 102

Réglage, 43

Montre

Réglage, 35

Moteur

Caractéristiques

techniques, 157

Démarrage, 61

Voyant d'avertissement pour

électronique moteur, 29

Moto

Arrêt, 68

Arrimage, 70

Entretien, 147

Immobilisation, 150

Mise en service, 150

Nettoyage, 147

N

Numéro de châssis

Position sur la moto, 13

O

Outillage de bord

Contenu, 112

Position sur la moto, 16

P

Partie cycle

Caractéristiques

techniques, 160

Passage des rapports

Assistant de changement de

rapport, 66

Lampe éclair, 17, 65

Plaque constructeur

Position sur la moto, 13

Plaquettes de frein

Contrôle à l'arrière, 116

Contrôle à l'avant, 115

Rodage, 64

Pneus

Caractéristiques

techniques, 161

Contrôle de la pression de

gonflage, 54

Contrôle de la profondeur de

sculpture, 123

Pressions de gonflage, 162

Recommandation, 125

Rodage, 65

Tableau des pressions de

gonflage, 11

Poids

Caractéristiques

techniques, 165

Tableau des charges utiles, 11

Précharge des ressorts

Elément de réglage arrière, 11

Elément de réglage avant, 11

Réglage, 47

Pre-Ride-Check, 62

Prestations de mobilité, 168

Projecteur

Portée du projecteur, 54

Réglage circulation à droite/

gauche, 54

R

Remplissage du réservoir, 69

Réserve d'essence

Autonomie, 23

Voyant d'avertissement, 28

Rétroviseurs

Déposer / poser, 94

Réglage, 47

Rodage, 64

Roues

Caractéristiques

techniques, 161

Contrôle des jantes, 123

Dépose de la roue arrière, 129

Déposer la roue avant, 126

Modification de la taille, 126

Poser la roue arrière, 131

Poser la roue avant, 128

S

Selles

Dépose, 54

Pose, 54

Verrouillage, 11

Service, 168

Signal de détresse

Commande, 39

Elément de commande, 14

Support de plaque

Déposer / poser, 95

Support pour casque

Fixation du casque, 56

Position sur la moto, 16

Système électrique

Caractéristiques

techniques, 162

T

Tableau des anomalies, 154

Témoins, 17

Aperçu, 21

V

Visuel multifonctions, 17

Aperçu, 20

Commande du mode INFO, 81

Commande du mode

LAPTIMER, 76

Commande du mode

SETUP, 86

Elément de commande, 14

Sélectionner le mode

affichage, 74

Voyants, 17

Aperçu, 21

13

181

z

13

182

Voyants d'avertissement

ABS, 30

Affichage, 23

Alarme antivol, 32

Antidémarrage, 28

Capteur de chute, 30

Défaut de lampe, 29

DTC, 31

Electronique moteur, 29

Réserve d'essence, 28

Surtempérature, 28

z

Les illustrations et les textes peuvent différer selon l'équipement, les accessoires ou la version de votre véhicule en fonction du pays. Aucun droit ne peut en découler.

Les indications de dimensions, de poids, de consommation et de performances sont soumises aux tolérances usuelles.

Sous réserve de modifications au niveau de la conception, de l'équipement et des accessoires.

Sous réserve d'erreurs.

© 2012 BMW Motorrad

Toute reproduction, même partielle, est interdite sans l'autorisation écrite du Service aprèsvente de BMW Motorrad.

Printed in Germany.

Données importantes pour faire le plein.

Essence

Qualité de carburant recommandée

Quantité d'essence utile

Quantité de réserve d'essence

Pression de gonflage des pneus

Pression de gonflage du pneu avant

Pression de gonflage du pneu arrière

Super sans plomb

95 ROZ/RON

89 AKI env. 17,5 l env. 4 l

2,5 bar, Sur pneu à froid

2,9 bar, Sur pneu à froid

BMW recommends

Référence: 01 42 8 543 252

08.2012, 2e édition

*01428543252*

*01428543252*

*01428543252*
