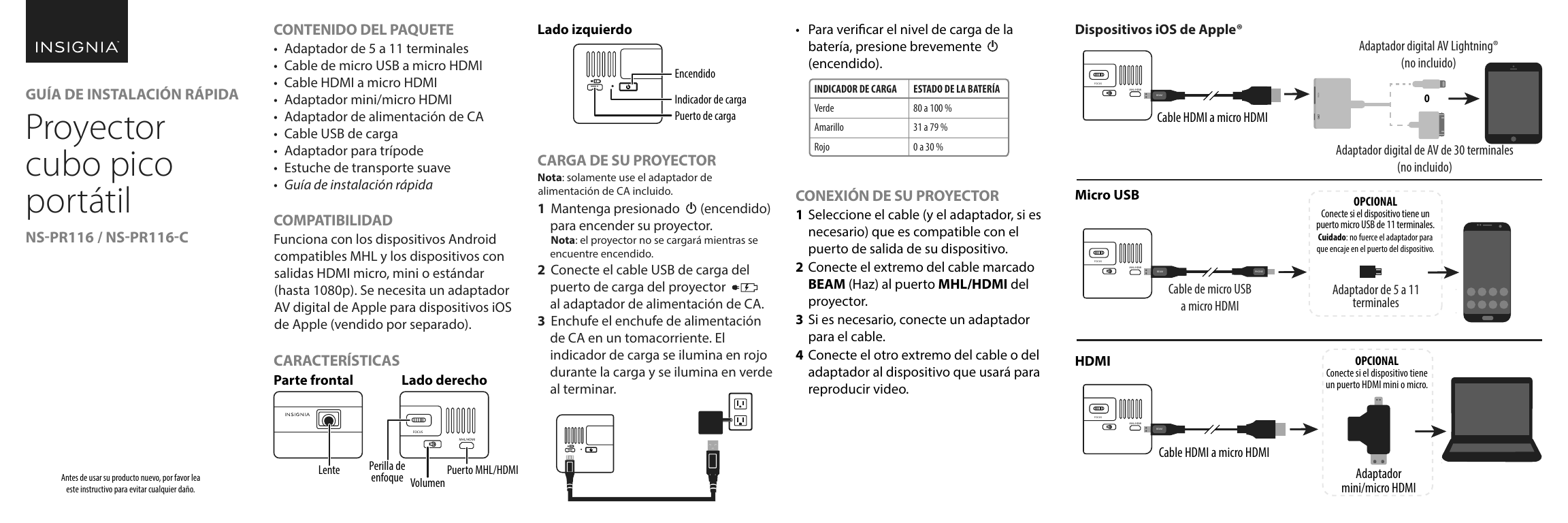

GUÍA DE INSTALACIÓN RÁPIDA

Proyector cubo pico portátil

NS-PR116 / NS-PR116-C

Antes de usar su producto nuevo, por favor lea este instructivo para evitar cualquier daño.

CONTENIDO DEL PAQUETE

• Adaptador de 5 a 11 terminales • Cable de micro USB a micro HDMI • Cable HDMI a micro HDMI • Adaptador mini/micro HDMI • Adaptador de alimentación de CA • Cable USB de carga • Adaptador para trípode • Estuche de transporte suave •

Guía de instalación rápida

COMPATIBILIDAD

Funciona con los dispositivos Android compatibles MHL y los dispositivos con salidas HDMI micro, mini o estándar (hasta 1080p). Se necesita un adaptador AV digital de Apple para dispositivos iOS de Apple (vendido por separado).

CARACTERÍSTICAS

Parte frontal

Lente

Lado derecho

FOCUS MHL/HDMI Perilla de enfoque Volumen Puerto MHL/HDMI

Lado izquierdo

Encendido Indicador de carga Puerto de carga • Para verificar el nivel de carga de la batería, presione brevemente (encendido).

INDICADOR DE CARGA

Verde Amarillo Rojo

ESTADO DE LA BATERÍA

80 a 100 % 31 a 79 % 0 a 30 %

Dispositivos iOS de Apple®

FOCUS MHL/HDMI BEAM Cable HDMI a micro HDMI

CARGA DE SU PROYECTOR

Nota

: solamente use el adaptador de alimentación de CA incluido.

1

Mantenga presionado (encendido) para encender su proyector.

Nota

: el proyector no se cargará mientras se encuentre encendido.

2

Conecte el cable USB de carga del puerto de carga del proyector al adaptador de alimentación de CA.

3

Enchufe el enchufe de alimentación de CA en un tomacorriente. El indicador de carga se ilumina en rojo durante la carga y se ilumina en verde al terminar.

CONEXIÓN DE SU PROYECTOR

1

Seleccione el cable (y el adaptador, si es necesario) que es compatible con el puerto de salida de su dispositivo.

2

Conecte el extremo del cable marcado

BEAM

(Haz) al puerto

MHL/HDMI

del proyector.

3

Si es necesario, conecte un adaptador para el cable.

4

Conecte el otro extremo del cable o del adaptador al dispositivo que usará para reproducir video.

FOCUS

HDMI

MHL/HDMI BEAM Cable de micro USB a micro HDMI PHONE FOCUS MHL/HDMI BEAM Cable HDMI a micro HDMI Adaptador digital AV Lightning® (no incluido)

O

Adaptador digital de AV de 30 terminales (no incluido)

OPCIONAL

Conecte si el dispositivo tiene un puerto micro USB de 11 terminales.

Cuidado

: no fuerce el adaptador para que encaje en el puerto del dispositivo.

Adaptador de 5 a 11 terminales

OPCIONAL

Conecte si el dispositivo tiene un puerto HDMI mini o micro.

Adaptador mini/micro HDMI

UTILIZACIÓN DE SU PROYECTOR

CONSEJO

: para obtener la mejor imagen, utilice el proyector en un cuarto oscuro o en un tamaño pequeño en una habitación luminosa.

1

Conecte el dispositivo a su proyector. Consulte "CONEXIÓN DEL PROYECTOR" para obtener instrucciones.

2

Coloque el proyector sobre una superficie dura, plana y estable.

O Despliegue y enganche el adaptador para trípode (incluido) al proyector, luego conéctelo a su trípode.

Notas:

• Asegúrese de que el proyector tenga suficiente ventilación. No cubra el proyector.

• Mantenga el proyector estable. No camine con el proyector mientras está en uso.

Parte frontal Adaptador para trípode Trípode (no incluido) FOCUS MHL/HDMI Parte posterior

3

Mantenga presionado (encendido) por tres segundos para encender su proyector. Después de encender el proyector, se muestra el mensaje “waiting” (en espera) y después, refleja la pantalla del dispositivo.

4

Enfoque la lente a una pantalla o pared en blanco, después, gire la perilla de

ENFOQUE

para llevar la proyección al enfoque.

ENFOQUE

5

Utilice el dispositivo conectado para controlar la reproducción.

6

Presione para alternar entre los niveles de volumen del proyector bajo, medio, alto y silenciado. Asegúrese de que el volumen del dispositivo conectado se encuentre por lo menos al 50%.

Nota

: también puede reproducir el audio a través de los altavoces del dispositivo conectado.

7

Para girar la pantalla de 180°, mantenga presionado durante cinco segundos.

8

Cuando haya terminado, mantenga presionado (encendido) durante tres segundos para apagar el proyector.

LOCALIZACIÓN Y CORRECCIÓN DE FALLAS

El proyector no se empareja con los altavoces Bluetooth

• El proyector no admite Bluetooth. Reproduzca el audio a través de los altavoces del dispositivo conectado.

Me dispositivo no reconoce el proyector

• Si usa un dispositivo Android asegúrese de que esté compatible con MHL. Verifique con el fabricante del dispositivo para más información.

• Si usa un dipsoitivo Apple, asegúrese de que haya conectado un adaptador de AV digital (con salida HDMI).

La imagen parpadea o cambia de color

• Recargue su proyector o dispositivo conectado.

• La pantalla puede parpadear si el teléfono recibe un mensaje de texto o una llamada mientras está conectado.

La imagen está distorsionada

• Apunte su proyector directo a la pared o pruebe diferentes posiciones.

La imagen se oscurece o se apaga

• Desactive el tiempo de espera de la pantalla del dispositivo fuente.

• Apague el dispositivo fuente y vuelva a encenderlo.

• Si el proyector no está conectado a un dispositivo, se apaga automáticamente.

El proyector no muestra ninguna imagen/video

• El proyector espera una señal de video de la entrada HDMI. Asegúrese de que su proyector esté conectado a un dispositivo compatible.

• Asegúrese de que las conexiones de los cables estén correctas y seguras.

• Asegúrese de que el proyector y el dispositivo conectado estén completamente cargados.

• Algunas aplicaciones podrían no ser compatibles can la proyección de imágenes.

• Si el dispositivo utiliza micro USB, intente conectar el adaptador de 5 a 11 terminales.

NO

fuerce el adaptador para que encaje en el puerto del dispositivo.

• Consulte la documentación que acompaña al dispositivo para determinar si se puede mostrar el contenido a través de MHL.

El proyector no reproduce sonido o es demasiado silencioso

• Suba el volumen del dispositivo conectado.

• Presione para cambiar el nivel del volumen a alto.

• Reproduzca el audio a través de los altavoces del dispositivo conectado.

INFORMACIÓN DE SEGURIDAD

• No apriete ni deje caer el proyector.

• No almacene ni utilice el proyector en un área extremadamente caliente, tal como un automóvil estacionado.

• No desensamble ni modifique el proyector.

• No bloquee los orificios de ventilación en el lado o la parte superior del proyector.

• No exponga el proyector a vibraciones extremas. Esto podría dañar los componentes internos.

ESPECIFICACIONES

ESPECIFICACIONES DEL PROYECTOR

Vida del LED Brillo Enfoque Resolución Relación de imagen Tamaño máximo de pantalla 20,000 horas (máx.) 45 lúmenes ANSI (máx.) Perilla de enfoque manual nHD (640 × 360) 16:9 Distancia de proyección Resolución máxima de entrada Dimensiones Peso Temperatura Humedad Tiempo de carga Tiempo de funcionamiento 8 a 118.1 pulg. (20 a 300 cm) Hasta 1080p 1.79 × 1.79 × 1.83 pulg.

(4.55 × 4.55 × 4.65 cm) 0.26 lb (116 g) Operación: 32 a 104 °F (0 a 40 °C) 0 ~ 80% 4 horas 100 minutos

AVISOS LEGALES

Declaración de la FCC

Este dispositivo satisface la parte 15 del reglamento FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida incluyendo interferencias que puedan causar una operación no deseada.

Declaración del ICES-003 de la industria de Canadá NORMA CANADIENSE ICES-3 (B)/NMB-3 (B) Información del adaptador de CA: Fabricante: Kuantech Co. Ltd. Modelo: KSA29B0500200D5 Potencia nominal: Entrada: 100 - 240 V CA, 50/60 Hz, 0.5 A Salida: 5 V CC, 2 A, LPS Máx. Temperatura ambiental: 40 °C, Clase II Aprobado por UL Número de archivo E215890

GARANTÍA LIMITADA DE UN AÑO

Visite www.insigniaproducts.com para obtener más detalles.

COMUNÍQUESE CON INSIGNIA:

Para obtener servicio al cliente, llame al 1-877-467-4289 (EE.UU. y Canadá) o 01-800-926-3000 (México) www.insigniaproducts.com

INSIGNIA es una marca comercial de Best Buy y sus compañías asociadas.

Distribuida por Best Buy Purchasing, LLC, 7601 Penn Av. South, Richfield, MN 55423 E.U.A., © 2017 Best Buy. Todos los derechos reservados.

Hecho en China

V3 ESPAÑOL 16-1144
