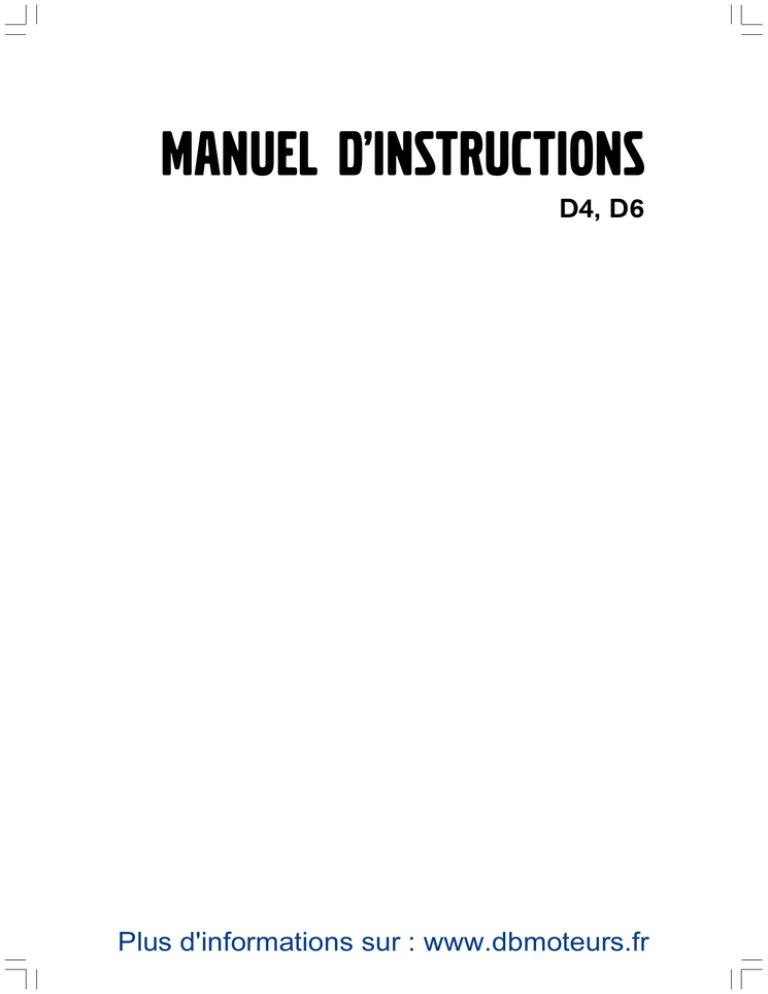

MANUEL D`INSTRUCTIONS
MANUEL D’INSTRUCTIONS
D4, D6
Plus d'informations sur : www.dbmoteurs.fr
Ce manuel d’instructions est disponible dans les langues suivantes :
This operator’s manual is available in
English.
Dit instructieboek kan worden besteld
in het Nederlands.
Complete the form at the end of the operator’s manual to order a copy.
De bestelcoupon vindt u achter in het instructieboek.
Diese Betriebsanleitung ist auch auf
Deutsch erhältlich.
Denne instruktionsbog kan bestilles på
dansk.
Ein Bestellcoupon ist am Ende der Betriebsanleitung zu finden.
Bestillingskupon findes i slutningen af instruktionsbogen.
Den här instruktionsboken kan beställas på svenska.
Tämän ohjekirjan voi tilata myös suomenkielisenä.
Beställningskupong finns i slutet av instruktionsboken.
Tilauskuponki on ohjekirjan lopussa.
Este libro de instrucciones puede solicitarse en español.
Este manual de instruções pode ser
encomendado em português.
El cupón de pedido se encuentra al final del
libro.
O talão de requerimento encontra-se no fim
do manual.
Questo manuale d’istruzioni può essere ordinato in lingua italiana.
Áõôü ôï åã÷åéñßäéï ÷ñÞóçò
äéáôßèåôáé óôçí áããëéêÞ ãëþóóá.
Il tagliando per l’ordinazione è riportato alla
fine del manuale.
Ãéá íá ðáñáããåßëåôå Ýíá áíôßôõðï,
óõìðëçñþóôå ôç öüñìá ðïõ âñßóêåôáé óôï
ôÝëïò áõôïý ôïõ åã÷åéñéäßïõ ÷ñÞóçò.
Plus d'informations sur : www.dbmoteurs.fr
Bienvenue à bord
Les moteurs marins Volvo Penta sont aujourd’hui présents partout dans le monde.
Ils sont utilisés dans toutes les conditions d’exploitation possibles, aussi bien par les
plaisanciers que par les professionnels. Or, ceci n’est pas le fruit du hasard.
Avec plus de 90 années d’existence en qualité de constructeur de moteurs et plus
de 500.000 moteurs marins livrés, le nom de Volvo Penta est aujourd’hui synonyme
de fiabilité, d’innovation technologique, de hautes performances et de longue durée
de vie. Nous pensons que ces qualificatifs correspondent également à ce que vous
attendez de votre nouveau moteur marin Volvo Penta.
Afin que ces attentes soient récompensées, nous souhaitons que vous preniez le
temps de lire attentivement ce manuel d’instructions et que vous suiviez les conseils
qui y sont donnés en ce qui concerne l’utilisation et l’entretien, avant de lever l’ancre.
Avec nos félicitations
AB VOLVO PENTA
IMPORTANT! Ce manuel d’instructions ne décrit pas les commandes et
les manœuvres des bateaux équipés de moteurs hydropropulsés. Si votre
bateau est équipé d’un moteur de ce type, toutes les informations se trouvent dans le manuel d’instructions fourni avec ces modèles.
Plus d'informations sur : www.dbmoteurs.fr
Table des matières
Informations concernant la sécurité ................ 3–7
Généralités ............................................................ 3
Tour en bateau ....................................................... 4
Maintenance et entretien ........................................ 6
Introduction ...................................................... 8–10
Rodage ................................................................. 8
Types d’huile et de carburant ................................ 8
Moteurs homologués ............................................. 9
Garantie et Informations sur la garantie ................. 9
Numéros d’identification ....................................... 10
Présentation .................................................... 11–19
Description Technique .......................................... 11
Gestion du moteur et système EVC ..................... 12
Orientation ........................................................... 14
Instrumentation ................................................ 18-23
Instrumentation .................................................... 18
Panneau Marche/Arrêt ......................................... 18
Affichage d’alarmes ............................................. 19
Panneau de commande EVC ............................... 22
Commandes .................................................... 24-26
Power Trim ...................................................... 27-29
Démarrage du moteur ...................................... 30-32
Avant le démarrage .............................................. 30
Informations générales concernant le démarrage . 30
Méthode de démarrage ........................................ 31
Conduite ........................................................... 34-38
Lecture des Instruments ...................................... 33
Alarme ................................................................ 33
Régime de croisière ............................................. 34
Synchronisation des régimes .............................. 34
Changement de poste de commande .................. 35
Manœuvres ......................................................... 36
Utilisation du Power Trim lors du l’utilisation ....... 38
En cas de défaillance ....................................... 41-74
Démarrage à l’aide de batteries auxiliaires ........... 41
Changement de marche d'urgence ....................... 42
Arrêt moteur suite à un crash-stop ....................... 43
Présence d'eau dans le carburant ........................ 43
Recherche de pannes .......................................... 44
Fonction de diagnostic ......................................... 46
Lecture des code d’erreur ..................................... 46
Annulation des codes d’erreur .............................. 47
Schéma de maintenance ................................ 48–50
Maintenance .................................................... 51–79
Motor, Allgemeines .............................................. 51
Système de lubrification ....................................... 53
Système à eau douce .......................................... 58
Système à eau de mer ......................................... 60
Système d’alimentation ........................................ 64
Système électrique .............................................. 67
Inverseur .............................................................. 72
Transmission ....................................................... 74
Direction .............................................................. 77
Hélices ................................................................. 79
Mise sur cales / Mise à l’eau ........................... 80-82
Désactivation générale ......................................... 80
Avant la mise à l’eau ........................................... 81
Peindre la transmission et la carène .................... 82
Liste des codes d’erreur .................................. 83-89
Caractéristiques techniques ............................ 90-93
Moteur ................................................................. 91
Caractéristiques du carburant ............................... 92
Transmission ....................................................... 93
Inverseur .............................................................. 93
Power Trim .......................................................... 93
Direction .............................................................. 93
Arrêt du moteur ............................................... 39-42
Arrêt ..................................................................... 39
Mise sur cales ..................................................... 39
Précautions à prendre par temps froid .................. 40
© 2004 AB VOLVO PENTA
Tous droits de modifications réservés. Imprimé sur papier recyclable.
(Couverture: Sjöfartverket, autorisation 9809095)
Plus d'informations sur : www.dbmoteurs.fr
Mesures de sécurité
Lire attentivement ce chapitre. Il porte sur la sécurité. Ce chapitre décrit comment sont présentées les consignes
de sécurité dans le Manuel d’instructions et sur le moteur. il indique également les consignes de sécurité élémentaires à suivre lors de l’utilisation du bateau et de la maintenance du moteur.
Avant de commencer la lecture, assurez-vous de disposer du bon Manuel d’instructions. Dans le cas contraire, prenez contact avec votre revendeur Volvo Penta.
Si les opérations ne sont pas effectuées correctement, vous vous exposez à un risque de blessure ou vous risquez d’endommager des équipements ou le moteur. Lire attentivement le Manuel
d’instructions avant de faire fonctionner ou réparer le moteur. Si vous avez des doutes sur une
quelconque notion ou consigne, contactez votre revendeur Volvo Penta qui vous guidera.
Ce symbole se retrouve dans le manuel et sur le moteur. Il vous indique qu’il y a des consignes de sécurité à respecter. Lire toujours très attentivement ces consignes de sécurité.
Les paragraphes d’avertissement du Manuel d’instructions ont la structure suivante :
AVERTISSEMENT ! Le non respect de ces consignes vous expose à un risque de bles-sure,
de dommages très sérieux pour le moteur ou de problèmes mécaniques graves.
IMPORTANT ! Attire votre attention sur quelque chose qui peut provoquer des dégâts, des
dysfonctionnements ou endommager le moteur.
NOTE ! Attire votre attention sur des informations importantes qui facilitent les interventions
ou l’utilisation.
Ce symbole se rencontre parfois sur nos produits et vous demande de vous reporter à des
informations importantes du Manuel d’instructions. Veiller à ce que les symboles d’avertissement
et d’information présents sur la transmission et le moteur soient toujours visibles et lisibles.
Remplacer les symboles qui ont été endommagés ou recouverts de peinture.
Plus d'informations sur : www.dbmoteurs.fr
3
Measures de sécurité
Mesures de sécurité à prendre lors du pilotage du bateau
Votre nouveau bateau
Lire le Manuel d’instructions et les autres renseignements fournis avec votre nouveau bateau. Apprendre
à faire fonctionner le moteur, les commandes et les
autres appareils correctement et en toute sécurité.
S’il s’agit de votre premier bateau, ou si vous n’êtes
pas habitué à ce type de bateau, nous vous conseillons de vous entraîner à commander le bateau
dans un esprit calme et reposé. Regarder comment se
comporte le bateau à différents régimes, différentes
conditions météo et à différentes charges avant de
larguer les amarres pour votre premier « vrai » voyage.
Ne pas oublier que la personne qui conduit le bateau
doit connaître et respecter les lois actuelles relatives
à navigation et à la sécurité en mer. Veiller à connaître les lois qui s’appliquent à sa situation et les
eaux sur lesquelles vous allez naviguer en contactant
les autorités ou les sociétés compétentes.
Nous vous conseillons fortement de prendre des
cours de navigation. Nous vous recommandons de
prendre contact avec une société de navigation pour
vous mettre d’accord sur un cours adapté à votre cas.
Accidents
Les statistiques montrent que le mauvais entretien
des bateaux et des moteurs et le manque d’équipements de sécurité sont souvent la cause d’accidents
en mer.
Veiller à ce que l’entretien du bateau soit effectué en
respect du Manuel d’instructions et que les équipements de sécurité obligatoires soient à bord et en état
de marche.
Liste des points à vérifier
quotidiennement
Prendre l’habitude de jeter un oeil au moteur et au
compartiment moteur avant de mettre en marche le
bateau (avant le démarrage du moteur) et après
l’utilisation du bateau (après l’arrêt du moteur). Cela
vous permettra de détecter facilement des fuites de
carburant, de liquide de refroidissement ou d’huile et
de remarquer toute anomalie qui s’est ou risque de se
produire.
4
Manœuvres
Eviter tout changement de cap ou de régime violent
ou brusque. Quelqu’un à bord pourrait perdre l’équilibre
et tomber ou passer par dessus bord.
Un hélice en mouvement peut infliger de graves blessures. Veiller à ce que personne ne se trouve dans
l’eau lorsque vous enclenchez la marche avant ou la
marche arrière. Ne jamais piloter près de baigneurs ou
dans des endroits où des personnes risquent de se
trouver dans l’eau.
Eviter de trop relever l’embase car la direction en serait fortement réduite.
Ravitaillement
Lorsque vous faites le plein de carburant, il y a toujours un risque de feu ou d’explosion. il est interdit de
fumer et le moteur doit être éteint.
Ne faites jamais déborder le réservoir. Fermez proprement le bouchon de remplissage du réservoir de carburant.
N’utiliser que le carburant indiqué dans le Manuel
d’instructions. L’utilisation d’un carburant d’un mauvais indice peut causer des problèmes de fonctionnement voire arrêter le moteur. Sur un moteur diesel, un
carburant de mauvaise qualité peut provoquer le grippage du levier d’accélération et l’embal-lage du moteur, ce qui est un risque de blessure et d’endommagement du moteur.
Ne démarrez pas le moteur
Ne démarrez pas ou ne faites pas tourner le
moteur en cas de risque imminent de fuite de
carburant ou de gazole dans le bateau, à proximité de produits explosifs etc. Un environnement comportant des explosifs implique un risque d’incendie et/ou d’explosion.
Rupteur de sécurité
Nous vous recommandons d’installer et d’utiliser un
rupteur de sécurité (en accessoire), tout particulièrement si votre bateau peut atteindre des vitesses élevées. Le rupteur de sécurité coupe le moteur si le pilote tombe et perd le contrôle du bateau.
Plus d'informations sur : www.dbmoteurs.fr
Measures de sécurité
Intoxication au monoxyde de carbone
Lorsqu’un bateau avance, des turbulences se forment
à l’arrière de celui-ci. Il arrive quelquefois que les turbulences soient si puissantes que les gaz d’échappement sont aspirés dans la cabine ou sur le bateau. Il
en résulte un risque d’intoxication au monoxyde de
carbone pour les personnes à bord.
Ce sont les bateaux grands et larges à poupe carrée
qui rencontrent le plus de problèmes de turbulences.
D’autres types de bateaux peuvent cependant être
affectés par des problèmes de turbulences sous certaines conditions, par exemple les bateaux disposant
d’un taud. Les autres facteurs qui favorisent la formation de turbulences sont, entre autres, les conditions
de vent, la répartition de la charge, l’état de la mer,
l’assiette, l’ouverture des vannes et des écoutilles.
La plupart des bateaux modernes sont conçus pour
faire face aux problèmes de turbulences. En cas de
problème de turbulences, ne pas ouvrir les vannes ou
les écoutilles de l’avant du bateau. Cela ne fera
qu’augmenter le turbulences. Modifier plutôt la vitesse, l’assiette et la répartition des charges sur le bateau. Déposer, ouvrir ou modifier également le gréement du taud si le bateau en possède un. Contacter le
revendeur chez qui vous avez acheté le bateau pour
de plus amples informations sur les solutions à apporter en cas de problème de turbulences.
Liste des points à vérifier
●
●
●
●
●
Equipements de sécurité : Gilet de sauvetage pour chacun des passagers, appareils de communication, fusées de détresse, extincteur agréé, trousse de secours, bouées de sauvetage, ancre,
pagaies, torche, etc.
Outils et pièces de rechange : rotor, filtres de carburant, fusibles, ruban adhésif, colliers, huile de
moteur, hélice et tous les outils nécessaires pour effectuer une réparation.
Prendre ses cartes et jeter un coup d’œil sur la route que l’on désire emprunter. Calculer la distance et la consommation. Ecouter les bulletins météo.
Avertir ses proches ou les personnes à rencontrer lorsqu’un long voyage se prépare. Ne pas
oublier de les informer si vous modifiez ou retardez vos plans.
Informer ses passagers et son équipage de l’emplacement des équipements de sécurité et comment s’en servir. Veiller à ne pas être la seule personne à bord qui sache faire démarrer et piloter
en toute sécurité le bateau.
Cette liste n’est pas exhaustive car les équipements de sécurité et les exigences dépendent du type
de bateau et de son utilisation. Nous vous recommandons de prendre contact avec votre société de
navigation pour de plus amples informations sur la sécurité à bord.
Plus d'informations sur : www.dbmoteurs.fr
5
Measures de sécurité
Mesures de sécurité relatives à l’entretien et aux réparations
Préparatifs
Connaissances
Le manuel d’utilisation indique comment effectuer correctement et en toute sécurité les opérations générales
d’entretien et de réparation. Lire attentivement les consignes avant d’intervenir.
Votre revendeur Volvo Penta peut vous fournir de la
documentation portant sur les opérations de réparation
complexes.
Ne jamais rien tenter sur le moteur si l’on n’est pas sûr
de la marche à suivre, contacter son revendeur Volvo
Penta qui se fera un plaisir de vous guider.
Arrêt du moteur
Arrêter le moteur avant d’ouvrir ou de retirer les écoutilles du moteur. Sans autre précision, toutes les opérations d’entretien et de réparations doivent être effectuées moteur à l’arrêt.
Pour éviter tout démarrage accidentel du moteur du
bateau, retirer la clé de contact, couper l’alimentation
du moteur au moyen des coupe-batteries et les verrouiller en position OFF avant toute action. Mettre dans
le poste de commande un signal d’avertissement indiquant que vous travaillez sur le moteur.
S’approcher d’un moteur ou travailler dessus lorsque le
moteur est en fonctionnement vous expose à de
grands risques pour votre sécurité. Les pièces du moteur en mouvement peuvent happer des vêtements
amples, des cheveux, des doigts ou des outils qui seraient tombés et vous infliger de graves blessures.
Volvo Penta recommande de faire effectuer toutes les
opérations de réparation nécessitant le fonctionnement
du moteur par un atelier Volvo Penta agréé.
Levage du moteur
Pour lever le moteur, utiliser les ferrures d’élingage mises en place sur le moteur (inverseur, s’il y en a un).
Toujours vérifier que l’appareil de levage est en bon
état et qu’il dispose d’une capacité de charge suffisante
pour pouvoir soulever le moteur (on inclut le poids de
l’inverseur et des autres équipements mis en place
dans le poids du moteur). Par mesure de sécurité, soulever le moteur à l’aide d’un balancier réglable. Les
chaînes et les câbles doivent être mis en parallèle et
doivent être aussi perpendiculaires que possible par
rapport à la surface supérieure du moteur. Ne pas
oublier que les équipements ajoutés au moteur peuvent
en modifier le centre de gravité. Il faudra peut être alors
avoir recours à un appareil de levage spécial pour conserver le bon équilibre et permettre de manipuler le moteur en toute sécurité. Ne jamais travailler sur un moteur suspendu à un palan.
Avant le démarrage du moteur
Remettre en place toutes les pièces de protection qui
ont été retirées pour les réparations avant de mettre en
6
route le moteur. Veiller à ne pas laisser d’outils ou
d’autres objets sur le moteur.
Ne jamais mettre en route un moteur turbocompressé
sans mettre en place le filtre à air (ACL). Les mouvements du compresseur du turbo peuvent infliger de
graves blessures. Des objets exterieurs pourrait être
aspirés et causer des dommages mécaniques au turbocompresseur.
Feu et explosion
Carburant et huile de lubrification
Tous les carburants et la plupart des lubrifiants et produits chimiques sont inflammables. Lire et respecter
les consignes indiquées sur les emballages.
Vérifier que le moteur est froid avant d’intervenir sur le
circuit d’alimentation en carburant. Une flaque de carburant sur une surface chaude ou sur des composants
électrique peut provoquer un feu.
Conserver les chiffons imbibés de carburant et tout
autre matériau inflammable dans un endroit où ils ne
risqueront pas de prendre feu. Il arrive que les chiffons
imbibés de carburant s’enflamment tous seuls dans
certaines conditions.
Ne pas fumer lors du ravitaillement en carburant, en
huile ou à proximité d’une station-service ou dans la
chambre des machines.
Utilisation de pièces de rechange non Volvo Penta
Les composants utilisés dans le circuit d’alimentation
en carburant, le circuit d’allumage (moteurs à essence)
et dans les circuits électriques des produits Volvo
Penta sont conçus et fabriqués pour réduire au minimum le risque de feu et d’explosion.
L’utilisation de pièces non fabriqués par Volvo Penta
vous expose à un risque de feu ou d’explosion à bord.
Batteries
Les batteries contiennent et produisent du gaz oxhydrique, tout particulièrement pendant qu’elles se chargent.
Ce gaz est très inflammable et hautement volatile.
Ne jamais fumer, utiliser de flamme nue ni provoquer
d’étincelle à proximité des batteries ou du compartiment des batteries.
Le mauvais branchement d’un câble de batterie ou d’un
câble du démarreur peut créer une étincelle qui suffit à
provoquer une explosion.
Produit favorisant le démarrage
Ne jamais utiliser de produit favorisant le démarrage ou
d’agents de ce type pour mettre en route un moteur
équipé d’un préchauffage à air (bougies de préchauffage/démarreur). Cela peut provoquer une explosion
dans le collecteur d’admission. Danger et risque de
blessures.
Plus d'informations sur : www.dbmoteurs.fr
Measures de sécurité
Surfaces et fluides chauds
Il y a toujours un risque de brûlure lorsque l’on travaille sur un moteur. Faire attention aux surfaces
chaudes. Par exemple : le tuyau d’échappement, le
bloc du turbo, le carter, le tuyau d’air d’admission, le
démarreur, du liquide de refroidissement chaud ou de
l’huile chaude dans les conduits et les durits d’huile.
Intoxication au monoxyde de carbone
Ne mettre en route le moteur que dans un endroit bien
ventilé. Si vous faites fonctionner le moteur dans un
espace clos, il faut veiller au bon fonctionnement de
la ventilation pour évacuer les gaz d’échappement et
les émissions du carter.
Produits chimiques
La plupart des produits chimiques comme l’antigel,
l’agent antirouille, les produits de protection, etc. sont
dangereux pour la santé. Lire et respecter les consignes indiquées sur les emballages.
Certains produits chimiques comme les produits de
protection sont inflammables et dangereux s’ils sont
respirés. Lors de l’application de ces produits, bien
ventiler l’espace de travail et utiliser un masque de
protection. Lire et et respecter les consignes indiquées sur les emballages.
Les produits chimiques et les autres matériaux dangereux doivent être conservés hors de portée des enfants. Par respect pour l’environnement, récupérer les
produits chimiques périmés selon la réglementation
locale en vigueur.
Système de refroidissement
Il y a un risque de débordement lorsque l’on intervient
sur le circuit à eau de mer. Couper le moteur et fermer
la vanne de coque d’eau (s’il y en a une) avant d’intervenir sur le système.
Système de lubrification
De l’huile chaude peut causer des brûlures. Eviter tout
contact de l’huile chaude avec la peau. Veiller à ce
que le circuit de lubrification ne soit pas sous pression
avant d’intervenir sur le système. Ne jamais mettre en
route ou faire fonctionner le moteur sans le bouchon
du réservoir d’huile car de l’huile pourrait gicler.
Système d’alimentation
Toujours mettre des gants de protection pour rechercher d’éventuelles fuites. Les liquides rejetés sous
pression peuvent pénétrer dans les tissus et causer
de graves blessures. Il y a un risque d’empoisonnement du sang.
Toujours couvrir l’alternateur s’il se trouve sous le
filtre de carburant. Du carburant qui s’écoulerait sur
l’alternateur pourrait l’endommager.
Système électrique
Coupure de l’alimentation
Toujours arrêter le moteur et couper le courant à l’aide
des coupe-batteries avant d’intervenir sur le circuit
électrique. Isoler le courant envoyé au radiateur du
bloc moteur, au chargeur des batteries ou aux accessoires montés sur le moteur.
Batteries
Les batteries contiennent un électrolyte extrêmement
corrosif. Protéger sa peau et ses vêtements lorsqu’il
faut charger ou manipuler les batteries. Toujours utiliser des lunettes et des gants de protection.
Si l’électrolyte des batteries entre en contact avec la
peau, rincer immédiatement et abondamment avec de
l’eau et du savon. Si l’acide des batteries entre en
contact avec les yeux, rincer immédiatement et abondamment avec de l’eau et appeler aussitôt les secours.
Eviter d’ouvrir le bouchon de remplissage de liquide
de refroidissement quand le moteur est chaud. De la
vapeur ou du liquide de refroidissement chaud pourraient gicler et vous brûler.
Si la tâche exige que le moteur soit à température de
fonctionnement et qu’une vanne ou que le bouchon du
réservoir de liquide de refroidissement soient ouverts
ou encore qu’un tuyau soit débranché, ouvrir lentement et délicatement le bouchon du réservoir du liquide de refroidissement pour faire diminuer la pression,
puis le retirer complètement. Attention : le liquide de
refroidissement risque d’être encore chaud et de vous
brûler.
Plus d'informations sur : www.dbmoteurs.fr
7
Introduction
Ce Manuel d’instructions a été réalisé pour vous aider à tirer le meilleur parti de votre moteur Volvo Penta. Il contient tous les renseignements qui sont nécessaires au bon fonctionnement et à l’entretien du moteur en toute sécurité. Vouloir bien lire attentivement le Manuel d’instructions qui vous indique comment faire fonctionner le moteur, les commandes et les autres équipements en toute sécurité.
Toujours garder le Manuel d’instructions à portée de main. Le conserver dans un endroit sûr et ne pas oublier de
le transmettre à un futur acheteur.
Approche environnementale
Nous souhaitons tous vivre dans un environnement
propre et salubre, dans lequel l’air est pur, les arbres
resplendissants, l’eau des lacs et des mers propre et
les rayons du soleil bienfaisants. Hélas, ceci n’est
aujourd’hui pas toujours évident sans un effort commun.
En qualité de constructeur de moteurs marins, Volvo
Penta a une responsabilité certaine, aussi les questions relatives à l’environnement tiennent une place de
premier plan dans notre travail de développement des
produits. Volvo Penta propose aujourd’hui une large
gamme de moteurs pour laquelle d’importants efforts
ont été entrepris en ce qui concerne la réduction des
fumées d’échappement, la consommation de carburant, le bruit du moteur etc.
Nous espérons que vous apprécierez à juste titre ces
propriétés. Suivez toujours les conseils stipulés dans
le manuel d’instruction quant à la qualité des carburants, l’utilisation et l’entretien du moteur. Vous participerez ainsi au respect de l’environnement. Prenez contact avec votre revendeur Volvo Penta si vous remarquez des augmentations de consommation de carburant ou de fumées d’échappement.
Adaptez la distance et la vitesse du bateau de manière
que les remous ou le niveau sonore élevé ne nuisent
pas à la faune aquatique, aux bateaux amarrés ou aux
débarcadères. Quel que soi l’endroit où vous jetez
l’ancre, faites preuve de considération et laissez les
endroits que vous visitez dans l’état que vous aimeriez
les trouver. N’oubliez pas de déposer les déchets nocifs tels que les huiles, les liquides de refroidissement,
les peintures et les produits de lavage usagés, les batteries hors service etc., dans des centres de recyclage
autorisés.
En unissant nos efforts, nous réussirons à conserver
un environnement propre et agréable.
Rodage
Le moteur doit être rôdér pendant ses 10 premières
heures d’utilisation : Faire fonctionner le moteur
normalement. Ne le pousser à pleine charge que
pendant des courts instants. Ne jamais faire tourner le
moteur à régime constant pendant une longue durée au
cours de la période de rodage.
normale. Vérifier le niveau d’huile plus fréquemment
qu’en période normale.
Une première révision doit être effectuée après 20 à
50 heures d’utilisation. Pour de plus amples informations : Voir le Livret de Garantie et de Service.
Carburant et huiles
Utiliser uniquement le carburant et les huiles recommandées au chapitre Caractéristiques techniques. Du
carburant et des huiles d’indices différents peuvent
provoquer des problèmes de fonctionnement, une
augmentation de la consommation de carburant et, à
long terme, une baisse de la durée de vie du moteur.
Toujours changer l’huile, les filtres à huile et les filtres
à carburant aux intervalles indiqués.
Révision et pièces de rechange
Les moteurs marins de Volvo Penta sont conçus pour
assurer une haute sécurité d’exploitation et une longue durée de vie. Ils sont construits pour une utilisation en milieu marin mais également pour y nuire le
moins possible. En respectant les conseils d’entretien
et en utilisant uniquement des pièces d’origine Volvo
Penta, vous assurez une longue durée d’utilisation
sans problèmes.
Le réseau mondial Volvo Penta de revendeurs agréés
sont à votre service. Ce sont des spécialistes des
produits Volvo Penta et ils disposent d’accessoires et
des pièces de rechange d’origine, de l’équipement de
test et des outils spéciaux nécessaires à des travaux
d’entretien et de réparation de grande qualité.
Respectez toujours les intervalles d’entretien qui
figurent dans le Manuel d’instructions. N’oubliez pas
de donner le numéro d’identification du moteur/
transmission lors de la commande d’entretien et de
pièces de rechange.
Il faut s’attendre à ce que le moteur consomme davantage d’huile pendant la période de rodage qu’à la
8
Plus d'informations sur : www.dbmoteurs.fr
Introduction
Moteurs homologués
●
L’entretien sur les pompes d’injection et sur les injecteurs, ainsi que les réglages de pompes
d’injection, doivent être effectués par un atelier
agréé Volvo Penta.
●
Le moteur ne doit pas être modifié, de quelle manière que ce soit, à l’exception des accessoires et
des kits de service mis au point par Volvo Penta
pour ce moteur.
●
Aucune modification des conduits d’échappement
et des conduits d’admission ne doit être effectuée.
●
Les plombages éventuels ne peuvent être brisés
que par des personnes agréées.
Si vous possédez ou pilotez un moteur certifié en termes d’émissions, il est important de connaître ce qui
suit :
Une homologation implique qu’un type de moteur défini est contrôlé et certifié par l’autorité compétente. Le
constructeur de moteurs garantie que tous les moteurs du même type correspondent au moteur homologué.
Ceci exige que l’entretien et le service que vous
effectuez sur votre moteur respecte les points suivants:
●
Les périodicités d’entretien et de service recommandées par Volvo Penta doivent être respectées.
●
Seules les pièces de rechange d’origine Volvo
Penta doivent être utilisées.
Par ailleurs, respectez les informations générales indiquées dans le manuel d’instructions concernant la
conduite, le service et l’entretien.
IMPORTANT! Un service ou un entretien
médiocre ainsi que l'utilisation de pièces de
rechange non d'origine impliquent que AB Volvo
Penta ne sera plus en mesure d'assumer la
responsabilité pour la conformité du moteurs aux
conditions de certification.
Les dégâts et/ou les coûts supplémentaires que
cela implique ne sont pas couverts par la garantie Volvo Penta.
Garantie
Votre nouveau moteur marin Volvo Penta est couvert par une garantie limitée, conformément aux
conditions et instructions qui figurent dans le carnet de garantie et d’entretien.
Notez que la responsabilité de AB Volvo Penta est limitée suivant les indications du carnet de garantie
et d’entretien. Lisez ce carnet dès que vous réceptionnez le moteur. Il contient des informations importantes concernant les cartes de garantie, l’entretien et la maintenance que vous devez, en tant que
propriétaire, vérifier et effectuer. Sinon, la responsabilité couverte dans la garantie pourrait vous être
refusée par AB Volvo Penta.
Contactez votre revendeur Volvo Penta si vous n’avez pas reçu de carnet de garantie et d’entretien et une copie client de la carte de garantie.
Plus d'informations sur : www.dbmoteurs.fr
9
Introduction
Numéros d’identification
N’omettez pas de communiquer les numéros d’identification du moteur et de la boîte de vitesses si vous désirez
qu’une intervention d’entretien soit effectuée ou lorsque vous commandez des pièces de remplacement.
Vous pouvez trouver les numéros d’identification sur un autocollant informatif appliqué sur le bord avant du moteur. Notez les informations ci-dessous. Photocopiez la page. Gardez précieusement ces informations de sorte
qu’elles soient disponibles en cas de vol du bateau.
Motor
Désignation du produit (1*)
Numéro de série (2*)
Numéro de produit (3*)
Transmission / Inverseur
Moteur / Transmission / Inverseur (autocollant d’informations)
Désignation du produit (4*)
Rapport de vitesse (5*)
Numéro de série (6*)
Numéro de produit (7*)
Bouclier de protection (Transmission)
Désignation du produit (8*)
Numéro de série (9*)
Numéro de produit (10*)
* Le numéro se réfère à l’emplacement des numéros d’identification se trouvant sur l’autocollant d’informations
Emplacement de l’autocollant d’informations et plaques d’identification
Autocollant moteur, autocollant IMO et autocollant EPA
Plaque tableau arrière
Plaque transmission
Plaque inverseur
Plaque moteur
10
Plus d'informations sur : www.dbmoteurs.fr
Présentation
Le nouveau moteur Volvo Penta de désignation D4- et D6- est développé à partir des plus récentes innovations en
matière de technologie diesel. Il présente les caractéristiques suivantes : système d’injection à rampe commune,
double arbres à cames en tête, 4 soupapes par cylindre, turbocompresseur et aftercooler. Combiné à une cylindrée élevée et au système électronique centralisé de navigation (EVC), il offre des performances diesel hors pair
associées à de faibles émissions.
Description technique :
Bloc-moteur et culasse
— Bloc-moteur et culasse en fonte
— Combinaison cadre en échelle et arbre
d’équilibrage (D4)
— Cadre en échelle monté sur bloc-moteur (D6)
— Technologie 4 soupapes et dispositif de rattrapage
de jeu hydraulique
— Double arbres à cames en tête
— Pistons refroidis par huile comportant deux segments de compression et un segment racleur.
— Chemises de cylindre intégrées
— Sièges de soupape amovibles
— Vilebrequin à cinq paliers (D4)
— Vilebrequin à sept paliers (D6)
— Transmission montée séparément
Montage moteur
— Montage moteur flexible
Système de lubrification
— Filtre à huile à passage intégral et filtre à huile de
dérivation aisément remplaçables
— Refroidissement d’huile tubulaire refroidi par eau de
mer
Système d’alimentation
— Système d’injection à rampe commune
— Unité de commande de la phase d’injection
— Filtre fin avec séparateur d’eau
— Dispositif d’arrêt d’urgence
Système d’admission et d’échappement
— Filtre à air avec élément filtrant interchangeable
— Les vapeurs dans le carter d’huile évacués dans la
prise d’air
— Coude ou riser d’échappement
— Turbocompresseur refroidi par eau douce
Système de refroidissement
— Circuit de refroidissement par eau douce à régulation thermostatique
— Échangeur de chaleur tubulaire équipé d’un vase
d’expansion grand volume séparé
— Système de refroidissement préparé pour prise eau
chaude
— Crépine eau de mer et pompe à rotor aisément accessible
Système électrique
— Système électrique bipolaire 12V ou 24V
— Alternateur marin 14V/115A ou 28V/80A doté de
diodes Zener pour protéger le système contre les
surtensions, et régulateur de charge intégré avec
câble de capteur batterie pour une utilisation optimale de l’alternateur
— Fusibles à réarmement automatique (12V) et fusibles à réarmement manuel (24V)
Plus d'informations sur : www.dbmoteurs.fr
11
Présentation
Gestion du moteur et système EVC
HCU
(Helm station
Control Unit)
HCU
(Helm station
Control Unit)
CAN bus
PCU
(Power train
Control Unit)
EMS
(Engine Monitoring
System)
Système de gestion du moteur
Les moteurs sont équipés d’un système d’injection à
rampe commune à injecteurs pilotés par module de
commande électronique.
Les injecteurs comportent une électrovanne qui gère
la quantité de carburant injecté et le calage correct. Le
système de gestion mesure la pression d’air et de
température de suralimentation, puis calcule la masse
d’air disponible afin de déterminer la quantité maxi de
carburant à injecter (fonction limiteur de fumées).
Le système limite également le couple maxi disponible à un régime moteur donné, pour protéger le moteur contre les surcharges.
12
Pour protéger le moteur lorsque la température du réfrigérant ou de l’air de suralimentation est trop élevée,
ainsi que lors de pression de suralimentation et de
pression d’huile excessives, le système de gestion réduit la quantité de carburant (la puissance moteur)
jusqu’à ce que les valeurs normales soient rétablies.
Le système de gestion du moteur comporte aussi un
système de diagnostic qui aide l’utilisateur et les responsables de l’entretien de rapidement déterminer
l’origine d’une défaillance quelconque dans le système, à l’aide d’une lampe ou d’un outil de diagnostic.
La moindre panne est représentée par une série de
clignotements sur la lampe de diagnostic.
Plus d'informations sur : www.dbmoteurs.fr
Présentation
Le système EVC
La centrale électronique de navigation (EVC) est un
système dit distribué. Le principe d’un système distribué repose sur de nombreuses petites unités électroniques appelées nœuds de réseau, placées à des endroits appropriés du bateau.
Les nœuds EVC sont l’unité de commande du groupe
propulseur (PCU) et l’unité de commande de barre
(HCU). Ces derniers sont placés à proximité des composants qu’ils pilotent. Un nœud de commande de
barre est placé près de la commande. Un nœud de
groupe propulseur est implanté dans le compartiment
moteur.
Chaque nœud commande un certain nombre de composants adjacents, par exemple des capteurs, commandes, instruments et actionneurs.
Chaque PCU et HCU sont programmes pour un moteur en particulier. Les modules PCU et HCU comportent une vignette avec le no de série et le no de châssis. Le no de série doit correspondre au numéro sur la
vignette apposée sur le moteur.
Les noeuds de réseau sont interconnectés par bus de
données CAN. Ensemble, ils forment un réseau,
échangent des informations et des valeurs de mesure.
Le principe de création d’un réseau nodal sur lequel
sont interconnectés les composants permet de réduire
sensiblement le câblage.
Le CAN (Controller Area Network) est une norme industrielle utilisée pour l’échange d’informations entre
nœuds dans les systèmes distribués.
Un système distribué prend en charge une multiplicité
croissante de configurations système et d’éléments
optionnels. De nouveaux nœuds peuvent être connectés au réseau avec un réacheminement minimal des
câbles. De nouvelles fonctionnalités efficaces peuvent être réalisées en permettant aux nœuds
d’interagir et de combiner leur capacité, créant ainsi
un produit encore plus utile et sûr.
Fonctionnalités
Régime moteur et changement de marche
Le régime et le changement de marche sont pilotés
par voie électronique. L’inverseur ou l’embase sterndrive comporte un dispositif de protection contre le risque de changement à haut régime. Les commandes
électroniques à double fonction fonctionnent dans le
système EVC, de la même manière que les commandes mécaniques avec les adaptateurs.
Synchronisation moteur
La synchronisation des moteurs se traduit par un confort accru, une meilleure économie de carburant, une
diminution de l’usure due aux vibrations ainsi que
qu‘un niveau sonore réduit. Pour autoriser la synchronisation des deux moteurs, les systèmes maître (bâbord) et esclave (tribord) doivent pouvoir communiquer. C’est pourquoi un câble de synchronisation doit
être installé sur chaque poste de commande.
Instrumentation
De nouveaux types d’instruments sont introduits avec
le système EVC. Les instruments utilisent un bus de
communication série. Ce dernier combine au système
EVC réduit de façon radicale le nombre de câbles et
simplifie l’installation.
Les indicateurs sont proposés avec panneau frontal
blanc ou noir et anneaux d’encadrement noir ou chrome.
Power Trim
Cette fonction est considérablement améliorée, comparé avec les systèmes de Power trim (correction
d’assiette du bateau) non pilotés par le système EVC.
Un nouveau panneau de commande au design harmonisé est introduit avec le système EVC. Si vous possédez une installation bimoteur, les embases sterndrive peuvent être commandées à la fois individuellement et simultanément.
Le relevage et l’abaissement de l’embase peuvent
être étalonnés pour l’installation spécifique. Par mesure de protection, l’embase ne peut pas être inclinée
lorsque le moteur dépasse un certain régime.
Le panneau de commande Power Trim doit être connecté au bus Multilink et l’indicateur au faisceau de
câble d’instrument venant du module HCU. Le
faisceau de câble des embases comporte des connecteurs pour le capteur d’angle de trim et la pompe
de Power Trim.
Équipement optionnel
Afficheur
L’afficheur EVC est un composant qui vient compléter
ou remplacer les instruments. La fonctionnalité de
l’afficheur EVC rappelle celle de l’afficheur EDC, sauf
que la quantité d’informations a augmenté.
L’afficheur EVC doit être connecté au module HCU.
Niveau de carburant
L’EVC permet de facilement installer une jauge de niveau de carburant. Il suffit d’installer une sonde de niveau dans le réservoir de carburant et une jauge de
niveau ou un afficheur au poste de commande. Si une
jauge de niveau de carburant est utilisée, la connecter
au bus de communication série des instruments. Le
faisceau de câble du module moteur PCU comporte
une entrée pour la sonde de niveau.
Vitesse du bateau
La vitesse du bateau peut être indiquée sur un afficheur ou un compteur de vitesse, si le bateau est équipé d’un système GPS compatible NMEA 0183.
Immobilisateur antivol
L’immobilisateur empêche toute personne non autorisée à démarrer le moteur. Ce n’est pas un système
d’alarme. L’immobilisateur verrouille le système EVC.
Seule un personne possédant une commande à distance appropriée peut démarrer le moteur.
Plus d'informations sur : www.dbmoteurs.fr
13
Présentation
11
Orientation
1
5
3
4
16
14
15
17
8
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
20
13
9
7
D4 avec transmission, tribord
2
12
6
Anode de zinc
Prise d’eau de refroidissement
Anode de zinc
Turbocompresseur
Reniflard du carter moteur
Arrêt auxiliaire
Filtre à air
Compresseur
Module de commande EDC
Alternateur
Bouchon de remplissage d’huile
19
18
D4 avec transmission, bâbord
12. Filtre eau de mer
13. Pompe eau de mer
14. Filtre à carburant
15. Jauge d’huile
16. Filtre à huile de dérivation
17. Filtre à huile
18. Démarreur
19. Refroidisseur d’air de suralimentation
20. Vase d’expansion
14
Plus d'informations sur : www.dbmoteurs.fr
Présentation
7
D4 avec inverseur, tribord
3
1
2
1.
6 2.
5
4
Turbocompresseur
Reniflard du carter moteur
3.
Arrêt auxiliaire
4.
Filtre à air
5.
Module de commande EDC
6.
Alternateur
7.
Bouchon de remplissage d’huile
16
D4 avec inverseur, bâbord
8.
Pompe eau de mer
9.
Filtre à carburant
10. Jauge d’huile (moteur)
11. Filtre à huile de dérivation
12. Filtre à huile
9
8
14
11
10
12
15
13
13. Démarreur
14. Refroidisseur d’air de suralimentation
15. Jauge d’huile (inverseur)
16. Vase d’expansion
Plus d'informations sur : www.dbmoteurs.fr
15
Présentation
11
1
9
3
6
5
4
8
7
2
20
10
D6 avec transmission, tribord
1.
Anode de zinc
2.
Prise d’eau de refroidissement
3.
Anode de zinc
4.
Turbocompresseur
5.
Reniflard du carter moteur
6.
Arrêt auxiliaire
7.
Filtre à air
8.
Compresseur
9.
Module de commande EDC
10. Alternateur
11. Bouchon de remplissage d’huile
12
16
14
17
13
D6310 DPH
18
19
15
12. Filtre eau de mer
13. Pompe eau de mer
14. Filtre à carburant
15. Jauge d’huile
16. Filtre à huile de dérivation
17. Filtre à huile
18. Démarreur
19. Refroidisseur d’air de suralimentation
20. Vase d’expansion
16
Plus d'informations sur : www.dbmoteurs.fr
Présentation
7
6
2
4
3
1
5
D6 avec inverseur, tribord
1.
Turbocompresseur
2.
Reniflard du carter moteur
3.
Filtre à air
4.
Arrêt auxiliaire
5.
Module de commande EDC
6.
Alternateur
7.
Bouchon de remplissage d’huile
16
D6 avec inverseur, bâbord
8. Pompe eau de mer
9
9. Filtre à carburant
10. Jauge d’huile (moteur)
8
10
11
12
13
14
15
11. Filtre à huile de dérivation
12. Filtre à huile
13. Démarreur
14. Refroidisseur d’air de suralimentation
15. Jauge d’huile (inverseur)
16. Vase d’expansion
Plus d'informations sur : www.dbmoteurs.fr
17
Instrumentation
Dans ce chapitre sont décrits les instruments et les panneaux de commande commercialisés par Volvo Penta.
Si votre bateau est équipé d’instruments qui ne sont pas décrits dans ce manuel, ou encore si vous n’êtes pas
très sûr quant à leur mode de fonctionnement, nous vous recommandons de contacter votre revendeur Volvo
Penta.
Instrumentation
2.
1.
3.
4.
1.Compte-tours
5.
2.Voltmètre
3.Manomètre de pression d’huile
4.Indicateur de température
5.Compteur horaire
Clé de contact
Les clés de contact sont accompagnées d’une plaquette où est inscrit le code de clé à utiliser lors de
commande de clés supplémentaires.
Conserver le code dans un endroit sûr.
S = Position arrêt.
0 = La clé peut être introduite et retirée.
I = Mise sous tension (position marche).
II = Non utilisé
III = Position démarrage.
IMPORTANT ! Lire les instructions de démarrage
au chapitre « Démarrage du moteur »:
Panneau Marche/Arrêt
Le panneau de Marche/Arrêt est utilisé pour démarrer
ou arrêter le moteur. Lors de la mise en route du moteur, la clé de contact du poste principal soit être en position « I ». (position marche). L’arrêt du moteur n’est
possible que si le poste de commande est activé.
IMPORTANT ! Lire les instructions de démarrage
au chapitre « Démarrage du moteur »:
18
Plus d'informations sur : www.dbmoteurs.fr
Instrumentation
Affichage d’alarmes
Les témoins d’avertissement suivant ne doivent jamais s’allumer durant la marche. Ces dernières s’allument par
contre lorsque la clé de contact est positionné sur marche. Vérifiez que tous les témoins et diodes fonctionnent.
Toutes les lampes doivent d’éteindre dès que le moteur à démarrer. Les lampes clignotent si la fonction de diagnostic a détecté une anomalie. Le témoin concerné reste allumé dès que l’erreur a été validée.
Témoins d’avertissement (ne doivent
jamais s’allumer durant la marche)
Pression d’huile (voyant rouge)
Un témoin de pression d’huile qui s’allume durant la
marche indique une pression d’huile insuffisante dans
le moteur. Arrêtez le moteur immédiatement.
Contrôlez le niveau d’huile du moteur. Voir chapitre
« Maintenance : Système de lubrification » pour le
contrôle et le remplissage d’huile.
Contrôlez aussi que les filtres à huile ne sont pas
obstrués, voir chapitre « Maintenance : Système de
lubrification »
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
AVERTISSEMENT ! Risques graves de dommages sur le moteur si l’on continue à utiliser le moteur avec une pression d’huile insuffisante.
Présence d’eau dans le filtre à carburant
(voyant orange)
Un voyant qui s’allume indique une présence d’eau excessive dans le séparateur d’eau des filtres à carburant.
Videz le séparateur d’eau sous le filtre fin à carburant, voir chapitre « En cas de défaillance » .
Plus d'informations sur : www.dbmoteurs.fr
19
Instrumentation
Batterie. (voyant orange)
Le voyant de batterie s’allume sur le générateur ne
charge pas. Arrêtez le moteur si ce voyant s’allume
durant la marche. Cela peut provenir d’un problème sur
le système électrique ou d’une mauvaise tension de la
courroie de l’alternateur.
Contrôlez la courroie de l’alternateur, voir chapitre «
Maintenance: Moteur, généralités ».
Vérifier aussi qu’il n’y a pas de rupture ou de contacts médiocres sur le circuit électrique.
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
AVERTISSEMENT ! Ne continuez pas à utiliser
le moteur en cas de problème avec la courroie de
l’alternateur. Risques de dommages sérieux sur
le moteur.
Température de liquide de refroidissement
(voyant rouge)
Le voyant de température de liquide de refroidissement
s’allume si la température est excessive. Arrêtez le
moteur si ce voyant s’allume durant la marche.
Contrôler le niveau du liquide de refroidissement ,
voir chapitre « Maintenance: Système d’eau douce ».
Contrôler que le filtre à eau de mer n’est pas obstrué,
voir chapitre « Maintenance: Système d’eau de
mer ».
Contrôler aussi la roue à aubes dans la pompe à eau
de mer, voir chapitre « Maintenance: Système d’eau
de mer ».
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
AVERTISSEMENT ! Faire très attention à l’ouverture du bouchon de remplissage si le moteur est
chaud. De la vapeur ou du liquide brûlant peuvent
jaillir.
20
Plus d'informations sur : www.dbmoteurs.fr
Instrumentation
Niveau du liquide de refroidissement
(voyant orange)
Le voyant de niveau du liquide de refroidissement
s’allume si le niveau est trop bas.
Contrôler le niveau du liquide de refroidissement ,
voir chapitre « Maintenance: Système de lubrification ».
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
Dysfonctionnement sérieux (voyant rouge)
Le voyant s’allume en cas de dysfonctionnement sérieux.
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
Panne (voyant orange)
Le voyant s’allume en cas de panne.
Dans le chapitre « En cas de défaillance » et dans la
section « Fonction diagnostic » se trouvent des informations détaillées sur les mesures à prendre.
Plus d'informations sur : www.dbmoteurs.fr
21
Instrumentation
Panneau de commande EVC
Le panneau de commande EVC est proposé en deux versions, l’une pour une installation monomoteur, l’autre
pour un montage bimoteur.
Bouton d’activation
Utilisé pour activer le panneau de commande, de manière à pouvoir démarrer et arrêter le moteur.
Voyant de synchronisation
La fonction de synchronisation règle automatiquement
les moteurs au même régime (tr/mn).
Voyant (rouge) :
Voyant (bleu) :
Voyant éteint : L’unité de commande de barre n’est
pas activée
Voyant éteint : La fonction de synchronisation n’est
pas activée.
Voyant allumé : L’unité de commande de barre est
activée
Voyant allumé : La fonction de synchronisation est
activée.
Voyant clignotant : L’unité de commande de barre
ne peut pas être activée car le levier de commande
n’est pas dans sa positon de point mort, ou alors, le
système a été verrouillé à partir d’un autre tableau de
commande.
Bouton de diagnostic
Utilisé si la fonction de diagnostic a enregistré une défaillance.
Voyant (cadenas) :
Voyant éteint : Fonctionnement normal .
Voyant allumé : Le système est verrouillé et le moteur peut uniquement être commandé à partir d’un panneau de commande activé.
Voyant allumé : Les codes d’erreur peuvent être lus.
Voyant clignotant : La fonction de diagnostic a enregistré une défaillance.
Bouton de neutralisation
Utilisé pour activer/désactiver l’inverseur / embase, de
manière à pouvoir faire monter le moteur en régime.
Fonction gradateur
Utilisé pour activer/désactiver le rétro-éclairage des
instruments et des panneaux.
Voyant (vert) :
Appuyer sur ce bouton au moins 1 seconde pour allumer ou éteindre le retro-éclairage. Le réglage du rétroéclairage comporte cinq crans réglables à partir du
gradateur.
Voyant éteint : Inverseur / embase enclenché.
Voyant allumé : Le levier de commande est en position de point mort.
Voyant (jaune) :
Voyant clignotant : Inverseur / embase au point
port.
22
Plus d'informations sur : www.dbmoteurs.fr
Instrumentation
Afficheur EVC-(accessoire en option)
L’afficheur Volvo Penta EVC est un instrument embarqué qui fournit des informations sur les valeurs de
fonctionnement du moteur. L’afficheur consiste en une
unité électronique intégrée pour une installation permanente dans un tableau de commande.
Les informations sont présentées sur un écran à cristaux liquides (LCD). L’opérateur sélectionne le mode de
présentation à l’aide de cinq touches placées sur le devant de l’instrument.
Plus d'informations sur : www.dbmoteurs.fr
23
Commandes
Ce chapitre décrit les commandes commercialisées par Volvo Penta. Si votre bateau est équipé de commandes
qui ne sont pas décrites dans ce manuel, ou si vous êtes hésitant quant à leur mode de fonctionnement, nous
vous recommandons de contacter votre revendeur.
Commande à levier simple.
Électronique
Manœuvres
La commande électronique à levier simple permet de piloter avec un seul levier la commande d’accélérateur et le
changement de marche.
N = Position neutre (inverseur/transmission désaccouplés
et régime moteur au ralenti).
F = Inverseur/transmission accouplés pour la marche avant.
R = Inverseur/transmission accouplés pour la marche arrière.
T = Réglage du régime moteur.
N. B ! Le moteur peut uniquement démarrer quand le levier
de commande en position neutre.
Désaccouplement de la fonction de
changement de marche
La fonction de changement de marche peu être désaccouplée pour que le levier n’agisse que l’accélération du
moteur.
1. Amenez le levier en position point mort (N)
2. Appuyer et maintenir le bouton de neutralisation (N) tout
en poussant le levier en position marche avant (F).
3. Relâchez le bouton de neutralisation. La diode verte
commence à clignoter pour confirmer que la fonction de
changement de marche est accouplée.
Le levier n’agit à présent que sur le régime moteur.
Il est automatiquement désaccouplé lorsque il est ramené
en position neutre. La diode verte reste allumée pour confirmer cette opération.
AVERTISSEMENT ! Veillez à ne pas enclencher l’inverseur/la transmission par inadvertance.
24
Plus d'informations sur : www.dbmoteurs.fr
Commandes
Frein réglable à friction
La commande est dotée d’un frein réglable à friction qui
peut le cas échéant être ajusté pour obtenir un déplacement plus souple ou plus rigide du levier de commande.
Réglage du frein à friction :
1. Arrêtez le moteur.
2. Amenez le levier de commande vers l’avant de manière à pouvoir accéder à la rainure dans le moyeu de la
commande.
3. Placez un tournevis dans la rainure et retirer le capuchon.
4. Ajustez le frein à friction (clé de 8 mm) :
En sens horaire = déplacement plus rigide du levier
En sens anti-horaire = déplacement plus souple du
levier.
5. Remonter le capuchon.
Plus d'informations sur : www.dbmoteurs.fr
25
Commandes
Commande à levier double Mécanique
Manœuvres
A
La commande à levier double est dotée de leviers distincts
pour le changement de marche (1) et l’accélération du moteur
(2).
La commande comporte un interrupteur de sécurité de point
mort qui autorise uniquement le démarrage du moteur lorsque
l’inverseur est désaccouplé.
Levier noir (1) :
N = Position neutre. L’inverseur est débrayé.
F = L’inverseur est accouplé pour la marche avant.
R = L’inverseur est accouplé pour l’inversion de marche.
B
A
Levier rouge (2) :
Réglage du régime moteur.
Frein réglable à friction
Les commandes sont dotées d’un frein réglable à friction
qui peut le cas échéant être ajusté pour obtenir un déplacement plus souple ou plus rigide du levier de commande.
Ajustez le frein réglable à friction en tournant la vis (commande A) ou le levier (commande B).
Tournez dans le sens horaire (+) pour un déplacement plus
rigide et dans le sens anti-horaire (-) pour un déplacement
plus souple.
26
Plus d'informations sur : www.dbmoteurs.fr
PowerTrim
Votre transmission Volvo Penta est équipé d'un système de commande hydraulique du trim, Power Trim,
avec lequel vous pouvez modifier l'angle d'inclinaison de la transmission par rapport au tableau
arrière. Ce système modifie la position de marche de la coque et permet d'optimiser les manoeuvres
du bateau dans des conditions de navigation variées.
Le Power Trim est commandé à partir de panneaux, commandes et instruments décrits dans ce
chapitre. Le chapitre « Conduite » contient plus informations concernant la conduite avec Power Trim.
AVERTISSEMENT! Éviter de trimer exagérément l'embase au risque d'influer négativement sur la
capacité de manoeuvrer le bateau.
Panneau de commande Power Trim
Le panneau de commande est utilisé sur les
installations mono et bimoteur. La position
actuelle de la transmission est affiché sur
l'indicateur de trim, se référer au chapitre «
Indicateur de Trim ».
Sur les installations bimoteur, le panneau de
commande peut être utilisé pour régler les
embases de manière individuelle ou simultanée.
Si l'on relève l'embase (la transmission s'éloigne
du tableau arrière), l'étrave du bateau est
soulevée par rapport à l'axe horizontal ; si l'on
rentre l'embase, l'étrave redescend.
1
2
3
5
6
4
Relevage de l'embase
Appuyer sur le bouton 1 sur le tableau de
commande pour soulever l'étrave du bateau
(sortir l'embase).
ISur les installations bimoteur, les deux embases
peuvent être actionnées simultanément en
appuyant sur le bouton 1.
Les embases peuvent être actionnées
séparément. Pour cela, appuyer sur le bouton 2
du panneau de commande pour actionner
l'embase bâbord, et le bouton 3 pour l'embase
tribord.
Descente de l'embase
Appuyer sur le bouton 4 sur le tableau de
commande pour abaisser l'étrave du bateau
(rentrer l'embase).
Sur les installations bimoteur, les deux embases
peuvent être actionnées simultanément en
appuyant sur le bouton 4.
Les embases peuvent être actionnées
séparément. Pour cela, appuyer sur le bouton 5
du panneau de commande pour actionner
l'embase bâbord, et le bouton 6 pour l'embase
tribord.
Plus d'informations sur : www.dbmoteurs.fr
27
Power Trim
Plages de réglage du trim
Il est essentiel de connaître les différentes plages
de réglage du trim et leur utilisation, de manière à
faire bon usage des informations transmises par
l'indicateur de trim. Trois plages de réglage du
trim sont proposées :
Plage de réglage du trim
La plage de réglage du trim permet d'obtenir un
confort de navigation optimal, quelle que soit la
vitesse de déplacement (du démarrage à la
vitesse maxi).
Plage de réglage d'approche de plage
La position approche de plage est utilisée pour
naviguer à vitesse réduite en eaux peu profondes
ou lorsque la profondeur de l'eau est incertaine.
AVERTISSEMENT ! Le régime moteur maxi
autorisé dans cette plage de réglage est de
1500 tr/mn. Veiller à ce que les ouies
d'admission d'eau de refroidissement de
l'embase ne se trouvent jamais hors de l'eau.
Plage de réglage de relevage
La plage de réglage de relevage permet de
trimer au maximum l'embase, mais pas lors de
navigation. Cette position est utilisée par exemple
lorsque le bateau est remorqué. Le Power Trim
comporte un arrêt automatique qui met le
système hors tension lorsque l'embase atteint sa
position de fin de course. Le dispositif d'arrêt est
automatiquement réarmé lorsque l'on abaisse
l'embase.
AVERTISSEMENT ! Ne jamais utiliser le moteur
lorsque la transmission est dans la plage de
réglage de relevage.
2
1
Indicateur numérique de trim
La fenêtre d'écran affiche TRIM quand l'angle de
l'embase* se situe entre -5° et +6° (Plage de réglage
du trim).
La fenêtre de l'écran affiche BEACH quand l'angle de
l'embase* se situe entre +6° et +30° (Plage de réglage
d'approche de plage). La diode LED (1) s'allume d'une
couleur orange.
Lorsque l'angle de l'embase* dépasse +30° (plage inclinaison), la diode LED (2) s'allume d'une couleur rouge.
Aucun texte dans la fenêtre d'écran.
*Le nombre correspond à l'angle de la transmission par rapport à
l'axe horizontal (bateau à l'arrêt). La valeur la plus basse indique
que l'embase est rentrée au maximum, tandis que la valeur la plus
haute indique que la transmission est relevée au maximum. Noter
que la valeur la plus basse peut varier d'un bateau à l'autre, en
fonction de l'angle d'inclinaison du tableau arrière.
28
Plus d'informations sur : www.dbmoteurs.fr
Power Trim
3
2
1
Indicateur de trim analogue
Cet indicateur affiche la position effective de la
transmission. La position approche de plage est
indiquée par une zone orange et la plage de
relevage par une zone rouge.
1. Plage de réglage du trim.
2. Plage de réglage d'approche de plage
(orange).
3. Plage de réglage de relevage (rouge).
Plus d'informations sur : www.dbmoteurs.fr
29
Démarrage du moteur
Prenez pour habitude d’effectuer un contrôle visuel du moteur et du compartiment moteur avant de démarrer. Cela
vous permet de voir tout de suite si quelque chose est anormal ou est en train de se passer. Vérifiez que les instruments et l’affichage d’avertissement présentent des valeurs normales après avoir démarré le moteur.
Afin de minimiser la quantité des fumées d’échappement lors de démarrage à froid, nous recommandons l’installation d’une source de chaleur dans le compartiment moteur, lors de température inférieure à +5°C.
AVERTISSEMENT ! N’utilisez jamais un aérosol de démarrage ou autre produit similaire pour faciliter le démarrage. Risque d’explosion!
Avant le démarrage
●
Ouvrir le robinet de carburant
●
Ouvrir le robinet de fond (inverseur)
●
Effectuer les opérations énoncées au chapitre «
Chaque jour, avant la mise en route » dans le
schéma de maintenance.
●
Actionner l'interrupteur principal.
IMPORTANT ! Ne jamais mettre hors tension
à l'aide des interrupteurs principaux lorsque le
moteur tourne. Cela risquerait d'endommager
l'alternateur.
●
Démarrer le ventilateur de compartiment moteur, le
cas échéant, et le laisser tourner au moins quatre
minutes.
●
Contrôler que la quantité de carburant à bord est
suffisante pour la sortie prévue.
●
Contrôler le niveau d'huile.
●
Abaisser la/les embase(s) si elle(s) est/sont
relevée(s).
Généralités lors du démarrage
La commande d’accélération doit toujours être en position de ralenti lors du démarrage. L’unité de commande moteur veille à ce que ce dernier reçoive toujours la quantité de combustible optimale même lors
de démarrage à froid.
L’unité de commande laisse le moteur tourner quelques tours avec le démarreur avant d’injecter le mélange carburant, de manière à assurer le préchauffage
du moteur. Plus la température du moteur est basse,
et plus nombreux seront les tours de moteur. Ainsi, la
température dans les chambres de précombustion est
augmentée, ce qui garantit des démarrages fiables et
moins de fumées.
Le régime moteur est également géré par la température et est légèrement élevé lors de démarrage à froid.
30
Plus d'informations sur : www.dbmoteurs.fr
Démarrage du moteur
Procédure de démarrage
Débrayer l’inverseur
Débrayer l’inverseur. Pour ce faire, positionnez le/les
levier(s) de commande en position point mort (neutre)
sur tous les postes de commande.
Commande à levier double : Contrôlez également
que la commande d’accélération est en position de ralenti.
Mettre sous tension
Mettez sous tension en tournant la clé de contact en
position I.
Contrôlez les témoins d’avertissement et
les diodes
À chaque fois que la tension est mise, tous les témoins et diodes s’allument sur le poste de commande
principal. Vérifiez que tous les témoins et diodes fonctionnent.
Si le bateau comporte plus d’un poste de commande,
le contrôle des lampes se fera uniquement après avoir
activé les postes concernés.
Activer le poste de commande et
verrouiller le système
Appuyez sur le bouton d’activation au moins une seconde. Lorsque le bouton est relâché, la lampe s’allume pour confirmer que le poste de commande est activé.
N. B ! Si la lampe clignote, le poste de commande
n’est pas activé du fait que le/les levier(s) de commande n’est/ne sont pas en position point mort (neutre) ou
que le système est verrouillé sur un autre poste.
Si le bateau comporte plus d’un poste de commande,
le système peut être verrouillé de manière que les
manœuvres sont possibles uniquement à partir du poste de commande activé Appuyez sur le bouton d’activation encore une seconde pour verrouiller le système.
L’icône verrou s’allume pour confirmer.
Pour déverrouiller le système, appuyez sur le bouton
d’activation durant une seconde. Ceci n’est possible
qu’à partir d’un poste de commande activé.
Plus d'informations sur : www.dbmoteurs.fr
31
Démarrage du moteur
Démarrage du moteur
Démarrage avec clé de contact
Tournez la clé de contact en position III. Relâchez la
clé qui revient automatiquement en position I immédiatement après le démarrage du moteur.
N. B ! Si plusieurs tentatives de démarrage sont requises, ramenez d’abord la clé de contact en position 0.
Mise en route avec bouton de démarrage
Appuyez sur le bouton de démarrage. Relâchez le bouton immédiatement après le démarrage du moteur.
Veuillez noter que lors de mise en route à partir d’un
poste de commande secondaire, la clé de contact du
poste principal soit être en position I.
Protection contre les surchauffes
Si le démarreur est connecté durant sont temps
d’activation maxi (30 secondes), le circuit de démarreur est automatiquement interrompu pour protéger ce
dernier contre les surchauffes éventuelles. Laisser (si
possible) refroidir le démarreur au moins cinq minutes
avant d’essayer de démarrer de nouveau.
Observer les instruments et
amener le moteur à la température
de service
Laisser tourner le moteur au ralenti les 10 premières
secondes et observer les instruments pour vérifier
qu’ils affichent des valeurs normales. Contrôler également que les témoins d’avertissement clignotent sur
l’affichage d’avertissement.
Avant d’accélérer pleins gaz, faites d’abord chauffer le
moteur à bas régime et à faible charge jusqu’à ce qu’il
atteigne une température de service adéquate.
IMPORTANT ! Ne jamais emballer le moteur
quand il est froid.
32
Plus d'informations sur : www.dbmoteurs.fr
Conduite
Familiarisez-vous avec le moteur, les commandes et l’équipement auxiliaire avant de démarrer et de vous lancer
dans votre première sortie. Essayez d’éviter les coups de volant brusques ou les inversions soudaines. Les passagers risquent de tomber ou de passer par dessus bord.
AVERTISSEMENT ! Une hélice en rotation peut engendrer de graves dommages. Contrôlez que personne
ne se trouve dans l’eau autour du bateau lorsque vous enclenchez la commande de marche AV/AR. Ne naviguez jamais dans des eaux de baignade ou dans des endroits où l’on risque de rencontrer des baigneurs.
Lecture des Instruments
Contrôlez les instruments et l’affichage d’alarmes directement après le démarrage et ensuite, de manière régulière
durant la marche.
Pression d’huile
La jauge de pression d’huile doit normalement afficher entre
3 et 5 bar en service. Au ralenti, cette valeur est en principe inférieure.
En cas de pression d’huile insuffisante, l’alarme acoustique
retentit. Simultanément, le voyant sur l’écran
d’avertissement se met à clignoter.
Température du liquide de refroidissement
La jauge de température doit normalement afficher entre 75
et 95°C (167-203°F.
En cas de température du liquide de refroidissement excessive, l’alarme acoustique retentit. Simultanément, le voyant
sur l’écran d’avertissement se met à clignoter.
Charge
Durant la marche, la tension de charge doit se situer autour
de 14V pour une tension système de 12 volts.
En cas de charge insuffisante, l’alarme acoustique retentit.
Simultanément, le voyant sur l’écran d’avertissement se
met à clignoter.
Alarme
En cas de panne, l’alarme acoustique retentit et le témoin
d’avertissement concerné clignote sur l’affichage d’avertissement. La diode du bouton de diagnostic clignote également de manière intense.
Ramener le régime moteur au ralenti. Appuyez sur le bouton d’activation pour valider l’alarme. L’alarme acoustique
s’arrête et le panneau de lampes cesse de clignoter. Le témoin d’avertissement concerné clignote reste allumé.
Dans le chapitre « En cas de défaillance » et dans la section « Fonction diagnostic » se trouvent des informations
détaillées sur les mesures à prendre.
La panne sera stockée sous forme de code d’erreur tant
que le problème n’a pas été réparé. Il est possible
d’enregistrer la lecture des codes plus tard.
Plus d'informations sur : www.dbmoteurs.fr
33
Conduite
Régime de croisière
Évitez dans la mesure du possible de faire tourner le moteur pleins gaz pour assurer une économie de carburant optimale. Nous recommandons un régime de croisière d’au
moins 10 % inférieur au régime maxi pleins gaz. Le régime
maxi lors de vitesse de pointe peut varier, en fonction du
choix de l’hélice, de la charge, des conditions externes,
etc., mais devrait toutefois se maintenir dans la plage
pleins gaz.
Plage pleins gaz
D4 ..................................................... 3400–3600 tr/mn
D6 ..................................................... 3400–3600 tr/mn
Si le moteur n’atteint pas la plage pleins gaz, cela peut provenir de différents facteurs, cf. chapitre « Recherche de
pannes ». Si le régime du moteur dépasse la plage pleins
gaz, monter une hélice ayant un pas plus important. Demandez conseil à votre revendeur Volvo Penta.
Synchronisation des régimes
Lors de conduite avec une installation bimoteur, l’économie
de carburant et le confort sont améliorés si les moteurs
tournent au même régime.
La fonction de synchronisation est indiquée par un signe
égal (1) bleu sur le panneau de commande EVC.
Quand la fonction de synchronisation est activée, le régime
du moteur tribord s’adapte automatiquement à celui du moteur bâbord. La fonction de synchronisation est automatiquement activée si les conditions suivantes sont remplies :
1
1. Les deux leviers de commande d’accélération sont sur
la même position (approximativement).
2. Le régime des deux moteurs dépasse 800 tr/min.
N. B ! La synchronisation est désaccouplée si l’une de ces
conditions n’est plus remplie.
34
Plus d'informations sur : www.dbmoteurs.fr
Conduite
Changement de poste de commande
1
Un contrôle des lampes est automatiquement effectué la
première fois que l’on change de poste de commande
après l’activation du système EVC. Tous les témoins et
diodes s’allument pendant environ 2 secondes.
1. Contrôler que le/les levier(s) de commande est/sont en
position point mort (neutre) aussi bien sur le poste de
commande que l’on laisse que sur le nouveau.
2. Contrôler que le système EVC n’est pas verrouillé.
3. Appuyez sur le bouton d’activation (1) au moins une seconde. Lorsque le bouton est relâché, la lampe s’allume
pour confirmer que le poste de commande est activé.
4. Appuyez sur le bouton d’activation (1) encore une seconde pour verrouiller le système EVC. L’icône verrou
s’allume pour confirmer. Pour déverrouiller le système,
appuyez sur le bouton d’activation durant une seconde.
Ceci n’est possible qu’à partir d’un poste de commande
activé.
Changement de poste de commande en
cours de marche (option)
Cette fonction doit être activée pour pouvoir changer de
poste en cours de marche. L’activation de la fonction doit
ëtre exclusivement réalisée par un personnel agréé Volvo
Penta. Contactez votre revendeur local Volvo Penta.
1. Appuyez sur le bouton d’activation (1) pour verrouiller
le système. L’icône verrou s’éteint sur tous les postes
pour signaler qu’il est possible de changer de poste de
commande.
2. Appuyez sur le bouton d’activation (1) sur l’autre poste
de commande. La diode du bouton d’activation clignote
sur l’autre poste et reste allumé sur le poste principal.
3. Le nouveau poste de commande est activé lorsque le
rapport correct et la plage de régime adéquate ont été
demandés. La diode du bouton d’activation (1) reste allumée pour confirmer que le poste de commande est
activé. Le système est à présent verrouillé, ce qui est
confirmé par l’icône verrou qui s’allume.
N. B ! Si le rapport correct ou la plage de régime adéquate n’ont pas été demandés dans les 15 secondes,
le moteur revient au ralenti et le changement de marche passe en position neutre.
Plus d'informations sur : www.dbmoteurs.fr
35
Conduite
Manœuvres
Le changement de sens de marche avant / arrière doit se
faire au régime ralenti. À régime élevé, cette opération
peut s’avérer inconfortable pour les passagers éventuels
et engendrer des contraintes inutiles sur la transmission/
inverseur ou même arrêter le moteur.
1
Une fonction de sécurité automatique intégrée permet de
différer le changement de marche jusqu’à ce que le régime moteur soit retombé en dessous de 1000 tr/mn environ.
Effectuez toujours une manœuvre marche / avant
comme suit :
2
1. Amenez le régime moteur au ralenti et laissez le bateau ralentit au maximum.
AVERTISSEMENT ! N’enclenchez jamais l’inversion de marche arrière lorsque le bateau déjauge.
2. Amenez le levier de commande au point mort (neutre)
d’un mouvement rapide et ferme. marquez une courte
pause.
3
3. Amenez ensuite le levier de commande vers l’arrière
d’un mouvement rapide et ferme puis accélérez.
IMPORTANT ! Si le bateau est équipé de deux
moteurs, il est important que tous les deux tournent lors de manoeuvre de marche arrière. Autrement, risque de pénétration d’eau (via le canal
d’échappement) dans le moteur arrêté.
Utilisation du Power Trim lors du l’utilisation
Le Power Trim permet d’ajuster l’angle d’inclinaison de
l’embase par rapport à la poupe du bateau pour obtenir un
maximum de confort et d’économie de carburant à différents régimes, différentes charges, et dans différentes
conditions de mer et de vent.
Les réglages du Power Trim se font depuis la barre à
l’aide des commandes et des instruments décrits au chapitre Power Trim.
AVERTISSEMENT ! Eviter de trop relever l’embase
car cela nuit beaucoup à la direction du bateau.
Le moteur doit être à l’arrêt lorsque l’embase est en
position relevée.
IMPORTANT ! Eviter de faire fonctionner le bateau
trop longtemps avec l’embase très relevée ou très
abaissée (lorsque le bateau déjauge). En plus d’une
consommation excessive de carburant, cela peut
provoquer des creux dans la ou les hélices.
36
Plus d'informations sur : www.dbmoteurs.fr
Conduite
Utilisation avec la transmission en position
normale
On utilise la position normale lorsque l’on désire un maximum de confort en conditions d’utilisation normales à tous
les régimes (du démarrage au régime maximum).
Comme chaque bateau a ses propres caractéristiques et
est donc affecté différemment par les facteurs en cause,
nous ne pouvons donner que des conseils généraux pour
vous aider à obtenir l’angle d’assiette le plus approprié à
votre bateau. On peut généralement dire que si le bateau
est équilibré, facile à diriger et agréable à piloter, cela signifie que vous avez trouvé l’angle d’assiette optimal pour
le bateau.
Lors du démarrage
Relever la transmission. La proue s’abaissera et le bateau
ira plus vite. Cela facilite le pilotage et la direction aux régimes inférieurs au seuil de déjaugeage.
Au régime de déjaugeage
Incliner l’embase sur la position sur la position qui offre le
plus de stabilité et de confort.
Si le bateau dispose de deux moteurs, les deux transmissions peuvent être inclinées à des angles différents pour
compenser le vent de côté et, dans une certaine limite,
compenser la mauvaise répartition des charges sur un
côté du bateau.
Pour une économie de carburant maximale
Faire fonctionner le moteur à un régime stable. Relever/
abaisser légèrement la transmissions. Le bateau avancera
plus facilement et la vitesse augmentera dans la position
qui offre le régime moteur le plus élevé. Il est alors possible de moins accélérer pour revenir à la vitesse précédente.
Utilisation en eau peu agitée ou en grosse mer
Incliner la transmission pour abaisser la proue. Cela offre
plus de confort d’utilisation.
Utilisation avec la transmission en position
d’accostage
On place l’embase en position d’accostage lorsque le bateau est à vitesse réduite en eau peu profonde ou lorsque
l’on ne connaît pas la profondeur de l’eau.
IMPORTANT ! Le régime moteur (tr/mn) maximum
autorisé en position d’accostage est de 1500 tr/mn.
Veiller à ce que la transmission ne soit jamais trop
inclinée pour faire sortir hors de l’eau la prise d’admission de l’eau de refroidissement.
Plus d'informations sur : www.dbmoteurs.fr
37
Conduite
Echouage
La fonction Kick up permet de relâcher la transmission si celle-ci touche le fond ou un objet dans l’eau.
Si cette fonction a été activée et que l’embase a été
relâchée, il faut ramener la transmission dans sa position d’origine à l’aide des boutons de commande.
IMPORTANT ! La fonction Kick-up protège la
transmission seulement en marche avant. En
marche arrière la transmission n’est pas protégée.
Après avoir touché le fond, vérifier que ni la transmission ni l’hélice n’a été endommagée et qu’il n’y a pas
de vibrations dans l’embase. Dans le cas contraire,
rentrer au port (si possible) à vitesse réduite et faire
sortir le bateau de l’eau.
Faire sortir le bateau de l’eau. Contrôler le niveau
d’huile dans la transmission. Si l’huile est de couleur
grise, de l’eau a pénétré dans la transmission. Si c’est
le cas ou si la transmission a subie d’autres dommages, elle doit être vérifiée par un atelier Volvo Penta
agréé. Si l’hélice a subi un endommagement quelconque, elle doit être remplacée. Remettre le bateau à
l’eau et essayer la transmission. Si des vibrations
sont toujours perceptibles, il doit être vérifié par un
atelier Volvo Penta agréé.
IMPORTANT ! Pour prévenir toute corrosion galvanique, la moindre détérioration de la peinture
de la transmission ou de l’hélice doit être réparée
avant la mise à l’eau du bateau : Voir le chapitre
« Mise sur cales/Mise à l’eau ».
Contrôle de la barre de liaison
AVERTISSEMENT ! Si la barre de liaison
présente des signes d'endommagement,
rentrer au port à vitesse réduite. La barre de
liaison est un composant essentiel de
sécurité, son endommagement peut affecter
les propriétés de direction du bateau. Dans
le pire des cas, il peut en résulter la perte
totale de la direction. Ne jamais redresser ou
souder une barre de liaison endommagée.
Contacter l'atelier agréé Volvo Penta le plus
proche pour bénéficier d'une assistance
technique.
38
Plus d'informations sur : www.dbmoteurs.fr
Arrêt du moteur
Faire tourner le moteur quelques minutes au ralenti (position neutre) avant de l’arrêter. Cela évite que le li-quide
de refroidissement se mette à bouillir et équilibre la température. Cela est particulièrement important lorsque le
moteur a fonctionné à un régime et à une puissance élevés.
Arrêt
Tourner la clé en position « S ». Maintenir la clé
jusqu'à ce que moteur s'arrête. La clé revient
automatiquement en position « 0 » dès qu'elle est
relâchée. Il est alors possible de la retirer.
Arrêt auxiliaire
Si le moteur ne peut pas être arrêté selon la
procédure normale, il est possible de l'arrêter à l'aide
du dispositif d'arrêt auxiliaire monté sur le côté du
moteur.
Après l'arrêt du moteur
●
Fermer le robinet de carburant et le robinet de
fond (inverseur) pour la prise d'eau de
refroidissement.
IMPORTANT ! Ne pas oublier d'ouvrir de
nouveau les robinets avant de redémarrer le
moteur.
●
Vérifier qu'il n'y pas de traces de fuites sur le
moteur et dans le compartiment moteur.
●
Bateaux équipés de transmission : La transmission
doit être rentrée au maximum afin de protéger les
surfaces non traitées des vérins de trim contre tout
risque d'encrassement.
IMPORTANT ! Si l'embase risque de toucher le
fond, il faudra dans ce cas sortir au maximum
la transmission.
●
Couper le courant avec les interrupteurs principaux
si le bateau ne sera pas utilisé pendant quelques
temps.
IMPORTANT ! Ne jamais mettre hors tension à
l'aide des interrupteurs principaux lorsque le
moteur tourne. Ceci risquerait de
l'endommager.
Mise sur cales
Si le bateau n’est pas utilisé pendant un certain temps et
doit rester dans l’eau, le moteur doit être mis en marche au
moins tous les 14 jours et doit atteindre sa température de
fonctionnement normale. Ceci évite la corrosion du moteur.
Si le bateau n’est pas utilisé pendant une période de plus
de 2 mois, il faut procéder à des opérations de protection :
Se reférer au chapitre « Mise sur cales / Mise à l’eau ».
Plus d'informations sur : www.dbmoteurs.fr
39
Arrêt du moteur
Protection partemps froid
Pour éviter toute détérioration entraînée par le gel, le système d’eau de mer doit être vidangé et le liquide de refroidissement du système d’eau douce doit contenir une quantité
suffisante de produit antigel. Reportez-vous à la section
concernant le système de refroidissement du chapitre «
Maintenance ».
IMPORTANT ! Une batterie mal chargée peut se fissurer sous l’effet du gel.
Remorquage
Avant de charger un bateau sur une remorque, la transmission doit être relevée au maximum. Un arrêt automatique
coupe le courant de la pompe hydraulique lorsque la transmission a atteint sa position haute maximale. Le courant
est automatiquement rétabli lorsque l’embase est abaissée.
NOTE ! Tenir compte de la réglementation locale lors du
remorquage d’un bateau. Les réglementations concernant
le remorquage sont différentes selon les pays.
IMPORTANT ! Le moteur ne doit pas tourner lorsque
la transmission est relevée au maximum. Avant de
transporter le bateau sur une remorque, immobiliser la
transmission en position haute maximale à l’aide d’un
kit de remorquage (accessoire) ou similaire, pour éviter qu’elle retombe.
Bateaux avec inverseur : Purger l’eau des tuyaux
d’échappement pour éviter que l’eau ne rentre dans le
moteur lors du transport sur remorque.
Mise sur cales
Lorsqu’un bateau est mis sur cales pendant la période
d’inutilisation, par exemple des bateaux transportables sur
remorque, l’efficacité de la protection cathodique contre la
corrosion diminue à cause de l’oxydation des anodes de
protection. Avant de mettre le bateau à l’eau, les anodes
de protection sur l’embase et le capot doivent être nettoyées à la toile émeri pour enlever toute trace d’oxydation.
IMPORTANT ! Ne pas utiliser de brosse métallique ou
d’autres outils en acier lors du nettoyage, ceci pourrait
détériorer la protection cathodique.
40
Plus d'informations sur : www.dbmoteurs.fr
En cas de défaillance
En dépit d’un entretien régulier en conformité avec le schéma de maintenance et à une utilisation selon les règles,
des défaillances auxquelles il faudra remédier au plus vite peuvent toujours survenir sur un bateau. Ce chapitre
donne quelques conseils sur les mesures à prendre pour résoudre les problèmes éventuels.
Pour certains types d’anomalies, des fonctions de sécurité sont activées en vue de protéger le moteur. Les cas
suivants peuvent se présenter :
●
Le moteur ne peut pas démarrer
●
L’inverseur en position neutre (débrayé) et le régime du moteur limité à 1000-1200 tr/mn selon le modèle.
●
Le moteur s’arrête
Faire clignoter les codes d’erreur éventuels et prendre les mesures requise conformément aux chapitres « Fonction de diagnostic » et « Codes d’erreur ».
Démarrage à l’aide de batteries auxiliaires
AVERTISSEMENT ! Veillez à bien aérer. Les
batteries génèrent un gaz détonant qui est extrêmement inflammable et explosif. Un court-circuit, le contact avec une flamme nue ou des étincelles peuvent engendrer une forte explosion.
AVERTISSEMENT ! Lors du montage de batteries, veillez à ne jamais intervertir la polarité. Risque de formation d’étincelles et d’explosion.
1. Vérifiez que la tension nominale de la batterie auxiliaire correspond à la tension d’alimentation du moteur.
2. Branchez le câble auxiliaire rouge à la borne (+) de
la batterie déchargée et ensuite à la borne (+) de la
batterie auxiliaire.
3. Branchez ensuite le câble noir sur la borne (-) de
la batterie auxiliaire puis sur un point légèrement
éloigné des batteries déchargées, par ex. à hauteur
du raccordement du câble négatif du démarreur.
AVERTISSEMENT ! Le câble noir de démarrage
(-) ne doit en aucun cas entrer en contact avec le
raccordement positif (+) du démarreur.
4. Démarrez le moteur et tournez au ralenti environ 10
minutes afin de charger la batterie.
AVERTISSEMENT ! S’approcher ou travailler sur
un moteur en marche comporte toujours des risques. Attention aux pièces en rotation et aux surfaces chaudes.
AVERTISSEMENT ! Ne touchez pas aux connexions durant la phase de démarrage : Risque
de brûlures graves. Ne vous penchez pas audessus des batteries.
5. Arrêtez le moteur. Déposez les câbles exactement
dans l’ordre inverse de leur branchement.
Plus d'informations sur : www.dbmoteurs.fr
41
En cas de défaillance
Changement de marche
d'urgence
Si une défaillance empêche le fonctionnement de
l'inverseur à l'aide du levier de commande, il est
possible de manœuvrer manuellement , selon la
description ci-dessous.
Nota La description ci-après se réfère aux
inverseurs à commande électrique.
AVERTISSEMENT ! En mode changement de
marche d'urgence, l'unité est verrouillée en
marche avant. Veuillez noter que l'inverseur
ne peut pas être désaccouplé à l'aide du
levier de commande. La marche avant
peut uniquement être désaccouplée en
arrêtant le moteur à l'aide de la clé de
contact ou du bouton d'arrêt moteur.
3
2
Transmission
1
Le changement de marche s'effectue par voie
électronique, à l'aide d'un support de levier de
changement monté dans le compartiment
moteur.
2
Enclenchement manuel
1. Arrêter le moteur et retirer la clé de contact.
2. Extraire la goupille d'arrêt (1) et dégager l'embout
adaptateur (2) de la goupille (3).
3. Placer un tournevis ou un outil similaire dans
l'embout (2) et déplacer le câble de
commande dans le sens horizontal.
A
Inverseur
B
2
Enclenchement manuel de l'inverseur :
1
42
Cette description concerne l'enclenchement
manuel de l'inverseur, pour la marcher avant.
1. Arrêter le moteur et retirer la clé de
contact.from the ignition lock.
2. Desserrer la vis (1) du côté où le faisceau de
câble portant le repère A est connecté.
3. Déposer la rondelle (2) et serrer la vis.
4. Débrancher les fils A et B des électrovannes.
Plus d'informations sur : www.dbmoteurs.fr
En cas de défaillance
Arrêt moteur suite à un crash-stop
Si le moteur s’est arrêté suite à un ”crash-stop”, procéder de la façon suivante pour pouvoir manœuvrer de
nouveau le bateau.
1. Amener la commande au point mort (neutre).
2. Confirmer la réception de l’alarme et couper le(s)
moteur(s).
3. Attendre que le système soit correctement arrêté et
que tous les témoins soient éteints. Démarrer ensuite le système, pas le moteur.
4. Confirmer la réception de l’alarme et démarrer le(s)
moteur(s).
5. Couper le moteur. Attendre que le système soit correctement arrêté et que tous les témoins soient
éteints. Démarrer ensuite le moteur.
Présence d'eau dans le carburant
Vidange du filtre à carburant
Si le témoin sur le panneau s'allume, cela signifie qu'il y
a trop d'eau dans le séparateur d'eau du filtre à carburant. Procéder comme suit pour éliminer ce surplus
d'eau :
1. Arrêter le moteur et retirer la clé de contact.
2. Déposer le fil de la sonde d'eau (1).
3. Placer un récipient approprié sous le filtre à carburant, puis desserrer prudemment et suffisamment le
séparateur d'eau (2) pour que l'eau puisse s'écouler.
Visser le capteur d'eau à fond sur le filtre. Puis serrer 1/4 à 1/2 tour supplémentaire.
4. Serrer le fil venant du séparateur d'eau (1).
1
2
1
Purge du préfiltre à carburant.
Le préfiltre à carburant est un accessoire optionnel.
Placer un récipient approprié sous le filtre à carburant.
Sur le filtre à carburant, commencer par ouvrir le
purgeur (1) d'environ 4 tours. Purger l'eau et les impuretés à l'aide du robinet/bouchon au fond du filtre.
Purger le système d'alimentation.
IMPORTANT ! Patienter quelques heures après
l'arrêt du moteur pour purger le filtre.
Plus d'informations sur : www.dbmoteurs.fr
43
En cas de défaillance
Recherche de pannes
Un certain nombre de symptômes et de diagnostics probables de panne sont décrits dans le tableau ci-dessous.
Dans le cas où vous ne pouvez pas réparer vous-même, faites toujours appel à votre revendeur agréé Volvo
Penta.
AVERTISSEMENT! Avant de commencer, lisez attentivement les prescriptions de sécurité relatives à la
maintenance et au service dans le chapitre « Précautions de sécurité ».
Symptômes et diagnostics probables
Le témoin du bouton Diagnostic s’allume
diagnostic »
Reportez-vous au chapitre « Fonction de
Le démarreur ne tourne pas (ou lentement)
1, 2, 3, 24
Le moteur ne démarre pas
4, 5, 6, 7, 24
Le moteur démarre mais s’arrête à nouveau
6, 7, 24
Le moteur est difficile à démarrer
4, 5, 6, 7
A pleine charge (WOT), le moteur n’atteint pas son régime normal
5, 6, 7, 8, 9, 10, 11, 15, 18, 19, 20, 21, 24
Le moteur cogne
4, 5, 6, 7
Le moteur ne tourne pas régulièrement
4, 5, 6, 7, 10, 11
Le moteur vibre
15, 16
Consommation élevée de carburant
8, 9, 10, 12, 15
Les gaz d’échappement sont noirs
10
Les gaz d’échappement sont bleus ou blancs
12, 22
Faible pression d’huile
13, 14
Température du liquide de refroidissement du moteur trop élevée
17, 18, 19, 20, 21
La batterie ne se recharge pas ou peu
2, 23
1. Batterie déchargée
10. Alimentation en air insuffisante
2. Connexion desserrée / interruption de
circuit
11. Température du liquide de refroidissement du moteur trop élevée
3. Fusible fondu
12. Température du liquide de refroidissement du moteur trop faible
4. Manque de carburant
5. Filtre de carburant encrassé
6. Air dans le circuit d’injection
7. Eau ou impuretés dans le carburant
8. Bateau anormalement chargé
9. Salissure sur la carène, l’embase ou
l’hélice
18. Prise, tuyau ou filtre d’eau de mer
bouchés
19. Glissement de la courroie d’entraînement de la pompe de circulation
20. Rotor défectueux
13. Niveau d’huile de lubrification trop bas.
21. Panne ou défaut du thermostat
14. Filtre de carburant colmaté
22. Niveau d’huile de lubrification trop
élevé.
15. Panne ou défaut de l’hélice
16. Mauvaise installation du moteur
17. Liquide de refroidissement insuffisant
23. Glissement de la courroie d’entraînement de l’alternateur
24. Codes d’anomalie enregistrés *
* Reportez-vous au chapitre « Fonction de diagnostic » pour les informations supplémentaires.
44
Plus d'informations sur : www.dbmoteurs.fr
En cas de défaillance
Fonction de diagnostic
La fonction de diagnostic surveille et contrôle que le moteur, la transmission/inverseur et le système EVC fonctionnement normalement.
La fonction de diagnostic assure les tâches suivantes :
●
Détecter et localiser les anomalies
●
Signaler la détection des anomalies
●
Servir de guide lors de la recherche de pannes
●
Protéger le moteur et assurer un fonctionnement minimal des commandes en cas de dysfonctionnement sérieux
Indication d’anomalie
Si la fonction de diagnostic détecte un dysfonctionnement, le pilote est informé par le biais du clignotement
du témoin lumineux du bouton de diagnostic. Appuyez
sur le bouton D au tableau de commande pour valider
l’alarme. Le témoin d’avertissement concerné reste allumé dès que l’erreur a été validée.
La fonction de diagnostic influe sur le
fonctionnement du moteur de la manière
suivante :
1. La fonction de diagnostic a détecté une défaillance
de moindre importance qui ne risque pas
d’endommager le moteur.
Symptôme : Le fonctionnement du moteur reste
inchangé
2. La fonction de diagnostic a détectée une défaillance sérieuse qui ne risque pas d’endommager le
moteur immédiatement (par ex. température de refroidissement excessive) :
Symptôme : La puissance du moteur est réduite
jusqu’à ce que la valeur d’origine soit rétablie
3. La fonction de diagnostic a détectée une défaillance sérieuse qui va engendrer la panne du moteur.
Symptôme : Le moteur s’arrête
4. La fonction de diagnostic a détectée une défaillance sérieuse qui rend impossible la commande du
moteur.
Symptôme : L’inverseur est désaccouplé et le régime moteur est ramené à 1000 tr/min.
Il est possible d’utiliser le changement de marche
de secours : Voir le chapitre « Changement de
marche de secours ».
Plus d'informations sur : www.dbmoteurs.fr
45
En cas de défaillance
Codes d’erreur
L’interprétation des code d’erreur clignote sur le bouton
de diagnostic. Le code d’erreur se compose de trois
groupes de clignotements séparés par une pause de
deux secondes. En comptant le nombre de clignotements dans chaque groupe, il est possible d’obtenir un
code d’erreur.
Exemple :
pause
pause
= Code d’erreur
2.4.2
Les codes d’erreur sont enregistrés et peuvent être notés tant que le problème n’a pas été réglé.
Une liste des codes d’erreur incluant des informations
sur l’origine et les mesures à prendre se trouve dans le
chapitre « Liste des codes d’erreur ».
Lecture des code d’erreur
1. Amenez le régime moteur au ralenti si la lecture des
codes se fait moteur en marche. SI le moteur est
arrêté, vérifiez que la clé de contact est en position I
(marche).
3. Appuyez sur le bouton de diagnostic (D) au moins 5
secondes. Relâchez le bouton de diagnostic. Le témoin jaune s’allume et reste allumé, ce qui signifie
que les codes d’erreur peuvent clignoter.
4. Appuyez de nouveau sur le bouton de diagnostic au
moins 5 secondes pour pouvoir faire clignoter les codes d’erreur. Notez le code d’erreur à trois chiffres
clignotant.
5. Répétez les points ci-dessus. Un nouveau code
d’erreur clignote si plusieurs codes sont enregistrés.
Poursuivez jusqu’à ce que le code d’erreur 1.1 clignote.
N. B ! Lorsque le code d’erreur 1.1 cesse de clignoter, tous les codes d’erreur ont été vérifiés.
6. Consultez la liste des codes d’erreur et prenez les
mesures requises correspondant au code d’erreur indiqué.
Autre procédure : Si le levier de commande,
l’affichage d’alarme ainsi que les autres instruments
affichent des valeurs normales, le pilote peut choisir
de poursuivre sa route et de prendre les mesures requises plus tard.
46
Plus d'informations sur : www.dbmoteurs.fr
En cas de défaillance
Annulation des codes d’erreur
La mémoire des codes d’erreur de la fonction de diagnostic est remise à zéro chaque fois que le moteur
est mis hors tension, clé sur arrêt (S).
N. B ! Arrêtez le moteur et vérifiez que la / les clé(s)
de contact est (sont) en position 0 sur tous les postes
de commande.
Lorsque la tension est de nouveau connectée, la fonction de diagnostic contrôle s’il y a des dysfonctionnement dans le système EVC. Le cas échéant, de nouveaux codes sont définis.
Cela signifie que :
1. Les codes d’erreur concernant les anomalies réglées ou celles qui ont disparu sont effacés automatiquement.
2. Les codes d’erreur concernant les anomalies qui
n’ont encore pas été réglées doivent être validés et
enregistrés chaque fois que le contact est mis.
Le code 1.1 (« aucune erreur ») clignote si l’on appuie
sur le bouton de diagnostic après réparation des anomalies et annulation des codes d’erreur.
Plus d'informations sur : www.dbmoteurs.fr
47
Schéma de maintenance
Généralités
Votre moteur Volvo Penta et son équipement sont conçus pour assurer une fiabilité et une longévité optimales. Ils
sont construits pour répondre aux critères d’une utilisation marine et d’un impact minimum sur l’environnement.
Un entretien préventif conforme au schéma de maintenance permet de garantir ces propriétés est d’éviter des risques de temps morts imprévus.
Inspection de garantie
Au cours de la première période d’utilisation, l’inspection de première révision prescrite doit être effectuée par un
atelier agréé Volvo Penta. Voir le « Livret de garantie et de service » pour plus de détails.
Protection prolongée pour les bateaux de plaisance
Volvo Penta propose un programme de protection prolongée pour les moteurs marins diesel, y compris les transmissions de ces moteurs, à condition que ces composants soient utilisés uniquement pour la navigation de plaisance. Pour que le programme de protection prolongée soit valide, le moteur et la transmission doivent, aux frais
du propriétaire, être soumis à un service de protection prolongée spécifique, effectué par un distributeur, un concessionnaire ou un atelier agréé Volvo Penta, avant l’expiration de la période de garantie ordinaire de 12 mois.
Vous trouverez de plus amples informations dans le Livret de garantie et d’entretien.
SCHÉMA DE MAINTENANCE
AVERTISSEMENT ! Avant toute opération d’entretien, prière de lire minutieusement le
chapitre « Maintenance ». Il contient des instructions qui vous permettront d’effectuer un
travail sûr et correct.
IMPORTANT ! Lorsque le type d’intervention et la date d’échéance sont spécifiés, effectuer
la maintenance selon l’intervalle qui échoit en premier. Les points de maintenance précédés
du signe
doivent être effectués par un atelier agréé Volvo Penta.
Chaque jour, avant la première mise en route :
●
●
●
●
Moteur et compartiment moteur. Inspection générale ..................................... page 51
Huile moteur. Contrôle du niveau ................................................................... page 57
Liquide de refroidissement. Contrôle du niveau .............................................. page 58
Inspection générale de la transmission, de(s) hélice(s) et du tableau. Contrôle d'étanchéité et
de fonctionnement. ................................................................................... non illustré
Toutes les deux semaines :
●
●
●
●
●
●
●
●
Courroies d'entraînement. Vérifier l'état d'usure. Remplacer si nécessaire ...... page 53
Filtre eau de mer. Nettoyage ..........................................................................page 61
Batterie. Contrôle du niveau de l'électrolyte .................................................... page 68
Inverseur. Contrôle du niveau d'huile. ............................................................. page 72
Transmissions hors-bord. Contrôle de la protection anticorrosion ................... page 74
Transmissions hors-bord. Contrôle du niveau d'huile. ..................................... page 75
Transmissions hors-bord. Pompe de Power Trim Contrôle du niveau d'huile. . page 76
Transmission hors-bord. Servopompe. Contrôle du niveau d'huile. .................page 78
Toutes les 100 à 200 heures / au moins tous les 12 mois, Inclus dans le service de
protection prolongée
● Huile moteur. Échange 1) .............................................................................. pages 56
● Filtre à huile. Échange 2) .............................................................................. pages 57
48
1)
Les intervalles de vidange d'huile varient en fonction de la qualité d'huile et de la tenue en soufre dans le carburant. Prière de se référer à la page 46.
2)
Remplacer les filtres à chaque vidange d'huile.
3)
Si le système d'eau douce est rempli d'un mélange anticorrosion, il doit être remplacé tous les ans. D'un autre
côté, si le système d'eau douce est rempli d'antigel (mélange à base de glycol), il devra être remplacé tous les
deux ans.
4)
IMPORTANT ! Si le mode de navigation implique que l'on actionne l'inversion de marche en moyenne plus
de 20 fois par heure, l'huile devra être vidangée toutes les 100 heures.
Plus d'informations sur : www.dbmoteurs.fr
Schéma de maintenance
Toutes les 200 heures / au moins tous les 12 mois, Inclus dans le service de protection prolongée
●
●
●
●
●
●
●
●
●
●
●
Reniflard du carter moteur. Échange ..............................................................page 52
Filtre à air. Échange ....................................................................................... page 52
Tuyau d'échappement. Contrôle ..................................................................... page 53
Courroies d'entraînement. Contrôle de la tension de courroie ......................... page 53
Compresseur. Contrôle du niveau d'huile. ....................................................... page 54
Pompe eau de mer. Contrôler la roue à aubes ................................................ page 60
Anodes de zinc. Refroidisseur d'air de suralimentation, échangeur. Contrôle ..page 62
Filtre/préfiltre à carburant Échange .................................................................page 64
Inverseur. Vidange de l'huile et remplacement du filtre à huile. ...................... page 72
Transmission hors-bord. Vidanger l'huile 4) .....................................................page 75
Transmission hors-bord. Contrôler le joint cardan et les soufflets d'échappement
...................................................................................................................... page 76
Nettoyer et effectuer les retouches de peinture le cas échéant ................. non illustré
Vérifier l'état des durites en caoutchouc et resserrer les colliers de durite . non illustré
Transmission hors-bord. Remplacer les soufflets du joint cardan .............. non illustré
Tous les deux ans :
● Liquide de refroidissement. Échange3) ............................................................ page 59
Toutes les 600 heures / au moins tous les 5 ans :
Inverseur. Remplacer le joint d'arbre d'hélice ............................................. non illustré
Turbocompresseur. Contrôle/nettoyage si nécessaire ............................... non illustré
Vérins de commande de trim, tuyaux, flexibles hydrauliques. Contrôle d'étanchéité ...
................................................................................................................. non illustré
Transmission hors-bord, vérifier le fonctionnement et l'état d'usure ........... non illustré
– Bagues/supports d'arbre dans tableau arrière et bras de suspension.
– Joints de l'arbre d'hélice
– Arbre d'hélice, contrôler la rectitude
– Mécanisme d'inversion de marche et câble de commande
– Direction
1)
Les intervalles de vidange d'huile varient en fonction de la qualité d'huile et de la tenue en soufre dans le carburant. Prière de se référer à la page 46.
2)
Remplacer les filtres à chaque vidange d'huile.
3)
Si le système d'eau douce est rempli d'un mélange anticorrosion, il doit être remplacé tous les ans. D'un autre côté, si le
système d'eau douce est rempli d'antigel (mélange à base de glycol), il devra être remplacé tous les deux ans.
4)
IMPORTANT ! Si le mode de navigation implique que l'on actionne l'inversion de marche en moyenne plus de 20
fois par heure, l'huile devra être vidangée toutes les 100 heures.
Plus d'informations sur : www.dbmoteurs.fr
49
Schéma de maintenance
Toutes les 1200 heures / au moins tous les 5 ans :
● Courroies d'entraînement. Échange ................................................................ page 53
Échangeur. Contrôle/nettoyage ................................................................. non illustré
● Compresseur. Vidanger l'huile .......................................................................page 54
Intercooler. Contrôle/nettoyage ................................................................. non illustré
Contrôler les câbles et les joints. Échange ............................................... non illustré
Conduites de liquide de refroidissement. Contrôle ..................................... non illustré
– Contrôle des flexibles, attaches et colliers de serrage
Contrôle de sécurité et de fonctionnement ................................................ non illustré
– Lors d'un contrôle de sécurité et de fonctionnement, la transmission hors-bord est démontée pour contrôler l'usure et les dommages éventuels. Tous dommages doivent
être réparés. Remplacer la transmission complète, si nécessaire.
50
1)
Les intervalles de vidange d'huile varient en fonction de la qualité d'huile et de la tenue en
soufre dans le carburant. Prière de se référer à la page 46.
2)
Remplacer les filtres à chaque vidange d'huile.
3)
Si le système d'eau douce est rempli d'un mélange anticorrosion, il doit être remplacé tous les
ans. D'un autre côté, si le système d'eau douce est rempli d'antigel (mélange à base de
glycol), il devra être remplacé tous les deux ans.
4)
IMPORTANT ! Si le mode de navigation implique que l'on actionne l'inversion de marche
en moyenne plus de 20 fois par heure, l'huile devra être vidangée toutes les 100 heures.
Plus d'informations sur : www.dbmoteurs.fr
Maintenance
Ce chapitre décrit les opérations d’entretien citées ci-dessus. Lire attentivement ces instructions avant de procéder aux opérations d’entretien. Les intervalles d’entretien sont indiqués dans le chapitre ci-dessus. Plan d’entretien
AVERTISSEMENT ! Lire les précautions de sécurité à respecter lors des opérations d’entretien et de service : Mesures de sécurité à prendre avant d’effectuer les opérations d’entretien.
AVERTISSEMENT ! Sauf indications contraires, toutes les opérations d’entretien et de service doivent être
effectuées avec le moteur arrêté. Arrêter le moteur avant d’ouvrir et d’enlever les capots. Immobiliser le
moteur en enlevant la clé de contact et en coupant l’alimentation électrique à l’aide du coupe-batterie.
Motor, Allgemeines
Contrôle quotidien
Prenez pour habitude d’effectuer un contrôle visuel du
moteur et de son compartiment avant de démarrer le
moteur, et après la conduite, moteur arrêté. Ceci vous
permet de constater rapidement s’il y a quelque chose
d’anormal.
Soyez spécialement attentif aux fuites de carburant,
de réfrigérant ou d’huile moteur éventuelles, vis desserrées, courroies usées ou relâchées, raccordements
mal fixés, durits ou câbles électriques endommagés.
Ce contrôle ne demande que quelques minutes mais il
permet d’éviter de graves temps morts et des réparations onéreuses.
AVERTISSEMENT ! L’accumulation de résidu
de carburant, d’huiles et de graisse sur le moteur
et dans le compartiment moteur représente un
risque d’incendie et doit être nettoyée au plus
vite.
IMPORTANT ! Si vos découvrez des traces de
fuite de carburant ou d’huile, vérifiez leur origine
et prenez les mesures requises pour réparer.
IMPORTANT ! En cas de lavage haute pression,
ne dirigez jamais le jet sur les joints, les conduites en caoutchouc ou les composants électriques. N’utilisez jamais la haute pression pour laver le moteur.
Plus d'informations sur : www.dbmoteurs.fr
51
Maintenance. Motor, Allgemeine
Échange du filtre à air
Déposer le capot du filtre à air. Retirer le filtre à
air usagé. Nettoyer le capot/le boîtier de filtre si
nécessaire. Veiller à ce qu'aucune impureté ne
pénètre dans le moteur. Positionner le nouveau
filtre à air et le capot de filtre.
Remplacement du reniflard du carter
moteur
Dévisser le couvercle et déposer le filtre usagé.
Nettoyer le couvercle/le boîtier de filtre si
nécessaire. Veiller à ce qu'aucune impureté ne
pénètre dans le moteur. Positionner le nouveau
filtre à air.
52
Plus d'informations sur : www.dbmoteurs.fr
Maintenance. Motor, Allgemeine
Contrôle de la ligne d'échappement
La ligne d'échappement des installations de
transmission doit être contrôlée tous les ans, afin
de vérifier qu'il n'y ait pas de corrosion entre la
durite (1) et le tuyau (2).
3.
5.
1.
AVERTISSEMENT ! Risque de pénétration
d'eau. L'inspection de la ligne
d'échappement doit se faire sur le bateau
sorti de l'eau.
En cas de graves dégâts dus à la corrosion,
le tuyau doit être réparé ou remplacé par
un neuf.
4.
2.
Pour le contrôle : Desserrer les colliers (3) et (4) de
serrage de la durite (1). Dégager la durite.
Contrôler la surface de contact (5). En cas de
graves dégâts dus à la corrosion, le tuyau doit
être réparé ou remplacé par un neuf.
Contrôle des courroies d'entraînement
AVERTISSEMENT ! Arrêter le moteur avant
toute intervention d'entretien.
Généralités
Vérifier la tension et de l'état de (des) courroie(s)
de manière régulière. Si la courroie est trop
tendue, elle risque d'endommager les
roulements. Trop lâche, elle risquera de patiner.
Par conséquent, vérifier régulièrement la tension
et de l'état de (des) courroie(s). Contrôler et
ajuster après l'arrêt du moteur, lorsque la
courroie est chaude.
IMPORTANT ! Toujours remplacer une
courroie qui semble usée ou fissurée(les
courroies travaillant par paire doivent être
remplacées simultanément).
Réglage/remplacement des courroies
d'entraînement
L'alternateur standard et la pompe à eau sont
entraînés par une courroie Poly V assurant un
fonctionnement et une durée de vie optima.
Remplacer/tendre la courroie comme suit :
1. Desserrer les boulons (1) sur le support de
galet de tension. Déposer et remplacer la
courroie le cas échéant.
2. Tendre la courroie en appliquant un couple
de 70 Nm sur le raccord carré (2) du galet
tendeur. Fixer le galet tendeur avec les
boulons (1). Serrer les boulons au couple de
50 Nm.
3. Desserrer les boulons (1) moteur chaud et
répéter la procédure de tension de courroie.
Plus d'informations sur : www.dbmoteurs.fr
53
Maintenance. Motor, Allgemeine
Compresseur. Contrôle du niveau d’huile
Contrôler et faire l’appoint
Dévissez et retirez la jauge d’huile. Essuyez l’huile.
Vissez complètement la jauge d’huile et retirez-la à
nouveau. Contrôlez que le niveau d’huile se trouve
entre les repères. Si la jauge d’huile n’est pas complètement enfoncée (vissée), le niveau d’huile se situe
légèrement au-dessus du repère MIN -si le niveau
d’huile est satisfaisant. De cette manière, assurezvous que la jauge d’huile est vissée à fond afin de
pouvoir correctement relever le niveau d’huile. Faites
l’appoint d’huile nécessaire (utilisez le tube de la jauge
pour procéder au remplissage). Pour toute information
concernant la qualité et la capacité d’huile : Reportezvous au chapitre « Caractéristiques techniques ».
IMPORTANT ! Le niveau d’huile doit toujours être
situé entre les marques MAX et MIN de la jauge
d’huile.
Vidange d’huile
Faites tourner le moteur jusqu’à sa température de service normale. Stopper le moteur. Retirez la jauge d’huile. Retirez le bouchon (1) et laissez l’huile s’écouler.
Remettez le bouchon et remplissez d’huile jusqu’au niveau correct.
54
Plus d'informations sur : www.dbmoteurs.fr
Système de lubrification
IMPORTANT! Sur un moteur neuf ou remis à neuf, l’huile et le filtre à huile doivent être remplacés après 20
à 50 heures de service. Utiliser uniquement les qualités d’huile recommandées : Voir le chapitre « Caractéristiques techniques ».
IMPORTANT! Les intervalles de vidange peuvent varier entre 100 et 200 heures, selon le type d’huile et la
teneur en soufre contenue dans le carburant. Prière de noter que ces intervalles ne doivent pas dépasser
une période de 12 mois. Si des intervalles plus espacés que ceux indiqués dans le tableau ci-dessous sont
souhaités, il est important de faire contrôler l’état de l’huile par les fabricants d’huile par le biais de tests
réguliers
Teneur en soufre dans le carburant, en poids
> 1,0 %3)
< 0,5 – 1,0 %
Grade d’huile1)
Intervalles entre les vidanges,
le premier des deux prévalant
Tous les moteurs :
VDS-2 et ACEA E7 2)
ou VDS-2 et Global DHD-1
ou VDS-2 et API CH-4
ou VDS-2 et API CI-4
1)
2)
3)
200 h / 12 mois
100 h / 12 mois
Lorsque les spécifications des qualités d’huile sont accompagnées d’un « ou » (Type 1, 2 et 3), peu
importe laquelle des spécifications utilisée.
Lorsque les spécifications des qualités d’huile sont accompagnées d’un « et » (Type 2 et 3), l’huile
moteur doit répondre aux deux exigences.
ACEA E7 a remplacé ACEA E5, mais ACEA E5 peut être employée si disponible.
Si la teneur en soufre est > 1,0 % en poids, utiliser une huile d’indice TBN > 15.
N.B. Une huile à base minérale, 100 % synthétique ou semi-synthétique, peut être utilisée à condition
qu’elle réponde aux exigences de qualité.
VDS = Volvo Drain Specification
ACEA = Association des Constructeurs Européenne d’Automobiles
API = American Petroleum Institute
TBN = Total Base Number
Global DHD = Global Diesel Heavy Duty
−30
−20
−10
±0
20
30
40
o
C
SAE 15W/40
−15oC
SAE 10W/30
−25oC
✱
+10
SAE 5W/30
−10oC
SAE 30
o
+10 C
−22
−4
+14
La viscosité doit être choisie par rapport au tableau cicontre.
Nota : Les valeurs de température concernent une
température ambiante constante.
* Concerne les huiles synthétique ou semi-synthétique
SAE 20W/30
±0oC
Viscosité
Quantité d’huile lors de vidange
SAE 40
Voir le chapitre « Caractéristiques techniques ».
o
32
50
68
86
104
F
Plus d'informations sur : www.dbmoteurs.fr
55
Maintenance. Système de lubrification
Contrôle et remplissage d'appoint de l'huile
moteur
Le niveau d'huile doit se trouver au sein de la plage
indiquée sur la jauge d'huile (1). Contrôler le niveau
d'huile tous les jours, avant de démarrer le moteur.
Le remplissage d'appoint se fait par le dessus du
moteur. Parfaire le remplissage lentement. Patienter
quelques minutes avant de contrôler de nouveau le
niveau, pour permettre à l'huile de s'écouler dans le
carter moteur. Contrôler ensuite de nouveau. Utiliser
uniquement des qualités d'huile recommandées : Se
reporter au chapitre « Caractéristiques techniques ».
IMPORTANT ! Ne pas remplir d'huile au-dessus du
niveau MAXI.
N B ! Le volume d'huile entre les repères MAXI et MINI
est d'env. 1,5 litre (0,4 US gals) sur le D4 et de 3,5 litres
( 0,9 US gals) sur le D6.
Huile moteur. Vidange
Toujours respecter les intervalles de vidange d'huile.
1. Démarrer le moteur (cela permet de plus facilement
aspirer l'huile dans le carter) Laisser tourner le moteur
au ralenti jusqu'à ce qu'il atteigne sa température de
service (la jauge de température indique une valeur
entre 75 et 95°C (167-203°F)). Arrêter ensuite le
moteur. Patienter dix minutes avant de vidanger l'huile.
AVERTISSEMENT ! L'huile et les surfaces
chaudes peuvent causer des brûlures.
2. Relier la pompe de vidage d'huile au tuyau de vidange.
Pomper l'huile.
3. Remplacer le filtre à huile et le filtre de dérivation
à chaque vidange (prière de se reporter au
chapitre « Échange du filtre à huile/ filtre de
dérivation.
4. Remplir d'huile au niveau correct à travers l'orifice de
remplissage sur le dessus du moteur ( prière de se
reporter au chapitre « Caractéristiques techniques »
pour les contenances d'huile.
IMPORTANT ! Utiliser uniquement des qualités
d'huile recommandées (voir page
précédente).
5. Démarrer le moteur. Contrôler que le témoin de
pression d'huile s'éteint et qu'il n'y a pas de fuites sur
et autour des filtres.
Laisser tourner le moteur au ralenti jusqu'à ce qu'il
atteigne sa température de service (la jauge de
température indique une valeur entre 75 et 95°C (167203°F)).
IMPORTANT ! Le contrôle du niveau d'huile
doit se faire sur un moteur chaud. Si l'huile est
froide, l'écoulement de celle-ci dans le carter
moteur demandera beaucoup de temps.
56
Plus d'informations sur : www.dbmoteurs.fr
Maintenance. Système de lubrification
AVERTISSEMENT ! Travailler ou s'approcher
d'un moteur en marche comporte toujours
des risques. Attention aux pièces en
rotation et aux surfaces chaudes.
6. Arrêter le moteur. Patienter dix minutes avant de
contrôler le niveau l'huile. Parfaire le remplissage le
cas échéant.
N B ! Récupérer l'huile usagée selon la réglementation
locale en vigueur.
Filtre à huile et filtre de dérivation. Échange
Le filtre à huile et le filtre de dérivation doivent être
remplacés à chaque vidange.
N’oubliez pas de déposez l’huile usée dans un centre
de traitement spécialisé.
AVERTISSEMENT! L’huile et les surfaces
chaudes peuvent provoquer des brûlures.
1. Placez un récipient au-dessous du filtre lors de la
dépose, afin d’éviter les souillures.
2. Nettoyez le support de filtre.
3. Déposez le filtre de dérivation (1) et le filtre à huile
(2) à l’aide d’un extracteur approprié.
4. Vérifiez que les surfaces de contact sur le support
de filtre sont propres et qu’aucun résidu de joint
usé ne souille les surfaces.
5. Lubrifiez les joints du nouveau filtre avec de l’huile
moteur.
6. Serrez les filtres neufs à la main jusqu’à ce qu’ils
entrent en contact avec la portée. Serrez ensuite
de ½ à ¾ de tour.
7. Démarrez le moteur et vérifiez qu’il n’y a pas de
fuites. Contrôlez le niveau d’huile après avoir arrêté
le moteur.
Plus d'informations sur : www.dbmoteurs.fr
57
Système à eau douce
Le circuit à eau douce est le système de refroidissement interne du moteur. C'est un circuit fermé qui
doit toujours être rempli d'un liquide réfrigérant protégeant celui-ci contre la corrosion et le gel, si le
climat l'exige.
La pompe de circulation envoie l'eau douce dans le bloc-moteur, autour des cylindres, sur le
turbocompresseur et le tuyau d'échappement. Un thermostat est implanté devant le tuyau
d'échappement. Le thermostat commence à s'ouvrir à une certaine température et est entièrement
ouvert lorsque le moteur atteint la température de service normal. Quand le thermostat s'ouvre, le
liquide réfrigérant passe à travers l'échangeur dans le lequel il est refroidi par l'eau du système d'eau
de mer du moteur.
Liquide de refroidissement. Généralités
Le circuit d’eau douce doit être rempli d’un liquide qui
protège le moteur de la corrosion interne et du gel (si
le climat l’exige). Ne jamais utiliser de l’eau pure
toute seule.
AVERTISSEMENT ! Les agents anticorrosifs et
antigel sont dangereux pour la santé (ne pas
ingurgiter !)
S’il existe un risque de gel à toute période de l’année,
le circuit de refroidissement doit être rempli d’un mélange 50% antigel Volvo Penta et 50% eau pure (d’un
pH aussi neutre que possible). Ce mélange protège de
la corrosion et du gel jusqu’à des températures d’environ –40°C. Il doit être utilisé pendant toute l’année.
NOTE ! Utiliser au moins 40% d’antigel dans le
circuit afin de disposer d’une protection complète
contre la corrosion.
S’il n’existe aucun risque de gel, le liquide de refroidissement peut être constitué d’eau douce à laquelle
on ajoute du fluide anticorrosion Volvo Penta. Mélanger selon les instructions portées sur l’emballage.
IMPORTANT ! Ne jamais mélanger de l’antigel
(glycol) avec des produits anticorrosifs. La combinaison des deux peut provoquer la formation de
mousse et de ce fait réduire considérablement la
capacité de refroidissement.
Contrôle du niveau du liquide de
refroidissement
AVERTISSEMENT ! Ne pas ouvrir le bouchon
de remplissage du liquide de refroidissement
lorsque le moteur est chaud, sauf en cas
d'urgence. De la vapeur ou du liquide de
refroidisseur brûlant peuvent être rejetés
avec l'évacuation de la pression.
Ouvrir lentement le bouchon de remplissage en
sens inverse d'horloge et relâcher la surpression
du système de refroidissement. Parfaire le
remplissage le cas échéant. Le niveau de liquide
de refroidissement doit se trouver entre les repères
MAXI et MINI est du vase d'expansion. Remonter
le bouchon de remplissage.
58
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système à eau douce
Liquide de refroidissement.
Remplacement
Puisque l’efficacité de l’agent anticorrosif diminue
dans le temps, le liquide de refroidissement doit être
changé. Si le circuit d’eau douce est rempli d’un mélange antigel, celui-ci doit être changé tous les deux
ans. Si le circuit est rempli d’un mélange anticorrosif,
celui-ci doit être changé chaque année.
Vidange du système d'eau douce
Retirer le bouchon du vase d'expansion (pour
faciliter l'écoulement du liquide). Utiliser un
récipient approprié lors de la vidange.
Une durite est montée sur l'intercooler. Déposer la
durite et la connecter au raccord de purge (1).
Ouvrir le raccord en dévissant lentement la vis de
purge. Utiliser une clé plate de 17 si le raccord
grippe. Vidanger tout le liquide de
refroidissement et resserrer le raccord à la main.
Retirer la durite et continuer à vidanger le liquide
du raccord (2) sur le bloc-moteur.
NB! Récupérer le liquide de refroidissement usagé
pour destruction, selon la réglementation locale
en vigueur.
Plus d'informations sur : www.dbmoteurs.fr
59
Système à eau de mer
Le circuit à eau de mer est le système de refroidissement externe du moteur. Sur les moteurs équipés de
transmission, la pompe d'eau de mer aspire l'eau via l'embase, à travers le refroidisseur d'huile du
système de commande, vers la pompe d'eau de mer, après quoi l'eau traverse le filtre à eau de mer
avant d'être pompée à travers le refroidisseur de carburant, l'intercooler, le refroidisseur d'huile et
l'échangeur. Finalement, l'eau est pompée dans le coude d'échappement, où elle est mélangée avec
les gaz d'échappement.
Sur les moteurs équipés d'un inverseur, la pompe d'eau de mer aspire l'eau via l'orifice d'admission
d'eau de mer, après quoi l'eau traverse le filtre à eau de mer (accessoire optionnel), avant d'être
pompée à travers l'intercooler, l'échangeur, le refroidisseur d'huile moteur et le refroidisseur d'huile de
l'inverseur. Finalement, l'eau est pompée dans le coude d'échappement, où elle est mélangée avec les
gaz d'échappement.
AVERTISSEMENT ! Il y a un risque potentiel de pénétration d'eau dans le bateau lors de
l'intervention sur le système d'eau de mer (si le bateau est dans l'eau). De l'eau risque de s'infiltrer
dans le bateau si une durite, un bouchon ou un élément similaire situés en dessous de la ligne de
flottaison sont déposés. Par conséquent, toujours fermer le robinet de fond. Si le bateau ne
comporte pas de robinet de fond, l'écoulement de l'eau devra être stoppé de manière sûre. Le
bateau doit être sorti de l'eau dans la mesure du possible.
Turbine de pompe. Contrôle/Remplacement
AVERTISSEMENT ! Risque de pénétration
d’eau.
Enlever le couvercle de la pompe d’eau de mer et enlever la turbine (1). Si on constate des fissures ou
d’autres défauts sur la turbine celui-ci doit être remplacé. (Si l’arbre de la pompe peut être tourné à la main,
la bride doit être remplacée). Graisser le carter de la
pompe et l’intérieur du couvercle avec de la graisse
insoluble dans l’eau pour caoutchouc.
Remettre en place la turbine en tournant dans le sens
des aiguilles d’une montre. Mettre en place des rondelles d’étanchéité au centre de l’arbre. Mettre conjointement en place le couvercle et un nouveau joint
d’étanchéité. Inverseur : Ouvrir la vanne de coque.
60
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système à eau de mer
Nettoyage du filtre à eau de mer
1
2
3
AVERTISSEMENT ! Risque de pénétration
d'eau.
Dévisser le couvercle (1) et déposer la plaque
d'étanchéité (2). Soulever, déposer et nettoyer la
cartouche (3).
IMPORTANT ! Si le bateau est utilisé dans une
eau fortement polluée, algues etc., le filtre
devra être contrôlé plus souvent que ce qui
est indiqué dans le schéma de
maintenance. Le filtre risque autrement de se
colmater et d'entraîner la surchauffe du
moteur.
Vidange du système d'eau de mer
Utiliser un récipient approprié lors de la vidange.
Ouvrir le raccord (1) en dévissant lentement la vis
de purge. Utiliser une clé plate de 17 si le raccord
grippe. Vidanger tout le liquide de refroidissement
et resserrer le raccord à la main.
Retirer la durite et continuer à vidanger le liquide
des raccords (2) et (3).
Plus d'informations sur : www.dbmoteurs.fr
61
Maintenance: Système à eau de mer
Contrôle/échange des anodes de zinc
AVERTISSEMENT ! Risque de pénétration
d'eau. Fermer le robinet de fond avant toute
intervention sur le système d'eau de mer.
1. Fermer le robinet de fond.
2. Vidanger le circuit d'eau de mer selon la
description dans le chapitre « Vidange du
système d'eau de mer ».
3. Déposer les anodes de zinc sur l'échangeur et
l'intercooler.
4. Déposer les anodes de zinc et les remplacer si
leur taille est de plus de 50 % inférieure à leur
dimension d'origine. Nettoyer autrement les
anodes de zinc avec du papier abrasif pour
retirer la couche d'oxyde avant de les
remonter.
IMPORTANT ! Nettoyer avec du papier
abrasif. Ne pas utiliser d'outils métalliques, au
risque d'endommager la protection
électrique.
5. Contrôler les anodes de zinc. S'assurer qu'il y a
un contact correct entre l'anode et les pièces
métalliques.
6. Fermer les raccords de vidange.
7. Ouvrir le robinet de fond avant de démarrer le
moteur.
8. Vérifier l'étanchéité de l'ensemble.
62
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système à eau de mer
Circuit d’eau de mer. Nettoyage et
protection
Pour empêcher la formation de dépôts et de
cristaux de sel, le système d’eau de mer doit être
rincé à l’eau claire. Lorsque le bateau est mis sur
cales, il doit également être traité.
AVERTISSEMENT ! Risque de pénétration
d’eau. Le nettoyage et le rinçage du circuit
d’eau de mer doit être effectué lorsque le
bateau est à terre.
1. Ouvrir la vanne de prise d’eau de mer (inverseur).
1
2. Débrancher le tuyau flexible (1) de la pompe d’eau
de mer et brancher un tuyau flexible (2) qui va dans
un bac rempli d’eau claire. Prendre des précautions
lors du remplissage.
3. S’assurer que rien ne risque d’être éclaboussé derrière la sortie d’échappement.
AVERTISSEMENT ! S’approcher d’un moteur
en marche est dangereux. Prendre garde aux éléments en rotation et aux surfaces chaudes.
IMPORTANT ! Le rotor risque d’être endommagé s’il tourne à sec.
4. Placer le levier de l’inverseur sur la position neutre.
S’assurer que personne ne s’approche des hélices.
Démarrer le moteur. Le faire tourner au ralenti accéléré pendant quelques minutes. Arrêter le moteur.
5. Pour le traitement de protection, remplir un bac d’un
mélange d’antigel (50/50 d’eau claire et d’antigel).
Fixer un récipient sous la sortie d’échappement.
Répéter l’étape 4.
6. Brancher le tuyau flexible d’eau de mer (1).
7. Le circuit est maintenant protégé. Le mélange antigel doit rester dans le circuit lorsque le bateau est
mis sur cales. Purger le mélange avant de mettre le
bateau à l’eau. Réutiliser le mélange antigel pour la
saison suivante ou le récupérer selon la réglementation locale en vigueur.
Plus d'informations sur : www.dbmoteurs.fr
63
Système d’alimentation
Le système d'alimentation du moteur est un système d'injection dit à rampe commune. L'avantage du
système d'injection à rampe commune est que les unités de commande moteur pilotent le calage et la
quantité de carburant, ce qui se traduit par un meilleur contrôle des émissions et un fonctionnement
plus souple du moteur.
Toute intervention sur le système d'injection à rampe commune doit être effectuée par un atelier agréé.
Utiliser uniquement des qualités de carburant recommandées : Se reporter au chapitre «
Caractéristiques techniques ».
AVERTISSEMENT ! Risque d'incendie. Toute intervention sur le système d'alimentation doit se faire sur
un moteur froid. Un déversement de carburant sur une surface chaude ou sur un composant
électrique provoquer un incendie. Stocker les chiffons imbibés de carburant dans un endroit à
l'épreuve du feu.
Remplacement du filtre à carburant
1. Fermer le(s) robinet(s) de carburant.
2. Nettoyer le support de filtre et placer un
récipient approprié sous le filtre.
3. Déposer les fils du séparateur d'eau (1).
4.
Dévisser le filtre en utilisant une clé
appropriée si besoin est.
5. Nettoyer la surface d'étanchéité sur le support
de filtre. S'assurer que le filtre neuf est
absolument propre et que les surfaces
d'étanchéité sont intactes. Humidifier les joints
d'étanchéité avec de l'huile moteur, y compris
le joint en caoutchouc interne, à l'intérieur de
l'orifice fileté, au centre du filtre.
N B ! Ne pas remplir le nouveau filtre de
carburant avant l'assemblage. Des impuretés
risquent de pénétrer dans le système et de
causer des dommages ou des
dysfonctionnements..
6. Visser le nouveau filtre à la main jusqu'à ce
que le joint entre en contact avec le support.
Serrer ensuite d'un ½ tour supplémentaire.
Remonter les fils sur le séparateur d'eau.
64
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système d'alimentation
7. Ouvrir le(s) robinet(s) de carburant.
8. Purger le système d'alimentation. Voir le
chapitre « Purge du système d'alimentation ».
9. Démarrer le moteur et vérifier l'étanchéité.
2
1
Purge du système d'alimentation
Le système d'alimentation doit être purgé, par
exemple après le remplacement d'un filtre à
carburant, si le réservoir est complètement vide ou
après une immobilisation prolongée.
AVERTISSEMENT ! Ne jamais déposer les
tuyauteries d'alimentation.
1. Fixer un flexible transparent sur le purgeur d'air
(1). Placer l'autre extrémité du flexible dans un
récipient approprié pour éviter tout
déversement.
2. Ouvrir le purgeur et pomper le carburant à
l'aide de la pompe à main (2), jusqu'à ce qu'il
n'y ait plus de bulles d'air dans le carburant
qui s'écoule. Fermer et serrer le purgeur.
3. Actionner la pompe manuelle encore une
dizaine de fois. La résistance de la pompe
manuelle peut sembler plus dure que
d'habitude lors de la purge le système.
4. Retirer le flexible et remonter le bouchon
protecteur sur le purgeur.
AVERTISSEMENT ! Travailler ou s'approcher
d'un moteur en marche comporte toujours
des risques. Faire attention aux pièces en
rotation et aux surfaces chaudes.
Plus d'informations sur : www.dbmoteurs.fr
65
Maintenance: Système d'alimentation
1
Préfiltre de carburant. Remplacement de la
cartouche de filtre
Fermer le robinet de carburant sur le réservoir de carburant. Placer un récipient sous le filtre de carburant.
Enlever le couvercle en desserrant la vis (1). Remplacer la cartouche et remettre en place le couvercle.
Ouvrir le robinet de carburant. Purger le circuit d’alimentation en carburant. Récupérer la cartouche de filtre
usagée selon la réglémentation lo-cale en vigueur.
Démarrer le moteur et s’assurer qu’il n’y a pas de fuites.
AVERTISSEMENT ! S’approcher d’un moteur en
marche est dangereux. Prendre garde aux éléments en rotation et aux surfaces chaudes.
66
Plus d'informations sur : www.dbmoteurs.fr
Système électrique
Le moteur est doté d'un système électrique bipolaire, ce qui signifie que la tension (moins) retourne
directement de la borne négative (-) du démarreur via le câble de batterie négatif. Les composants
individuels du système renvoient la tension de la borne négative (-) du démarreur via des câbles
séparés.
AVERTISSEMENT ! Toujours arrêter le moteur et couper le courant à l'aide des coupe-batteries avant
d'intervenir sur le circuit électrique. Isoler le courant envoyé au radiateur du bloc moteur, au
chargeur des batteries ou aux accessoires montés sur le moteur.
Coupe-batteries
Ne jamais fermer le coupe-batteries avant que le
moteur soit complètement arrêté. Si le circuit entre
l'alternateur et la batterie est coupé lorsque le
moteur tourne, l'alternateur risque d'être sérieusement
endommagé. Pour les mêmes raisons, les circuits de
charge ne doivent jamais être permutés lorsque le
moteur est en marche.
IMPORTANT! Ne jamais mettre hors tension à
l'aide des coupe-batteries lorsque le moteur tourne.
Fusibles
Le moteur est équipé de disjoncteurs entièrement
automatiques. Les disjoncteurs coupent le courant
en cas de surcharge du système électrique.
S'il n'est pas possible de démarrer le moteur ou si les
instruments cessent de fonctionner en cours de
marche, cela signifie que le disjoncteur peut avoir
été activé. Si le problème est temporaire, le
réarmement du disjoncteur s'effectue
automatiquement. Si la panne persiste, identifier les
codes clignotants et prendre les mesures requises.
IMPORTANT ! Toujours rechercher l'origine d'une
surcharge !
D6 système 24 volt
Le moteur est équipé de deux disjoncteurs
entièrement automatiques (1). Les disjoncteurs
coupent le courant en cas de surcharge du système
électrique.
S'il n'est pas possible de démarrer le moteur ou si les
instruments cessent de fonctionner en cours de
marche, cela signifie que le disjoncteur peut avoir
été activé. Réarmer en appuyant sur le disjoncteur.
Si la panne persiste, identifier les codes clignotants et
prendre les mesures requises.
IMPORTANT ! Toujours rechercher l'origine d'une
surcharge !
Plus d'informations sur : www.dbmoteurs.fr
67
Maintenance: Système électrique
Branchements électriques
Contrôler également que tous les branchements sont
secs et exempts de toute trace d’oxydation et
qu’aucune connexion n’est desserrée. Si néces-saire,
pulvériser un produit hydrofuge sur les connexions
(Volvo Penta Universal oil).
Batterie. Entretien
AVERTISSEMENT ! Risque d’incendie et d’explosion. Ne jamais approcher une flamme nue ni
provoquer d’étincelles à proximité de la ou des
batteries.
AVERTISSEMENT ! Ne jamais confondre les
bornes positives et négatives de la batterie. Ceci
peut provoquer des étincelles ou une explosion.
AVERTISSEMENT ! L’électrolyte de la batterie
contient de l’acide sulfurique, qui est extrêmement corrosif. Protéger la peau et les vêtements
lors de la charge ou de manipulations de batteries. Toujours utiliser des lunettes de protection
et des gants. Si l’électrolyte de la batterie entre
directement en contact avec la peau, rincer immédiatement et abondamment à l’eau et au savon. Si l’électrolyte de la batterie entre en contact avec les yeux, rincer immédiatement et
abondamment à l’eau claire et consulter un médecin sans délai.
Branchement et débranchement
Brancher d’abord le câble rouge + à la borne positive
+ de la batterie. Ensuite, brancher le câble noir – à la
borne négative – de la batterie.
Lors du débranchement de la batterie, débrancher
d’abord le câble noir – (négatif) et ensuite le câble
rouge + (positif).
Nettoyage
Garder les batteries propres et sèches. Des bornes
oxydées ou des saletés sur les batteries peuvent provoquer des courts-circuits, des chutes de tension ou
la décharge des batteries, surtout par temps humide.
Nettoyer les bornes des batteries et les cosses des
câbles à l’aide d’une brosse en laiton pour enlever
toute oxydation. Bien serrer les cosses des câbles et
les graisser avec une graisse pour batteries ou un sel
de pétrole.
Faire l’appoint
L’électrolyte doit recouvrir les plaques de la batterie
de 5 à 10 mm. Faire l’appoint avec de l’eau distillée
si nécessaire. Charger la batterie après avoir fait l’appoint pendant au moins 30 minutes en faisant tourner
le moteur au ralenti accéléré.
NOTE ! Certaines batteries sans entretien nécessitent un traitement particulier, suivre les instructions.
68
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système électrique
Batterie. Charge
AVERTISSEMENT ! Risques d’explosion ! Les
batteries dégagent de l’hydrogène sous forme de
gaz pendant la charge, qui en se mélangeant à
l’air peut former un gaz explosif, le gaz détonant.
Un court-circuit, une flamme nue ou une étincelle
peut provoquer une explosion grave. S’assurer
que la ventilation est suffisante.
AVERTISSEMENT ! L’électrolyte de la batterie
contient de l’acide sulfurique, qui est extrêmement corrosif. Protéger la peau et les vêtements
lors de la charge ou de manipulations de batteries. Toujours utiliser des lunettes de protection
et des gants. Si l’électrolyte de la batterie entre
directement en contact avec la peau, rincer immédiatement et abondamment à l’eau et au savon. Si l’électrolyte de la batterie entre en contact avec les yeux, rincer immédiatement et
abondamment à l’eau claire et consulter un médecin sans délai.
Une batterie déchargée doit être rechargée. Lorsque
le bateau n’a pas été utilisé pendant un certain laps
de temps, recharger la batterie lentement (voir les
recommandations du fabricant). Une batterie mal
chargée peut être endommagée et se fissurer sous
l’effet du froid.
IMPORTANT ! Suivre soigneusement les instructions fournies avec le chargeur de batterie.
Pour éviter une corrosion par électrolyse, toujours débrancher les câbles de la batterie lorsqu’elle est branchée sur le chargeur.
En cours de charge, dévisser les bouchons mais les
laisser sur leurs trous. Une bonne ventilation doit être
assurée surtout lorsque les batteries sont chargées
dans un local fermé.
AVERTISSEMENT ! Toujours couper le circuit
de charge avant d’enlever les pinces du chargeur de batterie. Ne jamais confondre les
bornes positives et négatives de la batterie. Ceci
peut provoquer des étincelles ou une explosion.
Suivre les instructions particulières dans le cas d’une
charge rapide des batteries. Eviter la charge rapide
des batteries car elle réduit la durée de vie des batteries.
Plus d'informations sur : www.dbmoteurs.fr
69
Maintenance: Système électrique
Installations électriques
Des courants de fuite dans le circuit électrique peuvent être occasionnés par une installation négligée
des équipements électriques. Les courants de fuite
peuvent rendre inopérante la protection cathodique
d’éléments tel que la transmission, l’hélice, l’arbre
d’hélice, le pivot de direction et le carter d’embase et
peuvent provoquer des dommages par corrosion électrolytique.
IMPORTANT ! Des interventions sur le circuit
basse tension du bateau doivent être effectuées
uniquement par des spécialistes ou des personnes expérimentées. L’installation d’équipements de puissance à terre ou des interventions
sur celles-ci ne doivent être effectués que par
des électriciens professionnels habilités à travailler sur des équipements haute tension.
Les instructions ci-après sont à respecter
systématiquement :
1. Si une alimentation électrique terrestre est utilisée,
la mise à la terre doit toujours être effectuée à
terre et jamais sur le bateau. Une alimentation
électrique terrestre doit toujours être équipée d’un
disjoncteur à courant de défaut.
Des équipements d’alimentation électrique terrestres (transformateurs, ponts redresseurs, chargeurs de batterie etc.) doivent être prévus pour un
usage marin et le circuit haute tension doit être
isolé du circuit basse tension.
2. Poser et fixer les câbles électriques de sorte qu’ils
ne soient pas exposés aux frottements, à l’humidité ou à l’eau dans la cale.
3. Ni le moteur ni l’embase/inverseur ne doivent être
utilisés pour le branchement de la masse.
IMPORTANT ! Le moteur ou la transmission/
inverseur ne doivent jamais être utilisés pour
le branchement de la masse ou être connectés électriquement à d’autres équipements
tels que la radio, les équipements de navigation, la gouverne, les échelles de baignade
etc.
Les conducteurs de mise à la masse des équipements tels que la radio, les équipements de navigation, le gouvernail, les échelles de baignade ou
tous autres équipements nécessitant une mise à
la masse, doivent être branchés sur une borne de
masse commune plaque de masse.
70
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Système électrique
4. Un coupe-batterie doit être branché sur la borne
positive (+) de la batterie. Le coupe-batterie doit
isoler tous les équipements qui consomment du
courant lorsque le bateau n’est pas utilisé.
5. Si une batterie auxiliaire est utilisée, un coupebatterie doit être branché entre la borne (+) de la
batterie et le fusible (–) et entre la borne et le bornier de l’équipement électrique du bateau. Le
coupe-batterie de la batterie auxiliaire doit isoler
tous les équipements qui consomment du courant
et doit être ouvert lorsque l’alimentation par cette
batterie n’est plus nécessaire.
Tous les équipements branchés sur la batterie
auxiliaire doivent posséder leurs propres interrupteurs.
Pour charger simultanément deux circuits de batteries indépendants, monter un distributeur de charge Volvo Penta (accessoire) sur l’alternateur principal.
Plus d'informations sur : www.dbmoteurs.fr
71
Inverseur
Les inverseurs de type HS45AE/HS63AE/HS63VE/HS80AE/HS80VE sont hydrauliques, autrement dit, les
changements de marche avant/arrière sont à commande hydraulique. Le système de lubrification de
l'inverseur comporte un filtre à huile et un refroidisseur d'huile. Les inverseurs sont munis d'électrovannes
qui pilotent le changement de marche par voie électronique.
IMPORTANT ! Volvo Penta recommande l'installation d'un filtre à eau de mer afin de garantir un
débit de liquide de refroidissement correct vers le moteur et l'inverseur. La présence de
contaminants dans l'eau de mer risque autrement de colmater le radiateur de l'inverseur et d'autres
composants du système de refroidissement.
Niveau d'huile
Démarrer le moteur et le laisser tourner quelques
minutes. Arrêter le moteur et retirer la jauge
d'huile en la faisant tourner dans le sens anti-horaire. Essuyer la jauge et la replacer de nouveau
dans l'inverseur, sans la visser en place. Retirer de
nouveau la jauge et contrôler le niveau d'huile.
Le niveau d'huile se trouve au sein de la plage
indiquée sur la jauge d'huile.
Si besoin est, faire l'appoint d'huile par l'orifice de
la jauge. Prière de se reporter au chapitre «
Caractéristiques techniques » pour les contenances et les qualités d'huile.
IMPORTANT! Ne jamais remplir l'inverseur à
raz bord. Le niveau d'huile doit toujours se
trouver au sein de la plage recommandée.
Vidange de l'huile et remplacement du
filtre à huile
1. Nettoyer autour du couvercle (2) pour
qu'aucune impureté ne risque de tomber dans
le boîtier de filtre.
1
2. Desserrer la vis
mm. Déposer le
joints toriques et
les monter dans
(1) avec une clé Allen de 6
couvercle (2). Remplacer les
huiler les joints neufs avant de
le couvercle.
2
72
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Inverseur
3. Déposer le filtre (3).
4. Aspirer l'huile avec une pompe de vidange d'huile,
via le boîtier du filtre à huile. Brancher le flexible au
tuyau d'aspiration (4) sur le fond du boîtier.
3
N B ! Le diamètre maxi du tuyau d'aspiration
doit être de 16 mm (5/8'').
5. Mesurer la quantité correcte d'huile et remplir
l'inverseur via le boîtier de filtre à huile. Prière de se
reporter au chapitre « Caractéristiques techniques »
pour les contenances et les qualités d'huile.
IMPORTANT! Ne jamais remplir l'inverseur à
raz bord.
6. Monter le filtre neuf (3) dans le boîtier de filtre.
4
7. Monter le couvercle. Serrer au couple de 5-8 Nm..
8. Amener le levier de commande en position point
mort (neutre). Démarrer le moteur et le laisser tourner à 1500 tr/mn durant 1 à 2 minutes, pour s'assurer
que le radiateur d'huile de l'inverseur se remplisse
d'huile.
9. Arrêter le moteur et contrôler le niveau d'huile. Parfaire le remplissage le cas échéant.
Joint d’étanchéité de l’arbre d’hélice
Si le bateau est équipé d’un arbre Volvo Penta, le joint
d’étanchéité doit être purgé et lubrifié immédiatement
après la mise à l’eau.
Purger le joint d’étanchéité en le comprimant et en le
poussant vers le bas jusqu’à ce que de l’eau apparaisse. Puis, remplir le joint d’étanchéité d’environ
1 cm3 de graisse hydrofuge.
IMPORTANT ! L’étanchéité doit être contrôlée
toutes les 600 heures de service et remplacée le
cas échéant. L’étanchéité doit toutefois être
remplacée tous les cinq ans.
Plus d'informations sur : www.dbmoteurs.fr
73
Transmission
Votre transmission est protégée contre la corrosion galvanique. Cette protection consiste en cinq couches de
peinture, des anodes de protection et des tresses de masse. Les tresses de masse maintiennent une continuité
électrique entre les différents composants de la transmission. Une connexion interrompue peut provenir de la corrosion rapide d’un composant, bien que la protection soit globalement efficace. Contrôler les tresses de masse
une fois par an. Une installation électrique défectueuse peut également être à l’origine d’une protection cathodique
inopérante. Des dommages dus à la corrosion galvanique peuvent apparaître rapidement et sont souvent très
étendus. Pour des informations plus détaillées, voir le chapitre : « Système électrique ».
IMPORTANT ! Réparer immédiatement des dommages sur la peinture. Une mauvaise application de la peinture ou une peinture inadaptée sur la quille peut rendre inopérant le système de protection contre la corrosion. Pour des informations plus détaillées concernant la peinture, voir le chapitre : Mise sur cales et mise à
l’eau
La transmission est équipée d’un embrayage conique avec un câble de commande, qui est soit commandé mécaniquement soit par un actionneur électrique à commande électronique.
Protection contre la corrosion. Contrôle/
Remplacement
Contrôler régulièrement les anodes de protection. Lorsqu’une anode a été érodée d’un tiers environ, la remplacer par une neuve. Serrer la nouvelle anode de façon à garantir un bon contact électrique.
Lorsqu’un bateau est mis sur cales pendant la période
d’inutilisation, l’effet de la protection cathodique contre
la corrosion diminue à cause de l’oxydation des anodes de protection. Même une anode neuve peut être
oxydée à la surface. Avant de mettre en place une
anode neuve, elle doit être nettoyée et poncée à l’aide
d’une toile émeri.
IMPORTANT ! Nettoyer avec du papier
abrasif. Ne pas utiliser d'outils métalliques
(brosse par ex.) au risque d'endommager la
protection électrique.
L’embase est équipée en standard d’anodes de protection en zinc prévues pour une utilisation en eau salée.
Les anodes sur des embases utilisées essentiellement
en eau douce doivent être en magnésium.
IMPORTANT ! Utiliser des anodes sacrificielles
en zinc pour une utilisation en eau salée, des
anodes en aluminium si le taux de salinité est
extrêmement élevé et des anodes en
magnésium pour un usage en eau douce.
Contrôle de la protection anticorrosion
Toutes les anodes sont fixées par vis. Desserrer les
vis maintenant l'anode. Nettoyer la surface de
contact et monter l'anode neuve.
74
Plus d'informations sur : www.dbmoteurs.fr
Maintenance: Transmission
Contrôle du niveau d’huile
Relevez la transmission à 35°. Enlevez le couvercle
(1) et le bouchon (2).
IMPORTANT! Relevez toujours l’embase à 35°
lors du contrôle du niveau l’huile.
Le niveau d’huile doit toujours arriver au sommet du
bouchon de remplissage (3). Parfaire le remplissage si
le niveau est insuffisant, jusqu’à ce que l’orifice soit
complètement rempli. Se reporter au chapitre « Caractéristiques techniques » pour les contenances et les
qualités d’huile.
3
S’assurer que le bouchon est étanche et qu’il se loge
correctement dans le couvercle.
2
1
Vidange d’huile
Relevez la transmission à 35°. Déposez le couvercle
(1) et le bouchon (2).
IMPORTANT! Relevez toujours l’embase à 35°
lors de la vidange de l’huile.
Déposez l’hélice et retirez le bouchon de vidange
d’huile (4) avec son joint du carter d’engrenage. Laissez l’huile s’écouler.
Si l’huile est décolorée, contactez un atelier de service agréé Volvo Penta.
Remontez le bouchon de vidange d’huile avec son
joint. Un joint endommagé doit toujours être remplacé
par un joint neuf. Vérifiez le serrage du bouchon avant
de remonter l’hélice.
Effectuez le remplissage avec de l’huile neuve. Se reporter au chapitre « Caractéristiques techniques »
pour les contenances et les qualités d’huile.
4
Parfaire le remplissage si le niveau est insuffisant,
jusqu’à ce que l’orifice soit complètement rempli. Le
niveau d’huile doit toujours arriver au sommet du
bouchon de remplissage (3). Se reporter au chapitre «
Caractéristiques techniques » pour les contenances et
les qualités d’huile.
Abaissez et relevez l’embase à 35° afin d’éliminer toute poche d’air éventuelle dans le système.
Retirez le bouchon de remplissage et contrôlez le
niveau d’huile. Parfaire le remplissage si le niveau est
insuffisant.
S’assurer que le bouchon est étanche et qu’il se loge
correctement dans le couvercle.
N.B ! Récupérez l’huile usagée selon la réglementation locale en vigueur.
Plus d'informations sur : www.dbmoteurs.fr
75
Maintenance: Transmission
Niveau d’huile du Power Trim
Relever l’embase au maximum. Contrôler que le niveau
d’huile est situé entre les marques MAX et MIN du récipient d’huile. Faire l’appoint si nécessaire avec de l’huile ATF. Une propreté absolue s’impose. Aucune salissure ne doit pénétrer dans l’embase lorsqu’on fait
l’appoint d’huile.
Après une vidange, remplir l’embase d’huile neuve et la
relever et abaisser entre 6 et 10 fois pour purger le circuit. Contrôler le niveau d’huile et faire l’appoint si nécessaire.
Contrôle du joint de soufflet
Contrôler l'état du joint de soufflet une fois par an.
Le remplacer si l'on détecte la présence de fissures
.
visibles
ou d'autres défauts.
Le joint de soufflet doit être remplacé toutes les
200 heures de service. Pour remplacer le joint de
soufflet , déposer la transmission de la fourche de
suspension. Cette opération requiert des
connaissances et un outillage spéciaux.
Contactez votre atelier agréé Volvo Penta.
Remplacement des soufflets
d'échappement
Contrôler l'état des soufflets d'échappement une
fois par an. Les remplacer si l'on détecte la
présence de fissures visibles ou d'autres défauts.
WARNING! Ne jamais travailler jamais sur les
soufflets de la transmission ou sur
l'hydraulique sans avoir au préalable
verrouillé l'embase en position relevée, de
façon à ce qu'elle ne risque pas de tomber.
Une transmission qui tombe peut provoquer
de graves dommages personnels.
L'outil (1), monté correctement empêche la
transmission de tomber. Installer l'outil comme suit
: Trimer (relever) l'embase au maximum et installer
l'outil spécial.
Vérifier ensuite l'état des soufflets (fissures,
détérioration) et les remplacer si besoin est.
WARNING! Ne pas surcharger l'outil en se
tenant sur la transmission relevée.
76
Plus d'informations sur : www.dbmoteurs.fr
Direction
La transmission DPH/R est équipée d'un système de direction entièrement hydraulique et assisté,
permettant d'actionner la direction sans le moteur en marche.
12 mm
(1/2")
Système de direction. IMPORTANT!
Veuillez observer les consignes ci-après pour un
fonctionnement sûr et fiable de la direction :
Contrôlez le niveau d’huile du système de commande
toutes les deux semaines, de manière à noter tout
changement de niveau. Vérifiez le niveau d’huile à la
pompe du poste de commande. Le niveau d’huile correct est de 12 mm sous le bord inférieur de l’orifice de
remplissage. Si le bateau est de type flybridge, ne
PAS ouvrir la pompe du poste de commande inférieur.
Contrôlez le niveau d’huile au poste de commande supérieur uniquement. En principe,le niveau d’huile ne
change pas. La ’consommation d’huile’ sur un an est
sans importance.
Une chute du niveau indique probablement une fuite ou
la présence d’air dans le système. La fuite doit être localisée est réparée immédiatement. Contactez votre
atelier agréé Volvo Penta pour la réparation.
IMPORTANT! Observez une propreté absolue lors
d’intervention sur les systèmes hydrauliques. Nettoyez minutieusement les composants en place
avant de les déposer. La zone de travail doit être
parfaitement propre et bien éclairée.
Le système de direction est rempli d’huile ATF et ne
requiert normalement aucune vidange. Pour autant que
le fluide conserve sa couleur rouge et ne contienne pas
d’impuretés visibles, il n’a pas besoin d’ëtre remplacé.
Si par contre le fluide prend un aspect noirâtre ou si
des impuretés sont visibles, vidangez-le. Il faudra également procéder à une purge du circuit si le système
de direction a été démonté pour l’entretien.
AVERTISSEMENT! Utilisez uniquement un type
et une qualité de fluide recommandés par Volvo
Penta. Ne jamais parfaire le remplissage avec un
fluide de qualité inconnue. Ne jamais utiliser de
liquide de frein ou de fluide hydraulique. L’usage
d’un fluide non homologué risque d’engendrer des dommages irréparables, une perte de
la direction du bateau et l’annulation de la garantie. Un fluide non approprié peut de plus engendrer des dommages sur les composants du
système de direction.
Plus d'informations sur : www.dbmoteurs.fr
77
Maintenance: Direction
Contrôler du niveau d’huile, pompe de
servo-commande
Le réservoir d’huile est de type transparent. Contrôlez
le niveau d’huile sans ouvrir celui-ci Le niveau d’huile
doit se trouver juste en-dessous du goulot du réservoir.
S’il est nécessaire de faire l’appoint, commencez par
désaccoupler le raccord rapide avant d’ouvrir le bouchon.
Tuyaux flexibles du circuit hydraulique.
Contrôle
Vérifier soigneusement que les tuyaux flexibles du
circuit hydraulique de la direction ne présentent pas
d’usure ni de fissures. Contrôler avec encore plus de
précautions les tuyaux flexibles débouchant sur l’extérieur, qui peuvent présenter une usure par fatigue en
raison de leur contact avec l’eau. Les tuyaux flexibles
doivent être remplacés s’ils présentent un quelconque
endommagement.
AVERTISSEMENT ! Une fuite dans un tuyau
flexible peut perturber la direction, voire la faire
perdre complètement. La propreté du circuit hydraulique est extrêmement importante, ce dernier
ne doit présenter aucune impureté. Avant d’effectuer la dépose, nettoyer les tuyaux flexibles et
inspecter avec précautions leurs parcours et branchements. Un mauvais cheminement ou des
impuretés dans le circuit hydraulique peuvent
perturber la direction, voire la faire perdre
complètement. Contacter l’atelier agréé Volvo
Penta le plus proche pour bénéficier d’une assistance technique.
Barre de liaison. Contrôle
La barre de liaison (installation bimoteur ou trimoteur)
est un composant essentiel en matière de sécurité.
L’inspecter soigneusement si la fonction kick-up de
l’embase a été déclenchée lorsque le bateau a échoué
ou heurté un obstacle sous l’eau. Contrôler une fois
par an les joints à rotule de la barre de liaison et vérifier aussi que cette dernière ne présente pas de fissures ni d’autres endommagements.
AVERTISSEMENT ! Si la barre de liaison présente des signes d’endommagement, rentrer au port
à vitesse réduite. La barre de liaison est un composant essentiel de sécurité, son endommagement peut affecter la direction, voire entraîner sa
perte totale. Ne jamais redresser ou souder une
barre de liaison endommagée. Contacter l’atelier
agréé Volvo Penta le plus proche pour bénéficier
d’une assistance technique.
78
Plus d'informations sur : www.dbmoteurs.fr
Les hélices
Pour une puissance et des économies de carburant optimaux, le régime du moteur doit être compris dans la plage correspondant à une ouverture complète du papillon (WOT) : Voir le chapitre « Fonctionnement ». Si le papillon est grand ouvert (WOT) et que le régime du moteur tombe et sort de la plage correspondant à la pleine
charge (WOT), l’hélice est à changer.
AVERTISSEMENT! Empêcher tout démarrage involontaire lors des travaux sur les hélices. Retirer la clé de
contact.
IMPORTANT ! En cas d’endommagement, les hélices doivent être remplacées immédiatement. Conduire le
bateau avec une hélice endommagée ne doit être entrepris qu’avec extrême prudence et avec les moteurs à
bas régime seulement.
2
1
Hélices. Transmission DPR/DPH
Assemblage
NB! Un outil spécial pour la dépose et la pose des hélices est fourni avec la transmission (voir figure).
1. Graisser les deux moyeux d'hélice. Utiliser la graisse Volvo Penta de référence 828250.
Dépose
2. Mettre sous tension et amener le levier de commande en position marche avant. Retirer la clé de
contact.
1. Mettre sous tension et amener le levier de commande en position d'inversion. Retirer la clé de
contact.
2. Desserrer le contre-écrou (1) et déposer l'hélice arrière.
3. Mettre sous tension et amener le levier de commande en position marche avant. Retirer la clé de
contact.
4. Desserrer le grand contre-écrou (2) à l'aide de
l'outil spécial fourni. Déposer l'hélice avant.
3. Emmancher l'hélice avant sur l'arbre.
4. Visser le grand contre-écrou (2) et serrer au couple
de 50-70 Nm.
5.Mettre sous tension et amener le levier de commande en position d'inversion. Retirer la clé de contact.
6.Emmancher l'hélice arrière sur l'arbre et la fixer avec
le contre-écrou (1). Serrer au couple de 70-80 Nm.
5. . Nettoyer et essuyer les arbres d'hélice.
Plus d'informations sur : www.dbmoteurs.fr
79
Mise sur cales / Mise à l’eau
Avant de mettre le bateau sur cales pour l’hiver ou la période hors saison, faîtes inspecter le moteur et les autres
équipements par un atelier agréé Volvo Penta. Faîtes effectuer toutes les réparations et les opérations d’entretien
nécessaires afin que votre bateau soit en parfaite condition pour la saison suivante.
Un traitement de protection général doit être réalisée afin de prévenir tout risque d’endommagement du moteur et
de la transmission lorsque le bateau est mis sur cales durant l’hiver ou hors saison. Il est important que cela soit
fait correctement et que rien ne soit oublié. C’est pourquoi nous vous avons fourni une liste de vérification couvrant les points les plus importants.
AVERTISSEMENT ! Lire attentivement le chapitre traitant de la maintenance avant toute intervention. Il
comprend les indications à suivre pour effectuer correctement et sans risque les opérations de mainte-nance
et d’entretien les plus courantes.
Désactivation générale
Il est préférable d’effectuer les opérations suivantes lorsque le bateau est encore dans l’eau :
●
Changer l’huile de l’embase.
●
Changer l’huile du moteur et le filtre d’huile. Faites
le plein d’huile neuve.
●
Nettoyer le filtre d’eau de mer.
●
●
Changer l’huile de l’inverseur.
Nettoyer et effectuer un traitement de protection du
circuit d’eau de mer.
●
Changer le filtre de carburant. Changer le préfiltre
de carburant s’il y en a un.
●
Retirer la turbine de la pompe d’eau de mer. Conserver la turbine dans un endroit frais, dans un sac
plastique hermétiquement fermé.
●
Faire tourner le moteur de manière à ce qu’il atteigne sa température normale de marche.
●
Vérifier l’état de l’antigel du liquide de refroidissement du moteur. En rajouter si nécessaire.
●
Sortir le bateau de l’eau.
IMPORTANT ! Un mélange anticorrosif dans le
circuit de refroidissement du moteur ne protège pas du gel. Si possible, le moteur sera placé dans des conditions de gel, puis le circuit
de refroidissement devra être purgé.
Les opérations suivantes sont à effectuer lorsque
le bateau est hors de l’eau :
●
Nettoyer la coque et le mécanisme de propulsion,
directement après avoir sorti le bateau de l’eau
(avant qu’il ne sèche).
IMPORTANT ! Il convient d’être prudent si le
nettoyage est effectué au moyen d’un jet d’eau à
haute pression. Ne pas diriger le jet sur les soufflets de raccordement de l’échappement et de
l’embase, les joints d’étanchéité du vérin de réglage d’assiette, le joint d’étanchéité de l’arbre
d’hélice, les tuyaux flexibles, etc.
80
●
Evacuer l’eau et les impuretés éventuelles présentes dans le réservoir de carburant. Remplir complètement de carburant le réservoir afin d’empêcher
toute condensation.
●
Nettoyer l’extérieur du moteur. Ne pas utiliser de jet à
haute pression pour nettoyer le moteur. Utiliser la
peinture Volvo Penta d’origine pour faire des retouches sur toutes les zones où elle est endommagée.
●
Contrôler tous les câbles de commande et les traiter
à l’antirouille.
●
Repeindre à l’aide de la peinture Volvo Penta d’origine toutes les zones où elle est endommagée.
NOTE ! Lire les indications particulières concernant
la peinture de l’embase, regroupées sous le titre :
« Peindre l’embase et la carène ».
●
Débrancher les pôles des batteries. Nettoyer et recharger les batteries. NOTE ! Une batterie faiblement
chargée peut se fissurer sous l’effet du gel.
●
Vaporiser sur les composants du circuit électrique
un produit de protection contre l’humidité.
●
Déposer l’hélice lors de la mise sur cales pour l’hiver. Graisser l’arbre d’hélice avec de la graisse hydrofuge.. VPnr. 828250.
Plus d'informations sur : www.dbmoteurs.fr
Mise sur cales / Mise à l’eau
Avant la mise à l’eau
●
Contrôler le niveau d’huile dans le moteur, l’embase et l’inverseur. Compléter si nécessaire. Si
l’huile dans le circuit est altérée, vidanger et remplir d’huile neuve, changer le filtre d’huile. Pour
choisir la qualité correcte d’huile : Voir le chapitre
« Caractéristiques techniques ».
●
Vidanger l’antigel du circuit d’eau de mer.
●
Remettre en place la turbine dans la pompe d’eau
de mer . Voir chapitre Entretien Système d’eau de
mer.
●
Fermer/serrer les robinets et les bouchons de purge.
●
Contrôler la tension et l’état des courroies d’entraînement.
●
Contrôler l’état des tuyaux flexibles en caoutchouc
et serrer les colliers de serrage.
●
Contrôler le niveau du liquide de refroidissement du
moteur ainsi que la protection assurée par l’antigel.
Compléter si nécessaire.
●
Brancher les batteries complètement chargées.
●
Peindre l’embase et la coque : Voir page suivante.
●
Contrôler l’anode de protection sur l’embase. S’il
reste moins des deux tiers de l’anode, elle doit être
remplacée. Nettoyer à la toile émeri juste avant de
mettre le bateau à l’eau.
IMPORTANT ! Ne pas utiliser de brosse métallique ou d’autres outils en acier pour nettoyer,
ils pourraient endommager la protection cathodique.
●
Remettre en place les hélices.
●
Mettre à l’eau le bateau. Contrôler qu’il n’y a pas
de fuites.
●
Purger et lubrifier le joint d’étanchéité de l’arbre
d’hélice (inverseur).
●
Démarrer le moteur. Vérifier qu’il n’y a pas de
fuites de carburant, de liquide de refroidissement
du moteur ni de gaz d’échappement et que toutes
les commandes sont opérationnelles.
Plus d'informations sur : www.dbmoteurs.fr
81
Mise sur cales / Mise à l’eau
Peindre la transmission et la carène
La transmission
Avant de traiter la transmission à l’aide d’un produit antisalissure, il convient de réparer tous les endroits où la peinture est endommagée. Poncer légèrement les surfaces métalliques à l’aide d’ une toile émeri de grain 120 et les surfaces
peintes à l’aide d’une toile émeri de grain plus fin. Rincer à
l’aide de diluant ou similaire. Tous les pores de la surface
doivent être bouchés et poncés. Utiliser les produits Volvo
Penta d’origine pour la première couche et la couche de
finition. Laisser sécher la peinture. Appliquer ensuite deux
couches d’apprêt antisalissure Volvo Penta. Laisser sécher. Deux couches supplémentaires de produit antisalissure Volvo Penta doivent être alors appliquées.
IMPORTANT ! Les anodes de protection sur l’embase
ne doivent pas être peintes ni traitées au Teflon. Cela
vaut également pour les hélices en acier inoxydable
ou en bronze.
L’utilisation de produits antisalissure n’est pas autorisée
dans tous les pays. S’assurer que cela est permis là où le
bateau sera utilisé. Dans le cas contraire, nous recommandons l’application d’un produit Teflon®* pur directement sur
la peinture de l’embase, sans que celle-ci ne soit poncée
auparavant.
*Teflon est une marque déposée de la société Du Pont.
La carène
Toutes les peintures aux propriétés antisalissantes sont
nocives et nuisent à l’environnement marin. Eviter d’utiliser
de tels produits. La plupart des pays ont voté des lois régulant l’utilisation de produits antisalissure. Il convient de
toujours respecter ces lois. Dans de nombreux cas, il est
interdit d’utiliser de tels produits sur les bateaux de plaisance, par exemple sur ceux qui naviguent en eau douce. En
ce qui concerne les bateaux relativement faciles à mettre à
quai, nous conseillons d’effectuer un traitement au Teflon
seulement, associé à plusieurs nettoyages mécaniques par
saison.
Cela n’est pas possible pour de plus grandes embarcations.
Si le bateau se trouve dans une zone où la production de
salissure est rapide, il est alors probablement nécessaire
d’utiliser des peintures antisalissure. Utiliser, dans ce cas,
une peinture à base de cuivre contenant du cyanure de cuivre et non pas de l’oxyde de cuivre.
IMPORTANT ! Ne pas peindre une zone de
10 mm autour de l’embase.
Les produits à base d’étain (TBT) ne doivent pas être utilisés. Respecter la réglementation en vigueur là où le
bateau sera utilisé. Attendre que la peinture soit sèche
avant de mettre le bateau à l’eau.
82
Plus d'informations sur : www.dbmoteurs.fr
Liste des codes d’erreur
AVERTISSEMENT! Lire les consignes de sécurité pour l’entretien et la maintenace dans le chapitre Informations de sécurité avant de commencer un travail quelconque.
Explication
Les codes de défaut sont présentés dans l’ordre numérique avec des informations sur leur origine, la réaction du
système et les mesures proposées pour remédier au défaut.
1.
1.6.1
2.
3.
R
1. Codes de défaut qui sont indiqués par des flashs du bouton de diagnostic sur l’afficheur.
2. Témoin d’avertissement qui clignote en cas d’une alarme. O/R signifie qu’un témoin orange ou rouge clignote.
3. Avertissement sonore (bruiteur)
1.1
Explication: Aucun code de défaut n’est enregistré et aucun disfonctionnement n’a été détecté.
1.2.1
R
Explication: Eau dans le séparateur d’eau des filtres à carburant.
Réaction: Aucune
Intervention:
•
Vider l’eau du séparateur sous les filtres à carburant, se référer au chapitre « En cas d'urgence », « Présence
d'eau dans le carburant ».
•
Contacter un atelier de service Volvo Penta si le problème persiste.
1.2.4
O
Explication: Capteur de régime moteur défectueux sur le volant moteur.
Réaction: Réduction de la puissance du moteur. Le moteur démarre difficilement.
Intervention:
•
Contacter un atelier Volvo Penta.
1.2.5
O
Explication: Capteur de régime moteur défectueux sur l’arbre à cames.
Réaction: Le moteur démarre difficilement.
Intervention:
•
Contacter un atelier Volvo Penta.
Plus d'informations sur : www.dbmoteurs.fr
83
Codes d'anomalie
1.2.9
R
Explication: Capteur de régime moteur défectueux.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
1.3.9
O
Explication: Défaut du compresseur.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
1.4.6
O
Explication: Démarreur défectueux.
Réaction: Le moteur ne peut pas démarrer.
Intervention:
•
Contacter un atelier Volvo Penta.
1.4.9
O/R
Explication: Défaut de capteur dans le moteur
Réaction: La puissance du moteur peut être réduite.
Intervention:
•
Contacter un atelier Volvo Penta.
1.6.1
R
Explication: Température de liquide de refroidissement excessive
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Vérifier le niveau de liquide de refroidissement. Se reporter au chapitre : Entretien du système d'eau douce ».
•
Vérifier que le filtre d’eau de mer n’est pas bloqué. Se reporter au chapitre : Entretien du système d'eau de
mer ».
•
Vérifier la roue de la pompe à eau de mer. Se reporter au chapitre : Entretien du système d'eau de mer ».
•
Vérifier l’étanchéité.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
84
Plus d'informations sur : www.dbmoteurs.fr
Codes d'anomalie
1.6.6
R
Explication: Pression d’huile incorrecte.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Vérifier le niveau d’huile dans le moteur. Se reporter au chapitre : "Entretien lubrification", pour vérifier et effectuer
•
Vérifier que les filtres à huile ne sont pas colmatés. Se reporter au chapitre : « Système de lubrification »
•
Vérifier l’étanchéité.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
1.6.7
R
Explication: Pression de carburant incorrecte.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Vérifier le niveau de carburant.
•
Ouvrir les robinets de carburant et vérifier l’étanchéité.
•
Vérifier que les filtres à carburant ne sont pas obstrués. Se reporter au chapitre : Système d'alimentation »
•
Contacter un atelier de service Volvo Penta si le problème persiste.
1.7.1–1.7.6
O
Explication: Défaut électrique touchant la vanne de carburant, injecteur 1–6.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
1.7.7
R
Explication: Défaillance sérieuse dans le système d’alimentation.
Défaut dans l’alimentation, par exemple fuites aux canalisations et aux raccords.
Réaction: Réduction de la puissance du moteur ou arrêt du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
1.7.8
R
Explication: Défaut touchant le contrôle de la pompe d’alimentation.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
Plus d'informations sur : www.dbmoteurs.fr
85
Codes d'anomalie
1.7.9
R
Explication: Pression de carburant incorrecte.
La soupape de sécurité dans le système d’alimentation s’est déclenchée ou est cassée.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
1.9.7
R
Explication: Température de carburant excessive.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Vérifier le niveau de carburant.
•
Vérifier le refroidisseur de carburant.
•
Vérifier l’étanchéité.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
1.9.9
R
Explication: Défaillance sérieuse sur le moteur.
Réaction: Aucune
Intervention:
•
Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau
de commande.
•
Contacter un atelier Volvo Penta.
2.1.2
R
Explication: Type de moteur incompatible.
Réaction: Le système ne fonctionne pas.
Intervention:
•
Vérifier le montage du groupe propulseur.
•
Contacter un atelier de service Volvo Penta.
2.1.8
Y
Explication: L’unité externe n’est pas correctement configurée.
Réaction: Le système EVC ne fonctionne pas.
Intervention:
•
86
Vérifier le montage du groupe propulseur.
Plus d'informations sur : www.dbmoteurs.fr
Codes d'anomalie
2..3.5
R
Explication: Défaut de l’actionneur d’inversion de marche.
Réaction: Les pignons de marche ne peuvent pas être enclenchés. Le moteur passe en mode d’urgence.
Intervention:
•
Changement de marche d'urgence, voir le chapitre « En cas d'urgence ».
•
Contacter un atelier de service Volvo Penta si le problème persiste.
2.4.1
R
Explication: Panne d’inverseur.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Vérifier le niveau d’huile. Se reporter au chapitre : Inverseur".
•
Vérifier que la crépine d’huile n’est pas bloquée. Se reporter au chapitre : Maintenance Inverseur.
•
Vérifier l’étanchéité.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
2.4.5
R
Explication: Electrovanne défectueuse, primaire.
Réaction: Les pignons de marche ne peuvent pas être enclenchés. Le moteur passe en mode d’urgence.
Intervention:
•
Passage en mode d’urgence. Voir le chapitre En cas d'urgence.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
2.4.7
R
Explication: Electrovanne défectueuse, secondaire.
Réaction: Les pignons de marche ne peuvent pas être enclenchés. Le moteur passe en mode d’urgence.
Intervention:
•
Passage en mode d’urgence. Voir le chapitre En cas d'urgence.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
2.7.3
O/R
Explication: Système PowerTrim défectueux.
Réaction: La position Trim ne peut pas être modifiée.
Intervention:
•
Contacter un atelier de service Volvo Penta si le problème persiste.
Plus d'informations sur : www.dbmoteurs.fr
87
Codes d'anomalie
2.9.9
O/R
Explication: Défaillance sérieuse dans le système EVC.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau
de commande.
•
Contacter un atelier de service Volvo Penta.
3.1.2
Y
Explication: Détection de la position du levier de commande défectueuse.
Réaction: Impossible d’étalonner le levier de commande.
Intervention:
•
Vérifier que le levier de commande est branché.
•
Vérifier que la combinaison de leviers est approuvée par Volvo Penta.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
3.1.3
Y
Explication: Déplacement du levier trop court entre les points d’étalonnage.
Réaction: Impossible d’étalonner le levier de commande.
Intervention:
•
Vérifier que l’espace est suffisant pour que le levier de commande puisse atteindre les points limites.
•
Vérifier la liaison mécanique avec le potentiomètre.
•
Couper le contact et refaire la procédure d’étalonnage.
•
Vérifier que les leviers de commande sont homologués par Volvo Penta.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
3.1.4
Y
Explication: Procédure d’étalonnage incorrecte.
Réaction: Impossible d’étalonner les leviers de commande.
Intervention:
•
Couper le contact et refaire la procédure d’étalonnage.
•
Vérifier que les leviers de commande sont homologués par Volvo Penta.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
88
Plus d'informations sur : www.dbmoteurs.fr
Codes d'anomalie
3.1.6
Y
Explication: Le levier de commande n’est pas étalonné.
Réaction: Impossible d’activer un panneau de commande.
Intervention:
•
Couper le contact et refaire la procédure d’étalonnage.
•
Vérifier que les leviers de commande sont homologués par Volvo Penta et correctement installés.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
3.3.1
R
Explication: Levier de commande défectueux.
Réaction: Le moteur ne peut pas être commandé.
Intervention:
•
Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau
de commande.
•
Couper le contact et refaire la procédure d’étalonnage.
•
Vérifier que les leviers de commande sont homologués par Volvo Penta et correctement installés.
•
Contacter un atelier de service Volvo Penta.
3.3.7
O
Explication: Pile déchargée dans la clé de télécommande.
Réaction: Impossible de déverrouiller l’immobilisateur.
Intervention:
•
Changer la pile.
•
Contacter un atelier de service Volvo Penta si le problème persiste.
3.3.8
O
Explication: Aucune communication avec l’immobilisateur.
Réaction: Impossible de démarrer le moteur.
Intervention:
•
Contacter un atelier Volvo Penta.
3.9.9
O/R
Explication: Défaillance sérieuse dans le système EVC.
Réaction: Réduction de la puissance du moteur.
Intervention:
•
Si le moteur ne peut pas fonctionner à partir du panneau de commande sélectionné, utiliser un autre panneau
de commande.
•
Contacter un atelier Volvo Penta.
Plus d'informations sur : www.dbmoteurs.fr
89
Caractéristiques techniques
Moteur
Généralités
Désignation du moteur ........................................
Régime de ralenti ................................................
Cylindrée totale ...................................................
Ordre d’injection ..................................................
Sens de rotation, vue de devant ..........................
Inclinaison maxi. vers l’avant ..............................
Inclinaison maxi. vers l’arrière, en service ...........
Inclinaison latérale maxi. en service ...................
Öldruck, warmer Motor: .......................................
Ralenti .............................................................
Régime maxi ...................................................
Système de lubrification
Capacité d’huile (avec filtre à huile) .....................
Capacité d’huile, filtre à huile ..............................
Quantité d’huile entre repères max et min ...........
D4-210i-A, D4-210A-A
700 tr/mn
3,7 litres
1-3-4-2
Sens d’horloge
10°
20°
30°
D6-310i-A, D6-310A-A
600 tr/mn
5,5 litres
1-5-3-6-2-4
Sens d’horloge
10°
20°
30°
1,25 bar (18,1 psi)
4,5 bars (65 psi)
1,25 bar (18,1 psi)
4,5 bars (65 psi)
12,5 litres
1,6 litres
1,5 litres
20 litres
1,6 litres
3,5 litres
Qualité d’huile
Teneur en soufre dans le carburant, en poids
< 0,5 – 1,0 %
Grade d’huile1)
Tous les moteurs :
VDS-2 et ACEA E7 2)
ou VDS-2 et Global DHD-1
ou VDS-2 et API CH-4
ou VDS-2 et API CI-4
1)
2)
3)
> 1,0 %3)
Intervalles entre les vidanges,
le premier des deux prévalant
200 h / 12 mois
100 h / 12 mois
Lorsque les spécifications des qualités d’huile sont accompagnées d’un « ou » (Type 1, 2 et 3), peu
importe laquelle des spécifications utilisée.
Lorsque les spécifications des qualités d’huile sont accompagnées d’un « et » (Type 2 et 3), l’huile
moteur doit répondre aux deux exigences.
ACEA E7 a remplacé ACEA E5, mais ACEA E5 peut être employée si disponible.
Si la teneur en soufre est > 1,0 % en poids, utiliser une huile d’indice TBN > 15.
N.B. Une huile à base minérale, 100 % synthétique ou semi-synthétique, peut être utilisée à condition
qu’elle réponde aux exigences de qualité.
VDS = Volvo Drain Specification
ACEA = Association des Constructeurs Européenne d’Automobiles
API = American Petroleum Institute
TBN = Total Base Number
Global DHD = Global Diesel Heavy Duty
90
Plus d'informations sur : www.dbmoteurs.fr
Viscosité
La viscosité doit être choisie par rapport au tableau ci-contre.
Nota : Les valeurs de température concernent une température ambiante constante.
* Concerne les huiles synthétique ou semi-synthétique
−30
−20
−10
±0
20
30
40
o
C
SAE 15W/40
−15oC
SAE 10W/30
o
−25 C
✱
+10
SAE 5W/30
−10oC
SAE 20W/30
SAE 30
±0oC
o
+10 C
−22
−4
+14
SAE 40
o
32
50
68
86
104
Compresseur
Capacité d’huile ............................................
Qualité d’huile ...............................................
F
0,1 litre
Volvo Penta, N° de réf. 1141641-9
Système de refroidissement
Début d’ouverture/ouverture complète des
thermostats .........................................................
Capacité du système d’eau douce, env. ..............
82°C/92°C
13 litres
Système électrique
Tension du système ............................................
Batterie de démarreur, capacité ..........................
Alternateur, puissance maxi. ...............................
Démarreur, puissance .........................................
12/24V
2 x 88Ah 800cca
14V/115A 28V/80A
12V/3,6 kW 24V/5 kW
82°C/92°C
16,5 litres
Caractéristiques de carburant
Le carburant doit être conforme aux réglementations nationales et internationales en matière de carburants
industriels, par exemple:
EN 590 (avec adaptation nationale aux exigences touchant l’environnement et la résistance au froid)
ASTM D 975 No. 1-D et 2-D
JIS KK 2204
Teneur en soufre: Selon la législation en vigueur dans le pays concerné.
Plus d'informations sur : www.dbmoteurs.fr
91
Caractéristiques techniques
Embase
DPH
Capacité d’huile ............................................
Quantité d’huile entre repères max et min .....
Qualité et viscosité d’huile ............................
5.4 litres
0.2 litre
VP 1141634 (API GL5 SAE 75W /90) Synthétique
* N.B. En cas d’utilisation prolongée dans des eaux
chaudes (+au-dessus de 25°C/77°F) VP 1141666
(API GL SAE 75W/140) utiliser une huile synthétique.
DPR
Capacité d’huile ............................................
Quantité d’huile entre repères max et min .....
Qualité et viscosité d’huile ............................
4.2 litres
0.2 litre
VP 1141666-6 (API GL5 SAE75W/140) Synthétique
Inverseur
HS45AE
Capacité d’huile ............................................
Qualité d’huile ...............................................
2,5 litres
ATF (Dexron II, III)
HS63AE
Capacité d’huile ............................................
Qualité d’huile ...............................................
4.0 litres
ATF (Dexron II, III)
HS63VE
Capacité d’huile ............................................
Qualité d’huile ...............................................
4.4 litres
ATF (Dexron II, III)
HS80AE
Capacité d’huile ............................................
Qualité d’huile ...............................................
5,5 litres
ATF (Dexron II, III)
HS80VE
Capacité d’huile ............................................
Qualité d’huile ...............................................
7,0 litres
ATF (Dexron II, III)
Power Trim
Qualité d’huile ...............................................
ATF (Dexron II, III)
Direction
Direction assistée
Qualité d’huile ...............................................
92
ATF (Dexron II, III)
Plus d'informations sur : www.dbmoteurs.fr
Notes
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
Plus d'informations sur : www.dbmoteurs.fr
93
Notes
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
94
Plus d'informations sur : www.dbmoteurs.fr
Notes
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
Plus d'informations sur : www.dbmoteurs.fr
95
Notes
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
96
Plus d'informations sur : www.dbmoteurs.fr
✂
Yes please,
I would like an operator’s manual in English at no charge.
Orders can also be placed via
the Internet:
http://www.volvopenta.com/
manual/coupon
Publication number: 7743883
42200/615001/155099900192
Post or fax this coupon to:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Sweden
Fax: +46 31 545 772
Name
Address
Country
NB! This offer is valid for a period of 12 months from delivery of the boat.
Availability after this period will be as far as supplies admit.
✂
Ja,
ich will kostenlos eine Betriebsanleitung in deutscher Sprache erhalten.
Die Bestellung kann auch über
das Internet erfolgen:
http://www.volvopenta.com/
manual/coupon
Publikationsnummer: 7743885
42200/615001/155099900192
Schicken Sie den Coupon
per Post oder als Fax an:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Schweden
Fax: +46 31 545 772
Name
Anschrift
Land
Bitte beachten Sie, dass dieses Angebot für die Dauer von 12 Monaten ab dem
Lieferdatum des Bootes gilt, danach bis zum Aufbrauchen des Lagerbestandes.
✂
Oui merci,
Vous pouvez également passer
la commande par Internet:
http://www.volvopenta.com/
manual/coupon
Nom
Adresse
Pays
42200/615001/155099900192
Envoyez ou faxez le bon de
commande à:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Suède
Fax: +46 31 545 772
Je souhaite recevoir un manuel d’instructions gratuit en français.
Numéro de publication: 7743886
Notez que l’offre est valable pendant 12 mois à partir de la date de livraison du bateau, ensuite seulement en fonction des stocks disponibles.
Plus d'informations sur : www.dbmoteurs.fr
97
✂
Sí gracias,
deseo recibir gratuitamente un libro de instrucciones en español.
El pedido puede hacerse también por internet:
http://www.volvopenta.com/
manual/coupon
Número de publicación: 7743887
42200/615001/155099900192
Franquear o enviar fax a:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Suecia
Fax: +46 31 545 772
Nombre
Dirección
País
Nótese que el ofrecimiento vale durante 12 meses después de la fecha de entrega
de la embarcación, y posteriormente solamente mientras duren las existencias.
✂
Sì, grazie,
desidero ricevere gratuitamente un manuale d’istruzioni in lingua italiana.
L’ordinazione può essere fatta
anche su Internet:
http://www.volvopenta.com/
manual/coupon
Public. No.: 7743888
42200/615001/155099900192
Spedire il tagliando per posta o
per fax a:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Svezia
Fax: +46 31 545 772
Nome e Cognome
Indirizzo
Paese
Si ricorda che l’offerta è valida per 12 mesi dalla data di consegna dell’imbarcazione; dopo il suddetto periodo l’offerta resta valida solo in base alla disposizione della
pubblicazione in oggetto.
✂
Ja tack,
Posta eller faxa kupongen till:
Dokument & Distribution center
Ordermottagningen
ARU2, Avd. 64620
SE-405 08 Göteborg
Sverige
Fax: +46 31 545 772
Beställningen kan även göras
via internet:
http://www.volvopenta.com/
manual/coupon
Publikationsnummer: 7743884
Namn
Adress
Land
Observera att erbjudandet gäller i 12 månader från båtens leveransdatum,
därefter endast i mån av tillgång.
98
Plus d'informations sur : www.dbmoteurs.fr
42200/615001/155099900192
jag vill kostnadsfritt ha en instruktionsbok på svenska.
✂
Ja graag,
Ik wil kosteloos een instructieboek in het Nederlands ontvangen.
U kunt ook bestellen via
internet:
http://www.volvopenta.com/
manual/coupon
Publicatienummer: 7743892
42200/615001/155099900192
Stuur of fax de coupon naar:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Zweden
Fax: +46 31 545 772
Naam
Adres
Land
Denk eraan dat het aanbod geldt gedurende 12 maanden na de datum
waarop de boot werd afgeleverd, daarna alleen indien nog verkrijgbaar.
✂
Ja tak,
jeg vil gerne gratis have en instruktionsbog på dansk
Bestillingen kan også ske på
internet:
http://www.volvopenta.com/
manual/coupon
Publikationsnummer: 7743889
42200/615001/155099900192
Send kuponen med post eller
fax til:
Document & Distribution Center
Order Department
ARU2, Dept. 64620
SE-405 08 Göteborg
Sverige
Fax: +46 31 545 772
Navn
Adresse
Land
Bemærk at tilbudet gælder i 12 måneder fra bådens leveringsdato, Derefter kun så længe lager haves.
✂
Kyllä kiitos,
