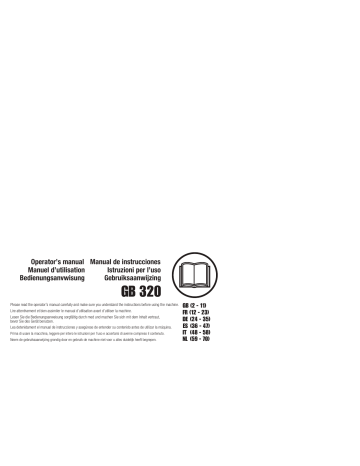

Operator’s manual

Manuel d’utilisation

Bedienungsanvwisung

Manual de instrucciones

Istruzioni per l’uso

Gebruiksaanwijzing

GB 320

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Lire attentivement et bien assimiler le manual d’utilisation avant d’utiliser la machine.

Lesen Sie die Bedienungsanweisung sorgfältig durch med und machen Sie sich mit dem Inhalt vertraut, bevor Sie des Gerät benutzen.

Lea detenidament el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

GB (2 - 11)

FR (12 - 23)

DE (24 - 35)

ES (36 - 47)

IT (48 - 58)

NL (59 - 70)

TABLE OF CONTENTS

Introduction

Identification of Symbols

General Safety Precautions

Identification (What is What?)

Assembly

Operation

3

5

2

3

5

6

Maintenance

Storage

Troubleshooting Table

Declaration of Conformity

Technical Data

INTRODUCTION

Dear Customer,

Thank you for choosing a McCulloch product. You are thereby part of a story that started long ago, when the McCulloch Corporation started its manufacturing of engines during World War II. In

1949, when McCulloch introduced its first light one-man chain saw, woodworking would never be the same again.

The line of innovative chain saws would continue over the decades, and business was expanded, first by airplane and kart engines in the 1950s, then by mini chainsaws in the 1960s. Later, in the

1970s and 80s, trimmers and blower/vacs were added to the range.

Today, as a part of the Husqvarna group, McCulloch continues the tradition of powerful engines, technical innovations, and strong designs that have been our hallmarks for more than half a century.

Lowering fuel consumption, emissions and noise levels are of top priority to us, as is improving safety and user-friendliness.

We certainly hope that you will be satisfied with your McCulloch product, as it is designed to be your companion for a long time. By following this operators manual’s advice on usage, service, and maintenance, its lifespan can be extended. If you should need professional help with repair or service, please use the Service Locator at

www.mcculloch.com

.

McCulloch has a policy of continuous product development and therefore reserves the right to modify the design and appearance of products without prior notice.

This manual can also be downloaded at

www.mcculloch.com

.

8

10

10

11

11

-- 2 --

IDENTIFICATION OF SYMBOLS

WARNING:

This blower can be dangerous! Careless or improper use can cause serious or even fatal injury.

Read and understand the instruction manual before using the blower.

Approved protective goggles or visor, ear protection, and face mask in dusty environments must be worn.

Use unleaded or quality leaded petrol and two stroke oil.

WARNING:

The blower may throw objects at high velocity that can ricochet and hit the operator. This may cause serious eye damage.

WARNING:

The muffler is very hot during and after use. Do not touch the muffler, muffler guard, or surrounding surfaces, or allow combustible material such as dry grass or fuel to do so.

Always wear approved, protective gloves.

WARNING:

Be sure the bottom cover is secured or the vacuum tube is properly installed. Avoid the impeller blade with your hand or any foreign object.

The blower operator must make sure that no bystanders or animals come nearer than 15 metres.

Whenever several operators are working in the same work area, they should maintain a safe distance of at least 15 meters from one another.

Instructions on how to open vacuum inlet cover.

Gently tilt the handle of the screwdriver toward the front of the unit to release the latch while pulling up on the vacuum inlet cover with your other hand.

When using the vacuum attachment, the unit is designed to pick up dry material such as leaves, grass, small twigs, and bits of paper. Do not vacuum stones, gravel, metal, broken glass, etc., to avoid severe damage to the impeller.

Sound power level

Sound pressure level at 7,5 metres

GENERAL SAFETY PRECAUTIONS

WARNING:

Failure to follow all

Safety Rules and Precautions can result in serious injury.

KNOW YOUR UNIT

S

Read your instruction manual carefully until you completely understand and can follow all warnings and safety rules before operating the unit.

D

Restrict unit to users who understand and will follow all warnings and safety rules in this manual.

WARNING:

Inspect area before starting unit. Remove all debris and hard objects such as rocks, glass, wire, etc. that can ricochet, be thrown, or otherwise cause injury or damage during operation.

-- 3 --

Use your unit as a blower for:

D

D

Sweeping debris or grass clippings from driveways, sidewalks, patios, etc.

Blowing grass clippings, straw, or leaves into piles, around joints, or between bricks.

PLAN AHEAD

WARNING:

This machine produces an electromagnetic field during operation. Under some circumstances, this field may interfere with active or passive medical implants. To reduce the risk of serious or fatal injury, we recommend persons with medical implants to consult their physician and the medical implant manufacturer before operating this machine.

GENERAL SAFETY PRECAUTIONS

D

D

D

D

D

D

Always wear eye and ear protection when operating, servicing, or performing maintenance on unit. Wearing eye protection will help to prevent rocks or debris from being blown or ricocheting into eyes and face which can result in blindness and/or serious injury.

Eye protection should be marked Z87.

Always wear foot protection. Do not go barefoot or wear sandals.

Always wear respirator or face mask when working with unit in dusty environments.

Secure hair above shoulder length. Secure or remove jewelry, loose clothing, or clothing with loosely hanging straps, ties, tassels, etc.

They can be caught in moving parts.

Do not operate unit when you are tired, ill, upset, or if you are under the influence of alcohol, drugs, or medication.

Keep children, bystanders, and animals away from work area a minimum of 15 meters when starting or operating unit. Do not point blower nozzle in the direction of people or pets.

HANDLE FUEL WITH CAUTION

D

D

D

D

D

D

D

D

Eliminate all sources of sparks or flame

(including smoking, open flames, or work that can cause sparks) in the areas where fuel is mixed, poured, or stored.

Mix and pour fuel in an outdoor area; store fuel in a cool, dry, well ventilated place; use an approved, marked container for all fuel purposes.

Do not smoke while handling fuel or while operating the unit.

Make sure the unit is properly assembled and in good operating condition.

Do not fill fuel tank while engine is hot or running.

Avoid spilling fuel or oil. Wipe up fuel spills before starting engine.

Move at least 3 meters away from fuel and fueling site before starting engine.

Always store petrol in a container approved for flammable liquids.

OPERATE YOUR UNIT SAFELY

WARNING:

Stop the engine before opening the vacuum inlet door. The engine must be stopped and the impeller blades no longer turning to avoid serious injury from the rotating blades.

D

D

This garden blower is only designed for blowing away or removal of leaves and other debris on the ground.

Inspect unit before each use for worn, loose,

D

D

D missing, or damaged parts. Do not use until unit is in proper working order.

Keep outside surfaces free of oil and fuel.

Never start or run engine inside a closed room or building. Breathing exhaust fumes can kill.

Mufflers fitted with catalytic converters get very hot during use and remain so for some time after stopping. This also applies at idle speed. Contact can result in burns to the skin.

Remember the risk of fire!

-- 4 --

D

D

D

D

D

D

D

D

D

D

D

To avoid static electricity shock, do not wear rubber gloves or any other insulated gloves while operating unit.

Do not set unit on any surface except a clean, hard area while engine is running.

Debris such as gravel, sand, dust, grass, etc. could be picked up by the air intake and thrown out through discharge opening, damaging unit, property, or causing serious injury to bystanders or operator.

Avoid dangerous environments. Do not use in unventilated areas or where explosive vapors or carbon monoxide build up could be present.

Do not overreach or use from unstable surfaces such as ladders, trees, steep slopes, rooftops, etc. Keep firm footing and balance at all times.

Never place objects inside the blower tubes; always direct the blowing debris away from people, animals, glass, and solid objects such as trees, automobiles, walls, etc. The force of air can cause rocks, dirt, or sticks to be thrown or to ricochet which can hurt people or animals, break glass, or cause other damage.

Never run unit without the proper equipment attached. When using your unit as a blower, always install blower tubes.

Check air intake opening and blower tubes frequently, always with engine stopped and spark plug disconnected. Keep vents and discharge tubes free of debris which can accumulate and restrict proper air flow.

Never place any object in the air intake opening as this could restrict proper air flow and cause damage to the unit.

Never use for spreading chemicals, fertilizers, or other substances which may contain toxic materials.

To avoid spreading fire, do not use near leaf or brush fires, fireplaces, barbecue pits, ashtrays, etc.

Use only for jobs explained in this manual.

MAINTAIN YOUR UNIT PROPERLY

D

D

D

D

D

D

D

D

Have all maintenance other than the recommended procedures described in the instruction manual performed by an authorized service dealer.

Disconnect spark plug before performing maintenance except for carburetor adjustments.

Use only recommended McCulloch replacement parts; use of any other parts may void your warranty and cause damage to your unit.

Empty fuel tank before storing the unit. Use up fuel left in carburetor by starting engine and letting it run until it stops.

Do not use any accessory or attachment other than those recommended by manufacturer for use with your unit.

Do not store the unit or fuel in a closed area where fuel vapors can reach sparks or an open flame from hot water heaters, electric motors or switches, furnaces, etc.

Store in a dry area out of reach of children.

Secure the machine during transport.

GENERAL SAFETY PRECAUTIONS

SAFETY NOTICE:

Exposure to vibrations through prolonged use of gasoline powered hand tools could cause blood vessel or nerve damage in the fingers, hands, and joints of people prone to circulation disorders or abnormal swelling. Prolonged use in cold weather has been linked to blood vessel damage in otherwise healthy people. If symptoms occur such as numbness, pain, loss of strength, change in skin color or texture, or loss of feeling in the fingers, hands, or joints, discontinue the use of this tool and seek medical attention. An antivibration system does not guarantee the avoidance of these problems. Users who operate power tools on a continual and regular basis must monitor closely their physical condition and the condition of this tool.

6

IDENTIFICATION (WHAT IS WHAT?)

2

1

7

8

9

10

5

3

4

7

WHAT IS WHAT?

1. Throttle trigger

2. STOP switch

3. Primer button

4. Choke lever

5. Fuel cap

6. Starter rope

7. Spark plug

8. Upper blower tube

9. Lower blower tube

10. High--speed nozzle

11. Instruction manual

11

ASSEMBLY

CARTON CONTENTS

Check carton contents against the following list.

S

Blower

S

Upper blower tube

S

Lower blower tube

S

High velocity nozzle

NOTE:

It is normal for the fuel filter to rattle in the empty fuel tank.

ASSEMBLY

low all safety information in the manual and on the unit.

D

A standard screwdriver is required for assembly.

BLOWER TUBE ASSEMBLY

1. Align the rib on the upper blower tube with the groove in the blower outlet; slide the tube into place.

NOTE:

The tube clamp bolt must be loose enough to allow blower tube to be inserted in blower outlet. Loosen the bolt by turning counterclockwise (do not remove nuts).

Blower Outlet

WARNING:

Stop engine and be sure the impeller blades have stopped turning before opening the vacuum inlet door or attempting to insert or remove the vacuum or blower tubes. The rotating blades can cause serious injury. Always disconnect the spark plug before performing maintenance or accessing movable parts.

Groove

Rib

WARNING:

If received assembled, repeat all steps to ensure your unit is properly assembled and all fasteners are secure. Fol-

-- 5 --

2. Secure the tube by turning the bolt clockwise.

3. Align the slots on the lower blower tube with the tabs on the upper blower tube.

Upper Blower

Tube

Lower Blower

Tube

Tube clamp bolt and nut

Tab

Slot

4. Slide the lower blower tube onto the upper blower tube.

5. Turn the lower blower tube clockwise until a click is felt to secure the lower blower tube to the upper blower tube.

NOTE:

When the upper and lower blower tubes are assembled together properly, the arrows on both tubes will be aligned.

ASSEMBLY

6. To remove the tubes, turn the bolt counterclockwise to loosen the tubes (do not remove nuts); remove the tubes.

HIGH--SPEED NOZZLE ASSEMBLY

When greater air speed is desired, use the high--speed nozzle.

1. Align the slots on the nozzle with the tabs on the lower blower tube.

High--Speed

Nozzle

Lower Blower

Tube

Tab

Slot

2. Slide the nozzle onto the lower blower tube.

3. Turn the nozzle clockwise until a click is felt to secure the nozzle to the lower blower tube.

OPERATION

OPERATING POSITION

Hearing Protection

Eye

Protection

OPERATING TIPS

S

To reduce the risk of hearing loss associated with sound level(s), hearing protection is required.

S

To reduce the risk of injury associated with contacting rotating parts, stop the engine before installing or removing attachments. Do not operate without guard(s) in place.

S

Operate power equipment only at reasonable hours--not early in the morning or late at night when people might be disturbed. Comply with times listed in local ordinances. Usual recom-

-- 6 --

mendations are 9:00 a.m. to 5:00 p.m.,

Monday though Saturday.

S

To reduce noise levels, limit the number of pieces of equipment used at any one time.

S

To reduce noise levels, operate power blowers at the lowest possible throttle speed to do the job.

S

Use rakes and brooms to loosen debris before blowing.

S

In dusty conditions, slightly dampen surfaces or use a mister attachment when water is available.

S

Conserve water by using power blowers instead of hoses for many lawn and garden applications, including areas such as gutters, screens, patios, grills, porches, and gardens.

S

Watch out for children, pets, open windows, or freshly washed cars. Blow debris away safely.

S

Use the full blower nozzle extension so the air stream can work close to the ground.

S

After using blowers and other equipment,

CLEAN UP! Dispose of debris in trash receptacles.

BEFORE STARTING ENGINE

WARNING:

Be sure to read the fuel information in the safety rules before you begin. If you do not understand the safety rules, do not attempt to fuel your unit. Contact an authorized service dealer.

OPERATION

FUELING ENGINE

WARNING:

Remove fuel cap slowly when refueling.

This engine is certified to operate on unleaded petrol. Before operation, petrol must be mixed with a good quality 2--cycle air--cooled engine oil designed to be mixed at a ratio of 40:1. A 40:1 ratio is obtained by mixing 5 liters of unleaded petrol with 0,125 liter of oil. DO NOT USE automotive oil or marine oil. These oils will cause engine damage. When mixing fuel, follow instructions printed on oil container. Once oil is added to petrol, shake container momentarily to assure that the fuel is thoroughly mixed. Always read and follow the safety rules relating to fuel before fueling your unit.

MIXING RATIO

Petrol, litre

2

5

10

Two--stroke oil, litre

40:1 (2,5%)

0,050

0,125

0,250

STARTING POSITION

WARNING:

When starting engine, hold the unit as illustrated. Do not set unit on any surface except a clean, hard area when starting engine or while engine is running. Debris such as gravel, sand, dust, grass, etc.

could be picked up by the air intake and thrown out through the discharge opening, damaging the unit or property, or causing serious injury to bystanders or the operator.

STARTING A COLD ENGINE (or a warm engine after running out of fuel)

1. Slowly press the primer bulb 6 times.

2. Move choke lever to the FULL CHOKE position.

3. Squeeze the throttle trigger fully and hold through

all remaining steps.

CAUTION:

Never use straight petrol in your unit. This will cause permanent engine damage.

FUEL REQUIREMENTS

Use good quality unleaded petrol. The lowest recommended octane grade is 90 (RON).

IMPORTANT

Use of alcohol blended fuels (more than 10% alcohol) can cause major engine performance and durability problems.

FULL

CHOKE

HALF

CHOKE

OFF

CHOKE

WARNING:

Incorrect use of fuel and/ or lubricants will cause problems such as: improper clutch engagements, overheating, vapor lock, power loss, lubrication deficiency, deterioration of fuel lines, gaskets and internal carburetor components, etc.

Alcohol blended fuels will cause a high absorption of moisture in the fuel/oil mixture, causing the separation of oil and fuel.

HOW TO STOP YOUR ENGINE

S

Release the throttle trigger.

S

Push and hold the STOP switch in the

STOP position until the engine stops.

BEFORE STARTING THE ENGINE

WARNING:

You MUST make sure the tubes are secure before using the unit.

D

Fuel engine. Move at least 3 meters away

D from the fueling site.

Hold the unit in the starting position as shown. Make sure the blower end is directed away from people, animals, glass, and solid objects.

Starter

Handle

Choke

Lever

Primer

Bulb

-- 7 --

4. Pull starter rope handle sharply until engine sounds as if it is trying to start, but do not pull rope more than 6 times.

5. As soon as engine sounds as if it is trying to start, move choke lever to HALF CHOKE position.

6. Pull starter rope sharply until engine runs, but no more than 6 pulls.

gine doesn’t start after 6 pulls (at the HALF

CHOKE position), move the choke lever to the FULL CHOKE position and press the primer bulb 6 times. Squeeze and hold the throttle trigger and pull the starter rope 2 more times. Move the choke lever to the

HALF CHOKE position and pull the starter rope until the engine runs, but no more than 6 pulls. If the engine still doesn’t start, it is probably flooded. Proceed to START-

ING A FLOODED ENGINE.

7. Once the engine starts, allow it to run 10 seconds, then move the choke lever to the

RUN position. Allow the unit to run for 30 more seconds at RUN before releasing the throttle trigger.

NOTE:

NOTE:

If the en-

If engine dies with the choke lever in the RUN position, move the choke lever to the HALF CHOKE position and pull the rope until engine runs, but no more than 6 pulls.

There is a simplified start reminder (with illustrations to describe each step) located on the back of the blower.

OPERATION

STARTING A WARM ENGINE

1. Move the choke lever to the HALF CHOKE position.

2. Squeeze the throttle trigger fully and hold through

all remaining steps.

3. Pull starter rope sharply until engine runs, but no more than 6 pulls.

4. Allow engine to run 15 seconds, then move the choke lever to RUN.

NOTE:

If engine has not started, pull starter rope 5 more pulls. If engine still does not run, it is probably flooded.

STARTING A FLOODED ENGINE

Flooded engines can be started by placing the choke lever in the RUN position; then, pull the rope to clear the engine of excess fuel. This could require pulling the starter handle many times depending on how badly the unit is flooded. If the unit still doesn’t start, refer to

TROUBLESHOOTING TABLE.

MAINTENANCE

WARNING:

Avoid touching muffler unless engine and muffler are cold. A hot muffler can cause serious burns.

WARNING:

Disconnect the spark plug before performing maintenance except for carburetor adjustments.

CHECK FOR LOOSE

FASTENERS AND PARTS

S

Muffler

S

Spark Plug Boot

S

Air Filter

S

Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact an authorized service dealer for replacement of damaged or worn parts.

S

Fuel Tank. Discontinue use of unit if fuel tank is damaged or leaks.

S

Vacuum Bag -- Discontinue use of vacuum bag if it is torn or damaged.

-- 8 --

INSPECT AND CLEAN UNIT & LABELS

S

After each use, inspect complete unit for loose or damaged parts. Clean the unit and decals using a damp cloth with a mild detergent.

S

Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

Air Filter

Cover

Air Filter

Button

MAINTENANCE

A dirty air filter decreases engine performance and increases fuel consumption and harmful emissions. Always clean after every

5 hours of operation or yearly, whichever comes first.

1. Clean the cover and the area around it to keep debris from falling into the carburetor chamber when the cover is removed.

NOTE:

Move choke lever to RUN position before opening air filter cover.

2. Remove parts as illustrated.

NOTE:

Do not clean filter in gasoline or other flammable solvent. Doing so can create a fire hazard or produce harmful evaporative emissions.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Apply a few drops of oil to the filter; squeeze filter to distribute oil.

6. Replace parts.

REPLACE SPARK PLUG

Replace spark plug each year to ensure the engine starts easier and runs better. Set spark plug gap at 0.6 mm. Ignition timing is fixed, nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder and discard.

3. Replace with Champion RCJ-6Y spark plug and tighten securely with a 19 mm socket wrench.

4. Reinstall the spark plug boot.

REPLACE FUEL FILTER

To replace fuel filter, drain unit by running it dry of fuel, then remove fuel cap/retainer assembly from tank. Pull filter from tank and remove it from fuel line. Install new fuel filter on fuel line; reinstall parts.

CHECK MUFFLER MOUNTING

SCREWS

Once each year, ensure muffler mounting screws are secure and tightened properly to prevent damage.

CARBURETOR ADJUSTMENTS

The carburetor has been carefully set at the factory. Adjustments may be necessary if you notice any of the following conditions:

S

Engine will not idle when the throttle is released.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until engine runs without stalling (idle speed too slow).

S

Turn idle speed screw clockwise to increase engine speed if engine stalls or dies.

S

Turn idle speed screw counterclockwise to decrease engine speed.

Idle Speed Screw

Muffler

Mounting

Screw

Fuel Filter

Fuel Line

Air

Filter

Cover

If you require further assistance or are unsure about performing this procedure, contact an authorized service dealer.

-- 9 --

WARNING:

Prepare unit for storage at end of season or if it will not be used for 30 days or more.

S

Allow engine to cool, and secure the unit before storing or transporting.

S

Store unit and fuel in a well ventilated area where fuel vapors cannot reach sparks or open flames from water heaters, electric motors or switches, furnaces, etc.

S

Store unit with all guards in place. Position unit so that any sharp object cannot accidentally cause injury.

S

Store unit and fuel well out of the reach of children.

EXTERNAL SURFACES

S

If your unit is to be stored for a period of time, clean it thoroughly before storage. Store in a clean dry area.

S

Lightly oil external metal surfaces.

STORAGE

INTERNAL ENGINE

S

Remove spark plug and pour 1 teaspoon of

2-cycle engine oil (air cooled) through the spark plug opening. Slowly pull the starter rope 8 to 10 times to distribute oil.

S

Replace spark plug with new one of recommended type and heat range.

S

Clean air filter.

S

Check entire unit for loose screws, nuts, and bolts. Replace any damaged, broken, or worn parts.

S

Start each season using only fresh fuel having the proper gasoline to oil ratio.

OTHER

S

Do not store gasoline from one season to another.

S

Replace your gasoline can if it starts to rust.

TROUBLESHOOTING TABLE

WARNING:

Always stop unit and disconnect spark plug before performing any of the recommended remedies below other than remedies that require operation of the unit.

TROUBLE

Engine will not start.

Engine will not idle properly.

Engine will not accelerate, lacks power, or dies under a load.

Engine smokes excessively.

Engine runs hot.

CAUSE

1.Engine flooded.

2.Fuel tank empty.

3.Spark plug not firing.

4.Fuel not reaching carburetor.

5.Compression low.

1.Fuel not reaching carburetor.

2.Carburetor requires adjustment.

3.Crankshaft seals worn.

4.Compression low.

1.Air filter dirty.

2.Fuel not reaching carburetor.

3.Spark plug fouled.

4.Spark arresting screen clogged.

5.Carburetor requires adjustment.

6.Carbon build up.

7.Compression low.

1.Choke partially on.

2.Fuel mixture incorrect.

3.Air filter dirty.

4.Carburetor requires adjustment.

1.Fuel mixture incorrect.

2.Spark plug incorrect.

3.Carburetor requires adjustment.

4.Carbon build up.

REMEDY

1.See “Starting Instructions.”

2.Fill tank with correct fuel mixture.

3.Install new spark plug.

4.Check for dirty fuel filter; replace.

Check for kinked or split fuel line; repair or replace.

5.Contact an authorized service dealer.

1.Check for dirty fuel filter; replace.

Check for kinked or split fuel line; repair or replace.

2.Contact an authorized service dealer.

3.Contact an authorized service dealer.

4.Contact an authorized service dealer.

1.Clean or replace air filter.

2.Check for dirty fuel filter; replace.

Check for kinked or split fuel line; repair or replace.

3.Clean or replace spark plug; re-gap.

4.Replace screen.

5.Contact an authorized service dealer.

6.Contact an authorized service dealer.

7.Contact an authorized service dealer.

1.Adjust choke.

2.Empty fuel tank and refill with correct fuel mixture.

3.Clean or replace air filter.

4.Contact an authorized service dealer.

1.See “Fueling Your Unit.”

2.Replace with correct spark plug.

3.Contact an authorized service dealer.

4.Contact an authorized service dealer.

-- 10 --

DECLARATION OF CONFORMITY

EC Declaration of Conformity

(Only applies to Europe)

We,

Husqvarna AB

, SE-561 82 Huskvarna, Sweden, tel: +46--36--146500, as authorised representative in the Community, declare that the garden blower/vacuum model

McCulloch

GB 320

with serial numbers dating from 2012 and onwards (the year is clearly stated on the rating plate, followed by the serial number), comply with the requirements of the

COUNCIL’S

DIRECTIVES

: of 17 May 2006 “relating to machinery”

2006/42/EC

; of 15 December 2004 “relating to electromagnetic compatibility”

2004/108/EC

, and applicable supplements; and of 8 May 2000 “relating to the noise emissions in the environment” in accordance with Annex

V of

2000/14/EC

. For information relating to noise emissions, see Technical data section.

The following standards have been applied:

EN ISO 12100-1/A1:2009, EN ISO

12100-2/A1:2009, CISPR 12:2007

.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Sweden, has performed voluntary type examination on behalf of Husqvarna AB. The certificate(s) are numbered:

SEC/09/2024

.

12--11--15

Ronnie E. Goldman, Director of Engineering

Authorized representative for Husqvarna AB and responsible for technical documentation

TECHNICAL DATA

MODEL:

GB 320

ENGINE

Engine displacement, cm

3

Maximum Engine Power, according to ISO 8893, kW

Idle Speed +/-- 400, rpm

Catalytic converter muffler

IGNITION SYSTEM

Spark plug

Electrode gap, mm

FUEL AND LIBRICATION SYSTEM

Fuel tank capacity, cm

3

WEIGHT

Weight without fuel and tubes, kg

NOISE EMISSIONS

(see Note 1)

Sound power level, measured dB(A)

Sound power level, guaranteed L

WA dB(A)

SOUND LEVELS

(see Note 2)

Equivalent sound pressure level at the operator’s ear, measured according to ISO 22868, dB(A)

Equipped with blower tubes and nozzle (original)

Equipped with vacuum tubes (original)

VIBRATION LEVELS

(see Note 3)

Equivalent vibration levels (a hv,eq

) at handles, measured

25

0,75

3700

Yes

Champion RCJ--6Y

0,6

540

4,4

103,9

108,0

96,7

98,6 according to ISO 22867, m/s

2

Equipped with blower tubes and nozzle (original), right

Equipped with vacuum tubes (original), left/right

Note 1:

10,1

8,2/10,4

Noise emissions in the environment measured as sound power (L

WA

) in conformity with EC directive 2000/14/EC. Reported sound power level for the machine has been measured with the original cutting attachment that gives the highest level. The difference between guaranteed and measured sound power is that the guaranteed sound power also includes dispersion in the measurement result and the variations between different machines of the same model according to Directive 2000/14/EC.

Note 2:

Reported data for equivalent sound pressure level for the machine has a typical statistical dispersion (standard deviation) of 1 dB(A).

Note 3:

Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1 m/s

2

.

-- 11 --

TABLE DES MATIÈRES

Introduction

Explication des symboles

Instructions générales de sécurité

Description des pièces

Montage

Fonctionnement

12

13

13

15

16

17

Entretien

Rangement

Tableau de dépannage

Caractéristiques techniques

Déclaration de conformité

INTRODUCTION

Cher client,

Nous vous remercions d’avoir choisi un produit McCulloch! Vous faites désormais partie d’une histoire débutée il y a longtemps, lorsque l’entreprise McCulloch commença à fabriquer des moteurs pendant la Seconde Guerre mondiale. En 1949, McCulloch lançait sa première tronçonneuse légère à utilisateur unique et révolutionnait le travail du bois à tout jamais.

La gamme de trononneuses innovantes allait se développer au fil des décennies et les activités se diversifier, d’abord avec des moteurs d’avion et de kart dans les années 1950, puis avec des mini--tronçonneuses dans les années 1960. Plus tard, dans les années 1970 et 1980, les coupe--herbes et aspiro--souffleurs venaient compléter la gamme.

Aujourd’hui, McCulloch a rejoint le groupe Husqvarna et poursuit la tradition de moteurs puissants, d’innovations techniques et de conceptions résistantes, nos marques de fabrique depuis plus d’un siècle. La réduction de la consommation en carburant, des émissions et des niveaux sonores est notre priorité, tout comme l’amélioration de la sécurité et de la convivialité du produit.

Nous espérons que ce produit McCulloch vous donnera toute satisfaction et qu’il vous accompagnera pendant de longues années. Le respect des conseils de ce manuel d’utilisation relatifs à l’utilisation, à l’entretien et à la maintenance permettra de prolonger sa durée de vie. Si vous avez besoin de l’aide d’un professionnel pour une réparation ou un entretien, veuillez utiliser le service de localisation sur

www.mcculloch.com

.

McCulloch travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis.

Vous pouvez également télécharger ce manuel sur

www.mcculloch.com

.

19

21

22

23

23

-- 12 --

EXPLICATION DES SYMBOLES

AVERTISSEMENT !

Ce souffleur peut être dangereux !

Une utilisation imprudente ou incorrecte peut provoquer des blessures graves ou mortelles.

Utilisez de l’essence sans plomb ou de l’essence avec plomb de très haute qualité et une huile deux temps.

Lisez très attentivement le manuel d’instructions avant d’utiliser le souffleur.

Port de lunettes de protection homologuées ou visière, ainsi que protection auditive obligatoire, et protection respiratoire en cas de risque de poussière.

AVERTISSEMENT !

Le souffleur peut projeter violemment des objets pouvant ricocher. Cela peut provoquer des blessures graves aux yeux.

AVERTISSEMENT !

Le silencieux est très chaud pendant et après utilisation. Ne touchez pas le silencieux, le couvercle de silencieux, ou les surfaces environnantes, et évitez que des matières inflammables comme de l’herbe sèche ou du carburant entrent en contact avec lui.

Toujours porter des gants de protection homologués.

AVERTISSEMENT !

Assurez-vous que la couvercle du bas est en position de sécurité ou que le tube d’aspiration est installé correctement. Evitez de toucher l’aube de compresseur, avec vos mains ou avec un objet quelconque.

Instructions pour ouvrir le couvercle d’arrivée d’air de l’aspirateur. Inclinez légèrement le manche du tournevis vers l’avant de l’appareil afin de déverrouiller le fermoir tout en tirant sur le couvercle d’arrivée d’air de l’aspirateur avec l’autre main.

L’utilisateur de la machine doit s’assurer que personne ne se trouve dans un rayon de moins de 15 mètres lorsque la machine est en fonctionnement.

Lorsque plusieurs utilisateurs sont en train de travailler dans la même zone, une distance de sécurité d’au moins 15 mètres est à respecter.

Utilisez votre appareil comme aspirateur pour aspirer des matériaux secs comme les feuilles, l’herbe, les brindilles et les morceaux de papier.Ne pas utiliser votre appareil comme un aspirateur pour aspirer des pierres, du gravier, du métal, du verre cassé, etc, afin d’éviter de graves dommages à la roue.

Niveau de puissance sonore

Niveau de pression sonore à 7,5 mètres

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT:

manquement à ces règles de sécurité pourrait entraîner des blessures graves.

Tout

FAMILIARISEZ--VOUS AVEC VOTRE

APPAREIL

S

Lisez attentivement le manuel d’instructions, assurez--vous d ’ avoir bien compris et suivez attentivement les consignes de sécurité avant d ’ utiliser l ’ appareil.

D

Réservez le droit d ’ utilisation aux utilisateurs qui comprennent et suivent les consignes de sécurité mentionnées dans ce manuel.

AVERTISSEMENT:

Inspectez l’ endroit où vous vous apprêtez à travailler avant de commencer. Enlevez tous les débris et les objets durs tels que les pierres, le verre, les fils de fer etc. qui pourraient ricocher et être projetés et causer des blessures ou des dégâts pendant l’ utilisation de l’ appareil.

-- 13 --

Utilisez votre appareil comme souffleur pour:

D

Ôter en les balayant des débris ou des

D déchets de gazon de vos allées, trottoirs, patios, etc.

Souffler les déchets de gazon, de paille ou de feuilles pour en faire des tas, autour des joints ou entre les briques.

PREPARATION

AVERTISSEMENT:

Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

D

D

D

D

D

D

Veillez à toujours vous protéger les yeux et oreilles lorsque vous utilisez l’ appareil, vous occupez de l’entretien ou de la maintenance. Se protéger les yeux vous

évitera de recevoir des projections de débris ou des cailloux au visage ou dans les yeux, ce qui pourrait provoquer une cécité ou de graves blessures. La protection des yeux doit être inscrite Z87.

Ne restez pas pieds nus et ne portez pas de sandales.

Veillez à toujours porter un masque de protection du visage ou un masque respiratoire lorsque vous utilisez l ’ appareil dans des endroits poussiéreux.

Attachez vos cheveux s ’ ils sont à hauteur d ’ épaule.

Attachez ou enlevez les vêtements qui se défont et les bijoux ou les vêtements avec cordons, sangles, pompons, etc. ; ils pourraient se prendre dans les parties en action de l’ appareil.

N ’ utilisez pas l’ appareil si vous êtes fatigué, malade ou sous l ’ influence de l’ alcool, de drogues ou de médicaments.

Veillez à ce que les enfants, les passants et les animaux ne se trouvent pas dans un périmètre de moins de 15 mètres lorsque vous mettez l’appareil en route ou lors de son utilisation. Ne dirigez jamais la buse de la souffleuse en direction des gens ou des animaux.

MANIEZ LE CARBURANT AVEC

PRECAUTION

D

D

D

D

D

D

D

D

Eliminez toute source de feu (étincelles ou flamme), y compris la fumée, les flammes ouvertes, ou toute activité pouvant créer une étincelle dans les parages où le carburant est mixé, versé ou stocké.

Mélangez et versez du carburant à l’extérieur ; entreposez le carburant dans un endroit frais, sec et bien aéré ; utilisez un récipient agréé et étiqueté pour contenir du carburant.

Ne fumez pas lorsque vous maniez du carburant ou utilisez l’appareil.

Assurez--vous que l’appareil soit bien monté et fonctionne bien.

Ne mettez pas de carburant lorsque l’appareil est en marche ou moteur est chaud.

Évitez de renverser du carburant ou de l’huile. Essuyez toute trace de carburant avant de mettre en marche le moteur.

Ecartez--vous au moins de 3 mètres de l’endroit où vous avez rempli le réservoir avant de démarrer le moteur.

Conservez toujours l’essence dans un contenant approuvé pour les liquides inflammables.

TRAVAILLEZ EN TOUTE SÉCURITÉ

AVERTISSEMENT:

Arrêtez le moteur avant d ’ ouvrir le couvercle de la prise d ’ air. Le moteur doit être à l’ arrêt et l’ aube de compresseur ne doit plus être en rotation afin d ’ éviter de graves blessures provenant de la rotation de l’ aube.

D

Ce souffleur est prévu pour souffler ou aspirer les feuilles et autres petits débris au

D

D sol.

Inspectez l’appareil avant chaque utilisation, vérifiez que les pièces ne soient pas usées, déserrées, endommagées, ou manquantes. N’utilisez pas l’appareil s ’ il n ’ est pas en parfait état.

Les surfaces externes ne doivent pas être recouvertes d’huile ou de graisse.

D

D

D

D

D

D

D

D

D

Ne mettez jamais en marche ou ne faites jamais marcher un moteur à l’intérieur d’une pièce fermée, d’un bâtiment ou d’un autre endroit sans ventilation. Vous pouvez mourir en respirant les gaz d’échappement.

Un silencieux muni d’un pot catalytique est très chaud aussi bien à l’utilisation qu’après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!

Afin d’éviter les chocs causés par l’électricité statique, ne portez pas de gants de caoutchouc ou autres gants isolants lorsque vous utilisez l’appareil.

Si vous devez poser l’appareil lorsque le moteur est en marche, ne le faites que sur une surface propre et dure. Des débris tels que du gravier, du sable, de la poussière, de l’herbe etc. pourraient être aspirés et projetés vers l’ouverture de décharge et endommager ainsi votre appareil, des objets vous appartenant ou causer de graves blessures au passant ou à l’utilisateur.

Evitez les environnements dangereux.

N ’ utilisez pas l’ appareil dans des endroits non aérés, ou dans des endroits où vous seriez en présence de vapeurs explosives ou de monoxide de carbone.

Ne vous penchez pas et n ’ utilisez pas l’ appareil lorsque vous vous tenez sur une surface peu stable telle qu ’ une échelle, un arbre, des marches d ’ escalier, le toit d ’ une maison etc. Veillez à toujours prendre une position ferme et équilibrée.

Ne placez jamais d ’ objets à l’ intérieur du tube du souffleur ; veillez à toujours diriger les débris soufflés loin des gens et des animaux, d ’ objets en verre ou solides, tels que des arbres, des voitures, des murs etc.

La force de l’ air pourrait projeter ou faire ricocher des pierres, de la saleté ou des brindilles et causer de graves blessures aux personnes ou aux animaux, briser du verre ou causer d ’ autres dégâts.

N ’ utilisez que les pièces de rechange recommandées par McCulloch ; l’ utilisation de toute autre pièce ne serait pas garantie et pourrait endommager votre appareil.

Ne mettez jamais l’appareil en marche sans l’équipement approprié. Lorsque vous utilisez votre appareil comme un souffleur, veillez à toujours installer les tubes du souffleur.

-- 14 --

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

D

D

D

D

D

Vérifiez régulièrement l’ouverture de la prise d’air et les tubes soufflants. Effectuez ces vérifications toujours le moteur à l’arrêt et lorsque la bougie d’allumage est débranchée.

Veillez à ce que les ouvertures d’aération et les tubes de vidages soient nettoyés de tous les débris qui pourraient s’accumuler et obstruer l’arrivée d’air.

Ne placez jamais aucun objet dans l’ouverture d’arrivée d’air. Cela pourrait empêcher que l’arrivée d’air se fasse correctement et endommager l’appareil.

N’utilisez jamais l’appareil pour pulvériser des produits chimiques, des engrais, ou autres substances susceptibles de contenir des substances toxiques.

Pour éviter la propagation de feu, n’utilisez pas l’appareil dans les parages de feux de bois, de barbecue, de cheminées, de cendriers etc.

N’utilisez l’appareil que dans le cadre décrit dans ce manuel.

MAINTENEZ VOTRE APPAREIL

CORRECTEMENT

D

D

D

Faites effectuer toutes les opérations de maintenance autres que celles décrites dans le manuel d’instructions auprès d ’ un service après ventre agréé.

Déconnectez la bougie avant d ’ exécuter la maintenance, sauf s ’ il s ’ agit de réglages sur le carburateur.

Videz le réservoir avant d ’ entreposer l’ appareil. Utilisez tout le carburant restant dans le carburateur en démarrant le moteur et en le laissant tourner jusqu ’ à son arrêt complet.

D

D

D

D

N ’ utilisez pas d ’ autre accessoire ou d ’ autre

équipement que ceux recommandés par le fabricant pour votre appareil.

N ’ entreposez pas l’ appareil ou le carburant dans un endroit fermé où les vapeurs de carburant peuvent être en contact avec des

étincelles ou des flammes provenant de chauffe--eau, moteurs interrupteurs, chaudières, etc.

électriques,

Entreposez l’ appareil dans un endroit sec, hors de la portée des enfants.

Sécurisez la machine pendant le transport.

CONSIGNES DE SÉCURITÉ :

Une longue exposition aux vibrations provoquées par un outillage à main et à essence peut entraîner des lésions des vaisseaux sanguins ou des nerfs des doigts, de la main et des articulations chez les personnes enclines à des troubles de la circulation ou à des enflures anormales.

Certaines personnes habituellement saines ont connu des problèmes de vaisseaux sanguins lors d ’ une utilisation prolongée dans le froid. Si des symptômes tels qu ’ engourdissement, douleurs, affaiblissement, changement de la couleur ou du grain de la peau ou encore perte de sensibilité dans les doigts, les mains ou les articulations apparaissent, arrêtez d ’ utiliser cet appareil et consultez un médecin.

Un système anti--vibration ne permet pas d ’ éviter ces problèmes.

Les personnes travaillant régulièrement ou continuellement avec un appareil électrique de cet instrument.

doivent contrôler minutieusement leur condition physique et l ’ état

6

1

DESCRIPTION DES PIÈCES

2

7

8

9

10

5

3

4

7

DESCRIPTION DES PIÈCES

1. Gâchette d’accélération 7. Bougie

2. Interrupteur STOP

3. Démarreur

4. Levier de l ’ étrangleur

5. Bouchon du carburant

6. Cordon de démarrage

8. Tube de soufflage supérieur

9. Tube de soufflage inférieur

10. Buse haute vitesse

11. Manuel d’instructions

-- 15 --

11

MONTAGE

PIECES FOURNIES

Vérifiez le contenu de l’ emballage. Il doit contenir les éléments suivants :

S

Souffleur

S

Tube de soufflage supérieur

S

Tube de soufflage inférieur

S

Buse haute vitesse

REMARQUE :

Il est normal que le filtre à carburant fasse du bruit dans le réservoir vide.

MONTAGE

AVERTISSEMENT:

Arrêtez le moteur et assurez--vous que l’ aube de compresseur est arrêtée avant d ’ ouvrir le couvercle de la prise d ’ air ou avant d ’ essayer d ’ insérer ou de retirer les tubes d’aspiration ou tube de soufflage. Les aubes en rotation pourraient causer de graves blessures.

Déconnectez toujours la bougie avant d’exécuter la maintenance ou d’accès mobiles pièces.

3. Alignez les fentes du tube de soufflage inférieur sur les languettes du tube de soufflage supérieur.

Tube de soufflage supérieur

Tube de soufflage inférieur

Boulon de fixation du tube et

écrou

Languette

Fente

4. Enfilez le tube inférieur sur le tube supérieur.

5. Pour fixer le tube inférieur dans le tube supérieur, tournez le tube inférieur dans le sens horaire jusqu’à ce qu’un clic soit

émis.

REMARQUE :

Lorsque les deux tubes de soufflage sont correctement assemblés, les flèches situées sur les deux tubes sont alignées.

AVERTISSEMENT:

Si votre appareil est déjà monté, répétez toutes les

étapes pour vous assurer que votre appareil est correctement monté et que toutes les attaches sont enclenchées.

D

Un tournevis est nécessaire au montage.

MONTAGE DES TUBES DE

SOUFFLAGE

1. Alignez la marque du tube de soufflage supérieur sur la rainure de la sortie d’air du souffleur, enfilez le tube pour le fixer en place.

REMARQUE :

Pour pouvoir insérer les tubes de soufflage dans la sortie d’air de l’appareil, la vis de fixation du tube doit être suffisamment desserrée. Pour desserrer le boulon, tournez--le dans le sens anti--horaire

(sans enlever les écrous).

Sortie d’air du souffleur

6. Pour enlever les tubes, desserrez--les en tournant le boulon dans le sens anti--horaire

(sans enlever les écrous); enlevez les tubes.

ASSEMBLAGE DE LA BUSE

HAUTE VITESSE

Lorsqu’un débit d’air plus rapide est souhaité, utilisez la buse haute vitesse.

1. Alignez les fentes de la buse sur les languettes du tube de soufflage inférieur.

Buse haute vitesse

Rainure

Marque

2. Fixez les tubes en tournant le boulon dans le sens horaire.

Tube de soufflage inférieur Languette Fente

2. Enfilez la buse sur le tube de soufflage inférieur.

3. Pour fixer la buse sur le tube de soufflage inférieur, tournez la buse dans le sens horaire jusqu’à ce qu’un clic soit émis.

-- 16 --

FONCTIONNEMENT

POSITION DE FONCTIONNEMENT AVANT DE DÉMARRER LE MOTEUR

Protège--oreilles

Lunettes de sécurité

RENSEIGNEMENTS PRATIQUES

D

D

D

D

D

D

D

D

D

D

D

Pour réduire le risque de surdité occasionné par le niveau de bruit, vous devez porter une protection des oreilles.

Pour réduire le risque de blessure occasionné par tout contact avec les pièces tournantes, arrêtez le moteur avant de monter ou d’enlever des accessoires. Ne faites jamais fonctionner sans pare--débris en place.

Faites fonctionner les appareils à moteur uniquement à des heures raisonnables -- pas trop tôt le matin ni trop tard la nuit pour ne pas déranger les gens. Conformez--vous aux horaires indiqués dans les ordonnances locales. Nous recommandons en général de

09h00 à 17h00, du lundi au samedi.

Pour réduire le niveau de bruit, limitez le nombre d’appareils utilisés en même temps.

Pour réduire le niveau de bruit, faites fonctionner les souffleurs à moteur thermique à la puissance la plus basse pour accomplir le travail.

Utilisez des râteaux et des balais pour décoller les débris avant de souffler.

S’il y a de la poussière, humectez légèrement les surfaces ou utilisez un accessoire de pulvérisation d’eau quand il y a de l’eau.

Économisez l’eau en utilisant des souffleuses au lieu de tuyaux d’arrosage pour beaucoup d’applications de jardin et de gazon, en particulier dans des endroits comme les gouttières, les écrans, les patios, les grilles, les vérandas et les jardins.

Faites attention aux enfants, aux animaux domestiques, aux fenêtres ouvertes ou aux automobiles qui viennent d’être lavées.

Soufflez les débris en toute sécurité.

Utilisez tout l’accessoire d’extension de la souffleur, de manière à permettre au souffle d’air d’être le plus près du sol possible.

Après avoir utilisé un souffleur ou un autre appareil, NETTOYEZ! Jetez les débris dans des sacs à ordure.

-- 17 --

AVERTISSEMENT:

Lisez les informations sur le carburant dans les règles de sécurité avant de continuer. Si vous ne comprenez pas les règles de sécurité, n ’ essayez pas de verser de carburant dans votre appareil.

Contactez le service après--vente agréé.

CARBURANT

AVERTISSEMENT:

carburant dans l’appareil.

Ce moteur est certifié pour fonctionner avec de l’essence sans plomb. Avant l’utilisation, il faut mélanger de l’essence et de l’huile moteur refroidi à l’air à 2 temps de bonne qualité dans une proportion de 40:1 (2,5%).

La proportion de 40:1 s’obtient en mélangeant

0,125 litre d’huile à 5 litres d’essence sans plomb. N’UTILISEZ JAMAIS d’huile pour véhicules automobiles ou pour bateaux. Ces huiles peuvent endommager le moteur. Pour le mélange, respectez les instructions figurant sur le bidon. Après avoir ajouté l’huile

à l’essence, agitez quelques instants le bidon afin d’obtenir un mélange homogène. Lisez et respectez toujours les consignes de sécurité relatives au carburant avant de remplir votre machine.

RAPPORT DE MÉLANGE

Retirez lentement le bouchon avant de rajouter du

Essence, litres Huile de deux temps, litres

40:1 (2.5%)

2

5

10

0,050

0,125

0,250

ATTENTION :

N’utilisez jamais d’essence pure dans votre machine. Vous causeriez des dommages irréversibles au moteur.

TYPES DE CARBURANTS REQUIS

Utilisez de l’essence sans plomb de bonne qualité. L’indice d’octane minimum préconisé est de 90 (RON).

IMPORTANT

L’utilisation de carburants mélangés à base d’alcool (plus de 10% d’alcool) peut compromettre la performance et la durabilité du moteur.

AVERTISSEMENT:

L’utilisation incorrecte de carburant et/ou de lubrifiant entraînera les problèmes suivants : Mauvais engagement de l’embrayage, surchauffe, bouchon de vapeur, perte de puissance, lubrification déficiente, détérioration des canalisations de carburant, des joints d’étanchéité, des composants internes au carburateur, etc. Les carburants mélangés à base d’alcool favorisent une forte absorption de l’humidité dans le mélange carburant/huile, causant la séparation de l’huile et du carburant.

FONCTIONNEMENT

ARRETER VOTRE MOTEUR

D

D

Relâchez la gâchette d’accélération.

Exercez une pression prolongée sur le

Interrupteur STOP jusqu’à ce que le moteur s’éteigne.

AVANT DE DÉMARRER LE MOTEUR

AVERTISSEMENT:

Vous DEVEZ vous assurer que les tubes sont bien fixés avant d ’ utiliser l’ appareil.

D

Carburant : ecartez--vous au moins de 3 mètres de l’endroit où vous avez rempli le

D réservoir.

Tenez l’appareil dans la position de démarrage comme illustré. Assurez--vous que l’extrémité du souffleur ne soit pas dirigée sur des personnes, des animaux, des objets en verre ou des objets solides.

FULL

CHOKE

Cordon de démarrage

POSITION DE DÉMARRAGE

Levier de l’ étrangleur

Démarreur

HALF

CHOKE

OFF

CHOKE

AVERTISSEMENT:

Lorsque vous démarrez le moteur, tenez l ’ appareil comme illustré. Si vous devez poser l ’ appareil lorsque vous démarrez le moteur ou lorsqu ’ il tourne déjà, ne le faites que sur une surface propre et dure. Des débris tels que du gravier, du sable, de la poussière, de l’ herbe etc. pourraient être aspirés et projetés vers l’ ouverture de décharge et endommager ainsi votre appareil, des objets vous appartenant ou causer de graves blessures aux passants ou à l’ utilisateur.

DÉMARREZ UN MOTEUR À FROID

(ou un moteur ayant tourné et étant tombé en panne d’essence)

1. Pressez doucement 6 fois la poire d’amorçage.

2. Placez la levier d’étrangleur en position

«FULL CHOKE» (d’étranglement complet).

3. Appuyez et maintenez appuyée la gâchette d’accélération

pendant toutes les étapes suivantes.

4. Tirez fort la corde de démarrage, jusqu’à ce que le moteur semble vouloir partir, mais ne tirez pas plus de quatre fois.

5. Dès que votre moteur vous donne l’impression qu’il va se mettre en marche, amenez le levier d’étranglement en position «HALF CHOKE» (demi

étranglement).

6. Tirez fort la corde de démarrage, jusqu’à ce que le moteur se mette en marche, mais ne tirez pas plus de six fois.

REMARQUE :

Si le moteur ne part pas après que vous ayez tiré la corde de démarrage six fois (en position «HALF

CHOKE» (demi étranglement), amenez le levier d’étranglement en position «FULL

CHOKE» (étranglement complet) et pressez la poire de démarrage six fois.

Pressez et maintenez pressée la gâchette d’accélération et tirez la corde de démarrage encore deux fois. Amenez le levier d’étranglement en position «HALF

CHOKE» (demi étranglement) et tirez la corde de démarrage jusqu’à ce que le moteur se mette en marche, mais pas plus de six fois. Si le moteur ne part toujours pas, c’est qu’il est probablement noyé.

Passez à la partie intitulée DÉMARRAGE

D’UN MOTEUR NOYÉ.

7. Lorsque le moteur part, permettez--lui de marcher pendant 10 secondes, puis amenez le levier d’étranglement en position

«RUN» (étranglement nul). Permettez à votre appareil de fonctionner 30 secondes supplémentaires en position «RUN»

-- 18 --

FONCTIONNEMENT

(étranglement nul) avant de relâcher la gâchette d’accélération.

REMARQUE :

Si le moteur s’arrête avec le levier d’étranglement en position «RUN»

(étranglement nul), amenez le levier d’étranglement en position «HALF CHOKE»

(demi étranglement) et tirez la corde de démarrage jusqu’à ce que le moteur se mette en marche, mais pas plus de six fois.

Le bord arrière de l’appareil comporte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes.

DÉMARRER UN MOTEUR AYANT

DÉJÀ TOURNÉ

1. Placez la levier d’étrangleur en position

«HALF CHOKE» (demi étranglement).

2. Appuyez et maintenez appuyée la gâchette d’accélération

pendant toutes les étapes suivantes.

3. Tirez fort la corde de démarrage jusqu’à ce que le moteur se mette en marche, mais pas plus de cinq fois.

4. Permettez au moteur de fonctionner 15 secondes, puis amenez le levier d’étranglement en position «RUN»

(étranglement nul).

REMARQUE :

Si le moteur n ’ a pas démarré, tirez le corde de démarrage cinq fois de plus. Si le moteur ne démarre toujours pas, il est probablement noyé.

DÉMARRER UN MOTEUR NOYE

Vous pouvez mettre en marche un moteur noyé en mettant le levier d’étranglement en position

«RUN» (étranglement nul); tirez ensuite la corde de démarrage pour enlever du moteur tout le carburant en excès. Cela peut vous obliger à tirer la poignée de la corde de démarrage plusieurs fois, selon le degré de noyade du moteur. Si l’appareil ne part pas, consultez TABLEAU DE DÉPANNAGE.

ENTRETIEN

AVERTISSEMENT:

Ne touchez le silencieux que si le moteur et le silencieux sont froids. Un silencieux chaud peut occasionner des brûlures sérieuses.

VERIFIEZ LES ATTACHES

ET LES PIECES AYANT DU JEU

S

Silencieux

S

Emplacement de la bougie

S

Filtre à air

S

Vis du boîtier

VERIFICATION DE PIECES

ENDOMMAGEES OU USEES

Consultez un agent du service après--vente agréé pour remplacer les parties endommagées ou usées.

S

Réservoir de carburant Cessez d ’ utiliser l’ appareil si le réservoir de carburant est endommagé ou fuit.

S

Sac -- cessez d ’ utiliser le sac s ’ il est déchiré ou endommagé.

INSPECTEZ ET NETTOYEZ

L

APPAREIL ET LES ETIQUETTES

S

Après chaque utilisation, inspectez tout l’appareil pour trouver toute pièce lâche ou endommagée. Nettoyez cet appareil avec un linge humide et un détergent doux.

S

Passez un linge sec et propre sur l’ appareil.

NETTOYAGE DU FILTRE A AIR

Bouton

Couvercle du filtre à air

Filtre à air

Nettoyage du filtre à air :

Un filtre à air encrassé diminue les performances du moteur et augmente la consommation de carburant et les émissions nocives. Nettoyez--le toujours après 5 heures d ’ utilisation.

1. Nettoyez le couvercle et les parties avoisinantes pour éviter que les débris ne tombent dans la chambre du carburateur lorsque vous enlevez le couvercle.

REMARQUE :

Amenez le levier de l’étrangleur à la position RUN (étranglement nul). avant d’ouvrir le couvercle du filtre à air.

2. Ouvrez le couvercle du filtre à air en appuyant sur le bouton (voir illustration).

Retirez le filtre à air.

REMARQUE :

Ne nettoyez pas le filtre avec de l’essence ou autre solvant inflammable. Vous risquerez de provoquer un départ de feu ou des émissions de gaz nocif.

-- 19 --

ENTRETIEN

3. Nettoyez le filtre à l’eau savonneuse.

4. Laissez le filtre sécher.

5. Mettez quelques gouttes d’huile sur le filtre, serrez le filtre pour répartir l’huile.

6. Remplacez les pièces.

REMPLACEZ LA BOUGIE

Remplacez la bougie chaque année pour assurer un meilleur démarrage et une meilleure marche du moteur. Écartez les bornes de bougie à 0,6 mm. L’allumage est réglé à l’usine et n’est pas réglable.

1. Tournez, puis tirez le couvre--borne de bougie.

2. Enlevez la bougie du cylindre et jetez--la.

3. Remplacez par une bougie Champion

RCJ--6Y et serrez avec une clé à douille de

19 mm.

4. Remontez le couvre--borne de bougie.

REMPLACER LE FILTRE A

CARBURANT

Pour remplacer le filtre à carburant, laissez le carburant se vider lorsque le moteur fonctionne.

Enlevez ensuite le bouchon du carburant du réservoir. Retirez le filtre du réservoir et retirez--le du circuit d ’ alimentation de carburant.

Installez le nouveau filtre à carburant dans le circuit d ’ alimentation de carburant, ainsi que les autres pièces.

Vis de montage du silencieux

REGLAGE DU CARBURATEUR

Votre carburateur a été soigneusement réglé

à l’usine. Des ajustements supplémentaires peuvent être nécessaires si vous vous trouvez dans l’une des situations suivantes:

S

Le moteur ne tourne pas au ralenti lorsque l’accélérateur est relâché.

Réglage du ralenti

Laissez le moteur tourner au ralenti. Ajustez la vitesse jusqu’à ce que le moteur tourne sans caler (ralenti trop lent).

S

Tournez la vis de réglage au ralenti dans le sens des aiguilles d’une montre pour augmenter la vitesse du moteur.

S

Tournez la vis de réglage au ralenti dans le sens inverse à celui des aiguilles d’une montre pour dimineur la vitesse.

Vis de ralenti

Filtre à carburant

Circuit d’alimentation de carburant

VÉRIFIEZ LES VIS DE MONTAGE DU

SILENCIEUX

Une fois par an, assurez--vous que les vis de montage du silencieux soient bien serrées et sécuritaire pour éviter tout dommage.

Couvercle du filtre à air

Pour toute aide supplémentaire ou si vous n’êtes pas sûr de la façon de réaliser cette opération, contactez un distributeur autorisé de service.

-- 20 --

AVERTISSEMENT:

Préparez l’ unité pour l’ entreposer à la fin de la saison ou si vous ne comptez pas l’ utiliser pendant au moins trente jours.

S

Laissez le moteur refroidir et prenez toutes les mesures de sécurité avant de l’ entreposer ou de le transporter dans un véhicule.

S

Entreposez l’ appareil et le carburant dans un endroit où il ne risque pas d ’ y avoir d ’ étincelles ou de flammes provenant de chauffe--eau, de moteurs électriques, interrupteurs, etc.

S

Entreposez l’ appareil avec toutes les protections installées. Positionnez l’ appareil de façon à ce qu ’ aucun objet coupant ne puisse provoquer accidentellement.

de blessures

S

Entreposez l’ appareil et le carburant dans un endroit sec, hors de la portée des enfants.

SURFACES EXTERIEURES

S

Si votre appareil doit être stocké longtemps, nettoyez--le bien avant de l’ entreposer.

Entreposez le dans un endroit propre et sec.

S

Graissez légèrement les surfaces métalliques extérieures.

RANGEMENT

MOTEUR INTERNE

S

Retirez la bougie et versez une cuiller à café d ’ huile moteur deux temps à refroidissement par air par l ’ ouverture de la bougie. Tirez lentement le cordon du lanceur huit à dix fois pour répartir l’ huile.

S

Remplacez la bougie par une bougie du type et de la gamme thermique recommandés.

S

Nettoyage du filtre à air.

S

Inspectez l’ appareil et vérifiez que les vis, les boulons et les écrous ne soient pas désserrés. Remplacez toutes les pièces endommagées, cassées ou usées.

S

Démarrez la saison uniquement avec de l’ huile neuve ayant un bon rapport d ’ essence et d ’ huile.

AUTRE

S

Ne stockez pas l’ essence d ’ une saison à l’ autre.

S

Remplacez votre jerrycan s ’ il commence à rouiller.

-- 21 --

TABLEAU DE DÉPANNAGE

AVERTISSEMENT:

Toujours arrêtez l’unité et débranchez la bougie d’allumage avant d’exécuter n’importe lequel des remèdes recommandés ci--dessous sauf pour les remèdes qui nécissitent que l’appareil soit en fonctionnement.

REMEDE PROBLÈME CAUSE

Le moteur ne démarre pas.

1.Le moteur est noyé.

2.Le réservoir à carburant est vide.

3.La bougie n’a pas d’étincelle.

4.Le carburant n’arrive pas au carburateur.

5.La compression est basse.

1.Voir «Instructions de démarrage».

2.Remplissez le réservoir avec le bon mélange à carburant.

3.Remplacez la bougie.

4.Vérifiez si le filtre à carburant est sale; remplacez. Vérifiez que la ligne de carburant ne soit pas trouée ou fendue, réparez ou remplacez.

5.Contactez un distributeur autorisé de service.

Le moteur ne tourne pas bien au ralenti.

Le moteur n’accélère pas, manque de puissance ou s’arrête sous une charge.

1.Le carburant n’arrive pas au carburateur.

2.Le carburateur a besoin d’un réglage.

3.Le joints du vilebrequin est usé.

4.La compression est basse.

1.Le filtre à air est sale.

2.Le carburant n’arrive pas au carburateur.

3.La bougie ne fonctionne pas bien.

4.L’écran pare--étincelles est obstruée.

5.Le carburateur a besoin d’un réglage.

6.Il y a des dépôts de carbone.

1.Vérifiez si le filtre à carburant est sale; remplacez. Vérifiez que la ligne de carburant ne soit pas trouée ou fendue, réparez ou remplacez.

2.Contactez un distributeur autorisé de service.

3.Contactez un distributeur autorisé de service.

4.Contactez un distributeur autorisé de service.

1.Nettoyez ou remplacez le filtre à air.

2.Vérifiez si le filtre à carburant est sale; remplacez. Vérifiez que la ligne de carburant ne soit pas trouée ou fendue, réparez ou remplacez.

3.Nettoyez ou remplacez la bougie;

Réglez l’écartement des bornes.

4.Remplacez l’écran pare--étincelles.

Le moteur fume trop.

Le moteur surchauffe.

7.La compression est basse.

1.Le mélange de carburant est mauvais.

2.Le filtre à air est sale.

3.Le carburateur a besoin d’un réglage.

1.Le mélange de carburant n’est pas bon.

2.La bougie n’est pas la bonne.

3.Le carburateur a besoin d’un réglage.

4.Il y a des dépôts de carbone.

5.Contactez un distributeur autorisé de service.

6.Contactez un distributeur autorisé de service.

7.Contactez un distributeur autorisé de service.

1.Videz le réservoir à carburant et remplissez--le à nouveau avec le bon mélange à carburant.

2.Nettoyez ou remplacez le filtre à air.

3.Contactez un distributeur autorisé de service.

1.Voir «Remplissage du réservoir».

2.Remplacez par la bonne bougie.

3.Contactez un distributeur autorisé de service.

4.Contactez un distributeur autorisé de service.

-- 22 --

DÉCLARATION DE CONFORMITÉ

CE Assurance de conformité

(Valable uniquement en Europe)

Nous,

Husqvarna AB, SE--561 82 Huskvarna, Suède

, Tél: +46--36--146500, en tant que représentant agréé dans la Communauté, déclarons que le souffleur/aspirateur modèle

McCulloch

GB 320

à partir des numéros de série de l’année de fabrication 2012 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification et suivie d’un numéro de série), sont conformes aux dispositions des

DIRECTIVES DU CONSEIL

: du 17 Mai 2006 “directive machines”

2006/42/CE

; du 15 Décembre 2004 “compatibilité électromagnétique”

2004/108/CE

, y compris les amendements actuellement en vigueur; et du 8 Mai 2000 “émissions sonores dans l’environnement” selon Annexe V du

2000/14/CE

.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées:

EN ISO 12100-1/A1:2009, EN

ISO 12100-2/A1:2009, CISPR 12:2007

.

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Le(s) certificat(s) est/sont numéroté(s) :

SEC/09/ 2024

.

2012--11--15

Ronnie E. Goldman, Directeur technique

Représentant autorisé d’Husqvarna AB et responsable de la documentation technique

CARACTÉRISTIQUES TECHNIQUES

MODÈLE: GB 320

MOTEUR

Cylindrée, cm

3

Puissance moteur maximum, selon ISO 8893, kW

Vitesse au repos +/-- 400, rpm

Silencieux avec pot catalytique

SYSTEME D’ALLUMAGE

Bougie

Écartement des électrodes, mm

SYSTEME D

ALIMENTATION ET DE LUBRIFICATION

Volume du réservoir, capacité en cm

3

POIDS

Avec le tubes et le réservoir vide, kg

NIVEAU DE PUISSANCE SONORE

(voir Remarque 1)

Niveau de puissance sonore, mesuré dB(A)

Niveau de puissance sonore, garanti L

WA dB(A)

NIVEAU DE PRESSION SONORE

(voir Remarque 2)

Niveau de pression sonore équivalent mesuré à l’oreille de l’utilisateur selon ISO 22868, dB(A)

Équipée des tubes de soufflage et la buse (d’origine)

VIBRATIONS

(voir Remarque 3)

Niveaux de vibrations équivalents (a

25

0,75

3700

Oui

Champion RCJ--6Y

0,6

540

4,4

103,9

108,0

96,7 poignées selon ISO 22867, en m/s

2 hveq

) mesurés au niveau des

Équipée des tubes de soufflage et la buse (d’origine), droite

(L

WA

10,1

Remarque 1:

Émission sonore dans l’environnement mesurée comme puissance acoustique

) selon la directive UE 2000/14/CE.Le niveau de puissance sonore reporté pour la machine a été mesuré avec l’équipement d’origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu’il prend également en compte la dispersion et les variations d’une machine à l’autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2:

Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A).

Remarque 3:

Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s

2

.

-- 23 --

Einleitung

Erklärung der symbole

Sicherheitshinweise

Beschreibung der geräteteile

Montage

Betrieb

TABELLE AUF INHALT

24

25

25

28

28

29

Wartung

Lagerung

Fehlerbehebungstabelle

Konformitätserklärung

Technische daten

EINLEITUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein Produkt von McCulloch entschieden haben. Sie sind damit Teil einer langen Erfolgsgeschichte, denn die McCulloch Corporation begann bereits während des 2.

Weltkriegs mit der Herstellung von Triebwerken. 1949 brachte McCulloch die erste leichte, von nur einer Person zu bedienende Kettensäge auf den Markt – eine Revolution in der

Holzbearbeitung.

Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensägen entwickelt, und der

Geschäftsbetrieb wurde erweitert: zunächst um Flugtriebwerke und Gokartmotoren in den

1950er Jahren, und dann um Mini--Kettensägen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.

Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker

Motoren, technischer Innovationen und ausgeklügelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer

Kraftstoffverbrauch, weniger Lärm und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.

Wir hoffen, dass Sie mit Ihrem McCulloch--Produkt zufrieden sein werden, denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlängert werden, indem Sie alle Anweisungen des

Benutzerhandbuchs bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen.

Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sie bitte die

Servicepartnersuche unter

www.mcculloch.com

.

Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Dieses Handbuch kann auch unter

www.mcculloch.com

heruntergeladen werden.

32

33

34

35

35

-- 24 --

ERKLÄRUNG DER SYMBOLE

ACHTUNG!

Laubsauger sind gefährlich! Unachtsamkeit oder unsachgemäße

Verwendung können schwere oder tödliche Verletzungen zur Folge haben.

Lesen Sie vor Inbetriebnahme des Laubsaugers das

Betriebshandbuch aufmerksam durch.

Zugelassene Schutzbrillen oder

Visier, Gehörschutz, und Atemschutz bei Staubgefahr müssen getragen werden.

Verwenden Sie unverbleites oder qualitativ hochwertiges verbleites

Benzin sowie Öl für Zweitaktmotoren.

ACHTUNG!

Der Laubbläser kann Gegenstände mit großer Kraft herausschleudern, die zurückprallen können. Dies kann zu schweren Augenverletzungen führen.

ACHTUNG!

Der Schalldämpfer wird beim

Betrieb sehr heiß und kühlt nur langsam ab. Berühren Sie nicht den Schalldämpfer, die Schalldämpferschutzabdeckung oder die umliegenden Flächen; vermeiden Sie, dass Kraftstoff oder trockenes Gras mit den heißen Flächen in Berührung kommt.

Stets zugelassene Schutzhandschuhe tragen.

ACHTUNG!

Stellen Sie sicher, daß die untere Geräteverkleidung eingerastet und das Saugrohr richtig angebracht ist. Die Flügel des Gebläseventilators dürfen nicht mit Ihren Händen oder

Fremdobjekten in Berührung kommen.

Öffnen der Saugöffnung--sverkleidung

. Drehen Sie den Schraubenziehergriff behutsam in Richtung des

Gerätes, bis die Lasche freigegeben wird; ziehen Sie gleichzeitig mit der anderen

Hand den Deckel der

Ansaugöffnung nach vorn.

Der Bediener des Laubbläsers hat dafür zu sorgen, daß Menschen und Tiere einen

Abstand von mindestens 15 m halten.

Wenn mehrere Bediener im selben

Nahbereich arbeiten, muß der Sicherheitsabstand mindestens 15 m betragen.

Verwendung des Geräts als sauger mit dieser Funktion können Sie trockene

Abfälle wie Laub, Gras, kleine Zweige oder Papierstückchen aufsaugen. Nicht als Sauger zu verwenden, um abholen

Steine, Kies, Metall, Glasbruch, etc., zu schweren Schäden an dem rotierenden

Flügel zu vermeiden.

Lärmpegel

Schalldruckpegal bei 7,5 Meter

SICHERHEITSHINWEISE

ACHTUNG:

Befolgen Sie alle

Sicherheitshinweise und Vorsichtsmaß-nahmen, um schwere Verletzungen zu vermeiden.

ERSTE SCHRITTE

S

Lesen Sie dieses Betriebshandbuch aufmerksam durch, und stellen Sie vor

Inbetriebnahme des Geräts sicher, daß Sie alle

D

Sicherheitshinweise und

Vorsichtsmaßnahmen verstanden haben und diese auch befolgen können.

Das Gerät sollte nur von Personen betrieben werden, die mit sämtlichen in diesem Handbuch nahmen vertraut sind.

beschriebenen

Sicherheitshinweisen und Vorsichtsmaß--

ACHTUNG:

Überprüfen Sie zunächst das Gelände, bevor Sie das Gerät starten.

Entfernen Sie Schutt und harte Objekte wie

-- 25 --

Steine, Glas, Drähte u.a., da sie aufgewirbelt werden und somit zu Verletzungen oder

Beschädigungen während des Betriebs führen können.

Verwendung des Geräts als Gebläse:

D

Mit dieser Funktion können Sie Auffahrten,

D

Bürgersteige, Terrass-- en usw. von

Schmutz oder Grasresten befreien.

Außerdem lassen sich damit Grasreste,

Stroh oder Laub in Haufen zusammenblasen bzw. aus Ecken oder

Mauerzwischen-- räumen entfernen.

VORBEREITENDE MASSNAHMEN

ACHTUNG:

Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld.

Dieses Feld kann sich unter bestimmten

Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten

SICHERHEITSHINWEISE

Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

D

Tragen Sie beim Einsatz sowie bei der

D

Wartung des Geräts immer eine

Schutzbrille und Hörschutz. Aufgewirbelte

Steine oder Schutt könnten Ihnen sonst in die Augen oder ins Gesicht geschleudert werden und zu schweren Verletzungen und/oder Erblindung führen. Augenschutz sollte mit Z87 markiert werden.

Tragen Sie auch keine Sandalen.

D

D

D

D

Tragen Sie beim Arbeiten in staubiger

Umgebung immer eine Staubschutzmaske oder einen Gesichtsschutz.

Falls Ihr Haar länger als schulterlang ist, sollten Sie es zusammenbinden. Sichern oder entfernen Sie jegliche

Schmuckstücke, weite Kleidung bzw.

Kleidungsstücke mit losen Trägern,

Bändern, Fransen usw. Sie könnten sich in den beweglichen Geräteteilen verfangen.

Arbeiten Sie keinesfalls mit dem

Laubsauger, wenn Sie müde, krank oder in schlechter seelischer Verfassung sind oder unter Einfluß von Alkohol, Drogen oder

Medikamenten stehen.

Sorgen Sie dafür, daß Kinder, Personen in unmittelbarer Nähe und Tiere beim Start und während des Betriebs des Geräts einen Sicherheitsabstand von mindestens

15 Metern einhalten. Richten Sie die

Gebläse nicht auf Menschen oder Tiere.

VORSICHT BEIM UMGANG MIT

TREIBSTOFF

D

D

D

D

D

D

D

D

Stellen Sie sicher, daß beim Mischen,

Einfüllen oder Lagern von Treibstoff keine

Funken oder offenes Feuer (einschließlich

Rauchen, offene Flammen oder Arbeiten, bei denen Funken entstehen) auftreten können.

Das Mischen und Einfüllen von Treibstoff sollte stets im Freien erfolgen. Lagern Sie den

Treibstoff an einem kühlen, trockenen und gut belüfteten Ort, und verwenden Sie ausschließlichgeeignete Behältnisse.

Beim Umgang mit Treibstoff und beim Betrieb des Laubsaugers darf nicht geraucht werden.

Vergewissern Sie sich, ob das Gerät korrekt montiert und in ordnungsgemäßem

Betriebszustand ist.

Betanken Sie den Treibstofftank niemals bei laufendem oder heiße Motor.

Vermeiden Sie das Verschütten von

Brennstoff oder Öl.

Wischen Sie verschütteten Treibstoff vor dem Starten des

Geräts auf.

Starten Sie das Gerät erst, wenn Sie sich mindestens 3 Meter vom Treibstoff und Ort des Betankens entfernt haben.

Bewahren Sie Brennstoff immer in für brennbare Flüssigkeiten vorge-- sehenen

Behältern auf.

SICHERER BETRIEB IHRES

LAUBSAUGERS

ACHTUNG:

Stoppen Sie den Motor, bevor Sie die Saugöffnungsverkleidung öffnen.

Um schwere Verletzungen zu vermeiden, muß der Motor angehalten sein, und die Flügel des

Gebläseventilators dürfen sich nicht mehr drehen.

D

Dieser Laubbläser ist ausschließlich zum

D

D

Zusammenblasen und Aufsaugen von Laub und sonstigem Unrat auf dem Boden geeignet.

Untersuchen Sie das Gerät vor jedem Betrieb auf abgenutzte, lose, fehlende oder beschädigte Teile. Betreiben Sie den

Laubsauger nur in einwandfreiem Zustand.

Entfernen Sie stets Öl und Treibstoff vom

D

D

D

D

D

D

D

D

D

Gehäuse.

Starten Sie das Gerät niemals in geschlossenen Räumen oder Gebäuden.

Das Einatmen von Auspuffdämpfen kann tödlich sein.

Der Katalysator-schalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb.

Berühren kann zu Verbrennungen führen.

Achten Sie auf die Feuergefahr!

Tragen Sie während der Arbeit mit dem Gerät keine Gummihandschuhe oder andere isolierte Handschuhe, um statische

Elektroschocks zu vermeiden.

Setzen Sie das laufende Gerät nur auf einer sauberen, festen Unterlage ab.

Verschmutzungen wie Kies, Sand, Staub,

Gras usw. könnten von der Saugöffnung erfaßt und durch den Luftaustritt herausgeschleudert werden, was zu

Beschädigungen an Gerät und Eigentum sowie zu schweren Verletzungen des

Betreibers und Personen in nächster Nähe führen kann.

Vermeiden Sie gefährliche Umgebungen.

Arbeiten Sie nicht in unbelüfteten Räumen oder an Orten, an denen explosive Gase oder

Kohlenmonoxid entstehen können.

Arbeiten Sie nicht auf instabilen Flächen wie

Leitern, Bäumen, Steilhängen, Dächern usw..

Achten Sie jederzeit auf einen sicheren Stand und Halt.

Stecken Sie keine Objekte direkt in das

Saugrohr. Halten Sie das Gerät immer so, daß das austretende Sauggut nicht auf

Personen, Tiere, Glas und feste Objekte wie

Bäume, Autos, Mauern usw. gerichtet ist. Der

Luftaustrittsdruck kann Steine, Dreck oder

Stöcke aufwirbeln und dadurch Personen und Tiere verletzen, Glas zerbrechen oder andere Schäden verursachen.

Betreiben Sie das Gerät immer nur mit der jeweils erforderlichen Ausrüstung. Montieren

Sie zur Verwendung im Blasbetrieb immer die

Blasrohre.

Blasrohre sowie Verbindungsrohr müssen regelmäßig überprüft werden. Dabei muß der

Motor ausgeschaltet und der

Zündkerzenstecker abgezogen sein. Halten

-- 26 --

D

D

D

D

Sie Entlüftungsvorrichtungen und

Luftaustrittsrohre frei von Verschmutzungen, um einen ordnungsgemäßen Luftstrom zu gewährleisten.

Stecken Sie niemals Objekte in die

Saugöffnung. Dies könnte den Luftstrom behindern und zu einer Beschädigung des

Geräts führen.

Verwenden Sie das Gerät niemals zum

Sprühen von Chemikalien, Düngemitteln oder anderen Substanzen mit giftigen Inhaltstoffen.

Setzen Sie den Laubsauger nicht in der

Nähe von brennenden Zweigen oder

Büschen, Kaminen, Grillplätzen,

Aschenbechern usw. ein, damit kein

Flächenbrand entstehen kann.

Verwenden Sie das Gerät nur für die in diesem

Arbeiten.

Handbuch beschriebenen

ORDNUNGSGEMÄSSE WARTUNG

D

D

D

D

Sämtliche Wartungsarbeiten, die nicht in diesem Handbuch aufgeführt sind, sollten von Ihrem Vertragshändler durchgeführt werden.

Mit Ausnahme von Vergasereinstellungen muß der Zündkerzenstecker abgezogen sein, bevor Sie mit der Wartung des Geräts beginnen.

Verwenden Sie ausschließlich die von

McCulloch empfohlenen Ersatzteile. Durch den Einsatz anderer Ersatzteile könnte Ihr

Garantieanspruch verfallen und das Gerät beschädigt werden.

Entleeren Sie den Treibstofftank, bevor Sie das Gerät über einen längeren Zeitraum nicht einsetzen.

Verbrauchen Sie den

SICHERHEITSHINWEISE

D

D

D

D

Resttreibstoff, indem Sie den Motor starten und laufen lassen, bis er von selbst ausgeht.

Verwenden Sie ausschließlich das vom

Hersteller für Ihr Gerät empfohlene Zubehör.

Lagern Sie Gerät und Treibstoff an einem geschlossenen Ort, der sicher vor

Funkenflug und offenem Feuer von

Geräten wie Wassererhitzern,

Elektromotoren, Schaltern, Öfen usw. ist.

Bewahren Sie das Gerät trocken und außer

Reichweite von Kindern auf.

Sichern Sie die Maschine während des

Transports.

ZUSATZHINWEIS:

Bei Menschen mit

Kreislaufstörungen und Neigung zu anomalen Schwellungen kann der längere

Einsatz von benzinbetriebenen Geräten aufgrund von Vibrationen zu Schäden an

Blutgefäßen und Nerven in Fingern, Händen und Gelenken führen. Der längere Einsatz bei kalter Witterung kann auch bei gesunden

Personen Schäden an den Blutgefäßen hervorrufen. Stellen Sie die Arbeit mit dem

Gerät ein, und suchen Sie umgehend

ärztliche Hilfe auf, wenn Sie folgende

Symptome bemerken: Taubheit, Schmerzen,

Kraftlosigkeit, Veränderungen der Hautfarbe oder --textur, Gefühllosigkeit in Fingern,

Händen oder Gelenken.

Ein

Anti-Vibrationssystem bedeutet nicht, daß diese Symptome nicht auftreten können.

Personen, die häufiger oder berufsbedingt mit benzinbetriebenen Geräten arbeiten, sollten ihren Gesundheitszustand und den

Zustand des Geräts stets im Auge behalten.

-- 27 --

6

BESCHREIBUNG DER GERÄTETEILE

2

1

7

8

9

10

5

3

4

7

BESCHREIBUNG DER GERÄTETEILE

1. Gashebel

2. STOP--Schalter

3. Primer

4. Startgashebel

7. Zündkerze

8. Oberes Blasrohr

9. Unteres Blasrohr

10. Hochgeschwindigkeits--Blasdüse

5. Treibstofftankdeckel 11. Betriebsanweisung

6. Startergriff

11

MONTAGE

LIEFERUMFANG

Folgende Teile sind im Lieferumfang enthalten:

S

Gebläse

S

Oberes Blasrohr

S

Unteres Blasrohr

S

Hochgeschwindigkeits--Blasdüse

HINWEIS:

Es ist normal, daß der

Kraftstoffilter bei leerem Kraftstofftank klappert.

MONTAGE

ACHTUNG:

Stoppen Sie den Motor, und stellen Sie sicher, daß sich die Flügel des

Gebläseventilators nicht mehr drehen, bevor

Sie die Saugöffnungsverkleidung öffnen oder die Saugrohre abnehmen oder Gebläserohr.

Die rotierenden Flügel können schwere

Verletzungen verursachen. Die Zündkerze abgezogen sein bevor Sie mit der Wartung des Geräts beginnen.

werden können. Lösen Sie die Schraube durch

Drehen gegen den Uhrzeigersinn (nicht die

Schraubenmuttern entfernen).

Gebläseauslass

Führung

Einkerbung

2. Sichern Sie die Rohre, indem Sie die

Schraube im Uhrzeigersinn festziehen.

3. Richten Sie die Schlitze auf dem unteren

Blasrohr mit den Laschen auf dem oberen

Blasrohr aus.

Oberes

Blasrohr

ACHTUNG:

Falls das Gerät bereits montiert geliefert wurde, wiederholen Sie sämtliche Schritte um sicherzustellen, daß

Ihr Gerät ordnungsgemäß montiert ist und alle Befestigungen gut festgezogen sind.

D

Zur Montage, wird die Schraubenzieher benötigt.

MONTAGE DES GEBLÄSEROHRS

1. Richten Sie die Führung auf dem oberen

Blasrohr mit der Einkerbung am

Gebläseauslass aus und schieben Sie das

Rohr in hinein.

HINWEIS:

Die Schraube der Klemmschelle für die Rohr muss so lose sein, dass die

Blasrohre in den Gebläseauslass eingeführt

-- 28 --

Unteres

Blasrohr

Klemmschellenschraube und --mutter für Rohr

Lasche

Schlitz

4. Schieben Sie das untere Blasrohr auf das obere Rohr.

5. Drehen Sie das untere Blasrohr nach rechts, bis ein Klicken anzeigt, dass das untere

Blasrohr auf dem oberen Rohr eingerastet und gesichert ist.

HINWEIS:

Das untere und obere Blasrohr sind korrek montiert, wenn die Pfeile auf beiden

Rohren genau aufeinander ausgerichtet sind.

MONTAGE

1. Richten Sie die Schlitze auf der Düse mit den Laschen auf dem unteren Blasrohr aus.

Hochgeschwindigkeits--

Blasdüse

6. Um die Rohre abbauen zu können, drehen

Sie die Schraube gegen den

Uhrzeigersinn (nicht die Schraubenmuttern entfernen); lösen Sie die Rohre und nehmen Sie diese ab.

ZUSAMMENBAU DER

HOCHGESCHWINDIGKEITS--

BLASDÜSE

Wenn eine höhere Luftstromgeschwindigkeit gewünscht wird, die Hochgeschwindigkeits--

Blasdüse einsetzen.

Unteres

Blasrohr Lasche

Schlitz

2. Schieben Sie die Blasdüse auf das untere

Blasrohr.

3. Drehen Sie die Düse nach rechts, bis sie mit einem Klicken fest auf dem unteren Blasrohr einrastet.

BETRIEB

BETRIEBSPOSITION

Hörschutz

Schutz-brille

BETRIEBSHINWEISE

D

D

D

D

D

Um das Risiko von Gehörschäden auf

Grund eines hohen Geräuschpegels zu vermindern ist das Tragen von Gehörschutz erforderlich.

Um Verletzungsgefahren in Verbindung mit der Berührung von beweglichen Teilen vorzubeugen, stoppen Sie den Motor vor der

Installation bzw. Entfernung von Zubehör.

Betreiben Sie das Gerät nicht ohne

Schutzvorrichtungen.

Betreiben Sie das Gerät zu angemessenen

Tageszeiten -- nicht zu früh am Morgen oder zu spät am Abend, wenn dadurch Anwohner gestört werden könnten. Richten Sie sich nach den in örtlichen Verordnungen aufgeführten Zeiten. Empfehlenswert sind normalerweise Arbeitszeiten zwischen 9

Uhr und 17 Uhr von Montags bis Samstags.

Um den Geräuschpegel zu reduzieren sollten Sie die Anzahl der gleichzeitig laufenden, kraftbet-riebenen Geräte einschränken.

Betreiben Sie den kraftbetriebenen Gebläse mit der niedrigsten für die Aufgabe

-- 29 --

D

D

D

D

D

D angemessenen Betriebs-- geschwindigkeit, um den Geräuschpegel zu reduzieren.

Verwenden Sie Rechen und Besen, um das

Laub/Unrat vor dem Einsatz des Gebläse.

Benetzen Sie eine sehr staubige Oberfläche leicht oder verwenden Sie einen wenn Wasser Befeuchtungsaufsatz verfügbar ist.

Sparen Sie Wasser, indem Sie kraftbetriebene Gebläse anstatt

Wasserschläuche für Ihre Rasen-- und

Gartenarbeiten verwenden; auch für

Regenrinnen, Fliegennetze, Terrassen,

Grills, Veranden und Gärten geeignet.

Achten Sie bei dem Betrieb auf Kinder,

Haustiere, offene Fenster und frisch geputzte Autos. Entfernen Sie Laub/Unrat auf sichere Weise.

Verwenden Sie die gesamte

Düsenverlängerung, damit der Luftstrom nah auf den Boden gerichtet wird.

Vergessen Sie nach dem Einsatz von

Gebläse und anderen Geräten nicht,

AUFZURAÜMEN!

Entsorgen

Laub/Unrat in Müllcontainern.

Sie

VOR DEM STARTEN

ACHTUNG:

Bevor Sie mit der Arbeit beginnen, sollten Sie unbedingt die

Sicherheitshinweise zum Umgang mit Treibstoff lesen. Wenn Ihnen die Sicherheitshinweise unklar sind, sollten Sie Ihr Gerät nicht betanken.

Wenden Sie sich an einen Vertragshändler.

GERÄT BETANKEN

ACHTUNG:

Entnehmen Sie den

Benzintankdeckel vorsichtig für die

Brennstoffzugabe.

Das Gerät ist für den Betrieb mit bleifreiem

Benzin zugelassen. Mischen Sie vor der

Inbetriebnahme das Benzin mit einem

Qualitätsschmieröl für luftgekühlte

Zweitaktmotoren im Verhältnis von 40:1. Sie erhalten das Mischverhältnis von 40:1, wenn

BETRIEB

Sie 5 Liter bleifreies Benzin mit 0,125 Liter

Schmieröl mischen. BENUTZEN SIE KEIN

Schmieröl für Auto-- oder Schiffsmotoren.

Solche Ölsorten beschädigen den

Gerätemotor. Befolgen Sie beim Mischen die

Anweisungen auf dem Schmierölbehälter.

Schütteln Sie nach dem Zusetzen des

Schmieröls den Behälter, um das

Kraftstoffgemisch gut zu vermischen Lesen und beachten Sie immer sorgfältig die

Sicherheitshinweise, bevor Sie Kraftstoff in

Ihr Gerät füllen.

MISCHUNGSVERHÄTNIS

Benzin, Liter

2

5

10

Zweitaktöl, Liter

40:1 (2.5%)

0,050

0,125

0,250

STARTENPOSITION

ACHTUNG:

Halten Sie das Gerät beim Starten wie abgebildet. Setzen Sie das

Gerät zum Starten bzw. während des Betriebs nur auf einer sauberen, festen Unterlage ab.

Verschmutzungen wie Kies, Sand, Staub, Gras usw. könnten von der Saugöffnung erfaßt und durch den Luftaustritt herausgeschleudert werden, was zu Beschädigungen an Gerät und

Eigentum sowie zu schweren Verletzungen des

Betreibers und Personen in nächster Nähe führen kann.

KALTSTART ODER WARMSTART

OHNE BENZIN

1. Drücken Sie langsam sechs mal die

Primer.

2. Stellen Sie die Choke auf VOLLGAS.

3. Drücken Sie auf den Auslöser, und halten

Sie ihn während

aller verbleibenden

Schritte gedrückt.

WARNUNG:

Benutzen Sie in Ihrem Gerät nie unvermischtes Benzin. Dies führt zu schweren Geräteschäden.

KRAFTSTOFFANFORDERUNGEN

Benutzen Sie bleifreies Benzin guter Qualität.

Die niedrigste zulässige Oktanzahl ist 90

(MOZ).

WICHTIG

Die Verwendung von Alkoholkraftstoff (mehr als 10% Alkohol) kann die Geräteleistungen verbessern,

Lebensdauer.

verkürzt jedoch die

FULL

CHOKE

HALF

CHOKE

OFF

CHOKE

ACHTUNG:

Falscher Gebrauch des

Kraftstoffs und/oder der Schmiermittel kann die Ursache folgender Störungen sein:

Falsches Einkuppeln, Überhitzung,

Benzindampfsperre, Leistungsminderung, mangelhafte Schmierung, Beschädigung der

Kraftstoffleitungen, der Dichtungen und internen Vergaserbauteile usw.

Alkoholkraftstoffe führen zu einer hohen

Feuchtigkeitsaufnahme des Kraftstoff--Öl--

Gemisches und verursachen die Trennung von Öl und Kraftstoff.

ANHALTEN DES GERÄTS

D

D

Lassen Sie den Gashebel los.

Drücken Sie den STOPP--Schalter in die

STOPP--stellung, bis der Motor stehen bleibt.

STARTEN DES GERÄTS

VOR DEM STARTEN

ACHTUNG:

Vor dem Starten des

Geräts MÜSSEN Sie sicherstellen, daß die

Rohre ordnungsgemäß befestigt sind.

D

Betanken Sie das Gerät. Entfernen Sie sich mindestens 3 Meter vom Ort der Betankung.

D

Halten Sie das Gerät wie abgebildet in der

Startposition. Halten Sie das Gerät so, daß das Blas--/Saugrohr nicht auf Personen,

Tiere, Glas und andere feste Gegenstände gerichtet ist.

Startgriff

Choke

Primer

4. Ziehen Sie kräftig am Griff des Startseils, bis das Motorengeräusch so klingt, als wolle der

Motor anspringen; ziehen Sie jedoch nicht mehr als viermal an der Leine.

5. Sobald das Motorengeräusch so klingt, als wolle der Motor anspringen, stellen Sie den Choke auf HALF CHOKE (halber

Choke).

-- 30 --

BETRIEB

6. Ziehen Sie kräftig am Seilzugstarter, bis der Motor läuft, aber nicht mehr als sechsmal.

HINWEIS:

Wenn der Motor nach sechsmaligem Ziehen (in der HALF

CHOKE--Position) nicht anspringt, bringen Sie den Choke in die Position

FULL CHOKE (voller Choke) und drücken die Primer sechsmal. Drücken und halten

Sie den Gashebel gedrückt, während Sie noch zweimal am Startergriff. Bringen Sie den Choke in die HALF CHOKE--Position und ziehen Sie am Startergriff, bis der

Motor läuft, aber nicht mehr als sechsmal.

Wenn der Motor immer noch nicht anspringt, ist er wahrscheinlich ersoffen.

Fahren Sie gemäß Anleitung unter EINEN

ERSOFFENEN MOTOR STARTEN fort.

7. Wenn der Motor läuft, lassen Sie ihn 10

Sekunden lang laufen, bevor Sie den

Choke in die Position RUN (Choke aus) bringen. Lassen Sie das Gerät noch 30

Sekunden in der Position RUN laufen, bevor Sie den Gashebel loslassen.

HINWEIS:

Wenn der Motor abstirbt, während der Chokehebel sich in der

RUN--Position befindet, bringen Sie den

Choke in die HALF CHOKE--Position und ziehen an der Leine, bis der Motor läuft, aber nicht mehr als sechsmal.

EINEN WARMEN MOTOR STARTEN

1. Bringen Sie den Choke in die Position

HALF CHOKE.

2. Drücken und halten Sie den Gashebel gedrückt. Halten Sie den Gashebel ganz gedrückt, bis der Motor ruhig läuft.

3. Ziehen Sie kräftig am Startergriff, bis der

Motor läuft, aber nicht mehr als sechsmal.

4. Lassen Sie den Motor 15 Sekunden lang laufen und bringen Sie den Choke dann in die RUN--Position.

HINWEIS:

Wenn der Motor nicht angesprungen ist, ziehen Sie noch fünfmal am Seilzugstarter. Wenn der Motor immer noch nicht läuft, ist er wahrscheinlich ersoffen.

EINEN ERSOFFENEN MOTOR

STARTEN

Ein ersoffenes Motor kann gestartet werden, indem der Choke in die RUN--Position gebracht wird; anschließend ziehen Sie an der Leine, um überschüssigen Kraftstoff aus dem Motor zu entfernen. Abhängig davon, wie stark das Gerät ersoffen ist, kann es erforderlich sein, mehrmals am

Starterseilzug zu ziehen.Wenn das Gerät immer noch nicht anspringt, sehen Sie in der

PROBLEMLÖSUNGEN nach.

Hinten an der Geräts befinden sich vereinfachte, illustrierte Schritt--für--

SchrittStarthinweise.

-- 31 --

ACHTUNG:

Die Zündkerze ist vor

Wartungsarbeiten zu entfernen, außer bei

Vergasereinstellungen.

PRÜFEN AUF GELOCKERTE

BEFESTIGUNGEN UND TEILE

S

Schalldämpfer

S

Zündkerzendichtung

S

Luftfilter

S

Gehäuseschrauben

PRÜFEN AUF BESCHÄDIGTE

ODER ABGENUTZTE TEILE

Setzen Sie sich zwecks Ersatz beschädigter und/oder abgenutzter Teile mit einem

Vertragshändler in Verbindung.

S

Kraftstofftank – Betreiben Sie das Gerät nie mit beschädigtem oder undichtem

Treibstofftank.

S

Fangsack – Betreiben Sie das Gerät nie mit beschädigtem oder zerrissenem Fangsack.

PRÜFEN UND REINIGEN VON

GERÄT & ETIKETTEN

S

Prüfen Sie das Gerät nach jeder Anwendung auf lose oder beschädigte Teile. Reinigen Sie das Gerät und die Plaketten mit einem feuchten Tuch und mildem Reinigungsmittel.

S

Trocknen Sie das Gerät mit einem sauberen, trockenen Tuch ab.

REINIGEN DES LUFTFILTERS

Taste

Luftfilter-abdeckung

WARTUNG

ACHTUNG:

Berühren Sie niemals die Auspuffanlage, außer, wenn Motor und

Auspuff kalt sind.

Die Berührung eines heißen Auspuffs kann zu ernsthaften

Verbrennungen führen.

HINWEIS:

Stellen Sie den Choke auf die

Position RUN, bevor

Luftfilterabdeckung öffnen.

Sie den

2. Drücken Sie die Taste (siehe Abbildung), um den Luftfilterabdeckung zu öffnen.

Ziehen Sie den Luftfilter heraus.

HINWEIS:

Reinigen Sie den Filter nicht mit

Benzin oder anderen entflammbaren

Lösungen. Dabei besteht ein Brandrisiko, und es können gefährliche Dämpfe auftreten.

3. Reinigen Sie den Filter mit Seife und

Wasser.

4. Lassen Sie den Filter trocknen.

5. Benetzen Sie den Filter mit einigen wenigen

Tropfen Öl; pressen Sie den Filter zusammen um das Öl zu verteilen.

6. Setzen Sie die Teile wieder ein.

AUSTAUSCH VON ZÜNDKERZEN

Ersetzten Sie die Zündkerzen jährlich, um einen einfacheren Motorstart und leistungsvolleren Betrieb zu gewährleisten.

Stellen Sie den Elektrodenabstand auf

0,0635 cm (0,025 in.) ein. Die Zündungsein-stellung ist festgelegt, d.h. sie kann nicht verändert werden.

1. Drehen Sie, und ziehen Sie dann den

Zündkerzenschuh heraus.

2. Entnehmen Sie die Zündkerze vom Zylinder, und entsorgen Sie sie.

3. Verwenden Sie Ersatzzündkerzen der

Marke Champion RCJ--6Y, und befestigen

Sie diese mit einem 19 mm Steckschlüssel.

4. Setzen Sie den Zündkerzenschuh wieder ein.

ERSETZEN DES

KRAFTSTOFFILTERS

Um den Kraftstoffilter zu ersetzen, lassen Sie das Gerät zunächst leerlaufen, bis aller

Treibstoff verbraucht ist. Entfernen Sie anschließend den Tankdeckel mit der

Haltevorrichtung vom Tank. Ziehen Sie den

Filter vom Tank, und trennen Sie ihn von der

Kraftstoffleitung. Setzen Sie den neuen

Kraftstoffilter in die Kraftstoffleitung, und montieren Sie die übrigen Teile wieder zusammen.

Luftfilter

Luftfilter reinigen:

Ein verschmutzter Luftfilter beeinträch-- tigt die Motorleistung und erhöht den

Treibstoffverbrauch und Emission-sausstoß. Reinigen Sie den Luftfilter nach jeweils 5 Betriebsstunden.

1. Reinigen Sie die Abdeckung und die umliegenden Stellen, damit keine

Verschmutzungen in den Vergaser gelangen können, wenn Sie die

Abdeckung entfernen.

Kraftstoffilter

Kraftstoffleitung

-- 32 --

WARTUNG

PRÜFUNG DER

HALTESCHRAUBEN DER

SCHALLDÄMPFER

Prüfen Sie einmal im Jahr, ob die

Halteschrauben der Schalldämpfer sicher und fest angezogen

Beschädigungen zu verhindern.

sind, um

Lassen Sie das Gerät im Leerlauf laufen.

Justieren Sie die Leerlaufgeschwindigkeit, damit die Maschine läuft, ohne zu stoppen

(Leerlaufgeschwindigkeit zu niedrig).

S

Drehen Sie die Schraube für die

Leerlaufgeschwindigkeit im Uhrzeigersinn, um die Motorumdrehung zu erhöhen, falls der

Motor stoppt oder abstirbt.

S

Drehen Sie die Schraube für die

Leerlaufgeschwindigkeit entgegen den

Uhrzeigersinn, um die Motorumdrehung zu verringern.

Schraube für die Leerlaufgeschwindigkeit

Schalldämpferhalteschrauben

EINSTELLUNG DES VERGASERS

Der Vergaser wurde im Werk genau eingestellt.

Eine

Leerlaufgeschwindigkeit

Justierung kann folgenden Bedingungen erforderlich werden:

S

Der Motor geht bei losgelassenem

Handgashebel nicht in den Leerlauf.

der unter

Leerlaufjustierung

Abdeckung

Sollten Sie weitere Fragen haben oder Hilfe bei diesem Vorgang benötigen, wenden Sie sich bitte an unsere Vertragshändler.

ACHTUNG:

Bereiten Sie Ihr Gerät am

Ende der Saison oder wenn Sie es länger als 30

Tage nicht benötigen auf die Lagerung vor.

S

Lassen Sie den Motor abkühlen, und sichern

Sie das Gerät, bevor Sie es lagern oder transportieren.

S

Lagern Sie Gerät und Treibstoff an einem gut belüfteten Ort, der sicher vor Funkenflug und offenem Feuer von Geräten wie motoren, Wassererhitzern, Elektro--

Schaltern, Öfen usw. ist.

S

Lagern Sie das Gerät mit allen

Schutzvorrichtungen. Legen Sie das Gerät so ab, daß sich niemand versehentlich an scharfen Geräteteile verletzen kann.

S

Bewahren Sie Gerät und Treibstoff außer

Reichweite von Kindern auf.

AUSSENFLÄCHEN

S

Reinigen Sie Ihr Gerät sorgfältig, bevor Sie es für längere Zeit lagern. Bewahren Sie das

Gerät an einem sauberen, trockenen Ort auf.

S

Die Metallaußenflächen sollten leicht geölt werden.

LAGERUNG

INTERNER MOTOR

S

Entfernen Sie die Zündkerzen, und füllen Sie einen Teelöffel Öl für (luftgekühlte)

Zweitaktmotoren in die Zündkerzenöffnung.

Ziehen Sie acht-- bis zehnmal langsam an der

Starterschnur, um das Öl zu verteilen.

S

Ersetzen Sie die Zündkerze mit einer Kerze des entsprechenden Typs und Wärmewerts.

S

Reinigen Sie den Luftfilter.

S

Überprüfen Sie das gesamte Gerät auf lockere Schrauben, Muttern und Bolzen.

Ersetzen Sie alle beschädigten, brüchigen oder abgenutzten Geräteteile.

S

Beginnen Sie die neue Saison immer mit frischem Treibstoff

Benzin--Öl--Verhältnis.

im richtigen

SONSTIGES

S

Lagern Sie keinen Treibstoff für die nächste

Saison.

S

Ersetzen Sie Ihren Treibstoffkanister, sobald er zu rosten beginnt.

-- 33 --

FEHLERBEHEBUNGSTABELLE

VORSICHT!:

Die Zündkerze ist vor Wartungsarbeiten zu entfernen, außer bei

Vergasereinstellungen.

MÜHE

Motor startet nicht.

Motor geht nicht in Ruhestellung.

GRUND

1. Motor geflutet.

2. Benzintank leer.

3. Zündkerze zündet nicht.

4. Brennstoff gelangt nicht in Vergaser.

5. Niedrige Kompression.

1. Brennstoff gelangt nicht in Vergaser.

LÖSUNG

1. Siehe ”Startanweisungen”.

2. Füllen Sie den Tank mit der korrekten

Brennstoffmischung.

3. Installieren Sie eine neue Zündkerze.

4. Prüfen Sie, ob der Brennstofffilter.

verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknickt oder geplatzt ist; reparieren bzw. ersetzten

Sie sie.

5. Kontaktieren Sie einen Vertragshändler.

1. Prüfen Sie, ob der Brennstofffilter.

verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknickt oder geplatzt ist; reparieren bzw. ersetzten

Sie sie.

2. Kontaktieren Sie einen Vertragshändler.

2.Vergaser muss einge-stellt werden.

3.Kurbelwellendichtungen

sind verschlissen.

4. Niedrige Kompression.

1. Luftfilter ist verschmutzt.

3. Kontaktieren Sie einen Vertragshändler.

Motor kann nicht beschleunigt werden, hat keine

Kraft oder schaltet sich bei Belastung aus.

2. Brennstoff gelangt nicht in

Vergaser.

3. Zündkerze verschmutzt.

4. Kontaktieren Sie einen Vertragshändler.

1. Reinigen oder ersetzen Sie den

Luftfilter.

2. Prüfen Sie, ob der Brennstofffilter.

verunreinigt ist; ersetzen. Prüfen Sie, ob die Brennstoffleitung geknickt oder geplatzt ist; reparieren bzw. ersetzten

Sie sie.

3. Reinigen oder ersetzen Sie die

Zündkerze; stellen Sie den Elektrode-nabstand neu ein.

4. Ersetzen Sie den Funkengangnetz.

Motor qualmt

übermäßig.

4. Funkengangnetz ist verschmutzt.

5. Vergaser muss eingestellt werden.

6. Kohleablagerungen.

7. Kompression low

1.Choke auf Halbposition.

2.Falsche Brennstoffmis-chung.

3.Luftfilter ist verschmutzt.

5. Kontaktieren Sie einen Vertragshändler.

6. Kontaktieren Sie einen Vertragshändler.

7. Kontaktieren Sie einen Vertragshändler.

1. Variieren Sie die Position des Choke.

2. Siehe “Brennstoffeingabe in Ihr

Gerät.”

3. Reinigen oder ersetzen Sie den

Luftfilter.

4. Kontaktieren Sie einen Vertragshändler.

Motor läuft hei

ß.

4.Vergaser muss eingestellt werden.

1.Falsche Brennstoffmis-chung.

2.Falsche Zündkerze..

3.Vergaser muss eingestellt werden.

4.Kohleablagerungen.

1. Siehe “Brennstoffeingabe in Ihr

Gerät.”

2. Durch korrekte Zündkerze ersetzen.

3. Kontaktieren Sie einen Vertragshändler.

4. Kontaktieren Sie einen Vertragshändler.

-- 34 --

KONFORMITÄTSERKLÄRUNG

EC--Konformitätserklärung

(Gilt nur für Europa)

Wir,

Husqvarna AB, SE--561 82 Huskvarna, Schweden

, Tel: +46--36--146500, erklären hiermit als autorisierter Vertreter der Gemeinschaft, daß die Laubbläser/--sauger der

Modelle

McCulloch GB 320

ab Seriennummer des Baujahrs 2012 aufwärts (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden

Seriennummer), den Vorschriften folgender

RICHTLINIE DES RATES

entsprechen: vom 17. Mai 2006 “Maschinen--Richtlinie”

2006/42/EG

; vom 15 Dezember 2004 “über elektromagnetische Verträglichkeit”

2004/108/EG

, einschließlich der jetzt geltenden Nachträge.

vom 8. Mai 2000 “über umweltbelastende Geräuschemissionen von zur Verwendung im

Freien vorgesehenen Geräten und Maschinen” gemessen nach Anlage V

vom 2000/14/EG

.

Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten.

Folgende Normen wurden angewendet:

EN ISO 12100-1/A1:2009, EN ISO

12100-2/A1:2009, CISPR 12:2007

.

SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB ausgeführt. Das Zertifikat hat die Nummer:

SEC/09/2024 .

12.11.15

Ronnie E. Goldman, Technischer Direktor

Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation

TECHNISCHE DATEN

MODELL:

GB 320

MOTOR

Motorhubraum, cm

3

Maximale Maschinenleistung, nach ISO 8893, kW

Leerlauf +/-- 400, U/min

Katalysatorschalldämpfer

ZÜNDANLAGE

Zündkerze

Elektrodenabstand, mm

KRAFTSTOFF-- UND SCHMIERSYSTEM

Tankfassungsvermögen, cm

3

GEWICHT

Mit Rohr, bei leerem Tank, kg

GERÄUSCHEMISSIONEN

(siehe Anmerkung 1)

Gemessene Schallleistung dB(A)

Garantierte Schallleistung L

WA dB(A)

SCHALLPEGEL

(siehe Anmerkung 2)

Äquivalenter Schalldruckpegel wert am Ohr des Anwenders, gemessen gemäß ISO 22868, dB(A)

25

0,75

3700

Ja

Champion RCJ--6Y

0,6

540

4,4

103,9

108,0

Ausgestattet mit Blasrohr und Blasdüse (Original)

VIBRATIONSPEGEL

(siehe Anmerkung 3)

Äquivalente Vibrationspegel (a hv,eq

) an den Griffen, gemessen

96,7 gemäß ISO 22867, m/s

2

Ausgestattet mit Blasrohr und Blasdüse (Original), rechts

Anmerkung 1:

10,1

Umweltbelastende Geräuschemission gemessen als Schallleistung (L

WA

) gemäß EG--Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und

Variationen zwischen verschiedenen Maschinen desselben Models gemäß der Richtlinie

2000/14/EG berücksichtigt werden.

Anmerkung 2:

Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB(A).

Anmerkung 3:

Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s

2

.

-- 35 --

ÍNDICE

Introducción

Identificación de Symboles

Instrucciones generales de seguridad 37

Identificación (¿Qué es qué?)

Ensamblaje

Funcionamiento

36

37

39

40

41

Mantenimiento

Almacenamiento

Tabla diagnostica

Especificaciones de técnicas

Declaración de conformidad

INTRODUCCIÓN

Apreciado cliente,

Gracias por elegir un producto McCulloch. Desde ahora forma parte de una historia que se inició hace mucho tiempo: McCulloch Corporation empezó a fabricar motores durante la II Guerra

Mundial. Cuando McCulloch presentó su primera motosierra ligera de uso individual en 1949, marcó un hito en la historia de las motosierras.

La innovadora línea de motosierras continuó fabricándose durante décadas y el negocio se amplió, primero con los motores de aviones y karts en los años 50, y posteriormente con las motosierras pequeñas en los años 60. Más tarde, en las décadas de los 70 y los 80, las recortadoras y las sopladoras se sumaron a la gama de productos de la firma.

Hoy en día, integrada en el grupo Husqvarna, McCulloch sigue fabricando motores potentes y desarrollando innovaciones técnicas y diseños robustos que han sido nuestro sello durante más de medio siglo. La reducción del consumo de carburante, las emisiones y los niveles de ruido son prioritarios para la empresa, así como la mejora de la seguridad y la sencillez de manejo de nuestros productos.

Esperamos que su producto McCulloch le proporcione plena satisfacción, ya que ha sido diseñado para que dure mucho tiempo. Si sigue las recomendaciones de uso, servicio y mantenimiento de este manual, puede ampliar la vida útil del producto. Si necesita ayuda profesional para la reparación o el mantenimiento, utilice el buscador de servicios técnicos autorizados en

www.mcculloch.com

.

McCulloch trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

En

www.mcculloch.com

también puede descargarse este manual.

43

45

46

47

47

-- 36 --

IDENTIFICACIÓN DE SYMBOLES

ADVERTENCIA:

¡Este soplador puede resultar peligroso! Su uso imprudente o inadecuado puede ocasionar lesiones graves e incluso mortales.

Utilice gasolina sin plomo o de gran calidad y aceite para motores de dos tiempos.

Lea atentamente este manual de instrucciones antes de usar el soplador.

Deben utilizarse gafas protectoras o visera homologadas, protectores auriculares., y mascarilla de filtro para protección en presencia de polvo.

ADVERTENCIA:

El soplador de hojas puede despedir objetos con mucha fuerza, y pueden rebotar. Ello puede provocar heridas en los ojos.

ADVERTENCIA:

El silenciador alcanza una temperatura muy elevada durante el uso y después de finalizar. No toque el silenciador, su protección ni las superficies circundantes, ni deje que lo haga material combustible, como grasa o combustible secos.

Utilice siempre guantes protectores homologados.

ADVERTENCIA:

Asegúrese de que la cubierta inferior esté bien asegurada o de que el tubo de aspirador esté correctamente instalado. Evite todo contacto de su mano o de cualquier objeto extraño con las palas del impulsor.

Instrucciones para la apertura de la cubierta de la toma de aspirador. Incline suavemente el mango del destornillador hacia la parte frontal de la unidad para abrir el seguro, mientras tira de la cubierta de admisión de aspirador con la otra mano.

Durante el trabajo, el operador debe asegurarse de que ninguna otra persona se aproxime a menos de 15 metros de la máquina.

Cuando se trabaje en equipo, los operadores deberán mantener entre sí una distancia de seguridad de al menos 15 metros.

Use su aparato como máquina aspiradora para levantar material seco como hojas, pasto, ramas pequeñas y pedazos de papel. No utilice el aspiradora para recoger piedras, grava, metal, vidrio roto, etc, para evitar graves daños al palas del impulsor.

Nivel de potencia acústica

Nivel de presión acústica en 7,5 metros

INSTRUCCIONES GENERALES DE SEGURIDAD

ADVERTENCIA:

El incum-plimiento de cualquiera de las normas y precauciones de seguridad puede causar graves lesiones.

FAMILIARÍCESE CON LA UNIDAD

S

Antes de comenzar a trabajar con la unidad, lea detenidamente el manual de instrucciones hasta haberlo comprendido en su totalidad y estar preparado para

D cumplir todas las advertencias y normas de seguridad.

Limite el acceso a la máquina exclusivamente a los usuarios que comprendan y estén dispuestos a cumplir todas las advertencias y normas de seguridad descritas en este manual.

ADVERTENCIA:

Inspeccione la zona de trabajo antes de poner en marcha la unidad. Retire todos los residuos u objetos duros, como piedras, cristales, alambres o

-- 37 --

hilos, etc., que puedan rebotar, salir despedidos o causar cualquier daño o lesión durante el trabajo.

Use su aparato como máquina sopladora para:

D

D

Barrer basura o pasto, los restos del corte del césped en las entradas de auto, las aceras, los patios, etc.

Soplar pasto cortado, paja u hojas para formar pilas, sacarlos de uniones o entre ladrillos.

ANTES DE COMENZAR

ADVERTENCIA:

Esta máquina genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilizan implantes médicos deben consultar a su médico y al fabricante del implante antes de emplear esta máquina.

INSTRUCCIONES GENERALES DE SEGURIDAD

D

D

D

D

D

D

Utilice una protección para los ojos y protección para los oídos siempre que vaya a utilizar la unidad oídos a realizar trabajos de reparación o mantenimiento. De este modo impedirá que las piedras y suciedad que puedan salir despedidas o rebotadas alcancen los ojos y la cara, lo cual podría provocar ceguera o graves lesiones corporales. Los dispositivos de protección para los ojos deberán etiquetarse con el código “Z87”.

Utilice siempre una protección de la pies.

Durante el trabajo no este descalzo o use sandalias.

Utilice una mascarilla o dispositivo respirador siempre que trabaje con el equipo en entornos polvorientos.

Sujétese el cabello por encima de los hombros. Asegure bien las joyas, prendas amplias o prendas con corbatas, tirantes, flecos, etc., o bien quíteselas, ya que pueden engancharse con las piezas móviles.

No ponga en funcionamiento la unidad cuando esté cansado, enfermo, malhumorado o se encuentre bajo los efectos de alcohol, drogas o medicación.

Siempre que ponga en marcha o trabaje con la unidad, mantenga alejados de la zona de trabajo (a una distancia mínima de 15 metros) a niños, espectadores y animales. No apunte la boquilla del soplador en dirección hacia personas o animales.

MANEJE EL COMBUSTIBLE CON

CUIDADO

D

D

D

D

D

D

D

D

Elimine todas las fuentes de chispas o llamas

(evite fumar, producir fuego abierto o cualquier actividad durante la que puedan producirse chispas) en los lugares donde mezcle, vierta o almacene el combustible.

Mezcle y vierta el combustible en un lugar abierto;guarde el combustible en un lugar fresco, seco y bien ventilado, y siempre dentro de un contenedor etiquetado y homologado para el almacenamiento de combustible.

No fume mientras esté manipulando combustible o el soplador esté en funcionamiento.

Asegúrese de que el aparato se encuentre apropiadamente armado y en buenas condiciones de funcionamiento.

No reposte combustible con el motor encendido o si el motor es caliente.

Evite los derrames de combustible o aceite.

Antes de poner en marcha el motor, limpie todo posible resto de combustible derramado.

Antes de poner en marcha el motor, aléjese como mínimo 3 metros del lugar de repostaje.

Siempre almacene la gasolina en un recipiente aprobado para almacenar líquidos inflamables. Siempre almacene la gasolina en un recipiente aprobado para almacenar líquidos inflamables.

-- 38 --

UTILICE LA UNIDAD CON

SEGURIDAD

ADVERTENCIA:

Antes de abrir la compuerta de la toma de vacío, detenga el motor. Para evitar que las palas del impulsor puedan causar lesiones graves, espere a que tanto el motor como las palas del impulsor se hayan parado completamente.

D

Este soplador se

D ha diseñado exclusivamente para soplar o aspirar hojas y otros desechos con el fin de limpiar el suelo.

Inspeccione la unidad antes de cada uso en busca de posibles piezas, desgastadas, sueltas, ausentes o dañadas. No utilice la unidad si no se encuentra en perfecto estado de funcionamiento.

D

D

D

D

D

D

D

D

D

Mantenga las superficies exteriores limpias de aceite y combustible.

Nunca ponga en marcha el motor en un lugar cerrado. La inhalación de los gases del tubo de escape puede causar la muerte.

El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio!

Para evitar descargas de electricidad estática, no utilice guantes de goma ni de cualquier otro aislante mientras trabaje con la unidad.

Mientras el motor esté encendido, no coloque la unidad sobre ninguna superficie que no esté limpia ni dura. De lo contrario, la toma de aire podría aspirar objetos como grava, arena, polvo, hierba, etc., que serían expulsados a través del orificio de descarga causando daños a la unidad o a otros objetos, o incluso hiriendo gravemente al operador o a personas que se encuentren cerca.

Evite trabajar en entornos peligrosos. No utilice la unidad en zonas escasamente ventiladas o en las que puedan acumularse los vapores explosivos o el monóxido de carbono.

No extienda el cuerpo excesivamente ni utilice la unidad desde superficies inestables como escaleras, árboles, terrenos muy inclinados, tejados, etc. Pise siempre sobre suelo firme y mantenga el equilibrio en todo momento.

Nunca deje objetos en el interior de los tubos del soplador ni dirija el chorro expulsado hacia personas, animales, cristales ni objetos sólidos tales como árboles, automóviles, paredes, etc. ya que la fuerza del aire podría expulsar o hacer rebotar piedras, suciedad o palos que podrían herir a las personas o animales, romper cristales o causar otros daños.

Nunca utilice la unidad sin el equipamiento apropiado. Cuando utilice la unidad como soplador, instale siempre los tubos de soplador.

INSTRUCCIONES GENERALES DE SEGURIDAD

D

D

D

D

D

Compruebe frecuentemente la abertura de la toma de aire y los tubos de soplador, siempre con el motor parado y la bujía desconectada. Mantenga los ventiladores y tubos de descarga libres de suciedad, ya que si ésta se acumula puede impedir el flujo adecuado de aire.

Nunca deje ningún objeto en la abertura de la toma de aire, ya que podría impedir el flujo adecuado de aire y provocar una avería en la unidad.

Nunca utilice la unidad para esparcir productos químicos, fertilizantes ni otras sustancias contener que puedan componentes tóxicos.

Para evitar la propagación del fuego, no utilice la unidad cerca de hogueras de hojas o ramas, fuegos abiertos, barbacoas, ceniceros, etc.

Utilice el aparato solamente para las tareas explicadas en este manual.

REALICE UN MANTENIMIENTO

CORRECTO DE LA UNIDAD

D

D

D

D

Encargue todos los trabajos de mantenimiento no descritos en los procedimientos recomendados del manual de instrucciones a un distribuidor autorizado del servicio.

Desconecte la bujía antes de realizar cualquier trabajo de mantenimiento, salvo para los ajustes del carburador.

Utilice solamente recambios recomendados por McCulloch; el uso de cualquier pieza de otro fabricante puede anular la garantía y averiar la unidad.

Antes de guardar el aparato, vacíe el depósito de combustible.

Para consumir el combustible que quede en el carburador,

D

D

D

D arranque el motor y déjelo en marcha hasta que se detenga.

No utilice ningún accesorio ni suplemento distinto de los que el fabricante recomiende utilizar con su unidad.

No guarde la unidad ni el combustible en un lugar donde los vapores que emanen del combustible puedan entrar en contacto con chispas o llamas procedentes de calentadores de agua, motores o interruptores eléctricos, hornos, etc.

Guárdelos en un lugar seco fuera del alcance de los niños.

Asegure la máquina durante el transporte.

NOTA ESPECIAL:

La exposición prolongada a las vibraciones generadas por herramientas de manejo manual accionadas por motores de gasolina puede causar lesiones vasculares o nerviosas en los dedos, manos y articulaciones de personas propensas a padecer desórdenes circulatorios o hinchazones anómalas. Algunos estudios han llegado a relacionar el uso prolongado de estas herramientas a bajas temperaturas con lesiones vasculares en personas normalmente sanas. Si aparecen síntomas tales como entumecimientos, dolor, pérdida de fuerza, cambios en el color o la textura de la piel o pérdida de sensibilidad en los dedos, las manos o las articulaciones, deje de utilizar la herramienta y acuda a un médico. El uso de sistemas para la reducción de vibraciones no garantiza que se eviten estos problemas. Los usuarios que utilicen herramientas motorizadas con regularidad deben vigilar estrechamente su estado físico y el correcto funcionamiento de esta herramienta.

IDENTIFICACIÓN (¿QUÉ ES QUÉ?)

2

1

7

8

6 9

10

5

3

4

7

DESCRIPCIÓN DE COMPONENTES

1. Palanca del acelerador

2. Interruptor STOP

5. Tapón de combustible

6. Mango del aspirador

7.

Bujía

8.

Tubo de soplador superior

3. Bombeador 9.

Tubo de soplador inferior

4. Palanca del estrangulador 10. Boquilla de alta velocidad

11. Manual de instrucciones

11

-- 39 --

ENSAMBLAJE

CONTENIDO DE LA CAJA

Compare el contenido de la caja con la siguiente lista.

S

Soplador

S

Tubo de soplador superior

S

Tubo de soplador inferior

S

Boquilla de alta velocidad

NOTA:

Es normal que el filtro de combustible suene en el interior del depósito de combustible vacío.

ENSAMBLAJE

Tubo de soplador superior

Tubo de soplador inferior

Tuerca y perno de bolqueo del tubo

Lengüeta

Ranura

ADVERTENCIA:

Antes de abrir la compuerta de la toma de vacío o de intentar insertar o extraer los tubos de aspirador o tubo de soplador, detenga el motor y asegúrese de que las palas del impulsor se hayan detenido. Las palas en rotación pueden causar graves lesiones. Desconecte la bujía antes de realizar cualquier trabajo de mantenimiento.

4. Deslice el tubo de soplador inferior sobre el tubo de soplador superior.

5. Gire el tubo de soplador inferior hacia la derecha hasta que oiga un chasquido para bloquear el tubo de soplador inferior en el superior.

NOTA:

Cuando los tubos de soplador superior e inferior están montados correctamente, las flechas de ambos tubos están alineadas.

ADVERTENCIA:

Si recibe el aparato ensamblado, repase todos los pasos para asegurarse de que esté correctamente montado y todas las sujeciones sean firmes.

D

Une destornillador se requiere para el ensamblaje.

ENSAMBLAJE DE LOS TUBOS DE

SOPLADOR

1. Alinee el resalte del tubo de soplador superior con la acanaladura de la salida del soplador; deslice el tubo a su lugar.

NOTA:

El perno de bloqueo del tubo se debe aflojar lo suficientemente para permitir la introducción de los tubos de soplador en la salida del soplador. Gire el perno a la izquierda para aflojarlo (no extraiga las tuercas).

6. Para extraer los tubos, gire el perno a la izquierda para aflojar los tubos (no extraiga las tuercas); después, extraiga los tubos.

MONTAJE DE LA BOQUILLA DE

ALTA VELOCIDAD

Cuando se requiera una mayor velocidad del aire, utilice la boquilla de alta velocidad.

1. Alinee las ranuras de la boquilla con las lengüetas del tubo de soplador inferior.

Salida del soplador

Boquilla de alta velocidad

Resalte

Acanaladura

2. Para fijar el tubo, gire el perno a la derecha.

3. Alinee las ranuras del tubo de soplador inferior con las lengüetas del tubo de soplador superior.

Tubo de soplador inferior

Lengüeta Ranura

2. Deslice la boquilla sobre el tubo de soplador inferior.

3. Gire la boquilla hacia la derecha hasta que oiga un chasquido para bloquear la boquilla en el tubo de soplador inferior.

-- 40 --

FUNCIONAMIENTO

POSICION DE USO

Protección para los oídos

D

Después de utilizar los sopladores y cualquier otro equipo, ¡LIMPIE! Coloque los desperdicios en receptáculos de basura.

ANTES DE PONER EN MARCHA EL

MOTOR

Protección de ojos

INFORMACION DE

FUNCIONAMIENTO

D

D

D

D

D

D

D

D

D

D

D

Para reducir el riesgo de sordera asociada con el nivel de sonido, se requiere utilizar protección para los oídos.

Para reducir el riesgo de lesiones asociadas con el contacto de piezas giratorias, detenga el motor antes de instalar o remover accesorios. No ponga en funcionamiento sin antes tener los protectores debidamente instalados en el lugar apropiado.

Opere el equipo de energía únicamente a horas razonables. No opere muy temprano en la mañana o demasiado tarde en la noche cuando pueda perturbar la paz de las personas a su alrededor. Cumpla con los horarios fijados en las ordenanzas locales. El horario usualmente recomendado el desde las 9:00 a.m. a las 5:00 p.m., de lunes a sábado.

Para reducir el nivel de ruido, limite el número de piezas de equipo utilizadas a la vez.

Para reducir el nivel de ruido, opere los sopladores a la menor velocidad posible en la que pueda realizar el trabajo.

Utilice rastrillos y escobas para soltar los escombros antes de comenzar a soplar.

En condiciones donde exista mucho polvo, moje levemente la superficie o utilice un accesorio pulverizador cuando haya agua disponible.

Conserve agua utilizando sopladores de energía en lugar de mangueras para realizar muchos de los trabajos de jardinería, incluyendo áreas tales como canales de techo, alambreras, terrazas, rejas, porches y jardines.

Manténgase alerta cuando trabaje alrededor de los niños, animales, ventanas abiertas o autos recientemente lavados.

Sople los escombros de manera que no cause accidentes.

Utilice la extensión completa de la boquilla de manera que la corriente de aire trabaje cerca de la superficie del suelo.

-- 41 --

ADVERTENCIA:

Antes de comenzar, lea la información sobre combustible que aparece en las instrucciones de seguridad.

Si tiene alguna duda con respecto a las instrucciones de seguridad, no llene el aparato con combustible. Póngase en contacto con el distribuidor autorizado del servicio.

SUMINISTRO DE COMBUSTIBLE

AL MOTOR

ADVERTENCIA:

Retire la tapa del tanque de combustible lentamente cuando vaya a abastecer el aparato.

Este motor está homologado para funcionar con gasolina sin plomo. Antes de llevar a cabo esta operación, es preciso mezclar la gasolina con cualquier aceite lubricante para motor de dos tiempos refrigerado por aire de buena calidad que requiera mezclarse en una proporción de 40:1. Para obtener esta proporción, mezcle 5 litros de gasolina sin plomo con 0,125 litros de aceite. NO UTILICE aceite para automóviles o barcos, ya que podría ocasionar daños en el motor. Cuando mezcle el combustible, tenga en cuenta las instrucciones que aparecen impresas en el recipiente del aceite. Una vez que haya añadido el aceite a la gasolina, agite el recipiente unos instantes para asegurarse de mezclar bien el combustible. Lea y respete siempre las normas de seguridad relativas al combustible antes de reabastecer de combustible la unidad.

MEZCLA

Gasolina, litros Aceite para motores de dos tiempos, litros

2

5

10

40:1 (2.5%)

0,050

0,125

0,250

PRECAUCIÓN:

No utilice nunca gasolina sin mezclar en la unidad si no quiere ocasionar daños irreversibles en el motor.

REQUISITOS DEL COMBUSTIBLE

Utilice gasolina sin plomo de buena calidad. La gasolina debe tener un octanaje mínimo recomendado de 90 (RON).

IMPORTANTE

El empleo de combustibles mezclados con alcohol (más del 10% de alcohol) puede ocasionar importantes problemas de duración y rendimiento en el motor.

FUNCIONAMIENTO

ADVERTENCIA:

El uso incorrecto del combustible y/o los lubricantes puede ocasionar problemas importantes, como: acoplamiento incorrecto del embrague, recalentamiento, bolsa de vapor, pérdida de potencia, lubricación insuficiente, deterioro de los conductos de combustible, las juntas y los componentes internos del carburador, etc.

Además, los combustibles con mezcla de alcohol hacen que la mezcla de aceite y combustible absorba una gran cantidad de humedad, lo que provoca la separación del aceite y el combustible.

PARADA DEL MOTOR

D

D

Suelte el acelerador.

Mantenga presionado el botón de parada en la posición STOP hasta que se pare el motor.

ARRANQUE DEL MOTOR ANTES

DE ARRANCAR EL MOTOR

ADVERTENCIA:

DEBE aseg-urarse de que los tubos estén correcta y firmemente montados antes de utilizar la unidad.

D

Vierta combustible en el depósito. Aléjese

D al menos 3 metros del lugar de repostaje.

Mantenga la unidad en la posición de arranque según se muestra en la ilustración. Asegúrese de no dirigir el extremo final del soplador hacia personas, animales, cristales ni objetos sólidos.

ARRANQUE DE UN MOTOR EN FRÍO

O DE UN MOTOR EN CALIENTE CUYO

COMBUSTIBLE SE HAYA AGOTADO

1. Presione lentamente el bombeador de 6 veces.

2. Mueva la palanca del cebador a la posición FULL CHOKE (a toda marcha).

3. Oprima y sujete el gatillo del acelerador

durante todos los pasos restantes.

FULL

CHOKE

Cuerda de arranque

Palanca del cebador

Bombeador

HALF

CHOKE

OFF

CHOKE

POSICION DE ARRANCAR

Soplador

Aspirador

ADVERTENCIA:

Durante el proceso de arranque del motor, sujete la unidad como se indica en la ilustración.

Durante el proceso de arranque del motor, o mientras éste se encuentre en marcha, no coloque la unidad en ninguna superficie que no esté limpia y dura. De lo contrario, la toma de aire podría aspirar objetos como grava, arena, polvo, hierba, etc., que serían expulsados a través del orificio de descarga causando daños a la unidad o a otros objetos, o incluso hiriendo gravemente al operador o a personas que se encuentren cerca.

4. Tire de la cuerda de arranque firmemente hasta que el motor suene como si fuera a encender, pero no hale la cuerda más de 4 veces.

5. Tan pronto el motor suene como si fuera a encender, mueva la palanca del cebador a

HALF CHOKE.

6. Hale la cuerda de arranque hasta que el motor encienda, pero no hale más de 6 veces.

AVISO

: Si el motor no enciende después de 6 veces (en la posición de

HALF CHOKE ) mueva la palanca del cebador a la posición de FULL CHOKE y presione el bombeador 6 veces. Oprima y sostenga el acelerador y hale la cuerda de arranque 2 veces más. Mueva la palanca del cebador a la posición de HALF

CHOKE y hale la cuerda de arranque hasta que el motor encienda, pero no más de 6 veces. Si el motor sigue sin encender, probablemente esté ahogado. Proceda a

ARRANQUE DEL MOTOR AHOGADO.

7. Una vez el motor esté encendido, déjelo funcionar por 10 segundos, luego mueva la palanca del cebador a RUN. Deje la aparato funcionando por otros 30 segundos en RUN antes de soltar el acelerador.

-- 42 --

FUNCIONAMIENTO

AVISO:

Si el motor deja de funcionar en la posición de RUN, mueva la palanca del cebador a la posición de HALF CHOKE y hale la cuerda hasta que el motor encienda, pero no más de 6 veces.

En la parte trasera de la aparato hay un recordatorio de arranque simplificado, con figuras que describen cada paso.

ARRANQUE DEL MOTOR EN

CALIENTE

1. Mueva la palanca del cebador a la posición de HALF CHOKE.

2. Oprima y sujete el gatillo del acelerador

durante todos los pasos restantes.

3. Oprima la cuerda de arranque hasta que el motor encienda, pero no más de 6 veces.

4. Deje que el motor funcione por 15 segundos, luego mueva la palanca del cebador a la posición de RUN.

AVISO:

Si el motor no ha encendido, hale la cuerda de arranque otras 5 veces. Si el motor sigue sin encender, probablemente esté ahogado.

ARRANQUE DEL MOTOR AHOGADO

Los motores ahogados pueden ser encendidos poniendo la palanca del cebador en la posición de RUN; luego, hale la cuerda de arranque hasta eliminar el exceso de combustible. Esto puede requerir que se tire del mango de arranque varias veces, dependiendo cuán ahogado esté la unidad.Si

la unidad sigue sin encender, refiérase a la

TABLA DIAGNOSTICA.

MANTENIMIENTO

ADVERTENCIA:

Evite el contacto con el silenciador a no ser que el motor y el silenciador se encuentren fríos.

silenciador caliente quemaduras de gravedad.

puede

Un causar

COMPRUEBE SI HAY

ABRAZADERAS O PIEZAS

SUELTAS

S

Silenciador

S

Manguito de la bujía

S

Filtro de aire

S

Tornillos de la carcasa

COMPRUEBE SI HAY PIEZAS

DAÑADAS O DESGASTADAS

Encargue la sustitución de piezas dañadas o desgastadas a un distribuidor autorizado del servicio.

S

Depósito de combustible Si el depósito está dañado o tiene fugas, deje de utilizar la unidad inmediatamente.

S

Bolsa de aspirador -- Deje de utilizarla si está doblada o dañada.

INSPECCIONE Y LIMPIE EL

APARATO Y SUS ETIQUETAS

S

Después de cada uso, inspeccione el aparato por completo para verificar que no hayan piezas sueltas o dañadas.

S

Limpie el aparato y sus etiquetas utilizando un trapo húmedo con un detergente suave.

LIMPIE EL FILTRO DE AIRE

Botón

Cubierta de la filtro

Filtro de aire

Limpieza del filtro de aire:

Un filtro de aire sucio reduce el rendimiento del motor y aumenta el consumo de combustible y las emisiones nocivas. Limpie puntualmente el filtro cada 5 horas de funcionamiento.

1. Limpie la cubierta y la zona que la rodea para evitar que penetre suciedad en la cámara del carburador en el momento de abrir la cubierta.

NOTA:

Coloque la palanca del estrangulador en la posición RUN antes de abrir la cubierta del filtro de aire.

2. Abra la cubierta del filtro de aire presionando el botón (consulte la figura).

Retire el filtro de aire.

NOTA:

No limpie el filtro con gasolina ni con otros disolventes inflamables.

De lo contrario, podría crear un riesgo de incendio o producir emanaciones perjudiciales.

3. Lave el filtro con agua y jabón.

4. Deje secar el filtro.

5. Aplique varias gotas de aceite al filtro; apriete el filtro para distribuir el aceite

6. Vuelva a colocar las piezas.

-- 43 --

REEMPLAZO DE LA BUJIA

Cambie la bujía anualmente para asegurarse de que el motor se ponga en marcha con mayor facilidad y que funcione mejor. Fije la separación de la bujía en 0,025 de pulgada.

La regulación de tiempo de arranque es fija y no ajustable.

1. Gire y luego tire del casco de la bujía.

2. Retire la bujía del cilindro y deséchela.

3. Reemplace con una bujía de la marca

Champion RCJ--6Y y ajuste con una llave de dados de 19 mm.

4. Vuelva a instalar el casco de la bujía.

SUSTITUYA EL FILTRO DE

COMBUSTIBLE

Para sustituir el filtro de combustible, purgue la unidad dejándola en marcha hasta que se agote el combustible y extraiga del depósito el conjunto de tapa y retén de combustible.

Extraiga el filtro del depósito y sepárelo del conducto de combustible. Instale el nuevo filtro de combustible en el conducto; vuelva a instalar las piezas.

MANTENIMIENTO

AJUSTE AL CARBURADOR

El carburador ha sido ajustado cuidadosamente en la fábrica. Posiblemente sea necesario hacer ajustes si se nota cualquiera de las siguientes condiciones:

S

El motor no funciona en marcha lenta cuando se suelta el acelerador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste las revoluciones hasta que el motor se mantenga en marcha sin calarse (la marcha lenta es demasiado lenta).

S

Gire el tornillo de marcha lenta hacia la derecha para aumentar las revoluciones si el motor se ahoga o se para.

S

Gire el tornillo de marcha lenta hacia la izquierda para reducir las revoluciones.

Tornillo de ajuste de la marcha lenta

Filtro de combustible

Conducto de combustible

VERIFIQUE LOS TORNILLOS DE LA

MONTURA DEL SILENCIADOR

Una vez al año, asegúrese de que los tornillos del silenciador se encuentren seguros y ajustados apropiadamente para prevenir daños.

Tapa del filtro de aire

Si requiriera ayuda adicional o no se sintiera seguro al desempeñar este procedimiento, entre en contacto con el distribuidor autorizado del servicio.

Tornillos de la montura del

Silenciador

-- 44 --

ADVERTENCIA:

Prepare la unidad para su almacenamiento al final de la temporada o en caso de que no vaya a utilizarse durante 30 días o más.

S

Antes de almacenar o transportar el aparato, deje enfriar el motor y asegúrelo bien.

S

Guarde el aparato y el combustible en un lugar bien ventilado donde los vapores emanados del combustible no puedan entrar en contacto con chispas ni llamas de calentadores de agua, motores eléctricos, interruptores, hornos, etc.

S

Almacene el aparato con todas las protecciones montadas. Coloque el aparato de modo que ningún objeto afilado pueda ocasionar lesiones accidentales.

S

Guarde el aparato y el combustible fuera del alcance de los niños.

SUPERFICIES EXTERNAS

S

Si el aparato va a almacenarse durante mucho tiempo, límpielo concienzudamente antes de guardarlo. Guárdelo en un lugar seco y limpio.

S

Engrase ligeramente las superficies metálicas externas.

ALMACENAMIENTO

MOTOR INTERNO

S

Extraiga la bujía y vierta 1 cucharada pequeña de aceite para motores de 2 tiempos

(refrigerados por aire) a través del hueco de la bujía. Tire despacio de la cuerda de arranque de 8 a 10 veces para distribuir el aceite.

S

Sustituya la bujía por una nueva del tipo y grado térmico recomendados.

S

Limpie el filtro de aire.

S

Compruebe que no haya tornillos, tuercas ni pasadores sueltos en toda la máquina.

Sustituya cualquier pieza desgastada, rota o dañada.

S

En la siguiente temporada, utilice solamente combustible nuevo con la proporción correcta de aceite y gasolina.

OTROS

S

No almacene gasolina de una temporada a otra.

S

Cambie el recipiente de gasolina si comienza a oxidarse.

-- 45 --

TABLA DIAGNOSTICA

ADVERTENCIA:

Siempre apague el aparato y desconecte la bujía antes de hacer cualquiera de las reparaciones recomendadas a continuación que no requieran que la unidad esté en operación.

SINTOMA

El motor no se pone en marcha.

CAUSA

1.El motor se encuentra ahogado.

2.El tanque de combustible está vacío.

3.La bujía no está haciendo chispa.

4.El combustible no está llegando al carburador.

5.Baja compresión.

SOLUCION

1.Vea las “Instrucciones de Arranque”.

2. Llene el tanque con la mezcla correcta de combustible.

3. Instale una bujía nueva.

4. Verifique que el filtro de combustible no esté sucio; cámbielo. Inspeccione la línea de combustible; repárela o cámbiela si se encuentra partida o torcida.

5. Entre en contacto con un distribuidor autorizado del servicio.

El motor no mantiene debidamente la marcha lenta.

El motor no acelera, le falta potencia, o se para bajo carga.

El motor humea excesivamente

El motor se calienta demasiado

1.El combustible no está llegando al carburador.

2.El carburador requiere ajuste.

3.Las juntas del cigüeñal están gastadas.

4.Baja compresión.

1.Filtro de aire sucio.

2.El combustible no está llegando al carburador.

3.La bujía está carbonizada.

4.La rejilla antichispas es sucio.

5.El carburador requiere ajuste.

6.Carbonización.

7.Baja compresión.

1.El cebador está parcilamente activado.

2.La mezcla de combustible está equivocada.

3.Filtro de aire sucio.

4.El carburador requiere ajuste.

1.La mezcla de combustible está equivocada.

2.La bujía no es la que corresponde.

3.El carburador requiere ajuste.

4.Carbonización.

1. Verifique que el filtro de combustible no esté sucio; cámbielo. Inspeccione la línea de combustible; repárela o cámbiela si se encuentra partida o torcida.

2. Entre en contacto con un distribuidor autorizado del servicio.

3. Entre en contacto con un distribuidor autorizado del servicio.

4. Entre en contacto con un distribuidor autorizado del servicio.

1.Limpie o cambie el filtro de aire.

2.Verifique que el filtro de combustible no esté sucio; cámbielo. Inspeccione la línea de combustible; repárela o cámbiela si se encuentra partida o torcida.

3.Limpie o cambie la bujía y recalibre la separación.

4.Cambie la rejilla antichispas.

5.Entre en contacto con un distribuidor autorizado del servicio.

6.Entre en contacto con un distribuidor autorizado del servicio.

7.Entre en contacto con un distribuidor autorizado del servicio.

1.Mueva el cebador a la posición Off.

2.Vacíe el tanque de combustible y llénelo con la mezcla correcta.

3.Limpie o cambie el filtro de aire.

4.Entre en contacto con un distribuidor autorizado del servicio.

1.Vea “Abastezca el Motor”.

2.Cambie por la bujía correcta.

3.Entre en contacto con un distribuidor autorizado del servicio.

4.Entre en contacto con un distribuidor autorizado del servicio.

-- 46 --

DECLARACION DE CONFORMIDAD

Declaración de conformidad de la CE

(Sólo aplicable en Europa)

Nosotros,

Husqvarna AB, SE--561 82 Huskvarna, Suecia

, con teléfono +46--36--146500, en calidad de representante autorizado en la Comunidad, declara que la soplador/aspirador de hojas modelo

McCulloch GB 320

u a partir del número de serie del año 2012 en adelante

(el año se indica claramente en la placa de identificación, seguido del número de serie), cumple con lo establecido por las estipulaciones de la

DIRECTIVA DEL CONSEJO

:

2006/42/CE

, “referente a máquinas”, del 17 de Mayo de 2006.

2004/108/CE

, “referente a compatibilidad electromagnética”, del 15 de Diciembre de 2004, y los suplementos válidos a la fecha.

2000/14/CE

, “sobre emisiones sonoras en el entorno” del 8 de Mayo de 2000, según el anexo V. Para más información sobre las emisiones sonoras, consulte el capítulo Datos técnicos.

Se han aplicado las siguientes normas:

EN ISO 12100-1/A1:2009, EN ISO

12100-2/A1:2009, CISPR 12:2007

.

SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 en Uppsala, Suecia, ha efectuado el examen de tipo voluntario para Husqvarna AB. Los certificados están numerados:

SEC/09/2024 .

15--11--12

Ronnie E. Goldman, Director técnico

Presentante autorizado de Husqvarna AB y responsable de la documentación técnica

DATOS TÉCNICOS

MODELO:

GB 320

MOTOR

Cilindrada del motor, cm

3

Potencia maxima del motor, según ISO 8893, kW

Velocidad al ralentí +/-- 400, rpm

Silenciador con catalizador

SISTEMA DE ENCENDIDO

Bujía

Distancia de electrodos, mm

SISTEMAS DE COMBUSTIBLE Y LUBRICACIÓN

Capacidad del depósito de combustible, en cm

3

PESO

Con el tubos y con el tanque de combustible vacío, kg

EMISIONES DE RUIDO

(ver la Nota 1)

Nivel de potencia acústica medido dB(A)

Nivel de potencia acústica garantizado L

WA dB(A)

NIVELES ACÚSTICOS

(ver la Nota 2)

Nivel de presión sonora equivalente en el oído del usuario, medido según la norma ISO 22868, dB(A)

Equipada con tubos de soplador y boquilla (original)

NIVELES DE VIBRACIÓN

(ver la Nota 3)

Niveles de vibración equivalentes (a medidos según la norma ISO 22867, m/s

) en las empuñadura,

25

0,75

3700

Champion RCJ 6Y

0,6

540

4,4

103,9

108,0

96,7

Equipada con tubos de soplador y boquilla (original), derecha 10,1

Nota 1:

Emisiones sonoras en el entorno medidas como potencia acústica (L

WA

) según la directiva CE 2000/14/CE. El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes máquinas del mismo modelo, según la Directiva 2000/14/CE.

Nota 2:

Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística habitual (desviación típica) de 1 dB(A).

Nota 3:

Los datos referidos del nivel de vibración equivalente poseen una dispersión estadística habitual (desviación típica) de 1 m/s

2

.

-- 47 --

Introduzione

Simboli utilizatti

Norme generali di sicurezza

Identificazione delle parti

Montaggio

Utilizzo

SOMMARIO

48

49

49

51

51

52

Manutenzione

Conservazione

Tabella di soluzione dei problemi

Dichiarazione di conformità

Dati tecnici

INTRODUZIONE

Alla gentile clientela,

Grazie per aver scelto un prodotto McCulloch. Siete così entrati a far parte di una storia cominciata molto tempo fa, quando McCulloch Corporation iniziò la produzione di motori durante la Seconda guerra mondiale. Nel 1949, quando McCulloch presentò la prima motosega leggera manovrabile da una sola persona, si verificò una svolta decisiva nella lavorazione del legno.

L’innovativa linea di motoseghe proseguì nel corso dei decenni e il business si estese inizialmente ai motori per aeroplani e kart negli anni ’50, quindi alle motoseghe mini negli anni ’60.

Successivamente, negli anni ’70 e ’80, si aggiunsero alla gamma i trimmer e i soffiatori.

Oggi, in quanto parte del gruppo Husqvarna, McCulloch porta avanti la tradizione dei motori potenti, delle innovazioni tecniche e dei design competitivi che per più di mezzo secolo sono stati i nostri segni distintivi. Per noi sono assolutamente prioritari elementi quali la riduzione del consumo di carburante, del livello acustico e delle emissioni, ma anche il miglioramento della sicurezza e della facilità di impiego.

Confidiamo che sarete soddisfatti del vostro prodotto McCulloch, progettato per servirvi fedelmente per molto tempo. La vita del prodotto può essere prolungata seguendo le raccomandazioni del presente manuale circa l’uso, l’assistenza e la manutenzione. Per un aiuto professionale in merito alla riparazione o all’assistenza, utilizzare il Service Locator su

www.mcculloch.com

.

La McCulloch procede costantemente allo sviluppo dei propri prodotti e si riserva quindi il diritto di apportare, senza alcun preavviso, modifiche riguardanti fra l’altro la forma e l’aspetto esteriore.

Dal sito

www.mcculloch.com

, è inoltre possibile scaricare il presente manuale.

55

56

57

58

58

-- 48 --

SIMBOLI UTILIZATTI

AVVERTENZA!

Il soffiatore può essere pericoloso! L’uso incauto o errato può provocare lesioni gravi o mortali

.

Leggere ed essere certi di aver capito bene le istruzioni del libretto prima di usare il soffiatore

.

Usare occhiali o visiera di protezione, cuffie auricolari, e mascherina in presenza di polvere.

Utilizzare benzina verde o benzina super di qualità e olio per motore a due tempi.

AVVERTENZA!

La spazzafoglie può urtare violentemente oggetti che possono rimbalzare, causando seri danni agli occhi.

AVVERTENZA!

La silenziatore si surriscalda durante e dopo l’uso. Non toccare la silenziatore, la sua protezione o le superfici circostanti, e assicurarsi che nessuna di queste parti entri in contatto con materiali infiammabili come erba secca e carburante.

Utilizzare sempre guanti protettivi omologati.

AVVERTENZA!

Accertarsi che il copertura inferiore sia ben fissato o che il tubo aspiratore sia correttamente installato. Non toccare la pala della ventola con la mano o con oggetti.

Istruzioni di apertura del copertura della presa d’aria dell’aspiratore. Inclinare delicatamente l’impugnatura del cacciavite verso la parte anteriore dell’apparecchio per sganciare il gancio, tirando con l’altra mano il copertura di entrata dell’aspiratore.

L’utilizzatore della macchina deve accertarsi che durante il lavoro nessuno si avvicini in un raggio di 15 metri.

Quando nella stessa area vengono utilizzate più macchine, occorre rispettare una distanza di sicurezza di almeno 15 metri.

Usate la vostra unità come aspiratore per aspirare materiale asciutto quale, foglie, erba, piccoli ramoscelli, e pezzi di carta. Non utilizzare l’unità come un vuoto per aspirare pietre, ghiaia, metallo, vetro rotto, e simili, al fine di evitare gravi danni le pale in rotazione.

Livello di potenza acustica

Livello di pressione acustica a 7,5 metri

NORME GENERALI DI SICUREZZA

AVVERTENZA:

La mancata osservanza di tutte le norme e precauzioni di sicurezza può essere motivo di lesioni gravi.

CONOSCERE L

UNITÀ

S

Leggere attentamente il libretto d’instruzioni in modo da poter capire perfettamente e seguire tutte le avvertenze e le regole di sicurezza prima di usare l’ unità.

D

Limitare l’ uso del l’ unità alle sole persone in grado di capire e seguire tutte le avvertenze e le regole di sicurezza indicate in questo manuale.

AVVERTENZA:

Ispezionare la zona prima di avviare l ’ unità. Rimuovere tutti i detriti e gli oggetti duri come pietre, vetri, fili di ferro che possono colpire direttamente o di rimbalzo o comunque provocare lesioni o danni durante l ’ uso dell ’ unità.

Ustate la vostra unità come soffiatore per:

D

Ripulire da detriti o erba tagliata, cortili,

D marciapiedi, patii, ecc.

Rimuovere l’erba tagliata, paglia o foglie da giunture o da mattoni.

PROGRAMMARE LE OPERAZIONI

AVVERTENZA:

Questa macchina genera un campo elettromagnetico durante il funzionamento che in determinate circostanze può interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesioni personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzare la macchina.

-- 49 --

NORME GENERALI DI SICUREZZA

D

D

D

D

S

D

Munirsi sempre di occhiali di protezione e protezione dell’udito per l ’ uso dell ’ unità e la manutenzione ordinaria o straordinaria della stessa. Gli occhiali di protezione contribuiscono ad evitare che pietre o detriti colpiscano gli occhi e il viso, cosa che può provocare cecità e/o lesioni gravi. La protezione degli occhi deve essere marcata Z87.

Non lavorare scalzi o indossando sandali.

Munirsi sempre della maschera respiratoria o della mascherina quando si usa l ’ unità in ambienti polverosi.

Legare i capelli se superano le spalle.

Fermare o eliminare monili, abiti larghi o con lacci, cravatte, nappe e così via: possono essere catturati dalle parti mobili dell ’ unità.

Non usare l’ unità quando si è stanchi, malati o indisposti o dopo avere assunto alcool, droghe o farmaci.

Quando si avvia o si usa l ’ unità, tenere i bambini, gli osservatori e gli animali ad almeno 15 metri dalla zona di lavoro. Non puntare l’ugello del soffiatore in direzione delle persone o degli animali.

MANEGGIARE CON CURA IL

CARBURANTE

D

D

D

D

D

D

D

D

Eliminare tutte le sorgenti di scintille o fiamme (comprese sigarette accese, fiamme aperte o lavori che possono creare scintille) nelle aree in cui il carburante viene miscelato, versato o immagazzinato.

Miscelare e versare il carburante in una zona all ’ aperto; conservare il carburante in un luogo fresco, asciutto e ben ventilato; utilizzare un contenitore omologato e dotato di indicatori di livello per tutti gli usi del carburante.

Non fumare mentre si maneggia il carburante o si usa l ’ unità.

Assicurarsi che l’unità sia montata in modo corretto ed in buone condizioni operative.

Non rifornire il serbatoio con il motore acceso o se il motore è caldo.

Evitare spargimenti di olio o di combustibile.

Prima di avviare il motore, pulire il carburante versato inavvertitamente.

Spostarsi di almeno tre metri dal carburante e dalla posizione in cui si è rifornito il motore prima di avviarlo.

Conservare sempre la benzina in un contenitore approvato per liquidi infiammabili.

USARE L

UNITÀ IN CONDIZIONI DI

SICUREZZA

AVVERTENZA:

Spegnere il motore prima di aprire il copertura della presa d ’ aria dell ’ aspiratore. È necessario spegnere il motore ed avere le pale della ventola ferme per evitare di procurarsi lesioni gravi con le pale in movimento.

D

Questo soffiatore da giardino è progettato

D esclusivamente per soffiare o aspirare foglie e detriti dal terreno.

Ispezionare l’ unità ogni volta prima del l’ uso per rilevare eventuali parti consumate,

D

D

D

D

D

D

D

D

D

D

D

D

D

D lente, mancanti o danneggiate. Non usare l ’ unità se non è in perfetta efficienza.

Mantenere le superfici esterne prive di olio e carburante.

Non avviare e non utilizzare il motore in una stanza o in un edificio chiuso. L’inspirazione di fumi di scarico può essere mortale.

La silenziatore catalitica è molto calda sia durante l’esercizio che all’arresto del motore. Questo vale anche con il motore al minimo. Il contatto può provocare ustioni.

Attenzione al pericolo di incendio!

Per evitare scosse da elettricità statica, non indossare guanti in gomma o altri guanti isolati durante l ’ uso dell ’ unità.

Collocare l ’ unità a motore acceso solo su una zona pulita e rigida. I detriti come ghiaia, sabbia, polvere, erba ecc. possono essere catturati dalla presa d ’ aria e scagliati attraverso l ’ apertura di scarico provocando danni al l’ unità e alle cose o provocando lesioni gravi ai presenti o all ’ operatore.

Evitare gli ambienti pericolosi. Non usare in zone non ventilate o in luoghi in cui potrebbero essere presenti vapori esplosivi o formazioni di monossido di carbonio.

Non sporgersi per usare l’ unità e non utilizzare l ’ unità da superfici instabili come scalette, alberi, piani molto inclinati, tetti e così via. Lavorare sempre stando su una base solida e che permetta un equilibrio perfettamente stabile.

Non inserire oggetti nei tubi del soffiatore; dirigere sempre i detriti non verso persone, animali, vetrate e elementi duri come alberi, automobili, pareti ecc. La forza dell’aria può provocare il rimbalzo di pietre, polvere o sterpi che possono colpire persone o animali, rompere vetri o provocare altri danni.

Non utilizzare l ’ unità senza la corretta attrezzatura applicata ad essa. Quando si usa l’ unità come soffiatore, installare sempre i relativi tubi.

Controllare l ’ apertura della presa d ’ aria e tubi del soffiatore, sempre a motore fermo e candela disconnessa. Mantenere i tubi di sfiato e di scarico privi di detriti che potrebbero accumularsi e limitare il flusso di aria.

Non inserire oggetti nel l’ apertura della presa d

’ aria: potrebbero limitare il flusso di aria e provocare danni all ’ unità.

Non usare l ’ unità per spargere agenti chimici, fertilizzanti o altre sostanze che potrebbero contenere materiali tossici.

Per evitare di diffondere il fuoco, non usare accanto a fuochi di foglie secche, camini, barbecue, portacenere ecc.

Utilizzare solo per i lavori descritti in questo manuale.

TENERE L

UNITÀ E CURARNE LA

MANUTENZIONE IN MODO

CORRETTO

D

Per tutte le operazioni di manutenzione non incluse nelle procedure descritte nel libretto d’instruzioni, rivolgersi a un centro autorizzato.

-- 50 --

NORME GENERALI DI SICUREZZA

D

D

D

D

D

D

Disconnettere la candela prima di eseguire la manutenzione, tranne per le regolazioni del carburatore.

Usare solo parti di ricambio consigliate dalla McCulloch; l ’ uso di altre parti di ricambio può rendere nulla la garanzia e provocare danni all ’ unità.

Svuotare il serbatoio dell ’ unità prima di riporre l ’ unità. Consumare il carburante rimasto nel carburatore accendendo il motore e lasciandolo spegnere da solo quando il carburante finisce.

Non usare accessori diversi da quelli consigliati dal produttore per l ’ uso con l’ unità.

Non riporre l’ unità e il carburante in un ’ area chiusa in cui i vapori del carburante possano raggiungere scintille o fiamme aperte provenienti da boiler, motori o interruttori elettrici, caldaie ecc.

Riporre l ’ unità in un luogo asciutto, fuori della portata dei bambini.

D

Mettere in sicurezza la macchina durante il trasporto.

ATTENZIONE:

L ’ esposizione alle vibrazioni per l ’ uso prolungato di strumenti a miscela può provocare danni a carico dei vasi sanguigni e dei nervi delle dita, delle mani e delle articolazioni dei soggetti predisposti a problemi circolatori o a enfiagione anomala. L ’ uso prolungato in condizioni climatiche fredde è stato collegato ai danni a carico dei vasi sanguigni in persone altrimenti sane. Se si verificano sintomi come intorpidimento, dolore, perdita di forze, variazione del colore o della grana della pelle o perdita di sensibilità delle dita, delle mani o delle articolazioni, interrompere l ’ uso di questo strumento e rivolgersi al medico.

Un sistema antivibrazione non garantisce che tali problemi vengano evitati. Coloro che utilizzano utensili a motore in modo continuato e regolare devono tenere sotto controllo le proprie condizioni fisiche e lo stato della macchina.

IDENTIFICAZIONE DELLE PARTI

2

1

7

8

6 9

10

5

3

4

7

IDENTIFICAZIONE DELLE PARTI

1. Levetta del gas

2. Interruttore STOP

3. Pulsante iniettore

4. Levetta dell ’ aria

5. Tappo del carburante

6. Impugnatura di avviamento

7. Candela

8. Tubo superiore del soffiatore

9. Tubo inferiore del soffiatore

10. Ugello ad alta velocità

11. Libretto d’istruzioni

11

MONTAGGIO

CONTENUTO DELLA CONFEZIONE

Controllare con l ’ elenco che segue il contenuto della confezione.

S

Soffiatore

S

Tubo superiore del soffiatore

S

Tubo inferiore del soffiatore

S

Ugello ad alta velocità

NOTA:

È normale che il filtro del carburante faccia rumore nel serbatoio vuoto.

MONTAGGIO

AVVERTENZA:

Spegnere il motore e accertarsi che le pale della ventola non girino più prima di aprire il copertura della presa d ’ aria del l’ aspiratore o di tentare di inserire o rimuovere i tubo del l’ aspiratore o tubo del soffiatore. Le pale in rotazione possono provocare lesioni gravi.

Disconnettere la candela prima di eseguire la manutenzione.

AVVERTENZA:

Se l ’ unità è stata ricevuta già montata, ripetere tutte le operazioni per accertarsi che sia montata correttamente e che tutti i fermagli siano ben fissati.

D

Il montaggio richiede un cacciavite.

GRUPPO TUBO SOFFIATORE

1. Allineare la nervatura sul tubo soffiatore superiore con la scanalatura nell’uscita del soffiatore; infilare il tubo in posizione.

-- 51 --

MONTAGGIO

NOTA:

Il bullone di serraggio dei tubi deve essere sufficientemente allentato da consentire l’inserimento dei tubi nell’uscita del soffiatore.

Per allentare il bullone girandola in senso antiorario (senza rimuovere il dado).

Uscita del soffiatore soffiatore inferiore nel tubo soffiatore superiore.

NOTA:

Quando i tubi soffiatori superiore e inferiore sono assemblati assieme correttamente, le frecce su entrambi i tubi sono allineate.

Nervatura

Scanalatura

2. Fissare i tubi girando il bullone in senso orario.

3. Allineare gli incavi nel tubo soffiatore inferiore con le linguette nel tubo soffiatore superiore.

Tubo superiore del soffiatore

6. Per rimuovere i tubi, girare il bullone in senso antiorario per allentarli (senza rimuovere il dado); quindi rimuoverli.

GRUPPO UGELLO AD ALTA

VELOCITÀ

Quando si vuole una maggiore velocità dell’aria, usare l’ugello ad alta velocità.

1. Allineare gli incavi nell’ugello con le linguette nel tubo soffiatore inferiore.

Ugello ad alta velocità

Tubo inferiore del soffiatore

Bullone e dado di serraggio dei tubi

Linguetta

Incavo

4. Infilare il tubo soffiatore inferiore sul tubo soffiatore superiore.

5. Girare in senso orario il tubo soffiatore inferiore fino al clic per fissare il tubo

Tubo inferiore del soffiatore

Linguetta

Incavo

2. Infilare l’ugello sul tubo soffiatore inferiore.

3. Girare l’ugello in senso orario fino al clic per fissare l’ugello nel tubo soffiatore inferiore.

UTILIZZO

POSIZIONE OPERATIVA

Protezione dell’udito

Protezione degli occhi

D

D

D

D

D

D

CONSIGLI OPERATIVI

D

D

È necessario prevedere una protezione dell’udito, per ridurre il rischio di perdita dell’udito associata a livelli di rumorosità.

Per ridurre il rischio di lesioni associate al contatto con parti rotanti, arrestare il motore prima di installare o rimuovere accessori.

Non lavorare senza protezioni installate.

D

D

D

-- 52 --

Usare apparecchiature particolar-- mente rumorose solo ad ore ragionevoli, per non disturbare le persone. Osservare gli orari indicati dalle ordinanze locali. Normal-mente si raccomanda il periodo compreso tra le 9 e le 17, dal lunedì al sabato.

Per ridurre i livelli di rumorosità, limitare l’uso di diversi apparecchi allo stesso tempo.

Per ridurre la rumorosità, far funzionare i soffiatori al regime minimo quando si lavora.

Usare rastrelli e scope per staccare i detriti prima di soffiare.

In condizioni polverose, inumidire leggermente le superfici o usare un accessorio di nebulizzazione quando l’acqua è disponibile.

Conservare l’acqua usando soffiatori invece di tubi per molte applicazioni su prati e in giardini, incluse grondaie, protezioni, patio, graticole, portici e giardini.

Fare attenzione quando si lavora vicino a bambini, animali domestici, finestre aperte o auto appena lavate.

Fare attenzione quando si soffiano via i detriti.

Usare la prolunga completa del soffiatore in modo che il flusso dell’aria lavori vicino al terreno.

UTILIZZO

D

Dopo aver usato soffiatori ed altre apparecchiature, PULIRE! Smaltire i detriti in recipienti per rifiuti.

PRIMA DI AVVIARE IL MOTORE

AVVERTENZA:

Prima di iniziare, accertarsi di leggere le informazioni sul carburante incluse nelle norme di sicurezza.

Se qualcosa delle norme di sicurezza non è chiaro, non tentare di rifornire l’ unità.

Rivolgersi a un centro autorizzato.

RIFORNIMENTO DEL MOTORE

AVVERTENZA:

Quando si esegue il rifornimento, rimuovere lentamente il tappo del carburante.

Questo motore è certificato per il funzionamento con benzina senza piombo. Prima dell’utilizzo, la benzina deve essere miscelata con olio di buona qualità per motori bifase raffreddati ad aria, nel rapporto di 40:1. Per ottenere il rapporto di 40:1, miscelare 5 litri di benzina senza piombo con 0,125 litri di olio. NON utilizzare olio per auto o barche. Tali oli danneggiano il motore. Per miscelare il carburante, seguire le istruzioni riportate sul contenitore dell’olio. Dopo avere aggiunto l’olio alla benzina, agitare brevemente il contenitore per garantire la corretta miscelazione del carburante. Leggere sempre e seguire le istruzioni di sicurezza relative al carburante prima di riempire l’apparecchio.

MISCELA

Benzina, litri Olio per motori a due tempi, litri

40:1 (2.5%)

2

5

10

0,050

0,125

0,250

ATTENZIONE:

Non aggiungere mai benzina pura nel motore. Ciò danneggia in maniera irreversibile il motore.

REQUISITI DEL CARBURANTE

Utilizzare benzina senza piombo di buona qualità. Il grado più basso di ottani consigliato è

90 (RON).

IMPORTANTE

L’impiego di carburanti miscelati con alcool (oltre il 10% di alcool) può determinare gravi problemi di funzionamento e ridurre la durata del motore.

AVVERTENZA:

L’impiego di carburanti e/o lubrificanti sbagliati causa problemi quali: innesto della frizione incorretto, surriscaldamento, tampone di vapore, perdita di potenza, carenza di lubrificazione, deterioramento dei condotti del carburante, delle guarnizioni e dei componenti interni del carburatore ecc. I carburanti miscelati con alcool causano un elevato assorbimento dell’umidità nella miscela carburante/olio, determinando la separazione di olio e carburante.

ARRESTO DEL MOTORE

D

D

Rilasciare la levetta del gas.

Spingere e mantenere finché il motore non si spegne.

premuto l’interruttore STOP in posizione STOP

AVVIO DEL MOTORE

PRIMA DI AVVIARE IL MOTORE

AVVERTENZA:

È NECESSARIO accertarsi che i tubi siano ben fissati prima di usare l’ unità.

D

Rifornire il motore. Spostarsi di almeno tre metri dalla posizione in cui si è rifornito il

D motore.

Tenere l’ unità in posizione di avvio come mostrato. Accertarsi che l ’ estremità del soffiatore non sia diretta verso persone, animale, vetrate e oggetti duri.

POSIZIONE DI AVVIO

AVVERTENZA:

Quando si avvia il motore, tenere l’ unità come mostrato nell ’ illustrazione. Quando si avvia il motore o quando il motore è acceso, collocare l’ unità solo su una superficie pulita e rigida. I detriti come ghiaia, sabbia, polvere, erba ecc. possono essere catturati dalla presa d ’ aria e scagliati attraverso l ’ apertura di scarico provocando danni all ’ unità e alle cose o provocando lesioni gravi ai presenti o all ’ operatore.

AVVIO DI MOTORE FREDDO O DI

MOTORE CALDO CHE HA

ESAURITO IL CARBURANTE

1. Premere lentamente il pulsante iniettore per 6 volte.

2. Spostare la leva dell’aria su FULL

CHOKE (APERTA).

3. Tenere premuto la leva dell’gas

per le operazioni che seguono.

-- 53 --

FULL

CHOKE

HALF

CHOKE

Manopola del dispositivo di avviamento

UTILIZZO

OFF

CHOKE

7. Una volta avviato il motore, farlo girare per

10 secondi, quindi muovere la leva dell’aria in posizione RUN. Far funzionare l’unità per altri 30 secondi nella posizione RUN prima di rilasciare il grilletto dell’acceleratore.

NOTA:

Se il motore si spegne con la leva dell’aria in posizione RUN, muovere la leva in posizione HALF CHOKE e tirare la cordicella fino a che il motore parte, ma non più di 6 volte.

Sul bordo posteriore della macchina è presente un’indicazione di avviamento semplificata che descrive per immagini le singole fasi.

Leva dell’aria

Pulsante iniettore

4. Tirare la manopola del dispositivo di avviamento energicamente fino a che si sente che il motore si avvia, ma non tirarla più di 4 volte.

5. Non appena si sente che il motore parte, muovere la leva dell’aria nella posizione

HALF CHOKE.

6. Tirare la manopola del dispositivo di avviamento energicamente fino a che il motore comincia a girare, ma non più di 6 volte.

NOTA:

Se il motore non parte dopo aver tirato la cordicella 6 volte (alla posizione HALF CHOKE), muovere la leva dell’aria nella posizione FULL

CHOKE e premere 6 volte la pompetta di adescamento. Premere e mantenere premuto il grilletto dell’acceleratore e tirare la manopola del dispositivo di avviamento ancora 2 volte. Muovere la leva dell’aria in posizione HALF CHOKE e tirare la cordicella dell’avviamento fino a che il motore parte, ma non più di 6 volte. Se il motore non parte, significa che probabilmente è ingolfato. Iniziare la procedura di AVVIAMENTO DI UN

MOTORE INGOLFATO.

AVVIAMENTO DI UN MOTORE

CALDO

1. Spostare la leva dell’aria in posizione

HALF CHOKE.

2. Premere e tenere premuto il grilletto dell’acceleratore. Tenere il grilletto completamente premuto fino a che il motore funzioni regolarmente.

3. Tirare la manopola del dispositivo di avviamento energicamente, ma non più di 6 volte.

4. Far girare il motore per 15 secondi, quindi muovere la leva dell’aria in posizione

RUN.

NOTA:

Se il motore non è partito, tirare la manopola del dispositivo di avviamento per altre

5 volte. Se il motore non funziona ancora, probabilmente significa che è ingolfato.

AVVIAMENTO DI UN MOTORE

INGOLFATO

I motori ingolfati possono essere avviati ponendo la leva dell’aria nella posizione

RUN; quindi tirare la cordicella per eliminare dal motore l’eccesso di combustibile. Questa operazione dovrà essere ripetuta probabilmente più volte a seconda del grado di ingolfamento dell’unità. Se l’unità ancora non parte, fare riferimento alla tabella della

TABELLA DI SOLUZIONE DEI PROBLEMI.

-- 54 --

AVVERTENZA:

Evitare di toccare la silenziatore, salvo che il motore e la silenziatore siano freddi. Una silenziatore bollente può causare gravi ustioni.

CONTROLLARE LE PARTI E I

FERMAGLI LENTI

S

Silenziatore

S

Calotta della candela

S

Filtro del l’ aria

S

Viti della copertura

CONTROLLARE LE PARTI

DANNEGGIATE O CONSUMATE

Per la sostituzione delle parti danneggiate/consumate, rivolgersi a un centro autorizzato.

S

Levetta del gas -- Assicurarsi che la leva del gas funzioni correttamente muovendola nella posizione STOP. Assicurarsi che il motore si arresti; quindi riavviare il motore e continuare.

S

Sacchetto aspiratore – Smettere di usare il sacchetto aspiratore se è consumato o danneggiato.

PULIRE L

UNITÀ E LE ETICHETTE

S

Dopo ogni uso, ispezionare completamente l’unità per parti danneggiate o allentate. Pulire l ’ unità e le etichette usando un panno umido con un detergente neutro.

S

Completare la pulizia del l’ unità con un panno asciutto pulito.

PULIRE IL FILTRO DELL

ARIA

Pulsante

Copertura filtro dell’aria

MANUTENZIONE

può creare un pericolo di incendio o produrre vapori di evaporazione nocivi.

3. Lavare il filtro con acqua e sapone.

4. Fare asciugare il filtro.

5. Aggiungere alcune gocce di olio al filtro; comprimere il filtro per distribuire l’ olio.

6. Sostituire le parti.

SOSTITUZIONE DELLA CANDELA

Sostituire la candela ogni anno per assicurare che il motore parta facilmente e funzioni meglio. Regolare la distanza degli elettrodi della candela a 0,025 poll. La messa in fase dell ’ accensione è fissa e non regolabile.

1. Ruotare, quindi estrarre il cappuccio della candela.

2. Rimuovere la candela dal cilindro e smaltirla.

3. Sostituire la candela rimossa con una candela Champion RCJ--6Y e serrare con una chiave a tubo di 19 mm.

4. Reinstallare il cappuccio della candela.

SOSTITUIRE IL FILTRO DEL

CARBURANTE

Per sostituire il filtro del carburante, svuotare l ’ unità facendo andare il motore finché non rimane senza benzina, quindi rimuovere il tappo/gruppo di tubo del carubrante. Estrarre il filtro del carburante e toglierlo dal tubo del carburante. Installare un nuovo filtro, quindi reinstallare le altre parti.

Filtro del carburante

Filtro dell’aria

Pulizia del filtro dell

aria:

Il filtro dell ’ aria sporco diminuisce le prestazioni del motore e aumenta il consumo di carburante e le emissioni nocive. Pulirlo sempre dopo cinque ore di funzionamento.

1. Pulire il copertura e l’area circostante per evitare la caduta di terra nella camera di carburazione quando viene rimosso il copertura.

NOTA:

Portare la leva dell’aria in posizione

RUN prima di aprire il copertura del filtro dell’aria.

2. Aprire il copertura del filtro dell’aria premendo il pulsante (vedere l’illustrazione). Rimuovere il filtro dell’aria.

NOTA:

Non pulire il filtro con benzina o altro solvente infiammabile. Questa operazione

Tubo del carburante

CONTROLLARE LE VITI DI

FISSAGGIO DELLA SILENZIATORE

Una volta all’anno, assicurarsi che le viti di montaggio della silenziatore siano assicurate e serrate in modo appropriato per impedire danni.

Viti di montaggio della silenziatore

-- 55 --

MANUTENZIONE

Vite di regolazione del velocità al minimo

REGOLAZIONI DEL CARBURATORE

Il carburatore è stato attentamente regolato in fabbrica. Le regolazioni al regime minimo possono rendersi necessarie se si nota una delle seguenti condizioni:

S

Il motore non funziona correttamente al minimo quando si rilascia l’acceleratore.

Regolazione della Velocità al Minimo

Far girare il motore al minimo. Regolare il minimo fino a che il motore funzioni regolarmente senza arrestarsi (velocità al minimo troppo lento).

S

Girare la vite di regolazione in senso orario per aumentare la velocità nel caso in cui il motore si spegnesse, o non avesse una rotazione regolare.

S

Girare la vite in senso antiorario per diminuire la velocità.

Copertura del filtro

Se desiderate maggiore assistenza o non siete sicuri sul modo di eseguire questa procedura, rivolgersi ad un rivenditore autorizzato.

AVVERTENZA:

Preparare l ’ unità per riporla alla fine della stagione o quando non verrà usata per un mese o più.

S

Fare raffreddare il motore, quindi bloccare l’ unità prima di riporla o trasportarla.

S

Riporre l ’ unità e il carburante in un ’ area ben ventilata in cui i vapori del carburante non possano raggiungere scintille o fiamme aperte provenienti da boiler, motori o interruttori elettrici, caldaie ecc.

S

Riporre l’ unità con tutte le protezioni installate.

Collocarla in modo da non lasciare esposte parti affilate che possano provocare lesioni accidentali.

S

Riporre l ’ unità e il carburante fuori della portata dei bambini.

SUPERFICI ESTERNE

S

Se l ’ unità deve essere riposta per un certo periodo, pulirla bene prima di riporla.

Conservare un luogo fresco e asciutto.

S

Oliare leggermente le superfici metalliche esterne.

CONSERVAZIONE

MOTORE INTERNO

S

Togliere la candela e versare un cucchiaino di olio per motori a due tempi (raffreddato ad aria) attraverso l ’ apertura di alloggiamento della candela. Tirare lentamente il cordino di avviamento da 8 a 10 volte per distribuire l’ olio.

S

Sostituire la candela con una nuova del tipo consigliato.

S

Pulire il filtro dell ’ aria.

S

Controllare che l ’ unità non abbia viti, dadi e bulloni lenti. Sostituire le parti danneggiate, rotte o consumate.

S

Iniziare la nuova stagione usando solo carburante nuovo con il corretto rapporto di benzina e olio.

ALTRE INFORMAZIONI

S

Non conservare la benzina da una stagione all ’ altra.

S

Sostituire la latta della benzina se inizia ad arrugginirsi.

-- 56 --

TABELLA DI SOLUZIONE DEL PROBLEMI

AVVERTENZA:

Sempre arresti l’unità e disinserisca la spina della scintilla prima dell’effettuazione delle c’è ne delle soluzioni suggerite qui sotto tranne le soluzioni che richiedono il funzionamento dell’unità.

PROBLEMI CAUSA

Il motore no parte.

1.Motore ingolfato.

2.Serbatoio combustibile vuoto.

3.La candela non emette la scintilla.

4.Il combustibile non raggiunge il carburatore.

5.Bassa compressione.

SOLUZIONE

1.Vedere le istruzioni di avviamento.

2.Riempire il serbatoio con una miscela combustibile corretta.

3.Sostituire la candela.

4.Controllare che il filtro sia pulito; altrimenti sostituirlo. Controllare che la bubazione no sia peigata o divisa; riparare o sostituire.

5.Rivolgersi ad un rivenditore autorizzato.

Il motore no tiene il minimo correttamente.

1.Il combustibile non raggiunge il carburatore.

1.Controllare che il filtro sia pulito; altrimenti sostituirlo. Controllare che la bubazione no sia peigata o divisa; riparare o sostituire.

2.Rivolgersi ad un rivenditore autorizzato.

Il motore non accelera, manca di potenza o si spegne sotto carico.

2.Il carburatore necessita regolazione.

3.Tenute dell’albero motore consumate.

4.Bassa compressione.

1.Filtro dell’aria sporco.

2.Il combustibile non raggiunge il carburatore.

3.Candela sporco.

3.Rivolgersi ad un rivenditore autorizzato.

4.Rivolgersi ad un rivenditore autorizzato.

1.Pulire o sostituire il filtro.

2.Controllare che il filtro sia pulito; altrimenti sostituirlo. Controllare che la bubazione no sia peigata o divisa; riparare o sostituire.

3.Pulire o sostituire la candela; ristabilire la distanza fra gli eletrrodi.

4.Sostituire schermo anti--scintille.

5.Rivolgersi ad un rivenditore autorizzato.

Eccessiva emissione di fumo dal motore.

Motore bollente.

4.Schermo anti--scintille sporco.

5.Il carburatore necessita regolazione.

6.Accumulo di carbonio.

7.Bassa compressione.

1.Levetta dell’aria parzialmente aperta.

2.Miscela combustibile non corretta.

3.Filtro dell’aria sporco.

4.Il carburatore necessita regolazione.

1.Miscela combustibile non corretta.

2.Candela non corretta.

3.Il carburatore necessita regolazione.

4.Accumulo di carbonio.

6.Rivolgersi ad un rivenditore autorizzato.

7.Rivolgersi ad un rivenditore autorizzato.

1.Regolare la levetta dell’aria.

2.Serbatoio mezzo vuoto; rifornire con una miscela combustibile corretta.

3.Pulire o sostituire il filtro.

4.Rivolgersi ad un rivenditore autorizzato.

1.Serbatoio mezzo vuoto; rifornire con una miscela combustibile corretta.

2.Sostituire con candela corretta.

3.Rivolgersi ad un rivenditore autorizzato.

4.Rivolgersi ad un rivenditore autorizzato.

-- 57 --

DICHIARAZIONE DI CONFORMITÀ

Dichiarazione di conformità CE

(Valida solo per l’Europa)

Noi sottoscritti,

Husqvarna AB,

con sede a

SE--561 82 Huskvarna, Svezia

, Tel:

+46--36--146500, in qualità di rappresentanti autorizzati all’interno della Comunità, dichiara che le soffiatore/aspiratore da giardino modello

McCulloch

GB 320

a partire dai numeri di serie del 2012 (l’anno viene evidenziato nel marchio di fabbrica ed è seguito da un numero di serie) sono conformi alle disposizioni delle

DIRETTIVA DEL CONSIGLIO

: del 17 Maggio 2006 “sulle macchine”

2006/42/CE

; del 15 Dicembre 2004 “sulla compatibilità elettromagnetica”

2004/108/CE

, e disposizioni aggiuntive ora vigenti.

del 8 Maggio 2000 “sull’emissione di rumore nell’ambiente” in conformità con allegato V del

2000/14/CE

. Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici.

Sono state applicate le seguenti norme:

EN ISO 12100-1/A1:2009, EN ISO

12100-2/A1:2009, CISPR 12:2007

.

L’SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Svezia, ha eseguito il controllo--tipo facoltativo per la Husqvarna AB. Il certificato riporta il numero:

SEC/09/2024

.

15--11--12

Ronnie E. Goldman, Direttore tecnico

Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica

DATI TECNICI

MODELLO:

GB 320

MOTORE

Cilindrata del motore, cm

3

Potenza Massima, conforme a ISO 8893, kW

Velocità al minimo +/-- 400, giri/min

Silenziatore catalitica

SISTEMA DI ACCENSIONE

Candela

Distanza all’elettrodo, mm

CARBURANTE E SISTEMA DI LUBRIFICAZIONE

Capacità del serbatoio, cm

3

PESO

Con il tubo, serbatoio vuoto, kg

EMISSIONI DI RUMORE

(vedere Nota 1)

Livello potenza acustica, misurato dB(A) dB(A)

25

0,75

3700

Champion RCJ--6Y

0,6

540

4,4

Livello potenza acustica, garantito L

WA

LIVELLI DI RUMORE

(vedere Nota 2)

Livello di pressione acustica equivalente rispetto all’udito dell’operatore, misurato in base alle norme ISO 22868, in dB(A)

Equipaggiata con tubi del soffiatore e ugello (originale)

LIVELLI DI VIBRAZIONE

103,9

108,0

96,7

(vedere Nota 3)

Livelli di vibrazione equivalenti (ahv,eq) all’impugnatura, misurati in base alle norme ISO 22867, in m/s

2

Equipaggiata con tubi del soffiatore e ugello (originale), destra 10,1

Nota 1:

Emissione di rumore nell’ambiente misurato come potenza acustica (L

WA

) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per la macchina è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE.

Nota 2:

I dati riportati per il livello di pressione acustica equivalente della macchina hanno una dispersione statistica tipica (deviazione standard) di 1 dB(A).

Nota 3:

I dati riportati per il livello di vibrazione equivalente hanno una dispersione statistica tipica (deviazione standard) di 1 m/s

2

.

-- 58 --

Inleiding

Identificatie van Symbolen

Algemene veiligheidsinstructies

Identificatie (Wat is wat?)

Monteren

Bediening

INHOUDSOPGAVE

59

60

60

62

63

64

Onderhoud

Opslaag

Problemen oplossen--tabel

Verklaring van conformiteit

Technische specificaties

INLEIDING

Beste klant,

Hartelijk dank dat u voor een McCulloch--product hebt gekozen. U maakt hierdoor deel uit van een verhaal dat lang geleden begon, toen de McCulloch Corporation tijdens de Tweede

Wereldoorlog startte met de productie van motoren. In 1949 introduceerde McCulloch zijn eerste lichte eenmanskettingzaag, waarna houtbewerking nooit meer hetzelfde zou zijn.

De reeks innovatieve kettingzagen zou zich in de loop van decennia voortzetten, en het bedrijf breidde uit: eerst met vliegtuig-- en kartmotoren in de jaren 50 van de vorige eeuw en vervolgens met minikettingzagen in de jaren 60.Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortiment toegevoegd.

Tegenwoordig zet McCulloch, als onderdeel van de Husqvarna--groep, de traditie voort van krachtige motoren, technische innovaties en sterke ontwerpen die al meer dan een halve eeuw ons visitekaartje zijn. Verlaging van het brandstofverbruik, emissies en geluidsniveaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult zijn met uw McCulloch--machine, omdat deze is ontworpen om u gedurende lange tijd te vergezellen. U kunt de levensduur van de machine verlengen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service, maak dan gebruik van de Service Locator op

www.mcculloch.com

.

McCullochwerkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. Vorm en uiterlijk door te voeren.

Deze handleiding is ook te downloaden via

www.mcculloch.com

.

66

68

69

70

70

-- 59 --

IDENTIFICATIE VAN SYMBOLEN

WAARSCHUWING!

Deze blower kan gevaarlijk zijn!

Onzorgvuldig of oneigenlijk gebruik kan ernstige of zelfs dodelijke ongelukken tot gevolg hebben.

Gebruik ongelode benzine of gelode benzine van hoge kwaliteit en tweetaktolie.

Alvorens de blower te gebruiken dient u de gebruikershandleiding te lezen en deze te begrijpen.

Port de lunettes de protection homologuées ou visière, ainsi que protection auditive obligatoire, et protection respiratoire en cas de risque de poussière.

WAARSCHUWING!

De bladblazer kan voorwerpen met geweld wegslingeren, die terug kunnen kaatsen. Dit kan ernstig oogletsel veroorzaken.

WAARSCHUWING!

De geluiddemper is erg heet tijdens en na het gebruik. Raak de geluiddemper, de beschermkap van de geluiddemper of de omringende oppervlakken niet aan. Zorg ervoor dat ontvlambaar materiaal zoals droog gras of brandstof er ook niet mee in aanraking komen.

Toujours porter des gants de protection homologués.

WAARSCHUWING!

Zorg ervoor dat de afdekking aan de onderkant stevig is afgesloten of dat de vacuümbuis op de juiste manier is geïnstalleerd. Raak de rotorbladen niet aan met uw handen of andere voorwerpen.

De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter.

Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter.

Instructies voor het openen van de afdekking van de vacuüminlaat. Beweeg het handvat van de schroevendraaier voorzichtig naar voren om het koppelstuk los te maken van de aanzuigopening terwijl u het met uw andere hand naar boven trekt.

Geluids--krachtniveau

Gebruik uw apparaat als vacuüm voor droge materialen op te pikken zoals bladeren, gras, takjes en stukken papier.

Gebruik het apparaat niet als een vacuüm op te halen stenen, grind, metaal, gebroken glas, en dergelijke, tot ernstige schade aan de roterende blad te voorkomen.

Geluidsdrukniveau op 7,5 meter

ALGEMENE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Indien u de veiligheidsvoorschriften en voorzorgs-maatregelen niet opvolgt, kan dit leiden tot ernstig letsel.

KEN UW APPARAAT

S

Voordat u het apparaat gebruikt, dient u de gebruikershandleiding zorgvuldig te lezen totdat u deze volledig begrijpt en alle waarschuwingen en veiligheidsvoorschriften

D kunt opvolgen.

Beperk het gebruik van het apparaat tot gebruikers die deze handleiding begrijpen en de waarschuwingen en veiligheidsvoor-schriften hierin zullen opvolgen.

WAARSCHUWING:

Controleer de omgeving alvorens het apparaat te starten.

Verwijder al het puin en harde voorwerpen zoals stenen, glas, draad enz. die kunnen worden weggeslingerd of geworpen, of op andere wijze

-- 60 --

letsel of schade kunnen veroorzaken tijdens het gebruik.

Gebruik uw apparaat als een blower voor:

D

Rommel of gemaaid gras van de oprijlaan,

D trottoirs, patio’s enz. te blazen.

Germaaid gras of stro weg te blazen of bladeren op een hoop te blazen, of voor gebruik rondom verbindingsstukken of tussen bakstenen.

PLAN VOORUIT

WAARSCHUWING:

Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

ALGEMENE VEILIGHEIDSINSTRUCTIES

D

D

D

D

D

D

Draag altijd oogbescherming of oorbescherming wanneer u het apparaat bedient, repareert of er onderhoud aan pleegt.

Het dragen van oogbescherming helpt bij het voorkomen dat stenen of afval in uw ogen en gezicht worden geblazen of geslingerd, hetgeen kan leiden tot blindheid en/of ander ernstig letsel. De oogbescherming moet worden gemarkeerd met Z87.

Ga nooit met blote voeten of sandalen te werk.

Draag altijd een respirator of gezichtsmasker wanneer u met het apparaat in een stoffige omgeving werkt.

Maak uw haar vast boven schouderhoogte.

Verwijder sieraden, losse kleding of kleding met loshangende banden, dassen, kwasten, enz., of maak deze stevig vast. Zij kunnen verstrikt raken in bewegende onderdelen.

Gebruik het apparaat niet wanneer u moe, ziek of aangeslagen bent of indien u onder invloed bent van alcohol, drugs of medicijnen.

Bij het starten of gebruiken van het apparaat, dient u kinderen, omstanders en dieren op een afstand van 15 meter buiten het werkgebied te houden. Richt het mondstuk van de blower niet op mensen of dieren.

BEHANDEL BRANDSTOF

VOORZICHTIG

D

D

D

D

D

D

D

D

Elimineer alle bronnen van vonken of vlammen (met inbegrip van roken, open vuur of werk dat vonken kan veroorzaken) in de ruimten waar brandstof wordt gemengd, bijgevuld of opgeslagen.

U dient brandstof buiten te mengen en bij te vullen; sla brandstof op in een koele, droge en goed geventileerde ruimte en gebruik een goedgekeurde, gemerkte container voor alle doeleinden met betrekking tot brandstof.

U mag niet roken terwijl u met brandstof bezig bent of terwijl u het apparaat gebruikt.

Wees er zeker van dat het apparaat op de juiste manier gemonteerd is en in goede staat van werking verkeert.

Vul de brandstoftank niet bij terwijl de motor loopt of heet.

Vermijd morsen van brandstof of olie.

Verwijder gemorste brandstof alvorens de motor te starten.

Ga minstens 3 meter weg staan van de ruimten waar brandstof wordt bijgevuld en opgeslagen alvorens de motor te starten.

Bewaar benzine altijd in een container die goedgekeurd is voor ontvlambare vloeistoffen.

GEBRUIK UW APPARAAT VEILIG

WAARSCHUWING:

Stop de motor alvorens u de afsluitklep voor de vacuüminlaat opent. Om ernstig letsel te vermijden dient de motor te worden gestopt en mogen de rotorbladen niet langer draaien.

D

Deze tuin bladblazer is uitsluitend ontworpen voor het wegblazen of verwijderen van bladeren en ander vuil op de grond.

-- 61 --

D

D

D

D

D

D

D

D

D

D

D

D

D

Telkens voordat u het apparaat gebruikt, dient u het te controleren op slijtage, losse, ontbrekende of beschadigde onderdelen.

Gebruik het apparaat niet voordat het volledig bedrijfsklaar is.

Houd de buitenoppervlakken vrij van olie en brandstof.

Start of draai de motor nooit binnen een afgesloten ruimte of gebouw. Het inademen van uitlaatgassen kan dodelijk zijn.

Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken.

Denk om het brandgevaar!

Om een schok door statische elektriciteit te vermijden, dient u bij het gebruik van het apparaat geen rubberen handschoenen of andere isolerende handschoenen te dragen.

Plaats het apparaat alleen op een schoon, hard oppervlak terwijl de motor loopt. Puin zoals gravel, zand, stof, gras, enz. kan worden opgezogen door de luchtinlaat en naar buiten worden geworpen door de afvoeropening, waardoor het apparaat of eigendommen worden beschadigd of ernstig letsel kan worden veroorzaakt bij omstanders of de gebruiker.

Vermijd gevaarlijke omgevingen. Gebruik het apparaat niet in ongeventileerde ruimten of waar concentraties van explosieve dampen of koolmonoxide zich kunnen bevinden.

Reik niet met het apparaat uit of gebruik het niet op onstabiele oppervlakken zoals ladders, bomen, steile hellingen, daken, enz.

Zorg altijd voor een plaats waar u stevig staat en uw evenwicht niet verliest.

Plaats nooit objecten binnenin de blower--buizen en richt het opwaaiende puin altijd weg van mensen, dieren, ramen en solide objecten zoals bomen, auto ’ s, muren, enz. De kracht van lucht kan ervoor zorgen dat stenen, stof of takken kunnen worden weggegooid of --geslingerd hetgeen letsel kan veroorzaken bij mensen of dieren, ramen kan breken, of andere schade kan veroorzaken.

Start het apparaat nooit zonder dat de juiste apparatuur erop is aangesloten. Indien u het apparaat als een blower gebruikt, dient u altijd de blower--buizen te installeren.

Controleer regelmatig de opening van de luchtinlaat en de blower--buizen, altijd met een uitgeschakelde motor en losgekoppelde bougie. Houd de lucht-- en afvoeropeningen vrij van puin, hetgeen zich op kan hopen en een juiste luchtstroom van verhinderen.

Plaats nooit een object in de opening van de luchtinlaat, aangezien dit de juiste luchtstroom verhindert en schade aan het apparaat kan veroorzaken.

Gebruik het apparaat nooit voor het verspreiden van chemicaliën, kunstmest of andere stoffen die giftige bestanddelen kunnen bevatten.

ALGEMENE VEILIGHEIDSINSTRUCTIES

D

D

D

D

D

D

D

Om het verspreiden van vuur te voorkomen, dient u het apparaat niet te gebruiken in de buurt van verbranding van bladeren of takken, barbecue--plaatsen of asbakken, enz.

Gebruik het apparaat alleen voor werk dat in deze handleiding staat uitgelegd.

ONDERHOUD UW APPARAAT

GOED

Laat al het onderhoud, anders dan de aanbevolen procedures beschreven in de gebruikershandleiding, uitvoeren door een erkende servicedealer.

Koppel de bougie los alvorens u onderhoud pleegt, behalve bij het afstellen van de carburator.

Gebruik alleen de reserve--onderdelen die door McCulloch worden aanbevolen, het gebruik van andere onderdelen kan uw garantie ongeldig maken en schade veroorzaken aan uw apparaat.

Leeg de brandstoftank alvorens het apparaat weg te zetten. Maak de overgebleven brandstof in de carburator op door de motor te starten en deze te laten draaien totdat hij stopt.

Gebruik geen andere accessoires of hulpstukken dan die welke door de fabrikant worden aanbevolen voor gebruik met uw apparaat.

D

D

D

Bewaar het apparaat of brandstof niet in een afgesloten ruimte waar brandstofdampen in contact kunnen komen met vonken of open vuur van boilers, elektrische motoren of schakelaars, ovens, enz.

Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen.

Zet de machine vast tijdens transport.

EXTRA AANDACHT:

Blootstelling aan trilling door langdurig gebruik van door benzine aangedreven handgereedschap kan schade veroorzaken aan bloedvaten of zenuwen in vingers, handen en gewrichten van mensen die gevoelig zijn voor ontregeling van de bloedsomloop of abnormale zwellingen.

Langdurig gebruik in koud weer is in verband gebracht met schade aan bloedvaten bij mensen zonder gezondheidsproblemen. Indien er symptomen optreden zoals gevoelloosheid, pijn, krachtverlies, verandering in kleur of samenstelling van de huid, of verlies van het gevoel in vingers, handen of gewrichten, dient u op te houden met het gebruik van dit gereedschap en een arts te raadplegen. Een anti-vibratiesysteem garandeert niet dat deze problemen niet zullen voorkomen. Gebruikers die krachtig gereedschap onophoudelijk en regelmatig gebruiken dienen hun gezondheid en de toestand van het stuk gereedschap zorgvuldig in de gaten te houden.

1

IDENTIFICATIE (WAT IS WAT?)

2

7

8

9 6

5

3

WAT IS WAT?

1. Gashendel

2. STOP--schakelaar

3. Ontstekingsknop

4. Chokehendel

5. Brandstofdop

6. Startkoord

4

7

7. Bougie

8. Bovenste blower--buis

9. Onderste blower--buis

10. Hogesnelheids mondstuk

11. Gebruikershandleiding

10

11

-- 62 --

MONTEREN

DOOSINHOUD

Controleer of de doos de volgende onderdelen bevat.

S

Blower

S

Bovenste blower--buis

S

Onderste blower--buis

S

Hogesnelheids mondstuk

LET OP:

Het is normaal dat het brandstoffilter in de lege brandstoftank rammelt.

ASSEMBLEREN

WAARSCHUWING:

Stop de motor en wees er zeker van dat de rotorbladen niet langer draaien alvorens u de afsluiting van de vacuüminlaat opent of een poging doet de vacuümbuizen of blower--buizen aan te brengen of te verwijderen. De roterende bladen kunnen ernstig letsel veroorzaken. Koppel de bougie los alvorens u onderhoud pleegt.

Bovenste blower--buis

Klembout en moer van de buis

Nok

Onderste blower--buis

Uitsparing

4. Schuif de onderste blower--buis op de bovenste blower--buis.

5. Draai de onderste blower--buis met de klok mee tot u een klik voelt waarmee de onderste blower--buis vast gezet wordt aan de bovenste blower--buis.

LET OP:

Als de bovenste en onderste blower--buisen op de goede manier gemonteerd zijn, bevinden de pijlen op beide buisen zich op één lijn.

WAARSCHUWING:

Indien u het apparaat geassembleerd heeft gekregen, dient u alle stappen te herhalen om er zeker van te zijn dat uw apparaat op de juiste wijze is geassembleerd en dat alle sluitingen stevig dicht zitten.

D

Voor het assembleren is schroevedraaier nodig.

DE BLOWER--BUIS ASSEMBLEREN

1. Lijn de rib op de bovenste blower--buis uit met de groef in het uitlaatstuk, schuif de buis op zijn plaats.

LET OP:

De klembout van de buis moet los genoeg zitten om de blower--buisen in het uitlaatstuk te kunnen schuiven. Draai de bout los door deze tegen de klok in te draaien (niet de moeren verwijderen).

6. Om de buizen te kunnen verwijderen, de bout tegen de klok indraaien om de buisen los te maken (niet de moeren verwijderen); verwijder de buisen.

MONTAGE HOGE

SNELHEIDSMONDSTUK

Als u een grotere luchtsnelheid nodig heeft, maak dan gebruik van het hogesnelheids mondstuk.

1. Lijn de gleuven op het mondstuk uit met de nokken op de onderste blower--buis.

Uitlaatstuk

Hogesnelheids mondstuk

Groef

Rib

2. Zet de buisen vast door de bout met de klok mee te draaien.

3. Lijn de gleuven op de onderste blower--buis uit met de nokken op de bovenste blower--buis.

Onderste blower--buis

Nok

Uitsparing

2. Schuif het mondstuk op de onderste blower--buis.

3. Draai het mondstuk met de klok mee tot u een klik hoort waarmee het mondstuk vastgezet is aan de onderste blower--buis.

-- 63 --

BEDIENING

BEDIENINGSPOSITIE

Oorbescherming

Oog

Bescherming

VOORDAT U DE MOTOR START

WAARSCHUWING:

Alvorens u begint, dient u de informatie met betrekking tot brandstof in de veiligheidsvoorschriften te lezen. Indien u de veiligheidsvoorschriften niet begrijpt, dient u uw apparaat niet te voorzien van brandstof. Neem contact op met een erkende servicedealer.

MOTOR VAN BRANDSTOF

VOORZIEN

TIPS VOOR HET GEBRUIK

D

D

D

D

D

D

D

D

D

D

D

Om het met geluidsniveau(s) in verband staande risico van gehoorverlies te verlagen, moet oorbescherming worden gedragen.

Om het met aanraking van draaiende onderdelen in verband staande risico van verwonding te verlagen, moet de motor worden gestopt voordat hulpstukken worden bevestigd of verwijderd. Niet gebruiken zonder de beschermkap(pen) te hebben geïnstalleerd.

Gebruik krachtapparaten uitsluitend op normale tijden -- niet vroeg in de morgen of laat in de avond, als u anderen zou kunnen storen. Kom de tijden na die in de plaatselijke voorschriften vermeld staan.

Normaal wordt vanaf 9.00 u. ’s morgens tot 5.00 u. ’s avonds aanbevolen, van maandag t/m zaterdag.

Om het geluidsniveau te beperken moet het aantal tegelijk gebruikte apparaten worden beperkt.

Om het geluidsniveau te verlagen moeten krachtblowers op de laagst mogelijke regelklepsnelheid worden gezet om het werk te doen.

Gebruik een hark en bezem om afval los te werken alvorens te blazen.

In een stoffige omgeving moeten de oppervlakken enigszins nat worden gemaakt of een vernevelingshulpstuk worden gebruikt als er water voorhanden is.

Bespaar water door in plaats van slangen krachtblowers te gebruiken voor veel toepassingen in de tuin, inclusief in gebieden zoals goten, schermen, patio’s, grills, veranda’s en perkjes.

Kijk uit voor kinderen, dieren, open ramen of net gewassen auto’s. Blaas vuil op veilige manier weg.

Gebruik het volledige verlengstuk voor het mondstuk van de blower, zodat de luchtstroom dicht bij de grond kan werken.

SCHOONMAKEN na gebruik van blowers en andere apparaten! Gooi afval in de vuilnisbak.

-- 64 --

WAARSCHUWING:

Verwijder de brandstofdop langzaam bij het opvullen met brandstof.

Deze motor is gecertificeerd voor het gebruik van loodvrije benzine. Voordat u bijvult, moet de benzine gemengd worden met een goede kwaliteit 2--cicli luchtgedroogde motorolie die gefabriceerd is om gemengd te worden met een verhouding van 40:1. Een verhouding van 40:1 kan worden verkregen door 5 liter loodvrije benzine te mengen met 0,125 liter olie.

GEBRUIK GEEN olie voor motorvoertuigen of vaartuigen. Deze olie beschadigt de motor. Volg bij het mengen de instructies die vermeld zijn op de container van de olie. Nadat de olie is toegevoegd aan de benzine moet u de container even goed schudden om er zeker van te zijn dat de brandstof goed gemengd is. Lees voor het vullen van uw machine met brandstof altijd de veiligheidsvoorschriften en volg deze op.

MENGVERHOUDING

Benzine, liter

2

5

10

Tweetaktolie, liter

40:1 (2,5%)

0,050

0,125

0,250

VOORZICHTIG:

Gebruik nooit zuivere benzine in uw apparaat. Dit leidt tot onherstelbare schade aan de motor.

BRANDSTOFVEREISTEN

Gebruik ongelode benzine van een goede kwaliteit.

Het minimaal aanbevolen octaangehalte is 90 (RON).

BELANGRIJK

Het gebruik van brandstoffen gemengd met alcohol (meer dan 10% alcohol) kan leiden tot grote problemen met de motorprestaties en de levensduur van uw machine.

WAARSCHUWING:

Onjuist gebruik van brandstof en/of smeermiddelen leidt de problemen zoals: onjuiste inschakelingen koppeling, oververhitting, stoomblokkering, vermogensverlies, onvoldoende smering, aantasting van brandstofleidingen, pakkingen en interne componenten van de carburateur, enz.

BEDIENING

Brandstoffen gemengd met alcohol veroorzaken hoge vochtabsorptie in het brandstof/oliemengsel hetgeen leidt tot scheiding van de olie en de brandstof.

UW MOTOR STOPPEN

D

D

Laat de gashendel los.

Druk de STOP schakelaar in de STOP stand en houd hem ingedrukt tot de motor afslaat.

UW MOTOR STARTEN

VOORDAT U DE MOTOR START

FULL

CHOKE

Starter

Handle

WAARSCHUWING:

U MOET er zeker van zijn dat de buizen stevig vast zitten, alvorens het apparaat te gebruiken.

D

Voorzie de motor van brandstof. Ga op een afstand van tenminste 3 meter van de

D brandstofplaats staan.

Houd het apparaat op de aangegeven manier in de startpositie. Zorg ervoor dat het uiteinde van de blower niet is gericht op mensen, dieren, ramen en solide objecten.

Choke

Lever

Primer

Bulb

HALF

CHOKE

OFF

CHOKE

STARTPOSITIE

WAARSCHUWING:

Houd het apparaat op de aangegeven manier vast wanneer u de motor start. Plaats het apparaat alleen op een schone, harde ondergrond wanneer u de motor start of terwijl de motor loopt. Puin zoals gravel, zand, stof, gras, enz.

kan worden opgezogen door de luchtinlaat en naar buiten worden geworpen door de afvoeropening, waardoor het apparaat of eigendommen worden beschadigd of ernstig letsel kan worden veroorzaakt bij omstanders of de gebruiker.

EEN WARME OF KOUDE MOTOR

ZONDER BRANDSTOF STARTEN

1. Druk langzaam 6 maal op de ontstekingsknop.

2. Zet de choke in de stand FULL CHOKE.

3. Knijp de gasklepbediening in en houdt deze ingeknepen gedurende

alle resterende stappen

.

4. Trek hard aan de hendel van het startkoord totdat de motor een geluid geeft alsof hij probeert te starten, maar trek niet vaker dan 4 keer aan het koord.

5. Zodra de motor een geluid geeft alsof het probeert te starten, zet u de choke op

HALVE CHOKE.

6. Trek hard aan het startkoord totdat de motor loopt, maar trek niet vaker dan 6 keer.

LET

OP:

Als de motor na 6 keer trekken nog niet gestart is (op de HALVE CHOKE-- stand), zet u de choke op de OPEN CHOKE--stand en drukt u 6 keer op de aanslagpatroon.

Houd de trekker van de regelklep ingedrukt en trek nogmaals 2 keer aan het startkoord.

Zet de choke op de HALVE CHOKE--stand en trek aan het startkoord totdat de motor draait, maar trek niet vaker dan 6 keer. Als de motor nog steeds niet start, is hij waarschijnlijk verzopen. Ga naar EEN

VERZOPEN MOTOR STARTEN.

7. Nadat de motor gestart is moet u hem 10 seconden lang laten draaien, en daarna de choke op CHOKE AF (RUN). Laat het apparaat 30 seconden lang op de CHOKE

AF (RUN)--stand lopen, voordat de regelkleptrekker wordt losgelaten.

LET

OP:

Als de motor afslaat met de choke op de CHOKE AF (RUN)--stand, moet de choke op de HALVE CHOKE--stand worden gezet en aan het koord worden getrokken totdat de motor loopt, maar niet vaker dan 6 keer trekken.

-- 65 --

BEDIENING

Aan de achterkant van de machine zit een vereenvoudigde startherinnering met afbeeldingen die de desbetreffende stappen beschrijven.

EEN WARME MOTOR STARTEN

1. Zet de choke op de HALVE

CHOKE--stand.

2. Knijp de gasklepbediening in en houdt deze ingeknepen gedurende

alle resterende stappen

.

3. Trek hard aan het startkoord totdat de motor loopt, maar trek niet vaker dan 6 keer.

4. Laat de motor 15 seconden lang lopen en zet de choke daarna op de CHOKE AF

(RUN)--stand.

LET OP:

Als de motor niet start, moet nogmaals 5 keer aan het startkoord worden getrokken. Als de motor nog steeds niet loopt, is het waarschijnlijk verzopen.

EEN VERZOPEN MOTOR STARTEN

Een verzopen motor kan worden gestart door de choke op de CHOKE AF (RUN)--stand te zetten, en daarna aan het koord te trekken om overtollige brandstof uit de motor te verwijderen. Het kan nodig zijn verscheidene keren aan de starthendel te trekken; dit hangt ervan af hoe erg de motor verzopen is. Als het apparaat nog steeds niet start, raadpleegt u de

PROBLEEM-- OPLOSSINGSTABEL.

ONDERHOUD

WAARSCHUWING:

Verwijder de brandstofdop langzaam bij het opvullen met brandstof.

CONTROLEER OP LOSSE

SLUITINGEN EN ONDERDELEN

S

Geluiddemper

S

Bougiehouder

S

Luchtfilter

S

Schroeven behuizing

CONTROLEER OP BESCHADIGDE

OF VERSLETEN ONDERDELEN

Voor vervanging van beschadigde/versleten onderdelen, dient u naar een erkende servicedealer te gaan.

S

Brandstoftank. U dient het apparaat niet verder te gebruiken indien de brandstoftank beschadigd is of lekt.

S

Vacuümzak – U dient het apparaat niet verder te gebruiken indien de vacuümzak is gescheurd of beschadigd.

APPARAAT REINIGEN & LABELS

S

Inspecteer het gehele apparaat na elk gebruik op losse of beschadigde onderdelen. Reinig het apparaat en de labels met een vochtige doek en een mild reinigingsmiddel.

S

Wrijf het apparaat af met een schone droge doek.

LUCHTFILTER REINIGEN

Knop

Deksel luchtfilter

Luchtfilter

Het luchtfilter reinigen:

Door een vuil luchtfilter worden de prestaties van de motor minder en nemen het brandstofgebruik en de uitstoot van schadelijke gassen toe. Reinig het altijd na 5 gebruiksuren.

1. Reinig het deksel en het gebied daaromheen om te voorkomen dat vuil in de carburatorkamer terechtkomt wanneer het deksel wordt verwijderd.

LET OP:

Zet de chokehendel op de stand

RUN voordat u het deksel van het luchtfilter opent.

2. Open het luchtfilter deksel op de knop te drukken (zie afbeelding). Verwijder het luchtfilter.

LET OP:

U mag het filter niet reinigen in benzine of een ander ontvlambaar oplosmiddel. Indien u dit doet kan er brandgevaar ontstaan of een uitstoot van schadelijke dampen worden geproduceerd.

-- 66 --

ONDERHOUD

3. Was het filter met water en zeep.

4. Geef het filter de gelegenheid om te drogen.

5. Giet een paar druppels olie op het filter; druk het filter samen om de olie te distribueren.

6. Onderdelen vervangen.

DE BOUGIE VERVANGEN

Vervang de bougie elk jaar, om te verzekeren dat de motor gemakkelijker start en beterdraait. Stel de elektrodenafstand in op

0,06 cm (0,025 inch). De ontstekingstijd is vastgesteld, en kan niet worden bijgesteld.

1. Draai de afdekkap van de bougie en trek hem eraf.

2. Haal de bougie uit de cilinder en gooi hem weg.

3. Vervangen met de Champion

RCJ--6Y--bougie en vastdraaien met een 19 mm inbussleutel.

4. Zet de afdekkap op de bougie terug.

BRANDSTOFFILTER VERVANGEN

Om het brandstoffilter te vervangen, dient u eerst de brandstof uit het apparaat te verwijderen door het droog te laten lopen, verwijder vervolgens de brandstofdop/houder uit de tank. Trek de filter uit de tank en verwijder het uit de brandstofleiding. Plaats het nieuwe brandstoffilter op de brandstofleiding, en installeer de onderdelen opnieuw.

Bevestigingsschroeven

CARBURATOR AFSTELLEN

De carburator is zorgvuldig op de fabriek ingesteld. Bijstelling(en) van de stationaire snelheid kunnen noodzakelijk zijn, als u een of meer van de volgende condities waarneemt:

S

De motor loopt niet stationair wanneer de gasklepbediening wordt losgelaten.

De stationaire loopsnelheid bijstellen

Laat de motor stationair lopen. Stel de stationaire loopsnelheid bij, totdat de motor loopt zonder afslaat (stationair lopen was te laag).

S

Draai de schroef voor stationair lopen rechtsom om de motorsnelheid te verhogen als de motor afslaat.

S

Draai de schroef voor stationair lopen linksom om de motorsnelheid te verlagen.

Schroef voor stationaire snelheid

Brandstoffilter

Brandstofleiding

CONTROLEER DE BEVESTIGINGS--

SCHROEVEN VAN DE GELUID--

DEMPER

Eenmaal per jaar moet worden verzekerd dat de bevestigingsschroeven van vastzitten, om beschadiging te voorkomen.

de geluiddemper stevig en op de juiste manier

Deksel

Als u meer hulp nodig hebt of niet zeker weet hoe u deze procedure uit moet voeren, contact opnemen met erkende servicedealer.

-- 67 --

WAARSCHUWING:

Maak het apparaat aan het einde van het seizoen of wanneer het voor 30 dagen of meer zal worden gebruikt klaar voor opslag.

S

Geef de motor de gelegenheid af te koelen en maak het apparaat stevig vast alvorens u het opslaat of vervoert.

S

Bewaar het apparaat en de brandstof in een goedgeventileerde ruimte waar de brandstofdampen niet in contact kunnen komen met vonken of open vuur van boilers, elektrische motoren of schakelaar, ovens, enz.

S

Bewaar het apparaat met alle afscherming op zijn plaats. Plaats het apparaat zo dat het niet per ongeluk persoonlijk letsel kan veroorzaken.

S

Bewaar het apparaat en de brandstof buiten het bereik van kinderen.

BUITENOPPERVLAKKEN

S

Indien uw apparaat gedurende enige tijd zal worden opgeslagen, dient u het eerst grondig te reinigen. Bewaar het in een droge omgeving.

S

Breng een klein beetje olie aan op metalen buitenoppervlakken.

OPSLAAN

INTERNE MOTOR

S

Verwijder de bougie en giet 1 theelepel tweetaktolie voor (luchtgekoelde) tweetaktmotoren in de bougie--opening. Trek langzaam 8 tot 10 maal aan het startkoord om de olie te verdelen.

S

Vervang de bougie door een nieuwe van het aanbevolen type en warmtebereik.

S

Reinig het luchtfilter

S

Controleer het gehele apparaat op losse schroeven, moeren en bouten. Vervang alle beschadigde, gebroken of versleten onderdelen.

S

Start elk seizoen met alleen verse brandstof die de juiste verhouding van benzine en olie heeft.

OVERIG

S

Bewaar geen benzine gedurende meerdere seizoenen.

S

Vervang uw benzinecontainer indien deze begint te roesten.

-- 68 --

PROBLEMEN OPLOSSEN--TABEL

WAARSCHUWING:

Koppel de bougie los alvorens u onderhoud pleegt, behalve bij het afstellen van de carburator.

PROBLEEM REDEN

De motor start niet.

1.Motor verzopen.

2.Brandstoftank leeg.

Motor loopt stationair niet goed.

Motor accelereert niet, heeft geen kracht, of slaat ar onder belasting.

3.Bougie vonkt niet.

4.Brandstof bereikt de carburator niet.

5.Lage compressie.

1.Brandstof bereikt de carburator niet.

2.Carburetor moet worden bijgesteld.

3.Krukaspakkingen versleten.

4.Lage compressie.

1.Vuil luchtfilter.

2.Brandstof bereikt de carburator niet.

3.Vuile bougie.

4.Vuile vonkafleiderscherm.

OPLOSSING

1.Zie de “Start Instructies.”

2.Tank opvullen met juiste brandstofmengsel.

3.Nieuwe bougie inzetten.

4.Controleer op vuile brandstof filter; vervangen. Controleer op geknikte of gespleten brandstof leiding; repareren of vervangen.

5.Contact opnemen met erkende servicedealer.

1.Controleer op vuile brandstof filter; vervangen. Controleer op geknikte of gespleten brandstof leiding; repareren of vervangen.

2.Contact opnemen met erkende servicedealer.

3.Contact opnemen met erkende servicedealer.

4.Contact opnemen met erkende servicedealer.

1.Luchtfilter schoonmaken of vervangen.

2.Controleer op vuile brandstof filter; vervangen. Controleer op geknikte of gespleten brandstof leiding; repareren of vervangen.

3.Bougie schoonmaken of vervangen; afstand opnieuw instellen.

4.Vonkafleiderscherm vervangen.

Motor rookt erg.

5.Carburetor moet worden bijgesteld.

6.Opgehoopte koolstof.

7.Lage compressie.

1.Chokehendelgedeeltelijk open.

2.Brandstofmengsel onjuist.

3.Vuile luchtfilter.

4.Carburetor moet worden bijgesteld.

5.Contact opnemen met erkende servicedealer.

6.Contact opnemen met erkende servicedealer.

7.Contact opnemen met erkende servicedealer.

1.Chokehendel bijstellen.

2.Brandstoftank leegmaken en opnieuw vullen met juiste brandstof mengsel.

3.Luchtfilter schoonmaken of vervangen

4.Contact opnemen met erkende servicedealer.

Motor wordt heet.

1.Brandstofmengsel onjuist.

2.Verkeerde bougie.

3.Carburetor moet worden bijgesteld.

4.Carbon build up.

1.Brandstoftank leegmaken en opnieuw vullen met juiste brandstof mengsel.

2.Vervangen met de juiste bougie.

3.Contact opnemen met erkende servicedealer.

4.Contact opnemen met erkende servicedealer.

-- 69 --

VERKLARING VAN CONFORMITEIT

EC--verklaring van conformiteit

(Alleen van toepassing binnen Europa)

De ondergetekende,

Husqvarna AB, SE--561 82 Huskvarna, Zweden

, Telefoon:

+46--36--146500, verklaart hierbij dat de model tuinbladblazer

McCulloch GB 320

met een serienummer uit 2012 en verder (het jaar met daaropvolgend het serienummer wordt duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften in de

RICHTLIJN VAN DE RAAD

: van 17 Mei 2006 “betreffende machines”

2006/42/EG

; van 15 December 2004 “betreffende elektromagnetische compatibiliteit”

2004/108/EG

, en thans geldende aanvullingen.

van 8 Mei 2000 “betreffende geluidsemissie door materieel voor gebruik buitenshuis” volgens bijlage V van

2000/14/EG

. Voor informatie betreffende lawaaiemissies, zie hoofdstuk

Technische specificaties.

De volgende normen zijn van toepassing:

EN ISO 12100-1/A1:2009, EN ISO

12100-2/A1:2009, CISPR 12:2007

.

SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, S--754 50 Uppsala, Zweden, heeft voor

Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer:

SEC/09/2024

.

12--11--15

Ronnie E. Goldman, Technische directeur

Erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie

TECHNISCHE SPECIFICATIES

MODEL: GB 320

MOTOR

Motorverplaatsing, cm

3

Maximum Motorvermogen, Volgens ISO 8893, kW

Vrijloopsnelheid +/-- 400, rpm

Geluiddemper met katalysator

ONTSTEKINGSSYSTEEM

Bougie

Elektrodenafstand, mm

BRANDSTOF-- EN SMERINGSSYSTEEM

Capaciteit benzinetank, cm

3

GEWICHT

Met de buis, lege tank, kg

LAWAAI--EMISSIE

(zie Opm. 1)

Geluidsvermogen, gemeten dB(A)

Geluidsvermogen, gegarandeerd L

WA dB(A)

GELUIDSNIVEAUS

(zie Opm. 2)

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten overeenkomstig ISO 22868, dB(A)

25

0,75

3700

Ja

Champion RCJ--6Y

0,6

540

4,4

103,9

108,0

Uitgerust met blower--buizen en mondstuk (origineel)

TRILLINGSNIVEAU

(zie Opm. 3)

Equivalente trillingsniveaus (ahv,eq) bij handvat, gemeten

96,7 overeenkomstig ISO 22867, m/s

2

Uitgerust met blower--buizen en mondstuk (origineel), rechts 10,1

Opm. 1:

Émission sonore dans l’environnement mesurée comme puissance acoustique

(L

WA

) selon la directive UE 2000/14/CE. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2:

De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Opm. 3:

De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

2

.

-- 70 --

-- 71 --

Original instructions

Instructions d’origine

Originalanweisungen

115504226 Rev. 1 12/18/12 BRW

Instrucciones originales

Istruzioni originali

Originele instructies

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
