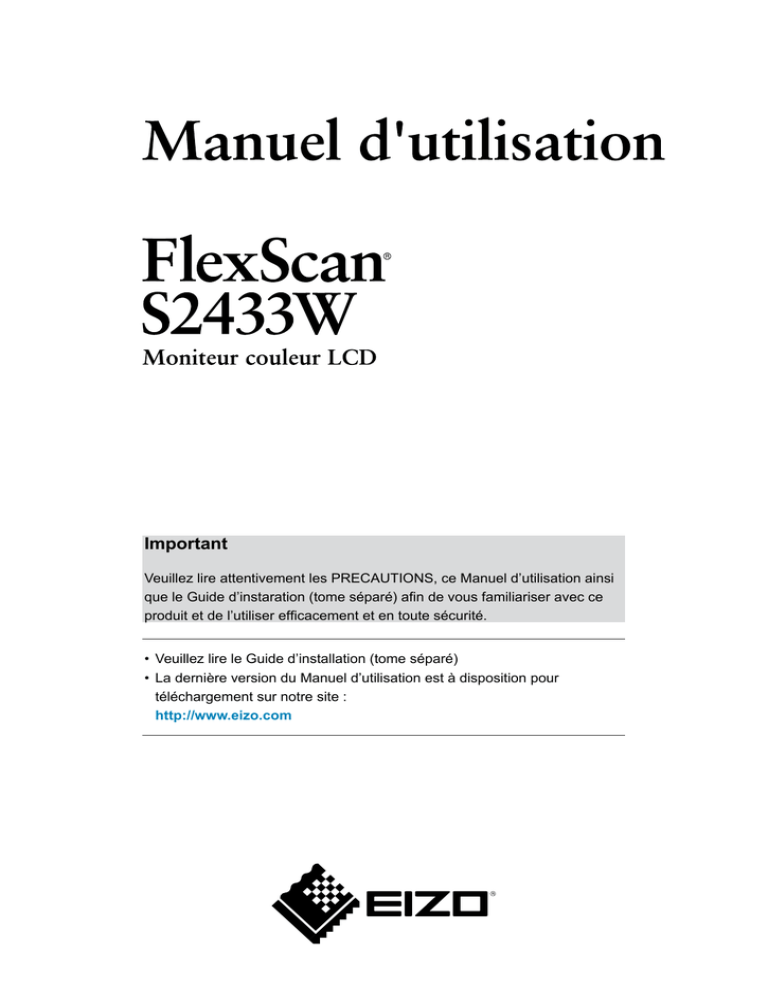

FlexScan S2433W Manuel d`utilisation

FlexScan S2433W Manuel d`utilisation

Important

Veuillez lire attentivement les PRECAUTIONS, ce Manuel d’utilisation ainsi que le Guide d’instaration (tome séparé) afin de vous familiariser avec ce produit et de l’utiliser efficacement et en toute sécurité.

• Veuillez lire le Guide d’installation (tome séparé)

• La dernière version du Manuel d’utilisation est à disposition pour téléchargement sur notre site :

http://www.eizo.com

[Emplacements des étiquettes de sécurité]

Ex. pied réglable en hauteur

EIZO NANAO CORPORATION est partenaire du programme ENERGY STAR®, et assure sous sa responsabilité la conformité de ce produit aux recommandations d’économie d’énergie ENERGY

STAR.

Ce produit est conforme à la norme TCO sur la sécurité, l'ergonomie, l'environnement des matériels de bureau, entre autres. Pour obtenir un résumé de la norme TCO, reportez-vous à notre site Web.

http://www.eizo.com

Les caractéristiques techniques varient en fonction des régions de commercialisation.

Vérifiez que les caractéristiques techniques sont rédigées dans la langue de la région d’achat de l’appareil.

Copyright© 2010-2011 EIZO NANAO CORPORATION Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, enregistrée dans un système documentaire ou transmise sous quelque forme et par quelque moyen que ce soit électronique, mécanique ou autre, sans l’autorisation écrite préalable de EIZO NANAO CORPORATION.

EIZO NANAO CORPORATION n’est tenu à aucun engagement de confidentialité sauf en cas d’accord préalable passé avant la réception de ces informations par EIZO NANAO CORPORATION. Malgré tous les efforts déployés pour garantir la mise à jour des informations contenues dans ce manuel, veuillez noter que les caractéristiques techniques du moniteur EIZO sont sujettes à modification sans préavis.

ENERGY STAR est une marque déposée aux Etats-Unis.

Apple et Macintosh sont des marques déposées de Apple Inc.

VGA est une marque déposée de International Business Machines Corporation.

Les icônes DisplayPort et VESA sont des marques déposées ou des marques commerciales de Video Electronics

Standards Association aux Etats-Unis et dans d'autres pays.

Windows et Windows Vista sont des marques déposées enregistrées de Microsoft Corporation aux États-Unis et dans d´autres pays.

i·Sound est une marque de EIZO NANAO CORPORATION.

EIZO, le logo EIZO, FlexScan et ScreenManager sont des marques déposées de EIZO NANAO CORPORATION au Japon et dans d’autres pays.

2

Avertissement concernant le moniteur

Ce produit convient à la création de documents, la visualisation de contenu multimédia ainsi qu’à d’autres utilisations générales.

Ce produit a été réglé spécialement en usine en fonction de la région de destination prévue. Les performances du produit peuvent être différentes de celles indiquées dans les caractéristiques en cas d’utilisation dans une région différente de celle prévue à l’origine.

Ce produit peut ne pas être couvert par la garantie pour des usages autres que ceux décrits dans le présent manuel.

Les spécifications décrites dans le présent manuel ne sont applicables que pour les cordons d’alimentation et les câbles d’interface spécifiés par nos soins.

Utilisez avec ce produit les produits optionnels fabriqués ou spécifiés par nos soins.

Dans la mesure où 30 minutes sont nécessaires à la stabilisation des performances des composants électriques, vous devez réglez le moniteur au moins 30 minutes après l’avoir mis en marche.

Pour éviter la variation de luminosité due à un usage prolongé comme pour assurer la stabilité de la luminosité, il est recommandé d’utiliser un réglage de luminosité aussi bas que possible.

Lorsque l’image de l’écran change après que la même image est restée affichée pendant une période prolongée, une image rémanente risque de s’afficher. Utilisez l’économiseur d’écran ou la fonction de mise en veille pour éviter d’afficher la même image pendant une période prolongée.

Un nettoyage périodique est recommandé pour conserver son aspect neuf au moniteur et prolonger sa durée de vie.

(Référez-vous à «

Nettoyage

» sur la page suivante.)

Le panneau LCD est fabriqué à l’aide d’une technologie de haute précision. Toutefois, il est possible que des pixels manquants ou des pixels allumés apparaissent sur l’écran LCD. Il ne s’agit pas d’un dysfonctionnement.

Pourcentage de pixels effectifs : 99,9994 % ou supérieur.

La durée de vie du rétro-éclairage du panneau LCD est limitée. Si l’écran s’assombrit ou se met à scintiller, prenez contact avec votre revendeur.

N’appuyez pas violemment sur le panneau ou sur les bords, vous risqueriez d’endommager l’affichage en laissant du moirage, etc. Une pression continue sur le panneau LCD peut le détériorer ou l’endommager. (Si des marques de pression restent sur le panneau LCD, affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.)

Ne frottez pas l’écran et évitez d’appuyer dessus avec des objets coupants ou pointus, par exemple un stylo ou un crayon, qui peuvent endommager le panneau. Ne tentez jamais de le nettoyer à sec avec du tissu, au risque de le rayer.

Lorsque le moniteur est froid et déplacé dans une autre pièce ou lorsque la température de la pièce augmente rapidement, de la condensation peut se former à l’intérieur et à l’extérieur du moniteur. Dans ce cas, ne mettez pas le moniteur sous tension et attendez la disparition de la condensation. Sinon, le moniteur pourrait être endommagé.

3

Nettoyage

Attention

• N’utilisez jamais de solvants ou produits chimiques, tels que du diluant, de la benzine, de la cire, de l’alcool et de la poudre abrasive, qui pourraient endommager la carrosserie ou le panneau LCD.

REMARQUE

• L’outil ScreenCleaner en option est recommandé pour nettoyer la surface du panneau LCD.

[Panneau LCD]

• Nettoyez le panneau LCD à l’aide d’un chiffon doux tel qu’un chiffon en coton ou une pochette nettoyante pour les lunettes.

• Enlevez les taches résistantes en frottant doucement à l’aide d’un chiffon légèrement humide, puis nettoyez de nouveau le panneau LCD à l’aide d’un chiffon sec pour une meilleure finition.

[Carrosserie]

Nettoyez la carrosserie à l’aide d’un chiffon doux imbibé d’un peu de détergent doux.

Pour un confort d’utilisation du moniteur

• Un écran trop sombre ou trop lumineux peut abîmer les yeux. Ajustez la luminosité du moniteur en fonction des conditions ambiantes.

• Regarder le moniteur trop longtemps entraîne une fatigue oculaire. Faites des pauses de 10 minutes toutes les heures.

4

TABLE DES MATIERES

Avertissement concernant le moniteur ................... 3

TABLE DES MATIERES ......................................... 5

Chapitre 1 Caractéristiques et présentation ...... 7

1-1 Caractéristiques ............................................... 7

1-2 Commandes et fonctions ................................ 8

1-3 Résolutions/Fréquences compatibles ........... 9

1-4 Fonctions et fonctionnement de base ......... 10

Chapitre 2 Configurations et réglages ............. 13

2-1 Disque utilitaire .............................................. 13

Contenu du disque et présentation du logiciel

... 13

● Pour utiliser ScreenManager Pro for LCD ........ 13

2-2 Réglage d’écran ............................................. 14

Entrée numérique ................................................ 14

Entrée analogique ............................................... 14

2-3 Réglage de la couleur .................................... 17

● Sélection du mode d’affichage

(mode FineContrast)

........................................ 17

Réglages avancés

............................................ 18

Options de réglage pour chaque mode

............ 18

● Réglage de la luminosité [Luminosité] .............. 18

● Réglage du contraste [Contraste] ..................... 18

Réglage de la température de couleur

[Température] ................................................... 19

● Réglage de la valeur gamma [Gamma] ............ 19

Réglage de la saturation des couleurs

[Saturation] ....................................................... 19

● Réglage de la nuance [Nuance] ....................... 20

● Réglage de la valeur de gain [Gain] ................. 20

2-4 Réglage du volume [Volume] ........................ 20

2-5 Modification de la source sonore lors de l’entrée du signal DisplayPort [Source] ....... 20

2-6 Désactivation de la sortie audio en mode d’économie d’énergie [Veille] ....................... 21

2-7 Activation/désactivation de la fonction de réglage automatique de la luminosité

[Auto EcoView] .............................................. 21

2-8 Activation/Désactivation du mode d’économie d’énergie [Veille] ....................... 21

2-9 Mise hors tension automatique du moniteur

[Mise en veille] ............................................... 22

2-10 Affichage du niveau d’économie d’énergie à l’aide de la fonction EcoView

Index ............................................................... 22

2-11 Sélection de la taille d’écran ......................... 23

● Pour modifier la taille de l’écran [Taille] ............ 23

● Pour régler la luminosité des bandes noires

[Intensité Bords] ............................................... 23

2-12 Configuration de l’affichage du menu de réglage ............................................................ 24

● Pour mettre à jour les réglages du menu

[Taille/Position du Menu/Veille Menu/Translucide] .. 24

2-13 Réglage de l’orientation ................................ 25

Pour régler l’orientation du menu de réglage

[Orientation] ...................................................... 25

2-14 Touches de verrouillage ................................ 25

2-15 Affichage des informations relatives au moniteur [Informations] ................................ 25

2-16 Activation/désactivation des communications

DDC/CI ............................................................ 26

2-17 Activation/désactivation du voyant Tension

[Voyant Tension] ............................................ 26

2-18 Réglage de la langue [Langue] ..................... 26

2-19 Réglage de l’affichage du logo EIZO en

MARCHE/ARRET ............................................ 26

2-20 Restauration des réglages par défaut

[Restaurer] ...................................................... 27

Restauration des valeurs de réglage de la couleur

.............................................................. 27

● Restauration de tous les paramètres par défaut

(réglages d’usine)

............................................. 27

Chapitre 3 Branchement des câbles ................ 28

3-1 Raccordement de plus de deux ordinateurs au moniteur .................................................... 28

Commutation du signal d’entrée

....................... 28

Pour régler la sélection du signal d’entrée

[Signal Entrée] .................................................. 29

3-2 Réglage du niveau d’entrée DVI

[Niv. entrée DVI] ............................................. 29

3-3 Raccordement de périphériques USB ......... 30

Chapitre 4 Dépannage ....................................... 31

TABLE DES MATIERES

5

TABLE DES MATIERES

Chapitre 5 Référence ......................................... 34

5-1 Fixation d’un bras .......................................... 34

5-2 Rétraction du pied EZ-UP ............................. 35

5-3 Spécifications ................................................ 36

5-4 Glossaire ........................................................ 43

5-5 Synchronisation prédéfinie .......................... 45

FCC Declaration of Conformity .......................... 46

Hinweise zur Auswahl des richtigen

Schwenkarms für Ihren Monitor ........................ 47

Hinweis zur Ergonomie ....................................... 47

6

TABLE DES MATIERES

Chapitre 1 Caractéristiques et présentation

Nous vous remercions d’avoir fait l’acquisition d’un moniteur couleur LCD EIZO.

1-1 Caractéristiques

• Ecran LCD grand écran 24” compatible WUXGA (1 920×1 200)

• Haut-parleurs intégrés et prise pour casque

1-2 « Commandes et fonctions » (

page 8

)

• Fonction économie d’énergie

Réduire la consommation d’énergie

*1

permet de diminuer les émissions de CO2.

Différentes fonctions visant à réduire la consommation d’énergie équipent cet appareil.

Consommation d’énergie si le commutateur principal est désactivé : 0 W

Equipé d’un commutateur d’alimentation principal.

Si vous désactivez le commutateur d’alimentation principal alors que le moniteur n’est pas utilisé, l’alimentation du moniteur est coupée.

Fonction Auto EcoView

Le capteur situé sur la face avant du moniteur détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable.

Une luminosité trop excessive est néfaste à l’environnement et risque de causer des troubles oculaires. En diminuant la luminosité, vous réduisez votre consommation d’énergie et évitez des troubles oculaires.

2-7 « Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView] » ( page 21 )

Fonction EcoView Index

Le voyant vert indique la consommation d’énergie selon la luminosité du moniteur. Vous pouvez réduire votre consommation d’énergie en prenant en compte cette indication.

2-10 « Affichage du niveau d’économie d’énergie à l’aide de la fonction EcoView Index » ( page 22 )

• Fonction FineContrast

2-3 « Sélection du mode d’affichage (mode FineContrast) » ( page 17 )

• Applicable au DisplayPort (applicable à 8 bits)

*2

Le signal audio et le signal d’image peuvent être tous les deux transmis à l’aide d’un simple câble DisplayPort (en option).

• Compatible avec le câble long DVI

3-2 « Réglage du niveau d’entrée DVI [Niv. entrée DVI] » (

page 29

)

• L’affichage Portrait/Paysage est disponible

• Le logiciel « ScreenManager Pro for LCD » permettant de régler l'écran à l'aide de la souris et du clavier est inclus

2-1 « Disque utilitaire » (

page 13

)

• HDCP (High-bandwidth Digital Content Interface)

*1

Valeurs de référence :

Consommation d’énergie maximale : 90 W (luminance maximale avec réglages par défaut)

Consommation d’énergie normale : 40 W (luminance 120 cd/m2 avec réglages par défaut)

*2

Lors de la transmission d’un signal audio à l’aide du câble DisplayPort, la carte vidéo doit être compatible avec la sortie audio.

(

page 36 )

EMARQUE

• Ce moniteur peut être positionné pour le mode Portrait ou Paysage. Cette fonction permet de régler l’orientation du menu de réglage lors de l’utilisation de l’écran du moniteur à la verticale. (Reportez-vous au paragraphe « Pour régler l’orientation du menu

de réglage [Orientation] » à la page 25.

)

• Pour utiliser le moniteur en position « Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position « Portrait », il peut ętre nécessaire de modifier le réglage selon la carte vidéo utilisée par votre ordinateur. Consultez le manuel de la carte vidéo pour plus d’informations.

• Le pied de cet appareil peut être remplacé par un bras ou tout autre support. (Voir la section « 5-1 Fixation d’un bras » à la

page 34 .)

Chapitre 1 Caractéristiques et présentation

7

1-2 Commandes et fonctions

Ex. pied réglable en hauteur

Menu Ajustage

(* ScreenManager

®

)

20

21

17

16

18

1 2 3 4 5 6 7 8 9

10 11 12 13 14 15

19

1

2

3

4

5

6

7

8

9

10

Capteur

Touche Auto EcoView

Touche EcoView Index

Touche de sélection du signal d’entrée

Touche Mode

Touche de validation

Touches de commande

(Gauche, Bas, Haut, Droite)

Touche d’alimentation

Voyant d’alimentation

Haut-parleur

Détecte la luminosité ambiante. Fonction Auto EcoView ( page 21

).

Permet d’activer ou de désactiver la fonction Auto EcoView (

page 21

).

Permet d’afficher la fonction EcoView index (

page 22

).

Permet de commuter les signaux d’entrée de l’affichage lors de la connexion

de plus de 2 ordinateurs au moniteur. ( page 28

).

Permet de changer le mode d’affichage ( page 17

).

Pour afficher le menu Ajustage, pour sélectionner un élément de l’écran de

menu et sauvegarder les valeurs ajustées ( page 12

).

• Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avancés à l’aide du menu Ajustage

(

page 12

).

• Touche ou : Permet d’afficher le menu de réglage du volume

(

page 10

).

• Touche ou : Permet d’afficher l’écran de menu du luminosité ( page 10

).

Pour mettre sous/hors tension.

Pour indiquer l’état de fonctionnement du moniteur.

Bleu : En fonctionnement Orange : Economie d’énergie Eteint : Hors tension

Permet de diffuser une source audio.

11

17

18

19

Commutateur d’alimentation principal

Pied

Enveloppe de câbles

Prise pour casque

Permet de mettre le moniteur sous/hors tension.

12

13

Connecteur d’alimentation

Mini-prise stéréo

Permet de raccorder le connecteur d’alimentation.

Permet de raccorder le câble à mini-prise stéréo.

14

15

16

Connecteurs de signal d’entrée

Gauche : connecteur DisplayPort / Centre : connecteur DVI-I /Droite : connecteur D-Sub mini à 15 broches

Port USB (amont)

Port USB (aval)

Permet de raccorder un câble USB lors de l’utilisation du logiciel nécessitant une connexion USB ou lors de l’utilisation de la fonction de concentrateur

USB. (

page 30 )

Permet de raccorder un périphérique USB.

Permet d’ajuster la hauteur et l’angle de l’écran du moniteur.

Protège les câbles du moniteur.

Permet de raccorder un casque.

Fente pour le verrouillage de

20 sécurité

21

Orifices de montage pour hautparleurs (i•Sound L3) en option

Compatible avec le système de sécurité MicroSaver de Kensington.

Permettent de fixer les haut-parleurs en option (i•Sound L3). (Selon le type de pied, il est possible qu’il ne soit pas possible de raccorder le haut-parleur en option.)

* ScreenManager

®

est un alias choisi par EIZO pour le menu Ajustage. Voir la page 10 pour les instructions d’utilisation.

8

Chapitre 1 Caractéristiques et présentation

1-3 Résolutions/Fréquences compatibles

Le moniteur est compatible avec les résolutions suivantes.

D’entrée analogique (D-Sub)

Résolution

640 × 480

720 × 400

800 × 600

1024 × 768

1152 × 864

1280 × 960

1280 × 1024

1600 × 1200

*

1 1680 × 1050

*

1

*

2 1920 × 1200

Fréquence

~75 Hz

70 Hz

~75 Hz

~75 Hz

75 Hz

60 Hz

~75 Hz

~75 Hz

60 Hz

60 Hz

D’entrée numérique (DVI-D)

Résolution

640 × 480

720 × 400

800 × 600

1024 × 768

1280 × 960

1280 × 1024

1600 × 1200

* 1 1680 × 1050

* 1 1680 × 1050

* 1 * 2 1920 × 1200

Fréquence

60 Hz

70 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

Mode

VGA, VESA

VGA TEXT

VESA

VESA

VESA

VESA

VESA

VESA

VESA CVT

VESA CVT, VESA CVT RB

Mode

VGA

VGA TEXT

VESA

VESA

VESA

VESA

VESA

VESA CVT

VESA CVT RB

VESA CVT RB

D’entrée numérique (DisplayPort)

Résolution

640 × 480

720 × 400

720 × 400 (4:3)

720 × 400 (16:9)

800 × 600

1024 × 768

1280 × 720

1280 × 960

1280 × 1024

1600 × 1200

*

1 1680 × 1050

* 1 1680 × 1050

* 1 * 2 1920 × 1200

Fréquence

60 Hz

70 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

60 Hz

Mode

VGA, CEA

VGA TEXT

CEA

CEA

VESA

VESA

CEA

VESA

VESA

VESA

VESA CVT

VESA CVT RB

VESA CVT RB

Horloge de point ~202,5 MHz

Horloge de point ~162 MHz

Horloge de point ~162 MHz

*

1

Lors de l’affichage du signal d’entrée format large, une carte vidéo conforme à la norme VESA CVT est requise.

*

2

Résolution recommandée ( Réglez votre appareil sur cette résolution)

Chapitre 1 Caractéristiques et présentation

9

1-4 Fonctions et fonctionnement de base

Pour régler l’écran et les couleurs

Menu principal (Voir

page 12

pour le fonctionnement) Entrée analogique uniquement

[Avec une entrée de signal analogique]

1 Réglage d’écran

(Réglage automatique)

Page 14

[Avec une entrée de signal numérique]

Pour régler le scintillement et la position

[Ecran] ……………………………… voir

page 14

Pour régler automatiquement la palette de couleurs [Niveau] …………………… voir

page 16

2 Réglage d’écran

(Réglage avancé)

[Avec une entrée de signal analogique]

Page 15

[Avec une entrée de signal numérique]

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas être affichés en même temps.

Mode FineContrast

Réglage de la couleur

Page 17

Réglage simple [Mode FineContrast]

Cette fonction facilite la sélection du mode désiré parmi les six disponibles, suivant l’utilisation du moniteur.

Pour supprimer les barres verticales

[Horloge*] …………………………… voir page 15

Pour supprimer le scintillement ou le flou

[Phase*] ……………………………… voir page 15

Pour règler la position de l’écran

[Position*] …………………………… voir page 16

Pour modifier les caractères/lignes flous

[Lissage] …………………………… voir page 16

Pour filtrer l’apparition d’un bruit à l’écran

[Filtre du Signal*] …………………… voir page 32

*

Les options repérées par * peuvent être réglées avec l’entrée analogique.

Réglage de la couleur

Réglage avancé

Page 18

Réglage de la luminosité [Luminosité]

Appuyez sur

ou pour régler la luminosité.

Réglage du volume [Volume]

Appuyez sur

ou

pour régler le volume.

Activation/désactivation de la fonction de réglage automatique de la luminosité [Auto EcoView]

Appuyez sur pour effectuer le réglage.

Affichage du niveau d’économie d’énergie à l’aide de la fonction EcoView Index

Appuyez sur pour afficher le niveau du mode d’économie d’énergie.

« Luminosité », « Contraste », « Température »,

« Gamma », « Saturation », « Nuance » et « Gain » sont les réglages qui peuvent être définis pour chaque mode (Custom/EyeCare/sRGB/Text/Picture/Movie).

Les fonctions qui peuvent être définies varient en fonction du mode FineContrast.

Restauration des réglages par défaut

Restauration des valeurs de réglage de la

couleur [Restaurer] ………………… voir page 27

10

Chapitre 1 Caractéristiques et présentation

Pour effectuer un réglage/ajustage utile

Menu de réglage (Voir page 12 pour le fonctionnemen)

[Avec une entrée de signal analogique]

Réglages d’économie d’énergie

[At digital signal input]

Informations

Page 25

Affichage des informations relatives au moniteur

[Informations]

Langue

Page 26

Activation/Désactivation du mode d’économie d’énergie [Veille] ………………… voir

page 21

Mise hors tension automatique du moniteur

[Mise en veille] …………………… voir

page 22

Affichage du niveau d’économie d’énergie à l’aide de la fonction EcoView Index

[EcoView Index] ………………… voir

page 22

Autres réglages

Pour modifier la taille de l’écran

[Taille] ……………………………… voir page 23

Pour régler la luminosité des bandes noires

[Intensité Bords] …………………… voir page 23

Pour régler la sélection du signal d’entrée

[Signal Entrée] ……………………… voir page 29

Pour mettre à jour les réglages du menu

[Taille/Position du Menu/Veille Menu/

Translucide] ………………………… voir page 24

Pour régler l’orientation du menu de réglage

[Orientation] ………………………… voir page 25

Activation/désactivation du voyant Tension

[Voyant Tension] …………………… voir page 26

Restauration de tous les paramètres par défaut

(réglages d’usine) [Restaurer] …… voir page 27

Réglages du son

[A l’entrée du signal D-Sub/DVI-D] [A l’entrée du signal DisplayPort]

Réglage de la langue [Langue]

Touches de verrouillage …………… voir

page 25

Activation/désactivation des communications

DDC/CI [DDC/CI] …………………… voir

page 26

● Réglage de l’affichage du logo EIZO en

MARCHE/ARRET ………………… voir

page 26

● Réglage du niveau d’entrée DVI

[Niv. entrée DVI] …………………… voir

page 29

Réglage du volume [Volume] ……… voir page 20

● Modification de la source sonore lors de l’entrée du signal DisplayPort [Source

*]…… voir page 20

● Désactivation de la sortie audio en mode

d’économie d’énergie [Veille] ……… voir page 21

*

L’options repérée par * peut être réglée avec l’entrée DisplayPort.

Chapitre 1 Caractéristiques et présentation

11

Fonctionnement de base du menu de réglage

[Affichage du menu de réglage et sélection de la fonction]

(1) Appuyez sur

. Le menu principal s’affiche.

(2) Sélectionnez une fonction à l’aide des touches

/

/ /

, puis appuyez sur

. Le sous-menu s’affiche.

(3) Sélectionnez une fonction à l’aide des touches

/

/ /

, puis appuyez sur

. Le menu de configuration/ réglages s’affiche.

(4) Réglez l’option sélectionnée à l’aide des touches

/

/ /

, puis appuyez sur . Le réglage est enregistré.

[Sortie du menu de réglage]

(1) Choisissez <Retour> dans le sous-menu, puis appuyez sur

. Le menu principal s’affiche.

(2) Choisissez <Sortie> dans le menu principal, puis appuyez sur . Le menu de réglage se ferme.

REMARQUE

• Vous pouvez également quitter le menu de réglage en appuyant deux fois rapidement sur

.

• Vous pouvez également sélectionner <Sortie> et <Retour> en appuyant deux fois sur

dans le menu principal ou le sous-menu.

12

Chapitre 1 Caractéristiques et présentation

Chapitre 2 Configurations et réglages

2-1 Disque utilitaire

Un CD-ROM « EIZO LCD Utility Disk » est fourni avec le moniteur. Le tableau suivant présente le contenu du disque et l’ensemble des logiciels.

Contenu du disque et présentation du logiciel

Le disque inclut des logiciels de réglage ainsi que le Manuel d’utilisation. Lisez le fichier « Readme.txt » sur le disque pour connaître les procédures de démarrage des logiciels ou d’accès aux fichiers.

OS

d’écran

Elément

Fichier « Readme.txt »

Fichiers de motifs de réglage

ScreenManager Pro for LCD

Présentation

Pour le réglage manuel de l’image d’entrée du signal analogique.

Logiciel permettant de régler l'écran

à l'aide de la souris et du clavier.

Raccordez le moniteur à l’ordinateur

à l’aide du câble USB fourni avant installation.

* Logiciel WindowMovie Checker WindowMovie est une fonction du logiciel ScreenManager Pro for LCD.

Pour plus d’informations, consultez le manuel d’utilisation de ScreenManager

Pro for LCD sur le disque.

EIZO ScreenSlicer

Logiciel permettant de diviser l’écran en de multiples fenêtres de manière efficace.

Manuel d’utilisation du moniteur (fichier PDF)

Windows XP/Vista

Windows XP/Vista

Pour utiliser ScreenManager Pro for LCD

Pour savoir comment installer et utiliser ScreenManager Pro for LCD, consultez le manuel d’utilisation du logiciel disponible sur le disque.

Pour régler le moniteur à l’aide de ScreenManager Pro for LCD, raccordez un ordinateur au moniteur à l’aide du câble

USB fourni.

Pour plus d’informations, reportez-vous au « Chapitre 3 3-3 Raccordement de périphériques USB » ( page 30

).

Chapitre 2 Configurations et réglages

13

2-2 Réglage d’écran

Entrée numérique

Lorsque des signaux numériques sont entrés, les images s’affichent correctement en fonction des données prédéfinies du moniteur. Cependant, si les caractères et/ou les lignes sont flous, reportez-vous à l’étape 6 « Pour modifier les caractères/lignes flous [Lissage] ». Pour les réglages avancés, reportez-vous à la section « 2-3 Réglage de la couleur » (

page 17 ) et aux pages

suivantes.

Entrée analogique

Le réglage de l’écran du moniteur permet de supprimer le scintillement de l’écran ou de régler correctement la position et la taille de l’écran en fonction de l’ordinateur à utiliser.

La fonction de réglage automatique peut être utilisée dans les cas suivants :

• Lorsqu’un signal est entré dans le moniteur pour la première fois

• Lors du réglage de la résolution ou de la fréquence horizontale/ verticale non affichée auparavant

Si l’écran ne s’affiche pas correctement même après le réglage automatique, réglez-le en suivant les procédures décrites ci-après afin d’utiliser le moniteur dans des conditions confortables.

[Procédure de réglage]

1

Effectuez le réglage Auto.

Pour régler le scintillement, la position et la taille de l’écran automatiquement [Ecran]

(1) Choisissez <Ecran> dans le menu <Ajustement Auto>, puis appuyez sur .

Le menu <Ajustement Auto> s’affiche.

(2) Choisissez <Exécuter> à l’aide des touches ou , puis appuyez sur .

La fonction de réglage automatique corrige le scintillement, la position et la taille de l’écran.

Si l’écran ne s’affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l’étape 1 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l’écran s’affiche correctement, passez à l’étape 5

« Pour régler automatiquement la palette de couleurs [Niveau] ».

Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer les réglages.

• La fonction de réglage automatique ne prend pas en charge les images d’une résolution inférieure à 800 ×

600 (SVGA).

Attention

• Cette fonction peut être utilisée lorsqu’une image s’affiche en plein

écran sur l’ordinateur Windows ou

Macintosh. Elle ne fonctionne pas correctement lorsqu’une image ne s’affiche que sur une partie de l’écran

(fenêtre de commande, par exemple) ou lorsqu’un fond d’écran noir (papier peint, etc.) est utilisé.

• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo.

• Le message « Auto activé » apparaît sur l’écran pendant le réglage automatique.

2

Préparez le motif d’affichage pour régler l’affichage analogique.

Chargez le « EIZO LCD Utility Disk » sur l’ordinateur, puis ouvrez les fichiers de motifs de réglage d’écran.

REMARQUE

• Pour connaître la procédure d’ouverture et le contenu des fichiers de motif de réglage d’écran, consultez le fichier « Readme.txt ».

14

Chapitre 2 Configurations et réglages

3

Recommencez le réglage de Auto à l’aide du motif de réglage de l’écran analogique qui est affiché.

Pour régler le scintillement, la position et la taille de l’écran automatiquement [Ecran]

(1) Affichez le Motif 1 des fichiers de motifs de réglage d’écran en plein écran sur le moniteur.

(2) Choisissez <Ecran> dans le menu <Ajustement Auto>, puis appuyez sur .

Le menu <Ajustement Auto> s’affiche.

(3) Choisissez <Exécuter> à l’aide des touches ou , puis appuyez sur .

La fonction de réglage automatique corrige le scintillement, la position et la taille de l’écran.

Si l’écran ne s’affiche toujours pas correctement même après avoir effectué le réglage comme indiqué à l’étape 3 ci-dessus, effectuez les réglages en suivant les procédures décrites dans les pages suivantes. Si l’écran s’affiche correctement, passez à l’étape 5

« Pour régler automatiquement la palette de couleurs [Niveau] ».

4

Effectuez les réglages avancés suivants à partir du menu

<Ecran> du menu Ajustage.

Pour régler l’horloge, la phase et la position, procédez dans cet ordre.

Pour supprimer les barres verticales [Horloge]

(1)

Choisissez <Horloge> dans le menu <Ecran>, puis appuyez sur

.

Le menu <Horloge> s’affiche.

(2) Réglez l’horloge à l’aide des touches ou , puis appuyez sur

.

Le réglage est terminé.

REMARQUE

• Appuyez lentement sur la touche de commande de manière à ne pas manquer le point de réglage.

• Lorsqu’un flou, un scintillement ou des barres s’affichent à l’écran après réglage, activez la fonction [Phase] pour supprimer le scintillement ou le flou.

● Pour supprimer le scintillement ou le flou [Phase]

Niveau de réglage : 0 à 63

(1) Choisissez <Phase> dans le menu <Ecran>, puis appuyez sur .

Le menu <Phase> s’affiche.

(2) Réglez la phase à l’aide des touches ou , puis appuyez sur

.

Le réglage est terminé.

Attention

• Le scintillement ou le flou risque de ne pas être supprimé selon l’ordinateur ou la carte vidéo que vous utilisez.

REMARQUE

• Lorsque les barres verticales s’affichent à l’écran après le réglage, revenez à l’étape « Pour supprimer les barres verticales [Horloge] ».

(Horloge → Phase → Position)

Chapitre 2 Configurations et réglages

15

Pour régler la position de l’écran [Position]

(1) Choisissez <Position> dans le menu <Ecran>, puis appuyez sur .

Le menu <Position> s’affiche.

(2) Positionnez correctement l’image dans la zone d’affichage du moniteur à l’aide des touches / / / , puis appuyez sur la touche .

Le réglage est terminé.

REMARQUE

Etant donné que le nombre de pixels et les positions des pixels sont fixes sur le moniteur LCD, une seule position est possible pour afficher correctement les images. Le réglage de la position est effectué pour déplacer une image vers la position correcte.

5

Réglez la palette de couleurs.

Pour régler automatiquement la palette de couleurs [Niveau]

Vous pouvez afficher chaque palette de couleurs (0 à 255) en réglant le niveau de sortie du signal.

(1) Affichez le Motif 2 des fichiers de motifs de réglage d’écran en plein écran sur le moniteur.

(2) Choisissez <Niveau> dans le menu <Ajustement Auto>, puis appuyez sur .

(3) Choisissez <Exécuter> à l’aide des touches ou , puis appuyez sur .

La plage de sortie est réglée automatiquement.

(4) Fermez le motif 2.

6

Modifier les caractères/lignes flous.

● Pour modifier les caractères/lignes flous [Lissage]

Lorsqu’une image est affichée avec une résolution autre que celle recommandée, les caractères ou les lignes de l’image affichée peuvent

être flous.

Niveau de réglage : 1 à 5

(1) Choisissez <Ecran> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Lissage> dans le menu <Ecran>, puis appuyez sur .

Le menu <Lissage> s’affiche.

(3) Réglez l’apparence des caractères/lignes à l’aide des touches ou , puis appuyez sur .

Le réglage est terminé.

Attention

• Selon la résolution de l’affichage, le réglage de la fonction de lissage n’est pas nécessaire. (L’icône de lissage est alors indisponible.)

16

Chapitre 2 Configurations et réglages

2-3 Réglage de la couleur

Sélection du mode d’affichage (mode FineContrast)

Le mode FineContrast permet de sélectionner facilement le meilleur mode d’affichage selon l’application du moniteur.

Mode FineContrast

Mode Fonction

Custom

(Personnaliser)

Permet de modifier toutes les valeurs de réglage.

EyeCare sRGB

Permet de régler la luminosité sur un niveau plus bas qu’ avec les autres modes.

Adapté à la comparaison des couleurs des périphériques compatibles sRGB.

Text (Texte)

Adapté à l’affichage de textes sur traitement de texte ou feuille de calcul.

Picture (Image)

Adapté à l’affichage de photos ou d’images.

Movie (Cinema)

Adapté à la lecture d’images animées.

Affiche le mode courant.

(1) Appuyez sur .

Le nom du mode FineContrast s’affiche en bas à gauche de l’écran.

(2) Chaque fois que vous appuyez sur

, les cinq modes défilent l’un après l’autre.

Custom EyeCare sRGB Text Picture Movie

REMARQUE

• Le menu de réglage et le nom du mode FineContrast ne peuvent pas

être affichés en même temps.

• « ScreenManager Pro for

LCD » permet de sélectionner automatiquement le mode

FineContrast selon l’application utilisée.

(Consultez le « Chapter 3 Auto

FineContrast » dans le manuel d’utilisation de « ScreenManager Pro for LCD ».)

Chapitre 2 Configurations et réglages

17

Réglages avancés

Un réglage et une sauvegarde indépendants du réglage de la couleur peuvent

être réalisés pour chaque mode FineContrast.

Options de réglage pour chaque mode

Selon le mode FineContrast sélectionné, la fonction réglable diffère.

√ : Réglage disponible − : Réglage indisponible

Mode FineContrast

Icône Fonction

Custom

(Personnaliser) EyeCare sRGB

Text

(Texte)


(Image)

Movie

(Cinema)

Luminosité

√ √ √ √

Contraste

Température

Gamma

Saturation

Nuance

Gain

Restaurer

Réglage de la luminosité [Luminosité]

Vous pouvez régler la luminosité de l’écran en modifiant la luminosité du rétroéclairage (Source de lumière émanant de l’arrière du panneau LCD).

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Luminosité> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Luminosité> apparaît.

(3) Réglez la luminosité à l’aide des touches ou , puis appuyez sur la touche .

Le réglage est terminé.

Réglage du contraste [Contraste]

Vous pouvez régler la luminance de l’écran en variant le niveau du signal vidéo.

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Contraste> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Contraste> apparaît.

(3) Réglez le contraste à l’aide des touches ou , puis appuyez sur la touche .

Le réglage est terminé.

Attention

• Attendez au moins 30 minutes après la mise sous tension du moniteur avant de commencer le réglage de la couleur.

• Réglez le niveau en premier lorsque vous réglez la couleur pour les signaux d’entrée analogiques.

(Reportez-vous à la section « Pour régler automatiquement la palette de couleurs [Niveau] » à la

page 16

).

• La même image peut s’afficher dans différentes couleurs sur plusieurs moniteurs en raison des caractéristiques propres aux moniteurs.

Effectuez un réglage visuel de couleur précis lorsque vous comparez les couleurs sur plusieurs moniteurs.

REMARQUE

• Les valeurs en pourcentage ou Kelvin sont indiquées à titre de référence.

• L’utilisation du logiciel

« ScreenManager Pro for LCD » permet de régler la couleur à l’aide de la souris ou du clavier de votre ordinateur. L’état réglé peut être enregistré comme réglage couleur et restauré ultérieurement. (Voir le

« Chapter 4 Color Adjustment » du manuel d’utilisation de

« ScreenManager Pro for LCD ».)

REMARQUE

• Vous pouvez également régler la luminosité en appuyant sur la touche

ou

sans afficher le menu de réglage.

• Lorsque FineContrast est réglé sur le mode [EyeCare] et que la luminosité est réduite à sa valeur minimale, tout ajustement supplémentaire sera automatiquement transféré au Contraste.

Lors du transfert à l’ajustement du

Contraste, la couleur de la valeur changera dans le menu Ajustage.

REMARQUE

• Avec un contraste de 50 %, toute la palette de couleurs est affichée.

• Lors du réglage du moniteur, il est recommandé d’effectuer le réglage de la luminosité, qui peut conserver les caractéristiques de la palette de couleurs, avant de régler le contraste.

Effectuez le réglage du contraste dans les cas suivants :

– Si vous trouvez que l’image est sombre même si la luminosité est réglée sur 100 %. (Réglez le contraste afin qu’il soit supérieur à 50 %.)

– Si vous trouvez que la luminosité de l’image est élevée même si elle est réglée sur 0 %. (Réglez le contraste afin qu’il soit inférieur à 50 %.)

18

Chapitre 2 Configurations et réglages

Réglage de la température de couleur [Température]

Vous pouvez régler la température de couleur. La température de couleur sert normalement à exprimer la nuance de « Blanc » et/ou « Noir » par une valeur numérique. La valeur est exprimée en degrés Kelvin (K).

De même que pour la température de la flamme, l’image affichée sur le moniteur est rougeâtre si la température de couleur est basse et elle est bleuâtre si cette température est élevée. Les valeurs de gain prédéfinies sont réglées pour chaque valeur de réglage de la température de couleur.

5 000 K

6 500 K

L’image de couleur blanche s’affiche dans un ton rougeâtre.

La valeur 5 000 K ou 6 000 K est généralement utilisée dans l’industrie graphique.

L’image de couleur blanche s’affiche dans un blanc chaud, comparable à du papier blanc. La température est adaptée à l’affichage de photos ou d’images vidéo.

L’image de couleur blanche s’affiche dans un ton blanc légèrement bleuté.

9 300 K

Plage de réglage : Arrêt, 4 000 K-10 000 K (spécifiée par chaque unité de

500 K, y compris 9 300 K)

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Température> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Température> apparaît.

(3) Réglez la température de couleur à l’aide des touches ou , puis appuyez sur la touche .

Le réglage est terminé.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour

chaque mode » à la page 18 .)

• La fonction [Gain] permet d’effectuer des réglages plus avancés (voir la section « Réglage de la valeur de gain »

à la page 20 ).

• Si vous réglez sur [Arrêt], l’image est affichée dans la couleur préréglée sur le moniteur (Gain : 100 % pour chaque RGB).

• Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à

« Arrêt ».

Réglage de la valeur gamma [Gamma]

Vous pouvez régler la valeur gamma. La luminance du moniteur varie selon le signal d’entrée. Toutefois, le taux de variation n’est pas proportionnel au signal d’entrée. La « Correction Gamma » permet de maintenir l’équilibre entre le signal d’entrée et la luminance du moniteur.

Plage de réglage : 1,8, 2,0, 2,2

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Gamma> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Gamma> apparaît.

(3) Réglez la valeur gamma à l’aide des touches ou , puis appuyez sur la touche .

Le réglage est terminé.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour

chaque mode » à la page 18 .)

Réglage de la saturation des couleurs [Saturation]

Cette fonction permet de régler la saturation des couleurs sur le moniteur.

Plage de réglage : de -128 à 127

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Saturation> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Saturation> apparaît.

(3) Réglez la saturation des couleurs à l’aide des touches ou , puis appuyez sur la touche .

Le réglage est terminé.

Attention

• Cette fonction ne permet pas d’afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour

chaque mode » à la page 18 .)

• En réglant la valeur au minimum

(-128), l’image de l’écran devient monochrome.

Chapitre 2 Configurations et réglages

19

Réglage de la nuance [Nuance]

Cette fonction permet de régler la nuance. Si vous réglez une valeur de nuance trop élevée, l’image devient verdâtre. Si la valeur est basse, l’image devient violacée.

Plage de réglage : de -32 à 32

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Nuance> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Nuance> apparaît.

(3) Réglez la nuance à l’aide des touches ou , puis appuyez sur la touche

.

Le réglage est terminé.

Attention

• Cette fonction ne permet pas d’afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour

chaque mode » à la page 18 .)

Réglage de la valeur de gain [Gain]

Chaque valeur de luminance rouge/vert/bleu composant la couleur est appelée

« Gain ». Le réglage du gain peut modifier le ton de couleur du « Blanc »

(lorsque le signal d’entrée maximal pour chaque couleur est obtenu).

Plage de réglage : de 0 à 100 %

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Gain> dans le menu <Couleur>, puis appuyez sur .

L’écran de réglage de la <Gain> apparaît.

(3) Réglez la valeur correspondante de Rouge, Vert et Bleu à l’aide des touches

ou , puis appuyez sur la touche .

Le réglage est terminé.

Attention

• Cette fonction ne permet pas d’afficher toute la palette de couleurs.

REMARQUE

• Vous ne pouvez pas régler la valeur si l’icône ne s’affiche pas, selon le mode FineContrast sélectionné. (Voir la section « Options de réglage pour

chaque mode » à la page 18 .)

• La valeur de gain peut changer selon la valeur de la température de couleur.

• Lors du changement de la valeur de gain, la plage de réglage de la température de couleur passe à

« Arrêt ».

2-4 Réglage du volume [Volume]

Cette fonction vous permet d’augmenter ou de diminuer le volume.

Niveau de réglage : 0 à 20

(1) Choisissez <Son> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Volume> dans le menu <Son>, puis appuyez sur .

Le menu de réglage du volume s’affiche.

(3) Réglez le volume à l’aide des touches ou , puis appuyez sur la touche

.

Le réglage est terminé.

REMARQUE

• Vous pouvez également régler le volume en appuyant sur les touches

ou sans avoir besoin d’afficher le menu de réglage.

• Le volume du DisplayPort et de la mini-prise stéréo peut être réglé séparément.

2-5 Modification de la source sonore lors de l’entrée du signal DisplayPort

[Source]

Cette fonction vous permet de modifier la source sonore lors de l’entrée du signal DisplayPort. Vous pouvez sélectionner le DisplayPort ou la mini-prise stéréo.

(1) Choisissez <Son> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Source> dans le menu <Son>, puis appuyez sur .

Le menu de réglage <Source> s’affiche.

(3) Sélectionnez « DisplayPort » ou « Miniprise stéréo » à l’aide des touches

ou , puis appuyez sur la touche .

La configuration est terminée.

REMARQUE

• Cette fonction peut être activée avec l’ entrée DisplayPort.

20

Chapitre 2 Configurations et réglages

2-6 Désactivation de la sortie audio en mode d’économie d’énergie [Veille]

Ce moniteur vous permet de désactiver la sortie audio des haut-parleurs/du casque en mode économie d’énergie.

(1) Choisissez <Son> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Veille> dans le menu <Son>, puis appuyez sur .

Le menu de réglage <Veille> s’affiche.

(3) Sélectionnez « Marche » ou « Arrêt » à l’aide des touches ou , puis appuyez sur la touche .

La configuration est terminée.

REMARQUE

• Aucun son n'est émis alors que le moniteur est en mode d'économie d'énergie, si le signal d'entrée et la source sonore sont ceux du

DisplayPort.

2-7 Activation/désactivation de la fonction de réglage automatique de la luminosité

[Auto EcoView]

Le capteur situé sur la face avant du moniteur utilise la fonction Auto EcoView et détecte la luminosité ambiante pour régler automatiquement la luminosité de l’écran à un niveau confortable.

(1) Appuyez sur .

Le menu de réglage <Auto EcoView> s’affiche.

(2) Vous pouvez alterner entre les réglages Marche/Arrêt en appuyant sur la touche .

REMARQUE

• Lorsque vous utilisez la fonction Auto

EcoView, veillez à ne pas bloquer le capteur situé au bas du moniteur.

2-8 Activation/Désactivation du mode d’économie d’énergie [Veille]

Cette fonction vous permet de régler le moniteur en mode d’économie d’énergie selon l’état de l’ordinateur.

(1)

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Veille> dans le menu <PowerManager>, puis appuyez sur

.

Le menu de réglage <Veille> s’affiche.

(3) Sélectionnez « Marche » ou « Arrêt » à l’aide des touches ou , puis appuyez sur la touche .

La configuration est terminée.

Entrée analogique

Ce moniteur est conforme à la norme VESA DPMS.

[Système d’économie d’énergie]

Ordinateur

Moniteur

En fonctionnement

Bleu

Voyant

Tension

En fonctionnement

Economie d’énergie

STAND-BY

SUSPENDED

OFF

Economie d’énergie Orange

Entrée numérique

• DVI-D

Ce moniteur est conforme à la norme DVI DMPM.

• DisplayPort

Ce moniteur est conforme à la norme DisplayPort V1.1a.

Attention

• L’alimentation du moniteur est coupée lorsque vous débranchez le cordon d’alimentation ou lorsque vous désactivez le commutateur d’alimentation principal.

• Les périphériques raccordés au port

USB (amont et aval) continuent de fonctionner en mode d’économie d’

énergie ou si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d’

énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’

énergie.

• La consommation d’énergie varie même lorsque la mini-prise stéréo est raccordée.

Chapitre 2 Configurations et réglages

21

[Système d’économie d’énergie]

Le moniteur passe en mode économie d’énergie en cinq secondes, selon le réglage de votre ordinateur.

Ordinateur

En fonctionnement

Economie d’énergie

Moniteur

En fonctionnement

Economie d’énergie

Voyant Tension

Bleu

Orange

2-9 Mise hors tension automatique du moniteur [Mise en veille]

Cette fonction permet de régler la mise hors tension automatique du moniteur après un délai défini en mode d’économie d’énergie.

Plage de réglage : Desactiver, Activer (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min,

1-5h)

(1)

Choisissez <PowerManager> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Mise en veille> dans le menu <PowerManager>, puis appuyez sur .

Le menu de réglage <Mise en veille> s’affiche.

(3) Sélectionnez « Activer » ou « Desactiver » à l’aide des touches ou .

Si vous sélectionnez « Activer », réglez un délai de mise en veille du moniteur à l’aide de ou .

(4) Appuyez sur .

La configuration est terminée.

2-10 Affichage du niveau d’économie d’énergie à l’aide de la fonction

EcoView Index

Cette fonction permet d’afficher le niveau d’économie d’énergie à l’aide du voyant vert.

Plus les barres du voyant s’allument vers la droite, plus l’économie d’énergie réalisée est importante.

(1) Appuyez sur .

Le menu EcoView Index s’affiche.

REMARQUE

• EcoView Index s’affiche lorsque vous réglez la luminosité ou lorsque vous passez en mode FineContrast mode, etc.

Vous pouvez activer/désactiver l’affichage de la fonction EcoView

Index dans le menu <EcoView Index>

à partir du menu <PowerManager>.

(Uniquement lorsque l’orientation du menu Ajustage est réglée sur «

Paysage »)

22

Chapitre 2 Configurations et réglages

2-11 Sélection de la taille d’écran

Pour modifier la taille de l’écran [Taille]

Les images dont la résolution est différente de la résolution recommandée s’affichent automatiquement en plein écran. Vous pouvez modifier la taille de l’écran à l’aide de la fonction <Taille> du menu <Autres Fonctions>.

Menu Fonction

Plein Ecran

(réglage par défaut)

Elargi

Normal

Affiche une image sur la totalité de l’écran.

Dans certains cas, les images peuvent être déformées, car la fréquence du balayage vertical est différente de la fréquence du balayage horizontal.

Affiche une image sur la totalité de l’écran.

Dans certains cas, une bande noire verticale ou horizontale apparaît afin de compenser la différence entre la fréquence de balayage vertical et horizontal.

Affiche les images selon la résolution spécifiée.

Exemple : Taille de l’image 1 280 × 1 024

Plein Ecran

(Réglage par défaut)

Elargi Normal

(1 920×1 200) (1 500×1 200) (1 280×1 024)

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2)

Choisissez <Taille> dans le menu <Autres Fonctions>, puis appuyez sur

.

La fenêtre de réglage de la taille d’écran s’affiche.

(3) Sélectionnez « Plein Ecran », « Elargi » ou « Normal » à l’aide des touches

ou , puis appuyez sur .

Le réglage de la taille d’écran est terminé.

Pour régler la luminosité des bandes noires [Intensité

Bords]

Un bord (une zone noire sans image) apparaît autour de l’image en mode

« Normal » ou « Elargi ».

Bord

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Intensité Bords> dans le menu <Autres Fonctions>, puis appuyez sur .

Le menu <Intensité Bords> s’affiche.

(3) Réglez l’intensité des bords à l’aide des touches ou , puis appuyez sur .

Le réglage d’intensité des bords est terminé.

Chapitre 2 Configurations et réglages

23

2-12 Configuration de l’affichage du menu de réglage

Pour mettre à jour les réglages du menu [Taille/Position du

Menu/Veille Menu/Translucide]

Taille

Modifiez la taille du menu de réglage selon la procédure suivante.

(1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Configurer OSD> dans le menu <Autres Fonctions>, puis appuyez sur .

(3) Choisissez <Taille> dans le menu <Configurer OSD>, puis appuyez sur

.

Le menu <Taille> s’affiche.

(4) Sélectionnez « Normal » ou « Elargi » à l’aide de ou , puis appuyez sur .

La configuration est terminée.

Position du Menu

Réglez la position du menu selon la procédure suivante.

(1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Configurer OSD> dans le menu <Autres Fonctions>, puis appuyez sur .

(3) Choisissez <Position du Menu> dans le menu <Configurer OSD>, puis appuyez sur .

Le menu <Position du Menu> s’affiche.

(4) Sélectionnez une position à l’aide des touches

/ / /

, puis appuyez sur .

La configuration est terminée.

Veille Menu

Réglez le temps d’affichage du menu selon la procédure suivante.

Niveau de réglage : désactiver, activer (15, 30, 45, 60 s)

(1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Configurer OSD> dans le menu <Autres Fonctions>, puis appuyez sur .

(3)

Choisissez <Veille Menu> dans le menu <Configurer OSD>, puis appuyez sur

.

Le menu <Veille Menu> s’affiche.

(4) Sélectionnez « Activer » ou « Desactiver » à l’aide de ou .

Si vous sélectionnez « Activer », choisissez un délai d’affichage du menu à l’aide de

ou .

(5) Appuyez sur .

La configuration est terminée.

Translucide

Réglez la transparence de l’affichage du menu selon la procédure suivante.

(1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Configurer OSD> dans le menu <Autres Fonctions>, puis appuyez sur .

(3) Choisissez <Translucide> dans le menu <Configurer OSD>, puis appuyez sur .

Le menu <Translucide> s’affiche.

(4)

Réglez la transparence de l’affichage du menu à l’aide des touches

ou , puis appuyez sur .

La configuration est terminée.

REMARQUE

• Le temps d’affichage du mode

FineContrast et de la fonction

EcoView Index reste inchangé.

24

Chapitre 2 Configurations et réglages

2-13 Réglage de l’orientation

Pour régler l’orientation du menu de réglage [Orientation]

Cette fonction permet de régler l’orientation du menu de réglage lors de l’utilisation de l’écran du moniteur à la verticale.

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Orientation> dans le menu Autres Fonctions, puis appuyez sur

.

Le menu <Orientation> s’affiche.

(3) Sélectionnez « Paysage » ou « Portrait » à l’aide de ou , puis appuyez sur .

La configuration est terminée.

(4) Faites pivoter l’écran du moniteur de 90° vers la droite si vous sélectionnez

« Portrait ».

REMARQUE

• Pour utiliser le moniteur en position

« Portrait », la prise en charge de la carte vidéo est requise. Si vous utilisez le moniteur en position «

Portrait », il peut ętre nécessaire de modifier le réglage selon la carte vidéo utilisée par votre ordinateur.

Consultez le manuel de la carte vidéo pour plus d’informations.

2-14 Touches de verrouillage

Cette fonction permet de verrouiller

afin d’éviter toute modification accidentelle de l’état réglé ou défini.

(1) Appuyez sur pour mettre le moniteur hors tension.

(2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le moniteur sous tension.

Vous pouvez alterner entre la fonction de verrouillage et de déverrouillage en effectuant l’opération à l’étape 2.

2-15 Affichage des informations relatives au moniteur [Informations]

Cette fonction permet d’afficher l’état du signal d’entrée, la résolution actuelle et le nom du modèle.

Informations 1/3 : état du signal d’entrée (D-SUB/DVI Numérique/

DisplayPort), résolution et fréquence (H/V)

Informations 2/3 : activer/désactiver la communication DDC/CI

Informations 3/3 : nom du modèle, numéro de série et durée d’utilisation

(1) Choisissez <Informations> dans le menu de réglage, puis appuyez sur .

Le menu <Informations> s’affiche.

(2) Appuyez ensuite sur

pour vérifier les réglages, etc.

REMARQUE

• Le temps d’utilisation n’est pas toujours égal à « 0 » lorsque vous achetez le moniteur en raison du contrôle en usine.

Chapitre 2 Configurations et réglages

25

2-16 Activation/désactivation des communications DDC/CI

Cette fonction permet d’activer ou de désactiver les communications DDC/CI.

(1) Appuyez sur pour mettre le moniteur hors tension.

(2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le moniteur sous tension.

Vous pouvez alterner entre la fonction d’activation et de désactivation en effectuant l’opération à l’étape 2.

REMARQUE

• Vous pouvez vérifier le réglage DDC/

CI dans le menu <Informations>.

2-17 Activation/désactivation du voyant

Tension [Voyant Tension]

Cette fonction permet d’activer ou désactiver le Voyant Tension (bleu) lorsque le moniteur fonctionne.

(1)

Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Voyant Tension> dans le menu <Autres Fonctions>, puis appuyez sur .

Le menu <Voyant Tension> s’affiche.

(3) Sélectionnez « Activer » ou « Desactiver » à l’aide de ou , puis appuyez sur

.

La configuration est terminée.

2-18 Réglage de la langue [Langue]

Cette fonction permet de sélectionner la langue du menu de réglage ou des messages affichés.

Langues pouvant être sélectionnées

Anglais/Allemand/Français/Espagnol/Italien/Suédois/Chinois simplifié/

Chinois traditionnel/Japonais

(1) Choisissez <Langue> dans le menu de réglage, puis appuyez sur .

Le menu <Langue> s’affiche.

(2) Sélectionnez une langue à l’aide des touches

/

/ /

, puis appuyez sur .

La configuration est terminée.

2-19 Réglage de l’affichage du logo EIZO en

MARCHE/ARRET

Le logo EIZO apparaît à l’écran lors de la mise sous tension du moniteur. Cette fonction permet d’activer ou de désactiver l’affichage du logo EIZO.

(1) Appuyez sur pour mettre le moniteur hors tension.

(2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le moniteur sous tension.

Vous pouvez modifier l’affichage du logo EIZO en effectuant l’opération décrite à l’étape 2.

26

Chapitre 2 Configurations et réglages

2-20 Restauration des réglages par défaut

[Restaurer]

Il existe deux types de restauration : la restauration du réglage de la couleur au réglage par défaut et la restauration de tous les réglages aux réglages par défaut.

Restauration des valeurs de réglage de la couleur

Seules les valeurs de réglage du mode FineContrast actuel sont rétablies aux paramètres par défaut (réglages d’usine).

(1) Choisissez <Couleur> dans le menu de réglage, puis appuyez sur .

(2) Choisissez <Restaurer> dans le menu <Couleur>, puis appuyez sur .

Le menu <Restaurer> s’affiche.

(3) Sélectionnez <Restaurer> à l’aide des touches ou , puis appuyez sur

.

Les valeurs de réglage de la couleur sont rétablies aux paramètres par défaut.

Attention

• Après restauration, l’opération ne peut pas être annulée.

Restauration de tous les paramètres par défaut (réglages d’usine)

Restaurez tous les paramètres par défaut (réglages d’usine).

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Restaurer> dans le menu <Autres Fonctions>, puis appuyez sur

.

Le menu <Restaurer> s’affiche.

(3) Sélectionnez <Restaurer> à l’aide des touches ou , puis appuyez sur

.

Toutes les valeurs de réglages sont rétablies aux paramètres par défaut.

REMARQUE

• Pour les réglages par défaut principaux, reportez-vous à la section

« Principaux réglages par défaut

(réglages en usine) » à la

page 38 .

Chapitre 2 Configurations et réglages

27

Chapitre 3 Branchement des câbles

3-1 Raccordement de plus de deux ordinateurs au moniteur

Plus de deux ordinateurs peuvent être branchés au moniteur via le connecteur

DVI-D, le connecteur D-Sub mini à 15 broches et le connecteur DisplayPort situés à l’arrière du moniteur.

Exemples de branchement

Connecteur

DisplayPort

Connecteur

DVI-D

Connecteur D-Sub mini à 15 broches

Analogique

Vers ordinateur 1

Connecteur D-Sub mini à 15 broches

Câble de signal

(MD-C87 fourni)

Vers ordinateur 2

Connecteur

DVI-D

Numérique

Numérique

Câble de signal

(FD-C39 fourni)

Vers ordinateur 3

Connecteur

DisplayPort

Câble de signal

(PP-200 en option)

Commutation du signal d’entrée

Le signal d’entrée change chaque fois que vous appuyez sur .

Lorsque le signal est commuté, le nom du port d’entrée actif s’affiche dans le coin supérieur droit de l’écran.

28

Chapitre 3 Branchement des câbles

Pour régler la sélection du signal d’entrée [Signal Entrée]

Le moniteur reconnaît le connecteur permettant l’entrée des signaux de l’ordinateur. Lorsqu'un ordinateurs est mis hors tension ou passe en mode

économie d’énergie, le moniteur affiche automatiquement un autre signal.

Réglage de la priorité

Auto

Manuel

Fonction

Lorsqu'un ordinateurs est mis hors tension ou passe en mode économie d’énergie, le moniteur affiche automatiquement un autre signal.

Le moniteur détecte uniquement les signaux de l’ordinateur qui sont en train de s’afficher automatiquement. Sélectionnez un signal d’entrée actif

à l’aide de .

REMARQUE

• Lorsque <Signal Entrée> est réglé sur

« Auto », la fonction d’économie d’

énergie du moniteur n’est effective que si tous les ordinateurs sont en mode économie d’énergie.

[Réglage de signal d’entrée]

(1) Choisissez <Autres Fonctions> dans le menu de réglage, puis appuyez sur

.

(2) Choisissez <Signal Entrée> dans le menu <Autres Fonctions>, puis appuyez sur .

Le menu <Signal Entrée> s’affiche.

(3) Sélectionnez « Auto » ou « Manuel » à l’aide des touches ou , puis appuyez sur .

La configuration est terminée.

3-2 Réglage du niveau d’entrée DVI

[Niv. entrée DVI]

Cette fonction vous permet de régler le niveau d’entrée du signal DVI lorsque vous utilisez un câble long DVI.

Niveau de réglage : Auto, Manuel (1 à 8)

(1) Appuyez sur pour mettre le moniteur hors tension.

(2) Appuyez sur tout en maintenant la touche enfoncée pour mettre le moniteur sous tension.

Le menu de réglage <Niv. entrée DVI> s’affiche.

(3) Sélectionnez « Auto » ou « Manuel » à l’aide de ou .

Réglez le niveau d’entrée à l’aide de ou

afin d’obtenir un affichage correct si vous sélectionnez « Manuel ».

(4) Appuyez sur .

Le réglage est terminé.

Attention

• Sélectionnez « Manuel » uniquement si un bruit est émis lors de l'utilisation d'un long câble DVI.

Chapitre 3 Branchement des câbles

29

3-3 Raccordement de périphériques USB

Ce moniteur est équipé d’un concentrateur compatible USB. Raccordé à un ordinateur compatible USB ou à un autre concentrateur USB, il se comporte comme un concentrateur USB en permettant la connexion à des périphériques

USB.

● Environnement système requis

(1) Un ordinateur équipé d’un port USB ou un autre concentrateur

USB raccordé à un ordinateur compatible USB.

(2) Windows 2000/XP/Vista ou Mac OS 9.2.2 et Mac OS X 10.2 ou version ultérieure

(3) Câble USB EIZO (MD-C93)

● Procédure de connexion (Configuration de la fonction USB)

(1) Raccordez d’abord le moniteur à un ordinateur à l’aide du câble de signal, puis mettez l’ordinateur sous tension.

(2) Raccordez le câble USB fourni entre le port USB (descendant) d’ un ordinateur compatible USB (ou d’un concentrateur USB) et le port USB (montant) du moniteur.

(3) Permet de raccorder le périphérique USB au port aval USB du moniteur.

Attention

• Ce moniteur peut ne pas fonctionner correctement selon l’ordinateur, le système d’exploitation et les périphériques utilisés. Pour toute information sur la compatibilité USB de vos périphériques, contactez leurs fabricants.

• Les périphériques raccordés au port

USB (amont et aval) continuent de fonctionner en mode d’économie d’

énergie ou si la touche d'alimentation du moniteur est réglée sur Off. Par conséquent, la consommation d’

énergie du moniteur varie selon les périphériques connectés, même si celui-ci est en mode d’économie d’

énergie.

• Si le commutateur d'alimentation principal est réglé sur Off, le périphérique raccordé au port USB ne fonctionne pas.

Aval

Amont

La fonction de concentrateur USB est automatiquement configurée au moment de la connexion du câble USB.

30

Chapitre 3 Branchement des câbles

Chapitre 4 Dépannage

Si un problème persiste après application des corrections proposées, veuillez prendre contact avec votre revendeur local.

• Problèmes de non-affichage d’images → Voir n° 1 à n° 2.

• Problèmes d’images (entrée numérique) → Voir n° 3 à n° 8.

• Problèmes d’images (entrée analogique) → Voir n° 3 à n° 12.

• Autres problèmes → Voir n° 13 à n° 16.

• Problèmes de connexion USB → Voir n° 17.

Problèmes

1. Aucune image

• Le voyant Tension ne s’allume pas.

• Le voyant Tension s’allume en bleu.

• Le voyant Tension s’allume en orange.

• Le voyant Tension clignote en orange

2. Le message ci-dessous s’affiche.

• Ce message s’affiche si aucun signal n’est entré.

Exemple :

Cause et solution

• Vérifiez que le cordon d’alimentation est correctement raccordé. Si le problème subsiste, mettez le moniteur hors tension, puis remettez-le sous tension après quelques minutes et essayez de nouveau.

• Activez le commutateur d’alimentation principal.

• Appuyez sur .

• Augmentez chaque valeur de réglage dans [Luminosité],

[Contraste] et [Gain]. (voir page 18, 20

)

• Réglez le niveau d’entrée DVI à l’aide de l’option [Niv.

entrée DVI] si vous utilisez le câble long DVI. (voir page 29 )

• Changez le signal d’entrée en appuyant sur .

• Appuyez sur une touche du clavier ou utilisez la souris.

• Vérifiez si l’ordinateur est sous tension.

• Le périphérique qui utilise la connexion DisplayPort a rencontré un problème. Résolvez le problème, éteignez le moniteur, puis allumez-le de nouveau. Pour plus d’ informations, reportez-vous au guide du périphérique raccordé au DisplayPort.

Ce message s’affiche lorsque le signal n’est pas correctement entré, même si le moniteur fonctionne correctement.

• Le message illustré à gauche risque de s’afficher, étant donné que certains ordinateurs n’émettent pas de signal dès leur mise sous tension.

• Vérifiez si l’ordinateur est sous tension.

• Vérifiez que le câble de signal est correctement branché.

• Changez le signal d’entrée en appuyant sur .

• Réglez le niveau d’entrée DVI à l’aide de l’option [Niv.

entrée DVI] si vous utilisez le câble long DVI. (voir page 29 )

• Le message indique que le signal d’entrée est en dehors de la bande de fréquence spécifiée. (Cette fréquence de signal s’affiche en rouge.)

Exemple :

3. L’écran est trop lumineux ou trop sombre.

• Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (voir

page 9

)

• Redémarrez l’ordinateur.

• Sélectionnez un mode d’affichage approprié à l’aide de l’utilitaire de la carte vidéo. Consultez le manuel de la carte vidéo pour plus d’informations.

fD : Fréquence de point

(Affiché uniquement à l’entrée des signaux numériques)

fH : Fréquence horizontale

fV : Fréquence verticale

• Réglez-le à l’aide de [Luminosité] ou [Contraste]. (Le rétroéclairage du moniteur LCD a une durée de vie limitée. Si l’écran s’assombrit ou scintille, prenez contact

avec votre revendeur.) (voir page 18 )

Chapitre 4 Dépannage

31

Problèmes

4. Les caractères sont flous.

5. Des images rémanentes s’affichent.

6. Des points verts/rouges/blancs ou des points défectueux restent affichés sur l’écran.

7. Un moirage ou des marques de pression restent sur l’écran.

8. Des parasites apparaissent sur l’écran.

9. La position d’affichage est incorrecte.

10. Des barres verticales s’affichent à l’écran ou une partie de l’image scintille.

Cause et solution

• Vérifiez si le réglage du signal de votre ordinateur correspond aux paramètres de résolution et de fréquence verticale du moniteur. (voir

page 9

)

• Réglez la netteté [Lissage]. (voir

page 16

)

• Utilisez un économiseur d’écran ou la fonction de veille en cas d’affichage prolongé d’une image.

• Les images rémanentes sont spécifiques aux moniteurs LCD.

Evitez d’afficher la même image pendant trop longtemps.

• C’est une caractéristique du panneau LCD et non un défaut.

• Affichez un écran blanc ou noir sur le moniteur. Le problème peut être ainsi résolu.

• Une fois les signaux d’entrée analogique entrés, modifiez le réglage de l’option <Filtre du Signal> du menu <Ecran> sur « Marche ».

• Lorsque les signaux du système HDCP sont entrés, il est possible que les images normales ne s’affichent pas immédiatement à l’écran.

• Réglez le niveau d’entrée DVI à l’aide de l’option [Niv.

entrée DVI] si vous utilisez le câble long DVI. (voir page 29 )

• Positionnez correctement l’image à l’intérieur de la zone d’

affichage à l’aide de la fonction [Position]. (voir page 16 )

• Si le problème persiste, utilisez l’utilitaire de la carte vidéo, s’il est disponible, pour modifier la position d’affichage.

• Effectuez un réglage à l’aide de [Horloge]. (voir

page 15 )

11. Tout l’écran scintille ou est flou.

• Réglez l’écran à l’aide de la fonction [Phase]. (voir

page 15

)

12. La partie supérieure de l’écran est déformée comme illustré ci-dessous.

• Ce problème survient lorsque le signal de synchronisation composite (X-OR) et le signal de synchronisation verticale séparé sont entrés simultanément. Sélectionnez soit le signal composite, soit le signal séparé.

13. L’icône <Lissage> de la fonction <Ecran> du menu de réglage ne peut pas être sélectionnée.

• Selon la résolution de l’affichage, le réglage de la fonction de lissage n’est pas nécessaire. (L’icône de lissage est alors indisponible.)

• La fonction <Lissage> est désactivée lorsque la résolution de l’écran est définie sur.

• 1 920 × 1 200

• Sélectionnez [Elargi] dans le menu <Taille> à une résolution de 1 600 × 1 200.

• Sélectionnez [Normal] dans le menu <Taille>.

14. Le menu de réglage ne s’affiche pas.

15. La fonction de réglage automatique ne fonctionne pas correctement.

• Vérifiez si la fonction de verrouillage est activée.

(voir page 25 )

• Cette fonction est inopérante lorsqu’un signal numérique est entré.

• Cette fonction ne peut être correctement utilisée avec certaines cartes vidéo.

32

Chapitre 4 Dépannage

16. Pas de son.

Problèmes

17. Le moniteur raccordé avec le câble USB n’est pas détecté. / Les appareils USB raccordés au moniteur ne fonctionnent pas.

Cause et solution

• Vérifiez que le câble à mini-prise est correctement branché.

• Vérifiez si le volume est réglé sur 0.

• Vérifiez les réglages de l’ordinateur et du logiciel audio.

• Lors de l’entrée du signal DisplayPort, vérifiez le réglage

[Source] (voir page 20 )

• Vérifiez que le câble USB est correctement branché.

(voir page 30 )

• Branchez le câble sur un autre port USB. Si votre ordinateur ou les périphériques fonctionnent correctement après avoir changé de port, contactez votre revendeur le plus proche. (Consultez le mode d’ emploi de l’ordinateur pour plus d’informations.)

• Redémarrez l’ordinateur.

• Si les périphériques fonctionnent correctement lorsque l’ordinateur et les périphériques sont raccordés directement, contactez votre revendeur le plus proche.

• Assurez-vous que l’ordinateur et le système d’exploitation sont compatibles USB. (Pour toute information sur la compatibilité USB de vos périphériques, consultez leur fabricant respectif.)

• Vérifiez le réglage du BIOS pour la connexion USB si votre ordinateur fonctionne sous Windows. (Consultez le mode d’emploi de l’ordinateur pour plus d’informations.)

Chapitre 4 Dépannage

33

Chapitre 5 Référence

5-1 Fixation d’un bras

Le pied peut être retiré et remplacé par un bras (ou un autre support) à fixer au moniteur. Utilisez un bras ou un pied EIZO en option.

1

Posez le moniteur LCD sur un tissu propre étalé sur une surface stable avec la surface du panneau tournée vers le bas.

2

Déposez le pied. (Préparez un tournevis.)

Dévissez les quatre vis fixant l’appareil et le pied à l’aide du tournevis.

3

Fixez le moniteur au bras ou au pied.

Fixez le moniteur au bras ou au support à l’aide des vis spécifiées dans le manuel d’utilisation du bras ou du support.

5-1Zusammenklappen des EZ-UP-Standfußes

Attention

• Fixez le bras ou le support conformément aux instructions des manuels d’utilisation.

• Avant d’utiliser un bras ou un support d’une autre marque, vérifiez les points suivants et choisissez un bras ou un support conforme à la norme VESA.

– Espacement entre les trous de vis :

100 mm × 100 mm

– Epaisseur de la plaque : 2,6 mm

– Suffisamment solide pour supporter le poids du moniteur (à l’exception du support) et les accessoires tels que les câbles.

Utilisez les vis décrites ci-dessous.

– Pied EZ-UP

Moniteur sans support:

Vis fournies avec ce moniteur

(M4 × 12 mm)

– FlexStand

Pied réglable en hauteur:

Vis utilisées pour fixer le pied sur le moniteur

• Si vous utilisez un bras ou un support, fixez-le selon les angles d’inclinaison du moniteur suivants.

– jusqu’à 45° vers le haut et 45° vers le bas (affichage horizontal et vertical, rotation de 90° vers la droite)

• Raccordez les câbles après avoir fixé le bras.

34

Chapitre 5 Référence

5-2 Rétraction du pied EZ-UP

Suivez la procédure ci-dessous pour rétracter le pied lorsque vous rangez le moniteur équipé d'un pied EZ-UP dans son emballage.

1

Retirez l’enveloppe de câbles.

2

Abaissez l’écran du moniteur jusqu’à ce que la charnière du pied touche la base du pied, puis fixez le mécanisme de verrouillage métallique.

Réglez l’angle du moniteur de sorte que l’écran ne touche pas la base du pied.

Mécanisme de verrouillage métallique

Charnière

Base de pied

3

Abaissez l’écran vers l’arrière en conservant le bouton de sécurité en position relevée.

Une fois l’écran incliné au maximum (25 º) vers l’arrière, le bouton de sécurité peut être difficile à relever. Dans ce cas, relevez légèrement le moniteur vers la verticale pour accéder au bouton de sécurité et le soulever.

Bouton de sécurité

Chapitre 5 Référence

35

5-3 Spécifications

Panneau LCD

Pas de masque

Fréquence de balayage horizontal

Fréquence de balayage vertical

Résolution

Fréquence de point maximale

Couleur affichable maximale

Zone d’affichage (H × V)

Alimentation

Consommation

électrique

Affichage à l’écran allumé

Mode économie d’énergie

Ecran LCD couleur TFT 24,1 pouces (610 mm), anti-reflet

Angle de visualisation : Horizontal 178°, Vertical 178° (CR :10 ou plus)

0,270 mm

Analogique : 31 à 94 kHz

Numérique (DVI-D/DisplayPort): 31 à 76 kHz

Analogique : 55 à 76 Hz (non entrelacé)

(1 920 × 1 200 : 55 à 61 Hz)

Numérique

(DVI-D/DisplayPort): 59 à 61 Hz (non entrelacé)

(VGA TEXT : 69 à 71 Hz)

1 920 points × 1 200 lignes

Analogique : 202,5

MHz

Numérique

(DVI-D/DisplayPort): 162 MHz

Environ 16,77 millions de couleurs (1 064,33 millions de couleurs/10 bits

LUT)

518,4 mm × 324,0 mm

100 à 120 VCA ±10 %, 50/60 Hz 0,95 A

200 à 240 VCA ±10 %, 50/60 Hz 0,45 A

95 W ou moins (avec charge USB, Haut-parleur en marche)

90 W ou moins (sans charge USB, Haut-parleur arrêté)

1,5 W ou moins (pour une entrée de signal unique D-Sub, sans charge

USB, lorsque la mini-prise stéréo n’est pas raccordée

, [Signal Entrée] :

« Manuel »)

1 W ou moins (sans charge USB, lorsque la mini-prise stéréo n’est pas raccordée)

Touche d’alimentation

éteinte

Signal d’entrée analogique (Vidéo)

Système de transmission de signal numérique

(DVI-D)

Commutateur d’alimentation éteint

0 W

Connecteur de signal d’entrée

Signal d’entrée analogique (Sync)

D-Sub mini à 15 broches

Connecteur DVI-D (Compatible HDCP)

DisplayPort (Norme V1.1a, compatible HDCP et 8 bits)

Format applicable (Signal audio)

- 2 canaux PCM linéaire (32 kHz/44,1 kHz/48 kHz/88,2 kHz/96 kHz)

Séparé, TTL, positive/négative

Composite, TTL, positive/négative

Analogique, positif (0,7 Vc-c/75 Ω)

TMDS (Liaison simple)

Mémoire de signaux vidéo

Sortie audio

Entrée de ligne

Plug & Play

Signal analogique : 45 (prédéfini : 22)

Signal numérique

(DVI-D): 10

Signal numérique (DisplayPort): 10

Sortie du haut-parleur : 0,5 W + 0,5 W (8 Ω, THD : 10 % ou moins)

Sortie du casque : 2 mW + 2 mW

Impédance d’entrée : 48 kΩ (typ.)

Niveau d’entrée : 1,0 V eff. (maxi.)

Analogique/Numérique (DVI-D): VESA DDC 2B / Structure EDID 1.3

Numérique (DisplayPort): VESA DisplayPort / EDID structure 1.4

36

Chapitre 5 Référence

Dimensions

(largeur) ×

(hauteur) ×

(profondeur)

Poids

Plage de déplacement

Conditions ambiantes

USB

Unité principale

(pied réglable en hauteur inclus)

Unité principale

(pied EZ-UP inclus)

Unité principale

(FlexStand inclus)

566 mm (22,3 pouces) × 456 à 538 mm (18,0 à 21,2 pouces) × 208,5 mm

(8,2 pouces)

566 mm (22,3 pouces) × 380,4 à 533,5 mm (15,0 à 21,0 pouces) × 279,9

à 307,6 mm (11,0 à 12,1 pouces)

566 mm (22,3 pouces) × 381,5 à 538,5 mm (15,0 à 21,2 pouces) × 242

à 256 mm (9,5 à 10,1 pouces)

566 mm (22,3 pouces) × 367 mm (14,4 pouces) × 85 mm (3,35 pouces) Unité principale

(sans pied)

Unité principale

(pied réglable en hauteur inclus)

Unité principale

(pied EZ-UP inclus)

Unité principale

(FlexStand inclus) environ 10,2 kg (22,5 lbs.) environ 12,0 kg (26,5 lbs.) environ 10,2 kg (22,5 lbs.) environ 7,2 kg (15,9 lbs.)

Unité principale

(sans pied)

Pied réglable en hauteur

Pied EZ-UP

FlexStand

Température

Humidité

Pression

Norme

Port

Alimentation

Inclinaison

Pivot

: 40° vers le haut, 0° vers le bas

: 35° vers la droite, 35° vers la gauche

Hauteur réglable : 82 mm (3,2 pouces)

Rotation

: 90° (vers la droite)

Inclinaison

Pivot

: 25° vers le haut, 0° vers le bas

: 172° vers la droite, 172° vers la gauche

Hauteur réglable : 153,1 mm (6,0 pouces)

Rotation

: 90° (vers la droite)

Inclinaison

Pivot

: 30° vers le haut, 0° vers le bas

: 172° vers la droite, 172° vers la gauche

Hauteur réglable : 225 mm (8,9 pouces) (Inclinaison 0° : 157 mm

(6,2 pouces))

Rotation

: 90° (vers la droite)

Température de fonctionnement : 5 °C à 35 °C (41 °F à 95 °F)

Température d’entreposage : -20 °C à 60 °C (-4 °F à 140°F)

Humidité de fonctionnement : 20 % à 80 % R.H (pas de condensation)

Humidité d’entreposage : 10 % à 80 % R.H (pas de condensation)

Fonctionnement : 700 à 1 060 hPa

Stockage : 200 à 1 060 hPa

USB Specification Revision 2.0

Port amont × 1, Port aval × 2

Aval : 500 mA max./1 port

Chapitre 5 Référence

37

Principaux réglages par défaut (réglages en usine)

Auto EcoView

Lissage

Mode FineContrast

PowerManager

Signal Entrée

Taille

Mise en veille

Configurer OSD

Taille

Marche

3

Custom (Personnaliser)

Marche

M anuel

Plein Ecran

Desactiver

Normal

Veille Menu 45 sec

Langue

English

38

Chapitre 5 Référence

Dimensions externes

Pied réglable en hauteur

532(20.9)

168(6.6)

22.8(0.9)

35°

SWIVEL

35°

240.5(9.5)

325(12.8)

566(22.3)

520.4(20.5) 22.8(0.9)

90°

PIVOT

326(12.8) 367(14.4)

287.5(11.3)

40°

82 (3.23) unité : mm (pouces)

233(9.2) 100(3.9) 233(9.2)

20(0.79)

208.5(8.2)

Pied EZ-UP

532(20.9)

129.3(5.1)

22.8(0.9)

172°

SWIVEL

172°

566(22.3)

520.4(20.5) 22.8(0.9)

90°

PIVOT

326(12.8) 367(14.4)

Ø272(10.7)

25°

64.3(2.53)

279.9(11)

27.7(1.09)

307.6(12.1) unité : mm (pouces)

233(9.2) 100(3.9) 233(9.2)

Chapitre 5 Référence

39

FlexStand

532 (20.9)

95 (3.74)

22.8 (0.9)

172°

SWIVEL

566 (22.3)

520.4 (20.5)

172°

PIVOT

90°

22.8 (0.9)

30°

TILT

φ

220 (8.7)

36 (1.42)

235.5 (9.3)

256 (10.1)

8.5 (0.33)

242 (9.5) unité : mm (pouces)

233 (9.2) 100 (3.9) 233 (9.2)

40

Chapitre 5 Référence

Affectation des broches du connecteur

• Connecteur DVI-D

Broche n°

1

2

3

4

5

6

7

Signal

T.M.D.S. Data 2-

T.M.D.S. Data 2+

T.M.D.S. Data2/4 Shield

NC*

NC*

DDC Clock (SCL)

DDC Data (SDA)

8

NC*

• Connecteur D-Sub mini à 15 broches

Broche n°

Signal

9

T.M.D.S. Data1-

10

T.M.D.S. Data1+

11

T.M.D.S. Data1/3 Shield

12

NC*

13

NC*

14 +5V Power

15

Ground (return for +5V,

Hsync, and Vsync)

16

Hot Plug Detect

Broche n°

Signal

17

T.M.D.S. Data0-

18

T.M.D.S. Data0+

19

T.M.D.S. Data0/5 Shield

20

NC*

21

NC*

22

T.M.D.S. Clock shield

23

T.M.D.S. Clock+

24

T.M.D.S. Clock-

(NC* : pas de connexion)

Broche n°

1

2

Signal

Red video

Green video

3

4

5

Blue video

NC*

Ground

Broche n°

6

7

Signal

Red video ground

Green video ground

8

9

Blue video ground

NC*

10 Ground

Broche n°

Signal

11

NC*

12

Data (SDA)

13

H. Sync

14

V. Sync

15

Clock (SCL)

(NC* : pas de connexion)

• Connecteur DisplayPort

19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

Broche n°

3

4

5

1

2

6

7

ML Lane3-

Ground

ML Lane3+

ML Lane2-

Ground

ML Lane2+

ML Lane1-

Signal Broche n°

8

9

Ground

ML Lane1+

10

ML Lane0-

11

Ground

12 ML Lane0+

13

CONFIG1

14

CONFIG2

Signal Broche n°

Signal

15 AUX CH+

16

Ground

17

AUX CH-

18

Hot Plug Detect

19

Return

20

DP PWR

Chapitre 5 Référence

41

• Port USB

Amont

Aval

Connecteur série B Connecteur série A

N° de contact

1

2

3

4

VCC

– Data

+ Data

Ground

Signal Remarques

Alimentation du câble

Données séries

Données séries

Terre du câble

Liste Accessoires

Kit de nettoyage

Haut-parleur

Câble de signal

ScreenCleaner de EIZO i•Sound L3

*

PP200

* Selon le type de pied, il est possible qu’il ne soit pas possible de raccorder le haut-parleur en option.

Pour obtenir les toutes dernières informations relatives aux accessoires, consultez notre site Web.

http://www.eizo.com

42

Chapitre 5 Référence

5-4 Glossaire

Horloge

Le moniteur à entrée analogique doit reproduire une horloge de la même fréquence que la fréquence de point du système vidéo utilisé, lorsque le signal d’entrée analogique est converti en un signal numérique pour afficher l’image.

Cette opération est appelée réglage d’horloge. Si l’impulsion d’horloge n’est pas correctement réglée, des barres verticales apparaissent sur l’écran.

DDC/CI (Display Data Channel/Command Interface)

Norme VESA standardisant l’échange interactif des informations de réglage, etc. entre un ordinateur et le moniteur.

DisplayPort

VESA inclut une norme d’interface numérique pour le périphérique d’affichage numérique. DisplayPort peut transférer un signal vidéo jusqu’à 16 bits pour chaque canal RGB ainsi qu’un signal audio. (Ce moniteur prend uniquement en charge des signaux vidéo de 8 bits.)

DVI (Digital Visual Interface, Interface visuelle numérique)

DVI est une norme d’interface numérique. L’interface DVI permet la transmission directe des données numériques du

PC sans perte.

Ceci inclut le système de transmission TMDS et les connecteurs DVI. Il existe deux types de connecteurs DVI.

Le premier est le connecteur DVI-D réservé à l’entrée de signaux numériques. L’autre est le connecteur DVI-I qui accepte des signaux numériques et analogiques.

DVI DMPM (DVI Digital Monitor Power Management)

DVI DMPM est une fonction d’économie d’énergie adaptée à l’interface numérique. L’état « moniteur allumé » (mode de fonctionnement normal) et « actif éteint » (mode économie d’énergie) sont indispensables pour le mode d’alimentation

DVI DMPM du moniteur.

Gain

Cette fonction est utilisée pour régler chaque paramètre de couleur pour le rouge, le vert et le bleu. Un moniteur LCD peut afficher des couleurs en faisant passer la lumière par le filtre coloré du panneau. Le rouge, le vert et le bleu sont les trois couleurs primaires. Toutes les couleurs affichées à l’écran sont une combinaison de ces trois couleurs. Le ton peut être modifié en réglant l’intensité de lumière (volume) traversant le filtre de chaque couleur.

Gamma

Généralement, la luminosité du moniteur varie de façon non linéaire selon le niveau du signal d’entrée ; c’est ce qu’on appelle la « caractéristique Gamma ». Une valeur gamma faible génère une image peu contrastée alors qu’une valeur gamma élevée augmente le contraste de l’image.

HDCP (High-bandwidth Digital Contents Protection)

Système de codage des signaux numériques développé pour protéger contre la copie les contenus numériques, tels que la vidéo, la musique, etc. La technologie HDCP permet de sécuriser la transmission des contenus numériques en codant côté sortie le contenu envoyé via un terminal DVI et en le décodant ensuite côté entrée.

Aucun contenu numérique ne peut être reproduit si les équipements côtés sortie et entrée ne sont pas compatibles

HDCP.

Phase

La phase correspond à un délai d’échantillonnage pour convertir le signal analogique d’entrée en un signal numérique. Le réglage de phase permet de régler le délai. Il est recommandé d’effectuer le réglage de phase une fois que l’horloge est correctement réglée.

Chapitre 5 Référence

43

Réglage du niveau

Le réglage du niveau permet de contrôler les niveaux de sortie des signaux afin d’afficher toute la palette de couleurs.

Il est recommandé d’effectuer le réglage du niveau avant d’effectuer le réglage de la couleur.

Résolution

Le panneau LCD est constitué d’un grand nombre de pixels de la taille spécifiée qui s’allument pour former l’image affichée à l’écran. Ce moniteur est constitué de 1 920 pixels horizontaux et de 1 200 pixels verticaux. A une résolution de 1 920 × 1 200, tous les pixels sont allumés en plein écran (1:1).

sRGB (Norme RGB)

Norme internationale pour la reproduction des couleurs et de l’espace couleur sur les périphériques (tels que les moniteurs, les imprimantes, les appareils photos numériques et les scanners). La norme sRGB permet aux internautes d’assurer une synchronisation précise des couleurs en tant que moyen de synchronisation des couleurs simple pour l’utilisation de l’Internet.

Température

La température de couleur est une méthode de mesure de la tonalité du blanc, indiquée généralement en degrés

Kelvin. L’écran devient rougeâtre à basse température et bleuâtre à température élevée, comme la température de la flamme.

5 000 K : blanc légèrement rougeâtre

6 500 K : blanc chaud, comparable à du papier blanc

9 300 K : blanc légèrement bleuté

TMDS (Transition Minimized Differential Signaling)

Méthode de transmission de signal pour l’interface numérique.

VESA DPMS (Video Electronics Standards Association - Display Power Management Signaling)

L’association VESA définit la normalisation des signaux d’ordinateurs (carte vidéo) pour l’économie d’énergie des moniteurs d’ordinateurs. DPMS définit l’état du signal entre l’ordinateur et le moniteur.

44

Chapitre 5 Référence

5-5 Synchronisation prédéfinie

Le tableau suivant indique la synchronisation vidéo prédéfinie en usine (pour les signaux analogiques uniquement).

Mode

Fréquence de point

Fréquence

Horizontale: kHz

Verticale: Hz

Polarité

VGA 640×[email protected] Hz

VGA TEXT

720×[email protected] Hz

25,2 MHz

28,3 MHz

Horizontale

Verticale

Horizontale

31,47

59,94

31,47

70,09

Négative

Négative

Négative

Positive

VESA 640×[email protected] Hz

VESA 640×[email protected] Hz

VESA 800×[email protected] Hz

VESA 800×[email protected] Hz

VESA 800×[email protected] Hz

VESA 800×[email protected] Hz

VESA

1 280×1 [email protected] Hz

VESA

1 280×1 [email protected] Hz

VESA CVT

1 680×1 [email protected] Hz

31,5 MHz

31,5 MHz

36,0 MHz

40,0 MHz

50,0 MHz

49,5 MHz

VESA 1 024×[email protected] Hz 65,0 MHz

VESA 1 024×[email protected] Hz 75,0 MHz

VESA 1 024×[email protected] Hz 78,8 MHz

VESA 1 152×[email protected] Hz 108,0 MHz

VESA 1 280×[email protected] Hz 108,0 MHz

108,0 MHz

135,0 MHz

VESA 1 600×1 [email protected] 162,0 MHz

VESA 1 600×1 [email protected] 175,0 MHz

VESA 1 600×1 [email protected] 189,0 MHz

VESA 1 600×1 [email protected] 202,5 MHz

146,3 MHz

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

Verticale

Horizontale

37,86

72,81

37,50

75,00

35,16

56,25

37,88

60,32

48,08

72,19

46,88

75,00

48,36

60,00

56,48

70,07

60,02

75,03

67,50

75,00

60,00

60,00

63,98

60,02

79,98

75,03

75,00

60,00

81,25

65,00

87,50

70,00

93,75

75,00

65,29

59,95

Négative

Négative

Négative

Négative

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Négative

Négative

Négative

Négative

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Négative

Positive

VESA CVT

1 920×1 [email protected]

193,

3 MHz

Horizontale

Verticale

74,56

59,89

Négative

Positive

VESA CVT RB

1 920×1 [email protected]

154,

0 MHz

Horizontale

Verticale

74,04

59,95

Positive

Négative

Attention

• La position de l’écran peut être décalée, selon l’ordinateur raccordé, ce qui peut nécessiter un réglage de l’écran à l’aide du menu de réglage.

• Si un signal différent de ceux

énumérés dans le tableau est entré, réglez l’écran à l’aide du menu de réglage. Toutefois, l’affichage à l’écran peut toujours être incorrect même après réglage.

• Lorsque des signaux entrelacés sont utilisés, l’écran ne peut pas s’afficher correctement même après avoir réglé l’écran à l’aide du menu de réglage.

Chapitre 5 Référence

45

FCC Declaration of Conformity

For U.S.A. , Canada, etc. (rated 100-120 Vac) Only

We, the Responsible Party

FCC Declaration of Conformity

EIZO NANAO TECHNOLOGIES INC.

5710 Warland Drive, Cypress, CA 90630

Phone: (562) 431-5011

declare that the product

Trade name: EIZO

Model: FlexScan S2433W

is in conformity with Part 15 of the FCC Rules. Operation of this product is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.

* Reorient or relocate the receiving antenna.

*

Increase the separation between the equipment and receiver.

*

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

* Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Note

Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device.

- AC Cord

- Shielded Signal Cable (enclosed)

Canadian Notice

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de le classe B est comforme à la norme NMB-003 du Canada.

46

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Hinweis zur Ergonomie

Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor

Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige

Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der

Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen: a) Der Standfuß muß eine ausreichende mechanische Stabilität zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.

b) Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht höher als die Augenhöhe eines Benutzers in sitzender Position ist.

c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der

Bildschirmmitte über dem Boden zwischen 135 – 150 cm beträgt.

d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5°, min. nach hinten ≥ 5°).

e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale

Kraftaufwand dafür muß weniger als 100 N betragen.

f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.

g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).

h) Der Standfuß mit Bildschirmgerät muß bei einer Neigung von bis zu 10° aus der normalen aufrechten Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1920 ×

1200, Digital Eingang und mindestens 60,0 Hz Bildwiederholfrequenz, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte

Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken.

Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw.

Kopfhörerausgang und damit auch den Schalldruckpegel.

„Maschinenlärminformations-Verordnung 3. GPSGV:

Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäss EN ISO 7779“

[Begrenzung des maximalen Schalldruckpegels am Ohr]

Bildschirmgeräte: Größte Ausgangsspannung 150 mV

47

关于电子信息产品污染控制标识

,适用于在中华人民共和国销售的电子信息产品。

标识中央的数字为环保使用期限的年数。只要您遵守该产品相关的安全及使用注意事项,在自制

造日起算的年限内,不会产生对环境污染或人体及财产的影响。上述标识粘贴在机器背面。

有毒有害物质或元素的名称及含量

部件名称

印刷电路板

机箱

液晶显示器

其他

(Pb)

×

×

×

(Hg)

×

有毒有害物质或元素

(Cd)

六价铬

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

○ :表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的限量要求以下。

× :

表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。( 企业可

在此处 , 根据实际情況对上表中打“×

” 的技术原因进行进一步说明 )

2nd Edition-August, 2011

03V23255B1

(U.M-S2433W-FS)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
