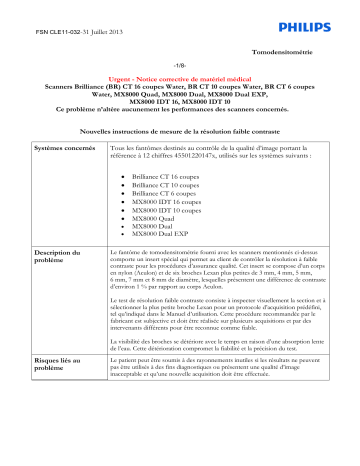

FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-1/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Systèmes concernés
Tous les fantômes destinés au contrôle de la qualité d’image portant la
référence à 12 chiffres 45501220147x, utilisés sur les systèmes suivants :








Description du
problème
Brilliance CT 16 coupes
Brilliance CT 10 coupes
Brilliance CT 6 coupes
MX8000 IDT 16 coupes
MX8000 IDT 10 coupes
MX8000 Quad
MX8000 Dual
MX8000 Dual EXP
Le fantôme de tomodensitométrie fourni avec les scanners mentionnés ci-dessus
comporte un insert spécial qui permet au client de contrôler la résolution à faible
contraste pour les procédures d’assurance qualité. Cet insert se compose d’un corps
en nylon (Aculon) et de six broches Lexan plus petites de 3 mm, 4 mm, 5 mm,
6 mm, 7 mm et 8 mm de diamètre, lesquelles présentent une différence de contraste
d’environ 1 % par rapport au corps Aculon.
Le test de résolution faible contraste consiste à inspecter visuellement la section et à
sélectionner la plus petite broche Lexan pour un protocole d’acquisition prédéfini,
tel qu’indiqué dans le Manuel d’utilisation. Cette procédure recommandée par le
fabricant est subjective et doit être réalisée sur plusieurs acquisitions et par des
intervenants différents pour être reconnue comme fiable.
La visibilité des broches se détériore avec le temps en raison d’une absorption lente
de l’eau. Cette détérioration compromet la fiabilité et la précision du test.
Risques liés au
problème
Le patient peut être soumis à des rayonnements inutiles si les résultats ne peuvent
pas être utilisés à des fins diagnostiques ou présentent une qualité d’image
inacceptable et qu’une nouvelle acquisition doit être effectuée.
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-2/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Identification des
systèmes concernés
Tous les fantômes destinés au contrôle de la qualité d’image utilisés sur les systèmes
suivants :








Brilliance CT 16 coupes
Brilliance CT 10 coupes
Brilliance CT 6 coupes
MX8000 IDT 16 coupes
MX8000 IDT 10 coupes
MX8000 Quad
MX8000 Dual
MX8000 Dual EXP
Ce courrier a pour but de vous aider à contrôler de façon plus fiable le bruit des
Actions à mettre en
images au niveau de la couche d’eau du fantôme du système, afin de garantir que la
œuvre par les
utilisateurs du système résolution à faible contraste est conforme aux spécifications.
concerné
Ce courrier est un addenda à votre Manuel d’utilisation et remplace le
document CIL CLE11-032 reçu par votre établissement en Décembre 2012.
Il remplace les instructions de mesure de la résolution faible contraste QI
décrites dans le Manuel d’utilisation.
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-3/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Nouvelles instructions de mesure de la résolution faible contraste
Actions à mettre en
Brilliance (BR) CT 16 coupes Water, MX8000 IDT 16
œuvre par les
utilisateurs du système
La valeur de bruit nominale devrait être de 4,5 ±0,5, à 120 kV, avec une collimation
concerné
16×1,5, épaisseur de coupe de 6 mm ; filtre EB ; RT 0,75 s ; 200 mAs.
Veuillez inclure ces modifications dans votre documentation d’utilisation. À l’aide
des paramètres de protocole ci-dessus, exécutez l’étape 3 ci-dessous, au lieu de
l’inspection visuelle des inserts de Lexan dans le module d’Aculon. Cette inspection
visuelle n’est plus recommandée lors de la vérification de la résolution à faible
contraste.
 Contrôlez la qualité des images en fonction des critères suivants :
 Toutes les images doivent être exemptes d’artefact.
 Les caractéristiques suivantes doivent être résolues :
o Tous les orifices de résolution (sept rangées) de la broche
Perspex.
o La résolution à faible contraste est vérifiée en contrôlant le
bruit des images (écart-type) conformément à l’étape 3 cidessous.
 Les relevés d’absorption des différentes broches doivent
correspondre aux résultats suivants (exprimés en valeurs TDM) :
Eau : 0 ±4
Nylon (Aculon) : +100 ±10 (+10 % par rapport à l’eau)
Polyéthylène : -80 ±10 (-8 % par rapport à l’eau)
Teflon : +990 ±50 (+99 % par rapport à l’eau)
Perspex : +140 ±10 (+14 % par rapport à l’eau)
Lexan : +120 ±10 (+12 % par rapport à l’eau)
Remarques


Toutes les mesures doivent être réalisées en positionnant une petite région
d’intérêt (ROI) à l’intérieur de chacune des broches et régions contrôlées.
En raison des différences dans les matériaux utilisés, les valeurs
d’absorption réelles peuvent différer des chiffres repris ci-dessus. Dans ce
cas, utilisez les valeurs indiquées sur l’étiquette du fantôme.
1. Couche d’eau : effectuez une analyse supplémentaire avec le protocole Head
STD-QA, en respectant l’étape 2, au niveau de la couche d’eau (médiane) du
fantôme crânien.
2. Pour l’ensemble des images, positionnez une ROI d’une surface de 7 000
±2 000 mm2 autour du centre de l’image du fantôme.
3. Assurez-vous que la valeur moyenne atteint 0 ±4 valeur TDM et que l’écart-type
s’élève à 4,5 ±0,5 valeurs TDM.
4. Si l’écart-type ne s’affiche pas, modifiez le réglage dans Options ; Display Utilities
(Afficher utilitaires) ; ROI Values (Valeurs ROI).
5. Vérifiez que le diamètre de la grande broche Perspex est de 50 ±1 mm.
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-4/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Brilliance (BR) CT 10 coupes Water, MX8000 IDT 10
Nouvelles instructions de mesure de la résolution faible contraste
La valeur de bruit nominale devrait être de 4,5 ±0,5, à 120 kV, avec une collimation
8×3, épaisseur de coupe de 6 mm ; filtre EB ; RT 0,75 s ; 200 mAs.
Veuillez inclure ces modifications dans votre documentation d’utilisation. À l’aide
des paramètres de protocole ci-dessus, exécutez l’étape 3 ci-dessous, au lieu de
l’inspection visuelle des inserts de Lexan dans le module d’Aculon. Cette inspection
visuelle n’est plus recommandée lors de la vérification de la résolution à faible
contraste.
 Contrôlez la qualité des images en fonction des critères suivants :
 Toutes les images doivent être exemptes d’artefact.
 Les caractéristiques suivantes doivent être résolues :
o Tous les orifices de résolution (sept rangées) de la broche
Perspex.
o La résolution à faible contraste est vérifiée en contrôlant le
bruit des images (écart-type) conformément à l’étape 3 cidessous.
 Les relevés d’absorption des différentes broches doivent
correspondre aux résultats suivants (exprimés en valeurs TDM) :
Eau : 0 ±4
Nylon (Aculon) : +100 ±10 (+10 % par rapport à l’eau)
Polyéthylène : -80 ±10 (-8 % par rapport à l’eau)
Teflon : +990 ±50 (+99 % par rapport à l’eau)
Perspex : +140 ±10 (+14 % par rapport à l’eau)
Lexan : +120 ±10 (+12 % par rapport à l’eau)
Remarques


Toutes les mesures doivent être réalisées en positionnant une petite ROI à
l’intérieur de chacune des broches et régions contrôlées.
En raison des différences dans les matériaux utilisés, les valeurs
d’absorption réelles peuvent différer des chiffres repris ci-dessus. Dans ce
cas, utilisez les valeurs indiquées sur l’étiquette du fantôme.
1. Couche d’eau : effectuez une analyse supplémentaire avec le protocole Head
STD-QA, en respectant l’étape 2, au niveau de la couche d’eau (médiane) du
fantôme crânien.
2. Pour l’ensemble des images, positionnez une ROI d’une surface de 7 000
±2 000 mm2 autour du centre de l’image du fantôme.
3. Assurez-vous que la valeur moyenne atteint 0 ±4 valeur TDM et que l’écart-type
s’élève à 4,5 ±0,5 valeurs TDM.
4. Si l’écart-type ne s’affiche pas, modifiez le réglage dans Options ; Display Utilities
(Afficher utilitaires) ; ROI Values (Valeurs ROI).
5. Vérifiez que le diamètre de la grande broche Perspex est de 50 ±1 mm.
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-5/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Brilliance (BR) CT 6 coupes Water
Nouvelles instructions de mesure de la résolution faible contraste
La valeur de bruit nominale devrait être de 4,5 ±0,5, à 120 kV, avec une collimation
4×6, épaisseur de coupe de 6 mm ; filtre EB ; RT 0,75 s ; 200 mAs.
Veuillez inclure ces modifications dans votre documentation d’utilisation. À l’aide
des paramètres de protocole ci-dessus, exécutez l’étape 3 ci-dessous, au lieu de
l’inspection visuelle des inserts de Lexan dans le module d’Aculon. Cette inspection
visuelle n’est plus recommandée lors de la vérification de la résolution à faible
contraste.
 Contrôlez la qualité des images en fonction des critères suivants :
 Toutes les images doivent être exemptes d’artefact.
 Les caractéristiques suivantes doivent être résolues :
o Tous les orifices de résolution (sept rangées) de la broche
Perspex.
o La résolution à faible contraste est vérifiée en contrôlant le
bruit des images (écart-type) conformément à l’étape 3 cidessous.
 Les relevés d’absorption des différentes broches doivent
correspondre aux résultats suivants (exprimés en valeurs TDM) :
Eau : 0 ±4
Nylon (Aculon) : +100 ±10 (+10 % par rapport à l’eau)
Polyéthylène : -80 ±10 (-8 % par rapport à l’eau)
Teflon : +990 ±50 (+99 % par rapport à l’eau)
Perspex : +140 ±10 (+14 % par rapport à l’eau)
Lexan : +120 ±10 (+12 % par rapport à l’eau)
Remarques
 Toutes les mesures doivent être réalisées en positionnant une petite ROI à
l’intérieur de chacune des broches et régions contrôlées.
 En raison des différences des matériaux utilisés, les valeurs d’absorption
réelles peuvent différer des chiffres repris ci-dessus. Dans pareil cas, utilisez
les valeurs indiquées sur l’étiquette du fantôme.
1. Couche d’eau : effectuez une analyse supplémentaire avec le protocole Head
STD-QA, en respectant l’étape 2, au niveau de la couche d’eau (médiane) du
fantôme crânien.
2. Pour l’ensemble des images, positionnez une ROI d’une surface de 7 000
±2 000 mm2 autour du centre de l’image du fantôme.
3. Assurez-vous que la valeur moyenne atteint 0 ±4 valeur TDM et que l’écart-type
s’élève à 4,5 ±0,5 valeurs TDM.
4. Si l’écart-type ne s’affiche pas, modifiez le réglage dans Options ; Display
Utilities (Afficher utilitaires) ; ROI Values (Valeurs ROI).
5. Vérifiez que le diamètre de la grande broche Perspex est de 50 ±1 mm.
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-6/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
MX8000 Quad
Nouvelles instructions de mesure de la résolution faible contraste
La valeur de bruit nominale devrait être de 4,4 ±0,44, à 120 kV, avec une
collimation 4×5, épaisseur de coupe de 5 mm ; filtre EB ; RT 0,75 s ;
250 mAs.
Veuillez inclure ces modifications dans votre documentation d’utilisation. À
l’aide des paramètres de protocole ci-dessus, exécutez l’étape 3 ci-dessous, au
lieu de l’inspection visuelle des inserts de Lexan dans le module d’Aculon.
Cette inspection visuelle n’est plus recommandée lors de la vérification de la
résolution à faible contraste.
 Contrôlez la qualité des images en fonction des critères suivants :
 Toutes les images doivent être exemptes d’artefact.
 Les caractéristiques suivantes doivent être résolues :
o Tous les orifices de résolution (sept rangées) de la broche
Perspex.
o La résolution à faible contraste est vérifiée en contrôlant le
bruit des images (écart-type) conformément à l’étape 3 cidessous.
 Les relevés d’absorption des différentes broches doivent
correspondre aux résultats suivants (exprimés en valeurs
TDM) :
Eau : 0 ±4
Nylon (Aculon) : +100 ±10 (+10 % par rapport à l’eau)
Polyéthylène : -80 ±10 (-8 % par rapport à l’eau)
Teflon : +990 ±50 (+99 % par rapport à l’eau)
Perspex : +140 ±10 (+14 % par rapport à l’eau)
Lexan : +120 ±10 (+12 % par rapport à l’eau)
Remarques


Toutes les mesures doivent être réalisées en positionnant une petite ROI à
l’intérieur de chacune des broches et régions contrôlées.
En raison des différences dans les matériaux utilisés, les valeurs
d’absorption réelles peuvent différer des chiffres repris ci-dessus. Dans ce
cas, utilisez les valeurs indiquées sur l’étiquette du fantôme.
1. Couche d’eau : effectuez une analyse supplémentaire avec le protocole Head
STD-QA, en respectant l’étape 2, au niveau de la couche d’eau (médiane) du
fantôme crânien.
2. Pour l’ensemble des images, positionnez une ROI d’une surface de 7 000
±2 000 mm2 autour du centre de l’image du fantôme.
3. Assurez-vous que la valeur moyenne atteint 0 ±4 valeur TDM et que l’écart-type
s’élève à 4,4 ±0,44 valeurs TDM.
4. Si l’écart-type ne s’affiche pas, modifiez le réglage dans Options ; Display Utilities
(Afficher utilitaires) ; ROI Values (Valeurs ROI).
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-7/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
MX8000 Dual, MX8000 Dual EXP
Nouvelles instructions de mesure de la résolution faible contraste
La valeur de bruit nominale devrait être de 4,4 ±0,44, à 120 kV, avec une
collimation de 2×5, épaisseur de coupe de 5 mm ; filtre EB ; RT 0,75 s ; 250 mAs.
Veuillez inclure ces modifications dans votre documentation d’utilisation. À l’aide
des paramètres de protocole ci-dessus, exécutez l’étape 3 ci-dessous, au lieu de
l’inspection visuelle des inserts de Lexan dans le module d’Aculon. Cette inspection
visuelle n’est plus recommandée lors de la vérification de la résolution à faible
contraste.




Contrôlez la qualité des images en fonction des critères suivants :
Toutes les images doivent être exemptes d’artefact.
Les caractéristiques suivantes doivent être résolues :
o Tous les orifices de résolution (sept rangées) de la broche
Perspex.
o La résolution à faible contraste est vérifiée en contrôlant le
bruit des images (écart-type) conformément à l’étape 3 cidessous.
Les relevés d’absorption des différentes broches doivent
correspondre aux résultats suivants (exprimés en valeurs
TDM) :
Eau : 0 ±4
Nylon (Aculon) : +100 ±10 (+10 % par rapport à l’eau)
Polyéthylène : -80 ±10 (-8 % par rapport à l’eau)
Teflon : +990 ±50 (+99 % par rapport à l’eau)
Perspex : +140 ±10 (+14 % par rapport à l’eau)
Lexan : +120 ±10 (+12 % par rapport à l’eau)
Remarques


Toutes les mesures doivent être réalisées en positionnant une petite ROI à
l’intérieur de chacune des broches et régions contrôlées.
En raison des différences des matériaux utilisés, les valeurs d’absorption
réelles peuvent différer des chiffres repris ci-dessus. Dans pareil cas, utilisez
les valeurs indiquées sur l’étiquette du fantôme.
1. Couche d’eau : effectuez une analyse supplémentaire avec le protocole Head
STD-QA, en respectant l’étape 2, au niveau de la couche d’eau (médiane) du
fantôme crânien.
2. Pour l’ensemble des images, positionnez une ROI d’une surface de 7 000
±2 000 mm2 autour du centre de l’image du fantôme.
3. Assurez-vous que la valeur moyenne atteint 0 ±4 valeur TDM et que l’écart-type
s’élève à 4,4 ±0,44 valeurs TDM.
4. Si l’écart-type ne s’affiche pas, modifiez le réglage dans Options ; Display Utilities
(Afficher utilitaires) ; ROI Values (Valeurs ROI).
FSN CLE11-032-31 Juillet 2013
Tomodensitométrie
-8/8-
Urgent - Notice corrective de matériel médical
Scanners Brilliance (BR) CT 16 coupes Water, BR CT 10 coupes Water, BR CT 6 coupes
Water, MX8000 Quad, MX8000 Dual, MX8000 Dual EXP,
MX8000 IDT 16, MX8000 IDT 10
Ce problème n’altère aucunement les performances des scanners concernés.
Nouvelles instructions de mesure de la résolution faible contraste
Remarque : cette nouvelle procédure s’applique aux modèles de scanners non
Actions à mettre en
équipés du programme de contrôle QI rapide, à savoir les scanners MX8000 Quad,
œuvre par les
utilisateurs du système MX8000 Dual, MX8000 IDT 16 et MX8000 IDT 10.
concerné
La résolution à faible contraste dépend fortement du bruit des images, lequel est
inversement dépendant de la racine carrée du débit de dose, à condition que toutes
les autres conditions restent inchangées, comme la filtration des rayons X et les
paramètres de reconstruction.
Actions correctives
menées par Philips
Healthcare
Ce courrier envoyé par Philips est un addenda à votre Manuel d’utilisation. Il
remplace le document CIL CLE11-032 reçus par votre établissement en septembre
où en octobre 2012, ainsi que les instructions de mesure de la résolution faible
contraste QI décrites dans le Manuel d’utilisation.
Informations
Complémentaires et
Assistance Technique
Si vous avez besoin d’informations supplémentaires ou d’assistance technique
concernant cette notification, veuillez contacter notre Pôle d’Assistance Clients au
0810.835.624. ou votre prestataire habituel si votre établissement est situé hors de
la métropole
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
