Hama 00052800 Owner's manual

Hama 00052800 Owner's manual
P
C
-
H
A
R
D
W A
R
E

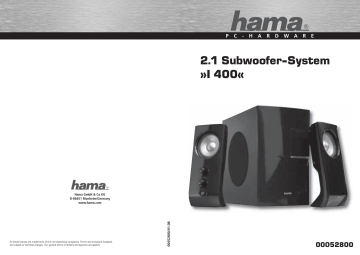

2.1 Subwoofer-System
»I 400«
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00052800/01.08
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
00052800
d Bedienungsanleitung
Inhaltsverzeichnis
Soundcard
Speaker
Mic
•
•
•
•
•
•
•
•
•
Positionierung
Packungsinhalt
Positionierung
Anschließen des Lautsprechersystems
Bedienung und Klangeinstellungen
Einstellungen unter Windows XP
Einstellungen unter Windows Vista
FAQ
Sicherheitshinweise
Technische Daten
Packungsinhalt
• 1 x Subwoofer
• 2 x Satelliten
Bitte prüfen Sie beim Auspacken das alle Komponenten
enthalten sind und keine äußerlichen Schäden (geknickte
Kabel, beschädigte Isolierung, etc.) aufweisen.
Wir empfehlen Ihnen, die Verpackung mit den Styroporeinlagen für spätere Transporte aufzubewahren.
1. Stellen Sie die Satelliten-Lautsprecher rechts und links
vom Monitor auf und richten sie so aus, damit sie in
Ihre Richtung zeigen.
2. Der Abstand zwischen den beiden Satelliten und
Ihrem Kopf sollte möglichst gleich groß sein.
3. Den Subwoofer können Sie unter Ihrem Schreibtisch
platzieren. Die genaue Position spielt hierbei keine
entscheidende Rolle, da tiefe Töne vom menschlichen
Gehör schwer lokalisierbar sind.
Anschließen des Lautsprechersystems
Schließen Sie das Kabel mit dem grünen Klinkenstecker
an die Lautsprecherausgangsbuchse Ihrer Soundkarte
und das Kabel mit dem schwarzen Stecker an die Buchse
auf der Rückseite Ihres Subwoofers an.
Verbinden Sie die Lautsprecheranschlusskabel mit dem
Audio-Ausgang am Subwoofer und den Netzstecker mit
einer freien Steckdose.
Bitte lesen Sie sich vor der Inbetriebnahme die Sicherheitshinweise durch.
2
3
Bedienung und Klangeinstellungen
Einstellungen unter Windows XP
Einschalten des Lautsprechers
Betätigen Sie den Netzschalter am Subwoofer um das
Lautsprechersystem ein- und auszuschalten.
Ihre Soundeinstellungen wurden damit für dieses
Lautsprechersystem optimiert.
Wenn Sie die Satelliten nicht wie beschrieben, im
gleichen Abstand zu Ihrem Kopf positionieren konnten,
können Sie jetzt noch die Lautstärke der Satelliten
ausgleichen.
Lautstärke
Die Lautstärke können Sie über den Regler am Satelliten
regeln.
Klangeinstellungen
Am Satelliten befindet sich neben dem Lautstärkeregler
auch ein Regler für tiefe Frequenzen (Bass). Stellen
Sie den Lautsprecher zuerst auf Zimmerlautstärke und
dann die Tiefen entsprechend Ihren Wünschen ein.
Öffnen Sie in Ihrer Systemsteuerung das ‚Sounds und
Audiogeräte’-Menü
Kopfhörerausgang
Wenn Sie einen Kopfhörer an den Satelliten anschließen,
wird das Audio-Signal zum Lautsprecher automatisch unterbrochen und das Signal nur noch von Ihrem Kopfhörer
wiedergegeben. Sie können weiterhin den Lautstärkeregler verwenden, um die Lautstärke für Ihren Kopfhörer zu
regulieren.
Klicken Sie bei ‚Lautsprechereinstellungen’ auf den
Button ‚Erweitert ...’
Klicken Sie dazu bei ‚Lautsprechereinstellungen’ auf den
Button ‚Lautstärke ...’.
Hier können Sie den Pegel für die verschiedenen Ausgansgkanäle einzeln regeln. Erhöhen bzw. verringern Sie
die Pegel für den rechten und den linken Satelliten nach
Ihren Wünschen und klicken Sie dann auf ‚OK’ um die
Änderungen zu bestätigen.
Wählen Sie ‚Desktop-Stereolautsprecher’ aus und
klicken auf ‚OK’.
4
5
Einstellungen unter Windows Vista
Aktivieren Sie den Haken neben ‚Vorne links und rechts’.
Klicken Sie auf ‚Weiter’ und im nächsten Fenster auf
‚Fertig stellen’.
FAQ
Sicherheitshinweise:
Subwoofer und Satelliten funktionieren nicht
• Verwenden Sie den Lautsprecher nur in trocknen und
geschlossenen Räumen
• Stellen Sie sicher, dass die Netzspannung 230 V / 50 Hz
beträgt
• Verlegen Sie die Kabel so, dass man nicht darauf
treten oder darüber stolpern und nicht durch
daraufliegende Gegenstände beschädigt werden kann
• Es dürfen keine Gegenstände wie z.B. Büroklammern,
etc. in das Lautsprechergehäuse gelangen, da diese
einen Kurzschluß verursachen könnten
• Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten
• Verwenden Sie zum Reinigen nur ein trockenes oder
bei starker Verschmutzung ein leicht angefeuchtetes
Tuch
• Durch das Ausschalten am Netzschalter wird der
Lautsprecher nicht von der Netzspannung getrennt.
Zur vollständigen Trennung von der Netzspannung
muss der Netzstecker aus der Steckdose gezogen
werden
• Reparaturen dürfen nur von autorisiertem
Fachpersonal durchgeführt werden
Stellen Sie sicher, dass der Netzschalter am Subwoofer
auf ‚ON’ gestellt ist und die verwendete Steckdose unter
Spannung steht.
Versichern Sie sich das an der Kopfhörerausgangsbuchse keine Geräte oder Kabel eingesteckt sind und der
schwarze Stecker ganz in der Buchse an der Rückseite
des Subwoofers verschwunden ist und nicht herausragt.
Sollte dadurch das Problem nicht behoben werden
können, überprüfen Sie die Soundeinstellungen Ihres
Computers.
Windows XP
Ihre Soundeinstellungen wurden damit für dieses Lautsprechersystem optimiert.
Wenn Sie die Satelliten nicht wie beschrieben, im gleichen
Abstand zu Ihrem Kopf positionieren konnten, können Sie
jetzt noch die Lautstärke der Satelliten ausgleichen.
Öffnen Sie in Ihrer Systemsteuerung das ‚Sound’-Menü.
Technische Daten:
Windows Vista
Klicken Sie dazu im ‚Sound’-Menü auf ‚Eigenschaften’
und dann im neu geöffneten Fenster auf den Reiter
‚Pegel’ und den Button ‚Balance’.
Wählen Sie dann Ihre Soundkarte aus und klicken Sie auf
‚Konfigurieren’.
Vergewissern Sie sich, das die verwendete Soundkarte
als Standardgerät für die Soundwiedergabe im ‚Sounds
und Audiogeräte’-Menü (XP) bzw. ‚Sound’-Menü (Vista)
der Systemsteuerung eingetragen ist und die ‚Ton aus’Funktion nicht aktiviert ist.
Der Sound wirkt verzerrt
Wählen Sie in dem neuen Menü ‚Stereo’ aus und klicken
Sie dann auf ‚Weiter’.
6
Hier können Sie den Pegel für die verschiedenen Ausgansgkanäle einzeln regeln. Erhöhen bzw. verringern Sie
die Pegel für den rechten (R) und den linken Satelliten (L)
nach Ihren Wünschen und klicken Sie dann auf ‚OK’ um
die Eingabe zu bestätigen.
Überprüfen Sie das die Stecker beider Lautsprecheranschlusskabel und der grüne Klinkenstecker ganz in den
Buchsen verschwunden sind und nicht herausragen.
Stellen Sie sicher, dass die Einstellungen in Ihrem Betriebsystem wie im Punkt ‚Einstellungen unter Windows
XP’ bzw. ‚Einstellungen unter Windows Vista’ angegeben
vorgenommen wurden.
Subwoofer
Ausgangsleistung:
Frequenzgang:
Abmessungen:
Tieftöner:
7 Watt; <1% THD+n
20 Hz - 200 Hz
12,5 x 22,6 x 21,2 cm
133 mm
Satelliten:
Ausgangsleistung:
Frequenzgang:
Abmessungen:
Lautsprecher:
2 x 4,5 Watt
63 Hz - 20 kHz
7,6 x 7,8 x 17,8 cm
76 mm
Kontakt- und Supportinformationen:
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an
Ihren Händler oder an die Hama Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder Produktinformationen bekommen Sie unter www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
7
g Operating Instruction
Contents
Soundcard
Speaker
Mic
•
•
•
•
•
•
•
•
•
Placement
Package contents
Placement
Connecting the loudspeaker system
Operation and sound settings
Settings with Windows XP
Settings with Windows Vista
FAQ
Safety notes
Specifications
Package contents
• 1 x Subwoofer
• 2 x Satellites
While you are unpacking, ensure that all components are
included and that there is no visible damage (crimped
cables, damaged insulation, etc.)
We recommend that you keep the packaging, including
the Styrofoam inserts, for transport at a later time.
1. Place the satellite speakers to the left and right of the
monitor and position them so that they face toward
you.
2. The distance between each of the two speakers and
your head should be as equal as possible.
3. You can place the subwoofer underneath your desk.
Because the human ear cannot localise low tones, the
exact position of the subwoofer is not very important.
Connecting the loudspeaker system
Connect the cable to the green jack plug on the
loudspeaker output socket on your sound card and then
connect the cable to the black plug on the socket on the
rear of your subwoofer.
Connect the loudspeaker connection cable to the audio
output on the subwoofer and connect the mains plug to
an available wall socket.
Carefully read through the safety notes before using the
device for the first time.
8
9
Operation and sound settings
Settings with Windows XP
Switching the loudspeakers on
Use the on/off switch on the subwoofer to switch the
loudspeaker system on and off.
Your sound settings are now optimised for this loudspeaker system.
If you cannot place the satellites, as was described, so
that they are at equal distances from your head, you can
now balance the volume between the two satellites.
Volume
You can control the volume using the control on the
satellite.
Sound settings
In addition to the volume control, the satellites also
have a control for low frequencies (bass). First, set the
loudspeakers to normal room volume and then adjust the
bass to the levels you desire
Open „Sounds and Audio Devices“ from your control
panel.
Headphone output
When you attach headphones to the satellites, the audio
signal to the loudspeaker is automatically interrupted
and the signal is only played back on your headphones.
You can continue to use the volume control to control the
volume on your headphones.
Click „Advanced...“ under „Speaker settings“
To do this, click „Speaker volume...“ under „Speaker
settings“
You can control the level for the various output channels
here. Increase or decrease the level for the right and
left satellites as you need, then click „OK“ to confirm the
changes.
Select „Desktop stereo speakers“ and click „OK“.
10
11
Settings with Windows Vista
FAQ
Safety notes:
The subwoofer and the satellites do not work.
• Use the loudspeakers only in closed, dry spaces.
• Be sure that the mains power supply is 230 V/50 Hz.
• Route that cable so that no one will walk on it or trip
over it and so that it cannot be damaged by objects
that lie on it.
• Do not allow objects such as paper clips, etc. to enter
the speaker, since these may cause a short circuit.
• Keep all liquids away.
• Use only a dry cloth for cleaning. If the unit is
extremely soiled, use a slightly dampened cloth.
• Switching off the on/off switch does not disconnect
the speaker from the mains voltage. The mains plug
must be pulled out of the wall socket in order to
disconnect the speakers from the mains voltage
completely.
• Repair work may only be performed by authorized
technicians.
Be sure that the on/off on the subwoofer is set to „ON“
and that the wall socket that you are using is live.
Make sure that devices or cables are not plugged into the
headphone output socket and the black plug is inserted
fully into the socket on the back of the subwoofer.
If this does not solve the problem, check your computer‘s
sound settings.
Place a checkmark in the box next to „“Front left and
right“. Click „Next“. In the next window, click „Finish“.
Windows XP
Specifications:
Open „Sound“ from your control panel.
Your sound settings are now optimised for this
loudspeaker system.
Windows Vista
If you cannot place the satellites, as was described, so
that they are at equal distances from your head, you can
now balance the volume between the two satellites.
Select your sound card and then click „Configure“.
Be sure that the sound card you are using is the default
device for sound playback under „Sounds and Audio
Devices“ (XP) or „Sound“ (Vista) in the control panel and
that there is no checkmark next to the „Mute“ function.
The sound is distorted
To do this, click „Properties“ in the „Sound“ menu. In the
new window that opens, click the „Level“ tab and the
„Balance“ button.
In the new menu, select „Stereo“, then click „Continue“.
12
You can control the level for the various output channels
here. Increase or decrease the level for the right (R) and
left (L) satellites as you need, then click „OK“ to confirm
the entries.
Check that the plugs for both loudspeaker connection
cables and the green jack plug are inserted fully into the
sockets and do not stick out.
Be sure that you have made the settings in your operating
system as is described in „Settings with Windows XP“ or
„Settings with Windows Vista“.
Subwoofer
Output power:
Frequency response:
Dimensions:
Woofers:
7 watts; <1% THD+n
20 Hz - 200 Hz
12,5 x 22,6 x 21,2 cm
133 mm
Satellites:
Output power:
Frequency response:
Dimensions:
Loudspeakers:
2 x 4,5 watts
63 Hz - 20 kHz
7,6 x 7,8 x 17,8 cm
76 mm
Support and contact information
If products are defective:
Please contact your dealer or Hama Product Consulting
if you have any product claims.
Internet / World Wide Web:
Product support, new drivers or product information can
be found at www.hama.com
Support Hotline – Hama Product Consulting:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail: [email protected]
13
f Mode d‘emploi
Table des matières
Soundcard
Speaker
Mic
•
•
•
•
•
•
•
•
•
Positionnement
Contenu de l´emballage
Positionnement
Raccordement du système de haut-parleur
Utilisation et réglages du son
Réglages sous Windows XP
Réglages sous Windows Vista
FAQ, Questions fréquemment posées
Mesures de sécurité
Données techniques
Contenu de l´emballage
• 1 x caisson de graves
• 2 x satellites
Lors du déballage, veuillez vérifier qu´il y ait tous les
composants et que ceux-ci ne présentent pas de
dommage extérieur (câble plié, isolation abimée, etc...).
Nous vous recommandons de garder l´emballage avec
les parties en polystyrène pour d´éventuels transports
futurs.
1. Posez les enceintes satellite à droite et à gauche du
moniteur et positionnez-les de façon à ce qu´ elles
soient dans votre direction.
2. La distance entre les deux satellites et votre tête doit
être si possible identique.
3. Vous pouvez installer le caisson de graves sous votre
bureau. Une position précise n´est pas nécessaire
dans ce cas, puisque les graves profonds sont
difficilement perceptibles par l´oreille humaine.
Raccordement du système de haut-parleur
Branchez le câble à fiche mâle stéréo verte à la sortie
des haut-parleurs de votre carte son, puis insérez le
câble avec la fiche noire dans la prise de la face arrière
de votre caisson de graves.
Reliez le câble de liaison du haut-parleur avec la sortie
audio du caisson de graves et la fiche de réseau à une
prise de courant disponible.
Avant la mise en marche, veuillez lire avec attention les
mesures de sécurité.
14
15
Utilisation et réglages du son
Réglages sous Windows XP
Allumer le haut-parleur
Appuyez sur l´interrupteur d´alimentation au caisson de
graves afin d´allumer/d´éteintre le système de haut-parleur.
Si vous n´avez pas pu installer les satellites comme il est
décrit, à savoir à la même distance par rapport à votre
tête, vous pouvez également équilibrer le volume.
Volume
Vous pouvez régler le volume directement sur le satellite.
Réglages du son
En plus du bouton de réglage du volume, le satellite
dispose également d’un bouton de réglage des
fréquences graves. Réglez d´abord le haut-parleur en
adaptant le volume adapté à la pièce puis ajustez les
graves selon vos souhaits.
Pour cela, veuillez cliquer sur „Réglages des
haut-parleurs“ sur le bouton „Volume....“.
Dans le panneau de configuration, ouvrez le menu
‚Appareils audio et sonores’.
Sortie casque
Le signal audio du haut-parleur est automatiquement
interrompu lorsque vous branchez un casque au satellite
; vous entendrez le signal audio uniquement via votre
casque. Vous pouvez continuer à utiliser le réglage du
volume afin de régler le volume de votre casque.
Dans „Réglages des haut-parleurs“ appuyez sur le
bouton ‚Elargi ...’
Vous pouvez ici régler les différents canaux de sortie
individuellement. Vous pouvez augmenter ou diminuer
le niveau du bruit du haut-parleur satellite droit (R) et
gauche (L) selon vos souhaits et cliquez alors sur ‚OK’
pour confirmer votre introduction.
Sélectionnez „Haut-parleur stéréo de bureau“ puis
cliquez sur ‚OK’.
16
17
Réglages sous Windows Vista
Activez le crochet à côté de „Devant à gauche et à
droite’. Veuillez cliquer ensuite sur „Suivant“ puis dans la
fenêtre suivante sur „Achever’.
Questions fréquemment posées
Mesures de sécurité :
Le caisson de graves et les satellites ne fonctionnent pas.
• Utilisez le haut-parleur uniquement dans des pièces
fermées et sèches.
• Vérifiez que la tension en courant soit de 230 V / 50 Hz.
• Posez le câble de manière à ce que personne ne
marche ou trébuche dessus et qu´aucun objet posé
dessus ne soit endommagé.
• Prêtez attention qu´aucun objet comme par exemple
des agrafes ne pénètre dans le boîtier des hautparleurs car cela pourrait provoquer un court-circuit.
• Evitez tout contact avec les liquides.
• Pour le nettoyage, utilisez uniquement un chiffon sec
ou un chiffon légèrement humidifié en cas de saleté
tenace
• En éteignant l´interrupteur d´alimentation, le hautparleur n´est pas séparé de la tension du réseau.
Afin de séparer entièrement le haut-parleur de la
tension du réseau, il est nécessaire d´enlever la fiche
de réseau de la prise de courant.
• Les réparations doivent uniquement être effectuées
par du personnel qualifié
Vérifiez que l´interrupteur d´alimentation au caisson de
graves soit sur la position ‚ON’ et que la prise de courant
utilisée soit sous tension.
Contrôlez qu‘aucun appareil ou câble n‘est branché à
la sortie du casque et que la fiche noire est totalement
insérée dans la prise de la face arrière du caisson de
graves et ne dépasse pas.
Si le problème persiste, veuillez vérifier les réglages du
son de votre ordinateur.
Windows XP
Vos réglages du son ont donc été optimisés pour ce
système de haut-parleur.
Dans le panneau de configuration, ouvrez le menu ’Sons“.
Si vous n´avez pas pu installer les satellites comme il est
décrit, à savoir à la même distance par rapport à votre
tête, vous pouvez également équilibrer le volume.
Données techniques :
Windows Vista
Sélectionnez alors votre carte son puis cliquez sur
‚Configurer’.
Pour cela, veuillez cliquer dans le menu „Son“ sur
„Propriétés“ puis dans la fenêtre nouvellement ouverte
sur „Niveau“ puis sur le bouton „Equilibre/Balance“.
Assurez-vous que la carte son utilisée est inscrite comme
appareil standard pour la reproduction sonore dans
le menu „Appareils sonores et audio“ (XP) ou le menu
„Son’ (Vista) dans le panneau de configuration et que la
fonction ‚Son éteint’ ne soit pas activée.
Le son est déformé.
Sélectionnez alors dans le nouveau menu „Stéréo’ puis
cliquez alors sur „Suivant’.
18
Vous pouvez ici régler les différents canaux de sortie
individuellement. Vous pouvez augmenter ou diminuer
le niveau du bruit du haut-parleur satellite droit (R) et
gauche (L) selon vos souhaits et cliquez alors sur ‚OK’
pour confirmer votre introduction.
Contrôlez que les fiches des deux câbles des
haut-parleurs et que la fiche mâle stéréo verte sont
totalement insérées dans les prises et ne dépassent pas.
Assurez-vous que les réglages dans votre système
d´exploitation comme dans le point „Réglages sous
Windows XP“ ou „Réglages sous Windows Vista“ aient
été effectués.
Caisson de graves
Puissance de sortie :
Gamme de fréquence :
Dimensions :
Graves profonds :
7 Watt; <1% THD+n
20 Hz - 200 Hz
12,5 x 22,6 x 21,2 cm
133 mm
Satellites :
Puissance de sortie :
Gamme de fréquence :
Dimensions :
Haut-parleur :
2 x 4,5 Watt
63 Hz - 20 kHz
7,6 x 7,8 x 17,8 cm
76 mm
Support technique et contact
En cas d’appareil défectueux :
En cas de réclamation concernant le produit, veuillez
vous adresser à votre revendeur ou au département
conseil produits de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux pilotes et les
informations produits sont disponibles sous :
www.hama.com
Ligne téléphonique directe d’assistance –
Conseil produits Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail : [email protected]
19
o Gebruiksaanwijzing
Inhoudsopgave
Soundcard
Speaker
Mic
•
•
•
•
•
•
•
•
•
Plaatsing
Inhoud van de verpakking
Plaatsing
Aansluiten van het luidsprekersysteem
Bediening en geluidsinstellingen
Instellingen onder Windows XP
Instellingen onder Windows Vista
FAQ
Veiligheidsinstructies
Technische gegevens
Inhoud van de verpakking
• 1 x subwoofer
• 2 x satellieten
Controleer bij het uitpakken of alle componenten bij de
verpakking inbegrepen zijn en er geen uiterlijke schade
(geknikte kabel, beschadigde isolatie, etc.) te zien is.
Het is aan te bevelen de verpakking met de piepschuim
beschermstukken voor later transport te bewaren.
1. Stel de satelliet-luidsprekers rechts en links van de
monitor op en zorg ervoor dat ze in uw richting wijzen.
2. De afstand tussen de twee satellieten en uw oren
moet, indien mogelijk, even groot zijn.
3. De subwoofers kunt u onder uw bureau plaatsen. De
precieze positie speelt hierbij geen doorslaggevende
rol, aangezien lage tonen door het menselijk oor slecht
gelokaliseerd worden.
Aansluiten van het luidsprekersysteem
Sluit de kabel met de groene audiostekker aan op de
uitgangspoort van de luidspreker van uw soundkaart en
sluit de kabel met de zwarte stekker aan op de poort aan
de achterkant van uw subwoofer.
Sluit de luidsprekerkabel aan op de audio-uitgang van de
subwoofer en de voedingsstekker op een vrij stopcontact.
Lees vóór de ingebruikname de veiligheidsinstructies
door.
20
21
Bediening en geluidsinstellingen
Instellingen onder Windows XP
Inschakelen van de luidspreker
Gebruik de voedingsschakelaar op de subwoofer om het
luidsprekersysteem in- en uit te schakelen.
Op deze manier verbetert u de geluidsinstellingen voor
uw luidsprekersysteem.
Als u de satellieten niet zoals beschreven op dezelfde
afstand ten opzichte van uw oren kunt plaatsen, kunt u nu
nog het volume van de satellieten regelen.
Volume
Het volume kan worden geregeld met de regelaar op de
satelliet.
Gluidsinstellingen
Op de satelliet bevindt zich naast de luidsprekerregelaar
een regelaar voor lage frequenties (bass).
Zet de luidsprekers eerst op kamervolume en stel dan de
lage tonen naar wens in.
Open in uw configuratiescherm het menu ‚Geluiden en
Multimedia’
Uitgang voor koptelefoon
Als u een koptelefoon aansluit op de satelliet, wordt het
audiosignaal naar de luidspreker automatisch onderbroken en wordt het signaal alleen nog door uw koptelefoon
doorgegeven. De regelaar op de luidspreker blijft beschikbaar om het volume voor uw koptelefoon te regelen.
Klik bij ‚Luidsprekerinstellingen’ op de knop ‚Uitgebreid ...’
Klik daarvoor bij ‚Luidsprekerinstellingen’ op de knop
‚Volume ...’.
Hier kunt u het niveau voor de verschillende
uitgangskanalen afzonderlijk regelen. Verhoog of verlaag
het niveau voor de rechter en de linker satelliet naar
wens en klik vervolgens op ‚OK’ om de wijzigingen te
bevestigen.
Selecteer ‚Desktop-stereoluidspreker’ en klik op ‚OK’.
22
23
Instellingen onder Windows Vista
Activeer het kastje naast ‚Links en rechts voor’. Klik op
‚Doorgaan‘ en in het volgende venster op ‚Voltooien‘.
FAQ
Veiligheidsinstructies:
Subwoofers en satellieten werken niet
• Gebruik de luidsprekers alleen in droge en gesloten
ruimtes
• Controleer of de voedingsspanning 230V/50Hz
bedraagt
• Leg de kabels zodanig dat er niet op gestapt of over
gestruikeld kan worden en niet door voorwerpen die
erop liggen beschadigd kunnen raken
• Er mogen geen voorwerpen zoals paperclips, etc. in de
luidsprekerbehuizing komen aangezien deze
kortsluiting kunnen veroorzaken.
• Vermijd elk contact met vloeistoffen.
• Gebruik om te reinigen alleen een droge of bij sterke
vervuiling een licht vochtige doek
• Door de voedingsschakelaar uit te schakelaar worden
de luidsprekers niet van de voedingsspanning
losgekoppeld. Om de apparatuur volledig van de
voedingsspanning los te koppelen moet de
voedingsstekker uit het stopcontact getrokken worden.
• Reparaties mogen alleen uitgevoerd worden door
geautoriseerd vakpersoneel
Controleer of de voedingsschakelaar op de subwoofer op
‚ON’ staat en of er stroom staat op het stopcontact dat u
gebruikt.
Controleer of op de uitgangspoort van de luidspreker
geen apparaten of kabels zijn aangesloten en of de
zwarte stekker helemaal in de poort aan de achterkant
van de subwoofer zit en er niet uitsteekt.
Als het probleem daardoor niet verholpen wordt,
controleer dan de geluidsinstellingen van uw computer.
Op deze manier verbetert u de geluidsinstellingen voor
uw luidsprekersysteem.
Windows XP
Als u de satellieten niet zoals beschreven op dezelfde
afstand ten opzichte van uw oren kunt plaatsen, kunt u nu
nog het volume van de satellieten regelen.
Open in uw configuratiescherm het menu ‚Sound’.
Windows Vista
Selecteer vervolgens uw soundkaart en klik op ‚
Configureren’.
Klik daarvoor in het menu ‚Sound’ op ‚Eigenschappen’ en
vervolgens in het nieuw geopende venster op het tabblad
‚Niveau’ en de knop ‚Balans’.
Controleer of de door u gebruikte geluidskaart als
standaardapparaat voor geluidsweergave in het menu
‚Geluiden en Multimedia ’ (XP) resp. ‚Sound’-menu (Vista)
van het configuratiesysteem is aangekruist en of de
‚Geluid uit’-functie niet geactiveerd is.
Het geluid lijkt vervormd
Selecteer in het nieuwe menu ‚Stereo’ en klik vervolgens
op ‚Doorgaan’.
24
Hier kunt u het niveau voor de verschillende
uitgangskanalen afzonderlijk regelen. Verhoog of verlaag
het niveau voor de rechter (R) en de linker (L) satelliet
naar wens en klik vervolgens op ‚OK’ om de invoer te
bevestigen.
Controleer of de stekkers van de twee luidsprekerkabels
en de groene audiostekker helemaal in de poorten zitten
en er niet uitsteken. Controleer of de instellingen in uw
besturingssysteem zoals aangegeven onder ‚Instellingen
onder Windows XP’ resp. ‚Instellingen onder Windows
Vista’ kunnen worden uitgevoerd.
Technische specificaties:
Subwoofer
Uitgangsvermogen:
Frequentiebereik:
Afmetingen:
Lagetonenluidspreker:
7 watt; <1% THD+n
20 Hz - 200 Hz
12,5 x 22,6 x 21,2 cm
133 mm
Satellieten:
Uitgangsvermogen:
Frequentiebereik:
Afmetingen:
Luidspreders:
2 x 4,5 watt
63 Hz - 20 kHz
7,6 x 7,8 x 17,8 cm
76 mm
Support- en contactinformatie
Bij defecte producten:
Neem bij klachten over het product contact op met uw
verkoper of met de afdeling Productadvies van Hama.
Internet/World Wide Web
Productondersteuning, nieuwe drivers of
productinformatie is verkrijgbaar onder www.hama.com
Support Hotline – Hama productadvies:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
E-mail: [email protected]
25
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
