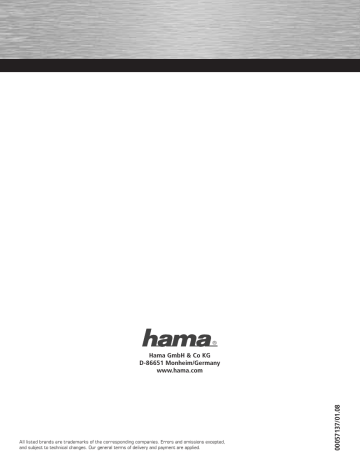

Hama GmbH & Co KG D-86651 Monheim/Germany www.hama.com

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted, and subject to technical changes. Our general terms of delivery and payment are applied.

P C - H A R D W A R E 2.1 Subwoofer-System »Q 1000« 00057137

2 d

Bedienungsanleitung

Speaker Soundcard Mic AUDIO INPUT AUDIO OUTPUT POWER

Inhaltsverzeichnis

• Packungsinhalt • Positionierung • Anschließen des Lautsprechersystems • Bedienung und Klangeinstellungen • Einstellungen unter Windows XP • Einstellungen unter Windows Vista • FAQ • Sicherheitshinweise • Technische Daten

Packungsinhalt

• 1 x Subwoofer • 2 x Satelliten • 1 x Kabelfernbedienung • 1 x Audio-Kabel Bitte prüfen Sie beim Auspacken das alle Komponenten enthalten sind und keine äußerlichen Schäden (geknickte Kabel, beschädigte Isolierung, etc.) aufweisen.

Wir empfehlen Ihnen, die Verpackung mit den Styropor einlagen für spätere Transporte aufzubewahren.

Positionierung

1. Stellen Sie die Satelliten-Lautsprecher rechts und links vom Monitor auf und richten sie so aus, damit sie in Ihre Richtung zeigen.

2. Der Abstand zwischen den beiden Satelliten und Ihrem Kopf sollte möglichst gleich groß sein. 3. Den Subwoofer können Sie unter Ihrem Schreibtisch platzieren. Die genaue Position spielt hierbei keine entscheidende Rolle, da tiefe Töne vom menschlichen Gehör schwer lokalisierbar sind.

4. Die Kabelfernbedienung sollten Sie zwischen Ihrem Monitor und der Tastatur positionieren.

Anschließen des Lautsprechersystems

Schließen Sie die beiden Cinch-Stecker der Kabelfern bedienung an den Audio-Eingang am Subwoofer und den grünen Klinkenstecker an die Lautsprecherausgangs buchse Ihrer Soundkarte an.

Verbinden Sie die Lautsprecheranschlusskabel mit dem Audio-Ausgang am Subwoofer und den Netzstecker mit einer freien Steckdose.

Sollten die Lautsprecheranschlusskabel für die von Ihnen gewünschte Positionierung nicht lang genug sein, können Sie Verlängerungskabel mit einer Cinch-Kupplung und einem Cinch-Stecker verwenden, um die erforderliche Kabellänge zu erreichen.

Bitte lesen Sie sich vor der Inbetriebnahme die Sicher heitshinweise durch.

3

Bedienung und Klangeinstellungen

Einschalten des Lautsprechers

Betätigen Sie den Netzschalter am Subwoofer um das Lautsprechersystem ein- und auszuschalten.

Lautstärke

Sie können die Lautstärke sowohl direkt am Subwoofer als auch über den Lautstärkeregler an der Kabelfernbe dienung regeln. Beachten Sie dabei das die Einstellungen nicht unabhän gig voneinander sind. Um die maximale Lautstärke zu er zielen müssen Sie deshalb beide Regler ganz aufdrehen.

Klangeinstellungen Kabelfernbedienung

Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke zu erhöhen und gegen den Uhrzeigersinn um sie wieder zu verringern.

Wenn Sie einen Kopfhörer an Ihrer Kabelfernbedienung anschließen, wird das Audio-Signal zum Lautsprecher automatisch unterbrochen und das Signal nur noch von Ihrem Kopfhörer wiedergegeben. Sie können weiterhin die Kabelfernbedienung verwenden, um die Lautstärke für Ihren Kopfhörer zu regulieren. Die Lautstärke- und Klangeinstellungen am Subwoofer beeinfl ussen die Wiedergabe über den Kopfhörer nicht.

Über das beiliegende Audio-Kabel können Sie tragbare Audiogeräte mit 3,5 mm Klinkenausgang wie z.B. MP3 Player an den zusätzlichen Audio-Eingang der Kabelfern bedienung anschließen. Sobald Sie ein Kabel an diesen Audio-Eingang angeschlossen haben, dient nur noch dieser Anschluss als Soundquelle.

Am Subwoofer befi nden sich neben dem Lautstärkeregler auch Regler für hohe Frequenzen (Treble), tiefe Frequenzen (Bass) und den Lautstärkeausgleich (Balance). Stellen Sie den Lautsprecher zuerst auf Zimmerlautstärke und dann die Höhen und Tiefen entsprechend Ihren Wünschen ein. Wenn Sie die Satelliten nicht wie beschrieben, im gleichen Abstand zu Ihrem Kopf positionieren konnten, können Sie jetzt noch die Lautstärke der Satelliten über den Balance-Regler ausgleichen.

4

Einstellungen unter Windows XP

Ihre Soundeinstellungen wurden damit für dieses Lautsprechersystem optimiert.

Wenn Sie die Satelliten nicht wie beschrieben, im gleichen Abstand zu Ihrem Kopf positionieren konnten, können Sie jetzt noch die Lautstärke der Satelliten ausgleichen.

Öffnen Sie in Ihrer Systemsteuerung das ‚Sounds und Audiogeräte’-Menü Klicken Sie dazu bei ‚Lautsprechereinstellungen’ auf den Button ‚Lautstärke ...’.

Klicken Sie bei ‚Lautsprechereinstellungen’ auf den Button ‚Erweitert ...’ Hier können Sie den Pegel für die verschiedenen Aus gansgkanäle einzeln regeln. Erhöhen bzw. verringern Sie die Pegel für den rechten und den linken Satelliten nach Ihren Wünschen und klicken Sie dann auf ‚OK’ um die Änderungen zu bestätigen. Wählen Sie ‚Desktop-Stereolautsprecher’ aus und klicken auf ‚OK’.

5

Einstellungen unter Windows Vista

Öffnen Sie in Ihrer Systemsteuerung das ‚Sound’-Menü. Aktivieren Sie den Haken neben ‚Vorne links und rechts’. Klicken Sie auf ‚Weiter’ und im nächsten Fenster auf ‚Fertig stellen’. Ihre Soundeinstellungen wurden damit für dieses Laut sprechersystem optimiert.

Wenn Sie die Satelliten nicht wie beschrieben, im gleichen Abstand zu Ihrem Kopf positionieren konnten, können Sie jetzt noch die Lautstärke der Satelliten ausgleichen.

Wählen Sie dann Ihre Soundkarte aus und klicken Sie auf ‚Konfi gurieren’.

Klicken Sie dazu im ‚Sound’-Menü auf ‚Eigenschaften’ und dann im neu geöffneten Fenster auf den Reiter ‚Pegel’ und den Button ‚Balance’.

Wählen Sie in dem neuen Menü ‚Stereo’ aus und klicken Sie dann auf ‚Weiter’.

6 Hier können Sie den Pegel für die verschiedenen Aus gansgkanäle einzeln regeln. Erhöhen bzw. verringern Sie die Pegel für den rechten (R) und den linken Satelliten (L) nach Ihren Wünschen und klicken Sie dann auf ‚OK’ um die Eingabe zu bestätigen.

FAQ

Subwoofer und Satelliten funktionieren nicht

Stellen Sie sicher, dass der Netzschalter am Subwoofer auf ‚ON’ gestellt ist und die verwendete Steckdose unter Spannung steht.

Versichern Sie sich das an beiden Anschlüssen der Kabel fernbedienung keine Geräte oder Kabel eingesteckt sind.

Sollte dadurch das Problem nicht behoben werden können, überprüfen Sie die Soundeinstellungen Ihres Computers.

Windows XP Windows Vista

Vergewissern Sie sich, das die verwendete Soundkarte als Standardgerät für die Soundwiedergabe im ‚Sounds und Audiogeräte’-Menü (XP) bzw. ‚Sound’-Menü (Vista) der Systemsteuerung eingetragen ist und die ‚Ton aus’ Funktion nicht aktiviert ist.

Der Sound wirkt verzerrt

Überprüfen Sie das die Stecker beider Lautsprecheran schlusskabel und der Kabelfernbedienung ganz in den Buchsen verschwunden sind und nicht herausragen.

Stellen Sie sicher, dass die Einstellungen in Ihrem Be triebsystem wie im Punkt ‚Einstellungen unter Windows XP’ bzw. ‚Einstellungen unter Windows Vista’ angegeben vorgenommen wurden.

Sicherheitshinweise:

• Verwenden Sie den Lautsprecher nur in trocknen und geschlossenen Räumen • Stellen Sie sicher, dass die Netzspannung 230 V / 50 Hz beträgt • Verlegen Sie die Kabel so, dass man nicht darauf treten oder darüber stolpern und nicht durch daraufl iegende Gegenstände beschädigt werden kann • Es dürfen keine Gegenstände wie z.B. Büroklammern, etc. in das Lautsprechergehäuse gelangen, da diese einen Kurzschluß verursachen könnten • Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten • Verwenden Sie zum Reinigen nur ein trockenes oder bei starker Verschmutzung ein leicht angefeuchtetes Tuch • Durch das Ausschalten am Netzschalter wird der Lautsprecher nicht von der Netzspannung getrennt. Zur vollständigen Trennung von der Netzspannung muss der Netzstecker aus der Steckdose gezogen werden • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden

Technische Daten:

Subwoofer Ausgangsleistung: 23 Watt; <1% THD+n Frequenzgang: Abmessungen: Tieftöner: 22 Hz - 125 Hz 21 x 28,5 x 36 cm 165 mm Satelliten: Ausgangsleistung: Frequenzgang: Abmessungen: Hochtöner: Mitteltöner: 2 x 11 Watt; <1% THD+n 115 Hz - 20 kHz 8,5 x 12 x 22 cm 76 mm 25 mm

Kontakt- und Supportinformationen: Bei defekten Produkten:

Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama Produktberatung.

Internet/World Wide Web

Produktunterstützung, neue Treiber oder Produktinfor mationen bekommen Sie unter www.hama.com

Support Hotline – Hama Produktberatung:

Tel. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272 e-mail: [email protected]

7

8 g

Operating Instruction

Speaker Soundcard Mic AUDIO INPUT AUDIO OUTPUT POWER

Contents

• Package contents • Placement • Connecting the loudspeaker system • Operation and sound settings • Settings with Windows XP • Settings with Windows Vista • FAQ • Safety notes • Specifi cations

Package contents

• 1 x Subwoofer • 2 x Satellites • 1 x Cable remote control • 1 x Audio cable While you are unpacking, ensure that all components are included and that there is no visible damage (crimped cables, damaged insulation, etc.) We recommend that you keep the packaging, including the Styrofoam inserts, for transport at a later time.

Placement

1. Place the satellite speakers to the left and right of the monitor and position them so that they face toward you.

2. The distance between each of the two speakers and your head should be as equal as possible. 3. You can place the subwoofer underneath your desk. Because the human ear cannot localise low tones, the exact position of the subwoofer is not very important.

4. Position the cable remote control between your monitor and the keyboard.

Connecting the loudspeaker system

Connect the cable remote control‘s two RCA plugs to the audio input on the subwoofer and connect the green jack plug to your sound card‘s loudspeaker output socket.

Connect the loudspeaker connection cable to the audio output on the subwoofer and connect the mains plug to an available wall socket.

If the loudspeaker connection cable is not long enough to allow for the placement that you want, you can use extension cables with RCA sockets and RCA plugs so that the cable is long enough.

Carefully read through the safety notes before using the device for the fi rst time.

9

Operation and sound settings

Switching the loudspeakers on

Use the on/off switch on the subwoofer to switch the loudspeaker system on and off.

Volume

You can control the volume either directly on the subwoofer or using the volume control on the cable remote control. Note that the two volume settings are not independent of each other. In order to achieve the maximum volume, you must thus turn both controllers fully on.

Sound settings Cable remote control

Turn the volume control clockwise to increase the volume and anti-clockwise to lower the volume again.

When you attach headphones to your cable remote control, the audio signal to the loudspeaker is automatically interrupted and the signal is only played back on your headphones. You can continue to use the cable remote control to control the volume on your headphones. The volume and sound settings on the subwoofer do not affect the playback through your headphones.

You can use the included audio cable to connect portable audio devices with a 3.5 mm jack plug, such as mp3 players, to the additional audio input on the cable remote control. As soon as you have connected a cable to this audio input, this connection becomes the only sound source.

In addition to the volume control, the subwoofer also features controls for high frequencies (treble), low frequencies (bass) and volume balance (balance). Turn the loudspeaker down to moderate volume and adjust the treble and basses as desired. If you could not position the satellites in the same distance to your head as described, you can now balance the volume of the satellites via the balance control.

10

Settings with Windows XP

Your sound settings are now optimised for this loudspea ker system.

If you cannot place the satellites, as was described, so that they are at equal distances from your head, you can now balance the volume between the two satellites.

Open „Sounds and Audio Devices“ from your control panel.

To do this, click „Speaker volume...“ under „Speaker settings“ Click „Advanced...“ under „Speaker settings“ You can control the level for the various output channels here. Increase or decrease the level for the right and left satellites as you need, then click „OK“ to confi rm the changes. Select „Desktop stereo speakers“ and click „OK“.

11

Settings with Windows Vista

Place a checkmark in the box next to „“Front left and right“. Click „Next“. In the next window, click „Finish“. Open „Sound“ from your control panel.

Your sound settings are now optimised for this loudspeaker system.

If you cannot place the satellites, as was described, so that they are at equal distances from your head, you can now balance the volume between the two satellites.

Select your sound card and then click „Confi gure“.

In the new menu, select „Stereo“, then click „Continue“.

To do this, click „Properties“ in the „Sound“ menu. In the new window that opens, click the „Level“ tab and the „Balance“ button.

You can control the level for the various output channels here. Increase or decrease the level for the right (R) and left (L) satellites as you need, then click „OK“ to confi rm the entries. 12

FAQ

The subwoofer and the satellites do not work.

Be sure that the on/off on the subwoofer is set to „ON“ and that the wall socket that you are using is live.

Be sure that here are no devices or cables plugged into the two connectors on the cable remote control.

If this does not solve the problem, check your computer‘s sound settings.

Windows XP Windows Vista

Be sure that the sound card you are using is the default device for sound playback under „Sounds and Audio Devices“ (XP) or „Sound“ (Vista) in the control panel and that there is no checkmark next to the „Mute“ function.

The sound is distorted

Check to be sure that the plugs for both loudspeaker connection cables and the cable remote control are inserted fully into the sockets and do not stick out.

Be sure that you have made the settings in your operating system as is described in „Settings with Windows XP“ or „Settings with Windows Vista“.

Safety notes:

• Use the loudspeakers only in closed, dry spaces.

• Be sure that the mains power supply is 230 V/50 Hz.

• Route that cable so that no one will walk on it or trip over it and so that it cannot be damaged by objects that lie on it.

• Do not allow objects such as paper clips, etc. to enter the speaker, since these may cause a short circuit.

• Keep all liquids away.

• Use only a dry cloth for cleaning. If the unit is extremely soiled, use a slightly dampened cloth.

• Switching off the on/off switch does not disconnect the speaker from the mains voltage. The mains plug must be pulled out of the wall socket in order to disconnect the speakers from the mains voltage completely.

• Repair work may only be performed by authorized technicians.

Specifi cations:

Subwoofer Output power: Frequency response: 22 Hz - 125 Hz Dimensions: Woofers: 23 watts; <1% THD+n 21 x 28,5 x 36 cm 165 mm Satellites: Output power: Frequency response: 115 Hz - 20 kHz Dimensions: 2 x 11 watts; <1% THD+n 8,5 x 12 x 22 cm Tweeters: Mid-range drivers: 76 mm 25 mm

Support and contact information If products are defective:

Please contact your dealer or Hama Product Consulting if you have any product claims.

Internet / World Wide Web:

Product support, new drivers or product information can be found at www.hama.com

Support Hotline – Hama Product Consulting:

Tel. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272 E-mail: [email protected]

13

14 f

Mode d‘emploi

Speaker Soundcard Mic AUDIO INPUT AUDIO OUTPUT POWER

Table des matières

• Contenu de l´emballage • Positionnement • Raccordement du système de haut-parleur • Utilisation et réglages du son • Réglages sous Windows XP • Réglages sous Windows Vista • FAQ, Questions fréquemment posées • Mesures de sécurité • Données techniques

Contenu de l´emballage

• 1 x caisson de graves • 2 x satellites • 1 x télécommande à cordon • 1 x câble audio Lors du déballage, veuillez vérifi er qu´il y ait tous les composants et que ceux-ci ne présentent pas de dommage extérieur (câble plié, isolation abimée, etc...).

Nous vous recommandons de garder l´emballage avec les parties en polystyrène pour d´éventuels transports futurs.

Positionnement

1. Posez les enceintes satellite à droite et à gauche du moniteur et positionnez-les de façon à ce qu´ elles soient dans votre direction. 2. La distance entre les deux satellites et votre tête doit être si possible identique. 3. Vous pouvez installer le caisson de graves sous votre bureau. Une position précise n´est pas nécessaire dans ce cas, puisque les graves profonds sont diffi cilement perceptibles par l´oreille humaine. 4. Vous devriez mettre la télécommande à cordon entre votre moniteur et le clavier.

Raccordement du système de haut-parleur

Raccordez les deux fi ches RCA de la télécommande à cordon à l‘ entrée audio du caisson de graves et la fi che jack verte à la prise de sortie du haut-parleur de votre carte son. Reliez le câble de liaison du haut-parleur avec la sortie audio du caisson de graves et la fi che de réseau à une prise de courant disponible.

Si les câbles de branchement de haut-parleur ne sont pas assez longs pour pouvoir positionner les haut-parleurs à l´endroit que vous souhaitez, vous pouvez utiliser une rallonge dotée d´une une prise RCA et d´une fi che RCA afi n d´avoir la longueur de câble nécessaire. Avant la mise en marche, veuillez lire avec attention les mesures de sécurité.

15

Utilisation et réglages du son

Allumer le haut-parleur

Appuyez sur l´interrupteur d´alimentation au caisson de graves afi n d´allumer/d´éteintre le système de haut-parleur.

Volume

Vous pouvez régler le volume directement au caisson de graves ou au bouton de réglage du volume sur la télécommande à cordon. Veuillez observer que les réglages ne sont pas indépendants l´un de l´autre. Afi n d´avoir le volume maximal, vous devez tourner entièrement les deux boutons de réglage.

Réglages du son Télécommande à cordon

Tournez le bouton de réglage du volume dans le sens des aiguilles d´une montre afi n d´augmenter le volume et dans le sens inverse des aiguilles d´une montre pour diminuer le son. Lorsque vous reliez un casque à la télécommande à cordon, le signal audio est interrompu automatiquement vers le haut-parleur et le signal est uniquement reproduit avec votre casque. Vous pouvez continuer à utiliser la télécommande à cordon pour ajuster le volume de votre casque. Les réglages du volume et du son au caisson de graves n´infl uencent pas la reproduction via le casque. Avec le câble audio, vous pouvez relier des appareils audio dotés d´une sortie jack 3,5 mm comme par exemple un lecteur MP3 à une entrée audio supplémentaire de la télécommande à cordon. Dés que vous aurez relié un câble à cette entrée audio, seule cette prise sert encore de source sonore.

Le caisson de graves n’est pas seulement équipé d’un régulateur de volume, il est également doté de régulateurs pour les hautes fréquences (aigus), les basses fréquences (graves) et l’égalisation du volume (balance). Mettez le haut-parleur d’abord en sourdine et ajustez ensuite les aigus et les graves selon vos désirs. Si vous n’avez pas pu positionner les satellites comme décrit – dans la même distance par rapport à votre tête -, vous pouvez maintenant égaliser le volume des satellites via le régulateur de balance. 16

Réglages sous Windows XP

Si vous n´avez pas pu installer les satellites comme il est décrit, à savoir à la même distance par rapport à votre tête, vous pouvez également équilibrer le volume.

Dans le panneau de confi guration, ouvrez le menu ‚Appareils audio et sonores’.

Pour cela, veuillez cliquer sur „Réglages des haut-parleurs“ sur le bouton „Volume....“.

Dans „Réglages des haut-parleurs“ appuyez sur le bouton ‚Elargi ...’ Vous pouvez ici régler les différents canaux de sortie individuellement. Vous pouvez augmenter ou diminuer le niveau du bruit du haut-parleur satellite droit (R) et gauche (L) selon vos souhaits et cliquez alors sur ‚OK’ pour confi rmer votre introduction. Sélectionnez „Haut-parleur stéréo de bureau“ puis cliquez sur ‚OK’.

17

Réglages sous Windows Vista

Dans le panneau de confi guration, ouvrez le menu ’Sons“. Activez le crochet à côté de „Devant à gauche et à droite’. Veuillez cliquer ensuite sur „Suivant“ puis dans la fenêtre suivante sur „Achever’. Vos réglages du son ont donc été optimisés pour ce système de haut-parleur.

Si vous n´avez pas pu installer les satellites comme il est décrit, à savoir à la même distance par rapport à votre tête, vous pouvez également équilibrer le volume.

Sélectionnez alors votre carte son puis cliquez sur ‚Confi gurer’.

Pour cela, veuillez cliquer dans le menu „Son“ sur „Propriétés“ puis dans la fenêtre nouvellement ouverte sur „Niveau“ puis sur le bouton „Equilibre/Balance“.

Sélectionnez alors dans le nouveau menu „Stéréo’ puis cliquez alors sur „Suivant’.

18 Vous pouvez ici régler les différents canaux de sortie individuellement. Vous pouvez augmenter ou diminuer le niveau du bruit du haut-parleur satellite droit (R) et gauche (L) selon vos souhaits et cliquez alors sur ‚OK’ pour confi rmer votre introduction.

Questions fréquemment posées

Le caisson de graves et les satellites ne fonctionnent pas.

Vérifi ez que l´interrupteur d´alimentation au caisson de graves soit sur la position ‚ON’ et que la prise de courant utilisée soit sous tension.

Vérifi ez qu´aucun appareil ou câble ne soit branché aux deux prises de la télécommande à cordon. Si le problème persiste, veuillez vérifi er les réglages du son de votre ordinateur.

Windows XP Windows Vista

Assurez-vous que la carte son utilisée est inscrite comme appareil standard pour la reproduction sonore dans le menu „Appareils sonores et audio“ (XP) ou le menu „Son’ (Vista) dans le panneau de confi guration et que la fonction ‚Son éteint’ ne soit pas activée.

Le son est déformé.

Vérifi ez que les fi ches des deux câbles de connexion des haut-parleurs et de la télécommande à cordon disparaissent entièrement dans les prises et ne soient pas en saillie. Assurez-vous que les réglages dans votre système d´exploitation comme dans le point „Réglages sous Windows XP“ ou „Réglages sous Windows Vista“ aient été effectués.

Mesures de sécurité :

• Utilisez le haut-parleur uniquement dans des pièces fermées et sèches.

• Vérifi ez que la tension en courant soit de 230 V / 50 Hz.

• Posez le câble de manière à ce que personne ne marche ou trébuche dessus et qu´aucun objet posé dessus ne soit endommagé. • Prêtez attention qu´aucun objet comme par exemple des agrafes ne pénètre dans le boîtier des haut parleurs car cela pourrait provoquer un court-circuit. • Evitez tout contact avec les liquides.

• Pour le nettoyage, utilisez uniquement un chiffon sec ou un chiffon légèrement humidifi é en cas de saleté tenace • En éteignant l´interrupteur d´alimentation, le haut parleur n´est pas séparé de la tension du réseau. Afi n de séparer entièrement le haut-parleur de la tension du réseau, il est nécessaire d´enlever la fi che de réseau de la prise de courant. • Les réparations doivent uniquement être effectuées par du personnel qualifi é

Données techniques :

Caisson de graves Puissance de sortie : Dimensions : 23 Watt; <1% THD+n Gamme de fréquence : 22 Hz - 125 Hz 21 x 28,5 x 36 cm Graves profonds : 165 mm Satellites : Puissance de sortie : Gamme de fréquence : 115 Hz - 20 kHz Dimensions : 2 x 11 Watt; <1% THD+n 8,5 x 12 x 22 cm Aiguës : 76 mm Fréquences moyennes : 25 mm

Support technique et contact En cas d’appareil défectueux :

En cas de réclamation concernant le produit, veuillez vous adresser à votre revendeur ou au département conseil produits de Hama.

Internet / World Wide Web

Notre support technique, les nouveaux pilotes et les informations produits sont disponibles sous : www.hama.com

Ligne téléphonique directe d’assistance – Conseil produits Hama :

Tél. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272 E-mail : [email protected]

19

20 o

Gebruiksaanwijzing

Speaker Soundcard Mic AUDIO INPUT AUDIO OUTPUT POWER

Inhoudsopgave

• Inhoud van de verpakking • Plaatsing • Aansluiten van het luidsprekersysteem • Bediening en geluidsinstellingen • Instellingen onder Windows XP • Instellingen onder Windows Vista • FAQ • Veiligheidsinstructies • Technische gegevens

Inhoud van de verpakking

• 1 x subwoofer • 2 x satellieten • 1 x kabel-afstandsbediening • 1 x audiokabel Controleer bij het uitpakken of alle componenten bij de verpakking inbegrepen zijn en er geen uiterlijke schade (geknikte kabel, beschadigde isolatie, etc.) te zien is.

Het is aan te bevelen de verpakking met de piepschuim beschermstukken voor later transport te bewaren.

Plaatsing

1. Stel de satelliet-luidsprekers rechts en links van de monitor op en zorg ervoor dat ze in uw richting wijzen.

2. De afstand tussen de twee satellieten en uw oren moet, indien mogelijk, even groot zijn. 3. De subwoofers kunt u onder uw bureau plaatsen. De precieze positie speelt hierbij geen doorslaggevende rol, aangezien lage tonen door het menselijk oor slecht gelokaliseerd worden.

4. De kabel-afstandsbdieningen dient u tussen uw monitor en het toetsenbord te zetten.

Aansluiten van het luidsprekersysteem

Sluit de beide cinch-stekkers van de kabel-afstandsbediening op de audio-ingang van de subwoofer aan en verbind de groene audiostekker met de uitgangspoort van de luidspreker van uw soundkaart.

Sluit de luidsprekerkabel aan op de audio-uitgang van de subwoofer en de voedingsstekker op een vrij stopcontact.

Als de luidsprekerkabel niet lang genoeg is, kunt u gebruik maken van verlengkabels met een cinch-connector en een cinch-stekker.

Lees vóór de ingebruikname de veiligheidsinstructies door.

21

Bediening en geluidsinstellingen

Inschakelen van de luidspreker

Gebruik de voedingsschakelaar op de subwoofer om het luidsprekersysteem in- en uit te schakelen.

Volume

U kunt het volume zowel direct op de subwoofer als via de volumeregelaar op de kabel-afstandsbediening regelen. Houd er daarbij rekening mee dat de instellingen niet onafhankelijk van elkaar zijn. Voor het maximale volume dient u daarom allebei de regelaars helemaal open te draaien.

Gluidsinstellingen Kabel-afstandsbediening

Draai de volumeregelaar met de wijzers van de klok mee om het volume te verhogen en draai de regelaar tegen de wijzers van de klok in om het te verlagen.

Als u een koptelefoon op uw kabel-afstandsbediening aansluit, wordt het audiosignaal met de luidspreker automatisch onderbroken en wordt het signaal alleen nog door uw koptelefoon doorgegeven. U kunt de kabel-afstandsbediening gewoon blijven gebruiken om het volume voor uw koptelefoon te regelen. De volume- en geluidsinstellingen op de subwoofer beïnvloeden de weergave op de koptelefoon niet.

Met de bij de verpakking inbegrepen audiokabel kunt u draagbare audio-apparatuur met 3,5 mm audio-uitgang, zoals een mp3-speler op de extra audio-ingang van de kabel-afstandsbediening aansluiten. Zodra u een kabel op deze audio-ingang heeft aangesloten, is deze aansluiting de enige geluidsbron.

Op de subwoofer bevinden zich naast de volumeregelaar ook regelaars voor hoge frequenties (treble), lage frequenties (bass) en volumebalans (balance). Zet de luidsprekers eerst op kamervolume en stel dan de hoge en lage tonen naar wens in. Als u de satellieten niet zoals beschreven op dezelfde afstand ten opzichte van uw oren kunt plaatsen, kunt u nu nog het volume van de satellieten via de balance-knop regelen.

22

Instellingen onder Windows XP

Op deze manier verbetert u de geluidsinstellingen voor uw luidsprekersysteem.

Als u de satellieten niet zoals beschreven op dezelfde afstand ten opzichte van uw oren kunt plaatsen, kunt u nu nog het volume van de satellieten regelen.

Open in uw confi guratiescherm het menu ‚Geluiden en Multimedia’ Klik daarvoor bij ‚Luidsprekerinstellingen’ op de knop ‚Volume ...’.

Klik bij ‚Luidsprekerinstellingen’ op de knop ‚Uitgebreid ...’ Hier kunt u het niveau voor de verschillende uitgangskanalen afzonderlijk regelen. Verhoog of verlaag het niveau voor de rechter en de linker satelliet naar wens en klik vervolgens op ‚OK’ om de wijzigingen te bevestigen. Selecteer ‚Desktop-stereoluidspreker’ en klik op ‚OK’.

23

Instellingen onder Windows Vista

Activeer het kastje naast ‚Links en rechts voor’. Klik op ‚Doorgaan‘ en in het volgende venster op ‚Voltooien‘. Open in uw confi guratiescherm het menu ‚Sound’. Op deze manier verbetert u de geluidsinstellingen voor uw luidsprekersysteem.

Als u de satellieten niet zoals beschreven op dezelfde afstand ten opzichte van uw oren kunt plaatsen, kunt u nu nog het volume van de satellieten regelen.

Selecteer vervolgens uw soundkaart en klik op ‚ Confi gureren’.

Klik daarvoor in het menu ‚Sound’ op ‚Eigenschappen’ en vervolgens in het nieuw geopende venster op het tabblad ‚Niveau’ en de knop ‚Balans’.

Selecteer in het nieuwe menu ‚Stereo’ en klik vervolgens op ‚Doorgaan’.

Hier kunt u het niveau voor de verschillende uitgangskanalen afzonderlijk regelen. Verhoog of verlaag het niveau voor de rechter (R) en de linker (L) satelliet naar wens en klik vervolgens op ‚OK’ om de invoer te bevestigen.

24

FAQ

Subwoofers en satellieten werken niet

Controleer of de voedingsschakelaar op de subwoofer op ‚ON’ staat en of er stroom staat op het stopcontact dat u gebruikt.

Controleer of er op de twee aanslutiingen van de kabel-afstandsbediening geen apparatuur of kabels aangesloten zijn.

Als het probleem daardoor niet verholpen wordt, controleer dan de geluidsinstellingen van uw computer.

Windows XP Windows Vista

Controleer of de door u gebruikte geluidskaart als standaardapparaat voor geluidsweergave in het menu ‚Geluiden en Multimedia ’ (XP) resp. ‚Sound’-menu (Vista) van het confi guratiesysteem is aangekruist en of de ‚Geluid uit’-functie niet geactiveerd is.

Het geluid lijkt vervormd

Controleer of de stekkers van de twee luidsprekerkabels en de kabel-afstandsbediening helemaal in de poorten verdwenen zijn en er niet uitsteken. Controleer of de instellingen in uw besturingssysteem zoals aangegeven onder ‚Instellingen onder Windows XP’ resp. ‚Instellingen onder Windows Vista’ kunnen worden uitgevoerd.

Veiligheidsinstructies:

• Gebruik de luidsprekers alleen in droge en gesloten ruimtes • Controleer of de voedingsspanning 230V/50Hz bedraagt • Leg de kabels zodanig dat er niet op gestapt of over gestruikeld kan worden en niet door voorwerpen die erop liggen beschadigd kunnen raken • Er mogen geen voorwerpen zoals paperclips, etc. in de luidsprekerbehuizing komen aangezien deze kortsluiting kunnen veroorzaken.

• Vermijd elk contact met vloeistoffen.

• Gebruik om te reinigen alleen een droge of bij sterke vervuiling een licht vochtige doek • Door de voedingsschakelaar uit te schakelaar worden de luidsprekers niet van de voedingsspanning losgekoppeld. Om de apparatuur volledig van de voedingsspanning los te koppelen moet de voedingsstekker uit het stopcontact getrokken worden.

• Reparaties mogen alleen uitgevoerd worden door geautoriseerd vakpersoneel

Technische specifi caties:

Subwoofer Uitgangsvermogen: 23 watt; <1% THD+n Frequentiebereik: Afmetingen: Lagetonenluidspreker: 22 Hz - 125 Hz 21 x 28,5 x 36 cm 165 mm Satellieten: Uitgangsvermogen: Frequentiebereik: Afmetingen: Hogetonenluidspreker: 2 x 11 watt; <1% THD+n 115 Hz - 20 kHz 8,5 x 12 x 22 76 mm Middentonenluidspreker: 25 mm

Support- en contactinformatie Bij defecte producten:

Neem bij klachten over het product contact op met uw verkoper of met de afdeling Productadvies van Hama.

Internet/World Wide Web

Productondersteuning, nieuwe drivers of productinformatie is verkrijgbaar onder www.hama.com

Support Hotline – Hama productadvies:

Tel. +49 (0) 9091 / 502-115 Fax +49 (0) 9091 / 502-272 E-mail: [email protected]

25

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
