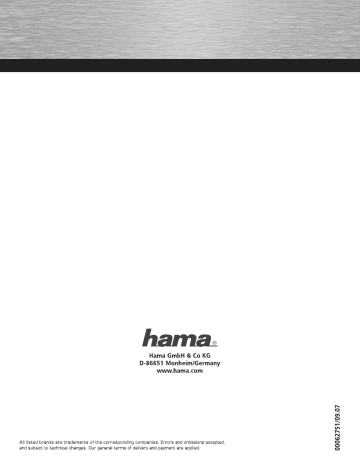

Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00062751/09.07
COMPUTER
Einsteckkarte + Anschlusskabel
»Firewire DV=Kit, PCl«
Extension card + Connection cable
Emplacement de carte + Cable de connexion
Кии y m
: = Ju
…
ИИ
00062751
OD) Bedienungsanleitung
Packungsinhalt:
1x Firewire PCI Karte
1x Magix Video-Deluxe-SE CD-Rom
1x diese gedruckte Kurzanleitung
Hardwareinstallation:
Um die Karte zu installieren, missen Sie Ihren Computer
öffnen. Achten Sie daher unbedingt darauf, dass Sie Ihren
Computer vom Stromnetz getrennt haben.
Sollten Sie mit dem internen Aufbau Ihres Computers nicht
so sehr vertraut sein, lesen Sie bitte im Handbuch Ihres
Computers nach oder fragen Sie einen Fachmann.
e Schalten Sie alle angeschlossenen Geräte und
Ihren Computer ab.
Stecken Sie den PC aus, bevor Sie mit der
Installation beginnen.
Öffnen Sie die Abdeckung Ihres Computers.
Hinweis: Achten Sie darauf, dass statische
Elektrizität sowohl die Karte als auch Ihren
Computer beschädigen kann. Entladen Sie sich
durch Berühren eines metallischen Gegenstandes.
e Suchen Sie einen freien PCI-Einsteckplatz.
Entfernen Sie das Slot-Blech fiir diesen Steckplatz.
Bewahren Sie die Schraube gut auf, Sie benötigen
sie später zum Befestigen der Karte.
Halten Sie die Karte an den Ecken der Platine und
stecken Sie diese in den freien PCI-Einsteckplatz.
Drücken Sie die Karte nun vorsichtig in den
Einsteckplatz bis der Haltewinkel aufliegt und die
vergoldeten Steckkontakte vollständig im
Steckplatz verschwunden sind.
Befestigen Sie die Karte mit der zuvor entfernten
Slot-Blech-Schraube.
Schließen Sie das Gehäuse Ihres Computers und
verbinden Sie ihn wieder mit der Spannungs-
versorgung.
Schalten Sie nun Ihren Rechner wieder ein.
Softwareinstallation:
Installation unter Windows XP mit Service Pack 2:
Bei Windows XP mit installierten Microsoft Service Pack2
sind die notwendigen Treiber bereits integriert und die
Karte wird nach dem Einbau automatisch installiert.
Wichtige Hinweise: XP
Ob der Controller ordnungsgemäß installiert wurde,
können Sie unter Start -> Systemsteuerung -> Leistung und
Wartung -> System -> Hardware -> Geräte- Manager nach-
sehen. Folgender Eintrag muss ohne gelbes Ausrufezeichen
vorhanden sein:
IEEE 1394 Bus-Hostcontroller:
* VIA OHCI-konformer IEEE 1394-Hostcontroller
Installation unter Windows 2000 mit Service Pack 4
Bei Windows 2000 mit installierten Microsoft Service Pack 4
( empfohlen ) sind die notwendigen Treiber bereits integriert
und die Karte wird nach dem Einbau automatisch installiert.
Wichtige Hinweise: 2000
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start -> Einstellungen -> Systemsteuerung ->
System -> Hardware -> Geräte-Manager nachsehen.
Folgender Eintrag muss ohne gelbes Ausrufezeichen
vorhanden sein:
IEEE-1394 Bus-Hostcontroller:
* VIA OHCI-kompatibler IEEE 1394-Hostcontroller
Installation unter Windows ME (Millenium Edition)
Bei Windows ME sind die notwendigen Treiber bereits
integriert und die Karte wird nach dem Einbau automatisch
installiert.
Wichtige Hinweise: ME
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start -> Einstellungen -> Systemsteuerung ->
System -> Hardware -> Geräte-Manager nachsehen.
Folgender Eintrag muss ohne gelbes Ausrufezeichen
vorhanden sein:
1394 Bus Controller:
* VIA OHCI-kompatibler IEEE 1394 Host Controller
Installation unter Windows 98 Zweite Ausgabe:
Bei Windows 98 Zweite Ausgabe sind die notwendigen Trei-
ber bereits integriert und die Karte wird nach dem Einbau
automatisch installiert.
Wichtige Hinweise: 98 Zweite Ausgabe:
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start -> Einstellungen -> Systemsteuerung ->
System -> Hardware -> Geräte-Manager nachsehen.
Folgender Eintrag muss ohne gelbes Ausrufezeichen
vorhanden sein:
1394 Bus Controller:
* PCI OHCI Compliant IEEE 1394 Host Controller
Installation unter Windows Vista (alle Editionen)
Bei Windows Vista sind die notwendigen Treiber bereits
integriert und die Karte wird nach dem Einbau automatisch
installiert.
Wichtige Hinweise: Vista (alle Editionen)
Ob der Controller ordnungsgemäß installiert wurde, können
Sie unter Start (Windows Logo) -> Systemsteuerung ->
Leistung und Wartung -> System -> Hardware -> Geräte-
Manager nachsehen. Evtl. erscheint vorher die Benut-
zerkontensteuerung von Vista und fordert Sie auf diesem
Vorgang zuzustimmen, klicken Sie daher auf -> Fortsetzen.
Folgende Einträge müssen ohne gelbes Ausrufezeichen
vorhanden sein:
IEEE 1394 Bus-Hostcontroller:
* VIA OHCI-konformer IEEE 1394-Hostcontroller
Installation unter Windows XP x64Bit Edition mit
Service Pack 2:
Bei Windows XP x64Bit Edtion mit installierten Microsoft
Service Pack 2 ( empfohlen ) sind die notwendigen Treiber
bereits integriert und die Karte wird nach dem Einbau
automatisch installiert.
Wichtige Hinweise: XP x64bit Edition
Ob der Controller ordnungsgemäß installiert wurde,
können Sie unter Start -> Systemsteuerung -> Leistung
und Wartung -> System -> Hardware -> Geräte- Manager
nachsehen. Folgende Einträge müssen ohne gelbes Ausru-
fezeichen vorhanden sein:
IEEE 1394 Bus host controllers:
* VIA OHCI compliant IEEE 1394 Host Controller
Installation der beigelegten Magix Software:
Legen Sie die mitgelieferte CD-ROM in Ihr Laufwerk ein. Die
Installation startet automatisch. Befolgen Sie die Anwei-
sungen auf dem Bildschrim.
Bitte beachten Sie, das die Firma Hama keinen Support
fiir die beigelegte Magix Software anbietet. Für Fragen
beziiglich der Videosoftware wenden Sie sich bitte an den
Hersteller Magix -> www.magix.com.
Supportinformationen:
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren
Handler oder and die Hama Produktberatung
Internet/World Wide Web
Produktunterstiitzung, neue Treiber oder Produktinformati-
onen bekommen sie unter www.hama.com
Support Hotline — Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-274
e-mail: [email protected]
Postadresse:
Hama GmbH & Co KG
Postfach 80
86651 Monheim/Germany
Operating Instruction
Package Contents:
1x Firewire PCI card
1x Magix Video-Deluxe-SE CD-Rom
1x printed Quick Guide
Installing the Hardware:
You must open your computer to install the card.
Ensure that you have unplugged your computer from the
power supply.
If you are not familiar with the internal setup of your
computer then please consult your computer manual or ask
an expert.
e Switch off all connected devices and your computer.
* Unplug your PC from the power supply before
beginning installation.
* Open the cover of your computer.
Note: Be aware that static electricity can damage
both the card and your computer. Discharge
yourself by touching a metal object.
e Select a free PCI slot. Remove the cover plate for
this slot. Keep the screw — you will need it to
secure the card.
* Hold the card at the edge of the board and insert it
into the free PCI slot. Carefully press the card into
the slot until the holding bracket is lined up with
the casing and the gold-plated contacts have
disappeared within the slot.
* Secure the card using the slot plate screw you
removed earlier.
e Close the case of your computer and plug it into
the power supply again.
e Restart your computer.
Installing the Software:
Installing the driver under Windows XP with
Service Pack 2:
On Windows XP with Microsoft Service Pack 2 installed,
the drivers required are already integrated and the card is
installed automatically after hardware installation.
Important notes: XP
You can check whether the controller was installed
successfully by selecting Start -> Control Panel ->
Performance and Maintenance -> System -> Hardware ->
Device Manager. The following must appear without a
yellow exclamation mark:
IEEE 1394 Bus Host Controller:
* VIA OHCI-compliant IEEE 1394 Host Controller
Installation on Windows 2000 with Service Pack 4
In Windows 2000 with Microsoft Service Pack 4 (recom-
mended) installed, the drivers required are already integra-
ted and the card is installed automatically after hardware
installation.
Important notes: 2000
You can check whether the controller has been installed
successfully by selecting -> Start ->Settings -> Control
Panel -> System -> Hardware -> Device Manager. The
following must appear without a yellow exclamation mark:
IEEE 1394 Bus Host Controller
* VIA OHCI-compliant IEEE 1394 Host Controller
Installation on Millenium Edition (ME)
In Windows ME the drivers required are already integrated
and the card is installed automatically after installation.
Important notes: ME
You can check whether the controller has been installed
successfully by selecting -> Start ->Settings -> Control
Panel -> System -> Hardware -> Device Manager. The
following must appear without a yellow exclamation mark:
1394 Bus Controller:
* VIA OHCI-compliant IEEE 1394 Host Controller
Installation on Windows 98 Second Edition:
In Windows 98 Second Edition the drivers required are
already integrated and the card is installed automatically
after hardware installation.
Important notes: 98 Second Edition:
You can check whether the controller has been installed
successfully by selecting -> Start ->Settings -> Control
Panel -> System -> Hardware -> Device Manager. The
following must appear without a yellow exclamation mark:
1394 Bus Controller:
* PCI OHCI-compliant IEEE 1394 Host Controller
Installation on Windows Vista (all editions):
The required drivers are included with Windows Vista. The
card will be automatically installed after installing it in the
computer.
Important notes: Vista (all editions)
You can check whether the controller was installed properly
under Start (Windows logo) -> Control Panel -> Perfor-
mance and Maintenance -> System -> Hardware -> Device
Manager. You may be prompted to approve this action by
User Account Control. Click -> Continue. The following
entries must appear without yellow exclamation marks:
IEEE 1394 Bus host controllers:
e VIA OHCI Compliant IEEE 1394 Host Controller
Installation on Windows XP x64 Edition with Service Pack 2:
The required drivers are included with Windows XP x64
Edition with Service Pack 2 (recommended). The card will
be automatically installed after installing it in the compute
Important notes: XP x64 Edition
You can check whether the controller has been installed
successfully by selecting -> Start ->Settings -> Perfor-
mance and Maintenance -> System -> Hardware -> Device
Manager. The following entries must appear without yellow
exclamation marks:
IEEE 1394 Bus host controllers
e VIA OHCI Compliant IEEE 1394 Host Controller
Installing the supplied Magix software:
Place the enclosed CD-ROM in your drive. Installation starts
automatically. Follow the instructions on the screen.
Please be aware that Hama cannot provide any support for
the supplied Magix software. For questions regarding the
video software, please contact the manufacturer Magix ->
www.magix.com
Support Information:
If products are defective:
Please contact your dealer or Hama Product Consulting if
you have any product claims.
Internet / World Wide Web:
Product support, new drivers or product information can be
found at www.hama.com
Support Hotline — Hama Product Consulting:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-274
E-mail: [email protected]
Postal address:
Hama GmbH & Co KG
P.O. Box 80
D-86651 Monheim/Germany
(> Mode d'emploi
Contenu de l'emballage :
1 Carte PCI Firewire
1 Video-Deluxe-SE CD-Rom Magix
1 notice d'utilisation imprimée
Installation du matériel :
Vous devez ouvrir votre boîtier d'ordinateur afin d'installer
la carte. Veillez impérativement à ce que votre ordinateur
soit débranché du circuit.
Consultez le manuel de votre ordinateur ou un spécialiste si
vous n'êtes pas bien familiarisé avec l'architecture interne
de votre ordinateur.
e Mettez l'ordinateur ettous les périphériques
connectés hors tension.
Débranchez l'alimentation électrique de votre
ordinateur avant de commencer l‘installation.
Ouvrez le boîtier de votre ordinateur.
Remarque : Notez que de l'électricité statique peut
endommager votre ordinateur et la carte.
Déchargez-les en les touchant avec un objet
métallique.
e Trouvez un emplacement PCI libre. Retirez le
couvercle de protection de cet emplacement.
Conservez soigneusement la vis dont vous aurez
besoin plus tard pour fixer la carte.
Tenez la carte par les coins de la platine, puis
insérez-la dans l'emplacement PCI. Appuyez
délicatement sur la carte afin de l'introduire dans
l'emplacement jusqu'à ce que les encoches de
fixation reposent dans la rainure et que les
connecteurs dorés aient complètement disparu
dans l'emplacement.
Fixez la carte à l'aide de la vis que vous venez de
retirer.
Fermez le boîtier de votre ordinateur et
rebranchez-le dans une prise d'alimentation
électrique.
e Mettez alors votre ordinateur sous tension.
Installation du logiciel :
Installation du pilote sous Windows XP avec le
Service Pack 2:
Les pilotes nécessaires sont déja intégrés et la carte est
installée automatiquement sous Windows XP équipé des
Service Packs 2.
Consignes importantes : XP
Vous pouvez vérifier que le contrôleur a bien été installé
en consultant Démarrer -> Panneau de configuration ->
Performances et maintenance -> Système -> Matériel ->
Gestionnaire de périphérique. Les entrées suivantes
doivent y être affichées sans point d'exclamation jaune :
Contrôleurs hôte de bus IEEE 1394 :
e Contrôleur hôte compatible IEEE 1394 VIA OHCI
Installation du pilote sous Windows 2000 avec
le Service 4 :
Les pilotes nécessaires sont déjà intégrés et la carte est
installée automatiquement sous Windows 2000 équipé du
Service Packs 4 (recommandé).
Consignes importantes : 2000
Vous pouvez vérifier si le contrôleur a été correctement
installé en consultant Démarrer -> Paramètres -> Panneau
de configuration -> Système -> Matériel -> Gestionnaire de
périphérique. Les entrées suivantes doivent y être affichées
sans point d'exclamation jaune :
Contrôleurs hôte de bus IEEE 1394 :
e Contrôleur hôte compatible IEEE 1394 VIA OHCI
Installation sous Windows ME (Millenium Edition):
Les pilotes nécessaires sont déjà intégrés et la carte est
installée automatiquement sous Windows ME.
Consignes importantes : ME
Vous pouvez vérifier si le contrôleur a été correctement
installé en consultant Démarrer -> Paramètres -> Panneau
de configuration -> Système -> Matériel -> Gestionnaire de
périphérique. Les entrées suivantes doivent y être affichées
sans point d'exclamation jaune :
Contrôleur de bus 1394 :
e Contrôleur hôte IEEE 1394 compatible VIA OHCI
Installation du pilote sous Windows 98
(deuxième édition) :
Les pilotes nécessaires sont déjà intégrés et la carte est
installée automatiquement sous Windows 98 (deuxième
édition).
Consignes importantes : 98 SE (deuxième édition) :
Vous pouvez vérifier si le contrôleur a été correctement
installé en consultant Démarrer -> Paramètres -> Panneau
de configuration -> Système -> Matériel -> Gestionnaire de
périphérique. Les entrées suivantes doivent y être affichées
sans point d'exclamation jaune :
Contrôleur de bus 1394 :
e PCI OHCI Compliant IEEE 1394 Host Controller
Installation sous Windows Vista (toutes les versions) :
Les pilotes nécessaires sont déjà intégrés et la carte est
installée automatiquement sous Windows Vista.
Consignes importantes : Vista (toutes les versions)
Vous pouvez vérifier si le contrôleur a été correctement
installé en consultant Démarrer (logo Windows) ->
Panneau de configuration -> Système et maintenance ->
Gestionnaire de périphérique. Le contrôle du compte
utilisateur de Vista vous demandera l'autorisation de con-
tinuer la procédure ; cliquez sur -> Continuer. Les entrée
suivantes doivent y être affichées sans point d'exclamation
jaune :
Contrôleurs hôte de bus IEEE 1394 :
e Contrôleur hôte compatible IEEE 1394 VIA OHCI
Installation du pilote sous Windows XP x64 bit Edition
avec le Service Pack 2 :
Les pilotes nécessaires sont déjà intégrés et la carte est
installée automatiquement sous Windows XP x64 bit Edtion
équipé du Service Pack 2 (recommandé).
Consignes importantes : XP x64 bit Edition
Vous pouvez vérifier si le contrôleur a été correctement in-
stallé en consultant Démarrer -> Panneau de configuration
-> Performances et maintenance -> Système -> Matériel ->
Gestionnaire de périphérique. Les entrée suivantes doivent
y être affichées sans point d'exclamation jaune :
IEEE 1394 Bus host controllers :
* VIA OHCI compliant IEEE 1394 Host Controller
Installation du logiciel Magix Software fourni :
Insérez le CD-ROM fourni dans votre lecteur. L'installation
démarre automatiquement. Suivez les consignes affichées
à l'écran.
Veuillez noter que Hama n'offre pas d'assistance pour le
logiciel Magix fourni. En cas de questions concernant le
logiciel vidéo, veuillez contacter Magix
-> www.magix.com
Informations de support technique :
En cas d'appareil défectueux :
En cas de réclamation concernant le produit, veuillez vous
adresser a votre revendeur ou au service conseil produits
de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux pilotes et les infor-
mations produits sont disponibles sous : www.hama.com.
Ligne téléphonique directe d'assistance —
Conseil produits Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-274
E-mail : [email protected]
Adresse postale :
Hama GmbH & Co KG
Postfach 80
86651 Monheim / Allemagne
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
