Hama 00039750 Owner's manual

Hama 00039750 Owner's manual

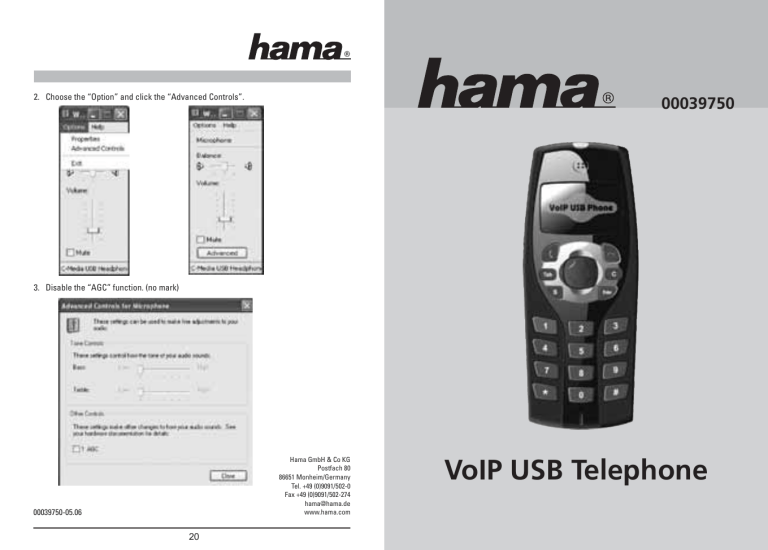

2. Choose the “Option” and click the “Advanced Controls”.
us
te
r
00039750
M
3. Disable the “AGC” function. (no mark)
Hama GmbH & Co KG
Postfach 80
86651 Monheim/Germany
Tel. +49 (0)9091/502-0
Fax +49 (0)9091/502-274
[email protected]
www.hama.com
00039750-05.06
20
VoIP USB Telephone
3
l Bedienungsanleitung
Inhaltsverzeichnis:
1.
2.
3.
4.
5.
6.
• Skype starten und sich mit dem Skypekonto anmelden.
Einleitung..........................................................................................................................Seite 02
Merkmale..........................................................................................................................Seite 02
Systemanforderungen....................................................................................................Seite 02
Gebrauch des USB Telefons..........................................................................................Seite 02
Technische Daten............................................................................................................Seite 07
FAQ.....................................................................................................................................Seite 08
1. Einleitung
Das USB Telefon ist eine äußerst effektive und einfache Art der Kommunikation. Benutzer
können ein Internettelefon genauso einfach wie ein reguläres Telefon
nutzen. Es bietet einen großen Komfort und eine hohe Kostenersparnis und
benötigt zudem keine zusätzliche Treibersoftware; das Produkt ist unter Win2000 und XP
komplett Plug&Play-fähig.
2. Merkmale
1.
2.
3.
4.
5.
6.
Sie können ein Skypekonto wie unten aufgezeigt erstellen:
PC-zu-PC und PC-zu-Telefonfunktion
Plug&Play
USB 1.1/2.0 kompatibel, keine Soundkarte notwendig
Kein externeres Netzteil nötig
Echo- und Rauschunterdrückung
Kommunikation Vollduplex
3. Systemanforderungen
1.
2.
3.
4.
5.
PC mit 200 MHz CPU oder besser
USB Schnittstelle
64MB des RAM
Betriebssystem: Windows 2000/XP
Internetanbindung über: LAN, ADSL, ISDN, 33.6K Modem oder besser
(empfohlen: ADSL oder besser)
Nach der Softwareinbetriebnahme wird das Symbol wie unten aufgezeigt
erscheinen:
4. Gebrauch des USB Telefons
Sie können das USB Telefon mit jedem, auf den PC installierten Internettelefontreiber,
nutzen. Wir möchten z. B. die Funktion mit “Skype” erklären.
• Skypesoftware downloaden und installieren (www.skype.com), die Version muss
1.0.0.106 oder höher sein.
2
Dies weist darauf hin, das Skype erfolgreich mit dem Internet verbunden wurde. Wenn
keine Verbindung vorhanden ist, wird das Symbol wie hier x erscheinen. Nun müssen Sie
prüfen, ob der PC erfolgreich mit dem Internet verbunden wurde, oder nicht.
3
Verbindung des USB Telefons mit dem PC
Verbinden Sie das USB Telefon mit Ihrem PC. Die Meldung „Neue Hardware gefunden“
einscheint, das OS wird den Treiber automatisch installieren. Vom Benutzer sind keine
weiteren Schritten nötig.
Einen anderen Skypenutzer anrufen
(PC an PC)
• Fügen sie „Skypefreund“ zu Ihren
Kontakten hinzu
• Bestimmen Sie z.B. die Schnelldurchwahl
„11“ für ihn
Funktionstasten
89
---------Stadtvorwahl
12345678
-------------------Teilnehmernummer
Funktionsbeschreibung
0~9
Tastenfeld 0~9
#
Tastatur #
*
Tastenfeld *
„Enter“ Taste
Nach der Wahl der Nummer,
Enter Taste drücken, um ein
Gespräch zu tätigen.
V+
Lautstärke erhöhen
V-
Lautstärke verringern
,
Festnetztelefone anrufen (PC an Telefon)
Drücken sie “Ländervorwahl”+”Telefonnummer” und dann drücken Sie auf
das grüne Telefonsymbol. Beispiel: Gespräch nach Taiwan, Taipei, wählen Sie
00498912345678, dann dieTaste „Enter“ drücken.
Tastenanordnung
Nach oben
,
• Geben Sie die Nummer ein und rufen Sie an:
Drücken Sie digital “1” und “1” auf dem USB Telefon, diese Nummer wird im
Skypefenster angezeigt. Dann drücken Sie das grüne Telefonhörersymbol auf
dem USB Telefon und tätigen Sie einen Anruf.
0049
------------Ländervorwahl
Gespräch annehmen
Wenn Sie einen Anruf erhalten, klingelt das USB Telefon. Drücken Sie
um das Gespräch anzunehmen, drücken Sie
um das Gespräch abzulehnen.
,
Nach unten
,
Kontaktliste schließen
Tab
Wechsel zwischen “Kontakte“ und
“Nummerntext eintippen”
C
Eingabenummer löschen
S
Skypefenster anrufen
Kontaktliste öffnen
Gespräch annehmen
Auflegen
Anmerkung: Wenn Sie diese Funktion nutzen möchten, sollten Sie zuvor einen SkypeOut
Kredit kaufen.
4
5
Ermöglichung des Hotkey “S“:
1. Starten Sie die Skypesoftware, klicken Sie auf „Tools“->“Options“
2. Wählen Sie die “Hotkeys” Option aus.
3. Klicken Sie auf die Option“Enable global hotkeys”
6. Schlussendlich klicken Sie auf “Enable Hotkey“. Der „S“ Hotkey funktioniert jetzt.
Den “
” Key ermöglichen:
1. Wiederholen Sie die gleichen Schritte, die in den Punkten 1-3 beim „S“Key
einrichten, aufgeführt wurden.
2. Wählen Sie “Answer Key” und klicken Sie auf “Change Hotkey”.
3. Klicken Sie “Alt” und tippen Sie “ ” in das Textfeld; dann klicken Sie auf „OK“.
4. Schlussendlich klicken Sie auf die “Enable Hotkey“.
Der „
” Hotkey wird nun funktionieren.
^
Anmerkung:
Um den Hotkey “S” und die
Funktion zu ermöglichen, müssen Sie die
Skypesoftware etwas umprogrammieren:
4. Wählen Sie die “Focus Skype” Option aus und klicken Sie auf die Taste
“Change Hotkey“.
5. Drücken Sie “Alt”, “Shift” und tippen Sie “S” in das Textfeld, dann auf “OK”
klicken.
5. Technische Daten
1. Voll kompatibel mit Windows 2000/XP.
2. Vollständig Plug&Play kompatibel.
3. Stromaufnahme: 52mA
4. Tastschalter: Membramtaste mit spürbarer Tastenempfindung.
5. Betätigungskraft: 175±25g
6. Gesamthub: 1.0 mm
7. Abmessung: 124*47.5*25.5 mm
6
7
6. FAQ
Problem 1
Die Stimme ertönt von der Soundkarte des PCs anstatt des USB Telefons, wenn ich ein
Gespräch tätige/antworte?
Lösung
Öffnen Sie das Hauptfenster von Skype, klicken Sie auf Menüleiste “Optionen” und
danach auf die Tabelle “Hand/Headsets”, stellen Sie bei Audio In, Audio Out und Läuten
USB Audio Device ein.
Problem 3
Das USB Telefon wird an einen USB Hub angesteckt, aber es funktioniert nicht.
Lösung
Wir empfehlen die Verwendung eines aktiven USB-Hubs (mit Netzteil). Bei passiven USBHubs (ohne eigenes Netzteil) kann durch andere Geräte die maximale Strombelatbarkeit
bereits erreicht sein.
Problem 4
Ich kann den Nebenanschluss per USB Telefon nicht wählen.
Problem 2
Es ertönt keine Stimme wenn Musik spielt?
Lösung
Bitte gehen Sie über Systemsteuerung->Sounds und Multimedia (
)->Audio an.
Richten Sie Tonwiedergabe und die Tonaufzeichnung, welche von der Soundkarte des
Gerätes bevorzugt wird, ein wie nebenstehend aufgezeigt:
Lösung
Da die Skypesoftware diese Funktion per USB Telefon nicht angenommen hat, müssen Sie
die Nebenanschlussnummer auf dem Bildschirm eingeben.
Problem 5
Während des Telefongesprächs kann mein Gesprächspartner mich nicht hören.
Lösung
Da Skype Soundgerätregelungen automatisiert, regelt es das Mikrofonvolumen vielleicht
zu leise. Um dieses Problem zu lösen, müssen Sie ihr Soundgerät einstellen. Aber Sie
müssen vorher erst auflegen!
8
9
1. Menüleiste Start « Bedienfeld « Sound- und Audiogeräte und wählen Sie
“Audio”.
3. Deaktivieren Sie die “AGC” Funktion. (keine Markierung)
2. Wählen Sie die “Option” und klicken Sie auf “Advanced controls“.
10
11
L User‘s manual
Contents
• Run Skype and log in with skype account.
1. Scope...................................................................................................................................Page 12
2. Features...............................................................................................................................Page 12
3. System Requirements.......................................................................................................Page 12
4. Use of the Phone................................................................................................................Page 12
5. Electrical Specification.....................................................................................................Page 17
6. FAQ.......................................................................................................................................Page 17
1. Scope
USB Phone is a most effective and easy mode of communication. User can enjoy an
Internet phone just as regular phone. It embraces the great convenience and big savings.
It doesn’t need any driver; fully support plug & play function.
2. Features
1.
2.
3.
4.
5.
6.
7.
PC-to-PC and PC-to-phone operation
Plug and play
USB1.1/2.0 compatible, no need sound card
No external power required
Echo cancellation, noise reduction
Full duplex communication
Customized hand phone casing designs available
You can create a Skype account as shown below:
3. System Requirements
1.
2.
3.
4.
PC with 200 MHz CPU or better with USB interface
64MB of RAM
Operating System: Windows 2000/XP
Network: LAN, ADSL, ISDN, 33.6K modem or better
4. Use of the USB Phone
After the software startup, the icon will appear to the system tray as shown below:
You can use the USB Phone with any PC based internet telephony provider. For example,
we would like to explain function with “Skype”.
• Download Skype software and install it (www.skype.com), the version must be
1.0.0.106 or higher.
12
That indicates the Skype has successfully connected to Internet. If it hasn’t connected to
Internet, the icon will be shown as x , now you have to check whether PC is connected
to Internet successfully or not.
13
Connect the USB phone to PC
Function keys
Connect the USB phone to your PC. The Found New Hardware Wizard appears and the
OS will install the driver automatically. No other steps are necessary.
Key Location
Function Description
Call another Skype user (PC to PC)
0~9
Keypad 0~9
• Add „skypemate“ to Contacts
• Assign Speed-Dial for it, example „11“
#
Keyboard #
*
Keypad *
Enter
After dialing numbers, press the
“Enter” key to call out.
Call to regular phone (PC to Phone)
Press „011“+“country code“+“phone number“, and then press “Enter”. Example: call to
Taiwan, Taipei, press 011886212345678, then press “Enter” key.
886
------------country code
2
---------city code
Volume down
,
Volume up
V-
Move up
,
• Input number and call out:
Press digital „1“ and „1“ on the USB Phone, this number will be shown on Skype window,
then press “Enter” key on USB Phone to call out.
V+
,
Move down
,
Close the contact list
Tab
Switch “Contacts” and “Type
Open the contact list
number text”
C
Delete input number
S
Call Skype window
Answer the phone
Hang up
12345678
-------------------destination number
Note: If you want to use this function, you should buy SkypeOut Credit first.
Answer a call
When a call in, the USB phone is ringing, press
to refuse the call.
14
Note:
To enable the hotkey “S” and “
Enable the “S” key:
” function, you need to set on Skype.
to answer the call, press
15
Run the Skype software, click the “Tools”->”Option”
Choose the “Hotkeys” option.
Click the “Enable global hotkeys” option.
4.
Choose the “Focus Skype” option and click the “Change Hotkey” button.
5.
Click the “Alt”, “Shift”, and type “S” in the text; then click “OK”.
Enable the “
1.
2.
3.
” key:
Repeat the same steps 1~3 as the “S” key setting.
Choose the “Answer Call” option and click the “Change Hotkey” button.
Click the “Alt”, and type “ ” in the text; then click “OK”.
^
1.
2.
3.
4. Finally, click the “Enable Hotkey” button. The “
” hotkey will start to work.
5. Electrical Specification
1. Fully compatible with Windows 2000/XP.
2. Fully Support plug and play and hot swapping.
3. Power consumption: 52mA
4. Key switch: membrane key switch with tactile feeling.
5. Operation Force: 175±25g
6. Total Travel: 1.0 mm
7. Dimension: 124*47.5*25.5 mm
6. FAQ
6.
Finally, click the “Enable Hotkey” button. The “S” hotkey will start to work.
16
Problem 1
The voice is played from the PC’s sound card instead of the USB phone when I make/
answer a call?
17
Solution
Open the Main window of Skype, click on “File->Options”, and go to the table Hand/
headsets, set Audio In, Audio Out and Ringing to the USB Audio Device.
Problem 3
I connect the USB phone with USB hub, but it cannot work.
Solution
You need to connect with a self-power USB hub. Our USB phone cannot work with a
bus-power USB hub, because the bus-power USB hub cannot provide enough power.
Problem 4
I can’t dial the extension by USB phone.
Solution
Because the Skype software didn’t support this function by USB phone, so you need to
click the extension number onscreen.
Problem 5
During the conversation, the other side cannot hear my voice.
Problem 2
There is no voice comes out when play music?
Solution
Because the Skype will automate sound device settings adjustment, it might adjust the
microphone volume too low. To solve this problem, you need to set your sound device. But
you need to hang up first!
1. Go to Start « Control Panel « Sounds and Audio Devices and choose “Audio”.
Solution
Please execute the “Control Panel->Sound and Video ( )->Audio”, set Sound Playback
and Sound Recording’s Preferred device to your sound card, it shown as below:
18
19
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
